Abstract
【課題】ダイの上下に上パンチ，下パンチを配置し，下パンチとダイで形成される空間内に粉末を充填し，上から上パンチを降下させて圧縮，成形して中間製品を得る粉末成形プレス機において，簡単な構造で小型化も容易な粉末成形部品のばり取り方法およびその装置を提供する。
【解決手段】圧縮，成形後に，中間製品Ｇを上パンチ２，下パンチ３間に保持したままダイ１を中間製品の周囲から待避させ，外側からブラシ列４２を上パンチおよび下パンチの外面に接近させて，このブラシで上パンチあるいは下パンチからはみ出た「ばりＦ」を除去する。
【選択図】図７
【解決手段】圧縮，成形後に，中間製品Ｇを上パンチ２，下パンチ３間に保持したままダイ１を中間製品の周囲から待避させ，外側からブラシ列４２を上パンチおよび下パンチの外面に接近させて，このブラシで上パンチあるいは下パンチからはみ出た「ばりＦ」を除去する。
【選択図】図７
Description
本発明は、金属、セラミックス等の微粉末を圧縮成形して焼成し、超硬チップや精密機械部品等を製造する際の前半工程である粉末の圧縮成形において、成形品（以下「中間製品」という）に発生する「ばり（はみ出し部分）」を除去する粉末成形部品のばり取り方法およびその装置に関する。
金属、セラミックス等の微粉末にワックス等のバインダを混合してプレス機の金型内に充填し、圧縮成形して成形品（中間製品）を製造し、これを焼成炉において焼成処理して機械加工用の超硬チップや精密機械部品等を製造することが行われている。この圧縮成形の際、微粉末に作用する圧力によって微粉末が金型の周囲のわずかな隙間にはみだし、「ばり」と称するはみだし部分が発生する。これは製品には不要、かつ有害な部分であるから、圧縮成形後、すみやかに除去することが必要である。
特許文献１には、圧縮成形後、プレス機に設けられた「ばり取り装置」により中間製品のばり（同文献によれば、ばりは「フラッシング」と称する）取りを行うことが記載されている。この「ばり取り装置」は、プレス機の上部ヘッドに接続して取り付けられた中空円筒状のもので、その内部は真空源と空気供給源とに接続され、成形後の中間製品の周囲に脈動する空気流を吹きつけ、ばりを分離するとともにこれを真空によって吸い出して除去するようになっている。
特表２００１−５０２２３８号公報
特許文献１に記載のばり取り装置においては、空気流に脈動を発生させるためにタービン翼状のロータを内蔵させる等、かなり複雑な構成であり、コスト高となるのみでなく、装置の小型化が難しいので、金型や中間製品の寸法がある程度大きくないと適用できない。また、ばり取り装置で囲んだ中間製品の外周にしか作用が及ばないため、複数個の中間製品をまとめて圧縮成形する場合などにはすべてのばりを除去できない、などの問題点を有している。
本発明は、より簡単な構造で小型化も容易な粉末成形部品のばり取り方法およびその装置を実現することを目的とする。
請求項１に記載の本発明は、ダイの上下に上パンチ、下パンチを配置し、下パンチとダイとで形成される空間内に粉末を充填し、上パンチを下降させてこの粉末を圧縮、成形して中間製品とする粉末成形プレス機において、前記圧縮、成形後に、前記中間製品を上パンチ、下パンチ間に保持したままダイを中間製品の周囲から待避させ、外側からブラシ列を上パンチおよび下パンチの外面に接近させて、このブラシで前記上パンチあるいは下パンチからはみ出た「ばり」を除去することを特徴とする粉末成形部品のばり取り方法である。
請求項２に記載の本発明は、前記ブラシに沿って空気を噴射して、ブラシを振動させると同時に除去した粉末を吹き飛ばすようにした請求項１に記載の粉末成形部品のばり取り方法である。
請求項３に記載の本発明は、ダイの上下に上パンチ、下パンチを配置し、下パンチとダイとで形成される空間内に粉末を充填し、上パンチを下降させてこの粉末を圧縮、成形して中間製品とする粉末成形プレス機において、前記上パンチおよび下パンチの近傍に、ダイを待避させた状態で上パンチおよび下パンチの外面に接近可能にブラシ列を配置するとともに、このブラシ列に、ブラシに沿って空気を噴射する空気配管および噴出孔を設けたことを特徴とする粉末成形部品のばり取り装置である。
請求項３に記載の本発明は、ダイの上下に上パンチ、下パンチを配置し、下パンチとダイとで形成される空間内に粉末を充填し、上パンチを下降させてこの粉末を圧縮、成形して中間製品とする粉末成形プレス機において、前記上パンチおよび下パンチの近傍に、ダイを待避させた状態で上パンチおよび下パンチの外面に接近可能にブラシ列を配置するとともに、このブラシ列に、ブラシに沿って空気を噴射する空気配管および噴出孔を設けたことを特徴とする粉末成形部品のばり取り装置である。
本発明によれば、寸法の小さい金型の場合であっても、粉塵を周囲に飛散させずに能率よくばりを除去し、粉末成形品の品質を高めることができるという、すぐれた効果を奏する。
本発明の実施例を図面により説明する。まず、図１により、本発明に係わる粉末成形プレス機の作動を説明する。図１において１はプレス機のダイ（臼）、２は上パンチ、３は下パンチで、上パンチ２、下パンチ３はダイ１の上下に配置され、（ａ）に示すように下パンチ３とダイ１とで形成される空間内に粉末Ｐが充填される。つぎに（ｂ）に示すように上パンチ２が下降して粉末を圧縮し、中間製品Ｇができる。つづいてダイ１を下降させるか、あるいは中間製品Ｇを保持したまま上パンチ２および下パンチ３を上昇させる。これで中間製品Ｇの輪郭部分はダイ１の上部に現れる。
図２は図１（ｂ）に相当する圧縮成形段階における拡大説明図である。一例としてこの図における上パンチ２および下パンチ３の幅を1.8〜8.2ｍｍとして、ダイ１とのすきまｇは片側で５〜10μｍである。圧縮成形の際の圧力によってこのすきまの中へ微粉末が侵入し、ばりＦが形成されるのである。

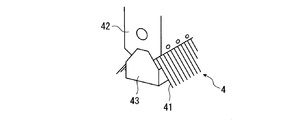

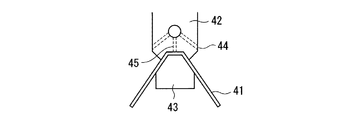

図３は本発明実施例のばり取り装置の要部であるブラシ列４を示す部分斜視図、図４は正面図で、４１はブラシ列の１本毎のブラシ（毛）、４２はブラシホルダ、４３はブラシ押えである。すなわちこのブラシ列４は、下部に凹状の溝を有するブラシホルダにナイロン等のブラシをあてがい、下からブラシ押え４３で締めつけて固定した構造であり、八の字状に開いたブラシ４１が並んでいる。ブラシ４１は直径0.1〜0.15ｍｍ程度のナイロン等の繊維、あるいはさらに細い繊維を撚り合わせたり織ったりしてこの程度の太さにしてもよい。さらに、ブラシホルダ４２には圧縮空気が噴出する孔４４、４５を設けてあり、図４において孔４４はブラシ４１の直上に開口しているが、孔４５はブラシ４１の並んだ部分に開口している。これらの孔から空気を噴射することによって、ブラシ４１が細かく振動し、ばり取り効果が高められると同時に、除去した微粉末を吹き飛ばすことが期待できる。
図３は本発明実施例のばり取り装置の要部であるブラシ列４を示す部分斜視図、図４は正面図で、４１はブラシ列の１本毎のブラシ（毛）、４２はブラシホルダ、４３はブラシ押えである。すなわちこのブラシ列４は、下部に凹状の溝を有するブラシホルダにナイロン等のブラシをあてがい、下からブラシ押え４３で締めつけて固定した構造であり、八の字状に開いたブラシ４１が並んでいる。ブラシ４１は直径0.1〜0.15ｍｍ程度のナイロン等の繊維、あるいはさらに細い繊維を撚り合わせたり織ったりしてこの程度の太さにしてもよい。さらに、ブラシホルダ４２には圧縮空気が噴出する孔４４、４５を設けてあり、図４において孔４４はブラシ４１の直上に開口しているが、孔４５はブラシ４１の並んだ部分に開口している。これらの孔から空気を噴射することによって、ブラシ４１が細かく振動し、ばり取り効果が高められると同時に、除去した微粉末を吹き飛ばすことが期待できる。
図５は実施例におけるばり取り状況を示す平面図、図６は正面図で、５はエアノズル、６はダクトである。この例では上パンチ２で代表する金型は長方形状をしており、同じものが複数列並んでいる。一方ブラシ列４は上記の金型のそれぞれの中間に進入するように複数列が配置され、図６に矢印ｂで示したように、全体が移動してブラシ４１が金型の側面に接触する。
図７はこのときの金型部分の説明図で、ダイ１、上下パンチ２、３の位置関係は図１における（ｃ）に相当する。この図に示すように、本発明においては、ブラシ４１はその先端で中間製品をつつくのではなく、中間の腹の部分で接触し、細かい振動によってばりの部分を剥離させるのである。ブラシ４１は自由状態では破線に示すごとく伸びているが、金型の位置に進入して実線のごとくたわむのである。
一方、剥離した微粉末は、図５、図６に示すようにエアノズル５からの空気流によって周囲に飛散することなく矢印ａの方向に集められ、ダクト６を経て集塵される。
このように、中間製品の寸法が小さく、複数個をまとめて圧縮成形する場合においても、ブラシ列４も同じように複数列とすることにより、ばり取りをまとめて行うことができる。
このように、中間製品の寸法が小さく、複数個をまとめて圧縮成形する場合においても、ブラシ列４も同じように複数列とすることにより、ばり取りをまとめて行うことができる。

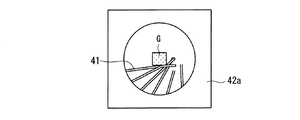

図８は変形実施例におけるブラシ部分の平面図である。金型や中間製品が三角形、六角形、星型など多角形断面をしている場合は、ばりは主として角部に発生するので、外側からブラシを角に接触させればよい。そこで図８に示すように金型および中間製品Ｇを囲むようにブラシホルダ４２ａを構成し、ブラシ４１を中心ではなくやや斜め方向に向けて植えつける。この場合ブラシホルダ４２ａは例えば金型の上部に配置し、必要に応じて下降および／または回転させればよい。
１ ダイ
２ 上パンチ
３ 下パンチ
４ ブラシ列
５ エアノズル
６ ダクト
４１ ブラシ
４２、４２ａ ブラシホルダ
４３ ブラシ押え
Ｆ ばり
Ｇ 中間製品
Ｐ 微粉末
２ 上パンチ
３ 下パンチ
４ ブラシ列
５ エアノズル
６ ダクト
４１ ブラシ
４２、４２ａ ブラシホルダ
４３ ブラシ押え
Ｆ ばり
Ｇ 中間製品
Ｐ 微粉末
Claims (3)
- ダイの上下に上パンチ，下パンチを配置し，下パンチとダイで形成される空間内に粉末を充填し，上から上パンチを降下させて圧縮，成形して中間製品を得る粉末成形プレス機において，前記圧縮，成形後に，前記中間製品を上パンチ，下パンチ間に保持したままダイを中間製品の周囲から待避させ，外側からブラシ列を上パンチおよび下パンチの外面に接近させて，このブラシで前記上パンチあるいは下パンチからはみ出た「ばり」を除去することを特徴とする粉末成形部品のばり取り方法。
- 前記ブラシに沿って空気を噴射して，ブラシを振動させると同時に除去した粉末を吹き飛ばすようにした請求項１に記載の粉末成形部品のばり取り方法。
- ダイの上下に上パンチ，下パンチを配置し，下パンチとダイで形成される空間内に粉末を充填し，上から上パンチを降下させて圧縮，成形して中間製品を得る粉末成形プレス機において，前記上パンチおよび下パンチの近傍に，ダイを待避させた状態で上パンチおよび下パンチの外面に接近可能にブラシ列を配置するとともに，このブラシ列に，ブラシに沿って空気を噴射する空気配管および噴出孔を設けたことを特徴とする粉末成形部品のばり取り装置．
