Abstract
【課題】広範囲にわたる品種の分析試料について４種ハロゲンおよび硫黄の高精度での同時一斉分析を可能にする。
【解決手段】分析装置の移動炉および固定炉を備えた燃焼装置に対して、オートサンプラにより選択した分析試料の試料ボートをセラミック燃焼管内を通して自動制御下の導入棒の動作により、移動炉に対するの第一位置に挿入して予備燃焼させ、次いでこれを固定炉内の第二位置に挿入して試料を熱分解させ、この二段挿入形式の燃焼により、試料中のハロゲンおよび硫黄を無機態のハロゲンおよび硫黄酸化物を吸収液に溶解させ、イオン化したハロゲン化物および硫酸イオンをイオンクロマトグラフにより分析する。
【選択図】図１
【解決手段】分析装置の移動炉および固定炉を備えた燃焼装置に対して、オートサンプラにより選択した分析試料の試料ボートをセラミック燃焼管内を通して自動制御下の導入棒の動作により、移動炉に対するの第一位置に挿入して予備燃焼させ、次いでこれを固定炉内の第二位置に挿入して試料を熱分解させ、この二段挿入形式の燃焼により、試料中のハロゲンおよび硫黄を無機態のハロゲンおよび硫黄酸化物を吸収液に溶解させ、イオン化したハロゲン化物および硫酸イオンをイオンクロマトグラフにより分析する。
【選択図】図１
Description
本発明は加熱炉中の燃焼管内で分析対象とする４種ハロゲンおよび硫黄を含む試料を燃焼して、ハロゲン化水素と遊離ハロゲンおよび硫黄酸化物を生成し、これらを吸収液に吸収させてハロゲン化物および硫酸のイオンとし、イオンクロマトグラフにより前記試料中のハロゲンおよび硫黄を分離定量する有機・無機試料中のハロゲンおよび硫黄の分析方法および分析装置に関する。
医薬品、農薬等の化学薬品や石油および石油化学製品等における有機化合物中の主要な４種のハロゲン（フッ素、塩素、臭素、ヨウ素）および硫黄を同時に分析するための分析装置に係る従来の技術として、例えば特開平８−２６２０００号公報（特許文献１）に示す装置が知られている。
前記特許文献１の分析装置は、石英燃焼管内で前記４種のハロゲンおよび硫黄を含む有機化合物の試料を燃焼させて無機態のハロゲンおよび硫黄酸化物を生成する燃焼装置と、燃焼装置で生成した無機態のハロゲンおよび硫黄酸化物を吸収液に通じてハロゲン化物および硫酸の無機陰イオンを生成する吸収装置と、吸収溶液中の各イオン種を分離定量するイオンクロマトグラフとを備えている。
近年、これらハロゲンおよび硫黄を含む試料の分析はその重要性がますゝ増大しており、分析対象としても前記有機化合物に加えて、製鉄スラグ、蛍石等の鉱石を含めた無機試料や、さらには有機および無機化合物が混在する廃プラスチック製品や廃電子製品あるいは有機／無機複合形態の有機金属化合物などについてもそれらの中のハロゲンおよび硫黄について同様な分析が必要とされるに到っている。しかし前記特許文献１の分析装置では試料として有機化合物を対象にしており、燃焼装置の試料分解炉内に設置される燃焼管として石英燃焼管を用いているので、試料の完全な燃焼・分解のためにより高温を必要とする前記無機試料等の分析には場合によってその適用に問題があった。
したがって、分析の対象が従来の有機化合物に加えて無機化合物、さらには有機／無機成分の複合体又は混在品にまでより広範囲にわたる場合には、燃焼炉に関して加熱温度をより高温の範囲にまで設定できるようにし、かつこれに対応して従来の石英燃焼管よりもより耐熱性の高い材質の燃焼管を用いる必要があるが、本来有機試料のみを分析対象としていたこの種の従来の分析装置ではこのような対策は具体的に知られていない。
燃焼管の材質については、磁器材料又はセラミックスとして知られている種々の金属酸化物からなる材料の多くのものがその耐熱温度が高く、約１４００℃以上の耐熱性を有している。しかし、セラミックスを材質とする燃焼管が従来この種の分析装置に使用された実績は全くないのでその使用にはこれまで知られていなかった種々の課題がある。
まず、前記無機化合物等を高温度で熱分解させる際には、セラミック製の燃焼管さらには管内に挿入される試料ボートが膨張係数の急激な変化により変形、破損するおそれのあることを考慮することが必要となる。また対象とする実際の分析試料の一部に有機成分が混在していたり又は無機／有機成分複合形態で含む場合等では同一燃焼炉内で試料を急激に加熱することにより有機成分からカーボン（すす）が発生してこれらが分析機器内に付着することがあり、それによって分析精度や効率が著しく低下することがある。
したがって、前記分析試料の炉の加熱温度を無機化合物の熱分解に必要な温度まで上昇可能とし、かつこれに対応してこれまで用いられなかったセラミック燃焼管を用いる場合には、これらの点を考慮して高温での試料燃焼のための的確な温度管理を取入れた燃焼方式、およびそれを円滑に実施するための具体的な燃焼装置の開発が不可欠である。
本発明は有機および無機いずれの形態の分析試料におけるハロゲンおよび硫黄の分析にも適合するように効果的な燃焼・熱分解の温度管理を可能にする方式およびこの方式の実施に適した具体的な試料供給装置（オートサンプラ）および燃焼装置を提供することを課題とする。
前記課題を解決するため本発明の分析方法は、試料供給装置から導入されるハロゲンおよび硫黄を含む分析試料を燃焼装置で燃焼して無機態のハロゲンおよび硫黄酸化物を生成し、生成物を吸収装置の吸収液に溶解させ、イオン化したハロゲン化物および硫酸の無機陰イオンをイオンクロマトグラフにより分離、定量することにより前記分析試料中のハロゲンおよび硫黄元素を分析する分析方法において、前記試料供給装置としてオートサンプラを用い、
複数の分析試料を夫々収容した試料ボートから測定対象の分析試料の試料ボートを順次前記燃焼装置にセラミック燃焼管を通して供給する工程と、
供給された試料ボートを前記燃焼装置の移動炉に対する第一の位置に導入し、移動炉
部位中のセラミック燃焼管内で３００〜１０００℃の範囲の温度で燃焼させて無機態のハロゲンおよび硫黄酸化物を生成させる工程と、
前記工程を経た試料ボートを前記燃焼装置の固定炉に対する第二の位置に導入し、固定炉部位のセラミック燃焼管内で前記の燃焼の温度よりもさらに高い１１００〜１３５０℃の一定の温度で試料を熱分解させて無機態のハロゲンおよび硫黄酸化物を生成させる工程と、
前記燃焼および熱分解後の前記試料ボートを回収装置に回収する工程とを前記オートサンプラによって自動的に行う。
複数の分析試料を夫々収容した試料ボートから測定対象の分析試料の試料ボートを順次前記燃焼装置にセラミック燃焼管を通して供給する工程と、
供給された試料ボートを前記燃焼装置の移動炉に対する第一の位置に導入し、移動炉
部位中のセラミック燃焼管内で３００〜１０００℃の範囲の温度で燃焼させて無機態のハロゲンおよび硫黄酸化物を生成させる工程と、
前記工程を経た試料ボートを前記燃焼装置の固定炉に対する第二の位置に導入し、固定炉部位のセラミック燃焼管内で前記の燃焼の温度よりもさらに高い１１００〜１３５０℃の一定の温度で試料を熱分解させて無機態のハロゲンおよび硫黄酸化物を生成させる工程と、
前記燃焼および熱分解後の前記試料ボートを回収装置に回収する工程とを前記オートサンプラによって自動的に行う。
前記課題を解決するための本発明の分析装置は、試料供給装置から供給されるハロゲンおよび硫酸を含む分析試料を燃焼して無機態のハロゲンおよび硫黄酸化物を生成させる燃焼装置と、生成物を吸収液に吸収させてイオン化する吸収装置と、前記イオン化されたハロゲン化物および硫酸の無機陰イオンを分離、定量するイオンクロマトグラフとを有するハロゲンおよび硫黄の分析装置において、
前記燃焼装置がセラミック燃焼管を炉の内側に有して分析試料を燃焼させる移動炉とセラミック燃焼管を内部に有して移動炉での燃焼後の試料を移動炉における燃焼温度よりもさらに高い一定の温度で熱分解する固定炉とを有し、さらに
前記試料供給装置が試料ボートに収容した分析試料を前記燃焼装置に供給するために測定対象の試料ボートを選択する選択手段と、選択された試料ボートを順次燃焼装置の燃焼管内の移動炉に対する第一の位置に挿入し、試料の燃焼後に前記試料ボートを移動炉における燃焼温度よりも高い一定の温度で試料を熱分解する固定炉中に対する第二の位置に移動する導入手段と、熱分解後の試料ボートを排出して回収する回収手段と、前記選択した試料ボートの燃焼装置中の前記第一および第二の所定位置への挿入を自動的に制御する制御手段からなるオートサンプラを有している。
前記燃焼装置がセラミック燃焼管を炉の内側に有して分析試料を燃焼させる移動炉とセラミック燃焼管を内部に有して移動炉での燃焼後の試料を移動炉における燃焼温度よりもさらに高い一定の温度で熱分解する固定炉とを有し、さらに
前記試料供給装置が試料ボートに収容した分析試料を前記燃焼装置に供給するために測定対象の試料ボートを選択する選択手段と、選択された試料ボートを順次燃焼装置の燃焼管内の移動炉に対する第一の位置に挿入し、試料の燃焼後に前記試料ボートを移動炉における燃焼温度よりも高い一定の温度で試料を熱分解する固定炉中に対する第二の位置に移動する導入手段と、熱分解後の試料ボートを排出して回収する回収手段と、前記選択した試料ボートの燃焼装置中の前記第一および第二の所定位置への挿入を自動的に制御する制御手段からなるオートサンプラを有している。
本発明において、前記オートサンプラは、前記選択手段が複数の試料ボートを搭載するターンテーブルからなり、前記導入手段が選択された試料ボートに係合して試料ボートをセラミック燃焼管に導入する水平状の導入棒と、前記導入棒を前記セラミック燃焼管を通して水平移動させるスライダ機構とからなり、前記回収手段はセラミック燃焼管の導入口周りに設置した回収装置からなり、前記制御手段が前記スライダ機構を制御するコントローラからなる。
本発明にの分析方法によれば、オートサンプラによって、分析試料を収容した試料ボートを選択してセラミック燃焼管を通して燃焼装置中に供給し、この試料ボートを移動炉に対する第一の位置に挿入して試料を燃焼させ、次いで燃焼後の試料ボートを固定炉に対する第二の位置に挿入して試料を前記燃焼温度より高い一定の温度で熱分解し、前記試料の燃焼および熱分解による無機態のハロゲンおよび硫黄酸化物を吸収装置およびイオンクロマトグラフに送って分析する。
ここでたとえば対象が主として無機成分からなる試料の場合には、試料中に含まれる有機成分をまず移動炉で予備燃焼させ、それによって生じる無機態のハロゲンおよび硫黄酸化物を回収し、次いで燃焼後に残る無機成分を固定炉でより高い一定の温度で実質的に完全に熱分解させその際に生じる無機態のハロゲンおよび硫黄酸化物を同様に回収する。
分析試料中に有機化合物が混在している場合には、前記のようにこれを高温度で急激に熱分解させると、有機成分からカーボン（すす）が発生じるおそれがあるが、本発明ではこの様な有機炭素成分等は前段の移動炉による燃焼の段階で燃焼生成ガスとして排出されるので、固定炉中での高温の熱分解の際にこのようは事態は生じない。
固定炉での熱分解温度はセラミック燃焼管を用いることにより充分に高く設定することができ無機試料の高精度の分析が可能となる。セラミック燃焼管の材料としては耐熱性、耐食性等に優れた種々のセラミックスが用いられるが、本発明においてはたとえばＳｉＯ２およびＡｌ２Ｏ３を主成分とするムライト等を用いることができ、たとえばＳｉＯ２４０％、Ａｌ２Ｏ３５６％からなるムライト（ＨＢ）は固定炉の温度を１３５０℃とする場合にも充分に使用可能である。また試料ボートの材料としても同系のムライト（ＣＢ）等を用いることができる。この際、固定炉内の熱分解温度は当初から一定温度に維持されるので、固定炉の温度に短時間で高温の熱分解温度に上昇させる温度管理の必要はなく、それにともなう弊害も生じない。
本発明の特色は特に無機成分試料の分析のために固定炉をこれらの熱分解温度に対応できる仕様とする一方、燃焼管についても耐熱性の高いセラミック燃焼管を従来の石英燃焼管に代えて用いることが可能であることの知見に基くものであり、一方移動炉ではこのような高温での急激な熱分解による不具合を避けるため予め予備燃焼を行わせている。
このような二段挿入法の効果を最適化するためには各段毎での試料ボートの燃焼管内の位置を燃焼時間等に関連付けて正確に確認することが欠かせないが、本発明の分析装置では燃焼管内各位置への試料ボートの挿入をオートサンプラの導入棒の自動制御下での動作で行うので、従来の透明な石英燃焼管の場合のように外部から視認するまでもなく、より確実にその位置をオートサンプラ側で把握することができ、試料ボートの二段挿入を自動化してより適宜に行うことができる。
また、本発明のより具体的な態様によれば、オートサンプラをターンテーブルと、導入棒およびスライダ機構と、回収装置と、コントローラとを備える構成とすることで、部品点数が低減され、機構が簡単で動作が安定し、かつ組み付け性に優れて低価格なオートサンプラを構築できる。
［分析の概要］
以下本発明の分析装置および分析方法を図面を参照して説明する。
分析装置の全体の概要を図１ａに示し、本発明の主要な特色を有する燃焼装置およびそれによって行われる二段挿入方式の分析試料の概要を図１ｂに示す。尚図２は本発明の分析装置の一具体例についてのシステム構成図である。
以下本発明の分析装置および分析方法を図面を参照して説明する。
分析装置の全体の概要を図１ａに示し、本発明の主要な特色を有する燃焼装置およびそれによって行われる二段挿入方式の分析試料の概要を図１ｂに示す。尚図２は本発明の分析装置の一具体例についてのシステム構成図である。
図１ａにおいて、後述するオートサンプラにより順次選択的に供給される分析試料の試料ボートは燃焼装置の移動炉、次いで固定炉内にこれらを貫設して設けられるセラミック燃焼管を通して導入され、空気により加熱燃焼されてガス化した生成物としての分析試料中の無機形態のハロゲンおよび硫黄酸化物が吸収装置に送られる。これらのガスは吸収装置中の吸収びんに収容された吸収液中に溶解してイオン化される。燃焼分解から定量形態に至る化学式は下記に示す。
燃焼分解 定量形態
有機・無機ハロゲン（Ｘ：Ｆ，Ｃｌ，Ｂｒ，Ｉ） ＨＸ，Ｘ２ Ｘ−
有機・無機硫黄（Ｓ） ＳＯ２、ＳＯ３ ＳＯ４ ２−
燃焼分解 定量形態
有機・無機ハロゲン（Ｘ：Ｆ，Ｃｌ，Ｂｒ，Ｉ） ＨＸ，Ｘ２ Ｘ−
有機・無機硫黄（Ｓ） ＳＯ２、ＳＯ３ ＳＯ４ ２−
吸収液には純水を用い、分析対象が硫黄およびヨウ素のように酸化反応および還元反応を必要とする硫黄およびヨウ素含有試料である場合のために酸化／還元系を形成する酸化剤（Ｈ２Ｏ２）および還元剤（ＮＨ２ＮＨ２）を添加する。
吸収液の一部はイオンクロマトグラフ用の分析用カラムに導入され、これらのＸ−およびＳＯ４ ２−の無機陰イオンは移動相によりクロマトグラフカラム内に展開され、夫々のイオン種間のイオン交換能および吸着度の差により固定相粒子の表面にて経時的に展開分離される。分離カラムとしてはＳｈｏｄｅｘ ＳＩ−９０４Ｅ（４．０×２５０ｍｍ）を用い、移動相には１．８ｍＭ Ｎａ２ＣＯ３と１．７ｍＭ ＮａＨＣＯ３を用いた。分離された夫々のイオン種は導電率検出器によって検出されるそれらに固有な保持時間を示す各イオンのクロマトグラムとしてインテグレータのチャートに表示され、各元素固有の独立したクロマトグラムとその面積に基いて各種ハロゲンおよび硫黄の存在がそれらの含有分とともに求められる。
［二段挿入法による試料の燃焼］
ここでオートサンプラから燃焼装置中に導入される分析試料は図１ｂに示すように試料ボートに収容されオートサンプラの導入棒によって燃焼室の移動炉および固定炉を貫設して延長されセラミック燃焼管を通して図中矢視方向（左側）に移動される。
ここでオートサンプラから燃焼装置中に導入される分析試料は図１ｂに示すように試料ボートに収容されオートサンプラの導入棒によって燃焼室の移動炉および固定炉を貫設して延長されセラミック燃焼管を通して図中矢視方向（左側）に移動される。
ここで試料ボートが図１ｂに示す移動炉の前方（図中左側）の所定の第一位置Ａに導入棒によって導入されると、移動炉が図中の位置から矢視（左側）方向に図示しないモータ等により駆動されてセラミック燃焼管中の炉の試料ボートが炉内に位置するところまで移動される（図１ｂ：破線位置）。
この間に分析試料の種類によりたとえば３００℃に予め設定された移動炉の温度が炉の移動と共に１０００℃まで徐々に昇温され、試料ボート内の分析試料が約５〜１０分間徐々に加熱される。これによってたとえば分析試料が無機成分からなる試料又は有機物成分をも含有する無機試料である場合には、この燃焼によって分析試料中の有機成分が燃焼用の清浄化空気によって燃焼され、含有されていた有機成分由来のハロゲンおよび硫黄が無機態のハロゲン又は硫黄酸化物としてガス化され吸収装置に回収される。
ここで前記移動炉内の徐々の昇温をともなう燃焼では急激な過熱により有機成分からカーボン（すす）が生じて分析機器内に付着し、もしくはそれによって機器分析の動作の信頼性を損なうことはない。
前記の分析試料中の無機成分は前記移動炉内の３００〜１０００℃の加熱燃焼の際に無機成分由来の固形物内に取込まれ完全に熱分解されない場合が多く、この燃焼工程のみではハロゲンおよび硫黄についての精度の高い分析が期待できない。
本実施態様では移動炉内の前記第一の位置Ａで燃焼に付された分析試料を収容した試料ボートは前記所定時間の経過後、オートサンプラの動作制御により導入棒によってセラミック燃焼管中を図１ｂ中さらに左側に移動され、固定炉内の所定の第二の位置Ｂに自動的に位置決めされる。本実施態様では固定炉の温度は対象とする無機化合物試料が熱分解を生じるような１１００〜１３５０℃の範囲内の一定の高温たとえば１３５０℃に設定される。この温度で試料ボート中の分析試料をセラミック燃焼管内で加熱すると試料は実質的に完全な熱分解を生じ、たとえば５〜１０分間の加熱により分析試料が熱分解して試料中のほとんどのハロゲンおよび硫黄が無機態のハロゲンおよび硫黄酸化物となって放出される。
したがって、本実施態様の二段挿入形式を用いた燃焼装置によれば、分析試料の形態を問わずその中に含有されるハロゲンおよび硫黄が試料の熱分解によってほとんどガス化するので、これらを吸収装置によるイオン化およびイオンクロマトグラフによる分離によって処理することにより、分析試料中の主要ハロゲン元素および硫黄元素の含有およびそれらの含有量を高精度で同時に分析することができる。
尚本実施態様では前記固定炉の加熱体としては前記熱分解温度が高温によることを考慮して高純度の炭化ケイ素からなるシリコニット社のシリコニット発熱体を用いる。固定炉の温度は予めたとえば１３５０℃の熱分解温度に上昇され、試料の熱分解の間この温度に一定に維持されるので温度管理に特別な困難はない。また本実施態様では、燃焼管および試料ボートはいずれも約１４５０℃以上の温度で使用可能なセラミック材料（ムライトＨＢ、ムライトＣＢ等）から形成されているので、試料を固定炉で１３５０℃で熱分解させる際にも何等支障を生じない。また、本実施態様では分析試料はまず移動炉中で３００〜１０００℃の温度に予め加熱されているので、固定炉中での高温に曝されたときにも熱膨張係数の急激な変化で変形や破壊を生じるおそれが少ない。また本実施態様では、導入棒は、成型および加工性に優れたアルミナ９９．５％のセラミック材料から形成されているので、燃焼管内の機密性を高くでき、また耐熱性と耐磨耗性にも優れているため室温から１３５０℃の加熱下でも試料ボートの移動を何等支障なくコントロールできる。
すでに述べたように、従来の石英燃焼管による試料分解炉での燃焼による分析装置は専ら有機試料を分析対象としたものであり、これを無機成分を含む試料中のハロゲンおよび硫黄の分析に適用しても所期の分析精度は得られない。
下記表１は分析試料としての鉄鋼スラグのサンプルを従来の燃焼装置の熱分解炉のみにより石英燃焼管で上限９５０℃の温度で加熱燃焼させた場合と、これらの試料を本実施態様における二段挿入法により移動炉によりセラミック燃焼管中で燃焼させ、さらに後段の固定炉で１３５０℃の温度で熱分解させた場合とについて、イオンクロマトグラフによって検出されたフッ素元素の検出値を比較して示す。表１から明らかなように、従来の燃焼方式で分析した分析値（ｂ）は本発明の二段挿入による方式で燃焼／熱分解させた場合の分析値（ａ)を基準とした場合、その約３０〜８０％の範囲にとどまっており、本発明の分析法により精度の高い分析が行われることを示している。
（表１）
尚本発明で用いるセラミック燃焼管に対する有機標準試料の適合性を各元素の検量線を作成して検討した。標準試料として本発明者等が開発したＣ１２Ｈ８ＮＯ２ＦＣｌＢｒＳ（ＮＡＣ−Ｓｔ１）を用い原点を含めて各元素のクロマトグラフによる検量線を作成して検証したところ、二次式による検量線方程式を用いた場合、表２に示すようにそれらの相関係数（Ｒ２）はいずれの元素も０．９９９９と良好な相関係を示した。
（表２）
本実施態様では前記の二段挿入法で試料を移動炉および固定炉で加熱処理する際には、その温度管理を正確なものとするために、前記試料ボートを前記第一の位置Ａおよび第二の位置Ｂに対して所定の経過時間後に夫々厳密に位置決めすることが必要である。従来の透明材質の石英燃焼管の場合には外部から燃焼管中の試料ボートの位置を確認していたが、材質がセラミックスからなる燃焼管の場合にはこのような視認は不可能である。
しかし、本実施態様では燃焼管中を移動する試料ボートの第一、第二の位置Ａ，Ｂへの位置決めの設定はこれらを導入するオートサンプラの導入棒の移動量として自動的に制御することができるので、試料ボートの位置決めを自動的に正確に設定することができ、これはオートサンプラ側でその制御動作として把握することができる。以下本実施態様で用いるオートサンプラ（試料供給装置）の具体的な機構および動作について説明する。
オートサンプラは、試料ボートに収容した分析対象とする試料を燃焼装置に供給するために特定の試料ボートを選択する選択手段と、選択された試料ボートを順次燃焼装置の燃焼管内の移動炉に対する第一の位置に挿入し、試料の燃焼後に試料ボートを移動炉における燃焼温度よりも高い温度で熱分解する固定炉中の第二の位置に挿入する導入手段と、熱分解後の試料ボートを排出して回収する回収手段と、前記分析試料を収容した試料ボートの選択、選択した試料ボートの燃焼装置中の前記第一および第二の所定位置への導入、および燃焼装置からの排出を自動的に制御する制御手段と、を有する。

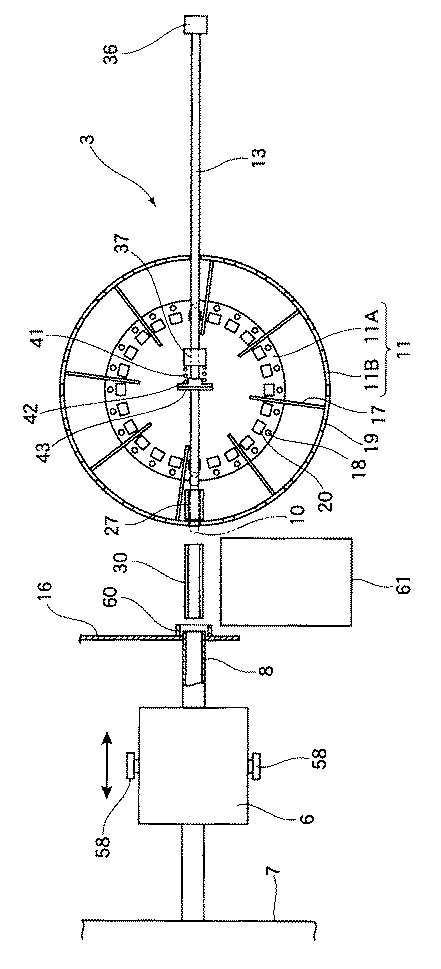

図３ないし図６を参照して具体的に説明すると、オートサンプラ３は、前記選択手段が、複数の試料ボート１０を放射状に等間隔で搭載するターンテーブル１１からなり、前記導入手段が、試料ボート１０に係合して試料ボート１０をセラミック燃焼管８に導入する水平状の導入棒１３と、導入棒１３を水平移動させるスライダ機構１４とからなり、前記回収手段が、セラミック燃焼管８の導入口周りに設置した回収装置６１からなり、前記制御手段が、前記スライダ機構１４を制御するコントローラ１５からなり、これらは筐体１６内に収められている。
［ターンテーブル１１］
図６に示すように、ターンテーブル１１は、円盤状の内テーブル１１Ａと、内テーブル１１Ａから間隔を空けて内テーブル１１Ａと同軸状に設けられる環状の外テーブル１１Ｂとから構成されている。外テーブル１１Ｂは、例えば帯状の板材を環状に形成したものからなり、内テーブル１１Ａとは放射状に延びる複数の連結板１７により連結している。内テーブル１１Ａの周縁部上面には複数の位置決めピン１８が円周方向に等間隔で立設されており、一方、外テーブル１１Ｂの上縁においては、半円状の切欠き１９が各位置決めピン１８を通る径方向延長上に位置するように複数形成されている。内テーブル１１Ａにおいて各位置決めピン１８の内側には支持板２０が固設されている。
図６に示すように、ターンテーブル１１は、円盤状の内テーブル１１Ａと、内テーブル１１Ａから間隔を空けて内テーブル１１Ａと同軸状に設けられる環状の外テーブル１１Ｂとから構成されている。外テーブル１１Ｂは、例えば帯状の板材を環状に形成したものからなり、内テーブル１１Ａとは放射状に延びる複数の連結板１７により連結している。内テーブル１１Ａの周縁部上面には複数の位置決めピン１８が円周方向に等間隔で立設されており、一方、外テーブル１１Ｂの上縁においては、半円状の切欠き１９が各位置決めピン１８を通る径方向延長上に位置するように複数形成されている。内テーブル１１Ａにおいて各位置決めピン１８の内側には支持板２０が固設されている。
試料ボート１０の長手方向一端側の上部には、上下に貫通する係合孔１０Ａを有した係合片１０Ｂが形成されている。試料ボート１０は、一端側においては、係合孔１０Ａが位置決めピン１８にはまり係合片１０Ｂの先端が支持板２０に載置支持され、他端側においては切欠き１９内に載置支持されることで、ターンテーブル１１に放射状に搭載される。
図３において、内テーブル１１Ａの下面には回転軸が突設されており、この回転軸が軸受を介して筐体１６内の架材２１に支持されている。前記回転軸の下端にはギア２２が取り付けられ、このギア２２がモータ２３の出力ギア２４に噛合することでターンテーブル１１が回転する。なお、図６に示すように外テーブル１１Ｂの各切欠き１９の下方には回転角度検出用の切欠き２５が形成され、図２に示すセンサ２６によりターンテーブル１１の回転角度が検出される。
［昇降機構１２］
図３において、昇降機構１２は、搬出位置に位置した試料ボート１０を下側から支えてターンテーブル１１から上昇させるボートリフト台２７を備える。搬出位置とは、図４に仮想線で示すように、平面視して試料ボート１０がセラミック燃焼管８の延長上に来る位置である。ボートリフト台２７は試料ボート１０の下周りを囲うように上方を開口させた断面コ字形状を呈した部材であり、下部に取り付けられた鉛直状の昇降ガイド２８を介して、架材２１に固定された昇降モータ２９により昇降し、内テーブル１１Ａと外テーブル１１Ｂとの間の空間を通過して試料ボート１０を載せる。
図３において、昇降機構１２は、搬出位置に位置した試料ボート１０を下側から支えてターンテーブル１１から上昇させるボートリフト台２７を備える。搬出位置とは、図４に仮想線で示すように、平面視して試料ボート１０がセラミック燃焼管８の延長上に来る位置である。ボートリフト台２７は試料ボート１０の下周りを囲うように上方を開口させた断面コ字形状を呈した部材であり、下部に取り付けられた鉛直状の昇降ガイド２８を介して、架材２１に固定された昇降モータ２９により昇降し、内テーブル１１Ａと外テーブル１１Ｂとの間の空間を通過して試料ボート１０を載せる。
符号３０は、試料ボート１０がボートリフト台２７からセラミック燃焼管８内へ導入される際のガイド機能を担うボート誘導台であり、ボートリフト台２７と同様に、試料ボート１０の下周りを囲うように上方を開口させた断面コ字形状を呈している。このボート誘導台３０はボートリフト台２７の昇降に連動するように構成されている。前記昇降ガイド２８には横方向を開口させたコ字状のブラケット３１が取り付けられ、ボート誘導台３０の下部に取り付けた鉛直状の昇降ガイド３２の係合部３３がブラケット３１に係合している。図２に示す状態からボートリフト台２７が上昇すると、ブラケット３１の下側片が係合部３３を押し上げることによりボート誘導台３０がボートリフト台２７に連動して上昇し、上昇時にはボートリフト台２７と同じ高さ位置となることで、試料ボート１０のボートリフト台２７からセラミック燃焼管８への円滑な移載を可能とする。
［導入棒１３］
導入棒１３の先端には試料ボート１０の係合片１０Ｂを収める切欠き３４が施されるとともに、係合孔１０Ａに係合する係合ピン３５が下方に向けて突設されている。
導入棒１３の先端には試料ボート１０の係合片１０Ｂを収める切欠き３４が施されるとともに、係合孔１０Ａに係合する係合ピン３５が下方に向けて突設されている。
［スライダ機構１４］
導入棒１３の基端には第１スライダ３６の下端が固定され、導入棒１３の中ほどには第２スライダ３７の下端が摺動自在に嵌着されている。第１スライダ３６、第２スライダ３７は、導入棒１３の上方に位置して導入棒１３の延設方向に沿って配設されたガイド棒３８に摺動自在に嵌着されている。ガイド棒３８は、昇降モータ３９により昇降する昇降板４０に取り付けられており、したがって昇降モータ３９の駆動により第１スライダ３６、第２スライダ３７を介して導入棒１３が昇降する。第２スライダ３７における導入棒１３の先端側に臨む側面には、圧縮コイルばね４１を介して密閉蓋４２が導入棒１３に摺動自在となるように取り付けられている。密閉蓋４２の先端面側には弾性を有するシール材４３が設けられている。
導入棒１３の基端には第１スライダ３６の下端が固定され、導入棒１３の中ほどには第２スライダ３７の下端が摺動自在に嵌着されている。第１スライダ３６、第２スライダ３７は、導入棒１３の上方に位置して導入棒１３の延設方向に沿って配設されたガイド棒３８に摺動自在に嵌着されている。ガイド棒３８は、昇降モータ３９により昇降する昇降板４０に取り付けられており、したがって昇降モータ３９の駆動により第１スライダ３６、第２スライダ３７を介して導入棒１３が昇降する。第２スライダ３７における導入棒１３の先端側に臨む側面には、圧縮コイルばね４１を介して密閉蓋４２が導入棒１３に摺動自在となるように取り付けられている。密閉蓋４２の先端面側には弾性を有するシール材４３が設けられている。
第１スライダ３６、第２スライダ３７の各上下方向中ほどには鉛直状のガイドバー４４、４５が固設されており、第１スライダ３６、第２スライダ３７の各上部ユニット４６、４７はこのガイドバー４４、４５の昇降を許容する構造、つまり前記昇降モータ３９による導入棒１３の昇降を許容する構造となっている。各上部ユニット４６、４７は導入棒１３の延設方向に沿って配設された一対のガイド棒４８に摺動自在に嵌着されている。上部ユニット４６には駆動モータ４９が取り付けられ、その出力軸のピニオンギア５０がラックギア５１に噛合する。
上部ユニット４６と上部ユニット４７との間には長尺のスベリ板５２が設けられている。スベリ板５２の一端は上部ユニット４７の固定部５３に固定され、他端は、上部ユニット４６に設けられ電磁ソレノイド等により作動する挟持部５４、５５により挟持または解放が可能となるように構成されている。
［移動炉６］
次に前記オートサンプラに関連する移動炉６の構造例について図７を参照して説明する。移動炉６はセラミック燃焼管８を挟む上部炉６Ａおよび下部炉６Ｂからなり、それぞれには燃焼管８を熱する加熱部５６が形成され、試料の燃焼時には図７（ａ）のように閉じた状態で使用される。移動炉６の下部には走行モータ５７が取り付けられ、車輪５８がガイドレール５９を走行することで移動炉６がセラミック燃焼管８に沿って移動する。
次に前記オートサンプラに関連する移動炉６の構造例について図７を参照して説明する。移動炉６はセラミック燃焼管８を挟む上部炉６Ａおよび下部炉６Ｂからなり、それぞれには燃焼管８を熱する加熱部５６が形成され、試料の燃焼時には図７（ａ）のように閉じた状態で使用される。移動炉６の下部には走行モータ５７が取り付けられ、車輪５８がガイドレール５９を走行することで移動炉６がセラミック燃焼管８に沿って移動する。
以下、オートサンプラ３と移動炉６の動作について説明する。ターンテーブル１１上の試料ボート１０が搬出位置に来ると、昇降機構１２によりボートリフト台２７およびボート誘導台３０が上昇する。このとき、図３や図６に示すように、導入棒１３の係合ピン３５は試料ボート１０の搬出位置における位置決めピン１８の直上に同軸状に位置しており、上昇に伴い試料ボート１０の係合孔１０Ａが位置決めピン１８から抜け出て係合ピン３５に嵌り、これにより試料ボート１０が導入棒１３に係合される。試料ボート１０が導入棒１３に係合した時点で昇降モータ３９が駆動して導入棒１３も上昇し、試料ボート１０がセラミック燃焼管８の延長上に達したところで昇降機構１２および昇降モータ３９が停止する。
スライダ機構１４にあっては挟持部５４、５５がスベリ板５２を挟持した状態にあり、コントローラ１５の制御信号により駆動モータ４９が駆動すると、ピニオンギア５０とラックギア５１のギア機構を介して第１スライダ３６、第２スライダ３７が一体となって移動し、導入棒１３がセラミック燃焼管８に向けて移動して、試料ボート１０がボートリフト台２７からボート誘導台３０上を摺動してセラミック燃焼管８内に導入される。試料ボート１０がセラミック燃焼管８内に導入された時点でボートリフト台２７およびボート誘導台３０は下降する。そして、試料ボート１０がセラミック燃焼管８内の所定の停止位置まで運ばれたときには、第２スライダ３７に取り付けられた密閉蓋４２のシール材４３がセラミック燃焼管８の入り口周りの開口部６０に対して圧縮コイルばね４１の付勢力により圧接されることで、セラミック燃焼管８内が密閉される。なお、このとき、スベリ板５２は挟持部５４、５５から受ける摩擦力に抗して挟持部５４、５５内を滑るようになっている。
試料ボート１０がセラミック燃焼管８内の所定の停止位置（図１ｂの第一位置Ａ）、具体的には移動炉６よりも固定炉７寄りの所定位置で停止すると、走行モータ５７が駆動して移動炉６が固定炉７側に向けて移動する。つまり、試料ボート１０内の試料はボート内の一端側の試料部分から他端側の試料部にかけて次第に燃焼される。試料ボート１０に対しての移動炉６の移動時間、つまり移動炉６の全試料に対する燃焼時間は本実施例の場合８．５〜３５分程度に設定されている。
移動炉６による燃焼が終了すると、コントローラ１５の制御信号により駆動モータ４９が再度駆動して第１スライダ３６が移動し、導入棒１３がさらに前進して試料ボート１０が固定炉７の所定の位置（図１ｂの第二の位置Ｂ）に導入された時点で駆動モータ４９が停止する。なお、このとき、第２スライダ３７は前進している導入棒１３に対して摺動しつつ密閉蓋４２のシール材４３によりセラミック燃焼管８の密閉状態を維持しており、スベリ板５２は挟持部５４、５５から受ける摩擦力に抗して挟持部５４、５５内を滑っている。
固定炉７での燃焼が終了すると、コントローラ１５の制御信号により駆動モータ４９が逆回転して導入棒１３が固定炉７およびセラミック燃焼管８から後退する。セラミック燃焼管８の入り口周りには試料ボート１０の回収装置６１が設置されており、導入棒１３の先端周りがセラミック燃焼管８から抜け出ると、試料ボート１０は回収装置６１に設けられた可動式の試料ボート載置板（図示せず）に移載されたうえで回収装置６１の本体内に回収されるようになっている。
以上のように、選択手段としてのターンテーブル１１と、導入手段としての導入棒１３およびスライダ機構１４と、回収手段としての回収装置６１と、制御手段としてのコントローラ１５を備える構成とすれば、部品点数が低減され、機構が簡単で組み付け性に優れたオートサンプラを構築できる。
次に前記燃焼装置により各種実試料について得られたハロゲンおよび硫黄の分析結果を示す。
［実試料の分析結果］
本発明のハロゲンおよび硫黄の分析方法は近年多様化している分析試料に対して広範囲な適用が可能であり、以下本発明による各種試料の分析結果を示す。
本発明のハロゲンおよび硫黄の分析方法は近年多様化している分析試料に対して広範囲な適用が可能であり、以下本発明による各種試料の分析結果を示す。
［多元素含有有機化合物の分析］
Ｓ，Ｉ，Ｆを含む多元素有機化合物Ｃ２３Ｈ２６Ｏ３Ｆ９ＩＰＳについて各元素Ｆ，Ｉ，Ｓを同時に分析定量した。図８は分析結果のクロマトグラムのグラフを示す。図中、Ａは標準試料ＮＡＣ−Ｓｔ２（Ｃ１２Ｈ８ＮＯ２ＦＢｒＩＳ）についてのクロマトグラムのグラフ、Ｂは分析試料についてのクロマトグラムのグラフであり、図中縦軸は導電率検出器の電位（ｍＶ）を、横軸はカラムの保持時間（min)を示す（以下の各分析において同様）。酸化／還元剤（Ｈ２Ｏ２／ＮＨ２ＮＨ２）添加純水による吸収液を用いることにより硫黄とヨウ素の同時測定が可能であった。各元素についての表示値に対して分析値に示すように高い分析精度が得られた。
Ｓ，Ｉ，Ｆを含む多元素有機化合物Ｃ２３Ｈ２６Ｏ３Ｆ９ＩＰＳについて各元素Ｆ，Ｉ，Ｓを同時に分析定量した。図８は分析結果のクロマトグラムのグラフを示す。図中、Ａは標準試料ＮＡＣ−Ｓｔ２（Ｃ１２Ｈ８ＮＯ２ＦＢｒＩＳ）についてのクロマトグラムのグラフ、Ｂは分析試料についてのクロマトグラムのグラフであり、図中縦軸は導電率検出器の電位（ｍＶ）を、横軸はカラムの保持時間（min)を示す（以下の各分析において同様）。酸化／還元剤（Ｈ２Ｏ２／ＮＨ２ＮＨ２）添加純水による吸収液を用いることにより硫黄とヨウ素の同時測定が可能であった。各元素についての表示値に対して分析値に示すように高い分析精度が得られた。
［廃プラスチック品の分析］
パソコン基板等の電気部品は難燃剤としてＥＵ規則（ＷＥＥＲ／ＲｏＨＳ）により有害物質として制限されている臭素系難燃剤を含有している。図９はパソコン基板破砕品を分析試料として本発明による臭素の測定を行った結果を示す。Ａは標準試料ＮＡＣ−Ｓｔ１（Ｃ１２Ｈ８ＮＯ２ＦＣｌＢｒＳ）のクロマトグラムのグラフを、Ｂは供試分析試料のクロマトグラムのグラフを示す。約５％以上の臭素が検出され、臭素系難燃剤の存在が示唆された。また臭素以外のフッ素や塩素等および硫黄も同時に検出された。
パソコン基板等の電気部品は難燃剤としてＥＵ規則（ＷＥＥＲ／ＲｏＨＳ）により有害物質として制限されている臭素系難燃剤を含有している。図９はパソコン基板破砕品を分析試料として本発明による臭素の測定を行った結果を示す。Ａは標準試料ＮＡＣ−Ｓｔ１（Ｃ１２Ｈ８ＮＯ２ＦＣｌＢｒＳ）のクロマトグラムのグラフを、Ｂは供試分析試料のクロマトグラムのグラフを示す。約５％以上の臭素が検出され、臭素系難燃剤の存在が示唆された。また臭素以外のフッ素や塩素等および硫黄も同時に検出された。
［ポリエチレン標準試料の分析］
ポリエチレン製品には各種ハロゲン（Ｃｌ、Ｂｒ、Ｓ）が含有されている。図１０はＥＵ認証ポリエチレン標準試料（ＢＣＲ６８１）について本発明によりこれら元素を測定した分析結果を示す。特に硫黄については固定炉での熱分解温度を１３５０℃に設定することにより試料量１００ｍｇを用いて行ったとき、表示量７８±１７ｐｐｍに対して７９．８ｐｐｍ（ｎ＝３）の分析値が得られており、従来の石英燃焼管による燃焼法の場合の検出値１８〜４０ｐｐｍに比較して分析値が大巾に向上している。
ポリエチレン製品には各種ハロゲン（Ｃｌ、Ｂｒ、Ｓ）が含有されている。図１０はＥＵ認証ポリエチレン標準試料（ＢＣＲ６８１）について本発明によりこれら元素を測定した分析結果を示す。特に硫黄については固定炉での熱分解温度を１３５０℃に設定することにより試料量１００ｍｇを用いて行ったとき、表示量７８±１７ｐｐｍに対して７９．８ｐｐｍ（ｎ＝３）の分析値が得られており、従来の石英燃焼管による燃焼法の場合の検出値１８〜４０ｐｐｍに比較して分析値が大巾に向上している。
［鉱石（蛍石）分析］
蛍石はフッ化カルシウムとを主成分とする鉱石であり製鉄の際の融剤や光学材料の素材として用られるている。近年その成分としてのフッ素ついてのの分析がもとめられているが、フッ化カルシウムはその融点が１３６０℃であることから従来の試料分解炉による石英燃焼管を用いた燃焼方法では正確な分析結果が得られない。本発明では固定炉での加熱温度を前記１３５０℃に設定した場合、図１１に示すように表示値とほゞ一致する分析値が得られた。尚、これと同時に含有されている硫黄についても充分に高い精度の分析値が得られた。
蛍石はフッ化カルシウムとを主成分とする鉱石であり製鉄の際の融剤や光学材料の素材として用られるている。近年その成分としてのフッ素ついてのの分析がもとめられているが、フッ化カルシウムはその融点が１３６０℃であることから従来の試料分解炉による石英燃焼管を用いた燃焼方法では正確な分析結果が得られない。本発明では固定炉での加熱温度を前記１３５０℃に設定した場合、図１１に示すように表示値とほゞ一致する分析値が得られた。尚、これと同時に含有されている硫黄についても充分に高い精度の分析値が得られた。
［鉄鋼スラグ］
製鉄時に副産物として生じる鉄鋼スラグはセメントや土木用骨材として広く使われており、その中の微量フッ素の分析は必須項目である。鉄鋼スラグはその主成分ＣａＯおよびＳｉＯ２の融点がいずれも１０００℃以上であることから、従来の石英燃焼管による燃焼方法では分析が困難であったが、本発明の方法によれば前記のようにその分析値が著しく向上した。図１２は鉄鋼スラグ中のフッ素の併行精度を求めた結果とそのときのクロマトグラムを示す。
製鉄時に副産物として生じる鉄鋼スラグはセメントや土木用骨材として広く使われており、その中の微量フッ素の分析は必須項目である。鉄鋼スラグはその主成分ＣａＯおよびＳｉＯ２の融点がいずれも１０００℃以上であることから、従来の石英燃焼管による燃焼方法では分析が困難であったが、本発明の方法によれば前記のようにその分析値が著しく向上した。図１２は鉄鋼スラグ中のフッ素の併行精度を求めた結果とそのときのクロマトグラムを示す。
Claims (3)
- 試料供給装置から導入されるハロゲンおよび硫黄を含む分析試料を燃焼装置で燃焼して無機態のハロゲンおよび硫黄酸化物を生成し、生成物を吸収装置の吸収液に溶解させ、イオン化したハロゲンおよび硫黄の無機陰イオンをイオンクロマトグラフにより分離、定量することにより前記分析試料中のハロゲンおよび硫黄元素を分析する分析方法において、前記試料供給装置としてオートサンプラを用い、
複数の分析試料を夫々収容した試料ボートから測定対象の分析試料の試料ボートを順次前記燃焼装置にセラミック燃焼管を通して供給する工程と、
供給された試料ボートを前記燃焼装置の移動炉に対する第一の位置に導入し、移動炉
部位中のセラミック燃焼管内で３００〜１０００℃の範囲の温度で燃焼させて無機態のハロゲンおよび硫黄酸化物を生成させる工程と、
前記工程を経た試料ボートを前記燃焼装置の固定炉に対する第二の位置に導入し、固定炉部位のセラミック燃焼管内で前記の燃焼の温度よりもさらに高い１１００〜１３５０℃の一定の温度で試料を熱分解させて無機態のハロゲンおよび硫黄酸化物を生成させる工程と、
前記燃焼および熱分解後の前記試料ボートを回収装置に回収する工程とを前記オートサンプラによって自動的に行うハロゲンおよび硫黄の分析方法。 - 試料供給装置から供給されるハロゲンおよび硫黄を含む分析試料を燃焼して無機態のハロゲンおよび硫黄酸化物を生成させる燃焼装置と、生成物を吸収液に吸収させてイオン化する吸収装置と、前記イオン化されたハロゲンおよび硫黄の無機陰イオンを分離、定量するイオンクロマトグラフとを有するハロゲンおよび硫黄の分析装置において、
前記燃焼装置がセラミック燃焼管を内部に有して分析試料を燃焼させる移動炉とセラミック燃焼管を内部に有して移動炉での燃焼後の試料を移動炉における燃焼温度よりもさらに高い一定の温度で熱分解する固定炉とを有し、さらに
前記試料供給装置が試料ボートに収容した分析試料を前記燃焼装置に供給するために特定の試料ボートを選択する選択手段と、選択された試料ボートを燃焼装置の燃焼管内の移動炉に対する第一の位置に挿入し、試料の燃焼後に前記試料ボートを移動炉における燃焼温度よりもさらに高い一定の温度で試料を熱分解する固定炉中の第二の位置に挿入する導入手段と、熱分解後の試料ボートを排出して回収する回収手段と、前記選択した試料ボートの燃焼装置中の前記第一および第二の所定位置への挿入を自動的に制御する制御手段からなるオートサンプラを有する前記ハロゲンおよび硫黄の分析装置。 - 前記オートサンプラは、前記選択手段が複数の試料ボートを搭載するターンテーブルからなり、前記導入手段が選択された試料ボートに係合して試料ボートをセラミック燃焼管に導入する水平状のセラミック導入棒と、前記セラミック導入棒を前記セラミック燃焼管を通して水平移動させるスライダ機構とからなり、前記回収手段はセラミック燃焼管の導入口周りに設置した回収装置からなり、前記制御手段が前記スライダ機構を制御するコントローラからなる請求項１記載のハロゲンおよび硫黄の分析装置。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2009165469A JP5399795B2 (ja) | 2009-07-14 | 2009-07-14 | 有機・無機試料中のハロゲンおよび硫黄の分析方法ならびに二段挿入方式オートサンプラを備えた自動分析装置 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2009165469A JP5399795B2 (ja) | 2009-07-14 | 2009-07-14 | 有機・無機試料中のハロゲンおよび硫黄の分析方法ならびに二段挿入方式オートサンプラを備えた自動分析装置 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2011021925A true JP2011021925A (ja) | 2011-02-03 |
| JP5399795B2 JP5399795B2 (ja) | 2014-01-29 |
Family
ID=43632149
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2009165469A Expired - Fee Related JP5399795B2 (ja) | 2009-07-14 | 2009-07-14 | 有機・無機試料中のハロゲンおよび硫黄の分析方法ならびに二段挿入方式オートサンプラを備えた自動分析装置 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP5399795B2 (ja) |
Cited By (7)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN102879501A (zh) * | 2012-10-11 | 2013-01-16 | 中国建材检验认证集团股份有限公司 | 建筑材料中单质硫含量的测定方法 |
| JP2015078974A (ja) * | 2013-09-12 | 2015-04-23 | 新日鐵住金株式会社 | フッ素の鉱物種別定量分析方法、フッ素の鉱物種別定量分析システム、フッ素含有鉱物を含む無機酸化物材料の分別方法、および、無機酸化物系加工材料の製造方法 |
| JP2015081784A (ja) * | 2013-10-21 | 2015-04-27 | 株式会社島津製作所 | 元素分析装置 |
| CN107887250A (zh) * | 2017-12-11 | 2018-04-06 | 广东省肇庆市质量计量监督检测所 | 电感耦合等离子体质谱仪的自动进样装置 |
| WO2019035563A1 (ko) * | 2017-08-18 | 2019-02-21 | 주식회사 엘지화학 | 아연철산화물 내 잔류 cl의 정량분석 방법 |
| JP2021067662A (ja) * | 2019-10-22 | 2021-04-30 | 方小剛 | 耐熱プラスチック製品安全性の測定装置 |
| CN114646712A (zh) * | 2022-03-22 | 2022-06-21 | 青岛盛瀚色谱技术有限公司 | 一种新型燃烧在线离子色谱系统及其使用方法 |
Citations (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH08262000A (ja) * | 1995-03-22 | 1996-10-11 | Sankyo Co Ltd | 有機化合物中のハロゲン及び硫黄の自動分析装置と、自動分析方法 |
| JPH11237324A (ja) * | 1997-12-05 | 1999-08-31 | Tosoh Corp | 密閉加熱分解器具、それを用いた試料の前処理方法、分析方法及びそのための装置 |
| JP2004520566A (ja) * | 1999-12-20 | 2004-07-08 | アーヨット イーデーツェー ゲレーテエントヴィックルングスゲゼルシャフト エムベーハー | 試料中の全硫黄含有量の測定システム |
| JP2008298608A (ja) * | 2007-05-31 | 2008-12-11 | Dia Instr:Kk | 分析用試料の燃焼方法 |
| JP2008298606A (ja) * | 2007-05-31 | 2008-12-11 | Mitsubishi Chemical Analytech Co Ltd | 分析用試料の燃焼方法 |
| JP2010156568A (ja) * | 2008-12-26 | 2010-07-15 | Nac Techno Service Co Ltd | 有機・無機化合物中のハロゲン及び硫黄の分析装置 |
-
2009
- 2009-07-14 JP JP2009165469A patent/JP5399795B2/ja not_active Expired - Fee Related
Patent Citations (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH08262000A (ja) * | 1995-03-22 | 1996-10-11 | Sankyo Co Ltd | 有機化合物中のハロゲン及び硫黄の自動分析装置と、自動分析方法 |
| JPH11237324A (ja) * | 1997-12-05 | 1999-08-31 | Tosoh Corp | 密閉加熱分解器具、それを用いた試料の前処理方法、分析方法及びそのための装置 |
| JP2004520566A (ja) * | 1999-12-20 | 2004-07-08 | アーヨット イーデーツェー ゲレーテエントヴィックルングスゲゼルシャフト エムベーハー | 試料中の全硫黄含有量の測定システム |
| JP2008298608A (ja) * | 2007-05-31 | 2008-12-11 | Dia Instr:Kk | 分析用試料の燃焼方法 |
| JP2008298606A (ja) * | 2007-05-31 | 2008-12-11 | Mitsubishi Chemical Analytech Co Ltd | 分析用試料の燃焼方法 |
| JP2010156568A (ja) * | 2008-12-26 | 2010-07-15 | Nac Techno Service Co Ltd | 有機・無機化合物中のハロゲン及び硫黄の分析装置 |
Cited By (13)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN102879501A (zh) * | 2012-10-11 | 2013-01-16 | 中国建材检验认证集团股份有限公司 | 建筑材料中单质硫含量的测定方法 |
| JP2015078974A (ja) * | 2013-09-12 | 2015-04-23 | 新日鐵住金株式会社 | フッ素の鉱物種別定量分析方法、フッ素の鉱物種別定量分析システム、フッ素含有鉱物を含む無機酸化物材料の分別方法、および、無機酸化物系加工材料の製造方法 |
| JP2015081784A (ja) * | 2013-10-21 | 2015-04-27 | 株式会社島津製作所 | 元素分析装置 |
| US11249060B2 (en) | 2017-08-18 | 2022-02-15 | Lg Chem, Ltd. | Method for quantitatively analyzing residual Cl in zinc ferrite |
| WO2019035563A1 (ko) * | 2017-08-18 | 2019-02-21 | 주식회사 엘지화학 | 아연철산화물 내 잔류 cl의 정량분석 방법 |
| KR20190019531A (ko) * | 2017-08-18 | 2019-02-27 | 주식회사 엘지화학 | 아연철산화물 내 잔류 Cl의 정량분석 방법 |
| JP2020510209A (ja) * | 2017-08-18 | 2020-04-02 | エルジー・ケム・リミテッド | 亜鉄酸亜鉛内の残留ｃｌの定量分析方法 |
| KR102155406B1 (ko) * | 2017-08-18 | 2020-09-11 | 주식회사 엘지화학 | 아연철산화물 내 잔류 Cl의 정량분석 방법 |
| CN107887250A (zh) * | 2017-12-11 | 2018-04-06 | 广东省肇庆市质量计量监督检测所 | 电感耦合等离子体质谱仪的自动进样装置 |
| CN107887250B (zh) * | 2017-12-11 | 2024-01-26 | 广东省肇庆市质量计量监督检测所 | 电感耦合等离子体质谱仪的自动进样装置 |
| JP2021067662A (ja) * | 2019-10-22 | 2021-04-30 | 方小剛 | 耐熱プラスチック製品安全性の測定装置 |
| CN114646712A (zh) * | 2022-03-22 | 2022-06-21 | 青岛盛瀚色谱技术有限公司 | 一种新型燃烧在线离子色谱系统及其使用方法 |
| CN114646712B (zh) * | 2022-03-22 | 2024-01-09 | 青岛盛瀚色谱技术有限公司 | 一种新型燃烧在线离子色谱系统及其使用方法 |
Also Published As
| Publication number | Publication date |
|---|---|
| JP5399795B2 (ja) | 2014-01-29 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP5399795B2 (ja) | 有機・無機試料中のハロゲンおよび硫黄の分析方法ならびに二段挿入方式オートサンプラを備えた自動分析装置 | |
| Smart et al. | Extraction of toxic heavy metals using supercritical fluid carbon dioxide containing organophosphorus reagents | |
| Provin | Total carbon and nitrogen and organic carbon via thermal combustion analyses | |
| Cruz et al. | Microwave-induced combustion method for the determination of trace and ultratrace element impurities in graphite samples by ICP-OES and ICP-MS | |
| Suoranta et al. | Comparison of digestion methods for the determination of ruthenium in catalyst materials | |
| Jitaru et al. | Speciation analysis of mercury by solid-phase microextraction and multicapillary gas chromatography hyphenated to inductively coupled plasma–time-of-flight-mass spectrometry | |
| JP2009014512A (ja) | 有機化合物を含む試料中のハロゲン化物の定量方法 | |
| Ellis et al. | A novel method for high-precision triple oxygen isotope analysis of diverse Earth materials using high temperature conversion–methanation–fluorination and isotope ratio mass spectrometry | |
| Nakata et al. | Direct solid sampling system for electrothermal vaporization and its application to the determination of chlorine in nanopowder samples by inductively coupled plasma optical emission spectroscopy | |
| JP4034884B2 (ja) | 試料中の元素分析装置 | |
| Holkem et al. | Combining microwave and ultraviolet energy for sample preparation of polymer-based materials for further halogen determination | |
| Luccas et al. | Atomization of Al in a tungsten coil electrothermal atomic absorption spectrophotometer | |
| JP2008232808A (ja) | 微量Ｐｄ、Ｒｈ及びＲｕの分析方法及び該方法に用いる高周波プラズマ質量分析装置 | |
| JP2004536308A5 (ja) | ||
| Bauer et al. | Speciation at trace levels by helium microwave-induced plasma emission spectrometry | |
| JP2011220985A (ja) | 土壌中揮発性物質抽出装置 | |
| JP4838589B2 (ja) | 試料中の元素分析装置 | |
| JPH11237324A (ja) | 密閉加熱分解器具、それを用いた試料の前処理方法、分析方法及びそのための装置 | |
| JPH0513569B2 (ja) | ||
| KR20140042098A (ko) | 가스 분석장치 | |
| Ahmed et al. | Conductometric determination of carbon in uranium carbide and its solution in nitric acid | |
| WO2016142494A1 (en) | Equipment for identifying mercury species in solids | |
| JP3211462B2 (ja) | 炭素測定装置 | |
| WO1995022049A1 (en) | Apparatus for simultaneous measurement of sulfur and non-sulfur containing compounds | |
| JPH06300748A (ja) | 熱分析装置 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20120709 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20130524 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20130604 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20130703 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20131008 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20131024 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 5399795 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| LAPS | Cancellation because of no payment of annual fees |
