JP2012007108A - ヒドラジン含有ゲル化物及びこれを用いたヒドラジンの生成方法 - Google Patents
ヒドラジン含有ゲル化物及びこれを用いたヒドラジンの生成方法 Download PDFInfo
- Publication number
- JP2012007108A JP2012007108A JP2010145530A JP2010145530A JP2012007108A JP 2012007108 A JP2012007108 A JP 2012007108A JP 2010145530 A JP2010145530 A JP 2010145530A JP 2010145530 A JP2010145530 A JP 2010145530A JP 2012007108 A JP2012007108 A JP 2012007108A
- Authority
- JP
- Japan
- Prior art keywords
- hydrazine
- polymer
- group
- gelled product
- poly
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- OAKJQQAXSVQMHS-UHFFFAOYSA-N Hydrazine Chemical compound NN OAKJQQAXSVQMHS-UHFFFAOYSA-N 0.000 title claims abstract description 249
- 238000004519 manufacturing process Methods 0.000 title claims abstract description 9
- 239000000126 substance Substances 0.000 title abstract 6
- 229920000642 polymer Polymers 0.000 claims abstract description 34
- RTZKZFJDLAIYFH-UHFFFAOYSA-N ether Chemical group CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 claims abstract description 13
- 150000003839 salts Chemical group 0.000 claims abstract description 11
- 125000003178 carboxy group Chemical group [H]OC(*)=O 0.000 claims abstract description 9
- 125000003368 amide group Chemical group 0.000 claims abstract description 8
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 claims description 23
- 238000000034 method Methods 0.000 claims description 12
- 238000010438 heat treatment Methods 0.000 claims description 10
- -1 alkali metal salt Chemical class 0.000 claims description 7
- 229920002401 polyacrylamide Polymers 0.000 claims description 6
- 229910052757 nitrogen Inorganic materials 0.000 claims description 5
- 229920002845 Poly(methacrylic acid) Polymers 0.000 claims description 4
- 229910052783 alkali metal Inorganic materials 0.000 claims description 4
- 125000004433 nitrogen atom Chemical group N* 0.000 claims description 4
- 229920006037 cross link polymer Polymers 0.000 claims description 2
- 239000000463 material Substances 0.000 claims description 2
- 150000002429 hydrazines Chemical class 0.000 abstract 1
- 238000002955 isolation Methods 0.000 abstract 1
- 239000000047 product Substances 0.000 description 26
- 239000000243 solution Substances 0.000 description 10
- 229920003213 poly(N-isopropyl acrylamide) Polymers 0.000 description 9
- 239000007864 aqueous solution Substances 0.000 description 6
- 238000004132 cross linking Methods 0.000 description 5
- 239000012153 distilled water Substances 0.000 description 5
- 239000000446 fuel Substances 0.000 description 5
- QYKIQEUNHZKYBP-UHFFFAOYSA-N Vinyl ether Chemical compound C=COC=C QYKIQEUNHZKYBP-UHFFFAOYSA-N 0.000 description 4
- 230000015572 biosynthetic process Effects 0.000 description 4
- 239000000178 monomer Substances 0.000 description 4
- ZIUHHBKFKCYYJD-UHFFFAOYSA-N n,n'-methylenebisacrylamide Chemical compound C=CC(=O)NCNC(=O)C=C ZIUHHBKFKCYYJD-UHFFFAOYSA-N 0.000 description 4
- 239000011347 resin Substances 0.000 description 4
- 229920005989 resin Polymers 0.000 description 4
- 238000000967 suction filtration Methods 0.000 description 4
- 238000003786 synthesis reaction Methods 0.000 description 4
- 238000002834 transmittance Methods 0.000 description 4
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 3
- KWYUFKZDYYNOTN-UHFFFAOYSA-M Potassium hydroxide Chemical compound [OH-].[K+] KWYUFKZDYYNOTN-UHFFFAOYSA-M 0.000 description 3
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 3
- 230000008859 change Effects 0.000 description 3
- 239000000203 mixture Substances 0.000 description 3
- 238000003756 stirring Methods 0.000 description 3
- 238000003860 storage Methods 0.000 description 3
- 229960000834 vinyl ether Drugs 0.000 description 3
- MYRTYDVEIRVNKP-UHFFFAOYSA-N 1,2-Divinylbenzene Chemical compound C=CC1=CC=CC=C1C=C MYRTYDVEIRVNKP-UHFFFAOYSA-N 0.000 description 2
- OZAIFHULBGXAKX-UHFFFAOYSA-N 2-(2-cyanopropan-2-yldiazenyl)-2-methylpropanenitrile Chemical compound N#CC(C)(C)N=NC(C)(C)C#N OZAIFHULBGXAKX-UHFFFAOYSA-N 0.000 description 2
- FZRCKLPSHGTOAU-UHFFFAOYSA-N 6-amino-1,4-dimethylcyclohexa-2,4-diene-1-carbaldehyde Chemical compound CC1=CC(N)C(C)(C=O)C=C1 FZRCKLPSHGTOAU-UHFFFAOYSA-N 0.000 description 2
- VVJKKWFAADXIJK-UHFFFAOYSA-N Allylamine Chemical compound NCC=C VVJKKWFAADXIJK-UHFFFAOYSA-N 0.000 description 2
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 2
- CDBYLPFSWZWCQE-UHFFFAOYSA-L Sodium Carbonate Chemical compound [Na+].[Na+].[O-]C([O-])=O CDBYLPFSWZWCQE-UHFFFAOYSA-L 0.000 description 2
- UIIMBOGNXHQVGW-UHFFFAOYSA-M Sodium bicarbonate Chemical compound [Na+].OC([O-])=O UIIMBOGNXHQVGW-UHFFFAOYSA-M 0.000 description 2
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 description 2
- 238000002835 absorbance Methods 0.000 description 2
- 125000004432 carbon atom Chemical group C* 0.000 description 2
- 238000006243 chemical reaction Methods 0.000 description 2
- 238000004140 cleaning Methods 0.000 description 2
- 230000000694 effects Effects 0.000 description 2
- 238000001879 gelation Methods 0.000 description 2
- 239000012456 homogeneous solution Substances 0.000 description 2
- 229910052739 hydrogen Inorganic materials 0.000 description 2
- 239000001257 hydrogen Substances 0.000 description 2
- 239000008235 industrial water Substances 0.000 description 2
- 230000035699 permeability Effects 0.000 description 2
- 229920000779 poly(divinylbenzene) Polymers 0.000 description 2
- 229920001495 poly(sodium acrylate) polymer Polymers 0.000 description 2
- 229920001223 polyethylene glycol Polymers 0.000 description 2
- NNMHYFLPFNGQFZ-UHFFFAOYSA-M sodium polyacrylate Chemical compound [Na+].[O-]C(=O)C=C NNMHYFLPFNGQFZ-UHFFFAOYSA-M 0.000 description 2
- 238000005406 washing Methods 0.000 description 2
- RYHBNJHYFVUHQT-UHFFFAOYSA-N 1,4-Dioxane Chemical compound C1COCCO1 RYHBNJHYFVUHQT-UHFFFAOYSA-N 0.000 description 1
- PQUXFUBNSYCQAL-UHFFFAOYSA-N 1-(2,3-difluorophenyl)ethanone Chemical compound CC(=O)C1=CC=CC(F)=C1F PQUXFUBNSYCQAL-UHFFFAOYSA-N 0.000 description 1
- AGBXYHCHUYARJY-UHFFFAOYSA-N 2-phenylethenesulfonic acid Chemical compound OS(=O)(=O)C=CC1=CC=CC=C1 AGBXYHCHUYARJY-UHFFFAOYSA-N 0.000 description 1
- HRPVXLWXLXDGHG-UHFFFAOYSA-N Acrylamide Chemical compound NC(=O)C=C HRPVXLWXLXDGHG-UHFFFAOYSA-N 0.000 description 1
- LCGLNKUTAGEVQW-UHFFFAOYSA-N Dimethyl ether Chemical compound COC LCGLNKUTAGEVQW-UHFFFAOYSA-N 0.000 description 1
- DGAQECJNVWCQMB-PUAWFVPOSA-M Ilexoside XXIX Chemical compound C[C@@H]1CC[C@@]2(CC[C@@]3(C(=CC[C@H]4[C@]3(CC[C@@H]5[C@@]4(CC[C@@H](C5(C)C)OS(=O)(=O)[O-])C)C)[C@@H]2[C@]1(C)O)C)C(=O)O[C@H]6[C@@H]([C@H]([C@@H]([C@H](O6)CO)O)O)O.[Na+] DGAQECJNVWCQMB-PUAWFVPOSA-M 0.000 description 1
- KWYHDKDOAIKMQN-UHFFFAOYSA-N N,N,N',N'-tetramethylethylenediamine Chemical compound CN(C)CCN(C)C KWYHDKDOAIKMQN-UHFFFAOYSA-N 0.000 description 1
- 229920001145 Poly(N-vinylacetamide) Polymers 0.000 description 1
- 239000002202 Polyethylene glycol Substances 0.000 description 1
- 229920002125 Sokalan® Polymers 0.000 description 1
- 235000002597 Solanum melongena Nutrition 0.000 description 1
- 239000003905 agrochemical Substances 0.000 description 1
- 229910000288 alkali metal carbonate Inorganic materials 0.000 description 1
- 150000008041 alkali metal carbonates Chemical class 0.000 description 1
- 150000001340 alkali metals Chemical class 0.000 description 1
- 125000000217 alkyl group Chemical group 0.000 description 1
- 230000001588 bifunctional effect Effects 0.000 description 1
- 239000003153 chemical reaction reagent Substances 0.000 description 1
- 239000003638 chemical reducing agent Substances 0.000 description 1
- 239000003795 chemical substances by application Substances 0.000 description 1
- 150000001875 compounds Chemical class 0.000 description 1
- 239000000470 constituent Substances 0.000 description 1
- 238000001816 cooling Methods 0.000 description 1
- 230000008878 coupling Effects 0.000 description 1
- 238000010168 coupling process Methods 0.000 description 1
- 238000005859 coupling reaction Methods 0.000 description 1
- 239000003431 cross linking reagent Substances 0.000 description 1
- 150000003950 cyclic amides Chemical group 0.000 description 1
- 230000003247 decreasing effect Effects 0.000 description 1
- 238000004821 distillation Methods 0.000 description 1
- 238000004880 explosion Methods 0.000 description 1
- 239000000706 filtrate Substances 0.000 description 1
- 238000001914 filtration Methods 0.000 description 1
- 239000004088 foaming agent Substances 0.000 description 1
- 230000003100 immobilizing effect Effects 0.000 description 1
- 230000001771 impaired effect Effects 0.000 description 1
- 125000000468 ketone group Chemical group 0.000 description 1
- 229910052751 metal Inorganic materials 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- 229910044991 metal oxide Inorganic materials 0.000 description 1
- 150000004706 metal oxides Chemical class 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- 125000005641 methacryl group Chemical group 0.000 description 1
- 238000002156 mixing Methods 0.000 description 1
- 210000004400 mucous membrane Anatomy 0.000 description 1
- ZQXSMRAEXCEDJD-UHFFFAOYSA-N n-ethenylformamide Chemical compound C=CNC=O ZQXSMRAEXCEDJD-UHFFFAOYSA-N 0.000 description 1
- SWPMNMYLORDLJE-UHFFFAOYSA-N n-ethylprop-2-enamide Chemical compound CCNC(=O)C=C SWPMNMYLORDLJE-UHFFFAOYSA-N 0.000 description 1
- YPHQUSNPXDGUHL-UHFFFAOYSA-N n-methylprop-2-enamide Chemical compound CNC(=O)C=C YPHQUSNPXDGUHL-UHFFFAOYSA-N 0.000 description 1
- QNILTEGFHQSKFF-UHFFFAOYSA-N n-propan-2-ylprop-2-enamide Chemical compound CC(C)NC(=O)C=C QNILTEGFHQSKFF-UHFFFAOYSA-N 0.000 description 1
- WDFKEEALECCKTJ-UHFFFAOYSA-N n-propylprop-2-enamide Chemical compound CCCNC(=O)C=C WDFKEEALECCKTJ-UHFFFAOYSA-N 0.000 description 1
- 229910000510 noble metal Inorganic materials 0.000 description 1
- 239000007800 oxidant agent Substances 0.000 description 1
- 238000005191 phase separation Methods 0.000 description 1
- 229920003023 plastic Polymers 0.000 description 1
- 239000004033 plastic Substances 0.000 description 1
- 229920002939 poly(N,N-dimethylacrylamides) Polymers 0.000 description 1
- 229920000191 poly(N-vinyl pyrrolidone) Polymers 0.000 description 1
- 239000004584 polyacrylic acid Substances 0.000 description 1
- 239000002685 polymerization catalyst Substances 0.000 description 1
- 229920000193 polymethacrylate Polymers 0.000 description 1
- 239000011148 porous material Substances 0.000 description 1
- USHAGKDGDHPEEY-UHFFFAOYSA-L potassium persulfate Chemical compound [K+].[K+].[O-]S(=O)(=O)OOS([O-])(=O)=O USHAGKDGDHPEEY-UHFFFAOYSA-L 0.000 description 1
- 229920005614 potassium polyacrylate Polymers 0.000 description 1
- 239000010970 precious metal Substances 0.000 description 1
- 239000002244 precipitate Substances 0.000 description 1
- 238000002360 preparation method Methods 0.000 description 1
- 230000008569 process Effects 0.000 description 1
- 238000000746 purification Methods 0.000 description 1
- 239000002994 raw material Substances 0.000 description 1
- 238000001226 reprecipitation Methods 0.000 description 1
- 230000006903 response to temperature Effects 0.000 description 1
- 229910052708 sodium Inorganic materials 0.000 description 1
- 239000011734 sodium Substances 0.000 description 1
- 229940047670 sodium acrylate Drugs 0.000 description 1
- 229910000030 sodium bicarbonate Inorganic materials 0.000 description 1
- 235000017557 sodium bicarbonate Nutrition 0.000 description 1
- 229910000029 sodium carbonate Inorganic materials 0.000 description 1
- 239000002904 solvent Substances 0.000 description 1
- 239000000758 substrate Substances 0.000 description 1
Images
Landscapes
- Compositions Of Macromolecular Compounds (AREA)
Abstract
【課題】ポリマーを多量に使用する必要がなく、従って小さな容量でヒドラジンを固定化可能で、固定化したヒドラジンの遊離のスピードが速く耐久性にも優れ、しかも、簡便に固定化したヒドラジンの遊離が可能であるため装置を簡便にできるヒドラジン固定化物、及び、該固定化物からヒドラジンを遊離して遊離のヒドラジンを生成する方法を提供する。
【解決手段】（Ａ）アミド基、カルボキシル基及びその塩、並びにエーテル結合からなる群から選ばれる少なくとも1種の基又は結合を有するポリマー及び（Ｂ）ヒドラジンを含むゲル化物であって、成分（Ｂ）に対する成分（Ａ）の割合（重量比）が０．００１〜１．５であることを特徴とするヒドラジン含有ゲル化物。
【選択図】 なし
【解決手段】（Ａ）アミド基、カルボキシル基及びその塩、並びにエーテル結合からなる群から選ばれる少なくとも1種の基又は結合を有するポリマー及び（Ｂ）ヒドラジンを含むゲル化物であって、成分（Ｂ）に対する成分（Ａ）の割合（重量比）が０．００１〜１．５であることを特徴とするヒドラジン含有ゲル化物。
【選択図】 なし
Description
本発明は、ヒドラジンを含むゲル化物及び該ゲル化物からヒドラジンを遊離する方法に関する。更に詳しくは、ポリマーに固定化されたヒドラジンを含むゲル化物及び該ゲル化物からヒドラジンを遊離してヒドラジンを生成する方法に関する。
ヒドラジンは、プラスチック発泡剤製造原料、清缶剤、還元剤、重合触媒および各種誘導体、試薬、農薬、水処理剤、ロケット燃料など、広範な産業分野で有用な物質である。近年は、ヒドラジンを、貴金属を使用しない燃料電池の燃料として使用することも提案されている。しかしながら、ヒドラジンは加熱や火えんとの接触により、あるいは、酸化剤、金属、金属酸化物または多孔性物質と激しく反応して、火災や爆発のおそれがある。又、ヒドラジンは強アルカリ性であり、皮膚・粘膜に対する刺激性がある。そのため、ヒドラジンの取り扱いには、常に慎重が要求される。
かかる問題に対して、ヒドラジンを脱離可能なヒドラジン脱離基を有する樹脂で固定化したヒドラジン貯蔵樹脂が提案されている（ＷＯ２００８／００７６５０号公報）。
上記ヒドラジン貯蔵樹脂は、ヒドラジンを脱離可能なヒドラジン固定基にヒドラジンが固定化されることにより、具体的には、例えばケトン基にヒドラジンが反応することにより共有結合となり、ヒドラジンが固定化されているものである。上記ヒドラジン貯蔵樹脂は、確かにヒドラジンを固定化する点で有用な技術であるが、本発明者等の検討によると、共有結合によるヒドラジンの固定化のため、ヒドラジンに対してポリマーを多量に使用する必要があり（具体的には、ヒドラジンに対してポリマーを約２．７倍程度使用している）経済的でない、ポリマーを多量に使用することにより容量が大きくなる、固定化したヒドラジンの遊離する割合が極めて低い、乃至は遊離するスピードが極めて遅い、ヒドラジンの固定化と遊離の繰り返しに対する耐久性に劣る、等の問題があることが判明した。
本発明は、上記課題を解決し、ポリマーを多量に使用する必要がなく、従って小さな容量でヒドラジンを固定化可能で、固定化したヒドラジンの遊離のスピードが速く耐久性にも優れ、しかも、簡便に固定化したヒドラジンの遊離が可能であるため装置を簡便にできるヒドラジン固定化物を提供することを目的とするものである。又、本発明は、固定化ヒドラジンを簡便に遊離して遊離のヒドラジンを生成する方法を提供することを目的とするものである。
本発明者等は上記課題を解決すべく鋭意検討した結果、水素結合によりヒドラジンの流動性を抑制するある種の基又は結合を有するポリマー及びヒドラジンを含むゲル化物が、上記課題を解決することを見出し、本発明に到達した。
即ち、本発明の要旨は、（Ａ）アミド基、カルボキシル基及びその塩、並びにエーテル結合からなる群から選ばれる少なくとも1種の基又は結合を有するポリマー及び（Ｂ）ヒドラジンを含むゲル化物であって、成分（Ｂ）に対する成分（Ａ）の割合（重量比）が０．００１〜１．５であることを特徴とするヒドラジン含有ゲル化物、に存する。
即ち、本発明の要旨は、（Ａ）アミド基、カルボキシル基及びその塩、並びにエーテル結合からなる群から選ばれる少なくとも1種の基又は結合を有するポリマー及び（Ｂ）ヒドラジンを含むゲル化物であって、成分（Ｂ）に対する成分（Ａ）の割合（重量比）が０．００１〜１．５であることを特徴とするヒドラジン含有ゲル化物、に存する。
他の要旨は、上記ヒドラジン含有ゲル化物からヒドラジンを遊離して遊離のヒドラジンを生成する方法であって、ヒドラジンの遊離を、（１）加熱する、（２）加圧する、及び（３）水を加える、の少なくとも何れかの方法により行なうことを特徴とするヒドラジンの生成方法、に存する。
本発明のゲル化物は、ポリマー含有量が少なく、従って小さな容量でヒドラジンが固定化されており、固定化したヒドラジンの遊離のスピードが速く耐久性にも優れ、しかも、簡便に固定化したヒドラジンの遊離が可能であるため装置を簡便にできるとの効果を有する。
以下に記載する構成要件の説明は、本発明の実施態様の一例（代表例）であり、これらの内容に特定されない。
本発明のヒドラジン含有ゲル化物におけるポリマーは、（Ａ）アミド基、カルボキシル基及びその塩、並びにエーテル結合からなる群から選ばれる少なくとも1種の基又は結合を有するポリマーである。アミド基、カルボキシル基及びその塩、並びにエーテル結合は、水素結合によりヒドラジンの流動性を抑制することが可能であり、これらの基は１種のみを含んでいても、複数を含んでいてもよい。なかでも、ヒドラジンに対する安定性とヒドラジンとの親和性の点から、アミド基とカルボキシル基又はその塩が好ましい。上記アミド基、カルボキシル基及びその塩、並びにエーテル結合の少なくとも何れかを有するポリマーとしては、これらの基又は結合を有していれば特に限定されず、ポリアクリルアミド、ポリ（N-メチルアクリルアミド）、ポリ（N,N-ジメチルアクリルアミド）、ポリ（N-エチルアクリルアミド）、ポリ（N-プロピルアクリルアミド）、ポリ（N-イソプロピルアクリルアミド）、ポリ（N-ビニルアセトアミド）、ポリ（N-ビニルホルムアミド）、ポリ（N-ビニルピロリドン）等の鎖状又は環状アミド基を有するポリマー（好ましくは、窒素原子上にアルキル置換基を有していてもよいポリアクリルアミド又はポリビニルアミド）；ポリアクリル酸、ポリメタクリル酸、ポリアクリル酸ナトリウム、ポリアクリル酸カリウム、ポリメタクリル酸ナトリウム、ポリメタクリル酸カリウム等のカルボキシル基又はその塩を有するポリマー（好ましくは、ポリ（メタ）アクリル酸及びそれらのアルカリ金属塩）；ポリメチルビニルエーテル、ポリエチルビニルエーテル、ポリアリルメチルエーテル、ポリ（ポリエチレングリコール）モノビニルエーテル等のエーテル結合を有するポリマー；及びこれらとポリ（メチレンビスアクリルアミド）、ポリジビニルベンゼン、ポリジビニルエーテル、ポリ（ポリエチレングリコールジビニルエーテル）等の二官能モノマーとの架橋体であるポリマーを挙げることができる。尚、本明細書において、（メタ）アクリルは、アクリル及びメタクリルを意味する。
本発明のヒドラジン含有ゲル化物におけるポリマーは、（Ａ）アミド基、カルボキシル基及びその塩、並びにエーテル結合からなる群から選ばれる少なくとも1種の基又は結合を有するポリマーである。アミド基、カルボキシル基及びその塩、並びにエーテル結合は、水素結合によりヒドラジンの流動性を抑制することが可能であり、これらの基は１種のみを含んでいても、複数を含んでいてもよい。なかでも、ヒドラジンに対する安定性とヒドラジンとの親和性の点から、アミド基とカルボキシル基又はその塩が好ましい。上記アミド基、カルボキシル基及びその塩、並びにエーテル結合の少なくとも何れかを有するポリマーとしては、これらの基又は結合を有していれば特に限定されず、ポリアクリルアミド、ポリ（N-メチルアクリルアミド）、ポリ（N,N-ジメチルアクリルアミド）、ポリ（N-エチルアクリルアミド）、ポリ（N-プロピルアクリルアミド）、ポリ（N-イソプロピルアクリルアミド）、ポリ（N-ビニルアセトアミド）、ポリ（N-ビニルホルムアミド）、ポリ（N-ビニルピロリドン）等の鎖状又は環状アミド基を有するポリマー（好ましくは、窒素原子上にアルキル置換基を有していてもよいポリアクリルアミド又はポリビニルアミド）；ポリアクリル酸、ポリメタクリル酸、ポリアクリル酸ナトリウム、ポリアクリル酸カリウム、ポリメタクリル酸ナトリウム、ポリメタクリル酸カリウム等のカルボキシル基又はその塩を有するポリマー（好ましくは、ポリ（メタ）アクリル酸及びそれらのアルカリ金属塩）；ポリメチルビニルエーテル、ポリエチルビニルエーテル、ポリアリルメチルエーテル、ポリ（ポリエチレングリコール）モノビニルエーテル等のエーテル結合を有するポリマー；及びこれらとポリ（メチレンビスアクリルアミド）、ポリジビニルベンゼン、ポリジビニルエーテル、ポリ（ポリエチレングリコールジビニルエーテル）等の二官能モノマーとの架橋体であるポリマーを挙げることができる。尚、本明細書において、（メタ）アクリルは、アクリル及びメタクリルを意味する。
上記の中でも、窒素原子上にアルキル置換基を有していてもよいポリアクリルアミド並びにポリ（メタ）アクリル酸及びそれらのアルカリ金属塩、又はこれらの架橋重合体が好ましい。ここで、架橋成分としては、ポリN,N’-メチレンビスアクリルアミド及びポリジビニルベンゼンが好ましい。尚、窒素原子上にアルキル置換基は、モノ置換でも、ジ置換でもよく、アルキル基の炭素数は、通常、１〜６、好ましくは１〜４である。
尚、架橋成分に由来する単位のポリマー中の含有量は、通常、０．１〜３０重量%、好ましくは１〜１５重量％、更に好ましくは３〜１０重量％が好ましい。この含有量が小さすぎるとヒドラジン含有ゲル化物の安定性が不十分となる場合があり、大きすぎるとゲル中にヒドラジンが浸透しにくい場合がある。
尚、本発明のポリマーは、通常、これを構成する（モノマーに由来する）繰り返し単位の全てがアミド基、カルボキシル基及びその塩、並びにエーテル結合を含むが、本発明の効果を損なわない範囲で、上記の基及び結合を含まないモノマーに由来する繰り返し単位を含んでいてもよく、その割合は、通常、２０モル％以下、好ましくは１０モル％以下程度である。ここで、上記の基及び結合を含まないモノマーとしては、エチレン、プロピレン、ブタジエン、スチレン、スチレンスルホン酸、ジビニルベンゼン、アリルアミン等が挙げられる。
尚、本発明のポリマーは、通常、これを構成する（モノマーに由来する）繰り返し単位の全てがアミド基、カルボキシル基及びその塩、並びにエーテル結合を含むが、本発明の効果を損なわない範囲で、上記の基及び結合を含まないモノマーに由来する繰り返し単位を含んでいてもよく、その割合は、通常、２０モル％以下、好ましくは１０モル％以下程度である。ここで、上記の基及び結合を含まないモノマーとしては、エチレン、プロピレン、ブタジエン、スチレン、スチレンスルホン酸、ジビニルベンゼン、アリルアミン等が挙げられる。
本発明のポリマーの分子量は特に限定されないが、可溶性ポリマーの場合は通常重量平均分子量が、１０００〜５００万、好ましくは、1万〜２００万程度である。
本発明のヒドラジン含有ゲル化物におけるポリマー（Ａ）とヒドラジン（Ｂ）の割合は、ポリマーの種類によって一概には言えないが、成分（Ｂ）に対する成分（Ａ）の割合（重量比）が、０．００１〜１．５である。
好ましくは、０．０１以上、更に好ましくは０．０２以上であり、一方、１以下が好ましく、更に好ましくは０．５以下、特に好ましくは０．１以下である。この値が小さすぎると、ポリマー量が少なくなり過ぎることによりゲル化が不十分となり、従って、ヒドラジンの固定化が十分に行なわれないこととなる。一方、この割合が大きすぎると、ゲル化に対する効果に変わりはない一方使用するポリマーが多いことにより経済的に不利となり、又、ゲル化物の容量が大きくなる。
本発明のヒドラジン含有ゲル化物におけるポリマー（Ａ）とヒドラジン（Ｂ）の割合は、ポリマーの種類によって一概には言えないが、成分（Ｂ）に対する成分（Ａ）の割合（重量比）が、０．００１〜１．５である。
好ましくは、０．０１以上、更に好ましくは０．０２以上であり、一方、１以下が好ましく、更に好ましくは０．５以下、特に好ましくは０．１以下である。この値が小さすぎると、ポリマー量が少なくなり過ぎることによりゲル化が不十分となり、従って、ヒドラジンの固定化が十分に行なわれないこととなる。一方、この割合が大きすぎると、ゲル化に対する効果に変わりはない一方使用するポリマーが多いことにより経済的に不利となり、又、ゲル化物の容量が大きくなる。
本発明のゲル化物には、基本的にポリマーとヒドラジンを含み、水は含んでいても含んでいなくてもよいが、安全性、ヒドラジンの取り扱い性及びヒドラジンのポリマーへの固定を効率的に行なう（ヒドラジンのゲルへの浸透率）観点からは、水を含むのが好ましい。この場合、ゲル化物中の水の割合は、通常、１重量％以上、好ましくは１０重量％以上である。但し、水の量が多すぎると経済的に不利となる傾向があるため、通常、９０重量％以下、好ましくは６０重量％以下である。
本発明のゲル化物は、ポリマーとヒドラジンないしはヒドラジン水溶液を混合することにより得られる。この際、必要に応じて、―１０℃程度の低温で攪拌を行うこともある。また、ゲル化物に取り込まれなかったヒドラジンは水洗や吸引ろ過などにより、除くことができる。
本発明のゲル化物は、ヒドラジン利用の際にｐHを調整するなどの点から塩を加えた方が望ましい場合においては、水酸化カリウム、水酸化ナトリウム、炭酸ナトリウム、炭酸水素ナトリウム等のアルカリ金属水酸化物、アルカリ金属炭酸塩等の無機塩を含んでいてもよい。これらの化合物は、通常、ゲル調製の際に、水溶液として用いられ、ゲル中に取り込まれる。
本発明のゲル化物は、ヒドラジン利用の際にｐHを調整するなどの点から塩を加えた方が望ましい場合においては、水酸化カリウム、水酸化ナトリウム、炭酸ナトリウム、炭酸水素ナトリウム等のアルカリ金属水酸化物、アルカリ金属炭酸塩等の無機塩を含んでいてもよい。これらの化合物は、通常、ゲル調製の際に、水溶液として用いられ、ゲル中に取り込まれる。
本発明では、上記ヒドラジン含有ゲル化物を（１）加熱する、（２）加圧する、及び（３）水を加える、の少なくとも何れかの方法を採用することにより、上記ゲル化物からヒドラジンを遊離し、遊離のヒドラジンを生成することができる。
加熱する場合の温度は、通常、３０℃以上、好ましくは４０℃以上、更に好ましくは５０℃以上であり、一方、通常、１３０℃以下、好ましくは１００℃以下である。この温度が低すぎるとゲルからのヒドラジンの遊離が十分に行なわれない場合があり、この温度が高すぎると、ポリマーが劣化する場合がある。加熱する場合の圧力は特に限定されず、常圧でよいが、加熱と併せて下記の加圧を行ってもよい。
加熱する場合の温度は、通常、３０℃以上、好ましくは４０℃以上、更に好ましくは５０℃以上であり、一方、通常、１３０℃以下、好ましくは１００℃以下である。この温度が低すぎるとゲルからのヒドラジンの遊離が十分に行なわれない場合があり、この温度が高すぎると、ポリマーが劣化する場合がある。加熱する場合の圧力は特に限定されず、常圧でよいが、加熱と併せて下記の加圧を行ってもよい。
加圧する場合の圧力は、通常、０．１ＭＰａ以上、好ましくは０．２ＭＰａ以上であり、通常、１００ＭＰａ以下、好ましくは、１０ＭＰａ以下である。この圧力が大きすぎるとゲルが力学的に崩壊する場合があり、小さすぎるとヒドラジンの生成率が低下する場合がある。
水を加える場合の加える水の量は、通常、ゲル化物の重量に対して、０．１倍以上、好ましくは０．５倍以上、更に好ましくは１倍以上であり、一方、通常、１００００倍以下であり、好ましくは１００0倍以下、更に好ましくは５００倍以下である。この割合が大きすぎると生成するヒドラジン濃度の低下により経済的に不利となる場合があり、小さすぎるとヒドラジンの生成が遅くなる場合がある。尚、水を加える場合には、ゲルに加水後、必要により攪拌し、吸引濾過等により、ゲルを分離することができる。
水を加える場合の加える水の量は、通常、ゲル化物の重量に対して、０．１倍以上、好ましくは０．５倍以上、更に好ましくは１倍以上であり、一方、通常、１００００倍以下であり、好ましくは１００0倍以下、更に好ましくは５００倍以下である。この割合が大きすぎると生成するヒドラジン濃度の低下により経済的に不利となる場合があり、小さすぎるとヒドラジンの生成が遅くなる場合がある。尚、水を加える場合には、ゲルに加水後、必要により攪拌し、吸引濾過等により、ゲルを分離することができる。
尚、上記（１）加熱、（２）加圧、及び（３）水を加える、の処理は、単独で行なっても併せて行なってもよいが、併せて行なう場合、（１）と（３）の組み合わせ、及び、（２）と（３）の組み合わせが好ましい。
本発明によるヒドラジンの固定化を具体例で示すと、例えばポリ（N-イソプロピルアクリルアミド）は３５％ヒドラジン水溶液中で温度に応答して、ゲル、均一な溶液、ヒドラジン水溶液とポリマーの相分離状態と形体が変化するが、約０℃以下では均一な溶液、約０〜６０℃では流動性を持たないゲル、６０℃以上ではヒドラジン水溶液とポリマーに分離する。
本発明によるヒドラジンの固定化を具体例で示すと、例えばポリ（N-イソプロピルアクリルアミド）は３５％ヒドラジン水溶液中で温度に応答して、ゲル、均一な溶液、ヒドラジン水溶液とポリマーの相分離状態と形体が変化するが、約０℃以下では均一な溶液、約０〜６０℃では流動性を持たないゲル、６０℃以上ではヒドラジン水溶液とポリマーに分離する。
以下、実施例により本発明を更に詳細に説明するが、本発明は、その要旨を超えない限り、以下の実施例により限定されるものではない。
合成例１
５０ｍｌナスフラスコにN-イソプロピルアクリルアミド(０．５７ｇ、５ｍｍｏｌ)、アゾビスイソブチロニトリル(５ｍｇ、０．０３ｍｍｏｌ)を測りとり、マグネチックスターラーバーを投入し三方コックをとりつけた。系内を十分に窒素置換し、 蒸留精製したジオキサン(５ｍｌ、５９ｍｍｏｌ)を加えた。６０℃の油浴で加熱しながらマグネチックスターラーで４時間撹拌した。４時間後、室温まで冷却し、２００ｍｌ 三角フラスコに貧溶媒としてジエチルエーテル１５０ｍｌをとり、再沈殿精製を行った。沈殿物を吸引ろ過により回収し、これを一日減圧乾燥しポリ(N-イソプロピルアクリルアミド)を０．５４ｇ（収率９５．６％）で得た。
合成例１
５０ｍｌナスフラスコにN-イソプロピルアクリルアミド(０．５７ｇ、５ｍｍｏｌ)、アゾビスイソブチロニトリル(５ｍｇ、０．０３ｍｍｏｌ)を測りとり、マグネチックスターラーバーを投入し三方コックをとりつけた。系内を十分に窒素置換し、 蒸留精製したジオキサン(５ｍｌ、５９ｍｍｏｌ)を加えた。６０℃の油浴で加熱しながらマグネチックスターラーで４時間撹拌した。４時間後、室温まで冷却し、２００ｍｌ 三角フラスコに貧溶媒としてジエチルエーテル１５０ｍｌをとり、再沈殿精製を行った。沈殿物を吸引ろ過により回収し、これを一日減圧乾燥しポリ(N-イソプロピルアクリルアミド)を０．５４ｇ（収率９５．６％）で得た。
合成例２
シャーレにアクリルアミド(１．００ｇ、１４．１ｍｏｌ)と架橋剤としてＮ,N’-メチレンビスアクリルアミド(０．０５ｇ、０．３ｍｍｏｌ、又は０．１ｇ、０．６ｍｍｏｌ)を測りとり、これを蒸留水 ２０ｍｌに溶かした。５ｍｌサンプル瓶に過硫酸カリウム(０．１ｇ０．３７ｍｍｏｌ)を測りとり、これを蒸留水１０ｍｌに溶かした。これを先ほどのシャーレに加え、撹拌しながらN,N,N’,N’-テトラメチルエチレンジアミンを約２０滴添加した。これを室温で1日静置しゲルを得た。これを蒸留水で洗浄した後、メタノールで洗浄し不溶部を減圧乾燥し架橋ポリアクリルアミドを得た。ここで、N,N’-メチレンビスアクリルアミドを０．０５ｇ用いた場合の架橋率は２．１％、０．１ｇ用いた場合の架橋率は４．２％であり、それぞれの収量（収率）は０．８６８ｇ（８２．６％）および０．８１ｇ（７３．６％）である。
シャーレにアクリルアミド(１．００ｇ、１４．１ｍｏｌ)と架橋剤としてＮ,N’-メチレンビスアクリルアミド(０．０５ｇ、０．３ｍｍｏｌ、又は０．１ｇ、０．６ｍｍｏｌ)を測りとり、これを蒸留水 ２０ｍｌに溶かした。５ｍｌサンプル瓶に過硫酸カリウム(０．１ｇ０．３７ｍｍｏｌ)を測りとり、これを蒸留水１０ｍｌに溶かした。これを先ほどのシャーレに加え、撹拌しながらN,N,N’,N’-テトラメチルエチレンジアミンを約２０滴添加した。これを室温で1日静置しゲルを得た。これを蒸留水で洗浄した後、メタノールで洗浄し不溶部を減圧乾燥し架橋ポリアクリルアミドを得た。ここで、N,N’-メチレンビスアクリルアミドを０．０５ｇ用いた場合の架橋率は２．１％、０．１ｇ用いた場合の架橋率は４．２％であり、それぞれの収量（収率）は０．８６８ｇ（８２．６％）および０．８１ｇ（７３．６％）である。
実施例１
（ヒドラジンの固定化／ゲルの生成）
５ｍｌサンプル瓶に３５ｗｔ％ヒドラジン水溶液２．５ｍｌを加え、そこに合成例１で合成したポリ(Ｎ-イソプロピルアクリルアミド)０．０４ｇを測りとり、冷凍庫内で−２０℃に冷却し溶解させた。これを室温で放置すると、溶液がゲル化物に変化した。この際、ヒドラジンに対するポリ(N-イソプロピルアクリルアミド)の重量比（本発明で規定する成分（Ｂ）に対する成分（Ａ）の割合（重量比））は０．０４６である。
（ヒドラジンの固定化／ゲルの生成）
５ｍｌサンプル瓶に３５ｗｔ％ヒドラジン水溶液２．５ｍｌを加え、そこに合成例１で合成したポリ(Ｎ-イソプロピルアクリルアミド)０．０４ｇを測りとり、冷凍庫内で−２０℃に冷却し溶解させた。これを室温で放置すると、溶液がゲル化物に変化した。この際、ヒドラジンに対するポリ(N-イソプロピルアクリルアミド)の重量比（本発明で規定する成分（Ｂ）に対する成分（Ａ）の割合（重量比））は０．０４６である。
（ヒドラジンの遊離）
上記で得られたゲル化物を、９０℃油浴中で加熱するとポリ(N-イソプロピルアクリルアミド)が凝集し、ヒドラジン水溶液と分離した。この溶液を−２０℃まで冷却すると、再び均一な溶液に戻った。先のポリ(N-イソプロピルアクリルアミド)とヒドラジン水溶液が分離した状態では、ポリ(N-イソプロピルアクリルアミド)とヒドラジンはろ過などで分離できた。

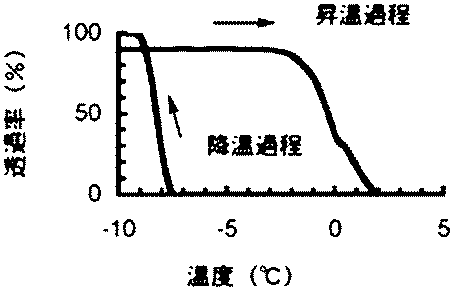

尚、溶液とゲルの変化（昇温速度：１℃、降温速度：３℃）は、昇温及び降温時の透過率の変化で確認した。結果を図１に示す。図から、昇温により透過率が９０％から０％に低下し（ゲル状態に相当）、ゲルを降温することにより透過率が１００％に回復（溶液状態に相当）し、ゲル化によるヒドラジンの固定化が行なわれていることがわかる。
上記で得られたゲル化物を、９０℃油浴中で加熱するとポリ(N-イソプロピルアクリルアミド)が凝集し、ヒドラジン水溶液と分離した。この溶液を−２０℃まで冷却すると、再び均一な溶液に戻った。先のポリ(N-イソプロピルアクリルアミド)とヒドラジン水溶液が分離した状態では、ポリ(N-イソプロピルアクリルアミド)とヒドラジンはろ過などで分離できた。
尚、溶液とゲルの変化（昇温速度：１℃、降温速度：３℃）は、昇温及び降温時の透過率の変化で確認した。結果を図１に示す。図から、昇温により透過率が９０％から０％に低下し（ゲル状態に相当）、ゲルを降温することにより透過率が１００％に回復（溶液状態に相当）し、ゲル化によるヒドラジンの固定化が行なわれていることがわかる。
実施例２〜３
（ヒドラジンの固定化／ゲルの生成）
５ｍｌのサンプルビンに、合成例２で得た架橋度の異なる架橋ポリアクリルアミド（表−１に記載）１０ｍｇをとり、無水ヒドラジン（２０２ｍｇ）を加えた。室温で６時間整置すると、ヒドラジン含有ゲル化物を得た。ヒドラジン吸収量（ゲル中のヒドラジン量）は、添加したヒドラジン量と吸光光度計を用いて測定した洗浄液中のヒドラジン量の差として求めた。ヒドラジン量の測定は、ASTM Manual of Industrial Water, D1385-78,376 (1979年)の手法に従って、過剰のパラジメチルアミノベンズアルデヒドをもちいた呈色反応を行ったあとの、455nmの吸光度を基準に求めた。
（ヒドラジンの固定化／ゲルの生成）
５ｍｌのサンプルビンに、合成例２で得た架橋度の異なる架橋ポリアクリルアミド（表−１に記載）１０ｍｇをとり、無水ヒドラジン（２０２ｍｇ）を加えた。室温で６時間整置すると、ヒドラジン含有ゲル化物を得た。ヒドラジン吸収量（ゲル中のヒドラジン量）は、添加したヒドラジン量と吸光光度計を用いて測定した洗浄液中のヒドラジン量の差として求めた。ヒドラジン量の測定は、ASTM Manual of Industrial Water, D1385-78,376 (1979年)の手法に従って、過剰のパラジメチルアミノベンズアルデヒドをもちいた呈色反応を行ったあとの、455nmの吸光度を基準に求めた。
（ヒドラジンの遊離）
得られたゲルを１００ｍｌの蒸留水で洗浄し、吸引ろ過した。ろ液中のヒドラジン量を定量し、放出されたヒドラジン量を求めた。
結果を表−１に示す。
得られたゲルを１００ｍｌの蒸留水で洗浄し、吸引ろ過した。ろ液中のヒドラジン量を定量し、放出されたヒドラジン量を求めた。
結果を表−１に示す。
実施例４〜５
（ヒドラジンの固定化／ゲルの生成）
架橋アクリル酸ナトリウム１０ｍｇを水で膨潤させてから無水ヒドラジン１０１ｍｇ（１００μｌ)を加え、室温で１２時間放置した。ゲルを１００ｍｌの水で洗浄し、洗浄液のヒドラジン濃度を吸光光度計で測定し、ゲルに含まれたヒドラジン量を求めた。ヒドラジン量の測定は、実施例２，３と同じ手法により求めた。
結果を表−２に示す。
（ヒドラジンの固定化／ゲルの生成）
架橋アクリル酸ナトリウム１０ｍｇを水で膨潤させてから無水ヒドラジン１０１ｍｇ（１００μｌ)を加え、室温で１２時間放置した。ゲルを１００ｍｌの水で洗浄し、洗浄液のヒドラジン濃度を吸光光度計で測定し、ゲルに含まれたヒドラジン量を求めた。ヒドラジン量の測定は、実施例２，３と同じ手法により求めた。
結果を表−２に示す。
実施例６
５ｍｌサンプル瓶に、架橋ポリアクリル酸ナトリウム５０ｍｇを測りとり、これに無水ヒドラジン５０．５ｍｇを加えた。室温で８日間静置した後、約２００ｍｌの蒸留水で洗浄し、吸引ろ過によりヒドラジンを含むゲル化物を得た。ヒドラジン吸収量（ゲル中のヒドラジン量）は、４３ｍｇであった。又、本発明で規定する成分（Ｂ）に対する成分（Ａ）の割合（重量比）は、１．１６であった。尚、ヒドラジン吸収量（ゲル中のヒドラジン量）は添加したヒドラジン量と吸光光度計を用いて測定した洗浄液中のヒドラジン量の差として求めた。ヒドラジン量の測定は、ASTM Manual of Industrial Water, D1385-78,376 (1979年)の手法に従って、過剰のパラジメチルアミノベンズアルデヒドをもちいた呈色反応を行ったあとの、４５５ｎｍの吸光度を基準に求めた。
５ｍｌサンプル瓶に、架橋ポリアクリル酸ナトリウム５０ｍｇを測りとり、これに無水ヒドラジン５０．５ｍｇを加えた。室温で８日間静置した後、約２００ｍｌの蒸留水で洗浄し、吸引ろ過によりヒドラジンを含むゲル化物を得た。ヒドラジン吸収量（ゲル中のヒドラジン量）は、４３ｍｇであった。又、本発明で規定する成分（Ｂ）に対する成分（Ａ）の割合（重量比）は、１．１６であった。尚、ヒドラジン吸収量（ゲル中のヒドラジン量）は添加したヒドラジン量と吸光光度計を用いて測定した洗浄液中のヒドラジン量の差として求めた。ヒドラジン量の測定は、ASTM Manual of Industrial Water, D1385-78,376 (1979年)の手法に従って、過剰のパラジメチルアミノベンズアルデヒドをもちいた呈色反応を行ったあとの、４５５ｎｍの吸光度を基準に求めた。
本発明のゲル化物は、ヒドラジンが固定化されているため、ヒドラジンの取り扱いを容易にし、ヒドラジンを使用する各種分野での応用が可能であり、具体的には、例えば、貴金属を使用しない燃料電池の燃料としても適用可能である。
Claims (4)
- （Ａ）アミド基、カルボキシル基及びその塩、並びにエーテル結合からなる群から選ばれる少なくとも1種の基又は結合を有するポリマー及び（Ｂ）ヒドラジンを含むゲル化物であって、成分（Ｂ）に対する成分（Ａ）の割合（重量比）が０．００１〜１．５であることを特徴とするヒドラジン含有ゲル化物。
- ポリマーが、窒素原子上にアルキル置換基を有していてもよいポリアクリルアミド並びにポリ（メタ）アクリル酸及びそれらのアルカリ金属塩、又はこれらの架橋重合体であることを特徴とする請求項１に記載のヒドラジン含有ゲル化物。
- 更に水を含むことを特徴とする請求項１又は２に記載のヒドラジン含有ゲル化物。
- 請求項１〜３の何れか1項に記載のヒドラジン含有ゲル化物からヒドラジンを遊離して遊離のヒドラジンを生成する方法であって、ヒドラジンの遊離を、（１）加熱する、（２）加圧する、及び（３）水を加える、の少なくとも何れかの方法により行なうことを特徴とするヒドラジンの生成方法。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2010145530A JP5560953B2 (ja) | 2010-06-25 | 2010-06-25 | ヒドラジン含有ゲル化物及びこれを用いたヒドラジンの生成方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2010145530A JP5560953B2 (ja) | 2010-06-25 | 2010-06-25 | ヒドラジン含有ゲル化物及びこれを用いたヒドラジンの生成方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2012007108A true JP2012007108A (ja) | 2012-01-12 |
| JP5560953B2 JP5560953B2 (ja) | 2014-07-30 |
Family
ID=45538008
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2010145530A Expired - Fee Related JP5560953B2 (ja) | 2010-06-25 | 2010-06-25 | ヒドラジン含有ゲル化物及びこれを用いたヒドラジンの生成方法 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP5560953B2 (ja) |
Citations (8)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS5021948A (ja) * | 1973-06-04 | 1975-03-08 | ||
| JPS562306A (en) * | 1979-06-20 | 1981-01-12 | Otsuka Chem Co Ltd | Preparation of acrylic acid hydrazide polymer compound |
| JPH0280485A (ja) * | 1988-09-16 | 1990-03-20 | Mitsubishi Petrochem Co Ltd | 含水ゲル |
| JP2006236969A (ja) * | 2005-01-26 | 2006-09-07 | Furukawa Electric Co Ltd:The | 燃料電池用燃料混合物、燃料電池用燃料再液化システム、それらを用いた燃料電池用燃料カートリッジ、および燃料電池の燃料取出し方法 |
| JP2007242367A (ja) * | 2006-03-07 | 2007-09-20 | Furukawa Electric Co Ltd:The | 燃料電池用燃料体、それを用いた燃料電池、燃料電池用燃料カートリッジ、携帯電話、および携帯型コンピュータ、ならびに燃料電池用燃料体の製造方法および燃料取出し方法 |
| WO2008007650A1 (en) * | 2006-07-14 | 2008-01-17 | Otsuka Chemical Co., Ltd. | Hydrazine storage resin |
| JP2009099273A (ja) * | 2007-10-12 | 2009-05-07 | Daihatsu Motor Co Ltd | 燃料電池システム |
| JP2009146908A (ja) * | 2005-01-26 | 2009-07-02 | Furukawa Electric Co Ltd:The | 燃料電池用燃料混合物、燃料電池用燃料再液化システム、それらを用いた燃料電池用燃料カートリッジ、および燃料電池の燃料取出し方法 |
-
2010
- 2010-06-25 JP JP2010145530A patent/JP5560953B2/ja not_active Expired - Fee Related
Patent Citations (8)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS5021948A (ja) * | 1973-06-04 | 1975-03-08 | ||
| JPS562306A (en) * | 1979-06-20 | 1981-01-12 | Otsuka Chem Co Ltd | Preparation of acrylic acid hydrazide polymer compound |
| JPH0280485A (ja) * | 1988-09-16 | 1990-03-20 | Mitsubishi Petrochem Co Ltd | 含水ゲル |
| JP2006236969A (ja) * | 2005-01-26 | 2006-09-07 | Furukawa Electric Co Ltd:The | 燃料電池用燃料混合物、燃料電池用燃料再液化システム、それらを用いた燃料電池用燃料カートリッジ、および燃料電池の燃料取出し方法 |
| JP2009146908A (ja) * | 2005-01-26 | 2009-07-02 | Furukawa Electric Co Ltd:The | 燃料電池用燃料混合物、燃料電池用燃料再液化システム、それらを用いた燃料電池用燃料カートリッジ、および燃料電池の燃料取出し方法 |
| JP2007242367A (ja) * | 2006-03-07 | 2007-09-20 | Furukawa Electric Co Ltd:The | 燃料電池用燃料体、それを用いた燃料電池、燃料電池用燃料カートリッジ、携帯電話、および携帯型コンピュータ、ならびに燃料電池用燃料体の製造方法および燃料取出し方法 |
| WO2008007650A1 (en) * | 2006-07-14 | 2008-01-17 | Otsuka Chemical Co., Ltd. | Hydrazine storage resin |
| JP2009099273A (ja) * | 2007-10-12 | 2009-05-07 | Daihatsu Motor Co Ltd | 燃料電池システム |
Also Published As
| Publication number | Publication date |
|---|---|
| JP5560953B2 (ja) | 2014-07-30 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| US6646083B2 (en) | Crosslinked polymers containing tertiary amine and/or quaternary ammonium salt structures, processes for making and uses thereof | |
| Chen et al. | Synthesis and characterization of a novel superabsorbent polymer of N, O-carboxymethyl chitosan graft copolymerized with vinyl monomers | |
| CN101747473A (zh) | 表面功能化的分子印迹聚合物微球及其制备方法 | |
| CN109071730A (zh) | 高分子材料及其制造方法、以及聚合性单体组合物 | |
| JP5479007B2 (ja) | 多孔質樹脂ビーズおよびそれを用いる核酸の製造方法 | |
| CN101899132B (zh) | 一种聚丙烯腈吸附材料的制备方法 | |
| CN101613430A (zh) | 多孔树脂珠和利用其制备核酸的方法 | |
| Huang et al. | A novel post-cross-linked polystyrene/polyacryldiethylenetriamine (PST_pc/PADETA) interpenetrating polymer networks (IPNs) and its adsorption towards salicylic acid from aqueous solutions | |
| TW201113380A (en) | Indium adsorbent, indium adsorbent producing method, and indium adsorption method | |
| CN103214625A (zh) | 一种具有抗蛋白质吸附的温敏性接枝水凝胶及其制备方法 | |
| JP5443682B2 (ja) | ヒドロキシ基又は第１級アミノ基を有する多孔質樹脂粒子とその製造方法 | |
| WO2007116554A1 (ja) | 吸水性樹脂粒子凝集体及びその製造方法 | |
| Yamashita et al. | Two-step imprinting procedure of inter-penetrating polymer network-type stimuli-responsive hydrogel-adsorbents | |
| JP2008208368A (ja) | 単分散弱酸性カチオン交換体 | |
| JP5560953B2 (ja) | ヒドラジン含有ゲル化物及びこれを用いたヒドラジンの生成方法 | |
| JPH11322761A (ja) | ボロン酸基含有単量体およびその重合体 | |
| KR102314339B1 (ko) | 촉매의 제조 방법 | |
| CN100574883C (zh) | 一种阳离子交换晶胶层析介质及其制备方法 | |
| CN111902581B (zh) | 沙袋及其制造方法 | |
| KR101776370B1 (ko) | 금속이온에 우수한 흡착능을 가지고 재사용이 가능한 고분자 캡슐 흡착제 및 그 제조방법 | |
| CN106457134A (zh) | 吸湿性颗粒 | |
| CN101497569A (zh) | 烯丙醇聚氧乙烯醚甲基丙烯酸酯的合成方法 | |
| JP6416602B2 (ja) | 多孔質樹脂ビーズおよびそれを用いる核酸の製造方法 | |
| CN106732457A (zh) | 一种用于染料污水处理的水凝胶吸附剂及其制备方法 | |
| JPH09255730A (ja) | 架橋共重合体の製造方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20130214 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20130829 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20130903 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20131030 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20131119 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20140116 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20140513 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20140526 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 5560953 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| LAPS | Cancellation because of no payment of annual fees |
