Abstract

【課題】油焼入れにおける鋼部材の有効比率（有効硬化層深さ／全浸炭深さ）が高く、且つ、内部（芯部）の靭性に優れる焼入れ品を得ることができる焼入れ方法を提供する。
【解決手段】 焼入れ温度からワークの芯部がワークの芯部のＭｓ点より高い第１の温度域まで第１の冷却速度で冷却する第１の冷却工程と、その後、前記第１の温度域より低い温度域において第１の冷却速度より小さい第２の冷却速度で冷却する第２の冷却工程と、を備え、焼入れ後にワークの表面がマルテンサイト組織となり、且つ、ワークの有効硬化層深さがワークを焼入れ温度から室温まで第２の冷却速度で冷却した場合よりも大きく、ワークを焼入れ温度から室温まで第１の冷却速度で冷却した場合と同じか又は小さく、且つ、ワークの芯部の硬度がワークを焼入れ温度から室温まで第２の冷却速度で冷却した場合と同等になるように、前記第１の冷却速度と前記第２の冷却速度とを制御する。
【選択図】 図１

Description

本発明は、鋼の熱処理における焼入れ方法及びその装置に関する。

従来の油焼入れでは、冷却能の異なる油を用途に応じて使い分けている。冷却能は、ホット油、セミホット油、コールド油の順で高くなる。

コールド油で焼入れをすると、焼入れ品の有効硬化層が深く得られ、内部硬度が高くなる。一方、ホット油で焼入れをすると、有効硬化層が浅くなり、内部硬度が低くなる。

なお、本発明に関連する技術（焼入れ中に冷却液を振動させたり攪拌したりする技術）として、特許文献１〜３に記載のものがある。

具体的に、特許文献１には、焼入れの際に冷却液に８〜６００ｋＨｚの範囲の超音波振動を与えることが記載されている（第２欄下から３行目以下）。

特許文献２には、冷却液に与えられる振動数を１０〜５００Ｈｚとすることが記載されている（請求項２）。

特許文献３には、冷却液を攪拌するためのプロペラ攪拌機や噴流攪拌機が記載されている（０００２段落及び図２１）。

特開平４−１３８０８号公報 特開２００１−６４７２２号公報 特開２００３−２８６５１７号公報

ところで、歯車などでは、表面を硬化させつつ内部には靭性が必要とされる。冷却能に優れるコールド油を用いて単純に有効比率（有効硬化層深さ／全浸炭深さ）を向上させるだけでは、内部（芯部）硬度が高くなって靭性に乏しく、歯車等としては好ましくない。

本発明は、前記の如き事情に鑑みてなされたものであり、有効比率（有効硬化層深さ／全浸炭深さ）が高く、且つ、内部（芯部）の靭性に優れる焼入れ品を得ることができる焼入れ方法及び焼入れ装置を提供しようとするものである。

前記課題を解決するため、本発明に係る焼入れ方法は、鋼部材からなるワークを浸炭処理した後、冷却する鋼部材の焼入れ方法であって、焼入れ温度からワークの芯部がワークの芯部のＭｓ点より高い第１の温度域まで第１の冷却速度で冷却する第１の冷却工程と、その後、前記第１の温度域より低い温度域において第１の冷却速度より小さい第２の冷却速度で冷却する第２の冷却工程と、を備え、焼入れ後にワークの表面がマルテンサイト組織となり、且つ、ワークの有効硬化層深さが、ワークを焼入れ温度から室温まで第２の冷却速度で冷却した場合よりも大きく、ワークを焼入れ温度から室温まで第１の冷却速度で冷却した場合と同じか又は小さく、且つ、ワークの芯部の硬度が、ワークを焼入れ温度から室温まで第２の冷却速度で冷却した場合と同等になるように、前記第１の冷却速度と前記第２の冷却速度とを制御することを特徴とする（請求項１）。なお、本発明における芯部とは全浸炭深さ（カーボン濃度が母材と同じとなるワーク表面からの距離、全硬化層深さと同等）の境界位置とする。

好適な実施の一形態として、ワークの表面が連続冷却変態線図において、全てマルテンサイト変態するように、前記第１の冷却速度と前記第２の冷却速度とを制御する態様を例示する（請求項２）。

好適な実施の一形態として、前記ワークの有効硬化層深さとなるように前記第１の冷却速度を制御する態様を採用することもできる（請求項３）。

好適な実施の一形態として、前記第1の冷却工程と前記第2の冷却工程との間に、ワークの芯部の温度を前記第１の温度域で所定の保温時間保持する保温工程を備え、ワークの芯部の硬さが所定の硬さとなるように前記保温時間を制御する態様を例示する（請求項４）。

前記第２の冷却速度が、ホット油でワークを冷却するときのワークの冷却速度である態様を例示する（請求項５）。

前記第１の冷却速度が、コールド油でワークを冷却するときのワークの冷却速度である態様を例示する（請求項６）
なお、「ホット油」及び「ホット油でワークを冷却するときのワークの冷却速度（ホット油本来の冷却速度）」とは、ＪＩＳ Ｋ ２２４２「熱処理油」における ＪＩＳ ２種 の油を使用し、該ＪＩＳに記載された条件で冷却することを指す。また、「コールド油」及び「コールド油でワークを冷却するときのワークの冷却速度（コールド油本来の冷却速度）」とは、ＪＩＳ Ｋ ２２４２ における ＪＩＳ １種 の油を使用し、該ＪＩＳに記載された条件で冷却することを指す。特に本発明において「ホット油本来の冷却速度」とは、流速が毎秒０．６ｍ以下のホット油でワークを冷却したときの冷却速度を意味する。

また、鋼材の焼入温度とは、一般に実施されているようにＡ３線およびＡ１線より３０〜５０℃程度高い温度である。

本発明の他の好適な実施の一形態として、次のものを採用することもできる。すなわち、ワークに対する冷却用ホット油の流速が毎秒０．８７ｍ以上となるように前記冷却用ホット油を焼入れ開始時点から高速で攪拌しながらワークを急速に冷却し、前記ワークの芯部温度がＭｓ点に突入するより前に前記高速攪拌を終了してＭｓ点突入時には前記冷却用ホット油本来の冷却速度となるようにし、その後も前記冷却用ホット油本来の冷却速度で緩やかに冷却することを特徴とする焼入れ方法である（請求項７）。

この焼入れ方法によれば、焼入れ開始時点からホット油を高速で攪拌しながらワークを冷却する。攪拌の速度は、ワークに対するホット油の流速が毎秒０．８７ｍ以上となる高速である。このため、沸騰段階ではワークを包み込む沸騰泡が確実且つ効率的に剥ぎ取られ、ワーク表面のホット油の入れ替えが促進されて冷却速度が速くなる。よって、ワーク表面の硬度が高く、且つ有効比率（有効硬化層深さ／全浸炭深さ）が高い焼入れ品が得られる。

また、沸騰段階後、前記ワークの芯部温度がＭｓ点に突入するより前に前記高速攪拌を終了し、Ｍｓ点突入時には前記ホット油本来の冷却速度となるようにする。その後は、ホット油本来の冷却速度で緩やかに冷却する。これにより、ワークの内部（芯部）硬度はホット油本来の焼入れの場合と同等となり、靭性に優れた焼入れ品を得ることができる。

前記焼入れ方法によれば、ホット油一種類のみでホット油からコールド油並みの広い冷却能が得られるため、油を入れ替えることなく要求される品質に合わせた焼入れが可能となる。

なお、本発明において、高速攪拌の終了とは、攪拌を完全に停止することだけでなく、攪拌速度を低速に落とすことも含む。具体的には前記ホット油本来の冷却速度となるように、ワークに対する冷却用ホット油の流速を毎秒０．５ｍ以下となるように（請求項８）、攪拌速度を低速に落とすか停止することが好ましい。

本発明に係る焼入れ装置は、前記焼入れ方法を実施するための装置であって、ワークに対する前記ホット油の流速が毎秒０．８７ｍ以上となるように前記ホット油を高速で攪拌する高速攪拌翼を備えることを特徴とする（請求項９）。

本発明に係る焼入れ装置によれば、前記高速攪拌翼によりホット油が高速攪拌されることで、ワークに対するホット油の流速が毎秒０．８７ｍ以上となる。このため、焼入れ初期の沸騰段階で前記高速攪拌翼を作動させることで、ワークを包み込む沸騰泡が確実且つ効率的に剥ぎ取られ、ワーク表面のホット油の入れ替えが促進されて冷却速度が速くなる。このため、ワーク表面の硬度が高く、且つ有効比率（有効硬化層深さ／全浸炭深さ）が高い焼入れ品が得られる。

また、沸騰段階後、前記ワークの芯部温度がＭｓ点に突入するより前に前記高速攪拌を終了し、Ｍｓ点突入時にはホット油本来の冷却速度となるようにする。その後は、ホット油本来の冷却速度で緩やかに冷却する。よって、ワークの内部（芯部）硬度はホット油本来の焼入れの場合と同等の硬度となり、靭性に優れた焼入れ品が得られる。すなわち、全浸炭深さの同じワークであれば、有効硬化層深さ（ＥＣＤ）がより大きく、芯部の硬度が小さい、靭性に優れた焼入れ品を得ることができる。

好適な実施の一形態として、前記高速攪拌翼が船舶用スクリューであり、該船舶用スクリューによる前記ホット油の高速流を前記ワークに向けて案内するダクトを備え、前記船舶用スクリューの回転により焼入れ槽内で前記ホット油が高速で循環する態様を例示する（請求項１０）。この場合、前記船舶用スクリューはその特性上高速流を生じさせやすい。前記船舶用スクリューの回転によって生じるホット油の高速流は、前記ダクトに案内されて前記ワークに噴きかかり、該ワークを冷却する。前記焼入れ槽内には、前記船舶用スクリューの回転により焼入れ油の循環流ができ、効率的な焼入れが行われる。

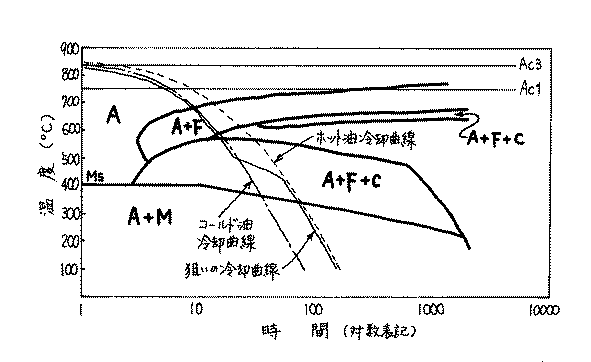

本発明の焼入れ方法で得られる硬度分布の模式図である。 ＳＣＭ４２０試験片０．８ｍａｓｓ％ＣのＣＣＴ線図（表面相当）である。 ＳＣＭ４２０試験片０．５ｍａｓｓ％ＣのＣＣＴ線図である。 ＳＣｒ４３５試験片０．３５ｍａｓｓ％ＣのＣＣＴ線図である。 ＳＣｒ４１５試験片０．２ｍａｓｓ％ＣのＣＣＴ線図（芯部相当）である。 本発明の実施の一形態に係る焼入れ方法による冷却曲線と冷却速度を示すグラフである。 本発明の実施の一形態に係る焼入れ方法による冷却曲線と冷却速度を示すグラフである。 本発明方法の実施例と比較例１，２によるテストピース１の歯先、歯面及び歯底の硬度分布を示すグラフである。 本発明方法の実施例と比較例１，２によるテストピース２の歯先、歯面及び歯底の硬度分布を示すグラフである。 本発明の実施の一形態に係る焼入れ装置を示す説明図である。

本願発明者は、有効比率（有効硬化層深さ／全浸炭深さ）が高く、且つ、内部（芯部）の靭性に優れる焼入れ品を得ることができる焼入れ方法及び焼入れ装置について、鋭意検討と試験を繰り返し、本願発明を見いだした。

従来の焼入れ方法では冷却能の異なる焼入れ油を用途に応じて使い分けている。焼入れ油としてはコールド油、セミホット油、ホット油があり、コールド油が最も冷却能が大きく、ホット油が最も冷却能が小さい。

コールド油とホット油での焼入れの違いは、同じ鋼部材、すなわち同形状・同材質・同じ深さ方向のカーボンプロファイル（カーボン濃度分布）の鋼部材においてコールド油では有効硬化層が深く得られるが内部硬度が高く、ホット油では有効硬化層が浅くなるが内部硬度は低い。

歯車などは表面を硬化させ内部に靭性が必要なため、単純に冷却能を上げて有効比率を上げるだけでは靭性に優れた製品を製造することはできない。ホット油で焼入れされた製品の内部硬度はそのままで、有効硬化層だけを深く得る焼入れができれば優れた表面硬度と靭性を併せ持つ製品となる。すなわち、有効比率（有効硬化層深さ／全浸炭深さ）が高く、且つ、内部（芯部）の硬度がホット油で冷却した程度である靭性に優れる焼入れ品について、発明者は次の通り検討と試験を重ねた。

まず、本発明の焼き入れ方法で目標とする鋼部材の硬度分布の例として、鋼部材ＳＣｒ４２０（浸炭品）の焼入れ品の深さ方向の硬度分布について、図１に模式図を示した。図１に示されるとおり、ＳＣｒ４２０をコールド油で焼入れした場合はＥＣＤ（有効硬化層深さ）が０．８ｍｍ（ビッカース硬度Ｈｖが５１３のときの深さ、ＪＩＳに準拠）であり、芯部の硬さがＨＲＣ３５である。また、ＳＣｒ４２０をホット油で焼入れした場合はＥＣＤが０．６５ｍｍ（ビッカース硬度Ｈｖが５１３のときの深さ、ＪＩＳに準拠）であり、芯部の硬さがＨＲＣ３０である。本発明の焼入れ方法においては、ＥＣＤをコールド油の焼入れと同様の０．８ｍｍ程度に保持したまま、芯部硬さをホット油と同様のＨＲＣ３０程度とするものを目標とする。

本発明者は上記特性が得られる方法として、まず、１回の焼入れにおいて、コールド油とホット油を使用し、冷却時間（冷却速度）をコントロールすることで、有効硬化層深さはコールド油焼入れ並み、芯部硬度はホット油焼入れ程度に制御することができるか試験を行った。

＜実施例・比較例＞
（１）サンプル及び試験方法
鋼種ＳＣｒ４２０、直径１８ｍｍ、長さ４０ｍｍの試験片を準備し、以下の５つの方法で焼入れ処理を実施した。なお、コールド油（日本グリース製：ハイスピードクエンチ １０７０）は６０℃、ホット油（日本グリース製：光輝マルテンパー油 Ｓ）は１３０℃に加熱したものを、それぞれステンレス製バケツに１０Ｌ準備した。また、試験片の中心部と外周部から１．５ｍｍの距離の部分に直径１ｍｍ、深さ２０ｍｍの穴を開け、熱電対を挿入して温度プロファイルを測定した。

試験１： 浸炭品である試験片を８５０℃まで窒素中で加熱して１５分保持した後、コールド油焼入れした。

試験２： 浸炭品である試験片を８５０℃まで窒素中で加熱して１５分保持した後、ホット油焼入れした。

試験３： 試験片を浸炭処理せずに（素材そのまま）８５０℃まで窒素中で加熱して１５分保持した後、コールド油に浸漬して６００℃まで冷却した後にコールド油から取り出し、１秒保持後、該試験片をホット油に浸漬する手順で焼入れを実施した。

試験４： 試験片を浸炭処理せずに（素材そのまま）８５０℃まで窒素中で加熱して１５分保持した後、コールド油に浸漬して６００℃まで冷却した後にコールド油から取り出し、３秒保持後、該試験片をホット油に浸漬する手順で焼入れを実施した。

試験５（実施例）： 浸炭品である試験片を８５０℃まで加熱し、８５０℃で１５分保持した後、コールド油に浸漬して６００℃まで冷却（第１の冷却工程）した後にコールド油から取り出し、１秒保持（保温工程）後、該試験片をホット油に浸漬する（第２の冷却工程）手順で焼入れを実施した。

試験６（実施例）： 浸炭品である試験片を８５０℃まで加熱し、８５０℃で１５分保持した後、コールド油に浸漬して６００℃まで冷却（第１の冷却工程）した後にコールド油から取り出し、３秒保持（保温工程）後、該試験片をホット油に浸漬する（第２の冷却工程）手順で焼入れを実施した。

なお、試験１、試験２、試験５、試験６の浸炭品である試験片の浸炭処理条件は同一であり、それぞれの試験片の深さ方向のカーボンプロファイルは図１と同じものである。

（２）結果
試験１及び試験２：
試験１（コールド油焼入れ）及び試験２（ホット油焼入れ）は冷却曲線及び硬さのリファレンスとして実施した。図１に示されるとおり、ＳＣｒ４２０をコールド油で焼入れした場合はＥＣＤ（有効硬化層深さ）が０．８ｍｍ（ビッカース硬度Ｈｖが５１３のときの深さ、ＪＩＳに準拠）であり、芯部の硬さがＨＲＣ３５であった。また、ＳＣｒ４２０をホット油で焼入れした場合はＥＣＤが０．６５ｍｍ（ビッカース硬度Ｈｖが５１３のときの深さ、ＪＩＳに準拠）であり、芯部の硬さがＨＲＣ３０であった。

なお、本願の有効硬化層深さ（ＥＣＤ）はＪＩＳ Ｇ ０５５７「鋼の浸炭硬化層深さ測定方法」に準拠して測定し、限界硬さはビッカース硬さ５１３とした。

試験３及び試験４：
コールド油冷却曲線からホット油冷却曲線に移行させることができた。ただし、初期（約５００℃まで）にはコールド油冷却曲線上に乗せても表面硬度はコールド油と同等にはならなかった。約５００℃でホット油に切り替えたあと、Ｍｓ点を通過するまでの時間、ＣＣＴ線図（連続冷却変態線図：オーステナイトを任意の速度で冷却したときの相変態の開始と終了を表す図。縦軸を温度、横軸を対数表記した時間として異なる冷却速度における変態開始あるいは終了の時刻を結んだ曲線として表される。）におけるベイナイト領域を横断するためと推定される。また、浸炭品ではないため、有効比率向上効果が判断できなかった。

試験５及び試験６：
コールド油冷却曲線からホット油冷却曲線に移行させることができた。芯部の温度をコールド油冷却曲線上の５００℃付近（Ｍｓ点を超える温度）でホット油冷却に切り替えれば、芯部はホット油の冷却速度に変更できることがわかった。

コールド油冷却から６００℃ですぐ（約１秒；試験４）ホット油冷却に切り替える（約５００℃）と、表面硬度および有効硬化層深さはコールド油と同等（試験１）、芯部硬度はホット油（試験２）と同等となった。

コールド油冷却から６００℃保持３秒（試験５）にてホット油冷却に切り替える（約５００℃）ことで、表面硬度および有効硬化層深さはコールド油と同等（試験１）、芯部硬度はホット油と同等（試験２）となった。

以上より、図１の狙いの硬度分布に示されるような有効比率（有効硬化層深さ／全浸炭深さ）が高く、且つ、内部（芯部）の硬度がホット油で冷却した程度である靭性に優れる焼入れ品が得られることがわかった。

（３）考察
浸炭品（浸炭領域、試験５、試験６）であればＣＣＴ線図におけるノーズに引っかかることがないため、表面はコールド油と同等が得られると推定される。以下、ＣＣＴ線図と関連づけて考察する。

ａ．上記試験５、６においては浸炭拡散処理において、表面のカーボン濃度が０．８ｍａｓｓ％となっている。芯部温度を約６００℃までコールド油で冷却し、１〜３秒保持した後ホット油で冷却した場合、表面はマルテンサイト変態となった。図２のＣＣＴ線図（カーボン濃度０．８ｍａｓｓ％）に示すとおり、フェライト、ベイナイトノーズが右に寄っているため、表面全てがマルテンサイト変態となったと考えられる（図２の鋼種はＳＣＭ４２０であるが、傾向は類似しているため説明のため代用した）。

ｂ．次にカーボン濃度が０．５ｍａｓｓ％の箇所（表面から約０．５２ｍｍの深さの部分）における冷却を検討してみる。約６００℃までコールド油で冷却し、１〜３秒保持した後ホット油で冷却した場合、カーボン濃度が０．５ｍａｓｓ％の部分はマルテンサイト変態となった。図３のＣＣＴ線図（カーボン濃度０．５ｍａｓｓ％）に示すとおり、フェライト、ベイナイトノーズが右に寄っているため、全てマルテンサイト変態となったと考えられる（図３の鋼種はＳＣＭ４２０であるが、傾向は類似しているため説明のため代用した）。

ｃ．次にカーボン濃度が０．３５ｍａｓｓ％の箇所（表面から約０．７１ｍｍの深さの部分）における冷却を検討してみる。約６００℃までコールド油で冷却し、１〜３秒保持（保温工程）した後ホット油で冷却した場合、ベイナイトを含むマルテンサイトの組織となった。図４のＣＣＴ線図（カーボン濃度０．３５ｍａｓｓ％）に示すとおり、ベイナイトノーズのかぶり量（ベイナイトの量）によって、大きなＥＣＤ（Ｈｖ５１３）が得られるか得られないかが決まると考えられる。コールド油の冷却曲線であればＨｖ５５０、ホット油の冷却曲線でＨｖ４３０となる。したがって、試験片内部（芯部）はマルテンサイト変態を抑制しながらＭｓ点直上でホット油の冷却曲線にのせ、且つカーボン濃度が０．３５ｍａｓｓ％付近の浸炭層をいかに早く冷却してベイナイトノーズのかぶりを少なくしてマルテンサイト変態させるかが本発明のポイントとなると考えられる（図４の鋼種はＳＣｒ４３５であるが、傾向は類似しているため説明のため代用した）。

ｄ．次に、カーボン濃度が約０．２ｍａｓｓ％の箇所（表面から約１．５ｍｍの深さの部分、芯部）における冷却を検討してみる。約６００℃までコールド油で冷却し、１〜３秒保持した後ホット油で冷却した場合、フェライトとセメンタイトを含むマルテンサイトの組織となった。本試験片の場合、コールド油での焼入れ硬度（ロックウェル硬度）はＨＲＣ３５であり、ホット油の焼入れ硬度はＨＲＣ３０であった。図５のＣＣＴ線図（カーボン濃度０．２ｍａｓｓ％）に示すとおり、初期冷却速度はコールド油並みに速くしてもＭｓ変態線より高い温度で冷却速度をホット油程度に落とすことで内部硬度ＨＲＣ３０に近づけることが可能となると考えられる（図５の鋼種はＳＣｒ４１５であるが、傾向は類似しているため説明のため代用した）。

なお、コールド油からホット油への切り替え時間が長すぎると芯部の保有熱により表面温度が復温し、Ｍｓ点より低くなった箇所が再度Ｍｓ点以上に復温した場合、硬度低下が懸念される。

上述の通り、コールド油とホット油を使用することにより、図１に示される目標とした深さ方向の硬度プロファイル、すなわち有効硬化層深さはコールド油焼入れ並み、芯部硬度はホット油焼入れ程度が得られることがわかった。

以上の試験及び考察より、本発明に係る焼入れ方法として、次の方法が得られる。すなわち、鋼部材からなるワークを浸炭処理した後、冷却する鋼部材の焼入れ方法であって、焼入れ温度からワークの芯部がワークの芯部のＭｓ点より高い第１の温度域まで第１の冷却速度で冷却する第１の冷却工程と、その後、前記第１の温度域より低い温度域において第１の冷却速度より小さい第２の冷却速度で冷却する第２の冷却工程と、を備え、焼入れ後にワークの表面がマルテンサイト組織となり、且つ、ワークの有効硬化層深さが、ワークを焼入れ温度から室温まで第２の冷却速度で冷却した場合よりも大きく、ワークを焼入れ温度から室温まで第１の冷却速度で冷却した場合と同じか又は小さく、且つ、ワークの芯部の硬度が、ワークを焼入れ温度から室温まで第２の冷却速度で冷却した場合と同等になるように、前記第１の冷却速度と前記第２の冷却速度とを制御することを特徴とする、焼入れ方法である。

第１の温度域とはワークの芯部のＭｓ点より高い温度であり、具体的にはＭｓ点温度＋２００℃の温度域であることが好ましい。

また、前述の、ワークの芯部の硬度が、ワークを焼入れ温度から室温まで第２の冷却速度で冷却した場合と“同等”になるように、とは、ワークを焼入れ温度から室温まで第２の冷却速度で冷却した場合のワークの芯部の硬さに対し、本発明の焼入れ方法で作製したワークの芯部の硬度がロックウェル硬さ（ＨＲＣ）で概ね±２以内の範囲であれば“同等”といえる。

本発明においてワークの深さ方向のカーボン濃度の測定は、まずワークを硬化面に垂直に切断し、切断面を研磨仕上げして被検面とした。被検面について、ＥＰＭＡ（Electron Probe Micro Analyzer）を用いて表面に垂直な深さ方向のカーボン（Ｃ）濃度を測定した。図１のＣ濃度（カーボンプロファイル）はこのようにして測定した。また、カーボンプロファイルにおいて、浸炭前のワーク（母材）のＣ濃度と同じになる深さ（表面からの距離）を全浸炭深さとし、本発明においては、この位置（境界部）を芯部とした。

なお、本願における芯部のロックウェル硬さの測定は、前述のようにワークの切断し、断面研磨したサンプルにおける芯部の部分を、ＪＩＳ Ｚ ２２４５「ロックウェル硬さ試験−試験方法」のロックウェル硬さ、Ｃスケールに準拠して測定した。

また、本願におけるワーク表面のビッカース硬さの測定は、ＪＩＳ Ｚ ２２４４「ビッカース硬さ試験−試験方法」に準拠して試験力３００ｇ（２．９４２Ｎ）で測定した。

有効硬化層深さは、ＪＩＳ Ｇ ０５５７「鋼の浸炭硬化層深さ測定方法」に準拠して、前述のようにワークの切断し、断面研磨したサンプルについてビッカース硬さを測定した。

さらに、前記第1の冷却工程と前記第2の冷却工程との間に、ワークの芯部の温度を前記第１の温度域で所定の保温時間保持する保温工程を備え、ワークの芯部の硬さが所定の硬さとなるように前記保温時間を制御すると、より好ましい。

保持時間はワークの大きさ、形状、目的とする硬さにもよるが、概ね２０秒以下、好ましくは１０秒以下、さらには５秒以内で良い。

さらに、発明者は、前記焼入れ方法を実施する上で工業的に有利な方法を検討した。

まず、２種類の冷媒（冷却油）を使用する装置は設備が略２倍になり設備コストが大きくなり、それぞれの冷却油の管理が必要となる。また、鋼種に応じて冷却油を選択して入れ替えが必要となることも考えられる。そこで、１種類の冷媒（冷却油）で冷却速度切り替えが可能であるか検討した。

冷却には段階があり、まず「沸騰段階」、「沸騰と対流の混合段階」、「対流段階」に分けられる。必要な冷却能力としては、５００℃まではコールド油並みの早い冷却（沸騰段階）、５００℃以下ではホット油並みの遅い冷却（対流段階）とすることが目安である。発明者はまず冷却油の沸点（蒸気圧）を制御することを考えた。

１種類の冷却油の場合、まずコールド油においては、被処理物を大気圧焼入れ（沸騰段階）を実施し、５００℃で冷却油を加圧して焼入れを行う（対流段階）が考えられる。このときの加圧は例えば１．２５ＭＰａ（絶対圧力）ぐらい必要であることがわかった。これは理論上は可能であると考えられるが、設備コストが非常に大きくなり工業的には利用は難しいことがわかった。

また、ホット油においては、減圧焼入れ（沸騰段階）を実施し、その後５００℃で大気圧で焼入れ（対流段階）を実施することが考えられる。このときの減圧は２７００Ｐａ（絶対圧力）ぐらいは必要であることがわかった。これも理論上は可能であると考えられるが、設備コストが非常に大きくなり工業的には利用は難しいことがわかった。

次に、１種類の冷却油の場合について、ホット油の強攪拌により冷却能力が向上しないかどうか、以下の項目について検討した。

ホット油にて５００℃までコールド油並みの冷却速度を得るために必要な油の流速はどのぐらいであり、それが工業的に実現可能であるか検討した。

冷却速度をコールド油並みとするには、現状のホット油の１．５倍程度の冷却能力が必要であることがわかった。また冷却において「沸騰段階」あるいは 「沸騰＋対流の混在する段階（混在領域）」があるが、攪拌による冷却能の向上は可能であるか不明であるので検証する必要があると考えた。

「沸騰＋対流段階」を強制対流の乱流領域として考えると、熱伝達率は乱流領域の場合、流速の０．８乗に比例する。

従来例として通常の攪拌流速Ｖ_０は０．２〜０．５ｍ／ｓ（秒速０．５ｍ）程度である。流速を０．５ｍ／ｓとした場合、１．５倍の冷却能力が出せるようにするとＶ＝Ｖ_０ ^０．８×１．５よりＶ＝０．８６２ｍ／ｓとなる。すなわちホット油の流速を０．８６２ｍ／ｓ以上に上げることができればコールド油の冷却速度に近づけることができるのではないかと予測した。

以下、添付図面を参照して、前記焼入れ方法を実施するための具体的な態様として、ホット油の強攪拌に関する本発明の実施の一形態に係る焼入れ方法及び焼入れ装置について説明する。

本発明の実施の一形態に係る焼入れ方法は、ワークに対する冷却用ホット油の流速が毎秒０．８７ｍ以上となるように前記冷却用ホット油を焼入れ開始時点から高速で攪拌しながらワークを急速に冷却し（第１の冷却工程）、前記ワークの芯部温度がＭｓ点に突入するより前に前記高速攪拌を終了してＭｓ点突入時には前記冷却用ホット油本来の冷却速度（第２の冷却速度）となるようにし、その後も前記冷却用ホット油本来の冷却速度で緩やかに冷却することを特徴とする。

すなわち、本実施の形態では、焼入れ開始時点からホット油を高速で攪拌しながらワークを冷却する。攪拌の速度は、ワークに対するホット油の流速が毎秒０．８７ｍ以上となる高速である。このため、沸騰段階ではワークを包み込む沸騰泡が確実且つ効率的に剥ぎ取られ、ワーク表面のホット油の入れ替えが促進されて冷却速度が速くなる（第１の冷却速度）。よって、ワーク表面の有効比率（有効硬化層深さ／全浸炭深さ）が高い焼入れ品が得られる。

なお、ワークに対する冷却用ホット油の流速が毎秒０．８７ｍ以上としたのは、前述の攪拌流速に関する計算を根拠としており、好ましくは毎秒０．９ｍ以上、さらに好ましくは毎秒１ｍ以上である。

また、沸騰段階後、前記ワークの芯部温度がＭｓ点に突入するより前に前記高速攪拌を終了し、Ｍｓ点突入時には前記冷却用ホット油本来の冷却速度（第２の冷却速度）となるようにする。その後は、ホット油本来の冷却速度で緩やかに冷却する。よって、ワークの内部（芯部）硬度はホット油本来の焼入れの場合と同等の硬度となり、靭性に優れた焼入れ品が得られる。

本発明の発明者等は、本発明の実施の一形態に係る焼入れ方法の効果を検証するため、次のような試験を行った。

テストピース１として、直径８４ｍｍ（歯数４０）のＳＣＭ４１５材の平歯車（浸炭品）の一部をカットして用い、このテストピース１に穴を開けて芯部温度測定用のシース熱電対を取り付ける。同じく、テストピース２として、直径８１ｍｍ（歯数２５）のＳＣＭ４１５材の平歯車（浸炭品）の一部をカットして用い、このテストピース２に穴を開けて芯部温度測定用のシース熱電対を取り付ける。これらのテストピース１，２を一本のＳＵＳ棒に針金で固定する。このように、一本のＳＵＳ棒にテストピース１，２を固定したものを３セット準備する。

３セットのテストピースを、Ｎ_２雰囲気、８５０℃に保持された加熱炉（ゴールドファーネス）に挿入後、３０分間保持する。その後、加熱された３セットのテストピースを、電気コンロで保温されたステンレスバケツ内の油（冷却液、油の量１０Ｌ）で冷却する（焼入れ）。

冷却液として、１３０℃のホット油を二つと６０℃のコールド油一つを準備する。同じ条件で加熱した前記テストピースの各セットをそれぞれの油で焼入れし、焼入れ過程におけるテストピース１，２の温度を前記各シース熱電対で連続的に測定する。ホット油、コールド油の銘柄は前述のものと同じである。

＜実施例＞
一方のホット油による焼入れにおいては、本発明の一実施例に係る焼入れ方法を実施する。具体的には、前記テストピース１，２の付いたＳＵＳ棒をホット油に漬け、それと同時に、ハンドドリルに装着したインペラーでホット油を高速攪拌する。このとき、テストピースに対するホット油の流速が１ｍ／秒となるように高速攪拌する。なお、本願において流速は熱線流速計により測定した。途中で高速攪拌を停止し、前記テストピース１，２の芯部温度がＭｓ点に突入するより前（本実施例では芯部温度６００℃のとき）に前記高速攪拌を停止する。高速攪拌の停止のタイミングは、その後、Ｍｓ点（本実施例では４００℃）に突入した時点でホット油本来の冷却速度となるようなタイミングとする。その後、芯部温度が３００℃になった時点からホット油の流速が約０．５ｍ／秒となるように弱い攪拌を開始し、ホット油本来の冷却速度で緩やかに冷却する。

＜比較例１＞
他方のホット油による焼入れは、比較例１である。すなわち、テストピース１，２の付いたＳＵＳ棒自体をホット油内で手回しして緩やかに攪拌する。この場合の、テストピースに対するホット油の流速は、約０．５ｍ／秒とする。

＜比較例２＞
コールド油による焼入れは、比較例２である。テストピース１，２の付いたＳＵＳ棒自体をコールド油内で手回しして攪拌する。この場合の、テストピースに対するコールド油の流速も約０．５ｍ／秒とする。

前記実施例及び比較例１，２の各測定結果から、テストピース１について図６の冷却曲線を、テストピース２について図７の冷却曲線を得た。また、これらの冷却曲線から算出した冷却速度も、図６及び図７に示してある。

図６及び図７から次のことが分かる。テストピース１，２ともに、ホット油を高速攪拌した本実施例では、それより低速でホット油を攪拌した比較例１よりも、沸騰段階（５００℃以上）における冷却速度が速くなる。

図８（ａ）〜（ｃ）は、前記実施例と比較例１，２によるテストピース１の歯先、歯面及び歯底の硬度分布を示している。同様に、図９（ａ）〜（ｃ）は、前記実施例と比較例１，２によるテストピース２の歯先、歯面及び歯底の硬度分布である。これらの図から分かるように、ホット油を高速攪拌した本実施例によれば、有効硬化層深さ［ＥＣＤ＝ビッカース硬度Ｈｖが５１３のときの深さ（ＪＩＳに準拠）］がコールド油による焼入れの場合（比較例２）とほぼ同等で、内部（芯部）硬度がホット油による従来の焼入れ（比較例１）とほぼ同等である。すなわち、本実施例によれば、有効硬化層深さ（ＥＣＤ）をコールド油並みに深くでき、芯部硬度はホット油並みの焼入れ品を得ることができる。以下の表に、ＥＣＤ及び芯部硬さ（ロックウェル硬さ）を示す。

なお、テストピース１の歯先、歯面、歯元の全浸炭深さは、実施例、比較例１、比較例２において全て同じである。また、テストピース２の歯先、歯面、歯元の全浸炭深さは、実施例、比較例１、比較例２において全て同じである。したがって、有効硬化層深さが大きいほど有効比率も大きい。例えばテストピース１の歯面の全浸炭深さは１ｍｍであった。

本発明の焼入れ方法は、ホット油による従来の焼入れ方法よりも有効硬化層深さを大きくし、且つ芯部の硬度がホット油による従来の焼入れと同等のものが得られるという効果があるともいえる。

ところで、実際の焼入れにおいて、前記方法を実施するためには、ワークを浸漬したホット油を攪拌機構によって高速で攪拌させることになる。そのため、ワークに対するホット油の流速を毎秒０．８７ｍ以上となし得る高速攪拌機構を備えた焼入れ装置を用いる。

図１０に、前記高速攪拌機構１を備える焼入れ装置２を例示する。この焼入れ装置２は、従来の焼入れ装置と同じく、焼入れ槽３と、該焼入れ槽３に対してワークを出し入れするためのワーク昇降機構４と、を備える。さらに、前記焼入れ装置２は、前記高速攪拌機構１と、ダクト５とを備える。

前記ワーク昇降機構４は、昇降駆動源としてのシリンダ６と、該シリンダ６の伸縮ロッド７の下端に連結される昇降フレーム８と、を備える。前記シリンダ６は、前記焼入れ槽３の上部に一体に設けられたシリンダ支持枠９に前記伸縮ロッド７を下向きにして固定される。前記伸縮ロッド７が一杯まで伸長することで、前記昇降フレーム８が所定の焼入れ位置（図１０に仮想線で示す位置）まで下降し、前記伸縮ロッド７が一杯まで収縮することで、前記昇降フレーム８が焼入れ油Ｆから上方へ脱して、所定のワーク受入位置（図１０に実線で示す位置）まで上昇する。

前記昇降フレーム８には、浸炭品である多数のワークが整列されたワーク整列棚１０が支持される。

前記焼入れ槽３内の前記焼入れ位置には、矩形の囲み筒１１が配設される。該囲み筒１１は、上下両端が開放され周囲が閉じており、下降して前記焼入れ位置に停止した前記昇降フレーム１０の周囲を取り囲む。

前記高速攪拌機構１は、攪拌駆動源としての攪拌用モータ１２と、該攪拌用モータ１２で駆動される攪拌翼１３とを備える。前記攪拌用モータ１２は、前記焼入れ槽３の天井部１４に固定されていて、出力軸１５が下向きに延び、該出力軸１５の下端に前記攪拌翼１３が固定されている。前記攪拌用モータ１２は高速攪拌に適する出力を有する。前記攪拌翼１３は軸流式の回転翼（一例として３枚羽根）であり、前記焼入れ位置の横側方に位置する。前記攪拌翼１３としては、船舶用のスクリューを用いるのが好ましい。船舶用のスクリューは、用途上高速流を生じさせ易いからである。前記攪拌翼１３の周囲は上下方向に延びる円筒形の攪拌胴１６で囲まれている。前記高速攪拌機構１の各部の強度は、高速攪拌に耐え得る強度とされる。

前記ダクト５は、前記焼入れ槽３の内底面に配置されて水平方向に延びている。前記ダクト５の入口部５ａは前記攪拌胴１６の下端部に連結され、前記ダクト５の出口部５ｂは前記囲み胴１１の下端部内に開口している。前記ダクト５は、前記攪拌翼１３の回転で前記攪拌胴１６内に生じる焼入れ油Ｆの高速流を、流速のばらつきを抑制しつつ前記囲み筒１１内へと案内する。

前記囲み筒１１内に高速で流入した焼入れ油Ｆは、前記焼入れ位置にある前記ワーク整列棚１０上の各ワークに毎秒１ｍ以上の流速で接触又は衝突し、前記ワークを冷却する。ワークの冷却に関与した焼入れ油Ｆは、前記囲み筒１１の上部開口から流出し、前記攪拌胴１６内へと流入する。前記攪拌翼１３の回転中、焼入れ油Ｆのこのような循環が継続するので、効率的な焼入れが行われる。

なお、前記焼入れ槽３の高さ（深さ）をできるだけ低く抑える観点から、前記ダクト５は、図１０に示すように、角のない扁平な形状にするのが好ましい。

Claims (10)

1. 鋼部材からなるワークを浸炭処理した後、冷却する鋼部材の焼入れ方法であって、
   焼入れ温度からワークの芯部がワークの芯部のＭｓ点より高い第１の温度域まで第１の冷却速度で冷却する第１の冷却工程と、
   その後、前記第１の温度域より低い温度域において第１の冷却速度より小さい第２の冷却速度で冷却する第２の冷却工程と、を備え、
   焼入れ後にワークの表面がマルテンサイト組織となり、
   且つ、ワークの有効硬化層深さが、ワークを焼入れ温度から室温まで第２の冷却速度で冷却した場合よりも大きく、ワークを焼入れ温度から室温まで第１の冷却速度で冷却した場合と同じか又は小さく、
   且つ、ワークの芯部の硬度が、ワークを焼入れ温度から室温まで第２の冷却速度で冷却した場合と同等になるように、
   前記第１の冷却速度と前記第２の冷却速度とを制御することを特徴とする、焼入れ方法。
2. ワークの表面が連続冷却変態線図において、全てマルテンサイト変態するように、前記第１の冷却速度と前記第２の冷却速度とを制御することを特徴とする、請求項１に記載の焼入れ方法。
3. 前記ワークの有効硬化層深さとなるように前記第１の冷却速度を制御することを特徴とする、請求項１又は２に記載の焼入れ方法。
4. 前記第1の冷却工程と前記第2の冷却工程との間に、ワークの芯部の温度を前記第１の温度域で所定の保温時間保持する保温工程を備え、ワークの芯部の硬さが所定の硬さとなるように前記保温時間を制御することを特徴とする、請求項１，２又は３に記載の焼入れ方法。
5. 前記第２の冷却速度が、ホット油でワークを冷却するときのワークの冷却速度であることを特徴とする、請求項１乃至４のいずれか一項に記載のガス焼入れ方法。
6. 前記第１の冷却速度が、コールド油でワークを冷却するときのワークの冷却速度であることを特徴とする、請求項１乃至５のいずれか一項に記載のガス焼入れ方法。
7. ワークに対する冷却用ホット油の流速が毎秒０．８７ｍ以上となるように前記冷却用ホット油を焼入れ開始時点から高速で攪拌しながらワークを急速に冷却し、前記ワークの芯部温度がＭｓ点に突入するより前に前記高速攪拌を終了してＭｓ点突入時には前記冷却用ホット油本来の冷却速度となるようにし、その後も前記冷却用ホット油本来の冷却速度で緩やかに冷却することを特徴とする、焼入れ方法。
8. 前記ホット油本来の冷却速度となるように、ワークに対する冷却用ホット油の流速を毎秒０．５ｍ以下とすることを特徴とする、請求項７に記載の焼入れ方法。
9. ワークに対する冷却用ホット油の流速が毎秒０．８７ｍ／ｓ以上となるように前記ホット油を高速で攪拌する高速攪拌翼を備えている、焼入れ装置。
10. 前記高速攪拌翼が船舶用スクリューであり、該船舶用スクリューによる冷却用ホット油の高速流を前記ワークに向けて案内するダクトを備え、前記船舶用スクリューの回転により焼入れ槽内で前記ホット油が高速で循環する、請求項９に記載の焼入れ装置。
