JP2012250133A - 光触媒塗装体およびそのための光触媒コーティング液 - Google Patents

光触媒塗装体およびそのための光触媒コーティング液 Download PDF

Info

Publication number
JP2012250133A
JP2012250133A JP2009228147A JP2009228147A JP2012250133A JP 2012250133 A JP2012250133 A JP 2012250133A JP 2009228147 A JP2009228147 A JP 2009228147A JP 2009228147 A JP2009228147 A JP 2009228147A JP 2012250133 A JP2012250133 A JP 2012250133A
Authority
JP
Japan
Prior art keywords
photocatalyst
mass
particles
coating liquid
less
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Pending
Application number
JP2009228147A
Other languages
English (en)
Inventor
Makoto Hayakawa
川 信 早
Junji Kameshima
島 順 次 亀
Koji Hyofu
敷 浩 二 表
Satoshi Kitazaki
崎 聡 北
Takeshi Ikeda
田 猛 池
Mitsumasa Sugano
野 充 誠 菅
Yo Shimai
井 曜 島
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Toto Ltd
Original Assignee
Toto Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Toto Ltd filed Critical Toto Ltd
Priority to JP2009228147A priority Critical patent/JP2012250133A/ja
Priority to PCT/JP2010/066836 priority patent/WO2011040405A1/ja
Priority to DK10820520.4T priority patent/DK2484444T3/da
Priority to EP10820520.4A priority patent/EP2484444B1/en
Priority to CN2010800432217A priority patent/CN102574120A/zh
Priority to KR1020127007345A priority patent/KR20120081985A/ko
Priority to TW099133306A priority patent/TW201127490A/zh
Publication of JP2012250133A publication Critical patent/JP2012250133A/ja
Pending legal-status Critical Current

Links

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/30—Catalysts, in general, characterised by their form or physical properties characterised by their physical properties
    • B01J35/39—Photocatalytic properties
    • E—FIXED CONSTRUCTIONS
    • E04—BUILDING
    • E04F—FINISHING WORK ON BUILDINGS, e.g. STAIRS, FLOORS
    • E04F13/00—Coverings or linings, e.g. for walls or ceilings
    • E04F13/07—Coverings or linings, e.g. for walls or ceilings composed of covering or lining elements; Sub-structures therefor; Fastening means therefor
    • E04F13/08—Coverings or linings, e.g. for walls or ceilings composed of covering or lining elements; Sub-structures therefor; Fastening means therefor composed of a plurality of similar covering or lining elements
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J21/00—Catalysts comprising the elements, oxides, or hydroxides of magnesium, boron, aluminium, carbon, silicon, titanium, zirconium, or hafnium
    • B01J21/06—Silicon, titanium, zirconium or hafnium; Oxides or hydroxides thereof
    • B01J21/063—Titanium; Oxides or hydroxides thereof
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/20—Catalysts, in general, characterised by their form or physical properties characterised by their non-solid state
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/30—Catalysts, in general, characterised by their form or physical properties characterised by their physical properties
    • B01J35/391—Physical properties of the active metal ingredient
    • B01J35/395—Thickness of the active catalytic layer
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/40—Catalysts, in general, characterised by their form or physical properties characterised by dimensions, e.g. grain size
    • B01J35/45—Nanoparticles
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/0009—Use of binding agents; Moulding; Pressing; Powdering; Granulating; Addition of materials ameliorating the mechanical properties of the product catalyst
    • B01J37/0027—Powdering
    • B01J37/0045—Drying a slurry, e.g. spray drying
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/02—Impregnation, coating or precipitation
    • B01J37/0215—Coating
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/02—Impregnation, coating or precipitation
    • B01J37/0215—Coating
    • B01J37/0219—Coating the coating containing organic compounds
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/02—Impregnation, coating or precipitation
    • B01J37/0215—Coating
    • B01J37/0221—Coating of particles
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D1/00—Coating compositions, e.g. paints, varnishes or lacquers, based on inorganic substances
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D5/00—Coating compositions, e.g. paints, varnishes or lacquers, characterised by their physical nature or the effects produced; Filling pastes
    • C09D5/08—Anti-corrosive paints
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D5/00—Coating compositions, e.g. paints, varnishes or lacquers, characterised by their physical nature or the effects produced; Filling pastes
    • C09D5/16—Antifouling paints; Underwater paints
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D5/00—Coating compositions, e.g. paints, varnishes or lacquers, characterised by their physical nature or the effects produced; Filling pastes
    • C09D5/16—Antifouling paints; Underwater paints
    • C09D5/1606—Antifouling paints; Underwater paints characterised by the anti-fouling agent
    • C09D5/1612—Non-macromolecular compounds
    • C09D5/1618—Non-macromolecular compounds inorganic
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/40—Additives
    • C09D7/60—Additives non-macromolecular
    • C09D7/61—Additives non-macromolecular inorganic
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/40—Additives
    • C09D7/66—Additives characterised by particle size
    • C09D7/67—Particle size smaller than 100 nm
    • E—FIXED CONSTRUCTIONS
    • E04—BUILDING
    • E04F—FINISHING WORK ON BUILDINGS, e.g. STAIRS, FLOORS
    • E04F13/00—Coverings or linings, e.g. for walls or ceilings
    • E04F13/02—Coverings or linings, e.g. for walls or ceilings of plastic materials hardening after applying, e.g. plaster
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J2235/00—Indexing scheme associated with group B01J35/00, related to the analysis techniques used to determine the catalysts form or properties
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J2235/00—Indexing scheme associated with group B01J35/00, related to the analysis techniques used to determine the catalysts form or properties
    • B01J2235/10—Infrared [IR]
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J2235/00—Indexing scheme associated with group B01J35/00, related to the analysis techniques used to determine the catalysts form or properties
    • B01J2235/30—Scanning electron microscopy; Transmission electron microscopy
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/18—Oxygen-containing compounds, e.g. metal carbonyls
    • C08K3/20—Oxides; Hydroxides
    • C08K3/22—Oxides; Hydroxides of metals
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/34—Silicon-containing compounds
    • C08K3/36—Silica

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Wood Science & Technology (AREA)
  • Architecture (AREA)
  • Inorganic Chemistry (AREA)
  • Civil Engineering (AREA)
  • Structural Engineering (AREA)
  • Nanotechnology (AREA)
  • Catalysts (AREA)
  • Finishing Walls (AREA)
  • Paints Or Removers (AREA)

Abstract

【課題】基材、特に有機基材への浸食を防止しながら、種々の特性、とりわけ有害ガス分解性および長期に亘る光触媒親水性に基づくセルフクリーニング性の維持性と耐候性とに優れた光触媒塗装体の提供。
【解決手段】基材と、該基材上に設けられた光触媒層とを備えてなる光触媒塗装体であって、前記光触媒層が、該光触媒層全体を１００質量％としたときに、３質量％を超え５質量％未満の光触媒粒子と、８５質量％を超え９７質量％未満の無機酸化物粒子と、を主成分として含むものである。
【選択図】なし

Description

本発明は、建築物等の外装材としての光触媒塗装体およびその形成のための光触媒コーティング液に関する。
酸化チタンなどの光触媒が、建築物の外装材など多くの用途において近年利用されている。光触媒の利用により、光エネルギーを利用して種々の有害物質を分解したり、あるいは、光触媒が塗布された基材表面を親水化して表面に付着した汚れを容易に水で洗い流すことが可能となる。
例えば、バインダー成分としてのシリカゾルと光触媒性二酸化チタンとを含有する塗膜を基体に形成して光触媒体を得る技術が知られている（例えば、特開平１１−１６９７２７号公報（特許文献１））。この技術にあっては、シリカゾルの添加量がＳｉＯ２基準で二酸化チタンに対して２０〜２００重量部であるとされている。
このような光触媒層を基材表面に形成する構成において、基材が有機材料であると、光触媒の光触媒活性により有機材料が分解または劣化するおそれがある。この問題に対処するため、光触媒層と担体との間にシリコン変性樹脂等の接着層を設け、下地の担体を光触媒作用による劣化から保護する技術が知られている（国際公開第９７／００１３４号（特許文献２））。この先行技術にあっては、光触媒量が２０重量％を超える量の例が具体的に開示され、また基材の分解または劣化が有効に防止されたとしている。
さらに、光触媒層と、基材との間に、シリコーン変性樹脂と有機防カビ剤とを含む中間層を設け、基剤の分解または劣化を防止する提案もなされている（特許第４０９２４３４号（特許文献３））。
光触媒層における光触媒量が少なければ、上述の基材の分解または劣化の可能性は小さくなるが、その結果、光触媒による諸作用も小さくなるおそれがある。従って、国際公開第９８／０３６０７号（特許文献４）、特開２００４−５１６４４号（特許文献５）などには、光触媒量が５重量％以下とされた光触媒層の開示があるが、これらは、諸特性、とりわけ有害ガス分解性に関して適切な組成または構造とされているとは言い難い。例えば、国際公開第９８／０３６０７号にあっては、光触媒量に対してシリカ粒子の存在量が本発明のそれよりも極めて少なく、また特開２００４−５１６４４号は疎水性樹脂の添加において本発明と相違する。
特開平１１−１６９７２７号公報 国際公開第９７／００１３４号パンフレット 特許第４０９２４３４号公報 国際公開第９８／０３６０７号パンフレット 特開２００４−５１６４４号
本発明者らは、今般、光触媒粒子と無機酸化物粒子とを特定の比率で含み、なおかつ加水分解性シリコーンを含まないかまたは極力少量に抑えた特定の組成で光触媒層を構成することにより、種々の特性、とりわけ良好な有害ガス分解性と、有機基材から生じると思われる成分の浸み出しによる親水性に基づくセルフクリーニング性への悪影響を抑制し、優れた耐候性を発現できるとの知見を得た。
したがって、本発明は、種々の特性、とりわけ有害ガス分解性および長期に亘る光触媒親水性に基づくセルフクリーニング性の維持性と耐候性とに優れた光触媒塗装体およびその形成のために用いられる光触媒コーティング液の提供をその目的としている。
そして、本発明による光触媒塗装体は、基材と、該基材上に設けられた光触媒層とを備えてなる。光触媒層は、該光触媒層全体を１００質量％としたときに、３質量％を超え５質量％未満の光触媒粒子と、８５質量％を超え９７質量％未満の無機酸化物粒子と、０質量％以上１０質量％未満のバインダーを含んでなる。
また、本発明による光触媒コーティング液は、上記光触媒塗装体の製造に用いられるものであって、光触媒コーティング液の乾燥物質量を１００質量％としたときに、溶媒と、３質量％を超え５質量％未満の光触媒粒子と、８５質量％を超え９７質量％未満の無機酸化物粒子と、０質量％以上１０質量％未満のバインダーを含んでなる。
本発明による光触媒塗装体は、基材、特に有機基材への浸食を有効に防止しながら、種々の特性、とりわけ有害ガス分解性および長期に亘る光触媒親水性に基づくセルフクリーニング性の維持および耐候性とに優れる。さらに、本発明の好ましい態様によれば、所望の各種被膜特性（透明性、膜強度等）にも優れた光触媒塗装体が提供される。
光触媒塗装体
本発明の一形態によれば、光触媒塗装体は、基材と、該基材上に設けられた光触媒層とを備えてなる。光触媒層は、該光触媒層全体を１００質量％としたときに、３．０質量％を超え５．０質量％未満の光触媒粒子と、８５．０質量％を超え９７．０質量％未満の無機酸化物粒子と、０質量％以上１０．０質量％未満のバインダーを含んでなる。
本発明による光触媒層は、従来、光触媒塗装体に対して一般的に必要と認識されてきた光触媒の量、さらには無機酸化物粒子に対する量に比較して、かなり少ない光触媒量を含んでなる。このような少ない光触媒量により、光触媒と基材との直接的な接触を抑えることができ、それにより基材の分解または浸食が有効に抑制されると考えられる。一方で、高い耐候性が実現されながら、光触媒活性、とりわけ有害ガス分解性は、光触媒量が少ない量にもかかわらず、維持されあるいはむしろ改善が図られており、このことは当業者にとり意外な事実であるといえる。さらに本発明者らの得た知見によれば、光触媒塗装体の劣化には、基材である有機材料から、光触媒の作用または紫外線の作用による分解産物、例えば高分子が分解されたモノマー成分が少なからず影響していた。特に、この成分が疎水性の成分であると、光触媒塗装体の親水性の発現にも悪影響をあたえる。本発明の光触媒塗装体によれば、この基材から浸みだした成分の影響を抑え、優れた光触媒親水性能を長期に亘り維持できる。
本発明による光触媒塗装体の上述のような意外な作用効果が得られる理由は定かではないが、それは以下の通りと考えられる。しかし、以下の説明はあくまで仮説であり、本発明はこれにより何ら限定されるものではない。
まず、本発明において光触媒層は、光触媒粒子および無機酸化物粒子の二種類の粒子から基本的に構成されるため、粒子間の隙間が豊富に存在する。光触媒層のバインダーとして広く用いられる加水分解性シリコーンを多量に使用した場合にはそのような粒子間の隙間を緻密に埋めてしまうため、ガスの拡散を妨げるものと考えられる。本発明において光触媒層は加水分解性シリコーンを含まないか、含むとしても該光触媒層全体を１００質量％としたときに、その量に対して少ない量であるため、粒子間の隙間を十分に確保することができる。そして、この隙間によってＮＯｘやＳＯｘ等の有害ガスが光触媒層中に拡散しやすい構造が実現され、その結果、有害ガスが光触媒粒子と効率良く接触して光触媒活性により分解されるのではないかと考えられる。さらに、光触媒層に存在する光触媒量が、基材からの浸みだし成分を効率よく分解しているものと思われ、光触媒親水性能を長期に亘り維持できるものと考えられる。
上記のような作用効果および特性ゆえ、本発明による光触媒塗装体は、特に低緯度の熱帯、亜熱帯地方などの紫外線量が多く、かつ高温・多湿の気象条件下においても、優れた光触媒分解機能に基づく有害ガス除去機能および光触媒親水機能に基づくセルフクリーニング機能を長期に亘り発揮することが可能である。
基材
本発明において、基材はその表面が有機物質を含む樹脂を含有しているのが好ましい。
用途の観点からみた基材の好ましい例としては、建材、建物外装、窓枠、窓ガラス、構造部材、乗物の外装及び塗装、機械装置や物品の外装、防塵カバー及び塗装、交通標識、各種表示装置、広告塔、道路用遮音壁、鉄道用遮音壁、橋梁、ガードレ−ルの外装及び塗装、トンネル内装及び塗装、碍子、太陽電池カバー、太陽熱温水器集熱カバー、ビニールハウス、車両用照明灯のカバー、屋外用照明器具、台及び上記物品表面に貼着させるためのフィルム、シート、シール等といった外装材全般が挙げられる。
本発明の好ましい態様によれば、基材は、基材の表面が、有機物質を含む樹脂を含有しているのが好ましい。基材全体が有機材料で構成されているものであってもよく、また無機材料で構成された基材の表面が有機材料で被覆されたもの（例えば化粧板）であってもよい。さらに、有機材料を含む樹脂以外に無機顔料や無機質の体質顔料等が添加されていてもよい。本発明による光触媒塗装体は、光触媒活性により損傷を受けやすい有機材料を浸食し難いものであることから、中間層を介在させることなく、光触媒層という一つの層で優れた機能を有する光触媒塗装体を製造することができる。
従来、光触媒塗装体にあっては、光触媒層の光触媒活性による基材への影響を、シリコーン系樹脂からなる層を基材との間に設けることで抑えることが一般的に行われてきた。本発明によれば、このような従来一般的に設けられてきたシリコーン系樹脂ではなく、有機材料からなる基材に直接光触媒層を設けることが出来る。その結果、本発明は、その利用、適用範囲が大きく拡大されるとの点で極めて有利となる。
光触媒塗装体の光触媒層
本発明の一形態によれば、光触媒層は、該光触媒層全体を１００質量％としたときに、３．０質量％を超え５．０質量％未満の光触媒粒子と、８５．０質量％を超え９７．０質量％未満の無機酸化物粒子と、０質量％以上１０．０質量％未満のバインダーを含んでなる。
本発明の好ましい態様によれば、光触媒粒子を３．１質量％以上４．９質量％以下、無機酸化物粒子を８５．１質量％以上９６．９質量％以下としてなるものが好ましい。
本発明の好ましい態様によれば、光触媒層は０．５μｍ以上３μｍ以下の膜厚を有するのが好ましい。より好ましい膜厚の範囲は０．５μｍ以上３．０μｍ以下であり、さらに好ましくは１．０μｍ以上２．０μｍ以下である。このような範囲内であると、光触媒層と基材の界面に到達する紫外線が充分に減衰されるので耐候性が向上する。また、無機酸化物粒子よりも含有比率が低い光触媒粒子を膜厚方向に増加させることができるので、有害ガス分解性も向上する。さらには、透明性、膜強度においても優れた特性が得られる。
本発明に用いる光触媒粒子は、光触媒活性を有する粒子であれば特に限定されないが、その好ましい例としては、酸化チタン（ＴｉＯ２）、ＺｎＯ、ＳｎＯ２、ＳｒＴｉＯ３、ＷＯ３、Ｂｉ２Ｏ３、Ｆｅ２Ｏ３のような金属酸化物の粒子が挙げられ、より好ましくは酸化チタン粒子、最も好ましくはアナターゼ型酸化チタン粒子である。また、酸化チタンはバンドギャップエネルギーが高く、従って、光励起には紫外線を必要とし、光励起の過程で可視光を吸収しないので、補色成分による発色が起こらない点で有利である。酸化チタンは、粉末状、ゾル状、溶液状など様々な形態で入手可能であるが、光触媒活性を示すものであれば、いずれの形態でも使用可能である。
本発明の好ましい態様によれば、光触媒粒子は１０ｎｍ以上１００ｎｍ以下の平均粒径を有するのが好ましく、より好ましくは１０ｎｍ以上６０ｎｍ以下である。なお、この平均粒径は、走査型電子顕微鏡により２０万倍の視野に入る任意の１００個の粒子の長さを測定した個数平均値として算出される。粒子の形状としては真球が好ましいが、略円形や楕円形でもよく、その場合の粒子の長さは（（長径＋短径）／２）として略算出される。
本発明に用いる無機酸化物粒子は、光触媒粒子と共に層を形成可能な無機酸化物の粒子であれば特に限定されず、その好ましい例としては、シリカ、アルミナ、ジルコニア、セリア、イットリア、ボロニア、マグネシア、カルシア、フェライト、無定型チタニア、ハフニア等の単一酸化物の粒子；およびチタン酸バリウム、ケイ酸カルシウム等の複合酸化物の粒子が挙げられ、より好ましくはシリカ粒子である。
本発明の無機酸化物粒子は、平均粒径が５ｎｍを超え１００ｎｍ以下であることが好ましく、より好ましくは１０ｎｍ以上５０ｎｍ以下である。なお、この平均粒径は、走査型電子顕微鏡により２０万倍の視野に入る任意の１００個の粒子の長さを測定した個数平均値として算出される。粒子の形状としては真球が最も良いが、略円形や楕円形でも良く、その場合の粒子の長さは（（長径＋短径）／２）として略算出される。
本発明の光触媒層は、加水分解性シリコーンの乾燥物、加水分解性シランの乾燥物、無定形の無機酸化物、樹脂バインダー、アルカリシリケートの群から選ばれる少なくとも１種のバインダーを含むことができ、これらの物質はバインダーとして光触媒層の強度向上に寄与する。しかしながら、場合によって、その存在が光触媒活性の発現または有害ガス分解性に有利な間隙の形成に影響を与えることがある。従って、本発明にあっては、有害ガス分解性を確保できる程度であれば上記バインダーを任意成分として含有することは許容されるが、またその添加は控えるまたは少量とすることが好ましい。場合により全く含まないことが好ましい。具体的には、上記バインダー成分の含有量は、該光触媒層全体を１００質量％としたときに、０質量％以上１０．０質量％未満であり、好ましくは５．０質量％以下、最も好ましくは０質量％である。
ここで、加水分解性シリコーン及び／又は加水分解性シランとしては、４官能シリコーン化合物及び／又は４官能シランがよく使用され、例えば、エチルシリケート４０（オリゴマー、Ｒがエチル基）、エチルシリケート４８（オリゴマー、Ｒがエチル基）メチルシリケート５１（オリゴマー、Ｒがメチル基）（いずれもコルコート社製）、テトラメトキシシラン、テトラエトキシシラン、ジメトキシジエトキシシランの形で市販されている。これらの加水分解性シリコーン及び／又は加水分解性シランは、光触媒コーティング液を塗布後、乾燥に伴い縮合が進み、乾燥物となる。
上述したように、加水分解性シランモノマーとしては、テトラアルコキシシラン等の４官能性のシランモノマーが親水機能の面から好ましいが、トリアルコキシオルガノシラン等の３官能性モノマーやジアルコキシジオルガノシラン等の２官能性モノマーも利用できる。加水分解性シリコーンとしてもテトラアルコキシシラン等の４官能性のシランモノマーの加水分解・縮重合物が親水機能の面から好ましいが、２〜４官能加水分解性シラン単位を少なくとも１つ含む加水分解・縮重合物であれば好適に利用できる。
ここで、無定形の無機酸化物としては、粒子形状を伴わない無定形酸化チタン、無定形シリカ、無定形アルミナ等が好適に利用可能である。
また、樹脂バインダーとしては、フッ素樹脂バインダー、シリコーン変性アクリルバインダー、シリコーン変性エポキシバインダー、シリコーン変性ウレタンバインダー、シリコーン変性ポリエステルバインダー等の耐候性の強いバインダーが好ましいが、場合によっては、アクリルバインダー、エポキシバインダー等も利用可能である。
樹脂バインダーの一形態として樹脂エマルジョン重合体が好適に利用できる。樹脂エマルジョン重合体としても、シリコーンエマルジョン重合体、フッ素樹脂エマルジョン重合体、アクリルシリコーンエマルジョン重合体、シリコーン変性エマルジョン重合体、シリコーン変性ウレタンエマルジョン重合体、シリコーン変性ポリエステルエマルジョン重合体等の耐候性の強い重合体が好ましいが、場合によっては、アクリルエマルジョン重合体等も利用可能である。
アルカリシリケートとしては、例えば、ケイ酸ナトリウム、ケイ酸カリウム、ケイ酸リチウム等が好適に利用できる。
さらに、本発明の光触媒層には、バナジウム、鉄、コバルト、ニッケル、パラジウム、亜鉛、ルテニウム、ロジウム、銅、銀、白金および金からなる群より選ばれる少なくとも一種の金属又は金属化合物を添加することにより、さらに高い抗菌・防カビ性能を発現させることができる。ただし、その存在は、上述の光触媒粒子および無機酸化物粒子による粒子間の間隙の形成に影響を与えないことが望ましく、従って、その添加量は微量でよく、またその作用の発現に必要な量は微量である。具体的には、光触媒に対して、０．０１〜１０質量％、より好ましくは０．０５〜５質量％程度の添加量が好ましい。また、金属化合物としては、例えば、上記金属のグルコン酸塩、硫酸塩、リンゴ酸塩、乳酸塩、硫酸塩、硝酸塩、ギ酸塩、酢酸塩、キレート等が好適に利用できる。
本発明の光触媒層には、光触媒粒子と、無機酸化物粒子と、任意成分としてのバインダーと、に加えてさらに、難水溶性又は非水溶性の無機塩や樹脂粒子が含有されて良く、その添加量は、該光触媒層全体を１００質量％としたときに、０質量％以上１０質量％未満であり、好ましくは５質量％以下、最も好ましくは０質量％で含有されていてもよい。ただし、 その存在は、上述の光触媒粒子および無機酸化物粒子による粒子間の間隙の形成に影響を与えないことが望ましい。
難水溶性又は非水溶性の無機塩としては、例えば、水酸化アルミニウム、ベーマイト、炭酸カルシウム等が好適に利用できる。
樹脂粒子としては、球状、板状等の粒子を利用することで意匠上艶調整が可能な場合があり、光触媒性能や耐候性を妨げない範囲での添加が可能である。
その他、本発明の光触媒層には、光触媒粒子と、無機酸化物粒子と、任意成分としてのバインダーと、に加えてさらに、紫外線遮蔽剤や有機防カビ剤等が添加されていても良く、その添加量は、該光触媒層全体を１００質量％としたときに、０質量％以上１０質量％未満であり、好ましくは５質量％以下、最も好ましくは０質量％で含有されていてもよい。ただし、その存在は、上述の光触媒粒子および無機酸化物粒子による粒子間の間隙の形成に影響を与えないことが望ましい。
本発明では、光触媒塗装体に設けられた光触媒層表面に、時折雨が当たる条件下で８日間屋外曝露した後の、光触媒層表面の水との接触角が２０°未満であることが好ましい。そうすることで、長期に亘り安定的に、低緯度の熱帯、亜熱帯地方などの紫外線量が多くかつ高温・多湿の気象条件下においても、優れた光触媒親水機能に基づくセルフクリーニング機能を発揮することが可能である。
本発明の光触媒層中の空隙率は、２０体積％以上３５体積％以下が好ましい。
空隙率は、大塚電子株式会社製の反射分光膜厚計：FE-3000を用いて１試料当たり５点以上、好ましくは１０点以上測定しその平均値を求める。基材にガラス板を用い、光触媒層の形成成分がTiO2およびSiO2の場合における空隙率の測定手順を以下に示す。
手順１．ガラス板の屈折率決定
１−１．ガラス板の波長230〜800nmにおける反射率を以下の条件で計測する。
測定手法 絶対反射率
レンズ Refrec.25X
標準反射板 Al-S-13
フィルター なし
スリット 0.2mm×2mm
サンプリングタイム 1000msec
積算回数 9回
ゲイン ノーマル
１−２．ガラス板の波長230〜800nmにおける反射率を、構成媒質＝空気、ガラス板、光の入射角φ＝0°とし、空気側から入射した光をガラス板で反射させた時の空気／ガラス板界面でのフレネル振幅反射係数と、n-Cauchyの分散式［nm=Cm1+Cm2/λ2+Cm3/λ4（ただし、nmはガラス板の屈折率、λは波長、Cm1、Cm2、Cm3は定数）］により算出する。なお、n-Cauchyの分散式においては、定数（Cm1、Cm2、Cm3）の初期値をそれぞれ、Cm1＝1.5、Cm2＝0、Cm3＝0とし、空気の屈折率を1、空気の消衰係数を0とする（小檜山光信,“光学薄膜の基礎理論”p1〜70, (2003, オプトロニクス社)）。
１−３．実測反射率（1-1）と計算反射率（1-2）を比較し、二乗残差の和が最小になる時のCm1、Cm2、Cm3を求めた。その際、二乗残差の和の上限を0.02とする。
１−４．１−３で求めたCm1、Cm2、Cm3をn-Cauchyの分散式に代入し、ガラス板の屈折率nmを決定する。
手順２．光触媒層の空隙率の決定
２−１．光触媒層の波長230〜800nmにおける反射率を以下の条件で計測する。
測定手法 絶対反射率
レンズ Refrec.25X
標準反射板 Al-S-13
フィルター なし
スリット 0.2mm×2mm
サンプリングタイム 1000msec
積算回数 9回
ゲイン ノーマル
２−２．構成媒質＝空気、光触媒層＝単層薄膜、ガラス板、光の入射角φ＝0°とし、空気側から入射した光を単層薄膜で反射した光と、単層薄膜内部に透過した光が単層薄膜の上下面（空気／単層薄膜界面、単層薄膜／ガラス板界面）で多重繰り返し反射した光を合計した時の空気／単層薄膜界面でのフレネル振幅反射係数と、Bruggemanの近似式
［C1{(ε1-ε)/(ε1+2ε)}+C2{(ε2-ε)/(ε2+2ε)}+C3{(ε3-ε)/(ε3+2ε)}=0、C1+C2+C3=1、（ただし、εは単層薄膜の誘電率、ε1はSiO2の誘電率、ε2はTiO2の誘電率、ε3は空気の誘電率、C1はSiO2の体積分率、C2はTiO2の体積分率、C3は空気の体積分率）］により、光触媒層の波長230〜800nmにおける反射率を算出する（小檜山光信,“光学薄膜の基礎理論”p1〜70, (2003, オプトロニクス社、D. E. Aspnes, Thin Solid Films, 89, 249 (1982))。
なお、C1（SiO2の体積分率）、C2（TiO2の体積分率）、C3（空気の体積分率）の初期値は、それぞれ、二乗残差の和が最小値に収束するような値を設定する。また、空気の屈折率を1とし、空気の消衰係数を0とする。SiO2、TiO2の屈折率（n1、n2）、消衰係数（k1、k2）は、E. D. Palik , “Handbook of Optical Constants of Solids”, (1998, Academic Press, San Diego)より引用する。
２−３．膜厚d、SiO2、TiO2、空気の体積分率C1、C2、C3の値を変えながら実測反射率（2-1）と計算反射率（2-2）を比較し、二乗残差の和が最小になった時のC1、C2、C3を求める。二乗残差の和が0.02未満、かつ最小となった時のC3を空隙率として採用する。その他の条件は以下の通りである。
膜厚検索方法 最適化法
検索範囲（波長） 400〜800nm
検索範囲（膜厚） 0〜2000nm
膜厚ステップ 10nm
ここで求めたＣ３を本発明の光触媒層中の空隙率（体積％）とする。
光触媒コーティング液
本発明一形態によれば、光触媒コーティング液は、上述の本発明による光触媒塗装体の形成のために使用するものであり、光触媒コーティング液の乾燥物質量を１００質量％としたときに、溶媒と、３．０質量％を超え５．０質量％未満の光触媒粒子と、８５．０質量％を超え９７．０質量％未満の無機酸化物粒子と、０質量％以上１０．０質量％未満のバインダーを含んでなる。
本発明の好ましい態様によれば、光触媒粒子を３．１質量％以上４．９質量％以下、前記無機酸化物粒子を８５．１質量％以上９６．９質量％以下としてなる組成がさらに好ましい。
本発明に用いる光触媒粒子は、光触媒活性を有する粒子であれば特に限定されないが、その好ましい例としては、酸化チタン（ＴｉＯ２）、ＺｎＯ、ＳｎＯ２、ＳｒＴｉＯ３、ＷＯ３、Ｂｉ２Ｏ３、Ｆｅ２Ｏ３のような金属酸化物の粒子が挙げられ、より好ましくは酸化チタン粒子、最も好ましくはアナターゼ型酸化チタン粒子である。また、酸化チタンはバンドギャップエネルギーが高く、従って、光励起には紫外線を必要とし、光励起の過程で可視光を吸収しないので、補色成分による発色が起こらない点で有利である。酸化チタンは、粉末状、ゾル状、溶液状など様々な形態で入手可能であるが、光触媒活性を示すものであれば、いずれの形態でも使用可能である。
本発明の好ましい態様によれば、光触媒粒子は１０ｎｍ以上１００ｎｍ以下の平均粒径を有するのが好ましく、より好ましくは１０ｎｍ以上６０ｎｍ以下である。なお、この平均粒径は、走査型電子顕微鏡により２０万倍の視野に入る任意の１００個の粒子の長さを測定した個数平均値として算出される。粒子の形状としては真球が好ましいが、略円形や楕円形でもよく、その場合の粒子の長さは（（長径＋短径）／２）として略算出される。
本発明に用いる無機酸化物粒子は、光触媒粒子と共に層を形成可能な無機酸化物の粒子であれば特に限定されず、その好ましい例としては、シリカ、アルミナ、ジルコニア、セリア、イットリア、ボロニア、マグネシア、カルシア、フェライト、無定型チタニア、ハフニア等の単一酸化物の粒子；およびチタン酸バリウム、ケイ酸カルシウム等の複合酸化物の粒子が挙げられ、より好ましくはシリカ粒子である。
本発明の無機酸化物粒子は、平均粒径が５ｎｍを超え１００ｎｍ以下であることが好ましく、より好ましくは１０ｎｍ以上５０ｎｍ以下である。なお、この平均粒径は、走査型電子顕微鏡により２０万倍の視野に入る任意の１００個の粒子の長さを測定した個数平均値として算出される。粒子の形状としては真球が最も良いが、略円形や楕円形でも良く、その場合の粒子の長さは（（長径＋短径）／２）として略算出される。
本発明の光触媒コーティング液は、加水分解性シリコーン、加水分解性シラン、無定形の無機酸化物、無定形の無機酸化物を形成するための前駆体、樹脂バインダー、アルカリシリケートの群から選ばれる少なくとも１種のバインダーを実質的に含まないのが好ましく、より好ましくは全く含まない。これの物質はバインダーとして光触媒層の強度向上に寄与する。しかしながら、場合によって、その存在が光触媒活性の発現または有害ガス分解性に有利な間隙の形成に影響を与えることがある。従って、本発明にあっては、有害ガス分解性を確保できる程度であれば上記バインダーを任意成分として含有することは許容されるが、またその添加は控えるまたは少量とすることが好ましい。具体的には、上記バインダー成分の含有量は、光触媒コーティング液の乾燥物質量を１００質量％としたときに０質量％以上１０質量％未満、好ましくは５質量％以下、最も好ましくは０質量％である。
ここで、加水分解性シリコーン及び／又は加水分解性シランとしては、４官能シリコーン化合物及び／又は４官能シランがよく使用され、例えば、エチルシリケート４０（オリゴマー、Ｒがエチル基）、エチルシリケート４８（オリゴマー、Ｒがエチル基）メチルシリケート５１（オリゴマー、Ｒがメチル基）（いずれもコルコート社製）、テトラメトキシシラン、テトラエトキシシラン、ジメトキシジエトキシシランの形で市販されている。これらの加水分解性シリコーン及び／又は加水分解性シランは、光触媒コーティング液を塗布後、乾燥に伴い縮合が進み、乾燥物となる。
上述したように、加水分解性シランモノマーとしては、テトラアルコキシシラン等の４官能性のシランモノマーが親水機能の面から好ましいが、トリアルコキシオルガノシラン等の３官能性モノマーやジアルコキシジオルガノシラン等の２官能性モノマーも利用できる。加水分解性シリコーンとしてもテトラアルコキシシラン等の４官能性のシランモノマーの加水分解・縮重合物が親水機能の面から好ましいが、２〜４官能加水分解性シラン単位を少なくとも１つ含む加水分解・縮重合物であれば好適に利用できる。
ここで、酸化物換算の無定形の無機酸化物については、粒子形状を伴わない無定形酸化チタン、無定形シリカ、無定形アルミナ等が好適に利用可能である。無定形の無機酸化物を形成するための前駆体としては、チタンアルコキシド、過酸化チタン等が好適に利用できる。
また、樹脂バインダーとしては、フッ素樹脂バインダー、シリコーン変性アクリルバインダー、シリコーン変性エポキシバインダー、シリコーン変性ウレタンバインダー、シリコーン変性ポリエステルバインダー等の耐候性の強いバインダーが好ましいが、場合によっては、アクリルバインダー、エポキシバインダー等も利用可能である。
樹脂バインダーとして樹脂エマルジョンを利用すると水に分散しやすく好ましい。樹脂エマルジョンとしては、例えば、シリコーンエマルジョン、フッ素樹脂エマルジョン、アクリルシリコーンエマルジョン、シリコーン変性エマルジョン、シリコーン変性ウレタンエマルジョン、シリコーン変性ポリエステルエマルジョン等の耐候性の強いエマルジョンが好ましいが、場合によっては、アクリルエマルジョン等も利用可能である。
アルカリシリケートとしては、例えば、ケイ酸ナトリウム、ケイ酸カリウム、ケイ酸リチウム等が好適に利用できる。
さらに、本発明の光触媒コーティング液には、バナジウム、鉄、コバルト、ニッケル、パラジウム、亜鉛、ルテニウム、ロジウム、銅、銀、白金および金からなる群より選ばれる少なくとも一種の金属又は金属化合物を添加することにより、さらに高い抗菌・防カビ性能を発現させることができる。ただしその存在は、上述の光触媒粒子および無機酸化物粒子による粒子間の間隙の形成に影響を与えないことが望ましく、従って、その添加量は微量でよく、またその作用の発現に必要な量は微量である。具体的には、光触媒に対して、０．０１〜１０質量％、より好ましくは０．０５〜５質量％程度の添加量が好ましい。また、、金属化合物としては、例えば、上記金属のグルコン酸塩、硫酸塩、リンゴ酸塩、乳酸塩、硫酸塩、硝酸塩、ギ酸塩、酢酸塩、キレート等が好適に利用できる。
さらに、本発明の光触媒コーティング液には、光触媒粒子と、無機酸化物粒子と、任意成分としてのバインダーと、に加えてさらに、難水溶性又は非水溶性の無機塩や樹脂粒子が含有されて良く、その添加量は、光触媒コーティング液の乾燥物質量を１００質量％としたときに、０質量％以上１０質量％未満であり、好ましくは５質量％以下、最も好ましくは０質量％で含有されていてもよい。 ただし、その存在は、上述の光触媒粒子および無機酸化物粒子による粒子間の間隙の形成に影響を与えないことが望ましい。
難水溶性又は非水溶性の無機塩としては、例えば、水酸化アルミニウム、ベーマイト、炭酸カルシウム等が好適に利用できる。
樹脂粒子としては、球状、板状等の粒子を利用することで意匠上艶調整が可能な場合があり、光触媒性能や耐候性を妨げない範囲での添加が可能である。
本発明による光触媒コーティング液は、光触媒層において記載した各成分を、上記質量比率で溶媒中に分散または溶解して製造される。ここで、酸化チタンは、粉末状、ゾル状、溶液状などいずれであってもよい。また、無機酸化物粒子は、水を分散媒とした水性コロイド；またはエチルアルコール、イソプロピルアルコール、もしくはエチレングリコールなどの親水性溶媒にコロイド状に分散させたオルガノゾルの形態であるのが好ましく、特に好ましくはコロイダルシリカである。
その他、本発明の光触媒コーティング液には、光触媒粒子と、無機酸化物粒子と、任意成分としてのバインダーと、に加えてさらに、紫外線遮蔽剤、有機防カビ剤、界面活性剤、消泡剤、ＰＨ調整剤、色素、増粘剤等が添加されていても良く、その添加量は、該光触媒コーティング液の乾燥物質量を１００質量％としたときに、０質量％以上１０質量％未満であり、好ましくは５質量％以下、最も好ましくは０質量％で含有されていてもよい。ただし、その存在は、上述の光触媒粒子および無機酸化物粒子による粒子間の間隙の形成に影響を与えないことが望ましい。
本発明による光触媒コーティング液は、任意成分として界面活性剤を含んでよく、その添加量は、光触媒コーティング液の乾燥物質量を１００質量％としたときに、０質量％以上１０質量％未満であり、好ましくは０質量％以上８質量％以下であり、より好ましくは０質量％以上６質量％以下である。界面活性剤の添加により、レベリングすなわち塗工表面の平滑化、均一化を図ることが出来る。また、界面活性剤は光触媒コーティング液の濡れ性を改善するために有効な成分であるが、濡れ性を問題にしないのであれば界面活性剤は実質的にあるいは一切含まないことが好ましい場合がある。
界面活性剤は、光触媒や無機酸化物粒子の分散安定性、中間層上に塗布した際の濡れ性を勘案し適宜選択されてよいが、非イオン性界面活性剤が好ましく、より好ましくは、エーテル型非イオン性界面活性剤、エステル型非イオン性界面活性剤、ポリアルキレングリコール非イオン性界面活性剤、フッ素系非イオン性界面活性剤、シリコン系非イオン性界面活性剤が挙げられる。
溶媒は、上記構成成分を適切に分散または溶解可能なあらゆる溶媒が使用可能であり、水および／または有機溶媒であってよい。本発明による光触媒コーティング液に適用可能な溶媒としては、環境に与える影響が小さい水を用いることが好ましい。さらに、成膜時におけるレベリング性向上や乾燥性の調整を目的に、有機溶媒を利用してもよい。有機溶媒の好ましい例としては、アルコール類、エーテル類、アセトン、２−ブタノン、メチルプロピルケトン、メチルブチルケトン、ジプロピルケトン等のケトン類、酢酸エチル、酢酸プロピル、酢酸イソプロピル、酢酸ブチル、酢酸アミル、酪酸エチル等のエステル類、ベンゼン、トルエン、キシレン、クロロホルム、ペンタン、ヘキサン、シクロヘキサン等の脂肪族、芳香族、脂環式の炭化水素、石油類等の一般的な溶媒が挙げられ、これらを単独、もしくは混合して用いることができ、特に水溶性溶媒が好ましい。水溶性溶媒としては、メタノール、エタノール、変性エタノール、ｎ−プロパノ−ル、イソプロパノ−ル、ｎ−ブタノ−ル、イソブタノール、ｓ−ブタノール、ｔ−ブタノール、１，３−ブタンジオール、２，３−ブタンジオール、１，４−ブタンジオール、エチレングリコール、ジエチレングリコール、プロピレングリコール、ジプロピレングリコール、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル、ジエチレングリコールモノイソプロピルエーテル、ジエチレングリコールモノブチルエーテル、ジプロピレングリコールモノメチルエーテル、ジプロピレングリコールモノエチルエーテル、ジプロピレングリコールモノイソプロピルエーテル、ジプロピレングリコールモノブチルエーテル、エチレングリコールジプチルエーテル、ジエチレングリコールジエチルエーテル、ジエチレングリコールジイソプロピルエーテル、トリエチレングリコールジメチルエーテル、グリセリンモノメチルエーテル、トリメチレングリコール、Ｎ−メチルピロリドン、エチレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテル、プロピレングリコールモノエチルエーテル、プロピレングリコールモノプロピルエーテル、３，５−ジメチル−１−ヘキシン−３−オール、ジアセトンアルコール、３−メチル−３−メトキシブタノール等のアルコール類やエーテル類、および、ケトン類などが挙げられ、これらを単独で、あるいは複数種類を混合して用いることができる。
また、本発明の光触媒コーティング液の固形分濃度は特に限定されないが、１〜１０質量％とするのが塗布し易さにおいて好ましい。なお、光触媒コーティング組成物中の構成成分の分析は、コーティング液を限外ろ過によって粒子成分と濾液に分離し、それぞれを赤外分光分析、ゲルパーミエーションクロマトグラフィー、蛍光Ｘ線分光分析などで分析し、スペクトルを解析することによって評価することができる。
光触媒塗装体の製造方法
本発明の光触媒塗装体は、本発明の光触媒コーティング液を基材上に塗布することにより製造することができる。塗装方法は、刷毛塗り、ローラー、スプレー、ロールコーター、フローコーター、ディップコート、流し塗り、スクリーン印刷等、一般に広く行われている方法を利用できる。コーティング液の基材への塗布後は、常温乾燥させればよく、あるいは必要に応じて加熱乾燥してもよい。しかし、焼結が進むまで加熱すると粒子間の空隙が減少し十分な光触媒活性を得ることができなくなるおそれがあるため、空隙形成に影響を与えないあるいは影響が少なくなる温度および時間を選択することが好ましい。例えば、乾燥温度は１０℃以上５００℃以下であり、基材の少なくとも一部に樹脂が含まれる場合、樹脂の耐熱温度等を考慮し、例えば好ましい乾燥温度は１０℃以上２００℃以下である。
本発明による光触媒塗装体は、上述のとおり、基材との間に中間層を介在させる必要がないため、その製造に要する時間やコストを削減できるとの点で有利である。
本発明を以下の例に基づいて具体的に説明するが、本発明はこれらの例に限定されるものではない。
（実施例１）
まず、基材として５０ｍｍＸ１００ｍｍの平板状の着色有機塗装体を用意した。この着色有機塗装体は、シーラー処理した窯業系サイディング基材上にカーボンブラック粉末を添加した汎用シリコーン変性アクリル塗料（シリコーン変性アクリル樹脂中のケイ素原子含有量１質量％）を塗布して、十分に乾燥および硬化させたものである。
次いで、光触媒コーティング液を用意した。この光触媒コーティング液は、アナターゼ型チタニア水分散体（平均粒径：４２ｎｍ、塩基性）と、水分散型コロイダルシリカ（平均粒径：１４ｎｍ、塩基性）とを、ＴｉＯ２の固形分とＳｉＯ２の固形分の質量比が３．１０：９６．９０となるように溶媒に水を用いて混合し、固形分濃度５．５質量％に調整した光触媒コーティング液である。
得られた光触媒コーティング液をあらかじめ加熱した上記着色有機塗装体上に２０ｇ／ｍ２スプレー塗布し、常温で乾燥した。こうして、光触媒層を形成させて、光触媒塗装体を得た。
（実施例２）
光触媒コーティング液として、アナターゼ型チタニア水分散体（平均粒径：４２ｎｍ、塩基性）と、水分散型コロイダルシリカ（平均粒径：１４ｎｍ、塩基性）とを、ＴｉＯ２の固形分とＳｉＯ２の固形分との質量比が４．６０：９５．４０となるように溶媒に水を用いて混合し、固形分濃度５．５質量％に調整した光触媒コーティング液を用いた点、および着色有機塗装体上への光触媒コーティング液の塗布量を３０ｇ／ｍ２とした以外は、実施例１と同様の条件で試料を作製した。
なお、空隙率測定のために、基材をガラス板とし、また塗布後の乾燥を９０℃で行った以外は、上と同様にして塗装体試料を得た。空隙率は２８体積％であった。
（実施例３）
光触媒コーティング液として、アナターゼ型チタニア水分散体（平均粒径：１０ｎｍ、酸性）と、水分散型コロイダルシリカ（平均粒径：１４ｎｍ、酸性、アルミナ被覆）と、テトラエトキシシランの重縮合物（ＳｉＯ２換算濃度：４０質量％。溶媒：エタノール、水）とを、ＴｉＯ２の固形分とコロイダルシリカの固形分とテトラエトキシシランの重縮合物中のＳｉＯ２換算の乾燥質量との質量比が４．６０：９０．４０：５．００となるように溶媒に水とエタノールとを用いて混合し、固形分濃度５．５質量％に調整した光触媒コーティング液を用いた以外は、実施例２と同様の条件で試料を作製した。
なお、空隙率測定のために、基材をガラス板とし、また塗布後の乾燥を９０℃で行った以外は、上と同様にして塗装体試料を得た。空隙率は２１体積％であった。
（実施例４）
光触媒コーティング液として、アナターゼ型チタニア水分散体（平均粒径：４２ｎｍ、塩基性）と、水分散型コロイダルシリカ（平均粒径：１４ｎｍ、塩基性）とを、ＴｉＯ２の固形分とＳｉＯ２の固形分との質量比が４．９０：９５．１０となるように溶媒に水を用いて混合し、固形分濃度５．５質量％に調整した光触媒コーティング液を用いた以外は、実施例３と同様の条件で試料を作製した。
（実施例５）
まず、基材として５０ｍｍＸ１００ｍｍの平板状の着色有機塗装体を用意した。この着色有機塗装体は、シーラー処理した窯業系サイディング基材上に白色顔料を添加したアクリル塗料（シリコンなし）を下地が隠ぺいされるまで塗布した後、常温で十分に乾燥および硬化させたものである。
次いで、光触媒コーティング液を用意した。この光触媒コーティング液は、アナターゼ型チタニア水分散体（平均粒径：４２ｎｍ、塩基性）と、水分散型コロイダルシリカ（平均粒径：１４ｎｍ、塩基性）とを、ＴｉＯ２の固形分とＳｉＯ２の固形分の質量比が３．１０：９６．９０となるように溶媒に水を用いて混合し、固形分濃度５．５質量％に調整した光触媒コーティング液である。
得られた光触媒コーティング液をあらかじめ加熱した上記着色有機塗装体上に２０ｇ／ｍ２スプレー塗布し、常温で乾燥した。こうして、光触媒層を形成させて、光触媒塗装体を得た。
（実施例６）
光触媒コーティング液として、アナターゼ型チタニア水分散体（平均粒径：４２ｎｍ、塩基性）と、水分散型コロイダルシリカ（平均粒径：１４ｎｍ、塩基性）とを、ＴｉＯ２の固形分とＳｉＯ２の固形分との質量比が４．６０：９５．４０となるように溶媒に水を用いて混合し、固形分濃度５．５質量％に調整した光触媒コーティング液を用いた点、および着色有機塗装体上への光触媒コーティング液の塗布量を３０ｇ／ｍ２とした以外は、実施例５と同様の条件で試料を作製した。
（実施例７）
光触媒コーティング液として、アナターゼ型チタニア水分散体（平均粒径：１０ｎｍ、酸性）と、水分散型コロイダルシリカ（平均粒径：１４ｎｍ、酸性、アルミナ被覆）と、テトラエトキシシランの重縮合物（ＳｉＯ２換算濃度：４０質量％。溶媒：エタノール、水）とを、ＴｉＯ２の固形分とコロイダルシリカの固形分とテトラエトキシシランの重縮合物中のＳｉＯ２換算の乾燥質量との質量比が４．６０：９０．４０：５．００となるように溶媒に水とエタノールとを用いて混合し、固形分濃度５．５質量％に調整した光触媒コーティング液を用いた以外は、実施例６と同様の条件で試料を作製した。
（実施例８）
光触媒コーティング液として、アナターゼ型チタニア水分散体（平均粒径：４２ｎｍ、塩基性）と、水分散型コロイダルシリカ（平均粒径：１４ｎｍ、塩基性）とを、ＴｉＯ２の固形分とＳｉＯ２の固形分との質量比が４．９０：９５．１０となるように溶媒に水を用いて混合し、固形分濃度５．５質量％に調整した光触媒コーティング液を用いた以外は、実施例６と同様の条件で試料を作製した。
（比較例１）
光触媒コーティング液として、アナターゼ型チタニア水分散体（平均粒径：４２ｎｍ、塩基性）と、水分散型コロイダルシリカ（平均粒径：１４ｎｍ、塩基性）とを、ＴｉＯ２の固形分とＳｉＯ２の固形分との質量比が０．６０：９９．４０となるように溶媒に水を用いて混合し、固形分濃度５．５質量％に調整した光触媒コーティング液を用いた以外は、実施例２と同様の条件で試料を作製した。
なお、空隙率測定のために、基材をガラス板とし、また塗布後の乾燥を９０℃で行った以外は、上と同様にして塗装体試料を得た。空隙率は１５体積％であった。
（比較例２）
光触媒コーティング液として、アナターゼ型チタニア水分散体（平均粒径：１０ｎｍ、酸性）と、水分散型コロイダルシリカ（平均粒径：１４ｎｍ、酸性、アルミナ被覆）とを、ＴｉＯ２の固形分とＳｉＯ２の固形分との質量比が２．００：９８．００となるように溶媒に水を用いて混合し、固形分濃度５．５質量％に調整した光触媒コーティング液を用いた点、および着色有機塗装体上への光触媒コーティング液の塗布量を１５ｇ／ｍ２とした以外は、実施例１と同様の条件で試料を作製した。
（比較例３）
光触媒コーティング液として、アナターゼ型チタニア水分散体（平均粒径：１０ｎｍ、酸性）と、水分散型コロイダルシリカ（平均粒径：１４ｎｍ、酸性、アルミナ被覆）とを、ＴｉＯ２の固形分とＳｉＯ２の固形分との質量比が１０．００：９０．００となるように溶媒に水を用いて混合し、固形分濃度５．５質量％に調整した光触媒コーティング液を用いた以外は、比較例２と同様の条件で試料を作製した。
なお、空隙率測定のために、基材をガラス板とし、また塗布後の乾燥を９０℃で行った以外は、上と同様にして塗装体試料を得た。空隙率は３７体積％であった。
（比較例４）
光触媒コーティング液として、アナターゼ型チタニア水分散体（平均粒径：４２ｎｍ、塩基性）と、水分散型コロイダルシリカ（平均粒径：１４ｎｍ、塩基性）とを、ＴｉＯ２の固形分とＳｉＯ２の固形分との質量比が０．６０：９９．４０となるように溶媒に水を用いて混合し、固形分濃度５．５質量％に調整した光触媒コーティング液を用いた以外は、実施例６と同様の条件で試料を作製した。
（比較例５）
光触媒コーティング液として、アナターゼ型チタニア水分散体（平均粒径：１０ｎｍ、酸性）と、水分散型コロイダルシリカ（平均粒径：１４ｎｍ、酸性、アルミナ被覆）とを、ＴｉＯ２の固形分とコロイダルシリカの固形分との質量比が２．００：９８．００となるように溶媒に水を用いて混合し、固形分濃度５．５質量％に調整した光触媒コーティング液を用いた点、および着色有機塗装体上への光触媒コーティング液の塗布量を１５ｇ／ｍ２とした以外は、実施例５と同様の条件で試料を作製した。
（評価実験Ａ）
実施例１〜８、および比較例１〜５について、ＮＯｘ分解性試験を以下の通りの方法で行った。まず上記試料を前処理として１ｍＷ／ｃｍ２のＢＬＢ光（輝線スペクトルの波長が３５１ｎｍのものを使用）で５ｈｒ以上照射した。次いでＪＩＳ Ｒ １７０１−１に記載の反応容器内に塗装体サンプルを２枚セットした。２５℃、５０％ＲＨに調整した空気に約１０００ｐｐｂになるようにＮＯガスを混合し、遮光した反応容器内に流量１．５ｌ／ｍｉｎで２０分供給した。その後ガスを導入したままで１ｍＷ／ｃｍ２に調整したＢＬＢ光（輝線スペクトルの波長が３５１ｎｍのものを使用）を２０分間照射した。その後ガスを導入した状態で再度反応容器を遮光した。ＮＯｘ除去量は、ＢＬＢ光照射前後でのＮＯ、ＮＯ２濃度から下記の式に従って計算した。
ＮＯｘ除去量(ppb)＝［ＮＯ（照射後）−ＮＯ（照射時）］−［ＮＯ２（照射時）−ＮＯ２（照射後）］
実施例１〜４および比較例１〜３の結果は表１に、また実施例５〜８および比較例４〜６の結果は表２に示されるとおりであった。
（評価実験Ｂ）
実施例１〜４、比較例３について、宮古島にてＪＩＳ Ｋ ５６００−７−６に規定される曝露架台を用い南面に向けて水平より２０°の角度で屋外暴露を行った。１２ヶ月後に外観を目視で確認した。
得られた結果は表２に示される通りであった。ここで、表中のＧはほとんど変化しなかったことを、ＮＧはわずかに白華が生じたことを示す。
（評価実験Ｃ）
実施例５〜８、比較例４、５について、以下の通り基材からのブリードアウトによる親水阻害防止性の評価を行った。評価方法は、各試料を暗所にて１日間養生した後に、曝露架台を用いて架台を用い南面に向けて水平より４５°の角度で８日間屋外曝露を行った。なお、屋外曝露は神奈川県茅ヶ崎市内で行った。また、曝露期間中、雨天の日が１日あった。８日間曝露後、試料表面の水との接触角を接触角計（協和界面科学製 ＣＡ−Ｘ１５０型）にて測定した。

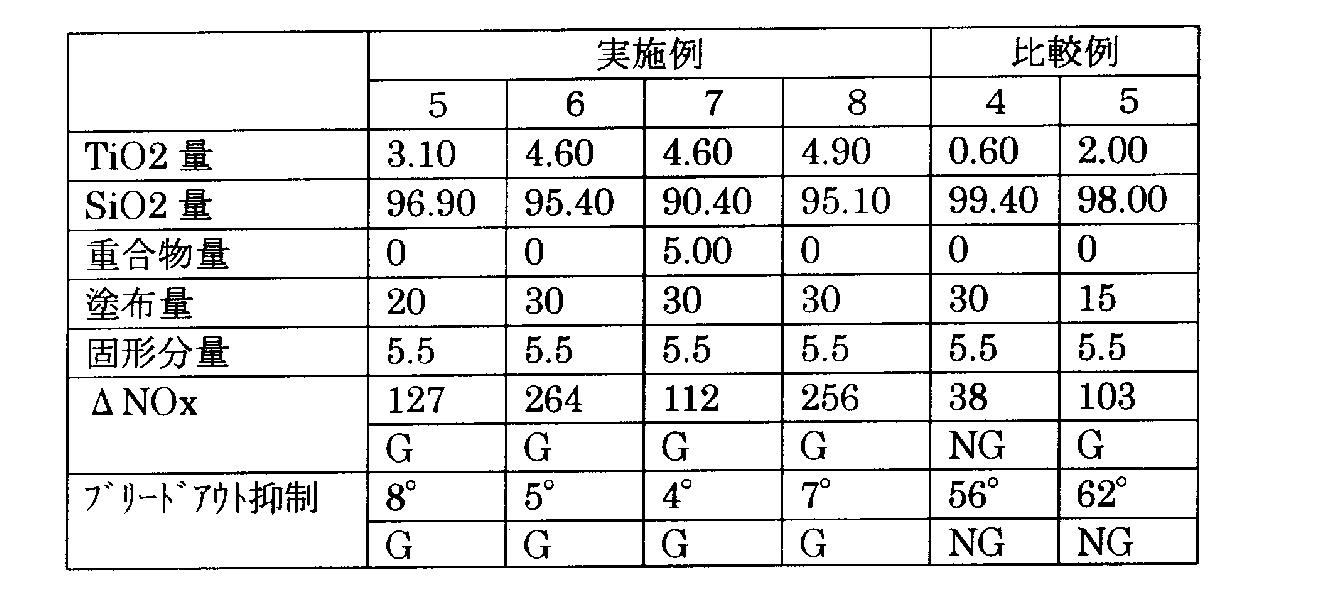

結果は表２に示される通りであった。ここで、表中のＧは水との接触角が２０°未満、ＮＧは２０°以上を示す。
Figure 2012250133
Figure 2012250133

Claims (17)

  1. 基材と、該基材上に設けられた光触媒層とを備えてなる光触媒塗装体であって、
    前記光触媒層が、該光触媒層全体を１００質量％としたときに、
    ３質量％を超え５質量％未満の光触媒粒子と、
    ８５質量％を超え９７質量％未満の無機酸化物粒子と、
    ０質量％以上１０質量％未満のバインダーを含んでなる、光触媒塗装体。
  2. 前記光触媒層が、該光触媒層全体を１００質量％としたときに、前記光触媒粒子を３．１質量％以上４．９質量％以下、前記無機酸化物粒子を８５．１質量％以上９６．９質量％以下としてなる、請求項１に記載の光触媒塗装体。
  3. 前記基材の表面が、有機物質を含む樹脂を含有し、該表面に前記光触媒層が設けられてなる、請求項１または２に記載の光触媒塗装体。
  4. 前期光触媒層は、時折雨が当たる条件下で８日間屋外曝露した後の、前記層表面の水との接触角が２０°未満である、請求項１〜３のいずれか一項に記載の光触媒塗装体。
  5. 前記光触媒粒子が酸化チタン粒子である、請求項１〜４のいずれか一項に記載の光触媒塗装体。
  6. 前記無機酸化物粒子が、シリカ粒子である、請求項１〜５のいずれか一項に記載の光触媒塗装体。
  7. 前記光触媒粒子が、走査型電子顕微鏡により２０万倍の視野に入る任意の１００個の粒子の長さを測定することにより算出される、１０ｎｍ以上１００ｎｍ以下の個数平均粒子径を有する、請求項１〜６のいずれか一項に記載の光触媒塗装体。
  8. 前記無機酸化物粒子が、走査型電子顕微鏡により２０万倍の視野に入る任意の１００個の粒子の長さを測定することにより算出される、５ｎｍを超え１００ｎｍ以下の個数平均粒径を有する、請求項１〜７のいずれか一項に記載の光触媒塗装体。
  9. 外装材として用いられる、請求項１〜８のいずれか一項に記載の光触媒塗装体。
  10. 光触媒コーティング液の乾燥物質量を１００質量％としたときに、
    溶媒と、
    ３質量％を超え５質量％未満の光触媒粒子と、
    ８５質量％を超え９７質量％未満の無機酸化物粒子と、
    ０質量％以上１０質量％未満のバインダーを含んでなる
    光触媒コーティング液。
  11. 光触媒コーティング液の乾燥物質量を１００質量％としたときに、前記光触媒粒子を３．１質量％以上４．９質量％以下、前記無機酸化物粒子を８５．１質量％以上９６．９質量％以下としてなる、請求項１０に記載の光触媒コーティング液。
  12. 基材に塗装して使用される光触媒コーティング液であって、前記基材の表面が樹脂を含有してなるものである、請求項１０または１１のいずれか一項に記載の光触媒コーティング液。
  13. 基材に塗装して光触媒層が形成された光触媒塗装体を作製するために使用する光触媒コーティング液であって、前記光触媒層は、時折雨が当たる条件下で８日間屋外曝露した後の、前記層表面の水との接触角が２０°未満である、請求項１０〜１２のいずれか一項に記載の光触媒コーティング液。
  14. 前記光触媒粒子が酸化チタン粒子である、請求項１０〜１３のいずれか一項に記載の光触媒コーティング液。
  15. 前記無機酸化物粒子がシリカ粒子である、請求項１０〜１４のいずれか一項に記載の光触媒コーティング液。
  16. 前記光触媒粒子が、走査型電子顕微鏡により２０万倍の視野に入る任意の１００個の粒子の長さを測定することにより算出される、１０ｎｍ以上１００ｎｍ以下の個数平均粒子径を有する、請求項１０〜１５のいずれか一項に記載の光触媒コーティング液。
  17. 前記無機酸化物粒子が、走査型電子顕微鏡により２０万倍の視野に入る任意の１００個の粒子の長さを測定することにより算出される、５ｎｍを超え１００ｎｍ以下の個数平均粒径を有する、請求項１０〜１６のいずれか一項に記載の光触媒コーティング液。
JP2009228147A 2009-09-30 2009-09-30 光触媒塗装体およびそのための光触媒コーティング液 Pending JP2012250133A (ja)

Priority Applications (7)

Application Number Priority Date Filing Date Title
JP2009228147A JP2012250133A (ja) 2009-09-30 2009-09-30 光触媒塗装体およびそのための光触媒コーティング液
PCT/JP2010/066836 WO2011040405A1 (ja) 2009-09-30 2010-09-28 光触媒塗装体およびそのための光触媒コーティング液
DK10820520.4T DK2484444T3 (da) 2009-09-30 2010-09-28 Fotokatalysatorcoatet objekt og fotokatalalysatorisk coatingsvæske dertil
EP10820520.4A EP2484444B1 (en) 2009-09-30 2010-09-28 Photocatalyst-coated object and photocatalyst coating liquid therefor
CN2010800432217A CN102574120A (zh) 2009-09-30 2010-09-28 光催化剂涂装体及用于制造该涂装体的光催化剂涂布液
KR1020127007345A KR20120081985A (ko) 2009-09-30 2010-09-28 광촉매 도장체 및 그를 위한 광촉매 코팅액
TW099133306A TW201127490A (en) 2009-09-30 2010-09-30 Photocatalyst-coated object and photocatalyst coating liquid therefor

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2009228147A JP2012250133A (ja) 2009-09-30 2009-09-30 光触媒塗装体およびそのための光触媒コーティング液

Publications (1)

Publication Number Publication Date
JP2012250133A true JP2012250133A (ja) 2012-12-20

Family

ID=43826221

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2009228147A Pending JP2012250133A (ja) 2009-09-30 2009-09-30 光触媒塗装体およびそのための光触媒コーティング液

Country Status (7)

Country Link
EP (1) EP2484444B1 (ja)
JP (1) JP2012250133A (ja)
KR (1) KR20120081985A (ja)
CN (1) CN102574120A (ja)
DK (1) DK2484444T3 (ja)
TW (1) TW201127490A (ja)
WO (1) WO2011040405A1 (ja)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8771396B2 (en) 2012-04-16 2014-07-08 Xiangguang Copper Co., Ltd. Method for producing blister copper directly from copper concentrate
CN104945961A (zh) * 2014-03-24 2015-09-30 Toto株式会社 光触媒涂料组合物
WO2018025370A1 (ja) * 2016-08-04 2018-02-08 株式会社オー・ティー・エー 光触媒フィルタ
JP2023158648A (ja) * 2022-04-18 2023-10-30 株式会社シンクロン 光学薄膜及びその製造方法

Families Citing this family (19)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2012250134A (ja) * 2009-09-30 2012-12-20 Toto Ltd 光触媒塗装体およびそのための光触媒コーティング液
JP5860887B2 (ja) 2010-10-15 2016-02-16 ジーイー・ヘルスケア・バイオサイエンス・コーポレイション 大容量使い捨て限外濾過システム及び方法
KR101601759B1 (ko) 2013-12-30 2016-03-09 주식회사 한별 실리카 바인더를 포함하는 광촉매 코팅액 및 이를 이용한 보도블록
KR101891369B1 (ko) 2014-08-06 2018-08-27 (주)엘지하우시스 광촉매 기능성 필름 및 이의 제조방법
JP6283922B1 (ja) * 2016-12-16 2018-02-28 パナソニックＩｐマネジメント株式会社 光触媒材及び光触媒塗料組成物
EP3632545A4 (en) 2017-05-31 2021-01-27 Furukawa Electric Co., Ltd. STEAM REFORMING CATALYST STRUCTURE, REFORMING DEVICE EQUIPPED WITH THE STEAM REFORMING CATALYST STRUCTURE, AND STEAM REFORMING CATALYST STRUCTURE PRODUCTION PROCESS
WO2018221706A1 (ja) 2017-05-31 2018-12-06 古河電気工業株式会社 メタノール改質触媒構造体、メタノール改質用装置、メタノール改質触媒構造体の製造方法及びオレフィンまたは芳香族炭化水素の少なくとも一方の製造方法
AU2018276618B2 (en) 2017-05-31 2021-05-27 Furukawa Electric Co., Ltd. Functional structure and production method for functional structure
US11161101B2 (en) 2017-05-31 2021-11-02 Furukawa Electric Co., Ltd. Catalyst structure and method for producing the catalyst structure
WO2018221702A1 (ja) * 2017-05-31 2018-12-06 古河電気工業株式会社 光触媒構造体、光触媒構造体組成物、光触媒被覆材、光触媒構造体の製造方法及びアルデヒド類の分解方法
WO2018221698A1 (ja) 2017-05-31 2018-12-06 古河電気工業株式会社 Ｃｏシフトもしくは逆シフト触媒構造体及びその製造方法、ｃｏシフトまたは逆シフト反応装置、二酸化炭素と水素の製造方法、並びに一酸化炭素と水の製造方法
WO2018221690A1 (ja) 2017-05-31 2018-12-06 国立大学法人北海道大学 機能性構造体及び機能性構造体の製造方法
WO2018221703A1 (ja) 2017-05-31 2018-12-06 古河電気工業株式会社 接触分解用又は水素化脱硫用触媒構造体、該触媒構造体を有する接触分解装置及び水素化脱硫装置、並びに接触分解用又は水素化脱硫用触媒構造体の製造方法
EP3632541A4 (en) 2017-05-31 2021-03-10 National University Corporation Hokkaido University FUNCTIONAL STRUCTURE AND MANUFACTURING PROCESS FOR FUNCTIONAL STRUCTURE
EP3632555A4 (en) 2017-05-31 2021-01-27 Furukawa Electric Co., Ltd. HYDRO DESULFURIZATION CATALYST STRUCTURE, HYDRO DESULFURIZATION DEVICE PROVIDED WITH THIS CATALYST STRUCTURE, AND METHOD FOR MANUFACTURING A HYDRODESULFURIZATION CATALYST STRUCTURE
CN110678262A (zh) 2017-05-31 2020-01-10 古河电气工业株式会社 排气净化用氧化催化剂结构体及其制造方法、汽车的排气处理装置、催化剂成型体以及气体净化方法
AU2018277967B2 (en) 2017-05-31 2021-05-27 Furukawa Electric Co., Ltd. Functional structure and production method for functional structure
CN107266990A (zh) * 2017-07-21 2017-10-20 张娟 一种墙体环保涂料及其制备方法
JP7096743B2 (ja) * 2018-09-13 2022-07-06 株式会社東芝 光触媒複合材料、光触媒複合材料の製造方法および光触媒装置

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO1997000134A1 (fr) 1995-06-19 1997-01-03 Nippon Soda Co., Ltd. Structure porteuse de photocatalyseur et materiau de revetement photocatalytique
IL127998A0 (en) 1996-07-19 1999-11-30 Toto Ltd Photocatalytic hydrophilic coating composition
JP4112661B2 (ja) 1997-12-11 2008-07-02 住友化学株式会社 光触媒体及びその用途
JP3717868B2 (ja) 2001-08-30 2005-11-16 東陶機器株式会社 光触媒性コーティング剤及び光触媒性複合材並びにその製造方法
WO2005103172A2 (en) * 2004-04-15 2005-11-03 Avery Dennison Corporation Dew resistant coatings
US7959980B2 (en) * 2004-05-28 2011-06-14 Ppg Industries Ohio, Inc. Hydrophilic compositions, methods for their production, and substrates coated with such compositions
JP4092714B1 (ja) * 2007-03-26 2008-05-28 Ｔｏｔｏ株式会社 光触媒塗装体およびそのための光触媒コーティング液
JP4092434B1 (ja) * 2007-03-30 2008-05-28 Ｔｏｔｏ株式会社 光触媒塗装体およびそのための光触媒コーティング液
CZ2008261A3 (cs) * 2008-04-25 2009-11-04 Rokospol A.S. Komponenta náterové a/nebo stavební hmoty aktivní z hlediska katalýzy fotodegradace polutantu v ovzduší a náterová a/nebo stavební hmota na její bázi
WO2010029596A1 (ja) * 2008-09-10 2010-03-18 株式会社ピアレックス・テクノロジーズ コーティング組成物、コーティング膜付シーラント層の形成方法

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8771396B2 (en) 2012-04-16 2014-07-08 Xiangguang Copper Co., Ltd. Method for producing blister copper directly from copper concentrate
CN104945961A (zh) * 2014-03-24 2015-09-30 Toto株式会社 光触媒涂料组合物
WO2018025370A1 (ja) * 2016-08-04 2018-02-08 株式会社オー・ティー・エー 光触媒フィルタ
JP2023158648A (ja) * 2022-04-18 2023-10-30 株式会社シンクロン 光学薄膜及びその製造方法
JP7594760B2 (ja) 2022-04-18 2024-12-05 株式会社シンクロン 光学薄膜の製造方法

Also Published As

Publication number Publication date
CN102574120A (zh) 2012-07-11
EP2484444A4 (en) 2013-02-27
TW201127490A (en) 2011-08-16
EP2484444A1 (en) 2012-08-08
KR20120081985A (ko) 2012-07-20
WO2011040405A1 (ja) 2011-04-07
DK2484444T3 (da) 2014-11-03
EP2484444B1 (en) 2014-07-30

Similar Documents

Publication Publication Date Title
WO2011040405A1 (ja) 光触媒塗装体およびそのための光触媒コーティング液
JP4092714B1 (ja) 光触媒塗装体およびそのための光触媒コーティング液
JP5835219B2 (ja) 光触媒塗装体および光触媒コーティング液
TWI440505B (zh) Photocatalyst coating
JP2012250134A (ja) 光触媒塗装体およびそのための光触媒コーティング液
WO2011118780A1 (ja) 光触媒塗装体および光触媒コーティング液
JP4933568B2 (ja) 光触媒塗装体およびそのための光触媒コーティング液
JP2010005611A (ja) 光触媒塗装体
JP2008307526A (ja) 光触媒塗装体およびそのための光触媒コーティング液
JP5305231B2 (ja) 光触媒塗装体
JP2011072935A (ja) 光触媒塗装体およびそのための光触媒コーティング液
WO2012011415A1 (ja) 光触媒層を備えてなる複合材の使用
JP2011079980A (ja) 外構および外構用コーティング液
JP2011080272A (ja) 建築用外装材およびそのための建築外装用コーティング液
JP2011078917A (ja) 建築用外装材および建築外装用コーティング液
JP2011078916A (ja) 外構および外構用コーティング液
JP4897781B2 (ja) 光触媒塗装体およびそのための光触媒コーティング液
JP2011078918A (ja) 外構および外構用コーティング液
JP2010005610A (ja) 光触媒塗装体
JP2010005608A (ja) 光触媒塗装体およびそのための光触媒コーティング液
JP2009285535A (ja) 光触媒塗装体およびそのための光触媒コーティング液
JP2009285882A (ja) 光触媒塗装体およびそのための光触媒コーティング液
JP2011080271A (ja) 建築用外装材およびそのための建築外装用コーティング液
JP2010270582A (ja) 建材
