JP2014516111A - 難燃性ホスホネートを有する硬化されたエポキシ樹脂の製造 - Google Patents

Abstract

本発明は、エポキシ樹脂、アミノ硬化剤および式（Ｉ）のホスホネートを含む、硬化可能な組成物に関する。式（Ｉ）のホスホネートを添加することによって、前記添加剤なしの相応する樹脂と比較して、改善された難燃性ならびに高められたガラス転移温度を有する、硬化されたエポキシ樹脂を得ることができる。

Description

本願は、２０１１年６月０９日に出願された仮の米国特許出願Ｎｏ．６１／４９４８９９の引用を含む。

本発明は、全混合物に対して、燐最大２．５質量％の割合で式Ｉのホスホネートを有する硬化されたエポキシ樹脂の製造法であって、当該エポキシ樹脂が前記ホスホネート添加剤なしの相応する硬化されたエポキシ樹脂と比較して、高められたガラス転移温度を有するかまたは熱的後処理によって構成されうる、前記方法に関する。その際に、エポキシ化合物、アミノ基を含む硬化剤（アミノ硬化剤）および式Ｉのホスホネートを含む、硬化可能な組成物が硬化され、かつ引続き任意に熱処理される。

本発明のさらなる対象は、１つ以上のエポキシ化合物、１つ以上のアミノ硬化剤および式Ｉの１つ以上のホスホネートを、全組成物に対して、燐全部で最大２．５質量％の割合で含む、本発明による方法に使用される硬化可能な組成物である。

本発明の対象は、全組成物に対して、燐全部で最大２．５質量％の割合でエポキシ化合物、アミノ硬化剤およびホスホネートから出発して、本発明に方法により製造しうる、同様に硬化されたエポキシ樹脂であり、その際に前記の硬化されたエポキシ樹脂は、前記ホスホネート添加剤なしの相応する硬化されたエポキシ樹脂と比較して高められたガラス転移温度を有するかまたは熱的後処理によって構成されうる。

また、本発明の対象は、本発明により硬化されたエポキシ樹脂から製造された成形体である。

数多くのポリマー材料、例えばエポキシ樹脂は、燃えやすく、かつ火災の場合には、強力な熱発生または有毒な排煙の放出を引き起こしうる。前記欠点には、数多くの用途の際にどうしても必要である、および／または法的に規定されている難燃剤の添加によって立ち向かうことができる。

前記難燃剤の使命は、前記ポリマーの引火性を減少させること（自己消火性材料の実現）、および考えられうる火災における熱放出を減少させることである。前記難燃剤の作用原理は、とりわけ、火災時に可燃性材料の量を減少させかつ保護する表面層を形成させる、火災時の強化された炭化（固相機構）であり、ならびに膨張、すなわち、ガスのさらなる放出によって誘発される、かさばった絶縁層の形成（固相機構）、ならびに気相中で反応性のラジカルを捕捉し、それによって燃焼プロセスを停止させるラジカル種の放出（気相機構）である。

燐含有難燃剤は、生態的に懸念のない難燃剤としてますます重要である。燐含有難燃剤については、難燃作用に対する気相機構ならびに固相機構が検出されたが、このことは、幅広い使用スペクトルを生み出す。最適な難燃作用については、たいてい、燐含有化合物は、全混合物に対して、燐全部で少なくとも約３質量％の割合で使用される。

ホスホン酸エステル（ホスホネート）は、既に４０年来、織物の難燃化のために使用されている（米国特許第３７２１５２３号明細書）。この時点で、エポキシ樹脂およびポリウレタンの難燃化に対して、既にハロゲン化されたホスホネートに特許が付与された（米国特許第３３７２２９８号明細書、米国特許第３３４９１５０号明細書、米国特許第３６３６０６１号明細書、ドイツ連邦共和国特許第２４４３０７４号明細書）。さらに、様々なポリマー、例えばポリプロピレン、ポリスチレン、ナイロン、ポリエチレンテレフタレートおよびエポキシ樹脂に対する難燃剤として、ホスホルアミドメチルホスホネートが記載された（米国特許第４０５３４５０号明細書）。ホスホネート群からの普通の難燃剤は、ジメチルメチルホスホネートであり、これは、エポキシ樹脂に対する添加剤としても記載されている（Ｊ．Ａｐｐｌ．Ｐｏｌｍ．Ｓｃｉ．２００２，８４：３０２）。英国特許第１００２３２６号明細書には、エポキシ化合物および難燃性成分としてのジアルキルホスフィットを有する組成物が開示されている。他方で、欧州特許第９２３５８７号明細書には、環状ホスホネートとエポキシ化合物とからなる難燃性の硬化可能な混合物が開示されている。ドイツ連邦共和国特許第１９６１３０６６号明細書には、カルボキシルを含むホスフィン酸またはホスホン酸と反応されている燐変性エポキシ樹脂が記載されている。

しかし、難燃剤としてのかかるホスホネートをエポキシドに添加することは、公知技術水準によれば、ガラス転移温度（Ｔ_g）に対して不利な影響を及ぼす。このガラス転移温度は、かかる添加によってたいてい低下されるかまたはせいぜい不変のままである。しかし、高いガラス転移温度は、高められた温度負荷の場合でもなお安定性を維持する成形体または構成部材を実現させるためには重要である。

米国特許第４１１１９０９号明細書には、硬化時間を調節するために、ホスホネートをエポキシ化合物とジシアンジアミド硬化剤との混合物に添加することが記載されているが、しかし、ガラス転移温度への影響については、明らかではない。

エポキシ樹脂への添加は、たいていガラス転移温度を低下させる。

エポキシ化合物のエポキシ基と反応する反応性添加剤は、当該エポキシ基の数を減少させ、こうして僅かな架橋度を生じさせ、それによってガラス転移温度を低下させる。エポキシ化合物のエポキシ基と反応しない添加剤の添加は、たいてい可塑剤として網状組織に影響を及ぼす。この作用が大きければ大きいほど、生じるガラス転移温度は、ますます低くなる。ガラス転移温度の上昇は、さらなる後架橋によって達成されうる（Ｄａｖｉｓ ｕｎｄ Ｒａｗｌｉｎｓ，２００９ ＳＡＭＰＥ Ｆａｌｌ Ｔｅｃｈｎｉｃａｌ Ｃｏｎｆｅｒｅｎｃｅ ＆ Ｅｘｈｉｂｉｔｉｏｎ；Ｗｉｃｈｉｔａ，ＫＳ；Ｏｃｔ １９−２２，２００９）。かかる後架橋に対して公知の薬剤は、ブロック化されたイソシアネート誘導体、例えばウレトジオンまたはイソシアヌレートである。

同様に、エポキシ基またはアミノ基で官能化されているホスホネートをエポキシ樹脂に対するコモノマーとして使用することが記載されている（米国特許第６２０１０７４号明細書、米国特許第４６３２９７３号明細書）。しかし、前記コモノマーの存在下で硬化されるエポキシ樹脂は、たいてい長い硬化時間および熱処理時間にも拘わらず、通常、１００〜１３５℃の比較的低いガラス転移温度を有する。さらに、前記コモノマーの費用の掛かる合成は、不利である。

同時にガラス転移温度の上昇を実現させうる、難燃剤としての、ホスホネートとのエポキシ樹脂混合物からなる硬化されたエポキシ樹脂が望ましい。

したがって、ホスホネートを含みかつ同時に比較的高いガラス転移温度を有しうるかまたは形成しうる、エポキシ樹脂配合物から硬化されたエポキシ樹脂を製造する方法を提供すること、ならびに相応するエポキシ樹脂配合物および相応する硬化されたエポキシ樹脂を提供することは、本発明の基礎となる課題と見なすことができる。

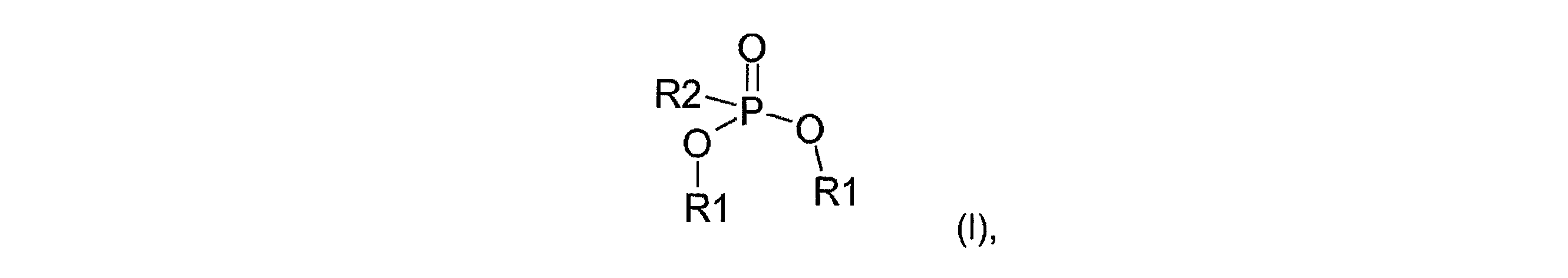

相応して、本発明は、１つ以上のエポキシ化合物、少なくとも１個の第一級アミノ基または少なくとも２個の第二級アミノ基を有する、１つ以上のアミノ硬化剤および式Ｉ

〔式中、Ｒ１は、互いに独立して、アルキル基またはアリール基、または置換されたアリール基、アルカリール基もしくはアルケニル基、特にアルキル基であり、
およびＲ２は、Ｈ原子または式−ＣＨ₂−ＣＨ₂−ＣＯＯＲ３のプロピオン酸基である〕の１つ以上のホスホネートを含むエポキシ樹脂配合物（硬化可能な組成物）であって、その際に式Ｉのホスホネートの割合は、全組成物に対して、燐２．５質量％を上回らない、前記エポキシ樹脂配合物（硬化可能な組成物）に関する。

Ｒ１が互いに独立して、ヘテロ原子なしに、１〜５個のＣ原子、殊に１〜３個のＣ原子を有するアルキル基である式Ｉのホスホネートは、好ましい。１つの変法において、２個のＲ１基は、一緒になって１個の共通のアルキレン架橋基を形成し、その際に前記基は、有利に２〜１０個のＣ原子、殊に２〜６個のＣ原子を有しかつヘテロ原子を有しない。Ｒ１が互いに独立して、ヘテロ原子なしに、１〜５個のＣ原子、殊に１〜３個のＣ原子を有するアルキル基であり、かつ２個のＲ１基が、共通のアルキレン架橋基を形成しない、式Ｉのホスホネートは、好ましい。

さらに、Ｒ２がＨ原子である式Ｉのホスホネートは、好ましい。

Ｒ１が互いに独立して、ヘテロ原子なしに、１〜５個のＣ原子、殊に１〜３個のＣ原子を有するアルキル基であり、かつＲ２基がＨ原子である、式Ｉのホスホネート、ならびに２個のＲ１が一緒になって、ヘテロ原子なしに２〜１０個のＣ原子、殊に２〜６個のＣ原子を有する、１個のアルキレン架橋基を形成し、かつＲ２がＨ原子である、式Ｉのホスホネートは、特に好ましい。式Ｉの適したホスホネートは、例えばジメチルホスフィット（ＤＭＰ、式ＩＩ）、ジエチルホスフィット（ＤＥＰ、式ＩＩＩ）および５，５−ジメチル−［１，３，２］ジオキサホスフィナン−２−オキシド（ＤＤＰＯ，式ＩＶ）である。

式−ＣＨ₂−ＣＨ₂−ＣＯＯＲ３のプロピオン酸基は、遊離酸として存在していてよい（Ｒ３＝Ｈ原子）か、または一価アルコールまたは多価アルコール（Ｒ３（ＯＨ）_n、但し、ｎ＝１〜４）でエステル化されていてよい。多価アルコールとのエステル化の場合には、式Ｉの幾つかのホスホネートは、前記アルコールを介してＲ２としてのプロピオン酸基と共有結合されていてよい。

かかるホスホネート化合物の例は、式Ｖを有するジメチルホスフィット−メチルアクリレート（ＤＭＰＡｃ−Ｍ）、式ＶＩを有するジメチルホスフィット−アクリレート−３−イソシアヌレート（ＤＭＰＡｃ−３−Ｉ）および式ＶＩＩを有するジメチルホスフィット−アクリレート−４−ペンタエリトリット（ＤＭＰＡｃ−４−Ｐ）である。

Ｒ２としてのプロピオン酸基またはプロピオン酸エステル基を有する式Ｉのホスホネートは、相応するアクリル酸またはアクリル酸エステルをＲ２としてのＨ原子を有する式Ｉのホスホネートとマイケル付加反応させることによって製造されうる。

本発明の範囲内のアルキル基は、１〜２０個のＣ原子を有する。前記アルキル基は、直鎖状、分枝鎖状または環状であってよい。好ましくは、前記アルキル基は、ヘテロ原子を有する置換基を有しない。ヘテロ原子は、Ｃ原子およびＨ原子以外の全ての原子である。

本発明の範囲内のアリール基は、５〜２０個のＣ原子を有する。好ましくは、前記アリール基は、ヘテロ原子を有する置換基を有しない。ヘテロ原子は、Ｃ原子およびＨ原子以外の全ての原子である。

硬化剤不含の予備配合物は、１つ以上のエポキシ化合物を含み、および式Ｉの１つ以上のホスホネートは、良好な貯蔵安定性を有する。さらに、前記アミノ硬化剤は、硬化工程前に予備配合物と接触させることができ、かつ混合することができる。

重付加反応に適したアミノ硬化剤は、少なくとも２個の第二級アミノ基または少なくとも１個の第一級アミノ基を有する。前記アミノ硬化剤のアミノ基と前記エポキシ化合物のエポキシ基との結合によって、アミノ硬化剤とエポキシ化合物とからなるオリゴマーが形成される。従って、アミノ硬化剤は、たいていエポキシ化合物に対して化学量論的割合で使用される。アミノ硬化剤が例えば２個の第一級アミノ基を有する、すなわち４個までのエポキシ基と結合しうる場合には、架橋された構造物が生じうる。

本発明による硬化可能な組成物のアミノ硬化剤は、少なくとも１個の第一級アミノ基または２個の第二級アミノ基を有する。少なくとも２個のエポキシ基を有するエポキシ化合物から出発して、少なくとも２個のアミノ官能基を有するアミノ化合物で重付加反応（鎖長延長）による硬化を行なうことができる。その際に、アミノ化合物の官能基は、当該アミノ化合物のＮＨ結合数に相当する。従って、第一級アミノ基は、２の官能価を有し、他方、第二級アミノ基は、１の官能価を有する。前記アミノ硬化剤のアミノ基と前記エポキシ化合物のエポキシ基とを結合させることによって、アミノ硬化剤とエポキシ化合物とからなるオリゴマーが形成され、その際にエポキシ基は、反応され、遊離ＯＨ基になる。好ましくは、少なくとも３の官能価（例えば、少なくとも３個の第二級アミノ基または少なくとも１個の第一級アミノ基および１個の第二級アミノ基）を有するアミノ硬化剤、殊に２個の第一級アミノ基（４の官能価）を有するアミノ硬化剤が使用される。

好ましいアミノ硬化剤は、ジメチルジシカン（Ｄｉｍｅｔｈｙｌｄｉｃｙｃａｎ）（ＤＭＤＣ）、ジシアンジアミド（ＤＩＣＹ）、イソホロンジアミン（ＩＰＤＡ）、ジエチレントリアミン（ＤＥＴＡ）、トリエチレンテトラミン（ＴＥＴＡ）、ビス（ｐ−アミノシクロヘキシル）メタン（ＰＡＣＭ）、メチレンジアニリン（例えば、４，４’−メチレンジアニリン）、ポリエーテルアミンＤ２３０、ジアミノジフェニルメタン（ＤＤＭ）、ジアミノジフェニルスルホン（ＤＤＳ）、２，４−トルエンジアミン、２，６−トルエンジアミン、２，４−ジアミノ−１−メチルシクロヘキサン、２，６−ジアミノ−１−メチルシクロヘキサン、２，４−ジアミノ−３，５−ジエチルトルエンおよび２，６−ジアミノ−３，５−ジエチルトルエンならびにこれらの混合物である。本発明による硬化可能な組成物に対する特に好ましいアミノ硬化剤は、ジメチルジシカン（Ｄｉｍｅｔｈｙｌｄｉｃｙｃａｎ）（ＤＭＤＣ）、ジシアンジアミド（ＤＩＣＹ）、イソホロンジアミン（ＩＰＤＡ）およびメチレンジアニリン（例えば、４，４’−メチレンジアニリン）である。

特に、本発明による硬化可能な組成物の場合、エポキシ化合物およびアミノ硬化剤は、エポキシ官能基またはアミノ官能基に対してほぼ化学量論的割合で使用される。エポキシ基対アミノ官能基の特に適した比は、例えば１：０．８〜１：１．２である。

本発明による硬化可能な組成物に対する式Ｉのホスホネートの割合（Ｐ ％：燐原子％、全組成物に対する燐の質量％）は、特に、Ｐ少なくとも０．１％である。かかる割合を下回ると、難燃剤およびガラス転移温度の本発明による改善は、少ない。好ましくは、本発明による組成物は、Ｐを少なくとも０．２％、特に有利にＰを少なくとも０．５％含有する。好ましくは、本発明によれば、Ｐの割合は、２％を上回らず、好ましくは、Ｐの割合は、１．５％を上回らない。式Ｉのホスホネートの高すぎる割合は、架橋の場合に、硬化した材料の高められた脆化を生じさせうるか、または非架橋の場合には、例えば可塑剤が作用し、硬化した材料のガラス転移温度が再び減少しうる。

エポキシ化合物は、本発明によれば、エポキシ基を２〜１０個、有利に２〜６個、特に有利に２〜４個、殊に２個有する。エポキシ基は、殊にグリシジルエーテル基であり、例えばこのグリシジルエーテル基は、アルコール基とエピクロロヒドリンとの反応の際に生じる。エポキシ化合物は、一般に、１０００ｇ／ｍｏｌ未満の平均分子量（Ｍｎ）を有する低分子化合物であるかまたは高分子化合物（ポリマー）である。かかるポリマーのエポキシ化合物は、有利に２〜２５単位、特に有利に２〜１０単位のオリゴマー化度を有する。脂肪族化合物、また脂環式化合物にかかわることであるか、または芳香族基を有する化合物にかかわることである。殊に、エポキシ化合物は、２個の芳香族または脂肪族の６個の環を有する化合物またはこれらのオリゴマーである。エピクロロヒドリンを少なくとも２個の反応性Ｈ原子を有する化合物、殊にポリオールと反応させることによって得られるエポキシ化合物は、工業的に重要である。エピクロロヒドリンを、少なくとも２個、特に２個のヒドロキシル基および２個の芳香族または脂肪族の６個の環を含む化合物と反応させることによって得られるエポキシ化合物は、特に重要である。この種の化合物として、殊にビスフェノールＡおよびビスフェノールＦ、ならびに水素化ビスフェノールＡおよび水素化ビスフェノールＦが挙げられる。本発明によるエポキシ化合物として、通常、ビスフェノール−Ａ−ジグリシジルエーテル（ＤＧＥＢＡ）が使用される。また、適したエポキシ化合物は、本発明によれば、テトラグリシジル−メチレンジアニリン（ＴＧＭＤＡ）およびトリグリシジルアミノフェノールまたはこれらの混合物である。エピクロロヒドリンと別のフェノール、例えばクレゾールまたはフェノールアルデヒド付加物、例えばフェノールホルムアルデヒド樹脂、殊にノボラックとの反応生成物もこれに該当する。エピクロロヒドリンに由来しないエポキシ化合物も適している。例えば、グリシジル（メタ）アクリレートとの反応によるエポキシ基を含むエポキシ化合物もこれに該当する。特に、本発明によれば、室温（２５℃）で液状である、エポキシ化合物またはその混合物が使用される。

本発明による硬化可能な組成物は、室温（２５℃）で液状の組成物ならびに室温（２５℃）で固体の組成物を含む。所望の用途に相応して、前記組成物は、液状成分または固体成分を含むことができる。また、固体成分と液状成分との混合物は、例えば溶液または分散液として使用されてよい。粉末塗料としての用途には、例えば固体成分からなる混合物が利用される。液状成分からなる混合物は、殊に繊維強化された複合材料の製造に重要である。エポキシ樹脂の凝集体状態は、殊にオリゴマー化度によって調節されうる。好ましくは、前記の硬化可能な組成物は、液状である。

本発明による硬化可能な組成物は、硬化に対して促進剤を含むこともできる。適した硬化促進剤は、例えばイミダゾールまたはイミダゾール誘導体、または尿素誘導体（ウロン）、例えば１，１−ジメチル−３−フェニル尿素（フェヌロン）である。第三級アミン、例えばトリエタノールアミン、ベンジルジメチルアミン、２，４，６−トリス（ジメチルアミノメチル）フェノールおよびテトラメチルグアニジンを硬化促進剤として使用することも記載されている（米国特許第４９４８７００号明細書）。周知のように、ＤＩＣＹでのエポキシ樹脂の硬化は、フェヌロンを添加することによって促進されうる。

本発明による硬化可能な組成物は、例えば、
ＤＧＥＢＡ、ＤＭＤＣ、および
ＤＭＰ、ＤＥＰおよびＤＤＰＯからなる群から選択されたホスホネートを含む組合せ、
ＤＧＥＢＡ、ＤＩＣＹ、および
ＤＭＰ、ＤＥＰおよびＤＤＰＯからなる群から選択されたホスホネートを含む組合せ、
ＤＧＥＢＡ、ＤＩＣＹ、フェヌロン、および
ＤＭＰ、ＤＥＰおよびＤＤＰＯからなる群から選択されたホスホネートを含む組合せ、
ＤＧＥＢＡ、ＩＰＤＡ、および
ＤＭＰ、ＤＥＰおよびＤＤＰＯからなる群から選択されたホスホネートを含む組合せ、
ならびに
ＲＴＭ６（予め配合された樹脂硬化剤混合物）、および
ＤＭＰ、ＤＥＰ、ＤＭＰＡｃ−Ｍ、ＤＭＰＡｃ−４−ＰおよびＤＭＰＡｃ−３−Ｉからなる群から選択されたホスホネートを含む組合せである。相応する予備配合物は、例えば、ＤＧＥＢＡ、および
ＤＭＰ、ＤＥＰおよびＤＤＰＯからなる群から選択されたホスホネートを含む、アミノ硬化剤不含の組合せ、
ＤＧＥＢＡ、フェヌロン、および
ＤＭＰ、ＤＥＰおよびＤＤＰＯからなる群から選択されたホスホネートを含む組合せ、
トリグリシジルアミノフェノール、および
ＤＭＰ、ＤＥＰ、ＤＭＰＡｃ−Ｍ、ＤＭＰＡｃ−４−ＰおよびＤＭＰＡｃ−３−Ｉからなる群から選択されたホスホネートを含む組合せ、ならびに
テトラグリシジルメチレンジアニリン、および
ＤＭＰ、ＤＥＰ、ＤＭＰＡｃ−Ｍ、ＤＭＰＡｃ−４−ＰおよびＤＭＰＡｃ−３−Ｉからなる群から選択されたホスホネートを含む組合せである。

本発明による硬化可能な組成物の変形において、当該組成物は、式Ｉの本発明によるホスホネートの他に、さらなる燐化合物を含有しないか、または当該燐化合物をＰ最大０．５％の割合で、またはＰ最大０．１％の割合で含有する。

本発明による硬化可能な組成物の変形において、当該組成物は、本発明によるアミノ硬化剤の他に、さらなる硬化剤を含有しないか、または当該のさらなる硬化剤を最大１質量％の割合で含有する。

本発明のさらなる対象は、前記ホスホネート添加剤なしの相応するエポキシ樹脂と比較して、高められたガラス転移温度を有するかまたは熱的後処理によって形成される、ホスホネート添加剤を有する本発明による硬化可能な組成物から、硬化されたエポキシ樹脂を製造する方法である。本発明により得られる硬化されたエポキシ樹脂は、ホスホネート添加剤なしの相応する硬化されたエポキシ樹脂と比較して、高められたガラス転移温度を有するか、または本発明により得られる硬化されたエポキシ樹脂は、かかる高められたガラス転移温度を熱的後処理によって形成することができる。好ましくは、前記ガラス転移温度の上昇は、少なくとも１０℃、殊に少なくとも２０℃である。

比較的高いガラス転移温度を有するかまたは熱的後処理によって形成されうる、かかる硬化されたエポキシ樹脂を製造する、本発明による方法の場合、前記成分（エポキシ化合物、アミノ硬化剤、式Ｉのホスホネートおよび任意にさらなる成分、例えば促進剤）は、任意の順序で互いに接触かつ混合され、その後に硬化され、および特に、例えば硬化の範囲内または任意の後接続された熱処理の範囲内で熱的後処理に晒される。

前記硬化は、標準気圧で２５０℃未満の温度、殊に２１０℃未満の温度、特に１８５℃未満の温度で、とりわけ４０〜２１０℃の温度範囲内、有利に４０〜１８５℃の温度範囲内で、行なうことができる。

前記硬化は、通常、形状安定性が達成されるまで型内で行なわれ、被加工物は、当該型から取り出されうる。前記被加工物の内部応力を分解するための、および／または硬化されたエポキシ樹脂の架橋を完結させるための引続くプロセスは、熱処理と呼ばれる。また、原則的に、例えば架橋を完結させるために、熱処理プロセスを前記型からの被加工物の取出し前にも実施することは可能である。前記の熱処理プロセスは、通常、形状剛性の境界での温度で行なわれる（Ｍｅｎｇｅｓ ｅｔ．ａｌ．，"Ｗｅｒｋｓｔｏｆｆｋｕｎｄｅ Ｋｕｎｓｔｓｔｏｆｆｅ"（２００２），Ｈａｎｓｅｒ−Ｖｅｒｌａｇ，第５版，第１３６頁）。通常、１２０〜２２０℃の温度で、有利に１５０〜２２０℃の温度で熱処理される。通常、硬化された被加工物は、３０〜２４０分間、熱処理条件に晒される。前記被加工物の寸法決定に依存して、より長い熱処理時間が適用されてもよい。

本発明による硬化されたエポキシ樹脂の熱的後処理は、高めたガラス転移温度の開発にとって基本的なことである。前記の熱的後処理は、特に、式Ｉのホスホネートの添加なしに、相応する硬化されたエポキシ樹脂のガラス転移温度を上回る温度で行なわれる。通常、前記の熱的後処理は、１５０〜２５０℃の温度で、殊に１８０〜２２０℃の温度で、特に１９０〜２２０℃の温度で３０〜２４０分の時間に亘って行なわれる。前記の熱的後処理に最適な条件（温度および時間）は、エポキシ系の成分（樹脂、硬化剤および添加剤）ならびに被加工物の幾何学的形状に依存して個別的に異なる。後処理時間を延長すること、および／または後処理温度を上昇させることによって、硬化されたエポキシ樹脂のガラス転移温度は、最大にまで拡大されうる。後処理条件がさらに最大を超えた場合には、硬化されたエポキシ樹脂中で分解プロセスを生じることができ、その結果、ガラス転移温度の減少を生じうる。前記熱的後処理に最適な条件は、通常、それぞれのエポキシ系およびそれぞれの用途（例えば、被加工物）に対して一連の試験で究明される。特に、前記熱的後処理は、熱的後処理の開始時のガラス転移温度を２０℃下回る温度ないし４０℃上回る温度の範囲内、殊に１０℃下回る温度ないし２０℃上回る温度の範囲内の温度で行なわれる。好ましい変法において、熱的後処理は、ガラス転移温度の上昇を追う温度傾斜法の形で行なわれる。前記熱的後処理は、遅くとも最大のガラス転移温度が達成された場合に終結される。特に、前記熱的後処理は、本発明による硬化されたエポキシ樹脂が式Ｉのホスホネートの添加なしにそれ以外は同じ条件下で相応する硬化されたエポキシ樹脂と比較して、少なくとも１０℃、殊に少なくとも２０℃高められたガラス転移温度を構成するように実施される。前記熱的後処理は、本発明により高められたガラス転移温度の構成に対して硬化条件（温度および時間）が十分である場合に、既に硬化プロセス中で、すなわち例えば成形型内で行なうことができる。好ましくは、前記熱的後処理は、硬化部に後接続された熱処理部の形で、たいてい成形型の外側で行なわれる。前記熱的後処理が成形型の外側の熱処理部の範囲内で行なわれる場合には、特に、被加工物の形状剛性がそのまま維持される後処理条件を選択すべきである。実際に、熱的後処理によって、ホスホネートの本発明による添加剤なしのエポキシ系の場合も、ガラス転移温度は、後架橋によって、式Ｉのホスホネートの添加剤を有する、本発明による系の際に、ガラス転移温度の上昇が明らかに著しく顕著である程度に（完全に架橋されるまで）上昇されうる。

それとは別に、前記熱的後処理は、硬化されたエポキシ樹脂の製造の際には省略されてもよい。更に、前記の硬化されたエポキシ樹脂は、実際に最初、高められたガラス転移温度を有しないが、しかし、ガラス転移温度を上昇させるための潜在性を有する。さらに、元来のガラス転移温度を過ぎて徐々に温度が上昇する場合には、上記ガラス転移温度も上昇する。それによって、硬化されたエポキシ樹脂は、動的安定性のポテンシャルを示す。この場合、前記熱的後処理は、必要な場合には、使用の際に行なうことができるか、または硬化されたエポキシ樹脂もしくは相応する成形体の熱的負荷の下で行なうことができる。

かかる硬化されたエポキシ樹脂を製造する、本発明による方法の実施態様において、最初に硬化剤不含の予備配合物は、エポキシ化合物および式Ｉのホスホネートから製造される。そのうえ、この予備配合物は、良好な貯蔵安定性を有する。さらに、前記アミノ硬化剤は、硬化工程前に前記予備配合物と接触され、かつ混合される。

前記ガラス転移温度（Ｔ_g）は、例えばＤＩＮ ＥＮ ＩＳＯ ６７２１の規格による動的機械分析（ＤＭＡ）により測定されうるか、または例えばＤＩＮ ５３７６５の規格による示差走査熱量計（ＤＳＣ）で測定されうる。ＤＭＡの場合、矩形の試験体は、強制的周波数およびねじれへの所定の変形で負荷される。その際に、前記温度は、規定された傾斜で上昇され、貯蔵弾性率および損失弾性率が固定した時間間隔で記録される。前者は、粘弾性材料の剛性を表わす。後者は、前記材料において損失される作業に対する割合である。動的応力と動的変形との間の相移動は、相角度δによって示される。前記ガラス転移温度は、様々な方法によって測定されうる：ｔａｎ δ曲線の最大として、損失弾性率の最大として、または貯蔵弾性率に対する正接法による（ｍｉｔｔｅｌｓ Ｔａｎｇｅｎｔｅｎｍｅｔｈｏｄｅ ａｍ Ｓｐｅｉｃｈｅｒｍｏｄｕｌ）。示差走査熱量計を用いるガラス転移温度を測定する場合、極めて少量の試料（約１０ｍｇ）は、アルミニウム製るつぼ中で１０Ｋ／分で加熱され、および参照るつぼに対する熱流が測定される。このサイクルは、３回繰り返される。前記ガラス転移は、２回目の測定と３回目の測定からの平均値として測定される。前記熱流曲線のＴ_g段階の評価は、変曲点により測定されうるか、半分幅により測定されうるか、または中点温度の方法により測定されうる。

本発明のさらなる対象は、本発明による組成物からなる硬化されたエポキシ樹脂である。殊に、本発明の対象は、本発明による方法によって得られる、硬化されたエポキシ樹脂である。こうして得られる、硬化されたエポキシ樹脂は、ホスホネート添加剤なしの相応するエポキシ樹脂と比較して、改善された難燃化および高められたガラス転移温度（特に、少なくとも１０℃だけ、殊に少なくとも２０℃だけ高められたガラス転移温度）によって優れているか、或いは前記温度範囲における熱応力下でガラス転移温度に対する相応するポテンシャルによって熱的後処理なしに製造する際に、改善された難燃化および高められたガラス転移温度（特に、少なくとも１０℃だけ、殊に少なくとも２０℃だけ高められたガラス転移温度）によって優れている。

同時に、かかる硬化されたエポキシ樹脂は、熱的後処理後に、ホスホネート添加剤なしの相応する硬化されたエポキシ樹脂よりも高い架橋度も示す。

（エポキシ）樹脂の架橋度は、例えば、架橋の際に反応する化学基の信号の減少率を測定するフーリエ変換赤外分光分析法（ＦＴ−ＩＲ）により、定められうる。

本発明による硬化可能な組成物は、被覆剤または含浸剤として、接着剤として、成形体および複合材料の製造のために、または成形体を埋封、結合もしくは固定する注型材料として適している。被覆剤として、例えば塗料が挙げられる。殊に、本発明による硬化可能な組成物を用いて、耐引掻性の保護塗膜が、例えば金属、プラスチックまたは木材材料からなる任意の基体上に得られてよい。前記の硬化可能な組成物は、電子的用途における絶縁被覆として、例えばワイヤーおよびケーブルのための絶縁被覆として適している。フォトレジストを製造するための用途も挙げられる。前記の硬化可能な組成物は、殊に修復用塗料としても適しており、例えば管の解体なしの管の修復の場合（硬化インプレースパイプ（ＣＩＰＰ）リハビリテーション）にも適している。前記の硬化可能な組成物は、床のシーリングにも適している。

複合材料においては、様々な材料、例えばプラスチックおよび補強材料（例えば、ガラス繊維または炭素繊維）が互いに結合されている。

複合材料の製造法として、貯蔵後の予備含浸された繊維または織物（例えば、プリプレグ）の硬化、或いは押出、引抜成形、巻取りおよび注入法もしくは射出法、例えば真空補助樹脂注入成形（ＶＡＲＴＭ）、トランスファー成形（レジントランスファーモールディング、ＲＴＭ）ならびに湿式加圧成形法、例えばＢＭＣ（バルクモールドコンプレッション：ｂｕｌｋ ｍｏｕｌｄ ｃｏｍｐｒｅｓｓｉｏｎ）が挙げられる。

前記の硬化可能な組成物は、例えば予備含浸された繊維、例えば、プリプレグの製造および複合材料への当該プリプレグの後加工に適している。殊に、前記繊維は、本発明による組成物で含浸されてよく、その後により高い温度で硬化されてよい。含浸中および任意に引続く貯蔵中に、なお硬化は開始しないか、またはほんの僅かにのみ硬化が開始する。

したがって、本発明のさらなる対象は、本発明による硬化されたエポキシ樹脂からなる成形体、本発明による硬化されたエポキシ樹脂を含む複合材料、ならびに本発明による硬化可能な組成物で含浸されている繊維に関する。

また、本発明の対象は、硬化されたエポキシ樹脂に対してガラス転移温度を上昇させる、エポキシ化合物とアミノ硬化剤との混合物への添加剤としての、式Ｉの本発明によるホスホネートの使用である。

さらに、本発明を次の、制限のない実施例によって詳説する。

実施例１および比較例１
ＤＧＥＢＡ（Ｌｅｕｎａ Ｈａｒｚｅ ＧｍｂＨ社）およびジメチルジシカン（ＤＭＤＣ，ＢＡＳＦ ＳＥ社）とＤＭＰ（Ａｌｄｒｉｃｈ社）とからなる硬化されたエポキシ樹脂（実施例１）を次のように製造した：ＤＧＥＢＡ２０９ｇ、ＤＭＰ２１．３ｇおよびＤＭＤＣ６９．７ｇを室温で混合した（全混合物に対する燐含量：Ｐ２％）。比較例１として、ＤＭＰなしの相応する配合物を使用した。前記配合物を９０℃で２０分間、１５０℃で３０分間および最終的に２００℃で６０分間硬化させた。引続き、この試料を２１５℃で１００分間熱処理した。

実施例２、３および比較例２
ＤＧＥＢＡ、ＤＩＣＹ（Ａｌｚｃｈｅｍ Ｔｒｏｓｔｂｅｒｇ ＧｍｂＨ社）、Ｆｅｎｕｒｏｎ（Ａｌｄｒｉｃｈ社）とＤＭＰとからなる硬化されたエポキシ樹脂（実施例２）を次のように製造した：ＤＧＥＢＡ２５８ｇおよびＤＭＰ２１．３ｇを６０℃で２０分間混合し、引続きＤＩＣＹ１５．５ｇおよびＦｅｎｕｒｏｎ５．２ｇを添加し、およびさらに６０℃で５分間混合した（燐含量Ｐ２％）。比較例２として、相応する配合物を使用したが、ＤＭＰなしに使用した。ＤＧＥＢＡ、ＤＩＣＹおよびＦｅｎｕｒｏｎとＤＭＰＡｃ−３−Ｉとからなる硬化されたエポキシ樹脂を相応して製造したが、しかし、ＤＧＥＢＡ１８４．６ｇ、ＤＩＣＹ１１ｇおよびＦｅｎｕｒｏｎ３．７ｇおよびＤＭＰＡｃ−３−Ｉ ５０．７ｇを用いて製造した（燐含量２．５％）。前記配合物を硬化のために９０℃から毎分２℃ずつ１１０℃へ昇温させ、次に１３０℃で１時間および１６０℃で２時間加熱し、引続き２００℃で１時間熱処理した。

実施例３ａ
ＤＭＰＡｃ−３−Ｉをトリエチルアクリラトイソシアヌレートおよびジメチルホスフィットから製造した。トリエチルアクリラトイソシアヌレート２５０．０ｇ（０．５９モル）（ＴＥＡＩ）、ジメチルホスフィット２５９．９ｇ（２．３６２モル、４当量）（ＤＭＰ）ならびに１，５，７−トリアカビシクロ[４．４．０]デセ−５−エン２．２ｇ（０．０１６モル）（ＴＢＤ）を、還流冷却器、アルゴン導入管および電磁攪拌機を備えた、１０００ｍｌの丸底フラスコ中で５０℃へ昇温させた。２時間間隔で３回それぞれさらにＴＢＤ２．０ｇを添加し、この反応混合物を５０℃で一晩中、攪拌した。この生成物を引続き８０℃で８時間、高圧真空中で乾燥させた。

実施例４〜６および比較例３
ＲＴＭ６とＤＭＰＡｃ−Ｍ（実施例４）、またはＲＴＭ６とＤＭＰＡｃ−４−Ｐ（実施例５）、またはＲＴＭ６とＤＭＰＡｃ−３−Ｉ（実施例６）を次のように製造した：ＲＴＭ６ １００ｇ（Ｈｅｘｃｅｌ社）とＤＭＰＡｃ−Ｍ６．７６ｇ、またはＲＴＭ６ １００ｇ（Ｈｅｘｃｅｌ社）とＤＭＰＡｃ−４−Ｐ６．８４ｇ、またはＲＴＭ６ １００ｇ（Ｈｅｘｃｅｌ社）とＤＭＰＡｃ−３−Ｉ ８．８３ｇを、６０℃で混合した（燐含量それぞれＰ１％）。比較例３として、ＲＴＭ６ １００ｇをホスホネートの添加なしに使用した。前記配合物を硬化のために毎分４℃ずつ室温から１８０℃へ昇温させ、その際に保持段階を１００℃（１０分間）、１２０℃（１０分間）および１８０℃（１５０分間）で維持した。引続き、前記試料を２１５℃で１００分間、熱処理した。

実施例４ａ
ＤＭＰＡｃ−Ｍをメチルアクリレートおよびジメチルホスフィットから製造した。メチルアクリレート２０．０ｇ（０．２３モル、２１．０ｍｌ）、ジメチルホスフィット２５．６ｇ（０．２３モル、２１．３ｍｌ）（ＤＭＰ）ならびに１，５，７−トリアカビシクロ[４．４．０]デセ−５−エン６５０ｍｇ（４．６ミリモル、０．０２当量）（ＴＢＤ）を、還流冷却器、アルゴン導入管および電磁攪拌機を備えた、１００ｍｌの丸底フラスコ中で３日間５０℃へ昇温させた。粗製生成物を、１０〜３ミリバールおよび８２℃での真空蒸留によって、３４．８ｇ（７６％）の収量で無色の低粘度の液体として単離した。

実施例５ａ
ＤＭＰＡｃ−４−Ｐをペンタエリトリトールテトラアクリレートおよびジメチルホスフィットから製造した。ペンタエリトリトールテトラアクリレート２０．０ｇ（０．０５７モル）（ＰＥＴＡ）、ジメチルホスフィット３１．２３ｇ（０．２８４モル、５当量）（ＤＭＰ）ならびに１，５，７−トリアザビシクロ[４．４．０]デセ−５−エン０．３９ｇ（２．９ミリモル）（ＴＢＤ）を、還流冷却器、アルゴン導入管および電磁攪拌機を備えた、２５０ｍｌの丸底フラスコ中で５０℃へ昇温させた。２時間間隔で３回それぞれさらにＴＢＤ０．３９ｇを添加し、この反応混合物を５０℃で一晩中、攪拌した。この生成物を引続き８０℃で８時間、高圧真空中で乾燥させた。

実施例７
ＤＧＥＢＡ、ＤＭＤＣおよびＤＭＰからなる硬化されたエポキシ樹脂を実施例１の記載と同様に製造したが、しかし、ＤＧＥＢＡ２０５ｇ、ＤＭＤＣ６８．３ｇおよびＤＭＰ２６．６ｇを用いて製造した（燐含量Ｐ２．５％）。

実施例８および９、および比較例４
ＤＧＥＢＡおよびＤＭＤＣとＤＭＰではなくてＤＥＰとからなる硬化されたエポキシ樹脂を実施例１の記載と同様に製造したが、ＤＧＥＢＡ２０４．９ｇ、ＤＥＰ２６．８ｇおよびＤＭＤＣ６８．３ｇを用いて製造する（燐含量Ｐ２．０％、実施例８）か、またはＤＧＥＢＡ２０４．９ｇ、ＤＥＰ６．７ｇおよびＤＭＤＣ６８．３ｇを用いて製造する（燐含量Ｐ０．５％、実施例９）か、またはＤＧＥＢＡ２０４．９ｇ、ＤＥＰ４０．１ｇおよびＤＭＤＣ６８．３ｇを用いて製造した（燐含量Ｐ３．０％、比較例４）。

実施例１０
ＤＧＥＢＡおよびＤＭＤＣとＤＭＰではなくてＤＭＰＡｃ−４−Ｐとからなる硬化されたエポキシ樹脂を実施例１の記載と同様に製造したが、ＤＧＥＢＡ２０４．９ｇ、ＤＭＤＣ６８．３ｇおよびＤＭＰＡｃ−４−Ｐ４０．１ｇを用いて製造した（燐含量２．０％）。

比較例５
ＤＧＥＢＡ、ＤＭＤＣおよびジメチルメチルホスホネート（ＤＭＭＰ、Ａｌｄｒｉｃｈ社）からなる硬化されたエポキシ樹脂を実施例１の記載と同様に製造したが、ＤＧＥＢＡ２０７ｇ、ＤＭＤＣ６９ｇおよびＤＭＭＰ２４ｇを用いて製造した（燐含量：２．０％）。

比較例６および７
ＤＧＥＢＡおよびメチルヘキシルヒドロフタル酸無水物（ＭＨＨＰＳＡ、アミノ基なしの無水物硬化剤；Ｄｕｒｏｐｌａｓｔ−Ｃｈｅｍｉｅ社）とＤＭＰとからなる硬化されたエポキシ樹脂（比較例６）を次のように製造した：ＤＧＥＢＡ１８２ｇ、ＤＭＰ２７ｇおよびＭＨＨＰＳＡ１６８ｇを室温で２０分間混合した。その後に、触媒としての１−エチル−３−メチルイミダゾリウムジエチルホスフェート３．５ｇ（ＢＡＳＦ ＳＥ社）を添加し、およびさらに５分間混合した（燐含量：Ｐ２．０％）。同様に、相応する組成物を製造したが、しかし、ＤＭＰなしに製造した（比較例７）。前記配合物を１００℃で３時間、硬化させた。引続き、前記試料を２００℃で１時間熱処理した。

実施例１１〜１４、および比較例８および９
実施例１１〜１４、および比較例８および９は、実施例１、３、７、９、および比較例４および１に（この順序で）相応するが、しかし、熱処理工程は、実施しない。

実施例１５
実施例１〜１４の樹脂試料のガラス転移温度Ｔ_gおよび比較例１〜９の樹脂試料のガラス転移温度Ｔ_gを、動的機械分析（ＤＭＡ）により測定した（ＡＲＥＳ ＲＤＡ ＩＩＩ、Ｒｈｅｏｍｅｔｒｉｃｓ Ｓｃｉｅｎｔｉｆｉｃ社）。その際に、矩形の試験体は、強制的周波数およびねじれへの所定の変形で負荷され（ＤＩＮ ＥＮ ＩＳＯ ６７２１）、前記温度は、規定された傾斜で上昇され、貯蔵弾性率および損失弾性率が固定した時間間隔で記録される。前者は、粘弾性材料の剛性を表わす。後者は、前記材料において損失される作業に対する割合である。動的応力と動的変形との間の相移動は、相角度δによって示される。前記ガラス転移温度Ｔ_gは、ｔａｎ δ曲線の最大として測定された。結果は、第１表中および第２表中にまとめられている。

実施例１５：
実施例１、７と比較例１ならびに実施例４〜６と比較例３のホスホネート含有樹脂試料の難燃作用を、Ｕｎｄｅｒｗｒｉｔｅｒｓ Ｌａｂｏｒａｔｏｒｉｅｓ社のＵＬ−９４試験規定（Ｉ ＥＣ ６０７０７、６０６９５−１１−１０および６０６９５−１１−２０、およびＩＳＯ ９７７２および９７７３に従った試験規定と一致した）に従って、垂直な燃焼に対して試験した。前記樹脂試料の燃焼挙動に相応して、当該樹脂試料は、ＵＬ−９４の燃焼性クラスＶ−０、Ｖ−１またはＶ−２に分類され、その際にＶ−０は、最高の難燃性クラスを表わす。結果は、第３表中にまとめられている。ｎ．ｒ．の記載は、前記の燃焼性クラスに分類されえないこと、すなわち難燃性がより劣悪であることを意味する。

実施例１６：
ＤＧＥＢＡとＤＥＰとからなる予備配合物（Ｈａｕｓｓｃｈｉｌｄ ＆ Ｃｏ．ＫＧ社のＳｐｅｅｄｍｉｘｅｒ^TMＤＡＣ １５０ ＦＶＺ中で混合した、ＤＧＥＢＡ２７３ｇおよびＤＥＰ３６ｇ）の室温での貯蔵安定性を試験した。１５０日後であっても、前記混合物は、変わらずに澄明な液体であった。また、前記混合直後と１５０日後の前記混合物のＮＭＲ試験は、測定可能な差異をもたらさなかった。

Claims (14)

1. ２〜１０個のエポキシ基を有する１つ以上のエポキシ化合物、少なくとも１個の第一級アミノ基または少なくとも２個の第二級アミノ基を有する、１つ以上のアミノ硬化剤および式Ｉ




   〔式中、Ｒ１は、互いに独立して、アルキル基またはアリール基、または置換されたアリール基、アルカリール基もしくはアルケニル基であり、および
   Ｒ２は、Ｈ原子または式−ＣＨ₂−ＣＨ₂−ＣＯＯＲ３のプロピオン酸基であり、および式−ＣＨ₂−ＣＨ₂−ＣＯＯＲ３のプロピオン酸基は、Ｒ３としてのＨ原子を有する遊離酸として存在するか、または一価アルコールないし四価アルコールＲ３（ＯＨ）_n、但し、ｎ＝１〜４、でエステル化されている〕の１つ以上のホスホネートを含む硬化可能な組成物であって、
   式Ｉのホスホネートの割合が、全組成物に対して、燐２．５質量％を上回らない、前記の硬化可能な組成物。
2. 式Ｉの複数の基Ｒ１が、互いに独立して、ヘテロ原子なしに、１〜５個のＣ原子を有するアルキル基であるか、または式Ｉの複数の基Ｒ１が、一緒になって、ヘテロ原子なしに２〜１０個のＣ原子を有する、１個の共通のアルキレン架橋基を形成する、請求項１記載の硬化可能な組成物。
3. 式Ｉの複数の基Ｒ１が、互いに独立して、ヘテロ原子なしに、１〜３個のＣ原子を有するアルキル基であるか、または式Ｉの複数の基Ｒ１が、一緒になって、ヘテロ原子なしに２〜６個のＣ原子を有する、１個の共通のアルキレン架橋基を形成する、請求項１記載の硬化可能な組成物。
4. 式Ｉの複数の基Ｒ１が、互いに独立して、ヘテロ原子なしに、１〜３個のＣ原子を有するアルキル基である、請求項１記載の硬化可能な組成物。
5. 式Ｉの基Ｒ２がＨ原子である、請求項１から４までのいずれか１項に記載の硬化可能な組成物。
6. 式Ｉの基Ｒ２が、式−ＣＨ₂−ＣＨ₂−ＣＯＯＲ３のプロピオン酸基であり、このプロピオン酸基が、一価アルコールないし四価アルコールＲ３（ＯＨ）_n、但し、ｎ＝１〜４、でエステル化されている、請求項１から４までのいずれか１項に記載の硬化可能な組成物。
7. 式Ｉのホスホネートの割合が全組成物に対して燐少なくとも０．１質量％に相当する、請求項１から６までのいずれか１項に記載の硬化可能な組成物。
8. 硬化されたエポキシ樹脂を製造する方法であって、請求項１から７までのいずれか１項に記載の硬化可能な組成物を硬化させることを特徴とする、前記方法。
9. 硬化が４０〜２１０℃の温度で行なわれる、請求項８記載の硬化されたエポキシ樹脂の製造法。
10. 前記の硬化可能な組成物が硬化中または硬化後に熱的後処理に晒される、請求項８または９記載の硬化されたエポキシ樹脂の製造法。
11. 前記熱的後処理が１５０〜２５０℃の温度で行なわれる、請求項１０記載の硬化されたエポキシ樹脂の製造法。
12. 請求項１から７までのいずれか１項に記載の硬化可能な組成物を硬化させることによって製造しうる硬化されたエポキシ樹脂。
13. 請求項１２記載の硬化されたエポキシ樹脂からなる成形体。
14. 硬化されたエポキシ樹脂に対してガラス転移温度を上昇させる、エポキシ化合物とアミノ硬化剤との混合物への添加剤としての、請求項１から６までのいずれか１項に規定された式Ｉのホスホネートの使用。
