JP2019147724A - 光学ガラス、プリフォーム及び光学素子 - Google Patents

Abstract

【課題】屈折率（ｎｄ）及びアッベ数（νｄ）が所望の範囲内にありながら、光線透過率が高く、且つ温度変化による結像のずれ等の補正に寄与することができる光学ガラスを提供する。【解決手段】光学ガラスは、質量％で、ＳｉＯ２成分を０％超１５．０％以下、Ｂ２Ｏ３成分を０％超１８．０％以下、Ｌａ２Ｏ３成分を４０．０〜６５．０％、ＴｉＯ２成分を１．０〜２３．０％含有し、１．９０以上２．１０以下の屈折率（ｎｄ）を有し、２３以上３５以下のアッベ数（νｄ）を有し、厚み１０ｍｍのサンプルで分光透過率５％を示す最も短い波長（λ５）が４００ｎｍ以下であり、相対屈折率（５８９．２９ｎｍ）の温度係数（４０〜６０℃）が、＋８．０×１０−６（℃−１）又はそれよりも低い値である。【選択図】図１

Description

本発明は、光学ガラス、プリフォーム及び光学素子に関する。

近年、光学系を使用する機器のデジタル化や高精細化が急速に進んでおり、デジタルカメラやビデオカメラ等の撮影機器や、プロジェクタやプロジェクションテレビ等の画像再生（投影）機器等の各種光学機器の分野では、光学系で用いられるレンズやプリズム等の光学素子の枚数を削減し、光学系全体を軽量化及び小型化する要求が強まっている。

光学素子を作製する光学ガラスの中でも特に、光学系全体の小型化を図ることが可能な、１．９０以上２．１０以下の屈折率（ｎ_ｄ）を有し、２３以上３５以下のアッベ数（ν_ｄ）を有する高屈折率低分散ガラスの需要が非常に高まっている。このような高屈折率低分散ガラスとして、特許文献１に代表されるようなガラス組成物が知られている。

特開２０１２−１６２４４８号公報

しかし、１．９０以上２．１０以下の屈折率（ｎ_ｄ）を有し、２３以上３５以下のアッベ数（ν_ｄ）を有する光学ガラスとしては、光線透過率が高くないものや、光学素子に用いたときに温度変化によって結像特性が変化するものが知られるのみであった。そのような中で、このような屈折率（ｎ_ｄ）及びアッベ数（ν_ｄ）において、光線透過率が高く、且つ温度変動による結像性能への影響の小さいガラスが求められていた。

本発明は、上記問題点に鑑みてなされたものであって、その目的とするところは、屈折率（ｎ_ｄ）及びアッベ数（ν_ｄ）が所望の範囲内にありながら、光線透過率が高く、且つ温度変化による結像のずれ等の補正に寄与することができる光学ガラスを得ることにある。

本発明者らは、上記課題を解決するために、鋭意試験研究を重ねた結果、ＳｉＯ_２成分、Ｂ_２Ｏ_３成分、Ｌａ_２Ｏ_３成分及びＴｉＯ_２成分を含有するガラスにおいて、屈折率（ｎ_ｄ）及びアッベ数（ν_ｄ）が所望の範囲内にありながらも、光線透過率が高く、相対屈折率の温度係数が所望の範囲内にあるガラスが得られることを見出し、本発明を完成するに至った。
具体的には、本発明は以下のようなものを提供する。

（１） 質量％で、
ＳｉＯ_２成分を０％超１５．０％以下、
Ｂ_２Ｏ_３成分を０％超１８．０％以下、
Ｌａ_２Ｏ_３成分を４０．０〜６５．０％、
ＴｉＯ_２成分を１．０〜２３．０％
含有し、
１．９０以上２．１０以下の屈折率（ｎ_ｄ）を有し、２３以上３５以下のアッベ数（ν_ｄ）を有し、
厚み１０ｍｍのサンプルで分光透過率５％を示す最も短い波長（λ_５）が４００ｎｍ以下であり、
相対屈折率（５８９．２９ｎｍ）の温度係数（４０〜６０℃）が、＋８．０×１０^−６（℃^−１）又はそれよりも低い値である光学ガラス。

（２） 質量％で、
Ｎｂ_２Ｏ_５成分 ０〜２２．０％、
Ｙ_２Ｏ_３成分 ０〜１７．０％、
ＺｒＯ_２成分 ０〜１５．０％、
である（１）に記載の光学ガラス。

（３） 質量％で、
Ｇｄ_２Ｏ_３成分 ０〜１０．０％、
Ｙｂ_２Ｏ_３成分 ０〜１０．０％
Ｔａ_２Ｏ_５成分 ０〜１０．０％、
ＷＯ_３成分 ０〜１０．０％、
ＺｎＯ成分 ０〜１０．０％、
ＭｇＯ成分 ０〜１０．０％、
ＣａＯ成分 ０〜１０．０％、
ＳｒＯ成分 ０〜１０．０％、
ＢａＯ成分 ０〜１０．０％、
Ｌｉ_２Ｏ成分 ０〜１０．０％、
Ｎａ_２Ｏ成分 ０〜１０．０％、
Ｋ_２Ｏ成分 ０〜１０．０％、
Ｐ_２Ｏ_５成分 ０〜１０．０％、
ＧｅＯ_２成分 ０〜１０．０％、
Ａｌ_２Ｏ_３成分 ０〜１０．０％、
Ｇａ_２Ｏ_３成分 ０〜１０．０％、
Ｂｉ_２Ｏ_３成分 ０〜１０．０％、
ＴｅＯ_２成分 ０〜１０．０％、
ＳｎＯ_２成分 ０〜３．０％、
Ｓｂ_２Ｏ_３成分 ０〜１．０％
であり、
上記各元素の１種又は２種以上の酸化物の一部又は全部と置換した弗化物のＦとしての含有量が０〜１０．０質量％である（１）又は（２）記載の光学ガラス。

（４） 質量％で、
Ｌｎ_２Ｏ_３成分（式中、ＬｎはＬａ、Ｇｄ、Ｙ、Ｙｂからなる群より選択される１種以上）の含有量の和が４５．０％以上６８．０％以下であり、
ＲＯ成分（式中、ＲはＭｇ、Ｃａ、Ｓｒ、Ｂａ、Ｚｎからなる群より選択される１種以上）の含有量の和が０〜１０．０％であり、
Ｒｎ_２Ｏ成分（式中、ＲｎはＬｉ、Ｎａ、Ｋからなる群より選択される１種以上）の含有量の和が０〜１０．０％である（１）から（３）のいずれか記載の光学ガラス。

（５） 質量比Ｌａ_２Ｏ_３／Ｂ_２Ｏ_３が２．００超１２．００以下である（１）から（４）のいずれか記載の光学ガラス。

（６） 質量比Ｙ_２Ｏ_３／（Ｌａ_２Ｏ_３＋Ｇｄ_２Ｏ_３＋Ｙ_２Ｏ_３＋Ｙｂ_２Ｏ_３）が０．０３０以上０．３００以下である（１）から（５）のいずれか記載の光学ガラス。

（７） 質量和ＴｉＯ_２＋ＷＯ_３＋Ｎｂ_２Ｏ_５が１２．０％以上３５．０％以下であり、質量和ＳｉＯ_２＋Ｂ_２Ｏ_３が５．０％以上２３．０％以下である、（１）から（６）のいずれか記載の光学ガラス。

（８） （１）から（７）のいずれか記載の光学ガラスからなるプリフォーム。

（９） （１）から（７）のいずれか記載の光学ガラスからなる光学素子。

（１０） （９）に記載の光学素子を備える光学機器。

本発明によれば、屈折率（ｎ_ｄ）及びアッベ数（ν_ｄ）が所望の範囲内にありながら、光線透過率が高く、且つ温度変化による結像のずれ等の補正に寄与することができる光学ガラスを得ることができる。

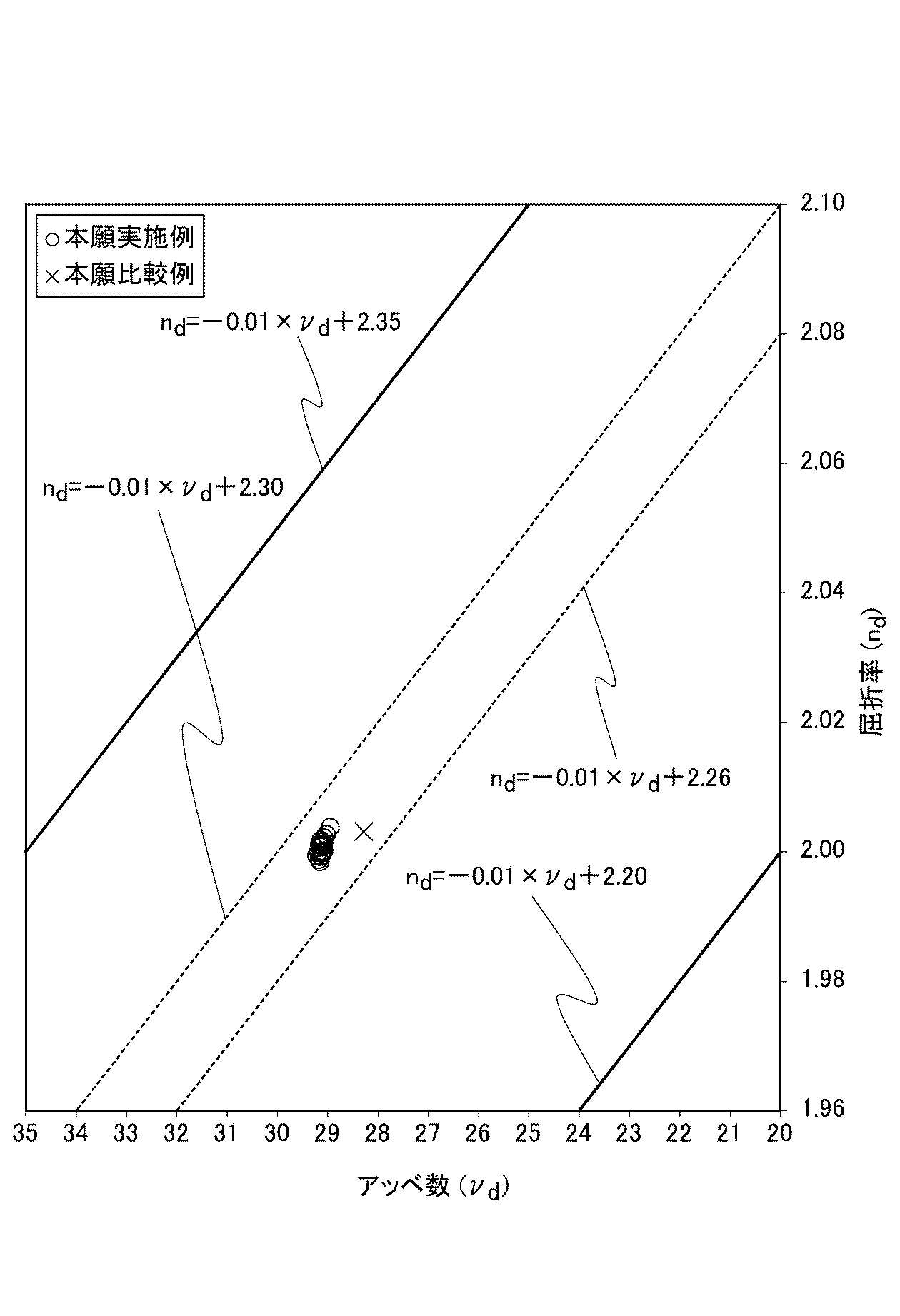

本願の実施例のガラスについての屈折率（ｎ_ｄ）とアッベ数（ν_ｄ）の関係を示す図である。

本発明の光学ガラスは、質量％で、質量％で、ＳｉＯ_２成分を０％超１５．０％以下、Ｂ_２Ｏ_３成分を０％超１８．０％以下、Ｌａ_２Ｏ_３成分を４０．０〜６５．０％、ＴｉＯ_２成分を１．０〜２３．０％含有し、１．９０以上２．１０以下の屈折率（ｎ_ｄ）を有し、２３以上３５以下のアッベ数（ν_ｄ）を有し、厚み１０ｍｍのサンプルで分光透過率５％を示す最も短い波長（λ_５）が４００ｎｍ以下であり、相対屈折率（５８９．２９ｎｍ）の温度係数（４０〜６０℃）が、＋８．０×１０^−６（℃^−１）又はそれよりも低い値である。本発明者は、ＳｉＯ_２成分、Ｂ_２Ｏ_３成分及びＬａ_２Ｏ_３成分をベースとし、これにＴｉＯ_２成分を含有させた場合に、屈折率（ｎ_ｄ）及びアッベ数（ν_ｄ）が所望の範囲内にありながらも、光線透過率が高く、相対屈折率の温度係数が所望の範囲内にあるガラスが得られることを見出した。従って、屈折率（ｎ_ｄ）及びアッベ数（ν_ｄ）が所望の範囲内にありながら、光線透過率が高く、且つ温度変化による結像のずれ等の補正に寄与することができる。

以下、本発明の光学ガラスの実施形態について詳細に説明する。本発明は、以下の実施形態に何ら限定されるものではなく、本発明の目的の範囲内において、適宜変更を加えて実施することができる。なお、説明が重複する箇所について、適宜説明を省略する場合があるが、発明の趣旨を限定するものではない。

［ガラス成分］
本発明の光学ガラスを構成する各成分の組成範囲を以下に述べる。本明細書中において、各成分の含有量は、特に断りがない場合、全て酸化物換算組成の全質量に対する質量％で表示されるものとする。ここで、「酸化物換算組成」は、本発明のガラス構成成分の原料として使用される酸化物、複合塩、金属弗化物等が熔融時に全て分解され酸化物へ変化すると仮定した場合に、当該生成酸化物の総質量を１００質量％として、ガラス中に含有される各成分を表記した組成である。

＜必須成分、任意成分について＞
ＳｉＯ_２成分は、ガラス形成酸化物として必須の成分である。特に、ＳｉＯ_２成分を０％超含有することで、ガラスの安定性を高めて量産に耐えるガラスを得易くする成分でもある。また、熔融ガラスの粘度を高め、ガラスの着色を低減することができる。従って、ＳｉＯ_２成分の含有量は、好ましくは０％超、より好ましくは１．０％超、さらに好ましくは３．０％超、さらに好ましくは４．０％超とする。
他方で、ＳｉＯ_２成分の含有量を１５．０％以下にすることで、ガラス転移点の上昇を抑えられ、且つ屈折率の低下を抑えられる。従って、ＳｉＯ_２成分の含有量は、好ましくは１５．０％以下、より好ましくは１２．０％未満、さらに好ましくは１０．０％未満、さらに好ましくは８．０％未満、さらに好ましくは６．０％未満、さらに好ましくは５．０％未満とする。

Ｂ_２Ｏ_３成分は、ガラス形成酸化物として必須の成分である。特に、Ｂ_２Ｏ_３成分を０％超含有することで、ガラスの安定性を高めて耐失透性を高め、且つガラスのアッベ数を高めることができる。従って、Ｂ_２Ｏ_３成分の含有量は、好ましくは０％超、より好ましくは１．０％超、さらに好ましくは３．０％超、さらに好ましくは５．０％超、さらに好ましくは７．０％超、さらに好ましくは８．０％超とする。
一方、Ｂ_２Ｏ_３成分の含有量を１８．０％以下にすることで、より大きな屈折率を得易くでき、且つ化学的耐久性の悪化を抑えられる。従って、Ｂ_２Ｏ_３成分の含有量は、好ましくは１８．０％以下、より好ましくは１５．０％未満、さらに好ましくは１３．０％未満、さらに好ましくは９．５％以下、さらに好ましくは９．０％未満とする。

Ｌａ_２Ｏ_３成分は、ガラスの屈折率及びアッベ数を高める必須成分である。また、希土類の中では比較的安価なため、ガラスの材料コストを低減することができる。また、屈折率を高める成分の中では、相対屈折率の温度係数の上昇を抑え難い成分である。従って、Ｌａ_２Ｏ_３成分の含有量は、好ましくは４０．０％以上、より好ましくは４３．０％超、さらに好ましくは４５．０％超、さらに好ましくは４８．０％超、さらに好ましくは５０．０％以上、さらに好ましくは５０．５％以上とする。
一方、Ｌａ_２Ｏ_３成分の含有量を６５．０％以下にすることで、ガラスの安定性を高めることで失透を低減できる。また、ガラス原料の熔解性を高められる。従って、Ｌａ_２Ｏ_３成分の含有量は、好ましくは６５．０％以下、より好ましくは６０．０％未満、さらに好ましくは５８．０％未満、さらに好ましくは５５．０％未満とする。

ＴｉＯ_２成分は、ガラスの屈折率を高め、且つガラスの液相温度を低くすることで安定性を高められ、また、ガラスの比重を小さくでき、ガラスの材料コストを低減できる必須成分である。また、屈折率を高める成分の中では、相対屈折率の温度係数の上昇を抑え難い成分である。従って、ＴｉＯ_２成分の含有量は、好ましくは１．０％以上、より好ましくは３．０％超、さらに好ましくは５．０％超、さらに好ましくは７．０％超、さらに好ましくは９．０％超とする。
他方で、ＴｉＯ_２成分の含有量を２３．０％以下にすることで、ＴｉＯ_２成分の過剰な含有による失透を低減でき、ガラスの可視光（特に波長５００ｎｍ以下）に対する透過率の低下を抑えられる。また、これによりアッベ数の低下を抑えられる。従って、ＴｉＯ_２成分の含有量は、好ましくは２３．０％以下、より好ましくは２０．０％未満、さらに好ましくは１７．０％未満、さらに好ましくは１４．０％未満とする。

Ｎｂ_２Ｏ_５成分は、０％超含有する場合に、ガラスの屈折率を高め、且つガラスの液相温度を低くすることで耐失透性を高められる任意成分である。従って、Ｎｂ_２Ｏ_５成分の含有量は、好ましくは０％超、より好ましくは１．０％超、さらに好ましくは３．０％超、さらに好ましくは５．０％超、さらに好ましくは７．０％超としてもよい。
他方で、Ｎｂ_２Ｏ_５成分の含有量を２２．０％以下にすることで、ガラスの材料コストを抑えられ、アッベ数の低下を抑えられる。また、Ｎｂ_２Ｏ_５成分の過剰な含有による失透を低減でき、且つ、ガラスの可視光（特に波長５００ｎｍ以下）に対する透過率の低下を抑えられる。従って、Ｎｂ_２Ｏ_５成分の含有量は、好ましくは２２．０％以下、より好ましくは２０．０％未満、さらに好ましくは１５．０％未満、さらに好ましくは１２．０％未満とする。

Ｙ_２Ｏ_３成分は、０％超含有する場合に、高屈折率及び高アッベ数を維持しながらも、ガラスの材料コストを抑えられ、且つ、ガラスの比重を低減できる任意成分である。従って、Ｙ_２Ｏ_３成分の含有量は、好ましくは０％超、より好ましくは１．０％超、さらに好ましくは３．０％超としてもよい。
他方で、Ｙ_２Ｏ_３成分の含有量を１７．０％以下にすることで、ガラスの屈折率の低下を抑えられ、且つガラスの安定性を高められる。また、ガラス原料の熔解性の悪化を抑えられる。従って、Ｙ_２Ｏ_３成分の含有量は、好ましくは１７．０％以下、より好ましくは１５．０％未満、さらに好ましくは１２．０％未満、さらに好ましくは１０．０％未満、さらに好ましくは８．０％未満とする。

ＺｒＯ_２成分は、０％超含有する場合に、ガラスの屈折率及びアッベ数を高められ、且つ耐失透性を向上できる任意成分である。従って、ＺｒＯ_２成分の含有量を、好ましくは０％超、より好ましくは１．０％超、さらに好ましくは３．５％超、さらに好ましくは５．０％超としてもよい。
他方で、ＺｒＯ_２成分の含有量を１５．０％以下にすることで、ＺｒＯ_２成分の過剰な含有による失透を低減できる。従って、ＺｒＯ_２成分の含有量は、好ましくは１５．０％以下、より好ましくは１２．０％未満、さらに好ましくは１０．０％未満、さらに好ましくは７．０％未満とする。

Ｇｄ_２Ｏ_３成分、Ｙｂ_２Ｏ_３成分及びＬｕ_２Ｏ_３成分は、０％超含有する場合に、ガラスの屈折率及びアッベ数を高められる任意成分である。
しかしながら、Ｇｄ_２Ｏ_３成分、Ｙｂ_２Ｏ_３成分及びＬｕ_２Ｏ_３成分は原料価格が高く、その含有量が多いと生産コストが上昇し、且つ、ガラスの比重が増大する。従って、Ｇｄ_２Ｏ_３成分及びＹｂ_２Ｏ_３成分の含有量は、それぞれ好ましくは１０．０％以下、より好ましくは７．０％未満、さらに好ましくは５．０％未満、さらに好ましくは４．０％未満、さらに好ましくは１．０％未満とする。特に材料コストを低減させる観点では、これらの成分の少なくともいずれかを含有しないことが最も好ましい。

Ｔａ_２Ｏ_５成分は、０％超含有する場合に、ガラスの屈折率を高められ、且つ耐失透性を高められる任意成分である。
しかしながら、Ｔａ_２Ｏ_５成分は原料価格が高く、その含有量が多いと生産コストが上昇する。また、Ｔａ_２Ｏ_５成分の含有量を１０．０％以下にすることで、原料の熔解温度が低くなり、原料の熔解に要するエネルギーが低減されるため、光学ガラスの製造コストも低減できる。従って、Ｔａ_２Ｏ_５成分の含有量は、好ましくは１０．０％以下、より好ましくは５．０％未満、さらに好ましくは３．０％未満、さらに好ましくは１．０％未満とする。特に材料コストを低減させる観点では、Ｔａ_２Ｏ_５成分を含有しないことが最も好ましい。

ＷＯ_３成分は、０％超含有する場合に、他の高屈折率成分によるガラスの着色を低減しながら、屈折率を高め、ガラス転移点を低くでき、且つ耐失透性を高められる任意成分である。従って、ＷＯ_３成分の含有量は、好ましくは０％超、より好ましくは０．３％超、さらに好ましくは０．５％超としてもよい。
他方で、ＷＯ_３成分の含有量を１０．０％以下にすることで、ガラスの材料コストを抑えられ、アッベ数の低下を抑えられる。また、ＷＯ_３成分によるガラスの着色を低減して可視光透過率を高められる。従って、ＷＯ_３成分の含有量は、好ましくは１０．０％以下、より好ましくは５．０％未満、さらに好ましくは３．０％未満、さらに好ましくは１．０％未満、さらに好ましくは０．９％以下とする。

ＺｎＯ成分は、０％超含有する場合に、ガラスの安定性を高められ、着色を低減できる任意成分である。また、ガラス転移点を低くでき、化学的耐久性を改善できる成分でもある。
他方で、ＺｎＯ成分の含有量を１０．０％以下にすることで、相対屈折率の温度係数を小さくでき、ガラスの屈折率の低下を抑えられ、且つ、過剰な粘性の低下による失透を低減できる。従って、ＺｎＯ成分の含有量は、好ましくは１０．０％以下、より好ましくは５．０％未満、さらに好ましくは３．０％未満、さらに好ましくは１．０％未満とし、さらに好ましくは含有しない。

ＭｇＯ成分、ＣａＯ成分、ＳｒＯ成分及びＢａＯ成分は、０％超含有する場合に、ガラスの屈折率や熔融性、耐失透性を調整できる任意成分である。特に、ＢａＯ成分は、相対屈折率の温度係数を小さくできる成分でもある。
他方で、ＭｇＯ成分、ＣａＯ成分、ＳｒＯ成分及びＢａＯ成分の含有量をそれぞれ１０．０％以下にすることで、屈折率の低下を抑えることができ、且つこれらの成分の過剰な含有による失透を低減できる。従って、ＭｇＯ成分、ＣａＯ成分、ＳｒＯ成分及びＢａＯ成分の含有量は、それぞれ好ましくは１０．０％以下、より好ましくは５．０％未満、さらに好ましくは３．０％未満、さらに好ましくは１．０％未満とする。特に屈折率の高いガラスを得る観点では、これらの成分を含有しないことが最も好ましい。

Ｌｉ_２Ｏ成分、Ｎａ_２Ｏ成分及びＫ_２Ｏ成分は、０％超含有する場合に、ガラスの熔融性を改善でき、ガラス転移点を低くでき、且つ相対屈折率の温度係数を小さくできる任意成分である。そのため、これらのうちＬｉ_２Ｏ成分の含有量は、好ましくは０％超、より好ましくは０．１％以上としてもよい。
他方で、Ｌｉ_２Ｏ成分、Ｎａ_２Ｏ成分及びＫ_２Ｏ成分のそれぞれ１０．０％以下にすることで、ガラスの屈折率を低下し難くし、且つガラスの失透を低減できる。従って、Ｌｉ_２Ｏ成分、Ｎａ_２Ｏ成分及びＫ_２Ｏ成分の含有量は、それぞれ好ましくは１０．０％以下、より好ましくは５．０％未満、さらに好ましくは３．０％未満、さらに好ましくは１．０％未満、さらに好ましくは０．５％未満とする。

Ｐ_２Ｏ_５成分は、ガラス形成成分として作用することができ、０％超含有する場合に、ガラスの液相温度を下げて耐失透性を高められる任意成分である。
他方で、Ｐ_２Ｏ_５成分の含有量を１０．０％以下にすることで、ガラスの化学的耐久性、特に耐水性の低下を抑えられる。従って、Ｐ_２Ｏ_５成分の含有量は、好ましくは１０．０％以下、より好ましくは５．０％未満、さらに好ましくは３．０％未満、さらに好ましくは１．０％未満とする。

ＧｅＯ_２成分は、０％超含有する場合に、ガラスの屈折率を高められ、且つ耐失透性を向上できる任意成分である。
しかしながら、ＧｅＯ_２は原料価格が高く、その含有量が多いと生産コストが上昇する。従って、ＧｅＯ_２成分の含有量は、好ましくは１０．０％以下、より好ましくは５．０％未満、さらに好ましくは３．０％未満、さらに好ましくは１．０％未満とする。特に、材料コストを低減させる観点では、ＧｅＯ_２成分を含有しなくてもよい。

Ａｌ_２Ｏ_３成分及びＧａ_２Ｏ_３成分は、０％超含有する場合に、ガラスの化学的耐久性を向上でき、且つガラスの耐失透性を向上できる任意成分である。
他方で、Ａｌ_２Ｏ_３成分及びＧａ_２Ｏ_３成分の各々の含有量を１０．０％以下にすることで、ガラスの液相温度を下げて耐失透性を高められる。従って、Ａｌ_２Ｏ_３成分及びＧａ_２Ｏ_３成分の含有量は、それぞれ好ましくは１０．０％以下、より好ましくは５．０％未満、さらに好ましくは３．０％未満、さらに好ましくは１．０％未満とする。ここで、Ａｌ_２Ｏ_３成分及びＧａ_２Ｏ_３成分のうち少なくともいずれかを含有しなくてもよい。

Ｂｉ_２Ｏ_３成分は、０％超含有する場合に、屈折率を高められ、且つガラス転移点を下げられる任意成分である。
他方で、Ｂｉ_２Ｏ_３成分の含有量を１０．０％以下にすることで、ガラスの液相温度を下げて耐失透性を高められる。従って、Ｂｉ_２Ｏ_３成分の含有量は、好ましくは１０．０％以下、より好ましくは５．０％未満、さらに好ましくは３．０％未満、さらに好ましくは１．０％未満とする。

ＴｅＯ_２成分は、０％超含有する場合に、屈折率を高められ、且つガラス転移点を下げられる任意成分である。
他方で、ＴｅＯ_２は白金製の坩堝や、熔融ガラスと接する部分が白金で形成されている熔融槽でガラス原料を熔融する際、白金と合金化しうる問題がある。従って、ＴｅＯ_２成分の含有量は、好ましくは１０．０％以下、より好ましくは５．０％未満、さらに好ましくは３．０％未満、さらに好ましくは１．０％未満とする。

ＳｎＯ_２成分は、０％超含有する場合に、熔融ガラスの酸化を低減して清澄し、且つガラスの可視光透過率を高められる任意成分である。
他方で、ＳｎＯ_２成分の含有量を３．０％以下にすることで、熔融ガラスの還元によるガラスの着色や、ガラスの失透を低減できる。また、ＳｎＯ_２成分と熔解設備（特にＰｔ等の貴金属）の合金化が低減されるため、熔解設備の長寿命化を図れる。従って、ＳｎＯ_２成分の含有量は、好ましくは３．０％以下、より好ましくは１．０％未満、さらに好ましくは０．５％未満、さらに好ましくは０．１％未満とする。

Ｓｂ_２Ｏ_３成分は、０％超含有する場合に、熔融ガラスを脱泡できる任意成分である。
他方で、Ｓｂ_２Ｏ_３量が多すぎると、可視光領域の短波長領域における透過率が悪くなる。従って、Ｓｂ_２Ｏ_３成分の含有量は、好ましくは１．０％以下、より好ましくは０．５％未満、さらに好ましくは０．３％未満とする。

なお、ガラスを清澄し脱泡する成分は、上記のＳｂ_２Ｏ_３成分に限定されるものではなく、ガラス製造の分野における公知の清澄剤、脱泡剤或いはそれらの組み合わせを用いることができる。

Ｆ成分は、０％超含有する場合に、ガラスのアッベ数を高め、ガラス転移点を低くし、且つ耐失透性を向上できる任意成分である。
しかし、Ｆ成分の含有量、すなわち上述した各金属元素の１種又は２種以上の酸化物の一部又は全部と置換した弗化物のＦとしての合計量が１０．０％を超えると、Ｆ成分の揮発量が多くなるため、安定した光学恒数が得られ難くなり、均質なガラスが得られ難くなる。
従って、Ｆ成分の含有量は、好ましくは１０．０％以下、より好ましくは５．０％未満、さらに好ましくは３．０％未満、さらに好ましくは１．０％未満とする。

Ｌｎ_２Ｏ_３成分（式中、ＬｎはＬａ、Ｇｄ、Ｙ、Ｙｂ、Ｌｕからなる群より選択される１種以上）の含有量の和（質量和）は、４５．０％以上６８．０％以下が好ましい。
特に、この和を４５．０％以上にすることで、ガラスの屈折率及びアッベ数が高められるため、所望の屈折率及びアッベ数を有するガラスを得易くすることができる。従って、Ｌｎ_２Ｏ_３成分の質量和は、好ましくは４５．０％以上、より好ましくは５０．０％超、さらに好ましくは５３．０％超、さらに好ましくは５５．０％超とする。
他方で、この和を６８．０％以下にすることで、ガラスの液相温度が低くなるため、ガラスの失透を低減できる。従って、Ｌｎ_２Ｏ_３成分の質量和は、好ましくは６８．０％以下、より好ましくは６５．０％未満、さらに好ましくは６２．０％未満、さらに好ましくは６０．０％未満とする。

ＲＯ成分（式中、ＲはＭｇ、Ｃａ、Ｓｒ、Ｂａからなる群より選択される１種以上）の含有量の和（質量和）は、１０．０％以下が好ましい。これにより、屈折率の低下を抑えられ、また、ガラスの安定性を高められる。従って、ＲＯ成分の質量和は、好ましくは１０．０％以下、より好ましくは５．０％未満、さらに好ましくは３．０％未満、さらに好ましくは１．０％未満とする。

Ｒｎ_２Ｏ成分（式中、ＲｎはＬｉ、Ｎａ、Ｋからなる群より選択される１種以上）の含有量の和（質量和）は、１０．０％以下が好ましい。これにより、溶融ガラスの粘性の低下を抑えられ、ガラスの屈折率を低下し難くでき、ガラスの失透を低減でき、且つ相対屈折率の温度係数を小さくできる。従って、Ｒｎ_２Ｏ成分の質量和は、好ましくは１０．０％以下、より好ましくは５．０％未満、さらに好ましくは３．０％未満、さらに好ましくは１．０％未満、さらに好ましくは０．５％未満、さらに好ましくは０．４５％未満とする。
他方で、Ｒｎ_２Ｏ成分の質量和の下限値は、相対屈折率の温度係数をより小さくする観点から、０％超としてもよく、０．１％以上としてもよい。

Ｂ_２Ｏ_３成分の含有量に対するＬａ_２Ｏ_３成分の含有量の和の比率（質量比）は、２．００超１２．００以下が好ましい。
特に、この質量比を２．００超にすることで、ガラスの屈折率を高められる。従って、質量比Ｌａ_２Ｏ_３／Ｂ_２Ｏ_３は、好ましくは２．００超、より好ましくは３．００超、さらに好ましくは４．００超、さらに好ましくは５．００超、さらに好ましくは５．３０以上、さらに好ましくは５．５０以上とする。
他方で、この質量比Ｌａ_２Ｏ_３／Ｂ_２Ｏ_３は、好ましくは１２．００以下、より好ましくは１０．００未満、さらに好ましくは８．００未満、さらに好ましくは７．００未満としてもよい。

Ｙ_２Ｏ_３成分の含有量に対する、Ｌａ_２Ｏ_３成分、Ｇｄ_２Ｏ_３成分、Ｙ_２Ｏ_３成分及びＹｂ_２Ｏ_３成分の含有量の比率（質量比）は、０．０３０以上０．３００以下が好ましい。
特に、この質量比を０．０３０以上にすることで、ガラスの比重を小さくすることができる。従って、質量比Ｙ_２Ｏ_３／（Ｌａ_２Ｏ_３＋Ｇｄ_２Ｏ_３＋Ｙ_２Ｏ_３＋Ｙｂ_２Ｏ_３）は、好ましくは０．０３０以上、より好ましくは０．０５０超、さらに好ましくは０．０６５以上とする。
他方で、この質量比は、所望の屈折率及びアッベ数を得易くする観点から、好ましくは０．３００、より好ましくは０．２００、さらに好ましくは０．１５０を上限としてもよい。

ＴｉＯ_２成分、Ｎｂ_２Ｏ_５成分及びＷＯ_３成分の含有量の和（質量和）は、１２．０％以上３５．０％以下が好ましい。
特に、この和を１２．０％以上にすることで、屈折率が高まり、且つガラスの安定性が高まるため、高屈折率低分散の光学ガラスを得易くできる。従って、質量和（ＴｉＯ_２＋Ｎｂ_２Ｏ_５＋ＷＯ_３）は、好ましくは１２．０％以上、より好ましくは１５．０％超、さらに好ましくは１８．０％超、さらに好ましくは２０．０％超とする。
一方で、この和を３５．０％以下にすることで、これら成分の過剰な含有によるガラスのアッベ数の低下や、ガラスの着色や失透を低減できる。従って、質量和（ＴｉＯ_２＋Ｎｂ_２Ｏ_５＋ＷＯ_３）は、好ましくは３５．０％以下、より好ましくは３０．０％未満、さらに好ましくは２７．０％未満、さらに好ましくは２４．０％未満とする。

Ｂ_２Ｏ_３成分及びＳｉＯ_２成分の含有量の和（質量和）は、５．０％以上２３．０％以下が好ましい。
特に、この和を５．０％以上にすることで、ガラスのネットワーク構造が形成されるため、安定なガラスを形成することができる。従って、質量和（Ｂ_２Ｏ_３＋ＳｉＯ_２）は、好ましくは５．０％以上、より好ましくは８．０％超、さらに好ましくは１０．０％超、さらに好ましくは１３．０％超とする。
他方で、この和を２３．０％以下にすることで、これらの成分の過剰な含有による屈折率の低下を抑えられる。従って、質量和（Ｂ_２Ｏ_３＋ＳｉＯ_２）は、好ましくは２３．０％以下、より好ましくは２０．０％未満、さらに好ましくは１８．０％未満、さらに好ましくは１５．０％未満とする。

ＴｉＯ_２成分の含有量に対する、Ｙ_２Ｏ_３成分の含有量の比率（質量比）は、１．００以下が好ましい。これにより、所望の屈折率及びアッベ数を有しながら、耐失透性に優れた光学ガラスを得ることができる。従って、質量比Ｙ_２Ｏ_３／ＴｉＯ_２は、好ましくは１．００以下、より好ましくは０．８０以下、さらに好ましくは０．６０以下、さらに好ましくは０．５４以下、さらに好ましくは０．５０未満とする。

＜含有すべきでない成分について＞
次に、本発明の光学ガラスに含有すべきでない成分、及び含有することが好ましくない成分について説明する。

他の成分を本願発明のガラスの特性を損なわない範囲で必要に応じ、添加することができる。ただし、Ｔｉ、Ｚｒ、Ｎｂ、Ｗ、Ｌａ、Ｇｄ、Ｙ、Ｙｂ、Ｌｕを除く、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、Ｃｕ、Ａｇ及びＭｏ等の各遷移金属成分は、それぞれを単独又は複合して少量含有した場合でもガラスが着色し、可視域の特定の波長に吸収を生じる性質があるため、特に可視領域の波長を使用する光学ガラスにおいては、実質的に含まないことが好ましい。

また、ＰｂＯ等の鉛化合物及びＡｓ_２Ｏ_３等の砒素化合物は、環境負荷が高い成分であるため、実質的に含有しないこと、すなわち、不可避な混入を除いて一切含有しないことが望ましい。

さらに、Ｔｈ、Ｃｄ、Ｔｌ、Ｏｓ、Ｂｅ、及びＳｅの各成分は、近年有害な化学物質として使用を控える傾向にあり、ガラスの製造工程のみならず、加工工程、及び製品化後の処分に至るまで環境対策上の措置が必要とされる。従って、環境上の影響を重視する場合には、これらを実質的に含有しないことが好ましい。

［製造方法］
本発明の光学ガラスは、例えば以下のように作製される。すなわち、上記原料を各成分が所定の含有量の範囲内になるように均一に混合し、作製した混合物を白金坩堝に投入し、ガラス原料の熔解難易度に応じて電気炉で１１００〜１５００℃の温度範囲で２〜５時間熔解させて攪拌均質化した後、適当な温度に下げてから金型に鋳込み、徐冷することにより作製される。

［物性］
本発明の光学ガラスは、高屈折率及び高アッベ数（低分散）を有することが好ましい。特に、本発明の光学ガラスの屈折率（ｎ_ｄ）は、好ましくは１．９０、より好ましくは１．９３、さらに好ましくは１．９５、さらに好ましくは１．９８を下限とする。この屈折率（ｎ_ｄ）は、好ましくは２．１０、より好ましくは２．０５、さらに好ましくは２．０３を上限としてもよい。また、本発明の光学ガラスのアッベ数（ν_ｄ）は、好ましくは２３、より好ましくは２５、さらに好ましくは２８を下限とする。このアッベ数（ν_ｄ）は、好ましくは３５、より好ましくは３３、さらに好ましくは３０を上限とする。
このような高屈折率を有することで、光学素子の薄型化を図っても大きな光の屈折量を得ることができる。また、このような低分散を有することで、単レンズとして用いたときに光の波長による焦点のずれ（色収差）を小さくできる。そのため、例えば高分散（低いアッベ数）を有する光学素子と組み合わせて光学系を構成した場合に、その光学系の全体として収差を低減させて高い結像特性等を図ることができる。
このように、本発明の光学ガラスは、光学設計上有用であり、特に光学系を構成したときに、高い結像特性等を図りながらも、光学系の小型化を図ることができ、光学設計の自由度を広げることができる。

また、本発明の光学ガラスは、屈折率（ｎ_ｄ）及びアッベ数（ν_ｄ）が、（−０．０１ν_ｄ＋２．２０）≦ｎ_ｄ≦（−０．０１ν_ｄ＋２．３５）の関係を満たすことが好ましい。本発明で特定される組成のガラスでは、屈折率（ｎ_ｄ）及びアッベ数（ν_ｄ）がこの関係を満たすことで、より安定なガラスを得られる。
従って、本発明の光学ガラスでは、屈折率（ｎ_ｄ）及びアッベ数（ν_ｄ）が、ｎ_ｄ≧（−０．０１ν_ｄ＋２．２０）の関係を満たすことが好ましく、ｎ_ｄ≧（−０．０１ν_ｄ＋２．２４）の関係を満たすことがより好ましく、ｎ_ｄ≧（−０．０１ν_ｄ＋２．２８）の関係を満たすことがさらに好ましく、ｎ_ｄ≧（−０．０１ν_ｄ＋２．２９）の関係を満たすことがさらに好ましい。
一方で、本発明の光学ガラスでは、屈折率（ｎ_ｄ）及びアッベ数（ν_ｄ）が、ｎ_ｄ≦（−０．０１ν_ｄ＋２．３５）の関係を満たすことが好ましく、ｎ_ｄ≦（−０．０１ν_ｄ＋２．３２）の関係を満たすことがより好ましく、ｎ_ｄ≦（−０．０１ν_ｄ＋２．３０）の関係を満たすことがさらに好ましい。

本発明の光学ガラスは、相対屈折率の温度係数（ｄｎ／ｄＴ）が所望の範囲内にある。
より具体的には、本発明の光学ガラスの相対屈折率の温度係数は、好ましくは＋８．０×１０^−６℃^−１、より好ましくは＋７．０×１０^−６℃^−１、さらに好ましくは＋６．０×１０^−６℃^−１、さらに好ましくは＋５．０×１０^−６℃^−１を上限値とし、この上限値又はそれよりも低い（マイナス側）の値をとりうる。
他方で、本発明の光学ガラスの相対屈折率の温度係数としては、例えば０．０×１０^−６℃^−１、より詳細には＋０．５×１０^−６℃^−１、さらに詳細には＋１．０×１０^−６℃^−１を下限値としてもよく、この下限値又はそれよりも高い（プラス側）の値を取るようにすることができる。
従来、１．９０以上２．１０以下の屈折率（ｎ_ｄ）を有し、２３以上３５以下のアッベ数（ν_ｄ）を有するガラスとして、相対屈折率の温度係数が上記範囲内にあるガラスは知られておらず、このようなガラスを得られることで、温度変化による結像のずれ等の補正の選択肢を広げられ、その補正をより容易にできる。したがって、このような範囲の相対屈折率の温度係数にすることで、温度変化による結像のずれ等の補正に寄与することができる。
本発明の光学ガラスの相対屈折率の温度係数は、光学ガラスと同一温度の空気中における、波長５８９．２９ｎｍの光についての屈折率の温度係数のことであり、４０℃から６０℃に温度を変化させた際の、１℃当たりの変化量（℃^−１）で表される。

本発明の光学ガラスは、耐失透性が高いこと、より具体的には、低い液相温度を有することが好ましい。すなわち、本発明の光学ガラスの液相温度は、好ましくは１３５０℃、より好ましくは１３２０℃、さらに好ましくは１３００℃、さらに好ましくは１２５０℃を上限とする。これにより、熔解後のガラスをより低い温度で流出しても、作製されたガラスの結晶化が低減されるため、熔融状態からガラスを形成したときの失透を低減でき、ガラスを用いた光学素子の光学特性への影響を低減できる。また、ガラスの熔解温度を低くしてもガラスを成形できるため、ガラスの成形時に消費するエネルギーを抑えることで、ガラスの製造コストを低減できる。一方、本発明の光学ガラスの液相温度の下限は特に限定しないが、本発明によって得られるガラスの液相温度は、概ね８００℃以上、具体的には８５０℃以上、さらに具体的には９００℃以上であることが多い。なお、本明細書中における「液相温度」とは、５０ｍｌの容量の白金製坩堝に５ｃｃのカレット状のガラス試料を白金坩堝に入れて１４００℃で完全に熔融状態にし、所定の温度まで降温して１時間保持し、炉外に取り出して冷却した後直ちにガラス表面及びガラス中の結晶の有無を観察したときに、結晶が認められない一番低い温度を表す。ここで降温する際の所定の温度は、１３５０℃〜８００℃の間の１０℃刻みの温度である。

本発明の光学ガラスは、可視光透過率、特に可視光のうち短波長側の光の透過率が高く、それにより着色が少ないことが好ましい。
特に、本発明の光学ガラスにおける、厚み１０ｍｍのサンプルで分光透過率７０％を示す最も短い波長（λ_７０）は、好ましくは５００ｎｍ、より好ましくは４８０ｎｍ、さらに好ましくは４６０ｎｍを上限とする。
また、本発明の光学ガラスにおける、厚み１０ｍｍのサンプルで分光透過率５％を示す最も短い波長（λ_５）は、好ましくは４００ｎｍ、より好ましくは３８０ｎｍ、さらに好ましくは３７０ｎｍを上限とする。
これらにより、ガラスの吸収端が紫外領域又はその近傍になり、可視光に対するガラスの透明性が高められるため、この光学ガラスを、レンズ等の光を透過させる光学素子に好ましく用いることができる。

本発明の光学ガラスの比重は、光学素子や光学機器の軽量化に寄与する観点から、好ましくは５．５０、より好ましくは５．３０、好ましくは５．１０を上限とする。他方で、本発明の光学ガラスの比重は、概ね３．００以上、より詳細には３．５０以上、さらに詳細には４．００以上であることが多い。
本発明の光学ガラスの比重は、日本光学硝子工業会規格ＪＯＧＩＳ０５−１９７５「光学ガラスの比重の測定方法」に基づいて測定する。

［プリフォーム及び光学素子］
作製された光学ガラスから、例えば研磨加工の手段、又は、リヒートプレス成形や精密プレス成形等のモールドプレス成形の手段を用いて、ガラス成形体を作製することができる。すなわち、光学ガラスに対して研削及び研磨等の機械加工を行ってガラス成形体を作製したり、光学ガラスからモールドプレス成形用のプリフォームを作製し、このプリフォームに対してリヒートプレス成形を行った後で研磨加工を行ってガラス成形体を作製したり、研磨加工を行って作製したプリフォームや、公知の浮上成形等により成形されたプリフォームに対して精密プレス成形を行ってガラス成形体を作製したりすることができる。なお、ガラス成形体を作製する手段は、これらの手段に限定されない。

このように、本発明の光学ガラスは、様々な光学素子及び光学設計に有用である。その中でも特に、本発明の光学ガラスからプリフォームを形成し、このプリフォームを用いてリヒートプレス成形や精密プレス成形等を行い、レンズやプリズム等の光学素子を作製することが好ましい。これにより、径の大きなプリフォームの形成が可能になるため、光学素子の大型化を図りながらも、カメラやプロジェクタ等の光学機器に用いたときに高精細で高精度な結像特性及び投影特性を実現できる。

本発明の実施例（Ｎｏ．１〜Ｎｏ．３１）及び比較例（Ｎｏ．Ａ）の組成、並びに、これらのガラスの屈折率（ｎ_ｄ）、アッベ数（ν_ｄ）、相対屈折率の温度係数（ｄｎ／ｄＴ）、液相温度、分光透過率が７０％及び５％を示す波長（λ_７０、λ_５）及び比重の結果を表１〜表４に示す。なお、以下の実施例はあくまで例示の目的であり、これらの実施例のみ限定されるものではない。

本発明の実施例及び比較例のガラスは、いずれも各成分の原料として各々相当する酸化物、水酸化物、炭酸塩、硝酸塩、弗化物、メタ燐酸化合物等の通常の光学ガラスに使用される高純度原料を選定し、表に示した各実施例の組成の割合になるように秤量して均一に混合した後、白金坩堝に投入し、ガラス原料の熔解難易度に応じて電気炉で１１００〜１５００℃の温度範囲で２〜５時間熔解させた後、攪拌均質化してから金型等に鋳込み、徐冷して作製した。

実施例及び比較例のガラスの屈折率（ｎ_ｄ）及びアッベ数（ν_ｄ）は、ヘリウムランプのｄ線（５８７．５６ｎｍ）に対する測定値で示した。また、アッベ数（ν_ｄ）は、上記ｄ線の屈折率と、水素ランプのＦ線（４８６．１３ｎｍ）に対する屈折率（ｎ_Ｆ）、Ｃ線（６５６．２７ｎｍ）に対する屈折率（ｎ_Ｃ）の値を用いて、アッベ数（ν_ｄ）＝[（ｎ_ｄ−１）／（ｎ_Ｆ−ｎ_Ｃ）]の式から算出した。

実施例及び比較例のガラスの相対屈折率の温度係数（ｄｎ／ｄＴ）は、日本光学硝子工業会規格ＪＯＧＩＳ１８−２００８「光学ガラスの屈折率の温度係数の測定方法」に記載された方法のうち干渉法により、波長５８９．２９ｎｍの光についての、４０℃から６０℃に温度を変化させた際における、相対屈折率の温度係数の値を測定した。

実施例及び比較例のガラスの液相温度は、５０ｍｌの容量の白金製坩堝に５ｃｃのカレット状のガラス試料を白金坩堝に入れて１４００℃で完全に熔融状態にし、１３５０℃〜８００℃まで１０℃刻みで設定したいずれかの温度まで降温して１時間保持し、炉外に取り出して冷却した後直ちにガラス表面及びガラス中の結晶の有無を観察したときに、結晶が認められない一番低い温度を求めた。

実施例及び比較例のガラスの透過率は、日本光学硝子工業会規格ＪＯＧＩＳ０２−２００３に準じて測定した。なお、本発明においては、ガラスの透過率を測定することで、ガラスの着色の有無と程度を求めた。具体的には、厚さ１０±０．１ｍｍの対面平行研磨品をＪＩＳＺ８７２２に準じ、２００〜８００ｎｍの分光透過率を測定し、λ_５（透過率５％時の波長）を求めた。

実施例及び比較例のガラスの比重は、日本光学硝子工業会規格ＪＯＧＩＳ０５−１９７５「光学ガラスの比重の測定方法」に基づいて測定した。

表に表されるように、本発明の実施例の光学ガラスは、いずれも屈折率（ｎ_ｄ）が１．９０以上、より詳細には１．９９以上であるとともに、この屈折率（ｎ_ｄ）は２．１０以下、より詳細には２．０１以下であり、所望の範囲内であった。

また、本発明の実施例の光学ガラスは、いずれもアッベ数（ν_ｄ）が２３以上、より詳細には２８以上であるとともに、このアッベ数（ν_ｄ）は３５以下、より詳細には３０以下であり、所望の範囲内であった。

また、本発明の実施例の光学ガラスは、屈折率（ｎ_ｄ）及びアッベ数（ν_ｄ）が、（−０．０１ν_ｄ＋２．２０）≦ｎ_ｄ≦（−０．０１ν_ｄ＋２．３５）の関係を満たしており、より詳細には（−０．０２ν_ｄ＋２．２８）≦ｎ_ｄ≦（−０．０２ν_ｄ＋２．３０）の関係を満たしていた。なお、本願の実施例のガラスについての屈折率（ｎ_ｄ）及びアッベ数（ν_ｄ）の関係は、図１に示されるようになった。

また、本発明の光学ガラスは、いずれも相対屈折率の温度係数が、＋８．０×１０^−６（℃^−１）又はそれよりも低い値であり、より詳細には＋４．５×１０^−６〜０．０×１０^−６（℃^−１）の範囲内にあり、所望の範囲内であった。他方で、比較例（Ｎｏ．Ａ）のガラスは、相対屈折率の温度係数が＋９．７×１０^−６（℃^−１）であるため、相対屈折率の温度係数が高いものである。

また、本発明の光学ガラスは、安定なガラスを形成しており、ガラス作製時において失透が起こり難いものであった。このことは、本発明の光学ガラスの液相温度が１３５０℃以下、より詳細には１２３０℃以下であることからも推察される。

また、本発明の実施例の光学ガラスは、λ_７０（透過率７０％時の波長）がいずれも５００ｎｍ、より詳細には４６０ｎｍ以下であり、所望の範囲内であった。
また、本発明の実施例の光学ガラスは、λ_５（透過率５％時の波長）がいずれも４２０ｎｍ、より詳細には３７０ｎｍ以下であり、所望の範囲内であった。

従って、本発明の実施例の光学ガラスは、屈折率（ｎ_ｄ）及びアッベ数（ν_ｄ）が所望の範囲内にありながら、相対屈折率の温度係数が所望の範囲内の値をとり、且つ光線透過率が高いことが明らかになった。そのため、本発明の実施例の光学ガラスは、温度変化による結像特性のずれ等の補正に寄与することが推察される。

加えて、本発明の実施例の光学ガラスは、いずれも比重が５．５０以下、より詳細には５．１０以下であった。そのため、本発明の実施例の光学ガラスは、光学素子や光学機器の軽量化に寄与することができることが推察される。

さらに、本発明の実施例の光学ガラスを用いて、ガラスブロックを形成し、このガラスブロックに対して研削及び研磨を行い、レンズ及びプリズムの形状に加工した。その結果、安定に様々なレンズ及びプリズムの形状に加工することができた。

以上、本発明を例示の目的で詳細に説明したが、本実施例はあくまで例示の目的のみであって、本発明の思想及び範囲を逸脱することなく多くの改変を当業者により成し得ることが理解されよう。

Claims (10)

1. 質量％で、
   ＳｉＯ_２成分を０％超１５．０％以下、
   Ｂ_２Ｏ_３成分を０％超１８．０％以下、
   Ｌａ_２Ｏ_３成分を４０．０〜６５．０％、
   ＴｉＯ_２成分を１．０〜２３．０％
   含有し、
   １．９０以上２．１０以下の屈折率（ｎ_ｄ）を有し、２３以上３５以下のアッベ数（ν_ｄ）を有し、
   厚み１０ｍｍのサンプルで分光透過率５％を示す最も短い波長（λ_５）が４００ｎｍ以下であり、
   相対屈折率（５８９．２９ｎｍ）の温度係数（４０〜６０℃）が、＋８．０×１０^−６（℃^−１）又はそれよりも低い値である光学ガラス。
2. 質量％で、
   Ｎｂ_２Ｏ_５成分 ０〜２２．０％、
   Ｙ_２Ｏ_３成分 ０〜１７．０％、
   ＺｒＯ_２成分 ０〜１５．０％、
   である請求項１に記載の光学ガラス。
3. 質量％で、
   Ｇｄ_２Ｏ_３成分 ０〜１０．０％、
   Ｙｂ_２Ｏ_３成分 ０〜１０．０％
   Ｔａ_２Ｏ_５成分 ０〜１０．０％、
   ＷＯ_３成分 ０〜１０．０％、
   ＺｎＯ成分 ０〜１０．０％、
   ＭｇＯ成分 ０〜１０．０％、
   ＣａＯ成分 ０〜１０．０％、
   ＳｒＯ成分 ０〜１０．０％、
   ＢａＯ成分 ０〜１０．０％、
   Ｌｉ_２Ｏ成分 ０〜１０．０％、
   Ｎａ_２Ｏ成分 ０〜１０．０％、
   Ｋ_２Ｏ成分 ０〜１０．０％、
   Ｐ_２Ｏ_５成分 ０〜１０．０％、
   ＧｅＯ_２成分 ０〜１０．０％、
   Ａｌ_２Ｏ_３成分 ０〜１０．０％、
   Ｇａ_２Ｏ_３成分 ０〜１０．０％、
   Ｂｉ_２Ｏ_３成分 ０〜１０．０％、
   ＴｅＯ_２成分 ０〜１０．０％、
   ＳｎＯ_２成分 ０〜３．０％、
   Ｓｂ_２Ｏ_３成分 ０〜１．０％
   であり、
   上記各元素の１種又は２種以上の酸化物の一部又は全部と置換した弗化物のＦとしての含有量が０〜１０．０質量％である請求項１又は２記載の光学ガラス。
4. 質量％で、
   Ｌｎ_２Ｏ_３成分（式中、ＬｎはＬａ、Ｇｄ、Ｙ、Ｙｂからなる群より選択される１種以上）の含有量の和が４５．０％以上６８．０％以下であり、
   ＲＯ成分（式中、ＲはＭｇ、Ｃａ、Ｓｒ、Ｂａ、Ｚｎからなる群より選択される１種以上）の含有量の和が０〜１０．０％であり、
   Ｒｎ_２Ｏ成分（式中、ＲｎはＬｉ、Ｎａ、Ｋからなる群より選択される１種以上）の含有量の和が０〜１０．０％である請求項１から３のいずれか記載の光学ガラス。
5. 質量比Ｌａ_２Ｏ_３／Ｂ_２Ｏ_３が２．００超１２．００以下である請求項１から４のいずれか記載の光学ガラス。
6. 質量比Ｙ_２Ｏ_３／（Ｌａ_２Ｏ_３＋Ｇｄ_２Ｏ_３＋Ｙ_２Ｏ_３＋Ｙｂ_２Ｏ_３）が０．０３０以上０．３００以下である請求項１から５のいずれか記載の光学ガラス。
7. 質量和ＴｉＯ_２＋ＷＯ_３＋Ｎｂ_２Ｏ_５が１２．０％以上３５．０％以下であり、
   質量和ＳｉＯ_２＋Ｂ_２Ｏ_３が５．０％以上２３．０％以下である、
   請求項１から６のいずれか記載の光学ガラス。
8. 請求項１から７のいずれか記載の光学ガラスからなるプリフォーム。
9. 請求項１から７のいずれか記載の光学ガラスからなる光学素子。
10. 請求項９に記載の光学素子を備える光学機器。

Images
