Description
【０００１】
【発明の属する技術分野】
本発明は、非晶質太陽電池モジュール及びその製造方法に係り、特に、非晶質太陽電池の電極取り出し構成及びその組み付け方法に関するものである。
【０００２】
【従来の技術】
従来、非晶質太陽電池モジュールの作製手順は以下のような方法で行われていた。先ず、絶縁ガラス基板上に透明導電膜、非晶質半導体層、裏面金属電極を順次形成し、その都度、レーザー等によりパターニングを行い、列状に並んだ複数個のユニットセルに集積化を行っていた。その後、モジュール両端の正負の電極部分に銅箔などのリード線を接触させることにより電極とし、さらに、これら電極を太陽電池の端子箱（以下、端子ボックスと言う）にリード線を用いて電気的に結線しなければならない。
【０００３】
この際、リード線を太陽電池の端子ボックスまで導くには、端子ボックスが一般的にモジュールの中心線上に配置されているため、太陽電池上にリード線をはわせることになるが、これによりユニットセル（素子）間で短絡が起きると、電池特性の大幅な低下につながるため、以下の工程を必要としていた。図７にその工程を示す。先ず、太陽電池モジュール１０１（ガラス基板１０２上に形成されている半導体層等は図示を省略）上に、モジュール両端の正負の電極に接続され電極となるリード線１０７，１０８が設けられ、この両リード線の間に端子ボックスの電極取り出し部が配置される位置に対応して絶縁フィルム１１０を敷き、一端をリード線１０７，１０８に各々接続した２本のリード線１１１，１１２を絶縁フィルム１１０の上にはわせて電極とする。続いて、その上に被せられるカバーフィルム１１５をガラス基板１０２に密着させるための接着性樹脂フィルム１１４と、該カバーフィルム１１５とをそれぞれこの順序で太陽電池モジュール１０１上に重ねていく。このカバーフィルム１１５には、端子ボックスへの電極取り出しのための開口部が設けられており、リード線１１１，１１２をこの開口部を通してガラス基板１０２と反対側つまり太陽電池の裏面側のカバーフィルム１１５上に導出した状態で、真空加熱融着装置（以下、真空ラミネーターと記す）にセットし、封止工程を行っていた。
【０００４】
ところで、上記カバーフィルム１１５は一般に水蒸気の透湿を抑えるために、三層構造となっており、内部に金属薄膜がサンドイッチされた構造となっている。このため、リード線１１１，１１２をカバーフィルム１１５の太陽電池の裏面側に導出するには、リード線１１１，１１２をカバーフィルム１１５の開口部の端面に触れないようにする工夫が必要であった。そこで、この開口部の回りを絶縁物１１６で覆い、リード線１１１，１１２と開口部端面とが触れないようにする工程を施していた。
【０００５】
【発明が解決しようとする課題】
しかしながら、上記のような従来の太陽電池モジュールの構成乃至作製方法においては、ユニットセルの完成から真空ラミネートを行うまでの工程は、数多くの煩雑な作業が必要とされ、工程での不具合は太陽電池の特性低下、あるいは発電した電流が太陽電池の外郭の金属フレームにも導通する事態も起こり得るため、極めて慎重な作業が要求されていた。
本発明は、上述した問題点を解決するためになされたものであり、煩雑で数多くの作業を簡略化し、歩留まりの向上、製造コストの低減を図った太陽電池モジュール及びその製造方法を提供することを目的とする。
【０００６】
【課題を解決するための手段】
上記目的を達成するために本発明は、絶縁基板上に、透明導電膜層、非晶質半導体層、裏面金属層が順次形成され、複数個のユニットセルが列状に並んで集積化され、かつ前記複数個のユニットセルが接着層とカバーフィルムとにより被覆された太陽電池モジュールの製造方法において、モジュールの両端に位置する正負の電極に、前記接着層及びカバーフィルムとは異なる絶縁フィルムにより被覆されたリード線の一端を接続し、前記接着層とカバーフィルムを被せると共に該リード線の他端を前記接着層及びカバーフィルムに設けられたスリットに通し、その後、前記接着層を溶融固化させ、前記絶縁フィルムは、前記接着層の溶融固化工程において加わる温度に耐えうる耐熱性を有し、前記リード線の少なくとも前記スリットに通す部分の全面を被覆していることを特徴とするものである。
【０００７】
上記構成乃至方法においては、モジュールの両端に位置する正負の電極から導出するリード線として、モジュールの封止工程における加熱温度に耐えうる耐熱性を有するフィルムにより被覆されたものを用いているので、太陽電池との接触を防ぐための絶縁フィルムの下敷が不要となり、さらには、カバーフィルムで太陽電池を覆う封止工程において、カバーフィルム中に設けられている金属箔がリード線と短絡する恐れがなくなる。そのため、従来のようにカバーフィルムに開口部を設けその回りを絶縁物で覆う煩雑な作業は必要でなくなり、僅かにカバーフィルムにリード線導出用のスリットを設けるだけでよい。
【０００８】
【発明の実施の形態】
以下、本発明を具体化した実施の一形態を図面を参照して説明する。
図１は太陽電池モジュールの断面図、図２は同モジュールの端部に設けられる電極としてのリード線部分の断面図、図３は同モジュールの平面図、図４は同モジュールの部分破断斜視図である。これらの図において、非晶質太陽電池モジュール１は、ガラス基板２上に透明導電膜層３、非晶質半導体層４、裏面金属層５が順次形成され、複数個のユニットセル６が列状に並んで集積化されている。太陽光はガラス基板２側（図１では下側）から入射される。モジュール１のユニットセル６並びの両端に位置する正負の電極からリード線７，８が導出され、このリード線７，８はガラス基板２に予備ハンダ９により固定される。
【０００９】
太陽電池モジュール１は、例えば、基板サイズ８００ｍｍ×４００ｍｍ、厚み４ｔのガラス基板２上に熱ＣＶＤ法により透明導電膜層３を形成し、波長０．５３μｍのＹＡＧレーザーの第二高調波を用いて、膜面側からスクライブし、短冊状に電気的に分離した。その後、純水で超音波洗浄を行い、透明導電膜層３が被着された面側に基板温度２００℃、反応圧力０．５から１．０Ｔｏｒｒにてモノシラン、メタン、シボランから成る混合ガス、モノシラン、水素から成る混合ガス、モノシラン、水素、ホスフィンから成る混合ガスをこの順序にて容量結合型グロー放電分解装置内で分解することにより、Ｐ型、Ｉ型、Ｎ型の非晶質半導体層４（アモルファスシリコン等）を形成する。その後、上述のレーザーによるスクライブ線より僅かにずれた位置を、透明導電膜層３にダメージがないように波長０．５３μｍのＹＡＧレーザーの第二高調波をガラス面側から入射させて分離する。引き続いて、裏面金属層５としてアルミニウムをスパッタリング法により、厚み３００ｎｍ形成して、これを波長０．５３μｍのＹＡＧレーザーの第二高調波を用いて、透明導電膜層３のスクライブ線とは反対方向で、非晶質半導体層４のスクライブ線より僅かにずれた位置にスクライブ線を入れ、電気的に分離し集積型非晶質シリコン太陽電池を作製した。
【００１０】
この太陽電池の両端に設けられる正負の取り出し電極であるリード線７，８としては、半田メッキされた銅箔を用いており、ガラス基板２との接着は超音波半田付け法により、予備半田付けされた半田９によってガラス基板２との接着を行っている。
【００１１】
本発明は、太陽電池のリード線の引き回し方法、特に、太陽電池両端の電極と中間付近に配置される不図示の端子ボックスまでを接続する方法に特徴がある。以下、モジュール１の両端のリード線７，８からモジュール１の中間付近に配置される端子ボックスまで電極を導出する構成及びその組み付け工程について図５、図６を参照して説明する。図５は電極を導出するために使用されるリード線１１（１２）を示し、図６はその組み付けの一連の工程を示す。リード線１１（１２）は、端子ボックスまで導出するために必要な距離以上の長さを持ち、しかも該リード線の中央部分は、後工程においてカバーフィルムを真空ラミネートする時の加熱温度、加熱時間に耐え得る耐熱特性を有する絶縁フィルム１３で挟み込んだ構造を有する。
【００１２】
リード線７，８及びリード線１１，１２をガラス基板２上に組み付ける工程を説明すると、まず、ガラス基板２上に作製された非晶質太陽電池モジュール１の両端にリード線７，８を取り付け、次に、上記の耐熱性の高いフィルム１３で覆われたリード線１１，１２の各一端をリード線７，８に半田付けを行う。続いて、接着性樹脂シート（接着層）１４とカバーフィルム１５で太陽電池を覆う。この時に、リード線１１，１２がフィルム１３で覆われているため、このリード線１１，１２とカバーフィルム１５内部に含まれている金属箔とが短絡する恐れがない。従って、図７に示した従来のようにカバーフィルム１１５に開口部を設け、その回りを絶縁物１１６で覆う必要はなくなり、接着性樹脂シート１４及びカバーフィルム１５には僅かにリード線１１，１２を取り出すためのスリット１６を設けておくだけで十分である。この様にして、カバーフィルム１５の太陽電池の裏面側にリード線１１，１２を導出し、その後、真空ラミネートにより太陽電池の裏面を封止する。
【００１３】
上記のリード線１１，１２は、太陽電池の封止の観点からできるだけ厚みの薄い、接着層と同じ程度かあるいはそれ以下の厚みを持つ被覆リード線が望ましい。また、このリード線自身の断面形状はフラットな平角銅線の形状でもよいし、撚線の形状をした銅線でもよい。但し、これらのリード線は、太陽電池の電流が流れるため、この電流以上の許容電流値を有することが必要である。さらに、上記リード線１１，１２を覆うフィルム１３は真空ラミネート工程を経ても、溶出あるいは変形等が起こらない材質が必要であり、ここで特に要求される特性はフィルム１３の耐熱性である。一般的に真空ラミネート法による接着層の硬化温度は１５０℃前後であるため、この温度に耐え得る樹脂でなければならない。例えば耐熱ポリエステルフィルム、ポリフェニレンサルファイドフィルム、ポリイミドフィルム、ポリ塩化ビニルフィルム、ポリカーボネート、ポリフェニレンオキシド、ポリスルフォン、ポリエーテルスルフォン等が高分子材料として挙げられる。その他にはクレープ紙等が挙げられる。ただし、フィルム１３は耐熱温度が封止プロセス温度以上であれば、上記樹脂に限られるものではない。これらのフィルム１３を用いてリード線１１，１２を挟み込むか、または撚線の場合は上記樹脂で銅線を被覆すればよい。
【００１４】
また、フィルム１３の絶縁破壊電圧は、太陽電池発電システムから要求される値として１．５ＫＶ以上であることが望ましい。さらに好ましくは、３ＫＶ以上の破壊電圧であればよい。これらリード線１１，１２を作製するに当たり、特に平角導線を用いた場合は粘着剤が必要となるが、粘着剤に要求される特性は耐熱性が高いことと、電触係数が０．７５以上、さらに好ましくは０．９０以上であることである。
【００１５】
【発明の実施の形態】
さらに、リード線１１，１２の実施例を図５、図６を参照して詳細に説明する。リード線１１，１２は、長さ１４０ｍｍ、幅５ｍｍの半田メッキを施した平角銅線に対してその両端をそれぞれ３ｍｍと２０ｍｍを残して、ポリフェニレンサルファイドを基材とするフィルム１３でこの銅線を挟み込んだ。このフィルム１３の幅は９ｍｍ、長さは１１７ｍｍである。また、このフィルム１３の絶縁破壊電圧は５ＫＶであり、粘着剤はアクリル系の粘着剤であり、電触係数は１．０である。また、基材、粘着剤ともにこの後の真空ラミネートの工程を通過しても何ら変化はなかった。
【００１６】
リード線１１，１２の各一方の被覆されていない長さ３ｍｍの銅線部分を、太陽電池のガラス基板２の両端に位置する正負両方の電極であるリード線７，８に半田付けを行う。この後、端子ボックスの電極取り出し部分にスリット１６の入った接着性樹脂シート１４とカバーフィルム１５を被せ、このスリット１６部分にリード線１１，１２を通し、カバーフィルム上に折り返す。この様にしてできたサンプルを真空ラミネート装置にセットし、接着層を溶融固化させる。ここでは真空ラミネートの温度は１４５℃である。約３０分後、真空ラミネート装置より取り出す。このような構成により、ガラス基板２の両端の正負の電極７，８から端子ボックスまでのリード線１１，１２は半田付けという工程だけになり、従来方法での工程に比べて大幅に作業時間を短縮することができる。しかも、従来の工程で必要とされたカバーフィルム１１５に開口部を設け、その回りを絶縁物１１６で保護する工程も省略することができる。その後、このサンプルにはアルミフレームを取り付け、さらに端子ボックスを取り付ける。この際、端子ボックス内の電極と該リード線１１，１２の被覆されていない２０ｍｍの部分を半田付けすることで太陽電池モジュールが完成する。
【００１７】
【発明の効果】
以上のように本発明によれば、太陽電池モジュールの両端に位置する正負の電極から端子を導出するに、モジュール表面の封止工程における加熱温度に耐えうる耐熱性を有するフィルムにより被覆されたリード線を用いているので、カバーフィルムで太陽電池を覆うラミネート封止工程において、カバーフィルム中に設けられている金属箔がリード線と短絡する恐れがなくなる。そのため、従来のようにカバーフィルムに開口部を設けその回りを絶縁物で覆うといった多くの煩雑な作業が必要でなくなる。従って、作業工程が簡素化されると共に、太陽電池の特性低下、あるいは発電した電流が太陽電池の外郭の金属フレームに導通するといった事態が起きることがなくなり、歩留まりの向上、製造コストの低減が図れる。
【図面の簡単な説明】
【図１】本発明の実施の一形態による太陽電池モジュールの断面図である。

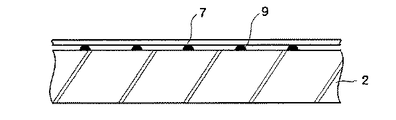

【図２】同モジュールの端部に設けられる電極としてのリード線部分の断面図である。
【図３】同モジュールの平面図である。
【図４】同モジュールの部分破断斜視図である。
【図５】電極を導出するために使用されるリード線の斜視図である。
【図６】リード線の組み付け工程を示す斜視図である。
【図７】従来のリード線の組み付け工程を示す斜視図である。
【符号の説明】
１ 非晶質太陽電池モジュール
２ ガラス基板
３ 透明導電膜層
４ 非晶質半導体層
５ 裏面金属層
６ ユニットセル
７，８ リード線（電極）
１１，１２ リード線
１３ 絶縁フィルム
１４ 接着性樹脂シート（接着層）
１５ カバーフィルム
１６ スリット
【発明の属する技術分野】
本発明は、非晶質太陽電池モジュール及びその製造方法に係り、特に、非晶質太陽電池の電極取り出し構成及びその組み付け方法に関するものである。
【０００２】
【従来の技術】
従来、非晶質太陽電池モジュールの作製手順は以下のような方法で行われていた。先ず、絶縁ガラス基板上に透明導電膜、非晶質半導体層、裏面金属電極を順次形成し、その都度、レーザー等によりパターニングを行い、列状に並んだ複数個のユニットセルに集積化を行っていた。その後、モジュール両端の正負の電極部分に銅箔などのリード線を接触させることにより電極とし、さらに、これら電極を太陽電池の端子箱（以下、端子ボックスと言う）にリード線を用いて電気的に結線しなければならない。
【０００３】
この際、リード線を太陽電池の端子ボックスまで導くには、端子ボックスが一般的にモジュールの中心線上に配置されているため、太陽電池上にリード線をはわせることになるが、これによりユニットセル（素子）間で短絡が起きると、電池特性の大幅な低下につながるため、以下の工程を必要としていた。図７にその工程を示す。先ず、太陽電池モジュール１０１（ガラス基板１０２上に形成されている半導体層等は図示を省略）上に、モジュール両端の正負の電極に接続され電極となるリード線１０７，１０８が設けられ、この両リード線の間に端子ボックスの電極取り出し部が配置される位置に対応して絶縁フィルム１１０を敷き、一端をリード線１０７，１０８に各々接続した２本のリード線１１１，１１２を絶縁フィルム１１０の上にはわせて電極とする。続いて、その上に被せられるカバーフィルム１１５をガラス基板１０２に密着させるための接着性樹脂フィルム１１４と、該カバーフィルム１１５とをそれぞれこの順序で太陽電池モジュール１０１上に重ねていく。このカバーフィルム１１５には、端子ボックスへの電極取り出しのための開口部が設けられており、リード線１１１，１１２をこの開口部を通してガラス基板１０２と反対側つまり太陽電池の裏面側のカバーフィルム１１５上に導出した状態で、真空加熱融着装置（以下、真空ラミネーターと記す）にセットし、封止工程を行っていた。
【０００４】
ところで、上記カバーフィルム１１５は一般に水蒸気の透湿を抑えるために、三層構造となっており、内部に金属薄膜がサンドイッチされた構造となっている。このため、リード線１１１，１１２をカバーフィルム１１５の太陽電池の裏面側に導出するには、リード線１１１，１１２をカバーフィルム１１５の開口部の端面に触れないようにする工夫が必要であった。そこで、この開口部の回りを絶縁物１１６で覆い、リード線１１１，１１２と開口部端面とが触れないようにする工程を施していた。
【０００５】
【発明が解決しようとする課題】
しかしながら、上記のような従来の太陽電池モジュールの構成乃至作製方法においては、ユニットセルの完成から真空ラミネートを行うまでの工程は、数多くの煩雑な作業が必要とされ、工程での不具合は太陽電池の特性低下、あるいは発電した電流が太陽電池の外郭の金属フレームにも導通する事態も起こり得るため、極めて慎重な作業が要求されていた。
本発明は、上述した問題点を解決するためになされたものであり、煩雑で数多くの作業を簡略化し、歩留まりの向上、製造コストの低減を図った太陽電池モジュール及びその製造方法を提供することを目的とする。
【０００６】
【課題を解決するための手段】
上記目的を達成するために本発明は、絶縁基板上に、透明導電膜層、非晶質半導体層、裏面金属層が順次形成され、複数個のユニットセルが列状に並んで集積化され、かつ前記複数個のユニットセルが接着層とカバーフィルムとにより被覆された太陽電池モジュールの製造方法において、モジュールの両端に位置する正負の電極に、前記接着層及びカバーフィルムとは異なる絶縁フィルムにより被覆されたリード線の一端を接続し、前記接着層とカバーフィルムを被せると共に該リード線の他端を前記接着層及びカバーフィルムに設けられたスリットに通し、その後、前記接着層を溶融固化させ、前記絶縁フィルムは、前記接着層の溶融固化工程において加わる温度に耐えうる耐熱性を有し、前記リード線の少なくとも前記スリットに通す部分の全面を被覆していることを特徴とするものである。
【０００７】
上記構成乃至方法においては、モジュールの両端に位置する正負の電極から導出するリード線として、モジュールの封止工程における加熱温度に耐えうる耐熱性を有するフィルムにより被覆されたものを用いているので、太陽電池との接触を防ぐための絶縁フィルムの下敷が不要となり、さらには、カバーフィルムで太陽電池を覆う封止工程において、カバーフィルム中に設けられている金属箔がリード線と短絡する恐れがなくなる。そのため、従来のようにカバーフィルムに開口部を設けその回りを絶縁物で覆う煩雑な作業は必要でなくなり、僅かにカバーフィルムにリード線導出用のスリットを設けるだけでよい。
【０００８】
【発明の実施の形態】
以下、本発明を具体化した実施の一形態を図面を参照して説明する。
図１は太陽電池モジュールの断面図、図２は同モジュールの端部に設けられる電極としてのリード線部分の断面図、図３は同モジュールの平面図、図４は同モジュールの部分破断斜視図である。これらの図において、非晶質太陽電池モジュール１は、ガラス基板２上に透明導電膜層３、非晶質半導体層４、裏面金属層５が順次形成され、複数個のユニットセル６が列状に並んで集積化されている。太陽光はガラス基板２側（図１では下側）から入射される。モジュール１のユニットセル６並びの両端に位置する正負の電極からリード線７，８が導出され、このリード線７，８はガラス基板２に予備ハンダ９により固定される。
【０００９】
太陽電池モジュール１は、例えば、基板サイズ８００ｍｍ×４００ｍｍ、厚み４ｔのガラス基板２上に熱ＣＶＤ法により透明導電膜層３を形成し、波長０．５３μｍのＹＡＧレーザーの第二高調波を用いて、膜面側からスクライブし、短冊状に電気的に分離した。その後、純水で超音波洗浄を行い、透明導電膜層３が被着された面側に基板温度２００℃、反応圧力０．５から１．０Ｔｏｒｒにてモノシラン、メタン、シボランから成る混合ガス、モノシラン、水素から成る混合ガス、モノシラン、水素、ホスフィンから成る混合ガスをこの順序にて容量結合型グロー放電分解装置内で分解することにより、Ｐ型、Ｉ型、Ｎ型の非晶質半導体層４（アモルファスシリコン等）を形成する。その後、上述のレーザーによるスクライブ線より僅かにずれた位置を、透明導電膜層３にダメージがないように波長０．５３μｍのＹＡＧレーザーの第二高調波をガラス面側から入射させて分離する。引き続いて、裏面金属層５としてアルミニウムをスパッタリング法により、厚み３００ｎｍ形成して、これを波長０．５３μｍのＹＡＧレーザーの第二高調波を用いて、透明導電膜層３のスクライブ線とは反対方向で、非晶質半導体層４のスクライブ線より僅かにずれた位置にスクライブ線を入れ、電気的に分離し集積型非晶質シリコン太陽電池を作製した。
【００１０】
この太陽電池の両端に設けられる正負の取り出し電極であるリード線７，８としては、半田メッキされた銅箔を用いており、ガラス基板２との接着は超音波半田付け法により、予備半田付けされた半田９によってガラス基板２との接着を行っている。
【００１１】
本発明は、太陽電池のリード線の引き回し方法、特に、太陽電池両端の電極と中間付近に配置される不図示の端子ボックスまでを接続する方法に特徴がある。以下、モジュール１の両端のリード線７，８からモジュール１の中間付近に配置される端子ボックスまで電極を導出する構成及びその組み付け工程について図５、図６を参照して説明する。図５は電極を導出するために使用されるリード線１１（１２）を示し、図６はその組み付けの一連の工程を示す。リード線１１（１２）は、端子ボックスまで導出するために必要な距離以上の長さを持ち、しかも該リード線の中央部分は、後工程においてカバーフィルムを真空ラミネートする時の加熱温度、加熱時間に耐え得る耐熱特性を有する絶縁フィルム１３で挟み込んだ構造を有する。
【００１２】
リード線７，８及びリード線１１，１２をガラス基板２上に組み付ける工程を説明すると、まず、ガラス基板２上に作製された非晶質太陽電池モジュール１の両端にリード線７，８を取り付け、次に、上記の耐熱性の高いフィルム１３で覆われたリード線１１，１２の各一端をリード線７，８に半田付けを行う。続いて、接着性樹脂シート（接着層）１４とカバーフィルム１５で太陽電池を覆う。この時に、リード線１１，１２がフィルム１３で覆われているため、このリード線１１，１２とカバーフィルム１５内部に含まれている金属箔とが短絡する恐れがない。従って、図７に示した従来のようにカバーフィルム１１５に開口部を設け、その回りを絶縁物１１６で覆う必要はなくなり、接着性樹脂シート１４及びカバーフィルム１５には僅かにリード線１１，１２を取り出すためのスリット１６を設けておくだけで十分である。この様にして、カバーフィルム１５の太陽電池の裏面側にリード線１１，１２を導出し、その後、真空ラミネートにより太陽電池の裏面を封止する。
【００１３】
上記のリード線１１，１２は、太陽電池の封止の観点からできるだけ厚みの薄い、接着層と同じ程度かあるいはそれ以下の厚みを持つ被覆リード線が望ましい。また、このリード線自身の断面形状はフラットな平角銅線の形状でもよいし、撚線の形状をした銅線でもよい。但し、これらのリード線は、太陽電池の電流が流れるため、この電流以上の許容電流値を有することが必要である。さらに、上記リード線１１，１２を覆うフィルム１３は真空ラミネート工程を経ても、溶出あるいは変形等が起こらない材質が必要であり、ここで特に要求される特性はフィルム１３の耐熱性である。一般的に真空ラミネート法による接着層の硬化温度は１５０℃前後であるため、この温度に耐え得る樹脂でなければならない。例えば耐熱ポリエステルフィルム、ポリフェニレンサルファイドフィルム、ポリイミドフィルム、ポリ塩化ビニルフィルム、ポリカーボネート、ポリフェニレンオキシド、ポリスルフォン、ポリエーテルスルフォン等が高分子材料として挙げられる。その他にはクレープ紙等が挙げられる。ただし、フィルム１３は耐熱温度が封止プロセス温度以上であれば、上記樹脂に限られるものではない。これらのフィルム１３を用いてリード線１１，１２を挟み込むか、または撚線の場合は上記樹脂で銅線を被覆すればよい。
【００１４】
また、フィルム１３の絶縁破壊電圧は、太陽電池発電システムから要求される値として１．５ＫＶ以上であることが望ましい。さらに好ましくは、３ＫＶ以上の破壊電圧であればよい。これらリード線１１，１２を作製するに当たり、特に平角導線を用いた場合は粘着剤が必要となるが、粘着剤に要求される特性は耐熱性が高いことと、電触係数が０．７５以上、さらに好ましくは０．９０以上であることである。
【００１５】
【発明の実施の形態】
さらに、リード線１１，１２の実施例を図５、図６を参照して詳細に説明する。リード線１１，１２は、長さ１４０ｍｍ、幅５ｍｍの半田メッキを施した平角銅線に対してその両端をそれぞれ３ｍｍと２０ｍｍを残して、ポリフェニレンサルファイドを基材とするフィルム１３でこの銅線を挟み込んだ。このフィルム１３の幅は９ｍｍ、長さは１１７ｍｍである。また、このフィルム１３の絶縁破壊電圧は５ＫＶであり、粘着剤はアクリル系の粘着剤であり、電触係数は１．０である。また、基材、粘着剤ともにこの後の真空ラミネートの工程を通過しても何ら変化はなかった。
【００１６】
リード線１１，１２の各一方の被覆されていない長さ３ｍｍの銅線部分を、太陽電池のガラス基板２の両端に位置する正負両方の電極であるリード線７，８に半田付けを行う。この後、端子ボックスの電極取り出し部分にスリット１６の入った接着性樹脂シート１４とカバーフィルム１５を被せ、このスリット１６部分にリード線１１，１２を通し、カバーフィルム上に折り返す。この様にしてできたサンプルを真空ラミネート装置にセットし、接着層を溶融固化させる。ここでは真空ラミネートの温度は１４５℃である。約３０分後、真空ラミネート装置より取り出す。このような構成により、ガラス基板２の両端の正負の電極７，８から端子ボックスまでのリード線１１，１２は半田付けという工程だけになり、従来方法での工程に比べて大幅に作業時間を短縮することができる。しかも、従来の工程で必要とされたカバーフィルム１１５に開口部を設け、その回りを絶縁物１１６で保護する工程も省略することができる。その後、このサンプルにはアルミフレームを取り付け、さらに端子ボックスを取り付ける。この際、端子ボックス内の電極と該リード線１１，１２の被覆されていない２０ｍｍの部分を半田付けすることで太陽電池モジュールが完成する。
【００１７】
【発明の効果】
以上のように本発明によれば、太陽電池モジュールの両端に位置する正負の電極から端子を導出するに、モジュール表面の封止工程における加熱温度に耐えうる耐熱性を有するフィルムにより被覆されたリード線を用いているので、カバーフィルムで太陽電池を覆うラミネート封止工程において、カバーフィルム中に設けられている金属箔がリード線と短絡する恐れがなくなる。そのため、従来のようにカバーフィルムに開口部を設けその回りを絶縁物で覆うといった多くの煩雑な作業が必要でなくなる。従って、作業工程が簡素化されると共に、太陽電池の特性低下、あるいは発電した電流が太陽電池の外郭の金属フレームに導通するといった事態が起きることがなくなり、歩留まりの向上、製造コストの低減が図れる。
【図面の簡単な説明】
【図１】本発明の実施の一形態による太陽電池モジュールの断面図である。
【図２】同モジュールの端部に設けられる電極としてのリード線部分の断面図である。
【図３】同モジュールの平面図である。
【図４】同モジュールの部分破断斜視図である。
【図５】電極を導出するために使用されるリード線の斜視図である。
【図６】リード線の組み付け工程を示す斜視図である。
【図７】従来のリード線の組み付け工程を示す斜視図である。
【符号の説明】
１ 非晶質太陽電池モジュール
２ ガラス基板
３ 透明導電膜層
４ 非晶質半導体層
５ 裏面金属層
６ ユニットセル
７，８ リード線（電極）
１１，１２ リード線
１３ 絶縁フィルム
１４ 接着性樹脂シート（接着層）
１５ カバーフィルム
１６ スリット
Claims (1)
- 絶縁基板上に、透明導電膜層、非晶質半導体層、裏面金属層が順次形成され、複数個のユニットセルが列状に並んで集積化され、かつ前記複数個のユニットセルが接着層とカバーフィルムとにより被覆された太陽電池モジュールの製造方法において、
モジュールの両端に位置する正負の電極に、前記接着層及びカバーフィルムとは異なる絶縁フィルムにより被覆されたリード線の一端を接続し、前記接着層とカバーフィルムを被せると共に該リード線の他端を前記接着層及びカバーフィルムに設けられたスリットに通し、その後、前記接着層を溶融固化させ、
前記絶縁フィルムは、前記接着層の溶融固化工程において加わる温度に耐えうる耐熱性を有し、前記リード線の少なくとも前記スリットに通す部分の全面を被覆していることを特徴とする太陽電池モジュールの製造方法。
