Description

【０００１】
【発明の属する技術分野】
本発明は、鉄道車両用パンタグラフで集電用のすり板を舟体で支えるための構造、特に舟体として低騒音化のために翼型プロフィールを使用する場合のパンタグラフ舟体のすり板支持構造に関する。
【０００２】
【従来の技術】
従来から、車両の上方に架設された架線から集電する装置として、パンタグラフが広く用いられている。図９および図１０は、菱型パンタグラフの集電のための構成を簡略化して示す。架線に直接摺動して集電するすり板１は、舟体に着脱可能に取付けられる。舟体２は、パンタグラフの枠体３の上部の軸４を中心として、角変位可能な２つの部分に分割されて構成される。分割された各部分間は、横ばね５によって下方からばね付勢される。さらに枠体３の上部と個々の舟体２との間には、縦ばね６がそれぞれ設けられる。すり板１は、ボルト７を介して舟体２の上面に設けられる。すり板１の上面は、架線と接触して通電状態を保持する必要がある。車両の走行に伴う架線の相対高さの変動などは、ばね５，６によって吸収され、すり板１の上面が架線と良好な接触状態を維持することができるように構成されている。
【０００３】
すり板１は、架線と常に接触しながら集電作用を行う。このような摺動によって、架線およびすり板１は摩耗することは避けられない。架線は鉄道車両の線路に沿って長距離に架設する必要があるので、その摩滅は極力避ける必要がある。このため、すり板１側ができるだけ摩耗を引き受け、摩耗後は容易に交換可能であることが必要である。すり板と舟体とをねじで固定する先行技術としては、たとえば特開平６−８６４０５号公報に開示されている構成もある。この先行技術では、繊維強化プラスチックによる高強度材料で舟体を形成し、集電用のすり板に内ねじを形成しておき、舟体側からボルトで直接固定している。
【０００４】
【発明が解決しようとする課題】
従来からのパンタグラフにおいては、前述したように、すり板を舟体に直接取付け、車両の走行に伴う架線の相対高さの変動などは、舟体側が変形して吸収している。
【０００５】
しかしながら、新幹線に代表される高速車両用のパンタグラフにおいては、車両速度が高くなるに従って騒音の環境基準をクリアすることが困難となってきており、舟体を翼型として低騒音化を図ることが検討されている。翼型は流線形であるので、高速気流でも流れを乱すことが少なく、発生する騒音のレベルを低減することができるからである。しかしながら、翼型化に伴って、舟体を上方に押上げる揚力が発生しやすくなり、すり板と架線との間の押付け力が増大しやすくなる。架線とすり板との間の押付け力が必要以上に増大すると、摺動面における摩耗が激しくなり、すり板や架線の寿命が短縮されるだけでなく、架線を切断する危険性もある。
【０００６】
翼型断面形状の舟体から揚力が発生しても、すり板と架線との間の押付け力を適切な範囲内に維持するために、舟体の迎角を変化させることが考えられる。舟体の迎角を変化させると、舟体の上面に固定されるすり板の水平面に対する角度も変化し、すり板と架線との間の接触が「点」でしか行えなくなる可能性がある。局部的な接触では、電流密度が大きくなって発熱したり、スパークによるすり板および架線の損傷の可能性が大きくなる。また局部的な摩耗が進行し、すり板や架線の寿命短縮も招く。架線と線接触が可能なように、すり板中心を中心として、すり板のピッチング方向の姿勢を変化させることも考えられるけれども、すり板を含む舟体全体としての翼型プロフィールを変化させると、プロフィールの変化により舟体の揚力特性が変化するために、迎角を変化させて調整した揚力が再び元の値に戻ってしまう傾向がある。
【０００７】
本発明の目的は、舟体の迎角を変化させて調整した揚力に対して影響を与えずに、すり板を架線と線接触状態に保つことができるパンタグラフ舟体のすり板支持構造を提供することにある。
【０００８】
【課題を解決するための手段】
本発明は、翼型断面を有し、迎角が可変に支持される舟体上で、集電用のすり板を支持する構造であって、
前記すり板の長手方向両端付近でかつ後縁側を舟体の長手方向両端付近で、前後左右に揺動可能に支持する球面軸受から成る一対の支持手段と、
前記すり板の前記支持手段よりも前縁側を、上方にばね付勢するばね手段とを含むことを特徴とするパンタグラフ舟体のすり板支持構造である。
翼型断面をした舟体の揚力および揚力特性は、主にキャンバ量と翼弦との比および迎角に影響を受ける。
本発明に従えば、翼型断面の舟体の迎角を変化させて揚力を調整する際、すり板は架線に対して追従し、ほぼ水平を保つことになるが、すり板は舟体の迎角変化に対して舟体を含むキャンバの最大値付近を維持した状態で舟体とすり板とのピッチング方向相対変位が可能なので、すり板がピッチング方向の変位をするような場合でも舟体の揚力特性が影響を受けにくく、迎角変化に応じた所定の揚力を得られるすり板支持方法が得られ、すり板の幅方向両端付近でかつ、後端側ですり板を前後左右に揺動可能に、一対の支持手段によって支持される。
すり板の前縁側には、上方に付勢するばね手段が設けられる。
すり板は、幅方向両端の後端側で、前後左右に揺動可能に支持されているとともに、中央部を可撓とするように構成されているので、架線の舟体との相対的な上下変動、ピッチング変動に追従することができる。ばね手段はすり板の追従性を高めることができる。すり板の支持点は、後縁近くにあるので、前縁がばね手段によって上下しても、後縁付近の全体的な翼型形状としての変化は小さく、すり板としての揚力に影響を与えるキャンバの最大値付近での変化を小さくすることができ、架線とすり板との線接触状態を保ちながら、迎角変動に起因する押圧力の変動を抑制することができる。
【０００９】
また、前記支持手段には球面軸受が備えられるので、すり板の架線に対する追従性を向上し、架線との間で確実な集電作用を実現することができる。
【００１０】
【発明の実施の形態】
図１は、本発明の実施の一形態の断面構成を示す。すり板１１は、舟体１２上に支持され、車両の進行に伴って受ける風としての送風方向１３に対し、集電舟全体として翼型プロフィールを形成して低騒音化が図られる。すり板１１は、舟体１２の上方に設ける溝１４内に収納され、前縁１５と後縁１６との間で、舟体１２の上面から突出し、全体としての翼型プロフィールの上面の中央部分を構成する。前縁１５側にはばね１７が設けられ、後縁１６側には球面滑り軸受１８が設けられる。すり板１１の球面軸受１８は、舟体１２の長手方向ですり板１１の両端付近でかつ、後端側ですり板１１を前後左右に揺動可能に支持するように設置していることから、球面軸受１８付近、すなわち舟体１２の長手方向の端部付近のすり板部では、すり板１１は上下方向には拘束され、ピッチング方向の自由度とすり板１１に可撓性を与えていることから、局部的なローリング変形をする。よって球面軸受１８付近では、すり板１１は２点鎖線で示すように前縁１５側が後縁１６側に比較して大きく変位可能である。後縁１６側では、翼型プロフィール全体としての上面と下面との距離の変化が小さく、したがってその中心線と翼の前縁および後縁間の翼弦との間の距離であるキャンバの最大量付近での変化も小さい。揚力に影響を与えるキャンバの変化が小さいので、すり板１１の変位による集電舟全体としての揚力への影響は小さい。
【００１１】
すり板１１の幅方向について、上下方向の可撓性による弾性よりも、上下方向に押上げているばね１７のばね定数を小さく設定しているので、舟体１２の長手方向の中央部付近でも、すり板１１の可撓性によって上下に変位は加わるが、長手方向端部の影響を受けて、前縁１５側が後縁１６側に比較して大きく変位することとなり、すり板１１の舟体長手方向端部で考察した結果と同様に、キャンバの最大値付近の変化量が少なくなり、よって揚力特性の変化量を少なくすることが可能である。
【００１２】
図２および図３は、集電舟全体としての平面図および正面図をそれぞれ示す。一対の球面軸受１８は、すり板１１の後縁１６側の長手方向両端付近に設けられる。ばね１７は、すり板１１の前縁１５の中央付近に設けられる。舟体１２の幅方向の両端には、他の架線に移る場合に案内するためのホーン１９が設けられる。
【００１３】
図４は、図３の中央付近の断面構造を示す。すり板１１には可撓性を持たせ、長手方向の両端付近を球面軸受１８によって支持されているので、２点鎖線で示すように中央部を撓ませて、架線に対する追従性を高めることができる。
【００１４】
図５は、本実施形態による舟体１１を備えるパンタグラフを正面から見た構成を示す。舟体１１は、間隔をおいて設けられる一対のポール２０によって支持され、全体的に「π」型の形状に構成される。ポール２０の基端側には、揺動軸２１が設けられ、揺動軸２１を中心としてポール２０は揺動変位可能である。揺動軸２１は、鉄道車両の屋根に碍子を介して固定される台枠２２で支持される。
【００１５】
図６は、本実施形態に用いることができる球面軸受１８の一例について基本的構成を示す。インナーレース３１は、アウターレース３２に対して自由に回転変位を行うことができる。インナーレース３１は、軸３０を介してすり板に固定され、アウターレース３２は、舟体１２に固定される。軸３０とすり板との固定は、ねじなどを介して着脱可能とし、摩耗したすり板の交換を容易に可能とすることが好ましい。
【００１６】
図７は、図５に示すパンタグラフを右側方から見た状態を示す。ポール２０の先端と舟体１２との間には、舟体１２の姿勢を保つ支持装置４０が設けられる。支持装置４０は、支軸４１によって、ポール２０の先端にピン結合される。台枠２２および台枠カバー２３内には、ポール２０の基端がピン結合される揺動軸２１回りに揺動変位させ、傾斜角度θ１を変化させて舟体１２を上昇または下降させるための昇降装置４２が収納される。
【００１７】
架線高さが変化すると舟体１２の高さもこれに追従して変化する。この際、舟体１２で発生する揚力および抗力が一定であっても、傾斜角θ１が変化すると揺動軸２１回りの回転モーメントに対する寄与が変化し、架線への押付け力が変化する。押付け力を一定にするために、補助リンク４３を用いて、支持装置４０の姿勢を変化させ、舟体１１の迎角を調整する。ポール２０は中空に形成され、補助リンク４３を内部に収納する。補助リンク４３の上端側は、支持装置４０の上端付近に関節点４４によってピン結合される。補助リンク４３の下端側は、台枠２２に固定された腕４６端部の関節点４５によってピン結合される。揺動軸２１、支軸４１、関節点４４，４５の相互間の部分は、非平行四辺形リンクを形成する。この非平行四辺形リンクによって、すり板１１の上面のレール面４７からの高さである作用高さＨがΔＨ１だけ増加するときには、舟体１２の迎角がα１だけ増加し、作用高さＨがΔＨ２だけ減少するときには、迎角がα２だけ減少するような作用が可能である。
【００１８】
図８は、図１の実施形態のすり板１１および舟体１２を総合した断面形状による翼型プロフィールを示す。この翼型プロフィールは、翼型前縁５１と翼型後縁５２との間の長さをｘ０、中央付近で翼型上面５３が対称である部分の長さをｘ１として構成される。翼型下面５４が対称である部分の長さは、中央付近で翼型上面５３が最も高くなっている部分の長さｘ２の前方にｘ３、後方にｘ４だけ付加した範囲である。翼型前縁５１は、翼型下面５４からｙ１だけ上方で、半径ｒ１の円周上にある。翼型後縁５２は、半径ｒ２の円周上にあり、その近傍には、翼型下端５５が、翼型下面５４の延長上から尻下がり量Ａだけ下方側に下がった位置となるような形状をとる。翼厚さの中心線５６に対して、翼型前縁５１および翼型後縁５２間を結ぶ翼弦５７からの高さであるキャンバの最大量はｙ２となる。
【００１９】
以上の実施形態では、π型パンタグラフの舟体によるすり板支持構造を示しているけれども、Ｚ型や、菱型など、他のパンタグラフの形状であっても同様に本発明を適用することができる。
【００２０】
【発明の効果】
以上のように本発明によれば、すり板の前縁側をばね手段によって上方にばね付勢し、すり板の後縁側を長手方向両端付近で球面軸受から成る一対の支持手段によって支持するので、翼型プロフィールとしての断面形状を有する舟体の迎角を変化させて、舟体に発生する揚力を調整しても、すり板は架線と良好な線接触状態を保ち、かつ架線との間の押付け力変化も小さくすることができる。
【図面の簡単な説明】
【図１】本発明の実施の一形態の側断面図である。

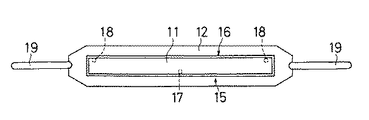

【図２】図１の実施形態の平面図である。

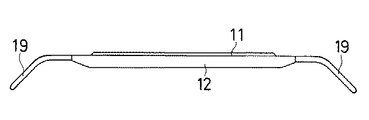

【図３】図１の実施形態の正面図である。
【図４】図１の実施形態の部分的な正面断面図である。
【図５】図１の実施形態の舟体を用いるπ型パンタグラフの正面図である。
【図６】図１の実施形態に用いる球面軸受の一例について原理的構成を部分的に切欠いて示す斜視図である。
【図７】図５に示すπ型パンタグラフの右側面図である。
【図８】図１の実施形態のすり板および舟体を総合した翼型プロフィール図である。
【図９】従来からの舟体の簡略化した右側面図である。
【図１０】図９の舟体にすり板を取付ける状態を示す部分的な断面図である。
【符号の説明】
１１ すり板
１２ 舟体
１４ 溝
１５ すり板前縁
１６ すり板後縁
１７ ばね
１８ 球面軸受
２０ ポール
２１ 揺動軸
３０ 軸
３１ インナーレース
３２ アウターレース
４０ 支持装置
４１ 支軸
４２ 昇降装置
４３ 補助リンク
４４，４５ 関節点

Claims (1)

1. 翼型断面を有し、迎角が可変に支持される舟体上で、集電用のすり板を支持する構造であって、
   前記すり板の長手方向両端付近でかつ後縁側を舟体の長手方向両端付近で、前後左右に揺動可能に支持する球面軸受から成る一対の支持手段と、
   前記すり板の前記支持手段よりも前縁側を、上方にばね付勢するばね手段とを含むことを特徴とするパンタグラフ舟体のすり板支持構造。
