JP4108191B2 - 合成樹脂製レンズ - Google Patents
合成樹脂製レンズ Download PDFInfo
- Publication number
- JP4108191B2 JP4108191B2 JP23999798A JP23999798A JP4108191B2 JP 4108191 B2 JP4108191 B2 JP 4108191B2 JP 23999798 A JP23999798 A JP 23999798A JP 23999798 A JP23999798 A JP 23999798A JP 4108191 B2 JP4108191 B2 JP 4108191B2
- Authority
- JP
- Japan
- Prior art keywords
- component
- meth
- lens
- refractive index
- synthetic resin
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Lifetime
Links
Landscapes
- Epoxy Resins (AREA)
- Macromonomer-Based Addition Polymer (AREA)
Description
【０００１】
【発明の属する技術分野】
本発明は、合成樹脂製レンズに関し、更に詳しくは、良好な光学的特性、機械的特性を有する共重合体からなる高屈折率合成樹脂製レンズに関するものである。
【０００２】
【従来の技術】
従来より、光学レンズ材料として、種々の無機ガラスレンズが使用されてきたが、最近では、合成樹脂製レンズが、その軽量性、加工性、安定性、染色性、大量生産性、コストの削減可能等を有することから、無機ガラスレンズと共に広く使用され始めている。
【０００３】
光学レンズ材料には種々の物性が求められるが、特に高い屈折率、低い光学分散及び小さい比重を有することが極めて重要なことである。すなわち、使用されるレンズが高屈折率と低比重を有する材料よりなるものであれば、例えば顕微鏡、写真機、望遠鏡等の光学機器や眼鏡レンズにおいて重要な位置を占めるレンズ系の薄肉化、軽量化を図ることが可能となる。
【０００４】
このため、合成樹脂製レンズ材料においても、更に高屈折率化及び低比重化を図り、無機ガラスレンズ材料に対する優位性を強調する傾向にある。
【０００５】
例えば眼鏡用合成樹脂製レンズ材料として現在最も普及しているものとして「ＣＲ−３９」と称されるジエチレングリコールビスアリルカーボネート樹脂がある。しかし、この樹脂の屈折率が１．４９８（Ｄ線測定値）と低屈折率樹脂である。
【０００６】
一方、屈折率が１．５８以上の高屈折率合成樹脂製レンズ材料として、ポリスチレンやポリカーボネート等の熱可塑性樹脂が知られているが、これらは実用上必要とされる光学的特性を十分に有さないものである。
【０００７】
他方、耐熱性、耐溶剤性、機械的強度等の諸物性に優れた合成樹脂製レンズ材料として、架橋構造を有する共重合体が紹介されており、例えば特開昭６３−４６２１３号公報、特開平２−２７０８５９号公報等に提案されている含硫ウレタン樹脂製レンズ材料などが実用化されている。しかしながら、これらの合成樹脂製レンズ材料は原料の保存安定性が悪いため、イソシアネートとチオールを別々に保管する必要がある。更に、イソシアネートとチオールを混合しなければならない。更に、イソシアネートとチオールを混合することにより、経時的に混合液の粘度が上がって行き、最終的には高粘度のためモールドに注入できなくなることがある。また、湿気の多い季節や場所では、イソシアネートが水分と反応してレンズが白濁したり気泡が発生するため成型性が悪くなる。以上のように、これらの合成樹脂製レンズ材料は使用時の取り扱いが極めて不便である。
【０００８】
【発明が解決しようとする課題】
以上のように、従来の合成樹脂製レンズ材料は高屈折率化が十分に達成されていないか、あるいは成型性に優れていないため、高屈折率かつ成型性に優れ、その上、良好な光学的特性を兼ね備えた光学材料の開発が強く望まれている。本発明は、このような事情に基づいてなされたものであり、その目的は、使用直前に二液を混合したりする必要がなく、成型性が環境に左右されず、高屈折率かつ良好な光学的特性及び機械的特性を有する合成樹脂製レンズを提供することにある。
【０００９】
【課題を解決するための手段】
本発明は、Ａ成分のビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレート２０〜６０重量％と、Ａ成分を共重合可能な（共重合可能には希釈可能であることも含まれる）単量体であるＢ成分を８０〜４０重量％とからなる共重合体であり、屈折率が１．５８以上であることを特徴とする合成樹脂製レンズである。
【００１０】
また、本発明は、Ａ成分のビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレート２０〜６０重量％と、Ａ成分を共重合可能な単量体であるＢ成分を８０〜４０重量％からなり、かつＡ成分中に、テトラブロモビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレートを１重量％以上含有する共重合体であり、屈折率が１．５８以上であることを特徴とする合成樹脂製レンズである。
【００１１】
【発明の実施の形態】
以下本発明について具体的に説明する。
【００１２】
本発明の高屈折率樹脂製レンズを構成する共重合体は、下記のＡ成分と、Ａ成分を共重合可能な単量体であるＢ成分から得られるものである。
Ａ成分 ビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレート。
Ｂ成分 Ａ成分を共重合可能な単量体。
【００１３】
また、本発明の高屈折率樹脂製レンズを構成する共重合体は、前記のＡ成分と、Ａ成分を共重合可能な単量体であるＢ成分から得られるものであり、特にＡ成分はテトラブロモビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレートを１重量％以上含有するものである。
【００１４】
Ａ成分のビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレートにより、成型性が良好かつ高屈折率の共重合体が得られるのである。
【００１５】
Ａ成分中のテトラブロモビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレートにより、成型性が良好かつ更に高い屈折率の共重合体が得られるのである。
【００１６】
Ａ成分が６０重量％を超えると混合液の粘度が高過ぎるため作業性が悪く、Ａ成分が２０重量％未満では組成全体の重合収縮率が大きくなり成型性が悪くなる。
【００１７】
また、Ｂ成分がＡ成分に対して相溶性が悪いと、Ａ成分とＢ成分の混合物は相分離を起こし、均一な共重合体が得られない。
【００１８】
本発明において、Ａ成分のビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレートの具体例としては、ビスフェノールＡジグリシジルエーテルと（メタ）アクリル酸から得られるエポキシ（メタ）アクリレート等であり、テトラブロモビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレートの具体例としては、テトラブロモビスフェノールＡジグリシジルエーテルと（メタ）アクリル酸から得られるエポキシ（メタ）アクリレート等が挙げられるが、これらのみに限定されるものではない。
【００１９】
本発明において、Ｂ成分として用いられるＡ成分を共重合可能な単量体の具体例としては、
（イ）スチレン、α−メチルスチレン、ジビニルベンゼン、ビニルトルエン等の芳香族ビニル化合物、
（ロ）ベンジル（メタ）アクリレート、フェニル（メタ）アクリレート等の各種メタクリル酸エステルまたはアクリル酸エステル、すなわち、一価の水酸基を有する芳香族系化合物と（メタ）アクリル酸とのエステル、
（ハ）無水マレイン酸及び無水フタル酸とプロピレングリコールを重縮合して得られる不飽和アルキド、すなわち、不飽和二塩基酸及び飽和二塩基酸とグリコール類を重縮合して得られる不飽和アルキド、その他を挙げることができる。しかし、これらの例のみに限定されるものではない。以上のようなＢ成分を、その目的に応じて１種もしくは多種類を混合して用いることができる。
【００２０】
本発明においては、Ａ成分の割合が２０〜６０重量％とされることが必要であり、好ましくは３０〜５０重量％とされる。このことは、当該Ｂ成分の量は組成物の全体量に対して８０〜４０重量％、特に好ましくは７０〜５０重量％の範囲とされることを意味する。
【００２１】
本発明の高屈折率樹脂製レンズは、上記の条件を満足するＡ成分とＢ成分との適宜の混合物から製造される。
【００２２】
注型容器を利用する注型重合法としては、周知の技術をそのまま利用することができる。そして注型容器としては、板状、レンズ状、円筒状、角柱状、円錐状、球状その他用途に応じて設計された鋳型または型枠その他が使用される。その材質は、無機ガラス、プラスチック、金属等合目的な任意なものでよい。
【００２３】
注型重合法によって本発明のレンズを得る場合においては、適宜の注型容器内にＡ成分とＢ成分を混合物として重合開始剤と共に投入し重合を行わせればよい。
【００２４】
またラジカル重合は、公知のラジカル重合開始剤を用いて室温もしくは加温状態で行うことができ、これによって高分子量化された重合体を得ることが可能である。
【００２５】
注型重合法の実施においては、各成分を注型容器内に一括して一度に投入してよいし、必要に応じて別の容器を用いて予めある程度の重合を行わせておき、得られたシロップを注型容器に投入して重合を完結させる態様によってレンズを得ることができる。またこの混合物には、得られるレンズに期待する用途に応じて、着色剤、紫外線吸収剤、熱安定剤、その他の補助資材を含有させることもできる。
【００２６】
本発明のレンズは、レンズ材料の屈折率が１．５８以上の共重合体であるという点に特徴を有し、従って注型重合法によって直接にレンズとして得る方法以外に、板材その他の共重合体を得てこれより削り出す方法によっても、製造することができる。更に表面硬度を上げるために無機あるいは有機のハードコート剤を、蒸着あるいはディッピング等の手段によって被覆させること、更に無反射コートを施すことも可能である。
【００２７】
【作用】
このような効果が得られる理由は、Ａ成分であるビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレートは重合収縮率が小さく、かつ屈折率の高い組成物であり、またＢ成分はＡ成分を共重合可能な単量体であるため、その粘度調節や架橋反応に寄与するからである。
【００２８】
本発明の高屈折率樹脂製レンズは、Ａ成分、Ｂ成分を請求範囲内の比率において、得られる共重合体よりなるものである。
【００２９】
特にＡ成分中にテトラブロモビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレートを１重量％以上含有することにより、共重合体の屈折率が更に高くなる。
【００３０】
【実施例】
以下、実施例を挙げて本発明を更に具体的に説明する。なお、得られた重合体の諸物性の測定方法及び評価結果は次の通りである。
【００３１】
（１）屈折率（ｎD ）及びアッベ数（νD ）
１０ｍｍ×２０ｍｍ×３ｍｍの試験片を作成し、アタゴ社製「アッベ屈折率計１Ｔ」を用いて、室温における屈折率（ｎD ）及びアッベ数（νD ）を測定した。接触液はα−ブロモナフタリンを使用した。
【００３２】
（２）比重
１０ｍｍ×２０ｍｍ×３ｍｍの試験片を作成し、メトラー・トレド社製「ＳＧＭ−６」を用いて測定した。
【００３３】
（３）耐溶剤性
７０φｍｍで−３Ｄのレンズを溶剤（エタノール、アセトン、メチルエチルケトン、テトラヒドロフラン、トルエン）に１０時間浸漬した後、レンズの表面が侵されているかを判定した。
【００３４】
実施例１
Ａ成分であるビスフェノールＡジグリシジルエーテルとアクリル酸から得られるエポキシアクリレート４６．０ｇ（４６．０％）、Ｂ成分としてスチレン４２．０ｇ（４２．０％）、ジビニルベンゼン１２．０ｇ（１２．０％）を調製し、ラジカル重合開始剤２，２′−アゾビス（２，４−ジメチル バレロニトリル）０．２ｇ加え、完全に溶解させた樹脂液を２枚のガラス板とガスケットで構成された注型鋳型の中に注入し重合を行った。重合は熱風循環炉を用い、４０℃から１００℃まで１６時間かけて徐々に昇温し、１００℃で１時間保持した後、６５℃まで徐々に冷却して行った。得られた重合体の屈折率が１．５９４であり、無色透明で脈理、歪み及び剥がれ等の欠陥が見られない成形物が得られた。
【００３５】
実施例２〜５、比較例１〜３
表１に示した組成比（重量基準）で重合組成物を調整し、ラジカル重合開始剤２，２′−アゾビス（２，４−ジメチル バレロニトリル）０．２ｇ加え、完全に溶解させた樹脂液を２枚のガラス板とガスケットで構成された注型鋳型の中に注入し重合を行った。重合は熱風循環炉を用い、４０℃から１００℃まで１６時間かけて徐々に昇温し、１００℃で１時間保持した後、６５℃まで徐々に冷却して行った。得られた重合体のそれぞれの物性値を表１に示した。実施例２〜４のいずれの組成においても屈折率が１．５８以上であり、無色透明で脈理、歪み及び剥がれ等の欠陥が見られない成形物が得られた。
【００３６】
Ａ成分が１４重量％の比較例１では、重合中にレンズ樹脂がモールド（母型）からの剥がれが起こり、成型性が悪かった。
【００３７】
また、Ａ成分としてテトラブロモビスフェノールＡジグリシジルエーテルとメタクリル酸から得られるエポキシアクリレートが１６重量％の比較例２でも、比較例１と同様に剥がれが起き、成型性が悪かった。
【００３８】
Ｂ成分としてイソステアリルメタクリレートを用いた比較例３では、Ａ成分とイソステアリルメタクリレートの相溶性が悪く、混合液が相分離し、均一な重合物が得られなかった。
【００３９】
【表１】
【００４０】
【表２】
【００４１】
【発明の効果】
本発明による合成樹脂レンズは、高屈折率で、良好な成型性、光学的特性を有するものである。
【発明の属する技術分野】
本発明は、合成樹脂製レンズに関し、更に詳しくは、良好な光学的特性、機械的特性を有する共重合体からなる高屈折率合成樹脂製レンズに関するものである。
【０００２】
【従来の技術】
従来より、光学レンズ材料として、種々の無機ガラスレンズが使用されてきたが、最近では、合成樹脂製レンズが、その軽量性、加工性、安定性、染色性、大量生産性、コストの削減可能等を有することから、無機ガラスレンズと共に広く使用され始めている。
【０００３】
光学レンズ材料には種々の物性が求められるが、特に高い屈折率、低い光学分散及び小さい比重を有することが極めて重要なことである。すなわち、使用されるレンズが高屈折率と低比重を有する材料よりなるものであれば、例えば顕微鏡、写真機、望遠鏡等の光学機器や眼鏡レンズにおいて重要な位置を占めるレンズ系の薄肉化、軽量化を図ることが可能となる。
【０００４】
このため、合成樹脂製レンズ材料においても、更に高屈折率化及び低比重化を図り、無機ガラスレンズ材料に対する優位性を強調する傾向にある。
【０００５】
例えば眼鏡用合成樹脂製レンズ材料として現在最も普及しているものとして「ＣＲ−３９」と称されるジエチレングリコールビスアリルカーボネート樹脂がある。しかし、この樹脂の屈折率が１．４９８（Ｄ線測定値）と低屈折率樹脂である。
【０００６】
一方、屈折率が１．５８以上の高屈折率合成樹脂製レンズ材料として、ポリスチレンやポリカーボネート等の熱可塑性樹脂が知られているが、これらは実用上必要とされる光学的特性を十分に有さないものである。
【０００７】
他方、耐熱性、耐溶剤性、機械的強度等の諸物性に優れた合成樹脂製レンズ材料として、架橋構造を有する共重合体が紹介されており、例えば特開昭６３−４６２１３号公報、特開平２−２７０８５９号公報等に提案されている含硫ウレタン樹脂製レンズ材料などが実用化されている。しかしながら、これらの合成樹脂製レンズ材料は原料の保存安定性が悪いため、イソシアネートとチオールを別々に保管する必要がある。更に、イソシアネートとチオールを混合しなければならない。更に、イソシアネートとチオールを混合することにより、経時的に混合液の粘度が上がって行き、最終的には高粘度のためモールドに注入できなくなることがある。また、湿気の多い季節や場所では、イソシアネートが水分と反応してレンズが白濁したり気泡が発生するため成型性が悪くなる。以上のように、これらの合成樹脂製レンズ材料は使用時の取り扱いが極めて不便である。
【０００８】
【発明が解決しようとする課題】
以上のように、従来の合成樹脂製レンズ材料は高屈折率化が十分に達成されていないか、あるいは成型性に優れていないため、高屈折率かつ成型性に優れ、その上、良好な光学的特性を兼ね備えた光学材料の開発が強く望まれている。本発明は、このような事情に基づいてなされたものであり、その目的は、使用直前に二液を混合したりする必要がなく、成型性が環境に左右されず、高屈折率かつ良好な光学的特性及び機械的特性を有する合成樹脂製レンズを提供することにある。
【０００９】
【課題を解決するための手段】
本発明は、Ａ成分のビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレート２０〜６０重量％と、Ａ成分を共重合可能な（共重合可能には希釈可能であることも含まれる）単量体であるＢ成分を８０〜４０重量％とからなる共重合体であり、屈折率が１．５８以上であることを特徴とする合成樹脂製レンズである。
【００１０】
また、本発明は、Ａ成分のビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレート２０〜６０重量％と、Ａ成分を共重合可能な単量体であるＢ成分を８０〜４０重量％からなり、かつＡ成分中に、テトラブロモビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレートを１重量％以上含有する共重合体であり、屈折率が１．５８以上であることを特徴とする合成樹脂製レンズである。
【００１１】
【発明の実施の形態】
以下本発明について具体的に説明する。
【００１２】
本発明の高屈折率樹脂製レンズを構成する共重合体は、下記のＡ成分と、Ａ成分を共重合可能な単量体であるＢ成分から得られるものである。
Ａ成分 ビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレート。
Ｂ成分 Ａ成分を共重合可能な単量体。
【００１３】
また、本発明の高屈折率樹脂製レンズを構成する共重合体は、前記のＡ成分と、Ａ成分を共重合可能な単量体であるＢ成分から得られるものであり、特にＡ成分はテトラブロモビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレートを１重量％以上含有するものである。
【００１４】
Ａ成分のビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレートにより、成型性が良好かつ高屈折率の共重合体が得られるのである。
【００１５】
Ａ成分中のテトラブロモビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレートにより、成型性が良好かつ更に高い屈折率の共重合体が得られるのである。
【００１６】
Ａ成分が６０重量％を超えると混合液の粘度が高過ぎるため作業性が悪く、Ａ成分が２０重量％未満では組成全体の重合収縮率が大きくなり成型性が悪くなる。
【００１７】
また、Ｂ成分がＡ成分に対して相溶性が悪いと、Ａ成分とＢ成分の混合物は相分離を起こし、均一な共重合体が得られない。
【００１８】
本発明において、Ａ成分のビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレートの具体例としては、ビスフェノールＡジグリシジルエーテルと（メタ）アクリル酸から得られるエポキシ（メタ）アクリレート等であり、テトラブロモビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレートの具体例としては、テトラブロモビスフェノールＡジグリシジルエーテルと（メタ）アクリル酸から得られるエポキシ（メタ）アクリレート等が挙げられるが、これらのみに限定されるものではない。
【００１９】
本発明において、Ｂ成分として用いられるＡ成分を共重合可能な単量体の具体例としては、
（イ）スチレン、α−メチルスチレン、ジビニルベンゼン、ビニルトルエン等の芳香族ビニル化合物、
（ロ）ベンジル（メタ）アクリレート、フェニル（メタ）アクリレート等の各種メタクリル酸エステルまたはアクリル酸エステル、すなわち、一価の水酸基を有する芳香族系化合物と（メタ）アクリル酸とのエステル、
（ハ）無水マレイン酸及び無水フタル酸とプロピレングリコールを重縮合して得られる不飽和アルキド、すなわち、不飽和二塩基酸及び飽和二塩基酸とグリコール類を重縮合して得られる不飽和アルキド、その他を挙げることができる。しかし、これらの例のみに限定されるものではない。以上のようなＢ成分を、その目的に応じて１種もしくは多種類を混合して用いることができる。
【００２０】
本発明においては、Ａ成分の割合が２０〜６０重量％とされることが必要であり、好ましくは３０〜５０重量％とされる。このことは、当該Ｂ成分の量は組成物の全体量に対して８０〜４０重量％、特に好ましくは７０〜５０重量％の範囲とされることを意味する。
【００２１】
本発明の高屈折率樹脂製レンズは、上記の条件を満足するＡ成分とＢ成分との適宜の混合物から製造される。
【００２２】
注型容器を利用する注型重合法としては、周知の技術をそのまま利用することができる。そして注型容器としては、板状、レンズ状、円筒状、角柱状、円錐状、球状その他用途に応じて設計された鋳型または型枠その他が使用される。その材質は、無機ガラス、プラスチック、金属等合目的な任意なものでよい。
【００２３】
注型重合法によって本発明のレンズを得る場合においては、適宜の注型容器内にＡ成分とＢ成分を混合物として重合開始剤と共に投入し重合を行わせればよい。
【００２４】
またラジカル重合は、公知のラジカル重合開始剤を用いて室温もしくは加温状態で行うことができ、これによって高分子量化された重合体を得ることが可能である。
【００２５】
注型重合法の実施においては、各成分を注型容器内に一括して一度に投入してよいし、必要に応じて別の容器を用いて予めある程度の重合を行わせておき、得られたシロップを注型容器に投入して重合を完結させる態様によってレンズを得ることができる。またこの混合物には、得られるレンズに期待する用途に応じて、着色剤、紫外線吸収剤、熱安定剤、その他の補助資材を含有させることもできる。
【００２６】
本発明のレンズは、レンズ材料の屈折率が１．５８以上の共重合体であるという点に特徴を有し、従って注型重合法によって直接にレンズとして得る方法以外に、板材その他の共重合体を得てこれより削り出す方法によっても、製造することができる。更に表面硬度を上げるために無機あるいは有機のハードコート剤を、蒸着あるいはディッピング等の手段によって被覆させること、更に無反射コートを施すことも可能である。
【００２７】
【作用】
このような効果が得られる理由は、Ａ成分であるビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレートは重合収縮率が小さく、かつ屈折率の高い組成物であり、またＢ成分はＡ成分を共重合可能な単量体であるため、その粘度調節や架橋反応に寄与するからである。
【００２８】
本発明の高屈折率樹脂製レンズは、Ａ成分、Ｂ成分を請求範囲内の比率において、得られる共重合体よりなるものである。
【００２９】
特にＡ成分中にテトラブロモビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレートを１重量％以上含有することにより、共重合体の屈折率が更に高くなる。
【００３０】
【実施例】
以下、実施例を挙げて本発明を更に具体的に説明する。なお、得られた重合体の諸物性の測定方法及び評価結果は次の通りである。
【００３１】
（１）屈折率（ｎD ）及びアッベ数（νD ）
１０ｍｍ×２０ｍｍ×３ｍｍの試験片を作成し、アタゴ社製「アッベ屈折率計１Ｔ」を用いて、室温における屈折率（ｎD ）及びアッベ数（νD ）を測定した。接触液はα−ブロモナフタリンを使用した。
【００３２】
（２）比重
１０ｍｍ×２０ｍｍ×３ｍｍの試験片を作成し、メトラー・トレド社製「ＳＧＭ−６」を用いて測定した。
【００３３】
（３）耐溶剤性
７０φｍｍで−３Ｄのレンズを溶剤（エタノール、アセトン、メチルエチルケトン、テトラヒドロフラン、トルエン）に１０時間浸漬した後、レンズの表面が侵されているかを判定した。
【００３４】
実施例１
Ａ成分であるビスフェノールＡジグリシジルエーテルとアクリル酸から得られるエポキシアクリレート４６．０ｇ（４６．０％）、Ｂ成分としてスチレン４２．０ｇ（４２．０％）、ジビニルベンゼン１２．０ｇ（１２．０％）を調製し、ラジカル重合開始剤２，２′−アゾビス（２，４−ジメチル バレロニトリル）０．２ｇ加え、完全に溶解させた樹脂液を２枚のガラス板とガスケットで構成された注型鋳型の中に注入し重合を行った。重合は熱風循環炉を用い、４０℃から１００℃まで１６時間かけて徐々に昇温し、１００℃で１時間保持した後、６５℃まで徐々に冷却して行った。得られた重合体の屈折率が１．５９４であり、無色透明で脈理、歪み及び剥がれ等の欠陥が見られない成形物が得られた。
【００３５】
実施例２〜５、比較例１〜３
表１に示した組成比（重量基準）で重合組成物を調整し、ラジカル重合開始剤２，２′−アゾビス（２，４−ジメチル バレロニトリル）０．２ｇ加え、完全に溶解させた樹脂液を２枚のガラス板とガスケットで構成された注型鋳型の中に注入し重合を行った。重合は熱風循環炉を用い、４０℃から１００℃まで１６時間かけて徐々に昇温し、１００℃で１時間保持した後、６５℃まで徐々に冷却して行った。得られた重合体のそれぞれの物性値を表１に示した。実施例２〜４のいずれの組成においても屈折率が１．５８以上であり、無色透明で脈理、歪み及び剥がれ等の欠陥が見られない成形物が得られた。
【００３６】
Ａ成分が１４重量％の比較例１では、重合中にレンズ樹脂がモールド（母型）からの剥がれが起こり、成型性が悪かった。
【００３７】
また、Ａ成分としてテトラブロモビスフェノールＡジグリシジルエーテルとメタクリル酸から得られるエポキシアクリレートが１６重量％の比較例２でも、比較例１と同様に剥がれが起き、成型性が悪かった。
【００３８】
Ｂ成分としてイソステアリルメタクリレートを用いた比較例３では、Ａ成分とイソステアリルメタクリレートの相溶性が悪く、混合液が相分離し、均一な重合物が得られなかった。
【００３９】

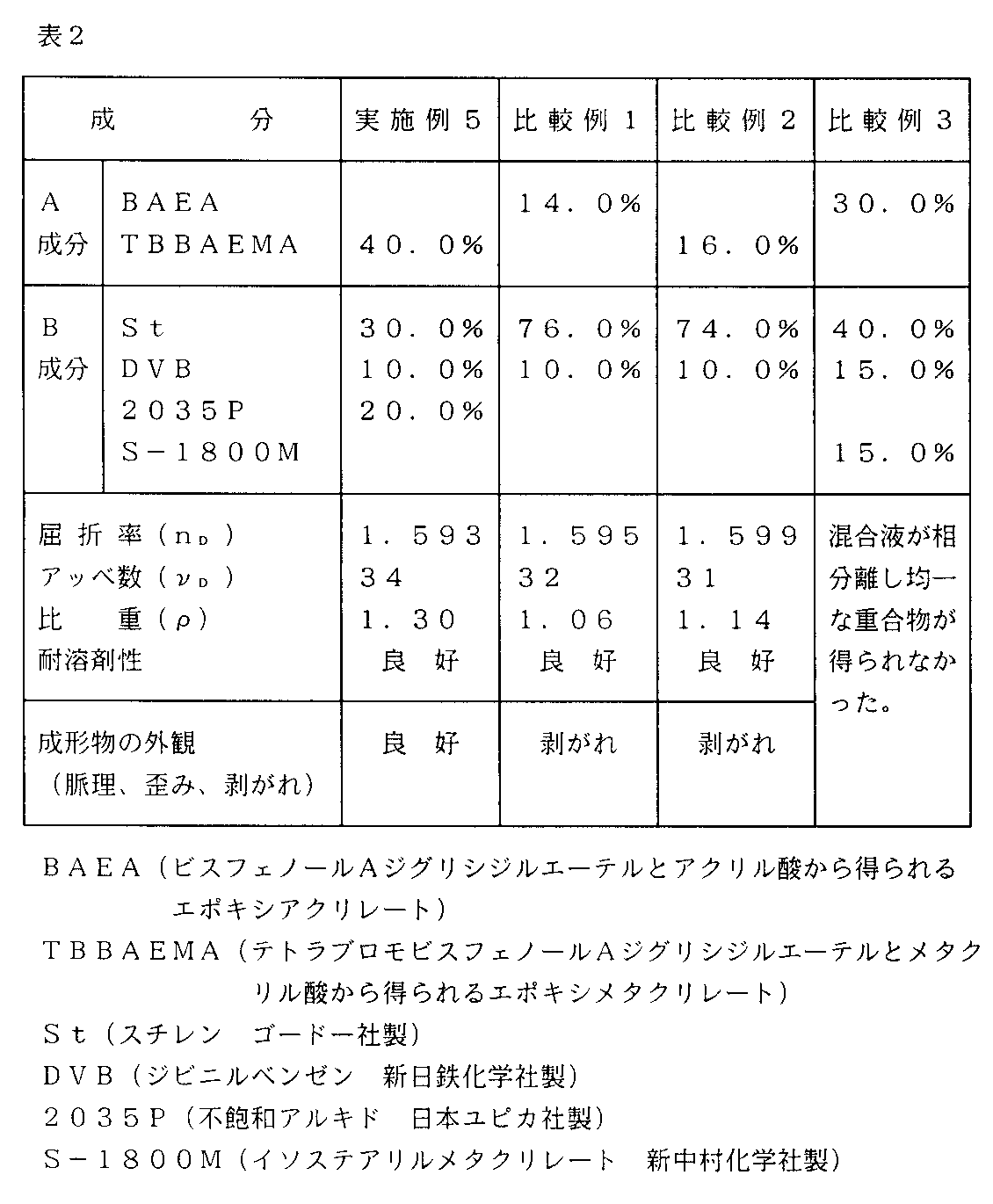

【表１】
【表２】
【発明の効果】
本発明による合成樹脂レンズは、高屈折率で、良好な成型性、光学的特性を有するものである。
Claims (2)
- 下記Ａ成分
Ａ成分 ビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレート
２０〜６０重量％と、
Ａ成分と共重合可能な単量体であるＢ成分
Ｂ成分 Ａ成分と共重合可能な単量体
８０〜４０重量％とからなる共重合体であり、屈折率が１．５８以上であり、
前記Ａ成分中に、テトラブロモビスフェノールＡ型エポキシ樹脂と（メタ）アクリル酸から得られるエポキシ（メタ）アクリレートを１重量％以上含有することを特徴とする合成樹脂製レンズ。 - 前記Ｂ成分は、前記Ａ成分に対して相溶性を有することを特徴とする請求項１記載の合成樹脂製レンズ。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP23999798A JP4108191B2 (ja) | 1998-08-26 | 1998-08-26 | 合成樹脂製レンズ |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP23999798A JP4108191B2 (ja) | 1998-08-26 | 1998-08-26 | 合成樹脂製レンズ |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2000075101A JP2000075101A (ja) | 2000-03-14 |
| JP4108191B2 true JP4108191B2 (ja) | 2008-06-25 |
Family
ID=17052942
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP23999798A Expired - Lifetime JP4108191B2 (ja) | 1998-08-26 | 1998-08-26 | 合成樹脂製レンズ |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP4108191B2 (ja) |
Families Citing this family (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP5778109B2 (ja) * | 2006-10-26 | 2015-09-16 | 株式会社ホプニック研究所 | プラスチック眼鏡レンズ |
Family Cites Families (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS5986616A (ja) * | 1982-11-11 | 1984-05-18 | Showa Denko Kk | 高屈折率樹脂の製造方法 |
| JPS5987127A (ja) * | 1982-11-12 | 1984-05-19 | Showa Denko Kk | レンズの製造方法 |
| JPH07206974A (ja) * | 1994-01-11 | 1995-08-08 | Daiso Co Ltd | 重合性組成物およびそれより得られる高屈折率プラスチックレンズ |
| JP3627304B2 (ja) * | 1995-08-22 | 2005-03-09 | 大日本印刷株式会社 | 光学物品用電離放射線硬化型樹脂組成物、光学物品及び面光源 |
| JPH1160656A (ja) * | 1997-08-12 | 1999-03-02 | Jsr Corp | 注型重合用放射線硬化性樹脂組成物 |
-
1998
- 1998-08-26 JP JP23999798A patent/JP4108191B2/ja not_active Expired - Lifetime
Also Published As
| Publication number | Publication date |
|---|---|
| JP2000075101A (ja) | 2000-03-14 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| EP0162550B1 (en) | Halogen-containing lens material | |
| WO2003040203A1 (en) | Curable composition excellent in optical characteristics | |
| EP0319829B1 (en) | Optical material | |
| US5288844A (en) | High-refractive index plastic optical material | |
| JP2000009901A (ja) | 合成樹脂製レンズ | |
| JPH1114801A (ja) | 合成樹脂製レンズ | |
| JP2000063445A (ja) | 合成樹脂製レンズ | |
| US5777000A (en) | Plastic lens and production process thereof | |
| JP2000075101A (ja) | 合成樹脂製レンズ | |
| JP3119719B2 (ja) | 光学レンズ | |
| JPH02501147A (ja) | 無色透明ポリマー材料 | |
| JPH10298260A (ja) | 合成樹脂製レンズ | |
| JP4678008B2 (ja) | プラスチックレンズ用硬化性組成物 | |
| JPH05164994A (ja) | 高屈折率合成樹脂製眼鏡レンズ | |
| JPH0431082B2 (ja) | ||
| JP3119712B2 (ja) | 光学レンズ | |
| JP3119720B2 (ja) | 光学レンズ | |
| JPH0551419A (ja) | 高屈折率合成樹脂光学材料 | |
| JPH11167007A (ja) | 合成樹脂製レンズ | |
| JPH06116337A (ja) | 重合性組成物 | |
| JPH05164901A (ja) | 高屈折率合成樹脂レンズ | |
| JPH1192538A (ja) | 合成樹脂製レンズ | |
| JPH11167006A (ja) | 合成樹脂製レンズ | |
| JPS6069114A (ja) | ハロゲン含有樹脂レンズ | |
| JPH0341801B2 (ja) |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20071101 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20071225 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20080325 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20080402 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20110411 Year of fee payment: 3 |
|
| R150 | Certificate of patent or registration of utility model |
Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| S111 | Request for change of ownership or part of ownership |
Free format text: JAPANESE INTERMEDIATE CODE: R313113 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20110411 Year of fee payment: 3 |
|
| R350 | Written notification of registration of transfer |
Free format text: JAPANESE INTERMEDIATE CODE: R350 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20120411 Year of fee payment: 4 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20130411 Year of fee payment: 5 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20140411 Year of fee payment: 6 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| EXPY | Cancellation because of completion of term |
