Description

【技術分野】
【０００１】
本発明は、食品及び医薬品や電子部材等の非食品等の包装分野に用いられる包装用のプラスチックフィルム積層体において、特に高いガスバリア性を持つことで、大気中の酸素や水蒸気から内容物を遮断し、内容物の劣化や変質を抑制するガスバリア積層フィルムに関するものである。
【背景技術】
【０００２】
近年、食品及び医薬品や電子部材等の非食品等の包装に用いられる包装材料は内容物の変質を抑制し、それらの機能や性質を保持するために、包装材料を透過する酸素、水蒸気、その他内容物を変質させる気体による影響を防止する必要があり、これら気体（ガス）を遮断するガスバリア性を備えることが求められている。
【０００３】
そのため、従来のガスバリア層としては、ポリビニルアルコールとエチレンビニル共重合体やポリ塩化ビニリデン、ポリアクリロニトリル等の樹脂フィルム、これらの樹脂をコーティングしたプラスチックフィルム、あるいはアルミ等の金属からなる金属箔やそれら金属蒸着フィルム等が主に用いられてきた。
【０００４】
樹脂フィルムとしては、例えば日本国特許第２５５６９４０号公報に、樹脂からなる基材上に、Ｓｉ（Ｏ−ＣＨ_３）_４等のアルコキシシランと、エポキシシラン等のシランカップリング剤と、ポリビニルアルコールを含む組成物をゾル−ゲル法により重縮合して得られる積層フィルムが開示されている。しかしながら、この被覆層は、水素結合からなるため、水により膨潤して溶解しやすかった。このため、ボイルやレトルト処理等の過酷な条件下ではガスバリア性が劣化し易かった。
【０００５】
一方、金属箔や金属蒸着フィルムは、ガスバリア性に優れるけれども、包装材料を透視して内容物が確認できないこと、検査の際に金属探知器が使用できないこと、及び廃棄の際に不燃物として処理しなければならないこと等の課題があった。また、ガスバリア性樹脂フィルム、及びガスバリア性樹脂をコーティングしたフィルムは、温湿度依存性が大きく、十分なガスバリア性を維持できない。更に、ガスバリア性樹脂として使用される塩化ビニリデンやポリアクリロニトリル等は、廃棄・焼却の際に有害物質の原料となりうる可能性がある。
【０００６】
このようなことから、例えば日本国特許第２７９００５４号公報に、無機化合物からなる蒸着層を第１層とし、（１）水溶性高分子と、（２）Ｉ）１種類以上の金属アルコキシドまたは金属アルコキシド加水分解物、あるいはＩＩ）塩化錫を含む、水溶液、または水アルコール混合溶液とを主剤とするコーティング剤を塗布し、加熱、乾燥してなるガスバリア被覆層を第２層として順次積層したガスバリア性包材が提案されている。このガスバリア包材は、高いガスバリア性を示し、かつ耐水性、耐湿性を有すると共に、ある程度の耐熱性は有するけれども、ガスバリア包材の被膜第２層は金属アルコキシド加水分解物と水酸基を有する水溶性高分子との水素結合からなるため、ボイル及びレトルト殺菌のような処理が必要な包材として使用すると、被膜層が膨潤し、ガスバリア性が劣化するという問題があった。このような包材は、例えば輸液の一次包装袋などの非常に高いガスバリア性が要求される包材に関しては、多少の劣化でも使用することができない。
【発明の開示】
本発明は、以上のような従来技術の課題を解決しようとするものであり、透明性に優れ、内容物が透視可能であり、且つ金属探知器に適用可能であり、高温高湿下でのガスバリア性を持ち、ボイル及びレトルト包材として使用可能であり、環境を破壊する物質を使用せず、包装材料として最適なガスバリア機能のあるフィルムを提供することを目的とする。
【０００７】
本発明のガスバリア積層フィルムは、樹脂基材と、
該樹脂基材上に設けられ、主に無機化合物を含むガスバリア蒸着層と、
該ガスバリア蒸着層上に設けられ、
一般式Ｓｉ（ＯＲ^１）_４…（１）で表されるケイ素化合物及びその加水分解物のうち１つ、
一般式（Ｒ^２Ｓｉ（ＯＲ^３）_３）_ｎ…（２）で表されるケイ素化合物、及びその加水分解物のうち１つ
（但し、Ｒ^１，Ｒ^３はＣＨ_３，Ｃ_２Ｈ_５，またはＣ_２Ｈ_４ＯＣＨ_３、Ｒ^２は有機官能基）、及び
水酸基を有する水溶性高分子を含有する塗布液を塗布、加熱、及び乾燥して得られたガスバリア被覆層とを含み、
前記一般式（Ｒ ^２ Ｓｉ（ＯＲ ^３ ） _３ ） _ｎ …（２）は、式（ＮＣＯ−Ｒ ^４ Ｓｉ（ＯＲ ^３ ） _３ ） _３ （但し、式中Ｒ ^４ は（ＣＨ _２ ） _ｎ 、ｎは１以上）で表される三量体１，３，５−トリス（３−トリアルコキシシリルアルキル）イソシアヌレートであることを特徴とする。
【発明を実施するための最良の形態】
【０００８】
本発明のガスバリア積層フィルムは、２つの主面を有する樹脂基材の少なくとも一方の主面上に、無機化合物を含むガスバリア蒸着層と、ガスバリア被覆層との積層を有し、かつ
このガスバリア被覆層は、
ｉ）一般式Ｓｉ（ＯＲ^１）_４…（１）で表されるケイ素化合物及びその加水分解物のうち少なくとも１つ、
ｉｉ）一般式（Ｒ^２Ｓｉ（ＯＲ^３）_３）_ｎ…（２）で表されるケイ素化合物、及びその加水分解物のうち少なくとも１つ、
（但し、Ｒ^１，Ｒ^３はＣＨ_３，Ｃ_２Ｈ_５，またはＣ_２Ｈ_４ＯＣＨ_３、Ｒ^２は有機官能基）及び
ｉｉｉ）水酸基を有する水溶性高分子を含有する塗布液を塗布、加熱、及び乾燥して得られる。
【０００９】
本発明によれば、ガスバリア被覆層は、この３つの成分を含むことにより、十分に不溶化される。一般式（２）のＲ^２Ｓｉ（ＯＲ^３）_３は加水分解により、一般式（１）のＳｉ（ＯＲ^１）_４及び水溶性高分子と水素結合を形成するため、バリアの孔になり難く、また一方で、有機官能基はネットワークをつくることで、水溶性高分子が、その水素結合に水が付加することにより膨潤することを防ぎ、耐水性を著しく向上させる。
【００１０】
なお、バリアの孔とは、膜の中で緻密なネットワークを作らず気体の透過を容易にする部分をいう。
【００１１】
また、基材上に、上記ガスバリア被覆層を、上記ガスバリア蒸着層と組み合わせて設けることにより、高いガスバリア性が得られる。さらに、たとえ基材と無機化合物蒸着層との間に、密着性コーティング層いわゆるプライマー層、あるいは特殊処理層が無くても、ボイル殺菌処理及びレトルト殺菌処理後も、酸素透過率、及びラミネート強度等の劣化が見られず、さらに、蒸着層が基材から剥離することがほとんどない、安価で実用性の高い積層フィルムを提供することができる。
【００１２】

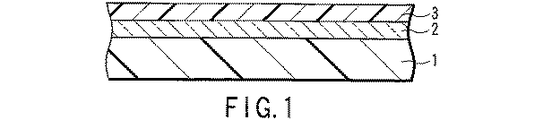

図１に、本発明のガスバリア積層フィルムの一例を表す断面図を示す。
【００１３】
図示するように、このガスバリア積層フィルムは、樹脂基材１上に、例えば酸化アルミニウム等を蒸着して得られた透明なガスバリア蒸着層２、及び上記ｉ），ｉｉ），及びｉｉｉ）の３つの成分を含む塗布液を塗布、乾燥させて得られたガスバリア被覆層３を積層した構成を有する。
【００１４】
基材１上にガスバリア蒸着層２とガスバリア被覆層３とを順次積層することで高いガスバリア性が発現される。
【００１５】
また、図２に、本発明のガスバリア積層フィルムの他の一例を表す断面図を示す。図示するように、このガスバリア積層フィルムは、樹脂基材１とガスバリア蒸着層２との間に、例えばアクリルポリオール、イソシアネート、及びシランカップリング剤を含むプライマー層４を設けること以外は、図１と同様の構成を有する。
【００１６】
このようなプライマー層４を設けることにより、樹脂基材１とガスバリア蒸着層２との間に安定した高い密着性が得られる。
【００１７】
また、図１及び図２に記載の積層フィルムにおいて、ガスバリア被覆層３表面上に、さらにヒートシール層を設けることにより、包装材料として実用的かつ優れた適性を有する積層フィルムが得られる。
【００１８】
一般式（１）中、Ｒ^１は、ＣＨ_３，Ｃ_２Ｈ_５，Ｃ_２Ｈ_４ＯＣＨ_３等で表せるものであればいずれも使用することができる。なかでも、テトラエトキシシランが加水分解後、水系の溶媒中において比較的安定であるため好ましい。
【００１９】
金属アルコキシドは加水分解後に縮合し、セラミック膜を形成する。しかし金属酸化物は硬く、さらに縮合時の体積縮小による歪みによりクラックが入りやすいため、フィルム上に薄く透明で均一な縮合体被膜を形成することは非常に困難である。そこで、高分子を添加することによって構造体に柔軟性を付与しクラックを防止して造膜することができる。しかし高分子の添加は目視では均一でも、微視的にはケイ素または金属酸化物と高分子部分とに分離している事が多く、ガスバリア性が低下しやすい。
【００２０】
金属アルコキシドに高分子を添加する事によって構造体に柔軟性を付与しクラックを防止して造膜する事ができる。しかし高分子の添加は目視では均一でも、微視的には金属酸化物と高分子部分とに分離している事が多く、ガスバリア包材ではバリアの孔になりやすい。そこで、水酸基をもつ高分子を添加する事により、高分子の水酸基と金属アルコキシドの加水分解物の水酸基との強い水素結合を利用して、金属酸化物が縮合に際し高分子との間にうまく分散してセラミックに近い高いガスバリア性を発現する。また、この被膜を無機化合物からなる蒸着層の上に積層することで、それぞれ単層によって得られる効果よりも、非常に高いガスバリア性、耐水性、耐湿性を示す。しかし、金属アルコキシドあるいはその加水分解物と水酸基を有する水溶性高分子の混合からなるガスバリア被覆層は、水素結合からなるため、水により膨潤して溶解する。蒸着層との積層構造による相乗効果があってもボイルやレトルト処理等の過酷な条件下ではガスバリア性が劣化し易い。
【００２１】
これに対し、本願発明では、上記一般式（２）の化合物を添加することにより、この膨潤を防ぐことができる。
【００２２】
一般式（２）は、その有機官能基（Ｒ^２）が、ビニル、エポキシ、メタクリロキシ、ウレイド、及びイソシアネート等の非水性官能基であることが好ましい。非水官能基は、官能基が疎水性であるため、耐水性はさらに向上する。
【００２３】
一般式（２）で表される化合物が多量体である場合は、三量体が好ましく、より好ましくは、一般式（ＮＣＯ−Ｒ^４Ｓｉ（ＯＲ^３）_３）_３（式中、Ｒ^４は（ＣＨ_２）_ｎ、ｎは１以上）で表される１，３，５−トリス（３−トリアルコキシシリルアルキル）イソシアヌレートである。これは、３−イソシアネートアルキルアルコキシシランの縮合体である。
【００２４】
この１，３，５−トリス（３−トリアルコキシシリルアルキル）イソシアヌレートは、イソシアヌレート部には化学的反応性はなくなるけれども、ヌレート部の極性により反応と同様の性能を示すことが知られている。一般的には、３−イソシアネートアルキルアルコキシシランと同様に接着剤などに添加され、接着性向上剤として知られている。よって、１，３，５−トリス（３−トリアルコキシシリルアルキル）イソシアヌレートをＳｉ（ＯＲ^１）_４と、水酸基を有する水溶性高分子に添加することにより、水素結合に基づきガスバリア積層フィルムが水による膨潤することを防ぎ、耐水性を向上させることができる。また、３−イソシアネートアルキルアルコキシシランは、反応性が高く、液安定性が低いのに対し、ヌレート部はその極性により水溶性ではないが、水系液中に分散しやすく、液粘度を安定に保つことができ、その耐水性性能は３−イソシアネートアルキルアルコキシシランと同等である。さらに、ヌレート部は耐水性があるのみでなく、その極性によりＳｉ（ＯＲ^１）_４と、水酸基を有する水溶性高分子はバリアの孔になりにくい。
【００２５】
１，３，５−トリス（３−トリアルコキシシリルアルキル）イソシアヌレートは、３−イソシアネートプロピルアルコキシシランの熱縮合により製造されるものもあり、原料の３−イソシアネートプロピルアルコキシシランが含まれる場合もあるが、特に問題はない。さらに好ましくは、１，３，５−トリス（３−トリアルコキシシリルプロピル）イソシアヌレートであり、さらにまた好ましくは、下記構造式（３）に示す１，３，５−トリス（３−トリメトキシシリルプロピル）イソシアヌレートである。
【化１】

【００２６】
このメトキシ基は、加水分解速度が早く、また、プロピル基を含むものは比較的安価に入手し得ることから、上記構造式（３）で表される化合物は実用上有利である。
【００２７】
また、一般式（２）の有機官能基Ｒ^２として、３−グリシドキシプロピル基、あるいは２−（３，４エポキシシクロヘキシル）基が好ましく使用できる。これらの有機官能基は、加水分解により、一般式（１）のＳｉ（ＯＲ^１）_４及び水溶性高分子と水素結合を形成するために、バリアの孔になり難く、ガスバリア性を損なうことなく耐水性を向上することができる。
【００２８】
しかしながら、上述のようなエポキシ系シラン化合物の一部は、変異原性を有する場合がある。また、有機官能基（Ｒ^２）が、ビニル及びメタクリロキシの場合、製造過程で紫外線または電子線等の照射が必要となり設備及び工程の増加によりコスト高を招く傾向がある。有機官能基（Ｒ^２）が、ウレイドの場合は、特有の臭気があり、また、イソシアネートの場合は、反応性が高く、ポットライフが短い。このようなことなどから、本発明に使用されるｉｉ）の成分としては、１，３，５−トリス（３−トリアルコキシシリルアルキル）イソシアヌレートがより好ましいと考えられる。
【００２９】
本発明に使用される基材は樹脂材料からなり、好ましくは透明である。このような樹脂材料として、例えばポリエチレンテレフタレート（ＰＥＴ）、ポリエチレンナフタレート（ＰＥＮ）などのポリエステルフィルム、ポリエチレンやポリプロピレン等のポリオレフィンフィルム、ポリスチレンフィルム、６６−ナイロン等のポリアミドフィルム、ポリカーボネートフィルム、ポリアクリロニトリルフィルム、ポリイミドフィルム等のエンプラフィルム等があげられる。この樹脂材料は、延伸、未延伸のどちらでも良く、また機械強度や寸法安定性を有するものが良い。この樹脂材料はフィルム状に加工して基材として使用される。特に、これらの中で二軸方向に任意に延伸されたフィルムが好ましく用いられる。更に、包装材料に使用する場合、価格面、防湿性、充填適性、風合い、及び廃棄性を考慮すると、ポリアミドフィルム、ポリエステルフィルムが好ましいが、中でもポリエステルフィルムフィルムがより好ましい。
【００３０】
基材の厚さは特に制限を受けるものでないが、包装材料としての適性、および加工性を考慮すると、実用的には３〜２００μｍが好ましく、より好ましくは６〜３０μｍである。
【００３１】
また、この基材の表面に、周知の種々の添加剤や安定剤、例えば帯電防止剤、可塑剤、滑剤、酸化防止剤を、必要に応じて適用することができる。
【００３２】
密着性を良くするために、基材の表面に、前処理としてコロナ処理、プラズマ処理、オゾン処理などを施すことができる。更に、基材の表面に薬品処理、及び溶剤処理等を施すことができる。特に、プラズマ処理は基材表面と次に積層させる無機化合物からなる蒸着層との密着を強固にするため好ましい。
【００３３】
蒸着層に使用される無機化合物としては、例えばケイ素、アルミニウム、チタン、ジルコニウム、錫、及びマグネシウムなどの酸化物、それらの窒化物、及びそれらの弗化物、及びこの酸化物、窒化物、及び弗化物の複合物があげられる。
【００３４】
この蒸着層は、真空蒸着法、スパッタリング法、プラズマ気相成長法などの真空プロセスにより形成され得る。特に、酸化アルミニウムは、無色透明であり、ボイル・レトルト殺菌処理による耐水性にも優れ、広範囲の用途に使用することができることから、好ましく使用できる。
【００３５】
酸化アルミニウムは、アルミニウム（Ａｌ）と酸素（Ｏ）の存在比は、Ａｌ：Ｏ＝１：１．５〜１：２．０であることが好ましい。
【００３６】
例えば酸化アルミニウム蒸着層は、アルミニウムを蒸発材料にして、酸素、炭酸ガスと不活性ガスなどとの混合ガスの存在下で薄膜形成を行う反応性蒸着、反応性スパッタリング、反応性イオンプレーティングにより形成することができる。この時アルミニウムを酸素と反応させれば、化学量論的にはＡｌ_２Ｏ_３であることから、Ａｌ：Ｏ＝１：１．５であるはずである。しかし蒸着方法によって、一部アルミニウムのまま存在するものや、または過酸化アルミニウムで存在するものもあり、Ｘ線光電子分光分析装置（ＥＳＣＡ）等を用いて蒸着層の元素の存在比を測定すると、一概にＡｌ：Ｏ＝１：１．５とは言えないことがわかる。一般にＡｌ：Ｏ＝１：１．５より酸素が少なくアルミニウム量が多いものは、級密な膜を形成するために良好なガスバリア性が得られるが、蒸着膜が黒く着色し、光線透過量が低くなる傾向がある。逆にＡｌ：Ｏ＝１：１．５より酸素が多くアルミニウム量が低いものは、疎な膜を形成し、ガスバリア性は悪いが光線透過量は高く透明なものが得られる。
【００３７】
ボイル及びレトルト殺菌処理に好適な本発明のガスバリア積層フィルムは、蒸着層と、次に説明するガスバリア被覆層３との組み合わせにより実現するため、Ａｌ：Ｏ＝１：１．５〜２．０であることが好ましい。
【００３８】
蒸着層の膜厚は、用途や、ガスバリア被覆層の膜厚によって多少異なるが、数十Åから５０００Åの範囲がのぞましい。しかし５０Å以下では薄膜の連続性に問題があり、また３０００Åを超えるとクラックが発生しやすく、可撓性が低下するため、好ましくは５０〜３０００Åである。
【００３９】
基材と蒸着層の間にプライマー層を設けると、無機化合物からなる蒸着層が均一に形成されてガスバリア性が向上し得る。また蒸着層の組成および存在比に影響されることなく、密着性が安定して得られるため、プライマー層を設けることが好ましい。
【００４０】
プライマー層としては、例えばアクリルポリオール、ポリビニルアセタール、ポリ−スチルポリオール、及びポリウレタンポリオール等から選択されるポリオール類と、イソシアネート化合物との２液反応によって得られる有機高分子、またはポリイソシアネート化合物および水との反応によりウレア結合を有する有機化合物、ポリエチレンイミンまたはその誘導体、ポリオレフィン系エマルジョン、ポリイミド、メラミン、フェノール、また有機変性コロイダルシリカのような無機シリカ、シランカップリング剤およびその加水分解物のような有機シラン化合物を主剤とするものなどが挙げられる。特にアクリルポリオールとイソシアネート化合物、シランカップリング剤の組み合わせが好ましい。この組み合わせからなるプライマー層を用いると、基材と蒸着層の間に、安定したさらに高い密着性を得ることができる。
【００４１】
プライマー層の厚みは、一般的には乾燥後の厚さで、０．００５〜５μｍの範囲になるようにコーティングする事が望ましく、より好ましくは０．０１〜１μｍである。０．０１μｍ未満の場合は塗工技術の点から均一な塗膜が得られ難く、逆に１μｍを越える場合は不経済となる傾向がある。
【００４２】
また、Ｓｉ（ＯＲ^１）_４をＳｉＯ_２に、Ｒ^２Ｓｉ（ＯＲ_３）_３をＲ^２Ｓｉ（ＯＨ）_３に換算した場合、Ｒ^２Ｓｉ（ＯＨ）_３の固形分が全固形分に対し１〜５０重量％であることが好ましい。この範囲であれば、ガスバリア被覆層は、ボイル及びレトルト殺菌処理のような過酷な処理にも劣化しない耐水性の高いガスバリア性が得られる。１重量％未満であると耐水性効果が低くなる傾向があり、５０重量％を超えると、官能基がガスバリア被覆層の孔となるために、ガスバリア性が低下する傾向がある。ボイル、レトルト殺菌処理に必要な耐水性と、高いガスバリア性をより良好にするためには、より好ましくは、上記固形分は全固形分に対し５〜３０重量％である。
【００４３】
Ｓｉ（ＯＲ^１）_４をＳｉＯ_２に、Ｒ^２Ｓｉ（ＯＲ^３）_３をＲ^２Ｓｉ（ＯＨ）_３に換算した場合固形分の配合比が重量比でＳｉＯ_２／（Ｒ^２Ｓｉ（ＯＨ）_３／水溶性高分子）１００／１００〜１００／３０の範囲内であれば、ボイル及びレトルト殺菌処理に必要な耐水性と高いガスバリア性はもちろん、包装材料として考えた場合の被膜柔軟性によるフレキシブル性が十分付与され好ましい。
【００４４】
本発明でガスバリア被覆層中の水酸基を有する水溶性高分子とは、ポリビニルアルコール、でんぷん、セルロース類が好ましい。特にポリビニルアルコール（以下ＰＶＡ）を本発明のコーティング剤に用いた場合にガスバリア性が最も優れる。なぜならＰＶＡはモノマー単位中に最も多く水酸基を含む高分子であるため加水分解後の金属アルコキシドの水酸基と非常に強固な水素結合をもつ。ここで言うＰＶＡとは、一般にポリ酢酸ビニルをケン化して得られるもので、酢酸基が数十％残存している、いわゆる部分ケン化ＰＶＡから酢酸基が数％しか残存していない完全ケン化ＰＶＡまでを含む。ＰＶＡの分子量は重合度が３００〜数千まで多種あるが、どの分子量のものを用いても効果に問題はない。しかし一般的にケン化度が高く、また重合度が高い高分子量のＰＶＡは耐水性が高いため好ましい。
【００４５】
Ｓｉ（ＯＲ^１）_４の加水分解方法は、一般に知られているように、酸またはアルカリ触媒とアルコール、水を用いて行われる。好ましくは、酸による加水分解が制御しやすく好ましい。このとき、加水分解をさらに制御するために一般的に知られている触媒、塩化錫やアセチルアセトナートなどを添加しても問題ない。
【００４６】
コーティング溶液の混合方法では、加水分解したＳｉ（ＯＲ^１）_４、水酸基をもつ水溶性高分子、及びＲ^２Ｓｉ（ＯＲ^３）_３を、どの順番で混合しても効果は発現する。Ｒ^２Ｓｉ（ＯＲ^３）_３は、混合して、コーティング溶液中で分散せずに油滴状に存在するような場合は、上述のように加水分解を行い、微分散させることが好ましい。特にＳｉ（ＯＲ^１）_４とＲ^２Ｓｉ（ＯＲ^３）_３を別々に加水分解してから水溶性高分子に添加すれば、ＳｉＯ_２の微分散およびＳｉ（ＯＲ^１）_４の加水分解効率を考慮すると望ましい。
【００４７】
ガスバリア被覆層を形成するためのコーティング溶液へは、インキ、接着剤との密着性、濡れ性、収縮によるクラック発生防止を考慮して、イソシアネート化合物、コロイダルシリカやスメクタイトなどの粘土鉱物や、安定化剤、着色剤、粘度調整剤などの公知の添加剤などを、ガスバリア性や耐水性を阻害しない範囲で添加する事ができる。
【００４８】
乾燥後のガスバリア被覆層の厚みは特に限定しないが、厚みが５０μｍ以上を越えるとクラックが生じ易くなる可能性があるため、０．０１〜５０μｍとすることが望ましい。
【００４９】
ガスバリア被覆層３の形成方法としては、通常のコーティング方法を用いることができる。例えばディッピング法、ロールコート、グラビアコート、リバースコート、エアナイフコート、コンマコート、ダイコート、スクリーン印刷法、スプレーコート、グラビアオフセット法等を用いることができる。これらの塗工方式を用いて蒸着層の上に塗化する。
【００５０】
ガスバリア被覆層の乾燥法は、熱風乾燥、熱ロール乾燥、高周波照射、赤外線照射、ＵＶ照射などガスバリア被覆層に熱をかけて、水分子を飛ばす方法であれば、これらのいずれでも、またこれらを２つ以上組み合わせてもかまわない。
【００５１】
本発明のガスバリア被覆層側には、ヒートシール層を設けることで、より実用性の高い包装材料を提供できる。ヒートシール層は袋状包装体などを形成する際の接着部に利用されるものであり、例えばポリエチレン、ポリプロピレン、エチレン−酢酸ビニル共重合体、エチレン−メタクリル酸共重合体、エチレン−メタクリル酸ニステル共重合体、エチレン−アクリル酸共重合体、エチレン−アクリル酸エステル共重合体及びそれらの金属架橋物等の樹脂が用いられる。厚さは目的に応じて決められるが、一般的には１５〜２００μｍの範囲である。また包装体の形状により基材側にヒートシール層を設けることもできる。
【００５２】
ヒートシール層の形成方法としては、上述樹脂からなるフィルム状のものを２液硬化型ウレタン系接着剤を用いて貼り合わせるドライラミネート法、無溶剤接着剤を用いて貼り合わせるノンソルベントドライラミネート法、上述した樹脂を加熱溶融させ、カーテン状に押し出し、貼り合わせるエキストルージョンラミネート法等いずれも公知の積層方法により形成することができる。
【００５３】
ヒートシール層とガスバリア被覆層との間には、例えば延伸ナイロン、延伸ポリエステル、及び延伸ポリプロピレン等の緩和層を設けることができる。このような層を設けることにより、さらに、耐ピンホール性、耐衝撃性、及び耐熱性を付与することが可能となる。
【００５４】
ガスバリア被覆層上には必要に応じて、印刷層を積層する事も可能である。あるいは、接着剤を介して複数の樹脂を積層する事も可能である。また、基材のガスバリア被覆層と反対面にも印刷層、ヒートシール層、接着剤を介する複数の樹脂の積層が可能である。
【００５５】
以下本発明のガスバリア積層体を具体的な実施例を挙げて更に説明する。
【００５６】
実施例１−８
厚さ１２μｍの片面にコロナ処理を施した二軸延伸ＰＥＴ（東レ（株）製、Ｐ６０）を基材とし、そのコロナ処理された面にアルミニウムを蒸着源とし、電子線加熱方式により加熱蒸着させ、酸素ガスを導入しながら所定の膜組成になるよう調整し、膜厚１５０Åの酸化アルミニウム蒸着層を形成した。
【００５７】
上記酸化アルミニウム蒸着層のアルミニウムと酸素とによる膜組成は、Ｘ線光電子分光分析装置（ＥＳＣＡ）（日本電子（株）製、ＪＰＳ−９０ＳＸＶ）にて、アルゴンエッチングを用いたＤｅｐｔｈ Ｐｒｏｆｉｌｉｎｇ法により測定を行い、調整した膜組成が以下のものを用いた。
【００５８】
実施例１〜５，８および比較例・Ａｌ：Ｏ＝１：１．８
実施例６・・・・・・・・・Ａｌ：Ｏ＝１：１．０
実施例７・・・・・・・・・Ａｌ：Ｏ＝１：２．２
上記酸化アルミニウム蒸着層に、下記方法にて調液した塗布液用溶液（Ａ）〜（Ｅ）を下記の割合で混合し、これを塗布液とした。これをバーコーターにより得られた蒸着層の上面に塗布し、乾燥機で１２０℃、１分間乾燥させ、膜厚約０．３μｍのガスバリア被覆層を形成し、図１と同様の構成を有するガスバリア積層フィルムを得た。
【００５９】
ガスバリア被覆層用溶液
（Ａ）：テトラエトキシシラン（Ｓｉ（ＯＣ_２Ｈ_５）_４、以下ＴＥＯＳと称す）１７．９ｇと、メタノール１０ｇに塩酸（０．１Ｎ）７２．１ｇを加え、３０分間撹拌し、加水分解させた固形分５％（重量比ＳｉＯ_２換算）の加水分解溶液
（Ｂ）：ポリビニルアルコールの５％（重量比）、水／メタノールアルコール＝９５／５（重量比）水溶液
（Ｃ）：β−（３，４エポキシシクロヘキシル）トリメトキシシランとイソプロピルアルコール（ＩＰＡ溶液）に塩酸（１Ｎ）を徐々に加え、３０分間撹拌し、加水分解させた後、水／ＩＰＡ＝１／１溶液で加水分解を行い、固形分５％（重量比Ｒ^２Ｓｉ（ＯＨ）_３換算）に調整した加水分解溶液。
【００６０】
（Ｄ）：γ−グリシドキシプロピルトリメトキシシランとＩＰＡ溶液に塩酸（１Ｎ）を徐々に加え、３０分間撹拌し、加水分解させた後、水／ＩＰＡ＝１／１溶液で加水分解を行い、固形分５％（重量比Ｒ^２Ｓｉ（ＯＨ）_３換算）に調整した加水分解溶液。
【００６１】
（Ｅ）：１，３，５−トリス（３−メトキシシリルプロピル）イソシアヌレートを、水／ＩＰＡ＝１／１溶液で、固形分５％（重量比Ｒ^２Ｓｉ（ＯＨ）_３換算）に希釈、調整した溶液。
【００６２】
（Ｆ）：ビニルトリメトキシシランとＩＰＡ溶液に塩酸（１Ｎ）を徐々に加え、３０分間撹拌し、加水分解させた後、水／ＩＰＡ＝１／１溶液で加水分解を行い固形分５％（重量比Ｒ^２Ｓｉ（ＯＨ）_３換算）に調整した加水分解溶液。
【００６３】
ガスバリア被覆層塗布液の成分配合比
Ａ：ＴＥＯＳのＳｉＯ_２固形分（換算値）
Ｂ：ＰＶＡ固形分
Ｃ：β−（３，４エポキシシクロヘキシル）トリメトキシシランのＲ^２Ｓｉ（ＯＨ）_３固形分（換算値）
Ｄ：γ−グリシドキシプロピルトリメトキシシランのＲ^２Ｓｉ（ＯＨ）_３固形分（換算値）
Ｅ：１，３，５−トリス（３−メトキシシリルプロピル）イソシアヌレートのＲ^２Ｓｉ（ＯＨ）_３固形分（換算値）
Ｆ：ビニルトリメトキシシランのＲ^２Ｓｉ（ＯＨ）_３固形分（換算値）
配合比はすべて固形分重量比率である。
【００６４】
実施例１および実施例６、７
・・・Ａ／Ｂ／Ｃ＝７０／２０／１０
実施例２・・・Ａ／Ｂ／Ｄ＝７０／２０／１０
実施例３・・・Ａ／Ｂ／Ｆ＝７０／２０／１０
実施例４・・・Ａ／Ｂ／Ｃ＝２０／２０／６０
実施例５・・・Ａ／Ｂ／Ｃ＝９０／５／５
実施例８・・・Ａ／Ｂ／Ｅ＝１００／２０／１０
比較例１・・・Ａ／Ｂ／Ｃ＝７０／３０／０
得られたガスバリア積層フィルムのガスバリア被覆層側に、ラミネート機により厚さ１５μｍの延伸ナイロン（ユニチカ（株）製 ＯＮＭＢ−ＲＴ）をポリウレタン系接着剤（武田薬品工業（株）製Ａ５１５／Ａ５０）を用いてラミネートし、さらに、延伸ナイロンの上に厚さ７０μｍの無延伸ポリプロピレン（ヒートシール層）（東セロ（株）製 ＲＸＣ−１８）を、ポリウレタン系接着剤（武田薬品工業（株）製Ａ５１５／Ａ５０）を用いてラミネートし、図３に示すような包装フィルムを作成した。
【００６５】
図示するように、得られた包装フィルムは、基材１上に、酸化アルミニウム蒸着層２、ガスバリア被覆層３、図示しない接着剤層を介して延伸ナイロン層５、及び図示しない接着剤層を介してヒートシール層６が順に積層された構成を有する。
【００６６】
このようにして作成した包装フィルムを用いて、そのフィルムの４辺をシール部とするパウチを作成し、内発物として水を充填した。その後、１２１℃、３０分間レトルト殺菌処理を行い、レトルト処理前後の酸素透過度を、酸素透過度測定装置（モダンコントロール社製ＯＸＴＲＡＮ−２／２０）を用いて、３０℃、相対湿度７０％中の雰囲気下で測定した。またこのラミネートした包装フィルムを１５ｍｍ幅で切断して、９０度剥離をテンシロン（引っ張り試験機オリエンテック社製）を用いて行い、レトルト殺菌処理前後の剥離強度を求めた。なお剥離速度３００ｍｍ／ｍｉｎ、２３℃、相対湿度６５％の雰囲気で行った。さらに、レトルト殺菌処理後のパウチシール部を１８０度折り曲げ、シーラント層と蒸着層２との問の剥離状態を目視で観察した。
【００６７】
目視評価基準
○：剥離発生なし
×：一部剥離発生
その結果を表１に示す。
【００６８】
実施例９
酸化アルミニウム蒸着層の代わりに、蒸発源を酸化ケイ素とし、電子線加熱方式により加熱蒸着させ、酸素ガスを導入しながらＳｉ：Ｏ組成比が１：１．６になるよう調整し、膜厚４００Åの酸化ケイ素蒸着層を形成し、ガスバリア被覆層塗布液の配合比Ａ／Ｂ／Ｃを７０／２０／１０とすること以外は、実施例１と同様にして、包装フィルムを形成した。
【００６９】
得られた包装フィルムについて、同様に、酸素透過度及びレトルト殺菌処理前後の剥離強度の測定、及び１８０度折り曲げ試験を行った。
【００７０】
得られた結果を下記表１に示す。
【表１】

【００７１】
配合比：固形分重量比、透過度：酸素透過度 ｃｍ^３／ｍ^２・ｄａｙ・ａｔｍ、ラミ強度：ラミネート強度Ｎ／１５ｍｍ幅
表１より、レトルト殺菌処理前では、上記実施例１〜９および比較例１により得られた包装フィルムは酸素バリア性および密着に問題ないが、処理後では、比較例１は、ガスバリア被覆層３の耐水性が低いため、酸素バリア性が悪く、また密着も低くなり、外観も一部剥離が観察された。これに対し、実施例１〜９は、高い酸素バリア性、密着性を保ち、外観も良好であった。
【００７２】
実施例１０
厚さ１２μｍの片面にコロナ処理を施した二軸延伸ＰＥＴ（東レ（株）製 Ｐ６０）を基材とし、そのコロナ処理片面にアルミニウムを蒸着源とし、電子線加熱方式により加熱蒸着させ、酸素ガスを導入しながら膜組成Ａｌ：Ｏ＝１：１．８、膜厚１５０Åの薄膜の酸化アルミニウム蒸着層を形成した。
【００７３】
得られた蒸着層上面に、実施例１と同様のガスバリア被覆層塗布液をグラビアコート法により乾燥膜厚０．３μｍとなるように塗布乾燥して、ガスバリア被覆層を形成し、実施例１０として、図１に示すようなガスバリア積層フィルムを得た。
【００７４】
また、比較例１と同様の方法で調製したガスバリア被覆層塗布液をグラビアコート法により乾燥膜厚０．３μｍとなるように塗布、乾燥して、ガスバリア被覆層を形成し、比較例２として図１と同様の構成を有するガスバリア積層フィルムを得た。
【００７５】
実施例１０と比較例２にて得られたそれぞれガスバリア積層フィルムのガスバリア被覆層の表面に、実施例１と同様にして延伸ナイロン層及びシーラント層を形成し、図３と同様の構成を有する包装フィルムを作成した。
【００７６】
このようにして作成した実施例１０および比較例２の包装フィルムの剥離強度を測定した。このラミネートした上記包装フィルムを１５ｍｍ幅で切断して、実施例１と同様にして９０度剥離を実施した。さらに、蒸着層２とシーラント層との剥離界面に少量の水道水を垂らしながら同様に剥離強度を測定した。その結果を表２に示す。
【００７７】
また、実施例８と同様の構成を有する包装フィルムについても同様の９０度剥離試験を行なった。その結果を併せて下記表２に示す。
【表２】

【００７８】
実施例１１−１５
厚さ１２μｍの片面にコロナ処理を施したＰＥＴを基材とし、そのコロナ処理された面に下記プライマー層塗布液（Ｇ）を膜厚０．１μｍになるようにグラビアコーターにて塗工し、プライマー層を設けた。
【００７９】
（Ｇ）：アクリルポリオールとトリイジルイソシアネートをアクリルポリオールのＯＨ基に対し、ＮＣＯ基が等量となるように加え、全固形分が５ｗｔ％になるよう酢酸エチルで希釈し、β−（３，４エポキシシクロヘキシル）トリメトキシシランを全固形分に対し、５ｗｔ％添加して混合した溶液。
【００８０】
プライマー層上に、実施例１と同様にして酸化アルミニウム蒸着層を形成した。さらに、上記（Ａ）〜（Ｅ）の溶液を下記の組成で組み合わせ、混合してなる塗布液を調製し、酸化アルミニウム蒸着層上にこの塗布液をバーコーターにより塗布し、乾燥機で１２０℃、１分間乾燥させ、膜厚約０．３μｍのガスバリア被覆層を形成し、図２と同様の構成を有するガスバリア積層フィルムを得た。
【００８１】
ガスバリア被覆層塗布液の成分配合比
配合比はすべて固形分重量比率である。
【００８２】
実施例１１・・・・・Ａ／Ｂ／Ｃ＝７０／２０／１０
実施例１２・・・・・Ａ／Ｂ／Ｄ＝７０／２０／１０
実施例１３・・・・・Ａ／Ｂ／Ｅ＝７０／２０／１０
実施例１４・・・・・Ａ／Ｂ／Ｃ＝２０／２０／６０
実施例１５・・・・・Ａ／Ｂ／Ｃ＝９０／５／５
比較例３・・・・・・Ａ／Ｂ＝７０／３０
得られたガスバリア積層フィルムのガスバリア被覆層の表面に、油性ペン（黒）で３ｃｍ×３ｃｍの正方形を書いて塗りつぶし、該被膜層３表面を上にして、積層体の４方を台紙に固定後、１２１℃、３０分間レトルト処理を行った。処理後、ガスバリア被覆層３表面の油性ペン（黒）の状態を目視で観察し、ガスバリア被覆層の耐水性を評価した。その結果を下記表３に示す。
【００８３】
目視評価基準
１：ガスバリア被覆層表面が溶けて、インキが全く残っていない。
【００８４】
２：ガスバリア被覆層表面の一部インキが残っている。
【００８５】
３：ガスバリア被覆層表面のインキが完全な状態で残っている。
【００８６】
さらに、得られたガスバリア積層フィルムを用いて、実施例１と同様に包装フィルムを作成した。
【００８７】

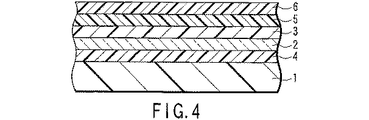

得られた包装フィルムを図４に示す。
【００８８】
図示するように、この包装フィルムは、基材１上に、プライマー層４、酸化アルミニウム蒸着層２、ガスバリア被覆層３、図示しない接着剤層を介して延伸ナイロン層５、及び図示しない接着剤層を介してヒートシール層６が順に積層された構成を有する。
【００８９】
また、得られた包装フィルムを用いて、実施例１と同様にパウチを作成し、同様にして、レトルト処理前後の酸素透過度、９０度剥離を行い、そのときの剥離強度を求めた。
【００９０】
その結果を下記表３に示す。
【００９１】
また、実施例８と同様の構成を有する包装フィルムについても同様のレトルト処理前後の酸素透過度、９０度剥離試験を行なった。その結果を併せて下記表３に示す。
【表３】

【００９２】
表３より、比較例３により得られたガスバリア積層フィルムは、実施例８，１１〜１５により得られたガスバリア積層フィルムに比べ、レトルト処理において、そのガスバリア被覆層が単膜では溶けてしまうのに対し、実施例８，１１〜１５のガスバリア積層フィルムのガスバリア被覆層は、被膜の耐水性が向上しているため溶けないことがわかった。また、比較例３は、レトルト処理後の酸素透過度は劣化するのに対し、実施例８，１１〜１５では、レトルト処理前の酸素バリア性は、バリアの孔になることなく、高いバリア性を示し、また、レトルト処理後も良好な酸素バリア性を維持し続け、ほとんど劣化しないことがわかった。またラミネート強度を損なうこともないことがわかった。
【産業上の利用可能性】
【００９３】
本発明によれば、高いガスバリア性を有し、ボイル・レトルト殺菌処理後もガスバリア性が劣化しない、密着性も良好なガスバリア性フィルムの作成が可能となり、これを用いて印刷工程やドライラミネート、溶融押し出しラミネート、熱圧着ラミネートなどの後加工を行い、食品及びレトルト食品、医薬品や電子部材等の非食品缶等の包装に用いられる実用範囲の広い包装材料を提供することが可能である。
【図面の簡単な説明】
【００９４】
【図１】 本発明のガスバリア積層フィルムの一−例を表す断面図。
【図２】 本発明のガスバリア積層フィルムの他の一例を表す断面図

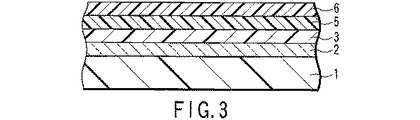

【図３】 本発明のガスバリア積層フィルムを用いた包装材の一例を表す断面図
【図４】 本発明のガスバリア積層フィルムを用いた包装材の他の一例を表す断面図
【符号の説明】
【００９５】
１…基材、２…ガスバリア蒸着層、３…ガスバリア被覆層、４…プライマー層、５…ナイロン層、６…ヒートシール層

Claims (10)

1. 樹脂基材と、
   該樹脂基材上に設けられ、主に無機化合物を含むガスバリア蒸着層と、
   該ガスバリア蒸着層上に設けられ、
   一般式Ｓｉ（ＯＲ^１）_４…（１）で表されるケイ素化合物及びその加水分解物のうち１つ、
   一般式（Ｒ^２Ｓｉ（ＯＲ^３）_３）_ｎ…（２）で表されるケイ素化合物、及びその加水分解物のうち１つ
   （但し、一般式（１）および（２）中、Ｒ^１，Ｒ^３はＣＨ_３，Ｃ_２Ｈ_５，またはＣ_２Ｈ_４ＯＣＨ_３、Ｒ^２は有機官能基を表す）、及び
   水酸基を有する水溶性高分子を含有する塗布液を塗布、乾燥して得られたガスバリア被覆層とを含むガスバリア積層フィルムであって、
   前記一般式（Ｒ ^２ Ｓｉ（ＯＲ ^３ ） _３ ） _ｎ …（２）は、式（ＮＣＯ−Ｒ ^４ Ｓｉ（ＯＲ ^３ ） _３ ） _３ （但し、式中Ｒ ^４ は（ＣＨ _２ ） _ｎ 、ｎは１以上）で表される三量体１，３，５−トリス（３−トリアルコキシシリルアルキル）イソシアヌレートであることを特徴とするガスバリア積層フィルム。
2. 前記無機化合物は、透明性を有することを特徴とする請求項１に記載のガスバリア積層フィルム。
3. 前記無機化合物は、酸化アルミニウムであることを特徴とする請求項２に記載のガスバリア積層フィルム。
4. 前記酸化アルミニウムは、アルミニウムと酸素との存在比が、Ａｌ：Ｏ＝１：１．５〜１：２．０で表されることを特徴とする請求項３記載のガスバリア積層フィルム。
5. 前記一般式Ｓｉ（ＯＲ^１）_４…（１）は、その加水分解性基（Ｒ^１）がＣ_２Ｈ_５であることを特徴とする請求項１ないし４のいずれか１項に記載のガスバリア積層フィルム。
6. Ｓｉ（ＯＲ ^１ ） _４ をＳｉＯ _２ に、Ｒ ^２ Ｓｉ（ＯＲ ^３ ） _３ をＲ ^２ Ｓｉ（ＯＨ） _３ に換算した場合、Ｒ ^２ Ｓｉ（ＯＨ） _３ の固形分が全固形分に対し１〜５０重量％であることを特徴とする請求項１ないし６のいずれか１項に記載のガスバリア積層フィルム。
7. 前記有機官能基（Ｒ ^２ ）が３−グリシドキシプロピル基、及び２−（３，４エポキシシクロヘキシル）基のうち１つであることを特徴とする請求項１ないし６のいずれか１項に記載のガスバリア積層フィルム。
8. Ｓｉ（ＯＲ ^１ ） _４ をＳｉＯ _２ に、Ｒ ^２ Ｓｉ（ＯＲ ^３ ） _３ をＲ ^２ Ｓｉ（ＯＨ） _３ に換算した場合、固形分の配合比が重量比率でＳｉＯ _２ ／（Ｒ ^２ Ｓｉ（ＯＨ） _３ ／水溶性高分子）＝１００／１００〜１００／３０の範囲内であることを特徴とする請求項１ないし７のいずれか１項に記載のガスバリア積層フィルム。
9. 前記基材と前記ガスバリア蒸着層との間に、アクリルポリオール、イソシアネート、及びシランカップリング剤からなるプライマー層をさらに含むことを特徴とする請求項１ないし８のいずれか１項に記載のガスバリア積層フィルム。
10. 前記前記一般式（Ｒ ^２ Ｓｉ（ＯＲ ^３ ） _３ ） _ｎ …（２）は、１，３，５−トリス（３−トリメトキシシリルプロピル）イソシアヌレートであることを特徴とする請求項１ないし９のいずれか１項に記載のガスバリア積層フィルム。
