JP7084112B2 - 二酸化チタン粉体およびそれを配合した粉末化粧料 - Google Patents

二酸化チタン粉体およびそれを配合した粉末化粧料 Download PDF

Info

Publication number
JP7084112B2
JP7084112B2 JP2017124517A JP2017124517A JP7084112B2 JP 7084112 B2 JP7084112 B2 JP 7084112B2 JP 2017124517 A JP2017124517 A JP 2017124517A JP 2017124517 A JP2017124517 A JP 2017124517A JP 7084112 B2 JP7084112 B2 JP 7084112B2
Authority
JP
Japan
Prior art keywords
titanium dioxide
powder
acid
dioxide powder
poe
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
JP2017124517A
Other languages
English (en)
Other versions
JP2019006640A (ja
Inventor
英夫 秦
元春 木村
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Shiseido Co Ltd
Original Assignee
Shiseido Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Priority to JP2017124517A priority Critical patent/JP7084112B2/ja
Application filed by Shiseido Co Ltd filed Critical Shiseido Co Ltd
Priority to PCT/JP2018/020372 priority patent/WO2019003754A1/ja
Priority to EP18824975.9A priority patent/EP3647268A4/en
Priority to KR1020207001166A priority patent/KR102488855B1/ko
Priority to CN201880042421.7A priority patent/CN110770173B/zh
Priority to US16/625,252 priority patent/US11090233B2/en
Priority to TW107119168A priority patent/TWI760503B/zh
Publication of JP2019006640A publication Critical patent/JP2019006640A/ja
Application granted granted Critical
Publication of JP7084112B2 publication Critical patent/JP7084112B2/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G23/00—Compounds of titanium
    • C01G23/04—Oxides; Hydroxides
    • C01G23/047—Titanium dioxide
    • C01G23/08—Drying; Calcining ; After treatment of titanium oxide
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K8/00—Cosmetics or similar toiletry preparations
    • A61K8/02—Cosmetics or similar toiletry preparations characterised by special physical form
    • A61K8/0216—Solid or semisolid forms
    • A61K8/022—Powders; Compacted Powders
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K8/00—Cosmetics or similar toiletry preparations
    • A61K8/18—Cosmetics or similar toiletry preparations characterised by the composition
    • A61K8/19—Cosmetics or similar toiletry preparations characterised by the composition containing inorganic ingredients
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K8/00—Cosmetics or similar toiletry preparations
    • A61K8/18—Cosmetics or similar toiletry preparations characterised by the composition
    • A61K8/19—Cosmetics or similar toiletry preparations characterised by the composition containing inorganic ingredients
    • A61K8/25—Silicon; Compounds thereof
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K8/00—Cosmetics or similar toiletry preparations
    • A61K8/18—Cosmetics or similar toiletry preparations characterised by the composition
    • A61K8/19—Cosmetics or similar toiletry preparations characterised by the composition containing inorganic ingredients
    • A61K8/29—Titanium; Compounds thereof
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61Q—SPECIFIC USE OF COSMETICS OR SIMILAR TOILETRY PREPARATIONS
    • A61Q1/00—Make-up preparations; Body powders; Preparations for removing make-up
    • A61Q1/02—Preparations containing skin colorants, e.g. pigments
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61Q—SPECIFIC USE OF COSMETICS OR SIMILAR TOILETRY PREPARATIONS
    • A61Q1/00—Make-up preparations; Body powders; Preparations for removing make-up
    • A61Q1/12—Face or body powders for grooming, adorning or absorbing
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2002/00—Crystal-structural characteristics
    • C01P2002/60—Compounds characterised by their crystallite size
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2002/00—Crystal-structural characteristics
    • C01P2002/70—Crystal-structural characteristics defined by measured X-ray, neutron or electron diffraction data
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2004/00—Particle morphology
    • C01P2004/54—Particles characterised by their aspect ratio, i.e. the ratio of sizes in the longest to the shortest dimension
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2004/00—Particle morphology
    • C01P2004/60—Particles characterised by their size
    • C01P2004/62—Submicrometer sized, i.e. from 0.1-1 micrometer
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2004/00—Particle morphology
    • C01P2004/60—Particles characterised by their size
    • C01P2004/64—Nanometer sized, i.e. from 1-100 nanometer
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2006/00—Physical properties of inorganic compounds
    • C01P2006/12—Surface area

Landscapes

  • Life Sciences & Earth Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Public Health (AREA)
  • Veterinary Medicine (AREA)
  • General Health & Medical Sciences (AREA)
  • Animal Behavior & Ethology (AREA)
  • Chemical & Material Sciences (AREA)
  • Epidemiology (AREA)
  • Birds (AREA)
  • Inorganic Chemistry (AREA)
  • Organic Chemistry (AREA)
  • Environmental & Geological Engineering (AREA)
  • General Life Sciences & Earth Sciences (AREA)
  • Geology (AREA)
  • Cosmetics (AREA)
  • Inorganic Compounds Of Heavy Metals (AREA)

Description

本発明は二酸化チタン粉体およびそれを配合した粉末化粧料に関し、特に仕上がりと使用性に優れ、隠蔽力を維持しつつ、長波長領域の光をより透過する機能（赤色光選択透過機能）に優れた粉末化粧料に関する。
二酸化チタンは、屈折率が高く、白色度、隠蔽力、着色力に優れていることから、塗料、プラスチックなどの白色顔料として広く使用されている。また、二酸化チタンは、その粒子径または光活性度をコントロールすることにより、紫外線を遮蔽する物質として、紫外線吸収剤や紫外線遮蔽剤として化粧料や触媒などでの用途にも利用することが可能であることから、近年、これらの用途での研究開発が盛んに行われている。
多数の二酸化チタンから形成されるマリモ状の特定平均一次粒子径の二酸化チタンの小球状粒子から形成される見掛け上の特定平均粒子径の二酸化チタン粉体を、化粧料に使用すれば、従来の二酸化チタンにはない良好な滑り性や優れた耐光性を付与することができる機能性材料になることが知られている。（特許文献１）。
また、平均粒径が０．２～０．４μｍで、平均摩擦係数（ＭＩＵ値）が０．４～０．６であるルチル型酸化チタン凝集粒子１～１５質量％と半固形油分１～４０質量％を含有する唇用化粧料が、ツヤがあり、唇のシワの目立ちを抑え、化粧持ちに優れていることが知られている（特許文献２）。
また、化粧料として用いられる色材として、可視光領域でも長波長側の光（波長630～700nm）の吸収率の小さいものを配合することで、肌内部での光透過性が素肌と近くなり、自然な仕上がりを実現できることが知られている（特許文献３）。
このように、光の長波長側の光の透過率を高めた酸化チタンとして、棒状粒子が束状に配向凝集した粒子形態で、配向凝集した粒子の見掛け平均長軸長８０～３００ｎｍ、配向凝集した粒子の見掛け平均短軸長３０～１５０ｎｍ、見掛け平均長軸長／見掛け平均短軸長で表される見掛け平均軸比１．１～４で、比表面積が１２０～１８０ｍ２／ｇを示すルチル型酸化チタンである短冊状あるいは藁束状ルチル型酸化チタンが開発されており、透明性並びに紫外線遮蔽能とも高いことが知られている（特許文献４）。
しかし、この二酸化チタンは、棒状粒子の凝集体であり、二次凝集体中の空げきも多いことから、見かけの屈折率が低下してしまい、実際に化粧料に配合するには隠ぺい力が不十分であった。また、紫外線防御に目的の主眼が置かれているため、二次凝集体の見かけの粒子径も100nm未満であり、Ｍｉｅの理論に基づく酸化チタンの散乱効果を最大化させる粒子径より明らかに小さいため、このことも隠ぺい力が小さい要因となってしまう。
また、パウダリーファンデーションに代表される固形粉末化粧料は、粉末成分に結合剤としての油性成分を添加して混合した後、容器に充填成型してなる化粧料である。粉末成分は主に無機顔料、有機顔料、樹脂粉末から構成され、顔料はさらに、色調や光沢を調整するための有色・パール顔料と、それ以外の体質顔料に分かれる。体質顔料の代表はタルク、マイカ、カオリン等の板状粉末で、粉末成分の大半を占め、化粧料の成形性、付着性、使用性等に大きく影響する。そして、これらの基本的な体質顔料に、窒化ホウ素、合成フッ素金雲母、硫酸バリウム等の特徴的な体質顔料を追加することで、粉末化粧料の特徴が概ね形成される。
このうち、窒化ホウ素は、潤滑性を備え、適度な隠蔽力と心地よい付着性を化粧料に付与することから、高配合の要望が高い成分である。
従来の二酸化チタンでは、肌のシミ等の隠蔽力が高い反面、隠ぺい力を高めるために多量に配合した場合、不自然な仕上がりとなり、肌上の凹凸は、素肌よりも目立たせてしまうことがある。
このような事情から、窒化ホウ素及びその他板状層状ケイ酸塩を配合し、使用性と均一な仕上がりに優れつつ、さらに、肌へ塗布した際に、自然な仕上がりとなるような粉末化粧料の開発が望まれている。
特開２０００－１９１３２５号公報 特開２０１０－２４１８９号公報 特開２００６－２６５１３４号公報 特開２０１０－１７３８６３号公報
そこで、本発明は前記従来技術に鑑み行われたものであり、その解決すべき課題は、窒化ホウ素及びその他板状層状ケイ酸塩を配合し、使用性と均一な仕上がりに優れつつ、さらに、肌へ塗布した際に、自然な仕上がりとなるような粉末化粧料を提供することにある。
本発明者らが前述の課題を解決すべく鋭意研究を行った結果、特定の二酸化チタンを焼成し、特定の見かけ上の粒子径、特定の結晶子径と、特定の比表面積とした二酸化チタンが、化粧料に求められる隠ぺい力を十分有しつつ、赤色光選択透過機能に優れたものであることを見出した。そして、その二酸化チタンに、窒化ホウ素と板状層状ケイ酸塩を配合したものが、使用性に優れつつ、肌へ塗布した際に自然な仕上がりと白浮きのなさを有することが分かった。
すなわち、本発明にかかる二酸化チタン粉体は、見かけ上の平均粒子径が１００nm以上、５００ｎｍ未満、Ｘ線回折法で測定される平均結晶子径が１５～３０ｎｍ、比表面積が１０～３０ｍ２／ｇであって、放射状に突出した針状の突起が凝結した形状を有する粒子であって、形状短径と長径の比（長径／短径）が１．０以上、２．５未満であることを特徴とする。
前記二酸化チタン粉体において、形状短径と長径の比（長径／短径）が１．０～２．０であることが好適である。
本発明にかかる粉末化粧料は、見かけ上の平均粒子径が１００nm以上、５００ｎｍ未満、Ｘ線回折法で測定される平均結晶子径が１５～３０ｎｍ、比表面積が１０～３０ｍ２／ｇであって、放射状に突出した針状の突起が凝結した形状を有する粒子である二酸化チタン粉体を1～30質量％と、
窒化ホウ素を1～20質量％と、
板状層状ケイ酸塩を10～50質量％と、を含むことを特徴とする。
本発明にかかる固形粉末化粧料は、Ｘ線回折法で測定される平均結晶子径が１５～３０ｎｍ、比表面積が１０～３０ｍ２／ｇであって、450nmの反射率の値が、650nmの反射率の値の1.3倍以上であり、色差（ΔＥ）が２２以下であるルチル型二酸化チタン粉体を1～30質量％と、
窒化ホウ素を1～20質量％と
板状層状ケイ酸塩を10～50質量％と、を含むことを特徴とする。
なお、色差（ΔＥ）は、二酸化チタン粉体を５％の濃度になるようにニトロセルロースラッカーに分散混合し、得られた分散物を白黒の隠蔽率試験紙ＪＩＳ－Ｋ５４００上に０．１０１μｍの膜厚で塗布・乾燥して試験サンプルを得た。得られた試験サンプルを分光測色機にて、白と黒紙上の塗膜表面をそれぞれ測色した。Ｈｕｎｔｅｒ Ｌａｂ色空間における、色差（ΔＥ）を算出した。
本発明にかかる粉末化粧料は、下記の（ａ）～（ｃ）を満たす針状粒子が放射状に配向凝集した粒子表面に針状突起を有するルチル型二酸化チタンを焼成して得られるルチル型二酸化チタン粉体であって、見かけ上の平均粒子径が１００nm以上、５００ｎｍ未満、Ｘ線回折法で測定される平均結晶子径が１５～３０ｎｍ、比表面積が１０～３０ｍ２／ｇである二酸化チタン粉体を1～30質量％と、
窒化ホウ素を1～20質量％と
板状層状ケイ酸塩を10～50質量％と、を含むことを特徴とする。
（ａ）見かけ上の平均粒子径が１００ｎｍ以上、５００ｎｍ未満
（ｂ）Ｘ線回折法で測定される平均結晶子径が１～２５ｎｍ
（ｃ）比表面積が４０～２００ｍ２／ｇ
本発明にかかる粉末化粧料は、下記の（ａ）～（ｃ）を満たす針状粒子が放射状に配向凝集した粒子表面に針状突起を有するルチル型二酸化チタンを焼成して得られるルチル型二酸化チタン粉体であって、焼成後のルチル型二酸化チタン粉体の比表面積が、焼成前に対して８～50%である二酸化チタン粉体を1～30質量％と、
窒化ホウ素を1～20質量％と
板状層状ケイ酸塩を10～50質量％と、を含むことを特徴とする。
（ａ）見かけ上の平均粒子径が１００ｎｍ以上、５００ｎｍ未満
（ｂ）Ｘ線回折法で測定される平均結晶子径が１～２５ｎｍ
（ｃ）比表面積が４０～２００ｍ２／ｇ
前記粉末化粧料において、二酸化チタンの焼成温度が、500℃～８００℃であることが好適である。
前記粉末化粧料において、二酸化チタンの焼成温度が、５５０℃～７５０℃であることが好適である。
前記粉末化粧料において、板状層状ケイ酸塩のアスペクト比が、３０～８０であることが好適である。
前記粉末化粧料において、板状層状ケイ酸塩の平均粒子径が２～２０μｍであることが好適である。
本発明によれば、仕上がりと使用性に優れ、隠蔽力を維持しつつ、長波長領域の光をより透過する機能（赤色光選択透過機能）に優れた粉末化粧料を提供することができる。
見掛けの平均粒子径の算出方法 ルチル型顔料級酸化チタン（＊１）と酸化チタンＢ（未焼成）および酸化チタンＢを７００、９００℃で焼成したものの分光反射率を示す図である。 ＴＥＭ観察により各焼成温度で焼成された二酸化チタンＢの形状の変化を示す図である。 ロータリーキルンでの焼成温度変化による酸化チタンＢの隠蔽力の変化を示す図である。 ロータリーキルンでの焼成温度変化による酸化チタンＢの焼成温度変化による赤色透過性の変化を示す図である。
本発明に係る二酸化チタン粉体は、棒状もしくは針状粒子が放射状に配向凝集した粒子表面に針状突起を有する二酸化チタンを５００～８００℃、より好ましくは５５０～７５０℃で焼成して得られる二酸化チタン粉体であって、Ｘ線回折法で測定される平均結晶子径が１５～３０ｎｍ、二酸化チタンの見掛け上の平均粒子径が１００nm以上、５００nm未満、より好ましくは２００～４００ｎｍ、比表面積が１０～３０ｍ２／ｇであることを特徴とする。
［母核に用いる二酸化チタン］
母核に用いる二酸化チタンの結晶型は、結晶構造の違いから、アナターゼ型とルチル型がある。ここで本発明に用いる二酸化チタンの結晶型は、光触媒活性が低く、屈折率が高いため隠ぺい力が高いルチル型である必要がある。
母核に用いるルチル型二酸化チタンは、赤色光透過機能を有する二酸化チタンが用いられる。母核に用いる二酸化チタンの見かけの平均粒子径は、焼成後に一般的に収縮現象が起こることを考慮すると、本発明で得られた二酸化チタンの散乱による隠ぺい力と優れた赤色透過機能を実現するという観点から、１００ｎｍ以上、５００ｎｍ未満が好ましく、より好ましくは２００～４００ｎｍであることが望ましい。
母核に用いるルチル型二酸化チタンの形状としては、繭状、藁束状、短冊状、球状、針状、棒状等が挙げられる。本発明では、好ましくは、棒状もしくは針状粒子が放射状に配向凝集した粒子表面に針状突起を有することが好ましい。
母核に用いる二酸化チタンの比表面積は、焼成による効率的な見かけの屈折率向上の観点から４０～２００ｍ２／ｇであることが望ましい。
母核に用いるルチル型二酸化チタンは、Ｘ線回折法で測定される平均結晶子径が １～２５nmであることが好ましい。
母核に用いる二酸化チタンは、市販品でもよい。たとえば、チタン工業株式会社製 ＳＴ７００シリーズが挙げられる。その中でも、ＳＴ７１０などが挙げられる。
［本発明に用いる二酸化チタン粉体］
本発明の二酸化チタン粉体は、母核に用いる二酸化チタンを焼成することによって、得られる。
焼成温度は焼成を行う装置によって、焼成前に存在する粒子表面から放射状に飛び出ていた針状の突起が、焼成することで凝結した粒子にあって、焼成により凝結することで針状粒子間に存在する空げきを減らし、かつ、針状粒子同士が焼結して、Ｘ線回折法で測定される平均結晶子径が過度に増大しない温度条件であることが望ましい。これにより、十分な隠ぺい力と赤色光選択透過機能の両立が可能となる。
本発明に用いる二酸化チタン粉体は、焼成前に存在する粒子表面から放射状に飛び出ていた針状突起が、焼成することで凝結した粒子の形状であることを特徴とする。そして、その粒子の短径と長径の比（長径／短径）が１．０以上、２．５未満であることを特徴とする。さらに好ましくは、１．０～２，０である。
適切な焼成温度は、焼成装置によって異なるが、一般的な焼成炉であるマッフル炉やロータリーキルンで焼成した場合は、５００～８００℃、より好ましくは５５０～７５０℃の範囲で焼成することが望ましい。５００℃を下回ると、焼成前に存在する空げきが十分減っていないために隠ぺい力が十分でなく、８００℃を超えると、過度に焼結が進行し、赤色光選択透過機能が失われる。
本発明の二酸化チタンはＸ線回折法で測定される平均結晶子径が１５～３０ｎｍであることが必要である。
上記結晶子径が１５ｎｍ未満の場合は、十分な隠ぺい力が得られないという理由で好ましくない。また、３０ｎｍを超える場合は、焼結が進行し、十分な赤色光選択透過機能が失われるという点で好ましくない。
また、本発明の二酸化チタン粉体は、見掛け上の平均粒子径が散乱による隠ぺい力と優れた赤色透過機能を効果的に実現するという観点から１００nm以上、５００nm未満、より好ましくは２００～４００ｎｍであることが必要である。
本発明に用いる二酸化チタン粉体の比表面積は、得られた酸化チタン粒子の空隙率の低下と焼結の進行を示す指標であり、母核となる二酸化チタン粉体を焼成後の比表面積が焼成前(100%)に比べて８～５０%になる範囲が好ましい。より好ましくは、８～３０％である。
また、本発明の二酸化チタン粉体の比表面積は、１０～３０ｍ２／ｇ、であることが必要である。１０ｍ２／ｇ未満であると、焼結が進行し、十分な赤色光選択透過機能が失われるという点で好ましくない。また、３０ｍ２／ｇを超えると、空隙が過度に存在し、十分な隠ぺい力が達成できないという点で好ましくない。
本発明の二酸化チタン粉体は、焼成後に、表面処理を行うこともできる。表面処理を行うことにより、粘度、油への分散性、撥水性に伴う化粧持ちを向上させつつ、使用性に優れた二酸化チタンを得ることができる。
表面処理剤として使用できる無機物としては、例えば、アルミニウム、ケイ素、亜鉛、チタニウム、ジルコニウム、鉄、セリウム及び錫等の金属の含水酸化物又は酸化物が挙げられる。これに用いられる前記金属塩は特に限定はない。
表面処理剤として使用できる有機物としては、例えば、水酸化アルミニウムや酸化アルミニウムなどの金属酸化物、金属水酸化物で表面処理したのちに、親油性を付加するために、ステアリン酸、オレイン酸、イソステアリン酸、ミリスチン酸、パルミチン酸、ベヘニン酸などの脂肪酸、メチルハイドロジェンポリシロキサン、ジメチコン、アルキル（Ｃ８～Ｃ１８など）トリアルコキシシラン、アミノ変性シリコーン、カルボキシル変性シリコーンなどシリコーン化合物、パーフルオロアルキルアルキルリン酸塩などのフッ素化合物、ミリスチン酸デキストリン、パルミチン酸デキストリン、ラウロイルリシン、ラウロイルグルタミネートなどのアミノ酸誘導体等が挙げられる。
これらの表面処理剤は、二酸化チタン粉体に対して１～１０質量％であると、隠蔽力が高いため好ましい。
本発明に用いる二酸化チタン粉体は、化粧料、顔料、インク、塗料などに広く配合することができる。
本発明に用いる二酸化チタンの配合量は、粉末化粧料の総重量に対し、1～30質量％、より好ましくは5－15質量％である。1質量％より少ないと本発明の二酸化チタン配合による効果が得られない場合があり、30量％を超えると仕上がりが不自然になる場合がある。
［窒化ホウ素］
本発明に用いる窒化ホウ素としては、通常化粧料に用いられるものであれば特に制限はなく、例えば、Ronaflair Boroneige SF-12（メルク株式会社製）、 ＳＨＰ－３、ＳＨＰ－６（いずれも水島合金鉄株式会社製）、等の市販品を用いてもよい。なお、分散性や付着製を改良するために、シリコーン類、フッ素化合物類、金属石鹸類、油剤類等で表面処理したものを用いてもよい。
本発明に用いる窒化ホウ素の配合量は、粉末化粧料の総重量に対し、１－2０質量％、より好ましくは３－１５質量％である。1質量％より少ないと窒化ホウ素配合による効果が得られない場合があり、2０質量％を超えると仕上がりが悪くなる場合がある。
［板状層状ケイ酸塩］
本発明には、合成フッ素金雲母鉄、雲母、合成フッ素金雲母、セリサイトなどの板状層状ケイ酸塩 が好適に用いられる 。
本発明に用いる合成フッ素金雲母鉄、合成フッ素金雲母としては、通常化粧料に用いられるものであれば特に制限されないが、好ましくは、平均粒子径が２～２０μｍ、より好ましくは５～１５μｍである。そのような合成フッ素金雲母鉄として、例えば、ＰＤＭ－ＦＥ（トピー工業株式会社製）を挙げることができる。合成フッ素金雲母として、例えば、ＰＤＭ－５Ｌ、１０Ｌ（トピー工業株式会社製）を挙げることができる。なお、分散性や付着性を改良するために、シリコーン類、フッ素化合物類、金属石鹸類、油剤類等で表面処理したものを用いてもよい。
本発明に用いる板状層状ケイ酸塩の配合量は、化粧料総量に対し、10～50質量％、より好ましくは20～45質量％である。10質量％より少ないと化粧料の仕上がりが低下する場合があり、また、50質量％を超えると仕上がりの均一性が悪くなる場合がある。
本発明に用いる板状層状ケイ酸塩のアスペクト比が３０～８０の範囲内のものであると一層好適である。
［その他の成分］
本発明にかかる粉末化粧料には、本発明の効果を損なわない範囲において、他の成分、例えば、エステル、アニオン界面活性剤、カチオン界面活性剤、両性界面活性剤、非イオン界面活性剤、保湿剤、水溶性高分子、増粘剤、皮膜剤、紫外線吸収剤、金属イオン封鎖剤、低級アルコール、多価アルコール、糖、アミノ酸、有機アミン、高分子エマルジョン、ｐＨ調整剤、皮膚栄養剤、ビタミン、酸化防止剤、酸化防止助剤、香料、水等を必要に応じて適宜配合し、目的とする剤形に応じて常法により製造することが出来る。
以下に具体的な配合可能成分を列挙するが、上記必須配合成分と、下記成分の任意の一種又は二種以上とを配合して粉末化粧料を調製できる。
アニオン界面活性剤としては、例えば、脂肪酸セッケン（例えば、ラウリン酸ナトリウム、パルミチン酸ナトリウム等）；高級アルキル硫酸エステル塩（例えば、ラウリル硫酸ナトリウム、ラウリル硫酸カリウム等）；アルキルエーテル硫酸エステル塩（例えば、ＰＯＥ－ラウリル硫酸トリエタノールアミン、ＰＯＥ－ラウリル硫酸ナトリウム等）；Ｎ－アシルサルコシン酸（例えば、ラウロイルサルコシンナトリウム等）；高級脂肪酸アミドスルホン酸塩（例えば、Ｎ－ミリストイル－Ｎ－メチルタウリンナトリウム、ヤシ油脂肪酸メチルタウリッドナトリウム、ラウリルメチルタウリッドナトリウム等）；リン酸エステル塩（ＰＯＥ－オレイルエーテルリン酸ナトリウム、ＰＯＥ－ステアリルエーテルリン酸等）；スルホコハク酸塩（例えば、ジ－２－エチルヘキシルスルホコハク酸ナトリウム、モノラウロイルモノエタノールアミドポリオキシエチレンスルホコハク酸ナトリウム、ラウリルポリプロピレングリコールスルホコハク酸ナトリウム等）；アルキルベンゼンスルホン酸塩（例えば、リニアドデシルベンゼンスルホン酸ナトリウム、リニアドデシルベンゼンスルホン酸トリエタノールアミン、リニアドデシルベンゼンスルホン酸等）；高級脂肪酸エステル硫酸エステル塩（例えば、硬化ヤシ油脂肪酸グリセリン硫酸ナトリウム等）；Ｎ－アシルグルタミン酸塩（例えば、Ｎ－ラウロイルグルタミン酸モノナトリウム、Ｎ－ステアロイルグルタミン酸ジナトリウム、Ｎ－ミリストイル－Ｌ－グルタミン酸モノナトリウム等）；硫酸化油（例えば、ロート油等）；ＰＯＥ－アルキルエーテルカルボン酸；ＰＯＥ－アルキルアリルエーテルカルボン酸塩；α-オレフィンスルホン酸塩；高級脂肪酸エステルスルホン酸塩；二級アルコール硫酸エステル塩；高級脂肪酸アルキロールアミド硫酸エステル塩；ラウロイルモノエタノールアミドコハク酸ナトリウム；Ｎ－パルミトイルアスパラギン酸ジトリエタノールアミン；カゼインナトリウム等が挙げられる。
カチオン界面活性剤としては、例えば、アルキルトリメチルアンモニウム塩（例えば、塩化ステアリルトリメチルアンモニウム、塩化ラウリルトリメチルアンモニウム等）；アルキルピリジニウム塩（例えば、塩化セチルピリジニウム等）；塩化ジステアリルジメチルアンモニウムジアルキルジメチルアンモニウム塩；塩化ポリ（Ｎ，Ｎ’－ジメチル－３，５－メチレンピペリジニウム)；アルキル四級アンモニウム塩；アルキルジメチルベンジルアンモニウム塩；アルキルイソキノリニウム塩；ジアルキルモリホニウム塩；ＰＯＥ－アルキルアミン；アルキルアミン塩；ポリアミン脂肪酸誘導体；アミルアルコール脂肪酸誘導体；塩化ベンザルコニウム；塩化ベンゼトニウム等が挙げられる。
両性界面活性剤としては、例えば、イミダゾリン系両性界面活性剤（例えば、２－ウンデシル－Ｎ，Ｎ，Ｎ－（ヒドロキシエチルカルボキシメチル）－２－イミダゾリンナトリウム、２－ココイル－２－イミダゾリニウムヒドロキサイド－１－カルボキシエチロキシ２ナトリウム塩等）；ベタイン系界面活性剤（例えば、２－ヘプタデシル－Ｎ－カルボキシメチル－Ｎ－ヒドロキシエチルイミダゾリニウムベタイン、ラウリルジメチルアミノ酢酸ベタイン、アルキルベタイン、アミドベタイン、スルホベタイン等）等が挙げられる。
親油性非イオン界面活性剤としては、例えば、ソルビタン脂肪酸エステル類（例えば、ソルビタンモノオレエート、ソルビタンモノイソステアレート、ソルビタンモノラウレート、ソルビタンモノパルミテート、ソルビタンモノステアレート、ソルビタンセスキオレエート、ソルビタントリオレエート、ペンタ－２－エチルヘキシル酸ジグリセロールソルビタン、テトラ－２－エチルヘキシル酸ジグリセロールソルビタン等）；グリセリンポリグリセリン脂肪酸類（例えば、モノ綿実油脂肪酸グリセリン、モノエルカ酸グリセリン、セスキオレイン酸グリセリン、モノステアリン酸グリセリン、α,α'－オレイン酸ピログルタミン酸グリセリン、モノステアリン酸グリセリンリンゴ酸等）；プロピレングリコール脂肪酸エステル類（例えば、モノステアリン酸プロピレングリコール等）；硬化ヒマシ油誘導体；グリセリンアルキルエーテル等が挙げられる。
親水性非イオン界面活性剤としては、例えば、ＰＯＥ－ソルビタン脂肪酸エステル類（例えば、ＰＯＥ－ソルビタンモノオレエート、ＰＯＥ－ソルビタンモノステアレート、ＰＯＥ－ソルビタンモノオレエート、ＰＯＥ－ソルビタンテトラオレエート等）；ＰＯＥ－ソルビット脂肪酸エステル類（例えば、ＰＯＥ－ソルビットモノラウレート、ＰＯＥ－ソルビットモノオレエート、ＰＯＥ－ソルビットペンタオレエート、ＰＯＥ－ソルビットモノステアレート等）；ＰＯＥ－グリセリン脂肪酸エステル類（例えば、ＰＯＥ－グリセリンモノステアレート、ＰＯＥ－グリセリンモノイソステアレート、ＰＯＥ－グリセリントリイソステアレート等のＰＯＥ－モノオレエート等）；ＰＯＥ－脂肪酸エステル類（例えば、ＰＯＥ－ジステアレート、ＰＯＥ－モノジオレエート、ジステアリン酸エチレングリコール等）；ＰＯＥ－アルキルエーテル類（例えば、ＰＯＥ－ラウリルエーテル、ＰＯＥ－オレイルエーテル、ＰＯＥ－ステアリルエーテル、ＰＯＥ－ベヘニルエーテル、ＰＯＥ－２－オクチルドデシルエーテル、ＰＯＥ－コレスタノールエーテル等）；プルロニック型類（例えば、プルロニック等）；ＰＯＥ・ＰＯＰ－アルキルエーテル類（例えば、ＰＯＥ・ＰＯＰ－セチルエーテル、ＰＯＥ・ＰＯＰ－２－デシルテトラデシルエーテル、ＰＯＥ・ＰＯＰ－モノブチルエーテル、ＰＯＥ・ＰＯＰ－水添ラノリン、ＰＯＥ・ＰＯＰ－グリセリンエーテル等）；テトラＰＯＥ・テトラＰＯＰ－エチレンジアミン縮合物類（例えば、テトロニック等）；ＰＯＥ－ヒマシ油硬化ヒマシ油誘導体（例えば、ＰＯＥ－ヒマシ油、ＰＯＥ－硬化ヒマシ油、ＰＯＥ－硬化ヒマシ油モノイソステアレート、ＰＯＥ－硬化ヒマシ油トリイソステアレート、ＰＯＥ－硬化ヒマシ油モノピログルタミン酸モノイソステアリン酸ジエステル、ＰＯＥ－硬化ヒマシ油マレイン酸等）；ＰＯＥ－ミツロウ・ラノリン誘導体（例えば、ＰＯＥ－ソルビットミツロウ等）；アルカノールアミド（例えば、ヤシ油脂肪酸ジエタノールアミド、ラウリン酸モノエタノールアミド、脂肪酸イソプロパノールアミド等）；ＰＯＥ－プロピレングリコール脂肪酸エステル；ＰＯＥ－アルキルアミン；ＰＯＥ－脂肪酸アミド；ショ糖脂肪酸エステル；アルキルエトキシジメチルアミンオキシド；トリオレイルリン酸等が挙げられる。
保湿剤としては、例えば、ポリエチレングリコール、プロピレングリコール、グリセリン、１，３－ブチレングリコール、キシリトール、ソルビトール、マルチトール、コンドロイチン硫酸、ヒアルロン酸、ムコイチン硫酸、カロニン酸、アテロコラーゲン、コレステリル－１２－ヒドロキシステアレート、乳酸ナトリウム、胆汁酸塩、ｄｌ－ピロリドンカルボン酸塩、アルキレンオキシド誘導体、短鎖可溶性コラーゲン、ジグリセリン（ＥＯ）ＰＯ付加物、イザヨイバラ抽出物、セイヨウノコギリソウ抽出物、メリロート抽出物等が挙げられる。
天然の水溶性高分子としては、例えば、植物系高分子（例えば、アラビアガム、トラガカントガム、ガラクタン、グアガム、キャロブガム、カラヤガム、カラギーナン、ペクチン、カンテン、クインスシード(マルメロ)、アルゲコロイド(カッソウエキス)、デンプン(コメ、トウモロコシ、バレイショ、コムギ)、グリチルリチン酸）；微生物系高分子（例えば、キサンタンガム、デキストラン、サクシノグルカン、ブルラン等）；動物系高分子（例えば、コラーゲン、カゼイン、アルブミン、ゼラチン等）等が挙げられる。
半合成の水溶性高分子としては、例えば、デンプン系高分子（例えば、カルボキシメチルデンプン、メチルヒドロキシプロピルデンプン等）；セルロース系高分子（メチルセルロース、エチルセルロース、メチルヒドロキシプロピルセルロース、ヒドロキシエチルセルロース、セルロース硫酸ナトリウム、ヒドロキシプロピルセルロース、カルボキシメチルセルロース、カルボキシメチルセルロースナトリウム、結晶セルロース、セルロース末等）；アルギン酸系高分子（例えば、アルギン酸ナトリウム、アルギン酸プロピレングリコールエステル等）等が挙げられる。
合成の水溶性高分子としては、例えば、ビニル系高分子（例えば、ポリビニルアルコール、ポリビニルメチルエーテル、ポリビニルピロリドン、カルボキシビニルポリマー等）；ポリオキシエチレン系高分子（例えば、ポリエチレングリコール２０，０００、４０，０００、６０，００００のポリオキシエチレンポリオキシプロピレン共重合体等）；アクリル系高分子（例えば、ポリアクリル酸ナトリウム、ポリエチルアクリレート、ポリアクリルアミド等）；ポリエチレンイミン；カチオンポリマー等が挙げられる。
増粘剤としては、例えば、アラビアガム、カラギーナン、カラヤガム、トラガカントガム、キャロブガム、クインスシード（マルメロ）、カゼイン、デキストリン、ゼラチン、ペクチン酸ナトリウム、アラギン酸ナトリウム、メチルセルロース、エチルセルロース、ＣＭＣ、ヒドロキシエチルセルロース、ヒドロキシプロピルセルロース、ＰＶＡ、ＰＶＭ、ＰＶＰ、ポリアクリル酸ナトリウム、カルボキシビニルポリマー、ローカストビーンガム、グアガム、タマリントガム、ジアルキルジメチルアンモニウム硫酸セルロース、キサンタンガム、ケイ酸アルミニウムマグネシウム、ベントナイト、ヘクトライト、ケイ酸Ａ１Ｍｇ（ビーガム）、ラポナイト、無水ケイ酸等が挙げられる。
紫外線吸収剤としては、例えば、安息香酸系紫外線吸収剤（例えば、パラアミノ安息香酸(以下、ＰＡＢＡと略す)、ＰＡＢＡモノグリセリンエステル、Ｎ，Ｎ－ジプロポキシＰＡＢＡエチルエステル、Ｎ，Ｎ－ジエトキシＰＡＢＡエチルエステル、Ｎ，Ｎ－ジメチルＰＡＢＡエチルエステル、Ｎ，Ｎ－ジメチルＰＡＢＡブチルエステル、Ｎ，Ｎ－ジメチルＰＡＢＡエチルエステル等）；アントラニル酸系紫外線吸収剤（例えば、ホモメンチル-N-アセチルアントラニレート等）；サリチル酸系紫外線吸収剤（例えば、アミルサリシレート、メンチルサリシレート、ホモメンチルサリシレート、オクチルサリシレート、フェニルサリシレート、ベンジルサリシレート、ｐ－イソプロパノールフェニルサリシレート等）；桂皮酸系紫外線吸収剤（例えば、オクチルメトキシシンナメート、エチル－４－イソプロピルシンナメート、メチル－２，５－ジイソプロピルシンナメート、エチル－２，４－ジイソプロピルシンナメート、メチル－２，４－ジイソプロピルシンナメート、プロピル－ｐ－メトキシシンナメート、イソプロピル－ｐ－メトキシシンナメート、イソアミル－ｐ－メトキシシンナメート、オクチル－ｐ－メトキシシンナメート(２－エチルヘキシル－ｐ－メトキシシンナメート)、２－エトキシエチル－ｐ－メトキシシンナメート、シクロヘキシル－ｐ－メトキシシンナメート、エチル－α－シアノ－β－フェニルシンナメート、２－エチルヘキシル－α－シアノ－β－フェニルシンナメート、グリセリルモノ－２－エチルヘキサノイル-ジパラメトキシシンナメート等）；ベンゾフェノン系紫外線吸収剤（例えば、２，４－ジヒドロキシベンゾフェノン、２，２’－ジヒドロキシ－４－メトキシベンゾフェノン、２，２’－ジヒドロキシ－４，４’－ジメトキシベンゾフェノン、２，２’，４，４’－テトラヒドロキシベンゾフェノン、２－ヒドロキシ－４－メトキシベンゾフェノン、２－ヒドロキシ－４－メトキシ－４’－メチルベンゾフェノン、２－ヒドロキシ－４－メトキシベンゾフェノン－５－スルホン酸塩、４－フェニルベンゾフェノン、２－エチルヘキシル－４’－フェニル－ベンゾフェノン－２－カルボキシレート、２－ヒドロキシ－４－ｎ－オクトキシベンゾフェノン、４－ヒドロキシ－３－カルボキシベンゾフェノン等）；３－（４’－メチルベンジリデン）－ｄ，ｌ－カンファー、３－ベンジリデン－ｄ，ｌ－カンファー；２－フェニル－５－メチルベンゾキサゾール；２，２’－ヒドロキシ－５－メチルフェニルベンゾトリアゾール；２－（２’－ヒドロキシ－５’－ｔ－オクチルフェニル） ベンゾトリアゾール；２－（２’－ヒドロキシ－５’－メチルフェニルベンゾトリアゾール；ジベンザラジン；ジアニソイルメタン；４－メトキシ－４’－ｔ－ブチルジベンゾイルメタン；５－（３，３－ジメチル－２－ノルボルニリデン）－３－ペンタン－２－オン、ジモルホリノピリダジノ；２－エチルヘキシル－２－シアノ－３，３－ジフェニルアクリレート；２，４－ビス－｛［４－（２－エチルヘキシルオキシ）－２－ヒドロキシ］－フェニル｝－６－（４－メトキシフェニル）－（１，３，５）－トリアジン等が挙げられる。
金属イオン封鎖剤としては、例えば、１－ヒドロキシエタン－１，１－ジフォスホン酸、１－ヒドロキシエタン－１，１－ジフォスホン酸四ナトリウム塩、エデト酸二ナトリウム、エデト酸三ナトリウム、エデト酸四ナトリウム、クエン酸ナトリウム、ポリリン酸ナトリウム、メタリン酸ナトリウム、グルコン酸、リン酸、クエン酸、アスコルビン酸、コハク酸、エデト酸、エチレンジアミンヒドロキシエチル三酢酸３ナトリウム等が挙げられる。
低級アルコールとしては、例えば、エタノール、プロパノール、イソプロパノール、イソブチルアルコール、ｔ－ブチルアルコール等が挙げられる。
多価アルコールとしては、例えば、２価のアルコール（例えば、エチレングリコール、プロピレングリコール、トリメチレングリコール、１，２－ブチレングリコール、１，３－ブチレングリコール、テトラメチレングリコール、２，３－ブチレングリコール、ペンタメチレングリコール、２－ブテン－１，４－ジオール、ヘキシレングリコール、オクチレングリコール等）；３価のアルコール（例えば、グリセリン、トリメチロールプロパン等）；４価アルコール（例えば、１，２，６－ヘキサントリオール等のペンタエリスリトール等）；５価アルコール（例えば、キシリトール等）；６価アルコール（例えば、ソルビトール、マンニトール等）；多価アルコール重合体（例えば、ジエチレングリコール、ジプロピレングリコール、トリエチレングリコール、ポリプロピレングリコール、テトラエチレングリコール、ジグリセリン、ポリエチレングリコール、トリグリセリン、テトラグリセリン、ポリグリセリン等）；２価のアルコールアルキルエーテル類（例えば、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、エチレングリコールモノブチルエーテル、エチレングリコールモノフェニルエーテル、エチレングリコールモノヘキシルエーテル、エチレングリコールモノ2-メチルヘキシルエーテル、エチレングリコールイソアミルエーテル、エチレングリコールベンジルエーテル、エチレングリコールイソプロピルエーテル、エチレングリコールジメチルエーテル、エチレングリコールジエチルエーテル、エチレングリコールジブチルエーテル等）；２価アルコールアルキルエーテル類（例えば、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル、ジエチレングリコールモノブチルエーテル、ジエチレングリコールジメチルエーテル、ジエチレングリコールジエチルエーテル、ジエチレングリコールブチルエーテル、ジエチレングリコールメチルエチルエーテル、トリエチレングリコールモノメチルエーテル、トリエチレングリコールモノエチルエーテル、プロピレングリコールモノメチルエーテル、プロピレングリコールモノエチルエーテル、プロピレングリコールモノブチルエーテル、プロピレングリコールイソプロピルエーテル、ジプロピレングリコールメチルエーテル、ジプロピレングリコールエチルエーテル、ジプロピレングリコールブチルエーテル等）；２価アルコールエーテルエステル（例えば、エチレングリコールモノメチルエーテルアセテート、エチレングリコールモノエチルエーテルアセテート、エチレングリコールモノブチルエーテルアセテート、エチレングリコールモノフェニルエーテルアセテート、エチレングリコールジアジベート、エチレングリコールジサクシネート、ジエチレングリコールモノエチルエーテルアセテート、ジエチレングリコールモノブチルエーテルアセテート、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノエチルエーテルアセテート、プロピレングリコールモノプロピルエーテルアセテート、プロピレングリコールモノフェニルエーテルアセテート等）；グリセリンモノアルキルエーテル（例えば、キシルアルコール、セラキルアルコール、バチルアルコール等）；糖アルコール（例えば、ソルビトール、マルチトール、マルトトリオース、マンニトール、ショ糖、エリトリトール、グルコース、フルクトース、デンプン分解糖、マルトース、キシリトース、デンプン分解糖還元アルコール等）；グリソリッド；テトラハイドロフルフリルアルコール；ＰＯＥ－テトラハイドロフルフリルアルコール；ＰＯＰ－ブチルエーテル；ＰＯＰ・ＰＯＥ-ブチルエーテル；トリポリオキシプロピレングリセリンエーテル；ＰＯＰ－グリセリンエーテル；ＰＯＰ－グリセリンエーテルリン酸；ＰＯＰ・ＰＯＥ－ペンタンエリスリトールエーテル、ポリグリセリン等が挙げられる。
単糖としては、例えば、三炭糖（例えば、Ｄ－グリセリルアルデヒド、ジヒドロキシアセトン等）；四炭糖（例えば、Ｄ－エリトロース、Ｄ－エリトルロース、Ｄ－トレオース、エリスリトール等）；五炭糖（例えば、Ｌ－アラビノース、Ｄ－キシロース、Ｌ－リキソース、Ｄ－アラビノース、Ｄ－リボース、Ｄ－リブロース、Ｄ－キシルロース、Ｌ－キシルロース等）；六炭糖（例えば、Ｄ－グルコース、Ｄ－タロース、Ｄ－ブシコース、Ｄ－ガラクトース、Ｄ－フルクトース、Ｌ－ガラクトース、Ｌ－マンノース、Ｄ－タガトース等）；七炭糖（例えば、アルドヘプトース、ヘプロース等）；八炭糖（例えば、オクツロース等）；デオキシ糖（例えば、２－デオキシ－Ｄ－リボース、６－デオキシ－Ｌ－ガラクトース、６－デオキシ－Ｌ－マンノース等）；アミノ糖（例えば、Ｄ－グルコサミン、Ｄ－ガラクトサミン、シアル酸、アミノウロン酸、ムラミン酸等）；ウロン酸（例えば、Ｄ－グルクロン酸、Ｄ－マンヌロン酸、Ｌ－グルロン酸、Ｄ－ガラクツロン酸、Ｌ－イズロン酸等）等が挙げられる。
オリゴ糖としては、例えば、ショ糖、グンチアノース、ウンベリフェロース、ラクトース、プランテオース、イソリクノース類、α，α-トレハロース、ラフィノース、リクノース類、ウンビリシン、スタキオースベルバスコース類等が挙げられる。
多糖としては、例えば、セルロース、クインスシード、コンドロイチン硫酸、デンプン、ガラクタン、デルマタン硫酸、グリコーゲン、アラビアガム、ヘパラン硫酸、ヒアルロン酸、トラガントガム、ケラタン硫酸、コンドロイチン、キサンタンガム、ムコイチン硫酸、グアガム、デキストラン、ケラト硫酸、ローカストビーンガム、サクシノグルカン、カロニン酸等が挙げられる。
アミノ酸としては、例えば、中性アミノ酸（例えば、スレオニン、システイン等）；塩基性アミノ酸（例えば、ヒドロキシリジン等）等が挙げられる。また、アミノ酸誘導体として、例えば、アシルサルコシンナトリウム(ラウロイルサルコシンナトリウム)、アシルグルタミン酸塩、アシルβ-アラニンナトリウム、グルタチオン、ピロリドンカルボン酸等が挙げられる。
有機アミンとしては、例えば、モノエタノールアミン、ジエタノールアミン、トリエタノールアミン、モルホリン、トリイソプロパノールアミン、２－アミノ－２－メチル－１,３－プロパンジオール、２－アミノ－２－メチル－１－プロパノール等が挙げられる。
高分子エマルジョンとしては、例えば、アクリル樹脂エマルジョン、ポリアクリル酸エチルエマルジョン、アクリルレジン液、ポリアクリルアルキルエステルエマルジョン、ポリ酢酸ビニル樹脂エマルジョン、天然ゴムラテックス等が挙げられる。
ｐＨ調整剤としては、例えば、乳酸－乳酸ナトリウム、クエン酸－クエン酸ナトリウム、コハク酸－コハク酸ナトリウム等の緩衝剤等が挙げられる。
ビタミン類としては、例えば、ビタミンＡ、Ｂ１、Ｂ２、Ｂ６、Ｃ、Ｅ及びその誘導体、パントテン酸及びその誘導体、ビオチン等が挙げられる。
酸化防止剤としては、例えば、トコフェロール類、ジブチルヒドロキシトルエン、ブチルヒドロキシアニソール、没食子酸エステル類等が挙げられる。
酸化防止助剤としては、例えば、リン酸、クエン酸、アスコルビン酸、マレイン酸、マロン酸、コハク酸、フマル酸、ケファリン、ヘキサメタフォスフェイト、フィチン酸、エチレンジアミン四酢酸等が挙げられる。
その他の配合可能成分としては、例えば、防腐剤（エチルパラベン、ブチルパラベン、クロルフェネシン、フェノキシエタノール等）；消炎剤（例えば、グリチルリチン酸誘導体、グリチルレチン酸誘導体、サリチル酸誘導体、ヒノキチオール、酸化亜鉛、アラントイン等）；美白剤（例えば、胎盤抽出物、ユキノシタ抽出物、アルブチン等）；各種抽出物（例えば、オウバク、オウレン、シコン、シャクヤク、センブリ、バーチ、セージ、ビワ、ニンジン、アロエ、ゼニアオイ、アイリス、ブドウ、ヨクイニン、ヘチマ、ユリ、サフラン、センキュウ、ショウキュウ、オトギリソウ、オノニス、ニンニク、トウガラシ、チンピ、トウキ、海藻等）、賦活剤（例えば、ローヤルゼリー、感光素、コレステロール誘導体等）；血行促進剤（例えば、ノニル酸ワレニルアミド、ニコチン酸ベンジルエステル、ニコチン酸β－ブトキシエチルエステル、カプサイシン、ジンゲロン、カンタリスチンキ、イクタモール、タンニン酸、α－ボルネオール、ニコチン酸トコフェロール、イノシトールヘキサニコチネート、シクランデレート、シンナリジン、トラゾリン、アセチルコリン、ベラパミル、セファランチン、γ－オリザノール等）；抗脂漏剤（例えば、硫黄、チアントール等）；抗炎症剤（例えば、トラネキサム酸、チオタウリン、ヒポタウリン等）等が挙げられる。
さらに、エデト酸二ナトリウム、エデト酸三ナトリウム、クエン酸ナトリウム、ポリリン酸ナトリウム、メタリン酸ナトリウム、グルコン酸、リンゴ酸等の金属封鎖剤、カフェイン、タンニン、ベラパミル、トラネキサム酸及びその誘導体、甘草、カリン、イチヤクソウ等の各種生薬抽出物、酢酸トコフェロール、グリチルレジン酸、グリチルリチン酸及びその誘導体又はその塩等の薬剤、ビタミンＣ、アスコルビン酸リン酸マグネシウム、アスコルビン酸グルコシド、アルブチン、コウジ酸等の美白剤、アルギニン、リジン等のアミノ酸及びその誘導体、フルクトース、マンノース、エリスリトール、トレハロース、キシリトール等の糖類等も適宜配合することができる。
本発明にかかる粉末化粧料の製品形態としては、粉末化粧料の範疇のあらゆる製品形態をとることが可能である。具体的には、ファンデーション、アイシャドウ、チークカラー、ボディーパウダー、パフュームパウダー、ベビーパウダー、プレスドパウダー、デオドラントパウダー、おしろい等の製品形態をとることができる。
［固形粉末化粧料の製造方法］
〈乾式の製造方法〉
無機粉末成分、油性成分とその他の成分をあらかじめヘンシェルミキサーにて混合した後、パルペライザーにて二回解砕する。そして、得られた混合物を樹脂製の中皿容器に充填し、公知の方法で乾式プレス成型を行ない、本発明の酸化チタンを化粧料に配合した固形状の粉末化粧料を得ることができる。
〈その他の製造方法〉
本発明の酸化チタンを化粧料に配合して製造する方法としては、公知の方法を用いることができる。たとえば、特許第５４２２０９２号に記載の揮発性溶媒を用いたスラリーを乾燥して作製する製造方法、特許第５９７２４３７号に記載の揮発性溶媒を用いたスラリーを充填後除去して作製する製造方法でも好適に得ることができる。

本発明について、以下に実施例を挙げてさらに詳述するが、本発明はこれにより限定されるものではない。配合量は特記しない限り、その成分が配合される系に対する質量％で示す。
実施例の説明に先立ち本発明で用いた二酸化チタンの試験の評価方法について説明する。
評価（１）：平均結晶子径の測定方法
試料をＸ線回折装置（Ｇｅｉｇｅｒｆｌｅｘ、理学電機社製）で測定し、シェラー式を適用することにより、平均結晶子径を算出した。
評価（２）：隠蔽力の評価
二酸化チタン粉体を５％の濃度になるようにニトロセルロースラッカーに分散混合し、得られた分散物を白黒の隠蔽率試験紙ＪＩＳ－Ｋ５４００上に０．１０１μｍの膜厚で塗布・乾燥して試験サンプルを得た。得られた試験サンプルを分光測色機（ＣＭ－２６００、コニカミノルタ社製）にて、白と黒紙上の塗膜表面をそれぞれ測色した。Ｈｕｎｔｅｒ Ｌａｂ色空間における、色差（ΔＥ）を算出し、これを隠蔽力として評価した。なお、ΔＥが高いほど、隠ぺい力が小さく、ΔＥが低いほど、隠蔽力が高いことを示す。
ΔE＝
Figure 0007084112000001
（評価基準）
×：25＜ΔＥ
△：２２ ＜ΔＥ≦25
○：ΔＥ≦２２
評価（３）：赤色透過性の評価
赤色透過性とは、前述の隠ぺい力と同様に黒紙上での測定により得られる各波長での分光反射率のうち、波長が４５０nmにおける反射率と波長が６５０nmにおける反射率比（波長が４５０nmにおける反射率／６５０nmにおける反射率：Ｒ450／Ｒ650）を算出した。
Ｒ450／Ｒ650が高いほど、赤色透過性が高く、Ｒ450／Ｒ650が低いほど赤色透過性が低いことを示す。
（評価基準）
×：Ｒ450／Ｒ650≦1.3
△：1.3＜Ｒ450／Ｒ650≦1.35
○：1.35＜Ｒ450／Ｒ650≦1.4
◎：1.4＜Ｒ450／Ｒ650
評価（４）：比表面積の測定方法
単位質量当たりの比表面積は、国際基準ISO 5794/1(付録D)に相当するThe Journal of the American Chemical Society、60巻、309頁、1938年2月に記載のBET(ブルナウアー-エメット-テラー)法として知られる窒素吸着法によって求めることができる。
評価（５）：見掛けの平均粒子径の測定方法
図１に示した方法で、粒子の長軸と短軸の長さの平均値をとっている。
［母核に用いる酸化チタンの選定］
はじめに、本発明者らは、市販品として入手可能な顔料級のルチル型とアナターゼ型の酸化チタンを用いて、上記評価方法にて評価した。結果を表１に示す。
Figure 0007084112000002
＊１：タイペーク ＣＲ－５０（石原産業社製、見掛け上の平均粒子径:200ｎｍ、形状:不定形）
＊２：バイエルチタンＡ（バイエル社製、見掛け上の平均粒子径：400ｎｍ、形状：不定形）
ルチル型の顔料級酸化チタンとアナターゼ型の顔料級酸化チタンは、いずれも赤色透過性が低かった。また、これらを高温で焼成しても、赤色透過性は低かった。
本発明者らは、赤色透過性の高いルチル型酸化チタンを用いて、隠蔽力に優れるものを製造できないかについて検討を行った。
本発明者らは、特許文献（特開２０１０－１７３８６３号公報）の手法を用いて、針状粒子が放射状に配向凝集した粒子表面に針状突起を有する粒径の異なる二酸化チタンを２種合成した。
得られた酸化チタンそれぞれを、酸化チタンＡ（比表面積：101ｍ2/ｇ、結晶子径：5 nm、見掛け上の平均粒子径：0.2～0.3μｍ、針状突起形状）、酸化チタンＢ（比表面積：117ｍ2/ｇ、結晶子径：11nm、見掛け上の平均粒子径：0.3μｍ、針状突起形状）と称する。
また、市販品（ＳＴ－７３０；チタン工業株式会社製）である針状粒子が放射状に配向凝集した粒子表面に針状突起を有する二酸化チタンを、酸化チタンＣ（比表面積：９８ｍ２／ｇ、結晶子径：６nm、見掛け上の平均粒子径：0.5μｍ、針状突起形状）と称する。
また、市販品（ＳＴ－７５０：チタン工業株式会社製）である針状粒子が放射状に配向凝集した粒子表面に針状突起を有する二酸化チタンを、酸化チタンＤ（８４ｍ２／ｇ、結晶子径：8.6ｎｍ、見掛け上の平均粒子径：1.0μｍ、針状突起形状）と称する。
また、市販品（ＭＴ０６２；テイカ工業株式会社製）である粒子が針状である酸化チタンを、酸化チタンＥ（比表面積：４７ｍ２／ｇ、結晶子径：２３．３ｎｍ、見掛け上の平均粒子径：６５ｎｍ、針状突起形状）と称する。
各二酸化チタンを用いて、以下の方法により、二酸化チタン粉体を得た。得られた二酸化チタン粉末を、上記評価方法にて評価し、焼成前の二酸化チタンの種類と、焼成温度との関係について検討した。結果を表２～表6に示す。
（二酸化チタン粉体の製造方法）
母核に用いる二酸化チタン１００ｇを石英製のるつぼに入れ、マッフル炉にて各温度で１時間焼成を行うことにより、二酸化チタン粉末を得た。

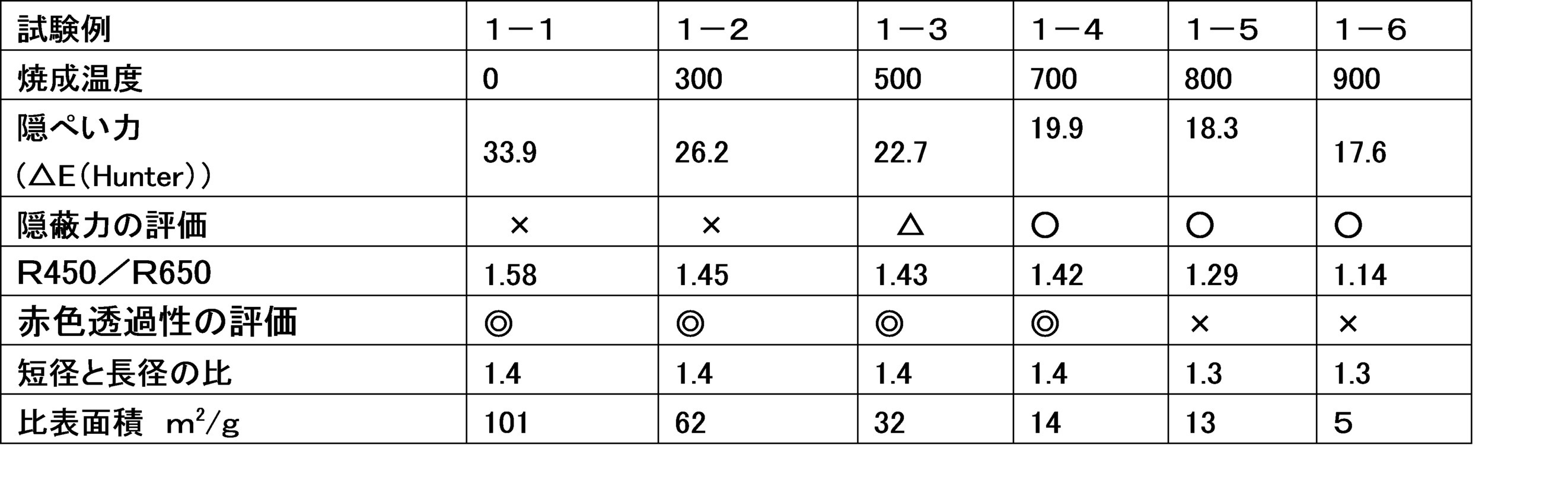

酸化チタンＡ（比表面積：101ｍ2/ｇ、結晶子径：5 nm、見掛け上の平均粒子径：0.2～0.3μｍ、針状突起形状）
Figure 0007084112000003

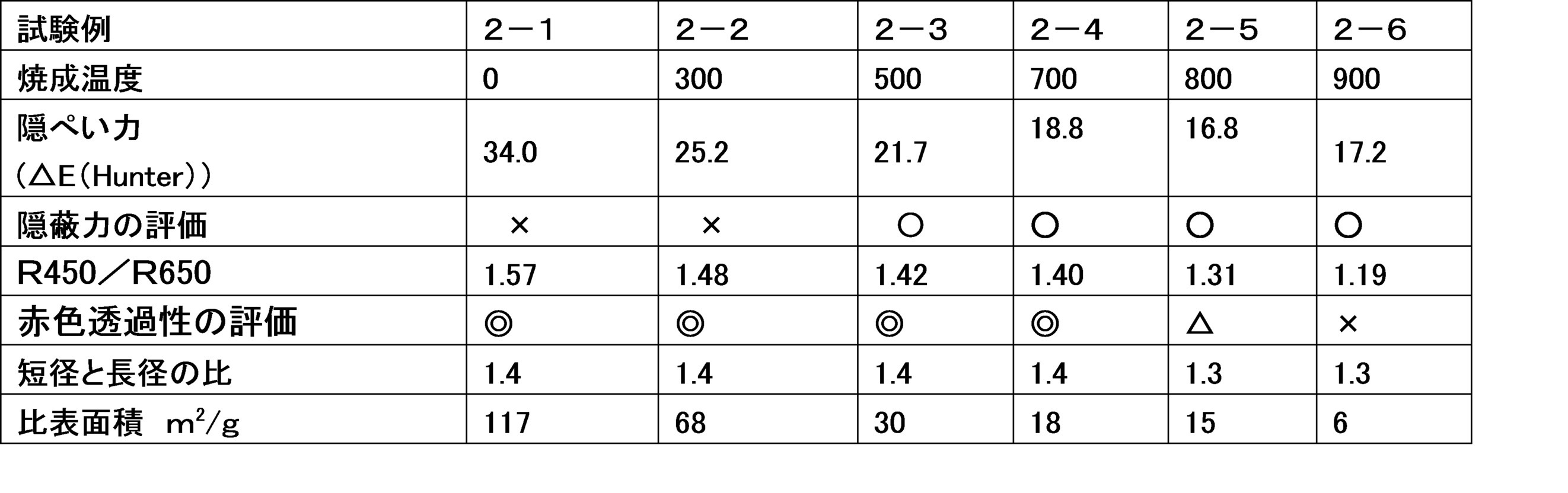

酸化チタンB（比表面積：117ｍ2/ｇ、結晶子径：11nm、見掛け上の平均粒子径：0.3μｍ、針状突起形状）
Figure 0007084112000004

酸化チタンＣ（比表面積：98ｍ2/ｇ、結晶子径：6nm、見掛け上の平均粒子径：0.5μｍ、針状突起形状）
Figure 0007084112000005
酸化チタンＤ（比表面積：８４ｍ２／ｇ、結晶子径：8.6ｎｍ、見掛け上の平均粒子径：１μｍ、針状突起形状）
Figure 0007084112000006
酸化チタンＥ（比表面積：４７ｍ２／ｇ、結晶子径：２３．３ｎｍ、見掛け上の平均粒子径：６５ｎｍ、針状突起形状）
Figure 0007084112000007
酸化チタンＡ～Ｃではいずれも焼成温度を上昇させることで、隠ぺい力は向上した。温度の上昇に伴い、比表面積は減少していることから、焼成前に存在した放射状に配向凝集した針状粒子同士が凝結することで、粒子中に存在する空げきが減少していることがわかる。これが見かけの屈折率向上を引き起こして、隠ぺい力が向上している。しかし、赤色透過性は徐々に減少していった。特に高温で焼成すると過度に焼結が起こり、当初の赤色透過性が著しく低下した。
特に、平均粒子径が大きい酸化チタンＣについては、700℃で赤色透過性はほぼ失われていた。
また、酸化チタンＡ～Ｃと同様に針状粒子が放射状に配向凝集した酸化チタンＤは、焼成温度の上昇に伴い、比表面積は酸化チタンＡ～Ｃと同様に減少するものの、見かけの粒子径が著しく大きいために、隠ぺい力の向上は極めて微小であった。さらに、赤色透過性についても見かけの粒子径が著しく大きいために、焼成前後に関わらず低いままであり、望まれる赤色透過性は得られなかった。
また、焼成前の平均粒子径が小さく、単一の針状粒子からなる酸化チタンＥについては、焼成後も形状が大きく変化せず赤色透過性は維持されたが、隠蔽力が全く向上しなかった。
さらに、異なる形状の二酸化チタンについて検討した。
また、市販品（ＴＴＯ５５（Ａ）；石原産業株式会社製）である粒子が粒状である二酸化チタンを、酸化チタンＦ（比表面積：３７ｍ２／ｇ、結晶子径：２４．８ｎｍ、見掛け上の平均粒子径：５０ｎｍ、粒状）と称する。
また、市販品（ＳＴ６４３：チタン工業株式会社製）である棒状粒子が藁束状に配向凝集した二酸化チタンを、酸化チタンＧ（比表面積：１３２ｍ２／ｇ、結晶子径：８．６ｎｍ、見掛け上の平均粒子径：２００ｎｍ、藁束状）と称する。
酸化チタンＦ（比表面積：３７ｍ２／ｇ、結晶子径：２４．８ｎｍ、見掛け上の平均粒子径：５０ｎｍ、粒状）
Figure 0007084112000008
試験例６－１～６－４から分かるように、粒状である酸化チタンを３５０℃～７２０℃で焼成した場合は、結晶子径が変化せず、比表面積も結晶子径も本発明の焼成後の酸化チタンにはならない。
したがって、赤色透過性を有するが、望まれる隠蔽力は得られなかった。

酸化チタンＧ（比表面積：１３２ｍ２／ｇ、結晶子径：８．６ｎｍ、見掛け上の平均粒子径：２００ｎｍ、藁束状）と称する。
Figure 0007084112000009
試験例７－１で用いた酸化チタンは、本発明の母核に用いる二酸化チタンと同じように、（ａ）見かけ上の平均粒子径、（ｂ）Ｘ線回折法で測定される平均結晶子径、（ｃ）比表面積を満たすが、粒子の表面に針状の突起を有さない。さらに、短径と長径の比が2.5と大きいため、焼成後も十分な赤色透過性と隠ぺい力を実現することができない。
これらの検討から、本発明に用いる母核の酸化チタンとして適切なのは、隠ぺい性の向上と赤色透過性の維持の観点から許容できる温度幅が広いのは酸化チタンＢであった。
ルチル型顔料級酸化チタン（＊１）および酸化チタンＢ（未焼成、焼成温度：７００℃、９００℃）の分光反射率を測定した結果を図２に示す。なお、測定は、二酸化チタン粉末を５％の濃度になるようにニトロセルロースラッカーに分散混合し、得られた分散物を白黒の隠蔽率試験紙ＪＩＳ－Ｋ５４００上に０．１０１μｍの膜厚で塗布・乾燥して試験サンプルを得た。得られた試験サンプルを分光測色機（ＣＭ－２６００、コニカミノルタ社製）にて、黒紙上の塗膜表面をそれぞれ測色し、分光反射率を得た。
そこで、二酸化チタンＢについて、未焼成のもの、焼成したもの（焼成温度：３００℃、５００℃、７００℃、９００℃）のＴＥＭ像を撮影した。結果を図３に示す。
また、二酸化チタンＢについて、ロータリーキルンでの焼成温度変化による隠蔽力、赤色透過性を測定した。結果を、それぞれ図４、図５に示す。
以上の結果から、マッフル炉で焼成した場合は、適切な温度範囲は500～800℃、特に500～700℃がより望ましい。
次に、本発明者らは、酸化チタンＢを母核にして、細かく500℃～800℃の範囲で焼成温度を検討した。すなわち、本発明者は、焼成温度を変化させた二酸化チタン粉体を上記評価方法にて評価した。結果を表９、表１０に示す。
焼成はより量産に近く、焼成効率の高い、回転式焼成炉（ロータリーキルン）で行った。
一般的に回転式焼成炉は焼成効率が高く、静置で焼成するマッフル炉で焼成した場合よりも低い温度で同様の焼成状態を得ることができることが知られている。
Figure 0007084112000010

Figure 0007084112000011
比表面積は、得られた酸化チタン粒子の空隙率の低下と焼結の進行を示す指標であり、本発明に用いる二酸化チタンは、母核となる二酸化チタン粉体を焼成することでその比表面積が焼成前(100%)に比べて８～30%になる範囲が好ましい。
これらの結果より、隠蔽力および赤色透過性に優れているのは、焼成温度が、５５０～７００℃であることが好ましく、５７５～６６０℃であることがより好ましいことが分かった。
［固形粉末化粧料］
さらに、本発明者は、表１０の焼成温度６６０℃で得られた二酸化チタンを用いて、下記の表面処理の方法で得られた疎水化処理二酸化チタンを配合した固形粉末化粧料を、それぞれ常法で調整した。そして、得られた化粧料を下記評価方法で評価した。
［二酸化チタン粉体の表面処理方法］
得られた二酸化チタン粉体をイオン交換水に分散させ、加温したのち、ステアリン酸を3質量％吸着させ、その後脱水・洗浄・乾燥させることで表面処理二酸化チタンを得た。
［固形粉末化粧料の製造方法］
〈乾式の製造方法〉
無機粉末成分、油性成分とその他の成分をあらかじめヘンシェルミキサーにて混合した後、パルペライザーにて二回解砕する。そして、得られた混合物を樹脂製の中皿容器に充填し、公知の方法で乾式プレス成型を行ない、本発明の酸化チタンを化粧料に配合した固形状の粉末化粧料を得ることができる。
〈その他の製造方法〉
本発明の酸化チタンを化粧料に配合して製造する方法としては、公知の方法を用いることができる。たとえば、特許第５４２２０９２号に記載の揮発性溶媒を用いたスラリーを乾燥して作製する製造方法、特許第５９７２４３７号に記載の揮発性溶媒を用いたスラリーを充填後除去して作製する製造方法でも好適に得ることができる。
［固形粉末化粧料の評価方法］
評価（６）：自然な仕上がり
専門パネル１０名が顔に試料を塗布し、塗布後の使用感を評価した。
A：パネル１０名中７名以上が自然な仕上がりと回答した。
B：パネル１０名中５名以上７名未満が自然な仕上がりと回答した。
C：パネル１０名中５名未満が自然な仕上がりと回答した。
評価（７）：伸びの良さ
専門パネル１０名が顔に試料を塗布し、塗布中の使用感を評価した。
A：パネル１０名中７名以上が伸びが良いと回答した。
B：パネル１０名中５名以上７名未満が伸びが良いと回答した。
C：パネル１０名中５名未満が伸びが良いと回答した。
評価（８）：白浮きのなさ
専門パネル１０名が顔に試料を塗布し、塗布後の使用感を評価した。
A：パネル１０名中７名以上が白浮きがないと回答した。
B：パネル１０名中５名以上７名未満が白浮きがないと回答した。
C：パネル１０名中５名未満が白浮きがないと回答した。
評価（９）：シミ・そばかすのカバー
専門パネル１０名が顔に試料を塗布し、塗布後の使用感を評価した。
A：パネル１０名中７名以上がシミ・そばかすのカバーがあると回答した。
B：パネル１０名中５名以上７名未満がシミ・そばかすのカバーがあると回答した。
C：パネル１０名中５名未満がシミ・そばかすのカバーがあると回答した。
評価（１０）：キメの目立ち
専門パネル１０名が顔に試料を塗布し、塗布後の使用感を評価した。
A：パネル１０名中７名以上がキメの目立ちがないと回答した。
B：パネル１０名中５名以上７名未満がキメの目立ちがないと回答した。
C：パネル１０名中５名未満がキメの目立ちがないと回答した。
評価（１１）：色ムラのなさ
専門パネル１０名が顔に試料を塗布し、塗布後の使用感を評価した。
A：パネル１０名中７名以上が色ムラがないと回答した。
B：パネル１０名中５名以上７名未満が色ムラがないと回答した。
C：パネル１０名中５名未満が色ムラがないと回答した。

Figure 0007084112000012
Figure 0007084112000013
（＊１）三好化成株式会社製 SA-タルク JA-68R
（＊２）トピー工業株式会社製 PDM-FE
（＊３）トピー工業株式会社製 PDM-5L
（＊４）トピー工業株式会社製 PDM-10L
（＊５）トピー工業株式会社製 PDM-20L
（＊６）三信鉱工株式会社 セリサイトFSE
（＊７）メルク株式会社製 Ronaflair Boroneige SF-12
（＊８）石原産業株式会社製 タイペークCR-50
（＊９）テイカ株式会社製 MT-100TV
（＊１０）大東化成工業株式会社製 OTS-2ベンガラNo.216P
（＊１１）大東化成工業株式会社製 OTS-2 STN-1
（＊１２）大東化成工業株式会社製OTS-2 BL-100
（＊１３）東レ・ダウコーニング株式会社製 トレフィルE-506S
（＊１４）東レ株式会社製 ナイロンSP-500
試験例８－１～８－３より、本発明の二酸化チタンと、窒化ホウ素と合成フッ素金雲母または合成フッ素金雲母鉄を用いた固形粉末化粧料は、使用性と仕上がりに優れつつ、肌へ塗布した際に自然な仕上がりと白浮きのなさを有することが分かった。
試験例８－４より、母核に用いる二酸化チタンをそのまま用いた場合は、シミ、そばかすのカバー力、キメの目立ちという点で劣っている。
試験例８－５～８－７より、従来の顔料級チタンを用いても、肌へ塗布した際に白浮きのなさの点で劣ることが分かった。
試験例８－８より、本発明の二酸化チタンと、窒化ホウ素を用いても合成フッ素金雲母の粒径が20μmを超えると、色ムラ、キメの目立ちという点で劣ってしまう。
試験例８－９より、窒化ホウ素の代わりに、セリサイトを用いて、本発明の二酸化チタンを混合したが、のびの良さの点て劣ることが分かった。
試験例８－１０より、窒化ホウ素の量が本発明の範囲より多いと、キメの目立ちが強調され、仕上がりの点て劣ることが分かった。
試験例８－１１より、窒化ホウ素の量が本発明の範囲より少ないと、のびの良さの点て劣ることが分かった。
試験例８－１２より、本発明の二酸化チタンの量が本発明の範囲より少ないと、シミ・そばかすのカバーの点で劣り、自然な仕上がりが得られないことが分かった。
試験例８－１３より、本発明の二酸化チタンの量が本発明の範囲より多いと、自然な仕上がり、白浮きのなさの点て劣ることが分かった。

Claims (5)

  1. 見かけ上の平均粒子径が２００～３００ｎｍ、Ｘ線回折法で測定される平均結晶子径が１５～３０ｎｍ、比表面積が１０～３０ｍ２／ｇであって、放射状に突出した針状の突起が凝結した形状を有する粒子であって、
    形状短径と長径の比（長径／短径）が１．０以上、２．５未満、
    450nmの反射率の値が、650nmの反射率の値の1.3倍以上であり、
    色差（ΔＥ）が２２以下であるルチル型二酸化チタン粉体。
    なお、色差（ΔＥ）は、二酸化チタン粉体を５％の濃度になるようにニトロセルロースラッカーに分散混合し、得られた分散物を白黒の隠蔽率試験紙ＪＩＳ－Ｋ５４００上に０．１０１μｍの膜厚で塗布・乾燥して試験サンプルを得た。得られた試験サンプルを分光測色機にて、白と黒紙上の塗膜表面をそれぞれ測色した。Ｈｕｎｔｅｒ Ｌａｂ色空間における、色差（ΔＥ）を算出した。
  2. 請求項１に記載の二酸化チタン粉体において、形状短径と長径の比（長径／短径）が１．０～２．０であることを特徴とする二酸化チタン粉体。
  3. 見かけ上の平均粒子径が２００～３００ｎｍ、Ｘ線回折法で測定される平均結晶子径が１５～３０ｎｍ、比表面積が１０～３０ｍ２／ｇ、放射状に突出した針状の突起が凝結した形状を有する粒子であって、形状短径と長径の比（長径／短径）が１．０以上、２．５未満、450nmの反射率の値が、650nmの反射率の値の1.3倍以上、色差（ΔＥ）が２２以下であるルチル型二酸化チタン粉体を1～30質量％と、
    窒化ホウ素を1～20質量％と、
    板状層状ケイ酸塩を10～50質量％と、を含むことを特徴とする粉末化粧料。
    なお、前記ルチル型二酸化チタン粉体の色差（ΔＥ）は、二酸化チタン粉体を５％の濃度になるようにニトロセルロースラッカーに分散混合し、得られた分散物を白黒の隠蔽率試験紙ＪＩＳ－Ｋ５４００上に０．１０１μｍの膜厚で塗布・乾燥して試験サンプルを得た。得られた試験サンプルを分光測色機にて、白と黒紙上の塗膜表面をそれぞれ測色した。Ｈｕｎｔｅｒ Ｌａｂ色空間における、色差（ΔＥ）を算出した。
  4. 請求項３に記載の粉末化粧料において、板状層状ケイ酸塩のアスペクト比が、３０～８０であることを特徴とする粉末化粧料。
  5. 請求項３又は４に記載の粉末化粧料において、板状層状ケイ酸塩の平均粒子径が２～２０μｍであることを特徴とする粉末化粧料。
JP2017124517A 2017-06-26 2017-06-26 二酸化チタン粉体およびそれを配合した粉末化粧料 Active JP7084112B2 (ja)

Priority Applications (7)

Application Number Priority Date Filing Date Title
JP2017124517A JP7084112B2 (ja) 2017-06-26 2017-06-26 二酸化チタン粉体およびそれを配合した粉末化粧料
EP18824975.9A EP3647268A4 (en) 2017-06-26 2018-05-28 TITANIUM DIOXIDE POWDER AND INCORPORATE COSMETIC POWDER
KR1020207001166A KR102488855B1 (ko) 2017-06-26 2018-05-28 이산화티탄 분체 및 이를 배합한 분말 화장료
CN201880042421.7A CN110770173B (zh) 2017-06-26 2018-05-28 二氧化钛粉体和掺混有该粉体的粉末化妆品
PCT/JP2018/020372 WO2019003754A1 (ja) 2017-06-26 2018-05-28 二酸化チタン粉体およびそれを配合した粉末化粧料
US16/625,252 US11090233B2 (en) 2017-06-26 2018-05-29 Titanium dioxide powder and powder cosmetic incorporating same
TW107119168A TWI760503B (zh) 2017-06-26 2018-06-04 粉末化妝料

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2017124517A JP7084112B2 (ja) 2017-06-26 2017-06-26 二酸化チタン粉体およびそれを配合した粉末化粧料

Publications (2)

Publication Number Publication Date
JP2019006640A JP2019006640A (ja) 2019-01-17
JP7084112B2 true JP7084112B2 (ja) 2022-06-14

Family

ID=64741327

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2017124517A Active JP7084112B2 (ja) 2017-06-26 2017-06-26 二酸化チタン粉体およびそれを配合した粉末化粧料

Country Status (7)

Country Link
US (1) US11090233B2 (ja)
EP (1) EP3647268A4 (ja)
JP (1) JP7084112B2 (ja)
KR (1) KR102488855B1 (ja)
CN (1) CN110770173B (ja)
TW (1) TWI760503B (ja)
WO (1) WO2019003754A1 (ja)

Families Citing this family (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7643998B2 (ja) * 2019-02-28 2025-03-11 株式会社 資生堂 インク組成物、インク組成物を収容しているインクジェットカートリッジ、及びインクジェットカートリッジを搭載したインクジェット装置
JP7337457B2 (ja) * 2020-01-20 2023-09-04 日本化薬株式会社 金属酸化物中空粒子を用いた化粧料組成物
WO2022059578A1 (ja) * 2020-09-18 2022-03-24 株式会社フジミインコーポレーテッド 粉体、化粧料用白色顔料、化粧料
JP7609594B2 (ja) * 2020-09-30 2025-01-07 株式会社 資生堂 化粧料
CN112603840B (zh) * 2020-12-14 2022-09-16 上海蔻沣生物科技有限公司 化妆料组合物、化妆品
CN121263168A (zh) 2023-05-31 2026-01-02 株式会社资生堂 长效化妆品组合物

Family Cites Families (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE2306831C3 (de) 1973-02-12 1975-12-11 Siemens Ag, 1000 Berlin Und 8000 Muenchen Vorrichtung zur kontinuierlichen Aufzeichnung veränderlicher Strom- oder Spannungswerte
JPH07138021A (ja) * 1993-11-10 1995-05-30 Ishihara Sangyo Kaisha Ltd 樹枝状又はヒトデ状微粒子二酸化チタン及びその製造方法
JP4018770B2 (ja) * 1997-02-28 2007-12-05 チタン工業株式会社 扇状酸化チタン、及び扇状又は盤状酸化チタンの製造方法、並びにその用途
JP3925886B2 (ja) 1998-12-25 2007-06-06 テイカ株式会社 二酸化チタンの小球状粒子から形成される球状二酸化チタン集合体およびその製造方法
JP5363696B2 (ja) 2005-03-23 2013-12-11 株式会社 資生堂 肌化粧料用色材組成物、それを用いたファンデーション、化粧方法
JP4425317B2 (ja) * 2008-05-29 2010-03-03 株式会社資生堂 化粧直し用化粧料及び化粧方法
JP2010024189A (ja) 2008-07-22 2010-02-04 Shiseido Co Ltd 唇用化粧料
JP5096383B2 (ja) * 2009-01-27 2012-12-12 チタン工業株式会社 藁束状ルチル型酸化チタン、それを使用した化粧料及びトナー用外添剤
GB0922552D0 (en) * 2009-12-23 2010-02-10 Croda Int Plc Particulate titanium dioxide
WO2013147012A1 (ja) * 2012-03-29 2013-10-03 株式会社 資生堂 凹凸補正効果を有する酸化チタン
ES2736524T3 (es) 2014-08-08 2020-01-02 Shiseido Co Ltd Cosmético en polvo sólido
US10703913B2 (en) * 2015-12-25 2020-07-07 Shiseido Company, Ltd. Titanium dioxide powder and cosmetic formulated therewith

Also Published As

Publication number Publication date
US20200146946A1 (en) 2020-05-14
CN110770173A (zh) 2020-02-07
KR102488855B1 (ko) 2023-01-13
KR20200021986A (ko) 2020-03-02
TW201904873A (zh) 2019-02-01
WO2019003754A1 (ja) 2019-01-03
EP3647268A1 (en) 2020-05-06
JP2019006640A (ja) 2019-01-17
EP3647268A4 (en) 2021-03-24
TWI760503B (zh) 2022-04-11
US11090233B2 (en) 2021-08-17
CN110770173B (zh) 2022-11-29

Similar Documents

Publication Publication Date Title
JP7084112B2 (ja) 二酸化チタン粉体およびそれを配合した粉末化粧料
EP2740774B1 (en) Dispersion
US10696563B2 (en) Hexagonal plate-shaped zinc oxide particles, method for production of the same, and cosmetic, filler, resin composition, infrared reflective material, and coating composition containing the same
JP7017326B2 (ja) 二酸化チタン粉体を配合した化粧料
JP7010607B2 (ja) 固形粉末化粧料
WO2012036082A1 (ja) 酸化亜鉛粒子および化粧料
US20180127591A1 (en) Cerium oxide-coated zinc oxide particle, method for producing the same, ultraviolet shielding agent, and cosmetic
JP7017325B2 (ja) 二酸化チタン粉体を配合した乳化化粧料
EP3718971B1 (en) Granular composite containing keratin and hexagonal plate-like zinc oxide
JP2023147613A (ja) 水系分散体及び化粧料
WO2023106195A1 (ja) 有機ケイ素表面被覆酸化亜鉛粒子、その製造方法、化粧料、分散体、放熱性フィラー及び樹脂組成物
JP7337457B2 (ja) 金属酸化物中空粒子を用いた化粧料組成物
JP2023147614A (ja) 油系分散体及び化粧料
JP2021113171A (ja) ルチル型酸化チタン中空粒子を用いた化粧料組成物

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20200529

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20210511

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20210616

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20211116

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20220107

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20220510

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20220602

R150 Certificate of patent or registration of utility model

Ref document number: 7084112

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
