本発明は、はんだ付けに用いられるフラックス、該フラックスを含むやに入りはんだ、及び、前記フラックスを含むソルダペーストに関する。
プリント配線板等の電子回路基板に電子部品を接合するために用いられるはんだ組成物としては、例えば、はんだ合金粉末とフラックスとを混合したソルダペースト、糸状のはんだ合金の内部にフラックスを充填したやに入りはんだ等が挙げられる。これらのはんだ組成物に含まれるフラックスとしては、ロジン等の天然樹脂又は合成樹脂、活性剤、溶剤等が含まれる樹脂系のフラックスが広く用いられている。
従来、電子部品を接合する電子回路基板等の接合母材には、はんだが付着しやすい銅、銅合金等の金属材料が用いられてきた。しかしながら、銅及び銅合金は、高価であり且つ機械的強度に劣るという問題があった。そこで、近年では、接合母材として、例えば４２アロイ（Ｆｅ－４２Ｎｉ）、コバール（Ｆｅ－２９Ｎｉ－１７Ｃｏ）、鉄等の金属材料が多く用いられている。これらの金属材料は、銅及び銅合金よりも低価格で強度に優れるものの、はんだ濡れ性に劣る。そのため、４２アロイ等のようにはんだ付けが難しい金属材料（以下、難接合母材ともいう）を用いる場合、ハロゲン成分が大量に含まれた活性の高い活性剤を含むフラックスを使用することにより、はんだ濡れ性を向上させている（特許文献１）。
しかしながら、活性の高いハロゲン系活性剤を含むフラックスを用いると、はんだ付けを行う部分に腐食が発生しやすく、また、はんだ付けを行った基板を廃棄する際、ダイオキシン等の有害物質が排出されるという問題があった。そのため、フラックスを組成の観点から改良することが求められている。例えば、特許文献２では、ロジン系樹脂、非ハロゲン系活性剤、溶剤及びアミン系化合物を含むフラックスを用いることにより、スズメッキ等が施された鋼板のはんだ濡れ性を向上させる技術が開示されている。
特開２００１－１０５１３１号公報 特開２０１５－１２３４９１号公報
しかしながら、難接合母材に対して、特許文献２に開示されたロジン系樹脂、非ハロゲン系活性剤、溶剤及びアミン系化合物を含むフラックスを用いてはんだ付けを行ったところ、はんだ濡れ性を充分に向上させることができなかった。そのため、フラックス組成のさらなる改良が求められている。
本発明は、このような問題を解決するためになされたものであり、はんだ濡れ性を向上させることができるフラックス、該フラックスを含むやに入りはんだ、及び、前記フラックスを含むソルダペーストを提供することを課題とする。
本発明に係るフラックスは、はんだ付けに用いられ、ホスフィンオキシドを含む。
斯かる構成により、前記フラックスを含むはんだ組成物を用いてはんだ付けを行う際、はんだが付着しやすい銅、銅合金等の金属材料だけでなく、難接合母材に対しても、はんだ濡れ性を向上させることができる。
このように、前記フラックスは、難接合母材に対するはんだ濡れ性に優れるため、該フラックスに含まれるハロゲン系活性剤の含有量を低減又はゼロにすることができる。このようなフラックスは、はんだ付けを行う部分における腐食の発生を抑制することができる。また、はんだ付けを行った基板を廃棄する際、ダイオキシン等の有害物質が排出される恐れがないため、環境負荷低減の観点からも好ましい。
本発明に係るフラックスは、さらに、ロジン系樹脂及び合成樹脂のうち少なくとも一方を含むことが好ましい。斯かる構成により、はんだ濡れ性をより向上させることができる。
本発明に係るフラックスは、さらに、有機酸系活性剤を含むことが好ましい。斯かる構成により、該フラックスに含まれるハロゲン系活性剤の含有量をより低減又はゼロにすることができる。このようなフラックスは、はんだ付けを行う部分における腐食の発生をより抑制することができる。また、はんだ付けを行った基板を廃棄する際、ダイオキシン等の有害物質が排出される恐れがないため、環境負荷低減の観点からもより好ましい。
本発明に係るフラックスは、前記ホスフィンオキシドの含有量が、前記フラックス全体１００重量部に対して、０．１～１０重量部であることが好ましい。斯かる構成により、はんだ濡れ性をより向上させることができる。
本発明に係るフラックスは、前記ホスフィンオキシドが、トリフェニルホスフィンオキシドであることが好ましい。斯かる構成により、はんだ濡れ性をより向上させることができる。
本発明に係るフラックスは、さらに、アミン系化合物を含むことが好ましい。前記フラックスは、ホスフィンオキシドとアミン系化合物とを併用することの相乗効果により、はんだ濡れ性をより向上させることができる。
本発明に係るフラックスは、前記アミン系化合物の含有量が、前記フラックス全体１００重量部に対して、０．５～１０重量部であることが好ましい。斯かる構成により、はんだ濡れ性をより向上させることができる。また、前記アミン系化合物の含有量が１０重量部以下であると、得られるはんだ組成物の保存安定性を向上させることができる。
本発明に係るフラックスは、前記アミン系化合物が、環状構造を有することが好ましい。斯かる構成により、はんだ濡れ性をより向上させることができる。
本発明に係るフラックスは、前記アミン系化合物が、イミダゾール系化合物であることが好ましい。斯かる構成により、はんだ濡れ性をより向上させることができる。
本発明に係るやに入りはんだは、前記フラックスを含む。
前記フラックスは、はんだ濡れ性が良好である。そのため、前記やに入りはんだは、フィレットの形成不良、端子間におけるブリッジ、ツノ立ち等の不良が生じにくい。
本発明に係るソルダペーストは、前記フラックスを含む。
前記フラックスは、はんだ濡れ性が良好である。そのため、前記ソルダペーストは、該フラックスを含むやに入りはんだと同様に、難接合材料をリード部等に使用した部品又は難接合母材に対して、はんだはじき等の不良が生じにくい。
本発明によれば、はんだ濡れ性を向上させることができるフラックス、該フラックスを含むやに入りはんだ、及び、前記フラックスを含むソルダペーストを提供することができる。
以下、本発明の実施形態に係るフラックス、該フラックスを含むやに入りはんだ、及び、前記フラックスを含むソルダペーストについて説明する。
＜フラックス＞
本実施形態に係るフラックスは、はんだ付けに用いられ、ホスフィンオキシドを含む。
前記ホスフィンオキシドとは、リン原子と酸素原子との二重結合（Ｐ＝Ｏ結合）を有するリン化合物をいう。前記ホスフィンオキシドとしては、例えば、トリフェニルホスフィンオキシド、フェニルビス（２，４，６－トリメチルベンゾイル）ホスフィンオキシド、ジフェニル（２，４，６－トリメチルベンゾイル）ホスフィンオキシド、トリ－ｎ－オクチルホスフィンオキシド等が挙げられる。これらの中でも、はんだ濡れ性を向上させる観点から、トリフェニルホスフィンオキシドであることが好ましい。なお、これらは単独で用いても、２種以上を併用してもよい。
前記ホスフィンオキシドの含有量は、はんだ濡れ性を向上させる観点から、前記フラックス全体１００重量部に対して、０．１～１０重量部であることが好ましい。前記ホスフィンオキシドの含有量は、０．５重量部以上であることがより好ましく、７重量部以下であることがより好ましい。なお、前記ホスフィンオキシドが２種以上含まれる場合、前記含有量は前記ホスフィンオキシドの合計含有量である。
本実施形態に係るフラックスは、はんだ濡れ性を向上させる観点から、さらに、ロジン系樹脂及び合成樹脂のうち少なくとも一方を含んでいてもよい。前記ロジン系樹脂としては、特に限定されるものではなく、例えば、ガムロジン、トール油ロジン、ウッドロジン、重合ロジン、水添ロジン、不均化ロジン、アクリル化ロジン、ロジンエステル、酸変性ロジン等が挙げられる。また、前記合成樹脂としては、特に限定されるものではなく、公知の合成樹脂を用いることができる。これらの中でも、フラックスを活性化させる観点から、水添ロジン、酸変性ロジン及びロジンエステルから選択される１種以上であることが好ましい。なお、これらは単独で用いても、２種以上を併用してもよい。
前記ロジン系樹脂及び前記合成樹脂の合計含有量は、特に限定されるものではないが、例えば、前記フラックス全体１００重量部に対して、２０～９９重量部であることが好ましく、３０～９９重量部であることがより好ましい。特に、本実施形態に係るフラックスをやに入りはんだ用のフラックスとして用いる場合、前記ロジン系樹脂及び前記合成樹脂の合計含有量は、前記フラックス全体１００重量部に対して、４０～８０重量部であることが好ましく、５０～７０重量部であることがより好ましい。なお、前記ロジン系樹脂及び前記合成樹脂のうちいずれか一方が含まれる場合、前記含有量は前記ロジン系樹脂及び前記合成樹脂のうちいずれか一方の含有量である。
本実施形態に係るフラックスは、環境負荷低減の観点から、さらに、有機酸系活性剤を含んでいてもよい。前記有機酸系活性剤としては、特に限定されるものではなく、例えば、ギ酸、酢酸、プロピオン酸、酪酸、吉草酸、カプロン酸、エナント酸、カプリン酸、ラウリル酸、ミリスチン酸、ペンタデシル酸、パルミチン酸、マルガリン酸、ステアリン酸、ツベルクロステアリン酸、アラキジン酸、ベヘニン酸、リグノセリン酸、グリコール酸等のモノカルボン酸；シュウ酸、マロン酸、コハク酸、グルタル酸、アジピン酸、ピメリン酸、スベリン酸、アゼライン酸、セバシン酸、フマル酸、マレイン酸、酒石酸、ジグリコール酸等のジカルボン酸；ダイマー酸、レブリン酸、乳酸、アクリル酸、安息香酸、サリチル酸、アニス酸、クエン酸、ピコリン酸等のその他の有機酸が挙げられる。なお、これらは単独で用いても、２種以上を併用してもよい。
前記有機酸系活性剤の含有量は、特に限定されるものではないが、例えば、前記フラックス全体１００重量部に対して、０．１重量部以上であることが好ましく、０．３重量部以上であることがより好ましい。また、１０重量部以下であることが好ましく、７重量部以下であることがより好ましい。なお、前記有機酸系活性剤が２種以上含まれる場合、前記含有量は前記有機酸系活性剤の合計含有量である。
本実施形態に係るフラックスは、はんだ濡れ性を向上させる観点から、さらに、アミン系化合物を含んでいてもよい。前記アミン系化合物は、環状構造を有することが好ましい。このようなアミン系化合物としては、例えば、イミダゾール系化合物、トリアゾール系化合物等が挙げられる。前記イミダゾール系化合物としては、例えば、ベンゾイミダゾール、２－メチルイミダゾール、２－エチルイミダゾール、２－エチル－４－メチルイミダゾール（２Ｅ４ＭＺ）、２－ヘプタデシルイミダゾール、２－ウンデシルイミダゾール、１－（４，６－ジアミノ－ｓ－トリアジン－２－イル）エチル－２－ウンデシルイミダゾール、１－ブチルイミダゾール等が挙げられる。前記トリアゾール系化合物としては、例えば、ベンゾトリアゾール、１Ｈ－ベンゾトリアゾール－１－メタノール、１－メチル－１Ｈ－ベンゾトリアゾール等が挙げられる。その他のアミン系化合物としては、例えば、セチルアミン、エルカ酸アミド、３－（ジメチルアミノ）－１，２－プロパンジオール、３，５－ジメチルピラゾール、ジメチルウレア、ヘキサヒドロ－１，３，５－トリフェニル－１，３，５－トリアジン、ピラジンアミド、Ｎ－フェニルグリシン、３－メチル－５－ピラゾロン、Ｎ－ラウロイルサルコシン等が挙げられる。これらの中でも、はんだ濡れ性を向上させる観点から、２－ヘプタデシルイミダゾールであることが好ましい。なお、これらは単独で用いても、２種以上を併用してもよい。
前記アミン系化合物の含有量は、はんだ濡れ性を向上させる観点から、前記フラックス全体１００重量部に対して、０．５～１０重量部であることが好ましく、２～１０重量部であることがより好ましい。なお、前記アミン系化合物が２種以上含まれる場合、前記含有量は前記アミン系化合物の合計含有量である。
本実施形態に係るフラックスは、その他の添加材として、例えば、溶剤、チキソ剤、酸化防止剤、界面活性剤、消泡剤、腐食防止剤等を含んでいてもよい。
前記溶剤としては、特に限定されるものではなく、公知の溶剤を用いることができる。前記溶剤としては、例えば、ジエチレングリコールモノヘキシルエーテル（ヘキシルジグリコール）、ジエチレングリコールジブチルエーテル（ジブチルジグリコール）、ジエチレングリコールモノ２－エチルヘキシルエーテル（２エチルヘキシルジグリコール）、ジエチレングリコールモノブチルエーテル（ブチルジグリコール）等のグリコールエーテル類；ｎ－ヘキサン、イソヘキサン、ｎ－ヘプタン等の脂肪族系化合物；酢酸イソプロピル、プロピオン酸メチル、プロピオン酸エチル等のエステル類；メチルエチルケトン、メチル－ｎ－プロピルケトン、ジエチルケトン等のケトン類；エタノール、ｎ－プロパノール、イソプロパノール、イソブタノール等のアルコール類等が挙げられる。なお、これらは単独で用いても、２種以上を併用してもよい。
前記溶剤の含有量は、特に限定されるものではなく、例えば、前記フラックス全体１００重量部に対して、１０重量部以上であることが好ましく、２０重量部以上であることがより好ましい。また、６０重量部以下であることが好ましく、４０重量部以下であることがより好ましい。なお、前記溶剤が２種以上含まれる場合、前記含有量は前記溶剤の合計含有量である。
前記チキソ剤としては、特に限定されるものではなく、例えば、硬化ひまし油、アミド類、カオリン、コロイダルシリカ、有機ベントナイト、ガラスフリット等が挙げられる。なお、これらは単独で用いても、２種以上を併用してもよい。
前記チキソ剤の含有量は、特に限定されるものではなく、例えば、前記フラックス全体１００重量部に対して、１重量部以上であることが好ましく、２重量部以上であることがより好ましく、３重量部以上であることがさらに好ましい。また、１０重量部以下であることが好ましく、６重量部以下であることがより好ましく、５重量部以下であることがさらに好ましい。なお、前記チキソ剤が２種以上含まれる場合、前記含有量は前記チキソ剤の合計含有量である。
本実施形態に係るフラックスの製造方法は、特に限定されるものではない。例えば、上述のホスフィンオキシド、及び、必要に応じてその他の添加材を加熱容器に投入した後、１６０～１８０℃まで加熱することにより全原料を溶解させる。最後に、室温まで冷却することにより、本実施形態に係るフラックスを得ることができる。
＜やに入りはんだ＞
本実施形態に係るやに入りはんだは、上述のフラックスを含む。より具体的には、前記やに入りはんだは、細い筒状のはんだ合金と、該はんだ合金の中心部に充填された前記フラックスとから構成される。前記フラックスの含有量は、前記やに入りはんだ全体１００重量部に対して、１～５重量部であることが好ましい。
前記はんだ合金としては、特に限定されるものではなく、例えば、無鉛のはんだ合金、有鉛のはんだ合金が挙げられるが、環境負荷低減の観点から、無鉛のはんだ合金であることが好ましい。前記無鉛のはんだ合金としては、例えば、スズ、銀、銅、インジウム、亜鉛、ビスマス、アンチモン等を含む合金が挙げられる。より具体的には、Ｓｎ／Ａｇ、Ｓｎ／Ａｇ／Ｃｕ、Ｓｎ／Ｃｕ、Ｓｎ／Ａｇ／Ｂｉ、Ｓｎ／Ｂｉ、Ｓｎ／Ａｇ／Ｃｕ／Ｂｉ、Ｓｎ／Ｓｂ、Ｓｎ／Ｚｎ／Ｂｉ、Ｓｎ／Ｚｎ、Ｓｎ／Ｚｎ／Ａｌ、Ｓｎ／Ａｇ／Ｂｉ／Ｉｎ、Ｓｎ／Ａｇ／Ｃｕ／Ｂｉ／Ｉｎ／Ｓｂ、Ｉｎ／Ａｇ等の合金が挙げられる。
＜ソルダペースト＞
本実施形態に係るソルダペーストは、上述のフラックスを含む。より具体的には、前記ソルダペーストは、はんだ合金粉末と、前記フラックスとを混合することにより得られる。前記フラックスの含有量は、前記ソルダペースト全体１００重量部に対して、５～２０重量部であることが好ましい。また、前記はんだ合金粉末の含有量は、前記ソルダペースト全体１００重量部に対して、８０～９５重量部であることが好ましい。前記はんだ合金粉末におけるはんだ合金としては、前記やに入りはんだに含まれるはんだ合金と同様の合金を用いることができる。
以下、本発明の実施例について説明するが、本発明は、以下の実施例に限定されるものではない。
［フラックス］
＜フラックスの作製＞
表１及び２に示す配合量の各原料を加熱容器に投入し、１８０℃まで加熱することにより、全原料を溶解させた。その後、室温まで冷却することにより、均一に分散された実施例１～３０及び比較例１のフラックスを得た。なお、表１及び２に示す各配合量は、フラックスに含まれる各成分の含有量と等しい。
Figure 0007150232000001
Figure 0007150232000002
表１及び２に示す各原料の詳細を以下に示す。
（ロジン系樹脂）
ＫＲ－６１０：水添ロジン、荒川化学工業（株）製、商品名「ＫＲ－６１０」
ＫＥ－６０４：酸変性ロジン、荒川化学工業（株）製、商品名「ＫＥ－６０４」
ＫＥ－３５９：超淡色ロジンエステル、荒川化学工業（株）製、商品名「ＫＥ－３５９」
（有機酸系活性剤）
アジピン酸：住友化学工業（株）製
アゼライン酸：中外薬品工業（株）製
（ホスフィンオキシド）
ＴＰＰＯ：トリフェニルホスフィンオキシド、東京化成工業（株）製
ＢＡＰＯ：フェニルビス（２，４，６－トリメチルベンゾイル）ホスフィンオキシド、東京化成工業（株）製
ＴＭＤＰＯ：ジフェニル（２，４，６－トリメチルベンゾイル）ホスフィンオキシド、東京化成工業（株）製
ＴＯＰＯ：トリ－ｎ－オクチルホスフィンオキシド、東京化成工業（株）製
（アミン系化合物）
Ｃ１７Ｚ：２－ヘプタデシルイミダゾール、四国化成工業（株）製
Ｃ１１Ｚ：２－ウンデシルイミダゾール、四国化成工業（株）製
Ｃ１１Ｚ－Ａ：１－（４，６－ジアミノ－ｓ－トリアジン－２－イル）エチル－２－ウンデシルイミダゾール、四国化成工業（株）製
アミンＰｂ：セチルアミン、日油（株）製
ニュートロンＳ：エルカ酸アミド、日本精化（株）製
１－ブチルイミダゾール：東京化成工業（株）製
３－（ジメチルアミノ）－１，２－プロパンジオール：東京化成工業（株）製
３，５－ジメチルピラゾール：東京化成工業（株）製
ジメチルウレア：東京化成工業（株）製
ヘキサヒドロ－１，３，５－トリフェニル－１，３，５－トリアジン：東京化成工業（株）製
ピラジンアミド：東京化成工業（株）製
Ｎ－フェニルグリシン：東京化成工業（株）製
３－メチル－５－ピラゾロン：東京化成工業（株）製
サルコシネート ＬＨ：Ｎ－ラウロイルサルコシン、日光ケミカルズ（株）製
＜濡れ性評価＞
実施例１～３０及び比較例１のフラックスの濡れ性評価は、以下の方法を用いて、各フラックスの広がり率を算出することにより行った。
脱脂洗浄した４２アロイ基板（３０ｍｍ×３０ｍｍ×０．３ｍｍ厚）上に、糸はんだ（はんだ合金：ＳＡＣ３０５（Ｓｎ９６．５質量％、Ａｇ３．０質量％、Ｃｕ０．５質量％）、長さ約５．６ｍｍ、径０．８ｍｍ）を径１．６ｍｍのリング状にした状態で置き、このリング状の糸はんだの上に、各フラックスをひとかけら（約１０ｍｇ）乗せることにより、試験片を作製した。
各試験片を２６０℃に加熱したはんだ槽の上に置き、糸はんだを溶融させ、溶融後５秒間経過した後、試験片をはんだ槽の上から外した。
各試験片をイソプロピルアルコールを用いて洗浄し、各試験片の高さをマイクロメーター（ミツトヨ社製）で測定した。そして、以下の計算式を用いて、広がり率を求めた。得られた結果を表１及び２に示す。
広がり率（％）＝１００×（Ｄ－Ｈ）／Ｄ
Ｈ：はんだの高さ＝｛試験後の試験片の厚さ｝－｛試験前の基板の厚さ（＝０．３ｍｍ）｝
Ｄ：試験に用いた糸はんだを球とみなした場合の直径（ｍｍ）＝２．２（ｍｍ）
表１及び２に示すように、本発明の構成要件をすべて満たす実施例１～３０は、比較例１に比べて広がり率が高いことから、濡れ性が良好であることが分かる。また、実施例１～３０のうち、さらにアミン系化合物を含む実施例１０～３０は、広がり率がより高いことから、濡れ性がより良好であることが分かる。
［ソルダペースト］
＜フラックスの作製＞

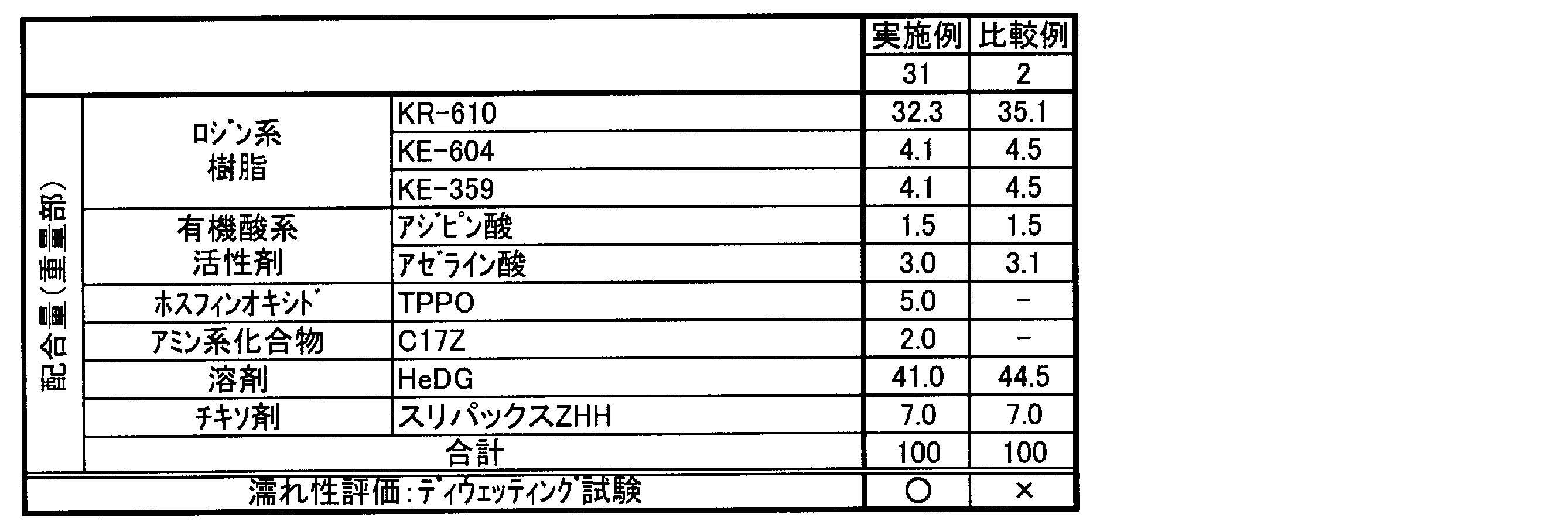

表３に示す配合量の各原料を加熱容器に投入し、１８０℃まで加熱することにより、全原料を溶解させた。その後、室温まで冷却することにより、均一に分散された実施例３１及び比較例２のフラックスを得た。なお、表３に示す各配合量は、フラックスに含まれる各成分の含有量と等しい。
Figure 0007150232000003
表３に示す各原料の詳細を以下に示す。
（ロジン系樹脂）
ＫＲ－６１０：水添ロジン、荒川化学工業（株）製、商品名「ＫＲ－６１０」
ＫＥ－６０４：酸変性ロジン、荒川化学工業（株）製、商品名「ＫＥ－６０４」
ＫＥ－３５９：超淡色ロジンエステル、荒川化学工業（株）製、商品名「ＫＥ－３５９」
（有機酸系活性剤）
アジピン酸：住友化学工業（株）製
アゼライン酸：中外薬品工業（株）製
（ホスフィンオキシド）
ＴＰＰＯ：トリフェニルホスフィンオキシド、東京化成工業（株）製
（アミン系化合物）
Ｃ１７Ｚ：２－ヘプタデシルイミダゾール、四国化成工業（株）製
（溶剤）
ＨｅＤＧ：ヘキシルジグリコール、日本乳化剤（株）製
（チキソ剤）
スリパックスＺＨＨ：ヘキサメチレンヒドロキシステアリン酸アミド、日本化成（株）製
＜濡れ性評価＞
実施例３１及び比較例２のフラックスを含むソルダペーストの濡れ性評価は、ＪＩＳ Ｚ ３２８４－４に基づくディウェッティング試験により行った。なお、各ソルダペーストは、各フラックスと、はんだ合金粉末（ＳＡＣ３０５：Ｓｎ９６．５質量％、Ａｇ３．０質量％、Ｃｕ０．５質量％）とを混合することにより得た。各フラックスの含有量は、各ソルダペースト全体１００重量部に対して、１１重量部とした。また、基板には、脱脂洗浄した４２アロイ基板（３０ｍｍ×３０ｍｍ×０．３ｍｍ厚）を用いた。
ディウェッティング試験の結果、ＪＩＳ Ｚ ３２８４－４における広がりの度合の区分が１又は２であったフラックスを「○」、前記広がりの度合の区分が３又は４であったフラックスを「×」として評価した。評価結果を表３に示す。
表３に示すように、本発明の構成要件をすべて満たす実施例３１では、はんだはじきが発生していないが、比較例２では、はんだはじきが発生していることから、実施例３１のフラックスを含むソルダペーストは、濡れ性が良好であることが分かる。

Claims (10)

  1. はんだ付けに用いられるフラックスであって、
    ホスフィンオキシドを含み、
    前記ホスフィンオキシドの含有量が、前記フラックス全体１００重量部に対して、０．１～１０重量部であり、
    前記ホスフィンオキシドが、トリフェニルホスフィンオキシド、及び、トリ－ｎ－オクチルホスフィンオキシドから選択される少なくとも一種である、フラックス。
  2. さらに、ロジン系樹脂及び合成樹脂のうち少なくとも一方を含む、請求項１に記載のフラックス。
  3. さらに、有機酸系活性剤を含む、請求項１又は２に記載のフラックス。
  4. 前記ホスフィンオキシドが、トリフェニルホスフィンオキシドである、請求項１～３のいずれか一つに記載のフラックス。
  5. さらに、アミン系化合物を含む、請求項１～４のいずれか一つに記載のフラックス。
  6. 前記アミン系化合物の含有量が、前記フラックス全体１００重量部に対して、０．５～１０重量部である、請求項５に記載のフラックス。
  7. 前記アミン系化合物が、環状構造を有する、請求項５又は６に記載のフラックス。
  8. 前記アミン系化合物が、イミダゾール系化合物である、請求項７に記載のフラックス。
  9. 請求項１～８のいずれか一つに記載のフラックスを含む、やに入りはんだ。
  10. 請求項１～８のいずれか一つに記載のフラックスを含む、ソルダペースト。
JP2017130388A 2017-07-03 2017-07-03 フラックス、やに入りはんだ及びソルダペースト Active JP7150232B2 (ja)

Priority Applications (6)

Application Number Priority Date Filing Date Title
JP2017130388A JP7150232B2 (ja) 2017-07-03 2017-07-03 フラックス、やに入りはんだ及びソルダペースト
US16/615,466 US11541485B2 (en) 2017-07-03 2018-06-29 Flux, resin flux cored solder, and solder paste
EP18827421.1A EP3628438B1 (en) 2017-07-03 2018-06-29 Flux, resin-flux cored solder and solder paste
KR1020197032364A KR102255041B1 (ko) 2017-07-03 2018-06-29 플럭스, 수지 플럭스 코어드 땜납 및 솔더 페이스트
CN201880032119.3A CN110621439B (zh) 2017-07-03 2018-06-29 助焊剂、包芯软钎料和焊膏
PCT/JP2018/024753 WO2019009191A1 (ja) 2017-07-03 2018-06-29 フラックス、やに入りはんだ及びソルダペースト

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2017130388A JP7150232B2 (ja) 2017-07-03 2017-07-03 フラックス、やに入りはんだ及びソルダペースト

Publications (2)

Publication Number Publication Date
JP2019013924A JP2019013924A (ja) 2019-01-31
JP7150232B2 true JP7150232B2 (ja) 2022-10-11

Family

ID=64950123

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2017130388A Active JP7150232B2 (ja) 2017-07-03 2017-07-03 フラックス、やに入りはんだ及びソルダペースト

Country Status (6)

Country Link
US (1) US11541485B2 (ja)
EP (1) EP3628438B1 (ja)
JP (1) JP7150232B2 (ja)
KR (1) KR102255041B1 (ja)
CN (1) CN110621439B (ja)
WO (1) WO2019009191A1 (ja)

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP6681566B1 (ja) * 2019-05-27 2020-04-15 千住金属工業株式会社 はんだペースト及びフラックス
JP6681567B1 (ja) * 2019-05-27 2020-04-15 千住金属工業株式会社 はんだペースト及びフラックス
US12017307B2 (en) * 2020-12-11 2024-06-25 Senju Metal Industry Co., Ltd. Flux for resin-cored solder, resin-cored solder, and soldering method

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2005027601A1 (ja) 2003-09-11 2005-03-24 Taiyo Ink Mfg. Co., Ltd. 絶縁パターン及びその形成方法
WO2008072654A1 (ja) 2006-12-12 2008-06-19 Senju Metal Industry Co., Ltd. 鉛フリーはんだ用フラックスとはんだ付け方法
US20110065242A1 (en) 2008-03-19 2011-03-17 Chan Chew B Method of fabricating a semiconductor package using a fluxing underfill composition applied to solder balls in a dip process
WO2012169459A1 (ja) 2011-06-06 2012-12-13 千住金属工業株式会社 フラックス
JP2017224702A (ja) 2016-06-15 2017-12-21 ナミックス株式会社 半導体装置の製造方法、および半導体装置
WO2018025798A1 (ja) 2016-08-03 2018-02-08 古河電気工業株式会社 金属粒子含有組成物

Family Cites Families (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3061449B2 (ja) * 1991-06-19 2000-07-10 勝田化工株式会社 はんだ付け用フラックス
JPH0615483A (ja) * 1992-07-02 1994-01-25 Shikoku Chem Corp はんだ付け用フラックス及びはんだペースト組成物
JP3827487B2 (ja) 1999-10-04 2006-09-27 千住金属工業株式会社 はんだコーティング長尺材の製造方法
US20030221748A1 (en) * 2002-05-30 2003-12-04 Fry's Metals, Inc. Solder paste flux system
US20050217757A1 (en) * 2004-03-30 2005-10-06 Yoshihiro Miyano Preflux, flux, solder paste and method of manufacturing lead-free soldered body
JP2005288490A (ja) * 2004-03-31 2005-10-20 Nof Corp はんだ付け用フラックス組成物およびはんだペースト
EP1923406A4 (en) * 2005-08-11 2009-06-24 Kyowa Hakko Chemical Co Ltd RESIN COMPOSITION
CN102039497B (zh) * 2010-12-27 2014-01-22 东莞市阿比亚能源科技有限公司 无铅助焊膏
US9425120B2 (en) * 2012-02-24 2016-08-23 Hitachi Chemical Company, Ltd Semiconductor device and production method therefor
JP5887331B2 (ja) 2013-12-27 2016-03-16 株式会社タムラ製作所 はんだ組成物
JP6444953B2 (ja) * 2015-09-30 2018-12-26 株式会社タムラ製作所 フラックス組成物およびソルダペースト
CN106001997A (zh) * 2016-06-05 2016-10-12 丘以明 一种无铅助焊膏及其制备方法

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2005027601A1 (ja) 2003-09-11 2005-03-24 Taiyo Ink Mfg. Co., Ltd. 絶縁パターン及びその形成方法
WO2008072654A1 (ja) 2006-12-12 2008-06-19 Senju Metal Industry Co., Ltd. 鉛フリーはんだ用フラックスとはんだ付け方法
US20110065242A1 (en) 2008-03-19 2011-03-17 Chan Chew B Method of fabricating a semiconductor package using a fluxing underfill composition applied to solder balls in a dip process
WO2012169459A1 (ja) 2011-06-06 2012-12-13 千住金属工業株式会社 フラックス
JP2017224702A (ja) 2016-06-15 2017-12-21 ナミックス株式会社 半導体装置の製造方法、および半導体装置
WO2018025798A1 (ja) 2016-08-03 2018-02-08 古河電気工業株式会社 金属粒子含有組成物

Also Published As

Publication number Publication date
CN110621439A (zh) 2019-12-27
EP3628438B1 (en) 2022-08-10
KR102255041B1 (ko) 2021-05-21
CN110621439B (zh) 2022-12-06
JP2019013924A (ja) 2019-01-31
WO2019009191A1 (ja) 2019-01-10
EP3628438A4 (en) 2020-04-15
KR20190134727A (ko) 2019-12-04
EP3628438A1 (en) 2020-04-01
US11541485B2 (en) 2023-01-03
US20200114477A1 (en) 2020-04-16

Similar Documents

Publication Publication Date Title
JP6027426B2 (ja) ソルダペースト及びはんだ付け実装方法
JP6310893B2 (ja) フラックス組成物、はんだ組成物、および電子基板の製造方法
JP6528102B2 (ja) フラックス及びはんだ材料
EP3804902B1 (en) Flux for solder paste and solder paste
JP6489274B1 (ja) フラックス組成物、はんだペースト、はんだ接合部及びはんだ接合方法
JP7150232B2 (ja) フラックス、やに入りはんだ及びソルダペースト
JP7668512B2 (ja) フラックス及びソルダペースト
JP2019081200A (ja) はんだ組成物および電子基板
JP6130418B2 (ja) 電子部品の接合方法、並びに、その方法に用いるはんだ組成物および前処理剤
JP2020055035A (ja) はんだ組成物および電子基板
JP7063630B2 (ja) フラックス及びソルダペースト
JP2021154356A (ja) 洗浄用フラックス及び洗浄用ソルダペースト
JP7517669B2 (ja) フラックス及びソルダペースト
KR102904340B1 (ko) 플럭스, 솔더 페이스트, 및 접합 구조체의 제조 방법
JP7840050B2 (ja) フラックス、ソルダペースト、及び、接合構造体の製造方法
JP6826061B2 (ja) はんだ組成物および電子基板の製造方法
JP2022108926A (ja) はんだ組成物
JP2025143947A (ja) 水溶性フラックス、及び、ソルダペースト
JP2021087998A (ja) フラックス及びソルダペースト
JP2021154389A (ja) はんだ組成物および電子基板
JP2020192554A (ja) はんだペースト及びフラックス
JP2020192553A (ja) はんだペースト及びフラックス

Legal Events

Date Code Title Description
RD04 Notification of resignation of power of attorney

Free format text: JAPANESE INTERMEDIATE CODE: A7424

Effective date: 20180718

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20200616

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20210726

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20210914

A02 Decision of refusal

Free format text: JAPANESE INTERMEDIATE CODE: A02

Effective date: 20220218

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20220411

C60 Trial request (containing other claim documents, opposition documents)

Free format text: JAPANESE INTERMEDIATE CODE: C60

Effective date: 20220411

A911 Transfer to examiner for re-examination before appeal (zenchi)

Free format text: JAPANESE INTERMEDIATE CODE: A911

Effective date: 20220425

C21 Notice of transfer of a case for reconsideration by examiners before appeal proceedings

Free format text: JAPANESE INTERMEDIATE CODE: C21

Effective date: 20220506

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20220617

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20220701

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20220715

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20220808

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20220826

R150 Certificate of patent or registration of utility model

Ref document number: 7150232

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250
