JP7365003B2 - 硬化膜形成組成物、配向材および位相差材 - Google Patents

Description

本発明は液晶分子を配向させる硬化膜形成組成物、配向材および位相差材に関する。特に本発明は、円偏光メガネ方式の３Ｄディスプレイに用いられるパターニングされた位相差材や、有機ＥＬディスプレイの反射防止膜として使用される円偏光板に用いられる位相差材を作製するのに有用な硬化膜形成組成物、配向材および位相差材に関する。

円偏光メガネ方式の３Ｄディスプレイの場合、液晶パネル等の画像を形成する表示素子の上に位相差材が配置されるのが通常である。この位相差材は、位相差特性の異なる２種類の位相差領域がそれぞれ複数、規則的に配置されており、パターニングされた位相差材を構成している。尚、以下、本明細書においては、このような位相差特性の異なる複数の位相差領域を配置するようにパターン化された位相差材をパターン化位相差材と称する。

パターン化位相差材は、例えば、特許文献１に開示されるように、重合性液晶からなる位相差材料を光学パターニングすることで作製することができる。重合性液晶からなる位相差材料の光学パターニングは、液晶パネルの配向材形成で知られている光配向技術を利用する。すなわち、基板上に光配向性の材料からなる塗膜を設け、これに偏光方向が異なる２種類の偏光を照射する。そして、液晶の配向制御方向の異なる２種類の液晶配向領域が形成された配向材として光配向膜を得る。この光配向膜の上に重合性液晶を含む溶液状の位相差材料を塗布し、重合性液晶の配向を実現する。その後、配向された重合性液晶を硬化してパターン化位相差材を形成する。

有機ＥＬディスプレイの反射防止膜は、直線偏光板、１／４波長位相差板により構成され、画像表示パネルのパネル面に向かう外来光を直線偏光板により直線偏光に変換し、続く１／４波長位相差板により円偏光に変換する。ここでこの円偏光による外来光は、画像表示パネルの表面等で反射するものの、この反射の際に偏光面の回転方向が逆転する。その結果、この反射光は、到来時とは逆に、１／４波長位相差板より、直線偏光板により遮光される方向の直線偏光に変換された後、続く直線偏光板により遮光され、その結果、外部への出射が著しく抑制される。

この１／４波長位相差板に関して、特許文献２には、１／２波長板、１／４波長板を組み合わせて１／４波長位相差板を構成することにより、この光学フィルムを逆分散特性により構成する方法が提案されている。この方法の場合、カラー画像の表示に供する広い波長帯域において、正の分散特性による液晶材料を使用して逆分散特性により光学フィルムを構成することができる。

また近年、この位相差層に適用可能な液晶材料として、逆分散特性を備えるものが提案されている（特許文献３、４）。このような逆分散特性の液晶材料によれば、１／２波長板、１／４波長板を組み合わせて２層の位相差層により１／４波長位相差板を構成する代わりに、位相差層を単層により構成して逆分散特性を確保することができ、これにより広い波長帯域において所望の位相差を確保することが可能な光学フィルムを簡易な構成により実現することができる。

液晶を配向させるためには配向層が用いられる。配向層の形成方法としては、例えばラビング法や光配向法が知られており、光配向法はラビング法の問題点である静電気や塵の発生がなく、定量的な配向処理の制御ができる点で有用である。

光配向法を用いた配向材形成では、利用可能な光配向性の材料として、側鎖にシンナモイル基およびカルコン基等の光二量化部位を有するアクリル樹脂やポリイミド樹脂等が知られている。これらの樹脂は、偏光ＵＶ照射することにより、液晶の配向を制御する性能（以下、液晶配向性とも言う。）を示すことが報告されている（特許文献５～特許文献７を参照。）。

また、配向層には、液晶配向能の他、液晶層との密着性が要求される。例えば、配向層とこの上に形成された液晶層との密着力が不十分な場合、位相差フィルムの製造に含まれる巻き取り工程等において、上記液晶層が剥離してしまうことがある。

特開２００５－４９８６５号公報 特開平１０－６８８１６号公報 米国特許第８１１９０２６号明細書 特開２００９－１７９５６３号公報 特許第３６１１３４２号公報 特開２００９－０５８５８４号公報 特表２００１－５１７７１９号公報

本発明の目的は、以上の知見や検討結果に基づいてなされたものである。すなわち、本発明の目的は、良好な液晶配向性を示し、かつ液晶層との密着性に優れる配向材を提供するための硬化膜形成組成物を提供することである。

本発明の他の目的および利点は、以下の記載から明らかとなるであろう。

本発明者らは上記目的を達成するため、鋭意検討を重ねた結果、（Ａ）エポキシ基を有するポリマーと重合性二重結合を含む基を有する桂皮酸誘導体との反応生成物、（Ｂ）架橋剤をベースとする硬化膜形成組成物を選択することにより、良好な液晶配向性を示し、かつ液晶層との密着性に優れる硬化膜を形成できることを見出し、本発明を完成させた。

すなわち、本発明は第１観点として、（Ａ）エポキシ基を有するポリマーと重合性二重結合を含む基を有する桂皮酸誘導体との反応生成物及び（Ｂ）架橋剤を含有する硬化膜形成組成物に関する。

第２観点として、上記重合性二重結合を含む基が、（メタ）アクリロイル基である第１観点に記載の硬化膜形成組成物に関する。

第３観点として、上記重合性二重結合を含む基を有する桂皮酸誘導体が、下記式（１）で表される化合物である第１観点または第２観点に記載の硬化膜形成組成物に関する。

式（１）中、Ａ^１とＡ^２はそれぞれ独立に、水素原子またはメチル基を表し、
Ｒ^１は下記式（ｃ－２）

（式（ｃ－２）中、破線は結合手を表し、Ｒ^１０１は炭素数１～３０のアルキレン基を表し、このアルキレン基の１つ若しくは複数の水素原子は、フッ素原子又は有機基で置き換えられていてもよい。また、Ｒ^１０１中の－ＣＨ_２ＣＨ_２－は－ＣＨ＝ＣＨ－に置き換えられていてもよく、さらに、次に挙げるいずれかの基が互いに隣り合わない場合において、－Ｏ－、－ＮＨＣＯ－、－ＣＯＮＨ－、－ＣＯＯ－、－ＯＣＯ－、－ＮＨ－、－ＮＨＣＯＮＨ－及び－ＣＯ－からなる群から選ばれる基に置き換えられていてもよく、Ｍ^１は水素原子又はメチル基を表す。）で表される基を表し、
Ｒ^２は２価の芳香族基、２価の脂環族基、２価の複素環式基または２価の縮合環式基を表し、
Ｒ^３は単結合、酸素原子、－ＣＯＯ－、－ＯＣＯ－、－ＣＨ＝ＣＨＣＯＯ－または－ＯＣＯＣＨ＝ＣＨ－を表し、
Ｒ^４～Ｒ^７はそれぞれ独立に水素原子、ハロゲン原子、炭素数１～６のアルキル基、炭素数１～６のハロアルキル基、炭素数１～６のアルコキシ基、炭素数１～６のハロアルコキシ基、シアノ基、及びニトロ基からなる群から選ばれる置換基を表し、
また、Ｒ^２、Ｒ^３及びＲ^４又はＲ^２、Ｒ^３及びＲ^６は一緒になって芳香族基を形成してもよく、
ｎは０～３の整数である。）

第４観点として、（Ｂ）成分の架橋剤がメチロール基またはアルコキシメチル基を有する架橋剤である、第１観点乃至第３観点のうち何れか一に記載の硬化膜形成組成物に関する。
第５観点として、（Ｃ）ヒドロキシ基、カルボキシル基、アミド基、アミノ基、およびアルコキシシリル基からなる群から選ばれる少なくとも１つの基を有するポリマーをさらに含有する第１観点乃至第４観点のうち何れか一項に記載の硬化膜形成組成物に関する。
第６観点として、（Ｄ）架橋触媒をさらに含有する第１観点乃至第５観点のうち何れか一項に記載の硬化膜形成組成物に関する。
第７観点として、（Ｅ）１つ以上の重合性基と、ヒドロキシ基、カルボキシル基、アミド基、アミノ基、およびアルコキシシリル基からなる群から選ばれる少なくとも１つの基Ａ又は該基Ａと反応する少なくとも１つの基とを有する化合物を含有する第１観点乃至第６観点のうち何れか一項に記載の硬化膜形成組成物に関する。
第８観点として、（Ａ）成分１００質量部に基づいて、１質量部～５００質量部の（Ｂ）成分を含有する第１観点乃至第７観点のうち何れか一項に記載の硬化膜形成組成物に関する。
第９観点として、（Ａ）成分及び（Ｂ）成分の架橋剤の合計量の１００質量部に対して１質量部～４００質量部の（Ｃ）成分を含有する第５観点乃至第８観点のいずれか一項に記載の硬化膜形成組成物に関する。
第１０観点として、（Ａ）成分及び（Ｂ）成分の架橋剤の合計量の１００質量部に対して０．０１質量部～２０質量部の（Ｄ）成分を含有する第６観点乃至第９観点のいずれか一項に記載の硬化膜形成組成物に関する。
第１１観点として、（Ａ）成分及び（Ｂ）成分の架橋剤の合計量の１００質量部に対して１質量部～１００質量部の（Ｅ）成分を含有する第７観点乃至第１０観点のいずれか一項に記載の硬化膜形成組成物に関する。

第１２観点として、第１観点乃至第１１観点のうち何れか一項に記載の硬化膜形成組成物から得られることを特徴とする硬化膜に関する。

第１３観点として、第１観点乃至第１１観点のうち何れか一項に記載の硬化膜形成組成物から得られることを特徴とする配向材に関する。

第１４観点として、第１観点乃至第１１観点のうち何れか一項に記載の硬化膜形成組成物から得られる硬化膜を使用して形成されることを特徴とする位相差材に関する。

本発明によれば、良好な液晶配向性を示し、かつ液晶層との密着性に優れる硬化膜と、その形成に好適な硬化膜形成組成物を提供することができる。本発明によれば、液晶配向性と光透過性に優れた配向材を提供することができる。また、本発明によれば、高精度な光学パターニングが可能な位相差材を提供することができる。

＜硬化膜形成組成物＞
本発明の硬化膜形成組成物は、（Ａ）エポキシ基を有するポリマーと重合性二重結合を含む基を有する桂皮酸誘導体との反応生成物、及び（Ｂ）架橋剤を含有する。本発明の硬化膜形成組成物は、上記（Ａ）成分及び（Ｂ）成分に加えて、さらに、（Ｃ）成分としてヒドロキシ基、カルボキシル基、アミド基、アミノ基、およびアルコキシシリル基からなる群から選ばれる少なくとも１つの基を有するポリマーを含有することもできる。さらに、（Ｄ）成分として架橋触媒をも含有することができる。さらに（Ｅ）成分として１つ以上の重合性基と、ヒドロキシ基、カルボキシル基、アミド基、アミノ基、およびアルコキシシリル基からなる群から選ばれる少なくとも１つの基Ａ又は該基Ａと反応する少なくとも１つの基とを有する化合物を含有することができる。そして、本発明の効果を損なわない限りにおいて、その他の添加剤を含有することができる。
以下、各成分の詳細を説明する。

＜（Ａ）成分＞
本発明の硬化膜形成組成物に含有される（Ａ）成分は、エポキシ基を有するポリマーと重合性二重結合を含む基を有する桂皮酸誘導体との反応生成物である。

＜エポキシ基を有するポリマー＞
エポキシ基を有するポリマーは、例えばエポキシ基を有する重合性不飽和化合物の重合体またはエポキシ基を有する重合性不飽和化合物とその他の重合性不飽和化合物との共重合体であることができる。

エポキシ基を有する重合性不飽和化合物の具体例としては、例えばアクリル酸グリシジル、メタクリル酸グリシジル、α－エチルアクリル酸グリシジル、α－ｎ－プロピルアクリル酸グリシジル、α－ｎ－ブチルアクリル酸グリシジル、アクリル酸－３，４－エポキシブチル、メタクリル酸－３，４－エポキシブチル、アクリル酸－６，７－エポキシヘプチル、メタクリル酸－６，７－エポキシヘプチル、α－エチルアクリル酸－６，７－エポキシヘプチル、ｏ－ビニルベンジルグリシジルエーテル、ｍ－ビニルベンジルグリシジルエーテル、ｐ－ビニルベンジルグリシジルエーテル等を挙げることができる。

その他の重合性不飽和化合物としては、（メタ）アクリル酸アルキルエステル、（メタ）アクリル酸環状アルキルエステル、メタクリル酸アリールエステル、アクリル酸アリールエステル、不飽和ジカルボン酸ジエステル、ビシクロ不飽和化合物類、マレイミド化合物類、不飽和芳香族化合物、共役ジエン系化合物、不飽和モノカルボン酸、不飽和ジカルボン酸、不飽和ジカルボン酸無水物、これら以外の重合性不飽和化合物を挙げることができる。

これらの具体例としては、メタクリル酸アルキルエステルとして、例えばヒドロキシメチルメタクリレート、２－ヒドロキシエチルメタクリレート、３－ヒドロキシプロピルメタクリレート、４－ヒドロキシブチルメタクリレート、ジエチレングリコールモノメタクリレート、２，３－ジヒドロキシプロピルメタクリレート、２－メタクリロキシエチルグリコサイド、４－ヒドロキシフェニルメタクリレート、メチルメタクリレート、エチルメタクリレート、ｎ－ブチルメタクリレート、ｓｅｃ－ブチルメタクリレート、２－エチルヘキシルメタクリレート、イソデシルメタクリレート、ｎ－ラウリルメタクリレート、トリデシルメタクリレート、ｎ－ステアリルメタクリレート等；アクリル酸アルキルエステルとして、例えばメチルアクリレート、イソプロピルアクリレート等；メタクリル酸環状アルキルエステルとして、例えばシクロヘキシルメタクリレート、２－メチルシクロヘキシルメタクリレート、トリシクロ［５．２．１．０^２，６］デカン－８－イルメタクリレート、トリシクロ［５．２．１．０^２，６］デカン－８－イルオキシエチルメタクリレート、イソボロニルメタクリレート、コレスタニルメタクリレート等；アクリル酸環状アルキルエステルとして、例えばシクロヘキシルアクリレート、２－メチルシクロヘキシルアクリレート、トリシクロ［５．２．１．０^２，６］デカン－８－イルアクリレート、トリシクロ［５．２．１．０^２，６］デカン－８－イルオキシエチルアクリレート、イソボロニルアクリレート、コレスタニルアクリレート等；メタクリル酸アリールエステルとして、フェニルメタクリレート、ベンジルメタクリレート等；アクリル酸アリールエステルとして、例えばフェニルアクリレート、ベンジルアクリレート等；不飽和ジカルボン酸ジエステルとして、例えばマレイン酸ジエチル、フマル酸ジエチル、イタコン酸ジエチル等；ビシクロ不飽和化合物類として、例えばビシクロ［２．２．１］ヘプト－２－エン、５－メチルビシクロ［２．２．１］ヘプト－２－エン、５－エチルビシクロ［２．２．１］ヘプト－２－エン、５－メトキシビシクロ［２．２．１］ヘプト－２－エン、５－エトキシビシクロ［２．２．１］ヘプト－２－エン、５，６－ジメトキシビシクロ［２．２．１］ヘプト－２－エン、５，６－ジエトキシビシクロ［２．２．１］ヘプト－２－エン、５－（２’－ヒドロキシエチル）ビシクロ［２．２．１］ヘプト－２－エン、５，６－ジヒドロキシビシクロ［２．２．１］ヘプト－２－エン、５，６－ジ（ヒドロキシメチル）ビシクロ［２．２．１］ヘプト－２－エン、５，６－ジ（２’－ヒドロキシエチル）ビシクロ［２．２．１］ヘプト－２－エン、５－ヒドロキシ－５－メチルビシクロ［２．２．１］ヘプト－２－エン、５－ヒドロキシ－５－エチルビシクロ［２．２．１］ヘプト－２－エン、５－ヒドロキシメチル－５－メチルビシクロ［２．２．１］ヘプト－２－エン等；マレイミド化合物類として、例えばフェニルマレイミド、シクロヘキシルマレイミド、ベンジルマレイミド、Ｎ－スクシンイミジル－３－マレイミドベンゾエート、Ｎ－スクシンイミジル－４－マレイミドブチレート、Ｎ－スクシンイミジル－６－マレイミドカプロエート、Ｎ－スクシンイミジル－３－マレイミドプロピオネート、Ｎ－（９－アクリジニル）マレイミド等；不飽和芳香族化合物として、例えばスチレン、α－メチルスチレン、ｍ－メチルスチレン、ｐ－メチルスチレン、ビニルトルエン、ｐ－メトキシスチレン等；共役ジエン系化合物として、１，３－ブタジエン、イソプレン、２，３－ジメチル－１，３－ブタジエン等；不飽和モノカルボン酸として、例えばアクリル酸、メタクリル酸、クロトン酸等；不飽和ジカルボン酸として、マレイン酸、フマル酸、シトラコン酸、メサコン酸、イタコン酸等；不飽和ジカルボン酸無水物として、上記不飽和ジカルボン酸の各無水物；上記以外の重合性不飽和化合物として、例えばアクリロニトリル、メタクリロニトリル、塩化ビニル、塩化ビニリデン、アクリルアミド、メタクリルアミド、酢酸ビニル等をそれぞれ挙げることができる。

エポキシ基を有する重合体におけるエポキシ基を有する重合性不飽和化合物の共重合割合は、好ましくは３０質量％以上であり、より好ましくは５０質量％以上である。

エポキシ基を有する重合体の合成は、好ましくは溶媒中、適当な重合開始剤の存在下における公知のラジカル重合法により行うことができる。

エポキシ基を有する重合体としては、市販品を使用してもよい。かかる市販品としては、例えばＥＨＰＥ３１５０、ＥＨＰＥ３１５０ＣＥ（以上、（株）ダイセル（旧 ダイセル化学工業（株））製）、ＵＧ－４０１０、ＵＧ－４０３５、ＵＧ－４０４０、ＵＧ－４０７０（以上、東亜合成（株）製ＡＬＵＦＯＮシリーズ）、ＥＣＮ－１２９９（旭化成（株）製）、ＤＥＮ４３１、ＤＥＮ４３８（以上、ダウケミカル社製）、ｊＥＲ－１５２（三菱ケミカル（株）（旧 ジャパンエポキシレジン（株））製）、エピクロンＮ－６６０、Ｎ－６６５、Ｎ－６７０、Ｎ－６７３、Ｎ－６９５、Ｎ－７４０、Ｎ－７７０、Ｎ－７７５（以上、ＤＩＣ（株）（旧 大日本インキ化学工業（株））製）、ＥＯＣＮ－１０２０、ＥＯＣＮ－１０２Ｓ、ＥＯＣＮ－１０４Ｓ（以上、日本化薬（株）製）などが挙げられる。

＜重合性二重結合を含む基を有する桂皮酸誘導体＞
上記重合性二重結合としては、炭素－炭素間の二重結合が好ましい。この炭素－炭素間の二重結合を含む基としては、例えば、ビニル基、（メタ）アクリロイル基、アクリルアミド基等が挙げられるが、（メタ）アクリロイル基が好ましい。

上記重合性二重結合を含む基を有する桂皮酸誘導体としては、下記式（１）で表される化合物が好ましい。

式（１）中、Ａ^１とＡ^２はそれぞれ独立に、水素原子またはメチル基を表し、
Ｒ^１は下記式（ｃ－２）

（式（ｃ－２）中、破線は結合手を表し、Ｒ^１０１は炭素数１～３０のアルキレン基を表し、このアルキレン基の１つ若しくは複数の水素原子は、フッ素原子又は有機基で置き換えられていてもよい。また、Ｒ^１０１中の－ＣＨ_２ＣＨ_２－は－ＣＨ＝ＣＨ－に置き換えられていてもよく、さらに、次に挙げるいずれかの基が互いに隣り合わない場合において、－Ｏ－、－ＮＨＣＯ－、－ＣＯＮＨ－、－ＣＯＯ－、－ＯＣＯ－、－ＮＨ－、－ＮＨＣＯＮＨ－及び－ＣＯ－からなる群から選ばれる基に置き換えられていてもよく、Ｍ^１は水素原子又はメチル基を表す。）で表される基を表し、
Ｒ^２は２価の芳香族基、２価の脂環族基、２価の複素環式基または２価の縮合環式基を表し、
Ｒ^３は単結合、酸素原子、－ＣＯＯ－、－ＯＣＯ－、－ＣＨ＝ＣＨＣＯＯ－または－ＯＣＯＣＨ＝ＣＨ－を表し、
Ｒ^４～Ｒ^７はそれぞれ独立に水素原子、ハロゲン原子、炭素数１～６のアルキル基、炭素数１～６のハロアルキル基、炭素数１～６のアルコキシ基、炭素数１～６のハロアルコキシ基、シアノ基、及びニトロ基からなる群から選ばれる置換基を表し、
また、Ｒ^２、Ｒ^３及びＲ^４又はＲ^２、Ｒ^３及びＲ^６は一緒になって芳香族基を形成してもよく、
ｎは０～３の整数である。）

Ｒ^２の２価の芳香族基としては、例えば１，４－フェニレン基、２－フルオロ－１，４－フェニレン基、３－フルオロ－１，４－フェニレン基、２，３，５，６－テトラフルオロ－１，４－フェニレン基等を；Ｒ^２の２価の脂環族基としては、１，２－シクロプロピレン基、１，３－シクロブチレン基、１，４－シクロヘキシレン基等を；Ｒ^２の２価の複素環式基としては、例えば１，４－ピリジレン基、２，５－ピリジレン基、１，４－フラニレン基等を；Ｒ^２の２価の縮合環式基としては、例えば２，６－ナフチレン基等を、それぞれ挙げることができる。Ｒ^２としては１，４－フェニレン基が好ましい。

上記式（１）で表される化合物の好ましい例としては、例えば、下記式Ｍ１－１～Ｍ１－５が挙げられる。

（式中、Ｍ^１は水素原子又はメチル基であり、ｓ１はメチレン基の数を表し、２乃至９の自然数である。）

上記式（１）で表される化合物は、有機化学の定法を適宜に組み合わせて合成することができる。

＜エポキシ基を有するポリマーと特定の桂皮酸誘導体の反応＞
本発明の液晶配向剤に含有される、エポキシ基を有するポリマーと特定の桂皮酸誘導体との反応生成物は、上記の如きエポキシ基を有するポリマーと特定の桂皮酸誘導体とを、好ましくは触媒の存在下、好ましくは適当な有機溶媒中で反応させることにより合成することができる。
反応に際して使用される桂皮酸誘導体の使用割合は、エポキシ基を有する重合体に含まれるエポキシ基１モルに対して、好ましくは０．０１～１．５モルであり、より好ましくは０．０５～１．３モルであり、さらに好ましくは０．１～１．１モルである。
ここで使用することのできる有機触媒としては、有機塩基またはエポキシ化合物と酸無水物との反応を促進するいわゆる硬化促進剤として公知の化合物を用いることができる。

上記有機塩基としては、例えばエチルアミン、ジエチルアミン、ピペラジン、ピペリジン、ピロリジン、ピロールの如き１～２級有機アミン；トリエチルアミン、トリ－ｎ－プロピルアミン、トリ－ｎ－ブチルアミン、ピリジン、４－ジメチルアミノピリジン、ジアザビシクロウンデセンの如き３級の有機アミン；テトラメチルアンモニウムヒドロキシドの如き４級の有機アミン等を挙げることができる。これらの有機塩基のうち、トリエチルアミン、トリ－ｎ－プロピルアミン、トリ－ｎ－ブチルアミン、ピリジン、４－ジメチルアミノピリジンの如き３級の有機アミン；テトラメチルアンモニウムヒドロキシドの如き４級の有機アミンが好ましい。

上記硬化促進剤としては、例えばベンジルジメチルアミン、２，４，６－トリス（ジメチルアミノメチル）フェノール、シクロヘキシルジメチルアミン、トリエタノールアミンの如き３級アミン；２－メチルイミダゾール、２－ｎ－ヘプチルイミダゾール、２－ｎ－ウンデシルイミダゾール、２－フェニルイミダゾール、２－フェニル－４－メチルイミダゾール、１－ベンジル－２－メチルイミダゾール、１－ベンジル－２－フェニルイミダゾール、１，２－ジメチルイミダゾール、２－エチル－４－メチルイミダゾール、１－（２－シアノエチル）－２－メチルイミダゾール、１－（２－シアノエチル）－２－ｎ－ウンデシルイミダゾール、１－（２－シアノエチル）－２－フェニルイミダゾール、１－（２－シアノエチル）－２－エチル－４－メチルイミダゾール、２－フェニル－４－メチル－５－ヒドロキシメチルイミダゾール、２－フェニル－４，５－ジ（ヒドロキシメチル）イミダゾール、１－（２－シアノエチル）－２－フェニル－４，５－ジ〔（２’－シアノエトキシ）メチル〕イミダゾール、１－（２－シアノエチル）－２－ｎ－ウンデシルイミダゾリウムトリメリテート、１－（２－シアノエチル）－２－フェニルイミダゾリウムトリメリテート、１－（２－シアノエチル）－２－エチル－４－メチルイミダゾリウムトリメリテート、２，４－ジアミノ－６－〔２’－メチルイミダゾリル－（１’）〕エチル－ｓ－トリアジン、２，４－ジアミノ－６－（２’－ｎ－ウンデシルイミダゾリル）エチル－ｓ－トリアジン、２，４－ジアミノ－６－〔２’－エチル－４’－メチルイミダゾリル－（１’）〕エチル－ｓ－トリアジン、２－メチルイミダゾールのイソシアヌル酸付加物、２－フェニルイミダゾールのイソシアヌル酸付加物、２，４－ジアミノ－６－〔２’－メチルイミダゾリル－（１’）〕エチル－ｓ－トリアジンのイソシアヌル酸付加物の如きイミダゾール化合物；ジフェニルフォスフィン、トリフェニルフォスフィン、亜リン酸トリフェニルの如き有機リン化合物；ベンジルトリフェニルフォスフォニウムクロライド、テトラ－ｎ－ブチルフォスフォニウムブロマイド、メチルトリフェニルフォスフォニウムブロマイド、エチルトリフェニルフォスフォニウムブロマイド、ｎ－ブチルトリフェニルフォスフォニウムブロマイド、テトラフェニルフォスフォニウムブロマイド、エチルトリフェニルフォスフォニウムヨーダイド、エチルトリフェニルフォスフォニウムアセテート、テトラ－ｎ－ブチルフォスフォニウムｏ，ｏ－ジエチルフォスフォロジチオネート、テトラ－ｎ－ブチルフォスフォニウムベンゾトリアゾレート、テトラ－ｎ－ブチルフォスフォニウムテトラフルオロボレート、テトラ－ｎ－ブチルフォスフォニウムテトラフェニルボレート、テトラフェニルフォスフォニウムテトラフェニルボレートの如き４級フォスフォニウム塩；１，８－ジアザビシクロ［５．４．０］ウンデセン－７やその有機酸塩の如きジアザビシクロアルケン；オクチル酸亜鉛、オクチル酸錫、アルミニウムアセチルアセトン錯体の如き有機金属化合物；テトラエチルアンモニウムブロマイド、テトラ－ｎ－ブチルアンモニウムブロマイド、テトラエチルアンモニウムクロライド、テトラ－ｎ－ブチルアンモニウムクロライドの如き４級アンモニウム塩；三フッ化ホウ素、ホウ酸トリフェニルの如きホウ素化合物；塩化亜鉛、塩化第二錫の如き金属ハロゲン化合物；ジシアンジアミドやアミンとエポキシ樹脂との付加物等のアミン付加型促進剤等の高融点分散型潜在性硬化促進剤；前記イミダゾール化合物、有機リン化合物や４級フォスフォニウム塩等の硬化促進剤の表面をポリマーで被覆したマイクロカプセル型潜在性硬化促進剤；アミン塩型潜在性硬化剤促進剤；ルイス酸塩、ブレンステッド酸塩等の高温解離型の熱カチオン重合型潜在性硬化促進剤等の潜在性硬化促進剤等を挙げることができる。
これらのうち、好ましくはテトラエチルアンモニウムブロマイド、テトラ－ｎ－ブチルアンモニウムブロマイド、テトラエチルアンモニウムクロライド、テトラ－ｎ－ブチルアンモニウムクロライドの如き４級アンモニウム塩である。

触媒の使用割合としては、エポキシ基を有する重合体１００質量部に対して、好ましくは１００質量部以下であり、より好ましくは０．０１～１００質量部、さらに好ましくは０．１～２０質量部である。
上記有機溶媒としては、例えば炭化水素化合物、エーテル化合物、エステル化合物、ケトン化合物、アミド化合物、アルコール化合物等を挙げることができる。これらのうち、エーテル化合物、エステル化合物、ケトン化合物、アルコール化合物が原料および生成物の溶解性ならびに生成物の精製のし易さの観点から好ましい。溶媒は、固形分濃度（反応溶液中の溶媒以外の成分の質量が溶液の全質量に占める割合）が、好ましくは０．１質量％以上、より好ましくは５～５０質量％となる量で使用される。
反応温度は、好ましくは０～２００℃であり、より好ましくは５０～１５０℃である。反応時間は、好ましくは０．１～５０時間であり、より好ましくは０．５～２０時間である。
このようにして、エポキシ基を有するポリマーと特定の桂皮酸誘導体との反応生成物を含有する溶液が得られる。この溶液はそのまま液晶配向剤の調製に供してもよく、溶液中に含まれる重合体を単離したうえで液晶配向剤の調製に供してもよく、または単離した重合体を精製したうえで液晶配向剤の調製に供してもよい。

＜（Ｂ）成分＞
本発明の硬化膜形成組成物における（Ｂ）成分は、架橋剤である。
（Ｂ）成分である架橋剤は、前記（Ａ）成分の熱架橋可能な官能基と架橋を形成する基、例えばメチロール基またはアルコキシメチル基を有する架橋剤であることが好ましい。
これらの基を有する化合物としては、例えば、アルコキシメチル化グリコールウリル、アルコキシメチル化ベンゾグアナミンおよびアルコキシメチル化メラミン等のメチロール化合物が挙げられる。

アルコキシメチル化グリコールウリルの具体例としては、例えば、１，３，４，６－テトラキス（メトキシメチル）グリコールウリル、１，３，４，６－テトラキス（ブトキシメチル）グリコールウリル、１，３，４，６－テトラキス（ヒドロキシメチル）グリコールウリル、１，３－ビス（ヒドロキシメチル）尿素、１，１，３，３－テトラキス（ブトキシメチル）尿素、１，１，３，３－テトラキス（メトキシメチル）尿素、１，３－ビス（ヒドロキシメチル）－４，５－ジヒドロキシ－２－イミダゾリノン、および１，３－ビス（メトキシメチル）－４，５－ジメトキシ－２－イミダゾリノン等が挙げられる。市販品として、日本サイテック・インダストリーズ（株）（旧 三井サイテック（株））製グリコールウリル化合物（商品名：サイメル（登録商標）１１７０、パウダーリンク（登録商標）１１７４）等の化合物、メチル化尿素樹脂（商品名：ＵＦＲ（登録商標）６５）、ブチル化尿素樹脂（商品名：ＵＦＲ（登録商標）３００、Ｕ－ＶＡＮ１０Ｓ６０、Ｕ－ＶＡＮ１０Ｒ、Ｕ－ＶＡＮ１１ＨＶ）、ＤＩＣ（株）（旧 大日本インキ化学工業（株））製尿素／ホルムアルデヒド系樹脂（高縮合型、商品名：ベッカミン（登録商標）Ｊ－３００Ｓ、同Ｐ－９５５、同Ｎ）等が挙げられる。

アルコキシメチル化ベンゾグアナミンの具体例としてはテトラメトキシメチルベンゾグアナミン等が挙げられる。市販品として、日本サイテック・インダストリーズ（株）（旧 三井サイテック（株））製（商品名：サイメル（登録商標）１１２３）、（株）三和ケミカル製（商品名：ニカラック（登録商標）ＢＸ－４０００、同ＢＸ－３７、同ＢＬ－６０、同ＢＸ－５５Ｈ）等が挙げられる。

アルコキシメチル化メラミンの具体例としては、例えば、ヘキサメトキシメチルメラミン等が挙げられる。市販品として、日本サイテック・インダストリーズ（株）（旧 三井サイテック（株））製メトキシメチルタイプメラミン化合物（商品名：サイメル（登録商標）３００、同３０１、同３０３、同３５０）、ブトキシメチルタイプメラミン化合物（商品名：マイコート（登録商標）５０６、同５０８）、（株）三和ケミカル製メトキシメチルタイプメラミン化合物（商品名：ニカラック（登録商標）ＭＷ－３０、同ＭＷ－２２、同ＭＷ－１１、同ＭＳ－００１、同ＭＸ－００２、同ＭＸ－７３０、同ＭＸ－７５０、同ＭＸ－０３５）、ブトキシメチルタイプメラミン化合物（商品名：ニカラック（登録商標）ＭＸ－４５、同ＭＸ－４１０、同ＭＸ－３０２）等が挙げられる。

また、このようなアミノ基の水素原子がメチロール基またはアルコキシメチル基で置換されたメラミン化合物、尿素化合物、グリコールウリル化合物及びベンゾグアナミン化合物を縮合させて得られる化合物であってもよい。例えば、米国特許第６３２３３１０号に記載されているメラミン化合物およびベンゾグアナミン化合物から製造される高分子量の化合物が挙げられる。前記メラミン化合物の市販品としては、商品名：サイメル（登録商標）３０３等が挙げられ、前記ベンゾグアナミン化合物の市販品としては、商品名：サイメル（登録商標）１１２３（以上、日本サイテック・インダストリーズ（株）（旧 三井サイテック（株））製）等が挙げられる。

さらに、（Ｂ）成分の架橋剤として、Ｎ－ヒドロキシメチルアクリルアミド、Ｎ－メトキシメチルメタクリルアミド、Ｎ－エトキシメチルアクリルアミド、Ｎ－ブトキシメチルメタクリルアミド等のヒドロキシメチル基（すなわちメチロール基）またはアルコキシメチル基で置換されたアクリルアミド化合物またはメタクリルアミド化合物を使用して製造されるポリマーも用いることができる。

そのようなポリマーとしては、例えば、ポリ（Ｎ－ブトキシメチルアクリルアミド）、Ｎ－ブトキシメチルアクリルアミドとスチレンとの共重合体、Ｎ－ヒドロキシメチルメタクリルアミドとメチルメタクリレートとの共重合体、Ｎ－エトキシメチルメタクリルアミドとベンジルメタクリレートとの共重合体、及びＮ－ブトキシメチルアクリルアミドとベンジルメタクリレートと２－ヒドロキシプロピルメタクリレートとの共重合体等が挙げられる。

また、そのようなポリマーとして、Ｎ－アルコキシメチル基とＣ＝Ｃ二重結合とを含む重合性基とを有する重合体を用いることも出来る。

Ｃ＝Ｃ二重結合を含む重合性基としては、アクリル基、メタクリル基、ビニル基、アリル基、マレイミド基等が挙げられる。

上記のようなポリマーを得る方法は、特に限定されない。一例を挙げれば、予めラジカル重合などの重合方法によって、特定官能基１を有するアクリル重合体を生成する。次いで、この特定官能基１と、末端に不飽和結合を有する化合物（以下、特定化合物と称す。）とを反応させることにより、（Ｂ）成分であるポリマーにＣ＝Ｃ二重結合を含む重合性基を導入することができる。

ここで、特定官能基１とは、カルボキシル基、グリシジル基、ヒドロキシ基、活性水素を有するアミノ基、フェノール性ヒドロキシ基若しくはイソシアネート基などの官能基、または、これらから選ばれる複数種の官能基を言う。

上述した反応において、特定官能基１と、特定化合物が有する官能基であって反応に関与する基との好ましい組み合わせは、カルボキシル基とエポキシ基、ヒドロキシ基とイソシアネート基、フェノール性ヒドロキシ基とエポキシ基、カルボキシル基とイソシアネート基、アミノ基とイソシアネート基、または、ヒドロキシ基と酸クロリドなどである。さらに、より好ましい組み合わせは、カルボキシル基とグリシジルメタクリレート、または、ヒドロキシ基とイソシアネートエチルメタクリレートである。

このようなポリマーの重量平均分子量（ポリスチレン換算値）は、１，０００～５００，０００であり、好ましくは、２，０００～２００，０００であり、より好ましくは３，０００～１５０，０００であり、更に好ましくは３，０００～５０，０００である。

これらの架橋剤は、単独でまたは２種以上を組み合わせて使用することができる。

本発明の硬化膜形成組成物における（Ｂ）成分の架橋剤の含有量は、（Ａ）成分であるポリマー１００質量部に基づいて１質量部～５００質量部であることが好ましく、より好ましくは５質量部～４００質量部である。架橋剤の含有量が過小である場合には、硬化膜形成組成物から得られる硬化膜の溶剤耐性が低下し、液晶配向性が低下する。他方、含有量が過大である場合には液晶配向性および保存安定性が低下することがある。

＜（Ｃ）成分＞
本発明の硬化膜形成組成物は、（Ｃ）成分として、ヒドロキシ基、カルボキシル基、アミド基、アミノ基、およびアルコキシシリル基からなる群から選ばれる少なくとも１つの基（以下、特定官能基２ともいう）を有するポリマーを含有しても良い。

（Ｃ）成分であるポリマーとしては、例えば、アクリル重合体、ポリアミック酸、ポリイミド、ポリビニルアルコール、ポリエステル、ポリエステルポリカルボン酸、ポリエーテルポリオール、ポリエステルポリオール、ポリカーボネートポリオール、ポリカプロラクトンポリオール、ポリアルキレンイミン、ポリアリルアミン、セルロース類（セルロースまたはその誘導体）、フェノールノボラック樹脂、メラミンホルムアルデヒド樹脂等の直鎖構造または分岐構造を有するポリマー、シクロデキストリン類等の環状ポリマー等が挙げられる。

（Ｃ）成分であるポリマーとしては、好ましくは、アクリル重合体、ヒドロキシアルキルシクロデキストリン類、セルロース類、ポリエーテルポリオール、ポリエステルポリオール、ポリカーボネートポリオール並びにポリカプロラクトンポリオールが挙げられる。

（Ｃ）成分のポリマーの好ましい一例であるアクリル重合体としては、アクリル酸、メタクリル酸、スチレン、ビニル化合物等の不飽和二重結合を有するモノマーを重合して得られる重合体であって、特定官能基２を有するモノマーを含むモノマーまたはその混合物を重合させることにより得られる重合体であればよく、アクリル重合体を構成する高分子の主鎖の骨格および側鎖の種類などについて特に限定されない。

特定官能基２を有するモノマーとしては、ポリエチレングリコールエステル基を有するモノマー、炭素原子数２～５のヒドロキシアルキルエステル基を有するモノマー、フェノール性ヒドロキシ基を有するモノマー、カルボキシル基を有するモノマー、アミノ基を有するモノマー、アルコキシシリル基および上記式２で表される基を有するモノマーが挙げられる。

上述したポリエチレングリコールエステル基を有するモノマーとしては、Ｈ－（ＯＣＨ_２ＣＨ_２）ｎ－ＯＨのモノアクリレートまたはモノメタクリレートが挙げられる。そのｎの値は２～５０であり、好ましくは２～１０である。

上述した炭素原子数２～５のヒドロキシアルキルエステル基を有するモノマーとしては、例えば、２－ヒドロキシエチルメタクリレート、２－ヒドロキシエチルアクリレート、２－ヒドロキシプロピルメタクリレート、２－ヒドロキシプロピルアクリレート、４－ヒドロキシブチルアクリレート、４－ヒドロキシブチルメタクリレートが挙げられる。

上述したフェノール性ヒドロキシ基を有するモノマーとしては、例えば、ｐ－ヒドロキシスチレン、ｍ－ヒドロキシスチレン、ｏ－ヒドロキシスチレンが挙げられる。

上述したカルボキシル基を有するモノマーとしては、例えば、アクリル酸、メタクリル酸、ビニル安息香酸が挙げられる。

上述したアミノ基を側鎖に有するモノマーとしては、例えば、２－アミノエチルアクリレート、２－アミノエチルメタクリレート、アミノプロピルアクリレート及びアミノプロピルメタクリレートが挙げられる。

上述したアルコキシシリル基を側鎖に有するモノマーとしては、例えば、３－アクリロキシプロピルトリメトキシシラン、３－アクリロキシプロピルトリエトキシシラン、３－メタクリロキシプロピルトリメトキシシラン、３－メタクリロキシプロピルトリメトキシシラン、ビニルトリメトキシシラン、ビニルトリエトキシシラン、アリルトリメトキシシラン及びアリルトリエトキシシラン等が挙げられる。

また、本実施形態においては、（Ｃ）成分の例であるアクリル重合体を合成するに際し、本発明の効果を損なわない限り、ヒドロキシ基、カルボキシル基、アミド基、アミノ基、およびアルコキシシリル基で表される基のいずれも有さないモノマーを併用することができる。

そのようなモノマーの具体例としては、アクリル酸エステル化合物、メタクリル酸エステル化合物、マレイミド化合物、アクリロニトリル、マレイン酸無水物、スチレン化合物及びビニル化合物等が挙げられる。

アクリル酸エステル化合物としては、例えば、メチルアクリレート、エチルアクリレート、イソプロピルアクリレート、ベンジルアクリレート、ナフチルアクリレート、アントリルアクリレート、アントリルメチルアクリレート、フェニルアクリレート、２，２，２－トリフルオロエチルアクリレート、ｔｅｒｔ－ブチルアクリレート、シクロヘキシルアクリレート、イソボルニルアクリレート、２－メトキシエチルアクリレート、メトキシトリエチレングリコールアクリレート、２－エトキシエチルアクリレート、テトラヒドロフルフリルアクリレート、３－メトキシブチルアクリレート、２－メチル－２－アダマンチルアクリレート、２－プロピル－２－アダマンチルアクリレート、８－メチル－８－トリシクロデシルアクリレート、及び、８－エチル－８－トリシクロデシルアクリレート等が挙げられる。

メタクリル酸エステル化合物としては、例えば、メチルメタクリレート、エチルメタクリレート、イソプロピルメタクリレート、ベンジルメタクリレート、ナフチルメタクリレート、アントリルメタクリレート、アントリルメチルメタクリレート、フェニルメタクリレート、２，２，２－トリフルオロエチルメタクリレート、ｔｅｒｔ－ブチルメタクリレート、シクロヘキシルメタクリレート、イソボルニルメタクリレート、２－メトキシエチルメタクリレート、メトキシトリエチレングリコールメタクリレート、２－エトキシエチルメタクリレート、テトラヒドロフルフリルメタクリレート、３－メトキシブチルメタクリレート、２－メチル－２－アダマンチルメタクリレート、２－プロピル－２－アダマンチルメタクリレート、８－メチル－８－トリシクロデシルメタクリレート、及び、８－エチル－８－トリシクロデシルメタクリレート等が挙げられる。

マレイミド化合物としては、例えば、マレイミド、Ｎ－メチルマレイミド、Ｎ－フェニルマレイミド、及びＮ－シクロヘキシルマレイミド等が挙げられる。

スチレン化合物としては、例えば、スチレン、メチルスチレン、クロロスチレン、ブロモスチレン等が挙げられる。

ビニル化合物としては、例えば、ビニルエーテル、メチルビニルエーテル、ベンジルビニルエーテル、２－ヒドロキシエチルビニルエーテル、フェニルビニルエーテル、及び、プロピルビニルエーテル等が挙げられる。

（Ｃ）成分の例であるアクリル重合体を得るために用いる特定官能基２を有するモノマーの使用量は、（Ｃ）成分であるアクリル重合体を得るために用いる全モノマーの合計量に基づいて、２モル％以上であることが好ましい。特定官能基２を有するモノマーが２モル％よりも過小の場合は、得られる硬化膜の耐溶剤性が不充分となり易い。

（Ｃ）成分の例であるアクリル重合体を得る方法は特に限定されないが、例えば、特定官能基２を有するモノマーを含むモノマーと、所望により特定官能基２を有さないモノマーと、重合開始剤等とを共存させた溶剤中において、５０℃～１１０℃の温度下で重合反応により得られる。その際、用いられる溶剤は、特定官能基２を有するモノマーと、所望により用いられる特定官能基２を有さないモノマーおよび重合開始剤等を溶解するものであれば特に限定されない。具体例としては、後述する［溶剤］の項に記載する。

以上の方法により得られる（Ｃ）成分の例であるアクリル重合体は、通常、溶剤に溶解した溶液の状態である。

また、上記方法で得られた（Ｃ）成分の例であるアクリル重合体の溶液を、攪拌下のジエチルエーテルや水等に投入して再沈殿させ、生成した沈殿物を濾過・洗浄した後に、常圧または減圧下で、常温乾燥または加熱乾燥し、（Ｃ）成分の例であるアクリル重合体の粉体とすることができる。上述の操作により、（Ｃ）成分の例であるアクリル重合体と共存する重合開始剤および未反応のモノマーを除去することができ、その結果、精製した（Ｃ）成分の例であるアクリル重合体の粉体が得られる。一度の操作で充分に精製できない場合は、得られた粉体を溶剤に再溶解させ、上述の操作を繰り返し行えば良い。

（Ｃ）成分の好ましい例であるアクリル重合体は、重量平均分子量が３０００～２０００００であることが好ましく、４０００～１５００００であることがより好ましく、５０００～１０００００であることがさらに好ましい。重量平均分子量が２０００００を超えて過大なものであると、溶剤に対する溶解性が低下しハンドリング性が低下する場合があり、重量平均分子量が３０００未満で過小なものであると、熱硬化時に硬化不足になり溶剤耐性が低下する場合がある。尚、重量平均分子量は、ゲルパーミエーションクロマトグラフィー（ＧＰＣ）により、標準資料としてポリスチレンを用いて得られる値である。以下、本明細書においても同様とする。

次に、（Ｃ）成分の好ましい一例であるポリエーテルポリオールとしては、ポリエチレングリコール、ポリプロピレングリコール、プロピレングリコールやビスフェノールＡ、トリエチレングリコール、ソルビトール等の多価アルコールにプロピレンオキサイドやポリエチレングリコール、ポリプロピレングリコール等を付加したものが挙げられる。ポリエーテルポリオールの具体例としてはＡＤＥＫＡ製アデカポリエーテルＰシリーズ、Ｇシリーズ、ＥＤＰシリーズ、ＢＰＸシリーズ、ＦＣシリーズ、ＣＭシリーズ、日油製ユニオックス（登録商標）ＨＣ－４０、ＨＣ－６０、ＳＴ－３０Ｅ、ＳＴ－４０Ｅ、Ｇ－４５０、Ｇ－７５０、ユニオール（登録商標）ＴＧ－３３０、ＴＧ－１０００、ＴＧ－３０００、ＴＧ－４０００、ＨＳ－１６００Ｄ、ＤＡ－４００、ＤＡ－７００、ＤＢ－４００、ノニオン（登録商標）ＬＴ－２２１、ＳＴ－２２１、ＯＴ－２２１等が挙げられる。

（Ｃ）成分の好ましい一例であるポリエステルポリオールとしては、アジピン酸、セバシン酸、イソフタル酸等の多価カルボン酸にエチレングリコール、プロピレングリコール、ブチレングリコール、ポリエチレングリコール、ポリプロピレングリコール等のジオールを反応させたものが挙げられる。ポリエステルポリオールの具体例としてはＤＩＣ製ポリライト（登録商標）ＯＤ－Ｘ－２８６、ＯＤ－Ｘ－１０２、ＯＤ－Ｘ－３５５、ＯＤ－Ｘ－２３３０、ＯＤ－Ｘ－２４０、ＯＤ－Ｘ－６６８、ＯＤ－Ｘ－２１０８、ＯＤ－Ｘ－２３７６、ＯＤ－Ｘ－２０４４、ＯＤ－Ｘ－６８８、ＯＤ－Ｘ－２０６８、ＯＤ－Ｘ－２５４７、ＯＤ－Ｘ－２４２０、ＯＤ－Ｘ－２５２３、ＯＤ－Ｘ－２５５５、ＯＤ－Ｘ－２５６０、クラレ製ポリオールＰ－５１０、Ｐ－１０１０、Ｐ－２０１０、Ｐ－３０１０、Ｐ－４０１０、Ｐ－５０１０、Ｐ－６０１０、Ｆ－５１０、Ｆ－１０１０、Ｆ－２０１０、Ｆ－３０１０、Ｐ－１０１１、Ｐ－２０１１、Ｐ－２０１３、Ｐ－２０３０、Ｎ－２０１０、ＰＮＮＡ－２０１６等が挙げられる。

（Ｃ）成分の好ましい一例であるポリカプロラクトンポリオールとしては、トリメチロールプロパンやエチレングリコール等の多価アルコールを開始剤としてε－カプロラクトンを開環重合させたものが挙げられる。ポリカプロラクトンポリオールの具体例としてはＤＩＣ製ポリライト（登録商標）ＯＤ－Ｘ－２１５５、ＯＤ－Ｘ－６４０、ＯＤ－Ｘ－２５６８、ダイセル製プラクセル（登録商標）２０５、Ｌ２０５ＡＬ、２０５Ｕ、２０８、２１０、２１２、Ｌ２１２ＡＬ、２２０、２３０、２４０、３０３、３０５、３０８、３１２、３２０等が挙げられる。

（Ｃ）成分の好ましい一例であるポリカーボネートポリオールとしては、トリメチロールプロパンやエチレングリコール等の多価アルコールと炭酸ジエチル、炭酸ジフェニル、エチレンカーボネート等を反応させたものが挙げられる。ポリカーボネートポリオールの具体例としてはダイセル製プラクセル（登録商標）ＣＤ２０５、ＣＤ２０５ＰＬ、ＣＤ２１０、ＣＤ２２０、クラレ製のＣ－５９０、Ｃ－１０５０、Ｃ－２０５０、Ｃ－２０９０、Ｃ－３０９０等が挙げられる。

（Ｃ）成分の好ましい一例であるセルロース類としては、ヒドロキシエチルセルロース、ヒドロキシプロピルセルロース等のヒドロキシアルキルセルロース類、ヒドロキシエチルメチルセルロース、ヒドロキシプロピルメチルセルロース、ヒドロキシエチルエチルセルロース等のヒドロキシアルキルアルキルセルロース類およびセルロース等が挙げられ、例えば、ヒドロキシエチルセルロース、ヒドロキシプロピルセルロース等のヒドロキシアルキルセルロース類が好ましい。

（Ｃ）成分の好ましい一例であるシクロデキストリン類としては、α－シクロデキストリン、β－シクロデキストリンおよびγシクロデキストリン等のシクロデキストリン、メチル－α－シクロデキストリン、メチル－β－シクロデキストリンならびにメチル－γ－シクロデキストリン等のメチル化シクロデキストリン、ヒドロキシメチル－α－シクロデキストリン、ヒドロキシメチル－β－シクロデキストリン、ヒドロキシメチル－γ－シクロデキストリン、２－ヒドロキシエチル－α－シクロデキストリン、２－ヒドロキシエチル－β－シクロデキストリン、２－ヒドロキシエチル－γ－シクロデキストリン、２－ヒドロキシプロピル－α－シクロデキストリン、２－ヒドロキシプロピル－β－シクロデキストリン、２－ヒドロキシプロピル－γ－シクロデキストリン、３－ヒドロキシプロピル－α－シクロデキストリン、３－ヒドロキシプロピル－β－シクロデキストリン、３－ヒドロキシプロピル－γ－シクロデキストリン、２，３－ジヒドロキシプロピル－α－シクロデキストリン、２，３－ジヒドロキシプロピル－β－シクロデキストリン、２，３－ジヒドロキシプロピル－γ－シクロデキストリン等のヒドロキシアルキルシクロデキストリン等が挙げられる。

（Ｃ）成分の好ましい一例であるメラミンホルムアルデヒド樹脂としては、メラミンとホルムアルデヒドを重縮合して得られる樹脂が挙げられる。

（Ｃ）成分のメラミンホルムアルデヒド樹脂は、保存安定性の観点からメラミンとホルムアルデヒドの重縮合の際に生成したメチロール基がアルキル化されていることが好ましい。（Ｃ）成分のメラミンホルムアルデヒド樹脂としては、例えば下記式で表される単位構造を有する樹脂が挙げられる。

上記式中、Ｒ^２１は水素原子または炭素原子数１～４のアルキル基を表し、ｎは繰り返し単位の数を表す自然数である。

（Ｃ）成分のメラミンホルムアルデヒド樹脂を得る方法は特には限定されないが、一般的にメラミンとホルムアルデヒドを混合し、炭酸ナトリウムやアンモニア等を用いて弱アルカリ性にした後６０℃～１００℃にて加熱することにより合成される。さらにアルコールと反応させることでメチロール基をアルコキシ化することができる。

（Ｃ）成分のメラミンホルムアルデヒド樹脂は、重量平均分子量が２５０～５０００であることが好ましく、３００～４０００であることがより好ましく、３５０～３５００であることがさらに好ましい。重量平均分子量が５０００を超えて過大なものであると、溶剤に対する溶解性が低下しハンドリング性が低下する場合があり、重量平均分子量が２５０未満で過小なものであると、熱硬化時に硬化不足になり溶剤耐性の向上効果が十分に現れない場合がある。

本発明の実施形態においては、（Ｃ）成分のメラミンホルムアルデヒド樹脂は液体形態で、あるいは精製した液体を後述する溶剤に再溶解した溶液形態で用いてもよい。

（Ｃ）成分の好ましい一例であるフェノールノボラック樹脂としては、例えば、フェノール－ホルムアルデヒド重縮合物などが挙げられる。

本実施形態の硬化膜形成組成物において、（Ｃ）成分のポリマーは、粉体形態で、または精製した粉末を後述する溶剤に再溶解した溶液形態で用いてもよい。

また、本実施の形態の硬化膜形成組成物において、（Ｃ）成分は、（Ｃ）成分として例示されたポリマーの複数種の混合物であってもよい。

本発明の硬化膜形成組成物における（Ｃ）成分を含有させる場合の含有量は、（Ａ）成分であるポリマー及び（Ｂ）成分の架橋剤の合計量の１００質量部に対して、好ましくは４００質量部以下、より好ましくは１０質量部～３８０質量部、更に好ましくは４０質量部～３６０質量部である。（Ｃ）成分の含有量が過大の場合は液晶配向性が低下し易い。

＜（Ｄ）成分＞
本発明の硬化膜形成組成物は、前記（Ａ）成分及び（Ｂ）成分に加えて、さらに（Ｄ）成分として架橋触媒を含有することができる。
（Ｄ）成分である架橋触媒としては、例えば、酸または熱酸発生剤を好適に使用できる。この（Ｄ）成分は、本発明の硬化膜形成組成物の熱硬化反応を促進させることにおいて有効である。
（Ｄ）成分は、具体的には、上記酸としてスルホン酸基含有化合物、塩酸またはその塩が挙げられる。そして上記熱酸発生剤としては、加熱処理時に熱分解して酸を発生する化合物、すなわち温度８０℃から２５０℃で熱分解して酸を発生する化合物であれば、特に限定されるものではない。

上記酸の具体例としては、例えば、塩酸またはその塩；メタンスルホン酸、エタンスルホン酸、プロパンスルホン酸、ブタンスルホン酸、ペンタンスルホン酸、オクタンスルホン酸、ベンゼンスルホン酸、ｐ－トルエンスルホン酸、カンファースルホン酸、トリフルオロメタンスルホン酸、ｐ－フェノールスルホン酸、２－ナフタレンスルホン酸、メシチレンスルホン酸、ｐ－キシレン－２－スルホン酸、ｍ－キシレン－２－スルホン酸、４－エチルベンゼンスルホン酸、１Ｈ，１Ｈ，２Ｈ，２Ｈ－パーフルオロオクタンスルホン酸、パーフルオロ（２－エトキシエタン）スルホン酸、ペンタフルオロエタンスルホン酸、ノナフルオロブタン－１－スルホン酸、ドデシルベンゼンスルホン酸等のスルホン酸基含有化合物またはその水和物や塩等が挙げられる。

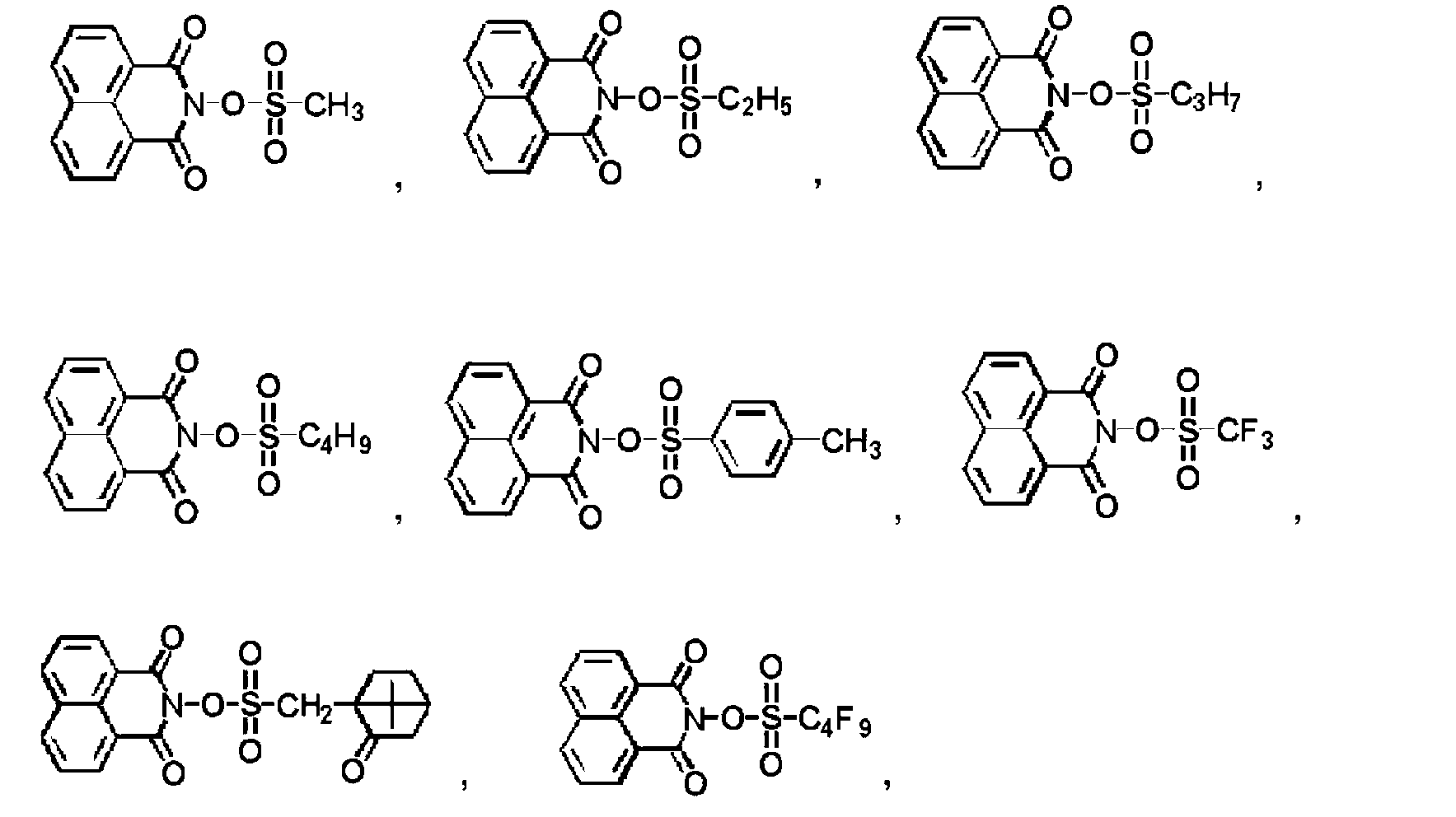

また熱により酸を発生する化合物としては、例えば、ビス（トシルオキシ）エタン、ビス（トシルオキシ）プロパン、ビス（トシルオキシ）ブタン、ｐ－ニトロベンジルトシレート、ｏ－ニトロベンジルトシレート、１，２，３－フェニレントリス（メチルスルホネート）、ｐ－トルエンスルホン酸ピリジニウム塩、ｐ－トルエンスルホン酸モルホニウム塩、ｐ－トルエンスルホン酸エチルエステル、ｐ－トルエンスルホン酸プロピルエステル、ｐ－トルエンスルホン酸ブチルエステル、ｐ－トルエンスルホン酸イソブチルエステル、ｐ－トルエンスルホン酸メチルエステル、ｐ－トルエンスルホン酸フェネチルエステル、シアノメチルｐ－トルエンスルホネート、２，２，２－トリフルオロエチルｐ－トルエンスルホネート、２－ヒドロキシブチルｐ－トルエンスルホネート、Ｎ－エチル－ｐ－トルエンスルホンアミド、さらに下記式で表される化合物：

等が挙げられる。

本発明の硬化膜形成組成物における（Ｄ）成分の含有量は、（Ａ）成分であるポリマー及び（Ｂ）成分の架橋剤の合計量の１００質量部に対して、好ましくは０．０１質量部～２０質量部、より好ましくは０．１質量部～１５質量部、更に好ましくは０．５質量部～１０質量部である。（Ｄ）成分の含有量を０．０１質量部以上とすることで、充分な熱硬化性および溶剤耐性を付与することができる。しかし、２０質量部より多い場合、組成物の保存安定性が低下する場合がある。

＜（Ｅ）成分＞
本発明は（Ｅ）成分として、１つ以上の重合性基と、ヒドロキシ基、カルボキシル基、アミド基、アミノ基、およびアルコキシシリル基からなる群から選ばれる少なくとも１つの基Ａ又は該基Ａと反応する少なくとも１つの基とを有する化合物を含有することもできる。これは、形成される硬化膜の接着性を向上させる成分（以下、密着向上成分とも言う。）として作用する。

（Ｅ）成分を含有する本実施形態の硬化膜形成組成物から形成される硬化膜を配向材として用いる場合、配向材と重合性液晶の層との密着性が向上するよう、重合性液晶の重合性官能基と配向材の架橋反応部位を共有結合によりリンクさせることができる。その結果、本実施形態の配向材上に硬化した重合性液晶を積層してなる本実施形態の位相差材は、高温高質の条件下でも、強い密着性を維持することができ、剥離等に対する高い耐久性を示すことができる。

（Ｅ）成分としては、ヒドロキシ基及びＮ－アルコキシメチル基から選ばれる基と、重合性基とを有するモノマー及びポリマーが好ましい。
このような（Ｅ）成分としては、ヒドロキシ基と（メタ）アクリル基とを有する化合物、Ｎ－アルコキシメチル基と（メタ）アクリル基とを有する化合物、Ｎ－アルコキシメチル基と（メタ）アクリル基を有するポリマー等が挙げられる。以下、それぞれ具体例を示す。

（Ｅ）成分の一例として、ヒドロキシ基を含有した多官能アクリレート（以下、ヒドロキシ基含有多官能アクリレートとも言う。）を挙げることができる。
（Ｅ）成分の例であるヒドロキシ基含有多官能アクリレートとしては、例えば、ペンタエリスリトールトリアクリレートおよびジペンタエリトリトールペンタアクリレート等を挙げることができる。

（Ｅ）成分の一例として、１つのアクリル基と、１つ以上のヒドロキシ基とを有する化合物も挙げられる。このような、１つのアクリル基と、１つ以上のヒドロキシ基とを有する化合物の好ましい例を挙げる。尚、（Ｅ）成分の化合物は、以下の化合物例に限定されるものではない。

（上記式中、Ｒ^１１は水素原子またはメチル基を表し、ｍは１～１０の整数を表す。）

また、（Ｅ）成分の化合物としては、１分子中にＣ＝Ｃ二重結合を含む重合性基を少なくとも１つと、Ｎ－アルコキシメチル基を少なくとも１つ有する化合物が挙げられる。

Ｃ＝Ｃ二重結合を含む重合性基としては、アクリル基、メタクリル基、ビニル基、アリル基、マレイミド基等が挙げられる。

Ｎ－アルコキシメチル基のＮ、すなわち窒素原子としては、アミドの窒素原子、チオアミドの窒素原子、ウレアの窒素原子、チオウレアの窒素原子、ウレタンの窒素原子、含窒素へテロ環の窒素原子の隣接位に結合した窒素原子等が挙げられる。従って、Ｎ－アルコキシメチル基としては、アミドの窒素原子、チオアミドの窒素原子、ウレアの窒素原子、チオウレアの窒素原子、ウレタンの窒素原子、含窒素へテロ環の窒素原子の隣接位に結合した窒素原子等から選ばれる窒素原子にアルコキシメチル基が結合した構造が挙げられる。

（Ｅ）成分としては、上記の基を有するものであればよいが、好ましくは、例えば下記の式（Ｘ１）で表される化合物が挙げられる。

（式中、Ｒ^３１は水素原子又はメチル基を表し、Ｒ^３２は水素原子、若しくは直鎖又は分岐の炭素原子数１乃至１０のアルキル基を表す）

上記アルキル基としては、例えば、メチル基、エチル基、ｎ－プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｓｅｃ－ブチル基、ｔｅｒｔ－ブチル基、ｎ－ペンチル基、１－メチル－ｎ－ブチル基、２－メチル－ｎ－ブチル基、３－メチル－ｎ－ブチル基、１，１－ジメチル－ｎ－プロピル基、１，２－ジメチル－ｎ－プロピル基、２，２－ジメチル－ｎ－プロピル基、１－エチル－ｎ－プロピル基、ｎ－ヘキシル基、１－メチル－ｎ－ペンチル基、２－メチル－ｎ－ペンチル基、３－メチル－ｎ－ペンチル基、４－メチル－ｎ－ペンチル基、１，１－ジメチル－ｎ－ブチル基、１，２－ジメチル－ｎ－ブチル基、１，３－ジメチル－ｎ－ブチル基、２，２－ジメチル－ｎ－ブチル基、２，３－ジメチル－ｎ－ブチル基、３，３－ジメチル－ｎ－ブチル基、１－エチル－ｎ－ブチル基、２－エチル－ｎ－ブチル基、１，１，２－トリメチル－ｎ－プロピル基、１，２，２－トリメチル－ｎ－プロピル基、１－エチル－１－メチル－ｎ－プロピル基、１－エチル－２－メチル－ｎ－プロピル基、ｎ－ヘプチル基、１－メチル－ｎ－ヘキシル基、２－メチル－ｎ－ヘキシル基、３－メチル－ｎ－ヘキシル基、１，１－ジメチル－ｎ－ペンチル基、１，２－ジメチル－ｎ－ペンチル基、１，３－ジメチル－ｎ－ペンチル基、２，２－ジメチル－ｎ－ペンチル基、２，３－ジメチル－ｎ－ペンチル基、３，３－ジメチル－ｎ－ペンチル基、１－エチル－ｎ－ペンチル基、２－エチル－ｎ－ペンチル基、３－エチル－ｎ－ペンチル基、１－メチル－１－エチル－ｎ－ブチル基、１－メチル－２－エチル－ｎ－ブチル基、１－エチル－２－メチル－ｎ－ブチル基、２－メチル－２－エチル－ｎ－ブチル基、２－エチル－３－メチル－ｎ－ブチル基、ｎ－オクチル基、１－メチル－ｎ－ヘプチル基、２－メチル－ｎ－ヘプチル基、３－メチル－ｎ－ヘプチル基、１，１－ジメチル－ｎ－ヘキシル基、１，２－ジメチル－ｎ－ヘキシル基、１，３－ジメチル－ｎ－ヘキシル基、２，２－ジメチル－ｎ－ヘキシル基、２，３－ジメチル－ｎ－ヘキシル基、３，３－ジメチル－ｎ－ヘキシル基、１－エチル－ｎ－ヘキシル基、２－エチル－ｎ－ヘキシル基、３－エチル－ｎ－ヘキシル基、１－メチル－１－エチル－ｎ－ペンチル基、１－メチル－２－エチル－ｎ－ペンチル基、１－メチル－３－エチル－ｎ－ペンチル基、２－メチル－２－エチル－ｎ－ペンチル基、２－メチル－３－エチル－ｎ－ペンチル基、３－メチル－３－エチル－ｎ－ペンチル基、ｎ－ノニル基、ｎ－デシル基等が挙げられる。

上記式（Ｘ１）で表される化合物の具体例としては、Ｎ－ヒドロキシメチル（メタ）アクリルアミド、Ｎ－メトキシメチル（メタ）アクリルアミド、Ｎ－エトキシメチル（メタ）アクリルアミド、Ｎ－ブトキシメチル（メタ）アクリルアミド等のヒドロキシメチル基又はアルコキシメチル基で置換されたアクリルアミド化合物又はメタクリルアミド化合物が挙げられる。なお（メタ）アクリルアミドとはメタクリルアミドとアクリルアミドの双方を意味する。

（Ｅ）成分のＣ＝Ｃ二重結合を含む重合性基とＮ－アルコキシメチル基を有する化合物の別の態様としては、好ましくは、例えば下記の式（Ｘ２）で表される化合物が挙げられる。

式中、Ｒ^５１は水素原子又はメチル基を表す。
Ｒ^５２は炭素原子数２乃至２０のアルキル基、炭素原子数５乃至６の１価の脂肪族環基、若しくは炭素原子数５乃至６の脂肪族環を含む１価の脂肪族基を表し、構造中にエーテル結合を含んでいてもよい。
Ｒ^５３は直鎖又は分枝鎖の炭素原子数２乃至２０のアルキレン基、炭素原子数５乃至６の２価の脂肪族環基、若しくは炭素原子数５乃至６の脂肪族環を含む２価の脂肪族基を表し、構造中にエーテル結合を含んでいてもよい。
Ｒ^５４は直鎖又は分枝鎖の炭素原子数１乃至２０の２価乃至９価の脂肪族基、炭素原子数５乃至６の２価乃至９価の脂肪族環基、若しくは炭素原子数５乃至６の脂肪族環を含む２価乃至９価の脂肪族基を表し、これらの基の一つのメチレン基または隣り合わない複数のメチレン基がエーテル結合に置き換わっていてもよい。
Ｚは＞ＮＣＯＯ－、または－ＯＣＯＮ＜（ここで「－」は結合手が１つであることを示す。また、「＞」「＜」は結合手が２つであることを示し、かつ、どちらか１つの結合手にアルコキシメチル基（即ち－ＯＲ５２基）が結合していることを示す。）を表す。
ｒは２以上９以下の自然数である。

Ｒ^５３の定義における炭素原子数２乃至２０のアルキレン基の具体例としては、炭素原子数２乃至２０のアルキル基から、さらに１個の水素原子を取り去った２価の基が挙げられる。
またＲ^５４の定義における炭素原子数１乃至２０の２価乃至９価の脂肪族基の具体例としては、炭素原子数１乃至２０のアルキル基から、さらに１乃至８個の水素原子を取り去った２価乃至９価の基が挙げられる。

炭素原子数１のアルキル基はメチル基であり、また炭素原子数２乃至２０のアルキル基の具体例としては、エチル基、ｎ－プロピル基、ｉ－プロピル基、ｎ－ブチル基、ｉ－ブチル基、ｓ－ブチル基、ｔ－ブチル基、ｎ－ペンチル基、１－メチル－ｎ－ブチル基、２－メチル－ｎ－ブチル基、３－メチル－ｎ－ブチル基、１，１－ジメチル－ｎ－プロピル基、ｎ－ヘキシル基、１－メチル－ｎ－ペンチル基、２－メチル－ｎ－ペンチル基、１，１－ジメチル－ｎ－ブチル基、１－エチル－ｎ－ブチル基、１，１，２－トリメチル－ｎ－プロピル基、ｎ－ヘプチル基、ｎ－オクチル基、ｎ－ノニル基、ｎ－デシル基、ｎ－ウンデシル基、ｎ－ドデシル基、ｎ－トリデシル基、ｎ－テトラデシル基、ｎ－ペンタデシル基、ｎ－ヘキサデシル基、ｎ－ヘプタデシル基、ｎ－オクタデシル基、ｎ－ノナデシル基、ｎ－エイコシル基、シクロペンチル基、シクロヘキシル基、それらの一種または複数種が炭素原子数２０までの範囲で結合した基と、これらの基の一つのメチレンまたは隣り合わない複数のメチレン基がエーテル結合に置き換わった基等が一例として挙げられる。

これらのうち、炭素原子数２乃至１０のアルキレン基が好ましく、Ｒ^５３がエチレン基であり、Ｒ^５４がヘキシレン基であるのが原料の入手性等の点から特に好ましい。

Ｒ^５２の定義における炭素原子数１乃至２０のアルキル基の具体例としては、Ｒ^５３の定義における炭素原子数２乃至２０のアルキル基の具体例及びメチル基が挙げられる。これらのうち、炭素原子数１乃至６のアルキル基が好ましく、メチル基、エチル基、n－プロピル基またはn－ブチル基が特に好ましい。

ｒとしては、２以上９以下の自然数が挙げられるが、中でも、２乃至６が好ましい。

本発明の実施形態の硬化膜形成組成物における（Ｅ）成分の含有量は、（Ａ）成分であるポリマー及び（Ｂ）成分の架橋剤の合計量の１００質量部に対して、好ましくは１質量部～１００質量部であり、更に好ましくは５質量部～７０質量部である。（Ｅ）成分の含有量を１質量部以上とすることで、形成される硬化膜に充分な密着性を付与することができる。しかし、１００質量部より多い場合、液晶配向性が低下し易い。

また、本実施形態の硬化膜形成組成物において、（Ｅ）成分は、（Ｅ）成分の化合物の複数種の混合物であってもよい。

＜溶剤＞
本発明の硬化膜形成組成物は、主として溶剤に溶解した溶液状態で用いられる。その際に使用する溶剤は、（Ａ）成分、（Ｂ）成分および必要に応じて（Ｃ）成分、（Ｄ）成分、（Ｅ）成分および／または後述するその他添加剤を溶解できればよく、その種類および構造などは特に限定されるものでない。

溶剤の具体例としては、例えば、メタノール、エタノール、ｎ－プロパノール、イソプロパノール、ｎ－ブタノール、イソブタノール、２－メチル－１－ブタノール、ｎ－ペンタノール、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、メチルセロソルブアセテート、エチルセロソルブアセテート、ジエチレングリコール、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル、プロピレングリコール、プロピレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノエチルエーテル、プロピレングリコールプロピルエーテル、プロピレングリコールプロピルエーテルアセテート、トルエン、キシレン、メチルエチルケトン、イソブチルメチルケトン、シクロペンタノン、シクロヘキサノン、２－ブタノン、３－メチル－２－ペンタノン、２－ペンタノン、２－ヘプタノン、γ－ブチロラクトン、２－ヒドロキシプロピオン酸エチル、２－ヒドロキシ－２－メチルプロピオン酸エチル、エトキシ酢酸エチル、ヒドロキシ酢酸エチル、２－ヒドロキシ－３－メチルブタン酸メチル、３－メトキシプロピオン酸メチル、３－メトキシプロピオン酸エチル、３－エトキシプロピオン酸メチル、３－エトキシプロピオン酸エチル、ピルビン酸メチル、ピルビン酸エチル、酢酸エチル、酢酸ブチル、乳酸エチル、乳酸ブチル、シクロペンチルメチルエーテル、Ｎ，Ｎ－ジメチルホルムアミド、Ｎ，Ｎ－ジメチルアセトアミド、およびＮ－メチル－２－ピロリドン等が挙げられる。

本発明の硬化膜形成組成物を用い、樹脂フィルム上に硬化膜を形成して配向材を製造する場合は、メタノール、エタノール、ｎ－プロパノール、イソプロパノール、ｎ－ブタノール、２－メチル－１－ブタノール、２－ヘプタノン、イソブチルメチルケトン、ジエチレングリコール、プロピレングリコール、プロピレングリコールモノメチルエーテル、シクロペンチルメチルエーテル、プロピレングリコールモノメチルエーテルアセテート、酢酸エチル、酢酸ブチル等が、樹脂フィルムが耐性を示す溶剤であるという点から好ましい。

これらの溶剤は、１種単独でまたは２種以上の組合せで使用することができる。

＜その他添加剤＞
さらに、本発明の硬化膜形成組成物は、本発明の効果を損なわない限りにおいて、必要に応じて、密着向上剤、シランカップリング剤、界面活性剤、レオロジー調整剤、顔料、染料、保存安定剤、消泡剤、酸化防止剤等を含有することができる。

＜硬化膜形成組成物の調製＞
本発明の硬化膜形成組成物は、（Ａ）成分のポリマーおよび（Ｂ）成分の架橋剤を含有し、所望により（Ｃ）成分のポリマー、（Ｄ）成分の架橋触媒および（Ｅ）成分密着促進剤、そして更に本発明の効果を損なわない限りにおいてその他の添加剤を含有することができる組成物である。そして通常は、それらが溶剤に溶解した溶液の形態として用いられる。

本発明の硬化膜形成組成物の好ましい例は、以下のとおりである。
［１］：（Ａ）成分、（Ａ）成分１００質量部に基づいて、１質量部～５００質量部の（Ｂ）成分を含有する硬化膜形成組成物。
［２］：（Ａ）成分、（Ａ）成分１００質量部に基づいて、１質量部～５００質量部の（Ｂ）成分、並びに、（Ａ）成分であるポリマー及び（Ｂ）成分の架橋剤の合計量の１００質量部に対して１～４００質量部の（Ｃ）成分を含有する硬化膜形成組成物。
［３］：（Ａ）成分、（Ａ）成分１００質量部に基づいて、１質量部～５００質量部の（Ｂ）成分、並びに、溶剤を含有する硬化膜形成組成物。
［４］：（Ａ）成分、（Ａ）成分１００質量部に基づいて、１質量部～５００質量部の（Ｂ）成分、（Ａ）成分であるポリマー及び（Ｂ）成分の架橋剤の合計量の１００質量部に対して１～４００質量部の（Ｃ）成分、並びに、溶剤を含有する硬化膜形成組成物。
［５］：（Ａ）成分、（Ａ）成分１００質量部に基づいて、１質量部～５００質量部の（Ｂ）成分、（Ａ）成分であるポリマー及び（Ｂ）成分の架橋剤の合計量の１００質量部に対して１～４００質量部の（Ｃ）成分、（Ａ）成分であるポリマー及び（Ｂ）成分の架橋剤の合計量の１００質量部に対して０．０１質量部～２０質量部の（Ｄ）成分、溶剤を含有する硬化膜形成組成物。
［６］：（Ａ）成分、（Ａ）成分１００質量部に基づいて、１質量部～５００質量部の（Ｂ）成分、（Ａ）成分であるポリマー及び（Ｂ）成分の架橋剤の合計量の１００質量部に対して１～４００質量部の（Ｃ）成分、（Ａ）成分であるポリマー及び（Ｂ）成分の架橋剤の合計量の１００質量部に対して０．０１質量部～２０質量部の（Ｄ）成分、（Ａ）成分であるポリマー及び（Ｂ）成分の架橋剤の合計量の１００質量部に対して１質量部～１００質量部の（Ｅ）成分、並びに、溶剤を含有する硬化膜形成組成物。

本発明の硬化膜形成組成物を溶液として用いる場合の配合割合、調製方法等を以下に詳述する。
本発明の硬化膜形成組成物における固形分の割合は、各成分が均一に溶剤に溶解している限り、特に限定されるものではないが、１質量％～６０質量％であり、好ましくは２質量％～５０質量％であり、より好ましくは２質量％～２０質量％である。ここで、固形分とは、硬化膜形成組成物の全成分から溶剤を除いたものをいう。

本発明の硬化膜形成組成物の調製方法は、特に限定されない。調製法としては、例えば、溶剤に溶解した（Ａ）成分の溶液に（Ｂ）成分、さらには（Ｃ）成分、（Ｄ）成分、（Ｅ）成分等を所定の割合で混合し、均一な溶液とする方法、或いは、この調製法の適当な段階において、必要に応じてその他添加剤をさらに添加して混合する方法が挙げられる。

本発明の硬化膜形成組成物の調製においては、溶剤中の重合反応によって得られる特定共重合体（ポリマー）の溶液をそのまま使用することができる。この場合、例えば、（Ａ）成分の溶液に前記と同様に（Ｂ）成分、さらには（Ｃ）成分、（Ｄ）成分、（Ｅ）成分等を入れて均一な溶液とする。この際に、濃度調整を目的としてさらに溶剤を追加投入してもよい。このとき、（Ａ）成分の生成過程で用いられる溶剤と、硬化膜形成組成物の濃度調整に用いられる溶剤とは同一であってもよく、また異なってもよい。

また、調製された硬化膜形成組成物の溶液は、孔径が０．２μｍ程度のフィルタなどを用いて濾過した後、使用することが好ましい。

＜硬化膜、配向材および位相差材＞
本発明の硬化膜形成組成物の溶液を基板（例えば、シリコン／二酸化シリコン被覆基板、シリコンナイトライド基板、金属、例えば、アルミニウム、モリブデン、クロムなどが被覆された基板、ガラス基板、石英基板、ＩＴＯ基板等）やフィルム基板（例えば、トリアセチルセルロース（ＴＡＣ）フィルム、ポリカーボネート（ＰＣ）フィルム、シクロオレフィンポリマー（ＣＯＰ）フィルム、シクロオレフィンコポリマー（ＣＯＣ）フィルム、ポリエチレンテレフタレート（ＰＥＴ）フィルム、アクリルフィルム、ポリエチレンフィルム等の樹脂フィルム）等の上に、バーコート、回転塗布、流し塗布、ロール塗布、スリット塗布、スリットに続いた回転塗布、インクジェット塗布、印刷などによって塗布して塗膜を形成し、その後、ホットプレートまたはオーブン等で加熱乾燥することにより、硬化膜を形成することができる。該硬化膜はそのまま配向材として適用できる。

加熱乾燥の条件としては、硬化膜（配向材）の成分が、その上に塗布される重合性液晶溶液に溶出しない程度に、架橋剤による架橋反応が進行すればよく、例えば、温度６０℃～２００℃、時間０．４分間～６０分間の範囲の中から適宜選択された加熱温度および加熱時間が採用される。加熱温度および加熱時間は、好ましくは７０℃～１６０℃、０．５分間～１０分間である。

本発明の硬化性組成物を用いて形成される硬化膜（配向材）の膜厚は、例えば、０．０５μｍ～５μｍであり、使用する基板の段差や光学的、電気的性質を考慮し適宜選択することができる。

本発明の硬化膜組成物から形成された配向材は耐溶剤性および耐熱性を有しているため、この配向材上に、垂直配向性を有する重合性液晶溶液などの位相差材料を塗布し、配向材上で配向させることができる。そして、配向状態となった位相差材料をそのまま硬化させることにより、光学異方性を有する層として位相差材を形成することができる。そして、配向材を形成する基板がフィルムである場合には、位相差フィルムとして有用となる。

また、上記のようにして形成された、本発明の配向材を有する２枚の基板を用い、スペーサを介して両基板上の配向材が互いに向かい合うように張り合わせた後、それらの基板の間に液晶を注入して、液晶が配向した液晶表示素子とすることもできる。
このように本発明の硬化膜形成組成物は、各種位相差材（位相差フィルム）や液晶表示素子等の製造に好適に用いることができる。

以下、本発明の実施例を挙げて、本発明を具体的に説明するが、本発明はこれらに限定して解釈されるものではない。

［実施例で用いる略記号］
以下の実施例で用いる略記号の意味は、次のとおりである。
＜原料＞
ＧＭＡ：グリシジルメタクリレート
ＡＩＢＮ：α，α’－アゾビスイソブチロニトリル
ＢＭＡＡ：Ｎ－ブトキシメチルアクリルアミド
ＭＭＡ：メタクリル酸メチル
ＨＥＭＡ：２－ヒドロキシエチルメタクリレート
＜重合性基を有する桂皮酸化合物＞
ＣＩＮ１：４－（６－メタクリルオキシヘキシル－１－オキシ）桂皮酸

ＣＩＮ２：４－（３－メタクリルオキシプロピル－１－オキシ）桂皮酸

ＣＩＮ３：４－（６－アクリルオキシヘキシル－１－オキシ）桂皮酸

＜重合性基を有さない桂皮酸化合物＞
ＣＩＮ４：４－メトキシ桂皮酸

＜Ｂ成分＞
ＨＭＭ：下記の構造式で表されるメラミン架橋剤［サイメル（ＣＹＭＥＬ）（登録商標）３０３（三井サイテック（株）製）］

＜Ｄ成分＞
ＰＴＳＡ：ｐ－トルエンスルホン酸・一水和物
＜Ｅ成分＞
Ｅ－１：下記の構造式で示されるＮ－アルコキシメチル基およびアクリル基を有する化合物

＜溶剤＞
実施例及び比較例の各樹脂組成物は溶剤を含有し、その溶剤として、プロピレングリコールモノメチルエーテル（ＰＭ）を用いた。

＜重合体の分子量の測定＞
重合例におけるアクリル共重合体の分子量は、（株）Ｓｈｏｄｅｘ社製常温ゲル浸透クロマトグラフィー（ＧＰＣ）装置（ＧＰＣ－１０１）、Ｓｈｏｄｅｘ社製カラム（ＫＤ―８０３、ＫＤ－８０５）を用い以下のようにして測定した。
なお、下記の数平均分子量（以下、Ｍｎと称す。）及び重量平均分子量（以下、Ｍｗと称す。）は、ポリスチレン換算値にて表した。
カラム温度：４０℃
溶離液：テトラヒドロフラン
流速：１．０ｍＬ／分
検量線作成用標準サンプル：昭和電工社製 標準ポリスチレン（分子量 約１９７，０００、５５，１００、１２，８００、３，９５０、１，２６０、５８０）。

＜Ａ成分の合成＞
＜重合例１＞
ＧＭＡ １５．０ｇ、重合触媒としてＡＩＢＮ ０．５ｇをテトラヒドロフラン ４６．４ｇに溶解し、加熱還流下にて２０時間反応させることによりアクリル重合体溶液を得た。得られたアクリル共重合体溶液をヘキサン５００．０ｇに徐々に滴下して固体を析出させ、ろ過および減圧乾燥することで、エポキシ基を有するアクリル重合体（Ｐ１）を得た。得られたアクリル重合体のＭｎは２５，０００、Ｍｗは１０，０００であった。

＜合成例１＞
重合例１で得たエポキシ基を有するアクリル重合体（Ｐ１）５．２ｇ、ＣＩＮ１ １２．０ｇ、反応触媒としてエチルトリフェニルホスホニウムブロミド ０．１ｇ、重合禁止剤としてジブチルヒドロキシトルエン ０．２ｇをＰＭ ７０．０ｇに溶解させ、１００℃で２０時間反応させた。この溶液をジエチルエーテル １０００ｇに徐々に滴下して固体を析出させ、ろ過および減圧乾燥することで、重合体（ＰＡ－１）を得た。得られた重合体のエポキシ価を測定し、エポキシ基が消失したことを確認した。

＜合成例２＞
重合例１で得たエポキシ基を有するアクリル重合体（Ｐ１）５．２ｇ、ＣＩＮ２ １１．０ｇ、反応触媒としてエチルトリフェニルホスホニウムブロミド ０．１ｇ、重合禁止剤としてジブチルヒドロキシトルエン ０．２ｇをＰＭ ７０．０ｇに溶解させ、１００℃で２０時間反応させた。この溶液をジエチルエーテル １０００ｇに徐々に滴下して固体を析出させ、ろ過および減圧乾燥することで、重合体（ＰＡ－２）を得た。得られた重合体のエポキシ価を測定し、エポキシ基が消失したことを確認した。

＜合成例３＞
重合例１で得たエポキシ基を有するアクリル重合体（Ｐ１）５．２ｇ、ＣＩＮ３ １２．０ｇ、反応触媒としてエチルトリフェニルホスホニウムブロミド ０．１ｇ、重合禁止剤としてジブチルヒドロキシトルエン ０．２ｇをＰＭ ７０．０ｇに溶解させ、１００℃で２０時間反応させた。この溶液をジエチルエーテル １０００ｇに徐々に滴下して固体を析出させ、ろ過および減圧乾燥することで、重合体（ＰＡ－３）を得た。得られた重合体のエポキシ価を測定し、エポキシ基が消失したことを確認した。

＜合成例４＞
フェノ－ルノボラック型エポキシ樹脂Ｎ－７７５（ＤＩＣ（株）製ＥＰＩＣＬＯＮシリーズ）５．７ｇ、ＣＩＮ１ １１．０ｇ、反応触媒としてエチルトリフェニルホスホニウムブロミド ０．２ｇ、重合禁止剤としてジブチルヒドロキシトルエン ０．２ｇをＰＭ ４０．０ｇに溶解させ、１００℃で２０時間反応させた。この溶液をジエチルエーテル ５００ｇに徐々に滴下して固体を析出させ、ろ過および減圧乾燥することで、重合体（ＰＡ－４）を得た。得られた重合体のエポキシ価を測定し、エポキシ基が消失したことを確認した。

＜合成例５＞
重合例１で得たエポキシ基を有するアクリル重合体（Ｐ１）５．２ｇ、ＣＩＮ１ １０．０ｇ、ＣＩＮ４ ２．０ｇ、反応触媒としてエチルトリフェニルホスホニウムブロミド ０．１ｇ、重合禁止剤としてジブチルヒドロキシトルエン ０．２ｇをＰＭ ７０．０ｇに溶解させ、１００℃で２０時間反応させた。この溶液をジエチルエーテル １０００ｇに徐々に滴下して固体を析出させ、ろ過および減圧乾燥することで、重合体（ＰＡ－５）を得た。得られた重合体のエポキシ価を測定し、エポキシ基が消失したことを確認した。

＜合成例６＞
重合例１で得たエポキシ基を有するアクリル重合体（Ｐ１）５．２ｇ、ＣＩＮ４ ６．５ｇ、反応触媒としてエチルトリフェニルホスホニウムブロミド ０．１ｇをＰＭ ４８．０ｇに溶解させ、１００℃で２０時間反応させた。この溶液をジエチルエーテル ５００ｇに徐々に滴下して固体を析出させ、ろ過および減圧乾燥することで、重合体（ＰＡ－６）を得た。得られた重合体のエポキシ価を測定し、エポキシ基が消失したことを確認した。

＜合成例７＞
フェノ－ルノボラック型エポキシ樹脂Ｎ－７７５（ＤＩＣ（株）製ＥＰＩＣＬＯＮシリーズ）５．３ｇ、ＣＩＮ４ ５．０ｇ、反応触媒としてエチルトリフェニルホスホニウムブロミド ０．２ｇをＰＭ ２５．０ｇに溶解させ、１００℃で２０時間反応させた。この溶液をジエチルエーテル ５００ｇに徐々に滴下して固体を析出させ、ろ過および減圧乾燥することで、重合体（ＰＡ－７）を得た。得られた重合体のエポキシ価を測定し、エポキシ基が消失したことを確認した。

＜Ｂ成分の合成＞
＜重合例２＞
ＢＭＡＡ １００．０ｇ、重合触媒としてＡＩＢＮ ４．２ｇをＰＭ １９３．５ｇに溶解し、９０℃にて２０時間反応させることによりアクリル重合体溶液を得た。得られたアクリル重合体のＭｎは２，７００、Ｍｗは３，９００であった。アクリル重合体溶液をヘキサン２０００．０ｇに徐々に滴下して固体を析出させ、ろ過および減圧乾燥することで、重合体（ＰＢ－１）を得た。

＜Ｃ成分の合成＞
＜重合例３＞
ＭＭＡ ３０．０ｇ、ＨＥＭＡ ３．０ｇ、重合触媒としてＡＩＢＮ ０．３ｇをＰＭ１４６．０ｇに溶解し、８０℃にて２０時間反応させることによりアクリル共重合体溶液を得た。アクリル共重合体溶液をヘキサン１０００．０ｇに徐々に滴下して固体を析出させ、ろ過および減圧乾燥することでアクリル共重合体（ＰＣ－１）を得た。得られたアクリル共重合体のＭｎは１８，０００、Ｍｗは３２，８００であった。

＜実施例、比較例＞
表１に示す組成にて実施例及び比較例の各硬化膜形成組成物を調製した。次に、各位相差材形成組成物を用いて硬化膜を形成し、得られた硬化膜それぞれについて、配向性および密着性の評価を行った。

［配向性の評価］
実施例及び比較例の各硬化膜形成組成物を、オゾン処理を施したＣＯＰフィルム上にバーコーターを用いてＷｅｔ膜厚４μｍにて塗布した。それぞれ温度１１０℃で６０秒間、熱循環式オーブン中で加熱乾燥を行い、ＣＯＰフィルム上にそれぞれ硬化膜を形成した。この各硬化膜に３１３ｎｍの直線偏光を１０ｍＪ／ｃｍ^２の露光量で垂直に照射し、配向材を形成した。ＣＯＰフィルム上の配向材の上に、メルク株式会社製の水平配向用重合性液晶溶液ＲＭＳ０３－０１３Ｃを、バーコーターを用いてＷｅｔ膜厚６μｍにて塗布した。この塗膜を３００ｍＪ／ｃｍ^２で露光し、位相差材を作製した。作製した基板上の位相差材を一対の偏光板で挟み込み、位相差材における位相差特性の発現状況を観察し、位相差が欠陥なく発現しているものを○、位相差が発現していないものを×として「配向性」の欄に記載した。評価結果は、後に表２にまとめて示す。

［密着性の評価］
実施例及び比較例の各硬化膜形成組成物を、オゾン処理を施したＣＯＰフィルム上にバーコーターを用いてＷｅｔ膜厚４μｍにて塗布した。それぞれ温度１１０℃で６０秒間、熱循環式オーブン中で加熱乾燥を行い、ＣＯＰフィルム上にそれぞれ硬化膜を形成した。この各硬化膜に３１３ｎｍの直線偏光を１０ｍＪ／ｃｍ^２の露光量で垂直に照射し、配向材を形成した。ＣＯＰフィルム上の配向材の上に、メルク株式会社製の水平配向用重合性液晶溶液ＲＭＳ０３－０１３Ｃを、バーコーターを用いてＷｅｔ膜厚６μｍにて塗布した。この塗膜を３００ｍＪ／ｃｍ^２で露光し、位相差材を作製した。この位相差材に縦横１ｍｍ間隔で１０×１０マスとなるようカッターナイフで切込みをつけた。この切り込みの上にスコッチテープを用いてセロハンテープ剥離試験を行った。評価結果は「密着性」とし、１００マス全て剥がれずに残っているものを○、１マスでも剥がれているものを×とした。評価結果は、後に表２にまとめて示す。

表２に示すように、実施例の硬化膜形成組成物を用いて得られた配向材は、良好な配向性と密着性を示した。

それに対して、比較例の硬化膜形成組成物を用いて得られた配向材は、良好な配向性は示したが、密着性が得られなかった。

本発明による硬化膜形成組成物は、液晶表示素子の液晶配向膜や、液晶表示素子に内部や外部に設けられる光学異方性フィルムを形成するための配向材を形成する材料として非常に有用であり、特に、ＩＰＳ－ＬＣＤや有機ＥＬディスプレイの反射防止膜として使用される円偏光板の位相差材向け材料として好適である。

Claims (10)

1. （Ａ）エポキシ基を有する重合性不飽和化合物の重合体または共重合体であって、エポキシ基を有する重合性不飽和化合物の共重合割合が５０質量％以上である重合体及びフェノールノボラック型エポキシ樹脂から選ばれるポリマーと下記式Ｍ１－１～Ｍ１－５のいずれかで表される桂皮酸誘導体との反応生成物及び（Ａ）成分１００質量部に基づいて、１質量部～５００質量部の（Ｂ）ヒドロキシメチル基またはアルコキシメチル基で置換されたアクリルアミド化合物またはメタクリルアミド化合物を使用して製造されるポリマー並びにアルコキシメチル化グリコールウリル、アルコキシメチル化ベンゾグアナミン及びアルコキシメチル化メラミンから選ばれる架橋剤を含有する硬化膜形成組成物。




   （式中、Ｍ ^１ は水素原子又はメチル基を表し、ｓ１はメチレン基の数を表し、２乃至９の自然数である。）
2. （Ｃ）ヒドロキシ基、カルボキシル基、アミド基、アミノ基、およびアルコキシシリル基からなる群から選ばれる少なくとも１つの基を有するポリマーをさらに含有する請求項１に記載の硬化膜形成組成物。
3. （Ｄ）架橋触媒をさらに含有する請求項１又は請求項２に記載の硬化膜形成組成物。
4. （Ｅ）１つ以上の重合性基と、ヒドロキシ基、カルボキシル基、アミド基、アミノ基、およびアルコキシシリル基からなる群から選ばれる少なくとも１つの基Ａ又は該基Ａと反応する少なくとも１つの基とを有する化合物を含有する請求項１乃至請求項３の何れか一項に記載の硬化膜形成組成物。
5. （Ａ）成分及び（Ｂ）成分の架橋剤の合計量の１００質量部に対して１質量部～４００質量部の（Ｃ）成分を含有する請求項２乃至請求項４の何れか一項に記載の硬化膜形成組成物。
6. （Ａ）成分及び（Ｂ）成分の架橋剤の合計量の１００質量部に対して０．０１質量部～２
   ０質量部の（Ｄ）成分を含有する請求項３乃至請求項５の何れか一項に記載の硬化膜形成組成物。
7. （Ａ）成分及び（Ｂ）成分の架橋剤の合計量の１００質量部に対して１質量部～１００質量部の（Ｅ）成分を含有する請求項４乃至請求項６の何れか一項に記載の硬化膜形成組成物。
8. 請求項１乃至請求項７のうち何れか一項に記載の硬化膜形成組成物から得られることを特徴とする硬化膜。
9. 請求項１乃至請求項７のうち何れか一項に記載の硬化膜形成組成物から得られることを特徴とする配向材。
10. 請求項１乃至請求項７のうち何れか一項に記載の硬化膜形成組成物から得られる硬化膜を使用して形成されることを特徴とする位相差材。
