JP7621708B2 - 熱硬化性樹脂組成物、その硬化物及びプリプレグ、硬化物又はプリプレグの硬化物を備えた積層板、金属箔張積層板、並びにプリント配線板 - Google Patents

熱硬化性樹脂組成物、その硬化物及びプリプレグ、硬化物又はプリプレグの硬化物を備えた積層板、金属箔張積層板、並びにプリント配線板 Download PDF

Info

Publication number
JP7621708B2
JP7621708B2 JP2021066425A JP2021066425A JP7621708B2 JP 7621708 B2 JP7621708 B2 JP 7621708B2 JP 2021066425 A JP2021066425 A JP 2021066425A JP 2021066425 A JP2021066425 A JP 2021066425A JP 7621708 B2 JP7621708 B2 JP 7621708B2
Authority
JP
Japan
Prior art keywords
group
resin composition
thermosetting resin
tetrafluoroethylene
cured product
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
JP2021066425A
Other languages
English (en)
Other versions
JP2022161530A (ja
Inventor
真司 白木
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
LG Chem Ltd
Original Assignee
LG Chem Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by LG Chem Ltd filed Critical LG Chem Ltd
Priority to JP2021066425A priority Critical patent/JP7621708B2/ja
Priority to PCT/KR2021/019927 priority patent/WO2022215831A1/ko
Priority to KR1020237002145A priority patent/KR20230029820A/ko
Priority to US18/019,732 priority patent/US20230323105A1/en
Priority to CN202180056245.4A priority patent/CN116075556B/zh
Publication of JP2022161530A publication Critical patent/JP2022161530A/ja
Application granted granted Critical
Publication of JP7621708B2 publication Critical patent/JP7621708B2/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L53/00—Compositions of block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers
    • C08L53/02—Compositions of block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers of vinyl-aromatic monomers and conjugated dienes
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B15/00—Layered products comprising a layer of metal
    • B32B15/04—Layered products comprising a layer of metal comprising metal as the main or only constituent of a layer, which is next to another layer of the same or of a different material
    • B32B15/08—Layered products comprising a layer of metal comprising metal as the main or only constituent of a layer, which is next to another layer of the same or of a different material of synthetic resin
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G81/00—Macromolecular compounds obtained by interreacting polymers in the absence of monomers, e.g. block polymers
    • C08G81/02—Macromolecular compounds obtained by interreacting polymers in the absence of monomers, e.g. block polymers at least one of the polymers being obtained by reactions involving only carbon-to-carbon unsaturated bonds
    • C08G81/024—Block or graft polymers containing sequences of polymers of C08C or C08F and of polymers of C08G
    • C08G81/025—Block or graft polymers containing sequences of polymers of C08C or C08F and of polymers of C08G containing polyether sequences
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/24—Impregnating materials with prepolymers which can be polymerised in situ, e.g. manufacture of prepregs
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K7/00—Use of ingredients characterised by shape
    • C08K7/16—Solid spheres
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L27/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Compositions of derivatives of such polymers
    • C08L27/02—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Compositions of derivatives of such polymers not modified by chemical after-treatment
    • C08L27/12—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Compositions of derivatives of such polymers not modified by chemical after-treatment containing fluorine atoms
    • C08L27/18—Homopolymers or copolymers or tetrafluoroethene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L71/00—Compositions of polyethers obtained by reactions forming an ether link in the main chain; Compositions of derivatives of such polymers
    • C08L71/08—Polyethers derived from hydroxy compounds or from their metallic derivatives
    • C08L71/10—Polyethers derived from hydroxy compounds or from their metallic derivatives from phenols
    • C08L71/12—Polyphenylene oxides
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K1/00—Printed circuits
    • H05K1/02—Details
    • H05K1/03—Use of materials for the substrate
    • H05K1/0313—Organic insulating material
    • H05K1/0353—Organic insulating material consisting of two or more materials, e.g. two or more polymers, polymer + filler, + reinforcement
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K1/00—Printed circuits
    • H05K1/02—Details
    • H05K1/03—Use of materials for the substrate
    • H05K1/0313—Organic insulating material
    • H05K1/0353—Organic insulating material consisting of two or more materials, e.g. two or more polymers, polymer + filler, + reinforcement
    • H05K1/036—Multilayers with layers of different types
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2327/00—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Derivatives of such polymers
    • C08J2327/02—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Derivatives of such polymers not modified by chemical after-treatment
    • C08J2327/12—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Derivatives of such polymers not modified by chemical after-treatment containing fluorine atoms
    • C08J2327/18—Homopolymers or copolymers of tetrafluoroethylene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2371/00—Characterised by the use of polyethers obtained by reactions forming an ether link in the main chain; Derivatives of such polymers
    • C08J2371/08—Polyethers derived from hydroxy compounds or from their metallic derivatives
    • C08J2371/10—Polyethers derived from hydroxy compounds or from their metallic derivatives from phenols
    • C08J2371/12—Polyphenylene oxides
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2427/00—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Derivatives of such polymers
    • C08J2427/02—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Derivatives of such polymers not modified by chemical after-treatment
    • C08J2427/12—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Derivatives of such polymers not modified by chemical after-treatment containing fluorine atoms
    • C08J2427/18—Homopolymers or copolymers of tetrafluoroethylene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2453/00—Characterised by the use of block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Derivatives of such polymers
    • C08J2453/02—Characterised by the use of block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Derivatives of such polymers of vinyl aromatic monomers and conjugated dienes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K2201/00—Specific properties of additives
    • C08K2201/002—Physical properties
    • C08K2201/005—Additives being defined by their particle size in general
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K2201/00—Indexing scheme relating to printed circuits covered by H05K1/00
    • H05K2201/01—Dielectrics
    • H05K2201/0137—Materials
    • H05K2201/015—Fluoropolymer, e.g. polytetrafluoroethylene [PTFE]

Landscapes

  • Chemical & Material Sciences (AREA)
  • Polymers & Plastics (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Microelectronics & Electronic Packaging (AREA)
  • Manufacturing & Machinery (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Reinforced Plastic Materials (AREA)
  • Laminated Bodies (AREA)
  • Macromonomer-Based Addition Polymer (AREA)

Description

本発明は、熱硬化性樹脂組成物、その硬化物及びこれを用いたプリプレグ、硬化物又はプリプレグの硬化物を備えた積層板、金属箔張積層板、並びにプリント配線板に関する。
近年、情報通信分野においては、スマートフォンの爆発的な普及などにより通信トラフィックが増大しており、通信に関わる電子機器には、大容量のデータを高速で処理することが求められている。また、情報の多様化に伴う無線機器の増加、又は取り扱われる情報量の増加によってチャンネル数が増加し、それに伴って、無線情報通信に使用する電波の高周波化も進行している。そのため、情報通信に使用される通信部材も高周波化への対応が要求され、通信時の情報伝達における伝送損失を小さくすることが重要になってきている。
無線通信において発信された電波が熱変換されることで発生する伝送損失は（式１）によって表される。
Figure 0007621708000001
 α ： 誘電体の伝送損失
Ｋ ： 比例定数
ｆ ： 周波数
εｒ ： 比誘電率
ｔａｎδ ： 誘電正接
式１から、伝送損失量は比誘電率の平方根と誘電正接との積として表されるため、低損失通信の実現には低誘電特性を示すアンテナ材料が必要となってくる。特に高周波領域での伝送信号は、より熱に変わりやすいという特徴をもっているため、より低誘電特性を示す材料が求められている。
従来、基板材料に多く用いられている熱硬化性のエポキシ樹脂や、芳香族テトラカルボン酸無水物と芳香族ジアミンとの反応生成物であるポリイミド等は、ネットワーク構造を形成するため、極性基を多く含むことから低誘電化の達成が非常に難しいとされている。
一方、低誘電特性を示す樹脂材料としては、ＰＴＦＥ（ポリテトラフルオロエチレン）を代表とするフッ素樹脂や、ポリエチレン、ポリプロピレンなどのポリオレフィン系の熱可塑樹脂、液晶ポリマーなどの樹脂材料があげられ、寸法安定性や機械的強度のために、必要に応じてガラスクロスなどによって補強された銅張積層板が、アンテナや回路材料として使用されている。これらは良好な誘電特性を有するが、成形性や耐熱性、また金属層との密着性に大きな課題を有している。
近年、ポリイミドと、カルボニル基含有基等の接着性官能基を有するフッ素樹脂を主成分とする樹脂材料からなる樹脂パウダーと、液状媒体とを含む樹脂組成物を、基板や金属箔の表面に塗布し、乾燥、硬化させて形成された樹脂層が提案されている（特許文献１及び２）。特許文献１及び２に記載の樹脂層は、比誘電率及び誘電正接がある程度低いものの、特に５Ｇ以降の高周波信号の高速伝送に用いられるプリント配線板には、さらなる伝送特性の向上が求められており、比誘電率及び誘電正接がさらに低い材料が求められている。
他方、ポリフェニレンエーテル（以下、ＰＰＥと記す）を熱硬化変性することにより、電気特性と耐熱性を両立させる設計技術が注目されている。しかしながらＰＰＥ単独の硬化膜は柔軟性に難があり、熱硬化後にクラックを生じやすいという問題がある。このためエポキシ樹脂に代表される熱硬化性樹脂を共通構造としたネットワークポリマーを形成させる基板設計がなされているが、この場合は比誘電率を一定値以下に低下させることが困難になる。
さらに、スチレン系エラストマーは、電気特性（低誘電率・低誘電正接）に優れ、伝送速度の高速化や伝送損失の低減に効果が期待される化合物である。プリント配線基板の高性能化及び多層化のために、このスチレン系エラストマーを絶縁層として用いたプリプレグの積層体をプリント配線基板に適用する試みがなされている（特許文献３～５）。しかし、スチレン系エラストマーは一般に樹脂との相溶性が悪く、薬液処理時にスチレン系エラストマーそのものが剥がれ落ちてしまうという欠点がある。
プリント配線板の材料として、これらの材料が組み合わされた様々な樹脂組成物が提案されている。特許文献６には、スチレン系エラストマー、スチレン系オリゴマー、マレイミド化合物及びシアン酸エステル化合物及びポリフェニレンエーテルを含む樹脂組成物、並びに特許文献７には、ポリフェニレンエーテル、エポキシ樹脂、シアン酸エステル化合物、スチレン及び／又は置換スチレンの低重合体並びに無機充填剤を含有する樹脂組成物がそれぞれ提案されているが、いずれも高い伝送特性が得られていない。また、特許文献８には、末端にスチレン基を有しポリフェニレンエーテル骨格を有する熱硬化性樹脂、水添されたスチレン系熱可塑性エラストマー及びポリテトラフルオロエチレンフィラーを含有し、ポリテトラフルオロエチレンフィラーを４０質量％以上８０質量％以下含有する樹脂組成物が提案されているが、硬化膜が脆く、柔軟性及び靭性などの膜として必要な物理的強度が低いため、プリント配線板への適用には不十分であった。
国際公開第２０１６／０１７８０１号 特開２０１９－１０４８４３号公報 特許第６１６７６２１号公報 特許第６１３６３４８号公報 特開２０１１－００１４１１号公報 国際公開第２０１９／２３０９４３号 特開２０１４－２４０４７４号公報 特開２０１６－８９１３７号公報
従来の技術では、高周波信号の使用やより高いレベルの高速伝送のための電気・電子機器に用いられるプリント配線板に使用される樹脂材料が得られていなかった。
本発明は前記課題を解決すべくなされたものであり、比誘電率及び誘電正接が十分に低く、柔軟性及び靭性が高い樹脂層を比較的短時間に形成できる熱硬化性樹脂組成物、その硬化物、熱硬化性樹脂組成物から形成された層を備えたプリプレグ、硬化物又はプリプレグの硬化物を備えた積層板、金属箔張積層板、並びにプリント配線板を提供することを目的とする。
本発明者らは、前記課題について鋭意検討した結果、本発明に到達した。すなわち、本発明の目的は、（Ａ）下記一般式（１）で表される重合性ポリフェニレンエーテル化合物、
Figure 0007621708000002
 （一般式（１）において、Ｒ１及びＲ２は、各々独立に炭素数１～６のアルキル基、アリール基又はハロゲンを表し、ａ及びｂは各々独立に０～４の整数を表し、Ｒ３及びＲ４は、各々独立に単結合又は炭素数１～６のアルキレン基を表し、Ｘは、アリーレン基を表し、Ｙ及びＺは重合性官能基を表し、ｍ及びｎは、各々独立に１～１００の整数を表す）
（Ｂ）エラストマー、及び
（Ｃ）テトラフルオロエチレン系ポリマー粒子
を含む熱硬化性樹脂組成物であって、
（Ｃ）テトラフルオロエチレン系ポリマー粒子の含有量が、熱硬化性樹脂組成物の固形分１００質量部に対して、１～３０質量部である、
熱硬化性樹脂組成物によって達成される。
本発明の熱硬化性樹脂組成物に用いられる（Ａ）重合性ポリフェニレンエーテル化合物における、一般式（１）のＸが下記一般式（２）～（４）のいずれか一つで表されることが好ましい：
Figure 0007621708000003
 （一般式（２）～（４）において、Ｒ５及びＲ６は、各々独立に炭素数１～６のアルキル基、アリール基又はハロゲンを表し、ｃ及びｄは各々独立に０～４の整数を表し、ｅ及びｆは各々独立に０～３の整数を表す）。
本発明の熱硬化性樹脂組成物に用いられる（Ａ）重合性ポリフェニレンエーテル化合物における、一般式（１）の重合性官能基Ｙ及びＺが、各々独立にアルケニル基、アクリロイル基及びメタクリロイル基からなる群から選択されることが好ましい。
本発明の熱硬化性樹脂組成物に用いられる（Ｂ）エラストマーがスチレン系エラストマーであることが好ましい。
本発明の熱硬化性樹脂組成物に用いられるスチレン系エラストマーが、スチレン－ブタジエン－スチレンブロック共重合体、スチレン－イソプレン－スチレンブロック共重合体、スチレン－水添ブタジエン－スチレンブロック共重合体、スチレン－水添イソプレン－スチレンブロック共重合体及びスチレン－水添（イソプレン／ブタジエン）－スチレンブロック共重合体からなる群から選択されることが好ましい。
本発明の熱硬化性樹脂組成物に用いられる（Ｂ）エラストマーの含有量が、熱硬化性樹脂組成物の固形分１００質量部に対して５～４０質量部であることが好ましい。
本発明の熱硬化性樹脂組成物に用いられる（Ｃ）テトラフルオロエチレン系ポリマー粒子が、下記一般式（５）で表されることが好ましい。
Figure 0007621708000004
 （一般式（５）において、Ｒｆは炭素数１～５のフッ化アルキル基を表し、ｐ及びｑは各々独立に１～１０００００の整数を表す）
本発明の熱硬化性樹脂組成物に用いられる（Ｃ）テトラフルオロエチレン系ポリマー粒子の平均粒子径が、３ｎｍ～１０μｍの範囲であることが好ましい。
本発明の熱硬化性樹脂組成物は、更に、（Ｄ）フッ素系界面活性剤を含むことが好ましい。
本発明はまた、本発明の熱硬化性樹脂組成物の硬化物にも関する。
本発明はまた、基材上に本発明の熱硬化性樹脂組成物から形成された層を備えた、プリプレグにも関する。
本発明はまた、本発明の硬化物又は本発明のプリプレグの硬化物を備えた、積層板にも関する。
本発明はまた、本発明の積層板の片面又は両面に金属箔を備えた、金属箔張積層板にも関する。
本発明はまた、絶縁層及び絶縁層の表面に導体層を有し、絶縁層が、本発明の熱硬化性樹脂組成物から形成された層を備えた、プリント配線板にも関する。
本発明の熱硬化性樹脂組成物によれば、その硬化物が、十分に低い比誘電率及び誘電正接、並びに高い柔軟性及び靭性を有することができる。
本発明の硬化物、又は熱硬化性樹脂組成物から形成されたプリプレグの硬化物によれば、十分に低い比誘電率及び誘電正接、並びに高い柔軟性及び靭性を有する積層板又は金属箔張積層板を提供することができる。
本発明の熱硬化性樹脂組成物によれば、十分に低い比誘電率及び誘電正接、並びに高い柔軟性及び靭性を有し、加工工程における熱及び化学処理に耐えうるプリント配線板を提供することができる。
［熱硬化性樹脂組成物］
以下、まずは本発明の熱硬化性樹脂組成物について詳細に説明する。本発明の熱硬化性樹脂組成物は、（Ａ）下記一般式（１）で表される重合性ポリフェニレンエーテル化合物、
Figure 0007621708000005
 （一般式（１）において、Ｒ１及びＲ２は、各々独立に炭素数１～６のアルキル基、アリール基又はハロゲンを表し、ａ及びｂは各々独立に０～４の整数を表し、Ｒ３及びＲ４は、各々独立に単結合又は炭素数１～６のアルキレン基を表し、Ｘは、アリーレン基を表し、Ｙ及びＺは重合性官能基を表し、ｍ及びｎは、各々独立に１～１００の整数を表す）
（Ｂ）エラストマー、及び
（Ｃ）テトラフルオロエチレン系ポリマー粒子
を含み、
（Ｃ）テトラフルオロエチレン系ポリマー粒子の含有量が、熱硬化性樹脂組成物の固形分１００質量部に対して、１～３０質量部であることを特徴とする。
［（Ａ）重合性ポリフェニレンエーテル化合物］
一般式（１）のＲ１及びＲ２は、各々独立に炭素数１～６のアルキル基、アリール基又はハロゲンを表し、好ましくは、炭素数１～６のアルキル基である。炭素数１～６のアルキル基は、メチル基、エチル基、プロピル基、イソプロピル基、ブチル基、ｔ－ブチル基、ペンチル基、及びヘキシル基からなる群から選択されることが好ましく、好ましくはメチル基又はエチル基であり、より好ましくはメチル基である。炭素数１～６のアルキル基は、炭素数１～６のアルコキシ基、アリール基、又はハロゲンで置換されていてもよく、好ましくは置換されていない。炭素数１～６のアルコキシ基は、メトキシ基、エトキシ基、プロポキシ基、ブトキシ基、ペンチルオキシ基、及びヘキシルオキシ基からなる群から選択されることが好ましい。アリール基は、フェニル基、メチルフェニル基、クロロフェニル基、フルオロフェニル基、メトキシフェニル基、ニトロフェニル基、シアノフェニル基、ナフチル基、ビフェニル基、アントリル基、フェナントリル基、及びピレニル基からなる群から選択されることが好ましい。
一般式（１）のａ及びｂは、各々独立に０～４の整数を表し、好ましくは各々独立に０～３の整数であり、より好ましくは各々独立に１～２の整数であり、最も好ましくは２である。
一般式（１）のＲ３及びＲ４は、各々独立に単結合又は炭素数１～６のアルキレン基を表し、メチレン基、エチレン基、プロピレン基、ブチレン基、ペンチレン基、及びヘキシレン基からなる群から選択されることが好ましく、メチレン基及びエチレン基からなる群から選択されることがより好ましく、メチレン基が最も好ましい。炭素数１～６のアルキレン基は、炭素数１～６のアルコキシ基、アリール基、又はハロゲンで置換されていてもよく、好ましくは置換されていない。
一般式（１）のＸはアリーレン基を表し、フェニレン基、メチルフェニレン基、クロロフェニレン基、フルオロフェニレン基、メトキシフェニレン基、ニトロフェニレン基、シアノフェニレン基、ナフチレン基、ビフェニレン基、アントリレン基、フェナントレン基、及びピレニレン基からなる群から選択されることが好ましく、フェニレン基、メチルフェニレン基、ナフチレン基、及びビフェニレン基からなる群から選択されることがより好ましい。アリーレン基は、炭素数１～６のアルキル基、炭素数１～６のアルコキシ基、アリール基、又はハロゲンで置換されていてもよく、好ましくは炭素数１～６のアルキル基で置換されている。
一実施形態において、一般式（１）のＸが下記一般式（２）～（４）のいずれか一つで表されることが好ましく、より好ましくは一般式（３）である。Ｘが一般式（２）～（４）のいずれか一つで表される重合性ポリフェニレンエーテル化合物を使用することで、本発明の熱硬化性樹脂組成物は良好な比誘電率及び誘電正接をもたらすことができる。

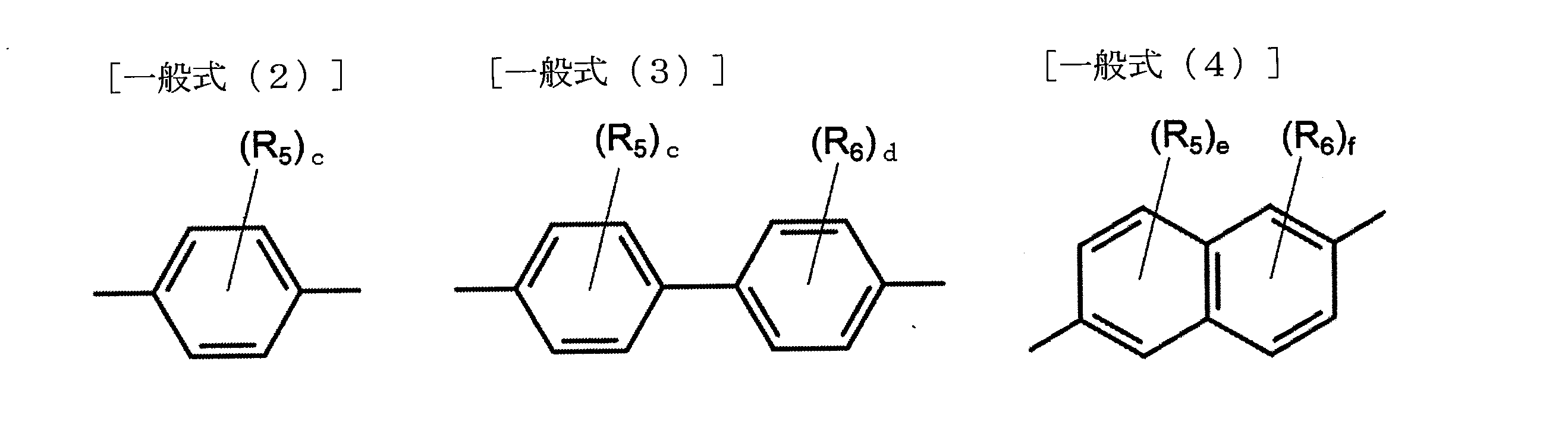

Figure 0007621708000006
 （一般式（２）～（４）において、Ｒ５及びＲ６は、各々独立に炭素数１～６のアルキル基、アリール基又はハロゲンを表し、ｃ及びｄは各々独立に０～４の整数を表し、ｅ及びｆは各々独立に０～３の整数を表す）。
一般式（２）～（４）のＲ５及びＲ６は、各々独立に炭素数１～６のアルキル基、アリール基又はハロゲンを表し、好ましくは、炭素数１～６のアルキル基である。炭素数１～６のアルキル基は、メチル基、エチル基、プロピル基、イソプロピル基、ブチル基、ｔ－ブチル基、ペンチル基、及びヘキシル基からなる群から選択されることが好ましく、好ましくはメチル基又はエチル基であり、より好ましくはメチル基である。炭素数１～６のアルキル基は、炭素数１～６のアルコキシ基、アリール基、又はハロゲンで置換されていてもよく、好ましくは置換されていない。炭素数１～６のアルコキシ基は、メトキシ基、エトキシ基、プロポキシ基、ブトキシ基、ペンチルオキシ基、及びヘキシルオキシ基からなる群から選択されることが好ましい。アリール基は、フェニル基、メチルフェニル基、クロロフェニル基、フルオロフェニル基、メトキシフェニル基、ニトロフェニル基、シアノフェニル基、ナフチル基、ビフェニル基、アントリル基、フェナントリル基、及びピレニル基からなる群から選択されることが好ましい。
一般式（２）及び（３）のｃ及びｄは各々独立に０～４の整数を表し、好ましくは各々独立に１～３の整数であり、より好ましくは３である。
一実施形態において、一般式（１）のＹ及びＺは重合性官能基を表し、各々独立にアルケニル基、アクリロイル基及びメタクリロイル基からなる群から選択されることが好ましく、より好ましくはアルケニル基である。アルケニル基は、ビニル基、プロペニル基、ブテニル基、ペンテニル基、ヘキセニル基、ヘプタニル基、オクテニル基、デセニル基、ドデセニル基、オクタデセニル基、シクロブテニル基、シクロペンテニル基、及びシクロヘキセニル基からなる群から選択されることが好ましく、ビニル基がより好ましい。一般式（１）のＹ及びＺが各々独立にアルケニル基、アクリロイル基及びメタクリロイル基からなる群から選択されることで、熱硬化性樹脂組成物の良好な硬化膜が得られる。
一般式（１）のｍ及びｎは、各々独立に１～１００の整数を表し、１～１０の整数が好ましく、１～５の整数がより好ましい。ｍ及びｎが各々独立に１～１００の整数を示すことで、熱硬化性樹脂組成物の良好な硬化膜が得られる。
一実施形態において、（Ａ）重合性ポリフェニレンエーテル化合物の数平均分子量は、３００～４０００の範囲が好ましく、５００～３０００の範囲がより好ましい。数平均分子量が３００～４０００の範囲であれば、熱硬化性樹脂組成物の良好な硬化膜が得られる。分子量の測定は、特に制限されないが、例えばゲルパーミエーションクロマトグラフィーが用いられ、（Ａ）重合性ポリフェニレンエーテル化合物の数平均分子量は、ポリスチレン標準の較正曲線から算出されてもよい。
一実施形態において、（Ａ）重合性ポリフェニレンエーテル化合物の含有量は、熱硬化性樹脂組成物の固形分１００質量部に対して、３０～９４質量部であることが好ましく、４０～８５質量部であることがより好ましく、５０～８０質量部であることが最も好ましい。（Ａ）重合性ポリフェニレンエーテル化合物が、上記範囲で含まれることで、良好な比誘電率及び静電正接が得られ、熱硬化性樹脂組成物の良好な硬化膜が得られる。
［（Ｂ）エラストマー］
（Ｂ）エラストマーは、（Ａ）重合性ポリフェニレンエーテル化合物と相溶するエラストマーが好ましく、アクリルゴム、シリコーンゴム、エチレン－プロピレンゴム、ポリブタジエン、環状オレフィンコポリマー及びスチレン系エラストマーからなる群から選択されることが好ましい。
一実施形態において、（Ｂ）エラストマーがスチレン系エラストマーであることが好ましい。スチレン系エラストマーを使用することによって、良好な比誘電率及び誘電正接が得られ、熱硬化性樹脂組成物の良好な硬化物の膜が得られる。
一実施形態において、スチレン系エラストマーが、スチレン－ブタジエン－スチレンブロック共重合体、スチレン－イソプレン－スチレンブロック共重合体、スチレン－エチレン－スチレンブロック共重合体、スチレン－プロピレン－スチレンブロック共重合体、スチレン－エチレン／プロピレン－スチレンブロック共重合体、スチレン－エチレン／ブチレン－スチレンブロック共重合体、スチレン－水添ブタジエン－スチレンブロック共重合体、スチレン－水添イソプレン－スチレンブロック共重合体及びスチレン－水添（イソプレン／ブタジエン）－スチレンブロック共重合体からなる群から選択されることが好ましく、スチレン－水添ブタジエン－スチレンブロック共重合体が更に好ましい。
一実施形態において、（Ｂ）エラストマーの含有量が、熱硬化性樹脂組成物の固形分１００質量部に対して５～４０質量部であることが好ましく、１０～４０質量部であることが更に好ましく、１５～４０質量部であることが最も好ましい。（Ｂ）エラストマーの含有量が上記範囲に含まれることで、良好な比誘電率及び誘電正接並びに熱硬化性樹脂組成物の良好な硬化膜が得られる。
［（Ｃ）テトラフルオロエチレン系ポリマー粒子］
テトラフルオロエチレン系ポリマーは、テトラフルオロエチレンホモポリマー、テトラフルオロエチレンとエチレンとのコポリマー（ＥＴＦＥ）、テトラフルオロエチレンとプロピレンとのコポリマー、テトラフルオロエチレンとパーフルオロ（アルキルビニルエーテル）（ＰＡＶＥ）とのコポリマー（ＰＦＡ）、テトラフルオロエチレンとヘキサフルオロプロピレン（ＨＦＰ）とのコポリマー（ＦＥＰ）、テトラフルオロエチレンとフルオロアルキルエチレン（ＦＡＥ）とのコポリマー、テトラフルオロエチレンとフルオロアルキルフルオロエチレンとのコポリマー及びテトラフルオロエチレンとクロロトリフルオロエチレン（ＣＴＦＥ）とのコポリマーからなる群から選択されることが好ましい。
一実施形態において、テトラフルオロエチレン系ポリマーは、下記一般式（５）又は（６）で表されることが好ましい。
Figure 0007621708000007
 （一般式（５）及び（６）において、Ｒｆは炭素数１～５のフッ化アルキル基を表し、ｐ、ｑ及びｒは各々独立に１～１０００００の整数を表す）
一実施形態において、テトラフルオロエチレン系ポリマーは上記一般式（５）で表されることが好ましい。一般式（５）のテトラフルオロエチレン系ポリマー粒子を使用することで、粒子がより良好に分散した熱硬化性樹脂を得ることができる。
炭素数１～５のフッ化アルキル基は、トリフルオロメチル基、ジフルオロメチル基、パーフルオロエチル基、２，２，２－トリフルオロエチル基、１，１，２，２－テトラフルオロエチル基、パーフルオロプロピル基、２，２，３，３，３－ペンタフルオロプロピル基、パーフルオロブチル基、１，１，２，２，３，３，４，４－オクタフルオロブチル基、パーフルオロペンチル基、２，２，３，３，４，４，５，５，５－ノナフルオロペンチル基からなる群から選択されることが好ましく、トリフルオロメチル基、ジフルオロメチル基、パーフルオロエチル基又はパーフルオロプロピル基がより好ましく、パーフルオロプロピル基が最も好ましい。
一実施形態において、（Ｃ）テトラフルオロエチエチレン系ポリマー粒子は、粉末状であることが好ましく、任意の溶剤又は水に分散された状態で熱硬化性樹脂組成物に混合される。熱硬化性樹脂組成物中では（Ａ）重合性ポリフェニレンエーテル化合物及び（Ｂ）エラストマーのマトリックス中で分散された状態で存在する。
一実施形態において、（Ｃ）テトラフルオロエチエチレン系ポリマー粒子は、平均粒子径が、３ｎｍ～１０μｍの範囲であることが好ましく、１０ｎｍ～５μｍの範囲であることがより好ましく、２０ｎｍ～３μｍの範囲であることが最も好ましい。（Ｃ）テトラフルオロエチエチレン系ポリマー粒子の平均粒子径の測定は、特に制限されないが、例えば、レーザー回折式粒度分布測定装置を用いて体積粒度分布を測定し、体積粒度分布における中心粒子径（Ｄ５０）を平均粒子径とすることができる。
（Ｃ）テトラフルオロエチレン系ポリマー粒子の含有量は、熱硬化性樹脂組成物の固形分１００質量部に対して、１～３０質量部であって、２～２０質量部であることが好ましく、３～１５質量部であることがより好ましい。（Ｃ）テトラフルオロエチレン系ポリマー粒子が、１質量部未満では良好な比誘電率及び誘電正接が得られず、３０質量部超では、良好な柔軟性、靭性を有する熱硬化性樹脂組成物の硬化膜が得られない。
［（Ｄ）フッ素系界面活性剤］
本発明の熱硬化性樹脂組成物は、（Ｄ）フッ素系界面活性剤をさらに含むことが好ましい。（Ｄ）フッ素系界面活性剤を含むことによって、（Ｃ）テトラフルオロエチレン系ポリマー粒子が安定して熱硬化性樹脂組成物中に分散することができる。（Ｄ）フッ素系界面活性剤の種類は、特に限定されないが、フッ素原子を含有するノニオン系界面活性剤が好ましい。本発明の一実施形態によれば、前記フッ素系界面活性剤は、商用品として、ＤＩＣ（株）製ｍａｇａｆａｃｅ Ｆ－４４４、ｍａｇａｆａｃｅ Ｆ－４４５、ｍａｇａｆａｃｅ Ｆ－４７０、ｍａｇａｆａｃｅ Ｆ－４７７、ｍａｇａｆａｃｅ ＭＣＦ－３５０ＳＦ、（株）ネオス製フタージェント ７１０ＦＬ、フタージェント ７１０ＦＭ、フタージェント ７１０ＦＳ、フタージェント ７３０ＬＭ、フタージェント ６１０ＦＭ、フタージェント ６８３、フタージェント ６０１ＡＤ、フタージェント ６０１ＡＤＨ２、フタージェント ６０２Ａ、フタージェント ６５０ＡＣ、フタージェント ６８１、共栄社化学（株）製ＦＤ－４２０などが用いられる。
一実施形態において、（Ｄ）フッ素系界面活性剤の含有量は、（Ｃ）テトラフルオロエチレン系ポリマー粒子１００質量部に対して、フッ素系界面活性剤の固形分換算で０．０１～１００質量部であって、０．１～８０質量部であることが好ましく、１～６０質量部であることがより好ましい。
熱硬化性樹脂組成物は、本発明の効果を損なわない範囲であれば、溶剤、シランカップリング剤、架橋性化合物、触媒等を添加してもよい。
本発明の熱硬化性樹脂組成物は、該組成物を、必要により配合される各種添加剤とともに、例えば固形分濃度が３～９０重量％となるように溶剤に溶解し、組成物溶液を調製してもよい。
組成物溶液の調製に用いられる溶剤としては、熱硬化性樹脂組成物の成分と混合可能であり、良好な溶解性を有するものであれば特に限定しない。これらの具体的な例としては、アセトン、メチルエチルケトン、メチルイソブチルケトン及びシクロヘキサノンなどのケトン、ベンゼン、トルエン及びキシレンなどの芳香族炭化水素、ジメチルホルムアミド及びジメチルアセトアミドなどのアミド、メチルセロソルブ、エチルセロソルブ、酢酸メチルセロソルブ、酢酸エチルセロソルブ及びブチルセロソルブなどの脂肪族アルコール、酢酸プロピレングリコールメチルエーテル、酢酸プロピレングリコールエチルエーテル、及び酢酸プロピレングリコールプロピルエーテル等のエーテル、並びに２－ヒドロキシプロピオン酸メチル、２－ヒドロキシプロピオン酸エチル、２－ヒドロキシ－２－メチルプロピオン酸エチル、３－メトキシプロピオン酸メチル、３－メトキシプロピオン酸エチル、３－エトキシプロピオン酸メチル、３－エトキシプロピオン酸エチル、エトキシ酢酸エチル、オキシ酢酸エチル、２－ヒドロキシ－３－メチルブタン酸メチル、酢酸３－メチル－３－メトキシブチル、プロピオン酸３－メチル－３－メトキシブチル、ブタン酸３－メチル－３－メトキシブチル、酢酸エチル、酢酸ブチル、ピルビン酸メチル、及びピルビン酸エチル等のエステルからなる群を挙げることができ、単独でまたは２種以上を混合して使用することができる。
これらの溶剤の中で、乾燥・硬化後の残存溶剤が誘電特性に与える影響を低減するため、沸点が低く、極性の低い溶剤が本発明の組成物に適する。特にトルエン、キシレンが好ましい。
［硬化物］
本発明は、本発明の熱硬化性樹脂組成物の硬化物にも関する。
本発明の硬化物は、熱硬化性樹脂組成物に含まれる（Ａ）重合性ポリフェニレンエーテル化合物の重合性官能基Ｘ及びＹが熱によって重合することにより、得ることができる。硬化は、乾燥機や焼成炉の中で加熱する方法や、比較的小さい基材上であれば、ホットプレート上で加熱してもよい。硬化温度は、特に限定されないが、約８０～３００℃、好ましくは９０～２５０℃、硬化時間も特に限定されないが、乾燥機や焼成炉を用いる場合は１０～１８０分、好ましくは２０～１２０分である。またホットプレートを用いる場合は１～３０分、好ましくは２～１５分である。
一実施形態において、硬化物の比誘電率は、２．５以下であり、好ましくは２．３以下であり、より好ましくは２．２以下である。
一実施形態において、硬化物の誘電正接は０．００５以下であり、好ましくは０．００２以下であり、より好ましくは０．００１以下である。
［プリプレグ］
本発明は、本発明の熱硬化性樹脂組成物から形成された層を備えた、プリプレグにも関する。プリプレグとは、本発明の熱硬化性樹脂組成物が半硬化状態で繊維基材に含浸又は塗布されている物を意味する。
一実施形態において、繊維基材は、特に限定されないが、ガラス繊維基材、炭素繊維基材、セルロース繊維基材、ポリアミド樹脂繊維、芳香族ポリアミド樹脂繊維などのポリアミド系樹脂繊維、ポリエステル樹脂繊維、芳香族ポリエステル樹脂繊維、全芳香族ポリエステル樹脂繊維などのポリエステル系樹脂繊維、ポリイミド樹脂繊維、フッ素樹脂繊維などを主成分とする織布又は不織布で構成される合成繊維基材、クラフト紙、コットンリンター紙、リンターとクラフトパルプの混抄紙などを主成分とする紙基材などを使用することができ、好ましくは、ガラス繊維基材、炭素繊維基材、又はセルロース繊維基材を使用する。ガラス繊維基材、炭素繊維基材、又はセルロース繊維基材は、プリプレグの強度が向上させ、吸水率を低下させることができ、また熱膨張係数を小さくすることができる。
一実施形態において、プリプレグは、特に限定されないが、当該分野によく知られた方法により製造されてもよい。例えば、プリプレグの製造方法は、含浸法、各種コーターを用いたコーティング法、スプレー噴射法などを利用することができる。
一実施形態において、プリプレグの製造条件は、特に制限されないが、熱硬化性樹脂組成物に溶剤を添加したワニス状態で使用することが好ましい。ワニス用溶剤は、熱硬化性樹脂組成物の成分と混合可能であり、良好な溶解性を有するものであれば特に限定しない。これらの具体的な例としては、アセトン、メチルエチルケトン、メチルイソブチルケトン及びシクロヘキサノンなどのケトン、ベンゼン、トルエン及びキシレンなどの芳香族炭化水素、ジメチルホルムアミド及びジメチルアセトアミドなどのアミド、並びにメチルセロソルブ及びブチルセロソルブなどの脂肪族アルコールからなる群から選択してもよい。
一実施形態において、プリプレグの製造時、使用された溶剤が８０重量％以上揮発し、半硬化状態になることが好ましい。このための乾燥条件は、特に制限はなく、乾燥機や焼成炉の中で加熱する方法や、比較的小さい基材上であれば、ホットプレート上で加熱してもよい。乾燥時の温度は、約８０～３００℃、好ましくは９０～２５０℃、硬化時間も特に限定されないが、乾燥機や焼成炉を用いる場合は１０～１８０分、好ましくは２０～１２０分である。またホットプレートを用いる場合は１～３０分、好ましくは２～１５分である。
一実施形態において、プリプレグは、プリプレグの総量に対する熱硬化性樹脂組成物の量が、２０～９０質量部の範囲であることが好ましく、３０～８０質量部であることがより好ましい。
［積層板］
本発明は、本発明の硬化物、又は本発明のプリプレグの硬化物を備えた、積層板にも関する。一実施形態において、積層板は本発明の硬化物又はプリプレグの硬化物及び基材を含むことが好ましく、例えば、基材／硬化物又はプリプレグの硬化物の構成、基材／硬化物又はプリプレグの硬化物／基材の構成、又は更に基材及び硬化物又はプリプレグの硬化物を積層させる構成などの多層の積層構造になっていてもよい。
積層板の製造は、本発明の熱硬化性樹脂組成物を基材に塗布して得ることが好ましい。塗布方法は、バーコーティング法、ロールコーティング法、エア・ナイフ法、グラビア法、リバースロール法、キスロール法、ドクターブレード法、ダイコーティング法、マイクログラビアコーティング法、コンマコーティング法、スロットダイコーティング法、リップコーティング法、スプレー法、浸漬法、刷毛塗り法、又はソリューションキャスティング（ｓｏｌｕｔｉｏｎ ｃａｓｔｉｎｇ）等を用いることができる。また比較的小さい基材上であれば、スピンコーティング方式で塗布することも可能である。乾燥条件は本発明の熱硬化性樹脂組成物が硬化し、溶剤が十分に揮発する温度であれば、特に制限はなく、乾燥時の温度は約８０℃～３００℃、好ましくは９０℃～２５０℃である。乾燥方法も特に限定されないが、乾燥機や焼成炉の中で加熱する方法や、比較的小さい基材上であれば、ホットプレート上で加熱してもよい。また時間は、乾燥機や焼成炉を用いる場合は１０～１８０分、好ましくは２０～１２０分である。またホットプレートを用いる場合は１～３０分、好ましくは２～１５分である。
基材は、特に限定されないが、例えば、ポリエチレンフィルム、ポリプロピレンフィルム、ポリカーボネートフィルム、ポリエチレンテレフタレートフィルム、エチレンテトラフルオロエチレン共重合体フィルム、及びこれらのフィルムの表面に離型剤を塗布した離型フィルム、並びにポリイミドフィルム等の有機系のフィルム基材、銅箔、アルミ箔等の金属箔、ガラス板、ＳＵＳ板、ＦＲＰ等の板状のものが挙げられる。
一実施形態において、積層板中の本発明の硬化物、又は本発明のプリプレグの硬化物及び基材の厚さはそれぞれ０．１～５００μｍであることが好ましい。
［金属箔張積層板］
本発明は、本発明の積層板の片面又は両面に金属箔を備えた、金属箔張積層板にも関する。一実施形態において、金属箔が本発明のプリプレグと共に加熱及び加圧されることにより金属箔がプリプレグの硬化物と一体化した金属箔張積層板を得ることが好ましい。
金属箔は銅箔であってもよい。銅箔は銅又は銅合金であってもよく、圧延銅箔や電解銅箔から選択されてもよい。また本発明のプリプレグ上または離形フィルム上に金属成膜してもよく、成膜方法は、真空蒸着法、イオンプレーティング法、スパッタリング法、ＣＶＤ法等の気層法、あるいは、電解めっき法、無電解めっき法等の湿式法により、銅や銅合金の金属薄膜を形成してもよい。また一実施形態において、金属箔の厚さは０．５～７０μｍが好ましく、より好ましくは２～３５μｍである。
一実施形態において、金属箔及び本発明のプリプレグを加工する際には、１００～３００℃、好ましくは２００℃以上、より好ましくは２２０℃以上で加熱され、２～１００ｋｇｆ／ｃｍ２、好ましくは３５～５０ｋｇｆ／ｃｍ２で加圧されることが好ましい。加熱及び／又は加圧時間は０．０５～５時間であることが好ましい。
［プリント配線板］
本発明は、絶縁層及び絶縁層の表面に導体層を有し、絶縁層が本発明の熱硬化性樹脂組成物から形成された層を備えたプリント配線板にも関する。一実施形態において、プリント配線板は本発明のプリプレグを含む積層板又は金属箔張積層板から製造することができる。
一実施形態において、プリント配線板は、当該分野によく知られた方法により製造されてもよく、例えば、エッチング処理を施した金属箔張積層板を内層基板として、更に、本発明のプリプレグ及び／又は積層体を積層することによって、外層に金属箔を有する積層体を得、内層回路と外層の金属箔との間に基材及び熱硬化性樹脂組成物の硬化物からなる絶縁層が形成された積層板を得ることができる。更に、内層回路と外層回路を導通させ、外層回路の金属箔にエッチング回路を施すことによってプリント配線板を得ることができる。
〔実施例１〕
＜熱硬化性樹脂組成物ａ１の調製＞
ポリフェニレンエーテルＡ１（三菱ガス化学（株）製ＯＰＥ－２Ｓｔ １２００、数平均分子量１２００）６ｇ、水添スチレン－ブタジエン－スチレンブロック共重合体Ｂ１（（株）クラレ製ＳＥＰＴＯＮ ８００７Ｌ）４ｇ、トルエン１５ｇを入れて混合した。次いでこの混合溶液に、ポリテトラフルオロエチレン粒子Ｃ１（Ｐｏｌｙｓｃｉｅｎｃｅｓ，Ｉｎｃ．製ＭＩＣＲＯＤＩＳＰＥＲＳ－２００）１ｇと、フッ素系界面活性剤Ｄ１（（株）ネオス製フタージェント７１０ＦＬ）をフッ素系界面活性剤の固形分換算で０．０５ｇ入れ、撹拌して混合し、ポリテトラフルオロエチレン粒子分散液として熱硬化性樹脂組成物ａ１を得た。
＜比誘電率、誘電正接測定用素子の作製＞
ガラス基板上に電極パターンのついた金属マスクを設置し、Ｅｌｉｏｎｉｘ製３元スパッタ装置ＥＩＳ－２３０Ｐのチャンバーに入れ、チャンバー内を３×１０－４Ｐａ以下となるまで真空排気した後に、アルゴンガス（濃度：９９．９％）を流量１ｓｃｃｍで導入し、チャンバー内の真空度３×１０－３Ｐａでアルミスパッタリングすることにより、膜厚１００ｎｍのアルミ薄膜の下地電極を形成した。これをチャンバーから取り出し、下部電極の一部をカプトンテープで覆った基板上に、前記熱硬化性樹脂組成物ａ１をスピンコーティングによりコーティングした後、前記カプトンテープを剥がし、取り出し電極を露出させた。続いて９０℃に設定したホットプレート上で１分乾燥した後、２００℃に設定したホットプレート上で３分間加熱処理した。その後、下部電極形成時と同様に、金属マスクを介してアルミをスパッタリングすることにより、下部電極とは取り出し口が逆側になるように膜厚１００ｎｍの上部電極を形成した。
＜評価試験＞
前記で得た組成物の塗布膜に対して、下記の方法により、評価試験を行った。
(1) 膜厚；触針式段差計（Ｂｒｕｋｅｒ製Ｄｅｋｔａｋ ＸＴ）を用いて、前記硬化膜の膜厚を測定した。
(2) クラッキング；前記硬化膜の表面を、光学顕微鏡を用いてクラックの有無を観察した。（○：クラック無し、×：クラック発生）
(3) 比誘電率、誘電正接；ＬＣＲメーター（日置電機（株）製ＩＭ３５３６）に４端子プローブＬ２０００を取り付け、室温（２５℃）下で、前記作製した素子の上部電極と下部電極に挟まれた硬化膜の周波数１ＭＨｚでの誘電率および誘電正接ｔａｎδを測定し、比誘電率を算出した。
(4) 耐薬品性；硬化膜をトルエン中に室温（２５℃）下で２４時間浸漬し、外観変化を観察した。（○：変化無し、×：溶解または剥離発生）
(5) 分散性；熱硬化性樹脂組成物を室温（２５℃）下で１０日間静置し、３日目および１０日目のポリテトラフルオロエチレン粒子の沈殿発生の有無を観察した。（×：３日目で沈殿発生、○：３日目で沈殿無し、◎：１０日目でも沈殿無し）
実施例１の評価結果を、〔表１〕に示す。
〔実施例２〕
ポリフェニレンエーテルＡ１（三菱ガス化学（株）製ＯＰＥ－２Ｓｔ １２００、数平均分子量１２００）８ｇ、水添スチレン－ブタジエン－スチレンブロック共重合体Ｂ１（（株）クラレ製ＳＥＰＴＯＮ ８００７Ｌ）２ｇ、トルエン１５ｇを入れて混合した。次いでこの混合溶液に、ポリテトラフルオロエチレン粒子Ｃ１（Ｐｏｌｙｓｃｉｅｎｃｅｓ，Ｉｎｃ．製ＭＩＣＲＯＤＩＳＰＥＲＳ－２００）０．５ｇと、フッ素系界面活性剤Ｄ１（（株）ネオス製フタージェント７１０ＦＬ）をフッ素系界面活性剤の固形分換算で０．０２５ｇ入れ、撹拌して混合し、ポリテトラフルオロエチレン粒子分散液として熱硬化性樹脂組成物ａ２を得た。熱硬化性樹脂組成物として、ａ２を用いた以外は実施例１と同様の方法で素子の作製を行い、評価試験を実施した。実施例２の評価結果を、〔表１〕に併せて示す。
〔実施例３〕
ポリフェニレンエーテルＡ１（三菱ガス化学（株）製ＯＰＥ－２Ｓｔ １２００、数平均分子量１２００）７ｇ、水添スチレン－ブタジエン－スチレンブロック共重合体Ｂ１（（株）クラレ製ＳＥＰＴＯＮ ８００７Ｌ）３ｇ、トルエン１５ｇを入れて混合した。次いでこの混合溶液に、テトラフルオロエチレン系ポリマー粒子Ｃ２（テトラフルオロエチレン／パーフルオロアルキルビニルエーテル共重合体、ＡＧＣ（株）製Ｆｌｕｏｎ＋ ＥＡ－２０００ ＰＷ１０）１ｇと、フッ素系界面活性剤Ｄ２（共栄社化学（株）製ＦＤ－４２０）をフッ素系界面活性剤の固形分換算で０．０５ｇ入れ、撹拌して混合し、テトラフルオロエチレン系ポリマー粒子分散液として熱硬化性樹脂組成物ａ３を得た。熱硬化性樹脂組成物として、ａ３を用いた以外は実施例１と同様の方法で素子の作製を行い、評価試験を実施した。実施例３の評価結果を、〔表１〕に併せて示す。
〔実施例４〕
実施例３において、フッ素系界面活性剤Ｄ２を入れずに撹拌して混合し、テトラフルオロエチレン系ポリマー粒子分散液として得た熱硬化性樹脂組成物ａ４を用いた以外は実施例３と同様の方法で素子の作製を行い、評価試験を実施した。実施例４の評価結果を、〔表１〕に併せて示す。
〔比較例１〕
前記実施例３において、テトラフルオロエチレン系ポリマー粒子Ｃ２およびフッ素系界面活性剤Ｄ２を混合せず、熱硬化性樹脂組成物ａ５を得た。熱硬化性樹脂組成物として、ａ５を用いた以外は実施例３と同様の方法で素子の作製を行い、評価試験を実施した。比較例１の評価結果を、〔表１〕に併せて示す。
〔比較例２〕
前記実施例３において、テトラフルオロエチレン系ポリマー粒子Ｃ２（テトラフルオロエチレン／パーフルオロアルキルビニルエーテル共重合体、ＡＧＣ（株）製Ｆｌｕｏｎ＋ ＥＡ－２０００ ＰＷ１０）０．０５ｇと、フッ素系界面活性剤Ｄ２（共栄社化学（株）製ＦＤ－４２０）をフッ素系界面活性剤の固形分換算で０．００２５ｇ入れ、撹拌して混合し、テトラフルオロエチレン系ポリマー粒子分散液として熱硬化性樹脂組成物ａ６を得た。熱硬化性樹脂組成物として、ａ６を用いた以外は実施例３と同様の方法で素子の作製を行い、評価試験を実施した。比較例２の評価結果を、〔表１〕に併せて示す。
〔比較例３〕
前記実施例３において、テトラフルオロエチレン系ポリマー粒子Ｃ２（テトラフルオロエチレン／パーフルオロアルキルビニルエーテル共重合体、ＡＧＣ（株）製Ｆｌｕｏｎ＋ ＥＡ－２０００ ＰＷ１０）５ｇと、フッ素系界面活性剤Ｄ２（共栄社化学（株）製ＦＤ－４２０）をフッ素系界面活性剤の固形分換算で０．２５ｇ入れ、撹拌して混合し、テトラフルオロエチレン系ポリマー粒子分散液として熱硬化性樹脂組成物ａ７を得た。熱硬化性樹脂組成物として、ａ７を用いた以外は実施例３と同様の方法で素子の作製を行い、評価試験を実施した。比較例３の評価結果を、〔表１〕に併せて示す。
〔比較例４〕
前記実施例３において、水添スチレン－ブタジエン－スチレンブロック共重合体を使用せず、ポリフェニレンエーテルＡ１（三菱ガス化学（株）製ＯＰＥ－２Ｓｔ １２００、数平均分子量１２００）１０ｇ、トルエン１５ｇを入れて混合した。次いでこの混合溶液に、テトラフルオロエチレン系ポリマー粒子Ｃ２（テトラフルオロエチレン／パーフルオロアルキルビニルエーテル共重合体、ＡＧＣ（株）製Ｆｌｕｏｎ＋ ＥＡ－２０００ ＰＷ１０）１ｇと、フッ素系界面活性剤Ｄ２（共栄社化学（株）製ＦＤ－４２０）をフッ素系界面活性剤の固形分換算で０．０５ｇ入れ、撹拌して混合し、テトラフルオロエチレン系ポリマー粒子分散液として熱硬化性樹脂組成物ａ８を得た。熱硬化性樹脂組成物として、ａ８を用いた以外は実施例３と同様の方法で素子の作製を行い、評価試験を実施した。比較例４の評価結果を、〔表１〕に併せて示す。
表１中の記載内容の説明は以下の通りである。
Ａ１：ポリフェニレンエーテル、三菱ガス化学（株）製ＯＰＥ－２Ｓｔ １２００、数平均分子量１２００
Ｂ１：水添スチレン－ブタジエン－スチレンブロック共重合体粒子、（株）クラレ製ＳＥＰＴＯＮ ８００７Ｌ
Ｃ１：ポリテトラフルオロエチレン粒子、Ｐｏｌｙｓｃｉｅｎｃｅｓ，Ｉｎｃ．製ＭＩＣＲＯＤＩＳＰＥＲＳ－２００、粒径２００～３００ｎｍ
Ｃ２：テトラフルオロエチレン／パーフルオロアルキルビニルエーテル共重合体、ＡＧＣ（株）製Ｆｌｕｏｎ＋ ＥＡ－２０００ ＰＷ１０、粒径Ｄ５０＝３μｍ
Ｄ１：フッ素系界面活性剤、（株）ネオス製フタージェント７１０ＦＬ
Ｄ２：フッ素系界面活性剤、共栄社化学（株）製ＦＤ－４２０
（ ）内数字は各成分の固形分含有量を示す。
Figure 0007621708000008
〔結果〕
〔表１〕の比較例３においては、テトラフルオロエチレン系ポリマー粒子Ｃ２が樹脂溶液中に均一に分散できず、塗布膜の表面凹凸により、再現性のある誘電正接の値が得られなかった。また比較例４においては、硬化膜全面にクラックによる剥離が生じ、比誘電率および誘電正接の測定ができなかった。
いずれの実施例においても、比誘電率の値が２．５以下、誘電正接の値が０．００２以下と極めて小さいことから、伝送損失を小さくすることが可能である。また、クラッキング、耐薬品性、分散性も良好なことから、耐熱性・耐久性の高い硬化膜が得られていることがわかる。一方、本発明の組成物に含まれる成分を含まない、又は各成分の含有量が本発明の範囲から逸脱する場合、比誘電率ならびに誘電正接の値の上昇（比較例１、２）、耐薬品性及び分散性の低下（比較例３）、クラックの発生（比較例４）等の問題が生じる。
本発明の積層板は、前記に開示した他に何ら制約はなく、プリント配線板等の基板として用いることができ、その優れた比誘電率及び誘電正接、並びに硬化膜の柔軟性及び靭性から、従来用いられるものより高周波及び高速伝送が要求されるプリント配線板の使用にも適している。

Claims (10)

  1. （Ａ）下記一般式（１）で表される重合性ポリフェニレンエーテル化合物、
    （一般式（１）において、Ｒ１及びＲ２は、各々独立に炭素数１～６のアルキル基、アリール基又はハロゲンを表し、ａ及びｂは各々独立に０～４の整数を表し、Ｒ３及びＲ４は、各々独立に炭素数１～６のアルキレン基を表し、Ｘは、アリーレン基を表し、Ｙ及びＺは重合性官能基を表し、ｍ及びｎは、各々独立に１～１００の整数を表す）
    （Ｂ）エラストマー、及び
    （Ｃ）テトラフルオロエチレン系ポリマー粒子
    を含む熱硬化性樹脂組成物であって、
    前記（Ａ）重合性ポリフェニレンエーテル化合物の含有量が、熱硬化性樹脂組成物の固形分１００質量部に対して５０～８０質量部であり、
    前記（Ｂ）エラストマーの含有量が、熱硬化性樹脂組成物の固形分１００質量部に対して１５～４０質量部であり、
    前記（Ｃ）テトラフルオロエチレン系ポリマー粒子の含有量が、熱硬化性樹脂組成物の固形分１００質量部に対して、１～３０質量部であり、
    前記（Ｂ）エラストマーが、スチレン－水添ブタジエン－スチレンブロック共重合体であり、
    前記（Ｃ）テトラフルオロエチレン系ポリマー粒子が、テトラフルオロエチレン系ポリマーが、テトラフルオロエチレンホモポリマー、テトラフルオロエチレンとエチレンとのコポリマー（ＥＴＦＥ）、テトラフルオロエチレンとプロピレンとのコポリマー、テトラフルオロエチレンとパーフルオロ（アルキルビニルエーテル）（ＰＡＶＥ）とのコポリマー（ＰＦＡ）、テトラフルオロエチレンとヘキサフルオロプロピレン（ＨＦＰ）とのコポリマー（ＦＥＰ）、テトラフルオロエチレンとフルオロアルキルエチレン（ＦＡＥ）とのコポリマー、テトラフルオロエチレンとフルオロアルキルフルオロエチレンとのコポリマー及びテトラフルオロエチレンとクロロトリフルオロエチレン（ＣＴＦＥ）とのコポリマーからなる群から選択され、
    更に、（Ｄ）フッ素系界面活性剤を含む、熱硬化性樹脂組成物。
  2. 前記（Ａ）重合性ポリフェニレンエーテル化合物における、一般式（１）のＸが下記一般式（２）～（４）のいずれか一つで表される、請求項１に記載の熱硬化性樹脂組成物：
    （一般式（２）～（４）において、Ｒ５及びＲ６は、各々独立に炭素数１～６のアルキル基、アリール基又はハロゲンを表し、ｃ及びｄは各々独立に０～４の整数を表し、ｅ及びｆは各々独立に０～３の整数を表す）。
  3. 前記（Ａ）重合性ポリフェニレンエーテル化合物における、一般式（１）の重合性官能基Ｙ及びＺが、各々独立にアルケニル基、アクリロイル基及びメタクリロイル基からなる群から選択される、請求項１又は２に記載の熱硬化性樹脂組成物。
  4. 前記（Ｃ）テトラフルオロエチレン系ポリマー粒子が、下記一般式（５）で表される、請求項１～３のいずれか一項に記載の熱硬化性樹脂組成物。
    （一般式（５）において、Ｒｆは炭素数１～５のフッ化アルキル基を表し、ｐ及びｑは各々独立に１～１０００００の整数を表す）
  5. 前記（Ｃ）テトラフルオロエチレン系ポリマー粒子の平均粒子径が、３ｎｍ～１０μｍの範囲である、請求項１～４のいずれか一項に記載の熱硬化性樹脂組成物。
  6. 請求項１～５のいずれか一項に記載の熱硬化性樹脂組成物の硬化物。
  7. 基材上に請求項１～５のいずれか一項に記載の熱硬化性樹脂組成物から形成された層を備えた、プリプレグ。
  8. 請求項６に記載の硬化物、又は請求項７に記載のプリプレグの硬化物を備えた、積層板。
  9. 請求項８に記載の積層板の片面又は両面に金属箔を備えた、金属箔張積層板。
  10. 絶縁層及び前記絶縁層の表面に導体層を有し、前記絶縁層が、請求項１～５のいずれか１項に記載の熱硬化性樹脂組成物から形成された層を備えた、プリント配線板。
JP2021066425A 2021-04-09 2021-04-09 熱硬化性樹脂組成物、その硬化物及びプリプレグ、硬化物又はプリプレグの硬化物を備えた積層板、金属箔張積層板、並びにプリント配線板 Active JP7621708B2 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
JP2021066425A JP7621708B2 (ja) 2021-04-09 2021-04-09 熱硬化性樹脂組成物、その硬化物及びプリプレグ、硬化物又はプリプレグの硬化物を備えた積層板、金属箔張積層板、並びにプリント配線板
PCT/KR2021/019927 WO2022215831A1 (ko) 2021-04-09 2021-12-27 열경화성 수지 조성물, 그 경화물 및 프리프레그, 경화물 또는 프리프레그의 경화물을 구비한 적층판, 금속박 적층판, 그리고 프린트 배선판
KR1020237002145A KR20230029820A (ko) 2021-04-09 2021-12-27 열경화성 수지 조성물, 그 경화물 및 프리프레그, 경화물 또는 프리프레그의 경화물을 구비한 적층판, 금속박 적층판, 그리고 프린트 배선판
US18/019,732 US20230323105A1 (en) 2021-04-09 2021-12-27 Thermosetting resin composition, cured material thereof and prepreg, laminate provided with cured material or cured material of prepreg, metal clad laminate, and printed circuit board
CN202180056245.4A CN116075556B (zh) 2021-04-09 2021-12-27 热固性树脂组合物、其固化材料和预浸料、设置有固化材料或预浸料的固化材料的层合体、金属包层层合体、以及印刷电路板

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2021066425A JP7621708B2 (ja) 2021-04-09 2021-04-09 熱硬化性樹脂組成物、その硬化物及びプリプレグ、硬化物又はプリプレグの硬化物を備えた積層板、金属箔張積層板、並びにプリント配線板

Publications (2)

Publication Number Publication Date
JP2022161530A JP2022161530A (ja) 2022-10-21
JP7621708B2 true JP7621708B2 (ja) 2025-01-27

Family

ID=83545524

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2021066425A Active JP7621708B2 (ja) 2021-04-09 2021-04-09 熱硬化性樹脂組成物、その硬化物及びプリプレグ、硬化物又はプリプレグの硬化物を備えた積層板、金属箔張積層板、並びにプリント配線板

Country Status (5)

Country Link
US (1) US20230323105A1 (ja)
JP (1) JP7621708B2 (ja)
KR (1) KR20230029820A (ja)
CN (1) CN116075556B (ja)
WO (1) WO2022215831A1 (ja)

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2024253037A1 (ja) * 2023-06-08 2024-12-12 Ａｇｃ株式会社 樹脂付金属箔
WO2025126968A1 (ja) * 2023-12-14 2025-06-19 Ａｇｃ株式会社 液状組成物、該液状組成物を用いた積層体及びプリプレグの製造方法

Citations (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2007262191A (ja) 2006-03-28 2007-10-11 Nippon Steel Chem Co Ltd 難燃硬化性樹脂組成物
JP2009161725A (ja) 2007-05-31 2009-07-23 Mitsubishi Gas Chem Co Inc 硬化性樹脂組成物および硬化性フィルムならびにそれらの硬化物
CN105062035A (zh) 2015-07-16 2015-11-18 青岛科凯达橡塑有限公司 一种可耐低温，高cti，高热变形无卤阻燃ppe及其制备方法
CN105111712A (zh) 2015-08-31 2015-12-02 苏州凯欧曼新材料科技有限公司 一种低介质损耗浇注体
JP2016089137A (ja) 2014-11-11 2016-05-23 ナミックス株式会社 樹脂組成物、それを用いた絶縁フィルムおよび半導体装置
US20170260367A1 (en) 2016-03-10 2017-09-14 Taiwan Union Technology Corporation Resin composition and uses of the same
CN107663367A (zh) 2016-07-28 2018-02-06 广科工业股份有限公司 低介电常数材料与其前驱物
JP2019090037A (ja) 2014-12-22 2019-06-13 ドゥーサン コーポレイション 熱硬化性樹脂組成物及びこれを用いたプリプレグ、積層シート、並びに印刷回路基板
US20190292364A1 (en) 2016-07-12 2019-09-26 Doosan Corporation Thermosetting resin composition, prepreg using same, laminated sheet, and printed circuit board
WO2019230531A1 (ja) 2018-05-29 2019-12-05 ナミックス株式会社 熱硬化性樹脂組成物、それを含むフィルム、ならびにそれらを用いた多層配線板
WO2020184437A1 (ja) 2019-03-12 2020-09-17 Ａｇｃ株式会社 液状組成物、パウダー、及び、パウダーの製造方法

Family Cites Families (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE2637059C2 (de) 1976-08-18 1984-03-29 Varta Batterie Ag, 3000 Hannover Verfahren zum Einbringen aktiver Masse in poröse Elektrodengerüste
CN1860179B (zh) * 2003-09-30 2010-11-10 旭化成化学株式会社 制造聚苯醚树脂组合物的方法
JP2011001411A (ja) 2009-06-17 2011-01-06 Risho Kogyo Co Ltd 高誘電率樹脂組成物を用いたプリプレグ、および銅張積層板
JP6167621B2 (ja) 2013-04-03 2017-07-26 日立化成株式会社 樹脂組成物、並びに印刷配線板用樹脂フィルム及びその製造方法
JP6156075B2 (ja) 2013-05-17 2017-07-05 三菱瓦斯化学株式会社 樹脂組成物、プリプレグ、樹脂シート、金属箔張積層板及びプリント配線板
WO2016017801A1 (ja) 2014-08-01 2016-02-04 旭硝子株式会社 樹脂パウダー、その製造方法、複合体、成形体、セラミックス成形体の製造方法、金属積層板、プリント基板及びプリプレグ
JP6998527B2 (ja) * 2017-06-19 2022-01-18 パナソニックＩｐマネジメント株式会社 樹脂組成物、プリプレグ、金属張積層板及びプリント配線板
JP2019104843A (ja) 2017-12-13 2019-06-27 Ａｇｃ株式会社 樹脂組成物、積層体、金属積層板及びプリント配線板
KR102672360B1 (ko) 2018-06-01 2024-06-04 미츠비시 가스 가가쿠 가부시키가이샤 수지 조성물, 프리프레그, 금속박 피복 적층판, 수지 시트 및 프린트 배선판

Patent Citations (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2007262191A (ja) 2006-03-28 2007-10-11 Nippon Steel Chem Co Ltd 難燃硬化性樹脂組成物
JP2009161725A (ja) 2007-05-31 2009-07-23 Mitsubishi Gas Chem Co Inc 硬化性樹脂組成物および硬化性フィルムならびにそれらの硬化物
JP2016089137A (ja) 2014-11-11 2016-05-23 ナミックス株式会社 樹脂組成物、それを用いた絶縁フィルムおよび半導体装置
JP2019090037A (ja) 2014-12-22 2019-06-13 ドゥーサン コーポレイション 熱硬化性樹脂組成物及びこれを用いたプリプレグ、積層シート、並びに印刷回路基板
CN105062035A (zh) 2015-07-16 2015-11-18 青岛科凯达橡塑有限公司 一种可耐低温，高cti，高热变形无卤阻燃ppe及其制备方法
CN105111712A (zh) 2015-08-31 2015-12-02 苏州凯欧曼新材料科技有限公司 一种低介质损耗浇注体
US20170260367A1 (en) 2016-03-10 2017-09-14 Taiwan Union Technology Corporation Resin composition and uses of the same
US20190292364A1 (en) 2016-07-12 2019-09-26 Doosan Corporation Thermosetting resin composition, prepreg using same, laminated sheet, and printed circuit board
CN107663367A (zh) 2016-07-28 2018-02-06 广科工业股份有限公司 低介电常数材料与其前驱物
WO2019230531A1 (ja) 2018-05-29 2019-12-05 ナミックス株式会社 熱硬化性樹脂組成物、それを含むフィルム、ならびにそれらを用いた多層配線板
WO2020184437A1 (ja) 2019-03-12 2020-09-17 Ａｇｃ株式会社 液状組成物、パウダー、及び、パウダーの製造方法

Also Published As

Publication number Publication date
US20230323105A1 (en) 2023-10-12
JP2022161530A (ja) 2022-10-21
CN116075556A (zh) 2023-05-05
WO2022215831A1 (ko) 2022-10-13
KR20230029820A (ko) 2023-03-03
CN116075556B (zh) 2025-11-28

Similar Documents

Publication Publication Date Title
US20240182613A1 (en) Low dielectric resin composition and an article of manufacture prepared therefrom
TWI776943B (zh) 電磁波屏蔽膜
TWI548520B (zh) Low dielectric composite materials and laminated boards and circuit boards
TWI589686B (zh) Low-dielectric phosphorus-containing flame retardant resin composition and its preparation method and application
TWI682963B (zh) 樹脂組成物、使用其之絕緣薄膜及半導體裝置
TW202003691A (zh) 樹脂組成物、預浸體、覆金屬箔疊層板、樹脂片及印刷配線板
JP7621708B2 (ja) 熱硬化性樹脂組成物、その硬化物及びプリプレグ、硬化物又はプリプレグの硬化物を備えた積層板、金属箔張積層板、並びにプリント配線板
CN108966534A (zh) 金属箔积层板的制造方法及其应用
KR20110002458A (ko) 일렉트릿 및 정전 유도형 변환 소자
TW202028329A (zh) 樹脂組成物、包含其的預浸材、包含其的層疊板、包含其的樹脂覆蓋式金屬箔
CN113227245A (zh) 树脂组合物、利用其的金属层叠体和印刷电路基板及上述金属层叠体的制造方法
CN112236473B (zh) 分散液、带树脂的金属箔的制造方法、及印刷基板的制造方法
CN115348921A (zh) 覆金属层叠板
TW202321031A (zh) 覆金屬疊層板
JP2022083298A (ja) プリント配線板用基材、金属張積層板およびプリント配線板
JP2004083681A (ja) 低誘電正接樹脂組成物と液晶ポリマーの複合フィルムおよびそれを用いたフレキシブル配線基板
TWI588161B (zh) 低介電常數材料與其前驅物
JP2002322221A (ja) 光硬化系高分子絶縁材料及びその製造方法並びに電子関連基板及び電子部材
CN109971152B (zh) 聚苯醚树脂组合物、预浸料、层压板及印刷线路板
TW202440763A (zh) 樹脂組成物、預浸體、附樹脂之薄膜、附樹脂之金屬箔、覆金屬積層板及配線板
TWI800485B (zh) 電磁波遮蔽材
CN110938357A (zh) 多层结构以及基板的制造方法
TW202319470A (zh) 改善樹脂附著力的矽烷偶合劑
TWI904855B (zh) 黏著劑組合物及其應用
TWI794554B (zh) 多層結構以及基板的製造方法

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20230118

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20231120

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20240129

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20240401

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20240529

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20240729

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20241004

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20241216

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20250109

R150 Certificate of patent or registration of utility model

Ref document number: 7621708

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
