JP7670060B2 - 感光性樹脂組成物、感光性エレメント、レジストパターンの形成方法、及びプリント配線板の製造方法 - Google Patents

感光性樹脂組成物、感光性エレメント、レジストパターンの形成方法、及びプリント配線板の製造方法 Download PDF

Info

Publication number
JP7670060B2
JP7670060B2 JP2022541115A JP2022541115A JP7670060B2 JP 7670060 B2 JP7670060 B2 JP 7670060B2 JP 2022541115 A JP2022541115 A JP 2022541115A JP 2022541115 A JP2022541115 A JP 2022541115A JP 7670060 B2 JP7670060 B2 JP 7670060B2
Authority
JP
Japan
Prior art keywords
meth
resin composition
photosensitive resin
mass
photosensitive
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
JP2022541115A
Other languages
English (en)
Other versions
JPWO2022030052A1 (ja
Inventor
明子 武田
哲也 加藤
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Resonac Corp
Original Assignee
Hitachi Chemical Co Ltd
Showa Denko Materials Co Ltd
Resonac Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Hitachi Chemical Co Ltd, Showa Denko Materials Co Ltd, Resonac Corp filed Critical Hitachi Chemical Co Ltd
Publication of JPWO2022030052A1 publication Critical patent/JPWO2022030052A1/ja
Application granted granted Critical
Publication of JP7670060B2 publication Critical patent/JP7670060B2/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/027—Non-macromolecular photopolymerisable compounds having carbon-to-carbon double bonds, e.g. ethylenic compounds
    • G03F7/028—Non-macromolecular photopolymerisable compounds having carbon-to-carbon double bonds, e.g. ethylenic compounds with photosensitivity-increasing substances, e.g. photoinitiators
    • G03F7/031—Organic compounds not covered by group G03F7/029
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F2/00—Processes of polymerisation
    • C08F2/44—Polymerisation in the presence of compounding ingredients, e.g. plasticisers, dyestuffs, fillers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F2/00—Processes of polymerisation
    • C08F2/46—Polymerisation initiated by wave energy or particle radiation
    • C08F2/48—Polymerisation initiated by wave energy or particle radiation by ultraviolet or visible light
    • C08F2/50—Polymerisation initiated by wave energy or particle radiation by ultraviolet or visible light with sensitising agents
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F212/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an aromatic carbocyclic ring
    • C08F212/02—Monomers containing only one unsaturated aliphatic radical
    • C08F212/04—Monomers containing only one unsaturated aliphatic radical containing one ring
    • C08F212/06—Hydrocarbons
    • C08F212/08—Styrene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F220/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride ester, amide, imide or nitrile thereof
    • C08F220/02—Monocarboxylic acids having less than ten carbon atoms; Derivatives thereof
    • C08F220/10—Esters
    • C08F220/26—Esters containing oxygen in addition to the carboxy oxygen
    • C08F220/30—Esters containing oxygen in addition to the carboxy oxygen containing aromatic rings in the alcohol moiety
    • C08F220/305—Esters containing oxygen in addition to the carboxy oxygen containing aromatic rings in the alcohol moiety and containing a polyether chain in the alcohol moiety
    • C08F220/306—Esters containing oxygen in addition to the carboxy oxygen containing aromatic rings in the alcohol moiety and containing a polyether chain in the alcohol moiety and polyethylene oxide chain in the alcohol moiety
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F222/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a carboxyl radical and containing at least one other carboxyl radical in the molecule; Salts, anhydrides, esters, amides, imides, or nitriles thereof
    • C08F222/10—Esters
    • C08F222/1006—Esters of polyhydric alcohols or polyhydric phenols
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F257/00—Macromolecular compounds obtained by polymerising monomers on to polymers of aromatic monomers as defined in group C08F12/00
    • C08F257/02—Macromolecular compounds obtained by polymerising monomers on to polymers of aromatic monomers as defined in group C08F12/00 on to polymers of styrene or alkyl-substituted styrenes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F265/00—Macromolecular compounds obtained by polymerising monomers on to polymers of unsaturated monocarboxylic acids or derivatives thereof as defined in group C08F20/00
    • C08F265/04—Macromolecular compounds obtained by polymerising monomers on to polymers of unsaturated monocarboxylic acids or derivatives thereof as defined in group C08F20/00 on to polymers of esters
    • C08F265/06—Polymerisation of acrylate or methacrylate esters on to polymers thereof
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/13—Phenols; Phenolates
    • C08K5/132—Phenols containing keto groups, e.g. benzophenones
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/16—Nitrogen-containing compounds
    • C08K5/34—Heterocyclic compounds having nitrogen in the ring
    • C08K5/3467—Heterocyclic compounds having nitrogen in the ring having more than two nitrogen atoms in the ring
    • C08K5/3472—Five-membered rings
    • C08K5/3475—Five-membered rings condensed with carbocyclic rings
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/16—Nitrogen-containing compounds
    • C08K5/34—Heterocyclic compounds having nitrogen in the ring
    • C08K5/3467—Heterocyclic compounds having nitrogen in the ring having more than two nitrogen atoms in the ring
    • C08K5/3477—Six-membered rings
    • C08K5/3492—Triazines
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/027—Non-macromolecular photopolymerisable compounds having carbon-to-carbon double bonds, e.g. ethylenic compounds
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/027—Non-macromolecular photopolymerisable compounds having carbon-to-carbon double bonds, e.g. ethylenic compounds
    • G03F7/028—Non-macromolecular photopolymerisable compounds having carbon-to-carbon double bonds, e.g. ethylenic compounds with photosensitivity-increasing substances, e.g. photoinitiators
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/027—Non-macromolecular photopolymerisable compounds having carbon-to-carbon double bonds, e.g. ethylenic compounds
    • G03F7/032—Non-macromolecular photopolymerisable compounds having carbon-to-carbon double bonds, e.g. ethylenic compounds with binders
    • G03F7/033—Non-macromolecular photopolymerisable compounds having carbon-to-carbon double bonds, e.g. ethylenic compounds with binders the binders being polymers obtained by reactions only involving carbon-to-carbon unsaturated bonds, e.g. vinyl polymers
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/09—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers
    • G03F7/091—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers characterised by antireflection means or light filtering or absorbing means, e.g. anti-halation, contrast enhancement
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/20—Exposure; Apparatus therefor
    • G03F7/2002—Exposure; Apparatus therefor with visible light or UV light, through an original having an opaque pattern on a transparent support, e.g. film printing, projection printing; by reflection of visible or UV light from an original such as a printed image
    • G03F7/2004—Exposure; Apparatus therefor with visible light or UV light, through an original having an opaque pattern on a transparent support, e.g. film printing, projection printing; by reflection of visible or UV light from an original such as a printed image characterised by the use of a particular light source, e.g. fluorescent lamps or deep UV light
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/26—Processing photosensitive materials; Apparatus therefor
    • G03F7/40—Treatment after imagewise removal, e.g. baking
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K3/00—Apparatus or processes for manufacturing printed circuits
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K3/00—Apparatus or processes for manufacturing printed circuits
    • H05K3/0011—Working of insulating substrates or insulating layers
    • H05K3/0017—Etching of the substrate by chemical or physical means
    • H05K3/002—Etching of the substrate by chemical or physical means by liquid chemical etching
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K3/00—Apparatus or processes for manufacturing printed circuits
    • H05K3/0073—Masks not provided for in groups H05K3/02 - H05K3/46, e.g. for photomechanical production of patterned surfaces
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K3/00—Apparatus or processes for manufacturing printed circuits
    • H05K3/02—Apparatus or processes for manufacturing printed circuits in which the conductive material is applied to the surface of the insulating support and is thereafter removed from such areas of the surface which are not intended for current conducting or shielding
    • H05K3/06—Apparatus or processes for manufacturing printed circuits in which the conductive material is applied to the surface of the insulating support and is thereafter removed from such areas of the surface which are not intended for current conducting or shielding the conductive material being removed chemically or electrolytically, e.g. by photo-etch process
    • H05K3/061—Etching masks
    • H05K3/064—Photoresists
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K3/00—Apparatus or processes for manufacturing printed circuits
    • H05K3/0073—Masks not provided for in groups H05K3/02 - H05K3/46, e.g. for photomechanical production of patterned surfaces
    • H05K3/0076—Masks not provided for in groups H05K3/02 - H05K3/46, e.g. for photomechanical production of patterned surfaces characterised by the composition of the mask
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K3/00—Apparatus or processes for manufacturing printed circuits
    • H05K3/10—Apparatus or processes for manufacturing printed circuits in which conductive material is applied to the insulating support in such a manner as to form the desired conductive pattern
    • H05K3/18—Apparatus or processes for manufacturing printed circuits in which conductive material is applied to the insulating support in such a manner as to form the desired conductive pattern using precipitation techniques to apply the conductive material
    • H05K3/181—Apparatus or processes for manufacturing printed circuits in which conductive material is applied to the insulating support in such a manner as to form the desired conductive pattern using precipitation techniques to apply the conductive material by electroless plating
    • H05K3/182—Apparatus or processes for manufacturing printed circuits in which conductive material is applied to the insulating support in such a manner as to form the desired conductive pattern using precipitation techniques to apply the conductive material by electroless plating characterised by the patterning method
    • H05K3/184—Apparatus or processes for manufacturing printed circuits in which conductive material is applied to the insulating support in such a manner as to form the desired conductive pattern using precipitation techniques to apply the conductive material by electroless plating characterised by the patterning method using masks

Landscapes

  • Chemical & Material Sciences (AREA)
  • Physics & Mathematics (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • General Physics & Mathematics (AREA)
  • Medicinal Chemistry (AREA)
  • Organic Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Health & Medical Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Manufacturing & Machinery (AREA)
  • Microelectronics & Electronic Packaging (AREA)
  • Architecture (AREA)
  • Structural Engineering (AREA)
  • General Chemical & Material Sciences (AREA)
  • Materials For Photolithography (AREA)
  • Manufacturing Of Printed Circuit Boards (AREA)

Description

本発明は、感光性樹脂組成物、感光性エレメント、レジストパターンの形成方法、及びプリント配線板の製造方法に関する。
プリント配線板の製造分野においては、エッチング処理、めっき処理等に用いられるレジスト材料として、感光性樹脂組成物、及び支持体と該支持体上に感光性樹脂組成物を用いて形成された層（以下、「感光層」という。）とを備える感光性エレメント（積層体）が広く用いられている。
感光性エレメントを用いてプリント配線板を製造する場合は、まず、感光性エレメントの感光層を回路形成用基板上にラミネートする。次に、感光層の所定部分に活性光線を照射して露光部を硬化させる。その後、支持体を剥離除去した後、感光層の未露光部を現像液で除去することにより、基板上にレジストパターンを形成する。次いで、このレジストパターンをマスクとし、レジストパターンを形成させた基板にエッチング処理又はめっき処理を施して基板上に回路パターンを形成させ、最終的に感光層の硬化部分（レジストパターン）を基板から剥離除去する。
露光の方法としては、マスクフィルム等を通して感光層をパターン露光する。近年、フォトマスクの像を投影させた活性光線を、レンズを介して感光層に照射して露光する投影露光法が使用されている。投影露光法に用いられる光源としては、超高圧水銀灯が使用されている。一般的に、ｉ線単色光（３６５ｎｍ）を露光波長に用いた露光機が多く使用されているが、ｈ線単色光（４０５ｎｍ）、ｉｈｇ混線の露光波長も使用されることがある。
投影露光方式は、コンタクト露光方式に比べ、高解像性及び高アライメント性が確保できる露光方式である。そのため、プリント配線板における回路形成の微細化が求められる昨今において、投影露光方式は非常に注目されている。
近年のプリント配線板の高密度化に伴い、解像性及び密着性に優れた感光性樹脂組成物に対する要求が高まっている。特に、パッケージ基板の作製において、ライン幅／スペース幅が１０／１０（単位：μｍ）以下のレジストパターンを形成することが可能な感光性樹脂組成物が求められている。例えば、特許文献１では、特定の光重合性化合物を用いることで、解像性及び密着性を向上することが検討されている。
特開２０１３－１９５７１２号公報
しかしながら、近年ますます導体パターンの微細化が進んでおり、感光性樹脂組成物には、ライン幅及びスペース幅が共に５μｍ以下、更にはライン幅及びスペース幅が共に１μｍ以下のより微細なレジストパターンを形成することが望まれている。
本開示は、上記従来技術の有する課題に鑑みてなされたものであり、解像性及び密着性に優れ、微細なレジストパターンを形成することができる感光性樹脂組成物、これを用いた感光性エレメント、レジストパターンの形成方法、及びプリント配線板の製造方法を提供することを目的とする。
本開示の一側面は、ジシクロペンタニル基を有する（メタ）アクリレート化合物に由来する構造単位を含むバインダーポリマーと、光重合性化合物と、光重合開始剤と、３４０～４３０ｎｍに吸収を有する増感剤と、紫外線吸収剤と、を含有し、紫外線吸収剤の波長３６５ｎｍの光に対するモル吸光係数が５００～５００００Ｌ／（ｍｏｌ・ｃｍ）の範囲である感光性樹脂組成物に関する。
本開示の別の一側面はまた、支持体と、該支持体上に上記感光性樹脂組成物を用いて形成された感光層と、を備える感光性エレメントに関する。
本開示の別の一側面はまた、上記感光性樹脂組成物を含む感光層、又は上記感光性エレメントの感光層を基板上に積層する感光層形成工程と、感光層の所定部分に活性光線を照射して光硬化部を形成する露光工程と、感光層の所定部分以外の領域を基板上から除去する現像工程と、を有するレジストパターンの形成方法に関する。
本開示の別の一側面はまた、上記レジストパターンの形成方法によりレジストパターンが形成された基板を、エッチング処理又はめっき処理して、導体パターンを形成する工程を含む、プリント配線板の製造方法に関する。
本開示によれば、解像性及び密着性に優れ、微細なレジストパターンを形成することができる感光性樹脂組成物、これを用いた感光性エレメント、レジストパターンの形成方法、及びプリント配線板の製造方法を提供することができる。
以下、本開示を実施するための形態について詳細に説明する。但し、本開示は以下の実施形態に限定されるものではない。本明細書において、「工程」との語は、独立した工程だけではなく、他の工程と明確に区別できない場合であってもその工程の所期の作用が達成されれば、本用語に含まれる。本明細書において、「層」との語は、平面図として観察したときに、全面に形成されている形状の構造に加え、一部に形成されている形状の構造も包含される。本明細書において、「（メタ）アクリル酸」とは、「アクリル酸」及びそれに対応する「メタクリル酸」の少なくとも一方を意味する。（メタ）アクリレート等の他の類似表現についても同様である。
本明細書において、「～」を用いて示された数値範囲は、「～」の前後に記載される数値をそれぞれ最小値及び最大値として含む範囲を示す。本明細書中に段階的に記載されている数値範囲において、ある段階の数値範囲の上限値又は下限値は、他の段階の数値範囲の上限値又は下限値に置き換えてもよい。また、本明細書中に記載されている数値範囲において、その数値範囲の上限値又は下限値は、実施例に示されている値に置き換えてもよい。
本明細書において組成物中の各成分の量について言及する場合、組成物中に各成分に該当する物質が複数存在する場合には、特に断らない限り、組成物中に存在する当該複数の物質の合計量を意味する。
［感光性樹脂組成物］
本実施形態の感光性樹脂組成物は、（Ａ）成分：ジシクロペンタニル基を有する（メタ）アクリレート化合物に由来する構造単位を含むバインダーポリマーと、（Ｂ）成分：光重合性化合物と、（Ｃ）成分：光重合開始剤と、（Ｄ）成分：３４０ｎｍ～４３０ｎｍに吸収を有する増感剤と、（Ｅ）成分：紫外線吸収剤とを含有し、（Ｅ）成分の波長３６５ｎｍの光に対するモル吸光係数が、５００～５００００Ｌ／（ｍｏｌ・ｃｍ）の範囲である。本実施形態の感光性樹脂組成物は、上記（Ａ）～（Ｅ）成分を必須成分として含有することにより、解像性及び密着性に優れ、微細なレジストパターンを形成することができる。上記感光性樹脂組成物は、必要に応じて、水素供与体又はその他の成分を更に含有してもよい。以下、本実施形態の感光性樹脂組成物で用いられる各成分についてより詳細に説明する。
（（Ａ）成分：バインダーポリマー）
本実施形態の感光性樹脂組成物は、ジシクロペンタニル基を有する（メタ）アクリレート化合物に由来する構造単位を含むバインダーポリマーを用いることにより、解像性及び密着性をより高めることができる。
（Ａ）成分は、例えば、ジシクロペンタニル基を有する（メタ）アクリレート化合物を含む重合性単量体をラジカル重合させることにより製造することができる。バインダーポリマーの疎水性を向上する観点から、ジシクロペンタニル基を有する（メタ）アクリレート化合物として、例えば、下記式（１）で表される化合物を用いてよい。
式（１）中、Ｙは、水素原子又はメチル基を示し、Ｒは、炭素数１～４のアルキレン基を示し、Ｘは、ジシクロペンタニル基を示し、ｎは０～２の整数を示す。
ジシクロペンタニル基を有する（メタ）アクリレート化合物としては、例えば、（メタ）アクリル酸ジシクロペンタニル、（メタ）アクリル酸ジシクロペンタニルオキシエチル、（メタ）アクリル酸ジシクロペンタニルオキシプロピル、及び（メタ）アクリル酸ジシクロペンタニルオキシプロピルオキシエチルが挙げられる。バインダーポリマーの疎水性をより高める観点から、（メタ）アクリル酸ジシクロペンタニルを用いてよい。
感光性樹脂組成物の解像性及び密着性を更に向上する観点から、ジシクロペンタニル基を有する（メタ）アクリレート化合物に由来する構造単位（以下、「ジシクロペンタニル系構造単位」ともいう。）の含有量は、バインダーポリマーを構成する重合性単量体に由来する構造単位の全質量を基準（１００質量％）として、１～５０質量％、２～４０質量％、３～３０質量％、又は３～２５質量％であってよく、４～２０質量％が好ましく、５～１５質量％がより好ましく、６～１０質量％が更に好ましい。
（Ａ）成分は、アルカリ現像性を向上する観点から、（メタ）アクリル酸由来の構造単位を更に含んでよく、解像性及び密着性を向上すると共にレジストすそ発生量を低減する観点から、スチレン又はスチレン誘導体に由来する構造単位（以下、「スチレン系構造単位」ともいう。）を更に含んでよい。
バインダーポリマーの疎水性を向上する観点から、スチレン又はスチレン誘導体として、下記式（２）で表される化合物を用いてよい。
式（２）中、Ｒ１１は水素原子又はメチル基を示し、Ｒ１２はそれぞれ独立に水素原子、アルキル基、（メタ）アクリロイル基、フェニル基又はその誘導体を示し、ｎは１～５の整数を示す。
スチレン誘導体としては、例えば、ビニルトルエン、α－メチルスチレン、ｐ－メチルスチレン、及びｐ－エチルスチレンが挙げられる。
解像性及び密着性を向上すると共にレジストすそ発生量を低減する観点から、ジシクロペンタニル系構造単位及びスチレン系構造単位の含有量は、バインダーポリマーを構成する重合性単量体に由来する構造単位の全質量を基準として、５０質量％以上、５５質量％以上、又は５８質量％以上であってよい。現像時間が適度に短くなり、現像残りが発生し難くなる観点から、ジシクロペンタニル系構造単位及びスチレン系構造単位の含有量は、８５質量％以下、８０質量％以下、又は７５質量％以下であってよい。
解像性、密着性、及びレジストすそ発生の抑制性を良好にする観点から、（メタ）アクリル酸に由来する構造単位の含有量は、バインダーポリマーを構成する重合性単量体に由来する構造単位の全質量を基準として、１０～４０質量％、１５～３５質量％、又は２０～３０質量％であってよい。
（Ａ）成分は、上記以外の重合性単量体（以下、「他の単量体」ともいう。）に由来する構造単位を更に含んでよい。他の単量体としては、例えば、（メタ）アクリル酸ベンジル又はその誘導体、（メタ）アクリル酸シクロアルキル、（メタ）アクリル酸フルフリル、（メタ）アクリル酸テトラヒドロフルフリル、（メタ）アクリル酸イソボルニル、（メタ）アクリル酸アダマンチル、（メタ）アクリル酸ジメチルアミノエチル、（メタ）アクリル酸ジエチルアミノエチル、（メタ）アクリル酸グリシジル、２，２，２－トリフルオロエチル（メタ）アクリレート、２，２，３，３－テトラフルオロプロピル（メタ）アクリレート、β－フリル（メタ）アクリル酸、β－スチリル（メタ）アクリル酸、マレイン酸、マレイン酸無水物、マレイン酸モノアルキルエステル、フマール酸、ケイ皮酸、α－シアノケイ皮酸、イタコン酸、クロトン酸、及びプロピオール酸が挙げられる。これらは１種を単独で又は２種以上を組み合わせて用いることができる。
（Ａ）成分の重量平均分子量（Ｍｗ）は、８０００～６００００、１００００～５００００、１５０００～４００００、２００００～３５０００、又は２５０００～３００００であってよい。Ｍｗが６００００以下であると、解像性及び現像性が向上する傾向にあり、Ｍｗが８０００以上であると、硬化膜の可とう性が向上し、レジストパターンの欠け、剥がれが発生し難くなる傾向にある。（Ａ）成分の分散度（Ｍｗ／Ｍｎ）は、１．０～３．０、１．２～２．５、１．４～２．３、又は１．５～２．０であってよい。分散度が小さくなると、解像性が向上する傾向にある。バインダーポリマーの重量平均分子量は、ゲルパーミエーションクロマトグラフィー（ＧＰＣ）により測定（標準ポリスチレンを用いた検量線により換算）される。
（Ａ）成分の酸価は、１００～２５０ｍｇＫＯＨ／ｇ、１２０～２４０ｍｇＫＯＨ／ｇ、１４０～２３０ｍｇＫＯＨ／ｇ、又は１５０～２３０ｍｇＫＯＨ／ｇであってよい。（Ａ）成分の酸価が１００ｍｇＫＯＨ／ｇ以上であることで、現像時間が長くなることを充分に抑制でき、２５０ｍｇＫＯＨ／ｇ以下であることで、感光性樹脂組成物の硬化物の耐現像液性（密着性）を向上し易くなる。
（Ａ）成分の酸価は、次のようにして測定することができる。まず、酸価の測定対象であるバインダーポリマー１ｇを精秤する。精秤したバインダーポリマーにアセトンを３０ｇ添加し、これを均一に溶解する。次いで、指示薬であるフェノールフタレインをその溶液に適量添加して、０．１Ｎの水酸化カリウム（ＫＯＨ）水溶液を用いて滴定を行う。測定対象であるバインダーポリマーのアセトン溶液を中和するのに必要なＫＯＨのｍｇ数を算出することで、酸価を求める。バインダーポリマーを合成溶媒、希釈溶媒等と混合した溶液を測定対象とする場合には、次式により酸価を算出する。
酸価＝０．１×Ｖｆ×５６．１／（Ｗｐ×Ｉ／１００）
式中、ＶｆはＫＯＨ水溶液の滴定量（ｍＬ）を示し、Ｗｐは測定したバインダーポリマーを含有する溶液の質量（ｇ）を示し、Ｉは測定したバインダーポリマーを含有する溶液中の不揮発分の割合（質量％）を示す。
なお、バインダーポリマーを合成溶媒、希釈溶媒等の揮発分と混合した状態で配合する場合は、精秤前に予め、揮発分の沸点よりも１０℃以上高い温度で１～４時間加熱し、揮発分を除去してから酸価を測定することもできる。
本実施形態の感光性樹脂組成物において、（Ａ）成分は、１種のバインダーポリマーを単独で使用してもよく、２種以上のバインダーポリマーを任意に組み合わせて使用してもよい。２種以上を組み合わせて使用する場合のバインダーポリマーとしては、例えば、異なる共重合成分からなる２種以上の（異なるモノマー単位を共重合成分として含む）バインダーポリマー、異なるＭｗの２種以上のバインダーポリマー、及び異なる分散度の２種以上のバインダーポリマーが挙げられる。
本実施形態の感光性樹脂組成物における（Ａ）成分の含有量は、感光性樹脂組成物の固形分全量を基準として、２０～９０質量％、３０～８０質量％、又は４０～６５質量％であってよい。（Ａ）成分の含有量が２０質量％以上であると、フィルムの成形性に優れる傾向があり、９０質量％以下であると、感度及び解像性に優れる傾向がある。
（（Ｂ）成分：光重合性化合物）
（Ｂ）成分としては、エチレン性不飽和結合の少なくとも１つを有し、光重合可能な化合物であれば特に限定されない。（Ｂ）成分としては、アルカリ現像性、解像性、及び硬化後の剥離特性を向上させる観点から、ビスフェノール型（メタ）アクリレートの少なくとも１種を含むことが好ましく、ビスフェノール型（メタ）アクリレートの中でもビスフェノールＡ型（メタ）アクリレートを含むことがより好ましい。ビスフェノールＡ型（メタ）アクリレートとしては、例えば、２，２－ビス（４－（（メタ）アクリロキシポリエトキシ）フェニル）プロパン、２，２－ビス（４－（（メタ）アクリロキシポリプロポキシ）フェニル）プロパン、２，２－ビス（４－（（メタ）アクリロキシポリブトキシ）フェニル）プロパン、及び２，２－ビス（４－（（メタ）アクリロキシポリエトキシポリプロポキシ）フェニル）プロパンが挙げられる。中でも、解像性、及び剥離特性を更に向上させる観点から２，２－ビス（４－（（メタ）アクリロキシポリエトキシ）フェニル）プロパンが好ましい。
商業的に入手可能なビスフェノールＡ型（メタ）アクリレートとして、例えば、２，２－ビス（４－（（メタ）アクリロキシジプロポキシ）フェニル）プロパンとして、ＢＰＥ－２００（新中村化学工業（株）製、商品名）、２，２－ビス（４－（メタクリロキシペンタエトキシ）フェニル）プロパンとしては、ＢＰＥ－５００（新中村化学工業（株）製、商品名）、及びＦＡ－３２１Ｍ（昭和電工マテリアルズ（株）（旧会社名：日立化成（株））製、商品名）が挙げられる。なお、ＢＰＥ－２００の屈折率は１．５１２であり、ＢＰＥ－５００の屈折率は１．５３２である。これらのビスフェノールＡ型（メタ）アクリレートは、１種単独で又は２種以上を組み合わせ用いてもよい。
ビスフェノール型（メタ）アクリレートの含有量は、（Ｂ）成分の総量を基準として、４０～９８％質量％、５０～９７質量％、６０～９５質量％、又は７０～９０質量％であってよい。この含有量が４０質量％以上であると、解像性、密着性、及びレジストすそ発生の抑制性がより良好となり、９８質量％以下であると、現像時間が適度に短くなり、また、現像残りがより発生し難くなる。
ビスフェノール型（メタ）アクリレート以外の（Ｂ）成分としては、硬化物（硬化膜）の可とう性が向上する観点で、分子内に（ポリ）オキシエチレン鎖及び（ポリ）オキシプロピレン鎖の少なくとも一方を有するポリアルキレングリコールジ（メタ）アクリレートの少なくとも１種を更に含んでもよく、また、分子内に（ポリ）オキシエチレン鎖及び（ポリ）オキシプロピレン鎖の双方を有するポリアルキレングリコールジ（メタ）アクリレートを更に含んでもよい。上記ポリアルキレングリコールジ（メタ）アクリレートとしては、例えば、ＦＡ－０２３Ｍ（昭和電工マテリアルズ（株）製、商品名）、ＦＡ－０２４Ｍ（昭和電工マテリアルズ（株）製、商品名）、及びＮＫエステルＨＥＭＡ－９Ｐ（新中村化学（株）製、商品名）が挙げられる。これらは１種単独で又は２種以上を組み合わせて用いてもよい。
ポリアルキレングリコールジ（メタ）アクリレートの含有量は、（Ｂ）成分の総量を基準として、２～４０質量％、３～３０質量％、又は５～２０質量％であってよい。
上記以外の（Ｂ）成分として、ノニルフェノキシポリエチレンオキシアクリレート、フタル酸系化合物、（メタ）アクリル酸ポリオールエステル、（メタ）アクリル酸アルキルエステル等を用いてもよい。中でも、解像性、密着性、レジスト形状及び硬化後の剥離特性をバランスよく向上させる観点から、（Ｂ）成分は、ノニルフェノキシポリエチレンオキシアクリレート及びフタル酸系化合物から選ばれる少なくとも１種を含んでよい。但し、これらの化合物の屈折率は比較的低いため、解像性を向上させる観点で、その含有量は、（Ｂ）成分の総量を基準として、５～５０質量％、５～４０質量％、又は１０～３０質量％であってよい。
ノニルフェノキシポリエチレンオキシアクリレートとしては、例えば、ノニルフェノキシトリエチレンオキシアクリレート、ノニルフェノキシテトラエチレンオキシアクリレート、ノニルフェノキシペンタエチレンオキシアクリレート、ノニルフェノキシヘキサエチレンオキシアクリレート、ノニルフェノキシヘプタエチレンオキシアクリレート、ノニルフェノキシオクタエチレンオキシアクリレート、ノニルフェノキシノナエチレンオキシアクリレート、ノニルフェノキシデカエチレンオキシアクリレート、及びノニルフェノキシウンデカエチレンオキシアクリレートが挙げられる。
フタル酸系化合物としては、例えば、γ－クロロ－β－ヒドロキシプロピル－β’－（メタ）アクリロイルオキシエチル－ｏ－フタレート、β－ヒドロキシエチル－β’－（メタ）アクリロイルオキシエチル－ｏ－フタレート、及びβ－ヒドロキシプロピル－β’－（メタ）アクリロイルオキシエチル－ｏ－フタレートが挙げられ、中でも、γ－クロロ－β－ヒドロキシプロピル－β’－（メタ）アクリロイルオキシエチル－ｏ－フタレートであってもよい。γ－クロロ－β－ヒドロキシプロピル－β’－メタクリロイルオキシエチル－ｏ－フタレートは、ＦＡ－ＭＥＣＨ（昭和電工マテリアルズ（株）製、商品名）として商業的に入手可能である。
感度の向上及びすそ引きを低減する観点から、（Ｂ）成分は、（メタ）アクリル酸ポリオールエステルを含んでよい。（メタ）アクリル酸ポリオールエステルとしては、例えば、トリメチロールプロパンポリエトキシトリ（メタ）アクリレート、トリメチロールプロパンポリプロポキシトリ（メタ）アクリレート、トリメチロールプロパンポリブトキシトリ（メタ）アクリレート、トリメチロールプロパンポリエトキシポリプロポキシトリ（メタ）アクリレート、トリメチロールエタンポリエトキシトリ（メタ）アクリレート、トリメチロールエタンポリプロポキシトリ（メタ）アクリレート、トリメチロールエタンポリブトキシトリ（メタ）アクリレート、トリメチロールエタンポリエトキシポリプロポキシトリ（メタ）アクリレート、ペンタエリスリトールポリエトキシトリ（メタ）アクリレート、ペンタエリスリトールポリプロポキシトリ（メタ）アクリレート、ペンタエリスリトールポリブトキシトリ（メタ）アクリレート、ペンタエリスリトールポリエトキシポリプロポキシトリ（メタ）アクリレート、グリセリルポリエトキシトリ（メタ）アクリレート、グリセリルポリプロポキシトリ（メタ）アクリレート、グリセリルポリブトキシトリ（メタ）アクリレート、及びグリセリルポリエトキシポリプロポキシトリ（メタ）アクリレートが挙げられる。
（Ｂ）成分の含有量は、（Ａ）成分及び（Ｂ）成分の総量１００質量部に対して、２０～６０質量部とすることが好ましく、３０～５５質量部とすることがより好ましく、３５～５０質量部とすることが更に好ましい。（Ｂ）成分の含有量がこの範囲であると、感光性樹脂組成物の解像性、密着性、及びレジストすそ発生性に加えて、光感度及び塗膜性がより良好となる。
（（Ｃ）成分：光重合開始剤）
（Ｃ）成分としては、特に制限はないが、感度及び解像性をバランスよく向上する点で、ヘキサアリールビイミダゾール誘導体、又は、アクリジニル基を１つ以上有するアクリジン化合物を用いてよい。特に、３９０ｎｍ～４２０ｎｍの活性光線を用いて感光層の露光を行う場合には、感度及び密着性の観点から、（Ｃ）成分は、アクリジニル基を１つ以上有するアクリジン化合物を含んでよい。
ヘキサアリールビイミダゾール誘導体としては、例えば、２－（ｏ－クロロフェニル）－４，５－ジフェニルビイミダゾール、２，２’，５－トリス－（ｏ－クロロフェニル）－４－（３，４－ジメトキシフェニル）－４’，５’－ジフェニルビイミダゾール、２，４－ビス－（ｏ－クロロフェニル）－５－（３，４－ジメトキシフェニル）－ジフェニルビイミダゾール、２，４，５－トリス－（ｏ－クロロフェニル）－ジフェニルビイミダゾール、２－（ｏ－クロロフェニル）－ビス－４，５－（３，４－ジメトキシフェニル）－ビイミダゾール、２，２’－ビス－（２－フルオロフェニル）－４，４’，５，５’－テトラキス－（３－メトキシフェニル）－ビイミダゾール、２，２’－ビス－（２，３－ジフルオロメチルフェニル）－４，４’，５，５’－テトラキス－（３－メトキシフェニル）－ビイミダゾール、２，２’－ビス－（２，４－ジフルオロフェニル）－４，４’，５，５’－テトラキス－（３－メトキシフェニル）－ビイミダゾール、及び２，２’－ビス－（２，５－ジフルオロフェニル）－４，４’，５，５’－テトラキス－（３－メトキシフェニル）－ビイミダゾールが挙げられる。中でも、感度及び解像性の観点から、２－（ｏ－クロロフェニル）－４，５－ジフェニルイミダゾール二量体が好ましい。２－（ｏ－クロロフェニル）－４，５－ジフェニルイミダゾール二量体としては、２，２’－ビス（２－クロロフェニル）－４，４’，５，５’－テトラフェニル－１，２－ビイミダゾールが保土谷化学工業（株）製の商品名「Ｂ－ＣＩＭ」として、商業的に入手可能である。
アクリジン化合物としては、例えば、９－フェニルアクリジン、９－（ｐ－メチルフェニル）アクリジン、９－（ｍ－メチルフェニル）アクリジン、９－（ｐ－クロロフェニル）アクリジン、９－（ｍ－クロロフェニル）アクリジン、９－アミノアクリジン、９－ジメチルアミノアクリジン、９－ジエチルアミノアクリジン、９－ペンチルアミノアクリジン等のアクリジニル基を１つ有するアクリジン化合物；１，２－ビス（９－アクリジニル）エタン、１，４－ビス（９－アクリジニル）ブタン、１，６－ビス（９－アクリジニル）ヘキサン、１，８－ビス（９－アクリジニル）オクタン、１，１０－ビス（９－アクリジニル）デカン、１，１２－ビス（９－アクリジニル）ドデカン、１，１４－ビス（９－アクリジニル）テトラデカン、１，１６－ビス（９－アクリジニル）ヘキサデカン、１，１８－ビス（９－アクリジニル）オクタデカン、１，２０－ビス（９－アクリジニル）エイコサン、１，３－ビス（９－アクリジニル）－２－オキサプロパン、１，３－ビス（９－アクリジニル）－２－チアプロパン、１，５－ビス（９－アクリジニル）－３－チアペンタン等のアクリジニル基を２つ有するアクリジン化合物が挙げられる。これらは１種単独で又は２種以上を組み合わせて使用される。
その他の光重合開始剤としては、例えば、４，４’－ビス（ジエチルアミノ）ベンゾフェノン等のベンゾフェノン類；２－ベンジル－２－ジメチルアミノ－１－（４－モルホリノフェニル）－ブタノン－１，２－メチル－１－［４－（メチルチオ）フェニル］－２－モルフォリノ－プロパノン－１等の芳香族ケトン；アルキルアントラキノン等のキノン類；ベンゾインアルキルエーテル等のベンゾインエーテル化合物；ベンゾイン、アルキルベンゾイン等のベンゾイン化合物；ベンジルジメチルケタール等のベンジル誘導体、Ｎ－フェニルグリシン、Ｎ－フェニルグリシン誘導体；２，４，６－トリメチルベンゾイル－ジフェニル－フォスフィンオキサイド、ビス（２，４，６－トリメチルベンゾイル）－フェニルフォスフィンオキサイド等のアシルフォスフィンオキサイド系光重合開始剤；１，２－オクタンジオン，１－［４－（フェニルチオ）フェニル－，２－（Ｏ－ベンゾイルオキシム）］、エタノン，１－［９－エチル－６－（２－メチルベンゾイル）－９Ｈ－カルバゾール－３－イル］－，１－（Ｏ－アセチルオキシム）等のオキシムエステル化合物が挙げられる。これらは、ヘキサアリールビイミダゾール誘導体、又は、アクリジン化合物と混合して用いてもよい。
（Ｃ）成分の含有量は、（Ａ）成分及び（Ｂ）成分の総量１００質量部に対して、０．５～１０質量部、１～８質量部、又は１．５～５質量部であってよい。（Ｃ）成分の含有量がこの範囲であると、光感度及び解像性の両方をバランスよく向上させることが容易となる。
（（Ｄ）成分：増感剤）
本実施形態の感光性樹脂組成物は、（Ｄ）成分として３４０～４３０ｎｍに吸収を有する増感剤を含有することにより、感光性樹脂組成物の光感度を向上することができる。増感剤としては、例えば、ジアルキルアミノベンゾフェノン化合物、ピラゾリン化合物、アントラセン化合物、クマリン化合物、キサントン化合物、スチルベン化合物、及びトリアリールアミン化合物が挙げられる。増感剤は、感度及び密着性の観点から、ピラゾリン化合物、アントラセン化合物、クマリン化合物、及びトリアリールアミン化合物からなる群より選ばれる少なくとも１種を含んでよく、ピラゾリン化合物、アントラセン化合物、及びクマリン化合物からなる群より選ばれる少なくとも１種を含んでよい。
ピラゾリン化合物としては、例えば、１－フェニル－３－（４－メトキシスチリル）－５－（４－メトキシフェニル）ピラゾリン、１－フェニル－３－（４－ｔｅｒｔ－ブチルスチリル）－５－（４－ｔｅｒｔ－ブチルフェニル）ピラゾリン、及び１－フェニル－３－ビフェニル－５－（４－ｔｅｒｔ－ブチルフェニル）ピラゾリンが挙げられる。アントラセン化合物としては、例えば、９，１０－ジブトキシアントラセン及び９，１０－ジフェニルアントラセンが挙げられる。クマリン化合物としては、例えば、３－ベンゾイル－７－ジエチルアミノクマリン、７－ジエチルアミノ－４－メチルクマリン、３，３’－カルボニルビス（７－ジエチルアミノクマリン）、及び２，３，６，７－テトラヒドロ－９－メチル－１Ｈ、５Ｈ，１１Ｈ－［１］ベンゾピラノ［６，７，８－ｉｊ］キロリジン－１１－オンが挙げられる。
（Ｄ）成分の含有量は、感光性樹脂組成物の固形分全量を基準として、０．００５～１質量％、０．００８～０．８質量％、又は０．０１～０．５質量％であってよい。（Ｄ）成分の含有量が、０．０１質量％以上であることで、感度及び解像性がより向上し、１０質量％以下であることで、レジスト形状が逆台形になることを抑制し、密着性がより向上する。解像性及び密着性のバランスの観点から、（Ｄ）成分の含有量は、（Ａ）成分及び（Ｂ）成分の総量１００質量部に対して、０．００５～０．５質量部、０．００８～０．２質量部、又は０．０１～０．１質量部であってよい。
（（Ｅ）成分：紫外線吸収剤）
本実施形態の感光性樹脂組成物は、（Ｅ）成分として紫外線吸収剤を含有することにより、解像性に優れた微細なレジストパターンを形成することができる。厚みが１０μｍ以下の感光層は、露光波長における吸光度が低く、基板表面のハレーションによる影響を受け易く、ライン幅／スペース幅が５／５μｍ以下のレジストパターンの露光時に、ハレーションした光により未露光部でも反応が進行し、未露光部の現像液への溶解性が低下し易い。露光波長における感光層の吸光度を増大させる手法として、（Ｄ）成分の含有量を増やすことが考えられるが、露光時に反応初期のラジカル発生量が増加するため、（Ｂ）成分の重合度が低下し、露光部の密着性が低下し易くなる。これに対して、（Ｅ）成分を含有する感光性樹脂組成物から形成される感光層は、露光波長における吸光度を増大させて基板表面のハレーションを抑制することで、露光部及び未露光部の溶解性に顕著な差が生じて高解像性を発現できると共に、光硬化部の密着性を向上することができる。
（Ｅ）成分は、３４０～４３０ｎｍの範囲の光を吸収する化合物であってよく、波長３６５ｎｍの光を効率的に吸収する化合物であってよい。（Ｅ）成分の波長３６５ｎｍの光に対するモル吸光係数は、５００～５００００Ｌ／（ｍｏｌ・ｃｍ）の範囲である。モル吸光係数は、光の吸収し易さの指標である。紫外線吸収剤のモル吸光係数は、例えば、以下の手順により測定することができる。
まず、異なる４点以上の濃度（ｍｏｌ／Ｌ）を有する紫外線吸収剤のアセトニトリル溶液を、メスフラスコ及びホールピペットを用いて、室温（２５℃。以下同様）にて各々調製する。希釈溶剤として、必要に応じてメタノールを用いてもよい。濃度（ｍｏｌ／Ｌ）は、メスフラスコに入れた紫外線吸収剤の質量（ｇ）を該紫外線吸収剤の分子量（ｇ／ｍｏｌ）で割り、さらにメスフラスコの容量（Ｌ）で割ることにより算出できる。紫外線吸収剤の分子量（ｇ／ｍｏｌ）の測定方法としては、質量分析法等が挙げられる。調製した紫外線吸収剤のアセトニトリル溶液を光路長１ｃｍの石英セルに満たし、紫外可視分光光度計（例えば、（株）日立ハイテクノロジーズ、商品名：日立分光光度計 Ｕ－３３１０）を用いて、紫外線吸収剤の吸収スペクトルを測定する。分光光度計は、光源を安定させてから使用し、次いで、アセトニトリルで満たした１ｃｍの石英セルでバックグラウンド測定を行ってから、紫外線吸収剤の吸収スペクトル測定に使用する。測定条件としては、温度を溶液調製時の温度、スリット幅を２ｎｍ、スキャン速度を３００ｎｍ／分、サンプリング間隔を０．５０ｎｍ、測定範囲を６００ｎｍから３００ｎｍまでとする。各測定において波長３６５ｎｍでの吸光度が２．０を超えないことを確認する。縦軸に紫外線吸収剤の波長３６５ｎｍの光に対する吸光度、横軸に紫外線吸収剤の濃度と光路長との積をとり、最小二乗法によって近似直線を引く。決定係数は０．９９９以上であることを確認する。ランバート・ベールの法則より、得られた直線の傾きを波長３６５ｎｍでのモル吸光係数（Ｌ／（ｍｏｌ・ｃｍ））として算出する。なお、上記手法において、試料濃度が１×１０－４ｍｏｌ／Ｌの時に測定した３６５ｎｍの吸光度が０．０１以下である場合、モル吸光係数が１００以下と規定する。
露光波長の光を効率的に吸収する観点から、（Ｅ）成分の３６５ｎｍの光に対するモル吸光係数は、５００～５００００Ｌ／（ｍｏｌ・ｃｍ）であり、８００～３００００Ｌ／（ｍｏｌ・ｃｍ）、１０００～２００００Ｌ／（ｍｏｌ・ｃｍ）、又は１１００～１５０００Ｌ／（ｍｏｌ・ｃｍ）であってよい。
３４０～４３０ｎｍの活性光線を用いて感光層の露光を行う場合に、（Ｅ）成分は、効果的に露光波長の光を吸収することから、ベンゾフェノン化合物、ベンゾトリアゾール化合物、及びトリアジン化合物からなる群より選ばれる少なくとも１種を含んでよく、ベンゾフェノン化合物を含んでよい。ベンゾフェノン化合物は、水素原子の一部が酸素原子を有する基に置換されたベンゾフェノン化合物であってよく、ヒドロキシ基を有するベンゾフェノン化合物であってよい。
ベンゾフェノン化合物としては、例えば、４，４’－ジメトキシベンゾフェノン、４，４’－ビス（トリメチルアセトキシ）ベンゾフェノン、２，４，４’－トリヒドロキシベンゾフェノン、２，２’，４，４’－テトラヒドロキシベンゾフェノン、２，３，４，４’－テトラヒドロキシベンゾフェノン、２，２’，３，４，４’－ペンタヒドロキシベンゾフェノン、２，４－ジヒドロキシベンゾフェノン、２－ヒドロキシ－４－メトキシベンゾフェノン、２，２’－ジヒドロキシ－４－メトキシベンゾフェノン、２－ヒドロキシ－４－（オクチルオキシ）ベンゾフェノン、及び２－ヒドロキシ－４－メトキシ－ベンゾフェノン－５－スルホン酸が挙げられる。ベンゾトリアゾール化合物としては、例えば、２，２－メチレンビス［６－（２Ｈ－ベンゾトリアゾール－２－イル）－４－ｔｅｒｔ－オクチルフェノール］、２－（２’－ヒドロキシ－５’－メタクリロキシエチルフェニル）－２Ｈ－ベンゾトリアゾール、２－（２Ｈ－ベンゾトリアゾール－２－イル）－４，６－ジ－ｔｅｒｔ－ペンチルフェノール、及び２－（５－クロロ－２Ｈ－ベンゾトリアゾール－２－イル）－６－ｔｅｒｔ－ブチル－４－メチルフェノールが挙げられる。トリアジン化合物としては、例えば、２－［４，６－ジ（２，４－キシリル）－１，３，５－トリアジン－２－イル］－５－オクチルオキシフェノール、及び２，４，６－トリス（２－ヒドロキシ－４－ヘキシルオキシ－３－メチルフェニル）－１，３，５－トリアジンが挙げられる。
（Ｅ）成分の含有量は、（Ａ）成分及び（Ｂ）成分の総量１００質量部に対して、０．０５～５．０質量部、０．１～４．０質量部、又は０．２～２．０質量部であってよい。（Ｅ）成分の含有量がこの範囲であると、解像性及び密着性をバランスよく向上させることが容易となる。
感光性樹脂組成物の解像性及び密着性を更に向上する観点から、露光波長における（Ｅ）成分由来の吸光度の割合は、感光層の露光波長における吸光度を基準として、３０～９０％、４０～９０％、又は４５～８５％であってよい。（Ｅ）成分由来の吸光度の割合が３０％以上であることで、基板表面のハレーションによる影響を抑制し易くなり、９０％以下であることで、レジストパターンの基板に対する密着性をより向上し易くなる。
（水素供与体）
本実施形態の感光性樹脂組成物は、水素供与体を更に含有してよい。これにより、感光性樹脂組成物の感度が更に良好となる。水素供与体としては、例えば、ビス［４－（ジメチルアミノ）フェニル］メタン、ビス［４－（ジエチルアミノ）フェニル］メタン、Ｎ－フェニルグリシン、及びロイコクリスタルバイオレットが挙げられる。これらは１種単独で又は２種以上を組み合わせて使用される。
感光性樹脂組成物が水素供与体を含む場合、その含有量は、感光性樹脂組成物の固形分全量を基準として、０．０１～１０質量％、０．０５～５質量％、又は０．１～２質量％であってもよい。水素供与体の含有量が、０．０１質量％以上であることで、感度がより向上でき、１０質量％以下であることで、フィルム形成後、過剰な水素供与体が異物として析出することが抑制される。
（その他の成分）
感光性樹脂組成物は、必要に応じて、その他の成分を更に含有することができる。その他の成分としては、例えば、分子内に少なくとも１つのカチオン重合可能な環状エーテル基を有する光重合性化合物（オキセタン化合物等）、カチオン重合開始剤、染料（マラカイトグリーン等）、トリブロモフェニルスルホン、光発色剤、熱発色防止剤、可塑剤（ｐ－トルエンスルホンアミド等）、重合禁止剤（ｔｅｒｔ－ブチルカテコール等）、シランカップリング剤、顔料、充填剤、消泡剤、難燃剤、安定剤、密着性付与剤、レベリング剤、剥離促進剤、酸化防止剤、香料、イメージング剤、熱架橋剤等が挙げられる。これらは１種単独で又は２種以上を組み合わせて使用される。その他の成分の含有量は、それぞれ０．０１～２０質量％程度であってもよい。
感光性樹脂組成物は、感光性樹脂組成物の取り扱い性を向上させたり、粘度及び保存安定性を調節したりするために、有機溶剤の少なくとも１種を含有することができる。有機溶剤としては、通常用いられる有機溶剤を特に制限はなく用いることができる。有機溶剤としては、例えば、メタノール、エタノール、アセトン、メチルエチルケトン、メチルセロソルブ、エチルセロソルブ、トルエン、Ｎ，Ｎ－ジメチルホルムアミド、プロピレングリコールモノメチルエーテル、及びこれらの混合溶剤が挙げられる。例えば、（Ａ）成分と、（Ｂ）成分と、（Ｃ）成分とを有機溶剤に溶解して、固形分が３０～６０質量％程度の溶液（以下、「塗布液」という。）として用いることができる。なお、固形分とは、感光性樹脂組成物の溶液から揮発性成分を除いた残りの成分を意味する。
［感光性エレメント］
本実施形態の感光性エレメントは、支持体と、該支持体上に形成された上記感光性樹脂組成物を含む感光層と、を備える。本実施形態の感光性エレメントを用いる場合には、感光層を基板上にラミネートした後、支持体を剥離することなく露光してもよい。
（支持体）
支持体としては、ポリエチレンテレフタレート（ＰＥＴ）等のポリエステル、ポリプロピレン、ポリエチレン等のポリオレフィンなどの耐熱性及び耐溶剤性を有する重合体フィルム（支持フィルム）を用いることができる。中でも、入手し易く、かつ、製造工程におけるハンドリング性（特に、耐熱性、熱収縮率、破断強度）に優れる点で、支持体はＰＥＴフィルムであってもよい。
支持体のヘーズは、０．０１～１．０％、又は０．０１～０．５％であってよい。支持体のヘーズが０．０１％以上であると、支持体自体を製造し易くなる傾向があり、１．０％以下であると、レジストパターンに発生し得る微小欠損を低減する傾向がある。ここで、「ヘーズ」とは、曇り度を意味する。本開示におけるヘーズは、ＪＩＳ Ｋ ７１０５に規定される方法に準拠して、市販の曇り度計（濁度計）を用いて測定された値をいう。ヘーズは、例えば、ＮＤＨ－５０００（日本電色工業（株）製）等の市販の濁度計で測定が可能である。
支持体中に含まれる直径５μｍ以上の粒子等は、５個／ｍｍ２以下であって、粒子を含有する支持体であってもよい。これにより、支持体表面の滑り性が向上すると共に、露光時の光散乱の抑制をバランスよく、解像性及び密着性を向上できる。粒子の平均粒子径は、５μｍ以下、１μｍ以下、又は０．１μｍ以下であってもよい。なお、平均粒子径の下限値は、特に制限はないが、０．００１μｍ以上であってもよい。
このような支持体として商業的に入手可能なものとしては、例えば、最外層に粒子を含有する３層構造の二軸配向ＰＥＴフィルムである、「ＱＳ４８」（東レ（株））、「ＦＢ４０」（東レ（株））、「ＱＳ６９」（東レ（株））、「Ｒ７０５Ｇ」（三菱ケミカル（株））、「ＨＴＦ－０１」（帝人フィルムソリューション（株））、粒子を含有する層を一方の面に有する２層構造の二軸配向ＰＥＴフィルム「Ａ－１５１７」（東洋紡（株））等が挙げられる。
支持体の厚みは、１～１００μｍ、５～５０μｍ、又は５～３０μｍであってよい。厚みが１μｍ以上であることで、支持体を剥離する際に支持体が破れることを抑制でき、１００μｍ以下であることで、解像性が低下することを抑制することができる。
（中間層）
感光性エレメントは、上記支持体と感光層との間に、中間層を更に備えてもよい。中間層は、水溶性樹脂を含有する層であってよい。水溶性樹脂としては、例えば、主成分としてポリビニルアルコールを含む樹脂が挙げられる。
（保護層）
感光性エレメントは、必要に応じて保護層を更に備えてもよい。保護層としては、感光層と支持体との間の接着力よりも、感光層と保護層との間の接着力が小さくなるようなフィルムを用いてもよく、また、低フィッシュアイのフィルムを用いてもよい。具体的には、保護フィルムとして、例えば、上述する支持体として用いることができる重合体フィルムが挙げられる。感光層からの剥離性の見地から、保護フィルムはポリエチレンフィルムであってもよい。保護層の厚さは、用途により異なるが、１～１００μｍ程度であってよい。
［感光性エレメントの製造方法］
感光性エレメントは、例えば、以下のようにして製造することができる。上述する塗布液を調製することと、塗布液を支持体上に塗布して塗布層を形成することと、塗布層を乾燥して感光層を形成することと、を含む製造方法で製造することができる。塗布液の支持体上への塗布は、例えば、ロールコート、コンマコート、グラビアコート、エアーナイフコート、ダイコート、バーコート等の公知の方法により行うことができる。
塗布層の乾燥は、塗布層から有機溶剤の少なくとも一部を除去することができれば特に制限はない。乾燥は、例えば、７０～１５０℃で５～３０分間程度行ってもよい。乾燥後、感光層中の残存有機溶剤量は、後の工程での有機溶剤の拡散を防止する観点から、２質量％以下であってもよい。
感光性エレメントにおける感光層の厚みは、用途により適宜選択することができるが、乾燥後の厚みで１～１００μｍ、１～５０μｍ、１～４０μｍ、又は３～２０μｍであってよい。感光層の厚みが１μｍ以上であることで、工業的な塗工が容易になり、生産性が向上し、１００μｍ以下であることで、密着性及び解像性がより向上する。
感光性エレメントは、例えば、後述するレジストパターンの形成方法に好適に用いることができる。中でも、解像性の観点で、めっき処理によって導体パターンを形成する製造方法への応用に適している。
［レジストパターンの形成方法］
本実施形態のレジストパターンの形成方法は、上記感光性樹脂組成物を含む感光層、又は上記感光性エレメントの感光層を基板上に積層する感光層形成工程と、感光層の所定部分に活性光線を照射して光硬化部を形成する露光工程と、感光層の所定部分以外の領域を基板上から除去する現像工程と、を有する。レジストパターンの形成方法は、必要に応じてその他の工程を有してもよい。なお、レジストパターンとは、感光性樹脂組成物の、光硬化物パターンともいえ、レリーフパターンともいえる。また、レジストパターンの形成方法は、レジストパターン付き基板の製造方法ともいえる。
（感光層形成工程）
基板上に感光層を形成する方法としては、例えば、感光性樹脂組成物を塗布及び乾燥してもよく、又は、感光性エレメントから保護層を除去した後、感光性エレメントの感光層を加熱しながら上記基板に圧着してもよい。感光性エレメントを用いた場合、基板と感光層と支持体とからなり、これらが順に積層された積層体が得られる。基板としては特に制限されないが、通常、絶縁層と絶縁層上に形成された導体層とを備えた回路形成用基板、メタルマスク製造用金属基材、又は合金基材等のダイパッド（リードフレーム用基材）等が用いられる。
基板の表面粗さ（Ｒａ）は、解像性を更に向上させる観点から、１０～２００ｎｍ、３０～１００ｎｍ、又は４０～１００ｎｍであってよい。Ｒａが４０～１００ｎｍであることで、基板表面の凹凸によるハレーションを抑制でき、解像性がより向上する。
感光性エレメントを用いた場合、密着性及び追従性の見地から、減圧下で行うことが好ましい。圧着の際の感光層及び／又は基板の加熱は、７０～１３０℃の温度で行ってもよい。圧着は、０．１～１．０ＭＰａ程度（１～１０ｋｇｆ／ｃｍ２程度）の圧力で行ってもよいが、これらの条件は必要に応じて適宜選択される。なお、感光層を７０～１３０℃に加熱すれば、予め基板を予熱処理することは必要ではないが、密着性及び追従性を更に向上させるために、基板の予熱処理を行うこともできる。
（露光工程）
露光工程においては、基板上に形成された感光層の少なくとも一部に活性光線を照射することで、活性光線が照射された部分が光硬化して、潜像が形成される。この際、感光層上に存在する支持体が活性光線に対して透過性である場合には、支持体を通して活性光線を照射することができるが、支持体が遮光性の場合には、支持体を除去した後に感光層に活性光線を照射する。
露光方法としては、アートワークと呼ばれるネガ又はポジマスクパターンを介して活性光線を画像状に照射する方法（マスク露光法）が挙げられる。また、投影露光法により活性光線を画像上に照射する方法を採用してもよい。
活性光線の光源としては、公知の光源を用いることができ、例えば、カーボンアーク灯、水銀蒸気アーク灯、高圧水銀灯、超高圧水銀灯、キセノンランプ、アルゴンレーザ等のガスレーザ、ＹＡＧレーザ等の固体レーザ、半導体レーザ等の紫外線、可視光を有効に放射するものが用いられる。活性光線の波長は、３４０ｎｍ～４３０ｎｍの範囲内であってよい。
（現像工程）
現像工程においては、感光層の光硬化部以外の少なくとも一部が基板上から除去されることで、レジストパターンが基板上に形成される。感光層上に支持体が存在している場合には、支持体を除去してから、上記光硬化部以外の領域（未露光部分ともいえる）の除去（現像）を行う。現像方法には、ウェット現像とドライ現像とがあるが、ウェット現像が広く用いられている。
ウェット現像による場合、感光性樹脂組成物に対応した現像液を用いて、公知の現像方法により現像する。現像方法としては、ディップ方式、パドル方式、スプレー方式、ブラッシング、スラッピング、スクラッビング、揺動浸漬等を用いた方法が挙げられ、解像性向上の観点からは、高圧スプレー方式を用いてもよい。これら２種以上の方法を組み合わせて現像を行ってもよい。
現像液の構成は、感光性樹脂組成物の構成に応じて適宜選択される。例えば、アルカリ性水溶液及び有機溶剤現像液が挙げられる。
安全かつ安定であり、操作性が良好である見地から、現像液として、アルカリ性水溶液を用いてもよい。アルカリ性水溶液の塩基としては、リチウム、ナトリウム又はカリウムの水酸化物等の水酸化アルカリ；リチウム、ナトリウム、カリウム又はアンモニウムの炭酸塩又は重炭酸塩等の炭酸アルカリ；リン酸カリウム、リン酸ナトリウム等のアルカリ金属リン酸塩；ピロリン酸ナトリウム、ピロリン酸カリウム等のアルカリ金属ピロリン酸塩；ホウ砂、メタケイ酸ナトリウム、水酸化テトラメチルアンモニウム、エタノールアミン、エチレンジアミン、ジエチレントリアミン、２－アミノ－２－ヒドロキシメチル－１，３－プロパンジオール、１，３－ジアミノプロパノール－２、モルホリンなどが用いられる。
現像に用いるアルカリ性水溶液としては、０．１～５質量％炭酸ナトリウムの希薄溶液、０．１～５質量％炭酸カリウムの希薄溶液、０．１～５質量％水酸化ナトリウムの希薄溶液、０．１～５質量％四ホウ酸ナトリウムの希薄溶液等を用いることができる。現像に用いるアルカリ性水溶液のｐＨは、９～１１の範囲としてもよく、その温度は、感光層のアルカリ現像性に合わせて調節できる。
アルカリ性水溶液中には、例えば、表面活性剤、消泡剤、現像を促進させるための少量の有機溶剤等を混入させてもよい。なお、アルカリ性水溶液に用いられる有機溶剤としては、例えば、アセトン、酢酸エチル、炭素数１～４のアルコキシ基をもつアルコキシエタノール、エチルアルコール、イソプロピルアルコール、ブチルアルコール、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル、及びジエチレングリコールモノブチルエーテルが挙げられる。
有機溶剤現像液に用いられる有機溶剤としては、例えば、１，１，１－トリクロロエタン、Ｎ－メチルピロリドン、Ｎ，Ｎ－ジメチルホルムアミド、シクロヘキサノン、メチルイソブチルケトン、及びγ－ブチロラクトンが挙げられる。これらの有機溶剤には、引火防止のため、１～２０質量％の範囲となるように水を添加して有機溶剤現像液としてもよい。
本実施形態におけるレジストパターンの形成方法においては、現像工程において未硬化部分を除去した後、必要に応じて６０～２５０℃程度での加熱又は０．２～１０Ｊ／ｃｍ２程度の露光を行うことにより、レジストパターンを更に硬化する工程を含んでもよい。
［プリント配線板の製造方法］
本実施形態のプリント配線板の製造方法は、上記レジストパターンの形成方法によりレジストパターンが形成された基板をめっき処理又はエッチング処理して、導体パターンを形成する工程を含む。プリント配線板の製造方法は、必要に応じて、レジストパターン除去工程等のその他の工程を含んでもよい。
めっき処理では、基板上に形成されたレジストパターンをマスクとして、基板上に設けられた導体層にめっき処理が行われる。めっき処理の後、後述するレジストパターンの除去によりレジストを除去し、更にこのレジストによって被覆されていた導体層をエッチングして、導体パターンを形成してもよい。
めっき処理の方法としては、電解めっき処理であっても、無電解めっき処理であってもよいが、電解めっき処理であってもよい。電解めっき処理としては、銅めっき、はんだめっき、ニッケルめっき、金めっき等が挙げられる。エッチング処理では、基板上に形成されたレジストパターンをマスクとして、基板上に設けられた導体層をエッチング除去し、導体パターンを形成する。エッチング処理の方法は、除去すべき導体層に応じて適宜選択される。エッチング液としては、例えば、塩化第二銅溶液、塩化第二鉄溶液、アルカリエッチング溶液、過酸化水素系エッチング液等が挙げられる。
上記エッチング処理又はめっき処理の後、基板上のレジストパターンは除去してもよい。レジストパターンの除去は、例えば、上記現像工程に用いたアルカリ性水溶液よりも更に強アルカリ性の水溶液により剥離することができる。この強アルカリ性の水溶液としては、例えば、１～１０質量％水酸化ナトリウム水溶液、１～１０質量％水酸化カリウム水溶液等が用いられる。
めっき処理を施してからレジストパターンを除去した場合、更にエッチング処理によってレジストで被覆されていた導体層をエッチングし、導体パターンを形成することで所望のプリント配線板を製造することができる。この際のエッチング処理の方法は、除去すべき導体層に応じて適宜選択される。例えば、上述のエッチング液を適用することができる。
本実施形態に係るプリント配線板の製造方法は、単層プリント配線板のみならず、多層プリント配線板の製造にも適用可能であり、また小径スルーホールを有するプリント配線板等の製造にも適用可能である。
以下、本開示を実施例により具体的に説明するが、本開示はこれらの実施例に限定されるものではない。なお、特に断りのない限り、「部」及び「％」は質量基準である。
（バインダーポリマー（Ａ－１））
重合性単量体（モノマー）であるメタクリル酸１６２ｇ、スチレン３９５ｇ、メタクリル酸ジシクロペンタニル４４ｇ、及びアゾビスイソブチロニトリル６ｇを混合して、溶液ａを調製した。また、１－メトキシ－２－プロパノール１１ｇ及びトルエン１７ｇ（質量比２：３）を混合して、溶液ｂを調製した。さらに、１－メトキシ－２－プロパノール１１ｇ及びトルエン１７ｇの混合液（質量比２：３）にアゾビスイソブチロニトリル０．６ｇを混合して、溶液ｃを調製した。
撹拌機、還流冷却器、温度計、滴下ロート及び窒素ガス導入管を備えたフラスコに、１－メトキシ－２－プロパノール３２３ｇ及びトルエン４８４ｇの混合液（質量比２：３））を投入した。次いで、フラスコ内に窒素ガスを吹き込みながら撹拌し、８０℃まで加熱昇温させた。
フラスコ内の上記混合液に、上記溶液ａを４時間かけて滴下した後、上記溶液ｂを１０分間かけて滴下した。その後、８０℃にて２時間撹拌した。次いで、フラスコ内の溶液に、上記溶液ｃを１０分間かけて滴下した後、８０℃にて２時間撹拌した。更に、撹拌を続けたまま、フラスコ内の溶液を３０分間かけて９５℃まで昇温させた。次いで、新たに上記溶液ｃを１０分間かけて滴下した後、９５℃にて３時間撹拌した。次いで、撹拌を止めて、室温まで冷却してバインダーポリマー（Ａ－１）の溶液を得た。なお、本明細書における、室温とは、２５℃を意味する。
バインダーポリマー（Ａ－１）のＭｗは２７９００であった。Ｍｗは、ゲルパーミエーションクロマトグラフィー法（ＧＰＣ）によって測定し、標準ポリスチレンの検量線を用いて換算することにより導出した。検量線は、標準ポリスチレンの５サンプルセット（ＰＳｔＱｕｉｃｋ ＭＰ－Ｈ、ＰＳｔＱｕｉｃｋ Ｂ［東ソー（株）製、商品名］）を用い、ＪＩＳ Ｋ ７２５２－２（２０１６）に従いユニバーサルキャリブレーション曲線の３次式で近似した。ＧＰＣの条件を以下に示す。
（ＧＰＣ条件）
カラム：Ｇｅｌｐａｃｋ ＧＬ－Ｒ４４０、Ｇｅｌｐａｃｋ ＧＬ－Ｒ４５０及びＧｅｌｐａｃｋ ＧＬ－Ｒ４００Ｍ（以上、昭和電工マテリアルズ（株）製）を連結
溶離液：テトラヒドロフラン
測定温度：４０℃
流量：２．０５ｍＬ／分
濃度：５ｍｇ／ｍＬ
注入量：２００μＬ
検出器：日立 Ｌ－２４９０型ＲＩ（（株）日立製作所製）
（バインダーポリマー（Ａ－２））
重合性単量体として、表１に示す質量比でメタクリル酸、メタクリル酸メチル、スチレン、及びメタクリル酸ベンジルを用いた以外は、バインダーポリマー（Ａ－１）の溶液を得るのと同様にしてバインダーポリマー（Ａ－２）の溶液を得た。

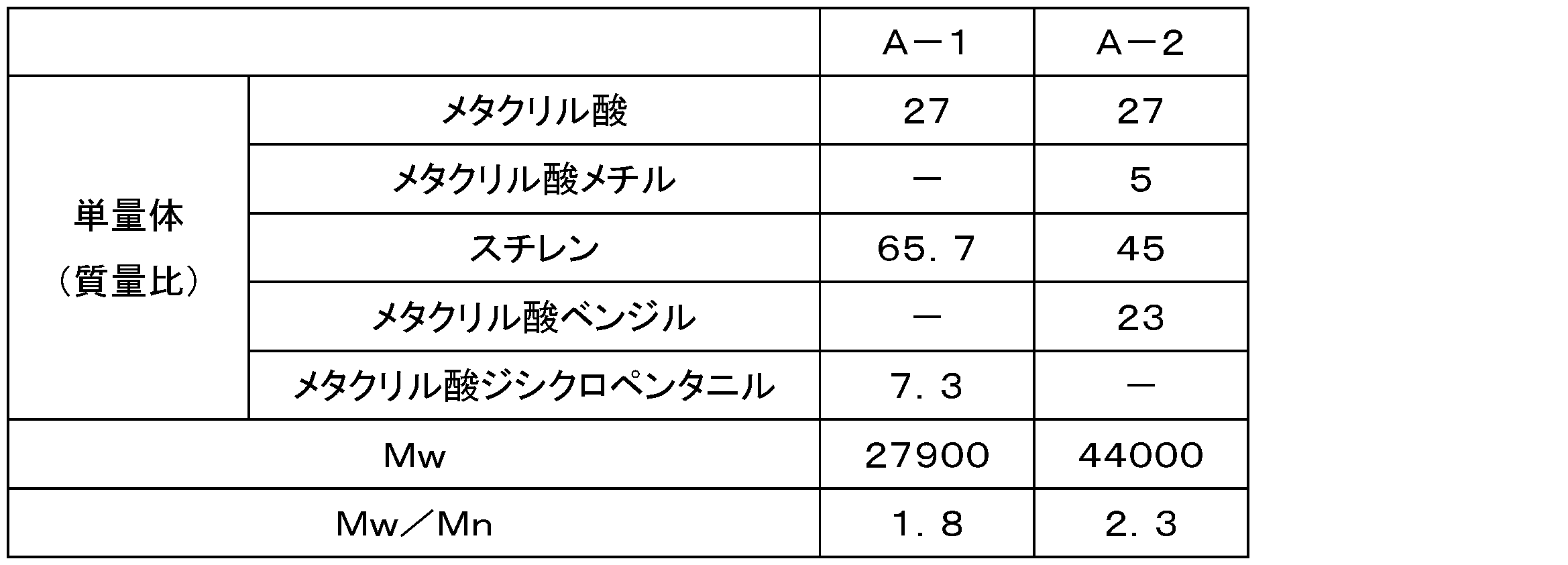

バインダーポリマー（Ａ－１）及び（Ａ－２）について、重合性単量体の質量比（％）及びＭｗを表１に示す。
Figure 0007670060000003
［実施例１～３及び比較例１］
＜感光性樹脂組成物の調製＞
下記表２に示す配合量（質量部）で、バインダーポリマー（Ａ－１）又は（Ａ－２）を、（Ｂ）光重合性化合物、（Ｃ）光重合開始剤、（Ｄ）増感剤、（Ｅ）紫外線吸収剤、その他の成分、及び溶剤と混合することにより、実施例及び比較例の感光性樹脂組成物をそれぞれ調製した。なお、表２に示すバインダーポリマーの配合量は、不揮発分の質量（固形分量）である。
（（Ｂ）光重合性化合物）
Ｂ－１：２，２－ビス（４－（メタクリロキシペンタエトキシ）フェニル）プロパン（昭和電工マテリアルズ（株）製、商品名：ＦＡ－３２１Ｍ）
Ｂ－２：エトキシ化ビスフェノールＡジメタクリレート（ＥＯ平均４ｍｏｌ変性）（新中村化学工業（株）製、商品名：ＢＰＥ－２００）
Ｂ－３：（ＰＯ）（ＥＯ）（ＰＯ）変性ポリエチレングリコールジメタクリレート（ＥＯ平均６ｍｏｌ及びＰＯ平均１２ｍｏｌ変性）（昭和電工マテリアルズ（株）製、商品名：ＦＡ－０２４Ｍ）
（（Ｃ）光重合開始剤）
Ｃ－１：２，２’－ビス（２－クロロフェニル）－４，４’，５，５’－テトラフェニル－１，２－ビイミダゾール（保土谷化学工業（株）製、商品名：Ｂ－ＣＩＭ）
（（Ｄ）増感剤）
Ｄ－１：１－フェニル－３－（４―メトキシスチリル）－５－（４－メトキシフェニル）ピラゾリン（（株）日本化学工業所製、モル吸光係数（３６５ｎｍ）：３４４００Ｌ／（ｍｏｌ・ｃｍ））
（（Ｅ）紫外線吸収剤）
Ｅ－１：２，２’，４，４’－テトラヒドロキシベンゾフェノン（シプロ化成（株）製、モル吸光係数（３６５ｎｍ）：１０８７８Ｌ／（ｍｏｌ・ｃｍ））
Ｅ－２：２－ヒドロキシ－４－（オクチルオキシ）ベンゾフェノン（ケミプロ化成（株）製、モル吸光係数（３６５ｎｍ）：１２２０Ｌ／（ｍｏｌ・ｃｍ））
（（Ｆ）その他の成分）
Ｆ－１：ロイコクリスタルバイオレット（山田化学（株）製）
Ｆ－２：マラカイトグリーン（大阪有機化学工業（株）製）
Ｆ－３：ｔｅｒｔ－ブチルカテコール（富士フイルム和光純薬（株）製）
Ｆ－４：ベンゾトリアゾール誘導体（サンワ化成（株）製、商品名：ＳＦ－８０８Ｈ、モル吸光係数（３６５ｎｍ）：１００Ｌ／（ｍｏｌ・ｃｍ）以下）
Ｆ－５：３－メルカプトプロピルトリメトキシシラン（信越化学工業（株）製）
＜感光性エレメントの作製＞
感光性樹脂組成物の溶液を、１６μｍ厚のポリエチレンテレフタレートフィルム（東レ（株）製、商品名「ＱＳ６９」）上に均一に塗布し、９０℃の熱風対流式乾燥機で１０分間乾燥した後、ポリエチレンフィルム（タマポリ（株）製、商品名「ＮＦ－１５Ａ」）で保護し、支持体、感光層及び保護フィルムが積層された積層体（感光性エレメント）を得た。感光層の乾燥後の膜厚は、６μｍであった。
＜吸光度の測定＞
スライドガラス（松浪硝子工業（株）製、白スライドグラス 切放Ｎｏ．１ Ｓ１１２６）表面に、感光性エレメントをラミネート（積層）した。ラミネートは、保護層を剥離しながら、感光性エレメントの感光層がスライドガラス表面に接するようにして、１１０℃のヒートロールを用いて、０．２ＭＰａの圧着圧力、１．０ｍ／分のロール速度で行った。スライドガラス上に、感光層を積層した後、支持体を剥離した。感光層の吸光度は、Ｕ－３３１０形分光光度計（（株）日立ハイテクサイエンス製、測定条件 波長範囲：３３０～７００ｎｍ、スキャンスピード：３００ｎｍ／分、スキャン間隔：０．５０ｎｍ）を用いて測定した。ベースライン測定は、リファレンス及びサンプルに未処理のスライドガラスを用いて行った。得られた測定スペクトルから、露光波長（３６５ｎｍ）における吸光度（Ａｔｏｔａｌ）を記録し、感光層の吸光度とした。紫外線吸収剤を含まない比較例１の吸光度を、光重合開始剤及び増感剤由来の吸光度（ＡＤ）とし、紫外線吸収剤由来の吸光度（ＡＥ）を、ＡｔｏｔａｌからＡＤを差し引いた値とした。
＜積層体の作製＞
銅層を有する基板（Ｒａ：４０ｎｍ）を酸洗及び水洗後、空気流で乾燥した。その後、基板を８０℃に加温し、感光性エレメントを基板の銅表面にラミネート（積層）した。ラミネートは、保護層を剥離しながら、感光性エレメントの感光層が基板の銅表面に接するようにして、１１０℃のヒートロールを用いて、０．４ＭＰａの圧着圧力、１．０ｍ／分のロール速度で行った。こうして、基板と感光層と支持体とがこの順で積層された積層体を得た。得られた積層体は以下に示す試験の試験片として用いた。
＜解像性及び密着性の評価＞
試験片の支持体上に、解像性及び密着性評価用ネガとしてガラスクロムタイプのフォトツール（解像性ネガ：ライン幅／スペース幅がｘ／ｘ（ｘ：１～１０、単位：μｍ）の配線パターンを有するもの、密着性ネガ：ライン幅／スペース幅がｘ／ｘ（ｘ：１～１８、単位：μｍ）の配線パターンを有するもの）を使用し、超高圧水銀ランプ（３６５ｎｍ）を光源とする投影露光装置（ウシオ電機（株）製、商品名「ＵＸ－４４１０１ＳＭ」）を用いて、所定のエネルギー量で感光層を露光した。露光後、支持体を剥離し、感光層を露出させ、２７℃の１質量％炭酸ナトリウム水溶液を最短現像時間（未露光部分が除去される最短時間）の３倍の時間でスプレーし、未露光部分を除去した（現像処理）。
現像処理後、スペース部分（未露光部分）がきれいに除去され、且つライン部分（露光部分）がヨレ、蛇行及び欠けを生じることなく形成されたレジストパターンのうち、最も小さいライン幅／スペース幅の値により、解像性及び密着性を評価した。この時、密着性ネガパターンのライン幅／スペース幅＝２／２μｍのレジスト線幅が約２．０μｍとなる露光量で評価したライン幅／スペース幅の値を、解像性及び密着性として記録した。この数値が小さいほど、解像性及び密着性が良好であることを意味する。
＜レジスト形状の評価＞
現像処理後のレジストパターンのうち、ライン幅／スペース幅＝２／２μｍのパターンについて、走査型電子顕微鏡（ＳＥＭ、ＳＵ－８０１０、（株）日立ハイテクノロジーズ製）、加速電圧：５．０ｋＶ）を用いて、レジスト上部（ｘ）及び底部（ｙ）の線幅を測定した。その測定値から、レジスト形状の評価基準としてテーパー率（ｘ／ｙ）を求めた。テーパー率が１に近いほどレジスト形状が矩形に近く、良好といえる。レジスト形状は、テーパー率が０．９以上～１．１未満を「Ａ」、テーパー率が１．１以上～１．３未満を「Ｂ」、テーパー率が１．３以上を「Ｃ」と評価した。
Figure 0007670060000004
表２より、実施例１～３の感光性樹脂組成物は、比較例１～２に比べて解像性及び密着性に優れ、微細なレジストパターンを形成することができることが確認できる。

Claims (14)

  1. ジシクロペンタニル基を有する（メタ）アクリレート化合物に由来する構造単位を含むバインダーポリマーと、光重合性化合物と、光重合開始剤と、３４０～４３０ｎｍに吸収を有する増感剤と、紫外線吸収剤と、を含有し、
    前記光重合開始剤が、ヘキサアリールビイミダゾール誘導体、又は、アクリジニル基を１つ以上有するアクリジン化合物を含み、
    前記増感剤が、ピラゾリン化合物、アントラセン化合物、及びトリアリールアミン化合物からなる群より選ばれる少なくとも１種を含み、
    前記紫外線吸収剤が、ヒドロキシ基を有するベンゾフェノン化合物を含み、
    前記紫外線吸収剤の波長３６５ｎｍの光に対するモル吸光係数が、５００～５００００Ｌ／（ｍｏｌ・ｃｍ）の範囲である、感光性樹脂組成物。
  2. 前記紫外線吸収剤の含有量が、前記バインダーポリマー及び前記光重合性化合物の総量１００質量部に対して、０．０５～５．０質量部である、請求項１に記載の感光性樹脂組成物。
  3. 前記ジシクロペンタニル基を有する（メタ）アクリレート化合物に由来する構造単位の含有量が、前記バインダーポリマーを構成する重合性単量体に由来する構造単位の全質量を基準として、１～５０質量％である、請求項１又は２に記載の感光性樹脂組成物。
  4. 前記光重合性化合物が、ビスフェノールＡ型（メタ）アクリレートを含む、請求項１～３のいずれか一項に記載の感光性樹脂組成物。
  5. 前記ビスフェノールＡ型（メタ）アクリレートが、２，２－ビス（４－（（メタ）アクリロキシポリエトキシ）フェニル）プロパンを含む、請求項４に記載の感光性樹脂組成物。
  6. 前記ビスフェノールＡ型（メタ）アクリレートが、２，２－ビス（４－（（メタ）アクリロキシジプロポキシ）フェニル）プロパンを含む、請求項４に記載の感光性樹脂組成物。
  7. 前記ビスフェノールＡ型（メタ）アクリレートが、２，２－ビス（４－（メタクリロキシペンタエトキシ）フェニル）プロパンを含む、請求項４に記載の感光性樹脂組成物。
  8. 前記光重合性化合物が、ポリアルキレングリコールジ（メタ）アクリレートを含む、請求項１～７のいずれか一項に記載の感光性樹脂組成物。
  9. 前記バインダーポリマーが、スチレン又はスチレン誘導体に由来する構造単位を更に含む、請求項１～８のいずれか一項に記載の感光性樹脂組成物。
  10. 前記ジシクロペンタニル基を有する（メタ）アクリレート化合物に由来する構造単位及び前記スチレン又はスチレン誘導体に由来する構造単位の含有量が、前記バインダーポリマーを構成する重合性単量体に由来する構造単位の全質量を基準として、５０質量％以上である、請求項９に記載の感光性樹脂組成物。
  11. 支持体と、該支持体上に形成された請求項１～１０のいずれか一項に記載の感光性樹脂組成物を含む感光層と、を備える感光性エレメント。
  12. 請求項１～１０のいずれか一項に記載の感光性樹脂組成物を含む感光層、又は請求項１１に記載の感光性エレメントの感光層を基板上に積層する感光層形成工程と、
    前記感光層の所定部分に活性光線を照射して光硬化部を形成する露光工程と、
    前記感光層の前記所定部分以外の領域を前記基板上から除去する現像工程と、を有するレジストパターンの形成方法。
  13. 前記活性光線の波長が３４０ｎｍ～４３０ｎｍの範囲内である、請求項１２に記載のレジストパターンの形成方法。
  14. 請求項１２又は請求項１３に記載のレジストパターンの形成方法によりレジストパターンが形成された基板をエッチング処理又はめっき処理して、導体パターンを形成する工程を含む、プリント配線板の製造方法。
JP2022541115A 2020-08-07 2021-04-27 感光性樹脂組成物、感光性エレメント、レジストパターンの形成方法、及びプリント配線板の製造方法 Active JP7670060B2 (ja)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JP2020134942 2020-08-07
JP2020134942 2020-08-07
PCT/JP2021/016811 WO2022030052A1 (ja) 2020-08-07 2021-04-27 感光性樹脂組成物、感光性エレメント、レジストパターンの形成方法、及びプリント配線板の製造方法

Publications (2)

Publication Number Publication Date
JPWO2022030052A1 JPWO2022030052A1 (ja) 2022-02-10
JP7670060B2 true JP7670060B2 (ja) 2025-04-30

Family

ID=80117258

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2022541115A Active JP7670060B2 (ja) 2020-08-07 2021-04-27 感光性樹脂組成物、感光性エレメント、レジストパターンの形成方法、及びプリント配線板の製造方法

Country Status (6)

Country Link
US (1) US20230288802A1 (ja)
JP (1) JP7670060B2 (ja)
KR (1) KR102946138B1 (ja)
CN (1) CN116209955A (ja)
TW (1) TWI870587B (ja)
WO (1) WO2022030052A1 (ja)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN120344917A (zh) * 2022-12-23 2025-07-18 株式会社力森诺科 感光性树脂组合物、感光性元件、抗蚀剂图案的形成方法及印刷线路板的制造方法

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002196490A (ja) 2000-12-27 2002-07-12 Chisso Corp 感光性樹脂組成物、スペーサーおよび液晶表示素子
JP2005043412A (ja) 2003-07-22 2005-02-17 Hitachi Chem Co Ltd 反射下地感光性エレメント及びこれを用いた反射板の製造方法
WO2010001691A1 (ja) 2008-07-01 2010-01-07 Jsr株式会社 ネガ型感放射線性樹脂組成物
JP2010072425A (ja) 2008-09-19 2010-04-02 Hitachi Chem Co Ltd 感光性樹脂組成物、並びにこれを用いた感光性エレメント及びプリント配線板の製造方法
JP2016143064A (ja) 2015-02-04 2016-08-08 東友ファインケム株式会社Dongwoo Fine−Chem Co., Ltd. 感光性樹脂組成物、感光性樹脂組成物から形成された光硬化パターン、及び光硬化パターンを備えた画像表示装置

Family Cites Families (29)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH07140650A (ja) * 1993-06-16 1995-06-02 Hitachi Chem Co Ltd 感光性樹脂組成物及びこれを用いた感光性フィルム
JPH07159998A (ja) * 1993-12-06 1995-06-23 Japan Synthetic Rubber Co Ltd レジスト組成物
JP2001290265A (ja) 2000-04-05 2001-10-19 Jsr Corp 感放射線性樹脂組成物及びこれを用いたフォトリソグラフィ
TW200642995A (en) * 2005-03-15 2006-12-16 Showa Denko Kk (Meth)acryloyl group-containing aromatic isocyanate compound and production process thereof
JP4761909B2 (ja) * 2005-10-05 2011-08-31 旭化成イーマテリアルズ株式会社 感光性樹脂組成物及び積層体
JP2007272138A (ja) * 2006-03-31 2007-10-18 Nippon Zeon Co Ltd レジストパターン形成方法及び感光性樹脂組成物
JP4992534B2 (ja) 2007-04-27 2012-08-08 三菱化学株式会社 光重合性組成物
KR101320225B1 (ko) * 2008-03-21 2013-10-21 히타치가세이가부시끼가이샤 감광성 수지 조성물, 감광성 엘리먼트, 레지스트 패턴의 형성방법 및 프린트 배선판의 제조방법
JP5332350B2 (ja) * 2008-07-03 2013-11-06 Ｊｎｃ株式会社 感光性重合体組成物
JP5174124B2 (ja) * 2010-11-02 2013-04-03 富士フイルム株式会社 Ｍｅｍｓ構造部材用感光性樹脂組成物、パターン作製方法、並びに、ｍｅｍｓ構造体及びその作製方法
JP5635449B2 (ja) * 2011-03-11 2014-12-03 富士フイルム株式会社 樹脂パターン及びその製造方法、ｍｅｍｓ構造体の製造方法、半導体素子の製造方法、並びに、メッキパターン製造方法
JP5803350B2 (ja) * 2011-07-04 2015-11-04 Jnc株式会社 感光性樹脂組成物の製造方法、及び、有機膜の製造方法
JP5983151B2 (ja) * 2011-07-29 2016-08-31 Dic株式会社 ドライエッチングレジスト材料、レジスト膜及びパターン形成物
JP5935297B2 (ja) * 2011-11-09 2016-06-15 Jnc株式会社 ポジ型感光性組成物
JP2013195712A (ja) 2012-03-19 2013-09-30 Hitachi Chemical Co Ltd 感光性樹脂組成物、感光性エレメント、レジストパターンの形成方法及びプリント配線板の製造方法
JP2015022228A (ja) * 2013-07-22 2015-02-02 Jnc株式会社 ポジ型感光性組成物
US10104781B2 (en) * 2013-12-27 2018-10-16 Hitachi Chemical Company, Ltd. Photosensitive resin composition, photosensitive element, method for forming resist pattern, and method for producing printed wiring board
CN113156767A (zh) * 2014-11-17 2021-07-23 昭和电工材料株式会社 感光性树脂组合物、感光性元件、抗蚀图案的形成方法和印刷配线板的制造方法
WO2016104585A1 (ja) * 2014-12-25 2016-06-30 日立化成株式会社 感光性樹脂組成物、並びにこれを用いた感光性エレメント、レジストパターンの形成方法、及びプリント配線板の製造方法
JP2017129663A (ja) * 2016-01-19 2017-07-27 富士フイルム株式会社 アレイ基板の製造方法、液晶表示装置の製造方法、及び、アレイ基板における共通電極−画素電極間絶縁膜用感光性組成物
JP2017191171A (ja) * 2016-04-12 2017-10-19 日立化成株式会社 感光性樹脂組成物、感光性エレメント、レジストパターンの形成方法及びプリント配線板の製造方法
JP2018169548A (ja) * 2017-03-30 2018-11-01 日立化成株式会社 感光性樹脂積層体、及びレジストパターンの形成方法
JP2018204011A (ja) * 2017-06-08 2018-12-27 Jsr株式会社 組成物、硬化膜の製造方法及び電子部品
JP2019049648A (ja) * 2017-09-11 2019-03-28 日立化成株式会社 感光性エレメント、半導体装置及びレジストパターンの形成方法
CN111868627B (zh) * 2018-03-23 2023-10-17 东丽株式会社 感光性树脂组合物、固化膜、颜色转换基板、图像显示装置及固化膜的制造方法
CN120178600A (zh) * 2018-06-22 2025-06-20 旭化成株式会社 感光性树脂组合物和抗蚀图案的形成方法
KR20210124281A (ko) * 2019-02-05 2021-10-14 쇼와덴코머티리얼즈가부시끼가이샤 감광성 수지 조성물, 감광성 엘리먼트, 레지스트 패턴의 형성 방법 및 프린트 배선판의 제조 방법
JP7220641B2 (ja) * 2019-06-13 2023-02-10 富士フイルム株式会社 パターン形成方法、回路基板の製造方法、電子デバイス、転写材料、及び積層体
KR102828789B1 (ko) * 2020-08-07 2025-07-04 가부시끼가이샤 레조낙 감광성 수지 조성물, 감광성 엘리먼트, 레지스트 패턴의 형성 방법, 및 프린트 배선판의 제조 방법

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002196490A (ja) 2000-12-27 2002-07-12 Chisso Corp 感光性樹脂組成物、スペーサーおよび液晶表示素子
JP2005043412A (ja) 2003-07-22 2005-02-17 Hitachi Chem Co Ltd 反射下地感光性エレメント及びこれを用いた反射板の製造方法
WO2010001691A1 (ja) 2008-07-01 2010-01-07 Jsr株式会社 ネガ型感放射線性樹脂組成物
JP2010072425A (ja) 2008-09-19 2010-04-02 Hitachi Chem Co Ltd 感光性樹脂組成物、並びにこれを用いた感光性エレメント及びプリント配線板の製造方法
JP2016143064A (ja) 2015-02-04 2016-08-08 東友ファインケム株式会社Dongwoo Fine−Chem Co., Ltd. 感光性樹脂組成物、感光性樹脂組成物から形成された光硬化パターン、及び光硬化パターンを備えた画像表示装置

Also Published As

Publication number Publication date
TWI870587B (zh) 2025-01-21
TW202206467A (zh) 2022-02-16
US20230288802A1 (en) 2023-09-14
KR20230050361A (ko) 2023-04-14
CN116209955A (zh) 2023-06-02
JPWO2022030052A1 (ja) 2022-02-10
KR102946138B1 (ko) 2026-04-02
WO2022030052A1 (ja) 2022-02-10

Similar Documents

Publication Publication Date Title
JP7593405B2 (ja) 感光性樹脂組成物、感光性エレメント、レジストパターンの形成方法、及びプリント配線板の製造方法
JP6673197B2 (ja) レジストパターンの形成方法、プリント配線板の製造方法、投影露光用感光性樹脂組成物及び感光性エレメント
TWI882983B (zh) 感光性樹脂組成物、感光性元件、阻劑圖案的形成方法及印刷線路板的製造方法
JP6782417B2 (ja) 感光性樹脂組成物、感光性エレメント、レジストパターンの形成方法及びプリント配線板の製造方法
WO2016104585A1 (ja) 感光性樹脂組成物、並びにこれを用いた感光性エレメント、レジストパターンの形成方法、及びプリント配線板の製造方法
JP6828546B2 (ja) 感光性樹脂組成物、感光性エレメント、レジストパターンの形成方法及びプリント配線板の製造方法
JP7609119B2 (ja) 感光性樹脂組成物、感光性エレメント、レジストパターンの形成方法及びプリント配線板の製造方法
TWI870587B (zh) 感光性樹脂組成物、感光性元件、光阻圖案之形成方法、及印刷配線板之製造方法
JP2017191171A (ja) 感光性樹脂組成物、感光性エレメント、レジストパターンの形成方法及びプリント配線板の製造方法
JP2018138962A (ja) レーザー直描露光用感光性樹脂組成物、感光性エレメント、レジストパターンの形成方法及びプリント配線板の製造方法
WO2024009870A1 (ja) 感光性樹脂組成物、感光性エレメント、レジストパターンの形成方法、及び、半導体パッケージ基板又はプリント配線板の製造方法
JP2010197831A (ja) 感光性樹脂組成物、並びにこれを用いた感光性エレメント、レジストパターンの形成方法及びプリント配線板の製造方法
WO2025074559A1 (ja) 感光性エレメント、レジストパターンの形成方法及びプリント配線板の製造方法
WO2025094282A1 (ja) 感光性エレメント、レジストパターンの形成方法、及びプリント配線板の製造方法
WO2024135574A1 (ja) 感光性樹脂組成物、感光性エレメント、レジストパターンの形成方法、及びプリント配線板の製造方法
WO2024134889A1 (ja) 感光性樹脂組成物、感光性エレメント、レジストパターンの形成方法、及びプリント配線板の製造方法

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20230406

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20240618

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20240815

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20241119

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20241225

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20250318

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20250331

R150 Certificate of patent or registration of utility model

Ref document number: 7670060

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
