JP7674571B1 - 活性エネルギー線硬化型オーバープリントニス組成物、それを用いた印刷物の製造方法及び印刷物の臭気及びマイグレーションを抑制する方法 - Google Patents
活性エネルギー線硬化型オーバープリントニス組成物、それを用いた印刷物の製造方法及び印刷物の臭気及びマイグレーションを抑制する方法 Download PDFInfo
- Publication number
- JP7674571B1 JP7674571B1 JP2024125491A JP2024125491A JP7674571B1 JP 7674571 B1 JP7674571 B1 JP 7674571B1 JP 2024125491 A JP2024125491 A JP 2024125491A JP 2024125491 A JP2024125491 A JP 2024125491A JP 7674571 B1 JP7674571 B1 JP 7674571B1
- Authority
- JP
- Japan
- Prior art keywords
- varnish composition
- meth
- active energy
- acrylate
- monomer
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
Landscapes
- Application Of Or Painting With Fluid Materials (AREA)
- Paints Or Removers (AREA)
Abstract
【課題】ニス組成物としての性能を維持しながら、形成させたニス膜からの臭気やマイグレーションの発生を低減させることのできる活性エネルギー線硬化型オーバープリントニス組成物を提供すること。【解決手段】エチレン性不飽和結合を２個以上備えた化合物であるモノマー及び光重合開始剤を含み、モノマーとして、エチレン性不飽和結合を４個以上備えたモノマーＡと、アルキレンオキサイド変性ビスフェノールＡ骨格等を備えエチレン性不飽和結合を２個備えたモノマーＢとを含み、光重合開始剤が（Ａ）ジフェニルメタン骨格を備えた化合物、（Ｂ）モルホリン骨格及びフルオレン骨格を備えた化合物、並びに（Ｃ）ジフェニルエーテル骨格を備えた化合物から選択され、上記モノマー中、モノマーＡの割合が１０～５５質量％であり、モノマーＢの割合が１０～４６質量％であることを特徴とするニス組成物を用いる。【選択図】なし
Description
本発明は、活性エネルギー線硬化型オーバープリントニス組成物、それを用いた印刷物の製造方法及び印刷物の臭気及びマイグレーションを抑制する方法に関するものである。
フィルム状、シート状、板状等の各種基材の表面に印刷を行った後、オーバープリントニス（ＯＰニス）をコーティングすることにより、その基材自体や印刷表面を保護したり光沢付与したりすることが広く行われている。こうした表面加工を行う際のＯＰニスとして活性エネルギー線硬化型のニス組成物を用いる場合、基材表面にニス組成物を塗布してから紫外線や電子線といった活性エネルギー線を照射することによりニス組成物が瞬時に硬化して光沢のある硬化皮膜が形成されるので、従来のビニール張り加工等に比べて高い生産性が得られる。さらに、活性エネルギー線硬化型のニス組成物は、溶剤性コーティング剤のようにＶＯＣ（揮発性有機化合物）を大気中に放出しないので、環境保護の観点からも好ましい。これらの利点から、従来行われてきたビニール張り加工や溶剤性コーティングを用いた塗布加工から、活性エネルギー線硬化型のニス組成物を用いたコーティング加工へ急速に置き換えが進んでいる。このような表面ニス加工は、雑誌の表紙、ポスター、カレンダー等といった通常の印刷物の他、カルトン印刷物等といったパッケージ分野へも広く適用されており、我々の生活に身近なものとなっている。
こうした活性エネルギー線硬化型のニス組成物は、エチレン性不飽和結合を有するモノマーやオリゴマーといった硬化に必要な化合物と、必要に応じて各種の成分とを組み合わせて用いることで、基材に対する密着性、高光沢性、耐ブロッキング性等、様々な機能を付与できることが知られている（例えば、特許文献１～３等を参照）。
このように、活性エネルギー線硬化型オーバープリントニス組成物を用いて印刷物の表面加工を行うことは、優れた特性のニス膜を短時間で形成できる点でメリットが大きい。しかしながら、活性エネルギー線硬化型オーバープリントニス組成物を用いた表面加工にもデメリットが無いわけでもない。それは、形成されたニス膜の臭気やマイグレーションである。活性エネルギー線硬化型オーバープリントニス組成物には、活性エネルギー線が照射されたときに硬化のための重合反応を生じさせるべく光重合開始剤が添加されている。この光重合開始剤は、活性エネルギー線の照射を受けたときに分子内開裂を生じ、より低分子量のラジカルを生成させる。そして、このラジカルが、ニス組成物に含まれるモノマーやオリゴマーを重合させてニス組成物を硬化させることになる。
生成したラジカルは、モノマーやオリゴマーが重合してなる重合体に組み込まれるが、光重合開始剤の分子内開裂により生じた低分子化合物や一部のラジカルから生じた低分子化合物は、ニス膜に残留し、揮発性の有機化合物として時間の経過とともに周囲に放出される。そして、これらの低分子化合物としては、例えば特有の臭気をもつアルデヒド化合物が挙げられる。そのため、活性エネルギー線硬化型オーバープリントニス組成物から形成されたニス膜を備えた印刷物からは、そうした臭気を感じることが多い。そして、こうした臭気は、時として消費者から敬遠されるものになる。
また、ニス膜に残留した低分子化合物は、印刷物の表面に存在するニス膜から印刷物の内部や、ニス膜に接触する他の物品へ移行することもある。このようなニス膜からの低分子化合物の移行は、マイグレーションと呼ばれ、特に印刷物が食品包装分野に使用されるときには、上記の臭気とともに問題となりやすい。
本発明は、以上の状況に鑑みてなされたものであり、耐摩擦性や耐スクラッチ性といったニス組成物としての性能を維持しながら、形成させたニス膜からの臭気やマイグレーションの発生を低減させることのできる活性エネルギー線硬化型オーバープリントニス組成物を提供することを目的とする。
本発明者らは、上記の課題を解決するために鋭意検討を重ねた結果、特定の光重合開始剤を用いるとともに、エチレン性不飽和結合を２個以上備えた化合物であるモノマーについても、エチレン性不飽和結合を４個以上備えたものと、アルキレンオキサイド変性ビスフェノールＡ骨格又はアルキレンオキサイド変性水添ビスフェノールＡ骨格を備えエチレン性不飽和結合を２個備えたものとを、モノマー全体に対して特定の割合でそれぞれ用いることにより上記の課題を解決できることを見出した。本発明は、このような知見に基づいてなされたものであり、以下のようなものを提供する。
（１）本発明は、エチレン性不飽和結合を２個以上備えた化合物であるモノマー、樹脂成分及び光重合開始剤を含む活性エネルギー線硬化型オーバープリントニス組成物であって、上記モノマーとして、エチレン性不飽和結合を４個以上備えたモノマーＡと、アルキレンオキサイド変性ビスフェノールＡ骨格又はアルキレンオキサイド変性水添ビスフェノールＡ骨格を備えエチレン性不飽和結合を２個備えたモノマーＢとを含み、上記光重合開始剤が、下記３つの化学式で表す化合物群より選択される少なくとも１つの化合物であり、上記モノマー全体に対して、上記モノマーＡの割合が１０～５５質量％であり、上記モノマーＢの割合が１０～４６質量％であり、上記樹脂成分がジアリルシクロアルカンジカルボキシレート樹脂、及びｓｐ値が９．０～１１．０（ｃａｌ／ｃｍ
３
）
１／２
であるロジン変性アルキッド樹脂からなる群より選択される少なくとも一つであることを特徴とする活性エネルギー線硬化型オーバープリントニス組成物である。
（２）また本発明は、上記モノマーＢにおけるアルキレンオキサイド付加数が３～３０であることを特徴とする（１）項記載の活性エネルギー線硬化型オーバープリントニス組成物である。
（３）また本発明は、上記モノマーＢにおけるアルキレンオキサイドがエチレンオキサイドであることを特徴とする（１）項又は（２）項記載の活性エネルギー線硬化型オーバープリントニス組成物である。
（４）また本発明は、さらに、可塑剤としてジカルボン酸のジエステル化合物を含み、その化合物の１分子当たりの炭素含有数が２０以上である（１）項～（３）項のいずれか１項記載の活性エネルギー線硬化型オーバープリントニス組成物である。
（５）また本発明は、上記ジカルボン酸のジエステル化合物がセバシン酸ビス（２－エチルヘキシル）又はアジピン酸ビス（２－エチルヘキシル）である（４）項記載の活性エネルギー線硬化型オーバープリントニス組成物である。
（６）本発明は、インキ組成物の印刷された又はされない被処理面に、（１）項～（５）項のいずれか１項記載の活性エネルギー線硬化型オーバープリントニス組成物を塗工し、塗工された上記活性エネルギー線硬化型オーバープリントニス組成物を活性エネルギー線で硬化させる工程を備えることを特徴とする印刷物の製造方法でもある。
（７）本発明は、インキ組成物の印刷された又はされない被処理面に活性エネルギー線硬化型オーバープリントニス組成物を塗工し、塗工された前記活性エネルギー線硬化型オーバープリントニス組成物を活性エネルギー線で硬化させる工程を備えた印刷物の製造において、上記活性エネルギー線硬化型オーバープリントニス組成物として（１）項～（５）項のいずれか１項記載のものを用いることを特徴とする、製造された印刷物の表面に形成されたニス層を由来とする臭気及びマイグレーションを抑制する方法でもある。
本発明によれば、耐摩擦性や耐スクラッチ性といったニス組成物としての性能を維持しながら、形成させたニス膜からの臭気やマイグレーションの発生を低減させることのできる活性エネルギー線硬化型オーバープリントニス組成物が提供される。
以下、本発明の活性エネルギー線硬化型オーバープリントニス組成物（以下、「本発明のニス組成物」とも呼ぶ。）の一実施形態、本発明の印刷物の製造方法の一実施態様、及び本発明の、ニス層を由来とする臭気及びマイグレーションを抑制する方法の一実施態様のそれぞれについて説明する。なお、本発明は、以下の実施形態及び実施態様に何ら限定されるものではなく、本発明の範囲において適宜変更を加えて実施することができる。
＜活性エネルギー線硬化型オーバープリントニス組成物＞
本発明の活性エネルギー線硬化型オーバープリントニス組成物は、紫外線や電子線等の活性エネルギー線の照射を受けて硬化する能力を備え、印刷後の印刷物の表面に対するオーバープリントニスとして好ましく用いられる。後述するように、本発明のニス組成物は、エチレン性不飽和結合を２個以上備えた化合物（モノマー）及び光重合開始剤を含有し、活性エネルギー線の照射を受けた際に生じたラジカルがエチレン性不飽和結合を備えた化合物を高分子量化させることで硬化してコーティングフィルムを形成する。そのため、塗布直後に印刷物の表面でべたついているニス組成物に活性エネルギー線が照射されると、瞬時にこのニス組成物が乾燥（タックフリー）状態となる。
本発明の活性エネルギー線硬化型オーバープリントニス組成物は、紫外線や電子線等の活性エネルギー線の照射を受けて硬化する能力を備え、印刷後の印刷物の表面に対するオーバープリントニスとして好ましく用いられる。後述するように、本発明のニス組成物は、エチレン性不飽和結合を２個以上備えた化合物（モノマー）及び光重合開始剤を含有し、活性エネルギー線の照射を受けた際に生じたラジカルがエチレン性不飽和結合を備えた化合物を高分子量化させることで硬化してコーティングフィルムを形成する。そのため、塗布直後に印刷物の表面でべたついているニス組成物に活性エネルギー線が照射されると、瞬時にこのニス組成物が乾燥（タックフリー）状態となる。
本発明のニス組成物の適用対象としては、特に限定されないが、例えばオフセット印刷等の手段で得られた印刷物が挙げられる。このような印刷物としては、包装容器が好ましく挙げられる。本発明のニス組成物を硬化させて得られる硬化皮膜（すなわちニス膜）は、堅牢で光沢に優れるので、包装容器に適用した場合、包装容器を擦過傷から保護するとともに、高い光沢による美粧性を包装容器にもたらす。なお、「オーバープリントニス組成物」の用語は、通常、印刷された印刷面に塗工するニス組成物を意味するが、本発明では、印刷された印刷面の表面に塗工するニス組成物は勿論、印刷のされていない基材の表面に塗工するニス組成物も「オーバープリントニス組成物」と呼ぶ。また、本発明では、印刷のされていない基材の表面にオーバープリントニス組成物が塗工されたものも「印刷物」として扱う。
本発明のニス組成物を硬化させるために用いる活性エネルギー線としては、電子線や紫外線等が例示される。これらの中でも、装置のコストや扱いやすさという観点からは、活性エネルギー線として紫外線が好ましく例示される。そして、その紫外線の波長としては、用いる光重合開始剤の吸収波長に合わせて適宜決定されればよいが、４００ｎｍ以下を挙げることができる。このような紫外線を発生させる紫外線照射装置としては、メタルハライドランプ、高圧水銀ランプ、希ガスを封入したエキシマランプ、紫外線発光ダイオード（ＬＥＤ）等を挙げることができる。
本発明のニス組成物は、エチレン性不飽和結合を２個以上備えた化合物であるモノマー及び光重合開始剤を含み、上記モノマーとして、エチレン性不飽和結合を４個以上備えたモノマーＡと、アルキレンオキサイド変性ビスフェノールＡ骨格又はアルキレンオキサイド変性水添ビスフェノールＡ骨格を備えエチレン性不飽和結合を２個備えたモノマーＢとを含み、上記光重合開始剤が、（Ａ）ジフェニルメタン骨格を備えた化合物、（Ｂ）モルホリン骨格及びフルオレン骨格を備えた化合物、並びに（Ｃ）ジフェニルエーテル骨格を備えた化合物からなる群より選択される少なくとも１つの化合物であり、上記モノマー全体に対して、モノマーＡの割合が１０～５５質量％であり、モノマーＢの割合が１０～４６質量％であることを特徴とする。以下、各成分について説明する。
［光重合開始剤］
まずは、光重合開始剤について説明する。光重合開始剤は、既に述べた通り、活性エネルギー線の照射を受けたときに分子内開裂してラジカルを生成させる。このラジカルが、後述するエチレン性不飽和結合を備えた化合物を重合させて、硬化したニス膜を形成させることになる。本発明のニス組成物は、光重合開始剤として、特に（Ａ）ジフェニルメタン骨格を備えた化合物、（Ｂ）モルホリン骨格及びフルオレン骨格を備えた化合物、並びに（Ｃ）ジフェニルエーテル骨格を備えた化合物からなる群より選択される少なくとも１つを含む。これらの光重合開始剤によれば、ニス組成物に適用した際の臭気やマイグレーションを効果的に抑制できるという顕著な効果を得られることが本発明者らの検討により見出されている。本発明は、こうした知見に基づいてなされたものであり、上記（Ａ）～（Ｃ）からなる群より選択される化合物を光重合開始剤として含むものである。
まずは、光重合開始剤について説明する。光重合開始剤は、既に述べた通り、活性エネルギー線の照射を受けたときに分子内開裂してラジカルを生成させる。このラジカルが、後述するエチレン性不飽和結合を備えた化合物を重合させて、硬化したニス膜を形成させることになる。本発明のニス組成物は、光重合開始剤として、特に（Ａ）ジフェニルメタン骨格を備えた化合物、（Ｂ）モルホリン骨格及びフルオレン骨格を備えた化合物、並びに（Ｃ）ジフェニルエーテル骨格を備えた化合物からなる群より選択される少なくとも１つを含む。これらの光重合開始剤によれば、ニス組成物に適用した際の臭気やマイグレーションを効果的に抑制できるという顕著な効果を得られることが本発明者らの検討により見出されている。本発明は、こうした知見に基づいてなされたものであり、上記（Ａ）～（Ｃ）からなる群より選択される化合物を光重合開始剤として含むものである。
（Ａ）ジフェニルメタン骨格を備えた化合物（以下、「（Ａ）の化合物」とも呼ぶ。）としては、その分子中にジフェニルメタン骨格を有し、活性エネルギー線の照射を受けた際に分子内開裂をしてラジカルを生成するものであればどのようなものであってもよい。また、（Ｃ）ジフェニルエーテル骨格を備えた化合物（以下、「（Ｃ）の化合物」とも呼ぶ。）としては、その分子中にジフェニルエーテル骨格を有し、活性エネルギー線の照射を受けた際に分子内開裂をしてラジカルを生成するものであればどのようなものであってもよい。
より具体的には、（Ａ）の化合物及び（Ｃ）の化合物として、下記一般式（１）で表す化合物を例示することができる。
上記一般式（１）中、Ｒ１及びＲ２は、それぞれ独立に、置換基を備えてもよい炭素数１～１０の炭化水素基である。このような炭化水素基としては、分枝を有してもよい炭素数１～１０のアルキル基、炭素数１～１０のシクロアルキル基、炭素数１～１０のアリール基等が好ましく挙げられる。これらの中でも、分枝を有してもよい炭素数１～１０のアルキル基がより好ましく挙げられ、中でも置換基を備えたジメチルメチル基が特に好ましく挙げられる。また、上記置換基としては、水酸基、アミノ基、ハロゲン原子等が挙げられ、これらの中でも、水酸基が好ましく挙げられる。上記一般式（１）中、Ｘは、メチレン基又は酸素原子である。すなわち、Ｘがメチレン基の場合には、上記一般式（１）で表す化合物は（Ａ）の化合物となり、Ｘが酸素原子の場合には、上記一般式（１）で表す化合物は（Ｃ）の化合物となる。
上記一般式（１）で表す化合物に含まれる２つのベンゼン環は、それぞれパラ位が置換されたものであることが好ましく、その場合、上記一般式（１）で表す化合物は、下記一般式（１Ａ）で表すことができる。下記一般式（１Ａ）におけるＲ１、Ｒ２及びＸは、いずれも上記一般式（１）におけるものと同様である。
（Ａ）の化合物及び（Ｃ）の化合物のさらに具体的な例としては、下記一般式（１Ｂ－１）及び（１Ｂ－２）で表すものを挙げることができる。下記一般式（１Ｂ－１）及び（１Ｂ－２）において、Ｒ１及びＲ２は、いずれも上記一般式（１）におけるものと同じである。
（Ａ）の化合物及び（Ｃ）の化合物のさらに具体的な例としては、下記一般式（１Ｃ－１）及び（１Ｃ－２）で表すものを挙げることができる。下記一般式（１Ｃ－１）及び（１Ｃ－２）において、Ｌ１及びＬ２は、それぞれ独立に、分枝を有してもよい炭素数１～１０のアルキレン基である。このようなアルキレン基の中でも、ジメチルメチレン基が特に好ましく挙げられる。
さらに具体的には、（Ａ）の化合物及び（Ｃ）の化合物として、下記化学式（１Ｄ－１）及び（１Ｄ－２）で表すものを挙げることができる。なお、本発明における（Ａ）の化合物及び（Ｃ）の化合物がこれらの化合物に限定されるものでないことは言うまでもない。
（Ｂ）モルホリン骨格及びフルオレン骨格を備えた化合物（以下、「（Ｂ）の化合物」とも呼ぶ。）は、その分子中にモルホリン骨格とフルオレン骨格の両方を有し、活性エネルギー線の照射を受けた際に分子内開裂をしてラジカルを生成するものであればどのようなものであってもよい。
より具体的には、（Ｂ）の化合物として、下記一般式（２）で表す化合物を例示することができる。
上記一般式（２）中、Ｒ３及びＲ４は、それぞれ独立に、置換基を備えてもよい炭素数１～１０の炭化水素基である。このような炭化水素基としては、分枝を有してもよい炭素数１～１０のアルキル基、炭素数１～１０のシクロアルキル基、炭素数１～１０のアリール基等が好ましく挙げられる。これらの中でも、炭素数１～５のアルキル基が好ましく挙げられる。また、上記置換基としては、水酸基、アミノ基、ハロゲン原子等が挙げられる。
上記一般式（２）中、各Ｌは、それぞれ独立に、二価の有機基である。このような有機基としては、置換基を備えてもよい炭素数１～１０の二価の炭化水素基が挙げられる。このような炭化水素基としては、分枝を有してもよい炭素数１～１０のアルキレン基、炭素数１～１０のシクロアルキレン基、炭素数１～１０のアリール基が好ましく挙げられる。これらの中でも、分枝を有してもよい炭素数１～１０のアルキレン基がより好ましく挙げられ、中でもジメチルメチレン基が特に好ましく挙げられる。また、上記置換基としては、水酸基、アミノ基、ハロゲン原子等が挙げられる。上記一般式（２）中、ｎは０又は１である。
上記一般式（２）で表す化合物の具体的な例として、下記一般式（２Ｂ）で表すものを挙げることができる。下記一般式（２Ｂ）において、Ｒ３、Ｒ４及びＬは、それぞれ独立に、置換基を備えてもよい炭素数１～１０の炭化水素基であり、Ｌは、分枝を有してもよい炭素数１～１０のアルキレン基である。これらのことは、上記一般式（２）におけるものと同様である。
さらに具体的には、（Ｂ）の化合物として、下記化学式（２Ｃ）で表すものを挙げることができる。なお、本発明における（Ｂ）の化合物がこれに限定されるものでないことは言うまでもない。
本発明のニス組成物における光重合開始剤の含有量としては、ニス組成物全体に対して２～３０質量％が好ましく挙げられ、２～１５質量％がより好ましく挙げられ、２～１３質量％がさらに好ましく挙げられる。ニス組成物における光重合開始剤の含有量が上記の範囲であることにより、ニス組成物の十分な硬化性と、良好な内部硬化性やコストとを両立できるので好ましい。
［モノマー］
本発明のニス組成物は、エチレン性不飽和結合を２個以上備えた化合物をモノマーとして含む。また、本発明のニス組成物は、このモノマーとして、エチレン性不飽和結合を４個以上備えたモノマーＡと、アルキレンオキサイド変性ビスフェノールＡ骨格又はアルキレンオキサイド変性水添ビスフェノールＡ骨格を備えエチレン性不飽和結合を２個備えたモノマーＢとを含み、さらに、ニス組成物に含まれるモノマー全体に対して、上記モノマーＡの割合が１０～５５質量％であり、上記モノマーＢの割合が１０～４６質量％であることを特徴とする。以下、これらの事項について説明する。
本発明のニス組成物は、エチレン性不飽和結合を２個以上備えた化合物をモノマーとして含む。また、本発明のニス組成物は、このモノマーとして、エチレン性不飽和結合を４個以上備えたモノマーＡと、アルキレンオキサイド変性ビスフェノールＡ骨格又はアルキレンオキサイド変性水添ビスフェノールＡ骨格を備えエチレン性不飽和結合を２個備えたモノマーＢとを含み、さらに、ニス組成物に含まれるモノマー全体に対して、上記モノマーＡの割合が１０～５５質量％であり、上記モノマーＢの割合が１０～４６質量％であることを特徴とする。以下、これらの事項について説明する。
エチレン性不飽和結合を備えた化合物は、光重合開始剤から生じたラジカルによって重合して高分子量化する成分であり、低分子量の化合物から、オリゴマーと呼ばれる比較的高い分子量を有するものまで各種のものが市販されている。また、オリゴマーよりもさらに高い分子量であるポリマーについてもエチレン性不飽和結合を備えたものが各種市販されている。上記の通り、本発明のニス組成物は、エチレン性不飽和結合を２個以上備えた化合物であるモノマーを含むが、一般にオリゴマー及びポリマーと呼ばれる程度の分子量を有する化合物であっても、エチレン性不飽和結合を２個以上備えた化合物であれば、本発明におけるモノマーとして扱うことができる。
モノマーは、２個以上のエチレン性不飽和結合を有し、上記のように重合して高分子量化する成分であるが、重合する前の状態では比較的低分子量の液体成分であることが多く、本発明ではこのような比較的低分子量のモノマーを、樹脂成分を溶解させてワニスとする際の溶媒として用いたり、ニス組成物の粘度を調節したりする目的に用いたりすることができる。
このようなモノマーとしては、エチレングリコールジ（メタ）アクリレート、ジエチレングリコールジ（メタ）アクリレート、トリエチレングリコールジ（メタ）アクリレート、ポリエチレングリコールジ（メタ）アクリレート、プロピレングリコールジ（メタ）アクリレート、ジプロピレングリコールジ（メタ）アクリレート、トリプロピレングリコールジ（メタ）アクリレート、ポリプロピレングリコールジ（メタ）アクリレート、ブチレングリコールジ（メタ）アクリレート、ペンチルグリコールジ（メタ）アクリレート、ネオペンチルグリコールジ（メタ）アクリレート、ヒドロキシピバリルヒドロキシピバレートジ（メタ）アクリレート、ヒドロキシピバリルヒドロキシピバレートジカプロラクトネートジ（メタ）アクリレート、１，６－ヘキサンジオールジ（メタ）アクリレート、１，２－ヘキサンジオールジ（メタ）アクリレート、１，５－ヘキサンジオールジ（メタ）アクリレート、２，５－ヘキサンジオールジ（メタ）アクリレート、１，７－ヘプタンジオールジ（メタ）アクリレート、１，８－オクタンジオールジ（メタ）アクリレート、１，２－オクタンジオールジ（メタ）アクリレート、１，９－ノナンジオールジ（メタ）アクリレート、１，２－デカンジオールジ（メタ）アクリレート、１，１０－デカンジオールジ（メタ）アクリレート、１，２－デカンジオールジ（メタ）アクリレート、１，１２－ドデカンジオールジ（メタ）アクリレート、１，２－ドデカンジオールジ（メタ）アクリレート、１，１４－テトラデカンジオールジ（メタ）アクリレート、１，２－テトラデカンジオールジ（メタ）アクリレート、１，１６－ヘキサデカンジオールジ（メタ）アクリレート、１，２－ヘキサデカンジオールジ（メタ）アクリレート、２－メチル－２，４－ペンタンジオールジ（メタ）アクリレート、３－メチル－１，５－ペンタンジオールジ（メタ）アクリレート、２－メチル－２－プロピル－１，３－プロパンジオールジ（メタ）アクリレート、２，４－ジメチル－２，４－ペンタンジオールジ（メタ）アクリレート、２，２－ジエチル－１，３－プロパンジオ－ルジ（メタ）アクリレート、２，２，４－トリメチル－１，３－ペンタンジオールジ（メタ）アクリレート、ジメチロールオクタンジ（メタ）アクリレート、２－エチル－１，３－ヘキサンジオールジ（メタ）アクリレート、２，５－ジメチル－２，５－ヘキサンジオールジ（メタ）アクリレート、２－メチル－１，８－オクタンジオールジ（メタ）アクリレート、２－ブチル－２－エチル－１，３－プロパンジオールジ（メタ）アクリレート、２，４－ジエチル－１，５－ペンタンジオールジ（メタ）アクリレート、１，２－ヘキサンジオールジ（メタ）アクリレート、１，５－ヘキサンジオールジ（メタ）アクリレート、２，５－ヘキサンジオールジ（メタ）アクリレート、１，７－ヘプタンジオールジ（メタ）アクリレート、１，８－オクタンジオールジ（メタ）アクリレート、１，９－ノナンジオールジ（メタ）アクリレート、１，２－デカンジオールジ（メタ）アクリレート、１，１０－デカンジオールジ（メタ）アクリレート、１，２－デカンジオールジ（メタ）アクリレート、１，１２－ドデカンジオールジ（メタ）アクリレート、１，２－ドデカンジオールジ（メタ）アクリレート、１，１４－テトラデカンジオールジ（メタ）アクリレート、１，２－テトラデカンジオールジ（メタ）アクリレート、１，１６－ヘキサデカンジオールジ（メタ）アクリレート、１，２－ヘキサデカンジオールジ（メタ）アクリレート、２－メチル－２，４－ペンタンジ（メタ）アクリレート、２－メチル－２－プロピル－１，３－プロパンジオールジ（メタ）アクリレート、２，４－ジメチル－２，４－ペンタンジオールジ（メタ）アクリレート、２，２－ジエチル－１，３－プロパンジオ－ルジ（メタ）アクリレート、２，２，４－トリメチル－１，３－ペンタンジオールジ（メタ）アクリレート、ジメチロールオクタンジ（メタ）アクリレート、２－エチル－１，３－ヘキサンジオールジ（メタ）アクリレート、２，５－ジメチル－２，５－ヘキサンジオールジ（メタ）アクリレート、２－ブチル－２－エチル－１，３－プロパンジオールジ（メタ）アクリレート、２，４－ジエチル－１，５－ペンタンジオールジ（メタ）アクリレートトリシクロデカンジメチロールジ（メタ）アクリレート、トリシクロデカンジメチロールジカプロラクトネートジ（メタ）アクリレート、ビスフェノールＡ１～３０アルキレンオキサイド付加体ジ（メタ）アクリレート、ビスフェノールＦ１～３０アルキレンオキサイド付加体ジ（メタ）アクリレート、ビスフェノールＳ１～３０アルキレンオキサイド付加体ジ（メタ）アクリレート、水添ビスフェノールＡ１～３０アルキレンオキサイド付加体ジ（メタ）アクリレート、水添ビスフェノールＦ１～３０アルキレンオキサイド付加体ジ（メタ）アクリレート、ビスフェノールＡ１～３０アルキレンオキサイド付加体ジカプロラクトネートジ（メタ）アクリレート、ビスフェノールＦ１～３０アルキレンオキサイド付加体ジカプロラクトネートジ（メタ）アクリレート等の２官能モノマー；グリセリントリ（メタ）アクリレート、トリメチロールプロパントリ（メタ）アクリレート、トリメチロールプロパントリカプロラクトネートトリ（メタ）アクリレート、トリメチロールエタントリ（メタ）アクリレート、トリメチロールヘキサントリ（メタ）アクリレート、トリメチロールオクタントリ（メタ）アクリレート、ペンタエリスリトールトリ（メタ）アクリレート等の３官能モノマー；トリメチロールプロパンテトラ（メタ）アクリレート、ペンタエリスリトールテトラ（メタ）アクリレート、ペンタエリスリトールテトラカプロラクトネートテトラ（メタ）アクリレート、ジグリセリンテトラ（メタ）アクリレート、ジトリメチロールプロパンテトラ（メタ）アクリレート、ジトリメチロールプロパンテトラカプロラクトネートテトラ（メタ）アクリレート、ジトリメチロールエタンテトラ（メタ）アクリレート、ジトリメチロールブタンテトラ（メタ）アクリレート、ジトリメチロールヘキサンテトラ（メタ）アクリレート、ジトリメチロールオクタンテトラ（メタ）アクリレート、ジペンタエリスリトールペンタ（メタ）アクリレート、ジペンタエリスリトールヘキサ（メタ）アクリレート、トリペンタエリスリトールヘキサ（メタ）アクリレート、トリペンタエリスリトールヘプタ（メタ）アクリレート、トリペンタエリスリトールオクタ（メタ）アクリレート、トリペンタエリスリトールポリアルキレンオキサイドヘプタ（メタ）アクリレート等の４官能以上のモノマー；等を挙げることができる。また、モノマーの一種として、エポキシ化合物を（メタ）アクリル変性することにより得られるエポキシ（メタ）アクリレートがある。これは、エポキシ樹脂等のエポキシ化合物におけるエポキシ基に、（メタ）アクリル酸を開環付加させた化合物である。なお、本明細書において、「（メタ）アクリレート」とは「アクリレート及び／又はメタクリレート」を意味し、「（メタ）アクリル酸」とは「アクリル酸及び／又はメタクリル酸」を意味する。
また、上記の例示にて、「ビスフェノールＡ１～３０アルキレンオキサイド付加体ジ（メタ）アクリレート」と表示したものは、「１～３０個のアルキレンオキサイド単位が付加して変性されたビスフェノールＡジ（メタ）アクリレート」という意味である。このことは、ビスフェノールＦ、ビスフェノールＳ、水添ビスフェノールＡ、水添ビスフェノールＦ及び水添ビスフェノールＳの各アルキレンオキサイド付加体ジ（メタ）アクリレートについても同様である。
本発明のモノマーとして用いることのできる、エチレン性不飽和結合を２個以上備えたオリゴマーは、上記のように重合して高分子量化する成分であるが、もともとが比較的高分子量の成分であるので、ニス組成物に適度な粘性や弾性を付与する目的にも用いられる。このようなオリゴマーとしては、エポキシ樹脂等といったエポキシ化合物に含まれるエポキシ基を酸や塩基で開環させた後に生じる水酸基と（メタ）アクリル酸とのエステルに例示されるエポキシ変性（メタ）アクリレート、ロジン変性エポキシアクリレート、二塩基酸とジオールとの縮重合物の末端水酸基と（メタ）アクリル酸とのエステルに例示されるポリエステル変性（メタ）アクリレート、ポリエーテル化合物の末端水酸基と（メタ）アクリル酸とのエステルに例示されるポリエーテル変性（メタ）アクリレート、ポリイソシアネート化合物とポリオール化合物との縮合物における末端水酸基と（メタ）アクリル酸とのエステルに例示されるウレタン変性（メタ）アクリレート等を挙げることができる。このようなオリゴマーは市販されており、例えば、ダイセル・サイテック株式会社製のエベクリルシリーズ、サートマー社製のＣＮ、ＳＲシリーズ、東亜合成株式会社製のアロニックスＭ－６０００シリーズ、７０００シリーズ、８０００シリーズ、アロニックスＭ－１１００、アロニックスＭ－１２００、アロニックスＭ－１６００、新中村化学工業株式会社製のＮＫオリゴ等の商品名で入手することができる。
本発明のモノマーとして用いることのできる、エチレン性不飽和結合を２個以上備えたポリマーは、活性エネルギー線が照射される前から大きな分子量を備えているので、ニス組成物の粘弾性の向上に役立つ成分である。このようなポリマーは、例えば、低粘度の液体であるモノマー中に溶解又は分散された状態で用いられる。エチレン性不飽和結合を備えたポリマーとしては、未反応の不飽和基を備えたアクリル樹脂、アクリル変性フェノール樹脂等を挙げることができる。
上記の各モノマーは、単独で又は２種以上を組み合わせて用いることができる。
本発明のニス組成物は、これらのモノマーの中でも、エチレン性不飽和結合を４個以上備えたモノマーＡと、アルキレンオキサイド変性ビスフェノールＡ骨格又はアルキレンオキサイド変性水添ビスフェノールＡ骨格を備えエチレン性不飽和結合を２個備えたモノマーＢとを含む。本発明のニス組成物は、モノマーＡを含むことにより良好な硬化性を発現することができ、モノマーＢを含むことにより、ニス組成物から形成されたニス膜の耐摩擦性と柔軟性を向上させることができる。
モノマーＡとしては、上記で例示した各種のモノマーの中で「４官能以上のモノマー」として挙げたものが挙げられ、これらの中でもジトリメチロールオクタンテトラ（メタ）アクリレート、ジペンタエリスリトールペンタ（メタ）アクリレート等が好ましく挙げられる。なお、上記の例示に含まれないものであっても、エチレン性不飽和結合を４個以上含むものであればモノマーＡとして用いることができる。なお、ニス組成物に含まれるモノマー全体に対するモノマーＡの割合は、１０～５５質量％である。ニス組成物に含まれるモノマー全体に対するモノマーＡの割合が１０質量％以上であることにより、ニス組成物の良好な硬化性が確保される。また、ニス組成物に含まれるモノマー全体に対するモノマーＡの割合が５５質量％以下であることにより、ニス組成物から形成されるニス膜の柔軟性を確保できる。この割合は、２０～５５質量％が好ましく、２５～５５質量％がより好ましく、３０～５５質量％がさらに好ましい。
モノマーＢとしては、上記で例示した各種のモノマーの中で、ビスフェノールＡ１～３０アルキレンオキサイド付加体ジ（メタ）アクリレートや水添ビスフェノールＡ１～３０アルキレンオキサイド付加体ジ（メタ）アクリレート等が挙げられるが、ビスフェノールＡ骨格又は水添ビスフェノールＡ骨格を備え、かつエチレン性不飽和結合を２個備えた化合物であって、アルキレンオキサイドが付加して変性されたものであればどのような化合物であってもよい。このような化合物の中でも、アルキレンオキサイド付加数が３～３０であるものを好ましく挙げられ、アルキレンオキサイド付加数が４～３０であるものをより好ましく挙げられ、アルキレンオキサイド付加数が４～２０であるものをさらに好ましく挙げられる。また、付加されるアルキレンオキサイドとしては、エチレンオキサイドが好ましく挙げられる。なお、ニス組成物に含まれるモノマー全体に対するモノマーＢの割合は、１０～４６質量％である。ニス組成物に含まれるモノマー全体に対するモノマーＢの割合が１０質量％以上であることにより、ニス組成物の耐摩擦性が向上されるとともに、ニス組成物から形成されるニス膜の柔軟性を確保できる。また、ニス組成物に含まれるモノマー全体に対するモノマーＢの割合が４６質量％以下であることにより、ニス組成物の良好な硬化性が確保される。
本発明のニス組成物中における、モノマーの含有量としては、ニス組成物全体に対して１０～９０質量％が好ましく挙げられ、２０～９０質量％がより好ましく挙げられ、４０～９０質量％がさらに好ましく挙げられ、５０～９０質量％が特に好ましく挙げられる。モノマーの含有量が上記の範囲であることにより、ニス組成物の良好な硬化性と強靱なニス膜を得ることができる。
また、本発明のニス組成物には、エチレン性不飽和結合を２個以上備えた化合物である上記モノマーに加えて、エチレン性不飽和結合を１個備えた化合物を加えてもよい。このような化合物としては、メチル（メタ）アクリレート、エチル（メタ）アクリレート、ブチル（メタ）アクリレート、ヘキシル（メタ）アクリレート、オクチル（メタ）アクリレート、ドデシル（メタ）アクリレート等のアルキルアクリレート、（メタ）アクリル酸、エチレンオキサイド付加物の（メタ）アクリレート、プロピレンオキシド付加物の（メタ）アクリレート、イソボルニル（メタ）アクリレート、シクロヘキシル（メタ）アクリレート、トリシクロデカンモノメチロール（メタ）アクリレート、２－ヒドロキシエチル（メタ）アクリレート、２－ヒドロキシプロピル（メタ）アクリレート、３－ヒドロキシプロピル（メタ）アクリレート、２－ヒドロキシブチル（メタ）アクリレート、４－ヒドロキシブチル（メタ）アクリレート、ヒドロキシペンチル（メタ）アクリレート、２－ヒドロキシ－３－フェノキシプロピル（メタ）アクリレート、２－ヒドロキシ－３－ブトキシプロピル（メタ）アクリレート、２－ヒドロキシ－３－メトキシプロピル（メタ）アクリレート、ジエチレングリコールモノ（メタ）アクリレート、トリエチレングリコールモノ（メタ）アクリレート、ポリエチレングリコールモノ（メタ）アクリレート、ジプロピレングリコールモノ（メタ）アクリレート、ポリプロピレングリコールモノ（メタ）アクリレート、グリセリンモノ（メタ）アクリレート、アクリオロキシエチルフタレート、２－（メタ）アクリロイロキシエチル－２－ヒドロキシエチルフタレート、２－（メタ）アクリロイロキシプロピルフタレート、β－カルボキシエチル（メタ）アクリレート、（メタ）アクリル酸ダイマー、ω－カルボキシポリカプロラクトンモノ（メタ）アクリレート、ジメチルアミノエチル（メタ）アクリレート、ジエチルアミノエチル（メタ）アクリレート、Ｎ－ビニルピロリドン、Ｎ－ビニルホルムアミド、（メタ）アクリロイルモルホリン等を挙げることができる。これらは、単独で又は２種以上を組み合わせて用いることができる。
［樹脂］
本発明のニス組成物は、さらに樹脂成分を含むことが好ましい。樹脂成分は、ニス組成物に適度な塗工適性や粘弾性等の特性を付与するのに寄与する。このような樹脂成分としては、従来から印刷用のニス組成物用途に用いられてきた各種の樹脂を挙げることができるが、上記モノマーとの相溶性を有するものであることが好ましく、ロジン変性アルキッド樹脂、ジアリルフタレート樹脂、ジアリルシクロアルカンジカルボキシレート樹脂、スチレン－アクリル樹脂、アクリル樹脂、アルキド樹脂、ロジン変性フェノール樹脂、ロジン変性マレイン酸樹脂、ロジン変性石油樹脂、ロジンエステル樹脂、石油樹脂変性フェノール樹脂、植物油変性アルキド樹脂、石油樹脂等を挙げることができる。これらの樹脂の中でも、ジアリルフタレート樹脂、ジアリルシクロアルカンジカルボキシレート樹脂、及びｓｐ値が９．０～１１．０（ｃａｌ／ｃｍ３）１／２であるロジン変性アルキッド樹脂からなる群より選択される少なくとも一つを好ましく挙げることができる。
本発明のニス組成物は、さらに樹脂成分を含むことが好ましい。樹脂成分は、ニス組成物に適度な塗工適性や粘弾性等の特性を付与するのに寄与する。このような樹脂成分としては、従来から印刷用のニス組成物用途に用いられてきた各種の樹脂を挙げることができるが、上記モノマーとの相溶性を有するものであることが好ましく、ロジン変性アルキッド樹脂、ジアリルフタレート樹脂、ジアリルシクロアルカンジカルボキシレート樹脂、スチレン－アクリル樹脂、アクリル樹脂、アルキド樹脂、ロジン変性フェノール樹脂、ロジン変性マレイン酸樹脂、ロジン変性石油樹脂、ロジンエステル樹脂、石油樹脂変性フェノール樹脂、植物油変性アルキド樹脂、石油樹脂等を挙げることができる。これらの樹脂の中でも、ジアリルフタレート樹脂、ジアリルシクロアルカンジカルボキシレート樹脂、及びｓｐ値が９．０～１１．０（ｃａｌ／ｃｍ３）１／２であるロジン変性アルキッド樹脂からなる群より選択される少なくとも一つを好ましく挙げることができる。
ジアリルフタレート樹脂は、ジアリルフタレートの重合体（すなわちポリジアリルフタレート）である。ジアリルフタレート樹脂としては、ジアリルフタレートやジアリルイソフタレートの重合体が挙げられ、各種のものが市販されているので、そのような市販品を入手して用いることができる。
ジアリルシクロアルカンジカルボキシレート樹脂は、いわゆるノンフタレート型アリル樹脂の一種であり、水素添加ジアリルフタレートや水素添加ジアリルイソフタレートをモノマーとして用いる重合反応によって得られるポリマー（すなわちポリジアリルシクロアルカンジカルボキシレート）からなる。ジアリルシクロアルカンジカルボキシレート樹脂としては、ポリジアリル－１，２－シクロヘキサンジカルボキシレートやポリジアリル－１，３－シクロヘキサンジカルボキシレート等が市販されているので、そのような市販品を入手して用いることができる。
ｓｐ値が９．０～１１．０（ｃａｌ／ｃｍ３）１／２であるロジン変性アルキッド樹脂は、樹脂酸、脂肪酸及び多塩基酸を含む酸成分と、多価アルコールと、の縮重合体であり、濁点滴定法による溶解性パラメータｓｐ値が９．０（ｃａｌ／ｃｍ３）１／２以上１１．０（ｃａｌ／ｃｍ３）１／２未満となるものである。なお、濁点滴定法による溶解性パラメータｓｐ値は、Ｋ．Ｗ．ＳＵＨ，Ｊ．Ｍ．ＣＯＲＢＥＴＴの式に従い算出される値であり、この方法によるｓｐ値の算出については、Ｊ．Ａｐｐｌ．Ｐｏｌｙｍ．Ｓｃｉ．１９６８，１２，２３５９を参考にすることができる。このようなｓｐ値の範囲をもつロジン変性アルキッド樹脂を好ましいとする理由は、ニス組成物に含まれるモノマーとの相溶性が良好であり、経時安定性に優れたニス組成物が得られるとの本発明者らの知見に基づくものである。
本発明のニス組成物における樹脂の含有量としては、１～２０質量％が好ましく挙げられ、３～１０質量％がより好ましく挙げられる。
［可塑剤］
本発明のニス組成物は、１分子当たりの炭素含有数が２０以上であるジカルボン酸のジエステル化合物を可塑剤として含むことが好ましい。ニス組成物がこのような可塑剤を含むことにより、ニス組成物から形成されたニス膜の柔軟性を向上させることができる。なお、１分子当たりの炭素含有数が２０以上であるジカルボン酸のジエステル化合物を可塑剤とする理由は、本発明のニス組成物のように上記モノマーＡ及びモノマーＢを含むものにおいてニス膜の柔軟性を特に良好なものとするためには、ジカルボン酸のジエステル化合物の中でも特に１分子当たりの炭素含有数が２０以上であるものを可塑剤とすることが必要であるとの本発明者らの知見に基づくものである。
本発明のニス組成物は、１分子当たりの炭素含有数が２０以上であるジカルボン酸のジエステル化合物を可塑剤として含むことが好ましい。ニス組成物がこのような可塑剤を含むことにより、ニス組成物から形成されたニス膜の柔軟性を向上させることができる。なお、１分子当たりの炭素含有数が２０以上であるジカルボン酸のジエステル化合物を可塑剤とする理由は、本発明のニス組成物のように上記モノマーＡ及びモノマーＢを含むものにおいてニス膜の柔軟性を特に良好なものとするためには、ジカルボン酸のジエステル化合物の中でも特に１分子当たりの炭素含有数が２０以上であるものを可塑剤とすることが必要であるとの本発明者らの知見に基づくものである。
このような可塑剤としては、セバシン酸ビス（２－エチルヘキシル）、アジピン酸（ビス２－エチルヘキシル）、マレイン酸ビス（２－エチルヘキシル）等を好ましく挙げることができる。本発明のニス組成物における可塑剤の含有量としては、０．５～３質量％程度が好ましく挙げられ、１～２．５質量％程度がより好ましく挙げられ、１．５～２質量％程度がさらに好ましく挙げられる。
［その他の成分］
本発明のニス組成物には、上記の各成分に加えて、必要に応じて他の成分を添加することができる。そのような成分としては、体質顔料、重合禁止剤、ワックス等が挙げられる。
本発明のニス組成物には、上記の各成分に加えて、必要に応じて他の成分を添加することができる。そのような成分としては、体質顔料、重合禁止剤、ワックス等が挙げられる。
体質顔料は、ニス組成物に粘弾性等の特性を付与するための成分であり、インキ組成物やニス組成物の調製において通常用いられる各種のものを用いることができる。このような体質顔料としては、クレー、カオリナイト（カオリン）、硫酸バリウム、硫酸マグネシウム、炭酸カルシウム、酸化ケイ素（シリカ）、ベントナイト、タルク、マイカ、酸化チタン等が例示される。こうした体質顔料の添加量としてはニス組成物全体に対して０～１０質量％程度が例示されるが、特に限定されない。
重合禁止剤としては、ブチルヒドロキシトルエン等のフェノール化合物や、酢酸トコフェロール、ニトロソアミン、ベンゾトリアゾール、ヒンダードアミン等を好ましく例示することができ、中でもブチルヒドロキシトルエンをより好ましく例示することができる。ニス組成物にこのような重合禁止剤が添加されることにより、保存時に重合反応が進行してニス組成物が増粘するのを抑制できる。ニス組成物中の重合禁止剤の含有量としては、０．０１～１質量％程度を例示することができる。
ワックスとしては、パラフィンワックス、カルナバワックス、みつろう、マイクロクリスタリンワックス、ポリエチレンワックス等のポリオレフィンワックス、フィッシャートロプシュワックス、酸化ポリエチレンワックス、ポリテトラフルオロエチレンワックス、アマイドワックス等のワックス類、ヤシ油脂肪酸や大豆油脂肪酸等のＣ８～Ｃ１８程度の範囲にある脂肪酸等を挙げることができる。ワックスの形状としてはパウダー（粒子）状、油状等のものを例示することができ、パウダー状のワックスとしては、平均粒子径Ｄ５０が１～１０μｍの範囲にあるものを好ましく挙げられる。ニス組成物全体に対するワックスの含有量としては、０．１～１５質量％程度を挙げることができ、１～５質量部程度をより好ましく挙げることができる。
＜印刷物の製造方法＞
インキ組成物の印刷された又はされない被処理面に、上記本発明のニス組成物を塗工し、塗工されたニス組成物を活性エネルギー線で硬化させる工程を備えることを特徴とする印刷物の製造方法もまた、本発明の一つである。「インキ組成物の印刷された又はされない被処理面」とは、インキ組成物の印刷された印刷面、又はインキ組成物の印刷されない基材（多くの場合は紙）の表面を意味し、ニス組成物の塗工される、これら印刷面や基材の表面を被処理面と呼ぶ。なお、ここでいう「印刷面」とは、印刷の結果、インキ組成物の付着した画像部に加えて、インキ組成物の付着しない非画像部も当然含む。また、印刷面に本発明のニス組成物を塗工するに際しては、印刷後に印刷面を乾燥又は硬化させてからニス組成物を塗工してもよいし、印刷直後の印刷物にニス組成物をウェットオンウェットで塗工するインライン塗工を行ってもよい。ニス組成物を塗工された被処理面は、速やかに活性エネルギー線の照射を受けることで、塗工されたニス組成物の硬化物であるニス膜が形成される。なお、このときに用いるインキ組成物は、油性インキ組成物でもよいし、活性エネルギー線硬化型インキ組成物でもよい。
インキ組成物の印刷された又はされない被処理面に、上記本発明のニス組成物を塗工し、塗工されたニス組成物を活性エネルギー線で硬化させる工程を備えることを特徴とする印刷物の製造方法もまた、本発明の一つである。「インキ組成物の印刷された又はされない被処理面」とは、インキ組成物の印刷された印刷面、又はインキ組成物の印刷されない基材（多くの場合は紙）の表面を意味し、ニス組成物の塗工される、これら印刷面や基材の表面を被処理面と呼ぶ。なお、ここでいう「印刷面」とは、印刷の結果、インキ組成物の付着した画像部に加えて、インキ組成物の付着しない非画像部も当然含む。また、印刷面に本発明のニス組成物を塗工するに際しては、印刷後に印刷面を乾燥又は硬化させてからニス組成物を塗工してもよいし、印刷直後の印刷物にニス組成物をウェットオンウェットで塗工するインライン塗工を行ってもよい。ニス組成物を塗工された被処理面は、速やかに活性エネルギー線の照射を受けることで、塗工されたニス組成物の硬化物であるニス膜が形成される。なお、このときに用いるインキ組成物は、油性インキ組成物でもよいし、活性エネルギー線硬化型インキ組成物でもよい。
ニス組成物を塗工する手段としては、公知の手段を特に制限なく採用することができる。このようなものとしては、ロールコータ方式やチャンバーコータ方式等を採用したコータを用いるのが簡便な手段として挙げられる。
＜ニス層を由来とする臭気及びマイグレーションを抑制する方法＞
既に述べたように、本発明のニス組成物により形成されたニス膜によれば、ニス膜からの臭気やマイグレーションが抑制される。このような特性を利用した、ニス層を由来とする臭気及びマイグレーションを抑制する方法もまた、本発明の一つである。
既に述べたように、本発明のニス組成物により形成されたニス膜によれば、ニス膜からの臭気やマイグレーションが抑制される。このような特性を利用した、ニス層を由来とする臭気及びマイグレーションを抑制する方法もまた、本発明の一つである。
本発明のニス層を由来とする臭気及びマイグレーションを抑制する方法は、インキ組成物の印刷された又はされない被処理面に活性エネルギー線硬化型オーバープリントニス組成物を塗工し、塗工された活性エネルギー線硬化型オーバープリントニス組成物を活性エネルギー線で硬化させる工程を備えた印刷物の製造において、活性エネルギー線硬化型オーバープリントニス組成物として本発明のニス組成物を用いることを特徴とする。なお、このときに用いるインキ組成物は、油性インキ組成物でもよいし、活性エネルギー線硬化型インキ組成物でもよい。また、「インキ組成物の印刷された又はされない被処理面」とは、インキ組成物の印刷された印刷面、又はインキ組成物の印刷されない基材（多くの場合は紙）の表面を意味し、ニス組成物の塗工される、これら印刷面や基材の表面を被処理面と呼ぶ。また、ここでいう「印刷面」とは、印刷の結果、インキ組成物の付着した画像部に加えて、インキ組成物の付着しない非画像部も当然含む。印刷面に本発明のニス組成物を塗工するに際しては、印刷後に印刷面を乾燥又は硬化させてからニス組成物を塗工してもよいし、印刷直後の印刷物にニス組成物をウェットオンウェットで塗工するインライン塗工を行ってもよい。
以下、実施例を示すことにより本発明をさらに具体的に説明するが、本発明は以下の実施例に何ら限定されるものではない。なお、以下の記載では、特に断りのない限り、「％」は「質量％」を意味し、「部」は質量部を意味する。
［ワニス１の調製］
ポリジアリルフタレート（株式会社大阪ソーダ製、製品名Ａ－ＤＡＰ）２０質量部、ジトリメチロールプロパンテトラアクリレート（ＤＩ－ＴＭＰＴＡ）７９質量部、及びメチルヒドロキノン１質量％の混合物を１００℃で６０分間加熱することで溶解させ、ワニス１を調製した。なお、ワニス１の調製で用いたジトリメチロールプロパンテトラアクリレートは、本発明におけるモノマーＡに該当する。
ポリジアリルフタレート（株式会社大阪ソーダ製、製品名Ａ－ＤＡＰ）２０質量部、ジトリメチロールプロパンテトラアクリレート（ＤＩ－ＴＭＰＴＡ）７９質量部、及びメチルヒドロキノン１質量％の混合物を１００℃で６０分間加熱することで溶解させ、ワニス１を調製した。なお、ワニス１の調製で用いたジトリメチロールプロパンテトラアクリレートは、本発明におけるモノマーＡに該当する。
［ワニス２の調製］
ポリジアリルイソフタレート（株式会社大阪ソーダ製、製品名ＩＳＯ－ＤＡＰ）２０質量部、ジトリメチロールプロパンテトラアクリレート（ＤＩ－ＴＭＰＴＡ）７９質量部、及びメチルヒドロキノン１質量％の混合物を１００℃で６０分間加熱することで溶解させ、ワニス２を調製した。なお、ワニス２の調製で用いたジトリメチロールプロパンテトラアクリレートは、本発明におけるモノマーＡに該当する。
ポリジアリルイソフタレート（株式会社大阪ソーダ製、製品名ＩＳＯ－ＤＡＰ）２０質量部、ジトリメチロールプロパンテトラアクリレート（ＤＩ－ＴＭＰＴＡ）７９質量部、及びメチルヒドロキノン１質量％の混合物を１００℃で６０分間加熱することで溶解させ、ワニス２を調製した。なお、ワニス２の調製で用いたジトリメチロールプロパンテトラアクリレートは、本発明におけるモノマーＡに該当する。
［ワニス３の調製］
ポリジアリル－１，２－シクロヘキサンジカルボキシレート（株式会社大阪ソーダ製、製品名ＲＡＤＰＡＲ）２０質量部、ジトリメチロールプロパンテトラアクリレート（ＤＩ－ＴＭＰＴＡ）７９質量部、及びメチルヒドロキノン１質量％の混合物を１００℃で６０分間加熱することで溶解させ、ワニス３を調製した。なお、ワニス３の調製で用いたジトリメチロールプロパンテトラアクリレートは、本発明におけるモノマーＡに該当する。
ポリジアリル－１，２－シクロヘキサンジカルボキシレート（株式会社大阪ソーダ製、製品名ＲＡＤＰＡＲ）２０質量部、ジトリメチロールプロパンテトラアクリレート（ＤＩ－ＴＭＰＴＡ）７９質量部、及びメチルヒドロキノン１質量％の混合物を１００℃で６０分間加熱することで溶解させ、ワニス３を調製した。なお、ワニス３の調製で用いたジトリメチロールプロパンテトラアクリレートは、本発明におけるモノマーＡに該当する。
［オーバープリントニス組成物の調製］
表１～３に示す配合で各材料を混合した後、三本ロールミルにて練肉し、実施例１～１６、及び比較例１～６のオーバープリントニス組成物を調製した。なお、表１～３において、各材料の内容は下記に示すものであり、各配合量は質量部である。また、下記に示す各材料において、「モノマー１」及び「モノマー２」が本発明におけるモノマーＡに対応し、「モノマー３」から「モノマー６」が本発明におけるモノマーＢに対応する。表１～３において、「モノマーＡ」欄及び「モノマーＢ」欄に示した数値は、各ニス組成物に含まれるモノマーの全体に対するモノマーＡ又はモノマーＢの割合（質量％）を表す。
表１～３に示す配合で各材料を混合した後、三本ロールミルにて練肉し、実施例１～１６、及び比較例１～６のオーバープリントニス組成物を調製した。なお、表１～３において、各材料の内容は下記に示すものであり、各配合量は質量部である。また、下記に示す各材料において、「モノマー１」及び「モノマー２」が本発明におけるモノマーＡに対応し、「モノマー３」から「モノマー６」が本発明におけるモノマーＢに対応する。表１～３において、「モノマーＡ」欄及び「モノマーＢ」欄に示した数値は、各ニス組成物に含まれるモノマーの全体に対するモノマーＡ又はモノマーＢの割合（質量％）を表す。
体質顔料１：炭酸カルシウム（白石工業株式会社製、製品名白艶華Ｔ－ＣＣ）
体質顔料２：ＢＡＲＲＥＴＳ ＭＩＮＥＲＡＬＳ社製、製品名タルクロンＭＰ１２－５０
重合禁止剤：ＤＫＳＨジャパン社製、製品名ＬＵＮＡＣＵＲＥ ５００
光重合開始剤１：２－ヒドロキシ－１－（４－（４－（２－ヒドロキシ－２－メチルプロピオニル）ベンジル）フェニル）－２－メチルプロパン－１－オン（上記化学式（１Ｄ－１）で表す化合物）
光重合開始剤２：１－（９，９－ジブチル－９Ｈ－フルオレン－２－イル）－２－メチル－２－モルホリン－４－イル－プロパン－１－オン（上記化学式（２Ｃ）で表す化合物）
光重合開始剤３：２－ヒドロキシ－１－（４－（４－（２－ヒドロキシ－２－メチルプロパノイル）フェノキシ）フェニル）－２－メチルプロパン－１－オン（上記化学式（１Ｄ－２）で表す化合物）
光重合開始剤４：ＢＡＳＦ社製、製品名Ｉｒｇａｃｕｒｅ１８４
光重合開始剤５：ＩＧＭ ＲＥＳＩＮＳ社製、製品名Ｏｍｎｉｒａｄ３６９
光重合開始剤６：ＢＡＳＦ社製、製品名Ｉｒｇａｃｕｒｅ９０７
モノマー１：ジトリメチロールプロパンテトラアクリレート（本発明におけるモノマーＡに該当する。）
モノマー２：ジペンタエリスリトールヘキサアクリレート（本発明におけるモノマーＡに該当する。）
モノマー３：エチレンオキサイド（ＥＯ）変性（４モル）ビスフェノールＡジアクリレート（ＭＩＷＯＮ社製、製品名Ｍ２４０；本発明におけるモノマーＢに該当する。）
モノマー４：エチレンオキサイド（ＥＯ）変性（１０モル）ビスフェノールＡジアクリレート（第一工業製薬株式会社社製、製品名ニューフロンティアＢＰＥ－１０；本発明におけるモノマーＢに該当する。）
モノマー５：エチレンオキサイド（ＥＯ）変性（２０モル）ビスフェノールＡジアクリレート（第一工業製薬株式会社社製、製品名ニューフロンティアＢＰＥ－２０；本発明におけるモノマーＢに該当する。）
モノマー６：エチレンオキサイド（ＥＯ）変性（４モル）水添ビスフェノールＡジアクリレート（第一工業製薬株式会社社製、製品名ニューフロンティアＨＢＰＥ－４；本発明におけるモノマーＢに該当する。）
モノマー７：２官能ビスフェノールＡエポキシアクリレート（ＭＩＷＯＮ社製、製品名Ｍｉｒａｍｅｒ ＰＥ２１０
モノマー８：トリメチロールプロパントリアクリレート
モノマー９：１，６－ヘキサンジオールジアクリレート
可塑剤１：セバシン酸ビス（２－エチルヘキシル）
可塑剤２：アジピン酸ビス（２－エチルヘキシル）
整面剤：森村ケミカル株式会社製、製品名ＭＣ－９９０コンパウンド
ワックス：ポリエチレンワックス（森村ケミカル株式会社製、製品名ＭＣ－５０ＵＶコンパウンド）
体質顔料２：ＢＡＲＲＥＴＳ ＭＩＮＥＲＡＬＳ社製、製品名タルクロンＭＰ１２－５０
重合禁止剤：ＤＫＳＨジャパン社製、製品名ＬＵＮＡＣＵＲＥ ５００
光重合開始剤１：２－ヒドロキシ－１－（４－（４－（２－ヒドロキシ－２－メチルプロピオニル）ベンジル）フェニル）－２－メチルプロパン－１－オン（上記化学式（１Ｄ－１）で表す化合物）
光重合開始剤２：１－（９，９－ジブチル－９Ｈ－フルオレン－２－イル）－２－メチル－２－モルホリン－４－イル－プロパン－１－オン（上記化学式（２Ｃ）で表す化合物）
光重合開始剤３：２－ヒドロキシ－１－（４－（４－（２－ヒドロキシ－２－メチルプロパノイル）フェノキシ）フェニル）－２－メチルプロパン－１－オン（上記化学式（１Ｄ－２）で表す化合物）
光重合開始剤４：ＢＡＳＦ社製、製品名Ｉｒｇａｃｕｒｅ１８４
光重合開始剤５：ＩＧＭ ＲＥＳＩＮＳ社製、製品名Ｏｍｎｉｒａｄ３６９
光重合開始剤６：ＢＡＳＦ社製、製品名Ｉｒｇａｃｕｒｅ９０７
モノマー１：ジトリメチロールプロパンテトラアクリレート（本発明におけるモノマーＡに該当する。）
モノマー２：ジペンタエリスリトールヘキサアクリレート（本発明におけるモノマーＡに該当する。）
モノマー３：エチレンオキサイド（ＥＯ）変性（４モル）ビスフェノールＡジアクリレート（ＭＩＷＯＮ社製、製品名Ｍ２４０；本発明におけるモノマーＢに該当する。）
モノマー４：エチレンオキサイド（ＥＯ）変性（１０モル）ビスフェノールＡジアクリレート（第一工業製薬株式会社社製、製品名ニューフロンティアＢＰＥ－１０；本発明におけるモノマーＢに該当する。）
モノマー５：エチレンオキサイド（ＥＯ）変性（２０モル）ビスフェノールＡジアクリレート（第一工業製薬株式会社社製、製品名ニューフロンティアＢＰＥ－２０；本発明におけるモノマーＢに該当する。）
モノマー６：エチレンオキサイド（ＥＯ）変性（４モル）水添ビスフェノールＡジアクリレート（第一工業製薬株式会社社製、製品名ニューフロンティアＨＢＰＥ－４；本発明におけるモノマーＢに該当する。）
モノマー７：２官能ビスフェノールＡエポキシアクリレート（ＭＩＷＯＮ社製、製品名Ｍｉｒａｍｅｒ ＰＥ２１０
モノマー８：トリメチロールプロパントリアクリレート
モノマー９：１，６－ヘキサンジオールジアクリレート
可塑剤１：セバシン酸ビス（２－エチルヘキシル）
可塑剤２：アジピン酸ビス（２－エチルヘキシル）
整面剤：森村ケミカル株式会社製、製品名ＭＣ－９９０コンパウンド
ワックス：ポリエチレンワックス（森村ケミカル株式会社製、製品名ＭＣ－５０ＵＶコンパウンド）
実施例及び比較例の各オーバープリントニス組成物のそれぞれについて、次の手順で試験片を調製した。まず、ＲＩ展色機（２分割ロール、明製作所製）を用いて、塗工紙（日本製紙株式会社製、製品名オーロラコート）へインキ組成物（サカタインクス株式会社製、製品名ダイヤトーンドリームキュア ＢＭ ＫＴ 赤）０．１ｃｃを展色し、次いで試験対象である各オーバープリントニス組成物０．１５ｃｃを展色し、直ちに紫外線照射（メタルハライドランプ、照射量：３６ｍＪ／ｃｍ２）を行うことで各オーバープリントニス組成物を硬化させ、これを試験片とした。
［耐摩擦性評価］
各試験片について、その表面を学振型耐摩擦堅牢度試験機（荷重５００ｇ、あて紙：上質紙）で５００回擦った。擦った後における印刷面の状態を目視で観察して評価した。評価基準は次の通りとし、その結果を表１～３の「耐摩擦性」欄に示す。
○：印刷面に全く傷がない、又は実用上の問題のない程度の僅かなかすり傷が観察される
△：印刷面に目立つ傷が観察される
×：印刷面に皮膜の剥離が観察される
各試験片について、その表面を学振型耐摩擦堅牢度試験機（荷重５００ｇ、あて紙：上質紙）で５００回擦った。擦った後における印刷面の状態を目視で観察して評価した。評価基準は次の通りとし、その結果を表１～３の「耐摩擦性」欄に示す。
○：印刷面に全く傷がない、又は実用上の問題のない程度の僅かなかすり傷が観察される
△：印刷面に目立つ傷が観察される
×：印刷面に皮膜の剥離が観察される
［耐スクラッチ性の評価］
各試験片について、試験片の表面を爪の先で擦り、皮膜の脱落の状態を目視で観察して評価した。評価基準は次の通りとし、その結果を表１～３の「耐スクラッチ性」欄に示す。
○：脱落は認められない
△：脱落は認められるが、基材は見えない
×：脱落が認められ、基材が露出している
各試験片について、試験片の表面を爪の先で擦り、皮膜の脱落の状態を目視で観察して評価した。評価基準は次の通りとし、その結果を表１～３の「耐スクラッチ性」欄に示す。
○：脱落は認められない
△：脱落は認められるが、基材は見えない
×：脱落が認められ、基材が露出している
［光沢の評価］
各試験片について、村上式デジタル光沢計（株式会社村上色彩技術研究所製、光源：ハロゲンランプ（１２Ｖ、５０Ｗ））を用いて、６０°反射光沢値を求めた。その結果を表１～３の「光沢」欄に示す。
各試験片について、村上式デジタル光沢計（株式会社村上色彩技術研究所製、光源：ハロゲンランプ（１２Ｖ、５０Ｗ））を用いて、６０°反射光沢値を求めた。その結果を表１～３の「光沢」欄に示す。
［マイグレーションの評価］
ＭＰＰＯ（Ｍｏｄｉｆｉｅｄ ｐｏｌｙｐｈｅｎｙｌｅｎｅ ｏｘｉｄｅ；６０～８０メッシュ、商品名Ｔｅｎａｘ）を、アセトンを溶剤としたソックスレー抽出器により６時間洗浄した後、シャーレに広げて溶剤を蒸発させ、さらに１６０℃のオーブンで６時間乾燥させた。次いで、各実施例及び比較例のそれぞれについて、硬化後のオーバープリントニス組成物の質量が１～２ｇ／ｍ２となるようにＡ４用紙に展色し、紙面上のオーバープリントニス組成物が硬化した後に、展色面に２０枚以上の紙面（０．０２ｋｇ／ｃｍ２）を積んでアルミホイルで覆い、２５℃で１０日間保管した。その後、展色紙面を直径１１２ｍｍの円形（面積１ｄｍ２）に切り取り、これをサンプルとした。
ＭＰＰＯ（Ｍｏｄｉｆｉｅｄ ｐｏｌｙｐｈｅｎｙｌｅｎｅ ｏｘｉｄｅ；６０～８０メッシュ、商品名Ｔｅｎａｘ）を、アセトンを溶剤としたソックスレー抽出器により６時間洗浄した後、シャーレに広げて溶剤を蒸発させ、さらに１６０℃のオーブンで６時間乾燥させた。次いで、各実施例及び比較例のそれぞれについて、硬化後のオーバープリントニス組成物の質量が１～２ｇ／ｍ２となるようにＡ４用紙に展色し、紙面上のオーバープリントニス組成物が硬化した後に、展色面に２０枚以上の紙面（０．０２ｋｇ／ｃｍ２）を積んでアルミホイルで覆い、２５℃で１０日間保管した。その後、展色紙面を直径１１２ｍｍの円形（面積１ｄｍ２）に切り取り、これをサンプルとした。
シャーレにＭＰＰＯを４ｇ量り取り、このＭＰＰＯの上方に、展色面を上に向けた上記サンプルを載置し、シャーレの蓋をした。このシャーレを反転させ、ブランク（シャーレにＭＰＰＯ４ｇのみを入れたものである。）となるサンプルとともに６０℃に加温した恒温器に入れ、１０日間放置した。その後、シャーレを取り出し、蓋を外して室温まで冷却した。
シャーレの中のＭＰＰＯを三角フラスコに移し、アセトン２０ｍＬを注いで１分間振り混ぜた後、５分間静置し、このアセトンを５０ｍＬメスフラスコに濾過しながら移した。この操作をもう一度行い、最後に５０ｍＬメスフラスコをメスアップした。そして、得られた溶液に含まれるオーバープリントニス組成物由来の成分（マイグレーション成分）をＧＣ－ＭＳにより定性及び定量して評価した。評価基準は下記の通りとし、その結果を表１～３の「マイグレーション」欄に示す。
○：マイグレーション成分量が５ｍｇ／ｄｍ２未満である
△：マイグレーション成分量が５ｍｇ／ｄｍ２以上７ｍｇ／ｄｍ２未満である
×：マイグレーション成分量が７ｍｇ／ｄｍ２以上である
○：マイグレーション成分量が５ｍｇ／ｄｍ２未満である
△：マイグレーション成分量が５ｍｇ／ｄｍ２以上７ｍｇ／ｄｍ２未満である
×：マイグレーション成分量が７ｍｇ／ｄｍ２以上である
［臭気の評価］
実施例及び比較例の各オーバープリントニス組成物のそれぞれについて、その硬化物の臭気を次の手順で評価した。まず、オーバープリントニス組成物を０．０８７５ｃｃ採取し、ＲＩ展色機（２分割ロール、明製作所製）を用いてコートボール紙（王子マテリア株式会社製、製品名ＵＦコート）に展色し、直ちに、これに紫外線照射（メタルハライドランプ、照射量：３６ｍＪ／ｃｍ２）することで展色されたオーバープリントニス組成物を硬化させ、評価片を調製した。この評価片０．５ｇをヘッドスペースサンプラーにより１２０℃で４０分間加熱して気化した成分をＧＣ－ＭＳにより分析した。臭気成分をアルデヒド物質と仮定し、その検出ピーク面積を調べることで評価した。評価基準は下記の通りとし、その結果を表１～３の「臭気」欄に示す。
◎：アルデヒド成分のピーク面積が５０万未満である
○：アルデヒド成分のピーク面積が５０万以上１００万未満である
△：アルデヒド成分のピーク面積が１００万以上１５０万未満である
×：アルデヒド成分のピーク面積が１５０万以上である
実施例及び比較例の各オーバープリントニス組成物のそれぞれについて、その硬化物の臭気を次の手順で評価した。まず、オーバープリントニス組成物を０．０８７５ｃｃ採取し、ＲＩ展色機（２分割ロール、明製作所製）を用いてコートボール紙（王子マテリア株式会社製、製品名ＵＦコート）に展色し、直ちに、これに紫外線照射（メタルハライドランプ、照射量：３６ｍＪ／ｃｍ２）することで展色されたオーバープリントニス組成物を硬化させ、評価片を調製した。この評価片０．５ｇをヘッドスペースサンプラーにより１２０℃で４０分間加熱して気化した成分をＧＣ－ＭＳにより分析した。臭気成分をアルデヒド物質と仮定し、その検出ピーク面積を調べることで評価した。評価基準は下記の通りとし、その結果を表１～３の「臭気」欄に示す。
◎：アルデヒド成分のピーク面積が５０万未満である
○：アルデヒド成分のピーク面積が５０万以上１００万未満である
△：アルデヒド成分のピーク面積が１００万以上１５０万未満である
×：アルデヒド成分のピーク面積が１５０万以上である
表１～３に示す通り、本発明のニス組成物である実施例１～１６のニス組成物は、臭気やマイグレーションが少なく、また、耐摩擦性及び耐スクラッチ性の両方も良好な結果だった。一方、比較例１～３のニス組成物では臭気とマイグレーションが悪く、比較例４～６のニス組成物では、耐摩擦性及び／又は耐スクラッチ性において実施例よりも劣る結果だった。
Claims (7)
- エチレン性不飽和結合を２個以上備えた化合物であるモノマー、樹脂成分及び光重合開始剤を含む活性エネルギー線硬化型オーバープリントニス組成物であって、
前記モノマーとして、エチレン性不飽和結合を４個以上備えたモノマーＡと、アルキレンオキサイド変性ビスフェノールＡ骨格又はアルキレンオキサイド変性水添ビスフェノールＡ骨格を備えエチレン性不飽和結合を２個備えたモノマーＢとを含み、

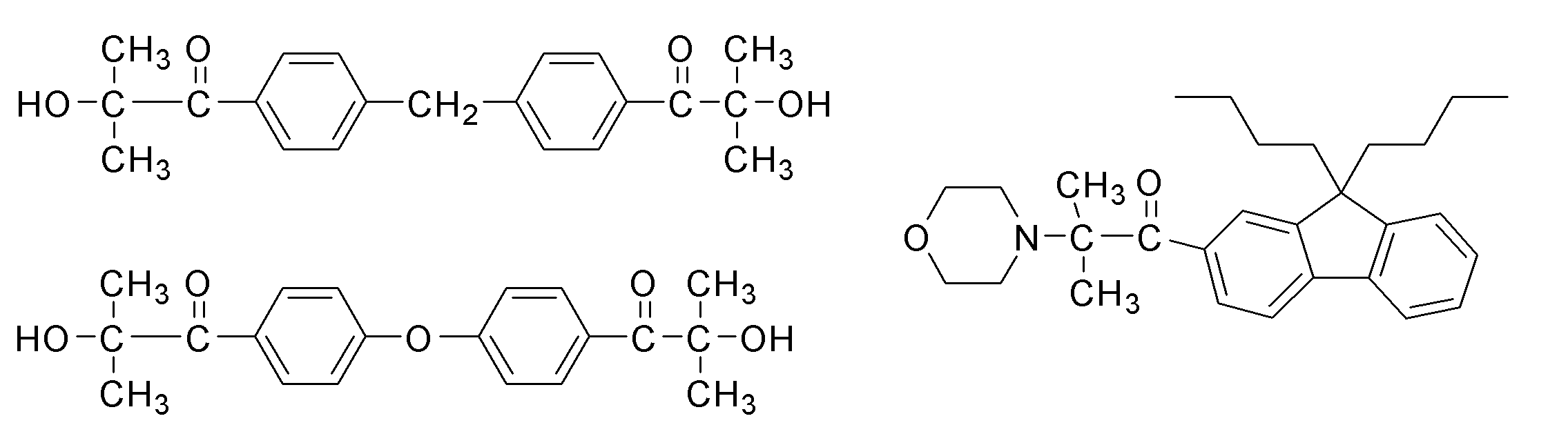

前記光重合開始剤が、下記３つの化学式で表す化合物群より選択される少なくとも１つの化合物であり、
前記モノマー全体に対して、前記モノマーＡの割合が１０～５５質量％であり、前記モノマーＢの割合が１０～４６質量％であり、
前記樹脂成分がジアリルシクロアルカンジカルボキシレート樹脂、及びｓｐ値が９．０～１１．０（ｃａｌ／ｃｍ ３ ） １／２ であるロジン変性アルキッド樹脂からなる群より選択される少なくとも一つであることを特徴とする活性エネルギー線硬化型オーバープリントニス組成物。
- 前記モノマーＢにおけるアルキレンオキサイド付加数が、３～３０であることを特徴とする請求項１記載の活性エネルギー線硬化型オーバープリントニス組成物。
- 前記モノマーＢにおけるアルキレンオキサイドが、エチレンオキサイドであることを特徴とする請求項１記載の活性エネルギー線硬化型オーバープリントニス組成物。
- さらに、可塑剤としてジカルボン酸のジエステル化合物を含み、その化合物の１分子当たりの炭素含有数が２０以上である請求項１記載の活性エネルギー線硬化型オーバープリントニス組成物。
- 前記ジカルボン酸のジエステル化合物が、セバシン酸ビス（２－エチルヘキシル）又はアジピン酸（ビス２－エチルヘキシル）である請求項４記載の活性エネルギー線硬化型オーバープリントニス組成物。
- インキ組成物の印刷された又はされない被処理面に、請求項１～５のいずれか１項記載の活性エネルギー線硬化型オーバープリントニス組成物を塗工し、塗工された前記活性エネルギー線硬化型オーバープリントニス組成物を活性エネルギー線で硬化させる工程を備えることを特徴とする印刷物の製造方法。
- インキ組成物の印刷された又はされない被処理面に活性エネルギー線硬化型オーバープリントニス組成物を塗工し、塗工された前記活性エネルギー線硬化型オーバープリントニス組成物を活性エネルギー線で硬化させる工程を備えた印刷物の製造において、前記活性エネルギー線硬化型オーバープリントニス組成物として請求項１～５のいずれか１項記載のものを用いることを特徴とする、製造された印刷物の表面に形成されたニス層を由来とする臭気及びマイグレーションを抑制する方法。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2024125491A JP7674571B1 (ja) | 2024-07-31 | 2024-07-31 | 活性エネルギー線硬化型オーバープリントニス組成物、それを用いた印刷物の製造方法及び印刷物の臭気及びマイグレーションを抑制する方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2024125491A JP7674571B1 (ja) | 2024-07-31 | 2024-07-31 | 活性エネルギー線硬化型オーバープリントニス組成物、それを用いた印刷物の製造方法及び印刷物の臭気及びマイグレーションを抑制する方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP7674571B1 true JP7674571B1 (ja) | 2025-05-09 |
| JP2026023537A JP2026023537A (ja) | 2026-02-13 |
Family
ID=95580380
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2024125491A Active JP7674571B1 (ja) | 2024-07-31 | 2024-07-31 | 活性エネルギー線硬化型オーバープリントニス組成物、それを用いた印刷物の製造方法及び印刷物の臭気及びマイグレーションを抑制する方法 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP7674571B1 (ja) |
Citations (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2014156812A1 (ja) | 2013-03-27 | 2014-10-02 | Ｄｉｃグラフィックス株式会社 | 活性エネルギー線硬化型オフセットインキ組成物 |
| JP2016521217A (ja) | 2013-04-03 | 2016-07-21 | サン ケミカル コーポレーション | Ｕｖ硬化型インクジェットとオーバープリントワニスの組合せ |
| JP2017202574A (ja) | 2016-05-09 | 2017-11-16 | Ｄｉｃグラフィックス株式会社 | マット感を有する印刷物、及びその作製方法 |
| JP2020169251A (ja) | 2019-04-02 | 2020-10-15 | Ｄｉｃグラフィックス株式会社 | 活性エネルギー線硬化型インキ、インキ硬化物の製造方法及び印刷物 |
Family Cites Families (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP3246671B2 (ja) * | 1991-11-18 | 2002-01-15 | 日本化薬株式会社 | 活性エネルギー線硬化型オーバープリントワニス |
| JP6451978B2 (ja) * | 2014-10-10 | 2019-01-16 | Ｄｉｃグラフィックス株式会社 | 活性エネルギー線硬化型オフセットインキ組成物 |
-
2024
- 2024-07-31 JP JP2024125491A patent/JP7674571B1/ja active Active
Patent Citations (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2014156812A1 (ja) | 2013-03-27 | 2014-10-02 | Ｄｉｃグラフィックス株式会社 | 活性エネルギー線硬化型オフセットインキ組成物 |
| JP2016521217A (ja) | 2013-04-03 | 2016-07-21 | サン ケミカル コーポレーション | Ｕｖ硬化型インクジェットとオーバープリントワニスの組合せ |
| JP2017202574A (ja) | 2016-05-09 | 2017-11-16 | Ｄｉｃグラフィックス株式会社 | マット感を有する印刷物、及びその作製方法 |
| JP2020169251A (ja) | 2019-04-02 | 2020-10-15 | Ｄｉｃグラフィックス株式会社 | 活性エネルギー線硬化型インキ、インキ硬化物の製造方法及び印刷物 |
Also Published As
| Publication number | Publication date |
|---|---|
| JP2026023537A (ja) | 2026-02-13 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP5477995B1 (ja) | 活性エネルギー線硬化型オフセット印刷インキ組成物 | |
| JP6889560B2 (ja) | 活性エネルギー線硬化型オフセット印刷用インキ組成物、及びそれを用いた印刷物の製造方法 | |
| JP6339383B2 (ja) | 活性エネルギー線硬化型オフセット印刷用インキ組成物、及びそれを用いた印刷物の製造方法 | |
| JP7118373B2 (ja) | 活性エネルギー線硬化型印刷インキ組成物及びそれを用いた印刷方法 | |
| JP2020105307A (ja) | 活性エネルギー線硬化型オーバーコートニス、印刷物、及び積層体 | |
| JP7342329B2 (ja) | 電子線硬化型印刷インキ組成物及び電子線硬化型オーバープリントニス組成物 | |
| JP2020094136A (ja) | 活性エネルギー線硬化型オフセットインキ、及び印刷物 | |
| JP7309421B2 (ja) | 活性エネルギー線硬化型ニス組成物及びその製造方法、並びにそれを用いた印刷物の製造方法 | |
| JP7697778B2 (ja) | 活性エネルギー線硬化型組成物及びそれを用いた印刷物の製造方法 | |
| JP7674571B1 (ja) | 活性エネルギー線硬化型オーバープリントニス組成物、それを用いた印刷物の製造方法及び印刷物の臭気及びマイグレーションを抑制する方法 | |
| JP2018090718A (ja) | 活性エネルギー線硬化型オフセット印刷用インキ組成物 | |
| JP7291863B1 (ja) | 活性エネルギー線硬化型コーティング組成物、及びその膜硬化物を備える建材用化粧シート | |
| JP7236262B2 (ja) | 印刷物の製造方法 | |
| CN102753631A (zh) | 聚合物组合物 | |
| JP7073027B1 (ja) | 活性エネルギー線硬化型インキ組成物及びその製造方法 | |
| TWI827588B (zh) | 輻射固化組成物 | |
| JP2023062638A (ja) | 活性エネルギー線硬化型インキ組成物及びその製造方法、並びに活性エネルギー線硬化型インキ組成物調製用のワニス | |
| JP7059428B1 (ja) | 活性エネルギー線硬化型インキ組成物及びその製造方法、並びにそれに適したエポキシ化油脂アクリレート及びその製造方法 | |
| JP2016169242A (ja) | 活性エネルギー線硬化型オフセット印刷用インキ組成物 | |
| WO2020195469A1 (ja) | 活性エネルギー線硬化型インキ組成物及びその製造方法、並びにそれを用いた印刷物の製造方法 | |
| JP4078138B2 (ja) | 防汚性、易洗浄性を有する光硬化性樹脂コーティング組成物、および硬化塗装膜 | |
| JP2026065372A (ja) | 活性エネルギー線硬化型オフセット印刷インキ、及び印刷物の製造方法 | |
| JPS62129364A (ja) | 活性エネルギ−線硬化性樹脂組成物 | |
| JP2017095527A (ja) | 活性エネルギー線硬化型オフセット印刷用インキ組成物 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20241007 |
|
| A871 | Explanation of circumstances concerning accelerated examination |
Free format text: JAPANESE INTERMEDIATE CODE: A871 Effective date: 20241007 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20241126 |
|
| A601 | Written request for extension of time |
Free format text: JAPANESE INTERMEDIATE CODE: A601 Effective date: 20250120 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20250324 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20250415 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20250424 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 7674571 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
