本発明は、ウエハ加工用仮接着剤、ウエハ積層体及び薄型ウエハの製造方法に関する。
３次元の半導体実装は、より一層の高密度、大容量化を実現するために必須となってきている。３次元実装技術とは、１つの半導体チップを薄型化し、更にこれをシリコン貫通電極（ＴＳＶ：through silicon via）によって結線しながら多層に積層していく半導体作製技術である。これを実現するためには、半導体回路を形成した基板を回路非形成面（「裏面」ともいう。）研削によって薄型化し、更に裏面にＴＳＶを含む電極形成を行う工程が必要である。従来、シリコン基板の裏面研削工程では、研削面の反対側に裏面保護テープを貼り、研削時のウエハ破損を防いでいる。しかし、このテープは有機樹脂フィルムを支持基材に用いており、柔軟性がある反面、強度や耐熱性が不十分であり、ＴＳＶ形成工程や裏面での配線層形成工程を行うには適しない。
そこで、半導体基板をシリコン、ガラス等の支持体に接着剤層を介して接合することによって、裏面研削、ＴＳＶや裏面電極形成の工程に十分耐え得るシステムが提案されている。このとき重要なのが、基板を支持体に接合する際の接着剤層である。これは基板を支持体に隙間なく接合でき、後の工程に耐えるだけの十分な耐久性が必要で、更に最後に薄型ウエハを支持体から簡便に剥離できることが必要である。このように、最後に剥離することから、本明細書では、この接着剤層を仮接着剤層ともいう。
これまでに公知の仮接着剤層とその剥離方法としては、光吸収性物質を含む接着剤に高強度の光を照射し、接着剤層を分解することによって支持体から接着剤層を剥離する技術（特許文献１）、及び、熱溶融性の炭化水素系化合物を接着剤に用い、加熱溶融状態で接合・剥離を行う技術（特許文献２）が提案されている。前者の技術はレーザ等の高価な装置が必要であり、かつ基板１枚あたりの処理時間が長くなるなどの問題があった。また後者の技術は加熱だけで制御するため簡便である反面、２００℃を超える高温での熱安定性が不十分であるため、適用範囲は狭かった。更にこれらの仮接着剤層では、高段差基板の均一な膜厚形成と、支持体への完全接着にも適さなかった。
また、シリコーン粘着剤を仮接着剤層に用いる技術が提案されている。これは、付加硬化型のシリコーン粘着剤を用いて基板を支持体に接着し、剥離の際にはシリコーン樹脂を溶解あるいは分解するような薬剤に浸漬して基板を支持体から分離するものである（特許文献３）。そのため、剥離に非常に長時間を要し、実際の製造プロセスへの適用は困難であった。また剥離後、基板上に残渣として残ったシリコーン粘着剤を洗浄するのにも長時間が必要となり、洗浄除去性という点からも課題を有していた。
特開２００４－６４０４０号公報 特開２００６－３２８１０４号公報 米国特許第７５４１２６４号明細書
本発明は、前記課題に鑑みなされたもので、高段差基板を用いた場合でも接合後の基板保持性が十分にあり、ウエハ裏面研削工程、ＴＳＶ形成工程、ウエハ裏面配線工程に対する工程適合性が高く、ウエハ熱プロセス耐性にも優れ、一方で剥離工程における剥離が容易であり、かつ剥離後の基板の残渣洗浄性にも優れる等、薄型ウエハの生産性向上に繋がるウエハ加工用仮接着剤、ウエハ積層体、及びこれを使用する薄型ウエハの製造方法を提供することを目的とする。
本発明者らは、前記課題を解決するため鋭意検討した結果、無官能性オルガノポリシロキサンを含む熱硬化性シリコーン樹脂組成物を仮接着剤に使用することで前記課題を解決できることを見出し、本発明を完成させた。
したがって、本発明は、下記ウエハ加工用仮接着剤、ウエハ積層体及び薄型ウエハの製造方法を提供する。
１．無官能性オルガノポリシロキサンを含む熱硬化性シリコーン樹脂組成物からなる、ウエハを支持体に仮接着するためのウエハ加工用仮接着剤。
２．前記無官能性オルガノポリシロキサンを含む熱硬化性シリコーン樹脂組成物が、
（Ａ）１分子中に２個以上のアルケニル基を有するオルガノポリシロキサン：１００質量部、
（Ｂ）１分子中に２個以上のケイ素原子に結合した水素原子（ＳｉＨ基）を含有するオルガノハイドロジェンポリシロキサン：（Ａ）成分中のアルケニル基の合計に対する（Ｂ）成分中のＳｉＨ基の合計が、モル比で０.３～１０となる量、
（Ｃ）無官能性オルガノポリシロキサン：０.１～２００質量部、及び
（Ｄ）ヒドロシリル化反応触媒：（Ａ）、（Ｂ）及び（Ｃ）成分の合計質量に対し、金属原子量換算で０.１～５,０００ｐｐｍ
を含むものである１のウエハ加工用仮接着剤。
３．（Ｃ）成分の無官能性オルガノポリシロキサンの３０質量％トルエン溶液の２５℃における粘度が、１００～５００,０００ｍＰａ・ｓである２のウエハ加工用仮接着剤。
４．前記無官能性オルガノポリシロキサンを含む熱硬化性シリコーン樹脂組成物が、更に（Ｅ）成分としてヒドロシリル化反応制御剤を前記（Ａ）、（Ｂ）及び（Ｃ）成分の合計質量に対し、０.００１～１０質量部含む１～３のいずれかのウエハ加工用仮接着剤。
５．前記無官能性オルガノポリシロキサンを含む熱硬化性シリコーン樹脂組成物の硬化後、２５℃でのシリコン基板に対する２５ｍｍ幅の試験片の１８０°ピール剥離力が、２ｇｆ以上５０ｇｆ以下である１～４のいずれかのウエハ加工用仮接着剤。
６．前記無官能性オルガノポリシロキサンを含む熱硬化性シリコーン樹脂組成物の硬化後、２５℃での貯蔵弾性率が、１,０００Ｐａ以上１,０００ＭＰａ以下である１～５のいずれかのウエハ加工用仮接着剤。
７．（ａ）表面に回路形成面及び裏面に回路非形成面を有するウエハの前記回路形成面を、１～６のいずれかのウエハ加工用仮接着剤を用いて支持体に剥離可能に接着し、ウエハ積層体を形成する工程と、
（ｂ）前記仮接着剤を熱硬化させる工程と、
（ｃ）前記ウエハ積層体のウエハの回路非形成面を研削又は研磨する工程と、
（ｄ）前記ウエハの回路非形成面に加工を施す工程と、
（ｅ）前記加工を施したウエハを前記支持体から剥離する工程と
を含む薄型ウエハの製造方法。
８．支持体と、その上に積層された１～６のいずれかのウエハ加工用仮接着剤から得られる仮接着剤層と、表面に回路形成面及び裏面に回路非形成面を有するウエハとを備えるウエハ積層体であって、
前記仮接着剤層が、前記ウエハの表面に剥離可能に接着されたものであるウエハ積層体。
本発明のウエハ加工用仮接着剤は、無官能性オルガノポリシロキサンを含む熱硬化性シリコーン樹脂組成物を使用することで、樹脂の熱分解が生じないことはもとより、特に２００℃以上の高温でも樹脂の流動が生じず、耐熱性が高い。そのため、幅広い半導体成膜プロセスに適用でき、ＣＶＤ（化学気相成長）耐性にも優れ、また、段差を有するウエハに対しても、膜厚均一性の高い仮接着剤層を形成でき、この膜厚均一性のため容易に５０μｍ以下の均一な薄型ウエハを作製することが可能となる。さらに、無官能性オルガノポリシロキサンを使用することで剥離性も優れるため、薄型ウエハ作製後、ウエハを支持体から、例えば室温で、容易に剥離することができ、割れやすい薄型ウエハを容易に製造することが可能となる。また、本発明の仮接着剤は、支持体と選択的に接着可能なため、剥離後、薄型ウエハ上には仮接着剤由来の残渣が残らず、その後の洗浄除去性にも優れる。本発明の薄型ウエハの製造方法によれば、貫通電極構造や、バンプ接続構造を有する薄型ウエハを容易に製造することができる。
［ウエハ加工用仮接着剤］
本発明のウエハ加工用仮接着剤は、無官能性オルガノポリシロキサンを含む熱硬化性シリコーン樹脂組成物からなるものである。段差を有するシリコンウエハ等への適用性から、良好なスピンコート性を有するシリコーン樹脂組成物がウエハ加工用仮接着剤として好適に使用される。
このような熱硬化性シリコーン樹脂組成物としては、例えば、下記（Ａ）～（Ｄ）成分を含むものであることが好ましい。
（Ａ）１分子中に２個以上のアルケニル基を有するオルガノポリシロキサン：１００質量部、
（Ｂ）１分子中に２個以上のケイ素原子に結合した水素原子（ＳｉＨ基）を含有するオルガノハイドロジェンポリシロキサン：（Ａ）成分中のアルケニル基の合計に対する（Ｂ）成分中のＳｉＨ基の合計が、モル比で０.３～１０となる量、
（Ｃ）無官能性オルガノポリシロキサン：０.１～２００質量部、及び
（Ｄ）ヒドロシリル化反応触媒：（Ａ）、（Ｂ）及び（Ｃ）成分の合計質量に対し、金属原子量換算で０.１～５,０００ｐｐｍ。
［（Ａ）成分］
（Ａ）成分は、１分子中に２個以上のアルケニル基を有するオルガノポリシロキサンである。（Ａ）成分としては、１分子中に２個以上のアルケニル基を含む直鎖状又は分岐状のジオルガノポリシロキサン、１分子中に２個以上のアルケニル基を含み、ＳｉＯ4/2単位で表されるシロキサン単位（Ｑ単位）を有する三次元網目構造のオルガノポリシロキサン等が挙げられる。これらのうち、アルケニル基含有率が０.６～９モル％である、ジオルガノポリシロキサン又は三次元網目構造のオルガノポリシロキサンが好ましい。なお、本発明においてアルケニル基含有率とは、分子中のＳｉ原子数に対するアルケニル基数の割合（モル％）である。
このようなオルガノポリシロキサンとしては、下記式（Ａ－１）、（Ａ－２）又は（Ａ－３）で表されるものが挙げられる。これらは１種単独で使用してもよく、２種以上を組み合わせて使用してもよい。
Figure 0007682807000001
式（Ａ－１）～（Ａ－３）中、Ｒ1～Ｒ16は、それぞれ独立に、脂肪族不飽和炭化水素基以外の１価炭化水素基である。Ｘ1～Ｘ5は、それぞれ独立に、アルケニル基含有１価有機基である。
式（Ａ－１）中、ａ及びｂは、それぞれ独立に、０～３の整数である。式（Ａ－１）及び（Ａ－２）中、ｃ1、ｃ2、ｄ1及びｄ2は、０≦ｃ1≦１０、２≦ｃ2≦１０、０≦ｄ1≦１００及び０≦ｄ2≦１００を満たす整数である。ただし、ａ＋ｂ＋ｃ1≧２である。ａ、ｂ、ｃ1、ｃ2、ｄ1及びｄ2は、アルケニル基含有率が０.６～９モル％となるような数の組み合わせであることが好ましい。
式（Ａ－３）中、ｅは、１～３の整数である。ｆ1、ｆ2及びｆ3は、(ｆ2＋ｆ3)／ｆ1が０.３～３.０となり、ｆ3／(ｆ1＋ｆ2＋ｆ3)が０.０１～０.６となるような数である。
前記脂肪族不飽和炭化水素基以外の１価炭化水素基としては、炭素数１～１０のものが好ましく、例えば、メチル基、エチル基、ｎ－プロピル基、イソプロピル基、ｎ－ブチル基、ｔｅｒｔ－ブチル基、ｎ－ペンチル基、ｎ－ヘキシル基等のアルキル基；シクロペンチル基、シクロヘキシル基等のシクロアルキル基；フェニル基、トリル基等のアリール基等が挙げられる。これらのうち、メチル基等のアルキル基又はフェニル基が好ましい。
前記アルケニル基含有１価有機基としては、炭素数２～１０のものが好ましく、例えば、ビニル基、アリル基、ヘキセニル基、オクテニル基等のアルケニル基；アクリロイルプロピル基、アクリロイルメチル基、メタクリロイルプロピル基等の(メタ)アクリロイルアルキル基；アクリロキシプロピル基、アクリロキシメチル基、メタクリロキシプロピル基、メタクリロキシメチル基等の(メタ)アクリロキシアルキル基；シクロヘキセニルエチル基、ビニルオキシプロピル基等のアルケニル基含有１価炭化水素基が挙げられる。これらのうち、工業的観点から、ビニル基が好ましい。
式（Ａ－１）中、ａ及びｂは、それぞれ独立に、０～３の整数であるが、ａが１～３であれば、分子鎖末端がアルケニル基で封鎖されるため、反応性のよい分子鎖末端アルケニル基により短時間で反応を完結することができるため好ましい。また、コスト面から、ａが１であることが工業的に好ましい。式（Ａ－１）又は（Ａ－２）で表されるアルケニル基含有ジオルガノポリシロキサンの性状は、オイル状又は生ゴム状であることが好ましい。
式（Ａ－３）で表されるオルガノポリシロキサンは、ＳｉＯ4/2単位を含み、三次元網目構造を有するものである。式（Ａ－３）中、ｅは、それぞれ独立に、１～３の整数であるが、コスト面から１であることが工業的に好ましい。また、ｅの平均値とｆ3／(ｆ1＋ｆ2＋ｆ3)との積が、０.０２～１.５であることが好ましく、０.０３～１.０であることがより好ましい。式（Ａ－３）で表されるオルガノポリシロキサンは、有機溶剤に溶解させた溶液として使用してもよい。
（Ａ）成分のオルガノポリシロキサンの数平均分子量（Ｍｎ）は、１００～１０００,０００が好ましく、１,０００～１００,０００がより好ましい。Ｍｎが前記範囲であれば、組成物の粘度に伴う作業性や硬化後の貯蔵弾性率に伴う加工性の点において好ましい。なお、本発明においてＭｎは、トルエンを溶剤として用いたゲルパーミエーションクロマトグラフィーによるポリスチレン換算測定値である。
（Ａ）成分は、１種単独で使用してもよく、２種以上を組み合わせて使用してもよい。特に、式（Ａ－１）で表されるオルガノポリシロキサンと式（Ａ－３）で表されるオルガノポリシロキサンとを組み合わせて使用することが好ましい。このとき、式（Ａ－３）で表されるオルガノポリシロキサンの使用量は、式（Ａ－１）で表されるオルガノポリシロキサン１００質量部に対し、１～１,０００質量部が好ましく、１０～５００質量部がより好ましい。
［（Ｂ）成分］
（Ｂ）成分は、架橋剤であり、１分子中にケイ素原子に結合した水素原子（ＳｉＨ基）を少なくとも２個、好ましくは３個以上有するオルガノハイドロジェンポリシロキサンである。前記オルガノハイドロジェンポリシロキサンは、直鎖状、分岐状、環状のいずれでもよい。また、前記オルガノハイドロジェンポリシロキサンは、１種単独で用いてもよく、２種以上を組み合わせて用いてもよい。
（Ｂ）成分のオルガノハイドロジェンポリシロキサンの２５℃における粘度は、１～５,０００ｍＰａ・ｓが好ましく、５～５００ｍＰａ・ｓがより好ましい。なお、本発明において粘度は、回転粘度計による２５℃における測定値である。
（Ｂ）成分のオルガノハイドロジェンポリシロキサンのＭｎは、１００～１００,０００が好ましく、５００～１０,０００がより好ましい。Ｍｎが前記範囲であれば、組成物粘度に伴う作業性や硬化後の貯蔵弾性率に伴う加工性の点において好ましい。
（Ｂ）成分は、（Ａ）成分中のアルケニル基の合計に対する（Ｂ）成分中のＳｉＨ基の合計が、モル比（ＳｉＨ基／アルケニル基）で０.３～１０の範囲となるように配合することが好ましく、１.０～８.０の範囲となるように配合することがより好ましい。前記モル比が０.３以上であれば、架橋密度が低くなることもなく、仮接着剤層が硬化しないといった問題も起こらない。また、前記モル比が１０以下であれば、架橋密度が高くなりすぎることもなく、十分な粘着力及びタックが得られ、処理液の使用可能時間を長くすることができる。
［（Ｃ）成分］
（Ｃ）成分は、無官能性オルガノポリシロキサンである。ここで「無官能性」とは、分子内にケイ素原子に直接又は任意の基を介して結合したアルケニル基、水素原子、ヒドロキシ基、アルコキシ基、ハロゲン原子、エポキシ基等の反応性基を有しないという意味である。
このような無官能性オルガノポリシロキサンとしては、例えば、非置換又は置換の、炭素数１～１２、好ましくは１～１０の、脂肪族不飽和炭化水素基以外の１価炭化水素基を有するオルガノポリシロキサンが挙げられる。このような１価炭化水素基としては、例えば、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ヘキシル基、ヘプチル基等のアルキル基；シクロヘキシル基等のシクロアルキル基；フェニル基、トリル基、キシリル基、ナフチル基等のアリール基；ベンジル基、フェネチル基等のアラルキル基等が挙げられる。また、これらの基の水素原子の一部又は全部が、塩素原子、フッ素原子、臭素原子等のハロゲン原子で置換されていてもよく、このような基としては、クロロメチル基、３－クロロプロピル基、３,３,３－トリフロロプロピル基等のハロゲン化アルキル基等が挙げられる。前記１価炭化水素基としては、好ましくはアルキル基、アリール基であり、より好ましくはメチル基、フェニル基である。
（Ｃ）成分の無官能性オルガノポリシロキサンの分子構造は、特に限定されず、直鎖状、分岐状、環状等のいずれでもよいが、直鎖状又は分岐状のオルガノポリシロキサンが好ましく、特に主鎖が基本的にジオルガノシロキサン単位の繰り返しからなり、分子鎖末端がトリオルガノシロキシ基で封鎖された、直鎖状又は分岐状のジオルガノポリシロキサンであることが好ましい。
（Ｃ）成分の無官能性オルガノポリシロキサンは、その３０質量％トルエン溶液の２５℃における粘度が、組成物の作業性、基材への塗工性、硬化物の力学特性、支持体の剥離性等の観点から、１００～５００,０００ｍＰａ・ｓであるものが好ましく、２００～１００,０００ｍＰａ・ｓであるものがより好ましい。前記範囲であれば、適切な分子量を有しているため、シリコーン樹脂組成物を加熱硬化させる際に揮発して効果が得られにくくなってしまったり、ＣＶＤ等のウエハ熱プロセスにおいてウエハ割れを引き起こしたりすることがなく、作業性や塗工性も良好であるため好ましい。
前記直鎖状の無官能性オルガノポリシロキサンとしては、分子鎖両末端トリメチルシロキシ基封鎖ジメチルシロキサン重合体、分子鎖両末端トリメチルシロキシ基封鎖ジフェニルポリシロキサン、分子鎖両末端トリメチルシロキシ基封鎖３,３,３－トリフロロプロピルメチルシロキサン重合体、分子鎖両末端トリメチルシロキシ基封鎖ジメチルシロキサン・ジフェニルシロキサン共重合体、分子鎖両末端トリメチルシロキシ基封鎖ジメチルシロキサン・３,３,３－トリフロロプロピルメチル共重合体、分子鎖両末端トリメチルシロキシ基封鎖ジフェニルシロキサン・３,３,３－トリフロロプロピルメチル共重合体、分子鎖両末端トリメチルシロキシ基封鎖ジメチルシロキサン・３,３,３－トリフロロプロピルメチルシロキサン・ジフェニルシロキサン共重合体、分子鎖両末端トリフェニルシロキシ基封鎖ジメチルポリシロキサン、分子鎖両末端トリフェニルシロキシ基封鎖ジフェニルポリシロキサン、分子鎖両末端トリフェニルシロキシ基封鎖ジメチルシロキサン・ジフェニルシロキサン共重合体、等が挙げられる。
前記分岐状の無官能性オルガノポリシロキサンとしては、例えば以下に示すものが挙げられる。
Figure 0007682807000002
Figure 0007682807000003
 （式中、ｇ１、ｇ２、ｇ３、ｇ４、ｇ５、ｇ１'、ｇ２'、ｇ３'、ｇ４'、ｇ５'及びｇ６'は、それぞれ独立に、化合物の３０質量％トルエン溶液の２５℃における粘度が前記範囲内となる任意の整数である。）
（Ｃ）成分の無官能性オルガノポリシロキサンの配合量は、（Ａ）成分１００質量部に対し、０.１～２００質量部であるが、１～１８０質量部が好ましく、１０～１７０質量部がより好ましい。（Ｃ）成分の配合量が前記範囲であれば、ウエハを支持体から容易に剥離することが可能となる。（Ｃ）成分の無官能性オルガノポリシロキサンは、１種単独で使用してもよく、２種以上を組み合わせて使用してもよい。また、その性状はオイル状又は生ゴム状であることが好ましい。
［（Ｄ）成分］
（Ｄ）成分は、ヒドロシリル化反応触媒であり、好ましくは白金族金属系ヒドロシリル化反応触媒である。（Ｄ）成分は（Ａ）成分中のアルケニル基と、（Ｂ）成分中のヒドロシリル基との付加反応を促進する触媒である。このヒドロシリル化反応触媒は、一般に貴金属の化合物であり、高価格であることから、比較的入手しやすい白金又は白金化合物がよく用いられる。
白金化合物としては、例えば、塩化白金酸又は塩化白金酸とエチレン等のオレフィンとの錯体、アルコールやビニルシロキサンとの錯体、シリカ、アルミナ、カーボン等に担持した金属白金等を挙げることができる。白金化合物以外の白金族金属触媒として、ロジウム、ルテニウム、イリジウム、パラジウム系化合物も知られており、例えば、ＲｈＣｌ(ＰＰｈ3)3、ＲｈＣｌ(ＣＯ)(ＰＰｈ3)2、Ｒｕ3(ＣＯ)12、ＩｒＣｌ(ＣＯ)(ＰＰｈ3)2、Ｐｄ(ＰＰｈ3)4等が挙げられる。なお、前記式中、Ｐｈはフェニル基である。
これらの触媒の使用にあたっては、それが固体触媒であるときには固体状で使用することも可能であるが、より均一な硬化物を得るために、塩化白金酸や錯体を適切な溶剤に溶解したものを（Ａ）成分に相溶させて使用することが好ましい。
（Ｄ）成分の添加量は有効量であり、通常（Ａ）、（Ｂ）及び（Ｃ）成分の合計質量に対し、金属原子量換算で０.１～５,０００ｐｐｍであるが、１～１,０００ｐｐｍであることが好ましい。０.１ｐｐｍ以上であれば組成物の硬化性が低下することもなく、架橋密度が低くなることも、保持力が低下することもない。５,０００ｐｐｍ以下であれば、硬化時の脱水素等の副反応を抑えることができ、また、処理液の使用可能時間を長くすることもできる。
［（Ｅ）成分］
前記熱硬化性シリコーン樹脂組成物は、更に（Ｅ）成分として反応制御剤を含んでもよい。反応制御剤は、組成物を調製したり、基材に塗布したりする際に、組成物が増粘やゲル化を起こさないようにするために必要に応じて任意に添加するものである。
前記反応制御剤としては、３－メチル－１－ブチン－３－オール、３－メチル－１－ペンチン－３－オール、３,５－ジメチル－１－ヘキシン－３－オール、１－エチニルシクロヘキサノール、３－メチル－３－トリメチルシロキシ－１－ブチン、３－メチル－３－トリメチルシロキシ－１－ペンチン、３,５－ジメチル－３－トリメチルシロキシ－１－ヘキシン、１－エチニル－１－トリメチルシロキシシクロヘキサン、ビス(２,２－ジメチル－３－ブチニルオキシ)ジメチルシラン、１,３,５,７－テトラメチル－１,３,５,７－テトラビニルシクロテトラシロキサン、１,１,３,３－テトラメチル－１,３－ジビニルジシロキサン等が挙げられる。これらのうち、１－エチニルシクロヘキサノール及び３－メチル－１－ブチン－３－オールが好ましい。
前記熱硬化性シリコーン樹脂組成物が（Ｅ）成分を含む場合、化学構造によって制御能力が異なるため、その含有量は、それぞれ最適な量に調整すべきであるが、硬化性、保存安定性、硬化後物性への影響等を鑑みれば、前記（Ａ）、（Ｂ）及び（Ｃ）成分の合計１００質量部に対し、好ましくは０.００１～１０質量部、より好ましくは０.０１～１０質量部である。（Ｅ）成分の含有量が前記範囲であれば、組成物の使用可能時間が長く、長期保存安定性が得られ、硬化性や作業性が良好である。
前記熱硬化性シリコーン樹脂組成物には、更にＲA 3ＳｉＯ0.5単位（式中、ＲAは、それぞれ独立に、炭素数１～１０の非置換又は置換の１価炭化水素基である。）及びＳｉＯ2単位を含み、ＳｉＯ2単位に対するＲA 3ＳｉＯ0.5単位のモル比（ＲA 3ＳｉＯ0.5／ＳｉＯ2）が０.３～１.８であるオルガノポリシロキサンを添加してもよい。その添加量は、（Ａ）成分１００質量部に対し、０～５００質量部が好ましい。
前記熱硬化性シリコーン樹脂組成物には、これから得られる仮接着剤層の耐熱性を更に高めるため、シリカ等のフィラーをその性能を損なわない範囲で添加してもよい。
熱硬化性シリコーン樹脂組成物は、該組成物の低粘度化による作業性向上や混合性の向上、仮接着剤層の膜厚調整等の理由から、溶剤を添加して溶液化して使用してもよい。用いる溶剤は、前記成分を溶解できるものであれば特に限定されないが、例えばペンタン、へキサン、シクロヘキサン、イソオクタン、ノナン、デカン、ｐ－メンタン、ピネン、イソドデカン、リモネン等の炭化水素系溶剤が好ましい。
溶液化の方法としては、前記熱硬化性シリコーン樹脂組成物を調製した後、最後に溶剤を添加して所望の粘度に調整する方法や、高粘度の（Ａ）、（Ｂ）及び／又は（Ｃ）成分を予め溶剤で希釈し、作業性や混合性を改善した上で残りの成分を混合する方法が挙げられる。また、溶液化する際の混合方法としては、振とう混合機、マグネチックスターラー、各種ミキサー等、組成物粘度と作業性から適宜混合方法を選択して実施すればよい。
溶剤の配合量は、組成物の粘度や作業性、仮接着剤層の膜厚を調整する観点等から適宜設定すればよいが、例えば、熱硬化性シリコーン樹脂組成物１００質量部に対し、好ましくは５～９００質量部、より好ましくは１０～４００質量部である。
仮接着剤層は、前記熱硬化性シリコーン樹脂組成物をスピンコート、ロールコート等の方法によって基板上に塗布することで、形成することができる。このうち、スピンコート等の方法によって仮接着剤層を基板上に形成する場合は、前記熱硬化性シリコーン樹脂組成物を溶液化してコートすることが好ましい。
溶液化した熱硬化性シリコーン樹脂組成物は、その２５℃における粘度が、塗布性の観点から、１～１００,０００ｍＰａ・ｓが好ましく、１０～１０,０００ｍＰａ・ｓがより好ましい。
前記熱硬化性シリコーン樹脂組成物は、硬化後における２５℃での２５ｍｍ幅の試験片（例えば、ガラス試験片）の１８０°ピール剥離力が、通常２～５０ｇｆであるが、好ましくは３～３０ｇｆであり、更に好ましくは５～２０ｇｆである。２ｇｆ以上であれば、ウエハ研削時にウエハのズレが生じるおそれがなく、５０ｇｆ以下であれば、ウエハの剥離が容易となる。
熱硬化性シリコーン樹脂組成物は、硬化後における２５℃での貯蔵弾性率が１,０００Ｐａ以上１,０００ＭＰａ以下、好ましくは１０,０００Ｐａ以上１００ＭＰａ以下である。貯蔵弾性率が１,０００Ｐａ以上であれば、形成される膜が強靭であり、ウエハ研削時にウエハのズレやそれに伴うウエハ割れが生じるおそれがなく、１,０００ＭＰａ以下であれば、ＣＶＤ等のウエハ熱プロセス中の変形応力を緩和することができ、ウエハへの熱プロセス時にも安定である。
［薄型ウエハの製造方法］
本発明の薄型ウエハの製造方法は、半導体回路等を有するウエハと支持体との仮接着に、前記ウエハ加工用仮接着剤を用いることを特徴とするものである。
本発明の薄型ウエハの製造方法は、下記工程（ａ）～（ｅ）を含むものである。
［工程（ａ）］
工程（ａ）は、仮接着工程であり、表面に回路形成面及び裏面に回路非形成面を有するウエハの回路形成面を、前記ウエハ加工用仮接着剤を用いて支持体に剥離可能に接着し、ウエハ積層体を形成する工程である。
具体的には、前記ウエハの表面に前記ウエハ加工用仮接着剤を用いて仮接着剤層を形成し、該仮接着剤層を介して支持体と前記ウエハの表面とを貼り合わせることで仮接着を行うことができる。または、前記支持体の表面に前記ウエハ加工用仮接着剤を用いて仮接着剤層を形成し、該仮接着剤層を介して前記支持体とウエハの表面とを貼り合わせることで仮接着を行うことができる。
本発明に適用できるウエハは、通常、半導体ウエハである。前記半導体ウエハの例としては、シリコンウエハのみならず、ゲルマニウムウエハ、ガリウム－ヒ素ウエハ、ガリウム－リンウエハ、ガリウム－ヒ素－アルミニウムウエハ等が挙げられる。前記ウエハの厚さは、特に限定されないが、典型的には６００～８００μｍ、より典型的には６２５～７７５μｍである。
前記支持体としては、シリコンウエハ、ガラス板、石英ウエハ等の基板が使用可能であるが、これらに限定されない。本発明においては、支持体を通して仮接着剤層に放射エネルギー線を照射する必要はなく、支持体は、光線透過性を有しないものであってもよい。
仮接着剤層は、前記熱硬化性シリコーン樹脂組成物をフィルム状に成形したものをウエハや支持体に積層することで形成してもよく、前記熱硬化性シリコーン樹脂組成物をスピンコート、ロールコート等の方法で塗布することで形成してもよい。前記熱硬化性シリコーン樹脂組成物が溶剤を含む溶液である場合、塗布後、その溶剤の揮発条件に応じ、好ましくは４０～２００℃、より好ましくは５０～１５０℃の温度で予めプリベークを行った後、使用に供される。
前記仮接着剤層は、膜厚が０.１～５００μｍ、好ましくは１.０～２００μｍの間で形成されて使用されることが好ましい。膜厚が０.１μｍ以上であれば、基材上に塗布する場合に、塗布しきれない部分を生じることなく全体に塗布することができる。一方、膜厚が５００μｍ以下であれば、薄型ウエハを形成する場合の研削工程に耐えることができる。
前記仮接着剤層を介して支持体とウエハの表面とを貼り合わせる方法としては、好ましくは４０～２００℃、より好ましくは５０～１５０℃の温度領域で、減圧下、均一に圧着する方法が挙げられる。
仮接着剤層が形成されたウエハ及び支持体を圧着するときの圧力は、仮接着剤層の粘度にもよるが、好ましくは０.０１～１０ＭＰａ、より好ましくは０.１～１.０ＭＰａである。圧力が０.０１ＭＰａ以上であれば、回路形成面やウエハ－支持体間を仮接着剤層で満たすことができ、１０ＭＰａ以下であれば、ウエハの割れや、ウエハ及び仮接着剤層の平坦性の悪化を招くおそれがなく、その後のウエハ加工が良好である。
ウエハの貼り合わせは、市販のウエハボンダー、例えばＥＶＧ社のＥＶＧ５２０ＩＳ、８５０ＴＢ、ＳＵＳＳ ＭｉｃｒｏＴｅｃ社のＸＢＳ３００等を用いて行うことができる。
［工程（ｂ）］
工程（ｂ）は、仮接着剤層を熱硬化させる工程である。前記ウエハ積層体を形成した後、好ましくは５０～３００℃、より好ましくは１００～２００℃で、好ましくは１分～４時間、より好ましくは５分～２時間加熱することによって、仮接着剤層の硬化を行う。
［工程（ｃ）］
工程（ｃ）は、支持体と仮接着したウエハの回路非形成面を研削又は研磨する工程、すなわち、前記工程で得られたウエハ積層体のウエハ裏面側を研削して、該ウエハの厚みを薄くしていく工程である。ウエハ裏面の研削加工の方式には特に制限はなく、公知の研削方式が採用される。研削は、ウエハと砥石（ダイヤモンド等）に水をかけて冷却しながら行うことが好ましい。ウエハ裏面を研削加工する装置としては、例えば(株)ディスコ製DAG-810（商品名）等が挙げられる。また、ウエハ裏面側を化学機械研磨（ＣＭＰ）してもよい。
［工程（ｄ）］
工程（ｄ）は、工程（ｃ）で回路非形成面を研削したウエハ積層体の回路非形成面に加工を施す工程である。すなわち、裏面研削によって薄型化されたウエハ積層体のウエハの回路非形成面に加工を施す工程である。この工程には、ウエハレベルで用いられる様々なプロセスが含まれる。例としては、電極形成、金属配線形成、保護膜形成等が挙げられる。より具体的には、電極等の形成のための金属スパッタリング、金属スパッタリング層をエッチングするウェットエッチング、金属配線形成のマスクとするためのレジストの塗布、露光、及び現像によるパターンの形成、レジストの剥離、ドライエッチング、金属めっきの形成、ＴＳＶ形成のためのシリコンエッチング、シリコン表面の酸化膜形成など、従来公知のプロセスが挙げられる。
［工程（ｅ）］
工程（ｅ）は、工程（ｄ）で加工を施したウエハを支持体から剥離する工程、すなわち、薄型化したウエハに様々な加工を施した後、ダイシングする前にウエハを支持体から剥離する工程である。この剥離工程としては、一般に、室温から６０℃程度の比較的温和な条件で実施される。剥離方法としては、ウエハ積層体のウエハ又は支持体の一方を水平に固定しておき、他方を水平方向から一定の角度を付けて持ち上げる方法、研削されたウエハの研削面に保護フィルムを貼り、ウエハと保護フィルムをピール方式でウエハ積層体から剥離する方法等が挙げられる。これらの剥離方法で剥離工程を行う場合は、通常、室温で実施される。
また、工程（ｅ）は、
（ｅ１）加工を施したウエハのウエハ面にダイシングテープを貼付する工程、
（ｅ２）ダイシングテープ面を吸着面に真空吸着する工程、及び
（ｅ３）吸着面の温度が１０～１００℃の範囲で、支持体を、加工を施したウエハからピールオフにて剥離する工程
を含むことが好ましい。このようにすることで、支持体を、加工を施したウエハから容易に剥離することができ、また、後のダイシング工程を容易に行うことができる。
また、工程（ｅ）後に、
（ｆ）剥離したウエハの回路形成面に残存する仮接着剤層を除去する工程
を行うことが好ましい。工程（ｅ）により支持体より剥離されたウエハの回路形成面には、仮接着剤層が一部残存している場合があり、該仮接着剤層の除去は、例えば、ウエハを洗浄することにより行うことができる。
この工程（ｆ）では、仮接着剤層のシリコーン樹脂を溶解するような洗浄液であればすべて使用可能であり、具体的には、ペンタン、へキサン、シクロヘキサン、デカン、イソノナン、ｐ－メンタン、ピネン、イソドデカン、リモネン等が挙げられる。これらの溶剤は、１種単独で使用してもよく、２種以上を混合して使用してもよい。
また、仮接着剤層を除去しにくい場合は、前記洗浄液に塩基類や酸類を添加してもよい。前記塩基類としては、エタノールアミン、ジエタノールアミン、トリエタノールアミン、トリエチルアミン、アンモニア等のアミン類；テトラメチルアンモニウムヒドロキシド等のアンモニウム塩類が使用可能である。前記酸類としては、酢酸、シュウ酸、ベンゼンスルホン酸、ドデシルベンゼンスルホン酸等の有機酸が使用可能である。前記塩基類や酸類の添加量は、洗浄液中の濃度が好ましくは０.０１～１０質量％、より好ましくは０.１～５質量％となる量である。また、残存物の除去性を向上させるため、既存の界面活性剤を添加してもよい。また、ウエハ洗浄剤として入手可能なＳＰＩＳ－ＴＡ－ＣＬＥＡＮＥＲシリーズ（信越化学工業(株)製）も好適に使用可能である。
ウエハの洗浄方法としては、前記洗浄液を用いてパドルで洗浄を行う方法、スプレー噴霧して洗浄する方法、洗浄液槽に浸漬する方法が挙げられる。洗浄する際の温度は、好ましくは１０～８０℃、より好ましくは１５～６５℃であり、必要があれば、これらの洗浄液で仮接着剤層を溶解した後、最終的に水又はアルコールによるリンスを行い、乾燥処理を行ってもよい。
本発明の製造方法により得られる薄型ウエハの厚さは、典型的には５～３００μｍであり、より典型的には１０～１００μｍである。
以下、調製例、比較調製例、実施例及び比較例を示して本発明をより具体的に説明するが、本発明はこれらの実施例に限定されるものではない。なお、粘度は、回転粘度計による２５℃における測定値である。
［１］熱硬化性シリコーン樹脂溶液の調製
［調製例１］
２.５モル％のビニル基を分子側鎖に有し、Ｍｎが３万のジメチルポリシロキサン１００質量部及びトルエン２００質量部からなる溶液に、ＳｉＯ4/2単位（Ｑ単位）５０モル％、(ＣＨ3)3ＳｉＯ1/2単位（Ｍ単位）４８モル％及び(ＣＨ2＝ＣＨ)3ＳｉＯ1/2単位（Ｖｉ単位）２モル％からなるＭｎが７,０００のビニルメチルポリシロキサン５０質量部及びトルエン１００質量部からなる溶液、下記式（Ｍ－１）で表されるＭｎが２,８００のオルガノハイドロジェンポリシロキサン２３０質量部、３０質量％トルエン溶液の粘度（２５℃）が３０,０００ｍＰａ・ｓである分子鎖両末端トリメチルシロキシ基封鎖直鎖状ジメチルポリシロキサン５０質量部及びトルエン１２０質量部からなる溶液、並びに１－エチニルシクロヘキサノール０.６質量部を添加し、混合した。さらに、そこへヒドロシリル化反応触媒CAT-PL-5（信越化学工業(株)製、白金濃度１.０質量％（以下同様））を０.４質量部添加し、０.２μｍのメンブレンフィルターで濾過して、熱硬化性シリコーン樹脂溶液Ａ１を調製した。樹脂溶液Ａ１の２５℃における粘度は、２３０ｍＰａ・ｓであった。
Figure 0007682807000004
［調製例２］
２.５モル％のビニル基を分子側鎖に有し、Ｍｎが３万のジメチルポリシロキサン７０質量部、０.１５モル％のビニル基を両末端鎖に有し、Ｍｎが６万のジメチルポリシロキサン３０質量部及びトルエン２００質量部からなる溶液に、ＳｉＯ4/2単位（Ｑ単位）５０モル％、(ＣＨ3)3ＳｉＯ1/2単位（Ｍ単位）４８モル％及び(ＣＨ2＝ＣＨ)3ＳｉＯ1/2単位（Ｖｉ単位）２モル％からなるＭｎが７,０００のビニルメチルポリシロキサン５０質量部及びトルエン１００質量部からなる溶液、式（Ｍ－１）で表されるＭｎが２,８００のオルガノハイドロジェンポリシロキサン１８０質量部、３０質量％トルエン溶液の粘度（２５℃）が１,０００ｍＰａ・ｓである分子鎖両末端トリメチルシロキシ基封鎖直鎖状ジメチルポリシロキサン３０質量部、並びに１－エチニルシクロヘキサノール０.６質量部を添加し、混合した。さらに、そこへヒドロシリル化反応触媒CAT-PL-5を０.４質量部添加し、０.２μｍのメンブレンフィルターで濾過して、熱硬化性シリコーン樹脂溶液Ａ２を調製した。樹脂溶液Ａ２の２５℃における粘度は、１００ｍＰａ・ｓであった。
［調製例３］
２.５モル％のビニル基を分子の両末端及び側鎖に有し、Ｍｎが３万のジメチルポリシロキサン１００質量部及びトルエン２００質量部からなる溶液に、ＳｉＯ4/2単位（Ｑ単位）５０モル％、(ＣＨ3)3ＳｉＯ1/2単位（Ｍ単位）４８モル％及び(ＣＨ2＝ＣＨ)3ＳｉＯ1/2単位（Ｖｉ単位）２モル％からなるＭｎが７,０００のビニルメチルポリシロキサン５０質量部及びトルエン１００質量部からなる溶液、式（Ｍ－１）で表されるＭｎが２,８００のオルガノハイドロジェンポリシロキサン２３０質量部、３０質量％トルエン溶液の粘度（２５℃）が１００,０００ｍＰａ・ｓである分子鎖両末端トリメチルシロキシ基封鎖直鎖状ジメチルポリシロキサン２０質量部及びトルエン３００質量部からなる溶液、並びに１－エチニルシクロヘキサノール０.６質量部を添加し、混合した。さらに、そこへヒドロシリル化反応触媒CAT-PL-5を０.４質量部添加し、０.２μｍのメンブレンフィルターで濾過して、熱硬化性シリコーン樹脂溶液Ａ３を調製した。樹脂溶液Ａ３の２５℃における粘度は、３３０ｍＰａ・ｓであった。
［調製例４］
２.５モル％のビニル基を分子の両末端及び側鎖に有し、Ｍｎが３万のジメチルポリシロキサン１００質量部及びトルエン２００質量部からなる溶液に、ＳｉＯ4/2単位（Ｑ単位）５０モル％、(ＣＨ3)3ＳｉＯ1/2単位（Ｍ単位）４８モル％及び(ＣＨ2＝ＣＨ)3ＳｉＯ1/2単位（Ｖｉ単位）２モル％からなるＭｎが７,０００のビニルメチルポリシロキサン２００質量部及びトルエン４００質量部からなる溶液、式（Ｍ－１）で表されるＭｎが２,８００のオルガノハイドロジェンポリシロキサン４３０質量部、３０質量％トルエン溶液の粘度（２５℃）が３０,０００ｍＰａ・ｓである分子鎖両末端トリメチルシロキシ基封鎖直鎖状ジメチルポリシロキサン１００質量部及びトルエン１２０質量部からなる溶液、並びに１－エチニルシクロヘキサノール１.２質量部を添加し、混合した。さらに、そこへヒドロシリル化反応触媒CAT-PL-5を０.８質量部添加し、０.２μｍのメンブレンフィルターで濾過して、熱硬化性シリコーン樹脂溶液Ａ４を調製した。樹脂溶液Ａ４の２５℃における粘度は、１２０ｍＰａ・ｓであった。
［調製例５］
２.５モル％のビニル基を分子側鎖に有し、Ｍｎが３万のジメチルポリシロキサン７０質量部、０.１５モル％のビニル基を両末端鎖に有し、Ｍｎが６万のジメチルポリシロキサン３０質量部及びトルエン２００質量部からなる溶液に、ＳｉＯ4/2単位（Ｑ単位）５０モル％、(ＣＨ3)3ＳｉＯ1/2単位（Ｍ単位）４８モル％及び(ＣＨ2＝ＣＨ)3ＳｉＯ1/2単位（Ｖｉ単位）２モル％からなるＭｎが７,０００のビニルメチルポリシロキサン２００質量部及びトルエン４００質量部からなる溶液、式（Ｍ－１）で表されるＭｎが２,８００のオルガノハイドロジェンポリシロキサン３８０質量部、３０質量％トルエン溶液の粘度（２５℃）が１,０００ｍＰａ・ｓである分子鎖両末端トリメチルシロキシ基封鎖直鎖状ジメチルポリシロキサン１５０質量部、並びに１－エチニルシクロヘキサノール１.２質量部を添加し、混合した。さらに、そこへヒドロシリル化反応触媒CAT-PL-5を０.８質量部添加し、０.２μｍのメンブレンフィルターで濾過して、熱硬化性シリコーン樹脂溶液Ａ５を調製した。樹脂溶液Ａ５の２５℃における粘度は、８０ｍＰａ・ｓであった。
［調製例６］
２.５モル％のビニル基を分子側鎖に有し、Ｍｎが３万のジメチルポリシロキサン１００質量部及びトルエン２００質量部からなる溶液に、ＳｉＯ4/2単位（Ｑ単位）５０モル％、(ＣＨ3)3ＳｉＯ1/2単位（Ｍ単位）４８モル％及び(ＣＨ2＝ＣＨ)3ＳｉＯ1/2単位（Ｖｉ単位）２モル％からなるＭｎが７,０００のビニルメチルポリシロキサン５０質量部及びトルエン１００質量部からなる溶液、式（Ｍ－１）で表されるＭｎが２,８００のオルガノハイドロジェンポリシロキサン２３０質量部、下記式（Ｍ－２）で表される３０質量％トルエン溶液の粘度（２５℃）が５０,０００ｍＰａ・ｓである分子鎖末端トリメチルシロキシ基封鎖分岐状ポリシロキサン５０質量部及びトルエン１２０質量部からなる溶液、並びに１－エチニルシクロヘキサノール０.６質量部を添加し、混合した。さらに、そこへヒドロシリル化反応触媒CAT-PL-5を０.４質量部添加し、０.２μｍのメンブレンフィルターで濾過して、熱硬化性シリコーン樹脂溶液Ａ６を調製した。樹脂溶液Ａ６の２５℃における粘度は、３６０ｍＰａ・ｓであった。
Figure 0007682807000005
 （式中、ｋは６０であり、ｌは２０であり、ｍは６,８００である。）
［調製例７］
２.５モル％のビニル基を分子の両末端及び側鎖に有し、Ｍｎが３万のジメチルポリシロキサン１００質量部及びトルエン２００質量部からなる溶液に、ＳｉＯ4/2単位（Ｑ単位）５０モル％、(ＣＨ3)3ＳｉＯ1/2単位（Ｍ単位）４８モル％及び(ＣＨ2＝ＣＨ)3ＳｉＯ1/2単位（Ｖｉ単位）２モル％からなるＭｎが７,０００のビニルメチルポリシロキサン２００質量部及びトルエン４００質量部からなる溶液、式（Ｍ－１）で表されるＭｎが２,８００のオルガノハイドロジェンポリシロキサン４３０質量部、式（Ｍ－２）で表される３０質量％トルエン溶液の粘度（２５℃）が５０,０００ｍＰａ・ｓである分子鎖末端トリメチルシロキシ基封鎖分岐状ポリシロキサン１００質量部及びトルエン１２０質量部からなる溶液、並びに１－エチニルシクロヘキサノール１.２質量部を添加し、混合した。さらに、そこへヒドロシリル化反応触媒CAT-PL-5を０.８質量部添加し、０.２μｍのメンブレンフィルターで濾過して、熱硬化性シリコーン樹脂溶液Ａ７を調製した。樹脂溶液Ａ７の２５℃における粘度は、２８０ｍＰａ・ｓであった。
［比較調製例１］
分子鎖両末端トリメチルシロキシ基封鎖直鎖状ジメチルポリシロキサン５０質量部及びトルエン１２０質量部からなる溶液を添加しなかったこと以外は、調製例１と同様の方法で熱硬化性シリコーン樹脂溶液ＣＡ１を調製した。樹脂溶液ＣＡ１の２５℃における粘度は、１５０ｍＰａ・ｓであった。
［比較調製例２］
分子鎖両末端トリメチルシロキシ基封鎖直鎖状ジメチルポリシロキサン３０質量部を添加しなかったこと以外は、調製例２と同様の方法で熱硬化性シリコーン樹脂溶液ＣＡ２を調製した。樹脂溶液ＣＡ２の２５℃における粘度は、１８０ｍＰａ・ｓであった。
［比較調製例３］
分子鎖両末端トリメチルシロキシ基封鎖直鎖状ジメチルポリシロキサン５０質量部を、下記式（Ｍ－３）で表される側鎖にエポキシ基を含むポリシロキサン（３０質量％トルエン溶液の粘度（２５℃）：３３,０００ｍＰａ・ｓ）５０質量部に変更したこと以外は、調製例１と同様の方法で熱硬化性シリコーン樹脂溶液ＣＡ３を調製した。樹脂溶液ＣＡ３の２５℃における粘度は、２６０ｍＰａ・ｓであった。
Figure 0007682807000006
［比較調製例４］
分子鎖両末端トリメチルシロキシ基封鎖直鎖状ジメチルポリシロキサン３０質量部を、下記式（Ｍ－４）で表される側鎖にトリメトキシシリル基を含むポリシロキサン（３０質量％トルエン溶液の粘度（２５℃）：２,５００ｍＰａ・ｓ）３０質量部に変更したこと以外は、調製例２同様の方法で熱硬化性シリコーン樹脂溶液ＣＡ４を調製した。樹脂溶液ＣＡ４の２５℃における粘度は、１９０ｍＰａ・ｓであった。
Figure 0007682807000007
［２］ウエハ積層体の作製及びその評価
［実施例１～７及び比較例１～４］
表面に高さ１０μｍ、直径４０μｍの銅ポストが全面に形成された直径２００ｍｍのシリコンウエハ（厚さ：７２５μｍ）上に、熱硬化性シリコーン樹脂溶液Ａ１～Ａ７及びＣＡ１～ＣＡ４をそれぞれスピンコートし、ホットプレートにて１００℃で２分間加熱して、下記表１及び２に示す膜厚で仮接着剤層をウエハバンプ形成面に成膜した。直径２００ｍｍ（厚さ：５００μｍ）のガラス板を支持体として、仮接着剤層を有するシリコンウエハ及びガラス板をそれぞれ、仮接着剤層とガラス板が合わさるように、ＥＶＧ社のウエハ接合装置EVG520ISを用いて１００℃、１０-3ｍｂａｒ以下、荷重５ｋＮにて真空貼り合わせを行い、ウエハ積層体を作製した。なお、基板接着後の異常を目視で判別するために支持体としてガラス板を使用したが、ウエハ等の光を透過しないシリコン基板も使用可能である。

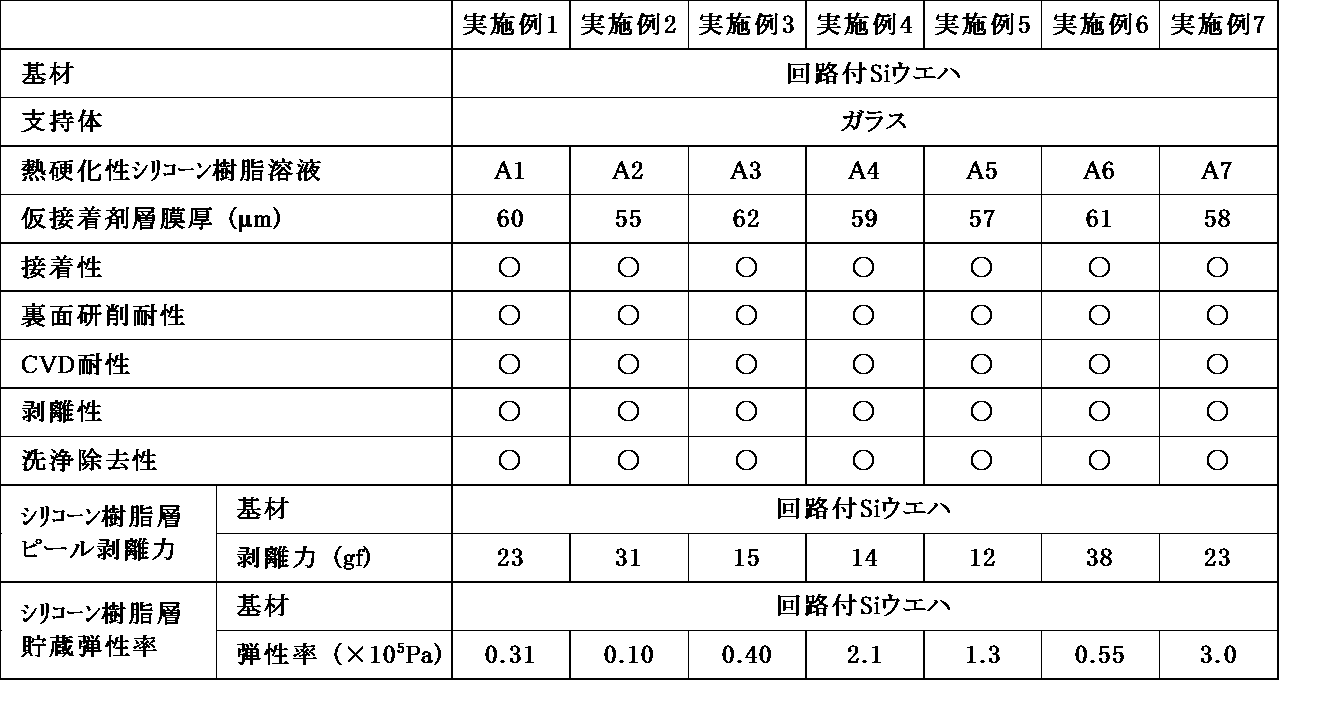

その後、得られたウエハ積層体に対して下記試験を行った。その結果を表１及び２に併記する。また、試験は下記方法によって行った。
（１）接着性試験
前記ウエハ積層体を１８０℃で１時間オーブンを用いて加熱し、室温まで冷却した後、ウエハ界面の接着状況を目視で確認し、界面に気泡等の異常が発生しなかった場合を良好と評価して「○」で示し、異常が発生した場合を不良と評価して「×」で示した。
（２）裏面研削耐性試験
前記ウエハ積層体を用いて、グラインダー（(株)ディスコ製DAG-810）でダイヤモンド砥石を用いてシリコンウエハの裏面研削を行った。基板の厚さが５０μｍになるまでグラインドした後、光学顕微鏡（１００倍）にてクラック、剥離等の異常の有無を調べた。異常が発生しなかった場合を良好と評価して「○」で示し、異常が発生した場合を不良と評価して「×」で示した。
（３）ＣＶＤ耐性試験
（２）裏面研削耐性試験を終えた後のウエハ積層体をＣＶＤ装置に導入し、２μｍのＳｉＯ2膜の成膜実験を行い、その際の外観異常の有無を目視観察によって調べた。外観異常が発生しなかった場合を良好と評価して「○」で示し、ボイド、ウエハ膨れ、ウエハ破損等の外観異常が発生した場合を不良と評価して「×」で示した。ＣＶＤ耐性試験の条件は、以下のとおりである。
装置名：サムコ(株)製プラズマＣＶＤ、PD270STL
ＲＦ５００Ｗ、内圧４０Ｐａ
ＴＥＯＳ（テトラエチルオルソシリケート）：Ｏ2＝２０ｓｃｃｍ：６８０ｓｃｃｍ
（４）剥離性試験
基板の剥離性は、まず、（３）ＣＶＤ耐性試験を終えたウエハ積層体のウエハ側にダイシングフレームを用いてダイシングテープ（日東電工(株)製ELP UB-3083D）を貼り、このダイシングテープ面を真空吸着によって、吸着板にセットした。その後、室温にて、ガラスの１点をピンセットにて持ち上げることで、ガラス基板を剥離した。５０μｍ厚のウエハを割ることなく剥離できた場合を「○」で示し、割れ等の異常が発生した場合を不良と評価して「×」で示した。
（５）洗浄除去性試験
（４）剥離性試験終了後のダイシングテープを介してダイシングフレームに装着された直径２００ｍｍウエハ（ＣＶＤ耐性試験条件に晒されたもの）を、剥離面を上にしてスピンコーターにセットし、洗浄溶剤としてSPIS-TA-CLEANER 25（信越化学工業(株)製）を５分間噴霧したのち、ウエハを回転させながらイソプロピルアルコール（ＩＰＡ）を噴霧してリンスを行った。その後、外観を観察して残存する接着剤の有無を目視でチェックした。樹脂の残存が認められないものを良好と評価して「○」で示し、樹脂の残存が認められたものを不良と評価して「×」で示した。
（６）ピール剥離力試験
直径２００ｍｍのシリコンウエハ（厚さ：７２５μｍ）上に熱硬化性シリコーン樹脂溶液Ａ１～Ａ７及びＣＡ１～ＣＡ４をそれぞれスピンコートし、ホットプレートにて１００℃で２分間加熱することで、表１及び２に示す膜厚でウエハバンプ形成面にシリコーン樹脂層を成膜した。その後、オーブンにて１８０℃で１時間かけてシリコーン樹脂層を硬化させ、室温まで冷却した後、前記ウエハ上のシリコーン樹脂層上に１５０ｍｍ長×２５ｍｍ幅のポリイミドテープを５本貼り付け、テープが貼られていない部分の仮接着剤層を除去した。(株)島津製作所のAUTOGRAPH (AG-1)を用いて２５℃、３００ｍｍ／分の速度でテープの一端から１８０°剥離で１２０ｍｍ剥がし、そのときにかかる力の平均（１２０ｍｍストローク×５回）を、そのシリコーン樹脂層のピール剥離力とした。
（７）貯蔵弾性率測定
ガラス基板上に熱硬化性シリコーン樹脂溶液Ａ１～Ａ７及びＣＡ１～ＣＡ４をそれぞれスピンコートし、ホットプレートにて１００℃で２分間加熱することで、表１及び２に示す膜厚でガラス基板上にシリコーン樹脂層を成膜した。その後、オーブンにて１８０℃で１時間かけてシリコーン樹脂層を硬化させ、室温まで冷却した。得られたシリコーン樹脂層を含むガラス基板を、ＴＡインスツルメント社製レオメーター（アレスＧ２）を使用し、シリコーン樹脂層に５０ｇｆの荷重がかかるよう２５ｍｍアルミニウムプレートで挟んだ状態で２５℃、１Ｈｚで弾性率測定を行い、得られた貯蔵弾性率の値をシリコーン樹脂層の貯蔵弾性率とした。
Figure 0007682807000008
Figure 0007682807000009
表１及び２に示したように、本発明の仮接着剤層を含む実施例１～７のウエハ積層体は十分な加工耐久性を有しており、かつ剥離性にも優れ、また剥離後の洗浄除去性も良好であることが確認された。一方、無官能性オルガノポリシロキサンを有しない比較例１～２や官能性オルガノポリシロキサンを含む比較例３～４では、回路付ウエハと支持体とが強密着となり、その結果、剥離工程でウエハ割れが発生し、また剥離もできなかった。

Claims (7)

  1. 無官能性オルガノポリシロキサンを含む熱硬化性シリコーン樹脂組成物からなる、ウエハを支持体に仮接着するためのウエハ加工用仮接着剤であって、
    前記無官能性オルガノポリシロキサンを含む熱硬化性シリコーン樹脂組成物が、
    （Ａ）１分子中に２個以上のアルケニル基を有するオルガノポリシロキサン：１００質量部、
    （Ｂ）１分子中に２個以上のケイ素原子に結合した水素原子（ＳｉＨ基）を含有するオルガノハイドロジェンポリシロキサン：（Ａ）成分中のアルケニル基の合計に対する（Ｂ）成分中のＳｉＨ基の合計が、モル比で１.０～１０となる量、
    （Ｃ）無官能性オルガノポリシロキサン：１０～１７０質量部、及び
    （Ｄ）ヒドロシリル化反応触媒：（Ａ）、（Ｂ）及び（Ｃ）成分の合計質量に対し、金属原子量換算で０.１～５,０００ｐｐｍ
    を含むものであるウエハ加工用仮接着剤であって、
    （Ｃ）成分の無官能性オルガノポリシロキサンの３０質量％トルエン溶液の２５℃における粘度が、２００～１００,０００ｍＰａ・ｓであるウエハ加工用仮接着剤。
  2. （Ａ）成分が、下記式（Ａ－１）で表されるオルガノポリシロキサン、下記式（Ａ－２）で表されるオルガノポリシロキサン及び下記式（Ａ－３）で表されるオルガノポリシロキサンから選ばれる少なくとも１種を含むものである請求項１記載のウエハ加工用仮接着剤。
    Figure 0007682807000010
     （式中、Ｒ1～Ｒ16は、それぞれ独立に、脂肪族不飽和炭化水素基以外の１価炭化水素基である。Ｘ1～Ｘ5は、それぞれ独立に、アルケニル基含有１価有機基である。ａ及びｂは、それぞれ独立に、０～３の整数である。ｃ1、ｃ2、ｄ1及びｄ2は、０≦ｃ1≦１０、２≦ｃ2≦１０、０≦ｄ1≦１００及び０≦ｄ2≦１００を満たす整数である。ただし、ａ＋ｂ＋ｃ1≧２である。ｅは、１～３の整数である。ｆ1、ｆ2及びｆ3は、(ｆ2＋ｆ3)／ｆ1が０.３～３.０となり、ｆ3／(ｆ1＋ｆ2＋ｆ3)が０.０１～０.６となるような数である。）
  3. 前記無官能性オルガノポリシロキサンを含む熱硬化性シリコーン樹脂組成物が、更に（Ｅ）成分としてヒドロシリル化反応制御剤を前記（Ａ）、（Ｂ）及び（Ｃ）成分の合計質量に対し、０.００１～１０質量部含む請求項１又は２記載のウエハ加工用仮接着剤。
  4. 前記無官能性オルガノポリシロキサンを含む熱硬化性シリコーン樹脂組成物の硬化後、２５℃でのシリコン基板に対する２５ｍｍ幅の試験片の１８０°ピール剥離力が、２ｇｆ以上５０ｇｆ以下である請求項１～３のいずれか１項記載のウエハ加工用仮接着剤。
  5. 前記無官能性オルガノポリシロキサンを含む熱硬化性シリコーン樹脂組成物の硬化後、２５℃での貯蔵弾性率が、１,０００Ｐａ以上１,０００ＭＰａ以下である請求項１～４のいずれか１項記載のウエハ加工用仮接着剤。
  6. （ａ）表面に回路形成面及び裏面に回路非形成面を有するウエハの前記回路形成面を、請求項１～５のいずれか１項記載のウエハ加工用仮接着剤を用いて支持体に剥離可能に接着し、ウエハ積層体を形成する工程と、
    （ｂ）前記仮接着剤を熱硬化させる工程と、
    （ｃ）前記ウエハ積層体のウエハの回路非形成面を研削又は研磨する工程と、
    （ｄ）前記ウエハの回路非形成面に加工を施す工程と、
    （ｅ）前記加工を施したウエハを前記支持体から剥離する工程と
    を含む薄型ウエハの製造方法。
  7. 支持体と、その上に積層された請求項１～５のいずれか１項記載のウエハ加工用仮接着剤から得られる仮接着剤層と、表面に回路形成面及び裏面に回路非形成面を有するウエハとを備えるウエハ積層体であって、
    前記仮接着剤層が、前記ウエハの表面に剥離可能に接着されたものであるウエハ積層体。
JP2021562648A 2019-12-02 2020-12-01 ウエハ加工用仮接着剤、ウエハ積層体及び薄型ウエハの製造方法 Active JP7682807B2 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2024093752A JP2024113159A (ja) 2019-12-02 2024-06-10 ウエハ加工用仮接着剤、ウエハ積層体及び薄型ウエハの製造方法

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JP2019217754 2019-12-02
JP2019217754 2019-12-02
PCT/JP2020/044638 WO2021112070A1 (ja) 2019-12-02 2020-12-01 ウエハ加工用仮接着剤、ウエハ積層体及び薄型ウエハの製造方法

Related Child Applications (1)

Application Number Title Priority Date Filing Date
JP2024093752A Division JP2024113159A (ja) 2019-12-02 2024-06-10 ウエハ加工用仮接着剤、ウエハ積層体及び薄型ウエハの製造方法

Publications (2)

Publication Number Publication Date
JPWO2021112070A1 JPWO2021112070A1 (ja) 2021-06-10
JP7682807B2 true JP7682807B2 (ja) 2025-05-26

Family

ID=76221077

Family Applications (2)

Application Number Title Priority Date Filing Date
JP2021562648A Active JP7682807B2 (ja) 2019-12-02 2020-12-01 ウエハ加工用仮接着剤、ウエハ積層体及び薄型ウエハの製造方法
JP2024093752A Pending JP2024113159A (ja) 2019-12-02 2024-06-10 ウエハ加工用仮接着剤、ウエハ積層体及び薄型ウエハの製造方法

Family Applications After (1)

Application Number Title Priority Date Filing Date
JP2024093752A Pending JP2024113159A (ja) 2019-12-02 2024-06-10 ウエハ加工用仮接着剤、ウエハ積層体及び薄型ウエハの製造方法

Country Status (6)

Country Link
US (1) US20230002647A1 (ja)
EP (1) EP4071223A4 (ja)
JP (2) JP7682807B2 (ja)
KR (1) KR102874851B1 (ja)
CN (1) CN114868232A (ja)
WO (1) WO2021112070A1 (ja)

Families Citing this family (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPWO2022202153A1 (ja) * 2021-03-26 2022-09-29
EP4502092A4 (en) 2022-03-24 2026-03-04 Daicel Corp TEMPORARY ADHESIVE AND METHOD FOR MANUFACTURED A SEMICONDUCTIVE SLIDE LAMINATE USING THE TEMPORARY ADHESIVE
TW202501594A (zh) * 2023-03-07 2025-01-01 日商信越化學工業股份有限公司 晶圓加工用暫時接著材料、晶圓加工體及薄型晶圓之製造方法
WO2024190698A1 (ja) * 2023-03-10 2024-09-19 信越化学工業株式会社 仮接着材組成物及び基板の洗浄方法
KR20250158764A (ko) 2023-03-10 2025-11-06 신에쓰 가가꾸 고교 가부시끼가이샤 웨이퍼 가공용 가접착제, 웨이퍼 적층체 및 박형 웨이퍼의 제조방법
JPWO2024190700A1 (ja) * 2023-03-10 2024-09-19
JPWO2024190703A1 (ja) * 2023-03-10 2024-09-19
JP2026023315A (ja) * 2024-07-31 2026-02-13 信越化学工業株式会社 ウエハ加工用仮接着剤、ウエハ積層体及び薄型ウエハの製造方法

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2016119438A (ja) 2014-12-24 2016-06-30 信越化学工業株式会社 ウエハの仮接着方法及び薄型ウエハの製造方法
WO2017191815A1 (ja) 2016-05-02 2017-11-09 日立化成株式会社 仮固定用樹脂フィルム
WO2017221772A1 (ja) 2016-06-22 2017-12-28 日産化学工業株式会社 ポリジメチルシロキサンを含有する接着剤
WO2019009365A1 (ja) 2017-07-06 2019-01-10 日産化学株式会社 フェニル基含有ポリシロキサンを含有する仮接着剤
JP2019186470A (ja) 2018-04-16 2019-10-24 信越化学工業株式会社 回路付基板加工体及び回路付基板加工方法

Family Cites Families (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002060719A (ja) * 2000-08-21 2002-02-26 Shin Etsu Chem Co Ltd 接着性シリコーンゴム組成物及び半導体装置
JP4565804B2 (ja) 2002-06-03 2010-10-20 スリーエム イノベイティブ プロパティズ カンパニー 被研削基材を含む積層体、その製造方法並びに積層体を用いた極薄基材の製造方法及びそのための装置
KR101278460B1 (ko) 2005-03-01 2013-07-02 다우 코닝 코포레이션 반도체 가공을 위한 임시 웨이퍼 접착방법
JP2006328104A (ja) 2005-05-23 2006-12-07 Jsr Corp 接着剤組成物
DE102011079687A1 (de) * 2011-07-22 2013-01-24 Wacker Chemie Ag Temporäre Verklebung von chemisch ähnlichen Substraten
JP6339761B2 (ja) * 2012-12-17 2018-06-06 東レ・ダウコーニング株式会社 熱伝導性シリコーン組成物及び熱伝導性部材
JP6325432B2 (ja) * 2014-12-25 2018-05-16 信越化学工業株式会社 ウエハ加工体、ウエハ加工用仮接着材、及び薄型ウエハの製造方法
US10340172B2 (en) * 2015-07-03 2019-07-02 Mitsui Chemicals Tohcello, Inc. Semiconductor wafer surface protection film and method for manufacturing semiconductor device
KR102673414B1 (ko) * 2017-09-11 2024-06-13 다우 도레이 캄파니 리미티드 라디칼 반응성을 가지는 실리콘 엘라스토머 경화물 및 그 용도
KR102581574B1 (ko) * 2017-12-20 2023-09-25 다우 도레이 캄파니 리미티드 실리콘계 접착시트, 이를 포함하는 적층체, 반도체 장치의 제조방법
WO2020138240A1 (ja) * 2018-12-27 2020-07-02 日産化学株式会社 光照射剥離用接着剤組成物及び積層体並びに積層体の製造方法及び剥離方法

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2016119438A (ja) 2014-12-24 2016-06-30 信越化学工業株式会社 ウエハの仮接着方法及び薄型ウエハの製造方法
WO2017191815A1 (ja) 2016-05-02 2017-11-09 日立化成株式会社 仮固定用樹脂フィルム
WO2017221772A1 (ja) 2016-06-22 2017-12-28 日産化学工業株式会社 ポリジメチルシロキサンを含有する接着剤
WO2019009365A1 (ja) 2017-07-06 2019-01-10 日産化学株式会社 フェニル基含有ポリシロキサンを含有する仮接着剤
JP2019186470A (ja) 2018-04-16 2019-10-24 信越化学工業株式会社 回路付基板加工体及び回路付基板加工方法

Also Published As

Publication number Publication date
US20230002647A1 (en) 2023-01-05
WO2021112070A1 (ja) 2021-06-10
TW202134386A (zh) 2021-09-16
KR102874851B1 (ko) 2025-10-24
EP4071223A1 (en) 2022-10-12
CN114868232A (zh) 2022-08-05
KR20220108799A (ko) 2022-08-03
JP2024113159A (ja) 2024-08-21
JPWO2021112070A1 (ja) 2021-06-10
EP4071223A4 (en) 2024-01-24

Similar Documents

Publication Publication Date Title
JP7682807B2 (ja) ウエハ加工用仮接着剤、ウエハ積層体及び薄型ウエハの製造方法
JP5687230B2 (ja) ウエハ加工体、ウエハ加工用部材、ウエハ加工用仮接着材、及び薄型ウエハの製造方法
JP5767159B2 (ja) ウエハ加工体、ウエハ加工用部材、ウエハ加工用仮接着材、及び薄型ウエハの製造方法
KR101907010B1 (ko) 웨이퍼 가공체, 웨이퍼 가공용 부재, 웨이퍼 가공용 가접착재 및 박형 웨이퍼의 제조 방법
JP7658367B2 (ja) ウエハ加工用仮接着剤、ウエハ積層体及び薄型ウエハの製造方法
JP5409695B2 (ja) オルガノポリシロキサン、オルガノポリシロキサンを含む仮接着剤組成物、及びそれを用いた薄型ウエハの製造方法
TWI896562B (zh) 晶圓加工體、晶圓加工用假性接著材，及薄型晶圓的製造方法
JP7045765B2 (ja) 回路付基板加工体及び回路付基板加工方法
JPWO2020235605A1 (ja) 洗浄剤組成物、基板の洗浄方法及び支持体又は基板の洗浄方法
JP7351260B2 (ja) デバイス基板用仮接着剤、デバイス基板積層体及びデバイス基板積層体の製造方法
TWI920047B (zh) 晶圓加工用假性接著劑、晶圓積層體及薄型晶圓的製造方法
TWI920080B (zh) 晶圓加工用臨時接著劑、晶圓積層體及薄型晶圓之製造方法
EP4679492A1 (en) Temporary adhesive for wafer processing, wafer processed body, and method for manufacturing thin wafer
JP2026023315A (ja) ウエハ加工用仮接着剤、ウエハ積層体及び薄型ウエハの製造方法
WO2024190700A1 (ja) 薄型ウエハの製造方法、ウエハ積層体及びウエハ加工用仮接着剤
WO2024190702A1 (ja) ウエハ加工用仮接着剤、ウエハ積層体及び薄型ウエハの製造方法
JP2025183097A (ja) 回路付基板加工用熱硬化性シロキサン重合体組成物、回路付基板積層体の製造方法及び薄型回路付基板の製造方法
WO2024190698A1 (ja) 仮接着材組成物及び基板の洗浄方法

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20220517

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20230117

A601 Written request for extension of time

Free format text: JAPANESE INTERMEDIATE CODE: A601

Effective date: 20230314

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20230515

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A821

Effective date: 20230516

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20230905

A601 Written request for extension of time

Free format text: JAPANESE INTERMEDIATE CODE: A601

Effective date: 20231102

A02 Decision of refusal

Free format text: JAPANESE INTERMEDIATE CODE: A02

Effective date: 20240312

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20240610

A911 Transfer to examiner for re-examination before appeal (zenchi)

Free format text: JAPANESE INTERMEDIATE CODE: A911

Effective date: 20240617

A912 Re-examination (zenchi) completed and case transferred to appeal board

Free format text: JAPANESE INTERMEDIATE CODE: A912

Effective date: 20240920

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20250514

R150 Certificate of patent or registration of utility model

Ref document number: 7682807

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
