JP7699104B2 - 硬化性樹脂組成物、及び硬化性樹脂組成物の硬化収縮を抑制する方法 - Google Patents

硬化性樹脂組成物、及び硬化性樹脂組成物の硬化収縮を抑制する方法 Download PDF

Info

Publication number
JP7699104B2
JP7699104B2 JP2022509976A JP2022509976A JP7699104B2 JP 7699104 B2 JP7699104 B2 JP 7699104B2 JP 2022509976 A JP2022509976 A JP 2022509976A JP 2022509976 A JP2022509976 A JP 2022509976A JP 7699104 B2 JP7699104 B2 JP 7699104B2
Authority
JP
Japan
Prior art keywords
resin composition
curable resin
parts
compound
curing agent
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
JP2022509976A
Other languages
English (en)
Other versions
JPWO2021193233A5 (ja
JPWO2021193233A1 (ja
Inventor
剛 遠藤
潤二 上山
亮 小川
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Adeka Corp
Original Assignee
Adeka Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Adeka Corp filed Critical Adeka Corp
Publication of JPWO2021193233A1 publication Critical patent/JPWO2021193233A1/ja
Publication of JPWO2021193233A5 publication Critical patent/JPWO2021193233A5/ja
Application granted granted Critical
Publication of JP7699104B2 publication Critical patent/JP7699104B2/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00—Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/18—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing
    • C08G59/40—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the curing agents used
    • C08G59/50—Amines
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00—Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/18—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing
    • C08G59/20—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the epoxy compounds used
    • C08G59/22—Di-epoxy compounds
    • C08G59/24—Di-epoxy compounds carbocyclic
    • C08G59/245—Di-epoxy compounds carbocyclic aromatic
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00—Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/18—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing
    • C08G59/40—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the curing agents used
    • C08G59/4007—Curing agents not provided for by the groups C08G59/42 - C08G59/66
    • C08G59/4014—Nitrogen containing compounds
    • C08G59/4021—Ureas; Thioureas; Guanidines; Dicyandiamides
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00—Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/18—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing
    • C08G59/40—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the curing agents used
    • C08G59/50—Amines
    • C08G59/5033—Amines aromatic
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00—Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/18—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing
    • C08G59/68—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the catalysts used
    • C08G59/686—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the catalysts used containing nitrogen
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00—Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/18—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing
    • C08G59/68—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the catalysts used
    • C08G59/687—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the catalysts used containing sulfur
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L63/00—Compositions of epoxy resins; Compositions of derivatives of epoxy resins

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Epoxy Resins (AREA)

Description

本発明は、硬化性樹脂組成物に関し、詳しくは、エポキシ樹脂、潜在性硬化剤、及び特定のウレア化合物を含有する、硬化収縮の抑制された硬化性樹脂組成物に関するものである。
エポキシ樹脂は、塗料、接着剤、各種成形材料等の工業的に幅広く使用されている。
さらに、既存のエポキシ樹脂を、単独あるいは混合して用いた場合だけでは不十分な場合などには、エポキシ樹脂とシアネートエステル樹脂を混合してなるシアネート－エポキシ複合樹脂組成物が、高耐熱性であるから有用な材料として多用されるようになってきた。
例えば、特許文献１～５などには、シアネートエステル樹脂、エポキシ樹脂及び潜在性硬化剤からなる樹脂組成物が提案されている。
しかしながら、エポキシ樹脂などを含有して得られる硬化性樹脂組成物は、硬化時に硬化収縮を生じることによって、硬化後に亀裂が生じたり、そりが生じたりするなどの問題が発生するおそれがあった。
硬化収縮を抑制するために種々の検討がなされており、例えば特許文献６～８にはシリカフィラーを用いた方法が提案されているが、その効果は未だ満足できるものではない。
特開２００１－３０２７６７号公報 特開昭６０－２５００２６号公報 ＷＯ９９／０５１９６ ＵＳ９６０１４０１ ＵＳ９３８２４５９ ＵＳ２０１９／０１８５７１１ 特開２００６－３０７１４１号公報 特開２０１９－１５６９９１号公報
従って、本発明が解決しようとする課題は、硬化収縮の抑制された硬化性樹脂組成物を提供することである。
そこで本発明者等は鋭意検討し、エポキシ樹脂、潜在性硬化剤、及び特定のウレア化合物又はチオウレア化合物を含有する硬化性樹脂組成物が、前記目的を達成しうることを見出し、本発明に到達した。
即ち本発明は、（Ａ）エポキシ樹脂、（Ｂ）潜在性硬化剤及び（Ｃ）下記式（１）で表される化合物を含有する硬化性樹脂組成物を提供するものである。
Figure 0007699104000001
 （式中、Ｘは酸素原子又は硫黄原子を表し、Ｒ1及びＲ2は、それぞれ独立して、水素、アルキル基又はアリール基を表し、Ｒ3及びＲ4は、それぞれ独立して、水素原子、アルキル基若しくはアリール基を表すか、又はこれらが連結して環構造を形成できる二価の基を表す。）
また、本発明は、前記硬化性樹脂組成物の硬化物を提供するものである。
さらに、本発明は、（Ａ）エポキシ樹脂及び（Ｂ）潜在性硬化剤を含有する硬化性樹脂組成物の硬化を、前記（Ｃ）成分の存在下で行い、該硬化性樹脂組成物から生成する硬化物の収縮を抑制する方法を提供するものである。
本発明によれば、硬化性樹脂組成物の硬化収縮を抑制することが可能であるため、これらを接着剤、塗料、成型品として適用することが可能となる。
以下に、本願発明の硬化性樹脂組成物について説明する。
本発明に使用される（Ａ）エポキシ樹脂としては、ハイドロキノン、レゾルシン、ピロカテコール、フロログルシノールなどの単核多価フェノール化合物のポリグリシジルエーテル化物；ジヒドロキシナフタレン、ビフェノール、メチレンビスフェノール（ビスフェノールＦ）、メチレンビス（オルトクレゾール）、エチリデンビスフェノール、イソプロピリデンビスフェノール（ビスフェノールＡ）、イソプロピリデンビス（オルトクレゾール）、テトラブロモビスフェノールＡ、１，３－ビス（４－ヒドロキシクミルベンゼン）、１，４－ビス（４－ヒドロキシクミルベンゼン）、１，１，３－トリス（４－ヒドロキシフェニル）ブタン、１，１，２，２－テトラ（４－ヒドロキシフェニル）エタン、チオビスフェノール、スルホビスフェノール、オキシビスフェノール、フェノールノボラック、オルソクレゾールノボラック、エチルフェノールノボラック、ブチルフェノールノボラック、オクチルフェノールノボラック、レゾルシンノボラック、テルペンフェノール等の多核多価フェノール化合物のポリグリシジルエーテル化物；エチレングリコール、プロピレングリコール、ブチレングリコール、ヘキサンジオール、ポリエチレングリコール、ポリプロピレングリコール、チオグリコール、ジシクロペンタジエンジメタノール、２，２－ビス（４－ヒドロキシシクロヘキシル）プロパン（水素化ビスフェノールＡ）、グリセリン、トリメチロールプロパン、ペンタエリスリトール、ソルビトール、ビスフェノールＡ－アルキレンオキシド付加物などの多価アルコール化合物のポリグリシジルエーテル化物；マレイン酸、フマル酸、イタコン酸、コハク酸、グルタル酸、スベリン酸、アジピン酸、アゼライン酸、セバシン酸、ダイマー酸、トリマー酸、フタル酸、イソフタル酸、テレフタル酸、トリメリット酸、トリメシン酸、ピロメリット酸、テトラヒドロフタル酸、エンドメチレンテトラヒドロフタル酸等の脂肪族、芳香族又は脂環族多塩基酸のグリシジルエステル化物；グリシジルメタクリレートの単独重合体又は共重合体；Ｎ，Ｎ－ジグリシジルアニリン、ビス（４－（Ｎ－メチル－Ｎ－グリシジルアミノ）フェニル）メタン、ジグリシジルオルトトルイジン、Ｎ，Ｎ－ビス（２，３－エポキシプロピル）－４－（２，３－エポキシプロポキシ）－２－メチルアニリン、Ｎ，Ｎ－ビス（２，３－エポキシプロピル）－４－（２，３－エポキシプロポキシ）アニリン、Ｎ，Ｎ，Ｎ’，Ｎ’－テトラ（２，３－エポキシプロピル）－４，４－ジアミノジフェニルメタン等のグリシジルアミノ基を有するエポキシ化合物；ビニルシクロヘキセンジエポキシド、シクロペンタンジエンジエポキサイド、３，４－エポキシシクロヘキシルメチル－３，４－エポキシシクロヘキサンカルボキシレート、３，４－エポキシ－６－メチルシクロヘキシルメチル－６－メチルシクロヘキサンカルボキシレート、ビス（３，４－エポキシ－６－メチルシクロヘキシルメチル）アジペート等の環状オレフィン化合物のエポキシ化物；エポキシ化ポリブタジエン、エポキシ化スチレン－ブタジエン共重合体等のエポキシ化共役ジエン重合体；トリグリシジルイソシアヌレート等の複素環化合物が挙げられる。
また、これらのエポキシ樹脂は、イソシアネート基末端ウレタンプレポリマーにより内部架橋された形態、あるいは多価の活性水素化合物（多価フェノール、ポリアミン、カルボニル基含有化合物、ポリリン酸エステル等）で高分子量化した形態でも使用できる。
これらのエポキシ樹脂は、単独で用いてもよいし、２種以上を併用してもよい。
本発明の硬化性樹脂組成物は、（Ａ）エポキシ樹脂と共に、他の硬化性樹脂を使用することができるが、とりわけ、（Ｄ）シアネートエステル樹脂を使用することが、高耐熱性のものが得られるという観点から好ましい。
前記（Ｄ）シアネートエステル樹脂は、シアネート基を２個以上有する化合物であればよく、分子構造、分子量等に特に制限なく使用することができる。
前記シアネートエステル樹脂としては、例えば、下記式（２）で表される化合物及び下記式（３）で表される化合物、並びにこれらの重合体が挙げられ、これらからなる群から選択される少なくとも一種を使用することが好ましい。ここで、重合体としては、シアネートエステル樹脂が自己重合したもの、シアネート基の一部がトリアジン化したなどによって高分子量化したもの等が挙げられる。
Figure 0007699104000002
 （式中Ｙ1は、非置換又はフッ素置換の二価の炭化水素基、－Ｏ－、－Ｓ－又は単結合を表し、Ａ1及びＡ2は、それぞれ独立して、非置換又は１～４個のアルキル基で置換されているフェニレン基を表す。）
Figure 0007699104000003
 （式中、ｍは１以上の整数であり、Ｙ2及びＹ3は、それぞれ独立して、非置換又はフッ素置換の二価の炭化水素基を表し、Ｒ5～Ｒ10は、それぞれ独立して、水素原子又は炭素数１～４のアルキル基を表す。）

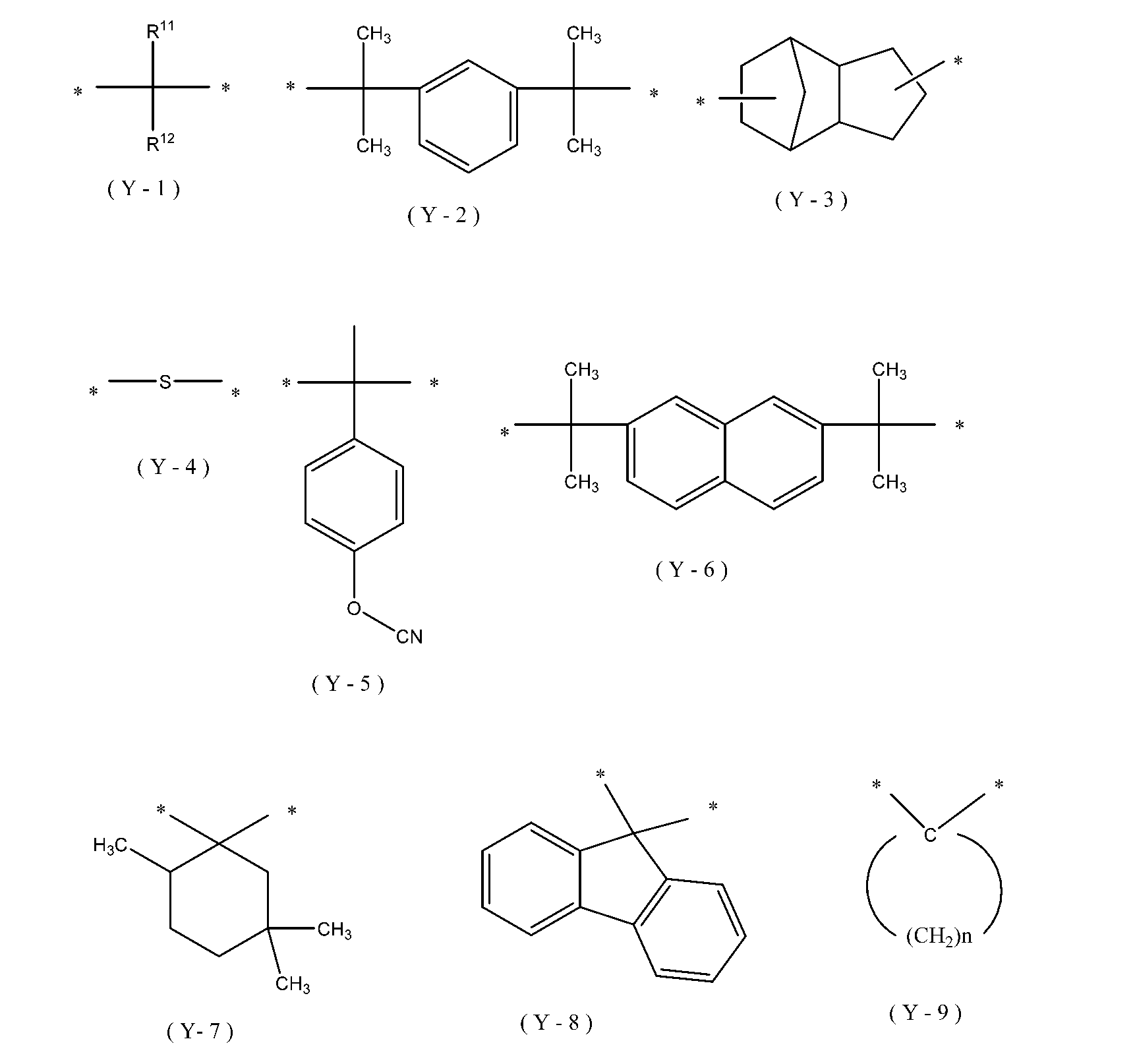

前記式（２）におけるＹ1並びに前記式（３）におけるＹ2及びＹ3は、下記式（Ｙ－１）～（Ｙ－９）の何れかで表される構造を有するものであることが好ましい。
Figure 0007699104000004
 （式中、ｎは４～１２の整数であり、Ｒ11及びＲ12は、それぞれ独立して、水素原子又は非置換若しくはフッ素置換のメチル基を表し、＊は結合手を表す。）
前記具体例を示したシアネートエステル樹脂の中でも、前記式（２）で表される化合物が、硬化性や硬化収縮抑制効果のバランスが良好であるため好ましい。
本発明の硬化性樹脂組成物においては、（Ａ）エポキシ樹脂１００質量部に対して（Ｄ）シアネートエステル樹脂を１０～１０００質量部、好ましくは２０～５００質量部用いることが、バランスの取れた硬化性樹脂組成物が得られることから好ましい。
本発明に使用される（Ｂ）潜在性硬化剤としては、例えば、シュウ酸ジヒドラジド、マロン酸ジヒドラジド、コハク酸ジヒドラジド、グルタル酸ジヒドラジド、アジピン酸ジヒドラジド、スベリン酸ジヒドラジド、アゼライン酸ジヒドラジド、セバシン酸ジヒドラジド、フタル酸ジヒドラジド等の二塩基酸ジヒドラジド；ジシアンジアミド、ベンゾグアナミン、アセトグアナミン等のグアニジン化合物；メラミン；アミンとカルボン酸との脱水縮合物、アミンとエポキシとの付加物、アミンとイソシアネートとの付加物、アミンのマイケル付加物、アミンのマンニッヒ反応物、アミンと尿素との縮合物、アミンとケトンとの縮合物等の変性アミンなどが挙げられる。
前記潜在性硬化剤の中でも、ジシアンジアミド、ベンゾグアナミン、アセトグアナミン等のグアニジン化合物；（Ｂ－１）活性水素を１個以上有するアミン化合物とエポキシ化合物とを反応させてなる変性アミン、（Ｂ－２）活性水素を１個以上有するアミン化合物とイソシアネート化合物とを反応させてなる変性アミン、（Ｂ－３）活性水素を１個以上有するアミン化合物とエポキシ化合物とイソシアネート化合物とを反応させてなる変性アミン、及び（Ｂ－４）（Ｂ－１）、（Ｂ－２）又は（Ｂ－３）から選ばれる少なくとも一種の変性アミンとフェノール樹脂とを含有してなる組成物等のアミン系潜在性硬化剤が好適なものとして挙げられる。
前記活性水素を１個以上有するアミン化合物としては、例えば、エチレンジアミン、１，２－ジアミノプロパン、１，３－ジアミノプロパン、１，３－ジアミノブタン、１，４－ジアミノブタン、ヘキサメチレンジアミン等のアルキレンジアミン類；ジエチレントリアミン、トリエチレントリアミン、テトラエチレンペンタミン等のポリアルキルポリアミン類；１，４－ジアミノシクロヘキサン、１，３－ジアミノシクロヘキサン、１，３－ジアミノメチルシクロヘキサン、１，２－ジアミノシクロヘキサン、１，４－ジアミノ－３，６－ジエチルシクロヘキサン、４，４’－ジアミノジシクロヘキシルメタン、１，３－ビス（アミノメチル）シクロヘキサン、１，４－ビス（アミノメチル）シクロヘキサン、４，４’－ジアミノジシクロヘキシルプロパン、ビス（４－アミノシクロヘキシル）スルホン、４，４’－ジアミノジシクロヘキシルエーテル、２，２’－ジメチル－４，４’－ジアミノジシクロヘキシルメタン、イソホロンジアミン、ノルボルネンジアミン等の脂環式ポリアミン類；ｍ－キシリレンジアミン、ジアミノジフェニルメタン、ジアミノジフェニルスルホン、ジエチルトルエンジアミン、１－メチル－３，５－ジエチル－２，４－ジアミノベンゼン、１－メチル－３，５－ジエチル－２，６－ジアミノベンゼン、１，３，５－トリエチル－２，６－ジアミノベンゼン、３，３’－ジエチル－４，４’－ジアミノジフェニルメタン、３，５，３’，５’－テトラメチル－４，４’－ジアミノジフェニルメタン等の芳香族ポリアミン類；ベンゾグアナミン、アセトグアナミンなどのグアナミン類；２－メチルイミダゾール、２－エチル－４－メチルイミダゾール、２－イソプロピルイミダゾール、２－ウンデシルイミダゾール、２－ヘプタデシルイミダゾール、２－フェニルイミダゾール、２－フェニル－４－メチルイミダゾール、２－アミノプロピルイミダゾール等のイミダゾール類；シュウ酸ジヒドラジド、マロン酸ジヒドラジド、コハク酸ジヒドラジド、グルタル酸ジヒドラジド、アジピン酸ジヒドラジド、スベリン酸ジヒドラジド、アゼライン酸ジヒドラジド、セバシン酸ジヒドラジド、フタル酸ジヒドラジド等のジヒドラジド類；Ｎ，Ｎ－ジメチルアミノエチルアミン、Ｎ，Ｎ－ジエチルアミノエチルアミン、Ｎ，Ｎ－ジイソプロピルアミノエチルアミン、Ｎ，Ｎ－ジアリルアミノエチルアミン、Ｎ，Ｎ－ベンジルメチルアミノエチルアミン、Ｎ，Ｎ－ジベンジルアミノエチルアミン、Ｎ，Ｎ－シクロヘキシルメチルアミノエチルアミン、Ｎ，Ｎ－ジシクロヘキシルアミノエチルアミン、Ｎ－（２－アミノエチル）ピロリジン、Ｎ－（２－アミノエチル）ピペリジン、Ｎ－（２－アミノエチル）モルホリン、Ｎ－（２－アミノエチル）ピペラジン、Ｎ－（２－アミノエチル）－Ｎ'－メチルピペラジン、Ｎ，Ｎ－ジメチルアミノプロピルアミン、Ｎ，Ｎ－ジエチルアミノプロピルアミン、Ｎ，Ｎ－ジイソプロピルアミノプロピルアミン、Ｎ，Ｎ－ジアリルアミノプロピルアミン、Ｎ，Ｎ－ベンジルメチルアミノプロピルアミン、Ｎ，Ｎ－ジベンジルアミノプロピルアミン、Ｎ，Ｎ－シクロヘキシルメチルアミノプロピルアミン、Ｎ，Ｎ－ジシクロヘキシルアミノプロピルアミン、Ｎ－（３－アミノプロピル）ピロリジン、Ｎ－（３－アミノプロピル）ピペリジン、Ｎ－（３－アミノプロピル）モルホリン、Ｎ－（３－アミノプロピル）ピペラジン、Ｎ－（３－アミノプロピル）－Ｎ'－メチルピペリジン、４－（Ｎ，Ｎ－ジメチルアミノ）ベンジルアミン、４－（Ｎ，Ｎ－ジエチルアミノ）ベンジルアミン、４－（Ｎ，Ｎ－ジイソプロピルアミノ）ベンジルアミン、Ｎ，Ｎ，－ジメチルイソホロンジアミン、Ｎ，Ｎ－ジメチルビスアミノシクロヘキサン、Ｎ，Ｎ，Ｎ'－トリメチルエチレンジアミン、Ｎ'－エチル－Ｎ，Ｎ－ジメチルエチレンジアミン、Ｎ，Ｎ，Ｎ'－トリメチルエチレンジアミン、Ｎ'－エチル－Ｎ，Ｎ－ジメチルプロパンジアミン、Ｎ'－エチル－Ｎ，Ｎ－ジベンジルアミノプロピルアミン；Ｎ，Ｎ－（ビスアミノプロピル）－Ｎ－メチルアミン、Ｎ，Ｎ－ビスアミノプロピルエチルアミン、Ｎ，Ｎ－ビスアミノプロピルプロピルアミン、Ｎ，Ｎ－ビスアミノプロピルブチルアミン、Ｎ，Ｎ－ビスアミノプロピルペンチルアミン、Ｎ，Ｎ－ビスアミノプロピルヘキシルアミン、Ｎ，Ｎ－ビスアミノプロピル－２－エチルヘキシルアミン、Ｎ，Ｎ－ビスアミノプロピルシクロヘキシルアミン、Ｎ，Ｎ－ビスアミノプロピルベンジルアミン、Ｎ，Ｎ－ビスアミノプロピルアリルアミン、ビス〔３－（Ｎ，Ｎ－ジメチルアミノプロピル）〕アミン、ビス〔３－（Ｎ，Ｎ－ジエチルアミノプロピル）〕アミン、ビス〔３－（Ｎ，Ｎ－ジイソプロピルアミノプロピル）〕アミン、ビス〔３－（Ｎ，Ｎ－ジブチルアミノプロピル）〕アミン等が挙げられる。
前記エポキシ化合物としては、例えば、ハイドロキノン、レゾルシン、ピロカテコール、フロログルシノールなどの単核多価フェノール化合物のポリグリシジルエーテル化物；ジヒドロキシナフタレン、ビフェノール、メチレンビスフェノール（ビスフェノールＦ）、メチレンビス（オルトクレゾール）、エチリデンビスフェノール、イソプロピリデンビスフェノール（ビスフェノールＡ）、イソプロピリデンビス（オルトクレゾール）、テトラブロモビスフェノールＡ、１，３－ビス（４－ヒドロキシクミルベンゼン）、１，４－ビス（４－ヒドロキシクミルベンゼン）、１，１，３－トリス（４－ヒドロキシフェニル）ブタン、１，１，２，２－テトラ（４－ヒドロキシフェニル）エタン、チオビスフェノール、スルホニルビスフェノール、オキシビスフェノール、フェノールノボラック、オルソクレゾールノボラック、エチルフェノールノボラック、ブチルフェノールノボラック、オクチルフェノールノボラック、レゾルシンノボラック、テルペンフェノール等の多核多価フェノール化合物のポリグリジルエーテル化物；エチレングリコール、プロピレングリコール、ブチレングリコール、ヘキサンジオール、ポリグリコール、チオジグリコール、グリセリン、トリメチロールプロパン、ペンタエリスリトール、ソルビトール、ビスフェノールＡ－アルキレンオキシド付加物などの多価アルコール類のポリグリシジルエーテル化物；マレイン酸、フマル酸、イタコン酸、コハク酸、グルタル酸、スベリン酸、アジピン酸、アゼライン酸、セバシン酸、ダイマー酸、トリマー酸、フタル酸、イソフタル酸、テレフタル酸、トリメリット酸、トリメシン酸、ピロメリット酸、テトラヒドロフタル酸、ヘキサヒドロフタル酸、エンドメチレンテトラヒドロフタル酸等の脂肪族、芳香族又は脂環族多塩基酸のグリシジルエステル類；グリシジルメタクリレートの単独重合体又は共重合体；Ｎ，Ｎ－ジグリシジルアニリン、ビス（４－（Ｎ－メチル－Ｎ－グリシジルアミノ）フェニル）メタン、ジグリシジルオルトトルイジン等のグリシジルアミノ基を有するエポキシ化合物；ビニルシクロヘキセンジエポキシド、ジシクロペンタンジエンジエポキサイド、３，４－エポキシシクロヘキシルメチル－３，４－エポキシシクロヘキサンカルボキシレート、３，４－エポキシ－６－メチルシクロヘキシルメチル－６－メチルシクロヘキサンカルボキシレート、ビス（３，４－エポキシ－６－メチルシクロヘキシルメチル）アジペート等の環状オレフィン化合物のエポキシ化物；エポキシ化ポリブタジエン、エポキシ化スチレン－ブタジエン共重合体等のエポキシ化共役ジエン重合体、トリグリシジルイソシアヌレート等の複素環化合物が挙げられる。
前記イソシアネート化合物としては、例えば、２，４－トリレンジイソシアネート、２，６－トリレンジイソシアネート、ジフェニルメタン－４，４’－ジイソシアネート、フェニレンジイソシアネート、キシリレンジイソシアネート、テトラメチルキシリレンジイソシアネート、１，５－ナフチレンジイソシアネート、１，５－テトラヒドロナフタレンジイソシアネート、３，３’－ジメチルジフェニル－４，４’－ジイソシアネート、ジアニシジンジイソシアネート、テトラメチルキシリレンジイソシアネート等の芳香族ジイソシアネート；イソホロンジイソシアネート、ジシクロヘキシルメタン－４，４’－ジイソシアネート、トランス－１，４－シクロヘキシルジイソシアネート、ノルボルネンジイソシアネート等の脂環式ジイソシアネート；テトラメチレンジイソシアネート、１，６－ヘキサメチレンジイソシアネート、２，２，４－及び／又は２，４，４－トリメチルヘキサメチレンジイソシアネート、リシンジイソシアネート等の脂肪族ジイソシアネート；前記例示のジイソシアネートのイソシアヌレート三量化物、ビューレット三量化物、トリメチロールプロパンアダクト化物；トリフェニルメタントリイソシアネート、１－メチルベンゾール－２，４，６－トリイソシアネート、ジメチルトリフェニルメタンテトライソシアネート等が挙げられる。
これらのイソシアネート化合物は、カルボジイミド変性、イソシアヌレート変性、ビウレット変性等の形で用いてもよく、各種のブロッキング剤によってブロックされたブロックイソシアネートの形で用いてもよい。
前記（Ｂ－１）成分である変性アミンにおいては、活性水素を１個以上有するアミン化合物とエポキシ化合物との使用量は、アミン化合物の活性水素１当量に対し、エポキシ化合物のエポキシ基が０．１～１．１当量となる量、特に０．２～０．９当量となる量であることが好ましい。
前記（Ｂ－２）成分である変性アミンにおいては、活性水素を１個以上有するアミン化合物とイソシアネート化合物との使用量は、アミン化合物の活性水素１当量に対し、イソシアネート化合物のイソシアネート基が０．１～１．１当量となる量、特に０．２～０．９当量となる量であることが好ましい。
前記（Ｂ－３）成分である変性アミンにおいては、活性水素を１個以上有するアミン化合物、エポキシ化合物及びイソシアネート化合物の使用量は、アミン化合物の活性水素１当量に対し、エポキシ化合物のエポキシ基及びイソシアネート化合物のイソシアネート基の合計量が０．１～１．１当量となる量、特に０．２～０．９当量となる量であることが好ましい。
活性水素を１個以上有するアミン化合物に対する、エポキシ化合物及び／又はイソシアネート化合物の量が下限値未満の場合には、保存安定性が低下するおそれがあり、その上限値を超えて使用した場合には硬化性が低下するおそれがある。
特に、これらの変性アミンは、活性水素を含有したものが、硬化性、硬化物性に優れるため好ましい。
すなわち、本発明においては、前記（Ｂ）潜在性硬化剤が、活性水素含有アミン系潜在性硬化剤であることが好ましい。
前記（Ｂ－１）、（Ｂ－２）及び（Ｂ－３）成分である変性アミンの製造方法は、特に限定されるものではないが、必要に応じて溶媒を用いて、常温～１４０℃の加熱下で活性水素を１個以上有するアミン化合物とエポキシ化合物及び／又はイソシアネート化合物とを１～１０時間反応させる方法が挙げられる。
前記（Ｂ－３）成分である変性アミンにおいては、アミン化合物とエポキシ化合物とを反応させた後にポリイソシアネート化合物を反応させることが好ましい。
前記変性アミンの製造に溶媒を用いた場合は、反応終了後、溶媒を加熱下、常圧若しくは減圧により除去することもできる。
また、これらの変性アミンで固体のものは、ジェットミル等の粉砕機を用いて粉砕したものを用いることもできる。
前記変性アミンの製造に用いられる上記溶媒としては、メチルエチルケトン、メチルアミルケトン、ジエチルケトン、アセトン、メチルイソプロピルケトン、プロピレングリコールモノメチルエーテルアセテート、シクロヘキサン等のケトン類；テトラヒドロフラン、１，２－ジメトキシエタン、１，２－ジエトキシエタン、プロピレングリコールモノメチルエーテル等のエーテル類；酢酸エチル、酢酸ｎ－ブチル等のエステル類；ベンゼン、トルエン、キシレン等の芳香族炭化水素；四塩化炭素、クロロホルム、トリクロロエチレン、塩化メチレン等のハロゲン化脂肪族炭化水素；クロロベンゼン等のハロゲン化芳香族炭化水素が挙げられる。
前記（Ｂ－４）成分で用いるフェノール樹脂としては、例えば、フェノールノボラック樹脂、クレゾールノボラック樹脂、芳香族炭化水素ホルムアルデヒド樹脂変性フェノール樹脂、ジシクロペンタジエンフェノール付加型樹脂、フェノールアラルキル樹脂（ザイロック樹脂）、ナフトールアラルキル樹脂、トリスフェニロールメタン樹脂、テトラフェニロールエタン樹脂、ナフトールノボラック樹脂、ナフトール－フェノール共縮合ノボラック樹脂、ナフトール－クレゾール共縮合ノボラック樹脂、ビフェニル変性フェノール樹脂（ビスメチレン基でフェノール核が連結された多価フェノール化合物）、ビフェニル変性ナフトール樹脂（ビスメチレン基でフェノール核が連結された多価ナフトール化合物）、アミノトリアジン変性フェノール樹脂（フェノール骨格、トリアジン環及び１級アミノ基を分子構造中に有する化合物）、及び、アルコキシ基含有芳香環変性ノボラック樹脂（ホルムアルデヒドでフェノール核及びアルコキシ基含有芳香環が連結された多価フェノール化合物）等の多価フェノール化合物が挙げられる。
本発明においては、貯蔵安定性と硬化性とのバランスの優れたものを得る観点から、前記（Ｂ－４）成分で用いるフェノール樹脂として、数平均分子量が７５０～１２００であるフェノール樹脂を使用することが好ましい。
前記（Ｂ－４）におけるフェノール樹脂の使用量は、前記（Ｂ－１）成分、前記（Ｂ－２）成分、前記（Ｂ－３）成分である変性アミン１００質量部に対して１０～１００質量部であることが好ましく、特に、２０～６０質量部であることが好ましい。１０質量部未満では十分な硬化性が得られず、１００質量部を超えた場合には、硬化物の物性が低下するおそれがある。
前記潜在性硬化剤の中で、市販品としては、アデカハードナー ＥＨ－３６３６ＡＳ（株式会社ＡＤＥＫＡ製；ジシアンジアミド型潜在性硬化剤）、アデカハードナー ＥＨ－４３５１Ｓ（株式会社ＡＤＥＫＡ製；ジシアンジアミド型潜在性硬化剤）、アデカハードナー ＥＨ－５０１１Ｓ（株式会社ＡＤＥＫＡ製；イミダゾール型潜在性硬化剤）、アデカハードナー ＥＨ－５０４６Ｓ（株式会社ＡＤＥＫＡ製；イミダゾール型潜在性硬化剤）、アデカハードナー ＥＨ－４３５７Ｓ（株式会社ＡＤＥＫＡ製；ポリアミン型潜在性硬化剤）、アデカハードナー ＥＨ－５０５７Ｐ（株式会社ＡＤＥＫＡ製；ポリアミン型潜在性硬化剤）、アデカハードナー ＥＨ－５０５７ＰＫ（株式会社ＡＤＥＫＡ製；ポリアミン型潜在性硬化剤）、アミキュアＰＮ－２３（味の素ファインテクノ株式会社製；アミンアダクト系潜在性硬化剤）、アミキュアＰＮ－４０（味の素ファインテクノ株式会社製；アミンアダクト系潜在性硬化剤）、アミキュアＶＤＨ（味の素ファインテクノ株式会社製；ヒドラジド系潜在性硬化剤）、フジキュアＦＸＲ－１０２０（株式会社Ｔ＆Ｋ ＴＯＫＡ製；潜在性硬化剤）等が挙げられる。
前記（Ｂ）潜在性硬化剤の使用量は、特に限定されるものではないが、（Ａ）エポキシ樹脂１００質量部に対して１～２００質量部であることが好ましく、３～１５０質量部であることがより好ましい。硬化剤の使用量が１質量部未満の場合には、硬化反応が進行することがなく、２００質量部を超えて使用した場合には物性を低下させるおそれがある。
本発明においては、前記（Ｂ）潜在性硬化剤と共に、必要に応じて公知の硬化促進剤を併用することができる。これらの硬化促進剤の具体例としては、トリフェニルホスフィン等のホスフィン類；テトラフェニルホスホニウムブロマイド等のホスホニウム塩；２－メチルイミダゾール、２－フェニルイミダゾール、２－エチル－４－メチルイミダゾール、２－ウンデシルイミダゾール、１－シアノエチル－２－メチルイミダゾール等のイミダゾール類；前記イミダゾール類と、トリメリット酸、イソシアヌル酸、ホウ素等との塩であるイミダゾール塩類；ベンジルジメチルアミン、２，４，６－トリス（ジメチルアミノメチル）フェノール等のアミン類；トリメチルアンモニウムクロライド等の４級アンモニウム塩類；３－（ｐ－クロロフェニル）－１，１－ジメチルウレア、３－（３，４－ジクロロフェニル）－１，１－ジメチルウレア、３－フェニル－１，１－ジメチルウレア、イソホロンジイソシアネート－ジメチルウレア、トリレンジイソシアネート－ジメチルウレア等のウレア類；及び、三フッ化ホウ素と、アミン類やエーテル化合物等との錯化合物等が挙げられる。これらの硬化促進剤は、単独で使用してもよいし、２種以上を併用してもよい。硬化促進剤の含有量は適宜設定することができる。
本発明に使用される（Ｃ）下記式（１）で表される化合物について説明する。
Figure 0007699104000005
 （式中、Ｘは酸素原子又は硫黄原子を表し、Ｒ1及びＲ2は、それぞれ独立して、水素、アルキル基又はアリール基を表し、Ｒ3及びＲ4は、それぞれ独立して、水素原子、アルキル基若しくはアリール基を表すか、又はこれらが連結して環構造を形成できる二価の基を表す。）
前記式（１）で表される化合物は、特定の構造を有するウレア化合物及びチオウレア化合物であり、このような化合物をエポキシ樹脂等の硬化性樹脂を含む硬化性樹脂組成物に添加することによって、硬化性樹脂組成物の硬化収縮を抑制することができる。
前記式（１）中、Ｒ1～Ｒ4で表されるアルキル基としては、例えば、メチル、エチル、プロピル、イソプロピル、ブチル、イソブチル、第二ブチル、第三ブチル、アミル、イソアミル、第二アミル、第三アミル、ヘキシル、ヘプチル、オクチル、イソオクチル、２－エチルヘキシル、ノニル、イソノニル、デシル、シクロヘキシル、ベンジル、フェネチル、アリルなどの基が挙げられ、Ｒ1～Ｒ4で表されるアリール基としては、フェニル、ナフチル、アントラセラニル、フェナントレニルなどが挙げられる。さらに前記アリール基は、前記に例示したアルキル基、アリール基により置換されていてもよい。
また、Ｒ3及びＲ4で表される、これらが連結して環構造を形成できる二価の基としては、例えば、メチレン、エチレン、プロピレン、ブチレン、ペンチレン、へキシレン、ヘプチレン、オクチレン、ノニレン、デシレン、シクロへキシレン、フェニレン、ナフチレン、フェナントレン、アントラセニレン等の基が挙げられ、これらが酸素、硫黄、窒素などを含むヘテロ環を形成するものであってもよく、さらに環構造を形成できる基中の水素原子が前記に例示したアルキル基、アリール基；フッ素、塩素、臭素等のハロゲン原子；フルオロメチル、クロロメチル等のハロアルキル基；ニトリル基により置き替えられたものでもよい。
前記式（１）で表される化合物のより具体的な態様としては、例えば、下記に示した化合物が挙げられる。
Figure 0007699104000006
前記に例示した化合物の中でも、前記式Ｕ－１、Ｕ－４、Ｕ－５、Ｕ－６、Ｕ－１０、Ｕ－１２及びＵ－１３が、硬化収縮抑制効果に優れることから好ましい。
前記（Ｃ）成分の使用量は、前記（Ａ）成分、（Ｂ）成分及び（Ｃ）成分の合計量１００質量部に対して、０．１～１０質量部であることが好ましく、０．５～５質量部であることがより好ましい。０．１質量部未満の使用では、硬化収縮抑制効果を十分に発揮することができず、１０質量部を超えて使用した場合には硬化物の物性に悪影響を与えるおそれがある。
本発明の樹脂組成物には、必要に応じて、各種添加剤を含有させることができる。前記添加剤としては、ビフェノール等のフェノール化合物；モノアルキルグリシジルエーテル等の反応性希釈剤；ジオクチルフタレート、ジブチルフタレート、ベンジルアルコール、コールタール等の非反応性の希釈剤（可塑剤）；溶融シリカ、結晶シリカ等のシリカ；水酸化マグネシウム、水酸化アルミニウム、モリブデン酸亜鉛、炭酸カルシウム、炭酸ケイ素、ケイ酸カルシウム、チタン酸カリウム、べリリア、ジルコニア、ジルコン、フォステライト、ステアタイト、スピネル、ムライト、チタニア等の粉体、又はこれらを球形化したビーズ、及びガラス繊維、パルプ繊維、合成繊維、セラミック繊維等の充填剤；ガラスクロス、アラミドクロス、カーボンファイバー等の補強材；顔料；γ－アミノプロピルトリエトキシシラン、Ｎ－β－（アミノエチル）－γ－アミノプロピルトリエトキシシラン、Ｎ－β－（アミノエチル）－Ｎ’－β－（アミノエチル）－γ－アミノプロピルトリエトキシシラン、γ－アニリノプロピルトリエトキシシラン、γ－グリシドキシプロピルトリエトキシシラン、β－（３，４－エポキシシクロヘキシル）エチルトリエトキシシラン、ビニルトリエトキシシラン、Ｎ－β－（Ｎ－ビニルベンジルアミノエチル）－γ－アミノプロピルトリエトキシシラン、γ－メタクリロキシプロピルトリメトキシシラン、γ－クロロプロピルトリメトキシシラン、γ－メルカプトプロピルトリメトキシシラン等のシランカップリング剤；キャンデリラワックス、カルナウバワックス、木ろう、イボタロウ、蜜ろう、ラノリン、鯨ろう、モンタンワックス、石油ワックス、脂肪族ワックス、脂肪族エステル、脂肪族エーテル、芳香族エステル、芳香族エーテル等の潤滑剤；増粘剤；チキソトロピック剤；酸化防止剤；光安定剤；紫外線吸収剤；消泡剤；防錆剤；コロイダルシリカ、コロイダルアルミナ等の常用の添加剤を挙げることができる。
本発明においては、更に、キシレン樹脂、石油樹脂等の粘着性の樹脂類を併用することもできる。
本発明の硬化性樹脂組成物は、コンクリート、セメントモルタル、各種金属、皮革、ガラス、ゴム、プラスチック、木、布、紙等に対する塗料、あるいは接着剤等の広範な用途に使用することができる。特に、硬化収縮抑制効果に優れることから各種接着剤として好適に使用できる。
また、本発明は、（Ａ）エポキシ樹脂、又はこれと（Ｄ）シアネートエステル樹脂を含有する硬化性樹脂成分、及び（Ｂ）潜在性硬化剤を含有する硬化性樹脂組成物に対し、さらに（Ｃ）前記式（１）で表される化合物を含有させることによって硬化性樹脂組成物の硬化収縮を抑制する方法を提供するものであるが、これらを用いて硬化性樹脂組成物を製造する方法に関しては特に制限されるものではなく、例えば、（Ａ）成分と（Ｂ）成分を混合する前に、（Ａ）成分又は（Ｂ）成分に（Ｃ）成分を添加しておくこともできる。
次に、本発明を実施例及び比較例により、さらに詳細に説明するが、本発明はこれら実施例により何ら限定されるものではない。
なお、以下の実施例等における％は、特に記載がない限り質量基準である。
［製造例１］（アミン系潜在性硬化剤の合成）
フラスコに、ジェファーミンＤ２３０（ハンツマン社の商品名；ポリエーテルポリアミン）２３０ｇを仕込んで６０℃に加温し、これにアデカレジンＥＰ－４９０１Ｅ（（株）ＡＤＥＫＡの商品名；ビスフェノールＦ型エポキシ樹脂、エポキシ当量１７０）１９０ｇを、系内温度が１００～１１０℃に保たれるように少しずつ加えた。アデカレジンＥＰ－４９０１Ｅを添加した後１４０℃に昇温し、１．５時間反応させて変性ポリアミンを得た。
得られた変性ポリアミン１００ｇに対してＭＰ－８００Ｋ（旭有機材株式会社製；フェノール樹脂、軟化点１００℃）５０ｇを仕込み、１８０～１９０℃、３０～４０トールで１時間かけて脱溶媒を行った後、ジェットミルで粉砕し、アミン系潜在性硬化剤（ＥＨ－１）を得た。
［実施例１～６及び比較例１］
ＥＰ－４１００Ｌ（ＡＤＥＫＡ製；ビスフェノールＡ型エポキシ樹脂、（Ａ）成分）、前記ＥＨ－１（アミン系潜在性硬化剤、（Ｂ）成分）及びＬＥＣＹ（ロンザ社製；ビスフェノール型シアネートエステル樹脂、（Ｄ）成分）を１：１：１（質量比）で混合して（Ｃ）成分を含まない硬化性樹脂組成物を調製した。これを比較例１の硬化性樹脂組成物とした。
前記比較例１の硬化性樹脂組成物１００質量部に、下記表１に示した（Ｃ）成分を３質量部配合して実施例１～６の硬化性樹脂組成物を得た。
また、前記比較例１の硬化性樹脂組成物１００質量部に、下記表２に示した（Ｃ）成分を２．１質量部配合して実施例７の硬化性樹脂組成物を得た。
（硬化収縮）
乾式自動密度計（島津製作所製：ＡｃｃｕＰｙｃ １３３０）を用いて、表示温度が２３～２６℃の条件で行った。測定サンプル量は１ｇで行った。測定日に予めキャリブレーションを行い、標準球の密度を測定し、既知密度±０．００２であることを確認した後、各サンプルの測定を行った。密度測定は２０データを取り、その平均値を算出して密度とした。収縮率は硬化前後の密度より下記式により算出した。硬化条件は１００℃で１時間で実施した。評価結果を下記表１及び表２に示した。
収縮率％＝〔１－（硬化後密度）／（硬化前密度）〕×１００
Figure 0007699104000007
Figure 0007699104000008
前記実施例により示された通り、本願発明の硬化性樹脂組成物は、硬化時の硬化収縮抑制に優れたものである。
本発明によれば、特に、硬化収縮が抑制された硬化性樹脂組成物を提供することができ、例えば、精密部品に用いられるような接着剤などに好適に使用することができる。

Claims (13)

  1. （Ａ）エポキシ樹脂、（Ｂ）潜在性硬化剤及び（Ｃ）下記式Ｕ－４、Ｕ－６、Ｕ－１０、Ｕ－１２、Ｕ－１３及びＵ－１４の中から選ばれる少なくとも一種を含み、（Ｃ）成分の含有量が、（Ａ）～（Ｃ）成分の合計量１００質量部に対して、０．１～１０質量部である、硬化性樹脂組成物。
  2. 更に（Ｄ）シアネートエステル樹脂を含有する、請求項１に記載の硬化性樹脂組成物。
  3. （Ｄ）成分であるシアネートエステル樹脂が、下記式（２）で表される化合物及び下記式（３）で表される化合物、並びにこれらの重合体からなる群から選択される少なくとも一種を含む、請求項２に記載の硬化性樹脂組成物。
    （式中Ｙ１は、非置換又はフッ素置換の二価の炭化水素基、－Ｏ－、－Ｓ－又は単結合を表し、Ａ１及びＡ２は、それぞれ独立して、非置換又は１～４個のアルキル基で置換されているフェニレン基を表す。）
    （式中、ｍは１以上の整数であり、Ｙ２及びＹ３は、それぞれ独立して、非置換又はフッ素置換の二価の炭化水素基を表し、Ｒ５～Ｒ１０は、それぞれ独立して、水素原子又は炭素数１～４のアルキル基を表す。）
  4. 前記式（２）におけるＹ １ 並びに前記式（３）におけるＹ２及びＹ３が、それぞれ独立して、下記式（Ｙ－１）～（Ｙ－９）から選ばれる少なくとも一種である、請求項３に記載された硬化性樹脂組成物。
    （式中、ｎは４～１２の整数であり、Ｒ１１及びＲ１２は、それぞれ独立して、水素原子又は非置換若しくはフッ素置換のメチル基を表し、＊は結合手を表す。）
  5. （Ｂ）成分である潜在性硬化剤が、活性水素含有アミン系潜在性硬化剤である、請求項１～４の何れか一項に記載の硬化性樹脂組成物。
  6. 前記活性水素含有アミン系潜在性硬化剤が、グアニジン化合物の中から選ばれる少なくとも一種を含む、請求項５に記載の硬化性樹脂組成物。
  7. 前記活性水素含有アミン系潜在性硬化剤が、（Ｂ－１）活性水素を１個以上有するアミン化合物とエポキシ化合物とを反応させてなる変性アミン、（Ｂ－２）活性水素を１個以上有するアミン化合物とイソシアネート化合物とを反応させてなる変性アミン、（Ｂ－３）活性水素を１個以上有するアミン化合物とエポキシ化合物とイソシアネート化合物とを反応させてなる変性アミン、及び（Ｂ－４）（Ｂ－１）、（Ｂ－２）又は（Ｂ－３）から選ばれる少なくとも一種の変性アミンとフェノール樹脂とを含有する潜在性硬化剤から選ばれる少なくとも一種を含む、請求項５に記載の硬化性樹脂組成物。
  8. （Ｄ）成分であるシアネートエステル樹脂の含有量が、（Ａ）成分であるエポキシ樹脂１００質量部に対し、１０～１０００質量部である、請求項２～４の何れか一項に記載の硬化性樹脂組成物。
  9. （Ｂ）成分である潜在性硬化剤の含有量が、（Ａ）成分であるエポキシ樹脂１００質量部に対し、１～２００質量部である、請求項１～８の何れか一項に記載の硬化性樹脂組成物。
  10. （Ｃ）成分の含有量が、（Ａ）～（Ｃ）成分の合計量１００質量部に対して、０．５～５質量部である、請求項１～９の何れか一項に記載の硬化性樹脂組成物。
  11. 請求項１～１０の何れか一項に記載された硬化性樹脂組成物の硬化物。
  12. （Ａ）エポキシ樹脂及び（Ｂ）潜在性硬化剤を含有する硬化性樹脂組成物の硬化を、（Ｃ）下記式Ｕ－４、Ｕ－６、Ｕ－１０、Ｕ－１２、Ｕ－１３及びＵ－１４の中から選ばれる少なくとも一種を、（Ａ）～（Ｃ）成分の合計量１００質量部に対して、０．１～１０質量部の範囲で添加して行う、該硬化性樹脂組成物から生成する硬化物の収縮を抑制する方法。
  13. 前記硬化性樹脂組成物が、更に（Ｄ）シアネートエステル樹脂を含有する、請求項１２に記載の硬化性樹脂組成物から生成する硬化物の収縮を抑制する方法。
JP2022509976A 2020-03-25 2021-03-16 硬化性樹脂組成物、及び硬化性樹脂組成物の硬化収縮を抑制する方法 Active JP7699104B2 (ja)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JP2020054329 2020-03-25
JP2020054329 2020-03-25
PCT/JP2021/010589 WO2021193233A1 (ja) 2020-03-25 2021-03-16 硬化性樹脂組成物、及び硬化性樹脂組成物の硬化収縮を抑制する方法

Publications (3)

Publication Number Publication Date
JPWO2021193233A1 JPWO2021193233A1 (ja) 2021-09-30
JPWO2021193233A5 JPWO2021193233A5 (ja) 2022-11-29
JP7699104B2 true JP7699104B2 (ja) 2025-06-26

Family

ID=77892102

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2022509976A Active JP7699104B2 (ja) 2020-03-25 2021-03-16 硬化性樹脂組成物、及び硬化性樹脂組成物の硬化収縮を抑制する方法

Country Status (6)

Country Link
US (1) US12590178B2 (ja)
EP (1) EP4130090B1 (ja)
JP (1) JP7699104B2 (ja)
CN (1) CN115003726B (ja)
TW (1) TW202200660A (ja)
WO (1) WO2021193233A1 (ja)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7846590B2 (ja) * 2021-09-02 2026-04-15 花王株式会社 鋳型造型用粘結剤組成物

Citations (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002037983A (ja) 2000-07-27 2002-02-06 Mitsui Chemicals Inc エポキシ樹脂組成物
JP2004238555A (ja) 2003-02-07 2004-08-26 Asahi Denka Kogyo Kk 熱硬化型エポキシ樹脂組成物
JP2007504341A (ja) 2003-05-30 2007-03-01 デグサ　アクチエンゲゼルシャフト エポキシ樹脂のための促進剤としての尿素−誘導体の使用
JP2009013205A (ja) 2007-06-29 2009-01-22 Adeka Corp 一液型シアネート−エポキシ複合樹脂組成物
WO2009157147A1 (ja) 2008-06-27 2009-12-30 株式会社Adeka 一液型シアネート－エポキシ複合樹脂組成物
JP2011503315A (ja) 2007-11-14 2011-01-27 シーカ・テクノロジー・アーゲー 非芳香族尿素を反応促進剤として含む熱硬化性エポキシ樹脂組成物
JP2011074298A (ja) 2009-10-01 2011-04-14 Adeka Corp シリコンウエハ用接着性樹脂組成物
JP2014506621A (ja) 2011-02-23 2014-03-17 アルツケム アクチェンゲゼルシャフト エポキシ樹脂のための高潜在性硬化剤
JP2018080310A (ja) 2016-11-18 2018-05-24 株式会社スリーボンド エポキシ樹脂組成物、硬化物およびリレー

Family Cites Families (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5426000A (en) * 1977-07-28 1979-02-27 Mitsubishi Chem Ind Ltd Epoxy resin composition
JPS57167370A (en) * 1981-04-09 1982-10-15 Mitsui Petrochem Ind Ltd Adhesive composition
JPS60250026A (ja) 1984-05-28 1985-12-10 Mitsubishi Rayon Co Ltd エポキシ樹脂組成物
US4804740A (en) 1987-07-08 1989-02-14 Amoco Corporation Cyanate ester with urea latent cure accelerator
JP3339240B2 (ja) * 1995-02-27 2002-10-28 松下電工株式会社 プリプレグの製造方法
DE69833865T2 (de) 1997-07-24 2006-10-05 Henkel Corp., Rocky Hill Hitzehärtende harzzusammensetzungen verwendbar als unterfüllungs dichtungsmassen
JP2001302767A (ja) 2000-04-25 2001-10-31 Matsushita Electric Works Ltd 半導体封止用液状エポキシ樹脂組成物、半導体装置およびその製造方法
JP3906634B2 (ja) * 1999-11-30 2007-04-18 オムロン株式会社 一液性エポキシ樹脂組成物
JP2006307141A (ja) 2005-03-31 2006-11-09 Sanyo Chem Ind Ltd エポキシ樹脂組成物
JP5431849B2 (ja) 2009-09-25 2014-03-05 株式会社Ａｄｅｋａ 無溶剤一液型シアン酸エステル−エポキシ複合樹脂組成物
JP5603610B2 (ja) * 2010-02-12 2014-10-08 株式会社Ａｄｅｋａ 無溶剤一液型シアン酸エステル−エポキシ複合樹脂組成物
TWI586749B (zh) * 2010-11-19 2017-06-11 漢高日本股份有限公司 單組分環氧樹脂組成物
GB201515715D0 (en) * 2015-09-04 2015-10-21 Gurit Uk Ltd Prepregs and production of composite material using prepregs
JP6886786B2 (ja) * 2016-07-11 2021-06-16 株式会社Adeka 一液型シアン酸エステル−エポキシ複合樹脂組成物
US20190185711A1 (en) 2016-08-26 2019-06-20 Jnc Corporation Epoxy resin composition and cured resin film with low curing shrinkage and excellent adhesion
JP2019156991A (ja) 2018-03-14 2019-09-19 信越化学工業株式会社 白色リフレクター用熱硬化性エポキシ樹脂組成物及び該組成物の硬化物からなる白色リフレクター

Patent Citations (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002037983A (ja) 2000-07-27 2002-02-06 Mitsui Chemicals Inc エポキシ樹脂組成物
JP2004238555A (ja) 2003-02-07 2004-08-26 Asahi Denka Kogyo Kk 熱硬化型エポキシ樹脂組成物
JP2007504341A (ja) 2003-05-30 2007-03-01 デグサ　アクチエンゲゼルシャフト エポキシ樹脂のための促進剤としての尿素−誘導体の使用
JP2009013205A (ja) 2007-06-29 2009-01-22 Adeka Corp 一液型シアネート−エポキシ複合樹脂組成物
JP2011503315A (ja) 2007-11-14 2011-01-27 シーカ・テクノロジー・アーゲー 非芳香族尿素を反応促進剤として含む熱硬化性エポキシ樹脂組成物
WO2009157147A1 (ja) 2008-06-27 2009-12-30 株式会社Adeka 一液型シアネート－エポキシ複合樹脂組成物
JP2011074298A (ja) 2009-10-01 2011-04-14 Adeka Corp シリコンウエハ用接着性樹脂組成物
JP2014506621A (ja) 2011-02-23 2014-03-17 アルツケム アクチェンゲゼルシャフト エポキシ樹脂のための高潜在性硬化剤
JP2018080310A (ja) 2016-11-18 2018-05-24 株式会社スリーボンド エポキシ樹脂組成物、硬化物およびリレー

Also Published As

Publication number Publication date
CN115003726B (zh) 2023-12-05
TW202200660A (zh) 2022-01-01
EP4130090A4 (en) 2024-03-20
EP4130090B1 (en) 2026-05-06
CN115003726A (zh) 2022-09-02
WO2021193233A1 (ja) 2021-09-30
US20230105437A1 (en) 2023-04-06
EP4130090A1 (en) 2023-02-08
JPWO2021193233A1 (ja) 2021-09-30
US12590178B2 (en) 2026-03-31

Similar Documents

Publication Publication Date Title
JP5517326B2 (ja) 一液型シアネート−エポキシ複合樹脂組成物
JP4938567B2 (ja) 一液型シアネート−エポキシ複合樹脂組成物
WO2012081192A1 (ja) マスターバッチ型エポキシ樹脂用潜在性硬化剤及びそれを用いたエポキシ樹脂組成物
JP6886786B2 (ja) 一液型シアン酸エステル−エポキシ複合樹脂組成物
JP7699104B2 (ja) 硬化性樹脂組成物、及び硬化性樹脂組成物の硬化収縮を抑制する方法
WO2021112104A1 (ja) 樹脂組成物
JP7261580B2 (ja) 樹脂組成物
JP2020200389A (ja) 硬化性樹脂組成物
EP4289821A1 (en) Charge transfer complex
JP7672191B2 (ja) 潜在性硬化剤組成物及びそれを含有した硬化性樹脂組成物
JP7811201B2 (ja) 硬化性樹脂組成物、硬化物及び接着剤
TWI840605B (zh) 硬化性樹脂組合物
JP7811202B2 (ja) 硬化性樹脂組成物、硬化物及び接着剤
CN118679205A (zh) 单组份型环氧树脂组合物
EP4421122A1 (en) Curable resin composition, cured product, and adhesive
CN118076588A (zh) 包合化合物、环氧树脂固化剂及固化性树脂组合物
WO2021112091A1 (ja) 樹脂組成物

Legal Events

Date Code Title Description
A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20220713

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20240304

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20250218

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20250321

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20250430

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20250516

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20250610

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20250616

R150 Certificate of patent or registration of utility model

Ref document number: 7699104

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
