Abstract

일 실시예에서, 유체 용기는, 유체를 저장하기 위한 챔버를 내부에 가지며 직사각형 박스 및 일체형의 L자형 덮개에 의해 적어도 부분적으로 형성되는 하우징과, 박스의 개방된 제 1 면을 따라 연장되며 제 1 면을 폐쇄하는 덮개의 제 1 레그 및 박스의 제 1 면에 수직으로 배치된 박스의 폐쇄된 제 2 면을 따라 연장되며 그 제 2 면과 상호 맞물리는 덮개의 제 2 레그를 포함한다.

Description

유체 용기{FLUID CONTAINER}
본 발명은 유체 용기에 관한 것으로서, 보다 구체적으로는 절곡형 덮개를 포함하는 유체 용기에 관한 것이다.
잉크젯 프린터는 통상적으로 오리피스(노즐이라고도 함)의 어레이(array)를 포함하는 프린트헤드(printhead)를 사용하는데, 이 오리피스를 통해 종이 또는 다른 인쇄 매체 상에 잉크가 배출된다. 프린터에 급송되는 종이의 폭을 가로질러 전후로 횡단하는 가동 캐리지 상에 하나 이상의 프린트헤드가 장착될 수도 있다. 선택적으로, 하나 이상의 프리트헤드는 페이지 와이드 프린트헤드 어레이(page-wide printhead array)에서와 같이 고정 캐리지 상에 장착될 수도 있다. 프린트헤드는 잉크 카트리지의 필수 부품이거나 또는 별개의 교환 가능한 잉크 용기로부터 잉크가 공급되는 개별 조립체의 부품일 수도 있다.
교환 가능한 잉크 용기용 하우징은 서로 용접된 2개의 개별 성형 부품, 즉 본체와 본체의 개방된 상면부를 덮는 덮개로 구성된다. 몇몇 상이한 색상의 잉크가 대응되는 개수의 개별 잉크 용기로부터 공급되는 경우, 사용자로 하여금 각 잉크 용기를 정확하게 설치하는데 도움을 주기 위해, 용기의 색상을 용기 내의 잉크의 색상에 일치시키는 것이 바람직할 수도 있다. 상대적으로 큰 본체(또는 하우징 전체)의 색상을 잉크의 색상에 일치시키는 것보다는 상대적으로 작은 덮개의 색상을 잉크의 색상에 일치시키는 것이 더 경제적이다. 프린터 내에 잉크 용기를 고정하는데 사용되는 래치(latch)는 용기 하우징의 본체의 일부로서 성형될 수도 있는데, 이는 래치가 본체와 색상이 동일할 것이며 덮개 또는 잉크와는 색상이 동일하지 않음을 의미한다.
래치가 덮개의 일부로서 성형되어 있는 절곡형 덮개(wrap-around lid)에 의하면 래치 색상을 잉크 색상에 일치시키는 것이 보다 경제적이게 된다. 몇몇 실시예에서, 절곡형 덮개는 기능 및 외관 모두를 위해 본체에 단단히 고정되어 있는 것이 바람직할 수도 있다. 래치 근방의 덮개의 부분이 단단히 고정되어 있지 않으면, 본체와 적절하게 정렬되지 않음으로써 프린터 내에 잉크 용기를 설치하는 것이 곤란할 수도 있다. 덮개가 양측으로 절곡되면, 용기는 원래보다 사실상 더 넓어지며, 덮개가 외측으로 절곡되면, 용기는 사실상 원래보다 더 길어지게 된다. 너무 넓거나 또는 너무 긴 용기는 프린터에 적합하지 않거나 프린터 내에서 정확하게 기능하지 않을 수도 있다. 또한, 사용자가 느슨하다고 느끼게 되는 덮개는 용기에 결합이 있거나 용기가 깨져 있다는 느낌을 줄 수도 있다.
본 발명은, 유체를 저장하기 위한 챔버를 내부에 가지며 본체 및 일체형의 L자형 덮개에 의해 적어도 부분적으로 형성되는 하우징과, 본체의 개방된 제 1 면을 따라 연장되며 제 1 면을 폐쇄하는 덮개의 제 1 레그와, 본체의 폐쇄된 제 2 면을 따라 연장되며 제 2 면과 상호 맞물리는 덮개의 제 2 레그를 포함하는 유체 용기를 제공한다.
본 발명에 의하면, 올바른 기능 및 바람직한 외관 모두를 위해 용기의 본체에 단단히 고정될 수 있는 교환 가능한 잉크 용기를 위한 절곡형 덮개가 제공된다.
도 1 및 도 2는 본 발명의 일 실시예에 따른 잉크 용기의 사시도로서, 도 2는 절곡형 덮개가 용기 하우징의 본체로부터 부분적으로 분해되어 있는 도면,
도 3은 도 1의 용기 하우징의 본체의 일부의 확대 사시도로서, 덮개 상의 정합 키이홈과 상호 맞물리는 본체의 측면상의 듀얼 테이퍼형 키이를 보다 상세하게 도시하는 도면,
도 4는 도 1의 용기 하우징의 덮개의 일부의 확대 사시도로서, 본체 상의 정합 키이와 상호 맞물리는 덮개의 듀얼 테이퍼형 키이홈을 보다 상세하게 도시하는 도면,
도 5 및 도 6은 도 3의 선 5-5 및 6-6을 따라 취한 단면도,
도 7 및 도 8은 도 4의 선 7-7 및 8-8을 따라 취한 단면도,
도 9는 도 5 및 도 7에 도시된 구성요소 단면의 위치에서 본체에 조립된 덮개를 도시하는 단면도,
도 10은 도 6 및 도 8에 도시된 구성요소 단면의 위치에서 본체에 조립된 덮개를 도시하는 단면도,
도 11은 본 발명의 다른 실시예에 따른 잉크 용기의 부분의 분해 사시도,
도 12는 도 11의 잉크 용기 하우징의 본체의 일부의 확대 사시도로서, 덮개 상의 정합 키이홈과 상호 맞물리는 본체의 측면상의 듀얼 테이퍼형 키이를 보다 상세하게 도시하는 도면,
도 13은 도 11의 용기 하우징의 덮개의 일부의 확대 사시도로서, 본체 상의 정합 키이와 상호 맞물리는 덮개의 듀얼 테이퍼형 키이홈을 보다 상세하게 도시하는 도면,
도 14 및 도 15는 도 12의 선 14-14 및 15-15를 따라 취한 단면도,

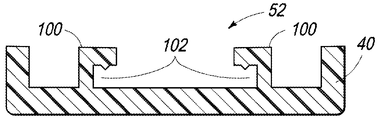

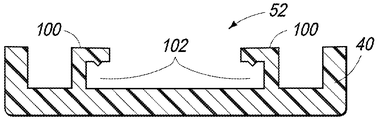

도 16 및 도 17은 도 13의 선 16-16 및 17-17을 따라 취한 단면도,
도 18 및 도 19는 도 14 및 도 16(도 18)과 도 15 및 도 17(도 19)에 도시된 구성요소 단면에 대응하는 위치에서 본체에 조립된 덮개를 도시하는 단면도.
본 발명의 실시예는 올바른 기능 및 바람직한 외관 모두를 위해 용기의 본체에 단단히 고정될 수 있는 교환 가능한 잉크 용기를 위한 절곡형 덮개를 설계하고자 하는 노력의 일환으로 개발되었다. 그러므로, 본 발명의 예시적인 실시예는 교환 가능한 잉크젯 프린터 잉크 용기와 관련하여 설명될 것이다. 그러나, 본 발명의 실시예는 잉크 용기에 한정되지 않는다. 다른 형태, 다른 세부사항 및 다른 실시예가 제조 및 실행될 수도 있다. 따라서, 하기의 설명은 그에 뒤이어 기술된 특허청구범위에 의해 한정되는 본 발명의 범위를 제한하는 것으로 해석되어서는 안 된다.
도 1 및 도 2는 본 발명의 일 실시예에 따른 잉크젯 프린터 잉크 용기(10)의 사시도이다. 도 1 및 도 2를 참조하면, 용기(10)는 잉크(16)를 저장하기 위한 내부 챔버(14)를 형성하는 하우징(12)을 포함한다. 잉크(16)는 폼 블록(18) 또는 다른 적절한 잉크 수용체 내의 챔버(14) 내에 저장될 수도 있다. 잉크(16)는 하우징(12)의 저면의 출구(20)를 통해 용기(10)로부터 프린트헤드 또는 다른 하류측 구성요소로 유동할 수도 있다. 하우징(12)은 본체(22) 및 덮개(24)를 포함한다. 본체(22)는 개방된 상면부(26)와 폐쇄된 전면부(28), 후면부(30), 저면부(32) 및 측면부(34, 36)를 포함하는 개략적으로 직사각형의 박스이다. 덮개(24)는 본체(22)의 상면부(26)와 후면부(30)를 덮어씌우는 개략적으로 L자 형상의 일체형 부품이다. 덮개(24)의 제 1 레그(leg)(38)는 본체 상면부(26)를 따라 연장되어 그 부분을 폐쇄하고, 덮개(24)의 제 2 레그(40)는 본체 후면부(30)를 따라 연장되어 그 부분과 상호 맞물리는데, 이에 대해서는 후술한다.
스프링 탑재형 레버 래치(spring loaded lever latch)(42)는 덮개의 제 2 레그(40)에 일체로 형성되거나 아니면 제 2 레그(40)에 작동 가능하게 부착된다. 예컨대, 래치(40) 및 덮개(24)는 통상적으로 래치(42)가 그의 구조적인 형상에 의해 용기 본체(22) 쪽으로 선회하는 것에 저항하도록 가압되어 있는 단일 부품으로서 함께 성형될 것이다. 따라서, 수용 베이(receiving bay)(도시 생략) 내에 용기(10)를 설치하는 동안 래치(42)가 용기 본체(22) 쪽으로 선회/압착되어 있는 경우, 본체(22)로부터 이격되도록 "되튀어서(spring back)" 용기(10)를 수용 베이 내의 위치에 고정하는데 도움을 주기 쉬울 것이다. 도시된 실시예에서, 용기(10)는 본체 전면부(28)에 있는 돌출 키이(44) 및 본체 후면부(30)에 있는 덮개의 제 2 레그(40) 상의 레버 래치(42)를 통해 수용 베이 내에 고정된다. 설치를 위해, 키이(44)는 프린트헤드 조립체 상의 정합 키이홈 또는 다른 수용부(도시 생략) 내에 끼워 맞춤되며, 용기(10)의 후면이 수용 베이 내로 하향 회전됨에 따라 레버 래치(42) 상의 걸쇠(46)가 수용부 내에 잠긴다. 제거를 위해, 걸쇠(46)를 해제하도록 레버 래치(42)가 전방으로 선회됨으로써, 용기(10)의 후면이 수용 베이로부터 상향 회전될 수도 있다.
도 2를 참조하면, 본체 후면부(30)의 외측면(50)을 따라 키이(48)가 형성되어 있다. 정합 키이홈(52)은 덮개의 제 2 레그(40)의 내측면(54)을 따라 형성되어 있다. 키이(48) 및 키이홈(52)은, 덮개(24)가 본체(22)에 조립될 때 덮개의 제 2 레그(40)가 본체 후방부(30)와 함께 단단히 끼워 맞춤되도록 서로에 대해 형성되어 있다. 예컨대, 덮개(24)의 제 2 레그(40)는 도 1에 도시된 본체(22) 상의 적소에 완전히 위치할 때까지 도 2의 방향 화살표로 표시된 바와 같이 본체 후방부(30)에서 하방으로 활주된다. 그리고, 덮개의 제 1 레그(38)는 상면부(26)를 따라 본체(22)에 성형되거나 아니면 본체(22)에 고정되어 덮개(22)를 본체(22) 상의 적소에 단단히 고정시킨다. 이러한 덮개 대 본체의 상호 맞물림은 하우징(12)의 덮개 보유 특징을 숨기고, 용기(10)에 깔끔한 외관을 제공하는 동시에, 래치 색상을 잉크 색상에 일치시키기 위해 경제적으로 실행 가능한 방법을 제공한다.
도 3은 키이(48)를 보다 상세하게 도시하는 용기 본체(22)의 일부의 확대 사시도이다. 도 4는 키이홈(52)을 보다 상세하게 도시하는 용기 덮개(24)의 일부의 확대 사시도이다. 도 5 및 도 6은 도 3의 선 5-5 및 6-6을 따라 취한 단면도이며, 도 7 및 도 8은 도 4의 선 7-7 및 8-8을 따라 취한 단면도이다. 도 9는 도 5 및 도 7에 도시된 구성요소 단면의 위치에서 본체(22)에 조립된 덮개(24)를 도시하는 단면도이다. 도 10은 도 6 및 도 8에 도시된 구성요소 단면의 위치에서 본체(22)에 조립된 덮개(24)를 도시하는 단면도이다.
도 3, 도 5 및 도 6을 참조하면, 본체 키이(48)는 본체의 외측면(50)으로부터 돌출되어 그를 따라 연장되는 개략적으로 T자 형상의 듀얼 테이퍼형 부분이다. T자형 키이(48)는 줄기부(58) 및 크로스바아(60)를 갖는 것을 특징으로 할 수도 있다. 줄기부(58)는 실질적으로 외측면(50)의 전체 길이에 대해 연장된다. 크로스바아(60)는 폭에 있어서 본체 외측면(50)의 바닥부에 있는 광폭 섹션(62)으로부터 외측면(50)의 대략 중간 윗부분의 리딩 에지(66)에 있는 협폭 섹션(64)까지 테이퍼진다. 이러한 상황에서의 리딩 에지는 덮개(24)를 본체(22)에 조립하는 동작의 순서에 관련된다. 따라서, 리딩 에지(66)는 키이홈(52) 내로 인도하는 크로스바아(60)의 부분이다. 또한, 크로스바아(60)는 두께에 있어서 본체 외측면(50)의 바닥부에 있는 광폭 섹션(62)에 대응하는 두꺼운 섹션(68)으로부터 리딩 에지(66)에 있는 얇은 섹션(70)까지 테이퍼진다. 크로스바아(60)는 폭에 있어서는 도시된 바와 같이 실질적으로 전체 범위에 걸쳐서 점진적으로 테이퍼지다가 그 후에 리딩 에지(66)에서 줄기부(58)로 급격하게 테이퍼질 수도 있다.
이제, 도 4, 도 7 및 도 8을 참조하면, 덮개 키이홈(52)은 키이(48)와 정합하며 덮개의 내측면(54)을 따라 연장되는 개략적으로 T자 형상의 듀얼 테이퍼형 슬롯이다. T자형 키이홈(48)은 줄기 개구부(72) 및 크로스바아 개구부(74)를 갖는 것을 특징으로 할 수도 있다. 줄기 개구부(72)는 실질적으로 내측면(54)의 전체 길이에 대해 연장된다. 크로스바아 개구부(74)는 폭에 있어서 덮개 내측면(54)의 바닥부의 리딩 에지(78)에 있는 광폭 섹션(76)으로부터 본체의 키이 리딩 에지(66)의 위치에 대응하는 내측면(54)의 중간부(82)에 있는 협폭 섹션(80)까지 테이퍼진다. 또한, 크로스바아 개구부(74)는 깊이에 있어서 덮개 리딩 에지(78)에 있는 광폭 섹션(76)에 대응하는 깊은 섹션(84)으로부터 중간부(82)에 있는 얕은 섹션(86)까지 테이퍼진다.
도시된 실시예에서, 키이(48) 및 키이홈(52) 양자 모두는 덮개(24)를 본체(22)에 단단히 끼워 맞추는데 도움이 되는 가압 스페이서(88, 90)를 포함한다. 스페이서(88)는 키이 크로스바아(60)의 일단부에 성형되거나 그 일단부를 따라 다른 방법으로 형성되어, 키이홈(52) 내의 크로스바아 개구부(74)의 대향 단부에 대해 좌우방향으로 크로스바아(60)를 가압한다. 스페이서(90)는 크로스바아 개구부(74)의 일 벽부에 성형되거나 또는 그 일 벽부를 따라 다른 방법으로 형성되어, 크로스바아 개구부(74)의 대향 벽부에 대해 전후방향으로 키이의 크로스바아(60)를 가압한다. 스페이서(88, 90)는 제작 공차로 인해 부품에 있어서의 치수 변화에 대비하여 밀착 끼워 맞춤(tight fit)을 방해하지 않으면서 고정 가능한 치수 및 형상으로 구성된다. 즉, 스페이서(88, 90)는 스페이서(88, 90)가 없는 경우 느슨하게 끼워 맞춤되는 부품 사이의 간극을 채워서 변형되도록, 및/또는 접촉 부분을 변형시키도록 구성됨으로서, 스페이서(88, 90)는 밀접하게 끼워 맞춤되는 부품의 조립을 방해하지 않는다. 물론, 다른 적절한 스페이서 형상이 사용될 수도 있다(또는 몇몇 실시예에서는 가압 스페이서가 전혀 필요하지 않거나 바람직하지 않을 수도 있다).
키이(48) 및 키이홈(52)에 대한 이러한 듀얼 테이퍼 형상은 밀착 끼워 맞춤을 가능케 하는 동시에 조립을 용이하게 한다. 다시 도 2를 참조하면, 키이홈(52)의 광폭 섹션(76) 및 깊은 섹션(84)은 덮개(24)가 본체(22) 상에 조립됨에 따라 키이(48)의 협폭 섹션(64) 및 얇은 섹션(70)으로 용이하게 슬라이딩한다. 덮개(24)가 도 1에 도시된 완전 조립 위치에 도달할 때, 키이(48) 및 키이홈(52)의 정합 듀얼 테이퍼는 덮개(24)를 본체(22) 상에 밀착되게 체결하도록 수렴하는데, 이는 도 9 및 도 10의 단면도에 잘 도시되어 있다. 상호 맞물림 끼워 맞춤은 예컨대 종래의 잉크 용기 덮개를 고정하는데 현재 사용되는 동일한 열적 또는 초음파 용접 프로세스를 사용하여 덮개(24)를 상면부(26)에 따라 본체(22)에 용접하는 것에 의해 고정된다. 비록 도시 및 기술된 바와 같은 듀얼 테이퍼 형상은 모든 실시예에서 필요하거나 바람직하지는 않을 수도 있지만, 용기 하우징의 본체(22) 및 덮개(24)와 같은 성형된 플라스틱 부품의 제작에 있어서 듀얼 테이퍼가 용이하게 실행될 수 있는 것은 잉크 용기의 이들 부품 사이의 밀착 끼워 맞춤을 가능케 하기 위한 매력적이며 경제적으로 실행 가능한 특징을 허용한다.
도 11 내지 도 19는, 상술한 상호 맞물림 시스템의 변형예로서, 흔히 다른 색상 잉크 용기보다 더 큰 흑색 잉크 용기와 같은 대용량 잉크 용기에 사용될 수도 있는 다른 실시예를 도시한다. 편의를 위해, 양 실시예에서 동일하거나 유사한 구조적 특징부를 표시하기 위해 동일한 도면부호를 사용한다. 도 11 내지 도 19를 참조하면, 본 선택적인 실시예에서는, 대용량 용기(10)에 대해 희망하는 상호 맞물림 끼워 맞춤을 달성하기 위해 본체(22) 상의 광폭 키이(48)와 대응하는 덮개(24) 상의 광폭 키이홈(52)이 사용된다. 키이(48) 및 키이홈(52)의 T자 형상은 유지되나, 각 형상을 형성하는데 필요한 재료의 부피를 줄이기 위해 변형된다. 키이(48)에 대하여, 변형된 T자 형상은 속이 찬 T(제 1 실시예에서와 같음)가 줄기부를 따라 길이 방향으로 반으로 분할되어 각 반부가 본체의 측면부(34, 36)를 향해 외측면(50)을 따라 외측으로 이동되는 것처럼 보인다. 유사하게, 키이홈(52)에 대하여, 변형된 T자 형상은 T자형 슬롯이 줄기부를 따라 길이 방향으로 반으로 분할되어 각 슬롯의 반부가 덮개(24)의 측면을 향해 내측면(54)을 따라 외측으로 이동되는 것처럼 보인다.
T자형 키이(48)는 외측면(50)을 따라 개략적으로 서로 평행하게 연장되는 한쌍의 L자형 플랜지(92)를 갖도록 형성되며, T자 형상의 중앙부의 일부는 사실상 "제거되어(removing)" 있다. 도 14 및 도 15의 단면도에 잘 도시된 바와 같이, 속이 찬 줄기부 및 크로스바아(제 1 실시예에서와 같음)를 갖는 T자 형상 대신에, T자 형상의 줄기부는 간극(96)에 의해 분리된 한쌍의 플랜지 레그(94)로 분할되며, T자 형상의 크로스바아는 간극(96)에 의해 분리된 한쌍의 플랜지 레그(98)로 분할된다. 크로스바아 플랜지 레그(98)는 폭에 있어서 본체 외측면(50)의 바닥부에 있는 광폭 섹션(62)으로부터 외측면(50)의 대략 중간 윗부분의 리딩 에지(66)에 있는 협폭 섹션(62)까지 테이퍼지며, 여기에서 플랜지(92)가 서로 수렴된다. 또한, 각 크로스바아 플랜지 레그(98)는 두께에 있어서 본체 외측면(50)의 바닥부에 있는 광폭 섹션(62)에 대응하는 두꺼운 섹션(68)으로부터 리딩 에지(66)에 있는 얇은 섹션(70)까지 테이퍼진다.
T자형 키이홈(52)은, 각각 키이의 각 키이 플랜지(92)와 정합되는 슬롯(102)을 형성하며 덮개의 내측면(54)을 따라 연장되는 한쌍의 L자형 플랜지(100)를 갖도록 형성되어 있다. T자형 키이홈(52)은 줄기 개구부(72) 및 크로스바아 개구부(72)를 갖는 것을 특징으로 할 수도 있다. 줄기 개구부(72)는 실질적으로 내측면(54)의 전체 길이에 대해 연장된다. 크로스바아 개구부(74)는 폭에 있어서 덮개 내측면(54)의 바닥부의 리딩 에지(78)에 있는 광폭 섹션(76)으로부터 본체의 키이 리딩 에지(66)의 위치에 대응하는 내측면(54)의 중간부(82)에 있는 협폭 섹션(80)까지 테이퍼진다. 크로스바아 개구부(74)의 각 슬롯(102)은 깊이에 있어서 덮개 리딩 에지(78)에 있는 광폭 섹션(76)에 대응하는 깊은 섹션(84)으로부터 중간부(82)에 있는 얕은 섹션(86)까지 테이퍼진다.
본 상세한 설명의 초기에 기술한 바와 같이, 도면에 도시되며 상술한 예시적인 실시예는 본 발명을 설명할 뿐 제한하지는 않는다. 다른 형태, 다른 세부사항 및 다른 실시예가 제조 및 실행될 수도 있다. 그러므로, 상기의 상세한 설명은 하기의 특허청구범위로 한정되는 본 발명의 범위를 제한하지 않는 것으로 해석되어야만 한다.

Claims (13)

  1. 유체 용기에 있어서,
    유체를 저장하기 위한 챔버를 내부에 가지며, 본체 및 일체형의 L자형 덮개에 의해 적어도 부분적으로 형성되는 하우징과,
    상기 본체의 개방된 제 1 면을 따라 연장되며 상기 제 1 면을 폐쇄하는 덮개의 제 1 레그와, 상기 본체의 폐쇄된 제 2 면을 따라 연장되며 상기 제 2 면과 상호 맞물리는 덮개의 제 2 레그를 포함하는
    유체 용기.
  2. 제 1 항에 있어서,
    상기 덮개의 제 2 레그는, 상기 본체의 제 2 면의 외측면 상의 키이를 상기 덮개의 제 2 레그의 내측면 상의 정합 키이홈 내에 끼워 맞춤하는 것에 의해 상기 본체의 제 2 면과 상호 맞물리는
    유체 용기.
  3. 제 1 항에 있어서,
    상기 덮개의 색상은 상기 용기 내의 유체의 색상을 표시하는
    유체 용기.
  4. 제 1 항에 있어서,
    상기 덮개는 상기 용기를 수용부 내에 고정하는 것을 돕기 위해 상기 덮개의 제 2 레그 상에 래치를 구비하는 성형 플라스틱 덮개를 포함하며, 상기 덮개 및 상기 래치를 형성하는 플라스틱의 색상은 상기 챔버 내에 저장된 유체의 색상과 일치하는
    유체 용기.
  5. 유체 용기에 있어서,
    유체를 저장하기 위한 챔버를 내부에 가지며, 직사각형 박스 및 일체형의 L자형 덮개에 의해 적어도 부분적으로 형성되는 하우징과,
    상기 박스의 개방된 제 1 면을 따라 연장되며 상기 제 1 면을 폐쇄하는 덮개의 제 1 레그 및 상기 박스의 제 1 면에 수직으로 배치된 상기 박스의 폐쇄된 제 2 면을 따라 연장되는 덮개의 제 2 레그와,
    상기 박스의 제 2 면의 외측면 또는 상기 덮개의 제 2 레그의 내측면 중 하나 상의 키이 및 상기 박스의 제 2 면의 외측면 또는 상기 덮개의 제 2 레그의 내측면 중 다른 하나 상의 키이홈을 포함하며,
    상기 키이 및 상기 키이홈은, 서로에 대해, 상기 덮개의 제 2 레그가 상기 박스의 제 2 면과 서로 밀착 끼워 맞춤되도록 형성되는
    유체 용기.
  6. 제 5 항에 있어서,
    상기 덮개의 색상은 상기 용기 내의 유체의 색상을 표시하는
    유체 용기.
  7. 제 5 항에 있어서,
    상기 덮개는 상기 용기를 수용부 내에 고정하는 것을 돕기 위해 상기 덮개의 제 2 레그 상에 래치를 구비하는 성형 플라스틱 덮개를 포함하며, 상기 덮개 및 상기 래치를 형성하는 플라스틱의 색상은 상기 챔버 내에 저장된 유체의 색상과 일치하는
    유체 용기.
  8. 제 5 항에 있어서,
    상기 키이는 상기 박스의 제 2 면의 외측면 상에 형성되며, 정합하는 상기 키이홈은 상기 덮개의 제 2 레그의 내측면 상에 형성되는
    유체 용기.
  9. 제 8 항에 있어서,
    상기 키이는, 상기 박스의 제 2 면의 외측면으로부터 돌출되며 상기 외측면을 따라 연장되는 T자형 부분을 포함하고,
    상기 키이홈은, 상기 덮개의 내측면을 따라 연장되는 T자형 슬롯을 포함하는
    유체 용기.
  10. 제 9 항에 있어서,
    상기 T자형 부분은 줄기부 및 크로스바아를 포함하며, 상기 크로스바아는, 폭에 있어서, 상기 박스의 제 2 면의 외측면의 바닥부에 있는 광폭 섹션(wider section)으로부터 상기 박스의 제 2 면의 외측면의 바닥부로부터 이격되어 있는 리딩 에지의 협폭 섹션(narrower section)까지 테이퍼지며, 상기 크로스바아는, 두께에 있어서, 상기 크로스바아의 광폭 섹션에 있는 두꺼운 섹션(thicker section)으로부터 상기 크로스바아의 협폭 섹션에 있는 얇은 섹션(thinner section)까지 테이퍼지고,
    상기 T자형 슬롯은 줄기 개구부 및 크로스바아 개구부를 포함하며, 상기 크로스바아 개구부는, 폭에 있어서, 상기 덮개의 내측면의 리딩 에지에 있는 광폭 섹션으로부터 상기 크로스바아의 리딩 에지의 위치에 대응하는 협폭 섹션까지 테이퍼지며, 상기 크로스바아 개구부는, 깊이에 있어서, 상기 크로스바아 개구부의 광폭 섹션에 있는 깊은 섹션(deeper section)으로부터 상기 크로스바아 개구부의 협폭 섹션에 있는 얕은 섹션(shallowwe section)까지 테이퍼지는
    유체 용기.
  11. 제 10 항에 있어서,
    상기 크로스바아 개구부의 측벽 및/또는 상기 크로스바아 상에 배치되며, 상기 크로스바아 개구부의 인접한 측벽을 향해 상기 크로스바아를 가압하도록 구성되는 스페이서를 더 포함하는
    유체 용기.
  12. 유체를 저장하기 위한 챔버를 갖는 하우징을 포함하는 유체 용기에 있어서,
    상기 하우징은 성형 플라스틱 본체 및 성형 플라스틱 덮개에 의해 적어도 부분적으로 형성되며,
    상기 덮개는 상기 용기를 수용부 내에 고정하는 것을 돕기 위한 래치를 포함하고, 상기 덮개는 상기 본체에 고정되고, 상기 덮개는 상기 본체의 개방부를 따라 연장되며 상기 개방부를 폐쇄하고, 상기 덮개 및 상기 래치는 상기 챔버 내에 저장된 유체의 색상과 일치하는 색상을 갖는
    유체 용기.
  13. 제 12 항에 있어서,
    상기 덮개는, 상기 본체의 외측면을 따라 형성된 키이를 상기 덮개의 제 2 레그의 내측면을 따라 형성된 정합 키이홈 내에 끼워 맞춤하는 것에 의해 상기 본체와 상호 맞물리는
    유체 용기.
