Abstract

본 발명은 퀴놀린 화합물을 함유하는 고체 투여 형태를 제조하는 방법에 관한 것이다. 예를 들어, 상기 방법은 퀴놀린 화합물을 과립화 부형제와 함께 용융 과립화시키기 위한 압출기, 특히 이중 스크류 압출기를 사용한다는 발명의 특징부를 갖는다.

Description

용융 과립화 방법 {MELT GRANULATION PROCESS}
본 발명은, 치료 화합물이 퀴놀린 화합물인 고체 경구 투여 형태를 제조하는 방법에 관한 것이다. 본 발명의 방법은 압출기에 의한 용융 과립화의 이용을 특징으로 한다. 이러한 고체 경구 투여 형태는 암을 비롯한 증식성 질환의 치료 및 예방에 유용하다.
<발명의 개요>
본 발명은, 활성 약제 성분의 원치 않는 다형체 또는 상이한 물리적 형태의 혼합물을 바람직한 형태로 전환시킬 수 있으며, 약물 제품에 바람직한 형태만이 존재하는 것을 보장할 수 있는 약제 과립화 방법에 관한 것이다. 4-아미노-5-플루오로-3-[5-(4-메틸피페라진-1-일)-1H-벤즈이미다졸-2-일]퀴놀린-2(1H)-온 락트산염에 대하여, 임상적으로 바람직한 무수 형태의 제조는 불순물로서 덜 가용성인 모노히드레이트 형태를 갖는 경향이 있다. 그러나, 모노히드레이트 형태는 140℃를 초과하는 온도에서 완전히, 그리고 비가역적으로 무수 형태로 전환될 수 있다. 본 발명에서는, 고온을 제공하여 출발 물질의 조성이 모노히드레이트이든 또는 모노히드레이트와 무수물의 혼합물 형태이든 관계없이 순수한 무수 형태의 과립을 제조하기 위해 용융 과립화가 이용된다.
본 발명은 퀴놀라이드 화합물, 특히 4-아미노-5-플루오로-3-[5-(4-메틸피페라진-1-일)-1H-벤즈이미다졸-2-일]퀴놀린-2(1H)-온 락트산염의 제약 조성물, 특히 고체 경구 투여 형태를 제조하는 방법에 관한 것이다. 상기 본 발명의 방법은 압출기를 사용한 용융 과립화를 특징으로 한다.
본원에 사용된 용어 "제약 조성물"은 포유동물에게 영향을 미치는 특정 질환 또는 병태를 예방, 치료 또는 제어하기 위해 포유동물 (예를 들어, 인간)에게 투여될 치료 화합물을 함유하는 혼합물을 의미한다.
본원에 사용된 용어 "제약상 허용되는"은, 올바른 의학적 판단의 범주 내에서, 과도한 독성, 자극, 알레르기 반응 및 기타 문제가 되는 합병증이 없으며 합리적인 이익/위험 비율을 갖춘, 포유동물 (특히, 인간)의 조직과의 접촉에 적합한 화합물, 물질, 조성물 및/또는 투여 형태를 지칭한다.
본원에 사용된 용어 "치료 화합물"은, 치료적 또는 약리학적 효과 (예컨대, 수용체 티로신 키나제의 억제)를 가지며, 경구 투여용으로 특히 적합한 조성물로서 포유동물 (예를 들어, 인간)에게 투여되기에 적합한 임의의 화합물, 물질, 약물, 의약 또는 활성 성분을 의미한다. 본원에 사용된 "치료 화합물"에는 US 6,774,237 및 WO 2006/127926에 기재된 바와 같은 퀴놀라이드 화합물이 포함된다. 바람직한 화합물로는 4-아미노-5-플루오로-3-[5-(4-메틸피페라진-1-일)-1H-벤즈이미다졸-2-일]퀴놀린-2(1H)-온이 있으며, 이는 하기 화학식 I을 갖는다.
<화학식 I>
Figure pct00001
보다 바람직한 화합물로는 화학식 I의 화합물의 락트산염 형태 (4-아미노-5-플루오로-3-[5-(4-메틸피페라진-1-일)-1H-벤즈이미다졸-2-일]퀴놀린-2(1H)-온 락트산염임)가 있다.
WO 2006/127926은 4-아미노-5-플루오로-3-[5-(4-메틸피페라진-1-일)-1H-벤즈이미다졸-2-일]퀴놀린-2(1H)-온의 다형체 및 용매화물 형태의 정보를 제공한다.
본 발명은 또한 US 6,774,237 및 WO 2006/127926에 기재된 바와 같은 수용체 티로신 키나제의 억제에 반응하는 질환의 치료 방법에 관한 것이다. 상기 방법에는, 치료적 유효량의 치료 화합물을 치료가 필요한 대상체에게 투여하는 단계를 포함하는 VEGFR2 및 FGFR3 활성의 억제가 포함되나, 이에 한정되지는 않는다.
본원에 사용된 용어 "과립화 부형제"는 하기 추가로 기재된 바와 같이 치료 화합물과 함께 용융 과립화될 수 있는 임의의 제약상 허용되는 재료 또는 물질을 지칭한다. 과립화 부형제는, 예를 들어 폴리머 또는 비-폴리머성 물질일 수 있다.
본원에 사용된 용어 "폴리머"는 그 자체로 또는 배합시에, 유리 전이 온도, 연화 온도 또는 용융 온도가 치료 화합물의 용융점 (또는 용융 범위)을 초과하지 않는 폴리머 또는 폴리머의 혼합물을 지칭한다. 유리 전이 온도 ("Tg")는 이러한 폴리머의 특성이 고도로 점성인 물질에서 상대적으로 덜 점성인 물질로 변화되는 온도이다. 폴리머의 유형에는 수용성, 수-팽윤성, 수불용성 폴리머 및 이들의 배합물이 포함되나, 이에 한정되지는 않는다.
폴리머의 예에는,
N-비닐 락탐의 호모폴리머 및 코폴리머, 예를 들어 N-비닐 피롤리돈의 호모폴리머 및 코폴리머 (예를 들어, 폴리비닐피롤리돈), N-비닐 피롤리돈 및 비닐 아세테이트 또는 비닐 프로피오네이트의 코폴리머;
셀룰로스 에스테르 및 셀룰로스 에테르 (예를 들어, 메틸셀룰로스 및 에틸셀룰로스), 히드록시알킬셀룰로스 (예를 들어, 히드록시프로필셀룰로스), 히드록시알킬알킬셀룰로스 (예를 들어, 히드록시프로필메틸셀룰로스), 셀룰로스 프탈레이트 (예를 들어, 셀룰로스 아세테이트 프탈레이트 및 히드록시프로필메틸셀룰로스 프탈레이트) 및 셀룰로스 숙시네이트 (예를 들어, 히드록시프로필메틸셀룰로스 숙시네이트 또는 히드록시프로필메틸셀룰로스 아세테이트 숙시네이트);
고분자 폴리알킬렌 옥시드, 예컨대 폴리에틸렌 옥시드 및 폴리프로필렌 옥시드, 및 에틸렌 옥시드 및 프로필렌 옥시드의 코폴리머;
폴리아크릴레이트 및 폴리메타크릴레이트 (예를 들어, 메타크릴산/에틸 아크릴레이트 코폴리머, 메타크릴산/메틸 메타크릴레이트 코폴리머, 부틸 메타크릴레이트/2-디메틸아미노에틸 메타크릴레이트 코폴리머, 폴리(히드록시알킬 아크릴레이트), 폴리(히드록시알킬 메타크릴레이트));
폴리아크릴아미드;
비닐 아세테이트 폴리머, 예컨대 비닐 아세테이트 및 크로톤산의 코폴리머, 부분적으로 가수분해된 폴리비닐 아세테이트;
폴리비닐 알콜; 및
올리고사카라이드 및 폴리사카라이드, 예컨대 카라기난, 갈락토만난 및 크산탄검, 또는 이들 중 1종 이상의 혼합물
이 포함되나, 이에 한정되지는 않는다.
본원에 사용된 용어 "가소제"는 폴리머 사슬 간의 자유 용적을 증가시킴으로써 폴리머의 유리 전이 온도 및 용융 점도를 감소시키기 위해 제약 조성물에 혼입될 수 있는 물질을 지칭한다. 가소제에는, 예를 들어 물; 소르비톨; 시트레이트 에스테르 (예를 들어, 트리에틸시트레이트, 트리아세틴); 저분자량 폴리(알킬렌 옥시드) (예를 들어, 폴리(에틸렌 글리콜), 폴리(프로필렌 글리콜), 폴리(에틸렌/프로필렌 글리콜)); 글리세롤, 펜타에리트리톨, 글리세롤 모노아세테이트, 디아세테이트 또는 트리아세테이트; 프로필렌 글리콜; 나트륨 디에틸 술포숙시네이트; 및 치료 화합물 자체가 포함되나, 이에 한정되지는 않는다. 가소제는 제약 조성물의 약 0 내지 15 중량％, 예를 들어 0.5 내지 5 중량％의 농도로 존재할 수 있다. 가소제의 예는 또한 문헌 [The Handbook of Pharmaceutical Additives, Ash et al., Gower Publishing (2000)]에서 찾을 수 있다.
비-폴리머성 과립화 부형제에는 에스테르, 수소화 오일, 오일, 천연 왁스, 합성 왁스, 탄화수소, 지방 알콜, 지방산, 모노글리세리드, 디글리세리드, 트리글리세리드 및 이들의 혼합물이 포함되나, 이에 한정되지는 않는다.
에스테르 (예컨대, 글리세릴 에스테르)의 예에는 글리세릴 모노스테아레이트, 예를 들어 캅물 GMS(CAPMUL GMS; 아비텍사(Abitec Corp.; Columbus, OH) 제품); 글리세릴 팔미토스테아레이트; 아세틸화된 글리세롤 모노스테아레이트; 소르비탄 모노스테아레이트, 예를 들어 아를라셀 60(ARLACEL 60; 유니케마(Uniqema; New Castle, DE) 제품); 및 세틸 팔미테이트, 예를 들어 쿠티나 CP(CUTINA CP; 코그니스사(Cognis Corp.; Duesseldorf, Germany) 제품), 마그네슘 스테아레이트 및 칼슘 스테아레이트가 포함되나, 이에 한정되지는 않는다.
수소화 오일의 예에는 수소화 피마자유; 수소화 면실유; 수소화 대두유; 및 수소화 팜유가 포함되나, 이에 한정되지는 않는다. 오일의 한 예에는 참기름이 포함된다.
왁스의 예에는 카르나우바 왁스, 밀랍 및 경랍이 포함되나, 이에 한정되지는 않는다. 탄화수소의 예에는 미세결정성 왁스 및 파라핀이 포함되나, 이에 한정되지는 않는다. 지방 알콜, 즉, 약 14 내지 약 31개의 탄소 원자를 갖는 고분자량 비휘발성 알콜의 예에는 세틸 알콜, 예를 들어 크로다콜 C-70(CRODACOL C-70; 크로다사(Croda Corp.; Edison, NJ) 제품); 스테아릴 알콜, 예를 들어 크로다콜 S-95(CRODACOL S-95; 크로다사 제품); 라우릴 알콜; 및 미리스틸 알콜이 포함되나, 이에 한정되지는 않는다. 약 10 내지 약 22개의 탄소 원자를 가질 수 있는 지방산의 예에는 스테아르산, 예를 들어 히스트렌 5016(HYSTRENE 5016; 크롬프톤사(Crompton Corp.; Middlebury, CT) 제품); 데칸산; 팔미트산; 라우르산; 및 미리스트산이 포함되나, 이에 한정되지는 않는다.
본원에 사용된 용어 "용융 과립화"는,
(a) 치료 화합물과 1종 이상의 과립화 부형제의 혼합물을 형성하는 단계;
(b) 혼합물을 치료 화합물의 용융점 (또는 용융 범위) 근처 또는 그 미만의 온도로 가열하면서, 압출기를 사용하여 혼합물을 과립화시키는 단계; 및
(c) 압출물을 (예를 들어, 제어된 속도로) 실온으로 냉각하는 단계
를 포함하는 하기 조제 방법을 지칭한다.
치료 화합물과 과립화 부형제를 가열 및 혼합하여 과립의 내부 상을 형성하는 것은 압출기를 사용함으로써 (즉, 압출물로부터) 달성된다. 과립화 부형제는, 예를 들어 조성물의 약 1 중량％ 내지 약 50 중량％의 양으로 존재할 수 있다. 한 실시양태에서, 과립화 부형제는 조성물의 약 3 중량％ 내지 약 25 중량％의 양으로 존재할 수 있다. 습식 과립화 공정 동안 제조되는 과립과는 달리, 본 발명의 용융 과립화 공정은 과립화 공정 동안 과립화액, 예를 들어 물, 메탄올, 에탄올, 이소프로판올 또는 아세톤을 필수적으로 요구하지는 않는다.
생성되는 과립은, 예를 들어 과립화 부형제에 의해 코팅되거나 또는 실질적으로 코팅되어 있는 치료 화합물의 입자, 또는 다르게는, 과립화 부형제와 함께 또는 그 안에 삽입되거나 또는 실질적으로 삽입되어 있는 치료 화합물의 입자이다.
일반적으로, 압출기는 한쪽 말단에 위치한 임의의 다이(die)가 구비되어 있는 고정 배럴(barrel) 내에 회전 스크류(들)을 포함한다. 스크류의 전체 길이를 따라, 배럴 내 스크류(들)의 회전에 의해 물질 (예를 들어, 치료 화합물, 방출 지연 물질, 및 임의의 기타 필요한 부형제)의 분배 혼련(distributive kneading)이 제공된다. 개념상, 압출기는 적어도 세 부분 (공급부, 가열부 및 계량부)으로 분할될 수 있다. 공급부에서는, 예를 들어 호퍼로부터 압출기로 원료 물질이 공급된다. 가열부에서, 원료 물질은 치료 화합물의 용융 온도 미만의 온도로 가열된다. 가열부 다음은 계량부이며, 여기서 혼합된 물질은 임의의 다이를 통해 특정 형상, 예를 들어 과립 또는 면(noodles)으로 압출된다. 본 발명에서 특히 유용한 압출기 유형은 단일-, 이중- 및 다중-스크류 압출기이며, 이는 임의로 혼련 패들(paddle)로 구성되어 있다.
일단 과립이 얻어지면, 제약 조성물의 외부 상을 구성하는 추가적인 통상의 부형제를 첨가하여 경구용 형태, 예를 들어 고체 경구 투여 형태, 예컨대 정제, 환약, 로젠지, 캐플릿, 캡슐 또는 샤세로 과립을 제제화시킬 수 있다. 제약 조성물의 외부 상은 또한 추가적인 치료 화합물을 포함할 수 있다. 이러한 고체 경구 투여 형태로는, 예를 들어 단위 경구 투여 형태가 있다. 이러한 부형제의 예에는 방출 지연제, 가소제, 붕해제, 결합제, 윤활제, 활택제, 안정화제, 충전재 및 희석제가 포함되나, 이에 한정되지는 않는다. 당업계의 일반 숙련자는 일상적인 실험에 의해 어떠한 과도한 부담도 없이 고체 경구 투여 형태의 원하는 특정 특성과 관련하여 상기 언급된 부형제들 중 1종 이상을 선택할 수 있다. 사용되는 각각의 부형제의 양은 당업계 통상의 범위 내에서 변경될 수 있다. 하기 참조문헌 (모두 이 거명에 의해 본원에 포함됨)은 경구 투여 형태를 제제화시키는 데 사용되는 기술 및 부형제를 개시하고 있다. 문헌 [The Handbook of Pharmaceutical Excipients, 4th edition, Rowe et al., Eds., American Pharmaceuticals Association (2003)]; 및 [Remington : the Science and Practice of Pharmacy, 20th edition, Gennaro, Ed., Lippincott Williams & Wilkins (2003)]을 참조하라.
본원에 사용된 용어 "방출 지연제"는 경구로 섭취된 제약 조성물로부터 치료 화합물의 방출을 늦추는 임의의 재료 또는 물질을 지칭한다. 당업계에 공지된 바와 같이, 방출 지연 성분, 예를 들어 확산 시스템, 용해 시스템 및/또는 삼투성 시스템을 이용함으로써 다양한 지속성 방출 시스템이 달성될 수 있다. 방출 지연제는 사실상 폴리머성 또는 비-폴리머성일 수 있다. 지속성 방출 조성물을 원하는 경우, 본 발명의 제약 조성물은, 예를 들어 조성물의 5 중량％ 이상의 방출 지연제를 포함할 수 있다.
제약상 허용되는 붕해제의 예에는 전분; 셀룰로스; 나트륨 전분 글리콜레이트, 가교된 폴리머, 예를 들어 가교된 폴리비닐 피롤리돈 또는 크로스포비돈, 예를 들어 폴리플라스돈 XL(POLYPLASDONE XL; 인터내셔널 스페셜티 프로덕츠(International Specialty Products; Wayne, NJ) 제품); 가교된 나트륨 카르복시메틸셀룰로스 또는 크로스카르멜로스 나트륨, 예를 들어 AC-DI-SOL(에프엠씨(FMC) 제품); 및 가교된 칼슘 카르복시메틸셀룰로스; 및 구아검이 포함되나, 이에 한정되지는 않는다. 붕해제는 조성물의 약 0 중량％ 내지 약 10 중량％의 양으로 존재할 수 있다. 한 실시양태에서, 붕해제는 조성물의 약 0.1 중량％ 내지 약 8 중량％의 양으로 존재한다.
제약상 허용되는 결합제의 예에는 전분; 셀룰로스 및 그의 유도체, 예를 들어 미세결정성 셀룰로스, 예를 들어 아비셀 PH(AVICEL PH; 에프엠씨(Philadelphia, PA) 제품), 포비돈, 코포비돈, 히드록시프로필 셀룰로스, 히드록실에틸 셀룰로스 및 히드록시프로필메틸 셀룰로스 메토셀(METHOCEL; 다우 케미컬사(Dow Chemical Corp.; Midland, MI) 제품); 및 젤라틴이 포함되나, 이에 한정되지는 않는다. 결합제는 조성물의 약 0 중량％ 내지 약 50 중량％, 예를 들어 10 내지 40 중량％의 양으로 존재할 수 있다.
제약상 허용되는 윤활제 및 제약상 허용되는 활택제의 예에는 전분, 탈크, 제3 인산칼슘, 마그네슘 스테아레이트, 칼슘 스테아레이트, 스테아르산, 나트륨 스테아릴 푸마레이트, 수소화 오일, 콤프리톨, 폴리에틸렌 글리콜이 포함되나, 이에 한정되지는 않는다. 윤활제는 조성물의 약 0 중량％ 내지 약 10 중량％의 양으로 존재할 수 있다. 한 실시양태에서, 윤활제는 조성물의 약 0.1 중량％ 내지 약 1.5 중량％의 양으로 존재할 수 있다. 활택제는 약 0.1 중량％ 내지 약 10 중량％의 양으로 존재할 수 있다.
제약상 허용되는 충전재 및 제약상 허용되는 희석제의 예에는 압축성 설탕, 덱스트레이트, 덱스트린, 덱스트로스, 락토스, 만니톨, 미세결정성 셀룰로스, 분말화된 셀룰로스, 소르비톨, 수크로스 및 탈크가 포함되나, 이에 한정되지는 않는다. 충전재 및/또는 희석제는, 예를 들어 조성물의 약 15 중량％ 내지 약 40 중량％의 양으로 존재할 수 있다.
본 발명의 제약 조성물을 제조하기 위해, 치료 화합물 및 과립화 부형제를 압출기의 호퍼에 첨가시 또는 그 이전에 99:1 내지 1:1 (건조 중량 기준) 범위의 비율로 블렌딩한다. 한 예시적인 실시양태에서, 치료 화합물과 과립화 부형제 사이의 상기 비율은 97:3 내지 40:60 (건조 중량 기준)의 범위일 수 있다. 추가의 대안적인 실시양태에서, 상기 비율은 97:3 내지 75:25 (건조 중량 기준)의 범위일 수 있다. 임의로, 가소제를 내부 상에 첨가할 수 있다.
혼합물을 치료 화합물의 용융 온도 미만의 온도로 가열한다. 혼합물을 가열하면서, 이를 또한 압출기의 스크류(들)로 혼련한다. 과립화된 생성물을 형성하기에 충분한 시간 동안 혼합물을 상승된 온도로 유지하고 블렌딩한다. 혼합물이 배럴의 전체 길이를 따라 전달되어 내려온 후, 과립화된 생성물 (압출물임)을 얻고, 상기 과립화된 혼합물을 냉각한다.
냉각한 후, 압출물을 분쇄하고 후속적으로 체를 통해 거를 수 있다. 이어서, 과립 (제약 조성물의 내부 상을 구성함)을 고체 경구 투여 형태 부형제 (제약 조성물의 외부 상), 즉, 충전재, 결합제, 붕해제, 윤활제 등과 배합한다. 배합된 혼합물을, 예를 들어 V-블렌더를 통해 추가로 블렌딩할 수 있고, 후속적으로 정제 (예를 들어, 단일체 정제)로 압축 또는 성형하거나 캡슐로 캡슐화시킬 수 있다.
일단 정제가 얻어지면, 이를 임의로 당업계에 공지된 바와 같은 기능성 또는 비-기능성 코팅으로 코팅할 수 있다. 코팅 기술의 예에는 당 코팅, 필름 코팅, 미세캡슐화 및 압축 코팅이 포함되나, 이에 한정되지는 않는다. 코팅의 유형에는 장용 코팅, 지속성 방출 코팅, 제어-방출 코팅이 포함되나, 이에 한정되지는 않는다.
본 발명의 모든 제약 조성물의 유용성은, 예를 들어 치료 화합물의 치료적 유효 혈중 농도를 제공하는 약물 투여량에 대한 공지된 지침에 따른 (예를 들어, 75 kg의 포유동물 (예를 들어, 성인 및 표준 동물 모델)에 대해 하루에 치료 화합물 2.5 내지 1000 mg 범위의 투여량을 이용한) 표준 임상 시험에서 관측될 수 있다.
본 발명은, 치료적 유효량의 본 발명의 제약 조성물을 치료가 필요한 대상체에게 투여하는 것을 포함하는, 치료 화합물로 치료가능한 질환, 병태 또는 장애를 앓는 대상체의 치료 방법을 제공한다.
하기 실시예는 예시적인 것으로서, 본원에 기재된 발명의 범주를 한정하는 역할을 하지는 않는다. 실시예는 단지 본 발명을 실행하는 방법을 제안하고자 하는 것이다.

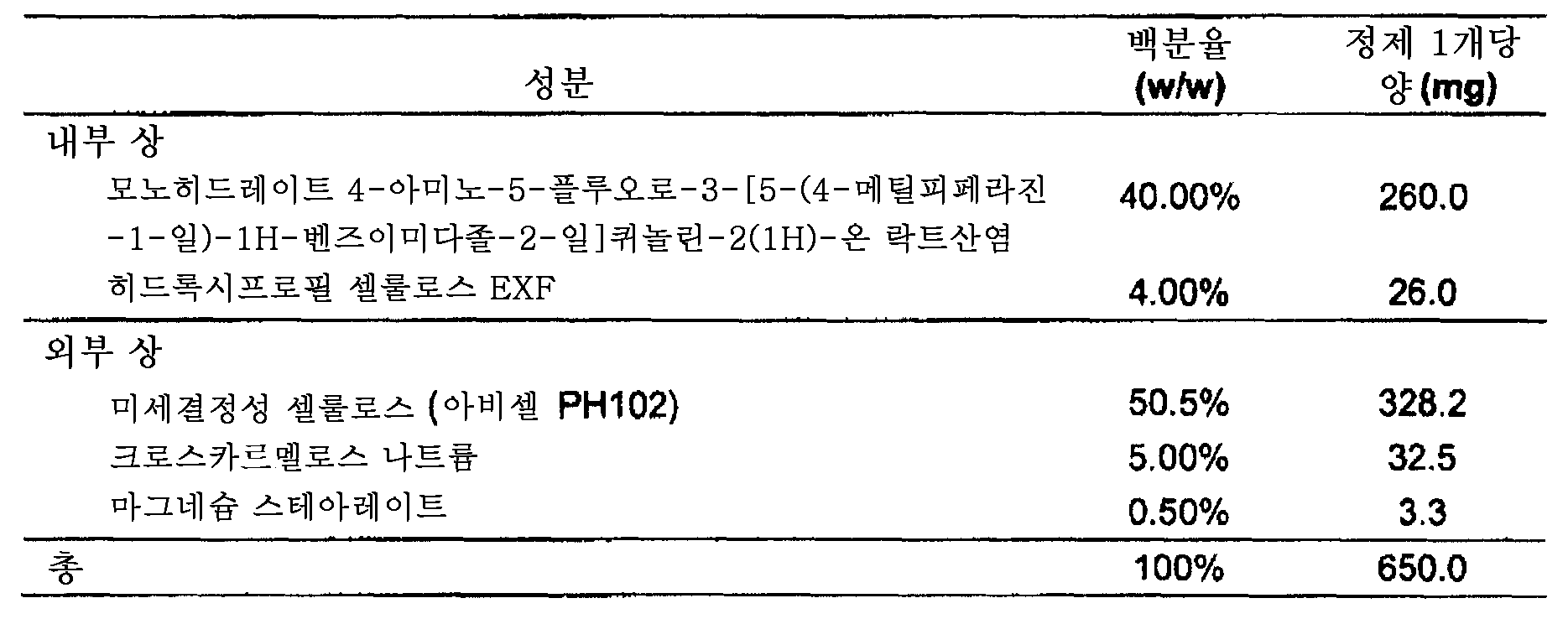

실시예 1
Figure pct00002
내부 상 성분, 즉, 모노히드레이트 4-아미노-5-플루오로-3-[5-(4-메틸피페라진-1-일)-1H-벤즈이미다졸-2-일]퀴놀린-2(1H)-온 락트산염, 및 히드록시프로필 셀룰로스 (아쿠알론(Aqualon)으로부터 클루셀 EXF(Klucel EXF)로 구입가능)를 빈(bin) 블렌더에서 약 200 회전 동안 배합 및 블렌딩하였다. 블렌드를 이중 스크류 압출기의 공급부 또는 호퍼에 도입시켰다. 적합한 이중 스크류 압출기로는 프리즘(PRISM) 16 mm 제약 이중 스크류 압출기 (써모 일렉트론사(Thermo Electron Corp.; Waltham, Massachusetts)로부터 구입가능)가 있다.
이중 스크류 압출기 말단에 위치한 다이에는 대략 3 mm의 구멍이 있다. 이중 스크류 압출기는 5개의 개별 배럴 구역 또는 부분으로 구성되어 있고, 이들을 상이한 파라미터로 독립적으로 조정할 수 있다. 호퍼에서 출발하여 다이로 이어지는 구역을 각각 145℃, 145℃, 120℃, 80℃ 및 40℃의 온도로 가열하였다. 스크류 속도는 150 rpm으로 세팅하였으나, 400 rpm까지 상승될 수 있다.
이어서, 압출기로부터의 압출물 또는 과립을 대략 15 내지 20분간 정치되도록 하여 실온으로 냉각하였다. 후속적으로, 냉각된 과립을 18 메쉬 체 (즉, 1 mm 체)를 통해 걸렀다. 냉각된 과립은 무수 4-아미노-5-플루오로-3-[5-(4-메틸피페라진-1-일)-1H-벤즈이미다졸-2-일]퀴놀린-2(1H)-온 락트산염을 포함한다.
외부 상을 위해, 적합한 빈 블렌더를 사용하여 아비셀 및 크로스카르멜로스 나트륨을 얻어진 과립과 함께 대략 200 회전 동안 블렌딩하였다. 마그네슘 스테아레이트를 우선 30 메쉬 체를 통해 통과시켰다. 이어서, 마그네슘 스테아레이트를 상기 혼합물과 함께 대략 60 회전 동안 블렌딩하였다. 생성된 최종 블렌드를, 6 kN 내지 40 kN 범위의 압축력을 이용하는 통상의 회전 정제 프레스 (마네스티 베타 프레스(Manesty Beta Press)), 또는 5 내지 15 kN 범위의 압축력을 이용하는 클레이버(Claver) 프레스를 사용하여 정제로 압축시켰다. 생성된 정제는 단일체이며, 100 내지 400 N 범위의 경도를 갖게 되었다. 200 내지 400 N 범위의 경도를 갖는 정제는, 500회의 낙하 후 1.0 중량/중량％ 미만의 파쇄성이라는 허용가능한 결과를 나타내었다.
유사한 방법을 하기 정제를 제조하는 데 이용하였다.
실시예 2
Figure pct00003
본 발명이 그의 상세한 설명과 관련하여 기재되었다 할지라도, 상기 설명은 예시하도록 의도된 것이며, 하기 청구범위의 범주에 의해 정의되는 본 발명의 범주를 한정하지는 않는다는 것이 이해된다. 기타 측면, 장점 및 변형이 본 발명의 청구범위의 범주에 속한다.

Claims (7)

  1. (a) 치료 화합물을 1종 이상의 과립화 부형제와 배합하여 혼합물을 형성하는 단계;
    (b) 상기 혼합물을 상기 치료 화합물의 용융점 미만의 가열 온도로 가열하면서, 압출기에서 상기 혼합물을 혼련하는 단계; 및
    (c) 상기 혼합물을 압출시켜 과립을 형성하는 단계
    를 포함하는, 제약 조성물을 제조하는 방법.
  2. 제1항에 있어서, 치료 화합물이 4-아미노-5-플루오로-3-[5-(4-메틸피페라진-1-일)-1H-벤즈이미다졸-2-일]퀴놀린-2(1H)-온 락트산염인 방법.
  3. 모노히드레이트 4-아미노-5-플루오로-3-[5-(4-메틸피페라진-1-일)-1H-벤즈이미다졸-2-일]퀴놀린-2(1H)-온 락트산염인, 제2항에 따른 치료 화합물.
  4. 제1항에 있어서, 상기 과립화 부형제가
    폴리비닐피롤리돈, 비닐 아세테이트, 비닐 프로피오네이트, 메틸셀룰로스, 에틸셀룰로스, 히드록시프로필셀룰로스, 히드록시프로필메틸셀룰로스, 셀룰로스 아세테이트 프탈레이트, 히드록실프로필메틸셀룰로스 프탈레이트 및 셀룰로스 히드록시프로필메틸셀룰로스 숙시네이트, 히드록시프로필메틸셀룰로스 아세테이트 숙시네이트,
    폴리에틸렌 옥시드, 폴리프로필렌 옥시드, 에틸렌 옥시드, 프로필렌 옥시드, 메타크릴산 코폴리머, 에틸 아크릴레이트 코폴리머, 메타크릴산 코폴리머, 메틸 메타크릴레이트 코폴리머, 부틸 메타크릴레이트 코폴리머, 2-디메틸아미노에틸 메타크릴레이트 코폴리머, 폴리(히드록시알킬 아크릴레이트) 폴리아크릴아미드, 폴리(히드록시알킬 메타크릴레이트) 폴리아크릴아미드, 비닐 아세테이트 및 크로톤산, 부분적으로 가수분해된 폴리비닐 아세테이트, 폴리비닐 알콜, 카라기난, 갈락토만난, 크산탄검, 물, 소르비톨, 트리에틸시트레이트, 트리아세틴, 폴리(에틸렌 글리콜), 폴리(프로필렌 글리콜), 글리세롤, 펜타에리트리톨, 글리세롤 모노아세테이트, 디아세테이트, 트리아세테이트, 프로필렌 글리콜, 나트륨 디에틸 술포숙시네이트,
    모노스테아레이트, 글리세릴 팔미토스테아레이트, 아세틸화된 글리세롤 모노스테아레이트, 소르비탄 모노스테아레이트, 세틸 팔미테이트, 마그네슘 스테아레이트 및 칼슘 스테아레이트, 수소화 피마자유, 수소화 면실유, 수소화 대두유, 수소화 팜유, 카르나우바 왁스, 밀랍, 경랍, 미세결정성 왁스 및 파라핀, 세틸 알콜, 스테아릴 알콜, 라우릴 알콜, 미리스틸 알콜, 스테아르산, 데칸산, 팔미트산, 라우르산 및 미리스트산
    으로 이루어진 군으로부터 선택된 것인 방법.
  5. 제1항에 있어서, 상기 과립화 부형제가 소르비톨, 히드록시프로필셀룰로스 및 프로필렌 에틸렌 글리콜로 이루어진 군으로부터 선택된 것인 방법.
  6. 제1항에 있어서, 가열 온도가 140℃ 미만인 방법.
  7. 제1항에 있어서, 상기 과립이 무수 4-아미노-5-플루오로-3-[5-(4-메틸피페라진-1-일)-1H-벤즈이미다졸-2-일]퀴놀린-2(1H)-온 락트산염을 포함하는 것인 방법.
