Abstract

본 발명은 하기 화학식 1로 표시되는 인계 화합물을 제공한다:
[화학식 1]
Figure pat00009

(상기 식에서, R은 수소, C1-C6의 알킬기, C6 -C12의 아릴기임).

Description

신규 인계 화합물, 그 제조방법 및 이를 포함하는 난연성 열가소성 수지 조성물 {NOVEL PHOSPHORUS COMPOUND, METHOD FOR PREPARING THEREOF AND FLAME RETARDANT THERMOPLASTIC RESIN COMPOSITION CONTAINING THE SAME}
본 발명은 신규 인계 화합물, 그 제조방법 및 이를 포함하는 난연성 열가소성 수지 조성물에 관한 것이다. 보다 구체적으로 본 발명은 특정 위치에 tert-부틸기를 갖는 phenol 및 Hydroquinone linker를 함유하도록 하여 난연성, 내열성 및 충격강도를 향상시킬 수 있는 신규 인계 화합물, 그 제조방법 및 이를 포함하는 난연성 열가소성 수지 조성물에 관한 것이다.
최근 플라스틱 고분자 또는 합성수지의 용도가 차량, 건축자재, 항공기, 철도, 가전제품 등 다양해지고 있으며 각종 기능성 첨가제에 대한 개발이 급속히 진행됨에 따라 그 응용범위는 폭발적으로 증가하고 있다. 그러나 플라스틱 자체는 쉽게 연소가 일어날 수 있는 특성을 가지고 있으며 화재에 대한 저항성이 없다. 따라서, 플라스틱은 외부의 발화원에 의하여 쉽게 연소가 일어날 수 있고, 화재를 더욱 확산되게하는 역할을 할 수 있다. 이러한 점을 감안하여 미국, 일본 및 유럽 등의 국가에서는 전자제품의 화재에 대한 안전성을 보장하기 위하여 난연규격을 만족하는 고분자 수지를 사용하도록 법으로 규제하고 있다.
고분자의 난연화 방법으로는 디자인 또는 분자구조 설계를 통한 열적으로 안정한 수지를 합성하는 방법, 종래의 고분자를 화학적으로 개량하는 방법(반응형), 난연제를 블렌딩하거나 또는 컴파운딩함으로써 물리적으로 첨가하는 방법(첨가형), 난연제를 코팅하거나 또는 페인팅하는 방법 등이 있다. 가장 많이 적용되고 있는 공지된 난연화 방법은 고분자 수지에 난연제를 첨가하는 것이다. 첨가형 난연제는 구성 성분에 따라서 할로겐계, 인계, 질소계, 실리콘계, 무기계 난연제로 분류된다.
할로겐계 난연제는 수지내 고분자의 연소과정 중 기체상에서 발생하는 라디칼과의 반응을 통해 연소과정의 연쇄반응을 억제하는 역할을 한다. 할로겐계 화합물로는 폴리브로모디페닐에테르, 테트라브로모비스페놀 A, 브롬치환된 에폭시 화합물 및 염소화 폴리에틸렌 등을 주로 사용하고, 안티몬계 화합물로는 삼산화 안티몬과 오산화 안티몬을 주로 사용한다. 브롬계 난연제는 특히 전기, 전자 분야에서 독보적인 물성과 가격 그리고 뛰어난 난연성으로 인해 가장 널리 사용되고 있으나 환경문제에 대한 논란이 끊이지 않고 있다. 이로 인해, RoHS(전기 전자제품 유해물질 사용제한 지침)가 발효되고, 이에 따라 일명 데카로 불리우는 범용 브롬계 난연제 중 일부가 사용이 중단되어 사용량이 현격하게 줄고 있다.
인계 난연제는 최근에 요구되는 친환경적 난연제로 환경규제에 대응할 수 있는 비할로겐계의 대표적인 난연제로 두각을 나타내고 있다. 이러한 인계 난연제는 고체상의 반응에서 우수한 난연효과를 나타내며 특히 산소를 다량 함유하는 플라스틱에 효과가 있다. 인계 난연제는 포스페이트, 포스핀옥사이드, 포스파이트, 포스포네이트 등으로 분류가 되며 최근에는 레조시놀비스페놀포스페이트와 비스페놀비스디페닐포스페이트 같은 방향족 인산 에스테르를 주로 사용한다.
인계 난연제를 사용할 경우 난연성 향상 및 수지의 유동 증가로 인한 가공의 용이 등 장점이 있으나 수지 자체의 내열성을 떨어뜨리는 경향이 있다.
최근 합성수지의 응용 범위가 자동차 및 항공기 등으로 확대 되고 있으며 전자 재료에서도 고집적화가 진행됨에 따라 좀 더 높은 내열성을 가진 수지들이 요구되고 있다. 그에 따라 기존 인산에스테르계 난연제로는 가공 시 가스 발생, 분해, 외관 문제 등과 같은 문제점이 발생한다.
일본 특허 JP 1991-211293에 의하면 두 포스페이트 연결 부분의 레조시놀을 히드로퀴논 혹은 비페놀로 치환한 구조를 개시하고 있으나, 열변형온도 향상이 미미하고, 가수분해가 일어나는 문제가 있다.
영국특허 GB 2325933에 의하면 2,4-디터트부틸페놀을 도입함으로서 난연성을 유지한 채 내열도와 충격 강도가 향상될 수 있다고 보고하였으나 합성과정이 복잡하기 때문에 실제 응용하기에 한계가 있을 뿐만 아니라, 실제 난연성이나 내열성의 개선 효과는 미미하고 유동성이 저하될 뿐만 아니라, 가수분해되는 단점이 있다.
이에 본 발명자들은 기존의 화합물에 비해 쉽게 합성할 수 있으며, 난연성, 내열성 및 충격강도가 우수하며 유동성이 저하되지 않고, 내가수분해성을 갖는 새로운 인계 화합물과 이를 이용하여 우수한 난연성을 나타내면서도 내열도와 충격강도가 뛰어나며, 가공 시 문제점(가스 발생, 분해, 외관 문제 등)이 발생하지 않는 친환경적인 난연성 열가소성 수지 조성물을 개발하기에 이른 것이다.
본 발명의 목적은 종래의 방향족 인산 에스테르의 낮은 열안정성과 가수분해성을 개선한 새로운 인계 화합물을 제공하는 것이다.
본 발명의 다른 목적은 우수한 난연성, 내열성 및 충격강도를 발현하면서 유동성이 저하되지 않고, 가스 발생, 분해, 외관 문제 등과 같은 가공 시 문제점이 발생하지 않는 새로운 인계 화합물을 제공하는 것이다.
본 발명의 또 다른 목적은 수지의 가공이나 연소시에 환경오염을 야기하는 할로겐화 가스를 배출하지 않아 친환경적인 인계 화합물을 제공하는 것이다.
본 발명의 또 다른 목적은 우수한 내가수분해성을 갖는 인계 화합물을 제공하는 것이다.
본 발명의 또 다른 목적은 열가소성 수지에 적용시 난연성, 충격강도, 내열성, 유동성, 내가수분해성 등의 우수한 물성발란스를 발현할 수 있는 인계 화합물을 제공하는 것이다.
본 발명의 또 다른 목적은 상기 인계 화합물을 적용하여 난연성 뿐만 아니라, 내열도, 내가수분해성 및 충격강도가 우수한 열가소성 수지 조성물을 제공하기 위한 것이다.
본 발명의 또 다른 목적은 난연성, 내가수분해성 및 내열성이 우수하여 전기/전자 및 자동차/항공기 등의 재료 성형품으로 적용될 수 있는 고내열 난연성 열가소성 수지 조성물을 제공하기 위한 것이다.
본 발명의 또 다른 목적은 상기 인계 난연제를 용이하게 합성할 수 있는 방법을 제공하기 위한 것이다.
본 발명이 이루고자 하는 기술적 과제들은 이상에서 언급한 기술적 과제들로 제한되지 않으며, 언급되지 않은 또 다른 기술적 과제들은 아래의 기재로부터 당업자에게 명확하게 이해될 수 있을 것이다.

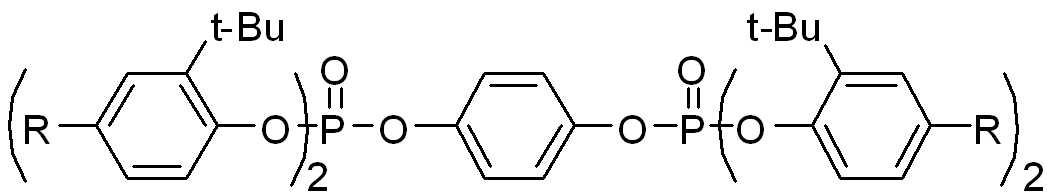

본 발명의 한 관점은 하기 화학식 1로 표시되는 인계 화합물에 관한 것이다:
[화학식 1]
Figure pat00001
(상기 식에서, R은 수소, C1-C6의 알킬기, C6 -C12의 아릴기임).
구체예에서, 상기 인계 화합물은 물에 용해시켜 75 % 농도로 하여 93oC에서 48 시간 교반 후 산가 변화가 0.5 mg KOH/g 미만이고, 280oC에서 1 시간 방치 전후 산가 변화가 0.1 mg KOH/g 미만일 수 있다.
상기 인계 화합물은 350 oC에서 열중량 분석에 의하여 측정한 중량 손실이 5.5 % 이하일 수 있다.

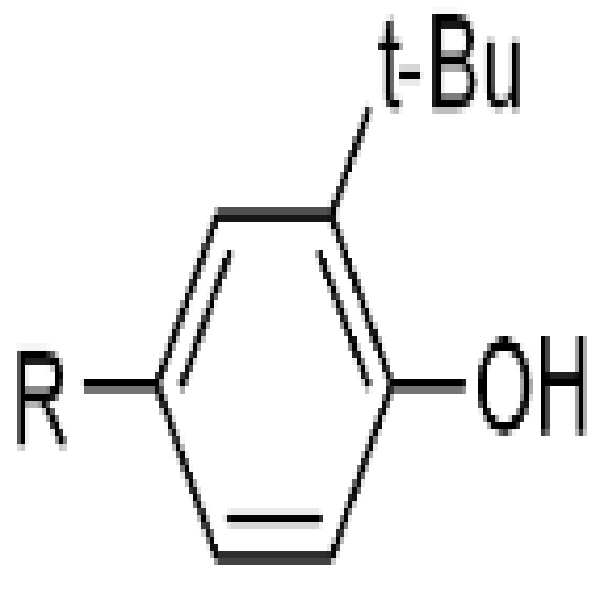

본 발명의 다른 관점은 상기 인계 화합물의 제조방법에 관한 것이다. 하나의 구체예에서는 포스포러스 옥시클로라이드, 하기 화학식 2로 표시되는 화합물 및 하이드로퀴논을 반응시켜 제조될 수 있다. 다른 구체예에서는 포스포러스 옥시클로라이드 및 하기 화학식 2로 표시되는 화합물을 반응시키고; 그리고 상기 반응물에 하이드로퀴논을 반응시키는 단계로 포함하여 이루어질 수 있다.
[화학식 2]
Figure pat00002
(상기 식에서, R은 수소, C1-C6의 알킬기, C6 -C12의 아릴기임).
상기 인계 화합물은 우수한 난연성 및 내열성과 충격강도를 발현하여 열가소성 수지의 난연제로 적합하게 사용될 수 있다.
본 발명의 또 다른 관점은 상기 인계 화합물을 포함하는 난연성 열가소성 수지 조성물에 관한 것이다.
구체예에서 상기 열가소성 수지 조성물은 열가소성 수지 100 중량부; 및 상기 인계 화합물 0.1 내지 50 중량부를 포함하여 이루어질 수 있다.
상기 열가소성 수지는 폴리 스티렌 수지(PS 수지), 아크릴로니트릴-부타디엔-스티렌 공중합체 수지(ABS 수지), 고무변성 폴리스티렌 수지(HIPS), 아크릴로니트릴-스티렌-아크릴레이트 공중합체 수지(ASA 수지), 아크릴로니트릴-스티렌 공중합체 수지 (SAN 수지), 메틸메타크릴레이트-부타디엔-스티렌 공중합체 수지(MBS 수지), 아크릴로니트릴-에틸아크릴레이트-스티렌 공중합체 수지(AES 수지), 폴리카보네이트 수지(PC), 폴리 페닐렌에테르 수지(PPE), 폴리페닐렌설파이드 수지(PPS), 폴리 에틸렌 수지 (PE), 폴리 프로필렌 수지 (PP), 폴리에틸렌 테레프탈레이트(PET), 폴리부틸렌 테레프탈레이트(PBT), 폴리(메타)아크릴계 수지, 폴리아미드(PA)계 수지 등일 수 있다.
하나의 구체예에서 상기 열가소성 수지는 폴리카보네이트 수지이며, 폴리카보네이트 수지 100 중량부에 대하여 상기 인계 화합물 1 내지 10 중량부를 포함할 수 있다.
다른 구체예에서, 상기 열가소성 수지는 폴리카보네이트 수지와 고무변성 방향족 비닐계 중합체 수지의 블렌드이며, 상기 블렌드 100 중량부에 대하여 상기 인계 화합물 10 내지 25 중량부를 포함할 수 있다.
상기 열가소성 수지 조성물은 난연제, 난연보조제, 활제, 가소제, 열안정제, 적하방지제, 산화방지제, 상용화제, 광안정제, 안료, 염료 및 무기물 첨가제 등의 첨가제를 더 포함할 수 있다.
본 발명은 종래의 방향족 인산 에스테르의 낮은 열안정성과 가수분해성을 개선할 수 있고, 우수한 난연성, 내열성 및 충격강도를 발현하면서 유동성이 저하되지 않으며, 가스 발생, 분해, 외관 문제 등과 같은 가공 시 문제점이 발생하지 않으며, 수지의 가공이나 연소시에 환경오염을 야기하는 할로겐화 가스를 배출하지 않아 친환경적이고, 우수한 내가수분해성을 가지며, 열가소성 수지에 적용시 난연성, 충격강도, 내열성, 유동성, 내가수분해성 등의 우수한 물성발란스를 발현할 수 있는 인계 화합물 및 이를 이용함으로서, 난연성, 내가수분해성 및 내열성이 우수하여 전기/전자 및 자동차/항공기 등의 재료 성형품으로 적용될 수 있는 열가소성 수지 조성물을 제공하는 발명의 효과를 갖는다.
제1도는 실시예 1에서 제조된 인계 화합물의 H-NMR 사진이다.
본 발명의 인계 화합물은 하기 화학식 1로 표시될 수 있다:
[화학식 1]
Figure pat00003

(상기 식에서, R은 수소, C1-C6의 알킬기, C6 -C12의 아릴기임).
바람직하게는 상기 R은 수소 또는 선형 알킬기이며, 더욱 바람직하게는 상기 R은 수소, 메틸기, 에틸기이며, 가장 바람직하게는 상기 R은 수소이다.
본 발명의 인계 화합물은 tert-부틸기가 Ortho 위치에 도입되며, Hydroquinone linker를 함유하는 것을 특징으로 한다. 이와 같이 tert-부틸기가 Ortho 위치에 도입됨으로서, 2,4-, 2,6-, 2,4,6-, 2,3,5,6-, 3,5-, 4-, 2,3,4,5,6- 등과 같이 다른 위치에 tert-부틸기가 도입된 경우보다 월등한 난연성과 내열성 및 내가수분해성을 부여할 수 있는 것이다. 이중 바람직하게는 상기 화학식 1과 같이 tert-부틸기가 2- 위치에만 도입되는 것이다.
만일 Ortho 위치에 t-부틸기가 아닌 메틸기, 에틸기, 프로필기, n-부틸기와 같은 다른 알킬기 도입시, 충분한 난연성을 달성할 수 없으며, 가공시 난연제가 휘발될 수도 있고, 내가수분해성을 가지기 힘들다.
상기 인계 화합물은 물에 용해시켜 75 % 농도로 하여 93oC에서 48 시간 교반 후 산가 변화가 0.5 mg KOH/g 미만이고, 바람직하게는 0.3 미만, 예를 들면 0.01 내지 0.25 mg KOH/g이다.
본 발명에서 산가는 시료 0.5~20 g 를 디메틸설폭사이드(50ml)에 녹이고 BTB 용액을 1~2ml 첨가 한 후 0.1N NaOH 용액으로 적정하며 측정하여 하기 식에 의해 구한 것을 의미한다.
산가 = ((0.1N-NaOH 용액 소비 ml) * (0.1N-NaOH 용액 Factor) * 5.61) / 시료량(g)
또한, 280oC에서 1 시간 방치 전후 산가 변화가 0.1 mg KOH/g 미만, 바람직하게는 0.05 미만, 예를 들면 0 내지 0.01 mg KOH/g이다.
상기 인계 화합물은 350 oC에서 열중량 분석에 의하여 측정한 중량 손실이 5.5 % 이하, 바람직하게는 0.1 내지 5 % 일 수 있다.
상기 인계 화합물은 포스포러스 옥시클로라이드, 하기 화학식 2로 표시되는 2-터셔리부틸페놀계 화합물 및 하이드로퀴논을 반응시켜 제조될 수 있다.
[화학식 2]
Figure pat00004
(상기 식에서, R은 수소, C1-C6의 알킬기, C6 -C12의 아릴기임).
구체예에서는 포스포러스 옥시클로라이드 및 상기 화학식 2로 표시되는 2-터셔리부틸페놀계 화합물을 먼저 반응시킨 후, 상기 반응물에 하이드로퀴논을 반응시키는 단계로 제조될 수 있다.
예를 들면 포스포러스 옥시클로라이드와 2-터셔리부틸페놀을 반응시켜 디2-터셔리부틸페닐 클로로포스페이트를 제조하고; 그리고 상기 디2-터셔리부틸페닐 클로로포스페이트에 하이드로퀴논을 반응시키는 단계로 포함하여 이루어질 수 있다.
구체예에서, 상기 포스포러스 클로라이드계 화합물과 터셔리부틸페놀의 반응은 루이스 산 촉매를 사용하거나 염기 촉매를 사용할 수도 있다.
상기 루이스 산 촉매로는 금속 염화물이나 금속 산화물이 사용될 수 있으며, 바람직하게는 마그네슘 클로라이드, 알루미늄 클로라이드, 칼슘 클로라이드 등의 금속 염화물이 사용될 수 있으나 반드시 이에 한정되는 것은 아니다. 사용하는 양은 0.1-10 mol %이다. 상기 범위에서 반응속도가 우수하고 반응 후 촉매 제거에도 유리하다. 바람직하게는 0.5-5 mol% 보다 바람직하게는 1-2 mol%이다.
상기 염기 촉매로는 유기아민 화합물을 사용한다. 바람직하게는 피리딘, 루티딘과 같은 방향족 아민과 트리알킬아민류의 삼가아민 등이 사용될 수 있다. 이중 바람직하게는 피리딘 혹은 트리에틸아민이다. 이 때 사용하는 염기 촉매의 양은 사용되는 원료의 염소 원소 양에 대해 1-3 당량, 바람직하게는 1.1-2 당량, 보다 바람직하게는 1.2-1.5 당량이다. 상기 범위에서 반응의 완결성을 높일 수 있으며, 부산물을 최소화 할 수 있다.
사용 가능한 용매는 110-200℃의 끓는점을 가지고 히드록시가 없는 비양성자성 유기 용매이다. 바람직하게는 방향족 화합물로 톨루엔, 크실렌, 클로로벤젠, 디클로로벤젠이며 보다 바람직하게는 톨루엔, 크실렌, 클로로벤젠이다. 110℃보다 낮은 끓는점의 용매에서는 반응이 매우 느리게 진행되며 200℃보다 높은 끓는점을 가지는 용매는 반응 후 완전히 건조시키기 어렵고 제품의 색상이 변질되는 단점이 있다. 이들 용매는 단독 또는 2종 이상 혼합하여 사용될 수 있다.
상기 포스포러스 클로라이드계 화합물과 터셔리부틸페놀계 화합물의 반응 온도는 80?170 ℃, 바람직하게는 100?160 ℃로 한다.
상기 포스포러스 클로라이드계 화합물과 터셔리부틸페놀계 화합물을 반응시키면 터셔리부틸페닐 클로로포스페이트계 화합물이 중간체로 수득된다. 이후 상기 중간체에 하이드로퀴논을 투입하여 반응시킨다. 이때 포스포러스 클로라이드계 화합물 1 당량에 대하여 하이드로퀴논 0.5?2 당량을 반응시키는 것이 바람직하다. 상기 당량비로 적용시 반응의 완결성을 높일수 있으며, 부산물을 최소화 할 수 있다.
상기 인계 화합물은 우수한 난연성, 내가수분해성 및 내열성과 충격강도를 발현하여 열가소성 수지의 난연제로 적합하게 사용될 수 있다. 특히 산소를 함유하는 열가소성 수지에 바람직하게 적용될 수 있다.
본 발명의 다른 관점은 상기 인계 화합물을 포함하는 난연성 열가소성 수지 조성물에 관한 것이다. 상기 열가소성 수지 조성물은 열가소성 수지 100 중량부; 및 인계 화합물 0.1 내지 50 중량부를 포함하여 이루어질 수 있다. 상기 열가소성 수지 조성물은 1.5mm 두께에서의 UL-94 vertical에 의한 난연도가 V-1 혹은 V-0이고, 열변형온도가 90 ℃ 이상, 바람직하게는 90.5~135 ℃ 일 수 있다.
상기 열가소성 수지는 방향족 비닐계 수지, (메타)아크릴레이트계 수지, 폴리올레핀계 수지, 폴리에스테르계 수지, 폴리아미드 수지, 폴리염화비닐계 수지, 폴리에테르계 수지, 폴리카보네이트계 수지 등이 사용될 수 있다. 구체예에서, 상기 열가소성 수지는 폴리 스티렌 수지(PS 수지), 아크릴로니트릴-부타디엔-스티렌 공중합체 수지(ABS 수지), 고무변성 폴리스티렌 수지(HIPS), 아크릴로니트릴-스티렌-아크릴레이트 공중합체 수지(ASA 수지), 아크릴로니트릴-스티렌 공중합체 수지 (SAN 수지), 메틸메타크릴레이트-부타디엔-스티렌 공중합체 수지(MBS 수지), 아크릴로니트릴-에틸아크릴레이트-스티렌 공중합체 수지(AES 수지), 폴리카보네이트 수지(PC), 폴리 페닐렌에테르 수지(PPE), 폴리페닐렌설파이드 수지(PPS), 폴리 에틸렌 수지 (PE), 폴리 프로필렌 수지 (PP), 폴리에틸렌 테레프탈레이트(PET), 폴리부틸렌 테레프탈레이트(PBT), 폴리(메타)아크릴계 수지, 폴리아미드(PA)계 수지 등이 사용될 수 있으며, 반드시 이에 제한되는 것은 아니다. 이들은 단독 또는 2종 이상 혼합하여 사용될 수 있다.
한 구체예에서, 상기 열가소성 수지는 폴리카보네이트 수지일 수 있다. 폴리카보네이트 수지가 기초수지로 사용될 경우 폴리카보네이트 수지 100 중량부에 대하여 인계 화합물 1 내지 10 중량부, 바람직하게는 3 내지 6 중량부를 포함할 수 있다.
다른 구체예에서 상기 열가소성 수지는 폴리카보네이트 수지와 고무변성 방향족 비닐계 중합체 수지의 블렌드일 수 있다. 상기 블렌드가 기초수지로 사용될 경우 폴리카보네이트 수지와 고무변성 방향족 비닐계 중합체 수지의 블렌드 100 중량부에 대하여 인계 화합물 10 내지 25 중량부, 바람직하게는 10 내지 20 중량부를 포함할 수 있다.
또한 상기 열가소성 수지 조성물은 각각의 용도에 따라 첨가제를 더 포함할 수 있다. 상기 첨가제로는 난연제, 난연보조제, 활제, 가소제, 열안정제, 적하방지제, 산화방지제, 상용화제, 광안정제, 안료, 염료 및 무기물 첨가제 등을 사용할 수 있으며, 반드시 이에 제한되는 것은 아니다. 이들은 단독 또는 2종 이상 혼합하여 사용할 수 있다. 상기 무기물 첨가제의 바람직한 예로는 석면, 유리섬유, 탈크, 세라믹 또는 황산염 등을 들 수 있다. 상기 첨가제는 기초수지 100 중량부에 대하여 30 중량부 이하로 사용할 수 있다. 또한 난연성 개선을 위해 상기에 설명한 인계 화합물에 할로겐 함유 유기 화합물, 시아뉴레이트 화합물, 금속염, 불소화 폴리올레핀 등과 같이 일반적으로 널리 상용화된 난연제 및 난연 보조제를 추가로 사용할 수 있다.
난연 보조제로 사용 가능한 금속염은 통상적으로 널리 알려진 술폰산 금속염 및 술폰 술폰산 금속염 등이 있으며, 적하 방지제로 사용 가능한 불소화 폴리올레핀계 수지는 종래의 이용가능한 수지로서 폴리테트라플루오로에틸렌, 폴리비닐리덴플루오라이드, 테트라플루오로에틸렌/비닐리덴플루오로라이드 공중합체, 테트라플루오로에틸렌/헥사플루오로프로필렌 공중합체 및 에틸렌/테트라플루오로에틸렌 공중합체 등을 들 수 있다. 이들은 서로 독립적으로 사용될 수도 있고, 서로 다른 2종 이상이 병용될 수도 있다.
본 발명에 따른 난연성 열가소성 수지 조성물은 수지 조성물을 제조하는 공지의 방법으로 제조할 수 있다. 예를 들면, 본 발명의 구성 성분과 기타 첨가제들을 동시에 혼합한 후, 압출기 내에서 용융 압출하여 펠렛 또는 칩 형태로 제조할 수 있다.
본 발명의 열가소성 수지 조성물은 난연성이 우수하면서도, 내열성이 뛰어난 물성을 갖기 때문에, 예를 들면, TV, 오디오, 핸드폰, 디지털 카메라, 내비게이션, 세탁기, 컴퓨터, 모니터, MP3, 비디오 플레이어, CD 플레이어, 세척기와 같은 전기ㆍ전자 제품의 하우징 및 사무자동화 기기 기타 대형 사출물 제조에 널리 이용될 수 있다.
본 발명에 따른 열가소성 수지 조성물을 이용하여 플라스틱 성형품을 성형하는 방법에는 특별한 제한이 없으며, 예를 들어, 압출, 사출 혹은 캐스팅 성형 방법 등이 적용될 수 있다. 상기 성형은 본 발명이 속하는 분야에서 통상의 지식을 가진 자에 의해 용이하게 실시될 수 있다.
이하, 본 발명의 바람직한 실시예를 통해 본 발명의 구성 및 작용을 더욱 상세히 설명하기로 한다. 다만, 이는 본 발명의 바람직한 예시로 제시된 것이며 어떠한 의미로도 이에 의해 본 발명이 제한되는 것으로 해석될 수는 없다.
여기에 기재되지 않은 내용은 이 기술 분야에서 숙련된 자이면 충분히 기술적으로 유추할 수 있는 것이므로 그 설명을 생략하기로 한다.
실시예
실시예 1
Phosphorus oxychloride(Aldrich 제조) 2당량, 2-t-Butylphenol(Aldrich 제조) 4당량과 Triethylamine 4.4당량을 톨루엔 (Phosphorus oxychloride 투입량 대비 10배)에 투입한 뒤 130oC 로 승온 후 10시간 이상 교반하였다. 반응이 완료 되면 상온으로 온도를 내리고 Hydroquinone(Samchun 제조) 1당량 및 Triethylamine(Samchun 제조) 2.2당량과 함께 초기 투입량의 절반으로 톨루엔(Samchun 제조)을 투입하였다. 반응기를 130oC로 승온 후 10시간 이상 교반하였다. 반응 완료 후 상온으로 온도를 내리고 물(톨루엔 전체 투입량의 절반)을 투입하여 3회 세척하였다. 물층은 버리고 유기층을 감압제거하였다. 메탄올을 투입하여 70oC로 승온 하여 모두 녹인 후, 영하 0oC 이하로 감온 하여 재결정하였다. 여과 후 수득된 인계 화합물은 흰색 고체의 성상을 가졌으며 수율 97%로 수득하였다. H-NMR 사진(Bruker 사 300MHz)은 도 1에 나타내었으며, 하기 화학식 1-1의 구조를 확인하였다.
[화학식 1-1]
Figure pat00005

제조된 화합물에 대해 하기의 방법으로 내가수분해성 및 내열성을 측정하였다.
(1) 내가수분해성: 인계 화합물 75g 에 distilled water 25g을 용해시킨 다음, 93oC×48h 조건으로 교반 후 전후 산가 비교를 하였다. 산가 ( mg KOH/g)는 시료 0.5~20 g 를 디메틸설폭사이드(50ml)에 녹이고 BTB 용액을 1~2ml 첨가 한 후 0.1N NaOH 용액으로 적정하며 측정하여 하기 식에 의해 구하였다.
산가 = ((0.1N-NaOH 용액 소비 ml) * (0.1N-NaOH 용액 Factor) * 5.61) / 시료량(g)
(2) 내열성 :
(a) 인계 화합물 10g에 대하여, 280oC×1h 조건으로 방치 후 전후 산가 비교한 것이다. 산가는 상기 방법과 동일하게 구하였다.
(b) 200oC, 250oC, 300oC 및 350 oC에서 열중량분석(TGA)에 의해 중량손실(%) 을 구하였다.
비교예 1
실시예 1에서 제조된 인계 화합물 대신 비스페놀비스디페닐포스페이트(중국 Yoke사 BDP)를 사용하여 상기와 동일한 방법으로 내가수분해성 및 내열성 평가를 하였다.
비교예 2
실시예 1에서 제조된 인계 화합물 대신 일본 다이하치社(Daihachi)의 PX-200(상품명)을 사용하여 상기와 동일한 방법으로 내가수분해성 및 내열성 평가를 하였다.
실시예 1 비교예 1 비교예 2
내가수분해성
(산가변화: mg KOH/g)		 0.24 0.91 2.20
내열성
(산가변화: mg KOH/g)		 0.00 0.89 1.19
중량손실(%) 200oC 0.6 1.0 0.4
250oC 0.6 1.6 0.7
300oC 1.3 4.1 4.2
350oC 4.9 17.6 19.5
실시예 2
상기 실시예 1에서 제조된 인계 화합물(화학식 1-1) 5 중량부와 중량 평균 분자량이 25,000 g/mol인 비스페놀-A형의 폴리카보네이트(일본 테이진(Teijin)사 제조, PANLITE L-1250W) 100 중량부를 투입하고 통상의 이축 압출기를 이용하여 압출한 후, 압출물을 펠렛 형태로 제조하고, 상기 펠렛을 80 ℃에서 2시간 동안 건조한 후, 성형온도 200?280 ℃, 금형온도 40?80 ℃에서 10 oz 사출기를 이용하여 시편을 제조하였다.
비교예 3
실시예 2에서 사용한 인계 화합물 대신 일본 다이하치社(Daihachi)의 PX-200(상품명)(A')를 사용한 것을 제외하고는 상기 실시예 2와 동일하게 수행하였다.
실시예 2 비교예 3
난연도 (UL94, 1/8") V-0 V-1
내열도 (VST, oC) 130.4 128.1
IZOD (1/8", kgf?cm/cm) 13.2 11.4
* VST (Vicat Softening Temperature)를 ISO R 306 규정에 따라서 측정하였다. 추의 무게는 5kg으로 하였다
* IZOD : 1/8" 두께에서 ASTM D-256 규격에 의거하여 측정되었다(kgf?cm/cm).
상기 표 2에 나타난 바와 같이, 본 발명의 인계 화합물은 기존 화합물 PX-200을 사용한 비교예 3 보다 난연도, 내열도 및 충격강도가 월등히 향상된 것을 알 수 있었다.
실시예 3~6
상기 실시예 1에서 제조된 인계 화합물(화학식 1-1)에 기초수지로 중량 평균 분자량이 25,000 g/mol인 비스페놀-A형의 폴리카보네이트(일본 테이진(Teijin)사 제조, PANLITE L-1250W)와 제일모직(주)의 고무강화 스티렌계 수지인 CHT의 블렌드를 사용하여 하기 표 3의 함량으로 사용한 것을 제외하고는 상기 실시예 1과 동일하게 수행하였다.
실시예
3 4 5 6
폴리카보네이트 수지 80 80 80 80
고무변형 방향족 비닐계 중합체 20 20 20 20
인계 화합물(화학식 1-1) 12 14 16 18
난연도 (UL94, 2mm) V-0 V-0 V-0 V-0
난연도 (UL94, 1.5mm) V-1 V-0 V-0 V-0
내열도 (HDT, oC) 96.2 93.2 91.2 90.6
비교예 4~7
실시예 3~6에서 사용한 인계 화합물(화학식 1-1) 대신 비스페놀비스디페닐포스페이트(중국 Yoke사 BDP)를 사용한 것을 제외하고는 상기 실시예 3~6과 동일하게 수행하였다. 결과는 표 4에 나타내었다.
비교예
4 5 6 7
폴리카보네이트 수지 80 80 80 80
고무변형 방향족 비닐계 중합체 20 20 20 20
인계 화합물(BDP) 12 14 16 18
난연도 (UL94, 2mm) V-0 V-0 V-0 V-0
난연도 (UL94, 1.5mm) V-2 V-1 V-0 V-0
내열도 (HDT, oC) 92.5 87.7 84.2 81.5
비교예 8~11
실시예 3~6에서 사용한 인계 화합물(화학식 1-1) 대신 일본 다이하치社(Daihachi)의 PX-200(상품명)을 사용한 것을 제외하고는 상기 실시예 3~6과 동일하게 수행하였다. 결과는 표 5에 나타내었다.
비교예
8 9 10 11
폴리카보네이트 수지 80 80 80 80
고무변형 방향족 비닐계 중합체 20 20 20 20
인계 화합물(BDP) 12 14 16 18
난연도 (UL94, 2mm) V-0 V-0 V-0 V-0
난연도 (UL94, 1.5mm) V-1 V-0 V-0 V-0
내열도 (HDT, oC) 90.6 87.2 85.2 83.2
상기 표 3~5에 나타난 바와 같이, 고무변형 방향족 비닐계 중합체를 사용한 조성물에서도 본 발명의 조성물은 비교예 4~11 에 비해 우수한 내열도 및 난연도를 갖는 것을 알 수 있다.
물성평가 방법
(1) 난연성: 2mm 및 1.5mm 두께의 시편에 대하여 UL-94 vertical 난연규정에 따라 난연성을 측정하였다.
(2) 내열도 : HDT ( Heat Distortion Temperature)를 ASTM D648 (1/4", 18.5 kgf/㎠, 120 ℃/hr)에 따라 측정하였다
이상 첨부된 도면 및 표를 참조하여 본 발명의 실시예들을 설명하였으나, 본 발명은 상기 실시예들에 한정되는 것이 아니라 서로 다른 다양한 형태로 제조될 수 있으며, 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자는 본 발명의 기술적 사상이나 필수적인 특징을 변경하지 않고서 다른 구체적인 형태로 실시될 수 있다는 것을 이해할 수 있을 것이다. 그러므로 이상에서 기술한 실시예들은 모든 면에서 예시적인 것이며 한정적이 아닌 것으로 이해해야 한다.

Claims (10)

  1. 하기 화학식 1로 표시되는 인계 화합물:
    [화학식 1]
    Figure pat00006

    (상기 식에서, R은 수소, C1-C6의 알킬기, C6 -C12의 아릴기임).
  2. 제1항에 있어서, 상기 인계 화합물은 물에 용해시켜 75 % 농도로 하여 93oC에서 48 시간 교반 후 산가 변화가 0.5 mg KOH/g 미만이고, 280oC에서 1 시간 방치 전후 산가 변화가 0.1 mg KOH/g 미만인 것을 특징으로 하는 인계 화합물.
  3. 제1항에 있어서, 상기 인계 화합물은 350 oC에서 열중량 분석에 의하여 측정한 중량 손실이 5.5 % 이하인 것을 특징으로 하는 인계 화합물.
  4. 포스포러스 옥시클로라이드 및 하기 화학식 2로 표시되는 화합물을 반응시키고; 그리고
    상기 반응물에 하이드로퀴논을 반응시키는;
    단계로 포함하여 이루어지는 하기 화학식 1로 표시되는 인계 화합물의 제조방법:

    [화학식 1]
    Figure pat00007

    (상기 식에서, R은 수소, C1-C6의 알킬기, C6 -C12의 아릴기임).

    [화학식 2]
    Figure pat00008

    (상기 식에서, R은 수소, C1-C6의 알킬기, C6 -C12의 아릴기임).
  5. 제1항 내지 제3항중 어느 한 항의 인계 화합물을 포함하는 난연성 열가소성 수지 조성물.
  6. 제5항에 있어서, 상기 열가소성 수지 조성물은 열가소성 수지 100 중량부; 및 상기 인계 화합물 0.1 내지 50 중량부를 포함하여 이루어지는 것을 특징으로 하는 난연성 열가소성 수지 조성물.
  7. 제5항에 있어서, 상기 열가소성 수지는 폴리 스티렌 수지(PS 수지), 아크릴로니트릴-부타디엔-스티렌 공중합체 수지(ABS 수지), 고무변성 폴리스티렌 수지(HIPS), 아크릴로니트릴-스티렌-아크릴레이트 공중합체 수지(ASA 수지), 아크릴로니트릴-스티렌 공중합체 수지 (SAN 수지), 메틸메타크릴레이트-부타디엔-스티렌 공중합체 수지(MBS 수지), 아크릴로니트릴-에틸아크릴레이트-스티렌 공중합체 수지(AES 수지), 폴리카보네이트 수지(PC), 폴리 페닐렌에테르 수지(PPE), 폴리페닐렌설파이드 수지(PPS), 폴리 에틸렌 수지 (PE), 폴리 프로필렌 수지 (PP), 폴리에틸렌 테레프탈레이트(PET), 폴리부틸렌 테레프탈레이트(PBT), 폴리(메타)아크릴계 수지, 폴리아미드(PA)계 수지로 이루어진 군으로부터 하나 이상을 포함하는 것을 특징으로 하는 난연성 열가소성 수지 조성물.
  8. 제5항에 있어서, 상기 열가소성 수지는 폴리카보네이트 수지이며, 폴리카보네이트 수지 100 중량부에 대하여 상기 인계 화합물 1 내지 10 중량부를 포함하여 이루어지는 것을 특징으로 하는 난연성 열가소성 수지 조성물.
  9. 제5항에 있어서, 상기 열가소성 수지는 폴리카보네이트 수지와 고무변성 방향족 비닐계 중합체 수지의 블렌드이며, 상기 블렌드 100 중량부에 대하여 상기 인계 화합물 10 내지 25 중량부를 포함하여 이루어지는 것을 특징으로 하는 난연성 열가소성 수지 조성물.
  10. 제5항에 있어서, 상기 열가소성 수지 조성물은 난연제, 난연보조제, 활제, 가소제, 열안정제, 적하방지제, 산화방지제, 상용화제, 광안정제, 안료, 염료 및 무기물 첨가제로 이루어진 군으로부터 선택된 하나 이상의 첨가제를 더 포함하는 것을 특징으로 하는 난연성 열가소성 수지 조성물.
KR1020110028418A 2010-12-22 2011-03-29 신규 인계 화합물, 그 제조방법 및 이를 포함하는 난연성 열가소성 수지 조성물 Expired - Fee Related KR101411008B1 (ko)

Priority Applications (3)

Application Number Priority Date Filing Date Title
CN201110300882.XA CN102532191B (zh) 2010-12-22 2011-09-30 新型磷化合物、其制备方法以及包括该磷化合物的阻燃热塑性树脂组合物
US13/271,742 US8410203B2 (en) 2010-12-22 2011-10-12 Phosphorus compound, method of preparing the same and flame retardant thermoplastic resin composition including the same
EP11185963A EP2468814A1 (en) 2010-12-22 2011-10-20 Novel Phosphorus Compound, Method of Preparing the Same and Flame Retardant Thermoplastic Resin Composition Including the Same

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR1020100132902 2010-12-22
KR20100132902 2010-12-22

Publications (2)

Publication Number Publication Date
KR20120071282A true KR20120071282A (ko) 2012-07-02
KR101411008B1 KR101411008B1 (ko) 2014-06-23

Family

ID=46706360

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020110028418A Expired - Fee Related KR101411008B1 (ko) 2010-12-22 2011-03-29 신규 인계 화합물, 그 제조방법 및 이를 포함하는 난연성 열가소성 수지 조성물

Country Status (1)

Country Link
KR (1) KR101411008B1 (ko)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101537858B1 (ko) * 2013-11-18 2015-07-17 롯데케미칼 주식회사 내열성이 우수한 난연성 열가소성 수지 조성물 및 이를 이용한 성형품
KR20150101755A (ko) * 2014-02-27 2015-09-04 김민관 비할로겐계 난연성 폴리카보네이트 수지의 제조방법 및 그에 의해 제조된 폴리카보네이트 수지와 이를 이용한 고분자 조성물

Family Cites Families (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6906123B2 (en) * 1998-09-02 2005-06-14 Cheil Industries Inc. Flameproof styrene-containing graft resin compositions having a particular nitrile content distribution
KR100552999B1 (ko) * 2003-08-04 2006-02-15 제일모직주식회사 난연성 열가소성 수지 조성물
KR100743482B1 (ko) * 2003-08-04 2007-07-30 제일모직주식회사 난연성 열가소성 수지조성물

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101537858B1 (ko) * 2013-11-18 2015-07-17 롯데케미칼 주식회사 내열성이 우수한 난연성 열가소성 수지 조성물 및 이를 이용한 성형품
KR20150101755A (ko) * 2014-02-27 2015-09-04 김민관 비할로겐계 난연성 폴리카보네이트 수지의 제조방법 및 그에 의해 제조된 폴리카보네이트 수지와 이를 이용한 고분자 조성물

Also Published As

Publication number Publication date
KR101411008B1 (ko) 2014-06-23

Similar Documents

Publication Publication Date Title
TWI432444B (zh) 阻燃與耐衝擊改質劑、其製造方法以及包含該些物品的熱塑性樹脂組成物
KR101344807B1 (ko) 중합형 인계 화합물을 포함하는 열가소성 수지 조성물, 상기 조성물로부터 성형된 플라스틱 성형품 및 중합형 인계 화합물의 제조방법
US8779037B2 (en) Polycarbonate resin composition with excellent flame retardancy
US8329792B2 (en) Phosphonate based compound and flameproof thermoplastic resin composition including the same
EP2143754B1 (en) Flame retardent and impact modifier, method for preparing thereof, and thermoplastic resin composition containing the same
US8461236B2 (en) Phosphoric compound, method for preparing the same, and flame retardant thermoplastic resin composition including the same
KR101134012B1 (ko) 난연성 열가소성 수지 조성물
CN102532191B (zh) 新型磷化合物、其制备方法以及包括该磷化合物的阻燃热塑性树脂组合物
US8846789B2 (en) Phosphonate based compound and flame retardant styrenic resin composition including the same
KR100654525B1 (ko) 카르복시에틸 포스피네이트 에스테르 염 화합물과 이를함유하는 난연성 열가소성 수지조성물
JP4787323B2 (ja) 重合体樹脂とカルボキシレートホスフィネート塩化合物とを含む重合体組成物
KR101251330B1 (ko) 난연성이 우수한 폴리카보네이트　수지 조성물
KR101411008B1 (ko) 신규 인계 화합물, 그 제조방법 및 이를 포함하는 난연성 열가소성 수지 조성물
KR20090073474A (ko) 새로운 인계 난연제, 그 제조방법 및 이를 함유하는 난연열가소성 수지 조성물
KR100842205B1 (ko) 인계 고리형 화합물, 그 제조방법 및 이를 이용한 난연성열가소성 수지 조성물
KR101465476B1 (ko) 새로운 구조를 갖는 인계 화합물, 이의 제조방법, 및 이를 포함하는 난연성 열가소성 수지 조성물
KR19980079379A (ko) 열변형 온도 특성 및 기계적 특성이 향상된 난연성 고분자 수지조성물
KR101139864B1 (ko) 새로운 인계 화합물, 그 제조방법 및 이를 이용한 난연성 열가소성 수지 조성물
KR101156089B1 (ko) 새로운 디페녹시포스포릴계 난연제, 그 제조방법 및 이를 함유한 난연성 열가소성 수지 조성물
KR20130076614A (ko) 난연 열가소성 수지 조성물 및 이로부터 제조된 성형품
JPH0592986A (ja) 有機リン化合物およびそれを含有する難燃性熱安定性樹脂組成物
KR20110078521A (ko) 난연성이 우수한 폴리카보네이트　수지 조성물

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

AMND Amendment
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PN2301 Change of applicant

St.27 status event code: A-3-3-R10-R13-asn-PN2301

St.27 status event code: A-3-3-R10-R11-asn-PN2301

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PX0901 Re-examination

St.27 status event code: A-2-3-E10-E12-rex-PX0901

PX0701 Decision of registration after re-examination

St.27 status event code: A-3-4-F10-F13-rex-PX0701

X701 Decision to grant (after re-examination)
GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R11-asn-PN2301

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R14-asn-PN2301

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R11-asn-PN2301

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R14-asn-PN2301

FPAY Annual fee payment

Payment date: 20170526

Year of fee payment: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 6

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 7

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 8

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 9

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 10

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 11

PC1903 Unpaid annual fee

St.27 status event code: A-4-4-U10-U13-oth-PC1903

Not in force date: 20250618

Payment event data comment text: Termination Category : DEFAULT_OF_REGISTRATION_FEE

H13 Ip right lapsed

Free format text: ST27 STATUS EVENT CODE: N-4-6-H10-H13-OTH-PC1903 (AS PROVIDED BY THE NATIONAL OFFICE); TERMINATION CATEGORY : DEFAULT_OF_REGISTRATION_FEE

Effective date: 20250618

PC1903 Unpaid annual fee

St.27 status event code: N-4-6-H10-H13-oth-PC1903

Ip right cessation event data comment text: Termination Category : DEFAULT_OF_REGISTRATION_FEE

Not in force date: 20250618
