KR20120122479A

KR20120122479A - 색이 변하는 이중구조 스테인리스 컵

Info

Publication number: KR20120122479A
Application number: KR1020110040657A
Authority: KR
Inventors: 윤세칠
Original assignee: 윤세칠
Priority date: 2011-04-29
Filing date: 2011-04-29
Publication date: 2012-11-07
Anticipated expiration: 2031-04-29
Also published as: KR101363633B1

Abstract

본 발명은 색이 변하는 이중구조 스테인리스 컵에 관한 것으로서, 보다 구체적으로는 상단이 개방되고 상단에서 하단으로 갈수록 넓어지며, 저면의 중앙에는 나사구멍을 구비하고, 투명한 플라스틱으로 제조된 외통부; 상기 외통부의 일측에 구비된 손잡이부; 상기 외통부의 하단에 구비되고, 중앙에는 나사구멍이 있으며, 바닥면에 미끄럼방지부를 포함하는 받침부; 상기 외통부의 개방된 상단으로 삽입하여 안착되도록 하는 환형의 걸림부가 상단에 형성되어 있고, 저면의 중앙에는 너트가 부착되며, 스테인리스로 제조된 내통부; 및 상기 받침부의 나사구멍, 상기 외통부의 나사구멍을 차례로 통과하여 상기 내통부에 부착된 너트와 나사결합을 함으로써, 상기 내통부와 외통부를 고정시키는 볼트를 포함하며, 상기 내통부는, 외면에 시온안료로 무늬를 인쇄하고, 상기 무늬 인쇄면을 단열 코팅한 것을 그 구성상의 특징으로 한다.
본 발명에서 제안하고 있는 색이 변하는 이중구조 스테인리스 컵에 따르면, 복수의 시온안료와 일반안료를 섞어 사용함으로써 심미감과 신비감을 줄 수 있다. 또한, 본 발명에 따르면, 컵의 구조를 이중구조로 함으로써, 절연기능, 온도 유지기능, 및 온도변화에 따라 컵 외측에 물방울이 맺히게 되어 손과 컵의 주변이 물에 젖는 것을 방지할 수 있다. 뿐만 아니라, 본 발명에 따르면, 컵의 재질을 스테인리스로 함으로써, 내구성이 향상되고 시온안료의 효과를 극대화시킬 수 있다.

Description

색이 변하는 이중구조 스테인리스 컵{STAINLESS CUP ENABLED CHANGE COLOR ACCORDING TEMPERATURE}

본 발명은 컵에 관한 것으로서, 보다 구체적으로는 온도에 따라 색이 변하는 시온안료로 무늬가 인쇄되고, 이중구조로 되어 있으며, 스테인리스 재질로 제조된 컵에 관한 것이다.

컵은 음료를 담기 위한 그릇의 총칭으로 머그컵, 커피 잔, 찻잔, 맥주 컵 등이 있다. 일반적으로 컵은 상측 면이 개구되는 원통 형상으로 이루어져 상측 개구부로부터 들어오는 음료수를 담게 되는 것으로서, 도기, 자기, 유리 등의 다양한 재질로 이루어진다.

컵은 대부분 단층구조를 이루고 있는데, 이와 같은 구조로 인해 뜨거운 음료를 마실 때에 음료의 뜨거운 온도가 컵에 전도되어 컵을 잡지 못하는 문제점, 보온이 잘되지 않아 쉽게 음료가 식는 문제점, 및 컵 안의 내용물과 외부와의 온도 차이에 따른 응결 현상으로 컵의 외측에 물방울이 맺히게 되어, 손과 컵의 주변이 물에 젖는 문제점이 있는바, 이와 같은 문제를 해결하기 위하여 따로 컵홀더와 컵 받침 등을 이용하였다.

또한, 컵의 외면에는 통상적으로 일반안료를 이용하여 데칼 프린트(Decal printed, 전사지) 기법으로 그림이나 문자 등을 인쇄함으로써, 사용자로 하여금 심미감을 불러일으키고, 상품성을 향상시키도록 하였다.

그러나 도기, 자기, 유리 등의 재질을 이용하는 경우는 내구성이 떨어지고, 컵홀더나, 컵 받침을 따로 구비하여 사용하는 것은 불편함이 따른다. 또한, 유리컵 등에 일반안료로 그림이나 문자 등을 인쇄하는 것은, 인쇄된 그림이나 문자가 쉽게 벗겨질 우려가 있고, 그림이나 문자에 의한 시각적인 효과가 제한적인 문제가 있다.

본 발명은 기존에 제안된 방법들의 상기와 같은 문제점들을 해결하기 위해 제안된 것으로서, 복수의 시온안료와 일반안료를 섞어 사용함으로써, 심미감과 신비감을 주는, 색이 변하는 이중구조 스테인리스 컵을 제공하는 것을 그 목적으로 한다.

또한, 본 발명은, 컵의 구조를 이중구조로 함으로써, 절연기능, 온도 유지기능을 갖고, 온도변화에 따라 컵 외측에 물방울이 맺히게 되어 손과 컵의 주변이 물에 젖는 것을 방지하는, 색이 변하는 이중구조 스테인리스 컵을 제공하는 것을 다른 목적으로 한다.

또한, 본 발명은, 컵의 재질을 스테인리스로 함으로써, 내구성이 향상되고 시온안료에 의한 색상 변화 효과를 극대화시킬 수 있는, 색이 변하는 이중구조 스테인리스 컵을 제공하는 것을 또 다른 목적으로 한다.

상기한 목적을 달성하기 위한 본 발명의 특징에 따른 색이 변하는 이중구조 스테인리스 컵은,

상단이 개방되고 상단에서 하단으로 갈수록 넓어지며, 저면의 중앙에는 나사구멍을 구비하고, 투명한 플라스틱으로 제조된 외통부;

상기 외통부의 일측에 구비된 손잡이부;

상기 외통부의 하단에 구비되고, 중앙에는 나사구멍이 있으며, 바닥면에 미끄럼방지부를 포함하는 받침부;

상기 외통부의 개방된 상단으로 삽입하여 안착되도록 하는 환형의 걸림부가 상단에 형성되어 있고, 저면의 중앙에는 너트가 부착되며, 스테인리스로 제조된 내통부; 및

상기 받침부의 나사구멍, 상기 외통부의 나사구멍을 차례로 통과하여 상기 내통부에 부착된 너트와 나사결합을 함으로써, 상기 내통부와 외통부를 고정시키는 볼트를 포함하며,

상기 내통부는,

외면에 시온안료로 무늬를 인쇄하고, 상기 무늬 인쇄면을 단열 코팅한 것을 그 구성상의 특징으로 한다.

바람직하게는, 상기 외통부는,

내면의 하단에 내통부를 안정하게 지지하는 지지부를 더 포함할 수 있다.

바람직하게는, 상기 손잡이부는,

플라스틱으로 제조되고, 상기 시온안료가 도포될 수 있다.

바람직하게는, 상기 내통부는,

일반안료로 외면을 코팅한 후, 그 위에 온도에 따라 색깔이 변하는 복수의 시온안료로 복수의 무늬를 인쇄하여, 온도의 변화에 따라 다양한 무늬와 색깔이 발현되도록 할 수 있다.

바람직하게는, 상기 내통부는,

일반안료로 무늬를 인쇄한 후, 온도가 높아지면 색이 투명해지는 시온안료를 전면 도포하여, 온도가 높아지면 일반안료로 인쇄한 무늬가 발현되도록 할 수 있다.

바람직하게는,

상기 외통부는 일반안료로 무늬가 인쇄되고,

상기 내통부는 온도가 높아지면 색이 발현되는 시온안료로 무늬가 인쇄되며,

상기 외통부에 인쇄된 무늬와 상기 내통부에 인쇄된 무늬는 미리 지정된 관련성이 있어 상기 외통부와 상기 내통부의 위치 관계를 결정할 수 있다.

바람직하게는, 상기 시온안료는,

스틸벤유도체를 원료로 하고, 마이크로캡슐 형태로 이루어져 있을 수 있다.

본 발명에서 제안하고 있는 색이 변하는 이중구조 스테인리스 컵에 따르면, 복수의 시온안료와 일반안료를 섞어 사용함으로써 심미감과 신비감을 줄 수 있다. 또한, 본 발명에 따르면, 컵의 구조를 이중구조로 함으로써, 절연기능, 온도 유지기능, 및 온도변화에 따라 컵 외측에 물방울이 맺히게 되어 손과 컵의 주변이 물에 젖는 것을 방지할 수 있다. 뿐만 아니라, 본 발명에 따르면, 컵의 재질을 스테인리스로 함으로써, 내구성이 향상되고 시온안료의 효과를 극대화시킬 수 있다.

도 1은 본 발명의 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵을 도시한 도면.
도 2는 본 발명의 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵의 내통부의 세부 구성을 도시한 도면.
도 3은 본 발명의 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵의 시온안료에 의해 색이 변하는 과정을 도시한 도면.
도 4는 본 발명의 다른 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵의 시온안료에 의해 색이 변하는 과정을 도시한 도면.
도 5는 본 발명의 또 다른 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵의 시온안료에 의해 색이 변하는 과정을 도시한 도면
도 6은 본 발명의 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵의 외통부의 세부 구성을 도시한 도면.
도 7은 본 발명의 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵에서, 볼트와 너트의 나사결합을 도시한 도면.

이하에서는 첨부된 도면을 참조하여 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자가 본 발명을 용이하게 실시할 수 있도록 바람직한 실시예를 상세히 설명한다. 다만, 본 발명의 바람직한 실시예를 상세하게 설명함에 있어, 관련된 공지 기능 또는 구성에 대한 구체적인 설명이 본 발명의 요지를 불필요하게 흐릴 수 있다고 판단되는 경우에는 그 상세한 설명을 생략한다. 또한, 유사한 기능 및 작용을 하는 부분에 대해서는 도면 전체에 걸쳐 동일 또는 유사한 부호를 사용한다.

덧붙여, 명세서 전체에서, 어떤 부분이 다른 부분과 ‘연결’되어 있다고 할 때, 이는 ‘직접적으로 연결’되어 있는 경우뿐만 아니라, 그 중간에 다른 소자를 사이에 두고 ‘간접적으로 연결’되어 있는 경우도 포함한다. 또한, 어떤 구성요소를 ‘포함’한다는 것은, 특별히 반대되는 기재가 없는 한 다른 구성요소를 제외하는 것이 아니라 다른 구성요소를 더 포함할 수 있다는 것을 의미한다.

도 1은 본 발명의 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵을 도시한 도면이다. 도 1에 도시된 바와 같이, 본 발명의 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵은, 걸림부(110)와 너트(120)를 포함하는 내통부(100), 삽입부(210)와 나사구멍(220)을 포함하는 외통부(200), 미끄럼방지부(310)와 나사구멍(320)을 포함하는 받침부(300), 손잡이부(400), 및 볼트(500)를 포함하여 구성될 수 있다.

즉, 외통부(200)의 외측에는 손잡이부(400)가, 하단에는 받침부(300)가 구비되어 있으며, 외통부(200)의 개방된 상단으로 내통부(100)를 삽입하여 안착시키는 이중구조로 구성될 수 있다. 이와 같은 이중 구조를 채택함으로써, 절연성을 획득하여 파지편이성 및 보온효과를 향상시키고, 온도변화에 따라 컵 외측에 물방울이 맺히게 되어 손과 컵의 주변이 물에 젖는 문제를 해결할 수 있다. 또한, 볼트(500)가 받침부(300) 및 외통부(200)의 나사구멍(320, 220)을 통과하여 내통부(100)에 부착된 너트(120)와 나사결합을 하도록 함으로써, 이중구조를 안정하게 고정시키는 구성을 포함할 수 있다. 이하에서는 각 구성에 대하여 상세히 살펴보기로 한다.

내통부(100)는, 걸림부(110) 및 너트(120)를 포함하여 구성될 수 있다. 도 2는 본 발명의 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵의 내통부(100)의 세부 구성을 도시한 도면이다. 도 2에 도시된 바와 같이, 내통부(100)의 상단에는 외통부(200)의 개방된 상단으로 삽입하여 안착되도록 하는 환형의 걸림부(110)가 형성되어 있을 수 있다. 내통부(100)의 환형의 걸림부(110)는 외통부(200)의 삽입부(210)에 결합하여 내통부(100)와 외통부(200)를 고정시키는 역할을 한다. 또한, 내통부(100)의 하단의 중앙에는 너트(120)가 부착되어 있을 수 있다. 이는 추후에 상세히 설명할 받침부(300)와 외통부(200)의 나사구멍(320, 220)을 통과한 볼트(500)와 나사 결합하기 위한 것이다.

한편, 내통부(100)의 외면에는 시온안료로 무늬를 인쇄할 수 있다. 시온안료란, 온도에 따라 색이 변하는 안료를 말한다. 본 발명의 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵의 내통부(100) 외면에 무늬를 인쇄하는 재료인 시온안료는, 스틸벤유도체를 원료로 하고, 1~10㎛의 마이크로캡슐 형태로 이루어져 있으며, 상기 마이크로캡슐 내에 전자 공여체와 전자 수용체의 온도에 따른 결합 및 분리현상으로 인해 유색 및 투명색을 나타내도록 할 수 있다. 유기화합물인 스틸벤유도체를 원료로 하는 경우, 색의 변화가 빠르고 여러 방법으로 온도를 쉽게 조정할 수 있으며, 적은 온도차에도 색상이 변화하고 되돌아가는 가역성을 갖출 수 있다. 스틸벤유도체 이외에도, 유기화합물의 분자재배열, 원자단의 공간 재배치 등의 원리에 의한 다양한 종류의 시온안료가 이용될 수 있다.

도 3은 본 발명의 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵의 시온안료에 의해 색이 변하는 과정을 도시한 도면이다. 도 3에 도시된 바와 같이, 일반안료로 외면을 코팅하여 컵의 바탕색을 이루도록 하고, 그 위에 온도가 높아지면 색이 사라지는 시온안료를 이용하여 무늬를 인쇄함으로써, 내통부에 뜨거운 내용물이 들어갈 때에 무늬가 사라지도록 할 수 있다. 실시예에 따라서는, 각각 반응하는 온도가 다른 복수의 시온안료를 이용하여 복수의 무늬를 인쇄함으로써, 온도변화에 따라 다양한 무늬와 색깔이 사라지거나 발현되도록 할 수도 있다.

도 4는 본 발명의 다른 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵의 시온안료에 의해 색이 변하는 과정을 도시한 도면이다. 즉, 도 4에 도시된 바와 같이, 일반안료로 외면에 무늬를 인쇄한 후, 온도가 높아지면 색이 투명해지는 시온안료를 전면에 도포함으로써, 실온에서는 시온안료의 색이 컵의 바탕색을 이루도록 하고, 온도가 높아지면 일반안료로 인쇄한 무늬가 발현되도록 할 수 있다.

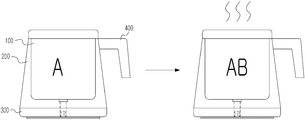

도 5는 본 발명의 또 다른 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵의 시온안료에 의해 색이 변하는 과정을 도시한 도면이다. 도 5의 실시예는, 외통부(200)에 일반안료로 무늬를 인쇄하고 내통부(100)에 시온안료로 무늬를 인쇄하되, 외통부(200)에 인쇄된 무늬와 내통부(100)에 인쇄된 무늬가 미리 지정된 관련성이 있어 외통부(200)와 내통부(100)의 위치 관계를 결정할 수 있도록 하는 실시예이다. 예를 들어, 도 5에 도시된 바와 같이, 외통부(200)에 ‘A’라는 글자를 일반안료로 인쇄하고, 내통부(100)에 ‘A’와 연결되는 의미를 가지는‘B’라는 글자를 높은 온도에 색이 발현되는 시온안료로 인쇄할 수 있다. 실온에서는 외통부(200)에 인쇄된 ‘A’라는 글자만 보일 것이나, 온도가 올라가면 내통부(100)에 인쇄된 ‘B’라는 글자도 발현됨으로써, ‘AB’라는 연결된 의미의 문자가 인식될 것이고, 이로써 시각적으로 주의를 끌 수 있으므로 광고나 홍보 수단으로 이용될 수 있다. 글자 외에 엠블럼, 캐릭터 등의 다양한 무늬가 인쇄될 수 있으며, 외통부(200)와 내통부(100)의 무늬의 연결성을 통해 내통부(100)가 끼워지는 방향이나 위치도 확인할 수 있다.

한편, 안료로 인쇄된 무늬 등은 쉽게 벗겨질 우려가 있으므로, 본 발명의 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵의 내통부(100)의 외면에는, 시온안료 등으로 무늬를 인쇄한 후에 인쇄면을 보호하는 코팅을 할 수 있다. 이때, 안료 등이 열에 약한 것을 고려하여 단열 효과를 가지는 코팅제를 사용함이 바람직하다.

본 발명의 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵의 내통부(100)는, 스테인리스로 제조될 수 있다. 스테인리스는 크롬과 탄소 외에 용도에 따라 니켈, 텅스텐, 바나듐, 구리, 규소 따위의 원소를 함유한 내식성 강철로서, 녹이 슬지 않고 약품에도 부식하지 않으며, 내구성이 강하고, 열의 전도율이 높다. 본 발명의 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵의 내통부(100)는, 이와 같은 재질을 사용함으로써, 내구성을 높일 수 있고, 높은 열전도율을 가지므로 온도변화에 반응하는 시온안료의 효과를 극대화시킬 수 있다.

외통부(200)는, 삽입부(210) 및 나사구멍(220)을 포함하여 구성될 수 있다. 도 6은 본 발명의 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵의 외통부의 세부적인 구성을 도시한 도면이다. 도 6에 도시된 바와 같이, 외통부(200)의 형상은 상단이 개방되고 상단에서 하단으로 갈수록 넓어지도록 할 수 있고, 이와 같은 구조를 채택함으로써, 상하 길이가 긴 형상이어도 바닥면의 면적이 넓어 안정감을 강화시킬 수 있고, 내통부(100)와 외통부(200) 사이 공간에 티백이나, 분말 등을 삽입하는 휴대 공간으로 이용할 수도 있다. 외통부(200)의 삽입부(210)와 내통부(100)의 걸림부(110)의 크기만 맞는다면, 다양한 길이의 내통부(100)를 호환하여 사용할 수 있다. 또한, 외통부(200) 하단의 중앙에는 나사구멍(220)을 구비할 수 있는데, 이는 추후에 상세히 설명할 볼트(500)가 통과하기 위한 것이다.

본 발명의 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵의 외통부(200)의 삽입부(210)는, 내통부(100)의 걸림부(110)가 결합되는 것으로 마찰로 인해 마모될 우려가 있으므로, 삽입부(210)를 보호하기 위해서 고무 등으로 된 보호막을 더 포함할 수 있다. 또한, 외통부(200) 내면의 하단에는 내통부(100)를 고정하는 지지부(230)를 더 포함함으로써, 내통부(100)를 더욱 안정하게 지지하도록 하고, 내통부(100)를 받치는 힘을 분산시켜 외통부(200)의 삽입부(210)가 내통부(100)와의 마찰로 인해 마모되는 현상을 최소화할 수 있다.

외통부(200)의 재질은, 투명한 플라스틱으로 할 수 있다. 플라스틱은 열전도율이 극히 낮고, 무게가 가벼우며, 빛이 투과하여 내부의 무늬 등을 외부에서 볼 수 있다. 본 발명의 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵의 외통부(200)는, 이와 같은 재질을 사용함으로써, 전도율이 높은 스테인리스로 제조된 내통부(100)로부터 내용물의 열이 컵을 잡고 있는 손에 전달되는 것을 차단하고, 이중구조를 유지하면서도 컵의 무게를 가볍게 하며, 내통부(100)에 인쇄된 무늬 등을 외부에서 볼 수 있도록 할 수 있다.

받침부(300)는, 외통부(200)의 하단에 구비될 수 있고, 중앙에는 나사구멍(320)을 구비할 수 있다. 또한, 바닥면에 미끄럼방지부(310)를 포함할 수 있는데, 이와 같은 구성을 채택함으로써, 컵을 바닥에 놓을 때 미끄러지지 않도록 하고, 추후 설명할 받침부(300)의 중앙에 구비되는 나사구멍(320)을 통과하는 볼트(500)로 인해 바닥이 불안정해지는 것을 방지할 수 있다.

손잡이부(400)는, 외통부(200)의 일측에 구비될 수 있고, 열전도율이 낮은 플라스틱으로 제조하여 내용물의 온도 전달로 화상을 입을 염려를 방지할 수 있다. 또한, 실시예에 따라서는, 시온안료를 도포함으로써, 손잡이부(400)의 온도를 감지할 수 있도록 하고, 심미감과 신비감을 향상시키는 효과를 줄 수 있다.

도 7은 본 발명의 일실시예에 따른 색이 변하는 이중구조 스테인리스 컵에서, 볼트(500)와 너트(120)의 나사결합을 도시한 도면이다. 볼트(500)는, 본 발명의 이중구조를 보다 안정적이고 견고하게 할 수 있다. 즉, 외통부(200)와 내통부(100)는 크기가 상이하므로, 일반적으로는 내통부(100)가 외통부(200)의 삽입부(210)에 걸쳐져 떠있는 형상을 이루게 된다. 따라서 수프 등과 같이 무게가 나가는 내용물이 담길 경우 안정감이 저하되는 문제가 있다. 본 발명에서는 볼트(500)와 너트(120)의 나사결합구조를 부가함으로써, 내통부(100)가 외통부(200)에 안전하게 결합되어 있도록 하며, 내통부(100)를 받치는 힘을 분산시켜 외통부(200)의 삽입부(210)가 내통부(100)와의 마찰로 인해 마모되는 현상을 최소화할 수 있다. 볼트(500)는 이중구조를 안정적으로 결합시키기 위해, 받침부(300)의 중앙과 외통부(200)의 하단 중앙에 구비된 나사구멍(320, 220)을 통과하여, 내통부(100)의 바닥면 외측 중앙에 부착된 너트(120)와 나사결합을 할 수 있고, 볼트(500)의 길이는 내통부(100)의 길이에 따라 달라질 수 있다.

이상 설명한 본 발명은 본 발명이 속한 기술분야에서 통상의 지식을 가진 자에 의하여 다양한 변형이나 응용이 가능하며, 본 발명에 따른 기술적 사상의 범위는 아래의 특허청구범위에 의하여 정해져야 할 것이다.

100: 내통부 110: 걸림부
120: 너트 200: 외통부
210: 삽입부 220: 나사구멍
230: 지지부 300: 받침부
310: 미끄럼방지부 320: 나사구멍
400: 손잡이부 500: 볼트

Claims

상단이 개방되고 상단에서 하단으로 갈수록 넓어지며, 저면의 중앙에는 나사구멍을 구비하고, 투명한 플라스틱으로 제조된 외통부;
상기 외통부의 일측에 구비된 손잡이부;
상기 외통부의 하단에 구비되고, 중앙에는 나사구멍이 있으며, 바닥면에 미끄럼방지부를 포함하는 받침부;
상기 외통부의 개방된 상단으로 삽입하여 안착되도록 하는 환형의 걸림부가 상단에 형성되어 있고, 저면의 중앙에는 너트가 부착되며, 스테인리스로 제조된 내통부; 및
상기 받침부의 나사구멍, 상기 외통부의 나사구멍을 차례로 통과하여 상기 내통부에 부착된 너트와 나사결합을 함으로써, 상기 내통부와 외통부를 고정시키는 볼트를 포함하며,
상기 내통부는,
외면에 시온안료로 무늬를 인쇄하고, 상기 무늬 인쇄면을 단열 코팅한 것을 특징으로 하는, 색이 변하는 이중구조 스테인리스 컵.
제1항에 있어서, 상기 외통부는,
내면의 하단에 내통부를 안정하게 지지하는 지지부를 더 포함하는 것을 특징으로 하는, 색이 변하는 이중구조 스테인리스 컵.
제1항에 있어서, 상기 손잡이부는,
플라스틱으로 제조되고, 상기 시온안료가 도포된 것을 특징으로 하는, 색이 변하는 이중구조 스테인리스 컵.
제1항에 있어서, 상기 내통부는,
일반안료로 외면을 코팅한 후, 그 위에 온도에 따라 색깔이 변하는 복수의 시온안료로 복수의 무늬를 인쇄하여, 온도의 변화에 따라 다양한 무늬와 색깔이 발현되도록 하는, 색이 변하는 이중구조 스테인리스 컵.
제1항에 있어서, 상기 내통부는,
일반안료로 무늬를 인쇄한 후, 온도가 높아지면 색이 투명해지는 시온안료를 전면 도포하여, 온도가 높아지면 일반안료로 인쇄한 무늬가 발현되도록 하는, 색이 변하는 이중구조 스테인리스 컵.
제1항에 있어서,
상기 외통부는 일반안료로 무늬가 인쇄되고,
상기 내통부는 온도가 높아지면 색이 발현되는 시온안료로 무늬가 인쇄되며,
상기 외통부에 인쇄된 무늬와 상기 내통부에 인쇄된 무늬는 미리 지정된 관련성이 있어 상기 외통부와 상기 내통부의 위치 관계를 결정하는 것을 특징으로 하는, 색이 변하는 이중구조 스테인리스 컵.
제1항에 있어서, 상기 시온안료는,
스틸벤유도체를 원료로 하고, 마이크로캡슐 형태로 이루어져 있는 것을 특징으로 하는, 색이 변하는 이중구조 스테인리스 컵.
