Abstract

본 발명은, 테레프탈로일 클로라이드, 파라페닐렌 다이아민, 및 하기 화학식 I:
[화학식 I]
Figure pct00013

(여기서, A-는 할로겐 음이온, HSO4-, OH-, NO3-, C2H3O2-, 또는 H2PO4-임)의 염의 잔기를 포함하는 중합체를 형성하는 방법에 관한 것으로, 본 방법은 a) 유기 용매 및 무기염을 포함하는 용매 시스템 중에 화학식 I의 염 및 파라페닐렌 다이아민을 포함하는 혼합물을 형성하는 단계; 및 b) 혼합물에 테레프탈로일 클로라이드를 첨가하고 중합체를 형성하게 하는 단계를 포함한다.

Description

아라미드 공중합체를 제조하는 방법 {PROCESS FOR PREPARING ARAMID COPOLYMER}
본 출원은, 우수한 물리적 특성을 갖는 섬유를 형성할 수 있는, 5(6)-아미노-2-(p-아미노페닐)벤즈이미다졸 (DAPBI), 파라-페닐렌다이아민 (PPD) 및 테레프탈로일 다이클로라이드 (TCl)로부터 유도되는 아라미드 공중합체를 제조하는 방법에 관한 것이다.
5(6)-아미노-2-(p-아미노페닐)벤즈이미다졸 (DAPBI), 파라-페닐렌다이아민 (PPD) 및 테레프탈로일 다이클로라이드 (TCl 또는 T, 일반적으로 테레프탈로일 클로라이드로도 지칭됨)로부터 유도되는 섬유가 본 기술 분야에 공지되어 있다. 그러한 공중합체는, 예를 들어, 상표명 아르모스(Armos)(등록상표) 및 루사르(Rusar)(등록상표)로 러시아에서 제조되는 고강도 섬유의 기초가 된다. 예를 들어, 러시아 특허 출원 제2,045,586호를 참조한다.
공단량체로서 DAPBI를 갖는 공중합체의 사용에 대한 한 가지 단점은 DAPBI가 고가의 단량체라는 점이다. 고비용의 한 가지 주된 원인은, 사용되는 합성 화학에 따른, 황산 또는 염산과 같은 중간체 염으로부터의 유리-염기의 형성 및 정제이다.
일부 태양에서, 본 발명은 테레프탈로일 클로라이드, 파라페닐렌 다이아민, 및 하기 화학식 I:
[화학식 I]
Figure pct00001
(여기서, A-는 할로겐 음이온, HSO4-, OH-, NO3-, C2H3O2-, 또는 H2PO4-임)의 염의 잔기를 포함하는 중합체를 형성하는 방법에 관한 것으로, 본 방법은 a) 유기 용매 및 무기염을 포함하는 용매 시스템 중에 화학식 I의 염 및 파라페닐렌 다이아민을 포함하는 혼합물을 형성하는 단계; 및 b) 혼합물에 테레프탈로일 클로라이드를 첨가하고 중합체를 형성하게 하는 단계를 포함한다. 일부 실시 형태에서, 화학식 I의 염은 하기 화학식 II 또는 화학식 III의 염이다:
[화학식 II]
Figure pct00002
[화학식 III]
Figure pct00003
일부 바람직한 실시 형태에서는, 테레프탈로일 클로라이드의 화학량론적 양이 혼합물에 첨가된다. 일부 방법의 경우, 테레프탈로일 클로라이드는 2 이상의 단계로 첨가된다. 일부 실시 형태에서, 단계 b)는 제1 첨가 단계에서 테레프탈로일 클로라이드의 20 내지 50%를 첨가하여 제2 혼합물을 형성하는 것, 제2 혼합물을 1분 이상 동안 교반하는 것, 및 교반된 제2 혼합물에 나머지 테레프탈로일 클로라이드를 하나 이상의 첨가 단계로 첨가하는 것을 포함한다. 소정 실시 형태에서, 단계 b)는 -10 내지 30℃의 온도에서 수행된다.
일부 실시 형태에서, 유기 용매는 N-메틸-2-피롤리돈 (NMP) 또는 다이메틸아세트아미드 (DMAC)이다. 적합한 무기염에는 LiCl 및 CaCl2가 포함된다. 바람직한 일 실시 형태에서, 용매 시스템은 NMP/CaCl2이다. 소정 실시 형태에서, NMP/CaCl2 용매는 CaCl2의 중량%가 1 내지 10%의 범위이다.
본 발명의 일부 실시 형태에서, 파라페닐렌 다이아민에 대한 화학식 I의 염의 몰 비는 0.5 내지 4.0의 범위이다.
본 발명은 본 명세서의 일부를 형성하는 첨부 도면 및 실시예와 관련하여 취해진 하기의 상세한 설명을 참조함으로써 보다 용이하게 이해될 수 있다. 본 발명은 본 명세서에 기술되고/되거나 도시된 특정 장치, 방법, 조건 또는 파라미터에 한정되지 않으며, 본 명세서에서 사용되는 용어는 단지 예로서 특정 실시 형태를 설명하기 위한 것이고 청구된 발명을 한정하고자 하는 것은 아님을 이해하여야 한다.
DAPBI/PPD-T 공중합체는, 정제된 DAPBI 단량체 대신에 DAPBI의 중간체 산 염 (예를 들어, 하기 구조식들에 도시된 것들, 여기서, A는 산의 짝염기임)을 사용하여 제조된다. 그러한 공중합체는 적어도 4 dL/g 이상, 바람직하게는 4 내지 7 dL/g 범위의 유용한 고유 점도를 갖는다. 이러한 중간체 산 염은 중합 매질에서 더 우수한 용해도를 갖는다. 하기 구조식 I에서, A-는 단량체 안정성 또는 중합 반응을 방해하지 않는 임의의 반대 이온일 수 있다. 일부 실시 형태에서, A-는 할로겐 음이온, HSO4-, OH-, NO3-, C2H3O2-, 또는 H2PO4-이다.
[구조식 I]
Figure pct00004
구조식 I의 염은 본 기술 분야에 공지된 방법에 의해 제조될 수 있다. 예를 들어, 미국 특허 제4,417,056호는 주기율표의 VIII족에 속하는 금속에 기반한 촉매의 존재 하에 할로겐 가스를 사용하는 N-(4-니트로벤조일)2,4-다이니트로아닐린의 고리화환원(cycloreduction)에 의한 그러한 화합물의 생성을 교시한다. 이러한 반응은 산의 수용액의 존재 하에 진행될 것이다.

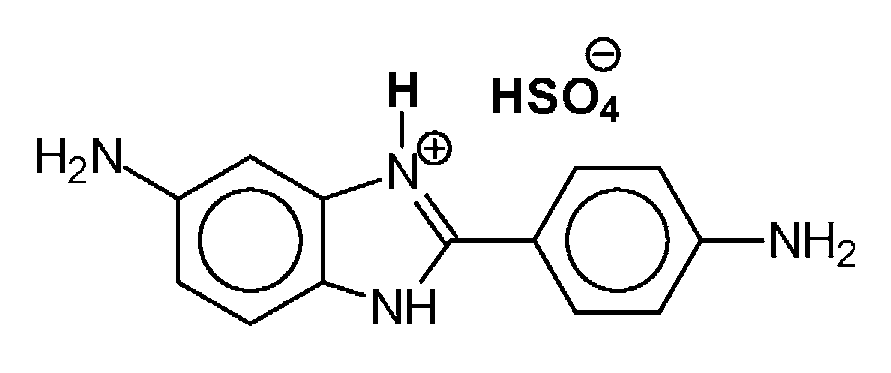

DAPBI의 중간체 산 염의 두 가지 예에는 하기 구조식 II 및 구조식 III에 도시된 황산염 및 염산염이 포함된다. 제조 방법에 다른 산을 사용함으로써 다른 염이 제조될 수 있다.
[구조식 II]
Figure pct00005
[구조식 III]
Figure pct00006
일부 실시 형태에서, 유기 용매는 N-메틸-2-피롤리돈 (NMP) 또는 다이메틸아세트아미드 (DMAC)이다. 적합한 무기염에는 LiCl 및 CaCl2가 포함된다. 바람직한 일 실시 형태에서, 용매 시스템은 NMP/CaCl2이다. 소정 실시 형태에서, NMP/CaCl2 용매는 CaCl2의 중량%가 1 내지 10%의 범위이다. NMP에서의 CaCl2의 용해도는 약 8%임에 유의하여야 한다. 따라서, 8% 초과의 CaCl2가 사용되는 경우, 일부 용해되지 않은 CaCl2가 용매 시스템 중에 존재한다. 용매 및 염은 상업적 공급처로부터 입수할 수 있으며, 원한다면, 당업자에게 공지된 방법으로 정제할 수 있다.
일부 방법에서, 페닐렌 다이아민에 대한 DAPBI (구조식 I의 염)의 몰 비는 0.25 내지 4.0의 범위이다. 이러한 비는 20/80 내지 80/20의 DAPBI/PPD 비에 해당한다. 소정 방법에서, 단계 (a)에서 DAPBI의 양은 슬러리의 0.5 내지 10 중량%의 범위이다.
일부 실시 형태에서, 하나 이상의 공정 단계가 교반 하에 수행될 수 있다. 일부 실시 형태에서 중합체는 단리될 수 있다. 단리된 중합체는, 가공 및 보관에 도움을 주기 위해, 요구되는 입자 크기로 분쇄될 수 있다. 중합체는 하나 이상의 세척 단계, 중화 단계, 또는 이들 단계 둘 모두로 처리될 수 있다. 이러한 세척 및/또는 중화 단계는 중합체를 분쇄하기 전에 또는 후에 수행될 수 있다. 반응 혼합물의 교반, 세척 및 중화 단계, 및 중합체 분쇄에 사용하기에 적합한 장비는 당업자에게 공지되어 있다.
중합체의 분자량은 전형적으로 하나 이상의 묽은 용액 점도 측정에 의해 모니터링되며 그와 관련된다. 따라서, 상대 점도 ("Vrel" 또는 "ηrel" 또는 "nrel") 및 고유 점도 ("Vinh" 또는 "ηinh" 또는 "ninh")의 묽은 용액 측정이 전형적으로 중합체 분자량을 모니터링하는 데 사용된다. 묽은 중합체 용액의 상대 점도와 고유 점도는 하기 식에 따라 연관된다.
Vinh = ln (Vrel) / C,
여기서, ln은 자연 대수 함수이고, C는 중합체 용액의 농도이다. Vrel은 무단위 비이고, 따라서 Vinh는 농도의 역, 전형적으로 데시리터/그램 ("dl/g")의 단위로 표시된다.
중합체를 염기와 접촉시킴으로써, 하나 이상의 단계에서 중합체의 중화가 일어날 수 있다. 적합한 염기에는 NaOH; KOH; Na2CO3; NaHCO3; NH4OH; Ca(OH)2; K2CO3; KHCO3; 또는 트라이알킬아민, 바람직하게는 트라이부틸아민; 기타 아민; 또는 그 혼합물이 포함된다. 일 실시 형태에서, 염기는 수용성이다. 일부 바람직한 예에서, 중화 용액은 염기의 수용액이다.
중화 단계와 독립적으로, 또는 중화 단계 전에 및/또는 후에, 중합체를 또한 물로 세척할 수 있다.
일부 태양에서, 추가로 본 발명은 황산을 포함하는 용매에 중합체를 용해하여 섬유 방사에 적합한 용액 ("방사 도프"(spin dope)로도 지칭됨)을 형성하는 단계에 관한 것이다. 용해될 중합체에는 세척 및/또는 중화되어 있을 수 있거나 세척 및/또는 중화되어 있지 않을 수 있는 단리된 중합체가 포함되며 중합체는 분쇄되어 있을 수 있거나 분쇄되어 있지 않을 수 있다. 용해된 중합체는 당업자에게 공지된 통상적인 기술에 의해 섬유로 방사될 수 있다.
본 명세서에 기재된 공중합체를 함유하는 방사 도프는 다수의 공정을 사용하여 도프 필라멘트로 방사될 수 있으나; 습식 방사 및 "에어-갭" 방사(air-gap spinning)가 가장 잘 알려져 있다. 이러한 방사 공정을 위한 방사구 및 조(bath)의 일반적인 배열은 본 기술 분야에 잘 알려져 있으며, 미국 특허 제3,227,793호; 제3,414,645호; 제3,767,756호; 및 제5,667,743호의 도면은 고강도 중합체를 위한 그러한 방사 공정을 예시한다. "에어-갭" 방사에서, 방사구는 전형적으로 섬유를 먼저 공기와 같은 가스 내로 압출하며, 바람직한 필라멘트 형성 방법이다.
본 명세서에 사용되는 바와 같이, 필라멘트 및 섬유라는 용어는 상호 교환가능하게 사용된다.
섬유는 하나 이상의 세척조 또는 세척 캐비닛(cabinet)과 접촉될 수 있다. 세척은 섬유를 조에 침지함으로써 또는 섬유에 수용액을 분무함으로써 달성될 수 있다. 세척 캐비닛은 하나 이상의 롤을 수용하는 밀폐 캐비닛 - 얀이 캐비닛을 빠져나가기 전에 롤 주위로 다회 지나가고 롤을 가로질러 지나감 - 을 전형적으로 포함한다. 얀이 롤 주위로 지나갈 때, 얀에 세척액이 분무된다. 세척액은 캐비닛 하부에 연속적으로 수집되고 그로부터 배출된다.
세척액(들)의 온도는 바람직하게는 30℃ 초과이다. 세척액은 또한 증기 형태(스팀)로 적용될 수 있지만, 더 편리하게는 액체 형태로 사용된다. 바람직하게는, 다수의 세척조 또는 세척 캐비닛이 사용된다. 임의의 하나의 세척조 또는 세척 캐비닛에서의 얀의 체류 시간은 얀 내의 잔류 황의 요구되는 농도에 따라 좌우될 것이다. 연속 공정에서, 바람직한 다수의 세척 조(들) 및/또는 세척 캐비닛(들)에서의 전체 세척 공정의 지속시간은 바람직하게는 약 10분 이하, 더욱 바람직하게는 약 5초 초과이다. 일부 실시 형태에서, 전체 세척 공정의 지속 시간은 20초 이상이고; 일부 실시 형태에서, 전체 세척은 400초 이하에 달성된다. 배치식 공정에서, 전체 세척 공정의 지속 시간은 수 시간 정도일 수 있으며, 12 내지 24시간 또는 그 이상 만큼일 수 있다.
필요하다면, 얀 중의 산 (예를 들어, 황산 용매)의 중화가 조 또는 캐비닛에서 일어날 수 있다. 일부 실시 형태에서, 중화조 또는 중화 캐비닛이 하나 이상의 세척조 또는 세척 캐비닛의 다음에 올 수 있다. 세척은 섬유를 조에 침지함으로써 또는 섬유에 수용액을 분무함으로써 달성될 수 있다. 중화는 하나의 조 또는 캐비닛에서 또는 다수의 조 또는 캐비닛에서 일어날 수 있다. 일부 실시 형태에서, 황산 불순물의 중화를 위해 바람직한 염기에는 NaOH; KOH; Na2CO3; NaHCO3; NH4OH; Ca(OH)2; K2CO3; KHCO3; 또는 트라이알킬아민, 바람직하게는 트라이부틸아민; 기타 아민; 또는 그 혼합물이 포함된다. 일 실시 형태에서, 염기는 수용성이다. 일부 바람직한 예에서 중화 용액은 리터당 0.01 내지 1.25 몰의 염기, 바람직하게는 리터당 0.01 내지 0.5 몰의 염기를 함유하는 수용액이다. 양이온의 양은 또한 염기에 대한 노출 시간 및 온도와 세척 방법에 따라 좌우된다. 일부 바람직한 실시 형태에서, 염기는 NaOH 또는 Ca(OH)2이다.
섬유를 염기로 처리한 후에, 본 방법은 물 또는 산을 함유하는 세척 용액과 얀을 접촉시켜 모든 또는 사실상 모든 여분의 염기를 제거하는 단계를 선택적으로 포함할 수 있다. 이러한 세척 용액은 하나 이상의 세척조 또는 세척 캐비닛에서 적용될 수 있다.
세척 및 중화 후에, 섬유 또는 얀을 건조기에서 건조하여 물 및 기타 액체를 제거할 수 있다. 하나 이상의 건조기가 사용될 수 있다. 소정 실시 형태에서, 건조기는 가열된 공기를 사용하여 섬유를 건조하는 오븐일 수 있다. 다른 실시 형태에서, 가열된 롤을 사용하여 섬유를 가열할 수 있다. 섬유는, 섬유의 수분 함량이 섬유의 20 중량% 이하가 될 때까지, 건조기에서 약 20℃ 이상이지만 약 100℃ 미만인 온도로 가열된다. 일부 실시 형태에서 섬유는 85℃ 이하로 가열된다. 일부 실시 형태에서 섬유는, 섬유의 수분 함량이 섬유의 14 중량% 이하가 될 때까지 그러한 조건 하에서 가열된다. 본 발명자들은 저온 건조가 섬유 강도를 개선하기에 바람직한 수단임을 발견하였다. 구체적으로, 본 발명자들은, 비건조 얀이 겪는 첫 번째 건조 단계 (즉, 가열된 롤, 오븐 내에서와 같은 가열된 분위기 등)가, 상업적 규모에서 고강도 섬유를 건조하는 데 사용되는 연속 공정에서는 보통 사용되지 않는 온건한 온도에서 수행될 때 최상의 강도 특성이 달성된다는 것을 알아내었다. 공중합체 섬유는 PPD-T 단일중합체보다 물에 대해 더 큰 친화성을 가지며; 이러한 친화성은 건조 동안 중합체 밖으로의 물의 확산 속도를 늦추고, 그 결과로, 큰 열적 구동력을 생성하고 건조 시간을 감소시키기 위해 일반적으로 사용되는 전형적인 높은 건조 온도에 비건조 얀이 직접 노출되는 경우, 섬유에 대한 회복할 수 없는 손상이 일어나서 더 낮은 섬유 강도를 야기하는 것으로 여겨진다. 일부 실시 형태에서, 섬유는 약 30℃ 이상으로 가열되며; 일부 실시 형태에서 섬유는 약 40℃ 이상으로 가열된다.
건조기 체류 시간은 10분 미만이며 바람직하게는 180초 미만이다. 건조기에는 질소 또는 다른 비-반응성 분위기가 제공될 수 있다. 건조 단계는 전형적으로 대기압에서 수행된다. 그러나, 요구되는 경우, 이 단계는 감압 하에 수행될 수 있다. 일 실시 형태에서, 필라멘트는 0.1 gpd 이상의 장력, 바람직하게는 2 gpd 이상의 장력 하에 건조된다.
정의
본 명세서에 사용되는 바와 같이, 소정 화학종의 "잔기"라는 용어는, 특정 반응 스킴(reaction scheme) 또는 후속 제형 또는 화학 제품에서의 그 화학종의 생성되는 생성물인 모이어티(moiety)를 지칭하는데, 이는 상기 모이어티가 실제로 그 화학종으로부터 얻어지는지와는 상관이 없다. 따라서, 파라페닐렌 다이아민의 잔기를 포함하는 공중합체는 화학식:

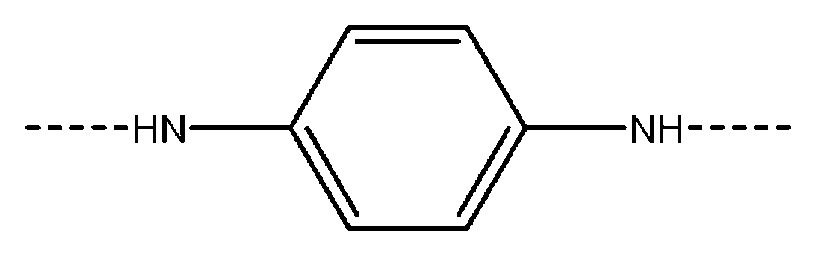

Figure pct00007
의 하나 이상의 단위를 갖는 공중합체를 지칭한다.
유사하게, DAPBI 또는 DAPBI 염의 잔기를 포함하는 공중합체는 구조식:
Figure pct00008
의 하나 이상의 단위를 함유한다.

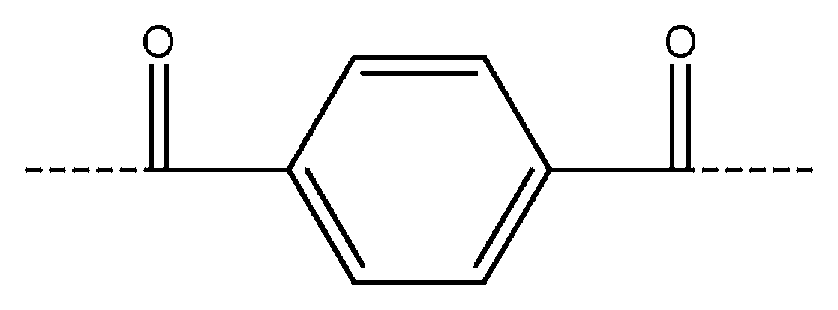

테레프탈산 다이클로라이드의 잔기를 갖는 공중합체는 화학식:
Figure pct00009
의 하나 이상의 단위를 함유한다.
"중합체"라는 용어는, 본 명세서에 사용되는 바와 같이, 동일한 유형이든 상이한 유형이든 단량체들을 중합하여 제조되는 중합체 화합물을 의미한다. 용어 "공중합체" (2가지 상이한 단량체로부터 제조되는 중합체를 지칭함), 용어 "삼원공중합체" (3가지 상이한 유형의 단량체로부터 제조되는 중합체를 지칭함), 및 용어 "사원공중합체" (4가지 상이한 유형의 단량체를 갖는 중합체를 지칭함)가 중합체의 정의에 포함된다.
중합체를 언급할 때 "분말"이라는 용어는 섬유 또는 펄프와 같은 섬유질 특질을 갖지 않으며 파이브리드(fibrid)와 같은 섬유질 필름-유사 특질도 갖지 않는 공중합체의 입자를 의미한다. 개별 입자는 피브릴이 없는 경향이 있고, 랜덤 형상을 가지며, 유효 입자 직경이 840 마이크로미터 이하이다. 미국 특허 제5,474,842호 및 제5,811,042호가 실례가 된다.
본 명세서에 사용되는 바와 같이, "화학량론적 양"은 한 성분이 이론적으로 제2 성분의 반응기 전부와 반응하는 데 필요한 양을 의미한다. 예를 들어, "화학량론적 양"은 아민 성분 (파라페닐렌 다이아민 및 DAPBI 염)의 아민 기의 사실상 전부와 반응하는 데 필요한 테레프탈산 다이클로라이드의 몰을 지칭한다. "화학량론적 양"이라는 용어는 전형적으로 이론적 양의 10% 이내인 양의 범위를 지칭하는 것으로 당업자에게 이해된다. 예를 들어, 중합 반응에 사용되는 테레프탈산 다이클로라이드의 화학량론적 양은, 이론적으로 파라페닐렌 다이아민 및 DPABI 아민 염 기 전부와 반응하는 데 필요한 테레프탈산의 양의 90 내지 110%일 수 있다.
"섬유"는 그의 길이에 수직인 그의 단면 영역을 가로지르는 폭에 대한 길이의 비가 큰, 비교적 가요성이며 거시적으로 균질한 몸체를 지칭한다. 바람직한 실시 형태에서, 섬유는 검사 시에 단면이 본질적으로 중실(solid) 상태이되, 섬유 내의 결함으로서 여겨지는 랜덤 공극 또는 개방 영역을 거의 갖지 않는다.
"유기 용매"라는 용어는 단일 성분 유기 용매, 또는 둘 이상의 유기 용매의 혼합물을 포함하는 것으로 본 명세서에서 이해된다. 일부 실시 형태에서, 유기 용매는 다이메틸포름아미드, 다이메틸아세트아미드 (DMAC), N-메틸-2-피롤리돈 (NMP), 또는 다이메틸설폭사이드이다. 일부 바람직한 실시 형태에서, 유기 용매는 N-메틸-2-피롤리돈 또는 다이메틸아세트아미드이다.
"무기염"이라는 용어는 단일 무기염, 또는 둘 이상의 무기염의 혼합물을 지칭한다. 일부 실시 형태에서, 무기염은 용매에 충분히 용해성이며, 원자 번호를 갖는 할로겐 원자의 이온을 용매 중에 유리시킨다. 일부 실시 형태에서, 바람직한 무기염은 KCl, ZnCl2, LiCl 또는 CaCl2이다. 소정의 바람직한 실시 형태에서, 무기염은 LiCl 또는 CaCl2이다.
"비건조"는 섬유의 수분 함량이 섬유의 75 중량% 이상임을 의미한다.
또한, 첨부된 특허청구범위를 포함하는 명세서에서 사용될 때, 문맥에서 명백히 달리 기술되지 않는다면, 단수형은 복수형을 포함하며 특정 수치 값에 대한 언급은 적어도 그 특정 값을 포함한다. 값의 범위가 표현될 때, 다른 실시 형태는 하나의 특정 값으로부터 및/또는 다른 특정 값까지를 포함한다. 이와 유사하게, 앞에 "약"을 사용하여 값을 근사치로 표현할 때, 특정 값이 다른 실시 형태를 형성한다는 것이 이해될 것이다. 모든 범위는 포괄적이며 조합가능하다. 임의의 성분 또는 임의의 화학식에서 임의의 변수가 1회를 초과하여 나타나는 경우, 각각 나타날 때 그의 정의는 모든 다른 경우의 그의 정의와 독립적이다. 치환체 및/또는 변수의 조합이 안정한 화합물을 야기하기만 한다면, 그러한 조합이 허용된다.
시험 방법
고유 점도는, 0.5 g/dl의 중합체 농도 (C) 및 25℃의 온도에서, 96 중량%의 농도를 갖는 진한 황산에 중합체가 용해된 용액을 사용하여 결정할 수 있다. 이어서, 고유 점도를 ln (tpoly/tsolv)/C로 계산하는데, 여기서, tpoly는 중합체 용액의 낙하 시간이고 tsolv는 순수 용매의 낙하 시간이다.
본 발명을 하기 실시예에 의해 예시하며, 이는 사실상 제한하고자 하는 것이 아니다.
실시예
NMP, DMAC, LiCl, CaCl2, DAPBI, PPD 및 TCl은 상업적 공급처로부터 입수하였다. DAPBI 황산염은 당업자에게 공지된 방법에 의해 실험실에서 제조하였다.
실시예 1
바스켓 교반기(basket stirrer), 질소 입구/출구가 구비된 1 리터 반응 용기에, 83.709 그램의 NMP/CaCl2 프리믹스 (8.3 중량%(염의 중량 / 염+용매의 총 중량)), 109.620 그램의 NMP (N-메틸-2-피롤리돈), 14.123 그램 (0.044 몰)의 DAPBI 황산염, 및 2.031 그램 (0.019 몰)의 PPD (p-페닐렌 다이아민)을 첨가하고 실온에서 30분 동안 교반하였다. 내용물을 얼음-물 조에서 교반하여 혼합물을 10℃ 미만으로 냉각하였다. 4.459 그램 (0.022 몰)의 TCl (테레프탈로일 다이클로라이드)를 모두 한꺼번에 첨가하고 5분 동안 교반하였다. 이 시점에는 DAPBI가 TCl와 반응하였기 때문에 용액이 투명해졌다. 얼음물 조를 제거하였다. 이어서, 8.281 그램 (0.041 몰)의 TCl을 모두 한꺼번에 첨가하고 교반하였다. 용액이 약 7분 후에 매우 큰 점성을 갖게 되고 겔화되었으며 약 10분 후에 최종적으로 잘게 부서졌다. 생성된 크럼(crumb)을 추가 20분 동안 고속 교반하였다.
생성된 중합체를 워링(Waring)(등록상표) 블렌더로 옮기고, 작은 입자로 분쇄하고, 수회 세척하여, 용매 (NMP/CaCl2), 및 반응에 의해 발생된 HCl 및 H2SO4를 제거하였다. 이어서, 중합체를 중탄산나트륨으로 중화시키고 마지막으로 물로 수회 세척하여 중성 중합체를 얻었다. 중합체를 트레이로 옮기고, 질소 스위프(sweep)와 함께 진공 오븐 내에서 하룻밤 120℃에서 건조하였다. 시험 방법에 따라 황산에 용해하여 측정할 때 중합체 고유 점도는 4.34 dl/g이었다.
실시예 2
실시예 1의 중합체를, 황산을 포함하는 용매와 조합한다. 온도 제어가 필요하다면 냉각하면서, 중합체가 용매에 완전히 용해되어 섬유 방사에 적합한 용액이 형성될 때까지 조합물을 교반한다.

Claims (19)

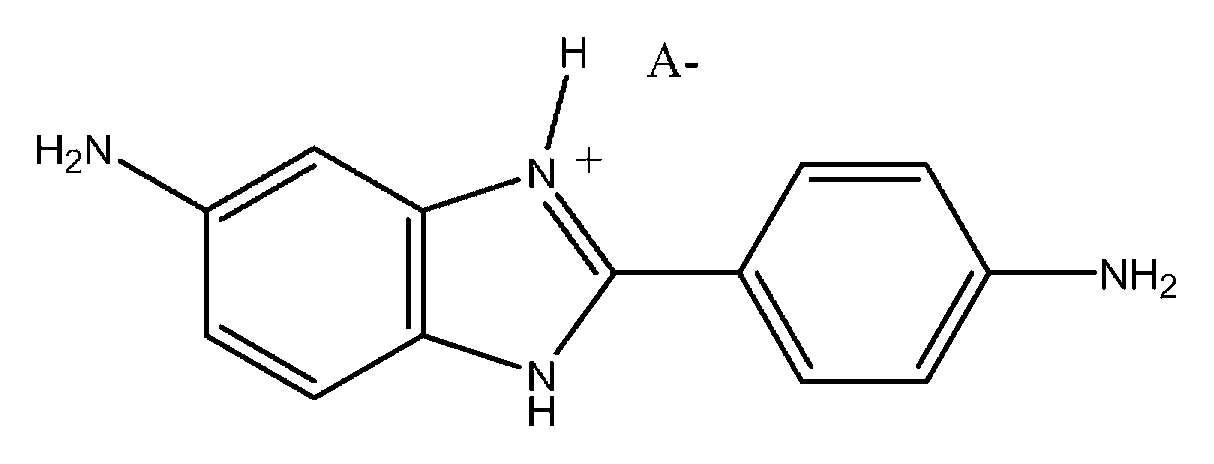

  1. 테레프탈로일 클로라이드, 파라페닐렌 다이아민, 및 하기 화학식 I:
    [화학식 I]
    Figure pct00010

    (여기서, A-는 할로겐 음이온, HSO4-, OH-, NO3-, C2H3O2-, 또는 H2PO4-임)의 염의 잔기를 포함하는 중합체를 형성하는 방법으로서,
    a) 유기 용매 및 무기염을 포함하는 용매 시스템 중에 화학식 I의 염 및 파라페닐렌 다이아민을 포함하는 혼합물을 형성하는 단계; 및
    b) 혼합물에 테레프탈로일 클로라이드를 첨가하고 상기 중합체를 형성하게 하는 단계를 포함하는 방법.
  2. 제1항에 있어서, 테레프탈로일 클로라이드의 화학량론적 양이 혼합물에 첨가되는 방법.
  3. 제1항 또는 제2항에 있어서, 유기 용매는 N-메틸-2-피롤리돈 (NMP) 또는 다이메틸아세트아미드 (DMAC)인 방법.
  4. 제1항 내지 제3항 중 어느 한 항에 있어서, 무기염은 LiCl 또는 CaCl2인 방법.
  5. 제1항 내지 제4항 중 어느 한 항에 있어서, 용매 시스템은 NMP/CaCl2인 방법.
  6. 제1항 내지 제5항 중 어느 한 항에 있어서, 화학식 I의 염은 하기 화학식 II 또는 화학식 III의 염인 방법:
    [화학식 II]
    Figure pct00011

    [화학식 III]
    Figure pct00012
  7. 제2항에 있어서, 상기 테레프탈로일 클로라이드는 2 이상의 단계로 첨가되는 방법.
  8. 제7항에 있어서, 단계 b)는
    제1 첨가 단계에서 테레프탈로일 클로라이드의 20 내지 50%를 첨가하여 제2 혼합물을 형성하는 것,
    제2 혼합물을 1분 이상 동안 교반하는 것, 및
    교반된 제2 혼합물에 나머지 테레프탈로일 클로라이드를 하나 이상의 첨가 단계로 첨가하는 것을 포함하는 방법.
  9. 제1항 내지 제8항 중 어느 한 항에 있어서, 단계 b)는 -10 내지 30℃의 온도에서 수행되는 방법.
  10. 제1항 내지 제9항 중 어느 한 항에 있어서, 화학식 I의 염 및 파라페닐렌 다이아민은 0.5 내지 4.0 범위의 몰 비로 존재하는 방법.
  11. 제5항에 있어서, NMP/CaCl2는 CaCl2의 중량%가 1.0 내지 10%의 범위인 방법.
  12. 제1항 내지 제11항 중 어느 한 항에 있어서, 상기 중합체를 단리하는 단계를 추가로 포함하는 방법.
  13. 제12항에 있어서, 중합체를 분쇄하는 단계를 추가로 포함하는 방법.
  14. 제12항에 있어서, 중합체를 하나 이상의 세척 단계, 중화 단계, 또는 이들 단계 둘 모두로 처리하는 것을 추가로 포함하는 방법.
  15. 제13항에 있어서, 분쇄된 중합체를 하나 이상의 세척 단계, 중화 단계, 또는 이들 단계 둘 모두로 처리하는 것을 추가로 포함하는 방법.
  16. 제14항에 있어서, 황산을 포함하는 용매에 중합체를 용해하여 섬유 방사에 적합한 용액을 형성하는 단계를 추가로 포함하는 방법.
  17. 제15항에 있어서, 황산을 포함하는 용매에 중합체를 용해하여 섬유 방사에 적합한 용액을 형성하는 단계를 추가로 포함하는 방법.
  18. 제14항에 있어서, N-메틸-2-피롤리돈 (NMP) 또는 다이메틸아세트아미드 (DMAC)와 무기염을 포함하는 용매에 중합체를 용해하여 섬유 방사에 적합한 용액을 형성하는 단계를 추가로 포함하는 방법.
  19. 제15항에 있어서, N-메틸-2-피롤리돈 (NMP) 또는 다이메틸아세트아미드 (DMAC)와 무기염을 포함하는 용매에 중합체를 용해하여 섬유 방사에 적합한 용액을 형성하는 단계를 추가로 포함하는 방법.
