Abstract

본 발명은 고강도강의 형상 교정을 효과적으로 달성할 수 있는 고강도강의 형상 교정 및 압연 방법을 제공하는 것으로, 열간 압연된 코일을 페이오프릴로 보내는 열연-스킨패스밀 직결이송하거나, 냉각 단계를 거친 후, 페이오프릴에서 코일을 풀어내는 권출단계, 상기 권출된 스트립을 히트 파이프롤을 사용해서 형상교정하는 형상 교정 단계, 및 상기 스트립을 코일로 재권취하는 재권취 단계를 포함하는 고강도강의 형상 교정 및 압연 방법을 제공한다.

Description

고강도강의 형상 교정 및 압연 방법과 형상 교정 장치{Shape Control Method of Advanced High Strength Steel and Shape Control Device Thereof}
본 발명은 고강도강의 형상 교정 및 압연 방법과 형상 교정 장치에 대한 것으로, 구체적으로는 고강도강의 형상 교정이 가능하도록 온간에서 히트 파이프롤을 사용하여 형상 교정 및 압연을 수행하는 방법 및 형상 교정 장치에 대한 것이다.
자동차 산업에서의 환경규제 및 연비저감 목적에 부응하기 위해 강판은 계속 고강화 추세에 있는데 강판이 고강도화 될수록 판의 형상이 좋지 않게 되고 이를 교정하기 위한 교정 공정에 부하가 걸리게 된다. 다만, 이러한 고강도 강은 교정 공정을 거치더라도 형상교정이 잘 되지 않는다. 이를 극복하기 위한 방법으로 스트립 온도를 높여서 교정 작업을 하게 되는데 별도의 롤 냉각수단 없이 온간작업을 하게 되면 작업롤(work roll)이 스트립으로부터 열을 받아 열 크라운이 크게 형성됨으로서 오히려 판의 중앙부에 제어 불가능한 심한 웨이브(wave)를 발생시켜 제품으로서의 가치를 없게 만든다.
한편, 교정 공정에서는 교정 공정에서 판 표면에 형성되어 있던 스케일이 많이 탈락되어 주위에 존재하게 되어 롤 냉각을 하기 위해 냉각수를 사용하게 되면 스케일이 비산하여 2차적인 표면결함을 유발하기 때문에 냉각수를 사용할 수가 없다.
이와 같이 별도의 냉각수단이 없으므로 기존에는 스트립 온도를 50℃ 정도에서 온간 교정 작업을 아주 제한적으로 하게 되는데 이 온도 범위에서 온간 작업을 하게되면 형상 교정 효과가 작고, 연속 압연매수에 제한을 받으며 온간 작업을 위해서는 항상 온간 압연 대상재를 롤 교체직전에 투입하여 온간 작업한 후 롤을 교체해야 하는 단점이 있다.
한편, 특허문헌 1 에서는 고강도 스트립의 경제적인 제조를 위하여, 열연이 종료된 스트립(3)을 주변 온도보다 높은 온도를 가진 상태에서 스트립을 페이오프릴(4)로 권출한 후 교정기(5)로 교정하고, 그 후 로(6)를 통과시킴으로써 어닐링하는 기술을 개시하고 있으며(도 1 참고), 특허문헌 2 에서는 고장력 강을 60 ~ 120 ℃의 온간 영역에서 조질 압연을 수행하는 것에 대하여 개시하고 있다.
하지만, 특허문헌 1 및 특허문헌 2 은 상온 보다 높은 온도의 온간 영역에서 교정 혹은 조질압연을 수행하면 효과가 있을 것이라는 점에 대하여만 개시하고 있을 뿐 실질적으로 온간에서 형상 교정을 어떻게 수행할 수 있을 지에 대하여 개시하고 있지 않으며, 단순히 상온 이상의 스트립을 쓰는 경우에 온도 상승으로 인한 롤 형상으로 인하여 교정이 아니라 형상 불량이 발생될 수 있다는 문제에 대한 인식하고 있지 않다.
(특허문헌 1) KR10-1153732 B
(특허문헌 2) JPH10-005809 A
본 발명은 위와 같은 종래기술의 문제점을 해결하기 위한 것으로, 고강도강의 형상 교정을 효과적으로 달성할 수 있는 고강도강의 형상 교정 및 압연 방법을 제공하는 것을 목적으로 한다.
본 발명은 스트립의 온도, 압연 매수 및 작업재 투입 순서 등에 영향 받지 않고, 스트립의 형상 교정 능력을 극대화하는 것이 가능한 고강도강의 형상 교정 및 압연 방법을 제공하는 것을 목적으로 한다.
또한, 본 발명은 종래의 3 내지 5 일정도 야드에서 대기하는 시간을 감소 혹은 제거하여 열연 권취 공정과 형상 교정 및 압연 공정이 직결되게 하는 것이 가능한 고강도강의 형상 교정 및 압연 방법 및 형상 교정 장치를 제공하는 것을 목적으로 한다.
본 발명은 위와 같은 목적을 달성하기 위하여, 다음과 같은 고강도강의 형상 교정 및 압연 방법 및 형상 교정 장치를 제공한다.
본 발명은 열간 압연된 코일을 페이오프릴로 보내는 열연-스킨패스밀 직결이송단계; 페이오프릴에서 코일을 풀어내는 권출(捲出)단계: 상기 권출된 스트립을 히트 파이프롤을 사용해서 형상교정하는 형상 교정 단계; 및 상기 스트립을 코일로 재권취하는 재권취 단계;를 포함하는 고강도강의 형상 교정 및 압연 방법을 제공한다.
다르게 본 발명은 열간 압연된 코일을 온도 조절부로 이송시키는 제 1 이송단계; 상기 코일의 온도를 감시하면서 냉각시키는 냉각단계; 냉각되되 150도 이상의 온도를 가지는 코일을 페이오프릴로 보내는 제 2 이송 단계; 상기 냉각된 코일을 페이오프릴에서 풀어내는 권출단계; 상기 권출된 스트립을 히트 파이프롤을 사용해서 형상교정하는 형상 교정 단계; 및 상기 스트립을 코일로 재권취하는 재권취 단계;를 포함하는 고강도강의 형상 교정 및 압연 방법을 제공한다.
본 발명에서, 상기 형상 교정 단계 전에 압하율 20 ~ 30 %로 압연 단계를 수행할 수 있으며, 상기 압연 단계 전에 숏 블라스트를 통하여 스트립 표면의 스케일을 제거하는 스케일 제거 단계;를 수행할 수 있다.
본 발명은 상기 형상 교정 단계 시 스트립의 온도는 150℃ 이상 상변태 온도 미만일 수 있다.
또, 상기 재권취 단계 이후에 연속하여 수행되는 온간 압연 단계를 더 포함할 수 있다.
또한, 냉각 후 권출되는 고강도강의 형상 교정 및 압연 방법에서 상기 냉각 단계는 상기 코일의 온도를 측정하는 측정단계 및 측정된 온도값을 기설정된 온도범위와 비교하여 상기 측정된 온도값이 기설정된 온도범위에 포함되는 여부를 판단하는 판단 단계를 포함할 수 있다.
본 발명에서 상기 냉각 단계는 냉각 야드의 스키드에서 수행되며, 상기 스키드는 내부에 열전대가 배치되어, 스키드에 안착된 코일에 의해서 가열된 스키드의 온도로부터 상기 코일의 온도를 측정할 수 있다.
나아가, 본 발명에서 상기 권출단계가 수행되는 동안 코일이 냉각이 방지되도록 상기 코일을 보온하는 보온 단계가 상기 권출 단계와 함께 수행될 수 있다.
본 발명에서는 상기 형상 교정 단계로 유입되는 스트립의 온도가 일정하도록, 상기 형상 교정 단계 전에 스트립 가열하는 스트립 가열 단계를 포함할 수 있다.
본 발명의 상기 형상 교정 단계는 스트립과 접촉하는 한 쌍의 히트 파이프롤과 상기 히트 파이프롤을 지지하는 백업롤을 포함하여 구성되는 스킨 패스 밀에 의해서 수행될 수 있다.
이때, 상기 히트 파이프롤은 롤 길이방향 일측으로부터 중앙부로 연장하는 복수의 제 1 히트 파이프와 상기 일측의 반대 방향으로부터 중앙부로 연장하는 복수의 제 2 히트 파이프를 포함하며, 상기 제 1 및 제 2 히트 파이프는 롤의 원주 방향을 따라서 번갈아 배치될 수 있다.
본 발명에서 상기 제 1 히트 파이프와 상기 제 2 히트 파이프는 롤의 길이방향 중앙부에서 서로 교차할 수 있다.
한편, 본 발명은 코일을 풀어내는 페이오프릴; 상기 페이오프릴에서 권출된 스트립을 교정하는 스킨 패스 밀; 및 상기 스킨 패스 밀을 통과한 스트립을 재권취하는 코일러;를 포함하며, 상기 스킨 패스 밀의 워크롤은 히트 파이프가 내장된 히트 파이프롤인 고강도강의 형상 교정 장치를 제공한다.
본 발명에서 상기 히트 파이프는 워크롤 길이방향 일측으로부터 중앙부로 연장하는 복수의 제 1 히트 파이프와 상기 일측의 반대 방향으로부터 중앙부로 연장하는 복수의 제 2 히트 파이프를 포함하며, 상기 제 1 및 제 2 히트 파이프는 롤의 원주 방향을 따라서 번갈아 배치될 수 있다.
본 발명의 상기 히트 파이프는 워크롤의 원주 방향을 따라서 소정의 깊이로 균일하게 복수 개가 내장될 수 있다.
또한, 상기 페이오프릴과 상기 스킨 패스 밀 사이에는 상기 스트립을 가열하는 가열기가 배치되며, 상기 가열기는 스트립을 150도 이상 상 변태 온도 미만으로 가열할 수 있다.
본 발명에서 상기 제 1 히트 파이프와 상기 제 2 히트 파이프는 롤의 길이방향 중앙부에서 서로 교차할 수 있다.
또, 상기 페이오프릴과 상기 스킨 패스 밀 사이에는 ㎛단위의 강철볼을 스트립으로 분사하는 숏 블라스터 및 상기 숏 블라스터 후방에서 상기 스트립을 압연하는 압연기를 포함할 수 있다.
본 발명은 위와 같은 구성을 통하여 고강도강의 형상 교정을 효과적으로 달성할 수 있는 고강도강의 형상 교정 및 압연 방법 및 고강도강 형상 교정 장치를 제공할 수 있다.
본 발명은 스트립의 온도, 압연 매수 및 작업재 투입 순서 등에 영향 받지 않고, 스트립의 형상 교정 능력을 극대화하는 것이 가능한 고강도강의 형상 교정 및 압연 방법 및 고강도강 형상 교정 장치를 제공할 수 있다.
또한, 본 발명은 야드에서 대기하는 시간을 감소 혹은 제거하여 열연 권취 공정과 형상 교정 및 압연 공정이 직결되게 하는 것이 가능한 고강도강의 형상 교정 및 압연 방법 및 형상 교정 장치를 제공할 수 있으며, 이를 통하여 야드 운영 효율성 확보, 재고의 제거가 가능하다.
도 1 은 종래의 열연-정정 공정의 개략도이다.
도 2 는 본 발명의 제 1 실시예에 따른 고강도강의 형상 교정 및 압연 공정의 개략도이다.
도 3 는 히트 파이프에 대한 것으로 도 3(a)는 히트 파이프의 종방향 단면도이며, 도 3(b)는 히트 파이프의 횡방향 단면도이다.
도 4 은 온도에 따른 항복강도를 도시한 그래프이다.
도 5 은 본 발명의 제 1 실시예의 히트 파이프롤의 정면도이다.
도 6 은 도 5 의 히트 파이프롤의 측면도이다.
도 7 는 본 발명의 히트 파이프롤에 히트 파이프가 내장된 모습을 도시한 개념도이다.

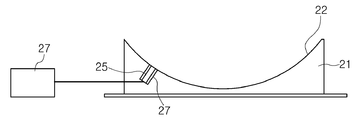

도 8 은 본 발명의 제 1 및 제 2 실시예의 야드를 도시한 개략도로, 도 8a는 야드에 코일이 놓이기 전의 개략도이며, 도 8b 는 야드에 코일이 놓여있는 개략도이다.

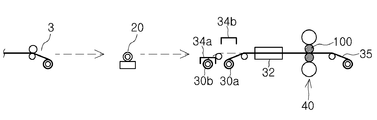

도 9 은 본 발명의 제 2 실시예에 따른 고강도강의 형상 교정 및 압연 공정의 개략도이다.
도 10 는 본 발명의 제 3 실시예에 따른 고강도강의 형상 교정 및 압연 공정의 개략도이다.
도 11 은 종래의 형상 교정 장치에서 코일 수에 따른 롤의 온도를 도시한 그래프이다.
도 12 은 본 발명의 형상 교정 장치에서 코일 수에 따른 히트 파이프롤 온도를 도시한 그래프이다.
도 13 는 종래와 본 발명의 형상 교정 장치에서 써멀 크라운을 도시한 그래프이다.

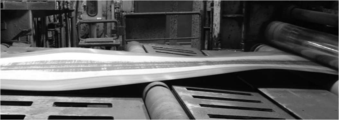

도 14 은 열연을 마친 스트립의 형상이 나타난 사진이며, 도 15 는 도 14 의 스트립이 종래의 형상 교정 장치를 상온으로 통과한 후의 모습이 나타난 사진이며, 도 16 는 도 14 의 스트립이 종래의 형상 교정 장치를 온간에서 통과한 후의 모습이 나타난 사진이며, 도 17 은 도 14 의 스트립이 본 발명의 형상 교정 장치를 통과한 후의 모습이 나타난 사진이다.
이하에서는 첨부된 도면을 참고로 하여, 본 발명의 구체적인 실시예에 대하여 설명하도록 한다.
일반적으로 롤은 형상 교정에 의해서 온도가 상승되기 때문에, 상승되는 온도에 대한 팽창을 고려하여 초기 써멀 크라운 형상을 가지게된다. 그러나, 온도를 높여서 형상 교정을 하는 경우에, 교정이 진행됨에 따라서 롤의 온도가 변화하며, 그에 따라서, 적절한 롤 형상이 변화한다. 또한, 교정 장치로 공급되는 스트립의 온도도 일정하지 않기에 매 스트립마다 혹은 스트립 진행에 따라서, 롤 형상이 변화하게 되며, 따라서, 매번 롤 크라운 형상이 변경되어야 하기 때문에, 실제에 적용되지 못하고 있었다.
특히, 고강도강의 형상고정에 있어서, 단순히 온도를 높여서 형상 교정하는 경우에 써멀 크라운으로 인하여, 형상 불량이 발생한다는 것으로 인하여, 적용되지 못하고 있다.
본 발명은 히트 파이프롤을 사용하는 교정 단계를 포함하는 형상 교정 단계 및 장치를 통하여 박물 광폭 고강도강 제작이 가능하다.
도 2 에는 이러한 본 발명의 제 1 실시예에 따른 고강도강의 형상 교정 및 압연 공정의 개략도가 도시되어 있다.
도 2 에서 보이듯이 열간 압연기(1)를 통과한 후 스트립은 권취될 수 있도록 냉각 장치(2)에 의해 냉각되며, 그 후에 코일러(3)를 통하여 권취된다. 이렇게 권취된 코일은 제 1 이송단계에 의하여 온도 조절 단계(20), 즉, 야드에 놓이게 된다. 온도 조절 단계(20)에서 권취된 코일(C; 도 8)은 온도가 지속적으로 측정되며, 소정 온도 즉, 150도 이상의 온도를 가진 상태에서 형상 교정 라인으로 제 2 이송단계에 의하여 이송된다.
형상 교정 라인에서는 페이오프릴(30)을 통하여 코일을 권출하며, 이렇게 코일에서 풀린 스트립은 표면의 숏 브라스터(31)에 의해서 스케일을 제거하는 스케일 제거 단계 및 온도 균일화를 위한 가열 장치(32)를 통과한 후 압연기(33)에서 1차적으로 압하된 후, 스킨 패스 밀(40)에 의해서 형상 교정된다. 그 후에, 스트립은 코일러(35)에 의해서 재권취된다.
이때, 스킨 패스 밀(40)은 히트 파이프롤(100)을 사용하여 스트립의 형상을 교정하게 되는데, 히트 파이프롤(100)을 사용함으로써, 150℃이상의 스트립이 히트 파이프롤(100)로 들어오더라도 써멀 크라운이 일정하게 유지될 수 있으며, 150℃ 이상의 온도로 고강도강 스트립이 제공되기 때문에 형상 교정도 잘 이루어질 수 있다.
재권취된 코일은 온간 상태에서 바로 압연 단계로 제공되며, 페이오프릴(50)에 스트립으로 풀린 후, 6 내지 8 개의 압연기(51)를 통과하면서 압연된다.
본 발명의 제 1 실시예에서, 열간 압연기(1), 냉각 장치(2) 및 코일러(3)는 종래와 동일하므로, 상세한 설명은 생략하도록 한다.
본 발명에서는 형상 교정 라인에서 150도 이상의 온도를 가지는 스트립을 사용하기 때문에, 냉각 단계(20)에서 소요되는 시간은 단축될 수 있다. 특히, 냉각은 고온일 때는 빨리 이루어질 수 있으나, 온도가 낮아짐에 따라서 시간이 많이 소요된다는 점에서, 냉각 단계(20)에서 소요되는 시간은 종래의 3 내지 5 일에서 1일 정도로 대폭 감축될 수 있다.
따라서, 냉각 단계(20)가 수행되는 야드에서의 유동성이 증대되며, 재고 보유량이 낮아질 수 있다는 장점이 있다. 냉각 단계(20)에 대하여는 도 8a 및 8b를 와 함께 후술하도록 한다.
본 발명에서 페이오프릴(30)에서 풀린 스트립은 숏 블러스트(31)에 의해서 표면 스케일이 제거된다. 이는 후속하는 압연기(33)에 의해서 스케일에 의한 찍힘 현상이 발생하는 것을 방지하기 위한 것이다. 숏 블러스트(31)는 전기강판공정 이나 스테인레스 공정에서 산세하기 전에 표면에 형성되어 있는 스케일을 제거하기 위하여 사용되는 것으로, 직경이 수십 ㎛ 정도의 강철볼을 스트립 상, 하부에서 원심력을 이용하여 스트립으로 쏘아 스트립에 형성된 스케일을 제거하는 장치이다.
이렇게 숏 블러스트(31)에 의해서 표면의 스케일이 제거된 스트립은 가열기(32)를 통과한다. 가열기(32)는 스트립에서의 온도 균일화를 위한 것이며, 스트립을 일정온도로 가열하지는 않더라도 무방하다. 가열기(32)로는 인덕션 히터를 사용할 수 있으며, 압연기(33)를 통하여 압연시 초기 롤 갭과 롤 속도 관련 설정 모델을 운영하는 데 있어, 온도 변동에 의한 롤 갭 설정을 보정하는 로직이 구비되어 있다면, 가열기(32)를 빼고 수행될 수도 있다.
압연기(33)는 1단 압연으로, 압하율 20 ~ 30% 정도로 수행된다. 압하율이 30%를 넘는 경우에, 후속하는 스킨 패스 밀(40)에 의해서 잡힐 수 없을 정도로 형상이 나빠지게 된다. 압연기(33)를 둠으로써, 고강도강을 150도 이상의 고온에서 압연하게 되며, 이는 후속하는 공정에서 압연하는 것보다 큰 효과를 가져올 수 있어서, 최종 제품이 보다 광폭, 및 박물로 형성될 수 있게 한다.
이렇게 압연기(33)를 통과한 스트립은 히트 파이프롤(100)을 포함하는 스킨 패스 밀(40)에 들어가게 된다. 본 발명의 형상 교정 장치(40)는 히트 파이프롤(100)을 포함하고 있기 때문에, 들어오는 스트립의 온도에 자유로울 수 있다. 따라서, 상대적으로 고온의 스트립이 들어오더라도 형상 교정을 잘 수행할 수 있다. 즉, 히트 파이프롤(100)에 의해서 롤 전체의 온도가 고르게 상승하며, 이는 써멀 크라운 형상을 균일하게 잡아주어, 공급되는 스트립의 온도나, 압연 매수에 상관없이 항상 형상 교정을 완벽하게 수행할 수 있게 한다. 히트 파이프롤(100) 에 대하여는 도 3 내지 도 7 과 함께 뒤에서 자세히 설명하도록 한다.
압연기(33)와 스킨 패스 밀(40)를 통과한 스트립은 코일러(35)에서 재권취되며, 그 후에, 압연 단계로 이송되어 압연 단계가 수행된다. 본 발명에서 압연 단계는 형상 교정 라인을 통과한 코일이 바로 공급되며, 따라서, 온간 압연으로 수행되는 것이 바람직하나, 추가 냉각 단계를 거친 후 냉간 압연으로 수행될 수도 있다.
도 3 내지 7 에는 본 발명의 히트 파이프롤(100)에 대한 도면이 도시되어 있다. 도 3 에는 히트 파이프롤(100)에 들어가는 히트 파이프(110)의 종방향 및 횡방향 단면도가 도시되어 있으며, 도 4 에는 온도에 따른 고강도강의 항복 강도의 그래프가 도시되어 있으며, 도 5 에는 본 발명의 히트 파이프롤(100)의 정면도가, 도 6 에는 본 발명의 히트 파이프롤(100)의 측면도가 도시되어 있고, 도 7 에는 본 발명의 히트 파이프롤에 히트 파이프가 내장된 모습이 도시되어 있다.
본 발명에서 히트 파이프롤(100)은 워크롤에 히트 파이프(110)가 내장된 롤을 의미한다. 도 3 에서 보이듯이, 히트 파이프(110)는 내부가 진공으로 형성된 파이프(111)에 홈(112)이 형성되며, 상기 홈에 순수가 채워진다. 히트 파이프(110)는 가열부에서 열을 받으면 순수가 열에 의해 증발하여 중앙부(113a)에 수증기가 차게 된다. 이렇게 중앙부(113a)에 형성된 수증기로 인하여 중앙부(113a)의 압력이 높아지므로, 수증기는 압력이 낮은 양 측면으로 이동되며 측면부(113b)에서 냉각되어 순수로 다시 돌아가게 된다. 한편, 중앙부(113a)에서 열에 의해서 홈(112)에 있던 순수가 증발되면 홈(112)의 모세관 현상으로 인하여 측면부(113b)의 순수가 다시 중앙부(113a)로 이동된다.
이렇게 중앙부(113a)에서는 증발이 일어나며, 측면부(113b)에서는 응축이 일어나고, 중앙부(113a)에서 측면부(113b)로는 수증기가, 측면부(113b)에서 중앙부(113a)로는 순수가 이동된다. 이렇게 히트 파이프(110)는 내부의 순환으로, 가열부에서의 열을 고르게 분산한다.
한편, 도 4 의 온도에 따른 고강도강의 항복 강도의 그래프에서 확인할 수 있듯이, 고강도강의 항복 강도는 온도가 적어도 150도 이상이 되어야 상당한 수준으로 감소될 수 있으며, 상온 혹은 100도 정도의 온도에서는 항복 강도가 크게 감소하지 않아서 실질적인 형상 교정의 효과가 낮다. 따라서, 본 발명에서는 적어도 150도의 온도를 가지는 스트립을 사용하나, 이보다 낮은 온도의 스트립을 사용할 수도 있음은 물론이다. 이때, 본 발명에서 고강도강의 조직을 변화시키지 않도록 고강도강의 상변태 온도 미만으로 가열하여야 한다.
도 5 내지 7 에서 보이듯이, 본 발명의 히트 파이프롤(100)은 일반적인 형상 교정 압연롤과 유사하나, 압연부(102)와 넥부(103) 사이의 저널부(104)에 히트 파이프(110)가 내장되어 있다.
히트 파이프(110)의 수는 복수 개가 내장되며, 하나의 히트 파이프(110)가 전체 압연부(102)를 관통하여 내장될 수도 있지만, 일측에서 삽입된 제 1 히트 파이프(105)와 타측에서 삽입된 제 2 히트 파이프(106)로 구성될 수도 있다.
제 1 및 제 2 히트 파이프(105, 106)는 원주 방향으로 서로 번갈아서 배치되는 것이 구조 및 제작상 유리하다. 즉, 히트 파이프(105, 106) 삽입관을 형성함에 있어서, 서로 만나지 않게 하는 것이 제작에 유리하며, 압연에 의한 반복하중에 의해서 크랙이 형성되는 것도 방지될 수 있다.
또한, 제 1 및 제 2 히트 파이프(105, 106)는 압연부(102)의 중앙부에서 서로 겹치는 것이 바람직하다. 압연롤에서 중앙부에서 가장 많은 온도가 올라가게 되는데, 제 1 및 제 2 히트 파이프(105, 106)는 압연부(102)의 중앙부에서 서로 겹쳐짐으로써, 중앙부의 온도를 낮출 수 있으며, 이는 히트 파이프롤(100)의 전역의 온도 차이를 낮추게 된다.
본 발명에서 히트 파이프롤(100)은 온도에 따라서 롤 형상을 변화시키지 않는다. 즉, 히트 파이프롤(100)에서 중앙부와 양 단부의 온도 차이를 낮출 수 있다. 히트 파이프롤(100)은 공급되는 스트립의 온도와 상관 없이 히트 파이프롤(100)에서의 온도 차이를 일정하게 유지하게 한다.
예를 들어, 압연부(102)의 가장자리 온도가 50℃일 때, 중앙부의 온도는 65℃ 정도이며, 압연부(102)의 가장자리 온도가 70℃일 때, 중앙부의 온도는 85℃ 정도를 유지하게 하여, 중앙부와 가장자리의 온도차를 일정하게 유지하며, 따라서, 온도의 차이에 의해서 발생하는 써멀 크라운 형상을 일정하게 유지할 수 있다.
이는 본 발명의 히트 파이프롤(100)에 내장된 히트 파이프(110)가 중앙부에서의 고온에 의해서 순수가 증발된 후, 압력이 높아져 가장자리로 이동되고, 그 후에 온도가 하락하여 순수로 돌아갔다가, 모세관 현상에 의해서 다시 중앙부로 이동되고, 이 과정이 반복되게 되며, 순수의 증발/응축에 의해서 히트 파이프롤(100)의 중앙의 열은 가장자리로 분산하게 되며, 이는 롤의 폭방향 온도 균일화를 가져올 수 있다.
한편, 도 8a 및 8b 에는 본 발명의 냉각 단계(20), 즉 야드에 사용되는 스키드가 도시되어 있다. 도 8a 및 8b 에서 보이듯이, 본 발명의 냉각 단계(20)의 스키드는 코일(C)이 놓이게 되는 거치면(22)을 포함하는 본체(21)에 관통공(27)을 형성하고, 상기 관통홀(27) 내부에 온도 센서(25)를 배치한다.
이렇게 배치된 온도 센서(25)는 코일(C)의 온도를 측정하여 관측부 혹은 제어부(28)로 온도를 보내게 되며, 관측부 혹은 제어부(28)에서는 코일(C)의 온도를 확인하여, 기설정된 온도 영역과 온도를 대비하여 온도가 해당 영역에 들어온 경우, 코일(C)을 야드로부터 꺼내서 페이오프릴에 걸게 한다.
온도 영역은 필요에 따라서 정해질 수 있지만, 페이오프릴에 걸려서 풀리는 동안의 냉각을 고려하여 적어도 150도 이상의 온도를 가지는 것이 바람직하다.
도 9 에는 본 발명의 제 2 실시예가 도시되어 있다.
도 9 에서 보이듯이, 본 발명의 제 2 실시예에서, 열연 공정의 코일러(3)에서 권취된 코일은 제 1 이송단계에 의하여 온도 조절 단계(20), 즉, 야드에 놓이게 된다. 온도 조절 단계(20)에서 권취된 코일(C; 도 8)은 온도가 지속적으로 측정되며, 소정 온도 즉, 150도 이상의 온도를 가진 상태에서 형상 교정 라인으로 제 2 이송단계에 의하여 이송된다.
형상 교정 라인에서는 복수의 페이오프릴(30a, 30b)에 복수의 코일을 걸어놓고 순차적으로 코일을 풀어낸다. 페이오프릴(30a, 30b)에 순차적으로 코일을 걸어놓는 시간에 비하여, 한 코일에서 스트립을 풀어낸 후 다음 코일을 풀어놓는 시간이 상대적으로 길기 때문에, 상기 페이오프릴(30a, 30b)에 걸린 코일을 풀기 전까지 보온하는 보온 커버(34a, 34b)가 배치된다. 즉, 상기 보온 커버(34a, 34b)에 의해서 페이오프릴에 걸려있는 코일을 보온하는 보온 단계가 수행된다. 보온 커버(34a, 34b)는 도시된 바와 같이 페이오프릴에서 권출될 때 빠질 수도 있지만, 빠지지 않고, 권출되는 동안 페이오프릴에 걸린 코일을 보온할 수도 있다.
한편, 페이오프릴을 통하여 코일에서 풀린 스트립은 온도 균일화를 위한 가열 장치(32)를 통과한 후 스킨 패스 밀(40)에 의해서 형상 교정되며, 그 후에 코일러(35)에 의해서 재권취된다.
이때도 제 1 실시예와 동일하게 스킨 패스 밀(40)은 히트 파이프롤(100)을 사용하여 스트립의 형상을 교정하게 되는데, 히트 파이프롤(100)을 사용함으로써, 150℃이상의 스트립이 히트 파이프롤(100)로 들어오더라도 써멀 크라운이 일정하게 유지될 수 있으며, 150℃ 이상의 온도로 고강도강 스트립이 제공되기 때문에 형상 교정도 잘 이루어질 수 있다.
도 10 에는 본 발명의 제 3 실시예가 도시되어 있다.
제 3 실시예에서는 열연 공정의 코일러(3)에서 권취된 코일이 냉각 단계(20)를 거치지 않고, 바로 형상 교정 장치로 제공된다. 즉, 권취된 코일을 바로 페이오프릴로 풀어내게 된다. 도 10 에서는 하나의 장치가 코일러 및 페이오프릴 역할을 동시에 수행하는 것으로 도시하였으나, 코일러와 페이오프릴이 별도로 존재하고, 코일러에서 권취된 코일이 바로 페이오프릴로 이동되는 경우도 포함한다. 즉, 열연을 마친 코일을 바로 형상 교정 장치로 보내는 직결 이송 단계라면 어떠한 형태를 가지더라도 무방하다.
제 3 실시예에서는 이렇게 풀린 스트립은 바로 스킨 패스 밀(40)로 공급되며, 스킨 패스 밀(40)에서 형상이 교정된 후 재권취(35)된다. 본 발명에서 상술한 바와 같이 스킨 패스 밀(40)은 히트 파이프롤(100)을 포함하고 있으므로, 공급되는 스트립의 온도로부터 자유로우며, 따라서 온도가 높은 스트립이 공급되더라도 안정적으로 형상교정할 수 있다. 또한, 도 4 에서 도시된 바와 같이, 온도가 높은 경우에 항복 강도는 낮아지므로, 보다 원활한 형상 교정이 수행될 수 있다.
도 11 에는 100~120℃ 온도를 가지는 스트립을 종래의 형상 교정 장치로 형상 교정하였을 때, 코일 수 및 폭방향 위치에 따른 롤의 온도를 도시한 그래프가 도시되어 있으며, 도 12 에는 100~140℃의 온도를 가지는 스트립을 본 발명의 형상 교정 장치에서 교정하였을 때, 코일 수, 폭방향 위치에 따른 히트 파이프롤 온도를 도시한 그래프가 도시되어 있다.
도 11 에서 보이듯이, 종래의 형상 교정 장치를 사용한 경우에 롤의 중앙부와 가장자리의 온도 차가 35℃에서 50℃ 로 증가하는 것을 확인할 수 있으며, 매수가 증가하는 경우에 온도차이가 더 커질 것으로 예상된다. 하지만, 도 12 에서 보이듯이, 본 발명에 따른 형상 교정 장치를 사용하는 경우에, 히트 파이프롤 전체적인 온도는 코일 수에 따라서, 증가하기는 하지만 히트 파이프롤의 중앙부와 가장자리의 온도차는 20~25℃ 정도로 일정하게 유지된다.
따라서, 본 발명의 히트 파이프롤은 롤의 폭방향 온도차이를 감소시킬 뿐만 아니라, 히트 파이프롤의 전체적인 온도 상승과 상관 없이 항상 롤의 폭방향으로 일정한 온도차이를 유지한다.
도 13 에는 종래와 본 발명의 형상 교정 장치에서 써멀 크라운을 도시한 그래프가 도시되어 있다. 도 13 에서 보이듯이, 본 발명의 히트 파이프롤을 사용하는 경우에 써멀 크라운인 대폭 감소하는 것을 알 수 있다. 구체적으로, 종래의 형상 교정 장치를 사용하는 경우에 중앙부 기준으로 150㎛의 열크라운이 성장하는 반면, 히트 파이프롤을 사용하는 경우에 15㎛ 정도로 열크라운이 성장한다. 즉, 본 발명의 히트 파이프롤(100)의 경우에 일반 롤에 비하여 열 크라운이 1/10에 불과하다.
이렇게 일반 롤을 사용하는 경우에, 중앙부에서 150㎛의 큰 열크라운이 성장하기 때문에, 스트립의 중앙부에서 큰 웨이브를 만들어 제품으로서 가치를 없게 만든다.
반면에, 본 발명의 히트 파이프롤의 경우에 열 크라운이 거의 성장하지 않으므로, 스트립의 형상에 전형 영향을 주지 않을 수 있다.
도 14 내지 17 에는 실제 스트립의 사진이 개시되어 있다. 도 14 에는 열연을 마친 스트립의 형상이 나타난 사진이, 도 15 에는 도 14 의 스트립이 종래의 형상 교정 장치를 상온으로 통과한 후의 모습이 나타난 사진이, 도 16 에는 도 14 의 스트립이 종래의 형상 교정 장치를 온간에서 통과한 후의 모습이 나타난 사진이, 도 17 에는 도 14 의 스트립이 본 발명의 형상 교정 장치를 통과한 후의 모습이 나타난 사진이 개시되어 있다.
도 14 에서 보이듯이, 열간 압연(열연)을 마치 스트립은 에지 웨이브가 형성되어 있으며, 이는 상온의 형상 교정 장치를 통과한 후에서 그대로 유지된다(도 15 참고). 한편, 도 14 의 스트립을 130~190℃의 온도로 종래의 형상 교정 장치에 넣었으며, 이 경우에 도 16 에서 보이듯이 심한 중앙 웨이브가 형성되는 것을 확인할 수 있다(도 16의 원형부 참고).
반면에, 도 14 의 스트립을 130~190℃의 온도로 본 발명의 형상 교정 장치를 통과시킨 경우, 도 17 에서 보이듯이, 매끈한 형상의 스트립으로 형상 교정되는 것을 확인할 수 있다.
이렇게 형상이 좋아지는 경우에, 후속 공정의 부하도 감소시킬 수 있으며, 또한, 후속 공정에서의 절사량을 감소시킬 수 있어서, 전체적이 효율 향상을 가져 올 수도 있다.
실시예
표 1 에는 본 발명과 종래의 형상 교정 장치 및 방법에 따른 실시예가 나타나 있다.
강종 롤 종류 스트립 온도
(℃)		 실험횟수
(코일)		 평균 절사 길이(m)
비교예1 1180CP 일반롤 상온 15 37.1
비교예2 980DP 일반롤 상온 33 63.5
발명예1 1180CP 히트 파이프롤 150 15 0
발명예2 980DP 히트 파이프롤 150 100 2.8
표 1 에서 보이듯이, 1180CP 강 15 코일을 대상으로 종래와 본 발명에 따른 형상 교정 장치로 실험하였을 때, 본 발명의 경우에 절사가 불필요하였으나, 종래의 경우에 평균 37.1 m를 절사해야 했다.
또한, 980DP 강의 경우 종래의 경우에 33 코일을 형상교정하였을 때, 평균 63.5m 를 절사하였으나, 본 발명(히트 파이프롤+150℃)의 경우에 100 코일을 형상 교정하였을 때, 평균 2.8m 만 절사하면 충분하였다.
이와 같이, 본 발명의 고강도강의 형상 교정 및 압연 방법 또는 형상 교정 장치의 경우에, 종래와는 차별화되는 현저한 효과를 도출하는 것이 가능하였다. 특히, 절사 길이를 대폭 감소시킬 수 있었을 뿐만 아니라, 고강도강의 광폭 및 박판 성형도 가능하게 한다.
이상에서는 본 발명의 제 1 및 제 3 실시예을 중심으로 설명하였으나, 본 발명은 상술한 실시예로 제한되는 것은 아니며, 청구범위에 기재된 범주 내에서 다양하게 변형될 수 있음은 물론이다.
30: 페이오프릴 31: 숏 블라스터
32: 가열기 33: 압연기
35: 코일러 40: 스킨 패스 밀
100: 히트 파이프롤 102: 압연부
103: 넥부 104: 저널부
105: 제 1 히트 파이프 105: 제 2 히트 파이프
110: 히트 파이프 111: 파이프
112: 홈

Claims (20)

  1. 열간 압연된 코일을 페이오프릴로 보내는 열연-스킨패스밀 직결이송단계;
    페이오프릴에서 코일을 풀어내는 권출(捲出)단계:
    상기 권출된 스트립을 히트 파이프롤을 사용해서 형상교정하는 형상 교정 단계; 및
    상기 스트립을 코일로 재권취하는 재권취 단계;를 포함하는 고강도강의 형상 교정 및 압연 방법.
  2. 열간 압연된 코일을 온도 조절부로 이송시키는 제 1 이송단계;
    상기 코일의 온도를 감시하면서 냉각시키는 냉각단계;
    냉각되되 150도 이상의 온도를 가지는 코일을 페이오프릴로 보내는 제 2 이송 단계;
    상기 냉각된 코일을 페이오프릴에서 풀어내는 권출단계;
    상기 권출된 스트립을 히트 파이프롤을 사용해서 형상교정하는 형상 교정 단계; 및
    상기 스트립을 코일로 재권취하는 재권취 단계;를 포함하는 고강도강의 형상 교정 및 압연 방법.
  3. 제 1 항 또는 제 2 항에 있어서,
    상기 형상 교정 단계 전에 압하율 20 ~ 30 %로 압연 단계를 수행하는 것을 특징으로 하는 고강도강의 형상 교정 및 압연 방법.
  4. 제 3 항에 있어서,
    상기 압연 단계 전에 숏 블라스트를 통하여 스트립 표면의 스케일을 제거하는 스케일 제거 단계;를 수행하는 것을 특징으로 하는 고강도강의 형상 교정 및 압연 방법.
  5. 제 1 항 또는 제 2 항에 있어서,
    상기 형상 교정 단계 시 스트립의 온도는 150℃ 이상 상변태 온도 미만인 것을 특징으로 하는 고강도강의 형상 교정 및 압연 방법.
  6. 제 5 항에 있어서,
    상기 재권취 단계 이후에 연속하여 수행되는 온간 압연 단계를 더 포함하는 것을 특징으로 하는 고강도강의 형상 교정 및 압연 방법.
  7. 제 2 항에 있어서,
    상기 냉각 단계는
    상기 코일의 온도를 측정하는 측정단계 및
    측정된 온도값을 기설정된 온도범위와 비교하여 상기 측정된 온도값이 기설정된 온도범위에 포함되는 여부를 판단하는 판단 단계를 포함하는 것을 특징으로 하는 고강도강의 형상교정 및 압연 방법.
  8. 제 7 항에 있어서,
    상기 냉각 단계는 냉각 야드의 스키드에서 수행되며,
    상기 스키드는 내부에 열전대가 배치되어, 스키드에 안착된 코일에 의해서 가열된 스키드의 온도로부터 상기 코일의 온도를 측정하는 것을 특징으로 하는 고강도강의 형상 교정 및 압연 방법.
  9. 제 1 항 또는 제 2 항에 있어서,
    상기 권출단계가 수행되는 동안 코일이 냉각이 방지되도록 상기 코일을 보온하는 보온 단계가 상기 권출 단계와 함께 수행되는 것을 특징으로 하는 고강도강의 형상교정 및 압연 방법.
  10. 제 1 항 또는 제 2 항에 있어서,
    상기 형상 교정 단계로 유입되는 스트립의 온도가 일정하도록, 상기 형상 교정 단계 전에 스트립 가열하는 스트립 가열 단계를 포함하는 것을 특징으로 하는 고강도강의 형상 교정 및 압연 방법.
  11. 제 1 항 또는 제 2 항에 있어서,
    상기 형상 교정 단계는 스트립과 접촉하는 한 쌍의 히트 파이프롤과 상기 히트 파이프롤을 지지하는 백업롤을 포함하여 구성되는 스킨 패스 밀에 의해서 수행되는 것을 특징으로 하는 고강도강의 형상 교정 및 압연 방법.
  12. 제 11 항에 있어서,
    상기 히트 파이프롤은 롤 길이방향 일측으로부터 중앙부로 연장하는 복수의 제 1 히트 파이프와 상기 일측의 반대 방향으로부터 중앙부로 연장하는 복수의 제 2 히트 파이프를 포함하며,
    상기 제 1 및 제 2 히트 파이프는 롤의 원주 방향을 따라서 번갈아 배치되는 것을 특징으로 하는 고강도강의 형상 교정 및 압연 방법.
  13. 제 12 항에 있어서,
    상기 제 1 히트 파이프와 상기 제 2 히트 파이프는 롤의 길이방향 중앙부에서 서로 교차하는 것을 특징으로 하는 고강도강의 형상 교정 및 압연 방법.
  14. 코일을 풀어내는 페이오프릴;
    상기 페이오프릴에서 권출된 스트립을 교정하는 스킨 패스 밀; 및
    상기 스킨 패스 밀을 통과한 스트립을 재권취하는 코일러;를 포함하며,
    상기 스킨 패스 밀의 워크롤은 히트 파이프가 내장된 히트 파이프롤인 고강도강의 형상 교정 장치.
  15. 제 14 항에 있어서,
    상기 히트 파이프는 워크롤 길이방향 일측으로부터 중앙부로 연장하는 복수의 제 1 히트 파이프와 상기 일측의 반대 방향으로부터 중앙부로 연장하는 복수의 제 2 히트 파이프를 포함하며,
    상기 제 1 및 제 2 히트 파이프는 롤의 원주 방향을 따라서 번갈아 배치되는 것을 특징으로 하는 형상 교정 장치.
  16. 제 15 항에 있어서,
    상기 히트 파이프는 워크롤의 원주 방향을 따라서 소정의 깊이로 균일하게 복수 개가 내장되는 것을 특징으로 하는 형상 교정 장치.
  17. 제 14 항에 있어서,
    상기 페이오프릴과 상기 스킨 패스 밀 사이에는 상기 스트립을 가열하는 가열기가 배치되며, 상기 가열기는 스트립을 150도 이상 상 변태 온도 미만으로 가열하는 것을 특징으로 하는 형상 교정 장치.
  18. 제 15 항에 있어서,
    상기 제 1 히트 파이프와 상기 제 2 히트 파이프는 롤의 길이방향 중앙부에서 서로 교차하는 것을 특징으로 하는 형상 교정 장치.
  19. 제 14 항에 있어서,
    상기 페이오프릴과 상기 스킨 패스 밀 사이에는 ㎛단위의 강철볼을 스트립으로 분사하는 숏 블라스터 및 상기 숏 블라스터 후방에서 상기 스트립을 압연하는 압연기를 포함하는 것을 특징으로 하는 형상 교정 장치.
  20. 제 15 항에 있어서,
    상기 페이오프릴를 복수 개 포함하되, 한 페이오프릴이 동작하는 동안에, 동작하지 않는 페이오프릴에 걸린 코일의 냉각을 방지하도록 상기 페이오프릴 및 코일을 덮는 보온 커버를 포함하는 것을 특징으로 하는 형상 교정 장치.
KR1020120150135A 2012-12-21 2012-12-21 고강도강의 형상 교정 및 압연 방법과 형상 교정 장치 Active KR101449180B1 (ko)

Priority Applications (6)

Application Number Priority Date Filing Date Title
KR1020120150135A KR101449180B1 (ko) 2012-12-21 2012-12-21 고강도강의 형상 교정 및 압연 방법과 형상 교정 장치
US14/647,439 US10086418B2 (en) 2012-12-21 2012-12-27 Shape-correcting and rolling method and shape-correcting device for high-strength steel
JP2015549232A JP6026014B2 (ja) 2012-12-21 2012-12-27 高強度鋼の形状矯正及び圧延方法と形状矯正装置
PCT/KR2012/011542 WO2014098297A1 (ko) 2012-12-21 2012-12-27 고강도강의 형상 교정 및 압연 방법과 형상 교정 장치
CN201280077682.5A CN104870115B (zh) 2012-12-21 2012-12-27 高强度钢的形状矫正和轧制方法以及形状矫正装置
EP12890177.4A EP2937156B1 (en) 2012-12-21 2012-12-27 Shape-correcting device for high-strength steel

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020120150135A KR101449180B1 (ko) 2012-12-21 2012-12-21 고강도강의 형상 교정 및 압연 방법과 형상 교정 장치

Publications (2)

Publication Number Publication Date
KR20140080931A true KR20140080931A (ko) 2014-07-01
KR101449180B1 KR101449180B1 (ko) 2014-10-08

Family

ID=50978591

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020120150135A Active KR101449180B1 (ko) 2012-12-21 2012-12-21 고강도강의 형상 교정 및 압연 방법과 형상 교정 장치

Country Status (6)

Country Link
US (1) US10086418B2 (ko)
EP (1) EP2937156B1 (ko)
JP (1) JP6026014B2 (ko)
KR (1) KR101449180B1 (ko)
CN (1) CN104870115B (ko)
WO (1) WO2014098297A1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20210008993A (ko) 2019-07-16 2021-01-26 주식회사 포스코 단조롤 기반 히트 파이프롤 및 그 제조방법

Families Citing this family (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP2982453A1 (de) * 2014-08-06 2016-02-10 Primetals Technologies Austria GmbH Einstellen eines gezielten Temperaturprofiles an Bandkopf und Bandfuß vor dem Querteilen eines Metallbands
CN104399781B (zh) * 2014-11-27 2016-08-17 武汉钢铁(集团)公司 一种消除低合金高强钢屈服平台的方法
CN111575452A (zh) * 2020-05-21 2020-08-25 山东泰山钢铁集团有限公司 一种降低10Cr17不锈钢热轧酸洗表面粗糙度的方法
CN113118783B (zh) * 2020-05-31 2022-11-11 日照宝华新材料有限公司 一种1.5~4mm规格低碳钢横折缺陷控制方法
CN112795766B (zh) * 2020-12-09 2022-05-27 北京星航机电装备有限公司 一种高温合金焊接件退火校形方法
CN113245371B (zh) * 2021-06-30 2022-07-19 燕山大学 一种改善冷轧板带边降的电磁调控轧辊
CN114769366B (zh) * 2022-05-12 2024-02-20 武汉钢铁有限公司 一种改善取向钢成品板形的矫直系统及其控制方法
CN116329401B (zh) * 2023-03-29 2026-03-03 西安泰金新能科技股份有限公司 一种钛材料热校型冷却装置及热校型冷却工艺
CN120619123B (zh) * 2025-08-14 2025-10-24 浙江众凌科技有限公司 一种调节掩膜卷材平整度的系统

Family Cites Families (31)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CA1004066A (en) * 1974-03-19 1977-01-25 Nippon Steel Corporation Method of and apparatus for controlling the shape of rolled objects in the rolling of plate, sheet, strip and the like
JPS579501A (en) * 1980-06-19 1982-01-19 Kawasaki Steel Corp Rolling plant for material to be rolled
JPS61269901A (ja) * 1985-05-23 1986-11-29 Kawasaki Steel Corp 冷延鋼帯の調質圧延方法
US4793172A (en) 1986-02-24 1988-12-27 Italimpianti Of America Incorporated Thermal crown controlled rolls
US5119886A (en) * 1989-10-25 1992-06-09 The Texas A&M University System Heat transfer cylinder
JPH0770351B2 (ja) * 1990-11-21 1995-07-31 三菱電機株式会社 均熱ロール装置
JPH06304656A (ja) * 1993-04-27 1994-11-01 Seikosha Co Ltd ローラ矯正装置
JPH07204704A (ja) * 1994-01-11 1995-08-08 Ishikawajima Harima Heavy Ind Co Ltd 圧延設備
CN1062196C (zh) * 1994-10-20 2001-02-21 曼内斯曼股份公司 具有冷轧性能的带钢制造方法和设备
KR100207067B1 (ko) * 1996-05-18 1999-07-01 지원국 전기 가열식 금속 스트립 압연기
NL1007739C2 (nl) * 1997-12-08 1999-06-09 Hoogovens Staal Bv Werkwijze en inrichting voor het vervaardigen van een stalen band met hoge sterkte.
JPH105809A (ja) 1996-06-25 1998-01-13 Nkk Corp 熱延鋼帯の調質圧延方法
JPH10192915A (ja) * 1997-01-09 1998-07-28 Mitsubishi Heavy Ind Ltd 圧延機及び圧延設備
AU723560B2 (en) 1997-01-13 2000-08-31 American Roller Company, Llc Heated roller with integral heat pipe
JP3263359B2 (ja) * 1997-04-04 2002-03-04 川崎製鉄株式会社 シートバーの大単重熱間圧延方法
JP2000054098A (ja) * 1998-07-31 2000-02-22 Nkk Corp めっき密着性及び耐ブリスター性に優れた熱延板下地溶融亜鉛めっき鋼板の製造方法及びその製造装置
JP2000051910A (ja) * 1998-08-10 2000-02-22 Sumitomo Metal Ind Ltd 連続化熱間圧延設備
KR20000010065U (ko) * 1998-11-14 2000-06-15 이구택 열연 스킨패스 롤 히터장치
DE19933610A1 (de) * 1999-07-17 2001-01-25 Bwg Bergwerk Walzwerk Verfahren zum Planieren von Metallbändern
JP2001105006A (ja) * 1999-09-30 2001-04-17 Sumitomo Metal Ind Ltd 厚鋼板の製造方法およびその装置
KR200196021Y1 (ko) 2000-04-10 2000-09-15 이성영 간판 형광등의 점등관 접속구
KR100496607B1 (ko) 2000-12-27 2005-06-22 주식회사 포스코 열연코일의 제조방법 및 그 장치
KR100665978B1 (ko) * 2001-10-10 2007-01-10 제이에프이 스틸 가부시키가이샤 강판의 제조방법
JP4692882B2 (ja) 2005-08-11 2011-06-01 住友金属工業株式会社 マグネシウム板とマグネシウム板の製造方法
JP2008213015A (ja) * 2007-03-07 2008-09-18 Jfe Steel Kk 冷延鋼板の製造方法および鋼板の連続処理ライン
DE102008010062A1 (de) * 2007-06-22 2008-12-24 Sms Demag Ag Verfahren zum Warmwalzen und zur Wärmebehandlung eines Bandes aus Stahl
KR101053414B1 (ko) * 2008-07-04 2011-08-01 주식회사 포스코 열연강대의 스케일 제거방법 및 제거설비
JP5391786B2 (ja) * 2009-04-06 2014-01-15 新日鐵住金株式会社 鋼板の形状矯正方法及び装置
CN101670372B (zh) * 2009-09-25 2011-01-26 首钢总公司 一种消除热轧高强钢板形缺陷的方法
JP5512326B2 (ja) * 2010-02-19 2014-06-04 株式会社神戸製鋼所 金属冷却装置および金属冷却方法
JP5757104B2 (ja) 2011-02-24 2015-07-29 住友電気工業株式会社 マグネシウム合金材及びその製造方法

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20210008993A (ko) 2019-07-16 2021-01-26 주식회사 포스코 단조롤 기반 히트 파이프롤 및 그 제조방법

Also Published As

Publication number Publication date
US10086418B2 (en) 2018-10-02
CN104870115A (zh) 2015-08-26
JP6026014B2 (ja) 2016-11-16
WO2014098297A1 (ko) 2014-06-26
EP2937156A1 (en) 2015-10-28
EP2937156A4 (en) 2016-05-04
KR101449180B1 (ko) 2014-10-08
JP2016501133A (ja) 2016-01-18
CN104870115B (zh) 2017-10-31
EP2937156B1 (en) 2019-09-25
US20150306645A1 (en) 2015-10-29

Similar Documents

Publication Publication Date Title
KR101449180B1 (ko) 고강도강의 형상 교정 및 압연 방법과 형상 교정 장치
RU2429922C1 (ru) Способ горячей прокатки и термообработки стальной полосы
US9523135B2 (en) Method of cold-rolling steel sheet and cold-rolling facility
WO2010122847A1 (ja) 継目無鋼管の製造方法およびその製造設備
CN104745784A (zh) 一种消除捆带钢热卷扁卷缺陷的方法
JP3337122B2 (ja) 熱間圧延設備及び熱間圧延方法
JP5217543B2 (ja) キュリー点を有する鋼帯の連続焼鈍方法及び連続焼鈍設備
EP1196256A1 (en) Integrated continuous casting and in-line hot rolling process, as well as relative process with intermediate coiling and uncoiling of the pre-strip
KR101482353B1 (ko) 히트 파이프롤 및 그의 제작 방법
TWI799028B (zh) 冷軋鋼板的製造方法及製造設備
JPH01299702A (ja) 温間圧延方法、及びその装置
JP3187355B2 (ja) 熱間圧延設備
KR101449200B1 (ko) 베어링 과열 방지용 히트 파이프롤
JP3428400B2 (ja) 熱間圧延設備及び熱間圧延方法
KR20150003595A (ko) 선재 제조방법
KR100941848B1 (ko) 강판의 폭을 압연하는 조압연 방법
TWI797912B (zh) 冷軋鋼板的製造方法及製造設備
KR20140084652A (ko) 히트 파이프롤 레벨러
JP2006239777A (ja) 熱延鋼板の製造方法
RU2480528C1 (ru) Способ охлаждения движущейся стальной горячекатаной полосы
JP3317164B2 (ja) 熱延鋼帯の製造方法およびその方法に使用する熱間圧延設備列
JP2003126902A (ja) 熱間圧延設備及び熱間圧延方法
KR20240096287A (ko) 열연강판 및 그 제조방법
JP2005272909A (ja) 連続焼鈍ラインのルーパにおける鋼帯の張力制御方法
JP2009241134A (ja) 条鋼線材の圧延製造ライン及び条鋼線材の製造方法

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

FPAY Annual fee payment

Payment date: 20191001

Year of fee payment: 6

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 6

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 7

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 8

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R11-asn-PN2301

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R14-asn-PN2301

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 9

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 10

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 11

R18 Changes to party contact information recorded

Free format text: ST27 STATUS EVENT CODE: A-5-5-R10-R18-OTH-X000 (AS PROVIDED BY THE NATIONAL OFFICE)

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 12

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 12
