Abstract

본 발명은 인돌로카르바졸 화합물을 이용한 유기 전계 발광 소자(EL 소자)를 제공한다.
기판 상에 양극, 인광 발광층을 포함하는 복수의 유기층 및 음극이 적층되어 이루어지는 유기 EL 소자로서, 인광 발광층, 정공 수송층, 전자 수송층, 정공 저지층 및 전자 저지층에서 선택되는 유기층 중에, 인돌로카르바졸환의 하나의 N위치에 카르바졸릴기가 치환하고, 다른 하나의 N위치에 적어도 1개의 방향족 탄화수소기 또는 방향족 복소환기가 치환한 구조의 인돌로카르바졸 화합물을 함유하는 유기 EL 소자이다.

Description

유기 전계 발광 소자{ORGANIC ELECTROLUMINESCENT ELEMENT}
본 발명은 인돌로카르바졸 화합물을 함유하는 유기 전계 발광 소자에 관한 것으로, 자세하게는 유기 화합물로 이루어지는 발광층에 전계 인가시, 광을 방출하는 박막형 디바이스에 관한 것이다.
일반적으로 유기 전계 발광 소자(이하, 유기 EL 소자라고 함)는 그 가장 간단한 구조로서 발광층 및 상기 층을 사이에 낀 한 쌍의 대향전극으로 구성되어 있다. 즉, 유기 EL 소자에서는 양쪽 전극간에 전계가 인가되면, 음극으로부터 전자가 주입되고 양극으로부터 정공이 주입되며, 이들이 발광층에서 재결합하여 광을 방출하는 현상을 이용한다.
최근, 유기 박막을 이용한 유기 EL 소자가 개발되고 있다. 특히 발광 효율을 높이기 위해 전극으로부터 캐리어 주입의 효율 향상을 목적으로 해서 전극의 종류를 최적화하고, 방향족 디아민으로 이루어지는 정공 수송층과 8-하이드록시퀴놀린알루미늄 착체(이하, Alq3라고 함)로 이루어지는 발광층을 전극간에 박막으로서 마련한 소자의 개발로 인해, 종래의 안트라센 등의 단결정을 이용한 소자와 비교해서 대폭적으로 발광 효율이 개선된 점에서 자발광·고속 응답성과 같은 특징을 가진 고성능 플랫 패널에의 실용화를 목표로 진행되어 왔다.
또한 소자의 발광 효율을 올리는 시도로서, 형광이 아니라 인광을 이용하는 것도 검토되고 있다. 상기의 방향족 디아민으로 이루어지는 정공 수송층과 Alq3로 이루어지는 발광층을 마련한 소자를 비롯한 많은 소자가 형광 발광을 이용한 것이었는데, 인광 발광을 이용하는, 즉 삼중항 여기 상태로부터의 발광을 이용함으로써 종래의 형광(일중항)을 이용한 소자에 비해 3~4배 정도의 효율 향상이 기대된다. 이러한 목적을 위해 쿠마린 유도체나 벤조페논 유도체를 발광층으로 하는 것이 검토되어 왔지만 매우 낮은 휘도밖에 얻어지지 않았다. 또한 삼중항 상태를 이용하는 시도로서 유로퓸 착체를 이용하는 것이 검토되어 왔지만, 이것도 고효율의 발광에는 이르지 않았다. 최근에는 특허문헌 1에 제시된 바와 같이 발광의 고효율화나 장수명화를 목적으로 이리듐 착체 등의 유기 금속 착체를 중심으로 인광 발광 도펀트 재료의 연구가 다수 이루어지고 있다.
일본국 공표특허공보 2003-515897호 일본국 공개특허공보 2001-313178호 일본국 공개특허공보 평11-162650호 일본국 공개특허공보 평11-176578호 WO2008/056746A WO2009/136595A WO2010/113755A
높은 발광 효율을 얻기 위해서는 상기 도펀트 재료와 동시에, 사용하는 호스트 재료가 중요해진다. 호스트 재료로서 제안되어 있는 대표적인 것으로서, 특허문헌 2에 소개되어 있는 카르바졸 화합물의 4,4'-비스(9-카르바졸릴)비페닐(이하, CBP라고 함)을 들 수 있다. CBP는 트리스(2-페닐피리딘)이리듐 착체(이하, Ir(ppy)3라고 함)로 대표되는 녹색 인광 발광 재료의 호스트 재료로서 사용했을 경우, 정공을 흘려보내기 쉽고 전자를 흘려보내기 어려운 특성상, 전하 주입 밸런스가 무너져 과잉 정공이 전자 수송층측으로 유출되고, 결과적으로 Ir(ppy)3로부터의 발광 효율이 저하된다.
전술한 바와 같이, 유기 EL 소자에서 높은 발광 효율을 얻기 위해서는 높은 삼중항 여기 에너지를 가지면서, 양쪽 전하(정공·전자) 주입 수송 특성에 있어서 균형이 잡힌 호스트 재료가 필요하다. 또한 전기 화학적으로 안정적이고 높은 내열성과 함께 뛰어난 어모퍼스(amorphous) 안정성을 구비한 화합물이 요망되고 있어, 한층 더 개량이 요구되고 있다.
특허문헌 3에는 정공 수송 재료로서 이하에 나타낸 것과 같은 인돌로카르바졸 화합물이 개시되어 있다.
Figure pct00001
특허문헌 4에는 정공 수송 재료로서 이하에 나타낸 것과 같은 인돌로카르바졸 화합물이 개시되어 있다.
Figure pct00002
그러나 이들은 인돌로카르바졸 골격을 가지는 화합물을 정공 수송 재료로서 사용하는 것을 권장하긴 하지만, 형광 발광 소자에서의 실시예뿐이며, 인광 발광 소자용 재료로서 사용하는 것을 개시한 것은 아니다.
특허문헌 5, 특허문헌 6 및 특허문헌 7에는 인광 호스트 재료로서 이하에 나타낸 것과 같은 인돌로카르바졸 화합물이 개시되어 있으며, 이것을 사용한 유기 EL 소자는 발광 효율을 개선시키고, 높은 구동 안정성을 가지게 되는 것을 개시하고 있다. 또한 특허문헌 6 및 특허문헌 7은 인돌로카르바졸의 N위치에 카르바졸환이 결합한 화합물 몇 개를 개시하고 있다.
Figure pct00003
유기 EL 소자를 플랫 패널 디스플레이 등의 표시 소자에 응용하기 위해서는 소자의 발광 효율을 개선함과 동시에 구동시의 안정성을 충분히 확보할 필요가 있다. 본 발명은 상기 실정을 감안하여 고효율이면서 높은 구동 안정성을 가진 실용상 유용한 유기 EL 소자 및 그것에 적합한 화합물을 제공하는 것을 목적으로 한다.
본 발명자들은 예의 검토한 결과, 특정 구조의 인돌로카르바졸 골격을 가지는 화합물을 유기 EL 소자로 이용함으로써 뛰어난 특성을 나타내는 것을 발견하여 본 발명을 완성하기에 이르렀다.
본 발명은 기판 상에 양극, 인광 발광층을 포함하는 복수의 유기층 및 음극이 적층되어 이루어지는 유기 전계 발광 소자에 있어서, 인광 발광층, 정공 수송층, 전자 수송층, 정공 저지층 및 전자 저지층으로 이루어지는 군에서 선택되는 적어도 하나의 유기층 중에, 일반식(1)로 표시되는 인돌로카르바졸 화합물을 함유하는 것을 특징으로 하는 유기 전계 발광 소자에 관한 것이다.
Figure pct00004
일반식(1) 중, 환 I는 인접환과 임의의 위치에서 축합하는 식(1a)로 표시되는 방향족 탄화수소환을 나타내고, 환 II는 인접환과 임의의 위치에서 축합하는 식(1b)로 표시되는 복소환을 나타낸다. 일반식(1) 중, A는 탄소수 6~18의 방향족 탄화수소기 또는 탄소수 3~17의 방향족 복소환기를 나타내고, 일반식(1) 및 식(1a) 중 R은 각각 독립적으로 탄소수 1~10의 지방족 탄화수소기, 탄소수 6~18의 방향족 탄화수소기 또는 탄소수 3~17의 방향족 복소환기를 나타내고, p는 각각 독립적으로 0~4의 정수, q는 0~2의 정수를 나타낸다. 식(1b) 중 X1~X4는 각각 독립적으로 탄소수 6~18의 방향족 탄화수소기 또는 탄소수 3~17의 방향족 복소환기를 나타내고, l, m 및 n은 각각 독립적으로 0~5의 정수를 나타낸다. 여기서 l, m 또는 n이 2 이상일 경우, X2, X3 및 X4는 각각 같아도 달라도 된다.
상기 일반식(1)로 표시되는 인돌로카르바졸 화합물로는 일반식(2)~(5) 중 어느 하나로 표시되는 인돌로카르바졸 화합물이 있다.
Figure pct00005
(일반식(2)~(5) 중 A, R, X1~X4, p 및 q는 일반식(1)과 같은 의미이고, l, m 및 n은 0~3의 정수를 나타낸다. 여기서 l, m 또는 n이 2 이상일 경우, X2, X3 및 X4는 같아도 달라도 된다.)
상기 식(1b)에서, X1~X4의 총 수가 4~7인 것이 바람직하고, 보다 바람직하게는 5~7이다. 또한 X1~X4가, 하기 식(6)~(8) 중 어느 하나로 표시되는 화합물로부터 생기는 방향족 탄화수소기 또는 방향족 복소환기인 것이 바람직하다.
Figure pct00006
(식(6)~(8) 중 Y는 각각 독립적으로 메틴 또는 질소를 나타내고, Z는 단결합, -S-, -O- 또는 -N(Ar)- 중 어느 하나를 나타낸다. 여기서, Ar은 탄소수 6~18의 방향족 탄화수소기 또는 탄소수 6~17의 방향족 복소환기를 나타낸다.)
식(6)~(8) 중 어느 하나로 표시되는 화합물이 벤젠, 피리딘, 피라진, 피리미딘, 피리다진, 트리아진, 나프탈렌, 퀴놀린, 이소퀴놀린, 나프티리딘, 퀴녹살린, 퀴나졸린, 신놀린(cinnoline), 카르바졸, 디벤조티오펜 및 디벤조푸란에서 선택되는 어느 것인 것이 바람직하다.
또한 본 발명의 다른 양태는 인돌로카르바졸 화합물을 포함하는 유기층이, 인광 발광 도펀트를 함유하는 발광층인 것을 특징으로 하는 상기의 유기 전계 발광 소자이다.
도 1은 유기 EL 소자의 하나의 구조예를 나타내는 단면도이다.
도 2는 인돌로카르바졸 화합물(B-27)의 1H-NMR 차트를 나타낸다.
본 발명의 유기 전계 발광 소자는 상기 일반식(1)로 표시되는 인돌로카르바졸 화합물(이하, 일반식(1)로 표시되는 화합물 또는 인돌로카르바졸 화합물이라고도 함)을 함유한다.
일반식(1)에서 환 I는 인접환과 임의의 위치에서 축합하는 식(1a)로 표시되는 방향족 탄화수소환을 나타내고, 환 II는 인접환과 임의의 위치에서 축합하는 식(1b)로 표시되는 복소환을 나타낸다.
일반식(1)로 표시되는 인돌로카르바졸 골격에 있어서, 식(1a)로 표시되는 방향족 탄화수소환은 2개의 인접환과 임의의 위치에서 축합할 수 있지만, 구조적으로 축합할 수 없는 위치가 있다. 식(1a)로 표시되는 방향족 탄화수소환은 6개의 변을 가지는데, 인접한 2개의 변에서 2개의 인접환과 축합하는 경우는 없다. 또한 식(1b)로 표시되는 복소환은 2개의 인접환과 임의의 위치에서 축합할 수 있지만, 구조적으로 축합할 수 없는 위치가 있다. 즉, 식(1b)로 표시되는 복소환은 5개의 변을 가지는데, 인접한 2개의 변에서 2개의 인접환과 축합하는 경우는 없고, 또한 질소원자를 포함하는 변에서 인접환과 축합하는 경우는 없다. 따라서, 인돌로카르바졸 골격의 종류는 한정된다. 구체적으로는, 인돌 골격은 카르바졸 골격의 2,3-위치, 3,4-위치, 4,5-위치에서 축합할 수 있고, 5종류의 골격 이성체가 존재한다.
일반식(1)에서 인돌로카르바졸 골격은 이하의 (IC-1)~(IC-4)의 형태로 표시되는 것이 바람직하다. 이 예를 통해 인돌로카르바졸 골격 중의 방향족 탄화수소환 및 복소환의 바람직한 축합위치를 이해할 수 있다.
Figure pct00007
일반식(1) 중 A는 탄소수 6~18의 방향족 탄화수소기 또는 탄소수 3~17의 방향족 복소환기를 나타낸다.
A가 탄소수 6~18의 방향족 탄화수소기 또는 탄소수 3~17의 방향족 복소환기인 경우의 구체예로는 벤젠, 펜탈렌(pentalene), 인덴, 나프탈렌, 안트라센, 페난트렌(phenanthrene), 피롤, 이미다졸, 피라졸, 티아졸, 티오펜, 피리딘, 피라진, 피리미딘, 피리다진, 트리아진, 이소인돌, 인다졸, 푸린(purine), 벤조이미다졸, 인돌리진(indolizine), 크로멘(chromene), 벤조옥사졸, 이소벤조푸란, 퀴놀리진(quinolizine), 이소퀴놀린, 이미다졸, 나프티리딘, 프탈라진, 퀴나졸린, 퀴녹살린, 신놀린, 퀴놀린, 프테리딘(pteridine), 페리미딘(perimidine), 페난트롤린, 페난트리딘(phenanthridine), 아크리딘, 페나진(phenazine), 페노티아진(phenothiazine), 페녹사진(phenoxazine), 디벤조디옥신, 카르볼린(carboline), 인돌, 카르바졸, 푸란, 벤조푸란, 이소벤조푸란, 벤조티아졸, 옥사트렌, 디벤조푸란, 티오펜, 티오크산텐(thioxanthen), 티안트렌(thianthrene), 페녹사티인(phenoxathiine), 티오나프텐, 이소티아나프텐, 티오프텐, 티오판트렌, 또는 디벤조티오펜으로부터 수소를 제거하고 생기는 기를 들 수 있다.
일반식(1) 및 식(1a) 중 R은 각각 독립적으로 탄소수 1~10의 알킬기, 탄소수 3~11의 시클로알킬기, 탄소수 6~18의 방향족 탄화수소기 또는 탄소수 3~17의 방향족 복소환기를 나타낸다. 바람직하게는 탄소수 1~4의 알킬기, 탄소수 3~6의 시클로알킬기, 페닐기, 나프틸기, 피리딜기, 피리미딜기, 트리아질기, 카르바졸릴기이다. 그리고 보다 바람직하게는 페닐기, 카르바졸릴기이다.
일반식(1) 및 식(1a)에서 p는 독립적으로 0~4의 정수, q는 0~2의 정수를 나타낸다. 바람직하게는, p 및 q는 0 또는 1이고, 합계의 R의 수는 0~3의 범위가 바람직하다.
식(1b) 중 X1~X4는 탄소수 6~18의 방향족 탄화수소기 또는 탄소수 3~17의 방향족 복소환기를 나타낸다. 이들 방향족 탄화수소기 또는 방향족 복소환기는 단환이어도 되고 축합환이어도 되지만, 방향족기가 쇄상으로 연결하는 기인 경우는 없다.
여기서, X2는 X1에 연결하는 기, X3은 X2에 연결하는 기, X4는 X3에 연결하는 기를 나타내고, X1~X4가 탄소수 6~18의 방향족 탄화수소기 또는 탄소수 3~17의 방향족 복소환기인 경우의 구체예는, 2가 이상의 기인 경우가 있는 것을 제외하고 상기 A에서 설명한 것과 동일하다.
식(1b)에서 l, m, n은 각각 0~5의 정수를 나타내는데, 바람직하게는 0~3의 정수이다.
또 식(1b)에서 X1~X4의 총 수는 2~10인 것이 좋고, 바람직하게는 4~7이며, 보다 바람직하게는 5~7이다. l, m 또는 n이 2 이상일 경우, X2, X3 및 X4는 각각 같아도 달라도 된다. X1~X4의 총 수는 1+n+mn+mnl=1+n(1+m+ml)로 계산된다. 따라서, X1~X4의 총 수가 2~10이기 위해서는 n은 1 이상의 정수가 되고, 총 수가 5~7이기 위해서는 n이 1일 때는 (m+ml)이 3~5가 되고, n이 2일 때는 (m+ml)이 1~2가 된다.
X1-[X2-[X3-(X4)l]m]n에 있어서, X1~X4의 총 수가 복수일 경우의 예로는 하기 식을 들 수 있다.
Figure pct00008
식(9)~(11) 중 X1~X4는 방향족 탄화수소기 또는 방향족 복소환기를 나타내는데, 이들의 일부 또는 전부는 축합환이어도 된다. 그러나 방향족 복소환기는 5환 이상의 축합 복소환을 포함하지 않으며, 방향족 복소환기 중에 축합 복소환을 포함하는 경우는 4환까지의 축합 방향족 복소환에 한정된다.
-X1-[X2-[X3-(X4)l]m]n으로 표시되는 방향환이 복수 연결되어 생기는 기의 구체예로는 예를 들어 아래와 같은 1가의 기를 들 수 있다.
Figure pct00009
Figure pct00010
여기서, R'은 탄소수 6~18의 방향족 탄화수소기 또는 탄소수 3~17의 방향족 복소환기를 나타낸다. 탄소수 6~18의 방향족 탄화수소기 또는 탄소수 3~17의 방향족 복소환기의 구체예는 상기 일반식(1) 중의 A에서 설명한 것과 동일하다.
상기 A 및 R에서의 방향족 탄화수소기 또는 방향족 복소환기는 치환기를 가져도 되고, 이들이 치환기를 가질 경우, 치환기로는 탄소수 1~20의 알킬기, 탄소수 3~20의 시클로알킬기, 탄소수 1~2의 알콕시기, 아세틸기, 탄소수 6~18의 2급 아미노기, 탄소수 6~18의 2급 포스파닐기, 탄소수 3~18의 실릴기, 탄소수 6~18의 방향족 탄화수소기, 탄소수 3~17의 방향족 복소환기이다. 바람직하게는 탄소수 1~4의 알킬기, 탄소수 3~6의 시클로알킬기 또는 탄소수 6~15의 2급 아미노기, 탄소수 6~12의 방향족 탄화수소기, 탄소수 3~11의 방향족 복소환기이며, 방향족 탄화수소기 및 방향족 복소환기의 구체예는 탄소수가 다른 것 외에는 상기 A에서 설명한 것과 동일하다.
X1~X4의 바람직한 예로, 상기 식(6)~(8) 중 어느 하나로 표시되는 화합물로부터 소정 개수의 수소를 제거하고 생기는 방향족 탄화수소기 또는 방향족 복소환기가 있다. 일반식(6)~(8)에서 Y는 각각 독립적으로 메틴 또는 질소를 나타낸다.
일반식(6)~(8)로 표시되는 화합물 중에서도 벤젠, 피리딘, 피라진, 피리미딘, 피리다진, 트리아진, 나프탈린, 퀴놀린, 이소퀴놀린, 나프티리딘, 퀴녹살린, 퀴나졸린, 신놀린, 카르바졸, 디벤조티오펜 또는 디벤조푸란 중 어느 하나인 것이 바람직하다.
일반식(1)로 표시되는 인돌로카르바졸 화합물의 바람직한 예로, 일반식(2)~(5) 중 어느 하나로 표시되는 인돌로카르바졸 화합물이 있다. 일반식(2)~(5)에서, 일반식(1), 식(1a) 및 식(1b)와 공통된 기호는 같은 의미를 가지지만, l, m 및 n은 0~3의 정수이다.
일반식(1) 또는 일반식(2)~(5)로 표시되는 인돌로카르바졸 화합물은 목적으로 하는 화합물의 구조에 따라 원료를 선택하고 공지의 수법을 이용해서 합성할 수 있다.
예를 들면, 일반식(2)로 표시되는 인돌로카르바졸 화합물을 부여하는 골격(IC-1)은 Synlett, 2005, No.1, p42~48에 제시된 합성예를 참고해서 이하의 반응식으로 합성할 수 있다.
Figure pct00011
또한 일반식(4)로 표시되는 인돌로카르바졸 화합물을 부여하는 골격(IC-3)은 Archiv der Pharmazie(Weinheim, Germany) 1987, 320(3), p280-2에 제시된 합성예를 참고해서 이하의 반응식으로 합성할 수 있다.
Figure pct00012
일반식(1)로 표시되는 인돌로카르바졸 화합물의 구체예를 이하에 제시하지만, 본 발명의 유기 전계 발광 소자용 재료는 이에 한정되지 않는다.
Figure pct00013
Figure pct00014
Figure pct00015
Figure pct00016
Figure pct00017

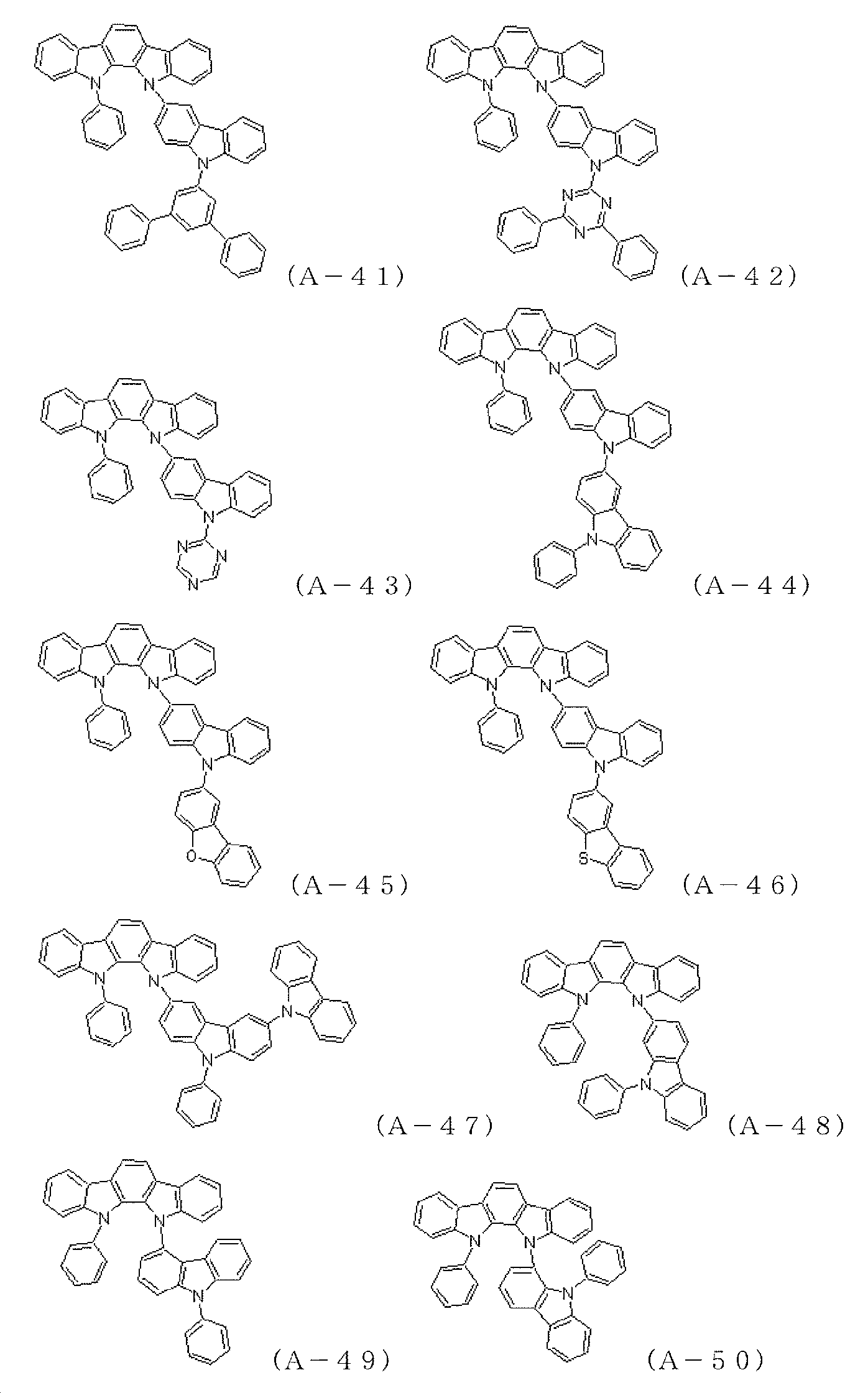

Figure pct00018
Figure pct00019
Figure pct00020
Figure pct00021
Figure pct00022
Figure pct00023
Figure pct00024

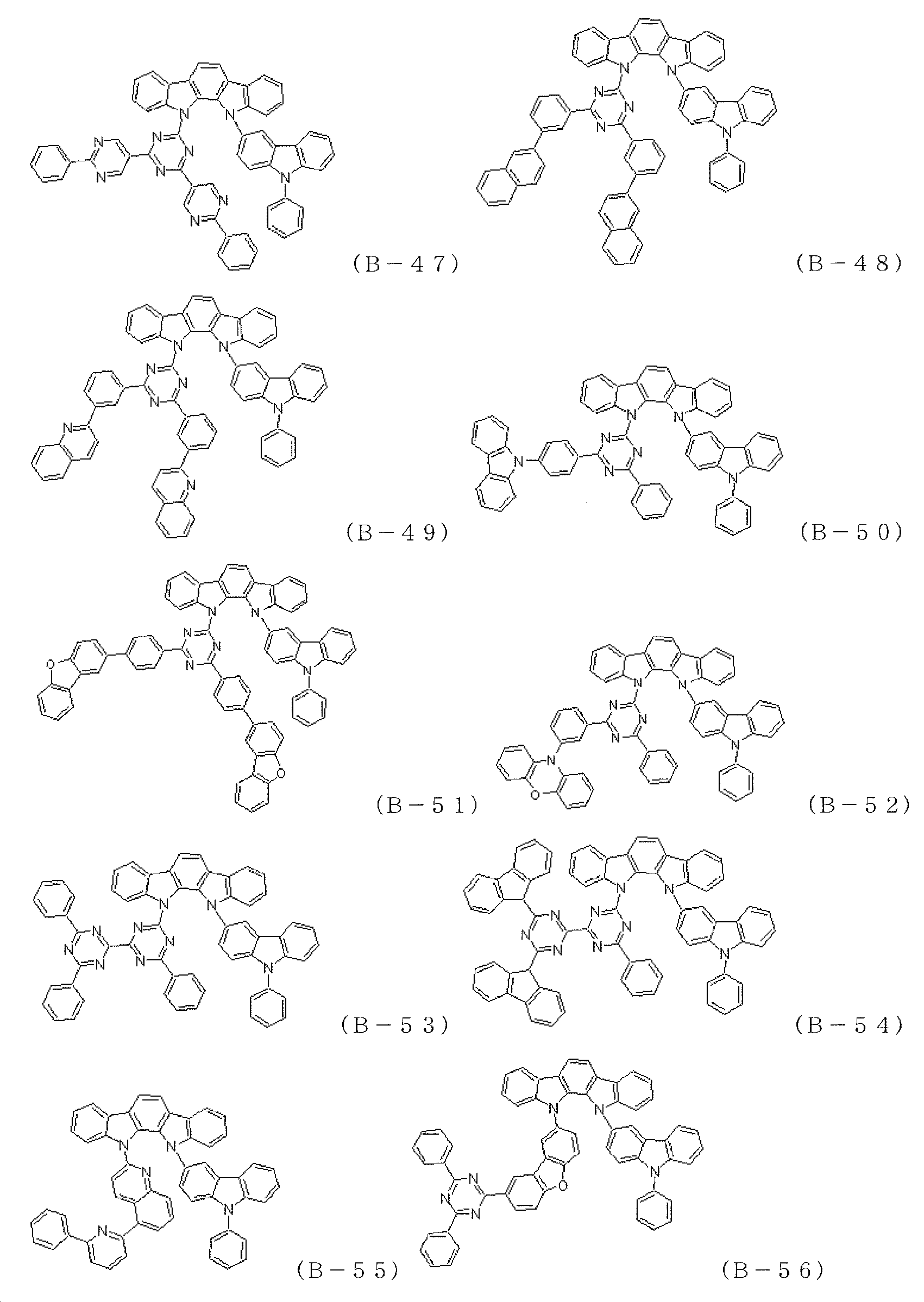

Figure pct00025
Figure pct00026
Figure pct00027
Figure pct00028

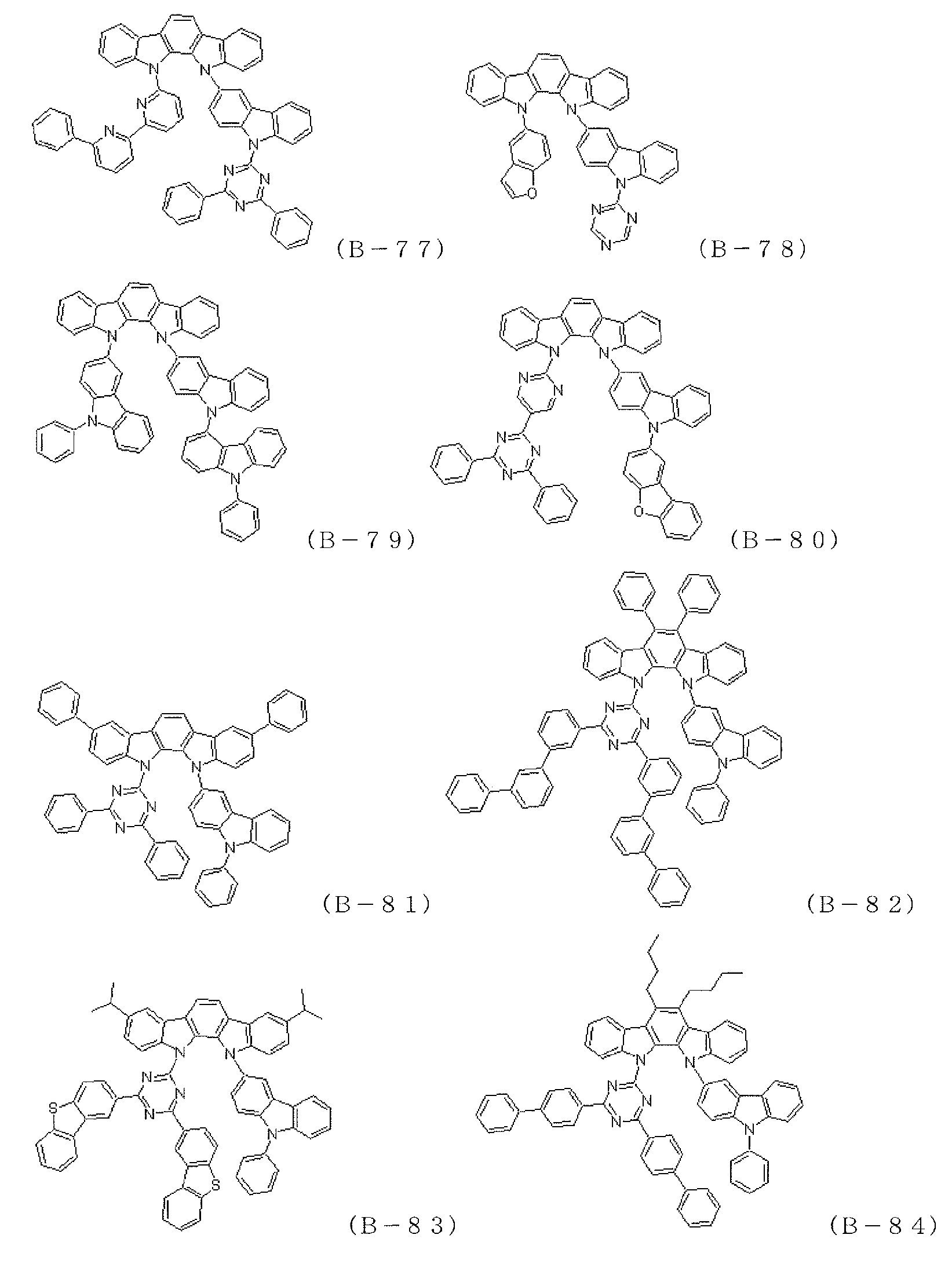

Figure pct00029
Figure pct00030

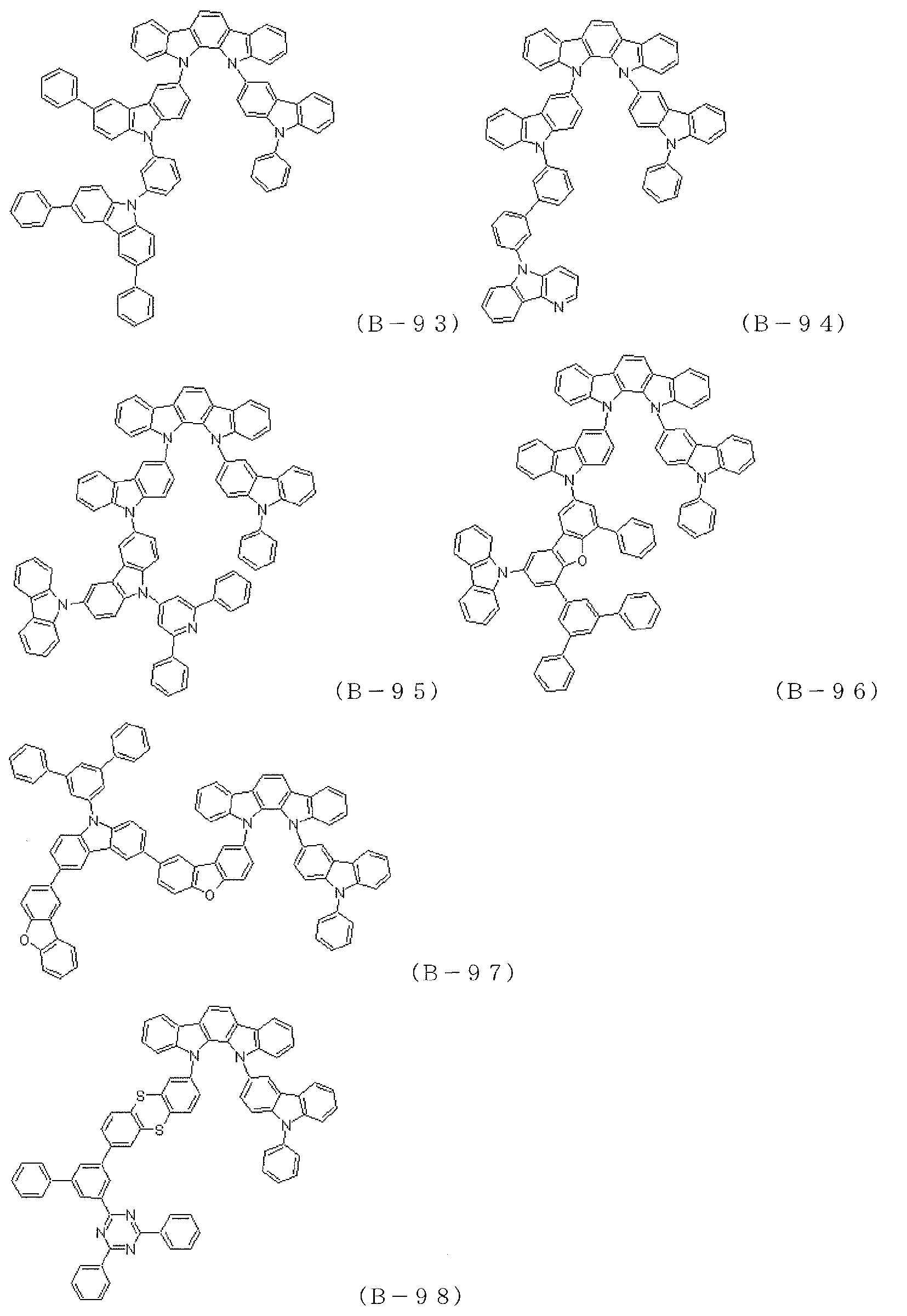

Figure pct00031
Figure pct00032
Figure pct00033
Figure pct00034
Figure pct00035

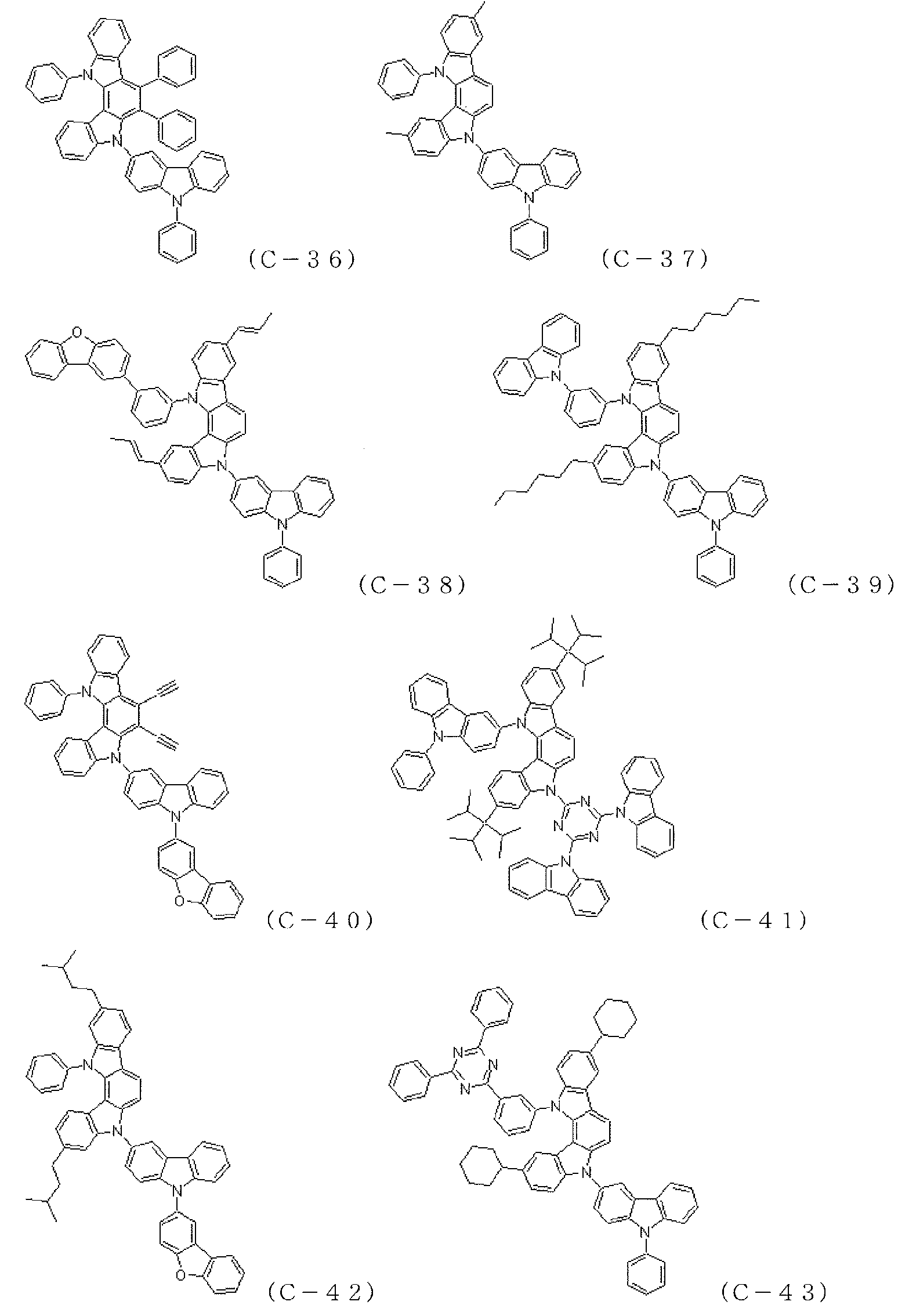

Figure pct00036
Figure pct00037
Figure pct00038

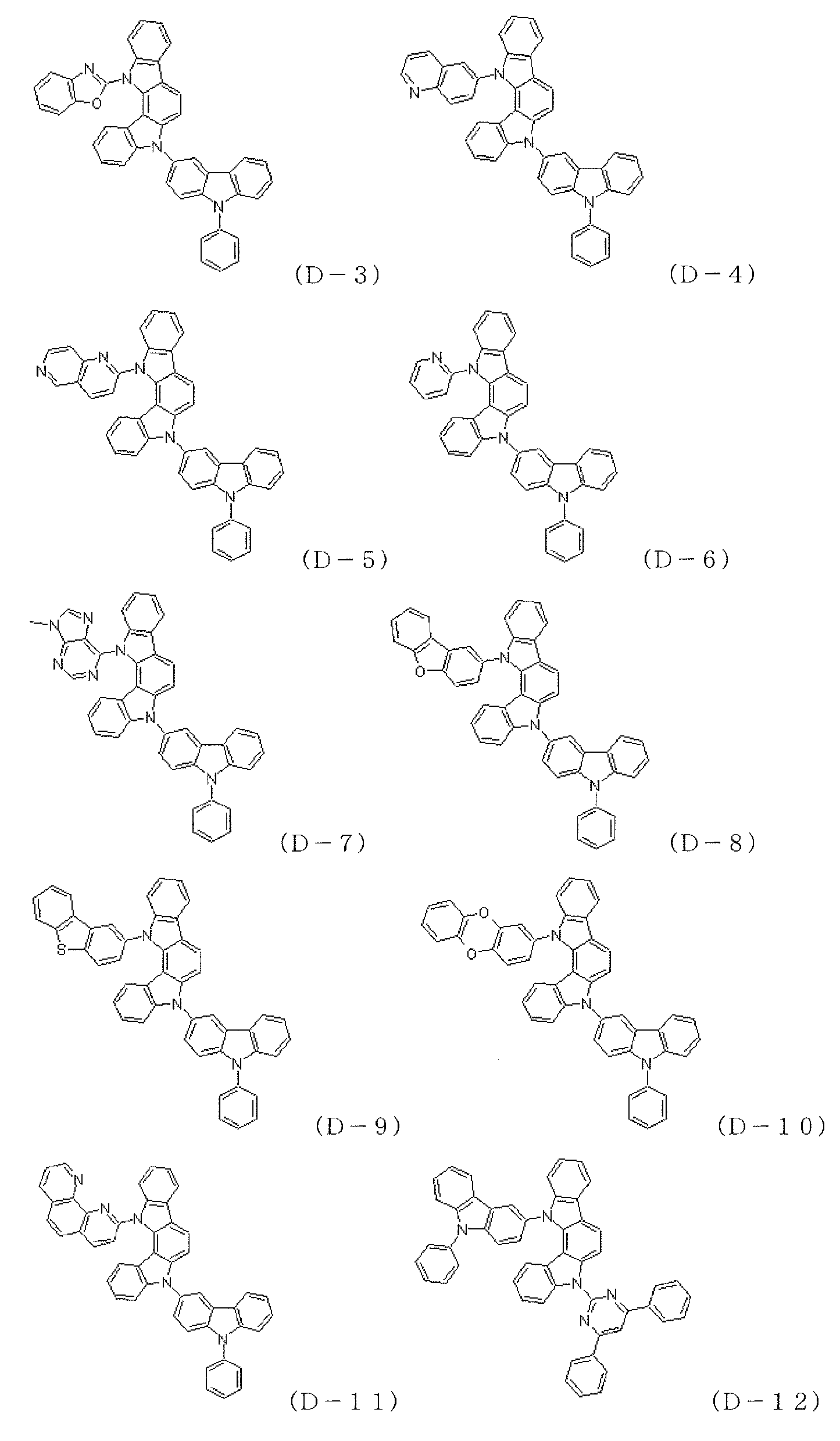

Figure pct00039
Figure pct00040

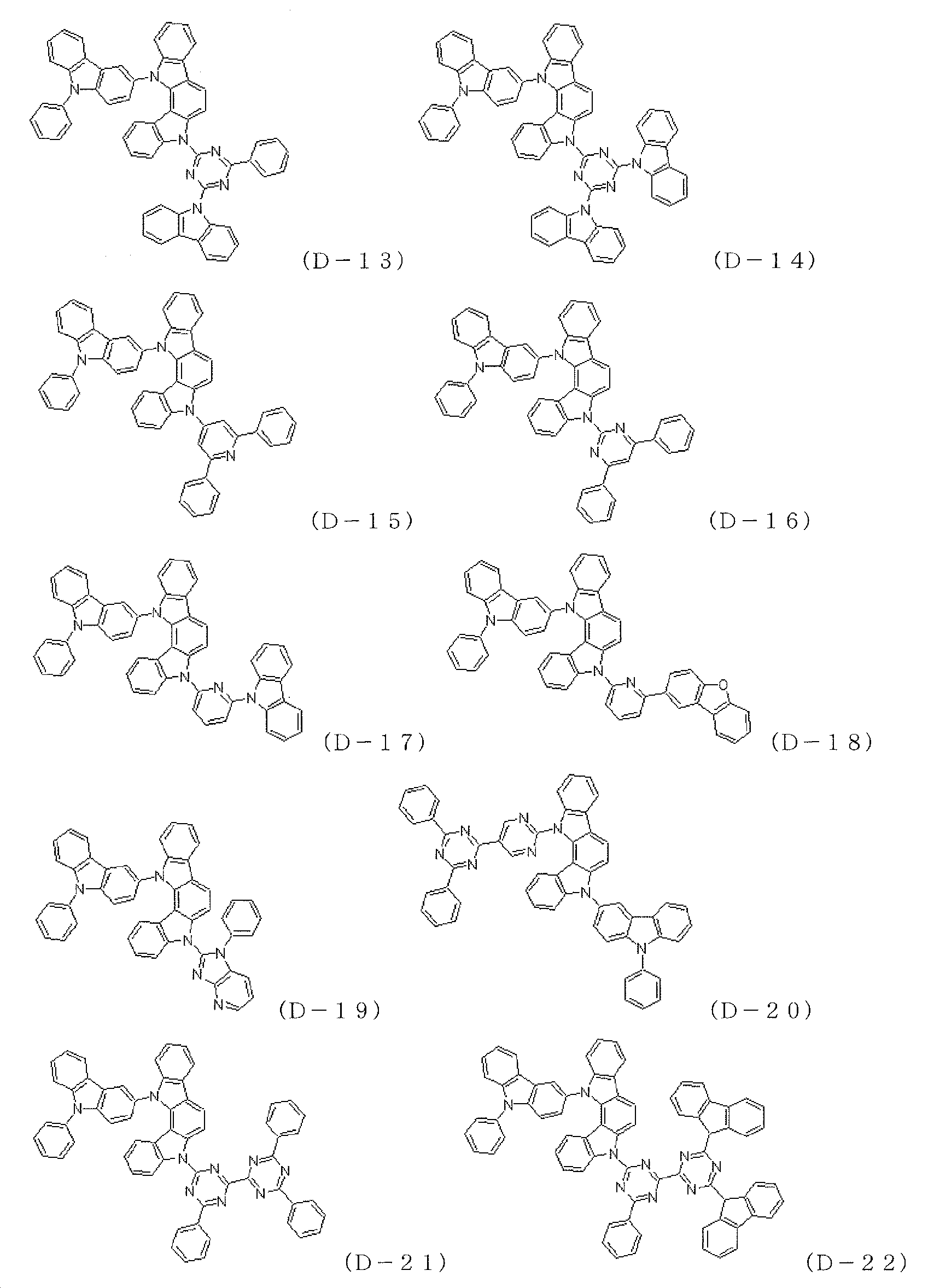

Figure pct00041
Figure pct00042
Figure pct00043

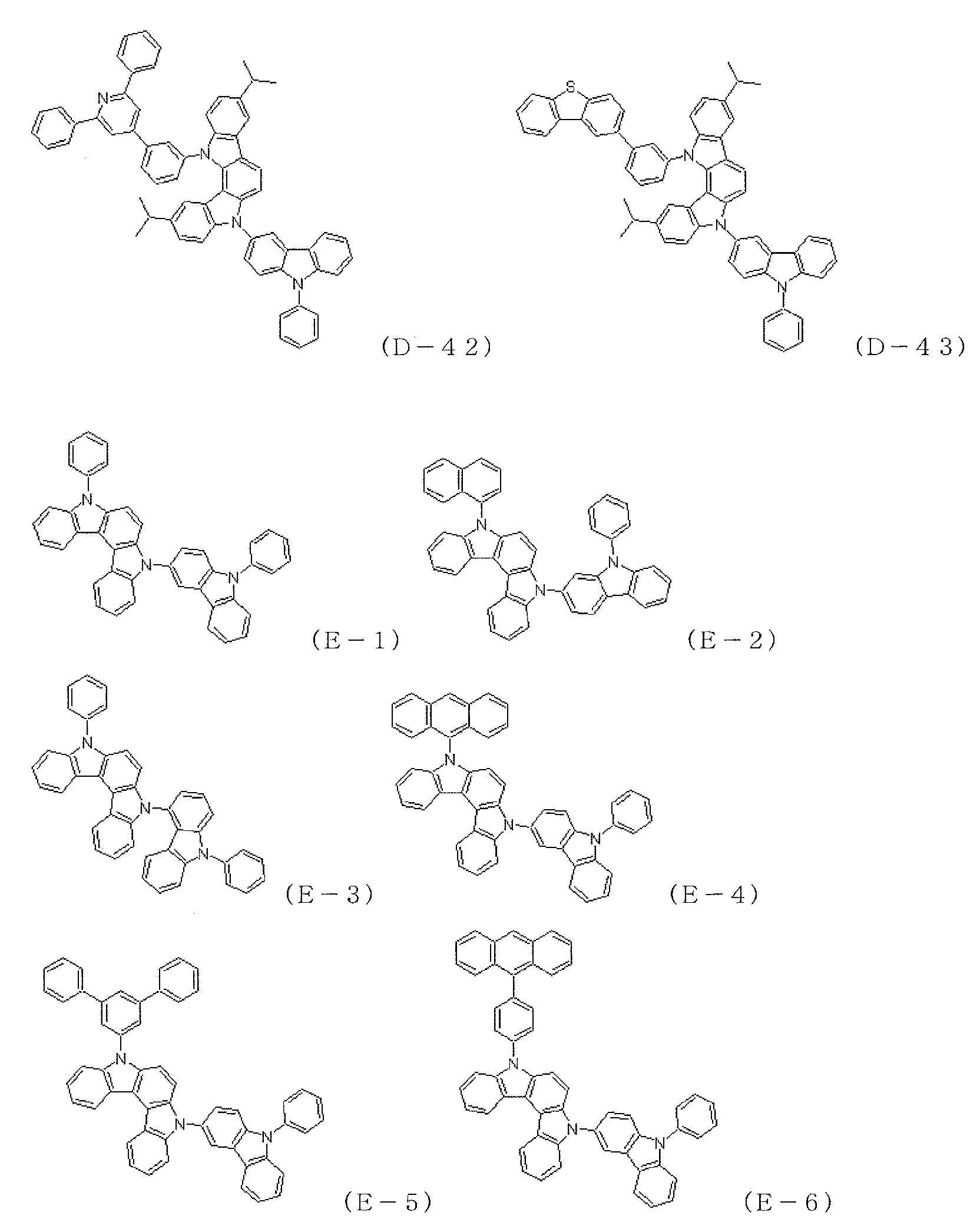

Figure pct00044
Figure pct00045
Figure pct00046
Figure pct00047
Figure pct00048

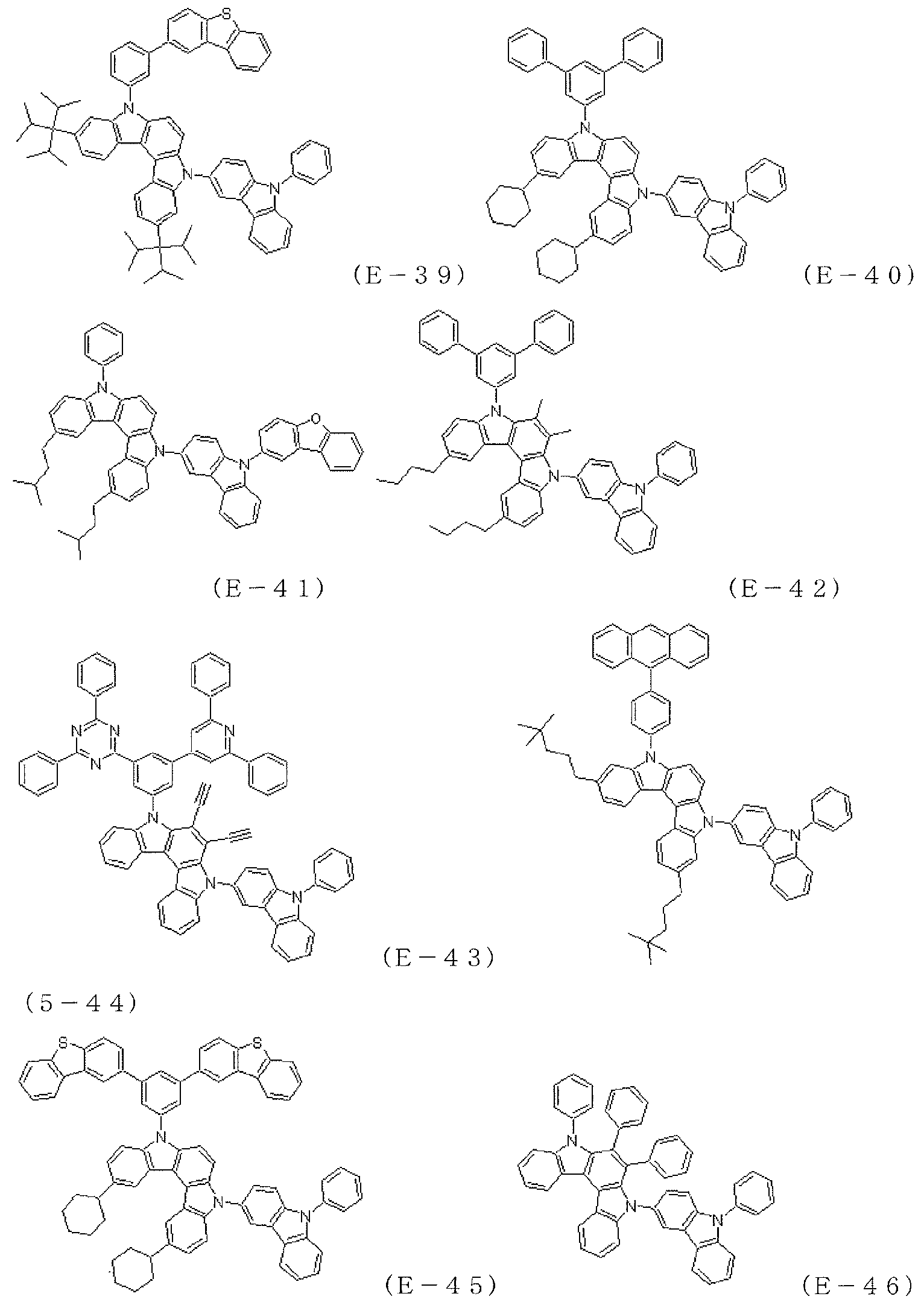

Figure pct00049
Figure pct00050
Figure pct00051
Figure pct00052
Figure pct00053

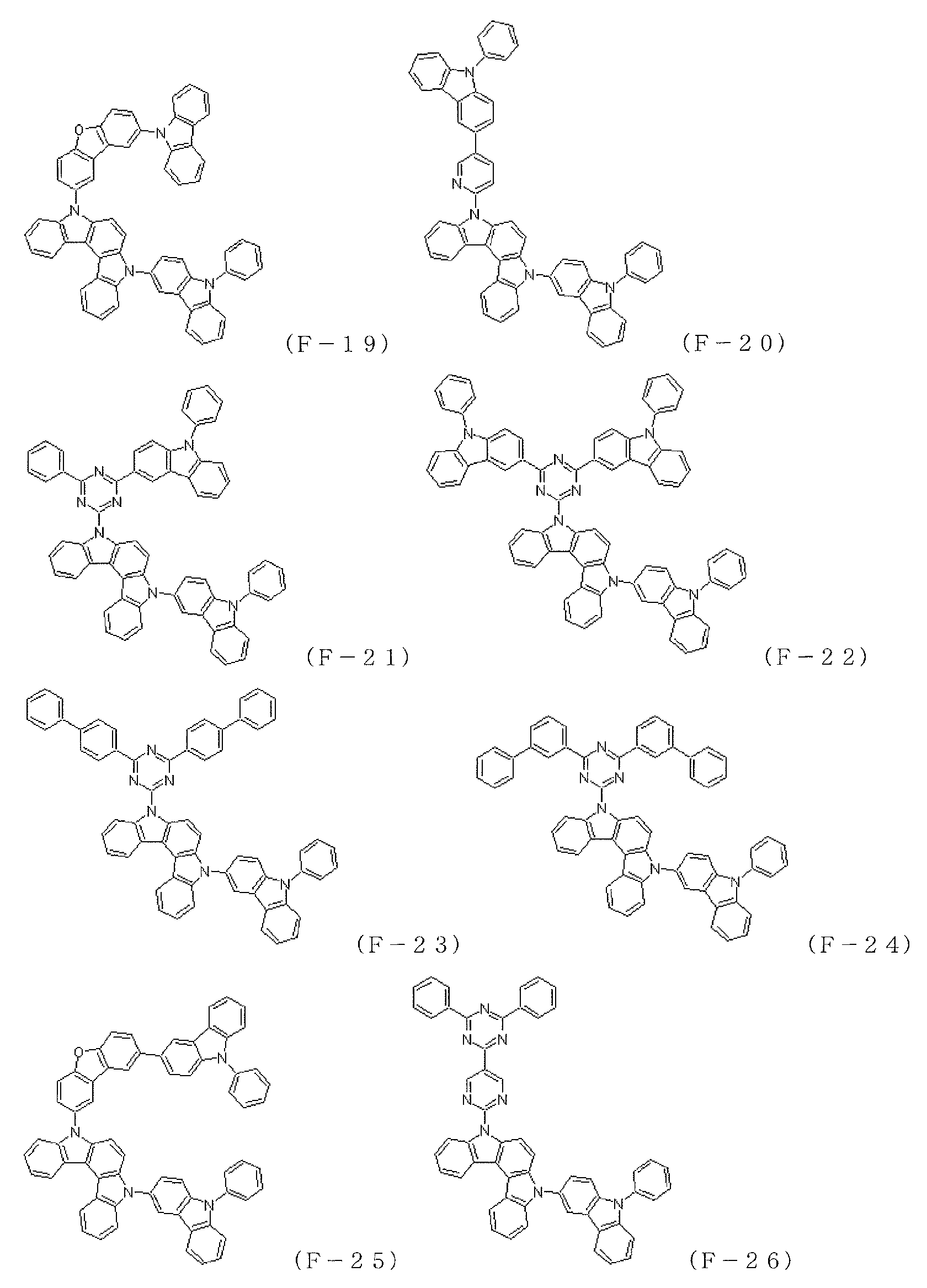

Figure pct00054
Figure pct00055
Figure pct00056
Figure pct00057

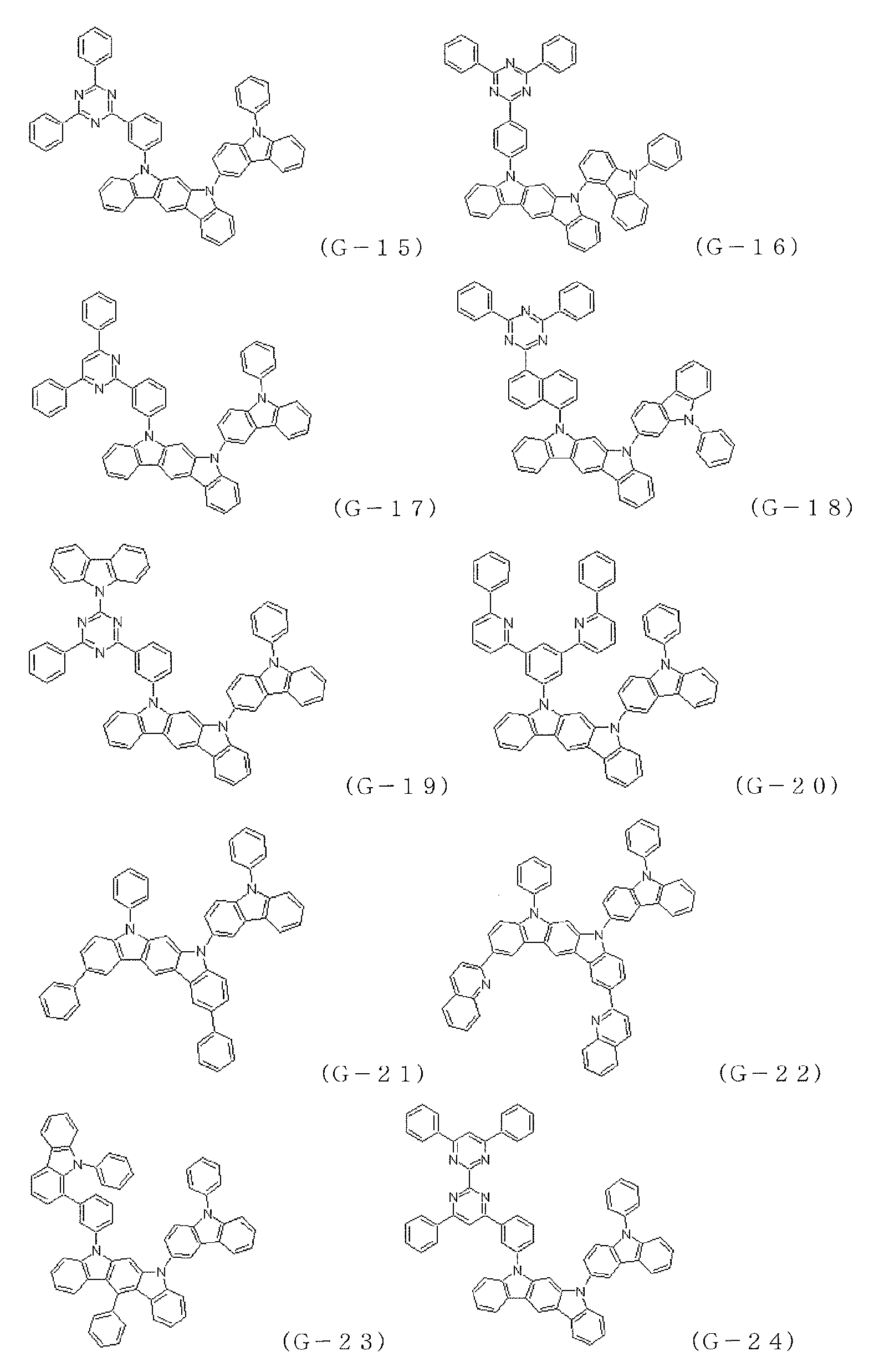

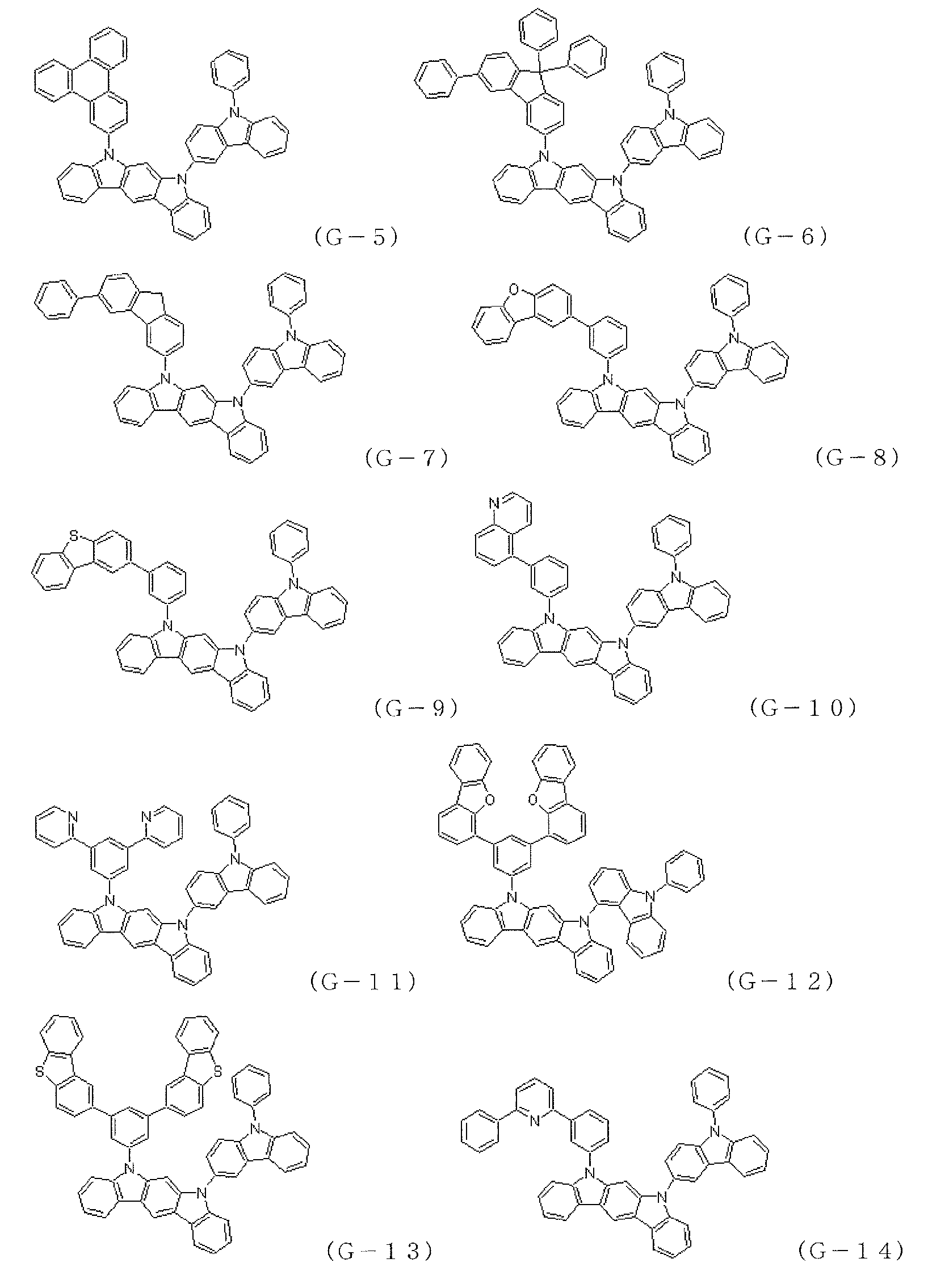

Figure pct00058

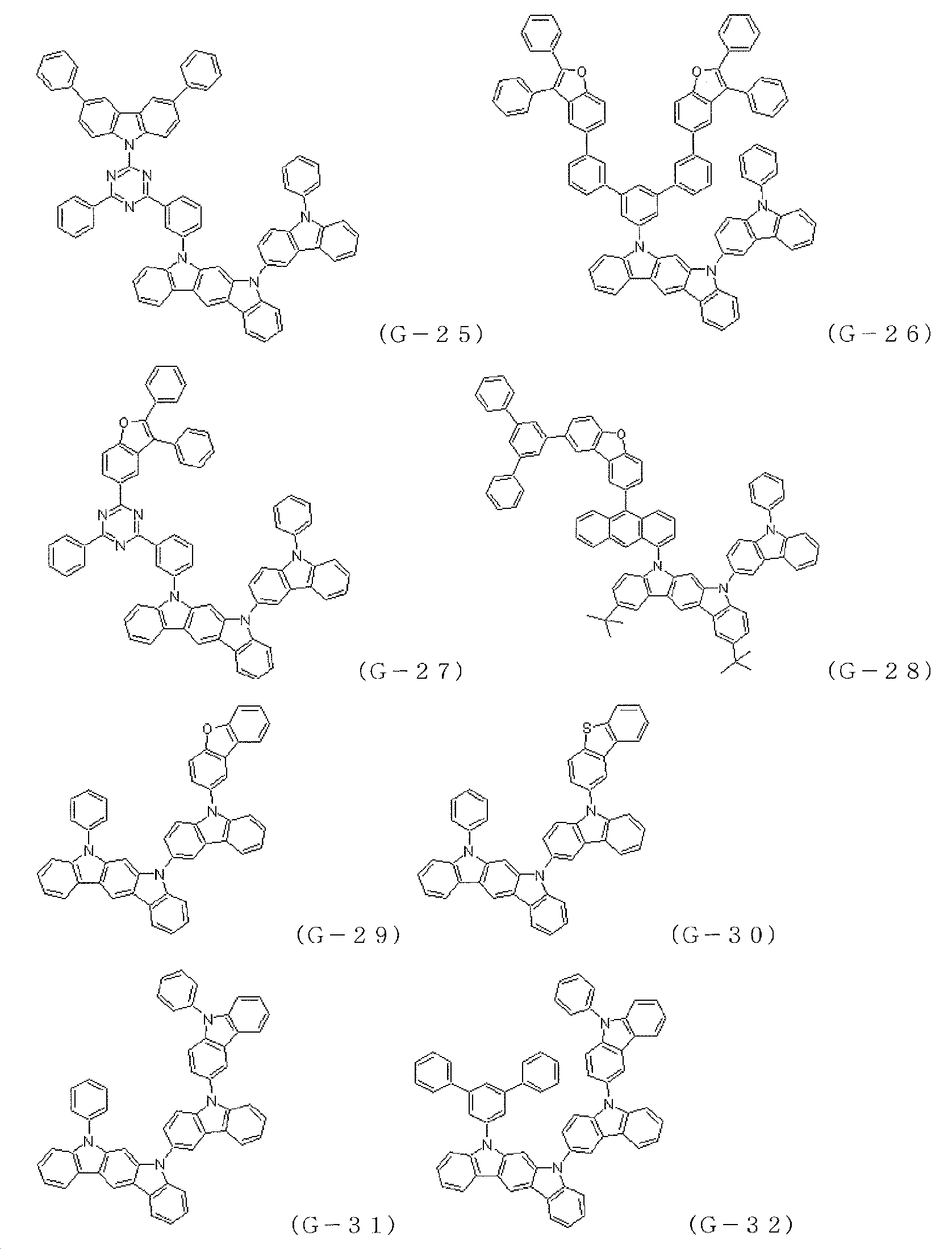

Figure pct00059

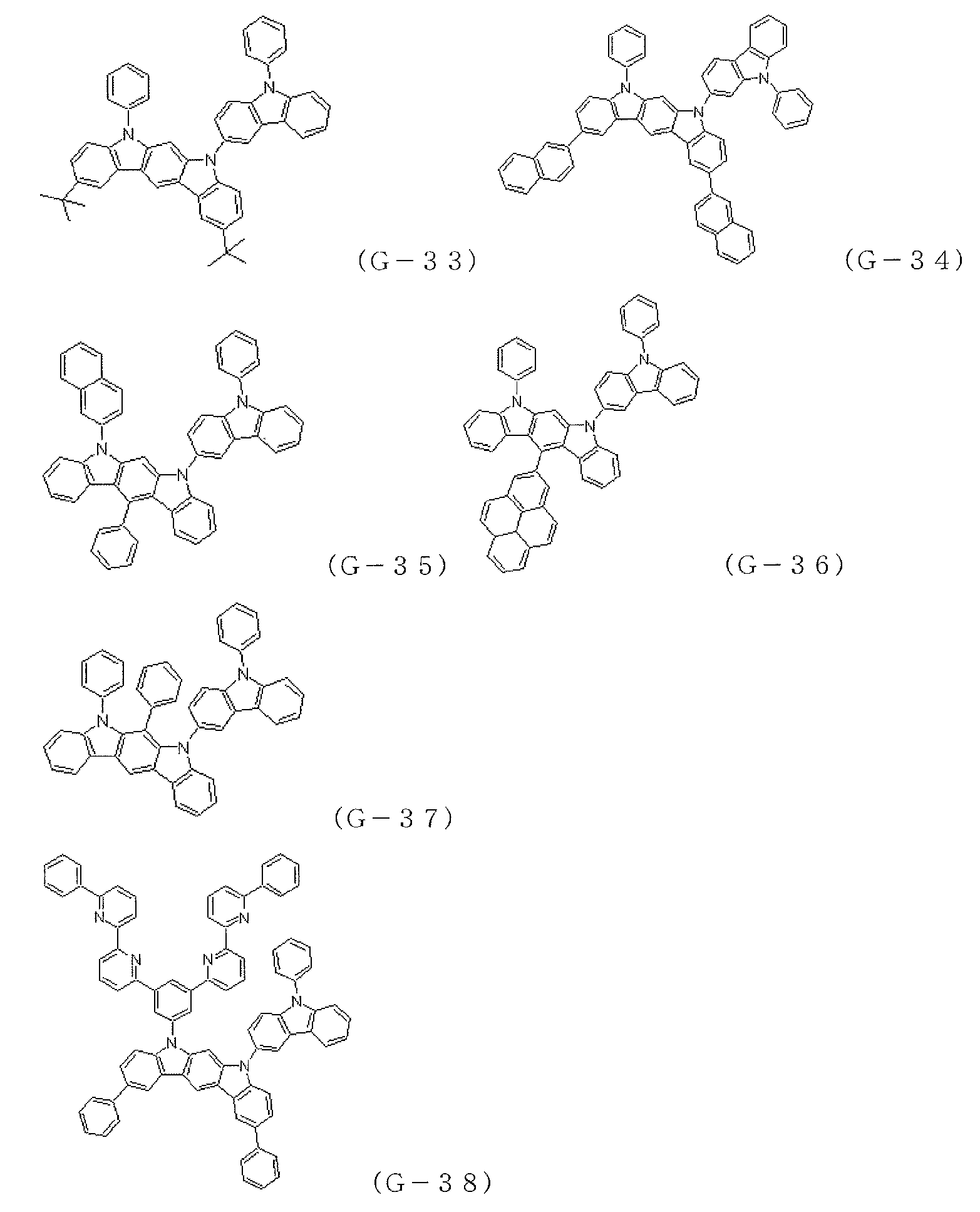

Figure pct00060
Figure pct00061
Figure pct00062
Figure pct00063
Figure pct00064
Figure pct00065

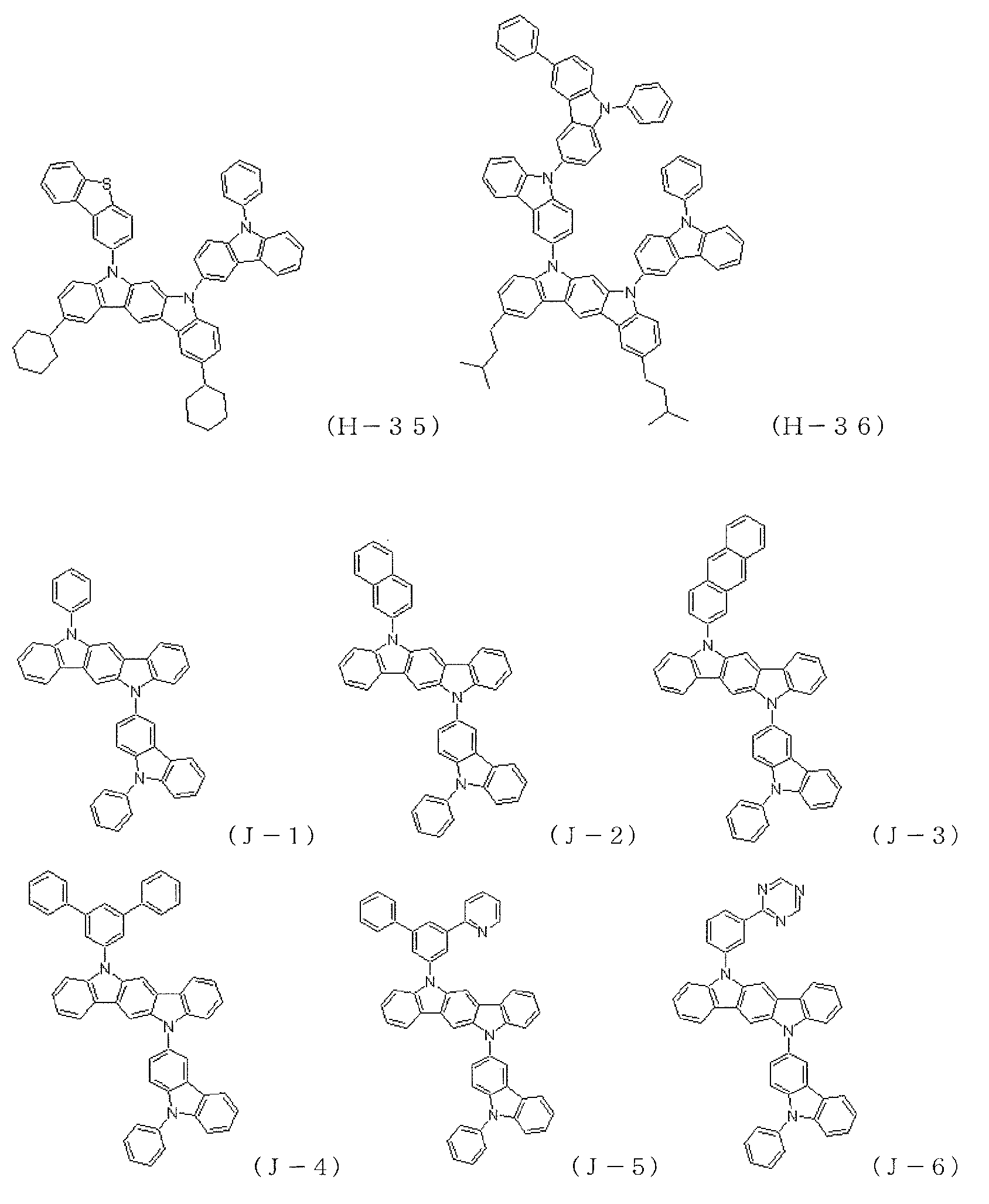

Figure pct00066
Figure pct00067
Figure pct00068
Figure pct00069
Figure pct00070
Figure pct00071
Figure pct00072
Figure pct00073

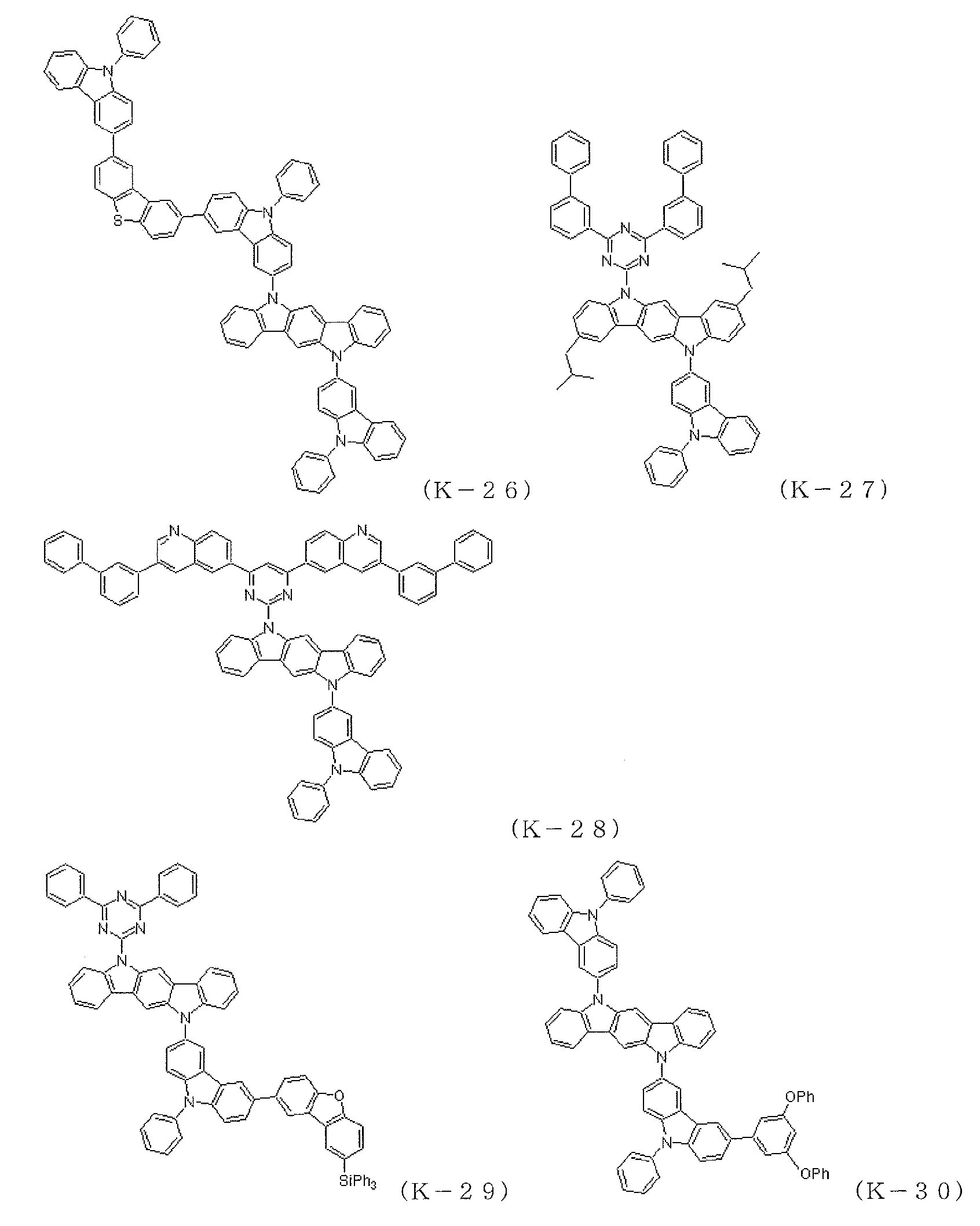

Figure pct00074
상기 일반식(1)로 표시되는 인돌로카르바졸 화합물은 기판 상에 양극, 복수의 유기층 및 음극이 적층되어 이루어지는 유기 EL 소자의 적어도 1개의 유기층에 함유시킴으로써 뛰어난 유기 전계 발광 소자를 부여한다. 함유시키는 유기층으로는 발광층, 정공 수송층, 전자 수송층, 정공 저지층 또는 전자 저지층이 적합하다. 보다 바람직하게는, 인광 발광 도펀트를 함유하는 발광층의 호스트 재료로서 함유시키는 것이 좋다.
다음으로 본 발명의 유기 EL 소자에 대해 설명한다.
본 발명의 유기 EL 소자는 기판 상에 적층된 양극과 음극 사이에, 적어도 하나의 발광층을 가지는 유기층을 가지면서, 또한 적어도 하나의 유기층은 상기 인돌로카르바졸 화합물을 포함한다. 유리하게는, 인광 발광 도펀트와 함께 본 발명의 유기 전계 발광 소자용 재료를 발광층 중에 포함한다.
다음으로 본 발명의 유기 EL 소자의 구조에 대해 도면을 참조하면서 설명하지만, 본 발명의 유기 EL 소자의 구조는 도시된 것에 전혀 한정되지 않는다.
도 1은 본 발명에 이용되는 일반적인 유기 EL 소자의 구조예를 나타내는 단면도이며, 1은 기판, 2는 양극, 3은 정공 주입층, 4는 정공 수송층, 5는 발광층, 6은 전자 수송층, 7은 음극을 각각 나타낸다. 본 발명의 유기 EL 소자에서는 발광층과 인접해서 여기자 저지층을 가져도 되고, 또한 발광층과 정공 주입층 사이에 전자 저지층을 가져도 된다. 여기자 저지층은 발광층의 양극측, 음극측 어느 것에도 삽입할 수 있고, 양쪽 동시에 삽입하는 것도 가능하다. 본 발명의 유기 EL 소자에서는 기판, 양극, 발광층 및 음극을 필수 층으로서 가지지만, 필수 층 이외의 층으로 정공주입 수송층, 전자주입 수송층을 가지는 것이 좋고, 또한 발광층과 전자주입 수송층의 사이에 정공 저지층을 가지는 것이 좋다. 한편, 정공주입 수송층은 정공 주입층과 정공 수송층 중 어느 하나 또는 양자를 의미하고, 전자주입 수송층은 전자 주입층과 전자 수송층 중 어느 하나 또는 양자를 의미한다.
한편, 도 1과는 반대인 구조, 즉 기판(1) 상에 음극(7), 전자 수송층(6), 발광층(5), 정공 수송층(4), 양극(2)의 순으로 적층하는 것도 가능하며, 이 경우에도 필요에 따라 층을 추가하거나 생략할 수 있다.
-기판-
본 발명의 유기 EL 소자는 기판에 지지되어 있는 것이 바람직하다. 이 기판에 대해서는 특별히 제한은 없으며, 종래부터 유기 EL 소자에 관용되고 있는 것이면 되는데, 예를 들면 유리, 투명 플라스틱, 석영 등으로 이루어지는 것을 사용할 수 있다.
-양극-
유기 EL 소자의 양극으로는 일 함수가 큰(4eV 이상) 금속, 합금, 전기 전도성 화합물 및 이들의 혼합물을 전극 물질로 하는 것이 바람직하게 사용된다. 이러한 전극 물질의 구체예로는 Au 등의 금속, CuI, 인듐틴옥시드(ITO), SnO2, ZnO 등의 도전성 투명재료를 들 수 있다. 또한 IDIXO(In2O3-ZnO) 등 비정질이고 투명 도전막을 제작할 수 있는 재료를 사용해도 된다. 양극은 이 전극 물질들을 증착이나 스퍼터링 등의 방법으로 박막을 형성시켜, 포토리소그래피법으로 원하는 형상의 패턴을 형성해도 되고, 혹은 패턴 정밀도를 그다지 요하지 않을 경우에는(100㎛ 이상 정도), 상기 전극 물질의 증착이나 스퍼터링시에 원하는 형상의 마스크를 통해 패턴을 형성해도 된다. 혹은 유기 도전성 화합물과 같이 도포 가능한 물질을 사용할 경우에는 인쇄 방식, 코팅 방식 등 습식 성막법을 이용할 수도 있다. 이 양극으로부터 발광을 추출할 경우에는 투과율을 10%보다 크게 하는 것이 바람직하고, 또 양극으로서의 시트 저항은 수백Ω/□ 이하가 바람직하다. 또한 막두께는 재료에 따라 다르지만, 보통 10~1000nm, 바람직하게는 10~200nm의 범위에서 선택된다.
-음극-
한편, 음극으로는 일 함수가 작은(4eV 이하) 금속(전자 주입성 금속이라고 칭함), 합금, 전기 전도성 화합물 및 이들의 혼합물을 전극 물질로 하는 것이 사용된다. 이러한 전극 물질의 구체예로는 나트륨, 나트륨-칼륨 합금, 마그네슘, 리튬, 마그네슘/구리 혼합물, 마그네슘/은 혼합물, 마그네슘/알루미늄 혼합물, 마그네슘/인듐 혼합물, 알루미늄/산화 알루미늄(Al2O3) 혼합물, 인듐, 리튬/알루미늄 혼합물, 희토류 금속 등을 들 수 있다. 이 중에서 전자 주입성 및 산화 등에 대한 내구성의 점에서, 전자 주입성 금속과 이것보다 일 함수의 값이 크고 안정된 금속인 제2금속과의 혼합물, 예를 들면 마그네슘/은 혼합물, 마그네슘/알루미늄 혼합물, 마그네슘/인듐 혼합물, 알루미늄/산화 알루미늄(Al2O3) 혼합물, 리튬/알루미늄 혼합물, 알루미늄 등이 바람직하다. 음극은 이 전극 물질들을 증착이나 스퍼터링 등의 방법으로 박막을 형성시킴으로써 제작할 수 있다. 또한 음극으로서의 시트 저항은 수백Ω/□ 이하가 바람직하고, 막두께는 보통 10nm~5㎛, 바람직하게는 50~200nm의 범위에서 선택된다. 한편, 발광한 광을 투과시키기 위해, 유기 EL 소자의 양극 또는 음극 중 어느 한쪽이 투명 또는 반투명이면 발광 휘도가 향상되므로 유리하다.
또한 음극에 상기 금속을 1~20nm의 막두께로 제작한 후에, 양극의 설명에서 예로 든 도전성 투명재료를 그 위에 제작함으로써, 투명 또는 반투명의 음극을 제작할 수 있고, 이것을 응용함으로써 양극과 음극 모두 투과성을 가지는 소자를 제작할 수 있다.
-발광층-
발광층은 인광 발광층이며, 인광 발광 도펀트와 호스트 재료를 포함한다. 인광 발광 도펀트 재료로는 루테늄, 로듐, 팔라듐, 은, 레늄, 오스뮴, 이리듐, 백금 및 금에서 선택되는 적어도 하나의 금속을 포함하는 유기 금속 착체를 함유하는 것이 좋다. 구체적으로는 이하의 특허공보에 기재되어 있는 화합물을 들 수 있지만, 이 화합물들에 한정되지 않는다.
WO2009-073245호 공보, WO2009-046266호 공보, WO2007-095118호 공보, WO2008-156879호 공보, WO2008-140657호 공보, US2008-261076호 공보, 일본공표특허 2008-542203호 공보, WO2008-054584호 공보, 일본공표특허 2008-505925호 공보, 일본공표특허 2007-522126호 공보, 일본공표특허 2004-506305호 공보, 일본공표특허 2006-513278호 공보, 일본공표특허 2006-50596호 공보, WO2006-046980호 공보, WO2005113704호 공보, US2005-260449호 공보, US2005-2260448호 공보, US2005-214576호 공보, WO2005-076380호 공보, US2005-119485호 공보, WO2004-045001호 공보, WO2004-045000호 공보, WO2006-100888호 공보, WO2007-004380호 공보, WO2007-023659호 공보, WO2008-035664호 공보, 일본공개특허 2003-272861호 공보, 일본공개특허 2004-111193호 공보, 일본공개특허 2004-319438호 공보, 일본공개특허 2007-2080호 공보, 일본공개특허 2007-9009호 공보, 일본공개특허 2007-227948호 공보, 일본공개특허 2008-91906호 공보, 일본공개특허 2008-311607호 공보, 일본공개특허 2009-19121호 공보, 일본공개특허 2009-46601호 공보, 일본공개특허 2009-114369호 공보, 일본공개특허 2003-253128호 공보, 일본공개특허 2003-253129호 공보, 일본공개특허 2003-253145호 공보, 일본공개특허 2005-38847호 공보, 일본공개특허 2005-82598호 공보, 일본공개특허 2005-139185호 공보, 일본공개특허 2005-187473호 공보, 일본공개특허 2005-220136호 공보, 일본공개특허 2006-63080호 공보, 일본공개특허 2006-104201호 공보, 일본공개특허 2006-111623호 공보, 일본공개특허 2006-213720호 공보, 일본공개특허 2006-290891호 공보, 일본공개특허 2006-298899호 공보, 일본공개특허 2006-298900호 공보, WO2007-018067호 공보, WO2007/058080호 공보, WO2007-058104호 공보, 일본공개특허 2006-131561호 공보, 일본공개특허 2008-239565호 공보, 일본공개특허 2008-266163호 공보, 일본공개특허 2009-57367호 공보, 일본공개특허 2002-117978호 공보, 일본공개특허 2003-123982호 공보, 일본공개특허 2003-133074호 공보, 일본공개특허 2006-93542호 공보, 일본공개특허 2006-131524호 공보, 일본공개특허 2006-261623호 공보, 일본공개특허 2006-303383호 공보, 일본공개특허 2006-303394호 공보, 일본공개특허 2006-310479호 공보, 일본공개특허 2007-88105호 공보, 일본공개특허 2007-258550호 공보, 일본공개특허 2007-324309호 공보, 일본공개특허 2008-270737호 공보, 일본공개특허 2009-96800호 공보, 일본공개특허 2009-161524호 공보, WO2008-050733호 공보, 일본공개특허 2003-73387호 공보, 일본공개특허 2004-59433호 공보, 일본공개특허 2004-155709호 공보, 일본공개특허 2006-104132호 공보, 일본공개특허 2008-37848호 공보, 일본공개특허 2008-133212호 공보, 일본공개특허 2009-57304호 공보, 일본공개특허 2009-286716호 공보, 일본공개특허 2010-83852호 공보, 일본공표특허 2009-532546호 공보, 일본공표특허 2009-536681호 공보, 일본공표특허 2009-542026호 공보 등.
바람직한 인광 발광 도펀트로는 Ir 등의 귀금속 원소를 중심 금속으로 가지는 Ir(ppy)3 등의 착체류, Ir(bt)2·acac3 등의 착체류, PtOEt3 등의 착체류를 들 수 있다. 이 착체류들의 구체예를 이하에 제시하지만, 하기 화합물에 한정되지 않는다.
Figure pct00075
상기 인광 발광 도펀트가 발광층 중에 함유되는 양은 2~40중량%, 바람직하게는 5~30중량%의 범위에 있는 것이 좋다.
발광층에서의 호스트 재료로는 상기 일반식(1)로 표시되는 인돌로카르바졸 화합물을 사용하는 것이 바람직하다. 그러나 상기 인돌로카르바졸 화합물을 발광층 이외의 다른 어느 유기층에 사용할 경우, 발광층에 사용하는 재료는 인돌로카르바졸 화합물 이외의 기타 호스트 재료여도 된다. 또한 인돌로카르바졸 화합물과 기타 호스트 재료를 병용해도 된다. 또, 공지의 호스트 재료를 복수 종류 병용해서 이용해도 된다.
사용 가능한 공지의 호스트 화합물로는 정공 수송능, 전자 수송능을 가지면서, 발광의 장파장화를 막고, 또한 높은 유리전이온도를 가진 화합물인 것이 바람직하다.
이러한 기타 호스트 재료는 다수의 특허문헌 등을 통해 알려져 있으므로 그 중에서 선택할 수 있다. 호스트 재료의 구체예로는, 특별히 한정되는 것은 아니지만, 인돌 유도체, 카르바졸 유도체, 트리아졸 유도체, 옥사졸 유도체, 옥사디아졸 유도체, 이미다졸 유도체, 폴리아릴알칸 유도체, 피라졸린 유도체, 피라졸론 유도체, 페닐렌디아민 유도체, 아릴아민 유도체, 아미노 치환 칼콘(chalcone) 유도체, 스티릴안트라센 유도체, 플루오레논 유도체, 히드라존(hydrazone) 유도체, 스틸벤 유도체, 실라잔 유도체, 방향족 제3아민 화합물, 스티릴아민 화합물, 방향족 디메틸리덴계 화합물, 포르피린계 화합물, 안트라퀴노디메탄 유도체, 안트론 유도체, 디페닐퀴논 유도체, 티오피란디옥시드 유도체, 나프탈렌페릴렌 등의 복소환 테트라카르복실산무수물, 프탈로시아닌 유도체, 8-퀴놀리놀 유도체의 금속 착체나 메탈프탈로시아닌, 벤조옥사졸이나 벤조티아졸 유도체의 금속 착체로 대표되는 각종 금속 착체, 폴리실란계 화합물, 폴리(N-비닐카르바졸) 유도체, 아닐린계 공중합체, 티오펜 올리고머, 폴리티오펜 유도체, 폴리페닐렌 유도체, 폴리페닐렌비닐렌 유도체, 폴리플루오렌 유도체 등의 고분자 화합물 등을 들 수 있다.
-주입층-
주입층이란, 구동 전압 저하나 발광 휘도 향상을 위해 전극과 유기층 사이에 마련되는 층으로, 정공 주입층과 전자 주입층이 있으며, 양극과 발광층 또는 정공 수송층의 사이, 및 음극과 발광층 또는 전자 수송층과의 사이에 존재시켜도 된다. 주입층은 필요에 따라 마련할 수 있다.
-정공 저지층-
정공 저지층은 넓은 의미에서는 전자 수송층의 기능을 가지며, 전자를 수송하는 기능을 가지면서 정공을 수송하는 능력이 현저하게 작은 정공 저지 재료로 이루어지고, 전자를 수송하면서 정공을 저지함으로써 전자와 정공의 재결합 확률을 향상시킬 수 있다.
정공 저지층에는 일반식(1)로 표시되는 인돌로카르바졸 화합물을 사용하는 것이 바람직하지만, 인돌로카르바졸 화합물을 다른 어느 유기층에 사용할 경우에는 공지의 정공 저지층 재료를 사용해도 된다. 또한 정공 저지층 재료로는 후술하는 전자 수송층의 재료를 필요에 따라 사용할 수 있다.
-전자 저지층-
전자 저지층은 정공을 수송하는 기능을 가지면서 전자를 수송하는 능력이 현저하게 작은 재료로 이루어지고, 정공을 수송하면서 전자를 저지함으로써 전자와 정공이 재결합하는 확률을 향상시킬 수 있다.
전자 저지층의 재료로는 본 발명에 따른 일반식(1)로 표시되는 인돌로카르바졸 화합물을 사용할 수 있지만, 다른 재료로서 후술하는 정공 수송층의 재료를 필요에 따라 사용할 수도 있다. 전자 저지층의 막두께는 바람직하게는 3~100nm이며, 보다 바람직하게는 5~30nm이다.
-여기자 저지층-
여기자 저지층은 발광층 내에서 정공과 전자가 재결합함으로써 생긴 여기자가 전하 수송층으로 확산되는 것을 저지하기 위한 층이며, 본 층의 삽입으로 인해 여기자를 효율적으로 발광층 내에 가둘 수 있게 되어 소자의 발광 효율을 향상시킬 수 있다. 여기자 저지층은 발광층에 인접하여 양극측, 음극측 어느 것에도 삽입할 수 있고, 양쪽 동시에 삽입하는 것도 가능하다.
여기자 저지층의 재료로는 일반식(1)로 표시되는 인돌로카르바졸 화합물을 사용할 수 있지만, 다른 재료로서, 예를 들어 1,3-디카르바졸릴벤젠(mCP)이나, 비스(2-메틸-8-퀴놀리놀라토)-4-페닐페놀라토알루미늄(III)(BAlq)을 들 수 있다.
-정공 수송층-
정공 수송층은 정공을 수송하는 기능을 가지는 정공 수송 재료로 이루어지며, 정공 수송층은 단층 또는 복수층 마련할 수 있다.
정공 수송 재료는 정공의 주입 또는 수송, 전자의 장벽성 중 어느 하나를 가지는 것이며, 유기물, 무기물 어느 것이어도 된다. 정공 수송층에는 일반식(1)로 표시되는 인돌로카르바졸 화합물을 사용하는 것이 바람직하지만, 종래 공지의 화합물 중에서 임의의 것을 선택해서 사용할 수 있다. 사용 가능한 공지의 정공 수송 재료로는 예를 들면 트리아졸 유도체, 옥사디아졸 유도체, 이미다졸 유도체, 폴리아릴알칸 유도체, 피라졸린 유도체 및 피라졸론 유도체, 페닐렌디아민 유도체, 아릴아민 유도체, 아미노 치환 칼콘 유도체, 옥사졸 유도체, 스티릴안트라센 유도체, 플루오레논 유도체, 히드라존 유도체, 스틸벤 유도체, 실라잔 유도체, 아닐린계 공중합체, 또한 도전성 고분자 올리고머, 특히 티오펜 올리고머 등을 들 수 있는데, 포르피린 화합물, 방향족 제3급 아민 화합물 및 스티릴아민 화합물을 사용하는 것이 바람직하고, 방향족 제3급 아민 화합물을 사용하는 것이 보다 바람직하다.
-전자 수송층-
전자 수송층은 전자를 수송하는 기능을 가지는 재료로 이루어지며, 전자 수송층은 단층 또는 복수층 마련할 수 있다.
전자 수송 재료(정공 저지 재료를 겸하는 경우도 있음)로는 음극으로부터 주입된 전자를 발광층에 전달하는 기능을 가지고 있으면 된다. 전자 수송층에는 본 발명에 따른 일반식(1)로 표시되는 재료를 사용하는 것이 바람직하지만, 종래 공지의 화합물 중에서 임의의 것을 선택해서 사용할 수 있으며, 예를 들면 니트로 치환 플루오렌 유도체, 디페닐퀴논 유도체, 티오피란디옥시드 유도체, 카르보디이미드, 플루오레닐리덴메탄 유도체, 안트라퀴노디메탄 및 안트론 유도체, 옥사디아졸 유도체 등을 들 수 있다. 또한 상기 옥사디아졸 유도체에 있어서, 옥사디아졸환의 산소원자를 황원자로 치환한 티아디아졸 유도체, 전자 흡인기로서 알려져 있는 퀴녹살린환을 가지는 퀴녹살린 유도체도 전자 수송 재료로서 사용할 수 있다. 또한 이 재료들을 고분자쇄에 도입했거나, 또는 이 재료들을 고분자의 주쇄로 한 고분자 재료를 사용할 수도 있다.
실시예
이하, 본 발명을 실시예에 의해 더욱 자세하게 설명하지만, 본 발명은 물론 이 실시예들에 한정되지 않으며, 그 요지를 넘어서지 않는 한 다양한 형태로 실시하는 것이 가능하다.
아래에 나타내는 루트로 인광 발광 소자용 재료가 되는 인돌로카르바졸 화합물을 합성하였다. 한편, 화합물 번호는 상기 예시 화합물에 부여한 번호에 대응한다.
·합성예 1
화합물(B-27)의 합성
Figure pct00076
Figure pct00077
질소 분위기하, 1,2-시클로헥산디온 33.3g(0.30mol), 페닐히드라진 염산염 86.0g(0.60mol)과 에탄올 1000ml를 실온에서 교반하면서, 농(濃)황산 3.0g(0.031mol)을 5분에 걸쳐 적하한 후에 65℃로 가열하면서 4시간 교반하였다. 반응 용액을 실온까지 냉각한 후에, 석출한 결정을 여과 추출하고, 에탄올(2×500ml)을 이용해서 세정하여 보라빛 갈색 결정 80.0g을 얻었다. 이 결정 72.0g(0.26mol), 트리플루오로아세트산 72.0g과 아세트산 720.0g을 100℃로 가열하면서 15시간 교반하였다. 반응 용액을 실온까지 냉각한 후에 석출한 결정을 여과 추출하고 아세트산(200ml)으로 세정하였다. 리슬러리 정제하여, 백색 결정으로서 11,12-디하이드로인돌로[2,3-a]카르바졸(IC-1) 30.0g(수율 45%)을 얻었다.
질소 분위기하, 11,12-디하이드로인돌로[2,3-a]카르바졸(IC-1) 3.51g (13.69mmol), 3-요오드-9-페닐카르바졸 5.01g(13.57mmol), 구리 5.00g(78.68mmol), 탄산칼륨 3.59g(25.97mmol), 테트라글라임 100ml를 첨가하여 교반하였다. 그 후, 190℃까지 가열하고 24시간 교반하였다. 반응 용액을 실온까지 냉각한 후에 구리, 무기물을 여과 분별하였다. 여과액에 물 200ml를 첨가해서 교반하고, 석출한 결정을 여과 분별하였다. 이것을 감압 건조한 후, 칼럼 크로마토그래피로 정제하여 백색 분말의 중간체 A 5.99g(12.0mmol, 수율 88%)을 얻었다.
질소 분위기하, 60% 수소화나트륨 0.34g, 탈수 N,N-디메틸포름아미드 15ml를 첨가하여 교반하였다. 다음으로 중간체 A 4.0g(8.04mmol)을 탈수 N,N-디메틸포름아미드 20ml에 용해시킨 용액을 10분에 걸쳐 적하하였다. 그 후, 45분간 교반을 계속하였다. 다음으로 2,4-디클로로-6-페닐-1,3,5-트리아진 2.01g(8.84mmol)을 탈수 N,N-디메틸포름아미드 30ml에 용해시킨 용액을 5분에 걸쳐 적하하였다. 그 후, 7시간 반 교반을 계속하였다. 다음으로 동(同) 플라스크 내에 증류수 50ml를 첨가하고, 석출한 황색 고체를 여과 추출하였다. 여과 추출한 황색 고체를 리슬러리 정제하고, 건조시켜 중간체 B 4.18g(6.08mmol, 수율 76%)을 얻었다.
질소 분위기하, 중간체 B 4.00g(5.82mmol), 페닐보론산 0.99g(8.12mmol), 테트라키스(트리페닐포스핀)팔라듐(0) 0.20g(0.17mmol), 탄산나트륨 4.93g (46.5mmol), 톨루엔 50ml, 에탄올 25ml를 첨가하여 교반하였다. 그 후, 증류수 33ml를 첨가하여 1시간 반 환류하였다. 반응 용액을 실온까지 냉각한 후에, 유기층을 증류수 20ml와 브라인(3×20ml)으로 세정하고, 유기층을 활성탄 및 풀러 흙(Fuller's earth)으로 처리한 후, 유기층을 무수 황산 마그네슘으로 건조하였다. 다음으로 황산 마그네슘을 여과 분별하고, 용매를 감압 증류 제거하여, 얻어진 잔사를 실리카겔 칼럼 크로마토그래피 정제 및 리슬러리 정제함으로써 화합물 B-27을 1.54g(2.11mmol, 수율 36%) 백색 고체로서 얻었다.
APCI-TOFMS, m/z 729 [M+H]+, 1H-NMR 측정 결과(측정 용매: THF-d8)를 도 2에 나타낸다.
·실시예 1
막두께 110nm의 ITO로 이루어지는 양극이 형성된 유리 기판 상에, 각 박막을 진공 증착법으로 진공도 4.0×10-5Pa로 적층시켰다. 먼저, ITO 위에 구리프탈로시아닌(CuPC)을 25nm 두께로 형성하였다. 다음으로 정공 수송층으로서 4,4'-비스[N-(1-나프틸)-N-페닐아미노]비페닐(NPB)을 40nm 두께로 형성하였다. 그 다음, 정공 수송층 위에, 호스트 재료로서의 화합물(B-27)과, 인광 발광 도펀트로서의 트리스(2-페닐피리딘)이리듐(III)(Ir(ppy)3)을 다른 증착원으로부터 공증착하여 40nm의 두께로 발광층을 형성하였다. 발광층 중의 Ir(ppy)3의 농도는 10.0wt%였다. 다음으로 전자 수송층으로서 트리스(8-하이드록시퀴놀리나토)알루미늄(III)(Alq3)을 20nm 두께로 형성하였다. 또, 전자 수송층 위에 전자 주입층으로서 불화 리튬(LiF)을 1.0nm 두께로 형성하였다. 마지막으로 전자 주입층 위에 전극으로서 알루미늄(Al)을 70nm 두께로 형성하여 유기 EL 소자를 제작하였다.
얻어진 유기 EL 소자에 외부전원을 접속하여 직류 전압을 인가한 결과, 표 1과 같은 발광 특성을 가지는 것이 확인되었다. 표 1에서 휘도, 전압 및 발광 효율은 20mA/㎠에서의 값을 나타낸다. 소자 발광 스펙트럼의 극대파장은 520nm이며, Ir(ppy)3로부터의 발광이 얻어져 있음을 알 수 있었다.
·실시예 2~16
합성예 1과 동일하게 해서 화합물 A-27, A-38, A-74, B-56, C-23, D-21, D-43, E-10, E-21, G-19, G-29, H-16, H-25, J-24 및 K-15를 합성하였다. 실시예 1의 발광층의 호스트 재료로서, 화합물 B-27 대신에 화합물 A-27, A-38, A-74, B-56, C-23, D-21, D-43, E-10, E-21, G-19, G-29, H-16, H-25, J-24 및 K-15를 사용한 것 외에는 실시예 1과 동일하게 해서 유기 EL 소자를 작성하였다. 각각의 소자발광 스펙트럼의 극대파장은 520nm이며, Ir(ppy)3로부터의 발광이 얻어져 있음을 알 수 있었다. 각각의 발광 특성을 표 1에 나타낸다.
예 17(비교 1)
발광층의 호스트 재료로서 CBP를 사용한 것 외에는 실시예 1과 동일하게 해서 유기 EL 소자를 제작하였다.
예 18(비교 2)
발광층의 호스트 재료로서 하기 화합물(Ho-1)을 사용한 것 외에는 실시예 1과 동일하게 해서 유기 EL 소자를 제작하였다.
Figure pct00078
예 19(비교 3)
발광층의 호스트 재료로서 하기 화합물(Ho-2)을 사용한 것 외에는 실시예 1과 동일하게 해서 유기 EL 소자를 제작하였다.
Figure pct00079
예 17~19에서 작성한 유기 EL 소자의 소자발광 스펙트럼의 극대파장은 모두 520nm이며, Ir(ppy)3로부터의 발광이 얻어져 있음을 알 수 있었다. 호스트 재료로서 사용한 화합물 및 각각의 20mA/㎠에서의 발광 특성을 표 1에 나타낸다. X수는 X1~X4의 총 수이다.
Figure pct00080
표 1을 통해, 일반식(1)로 표시되는 인돌로카르바졸 화합물을 사용한 유기 EL 소자는, 인광 호스트로서 일반적으로 알려져 있는 CBP를 사용한 경우에 비해 양호한 발광 특성을 나타낸다는 것을 알 수 있다. 또한 인돌로카르바졸의 2개의 어느 질소상에도 카르바졸릴기를 갖지 않는 화합물인 Ho-1 및 Ho-2를 사용한 경우에 비해 양호한 발광 특성을 나타낸다는 것을 알 수 있다. 이상으로부터, 상기 인돌로카르바졸 화합물을 사용한 유기 EL 소자의 우위성은 명백하다.
본 발명의 유기 전계 발광 소자에서 사용되는 인돌로카르바졸 화합물은 인돌로카르바졸 골격의 질소상에 적어도 1개의 N치환 카르바졸릴기를 가지는 것을 특징으로 하고 있다. 상기 인돌로카르바졸 화합물은 인돌로카르바졸 골격의 2개의 N상 중 한쪽에 N치환 카르바졸릴기를 가짐으로써 양호한 정공과 전자의 주입 수송 특성을 나타내면서 높은 내구성을 가진다고 생각된다. 또한, 다른 하나의 N상의 치환기인 방향환의 종류 또는 수를 바꿈으로써 정공, 전자이동속도의 미조정, 및 IP, EA, T1의 각종 에너지값을 제어할 수 있게 된다. 특히 방향환을 4개 이상, 바람직하게는 5개 이상 연결할 경우에는 공역계가 넓어짐으로써 분자간의 겹침이 좋아져, 분자의 전자적 안정성 향상을 기대할 수 있을 뿐 아니라, 이동도가 높은 재료를 제공할 수 있게 된다. 이상으로부터, 상기 인돌로카르바졸 화합물을 사용한 유기 EL 소자는 발광층 중의 다양한 도펀트에 대하여 최적의 캐리어 밸런스를 실현할 수 있고, 그 결과, 발효 특성을 대폭 개선한 유기 EL 소자를 제공할 수 있게 된다. 또한 상기 인돌로카르바졸 화합물은 산화, 환원, 여기의 각 활성상태에서 안정성을 향상시키는 것이 가능하며, 동시에 양호한 비정질 특성을 가지기 때문에, 구동 수명이 길고 내구성이 높은 유기 EL 소자를 실현할 수 있다.
본 발명에 따른 유기 EL 소자는 발광 특성, 구동 수명 및 내구성에 있어서, 실용상 만족할 수 있는 수준에 있으며, 플랫 패널 디스플레이(휴대전화 표시소자, 차재 표시소자, OA 컴퓨터 표시소자나 텔레비전 등), 면 발광체로서의 특징을 살린 광원(조명, 복사기의 광원, 액정 디스플레이나 계기류의 백라이트 광원), 표시판이나 표식등 등에의 응용에 있어서 그 기술적 가치가 크다.

Claims (6)

  1. 기판 상에 양극, 인광 발광층을 포함하는 복수의 유기층 및 음극이 적층되어 이루어지는 유기 전계 발광 소자에 있어서, 인광 발광층, 정공 수송층, 전자 수송층, 정공 저지층 및 전자 저지층으로 이루어지는 군에서 선택되는 적어도 하나의 유기층 중에, 일반식(1)로 표시되는 인돌로카르바졸 화합물을 함유하는 것을 특징으로 하는 유기 전계 발광 소자.
    Figure pct00081

    일반식(1) 중, 환 I는 인접환과 임의의 위치에서 축합하는 식(1a)로 표시되는 방향족 탄화수소환을 나타내고, 환 II는 인접환과 임의의 위치에서 축합하는 식(1b)로 표시되는 복소환을 나타내며, A는 탄소수 6~18의 방향족 탄화수소기 또는 탄소수 3~17의 방향족 복소환기를 나타내고, 일반식(1) 및 식(1a) 중 R은 각각 독립적으로 탄소수 1~10의 지방족 탄화수소기, 탄소수 6~18의 방향족 탄화수소기 또는 탄소수 3~17의 방향족 복소환기를 나타내고, p는 각각 독립적으로 0~4의 정수, q는 0~2의 정수를 나타낸다. 식(1b) 중 X1~X4는 각각 독립적으로 탄소수 6~18의 방향족 탄화수소기 또는 탄소수 3~17의 방향족 복소환기를 나타내고, l, m 및 n은 각각 독립적으로 0~5의 정수를 나타낸다. 여기서 l, m 또는 n이 2 이상일 경우, X2, X3 및 X4는 각각 같아도 달라도 된다.
  2. 제1항에 있어서,
    일반식(1)로 표시되는 인돌로카르바졸 화합물이, 일반식(2)~(5) 중 어느 하나로 표시되는 인돌로카르바졸 화합물인 것을 특징으로 하는 유기 전계 발광 소자.
    Figure pct00082

    일반식(2)~(5) 중 A, R, X1~X4, p 및 q는 일반식(1)과 같은 의미이며, l, m 및 n은 0~3의 정수를 나타낸다. 여기서 l, m 또는 n이 2 이상일 경우, X2, X3 및 X4는 같아도 달라도 된다.
  3. 제1항에 있어서,
    식(1b)에 있어서, X1~X4의 총 수가 4~7인 것을 특징으로 하는 유기 전계 발광 소자.
  4. 제1항에 있어서,
    식(1b)에서의 X1~X4가, 하기 식(6)~(8) 중 어느 하나로 표시되는 화합물로부터 생기는 방향족 탄화수소기 또는 방향족 복소환기인 것을 특징으로 하는 유기 전계 발광 소자.
    Figure pct00083

    식(6)~(8) 중, Y는 각각 독립적으로 메틴 또는 질소를 나타내고, Z는 단결합, -S-, -O- 또는 -NAr- 중 어느 하나를 나타낸다. 여기서, Ar은 탄소수 6~18의 방향족 탄화수소기 또는 탄소수 6~17의 방향족 복소환기를 나타낸다.
  5. 제4항에 있어서,
    식(6)~(8) 중 어느 하나로 표시되는 화합물이, 벤젠, 피리딘, 피라진, 피리미딘, 피리다진, 트리아진, 나프탈렌, 퀴놀린, 이소퀴놀린, 나프티리딘, 퀴녹살린, 퀴나졸린, 신놀린, 카르바졸, 디벤조티오펜 및 디벤조푸란으로 이루어지는 군에서 선택되는 어느 하나인 것을 특징으로 하는 유기 전계 발광 소자.
  6. 제1항 내지 제5항 중 어느 한 항에 있어서,
    인돌로카르바졸 화합물을 포함하는 유기층이, 인광 발광 도펀트를 함유하는 발광층인 것을 특징으로 하는 유기 전계 발광 소자.
KR1020147018937A 2011-12-15 2012-11-30 유기 전계 발광 소자 Active KR101986570B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JPJP-P-2011-274459 2011-12-15
JP2011274459 2011-12-15
PCT/JP2012/081059 WO2013088973A1 (ja) 2011-12-15 2012-11-30 有機電界発光素子

Publications (2)

Publication Number Publication Date
KR20140113672A true KR20140113672A (ko) 2014-09-24
KR101986570B1 KR101986570B1 (ko) 2019-06-07

Family

ID=48612428

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020147018937A Active KR101986570B1 (ko) 2011-12-15 2012-11-30 유기 전계 발광 소자

Country Status (5)

Country Link
JP (1) JP6091428B2 (ko)
KR (1) KR101986570B1 (ko)
CN (1) CN104011893B (ko)
TW (1) TWI509050B (ko)
WO (1) WO2013088973A1 (ko)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20170075524A (ko) * 2015-12-23 2017-07-03 주식회사 두산 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
WO2017135546A1 (ko) * 2016-02-03 2017-08-10 삼성에스디아이 주식회사 유기 화합물, 유기 광전자 소자 및 표시 장치
WO2018236092A1 (ko) * 2017-06-19 2018-12-27 삼성에스디아이 주식회사 유기 광전자 소자 및 표시 장치
KR20190000840A (ko) * 2017-06-23 2019-01-03 유니버셜 디스플레이 코포레이션 유기 전계발광 물질 및 디바이스

Families Citing this family (31)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101497133B1 (ko) 2011-12-23 2015-02-27 제일모직 주식회사 유기광전자소자용 화합물, 이를 포함하는 유기발광소자 및 상기 유기발광소자를 포함하는 표시장치
KR20130094903A (ko) * 2012-02-17 2013-08-27 롬엔드하스전자재료코리아유한회사 신규한 유기 발광 화합물
KR101635154B1 (ko) * 2014-08-28 2016-06-30 (주)더블유에스 피리딜기가 결합된 트리아진 유도체 및 이를 포함한 유기 전계발광 소자
US10418562B2 (en) 2015-02-06 2019-09-17 Universal Display Corporation Organic electroluminescent materials and devices
JP2016207954A (ja) * 2015-04-28 2016-12-08 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子及び有機エレクトロルミネッセンス素子材料
KR20170001552A (ko) * 2015-06-26 2017-01-04 롬엔드하스전자재료코리아유한회사 복수종의 호스트 재료와 이를 포함하는 유기 전계 발광 소자
KR102591635B1 (ko) 2015-10-27 2023-10-20 삼성디스플레이 주식회사 유기 발광 소자
KR102399570B1 (ko) 2015-11-26 2022-05-19 삼성디스플레이 주식회사 유기 발광 소자
US11910707B2 (en) 2015-12-23 2024-02-20 Samsung Display Co., Ltd. Organic light-emitting device
JP6607606B2 (ja) * 2016-02-15 2019-11-20 国立大学法人山形大学 トリアジン置換インドロカルバゾール誘導体、それからなる有機電子デバイス形成用アルコール不溶性塗膜、及びそれを用いた有機電子デバイス
KR20170127101A (ko) 2016-05-10 2017-11-21 삼성디스플레이 주식회사 유기 발광 소자
KR102587955B1 (ko) 2016-06-02 2023-10-16 삼성전자주식회사 축합환 화합물 및 이를 포함한 유기 발광 소자
KR20180007617A (ko) 2016-07-13 2018-01-23 삼성에스디아이 주식회사 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR102049419B1 (ko) 2016-07-19 2019-11-27 삼성에스디아이 주식회사 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR20180010533A (ko) 2016-07-21 2018-01-31 삼성에스디아이 주식회사 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR102001478B1 (ko) 2016-08-11 2019-07-24 삼성에스디아이 주식회사 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
CN106565719B (zh) * 2016-09-26 2019-04-23 北京大学深圳研究生院 一种疏水性oled主体材料、制备方法和应用
KR102498770B1 (ko) * 2016-12-27 2023-02-10 닛테츠 케미컬 앤드 머티리얼 가부시키가이샤 유기 전계 발광 소자용 재료 및 유기 전계 발광 소자
CN110431136B (zh) 2017-03-15 2023-05-23 默克专利有限公司 用于有机电致发光器件的材料
WO2018180465A1 (ja) * 2017-03-30 2018-10-04 新日鉄住金化学株式会社 有機電界発光素子用材料及び有機電界発光素子
US11117897B2 (en) * 2017-05-01 2021-09-14 Universal Display Corporation Organic electroluminescent materials and devices
US20210087179A1 (en) * 2019-09-19 2021-03-25 Samsung Sdi Co., Ltd. Compound for organic optoelectronic device, composition for organic optoelectronic device, organic optoelectronic device, and display device
KR102645135B1 (ko) 2020-06-02 2024-03-06 삼성에스디아이 주식회사 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR102689562B1 (ko) 2020-06-09 2024-07-26 삼성에스디아이 주식회사 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
CN112341460A (zh) * 2020-11-04 2021-02-09 浙江华显光电科技有限公司 一种有机化合物及使用该化合物的有机发光器件
US12501829B2 (en) 2020-11-04 2025-12-16 Samsung Sdi Co., Ltd. Compound for organic optoelectronic device, composition for organic optoelectronic device, organic optoelectronic device, and display device
KR20220151981A (ko) * 2021-05-07 2022-11-15 주식회사 엘지화학 유기 발광 소자
CN115340544A (zh) * 2021-05-12 2022-11-15 江苏三月科技股份有限公司 一种以三嗪衍生物为核心的有机化合物及包含其的有机电致发光器件
JPWO2024171944A1 (ko) 2023-02-16 2024-08-22
JPWO2025018227A1 (ko) * 2023-07-14 2025-01-23
CN121220211A (zh) * 2023-07-14 2025-12-26 日铁化学材料株式会社 光电转换元件用材料及使用其的光电转换元件

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH11162650A (ja) 1997-10-02 1999-06-18 Xerox Corp エレクトロルミネセントデバイス
JPH11176578A (ja) 1997-10-02 1999-07-02 Xerox Corp インドロカルバゾールを用いたエレクトロルミネセントデバイス
JP2001313178A (ja) 2000-04-28 2001-11-09 Pioneer Electronic Corp 有機エレクトロルミネッセンス素子
JP2003515897A (ja) 1999-12-01 2003-05-07 ザ、トラスティーズ オブ プリンストン ユニバーシティ 有機ｌｅｄ用燐光性ドーパントとしての式ｌ２ｍｘの錯体
WO2008056746A1 (en) 2006-11-09 2008-05-15 Nippon Steel Chemical Co., Ltd. Compound for organic electroluminescent device and organic electroluminescent device
WO2009136595A1 (ja) 2008-05-08 2009-11-12 新日鐵化学株式会社 有機電界発光素子用化合物及び有機電界発光素子
WO2010113755A1 (ja) 2009-03-31 2010-10-07 新日鐵化学株式会社 燐光発光素子用材料及びこれを用いた有機電界発光素子

Family Cites Families (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101233369B1 (ko) * 2009-01-08 2013-02-15 제일모직주식회사 신규한 유기광전소자용 화합물 및 이를 포함하는 유기광전소자
KR101902917B1 (ko) * 2009-07-27 2018-10-02 에스에프씨 주식회사 인돌로카바졸 유도체 및 이를 이용한 유기전계발광소자
KR101324788B1 (ko) * 2009-12-31 2013-10-31 (주)씨에스엘쏠라 유기 광소자 및 이를 위한 유기 광합물
KR101420318B1 (ko) * 2010-06-17 2014-07-16 이-레이 옵토일렉트로닉스 테크놀로지 컴퍼니 리미티드 유기전계발광장치용 화합물 및 이를 포함하는 유기전계발광장치
KR20120132962A (ko) * 2011-05-30 2012-12-10 롬엔드하스전자재료코리아유한회사 신규한 유기 전자재료용 화합물 및 이를 포함하는 유기 전계 발광 소자
WO2012166832A2 (en) * 2011-06-02 2012-12-06 Milliken & Company Porous, low density nanoclay composite
KR20120136618A (ko) * 2011-06-09 2012-12-20 롬엔드하스전자재료코리아유한회사 신규한 유기 전자재료용 화합물 및 이를 포함하는 유기 전계 발광 소자

Patent Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH11162650A (ja) 1997-10-02 1999-06-18 Xerox Corp エレクトロルミネセントデバイス
JPH11176578A (ja) 1997-10-02 1999-07-02 Xerox Corp インドロカルバゾールを用いたエレクトロルミネセントデバイス
JP2003515897A (ja) 1999-12-01 2003-05-07 ザ、トラスティーズ オブ プリンストン ユニバーシティ 有機ｌｅｄ用燐光性ドーパントとしての式ｌ２ｍｘの錯体
JP2001313178A (ja) 2000-04-28 2001-11-09 Pioneer Electronic Corp 有機エレクトロルミネッセンス素子
WO2008056746A1 (en) 2006-11-09 2008-05-15 Nippon Steel Chemical Co., Ltd. Compound for organic electroluminescent device and organic electroluminescent device
WO2009136595A1 (ja) 2008-05-08 2009-11-12 新日鐵化学株式会社 有機電界発光素子用化合物及び有機電界発光素子
KR20110010750A (ko) * 2008-05-08 2011-02-07 신닛테츠가가쿠 가부시키가이샤 유기 전계 발광 소자용 화합물 및 유기 전계 발광 소자
WO2010113755A1 (ja) 2009-03-31 2010-10-07 新日鐵化学株式会社 燐光発光素子用材料及びこれを用いた有機電界発光素子

Cited By (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20170075524A (ko) * 2015-12-23 2017-07-03 주식회사 두산 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
WO2017135546A1 (ko) * 2016-02-03 2017-08-10 삼성에스디아이 주식회사 유기 화합물, 유기 광전자 소자 및 표시 장치
US11038119B2 (en) 2016-02-03 2021-06-15 Samsung Sdi Co., Ltd. Organic compound, organic optoelectronic device and display apparatus
WO2018236092A1 (ko) * 2017-06-19 2018-12-27 삼성에스디아이 주식회사 유기 광전자 소자 및 표시 장치
CN110785863A (zh) * 2017-06-19 2020-02-11 三星Sdi株式会社 有机光电二极管和显示设备
US11450813B2 (en) 2017-06-19 2022-09-20 Samsung Sdi Co., Ltd. Organic optoelectronic diode and display device
CN110785863B (zh) * 2017-06-19 2023-09-12 三星Sdi株式会社 有机光电二极管和显示设备
KR20190000840A (ko) * 2017-06-23 2019-01-03 유니버셜 디스플레이 코포레이션 유기 전계발광 물질 및 디바이스
KR20230079343A (ko) * 2017-06-23 2023-06-07 유니버셜 디스플레이 코포레이션 유기 전계발광 물질 및 디바이스

Also Published As

Publication number Publication date
CN104011893B (zh) 2016-06-22
WO2013088973A1 (ja) 2013-06-20
KR101986570B1 (ko) 2019-06-07
JP6091428B2 (ja) 2017-03-08
TWI509050B (zh) 2015-11-21
JPWO2013088973A1 (ja) 2015-04-27
CN104011893A (zh) 2014-08-27
TW201329204A (zh) 2013-07-16

Similar Documents

Publication Publication Date Title
KR101986570B1 (ko) 유기 전계 발광 소자
KR102005723B1 (ko) 유기 전계 발광 소자
KR101719173B1 (ko) 유기 전계 발광 소자
CN102754237B (zh) 有机电致发光元件
KR101707799B1 (ko) 유기 전계 발광 소자
CN105190930B (zh) 有机电致发光元件用金刚烷化合物及有机电致发光元件
CN103988329B (zh) 有机场致发光元件用材料和使用其的有机场致发光元件
CN104871335B (zh) 有机电致发光元件用材料及使用其的有机电致发光元件
KR102244235B1 (ko) 유기 전계발광 소자용 재료 및 이것을 사용한 유기 전계발광 소자
KR20150063462A (ko) 유기 전계발광 소자용 화합물 및 유기 전계발광 소자
TWI666215B (zh) 有機電場發光元件用材料及使用其的有機電場發光元件
KR20150100890A (ko) 유기전계발광 소자용 재료 및 이것을 사용한 유기전계발광 소자
CN105009316A (zh) 有机电场发光元件用硼化合物以及有机电场发光元件
KR20160095175A (ko) 유기 전계발광 소자용 재료 및 이것을 사용한 유기 전계발광 소자
CN107408639A (zh) 有机电致发光元件用材料和使用了其的有机电致发光元件
TWI632152B (zh) 有機電場發光元件用材料以及使用其的有機電場發光元件
CN105794011B (zh) 有机电场发光元件用材料以及使用其的有机电场发光元件
KR20170131357A (ko) 유기 전계 발광 소자용 재료 및 이것을 이용한 유기 전계 발광 소자

Legal Events

Date Code Title Description
PA0105 International application

St.27 status event code: A-0-1-A10-A15-nap-PA0105

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

PN2301 Change of applicant

St.27 status event code: A-3-3-R10-R13-asn-PN2301

St.27 status event code: A-3-3-R10-R11-asn-PN2301

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U12-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

FPAY Annual fee payment

Payment date: 20220427

Year of fee payment: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 6

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 7

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 7
