KR20170033231A - 화합물 및 이를 포함하는 유기 발광 소자 - Google Patents

화합물 및 이를 포함하는 유기 발광 소자 Download PDF

Info

Publication number
KR20170033231A
KR20170033231A KR1020160107194A KR20160107194A KR20170033231A KR 20170033231 A KR20170033231 A KR 20170033231A KR 1020160107194 A KR1020160107194 A KR 1020160107194A KR 20160107194 A KR20160107194 A KR 20160107194A KR 20170033231 A KR20170033231 A KR 20170033231A
Authority
KR
South Korea
Prior art keywords
group
substituted
unsubstituted
compound
experimental example
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020160107194A
Other languages
English (en)
Other versions
KR101934470B1 (ko
Inventor
차용범
김진주
김성소
류제민
Original Assignee
주식회사 엘지화학
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 주식회사 엘지화학 filed Critical 주식회사 엘지화학
Priority to JP2017544005A priority Critical patent/JP6493774B2/ja
Priority to PCT/KR2016/010163 priority patent/WO2017047993A1/ko
Priority to CN201680015878.XA priority patent/CN107406351B/zh
Priority to US15/568,116 priority patent/US10651411B2/en
Priority to EP16846814.8A priority patent/EP3351523B1/en
Priority to TW105129535A priority patent/TWI627152B/zh
Publication of KR20170033231A publication Critical patent/KR20170033231A/ko
Application granted granted Critical
Publication of KR101934470B1 publication Critical patent/KR101934470B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C13/00—Cyclic hydrocarbons containing rings other than, or in addition to, six-membered aromatic rings
    • C07C13/28—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof
    • C07C13/32—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with condensed rings
    • C07C13/72—Spiro hydrocarbons
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C13/00—Cyclic hydrocarbons containing rings other than, or in addition to, six-membered aromatic rings
    • C07C13/28—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof
    • C07C13/32—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with condensed rings
    • C07C13/54—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with condensed rings with three condensed rings
    • C07C13/547—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with condensed rings with three condensed rings at least one ring not being six-membered, the other rings being at the most six-membered
    • C07C13/567—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with condensed rings with three condensed rings at least one ring not being six-membered, the other rings being at the most six-membered with a fluorene or hydrogenated fluorene ring system
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C211/00—Compounds containing amino groups bound to a carbon skeleton
    • C07C211/43—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton
    • C07C211/54—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton having amino groups bound to two or three six-membered aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C211/00—Compounds containing amino groups bound to a carbon skeleton
    • C07C211/43—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton
    • C07C211/57—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings being part of condensed ring systems of the carbon skeleton
    • C07C211/61—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings being part of condensed ring systems of the carbon skeleton with at least one of the condensed ring systems formed by three or more rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C25/00—Compounds containing at least one halogen atom bound to a six-membered aromatic ring
    • C07C25/18—Polycyclic aromatic halogenated hydrocarbons
    • C07C25/22—Polycyclic aromatic halogenated hydrocarbons with condensed rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C255/00—Carboxylic acid nitriles
    • C07C255/49—Carboxylic acid nitriles having cyano groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton
    • C07C255/50—Carboxylic acid nitriles having cyano groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton to carbon atoms of non-condensed six-membered aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C255/00—Carboxylic acid nitriles
    • C07C255/49—Carboxylic acid nitriles having cyano groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton
    • C07C255/58—Carboxylic acid nitriles having cyano groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton containing cyano groups and singly-bound nitrogen atoms, not being further bound to other hetero atoms, bound to the carbon skeleton
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D209/00—Heterocyclic compounds containing five-membered rings, condensed with other rings, with one nitrogen atom as the only ring hetero atom
    • C07D209/56—Ring systems containing three or more rings
    • C07D209/80—[b, c]- or [b, d]-condensed
    • C07D209/82—Carbazoles; Hydrogenated carbazoles
    • C07D209/86—Carbazoles; Hydrogenated carbazoles with only hydrogen atoms, hydrocarbon or substituted hydrocarbon radicals, directly attached to carbon atoms of the ring system
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D213/00—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members
    • C07D213/02—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members
    • C07D213/04—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom
    • C07D213/06—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom containing only hydrogen and carbon atoms in addition to the ring nitrogen atom
    • C07D213/16—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom containing only hydrogen and carbon atoms in addition to the ring nitrogen atom containing only one pyridine ring
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D235/00—Heterocyclic compounds containing 1,3-diazole or hydrogenated 1,3-diazole rings, condensed with other rings
    • C07D235/02—Heterocyclic compounds containing 1,3-diazole or hydrogenated 1,3-diazole rings, condensed with other rings condensed with carbocyclic rings or ring systems
    • C07D235/04—Benzimidazoles; Hydrogenated benzimidazoles
    • C07D235/18—Benzimidazoles; Hydrogenated benzimidazoles with aryl radicals directly attached in position 2
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D239/00—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings
    • C07D239/02—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings not condensed with other rings
    • C07D239/24—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings not condensed with other rings having three or more double bonds between ring members or between ring members and non-ring members
    • C07D239/26—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings not condensed with other rings having three or more double bonds between ring members or between ring members and non-ring members with only hydrogen atoms, hydrocarbon or substituted hydrocarbon radicals, directly attached to ring carbon atoms
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D239/00—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings
    • C07D239/70—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings condensed with carbocyclic rings or ring systems
    • C07D239/72—Quinazolines; Hydrogenated quinazolines
    • C07D239/74—Quinazolines; Hydrogenated quinazolines with only hydrogen atoms, hydrocarbon or substituted hydrocarbon radicals, attached to ring carbon atoms of the hetero ring
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D251/00—Heterocyclic compounds containing 1,3,5-triazine rings
    • C07D251/02—Heterocyclic compounds containing 1,3,5-triazine rings not condensed with other rings
    • C07D251/12—Heterocyclic compounds containing 1,3,5-triazine rings not condensed with other rings having three double bonds between ring members or between ring members and non-ring members
    • C07D251/14—Heterocyclic compounds containing 1,3,5-triazine rings not condensed with other rings having three double bonds between ring members or between ring members and non-ring members with hydrogen or carbon atoms directly attached to at least one ring carbon atom
    • C07D251/24—Heterocyclic compounds containing 1,3,5-triazine rings not condensed with other rings having three double bonds between ring members or between ring members and non-ring members with hydrogen or carbon atoms directly attached to at least one ring carbon atom to three ring carbon atoms
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D307/00—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom
    • C07D307/77—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom ortho- or peri-condensed with carbocyclic rings or ring systems
    • C07D307/91—Dibenzofurans; Hydrogenated dibenzofurans
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D333/00—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom
    • C07D333/50—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom condensed with carbocyclic rings or ring systems
    • C07D333/76—Dibenzothiophenes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D405/00—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom
    • C07D405/02—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings
    • C07D405/04—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings directly linked by a ring-member-to-ring-member bond
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F5/00—Compounds containing elements of Groups 3 or 13 of the Periodic Table
    • C07F5/02—Boron compounds
    • C07F5/025—Boronic and borinic acid compounds
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F7/00—Compounds containing elements of Groups 4 or 14 of the Periodic Table
    • C07F7/02—Silicon compounds
    • C07F7/08—Compounds having one or more C—Si linkages
    • C07F7/0803—Compounds with Si-C or Si-Si linkages
    • C07F7/081—Compounds with Si-C or Si-Si linkages comprising at least one atom selected from the elements N, O, halogen, S, Se or Te
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F7/00—Compounds containing elements of Groups 4 or 14 of the Periodic Table
    • C07F7/02—Silicon compounds
    • C07F7/08—Compounds having one or more C—Si linkages
    • C07F7/0803—Compounds with Si-C or Si-Si linkages
    • C07F7/081—Compounds with Si-C or Si-Si linkages comprising at least one atom selected from the elements N, O, halogen, S, Se or Te
    • C07F7/0812—Compounds with Si-C or Si-Si linkages comprising at least one atom selected from the elements N, O, halogen, S, Se or Te comprising a heterocyclic ring
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F9/00—Compounds containing elements of Groups 5 or 15 of the Periodic Table
    • C07F9/02—Phosphorus compounds
    • C07F9/28—Phosphorus compounds with one or more P—C bonds
    • C07F9/50—Organo-phosphines
    • C07F9/53—Organo-phosphine oxides; Organo-phosphine thioxides
    • C07F9/5325—Aromatic phosphine oxides or thioxides (P-C aromatic linkage)
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K11/00—Luminescent materials, e.g. electroluminescent or chemiluminescent
    • C09K11/06—Luminescent materials, e.g. electroluminescent or chemiluminescent containing organic luminescent materials
    • H01L51/50—
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/15—Hole transporting layers
    • H10K50/156—Hole transporting layers comprising a multilayered structure
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/16—Electron transporting layers
    • H10K50/166—Electron transporting layers comprising a multilayered structure
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/40—Organosilicon compounds, e.g. TIPS pentacene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/625—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing at least one aromatic ring having 7 or more carbon atoms, e.g. azulene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/626—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing more than one polycyclic condensed aromatic rings, e.g. bis-anthracene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H10K85/633—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine comprising polycyclic condensed aromatic hydrocarbons as substituents on the nitrogen atom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H10K85/636—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine comprising heteroaromatic hydrocarbons as substituents on the nitrogen atom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/654—Aromatic compounds comprising a hetero atom comprising only nitrogen as heteroatom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6572—Polycyclic condensed heteroaromatic hydrocarbons comprising only nitrogen in the heteroaromatic polycondensed ring system, e.g. phenanthroline or carbazole
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6574—Polycyclic condensed heteroaromatic hydrocarbons comprising only oxygen in the heteroaromatic polycondensed ring system, e.g. cumarine dyes
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6576—Polycyclic condensed heteroaromatic hydrocarbons comprising only sulfur in the heteroaromatic polycondensed ring system, e.g. benzothiophene
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2603/00—Systems containing at least three condensed rings
    • C07C2603/02—Ortho- or ortho- and peri-condensed systems
    • C07C2603/04—Ortho- or ortho- and peri-condensed systems containing three rings
    • C07C2603/06—Ortho- or ortho- and peri-condensed systems containing three rings containing at least one ring with less than six ring members
    • C07C2603/10—Ortho- or ortho- and peri-condensed systems containing three rings containing at least one ring with less than six ring members containing five-membered rings
    • C07C2603/12—Ortho- or ortho- and peri-condensed systems containing three rings containing at least one ring with less than six ring members containing five-membered rings only one five-membered ring
    • C07C2603/18—Fluorenes; Hydrogenated fluorenes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2603/00—Systems containing at least three condensed rings
    • C07C2603/93—Spiro compounds
    • C07C2603/94—Spiro compounds containing "free" spiro atoms
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1003—Carbocyclic compounds
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1003—Carbocyclic compounds
    • C09K2211/1011—Condensed systems
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Physics & Mathematics (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Biochemistry (AREA)
  • Molecular Biology (AREA)
  • General Health & Medical Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Optics & Photonics (AREA)
  • Electroluminescent Light Sources (AREA)
  • Heterocyclic Carbon Compounds Containing A Hetero Ring Having Nitrogen And Oxygen As The Only Ring Hetero Atoms (AREA)
  • Plural Heterocyclic Compounds (AREA)
  • Indole Compounds (AREA)
  • Organic Low-Molecular-Weight Compounds And Preparation Thereof (AREA)
  • Furan Compounds (AREA)
  • Pyridine Compounds (AREA)

Abstract

본 명세서는 신규한 화합물 및 이를 포함하는 유기 발광 소자에 관한 것이다.

Description

화합물 및 이를 포함하는 유기 발광 소자{COMPOUND AND ORGANIC LIGHT EMITTING DEVICE COMPRISING THE SAME}
본 출원은 2015년 9월 16일에 한국특허청에 제출된 한국 특허 출원 제10-2015-0131230호의 출원일의 이익을 주장하며, 그 내용 전부는 본 명세서에 포함된다.
본 명세서는 신규한 화합물 및 이를 포함하는 유기 발광 소자에 관한 것이다.
일반적으로 유기 발광 현상이란 유기 물질을 이용하여 전기에너지를 빛에너지로 전환시켜주는 현상을 말한다. 유기 발광 현상을 이용하는 유기 발광 소자는 통상 양극과 음극 및 이 사이에 유기물층을 포함하는 구조를 가진다. 여기서 유기물층은 유기 발광 소자의 효율과 안정성을 높이기 위하여 각기 다른 물질로 구성된 다층의 구조로 이루어진 경우가 많으며, 예컨대 정공주입층, 정공수송층, 발광층, 전자수송층, 전자주입층 등으로 이루어 질 수 있다. 이러한 유기 발광 소자의 구조에서 두 전극 사이에 전압을 걸어주게 되면 양극에서는 정공이, 음극에서는 전자가 유기물층에 주입되게 되고, 주입된 정공과 전자가 만났을 때 엑시톤(exciton)이 형성되며, 이 엑시톤이 다시 바닥상태로 떨어질 때 빛이 나게 된다.
상기와 같은 유기 발광 소자를 위한 새로운 재료의 개발이 계속 요구되고 있다.
국제 특허 출원 공개 제2003-012890호
본 명세서는 신규한 화합물 및 이를 포함하는 유기 발광 소자를 제공한다.

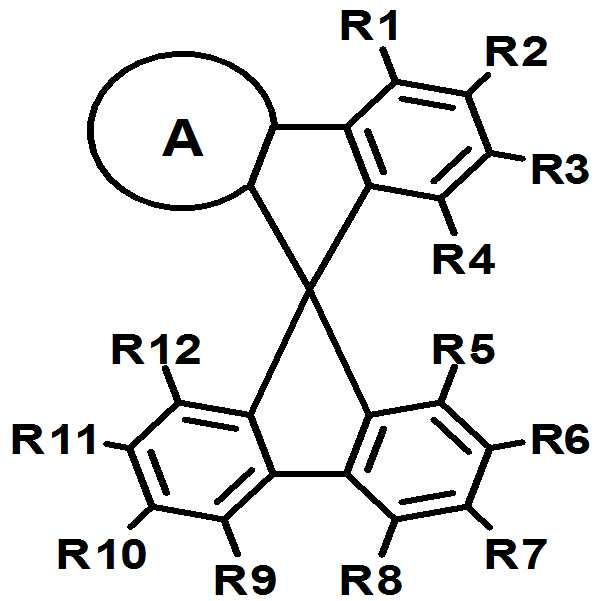

본 명세서의 일 실시상태에 따르면, 하기 화학식 1로 표시되는 화합물을 제공한다.
[화학식 1]
Figure pat00001
상기 화학식 1에 있어서,
A는 치환 또는 비치환된 4환의 방향족고리이고,
R1 내지 R12는 서로 같거나 상이하고, 각각 독립적으로 수소; 중수소; 니트릴기; 니트로기; 히드록시기; 카르보닐기; 에스테르기; 이미드기; 아미드기; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 시클로알킬기; 치환 또는 비치환된 알콕시기; 치환 또는 비치환된 아릴옥시기; 치환 또는 비치환된 알킬티옥시기; 치환 또는 비치환된 아릴티옥시기; 치환 또는 비치환된 알킬술폭시기; 치환 또는 비치환된 아릴술폭시기; 치환 또는 비치환된 알케닐기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 붕소기; 치환 또는 비치환된 아민기; 치환 또는 비치환된 아릴포스핀기; 치환 또는 비치환된 포스핀옥사이드기; 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로아릴기이거나, 서로 인접한 기는 서로 결합하여 치환 또는 비치환된 고리를 형성할 수 있으며,
상기 R1 내지 R12 중 적어도 하나는 수소 이외의 치환기를 가진다.
또한, 본 명세서의 일 실시상태에 따르면, 제1 전극; 상기 제1 전극에 대향하여 구비된 제2 전극; 및 상기 제1 전극과 제2 전극 사이에 구비된 1층 이상의 유기물층을 포함하는 유기 발광 소자로서, 상기 유기물층 중 1 층 이상은 상기 화학식 1로 표시되는 화합물을 포함하는 것인 유기 발광 소자를 제공한다.
본 명세서의 일 실시상태에 따른 화합물을 포함하는 유기 발광 소자는 열적 안정성이 뛰어나고, 효율의 향상, 낮은 구동 전압 및/또는 수명 특성의 향상이 가능하다.
도 1은 본 명세서의 일 실시상태에 따르는 유기 발광 소자(10)를 도시한 것이다.
도 2는 본 명세서의 또 하나의 실시상태에 따르는 유기 발광 소자(11)를 도시한 것이다.
이하, 본 명세서에 대하여 더욱 상세하게 설명한다.
본 명세서는 상기 화학식 1로 표시되는 화합물을 제공한다.
본 명세서에 있어서, 어떤 부분이 어떤 구성요소를 "포함" 한다고 할 때, 이는 특별히 반대되는 기재가 없는 한 다른 구성요소를 제외하는 것이 아니라 다른 구성 요소를 더 포함할 수 있는 것을 의미한다.
본 명세서에 있어서, 어떤 부재가 다른 부재 "상에" 위치하고 있다고 할 때, 이는 어떤 부재가 다른 부재에 접해 있는 경우뿐 아니라 두 부재 사이에 또 다른 부재가 존재하는 경우도 포함한다.
본 명세서에 있어서 치환기의 예시들은 아래에서 설명하나, 이에 한정되는 것은 아니다.
상기 "치환"이라는 용어는 화합물의 탄소 원자에 결합된 수소 원자가 다른 치환기로 바뀌는 것을 의미하며, 치환되는 위치는 수소 원자가 치환되는 위치 즉, 치환기가 치환 가능한 위치라면 한정하지 않으며, 2 이상 치환되는 경우, 2 이상의 치환기는 서로 동일하거나 상이할 수 있다.
본 명세서에서 "치환 또는 비치환된" 이라는 용어는 중수소; 할로겐기; 니트릴기; 니트로기; 이미드기; 아미드기; 카르보닐기; 에스테르기; 히드록시기; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 시클로알킬기; 치환 또는 비치환된 알콕시기; 치환 또는 비치환된 아릴옥시기; 치환 또는 비치환된 알킬티옥시기; 치환 또는 비치환된 아릴티옥시기; 치환 또는 비치환된 알킬술폭시기; 치환 또는 비치환된 아릴술폭시기; 치환 또는 비치환된 알케닐기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 붕소기; 치환 또는 비치환된 아민기; 치환 또는 비치환된 아릴포스핀기; 치환 또는 비치환된 포스핀옥사이드기; 치환 또는 비치환된 아릴기; 및 치환 또는 비치환된 헤테로고리기로 이루어진 군에서 선택된 1 또는 2 이상의 치환기로 치환되었거나 상기 예시된 치환기 중 2 이상의 치환기가 연결된 치환기로 치환되거나, 또는 어떠한 치환기도 갖지 않는 것을 의미한다. 예컨대, "2 이상의 치환기가 연결된 치환기"는 바이페닐기일 수 있다. 즉, 바이페닐기는 아릴기일 수도 있고, 2개의 페닐기가 연결된 치환기로 해석될 수 있다.
본 명세서에 있어서,
Figure pat00002
는 다른 치환기 또는 결합부에 결합되는 부위를 의미한다.
본 명세서에 있어서, 할로겐기는 불소, 염소, 브롬 또는 요오드가 될 수 있다.
본 명세서에 있어서, 이미드기의 탄소수는 특별히 한정되지 않으나, 탄소수 1 내지 30인 것이 바람직하다. 구체적으로 하기와 같은 구조의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure pat00003
본 명세서에 있어서, 아미드기는 아미드기의 질소가 수소, 탄소수 1 내지 30의 직쇄, 분지쇄 또는 고리쇄 알킬기 또는 탄소수 6 내지 30의 아릴기로 치환될 수 있다. 구체적으로, 하기 구조식의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure pat00004

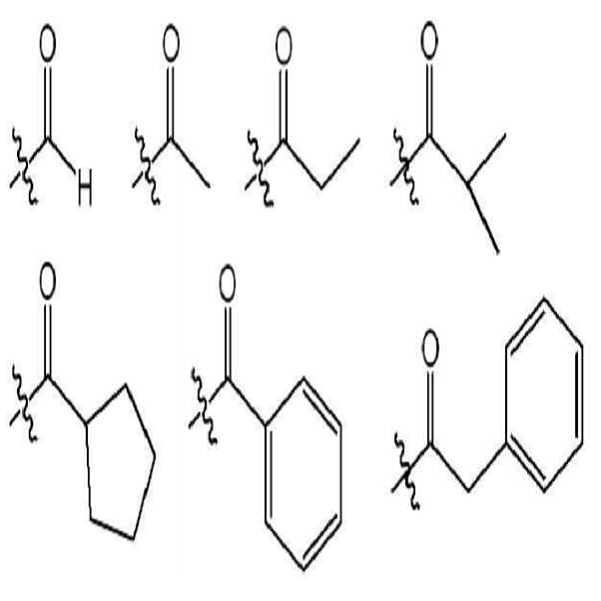

본 명세서에서 카르보닐기의 탄소수는 특별히 한정되지 않으나, 탄소수 1 내지 30인 것이 바람직하다. 구체적으로 하기와 같은 구조의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure pat00005

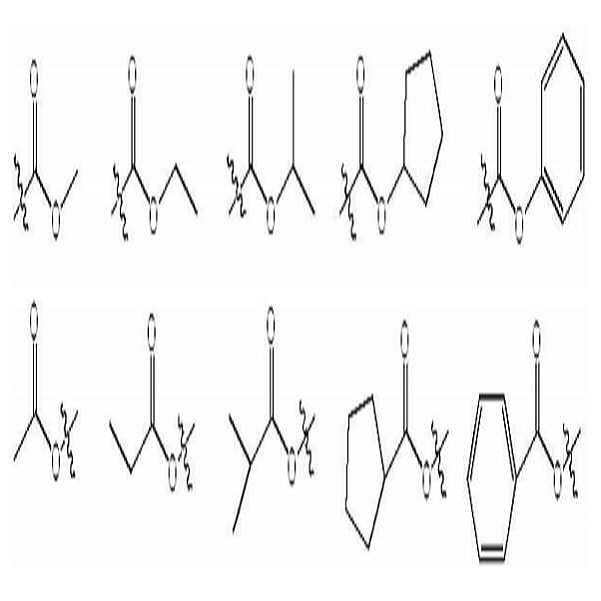

본 명세서에 있어서, 에스테르기는 에스테르기의 산소가 탄소수 1 내지 25의 직쇄, 분지쇄 또는 고리쇄 알킬기 또는 탄소수 6 내지 30의 아릴기로 치환될 수 있다. 구체적으로, 하기 구조식의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure pat00006
본 명세서에 있어서, 상기 알킬기는 직쇄 또는 분지쇄일 수 있고, 탄소수는 특별히 한정되지 않으나 1 내지 30인 것이 바람직하다. 구체적인 예로는 메틸, 에틸, 프로필, n-프로필, 이소프로필, 부틸, n-부틸, 이소부틸, tert-부틸, sec-부틸, 1-메틸-부틸, 1-에틸-부틸, 펜틸, n-펜틸, 이소펜틸, 네오펜틸, tert-펜틸, 헥실, n-헥실, 1-메틸펜틸, 2-메틸펜틸, 4-메틸-2-펜틸, 3,3-디메틸부틸, 2-에틸부틸, 헵틸, n-헵틸, 1-메틸헥실, 시클로펜틸메틸, 시클로헥실메틸, 옥틸, n-옥틸, tert-옥틸, 1-메틸헵틸, 2-에틸헥실, 2-프로필펜틸, n-노닐, 2,2-디메틸헵틸, 1-에틸-프로필, 1,1-디메틸-프로필, 이소헥실, 2-메틸펜틸, 4-메틸헥실, 5-메틸헥실 등이 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 시클로알킬기는 특별히 한정되지 않으나, 탄소수 3 내지 30인 것이 바람직하며, 구체적으로 시클로프로필, 시클로부틸, 시클로펜틸, 3-메틸시클로펜틸, 2,3-디메틸시클로펜틸, 시클로헥실, 3-메틸시클로헥실, 4-메틸시클로헥실, 2,3-디메틸시클로헥실, 3,4,5-트리메틸시클로헥실, 4-tert-부틸시클로헥실, 시클로헵틸, 시클로옥틸 등이 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 상기 알콕시기는 직쇄, 분지쇄 또는 고리쇄일 수 있다. 알콕시기의 탄소수는 특별히 한정되지 않으나, 탄소수 1 내지 30인 것이 바람직하다. 구체적으로, 메톡시, 에톡시, n-프로폭시, 이소프로폭시, i-프로필옥시, n-부톡시, 이소부톡시, tert-부톡시, sec-부톡시, n-펜틸옥시, 네오펜틸옥시, 이소펜틸옥시, n-헥실옥시, 3,3-디메틸부틸옥시, 2-에틸부틸옥시, n-옥틸옥시, n-노닐옥시, n-데실옥시, 벤질옥시, p-메틸벤질옥시 등이 될 수 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 아민기는 -NH2; 알킬아민기; N-알킬아릴아민기; 아릴아민기; N-아릴헤테로아릴아민기; N-알킬헤테로아릴아민기 및 헤테로아릴아민기로 이루어진 군으로부터 선택될 수 있으며, 탄소수는 특별히 한정되지 않으나, 1 내지 30인 것이 바람직하다. 아민기의 구체적인 예로는 메틸아민기, 디메틸아민기, 에틸아민기, 디에틸아민기, 페닐아민기, 나프틸아민기, 바이페닐아민기, 안트라세닐아민기, 9-메틸-안트라세닐아민기, 디페닐아민기, N-페닐나프틸아민기, 디톨릴아민기, N-페닐톨릴아민기, 트리페닐아민기 등이 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, N-알킬아릴아민기는 아민기의 N에 알킬기 및 아릴기가 치환된 아민기를 의미한다.
본 명세서에 있어서, N-아릴헤테로아릴아민기는 아민기의 N에 아릴기 및 헤테로아릴기가 치환된 아민기를 의미한다.
본 명세서에 있어서, N-알킬헤테로아릴아민기는 아민기의 N에 알킬기 및 헤테로아릴아민기가 치환된 아민기를 의미한다.
본 명세서에 있어서, 알킬아민기, N-아릴알킬아민기, 알킬티옥시기, 알킬술폭시기, N-알킬헤테로아릴아민기 중의 알킬기는 전술한 알킬기의 예시와 같다. 구체적으로 알킬티옥시기로는 메틸티옥시기, 에틸티옥시기, tert－부틸티옥시기, 헥실티옥시기, 옥틸티옥시기 등이 있고, 알킬술폭시기로는 메실, 에틸술폭시기, 프로필술폭시기, 부틸술폭시기 등이 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 상기 알케닐기는 직쇄 또는 분지쇄일 수 있고, 탄소수는 특별히 한정되지 않으나, 2 내지 30인 것이 바람직하다. 구체적인 예로는 비닐, 1-프로페닐, 이소프로페닐, 1-부테닐, 2-부테닐, 3-부테닐, 1-펜테닐, 2-펜테닐, 3-펜테닐, 3-메틸-1-부테닐, 1,3-부타디에닐, 알릴, 1-페닐비닐-1-일, 2-페닐비닐-1-일, 2,2-디페닐비닐-1-일, 2-페닐-2-(나프틸-1-일)비닐-1-일, 2,2-비스(디페닐-1-일)비닐-1-일, 스틸베닐기, 스티레닐기 등이 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 실릴기는 구체적으로 트리메틸실릴기, 트리에틸실릴기, t-부틸디메틸실릴기, 비닐디메틸실릴기, 프로필디메틸실릴기, 트리페닐실릴기, 디페닐실릴기, 페닐실릴기 등이 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 붕소기는 -BR100R101일 수 있으며, 상기 R100 및 R101은 같거나 상이하고, 각각 독립적으로 수소; 중수소; 할로겐; 니트릴기; 치환 또는 비치환된 탄소수 3 내지 30의 단환 또는 다환의 시클로알킬기; 치환 또는 비치환된 탄소수 1 내지 30의 직쇄 또는 분지쇄의 알킬기; 치환 또는 비치환된 탄소수 6 내지 30의 단환 또는 다환의 아릴기; 및 치환 또는 비치환된 탄소수 2 내지 30의 단환 또는 다환의 헤테로아릴기로 이루어진 군으로부터 선택될 수 있다.
본 명세서에 있어서, 포스핀옥사이드기는 구체적으로 디페닐포스핀옥사이드기, 디나프틸포스핀옥사이드 등이 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 아릴기는 특별히 한정되지 않으나, 탄소수 6 내지 30인 것이 바람직하며, 상기 아릴기는 단환식 또는 다환식일 수 있다.
상기 아릴기가 단환식 아릴기인 경우 탄소수는 특별히 한정되지 않으나, 탄소수 6 내지 30인 것이 바람직하다. 구체적으로 단환식 아릴기로는 페닐기, 바이페닐기, 터페닐기 등이 될 수 있으나, 이에 한정되는 것은 아니다.
상기 아릴기가 다환식 아릴기인 경우 탄소수는 특별히 한정되지 않으나. 탄소수 10 내지 30인 것이 바람직하다. 구체적으로 다환식 아릴기로는 나프틸기, 안트라세닐기, 페난트릴기, 트리페닐기, 파이레닐기, 페릴레닐기, 크라이세닐기, 플루오레닐기 등이 될 수 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 상기 플루오레닐기는 치환될 수 있으며, 인접한 기들이 서로 결합하여 고리를 형성할 수 있다.

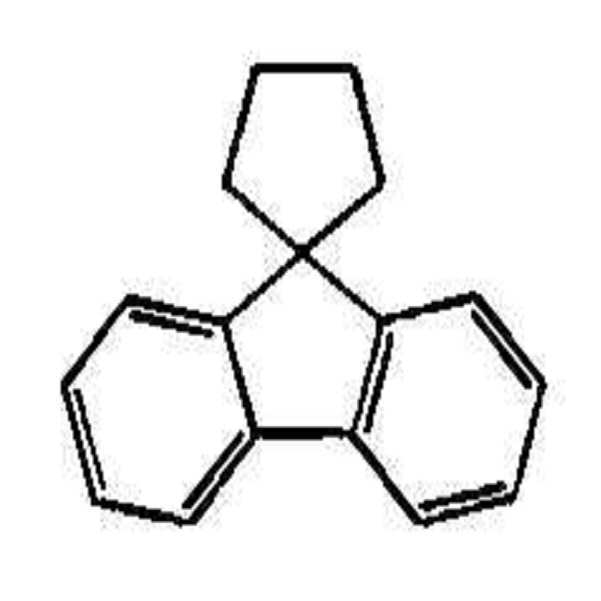

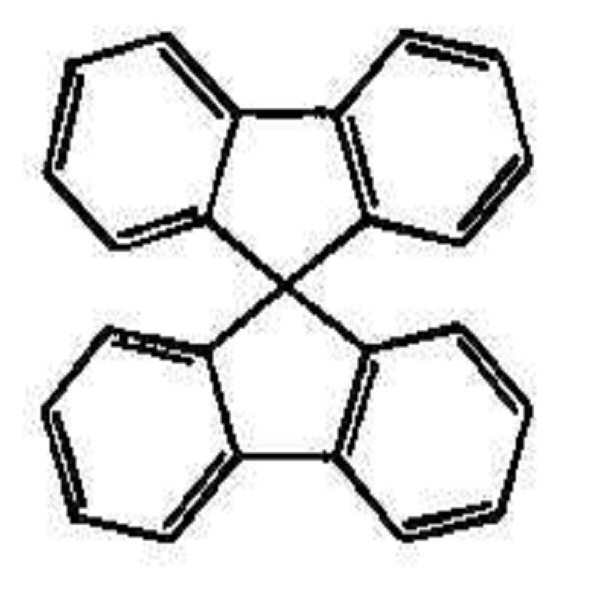

상기 플루오레닐기가 치환되는 경우,
Figure pat00007
,
Figure pat00008
,
Figure pat00009
및
Figure pat00010
등이 될 수 있다. 다만, 이에 한정되는 것은 아니다.
본 명세서에 있어서, "인접한" 기는 해당 치환기가 치환된 원자와 직접 연결된 원자에 치환된 치환기, 해당 치환기와 입체구조적으로 가장 가깝게 위치한 치환기, 또는 해당 치환기가 치환된 원자에 치환된 다른 치환기를 의미할 수 있다. 예컨대, 벤젠고리에서 오르토(ortho)위치로 치환된 2개의 치환기 및 지방족 고리에서 동일 탄소에 치환된 2개의 치환기는 서로 "인접한" 기로 해석될 수 있다.
본 명세서에 있어서, 아릴옥시기, 아릴티옥시기, 아릴술폭시기, N-아릴알킬아민기, N-아릴헤테로아릴아민기 및 아릴포스핀기 중의 아릴기는 전술한 아릴기의 예시와 같다. 구체적으로 아릴옥시기로는 페녹시기, p-토릴옥시기, m-토릴옥시기, 3,5-디메틸-페녹시기, 2,4,6-트리메틸페녹시기, p-tert-부틸페녹시기, 3-바이페닐옥시기, 4-바이페닐옥시기, 1-나프틸옥시기, 2-나프틸옥시기, 4-메틸-1-나프틸옥시기, 5-메틸-2-나프틸옥시기, 1-안트릴옥시기, 2-안트릴옥시기, 9-안트릴옥시기, 1-페난트릴옥시기, 3-페난트릴옥시기, 9-페난트릴옥시기 등이 있고, 아릴티옥시기로는 페닐티옥시기, 2－메틸페닐티옥시기, 4－tert－부틸페닐티옥시기 등이 있으며, 아릴술폭시기로는 벤젠술폭시기, p－톨루엔술폭시기 등이 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 아릴아민기의 예로는 치환 또는 비치환된 모노아릴아민기, 치환 또는 비치환된 디아릴아민기, 또는 치환 또는 비치환된 트리아릴아민기가 있다. 상기 아릴아민기 중의 아릴기는 단환식 아릴기일 수 있고, 다환식 아릴기일 수 있다. 상기 아릴기가 2 이상을 포함하는 아릴아민기는 단환식 아릴기, 다환식 아릴기, 또는 단환식 아릴기와 다환식 아릴기를 동시에 포함할 수 있다. 예컨대, 상기 아릴아민기 중의 아릴기는 전술한 아릴기의 예시 중에서 선택될 수 있다.
본 명세서에 있어서, 헤테로아릴기는 탄소가 아닌 원자, 이종원자를 1 이상 포함하는 것으로서, 구체적으로 상기 이종 원자는 O, N, Se 및 S 등으로 이루어진 군에서 선택되는 원자를 1 이상 포함할 수 있다. 탄소수는 특별히 한정되지 않으나, 탄소수 2 내지 30인 것이 바람직하며, 상기 헤테로아릴기는 단환식 또는 다환식일 수 있다. 헤테로고리기의 예로는 티오펜기, 퓨라닐기, 피롤기, 이미다졸릴기, 티아졸릴기, 옥사졸릴기, 옥사디아졸릴기, 피리딜기, 바이피리딜기, 피리미딜기, 트리아지닐기, 트리아졸릴기, 아크리딜기, 피리다지닐기, 피라지닐기, 퀴놀리닐기, 퀴나졸리닐기, 퀴녹살리닐기, 프탈라지닐기, 피리도 피리미딜기, 피리도 피라지닐기, 피라지노 피라지닐기, 이소퀴놀리닐기, 인돌릴기, 카바졸릴기, 벤즈옥사졸릴기, 벤즈이미다졸릴기, 벤조티아졸릴기, 벤조카바졸릴기, 벤조티오펜기, 디벤조티오펜기, 벤조퓨라닐기, 페난쓰롤리닐기(phenanthroline), 티아졸릴기, 이소옥사졸릴기, 옥사디아졸릴기, 티아디아졸릴기, 벤조티아졸릴기, 페노티아지닐기 및 디벤조퓨라닐기 등이 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 헤테로아릴아민기의 예로는 치환 또는 비치환된 모노헤테로아릴아민기, 치환 또는 비치환된 디헤테로아릴아민기, 또는 치환 또는 비치환된 트리헤테로아릴아민기가 있다. 상기 헤테로아릴기가 2 이상을 포함하는 헤테로아릴아민기는 단환식 헤테로아릴기, 다환식 헤테로아릴기, 또는 단환식 헤테로아릴기와 다환식 헤테로아릴기를 동시에 포함할 수 있다. 예컨대, 상기 헤테로아릴아민기 중의 헤테로아릴기는 전술한 헤테로아릴기의 예시 중에서 선택될 수 있다.
본 명세서에 있어서, N-아릴헤테로아릴아민기 및 N-알킬헤테로아릴아민기 중의 헤테로아릴기의 예시는 전술한 헤테로아릴기의 예시와 같다.
본 명세서에 있어서, 아릴렌기는 아릴기에 결합 위치가 두 개 있는 것 즉 2가기를 의미한다. 이들은 각각 2가기인 것을 제외하고는 전술한 아릴기의 설명이 적용될 수 있다.
본 명세서에 있어서, 헤테로아릴렌기는 헤테로아릴기에 결합 위치가 두 개 있는 것 즉 2가기를 의미한다. 이들은 각각 2가기인 것을 제외하고는 전술한 헤테로아릴기의 설명이 적용될 수 있다.
본 명세서에 있어서, 인접한 기가 서로 결합하여 형성되는 치환 또는 비치환된 고리에서, "고리"는 치환 또는 비치환된 탄화수소고리; 또는 치환 또는 비치환된 헤테로고리를 의미한다.
본 명세서에 있어서, 탄화수소고리는 방향족, 지방족 또는 방향족과 지방족의 축합고리일 수 있으며, 상기 1가가 아닌 것을 제외하고 상기 시클로알킬기 또는 아릴기의 예시 중에서 선택될 수 있다.
본 명세서에 있어서, 방향족고리는 단환 또는 다환일 수 있으며, 1가가 아닌 것을 제외하고 상기 아릴기의 예시 중에서 선택될 수 있다.
본 명세서에 있어서, 헤테로고리는 탄소가 아닌 원자, 이종원자를 1 이상 포함하는 것으로서, 구체적으로 상기 이종 원자는 O, N, Se 및 S 등으로 이루어진 군에서 선택되는 원자를 1 이상 포함할 수 있다. 상기 헤테로고리는 단환 또는 다환일 수 있으며, 방향족, 지방족 또는 방향족과 지방족의 축합고리일 수 있으며, 1가가 아닌 것을 제외하고 상기 헤테로아릴기의 예시 중에서 선택될 수 있다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 1에 있어서, A는 치환 또는 비치환된 플루오란텐고리; 또는 치환 또는 비치환된 트리페닐렌고리이다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 1에 있어서, A는 하기 화학식 A-1 또는 A-2로 표시된다.

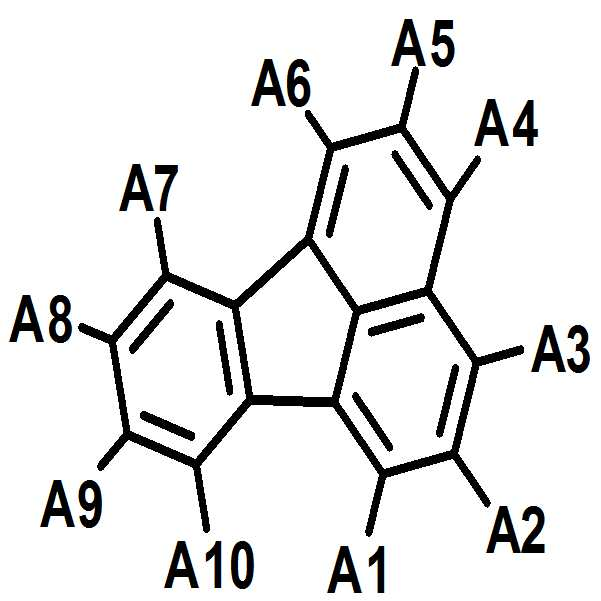

[화학식 A-1]
Figure pat00011

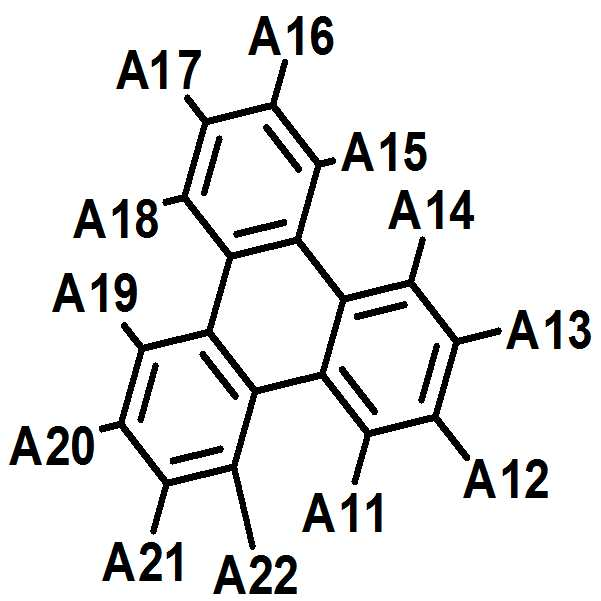

[화학식 A-2]
Figure pat00012
상기 화학식 A-1 및 A-2에 있어서,
A1 내지 A22 중 A1과 A2; A2와 A3; A4와 A5; A5와 A6; A7과 A8; A8과 A9; A9와 A10; A11과 A12; A12와 A13; A13과 A14; A15와 A16; A16과 A17; A17과 A18; A19와 A20; A20과 A21; 또는 A21과 A22는 상기 화학식 1과 직접연결되는 부위이며, 나머지는 서로 같거나 상이하고, 각각 독립적으로 수소; 중수소; 니트릴기; 니트로기; 히드록시기; 카르보닐기; 에스테르기; 이미드기; 아미드기; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 시클로알킬기; 치환 또는 비치환된 알콕시기; 치환 또는 비치환된 아릴옥시기; 치환 또는 비치환된 알킬티옥시기; 치환 또는 비치환된 아릴티옥시기; 치환 또는 비치환된 알킬술폭시기; 치환 또는 비치환된 아릴술폭시기; 치환 또는 비치환된 알케닐기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 붕소기; 치환 또는 비치환된 아민기; 치환 또는 비치환된 아릴포스핀기; 치환 또는 비치환된 포스핀옥사이드기; 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로아릴기이다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 1은 하기 화학식 1-1 또는 1-2로 표시된다.
[화학식 1-1]
Figure pat00013

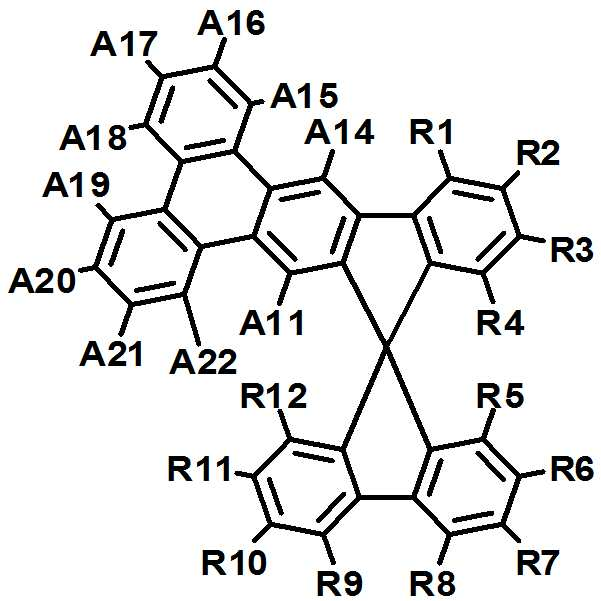

[화학식 1-2]
Figure pat00014
상기 화학식 1-1 및 1-2에 있어서,
R1 내지 R12의 정의는 상기 화학식 1과 동일하고,
A1, A4 내지 A11 및 A14 내지 A22는 서로 같거나 상이하고, 각각 독립적으로 수소; 중수소; 니트릴기; 니트로기; 히드록시기; 카르보닐기; 에스테르기; 이미드기; 아미드기; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 시클로알킬기; 치환 또는 비치환된 알콕시기; 치환 또는 비치환된 아릴옥시기; 치환 또는 비치환된 알킬티옥시기; 치환 또는 비치환된 아릴티옥시기; 치환 또는 비치환된 알킬술폭시기; 치환 또는 비치환된 아릴술폭시기; 치환 또는 비치환된 알케닐기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 붕소기; 치환 또는 비치환된 아민기; 치환 또는 비치환된 아릴포스핀기; 치환 또는 비치환된 포스핀옥사이드기; 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로아릴기이다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 1은 하기 화학식 1-3 또는 1-4로 표시된다.
[화학식 1-3]
Figure pat00015

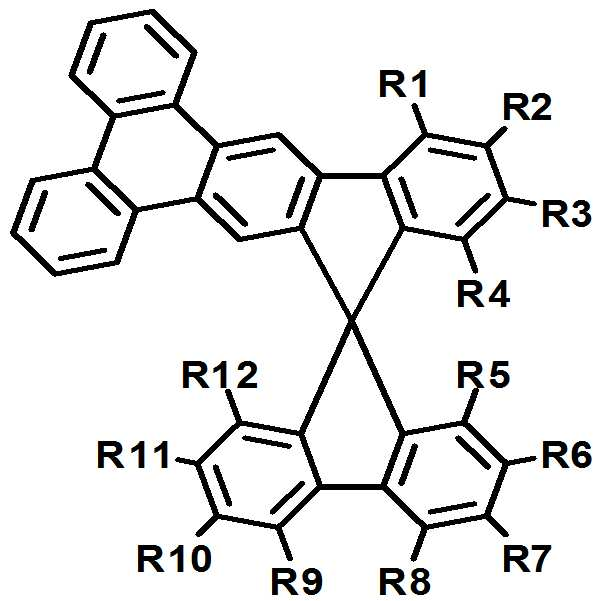

[화학식 1-4]
Figure pat00016
상기 화학식 1-3 및 1-4에 있어서,
R1 내지 R12의 정의는 상기 화학식 1과 동일하다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 1에 있어서, R1 내지 R12는 서로 같거나 상이하고, 각각 독립적으로 수소; 치환 또는 비치환된 치환 또는 비치환된 디아릴아민기; 치환 또는 비치환된 디헤테로아릴아민기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 포스핀옥사이드기; 치환 또는 비치환된 탄소수 6 내지 30의 단환 또는 다환의 아릴기; 및 치환 또는 비치환된 탄소수 2 내지 30의 단환 또는 다환의 헤테로아릴기로 이루어진 군으로부터 선택된다.
본 명세서의 일 실시상태에 따르면 상기 화학식 1에 있어서, R1 내지 R12는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 페닐기; 치환 또는 비치환된 바이페닐기; 치환 또는 비치환된 페난트레닐기; 치환 또는 비치환된 나프틸기; 치환 또는 비치환된 터페닐기; 치환 또는 비치환된 플루오레닐기; 치환 또는 비치환된 안트라세닐기; 치환 또는 비치환된 크라이세닐기; 치환 또는 비치환된 쿼터페닐기; 치환 또는 비치환된 스피로비플루오레닐기; 치환 또는 비치환된 파이레닐기; 치환 또는 비치환된 트리페닐레닐기; 치환 또는 비치환된 페릴레닐기; 치환 또는 비치환된 트리아지닐기; 치환 또는 비치환된 피리미딜기; 치환 또는 비치환된 피리딜기; 치환 또는 비치환된 퀴놀리닐기; 치환 또는 비치환된 퀴나졸리닐기; 치환 또는 비치환된 벤조퀴놀리닐기; 치환 또는 비치환된 페난쓰롤리닐기; 치환 또는 비치환된 퀴녹살리닐기; 치환 또는 비치환된 디벤조퓨라닐기; 치환 또는 비치환된 디벤조티오펜기; 치환 또는 비치환된 벤조나프토퓨라닐; 치환 또는 비치환된 벤조나프토티오펜기; 치환 또는 비치환된 디메틸포스핀옥사이드기; 치환 또는 비치환된 디페닐포스핀옥사이드; 치환 또는 비치환된 디나프틸포스핀옥사이드; 치환 또는 비치환된 벤즈옥사졸릴기; 치환 또는 비치환된 벤조티아졸릴기; 치환 또는 비치환된 벤즈이미다졸릴기; 치환 또는 비치환된 트리페닐실릴기; 치환 또는 비치환된 페노티아지닐기; 치환 또는 비치환된 페녹사지닐기; 치환 또는 비치환된 티오펜기; 치환 또는 비치환된 디페닐아민기; 치환 또는 비치환된 N-페닐나프틸아민기; 치환 또는 비치환된 N-페닐바이페닐아민기; 치환 또는 비치환된 N-페닐페난트레닐아민기; 치환 또는 비치환된 N-바이페닐나프틸아민기; 치환 또는 비치환된 디바이페닐아민기; 치환 또는 비치환된 N-바이페닐페난트레닐아민기; 치환 또는 비치환된 디나프틸아민기; 치환 또는 비치환된 N-쿼터페닐플루오레닐아민기; 치환 또는 비치환된 N-터페닐플루오레닐아민기; 치환 또는 비치환된 N-바이페닐터페닐아민기; 치환 또는 비치환된 N-바이페닐플루오레닐아민기; 치환 또는 비치환된 N-페닐플루오레닐아민기; 치환 또는 비치환된 N-나프틸플루오레닐아민기; 치환 또는 비치환된 N-페난트레닐플루오레닐아민기; 치환 또는 비치환된 디플루오레닐아민기; 치환 또는 비치환된 N-페닐터페닐아민기; 치환 또는 비치환된 N-페닐카바졸릴아민기; 치환 또는 비치환된 N-바이페닐카바졸릴아민기; 치환 또는 비치환된 N-페닐벤조카바졸릴아민기; 치환 또는 비치환된 N-바이페닐벤조카바졸릴아민기; 치환 또는 비치환된 N-페닐디벤조퓨라닐아민기; 치환 또는 비치환된 N-페닐디벤조티오펜아민기; 치환 또는 비치환된 N-플루오레닐카바졸릴아민기; 치환 또는 비치환된 벤조카바졸릴기; 치환 또는 비치환된 디벤조카바졸릴기; 치환 또는 비치환된 카바졸릴기; 치환 또는 비치환된
Figure pat00017
; 치환 또는 비치환된

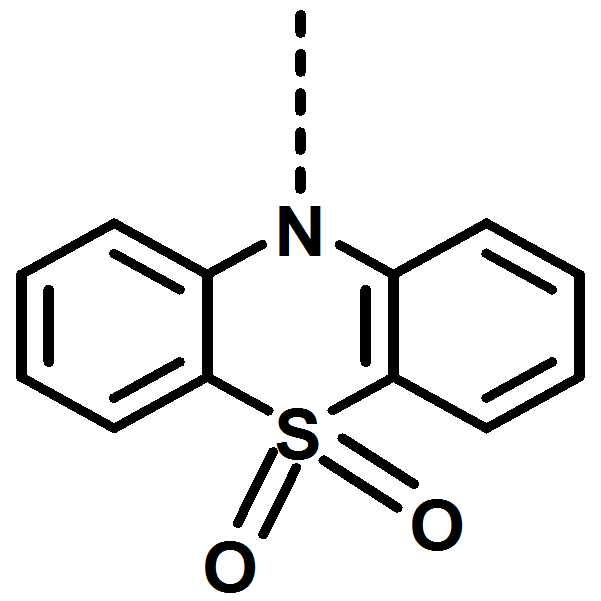

Figure pat00018
; 및 하기 화학식 a로 표시되는 구조로 이루어진 군으로부터 선택되며,
상기 R1 내지 R12 중 적어도 하나는 수소 이외의 치환기를 가지고,
----는 상기 화학식 1에 결합되는 부위를 의미한다.
[화학식 a]
Figure pat00019
상기 화학식 a에 있어서,
X1 내지 X12 중 어느 하나는 상기 화학식 1에 결합되는 부위이며, 나머지는 서로 같거나 상이하고, 각각 독립적으로 수소; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로아릴기이거나, 인접한 기는 서로 연결되어 치환 또는 비치환된 고리를 형성한다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 a에 있어서, X1 내지 X12 중 어느 하나는 상기 화학식 1에 결합되는 부위이며, 나머지는 수소이다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 a에 있어서, X11 및 X12는 서로 연결되어 치환 또는 비치환된 탄소수 6 내지 20의 단환 또는 다환의 탄화수소고리를 형성한다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 a에 있어서, X11 및 X12는 서로 연결되어 치환 또는 비치환된 탄소수 6 내지 10의 단환 또는 다환의 탄화수소고리를 형성한다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 a에 있어서, X11 및 X12는 서로 연결되어 치환 또는 비치환된 벤젠고리를 형성한다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 a에 있어서, X11 및 X12는 서로 연결되어 벤젠고리를 형성한다.

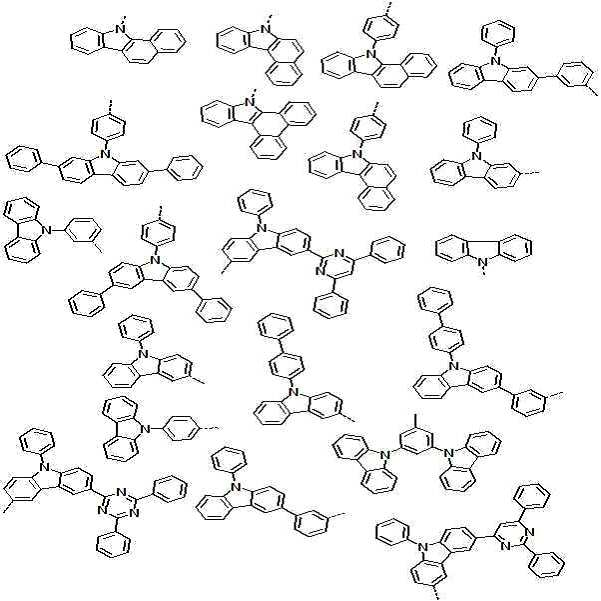

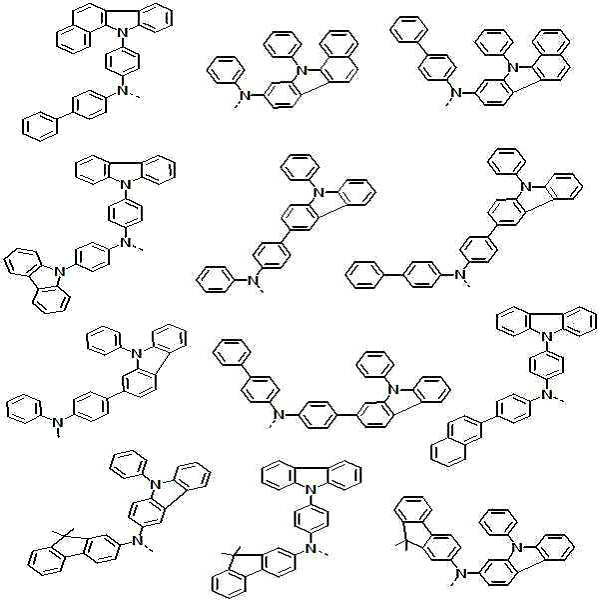

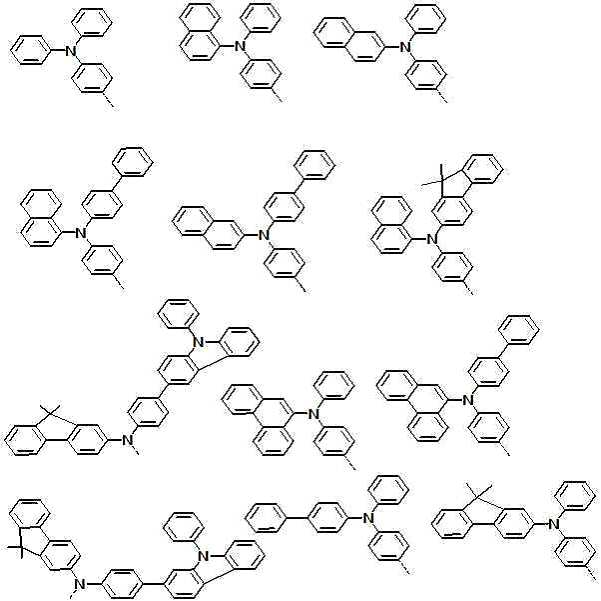

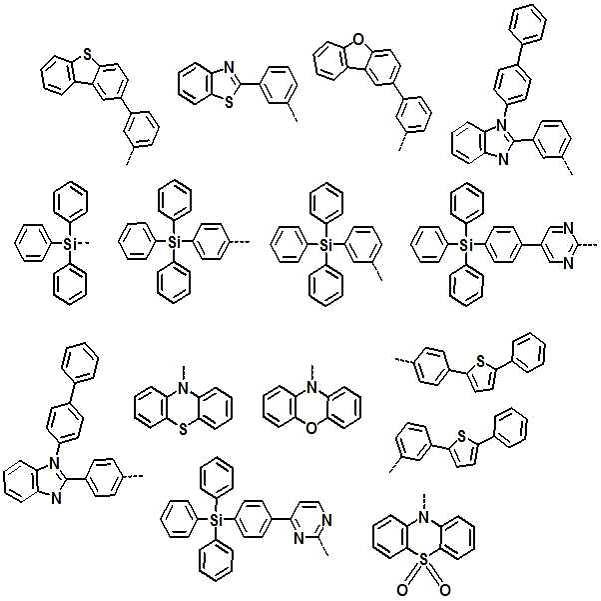

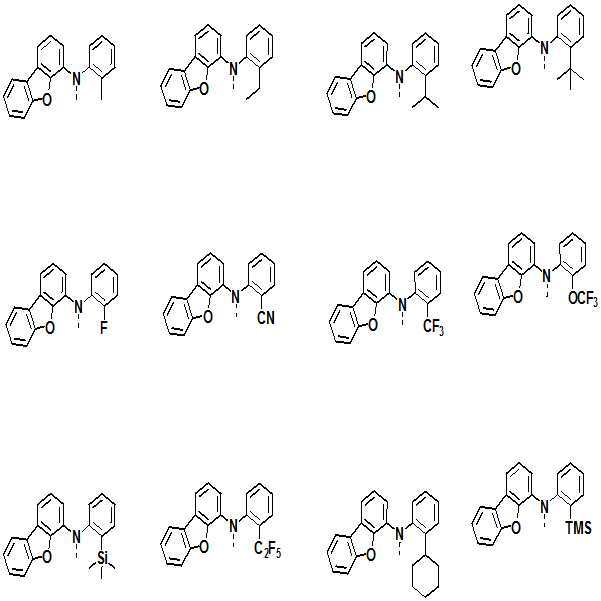

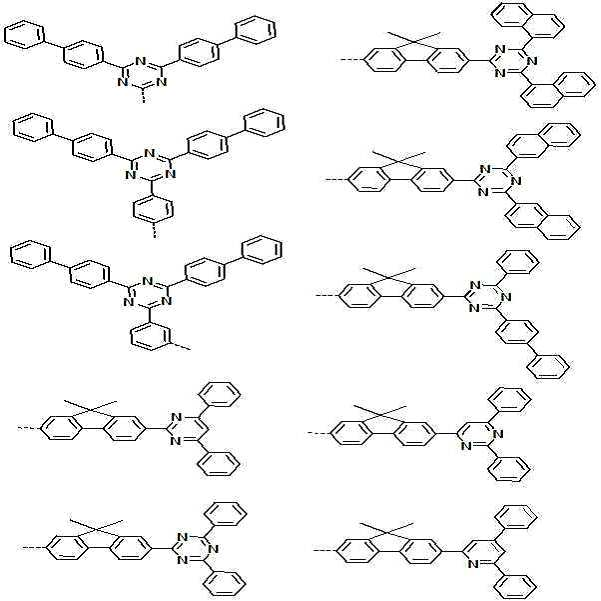

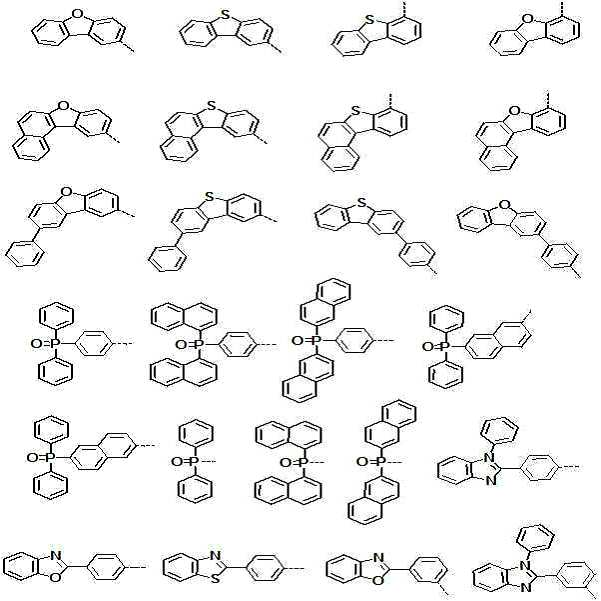

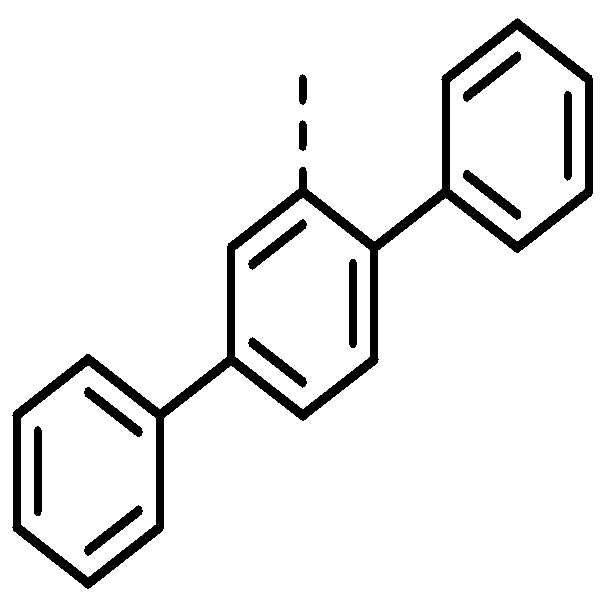

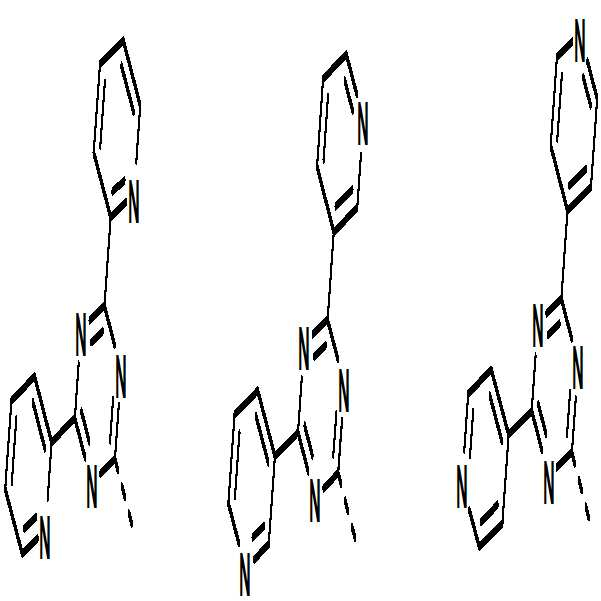

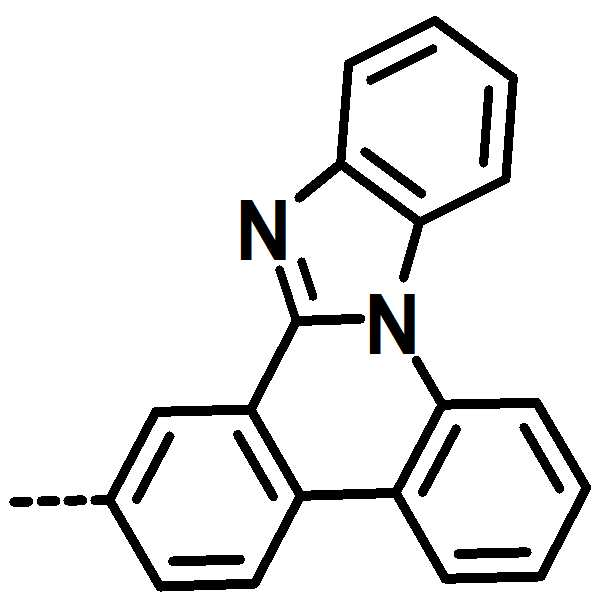

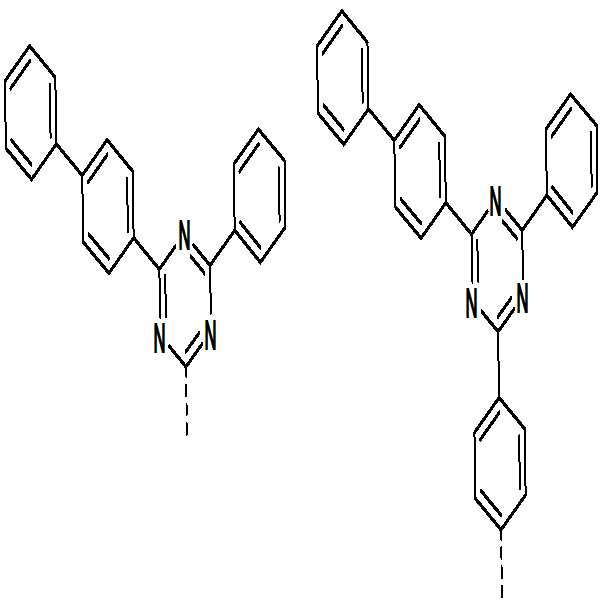

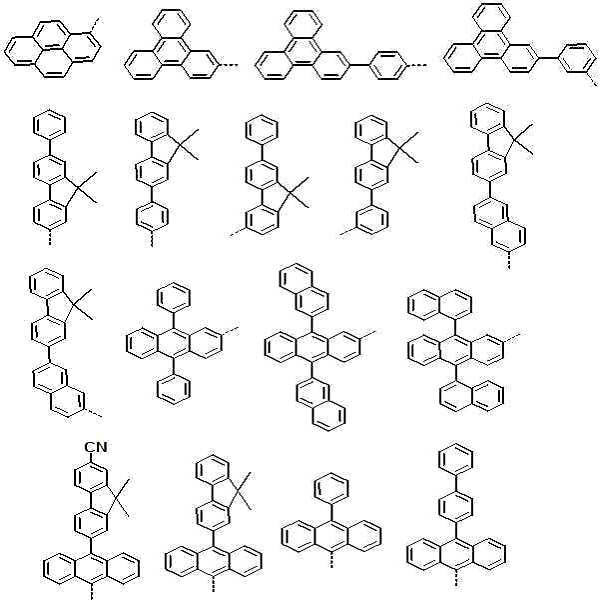

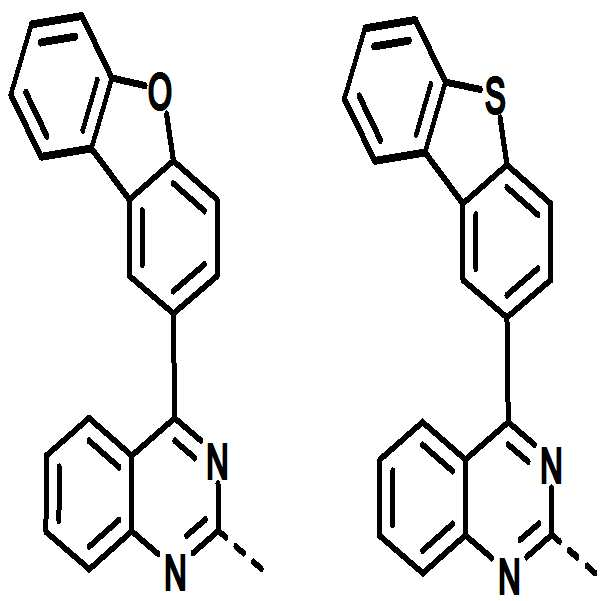

본 명세서의 일 실시상태에 따르면, 상기 화학식 1에 있어서, R1 내지 R12는 서로 같거나 상이하고, 각각 독립적으로 수소; 페닐기; 바이페닐기; 페난트레닐기; 나프틸기; 터페닐기; 플루오레닐기; 안트라세닐기; 크라이세닐기; 쿼터페닐기; 스피로비플루오레닐기; 파이레닐기; 트리페닐레닐기; 페릴레닐기; 트리아지닐기; 피리미딜기; 피리딜기; 퀴놀리닐기; 퀴나졸리닐기; 벤조퀴놀리닐기; 페난쓰롤리닐기; 퀴녹살리닐기; 디벤조퓨라닐기; 디벤조티오펜기; 벤조나프토퓨라닐; 벤조나프토티오펜기; 디메틸포스핀옥사이드기; 디페닐포스핀옥사이드; 디나프틸포스핀옥사이드; 벤즈옥사졸릴기; 벤조티아졸릴기; 벤즈이미다졸릴기; 트리페닐실릴기; 페노티아지닐기; 페녹사지닐기; 티오펜기; 디페닐아민기; N-페닐나프틸아민기; N-페닐바이페닐아민기; N-페닐페난트레닐아민기; N-바이페닐나프틸아민기; 디바이페닐아민기; N-바이페닐페난트레닐아민기; 디나프틸아민기; N-쿼터페닐플루오레닐아민기; N-터페닐플루오레닐아민기; N-바이페닐터페닐아민기; N-바이페닐플루오레닐아민기; 치환 또는 비치환된 N-페닐플루오레닐아민기; N-나프틸플루오레닐아민기; N-페난트레닐플루오레닐아민기; 디플루오레닐아민기; N-페닐터페닐아민기; N-페닐카바졸릴아민기; N-바이페닐카바졸릴아민기; N-페닐벤조카바졸릴아민기; N-바이페닐벤조카바졸릴아민기; N-페닐디벤조퓨라닐아민기; N-페닐디벤조티오펜아민기; N-플루오레닐카바졸릴아민기; 벤조카바졸릴기; 디벤조카바졸릴기; 카바졸릴기;
Figure pat00020
;
Figure pat00021
;

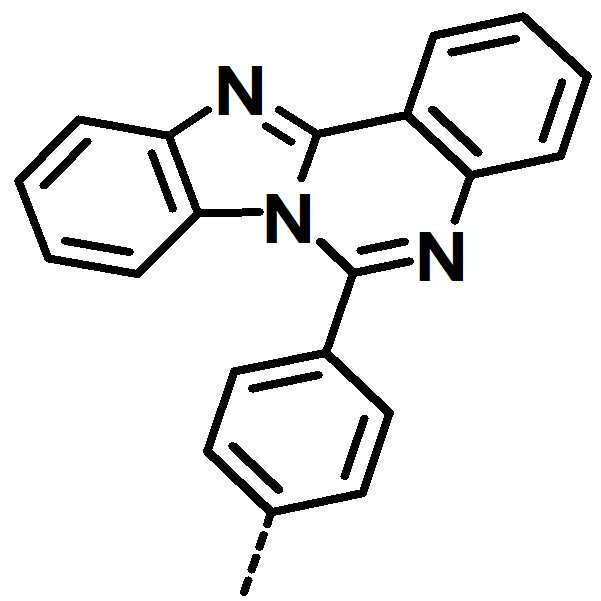

Figure pat00022
;

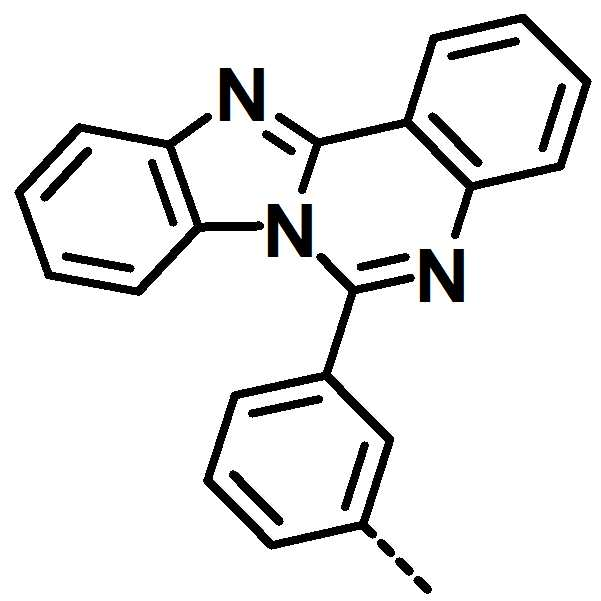

Figure pat00023
;

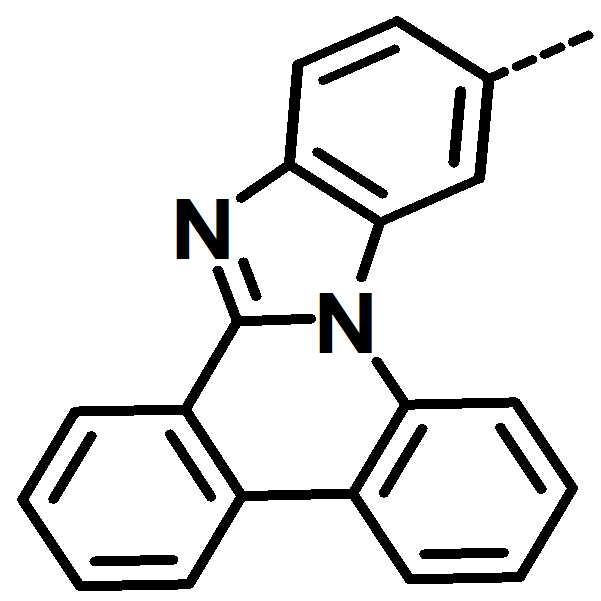

Figure pat00024
;
Figure pat00025
;
Figure pat00026
;
Figure pat00027
;
Figure pat00028
;

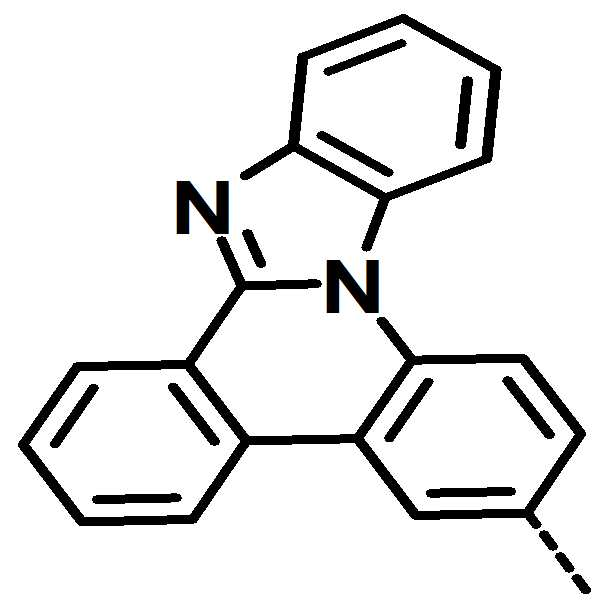

Figure pat00029
;
Figure pat00030
;
Figure pat00031
;

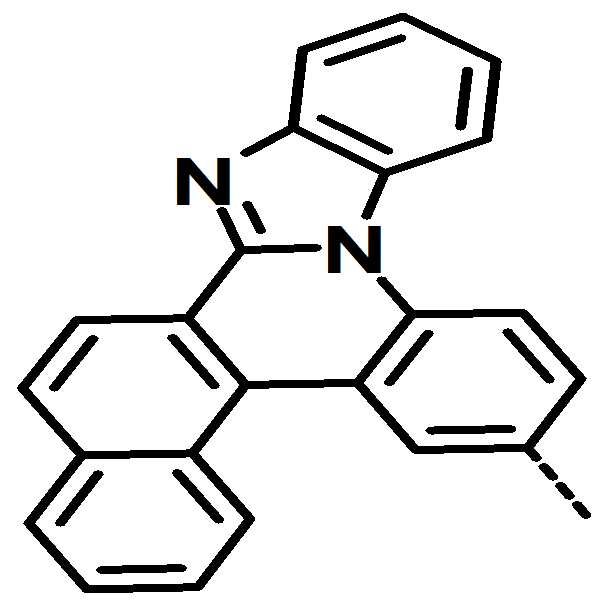

Figure pat00032
; 및
Figure pat00033
로 이루어진 군으로부터 선택되며,
상기 R1 내지 R12 중 적어도 하나는 수소 이외의 치환기를 가지고,

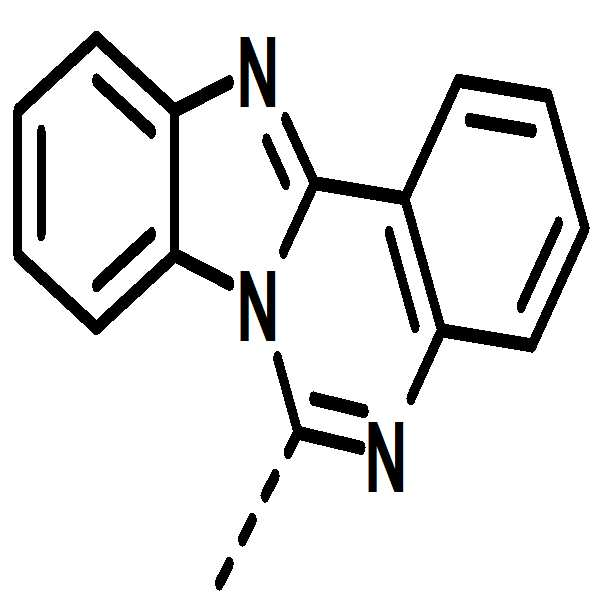

상기 R1 내지 R12은 중수소; 플루오린기; 니트릴기; 메틸기; 에틸기; n-프로필기; 이소프로필기; t-부틸기; 트리메틸실릴기; 트리플루오로메틸기; 트리플루오로메톡시기; 펜타플루오로에틸기; 시클로헥실기; 페닐기; 바이페닐기; 나프틸기; 플루오레닐기; 페난트레닐기; 카바졸릴기; 벤조카바졸릴기; 피리딜기; 트리아지닐기; 트리페닐레닐기; 피리미딜기; 퀴놀리닐기; 디벤조퓨라닐기; 디벤조티오펜기; 벤즈이미다졸릴기; 벤조티아졸릴기; 벤즈옥사졸릴기; 티오펜기; 디메틸포스핀옥사이드기; 디페닐포스핀옥사이드기; 디나프틸포스핀옥사이드기; 트리메틸실릴기; 트리페닐실릴기; 디페닐아민기; 디바이페닐아민기; N-페닐바이페닐아민기; N-페닐나프틸아민기; N-바이페닐나프틸아민기; N-나프틸플루오레닐아민기; N-페닐페난트레닐아민기; N-바이페닐페난트레닐아민기; N-페닐플루오레닐아민기; N-페닐터페닐아민기; N-페난트레닐플루오레닐아민기; N-바이페닐플루오레닐아민기; 및
Figure pat00034
로 이루어진 군으로부터 선택되는 1 이상으로 치환 또는 비치환될 수 있다.
상기 ----는 상기 화학식 1에 결합되는 부위를 의미한다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 1에 있어서, 상기 R1 내지 R12는 서로 같거나 상이하고, 각각 독립적으로 수소; 또는 하기 구조식 [R-1] 내지 [R-5] 중 어느 하나로 표시되고, 상기 R1 내지 R12 중 적어도 하나는 수소 이외의 치환기를 가진다.

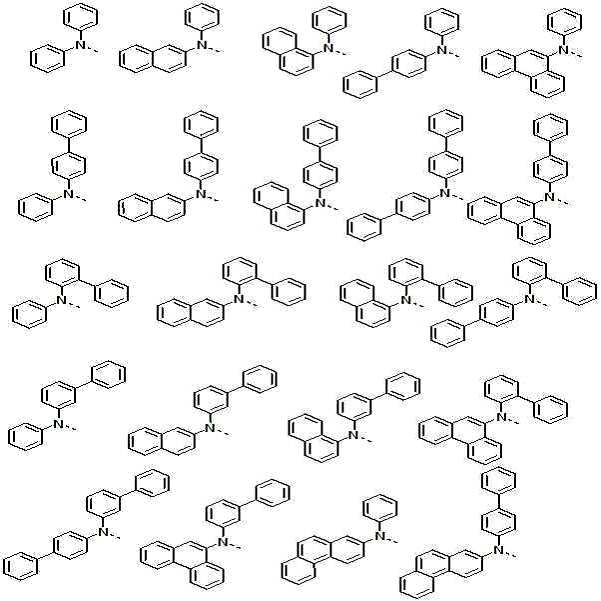

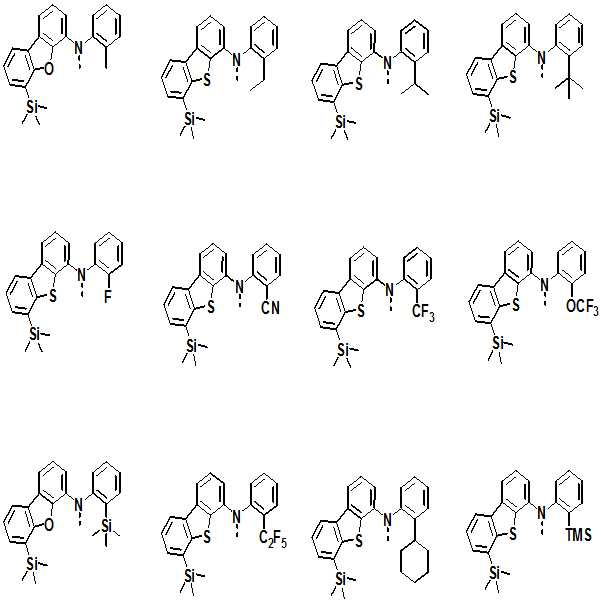

[R-1]
Figure pat00035
Figure pat00036
Figure pat00037
Figure pat00038
Figure pat00039
Figure pat00040

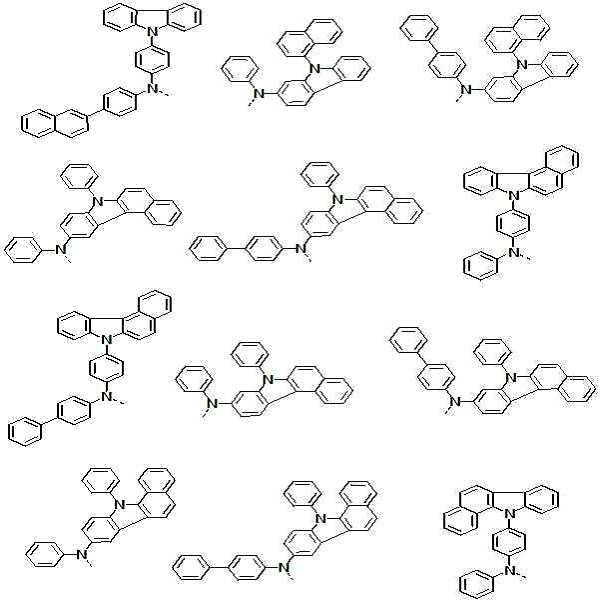

Figure pat00041
Figure pat00042
Figure pat00043
Figure pat00044

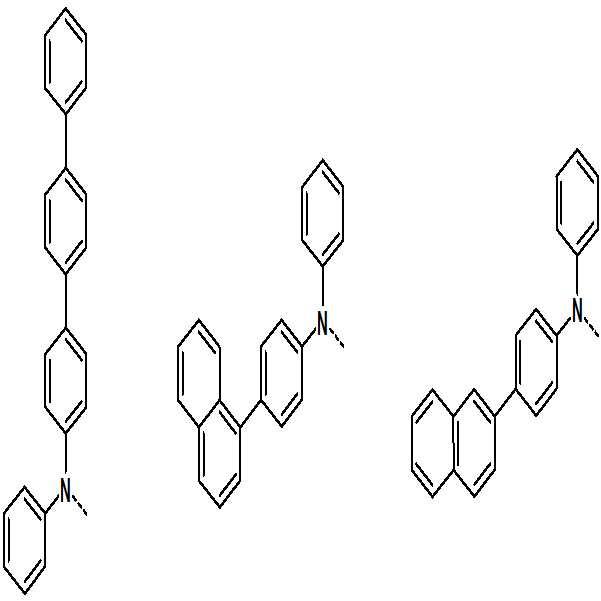

Figure pat00045
Figure pat00046
Figure pat00047
Figure pat00048
Figure pat00049
Figure pat00050
Figure pat00051
Figure pat00052
Figure pat00053
Figure pat00054
Figure pat00055
Figure pat00056
Figure pat00057
Figure pat00058
Figure pat00059
Figure pat00060

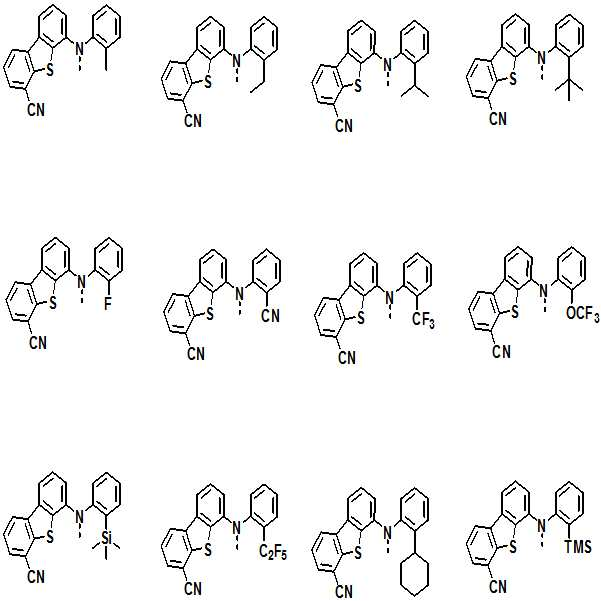

Figure pat00061
Figure pat00062

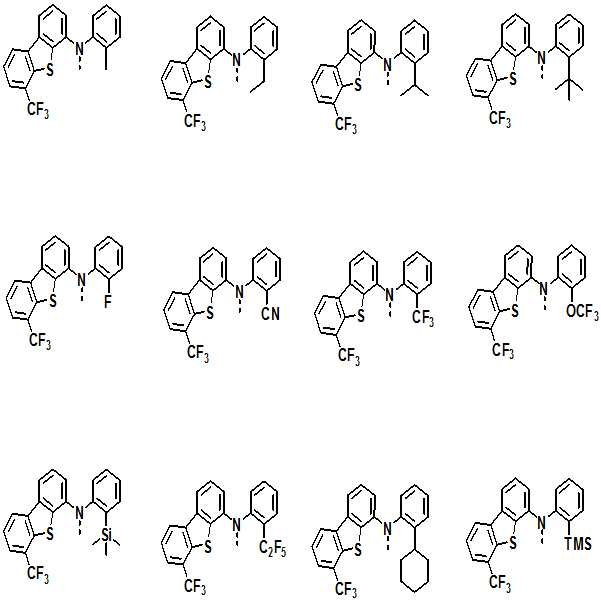

Figure pat00063

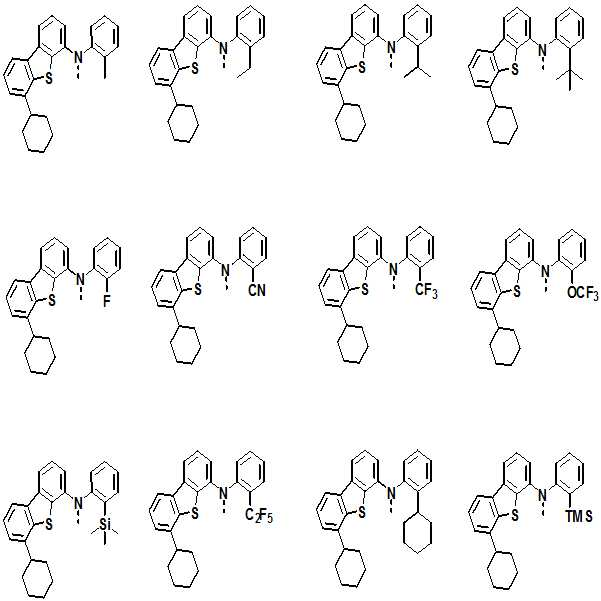

Figure pat00064
Figure pat00065
[R-2]
Figure pat00066
Figure pat00067

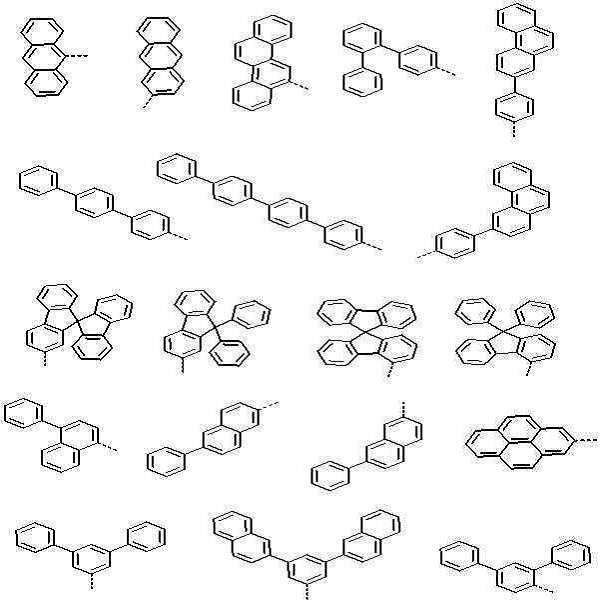

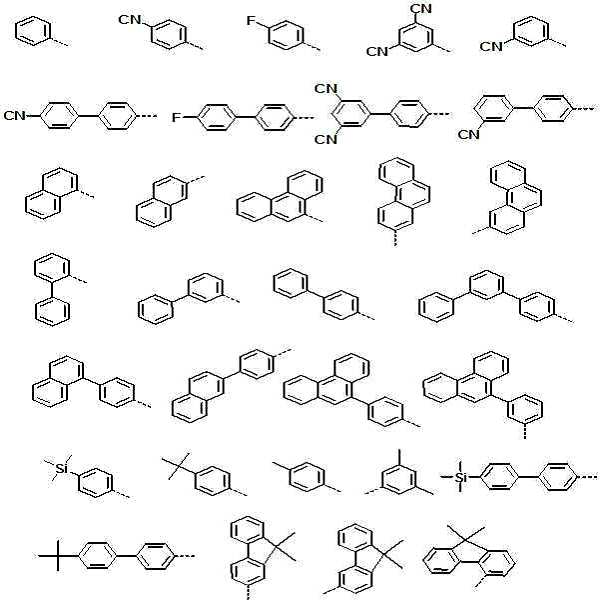

[R-3]
Figure pat00068
Figure pat00069
Figure pat00070
Figure pat00071
Figure pat00072
[R-4]
Figure pat00073
Figure pat00074
Figure pat00075
Figure pat00076
Figure pat00077
Figure pat00078
Figure pat00079
[R-5]
Figure pat00080
Figure pat00081
Figure pat00082
Figure pat00083
상기 구조식에서 ---는 상기 화학식 1에 결합되는 부위를 의미한다.

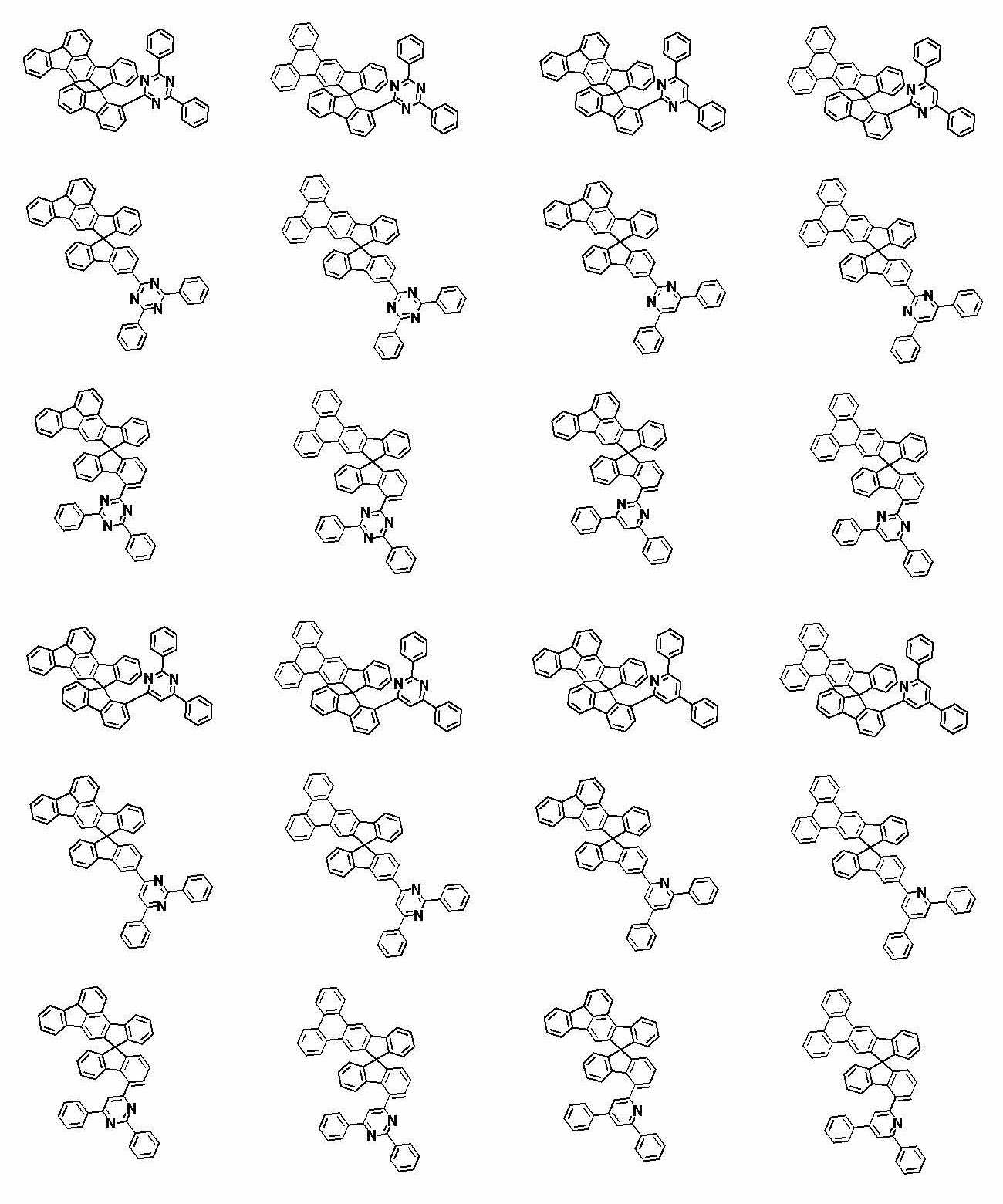

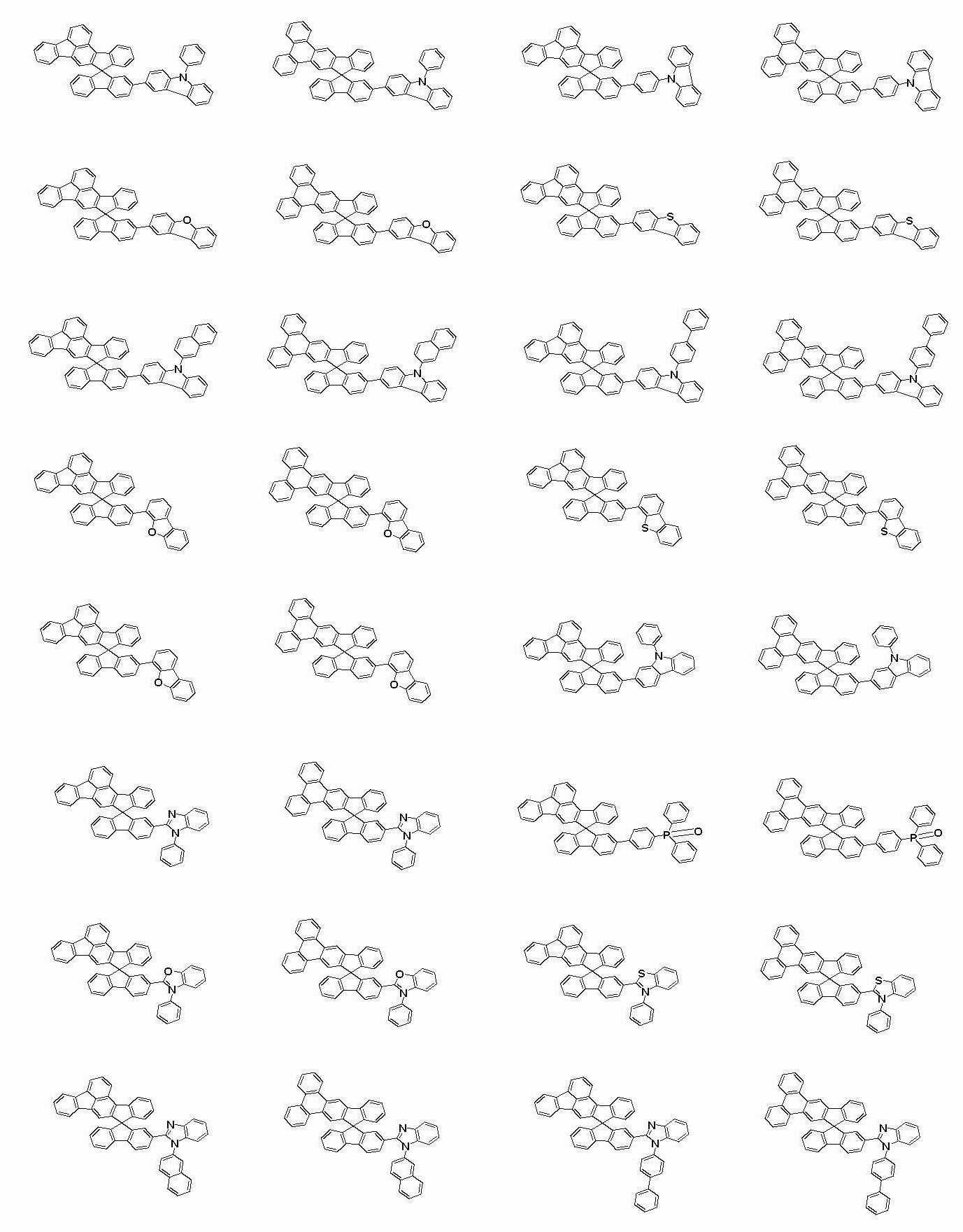

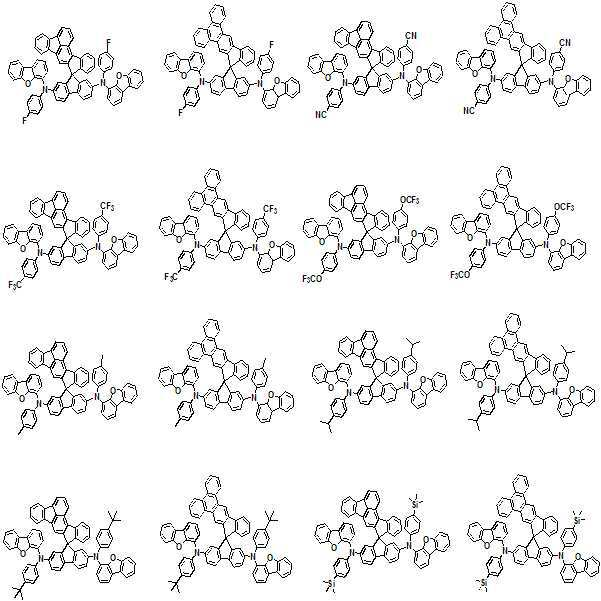

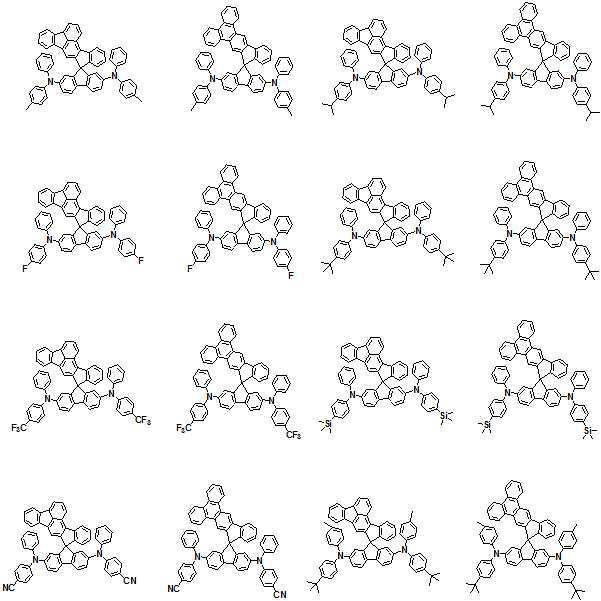

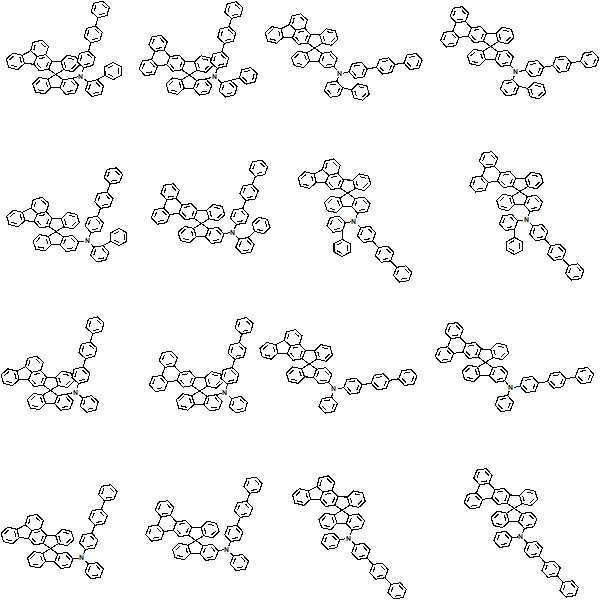

본 명세서의 일 실시상태에 따르면, 상기 화학식 1은 하기 화합물 중 어느 하나로 표시된다.
Figure pat00084
Figure pat00085
Figure pat00086
Figure pat00087
Figure pat00088
Figure pat00089
Figure pat00090
Figure pat00091
Figure pat00092
Figure pat00093
Figure pat00094
Figure pat00095
Figure pat00096
Figure pat00097
Figure pat00098
Figure pat00099
Figure pat00100
본 명세서의 일 실시상태에 따르면, 상기 화학식 1로 표시되는 화합물은 하기 일반식 1 내지 4에 의하여 제조될 수 있으나, 이에만 한정되는 것은 아니다.
하기 일반식 1 및 3은 상기 화학식 1-1의 코어의 일반적인 제조 방법을 나타내는 것이며, 하기 일반식 2 및 4는 상기 화학식 1-2의 코어의 일반적인 제조 방법을 나타내는 것이다.

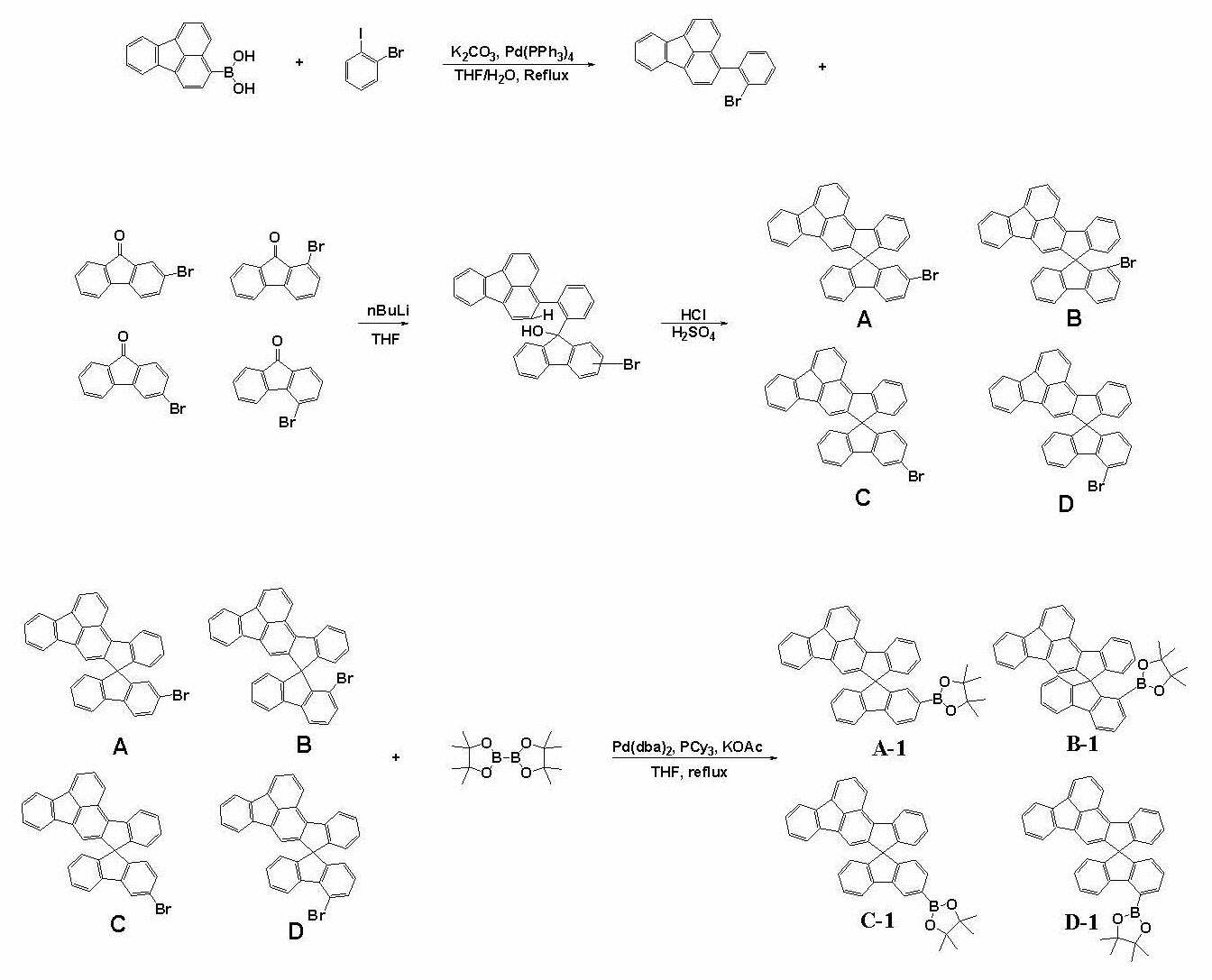

[일반식 1]
Figure pat00101
[일반식 2]
Figure pat00102
[일반식 3]
Figure pat00103
[일반식 4]
Figure pat00104
본 명세서의 일 실시상태에 따르면, 제1 전극; 상기 제1 전극에 대향하여 구비된 제2 전극; 및 상기 제1 전극과 제2 전극 사이에 구비된 1층 또는 2 층 이상의 유기물층을 포함하는 유기 발광 소자로서, 상기 유기물층 중 1 층 이상은 상기 화학식 1로 표시되는 화합물을 포함한다.
본 명세서의 유기 발광 소자의 유기물층은 단층 구조로 이루어질 수도 있으나, 2층 이상의 유기물층이 적층된 다층 구조로 이루어질 수 있다. 예컨대, 본 발명의 유기 발광 소자는 유기물층으로서 정공주입층, 정공수송층, 전자차단층, 발광층, 정공 차단층, 전자수송층, 전자주입층 등을 포함하는 구조를 가질 수 있다. 그러나 유기 발광 소자의 구조는 이에 한정되지 않고 더 적은 수의 유기층을 포함할 수 있다.
예컨대, 본 명세서의 유기 발광 소자의 구조는 도 1 및 도 2에 나타난 것과 같은 구조를 가질 수 있으나 이에만 한정되는 것은 아니다.
도 1에는 기판(20) 위에 제1 전극(30), 발광층(40) 및 제2 전극(50)이 순차적으로 적층된 유기 발광 소자(10)의 구조가 예시 되어 있다. 상기 도 1은 본 명세서의 일 실시상태에 따른 유기 발광 소자의 예시적인 구조이며, 다른 유기물층을 더 포함할 수 있다.
도 2에는 기판(20) 위에 제1 전극(30), 정공주입층(60), 정공수송층(70), 발광층(40), 전자수송층(80), 전자주입층(90) 및 제2 전극(50)이 순차적으로 적층된 유기 발광 소자의 구조가 예시되어 있다. 상기 도 2는 본 명세서의 실시상태에 따른 예시적인 구조이며, 다른 유기물층을 더 포함할 수 있다.
본 명세서의 일 실시상태에 따르면, 상기 유기물층은 정공주입층 또는 정공수송층을 포함하고, 상기 정공주입층 또는 정공수송층은 상기 화학식 1로 표시되는 화합물을 포함한다.
본 명세서의 일 실시상태에 따르면, 상기 유기물층은 전자차단층을 포함하고, 상기 전자차단층은 상기 화학식 1로 표시되는 화합물을 포함한다.
본 명세서의 일 실시상태에 따르면, 상기 유기물층은 발광층을 포함하고, 상기 발광층은 상기 화학식 1로 표시되는 화합물을 포함한다.
본 명세서의 일 실시상태에 따르면, 상기 유기물층은 발광층을 포함하고, 상기 발광층은 상기 화학식 1로 표시되는 화합물을 발광층의 호스트로서 포함한다.
본 명세서의 일 실시상태에 따르면, 상기 유기물층은 발광층을 포함하고, 상기 발광층은 상기 화학식 1로 표시되는 화합물을 발광층의 인광 호스트 또는 형광 호스트로서 포함한다.
본 명세서의 일 실시상태에 따르면, 상기 유기물층은 상기 화학식 1로 표시되는 화합물을 발광층의 호스트로서 포함하고, 다른 유기화합물, 금속 또는 금속화합물을 도펀트로 포함한다.
본 명세서의 일 실시상태에 따르면, 상기 유기물층은 발광층을 포함하고, 상기 발광층은 상기 화학식 1로 표시되는 화합물을 발광층의 도펀트(dopant)로서 포함한다.
본 명세서의 일 실시상태에 따르면, 상기 유기물층은 전자수송층, 전자주입층 또는 전자수송 및 전자주입을 동시에 하는 층을 포함하고, 상기 전자수송층, 전자주입층 또는 전자수송 및 전자주입을 동시에 하는 층은 상기 화합물을 포함한다.
본 명세서의 일 실시상태에 따르면, 상기 유기물층은 상기 화학식 1로 표시되는 화합물을 포함하는 유기물층 이외에 아릴아미노기, 카바졸기 또는 벤조카바졸기를 포함하는 화합물을 포함하는 정공주입층 또는 정공수송층을 더 포함한다.
본 명세서의 일 실시상태에 따르면, 상기 유기물층은 발광층을 포함하고, 상기 발광층은 하기 화학식 1-A로 표시되는 화합물을 포함한다.

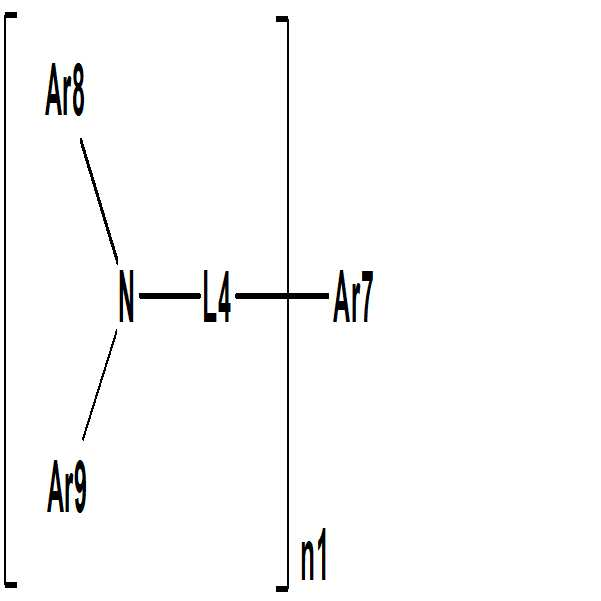

[화학식 1-A]
Figure pat00105
상기 화학식 1-A에 있어서,
n1은 1 이상의 정수이고,
Ar7은 치환 또는 비치환된 1가 이상의 벤조플루오렌기; 치환 또는 비치환된 1가 이상의 플루오란텐기; 치환 또는 비치환된 1가 이상의 파이렌기; 또는 치환 또는 비치환된 1가 이상의 크라이센기이고,
L4은 직접결합; 치환 또는 비치환된 아릴렌기; 또는 치환 또는 비치환된 헤테로아릴렌기이며,
Ar8 및 Ar9는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 아릴기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 게르마늄기; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 아릴알킬기; 또는 치환 또는 비치환된 헤테로아릴기이거나, 서로 결합하여 치환 또는 비치환된 고리를 형성할 수 있으며,
n1이 2 이상인 경우, 2 이상의 괄호 안의 구조는 서로 같거나 상이하다.
본 명세서의 일 실시상태에 따르면, 상기 유기물층은 발광층을 포함하고, 상기 발광층은 상기 화학식 1-A로 표시되는 화합물을 발광층의 도펀트로서 포함한다.
본 명세서의 일 실시상태에 따르면, 상기 L4은 직접결합이다.
본 명세서의 일 실시상태에 따르면, 상기 n1은 2 이다.
본 명세서의 일 실시상태에 있어서, 상기 Ar7은 중수소, 메틸기, 에틸기 또는 tert-부틸기로 치환 또는 비치환된 2가의 파이렌기이다.
본 명세서의 일 실시상태에 따르면, 상기 Ar8 및 Ar9는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 탄소수 6 내지 30의 아릴기이다.
본 명세서의 일 실시상태에 따르면, 상기 Ar8 및 Ar9는 서로 같거나 상이하고, 각각 독립적으로 알킬기로 치환된 게르마늄기로 치환 또는 비치환된 아릴기이다.
본 명세서의 일 실시상태에 따르면, Ar8 및 Ar9는 서로 같거나 상이하고 각각 독립적으로 트리메틸게르마늄기로 치환 또는 비치환된 아릴기이다.
본 명세서의 일 실시상태에 따르면, 상기 Ar8 및 Ar9는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 페닐기이다.
본 명세서의 일 실시상태에 따르면, 상기 Ar8 및 Ar9는 트리메틸게르마늄기로 치환 또는 비치환된 페닐기이다.

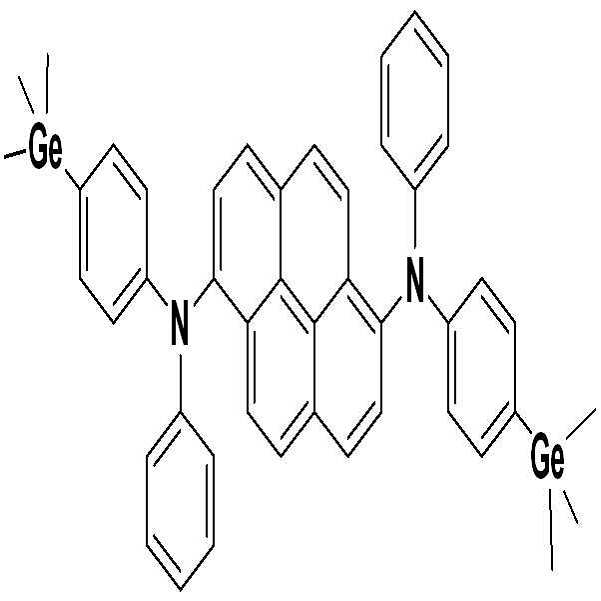

본 명세서의 일 실시상태에 따르면, 상기 화학식 1-A는 하기 화합물로 표시된다.
Figure pat00106
본 명세서의 일 실시상태에 따르면, 상기 유기물층은 발광층을 포함하고, 상기 발광층은 하기 화학식 2-A로 표시되는 화합물을 포함한다.

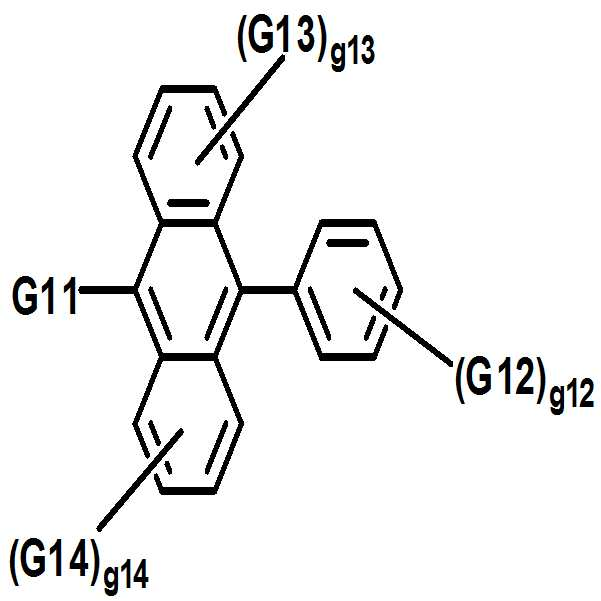

[화학식 2-A]
Figure pat00107
상기 화학식 2-A에 있어서,
G11은 1-나프틸기, 2-나프틸기, 1-안트릴기, 2-안트릴기, 1-페난트릴기, 2-페난트릴기, 3-페난트릴기, 4-페난트릴기, 9-페난트릴기, 1-나프타센일기, 2-나프타센일기, 9-나프타센일기, 1-피렌일기, 2-피렌일기, 4-피렌일기, 3-메틸-2-나프틸기, 4-메틸-1-나프틸기, 또는 하기 화학식
Figure pat00108
이고,
G12는 페닐기, 1-나프틸기, 2-나프틸기, 1-안트릴기, 2-안트릴기, 9-안트릴기, 1-페난트릴기, 2-페난트릴기, 3-페난트릴기, 4-페난트릴기, 9-페난트릴기, 1-나프타센일기, 2-나프타센일기, 9-나프타센일기, 1-피렌일기, 2-피렌일기, 4-피렌일기, 2-바이페닐릴기, 3-바이페닐릴기, 4-바이페닐릴기, p-터페닐-4-일기, p-터페닐-3-일기, p-터페닐-2-일기, m-터페닐-4-일기, m-터페닐-3-일기, m-터페닐-2-일기, o-톨릴기, m-톨릴기, p-톨릴기, p-t-뷰틸페닐기, p-(2-페닐프로필)페닐기, 3-메틸-2-나프틸기, 4-메틸-1-나프틸기, 4-메틸-1-안트릴기, 4'-메틸바이페닐릴기, 4"-t-뷰틸-p-터페닐-4-일기, 또는 3-플루오란텐일기이며,
G13 및 G14는 서로 같거나 상이하고, 각각 독립적으로 수소; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 알콕시기; 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로아릴기이고,
g12는 1 내지 5의 정수이며,
g13 및 g14는 각각 1 내지 4의 정수이고,
상기 g12 내지 g14가 각각 2 이상인 경우, 2 이상의 괄호 내의 구조는 서로 같거나 상이하다.
본 명세서의 일 실시상태에 따르면, 상기 유기물층은 발광층을 포함하고, 상기 발광층은 상기 화학식 2-A로 표시되는 화합물을 발광층의 호스트로서 포함한다.
본 명세서의 일 실시상태에 따르면, 상기 G11은 1-나프틸기이다.
본 명세서의 일 실시상태에 따르면, 상기 G12는 2-나프틸기이다.
본 명세서의 일 실시상태에 따르면, 상기 G13 및 G14는 수소이다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 2-A는 하기 화합물로 표시된다.
Figure pat00109
본 명세서의 유기 발광 소자는 유기물층 중 1층 이상이 본 명세서의 화합물, 즉, 상기 화학식 1로 표시되는 화합물을 포함하는 것을 제외하고는 당 기술분야에 알려져 있는 재료와 방법으로 제조될 수 있다.
상기 유기 발광 소자가 복수개의 유기물층을 포함하는 경우, 상기 유기물층은 동일한 물질 또는 다른 물질로 형성될 수 있다.
예컨대, 본 명세서의 유기 발광 소자는 기판 상에 제1 전극, 유기물층 및 제2 전극을 순차적으로 적층시킴으로써 제조할 수 있다. 이 때 스퍼터링법(sputtering)이나 전자빔 증발법(e-beam evaporation)과 같은 물리 증착 방법(PVD: physical Vapor Deposition)을 이용하여, 기판 상에 금속 또는 전도성을 가지는 금속 산화물 또는 이들의 합금을 증착시켜 제1 전극을 형성하고, 그 위에 정공 주입층, 정공 수송층, 발광층 및 전자 수송층을 포함하는 유기물층을 형성한 후, 그 위에 제2 전극으로 사용할 수 있는 물질을 증착시킴으로써 제조될 수 있다. 이와 같은 방법 외에도, 기판 상에 음극 물질부터 유기물층, 제1 전극 물질을 차례로 증착시켜 유기 발광 소자를 만들 수 있다. 또한, 상기 화학식 1로 표시되는 화합물은 유기 발광 소자의 제조시 진공 증착법 뿐만 아니라 용액 도포법에 의하여 유기물층으로 형성될 수 있다. 여기서, 용액 도포법이라 함은 스핀 코팅, 딥코팅, 닥터 블레이딩, 잉크젯프린팅, 스크린 프린팅, 스프레이법, 롤 코팅 등을 의미하지만, 이들만으로 한정되는 것은 아니다.
이와 같은 방법 외에도, 기판 상에 음극 물질로부터 유기물층, 양극 물질을 차례로 증착시켜 유기 발광 소자를 만들 수도 있다 (국제 특허 출원 공개 제 2003/012890호). 다만, 제조 방법이 이에 한정되는 것은 아니다.
본 명세서의 일 실시상태에 따르면, 상기 제1 전극은 양극이고, 상기 제2 전극은 음극이다.
본 명세서의 또 하나의 실시상태에 따르면, 상기 제1 전극은 음극이고, 상기 제2 전극은 양극이다.
상기 양극 물질로는 통상 유기물층으로 정공 주입이 원활할 수 있도록 일함수가 큰 물질이 바람직하다. 본 발명에서 사용될 수 있는 양극 물질의 구체적인 예로는 바나듐, 크롬, 구리, 아연, 금과 같은 금속 또는 이들의 합금; 아연 산화물, 인듐 산화물, 인듐주석 산화물(ITO), 인듐아연 산화물(IZO)과 같은 금속 산화물; ZnO:Al 또는 SnO2 : Sb와 같은 금속과 산화물의 조합; 폴리(3-메틸티오펜), 폴리[3,4-(에틸렌-1,2-디옥시)티오펜](PEDOT), 폴리피롤 및 폴리아닐린과 같은 전도성 고분자 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 음극 물질로는 통상 유기물층으로 전자 주입이 용이하도록 일함수가 작은 물질인 것이 바람직하다. 음극 물질의 구체적인 예로는 마그네슘, 칼슘, 나트륨, 칼륨, 티타늄, 인듐, 이트륨, 리튬, 가돌리늄, 알루미늄, 은, 주석 및 납과 같은 금속 또는 이들의 합금; LiF/Al 또는 LiO2/Al, Mg/Ag과 같은 다층 구조 물질 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 정공주입층은 정공주입 물질로는 전극으로부터 정공을 주입하는 층으로, 정공 주입 물질로는 정공을 수송하는 능력을 가져 양극에서의 정공 주입효과, 발광층 또는 발광재료에 대하여 우수한 정공 주입 효과를 갖고, 발광층에서 생성된 여기자의 전자주입층 또는 전자주입재료에의 이동을 방지하며, 또한, 박막 형성 능력이 우수한 화합물이 바람직하다. 정공 주입 물질의 HOMO(highest occupied molecular orbital)가 양극 물질의 일함수와 주변 유기물층의 HOMO 사이인 것이 바람직하다. 정공 주입 물질의 구체적인 예로는 금속 포피린(porphyrin), 올리고티오펜, 아릴아민 계열의 유기물, 헥사니트릴헥사아자트리페닐렌 계열의 유기물, 퀴나크리돈(quinacridone)계열의 유기물, 페릴렌(perylene) 계열의 유기물, 안트라퀴논 및 폴리아닐린과 폴리티오펜 계열의 전도성 고분자 등이 있으나, 이들에만 한정 되는 것은 아니다.
상기 정공수송층은 정공주입층으로부터 정공을 수취하여 발광층까지 정공을 수송하는 층으로, 정공 수송 물질로는 양극이나 정공 주입층으로부터 정공을 수송받아 발광층으로 옮겨줄 수 있는 물질로 정공에 대한 이동성이 큰 물질이 적합하다. 구체적인 예로는 아릴아민 계열의 유기물, 전도성 고분자, 및 공액 부분과 비공액 부분이 함께 있는 블록 공중합체 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 전자차단층은 정공주입층으로부터 주입된 정공이 발광층을 지나 전자주입층으로 진입하는 것을 방지하여 소자의 수명과 효율을 향상시킬 수 있는 층이고, 필요한 경우에 공지의 재료를 사용하여 발광층과 전자주입층의 사이에 적절한 부분에 형성될 수 있다.
상기 발광층의 발광 물질로는 정공 수송층과 전자 수송층으로부터 정공과 전자를 각각 수송받아 결합시킴으로써 가시광선 영역의 빛을 낼 수 있는 물질로서, 형광이나 인광에 대한 양자 효율이 좋은 물질이 바람직하다. 구체적인 예로는 8-히드록시-퀴놀린 알루미늄 착물(Alq3); 카르바졸 계열 화합물; 이량체화 스티릴(dimerized styryl) 화합물; BAlq; 10-히드록시벤조 퀴놀린-금속 화합물; 벤족사졸, 벤조티아졸 및 벤즈이미다졸 계열의 화합물; 폴리(p-페닐렌비닐렌)(PPV) 계열의 고분자; 스피로(spiro) 화합물; 폴리플루오렌, 루브렌 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 발광층은 호스트 재료 및 도펀트 재료를 포함할 수 있다. 호스트 재료는 축합 방향족환 유도체 또는 헤테로 고리 함유 화합물 등이 있다. 구체적으로 축합 방향족환 유도체로는 안트라센 유도체, 피렌 유도체, 나프탈렌 유도체, 펜타센 유도체, 페난트렌 화합물, 플루오란텐 화합물 등이 있고, 헤테로 고리 함유 화합물로는 카바졸 유도체, 디벤조퓨란 유도체, 래더형 퓨란 화합물, 피리미딘 유도체 등이 있으나, 이에 한정되지 않는다.
상기 도펀트 재료로는 방향족 아민 유도체, 스트릴아민 화합물, 붕소 착체, 플루오란텐 화합물, 금속 착체 등이 있다. 구체적으로 방향족 아민 유도체로는 치환 또는 비치환된 아릴아미노기를 갖는 축합 방향족환 유도체로서, 아릴아미노기를 갖는 피렌, 안트라센, 크리센, 페리플란텐 등이 있으며, 스티릴아민 화합물로는 치환 또는 비치환된 아릴아민에 적어도 1개의 아릴비닐기가 치환되어 있는 화합물로, 아릴기, 실릴기, 알킬기, 시클로알킬기 및 아릴아미노기로 이루어진 군에서 1 또는 2 이상 선택되는 치환기가 치환 또는 비치환된다. 구체적으로 스티릴아민, 스티릴디아민, 스티릴트리아민, 스티릴테트라아민 등이 있으나, 이에 한정되지 않는다. 또한, 금속 착체로는 이리듐 착체, 백금 착체 등이 있으나, 이에 한정되지 않는다.
상기 전자수송층의 전자 수송 물질로는 전자주입층으로부터 전자를 수취하여 발광층까지 전자를 수송하는 층으로 전자 수송 물질로는 음극으로부터 전자를 잘 주입 받아 발광층으로 옮겨줄 수 있는 물질로서, 전자에 대한 이동성이 큰 물질이 적합하다. 구체적인 예로는 8-히드록시퀴놀린의 Al착물; Alq3를 포함한 착물; 유기 라디칼 화합물; 히드록시플라본-금속 착물 등이 있으나, 이들에만 한정되는 것은 아니다. 전자 수송층은 종래기술에 따라 사용된 바와 같이 임의의 원하는 캐소드 물질과 함께 사용할 수 있다. 특히, 적절한 캐소드 물질의 예는 낮은 일함수를 가지고 알루미늄층 또는 실버층이 뒤따르는 통상적인 물질이다. 구체적으로 세슘, 바륨, 칼슘, 이테르븀 및 사마륨이고, 각 경우 알루미늄 층 또는 실버층이 뒤따른다.
상기 전자주입층은 전극으로부터 전자를 주입하는 층으로, 전자를 수송하는 능력을 갖고, 음극으로부터의 전자주입 효과, 발광층 또는 발광 재료에 대하여 우수한 전자주입 효과를 가지며, 발광층에서 생성된 여기자의 정공 주입층에의 이동을 방지하고, 또한, 박막형성능력이 우수한 화합물이 바람직하다. 구체적으로는 플루오레논, 안트라퀴노다이메탄, 다이페노퀴논, 티오피란 다이옥사이드, 옥사졸, 옥사다이아졸, 트리아졸, 이미다졸, 페릴렌테트라카복실산, 프레오레닐리덴 메탄, 안트론 등과 그들의 유도체, 금속 착체 화합물 및 함질소 5원환 유도체 등이 있으나, 이에 한정되지 않는다.
상기 금속 착체 화합물로서는 8-하이드록시퀴놀리나토 리튬, 비스(8-하이드록시퀴놀리나토)아연, 비스(8-하이드록시퀴놀리나토)구리, 비스(8-하이드록시퀴놀리나토)망간, 트리스(8-하이드록시퀴놀리나토)알루미늄, 트리스(2-메틸-8-하이드록시퀴놀리나토)알루미늄, 트리스(8-하이드록시퀴놀리나토)갈륨, 비스(10-하이드록시벤조[h]퀴놀리나토)베릴륨, 비스(10-하이드록시벤조[h]퀴놀리나토)아연, 비스(2-메틸-8-퀴놀리나토)클로로갈륨, 비스(2-메틸-8-퀴놀리나토)(o-크레졸라토)갈륨, 비스(2-메틸-8-퀴놀리나토)(1-나프톨라토)알루미늄, 비스(2-메틸-8-퀴놀리나토)(2-나프톨라토)갈륨 등이 있으나, 이에 한정되지 않는다.
상기 정공차단층은 정공의 음극 도달을 저지하는 층으로, 일반적으로 정공주입층과 동일한 조건으로 형성될 수 있다. 구체적으로 옥사디아졸 유도체나 트리아졸 유도체, 페난트롤린 유도체, BCP, 알루미늄 착물 (aluminum complex) 등이 있으나, 이에 한정되지 않는다.
본 명세서에 따른 유기 발광 소자는 사용되는 재료에 따라 전면 발광형, 후면 발광형 또는 양면 발광형일 수 있다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 1로 표시되는 화합물은 유기 발광 소자 외에도 유기 태양 전지 또는 유기 트랜지스터에 포함될 수 있다.
이하, 본 명세서를 구체적으로 설명하기 위해 실시예를 들어 상세하게 설명하기로 한다. 그러나, 본 명세서에 따른 실시예들은 여러 가지 다른 형태로 변형될 수 있으며, 본 명세서의 범위가 아래에서 상술하는 실시예들에 한정되는 것으로 해석되지 않는다. 본 명세서의 실시예들은 당업계에서 평균적인 지식을 가진 자에게 본 명세서를 보다 완전하게 설명하기 위해 제공되는 것이다.
< 제조예 1> 화합물 1-1의 제조
Figure pat00110
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 28.96mmol), [1,1'-바이페닐]-4-일보로닉 에시드([1,1'-biphenyl]-4-ylboronic acid) (6.59g, 33.3mmol)을 테트라하이드로퓨란 300ml에 완전히 녹인 후 2M 탄산칼륨수용액(150ml)을 첨가하고, 테트라키스-(트리페닐포스핀)팔라듐(1.01g, 0.87mmol)을 넣은 후 2 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 물 층을 제거하고 무수황산마그네슘으로 건조한 후 감압농축 시키고 에틸아세테이트 250ml로 재결정하여 상기 화합물 1-1 (14.98g, 수율: 87%)를 제조하였다.
MS[M+H]+= 593

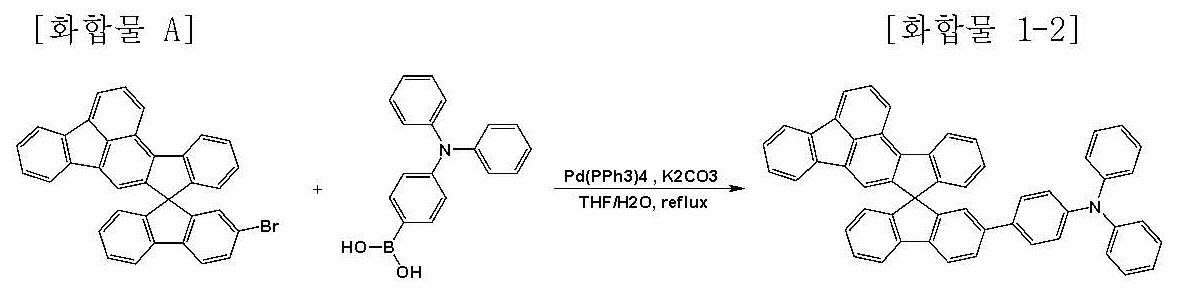

< 제조예 2> 화합물 1-2 의 제조
Figure pat00111
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 28.96mmol), (4-(디페닐아미노)페닐)보로닉 에시드((4-(diphenylamino)phenyl)boronic acid) (9.62g, 33.3mmol)을 테트라하이드로퓨란 260ml에 완전히 녹인 후 2M 탄산칼륨수용액(130ml)을 첨가하고, 테트라키스-(트리페닐포스핀)팔라듐(1.01g, 0.87mmol)을 넣은 후 3 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 물 층을 제거하고 무수황산마그네슘으로 건조한 후 감압농축 시키고 에틸아세테이트 200ml로 재결정하여 상기 화합물 1-2 (16.25g, 수율: 82%)를 제조하였다.
MS[M+H]+= 684

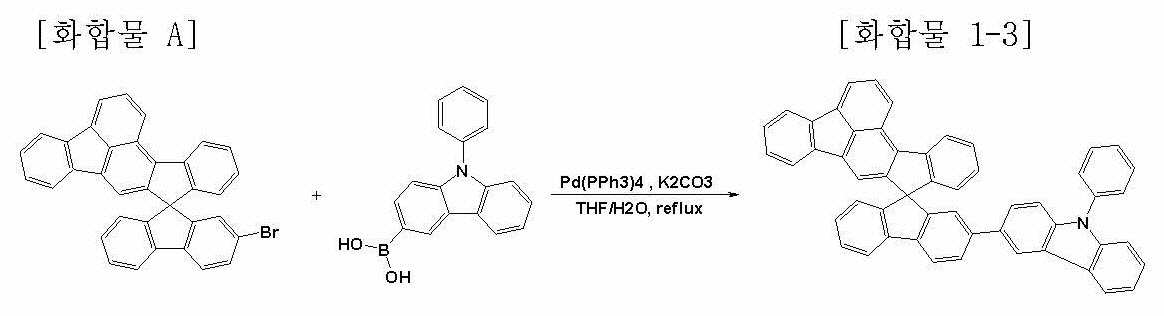

< 제조예 3> 화합물 1-3의 제조
Figure pat00112
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 28.96mmol), 9-phenyl-9H-carbazol-3-ylboronic acid (9.62g, 33.3mmol)을 테트라하이드로퓨란 260ml에 완전히 녹인 후 2M 탄산칼륨수용액(130ml)을 첨가하고, 테트라키스-(트리페닐포스핀)팔라듐(1.01g, 0.87mmol)을 넣은 후 4 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 물 층을 제거하고 무수황산마그네슘으로 건조한 후 감압농축 시키고 에틸아세테이트 200ml로 재결정하여 상기 화합물 1-3 (14.63g, 수율: 74%)를 제조하였다.
MS[M+H]+= 682
< 제조예 4> 화합물 1-4의 제조
Figure pat00113
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 28.96mmol), diphenylamine (5.63g, 33.3mmol)을 Xylene 180ml에 완전히 녹인 후 sodium tert-butoxide(3.62g, 37.65mol)을 첨가하고, Bis(tri-tert-butylphosphine) palladium(0) (0.15g, 0.29mmol)을 넣은 후 2 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 filter하여 base를 제거한 후 에 Xylene을 감압농축 시키고 테트라하이드로퓨란:헥산 = 1:20으로 컬럼하여 상기 화합물 1-4 (14.25g, 수율: 81%)를 제조하였다.
MS[M+H]+= 608

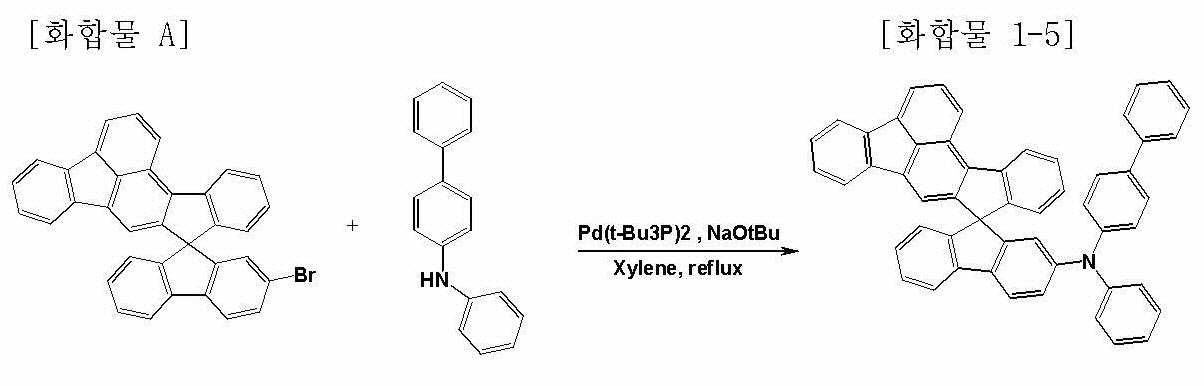

< 제조예 5> 화합물 1-5의 제조
Figure pat00114
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 28.96mmol), N-phenyl-[1,1'-biphenyl]-4-amine (8.16g, 33.3mmol)을 Xylene 280ml에 완전히 녹인 후 sodium tert-butoxide(3.62g, 37.65mol)을 첨가하고, Bis(tri-tert-butylphosphine) palladium(0) (0.15g, 0.29mmol)을 넣은 후 3 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 filter하여 base를 제거한 후 에 Xylene을 감압농축 시키고 테트라하이드로퓨란:헥산 = 1:15으로 컬럼하여 상기 화합물 1-5 (16.11g, 수율: 80%)를 제조하였다.
MS[M+H]+= 684

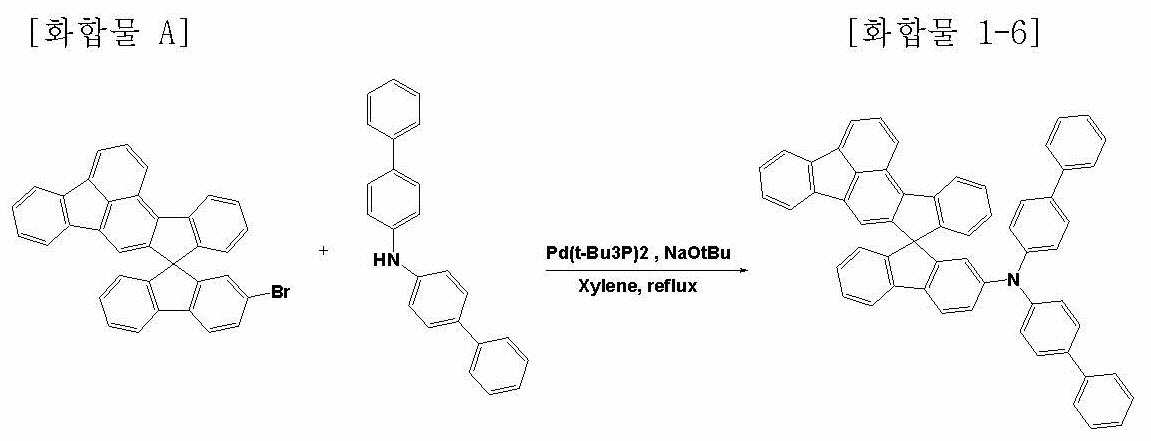

< 제조예 6> 화합물 1-6의 제조
Figure pat00115
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 28.96mmol), di([1,1'-biphenyl]-4-yl)amine (10.69g, 33.3mmol)을 Xylene 320ml에 완전히 녹인 후 sodium tert-butoxide(3.62g, 37.65mol)을 첨가하고, Bis(tri-tert-butylphosphine) palladium(0) (0.15g, 0.29mmol)을 넣은 후 5 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 filter하여 base를 제거한 후 에 Xylene을 감압농축 시키고 테트라하이드로퓨란:헥산 = 1:9으로 컬럼하여 상기 화합물 1-6 (19.44g, 수율: 93%)를 제조하였다.
MS[M+H]+= 760
< 제조예 7> 화합물 1-7의 제조
Figure pat00116
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 28.96mmol), N-([1,1'-biphenyl]-4-yl)-[1,1'-biphenyl]-2-amine (10.69g, 33.3mmol)을 Xylene 320ml에 완전히 녹인 후 sodium tert-butoxide(3.62g, 37.65mol)을 첨가하고, Bis(tri-tert-butylphosphine) palladium(0) (0.15g, 0.29mmol)을 넣은 후 5 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 filter하여 base를 제거한 후 에 Xylene을 감압농축 시키고 테트라하이드로퓨란:헥산 = 1:12으로 컬럼하여 상기 화합물 1-7 (15.89g, 수율: 75%)를 제조하였다.
MS[M+H]+= 760
< 제조예 8> 화합물 1-8의 제조
Figure pat00117
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 28.96mmol), 9,9-dimethyl-N-phenyl-9H-fluoren-2-amine (9.52g, 33.3mmol)을 Xylene 320ml에 완전히 녹인 후 sodium tert-butoxide(3.62g, 37.65mol)을 첨가하고, Bis(tri-tert-butylphosphine) palladium(0) (0.15g, 0.29mmol)을 넣은 후 3 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 filter하여 base를 제거한 후 에 Xylene을 감압농축 시키고 테트라하이드로퓨란:헥산 = 1:18으로 컬럼하여 상기 화합물 1-8 (14.77g, 수율: 70%)를 제조하였다.
MS[M+H]+= 724

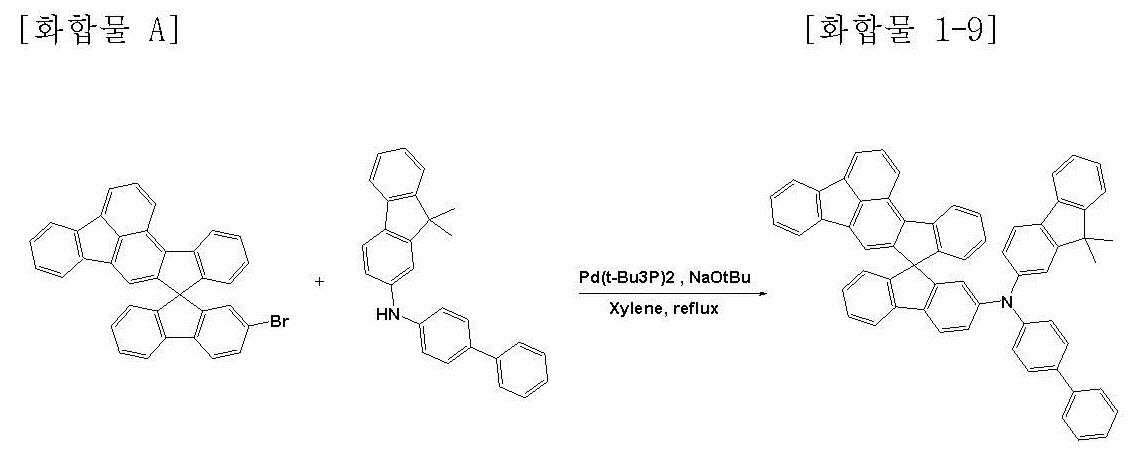

< 제조예 9> 화합물 1-9의 제조
Figure pat00118
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 28.96mmol), N-([1,1'-biphenyl]-4-yl)-9,9-dimethyl-9H-fluoren-2-amine (12.02g, 33.3mmol)을 Xylene 320ml에 완전히 녹인 후 sodium tert-butoxide(3.62g, 37.65mol)을 첨가하고, Bis(tri-tert-butylphosphine) palladium(0) (0.15g, 0.29mmol)을 넣은 후 3 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 filter하여 base를 제거한 후 에 Xylene을 감압농축 시키고 테트라하이드로퓨란:헥산 = 1:18으로 컬럼하여 상기 화합물 1-9 (18.50g, 수율: 81%)를 제조하였다.
MS[M+H]+= 800
< 제조예 10> 화합물 1-10의 제조
Figure pat00119
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A-1 (15.0g, 26.74mmol), 2-chloro-4,6-diphenyl-1,3,5-triazine (6.49g, 33.3mmol) 테트라하이드로퓨란 360ml에 완전히 녹인 후 2M 탄산칼륨수용액(180ml)을 첨가하고, 테트라키스-(트리페닐포스핀)팔라듐(1.01g, 0.87mmol)을 넣은 후 6 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 물 층을 제거하고 무수황산마그네슘으로 건조한 후 감압농축 시키고 에틸아세테이트 300ml로 재결정하여 상기 화합물 1-10 (16.12g, 수율: 83%)를 제조하였다.
MS[M+H]+= 672
< 제조예 11> 화합물 1-11의 제조
Figure pat00120
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A-1 (15.0g, 26.74mmol), 2-chloro-4,6-diphenylpyrimidine (6.49g, 33.3mmol) 테트라하이드로퓨란 360ml에 완전히 녹인 후 2M 탄산칼륨수용액(180ml)을 첨가하고, 테트라키스-(트리페닐포스핀)팔라듐(1.01g, 0.87mmol)을 넣은 후 3 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 물 층을 제거하고 무수황산마그네슘으로 건조한 후 감압농축 시키고 에틸아세테이트 280ml로 재결정하여 상기 화합물 1-11 (14.81g, 수율: 76%)를 제조하였다.
MS[M+H]+= 671

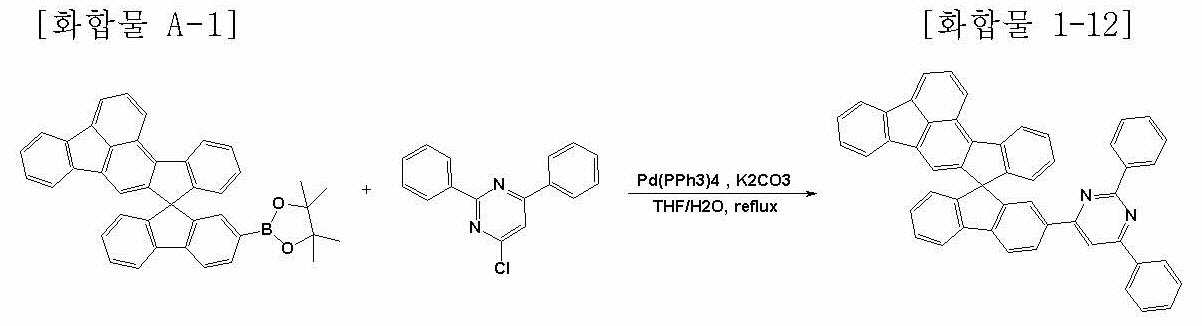

< 제조예 12> 화합물 1-12의 제조
Figure pat00121
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A-1 (15.0g, 26.74mmol), 4-chloro-2,6-diphenylpyrimidine (6.49g, 33.3mmol) 테트라하이드로퓨란 360ml에 완전히 녹인 후 2M 탄산칼륨수용액(180ml)을 첨가하고, 테트라키스-(트리페닐포스핀)팔라듐(1.01g, 0.87mmol)을 넣은 후 4 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 물 층을 제거하고 무수황산마그네슘으로 건조한 후 감압농축 시키고 에틸아세테이트 330ml로 재결정하여 상기 화합물 1-12 (13.52g, 수율: 71%)를 제조하였다.
MS[M+H]+= 671
< 제조예 13> 화합물 1-13의 제조
Figure pat00122
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A-1 (15.0g, 26.74mmol), 2-chloro-4,6-diphenylpyridine (6.49g, 33.3mmol) 테트라하이드로퓨란 360ml에 완전히 녹인 후 2M 탄산칼륨수용액(180ml)을 첨가하고, 테트라키스-(트리페닐포스핀)팔라듐(1.01g, 0.87mmol)을 넣은 후 6 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 물 층을 제거하고 무수황산마그네슘으로 건조한 후 감압농축 시키고 에틸아세테이트 350ml로 재결정하여 상기 화합물 1-13 (11.19g, 수율: 62%)를 제조하였다.
MS[M+H]+= 670
< 제조예 14> 화합물 1-14의 제조
Figure pat00123
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A-1 (15.0g, 26.74mmol), 2-chloro-4-phenylquinazoline (6.49g, 33.3mmol) 테트라하이드로퓨란 360ml에 완전히 녹인 후 2M 탄산칼륨수용액(180ml)을 첨가하고, 테트라키스-(트리페닐포스핀)팔라듐(1.01g, 0.87mmol)을 넣은 후 7시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 물 층을 제거하고 무수황산마그네슘으로 건조한 후 감압농축 시키고 에틸아세테이트 350ml로 재결정하여 상기 화합물 1-14 (14.86g, 수율: 80%)를 제조하였다.
MS[M+H]+= 645

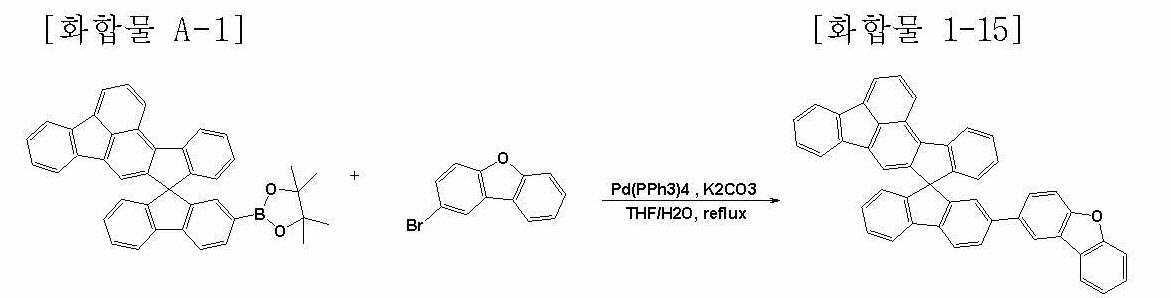

< 제조예 15> 화합물 1-15의 제조
Figure pat00124
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A-1 (15.0g, 26.74mmol), 2-bromodibenzo[b,d]furan (8.19g, 33.3mmol) 테트라하이드로퓨란 360ml에 완전히 녹인 후 2M 탄산칼륨수용액(180ml)을 첨가하고, 테트라키스-(트리페닐포스핀)팔라듐(1.01g, 0.87mmol)을 넣은 후 7시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 물 층을 제거하고 무수황산마그네슘으로 건조한 후 감압농축 시키고 에틸아세테이트 350ml로 재결정하여 상기 화합물 1-15 (14.67g, 수율: 84%)를 제조하였다.
MS[M+H]+= 607
< 제조예 16> 화합물 1-16의 제조
Figure pat00125
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A-1 (15.0g, 26.74mmol), 2-bromodibenzo[b,d]thiophene (8.19g, 33.3mmol) 테트라하이드로퓨란 360ml에 완전히 녹인 후 2M 탄산칼륨수용액(180ml)을 첨가하고, 테트라키스-(트리페닐포스핀)팔라듐(1.01g, 0.87mmol)을 넣은 후 5시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 물 층을 제거하고 무수황산마그네슘으로 건조한 후 감압농축 시키고 에틸아세테이트 350ml로 재결정하여 상기 화합물 1-16 (13.21g, 수율: 74%)를 제조하였다.
MS[M+H]+= 623
< 제조예 17> 화합물 1-17의 제조
Figure pat00126
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A-1 (15.0g, 26.74mmol), 2-2-(4-bromophenyl)-1-phenyl-1H-benzo[d]imidazole (11.59g, 33.3mmol) 테트라하이드로퓨란 360ml에 완전히 녹인 후 2M 탄산칼륨수용액(180ml)을 첨가하고, 테트라키스-(트리페닐포스핀)팔라듐(1.01g, 0.87mmol)을 넣은 후 5시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 물 층을 제거하고 무수황산마그네슘으로 건조한 후 감압농축 시키고 에틸아세테이트 350ml로 재결정하여 상기 화합물 1-17 (13.21g, 수율: 74%)를 제조하였다.
MS[M+H]+= 709
< 제조예 18 내지 26> 화합물 1-18 내지 1-26의 제조
제조예 1 내지 9에서 화합물 A 대신에 상기 일반식 1의 화합물 B를 사용하는 것을 제외하고는 상기 제조예 1 내지 9와 동일하게 제조하여, 하기 화합물 1-18 내지 1-26을 제조하였다.
< 제조예 27 내지 34> 화합물 1-27 내지 1-34의 제조
제조예 10 내지 17에서 화합물 A-1 대신에 상기 일반식 1의 화합물 B-1를 사용하는 것을 제외하고는 상기 제조예 10 내지 17과 동일하게 제조하여, 하기 화합물 1-27 내지 1-34를 제조하였다.

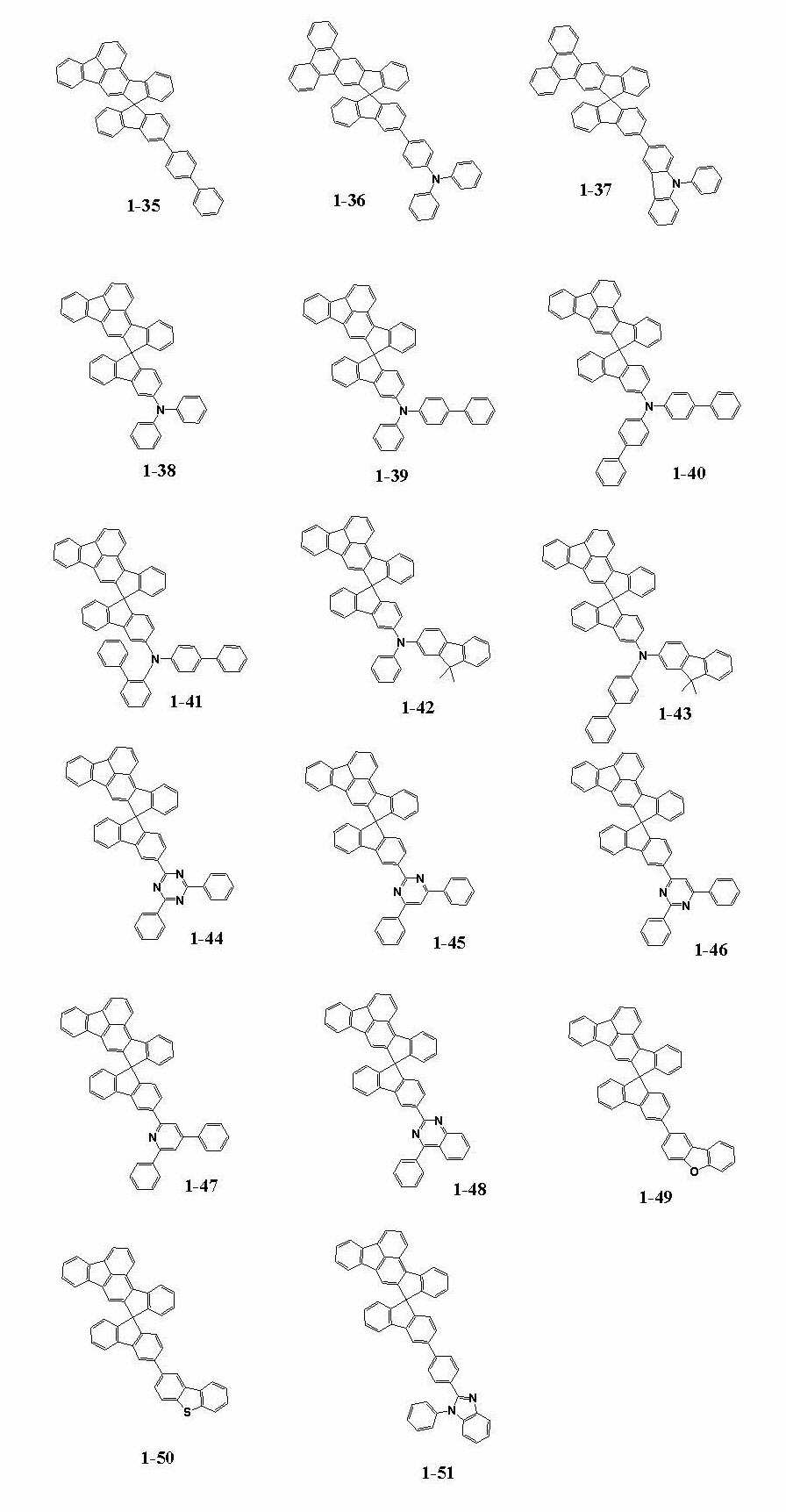

< 제조예 35 내지 43> 화합물 1-35내지 1-43의 제조
제조예 1 내지 9에서 화합물 A 대신에 상기 일반식 1의 화합물 C를 사용하는 것을 제외하고는 상기 제조예 1 내지 9와 동일하게 제조하여, 하기 화합물 1-35 내지 1-43을 제조하였다.
< 제조예 44 내지 51> 화합물 1-44 내지 1-51의 제조
제조예 10 내지 17에서 화합물 A-1 대신에 상기 일반식 1의 화합물 C-1를 사용하는 것을 제외하고는 상기 제조예 10 내지 17과 동일하게 제조하여, 하기 화합물 1-44 내지 1-51를 제조하였다.
< 제조예 52 내지 60> 화합물 1-52 내지 1-60의 제조
제조예 1 내지 9에서 화합물 A 대신에 상기 일반식 1의 화합물 D를 사용하는 것을 제외하고는 상기 제조예 1 내지 9와 동일하게 제조하여, 하기 화합물 1-52 내지 1-60을 제조하였다.
< 제조예 61 내지 68> 화합물 1-61 내지 1-68의 제조
제조예 10 내지 17에서 화합물 A-1 대신에 상기 일반식 1의 화합물 D-1를 사용하는 것을 제외하고는 상기 제조예 10 내지 17과 동일하게 제조하여, 하기 화합물 1-61 내지 1-68를 제조하였다.
< 제조예 69 내지 77> 화합물 2-1 내지 2-9의 제조
제조예 1 내지 9에서 화합물 A 대신에 상기 일반식 2의 화합물 E를 사용하는 것을 제외하고는 상기 제조예 1 내지 9와 동일하게 제조하여, 하기 화합물 2-1 내지 2-10을 제조하였다.
< 제조예 78 내지 85> 화합물 2-10 내지 2-17의 제조
제조예 10 내지 17에서 화합물 A-1 대신에 상기 일반식 2의 화합물 E-1를 사용하는 것을 제외하고는 상기 제조예 10 내지 17과 동일하게 제조하여, 하기 화합물 2-10 내지 2-17를 제조하였다.
< 제조예 86 내지 94> 화합물 2-18 내지 2-26의 제조
제조예 1 내지 9에서 화합물 A 대신에 상기 일반식 2의 화합물 F를 사용하는 것을 제외하고는 상기 제조예 1 내지 9와 동일하게 제조하여, 하기 화합물 2-18 내지 2-26을 제조하였다.
< 제조예 95 내지 102> 화합물 2-27 내지 2-34의 제조
제조예 10 내지 17에서 화합물 A-1 대신에 상기 일반식 2의 화합물 F-1를 사용하는 것을 제외하고는 상기 제조예 10 내지 17과 동일하게 제조하여, 하기 화합물 2-27 내지 2-34를 제조하였다.

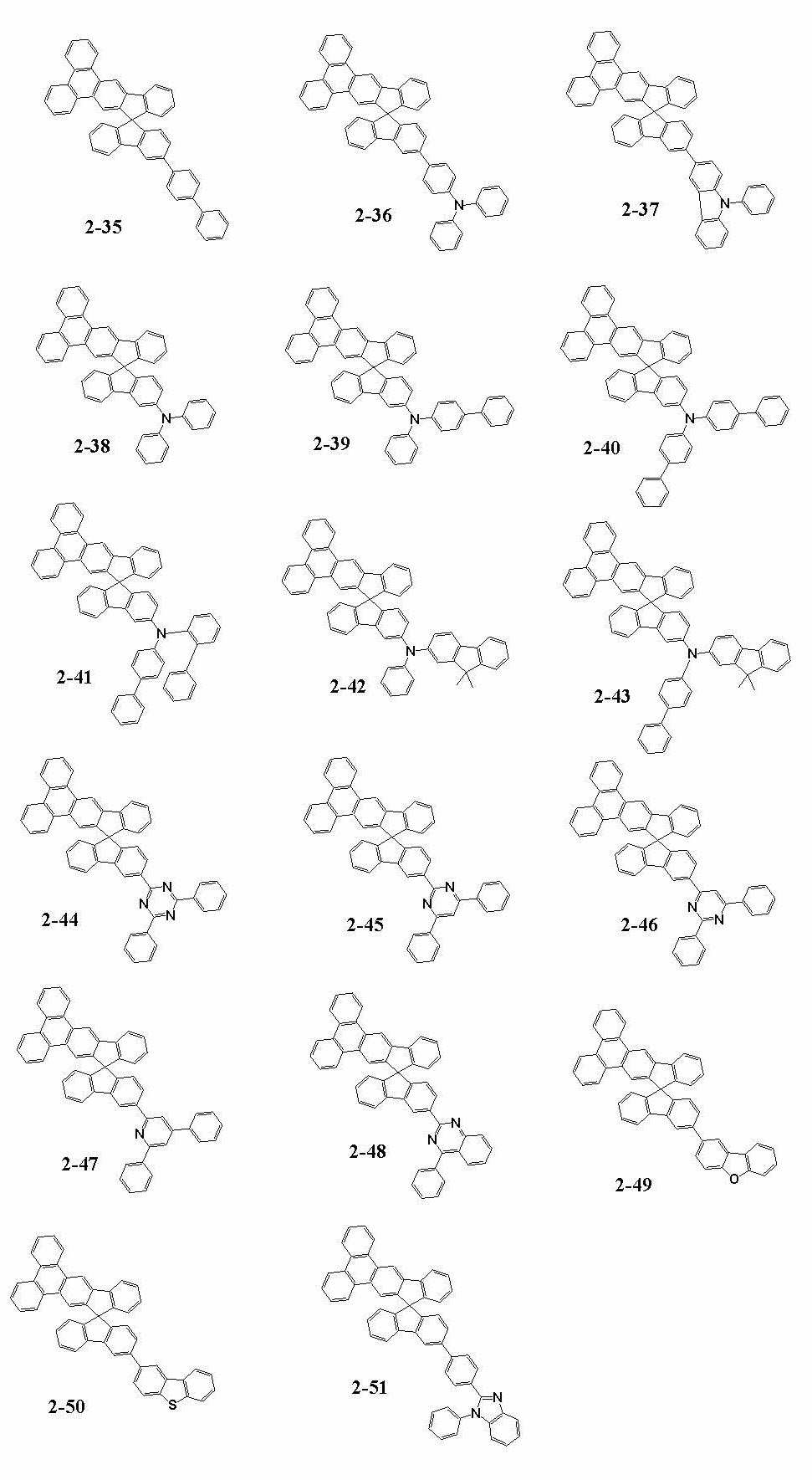

< 제조예 103 내지 111> 화합물 2-35내지 2-43의 제조
제조예 1 내지 9에서 화합물 A 대신에 상기 일반식 2의 화합물 G를 사용하는 것을 제외하고는 상기 제조예 1 내지 9와 동일하게 제조하여, 하기 화합물 2-35 내지 2-43을 제조하였다.
< 제조예 112 내지 119> 화합물 2-44 내지 2-51의 제조
제조예 10 내지 17에서 화합물 A-1 대신에 상기 일반식 2의 화합물 G-1를 사용하는 것을 제외하고는 상기 제조예 10 내지 17과 동일하게 제조하여, 하기 화합물 2-44 내지 2-51를 제조하였다.
< 제조예 120 내지 128> 화합물 2-52 내지 2-60의 제조
제조예 1 내지 9에서 화합물 A 대신에 상기 일반식 2의 화합물 H를 사용하는 것을 제외하고는 상기 제조예 1 내지 9와 동일하게 제조하여, 하기 화합물 2-52 내지 2-60을 제조하였다.

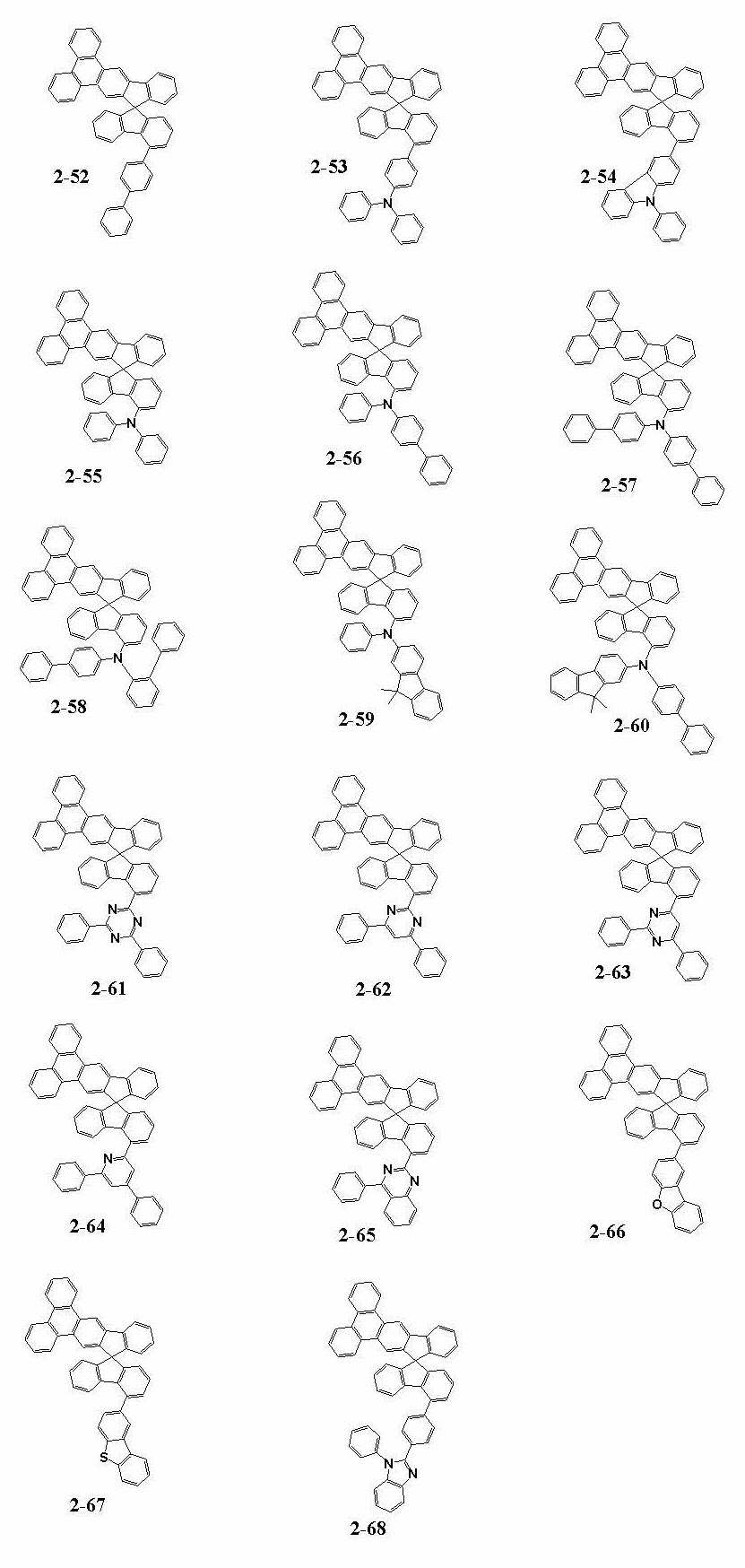

< 제조예 129 내지 136> 화합물 2-61 내지 2-68의 제조
제조예 10 내지 17에서 화합물 A-1 대신에 상기 일반식 2의 화합물 H-1를 사용하는 것을 제외하고는 상기 제조예 10 내지 17과 동일하게 제조하여, 하기 화합물 2-61 내지 2-68를 제조하였다.
Figure pat00127
Figure pat00128

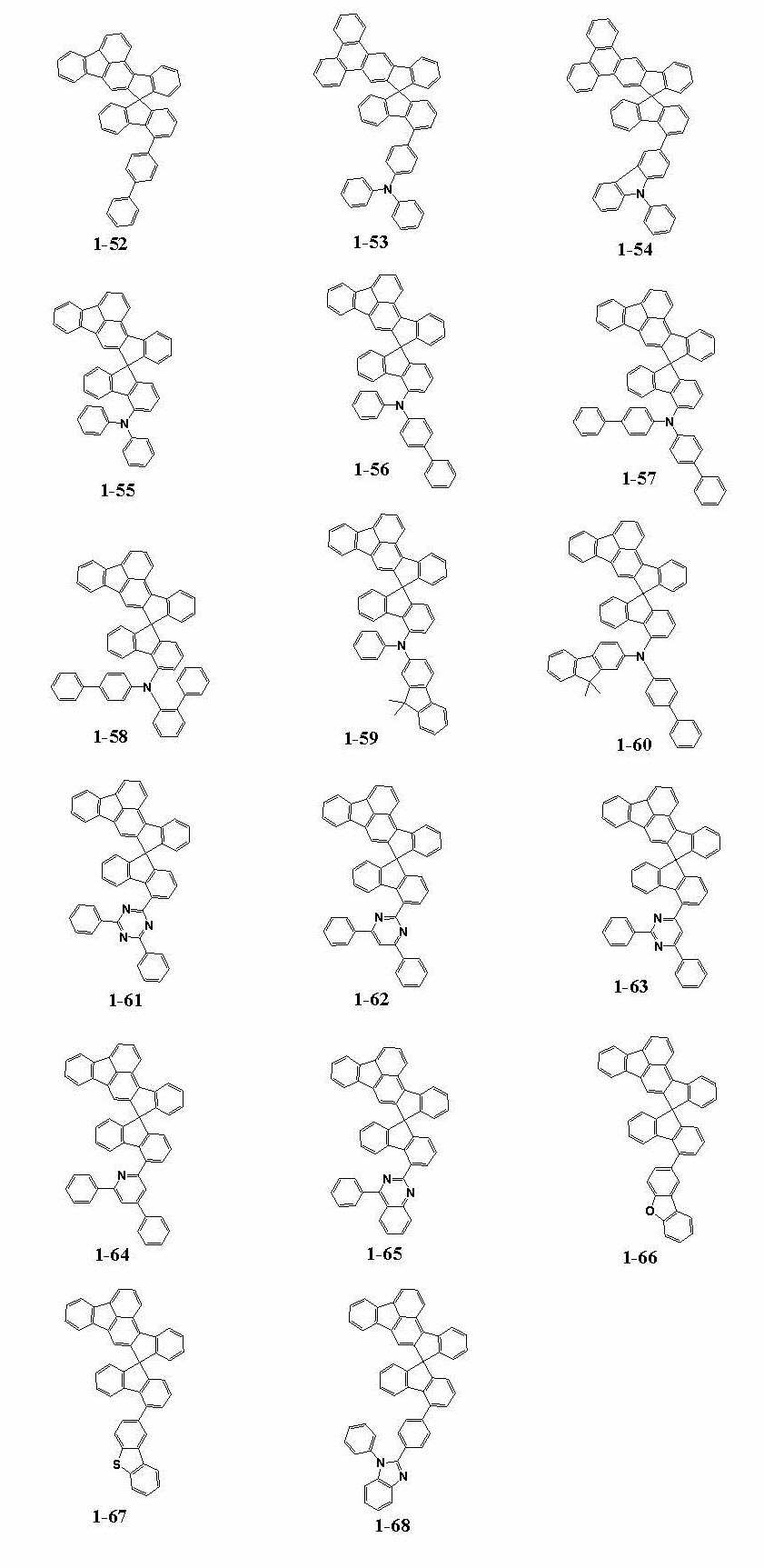

Figure pat00129
Figure pat00130

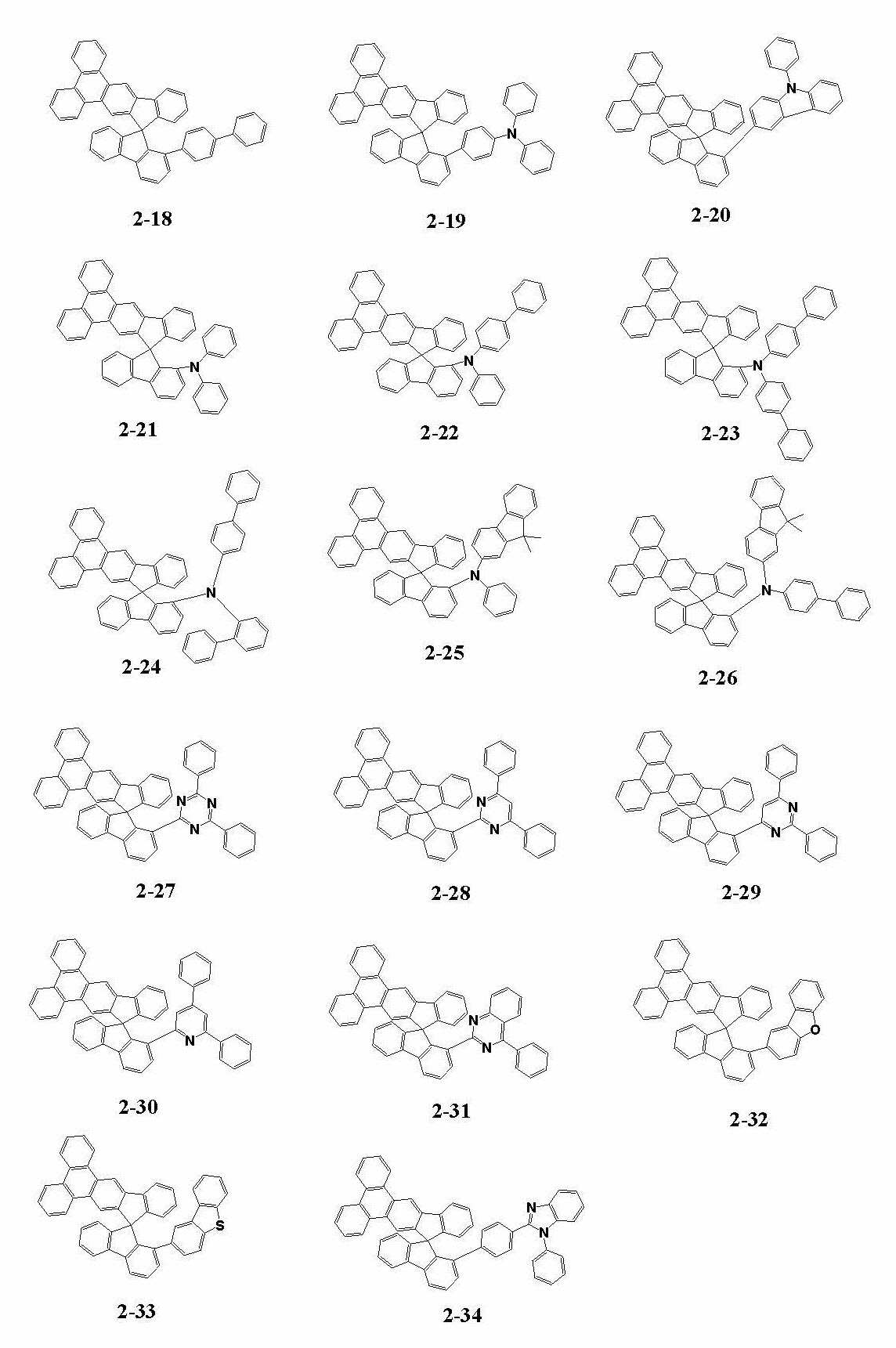

Figure pat00131
Figure pat00132
Figure pat00133
<제조예 137> 화합물 1-69의 제조
Figure pat00134
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 I (5.21g, 8.74mmol), 6-(tert-butyl)-N-(o-tolyl)dibenzo[b,d]furan-4-amine (6.04g, 18.36mmol)을 Xylene 160ml에 완전히 녹인 후 sodium tert-butoxide(2.02g, 20.98mmol)을 첨가하고, Bis(tri-tert-butylphosphine) palladium(0) (0.04g, 0.09mmol)을 넣은 후 3 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 filter하여 base를 제거한 후 에 Xylene을 감압농축 시키고 테트라하이드로퓨란:헥산 = 1:25으로 컬럼하여 상기 화합물 1-69 (4.59g, 순도:99.99%, 수율: 64%)를 제조하였다.
MS[M+H]+= 1095
<제조예 138> 화합물 1-70의 제조
Figure pat00135
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 I (4.35g, 7.30mmol), 6-cyclohexyl-N-(o-tolyl)dibenzo[b,d]furan-4-amine (5.44g, 15.33mmol)을 Xylene 170ml에 완전히 녹인 후 sodium tert-butoxide(1.68g, 17.52mmol)을 첨가하고, Bis(tri-tert-butylphosphine) palladium(0) (0.04g, 0.07mmol)을 넣은 후 4 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 filter하여 base를 제거한 후 에 Xylene을 감압농축 시키고 테트라하이드로퓨란:헥산 = 1:20으로 컬럼하여 상기 화합물 1-70 (3.32g, 순도:99.98%, 수율: 42%)를 제조하였다.
MS[M+H]+= 1147
<제조예 139> 화합물 1-71의 제조
Figure pat00136
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 I (5.36g, 8.99mmol), 4-(tert-butyl)-N-(p-tolyl)aniline (4.51g, 18.89mmol)을 Xylene 210ml에 완전히 녹인 후 sodium tert-butoxide(2.07g, 21.58mmol)을 첨가하고, Bis(tri-tert-butylphosphine) palladium(0) (0.05g, 0.09mmol)을 넣은 후 3 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 filter하여 base를 제거한 후 에 Xylene을 감압농축 시키고 테트라하이드로퓨란:헥산 = 1:35으로 컬럼하여 상기 화합물 1-71 (2.67g, 순도:99.99%, 수율: 32%)를 제조하였다.
MS[M+H]+= 915
<제조예 140> 화합물 1-72의 제조
Figure pat00137
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 I (4.81g, 8.07mmol), bis(4-(tert-butyl)phenyl)amine (4.76g, 16.95mmol)을 Xylene 180ml에 완전히 녹인 후 sodium tert-butoxide(1.86g, 19.37mmol)을 첨가하고, Bis(tri-tert-butylphosphine) palladium(0) (0.04g, 0.08mmol)을 넣은 후 5 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 filter하여 base를 제거한 후 에 Xylene을 감압농축 시키고 테트라하이드로퓨란:헥산 = 1:30으로 컬럼하여 상기 화합물 1-72 (3.47g, 순도:99.99%, 수율: 43%)를 제조하였다.
MS[M+H]+= 999

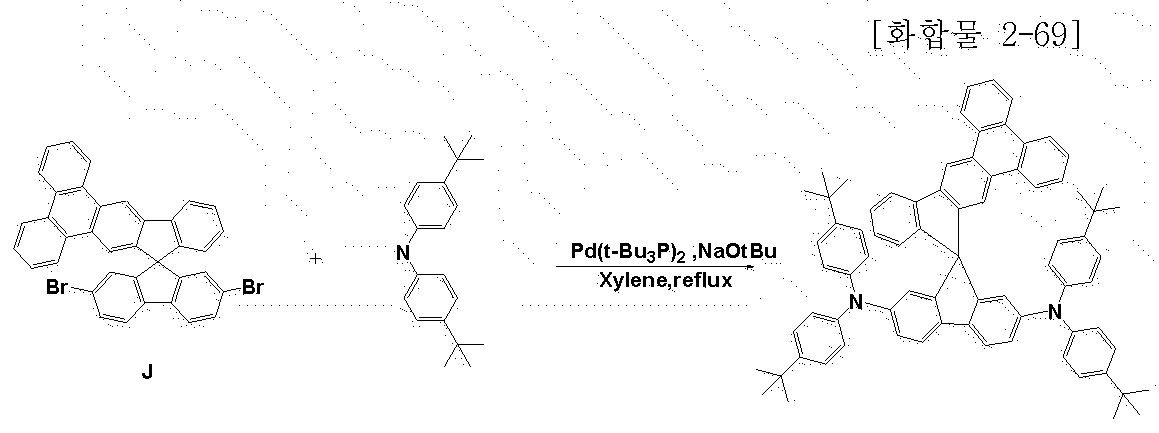

<제조예 141> 화합물 2-69의 제조
Figure pat00138
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 J (3.57g, 5.74mmol), bis(4-(tert-butyl)phenyl)amine (3.39g, 12.05mmol)을 Xylene 200ml에 완전히 녹인 후 sodium tert-butoxide(1.32g, 13.77mmol)을 첨가하고, Bis(tri-tert-butylphosphine) palladium(0) (0.03g, 0.06mmol)을 넣은 후 4 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 filter하여 base를 제거한 후 에 Xylene을 감압농축 시키고 테트라하이드로퓨란:헥산 = 1:35으로 컬럼하여 상기 화합물 2-69 (3.47g, 순도:99.99%, 수율: 58%)를 제조하였다.
MS[M+H]+= 1025
<제조예 142> 화합물 2-70
Figure pat00139
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 J (3.64g, 5.85mmol), 4-(tert-butyl)-N-(4-(trimethylsilyl)phenyl)aniline (3.65g, 12.29mmol)을 Xylene 230ml에 완전히 녹인 후 sodium tert-butoxide(1.35g, 14.05mmol)을 첨가하고, Bis(tri-tert-butylphosphine) palladium(0) (0.03g, 0.06mmol)을 넣은 후 4 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 filter하여 base를 제거한 후 에 Xylene을 감압농축 시키고 테트라하이드로퓨란:헥산 = 1:25으로 컬럼하여 상기 화합물 2-70 (4.26g, 순도:99.99%, 수율: 69%)를 제조하였다.
<실험예 1-1>
ITO(indium tin oxide)가 1,000Å의 두께로 박막 코팅된 유리 기판을 세제를 녹인 증류수에 넣고 초음파로 세척하였다. 이 때, 세제로는 피셔사(Fischer Co.) 제품을 사용하였으며, 증류수로는 밀러포어사(Millipore Co.) 제품의 필터(Filter)로 2차로 걸러진 증류수를 사용하였다. ITO를 30분간 세척한 후 증류수로 2회 반복하여 초음파 세척을 10분간 진행하였다. 증류수 세척이 끝난 후, 이소프로필알콜, 아세톤, 메탄올의 용제로 초음파 세척을 하고 건조시킨 후 플라즈마 세정기로 수송시켰다. 또한, 산소 플라즈마를 이용하여 상기 기판을 5분간 세정한 후 진공 증착기로 기판을 수송시켰다.

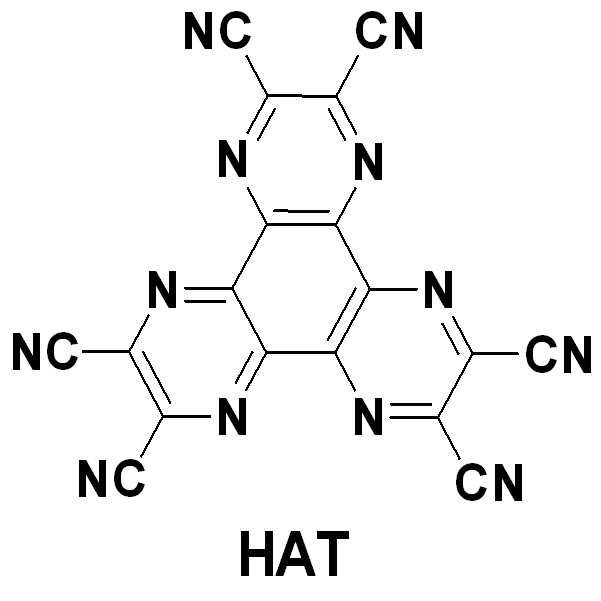

이렇게 준비된 ITO 투명 전극 위에 하기 화학식의 헥사니트릴 헥사아자트리페닐렌 (hexaazatriphenylene; HAT)를 500Å의 두께로 열 진공 증착하여 정공 주입층을 형성하였다.
Figure pat00140
상기 정공 주입층 위에 정공을 수송하는 물질인 하기 화합물 4-4'-비스[N-(1-나프틸)-N-페닐아미노]비페닐(NPB)(300Å)를 진공 증착하여 정공 수송층을 형성하였다.
Figure pat00141
이어서, 상기 정공 수송층 위에 막 두께 100Å으로 하기 화합물 1-2을 진공 증착하여 전자차단층을 형성하였다.
Figure pat00142

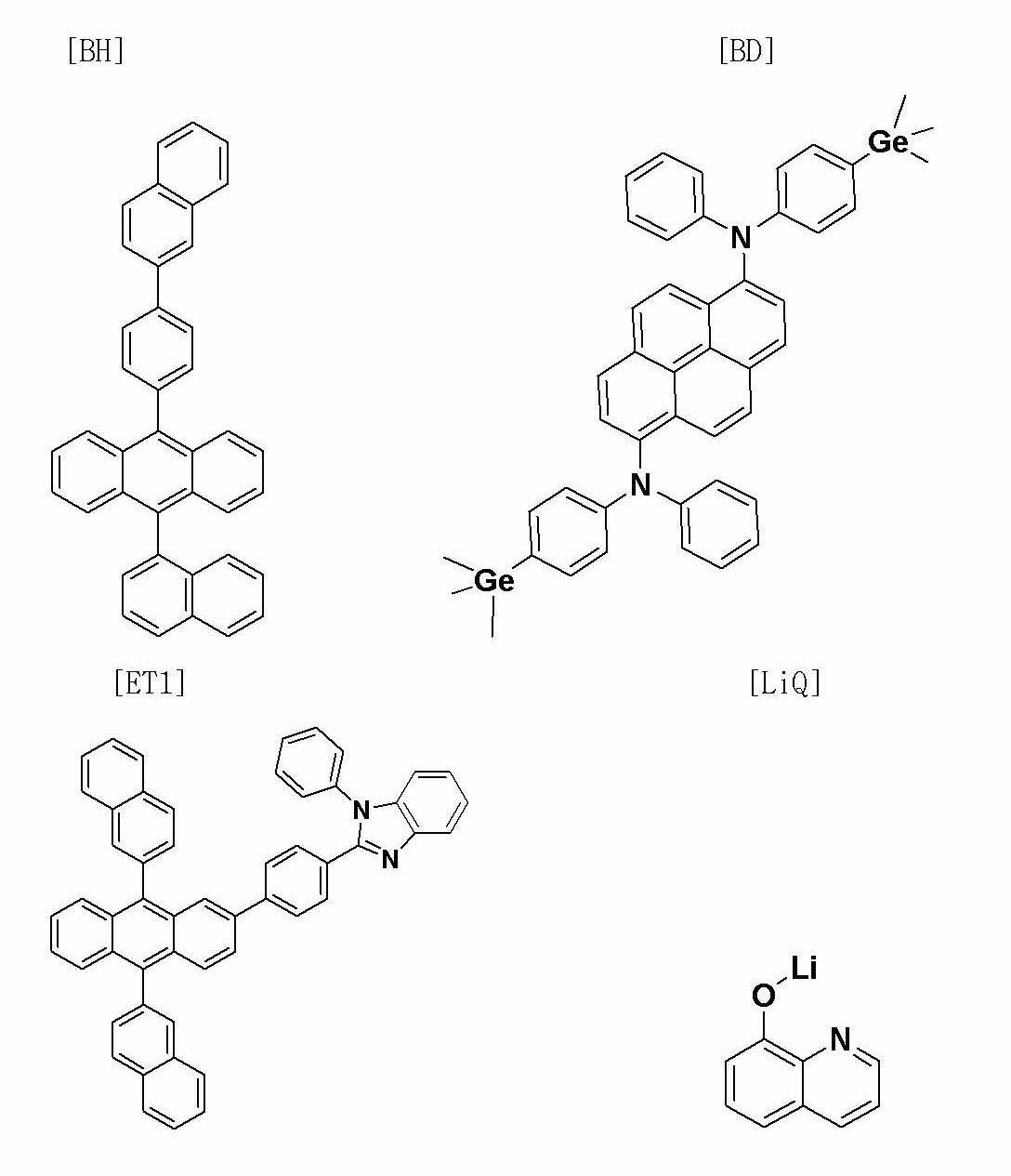

이어서, 상기 전자차단층 위에 막 두께 300Å으로 아래와 같은 BH와 BD를 25:1의 중량비로 진공증착하여 발광층을 형성하였다.
Figure pat00143

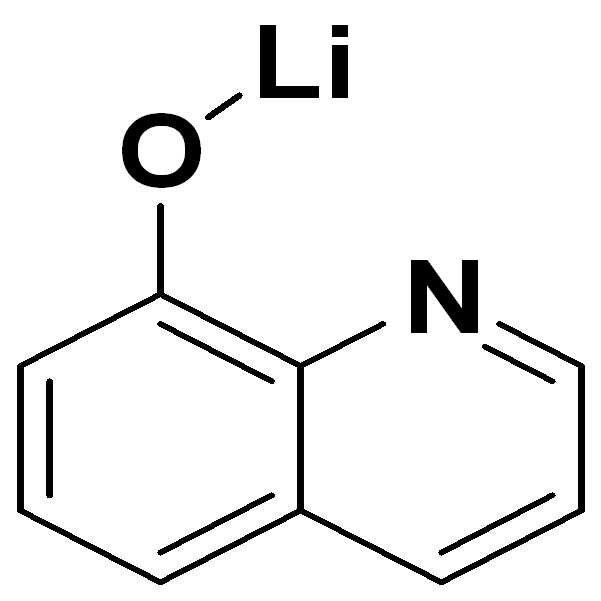

상기 발광층 위에 상기 화합물 ET1과 상기 화합물 LiQ(Lithium Quinolate)를 1:1의 중량비로 진공증착하여 300Å의 두께로 전자 주입 및 수송층을 형성하였다. 상기 전자 주입 및 수송층 위에 순차적으로 12Å두께로 리튬플로라이드(LiF)와 2,000Å 두께로 알루미늄을 증착하여 음극을 형성하였다.
상기의 과정에서 유기물의 증착속도는 0.4~ 0.7Å/sec를 유지하였고, 음극의 리튬플로라이드는 0.3Å/sec, 알루미늄은 2Å/sec의 증착 속도를 유지하였으며, 증착시 진공도는 2 ⅹ10-7 ~5 ⅹ10-6 torr를 유지하여, 유기 발광 소자를 제작하였다.
<실험예 1-2>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-3를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-3>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-4을 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-4>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-5를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-5>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-6를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-6>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-7을 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-7>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-8을 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-8>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-9을 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-9>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-19를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-10>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-20을 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-11>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-21를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-12>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-22를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-13>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-23을 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-14>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-24를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-15>
상기 실험예1-1에서 화합물 1-2 대신 상기 화합물 1-25를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-16>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-26을 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-17>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-36을 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-18>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-37을 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-19>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-38를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-20>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-39을 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-21>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-40을 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-22>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-41를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-23>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-42을 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-24>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-43를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-25>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-53를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-26>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-54를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-27>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-55를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-28>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-56를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-29>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-57를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-30>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-58을 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-31>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-59를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-32>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 1-60를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-33>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-2를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-34>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-3를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-35>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-4를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-36>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-5를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-37>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-6를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-38>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-7를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-39>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-8를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-40>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-9를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-41>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-19를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-42>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-20를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-43>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-21를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-44>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-22를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-45>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-23를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-46>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-24를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-47>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-25를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-48>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-26를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-49>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-36를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-50>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-37를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-51>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-38를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-52>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-39를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-53>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-40를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-54>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-41를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-55>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-42를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-56>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-43를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-57>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-53를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-58>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-54를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-59>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-55를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-60>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-56를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-61>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-57를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-62>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-58를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-63>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-59를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-64>
상기 실험예 1-1에서 화합물 1-2 대신 상기 화합물 2-60를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<비교예 1-1>
상기 실험예 1-1에서 화합물 1-2 대신 EB 1(TCTA)을 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
Figure pat00144
<비교예 1-2>

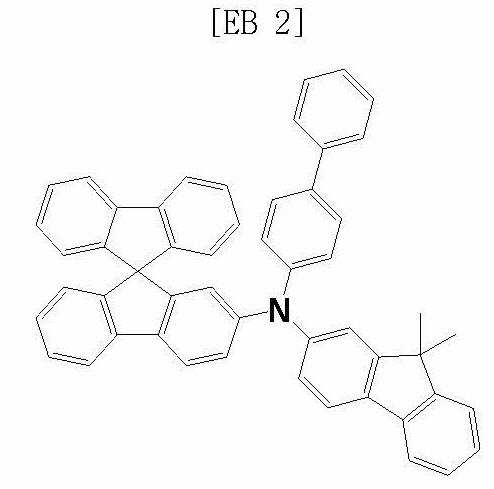

상기 실험예 1-1에서 화합물 1-2 대신 EB 2를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
Figure pat00145
<비교예 1-3>

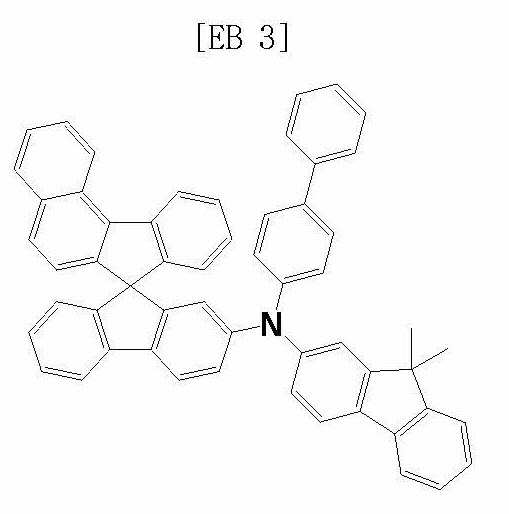

상기 실험예 1-1에서 화합물 1-2 대신 EB 3를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
Figure pat00146
<비교예 1-4>
상기 실험예 1-1에서 화합물 1-2 대신 EB 4를 사용한 것을 제외하고는 실험예 1-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
Figure pat00147
상기 실험예 1-1 내지 1-64 및 비교예 1-1 내지 1-4에 의해 제작된 유기 발광 소자에 전류를 인가하였을 때, 표 1의 결과를 얻었다.
화합물
(전자차단층)		 전압
(V@10mA/cm2)		 효율
(cd/A@10mA/cm2)		 색좌표
(x,y)
실험예 1-1 화합물 1-2 3.95 5.25 (0.139, 0.122)
실험예 1-2 화합물 1-3 3.82 5.38 (0.138, 0.126)
실험예 1-3 화합물 1-4 3.67 5.71 (0.138, 0.127)
실험예 1-4 화합물 1-5 3.68 5.62 (0.137, 0.125)
실험예 1-5 화합물 1-6 3.69 5.73 (0.136, 0.125)
실험예 1-6 화합물 1-7 3.64 5.67 (0.136, 0.127)
실험예 1-7 화합물 1-8 3.63 5.78 (0.136, 0.125)
실험예 1-8 화합물 1-9 3.64 5.61 (0.137, 0.125)
실험예 1-9 화합물 1-19 3.73 5.58 (0.138, 0.125)
실험예 1-10 화합물 1-20 3.78 5.42 (0.136, 0.125)
실험예 1-11 화합물 1-21 3.73 5.57 (0.137, 0.125)
실험예 1-12 화합물 1-22 3.75 5.45 (0.136, 0.125)
실험예 1-13 화합물 1-23 3.82 5.58 (0.138, 0.126)
실험예 1-14 화합물 1-24 3.87 5.51 (0.137, 0.125)
실험예 1-15 화합물 1-25 3.80 5.42 (0.136, 0.127)
실험예 1-16 화합물 1-26 3.81 5.53 (0.135, 0.127)
실험예 1-17 화합물 1-36 3.64 5.67 (0.138, 0.127)
실험예 1-18 화합물 1-37 3.73 5.58 (0.137, 0.125)
실험예 1-19 화합물 1-38 3.64 5.61 (0.137, 0.125)
실험예 1-20 화합물 1-39 3.73 5.58 (0.136, 0.127)
실험예 1-21 화합물 1-40 3.64 5.62 (0.135, 0.127)
실험예 1-22 화합물 1-41 3.73 5.57 (0.138, 0.127)
실험예 1-23 화합물 1-42 3.69 5.65 (0.137, 0.125)
실험예 1-24 화합물 1-43 3.78 5.68 (0.137, 0.125)
실험예 1-25 화합물 1-53 3.57 5.81 (0.136, 0.125)
실험예 1-26 화합물 1-54 3.61 5.85 (0.139, 0.122)
실험예 1-27 화합물 1-55 3.63 5.98 (0.138, 0.126)
실험예 1-28 화합물 1-56 3.62 5.81 (0.138, 0.127)
실험예 1-29 화합물 1-57 3.64 5.82 (0.137, 0.125)
실험예 1-30 화합물 1-58 3.60 5.83 (0.136, 0.125)
실험예 1-31 화합물 1-59 3.61 5.97 (0.136, 0.127)
실험예 1-32 화합물 1-60 3.60 5.88 (0.136, 0.125)
실험예 1-33 화합물 2-2 4.05 5.15 (0.137, 0.125)
실험예 1-34 화합물 2-3 3.92 5.28 (0.138, 0.125)
실험예 1-35 화합물 2-4 3.77 5.61 (0.136, 0.125)
실험예 1-36 화합물 2-5 3.78 5.52 (0.137, 0.125)
실험예 1-37 화합물 2-6 3.79 5.63 (0.136, 0.125)
실험예 1-38 화합물 2-7 3.74 5.57 (0.138, 0.126)
실험예 1-39 화합물 2-8 3.73 5.68 (0.137, 0.125)
실험예 1-40 화합물 2-9 3.74 5.51 (0.136, 0.127)
실험예 1-41 화합물 2-19 3.83 5.48 (0.135, 0.127)
실험예 1-42 화합물 2-20 3.88 5.32 (0.138, 0.127)
실험예 1-43 화합물 2-21 3.83 5.47 (0.137, 0.125)
실험예 1-44 화합물 2-22 3.85 5.35 (0.137, 0.125)
실험예 1-45 화합물 2-23 3.92 5.48 (0.136, 0.127)
실험예 1-46 화합물 2-24 3.97 5.41 (0.135, 0.127)
실험예 1-47 화합물 2-25 3.90 5.32 (0.138, 0.127)
실험예 1-48 화합물 2-26 3.91 5.43 (0.137, 0.125)
실험예 1-49 화합물 2-36 3.74 5.57 (0.137, 0.125)
실험예 1-50 화합물 2-37 3.83 5.48 (0.136, 0.125)
실험예 1-51 화합물 2-38 3.74 5.51 (0.136, 0.125)
실험예 1-52 화합물 2-39 3.83 5.48 (0.136, 0.125)
실험예 1-53 화합물 2-40 3.74 5.52 (0.136, 0.125)
실험예 1-54 화합물 2-41 3.83 5.47 (0.136, 0.125)
실험예 1-55 화합물 2-42 3.79 5.55 (0.136, 0.125)
실험예 1-56 화합물 2-43 3.88 5.58 (0.136, 0.125)
실험예 1-57 화합물 2-53 3.67 5.71 (0.136, 0.125)
실험예 1-58 화합물 2-54 3.71 5.75 (0.136, 0.125)
실험예 1-59 화합물 2-55 3.73 5.88 (0.136, 0.125)
실험예 1-60 화합물 2-56 3.72 5.71 (0.136, 0.125)
실험예 1-61 화합물 2-57 3.74 5.72 (0.136, 0.125)
실험예 1-62 화합물 2-58 3.70 5.73 (0.136, 0.125)
실험예 1-63 화합물 2-59 3.71 5.87 (0.136, 0.125)
실험예 1-64 화합물 2-60 3.70 5.78 (0.136, 0.125)
비교예 1-1 EB 1 4.36 4.63 (0.138, 0.127)
비교예 1-2 EB 2 4.31 4.58 (0.139, 0.125)
비교예 1-3 EB 3 4.49 4.42 (0.139, 0.126)
비교예 1-4 EB 4 4.56 4.32 (0.139, 0.127)
상기 표 1에서 보는 바와 같이 실험예 1-1 내지 1-64의 화합물은 유기발광 소자에서 전자차단층으로 자주 사용되는 비교예 1-1의 EB 1(TCTA) 뿐만 아니라 상기 화학식 1의 A가 페닐, 나프탈렌 또는 안트라센으로 이루어진 비교예 1-2 내지 1-4 보다 저전압, 고효율의 특성을 나타내는 것을 알 수 있다.
본 명세서에 따른 화학식 1의 화합물은 전자 차단 능력이 우수하여 저전압 및 고효율의 특성을 보이며 유기 발광 소자에 적용 가능함을 확인할 수 있었다.
<실험예 2-1 내지 2-64>
상기 실험예 1-1에서 전자차단층으로 화합물 1-2 대신에 비교예 1-1의 EB 1을 사용하고, 정공 수송층으로 실험예 1-1의 NPB 대신 실험예 1-1 내지 64의 화합물을 사용한 것을 제외하고는 실험예 1-1과 동일하게 실험하였다.
<비교예 2-1>
상기 실험예 1-1에서 전자차단층으로 화합물 1-2 대신에 비교예 1-1의 EB 1을 사용하고, 정공 수송층으로 실험예 1-1의 NPB(HT 1) 을 사용한 것을 제외하고는 동일하게 실험하였다.
<비교예 2-2>
상기 실험예 1-1에서 전자차단층으로 화합물 1-2 대신에 비교예 1-1의 EB 1을 사용하고, 정공 수송층으로 HT 2를 사용한 것을 제외하고는 동일하게 실험하였다.
Figure pat00148
<비교예 2-3>

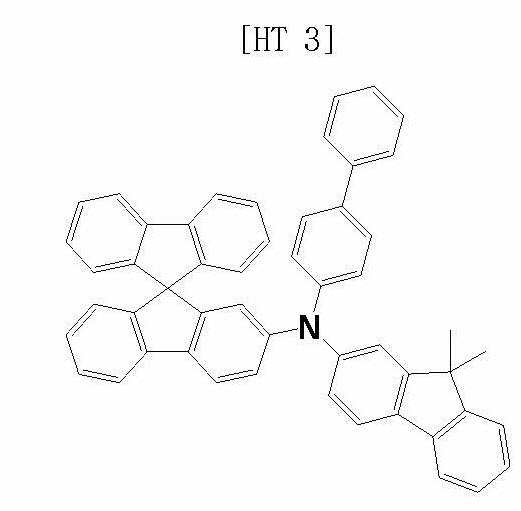

상기 실험예 1-1에서 전자차단층으로 화합물 1-2 대신에 비교예 1-1의 EB 1을 사용하고, 정공 수송층으로 HT 3를 사용한 것을 제외하고는 동일하게 실험하였다.
Figure pat00149
<비교예 2-4>
상기 실험예 1-1에서 전자차단층으로 화합물 1-2 대신에 비교예 1-1의 EB 1을 사용하고, 정공 수송층으로 HT 4를 사용한 것을 제외하고는 동일하게 실험하였다.
Figure pat00150
<비교예 2-5>

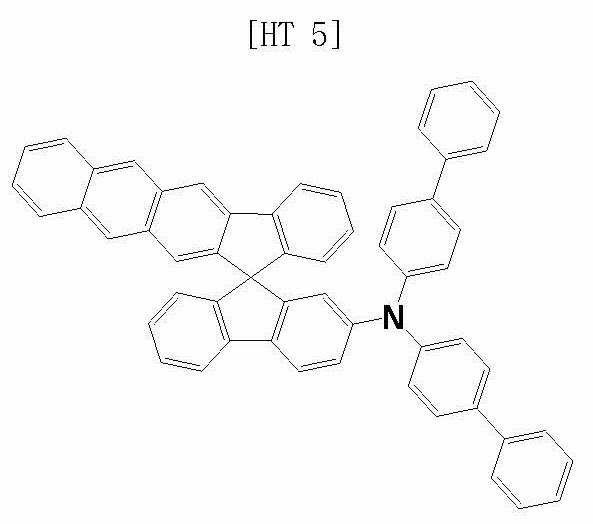

상기 실험예 1-1에서 전자차단층으로 화합물 1-2 대신에 비교예 1-1의 EB 1을 사용하고, 정공 수송층으로 HT 5를 사용한 것을 제외하고는 동일하게 실험하였다.
Figure pat00151
실험예 2-1 내지 2-64 및 비교예 2-1 내지 2-5에 의해 제작된 유기 발광 소자에 전류를 인가하였을 때, 표 2의 결과를 얻었다.
화합물
(정공수송층)		 전압
(V@10mA/cm2)		 효율
(cd/A@10mA/cm2)		 색좌표
(x,y)
실험예 2-1 화합물 1-2 4.15 5.75 (0.139, 0.122)
실험예 2-2 화합물 1-3 4.02 5.88 (0.138, 0.126)
실험예 2-3 화합물 1-4 3.87 6.25 (0.138, 0.127)
실험예 2-4 화합물 1-5 3.88 6.24 (0.137, 0.125)
실험예 2-5 화합물 1-6 3.89 6.22 (0.136, 0.125)
실험예 2-6 화합물 1-7 3.84 6.13 (0.136, 0.127)
실험예 2-7 화합물 1-8 3.83 6.20 (0.136, 0.125)
실험예 2-8 화합물 1-9 3.84 6.10 (0.137, 0.125)
실험예 2-9 화합물 1-19 3.93 6.01 (0.138, 0.125)
실험예 2-10 화합물 1-20 3.98 5.92 (0.136, 0.125)
실험예 2-11 화합물 1-21 3.93 6.05 (0.137, 0.125)
실험예 2-12 화합물 1-22 3.95 5.95 (0.136, 0.125)
실험예 2-13 화합물 1-23 4.02 6.08 (0.138, 0.126)
실험예 2-14 화합물 1-24 3.97 6.01 (0.137, 0.125)
실험예 2-15 화합물 1-25 4.00 5.92 (0.136, 0.127)
실험예 2-16 화합물 1-26 4.01 6.02 (0.135, 0.127)
실험예 2-17 화합물 1-36 3.84 6.15 (0.138, 0.127)
실험예 2-18 화합물 1-37 3.93 6.03 (0.137, 0.125)
실험예 2-19 화합물 1-38 3.84 6.13 (0.137, 0.125)
실험예 2-20 화합물 1-39 3.93 6.05 (0.136, 0.127)
실험예 2-21 화합물 1-40 3.84 6.16 (0.135, 0.127)
실험예 2-22 화합물 1-41 3.93 6.07 (0.138, 0.127)
실험예 2-23 화합물 1-42 3.89 6.15 (0.137, 0.125)
실험예 2-24 화합물 1-43 3.98 6.18 (0.137, 0.125)
실험예 2-25 화합물 1-53 3.75 6.31 (0.136, 0.125)
실험예 2-26 화합물 1-54 3.86 6.35 (0.139, 0.122)
실험예 2-27 화합물 1-55 3.85 6.48 (0.138, 0.126)
실험예 2-28 화합물 1-56 3.81 6.31 (0.138, 0.127)
실험예 2-29 화합물 1-57 3.84 6.32 (0.137, 0.125)
실험예 2-30 화합물 1-58 3.80 6.33 (0.136, 0.125)
실험예 2-31 화합물 1-59 3.81 6.47 (0.136, 0.127)
실험예 2-32 화합물 1-60 3.80 6.35 (0.136, 0.125)
실험예 2-33 화합물 2-2 4.25 5.65 (0.137, 0.125)
실험예 2-34 화합물 2-3 4.12 5.78 (0.138, 0.125)
실험예 2-35 화합물 2-4 3.97 6.11 (0.136, 0.125)
실험예 2-36 화합물 2-5 3.98 6.02 (0.137, 0.125)
실험예 2-37 화합물 2-6 3.95 6.13 (0.136, 0.125)
실험예 2-38 화합물 2-7 3.94 6.07 (0.138, 0.126)
실험예 2-39 화합물 2-8 3.93 6.18 (0.137, 0.125)
실험예 2-40 화합물 2-9 3.90 6.01 (0.136, 0.127)
실험예 2-41 화합물 2-19 4.03 5.98 (0.135, 0.127)
실험예 2-42 화합물 2-20 4.08 5.82 (0.138, 0.127)
실험예 2-43 화합물 2-21 4.03 5.97 (0.137, 0.125)
실험예 2-44 화합물 2-22 4.05 5.85 (0.137, 0.125)
실험예 2-45 화합물 2-23 4.12 5.94 (0.136, 0.127)
실험예 2-46 화합물 2-24 4.14 5.92 (0.135, 0.127)
실험예 2-47 화합물 2-25 4.12 5.83 (0.138, 0.127)
실험예 2-48 화합물 2-26 4.18 5.98 (0.137, 0.125)
실험예 2-49 화합물 2-36 3.94 6.07 (0.137, 0.125)
실험예 2-50 화합물 2-37 4.01 5.99 (0.136, 0.125)
실험예 2-51 화합물 2-38 3.94 6.015 (0.136, 0.125)
실험예 2-52 화합물 2-39 4.03 5.96 (0.136, 0.125)
실험예 2-53 화합물 2-40 3.94 6.02 (0.136, 0.125)
실험예 2-54 화합물 2-41 4.03 5.92 (0.136, 0.125)
실험예 2-55 화합물 2-42 3.98 6.05 (0.136, 0.125)
실험예 2-56 화합물 2-43 4.05 6.01 (0.136, 0.125)
실험예 2-57 화합물 2-53 3.84 6.21 (0.136, 0.125)
실험예 2-58 화합물 2-54 3.93 6.25 (0.136, 0.125)
실험예 2-59 화합물 2-55 3.92 6.38 (0.136, 0.125)
실험예 2-60 화합물 2-56 3.97 6.21 (0.136, 0.125)
실험예 2-61 화합물 2-57 3.99 6.22 (0.136, 0.125)
실험예 2-62 화합물 2-58 3.98 6.23 (0.136, 0.125)
실험예 2-63 화합물 2-59 3.91 6.37 (0.136, 0.125)
실험예 2-64 화합물 2-60 3.90 6.28 (0.136, 0.125)
비교예 2-1 NPB(HT 1) 4.56 5.13 (0.138, 0.127)
비교예 2-2 HT 2 4.51 5.08 (0.139, 0.125)
비교예 2-3 HT 3 4.69 4.92 (0.139, 0.126)
비교예 2-4 HT 4 4.76 4.82 (0.139, 0.127)
비교예 2-5 HT 5 4.82 4.95 (0.139, 0.127)
상기 표 2에서 보는 바와 같이 실험예 2-1 내지 2-64의 화합물은 유기 발광 소자에서 정공수송층으로 자주 사용되는 NPB(비교예 2-1)뿐만 아니라 상기 화학식 1의 A가 페닐, 나프탈렌 또는 안트라센으로 이루어진 비교예 2-2 내지 2-5 보다 저전압, 고효율의 특성을 나타내는 것을 알 수 있다.
본 명세서에 따른 상기 화학식 1의 화합물은 정공 수송 능력이 우수하여 저전압 및 고효율의 특성을 보이며 유기 발광 소자에 적용 가능함을 확인할 수 있었다.
<실험예 3-1>
제조예 1 내지 136에서 제조된 화합물들을 통상적으로 알려진 방법으로 고순도 승화정제를 한 후, 하기와 같은 방법으로 녹색 유기 발광 소자를 제조하였다.
ITO(ndium tin oxide)가 1,000Å의 두께로 박막 코팅된 유리 기판을 세제를 녹인 증류수에 넣고 초음파로 세척하였다. 이 때, 세제로는 피셔사(Fischer Co.) 제품을 사용하였으며, 증류수로는 밀러포어사(Millipore Co.) 제품의 필터(Filter)로 2차로 걸러진 증류수를 사용하였다. ITO를 30분간 세척한 후 증류수로 2회 반복하여 초음파 세척을 10분간 진행하였다. 증류수 세척이 끝난 후, 이소프로필알콜, 아세톤, 메탄올의 용제로 초음파 세척을 하고 건조시킨 후 플라즈마 세정기로 수송시켰다. 또한, 산소 플라즈마를 이용하여 상기 기판을 5분간 세정한 후 진공 증착기로 기판을 수송시켰다.
이렇게 준비된 ITO 투명 전극 위에 화합물 1-10을 호스트로 이용하여, m-MTDATA(60nm) / TCTA(80 nm) / 화합물 1-10 + 10 % Ir(ppy)3(300nm)/ BCP(10 nm) / Alq3(30 nm) / LiF(1 nm) / Al (200nm) 순으로 발광 소자를 구성하여 유기 EL 소자를 제조하였다.
m-MTDATA, TCTA, Ir(ppy)3 및 BCP의 구조는 각각 하기와 같다.
Figure pat00152
<실험예 3-2>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-11을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-3>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-12을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-4>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-13을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-5>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-14을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-6>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-27을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-7>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-28을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-8>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-29을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-9>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-30을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-10>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-31을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-11>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-44을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-12>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-45을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-13>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-46을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-14>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-47을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-15>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-48을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-16>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-61을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-17>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-62을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-18>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-63을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-19>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-64을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-20>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 1-65을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-21>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-10을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-22>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-11을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-23>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-12을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-24>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-13을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-25>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-14을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-26>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-27을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-27>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-28을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-28>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-29을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-29>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-30을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-30>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-31을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-31>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-44을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-32>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-45을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-33>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-46을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-34>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-47을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-35>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-48을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-36>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-61을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-37>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-62을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-38>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-63을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-39>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-64을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 3-40>
상기 실험예 3-1에서 화합물 1-10 대신 상기 화합물 2-65을 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<비교예 3-1>
상기 실험예 3-1에서 화합물 1-10 대신 GH 1(CBP)를 사용한 것을 제외하고는 실험예 3-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
Figure pat00153
실험예 3-1 내지 3-40 및 비교예 3-1에 의해 제작된 유기 발광 소자에 전류를 인가하였을 때, 표 3의 결과를 얻었다.
화합물
(호스트)		 전압
(V@10mA/cm2)		 효율
(cd/A@10mA/cm2)		 EL 피크
(nm)
실험예 3-1 화합물 1-10 6.18 43.93 517
실험예 3-2 화합물 1-11 6.26 45.24 516
실험예 3-3 화합물 1-12 6.15 44.79 518
실험예 3-4 화합물 1-13 6.29 46.15 517
실험예 3-5 화합물 1-14 6.28 44.31 515
실험예 3-6 화합물 1-27 6.13 45.63 516
실험예 3-7 화합물 1-28 6.29 45.62 516
실험예 3-8 화합물 1-29 6.27 46.64 517
실험예 3-9 화합물 1-30 6.24 46.68 518
실험예 3-10 화합물 1-31 6.18 43.83 517
실험예 3-11 화합물 1-44 6.26 45.24 516
실험예 3-12 화합물 1-45 6.15 44.52 518
실험예 3-13 화합물 1-46 6.29 46.95 517
실험예 3-14 화합물 1-47 6.28 44.31 515
실험예 3-15 화합물 1-48 6.13 45.13 516
실험예 3-16 화합물 1-61 6.29 45.42 516
실험예 3-17 화합물 1-62 6.27 45.64 517
실험예 3-18 화합물 1-63 6.24 46.08 518
실험예 3-19 화합물 1-64 6.24 46.08 518
실험예 3-20 화합물 1-65 6.24 46.08 518
실험예 3-21 화합물 2-10 6.24 46.08 518
실험예 3-22 화합물 2-11 6.24 46.08 518
실험예 3-23 화합물 2-12 6.24 46.08 518
실험예 3-24 화합물 2-13 6.24 46.08 518
실험예 3-25 화합물 2-14 6.24 46.08 518
실험예 3-26 화합물 2-27 6.24 46.08 518
실험예 3-27 화합물 2-28 6.24 46.08 518
실험예 3-28 화합물 2-29 6.24 46.08 518
실험예 3-29 화합물 2-30 6.24 46.08 518
실험예 3-30 화합물 2-31 6.24 46.08 518
실험예 3-31 화합물 2-44 6.24 46.08 518
실험예 3-32 화합물 2-45 6.24 46.08 518
실험예 3-33 화합물 2-46 6.24 46.08 518
실험예 3-34 화합물 2-47 6.24 46.08 518
실험예 3-35 화합물 2-48 6.24 46.08 518
실험예 3-36 화합물 2-61 6.24 46.08 518
실험예 3-37 화합물 2-62 6.24 46.08 518
실험예 3-38 화합물 2-63 6.24 46.08 518
실험예 3-39 화합물 2-64 6.24 46.08 518
실험예 3-40 화합물 2-65 6.24 46.08 518
비교예 3-1 GH 1(CBP) 7.01 38.72 517
실험 결과, 본 명세서에 따른 상기 화학식 1로 표시되는 화합물을 녹색 발광층의 호스트 물질로 사용하는 실험예 3-1 내지 3-40의 녹색 유기 발광 소자는 종래 CBP(GH 1)를 사용하는 비교예 3-1의 녹색 유기 발광 소자보다 전류효율 및 구동전압 면에서 우수한 성능을 나타내는 것을 확인할 수 있었다.
<실험예 4-1>
제조예 1 내지 136에서 제조된 화합물들을 통상적으로 알려진 방법으로 고순도 승화정제를 한 후, 하기와 같은 방법으로 적색 유기 발광 소자를 제조하였다.
ITO 글래스의 발광 면적이 2 mm × 2 mm 크기가 되도록 패터닝한 후 세정하였다. 기판을 진공 챔버에 장착한 후 베이스 압력이 1 × 10-6 torr가 되도록 한 후 유기물을 상기 ITO위에 DNTPD(700 Å), α-NPB (300 Å), 화합물 1-14 을 호스트로서(90 wt%) 사용하고, 도판트로서 하기 (piq)2Ir(acac) (10 wt%)를 공증착(300 Å)하며, Alq3 (350 Å), LiF(5 Å), Al(1,000 Å)의 순서로 성막하였으며, 0.4 mA에서 측정을 하였다.
상기 DNTPD, α-NPB, (piq)2Ir(acac) 및 Alq3 의 구조는 하기와 같다.
Figure pat00154
<실험예 4-2>
상기 실험예 4-1에서 화합물 1-14 대신 상기 화합물 1-10을 사용한 것을 제외하고는 실험예 4-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 4-3>
상기 실험예 4-1에서 화합물 1-14 대신 상기 화합물 1-27을 사용한 것을 제외하고는 실험예 4-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 4-4>
상기 실험예 4-1에서 화합물 1-14 대신 상기 화합물 1-31를 사용한 것을 제외하고는 실험예 4-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 4-5>
상기 실험예 4-1에서 화합물 1-14 대신 상기 화합물 1-44을 사용한 것을 제외하고는 실험예 4-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 4-6>
상기 실험예 4-1에서 화합물 1-14 대신 상기 화합물 1-48을 사용한 것을 제외하고는 실험예 4-1과 동일한 방법으로 유기 발광 소자를 제작하였다. .
<실험예 4-7>
상기 실험예 4-1에서 화합물 1-14 대신 상기 화합물 1-61를 사용한 것을 제외하고는 실험예 4-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 4-8>
상기 실험예 4-1에서 화합물 1-14 대신 상기 화합물 1-65을 사용한 것을 제외하고는 실험예 4-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<비교예 1>

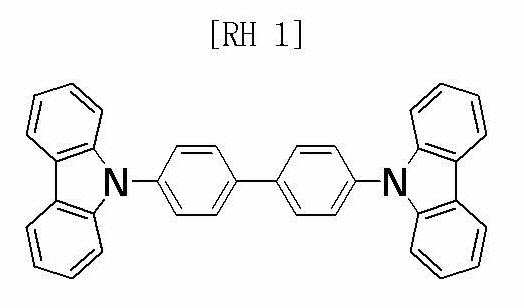

상기 실험예 4-1에서 화합물 1-14 대신 하기 화합물 RH 1(CBP)를 사용한 것을 제외하고는 실험예 4-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
Figure pat00155
상기 실험예 4-1 내지 4-8 및 비교예 4-1 에 따라 제조된 유기 발광 소자에 대하여, 전압, 전류밀도, 휘도, 색좌표 및 수명을 측정하고 그 결과를 하기 표 4에 나타내었다. T95은 휘도가 초기휘도(5000nit)에서 95%로 감소되는데 소요되는 시간을 의미한다.
구분 호스트 도펀트 전압
(V)		 휘도
(cd/m2)		 색좌표
(x, y)		 T95
(hr)
실험예4-1 화합물 1-14 (piq)2Ir(acac) 4.3 1860 (0.670,0.329) 465
실험예4-2 화합물 1-10 (piq)2Ir(acac) 4.2 1850 (0.674,0.325) 415
실험예4-3 화합물 1-27 (piq)2Ir(acac) 4.1 1900 (0.672,0.327) 440
실험예4-4 화합물 1-31 (piq)2Ir(acac) 4.3 1840 (0.673,0.335) 435
실험예4-5 화합물 1-44 (piq)2Ir(acac) 4.0 1790 (0.675,0.333) 405
실험예4-6 화합물 1-48 (piq)2Ir(acac) 4.2 1810 (0.670,0.339) 420
실험예4-7 화합물 1-61 (piq)2Ir(acac) 4.3 1970 (0.671,0.338) 445
실험예4-8 화합물 1-65 (piq)2Ir(acac) 4.3 1860 (0.668,0.329) 465
비교예 4-1 RH 1 (piq)2Ir(acac) 6.1 1200 (0.670,0.327) 235
실험 결과, 본 명세서에 따른 상기 화학식 1의 화합물을 발광층의 호스트 물질로 사용하는 실험예 4-1 내지 4-8의 적색 유기 발광 소자는 종래 CBP(RH 1)를 사용하는 비교예 4-1의 적색 유기 발광 소자보다 전류효율, 구동전압 및 수명 면에서 우수한 성능을 나타내는 것을 확인할 수 있었다.
<실험예 5-1>
ITO(indium tin oxide)가 1,000Å의 두께로 박막 코팅된 유리 기판을 세제를 녹인 증류수에 넣고 초음파로 세척하였다. 이 때, 세제로는 피셔사(Fischer Co.) 제품을 사용하였으며, 증류수로는 밀러포어사(Millipore Co.) 제품의 필터(Filter)로 2차로 걸러진 증류수를 사용하였다. ITO를 30분간 세척한 후 증류수로 2회 반복하여 초음파 세척을 10분간 진행하였다. 증류수 세척이 끝난 후, 이소프로필알콜, 아세톤, 메탄올의 용제로 초음파 세척을 하고 건조시킨 후 플라즈마 세정기로 수송시켰다. 또한, 산소 플라즈마를 이용하여 상기 기판을 5분간 세정한 후 진공 증착기로 기판을 수송시켰다.
이렇게 준비된 ITO 투명 전극 위에 하기 화학식의 헥사니트릴 헥사아자트리페닐렌 (hexaazatriphenylene; HAT)를 500Å의 두께로 열 진공 증착하여 정공 주입층을 형성하였다.
[정공 주입층]
Figure pat00156

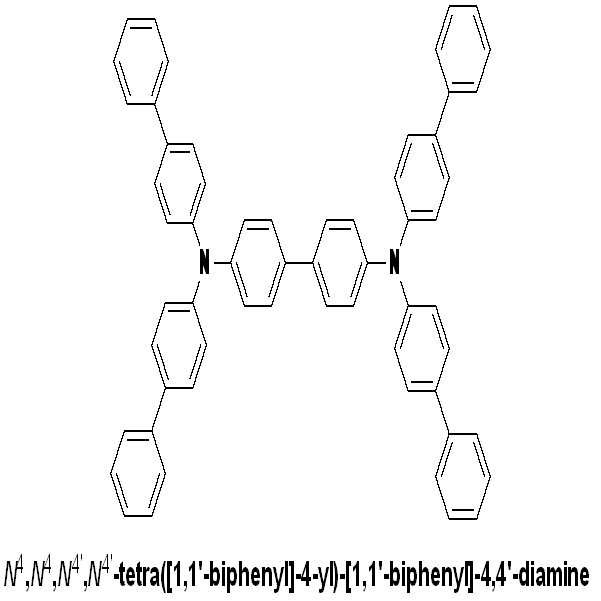

상기 정공 주입층 위에 정공을 수송하는 물질인 하기 화합물 N4,N4,N4',N4'-tetra([1,1'-biphenyl]-4-yl)-[1,1'-biphenyl]-4,4'-diamine [HIL](300Å)를 진공 증착하여 정공 수송층을 형성하였다.
[정공 수송층]
Figure pat00157
이어서, 상기 정공 수송층 위에 막 두께 100Å으로 하기 화합물 N,N-di([1,1'-biphenyl]-4-yl)-4'-(9H-carbazol-9-yl)-[1,1'-biphenyl]-4-amine을 진공 증착하여 전자 차단층을 형성하였다.
[전자 차단층]
Figure pat00158
이어서, 상기 전자 차단층 위에 막 두께 300Å으로 아래와 같은 BH와 하기 화합물 1-69을 BD로 25:1의 중량비로 진공증착하여 발광층을 형성하였다.
[9-(naphthalen-1-yl)-10-(naphthalen-2-yl)anthracene]
Figure pat00159
[화합물 1-69]
Figure pat00160

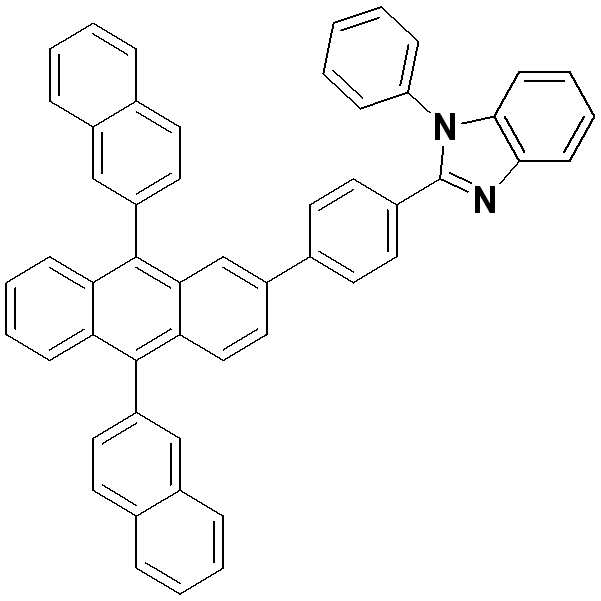

[ET1] [LiQ]
Figure pat00161
Figure pat00162
상기 발광층 위에 상기 화합물 ET1과 상기 화합물 LiQ(Lithium Quinolate)를 1:1의 중량비로 진공증착하여 300Å의 두께로 전자 주입 및 수송층을 형성하였다. 상기 전자 주입 및 수송층 위에 순차적으로 12Å두께로 리튬플로라이드(LiF)와 2,000Å 두께로 알루미늄을 증착하여 음극을 형성하였다.
상기의 과정에서 유기물의 증착속도는 0.4~ 0.7Å/sec를 유지하였고, 음극의 리튬플로라이드는 0.3Å/sec, 알루미늄은 2Å/sec의 증착 속도를 유지하였으며, 증착시 진공도는 2 ⅹ10-7 ~5 ⅹ10-6 torr를 유지하여, 유기 발광 소자를 제작하였다.
<실험예 5-2>
상기 실험예 5-1에서 화합물 1-69 대신 상기 화합물 1-70을 사용한 것을 제외하고는 실험예 5-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 5-3>
상기 실험예 5-1에서 화합물 1-69 대신 상기 화합물 1-71을 사용한 것을 제외하고는 실험예 5-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 5-4>
상기 실험예 5-1에서 화합물 1-69 대신 상기 화합물 1-72을 사용한 것을 제외하고는 실험예 5-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 5-5>
상기 실험예 5-1에서 화합물 1-69 대신 상기 화합물 2-69을 사용한 것을 제외하고는 실험예 5-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 5-6>
상기 실험예 5-1에서 화합물 1-69 대신 상기 화합물 2-70을 사용한 것을 제외하고는 실험예 5-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<비교예 5-1>
상기 실험예 5-1에서 화합물 1-69 대신 하기 화합물 BD 1을 사용한 것을 제외하고는 실험예 5-1과 동일한 방법으로 유기 발광 소자를 제작하였다.
[BD 1]
Figure pat00163
<비교예 5-2>
상기 실험예 5-1에서 화합물 1-69 대신 BD 2를 사용한 것을 제외하고는 실험예 5-1과 동일한 방법으로 유기 발광 소자를 제작하였다.

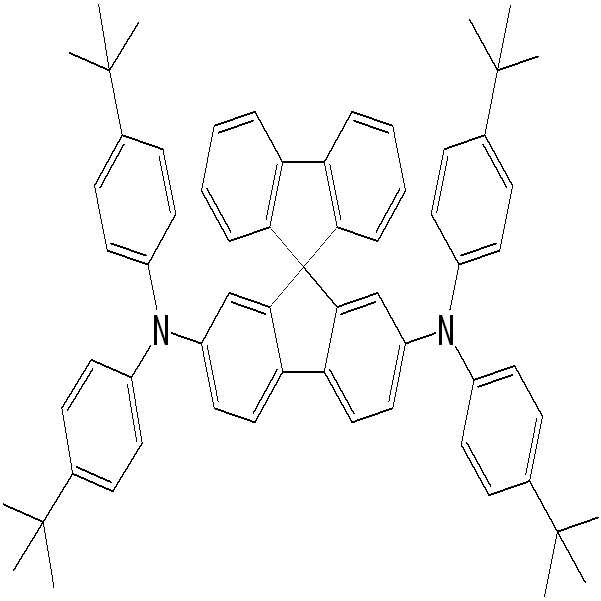

[BD 2]
Figure pat00164
<비교예 5-3>
상기 실험예 5-1에서 화합물 1-69 대신 BD 3를 사용한 것을 제외하고는 실험예 5-1과 동일한 방법으로 유기 발광 소자를 제작하였다.

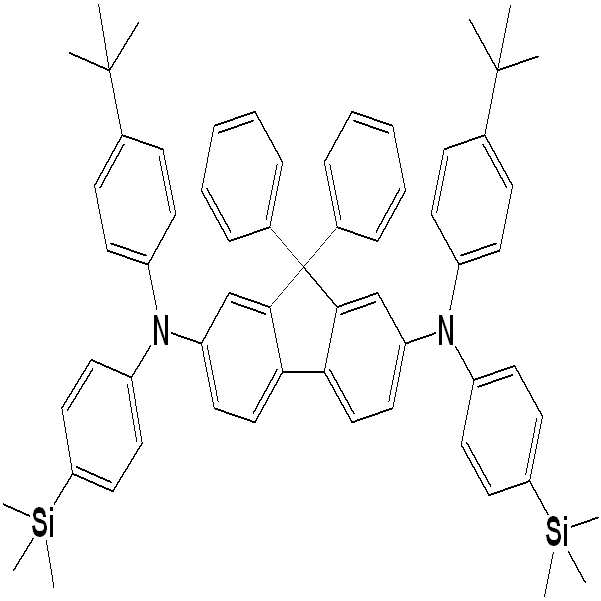

[BD 3]
Figure pat00165
실험예 5-1 내지 5-6 및 비교예 5-1 내지 5-3에 의해 제작된 유기 발광 소자에 전류를 인가하였을 때 전압, 효율, 색좌표 및 수명을 측정하고 그 결과를 하기 표 5에 나타내었다. T90은 휘도가 초기휘도(5000nit)에서 90%로 감소되는데 소요되는 시간을 의미한다.
화합물
(발광층도펀트)		 전압
(V@10mA/cm2)		 효율
(cd/A@10mA/cm2)		 색좌표
(x,y)
T90(hr)
실험예 5-1 화합물 1-69 4.36 6.72 (0.141, 0.044) 86
실험예 5-2 화합물 1-70 4.53 6.51 (0.142, 0.045) 75
실험예 5-3 화합물 1-71 4.45 6.48 (0.141, 0.046) 79
실험예 5-4 화합물 1-72 4.40 6.50 (0.141, 0.047) 81
실험예 5-5 화합물 2-69 4.39 6.58 (0.141, 0.047) 95
실험예 5-6 화합물 2-70 4.29 6.45 (0.141, 0.047) 102
비교예 5-1 BD 1 4.95 5.61 (0.144, 0.046) 51
비교예 5-2 BD 2 4.77 5.87 (0.145, 0.041) 56
비교예 5-3 BD 3 4.70 5.98 (0.144, 0.040) 54
상기 표 5에서 보는 바와 같이 본 명세서의 일 실시상태에 따른 화합물 및 이를 이용한 유기 발광 소자 실험예 5-1 내지 5-6은 발광층의 도펀트로 실릴기, 불소기, 헤테로아릴기, 아릴기 등으로 치환된 아민기를 치환기로 포함하는 화합물로 다양한 색 좌표를 나타내고, 유기 발광 소자에서 저전압 및 고효율의 특성을 보이며 유기 발광 소자에 적용 가능함을 확인할 수 있었다. 특히 트리페닐렌을 포함하는 코어를 가지는 화합물 2-69 및 화합물 2-70은 수명이 크게 증가하는 것을 알 수 있다.
이상을 통해 본 발명의 바람직한 실시예(전자차단층, 정공수송층, 녹색발광층, 적색발광층, 청색발광층)에 대하여 설명하였지만, 본 발명은 이에 한정되는 것이 아니고 특허청구범위와 발명의 상세한 설명의 범위 안에서 여러 가지로 변형하여 실시하는 것이 가능하고 이 또한 발명의 범주에 속한다.
10, 11: 유기 발광 소자
20: 기판
30: 제1 전극
40: 발광층
50: 제2 전극
60: 정공주입층
70: 정공수송층
80: 전자수송층
90: 전자주입층

Claims (18)

  1. 하기 화학식 1로 표시되는 화합물:

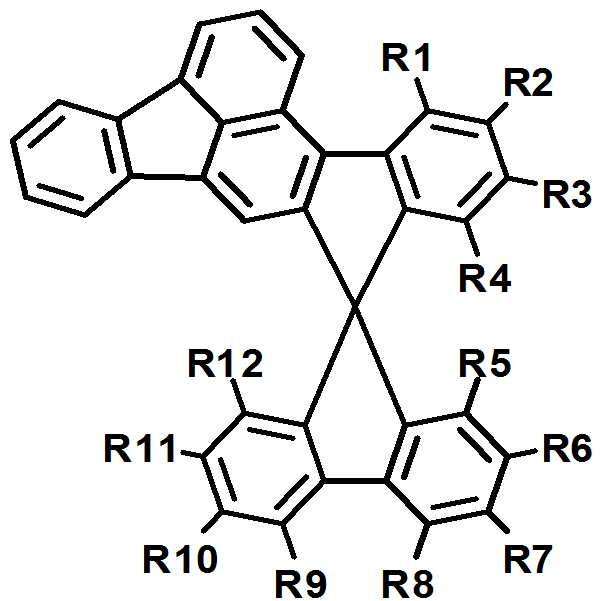

    [화학식 1]
    Figure pat00166

    상기 화학식 1에 있어서,
    A는 치환 또는 비치환된 4환의 방향족고리이고,
    R1 내지 R12는 서로 같거나 상이하고, 각각 독립적으로 수소; 중수소; 니트릴기; 니트로기; 히드록시기; 카르보닐기; 에스테르기; 이미드기; 아미드기; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 시클로알킬기; 치환 또는 비치환된 알콕시기; 치환 또는 비치환된 아릴옥시기; 치환 또는 비치환된 알킬티옥시기; 치환 또는 비치환된 아릴티옥시기; 치환 또는 비치환된 알킬술폭시기; 치환 또는 비치환된 아릴술폭시기; 치환 또는 비치환된 알케닐기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 붕소기; 치환 또는 비치환된 아민기; 치환 또는 비치환된 아릴포스핀기; 치환 또는 비치환된 포스핀옥사이드기; 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로아릴기이거나, 서로 인접한 기는 서로 결합하여 치환 또는 비치환된 고리를 형성할 수 있으며,
    상기 R1 내지 R12 중 적어도 하나는 수소 이외의 치환기를 가진다.
  2. 청구항 1에 있어서, 상기 A는 치환 또는 비치환된 플루오란텐고리; 또는 치환 또는 비치환된 트리페닐렌고리인 것인 화합물.
  3. 청구항 1에 있어서, 상기 A는 하기 화학식 A-1 또는 A-2로 표시되는 것인 화합물:
    [화학식 A-1]
    Figure pat00167

    [화학식 A-2]
    Figure pat00168

    상기 화학식 A-1 및 A-2에 있어서,
    A1 내지 A22 중 A1과 A2; A2와 A3; A4와 A5; A5와 A6; A7과 A8; A8과 A9; A9와 A10; A11과 A12; A12와 A13; A13과 A14; A15와 A16; A16과 A17; A17과 A18; A19와 A20; A20과 A21; 또는 A21과 A22는 상기 화학식 1과 직접연결되는 부위이며, 나머지는 서로 같거나 상이하고, 각각 독립적으로 수소; 중수소; 니트릴기; 니트로기; 히드록시기; 카르보닐기; 에스테르기; 이미드기; 아미드기; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 시클로알킬기; 치환 또는 비치환된 알콕시기; 치환 또는 비치환된 아릴옥시기; 치환 또는 비치환된 알킬티옥시기; 치환 또는 비치환된 아릴티옥시기; 치환 또는 비치환된 알킬술폭시기; 치환 또는 비치환된 아릴술폭시기; 치환 또는 비치환된 알케닐기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 붕소기; 치환 또는 비치환된 아민기; 치환 또는 비치환된 아릴포스핀기; 치환 또는 비치환된 포스핀옥사이드기; 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로아릴기이다.
  4. 청구항 1에 있어서, 상기 화학식 1은 하기 화학식 1-1 또는 1-2로 표시되는 것인 화합물:
    [화학식 1-1]
    Figure pat00169

    [화학식 1-2]
    Figure pat00170

    상기 화학식 1-1 및 1-2에 있어서,
    R1 내지 R12의 정의는 상기 화학식 1과 동일하고,
    A1, A4 내지 A11 및 A14 내지 A22는 서로 같거나 상이하고, 각각 독립적으로 수소; 중수소; 니트릴기; 니트로기; 히드록시기; 카르보닐기; 에스테르기; 이미드기; 아미드기; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 시클로알킬기; 치환 또는 비치환된 알콕시기; 치환 또는 비치환된 아릴옥시기; 치환 또는 비치환된 알킬티옥시기; 치환 또는 비치환된 아릴티옥시기; 치환 또는 비치환된 알킬술폭시기; 치환 또는 비치환된 아릴술폭시기; 치환 또는 비치환된 알케닐기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 붕소기; 치환 또는 비치환된 아민기; 치환 또는 비치환된 아릴포스핀기; 치환 또는 비치환된 포스핀옥사이드기; 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로아릴기이다.
  5. 청구항 1에 있어서, 상기 화학식 1은 화학식 1-3 또는 1-4로 표시되는 것인 화합물:
    [화학식 1-3]
    Figure pat00171

    [화학식 1-4]
    Figure pat00172

    상기 화학식 1-3 및 1-4에 있어서,
    R1 내지 R12의 정의는 상기 화학식 1과 동일하다.
  6. 청구항 1에 있어서, 상기 R1 내지 R12는 서로 같거나 상이하고, 각각 독립적으로 수소; 치환 또는 비치환된 페닐기; 치환 또는 비치환된 바이페닐기; 치환 또는 비치환된 페난트레닐기; 치환 또는 비치환된 나프틸기; 치환 또는 비치환된 터페닐기; 치환 또는 비치환된 플루오레닐기; 치환 또는 비치환된 안트라세닐기; 치환 또는 비치환된 크라이세닐기; 치환 또는 비치환된 쿼터페닐기; 치환 또는 비치환된 스피로비플루오레닐기; 치환 또는 비치환된 파이레닐기; 치환 또는 비치환된 트리페닐레닐기; 치환 또는 비치환된 페릴레닐기; 치환 또는 비치환된 트리아지닐기; 치환 또는 비치환된 피리미딜기; 치환 또는 비치환된 피리딜기; 치환 또는 비치환된 퀴놀리닐기; 치환 또는 비치환된 퀴나졸리닐기; 치환 또는 비치환된 벤조퀴놀리닐기; 치환 또는 비치환된 페난쓰롤리닐기; 치환 또는 비치환된 퀴녹살리닐기; 치환 또는 비치환된 디벤조퓨라닐기; 치환 또는 비치환된 디벤조티오펜기; 치환 또는 비치환된 벤조나프토퓨라닐; 치환 또는 비치환된 벤조나프토티오펜기; 치환 또는 비치환된 디메틸포스핀옥사이드기; 치환 또는 비치환된 디페닐포스핀옥사이드; 치환 또는 비치환된 디나프틸포스핀옥사이드; 치환 또는 비치환된 벤즈옥사졸릴기; 치환 또는 비치환된 벤조티아졸릴기; 치환 또는 비치환된 벤즈이미다졸릴기; 치환 또는 비치환된 트리페닐실릴기; 치환 또는 비치환된 페노티아지닐기; 치환 또는 비치환된 페녹사지닐기; 치환 또는 비치환된 티오펜기; 치환 또는 비치환된 디페닐아민기; 치환 또는 비치환된 N-페닐나프틸아민기; 치환 또는 비치환된 N-페닐바이페닐아민기; 치환 또는 비치환된 N-페닐페난트레닐아민기; 치환 또는 비치환된 N-바이페닐나프틸아민기; 치환 또는 비치환된 디바이페닐아민기; 치환 또는 비치환된 N-바이페닐페난트레닐아민기; 치환 또는 비치환된 디나프틸아민기; 치환 또는 비치환된 N-쿼터페닐플루오레닐아민기; 치환 또는 비치환된 N-터페닐플루오레닐아민기; 치환 또는 비치환된 N-바이페닐터페닐아민기; 치환 또는 비치환된 N-바이페닐플루오레닐아민기; 치환 또는 비치환된 N-페닐플루오레닐아민기; 치환 또는 비치환된 N-나프틸플루오레닐아민기; 치환 또는 비치환된 N-페난트레닐플루오레닐아민기; 치환 또는 비치환된 디플루오레닐아민기; 치환 또는 비치환된 N-페닐터페닐아민기; 치환 또는 비치환된 N-페닐카바졸릴아민기; 치환 또는 비치환된 N-바이페닐카바졸릴아민기; 치환 또는 비치환된 N-페닐벤조카바졸릴아민기; 치환 또는 비치환된 N-바이페닐벤조카바졸릴아민기; 치환 또는 비치환된 N-페닐디벤조퓨라닐아민기; 치환 또는 비치환된 N-페닐디벤조티오펜아민기; 치환 또는 비치환된 N-플루오레닐카바졸릴아민기; 치환 또는 비치환된 벤조카바졸릴기; 치환 또는 비치환된 디벤조카바졸릴기; 치환 또는 비치환된 카바졸릴기; 치환 또는 비치환된
    Figure pat00173
    ; 치환 또는 비치환된
    Figure pat00174
    ; 및 하기 화학식 a로 표시되는 구조로 이루어진 군으로부터 선택되며,
    상기 R1 내지 R12 중 적어도 하나는 수소 이외의 치환기를 가지고,
    ----는 상기 화학식 1에 결합되는 부위이며,
    [화학식 a]
    Figure pat00175

    상기 화학식 a에 있어서,
    X1 내지 X12 중 어느 하나는 상기 화학식 1에 결합되는 부위이며, 나머지는 서로 같거나 상이하고, 각각 독립적으로 수소; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로아릴기이거나, 인접한 기는 서로 연결되어 치환 또는 비치환된 고리를 형성하는 것인 화합물.

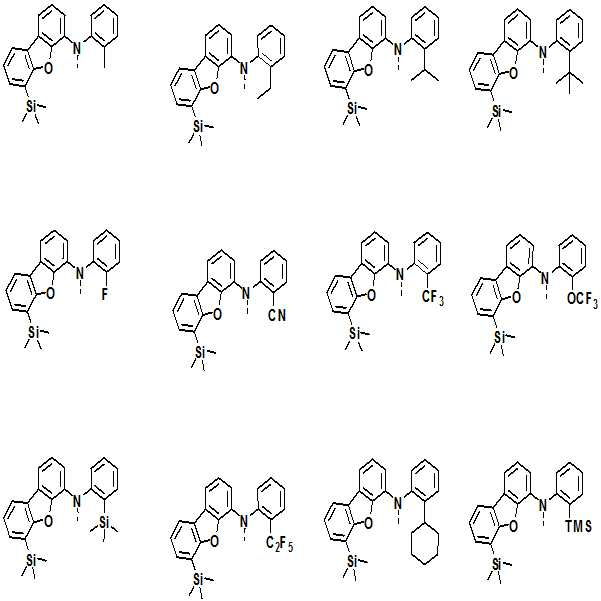

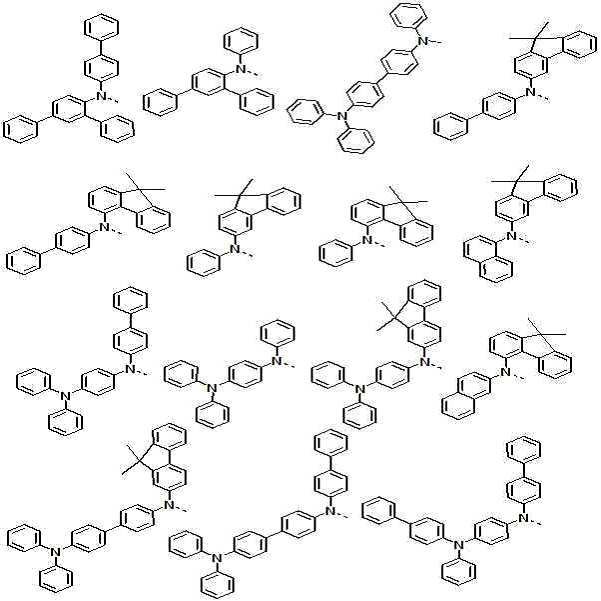

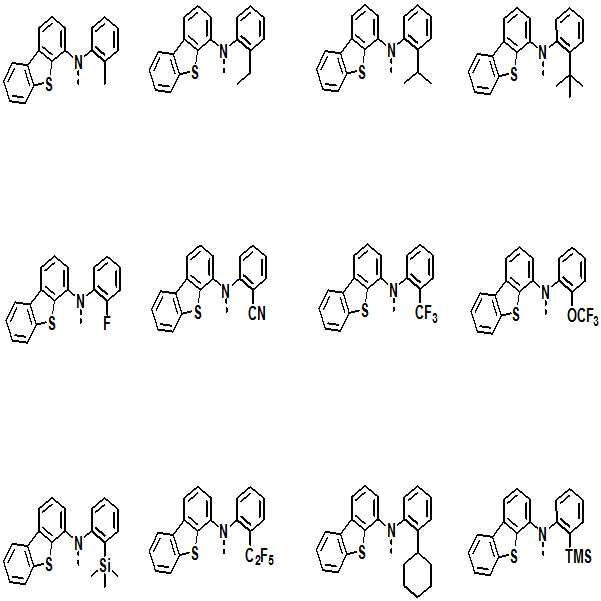

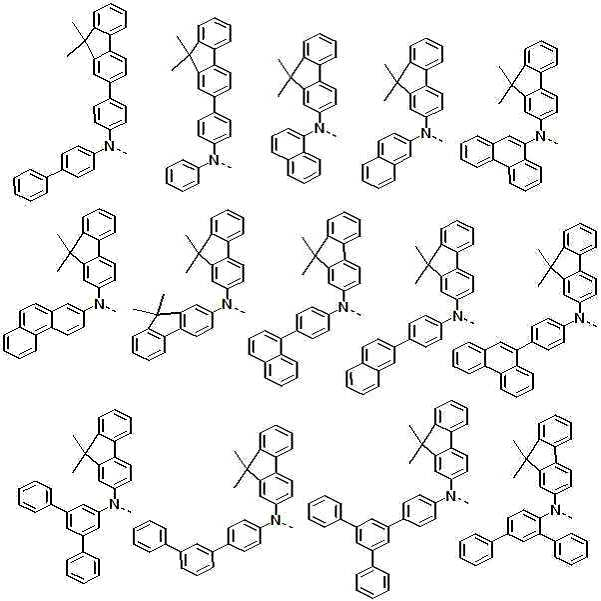

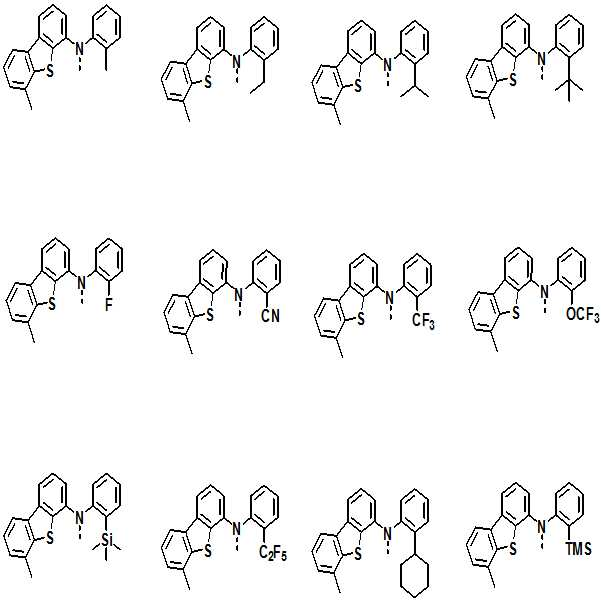

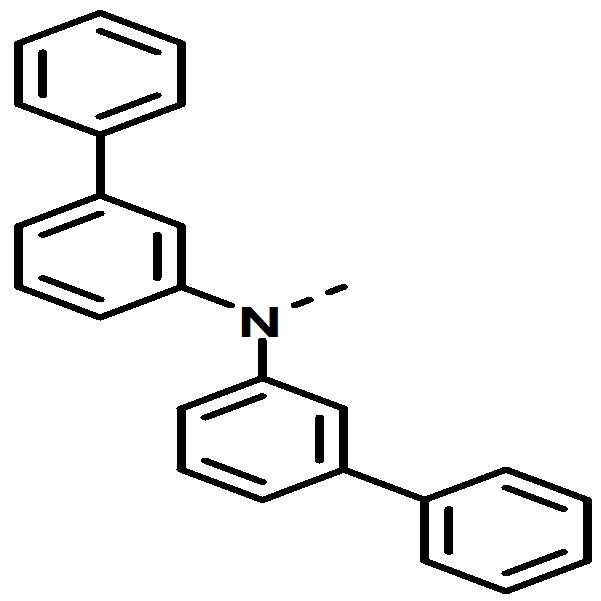

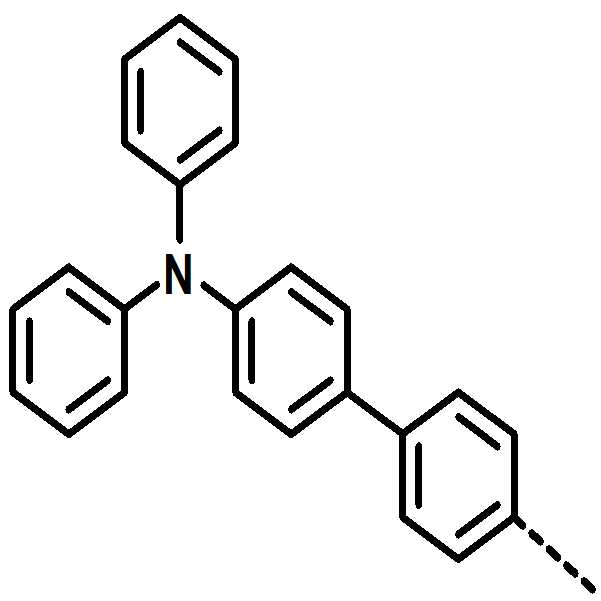

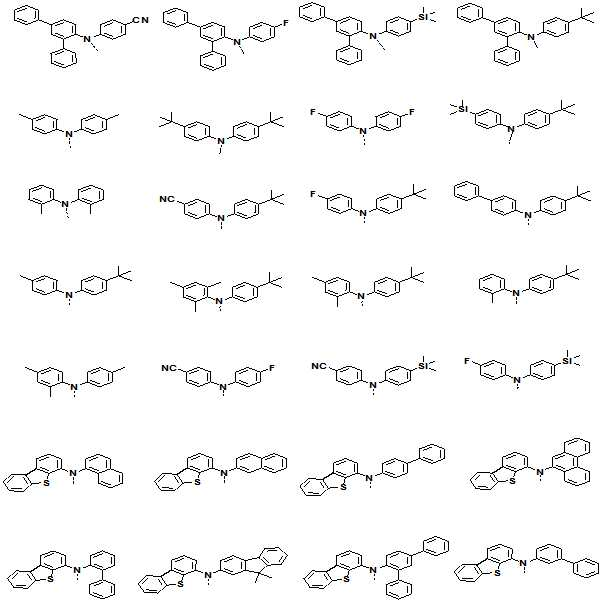

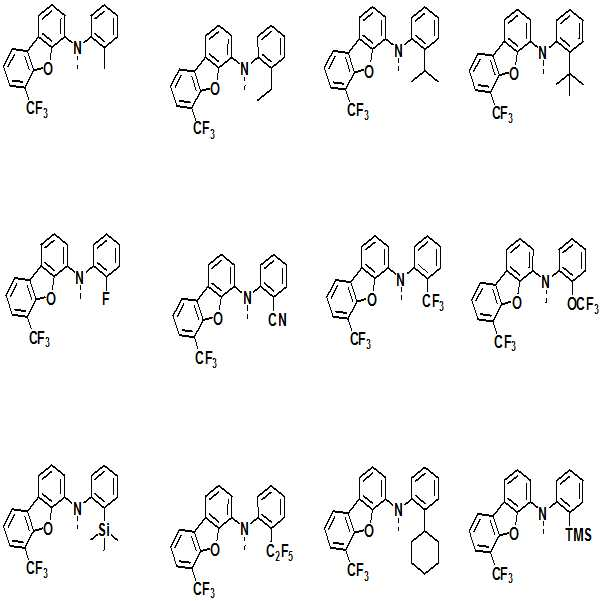

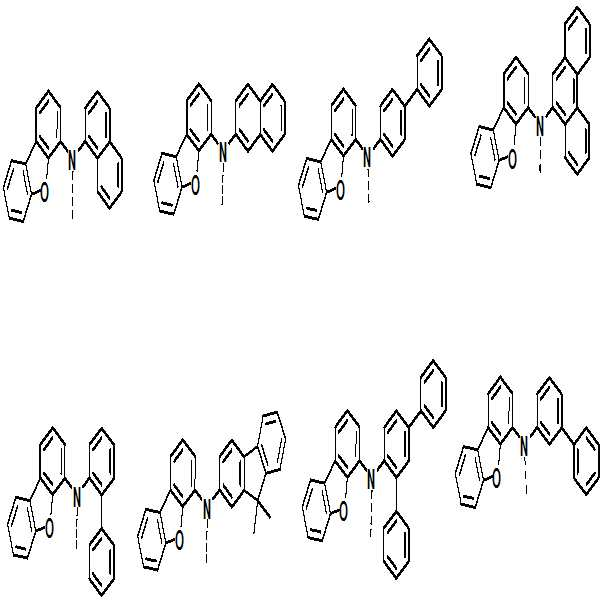

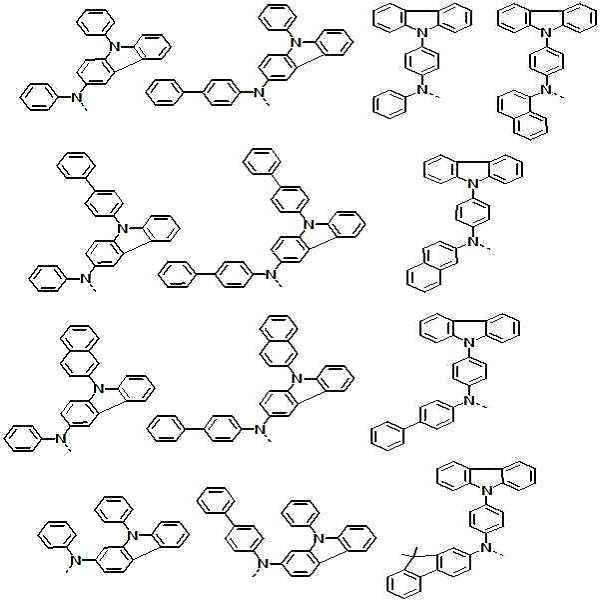

  7. 청구항 1에 있어서, 상기 R1 내지 R12는 서로 같거나 상이하고, 각각 독립적으로 수소; 또는 하기 구조식 [R-1] 내지 [R-5] 중 어느 하나로 표시되고, 상기 R1 내지 R12 중 적어도 하나는 수소 이외의 치환기를 가지는 것인 화합물:
    [R-1]
    Figure pat00176

    Figure pat00177

    Figure pat00178

    Figure pat00179

    Figure pat00180

    Figure pat00181

    Figure pat00182

    Figure pat00183

    Figure pat00184

    Figure pat00185

    Figure pat00186

    Figure pat00187
    Figure pat00188

    Figure pat00189

    Figure pat00190

    Figure pat00191

    Figure pat00192

    Figure pat00193

    Figure pat00194

    Figure pat00195

    Figure pat00196

    Figure pat00197

    Figure pat00198

    Figure pat00199

    Figure pat00200

    Figure pat00201

    Figure pat00202

    Figure pat00203

    Figure pat00204

    Figure pat00205

    Figure pat00206

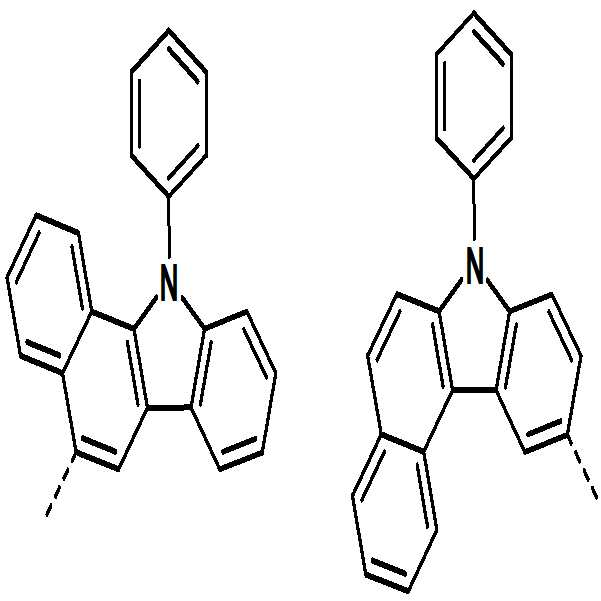

    [R-2]
    Figure pat00207

    Figure pat00208

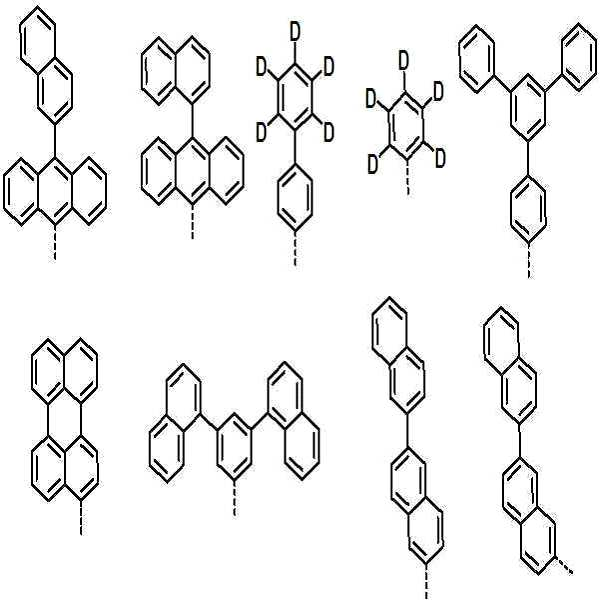

    [R-3]
    Figure pat00209

    Figure pat00210

    Figure pat00211

    Figure pat00212

    Figure pat00213

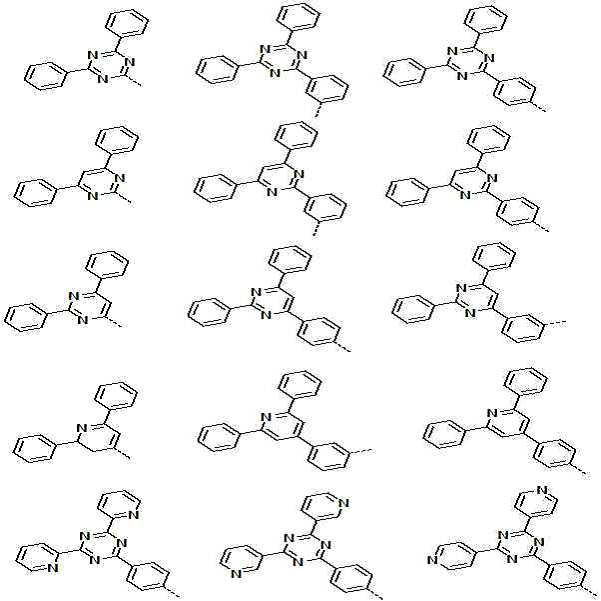

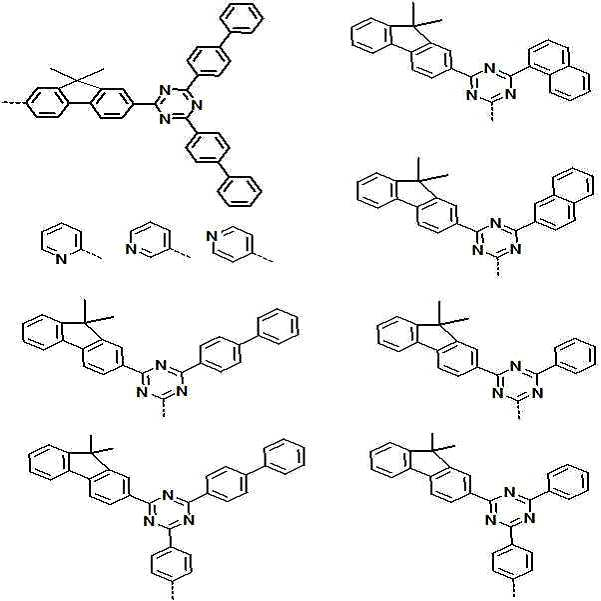

    [R-4]
    Figure pat00214

    Figure pat00215

    Figure pat00216

    Figure pat00217

    Figure pat00218

    Figure pat00219

    Figure pat00220

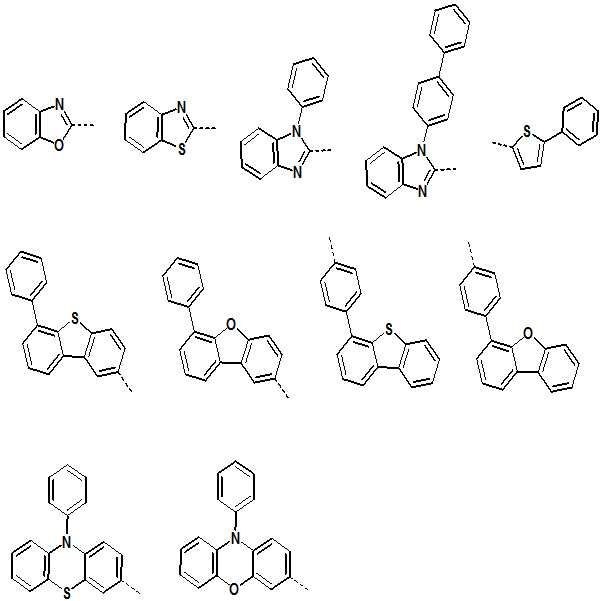

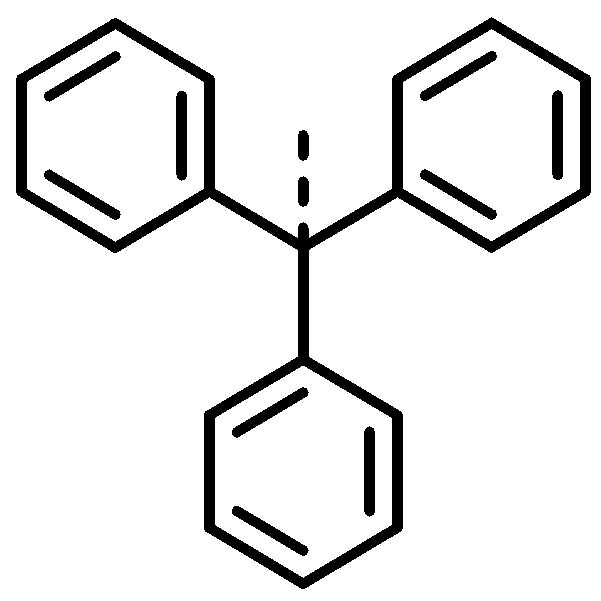

    [R-5]
    Figure pat00221

    Figure pat00222

    Figure pat00223

    Figure pat00224

    상기 구조식에서 ---는 상기 화학식 1에 결합되는 부위를 의미한다.

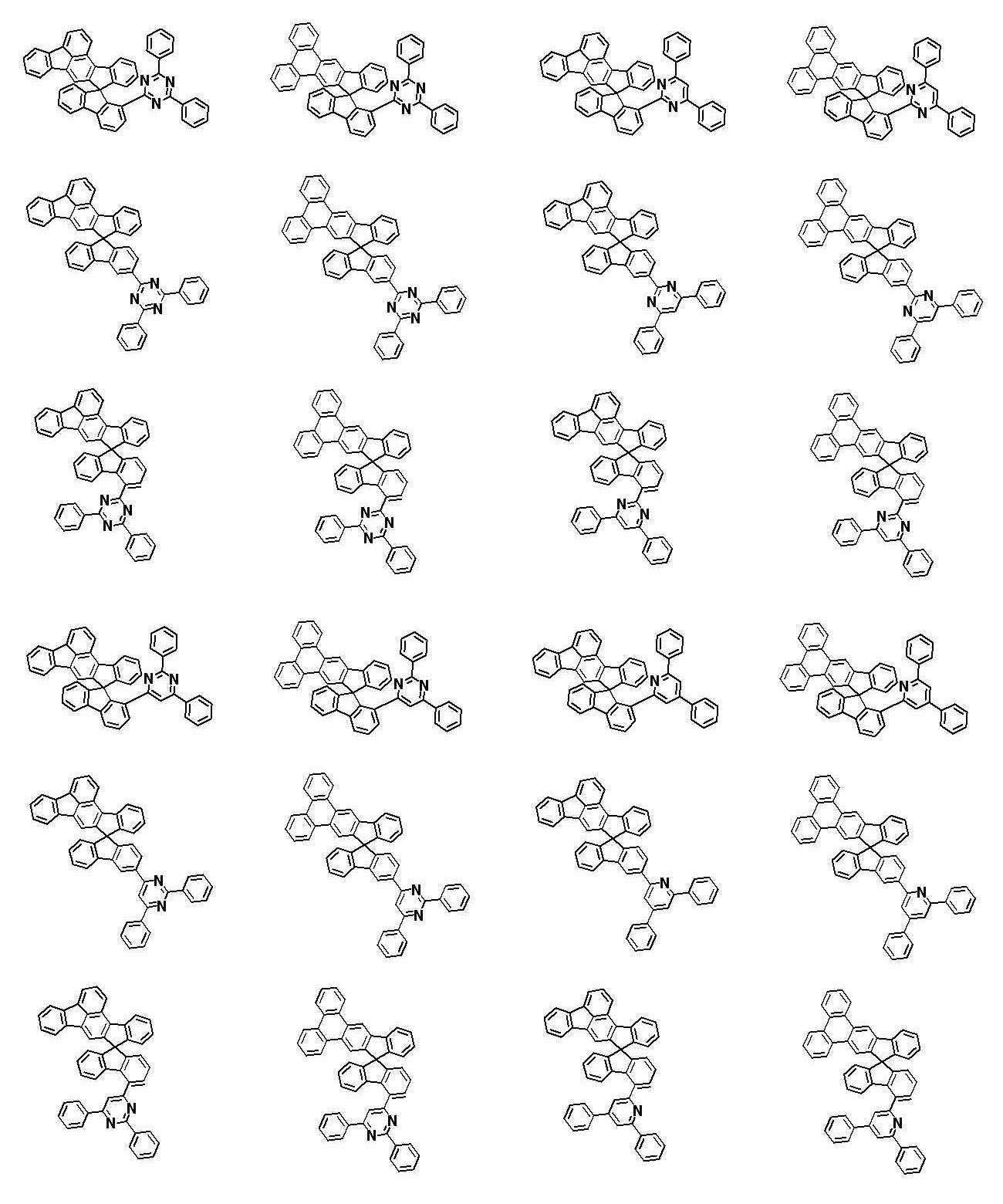

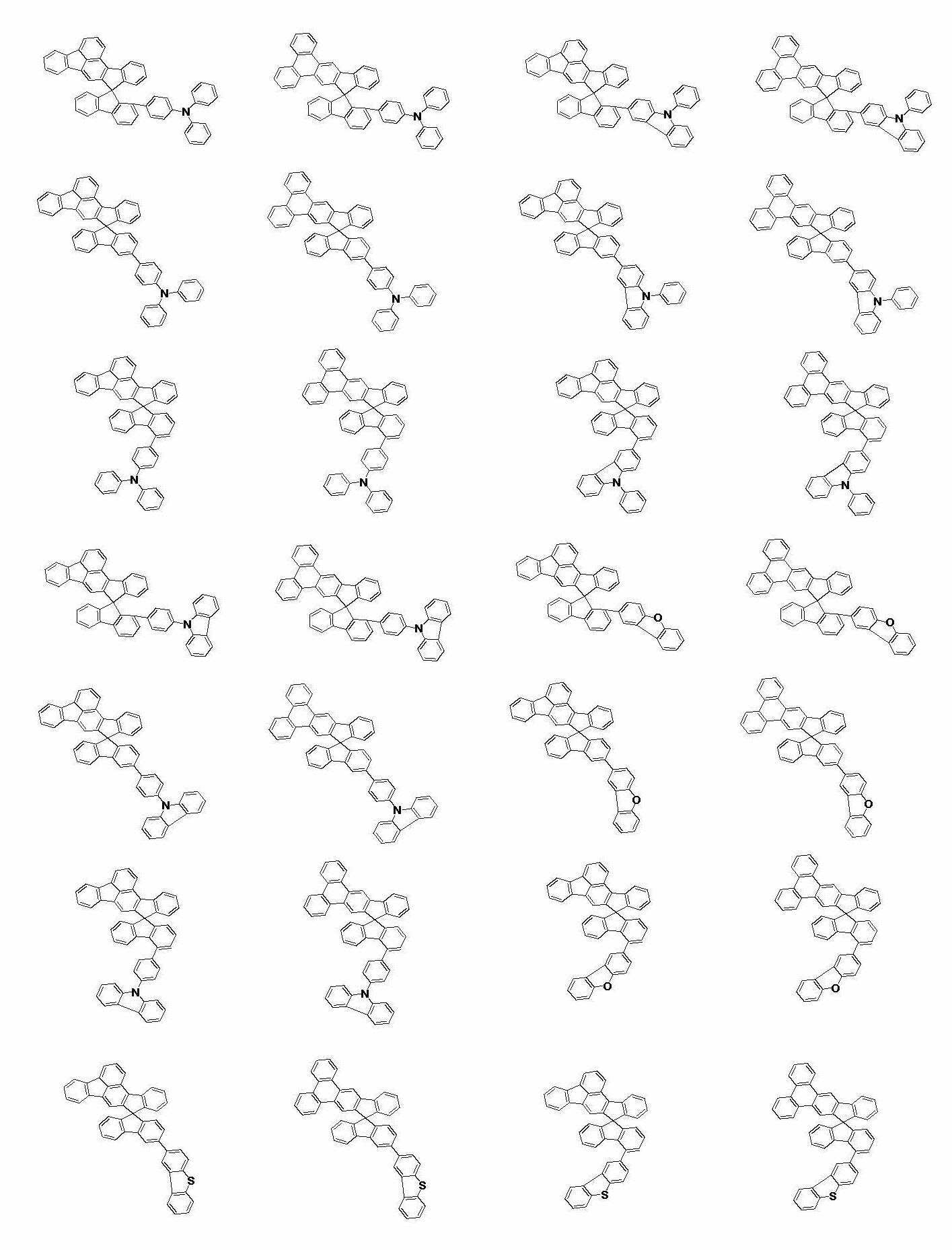

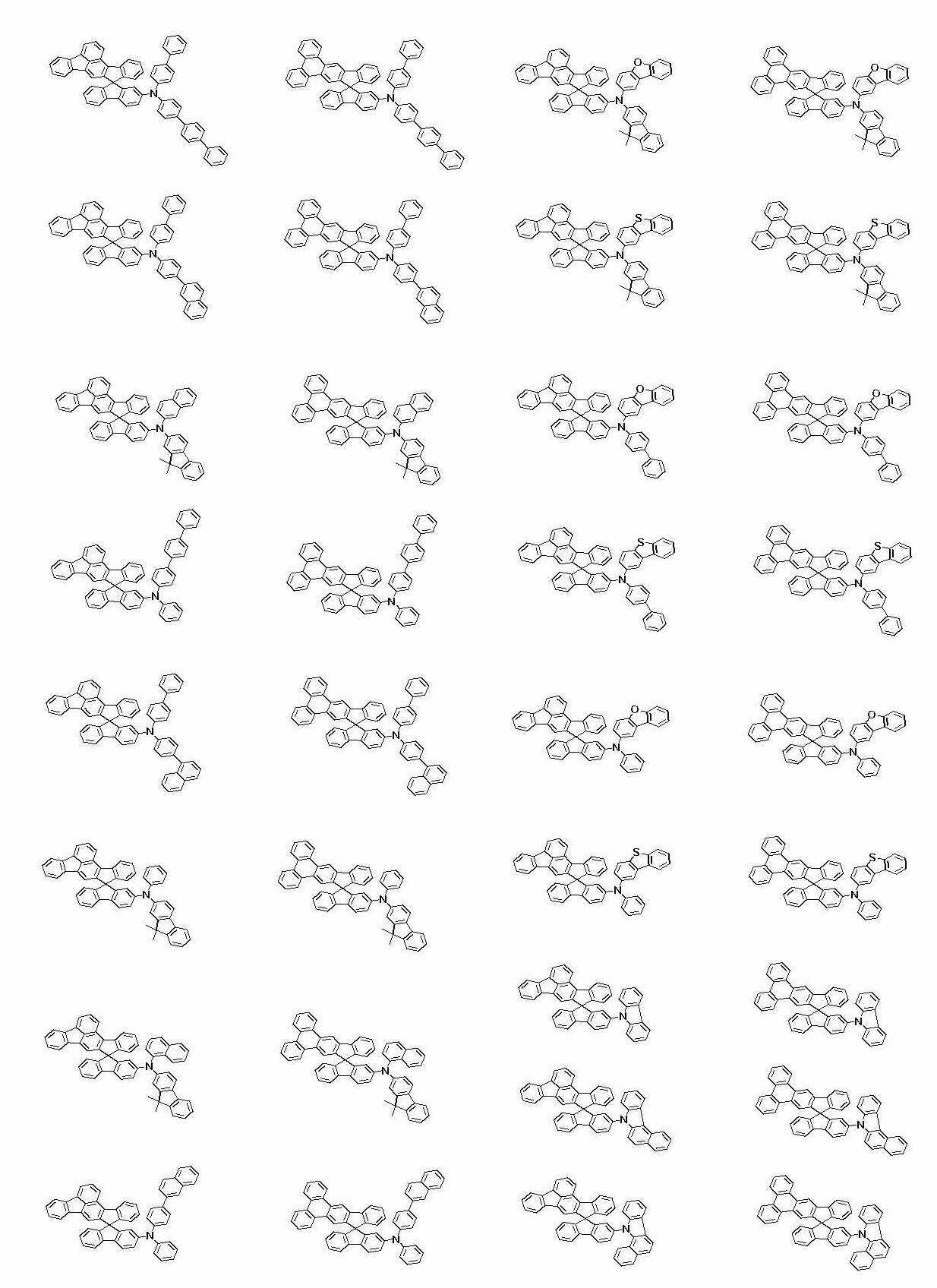

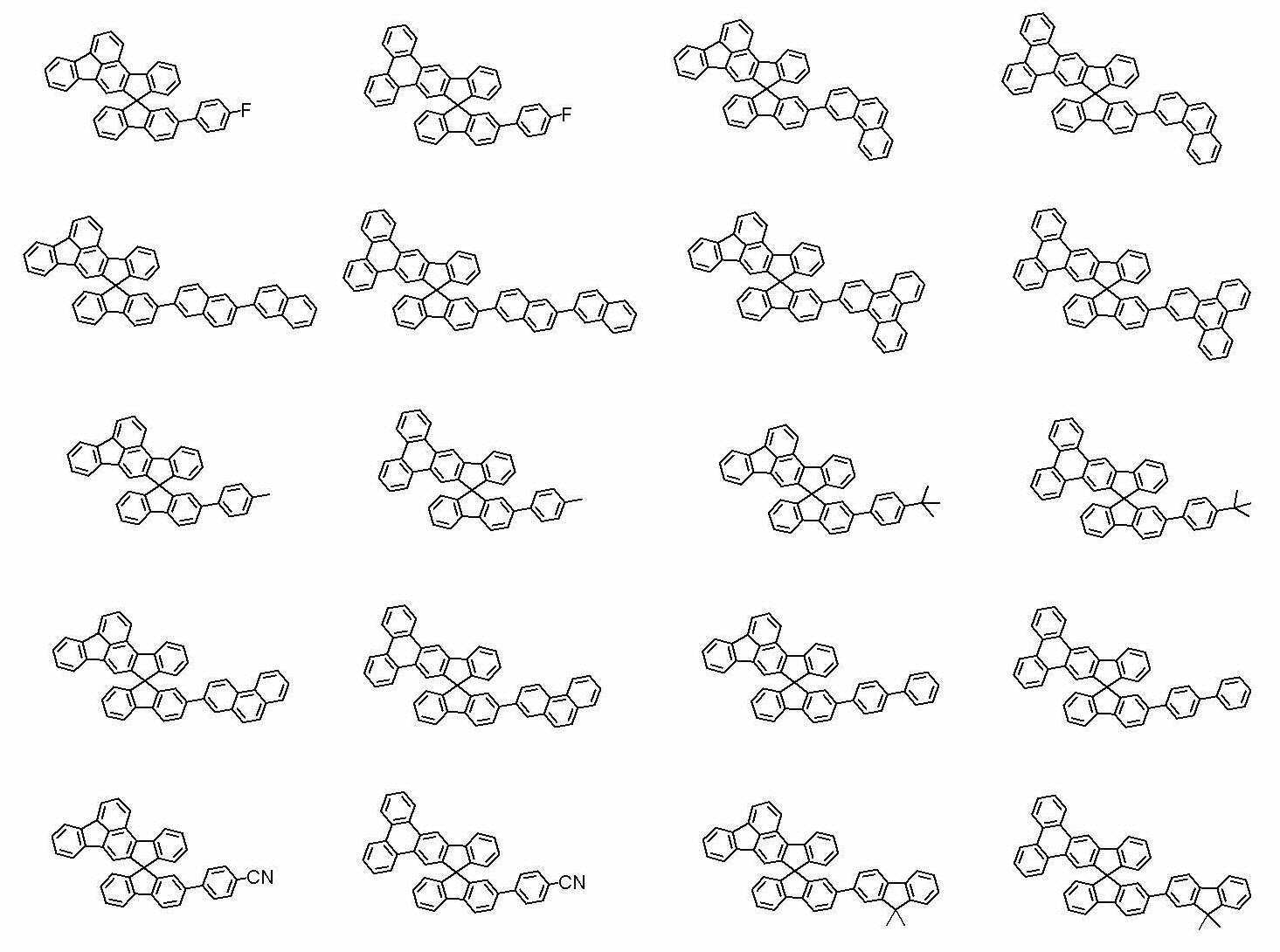

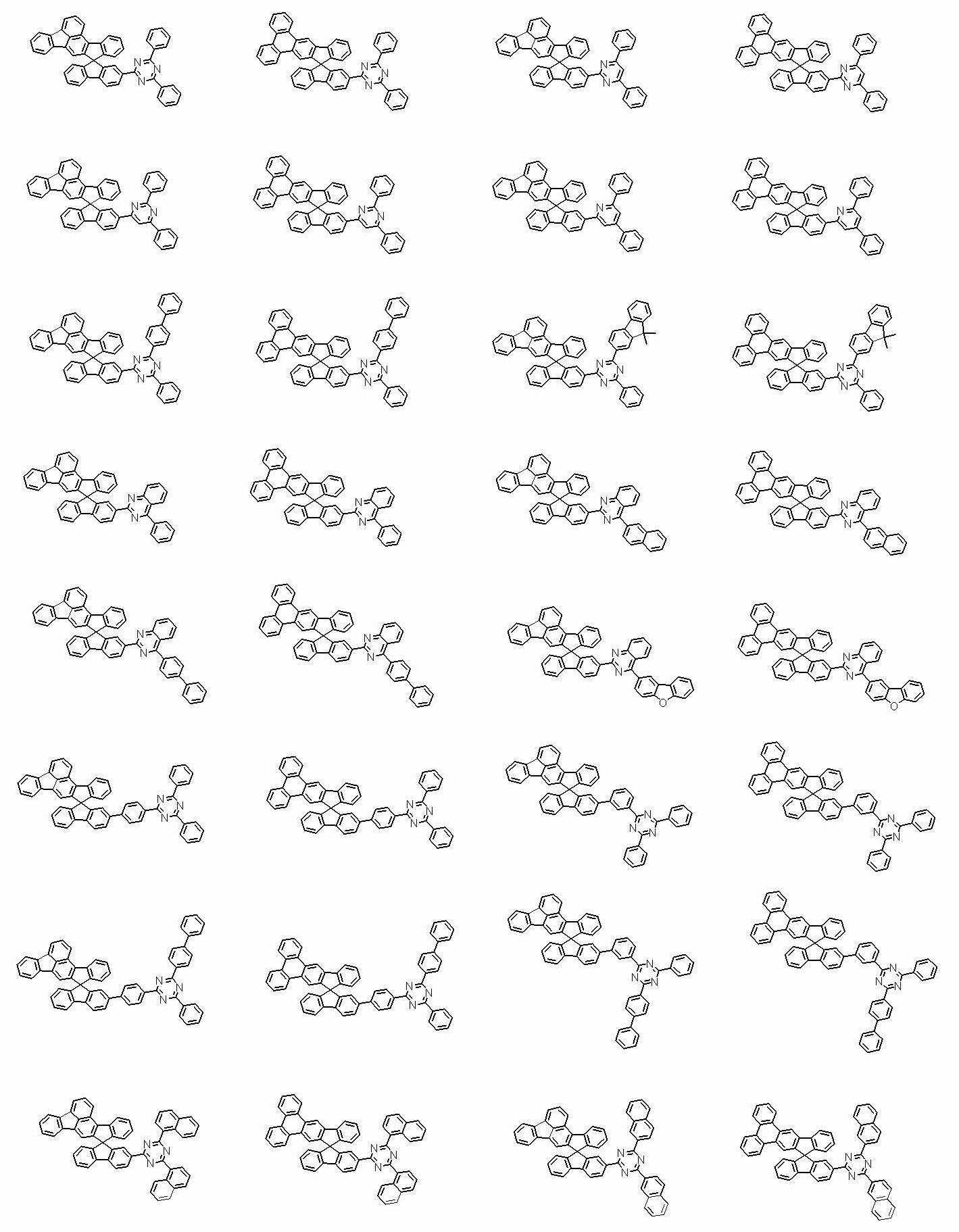

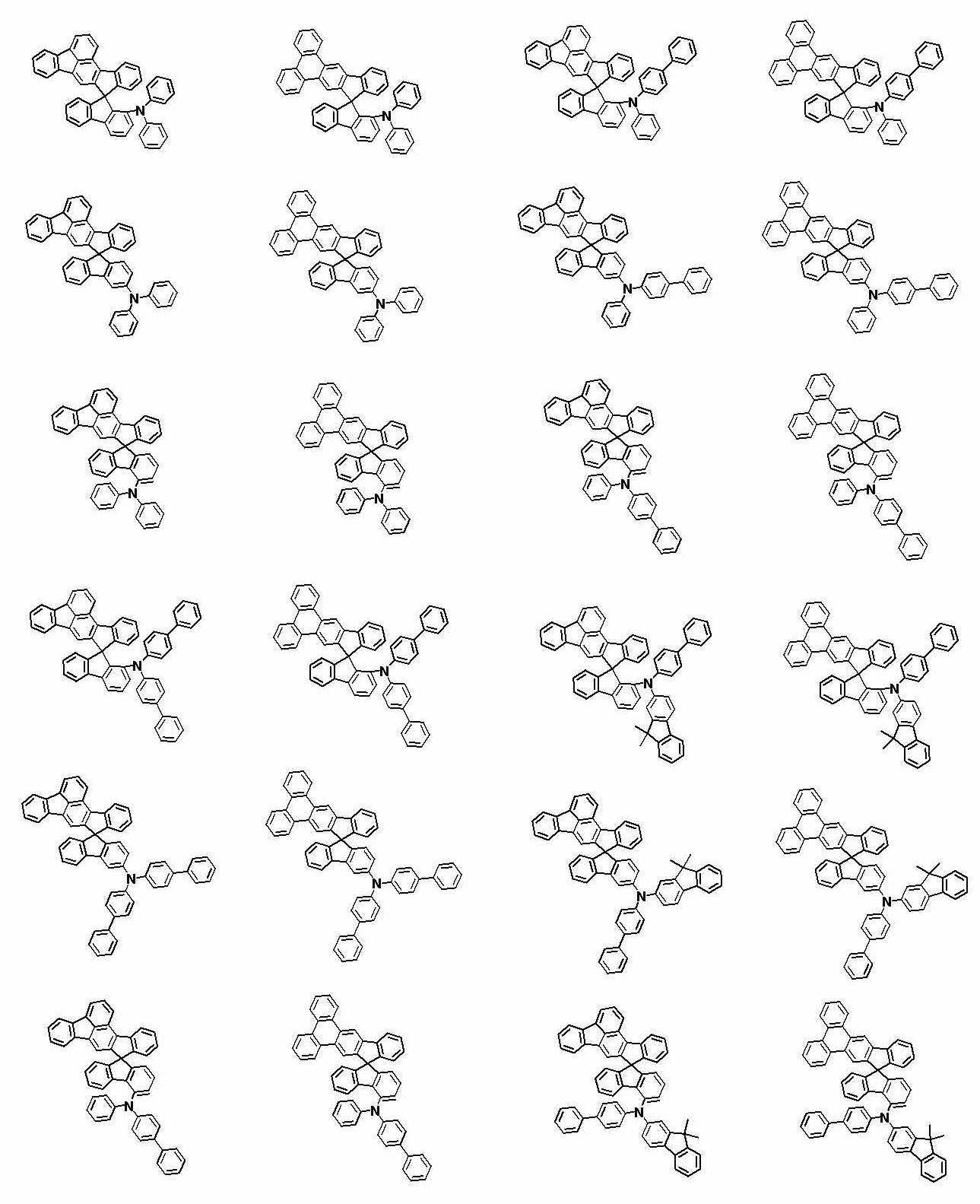

  8. 청구항 1에 있어서, 상기 화학식 1은 하기 화합물 중 어느 하나로 표시되는 것인 화합물:
    Figure pat00225

    Figure pat00226

    Figure pat00227

    Figure pat00228

    Figure pat00229

    Figure pat00230

    Figure pat00231

    Figure pat00232

    Figure pat00233

    Figure pat00234

    Figure pat00235

    Figure pat00236

    Figure pat00237

    Figure pat00238

    Figure pat00239

    Figure pat00240

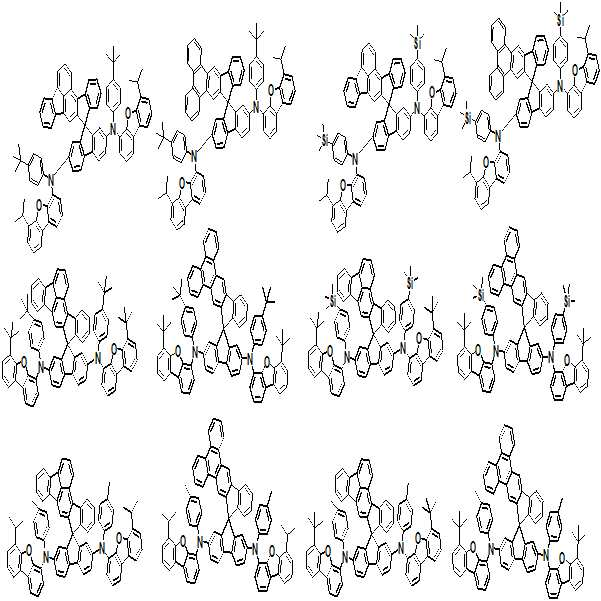

    Figure pat00241
  9. 제1 전극; 상기 제1 전극에 대향하여 구비된 제2 전극; 및 상기 제1 전극과 제2 전극 사이에 구비된 1층 이상의 유기물층을 포함하는 유기 발광 소자로서, 상기 유기물층 중 1 층 이상은 청구항 1 내지 8 중 어느 한 항의 화합물을 포함하는 것인 유기 발광 소자.
  10. 청구항 9에 있어서, 상기 유기물층은 정공주입층 또는 정공수송층을 포함하고, 상기 정공주입층 또는 정공수송층은 상기 화합물을 포함하는 것인 유기 발광 소자.
  11. 청구항 9에 있어서, 상기 유기물층은 전자차단층을 포함하고, 상기 전자차단층은 상기 화합물을 포함하는 것인 유기 발광 소자.
  12. 청구항 9에 있어서, 상기 유기물층은 발광층을 포함하고, 상기 발광층은 상기 화합물을 포함하는 것인 유기 발광 소자.
  13. 청구항 9에 있어서, 상기 유기물층은 전자수송층, 전자주입층 또는 전자수송 및 전자주입을 동시에 하는 층을 포함하고, 상기 전자수송층, 전자주입층 또는 전자수송 및 전자주입을 동시에 하는 층은 상기 화합물을 포함하는 것인 유기 발광 소자.
  14. 청구항 9에 있어서, 상기 유기물층은 발광층을 포함하고, 상기 발광층은 하기 화학식 1-A로 표시되는 화합물을 포함하는 것인 유기 발광 소자:
    [화학식 1-A]
    Figure pat00242

    상기 화학식 1-A에 있어서,
    n1은 1 이상의 정수이고,
    Ar7은 치환 또는 비치환된 1가 이상의 벤조플루오렌기; 치환 또는 비치환된 1가 이상의 플루오란텐기; 치환 또는 비치환된 1가 이상의 파이렌기; 또는 치환 또는 비치환된 1가 이상의 크라이센기이고,
    L4은 직접결합; 치환 또는 비치환된 아릴렌기; 또는 치환 또는 비치환된 헤테로아릴렌기이며,
    Ar8 및 Ar9는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 아릴기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 게르마늄기; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 아릴알킬기; 또는 치환 또는 비치환된 헤테로아릴기이거나, 서로 결합하여 치환 또는 비치환된 고리를 형성할 수 있으며,
    n1이 2 이상인 경우, 2 이상의 괄호 안의 구조는 서로 같거나 상이하다.
  15. 청구항 14에 있어서, 상기 L4은 직접결합이고, Ar7는 2 가의 파이렌기이며, Ar8 및 Ar9는 서로 같거나 상이하고 각각 독립적으로 알킬기로 치환된 게르마늄기로 치환 또는 비치환된 아릴기이고, n1은 2인 것인 유기 발광 소자.
  16. 청구항 9에 있어서, 상기 유기물층은 발광층을 포함하고, 상기 발광층은 하기 화학식 2-A로 표시되는 화합물을 포함하는 것인 유기 발광 소자:
    [화학식 2-A]
    Figure pat00243

    상기 화학식 2-A에 있어서,
    G11은 1-나프틸기, 2-나프틸기, 1-안트릴기, 2-안트릴기, 1-페난트릴기, 2-페난트릴기, 3-페난트릴기, 4-페난트릴기, 9-페난트릴기, 1-나프타센일기, 2-나프타센일기, 9-나프타센일기, 1-피렌일기, 2-피렌일기, 4-피렌일기, 3-메틸-2-나프틸기, 4-메틸-1-나프틸기, 또는 하기 화학식
    Figure pat00244
    이고,
    G12는 페닐기, 1-나프틸기, 2-나프틸기, 1-안트릴기, 2-안트릴기, 9-안트릴기, 1-페난트릴기, 2-페난트릴기, 3-페난트릴기, 4-페난트릴기, 9-페난트릴기, 1-나프타센일기, 2-나프타센일기, 9-나프타센일기, 1-피렌일기, 2-피렌일기, 4-피렌일기, 2-바이페닐릴기, 3-바이페닐릴기, 4-바이페닐릴기, p-터페닐-4-일기, p-터페닐-3-일기, p-터페닐-2-일기, m-터페닐-4-일기, m-터페닐-3-일기, m-터페닐-2-일기, o-톨릴기, m-톨릴기, p-톨릴기, p-t-뷰틸페닐기, p-(2-페닐프로필)페닐기, 3-메틸-2-나프틸기, 4-메틸-1-나프틸기, 4-메틸-1-안트릴기, 4'-메틸바이페닐릴기, 4"-t-뷰틸-p-터페닐-4-일기, 또는 3-플루오란텐일기이며,
    G13 및 G14는 서로 같거나 상이하고, 각각 독립적으로 수소; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 알콕시기; 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로아릴기이고,
    g12는 1 내지 5의 정수이며,
    g13 및 g14는 각각 1 내지 4의 정수이고,
    상기 g12 내지 g14가 각각 2 이상인 경우, 2 이상의 괄호 내의 구조는 서로 같거나 상이하다.
  17. 청구항 16에 있어서, 상기 G11은 1-나프틸기이고, G12는 2-나프틸기인 것인 유기 발광 소자.
  18. 청구항 14에 있어서, 상기 발광층은 하기 화학식 2-A로 표시되는 화합물을 포함하는 것인 유기 발광 소자:
    [화학식 2-A]
    Figure pat00245

    상기 화학식 2-A에 있어서,
    G11은 페닐기, 1-나프틸기, 2-나프틸기, 1-안트릴기, 2-안트릴기, 1-페난트릴기, 2-페난트릴기, 3-페난트릴기, 4-페난트릴기, 9-페난트릴기, 1-나프타센일기, 2-나프타센일기, 9-나프타센일기, 1-피렌일기, 2-피렌일기, 4-피렌일기, 3-메틸-2-나프틸기, 4-메틸-1-나프틸기, 또는 하기 화학식

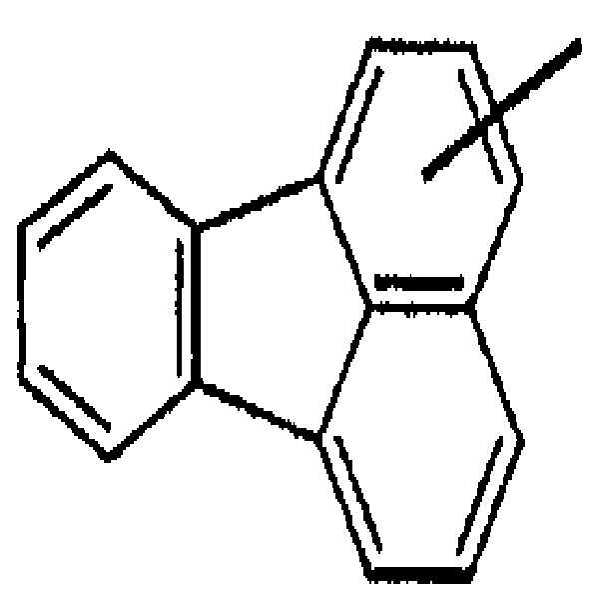

    Figure pat00246
    이고,
    G12는 페닐기, 1-나프틸기, 2-나프틸기, 1-안트릴기, 2-안트릴기, 9-안트릴기, 1-페난트릴기, 2-페난트릴기, 3-페난트릴기, 4-페난트릴기, 9-페난트릴기, 1-나프타센일기, 2-나프타센일기, 9-나프타센일기, 1-피렌일기, 2-피렌일기, 4-피렌일기, 2-바이페닐릴기, 3-바이페닐릴기, 4-바이페닐릴기, p-터페닐-4-일기, p-터페닐-3-일기, p-터페닐-2-일기, m-터페닐-4-일기, m-터페닐-3-일기, m-터페닐-2-일기, o-톨릴기, m-톨릴기, p-톨릴기, p-t-뷰틸페닐기, p-(2-페닐프로필)페닐기, 3-메틸-2-나프틸기, 4-메틸-1-나프틸기, 4-메틸-1-안트릴기, 4'-메틸바이페닐릴기, 4"-t-뷰틸-p-터페닐-4-일기, 또는 3-플루오란텐일기이며,
    G13 및 G14는 서로 같거나 상이하고, 각각 독립적으로 수소; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 알콕시기; 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로아릴기이고,
    g12는 1 내지 5의 정수이며,
    g13 및 g14는 각각 1 내지 4의 정수이고,
    상기 g12 내지 g14가 각각 2 이상인 경우, 2 이상의 괄호 내의 구조는 서로 같거나 상이하다.
KR1020160107194A 2015-09-16 2016-08-23 화합물 및 이를 포함하는 유기 발광 소자 Active KR101934470B1 (ko)

Priority Applications (6)

Application Number Priority Date Filing Date Title
JP2017544005A JP6493774B2 (ja) 2015-09-16 2016-09-09 化合物およびこれを含む有機発光素子
PCT/KR2016/010163 WO2017047993A1 (ko) 2015-09-16 2016-09-09 화합물 및 이를 포함하는 유기 발광 소자
CN201680015878.XA CN107406351B (zh) 2015-09-16 2016-09-09 化合物和包含其的有机发光器件
US15/568,116 US10651411B2 (en) 2015-09-16 2016-09-09 Compound and organic light emitting device containing same
EP16846814.8A EP3351523B1 (en) 2015-09-16 2016-09-09 Compound and organic light emitting device containing same
TW105129535A TWI627152B (zh) 2015-09-16 2016-09-12 化合物及含有其的有機發光元件

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR1020150131230 2015-09-16
KR20150131230 2015-09-16

Publications (2)

Publication Number Publication Date
KR20170033231A true KR20170033231A (ko) 2017-03-24
KR101934470B1 KR101934470B1 (ko) 2019-03-25

Family

ID=58500659

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020160107194A Active KR101934470B1 (ko) 2015-09-16 2016-08-23 화합물 및 이를 포함하는 유기 발광 소자

Country Status (6)

Country Link
US (1) US10651411B2 (ko)
EP (1) EP3351523B1 (ko)
JP (1) JP6493774B2 (ko)
KR (1) KR101934470B1 (ko)
CN (1) CN107406351B (ko)
TW (1) TWI627152B (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20220018518A (ko) * 2016-06-16 2022-02-15 에스에프씨 주식회사 유기발광 화합물 및 이를 포함하는 유기전계발광소자

Families Citing this family (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP3464244B1 (en) * 2016-06-03 2021-11-17 Merck Patent GmbH Materials for organic electroluminescent devices
CN107394051B (zh) * 2017-08-14 2019-12-27 上海天马有机发光显示技术有限公司 一种发光器件及显示装置
CN109970660B (zh) * 2017-12-21 2022-04-05 广州华睿光电材料有限公司 含稠杂环的螺芴类有机化合物及其应用
US10428269B2 (en) * 2017-12-27 2019-10-01 Feng-wen Yen Indenotriphenylene derivative and organic electroluminescence device using the same
CN110734381B (zh) * 2018-07-18 2023-01-13 江苏三月科技股份有限公司 一种以三芳胺为核心的化合物及其制备方法和应用
CN108976134A (zh) * 2018-09-28 2018-12-11 石家庄诚志永华显示材料有限公司 螺芴类化合物、包含该螺芴类化合物的材料和有机电致发光器件
JP7351713B2 (ja) * 2018-11-30 2023-09-27 関東化学株式会社 ２－置換フルオレン系化合物、該化合物を含有する正孔輸送材料および該化合物を正孔輸送層に含む有機電子デバイス
CN113402462A (zh) * 2020-03-16 2021-09-17 中国石油化工股份有限公司 稠环化合物及制备方法和应用及共主体材料、发光组合物、发光器件、照明设备和显示设备
KR102831995B1 (ko) * 2020-10-30 2025-07-08 주식회사 엘지화학 신규한 화합물, 이를 포함하는 코팅 조성물, 이를 이용한 유기 발광 소자 및 이의 제조방법
JP7665314B2 (ja) 2020-11-02 2025-04-21 キヤノン株式会社 有機化合物及び有機発光素子
CN114437023B (zh) * 2022-02-16 2023-06-23 宁波卢米蓝新材料有限公司 一种有机电致发光化合物及其应用
CN115304575B (zh) * 2022-08-05 2023-11-07 武汉天马微电子有限公司 一种有机化合物和有机电致发光装置

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20030012890A (ko) 2001-04-20 2003-02-12 코닌클리케 필립스 일렉트로닉스 엔.브이. 화상을 개선하는 화상 처리 장치 및 방법과 화상 처리장치를 포함하는 화상 디스플레이 장치
KR20110070251A (ko) * 2009-12-18 2011-06-24 덕산하이메탈(주) 인데노플루오렌 구조에 이중결합을 포함하는 화합물 및 이를 이용한 유기전자소자, 그 단말
WO2014057873A1 (ja) * 2012-10-10 2014-04-17 東レ株式会社 ホスフィンオキサイド誘導体およびそれを有する発光素子
KR20150010016A (ko) * 2013-07-17 2015-01-28 롬엔드하스전자재료코리아유한회사 유기 전계 발광 소자
KR20150105534A (ko) * 2014-03-06 2015-09-17 삼성디스플레이 주식회사 화합물 및 이를 포함한 유기 발광 소자

Family Cites Families (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE10135513B4 (de) 2001-07-20 2005-02-24 Novaled Gmbh Lichtemittierendes Bauelement mit organischen Schichten
US20060141287A1 (en) 2004-08-19 2006-06-29 Eastman Kodak Company OLEDs with improved operational lifetime
TW200920813A (en) * 2007-07-07 2009-05-16 Idemitsu Kosan Co Organic electroluminescence device
JP2011162525A (ja) * 2010-02-15 2011-08-25 Canon Inc 新規有機化合物およびそれを有する有機発光素子
DE102010013068A1 (de) * 2010-03-26 2011-09-29 Merck Patent Gmbh Verbindungen für elektronische Vorrichtungen
JP5565201B2 (ja) 2010-08-20 2014-08-06 東洋インキＳｃホールディングス株式会社 スピロ化合物、および有機エレクトロルミネッセンス素子用材料
JP5751992B2 (ja) 2011-08-30 2015-07-22 キヤノン株式会社 新規有機化合物及びそれを用いた有機発光素子
KR101497134B1 (ko) * 2011-12-29 2015-03-02 제일모직 주식회사 유기광전자소자용 화합물, 이를 포함하는 유기발광소자 및 상기 유기발광소자를 포함하는 표시장치
KR101896008B1 (ko) * 2012-06-01 2018-09-06 덕산네오룩스 주식회사 벤조플루오렌을 포함하는 유기전기소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
KR101493482B1 (ko) 2014-08-29 2015-02-16 덕산네오룩스 주식회사 유기전기소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
US20160211456A1 (en) * 2015-01-19 2016-07-21 Luminescence Technology Corp. PHENANTHRO[9,10-b]TETRAPHENYLENE DERIVATIVE AND USE THEREOF
KR101520955B1 (ko) 2015-02-10 2015-06-05 덕산네오룩스 주식회사 유기전기소자용 신규 화합물, 이를 이용한 유기전기소자 및 그 전자장치

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20030012890A (ko) 2001-04-20 2003-02-12 코닌클리케 필립스 일렉트로닉스 엔.브이. 화상을 개선하는 화상 처리 장치 및 방법과 화상 처리장치를 포함하는 화상 디스플레이 장치
KR20110070251A (ko) * 2009-12-18 2011-06-24 덕산하이메탈(주) 인데노플루오렌 구조에 이중결합을 포함하는 화합물 및 이를 이용한 유기전자소자, 그 단말
WO2014057873A1 (ja) * 2012-10-10 2014-04-17 東レ株式会社 ホスフィンオキサイド誘導体およびそれを有する発光素子
KR20150010016A (ko) * 2013-07-17 2015-01-28 롬엔드하스전자재료코리아유한회사 유기 전계 발광 소자
KR20150105534A (ko) * 2014-03-06 2015-09-17 삼성디스플레이 주식회사 화합물 및 이를 포함한 유기 발광 소자

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20220018518A (ko) * 2016-06-16 2022-02-15 에스에프씨 주식회사 유기발광 화합물 및 이를 포함하는 유기전계발광소자

Also Published As

Publication number Publication date
EP3351523A4 (en) 2019-04-03
US10651411B2 (en) 2020-05-12
TW201720786A (zh) 2017-06-16
CN107406351A (zh) 2017-11-28
JP2018511572A (ja) 2018-04-26
JP6493774B2 (ja) 2019-04-03
CN107406351B (zh) 2021-06-08
EP3351523A1 (en) 2018-07-25
EP3351523B1 (en) 2020-11-04
US20180145272A1 (en) 2018-05-24
TWI627152B (zh) 2018-06-21
KR101934470B1 (ko) 2019-03-25

Similar Documents

Publication Publication Date Title
KR101934470B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR101956790B1 (ko) 다중고리 화합물 및 이를 포함하는 유기 발광 소자
KR101784562B1 (ko) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
EP3378853B1 (en) Heterocyclic compound and organic light-emitting element comprising same
