Abstract

본 발명은 전지 세퍼레이터 필름으로서의 사용에 바람직한 미세다공성 폴리머막에 관한 것이다. 또한, 본 발명은 이러한 막의 제조 방법, 전지 세퍼레이터로서 이러한 막을 함유하는 전지, 이러한 전지의 제조 방법, 및 이러한 전지의 사용 방법에 관한 것이다.

Description

미세다공막, 이러한 막의 제조 방법 및 사용 방법{MICROPOROUS MEMBRANES AND METHODS FOR PRODUCING AND USING SUCH MEMBRANES}
본 발명은 적어도 1개의 층이 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105의 Mw를 갖는 제 1 폴리머를 포함하는 다층 미세다공막에 관한 것이고, 상기 막은 130.5℃ 이하의 셧다운 온도 및 170.0℃ 이상의 파열 온도를 갖는다. 또한, 본 발명은 이러한 다층 미세다공막에 의해 형성되는 전지 세퍼레이터, 및 이러한 세퍼레이터를 포함하는 전지에 관한 것이다. 본 발명의 다른 양상은 다층 미세다공막의 제조 방법, 세퍼레이터로서 이러한 막을 사용하는 전지의 제조 방법, 및 이러한 전지의 사용 방법에 관한 것이다.
미세다공막은 예를 들면 1차 및 2차 리튬 전지, 리튬 폴리머 전지, 니켈 수소 전지, 니켈 카드뮴 전지, 니켈 아연 전지, 은 아연 2차 전지 등에 있어서의 전지 세퍼레이터로서 사용할 수 있다. 미세다공막을 전지 세퍼레이터, 특히 리튬 이온 전지 세퍼레이터로서 사용하는 경우, 막의 성능이 전지의 특성, 생산성, 및 안전성에 현저한 영향을 미친다. 따라서, 미세다공막은 바람직한 기계적 특성, 내열성, 투과성, 치수 안정성, 셧다운 특성, 멜트다운 특성 등을 가져야 한다. 전지 안전성을 향상시키기 위해서는 전지, 특히 제조, 충전, 재충전, 과충전, 사용 및/또는 보관 중에 고온에 노출되는 전지에 관해서는 비교적 낮은 셧다운 온도 및 비교적 높은 온도 안정성을 갖는 것이 바람직하다. 세퍼레이터의 투과도를 향상시키는 것은 일반적으로 전지의 파워 및 용량을 향상시킨다. 낮은 셧다운 온도는 특히 전지가 과충전 조건 하에서 작동하는 경우에 전지의 안전성을 향상시키는데 바람직하다. 고온에서의 세퍼레이터의 열화는 전지 전압을 감소시키기 때문에 세퍼레이터의 보존 안정성의 향상이 소망된다.
일반적으로, 폴리프로필렌으로부터 제조된 다층 미세다공막 세퍼레이터는 증가된 멜트다운 온도를 가질 수 있다. 이러한 세퍼레이터는 비교적 낮은 셧다운 온도를 제공하기 위해서, 특히 폴리에틸렌이 유의한 양의 말단 불포화기를 갖는 경우에는 폴리에틸렌을 포함해도 좋다. 예를 들면, WO97-23554A 및 JP2002-338730A를 참조한다. 일반적으로, 셧다운 온도는 비교적 느린 속도로 세퍼레이터의 온도를 상승시켜 셧다운 이행을 정확하게 관찰함으로써 측정한다. 그러나, 전지에 있어서는 예를 들면 과충전 중에 급속하게 가열이 일어날 수도 있다. 이러한 조건 하에서는 급속 가열 조건 하에서 이러한 막의 셧다운 반응이 충분하지 않을 수도 있고, 세퍼레이터 셧다운 온도를 초과하는 온도까지 셀이 비교적 빠르게 가열될 수도 있다. 파열 온도에 도달하기 전에 세퍼레이터가 셧다운할 수 없는 경우 전지가 고장날 수 있다.
따라서, 비교적 높은 파열 특성을 유지하면서 종래 얻을 수 있었던 것보다 낮은 셧다운 온도를 갖는 세퍼레이터는 이러한 급속 가열 조건 중에 증대된 안전역을 제공한다. 즉, 급속 가열 조건 하에서의 셧다운 반응이 향상된 세퍼레이터는 유용하다.
일 실시형태에 있어서, 본 발명은 적어도 1개의 층이 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105의 Mw를 갖는 제 1 폴리머, 특히 폴리올레핀을 포함하는 층을 포함하는 미세다공막에 관한 것이고, 상기 막은 130.5℃ 이하의 셧다운 온도 및 170.0℃ 이상의 파열 온도를 갖는다.
다른 실시형태에 있어서, 막은 적어도 제 1 폴리머를 포함하는 적어도 제 1 층 및 적어도 폴리프로필렌을 포함하는 제 2 층을 포함한다. 이러한 일 실시형태에 있어서, 제 1 폴리머는 121.0~125.0℃ 범위의 Tm을 갖는 에틸렌/α-올레핀 코폴리머이고, 막은 5.0×105 이상의 Mw 및 150℃ 이상의 Tm을 갖는 폴리프로필렌을 포함하는 제 2 층을 적어도 포함한다. 이러한 소정 실시형태는 제 1 폴리머, 예를 들면 115.0℃~130.0℃ 범위의 Tm을 갖는 폴리올레핀 또는 에틸렌/α-올레핀 코폴리머도 포함하는 제 3 층을 더 포함하고, 제 2 층은 제 1 층과 제 3 층 사이에 위치한다.
다른 실시형태에 있어서, 기재되어 있는 미세다공막은 유사 과충전 조건 하에서 셧다운 반응의 향상을 나타낸다. 예를 들면, 이러한 소정 막은 35℃/분의 속도로 가열하는 경우 175℃ 이하, 예를 들면 150℃~160℃의 온도에서 1.0×104(Ω)(㎠)의 표면 임피던스를 얻는다.
또 다른 실시형태에 있어서, 본 발명은 130.5℃ 이하의 셧다운 온도 및 170.0℃ 이상의 파열 온도를 갖는 다층 미세다공막을 제공하고, 상기 막은:
각각 제 1 층 및 제 3 층의 중량에 대하여 20.0중량%~30.0중량%의 1.0×104~7.0×104의 Mw를 갖는 에틸렌/α-올레핀 코폴리머, 45.0중량%~70.0중량%의 1.0×106 이하의 Mw를 갖는 폴리에틸렌, 및 0.0중량%~35.0중량%의 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌을 개별적으로 포함하는 제 1 층 및 제 3 층, 및
20.0%~80.0중량%의 1.1×106의 Mw 및 110.0J/g을 초과하는 융해열을 갖는 폴리프로필렌, 0중량%~10.0중량%의 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌, 및 20.0중량%~70.0중량%의 1.0×106 이하의 Mw를 갖는 폴리에틸렌을 포함하는 제 1 층과 제 3 층 사이에 위치하는 제 2 층을 포함하며, 중량%는 제 2 층의 중량 기준이다.
다른 실시형태에 있어서, 본 발명은:
적어도 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105 범위의 Mw를 갖는 폴리머를 포함하는 제 1 폴리머와 적어도 1종의 제 1 희석제를 혼합하는 공정;
적어도 1.0×106 미만의 Mw를 갖는 폴리프로필렌과 적어도 제 2 희석제를 혼합하는 공정;
제 1 폴리에틸렌을 함유하는 제 1 층, 제 3 폴리에틸렌을 함유하는 제 2 층, 및 제 1 층과 제 3 층 사이에 위치하고 폴리프로필렌을 함유하는 제 2 층을 갖는 다층 압출물을 형성하는 공정; 및
제 1 희석제, 제 2 희석제, 및 제 3 희석제의 적어도 일부를 다층 압출물로부터 제거하여 막을 제조하는 공정을 포함하는 미세다공막의 제조 방법에 관한 것이다.
일 실시형태에 있어서, 상기 방법은 적어도 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105 범위의 Mw를 갖는 폴리머를 포함하는 제 3 폴리머와 적어도 1종의 제 3 희석제를 혼합하는 공정을 더 포함한다. 이러한 다른 실시형태에 있어서는 제 1 폴리머 및 제 3 폴리머는 기재되어 있는 특성을 갖는 에틸렌/α-올레핀 코폴리머 등의 폴리올레핀을 포함한다.
다른 실시형태에 있어서, 상기 방법은 제 1 층 및 제 3 층이 각각 제 1 층 및 제 3 층 내의 폴리머의 전체 중량에 대하여 3~50중량%의 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105 범위의 Mw를 갖는 폴리머, 0~25.0중량%의 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌, 40~97중량%의 1.0×106 이하의 Mw를 갖는 폴리에틸렌을 함유하고, 제 2 층이 제 2 층 내의 폴리올레핀의 전체 중량에 대하여 15~40중량%의 폴리프로필렌, 및 0~10중량%의 독립적으로 선택된 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌, 및 50~85중량%의 1.0×106 이하의 Mw를 갖는 폴리에틸렌을 함유하고, 제 1 희석제, 제 2 희석제, 및 제 3 희석제는 동일한 다층 미세다공막을 제공하는 것을 포함한다.
다른 실시형태에 있어서, 본 발명은 상기 프로세스에 의해 제조되는 미세다공막에 관한 것이다.
또 다른 실시형태에 있어서는 본 발명은 애노드, 캐소드, 전해질, 및 상기 실시형태 중 어느 하나의 미세다공막을 포함하고, 상기 애노드와 상기 캐소드 사이에 위치하는 적어도 1개의 전지 세퍼레이터를 포함하는 전지에 관한 것이다. 전지는 예를 들면 리튬 이온 1차 전지 또는 2차 전지일 수 있다. 전지는 예를 들면 전동 톱 또는 드릴 등의 전동 공구용, 또는 전기 자동차 또는 하이브리드 전기 자동차용의 전력원으로서 사용할 수 있다.
도 1은 35℃/분의 속도로 가열하는 본 발명의 실시형태를 포함하는 셀과 건식법으로 제작된 시판의 세퍼레이터를 포함하는 셀의 1.0×104(Ω)(㎠)의 AC 임피던스에 도달하는 온도를 비교한다.
본 발명에 기재되어 있는 다층 미세다공막 세퍼레이터는 종래의 다층막 세퍼레이터에 비해서 증대된 안전역을 제공한다. 급속 가열 조건 하에 있어서의 세퍼레이터의 임피던스에 의해 측정된 바로 비교적 빠르게 셧다운하는 세퍼레이터를 제공함으로써 안전성은 더 향상될 수 있다.
일 실시형태에 있어서, 다층 미세다공막은 적어도 2개의 층을 포함한다. 막 중 1개의 층은 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105의 Mw를 갖는 폴리머를 포함한다. 다른 층은 예를 들면 폴리프로필렌 등의 보다 높은 융점의 폴리머를 포함할 수 있다. 얻어지는 막은 130.5℃ 이하의 셧다운 온도 및 170.0℃ 이상의 파열 온도를 갖는다. 일 실시형태에 있어서, 1개의 층은 폴리올레핀, 특히 선택된 범위 내의 Tm 및 Mw를 갖는 에틸렌/α-올레핀 코폴리머를 포함하고, 다른 층은 5.0×105 이상의 Mw 및 150℃ 이상의 Tm을 갖는 폴리프로필렌을 적어도 포함한다.
소정 실시형태에 있어서, 다층 미세다공막은 적어도 1개의 층이 115.0℃~130.0℃ 범위의 Tm을 갖는 폴리머를 함유하는 적어도 3층을 포함한다. 이러한 일 실시형태에 있어서, 막은 제 1 층 및 제 3 층, 및 그들 사이의 제 2 층을 포함하고; 여기에서 제 1 층 및 제 3 층은 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105의 Mw를 갖는 폴리머를 포함하고, 제 2 층은 폴리프로필렌을 포함한다. 이러한 실시형태에 있어서, 제 1 층 및 제 3 층은 향상된 셧다운 성능을 제공하고, 한편 제 2 층은 파열 내성을 제공한다.
본 발명의 실시형태에 있어서, 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105의 Mw를 갖는 폴리머는 비교적 높은 투기도를 갖는 막의 제조를 가능하게 하는 좁은 융해 피크 폭을 갖는다.
3층의 막의 공압출막에 관점에서 막을 설명하지만, 그에 한정되는 것은 아니고, 이 설명은 2개의 층의 막 또는 다른 방법, 예를 들면 적층에 의해 제조되는 막이 적용 범위에 있는 것을 제외하는 것을 의도하는 것은 아니다.
[1] 미세다공막의 조성 및 구조
일 실시형태에 있어서, 미세다공막은:
115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105의 중량 평균 분자량("Mw")을 갖는 폴리머를 적어도 포함하는 폴리머 조성물 P1을 포함하는 제 1 층, 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105의 Mw를 갖는 폴리머를 적어도 포함하는 폴리머 조성물 P3을 포함하는 제 3 층, 및 폴리머 조성물 P2를 포함하고 제 1 층과 제 3 층의 사이에 위치하는 제 2 층을 포함한다. 제 2 층의 두께는 일반적으로 제 1 층, 제 2 층, 및 제 3 층을 조합한 두께의 약 4%~약 21%, 또는 약 5%~약 15%, 또는 7%~약 10% 범위이다. 일 실시형태에 있어서, 제 1 층 및 제 3 층은 1개 이상의 폴리에틸렌을 대량으로 포함하고, 한편 제 2 층은 1개 이상의 폴리에틸렌과 함께 1개 이상의 폴리프로필렌을 포함한다.
다른 실시형태에 있어서, 미세다공막은:
115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105 범위의 Mw를 갖는 폴리에틸렌 호모폴리머 또는 에틸렌/α-올레핀 코폴리머를 포함하는 P1을 포함하는 제 1 층, 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105 범위의 Mw를 갖는 폴리에틸렌 호모폴리머 또는 에틸렌/α-올레핀 코폴리머를 포함하는 P3을 포함하는 제 3 층을 포함한다. 또한, P1 및 P3은 선택적으로 1.0×106 이하의 Mw 및 131.0℃ 이상의 융해 피크를 갖는 폴리에틸렌을 더 포함해도 좋다. 또한, P1 및 P3은 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌을 포함할 수 있다. 얻어지는 P1 및 P3 조성물의 Mw는 중요하지 않고, 예를 들면 약 1.0×104~약 1.0×107, 약 1.0×105~약 5.0×106, 또는 약 2.0×105~약 3.0×106 범위일 수 있다. 이러한 실시형태는 5.0×105 이상의 Mw 및 150℃ 이상의 Tm을 갖는 폴리프로필렌을 포함하는 P2를 포함하는 제 2 층을 포함한다. 또한, P2는 선택적으로 1.0×106 이하의 Mw를 갖고, 전형적으로는 131.0℃ 이상의 융해 피크를 갖는 폴리에틸렌을 더 포함한다. 또한, P2는 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌을 포함한다. 제 2 층은 제 1 층과 제 3 층의 사이에 위치한다. 제 2 층의 두께는 일반적으로 제 1 층, 제 2 층, 및 제 3 층을 조합한 두께의 약 4%~약 21%, 또는 약 5%~약 15%, 또는 7%~약 10% 범위이다. 일 실시형태에 있어서, 제 1 층 및 제 3 층은 1개 이상의 폴리에틸렌을 대량으로 포함하고, 한편 제 2 층은 1개 이상의 폴리에틸렌과 함께 1개 이상의 폴리프로필렌을 포함한다.
일 실시형태에 있어서, 미세다공막은 3층을 포함하고, 그 중 적어도 1개는 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105의 Mw를 갖는 폴리머를 포함하고, 제 1 층 및 제 3 층("표면"층 또는 "스킨"층이라고도 칭함)은 막의 외층을 포함하고, 제 2 층이 제 1 층과 제 3 층의 사이에 위치하는 중간층(또는, "코어"층)이다. 관련된 실시형태에 있어서, 미세다공막은 추가의 층, 즉 2개의 스킨층 및 코어층 이외의 층을 포함할 수 있다. 예를 들면, 막은 추가의 코어층을 함유할 수 있다. 상기 막은 코팅된 막일 수 있고, 즉 제 1 층 및 제 2 층 위에 1개 이상의 추가의 층을 가지거나 또는 도포될 수 있다. 필수적인 것은 아니지만, 코어층은 층이 대면 적층되는 A/B/A 등의 적층 배열로 1개 이상의 스킨층과 평면 접촉할 수 있다. 막이 폴리올레핀을 함유하는 경우, 막을 "폴리올레핀막"이라고 칭할 수 있다. 막은 폴리올레핀만을 함유할 수 있지만, 이것은 필수적인 것은 아니고, 폴리올레핀막이 폴리올레핀 및 폴리올레핀이 아닌 재료를 함유하는 것은 본 발명의 범위 내이다. 일 실시형태에 있어서, 막은 폴리올레핀으로 이루어지거나, 또는 본질적으로 폴리올레핀으로 이루어진다. 소정 실시형태에 있어서, P1 및 P3은 독립적으로 폴리에틸렌으로 이루어지거나, 또는 본질적으로 폴리에틸렌으로 이루어지고, P2는 폴리프로필렌 및 폴리에틸렌으로 이루어지거나, 또는 본질적으로 폴리프로필렌 및 폴리에틸렌으로 이루어진다.
필수적인 것은 아니지만, 제 1 층 및 제 3 층은 동일한 두께 및 조성을 가질 수 있다. 제 1 층 및 제 3 층의 조합된 두께는 선택적으로 다층 미세다공막의 전체 두께의 79%~96% 범위일 수 있다. 예를 들면, 그 두께는 80%~90%, 또는 85%~90% 범위일 수 있다. 제 1 층 또는 제 3 층에 있어서 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105 범위의 Mw를 갖는 폴리머의 양은 각각 제 1 층 또는 제 3 층의 중량에 대하여 3.0~50.0중량%, 또는 10.0~40.0중량%, 또는 15.0~30.0중량% 범위가 되도록 독립적으로 선택할 수 있다. 제 2 층의 P2에 있어서의 폴리프로필렌의 양은 제 2 층의 중량에 대하여 일반적으로 40.0중량% 이하, 5.0~35.0중량%, 또는 10.0~30.0중량%이다. 제 1 층 및 제 3 층은 각각 독립적으로 제 1 층 또는 제 3 층의 중량에 대하여 40.0중량%~97.0중량%의 1.0×106 이하의 Mw를 갖는 폴리에틸렌, 및 0중량%~25.0중량%의 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌을 더 포함하고; 제 2 층은 폴리에틸렌을 더 포함한다. 이러한 소정 실시형태에 있어서, 제 2 층은 15.0~40.0중량%의 폴리프로필렌, 0중량%~10.0중량%의 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌, 및 50.0중량%~85.0중량%의 1.0×106 이하의 Mw를 갖는 폴리에틸렌을 포함하고, 중량%는 제 2 층의 중량 기준이다.
[2] 다층 미세다공막을 제조하는데 사용되는 재료
폴리머 조성물 P1, P2, 및 P3은 1개 이상의 폴리머, 특히 폴리올레핀, 예를 들면 폴리에틸렌 및 폴리프로필렌 코폴리머를 포함하는 폴리에틸렌, 폴리프로필렌을 포함한다. 본 발명에 사용되는 용어 폴리에틸렌은 에틸렌 유래의 반복 단위를 함유하는 폴리올레핀 호모폴리머 또는 코폴리머를 나타낸다. 이들 폴리에틸렌으로는 한정되는 것은 아니지만, 폴리에틸렌 호모폴리머 및/또는 반복 단위의 적어도 85%(개수 기준)가 에틸렌 유래인 코폴리머가 열거된다. 본 발명에 사용되는 용어 폴리프로필렌은 프로필렌 유래의 반복 단위를 함유하는 폴리올레핀 호모폴리머 또는 코폴리머를 나타낸다. 이들 폴리프로필렌으로는 한정되는 것은 아니지만, 폴리프로필렌 호모폴리머 및/또는 반복 단위의 적어도 85%(개수 기준)가 프로필렌 유래인 코폴리머가 열거된다. 이들 폴리에틸렌 및 폴리프로필렌은 각각 독립적으로 폴리에틸렌 또는 폴리프로필렌의 혼합물 또는 리액터 블렌드일 수 있다.
일반적으로, P1 및/또는 P3은 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105 범위의 Mw를 갖는 제 1 폴리머를 포함한다. Tm이 115.0℃ 이하인 경우, 동시에 막 투과도를 저하시키지 않고 열에 대하여 안정한 막(예를 들면, 열 수축률이 작은 것)을 제조하는 것이 보다 곤란하다. 열에 안정한 막을 제조하기 위해서 115.0℃를 초과하는 열처리 온도(예를 들면, 열고정 온도)가 일반적으로 사용되고, 열고정 온도가 폴리머의 Tm 이상인 경우에는 막 투과도가 저하된다. 제 1 폴리머의 Tm이 131.0℃를 초과하는 경우, 높은 투기도 및 낮은 셧다운 온도를 모두 갖는 미세다공막을 제조하는 것이 보다 곤란하다. 제 1 폴리머의 Mw가 현저하게 5.0×103 미만이거나 또는 Mw가 4.0×105을 현저하게 초과하는 경우, Tm이 비교적 높은 경우, 예를 들면 125℃~130℃ 범위 또는 그 이상인 경우이어도 양호한 투기도를 갖는 미세다공막을 제조하는 것이 보다 곤란하다는 것이 발견되었다.
일 실시형태에 있어서, 제 1 폴리머는 폴리에틸렌 호모폴리머 또는 코폴리머를 포함한다. 소정의 유용한 폴리에틸렌 호모폴리머 및 코폴리머는 8.0×103~2.0×105 범위의 Mw를 갖는다. 일 실시형태에 있어서, 폴리에틸렌 호모폴리머 또는 코폴리머는 1.0×104~1.0×105 또는 1.0×104~7.0×104 범위의 Mw를 갖는다. 선택적으로, 에틸렌계 폴리머는 100 이하, 예를 들면 1.5~20, 약 1.5~약 5, 또는 약 1.8~약 3.5 범위의 분자량 분포("MWD": Mw/Mn으로서 정의됨)를 갖는다.
일 실시형태에 있어서, 폴리에틸렌 코폴리머는 에틸렌과 α-올레핀 등의 코모노머의 코폴리머를 포함한다. 코모노머는 일반적으로 에틸렌의 양에 비하여 비교적 소량 존재한다. 예를 들면, 코모노머량은 코폴리머 100mol%에 대하여 일반적으로 10mol% 미만, 예를 들면 1.0%~5.0mol%이다. 코모노머는 예를 들면 프로필렌, 부텐-1, 펜텐-1, 헥센-1, 4-메틸펜텐-1, 옥텐-1, 아세트산비닐, 메타크릴산메틸, 스티렌, 또는 다른 모노머 중 1종 이상일 수 있다. 이러한 폴리머 또는 코폴리머는 단일 부위 촉매를 포함하는 임의의 적합한 촉매를 이용하여 제조할 수 있다. 예를 들면, 폴리머는 그 전체가 참조에 의해 본 발명에 도입된 미국 특허 No. 5,084,534에 개시되어 있는 방법(예를 들면, 상기 특허의 실시예 27 및 실시예 41에 개시되어 있는 방법)에 의해 제조할 수 있다.
일 실시형태에 있어서, 폴리에틸렌 호모폴리머 또는 코폴리머의 양은 예를 들면 막을 제조하는데 사용되는 폴리머의 전체 중량에 대하여 예를 들면 약 1.0중량%~30.0중량% 또는 1.0중량%~20.0중량%, 예를 들면 약 4.0중량%~17.0중량%, 또는 약 8.0중량%~약 13.0중량% 등 1.0중량% 이상일 수 있다.
Tm은 JIS K7122에 따라 하기와 같이 측정한다. 제 1 폴리에틸렌의 시료를 210℃에서 용융 프레스되는 두께 0.5mm의 성형물로서 조제하고, 이어서 약 25℃의 온도에 노출시키면서 약 24시간 동안 보존한다. 이어서, 시료를 시차 주사 열량계(Pyris Diamond DSC, Perkin Elmer, Inc. 제품)의 시료 홀더에 넣고, 질소 분위기 중에서 25℃의 온도에 노출시킨다. 이어서, 시료를 230℃의 온도에 도달할 때까지 10℃/분의 속도로 상승하는 온도에 노출시킨다(제 1 가열 사이클). 시료를 230℃의 온도에 1분간 노출시키고, 이어서 30℃의 온도에 도달할 때까지 10℃/분의 속도로 저하하는 온도에 노출시킨다. 시료를 30℃의 온도에 1분간 노출시키고, 이어서 230℃의 온도에 도달할 때까지 10℃/분의 속도로 상승하는 온도에 노출시킨다(제 2 가열 사이클). DSC는 제 2 가열 사이클 동안에 시료에의 열류량을 기록한다. Tm은 30℃~200℃의 온도 범위에 있어서 DSC에 의해 기록되는 시료에의 열류량이 최대일 때의 온도이다. 폴리에틸렌은 주 피크에 인접한 제 2 융해 피크, 및/또는 용융 종점 전이를 나타내어도 좋지만, 본 발명의 목적을 위해서는 이러한 제 2 융해 피크는 이들 피크 중 가장 높은 것을 Tm으로 간주하여 단일 융점으로서 함께 고려된다.
일 실시형태에 있어서, 폴리에틸렌 호모폴리머 또는 코폴리머는 120.0℃~126.0℃, 또는 120.5℃~124.5℃, 또는 121.0℃~124.0℃ 등 120.0℃~128.0℃ 범위의 Tm을 갖는다. 다른 실시형태에 있어서는 폴리에틸렌 호모폴리머 또는 코폴리머는 122.0℃~126.0℃ 범위의 Tm을 갖는다.
또한, P1, P2, 및/또는 P3은 130℃를 초과하는 Tm, 약 2.0×105~약 0.95×106 범위의 Mw, 약 2~약 100 범위의 MWD를 갖는 고밀도 폴리에틸렌(HDPE)도 포함해도 좋다. 특정의 이들 HDPE는 탄소 원자 10,000개당 0.20 미만의 말단 불포화기량을 가질 수 있다. 일 실시형태에 있어서, 약 2.0×105~약 9×105, 예를 들면 약 4×105~약 6×105 범위의 Mw 및 약 3~약 10의 MWD를 갖는 HDPE가 선택된다. 일 실시형태에 있어서, 탄소 원자 10,000개당 0.1 이하, 또는 탄소 원자 10,000개당 0.10 이하, 예를 들면 탄소원자 10,000개당 0.05~0.14 범위(예를 들면, 측정의 검출 한계 미만)의 말단 불포화기량을 갖는 HDPE가 선택된다.
또한, P1, P2, 및/또는 P3은 130℃를 초과하는 Tm, 약 2.0×105~약 0.95×106 범위의 Mw, 약 2~약 100 범위의 MWD를 갖고, 또한 탄소 원자 10,000개당 0.20 이상의 말단 불포화기량을 갖는 HDPE를 포함할 수 있다. 일 실시형태에 있어서, HDPE는 탄소 원자 10,000개당 0.30 이상, 또는 탄소 원자 10,000개당 0.50 이상, 예를 들면 탄소 원자 10,000개당 0.7~10 범위의 말단 불포화기량을 갖는다. 본 발명에서 사용되는 HDPE의 비한정적인 예로는 약 3.0×105~약 7.0×105 범위, 예를 들면 약 7.0×105의 Mw 및 약 4~약 50의 MWD를 갖는 것이 있다.
본 발명에 있어서 유용한 HDPE는 폴리에틸렌 호모폴리머, 또는 예를 들면 소량, 예를 들면 5mol% 이하의 1개 이상의 α-올레핀 코모노머를 함유하는 것 등의 코폴리머일 수 있다. α-올레핀 코모노머는 에틸렌이 아니고, 바람직하게는 프로필렌, 부텐-1, 펜텐-1, 헥센-1, 4-메틸펜텐-1, 옥텐-1, 아세트산비닐, 메타크릴산메틸, 또는 스티렌, 또는 그들의 조합이다. 폴리머는 예를 들면 Ziegler-Natta 또는 단일 부위 중합 촉매를 사용한 프로세스로 제조할 수 있지만, 이것은 필수적인 것은 아니다. 말단 불포화기량은 예를 들면 PCT 특허 공개 No. WO97/23554에 기재되어 있는 절차에 따라서 측정할 수 있다.
소정 실시형태에 있어서, P1, P2, 및/또는 P3은 약 1.0×106~약 5.0×106의 Mw 및 약 2~약 100의 MWD를 갖는 초고분자량 폴리에틸렌(UHMWPE)을 더 포함해도 좋다. 본 발명에서 사용되는 이들 UHMWPE의 비한정적인 예로는 약 1.0×106~약 3.0×106, 예를 들면 약 2.0×106의 Mw 및 약 2~약 50, 바람직하게는 약 4~15의 MWD를 갖는 것이 있다. 본 발명에 있어서 유용한 UHMWPE로는 폴리에틸렌 호모폴리머, 또는 예를 들면 소량, 예를 들면 약 5mol% 이하의 1개 이상의 α-올레핀 코모노머를 함유하는 코폴리머 등의 코폴리머가 열거된다. α-올레핀 코모노머는 에틸렌이 아니고, 예를 들면 프로필렌, 부텐-1, 펜텐-1, 헥센-1, 4-메틸펜텐-1, 옥텐-1, 아세트산비닐, 메타크릴산메틸, 또는 스티렌, 또는 그들의 조합일 수 있다. 이러한 코폴리머는 단일 부위 촉매, Zeigler-Natta 촉매를 이용하여, 또는 다른 중합법에 의해 제조할 수 있다.
P2는 일반적으로 폴리프로필렌, 바람직하게는 약 5.0×105를 초과하고, 전형적으로는 1.0×106를 초과하는 Mw를 갖는 폴리프로필렌을 포함한다. 특정 실시형태에 있어서, 폴리프로필렌은 약 7.5×105~약 1.5×106 범위의 Mw를 갖는다. 일 실시형태에 있어서, 폴리프로필렌은 약 1~약 100, 예를 들면 약 1.5~약 50, 또는 약 2~약 6 범위의 MWD; 및/또는 110J/g 이상, 예를 들면 112J/g~120J/g, 또는 114J/g~116J/g의 융해열("ΔHm")을 갖는다. ΔHm은 PCT 특허 공개 No. WO2007/132942에 기재되어 있는 바와 같이 JIS K7122에 따른 시차 주사 열량 측정을 이용하여 측정한다. 폴리프로필렌은 예를 들면 (i) 프로필렌 호모폴리머 또는 (ii) 프로필렌과 코모노머의 코폴리머 중 1개 이상일 수 있다. 코폴리머는 랜덤 코폴리머 또는 블록 코폴리머일 수 있다. 코모노머는 예를 들면 에틸렌, 부텐-1, 펜텐-1, 헥센-1, 4-메틸펜텐-1, 옥텐-1, 아세트산비닐, 메타크릴산메틸, 및 스티렌 등의 α-올레핀; 및 부타디엔, 1,5-헥사디엔, 1,7-옥타디엔, 1,9-데카디엔 등의 디올레핀 중 1개 이상일 수 있다. 코모노머를 사용하는 경우에 코모노머는 예를 들면 코폴리머 100mol%에 대하여 10mol% 이하의 소량으로 존재한다. 선택적으로, 폴리프로필렌은 이하의 특성: (i) 폴리프로필렌은 이소택틱이다; (ii) 폴리프로필렌은 230℃의 온도 및 25초-1의 변형 속도에 있어서 적어도 약 50,000Paㆍ초의 신장 점도를 갖는다; (iii) 폴리프로필렌은 적어도 약 160℃의 융해 피크(제 2 융해)를 갖는다; 그리고/또는 (iv) 폴리프로필렌은 약 230℃의 온도 및 25초-1의 변형 속도에서 측정하는 경우에 적어도 약 15의 Trouton비를 갖는다 중 1개 이상을 갖는다.
폴리에틸렌의 Mw 및 Mn은 시차 굴절률 검출기(DRI)를 구비한 고온 사이즈 배제 크로마토그래피, 즉 "SEC"(GPC PL 220, Polymer Laboratories)를 이용하여 측정한다. 3개의 PLgel Mixed-B 컬럼(Polymer Laboratories 제품)을 사용한다. 공칭 유량은 0.5㎤/분이고, 공칭 주입량은 300㎕이다. 트랜스퍼 라인, 컬럼, 및 DRI 검출기가 145℃로 유지된 오븐 내에 포함되었다. 측정은 "Macromolecules, Vol. 34, No. 19, pp. 6812-6820(2001)"에 개시되어 있는 절차에 따라 이루어진다.
사용되는 GPC 용매는 약 1000ppm의 부틸화히드록시톨루엔(BHT)을 함유하는 여과된 Aldirch 시약 등급의 1,2,4-트리클로로벤젠(TCB)이다. TCB을 SEC에 도입하기 전에 온라인 탈기 장치로 탈기한다. 폴리머 용액은 건조 폴리머를 유리 용기에 넣고, 소망량의 상기 TCB 용매를 첨가하고, 이어서 이 혼합물을 160℃에서 약 2시간 동안 연속 교반하면서 가열함으로써 조제된다. UHMWPE 용액의 농도는 0.25~0.75mg/ml이다. 시료 용액은 GPC에 주입하기 전에 모델 SP260 Sample Prep Station(Polymer Laboratories 제품)을 이용하여 2㎛ 필터로 오프라인 여과한다.
Mp가 약 580~약 10,000,000 범위인 17종의 각각의 폴리스티렌 표준을 이용하여 작성한 검량선으로 컬럼 세트의 분리 효율을 교정하고, 이것을 검량선의 작성에 사용한다. 폴리스티렌 표준은 Polymer Laboratories(Amherst, MA)로부터 얻는다. 각각의 PS 표준에 대해서 DRI 신호에 있어서의 피크에서의 저장 용량을 기록하고, 이 데이터 세트를 2차 다항식에 대입함으로써 검량선(log Mp vs. 저장 용량)을 작성한다. Wave Metrics, Inc. 제품인 IGOR Pro를 이용하여 시료를 분석한다.
폴리프로필렌의 Mw 및 Mn은 그 전체가 참조에 의해 본 발명에 도입된 PCT 특허 공개 No. WO2007/132942에 개시되어 있는 방법으로 측정한다.
다층 미세다공막을 제조하는데 사용되는 희석제
제 1 희석제, 제 2 희석제, 및 제 3 희석제는 예를 들면 노난, 데칸, 데칼린, p-크실렌, 운데칸, 도데칸 등의 지방족, 지환식, 또는 방향족 탄화수소 중 1개 이상; 유동 파라핀; 및 상술의 탄화수소와 동일한 정도의 비점을 갖는 미네랄 오일 증류물일 수 있다. 필수적인 것은 아니지만, 제 1 희석제, 제 2 희석제, 및 제 3 희석제는 동일할 수 있다. 일 실시형태에 있어서, 희석제는 압출물을 제조하는데 사용되는 비휘발성 액체 용매이다. 희석제의 점도는 25℃의 온도에서 측정하는 경우, 일반적으로 약 30cSt~약 500cSt, 또는 약 30cSt~약 200cSt 범위이다. 점도의 선택은 특별하게 중요한 것은 아니지만, 25℃에 있어서의 점도가 약 30cSt 미만인 경우에는 폴리머와 희석제의 혼합물에 거품이 발생할 수 있고, 그 결과 배합이 곤란해진다. 한편, 점도가 약 500cSt를 초과하는 경우에는 압출물로부터 용매를 제거하는 것이 보다 곤란해질 수 있다.
일 실시형태에 있어서, 압출물 중의 희석제의 총량은 예를 들면 압출물의 중량에 대하여 약 25중량%~약 80중량%, 또는 60중량%~80중량% 범위일 수 있고, 나머지가 압출물을 제조하는데 사용되는 폴리머이다. 다른 실시형태에 있어서, 압출물은 약 65중량%~80중량%, 또는 70중량%~75중량% 범위의 양의 희석제를 함유한다.
압출물 및 미세다공막은 무기종(규소 및/또는 알루미늄 원자를 함유하는 종 등) 및/또는 PCT 특허 공개 No. WO2007/132942 및 PCT 특허 공개 No. WO2008/016174에 기재되어 있는 폴리머 등의 내열성 폴리머를 함유할 수 있지만, 이들은 필수적인 것은 아니다. 일 실시형태에 있어서, 압출물 및 막은 이러한 물질을 실질적으로 포함하지 않는다. 이 문장에 있어서의 실질적으로 포함하지 않는다는 것은 미세다공막 중의 이러한 물질의 양이 압출물을 제조하는데 사용되는 폴리머의 전체 중량에 대하여 1중량% 미만이다라는 것을 의미한다.
최종 미세다공막은 일반적으로 압출물을 제조하는데 사용되는 폴리머를 포함한다. 처리 동안에 도입되는 소량의 희석제 또는 다른 종도 일반적으로 미세다공성 폴리올레핀막의 중량에 대하여 1중량% 미만의 양으로 존재할 수 있다. 처리 동안에 폴리머의 분자량의 소량의 저하가 발생할 수 있지만, 이것은 허용 가능하다. 일 실시형태에 있어서, 처리 동안에 분자량의 저하가 존재하는 경우, 이것은 막 중의 폴리머의 MWD의 값과 압출 전의 폴리머의 MWD의 차이, 예를 들면 약 10% 이하, 또는 약 1% 이하, 또는 약 0.1% 이하의 차이를 야기한다.
[3] 다층 미세다공성 폴리올레핀막의 제조 방법
일 실시형태에 있어서, 다층 미세다공막은 미세다공막의 외층을 구성하는 제1 미세다공층 및 제 3 미세다공층, 및 제 1 층과 제 3 층의 사이에 위치하는 제 2 층을 포함한다. 제 1 층은 P1로부터 제조되고, 제 2 층은 P2로부터 제조되며, 제 3 층은 P3으로부터 제조된다.
다층막을 제조하기 위한 한 방법은 (a) 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105 범위의 Mw를 갖는 제 1 폴리머를 적어도 포함하는 적어도 P1과 적어도 1종의 제 1 희석제를 혼합하는 공정, 및 (b) 적어도 바람직하게는 폴리프로필렌을 포함하는 P2와 적어도 1종의 제 2 희석제를 혼합하는 공정을 포함한다. 3층의 막이 소망되는 경우, 이러한 방법은 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105 범위의 Mw를 갖는 제 1 폴리머를 적어도 포함하는 적어도 P3과 적어도 제 3 희석제를 혼합하는 공정을 포함한다.
또한, 상기 방법은 P2와 제 2 희석제의 조합의 적어도 일부를 공압출하면서 P1과 제 1 희석제의 조합의 적어도 일부를 적어도 1개의 다이를 통해 공압출하여 각각 P1 및 P2를 함유하는 제 1 층 및 제 2 층을 갖는 다층 압출물을 형성하는 것도 포함한다. 3층의 막을 형성하는 경우, P3과 제 3 희석제의 조합의 적어도 일부를 적어도 1개의 다이를 통해 공압출하여 P2를 포함하는 제 2 층이 제 1 층과 제 3 층의 사이에 위치하도록 제 3 층을 형성하고; 선택적으로, 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105 범위의 Mw를 갖는 제 1 폴리머의 총량은 P1의 중량에 대하여 1.0~50중량% 범위이다.
상기 방법은 제 1 희석제, 제 2 희석제, 및 제 3 희석제의 적어도 일부를 압출물로부터 제거하여 다층 미세다공막을 제조하는 공정을 더 포함한다. 막의 가로(TD) 방향으로의 크기는 제 1 건조 폭이라고 칭할 수 있고, 막의 기계 방향(MD)으로의 크기는 제 1 건조 길이라고 칭할 수 있다. 필요에 따라 상기 방법은 건조 압출물을 제 1 건조 길이는 변화시키지 않고, 제 1 건조 폭으로부터 약 1.1~약 1.6 범위의 배율로 제 1 건조 폭보다 넓은 제 2 건조폭으로 가로 방향으로 연신하여 연신막을 제작하는 공정을 더 포함할 수 있다. 연신은 건조 압출물을 116℃~130℃의 온도, 예를 들면 118℃~129℃의 온도에 노출시키면서 행할 수 있다.
미세다공막의 제조에 있어서 일반적으로 유용한 추가의 공정을 선택적으로 사용할 수 있다. 예를 들면, 선택적인 압출물 냉각 공정, 선택적인 압출물 연신 공정, 선택적인 열용매 처리 공정, 선택적인 열처리 공정, 선택적인 전리 방사선에 의한 가교 공정, 및 선택적인 친수성 처리 공정 등 PCT 특허 공개 No. WO2007/132942 및 PCT 특허 공개 No. WO2008/016174에 기재되어 있는 것은 필요에 따라 행할 수 있다. 이들 선택적 공정의 수도 순서도 중요한 것은 아니다.
(1) 및 (2) 폴리머와 희석제의 혼합
상술한 폴리머는 예를 들면 건조 혼합 또는 용융 블렌딩에 의해 혼합할 수 있고, 이어서 이 혼합물을 적절한 희석제(또는 희석제의 혼합물)와 혼합하여 폴리머와 희석제의 혼합물을 제조할 수 있다. 또한, 폴리머(1개 또는 복수개)와 희석제는 단일 공정으로 혼합할 수 있다. 제 1 희석제, 제 2 희석제, 및 제 3 희석제는 동일하거나 또는 상이할 수 있고, 예를 들면 동일하거나 상이한 유동 파라핀이다. 희석제가 1종 이상의 폴리머에 대한 용매인 경우, 혼합물은 폴리머 용액이라고 칭할 수 있다. 혼합물은 1종 이상의 항산화제 등의 첨가제를 함유할 수 있다. 일 실시형태에 있어서, 이러한 첨가제의 양은 폴리머 용액의 중량에 대하여 1중량%를 초과하지 않는다. 혼합 조건, 압출 조건 등의 선택은 예를 들면 PCT 특허 공개 No. WO2008/016174에 개시되어 있는 바와 동일할 수 있다.
(3) 압출
일 실시형태에 있어서, 혼합된 폴리머와 희석제를 압출기로부터 다이로 안내한다.
압출물 또는 냉각 압출물(후술)은 연신 공정 후에 바람직한 두께를 갖는 최종막을 제조하기 위해 적절한 두께를 가져야 한다. 예를 들면, 압출물은 약 0.2mm~2mm, 또는 1.2mm~1.8mm 범위의 두께를 가질 수 있다. 이 압출을 실행하기 위한 처리 조건은 예를 들면 PCT 특허 공개 No. WO2007/132942 및 PCT 특허 공개 No. WO2008/016174에 개시되어 있는 바와 동일할 수 있다. MD는 압출물이 다이로부터 제조되는 방향으로 정의된다. TD는 MD 및 압출물의 두께 방향 양쪽에 대하여 수직인 방향으로 정의된다. 압출물은 다이로부터 연속적으로 제조될 수 있고, 또는 예를 들면 배치 프로세싱의 경우와 같이 불연속적으로 제조될 수도 있다. TD 및 MD의 정의는 배치 프로세싱 및 연속 프로세싱 모두에서 동일하다. 압출물은 (a) P1(그리고, 선택적으로 HDPE 및/또는 UHMWPE)과 제 1 희석제의 조합, (b) P2(그리고, 선택적으로 HDPE 및/또는 UHMWPE)와 제 2 희석제, 및 (c) P3(그리고, 선택적으로 HDPE 및/또는 UHMWPE)과 제 3 희석제를 공압출함으로써 제조할 수 있지만, 이것은 필수적인 것은 아니다. 상기 조성물의 층상 압출물을 제조할 수 있는 임의의 방법, 예를 들면 적층을 사용할 수 있다. 적층을 이용하여 막을 제조하는 경우, 희석제(1종 또는 복수종)는 적층의 전 또는 후에 제거할 수 있다.
선택적 냉각
필요에 따라서, 다층 압출물을 15℃~25℃ 범위의 온도에 노출시켜 냉각 압출물을 형성할 수 있다. 냉각 속도는 특별하게 중요한 것은 아니다. 예를 들면, 압출물은 압출물의 온도(냉각된 온도)가 압출물의 겔화 온도와 거의 동일하게(또는 그 이하) 될 때까지 적어도 약 30℃/분의 냉각 속도에서 냉각될 수 있다. 냉각 처리 조건은 예를 들면 PCT 특허 공개 No. WO2008/016174 및 PCT 특허 공개 No. WO2007/132942에 개시되어 있는 바와 동일할 수 있다. 일 실시형태에 있어서, 냉각 압출물은 1.2mm~1.8mm, 또는 1.3mm~1.7mm 범위의 두께를 갖는다.
선택적 연신
필요에 따라서, 압출물 또는 냉각 압출물을 적어도 한 방향(예를 들면, MD 또는 TD 등 적어도 하나의 평면 방향)으로 연신하여 연신 압출물을 제조할 수 있다. 예를 들면, 압출물을 약 110℃~120℃, 예를 들면 112℃~118℃, 또는 113℃~115℃ 범위의 온도에 노출시키면서 가로 방향 및 기계 방향으로 동시에 4~6 범위의 배율로 연신할 수 있다. 바람직한 연신 방법은 예를 들면 PCT 특허 공개 No. WO2008/016174 및 PCT 특허 공개 No. WO2007/13294에 기재되어 있다. 필수적인 것은 아니지만, MD 및 TD 배율은 동일할 수 있다. 일 실시형태에 있어서, 연신 배율은 MD 및 TD에 있어서 5로 동일하고, 연신 온도는 115.0℃이다. 다른 실시형태에 있어서, 연신 배율은 MD 및 TD에 있어서 5로 동일하고, 연신 온도는 113.0℃이다.
(4) 희석제의 제거
희석제의 적어도 일부를 연신 압출물로부터 제거(또는 치환)하여 막을 형성한다. 예를 들면, PCT 특허 공개 No. WO2008/016174 및 PCT 특허 공개 No. WO2007/132942에 기재되어 있는 바와 같이 치환(또는 "세정") 용매를 이용하여 희석제를 제거(세정 또는 치환)할 수 있다. 모든 희석제를 연신 압출물로부터 제거할 필요는 없지만, 희석제의 제거는 최종막의 다공도를 증가시키므로 희석제를 제거하는 것이 바람직할 수 있다.
일 실시형태에 있어서, 세정 용매 등의 임의의 잔존 휘발종의 적어도 일부를 희석제 제거 후 임의의 시점에서 막으로부터 제거할 수 있다. 가열 건조, 송풍 건조(공기 이동) 등의 종래 방법을 포함하는 세정 용매를 제거할 수 있는 임의의 방법을 사용할 수 있다. 세정 용매 등의 휘발종을 제거하기 위한 처리 조건은 예를 들면 PCT 특허 공개 No. WO2008/016174 및 PCT 특허 공개 No. WO2007/132942에 개시되어 있는 바와 동일할 수 있다.
(5) 선택적인 막의 연신(건조 배향)
막을 연신하여 연신막을 제조할 수 있다. 이 공정의 개시시에 막은 MD로의 최초 크기(제 1 건조 길이) 및 TD로의 최초 크기(제 1 건조 폭)를 갖는다. 막을 제 1 건조 길이는 변화시키지 않고, 제 1 건조 폭으로부터 약 1.1~약 1.6(예를 들면, 1.20~1.40) 범위의 배율로 제 1 건조 폭보다 넓은 제 2 건조 폭으로 TD로 연신한다. 연신은 건조 압출물을 116℃~130℃, 예를 들면 118℃~129℃ 또는 118℃~125℃ 범위의 온도에 노출시키면서 행할 수 있다. 일 실시형태에 있어서, 연신은 118.5℃~119.0℃에서 행한다. 건조 연신은 일반적으로 건조막을 Tm 이하, 예를 들면 약 Tcd-30℃~Tm 범위의 온도에 노출시키면서 행하고, 이 공정에 적절한 Tm은 사용되는 폴리머 중에서 가장 낮은 Tm을 갖는 폴리머의 Tm이다. 막이 폴리에틸렌을 포함하는 제 1 층 및 제 3 층, 및 제 1 층과 제 3 층 사이에 위치하는 폴리프로필렌을 포함하는 제 2 층을 갖는 다층막인 실시형태에 있어서, 연신 온도는 일반적으로 약 70℃~약 135℃, 예를 들면 약 80℃~약 132℃, 예를 들면 125℃~132℃ 또는 128℃~131℃ 범위의 온도에 막을 노출시키면서 행한다.
본 발명에서 사용되는 용어 "제 1 건조 폭"은 건조 압출물의 건조 배향 개시 전의 가로 방향으로의 크기를 나타낸다. 용어 "제 1 건조 길이"는 건조 압출물의 건조 배향 개시 전의 기계 방향으로의 크기를 나타낸다.
연신 속도는 TD에 있어서 바람직하게 1%/초 이상이다. 연신 속도는 바람직하게는 2%/초 이상, 보다 바람직하게는 3%/초 이상, 예를 들면 2%/초~10%/초 범위이다. 특별하게 중요한 것은 아니지만, 연신 속도의 상한은 일반적으로 약 50%/초이다.
(6) 선택적으로 제어된 폭의 축소
건조 연신에 이어서, 건조막에 제 2 건조 폭으로부터 제 3 폭으로의 제어된 폭의 축소를 실시하고, 제 3 건조 폭은 제 1 건조 폭~제 1 건조 폭의 약 1.3배 범위이다. 일 실시형태에 있어서, 각각 제 1 폭에 대하여 제 2 건조 폭은 1.4배 넓고, 제 3 폭은 1.2배 넓다. 폭의 축소는 일반적으로 막을 Tcd-30℃ 이상이지만 Tm 미만인 온도에 노출시키면서 행한다. 이 공정에 적절한 Tm은 사용되는 폴리머 중에서 가장 낮은 Tm을 갖는 폴리머의 Tm이다. 예를 들면, 폭의 축소 동안에 막을 약 70℃~약 135℃, 예를 들면 약 116℃~약 132℃, 예를 들면 약 118℃~약 119℃ 범위의 온도에 노출시킬 수 있다. 일 실시형태에 있어서, 막 폭의 축소는 막을 Tm 미만의 온도에 노출시키면서 행한다. 일 실시형태에 있어서, 제 3 건조 폭은 제 1 건조 폭의 1.0배~제 1 건조 폭의 약 1.6배, 예를 들면 1.2~1.5배 범위이다.
제어된 폭의 축소 동안에 막을 TD 연신 동안에 막이 노출되는 온도 이상의 온도에 노출시키는 것은 최종막의 내열 수축성을 보다 증가시킨다고 생각된다.
선택적 열고정
선택적으로, 희석제의 제거 후, 예를 들면 건조 연신 후, 제어된 폭의 축소, 또는 그 양쪽의 후에 막을 1회 이상 열처리(열고정)한다. 열고정은 결정을 안정화하여 막 중에 균일한 박층을 형성하는 것으로 생각된다. 일 실시형태에 있어서, 열고정은 Tcd~Tm 범위의 온도에 막을 노출시키면서 행하고, 이 공정에 적절한 Tm은 사용되는 폴리머 중에서 가장 낮은 Tm을 갖는 폴리머의 Tm이며, 예를 들면 약 116℃~약 125℃, 또는 약 118.5℃~약 119.0℃ 등 약 100℃~약 135℃ 범위의 온도이다. 일반적으로, 열고정은 막 중에 균일한 박층을 형성하는데 충분한 시간, 예를 들면 1~600초 범위의 시간 동안 행한다. 일 실시형태에 있어서, 열고정은 종래의 열고정 "열적 고정" 조건 하에 실시한다. 용어 "열적 고정"은 예를 들면 열고정 동안에 텐터 클립을 사용하여 막의 둘레를 고정함으로써 막의 길이 및 폭을 실질적으로 일정하게 유지하면서 행하는 열고정을 나타낸다.
선택적으로, 열고정 공정 후에 어닐링 처리를 행할 수 있다. 어닐링은 막에 하중을 가하지 않는 열처리이고, 예를 들면 벨트 컨베이어를 구비한 가열 챔버 또는 에어 부유형 가열 챔버를 이용하여 행해도 좋다. 또한, 어닐링은 열고정 후에 텐터를 느슨하게 하여 연속적으로 행해도 좋다. 어닐링 동안에 막은 Tm 이하, 예를 들면 약 60℃~약 Tm-5℃ 범위의 온도에 노출시킬 수 있다. 어닐링은 미세다공막에 향상된 투과도 및 강도를 제공하는 것으로 생각된다.
선택적 열 롤러 처리, 열용매 처리, 가교 처리, 친수성 처리 및 코팅 처리를 예를 들면 PCT 특허 공개 No. WO2008/016174에 기재되어 있는 바와 같이 필요에 따라 행할 수 있다.
선택적으로, 어닐링 처리는 열고정 전, 열고정 동안, 또는 열고정 후에 행할 수 있다. 어닐링은 막에 부하를 가하지 않는 가열 처리이고, 예를 들면 벨트 컨베이어를 구비한 가열 챔버 또는 에어 부유형 가열 챔버를 이용하여 행할 수 있다. 어닐링은 예를 들면 열고정 후에 텐터를 느슨하게 하여 연속적으로 행할 수 있다. 어닐링 동안에 막이 노출되는 온도("어닐링 온도")는 예를 들면 약 116℃~125℃ 범위일 수 있다. 어닐링은 미세다공막에 향상된 열 수축 특성 및 강도를 제공하는 것으로 생각된다.
선택적 열 롤러 처리, 열용매 처리, 가교 처리, 친수성 처리, 및 코팅 처리를 예를 들면 PCT 특허 공개 No. WO2008/016174에 기재되어 있는 바와 같이 필요에 따라 행할 수 있다.
[4] 다층 미세다공막의 특성
일 실시형태에 있어서, 다층 미세다공성 폴리에틸렌막은 130.5℃ 이하의 비교적 낮은 셧다운 온도 및 170.0℃ 이상의 파열 온도를 갖는다. 일 실시형태에 있어서, 막은 35℃/분의 속도로 가열을 실시하는 경우에 175℃ 이하, 예를 들면 150~160℃의 온도에서 1.0×104(Ω)(㎠)의 표면 임피던스를 얻을 수 있다. 막은 일반적으로 약 3㎛~약 200㎛, 또는 약 5㎛~약 50㎛, 바람직하게는 15㎛~약 30㎛ 범위의 두께를 갖는다. 또한, 언급된 막은 하기 특성 중 1개 이상을 가질 수 있다.
A. 130.5℃ 미만의 셧다운 온도
미세다공막의 셧다운 온도는 그 전체가 참조에 의해 본 발명에 도입된 PCT 특허 공개 No. WO2007/052663에 개시되어 있는 방법에 의해 측정된다. 이 방법에 의하면, 미세다공막의 투기도를 측정하면서 상기 막을 증가하는 온도(5℃/분)에 노출시킨다. 미세다공막의 셧다운 온도는 미세다공막의 투기도(Gurley값)가 처음으로 100,000초/100㎤를 초과할 때의 온도로서 정의된다. 미세다공막의 투기도는 투기도 측정기(EGO-1T, Asahi Seiko Co., Ltd. 제품)를 이용하여 JIS P8117에 따라 측정한다. 일 실시형태에 있어서, 셧다운 온도는 126℃~130℃이다. 다른 실시형태에 있어서, 셧다운 온도는 128℃이다.
B. 700초/100㎤/20㎛ 이하의 정규화 투기도
일 실시형태에 있어서, 막의 정규화 투기도(Gurley값)는 700초/100㎤/20㎛ 이하이다. 정규화 투기도는 JIS P8117에 따라 측정하고, 그 결과를 식 A=20㎛×(X)/T1을 이용하여 20㎛의 두께를 갖는 동등한 막의 투기도값에 대해 정규화하고, 여기에서 X는 실제 두께 T1을 갖는 측정된 막의 투기도이고, A는 20㎛의 두께를 갖는 동등한 막의 정규화 투기도이다. 투기도값은 20㎛의 두께를 갖는 동등한 막에 대해 정규화되므로, 투기도값은 "초/100㎤/20㎛"의 단위로 나타내어진다. 일 실시형태에 있어서, 정규화 투기도는 400초/100㎤/20㎛~약 600초/100㎤/20㎛, 또는 150초/100㎤/20㎛~375초/100㎤/20㎛ 범위이다.
C. 약 3000mN/20㎛ 이상의 천공 강도
천공 강도(20㎛ 막 두께에서의 값으로 환산)는 3000mN/20㎛ 이상이다. 천공 강도는 두께 T1을 갖는 미세다공막을 말단이 구면인 지름 1mm(곡률 반경 R: 0.5mm)의 바늘로 2mm/초의 속도로 찔렀을 때에 측정되는 최대 하중으로서 정의된다. 천공 강도는 식 S2=1㎛×(S1)/T1을 이용하여 막의 두께 1㎛에서의 값에 정규화해도 좋고, 여기에서 S1은 측정된 천공 강도이고, S2는 정규화 천공 강도이며, T1은 막의 평균 두께이다. 일 실시형태에 있어서 천공 강도는 300mN/20㎛ 이상이고, 다른 실시형태에서 천공 강도는 3750mN/20㎛ 이상이다.
D. 약 25%~약 80%의 다공도
일 실시형태에 있어서, 막은 25% 이상, 예를 들면 약 25%~약 80%, 또는 30%~60% 범위의 다공도를 갖는다. 막의 다공도는 막의 실제 중량과 동일한 조성의 동등한 비다공막(동일한 길이, 폭, 및 두께를 갖는다고 하는 의미에서 동등)의 중량을 비교함으로써 종래법으로 측정한다. 이어서, 식: 다공도 %=100×(w2-w1)/w2를 이용하여 다공도를 구하고, 여기에서 "w1"은 미세다공막의 실제 중량이고, "w2"는 동일한 크기 및 두께를 갖는 동등한 비다공막의 중량이다.
E. 170℃ 이상의 파열 온도
일 실시형태에 있어서, 막의 파열 온도는 170℃ 이상, 예를 들면 171℃~200℃, 또는 172℃~190℃ 범위이다. 파열 온도는 하기와 같이 측정한다. 5cm×5cm의 미세다공막을 각각 지름이 12mm인 원형의 개구부를 갖는 블록으로 샌드위칭하고, 지름이 10mm인 텅스텐카바이드 볼을 원형의 개구부 내의 미세다공막 상에 두었다. 이어서, 막을 5℃/분의 속도로 상승하는 온도에 노출시킨다. 막의 파열 온도는 볼이 최초에 막을 파열시킬 때의 온도로서 정의된다. 막의 파열 온도는 볼이 완전하게 시료를 관통하는 온도, 즉 시료가 파열하는 온도로서 정의된다.
일 실시형태에 있어서, 파열 온도는 180℃~190℃ 범위이다. 막은 바람직하게 높은 파열 온도를 가지므로, 전기 자동차 및 하이브리드 전기 자동차에 동력을 공급하기 위해서 사용되는 전지 등의 고전력, 고용량 리튬 이온 전지에 있어서의 전지 세퍼레이터로서 사용하는데 바람직하다.
F. 멜트다운 온도
멜트다운 온도는 하기 절차에 따라 측정한다: 3mm×50mm의 장방형의 시료를 시료의 장축이 TD와 일직선이 되고, 단축이 MD와 일직선이 되도록 미세다공막으로부터 잘라낸다. 이 시료를 척간 거리 10mm로 열기계 분석 장치(TMA/SS6000, Seiko Instruments, Inc. 제품)에 세팅하고, 즉 상부 척으로부터 하부 척까지의 거리가 10mm이다. 하부 척을 고정하고, 상부 척에서 시료에 19.6mN의 하중을 가한다. 척 및 시료를 가열할 수 있는 튜브에 봉입한다. 30℃에서 시작하여 튜브의 내부 온도를 5℃/분의 속도로 상승시키고, 19.6mN의 하중 하에 있어서의 시료 길이의 변화를 0.5초 간격으로 측정하고, 온도의 상승과 함께 기록한다. 온도는 200℃까지 상승시킨다. 시료의 멜트다운 온도는 시료가 파열되는 온도로서 정의되고, 일반적으로 170℃ 초과~약 200℃ 범위의 온도이다.
G. 5.5% 미만의 105℃에 있어서의 TD 및/또는 MD 열 수축률
105℃에 있어서의 미세다공막의 직교면 방향(예를 들면, TD 및 MD)의 수축률은 하기와 같이 측정한다:
(i) 주위 온도에서의 미세다공막의 시험편의 크기를 MD 및 TD 양쪽에 대해 측정하고, (ii) 미세다공막의 시험편을 105℃의 온도에서 8시간 동안 부하를 가하지 않고 평형화시키고, 이어서 (iii) 막의 크기를 MD 및 TD 양쪽에 대해 측정한다. MD 또는 TD 중 어느 하나에 있어서의 열(또는 "열적") 수축비는 측정(i)의 결과를 측정(ii)의 결과로 나누고, 얻어진 몫을 백분율로 나타냄으로써 얻을 수 있다.
일 실시형태에 있어서, 미세다공막은 1.0%~7.0%, 예를 들면 2.0%~4.0% 범위의 105℃에 있어서의 MD 및 TD 열 수축비를 갖는다.
H. 인장 강도
일 실시형태에 있어서, 막은 90,000kPa 이상, 예를 들면 100,000~110,000kPa 범위의 MD 인장 강도, 및 75,000kPa, 예를 들면 80,000kPa~100,000kPa 범위의 TD 인장 강도를 갖는다. 인장 강도는 ASTM D-882A에 따라 MD 및 TD에 있어서 측정한다.
I. 100% 이상의 인장 신장
인장 신장은 ASTM D-882A에 따라 측정한다. 일 실시형태에 있어서, 막의 MD 및 TD 인장 신장은 각각 150% 이상, 예를 들면 150%~350% 범위이다. 다른 실시형태에 있어서, 막의 MD 인장 신장은 예를 들면 150% ~250% 범위이고, TD 인장 신장은 예를 들면 150%~250% 범위이다.
J. 35℃/분의 급속 가열 하에서의 셀의 셧다운
급속 가열 하에서의 셀의 셧다운은 하기 절차에 따라 간이 전지 셀을 조립함으로써 측정한다. Ni 호일(30mm×20mm)을 50mm(W)×80mm(L)×3mm(T)의 각각의 유리판 상에 두어 2개의 전극을 제조한다. 이들 2개의 전극 사이에 세퍼레이터를 1mol/L의 LiPF6을 사용하여 리튬염, 에틸렌카보네이트, 및 디에틸카보네이트를 갖는 전형적인 전해질과 함께 둔다. 35℃/분의 속도로 가열하도록 제어된 200mm(W)×150mm(L)의 핫플레이트 상에서 셀을 가열하면서 셀의 AC 임피던스 및 셀의 표면 온도를 모니터한다. 임피던스가 최초로 1.0×104(Ω)(㎠)에 도달할 때에 셀의 셧다운 온도가 얻어진다.
[5] 전지 세퍼레이터
일 실시형태에 있어서, 상기 다층 미세다공성 폴리올레핀막에 의해 형성된 전지 세퍼레이터는 약 3㎛~약 200㎛, 또는 약 5㎛~약 50㎛ 범위의 두께를 갖는다. 예를 들면, 전해질의 선택에 의해 세퍼레이터의 팽윤이 최종 두께를 200㎛를 초과하는 값으로 증가시킬 수도 있다.
[6] 전지
본 발명의 미세다공막은 예를 들면 리튬 이온 1차 전지 및 2차 전지에 있어서의 전지 세퍼레이터로서 유용하다. 이러한 전지는 PCT 특허 공개 No. WO2008/016174에 기재되어 있다.
전지는 1개 이상의 전기 부품 또는 전자 부품에의(또는 으로부터의) 전하의 소스(또는 싱크)로서 유용하다. 이러한 부품으로는 예를 들면 변압기 등을 포함하여 저항기, 콘덴서, 유도기 등의 수동 소자; 전동기 및 발전기 등의 전동 디바이스; 및 다이오드, 트랜지스터 및 집적 회로 등의 전자 디바이스가 열거된다. 이들 부품을 직렬 및/또는 병렬 전기 회로에서 전지에 접속시켜 전지 시스템을 형성할 수 있다. 회로는 직접적 또는 간접적으로 전지에 접속될 수 있다. 예를 들면, 전지에 의해 생성되는 전기 에너지는 1개 이상의 부품에 있어서 전기 에너지가 소멸 또는 축적되기 전에 (예를 들면, 2차 전지 또는 연료 전지에 의해) 전기 화학적으로 그리고/또는 (예를 들면, 발전기를 작동시키는 전동기에 의해) 전기 기계적으로 변환될 수 있다. 전지 시스템은 전동 공구 및 전기 자동차 또는 하이브리드 전기 자동차를 구동하기 위한 전동기 등의 비교적 고전력의 디바이스에 동력을 공급하기 위한 전력원으로서 사용할 수 있다.
본 발명은 이하의 비한정적인 실시형태를 포함한다.
1. 층을 포함하는 미세다공막으로서:
적어도 1개의 층은 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105의 Mw를 갖는 제 1 폴리머를 포함하고, 막이 130.5℃ 이하의 셧다운 온도 및 170.0℃ 이상의 파열 온도를 갖는 미세다공막.
2. 상기 실시형태 1에 있어서,
제 1 폴리머는 115.0℃ 이상 130.0℃ 이하의 Tm을 갖는 폴리올레핀인 미세다공막.
3. 상기 실시형태 1 또는 2에 있어서,
제 1 폴리머는 121.0~125.0℃ 범위의 Tm을 갖는 에틸렌/α-올레핀 코폴리머이고, 적어도 막의 제 2 층이 5.0×105 이상의 Mw 및 150℃ 이상의 Tm을 갖는 폴리프로필렌을 포함하는 미세다공막.
4. 상기 실시형태 1 또는 3에 있어서,
700초/100㎤/20㎛ 이하의 투기도를 갖는 미세다공막.
5. 상기 실시형태 3 또는 4에 있어서,
막이 에틸렌/α-올레핀 코폴리머를 포함하는 제 3 층을 더 포함하고, 제 2 층은 제 1 층과 제 3 층 사이에 위치하는 미세다공막.
6. 상기 실시형태 1 또는 5에 있어서,
제 1 층 및 제 3 층은 각각 제 1 층 또는 제 3 층의 중량에 대하여 3중량%~50중량%의 에틸렌/α-올레핀 코폴리머를 각각 독립적으로 포함하고, 제 2 층은 제 2 층의 중량에 대하여 40중량% 이하의 폴리프로필렌을 포함하는 미세다공막.
7. 상기 실시형태 5 또는 6에 있어서,
제 1 층 및 제 3 층은 각각 제 1 층 또는 제 3 층의 중량에 대하여 40.0중량%~97.0중량%의 1.0×106 이하의 Mw를 갖는 폴리에틸렌, 및 0중량%~25.0중량%의 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌을 각각 독립적으로 더 포함하고, 제 2 층은 폴리에틸렌을 더 포함하는 미세다공막.
8. 상기 실시형태 7에 있어서,
제 2 층은 15.0중량%~40.0중량%의 폴리프로필렌, 0중량%~10.0중량%의 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌, 및 50.0중량%~85.0중량%의 1.0×106 이하의 Mw를 갖는 폴리에틸렌(중량%는 제 2 층의 중량 기준)을 포함하는 미세다공막.
9. 상기 실시형태 3~8 중 어느 하나에 있어서,
에틸렌/α-올레핀 코폴리머는 약 1.0~5.0mol% 범위의 코모노머 함유량을 갖고, 코모노머가 헥센 또는 옥텐인 미세다공막.
10. 상기 실시형태 3~9 중 어느 하나에 있어서,
미세다공막이 약 50.0~약 7.00×102초/100㎤/20㎛ 범위의 정규화 투기도를 갖는 미세다공막.
11. 상기 실시형태 1~10 중 어느 하나에 있어서,
미세다공막이 35℃/분의 속도로 가열을 실시하는 경우에 175℃ 이하의 온도에서 1.0×104(Ω)(㎠)의 표면 임피던스가 얻어지는 미세다공막.
12. 상기 실시형태 1~11 중 어느 하나에 있어서,
미세다공막이 35℃/분의 속도로 가열을 실시하는 경우에 150℃~160℃의 온도에서 1.0×104(Ω)(㎠)의 표면 임피던스가 얻어지는 미세다공막.
13. 상기 실시형태 1~12 중 어느 하나에 있어서,
미세다공막이 3000mN/20㎛ 이상의 천공 강도 및 20~50%의 다공도를 갖는 미세다공막.
14. 다층 미세다공막으로서:
제 1 층 및 제 3 층은 각각 제 1 층 및 제 3 층의 중량에 대하여 20.0중량%~30.0중량%의 1.0×104~7.0×104의 Mw를 갖는 에틸렌/α-올레핀 코폴리머, 45.0중량%~70.0중량%의 1.0×106 이하의 Mw를 갖는 폴리에틸렌, 및 0.0중량%~35.0중량%의 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌을 서로 독립적으로 포함하고, 제 1 층과 제 3 층의 사이에 위치하는 제 2 층은 20.0%~80.0중량%의 1.0×106의 Mw 및 110.0J/g을 초과하는 융해열을 갖는 폴리프로필렌, 0중량%~10.0중량%의 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌, 및 20.0중량%~70.0중량%의 1.0×106 이하의 Mw를 갖는 폴리에틸렌(중량%는 제 2 층의 중량 기준)을 포함하고, 막이 130.5℃ 이하의 셧다운 온도 및 170.0℃ 이상의 파열 온도를 갖는 다층 미세다공막.
15. 미세다공막의 제조 방법으로서:
a. \115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105 범위의 Mw를 갖는 폴리머를 포함하는 적어도 제 1 폴리머와 적어도 1종의 제 1 희석제를 혼합하는 공정;
b. 1.0×106 이상의 Mw를 갖는 적어도 폴리프로필렌과 적어도 제 2 희석제를 혼합하는 공정;
c. 제 1 폴리에틸렌을 함유하는 제 1 층, 제 3 폴리에틸렌을 함유하는 제 2 층, 및 제 1 층과 제 3 층의 사이에 위치하는 폴리프로필렌을 함유하는 제 2 층을 갖는 다층 압출물을 제 1 폴리머와 폴리프로필렌과 희석제를 혼합한 것으로부터 형성하는 공정; 및
d. 제 1 희석제, 제 2 희석제, 및 제 3 희석제의 적어도 일부를 연신 다층 압출물로부터 제거해서 막을 제조하는 공정을 포함하는 미세다공막의 제조 방법.
16. 상기 실시형태 15에 있어서,
115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105 범위의 Mw를 갖는 폴리머를 적어도 포함하는 제 3 폴리머와 적어도 1종의 제 3 희석제를 혼합하는 공정을 더 포함하는 미세다공막의 제조 방법.
17. 상기 실시형태 15 또는 16에 있어서,
제 1 폴리머 및 제 3 폴리머는 폴리올레핀을 포함하는 미세다공막의 제조 방법.
18. 상기 실시형태 15~17 중 어느 하나에 있어서,
제 1 폴리머는 121.0~125.0℃ 범위의 Tm을 갖는 에틸렌/α-올레핀 코폴리머를 포함하고, 제 2 폴리프로필렌은 5.0×105 이상의 Mw 및 150℃ 이상의 Tm을 갖는 폴리프로필렌을 포함하는 미세다공막의 제조 방법.
19. 상기 실시형태 15~18 중 어느 하나에 있어서,
공정(d)의 전에 압출물을 연신하는 공정 및 공정(d) 동안 또는 후에 임의의 휘발종의 적어도 일부를 막으로부터 제거하는 공정을 더 포함하는 미세다공막의 제조 방법.
20. 상기 실시형태 16~19 중 어느 하나에 있어서,
(a) 제 1 희석제와 혼합한 제 1 폴리머의 양이 약 15~40중량% 범위이고, 제 1 희석제의 양이 85~60중량% 범위이며(중량%는 모두 제 1 폴리머와 제 1 희석제를 혼합한 것 기준);
(b) 제 3 희석제와 혼합한 제 3 폴리머의 양이 약 15~40중량% 범위이고, 제 3 희석제의 양이 85~60중량% 범위이며(중량%는 모두 제 3 폴리머와 제 3 희석제를 혼합한 것 기준); 그리고
(c) 제 2 희석제와 혼합한 폴리프로필렌의 양이 약 15~40중량% 범위이고, 제 2 희석제의 양이 85~60중량% 범위인(중량%는 모두 폴리프로필렌과 제 2 희석제를 혼합한 것 기준) 미세다공막의 제조 방법.
21. 상기 실시형태 15~20 중 어느 하나에 있어서,
다층 압출물이 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌을 더 포함하는 미세다공막의 제조 방법.
22. 상기 실시형태 15~21 중 어느 하나에 있어서,
다층 압출물이 1.0×106 이하의 Mw를 갖는 폴리에틸렌을 더 포함하는 미세다공막의 제조 방법.
23. 상기 실시형태 16에 있어서,
제 1 층 및 제 3 층은 각각 제 1 층 및 제 3 층 내의 폴리올레핀의 전체 중량에 대하여 3.0~50.0중량%의 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105 범위의 Mw를 갖는 폴리머, 0~25.0중량%의 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌, 및 40.0~97.0중량%의 1.0×106 이하의 Mw를 갖는 폴리에틸렌을 함유하고, 제 2 층은 제 2 층 내의 폴리올레핀의 전체 중량에 대하여 15.0~40.0중량%의 폴리프로필렌, 및 0~10.0중량%의 독립적으로 선택되는 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌, 및 50.0~85.0중량%의 1.0×106 이하의 Mw를 갖는 폴리에틸렌을 함유하고, 제 1 희석제, 제 2 희석제, 및 제 3 희석제가 동일한 미세다공막의 제조 방법.
24. 상기 실시형태 23에 있어서,
제 1 층 및 제 3 층 내의 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌은 제 2 층 내의 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌과 동일한 미세다공막의 제조 방법.
25. 상기 실시형태 15~24 중 어느 하나에 있어서,
공정(c)에 이어서 다층 압출물을 냉각하는 공정을 더 포함하는 미세다공막의 제조 방법.
26. 상기 실시형태 25에 있어서,
적어도 한 방향으로 막을 연신하는 공정을 더 포함하는 미세다공막의 제조 방법.
27. 상기 실시형태 26에 있어서,
막의 연신은 막을 90℃~135℃ 범위의 온도에 노출시키면서 행해지는 미세다공막의 제조 방법.
28. 상기 실시형태 15~27 중 어느 하나에 기재된 미세다공막의 제조 방법에 의해 제조되는 다층막.
29. 애노드, 캐소드, 전해질, 5.0×103~4.0×105의 Mw를 갖는 에틸렌/α-올레핀 코폴리머를 포함하는 다층 미세다공막을 포함하는 전지로서:
막이 130.5℃ 미만의 셧다운 온도 및 170℃ 이상의 파열 온도를 갖고, 다층 미세다공막이 적어도 애노드를 캐소드로부터 분리하는 전지.
30. 상기 실시형태 29에 있어서,
전해질은 리튬 이온을 함유하고, 전지는 2차 전지인 전지.
31. 상기 실시형태 29 또는 30에 있어서,
전기적, 전기 화학적 및/또는 전기 기계적으로 전지에 접속되어서 전지 시스템을 형성하는 1개 이상의 저항성 성분 및/또는 반응성 성분을 더 포함하고, 이들 성분(1개 또는 복수개)의 전원의 소스 또는 싱크인 전지.
32. 상기 실시형태 31에 있어서,
적어도 1개의 성분이 전기 자동차 또는 하이브리드 전기 자동차를 구동하기 위한 수단을 포함하는 전지 시스템.
33. 상기 실시형태 31 또는 32에 있어서,
상기 수단은 전동기 및/또는 전동기를 포함하고, 전지는 전동기에 전기적으로 접속되는 전지 시스템.
[7] 실시예
본 발명은 하기 비한정적 실시예를 참조하여 보다 상세하게 설명될 것이다.
실시예 1
(1) 제 1 폴리올레핀 용액의 조제
(a) 25.0중량%의 253g/10분의 멜트 인덱스(MI, ASTM D-1238, 조건 190℃/2.16kg(정식으로는 "조건(E)"로 공지되어 있고, 또한 I2로서도 공지되어 있음)에 따라 결정), 2.5의 MWD, 및 122.0℃의 Tm을 갖는 폴리에틸렌(단일 부위 촉매를 사용하여 제조), (b) 57.0중량%의 5.6×105의 Mw 및 4.05의 MWD를 갖는 폴리에틸렌 수지(HDPE), 및 (c) 18.0중량%의 2.0×106의 Mw 및 5.1의 MWD를 갖는 폴리에틸렌 수지(UHMWPE)를 건식혼합함으로써 제 1 폴리머 조성물(P1)을 조제한다.
상기에서 얻어진 제 1 폴리머 조성물 25중량%를 58mm의 내경 및 42의 L/D를 갖는 강혼합형 2축 스크류 압출기 내에 충전하고, 75중량%의 유동 파라핀(40℃에서 50cSt)을 사이드 피더를 통해 2축 스크류 압출기에 공급하여 제 1 폴리머 용액을 조제한다. 중량%는 제 1 폴리머 용액의 중량 기준이다. 용융 블렌드는 210℃ 및 200rpm에서 행한다.
(2) 제 2 폴리올레핀 용액의 조제
(a) 68.6중량%의 5.6×105의 Mw, 4.05의 MWD, 135℃의 Tc 및 100℃의 Tcd를 갖는 폴리에틸렌 수지(HDPE), (b) 1.4중량%의 2.0×106의 Mw 및 5.1의 MWD를 갖는 폴리에틸렌 수지(UHMWPE), 및 (c) 30중량%의 1.1×106의 Mw, 114J/g의 융해열, 및 5의 MWD를 갖는 폴리프로필렌 수지(%는 제2 폴리머 조성물의 중량 기준)를 건식 혼합함으로써 제 2 폴리머 조성물(P2)을 조제한다.
30중량%의 P2를 58mm의 내경 및 42의 L/D를 갖는 제 2 강혼합형 2축 스크류 압출기 내에 충전하고, 75중량%의 유동 파라핀(40℃에서 50cSt)을 사이드 피더를 통해 2축 스크류 압출기에 공급하여 제 2 폴리머 용액을 조제한다. 중량%는 제 2 폴리올레핀 용액의 중량 기준이다. 용융 블렌드는 210℃ 및 200rpm에서 행한다.
(a) 25.0중량%의 253g/10분의 멜트 인덱스(MI, ASTM D-1238, 조건 190℃/2.16kg(정식으로는 "조건(E)"로 공지되어 있고, 또한 I2로서도 공지되어 있음)에 따라 결정), 2.5의 MWD, 및 122.0℃의 Tm을 갖는 폴리에틸렌(단일 부위 촉매를 사용하여 제조), (b) 57.0중량%의 5.6×105의 Mw 및 4.05의 MWD를 갖는 폴리에틸렌 수지(HDPE), 및 (c) 18.0중량%의 2.0×106의 Mw 및 5.1의 MWD를 갖는 폴리에틸렌 수지(UHMWPE)를 건식혼합함으로써 제 3 폴리머 조성물(P3)을 조제한다.
상기에서 얻어진 제 3 폴리머 조성물 25중량%를 58mm의 내경 및 42의 L/D를 갖는 강혼합형 2축 스크류 압출기 내에 충전하고, 75중량%의 유동 파라핀(40℃에서 50cSt)을 사이드 피더를 통해 2축 스크류 압출기에 공급하여 제 3 폴리머 용액을 조제한다. 중량%는 제 3 폴리머 용액의 중량 기준이다. 용융 블렌드는 210℃ 및 200rpm에서 행한다.
(3) 막의 제조
제 1 폴리머 용액, 제 2 폴리머 용액, 제 3 폴리머 용액을 각각 2축 스크류 압출기로부터 3층 압출 T 다이에 공급하고, 그로부터 압출하여 제 1 폴리머 용액층/제 2 폴리머 용액층/제 3 폴리머 용액층의 층 두께비가 45.3/9.4/45.3인 층상 압출물(적층물이라고도 칭함)을 제조한다. 또한, 제 1 층 및 제 3 층 내의 폴리머가 동일한 경우에는 제 1 폴리머 용액 또는 제 3 폴리머 용액만을 사용할 필요가 있고, 그 용액을 다이에 공급하여 2개의 압출기만을 사용하여 막을 제조해도 좋다. 압출물을 20℃로 제어된 냉각 롤러에 통과시키면서 냉각시켜 3층의 겔상 시트 형태의 압출물을 제조한다. 겔상 시트를 113℃의 온도("2축 연신 온도")에 노출시키면서 텐터 연신기로 MD 및 TD 각각 5배의 배율로 (동시에) 2축 연신한다. 연신된 3층의 겔상 시트를 20cm×20cm의 알루미늄 플레임에 고정하고, 25℃로 제어된 염화메틸렌의 배스에 3분간 침지해서 유동 파라핀을 제거하고, 실온의 기류에서 건조시켜 건조막을 제조한다. 이어서, 건조막을 건조 연신한다. 건조 연신 전의 건조막은 최초의 건조 길이(MD) 및 최초의 건조 폭(TD)을 갖는다. 우선, 건조막을 118.7℃의 온도("TD 연신 온도")에 노출시키면서 1.4배의 배율로 TD로 건조 연신하여 제 2 건조 길이를 얻는다. 막의 폭(MD)은 TD 건조 연신 동안 최초의 건조 폭과 거의 동일한 상태이다. TD 건조 연신에 이어서, 막을 118.7℃의 온도("폭 축소 온도")에 노출시키면서 제 2 건조 폭으로부터 1.2배의 최종 배율로의 제어된 폭의 축소(TD)를 실시하고, 최종 배율은 건조 연신의 개시시에 최초의 막의 폭 기준이다. 막의 길이(MD)는 폭의 축소 동안 제 2 건조 길이와 거의 동일한 상태이다. 이어서, 배치 연신기에 고정된 상태인 막을 10분간 118.7℃의 온도("열처리 온도")에 노출시키면서 열처리하여 최종 다층 미세다공막을 제조한다.
실시예 2
2축 연신 온도가 115.0℃이고; 118.9℃의 TD 연신 온도에서의 1.6배의 배율로의 TD 건조 연신인 것 이외에는 실시예 1을 반복한다.
비교예 1
(1) 제 1 폴리올레핀 용액의 조제
(a) 68.6중량%의 5.62×105의 Mw, 4.05의 MWD, 135℃의 Tc 및 100℃의 Tcd를 갖는 제 1 폴리에틸렌 수지; (b) 1.4중량%의 1.95×106의 Mw 및 5.09의 MWD를 갖는 폴리에틸렌 수지; 및 (c) 30중량%의 1.1×106의 Mw, 114J/g의 융해열, 및 5.0의 MWD를 갖는 폴리프로필렌 수지(%는 제 1 폴리머 조성물의 중량 기준)를 건식 혼합함으로써 제 1 폴리올레핀 조성물을 조제한다.
상기에서 얻어진 제 1 폴리올레핀 조성물 30중량%을 58mm의 내경 및 42의 L/D를 갖는 강혼합형 2축 스크류 압출기 내에 충전하고, 70중량%의 유동 파라핀(40℃에서 50cSt)을 사이드 피더를 통해 2축 스크류 압출기에 공급하여 제 2 폴리머 용액을 조제한다. 중량%는 제 1 폴리올레핀 용액의 중량 기준이다. 용융 블렌드는 210℃ 및 200rpm에서 행한다.
(2) 제 2 폴리올레핀 용액의 조제
상기와 동일한 방법으로 (a) 82중량%의 5.62×105의 Mw, 4.05의 MWD, 135℃의 Tm, 및 100℃의 Tcd를 갖는 제 1 폴리에틸렌 수지, 및 (b) 18중량%의 1.95×106의 Mw 및 5.09의 MWD를 갖는 폴리에틸렌 수지(%는 제 2 폴리올레핀 조성물의 중량 기준)를 건식 혼합함으로써 제 2 폴리올레핀 조성물을 조제한다.
상기에서 얻어진 제 2폴리올레핀 조성물 25중량%를 58mm의 내경 및 42의 L/D를 갖는 강혼합형 2축 스크류 압출기 내에 충전하고, 70중량%의 유동 파라핀(40℃에서 50cSt)을 사이드 피더를 통해 2축 스크류 압출기에 공급하여 제 2 폴리올레핀 용액을 조제한다. 중량%는 제 2 폴리올레핀 용액의 중량 기준이다. 용융 블렌드는 210℃ 및 200rpm에서 행한다.
(3) 막의 제조
제 1 폴리올레핀 용액, 및 제 2 폴리올레핀 용액을 각각 2축 스크류 압출기로부터 3층 압출 T 다이에 공급하고, 그로부터 압출하여 제 2 폴리올레핀 용액층/제 1 폴리올레핀 용액층/제 2 폴리올레핀 용액층의 층 두께비가 45.3/9.4/45.3인 층상 압출물(적층물이라고도 칭함)을 제조한다. 압출물을 20℃로 제어된 냉각 롤러에 통과시키면서 냉각시켜 3층의 겔상 시트 형태의 압출물을 제조한다. 겔상 시트를 115.5℃의 온도("2축 연신 온도")에 노출시키면서 텐터 연신기로 880%/분의 변형 속도로 MD 및 TD 각각 5배의 배율로 (동시에) 2축 연신 하기 전에 115.5℃로 129초간 가열한다. 연신된 겔상 시트를 95.0℃에서 16초간 열처리한다. 연신된 3층의 겔상 시트를 20cm×20cm의 알루미늄 플레임에 고정하고, 25℃로 제어된 염화메틸렌의 배스에 3분간 침지해서 유동 파라핀을 제거하고, 실온의 기류에서 건조시켜서 건조막을 제조한다.
건조 연신 전의 건조 막은 최초의 건조 길이(MD) 및 최초의 건조 폭(TD)을 갖는다. 건조막을 127.3℃의 온도에 노출시키면서 1.6배의 배율로 TD로 건조 연신하여 제 2 건조 폭을 얻는다. 막의 길이(MD)는 TD 건조 연신 동안 최초의 건조 길이와 거의 동일한 상태이다. TD 건조 연신에 이어서, 막을 127.3℃의 온도("폭 축소 온도")에 노출시키면서 제 2 건조 폭으로부터 1.3배의 최종 배율로의 제어된 폭 축소(TD)를 실시하고, 최종 배율은 건조 연신의 개시시에 최초의 막의 폭 기준이다. 막의 길이(MD)는 폭의 축소 동안 제 2 건조 길이와 거의 동일한 상태이다. 이어서, 배치 연신기에 고정된 상태인 막을 127.3℃의 온도("열처리 온도")에 10분간 노출시키면서 열처리하여 최종 다층 미세다공막을 제조한다. 이어서, 건조막을 건조 연신한다.
비교예 2
비교예 2는 폴리에틸렌 및 폴리프로필렌을 포함하는 건식법에 의해 제작된 시판 다층 세퍼레이터이다. 비교예 2의 세퍼레이터는 19.1㎛의 두께, 435의 정규화 투기도, 3.04kPa(310gf)의 천공 강도, 0%의 105℃에 있어서의 열 수축률을 갖고, 176℃의 온도에서 1.0×104(Ω)(㎠)의 임피던스가 얻어진다.
Figure pat00001

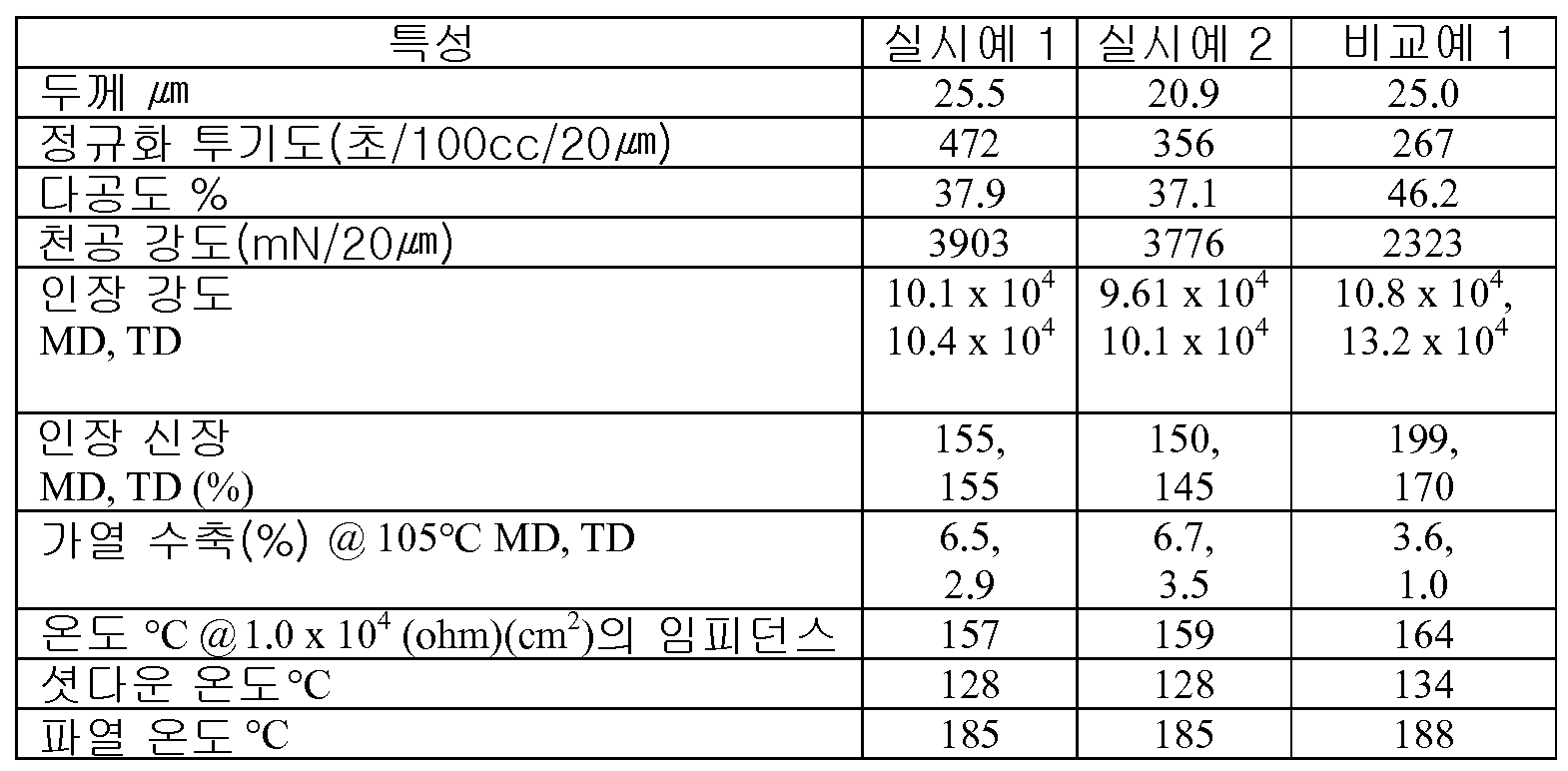

Figure pat00002
표 2로부터, 실시예 1 및 실시예 2의 미세다공막은 128℃ 미만의 셧다운 및 185℃의 파열 온도를 포함하여 밸런스가 양호한 중요한 특성을 나타낸다는 것을 알았다. 비교예 1의 막과 비교하면, 본 발명의 실시예 1 및 실시예 2는 동일한 정도의 파열 온도를 유지하면서 보다 낮은 온도에서 셧다운한다. 또한, 실시예 1 및 실시예 2는 35℃/분의 비교적 급속한 가열 하에 비교예 1 및 비교예 2보다 상당히 낮은 온도에서 1.0×104(Ω)(㎠)의 표면 임피던스가 얻어진다.
우선권 서류를 포함한 본 발명에서 인용한 모든 특허, 시험 순서, 및 기타 문헌은 참조에 의해 이러한 개시가 본 발명에 모순되지 않는 범위에서 완전하게 도입되고, 이러한 도입이 허용되는 모든 권한에 대해서 완전하게 갖추어진다.
본 발명 중에 개시한 예시적 형태는 특정한 것에 대해서 기재하고 있지만, 각종 다른 변형 형태가 당업자에 있어서는 명확하고, 또한 당업자에 의해 본 개시의 정신 및 범위로부터 일탈하지 않고 용이하게 행하여질 수 있는 것이 이해될 것이다. 따라서, 본 발명에 첨부한 특허 청구 범위의 범위는 본 발명 중에 나타낸 실시예 및 설명에 한정되는 것은 아니고, 특허 청구 범위는 본 개시가 속하는 분야의 당업자에 의해 그 등가물로서 취급되는 모든 특징을 포함한 본 발명에 나타낸 특허 가능한 신규성이 있는 특징의 모두를 포함하는 것으로서 해석되는 것이 의도되어 있다.
수치의 하한 및 수치의 상한이 본 발명 중에 열거되어 있을 경우, 모든 하한으로부터 모든 상한까지의 범위가 상정되어 있다.

Claims (24)

  1. 복수의 층으로 이루어진 미세다공막으로서,
    적어도 1개의 층은 115.0~130.0℃ 범위의 Tm 및 5.0×103~4.0×105의 Mw를 갖는 제 1 폴리머를 포함하고,
    130.5℃ 이하의 셧다운 온도 및 170.0℃ 이상의 파열 온도를 갖고, 35℃/분의 속도로 가열을 실시하는 경우에 175℃ 이하의 온도에서 1.0×104(Ω)(㎠)의 표면 임피던스가 얻어지는 것을 특징으로 하는 미세다공막.
  2. 제 1 항에 있어서,
    제 1 폴리머는 115.0℃ 이상 130.0℃ 이하의 Tm을 갖는 폴리올레핀인 것을 특징으로 하는 미세다공막.
  3. 제 1 항에 있어서,
    제 1 폴리머는 121.0~125.0℃ 범위의 Tm을 갖는 에틸렌/α-올레핀 코폴리머이고, 적어도 막의 제 2 층은 5.0×105 이상의 Mw 및 150℃ 이상의 Tm을 갖는 폴리프로필렌을 포함하는 것을 특징으로 하는 미세다공막.
  4. 제 1 항에 있어서,
    700초/100㎤/20㎛ 이하의 정규화 투기도를 갖는 것을 특징으로 하는 미세다공막.
  5. 제 3 항에 있어서,
    에틸렌/α-올레핀 코폴리머를 포함하는 제 3 층을 더 포함하고, 제 2 층은 제 1 층과 제 3 층 사이에 위치하는 것을 특징으로 하는 미세다공막.
  6. 제 5 항에 있어서,
    제 1 층 및 제 3 층은 각각 제 1 층 또는 제 3 층의 중량을 기준으로 해서 3중량%~50중량%의 에틸렌/α-올레핀 코폴리머를 각각 독립적으로 포함하고, 제 2 층은 제 2 층의 중량을 기준으로 해서 40중량% 이하의 폴리프로필렌을 포함하는 것을 특징으로 하는 미세다공막.
  7. 제 5 항에 있어서,
    제 1 층 및 제 3 층은 각각 제 1 층 또는 제 3 층의 중량을 기준으로 해서 40중량%~97중량%의 1.0×106 이하의 Mw를 갖는 폴리에틸렌, 및 0중량%~25중량%의 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌을 각각 독립적으로 더 포함하고, 제 2 층은 폴리에틸렌을 더 포함하는 것을 특징으로 하는 미세다공막.
  8. 제 7 항에 있어서,
    제 2 층은 15중량%~40중량%의 폴리프로필렌, 0중량%~10중량%의 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌, 및 50중량%~85중량%의 1.0×106 이하의 Mw를 갖는 폴리에틸렌(중량%는 제 2 층의 중량 기준)을 포함하는 것을 특징으로 하는 미세다공막.
  9. 제 3 항에 있어서,
    에틸렌/α-올레핀 코폴리머는 약 1.0~5.0mol% 범위의 코모노머 함유량을 갖고, 코모노머는 헥센 또는 옥텐인 것을 특징으로 하는 미세다공막.
  10. 제 1 항에 있어서,
    약 50.0~약 7.00×102초/100㎤/20㎛ 범위의 정규화 투기도를 갖는 것을 특징으로 하는 미세다공막.
  11. 제 1 항에 있어서,
    35℃/분의 속도로 가열을 실시하는 경우에 150℃~160℃의 온도에서 1.0×104(Ω)(㎠)의 표면 임피던스를 갖는 것을 특징으로 하는 미세다공막.
  12. 제 1 항에 있어서,
    3000mN/20㎛ 이상의 정규화 천공 강도 및 20~50%의 다공도를 갖는 것을 특징으로 하는 미세다공막.
  13. 다층 미세다공막으로서,
    제 1 층 및 제 3 층은 각각 제 1 층 및 제 3 층의 중량을 기준으로 해서 20.0중량%~30.0중량%의 1.0×104~7.0×104의 Mw를 갖는 에틸렌/α-올레핀 코폴리머, 45.0중량%~70.0중량%의 1.0×106 이하의 Mw를 갖는 폴리에틸렌, 및 0.0중량%~35.0중량%의 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌을 서로 독립적으로 포함하고;
    제 1 층과 제 3 층의 사이에 위치하는 제 2 층은 20.0%~80.0중량%의 1.1×106의 Mw 및 110.0J/g을 초과하는 융해열을 갖는 폴리프로필렌, 0중량%~10.0중량%의 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌, 및 20.0중량%~70.0중량%의 1.0×106을 초과하는 Mw를 갖는 폴리에틸렌(중량%는 제 2 층의 중량 기준)을 포함하고,
    130.5℃ 이하의 셧다운 온도 및 170.0℃ 이상의 파열 온도를 갖고, 35℃/분의 속도로 가열을 실시하는 경우에 175℃ 이하의 온도에서 1.0×104(Ω)(㎠)의 표면 임피던스가 얻어지는 것을 특징으로 하는 다층 미세다공막.
  14. 제 1 항 또는 제 13 항에 기재된 미세다공막의 제조 방법으로서,
    a. 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105 범위의 Mw를 갖는 폴리머를 포함하는 적어도 제 1 폴리머와 적어도 1종의 제 1 희석제를 혼합하는 공정;
    b. 1.0×106 이상의 Mw를 갖는 적어도 폴리프로필렌과 적어도 제 2 희석제를 혼합하는 공정;
    c. 제 1 폴리에틸렌을 함유하는 제 1 층, 제 3 폴리에틸렌을 함유하는 제 2 층, 및 제 1 층과 제 3 층의 사이에 위치하는 폴리프로필렌을 함유하는 제 2 층을 갖는 다층 압출물을, 제 1 폴리머와 폴리프로필렌과 희석제를 혼합한 것으로부터 형성하는 공정; 및
    d. 제 1 희석제, 제 2 희석제, 및 제 3 희석제의 적어도 일부를 연신 다층 압출물로부터 제거해서 막을 제조하는 공정을 포함하는 것을 특징으로 하는 미세다공막의 제조 방법.
  15. 제 14 항에 있어서,
    115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105 범위의 Mw를 갖는 폴리머를 포함하는 적어도 제 3 폴리머와 적어도 1종의 제 3 희석제를 혼합하는 공정을 더 포함하는 것을 특징으로 하는 미세다공막의 제조 방법.
  16. 제 14 항에 있어서,
    제 1 폴리머 및 제 3 폴리머는 폴리올레핀을 포함하는 것을 특징으로 하는 미세다공막의 제조 방법.
  17. 제 14 항에 있어서,
    제 1 폴리머는 121.0~125.0℃ 범위의 Tm을 갖는 에틸렌/α-올레핀 코폴리머를 포함하고, 제 2 폴리프로필렌은 5.0×105 이상의 Mw 및 150℃ 이상의 Tm을 갖는 폴리프로필렌을 포함하는 것을 특징으로 하는 미세다공막의 제조 방법.
  18. 제 14 항에 있어서,
    공정(d) 전에 다층 압출물을 연신하는 공정 및 공정(d) 동안 또는 후에 임의의 휘발종의 적어도 일부를 막으로부터 제거하는 공정을 더 포함하는 것을 특징으로 하는 미세다공막의 제조 방법.
  19. 제 14 항에 있어서,
    (a) 제 1 희석제와 혼합한 제 1 폴리머의 양은 약 15~40중량% 범위이고, 제 1 희석제의 양은 85~60중량% 범위이며(중량%는 모두 제 1 폴리머와 제 1 희석제를 혼합한 것 기준);
    (b) 제 3 희석제와 혼합한 제 3 폴리머의 양은 약 15~40중량% 범위이고, 제 3 희석제의 양은 85~60중량% 범위이며(중량%는 모두 제 3 폴리머와 제 3 희석제를 혼합한 것 기준); 그리고
    (c) 제 2 희석제와 혼합한 폴리프로필렌의 양은 약 15~40중량% 범위이고, 제 2 희석제의 양은 85~60중량% 범위인(중량%는 모두 폴리프로필렌과 제 2 희석제를 혼합한 것 기준) 것을 특징으로 하는 미세다공막의 제조 방법.
  20. 제 14 항에 있어서,
    다층 압출물은 1.0×106 초과의 Mw를 갖는 폴리에틸렌을 더 포함하는 것을 특징으로 하는 미세다공막의 제조 방법.
  21. 제 14 항에 있어서,
    다층 압출물은 1.0×106 이하의 Mw를 갖는 폴리에틸렌을 더 포함하는 것을 특징으로 하는 미세다공막의 제조 방법.
  22. 제 15 항에 있어서,
    제 1 층 및 제 3 층은 각각 제 1 층 및 제 3 층 내의 폴리올레핀의 전체 중량을 기준으로 해서 3~50중량%의 115.0℃~130.0℃ 범위의 Tm 및 5.0×103~4.0×105 범위의 Mw를 갖는 폴리머, 0~25중량%의 1.0×106 초과의 Mw를 갖는 폴리에틸렌, 및 40~97중량%의 1.0×106 이하의 Mw를 갖는 폴리에틸렌을 함유하고;
    제 2 층은 제 2 층 내의 폴리올레핀의 전체 중량을 기준으로 해서 15~40중량%의 폴리프로필렌, 및 0~10중량%의 독립적으로 선택되는 1.0×106 초과의 Mw를 갖는 폴리에틸렌, 및 50~85중량%의 1.0×106 이하의 Mw를 갖는 폴리에틸렌을 함유하고;
    제 1 희석제, 제 2 희석제, 및 제 3 희석제는 동일한 것을 특징으로 하는 미세다공막의 제조 방법.
  23. 제 22 항에 있어서,
    제 1 층 및 제 3 층 내의 1.0×106 초과의 Mw를 갖는 폴리에틸렌은 제 2 층 내의 1.0×106 초과의 Mw를 갖는 폴리에틸렌과 동일한 것을 특징으로 하는 미세다공막의 제조 방법.
  24. 제 14 항에 있어서,
    공정(c)에 이어서 다층 압출물을 냉각하는 공정을 더 포함하는 것을 특징으로 하는 미세다공막의 제조 방법.
KR1020177013621A 2009-03-30 2010-03-05 미세다공막, 이러한 막의 제조 방법 및 사용 방법 Active KR101992136B1 (ko)

Applications Claiming Priority (25)

Application Number Priority Date Filing Date Title
US16483309P 2009-03-30 2009-03-30
US16481709P 2009-03-30 2009-03-30
US16482409P 2009-03-30 2009-03-30
US16482709P 2009-03-30 2009-03-30
US61/164,824 2009-03-30
US61/164,827 2009-03-30
US61/164,833 2009-03-30
US61/164,817 2009-03-30
US17706009P 2009-05-11 2009-05-11
US61/177,060 2009-05-11
EP09160967.7 2009-05-25
EP09160966.9 2009-05-25
EP09160965.1 2009-05-25
EP09160964 2009-05-25
EP09160967 2009-05-25
EP09160966 2009-05-25
EP09160964.4 2009-05-25
EP09160965 2009-05-25
US22009409P 2009-06-24 2009-06-24
US61/220,094 2009-06-24
EP09163698 2009-06-25
EP09163698.5 2009-06-25
EP09168194 2009-08-19
EP09168194.0 2009-08-19
PCT/US2010/026423 WO2010114673A1 (en) 2009-03-30 2010-03-05 Microporous membranes and methods for producing and using such membranes

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
KR1020117022413A Division KR20120003865A (ko) 2009-03-30 2010-03-05 미세다공막, 이러한 막의 제조 방법 및 사용 방법

Publications (2)

Publication Number Publication Date
KR20170060164A true KR20170060164A (ko) 2017-05-31
KR101992136B1 KR101992136B1 (ko) 2019-06-24

Family

ID=42828625

Family Applications (7)

Application Number Title Priority Date Filing Date
KR1020117020112A Active KR101793112B1 (ko) 2009-03-30 2010-03-05 미세다공막, 이러한 막의 제조 방법 및 사용 방법
KR1020117020125A Active KR101716292B1 (ko) 2009-03-30 2010-03-05 미세다공막, 이러한 막의 제조 방법, 및 전지 세퍼레이터 필름으로서의 이러한 막의 사용
KR1020117022413A Ceased KR20120003865A (ko) 2009-03-30 2010-03-05 미세다공막, 이러한 막의 제조 방법 및 사용 방법
KR1020117022170A Active KR101763197B1 (ko) 2009-03-30 2010-03-05 미세다공막, 이러한 막의 제조 방법, 및 전지 세퍼레이터 필름으로서의 이러한 막의 사용
KR1020117022420A Active KR101777752B1 (ko) 2009-03-30 2010-03-05 미세다공성 폴리머막, 전지 세퍼레이터, 및 그것들의 제조 방법
KR1020117020123A Active KR101808576B1 (ko) 2009-03-30 2010-03-05 미세다공막, 이러한 막의 제조 방법, 및 전지 세퍼레이터 필름으로서의 이러한 막의 사용
KR1020177013621A Active KR101992136B1 (ko) 2009-03-30 2010-03-05 미세다공막, 이러한 막의 제조 방법 및 사용 방법

Family Applications Before (6)

Application Number Title Priority Date Filing Date
KR1020117020112A Active KR101793112B1 (ko) 2009-03-30 2010-03-05 미세다공막, 이러한 막의 제조 방법 및 사용 방법
KR1020117020125A Active KR101716292B1 (ko) 2009-03-30 2010-03-05 미세다공막, 이러한 막의 제조 방법, 및 전지 세퍼레이터 필름으로서의 이러한 막의 사용
KR1020117022413A Ceased KR20120003865A (ko) 2009-03-30 2010-03-05 미세다공막, 이러한 막의 제조 방법 및 사용 방법
KR1020117022170A Active KR101763197B1 (ko) 2009-03-30 2010-03-05 미세다공막, 이러한 막의 제조 방법, 및 전지 세퍼레이터 필름으로서의 이러한 막의 사용
KR1020117022420A Active KR101777752B1 (ko) 2009-03-30 2010-03-05 미세다공성 폴리머막, 전지 세퍼레이터, 및 그것들의 제조 방법
KR1020117020123A Active KR101808576B1 (ko) 2009-03-30 2010-03-05 미세다공막, 이러한 막의 제조 방법, 및 전지 세퍼레이터 필름으로서의 이러한 막의 사용

Country Status (8)

Country Link
US (6) US20120034518A1 (ko)
EP (6) EP2414088B1 (ko)
JP (7) JP5536871B2 (ko)
KR (7) KR101793112B1 (ko)
CN (6) CN102355937B (ko)
HU (1) HUE039508T2 (ko)
PL (6) PL2414083T3 (ko)
WO (6) WO2010114671A1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101860856B1 (ko) * 2017-07-14 2018-07-06 (주)상아프론테크 연료전지 전해질막용 고연신 다공성 지지체 및 이의 제조방법

Families Citing this family (60)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4601497A (en) 1980-10-29 1986-07-22 Proprietary Technology Swivelable quick connector assembly
KR101861212B1 (ko) 2010-09-09 2018-06-29 캘리포니아 인스티튜트 오브 테크놀로지 전기화학적 에너지 저장 시스템 및 방법
WO2012096248A1 (ja) 2011-01-11 2012-07-19 東レバッテリーセパレータフィルム合同会社 多層微多孔膜、かかる膜の製造方法、およびかかる膜の使用
EP2732487A4 (en) 2011-07-11 2015-04-08 California Inst Of Techn NEW SEPARATORS FOR ELECTROCHEMICAL SYSTEMS
US9379368B2 (en) 2011-07-11 2016-06-28 California Institute Of Technology Electrochemical systems with electronically conductive layers
CN102956858B (zh) * 2011-08-21 2015-11-25 比亚迪股份有限公司 一种电池隔膜及其制备方法
JP6013368B2 (ja) * 2011-12-26 2016-10-25 東レバッテリーセパレータフィルム株式会社 ポリオレフィン微多孔フィルム、ポリオレフィン微多孔フィルムロールおよびそれらの製造方法ならびにそれらを用いた電池用セパレーター
CN102627796B (zh) * 2012-04-11 2015-06-03 中国科学院化学研究所 一种用于制造锂电池隔膜的聚乙烯组合物
JP6443333B2 (ja) * 2013-05-31 2018-12-26 東レ株式会社 ポリオレフィン微多孔膜およびその製造方法
HUE051724T2 (hu) * 2013-10-03 2021-03-29 Toray Industries Poliolefin porózus film, akkumulátor szeparátor, mely a porózus film alkalmazásával van elõállítva, és eljárás a porózus film és a szeparátor elõállítására
US20150171398A1 (en) 2013-11-18 2015-06-18 California Institute Of Technology Electrochemical separators with inserted conductive layers
US10714724B2 (en) 2013-11-18 2020-07-14 California Institute Of Technology Membranes for electrochemical cells
WO2015146579A1 (ja) * 2014-03-26 2015-10-01 東レバッテリーセパレータフィルム株式会社 ポリオレフィン製積層多孔質膜、それを用いた電池用セパレータおよびポリオレフィン製積層多孔質膜の製造方法
US10079378B2 (en) 2014-05-28 2018-09-18 Toray Industries, Inc. Polyolefin microporous membrane and production method thereof
CN106463679B (zh) * 2014-06-10 2019-04-19 东丽株式会社 电池用隔膜及其制造方法
CN106415885B (zh) * 2014-06-11 2019-02-19 东丽株式会社 电池用隔膜及其制造方法
JP6208187B2 (ja) * 2015-09-03 2017-10-04 旭化成株式会社 ポリオレフィン微多孔膜、蓄電デバイス用セパレータ、及び蓄電デバイス
KR102157492B1 (ko) 2015-10-09 2020-09-18 도레이 카부시키가이샤 적층 폴리올레핀 미세 다공막, 전지용 세퍼레이터 및 그것들의 제조 방법
US10340528B2 (en) 2015-12-02 2019-07-02 California Institute Of Technology Three-dimensional ion transport networks and current collectors for electrochemical cells
JP6878841B2 (ja) * 2016-03-11 2021-06-02 東ソー株式会社 超高分子量ポリエチレン組成物製セパレータ
CN108779282A (zh) * 2016-03-31 2018-11-09 东丽株式会社 聚烯烃微多孔膜及其制造方法、电池用隔膜以及电池
KR102212851B1 (ko) * 2016-06-08 2021-02-05 가부시키가이샤 인비젼 에이이에스씨 재팬 비수전해질 이차 전지
JP6943580B2 (ja) * 2017-03-03 2021-10-06 住友化学株式会社 非水電解液二次電池用セパレータ
JP6472822B2 (ja) 2017-03-03 2019-02-20 住友化学株式会社 非水電解液二次電池用セパレータ
JP6496762B2 (ja) * 2017-03-03 2019-04-03 住友化学株式会社 非水電解液二次電池用セパレータ
KR101918445B1 (ko) * 2017-03-03 2018-11-13 스미또모 가가꾸 가부시키가이샤 비수전해액 이차 전지용 세퍼레이터
US11094997B2 (en) 2017-05-29 2021-08-17 Sumitomo Chemical Company, Limited Nonaqueous electrolyte secondary battery
EP3657569A4 (en) * 2017-07-21 2021-06-09 Zeon Corporation LAYERED PRODUCT FOR WATERLESS SECONDARY BATTERY, WATERLESS SECONDARY BATTERY AND METHOD OF MANUFACTURING A WATERLESS SECONDARY BATTERY
CN109326825B (zh) * 2017-07-31 2024-01-19 住友化学株式会社 非水电解液二次电池
EP3690982A4 (en) * 2017-09-29 2021-06-09 Toray Industries, Inc. POROUS FOIL, SEPARATOR FOR SECONDARY BATTERIES AND SECONDARY BATTERY
US20210218108A1 (en) * 2017-11-08 2021-07-15 Toray Industries, Inc. Polyolefin composite porous film, method of producing same, battery separator, and battery
JP6430617B1 (ja) 2017-12-19 2018-11-28 住友化学株式会社 非水電解液二次電池
JP6430618B1 (ja) 2017-12-19 2018-11-28 住友化学株式会社 非水電解液二次電池
JP6430623B1 (ja) 2017-12-19 2018-11-28 住友化学株式会社 非水電解液二次電池
JP6430621B1 (ja) 2017-12-19 2018-11-28 住友化学株式会社 非水電解液二次電池
US11205799B2 (en) 2017-12-19 2021-12-21 Sumitomo Chemical Company, Limited Nonaqueous electrolyte secondary battery
US11158907B2 (en) 2017-12-19 2021-10-26 Sumitomo Chemical Company, Limited Nonaqueous electrolyte secondary battery
JP7395827B2 (ja) * 2018-02-23 2023-12-12 東レ株式会社 多孔性ポリオレフィンフィルム
KR102295069B1 (ko) 2018-08-17 2021-08-26 주식회사 엘지화학 전기화학소자용 분리막 및 이의 제조방법
WO2020075794A1 (ja) * 2018-10-10 2020-04-16 東レ株式会社 ポリオレフィン微多孔膜、多層ポリオレフィン微多孔膜、電池
CN109268431B (zh) * 2018-11-05 2020-07-24 北汽福田汽车股份有限公司 减振器和车辆
US20210339449A1 (en) 2019-01-16 2021-11-04 Toray Industries, Inc. Polyolefin multilayer microporous film and production method therefor
KR102459860B1 (ko) 2019-02-20 2022-10-27 주식회사 엘지화학 폴리에틸렌 수지 조성물
DE102019112089A1 (de) * 2019-05-09 2020-11-12 Brückner Maschinenbau GmbH & Co. KG Folie mit wenigstens zwei Schichten und Verfahren zu ihrer Herstellung
CN110416470B (zh) * 2019-08-07 2022-03-11 江苏厚生新能源科技有限公司 电池隔膜及其制备工艺、降低二氯甲烷消耗量的改进方法
JP7386015B2 (ja) * 2019-08-27 2023-11-24 東レ株式会社 電池用セパレータ及びその製造方法
CN110931692A (zh) * 2019-12-08 2020-03-27 重庆云天化纽米科技股份有限公司 聚烯烃隔膜及其制备方法和应用
CN110931688B (zh) * 2019-12-13 2021-08-31 华为技术有限公司 高延伸的聚烯烃隔膜和应用
CN111138741A (zh) * 2019-12-23 2020-05-12 重庆云天化纽米科技股份有限公司 高性能聚烯烃隔膜及其制备方法
WO2021222716A1 (en) * 2020-05-01 2021-11-04 Celanese International Corporation Copolymer having a reduced shutdown temperature and articles made with same
JP2023539244A (ja) 2020-08-24 2023-09-13 セラニーズ・インターナショナル・コーポレーション 分子量分布の狭い高密度ポリエチレンから作製されるゲル押出物品
JP7721997B2 (ja) * 2020-09-14 2025-08-13 東レ株式会社 ポリオレフィン微多孔膜及び電池セパレータ
CN116508203B (zh) 2020-11-17 2025-02-25 旭化成株式会社 聚乙烯粉末和成型体
CN112987077B (zh) * 2021-03-22 2022-06-14 中国科学院近代物理研究所 低能离子束探测与离子束流强自平衡连锁控制系统
JPWO2023176880A1 (ko) * 2022-03-18 2023-09-21
KR20240163716A (ko) * 2022-03-22 2024-11-19 셀라니즈 인터내셔날 코포레이션 중합체 조성물 블렌드 및 이로부터 제조된 막
WO2023220458A1 (en) * 2022-05-13 2023-11-16 Virginia Tech Intellectual Properties, Inc. Mesoporous polyimide thin films as dendrite-suppressing separators for alkali metal batteries
CN115458867A (zh) * 2022-10-28 2022-12-09 乐凯胶片股份有限公司 聚烯烃隔膜及其制备方法和应用
CN116259924B (zh) * 2023-03-17 2024-01-02 江苏北星新材料科技有限公司 一种低闭孔温度隔膜及其制备方法
WO2026072197A1 (en) * 2024-09-30 2026-04-02 Dow Global Technologies Llc Rotomolding blends including recycled polyethylene

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH11269289A (ja) * 1998-03-20 1999-10-05 Tonen Kagaku Kk ポリエチレン微多孔膜
JP2001072788A (ja) * 1999-09-06 2001-03-21 Tonen Chem Corp ポリオレフィン微多孔膜及びその製造方法
JP2001200081A (ja) * 2000-01-14 2001-07-24 Tonen Chem Corp ポリエチレン微多孔膜及びその製造方法
US20080057388A1 (en) * 2006-08-31 2008-03-06 Koichi Kono Multi-layer, microporous membrane, battery separator and battery

Family Cites Families (64)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE3127133A1 (de) 1981-07-09 1983-01-27 Hoechst Ag, 6000 Frankfurt Verfahren zur herstellung von polyolefinen und deren copolymerisaten
DE3240383A1 (de) 1982-11-02 1984-05-03 Hoechst Ag, 6230 Frankfurt Verfahren zur herstellung von oligomeren aluminoxanen
FR2546522B1 (fr) 1983-05-25 1985-07-26 Ato Chimie Procede de preparation d'une composante de metal de transition pour un systeme catalytique de polymerisation d'olefines
CA1231702A (en) 1983-06-06 1988-01-19 John A. Ewen Process and catalyst for producing reactor blend polyolefins
ZA844157B (en) 1983-06-06 1986-01-29 Exxon Research Engineering Co Process and catalyst for polyolefin density and molecular weight control
US4530914A (en) 1983-06-06 1985-07-23 Exxon Research & Engineering Co. Process and catalyst for producing polyethylene having a broad molecular weight distribution
US4540753A (en) 1983-06-15 1985-09-10 Exxon Research & Engineering Co. Narrow MWD alpha-olefin copolymers
JPS6023954A (ja) 1983-07-18 1985-02-06 Sanyo Electric Co Ltd 非水電解液電池
JPS60242035A (ja) 1984-04-27 1985-12-02 Toa Nenryo Kogyo Kk ポリエチレン微多孔膜の製造方法
DE3443087A1 (de) 1984-11-27 1986-05-28 Hoechst Ag, 6230 Frankfurt Verfahren zur herstellung von polyolefinen
US5084534A (en) 1987-06-04 1992-01-28 Exxon Chemical Patents, Inc. High pressure, high temperature polymerization of ethylene
US5055438A (en) 1989-09-13 1991-10-08 Exxon Chemical Patents, Inc. Olefin polymerization catalysts
JPH06104736B2 (ja) 1989-08-03 1994-12-21 東燃株式会社 ポリオレフィン微多孔膜
NZ235032A (en) 1989-08-31 1993-04-28 Dow Chemical Co Constrained geometry complexes of titanium, zirconium or hafnium comprising a substituted cyclopentadiene ligand; use as olefin polymerisation catalyst component
JPH03201360A (ja) 1989-12-27 1991-09-03 Fuji Elelctrochem Co Ltd マンガン乾電池用正極合剤の製造方法
JP3009495B2 (ja) * 1991-01-30 2000-02-14 東燃株式会社 ポリオレフィン微多孔膜及びその製造方法
JP2657434B2 (ja) 1991-07-19 1997-09-24 東燃株式会社 ポリエチレン微多孔膜、その製造方法及びそれを用いた電池用セパレータ
JPH05222236A (ja) * 1992-02-13 1993-08-31 Tonen Chem Corp ポリオレフィン微多孔膜の製造方法
JP3507092B2 (ja) * 1992-03-30 2004-03-15 日東電工株式会社 多孔質フィルム、その製造法およびその用途
JP3347854B2 (ja) 1993-12-27 2002-11-20 東燃化学株式会社 ポリオレフィン微多孔膜、その製造方法、それを用いた電池用セパレーター及びフィルター
JP3525390B2 (ja) 1995-03-03 2004-05-10 旭化成ケミカルズ株式会社 ポリエチレン微多孔膜および製造方法
JP3108344B2 (ja) * 1995-10-16 2000-11-13 矢崎総業株式会社 光学フィルタモジュール
TW412542B (en) 1995-12-25 2000-11-21 Asahi Chemical Ind Short-resistant micro-porous polyethylene membrane
JP3589778B2 (ja) * 1996-03-13 2004-11-17 日東電工株式会社 多孔質膜及びその製造方法、並びにリチウムイオン２次電池
JPH11158304A (ja) * 1997-09-24 1999-06-15 Nitto Denko Corp 多孔質フィルムとそれを用いた電池用セパレータおよび電池
JP4494638B2 (ja) * 1998-10-01 2010-06-30 東燃化学株式会社 ポリオレフィン微多孔膜及びその製造方法
KR100591061B1 (ko) * 1998-10-01 2006-06-19 토넨 케미칼 코퍼레이션 폴리올레핀 미세다공성막 및 그것의 제조방법
JP2000108249A (ja) * 1998-10-08 2000-04-18 Tonen Chem Corp 積層複合膜
US6339134B1 (en) 1999-05-06 2002-01-15 Univation Technologies, Llc Polymerization process for producing easier processing polymers
JP2000343584A (ja) * 1999-06-07 2000-12-12 Sekisui Chem Co Ltd 低臭架橋ポリエチレン管
JP2001176483A (ja) * 1999-12-21 2001-06-29 Mitsubishi Paper Mills Ltd 電池用セパレータおよび電池
CN1142602C (zh) * 2000-04-29 2004-03-17 中国科学院物理研究所 一种用于二次锂电池的微孔聚合物隔膜及其制备方法
JP4752000B2 (ja) * 2000-10-26 2011-08-17 東レ東燃機能膜合同会社 ポリオレフィン微多孔膜及びその製造方法
JP4677663B2 (ja) 2000-10-26 2011-04-27 東レ東燃機能膜合同会社 ポリオレフィン微多孔膜
JP4931163B2 (ja) * 2001-04-24 2012-05-16 旭化成イーマテリアルズ株式会社 ポリオレフィン製微多孔膜
JP4986199B2 (ja) 2001-05-18 2012-07-25 旭化成イーマテリアルズ株式会社 ポリエチレン製微多孔膜及びそれを用いた電池
JP3681720B2 (ja) 2001-12-06 2005-08-10 旭化成ケミカルズ株式会社 ポリオレフィン製微多孔膜
CN1288772C (zh) * 2002-04-26 2006-12-06 江苏海四达集团有限公司 锂离子电池正极材料LiMn2O4乳胶干燥熔融制备方法
CN1243784C (zh) * 2002-12-03 2006-03-01 李春香 聚烯烃多微孔膜及其制备方法
JP4121846B2 (ja) * 2002-12-16 2008-07-23 東燃化学株式会社 ポリオレフィン微多孔膜及びその製造方法並びに用途
US6821865B2 (en) 2002-12-30 2004-11-23 Infineon Technologies Ag Deep isolation trenches
JP5073916B2 (ja) * 2004-02-10 2012-11-14 旭化成イーマテリアルズ株式会社 リチウムイオン電池用セパレーター用ポリオレフィン製微多孔膜
US8104625B2 (en) 2004-05-20 2012-01-31 Asahi Kasei Chemicals Corporation Microporous membrane made of polyolefins
CN101031421B (zh) * 2004-10-01 2011-07-27 旭化成电子材料株式会社 聚烯烃微孔膜
WO2006104165A1 (ja) * 2005-03-29 2006-10-05 Tonen Chemical Corporation ポリオレフィン微多孔膜の製造方法及びその微多孔膜
RU2422191C2 (ru) 2005-03-31 2011-06-27 Тонен Кемикал Корпорейшн Микропористые полиолефиновые мембраны и способы их получения
JP5057654B2 (ja) * 2005-05-17 2012-10-24 旭化成イーマテリアルズ株式会社 ポリエチレン製微多孔膜
EP1905586B1 (en) * 2005-07-15 2013-09-25 Toray Battery Separator Film Co., Ltd. Polyolefin multilayer microporous membrane and battery separator
JP4687310B2 (ja) 2005-07-29 2011-05-25 ソニー株式会社 遠隔操作システム，遠隔通信装置，遠隔操作方法
JP4911723B2 (ja) * 2005-08-25 2012-04-04 東レ東燃機能膜合同会社 ポリエチレン多層微多孔膜並びにそれを用いた電池用セパレータ及び電池
JP5148093B2 (ja) * 2005-09-28 2013-02-20 東レバッテリーセパレータフィルム株式会社 ポリエチレン多層微多孔膜及びその製造方法、並びに電池用セパレータ
WO2007046473A1 (ja) * 2005-10-19 2007-04-26 Tonen Chemical Corporation ポリオレフィン多層微多孔膜の製造方法
US20090170005A1 (en) * 2005-11-01 2009-07-02 Tonen Chemical Corporation Microporous polyolefin membrane, battery separator formed thereby and battery
RU2411259C2 (ru) * 2005-11-24 2011-02-10 Тонен Кемикал Корпорейшн Микропористая полиолефиновая мембрана, способ ее получения, сепаратор аккумулятора и аккумулятор
KR101340393B1 (ko) 2005-11-24 2013-12-11 도레이 배터리 세퍼레이터 필름 주식회사 폴리올레핀 미세 다공막 및 그 제조 방법, 및 전지용세퍼레이터 및 전지
JP5202816B2 (ja) 2006-04-07 2013-06-05 東レバッテリーセパレータフィルム株式会社 ポリオレフィン微多孔膜及びその製造方法
US7700182B2 (en) 2006-05-15 2010-04-20 Tonen Chemical Corporation Microporous polyolefin membrane, its production method, and battery separator
JP4902455B2 (ja) 2006-08-01 2012-03-21 東レ東燃機能膜合同会社 ポリオレフィン多層微多孔膜、その製造方法、電池用セパレータ及び電池
US7981536B2 (en) * 2006-08-31 2011-07-19 Toray Tonen Specialty Separator Godo Kaisha Microporous membrane, battery separator and battery
CN101641406B (zh) 2007-01-19 2012-12-26 东丽电池隔膜株式会社 聚合材料和它的制备和使用
JP2010540690A (ja) * 2007-09-20 2010-12-24 東燃化学株式会社 微多孔膜およびそのような膜を製造し使用する方法
US20100316902A1 (en) * 2007-12-31 2010-12-16 Kotaro Takita Microporous Multilayer Membrane, System And Process For Producing Such Membrane, And The Use Of Such Membrane
US20090226813A1 (en) 2008-03-07 2009-09-10 Kotaro Takita Microporous Membrane, Battery Separator and Battery
WO2010004918A1 (en) 2008-07-11 2010-01-14 Tonen Chemical Corporation Microporous membranes and methods for producing and using such membranes

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH11269289A (ja) * 1998-03-20 1999-10-05 Tonen Kagaku Kk ポリエチレン微多孔膜
JP2001072788A (ja) * 1999-09-06 2001-03-21 Tonen Chem Corp ポリオレフィン微多孔膜及びその製造方法
JP2001200081A (ja) * 2000-01-14 2001-07-24 Tonen Chem Corp ポリエチレン微多孔膜及びその製造方法
US20080057388A1 (en) * 2006-08-31 2008-03-06 Koichi Kono Multi-layer, microporous membrane, battery separator and battery

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101860856B1 (ko) * 2017-07-14 2018-07-06 (주)상아프론테크 연료전지 전해질막용 고연신 다공성 지지체 및 이의 제조방법

Also Published As

Publication number Publication date
EP2414084A1 (en) 2012-02-08
HUE039508T2 (hu) 2019-01-28
JP2012522107A (ja) 2012-09-20
KR101716292B1 (ko) 2017-03-14
EP2414083A1 (en) 2012-02-08
US20120034518A1 (en) 2012-02-09
KR101793112B1 (ko) 2017-11-02
KR101808576B1 (ko) 2017-12-13
KR101992136B1 (ko) 2019-06-24
CN102341159A (zh) 2012-02-01
EP2414086A1 (en) 2012-02-08
US8709641B2 (en) 2014-04-29
EP2414087B1 (en) 2019-01-16
JP2014196508A (ja) 2014-10-16
US20120028101A1 (en) 2012-02-02
CN102341160A (zh) 2012-02-01
KR101763197B1 (ko) 2017-08-03
JP5624117B2 (ja) 2014-11-12
CN102355937B (zh) 2014-09-24
WO2010114673A1 (en) 2010-10-07
WO2010114676A1 (en) 2010-10-07
KR20120004402A (ko) 2012-01-12
KR101777752B1 (ko) 2017-09-12
PL2414087T3 (pl) 2019-06-28
KR20120002978A (ko) 2012-01-09
KR20120003864A (ko) 2012-01-11
EP2414087A1 (en) 2012-02-08
WO2010114674A1 (en) 2010-10-07
EP2414084B1 (en) 2019-01-16
CN102355940B (zh) 2014-08-13
CN102355939A (zh) 2012-02-15
US9289728B2 (en) 2016-03-22
KR20110132401A (ko) 2011-12-07
CN102341160B (zh) 2015-03-25
EP2414083B1 (en) 2019-01-16
EP2414085A1 (en) 2012-02-08
CN102355938B (zh) 2014-09-10
WO2010114675A1 (en) 2010-10-07
CN102355938A (zh) 2012-02-15
CN102355940A (zh) 2012-02-15
JP2012522108A (ja) 2012-09-20
US20120028131A1 (en) 2012-02-02
WO2010114672A1 (en) 2010-10-07
JP2012522105A (ja) 2012-09-20
JP2012521914A (ja) 2012-09-20
JP2012522354A (ja) 2012-09-20
PL2414085T3 (pl) 2019-06-28
CN102341159B (zh) 2014-07-23
US9295950B2 (en) 2016-03-29
JP2012522106A (ja) 2012-09-20
JP5832595B2 (ja) 2015-12-16
JP5658738B2 (ja) 2015-01-28
PL2414083T3 (pl) 2019-06-28
US20120034519A1 (en) 2012-02-09
EP2414085B1 (en) 2019-01-16
EP2414086B1 (en) 2018-06-13
PL2414088T3 (pl) 2019-06-28
JP5536871B2 (ja) 2014-07-02
PL2414086T3 (pl) 2018-11-30
KR20120003865A (ko) 2012-01-11
KR20120002977A (ko) 2012-01-09
US9744500B2 (en) 2017-08-29
WO2010114671A1 (en) 2010-10-07
JP5680057B2 (ja) 2015-03-04
CN102355939B (zh) 2014-10-22
PL2414084T3 (pl) 2019-07-31
CN102355937A (zh) 2012-02-15
US20120028102A1 (en) 2012-02-02
JP5722305B2 (ja) 2015-05-20
EP2414088B1 (en) 2019-01-16
JP5536872B2 (ja) 2014-07-02
EP2414088A1 (en) 2012-02-08
US20120040232A1 (en) 2012-02-16

Similar Documents

Publication Publication Date Title
KR101992136B1 (ko) 미세다공막, 이러한 막의 제조 방법 및 사용 방법
US9147868B2 (en) Microporous films, methods for their production, and applications thereof
KR101810525B1 (ko) 다층 미다공막
KR101683555B1 (ko) 미세다공성 막, 이러한 막의 제조방법 및 사용방법
KR101808628B1 (ko) 미세공 멤브레인, 그의 제조 방법 및 사용 방법
KR101741605B1 (ko) 미세다공성 고분자막, 이 미세다공성 고분자막의 제조방법 및 전지 세퍼레이터 필름으로서의 이 미세다공성 고분자막의 사용
KR101800685B1 (ko) 미다공막, 이러한 막의 제조 방법 및 전지 세퍼레이터막으로서 이러한 막의 사용
KR101690101B1 (ko) 미세다공막, 이러한 막의 제조 방법 및 사용 방법
JP2013199597A (ja) ポリエチレン微多孔膜

Legal Events

Date Code Title Description
A107 Divisional application of patent
PA0104 Divisional application for international application

Comment text: Divisional Application for International Patent

Patent event code: PA01041R01D

Patent event date: 20170519

Application number text: 1020117022413

Filing date: 20110923

PG1501 Laying open of application
A201 Request for examination
AMND Amendment
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20170602

Comment text: Request for Examination of Application

N231 Notification of change of applicant
PN2301 Change of applicant

Patent event date: 20170712

Comment text: Notification of Change of Applicant

Patent event code: PN23011R01D

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20170911

Patent event code: PE09021S01D

AMND Amendment
E601 Decision to refuse application
PE0601 Decision on rejection of patent

Patent event date: 20180330

Comment text: Decision to Refuse Application

Patent event code: PE06012S01D

Patent event date: 20170911

Comment text: Notification of reason for refusal

Patent event code: PE06011S01I

X091 Application refused [patent]
AMND Amendment
PX0901 Re-examination

Patent event code: PX09011S01I

Patent event date: 20180330

Comment text: Decision to Refuse Application

Patent event code: PX09012R01I

Patent event date: 20171110

Comment text: Amendment to Specification, etc.

Patent event code: PX09012R01I

Patent event date: 20170602

Comment text: Amendment to Specification, etc.

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20180604

Patent event code: PE09021S01D

AMND Amendment
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20181127

Patent event code: PE09021S01D

AMND Amendment
PX0701 Decision of registration after re-examination

Patent event date: 20190513

Comment text: Decision to Grant Registration

Patent event code: PX07013S01D

Patent event date: 20181227

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

Patent event date: 20180731

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

Patent event date: 20180502

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

Patent event date: 20180330

Comment text: Decision to Refuse Application

Patent event code: PX07011S01I

Patent event date: 20171110

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

Patent event date: 20170602

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

X701 Decision to grant (after re-examination)
GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20190618

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20190619

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
FPAY Annual fee payment

Payment date: 20220518

Year of fee payment: 4

PR1001 Payment of annual fee

Payment date: 20220518

Start annual number: 4

End annual number: 4

PR1001 Payment of annual fee

Payment date: 20240520

Start annual number: 6

End annual number: 6
