본 발명의 다양한 실시예에 따른 장치는 제1방향으로 향하는 제1면, 상기 제1방향에 반대인 제2방향으로 향하는 제2면, 및 상기 제 1 면 및 제 2 면 사이의 공간을 둘러싸는 측면을 포함하는 하우징; 상기 하우징의 제1면의 적어도 일부를 형성하는 투명 기판; 상기 하우징의 공간 내에 배치되고, 상기 투명 기판의 적어도 일부를 통해 노출된 디스플레이; 상기 투명 기판 및 상기 디스플레이 사이에 적어도 일부 배치되고, 물리적으로 이동 가능한 기계적 시계 구조(mechanical watch structure); 상기 디스플레이 및 상기 시계 구조에 전기적으로 연결된 프로세서; 및 상기 프로세서와 전기적으로 연결된 메모리를 포함하며, 상기 메모리는, 실행시에, 상기 프로세서가, 상기 디스플레이 및 상기 시계 구조를 제어하도록 하는 인스트럭션들을 저장할 수 있다.

Description

시계-타입 웨어러블 장치{WATCH-TYPE WEARABLE DEVICE}
본 발명의 다양한 실시예는 시계 타입의 웨어러블 전자 장치에 관한 것이다.
전자 장치를 휴대하는 방법은 장치를 사용자의 주머니나 가방 등에 휴대하거나, 손에 쥐어서 휴대하거나, 인체 소정 위치에 착용하여 휴대할 수 있다. 웨어러블 타입 전자 장치는 인체 다양한 부위에 착용되어 사용될 수 있는 장치를 의미할 수 있다.
웨어러블 타입 전자 장치를 인체에 착용하는 방법을 보면, 시계 또는 밴드 타입으로 손목 등의 인체에 착용할 수 있다. 또한, 웨어러블 타입 전자 장치를 목걸이 타입으로 스트랩을 인체에 거는 방법이나, 안경 타입으로 안경을 착용하는 방법과 유사하게 착용하는 방법이 있을 수 있다. 또한, 웨어러블 장치를 클립 타입으로 인체나 의류, 소지품의 일부에 끼우는 방법으로 착용하거나, 각종 인체, 소지품, 액세서리에 직/간접적으로 부착하여 착용할 수 있다.
다양한 실시예에 따른 웨어러블 장치의 개략적인 구성을 보면, 본체와, 착용부(스트랩이나 밴드)로 구성되며, 착용부의 구성에 따라서 인체의 다양한 부위에 착용할 수 있다. 예를 들어, 손목에 착용하는 웨어러블 장치는 한 쌍의 스트랩을 이용하여 손목에 본체를 착용할 수 있고, 목걸이 끈을 이용해서 목에 본체를 착용할 수 있다.
하지만, 종래의 웨어러블 타입의 전자 장치는 디스플레이 오프 상태에서 원하는 정보를 확인할 수 없는 불편함이 있다. 예를 들어, 시계 타입 웨어러블 장치에서, 디스플레이가 오프(비활성화)되면, 시간을 알 수 없는 문제가 있다.
본 발명의 다양한 실시예는 전자장치에 있어서, 제1방향으로 향하는 제1면, 상기 제1방향에 반대인 제2방향으로 향하는 제2면, 및 상기 제 1 면 및 제 2 면 사이의 공간을 둘러싸는 측면을 포함하는 하우징; 상기 하우징의 제1면의 적어도 일부를 형성하는 투명 기판; 상기 하우징의 공간 내에 배치되고, 상기 투명 기판의 적어도 일부를 통해 노출된 디스플레이; 상기 투명 기판 및 상기 디스플레이 사이에 적어도 일부 배치되고, 물리적으로 이동 가능한 기계적 시계 구조(mechanical watch structure); 상기 디스플레이 및 상기 시계 구조에 전기적으로 연결된 프로세서; 및 상기 프로세서와 전기적으로 연결된 메모리를 포함하며, 상기 메모리는, 실행시에, 상기 프로세서가, 상기 디스플레이 및 상기 시계 구조를 제어하도록 하는 인스트럭션들을 저장할 수 있다.
본 발명의 다양한 실시예는 전자장치에 있어서, 제1방향으로 향하는 제1면, 상기 제1방향에 반대인 제2방향으로 향하는 제2면, 및 상기 제1면 및 제2면 사이의 공간을 둘러싸는 측면을 포함하는 하우징; 상기 하우징의 제 1 면의 적어도 일부를 형성하는 투명 기판; 상기 하우징의 공간 내에 배치되고, 상기 투명 기판의 적어도 일부를 통해 노출된 디스플레이; 상기 디스플레이의 둘레를 따라 적어도 하나의 폐루프(closed loop)를 형성하는 적어도 하나의 물리적 경로; 및 상기 적어도 하나의 물리적 경로를 따라 상기 제1방향 및 제2방향에 실질적으로 수직인 제3방향으로 이동 가능하도록 배치되고, 시각을 표시하도록 구성된 적어도 하나의 구형 구조를 포함할 수 있다.
본 발명의 다양한 실시예는 아나로그 감성과 디지털 감성을 조합한 웨어러블 장치를 제공할 수 있다.
또한, 본 발명의 다양한 실시예는 저전력 상태에서 다양하게 구동가능한 웨어러블 장치를 제공할 수 있다.
또한, 본 발명의 다양한 실시예는 디스플레이 오프 상태에서 아나로그 방식으로 시간을 표시할 수 있는 웨어러블 장치를 제공할 수 있다.
또한, 본 발명의 다양한 실시예는 디스플레이 온 상태에서 디지털 방식으로 시간을 표시할 수 있는 웨어러블 장치를 제공할 수 있다.
또한, 본 발명의 다양한 실시예는 따른 볼 타입 오브젝트를 이용하여 시간을 표시할 수 있는 웨어러블 장치를 제공할 수 있다.
또한, 본 발명의 다양한 실시예는 베젤 영역에 볼 타입 오브젝트를 이용하여 시간을 표시할 수 있는 웨어러블 장치를 제공할 수 있다.
본 발명의 다양한 실시예는 아나로그 감성과 디지털 감성을 조합한 웨어러블 장치를 제공할 수 있다. 예를 들어, 본 발명의 다양한 실시예는 디스플레이 오프 상태에서 아나로그 방식으로 시간을 표시하고, 디스플레이 온 상태에서 디지털 방식으로 시간을 표시할 수 있다.
도 1a는 본 발명의 다양한 실시예에 따른 웨어러블 장치를 나타내는 도면으로서, 디스플레이 오프 상태를 나타내는 도면이다.
도 1b는 본 발명의 다양한 실시예에 따른 웨어러블 장치를 나타내는 도면으로서, 디스플레이 온 상태를 나타내는 도면이다.
도 1c는 본 발명의 다양한 실시예에 따른 웨어러블 장치를 나타내는 측면도이다.
도 2a 내지 도 2e는 본 발명의 다양한 실시예에 따른 전면에 다양한 형상의 디스플레이가 각각 배치된 웨어러블 장치의 본체를 각각 나타내는 도면이다.
도 3a는 본 발명의 다양한 실시예에 따른 웨어러블 장치에서 디스플레이 오프 상태인 경우, 제1부재와 제2부재를 나타내는 도면이다.
도 3b는 본 발명의 다양한 실시예에 따른 웨어러블 장치에서 디스플레이 온 상태인 경우, 베젤 영역으로 이동한 제1부재와 제2부재를 나타내는 도면이다.
도 3c는 본 발명의 다양한 실시예에 따른 웨어러블 장치에서 제1부재와 제2부재를 이동시키기 전과 후의 구동부 상태를 나타내는 도면이다.
도 4a는 본 발명의 다양한 실시예에 따른 웨어러블 장치의 본체 내부 구성을 개략적으로 나타내는 사시도이다.
도 4b는 본 발명의 다양한 실시예에 따른 웨어러블 장치의 본체 내부 구성을 개략적으로 나타내는 단면도이다.
도 4c는 본 발명의 다양한 실시예에 따른 웨어러블 장치에서 디스플레이 오프 상태인 경우, 제1부재와 제2부재를 나타내는 사시도이다.
도 4d는 본 발명의 다양한 실시예에 따른 웨어러블 장치에서 디스플레이 온 상태인 경우, 베젤 영역으로 이동한 제1부재와 제2부재를 나타내는 사시도이다.
도 5는 본 발명의 다양한 실시예에 따른 웨어러블 장치의 본체 전면을 나타내는 단면도이다.
도 6a는 본 발명의 다양한 실시예에 따른 웨어러블 장치의 본체 내부 구성을 개략적으로 나타내는 단면도이다.
도 6b는 본 발명의 다양한 실시예에 따른 웨어러블 장치의 본체 내부 구성을 개략적으로 나타내는 단면도이다.
도 6c는 본 발명의 다양한 실시예에 따른 웨어러블 장치의 본체 내부 구성을 개략적으로 나타내는 단면도이다.
도 7은 본 발명의 다양한 실시예에 따른 웨어러블 장치에서 구동부에 의해 이동하는 오브젝트 상태를 순차적으로 각각 나타내는 도면이다.
도 8은 본 발명의 다양한 실시예에 따른 웨어러블 장치에서 디스플레이 오프 상태인 경우, 제1부재와 제2부재를 나타내는 도면이다.
도 9는 본 발명의 다양한 실시예에 따른 웨어러블 장치의 본체 내부 구성을 개략적으로 나타내는 단면도이다.
도 10a, 도 10b는 본 발명의 다양한 실시예에 따른 웨어러블 장치에서 LED를 이용하여 알람 도착 상태를 각각 표시하는 도면이다.
도 11a, 도 11b는 본 발명의 다양한 실시예에 따른 웨어러블 장치에서 오브젝트 흔들림을 이용하여 알람 도착 상태를 각각 표시하는 도면이다.
도 12a, 도 12b는 본 발명의 다양한 실시예에 따른 웨어러블 장치의 네비게이션 모드에서 오브젝트를 이용하여 이동 방향을 각각 표시하는 도면으로, 도 12a는 디스플레이 온 상태이고, 도 12b는 디스플레이 오프 상태이다.
도 13a 내지 도 13c는 본 발명의 다양한 실시예에 따른 웨어러블 장치의 제1,2,3모드를 표시하는 도면으로, 배경, 음악 및 날씨를 각각 나타내는 도면들이다.
도 14a, 도 14b는 본 발명의 다양한 실시예에 따른 웨어러블 장치에서 베젤 영역에 있는 오브젝트를 이용하여 입력 장치로 사용하는 상태를 각각 나타내는 도면으로서, 전화 번호를 입력하는 상태를 나타내는 도면이다.
도 15는 본 발명의 다양한 실시예에 따른 웨어러블 장치에서 베젤 영역에 있는 오브젝트를 이용하여 입력 장치로 사용하는 상태를 나타내는 도면으로서, 리스트를 드래그 입력하는 상태를 나타내는 도면이다.
도 16a는 본 발명의 다양한 실시예에 따른 웨어러블 장치를 나타내는 도면으로서, 디스플레이 오프 상태를 나타내는 도면이다.
도 16b는 본 발명의 다양한 실시예에 따른 웨어러블 장치를 나타내는 도면으로서, 디스플레이 온 상태를 나타내는 도면이다.
도 17은 다양한 실시예에 따른 네트워크 환경내의 전자 장치를 나타내는 도면이다.
도 18은 다양한 실시예에 따른 전자 장치의 블록도이다.
이하, 본 개시의 다양한 실시예가 첨부된 도면을 참조하여 기재된다. 그러나, 이는 본 개시를 특정한 실시 형태에 대해 한정하려는 것이 아니며, 본 개시의 실시예의 다양한 변경(modification), 균등물(equivalent), 및/또는 대체물(alternative)을 포함하는 것으로 이해되어야 한다. 도면의 설명과 관련하여, 유사한 구성요소에 대해서는 유사한 참조 부호가 사용될 수 있다.
본 문서에서, "가진다," "가질 수 있다,”"포함한다," 또는 “포함할 수 있다” 등의 표현은 해당 특징(예:수치, 기능, 동작, 또는 부품 등의 구성요소)의 존재를 가리키며, 추가적인 특징의 존재를 배제하지 않는다.
본 문서에서, “A 또는 B,”“A 또는/및 B 중 적어도 하나,”또는 "A 또는/및 B 중 하나 또는 그 이상" 등의 표현은 함께 나열된 항목들의 모든 가능한 조합을 포함할 수 있다. 예를 들면, “A 또는 B,“ A 및 B 중 적어도 하나,”또는 “ A 또는 B 중 적어도 하나”는, (1) 적어도 하나의 A를 포함, (2) 적어도 하나의 B를 포함, 또는 (3) 적어도 하나의 A 및 적어도 하나의 B 모두를 포함하는 경우를 모두 지칭할 수 있다.
다양한 실시예에서 사용된 “제 1,”“제 2,”“첫째,”또는“둘째,”등의 표현들은 다양한 구성요소들을, 순서 및/또는 중요도에 상관없이 수식할 수 있고, 해당 구성요소들을 한정하지 않는다. 상기 표현들은 한 구성요소를 다른 구성요소와 구분하기 위해 사용될 수 있다. 예를 들면, 제1사용자 기기와 제2사용자 기기는, 순서 또는 중요도와 무관하게, 서로 다른 사용자 기기를 나타낼 수 있다. 예를 들면, 본 개시의 권리 범위를 벗어나지 않으면서 제 1 구성요소는 제 2 구성요소로 명명될 수 있고, 유사하게 제 2 구성요소도 제 1 구성요소로 바꾸어 명명될 수 있다.
어떤 구성요소(예: 제 1 구성요소)가 다른 구성요소(예: 제 2 구성요소)에 "(기능적으로 또는 통신적으로) 연결되어 ((operatively or communicatively) coupled with/to)" 있다거나, "접속되어 (connected to)" 있다고 언급된 때에는, 상기 어떤 구성요소가 상기 다른 구성요소에 직접적으로 연결되거나, 다른 구성요소(예:제 3 구성요소)를 통하여 연결될 수 있다고 이해되어야 할 것이다. 반면에, 어떤 구성요소 (예: 제 1 구성요소)가 다른 구성요소 (예: 제 2 구성요소)에 "직접 연결되어" 있다거나 "직접 접속되어" 있다고 언급된 때에는, 상기 어떤 구성요소와 상기 다른 구성요소 사이에 다른 구성요소(예: 제 3 구성요소)가 존재하지 않는 것으로 이해될 수 있다.
본 문서에서 사용된 표현 "~하도록 구성된 (또는 설정된)(configured to)"은 상황에 따라, 예를 들면, "~에 적합한 (suitable for)," "하는 능력을 가지는 (having the capacity to)," "하도록 설계된 (designed to)," "하도록 변경된 (adapted to)," "~하도록 만들어진 (made to)," 또는 "~를 할 수 있는(capable of)"과 바꾸어 사용될 수 있다. 용어 "~하도록 구성 (또는 설정)된"은 하드웨어적으로 "특별히 설계된(specifically designed to) 것만 반드시 의미하지 않을 수 있다. 대신, 어떤 상황에서는, "~하도록 구성된 장치" 라는 표현은, 그 장치가 다른 장치 또는 부품들과 함께 "~할 수 있는"것을 의미할 수 있다. 예를 들면, 문구 A, B, 및 C를 수행하도록 구성(또는 설정)된 프로세서"는 해당 동작을 수행하기 위한 전용 프로세서(예: 임베디드 프로세서), 또는 메모리 장치에 저장된 하나 이상의 소프트웨어 프로그램들을 실행함으로써, 해당 동작들을 수행할 수 있는 범용 프로세서(generic-purpose processor)(예: CPU 또는 application processor)를 의미할 수 있다.
본 문서에서 사용된 용어들은 단지 특정한 실시예를 설명하기 위해 사용된 것으로, 다른 실시예의 범위를 한정하려는 의도가 아닐 수 있다. 단수의 표현은 문맥상 명백하게 다르게 뜻하지 않는 한, 복수의 표현을 포함할 수 있다. 기술적이거나 과학적인 용어를 포함해서 여기서 사용되는 모든 용어들은 본 개시의 기술 분야에서 통상의 지식을 가진 자에 의해 일반적으로 이해되는 것과 동일한 의미를 가질 수 있다. 일반적으로 사용되는 사전에 정의된 용어들은 관련 기술의 문맥 상 가지는 의미와 동일 또는 유사한 의미를 가지는 것으로 해석될 수 있으며, 본 문서에서 명백하게 정의되지 않는 한, 이상적이거나 과도하게 형식적인 의미로 해석되지 않는다. 경우에 따라서, 본 문서에서 정의된 용어일지라도 본 개시의 실시예들을 배제하도록 해석될 수 없다.
본 개시의 다양한 실시예들에 따른 전자 장치는, 예를 들면, 전자 장치는 스마트폰(smartphone), 태블릿 PC(tablet personal computer), 이동 전화기(mobile phone), 화상 전화기, 전자북 리더기(e-book reader), 데스크탑 PC(desktop personal computer), 랩탑 PC(laptop personal computer), 넷북 컴퓨터(netbook computer), 워크스테이션(workstation), 서버, PDA(personal digital assistant), PMP(portable multimedia player), MP3 플레이어, 모바일 의료기기, 카메라(camera), 또는 웨어러블 장치(wearable device)(예: 스마트 안경, 머리 착용형 장치(head-mounted-device(HMD)), 전자 의복, 전자 팔찌, 전자 목걸이, 전자 앱세서리(appcessory), 전자 문신, 스마트 미러, 또는 스마트 와치(smart watch))중 적어도 하나를 포함할 수 있다.
도 1a는 본 발명의 다양한 실시예에 따른 웨어러블 장치를 나타내는 도면으로서, 디스플레이 오프 상태를 나타내는 도면이다.
도 1a를 참고하면, 다양한 실시예에 따른 전자 장치(100)는 사용자의 손목에 착용할 수 있는 와치 타입 웨어러블 전자 장치일 수 있다. 이하 와치 타입 웨어러블 전자 장치는 웨어러블 장치라 정의할 수 있다. 다양한 실시예에 따른 웨어러블 장치(100)는 본체(110)와, 상기 본체(110)에 장착되는 연결부(120)(예: 스트랩 또는 밴드)를 포함할 수 있다. 다양한 실시예에 따른 본체(110)는 외관을 제공하면서, 내부 전자 부품을 수용하는 하우징(케이스일 수 있다.)을 포함할 수 있다. 하우징은 제1방향으로 향하는 제1면, 상기 제1방향에 반대인 제2방향으로 향하는 제2면, 및 상기 제 1 면 및 제 2 면 사이의 공간을 둘러싸는 측면을 포함할 수 있다. 제1방향이 상방향이면, 제1면은 상면일 수 있고, 제2방향이 하방이면, 제2면은 하면일 수 있다.
한 실시예에 따르면, 웨어러블 장치(100)는 본체(110)를 손목에 올려놓은 상태에서, 상기 연결부(120)를 손목에 감는 방식으로 손목에 착용될 수 있다. 상기 연결부(120)에는 일정 간격으로 복수의 손목 조절용 개구(미도시 됨)를 포함하며, 사용자의 손목에 맞게 착용 위치를 조절할 수 있다. 한 실시예에 따르면, 연결부(120)는 금속, 가죽, 러버, 실리콘, 우레탄 중 적어도 하나의 재질로 형성될 수 있다. 상기 연결부(120)는 다양하게 실시하여, 인체의 특정 위치, 예컨대, 목이나, 발목, 팔목 등에 착용할 수 있다. 상기 본체(110)는 대략적으로 원통형으로서, 상면에 다양한 정보나 UI 환경을 표시할 수 있는 디스플레이(111)가 배치될 수 있다. 상기 디스플레이(111)는 터치 패널이 배치되어, 터치 스크린으로 동작할 수 있다. 상기 디스플레이(111)는 평탄형(flat) 디스플레이 모듈 또는 커브드(curved) 디스플레이와 같은 플렉서블(flexible) 디스플레이 모듈을 포함할 수 있다.
다양할 실시예에 따른 디스플레이(111)는 투명 기판의 적어도 일부에 의해 외부로부터 보호받을 수 있다. 예를 들어, 투명 기판은 윈도우가 될 수 있다. 투명 기판은 하우징의 적어도 일부가 될 수 있다. 디스플레이(111)는 하우징의 적어도 일부 공간에 배치되고, 투명 기판의 적어도 일부에 의해 노출될 수 있다.
다양한 실시예에 따른 디스플레이는 온(활성화)되면, 다양한 데이터가 화면에 표시될 수 있고, 오프(비활성화)되면 화면에 표시되지 않을 수 있다.
다양한 실시예에 따른 웨어러블 장치(100)는 전원 공급 수단으로 배터리(도 4에 도시)를 포함할 수 있다.
다양한 실시예에 따른 웨어러블 장치(100)에는 다양한 센서들이 배치될 수 있다. 예를 들어, 다양한 센서(미도시)의 예로서, 제스처 센서, 자이로 센서, 기압 센서, 마그네틱 센서, 가속도 센서, 근접 센서, 컬러 센서, 생체 센서, 온도 센서, 습도 센서, 조도 센서, 또는 UV 센서(1840M) 중의 적어도 하나를 포함할 수 있다. 추가적으로, 한 실시예에 따르면, 웨어러블 장치(100)는 회전체의 회전 위치 및 회전 방향 등을 감지할 수 있는 로터리(rotary) 센서(미도시) 등을 포함할 수 있다. 회전체의 회전에 따른 센서를 통해서 입력된 데이터는 디스플레이(111)에 표시될 수 있다. 다양한 실시예에 따른 웨어러블 장치(100)는 회전체의 회전 방향, 회전 속도, 회전량, 회전된 위치 등을 인식할 수 있다. 상기 회전을 인식하기 위한 센서는 광학 센서와, 적어도 하나 이상의 자기 센서를 포함할 수 있다.
다양한 실시예에 따른 웨어러블 장치는 본체(110)에 지지 구조물을 포함할 수 있다. 지지 구조물에 회전체가 회전가능하게 장착되어, 회전체의 회전 유무에 따라 웨어러블 장치를 조작할 수 있다. 회전체의 동작은 입력 장치로서, 회전량 또는 회전 방향에 따라 다양한 모드로 동작될 수 있다.
지지 구조물은 웨어러블 전자 장치에 사용되는 모든 부품 들을 보호하거나 지지하기 위한 사출 재질 또는 합금 재질 또는 이들 조합으로 이루어질 수 있다.
웨어러블 장치(100)의 전면에 있는 디스플레이(111)에는 메인 홈 화면이 표시될 수 있다. 웨어러블 장치(100)의 전원을 켰을 때, 디스플레이(111) 상에 표시되는 첫 화면일 수 있다. 또한 상기 웨어러블 장치(100)가 여러 페이지의 서로 다른 홈화면들을 갖고 있을 경우, 메인 홈 화면은 상기 여러 페이지의 홈 화면들 중 첫 번째 홈 화면일 수 있다. 홈 화면에는 자주 사용되는 어플리케이션들을 실행하기 위한 단축 아이콘들, 메인메뉴 전환키, 시간, 날씨 등이 표시될 수 있다.
미도시된 메인메뉴 전환키는 디스플레이(111) 상에 메뉴 화면을 표시할 수 있다. 메인메뉴 전환키는 웨어러블 장치의 디스플레이 상에 디스플레이되거나, 본체 측면 테두리에 물리적인 누름으로 동작하는 버튼 타입으로 배치될 수 있다. 또한, 메인메뉴 전환키는 본체를 손목에 착용하게 하는 스트랩의 일부에 배치될 수 있다. 또한, 디스플레이(111)에는 배터리 충전상태, 수신신호의 세기, 현재 시각과 같은 장치(100)의 상태를 표시하는 상태 바(Status Bar)가 형성될 수도 있다. 상기 디스플레이(111)에는 홈 버튼, 메뉴 버튼 등도 배치될 수 있다.
홈 버튼은 디스플레이(111)에 메인 홈 화면을 표시할 수 있다. 예를 들어, 디스플레이(111)에 메인 홈 화면과 다른 홈 화면 또는 메뉴화면이 표시된 상태에서, 홈 버튼이 터치되면, 디스플레이(111)에 메인 홈 화면이 디스플레이될 수 있다. 예를 들어, 홈 버튼은 상기 디스플레이(111) 상에 최근에 사용된 어플리케이션들을 디스플레이하도록 하거나, 태스크 매니저(Task Manager)를 디스플레이하기 위하여 사용될 수도 있다.
메뉴 버튼은 디스플레이(111) 상에서 사용될 수 있는 연결 메뉴를 제공할 수 있다. 상기 연결 메뉴에는 위젯 추가 메뉴, 배경화면 변경 메뉴, 검색 메뉴, 편집 메뉴, 환경 설정 메뉴 등이 포함될 수 있다. 뒤로 가기 버튼은 현재 실행되고 있는 화면의 바로 이전에 실행되었던 화면을 디스플레이하거나, 가장 최근에 사용된 어플리케이션을 종료시킬 수 있다.
웨어러블 장치(100)의 가장자리에는 제1카메라(미도시)와, 조도 센서(미도시) 및 근접 센서(미도시)가 배치될 수 있다. 웨어러블 장치(100)의 후면에는 생체 센서(미도시)가 배치될 수 있다.
다양한 실시예에 따른 웨어러블 장치는 전면에 디스플레이의 디스플레이 영역과, 비 디스플레이 영역을 포함할 수 있다. 비 디스플레이 영역은 디스플레이 영역 외주 둘레를 감싸는 링 형상으로 배치될 수 있다. 예컨대, 비 디스플레이 영역은 배젤 영역으로 정의될 수 있다.
도 1a는 웨어러블 장치의 디스플레이가 오프(off)된 상태를 나타내고, 도 1b는 웨어러블 장치의 디스플레이가 온(on)되어, 디스플레이 영역에 정보가 표시된 상태를 나타낸다. 도 1c는 웨어러블 장치의 측면을 나타내는 도면이다.
도 1a를 참조하면, 다양한 실시예에 따른 웨어러블 장치(100)는 본체(110)와, 본체(110) 전면에 배치된 디스플레이(111)와, 투명 기판(도 4에 도시됨)과 디스플레이(111) 사이에 배치되어 물리적으로 이동가능한 기계적 시계 구조를 포함할 수 있다. 기계적 시계 구조는 제1,2부재(113,114)를 포함할 수 있다. 예를 들어, 각각의 제1,2부재(113,114)는 각각 형상기억합금이거나, 형상기억합금에 의해 이동할 수 있다. 다양한 실시예에 따른 형상기억합금은 온도에 의해 원위치로 이동할 수 있는 부재일 수 있다. 제1부재(113)는 시간을 지시하는 이동 부재일 수 있고, 제2부재(114)는 분을 지시하는 이동 부재일 수 있다. 이하 시간을 지시하는 제1부재(113)를 시침이라 정의할 수 있고, 분을 지시하는 제2부재(114)를 분침이라 정의할 수 있다.
다양한 실시예에 따른 기계적 시계 구조를 구성하는 제1부재(113) 및 제2부재(114)은 디스플레이(111) 상에서 이동가능하게 구성될 수 있다. 예컨대, 제1,2부재(113,114)는 각각 디스플레이의 비디스플레이 영역으로 각각 이동할 수 있다. 반대로, 비디스플레이 영역에 각각 수용된 제1,2부재(113,114)는 디스플레이(111) 영역으로 이동하여 배치될 수 있다. 이런 제1,2부재(113,114)의 이동힘은 형상기억합금을 포함하는 각각의 구동부가 담당하는데, 상세한 구성 및 동작은 후술하기로 한다.
다양한 실시예에 따른 웨어러블 장치(100)는 디스플레이(111)의 온 또는 오프 상태에 따라 제1부재(113) 및/또는 제2부재(114)가 이동할 수 있다.
다양한 실시예에 따른 본체(110) 전면은 디스플레이(111)(이하 디스플레이 영역이라 지칭한다)과, 비 디스플레이 영역(112)을 포함할 수 있다. 비 디스플레이 영역(112)은 비 활성화 영역으로서, 베젤 영역으로 지칭할 수 있다. 예들 들어, 제1부재(113) 및 제2부재(114)는 디스플레이 오프 상태에서 디스플레이 영역(111)에 배치되어 시간을 표시할 수 있고, 디스플레이 영역(111) 온 상태에서 베젤 영역(112)에 배치되어 숨겨질 수 있다, 후술하겠지만, 제1부재(113) 및 제2부재(114)는 구동부의 힘에 의해 디스플레이 상태에 따라서 디스플레이 영역(111) 또는 베젤 영역(112)에 배치될 수 있다.
도 1b는 본 발명의 다양한 실시예에 따른 웨어러블 장치를 나타내는 도면으로서, 디스플레이 온 상태를 나타내는 도면이다.
도 1b를 참조하면, 다양한 실시예에 따른 웨어러블 장치(130)의 본체(140) 전면은 디스플레이(141) 온 상태에서 다양한 정보가 디스플레이될 수 있다. 다양한 실시예에 따른 디스플레이이(141)에 예컨대 시간, 분, 초를 나타내는 정보를 디스플레이할 수 있다. 또한, 디스플레이(141)에 만보기에 관련된 정보가 디스플레이될 수 있다. 다양한 실시예에 따른 디스플레이(141) 외주영역에 비디스플레이 영역, 예컨데, 베젤 영역(142)이 배치될 수 있다.
도 1c는 본 발명의 다양한 실시예에 따른 웨어러블 장치를 나타내는 측면도이다.
도 1c를 참조하면, 다양한 실시예에 따른 웨어러블 장치(160)의 본체(170)는 적어도 하나의 스트랩(180)이 연결될 수 있다. 다양한 실시예에 따른 스트랩(180)은 가죽이나, 금속이나, 부드러운 러버 등의 소프트한 재질 등으로 구성될 수 있으며, 본체(170) 양단에 각각 연결될 수 있다. 본체(170) 양단에 각각 연결된 스트랩(180)은 서로 결합되어, 본체(170)를 인체 일부, 예컨대, 손목 등에 착용할 수 있게 한다.
도 2a 내지 도 2e는 본 발명의 다양한 실시예에 따른 전면에 다양한 형상의 디스플레이가 각각 배치된 웨어러블 장치의 본체를 각각 나타내는 도면이다.
도 2a 내지 도 2e를 참조하여, 다양한 실시예에 따른 웨어러블 장치의 본체의 다양한 장치에 대해서 설명하기로 한다.
도 2a를 참조하면, 다양한 실시예에 따른 웨어러블 장치의 본체(210)는 디스플레이 영역(211)과, 비 디스플레이 영역인 베젤 영역(212)을 포함할 수 있다. 웨어러블 장치를 정면에서 보았을 때, 디스플레이 영역(211)은 원형이고, 베젤 영역(212)은 디스플레이 영역을 감싸는 링형일 수 있다.
도 2b를 참조하면, 다양한 실시예에 따른 웨어러블 장치의 본체(220)는 디스플레이 영역(221)과, 비 디스플레이 영역인 베젤 영역(222)을 포함할 수 있다. 웨어러블 장치를 정면에서 보았을 때, 디스플레이 영역(221)은 대략적으로 정사각형이고, 베젤 영역(222)은 디스플레이 영역을 감싸는 형상일 수 있다. 다양한 실시예에 따르면 각진 영역(모서리)은 곡률을 가지게 구성할 수 있다.
도 2c를 참조하면, 다양한 실시예에 따른 웨어러블 장치의 본체(230)는 디스플레이 영역(231)과, 비 디스플레이 영역인 베젤 영역(232)을 포함할 수 있다. 웨어러블 장치를 정면에서 보았을 때, 디스플레이 영역(231)은 원형이고, 베젤 영역(232)은 디스플레이 영역(231)을 감싸는 대략적으로 내부 공간이 비어 있는(중공형;hollow) 정사각형일 수 있다.

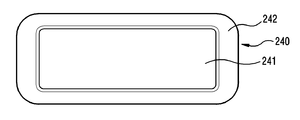

도 2d를 참조하면, 다양한 실시예에 따른 웨어러블 장치의 본체(240)는 디스플레이 영역(241)과, 비 디스플레이 영역인 베젤 영역(242)을 포함할 수 있다. 웨어러블 장치를 정면에서 보았을 때, 디스플레이 영역(241)은 대략적으로 직사각형이고, 베젤 영역(242)은 디스플레이 영역(241)을 감싸는 형상일 수 있다. 다양한 실시예에 따르면 각진 영역(모서리)은 곡률을 가지게 구성할 수 있다.
도 2e를 참조하면, 다양한 실시예에 따른 웨어러블 장치의 본체(250)는 디스플레이 영역(251)과, 비 디스플레이 영역인 베젤 영역(252)을 포함할 수 있다. 웨어러블 장치를 정면에서 보았을 때, 디스플레이 영역(251)은 대략적으로 타원형이고, 베젤 영역(252)은 디스플레이 영역(251)을 감싸는 형상일 수 있다. 다양한 실시예에 따르면 각진 영역(모서리)은 곡률을 가지게 구성할 수 있다.
도 3a는 본 발명의 다양한 실시예에 따른 웨어러블 장치에서 디스플레이 오프 상태인 경우, 제1부재와 제2부재를 나타내는 도면이다. 도 3b는 본 발명의 다양한 실시예에 따른 웨어러블 장치에서 디스플레이 온 상태인 경우, 베젤 영역으로 이동한 제1부재와 제2부재를 나타내는 도면이다.
도 3a, 도 3b를 참조하면, 다양한 실시예에 따른 웨어러블 장치(300)는 본체(310), 디스플레이 영역(311), 베젤 영역(312), 제1부재(320) 및 제2부재(321), 구동부(330,331)를 포함할 수 있다. 상기 웨어러블 장치(300)는 도 1a 내지 도 1c에 도시된 웨어러블 장치(100)일 수 있다.
다양한 실시예에 따른 웨어러블 장치(300)는 본체(310) 전면에 배치된 디스플레이 온 상태 또는 오프 상태에 따라 제1부재(320) 및 제2부재(321)을 이동가능하게 구성할 수 있다. 디스플레이 오프 상태에서는 제1부재(320) 및 제2부재(321)가 디스플레이 영역(311)에 배치되어, 시간을 표시할 수 있다. 디스플레이 온 상태에서, 제1부재(320) 및 제2부재(321)은 디스플레이 영역(311)에서 베젤 영역(312)으로 각각 이동하여 사용자에게서 숨겨지게 배치될 수 있다.
다양한 실시예에 따른 웨어러블 장치(300)는 프로세서가, 디스플레이 활성 여부를 판단하고, 상기 판단에 따라, 상기 디스플레이가 활성화된 경우(온 상태), 상기 제1부재(320) 및/또는 상기 제2부재(321)를 제1형상으로 고정시켜서 상기 디스플레이를 가리지 않게 배치할 수 있다. 또한, 상기 디스플레이가 비활성화된 경우(오프 상태), 상기 제1부재(320) 및/또는 상기 제2부재(321)를 제2형상으로 고정시켜서 시각을 지시할 수 있다.
다양한 실시예에 따른 웨어러블 장치(300)는 프로세서가, 디스플레이 활성 여부를 판단하고, 상기 판단에 따라, 상기 디스플레이가 활성화된 경우, 상기 제1부재(320)의 제2단부 및 상기 제2부재(321)의 제2단부가 상기 디스플레이의 중심 부분에서 서로 인접하도록, 상기 제1부재(320) 및/또는 상기 제2부재(321)를 상기 제1형상으로 고정시켜서 상기 디스플레이를 가리지 않게 할 수 있다. 또한, 디스플레이가 비활성화된 경우, 상기 제1부재(320)의 제2단부 및 상기 제2부재의 제2단부가 상기 하우징의 측면의 내면에 접촉하도록, 상기 제 1부재(320) 및/또는 상기 제2부재(321)를 상기 제2형상으로 고정시켜서 시각을 지시할 수 있다. 예를 들어, 다양한 실시예에 따른 제1,2부재(320,321)는 각각 형상기억합금 및 저항체에 각각 결합되되, 각 저항체에 전원이 인가되어 열이 발생하면, 전달된 열의 방사에 의해, 각각의 형상기업합금이 원위치로 복귀함으로서, 각각의 형상기억합금에 연결된 제1,2부재(320.321)도 각각 이동할 수 있다. 상기 제1,2부재(320,321)의 이동 동작(형상기억합금과 저항체의 동작)의 상세한 설명은 도 3c를 참조하여 후술하기로 한다.
다양한 실시예에 따른 구동부(330,331)는 제1부재(320) 및 제2부재(321)를 이동하는 힘을 각각 제공하는 구동원으로서, 베젤 영역(312)에 각각 배치될 수 있다. 다양한 실시예에 따른 구동부는 제1부재(320)를 이동시키는 제1구동부(330)와, 제2부재(321)를 이동시키는 제2구동부(331)를 포함할 수 있다.
후술하겠지만, 상기 제1,2구동부(330,331)는 형상기억합금 및 저항체(도 3c에 도시)의 결착에 따라 제1부재(320) 및 제2부재(321)의 이동할 수 있는 힘을 제공할 수 있다.
다양한 실시예에 따른 제1구동부(330)는 제1부재(320) 일단이 고정되고, 베젤 영역(312)에 배치될 수 있다. 디스플레이 오프된 상태에서, 제1부재(320)는 디스플레이 영역(311)에서 선형의 제1형상으로 배치되어, 시간을 나타낼 수 있다. 디스플레이 온 상태에서, 제1부재(320)는 제1구동부(330), 예를 들어, 저항체의 열 발생으로 인한 형상기억합금의 변형에 의해 베젤 영역(312)으로 이동하여 배치될 수 있다. 제1부재(320)는 형상기억합금의 변형에 의한 제2형상으로 베젤 영역(312)을 따라 수용될 수 있다. 제1부재(320)은 제1고정부(340)에 의해 베젤 영역(312)에서 유동이 방지될 수 있다.
다양한 실시예에 따른 제2구동부(331)는 제2부재(321) 일단이 고정되고, 베젤 영역(312)에 배치될 수 있다. 디스플레이 오프된 상태에서, 제2부재(321)는 디스플레이 영역(311)에서 제1형상(선형)으로 배치되어, 분을 나타낼 수 있다. 디스플레이 온 상태에서, 제2부재(321)는 제2구동부(331), 즉 저항체의 열 발생으로 인한 형상기억합금의 변형에 의해 베젤 영역(312)으로 배치될 수 있다. 제2부재(321)는 형상기억합금의 변형에 의한 제2형상(곡형 또는 곡률을 가지는 형상)으로 베젤 영역(312)을 따라 수용될 수 있다. 제2부재(321)는 제2고정부(341)에 의해 베젤 영역(312)에서 유동이 방지될 수 있다.
다시, 디스플레이가 온되면, 상기 제1,2부재(320,321)는 각 형상기억합금의 원래의 모양으로 원복함에 따라서, 제1형상으로 각각 복귀할 수 있다.
다양한 실시예에 따른 제1부재(320)는 상하우징의 측면의 내면의 일부와 접촉하며 상기 내면을 따라 이동 가능하도록 구성된 제1단면과, 상기 제1단면의 반대편의 제2단면을 포함할 수 있다. 다양한 실시예에 따른 제2부재(321)는 하우징의 측면의 내면의 다른 일부와 접촉하며 상기 제1부재(320)와 독립적으로 상기 내면을 따라 이동 가능하도록 구성된 제1단면과, 상기 제1단면의 반대편의 제2단면을 포함할 수 있다.
또한, 다양한 실시예에 따른 제1부재(320)의 적어도 일부는 제1색상 물질로 덮일 수 있고, 제2부재(321)의 적어도 일부는 제2색상 물질로 덮일 수 있다. 또한, 제1부재(320)에서, 제1색상의 물질로 덮인 영역의 길이는 제2부재(321)의 제2색상 물질로 덮인 영역의 길이보다 길게 구성될 수 있다.
다양한 실시예에 따른 제1부재(320)는 짧게 보이는 부분이 시침으로 보이기 위해서, 짧게 보이는 부분의 남은 부분을 투명 등의 다른 소재를 붙이거나, 다른 색상으로 덮어질 수 있다.
다양한 실시예에 따른 웨어러블 장치(300)는 제1부재(320)가 베젤 영역(312)으로 이동한 후, 이동 후 상태를 고정하는 제1고정 부재(340)를 포함할 수 있다. 예를 들어, 웨어러블 장치(300)는 상기 제1부재(320)의 제2단면을 하우징의 측면의 내면에 고정시키고, 상기 내면을 따라 이동 가능하도록 구성된 제1고정 부재(340)를 더 포함할 수 있다. 다양한 실시예에 따른 웨어러블 장치(300)는 제2부재(321)가 베젤 영역(312)으로 이동한 후, 이동 후 상태를 고정하는 제2고정 부재(341)를 포함할 수 있다. 예를 들어, 웨어러블 장치(300)는 상기 제2부재(321)의 제2단면을 하우징의 측면의 내면에 고정시키고, 상기 내면을 따라 이동 가능하도록 구성된 제2고정 부재(341)를 더 포함할 수 있다.
도 3c는 본 발명의 다양한 실시예에 따른 웨어러블 장치에서 제1부재와 제2부재를 이동시키기 전과 후의 구동부 상태를 나타내는 도면이다.
도 3c를 참조하면, 다양한 실시예에 따른 구동부는 제1,2구동부(330,331)를 포함할 수 있다. 상기 제1,2구동부(330,331)는 동일한 구성으로 이루어질 수 있으며, 제1구동부(330)를 대표적으로 설명하기로 한다.
다양한 실시예에 따른 제1구동부(330)는 제1구동 부분(3300)과, 형상기억합금(3301)(이하 합금이라 지칭한다)과, 저항체(3302)로 구성될 수 있다. 제1구동부(330)는 제1구동 부분(3300)과, 합금(3301)과, 저항체(3302)가 서로 결착된 구성으로 이루어질 수 있다. 합금(3301)은 저항체(3302)가 결착된 구성으로 이루어질 수 있다. 합금(3301)은 온도에 의해 원래의 형상과, 이후의 형상으로 변형될 수 있다. 원래의 합금(3301) 형상은 도 3c의 (a)의 형상일 수 있으며, 이후의 형상은 도 3c의 (b)의 형상일 수 있다. 저항체(3302)는 전원이 인가되면, 열이 발생하여 온도가 올라가는 발열체일 수 있다. 저항체(3302)의 열 발생에 의해 합금(3301)의 변형이 일어나고, 이러한 변형이 제1부재(320) 및/또는 제2부재(321)의 이동힘일 수 있다.
도 3c의 (a) 상태에서, 저항체(3302)에 전원을 인가하면, 상기 저항체(3302)는 발열을 하게 되고, 상기 저항체(3302)와 결착된 합금(3301)은 변형을 할 수 있다. 변형이 발생한 합금(3301)에 의해 제1부재(320)나 제2부재(321;도 3b)는 이동을 할 수 있다. 도 3c의 (a)와 같은 상태는 도 3a와 같은 제1부재 및/또는 제2부재 상태를 나타내고, 도 3c의 (b)와 같은 상태는 도 3b와 같은 제1부재 및/또는 제2부재 상태를 나타낼 수 있다.
도 4a는 본 발명의 다양한 실시예에 따른 웨어러블 장치의 본체 내부 구성을 개략적으로 나타내는 단면도이다. 도 4b는 본 발명의 다양한 실시예에 따른 웨어러블 장치의 본체 내부 구성을 개략적으로 나타내는 단면도이다.
도 4a, 도 4c를 참조하여 본 발명의 다양한 실시예에 따른 웨어러블 장치(400)의 본체(410)의 구조에 대해서 설명하기로 한다. 다양한 실시예에 따른 웨어러블 장치(400)는 도 1a에 도시된 웨어러블 장치(100)와 동일한 장치이거나, 적어도 일부가 동일한 장치일 수 있다. 다양한 실시예에 따른 웨어러블 장치(400)는 도 3a에 도시된 웨어러블 장치(300)와 동일한 장치이거나, 적어도 일부가 동일한 장치일 수 있다.
다양한 실시예에 따른 웨어러블 장치(400)의 본체(410)는 하우징(401)과, 윈도우(412)와, 디스플레이(414)와, 제어부(416)를 포함하는 기판과, 배터리(418)를 포함할 수 있다.
다양한 실시예에 따른 본체(410)는 윈도우(412)와 하우징(401)에 의해 외관을 형성할 수 있다. 윈도우(412)는 유리나 투명 플라스틱 재질 등으로 구성될 수 있다.
다양한 실시예에 따른 제어부(416)는 기판에 장착되어서, 디스플레이(414) 및 제1,2구동부(430,431)의 동작을 제어할 수 있다. 상기 제어부(416)는 디스플레이(414)가 온 상태일 경우, 제1,2구동부(430,431)의 각 저항체를 동작시켜서, 제1부재(420) 및 제2부재(421)가 이동하는 동작을 제어할 수 있다. 다양한 실시예에 따른 윈도우(412)와 디스플레이(414) 사이에 제1부재(420)와 제2부재(421)가 장착되되, 그 사이의 공간에서 각각 이동할 수 있고, 제1,2구동부(430431)가 제1부재 및/또는 제2부재의 이동 힘을 제공할 수 있다. 디스플레이(414)는 터치 패널이 구비되어 터치 스크린으로 동작할 수 있다.
다양한 실시예에 따른 제1부재(420)는 제1레일(420a)을 따라 이동하면서 시간을 나타낼 수 있다. 제1레일(420a)은 링형일 수 있다. 다양한 실시예에 따른 제2부재(421)는 제2레일(421a)을 따라 이동하면서 분을 나타낼 수 있다. 제2레일(421a)은 링형일 수 있다. 다양한 실시예에 따른 제1,2레일(420a,421a)은 각각 제1,2베젤 영역일 수 있다. 예컨데, 제1,2레일(420a,421a)은 미도시된 구동 장치, 예컨대 모터와 같은 장치에 의해 회전가능하게 구동되고 제어될 수 있다.다양한 실시예에 따른 디스플레이가 활성화된 경우(온 상태), 상기 제1부재(420) 및/또는 상기 제2부재(421)를 제1형상(도 4c상태)으로 고정시켜서, 상기 디스플레이를 가리지 않게 배치할 수 있다. 또한, 디스플레이가 비활성화된 경우(오프 상태), 상기 제1부재(420) 및/또는 상기 제2부재(421)를 제2형상(도 4b 상태)으로 고정시켜서 시각을 지시할 수 있다.
예를 들어, 다양한 실시예에 따른 제1,2부재(420,421)는 각각 제1,2레일(420a,421a)에 각각 실장된 제1,2구동부(430,431)가 제공하는 힘에 의해 변형힘을 제공받을 수 있다. 다앙한 실시예에 따른 형상기억합금 및 저항체에 각각 결합된 제1,2구동부(430,431)에서, 각 저항체에 전원이 인가되어 열이 발생하면, 전달된 열의 방사에 의해, 각각의 형상기업합금이 원위치로 복귀함으로서, 각각의 형상기억합금에 연결된 제1,2부재(420.421)도 각각 제1,2레일(420a,421a)로 이동할 수 있다. 상기 제1,2부재(420,421)의 이동 동작(형상기억합금과 저항체의 동작)의 상세한 설명은 도 3b를 참조하여 설명하였기 때문에 생략하기로 한다.
도 4d를 참조하면, 다양한 실시예에 따른 웨어러블 장치(4000)는 도 1a에 도시된 웨어러블 장치(100)와 동일한 장치이거나, 적어도 일부가 동일한 장치일 수 있다. 다양한 실시예에 따른 웨어러블 장치(4000)는 도 3a에 도시된 웨어러블 장치(300)와 동일한 장치이거나, 적어도 일부가 동일한 장치일 수 있다. 다양한 실시예에 따른 웨어러블 장치(4000)는 도 4a에 도시된 웨어러블 장치(400)와 동일한 장치이거나, 적어도 일부가 동일한 장치일 수 있다.
다양한 실시예에 따른 하우징(4010)은 디스플레이(4140), 제어부(4160) 및 배터리(4180) 등을 수용하여 보호하며, 외관을 담당하는 케이스로서, 합성 수지나 금속이나, 이들의 조합으로 구성될 수 있다. 하우징(4010)이 적어도 일부나 전부가 금속 재질로 구성될 경우, 하우징(4010)의 적어도 일부를 구성하거나, 적어도 일부 테두리를 구성하는 복수 개의 분절 외관 금속 프레임이 안테나 방사체 역할을 겸할 수 있다.
다양한 실시예에 따른 디스플레이(4140)는 평탄하게 구성하거나, 곡면으로 구성할 수 있다. 디스플레이(4140)가 곡면으로 구성될 경우, 전부 또는 일부를 곡률을 가지게 구성할 수 있다. 곡률을 가진 영역은 디스플레이(4140)의 엣지 영역일 수 있다. 디스플레이(4140) 상에 제1부재(4200)와 제2부재(4210)가 배치되어 이동가능하게 구성될 수 있다.
다양한 실시예에 따른 각각의 제1,2부재(4200,4210)는 하우징의 단면에서 볼 때, 서로 중첩하지 않게 배치될 수 있다. 제1부재(4200)가 제2부재(4201)보다 상측에 배치될 수 있다.
다양한 실시예에 따른 제1구동부(4300)는 제1부재(4200)와 대략 동일한 면을 따라 배치되고, 제2구동부(4310)는 제2부재(4210)와 대략 동일한 면을 따라 배치될 수 있다.
도 5는 본 발명의 다양한 실시예에 따른 웨어러블 장치의 본체 전면을 나타내는 단면도이다.
도 5를 참조하여 본 발명의 다양한 실시예에 따른 웨어러블 장치(500)의 구성에 대해서 설명하기로 한다. 도 5를 참조하면, 다양한 실시예에 따른 웨어러블 장치(500)는 도 3a 내지 도 3c에 도시된 웨어러블 장치(300)와 비교하여, 시간과 분을 나타내는 제1,2부재(구형 오브젝트)가 침 형상이 아니라, 금속 재질의 볼(볼 베어링) 형상인 점에서 차이가 있을 수 있고, 이를 구동하는 구동부의 구성이 상이할 수 있다.
다양한 실시예에 따른 웨어러블 장치(500)는 본체(510)와, 본체(510) 전면에 배치된 디스프레이 영역(511)과, 제1베젤 영역(512)과, 제2베젤 영역(513)과, 시간을 나타내는 제1구형 오브젝트(520)와, 분을 나타내는 제2구형 오브젝트(521) 및 제1,2오브젝트(520,521)를 이동시키는 힘을 제공하는 구동부(도 6a)를 포함할 수 있다. 또한, 제1구형 오브젝트(520)가 분을 나타낼 수 있고, 제2구형 오브젝트(521)가 시간을 나타낼 수 있다. 구동부의 상세한 구성은 도 7에서 설명하기로 한다.
다양한 실시예에 따른 웨어러블 장치(500)는 디스플레이 온 상태 또는 오프 상태에 따라 시간을 나타내는 제1구형 오브젝트(520) 및 분을 나타내는 제2구형 오브젝트(521)를 각각 이동가능하게 구성할 수 있다. 디스플레이 오프 상태에서는 제1구형 오브젝트(520) 및 제2구형 오브젝트(521)가 각각 제1,2베젤 영역(512.513)에 배치되어서, 시간 및 분을 각각 시각적 또는 촉각적으로 표시할 수 있다.
디스플레이 온 상태에서, 제1오브젝트(520) 및 제2오브젝트(521)는 제1,2베젤 영역(512,513)에 각각 배치되어, 제1,2베젤 영역(512,513) 내에 각각 사용자에게 숨겨지게 배치될 수 있다. 제1,2베젤 영역(512,513)은 각각 구분되게 배치되어, 각각 미도시된 구동부(도 6a)에 의해 동작이 제어될 수 있다.
다양한 실시예에 따른 웨어러블 장치(500)는 디스플레이 및 적어도 하나의 전자석과 전기적으로 연결된 프로세서 및 메모리를 포함할 수 있다. 메모리는, 실행시에, 상기 프로세서가, 장치에서 실행되는 적어도 하나의 액션에 기초하여, 상기 적어도 하나의 물리적 경로를 따라 상기 적어도 하나의 구동부를 이동시키도록 하는 인스트럭션들을 저장할 수 있다.
다양한 실시예에 따른 웨어러블 장치(500)는 제1물리적 경로인 제1베젤 영역(512)과, 제2물리적 경로인 제2베젤 영역(513)을 포함할 수 있다. 제1베젤 영역(512)은 디스플레이 영역(511) 둘레를 따라 폐루프 형상으로 제1물리적 경로(트랙)을 제공할 수 있고, 제2베젤 영역(513)은 제1베젤 영역(512) 둘레 바깥쪽으로 연장된 제2물리적 경로(트랙)를 제공할 수 있다.
다양한 실시예에 따른 제1구형 오브젝트(520)는 상기 제1물리적 경로를 따라 이동 가능하도록 배치될 수 있고, 제2구형 오브젝트(521)는 제2물리적 경로를 따라 이동 가능하도록 배치될 수 있다.
다양한 실시예에 따른 제1,2구형 오브젝트(520,521)는 제1,2구동부에 의해 각각 제1,2물리적 경로를 따라 이동하는 힘을 각각 제공받을 수 있다. 후술하겠지만, 제1,2구동부는 전자석을 각각 채용할 수 있다. 각각의 제1,2구동부는 각각 제1,2물리적 경로를 따라 이동가능하게 배치될 수 있다.
다양한 실시예에 따른 웨어러블 장치는 프로세서를 포함할 수 있다. 프로세서의 의해 실행되는 인스트럭션들은, 선택된 시각의 시(hour)에 대응하는 상기 제1물리적 경로 상의 제1위치에 인접하도록 상기 제1전자석을 이동시키고, 선택된 시각의 분(minute)에 대응하는 상기 제2물리적 경로 상의 제2위치에 인접하도록 상기 제2전자석을 이동시킬 수 있다.
도 6a, 도 6b는 본 발명의 다양한 실시예에 따른 웨어러블 장치의 본체 내부 구성을 개략적으로 각각 나타내는 단면도이다.
도 6a를 참조하면, 다양한 실시예에 따른 웨어러블 장치(600)의 본체(610)는 하우징(601)과, 윈도우(612)와, 디스플레이(614)와, 제1,2구형 오브젝트(620,621)와, 구동부(630)와, 제어부(616)를 포함하는 기판과, 배터리(618)를 포함할 수 있다.
다양한 실시예에 따른 본체(610)는 윈도우(612)와 하우징(601)에 의해 외관을 형성할 수 있다. 윈도우(612)는 유리나 투명 플라스틱 재질 등과 같은 투명 기판으로 구성될 수 있다.
다양한 실시예에 따른 하우징(601)은 디스플레이(614), 제1,2오브젝트(620,621), 구동부(630), 제어부(616) 및 배터리(618) 등을 수용하여 보호하며, 외관을 담당하는 케이스로서, 합성 수지나 금속이나, 이들의 조합으로 구성될 수 있다. 하우징(601)이 적어도 일부나 전부가 금속 재질로 구성될 경우, 하우징(601)의 적어도 일부를 구성하거나, 적어도 일부 테두리를 구성하는 복수 개의 분절 외관 금속 프레임이 안테나 방사체 역할을 겸할 수 있다.
다양한 실시예에 따른 디스플레이(614)는 평탄하게 구성하거나, 곡면으로 구성할 수 있다. 디스플레이(614)가 곡면으로 구성될 경우, 전부 또는 일부를 곡률을 가지게 구성할 수 있다. 곡률을 가진 영역은 디스플레이(614)의 엣지 영역일 수 있다. 디스플레이(614) 상에 제1구형 오브젝트(620)와, 제2구형 오브젝트(621)가 각각 구동부에 의해 이동가능하게 배치될 수 있다.
다양한 실시예에 따른 제어부(프로세서)(616)는 기판에 장착되어서, 디스플레이(614) 및 구동부(630)의 동작을 제어할 수 있다. 다양한 실시예에 따른 윈도우(612)와 디스플레이(614) 사이에 제1구형 오브젝트(620)와, 제2구형 오브젝트(621)가 장착되되, 그 사이의 공간에서 각각 이동할 수 있고, 구동부(630)가 제1,2오브젝트의 이동 힘을 제공할 수 있다. 디스플레이(614)는 터치 패널이 구비되어 터치 스크린으로 동작할 수 있다. 구동부(630)는 마그네트의 힘을 이용하거나, 전자석 또는 이들의 조합을 이용할 수 있다. 구동부(630)는 제1,2구형 오브젝트(620,621)를 각각 구동시키는 제1,2전자석을 포함할 수 있다.
다양한 실시예에 따른 제1구형 오브젝트(620)는 본체 전면에 배치되되, 볼 베어링 타입으로, 제1베젤 영역 상을 트랙으로 간주하여 구동부(630)에서 제공하는 힘에 의해 이동할 수 있다. 제1구형 오브젝트(620)는 시간을 표시할 수 있다. 다양한 실시예에 따른 제2구형 오브젝트(621)는 본체 전면에 배치되되, 볼 베어링 타입으로, 제2베젤 영역 상을 트랙으로 간주하여 구동부(630)에서 제공하는 힘에 의해 이동할 수 있다. 제2오브젝트(621)는 구동부 상의 트랙을 구르는 동작으로, 제1구형 오브젝트(620)보다 작은 직경크기로 구성되어, 분을 표시할 수 있다.
도 6b를 참조하면, 다양한 실시예에 따른 웨어러블 장치(650)는 도 6a에 도시된 웨어러블 장치일 수 있다. 다양한 실시에에 따른 웨어러블 장치(650)는 제2구형 오브젝트(671)가 케이스(651) 측면에 노출되게 배치될 수 있다. 케이스(651) 측면에 배치된 제2구형 오브젝트(671)는 구동부(660)에 의해 이동할 수 있다. 제1구형 오브젝트(670)는 케이스(651) 전면에 배치될 수 있다.
도 6c를 참조하면, 다양한 실시예에 따른 웨어러블 장치(680)는 윈도우(682)와, 디스플레이(684)와, 제1,2구형 오브젝트(690,691)와, 구동부(692)와, 제어부(686)를 포함하는 기판과, 배터리(688)를 포함할 수 있다.
다양한 실시예에 따른 각각 시간과 분을 알려주는 제1,2구형 오브젝트(690,691)는 적층되는 구조로 실장할 수 있다. 다양한 실시예에 따른 제1오브젝트(690)가 제2오브젝트(691)보다 상방쪽에 실장될 수 있다. 다양한 실시예에 따른 제1오브젝트(690)가 제2오브젝트(691)보다 외부쪽에 실장될 수 있다. 다양한 실시예에 따른 제1오브젝트(690) 및 제2오브젝트(691)는 경사진 방향을 따라서 나란하게 실장될 수 있다.
도 7은 본 발명의 다양한 실시예에 따른 웨어러블 장치에서 구동부에 의해 이동하는 오브젝트 상태를 순차적으로 각각 나타내는 도면이다.
도 7을 참조하면, 다양한 실시예에 따른 웨어러블 장치는 구동부의 이동에 따라서 구형 오브젝트가 이동할 수 있다. 예컨대, 제1베젤 영역(제1물리적 경로)를 따라서 이동하는 제1전자석과, 제2베젤 영역(제2물리적 경로)를 따라서 이동하는 제2전자석의 원리는 동일하기 때문에, 제1물리적 경로를 따라서 이동하는 제1전자석의 동작에 대해서만 설명하기로 한다.
다양한 실시예에 따른 제1전자석(730)은 제1경로(712)를 따라 순차적으로 이동하면, 제1구형 오브젝트(720)도 함께 순차적으로 이동할 수 있다. 제1경로(712)는 등간격으로 분절형 트랙(요철 형상;714,715)으로 구성할 수 있다. 제1전자석(730)은 미도시된 모터 등에 의해 제1경로(712)를 따라 이동할 수 있다.
시간이 변경되어 시침 또는 분침이 이동하는 경우, 전자석(730)이 먼저 이동하고((a)→(b)), 이어서 전자석(730)에 의해 발생한 자성에 의해서 제1구형 오브젝트(720)가 이동하며((a)→(b)→(c)), 제1구형 오브젝트가 안착부에(715)에 완전히 이동되면, 전자석(720)에 자성이 사라질 수 있다.(e) 제1구형 오브젝트(720)는 트랙 상의 요철 부분(714,715)을 자성에 의해 구르는 방식으로 이동할 수 있다. 홈 같은 부분(715)에 제1오브젝트(720)가 안착된 경우, 제1오브젝트(720)는 시간의 정시를 나타낼 수 있다.
도 8은 본 발명의 다양한 실시예에 따른 웨어러블 장치의 제1부재와 제2부재를 나타내는 도면이다.
도 8을 참조하면, 다양한 실시예에 따른 웨어러블 장치(800)는 본체(810), 디스플레이 영역(811), 베젤 영역(812), 비 디스플레이 영역(813), 제1부재(820) 및 제2부재(821)를 포함할 수 있다.
다양한 실시예에 따른 웨어러블 장치(800)는 도 3a, 돌 3b에 도시된 웨어러블 장치(300)와 비교하여, 디스플레이 영역이 상이하고, 제1부재 및 제2부재의 길이가 상이한 점이 있을 수 있다.
다양한 실시예에 따른 웨어러블 장치(800)는 위에서 보았을 때, 전면이 원형으로 구성될 수 있다. 웨어러블 장치(800)의 본체 전면은 중앙에 배치된 원형의 디스플레이 영역(811)과, 디스플레이 영역(811)과 이격되게 동심으로 배치된 베젤 영역(812)과, 상기 디스플레이 영역(811)과 베젤 영역(812) 사이에 배치된 비 디스플레이 영역(813)을 포함할 수 있다.
다양한 실시예에 따른 비 디스플레이 영역(813)은 디스플레이 온/오프 시에 제1부재(820) 및 제2부재(821)가 배치되어, 시간 및 분을 각각 나타내는 영역일 수 있다. 한편, 비 디스플레이 영역(813)은 디스플레이 온 시에 디스플레이 영역(811)과 함께 시간 및 분을 각각 나타내는 영역(도 16a, 도 16b 참조)일 수 있다.
비 디스플레이 영역(813)은 링 형상으로, 디스플레이 영역(811)과, 베젤 영역(813) 사이에 배치될 수 있다. 비 디스플레이 영역(813)은 제1부재(820) 및 제2부재(821)를 제외하면, 빈 공간으로 구성될 수 있고, 외부에서 보일 수 있는 영역일 수 있다. 비 디스플레이 영역(813)은 디스플레이 영역(811)을 감싸게 배치될 수 있다.
다양한 실시예에 따른 베젤 영역(812)은 비 디스플레이 영역이지만, 외부에서 보이지 않은 비 디스플레이 영역일 수 있다.
다양한 실시예에 따른 디스플레이 영역(811), 비 디스플레이 영역(813) 및 베젤 영역(812)의 형상은 한정될 필요는 없다. 도 2a 내지 도 2e에 도시된 다양한 디스플레이 영역 및 비 디스플레이 영역의 형상이 적용될 수 있다.
도 9는 본 발명의 다양한 실시예에 따른 웨어러블 장치의 본체 내부 구성을 개략적으로 나타내는 단면도이다.
도 9를 참조하여 본 발명의 다양한 실시예에 따른 웨어러블 장치(900)의 본체(910)의 상하 적층 구조에 대해서 설명하기로 한다. 도 9에 도시된 웨어러블 장치는 도 8에 도시된 웨어러블 장치(800)와 동일한 장치일 수 있다.
다양한 실시예에 따른 웨어러블 장치(900)의 본체(910)는 하우징(901)과, 윈도우(912)와, 디스플레이(914)와, 제어부(916)를 포함하는 기판과, 배터리(918)를 포함할 수 있다.
다양한 실시예에 따른 본체(910)는 윈도우(912)와 하우징(901)에 의해 외관을 형성할 수 있다. 윈도우(912)는 유리나 투명 플라스틱 재질 등으로 구성될 수 있다.
다양한 실시예에 따른 하우징(901)은 디스플레이(914), 제어부(916) 및 배터리(918) 등을 수용하여 보호하며, 외관을 담당하는 케이스로서, 합성 수지나 금속이나, 이들의 조합으로 구성될 수 있다. 하우징(901)이 적어도 일부나 전부가 금속 재질로 구성될 경우, 하우징(901)의 적어도 일부를 구성하거나, 적어도 일부 테두리를 구성하는 복수 개의 분절 외관 금속 프레임이 안테나 방사체 역할을 겸할 수 있다.
다양한 실시예에 따른 디스플레이(914)는 평탄하게 구성하거나, 곡면으로 구성할 수 있다. 디스플레이(914)가 곡면으로 구성될 경우, 전부 또는 일부를 곡률을 가지게 구성할 수 있다. 곡률을 가진 영역은 디스플레이(914)의 엣지 영역일 수 있다.
다양한 실시예에 따른 디스플레이(914)의 디스플레이 영역은 도 8에 도시된 디스플레이 영역과 동일하게 구성될 수 있다. 케이스(901)와 디스플레이(914) 사이에 비디스플레이(913) 영역이 배치될 수 있다.
다양한 실시예에 따른 제1부재(920)와 제2부재(921)는 각각 디스플레이(914)와 적층되지 않고, 나란하게 배치되어 구동될 수 있다. 즉, 제1부재(920) 및 제2부재(921)는 디스플레이(914)와 적층되지 않고 대략적으로 평행하게 배치되어 시간 및 분을 표시할 수 있다. 또한, 다양한 실시예에 따른 제1부재(920) 및 제2부재(921)는 디스플레이(914) 하측에 각각 배치될 수 있고, 외부에서 봤을 때, 상기 디스플레이(914) 하측에 각각 숨겨지게 배치될 수 있다.
다양한 실시예에 따른 제1부재(920) 및 제2부재(921)는 제1,2구동부(930,931)에 의해 비디스플레이 영역(913)에서 시침과 분침을 각각 나타내거나, 디스플레이(914) 하측에 각각 숨겨지게 배치될 수 있다.
다양한 실시예에 따른 제1,2구동부(930,931)는 기판에 배치되어 제어부에 의해 제어될 수 있다. 상기 각각의 제1,2구동부(930,931)는 디스플레이(914) 하측에 각각 배치되어, 제1,2부재(920,921)를 각각 이동시키는 힘을 제공할 수 있다. 다양한 실시예에 따른 제1,2구동부(930,931)의 구성 및 동작은 도 3c에 상세히 설명하였기 때문에 생략하기로 한다.
다양한 실시예에 따른 제어부(916)는 기판에 장착되어서, 디스플레이(914) 및 제1,2구동부(930,931)의 동작을 제어할 수 있다. 상기 제어부(916)는 디스플레이(914)가 온 상태일 경우, 제1,2구동부(930,931)의 저항체를 동작시켜서, 제1부재(920) 및 제2부재(921)가 이동하는 동작을 제어할 수 있다.
도 10a 내지 도 16b를 참조하여 다양한 실시예에 따른 웨어러블 장치를 이용하여 입력 가능한 동작에 대해서 설명하기로 한다.
도 10a, 도 10b는 본 발명의 다양한 실시예에 따른 웨어러블 장치에서 엘이디를 이용하여 알람 도착 상태를 각각 표시하는 도면이다.
도 10a를 참조하면, 다양한 실시예에 따른 웨어러블 장치(1000)는 도 1a 내지 도 1c에 도시된 웨어러블 장치(100)일 수 있다. 다양한 실시예에 따른 웨어러블 장치(1000)는 알람 수신 시, 디스플레이 오프 상태에서, 광원(1001)을 이용하여 알람 상태를 표시할 수 있다. 예를 들어, 광원(1001)으로서 LED를 이용하여 알람 상태를 표시할 수 있다. 예컨대, LED가 디스플레이 영역(1011) 중심에 배치(기판에 배치)되어 도파되면, 디스플레이가 오프된 상태에서 디스플레이 영역(1011) 중심이 조사되어서, 사용자는 알람 수신 상태를 파악할 수 있다.
예컨대, 다양한 실시예에 따른 LED(1001)는 제1부재(1020)나 제2부재(1021) 단부(중심에 가까운 단부)에 각각 배치되어서, 알람 상태를 표시할 수 있다.
도 10b를 참조하면, 다양한 실시예에 따른 웨어러블 장치(1050)는 알람 수신 시, 디스플레이(1061) 오프 상태에서, 적어도 하나 이상의 광원(1050,1051)을 이용하여 알람 상태를 표시할 수 있다. 예를 들어, 광원으로서 제1,2LED(1050,1051)를 이용하여 알람 상태를 각각 표시할 수 있다. 예컨대, LED가 디스플레이 영역(1011)의 중심을 제외한 영역(중심 주변 영역)에 배치(기판에 배치)되어 도파되면, 디스플레이가 오프된 상태에서 디스플레이 영역(1061) 중심의 주변 영역이 조사되어서, 사용자는 알람 수신 상태를 파악할 수 있다.
예를 들어, 다양한 실시예에 따른 제1,2LED(1050,1051)는 시침(1070) 또는 분침(1071)의 적어도 일부 또는 전부일 수 있다. 다양한 실시예에 따른 시침(1070)은 긴 부분이 제1LED(1050)로 구성되거나, 제1LED(1050)로 덧씌워질 수 있고, 분침(1071)은 전부가 제2LED(1051)로 구성되거나, 제2LED(1051)로 덧씌워질 수 있다.
도 11a, 도 11b는 본 발명의 다양한 실시예에 따른 웨어러블 장치에서 오브젝트 흔들림을 이용하여 알람 도착 상태를 각각 표시하는 도면이다.
도 11a를 참조하면, 다양한 실시예에 따른 웨어러블 장치(1100)는 도 5 내지 도 6에 도시된 웨어러블 장치(500,600)일 수 있다. 알람 수신 시, 디스플레이 오프 상태에서, 볼 타입의 시간이나 분을 나타내는 제1오브젝트(1120)나, 제2오브젝트(1121)나, 제1,2오브젝트(1120,1121)를 이용하여 사용자에게 알람 상태를 표시할 수 있다. 예를 들어, 시간을 나타내는 제1오브젝트(1120)가 상하로 반복적 이동(상하 흔들림)이나 좌우 반복적 이동(좌우 흔들림)을 하거나, 제2부재를 나타내는 제2오브젝트(1121)가 상하로 반복적 이동을 하거나, 제1,2오브젝트(1120,1121)가 함께 상하로 반복적 이동을 하여, 사용자에게 알람 상태를 제공할 수 있다.
도 11b를 참조하면, 다양한 실시예에 따른 웨어러블 장치(1100)는 알람 수신 시, 디스플레이 오프 상태에서, 볼 타입의 시간을 나타내는 제1오브젝트(1120)를 이용하여 사용자에게 알람 상태를 표시할 수 있다. 예를 들어, 시간을 나타내는 제1오브젝트(1120)가 대략 360도 베젤 영역을 따라 회전하여, 사용자에게 알람 상태를 제공할 수 있다. 이는 제2오브젝트도 동일하게 적용될 수 있다. 예컨대, 제2오브젝트가 대략 360도 회전하면, 알람 수신 상태를 사용자는 파악할 수 있다.
도 12a, 도 12b는 본 발명의 다양한 실시예에 따른 웨어러블 장치의 네비게이션 모드에서 오브젝트를 이용하여 이동 방향을 각각 표시하는 도면으로, 도 12a는 디스플레이 온 상태이고, 도 12b는 디스플레이 오프 상태이다.
도 12a를 참조하면, 다양한 실시예에 따른 웨어러블 장치(1200)는 도 5 도 6a에 도시된 웨어러블 장치(600)일 수 있다. 다양한 실시예에 따른 웨어러블 장치(1200)는 네비게이션 모드 시, 볼 타입의 오브젝트(1220)를 이용하여 이동 방향이나, 이동하려는 방향 상태를 표시할 수 있다. 예를 들어, 오브젝트(1220)가 북동쪽 방향에 있을 경우, 이동 수단을 타고 있는 사용자는 북동쪽을 향하여 가능 중이거나, 갈 예정인 경우일 수 있다.
다양한 실시예에 따른 웨어러블 장치(1200)는 프로세서가, 디스플레이의 적어도 일부에, 상기 전자장치의 사용자가 이동할 경로를 포함하도록 구성된 지도를 표시하고, 사용자가 상기 경로를 따라 이동할 방향에 대응하는 상기 제 1 물리적 경로 상의 제 1 위치에 인접하도록 상기 제 1 전자석을 이동시키고, 북쪽 방향에 대응하는 상기 제 2 물리적 경로 상의 제 2 위치에 인접하도록 상기 제 2 전자석을 이동시킬 수 있다.
도 12b를 참조하면, 다양한 실시예에 따른 웨어러블 장치(1200)는 디스플레이 오프 상태에서 시, 볼 타입의 제1,2오브젝트(1220,1221)를 이용하여 이동 방향이나, 이동하려는 방향 상태를 표시할 수 있다. 예를 들어, 제1오브젝트(1220)가 북쪽 방향에 있을 경우, 이동 수단을 타고 있는 사용자는 북쪽을 향하여 가능 중이거나, 갈 예정인 경우일 수 있다. 예를 들어, 제2오브젝트(1221)가 북동쪽 방향에 있을 경우, 이동 수단을 타고 있는 사용자는 북동쪽을 향하여 가능 중이거나, 갈 예정인 경우일 수 있다.
도 13a 내지 도 13c를 참조하여 전자 잉크 등을 이용하여 기본 정보 등을 표시하는 방법에 대해서 설명하기로 한다.
다양한 실시예에 따른 웨어러블 장치(1300)는 디스플레이(1311) 상에 기본 정보와 관련된 패턴을 전자 잉크 등을 사용하여 배경으로서 실장할 수 있다.
예컨대, 웨어러블 장치(1300)의 디스플레이(1311)가 오프된 상태에서, 디스플레이(1311) 상면에 배경으로 인쇄된 전자 잉크에 저전력으로 기본적인 정보를 표시할 수 있다.
도 13a에 도시된 웨어러블 장치(1300)는 도 1a 내지 도 1c에 도시된 웨어러블 장치(100)일 수 있다. 다양한 실시예에 따른 웨어러블 장치는 디스플레이 오프 상태에서, 인쇄된 전자 잉크에 저전력으로 전원을 인가하면, 전자 잉크의 패턴이 배경 화면이 될 수 있다.
도 13b에 도시된 웨어러블 장치(1350)는 도 1a 내지 도 1c에 도시된 웨어러블 장치(100)와 동일한 장치일 수 있다. 다양한 실시예에 따른 웨어러블 장치(1350)는 디스플레이(1361) 오프 상태에서, 인쇄된 전자 잉크에 저전력으로 전원을 인가하면, 전자 잉크의 패턴이 뮤직 모드를 나타낼 수 있다.
도 13c에 도시된 웨어러블 장치(1370)는 도 8에 도시된 웨어러블 장치(800)와 동일한 장치일 수 있다. 다양한 실시예에 따른 웨어러블 장치(1370)는 디스플레이(1381) 오프 상태에서, 인쇄된 전자 잉크에 저전력으로 전원을 인가하면, 전자 잉크의 패턴이 배경 날씨 정보를 나타낼 수 있다.
예컨대, 다양한 실시예에 따른 웨어러블 장치(1370)는 디슬플레이(1381)가 오프된 상태에서, 전자 잉크를 동작시킬 정도의 저전력으로, 디스플레이를 사용하지 않고, 기본 정보를 표시할 수 있다.
도 14a, 도 14b는 본 발명의 다양한 실시예에 따른 웨어러블 장치에서 베젤 영역에 있는 오브젝트를 이용하여 입력 장치로 사용하는 상태를 각각 나타내는 도면으로서, 전화 번호를 입력하는 상태를 나타내는 도면이다.
도 14a를 참조하면, 볼 타입의 오브젝트(1420)를 구비한 웨어러블 장치(1400)에서는 오브젝트(1420)의 회전량에 따라 원하는 전화번호를 입력시킬 수 있다. 예를 들어, 베젤 영역(1402)을 10등분 정도 하고, 두 칸 정도를 오브젝트(1420)를 회전시키면, 전화전호 '2'가 입력되고 다시 오브젝트(1420)는 원위치로 복귀할 수 있다.
도 14b를 참조하면, 여섯칸 정도를 오브젝트(1420)를 다시 회전시키면, 전화번호 '6'이 입력될 수 있고, 다시 원위치로 복귀할 수 있다. 이러한 방식으로 원하는 상대방 전화번호를 볼 타입 오브젝트(1420)를 이용하여, 아나로그 감성(회전 다이얼 식)으로 전화번호를 입력할 수 있다.
도 15는 본 발명의 다양한 실시예에 따른 웨어러블 장치(1500)에서 베젤 영역(1502)에 있는 오브젝트(1520)를 이용하여 입력 장치로 사용하는 상태를 나타내는 도면으로서, 리스트를 드래그 입력하는 상태를 나타내는 도면이다.
도 15를 참조하면, 다양한 실시예에 따른 웨어러블 장치(1500)는 오브젝트(1520)의 회전량에 따라 원하는 표시된 리스트 업 또는 다운시킬 수 있다. 예를 들어, 베젤 영역(1502)을 몇 등분 정도 하고, 한 칸 정도를 오브젝트(1520)를 회전시키면, 리스트가 내려가게 입력될 수 있으며, 다시 오브젝트는 원위치로 복귀할 수 있다. 두 칸 정도를 오브젝트(1520)를 회전시키면, 그 이상 리스트가 내려가게 입력될 수 있고, 다시 원위치로 복귀할 수 있다.
도 16a는 본 발명의 다양한 실시예에 따른 웨어러블 장치를 나타내는 도면으로서, 디스플레이 오프 상태를 나타내는 도면이다. 도 16b는 본 발명의 다양한 실시예에 따른 웨어러블 장치를 나타내는 도면으로서, 디스플레이 온 상태를 나타내는 도면이다.
도 16a, 도 16b를 참조하면, 다양한 실시예에 따른 웨어러블 장치는 도 8에 도시된 웨어러블 장치(800)와 동일한 장치일 수 있다.
도 16a를 참조하면, 다양한 실시예에 따른 웨어러블 장치(1600)는 디스플레이가 오프된 상태에서, 제1부재(1620) 및/또는 제2부재(1621)를 이용해서 물리적으로 시간 및 분을 표시할 수 있다.
도 16b를 참조하면, 다양한 실시예에 따른 웨어러블 장치(1600)는 디스플레이가 온된 상태에서, 제1부재(1620) 및 제2부재(1621)를 이용해서 시간 및 분을 표시할 수 있다. 디스플레이 영역(1611)에 제1부재(1620) 및 제2부재(1621)를 완성(연장)하는 형태를 각각 디스플레이해서, 시간 및 분을 완전하게 표시할 수 있다. 디스플레이 영역(1611)에는 제1부재(1620)의 적어도 일부 영역(예를 들어 절반)와, 제2부재(1621)의 적어도 일부 영역(예를 들어 절반)이 표시될 수 있다.
본 발명의 다양한 실시예에 따른 전자장치는 제1방향으로 향하는 제1면, 상기 제1방향에 반대인 제2방향으로 향하는 제2면, 및 상기 제 1 면 및 제 2 면 사이의 공간을 둘러싸는 측면을 포함하는 하우징; 상기 하우징의 제1면의 적어도 일부를 형성하는 투명 기판; 상기 하우징의 공간 내에 배치되고, 상기 투명 기판의 적어도 일부를 통해 노출된 디스플레이; 상기 투명 기판 및 상기 디스플레이 사이에 적어도 일부 배치되고, 물리적으로 이동 가능한 기계적 시계 구조(mechanical watch structure); 상기 디스플레이 및 상기 시계 구조에 전기적으로 연결된 프로세서; 및 상기 프로세서와 전기적으로 연결된 메모리를 포함하며, 상기 메모리는, 실행시에, 상기 프로세서가, 상기 디스플레이 및 상기 시계 구조를 제어하도록 하는 인스트럭션들을 저장할 수 있다.
본 발명의 다양한 실시예에 따른 구조는, 시(hour)를 지시하도록 이동가능한 제1부재; 및 분(minute)을 지시하도록 이동가능한 제2부재를 포함할 수 있다.
본 발명의 다양한 실시예에 따른 제1부재는, 상기 하우징의 측면의 내면의 일부와 접촉하며 상기 내면을 따라 이동 가능하도록 구성된 제1단면; 및 상기 제1단면의 반대편의 제2단면을 포함하고, 상기 제2부재는, 상기 하우징의 측면의 내면의 다른 일부와 접촉하며 상기 제1부재와 독립적으로 상기 내면을 따라 이동 가능하도록 구성된 제1단면; 및 상기 제1단면의 반대편의 제2단면을 포함할 수 있다.
본 발명의 다양한 실시예에 따른 인스트럭션들은, 상기 프로세서가, 상기 디스플레이가 활성화되었는지 여부를 판단하고, 상기 판단에 따라, 상기 디스플레이가 활성화된 경우, 상기 제1부재 및/또는 상기 제2부재를 제1형상으로 고정시켜서 상기 디스플레이를 가리지 않도록 하고, 상기 디스플레이가 비활성화된 경우, 상기 제1부재 및/또는 상기 제2부재를 제2형상으로 고정시켜서 시각을 지시할 수 있다.
본 발명의 다양한 실시예에 따른 인스트럭션들은, 상기 프로세서가, 상기 디스플레이가 활성화된 경우, 상기 제1부재의 제2단부 및 상기 제2부재의 제2단부가 상기 디스플레이의 중심 부분에서 서로 인접하도록, 상기 제1부재 및/또는 상기 제2부재를 상기 제1형상으로 고정시켜서 상기 디스플레이를 가리지 않도록 하고, 상기 디스플레이가 비활성화된 경우, 상기 제1부재의 제2단부 및 상기 제2부재의 제2단부가 상기 하우징의 측면의 내면에 접촉하도록, 상기 제 1부재 및/또는 상기 제2부재를 상기 제2형상으로 고정시켜서 시각을 지시할 수 있다.
본 발명의 다양한 실시예에 따른 하우징의 단면에서 볼 때, 상기 제1부재 및 상기 제2부재는 서로 중첩하지 않게 배치될 수 있다.
본 발명의 다양한 실시예에 따른 제1부재의 적어도 일부는 제1색상의 물질로 덮이고, 상기 제2부재의 적어도 일부는 제2색상의 물질로 덮이게 구성될 수 있다.
본 발명의 다양한 실시예에 따른 제1부재 중, 상기 제1색상의 물질로 덮인 영역의 길이는, 상기 제2부재 중, 상기 제2색상의 물질로 덮인 영역의 길이보다 길게 구성될 수 있다.
본 발명의 다양한 실시예에 따른 전자 장치는, 상기 제1부재의 제2단면 또는 상기 제2부재의 제2단면을 상기 하우징의 측면의 내면에 고정시키고, 상기 내면을 따라 이동 가능하도록 구성된 고정 부재를 더 포함할 수 있다.
본 발명의 다양한 실시예에 따른 제1부재 및/또는 상기 제2부재는, 형상기억물질을 포함할 수 있다.
본 발명의 다양한 실시예에 따른 전자장치는 제1방향으로 향하는 제1면, 상기 제1방향에 반대인 제2방향으로 향하는 제2면, 및 상기 제1면 및 제2면 사이의 공간을 둘러싸는 측면을 포함하는 하우징; 상기 하우징의 제 1 면의 적어도 일부를 형성하는 투명 기판; 상기 하우징의 공간 내에 배치되고, 상기 투명 기판의 적어도 일부를 통해 노출된 디스플레이; 상기 디스플레이의 둘레를 따라 적어도 하나의 폐루프(closed loop)를 형성하는 적어도 하나의 물리적 경로; 및 상기 적어도 하나의 물리적 경로를 따라 상기 제1방향 및 제2방향에 실질적으로 수직인 제3방향으로 이동 가능하도록 배치되고, 시각을 표시하도록 구성된 적어도 하나의 구형 구조를 포함할 수 있다.
본 발명의 다양한 실시예에 따른 전자장치는, 상기 하우징의 공간 내에서 상기 물리적 경로를 따라 이동 가능하도록 배치되고, 상기 적어도 하나의 구형 구조를 상기 제2방향으로 끌어당기도록 구성된 적어도 하나의 전자석(electromagnet)을 더 포함할 수 있다.
본 발명의 다양한 실시예에 따른 전자장치는, 상기 디스플레이 및 상기 적어도 하나의 전자석과 전기적으로 연결된 프로세서; 및 상기 프로세서와 전기적으로 연결된 메모리를 포함하며, 상기 메모리는, 실행시에, 상기 프로세서가, 상기 전자장치에서 실행되는 적어도 하나의 액션에 기초하여, 상기 적어도 하나의 물리적 경로를 따라 상기 적어도 하나의 전자석을 이동시키도록 하는 인스트럭션들을 저장할 수 있다.
본 발명의 다양한 실시예에 따른 적어도 하나의 물리적 경로는, 상기 디스플레이의 둘레를 따라 폐루프를 형성하는 제1물리적 경로; 및 상기 제1물리적 경로로부터 상기 둘레의 바깥쪽으로 연장된 제2물리적 경로를 포함하고, 상기 적어도 하나의 구형 구조는, 상기 제1물리적 경로를 따라 이동 가능하도록 배치된 제1구형 구조; 및 상기 제2물리적 경로를 따라 이동 가능하도록 배치된 제2구형 구조를 포함하고, 상기 적어도 하나의 전자석은, 상기 제1물리적 경로를 따라 이동 가능하도록 배치된 제1전자석; 및 상기 제2물리적 경로를 따라 이동 가능하도록 배치된 제2전자석을 포함할 수 있다.
본 발명의 다양한 실시예에 따른 인스트럭션들은, 상기 프로세서가, 선택된 시각에, 상기 선택된 시각의 시(hour)에 대응하는 상기 제1물리적 경로 상의 제1위치에 인접하도록 상기 제1전자석을 이동시키고, 상기 선택된 시각의 분(minute)에 대응하는 상기 제2물리적 경로 상의 제2위치에 인접하도록 상기 제2전자석을 이동시키도록 구성될 수 있다.
본 발명의 다양한 실시예에 따른 인스트럭션들은, 상기 프로세서가, 상기 디스플레이의 적어도 일부에, 상기 전자장치의 사용자가 이동할 경로를 포함하도록 구성된 지도를 표시하고,상기 사용자가 상기 경로를 따라 이동할 방향에 대응하는 상기 제 1 물리적 경로 상의 제 1 위치에 인접하도록 상기 제 1 전자석을 이동시키고, 북쪽 방향에 대응하는 상기 제 2 물리적 경로 상의 제 2 위치에 인접하도록 상기 제 2 전자석을 이동시키도록 구성될 수 있다.
본 발명의 다양한 실시예에 따른 웨어러블 장치는 본체; 상기 본체 전면에 배치된 디스플레이 영역; 상기 디스플레이 영역을 감싸는 베젤 영역; 상기 디스플레이 오프 시에 디스플레이 영역에 배치되어 시간을 나타내고, 상기 디스플레이 온 시에 베젤 영역에 배치되어 숨겨지는 시계 구조물; 및 상기 베젤 영역에 배치되어, 상기 시계 구조물을 베젤 영역으로 이동하게 하는 힘을 제공하는 구동부를 포함할 수 있다.
본 발명의 다양한 실시예에 따른 시계 구조물은 회전가능하게 배치되는 제1레일; 상기 제1레일을 따라 이동하여 시를 나타내는 시침; 상기 제1레일 상에 배치되되, 상기 시침과 연결되어, 상기 시침의 이동 제공하는 제1구동부; 상기 제1레일과 중첩하게 배치되되, 동축으로 회전가능하게 배치되는 제2레일; 상기 제2레일을 따라 이동하여 분을 나타내는 분침; 및 상기 제2레일 상에 배치되되, 상기 분침과 연결되어, 상기 시침의 이동 제공하는 제2구동부를 포함할 수 있다.
본 발명의 다양한 실시예에 따른 웨어러블 장치는 전면을 가지는 본체; 상기 전면에 배치된 디스플레이 영역; 상기 전면에 상기 디스플레이 영역을 감싸게 주변에 배치된 비스플레이 영역; 상기 비디스플레이 영역에 시간을 나타내는 시계 구조물; 상기 디스플레이 영역 하측에 배치되어 시계 구조물과 연결되고, 상기 시계 구조물을 디스플레이 영역 하측으로 숨겨지게 배치하는 구동부를 포함할 수 있다.
본 발명의 다양한 실시예에 따른 웨어러블 장치는 본체; 상기 본체 전면에 배치된 디스플레이 영역; 상기 디스플레이 영역을 감싸는 제1베젤 영역; 상기 제1베젤 영역을 감싸는 제2베젤 영역; 상기 제1베젤 영역에 수용되어, 시를 나타내는 볼타입 제1오브젝트; 상기 제2베젤 영역에 수용되어, 분을 나타내는 볼타입 제2오브젝트; 상기 본체 내에 실장되어, 상기 제1베젤 영역의 길이방향을 따라서 상기 제1오브젝트를 이동시키는 힘을 제공하는 제1전자석; 및 상기 본체 내에 실장되어, 상기 제2베젤 영역의 길이방향을 따라서 상기 제2오브젝트를 이동시키는 힘을 제공하는 제2전자석을 포함할 수 있다.
이하, 첨부 도면을 참조하여, 다양한 실시예에 따른 전자 장치가 설명된다. 본 문서에서, 사용자라는 용어는 전자 장치를 사용하는 사람 또는 전자 장치를 사용하는 장치(예: 인공지능 웨어러블 전자 장치)를 지칭할 수 있다.
도 17을 참조하여, 다양한 실시예에서의, 네트워크 환경(1700) 내의 전자 장치(1701)가 기재된다. 웨어러블 전자 장치(1701)는 버스(1710), 프로세서(1720), 메모리(1730), 입출력 인터페이스(1750), 디스플레이(1760), 및 통신 인터페이스(1770)를 포함할 수 있다. 어떤 실시예에서는, 전자 장치(1701)는, 구성요소들 중 적어도 하나를 생략하거나 다른 구성요소를 추가적으로 구비할 수 있다.
버스(1710)는, 예를 들면, 구성요소들(1710-1770)을 서로 연결하고, 구성요소들 간의 통신(예: 제어 메시지 및/또는 데이터)을 전달하는 회로를 포함할 수 있다.
프로세서(1720)는, 중앙처리장치(central processing unit(CPU)), 어플리케이션 프로세서(application processor(AP)), 또는 커뮤니케이션 프로세서(communication processor(CP)) 중 하나 또는 그 이상을 포함할 수 있다. 프로세서(1720)는, 예를 들면, 웨어러블 전자 장치(1701)의 적어도 하나의 다른 구성요소들의 제어 및/또는 통신에 관한 연산이나 데이터 처리를 실행할 수 있다.
메모리(1730)는, 휘발성 및/또는 비휘발성 메모리를 포함할 수 있다. 메모리(1730)는, 예를 들면, 웨어러블 전자 장치(1701)의 적어도 하나의 다른 구성요소에 관계된 명령 또는 데이터를 저장할 수 있다. 한 실시예에 따르면, 메모리(1730)는 소프트웨어 및/또는 프로그램(1740)을 저장할 수 있다. 프로그램(1740)은, 예를 들면, 커널(1741), 미들웨어(1743), 어플리케이션 프로그래밍 인터페이스(application programming interface(API))(1745), 및/또는 어플리케이션 프로그램(또는 "어플리케이션")(1747) 등을 포함할 수 있다. 커널(1741), 미들웨어(143), 또는 API(1745)의 적어도 일부는, 운영 시스템(operating system(OS))으로 지칭될 수 있다.
커널(1741)은, 예를 들면, 다른 프로그램들(예: 미들웨어(1743), API(1745), 또는 어플리케이션 프로그램(1747))에 구현된 동작 또는 기능을 실행하는 데 사용되는 시스템 리소스들(예: 버스(1710), 프로세서(1720), 또는 메모리(1730) 등)을 제어 또는 관리할 수 있다. 또한, 커널(1741)은 미들웨어(1743), API(1745), 또는 어플리케이션 프로그램(1747)에서 웨어러블 전자 장치(1701)의 개별 구성요소에 접근함으로써, 시스템 리소스들을 제어 또는 관리할 수 있는 인터페이스를 제공할 수 있다.
미들웨어(1743)는, 예를 들면, API(1745) 또는 어플리케이션 프로그램(1747)이 커널(1741)과 통신하여 데이터를 주고받을 수 있도록 중개 역할을 수행할 수 있다.
또한, 미들웨어(1743)는 어플리케이션 프로그램(1747)으로부터 수신된 하나 이상의 작업 요청들을 우선 순위에 따라 처리할 수 있다. 예를 들면, 미들웨어(1743)는 어플리케이션 프로그램(1747) 중 적어도 하나에 전자 장치(1701)의 시스템 리소스(예: 버스(1710), 프로세서(1720), 또는 메모리(1730) 등)를 사용할 수 있는 우선 순위를 부여할 수 있다. 예컨대, 미들웨어(1743)는 상기 적어도 하나에 부여된 우선 순위에 따라 상기 하나 이상의 작업 요청들을 처리함으로써, 상기 하나 이상의 작업 요청들에 대한 스케쥴링 또는 로드 밸런싱 등을 수행할 수 있다.
API(1745)는, 예를 들면, 어플리케이션(1747)이 커널(1741) 또는 미들웨어(1743)에서 제공되는 기능을 제어하기 위한 인터페이스로, 예를 들면, 파일 제어, 창 제어, 영상 처리, 또는 문자 제어 등을 위한 적어도 하나의 인터페이스 또는 함수(예: 명령어)를 포함할 수 있다.
입출력 인터페이스(1750)는, 예를 들면, 사용자 또는 다른 외부 기기로부터 입력된 명령 또는 데이터를 전자 장치(1701)의 다른 구성요소(들)에 전달할 수 있는 인터페이스의 역할을 할 수 있다. 또한, 입출력 인터페이스(1750)는 웨어러블 전자 장치(1701)의 다른 구성요소(들)로부터 수신된 명령 또는 데이터를 사용자 또는 다른 외부 기기로 출력할 수 있다.
디스플레이(1760)는, 예를 들면, 액정 디스플레이(liquid crystal display(LCD)), 발광 다이오드(light-emitting diode(LED)) 디스플레이, 유기 발광 다이오드(organic light-emitting diode(OLED)) 디스플레이, 또는 마이크로 전자기계 시스템(microelectromechanical systems(MEMS)) 디스플레이, 또는 전자종이(electronic paper) 디스플레이를 포함할 수 있다. 디스플레이(1760)는, 예를 들면, 사용자에게 각종 콘텐츠(예: 텍스트, 이미지, 비디오, 아이콘, 또는 심볼 등)을 표시할 수 있다. 디스플레이(1760)는, 터치 스크린을 포함할 수 있으며, 예를 들면, 전자 펜 또는 사용자의 신체의 일부를 이용한 터치, 제스쳐, 근접, 또는 호버링 입력을 수신할 수 있다.
통신 인터페이스(1770)는, 예를 들면, 전자 장치(1701)와 외부 장치(예: 제 1 외부 전자 장치(1702), 제 2 외부 전자 장치(1704), 또는 서버(1706)) 간의 통신을 설정할 수 있다. 예를 들면, 통신 인터페이스(1770)는 무선 통신 또는 유선 통신을 통해서 네트워크(1762)에 연결되어 외부 장치(예: 제 2 외부 전자 장치(1704) 또는 서버(1706))와 통신할 수 있다.
무선 통신은, 예를 들면, 셀룰러 통신 프로토콜로서, 예를 들면, LTE(long-term evolution), LTE-A(LTE Advance), CDMA(code division multiple access), WCDMA(wideband CDMA), UMTS(universal mobile telecommunications system), WiBro(Wireless Broadband), 또는 GSM(Global System for Mobile Communications) 등 중 적어도 하나를 사용할 수 있다. 또한, 무선 통신은, 예를 들면, 근거리 통신(1764)을 포함할 수 있다. 근거리 통신(1764)은, 예를 들면, WiFi(wireless fidelity), 블루투스(Bluetooth), NFC(near field communication), 또는 GNSS(global navigation satellite system) 등 중 적어도 하나를 포함할 수 있다. GNSS는 사용 지역 또는 대역폭 등에 따라, 예를 들면, GPS(Global Positioning System), Glonass(Global Navigation Satellite System), Beidou Navigation Satellite System(이하 'Beidou' 또는 Galileo, the European global satellite-based navigation system 중 적어도 하나를 포함할 수 있다. 이하, 본 문서에서는, GPS는 GNSS와 혼용되어 사용(interchangeably used)될 수 있다. 유선 통신은, 예를 들면, USB(universal serial bus), HDMI(high definition multimedia interface), RS-232(recommended standard232), 또는 POTS(plain old telephone service) 등 중 적어도 하나를 포함할 수 있다. 네트워크(1762)는 통신 네트워크(telecommunications network), 예를 들면, 컴퓨터 네트워크(computer network)(예: LAN 또는 WAN), 인터넷, 또는 전화 망(telephone network) 중 적어도 하나를 포함할 수 있다.
제 1 및 제 2 외부 전자 장치(1702, 1704) 각각은 전자 장치(1701)와 동일한 또는 다른 종류의 장치일 수 있다. 한 실시예에 따르면, 서버(1706)는 하나 또는 그 이상의 서버들의 그룹을 포함할 수 있다. 다양한 실시예에 따르면, 전자 장치(1701)에서 실행되는 동작들의 전부 또는 일부는 다른 하나 또는 복수의 전자 장치(예: 전자 장치(1702,1704), 또는 서버(1706)에서 실행될 수 있다. 한 실시예에 따르면, 전자 장치(1701)가 어떤 기능이나 서비스를 자동으로 또는 요청에 의하여 수행해야 할 경우에, 전자 장치(1701)는 기능 또는 서비스를 자체적으로 실행시키는 대신에 또는 추가적으로, 그와 연관된 적어도 일부 기능을 다른 장치(예: 전자 장치(1702, 1704), 또는 서버(1706))에게 요청할 수 있다. 다른 전자 장치(예: 전자 장치(1702, 1704), 또는 서버(1706))는 요청된 기능 또는 추가 기능을 실행하고, 그 결과를 전자 장치(1701)로 전달할 수 있다. 전자 장치(1701)는 수신된 결과를 그대로 또는 추가적으로 처리하여 요청된 기능이나 서비스를 제공할 수 있다. 이를 위하여, 예를 들면, 클라우드 컴퓨팅, 분산 컴퓨팅, 또는 클라이언트-서버 컴퓨팅 기술이 이용될 수 있다.
도 18은 다양한 실시예에 따른 전자 장치의 블록도이다. 전자 장치(201)는, 예를 들면, 도17에 도시된 전자 장치(1701)의 전체 또는 일부를 포함할 수 있다. 전자 장치(1801)는 하나 이상의 프로세서(예: AP(application processor))(1810), 통신 모듈(1820), (가입자 식별 모듈(1824), 메모리(1830), 센서 모듈(1840), 입력 장치(1850), 디스플레이(1860), 인터페이스(1870), 오디오 모듈(1880), 카메라 모듈(1891), 전력 관리 모듈(1895), 배터리(1896), 인디케이터(1897), 및 모터(1898)를 포함할 수 있다.
프로세서(1810)는, 예를 들면, 운영 체제 또는 응용 프로그램을 구동하여 프로세서(1810)에 연결된 다수의 하드웨어 또는 소프트웨어 구성요소들을 제어할 수 있고, 각종 데이터 처리 및 연산을 수행할 수 있다. 프로세서(1810)는, 예를 들면, SoC(system on chip) 로 구현될 수 있다. 한 실시예에 따르면, 프로세서(1810)는 GPU(graphic processing unit) 및/또는 이미지 신호 프로세서(image signal processor)를 더 포함할 수 있다. 프로세서(1810)는 도 17에 도시된 구성요소들 중 적어도 일부(예: 셀룰러 모듈(1821))를 포함할 수도 있다. 프로세서(1810) 는 다른 구성요소들(예: 비휘발성 메모리) 중 적어도 하나로부터 수신된 명령 또는 데이터를 휘발성 메모리에 로드(load)하여 처리하고, 다양한 데이터를 비휘발성 메모리에 저장(store)할 수 있다.
통신 모듈(1820)은, 도 17의 통신 인터페이스(1770)와 동일 또는 유사한 구성을 가질 수 있다. 통신 모듈(1820)은, 예를 들면, 셀룰러 모듈(221), WiFi 모듈(1823), 블루투스 모듈(1825), GNSS 모듈(1827)(예: GPS 모듈, Glonass 모듈, Beidou 모듈, 또는 Galileo 모듈), NFC 모듈(1828) 및 RF(radio frequency) 모듈(1829)를 포함할 수 있다.
셀룰러 모듈(1821)은, 예를 들면, 통신망을 통해서 음성 통화, 영상 통화, 문자 서비스, 또는 인터넷 서비스 등을 제공할 수 있다. 한 실시예에 따르면, 셀룰러 모듈(1821)은 가입자 식별 모듈(예: SIM 카드)(1824)을 이용하여 통신 네트워크 내에서 전자 장치(1801)의 구별 및 인증을 수행할 수 있다. 한 실시예에 따르면, 셀룰러 모듈(1821)은 프로세서(210)가 제공할 수 있는 기능 중 적어도 일부 기능을 수행할 수 있다. 한 실시예에 따르면, 셀룰러 모듈(1821)은 커뮤니케이션 프로세서(CP: communication processor)를 포함할 수 있다.
WiFi 모듈(1823), 블루투스 모듈(1825), GNSS 모듈(1827) 또는 NFC 모듈(1828) 각각은, 예를 들면, 해당하는 모듈을 통해서 송수신되는 데이터를 처리하기 위한 프로세서를 포함할 수 있다. 어떤 실시예에 따르면, 셀룰러 모듈(1821), WiFi 모듈(1823), 블루투스 모듈(1825), GNSS 모듈(1827) 또는 NFC 모듈(1828) 중 적어도 일부(예: 두 개 이상)는 하나의 integrated chip(IC) 또는 IC 패키지 내에 포함될 수 있다.
RF 모듈(1829)은, 예를 들면, 통신 신호(예: RF 신호)를 송수신할 수 있다. RF 모듈(1829)은, 예를 들면, 트랜시버(transceiver), PAM(power amp module), 주파수 필터(frequency filter), LNA(low noise amplifier), 또는 안테나 등을 포함할 수 있다. 다른 실시예에 따르면, 셀룰러 모듈(1821), WiFi 모듈(1823), 블루투스 모듈(1825), GNSS 모듈(1827) 또는 NFC 모듈(1828) 중 적어도 하나는 별개의 RF 모듈을 통하여 RF 신호를 송수신할 수 있다.
가입자 식별 모듈(1824)은, 예를 들면, 가입자 식별 모듈을 포함하는 카드 및/또는 내장 SIM(embedded SIM)을 포함할 수 있으며, 고유한 식별 정보(예: ICCID(integrated circuit card identifier)) 또는 가입자 정보(예: IMSI(international mobile subscriber identity))를 포함할 수 있다.
메모리(1830)(예: 메모리(1730))는, 예를 들면, 내장 메모리(1832) 또는 외장 메모리(1834)를 포함할 수 있다. 내장 메모리(1832)는, 예를 들면, 휘발성 메모리(예: DRAM(dynamic RAM), SRAM(static RAM), 또는 SDRAM(synchronous dynamic RAM) 등), 비휘발성 메모리(non-volatile Memory)(예: OTPROM(one time programmable ROM), PROM(programmable ROM), EPROM(erasable and programmable ROM), EEPROM(electrically erasable and programmable ROM), mask ROM, flash ROM, 플래시 메모리(예: NAND flash 또는 NOR flash 등), 하드 드라이브, 또는 솔리드 스테이트 드라이브(solid state drive(SSD)) 중 적어도 하나를 포함할 수 있다.
외장 메모리(1834)는 플래시 드라이브(flash drive), 예를 들면, CF(compact flash), SD(secure digital), Micro-SD(micro secure digital), Mini-SD(mini secure digital), xD(extreme digital), MMC(multi-media card) 또는 메모리 스틱(memory stick) 등을 더 포함할 수 있다. 외장 메모리(1834)는 다양한 인터페이스를 통하여 전자 장치(1801)와 기능적으로 및/또는 물리적으로 연결될 수 있다.
센서 모듈(1840)은, 예를 들면, 물리량을 계측하거나 전자 장치(1801)의 작동 상태를 감지하여, 계측 또는 감지된 정보를 전기 신호로 변환할 수 있다. 센서 모듈(1840)은, 예를 들면, 제스처 센서(1840A), 자이로 센서(1840B), 기압 센서(1840C), 마그네틱 센서(1840D), 가속도 센서(1840E), 그립 센서(1840F), 근접 센서(1840G), 컬러(color) 센서(1840H)(예: RGB(red, green, blue) 센서), 생체 센서(1840I), 온/습도 센서(1840J), 조도 센서(1840K), 또는 UV(ultra violet) 센서(1840M) 중의 적어도 하나를 포함할 수 있다. 추가적으로 또는 대체적으로(additionally or alternatively), 센서 모듈(1840)은, 예를 들면, 후각 센서(E-nose sensor), EMG 센서(electromyography sensor), EEG 센서(electroencephalogram sensor), ECG 센서(electrocardiogram sensor), IR(infrared) 센서, 홍채 센서 및/또는 지문 센서를 포함할 수 있다. 센서 모듈(1840)은 그 안에 속한 적어도 하나 이상의 센서들을 제어하기 위한 제어 회로를 더 포함할 수 있다. 어떤 실시예에서는, 전자 장치(1801)는 프로세서(1810)의 일부로서 또는 별도로, 센서 모듈(1840)을 제어하도록 구성된 프로세서를 더 포함하여, 프로세서(1810)가 슬립(sleep) 상태에 있는 동안, 센서 모듈(1840)을 제어할 수 있다.
입력 장치(1850)는, 예를 들면, 터치 패널(touch panel)(1852),(디지털) 펜 센서(pen sensor)(1854), 키(key)(1856), 또는 초음파(ultrasonic) 입력 장치(1858)를 포함할 수 있다. 터치 패널(1852)은, 예를 들면, 정전식, 감압식, 적외선 방식, 또는 초음파 방식 중 적어도 하나의 방식을 사용할 수 있다. 또한, 터치 패널(1852)은 제어 회로를 더 포함할 수도 있다. 터치 패널(1852)은 택타일 레이어(tactile layer)를 더 포함하여, 사용자에게 촉각 반응을 제공할 수 있다.
(디지털) 펜 센서(1854)는, 예를 들면, 터치 패널의 일부이거나, 별도의 인식용 쉬트(sheet)를 포함할 수 있다. 키(1856)는, 예를 들면, 물리적인 버튼, 광학식 키, 또는 키패드를 포함할 수 있다. 초음파 입력 장치(1858)는 마이크(예: 마이크(1888))를 통해, 입력 도구에서 발생된 초음파를 감지하여, 상기 감지된 초음파에 대응하는 데이터를 확인할 수 있다.
디스플레이(1860)(예: 디스플레이(1760))는 패널(1862), 홀로그램 장치(1864), 또는 프로젝터(1866)를 포함할 수 있다. 패널(1862)은, 도 17의 디스플레이(1760)와 동일 또는 유사한 구성을 포함할 수 있다. 패널(1862)은, 예를 들면, 유연하게(flexible), 투명하게(transparent), 또는 착용할 수 있게(wearable) 구현될 수 있다. 패널(1862)은 터치 패널(1852)과 하나의 모듈로 구성될 수도 있다. 홀로그램 장치(1864)는 빛의 간섭을 이용하여 입체 영상을 허공에 보여줄 수 있다. 프로젝터(1866)는 스크린에 빛을 투사하여 영상을 표시할 수 있다. 스크린은, 예를 들면, 전자 장치(1801)의 내부 또는 외부에 위치할 수 있다. 한 실시예에 따르면, 디스플레이(1860)는 패널(1862), 홀로그램 장치(1864), 또는 프로젝터(1866)를 제어하기 위한 제어 회로를 더 포함할 수 있다.
인터페이스(1870)는, 예를 들면, HDMI(high-definition multimedia interface)(1872), USB(universal serial bus)(1874), 광 인터페이스(optical interface)(1876), 또는 D-sub(D-subminiature)(1878)를 포함할 수 있다. 인터페이스(1870)는, 예를 들면, 도 17에 도시된 통신 인터페이스(1770)에 포함될 수 있다. 추가적으로 또는 대체적으로(additionally and alternatively), 인터페이스(1870)는, 예를 들면, MHL(mobile high-definition link) 인터페이스, SD(secure digital) 카드/MMC(multi-media card) 인터페이스, 또는 IrDA(infrared data association) 규격 인터페이스를 포함할 수 있다.
오디오 모듈(1880)은, 예를 들면, 소리(sound)와 전기 신호를 쌍방향으로 변환시킬 수 있다. 오디오 모듈(1880)의 적어도 일부 구성요소는, 예를 들면, 도 17 에 도시된 입출력 인터페이스(1745)에 포함될 수 있다. 오디오 모듈(1880)은, 예를 들면, 스피커(1882), 리시버(1884), 이어폰(1886), 또는 마이크(1888) 등을 통해 입력 또는 출력되는 소리 정보를 처리할 수 있다.
카메라 모듈(1891)은, 예를 들면, 정지 영상 및 동영상을 촬영할 수 있는 장치로서, 한 실시예에 따르면, 하나 이상의 이미지 센서(예: 전면 센서 또는 후면 센서), 렌즈, ISP(image signal processor), 또는 플래시(flash)(예: LED 또는 xenon lamp 등)를 포함할 수 있다.
전력 관리 모듈(1895)은, 예를 들면, 전자 장치(1801)의 전력을 관리할 수 있다. 한 실시예에 따르면, 전력 관리 모듈(1895)은 PMIC(power management integrated circuit), 충전 IC(charger integrated circuit), 또는 배터리 또는 연료 게이지(battery or fuel gauge)를 포함할 수 있다. PMIC는, 유선 및/또는 무선 충전 방식을 가질 수 있다. 무선 충전 방식은, 예를 들면, 자기공명 방식, 자기유도 방식 또는 전자기파 방식 등을 포함하며, 무선 충전을 위한 부가적인 회로, 예를 들면, 코일 루프, 공진 회로, 또는 정류기 등을 더 포함할 수 있다. 배터리 게이지는, 예를 들면, 배터리(1896)의 잔량, 충전 중 전압, 전류, 또는 온도를 측정할 수 있다. 배터리(1896)는, 예를 들면, 충전식 전지(rechargeable battery) 및/또는 태양 전지(solar battery)를 포함할 수 있다.
인디케이터(1897)는 전자 장치(1801) 또는 그 일부(예: 프로세서(1810))의 특정 상태, 예를 들면, 부팅 상태, 메시지 상태 또는 충전 상태 등을 표시할 수 있다. 모터(1898)는 전기적 신호를 기계적 진동으로 변환할 수 있고, 진동(vibration), 또는 햅틱(haptic) 효과 등을 발생시킬 수 있다. 도시되지는 않았으나, 전자 장치(1801)는 모바일 TV 지원을 위한 처리 장치(예: GPU)를 포함할 수 있다. 모바일 TV 지원을 위한 처리 장치는, 예를 들면, DMB(digital multimedia broadcasting), DVB(digital video broadcasting), 또는 미디어플로(mediaFloTM) 등의 규격에 따른 미디어 데이터를 처리할 수 있다.
본 문서에서 기술된 구성요소들 각각은 하나 또는 그 이상의 부품(component)으로 구성될 수 있으며, 해당 구성요소의 명칭은 전자 장치의 종류에 따라서 달라질 수 있다. 다양한 실시예에서, 전자 장치는 본 문서에서 기술된 구성요소 중 적어도 하나를 포함하여 구성될 수 있으며, 일부 구성요소가 생략되거나 또는 추가적인 다른 구성요소를 더 포함할 수 있다. 또한, 다양한 실시예에 따른 전자 장치의 구성요소들 중 일부가 결합되어 하나의 개체(entity)로 구성됨으로써, 결합되기 이전의 해당 구성요소들의 기능을 동일하게 수행할 수 있다.
본 문서에서 사용된 용어 "모듈"은 예를 들면, 하드웨어, 소프트웨어 또는 펌웨어 (firmware) 중 하나 또는 둘 이상의 조합을 포함하는 단위 (unit)를 의미할 수 있다. "모듈"은, 예를 들면, 유닛 (unit), 로직 (logic), 논리 블록 (logical block), 부품 (component), 또는 회로 (circuit) 등의 용어와 바꾸어 사용 (interchangeably use)될 수 있다. "모듈"은, 일체로 구성된 부품의 최소 단위 또는 그 일부가 될 수 있다. "모듈"은 하나 또는 그 이상의 기능을 수행하는 최소 단위 또는 그 일부가 될 수도 있다. 은 기계적으로 또는 전자적으로 구현될 수 있다. 예를 들면, "모듈"은, 알려졌거나 앞으로 개발될, 어떤 동작들을 수행하는 ASIC(application-specific integrated circuit) 칩, FPGAs(field-programmable gate arrays) 또는 프로그램 가능 논리 장치(programmable-logic device) 중 적어도 하나를 포함할 수 있다.
다양한 실시예에 따르면, 본 개시에 따른 장치(예: 모듈들 또는 그 기능들) 또는 방법(예: 동작들)의 적어도 일부는, 예컨대, 프로그래밍 모듈의 형태로 컴퓨터로 읽을 수 있는 저장매체(computer-readable storage media)에 저장된 명령어로 구현될 수 있다. 상기 명령어는, 하나 이상의 프로세서 (예: 상기 프로세서 1810)에 의해 실행될 경우, 상기 하나 이상의 프로세서가 상기 명령어에 해당하는 기능을 수행할 수 있다. 컴퓨터로 읽을 수 있는 저장매체는, 예를 들면, 상기 메모리 1820가 될 수 있다. 상기 프로그래밍 모듈의 적어도 일부는, 예를 들면, 프로세서에 의해 구현(implement)(예:실행)될 수 있다. 상기 프로그래밍 모듈의 적어도 일부는 하나 이상의 기능을 수행하기 위한, 예를 들면, 모듈, 프로그램, 루틴, 명령어 세트(sets of instructions) 또는 프로세스 등을 포함할 수 있다.
상기 컴퓨터로 판독 가능한 기록 매체에는 하드디스크, 플로피디스크 및 자기 테이프와 같은 마그네틱 매체(Magnetic Media)와, CD-ROM(Compact Disc Read Only Memory), DVD(Digital Versatile Disc)와 같은 광기록 매체(Optical Media)와, 플롭티컬 디스크(Floptical Disk)와 같은 자기-광 매체(Magneto-Optical Media)와, 그리고 ROM(Read Only Memory), RAM(Random Access Memory), 플래시 메모리 등과 같은 프로그램 명령(예: 프로그래밍 모듈)을 저장하고 수행하도록 특별히 구성된 하드웨어 장치가 포함될 수 있다. 또한, 프로그램 명령에는 컴파일러에 의해 만들어지는 것과 같은 기계어 코드뿐만 아니라 인터프리터 등을 사용해서 컴퓨터에 의해서 실행될 수 있는 고급 언어 코드를 포함할 수 있다. 상술한 하드웨어 장치는 본 개시의 동작을 수행하기 위해 하나 이상의 소프트웨어 모듈로서 작동하도록 구성될 수 있으며, 그 역도 마찬가지다.
본 개시에 따른 모듈 또는 프로그래밍 모듈은 전술한 구성요소들 중 적어도 하나 이상을 포함하거나, 일부가 생략되거나, 또는 추가적인 다른 구성요소를 더 포함할 수 있다. 본 개시에 따른 모듈, 프로그래밍 모듈 또는 다른 구성요소에 의해 수행되는 동작들은 순차적, 병렬적, 반복적 또는 휴리스틱(heuristic)한 방법으로 실행될 수 있다. 또한, 일부 동작은 다른 순서로 실행되거나, 생략되거나, 또는 다른 동작이 추가될 수 있다.
그리고, 본 명세서와 도면에 개시된 본 개시의 다양한 실시예들은 본 개시의 기술 내용을 쉽게 설명하고 본 개시의 이해를 돕기 위해 특정 예를 제시한 것일 뿐이며, 본 개시의 범위를 한정하고자 하는 것은 아니다. 따라서 본 개시의 범위는 여기에 개시된 실시 예들 이외에도 본 개시의 기술적 사상을 바탕으로 도출되는 모든 변경 또는 변형된 형태가 본 개시의 범위에 포함되는 것으로 해석되어야 한다.

Claims (20)

  1. 전자장치에 있어서,
    제1방향으로 향하는 제1면, 상기 제1방향에 반대인 제2방향으로 향하는 제2면, 및 상기 제 1 면 및 제 2 면 사이의 공간을 둘러싸는 측면을 포함하는 하우징;
    상기 하우징의 제1면의 적어도 일부를 형성하는 투명 기판;
    상기 하우징의 공간 내에 배치되고, 상기 투명 기판의 적어도 일부를 통해 노출된 디스플레이;
    상기 투명 기판 및 상기 디스플레이 사이에 적어도 일부 배치되고, 물리적으로 이동 가능한 기계적 시계 구조(mechanical watch structure);
    상기 디스플레이 및 상기 시계 구조에 전기적으로 연결된 프로세서; 및
    상기 프로세서와 전기적으로 연결된 메모리를 포함하며,
    상기 메모리는, 실행시에, 상기 프로세서가, 상기 디스플레이 및 상기 시계 구조를 제어하도록 하는 인스트럭션들을 저장하는 장치.
  2. 제1항에 있어서, 상기 구조는,
    시(hour)를 지시하도록 이동가능한 제1부재; 및
    분(minute)을 지시하도록 이동가능한 제2부재를 포함하는 장치.
  3. 제2항에 있어서, 상기 제1부재는,
    상기 하우징의 측면의 내면의 일부와 접촉하며 상기 내면을 따라 이동 가능하도록 구성된 제1단면; 및
    상기 제1단면의 반대편의 제2단면을 포함하고,
    상기 제2부재는,
    상기 하우징의 측면의 내면의 다른 일부와 접촉하며 상기 제1부재와 독립적으로 상기 내면을 따라 이동 가능하도록 구성된 제1단면; 및
    상기 제1단면의 반대편의 제2단면을 포함하는 장치.
  4. 제1항에 있어서, 상기 인스트럭션들은, 상기 프로세서가,
    상기 디스플레이가 활성화되었는지 여부를 판단하고,
    상기 판단에 따라,
    상기 디스플레이가 활성화된 경우, 상기 제1부재 및/또는 상기 제2부재를 제1형상으로 고정시켜서 상기 디스플레이를 가리지 않도록 하고,
    상기 디스플레이가 비활성화된 경우, 상기 제1부재 및/또는 상기 제2부재를 제2형상으로 고정시켜서 시각을 지시하는 장치.
  5. 제4항에 있어서, 상기 인스트럭션들은, 상기 프로세서가,
    상기 디스플레이가 활성화된 경우, 상기 제1부재의 제2단부 및 상기 제2부재의 제2단부가 상기 디스플레이의 중심 부분에서 서로 인접하도록, 상기 제1부재 및/또는 상기 제2부재를 상기 제1형상으로 고정시켜서 상기 디스플레이를 가리지 않도록 하고,
    상기 디스플레이가 비활성화된 경우, 상기 제1부재의 제2단부 및 상기 제2부재의 제2단부가 상기 하우징의 측면의 내면에 접촉하도록, 상기 제 1부재 및/또는 상기 제2부재를 상기 제2형상으로 고정시켜서 시각을 지시하는 장치.
  6. 제1항에 있어서, 상기 하우징의 단면에서 볼 때, 상기 제1부재 및 상기 제2부재는 서로 중첩하지 않는 장치.
  7. 제1항에 있어서, 상기 제1부재의 적어도 일부는 제1색상의 물질로 덮이고, 상기 제2부재의 적어도 일부는 제2색상의 물질로 덮인 장치.
  8. 제7항에 있어서, 상기 제1부재 중, 상기 제1색상의 물질로 덮인 영역의 길이는, 상기 제2부재 중, 상기 제2색상의 물질로 덮인 영역의 길이보다 긴 장치.
  9. 제1항에 있어서, 상기 전자 장치는,
    상기 제1부재의 제2단면 또는 상기 제2부재의 제2단면을 상기 하우징의 측면의 내면에 고정시키고, 상기 내면을 따라 이동 가능하도록 구성된 고정 부재를 더 포함하는 장치.
  10. 제1항에 있어서, 상기 제1부재 및/또는 상기 제2부재는, 형상기억물질을 포함하는 장치.
  11. 전자장치에 있어서,
    제1방향으로 향하는 제1면, 상기 제1방향에 반대인 제2방향으로 향하는 제2면, 및 상기 제1면 및 제2면 사이의 공간을 둘러싸는 측면을 포함하는 하우징;
    상기 하우징의 제 1 면의 적어도 일부를 형성하는 투명 기판;
    상기 하우징의 공간 내에 배치되고, 상기 투명 기판의 적어도 일부를 통해 노출된 디스플레이;
    상기 디스플레이의 둘레를 따라 적어도 하나의 폐루프(closed loop)를 형성하는 적어도 하나의 물리적 경로; 및
    상기 적어도 하나의 물리적 경로를 따라 상기 제1방향 및 제2방향에 실질적으로 수직인 제3방향으로 이동 가능하도록 배치되고, 시각을 표시하도록 구성된 적어도 하나의 구형 구조를 포함하는 장치.
  12. 제11항에 있어서, 상기 전자장치는,
    상기 하우징의 공간 내에서 상기 물리적 경로를 따라 이동 가능하도록 배치되고, 상기 적어도 하나의 구형 구조를 상기 제2방향으로 끌어당기도록 구성된 적어도 하나의 전자석(electromagnet)을 더 포함하는 장치.
  13. 제12항에 있어서, 상기 전자장치는,
    상기 디스플레이 및 상기 적어도 하나의 전자석과 전기적으로 연결된 프로세서; 및
    상기 프로세서와 전기적으로 연결된 메모리를 포함하며,
    상기 메모리는, 실행시에, 상기 프로세서가, 상기 전자장치에서 실행되는 적어도 하나의 액션에 기초하여, 상기 적어도 하나의 물리적 경로를 따라 상기 적어도 하나의 전자석을 이동시키도록 하는 인스트럭션들을 저장하는 장치.
  14. 제13항에 있어서, 상기 적어도 하나의 물리적 경로는,
    상기 디스플레이의 둘레를 따라 폐루프를 형성하는 제1물리적 경로; 및
    상기 제1물리적 경로로부터 상기 둘레의 바깥쪽으로 연장된 제2물리적 경로를 포함하고,
    상기 적어도 하나의 구형 구조는,
    상기 제1물리적 경로를 따라 이동 가능하도록 배치된 제1구형 구조; 및
    상기 제2물리적 경로를 따라 이동 가능하도록 배치된 제2구형 구조를 포함하고,
    상기 적어도 하나의 전자석은,
    상기 제1물리적 경로를 따라 이동 가능하도록 배치된 제1전자석; 및
    상기 제2물리적 경로를 따라 이동 가능하도록 배치된 제2전자석을 포함하는 장치.
  15. 제14항에 있어서, 상기 인스트럭션들은, 상기 프로세서가, 선택된 시각에,
    상기 선택된 시각의 시(hour)에 대응하는 상기 제1물리적 경로 상의 제1위치에 인접하도록 상기 제1전자석을 이동시키고,
    상기 선택된 시각의 분(minute)에 대응하는 상기 제2물리적 경로 상의 제2위치에 인접하도록 상기 제2전자석을 이동시키도록 구성된 장치.
  16. 제15항에 있어서, 상기 인스트럭션들은, 상기 프로세서가,
    상기 디스플레이의 적어도 일부에, 상기 전자장치의 사용자가 이동할 경로를 포함하도록 구성된 지도를 표시하고,
    상기 사용자가 상기 경로를 따라 이동할 방향에 대응하는 상기 제 1 물리적 경로 상의 제 1 위치에 인접하도록 상기 제 1 전자석을 이동시키고,
    북쪽 방향에 대응하는 상기 제 2 물리적 경로 상의 제 2 위치에 인접하도록 상기 제 2 전자석을 이동시키도록 구성된 장치.
  17. 웨어러블 장치에 있어서,
    본체;
    상기 본체 전면에 배치된 디스플레이 영역;
    상기 디스플레이 영역을 감싸는 베젤 영역;
    상기 디스플레이 오프 시에 디스플레이 영역에 배치되어 시간을 나타내고, 상기 디스플레이 온 시에 베젤 영역에 배치되어 숨겨지는 시계 구조물; 및
    상기 베젤 영역에 배치되어, 상기 시계 구조물을 베젤 영역으로 이동하게 하는 힘을 제공하는 구동부를 포함하는 장치.
  18. 제17항에 있어서, 상기 시계 구조물은
    회전가능하게 배치되는 제1레일;
    상기 제1레일을 따라 이동하여 시를 나타내는 시침;
    상기 제1레일 상에 배치되되, 상기 시침과 연결되어, 상기 시침의 이동 제공하는 제1구동부;
    상기 제1레일과 중첩하게 배치되되, 동축으로 회전가능하게 배치되는 제2레일;
    상기 제2레일을 따라 이동하여 분을 나타내는 분침; 및
    상기 제2레일 상에 배치되되, 상기 분침과 연결되어, 상기 시침의 이동 제공하는 제2구동부를 포함하는 장치.
  19. 웨어러블 장치에 있어서,
    전면을 가지는 본체;
    상기 전면에 배치된 디스플레이 영역;
    상기 전면에 상기 디스플레이 영역을 감싸게 주변에 배치된 비스플레이 영역;
    상기 비디스플레이 영역에 시간을 나타내는 시계 구조물;
    상기 디스플레이 영역 하측에 배치되어 시계 구조물과 연결되고, 상기 시계 구조물을 디스플레이 영역 하측으로 숨겨지게 배치하는 구동부를 포함하는 장치.
  20. 웨어러블 장치에 있어서,
    본체;
    상기 본체 전면에 배치된 디스플레이 영역;
    상기 디스플레이 영역을 감싸는 제1베젤 영역;
    상기 제1베젤 영역을 감싸는 제2베젤 영역;
    상기 제1베젤 영역에 수용되어, 시를 나타내는 볼타입 제1오브젝트;
    상기 제2베젤 영역에 수용되어, 분을 나타내는 볼타입 제2오브젝트;
    상기 본체 내에 실장되어, 상기 제1베젤 영역의 길이방향을 따라서 상기 제1오브젝트를 이동시키는 힘을 제공하는 제1전자석; 및
    상기 본체 내에 실장되어, 상기 제2베젤 영역의 길이방향을 따라서 상기 제2오브젝트를 이동시키는 힘을 제공하는 제2전자석을 포함하는 장치.
KR1020150174964A 2015-12-09 2015-12-09 시계-타입 웨어러블 장치 Active KR102535081B1 (ko)

Priority Applications (2)

Application Number Priority Date Filing Date Title
KR1020150174964A KR102535081B1 (ko) 2015-12-09 2015-12-09 시계-타입 웨어러블 장치
US15/365,054 US10222750B2 (en) 2015-12-09 2016-11-30 Watch-type wearable device

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020150174964A KR102535081B1 (ko) 2015-12-09 2015-12-09 시계-타입 웨어러블 장치

Publications (2)

Publication Number Publication Date
KR20170068123A true KR20170068123A (ko) 2017-06-19
KR102535081B1 KR102535081B1 (ko) 2023-05-22

Family

ID=59019730

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020150174964A Active KR102535081B1 (ko) 2015-12-09 2015-12-09 시계-타입 웨어러블 장치

Country Status (2)

Country Link
US (1) US10222750B2 (ko)
KR (1) KR102535081B1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN113126468A (zh) * 2019-12-31 2021-07-16 伊塔瑞士钟表制造股份有限公司 用于手表的显示机构

Families Citing this family (131)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11871901B2 (en) 2012-05-20 2024-01-16 Cilag Gmbh International Method for situational awareness for surgical network or surgical network connected device capable of adjusting function based on a sensed situation or usage
US11504192B2 (en) 2014-10-30 2022-11-22 Cilag Gmbh International Method of hub communication with surgical instrument systems
US9703268B2 (en) * 2015-09-11 2017-07-11 Lenovo (Singapore) Pte. Ltd. Gauge opacity control
KR102256052B1 (ko) * 2015-12-18 2021-05-25 삼성전자주식회사 웨어러블 전자장치 및 그 동작 방법
CN107203261B (zh) * 2016-03-16 2022-05-24 Lg电子株式会社 手表型移动终端及其控制方法
US10025399B2 (en) * 2016-03-16 2018-07-17 Lg Electronics Inc. Watch type mobile terminal and method for controlling the same
WO2017200279A1 (en) * 2016-05-17 2017-11-23 Samsung Electronics Co., Ltd. Method and apparatus for facilitating interaction with virtual reality equipment
KR102355149B1 (ko) * 2017-04-25 2022-01-25 삼성전자주식회사 분리형 입력 장치를 포함하는 전자 장치
US11291510B2 (en) 2017-10-30 2022-04-05 Cilag Gmbh International Method of hub communication with surgical instrument systems
US11911045B2 (en) 2017-10-30 2024-02-27 Cllag GmbH International Method for operating a powered articulating multi-clip applier
US11801098B2 (en) 2017-10-30 2023-10-31 Cilag Gmbh International Method of hub communication with surgical instrument systems
US11311342B2 (en) 2017-10-30 2022-04-26 Cilag Gmbh International Method for communicating with surgical instrument systems
US11819231B2 (en) 2017-10-30 2023-11-21 Cilag Gmbh International Adaptive control programs for a surgical system comprising more than one type of cartridge
US11564756B2 (en) 2017-10-30 2023-01-31 Cilag Gmbh International Method of hub communication with surgical instrument systems
US11123070B2 (en) 2017-10-30 2021-09-21 Cilag Gmbh International Clip applier comprising a rotatable clip magazine
US11510741B2 (en) 2017-10-30 2022-11-29 Cilag Gmbh International Method for producing a surgical instrument comprising a smart electrical system
US11317919B2 (en) 2017-10-30 2022-05-03 Cilag Gmbh International Clip applier comprising a clip crimping system
US11229436B2 (en) 2017-10-30 2022-01-25 Cilag Gmbh International Surgical system comprising a surgical tool and a surgical hub
US11304763B2 (en) 2017-12-28 2022-04-19 Cilag Gmbh International Image capturing of the areas outside the abdomen to improve placement and control of a surgical device in use
US12376855B2 (en) 2017-12-28 2025-08-05 Cilag Gmbh International Safety systems for smart powered surgical stapling
US11576677B2 (en) 2017-12-28 2023-02-14 Cilag Gmbh International Method of hub communication, processing, display, and cloud analytics
US11096693B2 (en) 2017-12-28 2021-08-24 Cilag Gmbh International Adjustment of staple height of at least one row of staples based on the sensed tissue thickness or force in closing
US11304699B2 (en) 2017-12-28 2022-04-19 Cilag Gmbh International Method for adaptive control schemes for surgical network control and interaction
US11076921B2 (en) 2017-12-28 2021-08-03 Cilag Gmbh International Adaptive control program updates for surgical hubs
US20190201139A1 (en) 2017-12-28 2019-07-04 Ethicon Llc Communication arrangements for robot-assisted surgical platforms
US11308075B2 (en) * 2017-12-28 2022-04-19 Cilag Gmbh International Surgical network, instrument, and cloud responses based on validation of received dataset and authentication of its source and integrity
US10892995B2 (en) 2017-12-28 2021-01-12 Ethicon Llc Surgical network determination of prioritization of communication, interaction, or processing based on system or device needs
US12096916B2 (en) 2017-12-28 2024-09-24 Cilag Gmbh International Method of sensing particulate from smoke evacuated from a patient, adjusting the pump speed based on the sensed information, and communicating the functional parameters of the system to the hub
US10898622B2 (en) 2017-12-28 2021-01-26 Ethicon Llc Surgical evacuation system with a communication circuit for communication between a filter and a smoke evacuation device
US20190206569A1 (en) 2017-12-28 2019-07-04 Ethicon Llc Method of cloud based data analytics for use with the hub
US11786251B2 (en) 2017-12-28 2023-10-17 Cilag Gmbh International Method for adaptive control schemes for surgical network control and interaction
US10758310B2 (en) 2017-12-28 2020-09-01 Ethicon Llc Wireless pairing of a surgical device with another device within a sterile surgical field based on the usage and situational awareness of devices
US11311306B2 (en) 2017-12-28 2022-04-26 Cilag Gmbh International Surgical systems for detecting end effector tissue distribution irregularities
US11324557B2 (en) 2017-12-28 2022-05-10 Cilag Gmbh International Surgical instrument with a sensing array
US11304745B2 (en) 2017-12-28 2022-04-19 Cilag Gmbh International Surgical evacuation sensing and display
US11432885B2 (en) 2017-12-28 2022-09-06 Cilag Gmbh International Sensing arrangements for robot-assisted surgical platforms
US11832840B2 (en) 2017-12-28 2023-12-05 Cilag Gmbh International Surgical instrument having a flexible circuit
US11771487B2 (en) 2017-12-28 2023-10-03 Cilag Gmbh International Mechanisms for controlling different electromechanical systems of an electrosurgical instrument
US20190201112A1 (en) 2017-12-28 2019-07-04 Ethicon Llc Computer implemented interactive surgical systems
US11896322B2 (en) 2017-12-28 2024-02-13 Cilag Gmbh International Sensing the patient position and contact utilizing the mono-polar return pad electrode to provide situational awareness to the hub
US11389164B2 (en) 2017-12-28 2022-07-19 Cilag Gmbh International Method of using reinforced flexible circuits with multiple sensors to optimize performance of radio frequency devices
US11160605B2 (en) 2017-12-28 2021-11-02 Cilag Gmbh International Surgical evacuation sensing and motor control
US11571234B2 (en) 2017-12-28 2023-02-07 Cilag Gmbh International Temperature control of ultrasonic end effector and control system therefor
US20190201090A1 (en) 2017-12-28 2019-07-04 Ethicon Llc Capacitive coupled return path pad with separable array elements
US11100631B2 (en) 2017-12-28 2021-08-24 Cilag Gmbh International Use of laser light and red-green-blue coloration to determine properties of back scattered light
US11633237B2 (en) 2017-12-28 2023-04-25 Cilag Gmbh International Usage and technique analysis of surgeon / staff performance against a baseline to optimize device utilization and performance for both current and future procedures
US11202570B2 (en) 2017-12-28 2021-12-21 Cilag Gmbh International Communication hub and storage device for storing parameters and status of a surgical device to be shared with cloud based analytics systems
US11132462B2 (en) 2017-12-28 2021-09-28 Cilag Gmbh International Data stripping method to interrogate patient records and create anonymized record
US11696760B2 (en) 2017-12-28 2023-07-11 Cilag Gmbh International Safety systems for smart powered surgical stapling
US11364075B2 (en) 2017-12-28 2022-06-21 Cilag Gmbh International Radio frequency energy device for delivering combined electrical signals
US11903601B2 (en) 2017-12-28 2024-02-20 Cilag Gmbh International Surgical instrument comprising a plurality of drive systems
US11166772B2 (en) 2017-12-28 2021-11-09 Cilag Gmbh International Surgical hub coordination of control and communication of operating room devices
US11317937B2 (en) 2018-03-08 2022-05-03 Cilag Gmbh International Determining the state of an ultrasonic end effector
US11419630B2 (en) 2017-12-28 2022-08-23 Cilag Gmbh International Surgical system distributed processing
US11602393B2 (en) 2017-12-28 2023-03-14 Cilag Gmbh International Surgical evacuation sensing and generator control
US12062442B2 (en) 2017-12-28 2024-08-13 Cilag Gmbh International Method for operating surgical instrument systems
US11446052B2 (en) 2017-12-28 2022-09-20 Cilag Gmbh International Variation of radio frequency and ultrasonic power level in cooperation with varying clamp arm pressure to achieve predefined heat flux or power applied to tissue
US11559307B2 (en) 2017-12-28 2023-01-24 Cilag Gmbh International Method of robotic hub communication, detection, and control
US11540855B2 (en) 2017-12-28 2023-01-03 Cilag Gmbh International Controlling activation of an ultrasonic surgical instrument according to the presence of tissue
US11464559B2 (en) 2017-12-28 2022-10-11 Cilag Gmbh International Estimating state of ultrasonic end effector and control system therefor
US11273001B2 (en) 2017-12-28 2022-03-15 Cilag Gmbh International Surgical hub and modular device response adjustment based on situational awareness
US11969216B2 (en) 2017-12-28 2024-04-30 Cilag Gmbh International Surgical network recommendations from real time analysis of procedure variables against a baseline highlighting differences from the optimal solution
US11612408B2 (en) 2017-12-28 2023-03-28 Cilag Gmbh International Determining tissue composition via an ultrasonic system
US11864728B2 (en) 2017-12-28 2024-01-09 Cilag Gmbh International Characterization of tissue irregularities through the use of mono-chromatic light refractivity
US11969142B2 (en) 2017-12-28 2024-04-30 Cilag Gmbh International Method of compressing tissue within a stapling device and simultaneously displaying the location of the tissue within the jaws
US11786245B2 (en) 2017-12-28 2023-10-17 Cilag Gmbh International Surgical systems with prioritized data transmission capabilities
US12396806B2 (en) 2017-12-28 2025-08-26 Cilag Gmbh International Adjustment of a surgical device function based on situational awareness
US11056244B2 (en) 2017-12-28 2021-07-06 Cilag Gmbh International Automated data scaling, alignment, and organizing based on predefined parameters within surgical networks
US11253315B2 (en) 2017-12-28 2022-02-22 Cilag Gmbh International Increasing radio frequency to create pad-less monopolar loop
US11419667B2 (en) 2017-12-28 2022-08-23 Cilag Gmbh International Ultrasonic energy device which varies pressure applied by clamp arm to provide threshold control pressure at a cut progression location
US11529187B2 (en) 2017-12-28 2022-12-20 Cilag Gmbh International Surgical evacuation sensor arrangements
US11659023B2 (en) 2017-12-28 2023-05-23 Cilag Gmbh International Method of hub communication
US11266468B2 (en) 2017-12-28 2022-03-08 Cilag Gmbh International Cooperative utilization of data derived from secondary sources by intelligent surgical hubs
CN111757710A (zh) 2017-12-28 2020-10-09 爱惜康有限责任公司 基于情境态势感知的外科装置功能调节
US11818052B2 (en) 2017-12-28 2023-11-14 Cilag Gmbh International Surgical network determination of prioritization of communication, interaction, or processing based on system or device needs
US11410259B2 (en) 2017-12-28 2022-08-09 Cilag Gmbh International Adaptive control program updates for surgical devices
US11464535B2 (en) 2017-12-28 2022-10-11 Cilag Gmbh International Detection of end effector emersion in liquid
US11857152B2 (en) 2017-12-28 2024-01-02 Cilag Gmbh International Surgical hub spatial awareness to determine devices in operating theater
US11026751B2 (en) 2017-12-28 2021-06-08 Cilag Gmbh International Display of alignment of staple cartridge to prior linear staple line
US11376002B2 (en) 2017-12-28 2022-07-05 Cilag Gmbh International Surgical instrument cartridge sensor assemblies
US11998193B2 (en) 2017-12-28 2024-06-04 Cilag Gmbh International Method for usage of the shroud as an aspect of sensing or controlling a powered surgical device, and a control algorithm to adjust its default operation
US11832899B2 (en) 2017-12-28 2023-12-05 Cilag Gmbh International Surgical systems with autonomously adjustable control programs
US11744604B2 (en) 2017-12-28 2023-09-05 Cilag Gmbh International Surgical instrument with a hardware-only control circuit
US11109866B2 (en) 2017-12-28 2021-09-07 Cilag Gmbh International Method for circular stapler control algorithm adjustment based on situational awareness
WO2019133143A1 (en) 2017-12-28 2019-07-04 Ethicon Llc Surgical hub and modular device response adjustment based on situational awareness
US11424027B2 (en) 2017-12-28 2022-08-23 Cilag Gmbh International Method for operating surgical instrument systems
US11278281B2 (en) 2017-12-28 2022-03-22 Cilag Gmbh International Interactive surgical system
US11179208B2 (en) 2017-12-28 2021-11-23 Cilag Gmbh International Cloud-based medical analytics for security and authentication trends and reactive measures
US11896443B2 (en) 2017-12-28 2024-02-13 Cilag Gmbh International Control of a surgical system through a surgical barrier
US12127729B2 (en) 2017-12-28 2024-10-29 Cilag Gmbh International Method for smoke evacuation for surgical hub
US11291495B2 (en) 2017-12-28 2022-04-05 Cilag Gmbh International Interruption of energy due to inadvertent capacitive coupling
US11844579B2 (en) 2017-12-28 2023-12-19 Cilag Gmbh International Adjustments based on airborne particle properties
US11559308B2 (en) 2017-12-28 2023-01-24 Cilag Gmbh International Method for smart energy device infrastructure
US11284936B2 (en) 2017-12-28 2022-03-29 Cilag Gmbh International Surgical instrument having a flexible electrode
US10918310B2 (en) 2018-01-03 2021-02-16 Biosense Webster (Israel) Ltd. Fast anatomical mapping (FAM) using volume filling
US11423007B2 (en) 2017-12-28 2022-08-23 Cilag Gmbh International Adjustment of device control programs based on stratified contextual data in addition to the data
US11213359B2 (en) 2017-12-28 2022-01-04 Cilag Gmbh International Controllers for robot-assisted surgical platforms
US11257589B2 (en) 2017-12-28 2022-02-22 Cilag Gmbh International Real-time analysis of comprehensive cost of all instrumentation used in surgery utilizing data fluidity to track instruments through stocking and in-house processes
US11304720B2 (en) 2017-12-28 2022-04-19 Cilag Gmbh International Activation of energy devices
US11234756B2 (en) 2017-12-28 2022-02-01 Cilag Gmbh International Powered surgical tool with predefined adjustable control algorithm for controlling end effector parameter
US11937769B2 (en) 2017-12-28 2024-03-26 Cilag Gmbh International Method of hub communication, processing, storage and display
US11147607B2 (en) 2017-12-28 2021-10-19 Cilag Gmbh International Bipolar combination device that automatically adjusts pressure based on energy modality
US11589888B2 (en) 2017-12-28 2023-02-28 Cilag Gmbh International Method for controlling smart energy devices
US11666331B2 (en) 2017-12-28 2023-06-06 Cilag Gmbh International Systems for detecting proximity of surgical end effector to cancerous tissue
US12458351B2 (en) 2017-12-28 2025-11-04 Cilag Gmbh International Variable output cartridge sensor assembly
US11678881B2 (en) 2017-12-28 2023-06-20 Cilag Gmbh International Spatial awareness of surgical hubs in operating rooms
US11844545B2 (en) 2018-03-08 2023-12-19 Cilag Gmbh International Calcified vessel identification
US11259830B2 (en) 2018-03-08 2022-03-01 Cilag Gmbh International Methods for controlling temperature in ultrasonic device
US12303159B2 (en) 2018-03-08 2025-05-20 Cilag Gmbh International Methods for estimating and controlling state of ultrasonic end effector
US11986233B2 (en) 2018-03-08 2024-05-21 Cilag Gmbh International Adjustment of complex impedance to compensate for lost power in an articulating ultrasonic device
US11471156B2 (en) 2018-03-28 2022-10-18 Cilag Gmbh International Surgical stapling devices with improved rotary driven closure systems
US11207067B2 (en) 2018-03-28 2021-12-28 Cilag Gmbh International Surgical stapling device with separate rotary driven closure and firing systems and firing member that engages both jaws while firing
US11589865B2 (en) 2018-03-28 2023-02-28 Cilag Gmbh International Methods for controlling a powered surgical stapler that has separate rotary closure and firing systems
US11166716B2 (en) 2018-03-28 2021-11-09 Cilag Gmbh International Stapling instrument comprising a deactivatable lockout
US11219453B2 (en) 2018-03-28 2022-01-11 Cilag Gmbh International Surgical stapling devices with cartridge compatible closure and firing lockout arrangements
US11096688B2 (en) 2018-03-28 2021-08-24 Cilag Gmbh International Rotary driven firing members with different anvil and channel engagement features
US11090047B2 (en) 2018-03-28 2021-08-17 Cilag Gmbh International Surgical instrument comprising an adaptive control system
US11278280B2 (en) 2018-03-28 2022-03-22 Cilag Gmbh International Surgical instrument comprising a jaw closure lockout
US10809667B2 (en) 2018-04-24 2020-10-20 Google Llc Bidirectional and expressive interaction in a hybrid smart watch
EP3650958B1 (fr) 2018-11-06 2021-08-11 The Swatch Group Research and Development Ltd Objet muni d'un dispositif d'affichage electrooptique
US11517309B2 (en) 2019-02-19 2022-12-06 Cilag Gmbh International Staple cartridge retainer with retractable authentication key
US11357503B2 (en) 2019-02-19 2022-06-14 Cilag Gmbh International Staple cartridge retainers with frangible retention features and methods of using same
US11317915B2 (en) 2019-02-19 2022-05-03 Cilag Gmbh International Universal cartridge based key feature that unlocks multiple lockout arrangements in different surgical staplers
US11369377B2 (en) 2019-02-19 2022-06-28 Cilag Gmbh International Surgical stapling assembly with cartridge based retainer configured to unlock a firing lockout
US11464511B2 (en) 2019-02-19 2022-10-11 Cilag Gmbh International Surgical staple cartridges with movable authentication key arrangements
USD952144S1 (en) 2019-06-25 2022-05-17 Cilag Gmbh International Surgical staple cartridge retainer with firing system authentication key
USD950728S1 (en) 2019-06-25 2022-05-03 Cilag Gmbh International Surgical staple cartridge
USD964564S1 (en) 2019-06-25 2022-09-20 Cilag Gmbh International Surgical staple cartridge retainer with a closure system authentication key
US11556095B2 (en) * 2020-04-15 2023-01-17 Apple Inc. Modular sensing assembly for an electronic device
CN112346518A (zh) * 2020-11-13 2021-02-09 维沃移动通信有限公司 可穿戴式电子设备
CN113437986B (zh) * 2021-05-21 2023-01-31 维沃移动通信有限公司 智能穿戴设备

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH0330885U (ko) * 1989-08-04 1991-03-26
WO2002046846A2 (en) * 2000-12-06 2002-06-13 Yuval Shomroni Analog timepiece having hands-free dial area
JP2004028979A (ja) * 2001-12-27 2004-01-29 Asulab Sa 電子腕時計の機能を実行する手動制御デバイス
KR20070012301A (ko) * 2006-12-28 2007-01-25 길태진 자석 시계바늘

Family Cites Families (15)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4601585A (en) * 1985-11-18 1986-07-22 Farley Brent L Time display system
US5172350A (en) * 1991-01-14 1992-12-15 Alec Walen Timekeeping device
DE4226926A1 (de) * 1992-03-18 1993-09-23 Andreas Dipl Ing Raspini Zeiger-analog-uhr mit reiffoermigem uhr-chassis
US5528559A (en) 1995-06-23 1996-06-18 Motorola, Inc. Multiple display timepiece
KR200324587Y1 (ko) 2003-05-22 2003-08-25 곽민희 시계의 침이 직선 또는 곡선으로 움직이는 시계
US7114262B2 (en) * 2003-12-30 2006-10-03 Andrewes William J H Sundial with standard time display
GB2433793A (en) 2005-12-29 2007-07-04 Neil O'halloran Display pieces for a timepiece indicating activities to be performed at particular times
KR100770830B1 (ko) 2006-05-10 2007-10-26 삼성전자주식회사 와치 타입 휴대 단말기
US20100165800A1 (en) * 2008-12-29 2010-07-01 Karl Allen Dierenbach Apparatus with driven rings for the display of time
KR101626621B1 (ko) 2009-12-30 2016-06-01 엘지전자 주식회사 원형 디스플레이부를 구비한 이동 통신 단말기의 데이터 제어 방법 및 이를 적용한 이동 통신 단말기
EP2972816A4 (en) 2013-03-13 2016-11-09 Owaves Inc LIFESTYLE MANAGEMENT SYSTEM
CH708731B1 (fr) * 2013-10-18 2017-12-15 Montres Breguet Sa Indicateur d'affichage élastique, notamment une aiguille élastique, à extension radiale variable.
DE202014005491U1 (de) * 2014-07-07 2014-11-13 Christian Stroetmann Mobiles Computersystem, das eine Vorrichtung zur optischen, mehrfarbigen Signalisierung von veränderlichen Informationen, eine Stromversorgung und ein Computergehäuse besitzt
KR20170032952A (ko) * 2015-09-15 2017-03-24 삼성디스플레이 주식회사 스마트 와치
US9791833B1 (en) * 2016-04-13 2017-10-17 Google Inc. Physical watch hands for a computerized watch

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH0330885U (ko) * 1989-08-04 1991-03-26
WO2002046846A2 (en) * 2000-12-06 2002-06-13 Yuval Shomroni Analog timepiece having hands-free dial area
JP2004028979A (ja) * 2001-12-27 2004-01-29 Asulab Sa 電子腕時計の機能を実行する手動制御デバイス
KR20070012301A (ko) * 2006-12-28 2007-01-25 길태진 자석 시계바늘

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN113126468A (zh) * 2019-12-31 2021-07-16 伊塔瑞士钟表制造股份有限公司 用于手表的显示机构
US12222681B2 (en) 2019-12-31 2025-02-11 Eta Sa Manufacture Horlogère Suisse Display mechanism for a watch

Also Published As

Publication number Publication date
KR102535081B1 (ko) 2023-05-22
US10222750B2 (en) 2019-03-05
US20170168461A1 (en) 2017-06-15

Similar Documents

Publication Publication Date Title
KR102535081B1 (ko) 시계-타입 웨어러블 장치
KR102313898B1 (ko) 웨어러블 전자장치
KR102433269B1 (ko) 플렉서블 디스플레이 장치 및 디스플레이 제어 방법
KR102683651B1 (ko) 메시지 생성 방법 및 이를 지원하는 웨어러블 전자 장치
US9904380B2 (en) Method for controlling rotation recognition unit of rotating body and electronic device thereof
KR102499349B1 (ko) 전방위 영상을 제공하는 전자 장치 및 방법
KR102413657B1 (ko) 회전체의 회전 인식 방법 및 그 방법을 처리하는 전자 장치
KR102716445B1 (ko) 전자 장치 및 그 제어 방법
CN107025050B (zh) 用户接口方法和用于执行该方法的电子装置
EP3165996B1 (en) Electronic device, wearable device, and method for controlling object displayed through electronic device
KR20160061105A (ko) 전력 소모를 줄이기 위한 전력 제어 방법 및 장치
KR20170103159A (ko) 디스플레이를 제어하는 전자 장치 및 이의 동작 방법
KR20180052177A (ko) 전자 장치 및 그의 동작 방법
KR20170064360A (ko) 휘어진 디스플레이를 포함하는 전자 장치
KR102356449B1 (ko) 회전 입력에 따른 추가 정보 제공 방법 및 장치
KR20170084504A (ko) 전자 장치 및 그 착용 형태 인식 방법
KR20160109964A (ko) 디지타이저 회로 패터닝 방법 및 이를 지원하는 전자 장치
KR20170010638A (ko) 신호를 측정하는 방법 및 그 전자 장치
KR20180024619A (ko) 답변 제공 방법 및 이를 지원하는 전자 장치
EP3520681B1 (en) Method and apparatus for acquiring information by capturing eye
KR20170112278A (ko) 전자장치
KR20160106410A (ko) 연결부를 갖는 전자 장치 및 그 동작 방법
KR20170081443A (ko) 전자 장치에서 데이터를 표시하는 장치 및 방법
KR20170052003A (ko) 복수의 디스플레이들을 갖는 전자 장치 및 그 동작 방법
KR20170079610A (ko) 전자 장치 및 그의 동작 방법

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

D13-X000 Search requested

St.27 status event code: A-1-2-D10-D13-srh-X000

D14-X000 Search report completed

St.27 status event code: A-1-2-D10-D14-srh-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PX0901 Re-examination

St.27 status event code: A-2-3-E10-E12-rex-PX0901

PX0701 Decision of registration after re-examination

St.27 status event code: A-3-4-F10-F13-rex-PX0701

X701 Decision to grant (after re-examination)
GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601
