KR20170068351A - 산화적 탈수소화 반응용 촉매 및 이의 제조방법 - Google Patents

산화적 탈수소화 반응용 촉매 및 이의 제조방법 Download PDF

Info

Publication number
KR20170068351A
KR20170068351A KR1020150179406A KR20150179406A KR20170068351A KR 20170068351 A KR20170068351 A KR 20170068351A KR 1020150179406 A KR1020150179406 A KR 1020150179406A KR 20150179406 A KR20150179406 A KR 20150179406A KR 20170068351 A KR20170068351 A KR 20170068351A
Authority
KR
South Korea
Prior art keywords
porous
catalyst
slurry
aluminum silicate
support
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020150179406A
Other languages
English (en)
Other versions
KR102017207B1 (ko
Inventor
서명지
민윤재
고동현
차경용
백세원
한준규
Original Assignee
주식회사 엘지화학
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 주식회사 엘지화학 filed Critical 주식회사 엘지화학
Priority to US15/540,425 priority Critical patent/US11117119B2/en
Priority to CN201680006625.6A priority patent/CN107206359B/zh
Priority to EP16873276.6A priority patent/EP3222347B1/en
Priority to PCT/KR2016/013919 priority patent/WO2017099411A1/ko
Publication of KR20170068351A publication Critical patent/KR20170068351A/ko
Application granted granted Critical
Publication of KR102017207B1 publication Critical patent/KR102017207B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/70—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of the iron group metals or copper
    • B01J23/76—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of the iron group metals or copper combined with metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36
    • B01J23/84—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of the iron group metals or copper combined with metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36 with arsenic, antimony, bismuth, vanadium, niobium, tantalum, polonium, chromium, molybdenum, tungsten, manganese, technetium or rhenium
    • B01J23/889—Manganese, technetium or rhenium
    • B01J23/8892—Manganese
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/70—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of the iron group metals or copper
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J21/00—Catalysts comprising the elements, oxides, or hydroxides of magnesium, boron, aluminium, carbon, silicon, titanium, zirconium, or hafnium
    • B01J21/02—Boron or aluminium; Oxides or hydroxides thereof
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J21/00—Catalysts comprising the elements, oxides, or hydroxides of magnesium, boron, aluminium, carbon, silicon, titanium, zirconium, or hafnium
    • B01J21/12—Silica and alumina
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J21/00—Catalysts comprising the elements, oxides, or hydroxides of magnesium, boron, aluminium, carbon, silicon, titanium, zirconium, or hafnium
    • B01J21/16—Clays or other mineral silicates
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/005—Spinels
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/16—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of arsenic, antimony, bismuth, vanadium, niobium, tantalum, polonium, chromium, molybdenum, tungsten, manganese, technetium or rhenium
    • B01J23/24—Chromium, molybdenum or tungsten
    • B01J23/26—Chromium
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/70—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of the iron group metals or copper
    • B01J23/76—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of the iron group metals or copper combined with metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36
    • B01J23/78—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of the iron group metals or copper combined with metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36 with alkali- or alkaline earth metals
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/70—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of the iron group metals or copper
    • B01J23/76—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of the iron group metals or copper combined with metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36
    • B01J23/80—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of the iron group metals or copper combined with metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36 with zinc, cadmium or mercury
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J29/00—Catalysts comprising molecular sieves
    • B01J29/04—Catalysts comprising molecular sieves having base-exchange properties, e.g. crystalline zeolites
    • B01J29/06—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/19—Catalysts containing parts with different compositions
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/60—Catalysts, in general, characterised by their form or physical properties characterised by their surface properties or porosity
    • B01J35/66—Pore distribution
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/0009—Use of binding agents; Moulding; Pressing; Powdering; Granulating; Addition of materials ameliorating the mechanical properties of the product catalyst
    • B01J37/0018—Addition of a binding agent or of material, later completely removed among others as result of heat treatment, leaching or washing,(e.g. forming of pores; protective layer, desintegrating by heat)
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/0009—Use of binding agents; Moulding; Pressing; Powdering; Granulating; Addition of materials ameliorating the mechanical properties of the product catalyst
    • B01J37/0027—Powdering
    • B01J37/0036—Grinding
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/02—Impregnation, coating or precipitation
    • B01J37/0234—Impregnation and coating simultaneously
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/02—Impregnation, coating or precipitation
    • B01J37/03—Precipitation; Co-precipitation
    • B01J37/031—Precipitation
    • B01J37/033—Using Hydrolysis
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/02—Impregnation, coating or precipitation
    • B01J37/03—Precipitation; Co-precipitation
    • B01J37/031—Precipitation
    • B01J37/035—Precipitation on carriers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/02—Impregnation, coating or precipitation
    • B01J37/03—Precipitation; Co-precipitation
    • B01J37/038—Precipitation; Co-precipitation to form slurries or suspensions, e.g. a washcoat
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/08—Heat treatment
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C5/00—Preparation of hydrocarbons from hydrocarbons containing the same number of carbon atoms
    • C07C5/42—Preparation of hydrocarbons from hydrocarbons containing the same number of carbon atoms by dehydrogenation with a hydrogen acceptor
    • C07C5/48—Preparation of hydrocarbons from hydrocarbons containing the same number of carbon atoms by dehydrogenation with a hydrogen acceptor with oxygen as an acceptor
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J2523/00—Constitutive chemical elements of heterogeneous catalysts
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2521/00—Catalysts comprising the elements, oxides or hydroxides of magnesium, boron, aluminium, carbon, silicon, titanium, zirconium or hafnium
    • C07C2521/12—Silica and alumina
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2523/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group C07C2521/00
    • C07C2523/70—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group C07C2521/00 of the iron group metals or copper
    • C07C2523/76—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group C07C2521/00 of the iron group metals or copper combined with metals, oxides or hydroxides provided for in groups C07C2523/02 - C07C2523/36
    • C07C2523/78—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group C07C2521/00 of the iron group metals or copper combined with metals, oxides or hydroxides provided for in groups C07C2523/02 - C07C2523/36 with alkali- or alkaline earth metals or beryllium
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2523/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group C07C2521/00
    • C07C2523/70—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group C07C2521/00 of the iron group metals or copper
    • C07C2523/76—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group C07C2521/00 of the iron group metals or copper combined with metals, oxides or hydroxides provided for in groups C07C2523/02 - C07C2523/36
    • C07C2523/80—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group C07C2521/00 of the iron group metals or copper combined with metals, oxides or hydroxides provided for in groups C07C2523/02 - C07C2523/36 with zinc, cadmium or mercury
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2523/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group C07C2521/00
    • C07C2523/70—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group C07C2521/00 of the iron group metals or copper
    • C07C2523/76—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group C07C2521/00 of the iron group metals or copper combined with metals, oxides or hydroxides provided for in groups C07C2523/02 - C07C2523/36
    • C07C2523/84—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group C07C2521/00 of the iron group metals or copper combined with metals, oxides or hydroxides provided for in groups C07C2523/02 - C07C2523/36 with arsenic, antimony, bismuth, vanadium, niobium, tantalum, polonium, chromium, molybdenum, tungsten, manganese, technetium or rhenium
    • C07C2523/889—Manganese, technetium or rhenium

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Dispersion Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • Thermal Sciences (AREA)
  • Catalysts (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Organic Low-Molecular-Weight Compounds And Preparation Thereof (AREA)
  • Low-Molecular Organic Synthesis Reactions Using Catalysts (AREA)

Abstract

본 발명은 산화적 탈수소화 반응용 촉매 및 이의 제조방법에 관한 것으로, 보다 상세하게는 다공성 규산알루미늄 지지체 및 하기 화학식 1로 표시되는 조성을 갖는 금속산화물을 포함하는 것을 특징으로 하는 산화적 탈수소화 반응용 촉매 및 이의 제조방법에 관한 것이다.
[화학식 1]
Figure pat00010

상기 A는 2가 양이온 금속으로 이루어진 군으로부터 선택된 1종 이상이고, 상기 B는 3가 양이온 금속으로 이루어진 군으로부터 선택된 1종 이상이다.
본 발명에 따르면 다공성 구조로부터 고온 및 고압의 반응 조건과 부반응에 의한 발열을 용이하게 제어함으로써, 생성물에 대한 선택도가 우수한 산화적 탈수소화 반응용 촉매 및 이의 제조방법을 제공하는 효과가 있다.

Description

산화적 탈수소화 반응용 촉매 및 이의 제조방법{CATALYST FOR OXIDATIVE DEHYDROGENATION AND METHOD FOR PREPARING THE CATALYST}
본 발명은 산화적 탈수소화 반응용 촉매 및 이의 제조방법에 관한 것으로, 보다 상세하게는 다공성 구조로부터 고온 및 고압의 반응 조건과 부반응에 의한 발열을 용이하게 제어함으로써, 생성물에 대한 선택도가 우수한 산화적 탈수소화 반응용 촉매 및 이의 제조방법에 관한 것이다.
1,3-부타디엔은 석유화학 제품의 중간체로서 전세계적으로 그 수요와 가치가 점차 증가하고 있다. 상기 1,3-부타디엔은 납사 크래킹, 부텐의 직접 탈수소화 반응, 부텐의 산화적 탈수소화 반응 등을 이용해 제조되고 있다. 그러나, 상기 납사 크래킹 공정은 높은 반응 온도로 인해 에너지 소비량이 많을 뿐만 아니라, 1,3-부타디엔 생산만을 위한 단독 공정이 아니기 때문에, 1,3-부타디엔 이외에 다른 기초 유분이 잉여로 생상된다는 문제가 있다. 또한, 노르말-부텐의 직접 탈수소화 반응은 열역학적으로 불리할 뿐만 아니라, 흡열반응으로써 높은 수율의 1,3-부타디엔 생산을 위해 고온 및 저압의 조건이 요구되어, 1,3-부타디엔을 생산하는 상용화 공정으로는 적합하지 않다.
한편, 부텐의 산화적 탈수소화 반응은 금속산화물 촉매의 존재 하에 부텐과 산소가 반응하여 1,3-부타디엔과 물을 생성하는 반응으로, 안정한 물이 생성되므로 열역학적으로 매우 유리한 이점을 갖는다. 또한, 부텐의 직접 탈수소화 반응과 달리 발열 반응이므로, 직접 탈수소화 반응에 비해 낮은 반응온도에서도 높은 수율의 1,3-부타디엔을 얻을 수 있고, 추가적인 열 공급을 필요로 하지 않아 1,3-부타디엔 수요를 충족시킬 수 있는 효과적인 단독 생산 공정이 될 수 있다. 하지만, 상기 산화적 탈수소화 반응은, 고온의 반응 조건에 의한 높은 발열량이 금속산화물 촉매의 활성 및 내구성에 영향을 미치며, 이로 인해 1,3-부타디엔에 대한 선택도가 저하되는 문제가 있다. 또한, 반응 공정 시스템을 용이하게 하기 위해 고압의 반응 조건이 적용되는 경우, COx가 생성되는 부반응에 의한 발열량이 더욱 커지게 되므로 촉매의 활성 감소 및 성능 저하 속도가 빨라지는 문제가 있다.
이러한 문제를 해결하고자, 기공 분자체 구조를 갖는 제올라이트를 촉매의 지지체로 이용하거나, 촉매의 표면을 상기 제올라이트로 코팅하는 등의 여러 기술들이 보고되고 있으나, 상기 제올라이트의 기공의 크기는 매우 미세하여, 발열 완화가 미미하다는 단점이 있다. 따라서, 이러한 고온 및 고압의 반응 조건과 부반응으로 인한 발열을 보다 효과적으로 완화시킬 수 있는 촉매에 대한 개발이 절실히 요구되고 있는 실정이다.
본 발명은 이러한 종래 기술의 문제점을 극복하기 위해, 다공성 구조로부터 고온 및 고압의 반응 조건과 부반응에 의한 발열을 용이하게 제어함으로써, 생성물에 대한 선택도가 우수한 산화적 탈수소화 반응용 촉매를 제공하는 것을 목적으로 한다.
또한 본 발명은 상기 산화적 탈수소화 반응용 촉매의 제조방법을 제공하는 것을 목적으로 한다.
본 발명의 상기 목적 및 기타 목적들은 하기 설명된 본 발명에 의하여 모두 달성될 수 있다.
상기 목적을 달성하기 위하여, 본 발명은 다공성 규산알루미늄 지지체 및 하기 화학식 1로 표시되는 조성을 갖는 금속산화물을 포함하는 산화적 탈수소화 반응용 촉매를 제공한다.
[화학식 1]
Figure pat00001
상기 A는 2가 양이온 금속으로 이루어진 군으로부터 선택된 1종 이상이고, 상기 B는 3가 양이온 금속으로 이루어진 군으로부터 선택된 1종 이상이다.
또한 본 발명은 다공성 고무에 규산알루미늄을 침지하여 코팅하는 단계; 상기 규산알루미늄이 코팅된 다공성 고무를 소성하는 단계; 다공성 규산알루미늄 지지체를 수득하는 단계; 금속산화물이 포함된 촉매 슬러리, 또는 상기 금속산화물의 전구체가 포함된 공침물 슬러리를 제조하는 단계; 상기 다공성 규산알루미늄 지지체를 상기 촉매 슬러리 또는 상기 공침물 슬러리에 침지하여 코팅하는 단계; 및 상기 촉매 슬러리 또는 상기 공침물 슬러리가 코팅된 다공성 규산알루미늄 지지체를 소성하는 단계를 포함하는 산화적 탈수소화 반응용 촉매 제조방법을 제공한다.
본 발명에 따르면 다공성 구조로부터 고온 및 고압의 반응 조건과 부반응에 의한 발열을 용이하게 제어함으로써, 생성물에 대한 선택도가 우수한 산화적 탈수소화 반응용 촉매 및 이의 제조방법을 제공하는 효과가 있다.
도 1은 본 발명의 제조 과정에 따른 다공성 고무, 다공성 규산알루미늄 지지체 및 산화적 탈수소화 반응용 촉매의 실사이다.
이하 본 발명을 상세하게 설명한다.
본 발명자들은 산화적 탈수소화 반응용 촉매에 대해 지속적으로 연구한 결과, 다공성 고무를 이용하여 촉매 지지체를 제조할 경우, 고온 및 고압의 반응 조건과 부반응에 의한 발열을 완화시켜 생성물에 대한 고선택성을 유지할 수 있는 것을 확인하여 이를 토대로 본 발명을 완성하게 되었다.
본 발명에 의한 산화적 탈수소화 반응용 촉매를 상세하게 살펴보면 다음과 같다.
상기 산화적 탈수소화 반응용 촉매는 다공성 규산알루미늄 지지체 및 하기 화학식 1로 표시되는 조성을 갖는 금속산화물을 포함하는 것을 특징으로 한다.
Figure pat00002
상기 A는 일례로 2가 양이온 금속으로 이루어진 군으로부터 선택된 1종 이상일 수 있고, 구체적인 예로 Cu, Ra, Ba, Sr, Ca, Be, Zn, Mg, Mn, Co 및 Fe(Ⅱ)로 이루어진 군으로부터 선택된 1종 이상일 수 있으며, 바람직하게는 Zn, Mg, Mn 및 Co로 이루어진 군으로부터 선택된 1종 이상일 수 있다.
상기 B는 일례로 3가 양이온 금속으로 이루어진 군으로부터 선택된 1종 이상일 수 있고, 구체적인 예로 Al, Fe(Ⅲ), Cr, Ga, In, Ti, La 및 Ce로 이루어진 군으로부터 선택된 1종 이상일 수 있으며, 바람직하게는 Al, Fe(Ⅲ) 및 Cr로 이루어진 군으로부터 선택된 1종 이상일 수 있다.
상기 화학식 1로 표시되는 조성을 갖는 금속산화물은 일례로 스피넬(spinel) 구조를 갖는 금속산화물일 수 있다. 상기 스피넬 구조는 등축정계에서 단위격자 중에 8개의 2가 양이온, 16개의 3가 양이온 및 32개의 산소 이온으로 이루어지고, 상기 산소 이온은 대체적으로 면심입방격자를 만들며, 그 사이에 2가 양이온(A) 및 3가 양이온(B)이 채워지는 구조로 이해될 수 있다.
상기 금속산화물은 일례로 상기 산화적 탈수소화 반응용 촉매에 대하여 1 내지 50 중량%, 1 내지 30 중량%, 5 내지 30 중량%, 2 내지 15 중량%, 혹은 5 내지 15 중량%로 포함될 수 있고, 이 범위 내에서 산화적 탈수소화 반응이 개시되는 효과가 있다.
상기 다공성 규산알루미늄 지지체는 일례로 스펀지형 지지체일 수 있고, 이 경우 고온 및 고압의 반응 조건과 부반응에 의한 발열을 용이하게 제어하는 효과가 있다.
상기 다공성 규산알루미늄 지지체의 규산알루미늄은 일례로 금속산화물, 금속탄화물, 금속질화물 및 수화규산알루미늄으로 이루어진 군으로부터 선택된 1종 이상일 수 있다. 또 다른 예로 상기 규산알루미늄은 카올린계 광물(kaolin mineral)일 수 있고, 구체적인 예로, 카올리나이트(kaolinite), 디카이트(dickite), 내크라이트(nacrite), 할로이사이트(halloysite), 코디어라이트(cordierite), 규조토(diatomite), 질화알루미늄(AlN), 질화규소(Si3N4), 탄화규소(SiC), 탄화지르코늄(ZrC), 탄화텅스텐(WC), 알루미나(Al2O3), 뮬라이트(Mullite) 및 지르코니아(ZrO2)로 이루어진 군으로부터 선택된 1종 이상일 수 있으며, 이 경우 산화적 탈수소화 반응에 비활성이거나, 매우 낮은 촉매 활성을 가져, 촉매의 금속산화물과 비경쟁적인 물리적 지지체로써 효과가 있다.
상기 다공성 규산알루미늄 지지체는 일례로 1 내지 500 ppi(pores per inch), 1 내지 300 ppi, 혹은 1 내지 100 ppi의 다공 분포를 가질 수 있고, 이 범위 내에서 산화적 탈수소화 반응 시 생성물에 대한 고선택성을 유지할 수 있는 효과가 있다.
상기 다공성 규산알루미늄 지지체의 기공의 평균입경은 일례로 0.2 내지 10 mm, 0.5 내지 5 mm, 1 내지 5 mm, 혹은 0.5 내지 3 mm일 수 있고, 이 범위 내에서 기체상 반응물 및 생성물의 촉매 표면에 대한 흡착 및 탈착을 용이하게 하여 기체유동을 원활히 하는 효과가 있다.
상기 다공성 규산알루미늄 지지체는 일례로 액체 함침법에 의해 측정된 기공부피로부터 계산된 기공률이 전체 체적의 10 내지 99 %, 30 내지 98 %, 70 내지 99 %, 혹은 70 내지 98 %일 수 있고, 이 범위 내에서 발열반응에 의해 발생한 열의 체류를 완화시키므로 발열반응에서 발생하는 열을 효과적으로 제어하여 생성물에 고선택성을 유지하는 효과가 있다.
상기 다공성 규산알루미늄 지지체는 일례로 액체 함침법에 의해 측정된 기공부피로부터 계산된 세공 용적이 0.1 내지 120 cm3/g, 0.1 내지 60 cm3/g, 20 내지 60 cm3/g, 0.1 내지 45 cm3/g, 5 내지 45 cm3/g, 혹은 0.1 내지 10 cm3/g일 수 있다.
상기 산화적 탈수소화 반응용 촉매는 일례로 스펀지형 촉매일 수 있고, 이 경우 고온 및 고압의 반응 조건과 부반응에 의한 발열을 용이하게 제어하는 효과가 있다.
상기 산화적 탈수소화 반응용 촉매는 일례로 1 내지 500 ppi, 1 내지 300 ppi, 혹은 1 내지 100 ppi의 다공 분포를 가질 수 있고, 이 범위 내에서 산화적 탈수소화 반응 시 생성물에 대한 고선택성을 유지할 수 있는 효과가 있다.
상기 산화적 탈수소화 반응용 촉매의 기공의 평균입경은 일례로 일례로 1 내지 10 mm, 1 내지 5 mm, 혹은 1 내지 3 mm일 수 있고, 이 범위 내에서 기체상 반응물 및 생성물의 촉매 표면에 대한 흡착 및 탈착을 용이하게 하여 기체유동을 원활히 하는 효과가 있다.
상기 산화적 탈수소화 반응용 촉매는 일례로 액체 함침법에 의해 측정된 기공부피로부터 계산된 기공률이 전체 체적의 10 내지 99 %, 30 내지 98 %, 70 내지 99 %, 혹은 70 내지 98 %일 수 있고, 이 범위 내에서 발열반응에 의해 발생한 열의 체류를 완화시키므로 발열반응에서 발생하는 열을 효과적으로 제어하여 생성물에 고선택성을 유지하는 효과가 있다.
상기 산화적 탈수소화 반응용 촉매는 일례로 액체 함침법에 의해 측정된 기공부피로부터 계산된 세공 용적이 0.1 내지 120 cm3/g, 0.1 내지 60 cm3/g, 20 내지 60 cm3/g, 0.1 내지 45 cm3/g, 5 내지 45 cm3/g, 혹은 0.1 내지 10 cm3/g일 수 있다.
상기 산화적 탈수소화 반응은 금속산화물 존재 하에 올레핀과 산소가 반응하여 공액디엔 및 물을 생성하는 반응을 의미하고, 구체적인 예로 부텐과 산소가 반응하여 1,3-부타디엔 및 물을 생성하는 반응일 수 있다.
상기 산화적 탈수소화 반응에 사용되는 반응기는 산화적 탈수수화 반응에 사용될 수 있는 반응기인 경우 특별히 제한되지 않으나, 일례로 설치된 촉매층의 반응온도가 일정하게 유지되고, 반응물이 촉매층을 연속적으로 통과하면서 산화적 탈수소화 반응이 진행되는 반응기일 수 있고, 구체적인 예로, 관형 반응기, 조형 반응기, 유동상 반응기 또는 고정상 반응기일 수 있으며, 상기 고정상 반응기는 일례로 다관식 반응기 또는 플레이트식 반응기일 수 있다.
상기 산화적 탈수소화 반응의 반응물은 일례로 부단, 이소부탄, 1-부텐, 트랜스-2-부텐 및 시스-2-부텐으로 이루어진 군으로부터 선택된 1종 이상과 산소일 수 있고, 부가적으로 질소 및 스팀을 포함할 수 있다.
상기 산소는 일례로 반응물 1 몰을 기준으로 0.5 내지 5 몰, 0.5 내지 3 몰, 혹은 0.6 내지 1.5 몰일 수 있고, 상기 질소는 일례로 반응물 1 몰을 기준으로 0 내지 30 몰, 2 내지 25 몰, 혹은 2 내지 15 몰일 수 있으며, 상기 스팀은 일례로 반응물 1몰을 기준으로 2 내지 50 몰, 3 내지 30 몰, 혹은 4 내지 25 몰일 수 있고, 이 범위 내에서 촉매 활성이 우수한 효과가 있다.
상기 산화적 탈수소화 반응 시, 기체공간속도(GHSV)는 일례로 반응물 기준 200 내지 30,000, 250 내지 25,000, 혹은 250 내지 20,000일 수 있다.
상기 산화적 탈수소화 반응 시, 반응 온도(T)는 일례로 300 내지 500 ℃, 320 내지 400 ℃, 혹은 320 내지 380 ℃일 수 있다.
상기 산화적 탈수소화 반응 시, 반응 압력은 일례로 0 내지 10 bar, 0 내지 5 bar, 혹은 0 내지 3 bar일 수 있다.
상기 산화적 탈수소화 반응용 촉매는 일례로 1,3-부타디엔 선택도가 80 % 이상, 85 내지 99.9 %, 85 내지 93 %, 혹은 93 내지 99.9 %일 수 있다.
본 발명에 의한 산화적 탈수소화 반응용 촉매 제조방법은 다공성 고무에 규산알루미늄을 침지하여 코팅하는 단계; 상기 규산알루미늄이 코팅된 다공성 고무를 소성하는 단계; 다공성 규산알루미늄 지지체를 수득하는 단계; 금속산화물이 포함된 촉매 슬러리, 또는 상기 금속산화물의 전구체가 포함된 공침물 슬러리를 제조하는 단계; 상기 다공성 규산알루미늄 지지체를 상기 촉매 슬러리 또는 상기 공침물 슬러리에 침지하여 코팅하는 단계; 및 상기 촉매 슬러리 또는 상기 공침물 슬러리가 코팅된 다공성 규산알루미늄 지지체를 소성하는 단계를 포함하는 것을 특징으로 한다.
상기 다공성 고무에 규산알루미늄을 침지하여 코팅하는 단계는 일례로 규산알루미늄 슬러리를 제조하는 단계; 다공성 고무를 상기 규산알루미늄 슬러리에 침지하여 코팅하는 단계; 및 상기 규산알루미늄 슬러리가 코팅된 다공성 고무를 에어레이션(aeration) 및 건조하는 단계;를 포함할 수 있다.
상기 규산알루미늄 슬러리는 일례로 규산알루미늄을 물에 희석하여 제조될 수 있다.
상기 규산알루미늄 및 물의 중량비는 일례로 10:1 내지 1:10, 8:1 내지 1:8, 혹은 5:1 내지 1:5일 수 있고, 이 범위 내에서 상기 다공성 고무에 상기 규산알루미늄이 전체적으로 코팅되는 효과가 있다.
상기 규산알루미늄 슬러리는 일례로 점도를 높이기 위한 바인더(binder)를 0.01 내지 10 중량%, 0.01 내지 8 중량%, 혹은 0.01 내지 5 중량%로 포함할 수 있다. 상기 바인더는 일례로 폴리비닐 알코올(polyvinyl alcohol), 녹말(starch), 카르복시메틸셀룰로스(carboxymethylcellulose), 덱스트린(dextrin), 왁스(wax emulsion), 폴리에틸렌 글리콜(polyethylene glycol), 리그노술폰산염(lignosulfonate), 메틸셀룰로스(methylcellulose), 파라핀(paraffin) 및 폴리아크릴레이트(polyacrylate)로 이루어진 군으로부터 선택된 1종 이상일 수 있고, 이 경우 규산알루미늄의 다공성 고무에 대한 접착성을 향상시키는 효과가 있다.
상기 다공성 고무의 침지는 일례로 규산알루미늄 슬러리가 다공성 고무의 전체 면적에 접촉할 수 있는 시간 동안 시행될 수 있고, 상기 시간은 특별히 제한하지 않으나, 0.1 내지 30분, 0.1 내지 10분, 혹은 0.1 내지 1분일 수 있다.
상기 에어레이션은 규산알루미늄 슬러리가 코팅된 다공성 고무에 기체를 불어 규산알루미늄 슬러리가 다공성 고무의 기공을 막지 않도록 하는 것을 의미하고, 상기 기체는 일례로 공기, 질소, 헬륨 또는 아르곤일 수 있다. 상기 기체의 압력 및 온도는 상기 코팅의 효과가 유지되는 범위 내라면 특별히 제한되지 않는다.
상기 규산알루미늄 슬러리가 코팅된 다공성 고무의 건조는 일례로 규산알루미늄 슬러리가 코팅된 다공성 고무를 80 내지 160 ℃, 90 내지 150 ℃, 혹은 100 내지 140 ℃에서 0.5 내지 24시간, 0.5 내지 16시간, 혹은 0.5 내지 3시간 동안 실시될 수 있고, 이 범위 내에서 수분이 모두 제거되는 효과가 있다.
상기 다공성 고무를 상기 규산알루미늄 슬러리에 침지하여 코팅하는 단계; 및 상기 규산알루미늄 슬러리가 코팅된 다공성 고무를 에어레이션(aeration) 및 건조하는 단계;는 각각 1 내지 10회, 혹은 1 내지 5회 반복하여 실시될 수 있다.
상기 규산알루미늄이 코팅된 다공성 고무의 소성은 일례로 1,000 내지 2,000 ℃, 1,200 내지 1,800 ℃, 혹은 1,400 내지 1,800 ℃에서 1 내지 10시간, 혹은 1 내지 5시간 동안 실시될 수 있고, 이 범위 내에서 다공성 규산알루미늄 지지체 내에 알파알루미나가 형성되어 강도 및 내구성을 향상시키는 효과가 있다.
상기 다공성 고무는 일례로 소성 시 300 내지 800 ℃, 350 내지 700 ℃, 혹은 400 내지 660 ℃의 온도에서 연소될 수 있고, 이 경우 다공성 규산알루미늄 지지체 내에 고무가 잔류하지 않는 효과가 있다.
상기 다공성 고무는 폼(foam)의 형태로 사용될 수 있는 것이면 특별히 제한되지 않으나, 일례로 폴리우레탄일 수 있고, 이 경우 기공이 큰 구조의 형성이 용이한 효과가 있다.
상기 촉매 슬러리는 일례로 하기 화학식 1로 표시되는 조성을 갖는 금속산화물을 물에 희석하여 제조될 수 있다.
[화학식 1]
Figure pat00003
상기 A는 일례로 2가 양이온 금속으로 이루어진 군으로부터 선택된 1종 이상일 수 있고, 구체적인 예로 Cu, Ra, Ba, Sr, Ca, Be, Zn, Mg, Mn, Co 및 Fe(Ⅱ)로 이루어진 군으로부터 선택된 1종 이상일 수 있으며, 바람직하게는 Zn, Mg, Mn 및 Co로 이루어진 군으로부터 선택된 1종 이상일 수 있다.
상기 B는 일례로 3가 양이온 금속으로 이루어진 군으로부터 선택된 1종 이상일 수 있고, 구체적인 예로 Al, Fe(Ⅲ), Cr, Ga, In, Ti, La 및 Ce로 이루어진 군으로부터 선택된 1종 이상일 수 있으며, 바람직하게는 Al, Fe(Ⅲ) 및 Cr로 이루어진 군으로부터 선택된 1종 이상일 수 있다.
상기 금속산화물 및 물의 중량비는 일례로 10:1 내지 1:10, 8:1 내지 1:8, 혹은 5:1 내지 1:5일 수 있고, 이 범위 내에서 상기 다공성 규산알루미늄 지지체에 상기 금속산화물이 전체적으로 코팅되는 효과가 있다.
상기 금속산화물은 일례로 분말의 형태일 수 있고, 공침 단계, 여과 단계, 건조 단계 및 소성 단계를 거쳐 제조될 수 있다. 구체적인 예로 상기 금속산화물은 (1) 2가 및 3가 양이온 금속전구체를 포함하는 촉매전구체 용액을 준비하는 단계; (2) 10 내지 50 ℃의 암모니아 수용액(pH 7 내지 10)에 상기 촉매전구체 용액을 적가하는 단계; (3) 상기 촉매전구체 용액이 적가된 암모니아 수용액의 pH를 유지하고 30분 내지 24시간 동안 교반하여 공침하는 단계; (4) 공침액을 감압여과하여 공침물을 수득하는 단계; (5) 수득된 공침물을 60 내지 150 ℃에서 6 내지 30시간 동안 건조하는 단계; 및 (6) 0.5 내지 10 ℃/min의 승온 속도로 400 내지 800 ℃로 승온시킨 후, 2 내지 16시간 동안 유지하여 소성하는 단계;를 통해 제조될 수 있다.
상기 (1) 단계의 금속전구체는 통상적으로 사용되는 것이면 특별히 제한되지 않으나, 일례로 2가 또는 3가 양이온 금속 성분을 포함하는 금속염일 수 있고, 구체적인 예로 상기 금속 성분의 질산염, 암모늄염, 황산염 또는 염화물일 수 있다. 상기 (3) 단계의 pH 유지는 일례로 추가의 암모니아 수용액을 상기 촉매전구체 수용액의 적가와 동시에 적가하여 실시될 수 있다.
상기 금속산화물의 전구체가 포함된 공침물 슬러리는 일례로 상기 화학식 1로 표시되는 조성을 갖는 금속산화물과 동일한 양론비의 촉매 전구체를 공침하여 제조될 수 있다.
상기 공침물 슬러리는 일례로 (1') 2가 및 3가 양이온 금속전구체를 포함하는 촉매전구체 용액을 준비하는 단계; (2') 10 내지 50 ℃의 암모니아 수용액(pH 7 내지 10)에 상기 촉매전구체 용액을 적가하는 단계; (3') 상기 촉매전구체 용액이 적가된 암모니아 수용액의 pH를 유지하고 30분 내지 24시간 동안 교반하여 공침하는 단계; (4') 공침액을 감압여과하여 공침물 슬러리의 농도를 조절하는 단계를 통해 제조될 수 있다.
상기 (1') 단계의 금속전구체는 통상적으로 사용되는 것이면 특별히 제한되지 않으나, 일례로 2가 또는 3가 양이온 금속 성분을 포함하는 금속염일 수 있고, 구체적인 예로 상기 금속 성분의 질산염, 암모늄염, 황산염 또는 염화물일 수 있다. 상기 촉매전구체 용액의 농도는 일례로 1 내지 70 중량%, 2 내지 50 중량%, 혹은 3 내지 30 중량%일 수 있고, 이 범위 내에서 공침물을 소성하면 상기 화학식 1로 표시되는 조성을 갖는 효과가 있다. 상기 (3') 단계의 pH 유지는 일례로 추가의 암모니아 수용액을 상기 촉매전구체 수용액의 적가와 동시에 적가하여 실시될 수 있다. 상기 (4') 단계의 공침물 슬러리 농도는 일례로 공침물 및 물의 중량비를 기준으로 10:1 내지 1:10, 8:1 내지 1:8, 혹은 5:1 내지 1:5일 수 있고, 이 범위 내에서 상기 다공성 규산알루미늄 지지체에 상기 공침물이 전체적으로 코팅되는 효과가 있다.
상기 공침물 슬러리는 일례로 점도를 높이기 위한 바인더(binder)를 0.01 내지 10 중량%, 0.01 내지 8 중량%, 혹은 0.01 내지 5 중량%로 포함할 수 있다. 상기 바인더는 일례로 폴리비닐 알코올(polyvinyl alcohol), 녹말(starch), 카르복시메틸셀룰로스(carboxymethylcellulose), 덱스트린(dextrin), 왁스(wax emulsion), 폴리에틸렌 글리콜(polyethylene glycol), 리그노술폰산염(lignosulfonate), 메틸셀룰로스(methylcellulose), 파라핀(paraffin) 및 폴리아크릴레이트(polyacrylate)로 이루어진 군으로부터 선택된 1종 이상일 수 있고, 이 경우 공침물의 다공성 규산알루미늄 지지체에 대한 접착성을 향상시키는 효과가 있다.
상기 다공성 규산알루미늄 지지체를 상기 촉매 슬러리 또는 상기 공침물 슬러리에 침지하여 코팅하는 단계는 일례로 상기 다공성 규산알루미늄 지지체를 상기 촉매 슬러리 또는 상기 공침물 슬러리에 침지하는 단계; 및 상기 촉매 슬러리 또는 상기 공침물 슬러리가 코팅된 다공성 규산알루미늄 지지체를 에어레이션 및 건조하는 단계를 포함할 수 있다.
상기 다공성 규산알루미늄 지지체의 침지는 일례로 상기 촉매 슬러리 또는 상기 공침물 슬러리가 다공성 규산알루미늄 지지체의 전체 면적에 접촉할 수 있는 시간 동안 시행될 수 있고, 상기 시간은 특별히 제한하지 않으나, 0.1 내지 30분, 0.1 내지 10분, 혹은 0.1 내지 1분일 수 있다.
상기 에어레이션은 상기 촉매 슬러리 또는 상기 공침물 슬러리가 코팅된 다공성 규산알루미늄 지지체에 기체를 불어 촉매 슬러리 또는 공침물 슬러리가 다공성 고무의 기공을 막지 않도록 하는 것을 의미하고, 상기 기체는 일례로 공기, 질소, 헬륨 또는 아르곤일 수 있다. 상기 기체의 압력 및 온도는 상기 코팅의 효과가 유지되는 범위 내라면 특별히 제한되지 않는다.
상기 촉매 슬러리 또는 상기 공침물 슬러리가 코팅된 다공성 규산알루미늄 지지체의 건조는 일례로 80 내지 160 ℃, 90 내지 150 ℃, 혹은 100 내지 140 ℃에서 0.5 내지 24시간, 0.5 내지 16시간, 혹은 0.5 내지 3시간 동안 실시될 수 있고, 이 범위 내에서 수분이 모두 제거되는 효과가 있다.
상기 다공성 규산알루미늄 지지체를 상기 촉매 슬러리 또는 상기 공침물 슬러리에 침지하는 단계; 및 상기 촉매 슬러리 또는 상기 공침물 슬러리가 코팅된 다공성 규산알루미늄 지지체를 에어레이션 및 건조하는 단계;는 각각 1 내지 10회, 혹은 1 내지 5회 반복하여 실시될 수 있다.
상기 촉매 슬러리 또는 상기 공침물 슬러리가 코팅된 다공성 규산알루미늄 지지체의 소성은 산화적 탈수소화 반응용 촉매 제조 시 이용되는 소성 방법인 경우 특별히 제한되지 않으나, 일례로 0.5 내지 10 ℃/min, 0.5 내지 5 ℃/min , 혹은 0.5 내지 3 ℃/min의 승온 속도로 400 내지 800 ℃, 혹은 450 내지 750 ℃까지 승온시킨 후, 2 내지 16시간, 혹은 3 내지 9시간 동안 유지하여 소성하는 방법일 수 있다.
이하, 본 발명의 이해를 돕기 위하여 바람직한 실시예를 제시하나, 하기 실시예는 본 발명을 예시하는 것일 뿐 본 발명의 범주 및 기술사상 범위 내에서 다양한 변경 및 수정이 가능함은 통상의 기술자에게 있어서 명백한 것이며, 이러한 변형 및 수정이 첨부된 특허청구범위에 속하는 것도 당연한 것이다.
[실시예]
실시예 1
<다공성 규산알루미늄 지지체 제조>
카올리나이트(kaolinite, Al2Si2O5(OH)4) 및 말토덱스트린(maltodextrin)을 1:1 중량비로 섞은 슬러리를 제조하였다. 이 슬러리에 15 ppi(pores per inch)의 다공성 고무인 폴리우레탄 폼(foam)을 침지하여 코팅시키고, 기공이 막히지 않도록 에어레이션한 후 120 ℃에서 1시간 이상 건조하였다. 상기 건조된 폴리우레탄 폼을 다시 상기 슬러리에 침지하고, 에어레이션 및 건조하는 과정을 4번 반복한 후, 1,600 ℃에서 2시간 동안 소성하여 다공성 규산알루미늄 지지체를 제조하였다.
<금속산화물 및 촉매 슬러리 제조>
염화아연(ZnCl2) 12 g 및 염화제이철(FeCl3) 48 g을 증류수에 용해시켜 금속전구체 용액을 준비하였다. 이 때, 상기 금속전구체 용액에 포함된 금속 성분들의 몰비는 Zn:Fe=1:2이였다. 상온의 pH 9의 암모니아 수용액에, 상기 준비된 금속전구체 용액과 pH 9를 유지하기 위한 암모니아 수용액을 동시에 적가하고, 1시간 동안 교반하여 공침시켰다. 이 후, 공침액을 감압 여과하여 공침물을 수득하였고, 이를 90 ℃에서 16시간 동안 건조한 뒤, 공기 분위기 하에, 80 ℃에서 1 ℃/min의 승온 속도로 650 ℃까지 승온시킨 후, 6시간 동안 유지하여 스피넬 구조를 갖는 아연-철 산화물(ZnFe2O4) 분말을 제조하였고, 제조된 금속산화물 분말을 250 ㎛ 이하로 분쇄하여 물에 1:1의 중량비로 희석하여 촉매 슬러리를 제조하였다.
<산화적 탈수소화 반응용 촉매 제조>
상기 제조된 다공성 규산알루미늄 지지체를 상기 제조된 촉매 슬러리에 침지하고, 에어레이션(aeration)한 후 120 ℃에서 1시간 동안 건조하였다. 이 후, 상기 건조된 다공성 규산알루미늄 지지체를 다시 촉매 슬러리에 침지하고, 에어레이션한 후 건조하는 과정을 3회 반복하였다. 이렇게 얻어진 촉매를 120 ℃에서 16시간 동안 건조하고, 공기 분위기 하에, 80 ℃에서 1 ℃/min의 승온 속도로 650 ℃까지 승온시킨 후, 4시간 동안 유지하여 다공성 구조를 갖는 산화적 탈수소화 반응용 촉매를 제조하였다.
실시예 2
상기 실시예 1의 다공성 규산알루미늄 지지체 제조 시, 15 ppi(pores per inch)의 다공성 고무인 폴리우레탄 폼(foam) 대신 10 ppi의 다공성 고무인 폴리우레탄 폼을 사용한 것을 제외하고는 상기 실시예 1과 동일한 방법으로 실시하였다.
실시예 3
상기 실시예 1의 다공성 규산알루미늄 지지체 제조 시, 15 ppi(pores per inch)의 다공성 고무인 폴리우레탄 폼(foam) 대신 45 ppi의 다공성 고무인 폴리우레탄 폼을 사용한 것을 제외하고는 상기 실시예 1과 동일한 방법으로 실시하였다.
실시예 4
상기 실시예 1의 금속산화물 제조 시, 염화아연(ZnCl2) 12 g 및 염화제이철(FeCl3) 48 g 대신 염화아연(ZnCl2) 12 g, 철 나이트레이트(FeNO3) 42 g 및 염화알루미늄(AlCl3) 6 g을 증류수에 용해시켜 금속전구체 용액을 준비한 것을 제외하고는 상기 실시예 1과 동일한 방법으로 실시하였다. 이 때, 상기 금속전구체 용액에 포함된 금속 성분들의 몰비는 Zn:Fe:Al=1:1.75:0.25이였다.
실시예 5
상기 실시예 1의 금속산화물 제조 시, 염화아연(ZnCl2) 12 g 및 염화제이철(FeCl3) 48 g 대신 마그네슘 나이트레이트(MgNO3) 18 g 및 염화제이철(FeCl3) 48 g을 증류수에 용해시켜 금속전구체 용액을 준비한 것을 제외하고는 상기 실시예 1과 동일한 방법으로 실시하였다. 이 때, 상기 금속전구체 용액에 포함된 금속 성분들의 몰비는 Mg:Fe=1:2이였다.
실시예 6
상기 실시예 1의 금속산화물 제조 시, 염화아연(ZnCl2) 12 g 및 염화제이철(FeCl3) 48 g 대신 망간 나이트레이트(MnNO3) 18 g 및 염화제이철(FeCl3) 48 g을 증류수에 용해시켜 금속전구체 용액을 준비한 것을 제외하고는 상기 실시예 1과 동일한 방법으로 실시하였다. 이 때, 상기 금속전구체 용액에 포함된 금속 성분들의 몰비는 Mn:Fe=1:2이였다.
실시예 7
상기 실시예 1에서 금속산화물 및 촉매 슬러리 제조 시, 공침액을 감압 여과하여 공침물 슬러리를 수득하고, 산화적 탈수소화 반응용 촉매 제조 시, 상기 제조된 다공성 규산알루미늄 지지체를 상기 제조된 공침물 슬러리에 침지한 것을 제외하고는 상기 실시예 1과 동일한 방법으로 실시하였다.
비교예 1
상기 실시예 1과 동일한 금속산화물을 제조하되, 공침액을 감압 여과하여 공침물을 수득하고, 이를 90 ℃에서 16시간 동안 건조한 뒤, 건조된 공침물을 분쇄하여 분말로 만들고, 상기 분말에 물과 말토덱스트린을 섞어 반죽한 뒤, 스크류타입의 로터(rotor)를 사용하여 압출하고, 5 mm 크기로 절단한 후 건조하여 원통형의 펠렛(cylindrical pellet) 형태를 갖는 촉매를 제조하고, 이를 공기 분위기 하에, 80 ℃에서 1 ℃/min의 승온 속도로 650 ℃까지 승온시킨 후, 6시간 동안 유지하여 소성시켜 펠렛 형태의 촉매를 제조하였다.
[시험예]
상기 실시예 1 내지 7 및 비교예 1에서 제조된 산화적 탈수소화 반응용 촉매를 사용하여 하기의 방법으로 부타디엔을 제조하였고, 그 결과를 하기 표 1에 나타내었다.
부타디엔 제조
반응물로 1-부텐, 트랜스-2-부텐 및 시스-2-부텐의 혼합물과 산소를 사용하였고, 부가적으로 질소와 스팀이 함께 유입되도록 하였다. 반응기로는 금속 관형 고정층 반응기를 사용하였다. 반응물의 비율 및 GHSV(gas hourly space velocity)는 하기 표 1에 기재된 바와 같이 부텐 혼합물을 기준으로 설정하였다. 실시예 및 비교예에서 제조된 촉매 10 cc를 고정층 반응기에 충전하였으며, 스팀은 물의 형태로 주입되되, 기화기(vaporizer)를 이용해 150 ℃에서 스팀으로 기화되어 반응물인 부텐 혼합물 및 산소와 함께 혼합되어 반응기에 유입되도록 하였다. 반응 후 생성물은 가스 크로마토그래피(GC)를 이용하여 분석하였으며, 부텐 혼합물의 전환율(X_butene), 선택도(S_1,3-butadiene, S_COx) 및 수율(Yield)은 가스 크로마토그래피로 측정된 결과를 통해, 하기 수학식 1 내지 3에 따라 계산하였다.
Figure pat00004
Figure pat00005
Figure pat00006
Figure pat00007

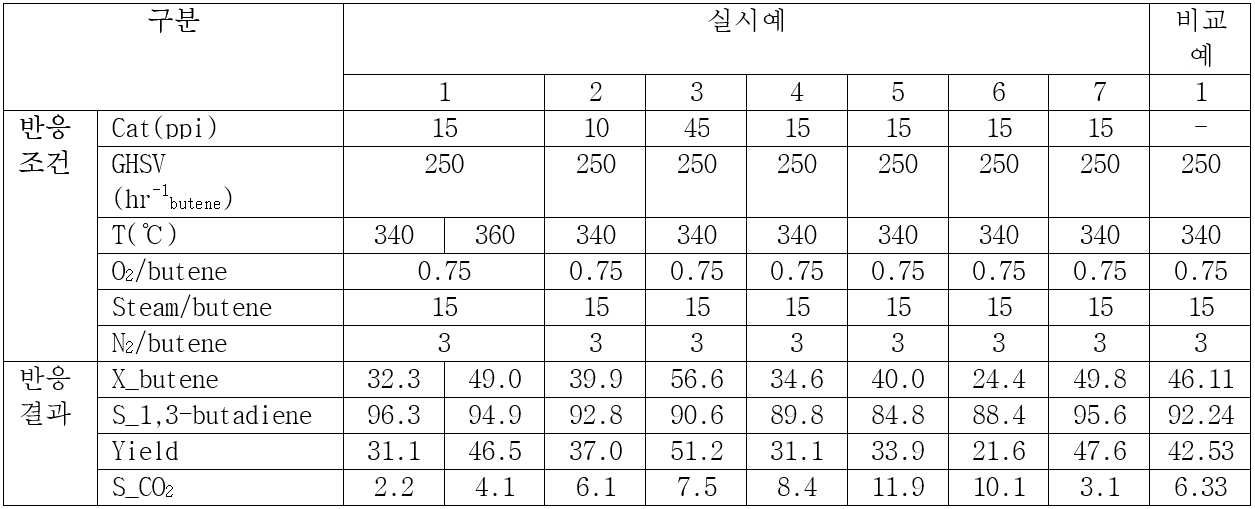

상기 표 1에 나타낸 바와 같이, 본 발명에 따라 제조된 다공성 구조를 갖는 촉매를 이용한 실시예 1 내지 7의 경우, 부텐 전환율, 부타디엔 선택도 및 수율이 모두 우수한 것을 확인할 수 있었다.
반면, 실시예 1과 동일한 조성의 금속산화물을 이용하여 펠렛 형태의 촉매를 이용한 비교예 1의 경우, 실시예 1에 비해 부텐 전환율, 부타디엔 선택도 및 수율이 모두 열악한 것을 확인할 수 있었다.
[참고예]
상기 시험예의 부타디엔 제조 시, 실시예 1에서 제조된 산화적 탈수소화 반응용 촉매를 사용하여, 반응온도(T) 360 ℃에서 O2, steam 및 N2의 몰비를 각각 부텐 1몰에 대해 1:4:12로 주입하여 반응을 실시하였고, 이에 따른 결과는 각각 X_butene은 56.56, S_1,3-butadiene은 90.55, Yield는 51.22, S_COx는 7.46이였다. 이로부터, 부텐 혼합물 대비 스팀의 함량이 높을수록 촉매 활성이 우수한 것을 확인할 수 있었다.
이로부터 본 발명자들은 다공성 고무를 이용하여 다공성 촉매를 제조할 경우, 고온 및 고압의 반응 조건과 부반응에 의한 발열을 완화시켜 생성물에 대한 고선택성을 유지할 수 있는 것을 확인할 수 있었다.

Claims (18)

  1. 다공성 규산알루미늄 지지체 및 하기 화학식 1로 표시되는 조성을 갖는 금속산화물을 포함하는 것을 특징으로 하는 산화적 탈수소화 반응용 촉매.
    [화학식 1]
    Figure pat00008

    (상기 A는 2가 양이온 금속으로 이루어진 군으로부터 선택된 1종 이상이고, 상기 B는 3가 양이온 금속으로 이루어진 군으로부터 선택된 1종 이상이다)
  2. 제1항에 있어서,
    상기 A는 Cu, Ra, Ba, Sr, Ca, Be, Zn, Mg, Mn, Co 및 Fe(Ⅱ)로 이루어진 군으로부터 선택된 1종 이상인 것을 특징으로 하는 산화적 탈수소화 반응용 촉매.
  3. 제1항에 있어서,
    상기 B는 Al, Fe(Ⅲ), Cr, Ga, In, Ti, La 및 Ce로 이루어진 군으로부터 선택된 1종 이상인 것을 특징으로 하는 산화적 탈수소화 반응용 촉매.
  4. 제1항에 있어서,
    상기 다공성 규산알루미늄 지지체의 규산알루미늄은 금속산화물, 금속탄화물, 금속질화물 및 수화규산알루미늄으로 이루어진 군으로부터 선택된 1종 이상인 것을 특징으로 하는 산화적 탈수소화 반응용 촉매.
  5. 제1항에 있어서,
    상기 다공성 규산알루미늄 지지체의 규산알루미늄은 카올린계 광물인 것을 특징으로 하는 산화적 탈수소화 반응용 촉매.
  6. 제1항에 있어서,
    상기 다공성 규산알루미늄 지지체는 1 내지 500 ppi(pores per inch)의 다공 분포를 갖는 것을 특징으로 하는 산화적 탈수소화 반응용 촉매.
  7. 제1항에 있어서,
    상기 금속산화물은 상기 산화적 탈수소화 반응용 촉매에 대하여 1 내지 50 중량%로 포함되는 것을 특징으로 하는 산화적 탈수소화 반응용 촉매.
  8. 제1항에 있어서,
    상기 산화적 탈수소화 반응용 촉매는 1,3-부타디엔 선택도가 80 % 이상인 것을 특징으로 하는 산화적 탈수소화 반응용 촉매.
  9. 다공성 고무에 규산알루미늄을 침지하여 코팅하는 단계;
    상기 규산알루미늄이 코팅된 다공성 고무를 소성하는 단계;
    다공성 규산알루미늄 지지체를 수득하는 단계;
    금속산화물이 포함된 촉매 슬러리, 또는 상기 금속산화물의 전구체가 포함된 공침물 슬러리를 제조하는 단계;
    상기 다공성 규산알루미늄 지지체를 상기 촉매 슬러리 또는 상기 공침물 슬러리에 침지하여 코팅하는 단계; 및
    상기 촉매 슬러리 또는 상기 공침물 슬러리가 코팅된 다공성 규산알루미늄 지지체를 소성하는 단계를 포함하는 것을 특징으로 하는 산화적 탈수소화 반응용 촉매 제조방법.
  10. 제9항에 있어서,
    상기 다공성 고무에 규산알루미늄을 침지하여 코팅하는 단계는 규산알루미늄 슬러리를 제조하는 단계; 다공성 고무를 상기 규산알루미늄 슬러리에 침지하여 코팅하는 단계; 및 상기 규산알루미늄 슬러리가 코팅된 다공성 고무를 에어레이션(aeration) 및 건조하는 단계;를 포함하는 것을 특징으로 하는 산화적 탈수소화 반응용 촉매 제조방법.
  11. 제9항에 있어서,
    상기 규산알루미늄이 코팅된 다공성 고무의 소성은 1,200 내지 2,000 ℃에서 1 내지 4시간 동안 실시되는 것을 특징으로 하는 산화적 탈수소화 반응용 촉매 제조방법.
  12. 제9항에 있어서,
    상기 다공성 고무는 소성 시 300 내지 800 ℃의 온도에서 연소되는 것을 특징으로 하는 산화적 탈수소화 반응용 촉매 제조방법.
  13. 제9항에 있어서,
    상기 다공성 고무는 폴리우레탄인 것을 특징으로 하는 산화적 탈수소화 반응용 촉매 제조방법.
  14. 제9항에 있어서,
    상기 촉매 슬러리는 하기 화학식 1로 표시되는 조성을 갖는 금속산화물을 물에 희석하여 제조되는 것을 특징으로 하는 산화적 탈수소화 반응용 촉매 제조방법.
    [화학식 1]
    Figure pat00009

    (상기 A는 2가 양이온 금속으로 이루어진 군으로부터 선택된 1종 이상이고, 상기 B는 3가 양이온 금속으로 이루어진 군으로부터 선택된 1종 이상이다)
  15. 제14항에 있어서,
    상기 금속산화물 및 물의 중량비는 10:1 내지 1:10인 것을 특징으로 하는 산화적 탈수소화 반응용 촉매 제조방법.
  16. 제9항에 있어서,
    상기 다공성 규산알루미늄 지지체를 상기 촉매 슬러리 또는 상기 공침물 슬러리에 침지하여 코팅하는 단계는 상기 다공성 규산알루미늄 지지체를 상기 촉매 슬러리 또는 상기 공침물 슬러리에 침지하는 단계; 및 상기 촉매 슬러리 또는 상기 공침물 슬러리가 코팅된 다공성 규산알루미늄 지지체를 에어레이션 및 건조하는 단계;를 포함하는 것을 특징으로 하는 산화적 탈수소화 반응용 촉매 제조방법.
  17. 제16항에 있어서,
    상기 촉매 슬러리 또는 상기 공침물 슬러리가 코팅된 다공성 규산알루미늄 지지체의 건조는 80 내지 160 ℃에서 0.5 내지 24시간 동안 실시되는 것을 특징으로 하는 산화적 탈수소화 반응용 촉매 제조방법.
  18. 제9항에 있어서,
    상기 촉매 슬러리 또는 상기 공침물 슬러리가 코팅된 다공성 규산알루미늄 지지체의 소성은 0.5 내지 10 ℃/min 승온 속도로 400 내지 800 ℃까지 승온시킨 후, 2 내지 16시간 유지하여 실시되는 것을 특징으로 하는 산화적 탈수소화 반응용 촉매 제조방법.
KR1020150179406A 2015-12-09 2015-12-15 산화적 탈수소화 반응용 촉매 및 이의 제조방법 Active KR102017207B1 (ko)

Priority Applications (4)

Application Number Priority Date Filing Date Title
US15/540,425 US11117119B2 (en) 2015-12-09 2016-11-30 Catalyst for oxidative dehydrogenation and method of preparing the same
CN201680006625.6A CN107206359B (zh) 2015-12-09 2016-11-30 氧化脱氢用催化剂及其制备方法
EP16873276.6A EP3222347B1 (en) 2015-12-09 2016-11-30 Catalyst for oxidative dehydrogenation reaction and method for producing same
PCT/KR2016/013919 WO2017099411A1 (ko) 2015-12-09 2016-11-30 산화적 탈수소화 반응용 촉매 및 이의 제조방법

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR1020150174676 2015-12-09
KR20150174676 2015-12-09

Publications (2)

Publication Number Publication Date
KR20170068351A true KR20170068351A (ko) 2017-06-19
KR102017207B1 KR102017207B1 (ko) 2019-09-02

Family

ID=59279061

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020150179406A Active KR102017207B1 (ko) 2015-12-09 2015-12-15 산화적 탈수소화 반응용 촉매 및 이의 제조방법

Country Status (4)

Country Link
US (1) US11117119B2 (ko)
EP (1) EP3222347B1 (ko)
KR (1) KR102017207B1 (ko)
CN (1) CN107206359B (ko)

Cited By (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2019107884A1 (ko) * 2017-11-30 2019-06-06 (주) 엘지화학 산화적 탈수소화 반응용 촉매 시스템, 이를 포함하는 부타디엔 제조용 반응기 및 1,3-부타디엔의 제조방법
WO2020106013A1 (ko) * 2018-11-19 2020-05-28 주식회사 엘지화학 산화적 탈수소화 반응용 촉매 및 이의 제조방법
US10946364B2 (en) 2017-04-12 2021-03-16 Lg Chem, Ltd. Catalyst system for oxidative dehydrogenation, reactor for oxidative dehydrogenation including catalyst system, and method of performing oxidative dehydrogenation using reactor
US11040335B2 (en) 2017-12-26 2021-06-22 Lg Chem, Ltd. Method for manufacturing zinc ferrite catalyst and zinc ferrite catalyst manufactured thereby
US11167271B2 (en) 2018-03-13 2021-11-09 Lg Chem, Ltd. Method for producing ferrite-based coated catalyst and method for producing butadiene by using same
US11618012B2 (en) 2018-11-19 2023-04-04 Lg Chem, Ltd. Catalyst for oxidative dehydrogenation reaction, and method for producing same
US11772073B2 (en) 2017-08-03 2023-10-03 Nova Chemicals (International) S.A. Agglomerated ODH catalyst
KR20230140815A (ko) 2022-03-30 2023-10-10 실버스타케미칼(주) 고내구성 타입의 난연성을 가지는 지방족 폴리아마이드 소재의 복합 플라스틱
CN118287083A (zh) * 2022-12-29 2024-07-05 中国石油天然气股份有限公司 丁烯氧化脱氢制丁二烯两相催化剂的制备方法

Families Citing this family (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10688578B2 (en) 2014-08-04 2020-06-23 OK International, Inc Variable temperature controlled soldering iron
US10716220B2 (en) 2014-08-04 2020-07-14 Ok International, Inc. Variable temperature controlled soldering iron
KR101973614B1 (ko) 2016-03-18 2019-04-30 주식회사 엘지화학 산화적 탈수소화 반응용 촉매 제조방법
KR102239677B1 (ko) * 2017-04-12 2021-04-13 주식회사 엘지화학 산화적 탈수소화 반응용 촉매, 이의 제조방법 및 이를 이용한 산화적 탈수소화방법
KR102353147B1 (ko) * 2018-03-13 2022-01-18 주식회사 엘지화학 페라이트계 코팅 촉매의 제조방법 및 이를 이용한 부타디엔의 제조방법
CN111013563B (zh) * 2019-12-15 2022-08-19 复旦大学 用于二氧化碳气氛下乙烷脱氢制乙烯的尖晶石催化剂及其制备方法
CN119680559B (zh) * 2025-01-02 2025-11-04 常州大学 一种铈嵌入锌铁尖晶石结构的氧化物催化剂及其制备方法和应用

Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4440874A (en) * 1982-04-14 1984-04-03 Engelhard Corporation Catalyst composition and method for its manufacture
US5041401A (en) 1990-03-28 1991-08-20 Mobil Oil Corporation Thermally stable noble metal-containing zeolite catalyst
KR20020027790A (ko) * 2000-10-05 2002-04-15 정한채 미세다공성 제올라이트 또는 유사 물질로 된 거대다공성발포체 및 스폰지 구조의 고분자 주형을 이용하는 이의제조 방법
JP2004008924A (ja) * 2002-06-06 2004-01-15 Denso Corp セラミック体およびセラミック触媒体
JP2008542177A (ja) * 2005-06-02 2008-11-27 アンスティテュ フランセ デュ ペトロール メソ構造化マトリクス中に捕捉された金属ナノ粒子を有する無機材料
KR20120009687A (ko) * 2010-07-20 2012-02-02 에스케이이노베이션 주식회사 혼성 망간 페라이트가 코팅된 촉매, 이의 제조방법 및 이를 이용한 1,3-부타디엔의 제조방법
CN104001533A (zh) * 2013-02-25 2014-08-27 中国科学院金属研究所 一种泡沫碳化硅基结构化催化剂及在制备丁二烯中的应用
US20140271390A1 (en) * 2013-03-15 2014-09-18 Cdti ZPGM Catalyst Systems and Methods of Making Same

Family Cites Families (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20030065235A1 (en) 2001-09-24 2003-04-03 Allison Joe D. Oxidative dehydrogenation of alkanes to olefins using an oxide surface
CN1329294C (zh) 2005-04-08 2007-08-01 中国科学院上海硅酸盐研究所 硅酸钙多孔支架的制备方法
KR100707039B1 (ko) 2005-10-07 2007-04-13 에스케이 주식회사 수열안정성을 갖는 다공성 분자체 촉매 및 그 제조방법
KR100847206B1 (ko) 2007-05-10 2008-07-17 에스케이에너지 주식회사 아연 페라이트 촉매, 이의 제조방법 및 이를 이용한1,3-부타디엔의 제조방법
KR100950373B1 (ko) 2007-10-02 2010-03-29 에스케이에너지 주식회사 완충 용액을 이용하는 아연 페라이트 촉매의 제조방법 및 이를 이용한 1,3-부타디엔의 제조방법
KR100979106B1 (ko) 2008-05-30 2010-08-31 인하대학교 산학협력단 금속산화물이 담지된 엠에프아이 결정구조의 메조세공제올라이트
CN102974357B (zh) 2011-09-06 2015-09-30 北京中石润达科技发展有限公司 一种用于丁烯氧化脱氢制备丁二烯的晶格氧催化剂及其制备方法
WO2013057319A2 (en) * 2011-10-21 2013-04-25 Ingen Gtl Limited Methods of preparation and forming supported active metal catalysts and precursors
US20140271384A1 (en) * 2013-03-15 2014-09-18 Cdti System and Methods for using Copper- Manganese- Iron Spinel as Zero PGM Catalyst for TWC Applications
EP3036041A2 (en) 2013-08-21 2016-06-29 Saudi Basic Industries Corporation Selective zeolite supported catalysts for propane and butane dehydrogenation
JP6265354B2 (ja) 2013-11-18 2018-01-24 エルジー・ケム・リミテッド ゼオライトコーティング層を有するビスマスモリブデート系触媒、この製造方法、及びこれを利用した１，３−ブタジエンの製造方法

Patent Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4440874A (en) * 1982-04-14 1984-04-03 Engelhard Corporation Catalyst composition and method for its manufacture
US5041401A (en) 1990-03-28 1991-08-20 Mobil Oil Corporation Thermally stable noble metal-containing zeolite catalyst
KR20020027790A (ko) * 2000-10-05 2002-04-15 정한채 미세다공성 제올라이트 또는 유사 물질로 된 거대다공성발포체 및 스폰지 구조의 고분자 주형을 이용하는 이의제조 방법
JP2004008924A (ja) * 2002-06-06 2004-01-15 Denso Corp セラミック体およびセラミック触媒体
JP2008542177A (ja) * 2005-06-02 2008-11-27 アンスティテュ フランセ デュ ペトロール メソ構造化マトリクス中に捕捉された金属ナノ粒子を有する無機材料
KR20120009687A (ko) * 2010-07-20 2012-02-02 에스케이이노베이션 주식회사 혼성 망간 페라이트가 코팅된 촉매, 이의 제조방법 및 이를 이용한 1,3-부타디엔의 제조방법
CN104001533A (zh) * 2013-02-25 2014-08-27 中国科学院金属研究所 一种泡沫碳化硅基结构化催化剂及在制备丁二烯中的应用
US20140271390A1 (en) * 2013-03-15 2014-09-18 Cdti ZPGM Catalyst Systems and Methods of Making Same

Cited By (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10946364B2 (en) 2017-04-12 2021-03-16 Lg Chem, Ltd. Catalyst system for oxidative dehydrogenation, reactor for oxidative dehydrogenation including catalyst system, and method of performing oxidative dehydrogenation using reactor
US11772073B2 (en) 2017-08-03 2023-10-03 Nova Chemicals (International) S.A. Agglomerated ODH catalyst
WO2019107884A1 (ko) * 2017-11-30 2019-06-06 (주) 엘지화학 산화적 탈수소화 반응용 촉매 시스템, 이를 포함하는 부타디엔 제조용 반응기 및 1,3-부타디엔의 제조방법
US10994265B2 (en) 2017-11-30 2021-05-04 Lg Chem, Ltd. Catalyst system for oxidative dehydrogenation, reactor for preparing butadiene including catalyst system, and method of preparing 1,3-butadiene
US11040335B2 (en) 2017-12-26 2021-06-22 Lg Chem, Ltd. Method for manufacturing zinc ferrite catalyst and zinc ferrite catalyst manufactured thereby
US11167271B2 (en) 2018-03-13 2021-11-09 Lg Chem, Ltd. Method for producing ferrite-based coated catalyst and method for producing butadiene by using same
WO2020106013A1 (ko) * 2018-11-19 2020-05-28 주식회사 엘지화학 산화적 탈수소화 반응용 촉매 및 이의 제조방법
US11618012B2 (en) 2018-11-19 2023-04-04 Lg Chem, Ltd. Catalyst for oxidative dehydrogenation reaction, and method for producing same
KR20230140815A (ko) 2022-03-30 2023-10-10 실버스타케미칼(주) 고내구성 타입의 난연성을 가지는 지방족 폴리아마이드 소재의 복합 플라스틱
CN118287083A (zh) * 2022-12-29 2024-07-05 中国石油天然气股份有限公司 丁烯氧化脱氢制丁二烯两相催化剂的制备方法

Also Published As

Publication number Publication date
EP3222347A1 (en) 2017-09-27
US11117119B2 (en) 2021-09-14
CN107206359B (zh) 2020-12-15
CN107206359A (zh) 2017-09-26
KR102017207B1 (ko) 2019-09-02
EP3222347B1 (en) 2021-01-20
EP3222347A4 (en) 2018-09-26
US20180333702A1 (en) 2018-11-22

Similar Documents

Publication Publication Date Title
KR102017207B1 (ko) 산화적 탈수소화 반응용 촉매 및 이의 제조방법
KR101902108B1 (ko) 페라이트계 촉매, 이의 제조방법 및 이를 이용한 부타디엔의 제조방법
JP6657510B2 (ja) 細孔体表面コーティング触媒及び細孔体の表面処理方法
KR20120009687A (ko) 혼성 망간 페라이트가 코팅된 촉매, 이의 제조방법 및 이를 이용한 1,3-부타디엔의 제조방법
JP7019896B2 (ja) 酸化的脱水素化反応用触媒、その製造方法及びそれを用いた酸化的脱水素化方法
JP2020506043A (ja) クロム触媒材料ならびにそれを製造および使用する方法
JP2023536562A (ja) 脱水素触媒およびその使用方法
CA2432200C (en) Catalyst with bimodal pore radius distribution
KR20150135306A (ko) 유동층 내 제올라이트 촉매의 부동태화
KR102758948B1 (ko) 산화적 탈수소화 반응용 촉매 및 이의 제조방법
RU2391134C2 (ru) Способ получения катализатора дегидрирования парафиновых углеводородов
KR101618407B1 (ko) 부탄의 산화탈수소용 촉매, 그 제조방법 및 부탄의 산화탈수소 방법
CN119522133A (zh) 使用杂化催化剂制备c2至c4烃的方法
CN109475857A (zh) 氧化脱氢用铁氧体催化剂、其制备方法以及使用铁氧体催化剂制备丁二烯的方法
KR102762132B1 (ko) 아연 페라이트계 촉매 및 이의 제조방법
CN114630885B (zh) C3-c5链烷烃固定床脱氢催化剂及其生产用载体
KR102389999B1 (ko) 페라이트계 촉매, 이의 제조방법 및 이를 이용한 부타디엔의 제조방법
KR20240076368A (ko) 산화적 탈수소화 반응용 촉매 및 이의 제조방법
WO2024020524A1 (en) Methods for preparing c2 to c4 hydrocarbons and formulated hybrid catalysts
CN119562856A (zh) 用于制备c2至c4烃和自粘结混合催化剂的方法
KR20020048142A (ko) 산화아연과 알루미나의 결정 특성을 조절한 탈수소용금속촉매
WO2025096077A1 (en) Pretreatment of bifunctional catalyst for preparing c2 to c5 hydrocarbons
KR20220033073A (ko) 페라이트계 코팅 촉매, 이의 제조방법 및 이를 이용한 부타디엔의 제조방법
WO2023149819A1 (ru) Катализатор для процесса дегидрирования парафинов (варианты)

Legal Events

Date Code Title Description
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20151215

A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20170607

Comment text: Request for Examination of Application

Patent event code: PA02011R01I

Patent event date: 20151215

Comment text: Patent Application

PG1501 Laying open of application
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20181116

Patent event code: PE09021S01D

AMND Amendment
E601 Decision to refuse application
PE0601 Decision on rejection of patent

Patent event date: 20190529

Comment text: Decision to Refuse Application

Patent event code: PE06012S01D

Patent event date: 20181116

Comment text: Notification of reason for refusal

Patent event code: PE06011S01I

X091 Application refused [patent]
AMND Amendment
PX0901 Re-examination

Patent event code: PX09011S01I

Patent event date: 20190529

Comment text: Decision to Refuse Application

Patent event code: PX09012R01I

Patent event date: 20190107

Comment text: Amendment to Specification, etc.

PX0701 Decision of registration after re-examination

Patent event date: 20190816

Comment text: Decision to Grant Registration

Patent event code: PX07013S01D

Patent event date: 20190716

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

Patent event date: 20190529

Comment text: Decision to Refuse Application

Patent event code: PX07011S01I

Patent event date: 20190107

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

X701 Decision to grant (after re-examination)
GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20190827

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20190828

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
FPAY Annual fee payment

Payment date: 20220725

Year of fee payment: 4

PR1001 Payment of annual fee

Payment date: 20220725

Start annual number: 4

End annual number: 4

PR1001 Payment of annual fee

Payment date: 20230627

Start annual number: 5

End annual number: 5

PR1001 Payment of annual fee

Payment date: 20250623

Start annual number: 7

End annual number: 7
