Abstract

오토 포커스(AF) 및 광학 이미지 안정화(OIS) 기능들을 갖춘 소형 접이식 카메라 모듈들 및 이러한 모듈들을 포함한 다중 애퍼처 카메라들. 일 실시예에서, 접이식 카메라 모듈은 제 1 광축을 갖는 제 1 광학 경로로부터 제 1 광축에 수직인 제 2 광축을 갖는 제 2 광학 경로로 광을 폴딩하기 위한 광학 경로 폴딩 요소(OPFE), 이미지 센서 및 상기 제 2 광축에 평행한 대칭축을 갖는 렌즈를 구비하는 렌즈 모듈을 포함한다. 렌즈 모듈은 제 1 광축에 수직인 평면에서 제 1 및 제 2 직교 방향들로 이동하도록 작동될 수 있으며, 제 1 방향의 이동은 오토 포커스를 위한 것이고, 제 2 향의 이동은 OIS를 위한 것이다. 이 OPFE는 OIS를 위해 틸트되도록 작동될 수 있다.

Description

소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
관련 출원에 대한 상호 참조
본 출원은 2015년 4월 16일에 출원된 미국 가출원 제62/148,435호 및 2015년 10월 8일자로 출원된 제62/238,890호의 우선권을 주장하며, 이 출원들 모두는 동일한 명칭을 가지며 그 전체가 참조로서 본 명세서에 포함된다.
분야
본 명세서에 개시된 실시예들은 일반적으로 디지털 카메라, 특히 접이식 렌즈 디지털 카메라 및 접이식 렌즈를 가진 이중 애퍼처 디지털 카메라에 관한 것이다.
최근에, 휴대폰(특히 스마트폰), 태블릿 및 랩톱과 같은 모바일 장치가 보편화되었다. 이들 장치 중 다수는 예를 들어, 주 후방 카메라(즉, 장치의 배면에 있는 카메라, 사용자와 반대 방향에 있으며 캐주얼한 사진 촬영에 자주 사용됨) 및 보조 전방 카메라(즉, 장치의 앞면에 위치해 있으며 화상 회의에 자주 사용됨)를 포함하는 하나 또는 두 개의 소형 카메라를 포함한다.
상대적으로 사실상 소형이지만, 이들 카메라의 대부분의 디자인은 디지털 스틸 카메라의 전통적 구조와 유사하며, 즉 이미지 센서의 상부에 배치된 렌즈 모듈(또는 일련의 몇몇 광학 요소들)을 포함한다. 렌즈 모듈은 들어오는 광선들을 굴절시키고 그것들을 꺾어지게(bend)하여 센서 상에 장면의 이미지를 생성한다. 이들 카메라의 크기는 주로 센서의 크기와 광학의 높이에 의해 결정된다. 이들은 일반적으로 렌즈의 초점 거리("f")와 그것의 FOV(field of view)를 통해 함께 관련된다 - 특정 크기의 센서 상에 특정 FOV를 이미지화해야 하는 렌즈는 특정 초점 거리를 갖는다. FOV를 일정하게 유지하면, 센서 크기(예를 들어, X-Y 평면에서)가 커질수록 초점 길이 및 광학 높이가 더 커지게 된다.
최근에, 소형 카메라의 높이를 줄이기 위해 "접이식 카메라 모듈" 구조가 제안되었다. 접이식 카메라 모듈 구조에서는, 광학 경로 폴딩 요소(optical path folding element)(이하, "OPFE"), 예를 들어, 스마트폰 배면에 수직인 방향으로부터 스마트폰 배면에 평행한 방향으로 광 전파 방향을 틸트(tilt)하기 위해 프리즘 또는 거울(본 명세서에서는 총칭하여 "반사 요소"라고 달리 부름)이 추가된다. 접이식 카메라 모듈이 이중 애퍼처 카메라의 일부인 경우, 이것은 하나의 렌즈 모듈(예를 들어, 텔레 렌즈)을 통한 접이식 광학 경로를 제공한다. 이러한 카메라는 본 명세서에서 "접이식 렌즈 이중 애퍼처 카메라" 또는 "접이식 렌즈를 가진 이중 애퍼처 카메라"로 지칭된다. 일반적으로, 접이식 카메라 모듈은 예를 들어, 삼중 애퍼처 카메라 내의 두 개의 "비접이식" 카메라 모듈을 비롯한 다중 애퍼처(mult-aperture) 카메라에 포함될 수가 있다.
렌즈 모듈과 센서 외에도, 현대 카메라는 일반적으로 두 가지 주요 목적을 위한 기계적 움직임(작동) 메커니즘을 더 포함한다: 센서 상의 이미지 포커싱(focusing) 및 광학 이미지 안정화(OIS). 포커싱을 위해, 보다 진보된 카메라에서는, 액추에이터에 의해서 렌즈 모듈(또는 적어도 렌즈 모듈의 렌즈 요소)의 위치가 변경될 수 있으며, 캡처된 대상 또는 장면에 따라 초점 거리가 변경될 수 있다.
디지털 스틸 카메라의 추세는 줌 기능(예를 들어, 5배, 10배 또는 그 이상)을 늘리고, 휴대 전화(특히 스마트폰) 카메라에서, 센서 픽셀 크기를 줄이고 픽셀 수를 늘리는 것이다. 이러한 추세는 다음과 같은 두 가지 이유로 카메라 흔들림에 대한 더 큰 민감도를 초래한다: 1) 해상도가 높아지고, 2) 더 작은 센서 픽셀로 인해 노출 시간이 길어진다. 이러한 영향을 완화시키기 위한 OIS 메커니즘이 필요하다.
OIS 지원 카메라에서는, 렌즈 모듈의 측면 위치를 이동하거나, 이미지 캡처 중의 카메라 흔들림을 취소하기 위해 전체 카메라 모듈을 신속한 방식으로 틸트시킬 수 있다. 카메라 흔들림은 카메라 모듈을 6 자유도로 이동시키게 되며, 즉, X-Y-Z의 선형 이동, X 축의 롤("~에 대한 틸트" 또는 "~중심의 틸트"), 요(Z축 중심의 틸트) 및 피치(Y축 중심의 틸트)이다. X-Y-Z의 선형 움직임은 이미지 품질에 거의 영향을 미치지 않아 보상할 필요가 없지만, 틸트 각의 보상을 필요로 한다. 공지의 설계들(예컨대, 미국 특허 제20140327965A1호 참조)에 나타나 있는 OIS 시스템은 요 및 피치를 보정하지만, 롤 움직임은 보정하지 않는다.
오토 포커스(AF) 메커니즘을 갖는 접이식 렌즈 이중 애퍼처 카메라가 본 출원인의 미국 공개 특허 출원 US 20160044247에 개시되어 있으며, 이것의 명세서 및 도면은 그 전체가 참조로서 본 명세서에 포함된다.
도 1은 "낮은 높이"의 접이식 카메라 모듈을 제공하는 디자인의 개략도이다. 이 도면은 OPFE(102), 내부에 렌즈 요소를 기계적으로 유지하도록 구성된 렌즈 모듈(104) 및 이미지 센서(106)를 포함하는 접이식 카메라 모듈(100)을 보여준다.
OPFE(102)는 예를 들어 거울, 프리즘 또는 금속 반사면으로 덮인 프리즘 중 어느 하나 일 수 있다. OPFE(102)는 예를 들어 플라스틱, 유리, 반사 금속 또는 이들 재료 중 둘 이상의 조합을 포함하는 다양한 재료로 제조될 수 있다. 몇몇 비제한적인 예들에 따르면, 카메라(100)의 렌즈 모듈은 6-15mm의 초점 거리("텔레 렌즈")를 가지며, 이것은 3-5mm 초점 거리("와이드 렌즈") 렌즈와 제 2 센서(도시되지 않음)를 포함하는 제 2 비접이식 카메라 모듈을 비롯한 이중 애퍼처 카메라에 적합할 수 있다.
텔레 렌즈에 대한 AF 기능은 렌즈 모듈(104)을 Z축을 따라 이동시킴으로써 달성된다. 본 출원인은 카메라(100)에 대한 OIS 기능이 적어도 두 가지 방법으로 달성될 수 있음을 발견했다. Z축 중심의 카메라 틸트를 보상하기 위해, 렌즈 모듈(104)은 Y 방향으로 시프트될 수 있고/있거나 OPFE(102)는 Z축 또는 X 축을 중심으로 틸트될 수 있다. 그러나, 본 출원인에 의해 수행된 광학 분석에 의하면 Z축 중심의 OPFE의 틸트는 센서(106) 상의 Z축 중심(롤)의 이미지에 대한 원치 않는 틸트를 도입함을 또한 보여 주었다. 따라서, 이러한 해결책은 OIS 기능에 대한 기본적인 사상과 모순되며, 텔레 센서 및 와이드 센서의 이미지 불일치로 인하여 (와이드 렌즈에 의해 생성된 와이드 이미지와 텔레 렌즈에 의해 생성된 텔레 이미지의 융합으로 이중 애퍼처 카메라에서 융합된 이미지를 생성하는 데 필요한) 계산 융합 시간이 증가하기 때문에 결함이 있다.
본 출원인은 Y축 중심의 카메라 틸트를 보상하기 위해 렌즈 모듈이 X 방향으로 이동될 수 있고/있거나 OPFE가 Y축을 중심으로 틸트될 수 있다는 것을 더 발견하였다. 그러나, X 방향으로 렌즈 모듈을 시프트할 경우, 모듈의 높이가 증가하게 된다는 것이 또한 본 출원인에 의해 밝혀졌다. OIS를 위해 렌즈 모듈을 X 방향으로 시프트하고, 초점 맞춤을 위해 Z 방향으로 시프트하려면 알려진 OIS 해결책의 경우처럼 직경 6-6.5mm의 렌즈에 대해 모듈 높이를 약 9-9.5mm로 증가시켜야 할 수도 있다. 이러한 높이 증가는 전화 두께에 직접적으로 반영되며, 현대 스마트폰 설계 요구 사항에 따라 바람직하지 않다.
따라서, 본 발명은 원하는 접이식 카메라 모듈 높이의 유지를 허용하는 방식으로 AF 및 OIS 메커니즘 양쪽 모두를 포함하는 접이식 카메라 모듈을 포함한다. 또한, 이러한 메커니즘과 기능의 통합이 카메라 높이에 불이익을 주지 않는다. 본 발명은 이러한 접이식 카메라 모듈을 포함하는 접이식 렌즈 이중 애퍼처 카메라를 더 고려한다.
본 명세서에 개시된 실시예들은 OIS 기능이 두 개의 광학 요소들 사이에서 다음과 같이 나뉘어지는 접이식 카메라 모듈 및 접이식 렌즈 이중 애퍼처 카메라를 교시한다: 하나의 축(예를 들어, Y축)을 따르는 접이식 렌즈 모듈의 시프트 및 동일 축에 평행한 축을 중심으로 하는 OPFE의 회전.
일 실시예에서, 제 1 광학 경로로부터 제 2 광학 경로로 광을 폴딩하기 위한 OPFE를 포함하는 접이식 카메라 모듈이 제공되며, 상기 제 2 경로는 제 2 광축을 따른다. 상기 접이식 카메라 모듈은 이미지 센서와, 상기 제 2 광축을 따르는 대칭축을 갖는 렌즈 어셈블리를 구비하는 렌즈 모듈을 더 포함하며, 상기 렌즈 모듈은 제 1 방향 및 상기 제 1 방향과 직교하는 제 2 방향으로 이동하고, 상기 제 1 및 제 2 방향들은 상기 제 2 광축을 포함하면서 상기 제 1 및 제 2 광학 경로를 포함하는 평면에 수직인 평면에 있고, 상기 OPFE는 상기 제 2 방향을 중심으로 틸트되도록 설계된다.
본 명세서에서 사용되는, "방향 중심의 틸트"는 그 방향 또는 그 방향과 평행한 선 또는 축 중심의 틸트를 의미함에 유의한다.
일 실시예에서, 렌즈 모듈 이동은 AF를 위한 제 2 광축을 따르는 제 1 방향이고, 제 1 방향과 직교하는 제 2 방향에서의 렌즈 모듈 이동은 제 1 방향 중심의 카메라 모듈의 틸트를 보상하는 OIS를 위한 것이다.
일 실시예에서, OPFE 움직임은 제 2 방향 중심의 카메라 모듈의 틸트를 보상하는 OIS를 위한 것이다.
일 실시예에서, 접이식 카메라 모듈은 제 1 및 제 2 방향들로의 렌즈 모듈 이동을 야기하도록 구성되는 렌즈 작동 서브어셈블리 및 제 1 광학 경로를 틸트하기 위해 OPFE의 이동을 야기하도록 구성되는 OPFE 작동 서브어셈블리를 더 포함한다.
일 실시예에서, 렌즈 작동 및 OPFE 작동 서브어셈블리들 각각은 복수의 가요성 걸이 부재들을 포함한다.
일 실시예에서, 렌즈 작동 서브어셈블리의 가요성 걸이 부재들은 서로 평행하다.
일 실시예에서, OPFE 작동 서브어셈블리의 가요성 걸이 부재들은 틸트되어 있다.
일 실시예에서, 접이식 카메라 모듈은 적어도 하나의 방향으로의 틸트를 나타내는 데이터 입력 및 렌즈 작동 서브어셈블리에 결합된 위치 센서들로부터의 데이터 입력을 수신하도록 구성되며, 데이터 입력에 응답하여, 광학 이미지 안정화(OIS)를 위해 제 2 방향으로의 이동을 야기하도록 하는 렌즈 작동 서브어셈블리에 대한 지시들을 생성하도록 구성되는 작동 제어기를 더 포함한다.
일 실시예에서, 작동 제어기는 또한 적어도 하나의 방향으로의 틸트를 나타내는 데이터 입력 및 OPFE 작동 서브어셈블리에 결합된 위치 센서들로부터의 데이터 입력을 수신하도록 구성되고, 데이터 입력에 응답하여, OIS를 위해 OPFE의 이동을 야기하도록 하는 OPFE 작동 서브어셈블리에 대한 지시들을 생성하도록 구성된다.
일 실시예에서, 작동 제어기는 또한 초점을 나타내는 데이터 입력을 수신하도록 구성되고, 데이터 입력에 응답하여, AF를 위해 제 1 방향으로의 이동을 야기하도록 하는 렌즈 작동 서브어셈블리에 대한 지시들을 생성하도록 구성된다.
일 실시예에서, 틸트를 위한 OPFE 이동은 제 1 및 제 2 광학 방향들에 수직인 축 중심으로 하는 것이다.
일 실시예에서, 제 1 방향으로의 렌즈 모듈 이동은 제 2 광축에 평행하며, 제 2 방향으로의 렌즈 모듈 이동은 제 2 광축에 수직하다.
일 실시예에서, OPFE는 프리즘을 포함한다.
일 실시예에서, OPFE는 거울을 포함한다.
일 실시예에서, 렌즈 작동 서브어셈블리는 제 1 및 제 2 방향들로의 렌즈 모듈 이동을 작동시키기 위한 복수의 코일-자석 쌍들을 포함한다.
일 실시예에서, 복수의 코일-자석 쌍들은 2개의 코일-자석 쌍들을 포함한다.
일 실시예에서, 복수의 코일-자석 쌍들은 3개의 코일-자석 쌍들을 포함한다.
일 실시예에서, 복수의 코일-자석 쌍들은 4개의 코일-자석 쌍들을 포함한다.
일 실시예에서, 4개의 코일-자석 쌍들 중 하나는 렌즈 모듈과 이미지 센서 사이에 위치된다.
일 실시예에서, 카메라 모듈은 코일-자석 쌍과 관련된 하나 이상의 위치 센서들을 더 포함하며, 상기 하나 이상의 위치 센서들은 렌즈 모듈의 위치 측정을 가능하게 한다.
일 실시예에서, 하나 이상의 위치 센서들은 제 1 및 제 2 이동 방향들을 따르는 렌즈 모듈의 위치 측정을 가능하게 한다.
일 실시예에서, 하나 이상의 위치 센서들은 제 1 및 제 2 이동 방향들에 수직인 축 중심의 틸트에서의 렌즈 모듈의 위치 측정을 더 가능하게 한다.
일 실시예에서, 위치 센서는 제 1 및 제 2 이동 방향들에 수직인 축 중심의 틸트를 방지하면서 제 1 및 제 2 이동 방향들을 따르는 렌즈 모듈의 이동을 허용하도록, 렌즈 작동 서브어셈블리 및 작동 제어기에 결합된다.
일 실시예에서, 하나 이상의 위치 센서들은 홀 바(Hall-bar) 센서를 포함한다.
일 실시예에서, 2개 또는 3개의 코일-자석 쌍들은 제 1 및 제 2 광학 경로들을 포함하는 평면에 놓여 있고 제 2 광축에 수직인 축 중심의 원치 않는 틸트를 수동적으로 방지하도록 배열된다.
일 실시예에서, 3개의 코일-자석 쌍들은 제 1 및 제 2 광학 경로들을 포함하는 평면에 놓여 있고 제 2 광축에 수직인 축 중심의 원치 않는 틸트를 능동적으로 방지하도록 배열된다.
일 실시예에서, 상기의 임의의 실시예의 접이식 카메라 모듈과, 비접이식 카메라 이미지 센서 및 제 2 광축에 수직인 제 1 광축을 따르는 렌즈 축을 갖는 비접이식 카메라 렌즈 모듈을 포함하는 비접이식 카메라 모듈을 포함하는 이중 애퍼처 카메라가 제공된다.
본 발명은 3개 이상의 카메라 모듈들을 포함하는 다중 애퍼처 카메라를 더 고려하며, 여기서 적어도 하나의 카메라 모듈들은 전술한 바와 같은 접이식 카메라 모듈이고, 다른 카메라 모듈들 중 임의의 하나는 접이식 카메라 모듈 또는 비접이식 카메라 모듈이 될 수 있다.
본 발명은 OPFE, 렌즈 어셈블리를 구비하는 렌즈 모듈 및 이미지 센서를 포함하는 접이식 카메라 모듈에서 틸트를 보상하는 방법을 더 포함하며, 상기 방법은, OPFE를 사용하여 제 1 광학 경로로부터 제 2 광학 경로로 광을 폴딩하는 단계로서, 제 2 광학 경로는 제 2 광축을 따르고 렌즈 모듈은 제 2 광축을 따르는 대칭축을 가지는, 상기 폴딩하는 단계와, 제 1 방향으로 및 제 1 방향과 직교하는 제 2 방향으로 렌즈 모듈을 이동시키는 단계로서, 제 1 및 제 2 방향들은 제 2 광축을 포함하면서 제 1 및 제 2 광학 경로들을 포함하는 평면에 수직인 평면 내에 있고, 제 1 방향으로의 렌즈 모듈 이동은 오토 포커스를 위한 것이고, 제 1 방향과 직교하는 제 2 방향으로의 렌즈 모듈 이동은 제 1 방향 중심의 카메라 모듈의 틸트를 보상하는 OIS를 위한 것인, 상기 상기 렌즈 모듈을 이동시키는 단계와, 제 2 방향을 중심으로 틸트되도록 OPFE를 이동시키는 단계로서, OPFE 이동은 제 2 방향 중심의 카메라 모듈의 틸트를 보상하는 OIS를 위한 것인, 상기 OPFE를 이동시키는 단계를 포함한다.
본 명세서에 개시된 실시예들의 비제한적인 예가 본 단락에 열거된 첨부 도면을 참조하여 아래에서 설명된다. 이러한 도면 및 설명은 본 명세서에 개시된 실시예들을 나타내고 명료화하기 위한 것이며, 어떠한 방식으로든 제한하는 것으로 간주되어서는 안 된다. 다른 도면에서의 동일한 요소는 동일한 도면 부호로 표시될 수 있다. 도면의 요소들이 반드시 일정한 비율로 그려지는 것은 아니다.
도 1은 본 발명의 일례에 따른, AF 및 OIS 메커니즘을 모두 포함하는 접이식 카메라 모듈의 개략도를 도시한다.
도 2a는 본 발명의 일례에 따른, AF 및 OIS메커니즘을 모두 포함하는 접이식 카메라 모듈의 등각도를 개략적으로 도시한다.
도 2b는 본 발명의 일례에 따른, AF 및 OIS를 수행하도록 동작하는 접이식 카메라 모듈을 포함하는 장치의 기능 블록도를 개략적으로 도시한다.
도 3a는 본 발명의 일례에 따른, 제 2의 수직형 카메라 모듈과 함께 도 2의 접이식 카메라 모듈을 포함하는 이중 애퍼처 카메라의 등각도를 개략적으로 도시한다.
도 3b는 본 발명의 일례에 따른, 제 2의 수직형 카메라 모듈과 함께 도 2의 접이식 카메라 모듈을 포함하는 이중 애퍼처 카메라의 외형도를 개략적으로 도시한다.
도 3c는 접이식 카메라 모듈을 포함하는 시스템을 블록도로 개략적으로 도시한다.
도 4는 본 발명의 일례에 따른, 접이식 렌즈 모듈이 장착부로부터 제거되고 위아래로 뒤집혀진 도 3a의 이중 애퍼처 카메라의 등각도를 개략적으로 도시한다.
도 5a는 본 발명의 일례에 따른, OPFE가 프리즘 형태인 OPFE 작동 서브어셈블리의 일 실시예의 분해 등각도를 도시한다.
도 5b는 본 발명의 일례에 따른, 도 5a의 OPFE 작동 서브어셈블리의 일부의 측면도를 도시한다.
도 5c는 본 발명의 실시예에 따른, OPFE가 거울의 형태인 OPFE 작동 서브어셈블리의 분해 등각도를 도시한다.
도 5d는 본 발명의 일례에 따른, 도 5c의 OPFE 작동 서브어셈블리의 일부의 측면도를 도시한다.
도 5e는 본 발명의 일례에 따른, 렌즈 모듈의 AF 및 OIS 이동 그리고 OPFE의 OIS 틸트 이동을 개략적으로 도시한다.
도 6은 본 발명의 일례에 따른, OPFE가 프리즘 형태인 OPFE 작동 서브어셈블리의 다른 실시예에 대한 각종 도면을 도시한다: (a) 등각도, (b) 외부 측면도, (c) 내부 측면도 및 (d) 하단 등각도.
도 7은 본 발명의 일례에 따른, 본 명세서에 개시된 접이식 카메라 모듈의 액추에이터의 상세도를 도시한다.
도 8은 본 발명의 일례에 따른, 도 7에 도시된 컷 A-A에 따른 도 7의 액추에이터를 도시한다.
도 9는 본 발명의 일례에 따른, 화살표가 자기장 방향을 나타내는 동일한 컷 A-A에 따른 자기 시뮬레이션을 도시한다.
도 10은 본 발명의 일례에 따른, 3개의 액추에이터를 이용한 렌즈 작동을 위한 배열을 도시한다.
도 11은 본 발명의 일례에 따른, 2개의 액추에이터를 이용한 렌즈 작동을 위한 배열을 도시한다.
도 12a는 본 발명의 일례에 따른, AF 및 OIS 메커니즘을 모두 포함하는 다른 접이식 카메라 모듈의 등각도를 개략적으로 도시한다.
도 12b는 본 발명의 일례에 따른, 접이식 렌즈 모듈이 장착부로부터 제거된 도 12a의 이중 애퍼처 카메라의 등각도를 개략적으로 도시한다.
도 12c는 본 발명의 일례에 따른, (a) 정상 도면 및 (b) 위아래로 뒤집혀진 도면의 접이식 렌즈 모듈을 갖는 도 12a의 이중 애퍼처 카메라의 등각도를 개략적으로 도시한다.
도 13은 본 발명의 일례에 따른, 흡수 및 산란 코팅으로 코팅된 도 12c의 접이식 렌즈 모듈 내의 자석을 개략적으로 도시한다.
이하의 설명에서(그리고 적어도 도 2에 도시된 바와 같이) 반사 요소(OPFE)(208)는 제 1 광학 경로 또는 방향(205)으로부터 제 2 광학 경로 또는 방향(206)으로 광을 반사시킨다(후자는 제 2 광축으로 수렴함). 제 1 및 제 2 광 방향은 양쪽 광축 모두를 포함하는 평면(여기서는 "제 1 평면")을 규정한다.
다음과 같은 직교 X-Y-Z 좌표 시스템은 예로서 설명의 목적으로만 선택된다: Z축은 제 2 광축과 평행(또는 동축)하고, 제 2 광축은 후술하는 접이식 카메라 모듈의 축이고; Y축은 제 1 광축 및 제 2 광축에 직교하며; X 축은 Y 및 Z축에 직교함.
도 2a는 본 발명의 일례에 따른, 도면 부호가 200인 접이식 카메라 모듈의 등각도를 개략적으로 도시한 것이다. 접이식 카메라 모듈(200)은 X-Y 평면 내에 이미징 표면을 갖는 이미지 센서(202), "제 2 광축"으로 위에서 정의된 광축(206)을 갖는 렌즈 모듈(204) 및 이미지 센서 표면으로 틸트된 표면 평면(210)을 갖는 OPFE(208)를 포함하며, 제 1 광학 경로 또는 방향(205)을 따라 도달하는 광은 OPFE에 의해 제 2 광축 또는 방향(206)으로 틸트된다. 이중 애퍼처 카메라의 높이는 H로 표시된다. H는 예를 들어 4mm 내지 7mm일 수 있다.
접이식 카메라 모듈(200)은 Y-Z 평면("제 2 평면")에서 렌즈 모듈(204)을 이동시키는 렌즈 작동 서브어셈블리(230)(도 4에 도시됨)를 더 포함한다. 렌즈 작동 서브어셈블리(230)는 렌즈 요소(204)를 수용하는 (예를 들어, 플라스틱으로 제조된) 렌즈 배럴(214)을 포함한다. 렌즈 작동 서브어셈블리(230)는 렌즈 배럴(214)을 베이스(218)(도 4 참조)에 거는 4개의 가요성 걸이 부재들(216a-d)을 포함하는 걸이 구조를 더 포함한다. 부재들(216a-d)은 서로 평행하다. 일부 실시예에서, 부재들(216a-d)은 4개의 와이어의 형태일 수 있으며, "와이어 스프링(wire springs)" 또는 "폴(poles)"로 지칭될 수 있다. 걸이 부재(216a-d)는 당해 기술 분야에 공지되어 있으며 예를 들어 본 출원인의 공개된 PCT 특허출원 제WO2015/068056호에 기재되어 있는 평면내 움직임을 허용하며, 이 문헌의 설명과 도면은 그 전체가 참조로서 본 명세서에 포함된다. 따라서, 부재들(216a-d)을 갖는 걸이 구조는 3개의 액추에이터에 의한 작동에 따라 실질적으로 Y-Z 평면에서의 베이스에 대한 렌즈 모듈의 제 1 타입의 작동을 허용한다.
액추에이터는, 예를 들어 당해 기술 분야에서 종종 "보이스 코일 모터(voice coil motor, VCM)"로 지칭되는 타입일 수 있다. 렌즈 작동 서브어셈블리(230)는 이하에서 각각 제 1 액추에이터, 제 2 액추에이터 및 제 3 액추에이터로 지칭되는 3개의 자기 구조체(예를 들어, VCM)의 일부인 3개의 자석(222a-c)(도 4에 도시됨)을 더 포함한다. 각각의 액추에이터는 각각의 자석 외에도 코일을 포함한다. 따라서, 제 1 액추에이터는 자석(222a) 및 코일(224a)을 포함하고, 제 2 액추에이터는 자석(222b) 및 코일(224b)을 포함하며, 제 3 액추에이터는 자석(222c) 및 코일(224c)을 포함한다.
카메라 모듈(200)은 OPFE(208)의 틸팅(tilting)을 허용하는 OPFE 작동 서브어셈블리를 더 포함한다. 이러한 작동 서브어셈블리의 제 1 실시예(260)가 도 5a-e에 도시된다.
도 2b는 AF 및 OIS를 수행하도록 동작하는 접이식 카메라 모듈(예컨대, 모듈(200))을 포함하는 장치(250)의 기능 블록도를 개략적으로 도시한다. 이 장치는 예를 들어 스마트폰과 같은 휴대용 전자 장치일 수 있다. 장치(250)는 접이식 카메라 모듈(200) 이외에, 자이로스코프(262), OIS/AF 작동 드라이버/제어기(264)(간단히 "작동 제어기"로도 지칭됨) 및 휴대용 장치/폰 제어기(266)를 포함한다. 접이식 카메라 모듈은 위에서 및 아래에서 설명되는 요소들을 포함하는 것으로 나타나 있다. 장치(예를 들어, 스마트폰)(250)에 의한 OIS 및 AF의 수행에 대하여 이하에서 상세히 설명한다. 일반적으로, 자이로스코프(262)는 제어기(264)에 대한 적어도 하나의 방향으로의 틸트를 나타내는 데이터 입력을 제공한다.
마찬가지로, 위치 센서(226a-c 및 246)(후술함)는 드라이버/제어기(264)에게 위치 입력을 제공하도록 구성된다. 장치/폰 제어기(266)는 이미지 센서에 결합되어 있으며, 작동 제어기(264)에게 지시를 제공하도록 구성된다. 이 지시는 예를 들어 AF 소망 위치 및/또는 OIS 토글 온/오프를 포함한다. 작동 제어기(264)는 검출된 틸트를 보상하는 움직임을 생성하기 위해 및/또는 원하는 초점 위치를 얻기 위해 작동 코일(224a-c 및 244)(후술함)에게, 자이로스코프 및 위치 센서로부터의 데이터 입력에 응답하는 작동 명령을 제공할 수 있다.
접이식 카메라 모듈(200)은 예를 들어, 본 출원인의 미국 공개 특허출원 US20160044247에 기재되어 있는 접이식 렌즈 이중 애퍼처 카메라에 포함될 수 있다. 도 3a는 제 2의 수직형 카메라 모듈과 함께 도 2의 접이식 카메라 모듈을 포함하는 접이식 렌즈 이중 애퍼처 카메라(300)의 등각도를 개략적으로 도시한다. 도 3b는 카메라(300)의 외형도를 개략적으로 도시한다. 카메라(300)는 접이식 카메라 모듈(200) 외에도, 제 2 광축 및 제 2 평면에 수직한 제 1 광축(252)을 갖는 수직형(비접이식) 카메라 모듈(280)을 포함한다.
도 4는 베이스(218)로부터 분해되어 위아래가 뒤집혀진, 2개의 플레이트 섹션(220a 및 220b)를 갖는 하부면을 보여주는 렌즈 작동 서브어셈블리(230)(렌즈 배럴(214) 및 그 폴들(216a-d)을 포함함)를 갖는 접이식 카메라 모듈(200)을 포함하는 카메라(300)를 명확하게 보여주고 있다. 3개의 자석(222a-c)은 하부면 플레이트 섹션들 상에 배치된다(예를 들어, 단단히 조립/장착/접착).
3개의 대응하는 코일(224a-c)이 베이스(218) 상에 배치된다. 렌즈 작동 서브어셈블리(230)가 조립될 때, 자석(222a, 222b 및 222c)은 각각 코일(224a, 224b 및 224c) 바로 위에 위치된다. 아래에서 설명되는 바와 같이("자기적 동작(magnetic operation)" 섹션), 작동 시에는, 로렌츠 힘이 Y축 방향을 따라 코일(224a) 상에 그리고 Z축 방향을 따라 2개의 자석들(222b-c) 상에 가해질 수 있다. 아래에서 더 설명되는 같이("기계적 동작(mechanical operation)" 섹션), 3개의 자석에 이들 3가지 힘이 가해지면, 렌즈 작동 서브어셈블리(230)의 질량 중심의 움직임에서의 3개의 기계적 자유도, 즉 선형 Y 및 Z 움직임, 그리고 X 축 움직임 중심의 틸트가 가능하게 된다.
Y 및 Z 방향(즉, Y-Z 평면)에서의 렌즈 작동 서브어셈블리(230)의 움직임은 위치 센서, 예를 들어 자석(222a-c)에 의해 각각 생성된 자기장에 결합되는 홀 바(Hall-bar) 센서(또는 단지 "홀 바")(226a-c)에 의해 측정될 수 있다. 렌즈 모듈이 Y-Z 평면에서 이동할 때, 홀 바(226a-c)에 의해 감지된 자기장 및 움직임은 당해 업계에서 공지된 바와 같이 3개의 위치에서 감지될 수 있다. 이것은 3가지 타입의 움직임, 즉 Y 방향 움직임, Z 방향 움직임 및 X 축 움직임 중심의 틸트를 허용한다.
도 5a는 본 발명의 일례에 따른, OPFE 작동 서브어셈블리(260)의 분해 등각도를 도시한다. 도시된 예에 따르면, OPFE 작동 서브어셈블리(260)는 프리즘을 매달고서 선형으로부터 각도 움직임으로 전환할 수 있는 힌지 스프링(236a-b)을 포함한다. 이들 힌지 스프링은 Y축에 평행하거나 또는 Y축을 따라서, 힌지 축(232)을 중심으로 프리즘(208)을 틸트하는 것을 허용한다. 이 틸트는 예를 들어 프리즘의 제로(정지) 위치로부터 ±1°일 수 있다.
도 5a에 도시된 실시예에서, 힌지 스프링은 각각 프리즘의 측면에 부착된 단일 부분 가요성 지지체(236a 및 236b)의 형태일 수 있다. 프리즘 및 그 반사면 평면(210), 힌지 축(232) 및 가요성 지지부(236b)는 도 5b에서 측면도로도 도시되어 있다. 작동 서브어셈블리(260)는 프리즘(208)(도시된 예에서는, 어댑터(215)를 통해)에 단단히 결합된 자석(242) 및 베이스(212)에 단단히 결합된 코일(244)을 포함하는 액추에이터(238)(이하, "제 4" 액추에이터로 지칭됨)를 더 포함한다.
힌지 스프링의 경우, 적어도 두 가지 상이한 방식으로 설계될 수 있다. 도 5a 및 도 5b에 설명 및 도시된 일 설계에서, 힌지 스프링은 프리즘의 각 측면에 부착된 2개의 단일 부분 가요성 지지체(236a 및 236b)를 포함할 수 있다. 다른 설계가 도 5c 및 도 5d에 도시되어있다. 도 5c는 OPFE가 거울(208)의 형태인 OPFE 작동 서브어셈블리(260')의 다른 실시예의 분해 등각도를 보여준다. 도 5d는 조립된 작동 서브어셈블리(260')를 측면도로 보여준다. 작동 서브어셈블리(260')는 거울의 각 측면에 장착된 두 세트의 판 스프링을 갖는 힌지 스프링을 포함하며, 제 1 세트는 서로 수직인 두 개의 스프링 부재(240a 및 240b)를 포함하며 제 2 세트는 서로 수직인 두 개의 스프링 부재(240c 및 240d)를 포함한다. 회전축은 각 스프링 세트(240a-b 및 240c-d)의 교차점 사이에 그려진 가상 선 주위에 존재할 것이다. 도 5e는 렌즈 모듈의 AF 및 OIS 이동 및 OPFE의 OIS 틸트 이동을 개략적으로 도시한다.
제시된 임의의 실시예의 힌지 스프링은 X-Z 평면에 평행한 임의의 방향의 힘을 Y축 중심의 토크로 전환하여, Y축 중심의 틸트가 생성되도록 할 수 있다.
도 5c, 도 5d 및 이하에서 설명된 바와 같이, 작동 시에는, 코일(244) 및 자석(242) 사이에 로렌츠 힘이 가해짐으로써, 화살표(254)(도 5d)에 의해 지시된 방향으로 자석(242)을 이동시키게 된다. 이 힘(및 자석 이동)은 힌지에 의해서, 화살표(256)(도 5d)에 의해 지시된 Y축 중심의 틸트 움직임으로 변환된다. 이 움직임은 홀 바 센서(246)에 의해 측정된다. 카메라 모듈(200)에서, 제 4 액추에이터는 가해진 힘이 +X-Z 또는 -X+Z 방향(X축 및 Z축 모두에 대해 45도, 아래의 "자기적 동작" 섹션 참조)이 되도록 위치된다. 그러나, 다른 예들에서, 제 4 액추에이터의 배향은 토크가 힌지 축(232) 주위에 가해지는 한, X-Z 평면에서의 임의의 각도로 향하도록 될 수 있다(예를 들어, 도 5a의 실시예에 도시된 제 4 액추에이터). 카메라 모듈(200)의 액추에이터 및 홀 바 센서가 표 1에 열거되어 있다.
[표 1]
Figure pct00001
본 발명에 따르면, 카메라 모듈(200)은 렌즈의 동작을 제어하도록 구성된 적어도 하나의 제어기(예를 들어, 제어기(314)) 및 사용 시에 카메라 모듈을 틸트해서 OIS를 제공하는 카메라 흔들림 보상을 위한 움직임을 생성하는 OPFE 작동 서브어셈블리(230 및 260)를 더 포함하거나 그렇지 않으면 동작 가능하게 연결된다. 제어기는 렌즈 및 OPFE 위치 그리고 틸트 데이터를 나타내는 감지 데이터를 자이로스코프로부터 수신하고, 이 수신된 데이터에 기초하여, 작동 서브어셈블리(230 및 260)가 의도하지 않은 틸트를 보상하는 렌즈 모듈의 움직임 및 OPFE을 생성하게 하는 지시를 생성하도록 구성된다(따라서 OIS를 제공함).
OPFE 틸트는 Y축 중심의 카메라 틸트를 보상한다. Y축 방향으로의 접이식 렌즈 모듈 이동은 Z축 중심의 카메라 틸트를 보상한다. 제어기는 Y 중심의 틸트에 대한 데이터를 수신하고, 이에 맞춰서 OPFE를 Y축에 대해 틸트시킨다.
제어기는 Z 중심의 틸트에 대한 데이터를 수신하고, 이에 맞춰서 렌즈 모듈을 Y 방향으로 이동시킨다. 원치 않는 X 축을 중심으로 하는 렌즈 모듈의 틸트가 존재할 수도 있다. 아래에서 더 설명되는 바와 같이, 일부 예들에서, 제어기는 이러한 원치 않는 틸트를 나타내는 데이터를 수신하고, 원치 않는 틸트의 반대 방향으로 틸트하기 위한 틸트 동력을 생성하기 위한 명령을, 작동 서브어셈블리들(230 및 260)에게 제공하도록 구성될 수 있다.
도 6은 본 발명의 일례에 따른, OPFE가 반사면(310)을 갖는 프리즘(308)의 형태인 도면 부호 290인, OPFE 작동 서브어셈블리의 다른 실시예의 각종 도면들을 도시한다: (a) 등각도, (b) 외부 측면도,(c) 내부 측면도 및 (d) 하단 등각도.
OPFE 작동 서브어셈블리(290)는 베이스(310) 위에 프리즘(308)을 거는 4개의 가요성 걸이 부재(292a-d)를 포함하는 걸이 구조를 포함한다. 가요성 걸이 부재(292a-d)는 평행으로 되어있지 않고 틸트되어 있는 것을 제외하고는, 가요성 걸이 부재(216a-d)와 유사하다. 따라서 이들은 "틸트된 걸이 부재"로 지칭된다. 틸트된 걸이 부재(292a-d)는 하나의 개별 부재 단부에서 베이스(310) 상에 고정식으로 장착되며, 힌지 포인트(298a 및 298b) 및 사이드 패널(296a 및 296b)을 통해 다른 부재 단부에 있는 프리즘에 부착된다. 특히, 틸트된 걸이 부재(292a 및 292b)는 힌지 포인트(298a)를 통해 사이드 패널(296a)에 부착되고, 틸트된 걸이 부재(292c 및 292d)는 힌지 포인트(298b)를 통해 사이드 패널(296b)에 부착된다. 사이드 패널은 프리즘의 반대 측면에 고정식으로 결합된다. 틸트된 걸이 부재(292a-d)는 Y축에 평행하거나 또는 Y축을 따르는 (가상) 힌지 축(294)을 중심으로 하는 프리즘(308)의 틸트를 허용한다. 작동 서브어셈블리(290)는 프리즘(308)에 단단히 결합된 자석(344) 및 베이스(298)에 단단히 결합된 코일(346)을 포함하는 "제 4" 액추에이터를 더 포함한다. 이 액추에이터는 자석(244) 및 코일(246)을 포함하는 제 4 액추에이터와 유사한 기능을 제공한다.
작동 시에는, 코일(344)과 자석(346) 사이에 로렌츠 힘이 가해짐으로써, 자석(346)을 좌측(화살표 312) 또는 우측(화살표 314)으로 이동시킬 수 있다. 이 힘(및 자석 이동)은 그 후에 틸트된 걸이 부재에 의해서 축(294)을 중심으로 하는 틸트("진자(pendulum)") 움직임으로 변환된다. 이 틸트는 통상적으로 프리즘의 제로(정지) 위치로부터 ±1°일 수 있다. 이 움직임은 위에서 설명한 바와 같이 홀 바(도시되지 않음)에 의해 측정된다. 이러한 실시예는 자석(244)과 홀 바 사이의 상대적인 움직임을 증가시킴으로써, 틸트 작동에 대한 홀 바 감도를 증가시킨다.
액추에이터 요소들의 광학적 동작
소형 카메라에서, 포커싱 및 특히 오토 포커싱(auto-focusing, AF)은 카메라 이미지 센서에 대해 전체 렌즈 모듈을 시프트시킴으로써 수행되며, 그 결과 다음의 등식이 충족된다:
Figure pct00002
여기서 "f"는 초점 거리이고, "u"는 물체와 렌즈 사이의 거리이며, "v"는 렌즈와 이미지 센서 사이의 거리이다. 카메라 모듈(200)에서, 포커싱(및 오토포커싱)은 렌즈 모듈(204)을 Z축을 따라 시프트시킴으로써 행해질 수 있다.
본 명세서에 개시된 바와 같이, OIS는 카메라 모듈을 6 자유도(X-Y-Z, 롤(roll), 요(yaw) 및 피치(pitch))로 시프트시킴으로써 카메라 흔들림을 보상하도록 구성된다. 그러나, 전술한 바와 같이, X-Y-Z에서의 선형 움직임은 이미지 품질에 거의 영향을 미치지 않으며 보상될 필요가 없다. 카메라 모듈의 요 움직임(카메라 모듈(200)에서 Z축 중심의 틸트)은 이미지 센서 상의 Y축을 따르는 이미지 움직임을 야기한다. 요 움직임은 그 후에 Y축을 따르는 렌즈 모듈(204)의 시프트에 의해 카메라 모듈(200)에서 보상될 수 있다. 카메라 모듈의 피치 움직임(카메라 모듈(200)에서 Y축 중심의 틸트)은 센서 상의 X 축을 따르는 이미지 움직임을 야기하게 된다. 피치 움직임은 그 후에 Y축 중심의 프리즘(206)의 틸트에 의해 카메라 모듈(200)에서 보상될 수 있다.
액추에이터 요소들의 자기적 동작
이제 제 1 액추에이터의 동작을 예로서 상세히 설명함으로써, 4개의 액추에이터 각각에 대한 동작을 설명한다. 제 2, 제 3 및 제 4 액추에이터의 동작은 유사하다. 도 7은 제 1 액추에이터의 요소들, 즉 코일(224a) 및 자석(222a)을 관련 홀 바(226a)와 함께 도시한다. 코일(224a)은 예를 들어 하나의 긴 정점(vertex)(310)과 하나의 짧은 정점(312)을 갖는 디스코 장(경기장) 형상을 가질 수 있다. 일 예에 따르면, 코일(224a)은 코일당 수십 회 감아 전체 저항이 일반적으로 코일당 10 ohm 내지 30 ohm 정도이며, 각각 40㎛ 내지 60㎛의 범위의 내/외부 직경을 갖는 얇은 플라스틱 층(코팅)으로 코팅된 구리 와이어로 제조될 수 있다. 자석(222a)은 예를 들어 네오디뮴 합금(예를 들어, Nd2Fe14B) 또는 사마륨-코발트 합금(예를 들어, SmCo5)으로 제조된 영구 자석일 수 있다. 자석(222a)은 자기 극 방향을 변화시키도록 제조(예를 들어, 소결)될 수 있다: 좌측에서는 북쪽 자극이 음의 X 방향을 향하고, 우측에서는 북쪽 극이 양의 X 방향을 향한다. 이러한 "극 변환(pole changing)" 자석은 당해 업계에 공지되어 있으며, 예를 들어 PCT 특허 출원 WO2014/100516A1에 기술되어 있다.
도 8 및 도 9a는 도 7에 도시된 컷 A-A에 따른 제 1 액추에이터를 각각 등각도 및 측면도로 도시한다. 코일(224a)은 직경이 60㎛이고 코일 권선이 48회인 것으로 도시되어 있다. 도 9a에서, 점 "." 표시는 독자 쪽을 향하여 페이지 평면을 벗어나는 전류(양의 Z 방향)를 나타내며 "x" 표시는 음의 Z 방향의 전류를 나타낸다. 자석(222a)의 자극은 홀 바(226a)의 위치로 표시된다.
도 9b는 동일한 컷 A-A에 따르는 자기 시뮬레이션을 도시하며, 여기서 화살표는 자기장 방향을 나타낸다. 로렌츠 힘은 다음과 같다:
Figure pct00003
여기서 I는 코일의 전류, B는 자기장, dl은 와이어 요소이다. 따라서, 표시된 전류/자석 상태의 경우, 대부분 음의 Y 방향인 힘이 자석에 의해 코일 상에 가해짐을 알 수 있다. 뉴턴의 제 3 법칙에 따르면, 동등한 음의 힘이 대부분 양의 Y 방향으로, 코일에 의해서 자석에 가해진다.
여기에 제시된 실시예에서, 홀 바는 코일(224a)의 중앙의 비어있는 영역에 위치된다. 다른 실시예에서는, 홀 바가 대응하는 자석 요소에 자기적으로 결합되는 한, 다른 위치(예를 들어, 코일 옆)에 위치될 수도 있다.
4개의 와이어 스프링의 기계적 구조
4개의 둥근 와이어를 포함하는 기계적 구조가 OIS 메커니즘에서의 평면 움직임을 위해 사용될 수 있다. 예를 들어, 본 출원인의 공개된 PCT 특허출원 WO2015/060056을 참조하도록 하며, 이 문헌의 설명 및 도면은 그 전체가 참조로서 본 명세서에 포함된다. 아래의 표 2는 예를 들어 이중 축 액추에이터 어셈블리를 구비하고 총 질량이 0.5gram 내지 1gram인, 금속(예를 들어, 스테인레스 스틸 합금)으로 제조된 지름이 50㎛ 내지 100㎛인 와이어들에 대한 6 자유도에서의 제 1 움직임 모드의 예들을 나열한다.
[표 2]
Figure pct00004
세가지 모드, 즉 Y 모드, Z 모드 및 "X 중심의 틸트" 모드에서의 통상적인 주파수 범위는 다른 세 가지 모드에 대한 것보다 훨씬 낮다. 이것은, 물리적으로, X 모드, "Y 중심의 틸트" 모드 및 "Z 중심의 틸트" 모드에서의 움직임은 그 시스템에 존재하는 것들과 같은 낮은 힘(0.01N 정도)에서는 발생할 가능성이 낮다.
전술한 바와 같이, Y축을 따르는 움직임은 OIS 수행을 허용하고, Z축을 따르는 움직임은 AF 수행을 허용한다. 공지된 단일 애퍼처 카메라 모듈(예를 들어, PCT/IB2014/062181에 기술된 바와 같은)에서는, X 축(여기에 도시된 실시예들에서는 제 1 광축에 평행한 축) 중심의 틸트 움직임은 렌즈 모듈들이 이 축을 중심으로 축-대칭이기 때문에 이미지에 영향을 미치지 않는다. 본 명세서에 개시된 접이식 렌즈 카메라의 실시예들에서는, X 축이 제 1 및 제 2 광학 경로를 포함하는 평면에 놓이며 제 2 광축에는 수직하다. 본 명세서에 개시된 카메라들에서, X-축-틸트는 이미지의 왜곡 또는 시프트를 야기할 수 있으며, 따라서 바람직하지 않다. 그러므로, 이하에서는 두 가지 "원치 않는 X-축 틸트" 방지 방법에 대해 설명한다.
X-축-틸트를 방지하는 첫 번째 방법은 능동적으로 이것을 취소하는 것이다. 이 방법에 대해서는 카메라 모듈(200)을 참조하여 설명한다. 전술한 바와 같이, 제 1 액추에이터의 동작은 자석(222a)에 대한 ±Y 방향으로의 힘을 생성하는 한편, 제 2 및 제 3 액추에이터의 동작은 자석(222b 및 222c)에 대한 ±Z 방향으로의 힘을 생성한다. 그러나, 자석에 대해 가해진 힘이 강체인 렌즈 작동 서브어셈블리(230)에도 가해지기 때문에, 각 자석에 대한 힘의 변형은 렌즈 작동 서브어셈블리(230)의 질량 중심 상의 토크로도 또한 변환된다. 표 3은 렌즈 액추에이터 서브어셈블리(230)의 질량 중심에 대한 각 자석(222a-c)에 가해진 힘의 결과를 보여준다. 3개의 액추에이터(제 1, 제 2 및 제 3)의 조합을 사용하면 Z-Y 평면에서 힘을 생성하여 원하는 움직임이 달성되도록 X 축을 중심으로 하는 토크를 생성할 수 있으며, 즉, OIS를 위한 Y 움직임 생성, 오토 포커스를 위한 Z 움직임 생성 및 원치 않는 X-축-틸트 제거가 달성될 수 있다.

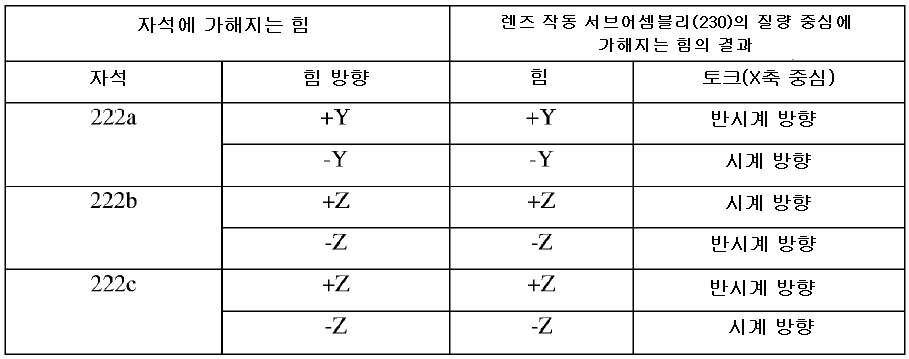

[표 3]
Figure pct00005
X-축 틸트를 방지하는 두 번째 방법은 "수동"이며, 제 1, 제 2 및 제 3 액추에이터에 의해 생성된 토크 힘을 줄이는 것에 기반한다. 이 방법에 대해서는 도 10 및 도 11에 도시된 액추에이터 배열을 사용하여 개략적으로 설명한다.
도 10은 상기 실시예들에서의 액추에이터(각각의 코일(1024a, 1024b 및 1024c) 바로 위에 위치한 자석(1022a, 1022b 및 1022c))와 유사한 3개의(제 1, 제 2 및 제 3) 액추에이터의 구성 요소를 갖는 렌즈 모듈(1004)을 구비하는 렌즈 배럴(1014)을 도시한다. 이러한 요소들을 포함하는 액추에이터들은 X 축을 중심으로 하는 원치 않는 틸트를 생성하지 않는다. 여기서는 자석(1022b) 및 코일(1024b)가 (Y 방향으로) 렌즈 배럴의 전체 폭을 실질적으로 연장한 것으로(즉, 그에 따른 길이 치수를 가짐) 도시됨에 유의한다. 이러한 배열로 인해 자석 및 코일이 렌즈 배럴과 센서 사이에 위치될 수가 있다. 이는, 액추에이터의 일부라도 렌즈 배럴 아래에 위치될 경우에는, (X 방향으로의) 모듈 전체 높이가 요구되는 높이까지 증가하기 때문에 유리하다. 예시적으로, Y 방향에서의 자석(1022b) 및 코일(1024b)의 길이는 약 7mm 내지 8mm일 수 있으며, Z 방향에서의 자석(1022b) 및 코일(1024b)의 폭은 약 2mm 내지 3mm일 수 있다. 모든 코일의 높이는 약 0.5mm이다. 이러한 제 1, 제 2 및 제 3 액추에이터의 배열은 렌즈 작동 서브어셈블리의 질량 중심에 대한 토크가 최소가 되도록 한다. 즉, 이들 액추에이터는 X축 중심의 원치 않는 틸트를 생성하지 않는다. 표 4는 각각의 자석(1022a-c)에 대한 힘이 렌즈 작동 서브어셈블리의 질량 중심으로 변형됨을 보여준다.
[표 4]
Figure pct00006
도 11은 본 발명의 일례에 따른, 2개의 액추에이터를 갖는 렌즈 작동을 위한 배열을 도시한다. 이 액추에이터 배열은 도 10에 있는 액추에이터들 중의 단지 2개(예를 들어, 제 1 및 제 2)의 액추에이터만을 사용한다. 이 배열은 도 10의 배열 중 하나의 액추에이터를 제거하면서 동일한 결과를 얻을 수 있기 때문에, 더욱 단순해진다.
도 12a는 본 발명의 일례에 따른, 다른 접이식 카메라 모듈(1100)의 등각도를 개략적으로 도시한다. X-Y-Z 좌표계는 도 1 내지 도 11과는 다르게 배향됨에 유의한다. 접이식 카메라 모듈(1100)은 X-Y 평면 내에 이미징 표면을 갖는 이미지 센서(1102), "제 2 광축"으로 위에서 정의된 광축(1106)을 갖는 렌즈 모듈(1104) 및 이미지 센서 표면으로 틸트된 표면 평면(1110)을 갖는 OPFE(1108)를 포함하며, 제 1 광학 경로 또는 방향(1105)을 따라 도달하는 광은 OPFE에 의해서 제 2 광축 또는 방향(1106)으로 틸트된다.
도 12b는 접이식 렌즈 모듈이 그것의 장착 상태로부터 제거된 접이식 카메라 모듈(1100)을 도시한다. 도 12c는 (a) 정상 등각도 및 (b) 위아래가 뒤집혀진 접이식 렌즈 모듈을 도시한다.
일 실시예에서, 카메라 모듈(1100)은 Z 방향에서의 오토 포커스를 위해 렌즈 모듈(1104)을 이동시키는 렌즈 작동 서브어셈블리를 포함한다. 이 서브어셈블리는 자석(1122ab) 및 코일(1124b)을 갖는 단일 액추에이터를 포함할 수 있다. 다른 실시예에서들에서는, 카메라 모듈(1100)이 Y-Z 평면에서 렌즈 모듈(1104)을 이동시키는 렌즈 작동 서브어셈블리를 포함할 수도 있다. 그러나, 도 3 및 도 10에 도시된 제 3 액추에이터 렌즈 작동 서브어셈블리와는 대조적으로, 접이식 카메라 모듈(1100)에서의 작동 서브어셈블리는 렌즈 모듈 상에서 동작하는 4개의 액추에이터를 포함한다. 다시 말해, 추가의 "제 5" 액추에이터가 렌즈 작동 서브어셈블리의 제 1, 제 2 및 제 3 액추에이터에 부가된다: 여기서, 제 1 액추에이터는 자석(1122ab) 및 코일(1124a)을 포함하고, 제 2 액추에이터는 자석(1122ab) 및 코일(1124b)을 포함하고, 제 3 액추에이터는 자석(1122c) 및 코일(1124c)을 포함한다. 추가된 ("제 5") 액추에이터는 자석(1122d) 및 코일(1124d)을 포함한다. 자석 및 코일 배열은 자석(1122b) 및 코일(1124b)이 렌즈 모듈과 이미지 센서 사이에 위치되어 효율적인 Z축 작동(오토 포커스용)을 가능하게 한다는 점에서 도 10에서와 유사하다. 자석(1122ab) 및 코일(1124a), 자석(1122ab) 및 코일(1124b) 그리고 자석(1122d) 및 코일(1124d)을 포함하는 액추에이터는, X축 중심의 원치 않는 틸트를 방지하기 위해 능동적으로 사용될 수 있다. 2개의 홀 바 센서(1126b' 및 1126b")는 Z 방향의 변위 및 X축 중심의 틸트를 측정한다. 홀 바 센서(1126c)는 Y 방향의 변위를 측정한다.
Y 방향으로 긴 코일 크기는 Z 방향에서의 오토 포커스 작동을 위한 높은 효율을 제공한다. 코일 전력(Pe)과 기계적 힘(F)이 코일 크기에 얼마나 의존하는지 설명하기 위해, 단일-턴 코일의 간단한 경우를 분석할 수 있다. 와이어 단면적 S를 갖는 코일이 Y-Z 평면 상에 배치되며, Y에 평행한 길이 Ly와 Z에 평행한 길이 Lz의 두 변을 갖는 직사각형 형상을 예시적으로 갖는다. 영구 자석(강자성체)은 코일의 자기장이 코일에서 흐르는 전류 I로 인해 Z 방향에서의 코일과 자석 사이의 힘(FZ)을 최대화하도록 설계된다. 이 경우, FZ=2k1ILy이며, 여기서 k1은 (다른 것들 중에서도) 자기장 세기에 의존하는 상수이다. 코일 전력 Pe=2k2I2S(Lz+Ly)이며, 여기서 k2는 다른 상수이다. 효율적인 자기 엔진은 낮은 Pe에 대해 높은 FZ를 갖는다. 효율 계수(Ef=Fz/Pe)는 다음과 같이 도출될 수 있다:
Figure pct00007
또는, I=Fz/(2k1Ly)를 이용하여
Figure pct00008
위의 식에서, Ly가 2배 증가하면(다른 모든 것은 동일함), Ef는 2보다 큰 배수로 증가하게 된다. 따라서, Y 방향으로 코일이 길수록 좋다. 렌즈 모듈과 이미지 센서 사이의 자석(1122c) 포지셔닝은, 유리하게는 대략 렌즈 모듈 캐리어 폭에 대해 Y 방향으로 자석을 길게 한다. 예시적으로, 코일(1124c)은 Y 방향으로 긴 크기 또는 정점(전형적으로 약 7mm 내지 8mm) 및 Z 방향으로 짧은 크기 또는 정점(일반적으로 약 2mm 내지 3mm)을 갖는다. 일반적으로, 단일 또는 다중 회전 코일의 경우 자기력에 수직인 방향으로 코일이 길수록 이 코일을 사용하는 자기 엔진이 더 효율적이게 된다.
렌즈 모듈과 이미지 센서 사이에 AF 액추에이터의 자석을 위치시킴으로써 렌즈의 광축(Z-축)을 따라 도달하는 광의 광 반사를 야기할 수 있게 된다. 이러한 반사는 접이식 카메라 이미지 센서에서 획득되는 이미지에 영향을 줄 수 있다. 이러한 반사를 방지하기 위해, 자석(즉, 자석(1122c))은 흡수 및 산란 코팅(도 12c 및 도 13), 예를 들어 이스라엘의 Actar Ltd, Kiryat Gat에 의해 제조된 액터 블랙 벨벳 코팅으로 코팅될 수 있다. 대안적으로 또는 부가적으로, 자석은 반사된 광을 더욱 산란시키기 위해 파동 또는 다른 형태의 섭동을 가질 수 있다. 대안적으로, 흡수 및 산란 코팅을 갖는 물결 모양의 얇은 판 구조("요크(yoke)")(1130)가 자석에 부착될 수도 있다.
요약하면, 본 명세서에 개시된 몇몇 카메라 실시예들은 적어도 다음의 특징들을 포함한다:
1. 완전 폐쇄 루프 AF + OIS 기능.
2. 슬림한 디자인, 패널티가 없는 높이.
3. 저비용 설계:
· OIS, AF 및 카메라 센서용 집적 회로.
· 질량을 완전히 수동으로 이동 - 움직이는 물체에 전기를 전달할 필요가 없음.
본 발명이 특정 실시예 및 일반적으로 관련된 방법으로 설명되었지만, 이 실시예 및 방법의 변경 및 치환은 당업자에게 자명할 것이다. 예를 들어, 이중 애퍼처 카메라에서의 본 명세서에 설명된 접이식 카메라 모듈의 통합이 일부 상세히 설명되었지만, 접이식 카메라 모듈은 3개 이상의 카메라 모듈을 갖는 다중 애퍼처 카메라에 통합될 수도 있다. 예를 들어, 위치 센서의 일례로서 홀 바의 사용이 상세히 기술되어 있지만, 다른 위치 센서(예를 들어, 마이크로-전자-기계 시스템(MEMS)-타입 위치 센서)가 본 명세서에 설명된 목적을 위해 사용될 수도 있다. 본 발명은 본 명세서에 기재된 특정 실시예에 의해 제한되지 않는 것으로 이해되어야 한다.
본원에서의 참조 문헌의 인용 또는 식별은 그러한 참조 문헌이 선행 기술로서 사용 가능하거나 또는 허용된다는 것을 인정하는 것으로 해석되어서는 안 된다.

Claims (29)

  1. 카메라 모듈로서,
    a) 제 1 광학 경로로부터 제 2 광학 경로로 광을 폴딩(folding)하기 위한 광학 경로 폴딩 요소(optical path folding element, OPFE) - 상기 제 2 광학 경로는 제 2 광축을 따름 -;
    b) 이미지 센서; 및
    c) 상기 제 2 광축을 따르는 대칭축을 갖는 렌즈 어셈블리를 구비하는 렌즈 모듈을 포함하며,
    상기 렌즈 모듈은 제 1 방향으로 및 상기 제 1 방향과 직교하는 제 2 방향으로 이동하도록 설계되고, 상기 제 1 및 제 2 방향들은 상기 제 2 광축을 포함하는 평면으로서 상기 제 1 및 제 2 광학 경로들을 포함하는 평면에 수직인 상기 평면 내에 있고, 상기 OPFE는 상기 제 2 방향을 중심으로 틸트(tilt)되도록 설계되는, 카메라 모듈.
  2. 제 1 항에 있어서,
    상기 렌즈 모듈 이동은 오토 포커스(auto-focus, AF)를 위해 상기 제 2 광축을 따르는 상기 제 1 방향이고, 상기 제 1 방향과 직교하는 상기 제 2 방향으로의 상기 렌즈 모듈 이동은 상기 제 1 방향 중심의 상기 카메라 모듈의 틸트를 보상하는 광학 이미지 안정화(optical image stabilization, OIS)를 위한 것인, 카메라 모듈.
  3. 제 2 항에 있어서,
    상기 OPFE 이동은 상기 제 2 방향 중심의 상기 카메라 모듈의 틸트를 보상하는 상기 OIS를 위한 것인, 카메라 모듈.
  4. 제 1 항에 있어서,
    d) 상기 제 1 및 제 2 방향들로의 상기 렌즈 모듈 이동을 야기하도록 구성되는 렌즈 작동 서브어셈블리; 및
    e) 상기 제 1 광학 경로를 틸트시키기 위한 상기 OPFE의 이동을 야기하도록 구성되는 OPFE 작동 서브어셈블리를 더 포함하는, 카메라 모듈.
  5. 제 4 항에 있어서,
    상기 렌즈 작동 및 OPFE 작동 서브어셈블리들 각각은 복수의 가요성 걸이 부재들을 포함하는, 카메라 모듈.
  6. 제 5 항에 있어서,
    상기 렌즈 작동 서브어셈블리의 상기 가요성 걸이 부재들은 서로 평행한, 카메라 모듈.
  7. 제 5 항에 있어서,
    상기 OPFE 작동 서브어셈블리의 상기 가요성 걸이 부재들은 틸트되어 있는, 카메라 모듈.
  8. 제 4 항에 있어서,
    적어도 하나의 방향으로의 틸트를 나타내는 데이터 입력 및 상기 렌즈 작동 서브어셈블리에 결합된 위치 센서들로부터의 데이터 입력을 수신하도록 구성되는 작동 제어기로서, 상기 데이터 입력들에 응답하여, 광학 이미지 안정화(OIS)를 위해 상기 제 2 방향으로의 이동을 야기하도록 하는 상기 렌즈 작동 서브어셈블리에 대한 지시들을 생성하도록 구성되는 상기 작동 제어기를 더 포함하는, 카메라 모듈.
  9. 제 8 항에 있어서,
    상기 작동 제어기는 또한 적어도 하나의 방향으로의 틸트를 나타내는 데이터 입력 및 상기 OPFE 작동 서브어셈블리에 결합된 위치 센서들로부터의 데이터 입력을 수신하도록 구성되며, 상기 데이터 입력에 응답하여, OIS를 위한 상기 OPFE의 이동을 야기하도록 하는 상기 OPFE 작동 서브어셈블리에 대한 지시들을 생성하도록 구성되는, 카메라 모듈.
  10. 제 8 항에 있어서,
    상기 작동 제어기는 또한 포커스를 나타내는 데이터 입력을 수신하도록 구성되며, 상기 데이터 입력에 응답하여, AF를 위한 상기 제 1 방향으로의 이동을 야기하도록 하는 상기 렌즈 작동 서브어셈블리에 대한 지시들을 생성하도록 구성되는, 카메라 모듈.
  11. 제 1 항에 있어서,
    틸트를 위한 상기 이동은 상기 제 1 및 제 2 광학 방향들에 수직인 축을 중심으로 하는, 접이식 카메라 모듈.
  12. 제 1 항 내지 제 11 항 중 어느 한 항에 있어서,
    상기 제 1 방향으로의 상기 렌즈 모듈 이동은 상기 제 2 광축에 평행하며, 상기 제 2 방향으로의 상기 렌즈 모듈 이동은 상기 제 2 광축에 수직인, 접이식 카메라 모듈.
  13. 제 1 항 내지 제 11 항 중 어느 한 항에 있어서,
    상기 OPFE는 프리즘을 포함하는, 접이식 카메라 모듈.
  14. 제 1 항 내지 제 11 항 중 어느 한 항에 있어서,
    상기 OPFE는 거울을 포함하는, 접이식 카메라 모듈.
  15. 제 1 항 내지 제 11 항 중 어느 한 항에 있어서,
    상기 렌즈 작동 서브어셈블리는 상기 제 1 및 제 2 방향들로의 상기 렌즈 모듈 이동을 작동시키기 위한 복수의 코일-자석 쌍들을 포함하는, 접이식 카메라 모듈.
  16. 제 15 항에 있어서,
    상기 복수의 코일-자석 쌍들은 2개의 코일-자석 쌍들을 포함하는, 접이식 카메라 모듈.
  17. 제 15 항에 있어서,
    상기 복수의 코일-자석 쌍들은 3개의 코일-자석 쌍들을 포함하는, 접이식 카메라 모듈.
  18. 제 15 항에 있어서,
    상기 복수의 코일-자석 쌍증은 4개의 코일-자석 쌍들을 포함하는, 접이식 카메라 모듈.
  19. 제 18 항에 있어서,
    상기 4개의 코일-자석 쌍들 중 적어도 하나는 상기 렌즈 모듈과 상기 이미지 센서 사이에 위치되는, 접이식 카메라 모듈.
  20. 제 15 항에 있어서,
    코일-자석 쌍과 관련된 하나 이상의 위치 센서들을 더 포함하며, 상기 하나 이상의 위치 센서들은 상기 렌즈 모듈의 위치 측정을 가능하게 하는, 접이식 카메라 모듈.
  21. 제 20 항에 있어서,
    상기 하나 이상의 위치 센서들은 상기 제 1 및 제 2 방향들을 따르는 상기 렌즈 모듈의 위치 측정을 가능하게 하는, 접이식 카메라 모듈.
  22. 제 21 항에 있어서,
    상기 하나 이상의 위치 센서들은 상기 제 1 및 제 2 방향들에 수직인 축 중심의 틸트로 상기 렌즈 모듈의 위치 측정을 더 가능하게 하는, 접이식 카메라 모듈.
  23. 제 22 항에 있어서,
    위치 센서가 상기 렌즈 작동 서브어셈블리 및 상기 작동 제어기에 결합되어, 상기 제 1 및 제 2 방향들과 수직인 축 중심의 틸트를 방지하면서 상기 제 1 및 제 2 방향들을 따르는 상기 렌즈 모듈의 이동을 가능하게 하는, 접이식 카메라 모듈.
  24. 제 20 항에 있어서,
    상기 하나 이상의 위치 센서들은 홀 바(Hall-bar) 센서를 포함하는, 접이식 카메라 모듈.
  25. 제 15 항에 있어서,
    상기 복수의 코일-자석 쌍들은 상기 제 1 및 제 2 광학 경로들을 포함하는 평면에 놓여 있으면서 상기 제 2 광축에 수직인 축 중심의 원치 않는 틸트를 수동적으로 방지하도록 배열되는, 접이식 카메라 모듈.
  26. 제 17 항에 있어서,
    상기 3개의 코일-자석 쌍들은 상기 제 1 및 제 2 광학 경로들을 포함하는 평면에 놓여 있으면서 상기 제 2 광축에 수직인 축 중심의 원치 않는 틸트를 능동적으로 방지하도록 배열되는, 접이식 카메라 모듈.
  27. 제 15 항에 있어서,
    상기 렌즈 작동 서브어셈블리는 상기 제 1 및 제 2 방향들로의 상기 렌즈 모듈 이동을 작동시키기 위한 복수의 코일-자석 쌍들을 포함하는, 접이식 카메라 모듈.
  28. 이중 애퍼처(dual-aperture) 카메라로서,
    a) 제 1 항 내지 제 11 항 중 어느 한 항의 접이식 카메라 모듈; 및
    b) 비접이식 카메라 이미지 센서 및 상기 제 2 광축에 수직인 제 1 광축을 따르는 렌즈 축을 갖는 비접이식 카메라 렌즈 모듈을 포함하는 비접이식 카메라 모듈을 포함하는, 이중 애퍼처 카메라.
  29. 광학 경로 폴딩 요소(OPFE), 렌즈 어셈블리를 구비하는 렌즈 모듈 및 이미지 센서를 포함하는 접이식 카메라 모듈에서 틸트를 보상하는 방법으로서,
    a) 상기 OPFE를 사용하여 제 1 광학 경로로부터 제 2 광학 경로로 광을 폴딩하는 단계로서, 상기 제 2 광학 경로는 제 2 광축을 따르고 상기 렌즈 모듈은 상기 제 2 광축을 따르는 대칭축을 가지는, 상기 폴딩하는 단계;
    b) 제 1 방향으로 및 상기 제 1 방향과 직교하는 제 2 방향으로 상기 렌즈 모듈을 이동시키는 단계로서, 상기 제 1 및 제 2 방향들은 상기 제 2 광축을 포함하면서 상기 제 1 및 제 2 광학 경로들을 포함하는 평면에 수직인 평면 내에 있고, 상기 제 1 방향으로의 렌즈 모듈 이동은 오토 포커스를 위한 것이고, 상기 제 1 방향과 직교하는 상기 제 2 방향으로의 상기 렌즈 모듈 이동은 상기 제 1 방향 중심의 상기 카메라 모듈의 틸트를 보상하는 광학 이미지 안정화(OIS)를 위한 것인, 상기 상기 렌즈 모듈을 이동시키는 단계; 및
    c) 상기 제 2 방향을 중심으로 틸트되도록 상기 OPFE를 이동시키는 단계로서, 상기 OPFE 이동은 상기 제 2 방향 중심의 상기 카메라 모듈의 틸트를 보상하는 OIS를 위한 것인, 상기 OPFE를 이동시키는 단계를 포함하는, 틸트를 보상하는 방법.
KR1020177027655A 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화 Active KR101866482B1 (ko)

Applications Claiming Priority (5)

Application Number Priority Date Filing Date Title
US201562148435P 2015-04-16 2015-04-16
US62/148,435 2015-04-16
US201562238890P 2015-10-08 2015-10-08
US62/238,890 2015-10-08
PCT/IB2016/052179 WO2016166730A1 (en) 2015-04-16 2016-04-15 Auto focus and optical image stabilization in a compact folded camera

Related Child Applications (1)

Application Number Title Priority Date Filing Date
KR1020187007521A Division KR101963546B1 (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화

Publications (2)

Publication Number Publication Date
KR20170118943A true KR20170118943A (ko) 2017-10-25
KR101866482B1 KR101866482B1 (ko) 2018-06-11

Family

ID=57125782

Family Applications (10)

Application Number Title Priority Date Filing Date
KR1020197006360A Active KR102088603B1 (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
KR1020197006362A Active KR102078978B1 (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
KR1020197006361A Active KR102081556B1 (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
KR1020217006339A Active KR102365928B1 (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
KR1020227005216A Active KR102480080B1 (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
KR1020257026786A Pending KR20250124893A (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
KR1020177027655A Active KR101866482B1 (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
KR1020207004006A Active KR102227200B1 (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
KR1020187007521A Active KR101963546B1 (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
KR1020227044006A Active KR102847351B1 (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화

Family Applications Before (6)

Application Number Title Priority Date Filing Date
KR1020197006360A Active KR102088603B1 (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
KR1020197006362A Active KR102078978B1 (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
KR1020197006361A Active KR102081556B1 (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
KR1020217006339A Active KR102365928B1 (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
KR1020227005216A Active KR102480080B1 (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
KR1020257026786A Pending KR20250124893A (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화

Family Applications After (3)

Application Number Title Priority Date Filing Date
KR1020207004006A Active KR102227200B1 (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
KR1020187007521A Active KR101963546B1 (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
KR1020227044006A Active KR102847351B1 (ko) 2015-04-16 2016-04-15 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화

Country Status (6)

Country Link
US (14) US9927600B2 (ko)
EP (6) EP3540492B1 (ko)
KR (10) KR102088603B1 (ko)
CN (7) CN111175926B (ko)
ES (3) ES2907810T3 (ko)
WO (1) WO2016166730A1 (ko)

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20220021469A (ko) * 2020-08-12 2022-02-22 코어포토닉스 리미티드 스캐닝 폴디드 카메라의 광학 이미지 안정화
US11283976B2 (en) 2018-06-05 2022-03-22 Samsung Electronics Co., Ltd. Camera module for controlling iris diaphragm using signal corrected according to position of lens assembly, electronic device including the camera module, and method for operating the electronic device
KR20220045221A (ko) * 2019-09-25 2022-04-12 애플 인크. 접이식 광학기기를 갖는 카메라
KR20230165147A (ko) * 2022-05-26 2023-12-05 삼성전자주식회사 촬상 장치 및 그를 포함하는 전자 장치
US12517330B2 (en) 2022-05-26 2026-01-06 Samsung Electronics Co., Ltd. Lens assembly and electronic device including same
US12574624B2 (en) 2022-05-26 2026-03-10 Samsung Electronics Co., Ltd. Image-capturing device comprising refractive member and electronic device including the image-capturing device

Families Citing this family (171)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN113259565B (zh) 2012-11-28 2023-05-19 核心光电有限公司 多孔径成像系统
US9185291B1 (en) 2013-06-13 2015-11-10 Corephotonics Ltd. Dual aperture zoom digital camera
CN108535839B (zh) 2013-07-04 2022-02-08 核心光电有限公司 小型长焦透镜套件
US9857568B2 (en) 2013-07-04 2018-01-02 Corephotonics Ltd. Miniature telephoto lens assembly
CN108989649B (zh) 2013-08-01 2021-03-19 核心光电有限公司 具有自动聚焦的纤薄多孔径成像系统及其使用方法
US9392188B2 (en) 2014-08-10 2016-07-12 Corephotonics Ltd. Zoom dual-aperture camera with folded lens
CN112327463B (zh) 2015-01-03 2022-10-14 核心光电有限公司 微型长焦镜头模块和使用该镜头模块的相机
KR101914894B1 (ko) 2015-04-02 2018-11-02 코어포토닉스 리미티드 듀얼 광학 모듈 카메라의 듀얼 보이스 코일 모터 구조체
KR102088603B1 (ko) * 2015-04-16 2020-03-13 코어포토닉스 리미티드 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
WO2016189455A1 (en) 2015-05-28 2016-12-01 Corephotonics Ltd. Bi-directional stiffness for optical image stabilization and auto-focus in a dual-aperture digital camera
US10126633B2 (en) 2015-06-24 2018-11-13 Corephotonics Ltd. Low profile tri-axis actuator for folded lens camera
EP4425424A3 (en) 2015-08-13 2024-11-20 Corephotonics Ltd. Dual aperture zoom camera with video support and switching / non-switching dynamic control
EP3474070B1 (en) 2015-09-06 2020-06-24 Corephotonics Ltd. Auto focus and optical image stabilization with roll compensation in a compact folded camera
KR102770499B1 (ko) 2015-12-29 2025-02-19 코어포토닉스 리미티드 자동 조정가능 텔레 시야(fov)를 갖는 듀얼-애퍼처 줌 디지털 카메라
US11956544B2 (en) 2016-03-11 2024-04-09 Apple Inc. Optical image stabilization with voice coil motor for moving image sensor
CN119781132A (zh) 2016-03-11 2025-04-08 苹果公司 具有用于移动图像传感器的音圈电机的光学图像稳定
CN116661090A (zh) * 2016-05-10 2023-08-29 台湾东电化股份有限公司 镜头系统
US10488631B2 (en) 2016-05-30 2019-11-26 Corephotonics Ltd. Rotational ball-guided voice coil motor
KR20240036133A (ko) 2016-06-19 2024-03-19 코어포토닉스 리미티드 듀얼 애퍼처 카메라 시스템에서의 프레임 동기화
KR102903119B1 (ko) 2016-07-07 2025-12-22 코어포토닉스 리미티드 폴디드 옵틱용 선형 볼 가이드 보이스 코일 모터
WO2018007951A1 (en) 2016-07-07 2018-01-11 Corephotonics Ltd. Dual-camera system with improved video smooth transition by image blending
US10303042B2 (en) * 2016-07-12 2019-05-28 Tdk Taiwan Corp. Lens driving module
US10516773B2 (en) * 2016-10-13 2019-12-24 Samsung Electro-Mechanics Co., Ltd. Camera module and portable electronic device including the same
KR102609464B1 (ko) * 2016-10-18 2023-12-05 삼성전자주식회사 영상을 촬영하는 전자 장치
WO2018122650A1 (en) 2016-12-28 2018-07-05 Corephotonics Ltd. Folded camera structure with an extended light-folding-element scanning range
CN106534655B (zh) * 2017-01-11 2019-04-16 Oppo广东移动通信有限公司 摄像头模组及移动终端
CN106791329B (zh) * 2017-01-11 2019-09-13 Oppo广东移动通信有限公司 摄像头模组及终端
US10884321B2 (en) 2017-01-12 2021-01-05 Corephotonics Ltd. Compact folded camera
KR102640659B1 (ko) * 2017-01-19 2024-02-26 엘지전자 주식회사 카메라 모듈 및 카메라 장치
KR102046472B1 (ko) * 2017-02-15 2019-11-19 삼성전기주식회사 손떨림 보정 반사모듈 및 이를 포함하는 카메라 모듈
KR102354134B1 (ko) 2017-02-23 2022-01-21 코어포토닉스 리미티드 폴디드 카메라 렌즈 설계
GB201703356D0 (en) 2017-03-02 2017-04-19 Cambridge Mechatronics Ltd SMA actuator for zoom camera OIS
DE102017204035B3 (de) * 2017-03-10 2018-09-13 Fraunhofer-Gesellschaft zur Förderung der angewandten Forschung e.V. Multiaperturabbildungsvorrichtung, Abbildungssystem und Verfahren zum Bereitstellen einer Multiaperturabbildungsvorrichtung
CN114137791A (zh) 2017-03-15 2022-03-04 核心光电有限公司 具有全景扫瞄范围的照相装置及移动装置
US10890734B1 (en) 2017-03-29 2021-01-12 Apple Inc. Camera actuator for lens and sensor shifting
DE102017206429A1 (de) * 2017-04-13 2018-10-18 Fraunhofer-Gesellschaft zur Förderung der angewandten Forschung e.V. Multiaperturabbildungsvorrichtung, Abbildungssystem und Verfahren zum Bereitstellen einer Multiaperturabbildungsvorrichtung
CN108732715B (zh) * 2017-04-18 2022-06-03 台湾东电化股份有限公司 光学系统
CN115220282B (zh) * 2017-05-25 2024-06-14 三美电机株式会社 摄像机用致动器、摄像机模块及摄像机搭载装置
JP6997370B2 (ja) * 2017-05-25 2022-01-17 ミツミ電機株式会社 カメラ用アクチュエータ、カメラモジュール、およびカメラ搭載装置
US10863094B2 (en) * 2017-07-17 2020-12-08 Apple Inc. Camera with image sensor shifting
US11054621B2 (en) 2017-07-25 2021-07-06 Lg Electronics Inc. Camera, and image display apparatus including the same
WO2019048904A1 (en) 2017-09-06 2019-03-14 Corephotonics Ltd. STEREOSCOPIC DEPTH CARTOGRAPHY AND COMBINED PHASE DETECTION IN A DOUBLE-OPENING CAMERA
DE102017216172A1 (de) 2017-09-13 2019-03-14 Fraunhofer-Gesellschaft zur Förderung der angewandten Forschung e.V. Multiaperturabbildungsvorrichtung mit geringer bauhöhe und umschaltbarer blickrichtung, abbildungssystem und verfahren zum bereitstellen einer multiaperturabbildungsvorrichtung
US10462370B2 (en) 2017-10-03 2019-10-29 Google Llc Video stabilization
US10951834B2 (en) 2017-10-03 2021-03-16 Corephotonics Ltd. Synthetically enlarged camera aperture
KR102456315B1 (ko) 2017-11-23 2022-10-18 코어포토닉스 리미티드 컴팩트 폴디드 카메라 구조
CN109963058B (zh) * 2017-12-14 2021-04-06 Lg 电子株式会社 棱镜装置、和包括棱镜装置的相机装置
KR102145896B1 (ko) 2017-12-14 2020-08-19 엘지전자 주식회사 듀얼 프리즘 장치, 이를 구비하는 카메라
WO2019117652A1 (en) * 2017-12-14 2019-06-20 Lg Electronics Inc. Prism apparatus, and camera apparatus including the same
US10969652B2 (en) 2018-01-10 2021-04-06 Apple Inc. Camera with folded optics having moveable lens
KR102491569B1 (ko) 2018-01-17 2023-01-26 엘지이노텍 주식회사 렌즈 어셈블리 및 그를 포함하는 카메라 모듈
CN209375770U (zh) * 2018-01-25 2019-09-10 台湾东电化股份有限公司 光学系统
KR102770254B1 (ko) * 2018-01-26 2025-02-21 애플 인크. 광학기기를 이동시키기 위한 액추에이터를 갖는 접이식 카메라
EP3848749A1 (en) * 2018-02-05 2021-07-14 Corephotonics Ltd. Reduced height penalty for folded camera
JP7007574B2 (ja) * 2018-02-06 2022-02-10 ミツミ電機株式会社 カメラ用アクチュエータ、カメラモジュール、およびカメラ搭載装置
US10890752B2 (en) * 2018-02-07 2021-01-12 Sintai Optical (Shenzhen) Co., Ltd. Optical path turning module
US11640047B2 (en) * 2018-02-12 2023-05-02 Corephotonics Ltd. Folded camera with optical image stabilization
US11852893B2 (en) 2018-03-26 2023-12-26 Lg Electronics Inc. Prism apparatus, and camera apparatus including the same
US10694168B2 (en) 2018-04-22 2020-06-23 Corephotonics Ltd. System and method for mitigating or preventing eye damage from structured light IR/NIR projector systems
KR102795759B1 (ko) 2018-04-23 2025-04-11 코어포토닉스 리미티드 연장된 2 자유도 회전 범위를 갖는 광학 경로 폴딩 요소
US10171738B1 (en) 2018-05-04 2019-01-01 Google Llc Stabilizing video to reduce camera and face movement
KR102662948B1 (ko) * 2018-05-21 2024-05-07 엘지전자 주식회사 카메라, 및 이를 구비하는 단말기
KR102532317B1 (ko) * 2018-05-23 2023-05-12 엘지이노텍 주식회사 렌즈 구동 장치, 이를 포함하는 카메라 모듈 및 광학 기기
EP3798724B1 (en) 2018-05-23 2023-11-08 LG Innotek Co., Ltd. Lens driving apparatus, and camera module and optical device comprising same
US11314147B1 (en) 2018-05-31 2022-04-26 Apple Inc. Folded camera with actuator for moving optics
US10893200B2 (en) * 2018-06-01 2021-01-12 Faez Ba-Tis Autofocus and optical image stabilizer system
EP3809685B1 (en) * 2018-06-12 2025-11-26 Ningbo Sunny Opotech Co., Ltd. Camera unit with light deflection mechanism, and application thereof
US11019242B2 (en) * 2018-06-14 2021-05-25 Guangdong Oppo Mobile Telecommunications Corp., Ltd. Camera assembly and electronic device using the same, both having a decorative member mounted on a shell and comprising a decorative ring and a flange
WO2019237881A1 (zh) 2018-06-14 2019-12-19 Oppo广东移动通信有限公司 成像模组、摄像头组件与电子装置
US11064098B2 (en) * 2018-06-15 2021-07-13 Guangdong Oppo Mobile Telecommunications Corp., Ltd. Camera module, camera assembly and electronic device
KR102912051B1 (ko) 2018-07-04 2026-01-13 코어포토닉스 리미티드 자동차 또는 감시 애플리케이션을 위한 스캐닝 광학 경로 폴딩 요소들을 구비하는 카메라
CN108965663B (zh) 2018-07-09 2020-07-03 Oppo广东移动通信有限公司 电子装置
JP7028983B2 (ja) 2018-08-04 2022-03-02 コアフォトニクス リミテッド カメラ上の切り替え可能な連続表示情報システム
KR102537561B1 (ko) * 2018-08-16 2023-05-26 엘지이노텍 주식회사 프리즘을 포함하는 영상 흔들림 방지장치 및 이를 포함하는 카메라 모듈
US11635596B2 (en) 2018-08-22 2023-04-25 Corephotonics Ltd. Two-state zoom folded camera
CN110873942B (zh) * 2018-09-03 2024-07-16 新思考电机有限公司 透镜驱动装置、照相机装置及电子设备
US11539864B1 (en) 2018-09-10 2022-12-27 Apple Inc. Folded optics camera and actuator assembly
TWI672538B (zh) * 2018-09-12 2019-09-21 大陽科技股份有限公司 相機模組及電子裝置
CN110967800B (zh) * 2018-09-29 2024-07-19 新思考电机有限公司 透镜驱动装置、照相装置与电子设备
JP7227456B2 (ja) 2018-11-02 2023-02-22 ミツミ電機株式会社 カメラ用アクチュエータ、カメラモジュール、及びカメラ搭載装置
KR102912430B1 (ko) * 2018-11-09 2026-01-13 엘지전자 주식회사 프리즘 장치, 이를 구비하는 카메라
CN111355872B (zh) 2018-12-24 2021-09-07 华为技术有限公司 摄像模组、防抖组件及终端
EP4249969A3 (en) 2018-12-27 2024-01-10 Tdk Taiwan Corp. Optical member driving mechanism
CN114615402A (zh) 2019-01-03 2022-06-10 核心光电有限公司 双重相机
WO2020144528A1 (en) 2019-01-07 2020-07-16 Corephotonics Ltd. Rotation mechanism with sliding joint
KR102185056B1 (ko) 2019-01-09 2020-12-01 삼성전기주식회사 카메라 모듈
US11693208B2 (en) 2019-02-01 2023-07-04 Tdk Taiwan Corp. Optical sensing system
CN113167986B (zh) * 2019-02-25 2023-09-01 核心光电有限公司 多光圈相机，具有至少一个两种状态变焦的相机
KR102268094B1 (ko) 2019-03-09 2021-06-22 코어포토닉스 리미티드 동적 입체 캘리브레이션을 위한 시스템 및 방법
KR102763829B1 (ko) 2019-04-08 2025-02-07 삼성전자주식회사 굴곡형 카메라 및 이를 포함하는 전자 장치
KR102357533B1 (ko) * 2019-04-30 2022-02-04 삼성전기주식회사 카메라 모듈
TWI704404B (zh) 2019-05-15 2020-09-11 大陽科技股份有限公司 相機模組與電子裝置
JP7064819B2 (ja) * 2019-06-01 2022-05-11 エーエーシー オプティックス ソリューションズ ピーティーイー リミテッド レンズモジュール
KR102884549B1 (ko) 2019-06-24 2025-11-11 엘지이노텍 주식회사 카메라 모듈 및 이를 포함하는 광학 기기
KR102894878B1 (ko) 2019-07-12 2025-12-04 엘지이노텍 주식회사 카메라 액추에이터 및 이를 포함하는 카메라 모듈
US12585091B2 (en) 2019-07-22 2026-03-24 Apple Inc. Camera including two light folding elements
CN114521324B (zh) * 2019-07-23 2024-01-23 Lg伊诺特有限公司 相机致动器、包括该相机致动器的相机模块和相机设备
KR102365748B1 (ko) 2019-07-31 2022-02-23 코어포토닉스 리미티드 카메라 패닝 또는 모션에서 배경 블러링을 생성하는 시스템 및 방법
WO2021025518A1 (ko) 2019-08-07 2021-02-11 엘지이노텍 주식회사 카메라 액추에이터, 및 이를 포함하는 카메라 모듈 및 카메라 장치
US11668999B2 (en) * 2019-08-14 2023-06-06 Guangzhou Luxvisions Innovation Technology Limited Optical imaging apparatus
CN114578519A (zh) 2019-08-21 2022-06-03 核心光电有限公司 镜头组件
US12072609B2 (en) 2019-09-24 2024-08-27 Corephotonics Ltd. Slim pop-out cameras and lenses for such cameras
JP7052784B2 (ja) * 2019-09-30 2022-04-12 セイコーエプソン株式会社 光学デバイス、プロジェクター、及び光学デバイスの制御方法
US11659135B2 (en) 2019-10-30 2023-05-23 Corephotonics Ltd. Slow or fast motion video using depth information
KR102187734B1 (ko) * 2019-11-12 2020-12-07 삼성전기주식회사 손떨림 보정 반사모듈 및 이를 포함하는 카메라 모듈
JP7108589B2 (ja) 2019-11-13 2022-07-28 新思考電機有限公司 レンズ駆動装置、カメラ装置及び電子機器
KR102255178B1 (ko) * 2019-11-20 2021-05-24 주식회사 엠씨넥스 프리즘 구동형 듀얼 카메라 장치
US11656538B2 (en) 2019-11-25 2023-05-23 Corephotonics Ltd. Folded zoom camera module with adaptive aperture
KR102560396B1 (ko) * 2019-11-29 2023-07-27 엘지이노텍 주식회사 카메라 엑추에이터 및 이를 포함하는 카메라 모듈
EP4045959B1 (en) 2019-12-03 2025-02-05 Corephotonics Ltd. Actuators for providing an extended two-degree of freedom rotation range
US11949976B2 (en) 2019-12-09 2024-04-02 Corephotonics Ltd. Systems and methods for obtaining a smart panoramic image
US11770618B2 (en) 2019-12-09 2023-09-26 Corephotonics Ltd. Systems and methods for obtaining a smart panoramic image
JP6960985B2 (ja) * 2019-12-27 2021-11-05 エーエーシー オプティックス ソリューションズ ピーティーイー リミテッド 手振れ補正機能付き撮像装置
EP4052093A4 (en) 2020-01-08 2022-12-28 Corephotonics Ltd. Multi-aperture zoom digital cameras and methods of using same
US11428894B2 (en) 2020-02-04 2022-08-30 Hand Held Products, Inc. Discrete variable focus assemblies and apparatuses
KR102811003B1 (ko) 2020-02-22 2025-05-20 코어포토닉스 리미티드 매크로 촬영을 위한 분할 스크린 기능
EP4097773A4 (en) 2020-04-26 2023-11-01 Corephotonics Ltd. TEMPERATURE CONTROL FOR HALL BAR SENSOR CORRECTION
CN117372248A (zh) 2020-05-17 2024-01-09 核心光电有限公司 全视场参考图像的图像拼接
KR20250156831A (ko) 2020-05-30 2025-11-03 코어포토닉스 리미티드 슈퍼 매크로 이미지를 얻기 위한 시스템 및 방법
WO2021248451A1 (en) 2020-06-12 2021-12-16 Huawei Technologies Co., Ltd. Compact actuator assemblies for optical path folding elements
US12153199B2 (en) * 2020-06-26 2024-11-26 Samsung Electro-Mechanics Co., Ltd. Camera module
US11277566B2 (en) 2020-06-29 2022-03-15 Western Digital Technologies, Inc. Optical devices for independent movement control of lenses and image sensors in camera systems
US11212447B1 (en) 2020-06-29 2021-12-28 Western Digital Technologies, Inc. Optical devices for tilt in camera systems
US11172131B1 (en) 2020-06-29 2021-11-09 Western Digital Technologies, Inc. Optical devices for tilt in camera systems
US11277565B2 (en) 2020-06-29 2022-03-15 Western Digital Technologies, Inc. Optical devices for independent movement control of lenses and image sensors in camera systems
US11637977B2 (en) 2020-07-15 2023-04-25 Corephotonics Ltd. Image sensors and sensing methods to obtain time-of-flight and phase detection information
CN119355935A (zh) 2020-07-15 2025-01-24 核心光电有限公司 用于校正扫描折叠相机和包含这样的扫描折叠相机的多相机中的视点像差的方法
EP4014083A4 (en) 2020-07-22 2022-09-21 Corephotonics Ltd. LENS DESIGNS FOR FOLDED CAMERA
US11190689B1 (en) 2020-07-29 2021-11-30 Google Llc Multi-camera video stabilization
CN114270145B (zh) 2020-07-31 2024-05-17 核心光电有限公司 用于大行程线性位置感测的霍尔传感器-磁体几何结构
EP4038433B1 (en) 2020-07-31 2025-03-19 Corephotonics Ltd. Folded macro-tele camera lens designs
US12111452B2 (en) 2020-08-27 2024-10-08 Apple, Inc. Folded optics with tilt actuator and spring suspension
KR102583656B1 (ko) 2020-09-18 2023-09-27 코어포토닉스 리미티드 팝-아웃 줌 카메라
US11575835B2 (en) 2020-09-24 2023-02-07 Apple Inc. Multi-axis image sensor shifting system
US11726343B2 (en) * 2020-09-24 2023-08-15 Apple Inc. Folded optics camera actuator and suspension arrangement
JP7549499B2 (ja) 2020-09-29 2024-09-11 ニデックインスツルメンツ株式会社 光学ユニット
JP7526626B2 (ja) * 2020-09-29 2024-08-01 ニデックインスツルメンツ株式会社 光学ユニット
WO2022097071A1 (en) 2020-11-05 2022-05-12 Corephotonics Ltd. Scanning tele camera based on two optical path folding element field-of-view scanning
KR102473412B1 (ko) 2020-11-12 2022-12-02 삼성전기주식회사 카메라 모듈
KR102241321B1 (ko) * 2020-11-30 2021-04-16 삼성전기주식회사 손떨림 보정 반사모듈 및 이를 포함하는 카메라 모듈
US11803106B2 (en) * 2020-12-01 2023-10-31 Corephotonics Ltd. Folded camera with continuously adaptive zoom factor
KR102696960B1 (ko) 2020-12-26 2024-08-19 코어포토닉스 리미티드 스캐닝 줌 카메라를 갖는 멀티-애퍼처 모바일 카메라에서의 비디오 지원
KR20250150144A (ko) 2021-01-25 2025-10-17 코어포토닉스 리미티드 슬림 팝-아웃 와이드 카메라 렌즈
KR102460759B1 (ko) * 2021-01-27 2022-10-31 삼성전기주식회사 폴디드 줌 ois 회로 및 카메라 장치
KR102581965B1 (ko) * 2021-02-26 2023-09-25 삼성전기주식회사 카메라 모듈
CN113050208B (zh) * 2021-03-10 2023-07-14 浙江舜宇光学有限公司 树脂棱镜镜片及其的镀膜方法和长焦摄像头
TWI888016B (zh) 2021-03-11 2025-06-21 以色列商核心光電有限公司 彈出式照相機系統
CN113093457B (zh) * 2021-03-12 2022-07-12 中国科学院长春光学精密机械与物理研究所 一种中心支撑的碳纤维多功能遥感相机
EP4513884A3 (en) 2021-03-22 2025-05-21 Corephotonics Ltd. Folded cameras with continuously adaptive zoom factor
KR20220151451A (ko) * 2021-05-06 2022-11-15 삼성전자주식회사 복수의 카메라를 포함하는 전자 장치 및 그 동작 방법
WO2022254220A1 (en) * 2021-06-02 2022-12-08 Cambridge Mechatronics Limited Actuator arrangement
EP4726455A2 (en) 2021-06-08 2026-04-15 Corephotonics Ltd. Systems and cameras for tilting a focal plane of a super-macro image
KR20240012438A (ko) 2021-06-23 2024-01-29 코어포토닉스 리미티드 컴팩트 폴디드 텔레 카메라
KR102940165B1 (ko) 2021-07-21 2026-03-16 코어포토닉스 리미티드 팝-아웃 모바일 카메라 및 액추에이터
JP7254864B2 (ja) 2021-09-03 2023-04-10 シャープセンシングテクノロジー株式会社 光学系、及びカメラモジュール
JP7749668B2 (ja) * 2021-09-23 2025-10-06 コアフォトニクス リミテッド 大口径連続ズーム屈曲テレカメラ
CN119414560A (zh) 2021-11-02 2025-02-11 核心光电有限公司 相机模块和移动装置
CN116490822B (zh) 2021-11-17 2026-04-10 三星电子株式会社 相机模块和包括该相机模块的电子装置
KR20250048105A (ko) * 2021-12-14 2025-04-07 코어포토닉스 리미티드 큰-애퍼처 컴팩트 스캐닝 텔레 카메라
WO2023148559A1 (en) 2022-02-01 2023-08-10 Corephotonics Ltd. Slim pop-out tele camera lenses
US12117598B2 (en) 2022-03-11 2024-10-15 Hand Held Products, Inc. Variable focusing lens apparatus
EP4500266A1 (en) 2022-03-24 2025-02-05 Corephotonics Ltd. Slim compact lens optical image stabilization
US12348870B2 (en) 2022-04-09 2025-07-01 Corephotonics Ltd. Spin-out 360-degree camera for smartphone
JP2023170184A (ja) 2022-05-18 2023-12-01 シャープセンシングテクノロジー株式会社 カメラモジュール
WO2023225846A1 (en) * 2022-05-24 2023-11-30 Huawei Technologies Co., Ltd. Retractable lens barrel structure
WO2024028811A1 (en) 2022-08-05 2024-02-08 Corephotonics Ltd. Systems and methods for zoom digital camera with automatic adjustable zoom field of view
CN117768752A (zh) * 2022-09-26 2024-03-26 华为技术有限公司 一种潜望式摄像模组、光学防抖方法及相关设备
KR20250075626A (ko) * 2022-10-19 2025-05-28 코어포토닉스 리미티드 컴팩트 폴디드 텔레 카메라
CN120161661A (zh) * 2023-02-15 2025-06-17 核心光电有限公司 用于折叠相机的大角度紧凑型光学图像稳定化
KR20250102681A (ko) * 2023-12-28 2025-07-07 삼성전기주식회사 카메라 모듈
CN118473184B (zh) * 2024-07-05 2024-09-27 佛山市增广智能科技有限公司 一种视觉与涡流结合实现六自由度反馈的平面电机及方法

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2006317932A (ja) * 2005-05-13 2006-11-24 Samsung Electronics Co Ltd カメラモジュールの自動焦点調節装置
US20120154614A1 (en) * 2009-08-21 2012-06-21 Akihiro Moriya Camera-shake correction device
US20150042870A1 (en) * 2013-08-08 2015-02-12 Apple Inc. Mirror tilt actuation

Family Cites Families (437)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3085354A (en) 1957-01-31 1963-04-16 Westinghouse Electric Corp Multi-gimbal flight simulator
US3274552A (en) 1962-06-25 1966-09-20 Martin Marietta Corp Adaptive missile control system
US3584513A (en) 1969-01-06 1971-06-15 Singer General Precision Self-calibrating system for navigational instruments
US3941001A (en) 1973-11-09 1976-03-02 Lear Siegler, Inc. Gimbal control mechanism
US4199785A (en) 1979-01-05 1980-04-22 Honeywell Inc. Electronic zoom system
US5099263A (en) 1984-11-10 1992-03-24 Minolta Camera Kabushiki Kaisha Variable focal length camera
JPH0690350B2 (ja) 1986-12-15 1994-11-14 富士写真光機株式会社 カメラ
JPH01237629A (ja) * 1988-03-18 1989-09-22 Fuji Photo Film Co Ltd Ａｅ、ａｆ及び確認機能付一眼レフカメラ
DE58902538D1 (de) 1988-05-19 1992-12-03 Siemens Ag Verfahren zur beobachtung einer szene und einrichtung zur durchfuehrung des verfahrens.
DE3927334C1 (ko) 1989-08-18 1991-01-10 Messerschmitt-Boelkow-Blohm Gmbh, 8012 Ottobrunn, De
US5032917A (en) 1990-03-12 1991-07-16 Rca Licensing Corporation Video signal blending apparatus
JPH0443773A (ja) 1990-06-11 1992-02-13 Matsushita Electric Ind Co Ltd 演算回路
US5041852A (en) 1990-10-18 1991-08-20 Fjui Photo Film Co., Ltd. Camera shake correction system
JP3261152B2 (ja) 1991-03-13 2002-02-25 シャープ株式会社 複数の光学系を備えた撮像装置
US5394520A (en) 1991-09-26 1995-02-28 Hughes Aircraft Company Imaging apparatus for providing a composite digital representation of a scene within a field of regard
US5657402A (en) 1991-11-01 1997-08-12 Massachusetts Institute Of Technology Method of creating a high resolution still image using a plurality of images and apparatus for practice of the method
JP3103166B2 (ja) 1991-11-26 2000-10-23 富士写真光機株式会社 射出瞳の遠いマクロレンズ
US5248971A (en) 1992-05-19 1993-09-28 Mandl William J Method and apparatus for multiplexed oversampled analog to digital modulation
JP3218730B2 (ja) 1992-10-19 2001-10-15 株式会社ニコン 予測機能を有する焦点調節装置
JPH06177706A (ja) 1992-12-08 1994-06-24 Sony Corp 信号処理装置
EP0605045B1 (fr) 1992-12-29 1999-03-31 Laboratoires D'electronique Philips S.A.S. Procédé et dispositif de traitement d'images pour construire une image à partir d'images adjacentes
US5682198A (en) 1993-06-28 1997-10-28 Canon Kabushiki Kaisha Double eye image pickup apparatus
US5805140A (en) 1993-07-16 1998-09-08 Immersion Corporation High bandwidth force feedback interface using voice coils and flexures
US6128416A (en) 1993-09-10 2000-10-03 Olympus Optical Co., Ltd. Image composing technique for optimally composing a single image from a plurality of digital images
US6714665B1 (en) 1994-09-02 2004-03-30 Sarnoff Corporation Fully automated iris recognition system utilizing wide and narrow fields of view
CA2155719C (en) 1994-11-22 2005-11-01 Terry Laurence Glatt Video surveillance system with pilot and slave cameras
JPH0995194A (ja) 1995-09-29 1997-04-08 Aisin Seiki Co Ltd 車両前方の物体検出装置
US5768443A (en) 1995-12-19 1998-06-16 Cognex Corporation Method for coordinating multiple fields of view in multi-camera
US6320610B1 (en) 1998-12-31 2001-11-20 Sensar, Inc. Compact imaging device incorporating rotatably mounted cameras
US5982951A (en) 1996-05-28 1999-11-09 Canon Kabushiki Kaisha Apparatus and method for combining a plurality of images
US5926190A (en) 1996-08-21 1999-07-20 Apple Computer, Inc. Method and system for simulating motion in a computer graphics application using image registration and view interpolation
JPH10126796A (ja) 1996-09-12 1998-05-15 Eastman Kodak Co デュアル・モード・ソフトウェア処理を用いた動画・静止画像用デジタル・カメラ
US5975703A (en) 1996-09-30 1999-11-02 Digital Optics International Image projection system
US5960218A (en) 1997-02-18 1999-09-28 Mobi Corporation Dual focal length camera
US5940641A (en) 1997-07-10 1999-08-17 Eastman Kodak Company Extending panoramic images
GB9720911D0 (en) 1997-10-03 1997-12-03 Britax Rainsfords Pty Ltd Hall effect sensor system
US6148120A (en) 1997-10-30 2000-11-14 Cognex Corporation Warping of focal images to correct correspondence error
US6268611B1 (en) 1997-12-18 2001-07-31 Cellavision Ab Feature-free registration of dissimilar images using a robust similarity metric
JP3695119B2 (ja) 1998-03-05 2005-09-14 株式会社日立製作所 画像合成装置、及び画像合成方法を実現するプログラムを記録した記録媒体
US6130993A (en) * 1998-04-20 2000-10-10 Asahi Kogaku Kogyo Kabushiki Kaisha Camera having an image stabilizer
JPH11311819A (ja) 1998-04-28 1999-11-09 Olympus Optical Co Ltd カメラの撮影レンズ
US6208765B1 (en) 1998-06-19 2001-03-27 Sarnoff Corporation Method and apparatus for improving image resolution
US6211668B1 (en) 1998-12-09 2001-04-03 Cts Magnetic position sensor having opposed tapered magnets
US6611289B1 (en) 1999-01-15 2003-08-26 Yanbin Yu Digital cameras using multiple sensors with multiple lenses
US6738073B2 (en) 1999-05-12 2004-05-18 Imove, Inc. Camera system with both a wide angle view and a high resolution view
US20020063711A1 (en) 1999-05-12 2002-05-30 Imove Inc. Camera system with high resolution image inside a wide angle view
US20020075258A1 (en) 1999-05-12 2002-06-20 Imove Inc. Camera system with high resolution image inside a wide angle view
US6346950B1 (en) 1999-05-20 2002-02-12 Compaq Computer Corporation System and method for display images using anamorphic video
US6222359B1 (en) 1999-06-18 2001-04-24 Cts Corporation Non-contacting position sensor using radial bipolar tapered magnets
US7038716B2 (en) 1999-07-30 2006-05-02 Pixim, Inc. Mobile device equipped with digital image sensor
US7015954B1 (en) 1999-08-09 2006-03-21 Fuji Xerox Co., Ltd. Automatic video system using multiple cameras
US6650368B1 (en) 1999-10-26 2003-11-18 Hewlett-Packard Development Company, Lp. Digital camera and method of enhancing zoom effects
US6643416B1 (en) 1999-11-30 2003-11-04 Eastman Kodak Company Method for determining necessary resolution for zoom and crop images
US20020005902A1 (en) 2000-06-02 2002-01-17 Yuen Henry C. Automatic video recording system using wide-and narrow-field cameras
JP4501239B2 (ja) 2000-07-13 2010-07-14 ソニー株式会社 カメラ・キャリブレーション装置及び方法、並びに、記憶媒体
US7002583B2 (en) 2000-08-03 2006-02-21 Stono Technologies, Llc Display of images and image transitions
US6778207B1 (en) 2000-08-07 2004-08-17 Koninklijke Philips Electronics N.V. Fast digital pan tilt zoom video
US7345277B2 (en) 2000-08-09 2008-03-18 Evan Zhang Image intensifier and LWIR fusion/combination system
JP2002099014A (ja) 2000-09-22 2002-04-05 Nikon Corp 信号予測装置及びこれを具えたカメラ
JP2002214662A (ja) 2001-01-23 2002-07-31 Olympus Optical Co Ltd 光学装置の振れ補正装置
US6741250B1 (en) 2001-02-09 2004-05-25 Be Here Corporation Method and system for generation of multiple viewpoints into a scene viewed by motionless cameras and for presentation of a view path
GB2372659A (en) 2001-02-23 2002-08-28 Sharp Kk A method of rectifying a stereoscopic image
JP2002277930A (ja) 2001-03-21 2002-09-25 Asahi Optical Co Ltd レンズバリヤを備えたカメラ
US7346217B1 (en) 2001-04-25 2008-03-18 Lockheed Martin Corporation Digital image enhancement using successive zoom images
JP2002341220A (ja) 2001-05-14 2002-11-27 Olympus Optical Co Ltd 光学機器
GB0116877D0 (en) 2001-07-10 2001-09-05 Hewlett Packard Co Intelligent feature selection and pan zoom control
JP5048195B2 (ja) * 2001-09-17 2012-10-17 オリンパス株式会社 光学系
US6680748B1 (en) 2001-09-27 2004-01-20 Pixim, Inc., Multi-mode camera and method therefor
US20030093805A1 (en) 2001-11-15 2003-05-15 Gin J.M. Jack Dual camera surveillance and control system
US7339621B2 (en) 2001-12-13 2008-03-04 Psion Teklogix Systems, Inc. Imager output signal processing
JP2003309748A (ja) 2002-02-13 2003-10-31 Fuji Photo Film Co Ltd 撮像装置付き携帯電話機およびその制御方法
JP4198449B2 (ja) 2002-02-22 2008-12-17 富士フイルム株式会社 デジタルカメラ
JP4657564B2 (ja) 2002-04-30 2011-03-23 イーストマン コダック カンパニー 電子スチルカメラ及び画像処理方法
GB2388265B (en) 2002-04-30 2005-10-12 Hewlett Packard Co Improvements in and relating to processing of images
CA2386560A1 (en) 2002-05-15 2003-11-15 Idelix Software Inc. Controlling optical hardware and dynamic data viewing systems with detail-in-context viewing tools
JP3870124B2 (ja) 2002-06-14 2007-01-17 キヤノン株式会社 画像処理装置及びその方法、並びにコンピュータプログラム及びコンピュータ可読記憶媒体
US6839067B2 (en) 2002-07-26 2005-01-04 Fuji Xerox Co., Ltd. Capturing and producing shared multi-resolution video
US20040061788A1 (en) 2002-09-26 2004-04-01 Logitech Europe S.A. Multiple mode capture button for a digital camera
US7321470B2 (en) 2002-10-08 2008-01-22 Olympus Corporation Camera
GB2394852B (en) 2002-10-31 2006-12-20 Hewlett Packard Co Image capture systems using motion detection
JP2004219569A (ja) 2003-01-10 2004-08-05 Olympus Corp 電子撮像装置
JP3861815B2 (ja) * 2003-01-17 2006-12-27 コニカミノルタフォトイメージング株式会社 手振れ補正機能付きカメラ
US7166996B2 (en) 2003-02-14 2007-01-23 Bei Sensors And Systems Company, Inc. Position sensor utilizing a linear hall-effect sensor
JP2004251936A (ja) 2003-02-18 2004-09-09 Minolta Co Ltd カメラ
US20040189849A1 (en) 2003-03-31 2004-09-30 Hofer Gregory V. Panoramic sequence guide
KR101046019B1 (ko) 2003-05-15 2011-07-01 코니카 미놀타 옵토 인코포레이티드 광학계 및 촬상 장치
KR20040103786A (ko) 2003-06-02 2004-12-09 펜탁스 가부시키가이샤 다초점 촬상 장치 및 다초점 촬상 장치를 가진 모바일 장치
US7596284B2 (en) 2003-07-16 2009-09-29 Hewlett-Packard Development Company, L.P. High resolution image reconstruction
US7619683B2 (en) 2003-08-29 2009-11-17 Aptina Imaging Corporation Apparatus including a dual camera module and method of using the same
US7746396B2 (en) 2003-12-17 2010-06-29 Nokia Corporation Imaging device and method of creating image file
KR100557040B1 (ko) 2003-12-30 2006-03-03 엘지전자 주식회사 광 픽업 시스템
JP2005208194A (ja) 2004-01-21 2005-08-04 Konica Minolta Photo Imaging Inc 撮影装置
KR20050090780A (ko) 2004-03-10 2005-09-14 삼성전자주식회사 영상촬영장치
EP1594321A3 (en) 2004-05-07 2006-01-25 Dialog Semiconductor GmbH Extended dynamic range in color imagers
WO2006040687A2 (en) 2004-07-19 2006-04-20 Grandeye, Ltd. Automatically expanding the zoom capability of a wide-angle video camera
EP1812968B1 (en) 2004-08-25 2019-01-16 Callahan Cellular L.L.C. Apparatus for multiple camera devices and method of operating same
US7916180B2 (en) 2004-08-25 2011-03-29 Protarius Filo Ag, L.L.C. Simultaneous multiple field of view digital cameras
US7564019B2 (en) 2005-08-25 2009-07-21 Richard Ian Olsen Large dynamic range cameras
US7465107B2 (en) * 2004-09-21 2008-12-16 Canon Kabushiki Kaisha Photographing apparatus and control method therefor
KR101054344B1 (ko) 2004-11-17 2011-08-04 삼성전자주식회사 박막 트랜지스터 표시판 및 그 제조 방법
EP1669251A1 (en) 2004-12-07 2006-06-14 IEE INTERNATIONAL ELECTRONICS & ENGINEERING S.A. Child seat detection system
US7688364B2 (en) 2004-12-10 2010-03-30 Ambarella, Inc. Decimating and cropping based zoom factor for a digital camera
US20060126737A1 (en) 2004-12-15 2006-06-15 International Business Machines Corporation Method, system and program product for a camera to track an object using motion vector data
KR100636969B1 (ko) 2004-12-30 2006-10-19 매그나칩 반도체 유한회사 Ｉｓｐ 내장형 이미지 센서 및 듀얼 카메라 시스템
US7573514B2 (en) 2005-02-03 2009-08-11 Eastman Kodak Company Digital imaging system with digital zoom warning
US7663662B2 (en) 2005-02-09 2010-02-16 Flir Systems, Inc. High and low resolution camera systems and methods
US7646400B2 (en) 2005-02-11 2010-01-12 Creative Technology Ltd Method and apparatus for forming a panoramic image
US7206136B2 (en) 2005-02-18 2007-04-17 Eastman Kodak Company Digital camera using multiple lenses and image sensors to provide an extended zoom range
US7236306B2 (en) 2005-02-18 2007-06-26 Eastman Kodak Company Digital camera using an express zooming mode to provide expedited operation over an extended zoom range
US7561191B2 (en) * 2005-02-18 2009-07-14 Eastman Kodak Company Camera phone using multiple lenses and image sensors to provide an extended zoom range
US7256944B2 (en) 2005-02-18 2007-08-14 Eastman Kodak Company Compact image capture assembly using multiple lenses and image sensors to provide an extended zoom range
US20060187322A1 (en) 2005-02-18 2006-08-24 Janson Wilbert F Jr Digital camera using multiple fixed focal length lenses and multiple image sensors to provide an extended zoom range
KR100658150B1 (ko) 2005-04-08 2006-12-15 삼성전기주식회사 카메라 모듈 및 이의 제작방법
WO2006137253A1 (ja) 2005-06-22 2006-12-28 Matsushita Electric Industrial Co., Ltd. 画像生成装置および画像生成方法
JP2007025569A (ja) * 2005-07-21 2007-02-01 Olympus Imaging Corp デジタル一眼レフレックスカメラ
JP2007033879A (ja) 2005-07-27 2007-02-08 Sony Corp 撮像レンズ装置及び撮像装置
US7424218B2 (en) 2005-07-28 2008-09-09 Microsoft Corporation Real-time preview for panoramic images
JP4573725B2 (ja) 2005-08-01 2010-11-04 イーストマン コダック カンパニー 複数光学系を有する撮像装置
JP4573724B2 (ja) 2005-08-01 2010-11-04 イーストマン コダック カンパニー 複数光学系を有する撮像装置
JP2007047547A (ja) 2005-08-11 2007-02-22 Sharp Corp 手ブレ補正機能付き電子撮像装置およびカメラ付き携帯電子機器
US7964835B2 (en) 2005-08-25 2011-06-21 Protarius Filo Ag, L.L.C. Digital cameras with direct luminance and chrominance detection
JP4188394B2 (ja) 2005-09-20 2008-11-26 フジノン株式会社 監視カメラ装置及び監視カメラシステム
CN100561270C (zh) 2005-09-30 2009-11-18 鸿富锦精密工业（深圳）有限公司 数码相机模组
EP1961214A4 (en) 2005-10-13 2011-11-16 Rjs Technology Inc SYSTEM AND METHOD FOR A HIGH-PERFORMANCE COLOR FILTER MOSAIC GROUP
DE602006017102D1 (de) 2005-11-14 2010-11-04 Nippon Kogaku Kk Bildwackelkorrektureinrichtung und kamera
JP4788953B2 (ja) 2005-11-16 2011-10-05 ソニー株式会社 撮像装置及びズームレンズ
US8238695B1 (en) 2005-12-15 2012-08-07 Grandeye, Ltd. Data reduction techniques for processing wide-angle video
US7423540B2 (en) 2005-12-23 2008-09-09 Delphi Technologies, Inc. Method of detecting vehicle-operator state
US20070177025A1 (en) 2006-02-01 2007-08-02 Micron Technology, Inc. Method and apparatus minimizing die area and module size for a dual-camera mobile device
WO2007091112A1 (en) * 2006-02-06 2007-08-16 Nokia Corporation Optical image stabilizer using gimballed prism
CN101401022B (zh) * 2006-02-06 2010-07-21 诺基亚公司 在成像系统中进行位置检测的方法和设备
JP4579842B2 (ja) 2006-02-06 2010-11-10 イーストマン コダック カンパニー 撮像装置
CN101393315B (zh) * 2006-02-10 2011-05-18 松下电器产业株式会社 透镜镜筒及摄像装置
US9182228B2 (en) 2006-02-13 2015-11-10 Sony Corporation Multi-lens array system and method
ATE523806T1 (de) 2006-03-30 2011-09-15 Cambridge Mechatronics Ltd Kameralinsen-betätigungsvorrichtung
US7708478B2 (en) 2006-04-13 2010-05-04 Nokia Corporation Actuator mechanism and a shutter mechanism
US7773121B1 (en) 2006-05-03 2010-08-10 The United States Of America As Represented By The Administrator Of The National Aeronautics And Space Administration High-resolution, continuous field-of-view (FOV), non-rotating imaging system
EP2016759A1 (en) 2006-05-05 2009-01-21 Nokia Corporation Optical image recording device with small height and high resolution
KR100749337B1 (ko) 2006-06-13 2007-08-14 삼성전자주식회사 복수의 카메라렌즈를 구비한 이동통신단말기를 이용한 촬영방법 및 장치
US7737379B2 (en) 2006-07-19 2010-06-15 Witdouck Calvin J System and method for sorting larvae cocoons
US8189100B2 (en) 2006-07-25 2012-05-29 Qualcomm Incorporated Mobile device with dual digital camera sensors and methods of using the same
US7756330B2 (en) 2006-07-27 2010-07-13 Eastman Kodak Company Producing an extended dynamic range digital image
US20080030592A1 (en) 2006-08-01 2008-02-07 Eastman Kodak Company Producing digital image with different resolution portions
US7667762B2 (en) 2006-08-01 2010-02-23 Lifesize Communications, Inc. Dual sensor video camera
JP2008058391A (ja) * 2006-08-29 2008-03-13 Samsung Yokohama Research Institute Co Ltd 撮像レンズユニットおよび撮像装置
JP2008096584A (ja) 2006-10-10 2008-04-24 Nikon Corp カメラ
JP4858068B2 (ja) * 2006-10-13 2012-01-18 株式会社ニコン ブレ補正機構及び光学機器
KR101278239B1 (ko) 2006-10-17 2013-06-24 삼성전자주식회사 듀얼 렌즈 광학계 및 이를 구비하는 듀얼 렌즈 카메라
US7697053B2 (en) 2006-11-02 2010-04-13 Eastman Kodak Company Integrated display having multiple capture devices
JP4448844B2 (ja) 2006-11-22 2010-04-14 富士フイルム株式会社 複眼撮像装置
KR100871566B1 (ko) 2006-12-04 2008-12-02 삼성전자주식회사 이미지 촬상 장치의 손떨림 보상을 위한 장치 및 방법
US7533819B2 (en) 2007-01-31 2009-05-19 Symbol Technologies, Inc. Dual camera assembly for an imaging-based bar code reader
US7978239B2 (en) 2007-03-01 2011-07-12 Eastman Kodak Company Digital camera using multiple image sensors to provide improved temporal sampling
US7683962B2 (en) 2007-03-09 2010-03-23 Eastman Kodak Company Camera using multiple lenses and image sensors in a rangefinder configuration to provide a range map
US7729602B2 (en) 2007-03-09 2010-06-01 Eastman Kodak Company Camera using multiple lenses and image sensors operable in a default imaging mode
US7676146B2 (en) 2007-03-09 2010-03-09 Eastman Kodak Company Camera using multiple lenses and image sensors to provide improved focusing capability
US7859588B2 (en) 2007-03-09 2010-12-28 Eastman Kodak Company Method and apparatus for operating a dual lens camera to augment an image
WO2008123675A1 (en) 2007-04-06 2008-10-16 Korea Expressway Corporation Multi-area monitoring system from single cctv having a camera quadratic curved surface mirror structure and it, and unwrapping method for the same
WO2008129552A1 (en) 2007-04-19 2008-10-30 Dvp Technologies Ltd. Imaging system and method for use in monitoring a field of regard
US8794526B2 (en) 2007-06-04 2014-08-05 Hand Held Products, Inc. Indicia reading terminal processing plurality of frames of image data responsively to trigger signal activation
KR100880672B1 (ko) * 2007-07-18 2009-02-02 자화전자 주식회사 자동초점 기능을 구비한 카메라 시스템 및 그 제어방법
JP5000428B2 (ja) * 2007-08-22 2012-08-15 Ｈｏｙａ株式会社 撮像装置
US8390729B2 (en) 2007-09-05 2013-03-05 International Business Machines Corporation Method and apparatus for providing a video image having multiple focal lengths
US20090086074A1 (en) 2007-09-27 2009-04-02 Omnivision Technologies, Inc. Dual mode camera solution apparatus, system, and method
US8084969B2 (en) 2007-10-01 2011-12-27 Allegro Microsystems, Inc. Hall-effect based linear motor controller
US8752969B1 (en) 2007-10-15 2014-06-17 Arete Associates Method of operating a fast scanning mirror
JP2009109904A (ja) 2007-10-31 2009-05-21 Sony Corp レンズ鏡筒及び撮像装置
US20090122195A1 (en) 2007-11-09 2009-05-14 Van Baar Jeroen System and Method for Combining Image Sequences
US20090128644A1 (en) 2007-11-15 2009-05-21 Camp Jr William O System and method for generating a photograph
KR20090058229A (ko) * 2007-12-04 2009-06-09 삼성전기주식회사 듀얼 카메라 모듈
US8310587B2 (en) 2007-12-04 2012-11-13 DigitalOptics Corporation International Compact camera optics
TW200928431A (en) 2007-12-26 2009-07-01 Delta Electronics Inc Optical actuator
JP4582152B2 (ja) 2008-01-25 2010-11-17 ソニー株式会社 撮像装置、および撮像装置制御方法、並びにコンピュータ・プログラム
WO2009097552A1 (en) 2008-02-01 2009-08-06 Omnivision Cdm Optics, Inc. Image data fusion systems and methods
US7745779B2 (en) 2008-02-08 2010-06-29 Aptina Imaging Corporation Color pixel arrays having common color filters for multiple adjacent pixels for use in CMOS imagers
US8115825B2 (en) 2008-02-20 2012-02-14 Apple Inc. Electronic device with two image sensors
US9304305B1 (en) 2008-04-30 2016-04-05 Arete Associates Electrooptical sensor technology with actively controllable optics, for imaging
US20100097444A1 (en) 2008-10-16 2010-04-22 Peter Lablans Camera System for Creating an Image From a Plurality of Images
US8866920B2 (en) 2008-05-20 2014-10-21 Pelican Imaging Corporation Capturing and processing of images using monolithic camera array with heterogeneous imagers
FI20085510A7 (fi) 2008-05-28 2009-11-29 Valtion Teknillinen Tutkimuskeskus Zoom-kamera -järjestely, joka käsittää useita alikameroita
JP4513906B2 (ja) 2008-06-27 2010-07-28 ソニー株式会社 画像処理装置、画像処理方法、プログラム及び記録媒体
JP5206174B2 (ja) 2008-07-08 2013-06-12 株式会社リコー ズームレンズおよびカメラおよび携帯情報端末装置
JP5328249B2 (ja) * 2008-07-16 2013-10-30 キヤノン株式会社 レンズ鏡筒及び撮像装置
US8134589B2 (en) 2008-07-17 2012-03-13 Eastman Kodak Company Zoom by multiple image capture
US8175451B2 (en) * 2008-07-18 2012-05-08 Panasonic Corporation Electronic viewfinder apparatus and imaging apparatus
GB2462095A (en) 2008-07-23 2010-01-27 Snell & Wilcox Ltd Processing of images to represent a transition in viewpoint
US8237807B2 (en) 2008-07-24 2012-08-07 Apple Inc. Image capturing device with touch screen for adjusting camera settings
US8786770B2 (en) 2008-09-10 2014-07-22 Panasonic Corporation Camera body and imaging device
CN101394487B (zh) 2008-10-27 2011-09-14 华为技术有限公司 一种合成图像的方法与系统
JP5230376B2 (ja) 2008-11-28 2013-07-10 三星電子株式会社 撮像装置及び撮像方法
JP5265336B2 (ja) 2008-12-25 2013-08-14 富士フイルム株式会社 手振れ補正装置及び光学機器
US20100202068A1 (en) 2009-02-06 2010-08-12 Panasonic Corporation Lens barrel structure
JP2010204341A (ja) * 2009-03-03 2010-09-16 Nikon Corp カメラ
CN101833157A (zh) 2009-03-13 2010-09-15 鸿富锦精密工业（深圳）有限公司 相机模组
CN102356630B (zh) 2009-03-19 2016-01-27 数字光学公司 双传感器照相机
JP5121769B2 (ja) 2009-03-30 2013-01-16 富士フイルム株式会社 レンズユニット
EP2417560B1 (en) 2009-04-07 2017-11-29 Nextvision Stabilized Systems Ltd Video motion compensation and stabilization gimbaled imaging system
KR101552481B1 (ko) 2009-04-13 2015-09-21 삼성전자 주식회사 줌 렌즈 모듈
US8553106B2 (en) 2009-05-04 2013-10-08 Digitaloptics Corporation Dual lens digital zoom
CA2755765A1 (en) 2009-05-29 2010-12-02 Youngkook Electronics, Co., Ltd. Intelligent monitoring camera apparatus and image monitoring system implementing same
US8766808B2 (en) 2010-03-09 2014-07-01 Flir Systems, Inc. Imager with multiple sensor arrays
KR20120006066A (ko) 2009-06-16 2012-01-17 인텔 코오퍼레이션 핸드헬드 디바이스의 카메라 응용
US20100321494A1 (en) 2009-06-18 2010-12-23 Theia Technologies, Llc Compact dome camera
WO2011005413A2 (en) 2009-06-22 2011-01-13 Omnivision Technologies, Inc. System and method for an image sensor operable in multiple video standards
US9215358B2 (en) 2009-06-29 2015-12-15 Robert Bosch Gmbh Omni-directional intelligent autotour and situational aware dome surveillance camera system and method
WO2011009108A2 (en) 2009-07-17 2011-01-20 Universal Robotics, Inc. System and method for automatic calibration of stereo images
US8128246B1 (en) * 2009-07-22 2012-03-06 Exelis, Inc. Fast steering mirror
US8947502B2 (en) 2011-04-06 2015-02-03 Qualcomm Technologies, Inc. In camera implementation of selecting and stitching frames for panoramic imagery
CN201514511U (zh) * 2009-09-08 2010-06-23 华晶科技股份有限公司 潜望式镜头结构
KR101613928B1 (ko) 2009-09-09 2016-04-20 엘지전자 주식회사 이동 단말기
US20110063446A1 (en) 2009-09-14 2011-03-17 Mcmordie David Saccadic dual-resolution video analytics camera
KR101617289B1 (ko) 2009-09-30 2016-05-02 엘지전자 주식회사 휴대 단말기 및 그 동작 제어방법
WO2011060525A1 (en) 2009-11-19 2011-05-26 Esight Corporation Image magnification on a head mounted display
EP2502115A4 (en) 2009-11-20 2013-11-06 Pelican Imaging Corp RECORDING AND PROCESSING IMAGES THROUGH A MONOLITHIC CAMERA ARRAY WITH HETEROGENIC IMAGE CONVERTER
KR101081630B1 (ko) 2009-11-20 2011-11-09 엘지이노텍 주식회사 보이스 코일 모터
US8400555B1 (en) 2009-12-01 2013-03-19 Adobe Systems Incorporated Focused plenoptic camera employing microlenses with different focal lengths
US20110128288A1 (en) 2009-12-02 2011-06-02 David Petrou Region of Interest Selector for Visual Queries
US10080006B2 (en) 2009-12-11 2018-09-18 Fotonation Limited Stereoscopic (3D) panorama creation on handheld device
WO2011094292A1 (en) 2010-01-28 2011-08-04 Pathway Innovations And Technologies, Inc. Document imaging system having camera-scanner apparatus and personal computer based processing software
JP5445235B2 (ja) 2010-03-09 2014-03-19 ソニー株式会社 画像処理装置、画像処理方法およびプログラム
JP2011205374A (ja) 2010-03-25 2011-10-13 Fujifilm Corp 表示装置
JP4783465B1 (ja) 2010-03-26 2011-09-28 富士フイルム株式会社 撮像装置及び表示装置
TWI478828B (zh) 2010-03-26 2015-04-01 Hon Hai Prec Ind Co Ltd 車載影像系統及安裝有該車載影像系統的汽車
US8456518B2 (en) 2010-03-31 2013-06-04 James Cameron & Vincent Pace Stereoscopic camera with automatic obstruction removal
US9001227B2 (en) 2010-04-05 2015-04-07 Qualcomm Incorporated Combining data from multiple image sensors
US8547389B2 (en) 2010-04-05 2013-10-01 Microsoft Corporation Capturing image structure detail from a first image and color from a second image
US8446484B2 (en) 2010-04-21 2013-05-21 Nokia Corporation Image processing architecture with pre-scaler
US20130250150A1 (en) 2010-05-03 2013-09-26 Michael R. Malone Devices and methods for high-resolution image and video capture
US9369621B2 (en) 2010-05-03 2016-06-14 Invisage Technologies, Inc. Devices and methods for high-resolution image and video capture
US8565522B2 (en) 2010-05-21 2013-10-22 Seiko Epson Corporation Enhancing color images
DE102010017057B4 (de) 2010-05-21 2015-03-19 Jena-Optronik Gmbh Kamera mit mehreren Festbrennweiten
JP6018055B2 (ja) 2010-07-13 2016-11-02 ラム・スリカンス・ミルレイ スチール写真用の可変三次元カメラアセンブリ
JP2012027263A (ja) 2010-07-23 2012-02-09 Sony Corp 撮像装置、その制御方法およびプログラム
US8493482B2 (en) 2010-08-18 2013-07-23 Apple Inc. Dual image sensor image processing system and method
US8896655B2 (en) 2010-08-31 2014-11-25 Cisco Technology, Inc. System and method for providing depth adaptive video conferencing
JP5609467B2 (ja) 2010-09-15 2014-10-22 株式会社リコー 撮像装置及び撮像方法
US8780251B2 (en) 2010-09-20 2014-07-15 Canon Kabushiki Kaisha Image capture with focus adjustment
US20120075489A1 (en) 2010-09-24 2012-03-29 Nishihara H Keith Zoom camera image blending technique
US20140192238A1 (en) 2010-10-24 2014-07-10 Linx Computational Imaging Ltd. System and Method for Imaging and Image Processing
US9204026B2 (en) 2010-11-01 2015-12-01 Lg Electronics Inc. Mobile terminal and method of controlling an image photographing therein
JP5719148B2 (ja) 2010-11-10 2015-05-13 キヤノン株式会社 撮像装置及びその制御方法、プログラム
KR101731346B1 (ko) 2010-11-12 2017-04-28 엘지전자 주식회사 멀티미디어 장치의 디스플레이화면 제공 방법 및 그에 따른 멀티미디어 장치
WO2012075250A1 (en) 2010-12-01 2012-06-07 Magna Electronics Inc. System and method of establishing a multi-camera image using pixel remapping
US10200671B2 (en) 2010-12-27 2019-02-05 3Dmedia Corporation Primary and auxiliary image capture devices for image processing and related methods
JP5654867B2 (ja) 2010-12-27 2015-01-14 パナソニックＩｐマネジメント株式会社 映像信号処理装置及び映像信号処理方法
US8274552B2 (en) 2010-12-27 2012-09-25 3Dmedia Corporation Primary and auxiliary image capture devices for image processing and related methods
JP2012141442A (ja) 2010-12-28 2012-07-26 Sony Corp レンズ保護装置、レンズユニット及び撮像装置
US8803990B2 (en) 2011-01-25 2014-08-12 Aptina Imaging Corporation Imaging system with multiple sensors for producing high-dynamic-range images
US8520080B2 (en) 2011-01-31 2013-08-27 Hand Held Products, Inc. Apparatus, system, and method of use of imaging assembly on mobile terminal
JP5814566B2 (ja) 2011-02-28 2015-11-17 オリンパス株式会社 撮像装置、撮像方法及び撮像装置の制御プログラム
EP2684026A4 (en) 2011-03-08 2014-09-10 Spectral Instr Imaging Llc IMAGING SYSTEM COMPRISING PRIMARY AND AUXILIARY CAMERA SYSTEMS
JP5708097B2 (ja) 2011-03-18 2015-04-30 株式会社リコー 撮像装置、撮像方法、及び撮像プログラム
US9172856B2 (en) * 2011-03-29 2015-10-27 Microsoft Technology Licensing, Llc Folded imaging path camera
EP2523450B1 (en) 2011-05-10 2014-05-14 HTC Corporation Handheld electronic device with dual image capturing method and computer program product
US8553129B2 (en) 2011-05-10 2013-10-08 Htc Corporation Handheld electronic device with two lens modules, dual image capturing method applying for the handheld electronic device, and computer program product for load into the handheld electronic device
KR101224790B1 (ko) 2011-06-14 2013-01-21 삼성전기주식회사 영상 촬상 장치
US8605199B2 (en) 2011-06-28 2013-12-10 Canon Kabushiki Kaisha Adjustment of imaging properties for an imaging assembly having light-field optics
JP5821356B2 (ja) 2011-07-15 2015-11-24 ミツミ電機株式会社 レンズ駆動装置
US9270875B2 (en) 2011-07-20 2016-02-23 Broadcom Corporation Dual image capture processing
JP6103840B2 (ja) 2011-07-28 2017-03-29 キヤノン株式会社 補正光学装置及び撮像装置
US8988564B2 (en) * 2011-09-09 2015-03-24 Apple Inc. Digital camera with light splitter
EP2582128A3 (en) 2011-10-12 2013-06-19 Canon Kabushiki Kaisha Image-capturing device
US8947627B2 (en) 2011-10-14 2015-02-03 Apple Inc. Electronic devices having displays with openings
US10001622B2 (en) 2011-10-25 2018-06-19 Sanford Burnham Medical Research Institute Multifunction autofocus system and method for automated microscopy
JP5884421B2 (ja) 2011-11-14 2016-03-15 ソニー株式会社 画像処理装置、画像処理装置の制御方法およびプログラム
JP2013120262A (ja) 2011-12-07 2013-06-17 Panasonic Corp 撮像装置
AU2011253982B9 (en) 2011-12-12 2015-07-16 Canon Kabushiki Kaisha Method, system and apparatus for determining a subject and a distractor in an image
US8970655B2 (en) 2011-12-16 2015-03-03 Polycom, Inc. Reflective and refractive solutions to providing direct eye contact videoconferencing
KR101300353B1 (ko) * 2011-12-22 2013-08-28 삼성전기주식회사 손떨림 보정장치
US8619148B1 (en) 2012-01-04 2013-12-31 Audience, Inc. Image correction after combining images from multiple cameras
JP2013143753A (ja) 2012-01-12 2013-07-22 Olympus Corp 撮像装置
KR20130090225A (ko) 2012-02-03 2013-08-13 삼성전자주식회사 카메라 이미지 센서의 동작 모드 변경 방법
GB2499200B (en) 2012-02-07 2014-12-17 Canon Kk Method and device for transitioning between an image of a first video sequence and an image for a second video sequence
JP2013183353A (ja) 2012-03-02 2013-09-12 Toshiba Corp 画像処理装置
US8866943B2 (en) 2012-03-09 2014-10-21 Apple Inc. Video camera providing a composite video sequence
JP2013205550A (ja) 2012-03-28 2013-10-07 Olympus Corp 位置検出装置及び位置制御装置
US20130258044A1 (en) 2012-03-30 2013-10-03 Zetta Research And Development Llc - Forc Series Multi-lens camera
US9029759B2 (en) 2012-04-12 2015-05-12 Nan Chang O-Film Optoelectronics Technology Ltd Compact camera modules with features for reducing Z-height and facilitating lens alignment and methods for manufacturing the same
JP2013238848A (ja) * 2012-04-20 2013-11-28 Hoya Corp 撮像装置
US9098885B2 (en) 2012-04-27 2015-08-04 Adobe Systems Incorporated Camera calibration and automatic adjustment of images
IL219639A (en) 2012-05-08 2016-04-21 Israel Aerospace Ind Ltd Remote object tracking
CN102722321A (zh) 2012-05-22 2012-10-10 中兴通讯股份有限公司 双摄像头切换的方法及装置
US8953084B2 (en) 2012-05-30 2015-02-10 Digimarc Corporation Plural focal-plane imaging
JP2015527764A (ja) 2012-06-08 2015-09-17 ノキア コーポレイション マルチ・フレーム画像キャリブレータ
EP2860963B1 (en) 2012-06-11 2019-05-22 Sony Interactive Entertainment Inc. Image generation device, and image generation method
KR101991719B1 (ko) 2012-06-29 2019-06-21 엘지이노텍 주식회사 카메라 모듈
DE102012211383A1 (de) 2012-06-29 2014-01-02 Continental Automotive Gmbh Magnetfelderzeuger und Sensorvorrichtung für den Einsatz beim Ermitteln eines Rotationswinkels
US9134503B2 (en) * 2012-07-06 2015-09-15 Apple Inc. VCM OIS actuator module
EP2874003B1 (en) 2012-07-12 2017-12-20 Sony Corporation Image shake correction device and image shake correction method and image pickup device
KR20150043312A (ko) 2012-07-12 2015-04-22 주식회사 듀얼어퍼처인터네셔널 제스처―기반 사용자 인터페이스
US9398264B2 (en) 2012-10-19 2016-07-19 Qualcomm Incorporated Multi-camera system using folded optics
US9609190B2 (en) 2012-10-31 2017-03-28 Invisage Technologies, Inc. Devices, methods, and systems for expanded-field-of-view image and video capture
EP2917783A4 (en) * 2012-11-08 2016-07-13 Dynaoptics Pte Ltd MINIATURIZED OPTICAL ZOOMOBJEKTIV
WO2014076959A1 (ja) 2012-11-16 2014-05-22 パナソニック株式会社 カメラ駆動装置
KR101960493B1 (ko) 2012-12-12 2019-07-15 삼성전자주식회사 광학조절장치
KR20150097766A (ko) 2012-12-20 2015-08-26 애플 인크. 음성 코일 모터 광학 이미지 안정화
US9568713B2 (en) 2013-01-05 2017-02-14 Light Labs Inc. Methods and apparatus for using multiple optical chains in parallel to support separate color-capture
US20140313316A1 (en) 2013-01-30 2014-10-23 SeeScan, Inc. Adjustable variable resolution inspection systems and methods using multiple image sensors
US20140218587A1 (en) * 2013-02-07 2014-08-07 Motorola Mobility Llc Double sided camera module
US20190215440A1 (en) 2018-01-10 2019-07-11 Duelight Llc Systems and methods for tracking a region using an image sensor
WO2014152855A2 (en) 2013-03-14 2014-09-25 Geerds Joergen Camera system
JP2014179736A (ja) 2013-03-14 2014-09-25 Toshiba Corp カメラモジュール
US10268276B2 (en) 2013-03-15 2019-04-23 Eyecam, LLC Autonomous computing and telecommunications head-up displays glasses
TWI548926B (zh) 2013-05-06 2016-09-11 台灣東電化股份有限公司 具３軸閉路回饋控制模組之電磁驅動鏡頭裝置
JP6214206B2 (ja) 2013-05-13 2017-10-18 キヤノン株式会社 撮像装置、制御方法及びプログラム
JP6100089B2 (ja) 2013-05-17 2017-03-22 キヤノン株式会社 画像処理装置、画像処理方法およびプログラム
DE102013209829B4 (de) 2013-05-27 2016-04-28 Fraunhofer-Gesellschaft zur Förderung der angewandten Forschung e.V. Optische Struktur mit daran angeordneten Stegen und Verfahren zur Herstellung derselben
KR102166262B1 (ko) * 2013-06-10 2020-10-15 삼성전자주식회사 카메라 렌즈 어셈블리
US9185291B1 (en) 2013-06-13 2015-11-10 Corephotonics Ltd. Dual aperture zoom digital camera
JP6227294B2 (ja) 2013-06-20 2017-11-08 惠州市大亜湾永昶電子工業有限公司 手振れ抑制機能付きレンズ駆動装置
US9432575B2 (en) 2013-06-28 2016-08-30 Canon Kabushiki Kaisha Image processing apparatus
TWI546570B (zh) 2013-07-01 2016-08-21 台灣東電化股份有限公司 可切換光路徑之光學防震機構
US9137447B2 (en) 2013-07-31 2015-09-15 Panasonic Intellectual Property Management Co., Ltd. Imaging apparatus that generates an image including an emphasized in-focus part of a captured image
CN108989649B (zh) 2013-08-01 2021-03-19 核心光电有限公司 具有自动聚焦的纤薄多孔径成像系统及其使用方法
US9494769B2 (en) 2013-09-12 2016-11-15 Hong Kong Applied Science And Technology Research Institute Co. Ltd. Multi-lens imaging module and actuator with auto-focus adjustment
US20150086127A1 (en) 2013-09-20 2015-03-26 Samsung Electronics Co., Ltd Method and image capturing device for generating artificially defocused blurred image
US10151859B2 (en) 2013-09-23 2018-12-11 Lg Innotek Co., Ltd. Camera module and manufacturing method for same
US9615012B2 (en) 2013-09-30 2017-04-04 Google Inc. Using a second camera to adjust settings of first camera
TW201515433A (zh) 2013-10-14 2015-04-16 Etron Technology Inc 影像校正系統和立體照相機的校正方法
KR20160074483A (ko) 2013-10-22 2016-06-28 제이엔씨 주식회사 액정 조성물 및 액정 표시 소자
US9736365B2 (en) 2013-10-26 2017-08-15 Light Labs Inc. Zoom related methods and apparatus
US9448382B2 (en) 2013-11-06 2016-09-20 Corephotonics Ltd. Electromagnetic actuators for digital cameras
US9344626B2 (en) 2013-11-18 2016-05-17 Apple Inc. Modeless video and still frame capture using interleaved frames of video and still resolutions
US9509979B2 (en) 2013-11-26 2016-11-29 Mobileye Vision Technologies Ltd. Stereo auto-calibration from structure-from-motion
CN104680501B (zh) 2013-12-03 2018-12-07 华为技术有限公司 图像拼接的方法及装置
US9215377B2 (en) 2013-12-04 2015-12-15 Nokia Technologies Oy Digital zoom with sensor mode change
WO2015081563A1 (zh) 2013-12-06 2015-06-11 华为终端有限公司 一种生成图片的方法及一种双镜头设备
US9736391B2 (en) 2013-12-06 2017-08-15 Huawei Device Co., Ltd. Photographing method of dual-lens device, and dual-lens device
WO2015081555A1 (zh) 2013-12-06 2015-06-11 华为终端有限公司 双镜头设备的拍照方法及双镜头设备
US9894287B2 (en) 2013-12-06 2018-02-13 Huawei Device (Dongguan) Co., Ltd. Method and apparatus for acquiring a high dynamic image using multiple cameras
US9538096B2 (en) 2014-01-27 2017-01-03 Raytheon Company Imaging system and methods with variable lateral magnification
JP6231416B2 (ja) * 2014-03-20 2017-11-15 Hoya株式会社 撮像装置
KR102128468B1 (ko) 2014-02-19 2020-06-30 삼성전자주식회사 복수의 이미지 신호 프로세서들을 포함하는 이미지 처리 장치 및 이미지 처리 방법
WO2015124966A1 (en) 2014-02-19 2015-08-27 Corephotonics Ltd. Magnetic shielding between voice coil motors in a dual-aperture camera
DE102014203189A1 (de) 2014-02-21 2015-08-27 Carl Zeiss Smt Gmbh Spiegel-Array
WO2015129120A1 (ja) * 2014-02-26 2015-09-03 富士フイルム株式会社 撮像モジュールの製造方法及び撮像モジュールの製造装置
TW201533514A (zh) 2014-02-27 2015-09-01 Tdk Taiwan Corp 相機模組的反射鏡結構
US9557627B2 (en) 2014-03-07 2017-01-31 Apple Inc. Folded camera lens systems
US9316810B2 (en) 2014-03-07 2016-04-19 Apple Inc. Folded telephoto camera lens system
US20150271471A1 (en) 2014-03-19 2015-09-24 Htc Corporation Blocking detection method for camera and electronic apparatus with cameras
KR101421223B1 (ko) * 2014-03-25 2014-07-22 넥스타테크놀로지 주식회사 자동 초점 및 손떨림 보정기능을 구비한 카메라 모듈
KR102214193B1 (ko) 2014-03-25 2021-02-09 삼성전자 주식회사 깊이 카메라 장치, 그것을 구비한 3d 영상 디스플레이 시스템 및 그 제어방법
US9374516B2 (en) 2014-04-04 2016-06-21 Qualcomm Incorporated Auto-focus in low-profile folded optics multi-camera system
US9383550B2 (en) 2014-04-04 2016-07-05 Qualcomm Incorporated Auto-focus in low-profile folded optics multi-camera system
US9618770B2 (en) 2014-04-11 2017-04-11 Samsung Electro-Mechanics Co., Ltd. Camera module with function of auto-focus and image stabilize
CN105024516B (zh) 2014-04-30 2017-12-01 光宝电子(广州)有限公司 音圈马达阵列模块
JP6376618B2 (ja) 2014-05-15 2018-08-22 華為技術有限公司Ｈｕａｗｅｉ Ｔｅｃｈｎｏｌｏｇｉｅｓ Ｃｏ．，Ｌｔｄ． マルチフレームノイズ低減方法および端末
US20150334309A1 (en) 2014-05-16 2015-11-19 Htc Corporation Handheld electronic apparatus, image capturing apparatus and image capturing method thereof
US9264591B2 (en) * 2014-06-02 2016-02-16 Apple Inc. Comb drive and leaf spring camera actuator
US9360671B1 (en) 2014-06-09 2016-06-07 Google Inc. Systems and methods for image zoom
US9549107B2 (en) * 2014-06-20 2017-01-17 Qualcomm Incorporated Autofocus for folded optic array cameras
CN106687846B (zh) 2014-07-11 2020-02-28 三美电机株式会社 透镜驱动装置、摄像机模块以及摄像机搭载装置
KR102157675B1 (ko) 2014-07-25 2020-09-18 삼성전자주식회사 촬영 장치 및 그 촬영 방법
US20160044247A1 (en) 2014-08-10 2016-02-11 Corephotonics Ltd. Zoom dual-aperture camera with folded lens
US9392188B2 (en) 2014-08-10 2016-07-12 Corephotonics Ltd. Zoom dual-aperture camera with folded lens
TW201632949A (zh) 2014-08-29 2016-09-16 伊奧克里公司 捕捉在一可攜式電子器件上之影像之影像轉向
JP2016057468A (ja) 2014-09-10 2016-04-21 Hoya株式会社 屈曲撮像装置
WO2016038829A1 (ja) 2014-09-12 2016-03-17 パナソニックＩｐマネジメント株式会社 レンズ鏡筒及び撮像装置
GB201416870D0 (en) 2014-09-24 2014-11-05 Rota Eng Ltd Magnetic Field Generator And Position Sensing Assembly
CN105659580B (zh) 2014-09-30 2018-09-07 华为技术有限公司 一种自动对焦方法、装置及电子设备
CN107077046A (zh) 2014-10-20 2017-08-18 肖特玻璃科技(苏州)有限公司 用于相机模块的光学系统、具有光学系统的相机模块和制造光学系统的方法
WO2016081567A1 (en) 2014-11-19 2016-05-26 Orlo James Fiske Thin optical system and camera
KR102287013B1 (ko) 2014-11-25 2021-08-06 삼성디스플레이 주식회사 박막 트랜지스터, 이를 포함하는 유기 발광 표시 장치 및 그 제조 방법
JP6483418B2 (ja) 2014-11-27 2019-03-13 エイブリック株式会社 ホールセンサおよびホールセンサの温度によるオフセットの補償方法
US10634867B2 (en) 2014-11-28 2020-04-28 Samsung Electro-Mechanics Co., Ltd. Camera module
US10976182B2 (en) 2014-12-22 2021-04-13 Nidec Corporation Position estimation method and position control device
US9286680B1 (en) 2014-12-23 2016-03-15 Futurewei Technologies, Inc. Computational multi-camera adjustment for smooth view switching and zooming
US11019330B2 (en) 2015-01-19 2021-05-25 Aquifi, Inc. Multiple camera system with auto recalibration
US9800798B2 (en) 2015-02-13 2017-10-24 Qualcomm Incorporated Systems and methods for power optimization for imaging devices with dual cameras
US9798135B2 (en) 2015-02-16 2017-10-24 Apple Inc. Hybrid MEMS scanning module
JP6289399B2 (ja) 2015-02-23 2018-03-07 本田技研工業株式会社 位置検出装置
JP6637668B2 (ja) * 2015-03-30 2020-01-29 惠州市大亜湾永昶電子工業有限公司 レンズ駆動装置
KR101914894B1 (ko) 2015-04-02 2018-11-02 코어포토닉스 리미티드 듀얼 광학 모듈 카메라의 듀얼 보이스 코일 모터 구조체
US9591237B2 (en) 2015-04-10 2017-03-07 Qualcomm Incorporated Automated generation of panning shots
KR102088603B1 (ko) * 2015-04-16 2020-03-13 코어포토닉스 리미티드 소형 접이식 카메라의 오토 포커스 및 광학 이미지 안정화
US9485432B1 (en) 2015-04-29 2016-11-01 Uurmi Systems Private Limited Methods, systems and apparatuses for dual-camera based zooming
US20160353012A1 (en) 2015-05-25 2016-12-01 Htc Corporation Zooming control method for camera and electronic apparatus with camera
WO2016189455A1 (en) * 2015-05-28 2016-12-01 Corephotonics Ltd. Bi-directional stiffness for optical image stabilization and auto-focus in a dual-aperture digital camera
US10291842B2 (en) 2015-06-23 2019-05-14 Samsung Electronics Co., Ltd. Digital photographing apparatus and method of operating the same
US10126633B2 (en) 2015-06-24 2018-11-13 Corephotonics Ltd. Low profile tri-axis actuator for folded lens camera
US9863789B2 (en) 2015-06-30 2018-01-09 Ford Global Technologies, Llc Rotating camera systems and methods
CN106709899B (zh) 2015-07-15 2020-06-02 华为终端有限公司 双摄像头相对位置计算方法、装置和设备
EP4425424A3 (en) 2015-08-13 2024-11-20 Corephotonics Ltd. Dual aperture zoom camera with video support and switching / non-switching dynamic control
JP6228680B1 (ja) 2015-08-14 2017-11-08 エスゼット ディージェイアイ オスモ テクノロジー カンパニー リミテッドＳＺ ＤＪＩ Ｏｓｍｏ Ｔｅｃｈｎｏｌｏｇｙ Ｃｏ．， Ｌｔｄ． ジンバル機構
US20170070731A1 (en) 2015-09-04 2017-03-09 Apple Inc. Single And Multi-Camera Calibration
EP3474070B1 (en) * 2015-09-06 2020-06-24 Corephotonics Ltd. Auto focus and optical image stabilization with roll compensation in a compact folded camera
JP6593629B2 (ja) 2015-09-09 2019-10-23 ソニー株式会社 画像処理装置、固体撮像素子、および電子機器
US9746689B2 (en) * 2015-09-24 2017-08-29 Intel Corporation Magnetic fluid optical image stabilization
US10382698B2 (en) 2015-09-30 2019-08-13 Apple Inc. Mobile zoom using multiple optical image stabilization cameras
WO2017073151A1 (ja) 2015-10-28 2017-05-04 アルプス電気株式会社 位置検知装置
KR101858694B1 (ko) 2015-11-03 2018-06-27 엘지전자 주식회사 차량 및 그 제어방법
KR20170075442A (ko) 2015-12-23 2017-07-03 삼성전자주식회사 촬상 장치 모듈, 이를 포함하는 사용자 단말 장치 및 촬상 장치 모듈의 작동 방법
KR102770499B1 (ko) 2015-12-29 2025-02-19 코어포토닉스 리미티드 자동 조정가능 텔레 시야(fov)를 갖는 듀얼-애퍼처 줌 디지털 카메라
US11523034B2 (en) 2016-02-10 2022-12-06 Microsoft Technology Licensing, Llc Imaging apparatus
US11016268B2 (en) 2016-02-19 2021-05-25 Almalence Inc. Collapsible imaging systems having lens arrays
WO2017147614A1 (en) 2016-02-26 2017-08-31 Essential Products, Inc. Image capture with a camera integrated display
KR20170113066A (ko) 2016-03-24 2017-10-12 삼성전자주식회사 디스플레이를 가진 전자 장치 및 그의 이미지 표시 방법
KR20170112491A (ko) 2016-03-31 2017-10-12 엘지전자 주식회사 이동 단말기 및 그 제어방법
US20170294002A1 (en) 2016-04-07 2017-10-12 Qualcomm Incorporated Systems and methods for adjusting an image
CN116661090A (zh) 2016-05-10 2023-08-29 台湾东电化股份有限公司 镜头系统
US10488631B2 (en) 2016-05-30 2019-11-26 Corephotonics Ltd. Rotational ball-guided voice coil motor
KR102903119B1 (ko) 2016-07-07 2025-12-22 코어포토닉스 리미티드 폴디드 옵틱용 선형 볼 가이드 보이스 코일 모터
US10303042B2 (en) 2016-07-12 2019-05-28 Tdk Taiwan Corp. Lens driving module
TWM533229U (en) 2016-08-26 2016-12-01 Largan Precision Co Ltd Optical path folding element, imaging lens module and electronic device
AU2017343447B2 (en) 2016-09-19 2020-09-10 Tau Technologies, LLC Multi-camera imaging systems
US10516773B2 (en) 2016-10-13 2019-12-24 Samsung Electro-Mechanics Co., Ltd. Camera module and portable electronic device including the same
KR102609464B1 (ko) 2016-10-18 2023-12-05 삼성전자주식회사 영상을 촬영하는 전자 장치
CN106603765B (zh) 2016-12-20 2020-03-17 Oppo广东移动通信有限公司 支架组件及移动终端
US10356300B2 (en) 2016-12-23 2019-07-16 Mediatek Inc. Seamless zooming on dual camera
WO2018122650A1 (en) 2016-12-28 2018-07-05 Corephotonics Ltd. Folded camera structure with an extended light-folding-element scanning range
CN106534655B (zh) 2017-01-11 2019-04-16 Oppo广东移动通信有限公司 摄像头模组及移动终端
US10534194B2 (en) * 2017-02-17 2020-01-14 Samsung Electro-Mechanics Co., Ltd. Reflecting module for OIS and camera module including the same
US10334149B2 (en) 2017-02-23 2019-06-25 Qualcomm Incorporated Adjustment for cameras for low power mode operation
US10389936B2 (en) 2017-03-03 2019-08-20 Danylo Kozub Focus stacking of captured images
CN114137791A (zh) 2017-03-15 2022-03-04 核心光电有限公司 具有全景扫瞄范围的照相装置及移动装置
KR102426728B1 (ko) 2017-04-10 2022-07-29 삼성전자주식회사 포커스 제어 방법 및 이를 지원하는 전자 장치
JP6967715B2 (ja) 2017-04-18 2021-11-17 パナソニックＩｐマネジメント株式会社 カメラ校正方法、カメラ校正プログラム及びカメラ校正装置
KR102390184B1 (ko) 2017-04-26 2022-04-25 삼성전자주식회사 전자 장치 및 전자 장치의 영상 표시 방법
WO2018217951A1 (en) 2017-05-24 2018-11-29 Camplex, Inc. Surgical visualization systems and displays
WO2019023915A1 (zh) 2017-07-31 2019-02-07 深圳市大疆创新科技有限公司 一种视频处理方法、设备、飞行器及系统
JP7103361B2 (ja) 2017-09-05 2022-07-20 ソニーグループ株式会社 撮像装置
JP7009142B2 (ja) 2017-09-28 2022-01-25 キヤノン株式会社 撮像装置および画像処理方法
US20190100156A1 (en) 2017-09-29 2019-04-04 GM Global Technology Operations LLC System and method for controlling a display
KR102456315B1 (ko) 2017-11-23 2022-10-18 코어포토닉스 리미티드 컴팩트 폴디드 카메라 구조
US10600157B2 (en) 2018-01-05 2020-03-24 Qualcomm Incorporated Motion blur simulation
CN209375770U (zh) 2018-01-25 2019-09-10 台湾东电化股份有限公司 光学系统
JP7102199B2 (ja) 2018-04-11 2022-07-19 キヤノン株式会社 駆動装置、像ぶれ補正装置及び撮像装置
KR102795759B1 (ko) 2018-04-23 2025-04-11 코어포토닉스 리미티드 연장된 2 자유도 회전 범위를 갖는 광학 경로 폴딩 요소
KR20200005332A (ko) 2018-07-06 2020-01-15 삼성전자주식회사 캘리브레이션 장치 및 그것의 동작 방법
CN110913122B (zh) 2018-09-18 2021-08-10 北京小米移动软件有限公司 多摄像头的变焦方法、装置、设备及存储介质
US20200118287A1 (en) 2018-10-16 2020-04-16 Augentix Inc. Method of Assembly Calibration for Multi-Camera system and Related Device
US11055866B2 (en) 2018-10-29 2021-07-06 Samsung Electronics Co., Ltd System and method for disparity estimation using cameras with different fields of view
CN109633854B (zh) 2019-01-08 2020-09-29 瑞声通讯科技(常州)有限公司 一种图像采集器及移动电子设备
CN111510618B (zh) 2019-01-30 2022-04-05 虹软科技股份有限公司 变焦方法及应用其的电子设备
TWI684056B (zh) 2019-03-26 2020-02-01 群光電子股份有限公司 電子裝置及其致動機構
CN112333351B (zh) 2019-08-05 2022-04-05 华为技术有限公司 一种摄像模组及移动终端
CN112887521B (zh) 2019-11-30 2022-07-26 华为技术有限公司 摄像头模组及电子设备

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2006317932A (ja) * 2005-05-13 2006-11-24 Samsung Electronics Co Ltd カメラモジュールの自動焦点調節装置
US20120154614A1 (en) * 2009-08-21 2012-06-21 Akihiro Moriya Camera-shake correction device
US20150042870A1 (en) * 2013-08-08 2015-02-12 Apple Inc. Mirror tilt actuation

Cited By (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11283976B2 (en) 2018-06-05 2022-03-22 Samsung Electronics Co., Ltd. Camera module for controlling iris diaphragm using signal corrected according to position of lens assembly, electronic device including the camera module, and method for operating the electronic device
KR20220045221A (ko) * 2019-09-25 2022-04-12 애플 인크. 접이식 광학기기를 갖는 카메라
US12124152B2 (en) 2019-09-25 2024-10-22 Apple Inc. Camera with folded optics
KR20220021469A (ko) * 2020-08-12 2022-02-22 코어포토닉스 리미티드 스캐닝 폴디드 카메라의 광학 이미지 안정화
KR20230004931A (ko) * 2020-08-12 2023-01-06 코어포토닉스 리미티드 스캐닝 폴디드 카메라의 광학 이미지 안정화
KR20230093539A (ko) * 2020-08-12 2023-06-27 코어포토닉스 리미티드 스캐닝 폴디드 카메라의 광학 이미지 안정화
KR20230165147A (ko) * 2022-05-26 2023-12-05 삼성전자주식회사 촬상 장치 및 그를 포함하는 전자 장치
US12517330B2 (en) 2022-05-26 2026-01-06 Samsung Electronics Co., Ltd. Lens assembly and electronic device including same
US12574624B2 (en) 2022-05-26 2026-03-10 Samsung Electronics Co., Ltd. Image-capturing device comprising refractive member and electronic device including the image-capturing device

Also Published As

Publication number Publication date
EP3540492A1 (en) 2019-09-18
KR20180031070A (ko) 2018-03-27
US20200292795A1 (en) 2020-09-17
US20190204563A1 (en) 2019-07-04
KR102227200B1 (ko) 2021-03-12
US11131836B2 (en) 2021-09-28
ES2907810T3 (es) 2022-04-26
EP4708893A2 (en) 2026-03-11
US10656396B1 (en) 2020-05-19
CN111061041A (zh) 2020-04-24
KR20210027535A (ko) 2021-03-10
KR102081556B1 (ko) 2020-02-25
US10371928B2 (en) 2019-08-06
KR20190025762A (ko) 2019-03-11
CN108535840A (zh) 2018-09-14
KR102078978B1 (ko) 2020-02-19
KR101866482B1 (ko) 2018-06-11
US20190196156A1 (en) 2019-06-27
US10962746B2 (en) 2021-03-30
US12422651B2 (en) 2025-09-23
US20180196238A1 (en) 2018-07-12
US10678029B1 (en) 2020-06-09
CN111175926A (zh) 2020-05-19
US20190204564A1 (en) 2019-07-04
US9927600B2 (en) 2018-03-27
US20210389576A1 (en) 2021-12-16
CN111061041B (zh) 2021-02-26
CN107533211A (zh) 2018-01-02
ES2732495T3 (es) 2019-11-22
EP4220267A2 (en) 2023-08-02
KR20230007523A (ko) 2023-01-12
WO2016166730A1 (en) 2016-10-20
ES2908652T3 (es) 2022-05-03
EP4708893A3 (en) 2026-04-08
EP3696587C0 (en) 2023-09-20
US12105267B2 (en) 2024-10-01
CN108535840B (zh) 2020-10-23
EP3283915A4 (en) 2018-05-16
KR102088603B1 (ko) 2020-03-13
KR101963546B1 (ko) 2019-03-28
KR102480080B1 (ko) 2022-12-22
CN112394467A (zh) 2021-02-23
KR20200017560A (ko) 2020-02-18
US20210165195A1 (en) 2021-06-03
CN112305833A (zh) 2021-02-02
KR20220025277A (ko) 2022-03-03
US20250138288A1 (en) 2025-05-01
KR20190025763A (ko) 2019-03-11
KR102365928B1 (ko) 2022-02-23
EP3283915A1 (en) 2018-02-21
EP3541063B1 (en) 2021-12-15
EP4220267A3 (en) 2023-08-09
EP3283915B1 (en) 2019-06-19
US20250383532A1 (en) 2025-12-18
CN107533211B (zh) 2020-04-28
US20200174232A1 (en) 2020-06-04
US10571666B2 (en) 2020-02-25
US11808925B2 (en) 2023-11-07
US10459205B2 (en) 2019-10-29
CN111175935A (zh) 2020-05-19
US20180024329A1 (en) 2018-01-25
KR102847351B1 (ko) 2025-08-18
EP3541063A1 (en) 2019-09-18
CN111175926B (zh) 2021-08-20
KR20250124893A (ko) 2025-08-20
CN111175935B (zh) 2022-02-08
EP3696587A1 (en) 2020-08-19
EP3696587B1 (en) 2023-09-20
EP4220267B1 (en) 2026-03-18
KR20190025761A (ko) 2019-03-11
US20230384568A1 (en) 2023-11-30
US12222474B2 (en) 2025-02-11
CN112394467B (zh) 2023-06-09
EP3540492B1 (en) 2021-12-15
US20200150403A1 (en) 2020-05-14
US10613303B2 (en) 2020-04-07
US20240411114A1 (en) 2024-12-12

Similar Documents

Publication Publication Date Title
US12222474B2 (en) Auto focus and optical image stabilization in a compact folded camera

Legal Events

Date Code Title Description
A201 Request for examination
A302 Request for accelerated examination
PA0105 International application

Patent event date: 20170928

Patent event code: PA01051R01D

Comment text: International Patent Application

PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20170928

Comment text: Request for Examination of Application

PA0302 Request for accelerated examination

Patent event date: 20170928

Patent event code: PA03022R01D

Comment text: Request for Accelerated Examination

PG1501 Laying open of application
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20180129

Patent event code: PE09021S01D

A107 Divisional application of patent
E701 Decision to grant or registration of patent right
PA0104 Divisional application for international application

Comment text: Divisional Application for International Patent

Patent event code: PA01041R01D

Patent event date: 20180315

PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20180315

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20180604

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20180604

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
FPAY Annual fee payment

Payment date: 20210527

Year of fee payment: 4

PR1001 Payment of annual fee

Payment date: 20210527

Start annual number: 4

End annual number: 4

FPAY Annual fee payment

Payment date: 20220530

Year of fee payment: 5

PR1001 Payment of annual fee

Payment date: 20220530

Start annual number: 5

End annual number: 5
