KR20200034635A - 겔 폴리머 전해질용 조성물 및 이로부터 형성된 겔 폴리머 전해질을 포함하는 리튬 이차전지 - Google Patents

겔 폴리머 전해질용 조성물 및 이로부터 형성된 겔 폴리머 전해질을 포함하는 리튬 이차전지 Download PDF

Info

Publication number
KR20200034635A
KR20200034635A KR1020190116101A KR20190116101A KR20200034635A KR 20200034635 A KR20200034635 A KR 20200034635A KR 1020190116101 A KR1020190116101 A KR 1020190116101A KR 20190116101 A KR20190116101 A KR 20190116101A KR 20200034635 A KR20200034635 A KR 20200034635A
Authority
KR
South Korea
Prior art keywords
polymer electrolyte
gel polymer
composition
carbon atoms
group
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020190116101A
Other languages
English (en)
Other versions
KR102544259B1 (ko
Inventor
박솔지
안경호
한준혁
이철행
Original Assignee
주식회사 엘지화학
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 주식회사 엘지화학 filed Critical 주식회사 엘지화학
Publication of KR20200034635A publication Critical patent/KR20200034635A/ko
Application granted granted Critical
Publication of KR102544259B1 publication Critical patent/KR102544259B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/38—Selection of substances as active materials, active masses, active liquids of elements or alloys
    • H01M4/381—Alkaline or alkaline earth metals elements
    • H01M4/382—Lithium
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
    • H01M10/0564—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of organic materials only
    • H01M10/0565—Polymeric materials, e.g. gel-type or solid-type
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
    • C08G77/42—Block-or graft-polymers containing polysiloxane sequences
    • C08G77/442—Block-or graft-polymers containing polysiloxane sequences containing vinyl polymer sequences
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/052—Li-accumulators
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/052—Li-accumulators
    • H01M10/0525—Rocking-chair batteries, i.e. batteries with lithium insertion or intercalation in both electrodes; Lithium-ion batteries
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/134—Electrodes based on metals, Si or alloys
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M2004/026—Electrodes composed of, or comprising, active material characterised by the polarity
    • H01M2004/027—Negative electrodes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M2300/00—Electrolytes
    • H01M2300/0017—Non-aqueous electrolytes
    • H01M2300/0025—Organic electrolyte
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M2300/00—Electrolytes
    • H01M2300/0085—Immobilising or gelification of electrolyte
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Manufacturing & Machinery (AREA)
  • Materials Engineering (AREA)
  • Condensed Matter Physics & Semiconductors (AREA)
  • Physics & Mathematics (AREA)
  • Dispersion Chemistry (AREA)
  • General Physics & Mathematics (AREA)
  • Inorganic Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Medicinal Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Secondary Cells (AREA)

Abstract

본 발명은 겔 폴리머 전해질용 조성물 및 이로부터 형성된 겔 폴리머 전해질을 포함하는 리튬 이차전지에 관한 것으로, 구체적으로 리튬염, 유기용매, 중합 가능한 치환기를 가지는 화학식 1로 표시되는 올리고머 및 중합개시제를 포함하는 겔 폴리머 전해질용 조성물 및 이를 중합하여 제조된 겔 폴리머 전해질을 포함하는 리튬 이차전지에 관한 것이다.

Description

겔 폴리머 전해질용 조성물 및 이로부터 형성된 겔 폴리머 전해질을 포함하는 리튬 이차전지{COMPOSITION FOR GEL POLYMER ELECTROLYTE AND LITHIUM SECONDARY BATTERY COMPRISING THE GEL POLYMER ELECTROLYTE FORMED THEREFROM}
본 발명은 겔 폴리머 전해질용 조성물 및 이로부터 형성된 겔 폴리머 전해질을 포함하는 리튬 이차전지에 관한 것이다.
최근 전기, 전자, 통신 및 컴퓨터 산업이 급속히 발전함에 따라 고성능, 고안정성 이차전지에 대한 수요가 점차 증가되고 있다. 특히, 이들 전자 및 통신 기기의 소형화 및 경량화 추세에 따라, 이 분야의 핵심부품인 리튬 이차전지의 박막화 및 소형화가 요구되고 있다.
리튬 이차전지는 적용되는 전해질에 따라 액체 전해질을 사용하는 리튬 이온전지와 폴리머 전해질을 사용하는 리튬 폴리머 전지로 나눌 수 있다.
상기 리튬 이온전지는 고용량이라는 장점이 있으나 리튬염을 함유한 액체 전해질을 이용하기 때문에 누액 및 폭발의 위험성이 있고, 이에 대한 대비책으로 인해 전지 설계가 복잡해지는 단점이 있다.
반면에, 리튬 폴리머 전지는 전해질로 고체 폴리머 전해질이나 액체 전해액이 함유된 겔 폴리머 전해질을 사용하기 때문에 안정성 향상과 동시에 유연성을 가지므로, 소형 또는 박막형 등 다양한 형태로 개발이 가능하다.
상기 겔 폴리머 전해질을 적용한 이차전지는 다음과 같이 2 가지 방법에 의해 제조될 수 있다.
우선, 비수계 유기용매에 리튬염을 용해한 액체 전해액에 중합개시제와 중합 가능한 단량체 또는 올리고머를 혼합하여 전해질 조성물을 제조한 후, 전극 조립체가 수납된 전지에 주액하고, 적절한 온도와 시간 조건에서 겔화(가교)시켜 제조할 수 있다.
그러나, 상기 방법의 경우 주액 전 용액의 높은 점도 및 표면 장력 문제로 셀 내 함침성(wetting)이 좋지 않아 겔화 후에도 기계적 강도 확보가 쉽지 않다는 단점이 있다.
또 다른 방법으로는, 상기 전해질 조성물을 전극 및 분리막 중 하나의 일면에 코팅하고, 열이나 UV를 이용하여 경화(겔화)시켜 겔 폴리머 전해질을 형성한 다음, 이러한 겔 폴리머 전해질이 형성된 전극 및/또는 분리막을 권취 또는 적층하여 전극 조립체를 제조하고, 이를 전지 케이스에 삽입한 후 기존 액체 전해액을 재주액하여 제조할 수도 있다.
그러나 이 방법은 겔화시키기 위한 열 또는 UV를 조사하는 공정이 필요하고, 겔이 코팅된 분리막의 경우 수분을 흡수하여 전지의 성능 및 안정성을 저하시키는 문제가 있다. 더욱이 종래 분리막으로 사용되던 폴리에틸렌 분리막 등은 열수축율이 높기 때문에 온도가 상승하는 비정상적 조건에서 사용할 때 양극과 음극 사이에서 단락이 발생하여 전지의 안정성이 저하되는 단점이 있다.
이에, 기계적 강도와 이온전달능력을 확보하는 동시에, 고온에서의 안정성이 향상된 겔 폴리머 전해질을 제조할 수 있는 방법에 대한 개발이 필요한 실정이다.
한국 특허공개공보 제2018-0026358호
본 발명은 상기와 같은 문제점을 해결하기 위하여, 비수계 유기용매로 글라임계 용매를 포함하고, 특정 구조를 갖는 중합 가능한 치환기를 가지는 중합성 올리고머를 포함하는 겔 폴리머 전해질용 조성물을 제공하고자 한다.
또한, 본 발명은 상기 겔 폴리머 전해질용 조성물의 열중합에 의해 형성되어, 기계적 강도 및 전기화학적 안정성이 향상된 겔 폴리머 전해질을 제공하고자 하다.
또한, 본 발명은 상기 겔 폴리머 전해질을 포함함으로써 전기화학적 안정성이 향상된 리튬 이차전지를 제공하고자 한다.
구체적으로, 본 발명의 일 실시예에서는
리튬염,
글라임계 용매를 포함하는 비수계 유기용매,
하기 화학식 1로 표시되는 올리고머, 및
중합개시제를 포함하는 것인 겔 폴리머 전해질용 조성물을 제공한다.

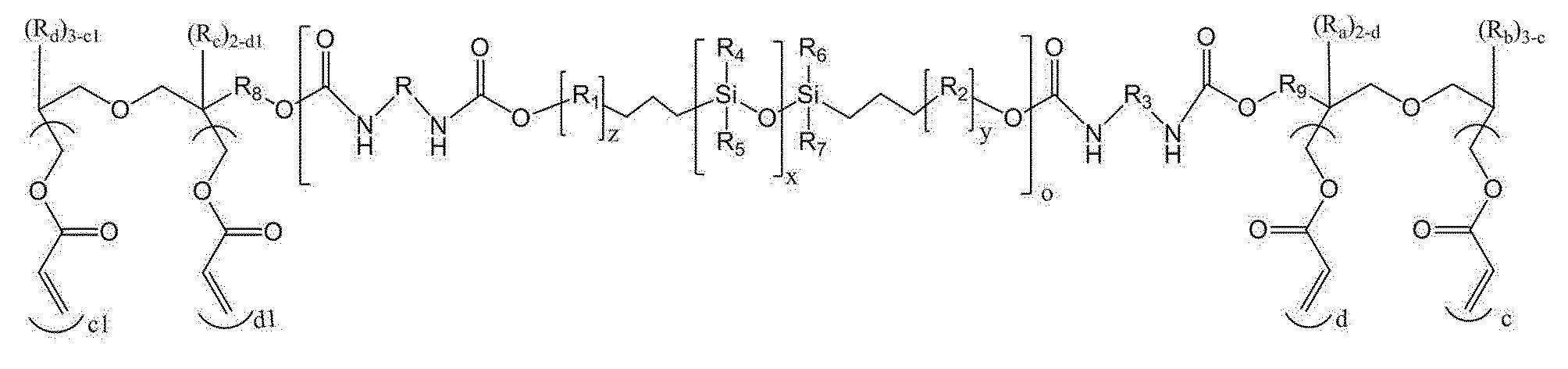

[화학식 1]
Figure pat00001
상기 화학식 1에서,
R1은 탄소수 1 내지 5의 알킬렌기 또는 -R1'-O-이고, 이때 R1'은 탄소수 1 내지 5의 알킬렌기이고,
R2는 탄소수 1 내지 5의 알킬렌기 또는 -O-R2'-이고, 이때 R2'는 탄소수 1 내지 5의 알킬렌기이며,
R4, R5, R6, 및 R7은 각각 독립적으로 수소 또는 탄소수 1 내지 3의 알킬기이고,
R 및 R3은 각각 독립적으로 지방족 탄화수소기 또는 방향족 탄화수소기이고,
R8 및 R9는 각각 탄소수 1 내지 5의 알킬렌기이고,
Ra, Rb, Rc 및 Rd는 각각 독립적으로 수소 또는 탄소수 1 내지 3의 알킬기이며,
x, y, z 및 o는 각각 독립적으로 1 내지 100 중 어느 하나의 정수이고,
c 및 c1은 각각 독립적으로 1 내지 3 중 어느 하나의 정수이며,
d 및 d1은 각각 독립적으로 0 내지 2 중 어느 하나의 정수이다.
또한, 본 발명의 다른 일 실시예에서는 본 발명의 겔 폴리머 전해질용 조성물의 열중합에 의해 형성된 겔 폴리머 전해질을 제공한다.
또한, 본 발명의 또 다른 일 실시예에서는 양극, 음극, 분리막 및 본 발명의 겔 폴리머 전해질을 포함하는 리튬 이차전지를 제공한다.
본 발명의 겔 폴리머 전해질용 조성물에 포함되는 화학식 1로 표시되는 올리고머는 구조 내에 친수성 부분인 아크릴레이트기와 소수성 부분인 실록산기 및 우레탄기를 포함하여, 전지 내부에서 계면활성제 역할을 부여함으로써, 겔 폴리머 전해질용 조성물의 함침성을 향상시킬 수 있다. 또한, 본 발명의 겔 폴리머 전해질용 조성물은 비수계 유기용매로 글라임계 용매를 포함함으로써, 메탈 전극과의 부반응을 방지하여 가스 발생 및 용량 저감 효과를 개선할 수 있다. 따라서, 상기 글라임계 용매와 화학식 1로 표시되는 올리고머를 함께 포함하는 본 발명의 겔 폴리머 전해질용 조성물을 사용하면, 기계적 물성 및 전기화학적 안정성이 향상된 겔 폴리머 전해질을 구비한 리튬 이차전지를 구현할 수 있다.
이하, 본 발명에 대한 이해를 돕기 위해 본 발명을 더욱 상세하게 설명한다. 이때, 본 명세서 및 청구범위에 사용된 용어나 단어는 통상적이거나 사전적인 의미로 한정해서 해석되어서는 아니 되며, 발명자는 그 자신의 발명을 가장 최선의 방법으로 설명하기 위해 용어의 개념을 적절하게 정의할 수 있다는 원칙에 입각하여 본 발명의 기술적 사상에 부합하는 의미와 개념으로 해석되어야만 한다.
한편, 본 발명을 설명하기에 앞서, 명세서 내에서 "탄소수 a 내지 b"의 기재에 있어서, "a" 및 "b"는 구체적인 작용기에 포함되는 탄소 원자의 개수를 의미한다. 즉, 상기 작용기는 "a" 내지 "b" 개의 탄소원자를 포함할 수 있다. 예를 들어, "탄소수 1 내지 5의 알킬렌기"는 탄소수 1 내지 5의 탄소 원자를 포함하는 알킬렌기, 즉 -CH2-, -CH2CH2-, -CH2CH2CH2-, -CH2(CH2)CH-, -CH(CH2)CH2- 및 -CH(CH2)CH2CH2- 등을 의미한다.
또한, 본 명세서에서, 상기 "알킬렌기"라는 용어는 분지된 또는 분지되지 않은 2가의 불포화 탄화수소기를 의미한다. 일 구현예에서, 상기 알킬렌기는 치환 또는 비치환될 수 있다. 상기 알킬렌기는 메틸렌기, 에틸렌기, 프로필렌기, 이소프로필렌기, 부틸렌기, 이소부틸렌기, tert-부틸렌기, 펜틸렌기, 3-펜틸렌기 등을 포함하나, 이들로 한정되지 않으며, 이들 각각은 다른 구현예에서 선택적으로 치환될 수 있다.
또한, 본 명세서에서, "치환"이란 별도의 정의가 없는 한, 탄소에 결합된 적어도 하나 이상의 수소가 수소 이외의 원소로 치환된 것을 의미하며, 예를 들면, 탄소수 1 내지 5의 알킬기 또는 불소 원소로 치환된 것을 의미한다.
또한, 본 명세서에서, "포함하다", "구비하다" 또는 "가지다" 등의 용어는 실시된 특징, 숫자, 단계, 구성 요소 또는 이들을 조합한 것이 존재함을 지정하려는 것이지, 하나 또는 그 이상의 다른 특징들이나 숫자, 단계, 구성 요소, 또는 이들을 조합한 것들의 존재 또는 부가 가능성을 미리 배제하지 않는 것으로 이해되어야 한다.
한편, 본 명세서에서, "글라임계 용매 (glyme-based solvent)"란, 알킬렌기, 사이클로알킬렌기, 또는 아릴렌기가 에테르기로 연결되는 형태의 에테르계 용매로서, 고비점을 가짐으로써 휘발성 기체에 의한 내압 발생이 적기 때문에 전지의 안정성 측면에서 우수한 용매로, 디메톡시에탄 (모노-글라임, DME), 디-글라임 (digylme), 트리-글라임(Triglyme), 및 테트라-글라임 (TEGDME)으로 이루어진 군으로부터 선택된 적어도 하나 이상인 것이 바람직하다.
한편, 본 명세서에서, "분자량"이란 이란 별도의 정의가 없는 한, 중량평균분자량(Mw)을 의미하며, 본 발명의 폴리머 또는 올리고머의 중량평균분자량(Mw)은 별도의 정의가 없는 한 겔투과크로마토그래피(Gel Permeation Chromatography: GPC)를 이용하여 측정할 수 있다.
한편, 본 명세서에서 이온전도도는 교류 임피던스 측정법을 사용하여 측정할 수 있다. 구체적으로, VMP3 측정 장비와 정밀 임피던스 분석기(4294A)를 사용하여 주파수 대역 100MHz 내지 0.1 Hz에서 측정할 수 있다.
본 명세서에서 전기화학적 (산화)안정성은 선형 주사 전위법(Linear sweep voltammetry, LSV)에 따라 측정하였다. 측정 장치로는 potentiostat(EG&G사, model 270A)를 사용하였으며, 측정온도는 60℃였다.
본 발명에서 인장강도는 ASTM standard D638 (Type V specimens)을 통해 일괄적으로 제작한 전해질 시편을 25℃, 약 30%의 상대습도에서 분당 5 mm의 속도로 Lloyd LR-10K을 이용하여 측정하였다.
겔 폴리머 전해질용 조성물
본 발명에 따른 겔 폴리머 전해질용 조성물은
리튬염,
글라임계 용매를 포함하는 비수계 유기용매,
하기 화학식 1로 표시되는 올리고머 및
중합개시제를 포함한다.
[화학식 1]
Figure pat00002
상기 화학식 1에서,
R1은 탄소수 1 내지 5의 알킬렌기 또는 -R1'-O-이고, 이때 R1'은 탄소수 1 내지 5의 알킬렌기이고,
R2는 탄소수 1 내지 5의 알킬렌기 또는 -O-R2'-이고, 이때 R2'는 탄소수 1 내지 5의 알킬렌기이며,
R4, R5, R6, 및 R7은 각각 독립적으로 수소 또는 탄소수 1 내지 3의 알킬기이고,
R 및 R3은 각각 독립적으로 지방족 탄화수소기 또는 방향족 탄화수소기이고,
R8 및 R9는 각각 탄소수 1 내지 5의 알킬렌기이고,
Ra, Rb, Rc 및 Rd는 각각 독립적으로 수소 또는 탄소수 1 내지 3의 알킬기이며,
x, y, z 및 o는 각각 독립적으로 1 내지 100 중 어느 하나의 정수이고,
c 및 c1은 각각 독립적으로 1 내지 3 중 어느 하나의 정수이며,
d 및 d1은 각각 독립적으로 0 내지 2 중 어느 하나의 정수이다.
(1) 리튬염
상기 리튬염으로는, 리튬 이차전지용 전해질이 통상적으로 사용되는 다양한 리튬염들이 제한 없이 사용될 수 있다. 예를 들어, 상기 리튬염은 양이온으로 Li+를 포함하고, 음이온으로 F-, Cl-, Br-, I-, NO3 -, N(CN)2 -, ClO4 -, BF4 -, B10Cl10 -, AlO4 -, AlCl4 -, PF6 -, CF3SO3 -, CH3CO2 -, CH3SO3 -, CF3CO2 -, AsF6 -, SbF6 -, BF2C2O4 -, BC4O8 - , (CF3)2PF4 -, (CF3)3PF3 -, (CF3)4PF2 -, (CF3)5PF-, (CF3)6P-, C4F9SO3 -, CF3CF2SO3 -, (FSO2)2N-, (CF3SO2)2N-, CF3CF2(CF3)2CO-, (CF3SO2)2CH-, (SF5)3C-, (CF3SO2)3C-, CF3(CF2)7SO3 -, SCN- 및 (CF3CF2SO2)2N-로 이루어진 군으로부터 선택된 어느 하나를 포함할 수 있으며, 이들 외에도 리튬 이차전지의 전해액에 통상적으로 사용되는 리튬염이 제한 없이 사용할 수 있다.
구체적으로, 상기 리튬염은 LiCl, LiBr, LiI, LiClO4, LiBF4, LiB10Cl10, LiAlO4, LiAlCl4, LiPF6, LiCF3SO3, LiCH3CO2, LiCH3SO3, LiCF3CO2, LiAsF6, LiSbF6, LiFSI (Lithium bis(fluorosulfonyl)imide, LiN(SO2F)2), LiBETI (lithium bisperfluoroethanesulfonimide, LiN(SO2CF2CF3)2 및 LiTFSI (lithium (bis)trifluoromethanesulfonimide, LiN(SO2CF3)2)로 이루어진 군으로부터 선택된 단일물 또는 2종 이상의 혼합물을 포함할 수 있으며, 구체적으로 LiPF6, LiFSI 및 LiTFSI 중 적어도 하나 이상을 들 수 있다.
상기 리튬염은 통상적으로 사용 가능한 범위 내에서 적절히 변경할 수 있으나, 최적의 전극 표면의 부식 방지용 피막 형성 효과를 얻기 위하여, 겔 폴리머 전해질용 조성물 내에 1.0M 내지 6.0M, 구체적으로 1.5M 내지 4.0M 농도로 포함될 수 있다.
상기 리튬염의 농도가 상기 범위를 만족하는 경우, 겔 폴리머 전해질용 조성물 중에 존재하는 리튬 양이온의 증가로 인해 높은 리튬 양이온 (Li+)의 이온전달 특성 (즉, 양이온 수송률 (transference number))을 향상시킬 수 있고, 리튬 이온 확산 시에 저항 감소 효과를 가져와 사이클 용량 특성을 개선할 수 있다.
즉, 겔 폴리머 전해질용 조성물의 경우, 1.0M 이상의 리튬염을 포함함으로써, 이온전도성을 부여하는 동시에, 고율 충방전 시 리튬 이온의 고갈에 의한 저항을 감소시킬 수 있다. 만약, 리튬염의 농도가 1.0M 이하이면, 리튬 이차전지의 사이클 수명 특성 및 용량 특성이 저하될 수 있다. 또한, 리튬염의 최대 농도가 6.0M을 초과하면, 겔 폴리머 전해질용 조성물의 점도가 과도하게 증가되어 전해질 젖음 특성이 저하되기 때문에, 이차전지의 제반 성능이 저하될 수 있다.
한편, 리튬염의 농도가 4M 이상인 경우, 전해질의 점도가 상승할 수는 있으나, 후술하는 바와 같이 겔 폴리머 전해질용 조성물에 포함된 올리고머 일부분이 계면 활성제로 작용하면서, 표면 장력을 낮추기 때문에, 겔 폴리머 전해질용 조성물의 함침성 저하되는 것을 방지할 수 있다.
(2) 비수계 유기용매
상기 비수계 유기용매는 글라임계 용매를 포함할 수 있다.
즉, 본 발명에서는 비수계 유기용매로 선형 카보네이트계 유기용매에 비해 높은 유전율 및 낮은 표면 장력을 가지는 글라임계 용매를 사용함으로써, 리튬염 함량 증량이 가능하며, 리튬염 함량 증가에 따른 출력 개선 효과와 글라임 용매 사용으로 인한 메탈 전극과의 반응성을 억제할 수 있다.
이러한 글라임계 용매는 그 대표적인 예로 디메톡시에탄 (모노-글라임, DME), 디-글라임 (digylme), 트리-글라임(Tri-glyme), 및 테트라-글라임(TEGDME)으로 이루어진 군으로부터 선택된 적어도 하나 이상을 포함할 수 있다.
또한, 본 발명에서는 상기 비수계 유기용매로 카보네이트계 유기용매를 더 포함할 수 있다.
상기 카보네이트계 유기용매는 환형 카보네이트계 유기용매, 선형 카보네이트계 유기용매 또는 이들의 혼합 유기용매를 포함할 수 있다.
상기 환형 카보네이트계 유기용매는 고점도의 유기용매로서 유전율이 높아 전해질 내의 리튬염을 잘 해리시킬 수 있는 유기용매로서, 그 구체적인 예로 에틸렌 카보네이트(EC), 프로필렌 카보네이트(PC), 1,2-부틸렌 카보네이트, 2,3-부틸렌 카보네이트, 1,2-펜틸렌 카보네이트, 2,3-펜틸렌 카보네이트 및 비닐렌 카보네이트로 이루어진 군으로부터 선택되는 적어도 하나 이상의 유기용매를 포함할 수 있으며, 이 중에서도 에틸렌 카보네이트 및 프로필렌 카보네이트 중 적어도 하나 이상을 포함할 수 있다.
또한, 상기 선형 카보네이트계 유기용매는 저점도 및 저유전율을 가지는 유기용매로서, 그 대표적인 예로 디메틸 카보네이트(dimethyl carbonate, DMC), 디에틸 카보네이트(diethyl carbonate, DEC), 디프로필 카보네이트, 에틸메틸 카보네이트(EMC), 메틸프로필 카보네이트 및 에틸프로필 카보네이트로 이루어진 군으로부터 선택되는 적어도 하나 이상의 유기용매를 사용할 수 있으며, 구체적으로 디메틸 카보네이트 및 에틸메틸 카보네이트(EMC) 중 적어도 하나 이상을 포함할 수 있다.
상기 환형 카보네이트계 유기용매:선형 카보네이트계 유기용매는 0:10 내지 2:8 부피비, 구체적으로 0:10 내지 1:9 부피비로 사용될 수 있다.
즉, 환형 카보네이트계 유기용매와 선형 카보네이트계 유기용매의 부피비는 이온전도도 개선, 저온 및 상온 출력, 고온 저장 후 용량 특성을 향상시키는데 중요한 영향을 미칠 수 있는데, 상기와 같은 범위로 포함되는 경우 충방전 출력 특성 향상 효과 및 수명 특성 개선 효과를 구현할 수 있다.
한편, 상기 카보네이트계 유기용매는 고전압에서 메탈과의 반응성이 높아 부반응에 민감하기 때문에, 메틸 전극 적용 시에 비수계 유기용매로 이를 사용하는 경우 화학 반응에 의한 부산물 및 가스 발생이 증가하여, 셀 팽윤이 증가하고, 고온 저장 안정성이 열화될 수 있다.
본 발명의 겔 폴리머 전해질용 조성물 내에 글라임계 용매와 카보네이트계 유기용매를 혼합하여 사용하는 경우에, 글라임계 용매와 카보네이트계 유기용매는 1:9 내지 9:1 중량비, 바람직하게 3:7 내지 9:1 중량비, 보다 바람직하게는 5:5 내지 9:1 중량비로 사용할 수 있다.
상기 카보네이트계 유기용매와 글라임계 용매의 중량비가 상기 범위를 만족하는 경우 두 유기 용매의 혼용에 의한 시너지 효과가 발현될 수 있다. 만약, 상기 카보네이트계 유기용매에 대한 글라임계 용매의 상대적인 중량비가 1 미만이면 전해질의 점도가 상승하여, 전해질의 함침성이 저하되고, 카보네이트계 유기용매와 메탈 전극의 반응성이 증가하여 셀 안정성이 저하되고, 팽윤이 증가할 수 있다.
반면에, 상기 카보네이트계 유기용매에 대한 글라임계 용매의 상대적인 중량 비가 5 이상이면, 전해질의 점도 상승을 억제할 수 있기 때문에, 리튬염 함량의 증량이 가능하기 때문에 셀 출력을 보다 개선할 수 있다. 또한, 상기 글라임계 용매의 중량비가 10 이하일 경우, 메탈 반응성이 안정해져 용량 유지율이 향상되기 때문에, 수명 특성이 보다 개선될 수 있다.
즉, 상기 글라임계 용매는 비수계 유기용매 전체 중량을 기준으로 10 중량% 내지 100 중량%, 구체적으로 30 중량% 내지 90 중량%, 더욱 구체적으로 50 중량% 내지 90 중량%로 포함되며, 상기 글라임계 용매의 함량이 상기 범위를 만족할 경우, 금속 안정화 및 출력 개선 효과를 향상시킬 수 있다.
만약, 상기 글라임계 용매의 함량이 10 중량% 미만인 경우에는 전해질의 점도가 상승하여, 전해질의 함침성이 저하되고, 카보네이트계 유기용매와 메탈 전극과의 반응으로 인해 부반응이 촉진되어 셀 용량 저하 및 안정성 저하 효과가 저하될 수 있다.
한편, 본 발명에 따른 겔 폴리머 전해질용 조성물은 안정성 향상을 위하여, 이차전지의 충방전 과정에서 산화/환원 반응 등에 의한 분해가 최소화될 수 있고, 첨가제와 함께 목적하는 특성을 발휘할 수 있는 유기용매를 더 포함할 수 있다. 상기 유기용매는 그 대표적인 예로 에스테르계 용매, 아세테이트계 용매, 또는 니트릴계 용매 등을 각각 단독으로 또는 2종 이상 혼합하여 사용할 수 있다. 이때, 각 용매에는 F, Cl, Br, I 등의 할로겐 원소가 적어도 하나 이상 치환되어 있을 수 있다.
또한, 상기 에스테르계 용매는 선형 에스테르 화합물 또는 환형 에스테르 화합물로 이루어진 군으로부터 선택된 적어도 하나 이상의 화합물을 포함할 수 있다.
상기 선형 에스테르 화합물은 그 구체적인 예로 메틸 아세테이트, 에틸 아세테이트, 프로필 아세테이트, 메틸 프로피오네이트, 에틸 프로피오네이트, 프로필 프로피오네이트, 및 부틸 프로피오네이트로 이루어진 군으로부터 선택되는 어느 하나 또는 이들 중 2종 이상의 혼합물 등이 대표적으로 사용될 수 있으나, 이에 한정되는 것은 아니다.
상기 환형 에스테르 화합물은 그 구체적인 예로 γ-부티로락톤, γ-발레로락톤, γ-카프로락톤, σ-발레로락톤 또는 ε-카프로락톤 중 적어도 하나 이상을 포함할 수 있다.
상기 니트릴계 용매는 아세토니트릴, 프로피오니트릴, 부티로니트릴, 발레로니트릴, 카프릴로니트릴, 헵탄니트릴, 사이클로펜탄 카보니트릴, 사이클로헥산 카보니트릴, 2-플루오로벤조니트릴, 4-플루오로벤조니트릴, 다이플루오로벤조니트릴, 트리플루오로벤조니트릴, 페닐아세토니트릴, 2-플루오로페닐아세토니트릴, 4-플루오로페닐아세토니트릴로 이루어진 군에서 선택되는 1종 이상인 것일 수 있으며, 본 발명의 일 실시예에 따른 비수성 용매는 아세토니트릴을 이용할 수 있다.
이때, 상기 에스테르계 용매, 아세테이트계 용매, 또는 니트릴계 용매 등은 비수계 유기용매 전체 중량을 기준으로 50 중량% 이하, 구체적으로 30 중량% 이하가 되도록 소량으로 포함될 수 있다.
(3) 올리고머
본 발명의 겔 폴리머 전해질용 조성물은 온도 상승 시 중합 반응에 의해 산화되면서 겔 폴리머 전해질의 기본 골격인 고분자 매트릭스를 형성할 수 있는 가교 결합 가능한 치환기를 가진 화합물로서, 말단에 하나 이상의 아크릴레이트기를 함유하는 하기 화학식 1로 표시되는 올리고머를 포함한다.
[화학식 1]
Figure pat00003
상기 화학식 1에서,
R1은 탄소수 1 내지 5의 알킬렌기 또는 -R1'-O-이고, 이때 R1'은 탄소수 1 내지 5의 알킬렌기이고,
R2는 탄소수 1 내지 5의 알킬렌기 또는 -O-R2'-이고, 이때 R2'는 탄소수 1 내지 5의 알킬렌기이며,
R4, R5, R6, 및 R7은 각각 독립적으로 수소 또는 탄소수 1 내지 3의 알킬기이고,
R 및 R3은 각각 독립적으로 지방족 탄화수소기 또는 방향족 탄화수소기이고,
R8 및 R9는 각각 탄소수 1 내지 5의 알킬렌기이고,
Ra, Rb, Rc 및 Rd는 각각 독립적으로 수소 또는 탄소수 1 내지 3의 알킬기이며,
x, y, z 및 o는 각각 독립적으로 1 내지 100 중 어느 하나의 정수이고,
c 및 c1은 각각 독립적으로 1 내지 3 중 어느 하나의 정수이며,
d 및 d1은 각각 독립적으로 0 내지 2 중 어느 하나의 정수이다.
구체적으로, 상기 화학식 1에서, R1은 -R1'-O-이고, 이때 R1'은 탄소수 1 내지 5의 알킬렌기이고, R2는 -O-R2'-이고, 이때 R2'는 탄소수 1 내지 5의 알킬렌기이며, R4, R5, R6, 및 R7은 각각 독립적으로 탄소수 1 내지 3의 알킬기이고, R8 및 R9는 각각 독립적으로 탄소수 1 내지 3의 알킬렌기이며, Ra, Rb, Rc 및 Rd는 각각 독립적으로 수소일 수 있다.
더욱 구체적으로, 상기 화학식 1에서, R1은 -R1'-O-이고, 이때 R1'은 탄소수 2 내지 5의 알킬렌기이고, R2는 -O-R2'-이고, 이때 R2'는 탄소수 2 내지 5의 알킬렌기이며, R4, R5, R6, 및 R7은 각각 독립적으로 탄소수 1 내지 3의 알킬기이고, R8 및 R9는 각각 독립적으로 탄소수 1 또는 2의 알킬렌기이며, Ra, Rb, Rc 및 Rd는 각각 독립적으로 수소일 수 있다.
또한, 상기 화학식 1에서, R 및 R3는 지환족 탄화수소기 및 선형 탄화수소기로 이루어진 군으로부터 선택된 적어도 하나인 지방족 탄화수소기일 수 있다.
상기 지환족 탄화소수기는 치환 또는 비치환된 탄소수 4 내지 20의 시클로알킬렌기; 치환 또는 비치환된 탄소수 4 내지 20의 시클로알킬렌기; 치환 또는 비치환된 탄소수 4 내지 20의 시클로알케닐렌기; 및 치환 또는 비치환된 탄소수 2 내지 20의 헤테로시클로알킬렌기로 이루어진 군으로부터 선택된 적어도 하나일 수 있으며, 이 중에서 치환 또는 비치환된 탄소수 4 내지 20의 시클로알킬렌기인 것이 바람직하다.
상기 선형 탄화수소기는 치환 또는 비치환된 탄소수 1 내지 20의 알킬렌기; 치환 또는 비치환된 탄소수 1 내지 20의 알킬렌기; 치환 또는 비치환된 탄소수 1 내지 20의 알콕실렌기; 치환 또는 비치환된 탄소수 2 내지 20의 알케닐렌기; 및 치환 또는 비치환된 탄소수 2 내지 20의 알키닐렌기로 이루어진 군으로부터 선택된 적어도 하나일 수 있다.
또한, 상기 화학식 1에서, R 및 R3는 방향족 탄화수소기일 수 있다.
상기 방향족 탄화수소기는 치환 또는 비치환된 탄소수 6 내지 20의 아릴렌기; 및 치환 또는 비치환된 탄소수 4 내지 20의 헤테로아릴렌기로 이루어진 군으로부터 선택된 적어도 하나일 수 있다.
더욱 구체적으로, 상기 화학식 1로 표시되는 올리고머는 하기 화학식 1a 및 화학식 1b로 표시되는 화합물들로 이루어진 군으로부터 선택된 적어도 하나 이상일 수 있다.

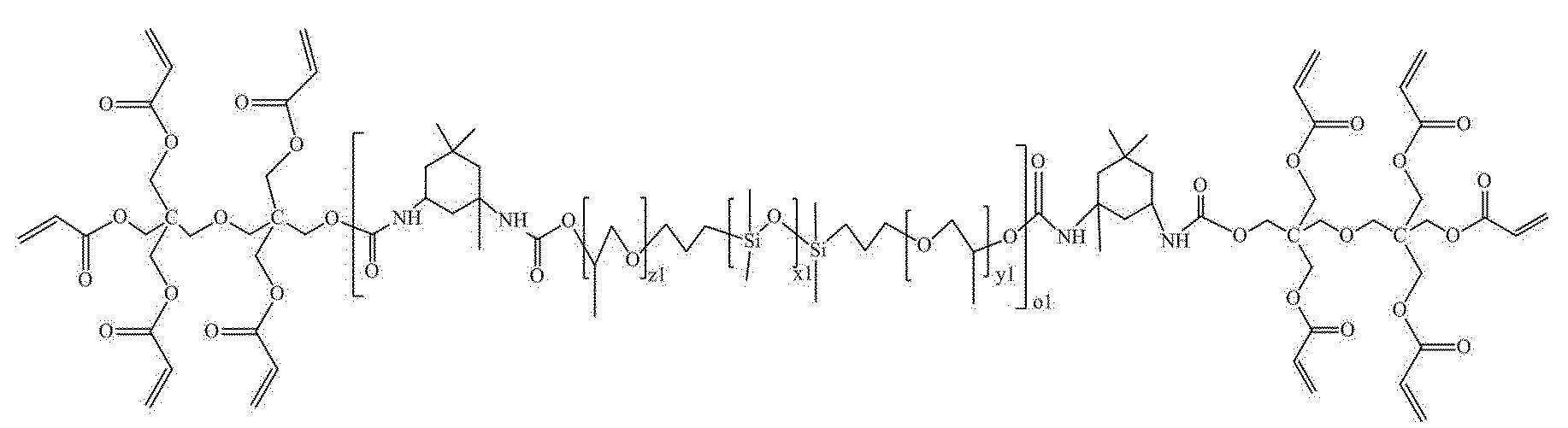

[화학식 1a]
Figure pat00004
상기 화학식 1a에서,
x1, y1, z1 및 o1는 각각 독립적으로 1 내지 100 중 어느 하나의 정수이다.
[화학식 1b]
Figure pat00005
상기 화학식 1b에서,
x2, y2, z2 및 o2는 각각 독립적으로 1 내지 100 중 어느 하나의 정수이다.
상기 화학식 1로 표시되는 올리고머는 구조 내에 친수성 부분인 아크릴레이트기와 소수성 부분인 실록산기(-[Si-O]-) 및 우레탄기를 포함하기 때문에 전지 내부의 친수성 부분(양극, 분리막(SRS층))과 소수성 부분(음극, 분리막 원단)에서 균형적으로 친화성을 나타낼 수 있으므로, 계면활성제 역할을 부여할 수 있다. 따라서, 전극 및 분리막에 대한 표면 장력을 낮춰 겔 폴리머 전해질용 조성물의 함침성을 개선할 수 있다.
한편, 종래 겔 폴리머 전해질 제조 시 사용된 알킬렌 옥사이드 골격을 가지는 폴리머의 경우, 환원 안정성이 낮기 때문에 초기 충전시 음극 표면에 피막을 형성할 수 있다. 하지만, 이러한 피막은 고온에서 쉽게 파괴되어 부반응을 야기하기 때문에, 전극과 겔 폴리머 전해질 사이의 계면 저항을 오히려 증가시키는 단점이 있다.
반면에, 상기 화학식 1로 표시되는 올리고머는 전기화학적으로 안정하여 환원 안정성이 높을 뿐만 아니라, 리튬염을 해리하는 능력을 보유하고 있어 음극 표면에서의 환원 반응을 최소하고, 리튬 이온 이동성을 향상시킬 수 있다.
따라서, 종래 알킬렌 옥사이드 골격을 가지는 폴리머를 포함하는 겔 폴리머 전해질용 조성물과 비교하여 본 발명의 겔 폴리머 전해질용 조성물의 경우, 전극과의 부반응은 감소되고, 기계적 강도는 높으며, 전극과 전해질 사이의 계면 안정성 효과는 향상된 겔 폴리머 전해질을 제조할 수 있다.
상기 화학식 1로 표시되는 올리고머는 겔 폴리머 전해질용 조성물 전체 중량을 기준으로 0.1 중량% 내지 80 중량%, 구체적으로 2 중량% 내지 80 중량%, 보다 구체적으로 3 중량% 내지 50 중량%로 포함될 수 있다.
상기 화학식 1로 표시되는 올리고머의 함량이 상기 범위, 즉 0.1 중량% 내지 80 중량% 범위로 포함되면 기계적 강도가 우수한 고분자 네트워크를 형성할 수 있으므로, 제반 성능이 향상된 겔 폴리머 전해질을 제조할 수 있다. 구체적으로, 올리고머의 함량이 2 중량%, 구체적으로 3 중량% 이상일 경우에 올리고머에 의한 고분자 매트릭스가 용이하게 형성될 수 있고, 안정한 네트워크 구조에 의하여 겔 폴리머 전해질의 기계적 강도와 같은 물성을 확보할 수 있다. 또한, 80 중량% 이하이면, 과량의 올리고머 첨가에 따른 저항 증가 및 리튬 이온의 이동 제한, 예를 들면 이온전도도 감소와 같은 단점을 방지할 수 있고, 겔 폴리머 전해질의 함침성을 확보하는 동시에, 리튬 이온의 이동 효과를 높여 충분한 이온전도도를 확보할 수 있다.
한편, 상기 화학식 1로 표시되는 올리고머의 중량평균분자량(MW)은 1,000 g/mol 내지 100,000 g/mol, 구체적으로 1,000 g/mol 내지 50,000 g/mol, 보다 구체적으로 1,000 g/mol 내지 10,000 g/mol 일 수 있으며, 더욱 구체적으로 3,000 g/mol 내지 7,000 g/mol 일 수 있으며, 반복 단위의 개수에 의해 그 범위를 조절할 수 있다. 상기 올리고머의 중량평균분자량이 상기 범위 내인 경우, 이를 포함하는 비수전해액의 기계적 강도를 효과적으로 개선할 수 있다.
만약, 상기 화학식 1로 표시되는 올리고머의 중량 평균분자량이 1,000 g/mol 미만이면, 적절한 기계적 강도를 기대할 수 없으며, 보다 많은 중합개시제 사용이 요구되거나, 까다로운 추가 중합 공정이 필요하기 때문에 겔 고분자 전해질 형성 과정이 복잡해지는 단점이 있다. 한편, 중량평균분자량이 100,000 g/mol을 초과하면, 올리고머 물성 자체가 경직(rigid)되고, 전해질 용매와 친화성이 낮아져 용해가 어려워지기 때문에 균일하고 우수한 겔 고분자 전해질 형성을 기대할 수 없다.
상기 중량평균분자량은 겔투과크로마토그래피(Gel Permeation Chromatography: GPC)조건으로 Agilent社 1200시리즈를 이용하여 측정할 수 있다. 예컨대, 일정 농도의 샘플 시료를 준비한 후, GPC 측정 시스템 alliance 4 기기를 안정화시키고, 기기가 안정화되면 기기에 표준 시료와 샘플 시료를 주입하여 크로마토그램을 얻어낸 다음, 분석 방법에 따라 분자량을 산출할 수 있다 (시스템: Alliance 4, 컬럼: Ultrahydrogel linearX2, eluent: 0.1M NaNO3 (pH 7.0 phosphate buffer, flow rate: 0.1 mL/min, 용매: THF, temp: 40℃, injection: 100μL)
(4) 중합개시제
본 발명의 겔 폴리머 전해질용 조성물은 겔 폴리머 전해질 제조 시 요구되는 라디칼 반응을 수행하기 위하여 중합개시제를 포함할 수 있다.
상기 중합개시제는 당 업계에 알려진 통상적인 열 또는 광 중합개시제가 사용될 수 있다. 예를 들면, 상기 중합개시제는 열에 의해 분해되어 라디칼을 형성하고, 자유라디칼 중합에 의해 화학식 1로 표시되는 올리고머와 반응하여 겔 폴리머 전해질을 형성할 수 있다.
더욱 구체적으로, 상기 중합개시제의 비제한적인 예로는 벤조일 퍼옥사이드(benzoyl peroxide), 아세틸 퍼옥사이드(acetyl peroxide), 디라우릴 퍼옥사이드(dilauryl peroxide), 디-tert-부틸 퍼옥사이드(di-tert-butyl peroxide), t-부틸 퍼옥시-2-에틸-헥사노에이트(t-butyl peroxy-2-ethyl-hexanoate), 큐밀 하이드로퍼옥사이드(cumyl hydroperoxide) 및 하이드로겐 퍼옥사이드(hydrogen peroxide) 등의 유기과산화물류나 히드로과산화물류와 2,2'-아조비스(2-시아노부탄), 2,2'-아조비스(메틸부티로니트릴), 2,2'-아조비스(이소부티로니트릴)(AIBN; 2,2'-Azobis(iso-butyronitrile)) 및 2,2'-아조비스디메틸-발레로니트릴(AMVN; 2,2'-Azobisdimethyl-Valeronitrile)로 이루어진 군에서 선택된 1종 이상 아조 화합물류 등이 있으나, 이에 한정하지 않는다.
상기 중합개시제는 전지 내에서 열, 비제한적인 예로 30℃ 내지 100℃의 열에 의해 분해되거나 상온(5℃ 내지 30℃)에서 분해되어 라디칼을 형성하고, 자유라디칼 중합에 의해 중합성 올리고머가 아크릴레이트계 화합물과 반응하여 겔 폴리머 전해질을 형성할 수 있다.
상기 중합개시제는 화학식 1로 표시되는 올리고머 100 중량부를 기준으로 하여 0.01 내지 20 중량부, 구체적으로 0.1 내지 10 중량부로 포함될 수 있다.
상기 중합개시제가 0.01 내지 20 중량부 범위 내인 경우, 겔 고분자 전환율을 높여 겔 겔 폴리머 전해질 특성이 확보할 수 있고, 프리-겔 반응을 방지하여, 전극에 대한 겔 폴리머 전해질용 조성물의 함침성을 향상시킬 수 있다.
(5) 산소 제거제
또한, 본 발명의 겔 폴리머 전해질용 조성물은 첨가제로 산소 제거제를 더 포함할 수 있다.
일반적으로, 겔 폴리머 전해질 제조 시에 요구되는 라디칼 반응은 산소 존재하에서 실시하면, 산소에 의해 소광(quenching)하여 반응이 안정화가 되면서, 연쇄 중합 반응 효율이 감소되어 단량체 및/또는 올리고머의 겔(gel) 전환율이 저감되는 것으로 알려져 있다. 즉, 중합개시제로부터 발생된 라디칼(radical)은 산소와 쉽게 반응하여 소모되기 때문에, 산소 존재하에서는 라디칼 중합 반응성이 저하된다.
이에, 본 발명의 겔 폴리머 전해질용 조성물은 상온 및 산소 분위기하에서 겔화 반응성을 제어하여 주액 특성을 향상시키기 위하여, 산소 제거제를 더 포함할 수 있다. . 이러한 구성의 겔 폴리머 전해질 조성물이 경우, 산소 분위기에서 겔화를 실시하는 경우에도 산소의 영향성을 감소시켜, 중합 반응 효과를 높일 수 있다.
상기 산소 제거제는 트리스알킬실릴포스파이트계 화합물 및 트리스아릴실릴포스파이트계 화합물 중 적어도 하나 이상을 들 수 있다. 즉, 상기 산소 제거제로 포함되는 트리스알킬실릴포스파이트계 화합물 또는 트리스아릴실릴포스파이트계 화합물은 포스파이트 구조가 포스페이트 구조로 변환되면서 산소를 소모(scavenge)시켜, 중합개시제로부터 발생된 라디칼이 산소에 의해 제거되는 것을 방지할 수 있다.
상기 트리스알킬실릴포스파이트계 화합물은 그 대표적인 예로 트리스-2,2,2-트리플루오로에틸 포스파이트 (TFEPi), 트리스(메틸실릴) 포스파이트 (TMSPi, Tris(methylsilyl) phosphite), 트리스(에틸실릴) 포스파이트 (TESPi), 트리스(프로필실릴) 포스파이트 (TPSPi) 및 트리스(부틸실릴) 포스파이트로 이루어진 군으로부터 선택된 적어도 어느 하나를 들 수 있다. 또한, 상기 트리스아릴실릴포스파이트계 화합물로는 트리스페닐실릴 포스파이트를 들 수 있다. 이때, 상기 산소 제거제로 불소 원소를 함유하는 불소계 산소 제거제의 사용은 지양하는 것이 바람직하다.
본 발명의 겔 폴리머 전해질용 조성물은 산소 제거제를 포함함으로써, 상온에서도 프리-겔 반응이 발생하지 않는다는 장점이 있다.
상기 산소 제거제는 겔 폴리머 전해질용 조성물의 전체 중량을 기준으로 0.01 내지 10 중량%로 포함될 수 있다. 상기 산소 제거제가 0.01 중량% 내지 10 중량%, 구체적으로 0.5 중량% 내지 10 중량% 범위로 포함되면 상온 및 산소 존재하에서 중합 반응 전환율을 감소시켜, 겔화 현상을 억제할 수 있다. 구체적으로, 산소 제거제의 함량이 0.01 중량% 이상인 경우 산소 제거 효과가 우수하여 중합 반응 전환율을 높일 수 있으므로, 겔 폴리머 전해질의 기계적 강도를 향상시킬 수 있다. 또한, 10 중량% 이하인 경우 잔류 첨가제에 의한 저항 증가를 방지할 수 있다.
(7) 부가적 첨가제
본 발명의 겔 폴리머 전해질용 조성물은 겔 폴리머 전해질 제조 시에 고출력의 환경에서 분해되어 음극 붕괴가 유발되는 것을 방지하거나, 저온 고율방전 특성, 고온 안정성, 과충전 방지, 고온 부풀음 개선, 저항 저감, 수명 개선, 가스 저감 효과 등을 더욱 향상시키기 위하여, 필요에 따라 부가적 첨가제들을 추가 포함할 수 있다.
이러한 부가적 첨가제로는 그 구체적인 예로 비닐렌 카보네이트(VC), 비닐에틸렌 카보네이트(VEC), 에틸렌 설페이트(Ethylene Sulfate; Esa), 트리메틸렌설페이트 (Trimethylene sulfate; TMS), 메틸트리메틸렌설페이트 (Methyl trimethylene sulfate; MTMS), 1,3-프로판 설톤(PS), 숙시노니트릴(SN), 아디포니트릴(Adn), 에틸렌 설파이트, 1,3-프로펜 설톤(PRS), 플루오로에틸렌 카보네이트(FEC), 리튬 디플루오로(비스옥살라토)포스페이트, 리튬 디플루오로포스페이트, 리튬 옥살릴디플루오로보레이트, LiBr, LiF, LiI, 숙시닐 무수물 (succinyl anhydride), CsNO3, In(TFSI)3, 트리스(2,2,2-트리플루오로에틸)포스페이트 (TFEPa) 및 1,1,2,2-테트라플루오로에틸 2,2,2-트리플루오로에틸 에테르, F3-EMC (2,2,2-트리플루오로에틸 메틸 카보네이트), 디플루오로에틸 아세테이트(di-FEC), 플루오로벤젠, 디플루오로벤젠, 헥사플루오로벤젠 및 LiBF4로 이루어진 군에서 선택되는 적어도 하나 이상을 들 수 있다.
이러한 부가적 첨가제 중, 비닐렌 카보네이트, 비닐에틸렌 카보네이트 또는 숙시노니트릴은 이차전지의 초기 활성화 공정시 리튬 디플루오로포스페이트와 함께 음극 표면에 안정한 SEI 피막을 형성할 수 있다.
상기 LiBF4는 리튬 이차전지에 첨가되어, 고온시의 겔 폴리머 전해질용 조성물 의 분해로 인하여 생성될 수 있는 가스 발생을 억제하여, 이차전지의 고온 안정성을 향상시킬 수 있다.
상기 부가적 첨가제들은 적어도 하나 이상이 혼합되어 겔 폴리머 전해질용 조성물 총량을 기준으로 0.01 내지 5 중량%, 구체적으로 0.1 내지 3 중량%로 포함될 수 있으며, 바람직하게는 0.5 내지 3 중량% 일 수 있다. 상기 부가적 첨가제의 함량이 0.01 중량% 보다 적으면 전지의 저온 출력 개선 및 고온 저장 특성 및 고온 수명 특성 개선의 효과가 미미하고, 상기 부가적 첨가제의 함량이 5 중량%를 초과하면 전지의 충방전시 겔 폴리머 전해질용 조성물 내의 부반응이 과도하게 발생할 가능성이 있다. 특히, 상기 SEI 막 형성용 첨가제들이 과량으로 첨가될 시에 고온에서 충분히 분해되지 못하여, 상온에서 겔 폴리머 전해질용 조성물 내에서 미반응물 또는 석출된 채로 존재하고 있을 수 있다. 이에 따라 이차전지의 수명 또는 저항특성이 저하되는 부반응이 발생될 수 있다.
겔 폴리머 전해질
또한, 본 발명에서는 상기 겔 폴리머 전해질용 조성물의 중합에 의해 형성된 겔 폴리머 전해질을 제공한다.
본 발명의 겔 폴리머 전해질을 제조하기 위한 중합 방법은 통상적인 중합 방법이 제한 없이 사용될 수 있다.
예를 들면, i) 리튬염, 유기용매, 중합개시제, 화학식 1로 표시되는 올리고머 및 선택적으로 산소 제거제 및/또는 부가적 첨가제들을 포함하는 겔 폴리머 전해질용 조성물을 제조한 다음, 이를 전지 내에 주액하고 열 중합 반응을 실시하여 고분자 매트릭스를 포함하는 겔 폴리머 전해질을 제조할 수 있다.
또는, ii) 전기화학소자 내부에서 중합개시제 존재하에서 화학식 1로 표시되는 올리고머에 대한 중합 반응을 실시하여 고분자 매트릭스를 형성한 다음, 리튬염 및 유기용매를 포함하는 비수전해액을 추가로 함침시켜 제조할 수도 있다.
이때, 상기 중합 반응은 열, e-빔 및 감마선 공정을 통해 실시할 수 있으며, 구체적으로 50 내지 100℃에서 약 1 시간 내지 8시간 가열하는 열중합 방법이 바람직하다.
상기 겔화를 위한 라디칼(radical) 중합 반응은 라디칼 소멸제인 산소 농도가 낮은 비활성 조건(inert condition) 하에서 실시할 수 있다. 또는, 본 발명의 겔 폴리머 전해질 조성물에 산소 제거제가 추가로 포함된 경우, 일반적인 공기 또는 산소 존재하에서 겔 폴리머 전해질 제조를 위한 중합 반응을 실시할 수 있다. 즉, 중합 반응 시에 겔 폴리머 전해질 내에 포함된 산소 제거제가 산소의 영향력을 감소시켜, 올리고머들의 반응성을 향상시키므로, 일반적인 공기 또는 산소 분위기하에서도 다량의 미반응 단량체가 거의 존재하지 않을 정도로 중합 반응 진척도(extent of reaction)를 증대시킬 수 있다. 그 결과, 종래 미반응 단량체가 전지 내부에 잔존하면서 야기되던 충방전 성능 저하와 같은 단점을 개선할 수 있다. 특히, 상기 산소 제거제는 난연성 관능기를 함유함으로써, 겔 폴리머 전해질의 난연성 강화 효과를 추가로 부여할 수 있다.
리튬 이차전지
또한, 본 발명의 일 실시예에서는 양극, 음극, 분리막 및 본 발명의 겔 폴리머 전해질을 포함하는 리튬 이차전지를 제공할 수 있다.
이때, 본 발명의 리튬 이차전지는 양극, 음극 및 양극과 음극 사이에 선택적으로 개재된 분리막이 순차적으로 적층되어 이루어진 전극조립체에 본 발명의 겔 폴리머 전해질용 조성물을 주입한 후 경화하여 제조할 수 있다.
이때, 상기 전극조립체를 이루는 양극, 음극 및 분리막은 리튬 이차전지 제조 시에 통상적인 방법으로 제조된 것이 사용될 수 있다.
(1) 양극
먼저, 상기 양극은 양극 집전체 상에 양극 합제층을 형성하여 제조할 수 있다. 상기 양극 합제층은 양극활물질, 바인더, 도전재 및 용매 등을 포함하는 양극 활물질 슬러리를 양극 집전체 상에 코팅한 후, 건조 및 압연하여 형성할 수 있다.
상기 양극 집전체는 당해 전지에 화학적 변화를 유발하지 않으면서 도전성을 가진 것이라면 특별히 제한되는 것은 아니며, 예를 들어, 스테인리스 스틸, 알루미늄, 니켈, 티탄, 소성 탄소, 또는 알루미늄이나 스테인리스 스틸의 표면에 카본, 니켈, 티탄, 은 등으로 표면 처리한 것 등이 사용될 수 있다.
상기 양극 활물질은 리튬의 가역적인 인터칼레이션 및 디인터칼레이션이 가능한 화합물로서, 구체적으로는 코발트, 망간, 니켈 또는 알루미늄과 같은 1종 이상의 금속과 리튬을 포함하는 리튬 복합금속 산화물을 포함할 수 있다. 보다 구체적으로, 상기 리튬 복합금속 산화물은 리튬-망간계 산화물(예를 들면, LiMnO2, LiMn2O4 등), 리튬-코발트계 산화물(예를 들면, LiCoO2 등), 리튬-니켈계 산화물(예를 들면, LiNiO2 등), 리튬-니켈-망간계 산화물(예를 들면, LiNi1-YMnYO2(여기에서, 0<Y<1), LiMn2-zNizO4(여기에서, 0＜Z＜2) 등), 리튬-니켈-코발트계 산화물(예를 들면, LiNi1-Y1CoY1O2(여기에서, 0<Y1<1) 등), 리튬-망간-코발트계 산화물(예를 들면, LiCo1-Y2MnY2O2(여기에서, 0<Y2<1), LiMn2-z1Coz1O4(여기에서, 0＜Z1＜2) 등), 리튬-니켈-망간-코발트계 산화물(예를 들면, Li(NipCoqMnr1)O2(여기에서, 0＜p＜1, 0＜q＜1, 0＜r1＜1, p+q+r1=1) 또는 Li(Nip1Coq1Mnr2)O4(여기에서, 0＜p1＜2, 0＜q1＜2, 0＜r2＜2, p1+q1+r2=2) 등), 또는 리튬-니켈-코발트-전이금속(M) 산화물(예를 들면, Li(Nip2Coq2Mnr3MS2)O2(여기에서, M은 Al, Fe, V, Cr, Ti, Ta, Mg 및 Mo로 이루어지는 군으로부터 선택되고, p2, q2, r3 및 s2는 각각 독립적인 원소들의 원자분율로서, 0＜p2＜1, 0＜q2＜1, 0＜r3＜1, 0＜s2＜1, p2+q2+r3+s2=1이다)) 등을 들 수 있으며, 이들 중 어느 하나 또는 둘 이상의 화합물이 포함될 수 있다.
이중에서도 전지의 용량 특성 및 안정성을 높일 수 있다는 점에서 상기 리튬 복합금속 산화물은 LiCoO2, LiMnO2, LiNiO2, 리튬 니켈망간코발트 산화물 (예를 들면 Li(Ni1/3Mn1/3Co1/3)O2, Li(Ni0.6Mn0.2Co0.2)O2, Li(Ni0.5Mn0.3Co0.2)O2, Li(Ni0.7Mn0.15Co0.15)O2 및 Li(Ni0.8Mn0.1Co0.1)O2 등), 또는 리튬 니켈코발트알루미늄 산화물(예를 들면, Li(Ni0.8Co0.15Al0.05)O2 등)일 수 있다.
상기 양극 활물질은 양극 활물질 슬러리 중 고형분의 전체 중량을 기준으로 80 중량% 내지 99 중량%로 포함될 수 있다.
상기 바인더는 활물질과 도전재 등의 결합과 집전체에 대한 결합에 조력하는 성분으로서, 통상적으로 양극 활물질 슬러리 중 고형분의 전체 중량을 기준으로 1 내지 30 중량%로 첨가된다. 이러한 바인더의 예로는, 폴리비닐리덴플루오라이드(PVDF), 폴리비닐알코올, 카르복시메틸셀룰로우즈(CMC), 전분, 히드록시프로필셀룰로우즈, 재생 셀룰로우즈, 폴리비닐피롤리돈, 테트라플루오로에틸렌, 폴리에틸렌, 폴리프로필렌, 에틸렌-프로필렌-디엔 테르 모노머(EPDM), 술폰화 EPDM, 스티렌-부타디엔 고무, 불소 고무, 다양한 공중합체 등을 들 수 있다.
상기 도전재는 통상적으로 양극 활물질 슬러리 중 고형분의 전체 중량을 기준으로 1 내지 30 중량%로 첨가된다.
이러한 도전재는 당해 전지에 화학적 변화를 유발하지 않으면서 도전성을 가진 것이라면 특별히 제한되는 것은 아니며, 예를 들어, 카본블랙, 아세틸렌 블랙(또는 덴카 블랙), 케첸 블랙, 채널 블랙, 퍼니스 블랙, 램프 블랙, 또는 서멀 블랙 등의 탄소 분말; 결정구조가 매우 발달된 천연 흑연, 인조흑연, 또는 그라파이트 등의 흑연 분말; 탄소 섬유나 금속 섬유 등의 도전성 섬유; 불화 카본, 알루미늄, 니켈 분말 등의 금속 분말; 산화아연, 티탄산 칼륨 등의 도전성 위스커; 산화티탄 등의 도전성 금속 산화물; 폴리페닐렌 유도체 등의 도전성 소재 등이 사용될 수 있다.
상기 용매는 NMP(N-methyl-2-pyrrolidone) 등의 유기용매를 포함할 수 있으며, 상기 양극 활물질 및 선택적으로 바인더 및 도전재 등을 포함할 때 바람직한 점도가 되는 양으로 사용될 수 있다. 예를 들면, 양극 활물질, 및 선택적으로 바인더 및 도전재를 포함하는 슬러리 중의 고형분 농도가 50 중량% 내지 95 중량%, 바람직하게 70 중량% 내지 90 중량%가 되도록 포함될 수 있다.
(2) 음극
또한, 상기 음극은 금속 또는 준금속 박막을 단독으로 사용한 메탈 전극이거나, 또는 음극 집전체 상에 상기 금속 또는 준금속 박막이 적층된 구조로 이루어진 것 일 수 있다.
이때, 상기 금속 또는 준금속은 Li, Cu, Ni, Na, K, Rb, Cs, Fr, Be, Mg, Ca, Sr, Si, Sb, Pb, In, Zn, Ba, Ra, Ge, Al, Sn, Ag, Pt 및 Au으로 이루어진 군으로부터 선택되는 적어도 하나일 수 있다.
한편, 상기 음극은 메탈 전극을 단독으로 사용하거나, 또는 음극 집전체 상에 금속 또는 준금속 박막이 적층된 구조로 이루어진 외에도, 음극 집전체 상에 음극 합제층을 형성하여 제조한 것을 이용할 수도 있다.
이러한 음극 합제층은 음극 집전체 상에 음극활물질, 바인더, 도전재 및 용매 등을 포함하는 슬러리를 코팅한 후, 건조 및 압연하여 형성할 수 있다.
상기 음극 집전체는 일반적으로 3 내지 500㎛의 두께를 가진다. 이러한 음극 집전체는, 당해 전지에 화학적 변화를 유발하지 않으면서 높은 도전성을 가지는 것이라면 특별히 제한되는 것은 아니며, 예를 들어, 구리, 스테인리스 스틸, 알루미늄, 니켈, 티탄, 소성 탄소, 구리나 스테인리스 스틸의 표면에 카본, 니켈, 티탄, 은 등으로 표면 처리한 것, 알루미늄-카드뮴 합금 등이 사용될 수 있다. 또한, 양극 집전체와 마찬가지로, 표면에 미세한 요철을 형성하여 음극 활물질의 결합력을 강화시킬 수도 있으며, 필름, 시트, 호일, 네트, 다공질체, 발포체, 부직포체 등 다양한 형태로 사용될 수 있다.
또한, 상기 음극 활물질은 리튬 이온을 가역적으로 인터칼레이션/디인터칼레이션할 수 있는 탄소 물질, 금속 복합 산화물, 리튬을 도프 및 탈도프할 수 있는 물질, 및 전이 금속 산화물로 이루어진 군으로부터 선택된 적어도 하나 이상을 더 포함할 수도 있다.
상기 리튬 이온을 가역적으로 인터칼레이션/디인터칼레이션할 수 있는 탄소 물질로는, 리튬 이온 이차전지에서 일반적으로 사용되는 탄소계 음극 활물질이라면 특별히 제한 없이 사용할 수 있으며, 그 대표적인 예로는 결정질 탄소, 비정질 탄소 또는 이들을 함께 사용할 수 있다. 상기 결정질 탄소의 예로는 무정형, 판상, 인편상(flake), 구형 또는 섬유형의 천연 흑연 또는 인조 흑연과 같은 흑연을 들 수 있고, 상기 비정질 탄소의 예로는 소프트 카본(soft carbon: 저온 소성 탄소) 또는 하드 카본(hard carbon), 메조페이스 피치 탄화물, 소성된 코크스 등을 들 수 있다.
상기 금속 복합 산화물로는 PbO, PbO2, Pb2O3, Pb3O4, Sb2O3, Sb2O4, Sb2O5, GeO, GeO2, Bi2O3, Bi2O4, Bi2O5, LixFe2O3(0≤x≤1), LixWO2(0≤x≤1), 및 SnxMe1-xMe'yOz (Me: Mn, Fe, Pb, Ge; Me': Al, B, P, Si, 주기율표의 1족, 2족, 3족 원소, 할로겐; 0<x≤1; 1≤y≤3; 1≤z≤8) 로 이루어진 군에서 선택되는 것이 사용될 수 있다.
상기 리튬을 도프 및 탈도프할 수 있는 물질로는 Si, SiOx(0<x≤2), Si-Y 합금(상기 Y는 알칼리 금속, 알칼리 토금속, 13족 원소, 14족 원소, 전이금속, 희토류 원소 및 이들의 조합으로 이루어진 군에서 선택되는 원소이며, Si은 아님), Sn, SnO2, Sn-Y(상기 Y는 알칼리 금속, 알칼리 토금속, 13족 원소, 14족 원소, 전이금속, 희토류 원소 및 이들의 조합으로 이루어진 군에서 선택되는 원소이며, Sn은 아님) 등을 들 수 있고, 또한 이들 중 적어도 하나와 SiO2를 혼합하여 사용할 수도 있다. 상기 원소 Y로는 Mg, Ca, Sr, Ba, Ra, Sc, Y, Ti, Zr, Hf, Rf, V, Nb, Ta, Db, Cr, Mo, W, Sg, Tc, Re, Bh, Fe, Pb, Ru, Os, Hs, Rh, Ir, Pd, Pt, Cu, Ag, Au, Zn, Cd, B, Al, Ga, Sn, In, Ti, Ge, P, As, Sb, Bi, S, Se, Te, Po, 및 이들의 조합으로 이루어진 군에서 선택될 수 있다.
상기 전이 금속 산화물로는 리튬 함유 티타늄 복합 산화물(LTO), 바나듐 산화물, 리튬 바나듐 산화물 등을 들 수 있다.
상기 음극 활물질은 음극 슬러리 중 고형분의 전체 중량을 기준으로 80 중량% 내지 99중량%로 포함될 수 있다.
상기 바인더는 도전재, 활물질 및 집전체 간의 결합에 조력하는 성분으로서, 통상적으로 음극 슬러리 중 고형분의 전체 중량을 기준으로 1 내지 30 중량%로 첨가된다.　이러한 바인더의 예로는, 폴리비닐리덴플루오라이드(PVDF), 폴리비닐알코올, 카르복시메틸셀룰로우즈(CMC), 전분, 히드록시프로필셀룰로우즈, 재생 셀룰로우즈, 폴리비닐피롤리돈, 테트라플루오로에틸렌, 폴리에틸렌, 폴리프로필렌, 에틸렌-프로필렌-디엔 모노머(EPDM), 술폰화-EPDM, 스티렌-부타디엔 고무, 불소 고무, 이들의 다양한 공중합체 등을 들 수 있다.
상기 도전재는 음극 활물질의 도전성을 더욱 향상시키기 위한 성분으로서, 음극 슬러리 중 고형분의 전체 중량을 기준으로 1 내지 20 중량%로 첨가될 수 있다.　 이러한 도전재는 양극 제조 시 사용된 도전재와 동일하거나, 상이한 것을 사용할 수 있으며, 예를 들어, 카본블랙, 아세틸렌 블랙(또는 덴카 블랙), 케첸 블랙, 채널 블랙, 퍼니스 블랙, 램프 블랙, 또는 서멀 블랙 등의 탄소 분말; 결정구조가 매우 발달된 천연 흑연, 인조흑연, 또는 그라파이트 등의 흑연 분말; 탄소 섬유나 금속 섬유 등의 도전성 섬유; 불화 카본, 알루미늄, 니켈 분말 등의 금속 분말; 산화아연, 티탄산 칼륨 등의 도전성 위스커; 산화티탄 등의 도전성 금속 산화물; 폴리페닐렌 유도체 등의 도전성 소재 등이 사용될 수 있다.
상기 용매는 물 또는 NMP, 알코올 등의 유기용매를 포함할 수 있으며, 상기 음극 활물질 및 선택적으로 바인더 및 도전재 등을 포함할 때 바람직한 점도가 되는 양으로 사용될 수 있다. 예를 들면, 음극 활물질, 및 선택적으로 바인더 및 도전재를 포함하는 슬러리 중의 고형분 농도가 50 중량% 내지 95 중량%, 바람직하게 70 중량% 내지 90 중량%가 되도록 포함될 수 있다.
(3) 분리막
또한, 상기 분리막은 양 전극의 내부 단락을 차단하고 전해질을 함침하는 역할을 하는 것으로, 고분자 수지, 충진제 및 용매를 혼합하여 분리막 조성물을 제조한 다음, 상기 분리막 조성물을 전극 상부에 직접 코팅 및 건조하여 분리막 필름을 형성하거나, 상기 분리막 조성물을 지지체 상에 캐스팅 및 건조된 후, 상기 지지체로부터 박리된 분리막 필름을 전극 상부에 라미네이션하여 형성할 수 있다.
상기 분리막은 통상적으로 사용되는 다공성 고분자 필름, 예를 들어 에틸렌 단독중합체, 프로필렌 단독중합체, 에틸렌/부텐 공중합체, 에틸렌/헥센 공중합체 및 에틸렌/메타크릴레이트 공중합체 등과 같은 폴리올레핀계 고분자로 제조한 다공성 고분자 필름을 단독으로 또는 이들을 적층하여 사용할 수 있으며, 또는 통상적인 다공성 부직포, 예를 들어 고융점의 유리 섬유, 폴리에틸렌테레프탈레이트 섬유 등으로 된 부직포를 사용할 수 있으나, 이에 한정되는 것은 아니다.
이때, 상기 다공성 분리막의 기공 직경은 일반적으로 0.01 내지 50㎛이고, 기공도는 5 내지 95%일 수 있다. 또한 상기 다공성 분리막의 두께는 일반적으로 5 내지 300㎛ 범위일 수 있다.
본 발명의 리튬 이차전지의 외형은 특별한 제한이 없으나, 캔을 사용한 원통형, 각형, 파우치(pouch)형 또는 코인(coin)형 등이 될 수 있다.
이하, 본 발명을 구체적으로 설명하기 위해 실시예를 들어 상세하게 설명하기로 한다. 그러나 본 발명에 따른 실시예는 여러 가지 다른 형태로 변형될 수 있으며, 본 발명의 범위가 아래에서 상술하는 실시예에 한정되는 것으로 해석되어서는 안 된다. 본 발명의 실시예는 당업계에서 평균적인 지식을 가진 자에게 본 발명을 보다 완전하게 설명하기 위해서 제공되는 것이다.
실시예
실시예 1.
(겔 폴리머 전해질용 조성물 제조)
카보네이트계 유기용매 (EC:DMC=1:9부피비)와 디메톡시에탄(모노-글라임, DME)를 1:9 중량비로 혼합한 후에 LiFSI가 2.8M가 되도록 용해시켜 비수성 유기용매를 제조하였다. 이후, 상기 비수성 유기용매 96.994g에 화학식 1a로 표시되는 올리고머(중량평균분자량(Mw) 6,000, z1=10, x1=10, y1=5, o1=2) 3g과 중합개시제로서 AIBN 0.006g을 첨가하여 겔 폴리머 전해질용 조성물을 제조하였다 (하기 표 1 참조).
(이차전지 제조)
용매인 N-메틸-2-피롤리돈(NMP)에 양극 활물질(LiNi1/3Co1/3Mn1/3O2; NCM), 도전재 (카본 블랙) 및 바인더 (폴리비닐리덴플루오라이드; PVDF)를 94:3:3 중량 비율로 첨가하여 양극 활물질 슬러리를 제조하였다. 상기 양극 활물질 슬러리를 두께가 20㎛ 정도의 양극 집전체인 알루미늄(Al) 박막에 도포 및 건조한 후, 롤 프레스(roll press)로 압연하여 양극을 제조하였다.
음극 집전체로 10 ㎛ 두께의 Cu를 사용하고, 그 위에 Li 메탈을 롤 프레스로 압연하여 20 ㎛ 두께로 조절하여, 총 두께 30㎛의 Li 메탈 전극을 제조하였다.
상기 양극과 폴리프로필렌/폴리에틸렌/폴리프로필렌 (PP/PE/PP) 3층으로 이루어진 분리막 및 Li 메탈 전극을 순차적으로 적층하여 전극조립체를 제조한 다음, 전지 케이스 내에 상기 조립된 전극조립체를 수납하고, 상기 겔 폴리머 전해질용 조성물을 주액한 후 2일 동안 에이징(aging)하였다. 이후, 70℃에서 5시간 경화(curing)하여 열중합된 겔 폴리머 전해질을 포함하는 리튬 이차전지를 제조하였다.
실시예 2.
(겔 폴리머 전해질용 조성물 제조)
카보네이트계 유기용매 (EC:DMC=1:9부피비)와 디메톡시에탄(모노-글라임, DME)를 9:1 중량비로 혼합한 후에 LiFSI가 2.8M가 되도록 용해시켜 비수성 유기용매를 제조하였다. 이후, 상기 비수성 유기용매 96.994g에 화학식 1a로 표시되는 올리고머(중량평균분자량(Mw) 6,000, z1=10, x1=10, y1=5, o1=2) 3g과 중합개시제로서 AIBN 0.006g을 첨가하여 겔 폴리머 전해질용 조성물을 제조하였다 (하기 표 1 참조).
(이차전지 제조)
실시예 1의 겔 폴리머 전해질용 조성물 대신 상기 제조된 겔 폴리머 전해질용 조성물을 사용하는 것을 제외하고는 상기 실시예 1과 마찬가지의 방법으로 겔 폴리머 전해질을 포함하는 리튬 이차전지를 제조하였다.
실시예 3.
(겔 폴리머 전해질용 조성물 제조)
디메틸 카보네이트(DMC)와 디메톡시에탄(모노-글라임, DME)를 1:9 중량비로 혼합한 후에 LiFSI가 3.4M가 되도록 용해시켜 비수성 유기용매를 제조하였다. 이후, 상기 비수성 유기용매 99.8998g에 화학식 1a로 표시되는 올리고머(중량평균분자량(Mw) 6,000, z1=10, x1=10, y1=5, o1=2) 0.1g과 중합개시제로서 AIBN 0.0002g을 첨가하여 겔 폴리머 전해질용 조성물을 제조하였다 (하기 표 1 참조) .
(이차전지 제조)
실시예 1의 겔 폴리머 전해질용 조성물 대신 상기 제조된 겔 폴리머 전해질용 조성물을 사용하는 것을 제외하고는 상기 실시예 1과 마찬가지의 방법으로 겔 폴리머 전해질을 포함하는 리튬 이차전지를 제조하였다.
실시예 4.
(겔 폴리머 전해질용 조성물 제조)
디메틸 카보네이트(DMC)와 디메톡시에탄(모노-글라임, DME)를 1:9 중량비로 혼합한 후에 LiFSI가 3.4M가 되도록 용해시켜 비수성 유기용매를 제조하였다. 이후, 상기 비수성 유기용매 19.84g에 화학식 1a로 표시되는 올리고머(중량평균분자량(Mw) 6,000, z1=10, x1=10, y1=5, o1=2) 80g 및 AIBN 0.16g을 첨가하여 겔 폴리머 전해질용 조성물을 제조하였다 (하기 표 1 참조).
(이차전지 제조)
실시예 1의 겔 폴리머 전해질용 조성물 대신 상기 제조된 겔 폴리머 전해질용 조성물을 사용하는 것을 제외하고는 상기 실시예 1과 마찬가지의 방법으로 겔 폴리머 전해질을 포함하는 리튬 이차전지를 제조하였다.
실시예 5.
(겔 폴리머 전해질용 조성물 제조)
디메톡시에탄(모노-글라임, DME)에 LiFSI가 3.4M가 되도록 용해시켜 비수성 유기용매를 제조하였다. 이후, 상기 비수성 유기용매 93.99g에 화학식 1a로 표시되는 올리고머(중량평균분자량(Mw) 6,000, z1=10, x1=10, y1=5, o1=2) 5g과 산소제거제로 트리스-2,2,2-트리플루오로에틸 포스파이트 (TFEPi) 1g 및 AIBN 0.01g을 첨가하여 겔 폴리머 전해질용 조성물을 제조하였다 (하기 표 1 참조).
(이차전지 제조)
실시예 1의 겔 폴리머 전해질용 조성물 대신 상기 제조된 겔 폴리머 전해질용 조성물을 사용하는 것을 제외하고는 상기 실시예 1과 마찬가지의 방법으로 겔 폴리머 전해질을 포함하는 리튬 이차전지를 제조하였다.
실시예 6.
(겔 폴리머 전해질용 조성물 제조)
테트라-글라임(TEGDME)에 LiFSI가 3.4M가 되도록 용해시켜 비수성 유기용매를 제조하였다. 이후, 상기 비수성 유기용매 96.994g에 화학식 1a로 표시되는 올리고머(중량평균분자량(Mw) 6,000, z1=10, x1=10, y1=5, o1=2) 3g과 AIBN 0.006g을 첨가하여 겔 폴리머 전해질용 조성물을 제조하였다 (하기 표 1 참조).
(이차전지 제조)
실시예 1의 겔 폴리머 전해질용 조성물 대신 상기 제조된 겔 폴리머 전해질용 조성물을 사용하는 것을 제외하고는 상기 실시예 1과 마찬가지의 방법으로 겔 폴리머 전해질을 포함하는 리튬 이차전지를 제조하였다.
실시예 7.
(겔 폴리머 전해질용 조성물 제조)
디메톡시에탄(모노-글라임, DME)에 LiFSI가 3.4M가 되도록 용해시켜 비수성 유기용매를 제조하였다. 이후, 상기 비수성 유기용매 96.994g에 화학식 1b로 표시되는 올리고머(중량평균분자량(Mw) 5,300, z1=10, x1=10, y1=5, o1=2) 3g과 AIBN 0.006g을 첨가하여 겔 폴리머 전해질용 조성물을 제조하였다 (하기 표 1 참조).
(이차전지 제조)
실시예 1의 겔 폴리머 전해질용 조성물 대신 상기 겔 폴리머 전해질용 조성물을 사용하는 것을 제외하고는 상기 실시예 1과 마찬가지의 방법으로 리튬 이차전지를 제조하였다.
실시예 8.
(겔 폴리머 전해질용 조성물 제조)
디메틸 카보네이트(DMC)와 디메톡시에탄(모노-글라임, DME)를 5:5 중량비로 혼합한 후에 LiFSI가 3.4M가 되도록 용해시켜 비수성 유기용매를 제조하였다. 이후, 상기 비수성 유기용매 96.994g에 화학식 1a로 표시되는 올리고머(중량평균분자량(Mw) 6,000, z1=10, x1=10, y1=5, o1=2) 3g과 AIBN 0.006g을 첨가하여 겔 폴리머 전해질용 조성물을 제조하였다 (하기 표 1 참조).
(이차전지 제조)
실시예 1의 겔 폴리머 전해질용 조성물 대신 상기 제조된 겔 폴리머 전해질용 조성물을 사용하는 것을 제외하고는 상기 실시예 1과 마찬가지의 방법으로 겔 폴리머 전해질을 포함하는 리튬 이차전지를 제조하였다.
실시예 9.
(겔 폴리머 전해질용 조성물 제조)
카보네이트계 유기용매 (EC:DMC=1:9부피비)와 디메톡시에탄(모노-글라임, DME)를 99:1 중량비로 혼합한 후에 LiFSI가 2.8M가 되도록 용해시켜 비수성 유기용매를 제조하였다. 이후, 상기 비수성 유기용매 96.994g에 화학식 1a로 표시되는 올리고머(중량평균분자량(Mw) 6,000, z1=10, x1=10, y1=5, o1=2) 3g과 중합개시제로서 AIBN 0.006g을 첨가하여 겔 폴리머 전해질용 조성물을 제조하였다 (하기 표 1 참조).
(이차전지 제조)
상기 제조된 겔 폴리머 전해질용 조성물을 사용하는 것을 제외하고는 상기 실시예 1과 마찬가지의 방법으로 겔 폴리머 전해질을 포함하는 리튬 이차전지를 제조하였다.
비교예 1.
(겔 폴리머 전해질용 조성물 제조)
에틸렌 카보네이트 및 디메틸 카보네이트를 1:9 부피비로 혼합한 후에 LiFSI가 2.8M가 되도록 용해시켜 비수성 유기용매를 제조하였다. 이후, 상기 비수성 유기용매 96.994g에 화학식 1a로 표시되는 올리고머(중량평균분자량(Mw) 6,000, z1=10, x1=10, y1=5, o1=2) 3g과 중합개시제로서 AIBN 0.006g을 첨가하여 겔 폴리머 전해질용 조성물을 제조하였다 (하기 표 1 참조).
(이차전지 제조)
실시예 1의 겔 폴리머 전해질용 조성물 대신 상기 제조된 겔 폴리머 전해질용 조성물을 사용하는 것을 제외하고는 상기 실시예 1과 마찬가지의 방법으로 겔 폴리머 전해질을 포함하는 리튬 이차전지를 제조하였다.
비교예 2.
(겔 폴리머 전해질용 조성물 제조)
에틸렌 카보네이트 및 디메틸 카보네이트를 1:9 부피비로 혼합한 후에 LiFSI가 2.8M가 되도록 용해시켜 비수성 유기용매를 제조하였다. 이후, 상기 비수성 유기용매 96.994g에 에틸렌 옥사이드 단량체 (중량평균분자량(Mw) 5,000) 3g과 중합개시제로서 AIBN 0.006g을 첨가하여 겔 폴리머 전해질용 조성물을 제조하였다 (하기 표 1 참조).
(이차전지 제조)
상기 제조된 겔 폴리머 전해질용 조성물을 사용하는 것을 제외하고는 상기 비교예 1과 마찬가지의 방법으로 겔 폴리머 전해질을 포함하는 리튬 이차전지를 제조하였다.
비교예 3.
(겔 폴리머 전해질용 조성물 제조)
카보네이트계 유기용매 (EC:DMC= 3:7부피비)와 메틸 아세테이트(MA)를 5:5 중량비로 혼합한 후에 LiFSI가 2.8M가 되도록 용해시켜 비수성 유기용매를 제조하였다. 이후, 상기 비수성 유기용매 96.994g에 화학식 1a로 표시되는 올리고머(중량평균분자량(Mw) 6,000, z1=10, x1=10, y1=5, o1=2) 3g과 중합개시제로서 AIBN 0.006g을 첨가하여 겔 폴리머 전해질용 조성물을 제조하였다 (하기 표 1 참조).
(이차전지 제조)
상기 제조된 겔 폴리머 전해질용 조성물을 사용하는 것을 제외하고는 상기 비교예 1과 마찬가지의 방법으로 겔 폴리머 전해질을 포함하는 리튬 이차전지를 제조하였다.
비교예 4.
(겔 폴리머 전해질용 조성물 제조)
디메톡시에탄(모노-글라임, DME)에 LiFSI가 3.4M가 되도록 용해시켜 비수성 유기용매를 제조하였다. 이후, 상기 비수성 유기용매 96.994g에 화학식 1a로 표시되는 올리고머 대신 에틸렌 옥사이드 단량체 (중량평균분자량(Mw) 5,000) 3g과 AIBN 0.006g을 첨가하여 겔 폴리머 전해질용 조성물을 제조하였다 (하기 표 1 참조).
(이차전지 제조)
상기 제조된 겔 폴리머 전해질용 조성물을 사용하는 것을 제외하고는 상기 실시예 1과 마찬가지의 방법으로 겔 폴리머 전해질을 포함하는 리튬 이차전지를 제조하였다.
비교예 5.
(겔 폴리머 전해질용 조성물 제조)
카보네이트계 유기용매 (EC:DMC=1:9부피비)와 디메톡시에탄(모노-글라임, DME) 및 디옥소란을 3:3:4 중량비로 혼합한 후에 LiFSI가 2.8M가 되도록 용해시켜 비수성 유기용매를 제조하였다. 이후, 상기 비수성 유기용매 96.994g에 화학식 1a로 표시되는 올리고머(중량평균분자량(Mw) 6,000, z1=10, x1=10, y1=5, o1=2) 3g과 중합개시제로서 AIBN 0.006g을 첨가하여 겔 폴리머 전해질용 조성물을 제조하였다 (하기 표 1 참조).
(이차전지 제조)
상기 제조된 겔 폴리머 전해질용 조성물을 사용하는 것을 제외하고는 상기 실시예 1과 마찬가지의 방법으로 겔 폴리머 전해질을 포함하는 리튬 이차전지를 제조하였다.
하기 표 1에서, 화합물의 약칭은 각각 이하의 의미이다.
EC: 에틸렌 카보네이트
DMC: 디메틸 카보네이트
DME : 디메톡시에탄 (모노-글라임)
TEGDME: 테트라-글라임
MA: 메틸 아세테이트
EO : 에틸렌 옥사이드

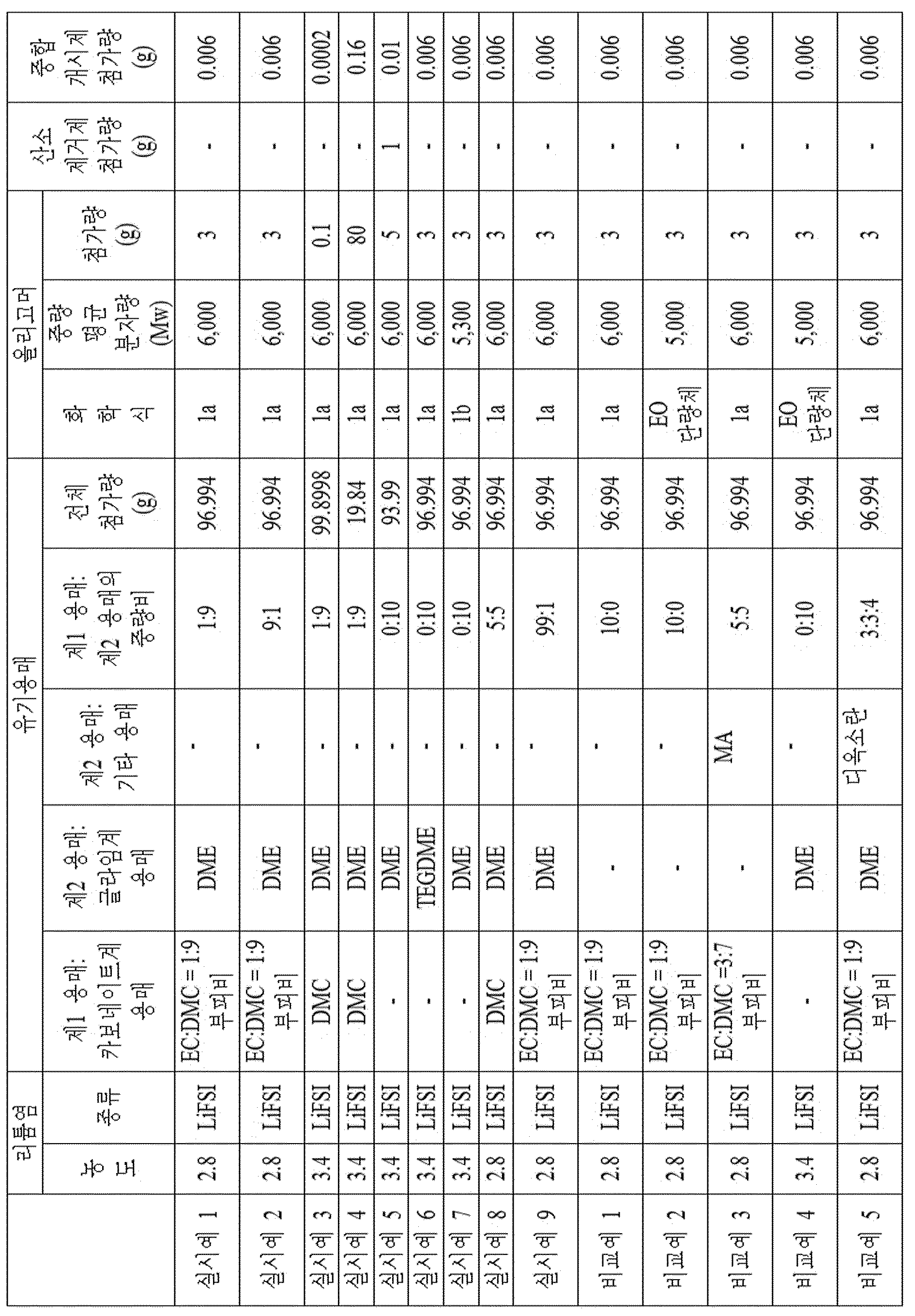

Figure pat00006
실험예
실험예 1: 산화 안정성 평가
실시예 1 내지 9에서 제조된 이차전지와 비교예 1 내지 5에서 제조된 이차 전지에 대하여, 선형 주사 전위법(Linear sweep voltammetry, LSV)에 따른 전기화학적 (산화)안정성을 측정하였다. 측정 장치로는 potentiostat(EG&G사, model 270A)를 사용하였으며, 측정온도는 60℃였다. 그 결과를 하기 표 2에 나타내었다.
산화 안정성(V) @ 60℃
실시예 1 4.77
실시예 2 4.72
실시예 3 4.64
실시예 4 5.24
실시예 5 4.91
실시예 6 4.86
실시예 7 4.69
실시예 8 4.69
실시예 9 4.52
비교예 1 4.39
비교예 2 3.88
비교예 3 4.27
비교예 4 3.96
비교예 5 4.35
상기 표 2를 참조하면, 본원발명의 실시예 1 내지 9에서 제조된 이차전지는 약 4.52V 이상에서 산화 개시 전압을 보여 우수한 산화 안정성을 나타내는 것을 확인하였다. 반면에, 비교예 1 내지 5의 이차전지는 산화 개시 전압이 모두 실시예 1 내지 9의 이차전지 보다 낮은 약 4.39V 미만에서 나타나는 것을 알 수 있다.
이러한 결과로부터 본원발명의 겔 폴리머 전해질을 포함하는 실시예 1 내지 9의 이차전지의 경우, 비교예 1 내지 5의 이차전지보다 산화안정성이 향상되었음을 확인할 수 있다.
한편, 글라임계 용매에 비해 카보네이트계 용매의 함량이 높은 실시예 9의 이차전지의 경우, 실시예 1 내지 8의 이차전지에 비하여 산화 안정성이 상대적으로 낮은 것을 알 수 있다.
실험예 2. 인장 강도 (tensile strength) 평가
실시예 1, 2 및 4 내지 8의 겔 폴리머 전해질용 조성물과 비교예 1 내지 4의 겔 폴리머 전해질용 조성물을 이용하여 시편을 제작한 다음, 이들 시편의 인장강도를 측정하였다.
상기 시편은 ASTM standard D638 (Type V specimens)을 통해 일괄적으로 제작하였으며, 25℃, 약 30%의 상대습도에서 분당 5 mm의 속도로 Lloyd LR-10K을 이용하여 인장강도를 측정하였다. 그 결과를 하기 표 3에 나타내었다.
인장 강도 (MPa)
실시예 1 2.4
실시예 2 1.9
실시예 4 9
실시예 5 5
실시예 6 3.2
실시예 7 1.2
실시예 8 2.3
비교예 1 0.6
비교예 2 0.7
비교예 3 0.75
비교예 4 0.9
상기 표 3을 참조하면, 비교예 1 내지 4에서 제조된 겔 폴리머 전해질 시편의 인장 강도는 대부분 1 MPa 이하인 반면에, 실시예 1, 2 및 4 내지 8에서 제조된 겔 폴리머 전해질 시편의 인장 강도는 1.2 MPa 이상인 것을 확인할 수 있다. 더욱이, 상기 실시예 4와 같이 올리고머의 함량이 높은 경우에는, 겔 폴리머 전해질 시편의 인장 강도가 보다 향상된 것을 알 수 있다.
따라서, 본 발명의 실시예 1, 2 및 4 내지 8에서 제조된 겔 폴리머 전해질은 비교예 1 내지 4에서 제조된 겔 폴리머 전해질보다 기계적 강도가 향상된 것을 알 수 있다.
실험예 3. 이온전도도 평가
실시예 1 내지 9의 겔 폴리머 전해질용 조성물과 비교예 1 내지 5의 겔 폴리머 전해질용 조성물을 이용하여 시편을 제작하였다. 상기 시편은 ASTM standard D638 (Type V specimens)을 통해 일괄적으로 제작하였다.
이어서, 상기 시편 상부에 금(Au) 전극을 1 mm 지름의 원형으로 스퍼터(sputter)법을 사용하여 코팅하고, 25℃에서 교류 임피던스 측정법을 사용하여 측정하였다. 상기 이온전도도는 VMP3측정 장비와 정밀 임피던스 분석기(4294A)를 주파수 대역 100MHz 내지 0.1Hz에서 측정하였다. 측정 결과를 하기 표 4에 나타내었다.
이온전도도 (mS/cm)
실시예 1 6.6
실시예 2 6.2
실시예 3 7.1
실시예 4 5.3
실시예 5 6.5
실시예 6 6.8
실시예 7 6.95
실시예 8 6.3
실시예 9 4.8
비교예 1 4.4
비교예 2 2.3
비교예 3 3.9
비교예 4 3.4
비교예 5 4.9
상기 표 4를 살펴보면, 실시예 1 내지 8에서 제조된 겔 폴리머 전해질이 이온전도도는 5.3 mS/cm 이상으로, 비교예 1 내지 5에서 제조된 겔 폴리머 전해질에 비하여 향상된 것을 알 수 있다. 한편, 글라임계 용매에 비해 카보네이트계 용매의 함량이 높은 실시예 9의 이차전지의 경우, 실시예 1 내지 8의 이차전지에 비하여 이온전도도가 낮은 것을 알 수 있다.
이상에서 설명한 것은 본 발명에 따른 겔 폴리머 전해질 및 이를 포함하는 이차전지를 제조하기 위한 하나의 실시예에 불과한 것으로서, 본 발명은 상기한 실시예에 한정되지 않고, 이하의 특허청구범위에서 청구하는 바와 같이 본 발명의 요지를 벗어남이 없이 당해 발명이 속하는 분야에서 통상의 지식을 가진 자라면 누구든지 다양한 변경 실시가 가능한 범위까지 본 발명의 기술적 사상에 포함된다.

Claims (13)

  1. 리튬염,
    글라임계 용매를 포함하는 비수계 유기용매,
    하기 화학식 1로 표시되는 올리고머, 및
    중합개시제를 포함하는 겔 폴리머 전해질용 조성물:
    [화학식 1]
    Figure pat00007

    상기 화학식 1에서,
    R1은 탄소수 1 내지 5의 알킬렌기 또는 -R1'-O-이고, 이때 R1'은 탄소수 1 내지 5의 알킬렌기이고,
    R2는 탄소수 1 내지 5의 알킬렌기 또는 -O-R2'-이고, 이때 R2'는 탄소수 1 내지 5의 알킬렌기이며,
    R4, R5, R6, 및 R7은 각각 독립적으로 수소 또는 탄소수 1 내지 3의 알킬기이고,
    R 및 R3은 각각 독립적으로 지방족 탄화수소기 또는 방향족 탄화수소기이고,
    R8 및 R9는 각각 탄소수 1 내지 5의 알킬렌기이고,
    Ra, Rb, Rc 및 Rd는 각각 독립적으로 수소 또는 탄소수 1 내지 3의 알킬기이며,
    x, y, z 및 o는 각각 독립적으로 1 내지 100 중 어느 하나의 정수이고,
    c 및 c1은 각각 독립적으로 1 내지 3 중 어느 하나의 정수이며,
    d 및 d1은 각각 독립적으로 0 내지 2 중 어느 하나의 정수이다.
  2. 청구항 1에 있어서,
    상기 글라임계 용매는 디메톡시에탄 (모노-글라임), 디-글라임, 트리-글라임 및 테트라-글라임으로 이루어진 군으로부터 선택된 적어도 하나 이상인 것인 겔 폴리머 전해질용 조성물.
  3. 청구항 1에 있어서,
    상기 비수계 유기용매는 카보네이트계 유기용매를 더 포함하는 것인 겔 폴리머 전해질용 조성물.
  4. 청구항 3에 있어서,
    상기 글라임계 용매:카보네이트계 용매의 중량비는 1:9 내지 9:1인 것인 겔 폴리머 전해질용 조성물.
  5. 청구항 1에 있어서,
    상기 화학식 1에서, R1은 -R1'-O-이고, 이때 R1'은 탄소수 1 내지 5의 알킬렌기이고, R2는 -O-R2'-이고, 이때 R2'는 탄소수 1 내지 5의 알킬렌기이며, R4, R5, R6, 및 R7은 각각 독립적으로 탄소수 1 내지 3의 알킬기이고, R8 및 R9는 각각 독립적으로 탄소수 1 내지 3의 알킬렌기이며, Ra, Rb, Rc 및 Rd는 수소인 것인 겔 폴리머 전해질용 조성물.
  6. 청구항 1에 있어서,
    상기 화학식 1에서, R1은 -R1'-O-이고, 이때 R1'은 탄소수 2 내지 5의 알킬렌기이고, R2는 -O-R2'-이고, 이때 R2'는 탄소수 2 내지 5의 알킬렌기이며, R4, R5, R6, 및 R7은 각각 독립적으로 탄소수 1 내지 3의 알킬기이고, R8 및 R9는 각각 독립적으로 탄소수 1 또는 2의 알킬렌기이며, Ra, Rb, Rc 및 Rd는 각각 독립적으로 수소인 것인 겔 폴리머 전해질용 조성물.
  7. 청구항 1에 있어서,
    상기 화학식 1로 표시되는 올리고머는 하기 화학식 1a 및 화학식 1b로 표시되는 화합물들로 이루어진 군으로부터 선택된 적어도 하나 이상인 것인 겔 폴리머 전해질용 조성물.
    [화학식 1a]
    Figure pat00008

    상기 화학식 1a에서,
    x1, y1, z1 및 o1는 각각 독립적으로 1 내지 100 중 어느 하나의 정수이다.

    [화학식 1b]
    Figure pat00009

    상기 화학식 1b에서,
    x2, y2, z2 및 o2는 각각 독립적으로 1 내지 100 중 어느 하나의 정수이다.
  8. 청구항 1에 있어서,
    상기 화학식 1로 표시되는 올리고머는 겔 폴리머 전해질용 조성물 전체 중량을 기준으로 0.1 중량% 내지 80 중량%로 포함되는 것인 겔 폴리머 전해질용 조성물.
  9. 청구항 1에 있어서,
    상기 겔 폴리머 전해질용 조성물은 산소 제거제를 더 포함하는 것인 겔 폴리머 전해질용 조성물.
  10. 청구항 1의 폴리머 전해질용 조성물을 중합하여 제조된 겔 폴리머 전해질.
  11. 양극, 음극, 분리막 및 청구항 10의 겔 폴리머 전해질을 포함하는 리튬 이차전지.
  12. 청구항 11에 있어서,
    상기 음극은 금속 또는 준금속 박막을 단독으로 사용한 메탈 전극이거나, 또는 음극 집전체 상에 상기 금속 또는 준금속 박막이 적층된 구조로 이루어진 것인 리튬 이차전지.
  13. 청구항 12에 있어서,
    상기 금속 또는 준금속은 Li, Cu, Ni, Na, K, Rb, Cs, Fr, Be, Mg, Ca, Sr, Si, Sb, Pb, In, Zn, Ba, Ra, Ge, Al, Sn, Ag, Pt 및 Au으로 이루어진 군으로부터 선택되는 적어도 하나인 것인 리튬 이차전지.
KR1020190116101A 2018-09-21 2019-09-20 겔 폴리머 전해질용 조성물 및 이로부터 형성된 겔 폴리머 전해질을 포함하는 리튬 이차전지 Active KR102544259B1 (ko)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR1020180114101 2018-09-21
KR20180114101 2018-09-21

Publications (2)

Publication Number Publication Date
KR20200034635A true KR20200034635A (ko) 2020-03-31
KR102544259B1 KR102544259B1 (ko) 2023-06-16

Family

ID=69887626

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020190116101A Active KR102544259B1 (ko) 2018-09-21 2019-09-20 겔 폴리머 전해질용 조성물 및 이로부터 형성된 겔 폴리머 전해질을 포함하는 리튬 이차전지

Country Status (7)

Country Link
US (2) US20210359342A1 (ko)
EP (1) EP3826096B1 (ko)
KR (1) KR102544259B1 (ko)
CN (1) CN112567557B (ko)
ES (1) ES2988890T3 (ko)
HU (1) HUE067067T2 (ko)
WO (1) WO2020060293A1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2022060184A1 (ko) * 2020-09-18 2022-03-24 주식회사 엘지에너지솔루션 겔 폴리머 전해질용 조성물 및 이로부터 형성된 겔 폴리머 전해질을 포함하는 리튬 이차전지

Families Citing this family (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN115004440A (zh) * 2020-09-14 2022-09-02 株式会社Lg新能源 用于制造凝胶聚合物电解质二次电池的方法和由此获得的凝胶聚合物电解质二次电池
US20230299360A1 (en) * 2021-01-15 2023-09-21 Lg Energy Solution, Ltd. Non-aqueous electrolyte solution for lithium secondary battery and lithium secondary battery including the same
CN114944508A (zh) * 2021-02-17 2022-08-26 通用汽车环球科技运作有限责任公司 含稀释剂的不可燃溶剂化离子液体电解质
JP2026505953A (ja) * 2023-02-16 2026-02-20 アンソロ エナジー，インコーポレイテッド 電池用のゲル電解質組成物および実装方法
CN116435592B (zh) * 2023-03-24 2025-08-12 中南大学 一种高电压醚类凝胶电解质及其制备方法和应用
US20240387868A1 (en) * 2023-05-19 2024-11-21 Nuvvon, Inc. High Performance Solid-State Electrolyte and Battery based on Cyanoethylated Polymers and Additives and Manufacturing Method Thereof
US20260112694A1 (en) 2023-10-27 2026-04-23 Anthro Energy, Inc. System and method for improved battery structural properties
CN117525573B (zh) * 2023-12-25 2024-06-04 中国科学院长春应用化学研究所 一种耐低温凝胶聚合物电解质及应用该凝胶聚合物电解质的锂离子电池

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20050089240A (ko) * 2004-03-04 2005-09-08 삼성에스디아이 주식회사 리튬 이차 전지용 고분자 전해질, 이로부터 제조되는고분자 전해질 및 이를 포함하는 리튬 이차 전지
KR20120000399A (ko) * 2010-06-25 2012-01-02 삼성에스디아이 주식회사 첨가제를 포함하는 리튬 이차 전지용 겔 전해질 및 이를 포함하는 리튬 이차 전지
KR20120007281A (ko) * 2010-07-14 2012-01-20 주식회사 엘지화학 아미드 화합물을 포함하는 전해질 및 이를 구비한 전기화학소자
KR20140066163A (ko) * 2011-08-12 2014-05-30 모멘티브 퍼포먼스 머티리얼즈 인크. 실록산 코폴리머 및 이러한 실록산 코폴리머를 함유하는 솔리드 폴리머 전해질
KR20160040128A (ko) * 2014-10-02 2016-04-12 주식회사 엘지화학 젤 폴리머 전해질 및 이를 포함하는 리튬 이차전지
KR20180026358A (ko) 2016-09-02 2018-03-12 주식회사 엘지화학 젤 폴리머 전해질 및 이를 포함하는 리튬 이차전지

Family Cites Families (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5508130A (en) * 1992-07-22 1996-04-16 Golovin; Milton N. Solid electrolytes containing LiN(SO2 CF3)2 and a triglyme-carbonate solvent, and electrochemical cells produced therefrom
JP3748995B2 (ja) * 1997-09-10 2006-02-22 昭和電工株式会社 高分子固体電解質及びその用途
JP3976529B2 (ja) * 2001-09-18 2007-09-19 シャープ株式会社 リチウムポリマー二次電池およびその製造方法
JP4156481B2 (ja) * 2003-09-19 2008-09-24 日東電工株式会社 ゲル電解質とその製造方法とその利用
TW201114733A (en) * 2009-06-30 2011-05-01 Asahi Glass Co Ltd Electrolytic solution for chargeable device, electrolytic solution for lithium ion secondary battery, and secondary battery
US10128540B2 (en) * 2012-11-22 2018-11-13 Lg Chem, Ltd. Lithium secondary battery
KR20140066567A (ko) * 2012-11-23 2014-06-02 주식회사 엘지화학 리튬 이차전지용 전해액 및 이를 포함하는 리튬 이차전지
KR20140066645A (ko) * 2012-11-23 2014-06-02 주식회사 엘지화학 리튬 이차전지용 전해액 및 이를 포함하는 리튬 이차전지
US10361456B2 (en) * 2014-09-26 2019-07-23 Samsung Electronics Co., Ltd. Electrolyte, method of preparing the electrolyte, and secondary battery including the electrolyte
WO2016053064A1 (ko) * 2014-10-02 2016-04-07 주식회사 엘지화학 젤 폴리머 전해질 및 이를 포함하는 리튬 이차전지
US10476104B2 (en) * 2014-10-02 2019-11-12 Lg Chem, Ltd. Gel polymer electrolyte and lithium secondary battery comprising the same
JP6100808B2 (ja) * 2015-01-09 2017-03-22 トヨタ自動車株式会社 リチウム電池用電解液およびリチウム電池
KR101648465B1 (ko) * 2015-02-17 2016-08-16 주식회사 제낙스 겔 고분자 전해질, 이의 제조 방법 및 이를 포함하는 전기화학 소자
KR102618538B1 (ko) * 2015-08-31 2023-12-28 삼성전자주식회사 리튬 금속 음극을 포함한 리튬금속전지, 상기 리튬 금속 음극을 보호하는 방법 및 그 방법에 따라 제조된 보호막
WO2018080259A1 (ko) * 2016-10-31 2018-05-03 주식회사 엘지화학 이차전지용 고분자 전해질 및 이를 포함하는 이차전지
EP3694040B1 (en) * 2018-01-03 2025-06-18 LG Energy Solution, Ltd. Gel polymer electrolyte composition, gel polymer electrolyte prepared thereby, and lithium secondary battery including the gel polymer electrolyte

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20050089240A (ko) * 2004-03-04 2005-09-08 삼성에스디아이 주식회사 리튬 이차 전지용 고분자 전해질, 이로부터 제조되는고분자 전해질 및 이를 포함하는 리튬 이차 전지
KR20120000399A (ko) * 2010-06-25 2012-01-02 삼성에스디아이 주식회사 첨가제를 포함하는 리튬 이차 전지용 겔 전해질 및 이를 포함하는 리튬 이차 전지
KR20120007281A (ko) * 2010-07-14 2012-01-20 주식회사 엘지화학 아미드 화합물을 포함하는 전해질 및 이를 구비한 전기화학소자
KR20140066163A (ko) * 2011-08-12 2014-05-30 모멘티브 퍼포먼스 머티리얼즈 인크. 실록산 코폴리머 및 이러한 실록산 코폴리머를 함유하는 솔리드 폴리머 전해질
KR20160040128A (ko) * 2014-10-02 2016-04-12 주식회사 엘지화학 젤 폴리머 전해질 및 이를 포함하는 리튬 이차전지
KR20180026358A (ko) 2016-09-02 2018-03-12 주식회사 엘지화학 젤 폴리머 전해질 및 이를 포함하는 리튬 이차전지

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2022060184A1 (ko) * 2020-09-18 2022-03-24 주식회사 엘지에너지솔루션 겔 폴리머 전해질용 조성물 및 이로부터 형성된 겔 폴리머 전해질을 포함하는 리튬 이차전지
KR20220038006A (ko) * 2020-09-18 2022-03-25 주식회사 엘지에너지솔루션 겔 폴리머 전해질용 조성물 및 이로부터 형성된 겔 폴리머 전해질을 포함하는 리튬 이차전지

Also Published As

Publication number Publication date
CN112567557B (zh) 2024-04-16
HUE067067T2 (hu) 2024-09-28
US20240405270A1 (en) 2024-12-05
EP3826096A4 (en) 2021-10-27
WO2020060293A1 (ko) 2020-03-26
KR102544259B1 (ko) 2023-06-16
EP3826096A1 (en) 2021-05-26
ES2988890T3 (es) 2024-11-22
CN112567557A (zh) 2021-03-26
US20210359342A1 (en) 2021-11-18
EP3826096B1 (en) 2024-04-10

Similar Documents

Publication Publication Date Title
JP7055479B2 (ja) ゲルポリマー電解質用組成物及びこれから形成されたゲルポリマー電解質を含むリチウム二次電池
KR102227811B1 (ko) 리튬 이차전지용 전해질 및 이를 포함하는 리튬 이차전지
KR102544259B1 (ko) 겔 폴리머 전해질용 조성물 및 이로부터 형성된 겔 폴리머 전해질을 포함하는 리튬 이차전지
JP7408215B2 (ja) 非水性電解液及びこれを含むリチウム二次電池
KR102102985B1 (ko) 리튬 이차전지용 전해질 및 이를 포함하는 리튬 이차전지
KR102465820B1 (ko) 리튬 이차전지용 열경화성 전해질 조성물, 이로부터 제조된 젤 폴리머 전해질 및 이를 포함하는 리튬 이차전지
KR102443848B1 (ko) 리튬 이차전지용 열경화성 전해질 조성물, 이로부터 제조된 젤 폴리머 전해질 및 이를 포함하는 리튬 이차전지
KR102443849B1 (ko) 겔 폴리머 전해질용 조성물 및 이로부터 형성된 겔 폴리머 전해질을 포함하는 리튬 이차전지
KR102822729B1 (ko) 겔 폴리머 전해질용 조성물 및 이로부터 형성된 겔 폴리머 전해질을 포함하는 리튬 이차전지
KR20190139156A (ko) 저온 특성 및 고온 특성이 향상된 리튬 이차전지
US11978854B2 (en) Composition for polymer electrolyte and lithium secondary battery including polymer electrolyte prepared therefrom
KR102465821B1 (ko) 고분자 전해질용 조성물 및 이로부터 제조된 고분자 전해질을 포함하는 리튬 이차전지
KR20230159314A (ko) 비수 전해질 및 이를 포함하는 리튬 이차전지
KR20200076230A (ko) 리튬 이차전지용 비수전해액 및 이를 포함하는 리튬 이차전지
KR102721824B1 (ko) 리튬 이차전지용 비수전해액 및 이를 포함하는 리튬 이차전지
KR20240019737A (ko) 리튬 이차전지용 전해질 및 이를 포함하는 이차전지
KR20230151680A (ko) 비수 전해액 및 이를 포함하는 리튬 이차전지

Legal Events

Date Code Title Description
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20190920

PG1501 Laying open of application
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20200703

Comment text: Request for Examination of Application

Patent event code: PA02011R01I

Patent event date: 20190920

Comment text: Patent Application

PN2301 Change of applicant

Patent event date: 20210601

Comment text: Notification of Change of Applicant

Patent event code: PN23011R01D

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20220713

Patent event code: PE09021S01D

AMND Amendment
E601 Decision to refuse application
PE0601 Decision on rejection of patent

Patent event date: 20230125

Comment text: Decision to Refuse Application

Patent event code: PE06012S01D

Patent event date: 20220713

Comment text: Notification of reason for refusal

Patent event code: PE06011S01I

X091 Application refused [patent]
AMND Amendment
PX0901 Re-examination

Patent event code: PX09011S01I

Patent event date: 20230125

Comment text: Decision to Refuse Application

Patent event code: PX09012R01I

Patent event date: 20220902

Comment text: Amendment to Specification, etc.

PX0701 Decision of registration after re-examination

Patent event date: 20230531

Comment text: Decision to Grant Registration

Patent event code: PX07013S01D

Patent event date: 20230425

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

Patent event date: 20230125

Comment text: Decision to Refuse Application

Patent event code: PX07011S01I

Patent event date: 20220902

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

X701 Decision to grant (after re-examination)
GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20230612

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20230613

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
