Abstract

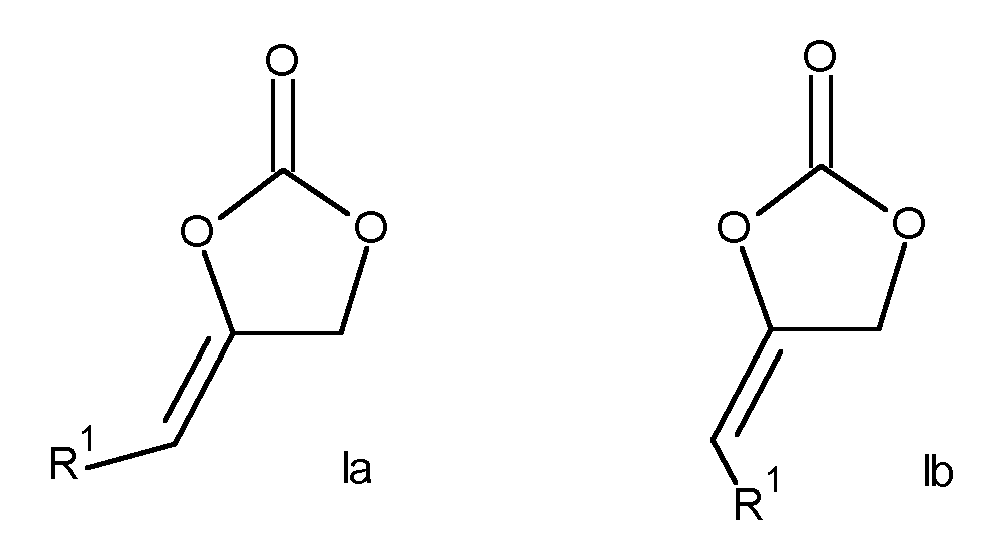

본 발명은 화학식 Ia 또는 Ib의 시클릭 카르보네이트 또는 그의 혼합물을 제조하는 방법으로서,
Figure pct00051

a) 화학식 II의 프로파르길릭 알콜을
Figure pct00052

IUPAC에 따른 원소 주기율표의 10족, 11족 및 12족의 금속으로부터 선택된 전이 금속을 포함하는 적어도 1종의 전이 금속 촉매 TMC1, 및 적어도 1종의 벌키 리간드의 존재 하에 이산화탄소와 반응시키는
방법 단계를 포함하는 방법에 관한 것이다.

Description

시클릭 카르보네이트를 제조하는 방법
본 발명은 화학식 Ia 또는 Ib의 시클릭 카르보네이트 또는 그의 혼합물을 제조하는 방법으로서,
Figure pct00001
a) 화학식 II의 프로파르길릭 알콜을
Figure pct00002
IUPAC에 따른 원소 주기율표의 10족, 11족 및 12족의 금속으로부터 선택된 전이 금속을 포함하는 적어도 1종의 전이 금속 촉매 TMC1, 및 적어도 1종의 벌키 리간드의 존재 하에 이산화탄소와 반응시키는
방법 단계를 포함하는 방법에 관한 것이다.

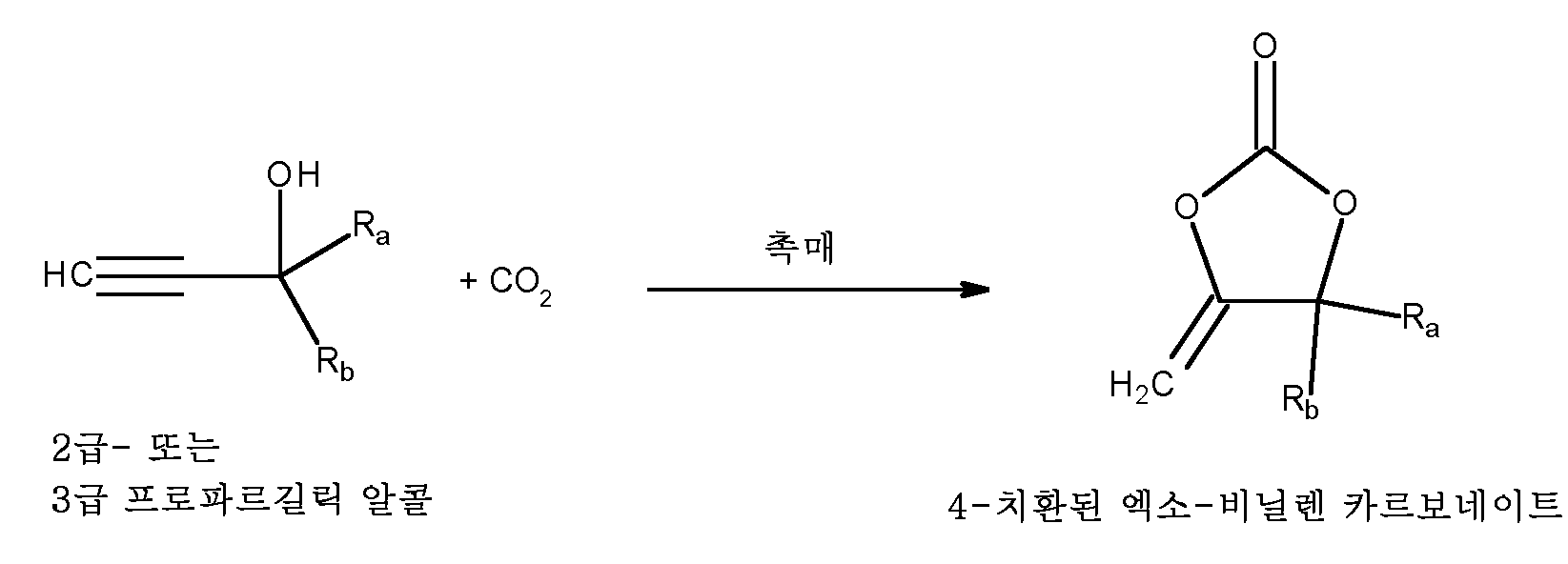

엑소-비닐렌 카르보네이트는, 특별히 US 2013/0059178 A1에 기재된 바와 같은 배터리용 전해질에서 또는 WO 2011/157671 A1에 기재된 바와 같은 중합체 적용에서 단량체로서 사용하기에 유용한 화합물이다. 4,4-위치에서 치환기를 가진 엑소-비닐렌 카르보네이트는 금속 또는 염기와 같은 상이한 촉매를 사용하여 2급 또는 3급 프로파르길릭 알콜의 CO2와의 반응을 통해 입수가능하다.
Figure pct00003
은-, 구리-, 코발트- 또는 구아니딘 촉매된 고리화와 같은, 문헌에 기재되어 있는 프로토콜 중 어느 것도 지금까지 CO2를 이용한 단순 1급 프로파르길릭 알콜의, 4,4-위치에서 2개의 수소를 가진 단순 엑소-비닐렌 카르보네이트로의 전환에 적용될 수 없었다.
문헌 [Eur. J Org. Chem. 2007, 2604-2607]에는, 프로파르길릭 알콜로의 이산화탄소의 은-촉매된 혼입이 보고되어 있으며, 여기서는 DBU와 조합된 AgOAc가 촉매 시스템이다. 이 촉매 시스템은 3급 프로파르길릭 알콜의 고리화에 효과가 있었으나, 상기 방법은 1급 또는 2급 프로파르길릭 알콜의 상응하는 시클릭 생성물로의 전환을 위해 상기 알콜에 적용가능하지 않았다.
문헌 [Journal of Organometallic Chemistry, 1997, 545-546, 337-344]에는, CO2를 이용한 프로파르길릭 알콜의 Cu-촉매된 고리화가 보고되어 있다. 네자리 이민 리간드를 포함한 구리 촉매가 상이한 아민 염기와 조합하여 사용되었다. 이들 촉매는 3급 프로파르길릭 알콜의 고리화에 효과가 있었으나, 1급 프로파르길릭 알콜로부터 어떠한 고리화 생성물도 형성되지 않았다.
문헌 [Advanced Synthesis and Catalysis, 2011, 353, 133-146]에 보고된 CO2를 이용한 프로파르길릭 알콜의 구아니딘-촉매된 고리화를 위한 시도에서, 어떠한 금속 촉매도 첨가되지 않았다. 이들 촉매는 3급- 및 2급 프로파르길릭 알콜의 고리화에 효과가 있었으나, 이들 조건 하에 1급 프로파르길릭 알콜로부터 어떠한 엑소-비닐렌카르보네이트도 형성되지 않았다.
문헌 [Bulletin of the Chemical Society of Japan, 1987, 60, 1204-1206]에보고된 CO2를 이용한 프로파르길릭 알콜의 코발트-촉매된 고리화를 위한 시도에서, PPh3가 염기로서의 NEt3과 조합하여 공여체 리간드로서 첨가되었다. 이 촉매는 3급 프로파르길릭 알콜의 고리화에 효과가 있었으나, 이들 조건 하에 1급 프로파르길릭 알콜로부터 어떠한 엑소-비닐렌 카르보네이트도 형성되지 않았다.

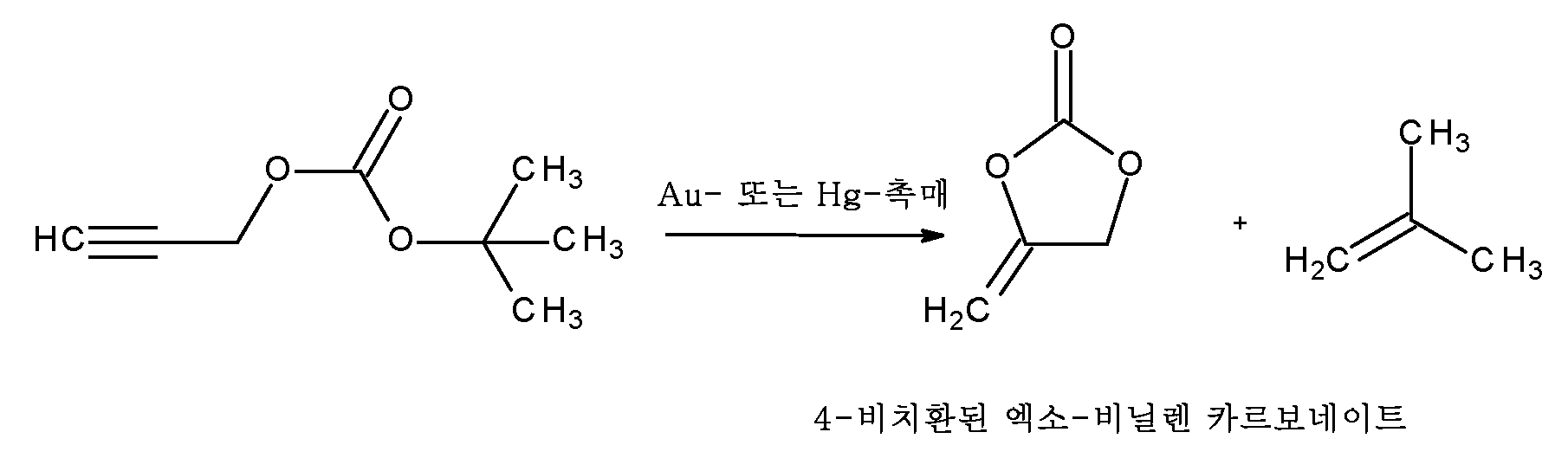

선행 기술에서, 가장 단순한 엑소-비닐렌 카르보네이트인 4-메틸렌-1,3-디옥솔란-2-온에 대한 유일한 합리적인 합성 접근법은 프로파르길릭 tert-부틸카르보네이트의 금- 또는 수은 촉매된 고리화이며, 이는 문헌 [Synlett, 2006, 17, 2727-2730] 및 [Tetrahedron Letters, 2006, 47, 8369-8373]에 기재되어 있다.
Figure pct00004
이 경로의 하나의 단점은, 프로파르길릭 tert-부틸카르보네이트가 먼저 프로파르길릭 알콜 및 비교적 고가의 BOC-무수물로부터 제조되어야 한다는 것이다.
프로파르길릭 tert-부틸카르보네이트의 고리화의 또 다른 단점은, 다른 tBu 기가 이소부텐으로 방출되어 따라서 부산물이 형성되며, 이를 폐기 또는 재순환시켜야 한다는 것이다.
4-메틸렌-1,3-디옥솔란-2-온을 향한 또 다른 경로가 문헌 [J. Org. Chem. 1983, 48(19), 3346-3347]에 기재되어 있다. 이 방법은 염소화 글리세롤 유도체로부터 출발하고 PhSeNa를 시약으로서 사용한다. 이 경로는 생성물의 상업적 생산을 허용하지 않는다.
따라서, 본 발명의 목적은 1급 프로파르길릭 알콜 및 CO2로부터, 바람직하게는 직접적으로 1급 프로파르길릭 알콜 및 CO2로부터 시클릭 카르보네이트를 제조하는 보다 경제적인 방법을 제공하는 것이다.

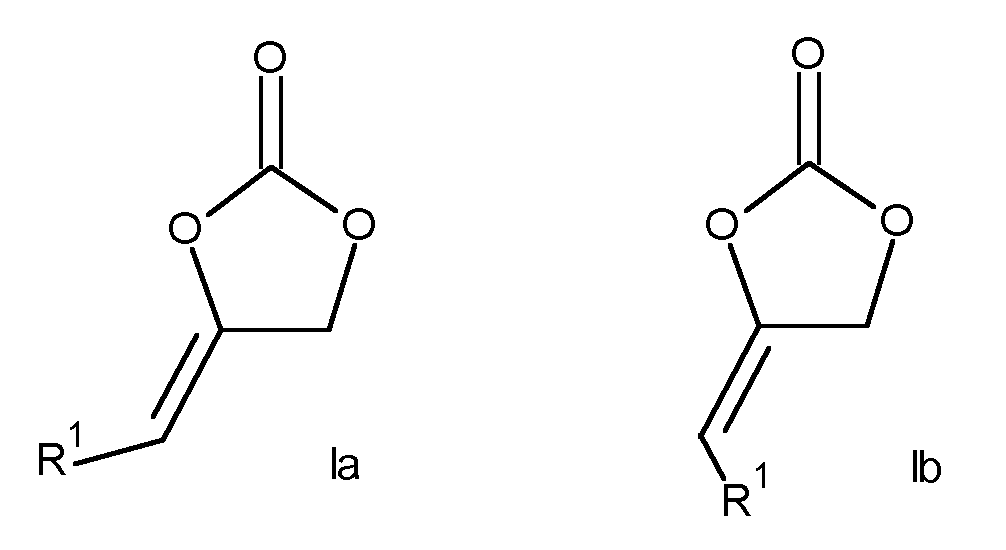

이 목적은 화학식 Ia 또는 Ib의 시클릭 카르보네이트 또는 그의 혼합물을 제조하는 방법으로서,
Figure pct00005
(여기서
R1은 수소, 또는 1 내지 40개의 탄소 원자를 갖는 유기 라디칼임)
a) 화학식 II의 프로파르길릭 알콜을
Figure pct00006
(여기서 R1은 화학식 Ia 또는 Ib에서와 동일한 의미를 가짐)
IUPAC에 따른 원소 주기율표의 10족, 11족 및 12족의 금속으로부터 선택된, 바람직하게는 Cu, Ag 및 Au로부터 선택된, 보다 바람직하게는 Ag인 전이 금속을 포함하는 적어도 1종의 전이 금속 촉매 TMC1, 및 화학식 III의 화합물 및 화학식 IV의 화합물, 바람직하게는 화학식 III의 화합물로 이루어진 리간드의 군으로부터 선택된 적어도 1종의 벌키 리간드의 존재 하에 이산화탄소와 반응시키는

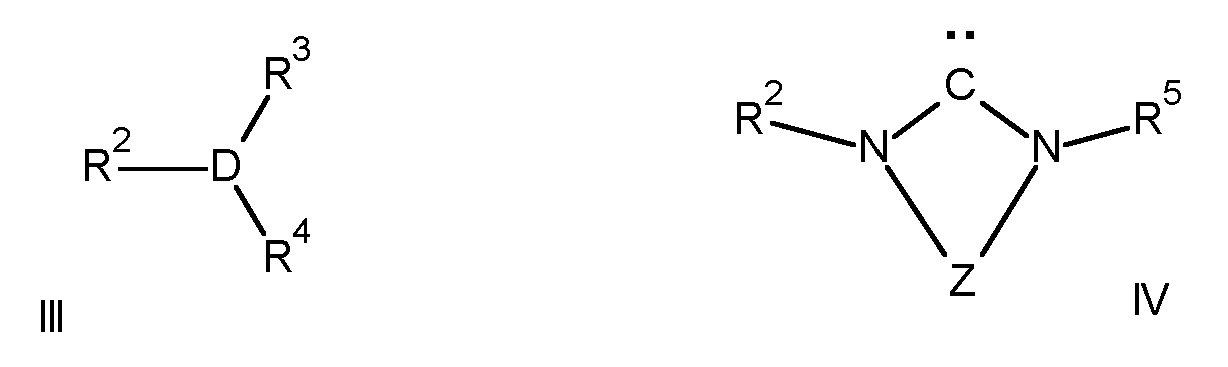

Figure pct00007
(여기서
D는 P, As 또는 Sb, 바람직하게는 P 또는 As, 특히 P이고,
R2는 1 내지 40개의 탄소 원자, 바람직하게는 2 내지 40개의 탄소 원자를 가지며, 바람직하게는 적어도 1개의 시클릭 고리를 포함하는 유기 라디칼이고, 보다 바람직하게는 화학식 III에서 R2는 C3 내지 C40 시클로알킬 라디칼, C2 내지 C40 헤테로시클로알킬 라디칼, C6 내지 C40 아릴 라디칼, C2 내지 C40 헤테로방향족 라디칼, C3 내지 C40 시클로알콕시 라디칼, C2 내지 C40 헤테로시클로알콕시 라디칼, C6 내지 C40 아릴옥시 라디칼 또는 C2 내지 C40 헤트아릴옥시 라디칼, 특히 C6 내지 C40 아릴 라디칼 또는 C2 내지 C40 헤테로방향족 라디칼이고,
R3, R4는 동일하거나 상이하고, 각각은 1 내지 40개의 탄소 원자를 갖는 유기 라디칼이고,
R5는 1 내지 40개의 탄소 원자를 갖는 유기 라디칼이거나 또는 R2와 동일하고,
Z는 -CR7=CR8-, -CR7=N-, -CR7R9-CR8R10- 및 -CR7R9-CR8R10-CR11R12-로부터 선택된 2가 가교 기이며, 여기서 R7, R8, R9, R10, R11 및 R12는 서로 독립적으로 수소이거나 또는 R5로서 정의된 바와 같거나 또는 2개의 인접한 라디칼 R7 및 R8 및/또는 R10 및 R11은 이들을 연결하는 원자와 함께, 4 내지 40개의 탄소 원자를 갖고 원소 Si, Ge, N, P, O 및 S로 이루어진 군으로부터 선택된 적어도 1개의 헤테로원자를 또한 포함할 수 있는 모노시클릭 또는 폴리시클릭, 치환 또는 비치환된, 지방족 또는 방향족 고리 시스템을 형성함)
방법 단계를 포함하는 방법에 의해 달성된다.
본 발명의 한 실시양태에서, 본 발명의 방법은
D가 P이고,
R2가 C3 내지 C40 시클로알킬 라디칼, C2 내지 C40 헤테로시클로알킬 라디칼, C6 내지 C40 아릴 라디칼 또는 C2 내지 C40 헤테로방향족 라디칼, 바람직하게는 C6 내지 C40 아릴 라디칼 또는 C2 내지 C40 헤테로방향족 라디칼이며, 여기서 R2는 P 또는 N에 대한 2개의 오르토 위치 중 적어도 하나에서 1 내지 40개의 탄소 원자를 갖는 유기 라디칼, 할로겐, 특히 Cl 또는 Br, 히드록시, SO3H 또는 니트로인 라디칼 R6으로 치환되거나 또는 여기서 R6은 메타 위치에서 R2를 치환하는 인접한 라디칼과 함께 이들을 연결하는 원자와 함께, 4 내지 40개의 탄소 원자를 갖고 원소 Si, Ge, N, P, O 및 S, 바람직하게는 N 및 O로 이루어진 군으로부터 선택된 적어도 1개의 헤테로원자를 또한 포함할 수 있는 모노시클릭 또는 폴리시클릭, 치환 또는 비치환된, 지방족 또는 방향족 고리 시스템을 형성하고,
R3, R4 , R5 및 Z가 상기 기재된 바와 같이 정의된 것임
을 특징으로 한다.
본 발명에 따른 치환기는, 추가로 제한되지 않는 한, 하기와 같이 정의된다:
본 명세서에 사용된 바와 같은 용어 "1 내지 40개의 탄소 원자를 갖는 유기 라디칼"은, 예를 들어, C1-C40-알킬 라디칼, C1-C10-플루오로알킬 라디칼, C1-C12-알콕시 라디칼, 포화 C3-C20-헤테로시클릭 라디칼, C6-C40-아릴 라디칼, C2-C40-헤테로방향족 라디칼, C6-C10-플루오로아릴 라디칼, C6-C10-아릴옥시 라디칼, 3 내지 24개의 탄소 원자를 갖는 실릴 라디칼, C2-C20-알케닐 라디칼, C2-C20-알키닐 라디칼, C7-C40-아릴알킬 라디칼 또는 C8-C40-아릴알케닐 라디칼을 지칭한다. 유기 라디칼은 각각의 경우에 유기 화합물로부터 유래된다. 따라서, 유기 화합물 메탄올은 원칙적으로 1개의 탄소 원자를 갖는 3개의 상이한 유기 유기 라디칼, 즉, 메틸 (H3C-), 메톡시 (H3C-O-) 및 히드록시메틸 (HOC(H2)-)를 생성할 수 있다. 따라서, 용어 "1 내지 40개의 탄소 원자를 갖는 유기 라디칼"은 알콕시 라디칼 외에, 예를 들어 디알킬아미노 라디칼, 모노알킬아미노 라디칼 또는 알킬티오 라디칼을 또한 포함한다.
본 설명에서, 용어 라디칼은 제시된 화학식에서 가변기 Rx를 정의할 때, 용어 기와 상호교환가능하게 사용된다.
본 명세서에 사용된 바와 같은 용어 "알킬"은, 또한 시클릭일 수 있는 선형 또는 단일 또는 다중 분지형 포화 탄화수소를 포함한다. C1-C18-알킬 라디칼 예컨대 메틸, 에틸, n-프로필, n-부틸, n-펜틸, n-헥실, n-헵틸, n-옥틸, n-노닐, n-데실, 시클로펜틸, 시클로헥실, 이소프로필, 이소부틸, 이소펜틸, 이소헥실, sec-부틸 또는 tert-부틸이 바람직하다.
본 명세서에 사용된 바와 같은 용어 "알케닐"은 누적되거나 교호될 수 있는 1개 이상의 C-C 이중 결합을 갖는 선형 또는 단일 또는 다중 분지형 탄화수소를 포함한다.
본 명세서에 사용된 바와 같은 용어 "포화 헤테로시클릭 라디칼"은, 예를 들어, 1개 이상의 탄소 원자, CH 기 및/또는 CH2 기가 원소 O, S, N 및 P로 이루어진 군으로부터 바람직하게 선택되는 헤테로원자에 의해 대체된 모노시클릭 또는 폴리시클릭, 치환 또는 비치환된 지방족 또는 부분 불포화 탄화수소 라디칼을 지칭한다. 치환 또는 비치환된 포화 헤테로시클릭 라디칼의 바람직한 예는 피롤리디닐, 이미다졸리디닐, 피라졸리디닐, 피페리딜, 피페라지닐, 모르폴리닐, 테트라히드로푸라닐, 테트라히드로피라닐, 테트라히드로티오페닐 등, 및 또한 그의 메틸-, 에틸-, 프로필-, 이소프로필- 및 tert-부틸-치환된 유도체이다.
본 명세서에 사용된 바와 같은 용어 "아릴"은, 예를 들어, 선형 또는 분지형 C1-C18-알킬, C1-C18-알콕시, C2-C10-알케닐 또는 할로겐, 특히 플루오린에 의해 일치환 또는 다치환될 수 있는, 방향족 및 임의로 융합된 폴리방향족 탄화수소 라디칼을 지칭한다. 치환 및 비치환된 아릴 라디칼의 바람직한 예는, 특히, 페닐, 펜타플루오로페닐, 4-메틸페닐, 4-에틸페닐, 4-n-프로필페닐, 4-이소프로필페닐, 4-tert-부틸페닐, 4-메톡시페닐, 1-나프틸, 9-안트릴, 9-페난트릴, 3,5-디메틸페닐, 3,5-디-tert-부틸페닐 또는 4-트리플루오로메틸페닐이다.
본 명세서에 사용된 바와 같은 용어 "헤테로방향족 라디칼"은, 예를 들어, 1개 이상의 탄소 원자 또는 CH 기가 질소, 인, 산소 또는 황 원자 또는 그의 조합에 의해 대체된 방향족 탄화수소 라디칼을 지칭한다. 이들은, 아릴 라디칼과 같이, 선형 또는 분지형 C1-C18-알킬, C2-C10-알케닐 또는 할로겐, 특히 플루오린에 의해 임의로 일치환 또는 다치환될 수 있다. 바람직한 예는 푸릴, 티에닐, 피롤릴, 피리딜, 피라졸릴, 이미다졸릴, 옥사졸릴, 티아졸릴, 피리미디닐, 피라지닐 등, 및 또한 그의 메틸-, 에틸-, 프로필-, 이소프로필- 및 tert-부틸-치환된 유도체이다.
본 명세서에 사용된 바와 같은 용어 "아릴알킬"은, 예를 들어, 아릴 라디칼이 알킬 쇄를 통해 분자의 나머지에 연결된 아릴-포함 치환기를 지칭한다. 바람직한 예는 벤질, 치환된 벤질, 페네틸, 치환된 페네틸 등이다.
용어 플루오로알킬 및 플루오로아릴은 상응하는 라디칼의, 적어도 1개의 수소 원자, 바람직하게는 1개 초과 및 최대로 모든 수소 원자가 플루오린 원자에 의해 대체되었음을 의미한다. 바람직한 플루오린-포함 라디칼의 예는 트리플루오로메틸, 2,2,2-트리플루오로에틸, 펜타플루오로페닐, 4-트리플루오로메틸페닐, 4-퍼플루오로-tert-부틸페닐 등이다.
화학식 Ia, Ib 및 II에서의 R1은 수소, 또는 1 내지 40개의 탄소 원자를 갖는 유기 라디칼, 바람직하게는 수소, 아시클릭 또는 시클릭, 치환 또는 비치환된 C1-C10-알킬, 치환 또는 비치환된 C6-C10-아릴 또는 치환 또는 비치환된 C7-C12-아릴알킬, 특히 수소 또는 히드록시메틸 또는 그의 상응하는 에스테르 또는 카르보네이트, 특히 아세톡시-메틸렌 (-CH2OC(O)CH3), 포르밀옥시-메틸렌 -CH2OC(O)H 또는 -CH2OC(O)OCH3이다.

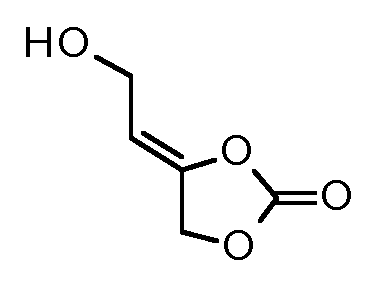

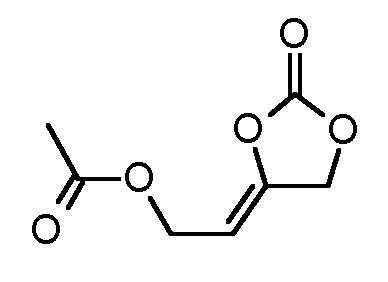

본 발명의 한 실시양태에서, 본 발명의 방법은, R1이 수소, 히드록시메틸 (-CH2OH), 아세톡시-메틸렌 (-CH2OC(O)CH3), 포르밀옥시-메틸렌 (-CH2OC(O)H) 또는 -CH2OC(O)OCH3인 것을 특징으로 한다.

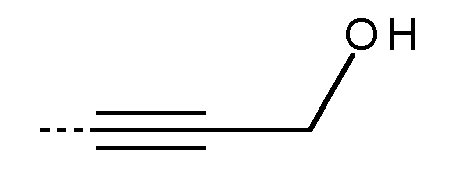

의심의 여지를 없애기 위해, 본 설명에 사용된 바와 같은 용어 "화학식 II의 프로파르길릭 알콜"은 2-프로핀-1-올 단독으로 제한되는 것이 아니라, 프로프-2-인-1-올 기를 포함하는 모든 화합물을 기재한다.
Figure pct00008

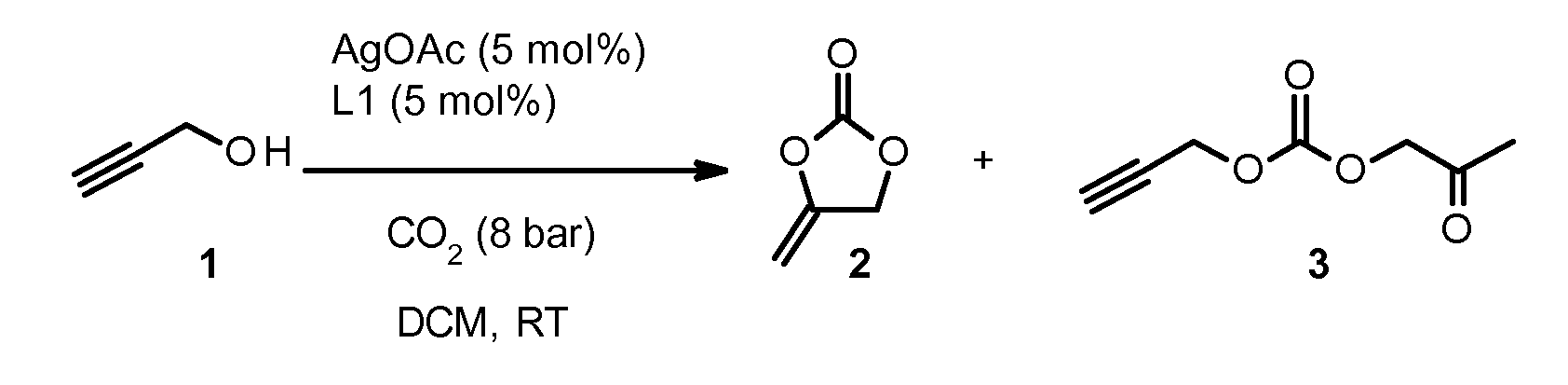

본 발명의 방법에서, 화학식 II의 프로파르길릭 알콜을 적어도 1종의 전이 금속 촉매 TMC1의 존재 하에 이산화탄소와 반응시킨다. 전이 금속 촉매 TMC1은 IUPAC에 따른 원소 주기율표의 10족, 11족 및 12족의 금속, 예컨대 Ni, Pd, Pt, Cu, Ag, Au, Zn, Cd 및 Hg으로부터 선택된, 바람직하게는 Cu, Ag 및 Au로부터 선택된, 보다 바람직하게는 Cu 또는 Ag로부터 선택된, 특히 Ag인 전이 금속을 포함한다.
본 발명의 한 실시양태에서, 본 발명의 방법은, 전이 금속 촉매 TMC1의 전이 금속이 Ag인 것을 특징으로 한다.
본 발명의 방법의 전이 금속 촉매 TMC1은, 상기 나타낸 바와 같이, 전이 금속 및 화학식 III의 화합물 및 화학식 IV의 화합물, 바람직하게는 화학식 III의 화합물로 이루어진 리간드의 군으로부터 선택된 적어도 1종의 벌키 리간드를 포함하는 예비형성된 금속 착물의 형태로 이용될 수 있다. 대안적으로, 전이 금속 촉매 TMC1은, 반응 매질 중에서 임의의 벌키 리간드를 포함하지 않는 본원에서 전구-촉매로도 칭해지는 금속 화합물을 1종 이상의 적합한 벌키 리간드와 조합하여 촉매 활성 금속 착물, 전이 금속 촉매 TMC1을 형성함으로써 반응 매질 중에서 계내 형성된다. 벌키 리간드가 화학식 IV의 N-헤테로시클릭 카르벤 리간드 (NHC-리간드)인 경우에, 전이 금속 촉매 TMC1은, 반응 매질 중에서 전구-촉매를 1종 이상의 NHC-전구체, 특히 화학식 IV의 상응하는 NHC-리간드로 계내 전환되는 NHC-리간드의 양성자화된 형태와 조합하여 촉매 활성 금속 착물을 형성함으로써 반응 매질 중에서 계내 형성되는 것이 또한 가능하다.
본 발명의 한 실시양태에서, 본 발명의 방법은, 전이 금속 촉매 TMC1이, 임의의 벌키 리간드를 포함하지 않는 전이 금속 화합물, 벌키 리간드로서의 화학식 III 또는 화학식 IV의 화합물, 또는 화학식 V에 의해 나타내어진 화학식 IV의 화합물의 양성자화된 형태를 염기와 함께 사용함으로써 계내 제조되는 것을 특징으로 한다:
Figure pct00009
여기서 R2, R5 및 Z는 상기 기재된 바와 같이 정의되고, X-는 음이온 등가물이다.
화학식 V에 따른 상이한 NHC 리간드의 양성자화된 형태를 탈양성자화하는데 적합한 염기는 문헌 [de Fremont et al., Coordination Chemistry Reviews 253 (2009) 876 to 881]에 기재되어 있다. NHC 리간드의 양성자화된 형태의 탈양성자화는 암모니아 또는 비-양성자성 용매 예컨대 THF 또는 에테르 중에서 수행될 수 있다. 탈양성자화는 무수 조건 및 pKa 값이 14를 초과하는 강염기의 사용을 필요로 한다. 통상적으로, 촉매량의 tert-부톡시드와 함께 수소화칼륨 또는 수소화나트륨이 이용되나, tert-부톡시드 자체, 수소화리튬알루미늄, n-부틸리튬, MeLi, t-BuLi, 포타슘 헥사메틸디실라지드 (KHMDS) 및 1,8-디아자비시클로[5.4.0]운데스-7-엔 (DBU)도 또한 효율적인 대안이다.
적합한 전구-촉매는 원소 주기율표의 10족, 11족 및 12족의 금속의 중성 금속 착물, 산화물 및 염으로부터 선택된다. 바람직한 전구-촉매는 구리, 은 및 금, 특히 은의 금속 착물, 산화물 및 염으로부터 선택된다.
전구-촉매로서 유용한 은 화합물은, 예를 들어 Ag(OAc), AgF, AgNO3, 은 트리플루오로아세테이트, Ag2O, Ag2CO3이다.
본 발명의 한 실시양태에서, 본 발명의 방법은, 전구-촉매로도 칭해지는 전이 금속 화합물이 AgOAc, AgF, Ag2O 및 Ag2CO3으로부터 선택되는 것을 특징으로 한다.
전이 금속 이외에도, 전이 금속 촉매 TMC1은 화학식 III의 화합물 및 화학식 IV의 화합물, 바람직하게는 화학식 III의 화합물로 이루어진 리간드의 군으로부터 선택된 적어도 1종의 벌키 리간드를 포함한다.

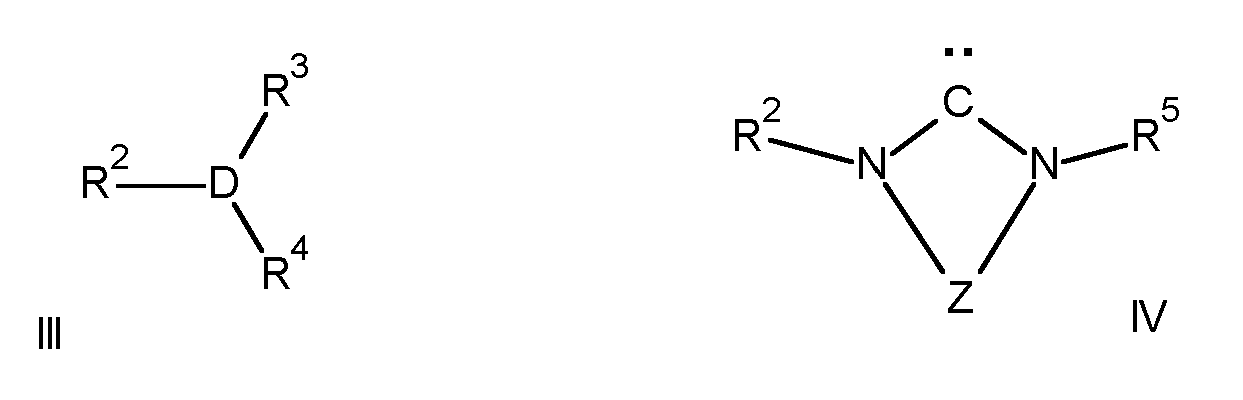

Figure pct00010
벌키 리간드가 화학식 III의 화합물인 경우에,
Figure pct00011
가변기는 바람직하게는 하기와 같이 정의된다:
D는 P, As 또는 Sb, 바람직하게는 P 또는 As, 특히 P이고,
R2는 1 내지 40개의 탄소 원자, 바람직하게는 2 내지 40개의 탄소 원자를 가지며, 바람직하게는 적어도 1개의 시클릭 고리를 포함하는 유기 라디칼이고,
보다 바람직하게는 R2는 C3 내지 C40 시클로알킬 라디칼, C2 내지 C40 헤테로시클로알킬 라디칼, C6 내지 C40 아릴 라디칼, C2 내지 C40 헤테로방향족 라디칼, C3 내지 C40 시클로알콕시 라디칼, C2 내지 C40 헤테로시클로알콕시 라디칼, C6 내지 C40 아릴옥시 라디칼, C2 내지 C40 헤트아릴옥시 라디칼이고,
보다 더 바람직하게는 R2는 C3 내지 C40 시클로알킬 라디칼, C2 내지 C40 헤테로시클로알킬 라디칼, C6 내지 C40 아릴 라디칼 또는 C2 내지 C40 헤테로방향족 라디칼, 바람직하게는 C6 내지 C40 아릴 라디칼 또는 C2 내지 C40 헤테로방향족 라디칼이며, 여기서 R2는 D에 대한 2개의 오르토 위치 중 적어도 하나에서 1 내지 40개의 탄소 원자를 갖는 유기 라디칼, 바람직하게는 C6 내지 C40 아릴 라디칼, C1 내지 C10 알콕시 라디칼 또는 C2 내지 C12 디알킬 아미노 라디칼인 라디칼 R6으로 치환되거나 또는 여기서 R6은 메타 위치에서 R2를 치환하는 인접한 라디칼과 함께 이들을 연결하는 원자와 함께, 4 내지 40개의 탄소 원자를 갖고 원소 Si, Ge, N, P, O 및 S, 바람직하게는 N, O 및 S로 이루어진 군으로부터 선택된 적어도 1개의 헤테로원자를 또한 포함할 수 있는 모노시클릭 또는 폴리시클릭, 치환 또는 비치환된, 지방족 또는 방향족 고리 시스템을 형성하고,
R3, R4는 동일하거나 상이하며, 바람직하게는 동일하고, 각각은 1 내지 40개의 탄소 원자를 갖는 유기 라디칼, 바람직하게는 C3 내지 C20 시클릭 또는 시클릭 알킬, 특히 tert.-부틸 또는 시클로헥실, 또는 C6 내지 C14 아릴, 특히 페닐이다.

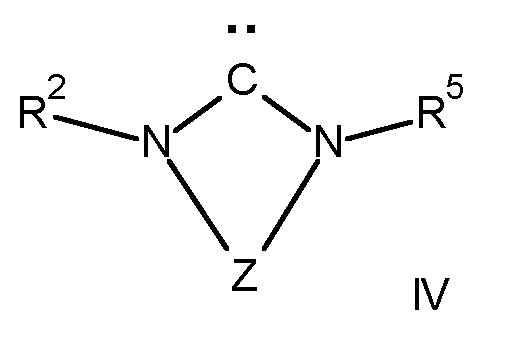

벌키 리간드가 화학식 IV의 화합물인 경우에,
Figure pct00012
가변기는 바람직하게는 하기와 같이 정의된다:
R2는 1 내지 40개의 탄소 원자, 바람직하게는 2 내지 40개의 탄소 원자를 가지며, 바람직하게는 적어도 1개의 시클릭 고리를 포함하는 유기 라디칼이고,
보다 바람직하게는 R2는 C6 내지 C40 아릴 라디칼 또는 C2 내지 C40 헤테로방향족 라디칼이며, 바람직하게는 여기서 R2는 N에 대한 2개의 오르토 위치 중 적어도 하나에서 1 내지 40개의 탄소 원자를 갖는 유기 라디칼, 바람직하게는 C1 내지 C10 알킬 라디칼, 특히 이소프로필인 라디칼 R6으로 치환되고,
R5는 1 내지 40개의 탄소 원자를 갖는 유기 라디칼이거나 또는 R2와 동일하며, 바람직하게는 R5는 R2와 동일하고,
Z는 -CR7=CR8-, -CR7=N-, -CR7R9-CR8R10- 및 -CR7R9-CR8R10-CR11R12-, 바람직하게는 -CR7=CR8- 및 -CR7R9-CR8R10-로부터 선택된 2가 가교 기이며, 여기서 R7, R8, R9, R10, R11 및 R12는 서로 독립적으로 수소이거나 또는 R5로서 정의된 바와 같거나, 바람직하게는 H이거나, 또는 2개의 인접한 라디칼 R7 및 R8 및/또는 R10 및 R11은 이들을 연결하는 원자와 함께, 4 내지 40개의 탄소 원자를 갖고 원소 Si, Ge, N, P, O 및 S로 이루어진 군으로부터 선택된 적어도 1개의 헤테로원자를 또한 포함할 수 있는 모노시클릭 또는 폴리시클릭, 치환 또는 비치환된, 지방족 또는 방향족 고리 시스템을 형성한다.
본 발명의 한 실시양태에서, 본 발명의 방법은, 벌키 리간드가 화학식 III의 화합물인 것을 특징으로 한다.

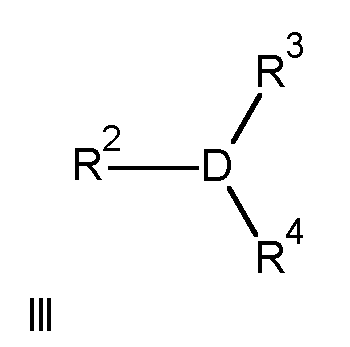

본 발명의 한 실시양태에서, 본 발명의 방법은, 벌키 리간드가 화학식 III의 화합물인 것을 특징으로 한다:
Figure pct00013
여기서 가변기는 바람직하게는 하기와 같이 정의된다:
D는 P이고,
R2는 C6 내지 C40 아릴 라디칼 또는 C2 내지 C40 헤테로방향족 라디칼이며, 여기서 R2는 D에 대한 2개의 오르토 위치 중 적어도 하나에서 C6 내지 C40 아릴 라디칼, C1 내지 C10 알콕시 라디칼, 특히 메톡시, 에톡시, 이소프로폭시 또는 시클로헥실옥시, 또는 C2 내지 C12 디알킬 아미노 라디칼, 특히 디메틸 아미노, 디에틸 아미노, 디-이소프로필 아미노, N-모르폴리닐 또는 N-피페리딜인 라디칼 R6으로 치환되거나, 또는 여기서 R6은 메타 위치에서 R2를 치환하는 인접한 라디칼과 함께 이들을 연결하는 원자와 함께, 4 내지 40개의 탄소 원자를 갖고 원소 Si, Ge, N, P, O 및 S, 바람직하게는 N, O 및 S로 이루어진 군으로부터 선택된 적어도 1개의 헤테로원자를 또한 포함할 수 있는 모노시클릭 또는 폴리시클릭, 치환 또는 비치환된, 지방족 또는 방향족 고리 시스템을 형성하고,
R3, R4는 동일하거나 상이하며, 바람직하게는 동일하고, 각각은 1 내지 40개의 탄소 원자를 갖는 유기 라디칼, 바람직하게는 C3 내지 C20 시클릭 또는 시클릭 알킬, 특히 tert.-부틸, 아다만틸 또는 시클로헥실, 또는 C6 내지 C14 아릴, 특히 페닐이다.
본 발명의 한 실시양태에서, 본 발명의 방법은, 벌키 리간드가 화학식 A 내지 P의 화합물 및 그의 혼합물, 바람직하게는 화학식 A 내지 D의 화합물 및 그의 혼합물로부터 선택되는 것을 특징으로 한다.
Figure pct00014

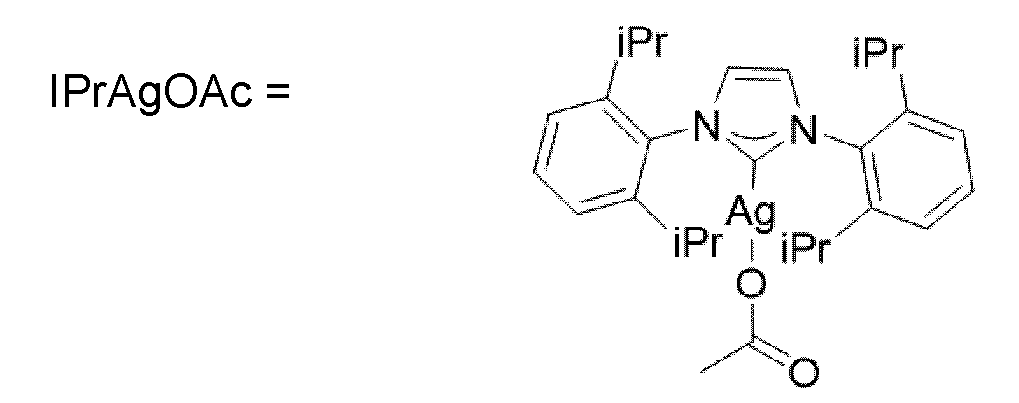

본 발명의 한 실시양태에서, 본 발명의 방법은, 전이 금속 촉매 TMC1이 하기 화학식의 화합물로부터 선택되는 것을 특징으로 한다.
Figure pct00015
전이 금속 촉매 TMC1의 전이 금속에 대한 벌키 리간드의 몰비는 광범위하게 변할 수 있다. 바람직하게는 전이 금속에 대한 벌키 리간드의 몰비는 2 미만이다. 보다 바람직하게는 전이 금속에 대한 벌키 리간드의 비는 0.2 내지 1.8 범위, 보다 더 바람직하게는 0.3 내지 1.5 범위, 특히 0.4 내지 1.2 범위이다.
본 발명의 한 실시양태에서, 본 발명의 방법은, 전이 금속 촉매 TMC1의 전이 금속에 대한 벌키 리간드의 몰비가 0.4 내지 1.2 범위인 것을 특징으로 한다.
본 발명의 방법에서 화학식 II의 프로파르길릭 알콜의 양을 기준으로 하여 방법 단계 a)에서 사용되는 전이 금속 촉매 TMC1의 양은 광범위하게 변할 수 있다. 통상적으로 전이 금속 촉매 TMC1은 화학식 II의 프로파르길릭 알콜에 대해 화학량론 미만의 양으로 사용된다. 전형적으로, 전이 금속 촉매 TMC1의 양은 화학식 II의 프로파르길릭 알콜의 양을 기준으로 하여, 50 mol% 이하, 빈번히 20 mol% 이하, 특히 10 mol% 이하 또는 5 mol% 이하이다. 화학식 II의 프로파르길릭 알콜의 양을 기준으로 하여, 0.001 내지 50 mol%, 빈번히 0.001 내지 20 mol%, 특히 0.005 내지 5 mol%의 전이 금속 촉매 TMC1의 양이 바람직하게는 본 발명의 방법에서 사용된다. 0.01 내지 5 mol%의 전이 금속 촉매 TMC1의 양을 사용하는 것이 바람직하다. 지시된 모든 양의 전이 금속 착물 촉매는 전이 금속으로서 계산되고 프로파르길릭 알콜의 양을 기준으로 한다.
본 발명의 한 실시양태에서, 본 발명의 방법은, 화학식 II의 프로파르길릭 알콜의 양을 기준으로 하여 방법 단계 a)에서 사용되는 전이 금속 촉매 TMC1의 양은 0.005 내지 5 mol% 범위인 것을 특징으로 한다.
반응은 1급 프로파르길릭 알콜과 CO2의 반응에 적합한 관련 기술분야의 통상의 기술자에게 공지된 모든 공정에 따라 주로 수행될 수 있다.
카르복실화-고리화 반응에 사용되는 CO2는 순수한 형태로 또는, 원하는 경우, 또한 다른, 바람직하게는 질소 또는 아르곤과 같은 불활성 기체와의 혼합물의 형태로 사용될 수 있다. 희석되지 않은 형태로 CO2를 사용하는 것이 바람직하다.
반응은 전형적으로 0.1 내지 200 bar 범위, 바람직하게는 1 내지 50 bar 범위, 보다 바람직하게는 1 내지 40 bar 범위의 CO2 압력에서 수행된다.
본 발명의 한 실시양태에서, 본 발명의 방법은, 방법 단계 a)가 1 내지 50 bar 범위, 보다 바람직하게는 1 내지 40 bar 범위의 압력에서 수행되는 것을 특징으로 한다.
반응은 연속적으로, 반-연속적으로 또는 불연속적으로 주로 수행될 수 있다. 연속적 공정이 바람직하다.
반응은 이러한 유형의 반응에 대해 관련 기술분야의 통상의 기술자에 의해 공지된 모든 반응기에서 주로 수행될 수 있으며 따라서, 반응기를 그에 따라서 선택할 것이다. 적합한 반응기는 관련 선행 기술, 예를 들어 US 6639114 B2, 16열, 45-49행에 언급된 바와 같은 적절한 논문 및 참고 문헌에서 기재되고 검토되어 있다. 바람직하게는, 반응을 위해 내부 교반기 및 내부 라이닝을 가질 수 있는 오토클레이브가 이용된다.
본 발명의 카르복실화-고리화 반응에서 수득된 조성물은 비치환된 엑소-비닐렌 카보네이트, 즉 화학식 Ia 또는 Ib의 시클릭 카르보네이트를 포함한다.
본 발명의 방법의 방법 단계 a)는 넓은 온도 범위에서 수행될 수 있다. 바람직하게는 방법 단계 a)가 바람직하게는 0℃ 내지 150℃ 범위, 특히 바람직하게는 10℃ 내지 80℃ 범위의 온도에서 수행된다. 100℃ 미만의 온도가 놀랍게도 특히 유리한 것으로 밝혀졌다.
본 발명의 한 실시양태에서, 본 발명의 방법은, 방법 단계 a)가 0℃ 내지 100℃ 범위, 바람직하게는 10℃ 내지 80℃ 범위의 온도에서 수행되는 것을 특징으로 한다.
본 발명의 방법은 용매의 존재 하에 수행될 수 있다. 적합한 용매는 지방족 탄화수소, 방향족 탄화수소, 할로겐화 탄화수소, 아미드, 우레아, 니트릴, 술폭시드, 술폰, 에스테르, 카르보네이트, 에테르, 알콜 및 그의 혼합물로부터 선택된다. 바람직한 용매는 하기이다:
- 지방족 탄화수소 예컨대 펜탄, 헥산, 헵탄, 옥탄 또는 시클로헥산;
- 방향족 탄화수소 예컨대 벤젠, 톨루엔, 크실렌, 에틸벤젠, 메시틸렌 또는 벤조트리플루오라이드;
- 할로겐화 탄화수소 예컨대 디클로로메탄,
- 아미드 예컨대 디메틸포름아미드, 디에틸포름아미드, N-메틸피롤리돈, N-에틸피롤리돈 또는 디메틸아세트아미드;
- 우레아 예컨대 테트라메틸우레아, N,N-디메틸이미다졸리논 (DMI) 및 N,N-디메틸프로필렌우레아 (DMPU);
- 니트릴 예컨대 아세토니트릴 또는 프로피오니트릴;
- 술폭시드 예컨대 디메틸 술폭시드;
- 술폰 예컨대 술폴란;
- 에스테르 예컨대 메틸 아세테이트, 에틸 아세테이트, t-부틸 아세테이트;
- 카르보네이트 예컨대 디에틸 카르보네이트, 에틸렌 카르보네이트 및 프로필렌 카르보네이트; 및
- 에테르 예컨대 디옥산, 테트라히드로푸란, 디에틸 에테르, 디부틸 에테르, 메틸 t-부틸 에테르, 디이소프로필 에테르 또는 디에틸렌 글리콜 디메틸 에테르.
원하는 경우, 상기 언급된 용매 중 2종 이상의 혼합물이 또한 사용될 수 있다.
용매로서 디클로로메탄, 아세톤, 디메틸포름아미드 또는 아세토니트릴을 사용하는 것이 바람직하다.
본 발명의 한 실시양태에서, 본 발명의 방법은, 반응이 지방족 탄화수소, 방향족 탄화수소, 할로겐화 탄화수소, 아미드, 우레아, 니트릴, 술폭시드, 술폰, 에스테르, 카르보네이트, 에테르, 알콜 및 그의 혼합물로부터, 바람직하게는 디클로로메탄, 아세톤, 디메틸포름아미드 또는 아세토니트릴로부터 선택된 용매의 존재 하에 수행되는 것을 특징으로 한다.
대안적으로, 본 발명의 방법은 상기 언급된 유기 용매 중 어느 하나의 부재 하에, 소위 순수 조건 하에, 바람직하게는 액체 또는 초임계 이산화탄소의 존재 하에, 특히 초임계 이산화탄소의 존재 하에 수행될 수 있다.
대안적으로, 본 발명의 방법은 액체 또는 초임계 이산화탄소의 존재 하에, 특히 초임계 이산화탄소의 존재 하에, 이를 상기 언급된 유기 용매 중 하나, 소위 CO2-팽창 용매와 혼합하여 수행될 수 있다.
본 발명의 카르복실화-고리화에서 수득된 조성물은 비치환된 엑소-비닐렌 카르보네이트, 화학식 Ia 또는 Ib의 시클릭 카르보네이트를 포함한다.
본 발명의 방법의 반응 혼합물의 후처리 및 화학식 Ia 또는 Ib의 시클릭 카르보네이트의 단리는 통상적인 방식으로, 예를 들어 여과, 수성 추출적 후처리에 의해 또는 증류에 의해, 예를 들어 감압 하에 수행된다. 화학식 Ia 또는 Ib의 시클릭 카르보네이트는 이러한 조치 또는 그의 조합을 적용하여, 추가 정제 단계를 생략함으로써 충분한 순도로 수득될 수 있다. 대안적으로, 추가 정제는 크로마토그래피와 같이, 관련 기술분야에서 통상적으로 사용되는 방법에 의해 완수될 수 있다.
본 발명의 한 실시양태에서, 본 발명의 방법은, 화학식 Ia 또는 Ib의 시클릭 카르보네이트 또는 그의 혼합물이 방법 단계 a) 후에 증류를 통해 전이 금속 촉매 TMC1로부터 분리되는 것을 특징으로 한다.

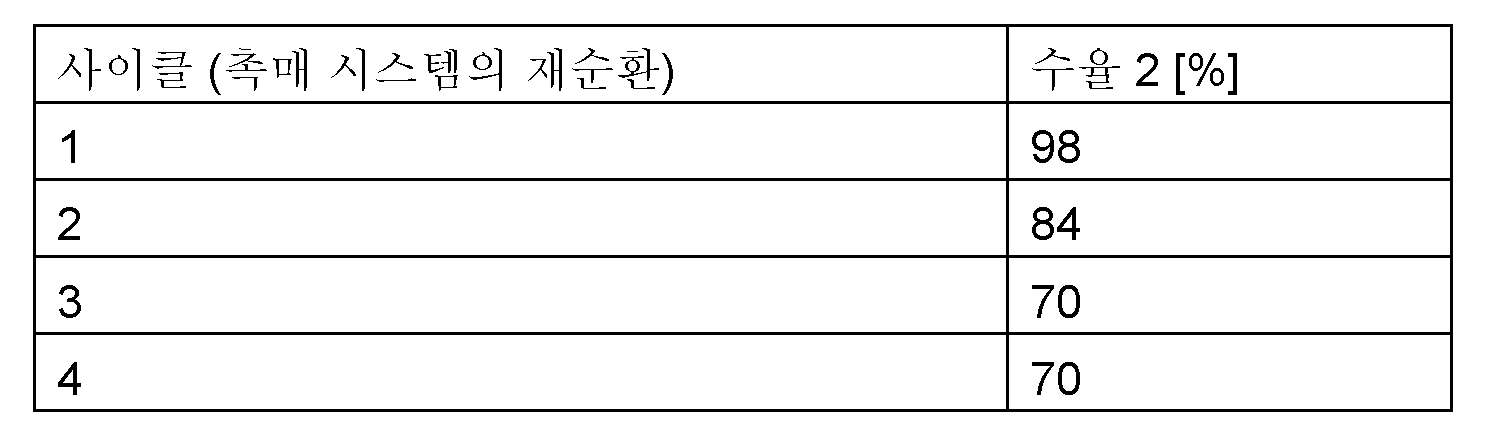

증류 잔류물은 통상적으로 여전히 활성 형태의 전이 금속 촉매 TMC1을 포함하며, 이는 신규한 카르복실화-고리화 반응 단계, 즉 신규한 방법 단계 a에서 재사용될 수 있다. 증류 조건, 특히 온도 처리가 너무 가혹하지 않은 한, 전이 금속 촉매 TMC1은 여전히 활성 상태로 남는다.
본 발명의 한 실시양태에서, 본 발명의 방법은, 전이 금속 촉매 TMC1이 화학식 Ia 또는 Ib의 시클릭 카르보네이트 또는 그의 혼합물이 증류를 통해 제거된 후에 반응 단계 a)로 재순환되는 것을 특징으로 한다.
본 발명의 방법에 따라 제조된 화학식 Ia 또는 Ib의 시클릭 카르보네이트 또는 그의 혼합물은, 고순도를 나타내며 에폭시 수지의 제조에서 반응성 희석제와 같은 적용에서, 전기화학 저장 시스템에서 전해질 첨가제로서 또는 중합 반응에서 단량체로서 유리하게 사용된다.
본 발명의 추가 측면은 에폭시 수지의 제조에서 반응성 희석제로서의, 전기화학 저장 시스템에서 전해질 첨가제로서의 또는 중합 반응에서 단량체로서의 상기 기재된 본 발명의 방법에 따라 제조된 화학식 Ia 또는 Ib의 시클릭 카르보네이트 또는 그의 혼합물의 용도이다.
상기 기재된 바와 같은 화학식 Ia 또는 Ib의 시클릭 카르보네이트 또는 그의 혼합물을 제조하는 본 발명의 방법은 공지된 화합물 (예를 들어 R1 = H)의 제조 뿐만 아니라 에폭시 수지의 제조에서 반응성 희석제로서, 전기화학 저장 시스템에서 전해질 첨가제로서 또는 중합 반응에서 단량체로서 또는 제약 또는 농업 적용을 위한 활성 화합물의 합성에서 빌딩 블록으로서 사용될 수 있는 신규한 화합물의 제조를 허용한다.

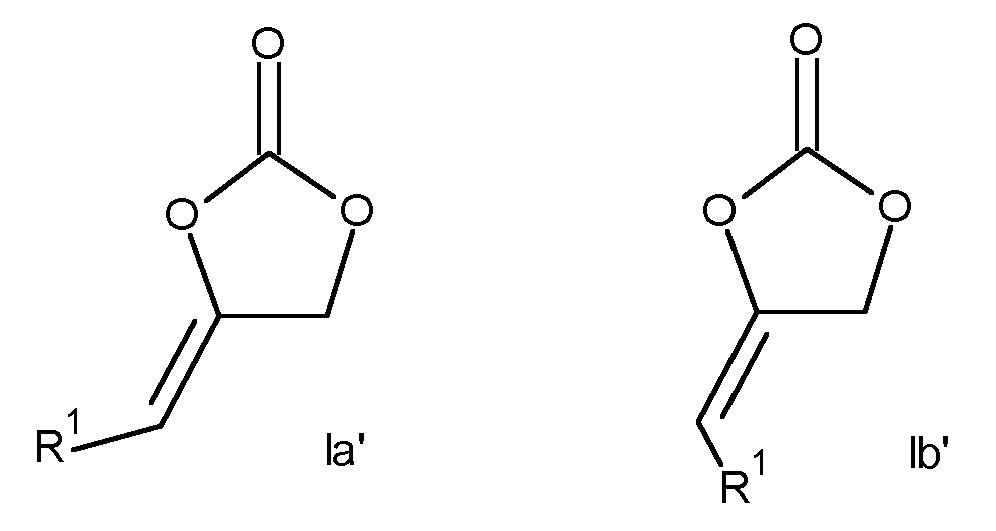

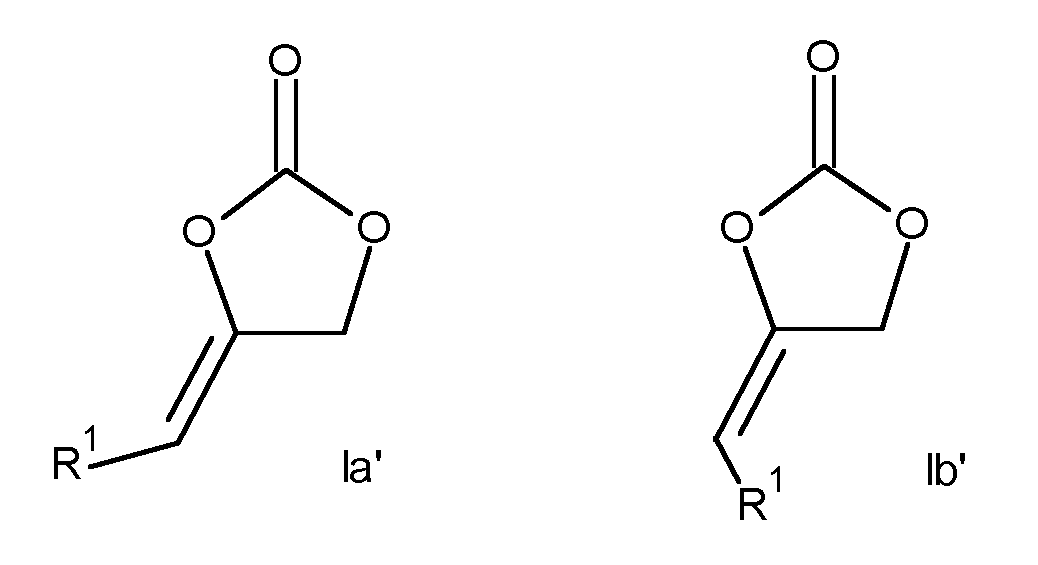

본 발명의 추가 측면은 화학식 Ia' 또는 Ib'의 시클릭 카르보네이트이다:
Figure pct00016
여기서
R1은 -CH2OR13이며, 여기서 R13은 수소, SiH3, 또는 1 내지 40개의 탄소 원자를 갖는 유기 라디칼, 바람직하게는 수소, SiR14aR14bR14c, C(O)R15 또는 C(O)OR16, 보다 바람직하게는 수소, C(O)R15 또는 C(O)OR16이며,
여기서
R14aR14bR14c는 동일하거나 상이하고, 각각 서로 독립적으로 수소, 또는 1 내지 40개의 탄소 원자를 갖는 유기 라디칼, 바람직하게는 C1-C6 알킬 또는 C6 내지 C14 아릴, 보다 바람직하게는 메틸, 에틸, i-프로필, tert.-부틸 또는 페닐이고,
R15는 수소, 또는 1 내지 40개의 탄소 원자를 갖는 유기 라디칼, 바람직하게는 수소, C1-C6 알킬 또는 C6 내지 C14 아릴, 보다 바람직하게는 수소, 메틸, 에틸,-프로필 또는 페닐이고,
R16은 1 내지 40개의 탄소 원자를 갖는 유기 라디칼, 바람직하게는 C1-C6 알킬 또는 C6 내지 C14 아릴, 보다 바람직하게는 메틸, 에틸,-프로필 또는 페닐이다.
화학식 Ia' 또는 Ib'의 본 발명의 시클릭 카르보네이트는 (E 또는 Z)-4-(2-히드록시에틸리덴)-1,3-디옥솔란-2-온의 유도체이며, 여기서 히드록시 기는 바람직하게는 상응하는 에스테르 또는 카르보네이트, 또는 (E 또는 Z)-4-(2-히드록시에틸리덴)-1,3-디옥솔란-2-온 자체로서 보호된다.
화학식 Ia' 또는 Ib'의 본 발명의 시클릭 카르보네이트의 바람직한 예는 하기와 같다:
Figure pct00017
화학식 Ia' 또는 Ib'의 시클릭 카르보네이트의 바람직한 예는, R1이 수소, C(O)R15 또는 C(O)OR16이며, 여기서 R15가 수소 또는 메틸이고 R16이 메틸인 것들이다.
본 발명은 하기 실시예에 의해 예시되나, 이들은 본 발명을 제한하지는 않는다.
달리 명백하게 명시되지 않는 한, 퍼센트 수치는 각각 중량%를 기준으로 한다.
일반사항
모든 화학물질 및 용매는 시그마-알드리치(Sigma-Aldrich) 또는 ABCR로부터 구매하여 추가 정제 없이 사용하였다.
1H 및 13C NMR 스펙트럼을 브루커 아반스(Bruker Avance) 200 MHz 분광계 상에서 기록하고 용매의 잔류 양성자 (1H) 또는 탄소 (13C) 공명 피크를 기준으로 하였다. 화학적 이동 (δ)은 ppm으로 보고된다.
사용된 약어: Davephos-리간드 A = 2-디시클로헥실포스피노-2'-(N,N-디메틸아미노)비페닐 = L1; DCM = 디클로로메탄; DIPEA = N,N-디이소프로필에틸아민; DMAP = 4-디메틸아미노피리딘; DMF = 디메틸포름아미드; PE = 석유 에테르; THF = 테트라히드로푸란; TMEDA = 테트라메틸에틸렌디아민;
리간드
Figure pct00018
카르복실화 반응을 위한 프로토콜
표준 절차 A
스크리닝 반응을 켐스피드 액셀러레이트(ChemSpeed Accelerator) SLT 106 고처리량 로봇 시스템에서 수행하였다. 유기 용매 (2 mL) 중 알콜 1 (1 mmol), [M]-촉매 (0.05 mmol) 및 리간드 (0.05 mmol)를 CO2 (20 bar)로 가압하고 12시간 동안 실온에서 교반하였다. CO2 초과압력을 방출한 후, 아니솔 (1 mmol) 및 CDCl3 (1 mL)을 반응 혼합물에 첨가하고 5분 동안 교반하였다. 생성된 혼합물을 1H NMR에 의해 분석하여 수율을 결정하였다.
표준 절차 B
테프론-코팅된 교반기-막대를 갖춘 피셔-포터(Fisher-Porter) 튜브에 알콜 (5 mmol), [M]-촉매 (0.25 mmol), 및 리간드 (0.25 mmol) 및 용매 (5 mL)를 충전하였다. 반응 혼합물을 CO2 (8 bar)로 가압하고 16시간 동안 실온에서 교반하였다. 이어서 CO2 초과압력을 조심스럽게 방출하고 용매를 증발시켰다. 생성된 조 혼합물을 쿠겔로 (0.5 mbar, 100℃)에 의해 증류시켰다. 상응하는 시클릭 카르보네이트 생성물을 순수하게 수득하였다.
1. 리간드 변형
Figure pct00019
표 1은 2 대 1의 금속 - 리간드 비를 사용하여 표준 절차 A와 유사하게 시행된, 실험의 결과를 요약한다.
표 1
Figure pct00020
2. 리간드 변형 및 촉매 조성의 변형
Figure pct00021

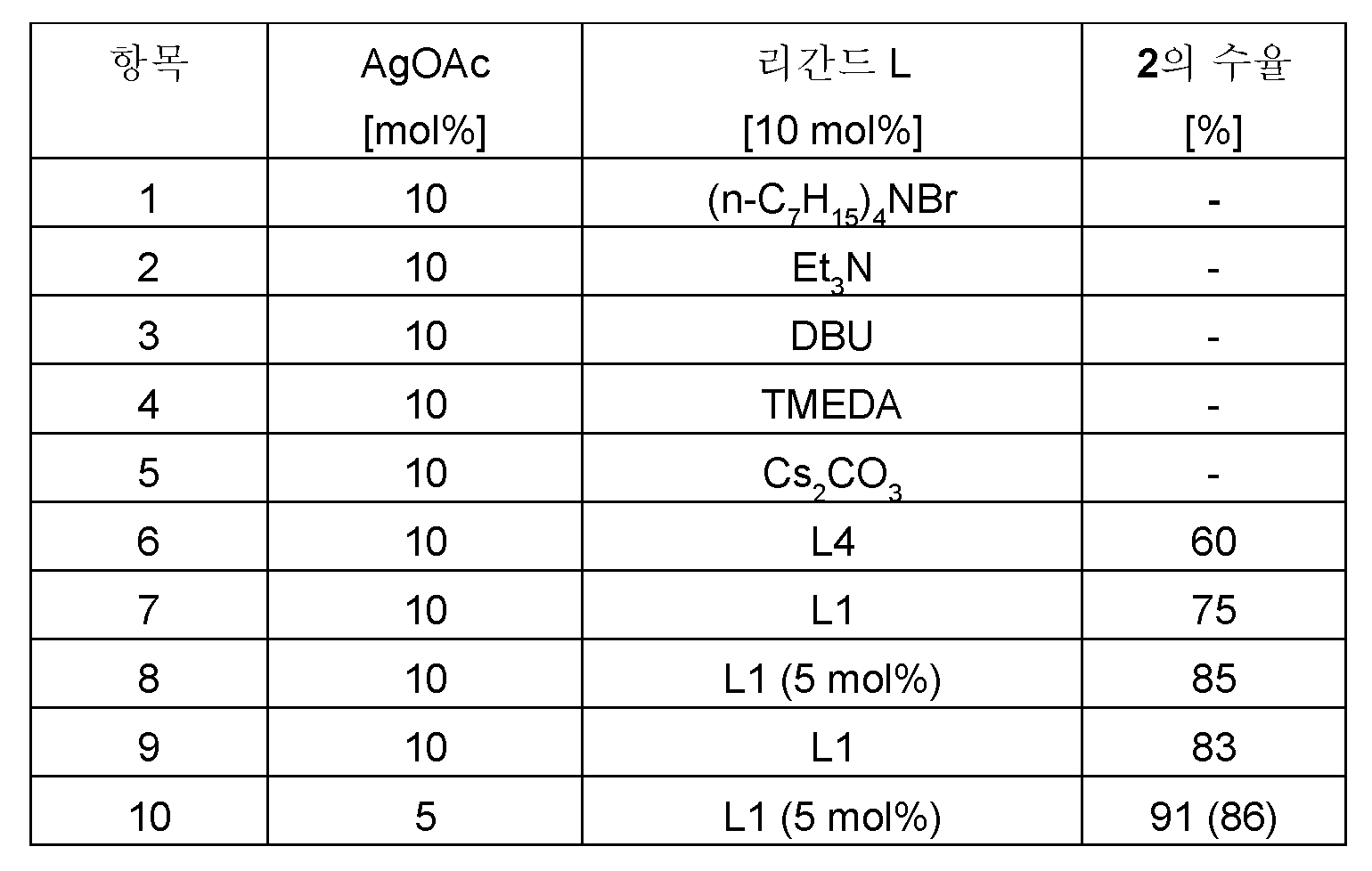

표 2는 상이한 양의 금속 및 리간드를 사용하여 표준 절차 B와 유사하게 시행된, 본 발명 및 비교 실험의 결과를 요약한다. 무수 DCM (2 mL) 중 프로파르길 알콜 1 (5 mmol), AgOAc (0.5 mmol) 및 리간드 L (0.5 mmol)을 CO2 (8 bar)로 가압하고 16시간 동안 교반하였다. 내부 표준으로서 아니솔을 사용하여 1H NMR 분광법에 의해 수율을 결정하였다. 단리된 수율은 괄호 안에 제시된다.
표 2
Figure pct00022
3. 전이 금속 화합물 (전구-촉매) 및 리간드의 변형
Figure pct00023
표 3은 표준 절차 A와 유사하게 시행된, 본 발명 및 비교 실험의 결과를 요약한다. 무수 DCM (2 mL) 중 프로파르길 알콜 1 (1 mmol), 전이 금속 화합물 [M] (0.05 mmol) 및 리간드 L (0.05 mmol)을 CO2 (20 bar)로 가압하고 12시간 동안 교반하였다. 내부 표준으로서 아니솔을 사용하여 1H NMR 분광법에 의해 수율을 결정하였다.
표 3
Figure pct00024
a) 0.035 mmol 프로파르길릭 알콜, 1 mol % IPrAgOAc, 0.7 mL CD3CN, 20 bar CO2;
IPrAgOAc를 문헌 절차에 따라 제조하였다 : D. V. Partyka,　T. J. Robilotto,　J. B. Updegraff　III,　M. Zeller,　A. D. Hunter, T. G. Gray, Organometallics 2009,　28,　795-801.
Figure pct00025

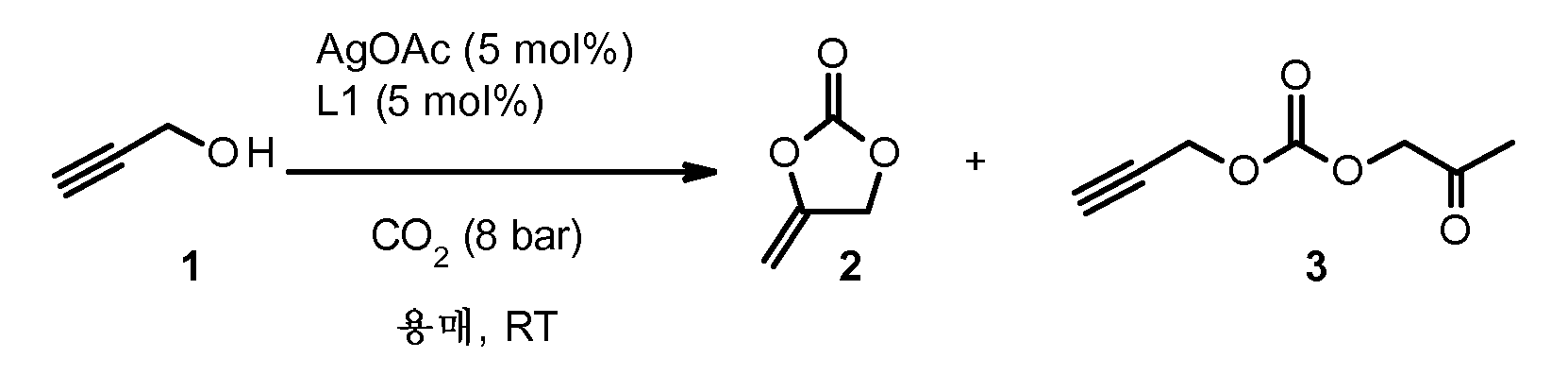

4. 용매의 변형
Figure pct00026
표 4는 표준 절차 B와 유사하게 시행된, 본 발명의 실험의 결과를 요약한다. 용매 (5 mL) 중 프로파르길 알콜 1 (5 mmol), AgOAc (0.25 mmol) 및 L1 (0.25 mmol)을 CO2 (8 bar)로 가압하고 16시간 동안 교반하였다. 내부 표준으로서 아니솔을 사용하여 1H NMR 분광법에 의해 수율을 결정하였다.
표 4
Figure pct00027
5. 촉매 시스템의 재순환
Figure pct00028
표 5는 촉매 시스템이 재순환되고 이것이 표준 절차 B와 유사하게 시행된, 본 발명의 실험의 결과를 요약한다. 용매 (5 mL) 중 프로파르길 알콜 1 (5 mmol), AgOAc (0.25 mmol) 및 L1 (0.25 mmol)을 CO2 (8 bar)로 가압하고 16시간 동안 교반하였다. 내부 표준으로서 아니솔을 사용하여 1H NMR 분광법에 의해 수율을 결정하였다. 쿠겔로 증류 (100℃, 0.5 mbar) 후, 생성물을 단리하고, 잔류 조 물질을 추가 반응에 사용하였다.
표 5
Figure pct00029
6. 화학식 II의 프로파르길릭 알콜의 변형
6.1 화학식 II의 프로파르길릭 알콜로서 1,4-부틴디올의 용도
Figure pct00030
켐스피드 액셀러레이트 SLT 106 고처리량 로봇 시스템에서, MeCN (2 mL) 중 1,4-부틴디올 (1 mmol), AgOAc (0.05 mmol) 및 L1 (0.05 mmol)을 CO2 (20 bar)로 가압하고 12시간 동안 실온에서 교반하였다. CO2 초과압력을 방출한 후, 아니솔 (1 mmol) 및 CDCl3 (1 mL)을 반응 혼합물에 첨가하고 5분 동안 교반하였다. 생성된 혼합물을 1H NMR에 의해 분석하여 수율을 결정하였다. 칼럼 크로마토그래피 (실리카, EtOAc/헥산 구배)에 의해 단리를 행하였다.
(E)-4-(2-히드록시에틸리덴)-1,3-디옥솔란-2-온 2a
1H NMR (400 MHz, CDCl3) δ 5.01-4.98 (m, 3H), 4.24-4.21 (m, 2H), 2.9 (s, 1H).
13C NMR (50 MHz, CDCl3) δ 152.6, 143.1, 102.4, 67.4, 55.8.
(Z)-4-(2-히드록시에틸리덴)-1,3-디옥솔란-2-온
Figure pct00031
무색 오일, 423 mg (65%). R f (EtOAc/PE 1:1) = 0.62. 1H NMR (200 MHz, CDCl3): δ = 4.97 - 4.88 (m, 3 H), 4.18 - 4.15 (m, 2 H), 3.33 (s, 1 H). 13C NMR (50 MHz, CDCl3): δ = 152.9, 143.2, 102.4, 67.6, 55.7. IR (KBr): ν = 3649, 3565, 3134, 3026, 2974, 2416, 2261, 1856 (C=O), 1812, 1694, 1465, 1395, 1359, 1287, 1129, 1062, 974, 853, 767, 727, 548 cm-1. HRMS (EI): C5H6O4에 대한 m/z 계산치: 130.0260 [M+]; 실측치: 130.0259.
6.2 화학식 II의 프로파르길릭 알콜로서 4-히드록시부트-2-인-1-일 아세테이트의 용도
6.2.1 4-히드록시부트-2-인-1-일 아세테이트의 합성
Figure pct00032
증류된 Et3N (10.2 mL, 81.2 mmol, 1.4 당량)을 건조 DCM/THF (24 mL/8 mL) 중 부트-2-인-1,4-디올 (5.0 g, 58.0 mmol, 1.0 당량)의 용액에 첨가하고, 생성된 현탁액을 용해가 완료될 때까지 실온에서 교반하였다. 이어서 아세트산 무수물 (6.0 mL, 63.5 mmol, 1.1 당량)을 반응 혼합물에 30분에 걸쳐 0℃에서 적가하였다. 이어서, 반응 혼합물을 실온으로 가온하고 밤새 교반하였다. 물을 첨가하고 반응 혼합물을 DCM (3044 x 4 mL)으로 추출하였다. 수집된 유기 층을 건조시키고 용매를 진공 중에서 증발시켰다. 조 생성물을 플래시 크로마토그래피 (실리카 겔, EtOAc/PE 2:3)하여 순수한 생성물을 무색 오일 (3.34 g, 45%)로서 수득하였다.
1H NMR (400 MHz, CDCl3): δ = 4.64 - 4.63 (m, 2 H), 4.22 - 4.21 (m, 2 H), 3.17 (br.s, 1 H), 2.03 (s, 3 H). 13C NMR (101 MHz, CDCl3): δ = 170.7, 85.2, 79.2, 52.4, 50.5, 20.7. HRMS (ESI, 70 eV): C6H8O3에 대한 m/z 계산치: 128.0468 [M+]; 실측치: 128.0461.

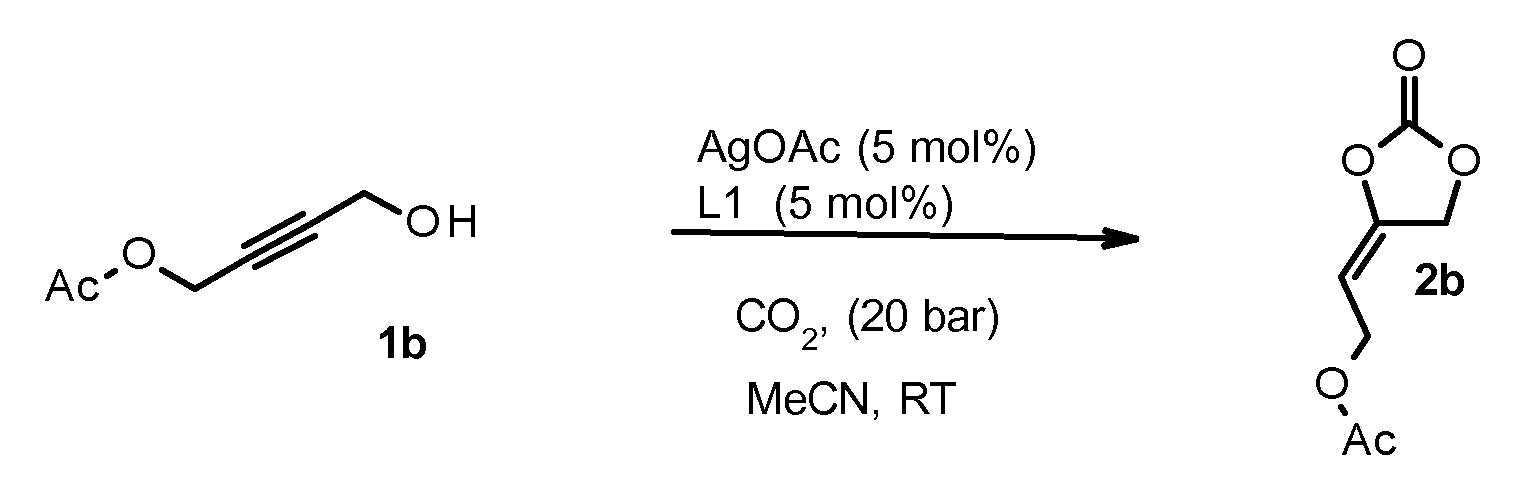

6.2.2 (E)-2-(2-옥소-1,3-디옥솔란-4-일리덴)에틸 아세테이트 2b의 합성
Figure pct00033
켐스피드 액셀러레이트 SLT 106 고처리량 로봇 시스템에서, MeCN (2 mL) 중 4-히드록시부트-2-인-1-일 아세테이트 (1b, 1 mmol), AgOAc (0.05 mmol) 및 L1 (0.05 mmol)을 CO2 (20 bar)로 가압하고 12시간 동안 실온에서 교반하였다. CO2 초과압력을 방출한 후, 아니솔 (1 mmol) 및 CDCl3 (1 mL)을 반응 혼합물에 첨가하고 5분 동안 교반하였다. 생성된 혼합물을 1H NMR에 의해 분석하여 수율을 결정하였다. 칼럼 크로마토그래피 (실리카, EtOAc/헥산 구배)에 의해 단리를 행하였다.
(E)-2-(2-옥소-1,3-디옥솔란-4-일리덴)에틸 아세테이트 2b
1H NMR (400 MHz, CDCl3) δ 4.97-4.96 (m, 2H), 4.92-4.88 (m, 1H), 4.64-4.59 (m, 2H), 2.9 (s,　3H).
13C NMR (50 MHz, CDCl3) δ 170.5, 151.9, 145.2, 97.4, 67.3, 57.4, 20.5.
6.2.3 (Z)-2-(2-옥소-1,3-디옥솔란-4-일리덴)에틸 아세테이트
Figure pct00034
무색 오일, 688 mg (80%). R f (EtOAc/PE 3:7) = 0.35. 1H NMR (400 MHz, CDCl3): δ = 5.01 - 4.92　(m, 3 H), 4.71 - 4.67 (m, 2 H), 2.05 (m, 3 H). 13C NMR (101 MHz, CDCl3): δ = 170.8, 152.0, 145.4, 97.9, 67.4, 57.7, 20.9. IR (KBr): ν = 2971, 2257, 1830 (C=O), 1727 (C=O), 1462, 1374, 1435, 1132, 1231, 1096, 1028, 965, 765, 733 cm-1. HRMS (EI): C7H8O5에 대한 m/z 계산치: 172.0366 [M+]; 실측치: 172.0391. C7H8O4에 대한 분석 계산치: C 48.84%, H 4.68%, 실측치: C 49.23%, H 5.00%.
6.3 화학식 II의 상이한 알콜의 합성

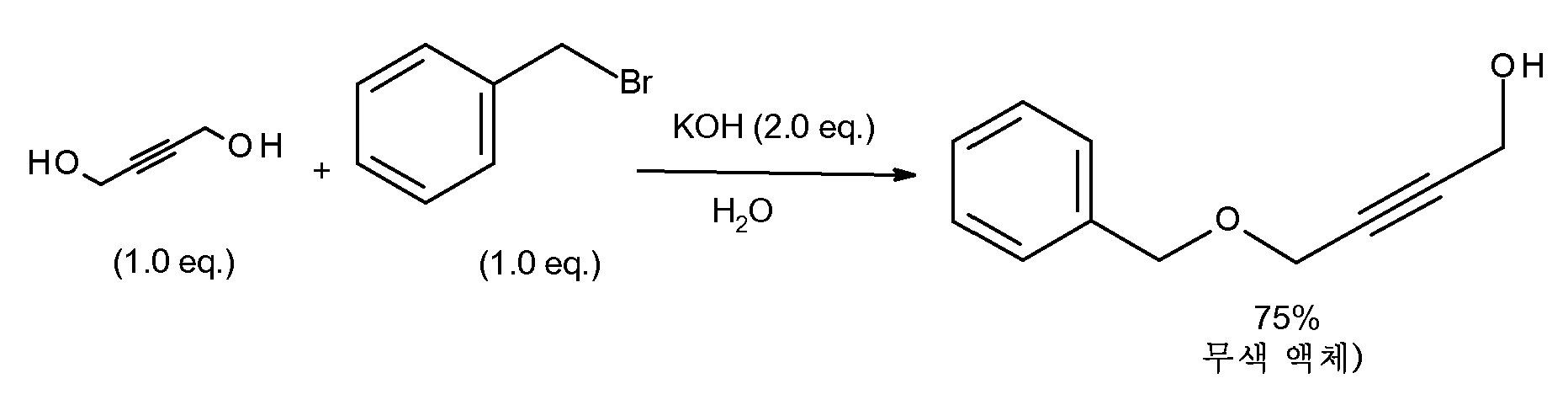

6.3.1 4-(벤질옥시)부트-2-인-1-올의 합성
Figure pct00035
부트-2-인-1,4-디올 (3.9 g, 45.2 mmol, 2.0 당량)을 물 (40 mL) 중 KOH (2.5 g, 44.5 mmol, 2.0 당량)의 용액에 첨가하였다. 혼합물을 실온에서 10분 동안 교반하였다. 이어서 벤질 브로마이드 (3.9 g, 22.8 mmol, 1.0 당량)를 상기 용액에 적가하고 혼합물을 실온에서 2일 동안 교반하였다. 반응 혼합물을 DCM으로 추출하고, 합한 유기 상을 염수로 세척하고 MgSO4 상에서 건조시켰다. 유기 층을 진공 중에서 농축시켰다. 실리카겔 (EtOAc/PE 2:3) 상에서 플래시 크로마토그래피하여 목적하는 모노-벤질화된 알콜을 무색 오일 (3.0 g, 75%)로서 수득하였다.
1H NMR (400 MHz, CDCl3): δ = 7.25 - 7.15 (m, 5 H), 4.48 (s, 2 H), 4.16 - 4.17 (m, 2　H), 4.10 - 4.09 (m, 2　H), 2.81 (s, 1　H). 13C NMR (101 MHz, CDCl3): δ = 137.2, 128.4 (2　C), 128.1, 127.9 (2　C), 85.1, 81.3, 71.7, 57.4, 50.7. HRMS (ESI, 70 eV): C11H12O2에 대한 m/z 계산치: 176.0832 [M+]; 실측치: 176.0827.

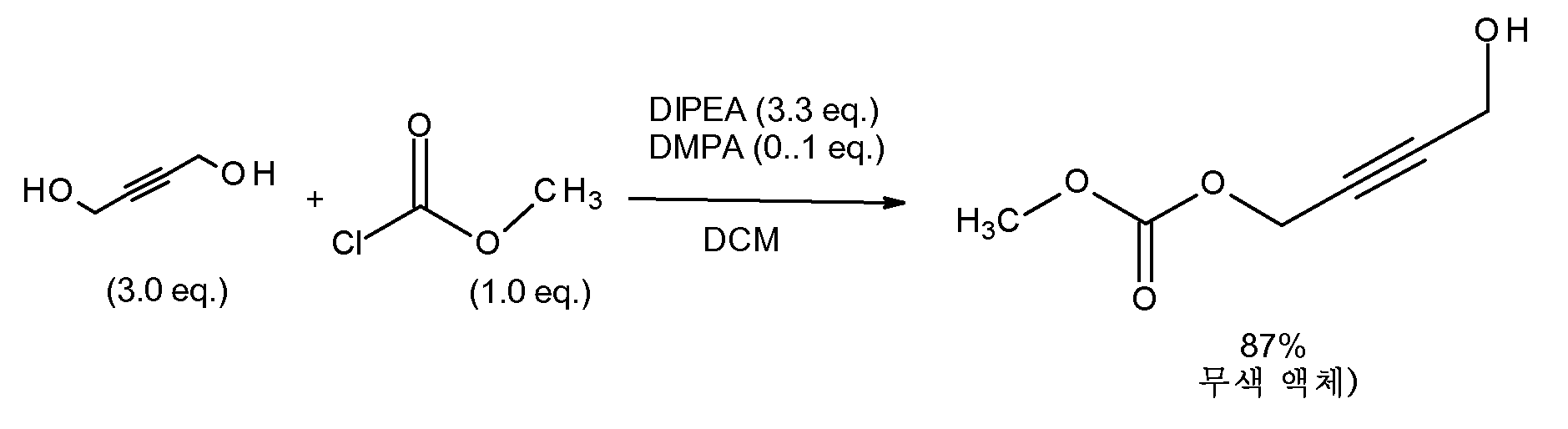

6.3.2 4-히드록시부트-2-인-1-일 메틸 카르보네이트의 합성
Figure pct00036
무수 DCM (350 mL)에 용해시킨 부트-2-인-1,4-디올 (15 g, 174 mmol, 3 당량)을 0℃로 냉각하였다. 이어서 DIPEA (33.5 mL, 181.7 mmol, 3.3 당량) 및 DMAP (708 mg, 5.8 mmol, 0.1 당량)를 상기 용액에 첨가한 후에 메틸 클로로포르메이트 (4.49 mL, 58.1 mmol, 1.0 당량)를 시린지를 통해 적가하였다. 반응 혼합물을 2시간 동안 0℃에서 교반한 후, 이를 실온에서 밤새 교반하였다. 반응 혼합물을 그의 원래 부피의 절반으로 농축시킨 후에 Et2O 및 NaHCO3를 첨가하였다. 상을 분리하고 유기 상을 포화 NaHCO3으로 3회 세척한 후에 이를 MgSO4 상에서 건조시켰다. 용매를 감압 하에 제거하고 조 물질을 칼럼 크로마토그래피 (실리카 겔, EtOAc/PE 3:7)에 의해 정제하여 생성물을 무색 오일 (7.3 g, 87 %)로서 수득하였다.
1H NMR (400 MHz, CDCl3): δ = 4.77-4.76 (m, 2　H), 4.30-4.29 (m, 2　H), 3.81 (s, 3　H). 13C NMR (101 MHz, CDCl3): δ = 155.3, 85.9, 79.1, 55.6, 55.2, 50.9.
6.4 상이한 1,3-디옥솔란-2-온의 합성

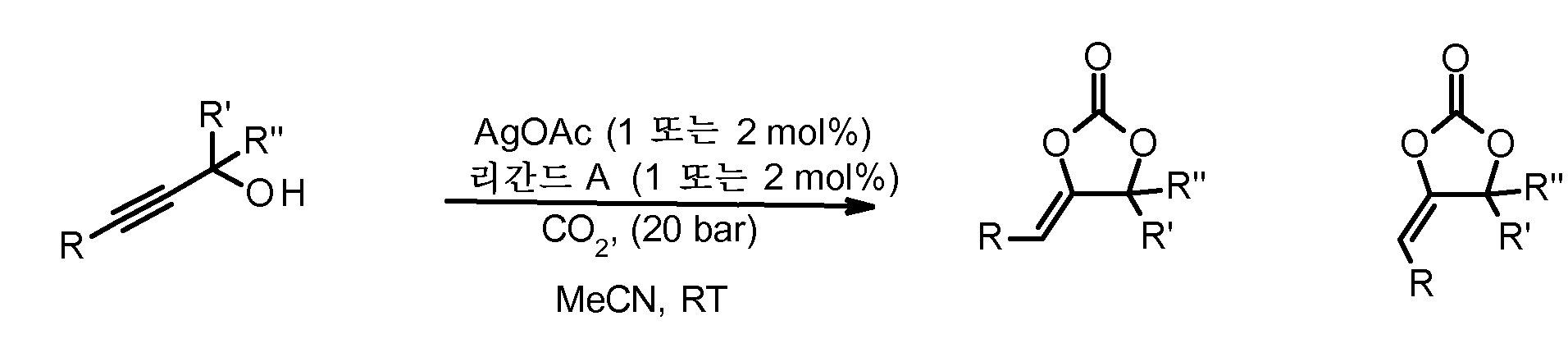

부트-2-인올 유도체의 카르복실화 고리화에 대한 일반적인 절차
강철 오토클레이브에 대기 조건 하에 알킨올 (5.0 mmol), AgOAc (1 또는 2 mol%), Davephos-리간드 (1 또는 2 mol%) 및 용매 (10 mL)를 충전하였다. 반응 혼합물을 CO2 (20 bar)로 가압하고 18시간 동안 실온에서 교반하였다. 이어서 CO2 초과압력을 조심스럽게 방출하고 용매를 증발시켰다. 생성된 조 혼합물을 플래시 칼럼 크로마토그래피에 의해 정제하였다.
Figure pct00037
6.4.1 단리된 엑소-비닐렌 카르보네이트 생성물의 특징화
6.4.1.1 4-메틸렌-1,3-디옥솔란-2-온
Figure pct00038
백색 고체, 450 mg (90%), mp: 28.3 -29.0℃. R f (EtOAc/PE　3:7) = 0.38. 1H NMR (200 MHz, CDCl3): δ = 4.98 - 4.96 (m, 2 H), 4.84 - 4.80 (m, 1 H), 4.42 - 4.37 (m, 1 H). 13C NMR (50 MHz, CDCl3): δ = 152.8, 148.8, 87.1, 67.6. IR (KBr): ν = 2974, 1836 (C=O), 1695, 1394, 1464, 1359, 1287, 1128, 1062, 974, 853, 767, 727 cm-1. HRMS (EI): C4H4O3에 대한 m/z 계산치: 100.0155 [M+]; 실측치: 100.1054.
6.4.1.2 (Z)-5-(2-히드록시-2-메틸프로필리덴)-4,4-디메틸-1,3-디옥솔란-2-온 (비교)
Figure pct00039
무색 오일, 837 mg (90%). R f (EtOAc/PE 3:7) = 0.26. 1H NMR (200 MHz, CDCl3): δ = 4.70 (s, 1 H), 2.91 (s, 1 H), 1.42 (s, 6 H), 1.27 (s, 6 H). 13C NMR (50 MHz, CDCl3): δ = 151.1, 149.0, 109.6, 84.9, 69.4, 29.8 (2 C), 27.4 (2 C). IR (KBr):　ν = 3461, 2982, 2937, 1818 (C=O), 1712, 1548, 1563, 1373, 1286, 1250, 1168, 1055, 1023, 980, 924, 770 cm-1. HRMS (ESI): C9H14O4에 대한 m/z 계산치: 187.0965 [M+H+]; 실측치: 187.0968.
6.4.1.3 4-메틸-5-메틸렌-1,3-디옥솔란-2-온 (비교)
Figure pct00040
담황색 오일, 524 mg (92%). R f (EtOAc/PE 3:7) = 0.57. 1H NMR (200 MHz, CDCl3): δ = 5.31 - 5.20 (m, 1 H), 4.82 (dd, J = 4.0 Hz, 2.5 Hz, 1 H), 4.35 (dd, J = 4.0 Hz, 2.0 Hz m, 1 H), 1.56 (d, J = 6.5 Hz, 3 H). 13C NMR (50 MHz, CDCl3): δ = 154.7, 152.0, 86.7, 76.3, 20.5. IR (KBr): ν = 2991, 1837 (C=O), 1752, 1686, 1458, 1379, 1351, 1324, 1156, 1112, 1080, 1044, 1007, 856, 769, 710, 640, 587, 556 cm-1. HRMS (EI): C5H6O3에 대한 m/z 계산치: 114.0311 [M+]; 실측치: 114.0326.
6.4.1.4 4,4-디메틸-5-메틸렌-1,3-디옥솔란-2-온 (비교)
Figure pct00041
점성 오일, 557 mg (87%). R f (EtOAc/PE 3:7) = 0.65. 1H　NMR (200 MHz, CDCl3): δ = 4.74 (d, J = 3.9 Hz, 1 H), 4.31 (d, J = 3.9 Hz, 1 H) 1.58 (s, 6 H). 13C NMR (50 MHz, CDCl3): δ = 158.8, 151.3, 85.4, 84.7, 27.6 (2 C). HRMS (EI): C6H8O3에 대한 m/z 계산치: 128.0468 [M+]; 실측치: 128.0469.

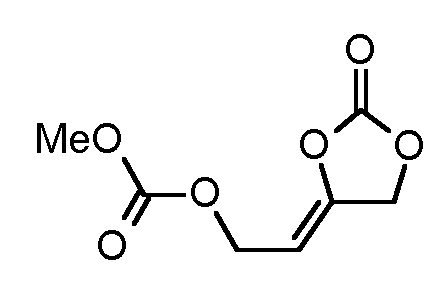

6.4.1.5 (Z)-메틸 (2-(2-옥소-1,3-디옥솔란-4-일리덴)에틸)카르보네이트
Figure pct00042
무색 오일, 611 mg (65%). R f (EtOAc/PE 3:7) = 0.24. 1H NMR (400 MHz, CDCl3): δ = 5.02 - 4.97 (m, 3 H), 4.81 - 4.77 (m, 2 H), 3.80 (s, 3 H). 13C NMR (101 MHz, CDCl3): δ = 155.8, 152.0, 146.1, 97.5, 67.5, 61.1, 55.3. IR (KBr): ν = 3017, 2967, 2351, 2214, 1834 (C=O), 1749 (C=O), 1681, 1448, 1371, 1262, 1130, 1050, 943, 766, 567 cm-1. HRMS (EI): C7H8O6에 대한 m/z 계산치: 188.0315 [M+]; 실측치: 188.0303. C7H8O6에 대한 분석 계산치 : C 44.69, H 4.29%, 실측치: C 44.41%, H 5.13%.
6.4.1.6 ((Z)-4-(2-(벤질옥시)에틸리덴)-1,3-디옥솔란-2-온
Figure pct00043
무색 오일, 770 mg (70%). R f (EtOAc/PE 3:7) = 0.44. 1H NMR (400 MHz, CDCl3): δ = 7.37 - 7.29 (m, 5 H), 4.99 - 4.92 (m, 3 H), 4.53 (s, 2 H) 4.23 - 4.18 (m, 2 H). 13C NMR (101 MHz, CDCl3): δ = 152.4, 144.0, 137.9, 128.5 (2 C), 127.9 (3 C), 100.3, 72.8, 67.4, 63.4. IR (KBr): ν = 3065, 3038, 3032, 2867, 1839 (C=O), 1723, 1455, 1381, 1274, 1210, 1108, 1045, 912, 734, 700 cm-1. HRMS (EI): C12H12O4에 대한 m/z 계산치: 220.0730 [M+]; 실측치: 220.0735. C12H12O4에 대한 분석 계산치: C 65.45%, H 5.49%, 실측치: C 65.40%, H 5.53%.
6.4.1.7 4-메틸-5-메틸렌-4-(4-메틸펜트-3-엔-1-일)-1,3-디옥솔란-2-온 (비교)
Figure pct00044
무색 오일, 922 mg (94%). R f (EtOAc/PE 3:7) = 0.81. 1H NMR (300 MHz, CDCl3): δ = 5.07 - 5.01 (m, 1 H), 4.80 (d, J = 3.9 Hz, 1 H), 4.27 (d, J = 3.9 Hz, 1 H), 2.15 - 1.97 (m, 2 H) 1.94 - 1.84 (m, 1　H), 1.76 - 1.68 (m, 1 H), 1.66 (s, 3H), 1.57 (s, 6 H). 13C NMR (75 MHz, CDCl3): δ = 157.7, 151.5, 133.3, 122.0, 87.2, 85.6, 40.3, 26.6, 25.7, 22.0, 17.7. IR (KBr): ν = 2981, 1829 (C=O), 1685, 1451, 1379, 1303, 1260, 1221, 1183, 1154, 1121, 1102, 1069, 1033, 852, 767 cm-1. HRMS (EI): C11H16O3에 대한 m/z 계산치: 196.1094 [M+]; 실측치: 196.1113. C11H16O3에 대한 분석 계산치: C 67.32%, H 8.22%, 실측치: C 66.94%, H 8.34%.

Claims (16)

  1. 화학식 Ia 또는 Ib의 시클릭 카르보네이트 또는 그의 혼합물을 제조하는 방법으로서,
    Figure pct00045

    (여기서
    R1은 수소, 또는 1 내지 40개의 탄소 원자를 갖는 유기 라디칼임)
    a) 화학식 II의 프로파르길릭 알콜을
    Figure pct00046

    (여기서 R1은 화학식 Ia 또는 Ib에서와 동일한 의미를 가짐)
    IUPAC에 따른 원소 주기율표의 10족, 11족 및 12족의 금속으로부터 선택된 전이 금속을 포함하는 적어도 1종의 전이 금속 촉매 TMC1, 및 화학식 III의 화합물 및 화학식 IV의 화합물로 이루어진 리간드의 군으로부터 선택된 적어도 1종의 벌키 리간드의 존재 하에 이산화탄소와 반응시키는
    Figure pct00047

    (여기서
    D는 P, As 또는 Sb이고,
    R2는 1 내지 40개의 탄소 원자를 갖는 유기 라디칼이고,
    R3, R4는 동일하거나 상이하고, 각각은 1 내지 40개의 탄소 원자를 갖는 유기 라디칼이고,
    R5는 1 내지 40개의 탄소 원자를 갖는 유기 라디칼이거나 또는 R2와 동일하고,
    Z는 -CR7=CR8-, -CR7=N-, -CR7R9-CR8R10- 및 -CR7R9-CR8R10-CR11R12-로부터 선택된 2가 가교 기이며, 여기서 R7, R8, R9, R10, R11 및 R12는 서로 독립적으로 수소이거나 또는 R5로서 정의된 바와 같거나 또는 2개의 인접한 라디칼 R7 및 R8 및/또는 R10 및 R11은 이들을 연결하는 원자와 함께, 4 내지 40개의 탄소 원자를 갖고 원소 Si, Ge, N, P, O 및 S로 이루어진 군으로부터 선택된 적어도 1개의 헤테로원자를 또한 포함할 수 있는 모노시클릭 또는 폴리시클릭, 치환 또는 비치환된, 지방족 또는 방향족 고리 시스템을 형성함)
    방법 단계를 포함하는 방법.
  2. 제1항에 있어서, R1이 수소, 히드록시메틸 (-CH2OH), 아세톡시-메틸렌 (-CH2OC(O)CH3), 포르밀옥시-메틸렌 (-CH2OC(O)H) 또는 -CH2OC(O)OCH3인 방법.
  3. 제1항 또는 제2항에 있어서, 전이 금속 촉매 TMC1의 전이 금속이 Ag인 방법.
  4. 제1항 내지 제3항 중 어느 한 항에 있어서, 전이 금속 촉매 TMC1이, 임의의 벌키 리간드를 포함하지 않는 전이 금속 화합물, 벌키 리간드로서의 화학식 III 또는 화학식 IV의 화합물, 또는 화학식 V에 의해 나타내어진 화학식 IV의 화합물의 양성자화된 형태를 염기와 함께 사용함으로써 계내 제조되는 것인 방법:
    Figure pct00048

    여기서 R2, R5 및 Z는 제1항에 정의된 바와 같고, X-는 음이온 음이온 등가물이다.
  5. 제4항에 있어서, 전이 금속 화합물이 AgOAc, AgF, Ag2O 및 Ag2CO3으로부터 선택되는 것인 방법.
  6. 제1항 내지 제5항 중 어느 한 항에 있어서, 벌키 리간드가 화학식 III의 화합물인 방법.
  7. 제1항 내지 제6항 중 어느 한 항에 있어서, 벌키 리간드가 화학식 A 내지 P의 화합물 및 그의 혼합물로부터 선택되는 것인 방법.
    Figure pct00049
  8. 제1항 내지 제7항 중 어느 한 항에 있어서, 전이 금속 촉매 TMC1의 전이 금속에 대한 벌키 리간드의 몰비가 0.4 내지 1.2 범위인 방법.
  9. 제1항 내지 제8항 중 어느 한 항에 있어서, 화학식 II의 프로파르길릭 알콜의 양을 기준으로 하여 방법 단계 a)에서 사용되는 전이 금속 촉매 TMC1의 양이 0.005 내지 5 mol% 범위인 방법.
  10. 제1항 내지 제9항 중 어느 한 항에 있어서, 방법 단계 a)가 1 내지 50 bar 범위의 압력에서 수행되는 것인 방법.
  11. 제1항 내지 제10항 중 어느 한 항에 있어서, 방법 단계 a)가 0℃ 내지 100℃ 범위의 온도에서 수행되는 것인 방법.
  12. 제1항 내지 제11항 중 어느 한 항에 있어서, 방법 단계 a)가 지방족 탄화수소, 방향족 탄화수소, 할로겐화 탄화수소, 아미드, 우레아, 니트릴, 술폭시드, 술폰, 에스테르, 카르보네이트, 에테르, 알콜 및 그의 혼합물로부터 선택된 용매의 존재 하에 수행되는 것인 방법.
  13. 제1항 내지 제12항 중 어느 한 항에 있어서, 화학식 Ia 또는 Ib의 시클릭 카르보네이트 또는 그의 혼합물이 방법 단계 a) 후에 증류를 통해 전이 금속 촉매 TMC1로부터 분리되는 것인 방법.
  14. 제1항 내지 제13항 중 어느 한 항에 있어서, 전이 금속 촉매 TMC1이 화학식 Ia 또는 Ib의 시클릭 카르보네이트 또는 그의 혼합물이 증류를 통해 제거된 후에 반응 단계 a)로 재순환되는 것인 방법.
  15. 에폭시 수지의 제조에서 반응성 희석제로서의, 전기화학 저장 시스템에서 전해질 첨가제로서의 또는 중합 반응에서 단량체로서의 제1항 내지 제14항 중 어느 한 항에 따라 제조된 화학식 Ia 또는 Ib의 시클릭 카르보네이트 또는 그의 혼합물의 용도.
  16. 화학식 Ia' 또는 Ib'의 시클릭 카르보네이트:
    Figure pct00050

    여기서
    R1은 -CH2OR13이며, 여기서 R13은 수소, SiH3, 또는 1 내지 40개의 탄소 원자를 갖는 유기 라디칼이다.
KR1020207003978A 2017-08-14 2018-08-14 시클릭 카르보네이트를 제조하는 방법 Active KR102605180B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
EP17186136.2 2017-08-14
EP17186136 2017-08-14
PCT/EP2018/072014 WO2019034648A1 (en) 2017-08-14 2018-08-14 PROCESS FOR THE PREPARATION OF CYCLIC CARBONATES

Publications (2)

Publication Number Publication Date
KR20200038938A true KR20200038938A (ko) 2020-04-14
KR102605180B1 KR102605180B1 (ko) 2023-11-24

Family

ID=59626515

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020207003978A Active KR102605180B1 (ko) 2017-08-14 2018-08-14 시클릭 카르보네이트를 제조하는 방법

Country Status (6)

Country Link
US (1) US11292780B2 (ko)
EP (1) EP3668849B1 (ko)
JP (1) JP7184873B2 (ko)
KR (1) KR102605180B1 (ko)
CN (1) CN111032639A (ko)
WO (1) WO2019034648A1 (ko)

Families Citing this family (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP3569597A1 (en) 2018-05-18 2019-11-20 Basf Se Monomers comprising at least one 4-(2-oxyethylidene)-1,3-dioxolan-2-one unit and use thereof
JP7778699B2 (ja) * 2020-01-15 2025-12-02 ビーエーエスエフ ソシエタス・ヨーロピア 環外ビニリデン基を有する環状カーボネートを調製する方法
EP4495108A1 (en) 2023-07-17 2025-01-22 Basf Se 3-[2-(2-oxo-1,3-dioxolan-4-ylidene)ethoxy]propanoic acid derivatives as precursors of monomers in polymerisations
EP4495105A1 (en) 2023-07-17 2025-01-22 Basf Se 3-(4-hydroxybut-2-ynoxy)propanoic acid ester, amide and nitrile derivatives as corrosion protection agents
WO2025021955A1 (en) 2023-07-27 2025-01-30 Basf Se Process for preparing endo-unsaturated 1,3-dioxol-2-ones
CN117430579B (zh) * 2023-10-23 2026-04-21 广东工业大学 一种α-烷基亚甲基环状碳酸酯的合成方法

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS6176479A (ja) * 1984-09-12 1986-04-18 バスフ　アクチェン　ゲゼルシャフト ４，４‐ジ置換５‐メチレン‐１，３‐ジオキソラン‐２‐オンの製法
JP2006137733A (ja) * 2004-11-15 2006-06-01 Japan Science & Technology Agency α−アルキリデン−１，３−ジオキソラン−２−オン類の製造方法
JP2008222619A (ja) * 2007-03-09 2008-09-25 Nissan Chem Ind Ltd 環状炭酸エステル化合物の製造方法
KR20100040843A (ko) * 2007-07-11 2010-04-21 페로 코포레이션 비-수성 전해액 및 이를 포함하는 전기화학적 셀
KR20140004615A (ko) * 2010-06-15 2014-01-13 바스프 에스이 에폭시 수지 조성물에서의 시클릭 카르보네이트의 용도
US20150171473A1 (en) * 2013-12-12 2015-06-18 Ningde Amperex Technology Limited Lithium-Ion Secondary Battery And Electrolyte Thereof

Family Cites Families (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3541087A (en) * 1967-06-29 1970-11-17 Air Reduction Preparation of cyclic carbonates from acetylenic glycols
BE1014966A3 (fr) 2001-02-13 2004-07-06 Basf Ag Procede d'hydroformylation de composes ethyleniquement insatures et catalyseurs utilises a cet effet.
JP5974735B2 (ja) 2011-09-05 2016-08-23 ソニー株式会社 二次電池用非水電解液、二次電池、電池パック、電動車両、電力貯蔵システム、電動工具および電子機器
WO2018054713A1 (de) 2016-09-21 2018-03-29 Basf Se Verbindungen mit zwei oder mehr exovinylen-cyclocarbonateinheiten

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS6176479A (ja) * 1984-09-12 1986-04-18 バスフ　アクチェン　ゲゼルシャフト ４，４‐ジ置換５‐メチレン‐１，３‐ジオキソラン‐２‐オンの製法
JP2006137733A (ja) * 2004-11-15 2006-06-01 Japan Science & Technology Agency α−アルキリデン−１，３−ジオキソラン−２−オン類の製造方法
JP2008222619A (ja) * 2007-03-09 2008-09-25 Nissan Chem Ind Ltd 環状炭酸エステル化合物の製造方法
KR20100040843A (ko) * 2007-07-11 2010-04-21 페로 코포레이션 비-수성 전해액 및 이를 포함하는 전기화학적 셀
KR20140004615A (ko) * 2010-06-15 2014-01-13 바스프 에스이 에폭시 수지 조성물에서의 시클릭 카르보네이트의 용도
US20150171473A1 (en) * 2013-12-12 2015-06-18 Ningde Amperex Technology Limited Lithium-Ion Secondary Battery And Electrolyte Thereof

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
Die Makromolekulare Chemie, Rapid Communications, Vol. 10, pp. 453-456 (1989.)* *
Tetrahedron, Vol. 65, pp. 1889-1901(2008.12.24.)* *

Also Published As

Publication number Publication date
KR102605180B1 (ko) 2023-11-24
US11292780B2 (en) 2022-04-05
EP3668849B1 (en) 2021-12-22
JP7184873B2 (ja) 2022-12-06
US20200369640A1 (en) 2020-11-26
EP3668849A1 (en) 2020-06-24
JP2020535116A (ja) 2020-12-03
WO2019034648A1 (en) 2019-02-21
CN111032639A (zh) 2020-04-17

Similar Documents

Publication Publication Date Title
KR102605180B1 (ko) 시클릭 카르보네이트를 제조하는 방법
EP2534140B1 (en) Efficient methods for z- or cis-selective cross-metathesis
CA2981041C (en) Asymmetric catalytic decarboxylative alkyl alkylation using low catalyst concentrations and a robust precatalyst
US6284911B1 (en) Synthesis of vinyl carbonates for use in producing vinyl carbamates
Schwab et al. Organocatalytic asymmetric aldol reactions mediated by a cysteine-derived prolinamide
US20160096810A1 (en) Enantioselective synthesis of dialkylated n,o-heterocycles by palladium-catalyzed allylic alkylation
EP2200963B1 (en) Selective preparation of some 2-alkoxy-ethanol derivatives
EP3484842B1 (en) Halogen-containing metathesis catalysts and methods thereof
WO2003074534A1 (en) Reagents for asymmetric allylation, aldol, and tandem aldol and allylation reactions
US11225448B2 (en) Method for manufacturing isopulegol
JP5840709B2 (ja) アリール、ヘテロアリール若しくはアルケニル置換不飽和炭化水素類の製造方法
JP5981747B2 (ja) アザディールス−アルダー反応用触媒、それを用いたテトラヒドロピリジン化合物の製造方法
US4343737A (en) Process for production of thiolcarbamates and the thiolcarbamates obtained by said process
KR102224550B1 (ko) 신규한 에테르 화합물, 및 광 산화환원 촉매를 이용하여 활성화된 알켄 화합물로부터 에테르 화합물을 제조하는 방법
KR100927242B1 (ko) 알릴알렌 유도체와 이의 제조방법
US9328061B2 (en) Simple organic molecules as catalysts for practical and efficient enantioselective synthesis of amines and alcohols
JP2025108071A (ja) グリコールアルデヒドジアルキルアセタールの製造方法
TW202532388A (zh) 聚羧酸酯化合物的製造方法
JP2024172898A (ja) アラルキル基を有するホスフィン－スルホン酸を配位子とする金属錯体の製造方法
JP5344287B2 (ja) α−ジフルオロハロメチルカルボニル化合物の製造法
JP5476549B2 (ja) ２，３−ジヒドロ−チエノ［３，４−ｂ］フラン誘導体の製造方法、及びそれに用いられる新規化合物

Legal Events

Date Code Title Description
PA0105 International application

Patent event date: 20200211

Patent event code: PA01051R01D

Comment text: International Patent Application

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20210813

Comment text: Request for Examination of Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20230414

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20230821

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20231120

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20231121

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
