KR20200041342A - 폴리유산 복합재료 및 그 응용 - Google Patents

폴리유산 복합재료 및 그 응용 Download PDF

Info

Publication number
KR20200041342A
KR20200041342A KR1020207006982A KR20207006982A KR20200041342A KR 20200041342 A KR20200041342 A KR 20200041342A KR 1020207006982 A KR1020207006982 A KR 1020207006982A KR 20207006982 A KR20207006982 A KR 20207006982A KR 20200041342 A KR20200041342 A KR 20200041342A
Authority
KR
South Korea
Prior art keywords
polylactic acid
composite material
acid composite
mfi
carboxyl group
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020207006982A
Other languages
English (en)
Other versions
KR102306427B1 (ko
Inventor
창리 루
지민 유안
통민 카이
시안보 후앙
시앙빈 젱
지안 지아오
카이 시아옹
후이 양
카이진 마이
수텡 동
Original Assignee
킹파 사이언스 앤 테크놀로지 컴퍼니 리미티드
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 킹파 사이언스 앤 테크놀로지 컴퍼니 리미티드 filed Critical 킹파 사이언스 앤 테크놀로지 컴퍼니 리미티드
Publication of KR20200041342A publication Critical patent/KR20200041342A/ko
Application granted granted Critical
Publication of KR102306427B1 publication Critical patent/KR102306427B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/34—Silicon-containing compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L67/00—Compositions of polyesters obtained by reactions forming a carboxylic ester link in the main chain; Compositions of derivatives of such polymers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B29—WORKING OF PLASTICS; WORKING OF SUBSTANCES IN A PLASTIC STATE IN GENERAL
    • B29C—SHAPING OR JOINING OF PLASTICS; SHAPING OF MATERIAL IN A PLASTIC STATE, NOT OTHERWISE PROVIDED FOR; AFTER-TREATMENT OF THE SHAPED PRODUCTS, e.g. REPAIRING
    • B29C45/00—Injection moulding, i.e. forcing the required volume of moulding material through a nozzle into a closed mould; Apparatus therefor
    • B29C45/0001—Injection moulding, i.e. forcing the required volume of moulding material through a nozzle into a closed mould; Apparatus therefor characterised by the choice of material
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B29—WORKING OF PLASTICS; WORKING OF SUBSTANCES IN A PLASTIC STATE IN GENERAL
    • B29C—SHAPING OR JOINING OF PLASTICS; SHAPING OF MATERIAL IN A PLASTIC STATE, NOT OTHERWISE PROVIDED FOR; AFTER-TREATMENT OF THE SHAPED PRODUCTS, e.g. REPAIRING
    • B29C48/00—Extrusion moulding, i.e. expressing the moulding material through a die or nozzle which imparts the desired form; Apparatus therefor
    • B29C48/022—Extrusion moulding, i.e. expressing the moulding material through a die or nozzle which imparts the desired form; Apparatus therefor characterised by the choice of material
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G63/00—Macromolecular compounds obtained by reactions forming a carboxylic ester link in the main chain of the macromolecule
    • C08G63/02—Polyesters derived from hydroxycarboxylic acids or from polycarboxylic acids and polyhydroxy compounds
    • C08G63/06—Polyesters derived from hydroxycarboxylic acids or from polycarboxylic acids and polyhydroxy compounds derived from hydroxycarboxylic acids
    • C08G63/08—Lactones or lactides
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/01—Use of inorganic substances as compounding ingredients characterized by their specific function
    • C08K3/013—Fillers, pigments or reinforcing additives
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/18—Oxygen-containing compounds, e.g. metal carbonyls
    • C08K3/24—Acids; Salts thereof
    • C08K3/26—Carbonates; Bicarbonates
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/34—Silicon-containing compounds
    • C08K3/346—Clay
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/34—Silicon-containing compounds
    • C08K3/36—Silica
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/0008—Organic ingredients according to more than one of the "one dot" groups of C08K5/01 - C08K5/59
    • C08K5/0016—Plasticisers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/05—Alcohols; Metal alcoholates
    • C08K5/053—Polyhydroxylic alcohols
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/06—Ethers; Acetals; Ketals; Ortho-esters
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/09—Carboxylic acids; Metal salts thereof; Anhydrides thereof
    • C08K5/098—Metal salts of carboxylic acids
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L67/00—Compositions of polyesters obtained by reactions forming a carboxylic ester link in the main chain; Compositions of derivatives of such polymers
    • C08L67/04—Polyesters derived from hydroxycarboxylic acids, e.g. lactones
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L71/00—Compositions of polyethers obtained by reactions forming an ether link in the main chain; Compositions of derivatives of such polymers
    • C08L71/02—Polyalkylene oxides
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B29—WORKING OF PLASTICS; WORKING OF SUBSTANCES IN A PLASTIC STATE IN GENERAL
    • B29L—INDEXING SCHEME ASSOCIATED WITH SUBCLASS B29C, RELATING TO PARTICULAR ARTICLES
    • B29L2031/00—Other particular articles
    • B29L2031/52—Sports equipment ; Games; Articles for amusement; Toys
    • B29L2031/5281—Articles for amusement
    • B29L2031/529—Toys
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/18—Oxygen-containing compounds, e.g. metal carbonyls
    • C08K3/24—Acids; Salts thereof
    • C08K3/26—Carbonates; Bicarbonates
    • C08K2003/265—Calcium, strontium or barium carbonate
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2201/00—Properties
    • C08L2201/06—Biodegradable
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2203/00—Applications
    • C08L2203/30—Applications used for thermoforming
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2205/00—Polymer mixtures characterised by other features
    • C08L2205/02—Polymer mixtures characterised by other features containing two or more polymers of the same C08L -group
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2205/00—Polymer mixtures characterised by other features
    • C08L2205/03—Polymer mixtures characterised by other features containing three or more polymers in a blend

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • Manufacturing & Machinery (AREA)
  • Dispersion Chemistry (AREA)
  • Biological Depolymerization Polymers (AREA)
  • Compositions Of Macromolecular Compounds (AREA)

Abstract

본 발명은 중량 몫으로 계산하여, i）50~85중량몫의 폴리유산, ii）8~35중량몫의 무기 충전재, iii）0~8중량몫의 가소제 를 포함하고, 그중, 상기 폴리유산 복합재료의 단말 카르복실기 함량을 12~51 molKOH/t로 하는 폴리유산 복합재료를 개시하였다. 본 발명은 연구를 통해 뜻밖으로 폴이유산 복합재료의 단말 카르복실기 함량을 12~51 molKOH/t내로 컨트롤하고, 상기 폴리유산 복합재료를 60℃，60% 온습도 조건하에서 30일간 측정한 질량 멜트 인덱스MFIt=30와 최초 질량 멜트 인덱스MFIt=0의 비율은 3.5<η= MFIt=30/ MFIt=0<5.1임을 발견하였다. 이는 제품이 상기 측정 조건하에서 노화와 생분해가 느리다는 것을 설명하며, 두께가 2.5mm이하 조건하에서 상기 폴리유산 복합재료가12주를 경과한 후생분해율은 90%이상으로서, 적합한 노화성과 생분해 성능을 가짐을 설명한다.

Description

폴리유산 복합재료 및 그 응용
본 발명은 고분자 재료 변성 기술분야에 관한 것으로서, 구체적으로는 폴리유산 복합재료 및 그 응용에 관한 것이다.
폴리유산 수지는 유산을 모노머로 하는 화학 합성 또는 생물 합성에 의해 얻어지는 고분자 재료로서, 옥수수, 감자 등을 주요 원료로 하는 바, 가격이 저렴할 뿐만 아니라 그 원료가 자연 농작물이기 때문에 탄소 배출량이 아주 적다. 안전성으로 부터 볼때, 폴리유산은 독성과 자극성이 없고, 뛰어난 투명성과 생분해성을 가지며, 자연계의 여러가지 미생물 또는 동식물 체내의 효소에 의해 분해 또는 대사되어, 최종적으로 이산화 탄소와 물을 형성하여, 어느 정도 백색오염을 덜어 주며, 이상적인 친환경 고분자재료이다.
폴리유산으로 제작된 제품은 생분해성 뿐만 아니라, 생체 적합성, 광택도, 투명성을 가지며, 일정한 내균성과 내자외선성을 가지기 때문에, 의료, 방사, 식기, 완구 등 분야에 널리 사용되고 있다.
현재, 폴리유산 제품은 일회용 제품 또는 사용기간에 특별히 엄격한 요구가 없는 쾌속 소비품에 흔히 사용되며, 미생물, 광선, 방사선, 공기 및 접촉하는 물질 환경의 작용에 의하여, 폴리유산 제품은 가공, 저장, 운수 등 기간에 노화 및 생분해 되기 쉽기 때문에, 최종제품의 사용에 지장을 주고 있다.
상기 문제점으로 부터 출발하여, 본 발명은 폴리유산 복합재료의 단말 산기 함량을 일정한 범위내로 컨트롤 함을 통하여, 복합재료에 적합한 노화 성능과 뛰어난 생분해성을 부여할 수 있다.
본 발명은 적합한 노화성능과 뛰어난 생분해성을 가지는 폴리유산 복합재료를 제공하는 것을 목적으로 한다.
중량 몫으로 계산하여,
i）50~85중량몫의 폴리유산,
ii）8~35중량몫의 무기 충전재,
iii）0~8중량몫의 가소제 를 포함하고,
그중, 상기 폴리유산 복합재료의 단말 카르복실기 함량을 12~51 molKOH/t로 하는 폴리유산 복합재료.
그중, 상기 단말 카르복실기 함량의 측정방법: 질량비를 7:3으로 하는 o-클레졸과 트리클로로메탄 혼합액을 용매로 하고, 스위스 Metrohm-Titrino실리즈 자동 전위차 적정계로 단말 카르복실기 값을 측정하며, 측정방법은 FZ/T 50012-2006<폴리 에스테르중 단말 카르복실기 함유량 측정-적정분석법>을 적용하며, 단말 카르복실기 값은 소수점뒤 한자리수를 사사오입하는 방법으로 정수를 취한다.
폴리유산 복합재료의 단말 카르복실기 함량에 영향을 주는 요소는 아주 많으며, 예를 들어, 폴리유산의 미시적 구조가 다르다 던가, 또는 본 분야의 기술자라면 다 알다시피 폴리유산은 유산을 직접 축합하거나, 락티드의 개환중합을 통해 얻어지며, 합성 과정중, 단말 차단제로 폴리유산에 대한 단말 차단처리를 하지 않은 상태에서 얻어지는 폴리유산은 일정한 량의 단말 카르복실기를 함유하는 중합체이다. 그리고 폴리유산의 합성 과정중, 촉매의 첨가량을 컨트롤하고, 진공도 및 반응시간을 조절함을 통해, 합성되는 폴리유산의 단말 카르복실기의 함량에 영향을 줄 수 있기 때문에, 폴리유산의 미시적 구조가 각기 달라진다. 폴리유산 복합재료의 변성과정중에는 고온 용융을 거쳐야 하며, 고온용융자체는 중합체 단말기를 더욱 반응시키고 생분해시키는 밸런스이다. 게다가 각종 첨가제를 첨가하는 것도, 최종적으로 제작되는 폴리유산 복합재료의 단말 카르복실기 함량에 대해 일정한 영향을 주기 때문에, 제품은 거시적으로 각기 부동한 노화 성능과 생분해성능을 나타내게 된다.
본 발명의 연구에 따르면, 폴리유산 복합재료의 단말 카르복실기를 12~51molKOH/t범위내로 컨트롤 할 때, 복합재료에 적합한 노화성능과 뛰어난 생분해성을 부여한다는 것이 밝혀졌다. 폴리유산 복합재료의 단말 카르복실기의 함량이 높으면 높을 수록 폐기처리후 쉽게 생분해되어, 환경오염을 덜어 주게 되나, 폴리유산 복합재료중의 단말 카르복실기의 함량이 너무 높으면 폴리 유산제품이 가공, 저장, 운송기간에 노화 및 생분해가 발생되어, 최종제품의 사용에 영향을 주게 된다. 만약 폴리유산 복합재료의 단말 카르복실기의 함량이 너무 낮으면, 합성과정중 더욱 많은 촉매와 더욱 높은 진공도 및 더욱 긴 반응시간이 수요된다는 것을 의미하며, 동시에 더욱 정밀한 설비와 더욱 많은 설비 투자가 수요되고 더욱 많은 에너지 소모가 생긴다는 것을 의미한다. 때문에 바랍직하게 상기 폴리유산 복합재료의 단말 산기의 함량을 18~41 molKOH/t로 하고, 더욱 바람직하게 28~36 molKOH/t로 한다.
상기 폴리유산 복합재료는 60℃, 60%의 온습도 조건하에서, 30일간 측정한 질량 멜트 인덱스MFIt=30와 최초 멜트 질량 멜트 인덱스MFIt=0의 비율은 아래 계산식을 만족한다.
3.5<η= MFIt=30/ MFIt=0<5.1；
바람직하게：3.9<η= MFIt=30/ MFIt=0<4.7；
더욱 바람직하게：4.2<η= MFIt=30/ MFIt=0<4.5；
상기 폴리유산 복합재료의 질량 멜트 인덱스 MFI는 ASTM D1238규격에 의해 측정하며, 측정조건을 190℃, 2.16kg으로 하고, 단위를 g/10min로 한다.
상기 폴리유산 복합재료는 ISO 16929（2013）규격에 따라, 두께가 2,5mm 이하일 경우, 상기 폴리유산 복합재료가 12주를 경과한 후 생분해율이 90%이상에 달한다.
상기 무기 충전제는 활석분, 벤토나이트, 고령토, 백악, 탄산칼슘, 석고, 염화칼슘, 산화철, 백운석, 이산화규소, 규회석, 티타니아, 규산염, 운모중의 하나 또는 여러가지 혼합물이다. 무기 충전제의 첨가는 재료의 기계적 성능을 개선시켜 줄 뿐만 아니라, 핵 형성제로 사용할 수 있어, 폴리엣테르 조성물의 결정화 속도를 높혀 주며, 폴리유산 복합재료의 가공조건을 개선시켜 준다.
상기 실온 조건하에서 액체상태인 가소제는 글리세린, 폴리글리세린, 에틸렌글리콜, 폴리에틸렌글리콜-400, 폴리에틸렌글리콜-600, 폴리에틸렌글리콜-800, 에폭시 콩기름, 구연산 에스테르, 아세틸 구연산 에스테르, 트리아세틴, 디옥틸 아디페이트중의 하나 또는 여러가지 혼합물이다.
실온 조건하에서 액체상태인 가소제는 주로 저분자량 화합물로서, 저분자량 가소제를 폴리유산중에 첨가함으로써, 폴리유산 체인세그먼트의 운동을 촉진함으로써, 일정한 정도에서 폴리유산 복합재료의 인성을 높혀 준다. 이와 동시에, 저분자량 가소제는 폴리유산의 결정화를 효과적으로 촉진하며, 일정한 정도에서, 폴리유산의 내열온도를 높혀 준다.
상기 폴리유산 복합재료에는 또 0내지 10 중량몫의 인성 강화제가 포함되고, 상기 인성 강화제는 바람직하게 지방족 폴리에스테르 또는 지방족-방향족 공중합 폴리에스테르 이다.
실제 성능의 수요에 따라, 본 발명의 상기 폴리유산 복합재료는 중량몫으로 계산하여, 또 0내지 4중량몫의 이형제, 표면활성제, 왁스, 정전기 방지제, 염료 또는 기타 플라스틱 등 기타 첨가제도 포함된다.
상기 이형제는 살리콘 마스터배치, 몬탄왁스, 에루카아미드, 또는 올래오아미드 이다.
상기 표면활성제는 폴리소르베이트, 팔미트산에스테르 또는 라우린산 에스테르중의 하나 또는 여러가지 혼합물이다.
상기 왁스는 에루카아미드, 스테아로아미드, 베헨산 아미드, 밀랍, 밀랍에스테르중의 하나 또는 여러가지 혼합물이다.
상기 정전기 방지제는 영구성 정전기제로서, 구체적으로는 PELESTAT-230、PELESTAT-6500、SUNNICO ASA-2500중의 하나 또는 여러가지 혼합물이다.
상기 염료는 카본블랙, 흑종초, 이산화티탄, 황화아연, 프탈로시아닌 청 또는 형광 오렌지중의 하나 또는 여러가지 혼합물이다.
상기 플라스틱 첨가제는 핵 형성제, 방무제, 윤활제(스테아르산칼슘), 메인 항산화제, 서브 항산화제 등이다.
본 발명에 의해 제공되는 폴리유산 복합재료는 식기, 완구, 문구 등 사출형, 흡입형, 사출형 플라스틱 제품에 사용된다.
본 발명은 연구를 통해 뜻밖으로 폴이유산 복합재료의 단말 카르복실기 함량을 12~51 molKOH/t내로 컨트롤하고, 상기 폴리유산 복합재료를 60℃，60% 온습도 조건하에서 30일간 측정한 질량 멜트 인덱스MFIt=30와 최초 질량 멜트 인덱스MFIt=0의 비율은 3.5<η= MFIt=30/ MFIt=0<5.1임을 발견하였다. 이는 제품이 상기 측정 조건하에서 노화와 생분해가 느리다는 것을 설명하며, 두께가 2.5mm이하 조건하에서 상기 폴리유산 복합재료가12주를 경과한 후의 생분해율은 90%이상으로서, 적합한 노화성과 생분해 성능을 가짐을 설명한다.
아래에서는 구체적인 예를 들어 본 발명에 대해 설명하는데, 아래 실시예들은 본 발명의 바람직한 실시예들일 뿐이지 본 발명의 실시형태는 아래 실시예에 한정되는 것은 아니다.
본 발명에 사용되는 원료들은 모두 시판으로부터 유래한다.
성능 테스트 방법:
생분해율: ISO 16929（2013）에 근거하여, 두께가 2.5 mm이하인 폴리유산 복합재료가 12주를 경과한 후의 생분해율을 측정한다.
η ： 60℃，60% 온습도 조건하에서 30일간 측정한 질량 멜트 인덱스MFIt=30와 최초 질량 멜트 인덱스MFIt=0의 비율이다. 즉 η= MFIt=30/ MFIt=0로서, η값이 낮으면 낮을 수록 제품의 노화와 생분해가 느리며, 항노화 성능이 좋다는 것을 설명한다.
질량 멜트 인덱스 MFI: ASTM D1238규격에 따라 측정하고, 측정조건은 190℃，2.16kg, 단위는 g/10min이다.
단말 카르복실기 함량의 측정방법: 질량비를 7:3으로 하는 o-클레졸과 트리클로로메탄 혼합액을 용매로 하고, 스위스 Metrohm-Titrino실리즈 자동 전위차 적정계로 단말 카르복실기 값을 측정하며, 측정방법은 FZ/T 50012-2006 <폴리 에스테르중 단말 카르복실기 함유량 측정-적정분석법>을 적용하며, 단말 카르복실기 값은 소수점뒤 한자리수를 사사오입하는 방법으로 정수를 취한다.
폴리유산의 합성:
실시예A1
20mol의 시판 L-락티드를 원료로, 톨루엔을 유기용매로 하고, 0.035mol의 유기금속틴(　stannous octoate)을 촉매로 하여, 20L의 스테인리스 반응가마에 넣고 압력을 0.080Pa진공도까지 낮추어, 천천히 145℃까지 가열한 후, 1h교반하여 락티드를 완전히 용해시킨다. 그 다음 가열에 의해 생기는 톨루엔 증기를 축출하여 진공도를 0.080MPa로 유지하면서 145℃항온하에서 18h반응 시킨 후, 반응을 정지시킨다. 반응가마의 압력이 상압으로 회복 된 후, 초산에틸을 넣어 반응가마중의 고체를 용해시켜, 용기중에 부어 넣어 바람에 말리고, 용매 초산에틸이 완전히 휘발된 후, 진공 건조장치에 넣어 예비용으로 한다.
단말 산기 값: 14mgKOH/g.
단위산출량 전기소모: 85 kw·h/Kg.
실시예A2
20mol의 시판 L-락티드를 원료로, 톨루엔을 유기용매로 하고, 0.035mol의 유기금속틴(　stannous octoate)을 촉매로 하여, 20L의 스테인리스 반응가마에 넣고 압력을 0.080Pa진공도까지 낮추어, 천천히 145℃까지 가열한 후, 1h교반하여 락티드를 완전히 용해시킨다. 그 다음 가열에 의해 생기는 톨루엔 증기를 축출하여 진공도를 0.080MPa로 유지하면서 145℃항온하에서 13h반응 시킨 후, 반응을 정지시킨다. 반응가마의 압력이 상압으로 회복 된 후, 초산에틸을 넣어 반응가마중의 고체를 용해시켜, 용기중에 부어 넣어 바람에 말리고, 용매 초산에틸이 완전히 휘발된 후, 진공 건조장치에 넣어 예비용으로 한다.
단말 산기 값: 19mgKOH/g.
단위산출량 전기소모: 63 kw·h/Kg.
실시예A3
20mol의 시판 L-락티드를 원료로, 톨루엔을 유기용매로 하고, 0.027mol의 유기금속틴(　stannous octoate)을 촉매로 하여, 20L의 스테인리스 반응가마에 넣고 압력을 0.101Pa진공도까지 낮추어, 천천히 135℃까지 가열한 후, 1h교반하여 락티드를 완전히 용해시킨다. 그 다음 가열에 의해 생기는 톨루엔 증기를 축출하여 진공도를 0.101MPa로 유지하면서 135℃항온하에서 12h반응 시킨 후, 반응을 정지시킨다. 반응가마의 압력이 상압으로 회복 된 후, 초산에틸을 넣어 반응가마중의 고체를 용해시켜, 용기중에 부어 넣어 바람에 말리고, 용매 초산에틸이 완전히 휘발된 후, 진공 건조장치에 넣어 예비용으로 한다.
단말 산기 값: 25mgKOH/g.
단위산출량 전기소모: 60 kw·h/Kg.
실시예A4
20mol의 시판 L-락티드를 원료로, 톨루엔을 유기용매로 하고, 0.027mol의 유기금속틴(　stannous octoate)을 촉매로 하여, 20L의 스테인리스 반응가마에 넣고 압력을 0.101Pa진공도까지 낮추어, 천천히 135℃까지 가열한 후, 1h교반하여 락티드를 완전히 용해시킨다. 그 다음 가열에 의해 생기는 톨루엔 증기를 축출하여 진공도를 0.101MPa로 유지하면서 135℃항온하에서 9h반응 시킨 후, 반응을 정지시킨다. 반응가마의 압력이 상압으로 회복 된 후, 초산에틸을 넣어 반응가마중의 고체를 용해시켜, 용기중에 부어 넣어 바람에 말리고, 용매 초산에틸이 완전히 휘발된 후, 진공 건조장치에 넣어 예비용으로 한다.
단말 산기 값: 31mgKOH/g.
단위산출량 전기소모: 52 kw·h/Kg.
실시예A5
20mol의 시판 L-락티드를 원료로, 톨루엔을 유기용매로 하고, 0.022mol의 유기금속틴(　stannous octoate)을 촉매로 하여, 20L의 스테인리스 반응가마에 넣고 압력을 0.150Pa진공도까지 낮추어, 천천히 130℃까지 가열한 후, 1h교반하여 락티드를 완전히 용해시킨다. 그 다음 가열에 의해 생기는 톨루엔 증기를 축출하여 진공도를 0.150MPa로 유지하면서 130℃항온하에서 9h반응 시킨 후, 반응을 정지시킨다. 반응가마의 압력이 상압으로 회복 된 후, 초산에틸을 넣어 반응가마중의 고체를 용해시켜, 용기중에 부어 넣어 바람에 말리고, 용매 초산에틸이 완전히 휘발된 후, 진공 건조장치에 넣어 예비용으로 한다.
단말 산기 값: 36mgKOH/g.
단위산출량 전기소모: 50 kw·h/Kg.
비교예1:
20mol의 시판 L-락티드를 원료로, 톨루엔을 유기용매로 하고, 0.022mol의 유기금속틴(　stannous octoate)을 촉매로 하여, 20L의 스테인리스 반응가마에 넣고 압력을 0.150Pa진공도까지 낮추어, 천천히 130℃까지 가열한 후, 1h교반하여 락티드를 완전히 용해시킨다. 그 다음 가열에 의해 생기는 톨루엔 증기를 축출하여 진공도를 0.150MPa로 유지하면서 130℃항온하에서 6h반응 시킨 후, 반응을 정지시킨다. 반응가마의 압력이 상압으로 회복 된 후, 초산에틸을 넣어 반응가마중의 고체를 용해시켜, 용기중에 부어 넣어 바람에 말리고, 용매 초산에틸이 완전히 휘발된 후, 진공 건조장치에 넣어 예비용으로 한다.
단말 산기 값: 48mgKOH/g.
단위산출량 전기소모: 36 kw·h/Kg.
비교예B2:
20mol의 시판 L-락티드를 원료로, 톨루엔을 유기용매로 하고, 0.035mol의 유기금속틴(　stannous octoate)을 촉매로 하여, 20L의 스테인리스 반응가마에 넣고 압력을 0.065Pa진공도까지 낮추어, 천천히 145℃까지 가열한 후, 1h교반하여 락티드를 완전히 용해시킨다. 그 다음 가열에 의해 생기는 톨루엔 증기를 축출하여 진공도를 0.065MPa로 유지하면서 145℃항온하에서 21h반응 시킨 후, 반응을 정지시킨다. 반응가마의 압력이 상압으로 회복 된 후, 초산에틸을 넣어 반응가마중의 고체를 용해시켜, 용기중에 부어 넣어 바람에 말리고, 용매 초산에틸이 완전히 휘발된 후, 진공 건조장치에 넣어 예비용으로 한다.
단말 산기 값: 9mgKOH/g.
단위산출량 전기소모: 92 kw·h/Kg.
표1의 레시피대로 폴리유산, 무기충전제, 가소제 및 스테아르산칼슘을 균일하게 혼합한 후, 트윈 스크류 압출기로 150℃-220℃에서 압출, 조립하여, 폴리유산 복합재료를 얻는 바, 성능 실험성적은 표1과 같다.

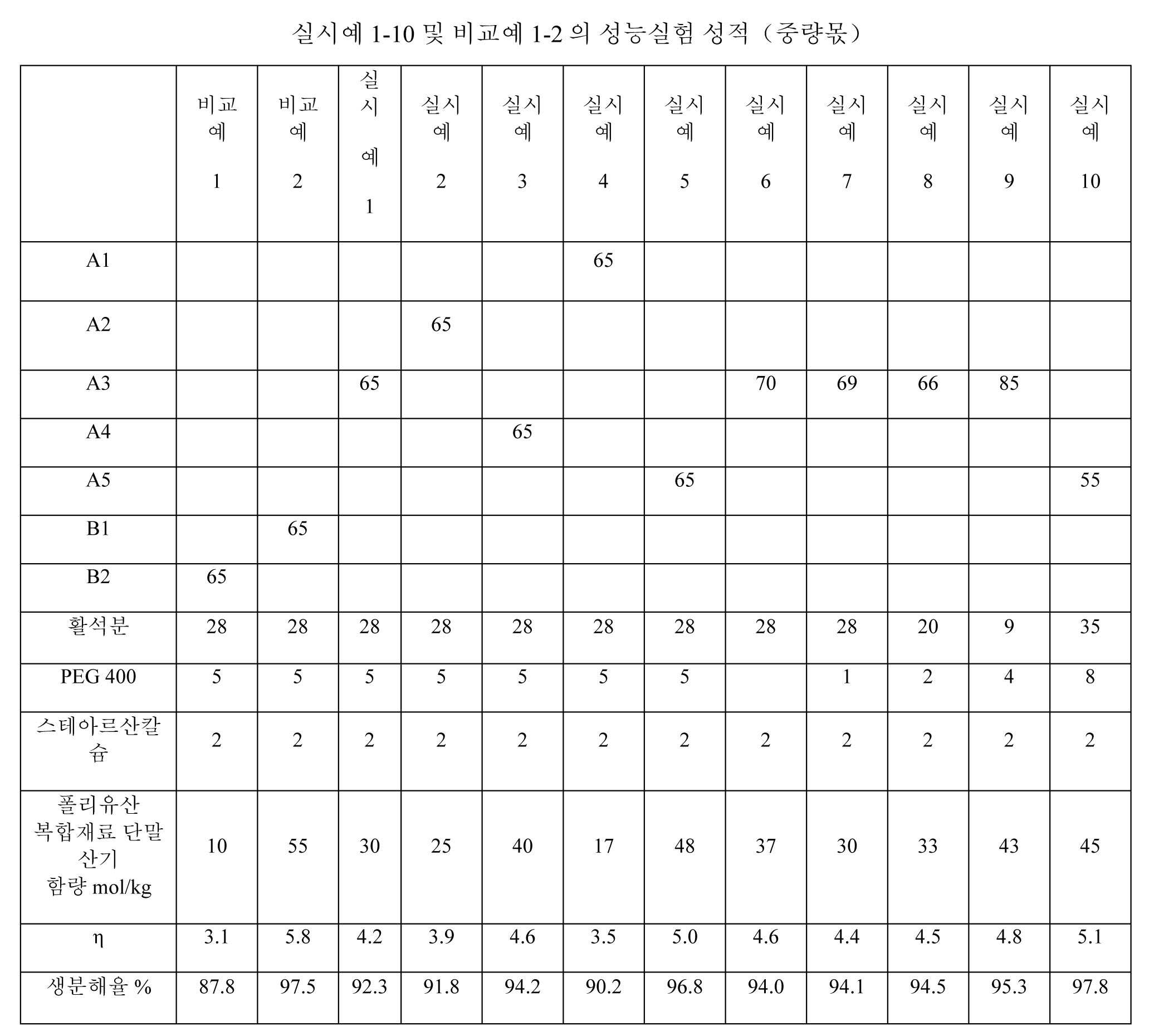

Figure pct00001
표1의 결과로 부터 볼때, 본 발명의 실시예는 폴리유산 복합재료의 단말 카르복실기 함량을 12~51 molKOH/t 범위내로 건트롤 하는 것을 통하여, 복합재료의 질량 멜트 인덱스가 측정조건하에서 합리적인 범위에 처하게 하며, 두께가 2.5mm이하 조건하에서 상기 폴리유산 복합재료가 12주를 경과한 후의 생분해율은 90%를 초과하여, 적합한 노화 성능과 뛰어난 생분해성을 가진다. 이에 비해, 비교예1중의 폴리유산 복합재료의 단말 카르복실기의 함량은 12molKOH/t미만이고, 복합재료의 생분해율은 90%미만 이였다. 비교례2중의 폴리유산 복합재료의 단말 카르복실기의 함량은 51mol/kg을 초과하고, 복합재료의 생분해율은 높았지만 그 질량 멜트 인덱스는 측정주기내에서 상승이 빨라, 내노화성이 떨어졌다.

Claims (10)

  1. 중량 몫으로 계산하여,
    i）50~85중량몫의 폴리유산,
    ii）8~35중량몫의 무기 충전재,
    iii）0~8중량몫의 가소제 를 포함하고,
    그중, 상기 폴리유산 복합재료의 단말 카르복실기 함량을 12~51 molKOH/t로 하는 것을 특징으로 하는 폴리유산 복합재료.
  2. 상기 단말 카르복실기 함량의 측정방법: 질량비를 7:3으로 하는 o-클레졸과 트리클로로메탄 혼합액을 용매로 하고, 스위스 Metrohm-Titrino실리즈 자동 전위차 적정계로 단말 카르복실기 값을 측정하며, 측정방법은 FZ/T 50012-2006<폴리 에스테르중 단말 카르복실기 함유량 측정-적정분석법>을 적용하며, 단말 카르복실기 값은 소수점뒤 한자리수를 사사오입하는 방법으로 정수를 취하는 것을 특징으로하는 청구항1에 기재된 폴리유산 복합재료.
  3. 상기 폴리유산 복합재료의 단말 산기의 함량을 18~41 molKOH/t로 하고, 더욱 바람직하게 28~36 molKOH/t로 하는 것을 특징으로하는 청구항1에 기재된 폴리유산 복합재료.
  4. 60℃의 온습도 조건하에서, 30일간 측정한 질량 멜트 인덱스MFIt=30와 최초 질량 멜트 인덱스MFIt=0의비율은 아래 계산식을 만족하고:
    3.5<η= MFIt=30/ MFIt=0<5.1；
    바람직하게：3.9<η= MFIt=30/ MFIt=0<4.7；
    더욱 바람직하게：4.2<η= MFIt=30/ MFIt=0<4.5；
    상기 폴리유산 복합재료의 질량 멜트 인덱스 MFI는 ASTM D1238규격에 의해 측정하며, 측정조건을 190℃，2.16kg으로 하고, 단위를 g/10min로 하는 특징으로하는 청구항1에 기재된 폴리유산 복합재료.
  5. ISO 16929（2013）규격에 따라, 두께가 2,5mm 이하일 경우, 상기 폴리유산 복합재료가 12주를 경과한 후 생분해율이 90%이상에 달하는 것을 특징으로하는 청구항1에 기재된 폴리유산 복합재료.
  6. 상기 무기 충전제는 활석분, 벤토나이트, 고령토, 백악, 탄산칼슘, 석고, 염화칼슘, 산화철, 백운석, 이산화규소, 규회석, 티타니아, 규산염, 운모중의 하나 또는 여러가지 혼합물인 것을 특징으로하는 청구항1에 기재된 폴리유산 복합재료.
  7. 상기 실온 조건하에서 액체상태인 가소제는 글리세린, 폴리글리세린, 에틸렌글리콜, 폴리에틸렌글리콜-400, 폴리에틸렌글리콜-600, 폴리에틸렌글리콜-800, 에폭시 콩기름, 구연산 에스테르, 아세틸 구연산 에스테르, 트리아세틴, 디옥틸 아디페이트중의 하나 또는 여러가지 혼합물인 것을 특징으로하는 청구항1에 기재된 폴리유산 복합재료.
  8. 상기 폴리유산 복합재료에는 또 0내지 10 중량몫의 인성 강화제가 포함되고, 상기 인성 강화제는 바람직하게 지방족 폴리에스테르 또는 지방족-방향족 공중합 폴리에스테르인 것을 특징으로하는 청구항1에 기재된 폴리유산 복합재료.
  9. 상기 폴리유산 복합재료는 중량몫으로 계산하여, 또 0내지 4중량몫의 이형제, 표면활성제, 왁스, 정전기 방지제, 염료 또는 기타 플라스틱 등 기타 첨가제도 포함되는 것을 특징으로하는 청구항1에 기재된 폴리유산 복합재료.
  10. 식기, 완구, 문구 등 사출형, 흡입형, 압출형 플라스틱 제품에 사용되는 것을 특징으로 하는 청구항1-9중의 어느 한항에 기재된 폴리유산 복합재료.
KR1020207006982A 2017-10-27 2018-06-26 폴리유산 복합재료 및 그 응용 Active KR102306427B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
CN201711019796.5A CN107868416B (zh) 2017-10-27 2017-10-27 一种聚乳酸复合材料及其应用
CN201711019796.5 2017-10-27
PCT/CN2018/092804 WO2019080524A1 (zh) 2017-10-27 2018-06-26 一种聚乳酸复合材料及其应用

Publications (2)

Publication Number Publication Date
KR20200041342A true KR20200041342A (ko) 2020-04-21
KR102306427B1 KR102306427B1 (ko) 2021-09-28

Family

ID=61753389

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020207006982A Active KR102306427B1 (ko) 2017-10-27 2018-06-26 폴리유산 복합재료 및 그 응용

Country Status (7)

Country Link
US (1) US20210363344A1 (ko)
EP (1) EP3666826B1 (ko)
KR (1) KR102306427B1 (ko)
CN (1) CN107868416B (ko)
AU (1) AU2018357174B2 (ko)
ES (1) ES2878310T3 (ko)
WO (1) WO2019080524A1 (ko)

Families Citing this family (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN107868416B (zh) * 2017-10-27 2021-04-30 金发科技股份有限公司 一种聚乳酸复合材料及其应用
CN108948703B (zh) * 2018-08-07 2021-04-13 万卓（武汉）新材料有限公司 一种耐候型可降解塑料瓶及其制备方法
CN108997721A (zh) * 2018-08-29 2018-12-14 佛山市森昂生物科技有限公司 一种环保聚乳酸塑料
CN109294188A (zh) * 2018-09-17 2019-02-01 佛山朝鸿新材料科技有限公司 一种高韧性复合材料
CN109705547B (zh) * 2018-11-30 2022-01-21 中粮集团有限公司 耐热改性聚乳酸材料及其制备方法
CN112210200A (zh) * 2020-10-29 2021-01-12 银金达(上海)新材料有限公司 一种环保pla薄膜材料及其应用
CN114350125A (zh) * 2021-12-13 2022-04-15 王玲芝 一种疏水环保降解复合包装膜
CN116102858B (zh) * 2023-01-17 2024-11-26 金发科技股份有限公司 改性聚乳酸材料及其制备方法和餐具

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2010070588A (ja) * 2008-09-16 2010-04-02 Teijin Ltd ポリ乳酸含有組成物及びその製造方法
KR20140007859A (ko) * 2011-02-24 2014-01-20 도레이 카부시키가이샤 폴리락트산계 필름

Family Cites Families (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP1400328B1 (en) * 2002-09-18 2010-09-15 Toyota Boshoku Kabushiki Kaisha Fiber board and its producing method
JP4495535B2 (ja) * 2004-07-22 2010-07-07 東セロ株式会社 ポリ乳酸二軸延伸積層フィルム及びその用途
WO2007050560A2 (en) * 2005-10-24 2007-05-03 Mgp Ingredients, Inc. Thermotolerant starch-polyester composites and methods of making same
TW200909512A (en) * 2007-03-30 2009-03-01 Teijin Ltd Polylactic acid composition and fiber composed of the same
CN102174201B (zh) * 2011-01-31 2012-11-21 华润包装材料有限公司 用于制造高光泽度厚壁制品的改性共聚酯材料及制备方法
US9404032B2 (en) * 2011-12-16 2016-08-02 Natureworks Llc Polylactide fibers
KR102083779B1 (ko) * 2012-03-07 2020-03-03 후타매키 오이즈 본질적으로 바이오기반이고, 열성형 가능한 조성물 및 이것으로부터 형성된 용기
CN102838858B (zh) * 2012-09-21 2014-12-24 上海同杰良生物材料有限公司 一种聚乳酸成核剂及其制备和应用
CN102863654B (zh) * 2012-10-11 2015-07-08 武汉华丽环保科技有限公司 一种淀粉和聚乳酸的复合材料及其制备方法
CN103788357A (zh) * 2012-10-30 2014-05-14 东丽先端材料研究开发（中国）有限公司 一种聚乳酸的固相封端方法
CN103013070B (zh) * 2012-12-11 2015-01-28 奇瑞汽车股份有限公司 一种聚乳酸复合材料及其制备方法
CN107868416B (zh) * 2017-10-27 2021-04-30 金发科技股份有限公司 一种聚乳酸复合材料及其应用

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2010070588A (ja) * 2008-09-16 2010-04-02 Teijin Ltd ポリ乳酸含有組成物及びその製造方法
KR20140007859A (ko) * 2011-02-24 2014-01-20 도레이 카부시키가이샤 폴리락트산계 필름

Also Published As

Publication number Publication date
CN107868416B (zh) 2021-04-30
WO2019080524A1 (zh) 2019-05-02
EP3666826A4 (en) 2020-10-14
CN107868416A (zh) 2018-04-03
EP3666826B1 (en) 2021-06-09
AU2018357174B2 (en) 2021-05-27
ES2878310T3 (es) 2021-11-18
US20210363344A1 (en) 2021-11-25
KR102306427B1 (ko) 2021-09-28
AU2018357174A1 (en) 2020-04-09
EP3666826A1 (en) 2020-06-17

Similar Documents

Publication Publication Date Title
KR20200041342A (ko) 폴리유산 복합재료 및 그 응용
CN108003581B (zh) 一种聚乳酸复合材料及其应用
CN108047658B (zh) 一种生物降解聚酯农用地膜
CN108795001B (zh) 一种可生物降解聚合物组合物及其应用
WO2020195550A1 (ja) ポリヒドロキシアルカノエート系樹脂組成物、その成形体及びフィルム又はシート
CN106957514B (zh) 具有高水蒸气阻隔性的pbat基生物降解复合材料
CN102977319B (zh) 可降解聚乳酸两嵌段共聚物、制备方法及其在改性聚乳酸中的应用
RU2605592C2 (ru) Биологически разлагаемая полимерная композиция с высокой деформируемостью
CN115232456B (zh) 含羟基酸类成核剂的聚羟基烷酸酯组合物、聚羟基烷酸酯成型体及其制备方法
CN104140522B (zh) 一种可降解的聚羟基脂肪酸酯
JP7173259B1 (ja) 生分解性樹脂組成物、成形体及び生分解方法
CN102675611A (zh) 聚乳酸组合物及其共聚改性方法
JP3905896B2 (ja) 水蒸気バリヤー性が改善された生分解性フィルムおよび水蒸気バリヤー性のコントロール方法
KR20150107286A (ko) 저분자량 락타이드 올리고머를 함유하는 폴리락트산계 수지 가소제 조성물
KR101502796B1 (ko) 저분자량 락타이드 올리고머를 함유하는 pvc계 수지 가소제 조성물
WO2022190373A1 (ja) 熱可塑性樹脂組成物
KR20220061474A (ko) 생분해성 수지 조성물 및 그로 제조된 생분해성 물품
KR102400298B1 (ko) 생분해성 폴리에스테르 및 그 응용
JP2020531662A (ja) 生分解性ポリエステル及びその応用
JPH03290461A (ja) 生分解性プラスチック組成物
JP2009167297A (ja) 加水分解性ポリエステル樹脂組成物
CN120137367A (zh) 可降解材料、薄膜及其应用
WO2014189021A1 (ja) ポリ乳酸系シート及びその製造方法
JP2006219679A (ja) 水蒸気バリヤー性が改善された生分解性フィルムおよび水蒸気バリヤー性のコントロール方法
CN101962438A (zh) 一种聚丙交酯三元共聚物及其制备方法

Legal Events

Date Code Title Description
A201 Request for examination
AMND Amendment
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PA0105 International application

St.27 status event code: A-0-1-A10-A15-nap-PA0105

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

D13-X000 Search requested

St.27 status event code: A-1-2-D10-D13-srh-X000

D14-X000 Search report completed

St.27 status event code: A-1-2-D10-D14-srh-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

AMND Amendment
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

X091 Application refused [patent]
AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PX0901 Re-examination

St.27 status event code: A-2-3-E10-E12-rex-PX0901

PX0701 Decision of registration after re-examination

St.27 status event code: A-3-4-F10-F13-rex-PX0701

X701 Decision to grant (after re-examination)
GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U12-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 5
