KR20200044820A - 폴리카르보디이미드 화합물 및 열경화성 수지 조성물 - Google Patents

폴리카르보디이미드 화합물 및 열경화성 수지 조성물 Download PDF

Info

Publication number
KR20200044820A
KR20200044820A KR1020207005753A KR20207005753A KR20200044820A KR 20200044820 A KR20200044820 A KR 20200044820A KR 1020207005753 A KR1020207005753 A KR 1020207005753A KR 20207005753 A KR20207005753 A KR 20207005753A KR 20200044820 A KR20200044820 A KR 20200044820A
Authority
KR
South Korea
Prior art keywords
isocyanate
polycarbodiimide compound
compound
polycarbodiimide
mol
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020207005753A
Other languages
English (en)
Other versions
KR102650640B1 (ko
Inventor
다카히로 사사키
Original Assignee
닛신보 케미칼 가부시키가이샤
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 닛신보 케미칼 가부시키가이샤 filed Critical 닛신보 케미칼 가부시키가이샤
Publication of KR20200044820A publication Critical patent/KR20200044820A/ko
Application granted granted Critical
Publication of KR102650640B1 publication Critical patent/KR102650640B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/02—Polymeric products of isocyanates or isothiocyanates of isocyanates or isothiocyanates only
    • C08G18/025—Polymeric products of isocyanates or isothiocyanates of isocyanates or isothiocyanates only the polymeric products containing carbodiimide groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/003—Polymeric products of isocyanates or isothiocyanates with epoxy compounds having no active hydrogen
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/08—Processes
    • C08G18/09—Processes comprising oligomerisation of isocyanates or isothiocyanates involving reaction of a part of the isocyanate or isothiocyanate groups with each other in the reaction mixture
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/08—Processes
    • C08G18/09—Processes comprising oligomerisation of isocyanates or isothiocyanates involving reaction of a part of the isocyanate or isothiocyanate groups with each other in the reaction mixture
    • C08G18/095—Processes comprising oligomerisation of isocyanates or isothiocyanates involving reaction of a part of the isocyanate or isothiocyanate groups with each other in the reaction mixture oligomerisation to carbodiimide or uretone-imine groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/08—Processes
    • C08G18/16—Catalysts
    • C08G18/166—Catalysts not provided for in the groups C08G18/18 - C08G18/26
    • C08G18/168—Organic compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/71—Monoisocyanates or monoisothiocyanates
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/72—Polyisocyanates or polyisothiocyanates
    • C08G18/74—Polyisocyanates or polyisothiocyanates cyclic
    • C08G18/76—Polyisocyanates or polyisothiocyanates cyclic aromatic
    • C08G18/7657—Polyisocyanates or polyisothiocyanates cyclic aromatic containing two or more aromatic rings
    • C08G18/7664—Polyisocyanates or polyisothiocyanates cyclic aromatic containing two or more aromatic rings containing alkylene polyphenyl groups
    • C08G18/7671—Polyisocyanates or polyisothiocyanates cyclic aromatic containing two or more aromatic rings containing alkylene polyphenyl groups containing only one alkylene bisphenyl group
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/72—Polyisocyanates or polyisothiocyanates
    • C08G18/77—Polyisocyanates or polyisothiocyanates having heteroatoms in addition to the isocyanate or isothiocyanate nitrogen and oxygen or sulfur
    • C08G18/78—Nitrogen
    • C08G18/79—Nitrogen characterised by the polyisocyanates used, these having groups formed by oligomerisation of isocyanates or isothiocyanates
    • C08G18/797—Nitrogen characterised by the polyisocyanates used, these having groups formed by oligomerisation of isocyanates or isothiocyanates containing carbodiimide and/or uretone-imine groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00—Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/18—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing
    • C08G59/40—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the curing agents used
    • C08G59/4007—Curing agents not provided for by the groups C08G59/42 - C08G59/66
    • C08G59/4014—Nitrogen containing compounds
    • C08G59/4042—Imines; Imides
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L63/00—Compositions of epoxy resins; Compositions of derivatives of epoxy resins
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2115/00—Oligomerisation
    • C08G2115/06—Oligomerisation to carbodiimide or uretone-imine groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2140/00—Compositions for moulding powders

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Polyurethanes Or Polyureas (AREA)
  • Epoxy Resins (AREA)

Abstract

하기 일반식 (1)로 표시되는 폴리카르보디이미드 화합물. (일반식 (1) 중, R1, R3은 이소시아네이트와 반응할 수 있는 관능기를 1개 가지는 유기 화합물의 이소시아네이트와 반응할 수 있는 관능기를 제외한 잔기를 표시하고, R1, R3은 동일하여도 상이하여도 된다. R2는 2,4'-디페닐메탄 디이소시아네이트로부터 이소시아네이트기를 제외한 2가의 잔기인 하기 식 (ⅰ)로 표시되는 기, 및 4,4'-디페닐메탄 디이소시아네이트로부터 이소시아네이트기를 제외한 2가의 잔기인 하기 식 (ⅱ)로 표시되는 기를 포함한다. 상기 폴리카르보디이미드 화합물 중에 있어서의 모든 R2 중의 하기 식 (ⅰ)로 표시되는 기의 비율은 30~70 몰%이고, 하기 식 (ⅱ)로 표시되는 기의 비율은 30~70 몰%이다. X1, X2는 상기 유기 화합물과 이소시아네이트와의 반응에 의해 형성되는 기를 표시하고, X1, X2는 동일하여도 상이하여도 된다. n은 2~50의 정수를 표시한다.)

Description

폴리카르보디이미드 화합물 및 열경화성 수지 조성물
본 발명은 폴리카르보디이미드 화합물 및 당해 폴리카르보디이미드 화합물을 포함하는 열경화성 수지 조성물에 관한 것이다.
종래, 폴리카르보디이미드 화합물은, 내열성 등이 뛰어난 것이기 때문에, 성형 재료, 수지의 개질제, 접착제 등의 여러가지 용도에 이용되어 왔다.
상기 폴리카르보디이미드 화합물은, 유기 디이소시아네이트 또는 유기 디이소시아네이트와 유기 모노이소시아네이트로부터, 카르보디이미드화 촉매의 존재 하에서 탈탄산 반응에 의해 제조된다. 예를 들면, 특허문헌 1에서는, 4,4'-디페닐메탄 디이소시아네이트 100 몰부와, 유기 모노이소시아네이트 5~25 몰부를 카르보디이미드화 촉매의 존재 하에서 탈탄산 반응시키는 것에 의해 폴리카르보디이미드를 얻고 있다. 또, 특허문헌 2에서는, 원료의 유기 디이소시아네이트 중 2,4'-디페닐메탄 디이소시아네이트를 5 몰% 이상 이용하고, 당해 유기 디이소시아네이트 100 몰에 대해 모노이소시아네이트를 2~25 몰의 범위에서 이용하여, 카르보디이미드화 촉매의 존재 하에서 탈탄산 반응시키는 것에 의해 폴리카르보디이미드를 얻고 있다.
일본 특개평 4-261428호 공보 일본 특개평 10-7794호 공보
특허문헌 1에 기재된 바와 같이, 원료의 유기 디이소시아네이트로서 4,4'-디페닐메탄 디이소시아네이트를 100% 사용하여 폴리카르보디이미드를 제조한 경우, 얻어지는 폴리카르보디이미드는 그 스태킹(stacking) 상호작용에 의해 겔화를 일으키기 쉽고, 보존 안정성이 낮아진다고 하는 문제가 있었다. 또, 원료 유래의 결정성에 의해 용매에의 용해성이 현저하게 낮고, 용매 사용 용도로써 사용할 수 없다고 하는 문제가 있었다.
또, 특허문헌 2에 기재된 제조 방법에 의해 얻어지는 폴리카르보디이미드는, 내열성의 저하를 수반하지 않고 가요성을 향상시킬 수 있다고 한다. 그렇지만, 보존 안정성 및 용매에의 용해성에 대해서는 충분히 검토되어 있지 않다.
본 발명은, 이러한 실정을 감안하여 이루어진 것으로, 보존 안정성이 뛰어나고, 용매에의 용해성이 높고, 에폭시 수지 등의 경화제로서 이용한 경우에 저온에서의 반응성이 억제된 폴리카르보디이미드 화합물 및 당해 폴리카르보디이미드 화합물을 포함하는 열경화성 수지 조성물을 제공하는 것을 목적으로 한다.
본 발명자들은, 상기의 과제를 해결할 수 있도록 예의 검토한 결과, 하기의 발명에 의해 당해 과제를 해결할 수 있음을 발견하였다.
즉, 본원 개시는, 이하에 관한 것이다.
[1] 하기 일반식 (1)로 표시되는 폴리카르보디이미드 화합물.
[화 1]
Figure pct00001
(일반식 (1) 중, R1, R3은 이소시아네이트와 반응할 수 있는 관능기를 1개 가지는 유기 화합물의 이소시아네이트와 반응할 수 있는 관능기를 제외한 잔기를 표시하고, R1, R3은 동일하여도 상이하여도 된다. R2는 2,4'-디페닐메탄 디이소시아네이트로부터 이소시아네이트기를 제외한 2가의 잔기인 하기 식 (ⅰ)로 표시되는 기, 및 4,4'-디페닐메탄 디이소시아네이트로부터 이소시아네이트기를 제외한 2가의 잔기인 하기 식 (ⅱ)로 표시되는 기를 포함한다. 상기 폴리카르보디이미드 화합물 중에 있어서의 모든 R2 중의 하기 식 (ⅰ)로 표시되는 기의 비율은 30~70 몰%이고, 하기 식 (ⅱ)로 표시되는 기의 비율은 30~70 몰%이다. X1, X2는 상기 유기 화합물과 이소시아네이트와의 반응에 의해 형성되는 기를 표시하고, X1, X2는 동일하여도 상이하여도 된다. n은 2~50의 정수를 표시한다.)
[화 2]
Figure pct00002
[화 3]
Figure pct00003
[2] 상기 폴리카르보디이미드 화합물 중에 있어서의 모든 R2 중의 상기 식 (ⅰ)로 표시되는 기의 비율은 50~60 몰%이고, 상기 식 (ⅱ)로 표시되는 기의 비율은 40~50 몰%인, 상기 [1]에 기재된 폴리카르보디이미드 화합물.
[3] 상기 이소시아네이트와 반응할 수 있는 관능기를 1개 가지는 유기 화합물이 모노이소시아네이트, 모노알코올, 모노아민, 모노카르복실산, 및 산무수물로부터 선택되는 적어도 1종인, 상기 [1] 또는 [2]에 기재된 폴리카르보디이미드 화합물.
[4] 상기 이소시아네이트와 반응할 수 있는 관능기를 1개 가지는 유기 화합물이 모노이소시아네이트인, 상기 [3]에 기재된 폴리카르보디이미드 화합물.
[5] 에폭시 수지와, 상기 [1]~[4] 중 어느 하나에 기재된 폴리카르보디이미드 화합물을 포함하는 열경화성 수지 조성물.
본 발명에 의하면, 보존 안정성이 뛰어나고, 용매에의 용해성이 높고, 에폭시 수지 등의 경화제로서 이용한 경우에 저온에서의 반응성이 억제된 폴리카르보디이미드 화합물 및 당해 폴리카르보디이미드 화합물을 포함하는 열경화성 수지 조성물을 제공할 수 있다.
[폴리카르보디이미드 화합물]

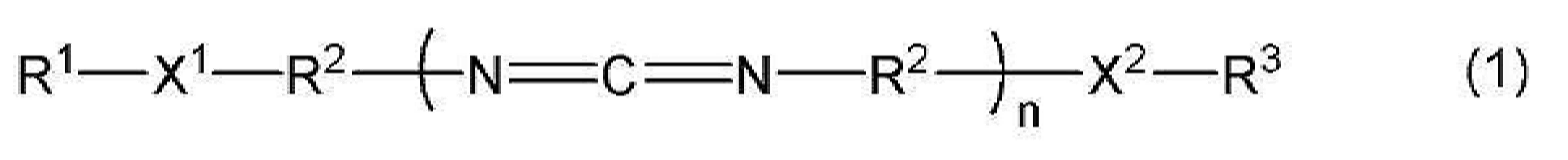

본 발명의 폴리카르보디이미드 화합물은, 하기 일반식 (1)로 표시되는 것을 특징으로 한다.
[화 4]
Figure pct00004
(일반식 (1) 중, R1, R3은 이소시아네이트와 반응할 수 있는 관능기를 1개 가지는 유기 화합물의 이소시아네이트와 반응할 수 있는 관능기를 제외한 잔기를 표시하고, R1, R3은 동일하여도 상이하여도 된다. R2는 2,4'-디페닐메탄 디이소시아네이트로부터 이소시아네이트기를 제외한 2가의 잔기인 하기 식 (ⅰ)로 표시되는 기, 및 4,4'-디페닐메탄 디이소시아네이트로부터 이소시아네이트기를 제외한 2가의 잔기인 하기 식 (ⅱ)로 표시되는 기를 포함한다. 상기 폴리카르보디이미드 화합물 중에 있어서의 모든 R2 중의 하기 식 (ⅰ)로 표시되는 기의 비율은 30~70 몰%이고, 하기 식 (ⅱ)로 표시되는 기의 비율은 30~70 몰%이다. X1, X2는 상기 유기 화합물과 이소시아네이트와의 반응에 의해 형성되는 기를 표시하고, X1, X2는 동일하여도 상이하여도 된다. n은 2~50의 정수를 표시한다.)
[화 5]
Figure pct00005
[화 6]
Figure pct00006
상기 일반식 (1) 중, R1, R3은 이소시아네이트와 반응할 수 있는 관능기를 1개 가지는 유기 화합물의 이소시아네이트와 반응할 수 있는 관능기를 제외한 잔기를 표시하고, R1, R3은 동일하여도 상이하여도 된다. 상기 이소시아네이트와 반응할 수 있는 관능기를 1개 가지는 유기 화합물(이하, 간단히 유기 화합물이라고도 한다)로서는, 이소시아네이트와 반응할 수 있는 관능기를 1개 가지면 특별히 한정되지 않지만, 반응성의 관점으로부터, 모노이소시아네이트, 모노알코올, 모노아민, 모노카르복실산, 및 산무수물로부터 선택되는 적어도 1종인 것이 바람직하고, 폴리카르보디이미드 화합물 중의 카르보디이미드기의 함유 비율을 높이는 관점으로부터, 모노이소시아네이트인 것이 보다 바람직하다.
상기 모노이소시아네이트로서는, 예를 들면, 메틸 이소시아네이트, 에틸 이소시아네이트, 프로필 이소시아네이트, n-, sec- 혹은 ter-부틸 이소시아네이트 등의 저급 알킬 이소시아네이트; 시클로헥실 이소시아네이트 등의 지환식 지방족 이소시아네이트; 페닐 이소시아네이트, 톨릴 이소시아네이트, 디메틸페닐 이소시아네이트, 2,6-디이소프로필페닐 이소시아네이트 등의 방향족 이소시아네이트 등을 들 수 있다. 그 중에서도, 반응성의 관점으로부터, 페닐 이소시아네이트, 톨릴 이소시아네이트가 바람직하고, 페닐 이소시아네이트가 보다 바람직하다. 이것들은, 단독으로 이용해도 되고, 2종 이상을 조합하여 이용해도 된다.
상기 모노알코올로서는, 예를 들면, 메탄올, 에탄올, 시클로헥사놀, 폴리에틸렌 글리콜 모노메틸 에테르, 폴리프로필렌 글리콜 모노메틸 에테르 등을 들 수 있다.
상기 모노아민으로서는, 예를 들면, 부틸아민, 시클로헥실아민 등의 1급 아민; 디에틸아민, 디부틸아민, 디시클로헥실아민 등의 2급 아민을 들 수 있다.
상기 모노카르복실산으로서는, 예를 들면, 포름산, 아세트산, 프로피온산, 이소발레르산, 헥산산, 라우르산, 미르스트산, 팔미트산, 스테아르산, 아라킨산, 올레산, 리놀산, 리놀렌산 등을 들 수 있다.
상기 산무수물로서는, 무수 프탈산, 무수 아세트산, 무수 숙신산, 무수 말레인산, 무수 벤조산 등을 들 수 있다.
이것들은 단독으로 이용해도 되고, 2종 이상을 조합하여 이용해도 된다.

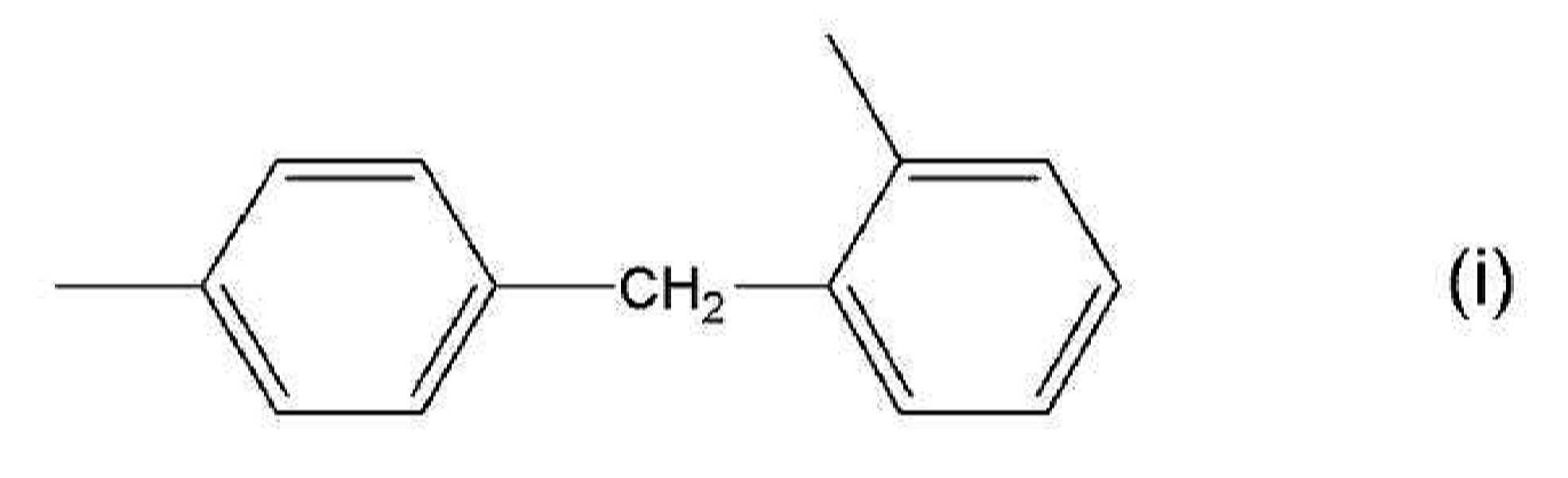

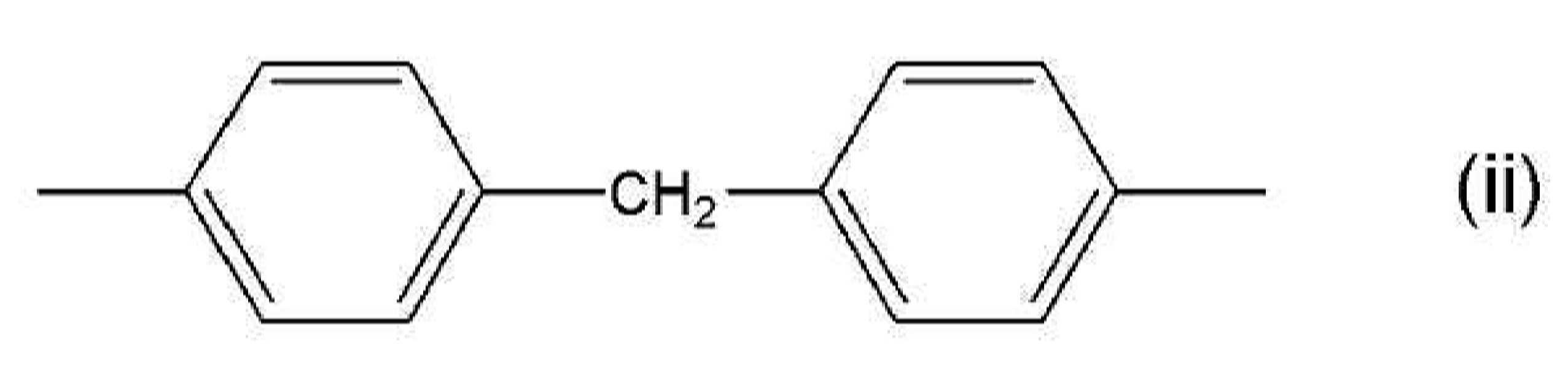

R2는 2,4'-디페닐메탄 디이소시아네이트로부터 이소시아네이트기를 제외한 2가의 잔기인 상기 식 (ⅰ)로 표시되는 기, 및 4,4'-디페닐메탄 디이소시아네이트로부터 이소시아네이트기를 제외한 2가의 상기인 하기 식 (ⅱ)로 표시되는 기를 포함한다.
상기 식 (ⅰ)로 표시되는 기는, 비직선적인 구조이기 때문에 인접하는 카르보디이미드기에 대해 그 구조가 입체 장애가 되어, 폴리카르보디이미드 화합물의 겔화를 억제하고, 결정성을 저하시킨다고 추측된다. 이것에 의해, 본 발명의 폴리카르보디이미드 화합물은 보존 안정성이 뛰어나고, 높은 용매 용해성을 가진다고 추측된다. 또, 본 발명의 폴리카르보디이미드 화합물을 에폭시 수지 등의 경화제로서 이용한 경우, 저온에서의 반응성을 억제할 수 있다고 추측된다.
본 발명의 폴리카르보디이미드 화합물 중에 있어서의 모든 R2 중의 상기 식 (ⅰ)로 표시되는 기의 비율은 30~70 몰%이고, 상기 식 (ⅱ)로 표시되는 기의 비율은 30~70 몰%이다. 상기 식 (ⅰ)로 표시되는 기의 비율이 30 몰% 미만에서는, 겔화하기 쉬워지고, 보존 안정성 및 용매에의 용해성이 저하될 우려가 있고, 70 몰%를 초과하면, 입체 장애가 너무 큰 것에 의해 반응성이 저하되고, 에폭시 수지와 경화시켰을 때에 원하는 성능을 얻을 수 없을 우려가 있다. 이러한 관점으로부터, 폴리카르보디이미드 화합물 중에 있어서의 R2는, 상기 식 (ⅰ)로 표시되는 기의 비율이 바람직하게는 40~65 몰%, 보다 바람직하게는 50~60 몰%이고, 상기 식 (ⅱ)로 표시되는 기의 비율이 바람직하게는 35~60 몰%, 보다 바람직하게는 40~50 몰%이다.
상기 R2는, 2,4'-디페닐메탄 디이소시아네이트로부터 이소시아네이트기를 제외한 2가의 잔기인 상기 식 (ⅰ)로 표시되는 기, 및 4,4'-디페닐메탄 디이소시아네이트로부터 이소시아네이트기를 제외한 2가의 잔기인 상기 식 (ⅱ)로 표시되는 기를 각각 상기 범위 내에서 포함하고, 본 발명의 효과를 저해하지 않는 범위에서 다른 디이소시아네이트 화합물로부터 이소시아네이트기를 제외한 2가의 잔기를 포함해도 된다. 다른 디이소시아네이트 화합물로서는, 예를 들면, 2,4-톨릴렌 디이소시아네이트, 2,6-톨릴렌 디이소시아네이트, 톨리딘 디이소시아네이트, 페닐렌 디이소시아네이트, 헥사메틸렌 디이소시아네이트, 노르보난 디이소시아네이트, 크실릴렌 디이소시아네이트, 이소포론 디이소시아네이트, 나프틸렌 디이소시아네이트 등을 들 수 있다.

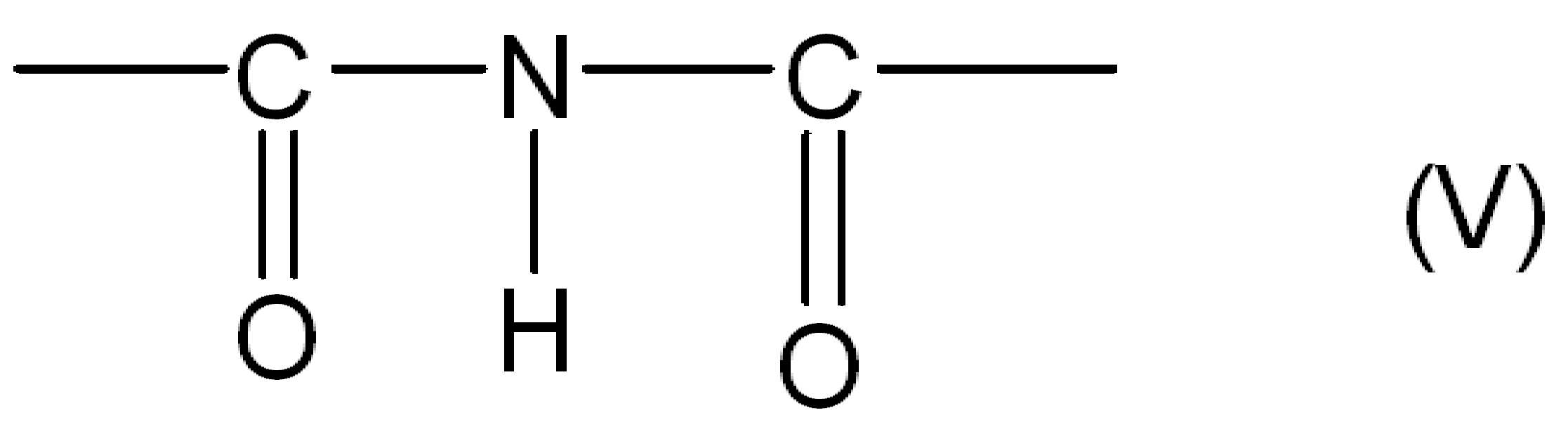

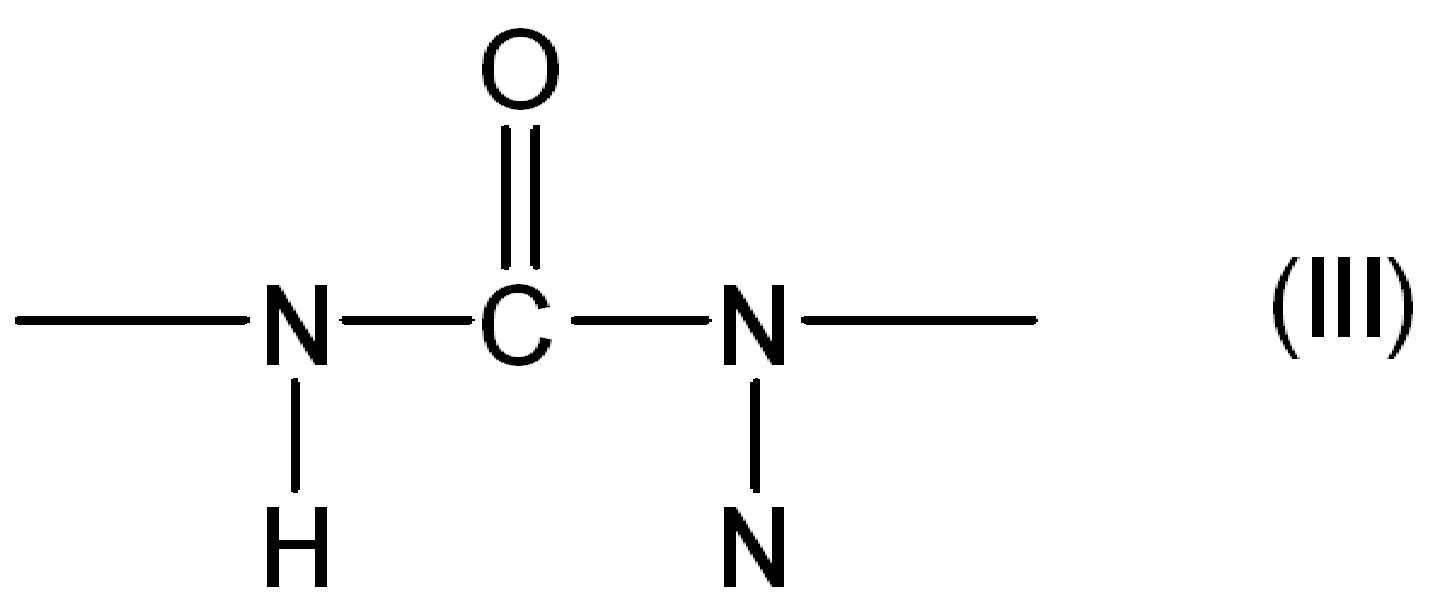

상기 X1, X2는 상기 유기 화합물과 이소시아네이트와의 반응에 의해 형성되는 기를 표시하고, X1, X2는 동일하여도 상이하여도 된다. 예를 들면, 상기 유기 화합물이 모노이소시아네이트인 경우, X1, X2는 하기 식 (Ⅰ)로 표시되는 기이고, 상기 유기 화합물이 모노알코올인 경우, X1, X2는 하기 식 (Ⅱ)로 표시되는 기이고, 상기 유기 화합물이 모노아민인 경우, X1, X2는 하기 식 (Ⅲ)으로 표시되는 기이고, 상기 유기 화합물이 모노카르복실산인 경우, X1, X2는 하기 식 (Ⅳ)로 표시되는 기이며, 상기 유기 화합물이 산무수물인 경우, X1, X2는 하기 식 (Ⅴ)로 표시되는 기이다.
[화 5]
Figure pct00007
[화 6]
Figure pct00008
[화 7]
Figure pct00009
[화 8]
Figure pct00010
[화 9]
Figure pct00011
또, 상기 일반식 (1) 중, n은 2~50의 정수를 표시한다. n이 2 미만에서는 에폭시 수지 등의 경화제로서 이용한 경우에 가교성이 뒤떨어질 우려가 있고, n이 50을 초과하면 폴리카르보디이미드 화합물이 겔화하기 쉬워지고, 핸들링성이 저하될 우려가 있다. 이러한 관점으로부터, n은 바람직하게는 3~40의 정수, 보다 바람직하게는 4~30의 정수, 더욱 바람직하게는 5~20의 정수를 표시한다.
본 발명의 폴리카르보디이미드 화합물은, X1, X2가 상기 식 (ⅰ)로 표시되는 기인 하기 일반식 (2)로 표시되는 폴리카르보디이미드 화합물인 것이 바람직하다.
[화 9]
Figure pct00012
(폴리카르보디이미드 화합물의 제조 방법)
본 발명의 폴리카르보디이미드 화합물은 공지의 방법에 따라 제조할 수 있다.
예를 들면, (ⅰ) 디이소시아네이트를 촉매의 존재 하에서 카르보디이미드화 반응하여 이소시아네이트 말단 폴리카르보디이미드를 얻고, 그 다음에, 당해 이소시아네이트 말단 폴리카르보디이미드에 이소시아네이트와 반응할 수 있는 관능기를 1개 가지는 유기 화합물을 첨가하여, 말단 봉지(封止) 반응하는 방법, (ⅱ) 디이소시아네이트 및 이소시아네이트와 반응할 수 있는 관능기를 1개 가지는 유기 화합물을 촉매의 존재 하에서, 카르보디이미드화 반응 및 말단 봉지 반응하는 방법, (ⅲ) 디이소시아네이트 및 이소시아네이트와 반응할 수 있는 관능기를 1개 가지는 유기 화합물을 반응시키고나서 촉매를 첨가하고, 그 다음에, 카르보디이미드화 반응 및 말단 봉지 반응하는 방법 등을 들 수 있다.
본 발명에서는, 상기 일반식 (1) 중의 n의 수를 제어하는 관점으로부터, 상기 (ⅱ)의 방법에 따라 제조하는 것이 바람직하다.
상기 디이소시아네이트의 구체적인 예로서는 상기한 바와 같다.
본 발명에서는, 사용되는 디이소시아네이트 중, 2,4'-디페닐메탄 디이소시아네이트(2,4'-MDI)가 30~60 몰%, 및 4,4'-디페닐메탄 디이소시아네이트(4,4'-MDI)가 40~70 몰% 포함된다. 디이소시아네이트 중의 2,4'-MDI의 비율 및 4,4'-MDI의 비율을 적당히 조정하는 것에 의해, 상기 일반식 (1) 중의 모든 R2 중의 상기 식 (ⅰ)로 표시되는 기의 비율, 및 상기 식 (ⅱ)로 표시되는 기의 비율을 각각 상기 범위 내로 할 수 있다.
디이소시아네이트 중의 2,4'-MDI의 비율이 30 몰% 미만에서는, 얻어지는 폴리카르보디이미드 화합물이 겔화하기 쉬워지고, 보존 안정성 및 용매에의 용해성이 저하될 우려가 있고, 60 몰%를 초과하면 반응성이 저하되어, 원하는 폴리카르보디이미드 화합물을 얻을 수 없을 우려가 있다. 이러한 관점으로부터, 사용되는 디이소시아네이트 중의 2,4'-MDI의 비율은 바람직하게는 40~65 몰%, 보다 바람직하게는 40~60 몰%, 더욱 바람직하게는 50~60 몰%이고, 4,4'-MDI의 비율은 바람직하게는 35~60 몰%, 보다 바람직하게는 40~60 몰%, 더욱 바람직하게는 40~50 몰%이다.
상기 카르보디이미드화 반응에 이용되는 촉매로서는, 예를 들면, 1-페닐-2-포스포렌-1-옥사이드, 3-메틸-1-페닐-2-포스포렌-1-옥사이드, 1-에틸-2-포스포렌-1-옥사이드, 3-메틸-2-포스포렌-1-옥사이드 및 이들의 3-포스포렌 이성질체 등의 포스포렌 옥사이드 등을 들 수 있고, 이들 중에서도, 반응성의 관점으로부터, 3-메틸-1-페닐-2-포스포렌-1-옥사이드가 바람직하다.
촉매의 사용량은, 디이소시아네이트 100 질량부에 대해서, 통상 0.01~5.0 질량부이다.
상기 카르보디이미드화 반응은, 무용매에서도 수행할 수 있고, 용매 중에서 수행할 수도 있다. 사용할 수 있는 용매로서는, 테트라하이드록시퓨란, 1,3-디옥산, 및 디옥소란 등의 지환식 에테르: 벤젠, 톨루엔, 크실렌, 및 에틸벤젠 등의 방향족 탄화수소: 클로로벤젠, 디클로로벤젠, 트리클로로벤젠, 퍼클렌(perchlene), 트리클로로에탄, 및 디클로로에탄 등의 할로겐화 탄화수소, 및 시클로헥사논 등을 들 수 있다. 이것들은, 단독이어도 되고, 2종 이상을 조합하여 이용해도 된다.
상기 카르보디이미드화 반응의 조건은, 특별히 한정되지 않지만, 용매를 이용하지 않는 경우, 바람직하게는 40~250℃, 보다 바람직하게는 40~200℃, 더욱 바람직하게는 40~150℃에서, 바람직하게는 1~30시간, 보다 바람직하게는 1~20시간, 더욱 바람직하게는 1~10시간이다. 또, 용매 중에서 반응을 수행하는 경우는, 40℃~용매의 비점까지인 것이 바람직하다.
상기 디이소시아네이트 및/또는 이소시아네이트 말단 폴리카르보디이미드와, 상기 이소시아네이트와 반응할 수 있는 관능기를 1개 가지는 유기 화합물을 반응시키는 것에 의해, 당해 디이소시아네이트가 가지는 이소시아네이트기 및/또는 이소시아네이트 말단 폴리카르보디이미드가 가지는 이소시아네이트기가, 상기 유기 화합물에 의해 봉지된다.
상기 유기 화합물의 구체적인 예로서는 상기한 바와 같다.
상기 유기 화합물의 배합량은, 상기 일반식 (1) 중의 n이 상기 범위 내가 되도록 적당히 조정하면 된다.
이와 같이 하여 얻어진 폴리카르보디이미드 화합물은, 용매에의 용해성이 높고, 보존 안정성이 뛰어나다. 또, 당해 폴리카르보디이미드 화합물을 에폭시 수지 등의 경화제로서 이용한 경우에, 저온에서의 반응성이 억제되고, 당해 폴리카르보디이미드 화합물을 포함하는 열경화성 수지 조성물의 핸들링성, 내열성 및 성형성이 뛰어나도록 할 수 있다.
[열경화성 수지 조성물]
본 발명의 열경화성 수지 조성물은 열경화성 수지와, 전술의 폴리카르보디이미드 화합물을 포함한다.
본 발명에서 이용하는 열경화성 수지로서는, 에폭시기, 카르복실기, 아미노기, 또는 수산기를 가지는 수지를 들 수 있다. 그 중에서도, 핸들링성, 내열성의 관점으로부터, 1 분자 중에 2 이상의 에폭시기를 가지는 에폭시 수지가 바람직하다.
(에폭시 수지)
에폭시 수지는, 1 분자 중에 2개 이상의 에폭시기를 가지는 것이면 특별히 한정되는 것은 아니고, 공지의 에폭시 수지를 이용할 수 있다. 예를 들면, 비스페놀 A형 에폭시 수지, 비스페놀 F형 에폭시 수지, 페놀 노볼락형 에폭시 수지, 크레졸 노볼락형 에폭시 수지, 나프탈렌형 에폭시 수지, 비페닐형 에폭시 수지, 시클로펜타디엔형 에폭시 수지 등을 들 수 있다. 그 중에서도 실온에서 액상의 에폭시 수지가 바람직하다. 이들 수지는, 단독이어도 되고, 2종 이상을 조합하여 이용해도 된다.
(폴리카르보디이미드 화합물)
본 발명의 폴리카르보디이미드 화합물은, 에폭시 수지 등의 경화제로서 이용된다. 당해 폴리카르보디이미드 화합물은, 에폭시 수지 등의 경화제로서 이용한 경우에, 저온에서의 반응성이 억제되고, 열경화성 수지 조성물의 증점을 억제하고, 핸들링성 및 성형성을 향상시킬 수 있다. 또, 열경화성 수지 조성물의 내열성을 높일 수 있다.
폴리카르보디이미드 화합물은, 전술의 [폴리카르보디이미드 화합물]의 항에서 설명한 바와 같다.
열경화성 수지 조성물 중의 폴리카르보디이미드 화합물의 배합량은, 내열성의 관점으로부터, 에폭시 수지 중의 에폭시기에 대한 폴리카르보디이미드 화합물 중의 카르보디이미드기가, 0.1~2.0 당량인 것이 바람직하고, 0.2~1.5 당량인 것이 보다 바람직하다.
열경화성 수지 조성물의 총량(단, 충전제는 제외한다) 중에 있어서의, 상기 열경화성 수지 및 상기 폴리카르보디이미드 화합물의 합계 함유량은, 바람직하게는 80 질량% 이상, 보다 바람직하게는 90 질량% 이상, 더욱 바람직하게는 95 질량% 이상이다.
(경화 촉진제)
본 발명의 열경화성 수지 조성물은 에폭시 수지와, 폴리카르보디이미드 화합물과의 경화 반응을 촉진하기 위해서, 추가로 경화 촉진제를 함유해도 된다.
경화 촉진제는, 경화 반응을 촉진하는 것이면 그 종류는 특별히 한정되지 않고, 예를 들면, 이미다졸 화합물, 아민 화합물, 유기 인계 화합물 등을 들 수 있다. 그 중에서도 이미다졸 화합물이 바람직하게 이용된다.
경화 촉진제의 배합량은, 에폭시 수지 100 질량부에 대해서 0.1~5 질량부인 것이 바람직하고, 0.1~3 질량부인 것이 보다 바람직하다.
열경화성 수지 조성물의 총량(단, 충전제는 제외한다) 중에 있어서의, 상기 열경화성 수지, 상기 폴리카르보디이미드 화합물 및 경화 촉진제의 합계 함유량은, 바람직하게는 80 질량% 이상, 보다 바람직하게는 90 질량% 이상, 더욱 바람직하게는 95 질량% 이상, 예를 들면 100 질량%이다.
(그 외의 성분)
본 발명의 열경화성 수지 조성물은, 본 발명의 효과를 저해하지 않는 범위 내에서 임의의 첨가제를 배합할 수 있다. 첨가제의 구체적인 예로서는, 커플링제, 충전제, 이형제, 착색제, 난연제, 소포제 등을 들 수 있다.
본 발명의 열경화성 수지 조성물은, 전술의 폴리카르보디이미드 화합물을 에폭시 수지 등의 경화제로서 이용하는 것에 의해, 당해 수지 조성물의 증점이 억제되고, 핸들링성 및 성형성이 뛰어나면서, 그 경화물의 내열성이 뛰어난 것으로 인해, 전자 기판, 봉지제 등에 적합하게 이용할 수 있다.
실시예
이하, 실시예 및 비교예를 들어 본 발명을 구체적으로 설명하지만, 본 발명은 실시예에 기재된 형태로 한정되는 것은 아니다.
실시예 1~5 및 비교예 1~3에서 사용한 원료는 이하와 같다.
<디이소시아네이트>
·밀리오네이트(등록상표) NM: 토소 주식회사 제, 모노머릭(monomeric) MDI(2,4'-MDI:4,4'-MDI=54:46)
·밀리오네이트(등록상표) MT: 토소 주식회사 제, 모노머릭 MDI(4,4'-MDI)
<이소시아네이트와 반응할 수 있는 관능기를 1개 가지는 유기 화합물(모노이소시아네이트)>
·페닐 이소시아네이트
<카르보디이미드화 촉매>
·3-메틸-1-페닐-2-포스포렌-1-옥사이드
<용매>
·테트라하이드로퓨란(THF)
(실시예 1: 폴리카르보디이미드 화합물 (a)의 합성 [원료의 디이소시아네이트 화합물 중, 2,4'-MDI: 54%, 4,4'-MDI: 46%])
디이소시아네이트 화합물로서, 2,4'-디페닐메탄 디이소시아네이트(2,4'-MDI) 54%와 4,4'-디페닐메탄 디이소시아네이트(4,4'-MDI) 46%의 혼합물(토소 주식회사 제, 모노머릭 MDI; 밀리오네이트(등록상표) NM) 100 질량부, 이소시아네이트와 반응할 수 있는 관능기를 1개 가지는 유기 화합물로서, 페닐 이소시아네이트 6.3 질량부 및 카르보디이미드화 촉매로서, 3-메틸-1-페닐-2-포스포렌-1-옥사이드 0.6 질량부를 환류관 및 교반기 부착 반응 용기에 넣고, 질소 기류 하 100℃에서 2시간 교반하고, 적외선 흡수(IR) 스펙트럼 측정에 의한 파장 2270 cm-1 전후의 이소시아네이트기에 의한 흡수 피크가 거의 소실한 것을 확인하고, 중합도 16의 폴리카르보디이미드 화합물 (a)를 얻었다.
여기서, 「중합도」란, 상기 일반식 (1) 중의 n을 표시한다.
(실시예 2: 폴리카르보디이미드 화합물 (b)의 합성 [2,4'-MDI: 54%])
실시예 1에서, 페닐 이소시아네이트의 배합량을 9.5 질량부로 변경한 것 외에는 실시예 1과 동일하게 하여 중합도 11의 폴리카르보디이미드 화합물 (b)를 얻었다.
(실시예 3: 폴리카르보디이미드 화합물 (c)의 합성 [2,4'-MDI: 54%])
실시예 1에서, 페닐 이소시아네이트의 배합량을 15.8 질량부로 변경한 것 외에는 실시예 1과 동일하게 하여 중합도 6의 폴리카르보디이미드 화합물 (c)를 얻었다.
(실시예 4: 폴리카르보디이미드 화합물 (d)의 합성 [2,4'-MDI: 38%])
실시예 2에서, 디이소시아네이트 화합물로서, 2,4'-MDI 54%와 4,4'-MDI 46%의 혼합물(토소 주식회사 제, 모노머릭 MDI; 밀리오네이트(등록상표) NM) 70.4 질량부, 및 4,4'-MDI(토소 주식회사 제, 모노머릭 MDI; 밀리오네이트(등록상표) MT) 29.6 질량부를 이용한 것 외에는 실시예 2와 동일하게 하여 중합도 11의 폴리카르보디이미드 화합물 (d)를 얻었다.
(실시예 5: 폴리카르보디이미드 화합물 (e)의 합성 [2,4'-MDI: 54%])
실시예 1에서, 용매로서 테트라하이드로퓨란(THF)을 300 질량부 이용하고, 용매 환류 하로 한 것 외에는 실시예 1과 동일하게 하여 중합도 16의 폴리카르보디이미드 화합물 (e)를 얻었다.
(비교예 1: 폴리카르보디이미드 화합물 (f)의 합성 [4,4'-MDI: 100%])
디이소시아네이트 화합물로서, 4,4'-MDI(토소 주식회사 제, 모노머릭 MDI; 밀리오네이트(등록상표) MT) 100 질량부, 이소시아네이트와 반응할 수 있는 관능기를 1개 가지는 유기 화합물로서, 페닐 이소시아네이트 9.5 질량부 및 카르보디이미드화 촉매로서, 3-메틸-1-페닐-2-포스포렌-1-옥사이드 0.6 질량부를 환류관 및 교반기 부착 반응 용기에 넣고, 질소 기류 하 100℃에서 2시간 교반하였지만, 반응 도중에 겔화하였다.
(비교예 2: 폴리카르보디이미드 화합물 (g)의 합성 [4,4'-MDI: 100%])
디이소시아네이트 화합물로서, 4,4'-MDI(토소 주식회사 제, 모노머릭 MDI; 밀리오네이트(등록상표) MT) 100 질량부, 이소시아네이트와 반응할 수 있는 관능기를 1개 가지는 유기 화합물로서, 페닐 이소시아네이트 9.5 질량부, 용매로서 테트라하이드로퓨란(THF)을 300 질량부 및 카르보디이미드화 촉매로서, 3-메틸-1-페닐-2-포스포렌-1-옥사이드 0.6 질량부를 환류관 및 교반기 부착 반응 용기에 넣고, 질소 기류 하, 용매 환류 하에서 3시간 교반하고, 적외선 흡수(IR) 스펙트럼 측정에 의한 파장 2270 cm-1 전후의 이소시아네이트기에 의한 흡수 피크가 거의 소실한 것을 확인한 후, 50℃의 건조기에서 테트라하이드로퓨란을 증발시켜 중합도 11의 폴리카르보디이미드 화합물 (g)를 얻었다.
(비교예 3: 폴리카르보디이미드 화합물 (h)의 합성 [2,4'-MDI: 19%])
비교예 2에서, 디이소시아네이트 화합물로서, 2,4'-MDI 54%와 4,4'-MDI 46%의 혼합물(토소 주식회사 제, 모노머릭 MDI; 밀리오네이트(등록상표) NM) 35.2 질량부, 및 4,4'-MDI(토소 주식회사 제, 모노머릭 MDI; 밀리오네이트(등록상표) MT) 64.8 질량부를 이용하고, 반응 온도를 100℃로 변경한 것 외에는 비교예 2와 동일하게 하여 중합도 11의 폴리카르보디이미드 화합물 (h)를 얻었다.
<평가 항목>
(1) 용매에의 용해성
테트라하이드로퓨란 100 질량부에 대해, 실시예 1~5 및 비교예 2, 3에서 얻어진 폴리카르보디이미드 화합물 50 질량부를 첨가하고 실온(25℃)에서 10분간 교반하였다. 균일 용액이 된 것을 「용해」, 완전히 녹지 않은 것을 「불용」으로서 평가하였다.
또, 테트라하이드로퓨란을 시클로헥사논 및 톨루엔으로 변경하고 동일한 조작에 의해 폴리카르보디이미드 화합물의 용해성에 대해 평가하였다. 결과를 표 1에 나타낸다.
(2) 보존 안정성 시험 1: 용매(톨루엔) 중에서의 보존 안정성
실시예 1~5 및 비교예 3에서 얻어진 폴리카르보디이미드 화합물을, 각각 톨루엔 중에 50 wt%가 되도록 용해하여, 폴리카르보디이미드 용액을 얻었다. 이 폴리카르보디이미드 용액을 밀폐 용기에 넣고, 상온(20℃)에서 방치하여, 겔화할 때까지(육안으로 고형물이 석출할 때까지)의 시간을 측정하였다. 결과를 표 1에 나타낸다.
나아가, 겔화할 때까지의 시간이 길수록 폴리카르보디이미드 화합물의 보존 안정성이 좋은 것이 된다.
(3) 보존 안정성 시험 2: 100℃에서의 겔 타임 측정
실시예 1~5 및 비교예 3에서 얻어진 폴리카르보디이미드 화합물을 분쇄기로 분말로 하여 알루미늄 샬레에 넣고, 100℃로 가열한 핫플레이트에 실었다. 알루미늄 샬레를 유지하면서 내용물을 스패튤러로 젓고, 겔화할 때까지(스패튤러로 혼합할 수 없게 될 때까지)의 시간을 측정하였다. 결과를 표 1에 나타낸다.
나아가, 겔화할 때까지의 시간이 길수록 폴리카르보디이미드 화합물의 보존 안정성이 좋은 것이 된다.
Figure pct00013
실시예 1~5에서 얻어진 폴리카르보디이미드 화합물은 모든 용매에 용해하고, 톨루엔 중에서의 보존 안정성이 뛰어났다. 한편, 디이소시아네이트 화합물로서, 4,4'-MDI만 이용하여 테트라하이드로퓨란 중에서 합성한 폴리카르보디이미드 화합물은 어느 용매에도 용해하지 않았다(비교예 2). 또, 2,4'-MDI의 비율이 본 발명에서 규정하는 범위보다도 적은 폴리카르보디이미드 화합물은 모든 용매에 용해하였지만, 톨루엔 중에서의 보존 안정성이 낮았다(비교예 3).
실시예 6~13 및 비교예 4, 5에서 사용한 원료는 이하와 같다.
<에폭시 수지>
·jER(등록상표) 828: 미츠비시 케미컬 주식회사 제, 비스페놀 A형 에폭시 수지
·NC-3000: 닛폰 카야쿠 주식회사 제, 비페닐형 에폭시 수지
<경화제>
·실시예 1에서 합성한 폴리카르보디이미드 화합물 (a)
·실시예 2에서 합성한 폴리카르보디이미드 화합물 (b)
·실시예 3에서 합성한 폴리카르보디이미드 화합물 (c)
·실시예 4에서 합성한 폴리카르보디이미드 화합물 (d)
·비교예 2에서 합성한 폴리카르보디이미드 화합물 (g)
·비교예 3에서 합성한 폴리카르보디이미드 화합물 (h)
<경화 촉진제>
·큐레졸(CUREZOL) TBZ: 시코쿠 카세이 공업 주식회사 제, 이미다졸계 에폭시 수지 경화 촉진제
(실시예 6)
에폭시 수지(미츠비시 케미컬 주식회사 제, 비스페놀 A형 에폭시 수지; jER(등록상표) 828) 100 질량부, 분쇄기로 분말로 한 실시예 1의 폴리카르보디이미드 화합물 (a) 91 질량부를 알루미늄 샬레에 넣고, 100℃의 핫플레이트에 실고 수지를 스패튤러로 혼합하여, 폴리카르보디이미드 화합물 함유 수지 조성물을 얻었다.
(실시예 7~9 및 비교예 4)
폴리카르보디이미드 화합물을 표 2에 나타낸 조성으로 변경한 것 외에는 실시예 6과 동일하게 하여, 실시예 7~9, 및 비교예 4의 폴리카르보디이미드 화합물 함유 수지 조성물을 얻었다. 나아가, 표 2 중, 공란은 배합 없음을 표시한다.
(실시예 10)
에폭시 수지(닛폰 카야쿠 주식회사 제, 비페닐형 에폭시 수지; NC-3000) 100 질량부, 분쇄기로 분말로 한 실시예 1의 폴리카르보디이미드 화합물 (a) 73.3 질량부, 및 경화 촉진제(시코쿠 카세이 공업 주식회사 제, 이미다졸계 에폭시 수지 경화 촉진제; 큐레졸 TBZ) 0.2 질량부를 알루미늄 샬레에 넣고, 100℃의 핫플레이트에 실고 수지를 혼합하여, 폴리카르보디이미드 화합물 함유 수지 조성물을 얻었다.
(실시예 11~13 및 비교예 5)
폴리카르보디이미드 화합물을 표 3에 나타낸 조성으로 변경한 것 외에는 실시예 10과 동일하게 하여, 실시예 11~13, 및 비교예 5의 폴리카르보디이미드 화합물 함유 수지 조성물을 얻었다. 나아가, 표 3 중, 공란은 배합 없음을 표시한다.
(실시예 14)
에폭시 수지(미츠비시 케미컬 주식회사 제, 비스페놀 A형 에폭시 수지; jER(등록상표) 828) 100 질량부, 분쇄기로 분말로 한 실시예 1의 폴리카르보디이미드 화합물 (a) 91 질량부를 테트라하이드로퓨란 200 중량부에 용해하고, 이형 PET 필름에 캐스트하여 100℃에서 5분 건조시키고, 폴리카르보디이미드 화합물 함유 수지 조성물을 얻었다.
(실시예 15~17)
폴리카르보디이미드 화합물을 표 4에 나타낸 조성으로 변경한 것 외에는 실시예 14와 동일하게 하여, 실시예 15~17의 폴리카르보디이미드 화합물 함유 수지 조성물을 얻었다. 나아가, 표 4 중, 공란은 배합 없음을 표시한다.
<평가 항목>
(4) 경화성 시험: 120℃ 및 185℃에서의 겔 타임 측정
(4-1) 120℃에서의 겔 타임 측정
실시예 6~13 및 비교예 4, 5에서 얻어진 폴리카르보디이미드 화합물 함유 수지 조성물을 분쇄기로 분말로 하여 알루미늄 샬레에 넣고, 120℃로 가열한 핫플레이트에 실었다. 알루미늄 샬레를 유지하면서 내용물을 스패튤러로 젓고, 겔화할 때까지(스패튤러로 혼합할 수 없게 될 때까지)의 시간을 측정하였다. 결과를 표 2 및 표 3에 나타낸다.
나아가, 겔화할 때까지의 시간이 길수록 폴리카르보디이미드 화합물의 저온에서의 반응성이 억제되고 있는 것이 된다.
(4-2) 185℃에서의 겔 타임 측정
상기 (4-1)에서, 핫플레이트의 온도를 185℃로 변경하고, 상기 조작과 동일하게 하여 겔화할 때까지의 시간을 측정하였다. 결과를 표 2 및 표 3에 나타낸다.
나아가, 온도 185℃에서의 겔 타임 측정은, 폴리카르보디이미드 화합물을 경화제로서 이용할 때의 경화 반응성을 나타낸다.
(5) 유리 전이 온도
실시예 6~17 및 비교예 4~5에서 얻어진 폴리카르보디이미드 화합물 함유 수지 조성물을 180℃에서 2시간 가열하여 성형체(세로 2㎝×가로 1㎝×두께 100㎛)를 얻었다. 얻어진 성형체를, 동적 점탄성 측정기(세이코 인스트루 주식회사 제, DMS6100)를 이용하여, 승온 속도 10℃/분의 조건에서 유리 전이 온도를 측정하였다. 결과를 표 2~4에 나타낸다.
나아가, 유리 전이 온도가 높을수록, 내열성이 높고, 고온시의 특성 변화가 없고 신뢰성이 높은 것을 기대할 수 있다.
Figure pct00014
실시예 6~9에서 얻어진 폴리카르보디이미드 화합물 함유 수지 조성물의 120℃에서의 겔 타임은 557~784초이고, 비교예 4의 폴리카르보디이미드 화합물 함유 수지 조성물과 비교하여 모두 길고, 폴리카르보디이미드 화합물의 저온에서의 반응성이 억제되고 있음을 알 수 있다. 또, 185℃에서의 겔 타임은 너무 길어지지 않아, 충분한 경화 반응성을 나타냄을 알 수 있다. 추가로, 당해 수지 조성물의 성형체의 유리 전이 온도는 모두 250℃ 이상으로 높고, 내열성이 뛰어났다.
Figure pct00015
실시예 10~13에서 얻어진 폴리카르보디이미드 화합물 함유 수지 조성물의 120℃에서의 겔 타임은 503~795초이고, 비교예 5의 폴리카르보디이미드 화합물 함유 수지 조성물과 비교하여 모두 길고, 폴리카르보디이미드 화합물의 저온에서의 반응성이 억제되고 있음을 알 수 있다. 또, 185℃에서의 겔 타임은 너무 길어지지 않아, 충분한 경화 반응성을 나타냄을 알 수 있다. 추가로, 당해 수지 조성물의 성형체의 유리 전이 온도는 모두 260℃ 이상으로 높고, 내열성이 뛰어났다.
Figure pct00016
실시예 14~17의 결과로부터, 본 발명의 폴리카르보디이미드 화합물을 용매에 용해시켜도 유리 전이 온도가 높은 경화물을 얻을 수 있음을 알 수 있었다.

Claims (5)

  1. 하기 일반식 (1)로 표시되는 폴리카르보디이미드 화합물.
    [화 1]
    Figure pct00017

    (일반식 (1) 중, R1, R3은 이소시아네이트와 반응할 수 있는 관능기를 1개 가지는 유기 화합물의 이소시아네이트와 반응할 수 있는 관능기를 제외한 잔기를 표시하고, R1, R3은 동일하여도 상이하여도 된다. R2는 2,4'-디페닐메탄 디이소시아네이트로부터 이소시아네이트기를 제외한 2가의 잔기인 하기 식 (ⅰ)로 표시되는 기, 및 4,4'-디페닐메탄 디이소시아네이트로부터 이소시아네이트기를 제외한 2가의 잔기인 하기 식 (ⅱ)로 표시되는 기를 포함한다. 상기 폴리카르보디이미드 화합물 중에 있어서의 모든 R2 중의 하기 식 (ⅰ)로 표시되는 기의 비율은 30~70 몰%이고, 하기 식 (ⅱ)로 표시되는 기의 비율은 30~70 몰%이다. X1, X2는 상기 유기 화합물과 이소시아네이트와의 반응에 의해 형성되는 기를 표시하고, X1, X2는 동일하여도 상이하여도 된다. n은 2~50의 정수를 표시한다.)
    [화 2]
    Figure pct00018

    [화 3]
    Figure pct00019
  2. 청구항 1에 있어서,
    상기 폴리카르보디이미드 화합물 중에 있어서의 모든 R2 중의 상기 식 (ⅰ)로 표시되는 기의 비율은 50~60 몰%이고, 상기 식 (ⅱ)로 표시되는 기의 비율은 40~50 몰%인, 폴리카르보디이미드 화합물.
  3. 청구항 1 또는 청구항 2에 있어서,
    상기 이소시아네이트와 반응할 수 있는 관능기를 1개 가지는 유기 화합물이 모노이소시아네이트, 모노알코올, 모노아민, 모노카르복실산, 및 산무수물로부터 선택되는 적어도 1종인, 폴리카르보디이미드 화합물.
  4. 청구항 3에 있어서,
    상기 이소시아네이트와 반응할 수 있는 관능기를 1개 가지는 유기 화합물이 모노이소시아네이트인, 폴리카르보디이미드 화합물.
  5. 에폭시 수지와,
    청구항 1 내지 청구항 4 중 어느 한 항에 기재된 폴리카르보디이미드 화합물을 포함하는 열경화성 수지 조성물.
KR1020207005753A 2017-08-28 2018-08-24 폴리카르보디이미드 화합물 및 열경화성 수지 조성물 Active KR102650640B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JPJP-P-2017-163552 2017-08-28
JP2017163552A JP6947468B2 (ja) 2017-08-28 2017-08-28 ポリカルボジイミド化合物及び熱硬化性樹脂組成物
PCT/JP2018/031428 WO2019044719A1 (ja) 2017-08-28 2018-08-24 ポリカルボジイミド化合物及び熱硬化性樹脂組成物

Publications (2)

Publication Number Publication Date
KR20200044820A true KR20200044820A (ko) 2020-04-29
KR102650640B1 KR102650640B1 (ko) 2024-03-25

Family

ID=65525616

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020207005753A Active KR102650640B1 (ko) 2017-08-28 2018-08-24 폴리카르보디이미드 화합물 및 열경화성 수지 조성물

Country Status (6)

Country Link
US (1) US11208523B2 (ko)
JP (1) JP6947468B2 (ko)
KR (1) KR102650640B1 (ko)
CN (1) CN111094374B (ko)
TW (1) TWI794277B (ko)
WO (1) WO2019044719A1 (ko)

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7232697B2 (ja) * 2019-04-15 2023-03-03 日清紡ケミカル株式会社 ポリエステル系樹脂組成物
JP2021050287A (ja) * 2019-09-25 2021-04-01 日清紡ケミカル株式会社 エポキシ樹脂硬化剤、エポキシ樹脂組成物及びその硬化物
JP7432331B2 (ja) * 2019-09-25 2024-02-16 日清紡ケミカル株式会社 エポキシ樹脂組成物の硬化方法

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS621714A (ja) * 1985-06-28 1987-01-07 Nisshinbo Ind Inc 熱硬化性樹脂の製造方法
JPH04261428A (ja) 1991-02-15 1992-09-17 Mitsui Toatsu Chem Inc ポリカルボジイミド及びその製造方法
JPH108396A (ja) * 1996-06-26 1998-01-13 Mitsui Petrochem Ind Ltd 耐熱絶縁紙
JPH107984A (ja) * 1996-06-26 1998-01-13 Mitsui Petrochem Ind Ltd 絶縁被覆材
JPH107794A (ja) 1996-06-25 1998-01-13 Mitsui Petrochem Ind Ltd ポリカルボジイミド共重合体及びその製造方法

Family Cites Families (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3733170B2 (ja) 1996-04-02 2006-01-11 日清紡績株式会社 ポリウレタン樹脂
JP2007138080A (ja) 2005-11-21 2007-06-07 Nisshinbo Ind Inc 変性ポリカルボジイミド組成物及び変性ポリカルボジイミド
JP5793586B2 (ja) 2014-02-05 2015-10-14 日清紡ケミカル株式会社 ポリエステル系樹脂組成物、該ポリエステル系樹脂組成物の製造方法、及び該ポリエステル系樹脂組成物を用いた成形品
WO2016039486A1 (ja) 2014-09-11 2016-03-17 帝人株式会社 熱硬化性樹脂組成物

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS621714A (ja) * 1985-06-28 1987-01-07 Nisshinbo Ind Inc 熱硬化性樹脂の製造方法
JPH04261428A (ja) 1991-02-15 1992-09-17 Mitsui Toatsu Chem Inc ポリカルボジイミド及びその製造方法
JPH107794A (ja) 1996-06-25 1998-01-13 Mitsui Petrochem Ind Ltd ポリカルボジイミド共重合体及びその製造方法
JPH108396A (ja) * 1996-06-26 1998-01-13 Mitsui Petrochem Ind Ltd 耐熱絶縁紙
JPH107984A (ja) * 1996-06-26 1998-01-13 Mitsui Petrochem Ind Ltd 絶縁被覆材

Also Published As

Publication number Publication date
KR102650640B1 (ko) 2024-03-25
TWI794277B (zh) 2023-03-01
JP2019038960A (ja) 2019-03-14
TW201920330A (zh) 2019-06-01
WO2019044719A1 (ja) 2019-03-07
JP6947468B2 (ja) 2021-10-13
CN111094374B (zh) 2022-02-15
US11208523B2 (en) 2021-12-28
CN111094374A (zh) 2020-05-01
US20200181314A1 (en) 2020-06-11

Similar Documents

Publication Publication Date Title
US20230159693A1 (en) Curable compositions containing isocyanate-based tougheners
CN109952333B (zh) 聚碳化二亚胺共聚物
JP4938567B2 (ja) 一液型シアネート−エポキシ複合樹脂組成物
KR102650640B1 (ko) 폴리카르보디이미드 화합물 및 열경화성 수지 조성물
JP6799720B1 (ja) 粉体ポリカルボジイミド化合物及びエステル系樹脂組成物
KR102469706B1 (ko) 에폭시 수지 조성물
JPH044325B2 (ko)
WO2023072940A1 (en) Crack-resistant two-component epoxy resin composition
KR20180037974A (ko) 실란트 및 높은 고형분 페인트를 위한 폴리아미드 조성물
TW202116852A (zh) 環氧樹脂硬化劑、環氧樹脂組成物及其硬化物
CN112552485B (zh) 环氧树脂组合物的固化方法
KR20170014277A (ko) 변성 에폭시 수지 및 그 제조방법
JP7438787B2 (ja) ポリカルボジイミド化合物、エポキシ樹脂用硬化剤、及びエポキシ樹脂組成物
CN110997741B (zh) 脲封端的丁二烯聚合物和丁二烯丙烯腈共聚物
JP2012077243A (ja) エポキシ樹脂配合用ポリベンゾオキサジン樹脂及びこれを含有するエポキシ樹脂組成物
JPS62197412A (ja) エボキシおよびウレタン樹脂用硬化剤、および該硬化剤と該樹脂よりなる硬化性混合物
JP2013185034A (ja) ベンゾオキサジン樹脂組成物及びその製造方法、並びにその成形体及び硬化体

Legal Events

Date Code Title Description
PA0105 International application

Patent event date: 20200227

Patent event code: PA01051R01D

Comment text: International Patent Application

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20210614

Comment text: Request for Examination of Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20230811

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20240206

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20240319

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20240320

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
