Abstract

본 발명의 실시예는 시간 도메인 자원을 결정하는 방법, 기기, 저장 매체 및 시스템을 제공하며; 상기 방법은, 네트워크 기기가 송신한 스케줄링될 시간 도메인 자원의 할당 정보를 수신하는 단계 - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함함 - ; 설정된 결정 규칙에 근거하여, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보와 할당 정보에 따라, 스케줄링될 시간 도메인 자원을 위해, 대응되는 시간 도메인 위치를 결정하는 단계; 및 스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 상기 네트워크 기기와 채널 전송을 진행하는 단계를 포함한다. 단말이 채널 전송을 진행할 경우, 시간 도메인 구성 정보와 충돌이 발생하여 단기간 내에 단말이 채널을 전송하지 못하는 상황을 피할 뿐만 아니라, 단말과 기지국이 채널 전송 시의 시그널링 오버헤드를 절약하며, 제어 시그널링을 반복적으로 송신함으로 인한 오검출 확률의 증가도 피한다.

Description

시간 도메인 자원을 결정하는 방법, 기기, 저장 매체 및 시스템
본 발명은 무선 통신 기술분야에 관한 것이며, 특히 시간 도메인 자원을 결정하는 방법, 기기, 저장 매체 및 시스템에 관한 것이다.
통신 기술의 발전에 따라, 5세대(5th Generation, 5G) 이동 통신 기술의 연구도 이미 시작되었다. 5G의 무선 액세스를 뉴 라디오(New Radio)라 지칭하며, 약칭은 NR이다. 5G가 초고속 데이터 전송률, 대량의 데이터 연결 수치 및 낮은 데이터 전송 지연을 지원해야 하므로, 현재 사용되고 있는 롱 텀 에볼루션(Long Term Evolution, LTE) 시스템과 비교하면, 5G NR 시스템에서 자원 할당의 유연성을 높이고, 데이터 전송 지연을 낮추기 위해, 5G NR 시스템에서 LTE 시스템과 같이 타임 슬롯(slot)을 단위로 자원 할당을 진행할 수 있을 뿐만 아니라, 타임 슬롯(slot) 내의 심볼을 단위로 자원 할당을 진행하며, 이를 심볼 레벨의 자원 할당이라고 지칭할 수 있다.
5G NR 시스템에서, 5G 기지국(gNB)은 전송 채널의 시간 도메인 자원에 대해 심볼 레벨의 스케줄링을 진행할 수 있고, 또한 동적 또는 반정적의 방식을 통해, 시간 도메인 자원에 대해 심볼 레벨의 구성을 진행할 수도 있다. 따라서, 기지국(gNB)이 시간 도메인 자원의 스케줄링 정보와 시간 도메인 자원의 구성 정보에 대해 충돌이 발생할 경우, 단말이 짧은 기간 내에 채널을 전송하지 못하는 상황을 초래한다.
상기 기술적 문제를 해결하기 위해, 본 발명의 실시예는 스케줄링 정보와 구성 정보의 충돌로 인해 짧은 기간 내에 단말이 채널을 전송하지 못하는 상황을 초래하는 것을 피할 수 있는, 시간 도메인 자원을 결정하는 방법, 기기, 저장 매체 및 시스템을 제공한다.
본 발명의 실시예의 기술적 해결수단은 아래와 같이 구현될 수 있다.
제1 측면에 따르면, 본 발명의 실시예는 시간 도메인 자원을 결정하는 방법을 제공하며, 상기 방법은 단말에 적용되며, 상기 방법은,
네트워크 기기가 송신한 스케줄링될 시간 도메인 자원의 할당 정보를 수신하는 단계 - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함함 - ;
설정된 결정 규칙에 근거하여, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보와 할당 정보에 따라, 스케줄링될 시간 도메인 자원을 위해, 대응되는 시간 도메인 위치를 결정하는 단계; 및
스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 상기 네트워크 기기와 채널 전송을 진행하는 단계; 를 포함한다.
제2 측면에 따르면, 본 발명의 실시예는 시간 도메인 자원을 결정하는 방법을 제공하며, 상기 방법은 네트워크 기기에 적용되며, 상기 방법은,
단말에 스케줄링될 시간 도메인 자원의 할당 정보를 송신하는 단계 - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함하고, 상기 할당 정보는 상기 단말이 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하기 위한 것임 - ; 및
상기 스케줄링될 시간 도메인 자원은 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 상기 단말과 채널 전송을 진행하는 단계; 를 포함한다.
제3 측면에 따르면, 본 발명의 실시예는 단말을 제공하며, 상기 단말은,
네트워크 기기가 송신한 스케줄링될 시간 도메인 자원의 할당 정보를 수신하도록 구성된 수신 부분 - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함함 - ;
설정된 결정 규칙에 근거하여, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보와 할당 정보에 따라, 스케줄링될 시간 도메인 자원을 위해, 대응되는 시간 도메인 위치를 결정하도록 구성된 결정 부분; 및
스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 네트워크 기기와 채널 전송을 진행하도록 구성된 제1 전송 부분; 을 포함한다.
제4 측면에 따르면, 본 발명의 실시예는 네트워크 기기를 제공하며,
단말에 스케줄링될 시간 도메인 자원의 할당 정보를 송신하도록 구성된 송신 부분 - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함하고, 상기 할당 정보는 상기 단말이 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하기 위한 것임 - ; 및
상기 스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 상기 단말과 채널 전송을 진행하도록 구성된 제2 전송 부분； 을 포함한다.
제5 측면에 따르면, 본 발명의 실시예는 컴퓨터 판독 가능 매체를 제공하며, 상기 컴퓨터 판독 가능 매체에는 시간 도메인 자원을 결정하는 프로그램이 저장되어 있고, 상기 시간 도메인 자원을 결정하는 프로그램은 적어도 하나의 프로세서에 의해 수행될 경우, 제1 측면에서 설명된 단계를 구현한다.
제6 측면에 따르면, 본 발명의 실시예는 컴퓨터 판독 가능 매체를 제공하며, 상기 컴퓨터 판독 가능 매체에는 시간 도메인 자원을 결정하는 프로그램이 저장되어 있고, 상기 시간 도메인 자원을 결정하는 프로그램은 적어도 하나의 프로세서에 의해 수행될 경우, 제2 측면에서 설명한 단계를 구현한다.
제7 측면에 따르면, 본 발명의 실시예는 단말을 제공하며,
다른 외부 네트워크 요소 사이에서 정보를 송수신하는 과정에서, 신호를 수신 및 송신하기 위한 제1 네트워크 인터페이스;
제1 프로세서에서 작동될 수 있는 컴퓨터 프로그램을 저장하기 위한 제1 메모리; 및
상기 컴퓨터 프로그램이 작동될 경우, 제1 측면에서 설명한 방법의 단계를 수행하기 위한 제1 프로세서; 를 포함한다.
제8 측면에 따르면, 본 발명의 실시예는 네트워크 기기를 제공하며,
다른 외부 네트워크 요소 사이에서 정보를 송수신하는 과정에서, 신호를 수신 및 송신하기 위한 제2 네트워크 인터페이스;
제2 프로세서에서 작동될 수 있는 컴퓨터 프로그램을 저장하기 위한 제2 메모리; 및
상기 컴퓨터 프로그램이 작동될 경우, 제2 측면에서 설명한 방법의 단계를 수행하기 위한 제2 프로세서; 를 포함한다.
제9 측면에 따르면, 본 발명의 실시예는 시간 도메인 자원을 결정하는 시스템을 제공하며,
단말에 스케줄링될 시간 도메인 자원의 할당 정보를 송신하며 - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함하고, 상기 할당 정보는 상기 단말이 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하기 위한 것임 - ; 상기 스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 단말과 채널 전송을 진행하도록 구성된 네트워크 기기; 및
상기 네트워크 기기가 송신한 스케줄링될 시간 도메인 자원의 할당 정보를 수신하며 - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함함 - ; 설정된 결정 규칙에 근거하여, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보와 할당 정보에 따라, 스케줄링될 시간 도메인 자원을 위해, 대응되는 시간 도메인 위치를 결정하며; 스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 상기 네트워크 기기와 채널 전송을 진행하도록 구성된 단말을 포함한다.
본 발명의 실시예는 시간 도메인 자원을 결정하는 방법, 기기, 저장 매체 및 시스템을 제공하며; 단말은 기지국과 미리 협정한 결정 규칙에 따라, 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 계속하여 결정하며, 결정 후의 시간 도메인 위치와 기지국이 스케줄링될 시간 도메인 자원에 대한 조정 후의 스케줄링 정보를 일치하게 함으로써, 단말이 채널 전송을 진행할 경우, 시간 도메인 구성 정보와 충돌이 발생하여 단기간 내에 단말이 채널을 전송하지 못하는 상황을 피할 뿐만 아니라, 단말과 기지국이 채널 전송 시의 시그널링 오버헤드도 절약하며, 제어 시그널링을 반복적으로 송신함으로 인한 오검출 확률의 증가도 피한다.

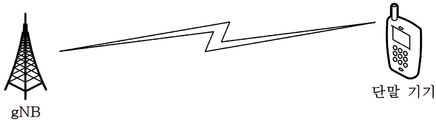

도 1은 본 발명의 실시예에서 제공한 적용 시나리오의 모식도이다.
도 2는 본 발명의 실시예에서 제공한 충돌 모식도이다.
도 3은 본 발명의 실시예에서 제공한 다른 충돌 모식도이다.

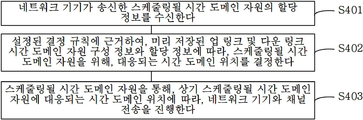

도 4는 본 발명의 실시예에서 제공한 시간 도메인 자원을 결정하는 방법의 흐름 모식도이다.
도 5는 본 발명의 실시예에서 제공한 스케줄링될 시간 도메인 자원 시간 도메인 위치를 결정하는 흐름 모식도이다.
도 6은 본 발명의 실시예에서 제공한 스케줄링될 시간 도메인 자원 시간 도메인 위치를 결정하는 다른 흐름 모식도이다.

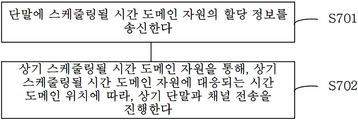

도 7은 본 발명의 실시예에서 제공한 시간 도메인 자원을 결정하는 방법의 다른 흐름 모식도이다.
도 8은 본 발명의 실시예에서 제공한 시간 도메인 자원을 결정하는 구체적 과정 모식도이다.
도 9는 본 발명의 실시예에서 제공한 시간 도메인 자원을 결정하는 다른 구체적 과정 모식도이다.
도 10은 본 발명의 실시예에서 제공한 시간 도메인 자원을 결정하는 또 다른 구체적 과정 모식도이다.
도 11은 본 발명의 실시예에서 제공한 단말의 구성 모식도이다.
도 12는 본 발명의 실시예에서 제공한 단말의 하드웨어 구조 모식도이다.
도 13은 본 발명의 실시예에서 제공한 네트워크 기기의 구조 모식도이다.
도 14는 본 발명의 실시예에서 제공한 네트워크 기기의 하드웨어 구조 모식도이다.
도 15는 본 발명의 실시예에서 제공한 시간 도메인 자원을 결정하는 시스템 구조 모식도이다.
본 발명의 실시예의 특징 및 기술적 내용을 더욱 상세하게 이해하기 위해, 아래에 도면을 결합하여 본 발명의 실시예의 구현을 상세히 설명하며, 첨부된 도면은 다만 참조로 설명을 위한 것이며, 본 발명의 실시예를 한정하려는 것은 아니다.
도 1을 참조하면, 본 발명의 실시예의 비 전형적인 적용 시나리오를 도시하였고, 상기 시나리오는, 네트워크 기기와 단말 기기를 포함할 수 있으며, 네트워크 기기는 LTE 시스템에서 진화된 노드(eNB)일 수 있고, 5G NR 시스템에서 기지국(gNB)일 수도 있으며, 물론 단말 기기를 위해 액세스 이동 통신 네트워크의 기능을 제공할 수 있는 한, 다른 네트워크 기기일수도 있다. 단말 기기는 셀룰러 폰, 스마트 폰, 세션 개시 프로토콜(SIP) 폰, 랩탑 컴퓨터, 휴대 정보 단말기(PDA), 위성 라디오, 글로벌 포지셔닝 시스템, 멀티미디어 기기, 비디오 기기, 디지털 오디오 플레이어(예를 들어, MP3 플레이어), 카메라, 게임 콘솔, 태블릿 또는 유사한 기능을 가진 다른 기기를 포함할 수 있다. 동시에, 본 기술분야의 기술자는 단말기기를 사용자 기기, 단말, 이동국, 가입자국, 이동 유닛, 가입자 유닛, 무선 유닛, 원격 유닛, 이동 기기, 무선 기기, 무선 통신 기기, 원격 기기, 이동 가입자국, 액세스 단말, 이동 단말, 무선 단말, 원격 단말, 핸드셋, 사용자 에이전트, 이동 클라이언트, 클라이언트, 또는 어떤 다른 적절한 용어로 지칭할 수도 있다.
도 1에 도시된 적용 시나리오와 결합하여, 멀티 슬롯(multi-slot) 또는 슬롯 집성(slot aggregation) 스케줄링을 진행할 경우, 기지국은 복수 개의 슬롯 중 각 슬롯 내의 채널 전송을 위한 시작 심볼 및 종료 심볼에 대해 구성을 진행할 수 있으므로, 심볼 레벨 구성을 구현할 수 있다. 또한, 기지국은 채널 전송을 위한 타임 슬롯에 대해 심볼 레벨 스케줄링을 진행할 수도 있다. 본 발명의 실시예에서, 전송될 채널은 물리 다운 링크 공유 채널(Physical Downlink Shared Channel, PDSCH) 및 물리 업 링크 공유 채널(Physical Uplink Shared Channel, PUSCH) 등 데이터 채널을 포함할 수 있고, 물리 다운 링크 제어 채널(Physical Downlink Control Channel, PDCCH) 및 물리 업 링크 제어 채널(Physical Uplink Control Channel, PUCCH) 등 제어 채널을 포함할 수도 있다. 본 발명의 실시예의 기술적 해결수단을 명확하게 설명하기 위해, 본 발명의 실시예는 바람직하게 다운 링크 데이터 채널, 즉 PDSCH를 예로 설명한다. 이해할 수 있는 것은, 본 기술분야의 기술자는 다운 링크 데이터 채널의 안내 하에, 본 발명의 실시예의 기술적 해결수단을 다른 유형의 채널에 적용할 수 있다.
시간 도메인 자원, 예를 들어, 타임 슬롯(slot)의 심볼 레벨 스케줄링과 심볼 레벨 구성이 충돌이 발생할 경우, 단말은 짧은 기간 내에 채널 전송을 진행할 수 없게 된다. 구체적인 충돌 상황은 적어도 다음 두 가지 예를 포함할 수 있다.
상황 예 1에 있어서,
도 2에 도시된 바와 같이, 전송될 채널이 다운 링크 데이터 채널인 경우, 예를 들어 PDSCH인 경우, 기지국(gNB)은 타임 슬롯 0, 타임 슬롯 1, 타임 슬롯 2 및 타임 슬롯 3 등 4 개 타임 슬롯 중 각 타임 슬롯 내의 부분 심볼 자원을 스케줄링하여 다운 링크 데이터 채널을 전송한다. 각 타임 슬롯의 길이는 모두 14 개 심볼이지만, 상기 4 개 타임 슬롯을 스케줄링하여 PDSCH를 전송할 경우, 타임 슬롯 중 모든 심볼을 차지할 필요는 없다. 다른 측면에서, 기지국이 단말을 위해 시간 도메인 자원의 심볼 레벨 구성을 진행할 경우, 타임 슬롯 2의 전체 심볼을 업 링크 채널 전송을 위해 구성할 수 있으며, 도 2의 점으로 채운 블록에 도시된 바와 같다. 이때, 타임 슬롯 2의 스케줄링 자원은 전체적으로 타임 슬롯 2에 대한 구성 자원과 충돌이 발생하며, 도 2의 교차선으로 채운 충돌 영역과 같다.
상황 예 2에 있어서,
도 3에 도시된 바와 같이, 전송될 채널이 다운 링크 데이터 채널인 경우, 예를 들어 PDSCH인 경우, 기지국(gNB)은 타임 슬롯 0, 타임 슬롯 1, 타임 슬롯 2 및 타임 슬롯 3 등 4 개 타임 슬롯 중 각 타임 슬롯 내의 부분 심볼 자원을 스케줄링하여 다운 링크 데이터 채널을 전송한다. 각 타임 슬롯의 길이는 모두 14 개 심볼이지만, 상기 4 개 타임 슬롯을 스케줄링하여 PDSCH를 전송할 경우, 타임 슬롯 중 모든 심볼을 차지할 필요는 없다. 다른 측면에서, 기지국이 단말을 위해 시간 도메인 자원의 심볼 레벨 구성을 진행할 경우, 타임 슬롯 2의 부분 심볼을 업 링크 채널 전송을 위해 구성할 수 있으며, 도 3의 점으로 채운 블록에 도시된 바와 같다. 이때, 타임 슬롯 2의 스케줄링 자원의 부분 심볼과 타임 슬롯 2의 구성 자원이 충돌이 발생하는 것을 초래하며, 도 3의 교차선으로 채워진 충돌 영역과 같다.
구체적인 충돌 상황은 상기 두 가지 예에만 한정되지 않으며, 지적해야 할 것은, 기지국이 위에서 설명한 충돌에 직면할 경우, 충돌을 해결하기 위해, 시간 도메인 자원 스케줄링 시, 충돌을 피하기 위해 스케줄링될 시간 도메인 자원을 스케줄링하여 충돌을 피할 수 있다. 그러나, 기지국이 스케줄링될 시간 도메인 자원에 대해 조정을 진행한 후, 전송 시 단말에 조정 후의 시간 도메인 자원 스케줄링 상태를 통지해야 하므로, 대량의 시그널링 오버헤드를 초래하고, 또한 기지국이 제어 시그널링을 통해, 단말에 시간 도메인 자원 스케줄링의 조정을 여러 번 통지해야 할 경우, 단말이 제어 시그널링에 대한 오검출 확률을 증가시킬 수도 있다. 본 발명의 실시예의 기술적 해결수단은 기지국이 스케줄링될 시간 도메인 자원에 대해 조정을 진행한 후, 단말에 통지할 때의 시그널링 오버헤드를 감소시키고, 제어 시그널링의 검출 신뢰성을 향상시킨다.
실시예 1에 있어서,
도 4를 참조하면, 본 발명의 실시예에서 제공한 시간 도메인 자원을 결정하는 방법을 도시하였고, 상기 방법은 단말에 적용되며, 상기 방법은,
네트워크 기기가 송신한 스케줄링될 시간 도메인 자원의 할당 정보를 수신하는 단계 S401 - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함함 - ;
설정된 결정 규칙에 근거하여, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보와 할당 정보에 따라, 스케줄링될 시간 도메인 자원을 위해, 대응되는 시간 도메인 위치를 결정하는 단계 S402; 및
스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 네트워크 기기와 채널 전송을 진행하는 단계 S403; 을 포함한다.
해석해야 할 것은, 상기 채널은 물리 다운 링크 공유 채널(Physical Downlink Shared Channel, PDSCH) 및 물리 업 링크 공유 채널(Physical Uplink Shared Channel, PUSCH) 등 데이터 채널을 포함할 수 있고, 물리 다운 링크 제어 채널(Physical Downlink Control Channel, PDCCH) 및 물리 업 링크 제어 채널(Physical Uplink Control Channel, PUCCH) 등 제어 채널을 포함할 수도 있다.
이해할 수 있는 것은, 설정된 결정 규칙은 단말이 기지국(gNB) 등과 같은 네트워크 기기와 미리 일치 협정한 결정 규칙이다. 기지국(gNB)은 시간 도메인 자원의 스케줄링과 시간 도메인 자원의 구성이 충돌이 발생한 후에, 충돌을 피하기 위해 시간 도메인 자원의 스케줄링에 대해 조정을 진행할 수 있으며, 기지국(gNB)이 조정을 진행하는 구체적인 방식 또는 수단은 상기 결정 규칙을 통해 설명을 진행할 수 있으며, 따라서, 단말이 설정된 결정 규칙을 획득한 후에, 기지국(gNB)과 동일한 조정을 할 수가 있어, 기지국(gNB)이 시간 도메인 자원의 스케줄링에 대해 조정을 진행한 후, 단말에 통지할 필요가 없으므로, 단말과 기지국(gNB) 사이의 시그널링 오버헤드를 감소시킨다.
도 4에 도시된 기술적 해결수단에 대해, 가능한 구현 방식에 있어서, 스케줄링될 시간 도메인 자원의 할당 정보는 다운 링크 제어 정보(DCI, Downlink Control Information)에 반송될 수 있다. 이해할 수 있는 것은, DCI는 동적 구성을 구현할 수 있으므로, 기지국(gNB)이 할당 정보를 제때에 단말에 전달할 수 있으며, 단말로 하여금 스케줄링될 시간 도메인 자원의 위치를 제때에 결정하도록 하여, 충돌이 발생하는 것을 피한다.
도 4에 도시된 기술적 해결수단에 대해, 가능한 구현 방식에 있어서, 상기 네트워크 기기에 의해 송신된 업 링크 및 다운 링크 시간 도메인 자원 구성 정보를 수신하는 단계 - 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 사용 가능한 시간 도메인 자원의 타임 슬롯 레벨 위치 정보 및 심볼 레벨 위치 정보 중 적어도 하나를 포함함 - 를 더 포함할 수 있다. 해석해야 할 것은, 시간 도메인 자원이 타임 슬롯을 단위로 하는 위치로 표현하기 위한 것일 경우, 시간 도메인 자원의 타임 슬롯 레벨 위치 정보라 지칭하며; 시간 도메인 자원이 심볼을 단위로 하는 위치 정보로 표현하기 위한 것일 경우, 시간 도메인 자원의 심볼 레벨 위치 정보라 지칭한다.
구체적으로, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 소정의 정보일 수 있으며, 무선 자원 제어(Radio Resource Control, RRC) 시그널링 및 DCI 중 적어도 하나에 반송될 수도 있으며, 구체적으로 구현할 경우, 프레임 구조 정보 및 타임 슬롯 포맷 지시자(Slot Format Indicator, SFI) 중 적어도 하나일 수 있다.
도 4에 도시된 기술적 해결수단에 대해, 상기 스케줄링될 시간 도메인 자원의 할당 정보는 기지국(gNB)이 스케줄링될 시간 도메인 자원에 대해 조정을 진행한 후의 스케줄링 정보가 아니라, 스케줄링될 시간 도메인 자원에 대한 설명 정보이며, 단말은 스케줄링될 시간 도메인 자원의 설명 정보를 획득한 후, 이미 획득한 기지국(gNB)과 일치 협정한 결정 규칙에 따라 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정함으로써, 단말이 최종적으로 결정한 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치와 기지국(gNB)이 스케줄링될 시간 도메인 자원에 대한 조정 후의 스케줄링 정보를 일치하게 하며, 따라서, 기지국이 채널 전송 과정에서 단말에 스케줄링될 시간 도메인 자원에 대한 조정 후의 스케줄링 정보를 통지할 필요가 없으므로, 채널 전송 과정에서 기지국(gNB)과 단말 사이의 시그널링 오버헤드를 절약하고, 제어 시그널링을 반복적으로 송신함으로 인한 오검출 확률의 증가도 피한다.
따라서, 본 실시예에서, 스케줄링될 시간 도메인 자원의 할당 정보는 아래의 두 가지 스케줄링 시간 도메인 자원의 설명 정보에 대한 상황을 비 전형적으로 포함한다.
첫 번째 상황에 있어서,
스케줄링될 시간 도메인 자원의 할당 정보는 스케줄링될 시간 도메인 자원의 개수 정보를 포함하며; 구체적으로 말하면, 상기 스케줄링될 시간 도메인 자원의 개수 정보는 상기 스케줄링될 시간 도메인 자원에 대한 타임 슬롯 레벨 개수 정보 및 상기 스케줄링될 시간 도메인 자원에 대한 심볼 레벨 개수 정보 중 적어도 하나를 포함한다. 해석해야 할 것은, 시간 도메인 자원이 타임 슬롯을 단위로 하는 개수로 표현하기 위한 것일 경우, 시간 도메인 자원의 타임 슬롯 레벨 개수 정보라 지칭하며; 시간 도메인 자원이 심볼을 단위로 하는 개수로 표현하기 위한 것일 경우, 시간 도메인 자원의 심볼 레벨 개수 정보라 지칭한다.
상응하게, 스케줄링될 시간 도메인 자원의 할당 정보가 스케줄링될 시간 도메인 자원의 개수 정보를 포함할 경우, 도 5를 참조하면, 단계 S402에서 설명한 설정된 결정 규칙에 근거하여, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보와 상기 할당 정보에 따라, 상기 스케줄링될 시간 도메인 자원을 위해, 대응되는 시간 도메인 위치를 결정하는 단계는,
업 링크 및 다운 링크 시간 도메인 자원 구성 정보에 따라, 상기 스케줄링될 시간 도메인 자원을 위해, 후보 시간 도메인 자원을 결정하는 단계 S4021A - 상기 후보 시간 도메인 자원의 개수와 상기 스케줄링될 시간 도메인 자원의 개수는 일치하며, 상기 후보 시간 도메인 자원과 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보 중의 충돌 시간 도메인 자원 위치는 중첩되지 않으며, 상기 충돌 시간 도메인 자원 위치는 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보 중 상기 스케줄링될 시간 도메인 자원 채널 전송 방향과 반대되는 시간 도메인 자원 위치임 - ; 및
상기 스케줄링될 시간 도메인 자원을 상기 후보 시간 도메인 자원까지 순차적으로 채워, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하는 단계 S4022A; 를 포함할 수 있다.
설명해야 할 것은, 단말이 스케줄링될 시간 도메인 자원의 개수 정보를 획득하게 되면, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보와 충돌이 생기지 않는 후보 시간 도메인 자원을 결정할 수 있고, 그 다음, 스케줄링될 시간 도메인 자원을 후보 시간 도메인 자원까지 순차적으로 채우며, 이해할 수 있는 것은, 스케줄링될 시간 도메인 자원의 개수 정보가 타임 슬롯 레벨 개수 정보 및 심볼 레벨 개수 정보 중 적어도 하나일 수 있으므로, 단말이 후보 시간 도메인 자원에 대해 결정을 진행할 경우, 타임 슬롯 레벨 및 심볼 레벨 중 적어도 하나에 따라 후보 시간 도메인 자원을 결정할 수 있다. 단말이 상기 과정에 따라 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정한 후, 기지국(gNB)이 스케줄링될 시간 도메인 자원에 대해 조정을 진행한 후의 스케줄링 정보와 일치하므로, 채널 전송 중에 시그널링 교호를 더 진행하여 단말에 조정 후의 스케줄링 정보를 통지할 필요가 없으므로, 기지국(gNB)과 단말 사이의 시그널링 오버헤드를 절약하고, 제어 시그널링을 반복적으로 송신함으로 인한 오검출 확률의 증가도 피한다.
두 번째 상황에 있어서,
스케줄링될 시간 도메인 자원의 할당 정보는 스케줄링될 시간 도메인 자원의 개수 정보 및 각 스케줄링될 시간 도메인 자원에 대한 미리 선택된 위치 정보를 포함한다. 이해할 수 있는 것은, 상기 개수 정보와 위치 정보는 모두 타임 슬롯 레벨 및 심볼 레벨 중 적어도 하나의 개수 정보와 위치 정보인 것을 이해할 수 있으며, 여기서 더이상 반복하지 않는다.
상응하게, 스케줄링될 시간 도메인 자원의 할당 정보가 스케줄링될 시간 도메인 자원의 개수 정보 및 스케줄링될 시간 도메인 자원에 대한 미리 선택된 위치 정보를 포함할 경우, 도 6에 도시된 바와 같이, 단계 S402에서 설명된 설정된 결정 규칙에 근거하여, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보와 상기 할당 정보에 따라, 상기 스케줄링될 시간 도메인 자원을 위해, 대응되는 시간 도메인 위치를 결정하는 단계는,
업 링크 및 다운 링크 시간 도메인 자원 구성 정보에 근거하여, 스케줄링될 각 시간 도메인 자원에 대한 미리 선택된 위치 정보에서, 충돌하는 시간 도메인 자원 위치를 결정하는 단계 S4021B - 상기 충돌하는 시간 도메인 자원 위치는 업 링크 및 다운 링크 시간 도메인 자원 구성 정보 중, 상기 스케줄링될 시간 도메인 자원 채널 전송 방향과 반대되는 시간 도메인 자원 위치임 - ;
미리 선택된 위치에서 충돌하는 시간 도메인 자원 위치를 상기 충돌하는 시간 도메인 자원 위치에서 가장 가까운 비 충돌하는 시간 도메인 자원 위치까지 후방 이동하는 단계 S4022B - 이해할 수 있는 것은, 비 충돌 시간 도메인 자원 위치는 업 링크 및 다운 링크 시간 도메인 자원 구성 정보 중 상기 스케줄링될 시간 도메인 자원 채널 전송 방향과 반대되는 시간 도메인 자원 위치임 - ;
미리 선택된 위치에서 상기 충돌하는 시간 도메인 자원 위치 다음의 미리 선택된 위치를 상기 충돌하는 시간 도메인 자원 위치의 후방 이동 거리에 따라 후방 이동하는 단계 S4023B;
업 링크 및 다운 링크 시간 도메인 자원 구성 정보에 따라, 후방 이동 후의 미리 선택된 위치 중 충돌하는 시간 도메인 자원 위치가 존재하는지 여부를 판단하는 단계 S4024B - "예"라고 판단되면, 후방 이동 후의 미리 선택된 위치 중, 충돌하는 시간 도메인 자원 위치가 존재하지 않을 때까지 단계 S4022B를 수행한 후, 단계(S4025B)를 수행하며, "아니오"라고 판단되면, 단계 S4025B를 수행함 - ; 및
상기 스케줄링될 시간 도메인 자원을 후방 이동 후의 미리 선택된 위치까지 순차적으로 채워, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하는 단계 S4025B; 를 포함할 수 있다.
이해할 수 있는 것은, 스케줄링될 시간 도메인 자원이 타임 슬롯 중의 미리 설정된 위치 및 시간 도메인 구성 정보 중의 전체 타임 슬롯 위치에서 충돌이 발생할 경우, 충돌이 발생한 미리 설정된 위치를 가장 가까운 비 충돌 타임 슬롯 위치까지 후방 이동할 수 있으며, 충돌이 발생한 미리 설정된 위치 다음의 미리 설정된 위치는 충돌한 미리 설정된 위치의 후방 이동 거리에 따라 후방 이동함으로써 충돌이 발생하는 것을 피한다.
또한, 위치 정보는 심볼 레벨의 위치 정보일 수 있으므로, 스케줄링될 시간 도메인 자원이 타임 슬롯 중의 미리 설정된 위치 및 시간 도메인 구성 정보 중의 부분 타임 슬롯 위치에서 충돌이 발생할 경우, 미리 설정된 위치에서 충돌이 발생한 심볼을 상기 과정에 따라 후방 이동을 진행할 수 있으며, 충돌이 발생한 미리 설정된 위치 다음의 미리 설정된 위치는 충돌한 미리 설정된 위치의 후방 이동 거리에 따라 후방 이동을 진행하며, 충돌이 발생하지 않은 미리 설정된 다른 위치는 변화가 없다.
본 실시예에서 제공한 시간 도메인 자원을 결정하는 방법은, 단말이 기지국과 미리 협정한 결정 규칙에 근거하여, 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 계속하여 결정하며, 결정 후의 시간 도메인 위치와 기지국이 스케줄링될 시간 도메인 자원에 대해 조정 후의 스케줄링 정보를 일치하게 함으로써, 단말이 채널 전송을 진행할 경우, 시간 도메인 구성 정보와 충돌이 발생하여 단기간 내에 단말이 채널을 전송하지 못하는 것을 피할 뿐만 아니라, 단말과 기지국이 채널 전송 시의 시그널링 오버헤드를 절약하며, 제어 시그널링을 반복적으로 송신함으로 인한 오검출 확률의 증가도 피한다.
실시예 2에 있어서,
전술한 실시예의 동일한 발명 구상에 근거하여, 도 7을 참조하면, 본 발명의 실시예에서 제공한 시간 도메인 자원을 결정하는 방법 흐름을 도시하였고, 상기 방법은 예를 들어 기지국(gNB) 등 네트워크 기기에 적용될 수 있으며, 상기 방법은,
단말에 스케줄링될 시간 도메인 자원의 할당 정보를 송신하는 단계 S701 - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함하고, 상기 할당 정보는 상기 단말이 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하기 위한 것임 - ; 및
상기 스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 상기 단말과 채널 전송을 진행하는 단계 S702; 를 포함할 수 있다.
해석해야 할 것은, 상기 채널은 물리 다운 링크 공유 채널(Physical Downlink Shared Channel, PDSCH) 및 물리 업 링크 공유 채널(Physical Uplink Shared Channel, PUSCH) 등 데이터 채널을 포함할 수 있고, 물리 다운 링크제어 채널(Physical Downlink Control Channel, PDCCH) 및 물리 업 링크 제어 채널(Physical Uplink Control Channel, PUCCH) 등 제어 채널을 포함할 수도 있다.
이해할 수 있는 것은, 기지국은 시간 도메인 자원의 스케줄링 정보와 구성 정보가 도 2 또는 도 3에 도시된 바와 같은 충돌이 발생하는 것을 발견한 후, 충돌을 피하기 위해 시간 도메인 자원의 스케줄링 정보에 대해 조정을 진행할 수 있고, 단말은 기지국과 미리 협정한 결정 규칙에 따라, 스케줄링될 시간 도메인 자원의 위치 정보를 결정할 수 있으며, 기지국(gNB)과 동일하게 조정하며, 즉, 단말이 결정한 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치와 기지국(gNB)이 스케줄링될 시간 도메인 자원에 대해 조정을 진행한 후의 스케줄링 정보는 일치하다. 따라서, 기지국은 상기 스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 상기 단말과 채널 전송을 진행할 수 있으므로, 스케줄링 정보와 구성 정보의 충돌로 인해 짧은 기간 내에 단말이 채널을 전송하지 못하는 상황을 초래하는 것을 피할뿐만 아니라, 또한 단말에 통지할 필요가 없으므로, 단말과 기지국(gNB) 사이의 시그널링 오버헤드를 감소시키고, 제어 시그널링을 반복적으로 송신함으로 인한 오검출 확률의 증가도 피한다.
하나의 가능한 구현 방식에 있어서, 스케줄링될 시간 도메인 자원의 할당 정보는 다운 링크 제어 정보(Downlink Control Information, DCI)에 반송될 수 있다. 이해할 수 있는 것은, DCI는 동적 구성을 구현할 수 있으며, 따라서 기지국(gNB)으로 하여금 할당 정보를 제때에 단말에 전달하도록 하며, 단말로 하여금 스케줄링될 시간 도메인 자원의 위치를 제때에 결정하도록 하여, 충돌의 발생을 피한다.
하나의 가능한 구현 방식에 있어서, 단말에 업 링크 및 다운 링크 시간 도메인 자원 구성 정보를 송신하는 단계 - 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 사용 가능한 시간 도메인 자원의 타임 슬롯 레벨 위치 정보 및 심볼 레벨 위치 정보 중 적어도 하나를 포함함 - 를 더 포함할 수 있다. 해석해야 할 것은, 시간 도메인 자원이 타임 슬롯을 단위로 하는 위치로 표현하기 위한 것일 경우, 시간 도메인 자원의 타임 슬롯 레벨 위치 정보라 지칭하며; 시간 도메인 자원이 심볼을 단위로 하는 위치 정보로 표현하기 위한 것일 경우, 시간 도메인 자원의 심볼 레벨 위치 정보라 지칭한다.
구체적으로 말하면, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 미리 정의된 정보일 수 있으며, 무선 자원 제어(Radio Resource Control, RRC) 시그널링 및 DCI 중의 적어도 하나에 반송될 수 있으며, 구체적으로 구현할 경우, 프레임 구조 정보 및 타임 슬롯 포맷 지시자(Slot Format Indicator, SFI) 중 적어도 하나일 수 있다.
도 7에 도시된 기술적 해결수단에 대해, 설명해야 할 것은, 상기 스케줄링될 시간 도메인 자원의 할당 정보는 기지국(gNB)이 스케줄링될 시간 도메인 자원에 대해 조정을 진행한 후의 스케줄링 정보가 아니라, 스케줄링될 시간 도메인 자원에 대한 설명 정보이며, 단말은 스케줄링될 시간 도메인 자원의 설명 정보를 획득한 후, 이미 획득한 기지국(gNB)과 일치 협의한 결정 규칙에 따라, 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정함으로써, 단말이 최종적으로 결정한 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치와 기지국(gNB)이 스케줄링될 시간 도메인 자원에 대해 조정한 후의 스케줄링 정보를 일치하게 함으로써, 기지국이 채널 전송 과정에서 단말에 스케줄링될 시간 도메인 자원에 대한 조정 후의 스케줄링 정보를 통지할 필요가 없으므로, 채널 전송 과정에서 기지국(gNB)과 단말 사이의 시그널링 오버헤드를 절약한다. 따라서, 비전형적인 예로서, 스케줄링될 시간 도메인 자원의 할당 정보는 스케줄링될 시간 도메인 자원의 개수 정보를 포함하며; 또는 스케줄링될 시간 도메인 자원의 할당 정보는 스케줄링될 시간 도메인 자원의 개수 정보 및 각 스케줄링될 시간 도메인 자원에 대한 미리 선택된 위치 정보를 포함한다.
본 실시예에서 제공한 시간 도메인 자원을 결정하는 방법에 있어서, 네트워크 기기는 단말로 하여금 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하도록, 단말에 스케줄링될 시간 도메인 자원의 할당 정보를 송신함으로써, 상기 스케줄링될 시간 도메인 자원을 통해 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 상기 단말과 채널 전송을 진행할 수 있으므로, 스케줄링 정보와 구성 정보의 충돌로 인해 짧은 기간 내에 단말이 채널을 전송하지 못하는 상황을 초래하는 것을 피할 뿐만 아니라, 단말에 통지를 진행할 필요가 없으므로, 단말과 기지국(gNB) 사이의 시그널링 오버헤드를 절약하고, 제어 시그널링을 반복적으로 송신함으로 인한 오검출 확률의 증가도 피한다.
실시예 3에 있어서,
전술한 실시예의 동일한 발명 구상에 근거하여, 본 실시예는 아래의 구체적인 예를 통해, 상기 실시예의 기술적 해결수단에 대해 설명을 진행한다. 설명해야 할 것은, 아래의 구체적인 예는 모두 스케줄링될 시간 도메인 자원을 다운 링크 데이터 채널을 전송하기 위한 것이며, PDSCH를 예로서 설명하고, 네트워크 기기는 기지국(gNB)을 예로 든다. 이해할 수 있는 것은, 실제 적용할 경우, 스케줄링될 시간 도메인 자원은 업 링크 데이터 채널을 전송하기 위한 것일 수 있으며, 예를 들어 PUSCH, 업 링크 제어 채널 또는 다운 링크 제어 채널이며, 예를 들어 PDCCH 또는 PUCCH이며, 본 실시예에서의 구체적인 실시예는 이에 대해 더이상 설명하지 않는다.
구체적인 예 1에 있어서,
도 8을 예로 들어, 설명해야 할 것은, 도 8에서 제1 행은 도 8의 그래픽 정보이다.
기지국(gNB)은 단말에 스케줄링될 시간 도메인 자원의 할당 정보를 송신하며, 상기 할당 정보는 다운 링크 그랜트(Down Link grant; DL grant)일 수 있고, 상기 할당 정보 중 스케줄링될 시간 도메인 자원의 개수 정보를 포함하며, 도 8 의 제2 행의 회색틀에 도시된 바와 같다. 개수 정보가 타임 슬롯 레벨일 수 있고, 심볼 레벨 일 수도 있으므로, 스케줄링될 시간 도메인 자원의 개수는 총 2 개의 타임 슬롯 외에 약간의 심볼을 더한 것이며, 본 실시예에서 전술한 몇 개의 심볼는 10 개의 심볼을 예로 들어 설명을 진행한다. 따라서, 단말이 스케줄링될 자원의 개수 정보를 획득한 후, 알고 있는 업 링크 및 다운 링크 시간 도메인 자원 구성 정보에 근거하여 후보 시간 도메인 자원을 결정하며, 도 8의 제3 행 회색 네모의 분포에 도시된 바와 같으며, 설명해야 할 것은, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 구체적으로 DL/UL assignment일 수 있다. 도 8의 제4 행에 도시된 업 링크 및 다운 링크 시간 도메인 자원 구성 정보에서 알 수 있다싶이, 타임 슬롯 1의 마지막 약간의 심볼 및 전체 타임 슬롯 2는 모두 업 링크 채널 또는 다른 시간 도메인 자원 영역을 전송하기 위한 것이고, PDSCH의 전송에 대해 충돌을 발생시킬 수 있다. 따라서, 단말이 후보 시간 도메인 자원을 결정할 경우, 충돌이 발생한 영역을 회피한 다음, 단말은 스케줄링될 시간 도메인 자원을 후보 시간 도메인 자원 중에 순차적으로 분포함으로써, PDSCH를 전송하기 위한 시간 도메인 자원의 시간 도메인 위치를 결정한다.
구체적인 예 2에 있어서,
도 9을 예로 들어, 설명해야 할 것은, 도 9에서 제1 행은 도 9의 그래픽 정보이다.
기지국(gNB)은 단말에 스케줄링될 시간 도메인 자원의 할당 정보를 송신하며, 상기 할당 정보는 DL grant일 수 있으며, 상기 할당 정보에는 스케줄링될 시간 도메인 자원의 개수 정보가 포함되어 있을 뿐만 아니라, 각 스케줄링될 시간 도메인 자원에 대한 미리 선택된 위치 정보도 포함되어 있으며, 도 9의 제2 행에 도시된 바와 같다. 단말이 할당 정보를 수신한 후, 미리 선택된 위치 정보를 도 9의 제4 행에 도시된 알고 있는 업 링크 및 다운 링크 시간 도메인 자원 구성 정보와 비교를 진행하여, 타임 슬롯 2가 업 링크 채널 또는 다른 시간 도메인 자원 영역을 전송하기 위한 것임을 발견하면, PDSCH의 전송에 대해 충돌을 발생시킨다. 따라서, 단말은 타임 슬롯 2에 대응되는 충돌이 발생한 미리 설정된 위치를 타임 슬롯 2와 가장 가까운 비 충돌 위치까지 후방 이동하고, 즉 타임 슬롯 3이 되며, 충돌의 발생을 피하기 위해, 충돌한 미리 설정된 위치 다음의 미리 설정된 위치를 충돌한 미리 설정된 위치에 따라 모두 후방 이동을 진행하며, 도 9의 제 3행에 도시된 바와 같다. 미리 선택된 위치가 후방 이동 완료 후, 단말은 스케줄링될 시간 도메인 자원을 후방 이동 완료 후의 미리 선택된 위치까지 순차적으로 채움으로써, 스케줄링될 자원에 대응되는 시간 도메인 위치를 결정한다.
구체적인 예 3에 있어서,
도 10을 예로 들어, 설명해야 할 것은, 도 10에서 제1 행은 도 10의 그래픽 정보이다.
구체적인 예 2와 유사하게, 기지국(gNB)은 단말에 스케줄링될 시간 도메인 자원의 할당 정보를 송신하며, 상기 할당 정보는 DL grant일 수 있으며, 상기 할당 정보 중에는 스케줄링될 시간 도메인 자원의 개수 정보가 포함되어 있을 뿐만 아니라, 각 스케줄링될 시간 도메인 자원에 대한 미리 선택된 위치 정보도 포함되어 있으며, 도 10의 제 2행에 도시된 바와 같다. 단말이 할당 정보를 수신한 후, 미리 선택된 위치 정보를 도 10의 제4 행에 도시된 알고 있는 업 링크 및 다운 링크 시간 도메인 자원 구성 정보와 비교를 진행한다. 그러나 본 구체적인 예에서, 타임 슬롯 2의 마지막 부분과 스케줄링될 시간 도메인 자원의 미리 설정된 부분 위치에서 충돌이 발생하며, 따라서, 단말은 미리 설정된 위치에서 충돌이 발생한 심볼을 가장 가까운 비 충돌 타임 슬롯 위치까지 후방 이동하며, 충돌이 발생한 미리 설정된 위치 다음의 미리 설정된 위치는 충돌이 발생한 미리 설정된 위치의 후방 이동 거리에 따라 후방 이동을 진행하며, 충돌이 발생하지 않은 미리 설정된 다른 위치는 변화가 없으며, 충돌이 발생하는 것을 피하며, 도 10의 제3 행에 도시된 바와 같다. 미리 선택된 위치가 후방 이동 완료 후, 단말은 여전히 구체적인 예 2에서 설명된 상기 과정에 따라, 스케줄링될 시간 도메인 자원을 후방 이동 완료후의 미리 선택된 위치까지 순차적으로 채움으로써, 스케줄링될 자원에 대응되는 시간 도메인 위치를 결정한다.
위의 3 개의 구체적인 예는 전술한 실시예의 기술적 해결수단의 구체적인 구현에 대해 상세히 설명하였으며, 단말이 기지국을 통해 송신한 할당 정보가 스케줄링될 시간 도메인 자원의 시간 도메인 위치에 대해 결정을 진행함으로써, 충돌의 발생을 피하고, 단말이 결정한 결과와 기지국이 스케줄링 조정을 진행한 후의 결과는 일치하며, 따라서 단말과 기지국이 채널을 전송할 경우, 다시 시그널링 교호를 통해 기지국의 시간 도메인 자원 스케줄링 조정의 결과를 획득할 필요가 없으므로, 시그널링 오버헤드를 절약하고, 제어 시그널링을 반복적으로 송신함으로 인한 오검출 확률의 증가도 피한다.
실시예 4에 있어서,
전술한 실시예와 동일한 발명 구상에 근거하여, 도 11을 참조하면, 본 발명의 실시예에서 제공한 단말(110)의 구조를 도시하였고,
네트워크 기기가 송신한 스케줄링될 시간 도메인 자원의 할당 정보를 수신하도록 구성된 수신 부분(1101) - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함함 - ;
설정된 결정 규칙에 근거하여, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보와 할당 정보에 따라, 스케줄링될 시간 도메인 자원을 위해, 대응되는 시간 도메인 위치를 결정하도록 구성된 결정 부분(1102); 및
스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 네트워크 기기와 채널 전송을 진행하도록 구성된 제1 전송 부분(1103); 을 포함할 수 있다.
하나의 가능한 구현 방식에 있어서, 상기 스케줄링될 시간 도메인 자원의 할당 정보는 스케줄링될 시간 도메인 자원의 개수 정보를 포함한다.
상기 구현 방식에 있어서, 상기 결정 부분(1102)은,
업 링크 및 다운 링크 시간 도메인 자원 구성 정보에 따라, 상기 스케줄링될 시간 도메인 자원을 위해, 후보 시간 도메인 자원을 결정하는 단계 - 상기 후보 시간 도메인 자원의 개수와 상기 스케줄링될 시간 도메인 자원의 개수는 일치하며, 상기 후보 시간 도메인 자원과 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보 중의 충돌 시간 도메인 자원 위치는 중첩되지 않으며, 상기 충돌 시간 도메인 자원 위치는 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보 중 상기 스케줄링될 시간 도메인 자원 채널 전송 방향과 반대되는 시간 도메인 자원 위치임 - ; 및
상기 스케줄링될 시간 도메인 자원을 상기 후보 시간 도메인 자원까지 순차적으로 채워, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하는 단계; 로 구성된다.
하나의 가능한 구현 방식에 있어서, 상기 스케줄링될 시간 도메인 자원의 할당 정보는 스케줄링될 시간 도메인 자원의 개수 정보 및 각 스케줄링될 시간 도메인 자원에 대해 미리 선택된 위치 정보를 포함한다.
상기 구현 방식에 있어서, 상기 결정 부분(1102)은,
업 링크 및 다운 링크 시간 도메인 자원 구성 정보에 따라, 스케줄링될 각 시간 도메인 자원에 대한 미리 선택된 위치 정보 중 충돌하는 시간 도메인 자원 위치를 결정하는 단계 1 - 상기 충돌하는 시간 도메인 자원 위치는 시간 도메인 자원 구성 정보중 상기 스케줄링될 시간 도메인 자원 채널 전송 방향과 반대되는 시간 도메인 자원 위치임 - ;
미리 선택된 위치 중 충돌하는 시간 도메인 자원 위치를 상기 충돌하는 시간 도메인 자원 위치에서 가장 가까운 비 충돌하는 시간 도메인 자원 위치까지 후방 이동하는 단계 2;
미리 선택된 위치 중 상기 충돌하는 시간 도메인 자원 위치 다음의 미리 선택된 위치를 상기 충돌하는 시간 도메인 자원 위치의 후방 이동하는 거리에 따라 후방 이동하는 단계 3;
업 링크 및 다운 링크 시간 도메인 자원 구성 정보에 따라, 후방 이동 후의 미리 선택된 위치 중 충돌하는 시간 도메인 자원 위치가 존재하는지 여부를 판단하는 단계 4 - "예"라고 판단되면, 후방 이동 후의 미리 선택된 위치 중 충돌하는 시간 도메인 자원 위치가 존재하지 않을 때까지 단계 2에 되돌아간 후, 단계 5를 수행하며, "아니오"라고 판단되면, 단계 5를 수행함 - ; 및
상기 스케줄링될 시간 도메인 자원을 후방 이동 후의 미리 선택된 위치까지 순차적으로 채우며, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하는 단계 5; 로 구성된다.
하나의 가능한 구현 방식에 있어서, 상기 수신 부분(1101)은, 상기 네트워크 기기에 의해 송신된 업 링크 및 다운 링크 시간 도메인 자원 구성 정보를 수신하는 단계 - 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 사용 가능한 시간 도메인 자원의 타임 슬롯 레벨 위치 정보 및 심볼 레벨 위치 정보 중 적어도 하나를 포함함 - 로 더 구성된다.
하나의 가능한 구현 방식에 있어서, 상기 채널은 데이터 채널 또는 제어 채널을 포함한다.
하나의 가능한 구현 방식에 있어서, 상기 스케줄링될 시간 도메인 자원의 할당 정보는 다운 링크 제어 정보(DCI)에 반송된다.
하나의 가능한 구현 방식에 있어서, 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 미리 정의된 정보이며, 또는, 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 무선 자원 제어(RRC) 시그널링 및 DCI에 반송된다.
상기 구현 방식에 있어서, 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 프레임 구조 정보 및 타임 슬롯 포맷 지시자(SFI)이다.
이해할 수 있는 것은, 본 실시예에서,“부분”은 부분 회로, 부분 프로세서, 부분 프로그램 또는 소프트웨어 등일 수 있으며, 물론 유닛일 수도 있고, 모듈 방식 또는 비모듈 방식일수도 있다.
또한, 본 실시예에서의 각 구성 부분은 하나의 처리 유닛에 통합될 수 있거나, 각 유닛이 단독적 및 물리적으로 존재할 수도 있으며, 또는 2 개 이상의 유닛이 하나의 유닛에 통합될 수 있다. 상기 통합된 유닛은 하드웨어의 형태를 사용하여 구현될 수 있으며, 소프트웨어 기능 모듈의 형태를 사용하여 구현될 수도 있다.
상기 통합된 유닛은 독립된 제품으로서 판매되거나 사용되는 것이 아니라 소프트웨어 기능 모듈의 형태로 구현될 경우, 하나의 컴퓨터 판독 가능 저장 매체에 저장될 수 있으며, 이러한 이해에 근거하여, 본 실시예의 기술적 해결수단은 본질적으로 또는 종래 기술에 기여하는 부분이나 상기 기술적 해결수단의 전부 또는 부분은 소프트웨어 제품의 형식으로 구현될 수 있으며, 상기 컴퓨터 소프트웨어 제품은 하나의 저장 매체에 저장되며, 하나의 컴퓨터 기기(개인용 컴퓨터, 서버, 또는 네트워크 기기 등) 또는 프로세서(processor)로 하여금 본 실시예에서 설명한 방법의 전부 또는 부분 단계를 수행하게 하는 약간의 명령어를 포함한다. 전술한 저장 매체는 USB 메모리, 이동식 하드 디스크 , 판독 전용 메모리(Read Only Memory, ROM), 랜덤 액세스 메모리(Random Access Memory, RAM), 자기 디스크 또는 시디롬 등 프로그램 코드를 저장할 수 있는 다양한 매체를 포함한다.
따라서, 본 실시예는 컴퓨터 판독 가능 매체를 제공하고, 상기 컴퓨터 판독 가능 매체에는 시간 도메인 자원을 결정하는 프로그램이 저장되어 있으며, 상기 시간 도메인 자원을 결정하는 프로그램은 적어도 하나의 프로세서에 의해 수행될 경우, 상기 실시예 1에서 설명된 상기 방법의 단계를 구현한다.
상기 단말(110)과 컴퓨터 판독 가능 매체에 근거하여, 도 12를 참조하면, 본 발명의 실시예에서 제공한 단말(110)의 구체적인 하드웨어 구조를 도시하였고, 제1 네트워크 인터페이스(1201), 제1 메모리(1202) 및 제1 프로세서(1203)를 포함할 수 있으며; 각 부품은 버스 시스템(1204)을 통해 서로 연결된다. 이해할 수 있는 것은, 버스 시스템(1204)은 이러한 부품 사이의 연결 통신을 구현하기 위한 것이다. 버스 시스템(1204)은 데이터 버스를 포함하는 외에도, 전원 버스, 제어 버스 및 상태 신호 버스를 더 포함한다. 그러나 설명의 명확성을 위해, 도 12에서 다양한 버스를 버스 시스템(1204)으로 표기하였다. 여기서, 제1 네트워크 인터페이스(1201)는, 다른 외부 네트워크 요소 사이에서 정보를 송수신하는 과정에서, 신호를 수신 및 송신하기 위한 것이며;
제1 메모리(1202)는, 제1 프로세서(1203)에서 작동될 수 있는 컴퓨터 프로그램을 저장하기 위한 것이며;
제1 프로세서(1203)는, 상기 컴퓨터 프로그램이 작동될 경우, 네트워크 기기가 송신한 스케줄링될 시간 도메인 자원의 할당 정보를 수신 - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함함 - 하기 위한 것이다.
설정된 결정 규칙에 근거하여, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보와 할당 정보에 따라, 스케줄링될 시간 도메인 자원을 위해, 대응되는 시간 도메인 위치를 결정하는 단계; 및
스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 상기 네트워크 기기와 채널 전송을 진행하는 단계; 를 포함한다.
본 발명의 실시예에서의 제1 메모리(1202)는 휘발성 메모리 또는 비 휘발성 메모리일 수 있으며, 또는 휘발성 메모리 및 비 휘발성 메모리를 포함할 수 있다는 것을 이해할 수 있다. 여기서, 비 휘발성 메모리는 판독 전용 메모리(Read-Only Memory, ROM), 프로그래머블 판독 전용 메모리 (Programmable ROM, PROM), 소거 가능한 프로그래머블 판독 전용 메모리(Erasable PROM, EPROM), 전기적으로 소거 가능한 프로그래머블 판독 전용 메모리(Electrically EPROM, EEPROM) 또는 플래시 메모리일 수 있다. 휘발성 메모리는 외부 캐시 역할을 하는 랜덤 액세스 메모리(Random Access Memory, RAM)일 수 있다. 한정이 아닌 예시적인 설명을 통해, 많은 형태의 RAM을 사용 가능하며, 예를 들어, 정적 랜덤 액세스 메모리(Static RAM, SRAM), 동적 랜덤 액세스 메모리(Dynamic RAM, DRAM), 동기식 동적 랜덤 액세스 메모리(Synchronous DRAM, SDRAM), 더블 데이터 레이트 싱크로너스 동적 랜덤 액세스 메모리(Double Data Rate SDRAM, DDRSDRAM), 향상된 동기식 동적 랜덤 액세스 메모리(Enhanced SDRAM, ESDRAM), 동기식 연결 동적 랜덤 액세스 메모리(Synchlink DRAM, SLDRAM) 및 직접 메모리 버스 랜덤 액세스 메모리(Direct Rambus RAM, DRRAM)이다. 본문에 설명된 시스템 및 방법의 제1 메모리(1202)는 이들 및 임의의 다른 적합한 유형의 메모리를 포함하지만 이에 한정되지 않는다.
제1 프로세서(1203)는 신호의 처리 능력을 갖는 집적 회로 칩일 수 있다. 구현 과정에서, 상기 방법의 각 단계는 제1 프로세서(1203) 중의 하드웨어의 집적 논리 회로 또는 소프트웨어 형태의 명령에 의해 완료될 수 있다. 상기 제1 프로세서(1203)는 범용 프로세서, 디지털 신호 프로세서(Digital Signal Processor, DSP), 응용 주문형 집적 회로(Application Specific Integrated Circuit, ASIC), 필드 프로그래머블 게이트 어레이(Field Programmable Gate Array, FPGA) 또는 다른 프로그래머블 논리 장치, 이산 게이트 또는 트랜지스터 논리 장치, 이산 하드웨어 부품일 수 있다. 본 발명의 실시예에서 공개한 각 방법, 단계 및 논리 블록도를 구현 또는 수행할 수 있다. 범용 프로세서는 마이크로 프로세서 또는 임의의 일반적인 프로세서 등일 수 있다. 본 발명의 실시예와 결합하여 개시된 방법의 단계들은 하드웨어 디코팅 프로세서에 의해수행 완료되어 직접 구현되며, 또는 디코팅 프로세서의 하드웨어 및 소프트웨어 모듈의 조합을 사용하여 수행 완료될 수 있다. 소프트웨어 모듈은 랜덤 액세스 메모리, 플래시 메모리, 판독 전용 메모리, 프로그래머블 판독 전용 메모리 또는 전기 소거 가능 프로그래머블 메모리, 레지스터 등 본 분야의 성숙된 저장 매체에 위치할 수 있다. 상기 저장 매체는 제1 메모리(1202)에 위치하고, 제1 프로세서(1203)는 제1메모리(1202)의 정보를 판독하며, 이 하드웨어와 결합하여 상기 방법의 단계를 완료한다.
이해할 수 있는 것은, 본문에서 설명된 이러한 실시예는 하드웨어, 소프트웨어, 펌웨어, 미들웨어, 마이크로 코드 또는 이들의 조합으로 구현될 수 있다는 것이다. 하드웨어 구현에 대해서, 처리 유닛은 하나 또는 복수 개의 응용 주문형 집적 회로(Application Specific Integrated Circuits, ASIC), 디지털 신호 프로세서(Digital Signal Processor, DSP), 디지털 신호 처리 기기(DSP Device, DSPD), 프로그래머블 논리 기기(Programmable Logic Device, PLD), 현장 프로그래머블 게이트 어레이(Field-Programmable Gate Array, FPGA), 범용 프로세서, 제어기, 마이크로 제어기, 마이크로 프로세서, 본 출원에서 설명된 기능을 수행하기 위한 다른 전자 유닛 또는 조합 중에서 구현될 수 있다.
소프트웨어 구현에 대해, 본문에서 설명된 기능을 수행하는 모듈(예를 들어, 과정, 함수 등)을 통해 본문에서 설명된 기술을 구현할 수 있다. 소프트웨어 코드는 메모리에 저장되고 프로세서를 통해 수행될 수 있다. 메모리는 프로세서에서 또는 프로세서 외부에서 구현될 수 있다.
선택 가능하게, 다른 실시예로서, 상기 스케줄링될 시간 도메인 자원의 할당 정보는 스케줄링될 시간 도메인 자원의 개수 정보를 포함한다.
상기 선택 가능한 실시예에 있어서, 제1 프로세서(1203)는, 상기 컴퓨터 프로그램이 작동될 경우,
업 링크 및 다운 링크 시간 도메인 자원 구성 정보에 따라, 상기 스케줄링될 시간 도메인 자원을 위해, 후보 시간 도메인 자원을 결정하는 단계 - 상기 후보 시간 도메인 자원의 개수와 상기 스케줄링될 시간 도메인 자원의 개수는 일치하며, 상기 후보 시간 도메인 자원과 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보 중의 충돌 시간 도메인 자원 위치는 중첩되지 않으며, 상기 충돌 시간 도메인 자원 위치는 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보 중 상기 스케줄링될 시간 도메인 자원 채널 전송 방향과 반대되는 시간 도메인 자원 위치임 - ; 및
상기 스케줄링될 시간 도메인 자원을 상기 후보 시간 도메인 자원까지 순차적으로 채워, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하는 단계; 를 더 수행하기 위한 것이다.
선택 가능하게, 다른 실시예로서, 상기 스케줄링될 시간 도메인 자원의 할당 정보는 스케줄링될 시간 도메인 자원의 개수 정보 및 각 스케줄링될 시간 도메인 자원에 대한 미리 선택된 위치 정보를 포함한다.
상기 선택 가능한 실시예에 있어서, 제1 프로세서(1203)는, 상기 컴퓨터 프로그램이 작동될 경우,
업 링크 및 다운 링크 시간 도메인 자원 구성 정보에 따라, 스케줄링될 각 시간 도메인 자원에 대한 미리 선택된 위치 정보에서 충돌하는 시간 도메인 자원 위치를 결정하는 단계 1 - 상기 충돌하는 시간 도메인 자원 위치는 시간 도메인 자원 구성 정보중 상기 스케줄링될 시간 도메인 자원 채널 전송 방향과 반대되는 시간 도메인 자원 위치임 - ;
미리 선택된 위치 중 충돌하는 시간 도메인 자원 위치를 상기 충돌하는 시간 도메인 자원 위치에서 가장 가까운 비 충돌하는 시간 도메인 자원 위치까지 후방 이동하는 단계 2;
미리 선택된 위치 중 상기 충돌하는 시간 도메인 자원 위치 다음의 미리 선택된 위치를 상기 충돌하는 시간 도메인 자원 위치의 후방 이동 거리까지 후방 이동을 진행하는 단계 3;
업 링크 및 다운 링크 시간 도메인 자원 구성 정보에 따라, 후방 이동 후의 미리 선택된 위치 중 충돌하는 시간 도메인 자원 위치가 존재하는지 여부를 판단하는 단계4 - "예"라고 판단되면, 후방 이동 후의 미리 선택된 위치 중 충돌하는 시간 도메인 자원 위치가 존재하지 않을 때까지 단계 2에 되돌아간 후, 단계 5를 수행하며, "아니오"라고 판단되면, 단계 5를 수행함 - ; 및
상기 스케줄링될 시간 도메인 자원을 후방 이동 후의 미리 선택된 위치까지 순차적으로 채우며, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하는 단계 5; 를 더 수행하기 위한 것이다.
선택 가능하게, 다른 실시예로서, 상기 채널은 데이터 채널 또는 제어 채널을 포함한다.
선택 가능하게, 다른 실시예로서, 상기 스케줄링될 시간 도메인 자원의 할당 정보는 다운 링크 제어 정보(DCI)에 반송된다.
선택 가능하게, 다른 실시예로서, 제1 프로세서(1203)는 상기 컴퓨터 프로그램이 작동될 경우,
상기 네트워크 기기에 의해 송신된 업 링크 및 다운 링크 시간 도메인 자원 구성 정보를 수신하는 단계 - 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 사용 가능한 시간 도메인 자원의 타임 슬롯 레벨 위치 정보 및 심볼 레벨 위치 정보 중 적어도 하나를 포함함 - 를 더 수행하기 위한 것이다.
선택 가능하게, 다른 실시예로서, 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 미리 정의된 정보이며, 또는 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 무선 자원 제어(RRC) 시그널링 및 DCI 중 적어도 하나에 반송될 수 있다.
상기 선택 가능한 실시예에 있어서, 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 프레임 구조 정보 및 타임 슬롯 포맷 지시자(SFI) 중 적어도 하나이다.
실시예 5에 있어서,
전술한 실시예와 동일한 발명 구상에 근거하여, 도 13을 참조하면, 본 발명의 실시예에서 제공한 네트워크 기기(130)의 구조를 도시하였고,
단말에 스케줄링될 시간 도메인 자원의 할당 정보를 송신하도록 구성된 송신 부분(1301) - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함하며, 상기 할당 정보는 상기 단말이 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하기 위한 것임 - ; 및
상기 스케줄링될 시간 도메인 자원을 통해 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 상기 단말과 채널 전송을 진행하도록 구성된 제2 전송 부분(1302); 을 포함할 수 있다.
하나의 가능한 구현 방식에 있어서, 상기 송신 부분(1301)은, 상기 단말에 업 링크 및 다운 링크 시간 도메인 자원 구성 정보를 송신하는 단계 - 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 사용 가능한 시간 도메인 자원의 타임 슬롯 레벨 위치 정보 및 심볼 레벨 위치 정보 중 적어도 하나를 포함함 - 로 더 구성된다.
하나의 가능한 구현 방식에 있어서, 상기 채널은 데이터 채널 또는 제어 채널을 포함한다.
하나의 가능한 구현 방식에 있어서, 상기 스케줄링될 시간 도메인 자원의 할당 정보는 다운 링크 제어 정보(DCI)에 반송된다.
하나의 가능한 구현 방식에 있어서, 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 미리 정의된 정보이며, 또는, 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 무선 자원 제어(RRC) 시그널링 및 DCI 중 적어도 하나에 반송될 수 있다.
상기 구현 방식에 있어서, 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 프레임 구조 정보 및 타임 슬롯 포맷 지시자(SFI)이다.
하나의 가능한 구현 방식에 있어서, 상기 스케줄링될 시간 도메인 자원의 할당 정보는 상기 스케줄링될 시간 도메인 자원의 개수 정보를 포함하며; 또는, 상기 스케줄링될 시간 도메인 자원의 할당 정보는 상기 스케줄링될 시간 도메인 자원의 개수 정보 및 각 스케줄링될 시간 도메인 자원에 대한 미리 선택된 위치 정보를 포함한다.
이해할 수 있는 것은, 본 실시예에서, “부분”은 부분 회로, 부분 프로세서, 부분 프로그램 또는 소프트웨어 등일 수 있으며, 물론 유닛일 수도 있고, 모듈 방식 또는 비모듈 방식일수도 있다.
또한, 본 실시예에서의 각 구성 부분은 하나의 처리 유닛 중에 통합될 수 있거나, 각 유닛이 단독적 및 물리적으로 존재할 수도 있으며, 또는 2 개 이상의 유닛이 하나의 유닛에 통합될 수 있다. 상기 통합된 유닛은 하드웨어의 형태를 사용하여 구현될 수 있으며, 소프트웨어 기능 모듈의 형태를 사용하여 구현될 수도 있다.
상기 통합된 유닛은 독립된 제품으로서 판매되거나 사용되는 것이 아니라 소프트웨어 기능 모듈의 형태로 구현될 경우, 하나의 컴퓨터 판독 가능 저장 매체에 저장될 수 있으며, 이러한 이해에 근거하여, 본 실시예의 기술적 해결수단은 본질적으로 또는 종래 기술에 기여하는 부분이나 상기 기술적 해결수단의 전부 또는 부분은 소프트웨어 제품의 형식으로 구현될 수 있으며, 상기 컴퓨터 소프트웨어 제품은 하나의 저장 매체에 저장되며, 하나의 컴퓨터 기기(개인용 컴퓨터, 서버, 또는 네트워크 기기 등) 또는 프로세서(processor)로 하여금 본 실시예에서 설명한 방법의 전부 또는 부분 단계를 수행하게 하는 약간의 명령어를 포함한다. 전술한 저장 매체는 USB 메모리, 이동식 하드 디스크, 판독 전용 메모리(Read Only Memory, ROM), 랜덤 액세스 메모리(Random Access Memory, RAM), 자기 디스크 또는 시디롬 등 프로그램 코드를 저장할 수 있는 다양한 매체를 포함한다.
따라서, 본 실시예는 컴퓨터 판독 가능 매체를 제공하며, 상기 컴퓨터 판독 가능 매체에는 시간 도메인 자원을 결정하는 프로그램이 저장되어 있고, 상기 시간 도메인 자원을 결정하는 프로그램은 적어도 하나의 프로세서에 의해 수행될 경우, 상기 실시예 2에서 설명된 방법의 단계를 구현한다.
상기 네트워크 기기(130) 및 컴퓨터 판독 가능 매체에 근거하여, 도 14를 참조하면, 본 발명의 실시예에서 제공한 네트워크 기기(130)의 구체적인 하드웨어 구조를 도시하였고,
제2 네트워크 인터페이스(1401), 제2 메모리(1402) 및 제2 프로세서(1403)를 포함할 수 있으며; 각 부품은 버스 시스템(1404)을 통해 서로 연결된다. 이해할 수 있는 것은, 버스 시스템(1404)은 이러한 부품 사이의 연결 통신을 구현하기 위한 것이다. 버스 시스템(1404)은 데이터 버스를 포함하는 외에도, 전원 버스, 제어 버스 및 상태 신호 버스를 더 포함한다. 그러나 설명의 명확성을 위해, 도 14에서 다양한 버스를 버스 시스템(1404)으로 표기하였다. 여기서,
상기 제2 네트워크인터페이스(1401)는, 다른 외부 네트워크 요소 사이에서 정보를 송수신하는 과정에서, 신호를 수신 및 송신하기 위한 것이며;
제2 메모리(1402)는, 제2 프로세서(1403)에서 작동될 수 있는 컴퓨터 프로그램을 저장하기 위한 것이며;
제2 프로세서(1403)는, 상기 컴퓨터 프로그램이 작동될 경우,
단말에 스케줄링될 시간 도메인 자원의 할당 정보를 송신하는 단계 - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함하고, 상기 할당 정보는 상기 단말이 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하기 위한 것임 - ; 및
상기 스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 상기 단말과 채널 전송을 진행하는 단계; 를 수행하기 위한 것이다.
선택 가능하게, 다른 실시예로서, 상기 채널은 데이터 채널 또는 제어 채널을 포함한다.
선택 가능하게, 다른 실시예로서, 상기 스케줄링될 시간 도메인 자원의 할당 정보는 다운 링크 제어 정보(DCI)에 반송된다.
선택 가능하게, 다른 실시예로서, 상기 제2 프로세서(1403)는 상기 컴퓨터 프로그램이 작동될 경우,
상기 단말에 업 링크 및 다운 링크 시간 도메인 자원 구성 정보를 송신하는 단계 - 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 사용 가능한 시간 도메인 자원의 타임 슬롯 레벨 위치 정보 및 심볼 레벨 위치 정보 중 적어도 하나를 포함함 - 를 더 수행하기 위한 것이다.
선택 가능하게, 다른 실시예로서, 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 미리 정의된 정보이며, 또는, 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보가 무선 자원 제어(RRC) 시그널링 및 DCI 중 적어도 하나에 반송된다.
상기 실시예에 있어서, 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 프레임 구조 정보 및 타임 슬롯 포맷 지시자(SFI) 중 적어도 하나이다.
선택 가능하게, 다른 실시예로서, 상기 스케줄링될 시간 도메인 자원의 할당 정보는 상기 스케줄링될 시간 도메인 자원의 개수 정보를 포함하거나; 또는, 상기 스케줄링될 시간 도메인 자원의 할당 정보는 상기 스케줄링될 시간 도메인 자원의 개수 정보 및 각 스케줄링될 시간 도메인 자원에 대한 미리 선택된 위치 정보를 포함한다.
실시예 6에 있어서,
전술한 실시예와 동일한 발명 구상에 근거하여, 도 15를 참조하면, 본 발명의 실시예에서 제공한 시간 도메인 자원을 결정하는 시스템(150)을 도시하였고,
단말(110)에 스케줄링될 시간 도메인 자원의 할당 정보를 송신하도록 구성된 네트워크 기기(130) - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함하며, 상기 할당 정보는 상기 단말이 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하기 위한 것이며,
상기 스케줄링될 시간 도메인 자원을 통해 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 상기 단말(110)과 채널 전송을 진행함 - ; 및
상기 네트워크 기기(130)가 송신한 스케줄링될 시간 도메인 자원의 할당 정보를 수신하도록 구성된 단말(110) - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함하고,
설정된 결정 규칙에 근거하여, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보와 할당 정보에 따라, 스케줄링될 시간 도메인 자원을 위해, 대응되는 시간 도메인 위치를 결정하며,
스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 상기 네트워크 기기(130)와 채널 전송을 진행함 - 을 포함한다.
구체적인 구현 과정에서, 본 실시예에서의 네트워크 기기(130)는 바람직하게 전술한 임의의 실시예에서 설명한 네트워크 기기(130)일 수 있으며; 단말(110)은 전술한 임의의 실시예에서 설명한 단말(110)일 수 있다.
본 기술분야의 기술자는 본 발명의 실시예는 방법, 시스템, 또는 컴퓨터 프로그램 제품으로 제공될 수 있음을 알아야 한다. 따라서, 본 발명은 하드웨어 실시예, 소프트웨어 실시예, 또는 소프트웨어 및 하드웨어 방면의 실시예의 결합 형태를 채택할 수 있다. 또한, 본 발명은 컴퓨터 사용 가능한 프로그램 코드를 포함하는 하나 또는 복수 개의 컴퓨터 사용 가능 저장 매체(자기 디스크 기억 장치 및 광 메모리 등)에서 수행되는 컴퓨터 프로그램 제품의 형태를 채택할 수 있다.
본 발명은 본 발명의 실시예의 방법, 기기(시스템), 컴퓨터 프로그램 제품의 흐름도 및 프레임도 중 적어도 하나에 따라 설명된 것이다. 컴퓨터 프로그램 명령어에 의해 흐름도 및/또는 프레임도 중의 각 흐름 및/또는 프레임, 및 흐름도 및/또는 프레임도 중의 흐름 및/또는 프레임의 결합을 구현할 수 있다. 하나의 기계를 생성하기 위해, 이러한 컴퓨터 프로그램 명령어를 범용 컴퓨터, 전용 컴퓨터, 임베디드 처리기 또는 다른 프로그래머블 데이터 처리 기기의 처리기에 제공할 수 있으며 , 컴퓨터 또는 다른 프로그래머블 데이터 처리 기기의 처리기를 통해 수행된 명령어로 하여금 흐름도의 하나의 흐름 또는 복수 개의 흐름 및/또는 프레임도의 하나의 프레임 또는 복수 개의 프레임 중 지정된 기능을 구현하기 위한 장치를 생성하도록 한다.
이러한 컴퓨터 프로그램 명령어는 컴퓨터나 다른 프로그래머블 데이터 처리 기기를 특정 방식으로 동작하도록 유도할 수 있는 컴퓨터 판독 가능 메모리에 저장될 수 있으며, 상기 컴퓨터 판독 가능 메모리에 저장된 명령어로 하여금 명령어 장치를 포함한 제품을 생성하도록 하며, 상기 명령어 장치는 흐름도의 하나의 흐름 또는 복수 개의 흐름 및/또는 프레임도의 하나의 프레임 또는 복수 개의 프레임 중 지정된 기능을 구현한다.
이러한 컴퓨터 프로그램 명령어는 컴퓨터나 다른 프로그래머블 데이터 처리 기기에 로딩될 수도 있으며, 컴퓨터 구현의 처리를 생성하기 위해, 컴퓨터 또는 다른 프로그래머블 기기에서 일련의 동작을 수행하도록 함으로써, 컴퓨터나 다른 프로그래머블 기기에서 수행되는 명령어가 흐름도의 하나의 흐름 또는 복수 개의 흐름 및/또는 프레임도의 하나의 프레임 또는 복수 개의 프레임 중 지정된 기능을 구현하기 위한 단계를 제공한다.
위의 설명은 본 발명의 바람직한 실시예일뿐, 본 발명의 범위를 한정하는 것은 아니다.
본 실시예에서, 단말은 기지국과 미리 협정한 결정 규칙에 따라, 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 계속하여 결정하며, 결정 후의 시간 도메인 위치와 기지국이 스케줄링될 시간 도메인 자원에 대한 스케줄링 정보를 일치하도록 하여, 단말이 채널 전송을 진행할 경우, 시간 도메인 구성 정보와 충돌이 발생하여 단기간 내에 단말이 채널을 전송하지 못하는 상황을 피할 뿐만 아니라, 단말과 기지국이 채널 전송 시의 시그널링 오버헤드를 절약하며, 제어 시그널링을 반복적으로 송신함으로 인한 오검출 확률의 증가도 피한다.

Claims (30)

  1. 단말에 적용되는 시간 도메인 자원을 결정하는 방법으로서,
    네트워크 기기가 송신한 스케줄링될 시간 도메인 자원의 할당 정보를 수신하는 단계 - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함함 - ;
    설정된 결정 규칙에 근거하여, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보와 할당 정보에 따라, 스케줄링될 시간 도메인 자원을 위해, 대응되는 시간 도메인 위치를 결정하는 단계; 및
    스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 상기 네트워크 기기와 채널 전송을 진행하는 단계; 를 포함하는 것을 특징으로 하는 시간 도메인 자원을 결정하는 방법.
  2. 제 1 항에 있어서,
    상기 스케줄링될 시간 도메인 자원의 할당 정보는 스케줄링될 시간 도메인 자원의 개수 정보를 포함하는 것을 특징으로 하는 시간 도메인 자원을 결정하는 방법.
  3. 제 2 항에 있어서,
    상기 설정된 결정 규칙에 근거하여, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보와 상기 할당 정보에 따라, 상기 스케줄링될 시간 도메인 자원을 위해, 대응되는 시간 도메인 위치를 결정하는 단계는,
    업 링크 및 다운 링크 시간 도메인 자원 구성 정보에 따라, 상기 스케줄링될 시간 도메인 자원을 위해, 후보 시간 도메인 자원을 결정하는 단계 - 상기 후보 시간 도메인 자원의 개수와 상기 스케줄링될 시간 도메인 자원의 개수는 일치하며, 상기 후보 시간 도메인 자원과 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보 중의 충돌 시간 도메인 자원 위치는 중첩되지 않으며, 상기 충돌 시간 도메인 자원 위치는 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보 중 상기 스케줄링될 시간 도메인 자원 채널 전송 방향과 반대되는 시간 도메인 자원 위치임 - ; 및
    상기 스케줄링될 시간 도메인 자원을 상기 후보 시간 도메인 자원까지 순차적으로 채워, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하는 단계; 를 포함하는 것을 특징으로 하는 시간 도메인 자원을 결정하는 방법.
  4. 제 1 항에 있어서,
    상기 스케줄링될 시간 도메인 자원의 할당 정보는 스케줄링될 시간 도메인 자원의 개수 정보 및 각 스케줄링될 시간 도메인 자원에 대한 미리 선택된 위치 정보를 포함하는 것을 특징으로 하는 시간 도메인 자원을 결정하는 방법.
  5. 제 4 항에 있어서,
    상기 설정된 결정 규칙에 근거하여, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보와 상기 할당 정보에 따라, 상기 스케줄링될 시간 도메인 자원을 위해, 대응되는 시간 도메인 위치를 결정하는 단계는,
    업 링크 및 다운 링크 시간 도메인 자원 구성 정보에 따라, 스케줄링될 각 시간 도메인 자원의 미리 선택된 위치 정보에서 충돌하는 시간 도메인 자원 위치를 결정하는 단계 1 - 상기 충돌하는 시간 도메인 자원 위치는 시간 도메인 자원 구성 정보 중 상기 스케줄링될 시간 도메인 자원 채널 전송 방향과 반대되는 시간 도메인 자원 위치임 - ;
    미리 선택된 위치 중 충돌하는 시간 도메인 자원 위치를 상기 충돌하는 시간 도메인 자원 위치에서 가장 가까운 비 충돌하는 시간 도메인 자원 위치까지 후방 이동하는 단계 2;
    미리 선택된 위치 중 상기 충돌하는 시간 도메인 자원 위치 다음의 미리 선택된 위치를 상기 충돌하는 시간 도메인 자원 위치의 후방 이동하는 거리에 따라 후방 이동하는 단계 3;
    업 링크 및 다운 링크 시간 도메인 자원 구성 정보에 따라, 후방 이동 후의 미리 선택된 위치 중 충돌하는 시간 도메인 자원 위치가 존재하는지 여부를 판단하는 단계4 - "예"라고 판단되면, 후방 이동 후의 미리 선택된 위치 중 충돌하는 시간 도메인 자원 위치가 존재하지 않을 때까지 단계 2에 되돌아간 후, 단계 5를 수행하며, "아니오"라고 판단되면, 단계 5를 수행함 - ; 및
    상기 스케줄링될 시간 도메인 자원을 후방 이동 후의 미리 선택된 위치까지 순차적으로 채우며, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하는 단계 5; 를 포함하는 것을 특징으로 하는 시간 도메인 자원을 결정하는 방법.
  6. 제 1 항에 있어서,
    상기 채널은,
    데이터 채널 또는 제어 채널을 포함하는 것을 특징으로 하는 시간 도메인 자원을 결정하는 방법.
  7. 제 1 항에 있어서,
    상기 스케줄링될 시간 도메인 자원의 할당 정보는 다운 링크 제어 정보(DCI)에 반송되는 것을 특징으로 하는 시간 도메인 자원을 결정하는 방법.
  8. 제 1 항에 있어서,
    상기 방법은,
    상기 네트워크 기기에 의해 송신된 업 링크 및 다운 링크 시간 도메인 자원 구성 정보를 수신하는 단계 - 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 사용 가능한 시간 도메인 자원의 타임 슬롯 레벨 위치 정보 및 심볼 레벨 위치 정보 중 적어도 하나를 포함함 - 를 더 포함하는 것을 특징으로 하는 시간 도메인 자원을 결정하는 방법.
  9. 제 1 항에 있어서,
    상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 미리 정의된 정보이며, 또는, 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 무선 자원 제어(RRC) 시그널링 및 DCI 중 적어도 하나에 반송되는 것을 특징으로 하는 시간 도메인 자원을 결정하는 방법.
  10. 제 9 항에 있어서,
    상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 프레임 구조 정보 및 타임 슬롯 포맷 지시자(SFI) 중 적어도 하나인 것을 특징으로 하는 시간 도메인 자원을 결정하는 방법.
  11. 네트워크 기기에 적용되는 시간 도메인 자원을 결정하는 방법으로서,
    단말에 스케줄링될 시간 도메인 자원의 할당 정보를 송신하는 단계 - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함하고, 상기 할당 정보는 상기 단말이 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하기 위한 것임 - ; 및
    상기 스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 상기 단말과 채널 전송을 진행하는 단계; 를 포함하는 것을 특징으로 하는 시간 도메인 자원을 결정하는 방법.
  12. 제 11 항에 있어서,
    상기 채널은,
    데이터 채널 또는 제어 채널을 포함하는 것을 특징으로 하는 시간 도메인 자원을 결정하는 방법.
  13. 제 11 항에 있어서,
    상기 스케줄링될 시간 도메인 자원의 할당 정보는 다운 링크 제어 정보(DCI)에 반송되는 것을 특징으로 하는 시간 도메인 자원을 결정하는 방법.
  14. 제 11 항에 있어서,
    상기 방법은,
    상기 단말에 업 링크 및 다운 링크 시간 도메인 자원 구성 정보를 송신하는 단계 - 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 사용 가능한 시간 도메인 자원의 타임 슬롯 레벨 위치 정보 및 심볼 레벨 위치 정보 중 적어도 하나를 포함함 - 를 더 포함하는 것을 특징으로 하는 시간 도메인 자원을 결정하는 방법.
  15. 제 11 항에 있어서,
    상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 미리 정의된 정보이며, 또는, 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 무선 자원 제어(RRC) 시그널링 및 DCI 중 적어도 하나에 반송되는 것을 특징으로 하는 시간 도메인 자원을 결정하는 방법.
  16. 제 15 항에 있어서,
    상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 프레임 구조 정보 및 타임 슬롯 포맷 지시자(SFI) 중 적어도 하나인 것을 특징으로 하는 시간 도메인 자원을 결정하는 방법.
  17. 제 11 항에 있어서,
    상기 스케줄링될 시간 도메인 자원의 할당 정보는 상기 스케줄링될 시간 도메인 자원의 개수 정보를 포함하며, 또는, 상기 스케줄링될 시간 도메인 자원의 할당 정보는 상기 스케줄링될 시간 도메인 자원의 개수 정보 및 각 스케줄링될 시간 도메인 자원에 대한 미리 선택된 위치 정보를 포함하는 것을 특징으로 하는 시간 도메인 자원을 결정하는 방법.
  18. 단말로서,
    네트워크 기기가 송신한 스케줄링될 시간 도메인 자원의 할당 정보를 수신하도록 구성된 수신 부분 - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함함 - ;
    설정된 결정 규칙에 근거하여, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보와 할당 정보에 따라, 스케줄링될 시간 도메인 자원을 위해, 대응되는 시간 도메인 위치를 결정하도록 구성된 결정 부분; 및
    스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 네트워크 기기와 채널 전송을 진행하도록 구성된 제1 전송 부분; 을 포함하는 것을 특징으로 하는 단말.
  19. 제 18 항에 있어서,
    상기 스케줄링될 시간 도메인 자원의 할당 정보는 스케줄링될 시간 도메인 자원의 개수 정보를 포함하는 것을 특징으로 하는 단말.
  20. 제 19 항에 있어서,
    상기 결정 부분은,
    업 링크 및 다운 링크 시간 도메인 자원 구성 정보에 따라, 상기 스케줄링될 시간 도메인 자원을 위해, 후보 시간 도메인 자원을 결정하며 - 상기 후보 시간 도메인 자원의 개수와 상기 스케줄링될 시간 도메인 자원의 개수는 일치하며, 상기 후보 시간 도메인 자원과 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보 중의 충돌 시간 도메인 자원 위치는 중첩되지 않으며, 상기 충돌 시간 도메인 자원 위치는 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보 중 상기 스케줄링될 시간 도메인 자원 채널 전송 방향과 반대되는 시간 도메인 자원 위치임 - ; 및
    상기 스케줄링될 시간 도메인 자원을 상기 후보 시간 도메인 자원까지 순차적으로 채워, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하도록 구성되는 것을 특징으로 하는 단말.
  21. 제 18 항에 있어서,
    상기 스케줄링될 시간 도메인 자원의 할당 정보는 스케줄링될 시간 도메인 자원의 개수 정보 및 각 스케줄링될 시간 도메인 자원에 대한 미리 선택된 위치 정보를 포함하는 것을 특징으로 하는 단말.
  22. 제 21 항에 있어서,
    상기 결정 부분은,
    업 링크 및 다운 링크 시간 도메인 자원 구성 정보에 따라, 스케줄링될 각 시간 도메인 자원에 대한 미리 선택된 위치 정보 중 충돌하는 시간 도메인 자원 위치를 결정하는 단계 1 - 상기 충돌하는 시간 도메인 자원 위치는 시간 도메인 자원 구성 정보중 상기 스케줄링될 시간 도메인 자원 채널 전송 방향과 반대되는 시간 도메인 자원 위치임 - ;
    미리 선택된 위치 중 충돌하는 시간 도메인 자원 위치를 상기 충돌하는 시간 도메인 자원 위치에서 가장 가까운 비 충돌하는 시간 도메인 자원 위치까지 후방 이동하는 단계 2;
    미리 선택된 위치 중 상기 충돌하는 시간 도메인 자원 위치 다음의 미리 선택된 위치를 상기 충돌하는 시간 도메인 자원 위치의 후방 이동하는 거리에 따라 후방 이동하는 단계 3;
    업 링크 및 다운 링크 시간 도메인 자원 구성 정보에 따라, 후방 이동 후의 미리 선택된 위치 중 충돌하는 시간 도메인 자원 위치가 존재하는지 여부를 판단하는 단계4 - "예"라고 판단되면, 후방 이동 후의 미리 선택된 위치 중 충돌하는 시간 도메인 자원 위치가 존재하지 않을 때까지 단계 2에 되돌아간 후, 단계 5를 수행하며, "아니오"라고 판단되면, 단계 5를 수행함 - ; 및
    상기 스케줄링될 시간 도메인 자원을 후방 이동 후의 미리 선택된 위치까지 순차적으로 채우며, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하는 단계 5; 를 수행하도록 구성되는 것을 특징으로 하는 단말.
  23. 제 18 항에 있어서,
    상기 수신 부분은 또한,
    상기 네트워크 기기에 의해 송신된 업 링크 및 다운 링크 시간 도메인 자원 구성 정보를 수신하도록 구성되며, 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 사용 가능한 시간 도메인 자원의 타임 슬롯 레벨 위치 정보 및 심볼 레벨 위치 정보 중 적어도 하나를 포함하는 것을 특징으로 하는 단말.
  24. 네트워크 기기로서,
    단말에 스케줄링될 시간 도메인 자원의 할당 정보를 송신하도록 구성된 송신 부분 - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함하고, 상기 할당 정보는 상기 단말이 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하기 위한 것임 - ; 및
    상기 스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 상기 단말과 채널 전송을 진행하도록 구성된 제2 전송 부분; 을 포함하는 것을 특징으로 하는 네트워크 기기.
  25. 제 24 항에 있어서,
    상기 송신 부분은 또한,
    상기 단말에 업 링크 및 다운 링크 시간 도메인 자원 구성 정보를 송신하도록 구성되며, 상기 업 링크 및 다운 링크 시간 도메인 자원 구성 정보는 사용 가능한 시간 도메인 자원의 타임 슬롯 레벨 위치 정보 및 심볼 레벨 위치 정보 중 적어도 하나를 포함하는 것을 특징으로 하는 네트워크 기기.
  26. 컴퓨터 판독 가능 매체로서,
    상기 컴퓨터 판독 가능 매체에는 시간 도메인 자원을 결정하는 프로그램이 저장되어 있고, 상기 시간 도메인 자원을 결정하는 프로그램은 적어도 하나의 프로세서에 의해 수행될 경우, 제1항 내지 제10항 중 어느 한 항에 따른 단계를 구현하는 것을 특징으로 하는 컴퓨터 판독 가능 매체.
  27. 컴퓨터 판독 가능 매체로서,
    상기 컴퓨터 판독 가능 매체에는 시간 도메인 자원을 결정하는 프로그램이 저장되어 있고, 상기 시간 도메인 자원을 결정하는 프로그램은 적어도 하나의 프로세서에 의해 수행될 경우, 제11항 내지 제17항 중 어느 한 항에 따른 단계를 구현하는 것을 특징으로 하는 컴퓨터 판독 가능 매체.
  28. 단말로서,
    다른 외부 네트워크 요소 사이에서 정보를 송수신하는 과정에서, 신호를 수신 및 송신하기 위한 제1 네트워크 인터페이스;
    제1 프로세서에서 작동될 수 있는 컴퓨터 프로그램을 저장하기 위한 제1 메모리; 및
    상기 컴퓨터 프로그램이 작동될 경우, 제1항 내지 제10항 중 어느 한 항에 따른 단계를 수행하기 위한 제1 프로세서; 를 포함하는 것을 특징으로 하는 단말.
  29. 네트워크 기기로서,
    다른 외부 네트워크 요소 사이에서 정보를 송수신하는 과정에서, 신호를 수신 및 송신하기 위한 제2 네트워크 인터페이스;
    제2 프로세서에서 작동될 수 있는 컴퓨터 프로그램을 저장하기 위한 제2 메모리; 및
    상기 컴퓨터 프로그램이 작동될 경우, 제11항 내지 제17항 중 어느 한 항에 따른 단계를 수행하기 위한 제2 프로세서; 를 포함하는 것을 특징으로 하는 네트워크 기기.
  30. 시간 도메인 자원을 결정하는 시스템으로서,
    단말에 스케줄링될 시간 도메인 자원의 할당 정보를 송신하며 - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함하고, 상기 할당 정보는 상기 단말이 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치를 결정하기 위한 것임 - ; 상기 스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 상기 단말과 채널 전송을 진행하도록 구성된 네트워크 기기; 및
    상기 네트워크 기기가 송신한 스케줄링될 시간 도메인 자원의 할당 정보를 수신하며 - 상기 스케줄링될 시간 도메인 자원은 채널 전송을 진행해야 할 시간 도메인 자원을 포함함 - ; 설정된 결정 규칙에 근거하여, 업 링크 및 다운 링크 시간 도메인 자원 구성 정보와 할당 정보에 따라, 스케줄링될 시간 도메인 자원을 위해, 대응되는 시간 도메인 위치를 결정하며; 스케줄링될 시간 도메인 자원을 통해, 상기 스케줄링될 시간 도메인 자원에 대응되는 시간 도메인 위치에 따라, 상기 네트워크 기기와 채널 전송을 진행하도록 구성된 단말을 포함하는 것을 특징으로 하는 시간 도메인 자원을 결정하는 시스템.
KR1020207000754A 2017-09-14 2017-09-14 시간 도메인 자원을 결정하는 방법 및 기기 Active KR102470254B1 (ko)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020227040561A KR20220162817A (ko) 2017-09-14 2017-09-14 시간 도메인 자원을 결정하는 방법, 기기, 저장 매체 및 시스템

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/CN2017/101786 WO2019051731A1 (zh) 2017-09-14 2017-09-14 一种确定时域资源的方法、设备、存储介质及系统

Related Child Applications (1)

Application Number Title Priority Date Filing Date
KR1020227040561A Division KR20220162817A (ko) 2017-09-14 2017-09-14 시간 도메인 자원을 결정하는 방법, 기기, 저장 매체 및 시스템

Publications (2)

Publication Number Publication Date
KR20200049755A true KR20200049755A (ko) 2020-05-08
KR102470254B1 KR102470254B1 (ko) 2022-11-22

Family

ID=65722305

Family Applications (2)

Application Number Title Priority Date Filing Date
KR1020207000754A Active KR102470254B1 (ko) 2017-09-14 2017-09-14 시간 도메인 자원을 결정하는 방법 및 기기
KR1020227040561A Ceased KR20220162817A (ko) 2017-09-14 2017-09-14 시간 도메인 자원을 결정하는 방법, 기기, 저장 매체 및 시스템

Family Applications After (1)

Application Number Title Priority Date Filing Date
KR1020227040561A Ceased KR20220162817A (ko) 2017-09-14 2017-09-14 시간 도메인 자원을 결정하는 방법, 기기, 저장 매체 및 시스템

Country Status (16)

Country Link
US (4) US11388738B2 (ko)
EP (4) EP3624478B1 (ko)
JP (2) JP7064566B2 (ko)
KR (2) KR102470254B1 (ko)
CN (4) CN111030799B (ko)
AU (1) AU2017431878A1 (ko)
BR (1) BR112019028002A2 (ko)
CA (1) CA3066927C (ko)
ES (2) ES2904635T3 (ko)
IL (1) IL271250A (ko)
PH (1) PH12019502765A1 (ko)
RU (1) RU2742604C1 (ko)
SG (1) SG11201911789XA (ko)
TW (1) TWI771494B (ko)
WO (2) WO2019051731A1 (ko)
ZA (1) ZA201908152B (ko)

Families Citing this family (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN111030799B (zh) * 2017-09-14 2021-03-05 Oppo广东移动通信有限公司 一种确定时域资源的方法、设备、存储介质及系统
CN109644461B (zh) 2018-01-12 2020-12-08 Oppo广东移动通信有限公司 一种资源配置方法及装置、计算机存储介质
US20220116977A1 (en) * 2019-01-30 2022-04-14 Ntt Docomo, Inc. User equipment and base station apparatus
EP3949605B1 (en) * 2019-03-28 2023-12-13 Sharp Kabushiki Kaisha User equipments, base stations and methods for a configurable downlink control information format
CN111800868B (zh) * 2019-04-02 2025-02-25 华为技术有限公司 通信方法及装置
BR112021019762A2 (pt) * 2019-04-02 2021-12-21 Huawei Tech Co Ltd Método e aparelho de comunicações
CN111511029B (zh) * 2020-04-21 2022-10-11 展讯通信（上海）有限公司 一种时域资源位置确定方法及装置
WO2021237751A1 (zh) 2020-05-29 2021-12-02 Oppo广东移动通信有限公司 数据传输方法、终端设备和网络设备
CN112584521B (zh) * 2020-11-30 2024-12-27 北京鑫泽佳润科技集团有限公司 一种分发电子商务信息的方法及系统
CN112690034B (zh) * 2020-12-16 2023-10-10 北京小米移动软件有限公司 确定传输资源的方法、装置、通信设备及存储介质
CN114765871A (zh) * 2021-01-15 2022-07-19 大唐移动通信设备有限公司 一种资源处理方法、装置和可读存储介质
CN117042175A (zh) * 2022-04-29 2023-11-10 大唐移动通信设备有限公司 一种信息处理方法、装置及可读存储介质
EP4645980A4 (en) * 2022-12-29 2026-02-25 Beijing Xiaomi Mobile Software Co Ltd METHOD AND APPARATUS FOR RESOURCE DETERMINATION, AND STORAGE MEDIA
WO2024145944A1 (zh) * 2023-01-06 2024-07-11 北京小米移动软件有限公司 资源处理、速率匹配方法、装置、通信装置和存储介质

Family Cites Families (94)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6954616B2 (en) * 2001-03-22 2005-10-11 Transdimension, Inc. Top-level controller for wireless communication devices and protocols
US9628231B2 (en) 2002-05-14 2017-04-18 Genghiscomm Holdings, LLC Spreading and precoding in OFDM
US8537760B2 (en) * 2004-12-17 2013-09-17 Samsung Electronics Co., Ltd Method and system for dynamic hybrid multiple access in an OFDM-based wireless network
US8009622B2 (en) * 2006-05-09 2011-08-30 Telefonaktiebolaget Lm Ericsson (Publ) Method and apparatus for improved single cell adaption due to change in environment
CN101513113A (zh) * 2006-07-06 2009-08-19 夏普株式会社 无线通信系统、移动站装置及随机访问方法
EP1909523A1 (en) * 2006-10-02 2008-04-09 Matsushita Electric Industrial Co., Ltd. Improved acquisition of system information of another cell
GB0702325D0 (en) * 2007-02-07 2007-03-21 Siemens Ag Uplink allocation strategies
US20080233966A1 (en) * 2007-03-22 2008-09-25 Comsys Communication & Signal Processing Ltd. Resource allocation apparatus and method in an orthogonal frequency division multiple access communication system
KR101421773B1 (ko) 2007-06-19 2014-07-22 텔레폰악티에볼라겟엘엠에릭슨(펍) 원격 통신 시스템에서의 자원을 스케줄링하기 위한 방법 및 시스템
US8004977B2 (en) 2007-11-28 2011-08-23 Alcatel Lucent Method of implementing packet-based resource allocation and persistent resource allocation in a wireless communication system
CN101299634A (zh) * 2008-06-19 2008-11-05 中兴通讯股份有限公司 Lte系统的专用导频的发送方法
CN101610491B (zh) * 2008-06-20 2012-04-25 展讯通信（上海）有限公司 避免接收与发送干扰的方法和系统
US8483149B2 (en) * 2008-12-05 2013-07-09 Nokia Siemens Networks Oy Resource allocation technique for physical uplink control channel blanking
EP2203010B1 (en) * 2008-12-23 2011-12-14 ABB Research Ltd. A multi-network manager, method and system
CN101772170A (zh) * 2009-01-04 2010-07-07 中兴通讯股份有限公司 通信系统中的系统信息管理及传输方法
CN102415177A (zh) * 2009-04-22 2012-04-11 Lg电子株式会社 宽带无线连接系统的资源分配方法和执行该方法的装置
KR101692723B1 (ko) * 2009-06-17 2017-01-04 엘지전자 주식회사 Ｈ-ｆｄｄ 동작을 지원하는 프레임 구조를 이용하여 통신을 수행하는 방법
BR112012016118B1 (pt) * 2009-12-29 2021-03-09 Telecom Italia S.P.A. método para programar transmissão de dados de blocos de transporte, estação base, e, meio de armazenamento legível por computador para programar transmissão de dados de blocos de transporte
AU2011204012A1 (en) * 2010-01-11 2012-08-16 Electronics And Telecommunications Research Institute Carrier aggregation in wireless communication system
CN102088786B (zh) * 2010-02-11 2013-09-25 电信科学技术研究院 一种上行数据传输方法、装置和系统
US9100980B2 (en) * 2010-03-08 2015-08-04 Nokia Solutions And Networks Oy Method, network element and system for scheduling communication link
EP2908460B1 (en) * 2010-04-30 2018-11-28 Electronics and Telecommunications Research Institute Method for transmitting and receiving control channel in wireless communication system
US8670343B2 (en) * 2011-06-09 2014-03-11 Telefonaktiebolaget L M Ericsson (Publ) Method and apparatus for configuring variable CQI reporting period in a wireless communication system
WO2013009088A2 (en) * 2011-07-12 2013-01-17 Lg Electronics Inc. Method of user equipment searching for control information in multi-node system and apparatus using the same
WO2013027963A2 (ko) * 2011-08-19 2013-02-28 엘지전자 주식회사 상향링크 제어정보 전송방법 및 사용자기기와, 상향링크 제어정보 수신방법 및 기지국
US8929319B2 (en) * 2011-12-23 2015-01-06 Blackberry Limited Updating scheduling request resources
US9172626B2 (en) * 2012-03-12 2015-10-27 Ixia Methods, systems, and computer readable media for preventing traffic congestion within a long term evolution (LTE) multi-user equipment (multi-UE) simulator device
CN109039565A (zh) * 2012-03-16 2018-12-18 北京新岸线移动多媒体技术有限公司 一种资源调度方法及装置
WO2013134952A1 (zh) * 2012-03-16 2013-09-19 华为技术有限公司 调度请求资源配置方法、设备及系统
US9526091B2 (en) * 2012-03-16 2016-12-20 Intel Corporation Method and apparatus for coordination of self-optimization functions in a wireless network
US20130242881A1 (en) * 2012-03-16 2013-09-19 Yiping Wang Explicit indication of uplink control channel resources in carrier aggregation systems
KR20140136923A (ko) * 2012-03-22 2014-12-01 텔레포나크티에볼라게트 엘엠 에릭슨(피유비엘) 무선 통신 시스템 내의 서브 프레임의 동적 구성
CN104272830B (zh) * 2012-05-02 2018-10-02 马维尔国际贸易有限公司 分配无线介质资源或操作与其他客户端站共享信道带宽的客户端站的方法和通信设备
CN103391583B (zh) * 2012-05-10 2016-08-10 中国移动通信集团公司 一种传输资源分配方法、装置及系统和基站设备
JP5990793B2 (ja) * 2012-06-07 2016-09-14 シャープ株式会社 端末装置、基地局装置、通信方法および集積回路
US9462602B2 (en) 2012-06-14 2016-10-04 Telefonaktiebolaget L M Ericsson Systems and methods for prioritizing a UE in an uplink scheduler
CN102724749B (zh) * 2012-06-28 2014-03-12 华为技术有限公司 用于同步上下行帧的方法、终端和基站
US9696406B2 (en) * 2012-08-01 2017-07-04 Telefonaktiebolaget Lm Ericsson (Publ) Apparatus and method for enhanced UL positioning support via wireless device
CN103684578B (zh) * 2012-09-21 2017-02-01 电信科学技术研究院 一种发送和接收配置信息的方法、系统及设备
CN103716841A (zh) * 2012-09-29 2014-04-09 中兴通讯股份有限公司 信息传输方法及装置
WO2014101072A1 (zh) * 2012-12-27 2014-07-03 华为技术有限公司 频谱资源共享方法及基站
RU2612399C1 (ru) 2013-03-01 2017-03-09 Хуавэй Текнолоджиз Ко., Лтд. Способ, установка, устройство и система для уменьшения влияния помех на канал управления
WO2014137154A2 (ko) * 2013-03-06 2014-09-12 엘지전자 주식회사 무선 통신 시스템에서 물리 자원 블록(prb) 번들링을 적용하는 방법 및 장치
US9473342B2 (en) * 2013-03-14 2016-10-18 Ixia Methods, systems, and computer readable media for single and multi-carrier downlink and uplink control information resolution
WO2014157939A1 (ko) * 2013-03-26 2014-10-02 엘지전자 주식회사 다중 셀 기반 무선 통신 시스템에서 신호를 송수신하는 방법 및 이를 위한 장치
CN104105203B (zh) * 2013-04-03 2019-06-25 中兴通讯股份有限公司 上下行资源配置信息处理方法及装置
US9661441B2 (en) * 2013-04-17 2017-05-23 Telefonaktiebolaget Lm Ericsson (Publ) System and method to reduce radio resource management (RRM) related signaling in machine-to-machine (M2M) communications
US10136442B2 (en) * 2013-04-19 2018-11-20 Lg Electronics Inc. Method and apparatus for allocating resources in wireless communication system
US9596166B2 (en) * 2013-04-26 2017-03-14 Ixia Methods, systems, and computer readable media for testing inter-cell interference coordination capabilities of wireless access access nodes
US10021675B2 (en) * 2013-06-26 2018-07-10 Sharp Kabushiki Kaisha Terminal device, base station device, and communication method
CN104349464B (zh) * 2013-07-29 2018-05-15 中国移动通信集团公司 发送同步信号、确定载波类型的方法和设备
EP2836044A1 (en) * 2013-08-08 2015-02-11 Panasonic Intellectual Property Corporation of America Dynamic scheduling for subframe bundling
EP3033916A4 (en) 2013-08-14 2017-05-03 Telefonaktiebolaget LM Ericsson (publ) Method and apparatus for signaling of ul-dl configuration
KR101904572B1 (ko) * 2013-09-27 2018-10-08 주식회사 케이티 단말을 위한 상향 링크 제어 채널 자원 설정 방법 및 장치
US10015754B2 (en) 2013-11-27 2018-07-03 Telefonaktiebolaget Lm Ericsson (Publ) Method, base station and computer-readable storage media for downlink power allocation in a wireless communication system
US9750034B2 (en) 2013-12-20 2017-08-29 Cambium Networks Limited Apparatus and method for reducing interference in a wireless communication system
US9526110B2 (en) * 2014-02-20 2016-12-20 Nokia Solutions And Networks Oy Techniques for multi-RAT (radio access technology) coordinated resource sharing
JP6359757B2 (ja) 2014-08-07 2018-07-18 エルジー エレクトロニクス インコーポレイティド 無線通信システムにおけるデータを送受信するための方法及び装置
KR101969002B1 (ko) * 2014-09-30 2019-08-13 후아웨이 테크놀러지 컴퍼니 리미티드 데이터 전송 방법 및 단말
CN107005299B (zh) 2014-10-10 2021-10-15 瑞典爱立信有限公司 用于csi反馈的方法
WO2016070415A1 (en) * 2014-11-07 2016-05-12 Mediatek Singapore Pte. Ltd. Methods for resource allocation
US9999053B2 (en) 2014-11-25 2018-06-12 Electronics And Telecommunications Research Institute Method and apparatus for configuring resources of random access channel in wireless communication system
US9686798B1 (en) * 2015-01-14 2017-06-20 Cisco Technology, Inc. System and method for providing collision-avoided physical downlink control channel resource allocation in a network environment
CN106465411A (zh) * 2015-05-12 2017-02-22 韩国电子通信研究院 用于在未授权频带中发送自适应部分子帧的方法和装置、用于划分帧结构的方法和装置、以及用于发送信号的方法和装置
WO2016186077A1 (ja) * 2015-05-15 2016-11-24 シャープ株式会社 端末装置
CN106304373A (zh) 2015-05-15 2017-01-04 电信科学技术研究院 一种资源协调的方法和装置
CN106304350B (zh) * 2015-05-26 2019-07-23 普天信息技术有限公司 Sps业务的pucch信道动态分配方法和装置
JP6538207B2 (ja) 2015-06-09 2019-07-03 テレフオンアクチーボラゲット エルエム エリクソン（パブル） Ｃｓｉ−ｒｓによって生成される干渉の予測を用いたアウターループリンク適応
US10205498B2 (en) * 2015-06-25 2019-02-12 Intel IP Corporation User equipment and codebook search method for 4Tx dual codebook (ran1)
US9736860B2 (en) * 2015-07-30 2017-08-15 Raytheon Bbn Technologies Corp. Systems and methods for scheduling of a shared resource
SG11201800899WA (en) * 2015-08-05 2018-03-28 Sharp Kk Terminal device, base station device, and communication method
EP3989466B1 (en) * 2015-09-17 2024-03-20 Apple Inc. Transmission of uplink control information in wireless systems
CN106550461B (zh) * 2015-09-21 2020-04-28 海能达通信股份有限公司 一种资源使用方法及终端
CN106559841B (zh) * 2015-09-25 2020-03-06 北京大学 一种lte上行物理控制信道pucch资源的分配方法和装置
JP2019004194A (ja) * 2015-11-05 2019-01-10 シャープ株式会社 端末装置、基地局装置および方法
US10798735B2 (en) * 2015-11-06 2020-10-06 Qualcomm Incorporated Enhanced licensed assisted access uplink channel access
US10383147B2 (en) 2015-12-28 2019-08-13 Samsung Electronics Co., Ltd. Methods and apparatus for resource collision avoidance in vehicle to vehicle communication
CN107040347B (zh) * 2016-02-03 2021-05-25 电信科学技术研究院 一种上行传输方法及装置
CN105722229B (zh) * 2016-02-05 2019-08-27 北京佰才邦技术有限公司 信道的选择方法和装置
CN107046720B (zh) 2016-02-06 2021-05-18 华为技术有限公司 一种低时延业务传输方法、相关设备及系统
CN107124767B (zh) * 2016-02-25 2021-11-23 中兴通讯股份有限公司 一种信号配置方法、信息处理方法及装置
US10721762B2 (en) 2016-03-31 2020-07-21 Samsung Electronics Co., Ltd. Methods for performing multi-subframe scheduling in enhanced LAA
US10779283B2 (en) * 2016-05-31 2020-09-15 Nokia Technologies Oy Physical resource sharing on wireless interface
BR112018077424A2 (pt) * 2016-06-30 2019-04-02 Huawei Technologies Co., Ltd. método de envio de canal de controle de enlace ascendente, método de recebimento de canal de controle ascendente e aparelho
CN113115463B (zh) * 2016-08-11 2024-09-27 三星电子株式会社 下一代蜂窝网络中的数据传输的方法和装置
KR102534044B1 (ko) * 2016-08-12 2023-05-19 삼성전자 주식회사 이동 통신 시스템에서 데이터 디코딩 방법 및 장치
CN108307503A (zh) * 2016-09-07 2018-07-20 华为技术有限公司 一种数据传输的方法及终端
TWI691225B (zh) * 2017-08-04 2020-04-11 聯發科技股份有限公司 衝突處理之方法、及其使用者設備和基地台
CN111030799B (zh) * 2017-09-14 2021-03-05 Oppo广东移动通信有限公司 一种确定时域资源的方法、设备、存储介质及系统
US11025456B2 (en) * 2018-01-12 2021-06-01 Apple Inc. Time domain resource allocation for mobile communication
CN110324117B (zh) * 2018-03-30 2021-10-26 大唐移动通信设备有限公司 一种数据传输方法、终端设备及网络设备
US11457434B2 (en) * 2018-06-22 2022-09-27 Sharp Laboratories Of America, Inc. User equipments, base stations and methods for time-domain resource allocation
CN110311762B (zh) * 2019-07-16 2021-04-16 北京紫光展锐通信技术有限公司 反馈信息传输方法、装置、终端及存储介质
US11581922B2 (en) * 2020-04-07 2023-02-14 Qualcomm Incorporated Type-1 codebook construction with multiple aggregation factors

Non-Patent Citations (4)

* Cited by examiner, † Cited by third party
Title
3GPP R1-1712411 *
3GPP R1-1715690* *
3GPP R1-1715824 *
3GPP R1-1717833 *

Also Published As

Publication number Publication date
KR20220162817A (ko) 2022-12-08
RU2742604C1 (ru) 2021-02-09
JP2020537364A (ja) 2020-12-17
CN110771237B (zh) 2025-06-06
EP3618541B1 (en) 2022-02-16
BR112019028002A2 (pt) 2020-07-07
CN111246487B (zh) 2023-08-01
IL271250A (en) 2020-01-30
CN111030799B (zh) 2021-03-05
CN110637472A (zh) 2019-12-31
US20200170028A1 (en) 2020-05-28
US11711836B2 (en) 2023-07-25
ZA201908152B (en) 2020-10-28
US10986652B2 (en) 2021-04-20
WO2019051731A1 (zh) 2019-03-21
TW201916722A (zh) 2019-04-16
CN111246487A (zh) 2020-06-05
EP3624478A4 (en) 2020-04-29
AU2017431878A1 (en) 2020-01-16
CN111030799A (zh) 2020-04-17
EP3996406B1 (en) 2024-07-31
SG11201911789XA (en) 2020-01-30
EP3996406A1 (en) 2022-05-11
EP3618541A1 (en) 2020-03-04
CA3066927A1 (en) 2019-03-21
PH12019502765A1 (en) 2020-11-09
KR102470254B1 (ko) 2022-11-22
JP2022101640A (ja) 2022-07-06
US20200128571A1 (en) 2020-04-23
US11388738B2 (en) 2022-07-12
ES2904635T3 (es) 2022-04-05
CA3066927C (en) 2022-06-07
CN110637472B (zh) 2024-03-26
ES2988099T3 (es) 2024-11-19
EP3624478B1 (en) 2021-12-29
JP7064566B2 (ja) 2022-05-10
WO2019052348A1 (zh) 2019-03-21
EP4002942A1 (en) 2022-05-25
EP3624478A1 (en) 2020-03-18
US12309816B2 (en) 2025-05-20
CN110771237A (zh) 2020-02-07
US20230413306A1 (en) 2023-12-21
EP3618541A4 (en) 2020-06-03
TWI771494B (zh) 2022-07-21
US20210120570A1 (en) 2021-04-22

Similar Documents

Publication Publication Date Title
KR20200049755A (ko) 시간 도메인 자원을 결정하는 방법, 기기, 저장 매체 및 시스템
US10555338B2 (en) NR-PRACH multiple Msg1 transmission
EP3627929B1 (en) Resource allocation method, terminal device, and network device
EP3565150B1 (en) Uplink transmission method, terminal, and network device
RU2719470C1 (ru) Способ установления зарезервированных подкадров для пула ресурсов, пользовательское оборудование и базовая станция
CN109391460B (zh) 在载波聚合中处理物理随机接入信道资源的装置及方法
US11523382B2 (en) Resource determining method and apparatus, and resource indication method and apparatus
EP3681225A1 (en) Method for transmitting scheduling request and terminal device
EP3944533B1 (en) Data transmission method, terminal device, network device, and storage medium
KR20220106147A (ko) 랜덤 액세스의 방법 및 단말기 디바이스
KR20200109344A (ko) 채널을 전송하는 방법, 단말기 및 네트워크 기기
CN114424643B (zh) 一种上行传输方法及装置
JP7108683B6 (ja) リソース指示方法、装置及び記憶媒体、システム
JP7080904B2 (ja) 無線通信方法及びデバイス
EP4426039A1 (en) Data transmission method and apparatus, and base station device

Legal Events

Date Code Title Description
PA0105 International application

Patent event date: 20200109

Patent event code: PA01051R01D

Comment text: International Patent Application

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20200831

Comment text: Request for Examination of Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20220224

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20220818

A107 Divisional application of patent
GRNT Written decision to grant
PA0104 Divisional application for international application

Comment text: Divisional Application for International Patent

Patent event code: PA01041R01D

Patent event date: 20221118

PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20221118

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20221118

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
