에어로졸-형성 기질(105, 205)을 수용하기 위해 전기가열식 흡연 시스템(103, 203)이 제공된다. 본 시스템은 에어로졸을 형성하기 위해 기질을 가열하는 히터를 포함하고, 히터는 가열 엘리먼트(113, 213, 214)를 포함한다. 전기가열식 흡연 시스템(103, 203) 및 가열 엘리먼트(113, 213, 214)는, 에어로졸-형성 기질(105, 205)이 전기가열식 흡연 시스템 내에 수용될 때, 가열 엘리먼트(113, 213, 214)가 에어로졸 형성-기질의 길이를 따라서 부분적으로만 거리를 연장하도록 배열되되, 가열 엘리먼트가 에어로졸-형성 기질의 다운스트림 말단부를 향하여 배치되도록 배열된다.

Description

내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템{AN ELECTRICALLY HEATED SMOKING SYSTEM WITH INTERNAL OR EXTERNAL HEATER}
본 발명은 에어로졸-형성(aerosol-forming) 기질을 가열하기 위한 히터를 포함하는 전기가열식 흡연 시스템에 관한 것이다.
EP-A-0 358 002는 시가렛(cigarette)의 담배(tobacco) 물질을 가열하기 위한 저항성 가열 엘리먼트를 가진 시가렛을 포함하는 흡연 시스템을 개시한다. 시가렛은 재사용가능한 휴대용(hand held) 제어기로의 연결을 위한 전기적 연결 플러그(connection plug)를 가진다. 휴대용 제어기는 시가렛의 저항성 가열 엘리먼트로의 파워의 공급을 제어하는 전류 제어 회로 및 배터리를 포함한다.
이러한 제안된 흡연 시스템에서의 하나의 문제점은 담배 연기가 시스템의 내부 벽에 응결되는 경향이 있다는 점이다. 시스템의 내부 벽에서의 응결 빌드업(condensation build up)이 성능 감소를 초래할 수 있기 때문에 이는 바람직하지 않다.
따라서, 사용시 그 내부 벽 상에 연기 또는 에어로졸 응결의 위험을 최소화하는 전기가열식 흡연 시스템을 제공하는 것은 이점이 있다.
본 발명에 따르면, 에어로졸-형성 기질을 수용하기 위한 전기가열식 흡연 시스템이 제공되는데, 이 시스템은 에어로졸을 형성하기 위해 기질을 가열하는 히터를 포함하고, 히터는 가열 엘리먼트를 포함하고, 전기가열식 흡연 시스템 및 가열 엘리먼트는, 에어로졸-형성 기질이 전기가열식 흡연 시스템 내에 수용되는 경우에, 가열 엘리먼트가 에어로졸 형성-기질의 길이를 따라서 부분적으로만 거리를 연장하도록 배열되되, 가열 엘리먼트가 에어로졸-형성 기질의 다운스트림 말단부를 향하여 배치되도록 배열된다.
본 발명의 다른 관점에 따르면, 에어로졸-형성 기질을 수용하기 위한 전기가열식 흡연 시스템이 제공되는데, 이 시스템은 에어로졸을 형성하기 위해 기질을 가열하는 히터를 포함하고, 히터는 가열 엘리먼트를 포함하고, 전기가열식 흡연 시스템 및 가열 엘리먼트는, 에어로졸-형성 기질이 전기가열식 흡연 시스템 내에 수용되는 경우에, 가열 엘리먼트가 에어로졸 형성-기질의 길이를 따라서 부분적으로만 거리를 연장하도록 배열된다.
본 발명의 또 다른 관점에 따르면, 에어로졸-형성 기질을 수용하기 위한 전기가열식 흡연 시스템이 제공되는데, 이 시스템은 에어로졸을 형성하기 위해 기질을 가열하는 히터를 포함하고, 히터는 가열 엘리먼트를 포함하고, 전기가열식 흡연 시스템 및 가열 엘리먼트는, 에어로졸-형성 기질이 전기가열식 흡연 시스템 내에 수용되는 경우에, 가열 엘리먼트가 에어로졸-형성 기질의 다운스트림 말단부를 향하여 배치되도록 배열된다.
가열 엘리먼트가 에어로졸 형성-기질의 길이를 따라서 부분적으로만 연장하도록 가열 엘리먼트를 배치하는 것은 기질을 가열하여 에어로졸을 생성하기 위해 요구되는 파워를 감소시킨다.
게다가, 에어로졸-형성 기질의 다운스트림 말단부를 향하여 가열 엘리먼트를 배치하는 것 또한 흡연 시스템의 내부 벽에서 에어로졸의 응결의 위험을 최소화한다. 이것은 가열 엘리먼트로부터 떨어져 위치한 에어로졸-형성 기질의 비-가열(non-heated) 부분(예컨대, 담배 로드(rod))이 여과 영역으로서 기능함으로써 에어로졸이 에어로졸 형성 기질의 업스트림 말단부를 떠나는 위험을 최소화하기 때문이다.
게다가, 에어로졸-형성 기질의 다운스트림 말단부를 향하여 가열 엘리먼트를 배치하는 것은 가열 엘리먼트의 다운스트림 말단부와 에어로졸-형성 기질의 다운스트림 말단부 사이에 포함된 영역(zone)을 짧게 한다. 이것은 사용자를 위해서 에어로졸을 생성하는데 요구되는 에너지에 있어서의 현저한 감소를 낳는다. 이것은 또한 최초 퍼프를 하기 위한 시간, 다시 말해, 가열 엘리먼트에 에너지를 공급하는 것과 사용자에게 에어로졸을 제공하는 것 사이의 시간의 감소를 낳는다.
가열 엘리먼트는 외부 가열 엘리먼트일 수 있다. 바람직하게는, 가열 엘리먼트는 에어로졸 형성 기질의 원주 둘레로 완전하게 또는 부분적으로 연장된다. 일 실시 예에서, 가열 엘리먼트는 에어로졸 형성 기질의 원주 둘레로 실질적으로 완전히 연장된다.
이와 달리, 가열 엘리먼트는 내부 가열 엘리먼트일 수 있다. 일 실시 예에서, 가열 엘리먼트는 에어로졸 형성 기질로 삽입되도록 배열된다. 내부 가열 엘리먼트는 에어로졸 형성 기질 내부 또는 안쪽에 적어도 부분적으로 배치될 수 있다.
바람직하게는, 에어로졸-형성 기질은 형상에 있어서 실질적으로 원통형이다. 에어로졸-형성 기질은 실질적으로 세장형(elongate)일 수 있다. 에어로졸-형성 기질은 또한 길이(length) 및 길이에 실질적으로 수직인 원주(circumference)를 가질 수 있다. 바람직하게는, 전기가열식 흡연 시스템은 에어로졸-형성 기질의 길이가 전기가열식 흡연 시스템 내의 공기흐름 방향에 실질적으로 평행한 에어로졸-형성 기질을 포함한다.
바람직하게는, 가열 엘리먼트 또는 엘리먼트들이 약 250 ℃와 440 ℃ 사이의 온도에 도달할 때까지 전기 에너지가 가열 엘리먼트에(또는, 추가적인 가열 엘리먼트들이 포함된 실시 예들에서는, 하나 이상의 가열 엘리먼트들에) 공급된다. 약 250 ℃와 440 ℃ 사이의 온도에 도달하도록 가열 엘리먼트 또는 엘리먼트들의 가열을 제어하기 위하여 임의의 적절한 온도 센서 및 제어 회로가 이용될 수 있다. 이것은 담배 및 시가렛 포장지의 연소가 800 ℃에 도달할 수 있는 종래의 시가렛들과는 대조가 된다.
전기가열식 흡연 시스템의 업스트림 및 다운스트림 말단부들은 사용자가 퍼프(puff)를 취할 때의 공기흐름과 관련하여 정의된다. 전형적으로, 들어오는 공기는 업스트림 말단부(upstream end)에서 전기가열식 흡연 시스템으로 들어가고, 에어로졸과 결합하고, 다운스트림 말단부(downstream end)에서 사용자의 입을 향하여 공기흐름 내에서 에어로졸을 운반한다. 통상의 기술자에게 알려져 있는 바와 같이, 에어로졸(aerosol)은 고체 입자들 또는 액체 방울(droplet)들 또는 공기와 같은 기체 내 고체 입자들 및 액체 방울들의 서스펜션(suspension)이다.
바람직하게는, 기질은 별개의 흡연 물품의 일부를 형성하고, 사용자는 흡연 물품 상에서 직접 피울 수 있다. 흡연 물품은 형상에 있어서 실질적으로 원통형일 수 있다. 흡연 물품은 실질적으로 세장형일 수 있다. 흡연 물품은 길이 및 길이에 실질적으로 수직인 원주를 가질 수 있다. 흡연 물품은 약 30 mm와 약 100 mm 사이에서 전체 길이를 가질 수 있다. 흡연 물품은 약 5 mm와 약 12 mm 사이에서 외부 지름을 가질 수 있다. 흡연 물품은 필터 플러그(filter plug)를 포함할 수 있다. 필터 플러그는 흡연 물품의 다운스트림 말단부에 위치할 수 있다. 필터 플러그는 셀룰로오스 아세테이트(cellulose acetate) 필터 플러그일 수 있다. 필터 플러그는 바람직하게는 약 7 mm의 길이이지만, 약 5 mm 내지 약 10 mm의 길이를 가질 수 있다.
바람직하게는, 흡연 물품은 시가렛이다. 바람직한 실시 예에서, 흡연 물품은 약 45 mm의 전체 길이를 가진다. 흡연 물품이 약 7.2 mm의 외부 지름을 가지는 것 또한 바람직하다. 바람직하게는, 에어로졸 형성 기질은 담배를 포함한다. 나아가, 에어로졸 형성 기질은 약 10 mm의 길이를 가질 수 있다. 하지만, 에어로졸-형성 기질이 약 12 mm의 길이를 가지는 것이 가장 바람직하다. 나아가, 에어로졸-형성 기질의 지름 또한 약 5 mm와 약 12 mm 사이일 수 있다. 흡연 물품은 외부 종이 포장지를 포함할 수 있다. 나아가, 흡연 물품은 에어로졸-형성 기질과 필터 플러그 사이의 이격거리(separation)를 포함할 수 있다. 이격거리는 약 18 mm일 수 있지만, 약 5 mm 내지 약 25 mm의 범위에 있을 수 있다.
에어로졸-형성 기질의 다운스트림 말단부를 향하여 배치된 가열 엘리먼트는, 가열 엘리먼트의 업스트림 말단부와 에어로졸-형성 기질의 업스트림 말단부 사이의 이격거리보다 작은, 가열 엘리먼트의 다운스트림 말단부와 에어로졸-형성 기질의 다운스트림 말단부 사이의 이격거리로서 정의될 수 있다.
바람직하게는, 가열 엘리먼트의 다운스트림 말단부는 약 1 mm와 같거나 약 1 mm보다 더 큰 거리 d만큼 에어로졸-형성 기질의 다운스트림 말단부의 업스트림에 존재한다. (d = 0을 가지는 것보다) 약 1mm보다 크거나 약 1mm와 같은 거리 d를 가짐으로써, 이것은 히터가 담배 플러그까지의 시가렛(시가렛 종이를 제외하고) 다운스트림의 비-담배(non-tobacco) 부분처럼 흡연 물품의 비-에어로졸(non-aerosol) 형성 부분에 바로 인접하게 존재하는 것을 방지한다. 이것은 비-담배 물질을 통한 열 방출(heat dissipation)을 감소시킨다. 게다가, 이 갭은 주된(mainstream) 연기 온도의 저하를 가능하게 한다.
바람직하게는, 가열 엘리먼트의 업스트림 말단부는 약 2 mm와 약 6 mm 사이의 거리 e만큼 에어로졸-형성 기질의 업스트림 말단부의 다운스트림에 존재한다. 더욱 바람직하게는, 가열 엘리먼트의 업스트림 말단부는 약 4 mm의 거리 e만큼 에어로졸-형성 기질의 업스트림 말단부의 다운스트림에 존재한다.
업스트림 말단부에, 즉, 에어로졸-형성 기질의 업스트림 말단부와 가열 엘리먼트의 업스트림 말단부 사이에 위치한 에어로졸-형성 기질의 비-가열 부분은 효율적인 여과 영역을 제공한다. 이것은 에어로졸이 전기가열식 흡연 시스템 내에서 에어로졸 형성 기질의 업스트림 말단부를 떠나는 위험을 최소화한다. 이것은 또한 전기가열식 흡연 시스템 내에서 에어로졸의 응결의 위험을 최소화하고, 이것은 흡연 시스템의 전체 수명 동안 요구되는 클리닝 작업의 수를 최소화한다. 게다가, 에어로졸-형성 기질의 비-가열 업스트림 부분은 흡연 경험 동안 기질을 통해서 열전도에 의해 접근될 수 있는 점진적 방출(slow-release) 에어로졸 저장소로서 기능한다.
바람직하게는, 에어로졸-형성 기질의 길이 l에 대한, 가열 엘리먼트가 에어로졸-형성 기질을 따라 연장된 거리 w의 비율
Figure pat00001
은 약 0.35와 약 0.6 사이이다. 더욱 바람직하게는, 비율
Figure pat00002
은 약 0.5이다.
약 0.35와 약 0.6 사이의 비율
Figure pat00003
은 사용자로 전달되는 에어로졸의 용량(volume)을 최소화하면서도 에어로졸 형성 기질의 업스트림 부분을 떠나는 에어로졸의 양을 최소화하기 때문에 이점을 가진다. 이것은 흡연 시스템 내에서 에어로졸의 응결의 위험을 최소화한다. 나아가. 이 비율은 또한 비-담배 물질을 통한 열 손실을 최소화한다는 이점을 가진다. 이것은 흡연 시스템이 더 적은 에너지를 요한다는 것을 의미한다.
더욱 바람직하게는, 에어로졸-형성 기질의 길이에 대한, 가열 엘리먼트가 에어로졸-형성 기질을 따라 연장된 거리의 비율은 약 0.5이다. (10 또는 12 mm의 담배 플러그와 같은 에어로졸 형성 기질에 대해서) 약 0.5의 비율은 에어로졸 전달, 에어로졸이 에어로졸-형성 기질의 업스트림 말단부를 떠나는 위험의 최소화, 및 에어로졸 온도의 측면에서 최상의 밸런스(balance)를 제공한다.
전기가열식 흡연 시스템의 일 실시 예에서, 히터는 에어로졸-형성 기질이 전기가열식 흡연 시스템 내에서 수용될 때: 에어로졸-형성 기질의 길이 l을 따라서 부분적으로만 거리 y를 연장하도록 배열되되; 제1 가열 엘리먼트의 업스트림에 존재하도록 배열된 제2 가열 엘리먼트를 더 포함한다. 제1 가열 엘리먼트, 제2 가열 엘리먼트, 또는 가열 엘리먼트들 양쪽 모두는 에어로졸 형성 기질의 원주 둘레로 실질적으로 완전히 또는 부분적으로 연장될 수 있다.
다른 실시 예에서, 히터는, 에어로졸-형성 기질이 전기가열식 흡연 시스템 내에서 수용될 때, 에어로졸-형성 기질의 길이 l을 따라서 부분적으로만 거리 y를 연장하도록 배열된 제2 가열 엘리먼트를 포함한다.
제1 가열 엘리먼트의 업스트림에서 제2 가열 엘리먼트를 제공하는 것은 에어로졸-형성 기질의 상이한 부분들이 상이한 시간에 가열되는 것을 가능하게 한다. 이것은 또한, 예컨대 사용자가 흡연 경험을 중단하고 재개하길 희망하는 경우에 에어로졸-형성 기질이 재가열될 필요가 없기 때문에 이점이 있다. 게다가, 두 개의 별개의 가열 엘리먼트들을 제공하는 것은 에어로졸-형성 기질에 따른 온도 기울기(gradient)의 더욱 간단한 제어를 제공해서, 에어로졸 생성의 더욱 간단한 제어를 제공한다. 바람직하게는, 가열 엘리먼트들은 독립적으로 제어가능하다.
나아가, 가열 엘리먼트들은 제1 및 제2 가열 엘리먼트들 사이에서 제공될 수 있다. 예를 들어, 히터는 세 개, 네 개, 다섯 개, 여섯 개, 또는 그 이상의 가열 엘리먼트들을 포함할 수 있다.
바람직하게는, 제1 가열 엘리먼트와 제2 가열 엘리먼트 사이의 이격거리는 약 0.5 mm와 같거나 약 0.5 mm보다 더 크다. 다시 말해, 바람직하게는, 제1 가열 엘리먼트의 업스트림 말단부와 제2 가열 엘리먼트의 다운스트림 말단부 사이의 이격거리는 약 0.5 mm와 같거나 약 0.5 mm보다 더 크다. 하지만, 제1 및 제2 가열 엘리먼트들이 서로 전기적으로 접촉하지 않는다는 조건하에서, 제1 및 제2 가열 엘리먼트들 사이에서 임의의 이격거리가 이용될 수 있다.
바람직하게는, 제2 가열 엘리먼트의 업스트림 말단부는 약 2 mm와 약 4 mm 사이의 거리 g만큼 에어로졸-형성 기질의 업스트림 말단부의 다운스트림에 존재한다. 더욱 바람직하게는, 제2 가열 엘리먼트의 업스트림 말단부는 약 3 mm의 거리 g만큼 에어로졸-형성 기질의 업스트림 말단부의 다운스트림에 존재한다.
재차 언급하는 것이지만, 업스트림 말단부에, 즉, 에어로졸-형성 기질의 업스트림 말단부와 제2 가열 엘리먼트의 업스트림 말단부 사이에 위치한 에어로졸-형성 기질의 비-가열 부분은 효율적인 여과 영역을 제공한다. 이것은 에어로졸이 전기가열식 흡연 시스템 내에서 에어로졸 형성 기질의 업스트림 말단부를 떠나는 위험을 최소화한다. 이것은 또한 전기가열식 흡연 시스템 내에서 에어로졸의 응결의 위험을 최소화하고, 이것은 흡연 시스템의 전체 수명 동안 요구되는 클리닝 작업의 수를 최소화한다. 게다가, 에어로졸-형성 기질의 비-가열 업스트림 부분은 흡연 경험 동안 기질을 통해서 열전도에 의해 접근될 수 있는 점진적 방출 에어로졸 저장소로서 기능한다.
두 개의 가열 엘리먼트들을 갖는 본 발명의 실시 예들에 대해서, 에어로졸 형성 기질의 가열된 부분보다 더 시원한 제2 가열 엘리먼트의 업스트림에서의 영역과 에어로졸 형성 기질의 가열된 부분보다 더 시원한 제1 가열 엘리먼트의 다운스트림에서의 영역을 유지하기 위하여, 가열 엘리먼트들 양쪽 모두의 길이는 (하나의 가열 엘리먼트만을 갖는 본 발명의 실시 예들에서의 가열 엘리먼트의 길이와 비교해서) 약간 감소될 수 있다. 다시 말해, 하나의 가열 엘리먼트만을 가지는 본 발명의 실시 예들에 대해서, 가열 엘리먼트는 약 4mm의 길이를 가질 수 있다. 그리고, 두 개의 가열 엘리먼트들을 가지는 본 발명의 실시 예들에 대해서, 각각의 가열 엘리먼트의 길이는 예컨대 약 3mm로 감소될 수 있다. 길이의 감소는 더 높은 전기적 파워에 의해서 보상받을 수 있다.
이와 달리, 제1 가열 엘리먼트(다운스트림)는 하나의 가열 엘리먼트만을 갖는 흡연 시스템에서의 가열 엘리먼트와 실질적으로 동일한 치수를 가질 수 있으며, 제2 가열 엘리먼트(업스트림)는 제1 가열 엘리먼트보다 길이에 있어서 더 짧을 수 있다. 다시 말해, 제1 가열 엘리먼트는 제2 가열 엘리먼트의 길이보다 더 큰 길이를 가진다. 예를 들어, 제1 가열 엘리먼트는 약 4 mm의 길이를 가질 수 있는 반면, 제2 가열 엘리먼트는 약 3 mm의 길이를 가질 수 있다.
이것은 실질적으로 동일한 에어로졸 산출량(yield) 및 최초 퍼프를 하기 위한 시간이 제1 및 제2 가열 엘리먼트들에 의해서 제공된다는 것을 의미한다.
바람직하게는, 에어로졸-형성 기질의 길이 l에 대한, 제1 가열 엘리먼트 및 제2 가열 엘리먼트가 함께 에어로졸-형성 기질을 따라 연장된 거리 (x + y)의 비율
Figure pat00004
은 약 0.5와 약 0.8 사이이다.
발명자들은 비율
Figure pat00005
의 이러한 범위가 흡연 경험의 이점을 최대화한다는 것을 발견하였다. 이 비율은 에어로졸 전달 양을 최대화하면서도 에어로졸-형성 기질의 업스트림 부분으로부터 빠져나가는 에어로졸의 양을 최소화한다는 이점을 가진다. 이것은 흡연 시스템 내에서 에어로졸의 응결의 위험을 최소화한다. 게다가, 이 비율은 비-담배 물질을 통한 열 손실을 최소화한다는 이점 또한 가진다. 이것은 흡연 시스템이 더 적은 에너지를 요한다는 것을 의미한다. (10 mm 또는 12 mm의 담배 플러그에 대해서) 약 0.7의 비율은 에어로졸 전달, 에어로졸이 에어로졸-형성 기질의 업스트림 말단부를 떠나는 위험의 최소화, 및 에어로졸 온도의 측면에서 최상의 밸런스를 제공한다.
각각의 가열 엘리먼트는 에어로졸-형성 기질의 원주 둘레로 실질적으로 완전히 또는 부분적으로 뻗어 있는 링의 형태로 존재할 수 있다. 바람직하게는, 각각의 가열 엘리먼트의 위치는 전기가열식 흡연 시스템 및 에어로졸-형성 기질에 대해서 고정된다. 바람직하게는, 히터는 에어로졸-형성 기질의 업스트림 말단부를 가열하기 위한 말단부 부분을 포함하지 않는다. 이것은 업스트림 말단부에서 에어로졸-형성 기질의 비-가열 부분을 제공한다.
각각의 가열 엘리먼트는 바람직하게는 전기 저항성 물질을 포함한다. 각각의 가열 엘리먼트는 비탄성(non-elastic) 물질, 예컨대 알루미나(Al2O3) 및 질화 규소(Si3N4)와 같은 세라믹 소결 물질, 또는 인쇄회로기판, 또는 실리콘 고무를 포함할 수 있다. 이와 달리, 각각의 가열 엘리먼트는 탄성의 금속 물질, 예컨대 철 합금 또는 니켈-크롬 합금을 포함할 수 있다.
다른 적절한 전기 저항성 물질은 도핑된 세라믹과 같은 반도체, 전기 "전도성(conductive)" 세라믹(예컨대, 몰리브덴 디실리사이드(molybdenum disilicide) 같은 것), 탄소, 흑연, 금속, 금속 합금, 및 세라믹 물질 및 금속성 물질로 만들어진 합성 물질(composite material)을 포함하되, 이에 한정되지 않는다. 이러한 합성 물질은 도핑된(doped) 또는 도핑되지 않은(undoped) 세라믹을 포함할 수 있다. 적절한 도핑된 세라믹의 예는 도핑된 탄화 규소(silicon carbide)를 포함한다. 적절한 금속의 예는 티타늄, 지르코늄, 탈탄륨, 및 백금 그룹으로부터의 금속을 포함한다. 적절한 금속 합금의 예는 스텐레스강, 니켈-, 코발트-, 크롬-, 알루미늄-, 티타늄- 지르코늄-, 하프늄-, 니오븀-, 몰리브덴-, 탈탄륨-, 텅스텐-, 주석-, 갈륨-, 망간-합금, 및 니켈, 철, 코발트, 스텐레스강, Timetal®, 및 철-망간-알루미늄 기반 합금을 기초로 한 수퍼-합금을 포함한다. Timetal®은 콜로라도, 덴버, 1999 브로드웨이 수트(Broadway Suite) 4300, 티타늄 메탈 회사(Titanium Metals Corporation)의 등록된 상표이다. 합성 물질에서, 전기 저항성 물질은 에너지 전송의 동역학 및 요구되는 외부 물리화학적 속성에 의존하여 선택적으로 절연 물질 내에 내장되거나, 절연 물질을 가지고 캡슐화되거나, 또는 절연 물질을 가지고 코팅될 수 있고, 그 반대로도 될 수 있다.
이와 달리, 각각의 가열 엘리먼트는 적외선 가열 엘리먼트, 포토닉 소스(photonic source), 또는 유도적(inductive) 가열 엘리먼트를 포함할 수 있다.
각각의 가열 엘리먼트는, 열을 흡수하고 저장해서 추후에 시간의 흐름에 따라서 열을 에어로졸-형성 기질에 방출할 수 있는 물질을 포함하는 히트 싱크(heat sink) 또는 열 저장소를 포함할 수 있다. 히트 싱크는 적절한 금속 또는 세라믹 물질과 같은 임의의 적절한 물질로 형성될 수 있다. 바람직하게는, 이 물질은 높은 열 용량(현열 저장 물질)을 가지거나, 또는 열을 흡수해서 추후에 고온 상 변화와 같은 가역적인 프로세스(reversible process)를 통해서 열을 방출할 수 있는 물질이다. 적절한 현열(sensible heat) 저장 물질은 실리카 겔, 알루미나, 탄소, 유리 매트(mat), 유리 섬유, 광물질(minerals), 알루미늄, 은, 또는 납과 같은 금속이나 합금, 및 종이와 같은 셀룰로오스 물질을 포함한다. 가역적인 상 변화를 통해서 열을 방출하는 다른 적절한 물질은 등유(paraffin), 소디움 아세테이트(sodium acetate), 나프탈렌(naphthalene), 왁스(wax), 폴리에틸렌 옥사이드(polyethylene oxide), 금속, 금속염(metal salt), 공융염(eutectic salt)들의 혼합물, 또는 합금을 포함한다.
에어로졸-형성 기질은 바람직하게는 가열시 에어로졸-형성 기질로부터 방출되는 휘발성 담배(tobacco) 풍미 화합물을 함유하는 담배-함유 물질을 포함한다. 이와 달리, 에어로졸-형성 기질은 비-담배(non-tobacco) 물질을 포함할 수 있다.
바람직하게는, 에어로졸-형성 기질은 에어로졸 형성자(former)를 더 포함한다. 적절한 에어로졸 형성자의 예는 글리세린(glycerine) 및 프로필렌 글리콜(propylene glycol)이다.
일 실시 예에서, 에어로졸-형성 기질은 고체 또는 실질적으로 고체 기질이다. 고체 기질은 예컨대, 허브 잎, 담배 잎, 담배 주엽맥(ribs)의 단편, 환원된(reconstituted) 담배, 균질화된(homogenised) 담배, 압출된(extruded) 담배 및 팽창된(expanded) 담배의 단편 중 하나 이상을 함유하는 파우더(powder), 그래뉼(granule), 펠레(pellet), 스레드(shred), 스파게티(spaghetti), 스트립(strip) 또는 시트(sheet) 중 하나 이상을 포함할 수 있다. 고체 기질은 에어로졸-형성 기질의 원통형 플러그로서 제공될 수 있다. 이와 달리, 고체 기질은 적절한 용기(container) 또는 카트리지 내에서 제공될 수도 있다. 선택적으로, 고체 기질은 기질의 가열 시 방출될 추가적인 담배 또는 비-담배 휘발성 풍미 화합물을 포함할 수 있다.
선택적으로, 고체 기질은 열적으로 안정한 캐리어(carrier) 상에서 제공될 수 있고, 또는 열적으로 안정한 캐리어 내에 내장될 수도 있다. 캐리어는 파우더, 그래뉼, 펠레, 스레드, 스파게티, 스트립 또는 시트의 형태를 취할 수 있다. 이와 달리, 캐리어는 그 외부 표면상에, 또는 그 내부 및 외부 표면상에 증착된 고체 기질의 얇은 레이어를 갖는 튜브모양의 캐리어일 수 있다. 이러한 튜브모양의 캐리어는 예컨대, 종이, 또는 종이와 같은 물질, 부직포 탄소 섬유 매트(mat), 저 질량 개방 메쉬(mesh) 금속 스크린, 또는 구멍이 뚫린 금속 호일(foil), 또는 임의의 다른 열적으로 안정한 폴리머 매트릭스(polymer matrix)로 이루어질 수 있다. 고체 기질은 예컨대, 시트, 거품(foam), 젤(gel), 또는 슬러리(slurry)의 형태로 캐리어의 표면상에 증착될 수 있다. 고체 기질은 캐리어의 전체 표면상에 증착될 수 있고, 또는 선택적으로, 사용하는 동안 비-균질한(non-uniform) 풍미 전달을 제공하기 위해 패턴 내에 증착될 수 있다.
이와 달리, 캐리어는 담배 구성요소들이 포함된 부직포 직물 또는 섬유 다발(bundle)일 수 있다. 부직포 직물 또는 섬유 다발은 예컨대 탄소 섬유, 천연 셀룰로오스 섬유, 또는 셀룰로오스 파생 섬유를 포함할 수 있다.
이와 달리, 에어로졸-형성 기질은 액체 기질일 수 있다. 만일, 액체 기질이 제공된다면, 전기가열식 흡연 시스템은 바람직하게는 이 액체를 보유하기 위한 수단을 포함한다. 예를 들어, 액체 기질은 용기 내에 보유될 수 있다. 선택적으로 또는 추가적으로, 액체 기질은 다공성 캐리어 물질 안으로 흡수될 수 있다. 다공성 캐리어 물질은 임의의 적절한 흡수 플러그(absorbent plug) 또는 흡수체, 예컨대, 발포(foamed) 금속 또는 플라스틱 물질, 폴리프로필렌, 테릴렌(terylene), 나일론 섬유, 또는 세라믹으로부터 만들어질 수 있다. 액체 기질은 전기가열식 흡연 시스템의 사용 전에 다공성 캐리어 물질 내에 보유될 수 있고, 또는 이와 달리 액체 기질 물질은 사용 동안 또는 사용 바로 전에 다공성 캐리어 물질 안으로 방출될 수 있다. 예를 들어, 액체 기질은 캡슐 내에서 제공될 수 있다. 캡슐의 껍질은 바람직하게는 가열시 녹고, 다공성 캐리어 물질 안으로 액체 기질을 방출한다. 캡슐은 액체와 조합하여 고체 에어로졸 형성 기질을 선택적으로 함유할 수 있다.
대안적으로 또는 부가적으로, 만일 에어로졸-형성 기질이 액체 기질이면, 전기가열식 흡연 시스템은, 가열 엘리먼트 또는 엘리먼트들을 포함하고 액체 기질 소스(source)와 접촉하는 분무기를 더 포함할 수 있다. 분무기는 액체를 입자들의 미세 안개 또는 에어로졸로 변환한다. 분무기는 튜브에 연결된 액체 소스를 포함할 수 있다. 튜브는 튜브에 매우 근접해 있거나 튜브와 접촉하고 있는 전기 히터에 의해 가열될 수 있다. 액체는 전기 에너지가 히터를 통해 지나가는 경우에 튜브가 히터에 의해 가열될 때 분무된다.
가열 엘리먼트 또는 엘리먼트들에 부가하여, 분무기는 압전적(piezoelectric) 엘리먼트와 같은 하나 이상의 전기기계적 엘리먼트를 포함할 수 있다. 추가적으로 또는 대안적으로, 분무기는 또한 정전기적, 전자기적, 또는 공기압적(pneumatic) 효과를 이용하는 엘리먼트를 포함할 수 있다. 전기가열식 흡연 시스템은 나아가 응결 챔버(condensation chamber)를 더 포함할 수 있다.
에어로졸-형성 기질은 이와 달리 임의의 다른 종류의 기질 예컨대, 기체 기질, 또는 다양한 타입의 기질의 임의의 조합일 수 있다. 동작하는 동안, 기질은 전기가열식 흡연 시스템 내에 완전히 포함될 수 있다. 이러한 경우에, 사용자는 전기가열식 흡연 시스템의 마우스피스(mouthpiece) 상에서 퍼프(puff)할 수 있다. 이와 달리, 동작하는 동안, 기질은 전기가열식 흡연 시스템 내에 부분적으로 포함될 수 있다. 이러한 경우에, 기질은 별개의 흡연 물품의 일부를 형성할 수 있고, 사용자는 별개의 흡연 물품 상에서 직접 퍼프할 수 있다.
바람직하게는, 전기가열식 흡연 시스템은 가열 엘리먼트 또는 엘리먼트들에게 파워를 공급하기 위한 파워 서플라이를 더 포함한다. 파워 서플라이는 임의의 적절한 파워 서플라이, 예컨대 DC 전압원일 수 있다. 일 실시 예에서, 파워 서플라이는 리튬-이온(Lithium-ion) 배터리이다. 이와 달리, 파워 서플라이는 니켈-금속 하이브리드 배터리 또는 니켈 카드뮴 배터리일 수 있다.
바람직하게는, 전기가열식 흡연 시스템은 파워 서플라이 및 가열 엘리먼트 또는 엘리먼트들에 연결되도록 배열된 전자 회로를 더 포함한다. 만일, 하나 이상의 가열 엘리먼트가 제공된다면, 바람직하게는 전자 회로는 독립적으로 제어될 수 있는 가열 엘리먼트들을 제공한다. 전자 회로는 프로그램될 수 있다.
일 실시 예에서, 시스템은 퍼프를 취하는 사용자를 나타내는 공기 흐름을 검출하기 위한 센서를 더 포함한다. 센서는 전기-기계적 장치일 수 있다. 이와 달리, 센서는: 기계 장치, 광학 장치, 광-기계식(opto-mechanical) 장치, 및 MEMS(micro electro mechanical systems) 기반 센서 중의 어느 하나일 수 있다. 일 실시 예에서, 바람직하게는, 센서는 파워 서플라이에 연결되고, 시스템은 센서가 퍼프를 취하는 사용자를 감지하는 경우에 가열 엘리먼트 또는 엘리먼트들을 작동시키도록 배열된다. 대안적인 실시 예에서, 시스템은 퍼프를 시작하는 사용자를 위해 수동으로 작동가능한 스위치를 더 포함할 수 있다.
바람직하게는, 시스템은, 사용자에 의해 파지(grasp)되도록 설계되고 에어로졸-형성 기질을 수용하기 위한 하우징(housing)을 더 포함한다.
본 발명의 일 관점과 관련하여 설명된 특징들은 본 발명의 다른 관점에도 적용될 수 있다.
도 1은 흡연 물품과 함께 사용시 전기가열식 흡연 시스템의 제1 실시 예를 도시하는 개략도이고;
도 2는 흡연 물품과 함께 사용시 전기가열식 흡연 시스템의 제2 실시 예를 도시하는 개략도이고;
도 3은 도 1 또는 도 2와 결부시켜 이용될 수 있는, 본 발명의 일 실시 예에 따른 외부 가열 엘리먼트의 상세 단면도이고;

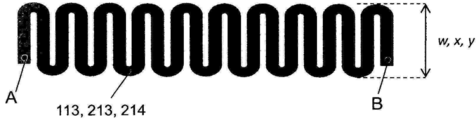

도 4는 도 1 또는 도 2와 결부시켜 이용될 수 있는, 본 발명의 일 실시 예에 따른 평평하게 펼쳐진 외부 가열 엘리먼트의 상세도이고;
도 5는 도 1 또는 도 2와 결부시켜 이용될 수 있는, 본 발명의 다른 실시 예에 따른 평평하게 펼쳐진 외부 가열 엘리먼트의 상세도이고;
도 6 내지 11은 본 발명의 일 실시 예에 따른 내부 히터를 형성하기 위한 방법을 도시한다.
본 발명은 첨부 도면을 참조하여 단지 예로서 추가적으로 설명될 것이다.
도 1은 본 발명의 제1 실시 예에 따라서 전기가열식 흡연 시스템(103) 내에 수용되는 흡연 물품(101)을 도시한다. 본 실시 예에서, 흡연 물품(101)은 가늘고 긴 실린더 형상을 갖고, 동축 정렬로 연속하여 배열될 에어로졸-형성 기질(105) 및 필터 플러그(107)를 포함한다. 부품들(105 및 107)은 외부 종이 포장지(109)를 가지고 겉포장된다. 이 실시 예에서, 에어로졸-형성 기질(105)은 고체 기질로 이루어진 원통형 플러그의 형태이다. 플러그의 길이 l은 흡연 물품의 길이에 실질적으로 평행하고, 또한 흡연 물품 상에서 사용자가 피울 때 전기가열식 흡연 시스템 내에서 공기흐름의 방향(도시되지 않음)에 실질적으로 평행하다. 플러그의 원주는 길이에 실질적으로 수직이다. 필터 플러그(107)는 흡연 물품(101)의 다운스트림 말단부에 위치하고, 이 실시 예에서, 이격거리(separation)(111)만큼 에어로졸-형성 기질(105)로부터 떨어져 있다.
상술한 바와 같이, 다양한 타입의 흡연 물품이 본 발명의 맥락에서 이용될 수 있다. 흡연 물품이 도 1에 도시된 형태로 이루어질 필요가 있는 것은 아니다. 특히, 흡연 물품은 그 원주에 실질적으로 수직인 에어로졸-형성 기질의 길이를 가질 필요가 없다.
도 1에서 도시된 제1 실시 예에서, 전기가열식 흡연 시스템(103)은 가열 엘리먼트(113)를 갖는 히터를 포함한다. 가열 엘리먼트는 저항성이고, 전류가 가열 엘리먼트를 통해서 지나갈 때 가열된다. 이 실시 예에서, 가열 엘리먼트(113)는 폭 w 및 지름 h를 갖는 링(ring)의 형태이다.
도 1에서, 흡연 물품(101)의 업스트림 말단부는 115로 표시되고, 흡연 물품의 다운스트림 말단부는 117로 표시된다. 나아가, 에어로졸-형성 기질의 업스트림 말단부는 119로 표시되고, 에어로졸-형성 기질의 다운스트림 말단부는 121로 표시된다. 마지막으로, 가열 엘리먼트의 업스트림 말단부는 123으로 표시되고, 가열 엘리먼트의 다운스트림 말단부는 125로 표시된다.
대안적인 실시 예에서, 히터는 내부 히터일 수 있다. 내부 히터는 예컨대 본원과 함께 계류 중인 2009년 10월 29일에 출원된 유럽 특허 출원 제09252501.3호에서 설명된 바와 같이 에어로졸 형성 기질 내에 배치되는 것이고, 그 내용은 그 전체가 이 부분에서 포함된다. 내부 히터는 도 6 내지 11을 참조하여 이하에서 설명되는 바와 같이 제조될 수 있다.
대안적인 실시 예에서, 히터는 에어로졸-형성 기질 내에 배치된 내부 히터로서 이용되는 온도 센서를 포함할 수 있다. 적절한 내부 히터의 예는 내부 히터로서 이용될 수 있는 PT 저항성 온도 센서이다. PT 저항성 온도 센서는 헤라우스(Heraeus) 센서 기술, 레인하드-헤라우스-링(Reinhard-Heraeus-Ring), 23D-63801, 클라인오스트하임(Kleinostheim), 독일에 의해서 만들어질 수 있다.
내부 및 외부 히터들 양쪽 모두의 경우에서, 가열 엘리먼트(113)는 에어로졸-형성 기질(105)의 원통형 플러그의 길이 l을 따라서 부분적으로만 연장된다(extend). 다시 말해, 가열 엘리먼트(113)의 폭 w는 에어로졸-형성 기질(105)의 플러그의 길이 l 보다 작다. 가열 엘리먼트(113)는 에어로졸-형성 기질(105)의 다운스트림 말단부(121)를 향하여 배치된다.
도 1에서 도시된 실시 예에서, 가열 엘리먼트(113)의 다운스트림 말단부(125)는 에어로졸-형성 기질(105)의 원통형 플러그의 다운스트림 말단부(121)의 업스트림에 존재한다. 이 실시 예에서, 가열 엘리먼트(113)의 다운스트림 말단부(125)와 에어로졸-형성 기질(105)의 원통형 플러그의 다운스트림 말단부(121) 사이의 이격거리는 d이다. 또한, 이 실시 예에서, 가열 엘리먼트(113)의 업스트림 말단부(123)는 에어로졸-형성 기질(105)의 원통형 플러그의 업스트림 말단부(119)의 다운스트림에 존재한다. 이 실시 예에서, 가열 엘리먼트(113)의 업스트림 말단부(123)와 에어로졸-형성 기질(105)의 원통형 플러그의 업스트림 말단부(119) 사이의 이격거리는 e이다.
본 발명의 발명자들은 에어로졸-형성 기질(105)의 플러그 및 가열 엘리먼트(113)의 다양한 치수들뿐 아니라 에어로졸-형성 기질(105)의 플러그 및 가열 엘리먼트(113)의 상대적 위치들이 흡연 경험을 실질적으로 향상시키도록 조정될 수 있다는 것을 발견하였다. 특히, 최초 퍼프를 하기 위한 시간이 감소될 수 있다. 다시 말해, 가열 엘리먼트가 활성화되는 것과 사용자가 흡연 물품 상에서 최초 퍼프를 취할 수 있는 것 사이의 시간이 감소될 수 있다. 게다가, 에어로졸을 생성하고 에어로졸 생성을 지속시키기 위해 요구되는 파워가 감소될 수 있다. 게다가, 이것은 에어로졸이 에어로졸-형성 기질의 업스트림 부분을 떠나는 위험을 최소화한다. 나아가, 전기가열식 흡연 시스템의 내부에서 응결물 및 다른 잔여물 형성이 최소화될 수 있고, 이것은 요구되는 클리닝을 최소화한다.
상술한 바와 같이, 가열 엘리먼트(113)는 에어로졸-형성 기질(105)의 다운스트림 말단부를 향하여 배치된다. 다시 말해, d < e 이다. 담배를 함유하는 에어로졸-형성 기질을 위해서, 에어로졸-형성 기질(105)의 다운스트림 말단부를 향하여 가열 엘리먼트(113)를 배치하는 것은 가열 엘리먼트(113)의 다운스트림 말단부와 에어로졸-형성 기질(105)의 플러그의 다운스트림 말단부 사이에 포함된 담배 여과 영역(filtration zone)을 짧아지게 한다(다시 말해, d를 감소시킨다). 이것은 기분좋은 연기(pleasant smoke)를 생성하기 위해 요구되는 에너지의 현저한 감소를 낳고, 유사하게 최초 퍼프를 하기 위한 시간의 감소를 낳는다. 하지만, 상술한 바와 같이, d가 0으로까지 감소되지 않는 것이 바람직하다. 사실, 흡연 경험의 이점을 최대화하기 위해서, 가열 엘리먼트(113)의 다운스트림 말단부와 에어로졸-형성 기질(105)의 원통형 플러그의 다운스트림 말단부 사이의 이격거리 d가 1 mm와 같거나 1 mm보다 더 커야 한다는 것이 발견되었다.
게다가, 흡연 경험의 이점을 최대화하기 위해서, 가열 엘리먼트(113)의 업스트림 말단부(123)와 에어로졸-형성 기질(105)의 (바람직하게는) 원통형 플러그의 업스트림 말단부(119) 사이의 이격거리 e가 2 mm와 6 mm 사이이어야 하고, 더욱 바람직하게는 4 mm이어야 한다는 것이 발견되었다. 업스트림 말단부에 위치한 원통형 플러그의 이 비-가열 부분은 에어로졸이 흡연 물품의 에어로졸 형성 기질의 업스트림 말단부를 떠나는 위험을 최소화하기 위한 효율적인 여과 영역을 제공한다. 결과적으로, 이것은 전기가열식 흡연 시스템(103)의 내부 벽의 안쪽에서 담배 연기와 같은 에어로졸의 응결의 위험을 최소화하고, 이것은 전기가열식 흡연 시스템의 전체 수명 동안 요구되는 클리닝 작업의 수를 최소화한다. 게다가, 비-가열 영역은 흡연 경험 동안 플러그 내부에서 열전도에 의해 접근될 수 있는 점진적 방출 흡연 물질 저장소로서 기능한다.
게다가, 흡연 경험의 이점을 최대화하기 위하여, 에어로졸-형성 기질(105)의 플러그의 길이 l에 대한 가열 엘리먼트(113)의 폭 w 뿐 아니라 에어로졸-형성 기질(105)의?플러그에 대한 가열 엘리먼트(113)의 배치가 조정될 수 있다는 것이 발견되었다. 특히, 에어로졸-형성 기질의 플러그의 길이에 대한, 가열 엘리먼트의 폭의 비율
Figure pat00006
이 0.35와 0.6 사이이어야 하고, 더욱 바람직하게는 0.5이어야 한다는 점이 발견되었다. 비율
Figure pat00007
뿐 아니라 w 그 자체는 원하는 수의 퍼프까지 에어로졸을 적절하게 전달하도록 조정될 수 있다.
도 2는 본 발명의 제2 실시 예에 따라서 전기가열식 흡연 시스템(203) 내에 수용된 흡연 물품(201)을 도시한다. 이 실시 예에서, 도 1에서와 마찬가지로, 흡연 물품(201)은 가늘고 긴 실린더 형상을 갖고, 동축 정렬로 연속하여 배열될 에어로졸-형성 기질(205) 및 필터 플러그(207)를 포함한다. 부품들(205 및 207)은 외부 종이 포장지(209)를 가지고 겉포장된다. 이 실시 예에서, 에어로졸-형성 기질(205)은 고체 기질로 이루어진 원통형 플러그의 형태이다. 플러그의 길이 l은 흡연 물품의 길이에 실질적으로 평행하고, 또한 흡연 물품 상에서 사용자가 퍼프할 때 전기가열식 흡연 시스템 내에서 공기흐름의 방향(도시되지 않음)에 실질적으로 평행하다. 플러그의 원주는 길이에 실질적으로 수직이다. 필터 플러그(207)는 흡연 물품(201)의 다운스트림 말단부에 위치하고, 이 실시 예에서, 이격거리(211)만큼 에어로졸-형성 기질(205)로부터 떨어져 있다.
상술한 바와 같이, 다양한 타입의 흡연 물품이 본 발명의 맥락에서 이용될 수 있다. 흡연 물품이 도 2에 도시된 형태로 이루어질 필요가 있는 것은 아니다. 예를 들어, 흡연 물품은 그 원주에 실질적으로 수직인 에어로졸-형성 기질의 길이를 가지는 것이 반드시 필요한 것은 아니다.
도 2에서 도시된 제2 실시 예에서, 전기가열식 흡연 시스템(203)은 제1 가열 엘리먼트(213) 및 제1 가열 엘리먼트의 업스트림에서 제2 가열 엘리먼트(214)를 갖는 히터를 포함한다. 이 실시 예에서 가열 엘리먼트들(213, 214)은 둘 다 링의 형태이다. 다시 말해, 히터는 외부 가열 엘리먼트이다. 가열 엘리먼트는 저항성이고, 전류가 가열 엘리먼트를 통해서 지나갈 때 가열된다.
도 2에서, 흡연 물품(201)의 업스트림 말단부는 215로 표시되고, 흡연 물품의 다운스트림 말단부는 217로 표시된다. 나아가, 에어로졸-형성 기질의 업스트림 말단부는 219로 표시되고, 에어로졸-형성 기질의 다운스트림 말단부는 221로 표시된다. 나아가, 제1 가열 엘리먼트(213)의 업스트림 말단부는 223으로 표시되고, 제1 가열 엘리먼트(213)의 다운스트림 말단부는 225로 표시된다. 마지막으로, 제2 가열 엘리먼트(214)의 업스트림 말단부는 227로 표시되고, 제2 가열 엘리먼트(214)의 다운스트림 말단부는 229로 표시된다.
대안적인 실시 예에서, 하나 이상의 히터는 내부 히터일 수 있다. 내부 히터는 예컨대 본원과 함께 계류 중인 2009년 10월 29일에 출원된 유럽 특허 출원 제09252501.3호에서 설명된 바와 같이 에어로졸 형성 기질 내에 배치되는 것이고, 그 내용은 그 전체가 이 부분에서 포함된다. 내부 히터는 도 6 내지 11을 참조하여 이하에서 설명되는 바와 같이 제조될 수 있다.
대안적인 실시 예에서, 히터는 에어로졸-형성 기질 내에 배치된 내부 히터로서 이용되는 온도 센서를 포함할 수 있다. 적절한 내부 히터의 예는 내부 히터로서 이용되는 PT 저항성 온도 센서이다. PT 저항성 온도 센서는 헤라우스 센서 기술, 레인하드-헤라우스-링, 23D-63801, 클라인오스트하임, 독일에 의해서 만들어질 수 있다.
두 개의 이러한 히터는 서로에 인접하게 배치될 수 있고, 제1 가열 엘리먼트(213) 및 제1 가열 엘리먼트의 업스트림에서의 제2 가열 엘리먼트(214)를 형성하기 위하여 홀더(holder) 상의 위치에 클램핑되거나(clamped) 또는 고정될(held) 수 있다.
내부 및 외부 히터들 양쪽 모두를 위해서, 제1 가열 엘리먼트(213)의 폭은 x이고, 제2 가열 엘리먼트(214)의 폭은 y이다. 이 실시 예에서, 양쪽 가열 엘리먼트들(213, 214)은 동일한 지름(h)을 갖지만, 지름이 동일할 필요는 없다. 양쪽 가열 엘리먼트들(213, 214)은 에어로졸-형성 기질(205)의 원통형 플러그의 원주를 실질적으로 둘러싸도록 연장될 수 있다. 이와 달리, 하나 이상의 가열 엘리먼트는 상술한 바와 같이 에어로졸 형성 기질 내부에 삽입된 내부 히터일 수 있다. 하지만, 각각의 가열 엘리먼트는 에어로졸-형성 기질(205)의 원통형 플러그의 길이 l을 따라서 부분적으로만 연장된다. 다시 말해, 제1 가열 엘리먼트(213)의 폭 x는 에어로졸-형성 기질(205)의 플러그의 길이 l보다 작고, 제2 가열 엘리먼트(214)의 폭 y 또한 에어로졸-형성 기질(205)의 플러그의 길이 l보다 작다. 게다가, 양쪽 가열 엘리먼트들은 함께 에어로졸-형성 기질(205)의 원통형 플러그의 길이를 따라서 부분적으로만 연장된다. 다시 말해, (x + y)는 에어로졸-형성 기질(205)의 플러그의 길이 l보다 작다. 제1 가열 엘리먼트(213)는 에어로졸-형성 기질(205)의 다운스트림 말단부(221)를 향하여 배치되며, 제2 가열 엘리먼트(214)는 제1 가열 엘리먼트(213)의 업스트림에 배치되고 제1 가열 엘리먼트로부터 거리 s만큼 이격된다. 달리 말해, 제1 가열 엘리먼트(213)의 업스트림 말단부(223)는 제2 엘리먼트(214)의 다운스트림 말단부(229)로부터 거리 s만큼 이격된다.
이 실시 예에서, 제1 가열 엘리먼트(213)의 다운스트림 말단부(225)는 에어로졸-형성 기질(205)의 플러그의 다운스트림 말단부(221)의 업스트림에 존재한다. 이 실시 예에서, 제1 가열 엘리먼트(213)의 다운스트림 말단부(225)와 에어로졸-형성 기질(205)의 원통형 플러그의 다운스트림 말단부(221) 사이의 이격거리는 f이다. 또한, 이 실시 예에서, 제2 가열 엘리먼트(214)의 업스트림 말단부(227)는 에어로졸-형성 기질(205)의 원통형 플러그의 업스트림 말단부(219)의 다운스트림에 존재한다. 이 실시 예에서, 제2 가열 엘리먼트(214)의 업스트림 말단부(227)와 에어로졸-형성 기질(205)의 원통형 플러그의 업스트림 말단부(219) 사이의 이격거리는 g이다. 상술한 바와 같이, 가열 엘리먼트들(213 및 214) 사이의 이격거리는 s이다.
본 발명의 발명자들은 에어로졸-형성 기질(205)의 플러그 및 가열 엘리먼트들(213, 214)의 다양한 치수들뿐 아니라 에어로졸-형성 기질(205)의 플러그 및 가열 엘리먼트들(213, 214)의 상대적 위치들이 흡연 경험을 실질적으로 향상시키도록 조정될 수 있다는 것을 발견하였다. 특히, 최초 퍼프를 하기 위한 시간이 감소될 수 있다. 다시 말해, 가열 엘리먼트 또는 엘리먼트들이 활성화되는 것과 사용자가 흡연 물품 상에서 최초 퍼프를 취할 수 있는 것 사이의 시간이 감소될 수 있다. 게다가, 에어로졸을 생성하고 에어로졸 생성을 지속시키기 위해 요구되는 파워가 감소될 수 있다. 게다가, 이것은 에어로졸이 에어로졸-형성 기질의 업스트림 부분으로부터 빠져나가는 위험을 최소화한다. 나아가, 전기가열식 흡연 시스템의 내부에서 응결물 및 다른 잔여물 형성의 위험이 최소화될 수 있고, 이것은 요구되는 클리닝을 최소화한다.
상술한 바와 같이, 가열 엘리먼트들(213, 214)은 에어로졸-형성 기질(205)의 다운스트림 말단부를 향하여 배치된다. 다시 말해, f < g 이다. 담배를 함유하는 에어로졸-형성 기질을 위해서, 에어로졸-형성 기질(205)의 다운스트림 말단부를 향하여 가열 엘리먼트들(213, 214)을 배치하는 것은 제1 가열 엘리먼트(213)의 다운스트림 말단부와 에어로졸-형성 기질(205)의 플러그의 다운스트림 말단부 사이에 포함된 담배 여과 영역을 짧아지게 한다(다시 말해, f를 감소시킨다). 이것은 기분좋은 연기를 생성하기 위해 요구되는 에너지의 현저한 감소를 낳고, 유사하게 최초 퍼프를 하기 위한 시간의 감소를 낳는다. 하지만, 상술한 바와 같이, f가 0으로까지 감소되지 않는 것이 바람직하다. 사실, 흡연 경험의 이점을 최대화하기 위해서, 제1 가열 엘리먼트(213)의 다운스트림 말단부와 에어로졸-형성 기질(205)의 원통형 플러그의 다운스트림 말단부 사이의 이격거리 f가 1 mm와 같거나 1 mm보다 더 커야 한다는 것이 발견되었다.
게다가, 흡연 경험의 이점을 최대화하기 위해서, 제2 가열 엘리먼트(214)의 업스트림 말단부(227)와 에어로졸-형성 기질(205)의 (바람직하게는) 원통형 플러그의 업스트림 말단부(219) 사이의 이격거리 g가 2 mm와 4 mm 사이이어야 하고, 더욱 바람직하게는 3 mm이어야 한다는 것이 발견되었다. 에어로졸 형성 기질의 업스트림 말단부(219)에 위치한 원통형 플러그의 이 비-가열 부분은 에어로졸이 에어로졸 형성 기질의 업스트림 부분으로부터 빠져나가는 위험을 최소화하기 위한 효율적인 여과 영역을 제공한다. 결과적으로, 이것은 전기가열식 흡연 시스템(203)의 내부 벽의 안쪽에서 에어로졸, 예컨대 담배 연기의 응결의 위험을 최소화한다. 이것은 전기가열식 흡연 시스템의 전체 수명 동안 요구되는 클리닝 작업의 수를 최소화한다. 게다가, 비-가열 영역은 흡연 경험 동안 에어로졸-형성 기질 내부에서 열전도에 의해 접근될 수 있는 점진적 방출 흡연 물질 저장소로서 기능한다.
효율적인 여과 영역을 제공하기 위하여 g를 최대화하고, 동시에 파워 요구 감소시키도록 f를 최소화하기 위하여, 가열 엘리먼트들(213, 214)의 이격거리 s는 최소화되어야 한다. 하지만, 상술한 바와 같이, s가 0으로까지 감소되지 않아야 한다는 것이 발견되었다. 사실, 흡연 경험의 이점을 최대화하기 위하여, 제1 가열 엘리먼트(213)의 업스트림 말단부(223)와 제2 가열 엘리먼트(214)의 다운스트림 말단부(229) 사이의 이격거리 s는 약 0.5 mm와 같거나 0.5 mm보다 더 커야 한다.
게다가, 흡연 경험의 이점을 최대화하기 위하여, 에어로졸-형성 기질(205)의 플러그의 길이 l에 대한 가열 엘리먼트들(213, 214)의 결합된 폭 (x + y)뿐 아니라 에어로졸-형성 기질(205)의 플러그에 대한 가열 엘리먼트들(213, 214)의 배치가 조정될 수 있다는 것이 발견되었다. 특히, 에어로졸-형성 기질의 플러그의 길이에 대한, 가열 엘리먼트들의 결합된 폭의 비율
Figure pat00008
이 0.5와 0.8 사이이어야 한다는 점이 발견되었다. 비율
Figure pat00009
뿐 아니라 x 및 y는 원하는 수의 퍼프까지 에어로졸을 적절하게 전달하도록 조정될 수 있다.
도 3은 본 발명의 일 실시 예에 따른 외부 가열 엘리먼트의 상세 단면도이다. 도 4는 본 발명의 일 실시 예에 따른 평평하게 펼쳐진 외부 가열 엘리먼트의 상세도이고, 도 5는 본 발명의 다른 실시 예에 따른 평평하게 펼쳐진 외부 가열 엘리먼트의 상세도이다. 도 3, 4, 및 5의 외부 가열 엘리먼트들은 도 1 및 도 2 양쪽 모두의 실시 예들과 함께 이용될 수 있다. 명확성을 위해서, 도 1, 2, 3, 4, 및 5는 동일한 스케일이 아니라는 점에 유의하라.
도 3은 외부 가열 엘리먼트(113, 213, 214)를 관통하는 단면이다. 도 3에서 도시된 바와 같이, 가열 엘리먼트(113, 213, 214)는 지름 h를 갖는 불완전한 링의 형태를 취할 수 있다. 전압 V+ 로의 전기적 연결은 A에서 만들어지고, 전압 A-로의 전기적 연결은 B에서 만들어진다. 갭(gap) 또는 이격거리가 전기적 연결들(A 또는 B)를 제공하기 위해 링 내에서 형성될 수 있기 때문에 링은 불완전하다. 도 3에서, 두 개의 단자 A와 B 사이의 갭은 명확성을 위해서 과장되었다. 하지만, 두 단자들 사이의 갭 또는 간격은 두 단자들 간의 전기적 단락을 허용하지 않으면서 가능한 한 작은 것이 바람직하다. 두 단자들 사이의 갭은 0.5 mm 또는 1 mm 일 수 있다.
도 3에서, 에어로졸 형성 기질(105, 205)은 외부 가열 엘리먼트 내부 또는 안쪽에 위치한다. 도 3에서, 에어로졸 형성 기질(105, 205)은 종이 포장지(109, 209)에 의해서 둘러싸인다. 하지만, 이것은 사실상 선택적이다. 에어로졸-형성 기질이 외부 종이 포장지에 의해 둘러싸인 경우에 있어서, 가열 엘리먼트는 외부 종이 포장지와 물리적으로 접촉하여 종이 포장지를 매개로 에어로졸-형성 기질에 효율적인 열의 전달을 가능하게 할 수 있다. 종이 포장지가 존재하지 않는 경우에, 가열 엘리먼트(113, 213, 214)는 에어로졸 형성 기질에 열을 직접 전달하도록 에어로졸-형성 기질과 물리적으로 접촉할 수 있다.
도 4는 가열 엘리먼트의 상세한 구조를 보이도록 링이 평평하게 펼쳐진 가열 엘리먼트를 도시한다. 가열 엘리먼트는 하나 이상의 실질적으로 u-형상의(u-shaped) 세그먼트들을 포함할 수 있고, 각각의 u-형상의 세그먼트는 반원형(semi-circular) 부분에 의해서 서로에게 전기적으로 연결된 두 개의 실질적으로 곧은(straight) 부분을 가진다. 하나 이상의 u-형상 엘리먼트는 도 4에서 도시된 구조를 형성하도록 u-형상의 엘리먼트의 곧은 부분의 하나의 끝에서 서로 연결된다. 곧은 부분들은 서로에게 실질적으로 평행할 수 있다. 사용시, 곧은 부분들은 흡연 물품의 길이방향 축(longitudinal axis)에 실질적으로 평행하도록 배치될 수 있다. 가열 엘리먼트는 에어로졸-형성 기질의 원주 둘레로 실질적으로 완전히 연장될 수 있다. 가열 엘리먼트는 적절한 시트재(sheet material)로부터 찍어내질 수 있고, 이후 도 3에서 도시된 바와 같이 링 형상으로 형성될 수 있다.
도 5는 가열 엘리먼트의 상세한 구조를 보이도록 링이 평평하게 펼쳐진 가열 엘리먼트의 다른 실시 예를 도시한다. 도 5에서 도시된 가열 엘리먼트는 직사각형의 시트재를 포함한다. 가열 엘리먼트는 적절한 시트재로부터 찍어내질 수 있고, 이후 성형(shaping) 또는 구부림(bending)에 의해서 도 3에서 도시된 바와 같이 링 형상으로 형성될 수 있다.
하나 이상의 반원형 링과 같이 가열 엘리먼트의 다른 형상들이 가능한데, 각각의 링은 평평하게 펼쳐질 때 반원형 링이 특정 방향으로 연장되는 세장형 구조를 형성하도록 그 이웃에 전기적으로 연결된다. 링들은 리플식(rippled) 또는 웨이브형(wavy) 구조로 골(troughs) 및 피크(peaks)를 형성하도록 배열된다. 앞서와 같이, 가열 엘리먼트는 적절하게 성형된 스탬프(stamp)를 이용해서 한 조각의 적절한 재료로부터 찍어내진 평면체(flat)일 수 있다. 이후 가열 엘리먼트는 도 3에서 도시된 바와 같이 적절한 형상으로 굽어질 수 있다. 가열 엘리먼트는 또한 하우징 및 히터의 상대적 움직임을 방지하기 위하여 흡연 시스템의 나머지 부분에 기계적으로 부착될 수 있다.
바람직하게는, 전압이 A 및 B에 언제 인가될지를 제어하는 제어 회로가 제공된다. A와 B사이에 전위차가 인가될 때, 전류가 A로부터 B로 또는 B로부터 A로 가열 엘리먼트를 따라서 흐르고, 가열 엘리먼트는 가열 엘리먼트에 발생하는 줄열(Joule heating) 효과의 결과로서 가열된다. 대안적인 실시 예에서, 가열 엘리먼트는 하나 또는 u-형상의 엘리먼트를 포함할 필요가 없지만, 전위차의 전기적 연결을 허용하기 위해 제거된 환형(annulus)의 부분을 가지고 형상에 있어 실질적으로 환상(annular)일 수 있다.
도 2의 실시 예에서 두 개의 가열 엘리먼트의 제공은 사용자가 기질의 임의의 부분을 재가열할 필요 없이 흡연 경험을 중단하고 재개하는 것을 가능하게 한다. 사용법 중의 하나의 가능한 방법은 다음과 같다. 우선, 제1 (다운스트림) 가열 엘리먼트(213)가 흡연 경험의 시작 시 활성화된다. 이후, 가열 엘리먼트(213)는 다음의 이벤트 중의 하나에서 비활성화된다: 1) 제1 가열 엘리먼트(213) 퍼프 횟수(puff count)가 미리 정해진 한도에 도달함, 2) 사용자가 흡연 경험을 종료함, 또는 3) 흡연 물품(201)이 전기가열식 흡연 시스템(203)으로부터 제거됨. 이후, 제2 (업스트림) 가열 엘리먼트(214)는 다음의 이벤트 중의 하나에서 활성화된다: 1) 사용자가 짧은 또는 늘어진 휴식 후 흡연 경험을 재개하길 희망함, 또는 2) 제2 가열 엘리먼트(214)가 기질의 새로운 부분의 가열을 시작하기 위해 활성화될 필요가 있도록 제1 가열 엘리먼트(213)의 퍼프 횟수가 미리 정해진 한도에 도달함.
이 방법은 기질의 신선한 부분(fresh portion)이 각각의 가열 시퀀스에 대해서 가열되는 것을 가능하게 한다. 하나 이상의 추가적 가열 엘리먼트가 다운스트림 가열 엘리먼트와 업스트림 가열 엘리먼트 사이에서 제공될 수 있다.
도 1, 2, 3, 4, 및 5에서 도시된 가열 엘리먼트들은 임의의 적절한 물질, 예컨대 전기 저항성 물질로 만들어질 수 있다. 바람직한 물질은 알루미나(Al2O3) 및 질화 규소(Si3N4)와 같은 세라믹 소결 물질, 인쇄회로기판, 실리콘 고무, 철 합금, 또는 니켈-크롬 합금을 포함한다.
도 1, 2, 3, 4, 및 5에서 도시된 에어로졸-형성 기질은 임의의 적절한 형태로 제공될 수 있다. 설명된 실시 예들에서, 기질은 흡연 물품의 일부를 형성하는 원통형 플러그 형상의 고체 기질이다. 이와 달리, 기질은 전기가열식 흡연 시스템에 직접 삽입될 수 있는 별개의 기질일 수 있다.
도 6 내지 11은 스크린 프린팅(screen printing)에서 이용되는 것과 유사한 기술을 이용하는 내부 히터를 위한 제작 공정을 도시한다.
도 6을 참조하면, 첫째로, 전기 절연 기질(601)이 제공된다. 전기 절연 기질은 임의의 적절한 전기 절연 물질, 예컨대 MICA와 같은 세라믹, 유리, 또는 종이를 포함할 수 있으나, 이에 한정되지 않는다. 이와 달리, 전기 절연 기질은 예컨대, 표면을 산화처리(oxidizing)하거나 아노다이징(anodizing)함에 의해서 또는 둘 다에 의해서 전기 전도성 트랙(도 7에서 생성되고 이하에서 설명됨)으로부터 절연된 전기 도체를 포함할 수 있다. 일 예가 아노다이징된 알루미늄이다. 이와 달리, 전기 절연 기질은 유약(glaze)이라고 불리는 중간 코팅이 더해진 전기 도체를 포함할 수 있다. 이 경우에, 유약은 두 가지 기능을 가지는데: 전기 전도성 트랙으로부터 기질을 전기적으로 절연시키고, 기질의 휘어짐을 감소시킨다. 전기 절연 기질에 존재하는 폴드(fold)는 결함있는 저항을 초래하는 전기 전도성 페이스트(paste)(도 7에서 적용되고 이하에서 설명됨)에 크랙(crack)을 초래할 수 있다.
도 7을 참조하면, 금속 페이스트(701)가 컷 아웃(cut out)(703)을 이용해서 전기 절연 기질상으로 코팅되는 동안, 전기 절연 기질은 진공과 같은 것에 의해 단단하게 고정된다. 임의의 적절한 금속 페이스트가 사용될 수 있으며, 일 예에서 금속 페이스는 은 페이스트이다. 특별한 이점이 있는 일 실시 예에서, 페이스트는 20% 내지 30%의 접합제(binder) 및 가소제(plasticizer)와 70% 내지 80%의 금속 입자들, 전형적으로 은 입자들을 포함할 수 있다. 컷 아웃(703)은 원하는 전기 전도성 트랙을 위한 템플릿(template)을 제공한다. 금속 페이스트(701)가 전기 절연 기질(601)상으로 코팅된 후에, 전기 절연 기질 및 페이스트는 예컨대 소결로(sintering furnace)에서 구워진다. 200℃와 400℃ 사이에서의 제1 굽기 단계에서 유기 접합제 및 용제(solvent)가 전소된다. 350℃와 500℃ 사이에서의 제2 굽기 단계에서 금속 입자들이 소결된다.
도 8을 참조하면, 결과물은 그 위에 전기 전도성 트랙 또는 트랙들(801)을 갖는 전기 절연 기질(601)이다. 전기 전도성 트랙 또는 트랙들은 가열 저항 및 필요한 연결 패드를 포함한다. 마지막으로, 전기 절연 기질(601) 및 전기 전도성 트랙(801)이 전기가열식 흡연 시스템에서 히터로서의 이용을 위하여 적절한 형태로 형성된다.
도 9를 참조하면, 전기 전도성 트랙이 전기 절연 기질의 내부에 존재하도록 전기 절연 기질(601)이 튜브모양 형태로 말아질 수 있다. 이 경우에, 튜브는 에어로졸-형성 물질의 고체 플러그(solid 플러그)를 위한 외부 히터로서 기능할 수 있다. 튜브의 내부 지름은 에어로졸-형성 플러그의 지름보다 약간 더 크거나 같을 수 있다.
도 10을 참조하면, 이와 달리, 전기 전도성 트랙이 전기 절연 기질의 외부에 존재하도록 전기 절연 기질(601)이 튜브모양 형태로 말아질 수 있다. 이 경우에, 튜브는 내부 히터로서 기능할 수 있고, 에어로졸-형성 기질로 직접 삽입될 수 있다. 이것은 에어로졸 형성 기질이 예컨대 담배 매트(mat)와 같은 담배(tobacco) 물질의 튜브의 형태를 취할 때 잘 작용할 수 있다. 이 경우에, 튜브의 외부 지름은 에어로졸-형성 기질 튜브의 내부 지름과 같거나 에어로졸-형성 기질 튜브의 내부 지름보다 약간 더 작을 수 있다.
도 11을 참조하면, 이와 달리, 전기 절연 기질(601)이 충분히 단단하거나 어떤 식으로든 보강된다면, 전기 절연 기질 및 전기 전도성 트랙을 에어로졸-형성 기질에 단지 직접 삽입함으로써 전기 절연 기질 및 전기 전도성 트랙의 일부 또는 전부가 내부 히터로서 직접 이용될 수 있다.

Claims (24)

  1. 에어로졸-형성 기질을 수용하기 위한 전기가열식 흡연 시스템으로서,
    상기 시스템은 에어로졸을 형성하기 위해 기질을 가열하는 히터를 포함하고,
    상기 히터는 제1 가열 엘리먼트를 포함하고,
    전기가열식 흡연 시스템 및 제1 가열 엘리먼트는, 에어로졸-형성 기질이 전기가열식 흡연 시스템 내에 수용될 때, 제1 가열 엘리먼트가 에어로졸-형성 기질의 길이를 따라서 부분적으로만 연장되도록 배열되고,
    제2 가열 엘리먼트는 에어로졸-형성 기질의 길이를 따라서 부분적으로만 연장하고 제1 가열 엘리먼트의 업스트림에 존재하고,
    제1 가열 엘리먼트와 제2 가열 엘리먼트 모두 유도 가열 엘리먼트를 포함하는, 전기가열식 흡연 시스템.
  2. 제1항에 있어서,
    상기 시스템은 두 개의 가열 엘리먼트만을 포함하는, 전기가열식 흡연 시스템.
  3. 제1항 또는 제2항에 있어서,
    상기 시스템은 제어 회로를 포함하고,
    제어 회로는 하나 이상의 가열 엘리먼트들이 250 ℃와 440 ℃ 사이의 온도에 도달할 때까지 하나 이상의 가열 엘리먼트들에 전기 에너지를 공급하도록 구성되는, 전기가열식 흡연 시스템.
  4. 제1항 또는 제2항에 있어서,
    제1 가열 엘리먼트는 에어로졸-형성 기질의 다운스트림 말단부를 향하여 배치되는, 전기가열식 흡연 시스템.
  5. 제1항 또는 제2항에 있어서,
    제1 가열 엘리먼트와 제2 가열 엘리먼트 모두 에어로졸-형성 기질의 원주 둘레로 부분적으로 또는 완전히 연장되는, 전기가열식 흡연 시스템.
  6. 제1항 또는 제2항에 있어서,
    각각의 가열 엘리먼트의 위치는 전기가열식 흡연 시스템에 대해 고정되는, 전기가열식 흡연 시스템.
  7. 제1항 또는 제2항에 있어서,
    가열 엘리먼트들은 독립적으로 제어가능한, 전기가열식 흡연 시스템.
  8. 제1항 또는 제2항에 있어서,
    상기 시스템은 에어로졸-형성 기질의 상이한 부분들이 상이한 시간에 가열되도록 구성되는, 전기가열식 흡연 시스템.
  9. 제1항 또는 제2항에 있어서,
    에어로졸-형성 기질의 길이에 대한, 제1 가열 엘리먼트가 에어로졸-형성 기질을 따라 연장된 거리의 비율은 0.35와 0.6 사이인, 전기가열식 흡연 시스템.
  10. 제1항 또는 제2항에 있어서,
    에어로졸-형성 기질의 길이에 대한, 제1 가열 엘리먼트가 에어로졸-형성 기질을 따라 연장된 거리의 비율은 약 0.5인, 전기가열식 흡연 시스템
  11. 제1항 또는 제2항에 있어서,
    제1 가열 엘리먼트의 업스트림 말단부와 제2 가열 엘리먼트의 다운스트림 말단부 사이의 이격거리는 0.5 mm와 같거나 0.5 mm 보다 더 큰, 전기가열식 흡연 시스템.
  12. 제1항 또는 제2항에 있어서,
    제1 가열 엘리먼트의 다운스트림 말단부는 1 mm와 같거나 1 mm보다 더 큰 거리만큼 에어로졸-형성 기질의 다운스트림 말단부의 업스트림에 존재하는, 전기가열식 흡연 시스템.
  13. 제1항 또는 제2항에 있어서,
    사용자에 의해 파지되도록 설계되고 에어로졸-형성 기질을 수용하기 위한 하우징을 더 포함하는, 전기가열식 흡연 시스템.
  14. 제1항 또는 제2항에 따른 전기가열식 흡연 시스템 및 에어로졸-형성 기질이며,
    제2 가열 엘리먼트의 업스트림 말단부는 제1 가열 엘리먼트의 다운스트림 말단부가 에어로졸-형성 기질의 다운스트림 말단부의 업스트림에 존재하는 거리보다 보다 큰 거리만큼 에어로졸-형성 기질의 업스트림 말단부의 다운스트림에 존재하는, 전기가열식 흡연 시스템 및 에어로졸-형성 기질.
  15. 제1항 또는 제2항에 따른 전기가열식 흡연 시스템 및 에어로졸-형성 기질이며,
    제2 가열 엘리먼트의 업스트림 말단부는 대략 2 mm와 대략 4 mm 사이의 거리만큼 에어로졸-형성 기질의 업스트림 말단부의 다운스트림에 존재하는, 전기가열식 흡연 시스템 및 에어로졸-형성 기질.
  16. 제1항 또는 제2항에 따른 전기가열식 흡연 시스템, 및 상기 전기가열식 흡연 시스템에 수용되는 에어로졸-형성 기질을 포함하는, 전기가열식 흡연 조립체이며,
    에어로졸-형성 기질은 전기가열식 흡연 시스템과 별개의 흡연 물품의 일부를 형성하는, 전기가열식 흡연 조립체.
  17. 제17항에 있어서,
    에어로졸-형성 기질은 고체 기질인, 전기가열식 흡연 조립체.
  18. 제17항에 있어서,
    에어로졸-형성 기질은, 가열시 기질로부터 방출되는 휘발성 담배 풍미 화합물을 함유하는 담배-함유 물질을 포함하는, 전기가열식 흡연 조립체.
  19. 제17항에 있어서,
    흡연 물품은 대략 30 mm와 대략 100 mm 사이의 전체 길이 및 대략 5 mm와 대략 12 mm 사이의 외부 지름을 갖는, 전기가열식 흡연 조립체.
  20. 제17항에 있어서,
    흡연 물품(201)은 궐련인, 전기가열식 흡연 조립체.
  21. 제17항에 있어서,
    흡연 물품은 외부 종이 포장지를 포함하는, 전기가열식 흡연 조립체.
  22. 제17항에 있어서,
    흡연 물품은 필터 플러그를 포함하는, 전기가열식 흡연 조립체.
  23. 제23항에 있어서,
    흡연 물품은 에어로졸-형성 기질과 필터 플러그 사이의 이격거리를 포함하는, 전기가열식 흡연 조립체.
  24. 제17항에 있어서,
    사용자는 흡연 물품에서 직접 퍼프할 수 있는, 전기가열식 흡연 조립체.
KR1020207013314A 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템 Active KR102202541B1 (ko)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020217000520A KR102325765B1 (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
EP09252687A EP2327318A1 (en) 2009-11-27 2009-11-27 An electrically heated smoking system with internal or external heater
EP09252687.0 2009-11-27
PCT/EP2010/007178 WO2011063970A1 (en) 2009-11-27 2010-11-26 An electrically heated smoking system with internal or external heater

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
KR1020197017983A Division KR102354252B1 (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템

Related Child Applications (1)

Application Number Title Priority Date Filing Date
KR1020217000520A Division KR102325765B1 (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템

Publications (2)

Publication Number Publication Date
KR20200054332A true KR20200054332A (ko) 2020-05-19
KR102202541B1 KR102202541B1 (ko) 2021-01-14

Family

ID=42105484

Family Applications (9)

Application Number Title Priority Date Filing Date
KR1020217036419A Active KR102458452B1 (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템
KR1020197017983A Active KR102354252B1 (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템
KR1020247038047A Pending KR20240167942A (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템
KR1020187033687A Active KR102152082B1 (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템
KR1020217000520A Active KR102325765B1 (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템
KR1020127011549A Active KR101814215B1 (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템
KR1020177030785A Active KR101937075B1 (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템
KR1020227036458A Active KR102732072B1 (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템
KR1020207013314A Active KR102202541B1 (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템

Family Applications Before (8)

Application Number Title Priority Date Filing Date
KR1020217036419A Active KR102458452B1 (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템
KR1020197017983A Active KR102354252B1 (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템
KR1020247038047A Pending KR20240167942A (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템
KR1020187033687A Active KR102152082B1 (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템
KR1020217000520A Active KR102325765B1 (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템
KR1020127011549A Active KR101814215B1 (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템
KR1020177030785A Active KR101937075B1 (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템
KR1020227036458A Active KR102732072B1 (ko) 2009-11-27 2010-11-26 내부 또는 외부 히터를 갖는 전기가열식 흡연 시스템

Country Status (22)

Country Link
US (8) US9084440B2 (ko)
EP (7) EP2327318A1 (ko)
JP (1) JP5818110B2 (ko)
KR (9) KR102458452B1 (ko)
CN (1) CN102665459B (ko)
AU (1) AU2010324131B2 (ko)
BR (1) BR112012012672B1 (ko)
CA (2) CA2781198C (ko)
CO (1) CO6541646A2 (ko)
EA (1) EA023392B1 (ko)
ES (4) ES2914721T3 (ko)
HU (2) HUE050356T2 (ko)
IL (1) IL219275A (ko)
IN (1) IN2012DN03373A (ko)
MX (1) MX341215B (ko)
MY (1) MY191890A (ko)
NZ (1) NZ599973A (ko)
PH (1) PH12012500759A1 (ko)
PL (4) PL3741225T3 (ko)
PT (1) PT2503912T (ko)
UA (1) UA106255C2 (ko)
WO (1) WO2011063970A1 (ko)

Families Citing this family (490)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10244793B2 (en) 2005-07-19 2019-04-02 Juul Labs, Inc. Devices for vaporization of a substance
US7726320B2 (en) 2006-10-18 2010-06-01 R. J. Reynolds Tobacco Company Tobacco-containing smoking article
EP2110034A1 (en) 2008-04-17 2009-10-21 Philip Morris Products S.A. An electrically heated smoking system
AT507187B1 (de) 2008-10-23 2010-03-15 Helmut Dr Buchberger Inhalator
EP2253233A1 (en) 2009-05-21 2010-11-24 Philip Morris Products S.A. An electrically heated smoking system
EP2327318A1 (en) 2009-11-27 2011-06-01 Philip Morris Products S.A. An electrically heated smoking system with internal or external heater
WO2011117750A2 (en) 2010-03-26 2011-09-29 Philip Morris Products S.A. Smoking article with heat resistant sheet material
US9259035B2 (en) 2010-05-15 2016-02-16 R. J. Reynolds Tobacco Company Solderless personal vaporizing inhaler
US9743691B2 (en) 2010-05-15 2017-08-29 Rai Strategic Holdings, Inc. Vaporizer configuration, control, and reporting
US8757147B2 (en) 2010-05-15 2014-06-24 Minusa Holdings Llc Personal vaporizing inhaler with internal light source
US10136672B2 (en) 2010-05-15 2018-11-27 Rai Strategic Holdings, Inc. Solderless directly written heating elements
US10159278B2 (en) 2010-05-15 2018-12-25 Rai Strategic Holdings, Inc. Assembly directed airflow
US9999250B2 (en) 2010-05-15 2018-06-19 Rai Strategic Holdings, Inc. Vaporizer related systems, methods, and apparatus
US9095175B2 (en) 2010-05-15 2015-08-04 R. J. Reynolds Tobacco Company Data logging personal vaporizing inhaler
US9861772B2 (en) 2010-05-15 2018-01-09 Rai Strategic Holdings, Inc. Personal vaporizing inhaler cartridge
US11344683B2 (en) 2010-05-15 2022-05-31 Rai Strategic Holdings, Inc. Vaporizer related systems, methods, and apparatus
EP2460423A1 (en) * 2010-12-03 2012-06-06 Philip Morris Products S.A. An electrically heated aerosol generating system having improved heater control
AT510837B1 (de) 2011-07-27 2012-07-15 Helmut Dr Buchberger Inhalatorkomponente
CA2824970C (en) 2011-02-11 2016-05-03 Batmark Limited Inhaler component
CA2837953C (en) 2011-05-31 2020-06-16 Philip Morris Products S.A. Rods for use in smoking articles
US9078473B2 (en) 2011-08-09 2015-07-14 R.J. Reynolds Tobacco Company Smoking articles and use thereof for yielding inhalation materials
GB201207054D0 (en) 2011-09-06 2012-06-06 British American Tobacco Co Heating smokeable material
WO2013034454A1 (en) 2011-09-06 2013-03-14 British American Tobacco (Investments) Limited Heating smokeable material
PL2753202T3 (pl) * 2011-09-06 2016-11-30 Podgrzewanie materiału przeznaczonego do palenia
WO2013034456A1 (en) 2011-09-06 2013-03-14 British American Tobacco (Investments) Limited Heating smokable material
EP3892125A3 (en) 2011-09-06 2022-01-05 Nicoventures Trading Limited Heating smokable material
AT511344B1 (de) 2011-10-21 2012-11-15 Helmut Dr Buchberger Inhalatorkomponente
CN104023568B (zh) 2011-10-25 2017-05-31 菲利普莫里斯生产公司 具有加热器组件的浮质生成装置
US8820330B2 (en) 2011-10-28 2014-09-02 Evolv, Llc Electronic vaporizer that simulates smoking with power control
US9072322B2 (en) * 2011-12-23 2015-07-07 Huizhou Kimree Technology Co., Ltd., Shenzhen Branch Mouthpiece device of electronic cigarette
US9055770B2 (en) * 2011-12-23 2015-06-16 Huizhou Kimree Technology Co., Ltd., Shenzhen Branch Mouthpiece device of electronic cigarette
CN103974640B (zh) * 2011-12-30 2017-03-08 菲利普莫里斯生产公司 具有改进的温度分布的气雾产生装置
EP2609821A1 (en) * 2011-12-30 2013-07-03 Philip Morris Products S.A. Method and apparatus for cleaning a heating element of aerosol-generating device
MX346864B (es) 2012-01-03 2017-04-04 Philip Morris Products Sa Dispositivo y sistema de generador de aerosol con flujo de aire mejorado.
US9326547B2 (en) 2012-01-31 2016-05-03 Altria Client Services Llc Electronic vaping article
JP6420155B2 (ja) 2012-02-22 2018-11-07 アルトリア クライアント サービシーズ エルエルシー 電子喫煙品及び改良したヒータ素子
US20130255702A1 (en) 2012-03-28 2013-10-03 R.J. Reynolds Tobacco Company Smoking article incorporating a conductive substrate
GB201207039D0 (en) 2012-04-23 2012-06-06 British American Tobacco Co Heating smokeable material
TWI603682B (zh) * 2012-05-31 2017-11-01 菲利浦莫里斯製品股份有限公司 用於氣溶膠產生物品之功能性桿
US10004259B2 (en) 2012-06-28 2018-06-26 Rai Strategic Holdings, Inc. Reservoir and heater system for controllable delivery of multiple aerosolizable materials in an electronic smoking article
GB2504075A (en) 2012-07-16 2014-01-22 Nicoventures Holdings Ltd Electronic smoking device
GB2504076A (en) * 2012-07-16 2014-01-22 Nicoventures Holdings Ltd Electronic smoking device
GB2504074A (en) 2012-07-16 2014-01-22 Nicoventures Holdings Ltd Electronic cigarette
US8881737B2 (en) * 2012-09-04 2014-11-11 R.J. Reynolds Tobacco Company Electronic smoking article comprising one or more microheaters
US8910639B2 (en) 2012-09-05 2014-12-16 R. J. Reynolds Tobacco Company Single-use connector and cartridge for a smoking article and related method
HUE031223T2 (en) * 2012-09-11 2017-07-28 Philip Morris Products Sa Device and method for controlling electric heating element for controlling temperature
GB201217067D0 (en) 2012-09-25 2012-11-07 British American Tobacco Co Heating smokable material
CN103404969A (zh) * 2012-10-05 2013-11-27 佛山市新芯微电子有限公司 电子烟装置
US10117460B2 (en) 2012-10-08 2018-11-06 Rai Strategic Holdings, Inc. Electronic smoking article and associated method
US9854841B2 (en) * 2012-10-08 2018-01-02 Rai Strategic Holdings, Inc. Electronic smoking article and associated method
US10034988B2 (en) 2012-11-28 2018-07-31 Fontem Holdings I B.V. Methods and devices for compound delivery
KR20220058656A (ko) 2012-12-28 2022-05-09 필립모리스 프로덕츠 에스.에이. 에어로졸 발생 흡연 기기
TWI608805B (zh) 2012-12-28 2017-12-21 菲利浦莫里斯製品股份有限公司 加熱型氣溶膠產生裝置及用於產生具有一致性質的氣溶膠之方法
US8910640B2 (en) 2013-01-30 2014-12-16 R.J. Reynolds Tobacco Company Wick suitable for use in an electronic smoking article
WO2014118286A2 (en) * 2013-01-30 2014-08-07 Philip Morris Products S.A Improved aerosol from tobacco
US10031183B2 (en) * 2013-03-07 2018-07-24 Rai Strategic Holdings, Inc. Spent cartridge detection method and system for an electronic smoking article
US20140261486A1 (en) 2013-03-12 2014-09-18 R.J. Reynolds Tobacco Company Electronic smoking article having a vapor-enhancing apparatus and associated method
US20140261487A1 (en) 2013-03-14 2014-09-18 R. J. Reynolds Tobacco Company Electronic smoking article with improved storage and transport of aerosol precursor compositions
US9277770B2 (en) 2013-03-14 2016-03-08 R. J. Reynolds Tobacco Company Atomizer for an aerosol delivery device formed from a continuously extending wire and related input, cartridge, and method
US9918495B2 (en) 2014-02-28 2018-03-20 Rai Strategic Holdings, Inc. Atomizer for an aerosol delivery device and related input, aerosol production assembly, cartridge, and method
US9491974B2 (en) * 2013-03-15 2016-11-15 Rai Strategic Holdings, Inc. Heating elements formed from a sheet of a material and inputs and methods for the production of atomizers
US9220302B2 (en) 2013-03-15 2015-12-29 R.J. Reynolds Tobacco Company Cartridge for an aerosol delivery device and method for assembling a cartridge for a smoking article
US9423152B2 (en) 2013-03-15 2016-08-23 R. J. Reynolds Tobacco Company Heating control arrangement for an electronic smoking article and associated system and method
US10279934B2 (en) 2013-03-15 2019-05-07 Juul Labs, Inc. Fillable vaporizer cartridge and method of filling
US9609893B2 (en) 2013-03-15 2017-04-04 Rai Strategic Holdings, Inc. Cartridge and control body of an aerosol delivery device including anti-rotation mechanism and related method
UA116796C2 (uk) * 2013-03-15 2018-05-10 Філіп Морріс Продактс С.А. Система, що генерує аерозоль, з диференціальним нагріванням
GB2515992A (en) * 2013-03-22 2015-01-14 British American Tobacco Co Heating smokeable material
PL2991511T3 (pl) * 2013-05-02 2021-03-22 Jt International Sa Dający się odparować materiał i kapsułka
GB2513639A (en) 2013-05-02 2014-11-05 Nicoventures Holdings Ltd Electronic cigarette
GB2513637A (en) 2013-05-02 2014-11-05 Nicoventures Holdings Ltd Electronic cigarette
GB2513638A (en) 2013-05-02 2014-11-05 Nicoventures Holdings Ltd Electronic cigarette
GB2514893B (en) 2013-06-04 2017-12-06 Nicoventures Holdings Ltd Container
US11229239B2 (en) 2013-07-19 2022-01-25 Rai Strategic Holdings, Inc. Electronic smoking article with haptic feedback
US10172387B2 (en) 2013-08-28 2019-01-08 Rai Strategic Holdings, Inc. Carbon conductive substrate for electronic smoking article
US10194693B2 (en) 2013-09-20 2019-02-05 Fontem Holdings 1 B.V. Aerosol generating device
CN103960782B (zh) * 2013-09-29 2016-09-21 深圳麦克韦尔股份有限公司 电子烟
MY175490A (en) * 2013-09-30 2020-06-30 Japan Tobacco Inc Non-burning type flavor inhaler
NZ718007A (en) * 2013-10-29 2017-06-30 British American Tobacco Investments Ltd Apparatus for heating smokable material
US10292424B2 (en) 2013-10-31 2019-05-21 Rai Strategic Holdings, Inc. Aerosol delivery device including a pressure-based aerosol delivery mechanism
GB201320231D0 (en) 2013-11-15 2014-01-01 British American Tobacco Co Aerosol generating material and devices including the same
US9839237B2 (en) 2013-11-22 2017-12-12 Rai Strategic Holdings, Inc. Reservoir housing for an electronic smoking article
UA119333C2 (uk) * 2013-12-05 2019-06-10 Філіп Морріс Продактс С.А. Нагрівний виріб, що генерує аерозоль, з теплорозподілювальною обгорткою
UA118858C2 (uk) * 2013-12-05 2019-03-25 Філіп Морріс Продактс С.А. Виріб, що генерує аерозоль, з жорстким порожнистим наконечником
KR102463955B1 (ko) * 2013-12-11 2022-11-04 제이티 인터내셔널 소시에떼 아노님 흡입기 장치를 위한 가열 시스템 및 가열 방법
CA2931577A1 (en) * 2013-12-11 2015-06-18 Jt International S.A. Heating system and method of heating for an inhaler device
USD842536S1 (en) 2016-07-28 2019-03-05 Juul Labs, Inc. Vaporizer cartridge
KR102267997B1 (ko) 2013-12-23 2021-06-23 쥴 랩스, 인크. 기화 디바이스 시스템 및 방법
USD825102S1 (en) 2016-07-28 2018-08-07 Juul Labs, Inc. Vaporizer device with cartridge
US10058129B2 (en) 2013-12-23 2018-08-28 Juul Labs, Inc. Vaporization device systems and methods
US10076139B2 (en) 2013-12-23 2018-09-18 Juul Labs, Inc. Vaporizer apparatus
US20160366947A1 (en) 2013-12-23 2016-12-22 James Monsees Vaporizer apparatus
US10159282B2 (en) 2013-12-23 2018-12-25 Juul Labs, Inc. Cartridge for use with a vaporizer device
US20150181936A1 (en) * 2013-12-27 2015-07-02 British American Tobacco (Investments) Limited Apparatus for Heating Smokeable Material
US9974334B2 (en) 2014-01-17 2018-05-22 Rai Strategic Holdings, Inc. Electronic smoking article with improved storage of aerosol precursor compositions
US10575558B2 (en) 2014-02-03 2020-03-03 Rai Strategic Holdings, Inc. Aerosol delivery device comprising multiple outer bodies and related assembly method
US9451791B2 (en) 2014-02-05 2016-09-27 Rai Strategic Holdings, Inc. Aerosol delivery device with an illuminated outer surface and related method
US20150224268A1 (en) 2014-02-07 2015-08-13 R.J. Reynolds Tobacco Company Charging Accessory Device for an Aerosol Delivery Device and Related System, Method, Apparatus, and Computer Program Product for Providing Interactive Services for Aerosol Delivery Devices
MX390553B (es) * 2014-02-10 2025-03-20 Philip Morris Products Sa Un sistema generador de aerosol con una unidad de calentamiento permeable al fluido.
US9833019B2 (en) 2014-02-13 2017-12-05 Rai Strategic Holdings, Inc. Method for assembling a cartridge for a smoking article
IL276708B2 (en) * 2014-02-28 2023-04-01 Altria Client Services Llc Electronic inhaler and components thereof
US9839238B2 (en) 2014-02-28 2017-12-12 Rai Strategic Holdings, Inc. Control body for an electronic smoking article
US9597466B2 (en) 2014-03-12 2017-03-21 R. J. Reynolds Tobacco Company Aerosol delivery system and related method, apparatus, and computer program product for providing control information to an aerosol delivery device via a cartridge
US11696604B2 (en) 2014-03-13 2023-07-11 Rai Strategic Holdings, Inc. Aerosol delivery device and related method and computer program product for controlling an aerosol delivery device based on input characteristics
EP3119218B1 (en) 2014-03-19 2019-11-06 Philip Morris Products S.a.s. Monolithic plane with electrical contacts and methods for manufacturing the same
CN103859586B (zh) * 2014-04-02 2016-08-17 川渝中烟工业有限责任公司 食品箔卷制卷烟烟支的电加热抽吸装置
US9877510B2 (en) 2014-04-04 2018-01-30 Rai Strategic Holdings, Inc. Sensor for an aerosol delivery device
GB201407426D0 (en) 2014-04-28 2014-06-11 Batmark Ltd Aerosol forming component
US9924741B2 (en) 2014-05-05 2018-03-27 Rai Strategic Holdings, Inc. Method of preparing an aerosol delivery device
TWI660685B (zh) 2014-05-21 2019-06-01 瑞士商菲利浦莫里斯製品股份有限公司 電熱式氣溶膠產生系統及用於此系統中之匣筒
CN115944117A (zh) 2014-05-21 2023-04-11 菲利普莫里斯生产公司 具有内部感受器的气溶胶生成制品
US11930566B2 (en) 2014-05-21 2024-03-12 Philip Morris Products S.A. Electrically heated aerosol-generating system with end heater
TWI661782B (zh) 2014-05-21 2019-06-11 Philip Morris Products S. A. 電熱式氣溶膠產生系統、電熱式氣溶膠產生裝置及產生氣溶膠之方法
US9955726B2 (en) 2014-05-23 2018-05-01 Rai Strategic Holdings, Inc. Sealed cartridge for an aerosol delivery device and related assembly method
US11825565B2 (en) 2014-06-14 2023-11-21 Evolv, Llc Electronic vaporizer having temperature sensing and limit
GB2527597B (en) 2014-06-27 2016-11-23 Relco Induction Dev Ltd Electronic Vapour Inhalers
RU2723335C2 (ru) 2014-06-30 2020-06-09 Сике Медикал Лтд. Дозовый картридж для ингалятора
US10888119B2 (en) 2014-07-10 2021-01-12 Rai Strategic Holdings, Inc. System and related methods, apparatuses, and computer program products for controlling operation of a device based on a read request
US10058123B2 (en) 2014-07-11 2018-08-28 R. J. Reynolds Tobacco Company Heater for an aerosol delivery device and methods of formation thereof
GB2528673B (en) 2014-07-25 2020-07-01 Nicoventures Holdings Ltd Aerosol provision system
US9913493B2 (en) 2014-08-21 2018-03-13 Rai Strategic Holdings, Inc. Aerosol delivery device including a moveable cartridge and related assembly method
US10765144B2 (en) 2014-08-21 2020-09-08 Rai Strategic Holdings, Inc. Aerosol delivery device including a moveable cartridge and related assembly method
US9609895B2 (en) 2014-08-21 2017-04-04 Rai Strategic Holdings, Inc. System and related methods, apparatuses, and computer program products for testing components of an aerosol delivery device
CN104223359A (zh) * 2014-08-22 2014-12-24 云南中烟工业有限责任公司 一种具有气凝胶隔热层的新型卷烟加热器
CN104207332B (zh) * 2014-09-02 2017-12-08 深圳麦克韦尔股份有限公司 可加热的烟具及感测方法
CN104207333B (zh) * 2014-09-02 2017-03-22 深圳麦克韦尔股份有限公司 加热体及其制造方法和采用该加热体的烟具
RU2687587C2 (ru) * 2014-09-19 2019-05-15 Филип Моррис Продактс С.А. Способ подачи стержнеобразных потребительских товаров в устройство для упаковки
IL251279B2 (en) * 2014-10-15 2024-04-01 Altria Client Services Llc Electronic vaping device and components thereof
GB2533080B (en) 2014-11-11 2017-08-02 Jt Int Sa Electronic vapour inhalers
GB2568411B (en) * 2014-11-11 2019-08-07 Jt Int Sa Electronic vapour inhalers
US11051554B2 (en) 2014-11-12 2021-07-06 Rai Strategic Holdings, Inc. MEMS-based sensor for an aerosol delivery device
US10298225B1 (en) * 2014-12-04 2019-05-21 Matthew Isaac Most Electrical system for a portable electronic device
KR102627987B1 (ko) 2014-12-05 2024-01-22 쥴 랩스, 인크. 교정된 투여량 제어
WO2016090426A1 (en) * 2014-12-08 2016-06-16 Kinchington Holdings Pty Ltd Electronic cigarette
US10500600B2 (en) 2014-12-09 2019-12-10 Rai Strategic Holdings, Inc. Gesture recognition user interface for an aerosol delivery device
GB2533135B (en) 2014-12-11 2020-11-11 Nicoventures Holdings Ltd Aerosol provision systems
GB201423317D0 (en) 2014-12-29 2015-02-11 British American Tobacco Co Apparatus for heating smokable material
GB201423314D0 (en) * 2014-12-29 2015-02-11 British American Tobacco Co Device for apparatus for heating smokable material
GB201423316D0 (en) 2014-12-29 2015-02-11 British American Tobacco Co Cartridge for use with apparatus for heating smokable material
GB201423312D0 (en) 2014-12-29 2015-02-11 British American Tobacco Co Heating device for apparatus for heating smokable material and method of manufacture
GB201423318D0 (en) 2014-12-29 2015-02-11 British American Tobacco Co Cartridge for use with apparatus for heating smokable material
US9814271B2 (en) * 2015-01-13 2017-11-14 Haiden Goggin Multiple chamber vaporizer
TR201911322T4 (tr) * 2015-01-28 2019-08-21 Philip Morris Products Sa Bütünleşik ısıtma elemanı olan aerosol üretici ürün.
US10321711B2 (en) 2015-01-29 2019-06-18 Rai Strategic Holdings, Inc. Proximity detection for an aerosol delivery device
PL229757B1 (pl) 2015-02-06 2018-08-31 Esmoking Inst Spolka Z Ograniczona Odpowiedzialnoscia Elektroniczne urządzenie do wytwarzania aerozolu, moduł parownika oraz sposób wytwarzania aerozolu
US12245337B2 (en) 2015-02-17 2025-03-04 Mark Krietzman Vaporizing consumables heated with convection and conduction in a portable device
US10893707B2 (en) 2015-02-17 2021-01-19 Mark H. Krietzman Portable temperature controlled aromatherapy vaporizers
US10027016B2 (en) 2015-03-04 2018-07-17 Rai Strategic Holdings Inc. Antenna for an aerosol delivery device
US9980516B2 (en) 2015-03-09 2018-05-29 Rai Strategic Holdings, Inc. Aerosol delivery device including a wave guide and related method
US10172388B2 (en) 2015-03-10 2019-01-08 Rai Strategic Holdings, Inc. Aerosol delivery device with microfluidic delivery component
US10179215B2 (en) 2015-03-19 2019-01-15 Altria Client Services Llc Vaporizer for vaporizing a constituent of a plant material
EP3069620B2 (en) 2015-03-19 2021-02-24 Fontem Holdings 1 B.V. Electronic smoking device
US10765821B2 (en) 2015-03-19 2020-09-08 Altria Client Services Llc Vaporizer for vaporizing a constituent of a plant material
GB201505593D0 (en) 2015-03-31 2015-05-13 British American Tobacco Co Article for use with apparatus for heating smokable material
EP2921065A1 (en) * 2015-03-31 2015-09-23 Philip Morris Products S.a.s. Extended heating and heating assembly for an aerosol generating system
GB201505597D0 (en) 2015-03-31 2015-05-13 British American Tobacco Co Article for use with apparatus for heating smokable material
GB201505595D0 (en) 2015-03-31 2015-05-13 British American Tobacco Co Cartridge for use with apparatus for heating smokeable material
HK1246104A1 (zh) 2015-04-07 2018-09-07 Philip Morris Products S.A. 气溶胶形成基质的小袋、其制造方法以及与小袋一起使用的气溶胶生成装置
PL3288403T3 (pl) * 2015-04-30 2023-04-24 Philip Morris Products S.A. Wkład do układu wytwarzania aerozolu
US11000069B2 (en) 2015-05-15 2021-05-11 Rai Strategic Holdings, Inc. Aerosol delivery device and methods of formation thereof
US10238145B2 (en) 2015-05-19 2019-03-26 Rai Strategic Holdings, Inc. Assembly substation for assembling a cartridge for a smoking article
GB201508671D0 (en) 2015-05-20 2015-07-01 British American Tobacco Co Aerosol generating material and devices including the same
JP6395931B2 (ja) 2015-05-29 2018-09-26 日本たばこ産業株式会社 非燃焼型香味吸引器及びエアロゾル送達方法
CN107635417A (zh) * 2015-06-10 2018-01-26 进化有限公司 具有减小的粒度的电子汽化器
US10362803B2 (en) 2015-06-10 2019-07-30 Evolv, Llc Electronic vaporizer having reduced particle size
TW201703660A (zh) * 2015-06-23 2017-02-01 菲利浦莫里斯製品股份有限公司 氣溶膠產生物件及製造氣溶膠產生物件之方法
GB201511358D0 (en) 2015-06-29 2015-08-12 Nicoventures Holdings Ltd Electronic aerosol provision systems
GB201511361D0 (en) 2015-06-29 2015-08-12 Nicoventures Holdings Ltd Electronic vapour provision system
GB201511349D0 (en) 2015-06-29 2015-08-12 Nicoventures Holdings Ltd Electronic aerosol provision systems
GB201511359D0 (en) 2015-06-29 2015-08-12 Nicoventures Holdings Ltd Electronic vapour provision system
WO2017005705A1 (en) * 2015-07-06 2017-01-12 Philip Morris Products S.A. Method for manufacturing an inductively heatable aerosol-forming substrate
US10966460B2 (en) 2015-07-17 2021-04-06 Rai Strategic Holdings, Inc. Load-based detection of an aerosol delivery device in an assembled arrangement
US11504489B2 (en) 2015-07-17 2022-11-22 Rai Strategic Holdings, Inc. Contained liquid system for refilling aerosol delivery devices
US10206429B2 (en) 2015-07-24 2019-02-19 Rai Strategic Holdings, Inc. Aerosol delivery device with radiant heating
US11033054B2 (en) 2015-07-24 2021-06-15 Rai Strategic Holdings, Inc. Radio-frequency identification (RFID) authentication system for aerosol delivery devices
US10015987B2 (en) 2015-07-24 2018-07-10 Rai Strategic Holdings Inc. Trigger-based wireless broadcasting for aerosol delivery devices
US11134544B2 (en) 2015-07-24 2021-09-28 Rai Strategic Holdings, Inc. Aerosol delivery device with radiant heating
US20170055574A1 (en) 2015-08-31 2017-03-02 British American Tobacco (Investments) Limited Cartridge for use with apparatus for heating smokable material
US20170055584A1 (en) 2015-08-31 2017-03-02 British American Tobacco (Investments) Limited Article for use with apparatus for heating smokable material
US11924930B2 (en) 2015-08-31 2024-03-05 Nicoventures Trading Limited Article for use with apparatus for heating smokable material
US20170055575A1 (en) 2015-08-31 2017-03-02 British American Tobacco (Investments) Limited Material for use with apparatus for heating smokable material
US20170055580A1 (en) * 2015-08-31 2017-03-02 British American Tobacco (Investments) Limited Apparatus for heating smokable material
US20170055581A1 (en) * 2015-08-31 2017-03-02 British American Tobacco (Investments) Limited Article for use with apparatus for heating smokable material
US10034494B2 (en) 2015-09-15 2018-07-31 Rai Strategic Holdings, Inc. Reservoir for aerosol delivery devices
GB2542838B (en) 2015-10-01 2022-01-12 Nicoventures Trading Ltd Aerosol provision system
US10058125B2 (en) 2015-10-13 2018-08-28 Rai Strategic Holdings, Inc. Method for assembling an aerosol delivery device
US20170112194A1 (en) 2015-10-21 2017-04-27 Rai Strategic Holdings, Inc. Rechargeable lithium-ion capacitor for an aerosol delivery device
US10582726B2 (en) 2015-10-21 2020-03-10 Rai Strategic Holdings, Inc. Induction charging for an aerosol delivery device
US10918134B2 (en) 2015-10-21 2021-02-16 Rai Strategic Holdings, Inc. Power supply for an aerosol delivery device
US20170119049A1 (en) * 2015-10-30 2017-05-04 British American Tobacco (Investments) Limited Article for Use with Apparatus for Heating Smokable Material
US20170119051A1 (en) 2015-10-30 2017-05-04 British American Tobacco (Investments) Limited Article for Use with Apparatus for Heating Smokable Material
US20170119047A1 (en) 2015-10-30 2017-05-04 British American Tobacco (Investments) Limited Article for Use with Apparatus for Heating Smokable Material
US20170119046A1 (en) 2015-10-30 2017-05-04 British American Tobacco (Investments) Limited Apparatus for Heating Smokable Material
US20180317554A1 (en) 2015-10-30 2018-11-08 British American Tobacco (Investments) Limited Article for use with apparatus for heating smokable material
US20170119050A1 (en) 2015-10-30 2017-05-04 British American Tobacco (Investments) Limited Article for Use with Apparatus for Heating Smokable Material
US10201187B2 (en) 2015-11-02 2019-02-12 Rai Strategic Holdings, Inc. User interface for an aerosol delivery device
US10820630B2 (en) * 2015-11-06 2020-11-03 Rai Strategic Holdings, Inc. Aerosol delivery device including a wirelessly-heated atomizer and related method
GB201520056D0 (en) 2015-11-13 2015-12-30 British American Tobacco Co Tobacco blend
CN205287021U (zh) * 2015-11-18 2016-06-08 马笑远 一种香薰炉
US10440992B2 (en) 2015-12-07 2019-10-15 Rai Strategic Holdings, Inc. Motion sensing for an aerosol delivery device
US9955733B2 (en) 2015-12-07 2018-05-01 Rai Strategic Holdings, Inc. Camera for an aerosol delivery device
US11291252B2 (en) 2015-12-18 2022-04-05 Rai Strategic Holdings, Inc. Proximity sensing for an aerosol delivery device
US10092036B2 (en) 2015-12-28 2018-10-09 Rai Strategic Holdings, Inc. Aerosol delivery device including a housing and a coupler
US10194694B2 (en) 2016-01-05 2019-02-05 Rai Strategic Holdings, Inc. Aerosol delivery device with improved fluid transport
US10051891B2 (en) 2016-01-05 2018-08-21 Rai Strategic Holdings, Inc. Capacitive sensing input device for an aerosol delivery device
CA3009599A1 (en) 2016-01-06 2017-07-13 Syqe Medical Ltd. Low dose therapeutic treatment
EP3402347B1 (en) * 2016-01-11 2022-06-29 Arizona Board of Regents on behalf of Arizona State University Ereptiospiration device for medicinal waxes, solids, biopolymers, or highly viscous oils, and cannabinoids
US10258086B2 (en) 2016-01-12 2019-04-16 Rai Strategic Holdings, Inc. Hall effect current sensor for an aerosol delivery device
US10104912B2 (en) 2016-01-20 2018-10-23 Rai Strategic Holdings, Inc. Control for an induction-based aerosol delivery device
US10015989B2 (en) 2016-01-27 2018-07-10 Rai Strategic Holdings, Inc. One-way valve for refilling an aerosol delivery device
WO2017139675A1 (en) 2016-02-11 2017-08-17 Pax Labs, Inc. Securely attaching cartridges for vaporizer devices
MX377347B (es) 2016-02-11 2025-03-07 Juul Labs Inc Cartucho rellenable de vaporizador y metodo de relleno
US11412781B2 (en) 2016-02-12 2022-08-16 Rai Strategic Holdings, Inc. Adapters for refilling an aerosol delivery device
US9936733B2 (en) 2016-03-09 2018-04-10 Rai Strategic Holdings, Inc. Accessory configured to charge an aerosol delivery device and related method
JP6953420B2 (ja) * 2016-03-09 2021-10-27 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム 複数のヒューズを有するエアロゾル発生物品
US10405582B2 (en) 2016-03-10 2019-09-10 Pax Labs, Inc. Vaporization device with lip sensing
US10264821B2 (en) 2016-03-21 2019-04-23 Altria Client Services Llc Electronic vaping device
US10251424B2 (en) 2016-03-22 2019-04-09 Altria Client Services Llc Electronic vaping device
US11207478B2 (en) 2016-03-25 2021-12-28 Rai Strategic Holdings, Inc. Aerosol production assembly including surface with micro-pattern
US10334880B2 (en) 2016-03-25 2019-07-02 Rai Strategic Holdings, Inc. Aerosol delivery device including connector comprising extension and receptacle
US10945462B2 (en) 2016-04-12 2021-03-16 Rai Strategic Holdings, Inc. Detachable power source for an aerosol delivery device
US10333339B2 (en) 2016-04-12 2019-06-25 Rai Strategic Holdings, Inc. Charger for an aerosol delivery device
WO2017182485A1 (en) 2016-04-20 2017-10-26 Philip Morris Products S.A. Hybrid aerosol-generating element and method for manufacturing a hybrid aerosol-generating element
US10028534B2 (en) 2016-04-20 2018-07-24 Rai Strategic Holdings, Inc. Aerosol delivery device, and associated apparatus and method of formation thereof
US11744964B2 (en) 2016-04-27 2023-09-05 Nicoventures Trading Limited Electronic aerosol provision system and vaporizer therefor
US10405579B2 (en) 2016-04-29 2019-09-10 Rai Strategic Holdings, Inc. Methods for assembling a cartridge for an aerosol delivery device, and associated systems and apparatuses
TW201742556A (zh) 2016-05-13 2017-12-16 British American Tobacco Investments Ltd 用以加熱可吸菸材料之裝置(一)
PL3456149T3 (pl) 2016-05-13 2023-10-30 Nicoventures Trading Limited Urządzenie do ogrzewania materiału zdolnego do wydzielania dymu i sposób formowania grzejnika
GB201608931D0 (en) 2016-05-20 2016-07-06 British American Tobacco Co Article for use in apparatus for heating smokeable material
CN109152423B (zh) 2016-05-31 2022-10-04 菲利普莫里斯生产公司 具有热扩散器的气溶胶生成制品
WO2017207674A1 (en) * 2016-05-31 2017-12-07 Philip Morris Products S.A. Electrically operated aerosol-generating system with tubular aerosol-generating article having improved airflow
KR102523294B1 (ko) 2016-05-31 2023-04-21 필립모리스 프로덕츠 에스.에이. 가열식 에어로졸 발생 물품을 포함하는 에어로졸 발생 시스템
CN109152427B (zh) 2016-05-31 2022-03-11 菲利普莫里斯生产公司 气溶胶生成系统的热扩散器
JP7039488B2 (ja) 2016-05-31 2022-03-22 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム エアロゾル発生システム用の熱放散器
KR102511212B1 (ko) * 2016-05-31 2023-03-17 필립모리스 프로덕츠 에스.에이. 관형 에어로졸 발생 물품을 검출하기 위한 수단을 갖는 전기 작동식 에어로졸 발생 시스템
CN105795527B (zh) * 2016-06-03 2019-01-29 湖南中烟工业有限责任公司 一种电子烟雾化器及电子烟
CN109152425B (zh) * 2016-06-08 2021-10-15 菲利普莫里斯生产公司 具有多部件气溶胶生成制品的电操作气溶胶生成系统
USD849996S1 (en) 2016-06-16 2019-05-28 Pax Labs, Inc. Vaporizer cartridge
JP6409025B2 (ja) * 2016-06-20 2018-10-17 株式会社ステップ・ケイ・スリー 無煙電子タバコ
US10959458B2 (en) 2016-06-20 2021-03-30 Rai Strategic Holdings, Inc. Aerosol delivery device including an electrical generator assembly
USD836541S1 (en) 2016-06-23 2018-12-25 Pax Labs, Inc. Charging device
USD851830S1 (en) 2016-06-23 2019-06-18 Pax Labs, Inc. Combined vaporizer tamp and pick tool
PL3478104T3 (pl) 2016-06-29 2023-05-08 Nicoventures Trading Limited Urządzenie do ogrzewania materiału do palenia
US11612185B2 (en) 2016-06-29 2023-03-28 Nicoventures Trading Limited Article for use with apparatus for heating smokable material
KR102468749B1 (ko) 2016-06-29 2022-11-17 니코벤처스 트레이딩 리미티드 흡연가능 물질을 가열하기 위한 장치
US12478096B2 (en) 2016-06-29 2025-11-25 Nicoventures Trading Limited Apparatus for heating smokable material
US10085485B2 (en) 2016-07-06 2018-10-02 Rai Strategic Holdings, Inc. Aerosol delivery device with a reservoir housing and a vaporizer assembly
US10231485B2 (en) 2016-07-08 2019-03-19 Rai Strategic Holdings, Inc. Radio frequency to direct current converter for an aerosol delivery device
US10405581B2 (en) 2016-07-08 2019-09-10 Rai Strategic Holdings, Inc. Gas sensing for an aerosol delivery device
US10463078B2 (en) 2016-07-08 2019-11-05 Rai Strategic Holdings, Inc. Aerosol delivery device with condensing and non-condensing vaporization
US10602775B2 (en) 2016-07-21 2020-03-31 Rai Strategic Holdings, Inc. Aerosol delivery device with a unitary reservoir and liquid transport element comprising a porous monolith and related method
US10617151B2 (en) 2016-07-21 2020-04-14 Rai Strategic Holdings, Inc. Aerosol delivery device with a liquid transport element comprising a porous monolith and related method
GB201612945D0 (en) 2016-07-26 2016-09-07 British American Tobacco Investments Ltd Method of generating aerosol
US11019847B2 (en) * 2016-07-28 2021-06-01 Rai Strategic Holdings, Inc. Aerosol delivery devices including a selector and related methods
US10143239B2 (en) 2016-08-01 2018-12-04 Altria Client Services Llc Cartridge and e-vaping device
US10051894B2 (en) 2016-08-01 2018-08-21 Altria Client Services Llc Cartridge and e-vaping device with serpentine heater
US10765146B2 (en) 2016-08-08 2020-09-08 Rai Strategic Holdings, Inc. Boost converter for an aerosol delivery device
US20180055090A1 (en) * 2016-08-31 2018-03-01 Altria Client Services Llc Methods and systems for cartridge identification
US11937647B2 (en) 2016-09-09 2024-03-26 Rai Strategic Holdings, Inc. Fluidic control for an aerosol delivery device
US12472316B2 (en) 2016-09-09 2025-11-18 Rai Strategic Holdings, Inc. Analog control component for an aerosol delivery device
GB201615603D0 (en) 2016-09-14 2016-10-26 British American Tobacco Investments Ltd Receptacle section
GB2556331A (en) * 2016-09-14 2018-05-30 British American Tobacco Investments Ltd A container
GB201615601D0 (en) 2016-09-14 2016-10-26 British American Tobacco Investments Ltd Receptacle section
GB201615608D0 (en) 2016-09-14 2016-10-26 British American Tobacco Investments Ltd A container
JP6838784B2 (ja) * 2016-09-20 2021-03-03 ニコベンチャーズ トレーディング リミテッド エアロゾル供給装置の製造方法及びエアロゾル供給装置
US10080387B2 (en) 2016-09-23 2018-09-25 Rai Strategic Holdings, Inc. Aerosol delivery device with replaceable wick and heater assembly
US10477896B2 (en) 2016-10-12 2019-11-19 Rai Strategic Holdings, Inc. Photodetector for measuring aerosol precursor composition in an aerosol delivery device
BR112019009137A2 (pt) 2016-11-10 2019-07-16 British American Tobacco Investments Ltd composição, dispositivo, cartucho e método para gerar um meio inalável
UA125470C2 (uk) 2016-11-10 2022-03-23 Брітіш Амерікан Тобакко (Інвестментс) Лімітед Тютюнова суміш
US10524508B2 (en) 2016-11-15 2020-01-07 Rai Strategic Holdings, Inc. Induction-based aerosol delivery device
US9864947B1 (en) 2016-11-15 2018-01-09 Rai Strategic Holdings, Inc. Near field communication for a tobacco-based article or package therefor
US10492530B2 (en) 2016-11-15 2019-12-03 Rai Strategic Holdings, Inc. Two-wire authentication system for an aerosol delivery device
US11103012B2 (en) 2016-11-17 2021-08-31 Rai Strategic Holdings, Inc. Satellite navigation for an aerosol delivery device
US10653183B2 (en) 2016-11-18 2020-05-19 Rai Strategic Holdings, Inc. Power source for an aerosol delivery device
US10524509B2 (en) 2016-11-18 2020-01-07 Rai Strategic Holdings, Inc. Pressure sensing for an aerosol delivery device
US10206431B2 (en) 2016-11-18 2019-02-19 Rai Strategic Holdings, Inc. Charger for an aerosol delivery device
US10172392B2 (en) 2016-11-18 2019-01-08 Rai Strategic Holdings, Inc. Humidity sensing for an aerosol delivery device
US10537137B2 (en) 2016-11-22 2020-01-21 Rai Strategic Holdings, Inc. Rechargeable lithium-ion battery for an aerosol delivery device
US11013266B2 (en) 2016-12-09 2021-05-25 Rai Strategic Holdings, Inc. Aerosol delivery device sensory system including an infrared sensor and related method
CN111713750B (zh) 2016-12-16 2023-09-05 韩国烟草人参公社 气溶胶生成系统
GB201700136D0 (en) 2017-01-05 2017-02-22 British American Tobacco Investments Ltd Aerosol generating device and article
GB201700620D0 (en) 2017-01-13 2017-03-01 British American Tobacco Investments Ltd Aerosol generating device and article
US10517326B2 (en) 2017-01-27 2019-12-31 Rai Strategic Holdings, Inc. Secondary battery for an aerosol delivery device
US10827783B2 (en) 2017-02-27 2020-11-10 Rai Strategic Holdings, Inc. Digital compass for an aerosol delivery device
US11129413B2 (en) 2017-03-13 2021-09-28 Altria Client Services Llc Three-piece electronic vaping device with planar heater
US10674765B2 (en) 2017-03-29 2020-06-09 Rai Strategic Holdings, Inc. Aerosol delivery device with improved atomizer
US10440995B2 (en) 2017-03-29 2019-10-15 Rai Strategic Holdings, Inc. Aerosol delivery device including substrate with improved absorbency properties
US12274294B2 (en) 2017-03-30 2025-04-15 Kt&G Corporation Aerosol generating apparatus and cradle capable of receiving same
US11252999B2 (en) * 2017-04-11 2022-02-22 Kt&G Corporation Aerosol generating device
JP6942814B2 (ja) 2017-04-11 2021-09-29 ケーティー・アンド・ジー・コーポレーション ヒータを事前予熱するエアロゾル生成システム
KR101989855B1 (ko) * 2017-04-18 2019-06-17 주식회사 아모센스 궐련형 전자담배장치용 발열히터
US10314340B2 (en) 2017-04-21 2019-06-11 Rai Strategic Holdings, Inc. Refillable aerosol delivery device and related method
US10285444B2 (en) 2017-04-27 2019-05-14 Rai Strategic Holdings, Inc. Aerosol delivery device including a ceramic wicking element
HUE066625T2 (hu) 2017-05-11 2024-08-28 Kt & G Corp Párologtató és azt tartalmazó aeroszolképzõ eszköz
KR20180124739A (ko) 2017-05-11 2018-11-21 주식회사 케이티앤지 궐련의 종류별로 에어로졸 생성장치에 포함된 히터의 온도를 제어하는 방법 및 궐련의 종류별로 히터의 온도를 제어하는 에어로졸 생성장치
US11297876B2 (en) 2017-05-17 2022-04-12 Rai Strategic Holdings, Inc. Aerosol delivery device
US11589621B2 (en) 2017-05-23 2023-02-28 Rai Strategic Holdings, Inc. Heart rate monitor for an aerosol delivery device
US10517330B2 (en) 2017-05-23 2019-12-31 RAI Stategic Holdings, Inc. Heart rate monitor for an aerosol delivery device
US10842197B2 (en) 2017-07-12 2020-11-24 Rai Strategic Holdings, Inc. Detachable container for aerosol delivery having pierceable membrane
US10349674B2 (en) 2017-07-17 2019-07-16 Rai Strategic Holdings, Inc. No-heat, no-burn smoking article
US11337456B2 (en) 2017-07-17 2022-05-24 Rai Strategic Holdings, Inc. Video analytics camera system for an aerosol delivery device
CN111031821A (zh) 2017-08-09 2020-04-17 菲利普莫里斯生产公司 具有可拆卸插入的加热室的气溶胶生成装置
KR20190049391A (ko) 2017-10-30 2019-05-09 주식회사 케이티앤지 히터를 구비한 에어로졸 생성 장치
CN111227312A (zh) 2017-08-09 2020-06-05 菲利普莫里斯生产公司 气溶胶生成装置和气溶胶生成系统
KR101983366B1 (ko) * 2017-09-08 2019-05-29 전자부품연구원 Pwm 제어 방식을 이용한 전기 가열식 흡연 장치
KR101983367B1 (ko) * 2017-09-13 2019-05-29 전자부품연구원 인쇄형 온도 센서를 이용한 전기 가열식 흡연 장치
USD887632S1 (en) 2017-09-14 2020-06-16 Pax Labs, Inc. Vaporizer cartridge
EP4201239A1 (en) 2017-09-15 2023-06-28 Nicoventures Trading Limited Apparatus for heating smokable material
US10505383B2 (en) 2017-09-19 2019-12-10 Rai Strategic Holdings, Inc. Intelligent charger for an aerosol delivery device
US11039645B2 (en) 2017-09-19 2021-06-22 Rai Strategic Holdings, Inc. Differential pressure sensor for an aerosol delivery device
US10157265B1 (en) 2017-09-21 2018-12-18 Rai Strategic Holdings, Inc. Clinical study product dispensing device
KR101983040B1 (ko) * 2017-09-26 2019-05-30 전자부품연구원 단열 튜브 및 그를 이용한 전기 가열식 흡연 장치
US12232224B2 (en) 2017-10-11 2025-02-18 Altria Client Services Llc Folded heater for electronic vaping device
US12396482B2 (en) 2017-10-11 2025-08-26 Altria Client Services Llc Electronic vaping device including transfer pad with oriented fibers
US10772356B2 (en) 2017-10-11 2020-09-15 Altria Client Services Llc Electronic vaping device including transfer pad with oriented fibers
US10660370B2 (en) 2017-10-12 2020-05-26 Rai Strategic Holdings, Inc. Aerosol delivery device including a control body, an atomizer body, and a cartridge and related methods
GB201717497D0 (en) 2017-10-24 2017-12-06 British American Tobacco Investments Ltd A mouthpiece assembly
GB201717498D0 (en) * 2017-10-24 2017-12-06 British American Tobacco Investments Ltd Aerosol provision device
GB201717496D0 (en) 2017-10-24 2017-12-06 British American Tobacco Investments Ltd A cartridge for an aerosol provision device
MY205044A (en) 2017-10-30 2024-09-29 Kt & G Corp Aerosol generating device and method for controlling same
KR102065073B1 (ko) * 2017-10-30 2020-01-10 주식회사 케이티앤지 히터를 구비한 에어로졸 생성 장치
KR102052715B1 (ko) * 2017-10-30 2019-12-09 주식회사 케이티앤지 히터를 구비한 에어로졸 생성 장치
KR102180421B1 (ko) 2017-10-30 2020-11-18 주식회사 케이티앤지 에어로졸 생성 장치
KR102057215B1 (ko) 2017-10-30 2019-12-18 주식회사 케이티앤지 에어로졸 생성 장치 및 생성 방법
CN110996692B (zh) 2017-10-30 2023-09-08 韩国烟草人参公社 气溶胶生成装置
EP3704963B1 (en) 2017-10-30 2024-05-29 KT&G Corporation Optical module and aerosol generation device comprising same
CN115530429A (zh) 2017-10-30 2022-12-30 韩国烟草人参公社 气溶胶生成装置
KR102138246B1 (ko) 2017-10-30 2020-07-28 주식회사 케이티앤지 증기화기 및 이를 구비하는 에어로졸 생성 장치
JP6840289B2 (ja) 2017-10-30 2021-03-10 ケイティー アンド ジー コーポレイション エアロゾル生成装置
KR102138245B1 (ko) 2017-10-30 2020-07-28 주식회사 케이티앤지 에어로졸 생성 장치
KR102057216B1 (ko) 2017-10-30 2019-12-18 주식회사 케이티앤지 에어로졸 생성 장치 및 에어로졸 생성 장치용 히터 조립체
CN110996693B (zh) 2017-10-30 2023-01-24 韩国烟草人参公社 气溶胶生成装置、加热器及制作气溶胶生成装置用加热器的方法
US10517332B2 (en) 2017-10-31 2019-12-31 Rai Strategic Holdings, Inc. Induction heated aerosol delivery device
GB201719578D0 (en) * 2017-11-24 2018-01-10 British American Tobacco Investments Ltd Apparatus, system and method for generating an inhalable medium
GB201719867D0 (en) 2017-11-29 2018-01-10 British American Tobacco Investments Ltd Apparatus for heating aerosolisable
GB201720338D0 (en) 2017-12-06 2018-01-17 British American Tobacco Investments Ltd Component for an aerosol-generating apparatus
US10806181B2 (en) 2017-12-08 2020-10-20 Rai Strategic Holdings, Inc. Quasi-resonant flyback converter for an induction-based aerosol delivery device
US10786010B2 (en) 2017-12-15 2020-09-29 Rai Strategic Holdings, Inc. Aerosol delivery device with multiple aerosol delivery pathways
US10555558B2 (en) 2017-12-29 2020-02-11 Rai Strategic Holdings, Inc. Aerosol delivery device providing flavor control
US10687557B2 (en) 2017-12-29 2020-06-23 Altria Client Services Llc Electronic vaping device with outlet-end illumination
US10750787B2 (en) * 2018-01-03 2020-08-25 Cqens Technologies Inc. Heat-not-burn device and method
US12201154B2 (en) 2018-01-03 2025-01-21 Cqens Technologies Inc. Heat-not-burn device and method
US11272741B2 (en) 2018-01-03 2022-03-15 Cqens Technologies Inc. Heat-not-burn device and method
KR102343888B1 (ko) 2018-01-31 2021-12-27 주식회사 케이티앤지 에어로졸 발생 시스템
US11019850B2 (en) 2018-02-26 2021-06-01 Rai Strategic Holdings, Inc. Heat conducting substrate for electrically heated aerosol delivery device
US10813385B2 (en) 2018-03-09 2020-10-27 Rai Strategic Holdings, Inc. Buck regulator with operational amplifier feedback for an aerosol delivery device
US12102118B2 (en) * 2018-03-09 2024-10-01 Rai Strategic Holdings, Inc. Electronically heated heat-not-burn smoking article
US10945465B2 (en) 2018-03-15 2021-03-16 Rai Strategic Holdings, Inc. Induction heated susceptor and aerosol delivery device
US10798969B2 (en) 2018-03-16 2020-10-13 R. J. Reynolds Tobacco Company Smoking article with heat transfer component
US11382356B2 (en) * 2018-03-20 2022-07-12 Rai Strategic Holdings, Inc. Aerosol delivery device with indexing movement
US11206864B2 (en) 2018-03-26 2021-12-28 Rai Strategic Holdings, Inc. Aerosol delivery device providing flavor control
KR20200132879A (ko) * 2018-03-27 2020-11-25 가부시키가이샤 도아 산교 전자 담배용 충전물 및 전자 담배 카트리지
US11202872B2 (en) * 2018-04-06 2021-12-21 Mark James Grote Selectively activate-able heating-element system with two-or-more heating-elements
US11191304B2 (en) * 2018-04-06 2021-12-07 Mark James Grote Multi-element vaporizer system and application
JPWO2019208536A1 (ja) * 2018-04-26 2021-02-12 日本たばこ産業株式会社 ヒータアッセンブリ及び容器
US12599174B2 (en) 2018-05-10 2026-04-14 Rai Strategic Holdings, Inc. Control component for segmented heating in an aerosol delivery device
US10932490B2 (en) 2018-05-16 2021-03-02 Rai Strategic Holdings, Inc. Atomizer and aerosol delivery device
US10959459B2 (en) 2018-05-16 2021-03-30 Rai Strategic Holdings, Inc. Voltage regulator for an aerosol delivery device
JP7381501B2 (ja) * 2018-06-07 2023-11-15 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム エアロゾル発生装置
CN120226799A (zh) 2018-06-07 2025-07-01 尤尔实验室有限公司 用于蒸发器装置的料盒
EP3806672B1 (en) 2018-06-14 2025-12-31 Philip Morris Products S.A. HEATED COATING AEROSOL GENERATOR DEVICE
US11191298B2 (en) 2018-06-22 2021-12-07 Rai Strategic Holdings, Inc. Aerosol source member having combined susceptor and aerosol precursor material
JP7303832B2 (ja) * 2018-06-28 2023-07-05 ジェイティー インターナショナル エス．エイ． 電子喫煙装置、ディスペンサー、喫煙システム、及びタバコムース配合物を供給する方法
CN108851240B (zh) 2018-07-04 2021-05-11 江门摩尔科技有限公司 加热式吸入器及其控制方法
KR102197837B1 (ko) * 2018-07-20 2021-01-04 주식회사 맵스 궐련형 전자담배 비접촉 발열장치
US20200035118A1 (en) 2018-07-27 2020-01-30 Joseph Pandolfino Methods and products to facilitate smokers switching to a tobacco heating product or e-cigarettes
US10897925B2 (en) 2018-07-27 2021-01-26 Joseph Pandolfino Articles and formulations for smoking products and vaporizers
US12431568B2 (en) 2018-07-30 2025-09-30 Altria Client Services Llc Electronic vaping device
GB201812498D0 (en) * 2018-07-31 2018-09-12 Nicoventures Holdings Ltd Aerosol generation
GB201812507D0 (en) 2018-07-31 2018-09-12 Nicoventures Holdings Ltd aerosol generation
GB201812495D0 (en) 2018-07-31 2018-09-12 Nicoventures Trading Ltd Aerosol generation
GB201812508D0 (en) 2018-07-31 2018-09-12 Nicoventures Holdings Ltd Aerosol generation
US11094993B2 (en) 2018-08-10 2021-08-17 Rai Strategic Holdings, Inc. Charge circuitry for an aerosol delivery device
WO2020038780A1 (en) * 2018-08-22 2020-02-27 Philip Morris Products S.A. Heater assembly with anchoring legs
US10939707B2 (en) * 2018-08-23 2021-03-09 Rai Strategic Holdings, Inc. Aerosol delivery device with segmented electrical heater
US11265974B2 (en) 2018-08-27 2022-03-01 Rai Strategic Holdings, Inc. Aerosol delivery device with integrated thermal conductor
GB201814197D0 (en) 2018-08-31 2018-10-17 Nicoventures Trading Ltd Aerosol generating material characteristic determination
KR102330295B1 (ko) * 2018-09-13 2021-11-24 주식회사 케이티앤지 히터 조립체 및 이를 구비한 에어로졸 생성 장치
US10721971B2 (en) 2018-09-18 2020-07-28 Airgraft Inc. Methods and systems for vaporizer security and traceability management
US11247005B2 (en) * 2018-09-26 2022-02-15 Rai Strategic Holdings, Inc. Aerosol delivery device with conductive inserts
EP4115757A1 (en) * 2018-09-28 2023-01-11 Philip Morris Products S.A. Aerosol generating system with substrate advance
EP3862631A4 (en) * 2018-10-03 2022-05-11 Japan Tobacco Inc. LIGHTER AND SMOKING SYSTEM FOR A CARBON HEAT SOURCE FLAVOR INHALER
US11502466B2 (en) 2018-10-12 2022-11-15 Rai Strategic Holdings, Inc. Aerosol delivery device with improved connectivity, airflow, and aerosol paths
US11678700B2 (en) 2018-10-12 2023-06-20 Rai Strategic Holdings, Inc. Aerosol delivery device with visible indicator
US11974603B2 (en) 2018-10-12 2024-05-07 Rai Strategic Holdings, Inc. Aerosol delivery device with visible indicator
US10939702B2 (en) 2018-10-12 2021-03-09 Rai Strategic Holdings, Inc. Connectors for forming electrical and mechanical connections between interchangeable units in an aerosol delivery system
US12232526B2 (en) 2018-10-12 2025-02-25 Rai Strategic Holdings, Inc. Connectors for forming electrical and mechanical connections between interchangeable units in an aerosol delivery system
US10791767B2 (en) 2018-10-12 2020-10-06 Rai Strategic Holdings, Inc. Connectors for forming electrical and mechanical connections between interchangeable units in an aerosol delivery system
US11291249B2 (en) 2018-10-12 2022-04-05 Rai Strategic Holdings, Inc. Aerosol delivery device with visible indicator
US12342860B2 (en) 2018-10-12 2025-07-01 Rai Strategic Holdings, Inc. Heater and liquid transport for an aerosol delivery system
US12171261B2 (en) 2018-10-12 2024-12-24 Rai Strategic Holdings, Inc. Vaporization system
KR102425542B1 (ko) * 2018-10-30 2022-07-26 주식회사 케이티앤지 일회용 액상 에어로졸 발생 물품 및 에어로졸 발생 장치
US12478112B2 (en) 2018-10-30 2025-11-25 R.J. Reynolds Tobacco Company Smoking article cartridge
EP4537877A3 (en) 2018-11-05 2025-06-04 Juul Labs, Inc. Cartridges for vaporizer devices
KR102194730B1 (ko) * 2018-11-16 2020-12-23 주식회사 케이티앤지 제1히터 및 제2히터를 갖는 에어로졸 생성장치 및 에어로졸 생성장치의 제1히터 및 제2히터의 전력을 제어하는 방법
US11156766B2 (en) 2018-11-19 2021-10-26 Rai Strategic Holdings, Inc. Aerosol delivery device
US12066654B2 (en) 2018-11-19 2024-08-20 Rai Strategic Holdings, Inc. Charging control for an aerosol delivery device
US11372153B2 (en) 2018-11-19 2022-06-28 Rai Strategic Holdings, Inc. Cartridge orientation for selection of a control function in a vaporization system
US11614720B2 (en) 2018-11-19 2023-03-28 Rai Strategic Holdings, Inc. Temperature control in an aerosol delivery device
US11592793B2 (en) 2018-11-19 2023-02-28 Rai Strategic Holdings, Inc. Power control for an aerosol delivery device
US11753750B2 (en) 2018-11-20 2023-09-12 R.J. Reynolds Tobacco Company Conductive aerosol generating composite substrate for aerosol source member
US11547816B2 (en) 2018-11-28 2023-01-10 Rai Strategic Holdings, Inc. Micropump for an aerosol delivery device
WO2020108974A1 (en) * 2018-11-28 2020-06-04 Philip Morris Products S.A. Heater comprising a part manufactured by additive manufacturing
CN113163869B (zh) 2018-12-10 2025-02-11 日本烟草产业株式会社 非燃烧加热型吸烟装置
KR102199793B1 (ko) * 2018-12-11 2021-01-07 주식회사 케이티앤지 에어로졸 생성 장치
KR102211820B1 (ko) * 2019-01-15 2021-02-03 (주)아이피아이테크 열전달 효율이 우수한 궐련형 전자담배용 히터 및 그 제조 방법
US11096419B2 (en) 2019-01-29 2021-08-24 Rai Strategic Holdings, Inc. Air pressure sensor for an aerosol delivery device
US11456480B2 (en) 2019-02-07 2022-09-27 Rai Strategic Holdings, Inc. Non-inverting amplifier circuit for an aerosol delivery device
CN114449909B (zh) * 2019-02-08 2024-03-29 Syqe医药有限公司 用于控制一吸入器装置中的温度的设备及方法
US12140978B2 (en) 2019-03-01 2024-11-12 Rai Strategic Holdings, Inc. Temperature control circuitry for an aerosol delivery device
US11602164B2 (en) 2019-03-14 2023-03-14 Rai Strategic Holdings, Inc. Aerosol delivery device with graded porosity from inner to outer wall surfaces
GB201904841D0 (en) * 2019-04-05 2019-05-22 Nicoventures Trading Ltd Aerosol provision system
US11690405B2 (en) 2019-04-25 2023-07-04 Rai Strategic Holdings, Inc. Artificial intelligence in an aerosol delivery device
US20230346025A1 (en) * 2019-04-29 2023-11-02 Inno-It Co., Ltd. Complex Heating Type Aerosol Generating Device
EP3965531A4 (en) * 2019-04-29 2023-05-31 Inno-It Co., Ltd. COMPOUND HEAT AEROSOL GENERATION DEVICE
US11517688B2 (en) 2019-05-10 2022-12-06 Rai Strategic Holdings, Inc. Flavor article for an aerosol delivery device
KR102087723B1 (ko) * 2019-05-22 2020-03-12 전자부품연구원 Pwm 제어 방식을 이용한 전기 가열식 흡연 장치
KR102017004B1 (ko) * 2019-05-22 2019-09-02 전자부품연구원 인쇄형 온도 센서를 이용한 전기 가열식 흡연 장치
US11589425B2 (en) 2019-05-24 2023-02-21 Rai Strategic Holdings, Inc. Shape memory material for controlled liquid delivery in an aerosol delivery device
CN110574968A (zh) * 2019-06-18 2019-12-17 筑思有限公司 电子烘烤装置及其加热器
US11458262B2 (en) 2019-06-25 2022-10-04 Altria Client Services Llc Capsules, heat-not-burn (HNB) aerosol-generating devices, and methods of generating an aerosol
USD916361S1 (en) 2019-06-25 2021-04-13 Altria Client Services Llc Aerosol-generating capsule
PL3760064T3 (pl) 2019-07-04 2022-08-16 Philip Morris Products S.A. Urządzenie do wytwarzania aerozolu zawierające indukcyjny układ grzejny zawierający pierwszą i drugą cewkę indukcyjną sterowaną przez modulację szerokości impulsu (pwm)
KR102337229B1 (ko) * 2019-08-05 2021-12-08 주식회사 케이티앤지 에어로졸 생성 장치 및 이를 포함하는 에어로졸 생성 시스템
KR102353865B1 (ko) * 2019-08-08 2022-01-20 주식회사 케이티앤지 에어로졸 생성 시스템
WO2021026660A1 (en) 2019-08-13 2021-02-18 Airgraft Inc. Methods and systems for heating carrier material using a vaporizer
KR102275791B1 (ko) * 2019-08-16 2021-07-09 주식회사 케이티앤지 에어로졸 생성 물품, 에어로졸 생성 장치 및 에어로졸 생성 시스템
CN114269172A (zh) * 2019-08-20 2022-04-01 日本烟草产业株式会社 圆筒状加热式烟草制品
WO2021053229A1 (en) 2019-09-20 2021-03-25 Nerudia Limited Smoking substitute apparatus
US11785991B2 (en) 2019-10-04 2023-10-17 Rai Strategic Holdings, Inc. Use of infrared temperature detection in an aerosol delivery device
KR102330306B1 (ko) * 2019-10-11 2021-11-24 주식회사 케이티앤지 에어로졸 생성 물품, 에어로졸 생성 장치 및 에어로졸 생성 시스템
US11470689B2 (en) 2019-10-25 2022-10-11 Rai Strategic Holdings, Inc. Soft switching in an aerosol delivery device
KR102329892B1 (ko) * 2019-11-21 2021-11-19 홍성우 연초를 연소시키는 전자 금연 파이프
CN110839962A (zh) * 2019-11-28 2020-02-28 深圳市英霏特科技有限公司 新型导体与半导体发热装置
US11259569B2 (en) 2019-12-10 2022-03-01 Rai Strategic Holdings, Inc. Aerosol delivery device with downstream flavor cartridge
CN112021674B (zh) * 2019-12-13 2025-05-30 安德烈斯·唐·塞巴斯蒂安 加热不燃烧烟制品及其制造方法
CN113080522A (zh) * 2020-01-08 2021-07-09 深圳市合元科技有限公司 气雾生成装置
US11607511B2 (en) 2020-01-08 2023-03-21 Nicoventures Trading Limited Inductively-heated substrate tablet for aerosol delivery device
US11457665B2 (en) 2020-01-16 2022-10-04 Nicoventures Trading Limited Susceptor arrangement for an inductively-heated aerosol delivery device
KR102478538B1 (ko) * 2020-02-20 2022-12-16 주식회사 케이티앤지 복수의 세그먼트들을 포함하는 에어로졸 생성 물품
WO2021174469A1 (zh) * 2020-03-05 2021-09-10 徐毅 气溶胶发生芯条、气溶胶发生基材及气溶胶发生装置
US12484610B2 (en) 2020-04-16 2025-12-02 R.J. Reynolds Tobacco Company Aerosol delivery device including a segregated substrate
US11439189B2 (en) 2020-04-28 2022-09-13 Rai Strategic Holdings, Inc. Mesh network charging for aerosol delivery devices
US11839240B2 (en) 2020-04-29 2023-12-12 Rai Strategic Holdings, Inc. Piezo sensor for a power source
JP2020127424A (ja) * 2020-05-12 2020-08-27 アール・エイ・アイ・ストラテジック・ホールディングス・インコーポレイテッド １つ以上のマイクロヒーターを備える電子喫煙物品
KR102451070B1 (ko) * 2020-06-03 2022-10-05 주식회사 케이티앤지 외부가열식 에어로졸 생성 장치
KR102451071B1 (ko) * 2020-06-03 2022-10-05 주식회사 케이티앤지 인덕턴스채널을 포함하는 외부가열식 에어로졸 생성 장치
US12514294B2 (en) 2020-07-01 2026-01-06 Nicoventures Trading Limited 3D-printed substrate for aerosol delivery device
KR102558009B1 (ko) 2020-07-13 2023-07-20 주식회사 케이티앤지 에어로졸 생성 시스템
CN213604399U (zh) * 2020-09-22 2021-07-06 深圳市合元科技有限公司 气溶胶生成装置以及红外加热器
CN114246365A (zh) * 2020-09-23 2022-03-29 深圳市合元科技有限公司 气溶胶生成装置以及红外加热器
US11707088B2 (en) 2020-09-25 2023-07-25 Rai Strategic Holdings, Inc. Aroma delivery system for aerosol delivery device
US11856986B2 (en) 2020-10-19 2024-01-02 Rai Strategic Holdings, Inc. Customizable panel for aerosol delivery device
WO2022090156A1 (en) * 2020-10-28 2022-05-05 Philip Morris Products S.A. Heater tube with thermal insulation and electrical isolation
JP1715888S (ja) 2020-10-30 2022-05-25 喫煙用エアロゾル発生器
JP1714440S (ja) 2020-10-30 2022-05-10 喫煙用エアロゾル発生器
JP1714443S (ja) 2020-10-30 2022-05-10 喫煙用エアロゾル発生器
USD990765S1 (en) 2020-10-30 2023-06-27 Nicoventures Trading Limited Aerosol generator
JP1714442S (ja) 2020-10-30 2022-05-10 喫煙用エアロゾル発生器
JP1714441S (ja) 2020-10-30 2022-05-10 喫煙用エアロゾル発生器
WO2022101242A1 (en) * 2020-11-12 2022-05-19 Jt International S.A. An aerosol generating system and a liquid substance storing container for such an aerosol generating system
US11889869B2 (en) 2020-11-16 2024-02-06 Rai Strategic Holdings, Inc. Closed-loop control of temperature and pressure sensing for an aerosol provision device
US12193502B2 (en) 2020-12-30 2025-01-14 Altria Client Services Llc Capsules including embedded corrugated heater, heat-not-burn (HNB) aerosol-generating devices, and methods of generating an aerosol
US12053022B2 (en) 2021-01-04 2024-08-06 Altria Client Services Llc Capsules with integrated mouthpieces, heat-not-burn (HNB) aerosol-generating devices, and methods of generating an aerosol
KR102522131B1 (ko) * 2021-01-14 2023-04-14 주식회사 케이티앤지 에어로졸 발생 장치용 히터 및 이를 포함하는 에어로졸 발생 장치
CN115087371A (zh) 2021-01-14 2022-09-20 韩国烟草人参公社 气溶胶生成装置的加热器和包括加热器的气溶胶生成装置
US12274295B2 (en) 2021-01-18 2025-04-15 Altria Client Services Llc Heat-not-burn (HNB) aerosol-generating devices and capsules
US12011034B2 (en) 2021-01-18 2024-06-18 Altria Client Services Llc Capsules including embedded heaters and heat-not-burn (HNB) aerosol-generating devices
US12569008B2 (en) 2021-01-18 2026-03-10 Altria Client Services Llc Heat-not-burn (HNB) aerosol generating devices and capsules
USD1095794S1 (en) 2021-01-18 2025-09-30 Altria Client Services Llc Aerosol-generating capsule
US12201148B2 (en) 2021-01-18 2025-01-21 Altria Client Services Llc Closed system capsule with airflow, heat-not-burn (HNB) aerosol-generating devices, and methods of generating an aerosol
US11789476B2 (en) 2021-01-18 2023-10-17 Altria Client Services Llc Heat-not-burn (HNB) aerosol-generating devices including intra-draw heater control, and methods of controlling a heater
US11910826B2 (en) 2021-01-18 2024-02-27 Altria Client Services Llc Heat-not-burn (HNB) aerosol-generating devices and capsules
US12520880B2 (en) 2021-01-18 2026-01-13 Altria Client Services Llc Heat-not-burn (HNB) aerosol-generating devices including energy based heater control, and methods of controlling a heater
WO2022197561A1 (en) 2021-03-16 2022-09-22 Krietzman Mark H Energy and gaseous health supplements
US12543784B2 (en) 2021-03-24 2026-02-10 Rai Strategic Holdings, Inc. Aerosol delivery device
CN215347058U (zh) * 2021-03-30 2021-12-31 深圳麦克韦尔科技有限公司 加热器及加热雾化装置
USD989384S1 (en) 2021-04-30 2023-06-13 Nicoventures Trading Limited Aerosol generator
EP4305984A4 (en) * 2021-06-16 2025-01-22 Japan Tobacco Inc. Aerosol generation system
KR102623333B1 (ko) * 2021-06-21 2024-01-10 주식회사 케이티앤지 에어로졸 발생 물품 및 이와 함께 사용되는 에어로졸 발생 장치
KR102806173B1 (ko) * 2021-06-21 2025-05-12 주식회사 케이티앤지 에어로졸 발생 물품 및 이와 함께 사용되는 에어로졸 발생 장치
US12127592B2 (en) 2021-09-20 2024-10-29 Altria Client Services Llc Capsule validation for heat-not-burn (HNB) aerosol-generating devices
US12144377B2 (en) 2021-10-01 2024-11-19 Rai Strategic Holdings, Inc. Absorbent containing mouthpiece for aerosol delivery device
KR20230081543A (ko) * 2021-11-30 2023-06-07 주식회사 이노아이티 에어로졸 발생 장치의 히팅 디바이스
CN117918581A (zh) * 2022-10-15 2024-04-26 深圳市合元科技有限公司 加热组件及气溶胶生成装置
US20240237740A1 (en) * 2023-01-12 2024-07-18 N2B Limited Smoking device with needle electrodes
EP4648627A1 (en) 2023-01-12 2025-11-19 N2B Limited Smoking capsule with resistive heating element
EP4648638A1 (en) 2023-01-12 2025-11-19 N2B Limited Smoking device with flattening function
KR20260046446A (ko) * 2023-09-07 2026-04-07 니뽄 다바코 산교 가부시키가이샤 향미 생성 물품, 향미 흡입 시스템 및 향미 흡입기
WO2025132240A1 (en) * 2023-12-21 2025-06-26 Philip Morris Products S.A. Aerosol-generating system
WO2025202127A1 (en) * 2024-03-26 2025-10-02 Philip Morris Products S.A. Aerosol-generating device with configurable heating

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH03192677A (ja) * 1989-12-01 1991-08-22 Philip Morris Prod Inc 電気的に作動する線状加熱素子
EP0503767A1 (en) * 1991-03-11 1992-09-16 Philip Morris Products Inc. Flavor generating article
WO1998023171A1 (en) * 1996-11-25 1998-06-04 Philip Morris Products Inc. Method and apparatus for using, cleaning, and maintaining electrical heat sources and lighters useful in smoking systems and other apparatuses
US5915387A (en) * 1992-09-11 1999-06-29 Philip Morris Incorporated Cigarette for electrical smoking system
US6053176A (en) * 1999-02-23 2000-04-25 Philip Morris Incorporated Heater and method for efficiently generating an aerosol from an indexing substrate
KR100385395B1 (ko) * 1994-04-08 2003-08-30 필립모리스 프로덕츠 인코포레이티드 흡연물품용가열장치,가열방법,담배풍미발산시스템및그에쓰이는궐련
WO2008121610A1 (en) * 2007-03-30 2008-10-09 Duke University Device and method for delivery of a medicament

Family Cites Families (216)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US2057353A (en) 1936-10-13 Vaporizing unit fob therapeutic
US1771366A (en) * 1926-10-30 1930-07-22 R W Cramer & Company Inc Medicating apparatus
US1968509A (en) * 1932-07-13 1934-07-31 Tiffany Technical Corp Therapeutic apparatus
US2104266A (en) * 1935-09-23 1938-01-04 William J Mccormick Means for the production and inhalation of tobacco fumes
US2406275A (en) 1942-04-07 1946-08-20 Wejnarth Axel Richard Electrical resistance element
GB588117A (en) * 1945-01-29 1947-05-14 John Terry Hayward Butt Improvements in or relating to inhalers for analgesic or anaesthetic purposes
US2971039A (en) * 1957-11-26 1961-02-07 Hayes Inc C I Resistance heating element for vacuum furnaces and the like
US2974669A (en) * 1958-10-28 1961-03-14 Ellis Robert Combination cigarette holder, lighter, and smoke purifier, filter, and cooler
US3255760A (en) * 1962-08-03 1966-06-14 Kimberly Clark Co Tobacco product which produces less tars
US3200819A (en) 1963-04-17 1965-08-17 Herbert A Gilbert Smokeless non-tobacco cigarette
US3280819A (en) 1963-10-09 1966-10-25 Weeks Gladys Hazle Foundation garment
US3402723A (en) 1963-10-11 1968-09-24 Yow Jiun Hu Smoking pipe apparatus
US3258015A (en) * 1964-02-04 1966-06-28 Battelle Memorial Institute Smoking device
US3363633A (en) * 1966-02-01 1968-01-16 Claude J. Weber Smoker's pipe and means for keeping same lighted
US3443049A (en) * 1966-12-29 1969-05-06 Dynatech Corp Specimen heating and rotating system
US3482580A (en) 1968-02-26 1969-12-09 Shem Ernest Hollabaugh Anti-smoking device
US3608560A (en) 1968-11-07 1971-09-28 Sutton Res Corp Smokable product of oxidized cellulosic material
US3738374A (en) * 1970-03-05 1973-06-12 B Lab Cigar or cigarette having substitute filler
US4016061A (en) * 1971-03-11 1977-04-05 Matsushita Electric Industrial Co., Ltd. Method of making resistive films
US3804100A (en) * 1971-11-22 1974-04-16 L Fariello Smoking pipe
BE791758A (fr) * 1971-11-24 1973-05-22 Olin Corp Enveloppe chargee de carbone pour article a fumer et article a fumer presentant une telle enveloppe
US4319591A (en) * 1972-02-09 1982-03-16 Celanese Corporation Smoking compositions
US3976529A (en) 1973-01-15 1976-08-24 Sherwood Medical Industries Inc. Method of sealing filter in tubular fitting for medical injection equipment and the like
US3889690A (en) * 1973-09-24 1975-06-17 James Guarnieri Smoking appliance
US3895219A (en) * 1973-11-23 1975-07-15 Norton Co Composite ceramic heating element
US3875476A (en) * 1974-01-10 1975-04-01 Honeywell Inc Igniter element
FI50767C (fi) * 1974-10-02 1976-07-12 Lauri H Vaeyrynen Sähkösuodatin.
US4098725A (en) * 1974-11-28 1978-07-04 Tokyo Denki Kagaku Kogyo Kabushiki Kaisha Low thermal expansive, electroconductive composite ceramics
US4110260A (en) 1975-09-25 1978-08-29 Tokyo Denki Kagaku Kogyo Kabushiki Kaisha (Tdk Electronics Co., Ltd.) Electroconductive composite ceramics
US4068672A (en) * 1975-12-22 1978-01-17 Alfohn Corporation Method and apparatus for breaking the habit of smoking
FR2358846A1 (fr) 1976-07-20 1978-02-17 Blasutti Claudine Fume-cigarette ou pipe
US4103144A (en) * 1976-11-24 1978-07-25 The United States Of America As Represented By The Secretary Of The Air Force Low inductance heater configuration for solid state devices and microcircuit substrates
US4141369A (en) * 1977-01-24 1979-02-27 Burruss Robert P Noncombustion system for the utilization of tobacco and other smoking materials
NL165639C (nl) 1977-03-02 1981-05-15 Evert Jacob Sybren Bron Pijp voor sigaretten, sigaren en andere tabaksartikelen waarbij in het rookkanaal een gloeidraad als nabrander is aangebracht.
US4193411A (en) * 1977-06-13 1980-03-18 Raymond W. Reneau Power-operated smoking device
US4164230A (en) 1977-07-13 1979-08-14 Walter Pearlman Automatic smoking device
US4219032A (en) 1977-11-30 1980-08-26 Reiner Steven H Smoking device
US4505282A (en) * 1978-05-12 1985-03-19 American Brands, Inc. Innerliner wrap for smoking articles
US4246913A (en) * 1979-04-02 1981-01-27 Henry R. Harrison Apparatus for reducing the desire to smoke
US4521659A (en) * 1979-08-24 1985-06-04 The United States Of America As Represented By The Administrator Of The National Aeronautics & Space Administration Induction heating gun
US4256945A (en) * 1979-08-31 1981-03-17 Iris Associates Alternating current electrically resistive heating element having intrinsic temperature control
WO1981000801A1 (en) 1979-09-17 1981-03-19 Matsushita Electric Industrial Co Ltd Inductive heating equipment
US4436100A (en) * 1979-12-17 1984-03-13 Green Jr William D Smoke generator
US4580583A (en) * 1979-12-17 1986-04-08 Green Jr William D Smoke generating device
US4259970A (en) * 1979-12-17 1981-04-07 Green Jr William D Smoke generating and dispensing apparatus and method
US4327186A (en) * 1980-06-23 1982-04-27 Kennecott Corporation Sintered silicon carbide-titanium diboride mixtures and articles thereof
US4303083A (en) 1980-10-10 1981-12-01 Burruss Jr Robert P Device for evaporation and inhalation of volatile compounds and medications
US4355222A (en) 1981-05-08 1982-10-19 The Boeing Company Induction heater and apparatus for use with stud mounted hot melt fasteners
JPS5841770A (ja) 1981-09-01 1983-03-11 株式会社東芝 セラミツクス焼結体及びその製造方法
US4449039A (en) * 1981-09-14 1984-05-15 Nippondenso Co., Ltd. Ceramic heater
US4393884A (en) * 1981-09-25 1983-07-19 Jacobs Allen W Demand inhaler for oral administration of tobacco, tobacco-like, or other substances
US4431903A (en) * 1981-11-09 1984-02-14 Eldon Industries Soldering iron with flat blade heating element
DE3242959C2 (de) * 1981-11-20 1986-02-20 Kabushiki Kaisha Kobe Seiko Sho, Kobe Isostatische Heißpreßvorrichtung
US4416840A (en) 1981-12-21 1983-11-22 General Electric Company Al2 O3 Ceramic composite
US4475029A (en) 1982-03-02 1984-10-02 Nippondenso Co., Ltd. Ceramic heater
JPS58209084A (ja) 1982-05-28 1983-12-05 株式会社日立製作所 直熱形ヒ−タ材
JPS5978973A (ja) * 1982-10-27 1984-05-08 株式会社日立製作所 導電性セラミツクス
DE3240015C2 (de) 1982-10-28 1984-09-13 Hans Dipl.-Ing. 5928 Laasphe Osterrath Zigarettenpackung mit elektrischer Glühzündeinrichtung
JPS5991685A (ja) 1982-11-17 1984-05-26 株式会社デンソー セラミツクヒ−タ
US4463247A (en) * 1982-12-06 1984-07-31 Eldon Industries, Inc. Soldering iron having electric heater unit with improved heat transfer characteristics
DE3247370C2 (de) * 1982-12-22 1987-02-19 Harting Elektronik Gmbh, 4992 Espelkamp Gerät zum Stopfen von Zigarettentabak in Zigarettenhülsen
US4488335A (en) 1983-07-22 1984-12-18 The United States Of America As Represented By The Administrator Of The National Aeronautics And Space Administration Hot melt adhesive attachment pad
GB2148676A (en) 1983-10-17 1985-05-30 Eldon Ind Inc Ceramic heater having temperature sensor integrally formed thereon
US4623401A (en) 1984-03-06 1986-11-18 Metcal, Inc. Heat treatment with an autoregulating heater
US4570646A (en) * 1984-03-09 1986-02-18 Herron B Keith Method and apparatus for smoking
JPS60216484A (ja) * 1984-04-09 1985-10-29 株式会社日本自動車部品総合研究所 セラミツクヒ−タ
US4562337A (en) 1984-05-30 1985-12-31 Eldon Industries, Inc. Solder pot
US4659912A (en) * 1984-06-21 1987-04-21 Metcal, Inc. Thin, flexible, autoregulating strap heater
US4793365A (en) 1984-09-14 1988-12-27 R. J. Reynolds Tobacco Company Smoking article
SE8405479D0 (sv) 1984-11-01 1984-11-01 Nilsson Sven Erik Sett att administrera flyktiga, fysiologiskt, aktiva emnen och anordning for detta
US5085804A (en) * 1984-11-08 1992-02-04 Norton Company Refractory electrical device
US5045237A (en) 1984-11-08 1991-09-03 Norton Company Refractory electrical device
US4637407A (en) * 1985-02-28 1987-01-20 Cangro Industries, Inc. Cigarette holder
GB8517311D0 (en) 1985-07-09 1985-08-14 Heath C A Filtercloths
JPS62204756A (ja) 1986-03-04 1987-09-09 大研医工株式会社 薬剤揮散方法および装置
US4846199A (en) * 1986-03-17 1989-07-11 The Regents Of The University Of California Smoking of regenerated tobacco smoke
DE3627222A1 (de) 1986-08-11 1988-02-18 Siemens Ag Ultraschall-taschenzerstaeubergeraet
US4735217A (en) * 1986-08-21 1988-04-05 The Procter & Gamble Company Dosing device to provide vaporized medicament to the lungs as a fine aerosol
DE3735704A1 (de) 1987-10-22 1989-05-03 Zernisch Kg Riechstoffspender
DE3640917A1 (de) 1986-11-03 1988-08-25 Zernisch Kg Riechstoffbehaelter
US4771796A (en) 1987-01-07 1988-09-20 Fritz Myer Electrically operated simulated cigarette
US4819665A (en) 1987-01-23 1989-04-11 R. J. Reynolds Tobacco Company Aerosol delivery article
DE3711234A1 (de) 1987-04-03 1988-10-20 Bioinvest Ingeneering K Verfahren und vorrichtung zur bearbeitung von nicht fermentiertem tabak
EP0290159B1 (en) 1987-04-21 1994-12-21 TDK Corporation PTC heating device
US4789767A (en) 1987-06-08 1988-12-06 Metcal, Inc. Autoregulating multi contact induction heater
GB8713645D0 (en) 1987-06-11 1987-07-15 Imp Tobacco Ltd Smoking device
CN87104459A (zh) 1987-06-24 1988-02-24 谭祖佑 健康香烟
US4837421A (en) * 1987-11-23 1989-06-06 Creative Environments, Inc. Fragrance dispensing apparatus
US4966171A (en) 1988-07-22 1990-10-30 Philip Morris Incorporated Smoking article
US5159940A (en) 1988-07-22 1992-11-03 Philip Morris Incorporated Smoking article
US4991606A (en) * 1988-07-22 1991-02-12 Philip Morris Incorporated Smoking article
US5076296A (en) 1988-07-22 1991-12-31 Philip Morris Incorporated Carbon heat source
US4981522A (en) * 1988-07-22 1991-01-01 Philip Morris Incorporated Thermally releasable flavor source for smoking articles
US4947875A (en) 1988-09-08 1990-08-14 R. J. Reynolds Tobacco Company Flavor delivery articles utilizing electrical energy
US4922901A (en) * 1988-09-08 1990-05-08 R. J. Reynolds Tobacco Company Drug delivery articles utilizing electrical energy
US4947874A (en) 1988-09-08 1990-08-14 R. J. Reynolds Tobacco Company Smoking articles utilizing electrical energy
JPH0255942U (ko) 1988-10-17 1990-04-23
US5040551A (en) 1988-11-01 1991-08-20 Catalytica, Inc. Optimizing the oxidation of carbon monoxide
US5040552A (en) 1988-12-08 1991-08-20 Philip Morris Incorporated Metal carbide heat source
US5129409A (en) * 1989-06-29 1992-07-14 R. J. Reynolds Tobacco Company Extruded cigarette
US4945931A (en) 1989-07-14 1990-08-07 Brown & Williamson Tobacco Corporation Simulated smoking device
US5188130A (en) * 1989-11-29 1993-02-23 Philip Morris, Incorporated Chemical heat source comprising metal nitride, metal oxide and carbon
US5408574A (en) * 1989-12-01 1995-04-18 Philip Morris Incorporated Flat ceramic heater having discrete heating zones
US5144962A (en) 1989-12-01 1992-09-08 Philip Morris Incorporated Flavor-delivery article
US5269327A (en) * 1989-12-01 1993-12-14 Philip Morris Incorporated Electrical smoking article
US5060671A (en) 1989-12-01 1991-10-29 Philip Morris Incorporated Flavor generating article
US5224498A (en) * 1989-12-01 1993-07-06 Philip Morris Incorporated Electrically-powered heating element
US5042510A (en) 1990-01-08 1991-08-27 Curtiss Philip F Simulated cigarette
US5016656A (en) * 1990-02-20 1991-05-21 Brown & Williamson Tobacco Corporation Cigarette and method of making same
US5139594A (en) 1990-06-26 1992-08-18 The United States Of America As Represented By The United States Department Of Energy Method for joining ceramic shapes
US5080115A (en) * 1990-07-19 1992-01-14 Brown & Williamson Tobacco Corporation Simulated smoking article
US5396911A (en) * 1990-08-15 1995-03-14 R. J. Reynolds Tobacco Company Substrate material for smoking articles
US5101086A (en) * 1990-10-25 1992-03-31 Hydro-Quebec Electromagnetic inductor with ferrite core for heating electrically conducting material
US5157242A (en) 1990-10-29 1992-10-20 Hetherington, Inc. Hanging heating element for high temperature furnace
US5179966A (en) * 1990-11-19 1993-01-19 Philip Morris Incorporated Flavor generating article
US5095921A (en) * 1990-11-19 1992-03-17 Philip Morris Incorporated Flavor generating article
US5530225A (en) * 1991-03-11 1996-06-25 Philip Morris Incorporated Interdigitated cylindrical heater for use in an electrical smoking article
US5249586A (en) 1991-03-11 1993-10-05 Philip Morris Incorporated Electrical smoking
US5665262A (en) 1991-03-11 1997-09-09 Philip Morris Incorporated Tubular heater for use in an electrical smoking article
US5388594A (en) * 1991-03-11 1995-02-14 Philip Morris Incorporated Electrical smoking system for delivering flavors and method for making same
US5591368A (en) * 1991-03-11 1997-01-07 Philip Morris Incorporated Heater for use in an electrical smoking system
US5479948A (en) * 1993-08-10 1996-01-02 Philip Morris Incorporated Electrical smoking article having continuous tobacco flavor web and flavor cassette therefor
US5505214A (en) 1991-03-11 1996-04-09 Philip Morris Incorporated Electrical smoking article and method for making same
JP3192677B2 (ja) 1991-05-23 2001-07-30 三菱重工業株式会社 結晶性シリケートの製造方法
US5261424A (en) 1991-05-31 1993-11-16 Philip Morris Incorporated Control device for flavor-generating article
US5236108A (en) 1991-09-25 1993-08-17 Minnesota Mining And Manufacturing Company Multiple-barrel dispensing container assembly with induction seal
US5228460A (en) * 1991-12-12 1993-07-20 Philip Morris Incorporated Low mass radial array heater for electrical smoking article
US5268553A (en) 1991-12-13 1993-12-07 Win International, Inc. Laser cigarette lighter
US5235157A (en) * 1992-01-07 1993-08-10 Electra-Lite, Inc. Battery powered cigarette lighter having recessed heating element and normally open pivotally actuated switch
US5353813A (en) 1992-08-19 1994-10-11 Philip Morris Incorporated Reinforced carbon heater with discrete heating zones
US5322075A (en) * 1992-09-10 1994-06-21 Philip Morris Incorporated Heater for an electric flavor-generating article
TW245766B (ko) * 1992-09-11 1995-04-21 Philip Morris Prod
US5369723A (en) 1992-09-11 1994-11-29 Philip Morris Incorporated Tobacco flavor unit for electrical smoking article comprising fibrous mat
US5498855A (en) * 1992-09-11 1996-03-12 Philip Morris Incorporated Electrically powered ceramic composite heater
US5499636A (en) * 1992-09-11 1996-03-19 Philip Morris Incorporated Cigarette for electrical smoking system
US5469871A (en) 1992-09-17 1995-11-28 R. J. Reynolds Tobacco Company Cigarette and method of making same
US5372148A (en) 1993-02-24 1994-12-13 Philip Morris Incorporated Method and apparatus for controlling the supply of energy to a heating load in a smoking article
US5666977A (en) 1993-06-10 1997-09-16 Philip Morris Incorporated Electrical smoking article using liquid tobacco flavor medium delivery system
US5396907A (en) 1993-07-20 1995-03-14 Rojas Henao; Jerry Device for containing secondary smoke
US5388574A (en) * 1993-07-29 1995-02-14 Ingebrethsen; Bradley J. Aerosol delivery article
DE4328243C1 (de) 1993-08-19 1995-03-09 Sven Mielordt Rauch- oder Inhalationsvorrichtung
JPH07298328A (ja) 1994-04-25 1995-11-10 Sony Corp ページャー
JPH0869862A (ja) 1994-06-21 1996-03-12 Tokai Denka Kogyo Kk 面状ヒータ及びトナー定着装置
US5514630A (en) * 1994-10-06 1996-05-07 Saint Gobain/Norton Industrial Ceramics Corp. Composition for small ceramic igniters
JPH08212523A (ja) 1995-02-08 1996-08-20 Sony Corp 磁気記録再生装置
AR002035A1 (es) * 1995-04-20 1998-01-07 Philip Morris Prod Un cigarrillo, un cigarrillo y encendedor adaptados para cooperar entre si, un metodo para mejorar la entrega de aerosol de un cigarrillo, un material continuo de tabaco, un cigarrillo operativo, un metodo para manufacturar un material continuo, el material asi obtenido, un calentador, un metodo para formar un calentador y un sistema electrico para fumar
UA49831C2 (uk) * 1995-04-20 2002-10-15 Філіп Морріс Продактс Інк Електрична система для куріння (варіанти), сигарета (варіанти) і нагрівач для використання у такій системі, спосіб поліпшення одержання диму з сигарети, тютюнова оболонка (варіанти) та спосіб вироблення тютюнової оболонки
US5649554A (en) 1995-10-16 1997-07-22 Philip Morris Incorporated Electrical lighter with a rotatable tobacco supply
CN1113621C (zh) 1996-06-17 2003-07-09 日本烟业产业株式会社 香味生成物和香味生成器
US5934289A (en) 1996-10-22 1999-08-10 Philip Morris Incorporated Electronic smoking system
US6040560A (en) * 1996-10-22 2000-03-21 Philip Morris Incorporated Power controller and method of operating an electrical smoking system
KR100289448B1 (ko) 1997-07-23 2001-05-02 미즈노 마사루 향미발생장치
CN1044314C (zh) * 1997-12-01 1999-07-28 蒲邯名 健身香烟
JP2949114B1 (ja) 1998-08-04 1999-09-13 日本たばこ産業株式会社 電気式香味生成物品加熱制御装置
US6234167B1 (en) 1998-10-14 2001-05-22 Chrysalis Technologies, Incorporated Aerosol generator and methods of making and using an aerosol generator
DE19854005C2 (de) 1998-11-12 2001-05-17 Reemtsma H F & Ph System zur Bereitstellung eines inhalierbaren Aerosols
DE19854009C2 (de) 1998-11-12 2001-04-26 Reemtsma H F & Ph System zur Bereitstellung eines inhalierbaren Aerosols
US6196218B1 (en) * 1999-02-24 2001-03-06 Ponwell Enterprises Ltd Piezo inhaler
DE60139307D1 (de) * 2000-03-23 2009-09-03 Pmpi Llc Elektrisches rauchsystem und verfahren
US6446426B1 (en) 2000-05-03 2002-09-10 Philip Morris Incorporated Miniature pulsed heat source
US6501052B2 (en) 2000-12-22 2002-12-31 Chrysalis Technologies Incorporated Aerosol generator having multiple heating zones and methods of use thereof
DE10105012A1 (de) 2001-01-29 2002-08-01 Hauni Maschinenbau Ag Überführungsmittel für Maschinen zur Herstellung von Filtern für Produkte der tabakverarbeitenden Industrie
US7458374B2 (en) 2002-05-13 2008-12-02 Alexza Pharmaceuticals, Inc. Method and apparatus for vaporizing a compound
ES2473591T3 (es) 2001-07-31 2014-07-07 Philip Morris Products S.A. Método y aparato para generar líquidos volatilizados
US6598607B2 (en) * 2001-10-24 2003-07-29 Brown & Williamson Tobacco Corporation Non-combustible smoking device and fuel element
US6772756B2 (en) 2002-02-09 2004-08-10 Advanced Inhalation Revolutions Inc. Method and system for vaporization of a substance
US6615840B1 (en) 2002-02-15 2003-09-09 Philip Morris Incorporated Electrical smoking system and method
US6803545B2 (en) 2002-06-05 2004-10-12 Philip Morris Incorporated Electrically heated smoking system and methods for supplying electrical power from a lithium ion power source
DK1535524T3 (da) 2002-09-04 2013-01-07 Japan Tobacco Inc Filter til rygning
US20050172976A1 (en) * 2002-10-31 2005-08-11 Newman Deborah J. Electrically heated cigarette including controlled-release flavoring
US6810883B2 (en) 2002-11-08 2004-11-02 Philip Morris Usa Inc. Electrically heated cigarette smoking system with internal manifolding for puff detection
US7163015B2 (en) * 2003-01-30 2007-01-16 Philip Morris Usa Inc. Opposed seam electrically heated cigarette smoking system
US6803550B2 (en) 2003-01-30 2004-10-12 Philip Morris Usa Inc. Inductive cleaning system for removing condensates from electronic smoking systems
CN100381082C (zh) 2003-03-14 2008-04-16 韩力 一种非可燃性电子雾化香烟
CN100381083C (zh) 2003-04-29 2008-04-16 韩力 一种非可燃性电子喷雾香烟
DE10321379A1 (de) * 2003-05-12 2004-12-30 Nicstic Ag Rauchfreie-Zigarette
US7293565B2 (en) 2003-06-30 2007-11-13 Philip Morris Usa Inc. Electrically heated cigarette smoking system
JP2005034021A (ja) * 2003-07-17 2005-02-10 Seiko Epson Corp 電子タバコ
JP4411901B2 (ja) 2003-08-11 2010-02-10 セイコーエプソン株式会社 霧化装置
US7997280B2 (en) 2004-01-30 2011-08-16 Joshua Rosenthal Portable vaporizer
CN2719043Y (zh) 2004-04-14 2005-08-24 韩力 雾化电子烟
US7479099B2 (en) * 2004-11-05 2009-01-20 Philip Morris Usa Inc. Vertical filter filling machine and process
JP2006320286A (ja) 2005-05-20 2006-11-30 Tokai Corp 擬似タバコ用加熱装置および擬似タバコ
KR100636287B1 (ko) 2005-07-29 2006-10-19 주식회사 케이티앤지 가열식 담배용 전기 가열기
US20070102013A1 (en) * 2005-09-30 2007-05-10 Philip Morris Usa Inc. Electrical smoking system
US20070074734A1 (en) 2005-09-30 2007-04-05 Philip Morris Usa Inc. Smokeless cigarette system
WO2007066167A1 (fr) 2005-12-07 2007-06-14 Gypsmix (Sarl) Procede de preparation d'un liant hydraulique a base d'anhydrite iii soluble stabilise', liant hydraulique obtenu, utilisation de ce liant et installation industrielle pour la mise en oeuvre du procede'
ITME20050008A1 (it) 2005-12-09 2006-03-10 Brumil Internat Srl Sistema che consente rilascio di nicotina per aspirazione, destinato ai fumatori di sigarette.
WO2007078273A1 (en) 2005-12-22 2007-07-12 Augite Incorporation No-tar electronic smoking utensils
FR2895644B1 (fr) 2006-01-03 2008-05-16 Didier Gerard Martzel Substitut de cigarette
US20070267033A1 (en) 2006-02-09 2007-11-22 Philip Morris Usa Inc. Gamma cyclodextrin flavoring-release additives
US8371310B2 (en) * 2006-02-17 2013-02-12 Jake Brenneise Portable vaporizing device and method for inhalation and/or aromatherapy without combustion
CN201067079Y (zh) 2006-05-16 2008-06-04 韩力 仿真气溶胶吸入器
US7966655B2 (en) 2006-06-30 2011-06-21 At&T Intellectual Property Ii, L.P. Method and apparatus for optimizing a firewall
JP2008035742A (ja) 2006-08-03 2008-02-21 British American Tobacco Pacific Corporation 揮発装置
US7726320B2 (en) 2006-10-18 2010-06-01 R. J. Reynolds Tobacco Company Tobacco-containing smoking article
CN200966824Y (zh) 2006-11-10 2007-10-31 韩力 吸入雾化装置
US7845359B2 (en) 2007-03-22 2010-12-07 Pierre Denain Artificial smoke cigarette
EP1989946A1 (en) 2007-05-11 2008-11-12 Rauchless Inc. Smoking device, charging means and method of using it
MX2010001649A (es) 2007-08-10 2010-03-11 Philip Morris Prod Articulo para fumar basado en destilacion.
US8991402B2 (en) * 2007-12-18 2015-03-31 Pax Labs, Inc. Aerosol devices and methods for inhaling a substance and uses thereof
EP2100525A1 (en) * 2008-03-14 2009-09-16 Philip Morris Products S.A. Electrically heated aerosol generating system and method
EP2110033A1 (en) 2008-03-25 2009-10-21 Philip Morris Products S.A. Method for controlling the formation of smoke constituents in an electrical aerosol generating system
EP2110034A1 (en) 2008-04-17 2009-10-21 Philip Morris Products S.A. An electrically heated smoking system
EP2113178A1 (en) 2008-04-30 2009-11-04 Philip Morris Products S.A. An electrically heated smoking system having a liquid storage portion
EP2201850A1 (en) 2008-12-24 2010-06-30 Philip Morris Products S.A. An article including identification information for use in an electrically heated smoking system
CN201379072Y (zh) 2009-02-11 2010-01-13 韩力 一种改进的雾化电子烟
CN101518361B (zh) * 2009-03-24 2010-10-06 北京格林世界科技发展有限公司 高仿真电子烟
EP2253233A1 (en) 2009-05-21 2010-11-24 Philip Morris Products S.A. An electrically heated smoking system
CN201445686U (zh) 2009-06-19 2010-05-05 李文博 高频感应雾化装置
EP2319334A1 (en) * 2009-10-27 2011-05-11 Philip Morris Products S.A. A smoking system having a liquid storage portion
EP2327318A1 (en) 2009-11-27 2011-06-01 Philip Morris Products S.A. An electrically heated smoking system with internal or external heater
EP2338361A1 (en) * 2009-12-23 2011-06-29 Philip Morris Products S.A. An elongate heater for an electrically heated aerosol-generating system
EP2340729A1 (en) * 2009-12-30 2011-07-06 Philip Morris Products S.A. An improved heater for an electrically heated aerosol generating system
EP2340730A1 (en) * 2009-12-30 2011-07-06 Philip Morris Products S.A. A shaped heater for an aerosol generating system
CA3007911A1 (en) 2016-02-12 2017-08-17 Philip Morris Products S.A. Aerosol-generating system with puff detector

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH03192677A (ja) * 1989-12-01 1991-08-22 Philip Morris Prod Inc 電気的に作動する線状加熱素子
EP0503767A1 (en) * 1991-03-11 1992-09-16 Philip Morris Products Inc. Flavor generating article
US5915387A (en) * 1992-09-11 1999-06-29 Philip Morris Incorporated Cigarette for electrical smoking system
KR100385395B1 (ko) * 1994-04-08 2003-08-30 필립모리스 프로덕츠 인코포레이티드 흡연물품용가열장치,가열방법,담배풍미발산시스템및그에쓰이는궐련
WO1998023171A1 (en) * 1996-11-25 1998-06-04 Philip Morris Products Inc. Method and apparatus for using, cleaning, and maintaining electrical heat sources and lighters useful in smoking systems and other apparatuses
US6053176A (en) * 1999-02-23 2000-04-25 Philip Morris Incorporated Heater and method for efficiently generating an aerosol from an indexing substrate
WO2008121610A1 (en) * 2007-03-30 2008-10-09 Duke University Device and method for delivery of a medicament

Also Published As

Publication number Publication date
KR20220146693A (ko) 2022-11-01
CA2781198A1 (en) 2011-06-03
EP2503912B1 (en) 2018-04-04
EP3266323A1 (en) 2018-01-10
ES2820623T3 (es) 2021-04-21
BR112012012672A2 (pt) 2016-07-26
PL3266323T3 (pl) 2021-04-19
HUE050356T2 (hu) 2020-11-30
PL2503912T3 (pl) 2018-08-31
US20160174613A1 (en) 2016-06-23
US20110126848A1 (en) 2011-06-02
CO6541646A2 (es) 2012-10-16
AU2010324131B2 (en) 2016-05-12
EP3741225B1 (en) 2022-04-20
US11272738B2 (en) 2022-03-15
UA106255C2 (uk) 2014-08-11
US20150272226A1 (en) 2015-10-01
IL219275A0 (en) 2012-06-28
BR112012012672B1 (pt) 2020-02-18
US12433339B2 (en) 2025-10-07
JP2013511962A (ja) 2013-04-11
US11717030B2 (en) 2023-08-08
HUE061535T2 (hu) 2023-07-28
PT2503912T (pt) 2018-07-13
KR20120104533A (ko) 2012-09-21
PH12012500759A1 (en) 2012-11-26
US20200404969A1 (en) 2020-12-31
WO2011063970A1 (en) 2011-06-03
MX2012006038A (es) 2012-06-27
KR101937075B1 (ko) 2019-01-09
KR20240167942A (ko) 2024-11-28
US20240245121A1 (en) 2024-07-25
EP2327318A1 (en) 2011-06-01
EP4008199B1 (en) 2023-03-29
EP3741225A1 (en) 2020-11-25
US11937640B2 (en) 2024-03-26
PL3741225T3 (pl) 2022-08-01
CA3031261A1 (en) 2011-06-03
EP4008199A1 (en) 2022-06-08
KR20190075181A (ko) 2019-06-28
US20220125112A1 (en) 2022-04-28
CA2781198C (en) 2019-05-28
ES2943241T3 (es) 2023-06-12
IN2012DN03373A (ko) 2015-10-23
MY191890A (en) 2022-07-18
NZ599973A (en) 2014-07-25
KR102458452B1 (ko) 2022-10-25
PL2503912T5 (pl) 2025-02-10
EA023392B1 (ru) 2016-05-31
EP4437870A2 (en) 2024-10-02
EP2503912A1 (en) 2012-10-03
US9084440B2 (en) 2015-07-21
MX341215B (es) 2016-08-11
KR102325765B1 (ko) 2021-11-16
US20260026551A1 (en) 2026-01-29
ES2914721T3 (es) 2022-06-15
JP5818110B2 (ja) 2015-11-18
KR102732072B1 (ko) 2024-11-20
KR101814215B1 (ko) 2018-01-02
IL219275A (en) 2016-03-31
ES2668201T3 (es) 2018-05-17
US11766070B2 (en) 2023-09-26
KR102152082B1 (ko) 2020-09-07
PL4008199T3 (pl) 2023-06-05
AU2010324131A1 (en) 2012-06-14
KR20170122845A (ko) 2017-11-06
KR20210006510A (ko) 2021-01-18
KR102354252B1 (ko) 2022-01-21
EP3970532A1 (en) 2022-03-23
CA3031261C (en) 2021-05-04
US11406132B2 (en) 2022-08-09
EA201290392A1 (ru) 2012-10-30
KR102202541B1 (ko) 2021-01-14
EP2503912B2 (en) 2024-11-27
US20220378103A1 (en) 2022-12-01
EP3266323B1 (en) 2020-08-19
EP4437870A3 (en) 2025-01-08
CN102665459A (zh) 2012-09-12
KR20210138787A (ko) 2021-11-19
KR20180127542A (ko) 2018-11-28
CN102665459B (zh) 2016-06-01

Similar Documents

Publication Publication Date Title
US11717030B2 (en) Electrically heated smoking system with internal or external heater
HK40113579A (en) An electrically heated smoking system with internal or external heater
HK40069299A (en) An electrically heated smoking system with internal or external heater
HK40066097A (en) An electrically heated smoking system with internal or external heater
HK40069299B (en) An electrically heated smoking system with internal or external heater
HK40034532A (en) An electrically heated smoking system with external heater
HK40034532B (en) An electrically heated smoking system with external heater
HK1240784A1 (en) An electrically heated smoking system with external heater
HK1240784B (en) An electrically heated smoking system with external heater
HK1175671A (en) An electrically heated smoking system with internal or external heater
HK1175671B (en) An electrically heated smoking system with internal or external heater

Legal Events

Date Code Title Description
A107 Divisional application of patent
PA0104 Divisional application for international application

Comment text: Divisional Application for International Patent

Patent event code: PA01041R01D

Patent event date: 20200508

Application number text: 1020197017983

Filing date: 20190621

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20200520

Comment text: Request for Examination of Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20200602

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20201218

A107 Divisional application of patent
GRNT Written decision to grant
PA0104 Divisional application for international application

Comment text: Divisional Application for International Patent

Patent event code: PA01041R01D

Patent event date: 20210107

Application number text: 1020197017983

Filing date: 20190621

PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20210107

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20210108

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
PR1001 Payment of annual fee

Payment date: 20231228

Start annual number: 4

End annual number: 4

PR1001 Payment of annual fee

Payment date: 20241226

Start annual number: 5

End annual number: 5
