KR20200067877A - 실리카 피복 실리콘 엘라스토머 구상 입자의 제조 방법 및 실리카 피복 실리콘 엘라스토머 구상 입자 - Google Patents
실리카 피복 실리콘 엘라스토머 구상 입자의 제조 방법 및 실리카 피복 실리콘 엘라스토머 구상 입자 Download PDFInfo
- Publication number
- KR20200067877A KR20200067877A KR1020207013679A KR20207013679A KR20200067877A KR 20200067877 A KR20200067877 A KR 20200067877A KR 1020207013679 A KR1020207013679 A KR 1020207013679A KR 20207013679 A KR20207013679 A KR 20207013679A KR 20200067877 A KR20200067877 A KR 20200067877A
- Authority
- KR
- South Korea
- Prior art keywords
- silicone elastomer
- elastomer spherical
- silica
- spherical particles
- group
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 title claims abstract description 222
- 229920002379 silicone rubber Polymers 0.000 title claims abstract description 171
- 239000012798 spherical particle Substances 0.000 title claims abstract description 157
- 239000000377 silicon dioxide Substances 0.000 title claims abstract description 111
- 238000004519 manufacturing process Methods 0.000 title claims abstract description 27
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 claims abstract description 81
- 239000007788 liquid Substances 0.000 claims abstract description 43
- 239000003093 cationic surfactant Substances 0.000 claims abstract description 18
- 125000002091 cationic group Chemical group 0.000 claims abstract description 13
- 229920003169 water-soluble polymer Polymers 0.000 claims abstract description 13
- 150000001875 compounds Chemical class 0.000 claims abstract description 11
- 239000000126 substance Substances 0.000 claims abstract description 11
- 230000003301 hydrolyzing effect Effects 0.000 claims abstract description 10
- 239000011248 coating agent Substances 0.000 claims abstract description 9
- 238000000576 coating method Methods 0.000 claims abstract description 9
- 239000002245 particle Substances 0.000 claims description 117
- LFQCEHFDDXELDD-UHFFFAOYSA-N tetramethyl orthosilicate Chemical compound CO[Si](OC)(OC)OC LFQCEHFDDXELDD-UHFFFAOYSA-N 0.000 claims description 25
- 125000005211 alkyl trimethyl ammonium group Chemical group 0.000 claims description 4
- 238000002360 preparation method Methods 0.000 claims description 3
- -1 acryloyloxy groups Chemical group 0.000 description 56
- 238000003756 stirring Methods 0.000 description 55
- 239000006185 dispersion Substances 0.000 description 50
- 229920001296 polysiloxane Polymers 0.000 description 37
- 239000011521 glass Substances 0.000 description 33
- 238000000034 method Methods 0.000 description 30
- BASFCYQUMIYNBI-UHFFFAOYSA-N platinum Chemical group [Pt] BASFCYQUMIYNBI-UHFFFAOYSA-N 0.000 description 29
- 238000006482 condensation reaction Methods 0.000 description 28
- 239000000203 mixture Substances 0.000 description 21
- 230000018044 dehydration Effects 0.000 description 17
- 238000006297 dehydration reaction Methods 0.000 description 17
- 239000000243 solution Substances 0.000 description 15
- 230000007062 hydrolysis Effects 0.000 description 14
- 238000006460 hydrolysis reaction Methods 0.000 description 14
- 239000004094 surface-active agent Substances 0.000 description 14
- 238000009826 distribution Methods 0.000 description 13
- DDXLVDQZPFLQMZ-UHFFFAOYSA-M dodecyl(trimethyl)azanium;chloride Chemical compound [Cl-].CCCCCCCCCCCC[N+](C)(C)C DDXLVDQZPFLQMZ-UHFFFAOYSA-M 0.000 description 12
- 229920006136 organohydrogenpolysiloxane Polymers 0.000 description 12
- 229920003171 Poly (ethylene oxide) Polymers 0.000 description 11
- 239000000839 emulsion Substances 0.000 description 11
- 229920005989 resin Polymers 0.000 description 11
- 239000011347 resin Substances 0.000 description 11
- QGZKDVFQNNGYKY-UHFFFAOYSA-N Ammonia Chemical compound N QGZKDVFQNNGYKY-UHFFFAOYSA-N 0.000 description 10
- 239000003054 catalyst Substances 0.000 description 10
- 238000006243 chemical reaction Methods 0.000 description 10
- 239000000194 fatty acid Substances 0.000 description 10
- 239000000463 material Substances 0.000 description 10
- 229910052697 platinum Inorganic materials 0.000 description 10
- 229920000642 polymer Polymers 0.000 description 10
- VHUUQVKOLVNVRT-UHFFFAOYSA-N Ammonium hydroxide Chemical compound [NH4+].[OH-] VHUUQVKOLVNVRT-UHFFFAOYSA-N 0.000 description 9
- IAYPIBMASNFSPL-UHFFFAOYSA-N Ethylene oxide Chemical compound C1CO1 IAYPIBMASNFSPL-UHFFFAOYSA-N 0.000 description 9
- 235000011114 ammonium hydroxide Nutrition 0.000 description 9
- 235000014113 dietary fatty acids Nutrition 0.000 description 9
- 229930195729 fatty acid Natural products 0.000 description 9
- 238000010438 heat treatment Methods 0.000 description 9
- 229910052751 metal Inorganic materials 0.000 description 9
- 239000002184 metal Substances 0.000 description 9
- 238000007259 addition reaction Methods 0.000 description 8
- 239000007864 aqueous solution Substances 0.000 description 8
- 239000002537 cosmetic Substances 0.000 description 8
- 239000012530 fluid Substances 0.000 description 8
- 150000003839 salts Chemical class 0.000 description 8
- XUIMIQQOPSSXEZ-UHFFFAOYSA-N Silicon Chemical group [Si] XUIMIQQOPSSXEZ-UHFFFAOYSA-N 0.000 description 7
- 230000002776 aggregation Effects 0.000 description 7
- 230000000694 effects Effects 0.000 description 7
- 125000004435 hydrogen atom Chemical group [H]* 0.000 description 7
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical compound CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 description 6
- KPUWHANPEXNPJT-UHFFFAOYSA-N disiloxane Chemical compound [SiH3]O[SiH3] KPUWHANPEXNPJT-UHFFFAOYSA-N 0.000 description 6
- 229920001971 elastomer Polymers 0.000 description 6
- 229920000259 polyoxyethylene lauryl ether Polymers 0.000 description 6
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 description 6
- BOTDANWDWHJENH-UHFFFAOYSA-N Tetraethyl orthosilicate Chemical compound CCO[Si](OCC)(OCC)OCC BOTDANWDWHJENH-UHFFFAOYSA-N 0.000 description 5
- 239000002253 acid Substances 0.000 description 5
- 238000004220 aggregation Methods 0.000 description 5
- 125000000217 alkyl group Chemical group 0.000 description 5
- 125000004432 carbon atom Chemical group C* 0.000 description 5
- 150000002430 hydrocarbons Chemical group 0.000 description 5
- 238000005259 measurement Methods 0.000 description 5
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 description 5
- 230000003287 optical effect Effects 0.000 description 5
- 239000000843 powder Substances 0.000 description 5
- 229910052710 silicon Inorganic materials 0.000 description 5
- GTJOHISYCKPIMT-UHFFFAOYSA-N 2-methylundecane Chemical compound CCCCCCCCCC(C)C GTJOHISYCKPIMT-UHFFFAOYSA-N 0.000 description 4
- ROSDSFDQCJNGOL-UHFFFAOYSA-N Dimethylamine Chemical compound CNC ROSDSFDQCJNGOL-UHFFFAOYSA-N 0.000 description 4
- SGVYKUFIHHTIFL-UHFFFAOYSA-N Isobutylhexyl Natural products CCCCCCCC(C)C SGVYKUFIHHTIFL-UHFFFAOYSA-N 0.000 description 4
- KDLHZDBZIXYQEI-UHFFFAOYSA-N Palladium Chemical compound [Pd] KDLHZDBZIXYQEI-UHFFFAOYSA-N 0.000 description 4
- 230000000052 comparative effect Effects 0.000 description 4
- 125000003438 dodecyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 4
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 description 4
- VKPSKYDESGTTFR-UHFFFAOYSA-N isododecane Natural products CC(C)(C)CC(C)CC(C)(C)C VKPSKYDESGTTFR-UHFFFAOYSA-N 0.000 description 4
- 229910044991 metal oxide Inorganic materials 0.000 description 4
- 150000004706 metal oxides Chemical class 0.000 description 4
- 239000002736 nonionic surfactant Substances 0.000 description 4
- CLSUSRZJUQMOHH-UHFFFAOYSA-L platinum dichloride Chemical compound Cl[Pt]Cl CLSUSRZJUQMOHH-UHFFFAOYSA-L 0.000 description 4
- 230000008719 thickening Effects 0.000 description 4
- NLXLAEXVIDQMFP-UHFFFAOYSA-N Ammonium chloride Substances [NH4+].[Cl-] NLXLAEXVIDQMFP-UHFFFAOYSA-N 0.000 description 3
- WMFOQBRAJBCJND-UHFFFAOYSA-M Lithium hydroxide Chemical compound [Li+].[OH-] WMFOQBRAJBCJND-UHFFFAOYSA-M 0.000 description 3
- KWYUFKZDYYNOTN-UHFFFAOYSA-M Potassium hydroxide Chemical compound [OH-].[K+] KWYUFKZDYYNOTN-UHFFFAOYSA-M 0.000 description 3
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 3
- 229910021529 ammonia Inorganic materials 0.000 description 3
- 239000002585 base Substances 0.000 description 3
- 125000000484 butyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 3
- 239000004359 castor oil Substances 0.000 description 3
- 235000019438 castor oil Nutrition 0.000 description 3
- 230000001804 emulsifying effect Effects 0.000 description 3
- 235000011187 glycerol Nutrition 0.000 description 3
- ZEMPKEQAKRGZGQ-XOQCFJPHSA-N glycerol triricinoleate Natural products CCCCCC[C@@H](O)CC=CCCCCCCCC(=O)OC[C@@H](COC(=O)CCCCCCCC=CC[C@@H](O)CCCCCC)OC(=O)CCCCCCCC=CC[C@H](O)CCCCCC ZEMPKEQAKRGZGQ-XOQCFJPHSA-N 0.000 description 3
- 125000004051 hexyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 3
- 238000007561 laser diffraction method Methods 0.000 description 3
- 125000001147 pentyl group Chemical group C(CCCC)* 0.000 description 3
- 239000011164 primary particle Substances 0.000 description 3
- 125000001436 propyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])[H] 0.000 description 3
- NAWXUBYGYWOOIX-SFHVURJKSA-N (2s)-2-[[4-[2-(2,4-diaminoquinazolin-6-yl)ethyl]benzoyl]amino]-4-methylidenepentanedioic acid Chemical compound C1=CC2=NC(N)=NC(N)=C2C=C1CCC1=CC=C(C(=O)N[C@@H](CC(=C)C(O)=O)C(O)=O)C=C1 NAWXUBYGYWOOIX-SFHVURJKSA-N 0.000 description 2
- 125000000094 2-phenylethyl group Chemical group [H]C1=C([H])C([H])=C(C([H])=C1[H])C([H])([H])C([H])([H])* 0.000 description 2
- 125000003903 2-propenyl group Chemical group [H]C([*])([H])C([H])=C([H])[H] 0.000 description 2
- NOWKCMXCCJGMRR-UHFFFAOYSA-N Aziridine Chemical compound C1CN1 NOWKCMXCCJGMRR-UHFFFAOYSA-N 0.000 description 2
- QUSNBJAOOMFDIB-UHFFFAOYSA-N Ethylamine Chemical compound CCN QUSNBJAOOMFDIB-UHFFFAOYSA-N 0.000 description 2
- 206010016322 Feeling abnormal Diseases 0.000 description 2
- VEXZGXHMUGYJMC-UHFFFAOYSA-N Hydrochloric acid Chemical compound Cl VEXZGXHMUGYJMC-UHFFFAOYSA-N 0.000 description 2
- BAVYZALUXZFZLV-UHFFFAOYSA-N Methylamine Chemical compound NC BAVYZALUXZFZLV-UHFFFAOYSA-N 0.000 description 2
- 229910004298 SiO 2 Inorganic materials 0.000 description 2
- CDBYLPFSWZWCQE-UHFFFAOYSA-L Sodium Carbonate Chemical compound [Na+].[Na+].[O-]C([O-])=O CDBYLPFSWZWCQE-UHFFFAOYSA-L 0.000 description 2
- 230000009471 action Effects 0.000 description 2
- 238000005054 agglomeration Methods 0.000 description 2
- 125000001931 aliphatic group Chemical group 0.000 description 2
- 125000003545 alkoxy group Chemical group 0.000 description 2
- 150000005215 alkyl ethers Chemical class 0.000 description 2
- 229910052782 aluminium Inorganic materials 0.000 description 2
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 2
- 125000001204 arachidyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 2
- 125000003710 aryl alkyl group Chemical group 0.000 description 2
- 125000003118 aryl group Chemical group 0.000 description 2
- 125000004429 atom Chemical group 0.000 description 2
- 125000002511 behenyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 2
- 125000001797 benzyl group Chemical group [H]C1=C([H])C([H])=C(C([H])=C1[H])C([H])([H])* 0.000 description 2
- 125000001246 bromo group Chemical group Br* 0.000 description 2
- 125000003178 carboxy group Chemical group [H]OC(*)=O 0.000 description 2
- WOWHHFRSBJGXCM-UHFFFAOYSA-M cetyltrimethylammonium chloride Chemical compound [Cl-].CCCCCCCCCCCCCCCC[N+](C)(C)C WOWHHFRSBJGXCM-UHFFFAOYSA-M 0.000 description 2
- 125000001309 chloro group Chemical group Cl* 0.000 description 2
- 125000000753 cycloalkyl group Chemical group 0.000 description 2
- 125000000582 cycloheptyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C1([H])[H] 0.000 description 2
- 125000000113 cyclohexyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C1([H])[H] 0.000 description 2
- 125000001511 cyclopentyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])(*)C1([H])[H] 0.000 description 2
- 125000002704 decyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 2
- 239000000806 elastomer Substances 0.000 description 2
- 238000004945 emulsification Methods 0.000 description 2
- 125000003700 epoxy group Chemical group 0.000 description 2
- 239000010419 fine particle Substances 0.000 description 2
- 125000001153 fluoro group Chemical group F* 0.000 description 2
- 150000002314 glycerols Chemical class 0.000 description 2
- 125000005843 halogen group Chemical group 0.000 description 2
- 125000000755 henicosyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 2
- 125000003187 heptyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 2
- 238000006459 hydrosilylation reaction Methods 0.000 description 2
- 230000001771 impaired effect Effects 0.000 description 2
- 229910052740 iodine Chemical group 0.000 description 2
- 239000011630 iodine Chemical group 0.000 description 2
- 125000002463 lignoceryl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 2
- 125000002960 margaryl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 2
- DNIAPMSPPWPWGF-UHFFFAOYSA-N monopropylene glycol Natural products CC(O)CO DNIAPMSPPWPWGF-UHFFFAOYSA-N 0.000 description 2
- 125000001421 myristyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 2
- 125000001624 naphthyl group Chemical group 0.000 description 2
- 125000001196 nonadecyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 2
- 125000002347 octyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 2
- 229910052763 palladium Inorganic materials 0.000 description 2
- 125000000913 palmityl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 2
- 125000002958 pentadecyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 2
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 description 2
- 229920002503 polyoxyethylene-polyoxypropylene Polymers 0.000 description 2
- BWHMMNNQKKPAPP-UHFFFAOYSA-L potassium carbonate Chemical compound [K+].[K+].[O-]C([O-])=O BWHMMNNQKKPAPP-UHFFFAOYSA-L 0.000 description 2
- 239000002994 raw material Substances 0.000 description 2
- 230000009257 reactivity Effects 0.000 description 2
- 239000005871 repellent Substances 0.000 description 2
- QBERHIJABFXGRZ-UHFFFAOYSA-M rhodium;triphenylphosphane;chloride Chemical compound [Cl-].[Rh].C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1 QBERHIJABFXGRZ-UHFFFAOYSA-M 0.000 description 2
- 238000000790 scattering method Methods 0.000 description 2
- 239000011734 sodium Substances 0.000 description 2
- 239000007921 spray Substances 0.000 description 2
- 125000004079 stearyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 2
- 125000001424 substituent group Chemical group 0.000 description 2
- WGTYBPLFGIVFAS-UHFFFAOYSA-M tetramethylammonium hydroxide Chemical compound [OH-].C[N+](C)(C)C WGTYBPLFGIVFAS-UHFFFAOYSA-M 0.000 description 2
- 125000003944 tolyl group Chemical group 0.000 description 2
- 125000002469 tricosyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 2
- GETQZCLCWQTVFV-UHFFFAOYSA-N trimethylamine Chemical compound CN(C)C GETQZCLCWQTVFV-UHFFFAOYSA-N 0.000 description 2
- 125000002948 undecyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 2
- HXVJQEGYAYABRY-UHFFFAOYSA-N 1-ethenyl-4,5-dihydroimidazole Chemical compound C=CN1CCN=C1 HXVJQEGYAYABRY-UHFFFAOYSA-N 0.000 description 1
- GGZKJFGVSZKFLD-UHFFFAOYSA-N 1-prop-1-enyl-1h-imidazol-1-ium;chloride Chemical compound [Cl-].CC=CN1C=C[NH+]=C1 GGZKJFGVSZKFLD-UHFFFAOYSA-N 0.000 description 1
- MPNXSZJPSVBLHP-UHFFFAOYSA-N 2-chloro-n-phenylpyridine-3-carboxamide Chemical compound ClC1=NC=CC=C1C(=O)NC1=CC=CC=C1 MPNXSZJPSVBLHP-UHFFFAOYSA-N 0.000 description 1
- VVJKKWFAADXIJK-UHFFFAOYSA-N Allylamine Chemical compound NCC=C VVJKKWFAADXIJK-UHFFFAOYSA-N 0.000 description 1
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 1
- 229920001661 Chitosan Polymers 0.000 description 1
- BRLQWZUYTZBJKN-UHFFFAOYSA-N Epichlorohydrin Chemical compound ClCC1CO1 BRLQWZUYTZBJKN-UHFFFAOYSA-N 0.000 description 1
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 1
- PIICEJLVQHRZGT-UHFFFAOYSA-N Ethylenediamine Chemical compound NCCN PIICEJLVQHRZGT-UHFFFAOYSA-N 0.000 description 1
- PEDCQBHIVMGVHV-UHFFFAOYSA-N Glycerol Natural products OCC(O)CO PEDCQBHIVMGVHV-UHFFFAOYSA-N 0.000 description 1
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 description 1
- 239000002202 Polyethylene glycol Substances 0.000 description 1
- 108010039918 Polylysine Proteins 0.000 description 1
- 229910018540 Si C Inorganic materials 0.000 description 1
- 229910020175 SiOH Inorganic materials 0.000 description 1
- BLRPTPMANUNPDV-UHFFFAOYSA-N Silane Chemical compound [SiH4] BLRPTPMANUNPDV-UHFFFAOYSA-N 0.000 description 1
- 229920002472 Starch Polymers 0.000 description 1
- GSEJCLTVZPLZKY-UHFFFAOYSA-N Triethanolamine Chemical compound OCCN(CCO)CCO GSEJCLTVZPLZKY-UHFFFAOYSA-N 0.000 description 1
- JXSVGTPMFNKSIC-UHFFFAOYSA-L [Cl-].CC[N+](C)(C)C.CC[N+](C)(C)C.CC(=C)C([O-])=O Chemical compound [Cl-].CC[N+](C)(C)C.CC[N+](C)(C)C.CC(=C)C([O-])=O JXSVGTPMFNKSIC-UHFFFAOYSA-L 0.000 description 1
- YHXPFHSXEZJGEZ-UHFFFAOYSA-L [Cl-].[O-]C(=O)C=C.CC[N+](C)(C)C.CC[N+](C)(C)C Chemical compound [Cl-].[O-]C(=O)C=C.CC[N+](C)(C)C.CC[N+](C)(C)C YHXPFHSXEZJGEZ-UHFFFAOYSA-L 0.000 description 1
- 229910000288 alkali metal carbonate Inorganic materials 0.000 description 1
- 150000008041 alkali metal carbonates Chemical class 0.000 description 1
- 150000008044 alkali metal hydroxides Chemical class 0.000 description 1
- 229910001860 alkaline earth metal hydroxide Inorganic materials 0.000 description 1
- 150000001336 alkenes Chemical class 0.000 description 1
- 125000003342 alkenyl group Chemical group 0.000 description 1
- 150000003973 alkyl amines Chemical class 0.000 description 1
- PNEYBMLMFCGWSK-UHFFFAOYSA-N aluminium oxide Inorganic materials [O-2].[O-2].[O-2].[Al+3].[Al+3] PNEYBMLMFCGWSK-UHFFFAOYSA-N 0.000 description 1
- 150000001412 amines Chemical class 0.000 description 1
- 235000019270 ammonium chloride Nutrition 0.000 description 1
- 239000002280 amphoteric surfactant Substances 0.000 description 1
- 125000000129 anionic group Chemical group 0.000 description 1
- 239000003945 anionic surfactant Substances 0.000 description 1
- 238000000149 argon plasma sintering Methods 0.000 description 1
- RQPZNWPYLFFXCP-UHFFFAOYSA-L barium dihydroxide Chemical compound [OH-].[OH-].[Ba+2] RQPZNWPYLFFXCP-UHFFFAOYSA-L 0.000 description 1
- 229910001863 barium hydroxide Inorganic materials 0.000 description 1
- HQABUPZFAYXKJW-UHFFFAOYSA-N butan-1-amine Chemical compound CCCCN HQABUPZFAYXKJW-UHFFFAOYSA-N 0.000 description 1
- 125000004369 butenyl group Chemical group C(=CCC)* 0.000 description 1
- AXCZMVOFGPJBDE-UHFFFAOYSA-L calcium dihydroxide Chemical compound [OH-].[OH-].[Ca+2] AXCZMVOFGPJBDE-UHFFFAOYSA-L 0.000 description 1
- 239000000920 calcium hydroxide Substances 0.000 description 1
- 229910001861 calcium hydroxide Inorganic materials 0.000 description 1
- 229910052799 carbon Inorganic materials 0.000 description 1
- 239000000969 carrier Substances 0.000 description 1
- 239000001913 cellulose Substances 0.000 description 1
- 229920002678 cellulose Polymers 0.000 description 1
- 238000005119 centrifugation Methods 0.000 description 1
- RLGQACBPNDBWTB-UHFFFAOYSA-N cetyltrimethylammonium ion Chemical class CCCCCCCCCCCCCCCC[N+](C)(C)C RLGQACBPNDBWTB-UHFFFAOYSA-N 0.000 description 1
- 238000012512 characterization method Methods 0.000 description 1
- 239000007809 chemical reaction catalyst Substances 0.000 description 1
- 239000003795 chemical substances by application Substances 0.000 description 1
- 239000000084 colloidal system Substances 0.000 description 1
- 238000013329 compounding Methods 0.000 description 1
- 125000004122 cyclic group Chemical group 0.000 description 1
- 238000010908 decantation Methods 0.000 description 1
- HPNMFZURTQLUMO-UHFFFAOYSA-N diethylamine Chemical compound CCNCC HPNMFZURTQLUMO-UHFFFAOYSA-N 0.000 description 1
- GQOKIYDTHHZSCJ-UHFFFAOYSA-M dimethyl-bis(prop-2-enyl)azanium;chloride Chemical compound [Cl-].C=CC[N+](C)(C)CC=C GQOKIYDTHHZSCJ-UHFFFAOYSA-M 0.000 description 1
- 239000002270 dispersing agent Substances 0.000 description 1
- 239000002612 dispersion medium Substances 0.000 description 1
- VICYBMUVWHJEFT-UHFFFAOYSA-N dodecyltrimethylammonium ion Chemical class CCCCCCCCCCCC[N+](C)(C)C VICYBMUVWHJEFT-UHFFFAOYSA-N 0.000 description 1
- 239000008151 electrolyte solution Substances 0.000 description 1
- 239000003995 emulsifying agent Substances 0.000 description 1
- 239000003822 epoxy resin Substances 0.000 description 1
- 238000011156 evaluation Methods 0.000 description 1
- 150000004665 fatty acids Chemical class 0.000 description 1
- 238000001914 filtration Methods 0.000 description 1
- 230000004927 fusion Effects 0.000 description 1
- 238000000227 grinding Methods 0.000 description 1
- LNEPOXFFQSENCJ-UHFFFAOYSA-N haloperidol Chemical compound C1CC(O)(C=2C=CC(Cl)=CC=2)CCN1CCCC(=O)C1=CC=C(F)C=C1 LNEPOXFFQSENCJ-UHFFFAOYSA-N 0.000 description 1
- 230000020169 heat generation Effects 0.000 description 1
- 125000006038 hexenyl group Chemical group 0.000 description 1
- 229910052739 hydrogen Inorganic materials 0.000 description 1
- 239000001257 hydrogen Substances 0.000 description 1
- 239000006166 lysate Substances 0.000 description 1
- 238000000691 measurement method Methods 0.000 description 1
- 239000002609 medium Substances 0.000 description 1
- BFXIKLCIZHOAAZ-UHFFFAOYSA-N methyltrimethoxysilane Chemical compound CO[Si](C)(OC)OC BFXIKLCIZHOAAZ-UHFFFAOYSA-N 0.000 description 1
- 238000002156 mixing Methods 0.000 description 1
- 239000000178 monomer Substances 0.000 description 1
- 239000007764 o/w emulsion Substances 0.000 description 1
- JRZJOMJEPLMPRA-UHFFFAOYSA-N olefin Natural products CCCCCCCC=C JRZJOMJEPLMPRA-UHFFFAOYSA-N 0.000 description 1
- 125000000962 organic group Chemical group 0.000 description 1
- 150000001282 organosilanes Chemical class 0.000 description 1
- 125000005375 organosiloxane group Chemical group 0.000 description 1
- 238000004806 packaging method and process Methods 0.000 description 1
- DPBLXKKOBLCELK-UHFFFAOYSA-N pentan-1-amine Chemical compound CCCCCN DPBLXKKOBLCELK-UHFFFAOYSA-N 0.000 description 1
- 125000002255 pentenyl group Chemical group C(=CCCC)* 0.000 description 1
- 231100000572 poisoning Toxicity 0.000 description 1
- 230000000607 poisoning effect Effects 0.000 description 1
- 229920000647 polyepoxide Polymers 0.000 description 1
- 229920001223 polyethylene glycol Polymers 0.000 description 1
- 229920000656 polylysine Polymers 0.000 description 1
- 229910000027 potassium carbonate Inorganic materials 0.000 description 1
- 230000008569 process Effects 0.000 description 1
- 230000001737 promoting effect Effects 0.000 description 1
- WGYKZJWCGVVSQN-UHFFFAOYSA-N propylamine Chemical compound CCCN WGYKZJWCGVVSQN-UHFFFAOYSA-N 0.000 description 1
- 238000010298 pulverizing process Methods 0.000 description 1
- 239000008213 purified water Substances 0.000 description 1
- 238000007348 radical reaction Methods 0.000 description 1
- 230000035484 reaction time Effects 0.000 description 1
- 230000001105 regulatory effect Effects 0.000 description 1
- 229910052703 rhodium Inorganic materials 0.000 description 1
- 239000010948 rhodium Substances 0.000 description 1
- MHOVAHRLVXNVSD-UHFFFAOYSA-N rhodium atom Chemical compound [Rh] MHOVAHRLVXNVSD-UHFFFAOYSA-N 0.000 description 1
- 238000004062 sedimentation Methods 0.000 description 1
- 238000000926 separation method Methods 0.000 description 1
- 229910000077 silane Inorganic materials 0.000 description 1
- 150000004756 silanes Chemical class 0.000 description 1
- 125000005372 silanol group Chemical group 0.000 description 1
- 229910010271 silicon carbide Inorganic materials 0.000 description 1
- 229920002545 silicone oil Polymers 0.000 description 1
- 229910052708 sodium Inorganic materials 0.000 description 1
- 229910000029 sodium carbonate Inorganic materials 0.000 description 1
- 238000005507 spraying Methods 0.000 description 1
- 238000003892 spreading Methods 0.000 description 1
- 230000007480 spreading Effects 0.000 description 1
- 239000008107 starch Substances 0.000 description 1
- 235000019698 starch Nutrition 0.000 description 1
- 150000005622 tetraalkylammonium hydroxides Chemical class 0.000 description 1
- 229940073455 tetraethylammonium hydroxide Drugs 0.000 description 1
- LRGJRHZIDJQFCL-UHFFFAOYSA-M tetraethylazanium;hydroxide Chemical compound [OH-].CC[N+](CC)(CC)CC LRGJRHZIDJQFCL-UHFFFAOYSA-M 0.000 description 1
- 229920001187 thermosetting polymer Polymers 0.000 description 1
- UZNHKBFIBYXPDV-UHFFFAOYSA-N trimethyl-[3-(2-methylprop-2-enoylamino)propyl]azanium;chloride Chemical compound [Cl-].CC(=C)C(=O)NCCC[N+](C)(C)C UZNHKBFIBYXPDV-UHFFFAOYSA-N 0.000 description 1
- OEIXGLMQZVLOQX-UHFFFAOYSA-N trimethyl-[3-(prop-2-enoylamino)propyl]azanium;chloride Chemical compound [Cl-].C[N+](C)(C)CCCNC(=O)C=C OEIXGLMQZVLOQX-UHFFFAOYSA-N 0.000 description 1
- 239000011995 wilkinson's catalyst Substances 0.000 description 1
- 239000002888 zwitterionic surfactant Substances 0.000 description 1
Images
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
- C08J3/00—Processes of treating or compounding macromolecular substances
- C08J3/12—Powdering or granulating
- C08J3/128—Polymer particles coated by inorganic and non-macromolecular organic compounds
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D183/00—Coating compositions based on macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon, with or without sulfur, nitrogen, oxygen, or carbon only; Coating compositions based on derivatives of such polymers
- C09D183/02—Polysilicates
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
- C08G77/04—Polysiloxanes
- C08G77/32—Post-polymerisation treatment
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
- C08G77/42—Block-or graft-polymers containing polysiloxane sequences
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
- C08J3/00—Processes of treating or compounding macromolecular substances
- C08J3/12—Powdering or granulating
- C08J3/16—Powdering or granulating by coagulating dispersions
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K3/00—Use of inorganic substances as compounding ingredients
- C08K3/34—Silicon-containing compounds
- C08K3/36—Silica
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/54—Silicon-containing compounds
- C08K5/541—Silicon-containing compounds containing oxygen
- C08K5/5415—Silicon-containing compounds containing oxygen containing at least one Si—O bond
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K9/00—Use of pretreated ingredients
- C08K9/10—Encapsulated ingredients
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L83/00—Compositions of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon only; Compositions of derivatives of such polymers
- C08L83/02—Polysilicates
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L83/00—Compositions of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon only; Compositions of derivatives of such polymers
- C08L83/04—Polysiloxanes
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
- C08J2383/00—Characterised by the use of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon with or without sulfur, nitrogen, oxygen, or carbon only; Derivatives of such polymers
- C08J2383/04—Polysiloxanes
Landscapes
- Chemical & Material Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Organic Chemistry (AREA)
- Health & Medical Sciences (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Inorganic Chemistry (AREA)
- Dispersion Chemistry (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Wood Science & Technology (AREA)
- Life Sciences & Earth Sciences (AREA)
- Silicon Polymers (AREA)
- Cosmetics (AREA)
- Compositions Of Macromolecular Compounds (AREA)
- Processes Of Treating Macromolecular Substances (AREA)
Abstract
실리카 피복 실리콘 엘라스토머 구상 입자를 제조하는 방법으로서, (A) 실리콘 엘라스토머 구상 입자, (B) 알칼리성 물질, (C) 양이온성 계면활성제 및 양이온성 수용성 고분자 화합물로부터 선택되는 1종 이상, 및 (D) 물을 포함하는 액에, (E) 테트라알콕시실란을 첨가하고, 테트라알콕시실란을 가수분해·축합시킴으로써, 실리콘 엘라스토머 구상 입자의 표면을 실리카로 피복하는 공정을 포함하는, 실리카 피복 실리콘 엘라스토머 구상 입자의 제조 방법.
Description
본 발명은 입자 표면이 실리카로 피복된, 실리카 피복 실리콘 엘라스토머 구상 입자의 제조 방법 및 실리카 피복 실리콘 엘라스토머 구상 입자에 관한 것이다.
고무탄성을 갖는 실리콘 엘라스토머 입자는 수지의 응력 완화제로서 사용되고 있다. 예를 들면, 전자, 전기부품의 패키징에 사용되는 에폭시 수지 등의 열경화성수지에서는, 전기부품의 발열에 의한 팽창에 의해 패키지에 응력이 걸려도 깨지기 어렵게 하기 위해, 실리콘 엘라스토머 입자를 배합하는 것이 행해지고 있다. 또한 화장료에서는, 부드러운 감촉, 매끄러움 등의 사용감 및 퍼짐성을 부여할 목적으로 사용되고 있다.
그러나, 실리콘 엘라스토머 입자는 응집성이 강하고, 또한 수지나 화장료에 대한 분산성이 나쁘기 때문에, 특성 부여 효과가 충분히 얻어지지 않아, 수지의 강도를 저하시키거나, 화장료의 사용감을 반대로 저하시켜 버리는 경우가 있다.
상기 문제를 해결하기 위해, 실리콘 엘라스토머 입자 표면을 실리카 등의 금속 산화물 입자로 피복한 입자가 제안되었고(특허문헌 1: 일본 특개 평4-348143호), 고무 탄성을 가지며, 응집성이 낮고, 수지나 화장료에 대한 분산성이 높은 것이 특징이다.
모입자가 되는 입자의 표면에 다른 입자를 피복하기 위해서는, 볼밀이나 하이브리다이저 등의 장치를 사용하여 건식으로 입자를 혼합하고, 또한 충격력을 줌으로써 행하는 방법이 있다. 그러나, 모입자가 실리콘 엘라스토머 구상 입자의 경우에는 응집성이 높기 때문에, 1차입자로까지 풀어내서 입자를 피복하는 것이 곤란하다. 또한 탄성체이기 때문에, 주어진 충격력이 흡수되어 버려, 잘 피복시키는 것이 곤란하다.
상기 일본 특개 평4-348143호에서는, 실리콘 엘라스토머 구상 입자의 수분산액과 금속 산화물 용액으로부터 물을 제거함으로써, 실리콘 엘라스토머 구상 입자 표면을 금속 산화물 입자로 피복한 입자를 제조하는 것이 제안되어 있고, 구체적으로는, 스프레이 드라이어로 물을 제거하는 방법이 예시되어 있다. 이 방법에서는, 피복되지 않은 금속 산화물 입자가 생성되는 경우가 있어, 효율이 좋지 않다. 또한, 특히 실리콘 엘라스토머 입자의 입경이 작은 경우에, 실리콘 엘라스토머 구상 입자끼리를 응집시키지 않고 제조하는 것이 곤란하게 되는 문제가 있다.
본 발명은 상기 사정을 감안하여 이루어진 것으로, 입자 표면이 실리카로 피복된 실리콘 엘라스토머 구상 입자를, 실리콘 엘라스토머 구상 입자를 응집시키지 않고, 효율적으로 제조하는 방법을 제공하는 것을 목적으로 한다.
본 발명자는 상기 목적을 달성하기 위해 예의 검토한 결과, 실리콘 엘라스토머 구상 입자 100질량부에 대하여, 실리카 0.5∼200질량부가 되는 비율로, 실리콘 엘라스토머 구상 입자 표면이 실리카로 피복되고, 체적평균 입경이 0.1∼100㎛인 실리카 피복 실리콘 엘라스토머 구상 입자를 제조하는 방법으로서,
(A) 실리콘 엘라스토머 구상 입자,
(B) 알칼리성 물질,
(C) 양이온성 계면활성제 및 양이온성 수용성 고분자 화합물로부터 선택되는 1종 이상, 및
(D) 물
을 포함하는 액에, (E) 테트라알콕시실란을 첨가하고, 테트라알콕시실란을 가수분해·축합시킴으로써, 실리콘 엘라스토머 구상 입자의 표면을 실리카로 피복하는 공정을 포함하는, 실리카 피복 실리콘 엘라스토머 구상 입자의 제조 방법으로 함으로써, 상기 과제를 해결할 수 있는 것을 발견하고, 본 발명을 이루게 된 것이다.
따라서, 본 발명은 하기 발명을 제공한다.
1. 실리콘 엘라스토머 구상 입자 100질량부에 대하여, 실리카 0.5∼200질량부가 되는 비율로, 실리콘 엘라스토머 구상 입자 표면이 실리카로 피복되고, 체적평균 입경이 0.1∼100㎛인 실리카 피복 실리콘 엘라스토머 구상 입자를 제조하는 방법으로서,
(A) 실리콘 엘라스토머 구상 입자,
(B) 알칼리성 물질,
(C) 양이온성 계면활성제 및 양이온성 수용성 고분자 화합물로부터 선택되는 1종 이상, 및
(D) 물
을 포함하는 액에, (E) 테트라알콕시실란을 첨가하고, 테트라알콕시실란을 가수분해·축합시킴으로써, 실리콘 엘라스토머 구상 입자의 표면을 실리카로 피복하는 공정을 포함하는, 실리카 피복 실리콘 엘라스토머 구상 입자의 제조 방법.
2. (C) 성분의 양이 (D) 성분 100질량부에 대하여 0.01∼2질량부인 1 기재의 실리카 피복 실리콘 엘라스토머 구상 입자의 제조 방법.
3. 상기 (A)∼(D) 성분을 포함하는 액의 25℃에서의 pH가 9.0∼12.0인, 1 또는 2 기재의 실리카 피복 실리콘 엘라스토머 구상 입자의 제조 방법.
4. (E) 성분이 테트라메톡시실란인 1∼3 중 어느 하나에 기재된 실리카 피복 실리콘 엘라스토머 구상 입자의 제조 방법.
5. (C) 성분이 알킬트리메틸암모늄염인 1∼4 중 어느 하나에 기재된 실리카 피복 실리콘 엘라스토머 구상 입자의 제조 방법.
6. 1∼5 중 어느 하나에 기재된 제조 방법으로 얻어진 실리카 피복 실리콘 엘라스토머 구상 입자.
본 발명의 제조 방법에 의하면, 입자 표면이 실리카로 피복된, 실리카 피복 실리콘 엘라스토머 구상 입자를, 실리콘 엘라스토머 구상 입자를 응집시키지 않고, 효율적으로 제조할 수 있다. 또한, 본 발명의 제조 방법에 의해 얻어진 실리콘 엘라스토머 구상 입자는 응집성이 낮고, 분산성이 높은 것이기 때문에, 수지의 응력 완화 효과가 높아지는 것이 기대된다. 또한, 화장료 용도에서는, 부드러운 감촉, 매끄러움 등의 사용감 및 퍼짐성의 부여 효과가 높아지는 것이 기대된다. 친수성의 입자로 하는 것도 가능하여, 수성의 화장료에 유화제 등의 분산제를 사용하지 않고 배합하는 것이 가능하게 진다.
도 1은 실시예 1에서 얻어진 실리카 피복 실리콘 엘라스토머 구상 입자의 전자현미경 사진이다.
(발명을 실시하기 위한 형태)
이하, 본 발명에 대해 상세하게 설명한다.
본 발명은, 실리콘 엘라스토머 구상 입자 100질량부에 대하여, 실리카 0.5∼200질량부가 되는 비율로, 실리콘 엘라스토머 구상 입자 표면이 실리카로 피복되고, 체적평균 입경이 0.1∼100㎛인 실리카 피복 실리콘 엘라스토머 구상 입자를 제조하는 방법이다.
[실리콘 엘라스토머 구상 입자]
본 발명의 실리콘 엘라스토머 구상 입자는 입자 형상이 구상이며, 또한 체적평균 입경은 0.1∼100㎛가 바람직하고, 0.5∼40㎛가 보다 바람직하다. 실리콘 엘라스토머 구상 입자의 체적평균 입경이 0.1㎛ 미만이면, 얻어지는 실리카 피복 실리콘 엘라스토머 구상 입자(이하, 실리카 피복 입자라고 기재하는 경우가 있다.)가 응집성이 높기 때문에 1차입자로까지 용이하게 분산되지 않을 우려가 있다. 한편, 실리콘 엘라스토머 구상 입자의 체적평균 입경이 100㎛보다 크면, 수지의 응력 완화제 용도에서는, 기재 수지의 강도 등의 특성을 손상시키는데다, 응력 완화 효과도 충분히 발휘되지 않을 우려가 있다. 또한, 화장료 용도에서는, 부드러운 느낌, 매끄러움이 저하되고, 또 까칠까칠한 느낌이 생기는 경우가 있다.
본 발명에서는, 체적평균 입경은 원료가 되는 실리콘 엘라스토머 구상 입자의 수분산액에 대해, 입경에 맞추어, 현미경법, 광산란법, 레이저 회절법, 액상 침강법, 전기저항법 등에서 적당히 선택하여 측정된다. 상기 평균 입경의 한정은 1㎛ 이상은 전기저항법, 1㎛ 미만은 레이저 회절/산란법에 의한 측정이다. 전기저항법에서는, 측정 입자가 친수성 입자 또는 수분산액이면, 지정된 전해질 수용액에 그대로 첨가하고, 교반 분산시켜 측정할 수 있다. 레이저 회절/산란법에서는, 분산매를 물로 하고, 측정 입자가 친수성 입자 또는 수분산액이면, 물에 그대로 첨가하고, 교반 분산시켜 측정할 수 있다. 어느 측정법에서도, 시료가 발수성 입자인 경우에는, 계면활성제나 수용성 고분자를 병용하여, 물에 분산시킬 필요가 있다.
또한, 본 명세서에 있어서, 「구상」이란 입자의 형상이 진구만을 의미하는 것이 아니고, 최장축의 길이/최단축의 길이(애스펙트비)가 평균하여, 통상, 1∼4, 바람직하게는 1∼2, 보다 바람직하게는 1∼1.6, 더욱 더 바람직하게는 1∼1.4의 범위에 있는 변형된 타원체도 포함하는 것을 의미한다. 입자의 형상은 입자를 광학현미경이나 전자현미경 등으로 관찰함으로써 확인할 수 있다.
실리콘 엘라스토머 구상 입자를 구성하는 실리콘 엘라스토머는 끈적임이 없는 것이 바람직하고, 그 고무 경도는 JIS K 6253에 규정되어 있는 타입 A 듀로미터에 의한 측정으로, 5∼90이 바람직하고, 보다 바람직하게는 20∼70의 범위이다. 5 이상으로 함으로써 얻어지는 실리카 피복 입자는 분산성이 보다 높아진다. 또한, 90을 초과하면, 수지의 응력 완화 효과가 저하될 우려가 있어, 부드러운 감촉이 저하될 우려가 있다. 또한, 고무 경도는, 실리콘 엘라스토머 구상 입자의 조성으로, JIS K 6253에 규정되어 있는 형상·치수의 시험편을 제작하여 측정한 값을 말한다.
실리콘 엘라스토머는, 예를 들면, 하기 식 (1)
-(R1 2SiO2/2)n-
(1)
로 표시되는 선상 오가노실록산 블록을 갖는 경화물을 들 수 있다. 식 중, R1은 비치환 또는 치환의 탄소수 1∼30의 1가 탄화수소기이며, n은 5∼5,000의 정수이다.
R1로서는, 예를 들면, 메틸기, 에틸기, 프로필기, 부틸기, 펜틸기, 헥실기, 헵틸기, 옥틸기, 데실기, 운데실기, 도데실기, 테트라데실기, 펜타데실기, 헥사데실기, 헵타데실기, 옥타데실기, 노나데실기, 이코실기, 헤니코실기, 도코실기, 트리코실기, 테트라코실기, 트리아콘틸기 등의 알킬기; 페닐기, 톨릴기, 나프틸기 등의 아릴기; 벤질기, 페네틸기 등의 아랄킬기; 비닐기, 알릴기 등의 알켄일기; 시클로펜틸기, 시클로헥실기, 시클로헵틸기 등의 시클로알킬기; 및 이들 기의 탄소 원자에 결합한 수소 원자의 일부 또는 전부를 할로겐 원자(불소 원자, 염소 원자, 브롬 원자, 요오드 원자) 등의 원자 및/또는 아크릴로일옥시기, 메타크릴로일옥시기, 에폭시기, 글리시독시기, 카르복실기 등의 치환기로 치환한 탄화수소기 등을 들 수 있다.
실리콘 엘라스토머는 경화성 액상 실리콘 조성물로부터 얻어지는 것이다. 그 경화는 메톡시실릴기(≡SiOCH3)와 히드록시실릴기(≡SiOH) 등과의 축합 반응, 메르캅토프로릴필실기(≡Si-C3H6SH)와 비닐실릴기(≡SiCH=CH2)와의 라디칼 반응, 비닐실릴기(≡SiCH=CH2)와 히드로실릴기(≡SiH)와의 부가 반응에 의한 것 등이 예시되지만, 반응성의 점에서, 부가 반응에 의한 경화가 바람직하다. 경화성 액상 실리콘 조성물이란 상기 경화 반응의 반응성 기를 갖는 성분(양쪽의 반응성 기를 갖는 것, 일방의 반응성 기를 갖는 성분과 다른 일방의 반응성 기를 갖는 성분)과, 경화 촉매를 함유하는 것이다. 반응성 기를 갖는 성분으로서는, 예를 들면, 양쪽의 반응성 기를 갖는 오가노폴리실록산, 일방의 반응성 기를 갖는 오가노폴리실록산과 다른 일방의 반응성 기를 함유하는 오가노폴리실록산의 혼합 용해물, 일방의 반응성 기를 함유하는 오가노폴리실록산과 다른 일방의 반응성 기를 함유하는 실란의 혼합 용해물 등을 들 수 있다. 부가 반응 경화형의 경화성 액상 실리콘 조성물의 경우, 예를 들면, 1가 올레핀성 불포화기를 적어도 2개 갖는 오가노폴리실록산 및 1 분자 중에 규소 원자에 결합한 수소 원자를 적어도 3개 갖는 오가노하이드로젠폴리실록산 또는 1가 올레핀성 불포화기를 적어도 3개 갖는 오가노폴리실록산 및 1 분자 중에 규소 원자에 결합한 수소 원자를 적어도 2개 갖는 오가노하이드로젠폴리실록산과, 백금족 금속계 촉매를 함유한다.
부가 반응에 의한 경화로 실리콘 엘라스토머로 만드는 경우, 하기 평균 조성식 (2)
R2 aR3 bSiO(4-a-b)/2
(2)
로 표시되고, 1 분자 중에 1가 올레핀성 불포화기를 적어도 2개 갖는 오가노폴리실록산과, 하기 평균 조성식 (3)
R4 cHdSiO(4-c-d)/2
(3)
으로 표시되고, 1 분자 중에 규소 원자에 결합한 수소 원자(Si-H)를 적어도 3개 갖는 오가노하이드로젠폴리실록산으로 이루어지는 조합, 또는 하기 평균 조성식 (2)
R2 aR3 bSiO(4-a-b)/2
(2)
로 표시되고, 1 분자 중에 1가 올레핀성 불포화기를 적어도 3개 갖는 오가노폴리실록산과, 하기 평균 조성식 (3)
R4 cHdSiO(4-c-d)/2
(3)
으로 표시되고, 1 분자 중에 규소 원자에 결합한 수소 원자를 적어도 2개 갖는 오가노하이드로젠폴리실록산으로 이루어지는 조합의 어느 일방에 있어서, 1가 올레핀성 불포화기를 갖는 오가노폴리실록산과 오가노하이드로젠폴리실록산이 1가 올레핀성 불포화기 1개에 대하여 히드로실릴기가 0.5∼2개가 되는 비율로 배합된 액상 실리콘 조성물을 백금족 금속계 촉매의 존재하에서 부가 반응시키면 된다.
여기에서, 식 중의 R2, R4는 지방족 불포화기를 제외한, 비치환 또는 치환의 탄소수 1∼30의 1가 탄화수소기이며, R3은 탄소수 2∼6의 1가 올레핀성 불포화기이다.
a, b는, 0<a<3, 0<b≤3, 0.1≤a+b≤3으로 표시되는 정수이며, 바람직하게는 0<a≤2.295, 0.005≤b≤2.3, 0.5≤a+b≤2.3이다. R4는 지방족 불포화기를 제외한, 비치환 또는 치환의 탄소수 1∼30의 1가의 탄화수소기이다. c, d는 0<c<3, 0<d≤3, 0.1≤c+d≤3으로 표시되는 정수이며, 바람직하게는 0<c≤2.295, 0.005≤d≤2.3, 0.5≤c+d≤2.3이다. 1 분자 중에, 1가 올레핀성 불포화기를 적어도 2 또는 3개 갖는 오가노폴리실록산, 규소 원자에 결합한 수소 원자를 적어도 2 또는 3개 갖는 오가노하이드로젠폴리실록산이 되도록 적당히 선택된다.
R2로서는, 예를 들면, 메틸기, 에틸기, 프로필기, 부틸기, 펜틸기, 헥실기, 헵틸기, 옥틸기, 데실기, 운데실기, 도데실기, 테트라데실기, 펜타데실기, 헥사데실기, 헵타데실기, 옥타데실기, 노나데실기, 이코실기, 헤니코실기, 도코실기, 트리코실기, 테트라코실기, 트리아콘틸기 등의 알킬기; 페닐기, 톨릴기, 나프틸기 등의 아릴기; 벤질기, 페네틸기 등의 아랄킬기; 시클로펜틸기, 시클로헥실기, 시클로헵틸기 등의 시클로알킬기; 및 이들 기의 탄소 원자에 결합한 수소 원자의 일부 또는 전부를 할로겐 원자(불소 원자, 염소 원자, 브롬 원자, 요오드 원자) 등의 원자 및/또는 아크릴로일옥시기, 메타크릴로일옥시기, 에폭시기, 글리시독시기, 카르복실기 등의 치환기로 치환한 탄화수소기 등을 들 수 있지만, 공업적으로는 전체 R2기 중의 50몰% 이상이 메틸기인 것이 바람직하다.
R3으로서는 비닐기, 알릴기, 부텐일기, 펜텐일기, 헥센일기 등을 들 수 있지만, 공업적으로는 비닐기가 바람직하다. R4로서는 상기 R2와 동일한 것이 예시된다.
이 올레핀성 불포화기를 갖는 오가노폴리실록산 및 오가노하이드로젠폴리실록산의 25℃에서의 동점도가 100,000mm2/s를 초과하면, 후기의 제조 방법에 있어서, 분포가 좁은 입자를 얻는 것이 어렵게 되는 경우가 있으므로, 1∼100,000mm2/s의 범위가 바람직하고, 보다 바람직하게는 10,000mm2/s 이하이다. 또한, 올레핀성 불포화기를 갖는 오가노폴리실록산 및 오가노하이드로젠폴리실록산의 구조로서는 직쇄상, 환상, 분기상의 어느 것이어도 되지만, 특히 직쇄상이 바람직하다. 또한, 이 동점도는 오스왈드 점도계에 의한 측정값이다.
직쇄상 구조의 올레핀성 불포화기를 갖는 오가노폴리실록산으로서는 하기 일반식 (4)로 표시되는 것이 예시된다.
(식 중, R2 및 R3은 상기 식 (2) 중의 것과 동일한 것을 나타낸다. e는 1∼1,500의 정수, f는 0 또는 1∼500의 정수, g 및 h는 0, 1, 2 또는 3이며, 또한 g+h=3, 2h+f≥2이다.)

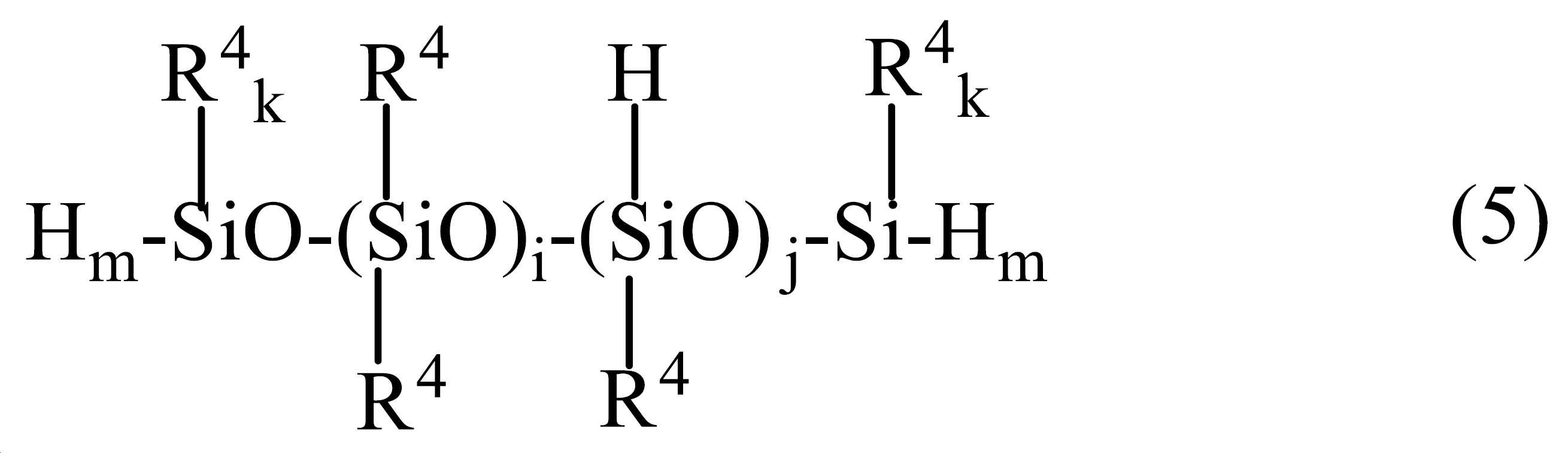

직쇄상의 구조의 오가노하이드로젠폴리실록산으로서는 하기 일반식 (5)로 표시되는 것이 예시된다.
(식 중, R4는 상기 식 (3) 중의 것과 동일한 것을 나타낸다. i는 1∼1,500의 정수, j는 0 또는 1∼500의 정수, k 및 m은 0, 1, 2 또는 3이며, 또한 k+m=3, 2m+j≥2이다.)
전술한 바와 같이, 올레핀성 불포화기를 갖는 오가노폴리실록산은 1 분자 중에 1가 올레핀성 불포화기를 적어도 2개 갖고, 오가노하이드로젠폴리실록산은 규소 원자에 결합한 수소 원자를 적어도 3개 갖는 조합으로 하거나, 또는, 올레핀성 불포화기를 갖는 오가노폴리실록산은 1 분자 중에 1가 올레핀성 불포화기를 적어도 3개 갖고, 오가노하이드로젠폴리실록산은 규소 원자에 결합한 수소 원자를 적어도 2개 갖는 조합으로 하는 것이 바람직하다. 폴리실록산의 구조 및 조합을 그렇게 하지 않으면, 얻어지는 엘라스토머 경화물은 끈적임이 있는 것으로 될 우려가 있다.
이것들의 반응에 사용하는 백금족 금속계 촉매로서는 히드로실릴화 반응에 사용되는 주지의 촉매를 들 수 있고, 그 구체예로서는 백금(백금흑을 포함함), 로듐, 팔라듐 등의 백금족 금속 단체; H2PtCl4·nH2O, H2PtCl6·nH2O, NaHPtCl6·nH2O, KHPtCl6·nH2O, Na2PtCl6·nH2O, K2PtCl4·nH2O, PtCl4·nH2O, PtCl2, Na2HPtCl4·nH2O(단, 식 중, n은 0∼6의 정수이며, 바람직하게는 0 또는 6임) 등의 염화백금, 염화백금산 및 염화백금산염; 알코올 변성 염화백금산(미국 특허 제3,220,972호 명세서 참조); 염화백금산과 올레핀과의 복합체(미국 특허 제3,159,601호 명세서, 동 제3,159,662호 명세서, 동 제3,775,452호 명세서 참조); 백금흑, 팔라듐 등의 백금족 금속을 알루미나, 실리카, 카본 등의 담체에 담지시킨 것; 로듐-올레핀 복합체; 클로로트리스(트리페닐 포스핀)로듐(윌킨슨 촉매); 백금, 염화백금, 염화백금산 또는 염화백금산염과 비닐기 함유 실록산과의 복합체, 특히 백금과 비닐기 함유 디실록산 또는 비닐기 함유 환상 실록산과의 복합체 등을 들 수 있다.
백금족 금속계 촉매의 배합량은 히드로실릴화 반응 촉매로서의 유효량이면 되고, 상기 경화 반응의 반응성 기를 갖는 성분의 합계량에 대한 촉매 중의 백금족 금속의 양이, 질량 환산으로 통상, 0.1∼500ppm 정도, 바람직하게는 0.5∼200ppm 정도, 더욱 바람직하게는 0.1∼100ppm 정도가 되는 양이다.
실리콘 엘라스토머 구상 입자는 입자 중에 미반응의 액상 실리콘이 남아 있어도 되지만, 피복하고 있는 실리카의 간극으로부터, 그 액상 실리콘이 스며 나오는 경우가 있다. 액상 실리콘이 피복하고 있는 실리카의 표면에 부착되어 있으면 발수성으로 되기 때문에, 친수성의 입자를 소망하는 경우에는, 미반응의 액상 실리콘을 적게 하는 것이 바람직하다.
실리콘 엘라스토머 구상 입자는, 그 입자 중에, 실리콘 오일, 오가노실란, 무기계 분말, 유기계 분말 등을 함유하고 있어도 된다.
실리콘 엘라스토머 구상 입자는 공지의 방법에 의해 수분산액의 형태로 제조할 수 있다. 예를 들면, 부가 반응에 의한 경화로 실리콘 엘라스토머로 만드는 경우, 상기 올레핀성 불포화기를 갖는 오가노폴리실록산과 오가노하이드로젠폴리실록산으로 이루어지는 경화성 액상 실리콘 조성물에, 계면활성제와 물을 첨가하고 유화를 행하여, 에멀션으로 만든 후에 백금족 금속계 촉매를 첨가하여 부가 반응을 행하는 방법을 들 수 있다.
이 경화성 액상 실리콘 조성물을 유화하고, 그 후 경화 반응을 행하는 방법이면, 얻어지는 입자의 형상은 구상이 된다.
여기에서 사용하는 계면활성제는 비이온성 계면활성제, 양이온성 계면활성제 또는 양쪽 이온성 계면활성제이다. 이것들은 1종 단독으로 또는 2종 이상을 적당히 조합하여 사용할 수 있다. 음이온 계면활성제는 후술하는 실리카를 피복하는 공정에서 사용하는 양이온성 계면활성제 또는 양이온성 수용성 고분자 화합물의 작용을 억제하고, 또 양이온성 계면활성제 또는 양이온성 수용성 고분자를 첨가했을 때 실리콘 엘라스토머 구상 입자의 분산성이 손상됨으로써 응집을 일으켜 버리는 경우가 있다.
여기에서 사용하는 비이온성 계면활성제로서는, 예를 들면, 폴리옥시에틸렌알킬에테르, 폴리옥시에틸렌폴리옥시프로필렌알킬에테르, 폴리옥시에틸렌알킬페닐에테르, 폴리에틸렌글리콜 지방산 에스테르, 소르비탄 지방산 에스테르, 폴리옥시에틸렌 소르비탄 지방산 에스테르, 폴리옥시에틸렌 소르비트 지방산 에스테르, 글리세린 지방산 에스테르, 폴리옥시에틸렌글리세린 지방산 에스테르, 폴리글리세린 지방산 에스테르, 프로필렌글리콜 지방산 에스테르, 폴리옥시에틸렌피마자유, 폴리옥시에틸렌 경화 피마자유, 폴리옥시에틸렌 경화 피마자유 지방산 에스테르, 폴리옥시에틸렌알킬아민, 폴리옥시에틸렌 지방산 아미드, 폴리옥시에틸렌 변성 오가노폴리실록산, 폴리옥시에틸렌폴리옥시프로필렌 변성 오가노폴리실록산 등을 들 수 있다.
양이온성 계면활성제로서는 알킬트리메틸암모늄염, 디알킬디메틸암모늄염, 폴리옥시에틸렌 알킬디메틸암모늄염, 디폴리옥시에틸렌알킬메틸암모늄염, 트리폴리옥시에틸렌알킬암모늄염, 알킬벤질디메틸암모늄염, 알킬피리디늄염, 모노알킬아민염, 모노알킬아미드아민염 등을 들 수 있다.
양쪽 이온성 계면활성제로서는 알킬디메틸아민옥시드, 알킬디메틸카르복시베타인, 알킬아미도프로필디메틸카르복시베타인, 알킬히드록시술포베타인, 알킬카르복시메틸히드록시에틸이미다졸리늄베타인 등을 들 수 있다.
계면활성제로서는, 소량으로 상기 경화성 액상 실리콘 조성물을 유화할 수 있고, 미세한 입자로 할 수 있는 점에서, 비이온성 계면활성제가 바람직하다. 계면활성제가 지나치게 많으면, 후술하는 제조 방법에 의해 실리카를 피복하는 것이 곤란하게 되는 경우가 있다. 계면활성제의 사용량은 상기 경화 반응의 반응성 기를 갖는 성분 100질량부에 대하여 20질량부 이하인 것이 바람직하다. 또한, 0.01질량부 미만에서는 미세한 입자로 하는 것이 곤란하게 되므로, 0.01∼20질량부의 범위로 하는 것이 바람직하고, 보다 바람직하게는 0.05∼5질량부이다.
유화를 행하기 위해서는, 일반적인 유화 분산기를 사용하면 되고, 호모디스퍼 등의 고속회전 원심방사형 교반기, 호모 믹서 등의 고속회전 전단형 교반기, 호모지나이저 등의 고압 분사식 유화 분산기, 콜로이드 밀, 초음파 유화기 등을 들 수 있다. 유화할 수 있고, 원하는 입경으로 할 수 있으면, 교반의 속도, 시간 등은 특별히 한정되지 않는다. 또한, 유화물의 형은 수중유형 에멀션이다.
백금족 금속계 촉매가 물에 대한 분산성이 나쁠 경우에는, 계면활성제에 용해한 상태에서 에멀션에 첨가하는 것이 바람직하다. 계면활성제로서는 상기의 것을 들 수 있고, 특히 비이온성 계면활성제가 바람직하다.
부가 반응은 실온에서 행해도 되고, 반응이 완결되지 않을 경우에는, 100℃ 미만의 가열하에서 행해도 된다. 부가 반응 시간은 적당히 선정된다.
상기한 바와 같이, 경화성 액상 실리콘 조성물을 유화하고, 그 후 경화 반응을 행한 경우, 실리콘 엘라스토머 구상 입자의 수분산액을 얻을 수 있다.
[실리카]
본 발명의 방법에 의해 제조되는 실리카 피복 입자에 있어서, 피복하고 있는 실리카는 테트라알콕시실란의 가수분해·축합 반응에 의해 얻어지고, SiO2 단위로 이루어지는 구조이지만, 원료인 테트라알콕시실란에 유래하는 알콕시기나 축합 반응 하지 않은 실란올기를 함유하고 있어도 된다.
피복하고 있는 실리카는 그 형상은 입상이며, 그 입자 직경은 500nm 이하이다. 실리카는 실리콘 엘라스토머 구상 입자 표면의 일부 또는 전부이어도 되지만, 실리콘 엘라스토머 구상 입자 표면 전체에 걸쳐, 거의 간극 없이 피복되어 있는 것이 바람직하다. 또한, 피복의 상태 및 입자 직경은 입자 표면을 전자현미경으로 관찰함으로써 확인할 수 있다.
[실리카 피복 입자]
본 발명의 제조 방법에서 얻어진, 입자 표면이 실리카로 피복된, 실리카 피복 실리콘 엘라스토머 구상 입자는 실리콘 엘라스토머 구상 입자 100질량부에 대하여 실리카 0.5∼200질량부가 되는 비율이며, 바람직하게는 1∼50질량부가 되는 비율이다. 실리카의 양이 0.5질량부 미만이면, 응집성이 강하여, 분산성이 나빠지고, 200질량부보다 많으면 응력 완화 성능이 부족하게 되어, 부드러운 감촉이 발현되지 않게 된다.
실리카 피복 입자는 입자 형상이 구상이다. 체적평균 입경은 0.1∼100㎛이며, 0.5∼40㎛가 바람직하다. 실리카 피복 입자의 체적평균 입경이 0.1㎛ 미만이면, 응집성이 높기 때문에 1차입자로까지 용이하게 분산되지 않는다. 한편, 실리카 피복 입자의 체적평균 입경이 100㎛보다 크면, 수지의 응력 완화제 용도에서는, 기재 수지의 강도 등의 특성을 손상시키는데다, 응력 완화 효과도 충분히 발휘되지 않는다. 또한, 화장료 용도에서는, 부드러운 느낌, 매끄러움이 저하되고, 또한 까칠까칠한 느낌이 생기는 경우가 있다.
[실리카 피복 입자의 제조 방법]
본 발명의 실리카 피복 입자의 제조 방법은
(A) 실리콘 엘라스토머 구상 입자,
(B) 알칼리성 물질,
(C) 양이온성 계면활성제 및 양이온성 수용성 고분자 화합물로부터 선택되는 1종 이상, 및
(D) 물
을 포함하는 액에, (E) 테트라알콕시실란을 첨가하고, 테트라알콕시실란을 가수분해·축합시킴으로써, 실리콘 엘라스토머 구상 입자의 표면을 실리카로 피복하는 공정을 포함하는 것이다. 우선, (A)∼(D) 성분에 대해 설명한다.
(A) 실리콘 엘라스토머 구상 입자
실리콘 엘라스토머 구상 입자는 상기 실리콘 엘라스토머 구상 입자의 수분산액을 사용하는 것이 바람직하다. 이 경우, 수분산액 중에, (A) 실리콘 엘라스토머 구상 입자 및 (D) 물이 포함되고, 경우에 따라서는, (C) 양이온성 계면활성제가 포함되는 경우도 있다. 수분산액을 그대로 사용해도 되고, 물을 더 첨가해도 된다. (A) 실리콘 엘라스토머 구상 입자는 (A)∼(D)를 포함하는 액 중의 (D) 물 100질량부에 대하여 1∼150질량부가 되는 양이 바람직하고, 보다 바람직하게는 3∼70질량부의 범위이다. 1질량부 미만에서는 목적으로 하는 입자의 생성 효율이 낮아질 우려가 있고, 150질량부보다 많게 하면 실리콘 엘라스토머 구상 입자 표면에 실리카를 피복시키는 것이 곤란하게 되어, 입자의 응집, 융착이 생길 우려가 있다.
(B) 알칼리성 물질
알칼리성 물질은 테트라알콕시실란의 가수분해·축합 반응 촉매로서 작용한다. 알칼리성 물질은 1종 단독으로 사용해도 2종 이상을 병용해도 된다.
알칼리성 물질은 특별히 한정되지 않고, 예를 들면, 수산화칼륨, 수산화나트륨, 수산화리튬 등의 알칼리 금속 수산화물; 수산화칼슘, 수산화바륨 등의 알칼리 토류 금속 수산화물; 탄산칼륨, 탄산나트륨 등의 알칼리 금속 탄산염; 암모니아; 테트라메틸암모늄히드록시드, 테트라에틸암모늄히드록시드 등의 테트라알킬암모늄히드록시드; 모노메틸아민, 모노에틸아민, 모노프로필아민, 모노부틸아민, 모노펜틸아민, 디메틸아민, 다이에틸아민, 트리메틸아민, 트리에탄올아민, 에틸렌디아민 등의 아민류 등을 사용할 수 있다. 이것들은 1종 단독으로 또는 2종 이상을 적당히 조합하여 사용할 수 있다. 그중에서도, 휘발시킴으로써, 얻어지는 실리카 피복 입자의 분말로부터 용이하게 제거할 수 있는 점에서, 암모니아가 가장 적합하다. 암모니아로서는 시판되고 있는 암모니아 수용액을 사용할 수 있다.
(B) 성분의 첨가량은 (A)∼(D) 성분을 포함하는 액의 25℃에서의 pH가 9.0∼12.0이 되는 양이 바람직하고, 10.0∼11.0의 범위가 되는 양이 보다 바람직하다. pH가 9.0∼12.0이 되는 양의 알칼리성 물질을 첨가하면, 테트라알콕시실란의 가수분해·축합 반응의 진행 및 실리콘 엘라스토머 구상 입자 표면에의 실리카의 피복이 특히 충분한 것으로 된다.
(C) 양이온성 계면활성제 및 양이온성 수용성 고분자 화합물로부터 선택되는 1종 이상
양이온성 계면활성제나 양이온성 수용성 고분자 화합물은 가수분해한 테트라알콕시실란의 축합 반응을 촉진하여, 실리카를 생성시키는 작용이 있다. 또한, 생성한 실리카를 실리콘 엘라스토머 구상 입자 표면에 흡착시키는 작용이 있을 가능성도 있다. 양이온성 계면활성제 및 양이온성 수용성 고분자 화합물은 1종 단독으로 또는 2종 이상을 적당히 조합하여 사용할 수 있다.
양이온성 계면활성제로서는 상기 실리콘 엘라스토머 구상 입자의 제조 방법에서 예시된 것이 예시된다.
양이온성 수용성 고분자 화합물로서는, 예를 들면, 디메틸디알릴암모늄클로라이드의 중합체, 비닐이미다졸린의 중합체, 메틸비닐이미다졸륨클로라이드의 중합체, 아크릴산 에틸트리메틸암모늄클로라이드의 중합체, 메타크릴산 에틸트리메틸암모늄클로라이드의 중합체, 아크릴아미도프로필트리메틸암모늄클로라이드의 중합체, 메타크릴아미도프로필트리메틸암모늄클로라이드의 중합체, 에피클로로히드린/디메틸아민 중합체, 에틸렌이민의 중합체, 에틸렌이민의 중합체의 4차화물, 알릴아민염산염의 중합체, 폴리리신, 양이온 전분, 양이온화 셀룰로오스, 키토산, 및 이것들에 비이온성 기나 음이온성 기를 갖는 모노머를 공중합하는 등 한 이것들의 유도체 등을 들 수 있다.
(C) 성분으로서는 양이온성 계면활성제의 알킬트리메틸암모늄염이 바람직하고, 그중에서도 라우릴트리메틸암모늄염 및 세틸트리메틸암모늄염이 보다 바람직하다.
(C) 성분의 첨가량은 (A)∼(D)를 포함하는 액 중의 물 100질량부에 대하여 0.01∼2질량부가 바람직하고, 보다 바람직하게는 0.1∼1질량부의 범위이다. 0.01질량부 미만에서는 실리콘 엘라스토머 구상 입자 표면에 피복되지 않는 실리카가 생성될 우려가 있고, 2질량부보다 많은 경우도 실리콘 엘라스토머 구상 입자 표면에 피복되지 않는 실리카가 생성될 우려가 있다.
(D) 물
물은 특별히 한정되지 않고, 정제수 등이 사용되고, 상기 실리콘 엘라스토머 구상 입자의 수분산액 중의 물 및 필요에 따라 첨가한 물이 포함된다.
(E) 테트라알콕시실란
테트라알콕시실란은 하기 일반식 (6)으로 표시된다.
Si(OR5)4
(6)
(식 중, R5는 알킬기이다.)
알킬기로서는 탄소수 1∼6의 알킬기가 바람직하다. 구체적으로는, 메틸기, 에틸기, 프로필기, 부틸기, 펜틸기, 헥실기를 들 수 있지만, 반응성의 점에서 메틸기 또는 에틸기인 것이 보다 바람직하다. 즉, 테트라메톡시실란 또는 테트라에톡시실란이 보다 바람직하다. 가장 바람직하게는 테트라메톡시실란이다. 테트라알콕시실란은 알콕시기의 일부 또는 전부가 가수분해한 것을 사용해도 된다. 또한, 일부가 축합한 것을 사용해도 된다.
(E) 성분의 첨가량은, (A) 실리콘 엘라스토머 구상 입자 100질량부에 대하여, 실리카의 양이 0.5∼200질량부, 바람직하게는 1∼50질량부의 범위가 되는 양으로 한다.
[가수분해·축합 반응]
(A)∼(D)를 포함하는 액에, (E) 테트라알콕시실란을 첨가하고, 테트라알콕시실란을 가수분해·축합시킴으로써, 실리콘 엘라스토머 구상 입자의 표면을 실리카로 피복한다. 구체적으로는, 실리콘 엘라스토머 구상 입자가 분산되어 있고, (B) 알칼리성 물질과, (C) 양이온성 계면활성제 및 양이온성 수용성 고분자 화합물로부터 선택되는 1종 이상을 용해시킨 수용액에, (E) 테트라알콕시실란을 첨가하고, 가수분해·축합시킨다. 축합물, 즉 실리카는 실리콘 엘라스토머 구상 입자의 표면에 부착되고, 그것에 의해 실리콘 엘라스토머 구상 입자의 표면이 실리카로 피복되게 된다.
테트라알콕시실란의 첨가는, 프로펠러 날개, 평판 날개 등의 통상의 교반기를 사용하여 교반하에서 행하는 것이 바람직하다. 테트라알콕시실란은 한번에 첨가해도 되지만, 시간을 들여 첨가하는 것이 바람직하다. 적하 시간은 1분∼6시간의 범위가 바람직하고, 보다 바람직하게는 10분∼3시간이다.
이때의 온도는 0∼60℃로 하는 것이 바람직하고, 보다 바람직하게는 0∼40℃의 범위이다. 온도가 0∼60℃이면, 실리콘 엘라스토머 구상 입자 표면에 실리카를 피복할 수 있다.
교반은 테트라알콕시실란의 첨가 후에도, 테트라알콕시실란의 가수분해·축합 반응이 완결할 때까지 계속한다. 가수분해·축합 반응을 완결시키기 위해서는, 반응은 실온에서 행해도 40∼100℃ 정도의 가열하에서 행해도 된다.
[분말화]
가수분해·축합 반응 후, 얻어진 본 발명의 입자의 수분산액으로부터 수분을 제거한다. 수분의 제거는, 예를 들면, 반응 후의 수분산액을 상압하 또는 감압하에 가열함으로써 행할 수 있고, 구체적으로는, 분산액을 가열하에서 정치하여 수분을 제거하는 방법, 분산액을 가열하에서 교반 유동시키면서 수분을 제거하는 방법, 스프레이 드라이어와 같이 열풍 기류 속에 분산액을 분무, 분산시키는 방법, 유동 열매체를 이용하는 방법 등을 들 수 있다. 또하, 이 조작의 전처리로서 가열 탈수, 여과 분리, 원심 분리, 디캔테이션 등의 방법으로 분산액을 농축해도 되고, 필요하면 분산액을 물이나 알코올로 세정해도 된다.
반응 후의 수분산액으로부터 수분을 제거함으로써 얻어진 생성물이 응집해 있을 경우에는, 제트밀, 볼밀, 해머밀 등의 분쇄기로 해쇄함으로써, 입자 표면이 실리카로 피복된 실리콘 엘라스토머 구상 입자를 얻을 수 있다.
실시예
이하, 실시예 및 비교예를 제시하고, 본 발명을 구체적으로 설명하지만, 본 발명은 하기의 실시예에 제한되는 것은 아니다. 또한, 하기의 예에서 특별히 명기가 없는 경우에는, 농도 및 함유율을 표시하는 「%」는 질량%, 부는 질량부를 나타낸다. 동점도는 25℃에서 측정한 값이다.
[실시예 1]
하기 평균식 (7)로 표시되는, 동점도가 8.4mm2/s의 메틸비닐폴리실록산 348g과, 하기 평균식 (8)로 표시되는, 동점도가 12mm2/s의 메틸하이드로젠폴리실록산 152g(올레핀성 불포화기 1개에 대하여 히드로실릴기가 1.15개가 되는 배합량)을 용량 1리터의 유리 비이커에 장입하고, 호모 믹서를 사용하여 2,000rpm으로 교반 용해시켰다. 이어서, 폴리옥시에틸렌라우릴에테르(에틸렌옥사이드 부가 몰수=9몰) 2g과 물 50g을 가하고, 호모 믹서를 사용하여 6,000rpm으로 교반한 바, 수중유형으로 되고, 증점이 확인되었고, 15분간 더 교반을 계속했다. 이어서, 2,000rpm으로 교반하면서, 물 446g을 가한 바, 균일한 백색 에멀션이 얻어졌다. 이 에멀션을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 1리터의 유리 플라스크에 옮기고, 15∼20℃로 온도 조절한 후, 교반하에 백금-비닐기 함유 디실록산 착체의 이소도데칸 용액(백금 함유량 0.5%) 1g과 폴리옥시에틸렌라우릴에테르(에틸렌옥사이드 부가 몰수=9몰) 1g의 혼합 용해물을 첨가하고, 동 온도에서 12시간 교반하여, 실리콘 엘라스토머 구상 입자의 수분산액을 얻었다.
얻어진 수분산액 중의 실리콘 엘라스토머 구상 입자의 형상을 광학현미경으로 관찰한 바, 구상이었고, 체적평균 입경을 전기저항법 입도 분포 측정 장치(멀티 사이저 3, 베크만 콜터(주)제)를 사용하여 측정한 바, 체적평균 입경은 5㎛이었다.
또한, 실리콘 엘라스토머 구상 입자를 구성하는 실리콘 엘라스토머의 경도를 이하와 같이 측정했다. 평균 식 (7)로 표시되는 메틸비닐폴리실록산, 평균식 (8)로 표시되는 메틸하이드로젠폴리실록산, 및 백금-비닐기 함유 디실록산 착체의 이소도데칸 용액(백금 함유량 0.5%)을 상기 배합 비율로 혼합하고, 두께가 10mm가 되도록 알루미늄 샤알레에 부어 넣었다. 25℃에서 24시간 방치 후, 50℃의 항온조 내에서 1시간 가열하여, 끈적임이 없는 실리콘 엘라스토머를 얻었다. 실리콘 엘라스토머의 경도를, 듀로미터A 경도계로 측정한 바, 68이었다.
얻어진 실리콘 엘라스토머 구상 입자의 수분산액 210g을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 704g, 2.8% 암모니아수 3.7g, 및 30% 라우릴트리메틸암모늄클로라이드 수용액(상품명: 캐치온 BB, 니치유(주)제) 12g(물 100부에 대하여 라우릴트리메틸암모늄클로라이드가 0.44부가 되는 양)을 첨가했다. 이때의 액의 pH는 10.4이었다. 5∼10℃로 온도 조절한 후, 테트라메톡시실란 70.7g(실리콘 엘라스토머 구상 입자 100부에 대하여, 가수분해·축합 반응 후의 실리카가 27부가 되는 양)을 60분 걸쳐 적하하고, 이 동안의 액 온도를 5∼10℃로 유지하고, 3시간 교반을 더 행했다. 이어서, 70∼75℃까지 가열하고, 그 온도를 유지한 채 1시간 교반을 행하고, 테트라메톡시실란의 가수분해, 축합 반응을 완결시켰다.
실리콘 엘라스토머 구상 입자의 수분산액 중에서 테트라메톡시실란을 가수분해·축합 반응시킨 액을, 가압여과기를 사용하여 수분 약 30%로 탈수했다. 탈수물을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 1,000g을 첨가하고, 30분간 교반을 행한 후, 가압 여과기를 사용하여 탈수했다. 탈수물을 다시 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 1,000g을 첨가하고, 30분간 교반을 행한 후, 가압 여과기를 사용하여 탈수했다. 탈수물을 열풍 유동 건조기 중에서 105℃의 온도로 건조하고, 건조물을 제트밀로 해쇄하여, 유동성이 있는 입자를 얻었다. 얻어진 입자를 물에 투입하고 교반한 바, 입자는 물에 분산되었다.
얻어진 입자를 전자현미경으로 관찰한 바, 실리콘 엘라스토머 구상 입자 표면이 전체면에 걸쳐, 입상 형상의 실리카로 피복된 입자(실리카 피복 실리콘 엘라스토머 구상 입자)로 되어 있는 것이 확인되었다. 사진을 도 1에 나타낸다.
얻어진 실리카 피복 실리콘 엘라스토머 구상 입자의 입경을, 전기저항법 입도 분포 측정 장치(멀티 사이저 3, 베크만 콜터(주)제)를 사용하여 측정한 바, 입도 분포는 상기 실리콘 엘라스토머 구상 입자의 수분산액과 동등하며, 체적평균 입경은 5㎛이었다.
[실시예 2]
상기 평균식 (7)로 표시되는, 동점도가 8.4mm2/s의 메틸비닐폴리실록산 139g과, 상기 평균식 (8)로 표시되는, 동점도가 12mm2/s의 메틸하이드로젠폴리실록산 61g(올레핀성 불포화기 1개에 대하여 히드로실릴기가 1.16개가 되는 배합량)을 용량 1리터의 유리 비이커에 장입하고, 호모 믹서를 사용하여 2,000rpm으로 교반 용해시켰다. 이어서, 폴리옥시에틸렌라우릴에테르(에틸렌옥사이드 부가 몰수=9몰) 1g과 물 200g을 가하고, 호모 믹서를 사용하여 6,000rpm으로 교반한 바, 수중유형으로 되고, 증점이 확인되었고, 15분간 교반을 더 계속했다. 이어서, 2,000rpm으로 교반하면서, 물 446g을 가한 후, 호모지나이저에 30MPa의 압력으로 1회 걸어, 균일한 백색 에멀션이 얻어졌다. 이 에멀션을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 1리터의 유리 플라스크에 옮기고, 15∼20℃로 온도 조절한 후, 교반하에 백금-비닐기 함유 디실록산 착체의 이소도데칸 용액(백금 함유량 0.5%) 0.5g과 폴리옥시에틸렌라우릴에테르(에틸렌옥사이드 부가 몰수=9몰) 1g의 혼합 용해물을 첨가하고, 동 온도에서 12시간 교반하여, 실리콘 엘라스토머 구상 입자의 수분산액을 얻었다.
얻어진 수분산액 중의 실리콘 엘라스토머 구상 입자의 형상을 광학현미경으로 관찰한 바, 구상이며, 체적평균 입경을 전기저항법 입도 분포 측정 장치(멀티 사이저 3, 베크만 콜터(주)제)를 사용하여 측정한 바, 체적평균 입경은 2㎛이었다.
얻어진 실리콘 엘라스토머 구상 입자의 수분산액 400g을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 549g, 2.8% 암모니아수 2.4g, 및 30% 라우릴트리메틸암모늄클로라이드 수용액(상품명: 캐치온 BB, 니치유(주)제) 13g(물 100부에 대하여 라우릴트리메틸암모늄클로라이드가 0.44부가 되는 양)을 첨가했다. 이때의 액의 pH는 10.5이었다. 5∼10℃로 온도 조절한 후, 테트라메톡시실란 35.8g(실리콘 엘라스토머 구상 입자 100부에 대하여, 가수분해·축합 반응 후의 실리카가 18부가 되는 양)을 30분 걸쳐서 적하하고, 이 동안의 액 온도를 5∼10℃로 유지하고, 3시간 교반을 더 행했다. 이어서, 70∼75℃까지 가열하고, 그 온도를 유지한 채 1시간 교반을 행하고, 테트라메톡시실란의 가수분해, 축합 반응을 완결시켰다.
실리콘 엘라스토머 구상 입자의 수분산액 중에서 테트라메톡시실란을 가수분해, 축합 반응시킨 액을, 가압 여과기를 사용하여 수분 약 30%로 탈수했다. 탈수물을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 1,000g을 첨가하고, 30분간 교반을 행한 후, 가압 여과기를 사용하여 탈수했다. 탈수물을 다시 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 1,000g을 첨가하고, 30분간 교반을 행한 후, 가압 여과기를 사용하여 탈수했다. 탈수물을 열풍 유동 건조기 중에서 105℃의 온도에서 건조하고, 건조물을 제트밀로 해쇄하여, 유동성이 있는 입자를 얻었다.
얻어진 입자를 전자현미경으로 관찰한 바, 실리콘 엘라스토머 구상 입자 표면이 전체면에 걸쳐, 입상 형상의 실리카로 피복된 입자(실리카 피복 실리콘 엘라스토머 구상 입자)로 되어 있는 것이 확인되었다.
얻어진 실리카 피복 실리콘 엘라스토머 구상 입자를, 계면활성제를 사용하여 물에 분산시키고, 전기저항법 입도 분포 측정 장치(멀티 사이저 3, 베크만 콜터(주)제)를 사용하여 측정한 바, 입도 분포는 상기 실리콘 엘라스토머 구상 입자의 수분산액과 동등하며, 체적평균 입경은 2㎛이었다.
[실시예 3]
실시예 2와 동일하게 하여 얻어진 실리콘 엘라스토머 구상 입자의 수분산액 750g을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 203g, 2.8% 암모니아수 2.3g, 및 30% 라우릴트리메틸암모늄클로라이드 수용액(상품명: 캐치온 BB, 니치유(주)제) 12g(물 100부에 대하여 라우릴트리메틸암모늄클로라이드가 0.44부가 되는 양)을 첨가했다. 이때의 액의 pH는 10.6이었다. 5∼10℃로 온도 조절한 후, 테트라메톡시실란 33.1g(실리콘 엘라스토머 구상 입자 100부에 대하여, 가수분해·축합 반응 후의 실리카가 8.7부가 되는 양)을 30분 걸쳐 적하하고, 이 동안의 액 온도를 5∼10℃로 유지하고, 3시간 더 교반을 행했다. 이어서, 70∼75℃까지 가열하고, 그 온도를 유지한 채 1시간 교반을 행하여, 테트라메톡시실란의 가수분해, 축합 반응을 완결시켰다.
실리콘 엘라스토머 구상 입자의 수분산액 중에서 테트라메톡시실란을 가수분해, 축합 반응시킨 액을 가압 여과기를 사용하여 수분 약 30%로 탈수했다. 탈수물을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 1,000g을 첨가하고, 30분간 교반을 행한 후, 가압 여과기를 사용하여 탈수했다. 탈수물을 다시 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 1,000g을 첨가하고, 30분간 교반을 행한 후, 가압 여과기를 사용하여 탈수했다. 탈수물을 열풍 유동 건조기 중에서 105℃의 온도로 건조하고, 건조물을 제트밀로 해쇄하여, 유동성이 있는 입자를 얻었다.
얻어진 입자를 전자현미경으로 관찰한 바, 실리콘 엘라스토머 구상 입자 표면이 전체면에 걸쳐, 입상 형상의 실리카로 피복된 입자(실리카 피복 실리콘 엘라스토머 구상 입자)로 되어 있는 것이 확인되었다.
얻어진 실리카 피복 실리콘 엘라스토머 구상 입자를, 계면활성제를 사용하여 물에 분산시키고, 전기저항법 입도 분포 측정 장치(멀티 사이저 3, 베크만 콜터(주)제)를 사용하여 측정한 바, 입도 분포는 상기 실리콘 엘라스토머 구상 입자의 수분산액과 동등하며, 체적평균 입경은 2㎛이었다.
[실시예 4]

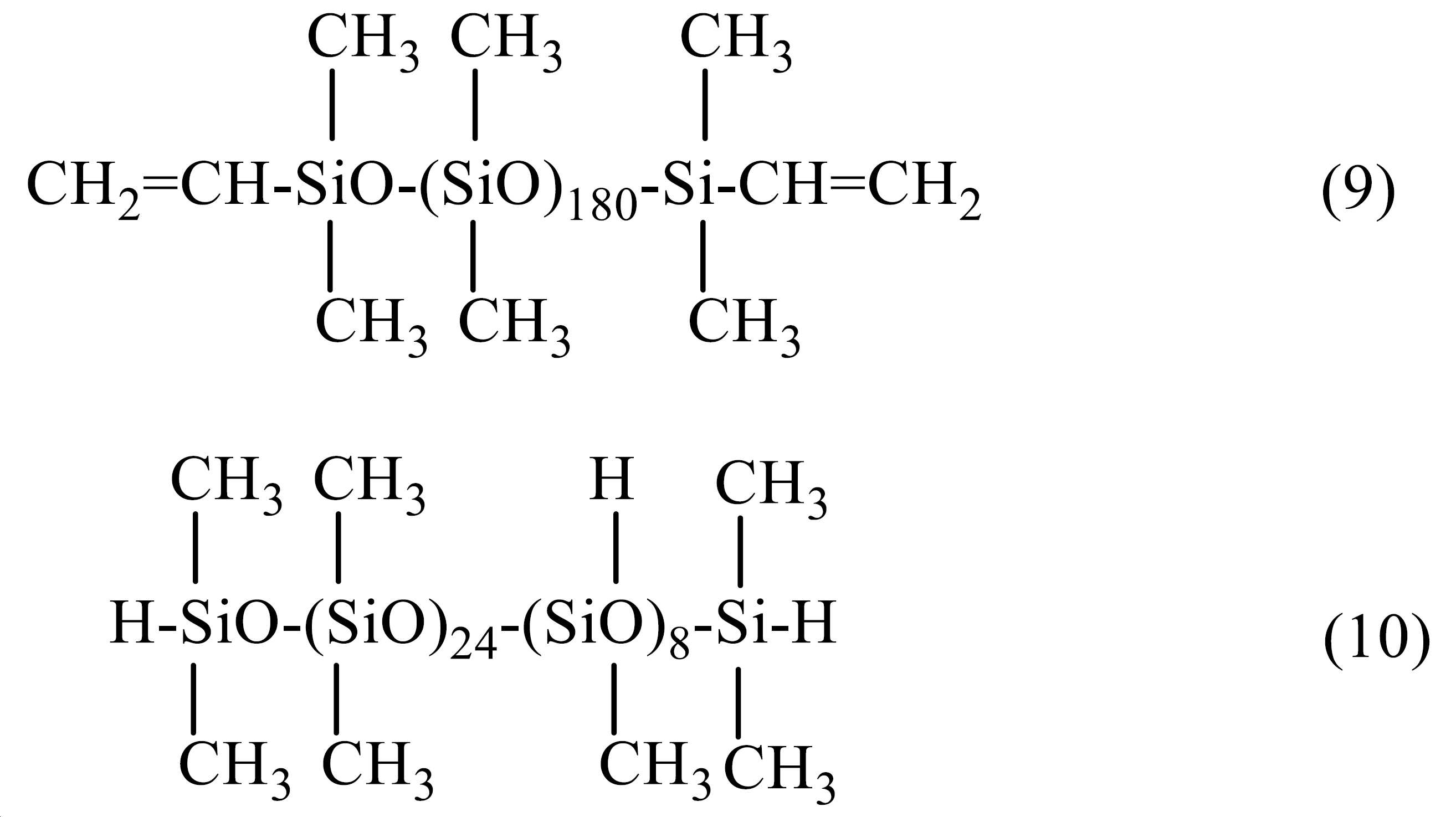

하기 평균식 (9)로 표시되는, 동점도가 600mm2/s의 메틸비닐폴리실록산 500g과, 하기 평균식 (10)으로 표시되는, 동점도가 27mm2/s의 메틸하이드로젠폴리실록산 20g(올레핀성 불포화기 1개에 대하여 히드로실릴기가 1.13개가 되는 배합량)을 용량 1리터의 유리 비이커에 장입하고, 호모 믹서를 사용하여 2,000rpm으로 교반 용해시켰다. 이어서, 폴리옥시에틸렌라우릴에테르(에틸렌옥사이드 부가 몰수=9몰) 3g과 물 65g을 가하고, 호모 믹서를 사용하여 6,000rpm으로 교반한 바, 수중유형으로 되고, 증점이 확인되었고, 15분간 교반을 더 계속했다. 이어서, 2,000rpm으로 교반하면서, 물 410g을 가한 바, 균일한 백색 에멀션이 얻어졌다. 이 에멀션을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 1리터의 유리 플라스크에 옮기고, 15∼20℃로 온도 조절한 후, 교반하에 백금-비닐기 함유 디실록산 착체의 톨루엔 용액(백금 함유량 0.5%) 1g과 폴리옥시에틸렌라우릴에테르(에틸렌옥사이드 부가 몰수=9몰) 1g의 혼합 용해물을 첨가하고, 동 온도에서 12시간 교반하여, 실리콘 엘라스토머 구상 입자의 수분산액을 얻었다.
얻어진 수분산액 중의 실리콘 엘라스토머 구상 입자의 형상을 광학현미경으로 관찰한 바, 구상이며, 체적평균 입경을 전기저항법 입도 분포 측정 장치(멀티 사이저 3, 베크만 콜터(주)제)를 사용하여 측정한 바, 체적평균 입경은 5㎛이었다.
또한, 실리콘 엘라스토머 구상 입자를 구성하는 실리콘 엘라스토머의 경도를 이하와 같이 측정했다. 상기 평균식 (9)로 표시되는 메틸비닐폴리실록산, 상기 평균식 (10)으로 표시되는 메틸하이드로젠폴리실록산, 및 백금-비닐기 함유 디실록산 착체의 톨루엔 용액(백금 함유량 0.5%)을 상기 배합 비율로 혼합하고, 두께가 10mm가 되도록 알루미늄 샤알레에 부어 넣었다. 25℃에서 24시간 방치 후, 50℃의 항온조 내에서 1시간 가열하여, 끈적임이 없는 실리콘 엘라스토머를 얻었다. 실리콘 엘라스토머의 경도를, 듀로미터A 경도계로 측정한 바, 28이었다.
얻어진 실리콘 엘라스토머 구상 입자의 수분산액 288g을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 671g, 28% 암모니아수 2.2g, 및 30% 라우릴트리메틸암모늄클로라이드 수용액(상품명: 캐치온 BB, 니치유(주)제) 6g(물 100부에 대하여 라우릴트리메틸암모늄클로라이드가 0.22부가 되는 양)을 첨가했다. 이때의 액의 pH는 10.2이었다. 5∼10℃로 온도 조절한 후, 테트라메톡시실란 33.1g(실리콘 엘라스토머 구상 입자 100부에 대하여, 가수분해·축합 반응 후의 실리카가 8.7부가 되는 양)을 30분 걸쳐서 적하하고, 이 동안의 액 온도를 5∼10℃로 유지하고, 3시간 교반을 더 행했다. 이어서, 55∼60℃까지 가열하고, 그 온도를 유지한 채 1시간 교반을 행하고, 테트라메톡시실란의 가수분해, 축합 반응을 완결시켰다.
실리콘 엘라스토머 구상 입자의 수분산액 중에서 메틸트리메톡시실란을 가수분해, 축합 반응시킨 액을 가압 여과기를 사용하여 수분 약 30%로 탈수했다. 탈수물을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 1,000g을 첨가하고, 30분간 교반을 행한 후, 가압 여과기를 사용하여 탈수했다. 탈수물을 다시 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 1,000g을 첨가하고, 30분간 교반을 행한 후, 가압 여과기를 사용하여 탈수했다. 탈수물을 열풍 유동 건조기 중에서 105℃의 온도로 건조하고, 건조물을 제트밀로 해쇄하여, 유동성이 있는 입자를 얻었다.
얻어진 입자를 전자현미경으로 관찰한 바, 실리콘 엘라스토머 구상 입자 표면이 전체면에 걸쳐 입상 형상의 실리카로 피복된 입자(실리카 피복 실리콘 엘라스토머 구상 입자)로 되어 있는 것이 확인되었다.
얻어진 실리카 피복 실리콘 엘라스토머 구상 입자를, 계면활성제를 사용하여 물에 분산시키고, 전기저항법 입도 분포 측정 장치(멀티 사이저 3, 베크만 콜터(주)제)를 사용하여 측정한 바, 입도 분포는 상기 실리콘 엘라스토머 구상 입자의 수분산액과 동등하며, 체적평균 입경은 5㎛이었다.
[실시예 5]
실시예 1과 동일하게 하여 얻어진 실리콘 엘라스토머 구상 입자의 수분산액 300g을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 659g, 2.8% 암모니아수 2.3g, 30% 라우릴트리메틸암모늄클로라이드 수용액(상품명: 캐치온 BB, 니치유(주)제) 1.8g 및 30% 세틸트리메틸암모늄클로라이드 수용액(상품명: 코타민 60W, 카오(주)제) 4.2g(물 100부에 대하여 라우릴트리메틸암모늄클로라이드와 세틸트리메틸암모늄클로라이드의 합계량이 0.22부가 되는 양)을 첨가했다. 이때의 액의 pH는 10.6이었다. 5∼10℃로 온도 조절한 후, 테트라메톡시실란 33.1g(실리콘 엘라스토머 구상 입자 100부에 대하여, 가수분해·축합 반응 후의 실리카가 8.7부가 되는 양)을 30분 걸쳐서 적하하고, 이 동안의 액 온도를 5∼10℃로 유지하고, 3시간 교반을 더 행했다. 이어서, 70∼75℃까지 가열하고, 그 온도를 유지한 채 1시간 교반을 행하여, 테트라메톡시실란의 가수분해, 축합 반응을 완결시켰다.
실리콘 엘라스토머 구상 입자의 수분산액 중에서 테트라메톡시실란을 가수분해, 축합 반응시킨 액을 가압 여과기를 사용하여 수분 약 30%로 탈수했다. 탈수물을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 1,000g을 첨가하고, 30분간 교반을 행한 후, 가압 여과기를 사용하여 탈수했다. 탈수물을 다시 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 1,000g을 첨가하고, 30분간 교반을 행한 후, 가압 여과기를 사용하여 탈수했다. 탈수물을 열풍 유동 건조기 중에서 105℃의 온도로 건조하고, 건조물을 제트밀로 해쇄하여, 유동성이 있는 입자를 얻었다.
얻어진 입자를 전자현미경으로 관찰한 바, 실리콘 엘라스토머 구상 입자 표면이 전체면에 걸쳐 입상 형상의 실리카로 피복된 입자(실리카 피복 실리콘 엘라스토머 구상 입자)로 되어 있는 것이 확인되었다.
얻어진 실리카 피복 실리콘 엘라스토머 구상 입자를, 계면활성제를 사용하여 물에 분산시키고, 전기저항법 입도 분포 측정 장치(멀티 사이저 3, 베크만 콜터(주)제)를 사용하여 측정한 바, 입도 분포는 상기 실리콘 엘라스토머 구상 입자의 수분산액과 동등하며, 체적평균 입경은 5㎛이었다.
[실시예 6]
상기 평균식 (7)로 표시되는, 동점도가 8.4mm2/s의 메틸비닐폴리실록산 73g과, 상기 평균식 (8)로 표시되는, 동점도가 12mm2/s의 메틸하이드로젠폴리실록산 32g(올레핀성 불포화기 1개에 대하여 히드로실릴기가 1.15개가 되는 배합량)을 용량 1리터의 유리 비이커에 장입하고, 호모 믹서를 사용하여 2,000rpm으로 교반 용해시켰다. 이어서, 폴리옥시에틸렌베헤닐에테르(에틸렌옥사이드 부가 몰수=10몰) 0.6g, 폴리옥시에틸렌베헤닐에테르(에틸렌옥사이드 부가 몰수=20몰) 0.9g 및 물 30g을 가하고, 호모 믹서를 사용하여 6,000rpm으로 교반한 바, 수중유형으로 되고, 증점이 확인되었고, 15분간 교반을 더 계속했다. 이어서, 2,000rpm으로 교반하면서, 물 863g을 가한 후, 호모지나이저에 70MPa의 압력으로 1회 걸어, 균일한 백색 에멀션이 얻어졌다. 이 에멀션을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 1리터의 유리 플라스크에 옮기고, 15∼20℃로 온도 조절한 후, 교반하에 백금-비닐기 함유 디실록산 착체의 이소도데칸 용액(백금 함유량 0.5%) 0.3g과 폴리옥시에틸렌베헤닐에테르(에틸렌옥사이드 부가 몰수=10몰) 0.3g의 혼합 용해물을 첨가하고, 동 온도에서 12시간 교반하여, 실리콘 엘라스토머 구상 입자의 수분산액을 얻었다.
얻어진 수분산액 중의 실리콘 엘라스토머 구상 입자의 형상을 광학현미경으로 관찰한 바, 구상이며, 체적평균 입경을 사용하여 측정한 바, 0.8㎛이었다.
얻어진 실리콘 엘라스토머 구상 입자의 수분산액 963g을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 2.8% 암모니아수 2.4g, 및 30% 라우릴트리메틸암모늄클로라이드 수용액(상품명: 캐치온 BB, 니치유(주)제) 6g(물 100부에 대하여 라우릴트리메틸암모늄클로라이드가 0.21부가 되는 양)을 첨가했다. 이때의 액의 pH는 10.4이었다. 5∼10℃로 온도 조절한 후, 테트라메톡시실란 28.5g(실리콘 엘라스토머 구상 입자 100부에 대하여, 가수분해·축합 반응 후의 실리카가 11부가 되는 양)을 30분 걸쳐 적하하고, 이 동안의 액 온도를 5∼10℃로 유지하고, 3시간 교반을 더 행했다. 이어서, 70∼75℃까지 가열하고, 그 온도를 유지한 채 1시간 교반을 행하여, 테트라메톡시실란의 가수분해, 축합 반응을 완결시켰다.
실리콘 엘라스토머 구상 입자의 수분산액 중에서 테트라메톡시실란을 가수분해, 축합 반응시킨 액을 가압 여과기를 사용하여 수분 약 30%로 탈수했다. 탈수물을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 1,000g을 첨가하고, 30분간 교반을 행한 후, 가압 여과기를 사용하여 탈수했다. 탈수물을 다시 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 1,000g을 첨가하고, 30분간 교반을 행한 후, 가압 여과기를 사용하여 탈수했다. 탈수물을 열풍 유동 건조기 중에서 105℃의 온도로 건조하고, 건조물을 제트밀로 해쇄하여, 유동성이 있는 입자를 얻었다.
얻어진 입자를 전자현미경으로 관찰한 바, 실리콘 엘라스토머 구상 입자 표면이 전체면에 걸쳐 입상 형상의 실리카로 피복된 입자(실리카 피복 실리콘 엘라스토머 구상 입자)로 되어 있는 것이 확인되었다.
얻어진 실리카 피복 실리콘 엘라스토머 구상 입자를, 계면활성제를 사용하여 물에 분산시키고, 레이저 회절/산란법 입도 분포 측정 장치(LA-960, (주)호리바세사쿠쇼)를 사용하여 측정한 바, 입도 분포는 상기 실리콘 엘라스토머 구상 입자의 수분산액과 동등하며, 체적평균 입경은 0.8㎛이었다.
[실시예 7]
닻형 교반 날개에 의한 교반 장치가 부착된 용량 100밀리리터의 유리 플라스크에 테트라에톡시실란 45.2g을 장입했다. 이어서, 온도 조절하지 않고, pH가 4.2인 1×10-4M(mol/L)의 염산수 15.6g을 첨가하고, 1시간 교반을 행하여, 테트라에톡시실란을 가수분해했다.
실시예 1과 동일하게 하여 얻어진 실리콘 엘라스토머 구상 입자의 수분산액 300g을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 631g, 2.8% 암모니아수 2.2g, 30% 라우릴트리메틸암모늄클로라이드 수용액(상품명: 캐치온 BB, 니치유(주)제) 5.9g(물 100부에 대하여 라우릴트리메틸암모늄클로라이드가 0.22부가 되는 양)을 첨가했다. 이때의 액의 pH는 10.5이었다. 5∼10℃로 온도 조절한 후, 먼저 작성한 테트라에톡시실란의 가수분해물의 전량(실리콘 엘라스토머 구상 입자 100부에 대하여, 축합 반응 후의 실리카가 8.7부가 되는 양)을 30분 걸쳐 적하하고, 이 동안의 액 온도를 5∼10℃로 유지하고, 3시간 교반을 더 행했다. 이어서, 70∼75℃까지 가열하고, 그 온도를 유지한 채 1시간 교반을 행하고, 테트라메톡시실란의 축합 반응을 완결시켰다.
실리콘 엘라스토머 구상 입자의 수분산액 중에서 테트라에톡시실란의 가수분해물을 축합 반응시킨 액을 가압 여과기를 사용하여 수분 약 30%로 탈수했다. 탈수물을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 1,000g을 첨가하고, 30분간 교반을 행한 후, 가압 여과기를 사용하여 탈수했다. 탈수물을 다시 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 1,000g을 첨가하고, 30분간 교반을 행한 후, 가압 여과기를 사용하여 탈수했다. 탈수물을 열풍 유동 건조기 중에서 105℃의 온도로 건조하고, 건조물을 제트밀로 해쇄하여, 유동성이 있는 입자를 얻었다.
이 입자를 전자현미경으로 관찰한 바, 실리콘 엘라스토머 구상 입자 표면이 전체면에 걸쳐 입상 형상의 실리카로 피복된 입자(실리카 피복 실리콘 엘라스토머 구상 입자)로 되어 있는 것이 확인되었다.
얻어진 실리카 피복 실리콘 엘라스토머 구상 입자를, 계면활성제를 사용하여 물에 분산시키고, 전기저항법 입도 분포 측정 장치(멀티 사이저 3, 베크만 콜터(주)제)를 사용하여 측정한 바, 입도 분포는 상기 실리콘 엘라스토머 구상 입자의 수분산액과 동등하며, 체적평균 입경은 5㎛이었다.
[비교예 1]
실시예 1과 동일하게 하여 얻어진 실리콘 엘라스토머 구상 입자의 수분산액 210g을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 716g, 및 2.8% 암모니아수 3.7g을 첨가했다. 이때의 액의 pH는 10.4이었다. 5∼10℃로 온도 조절한 후, 테트라메톡시실란 70.7g(실리콘 엘라스토머 구상 입자 100부에 대하여, 가수분해·축합 반응 후의 실리카가 27부가 되는 양)을 60분 걸쳐서 적하하고, 이 동안의 액 온도를 5∼10℃로 유지하고, 3시간 교반을 더 행했다. 이어서, 70∼75℃까지 가열하고, 그 온도를 유지한 채 1시간 교반을 행했다.
실리콘 엘라스토머 구상 입자의 수분산액 중에서 테트라메톡시실란을 반응시킨 액을, 가압 여과기를 사용하여 수분 약 30%로 탈수했다. 탈수물을 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 1,000g을 첨가하고, 30분간 교반을 행한 후, 가압 여과기를 사용하여 탈수했다. 탈수물을 다시 닻형 교반 날개에 의한 교반 장치가 부착된 용량 2리터의 유리 플라스크에 옮기고, 물 1,000g을 첨가하고, 30분간 교반을 행한 후, 가압 여과기를 사용하여 탈수했다. 탈수물을 열풍 유동 건조기 중에서 105℃의 온도로 건조했다. 얻어진 건조물은 응집성이 높고, 그 때문에 제트밀로 해쇄 처리할 수 없었다.
이 건조물을 전자현미경으로 관찰한 바, 실리콘 엘라스토머 구상 입자 표면에는 피복물은 관찰되지 않았다.
[비응집성의 평가(메시 통과량의 측정)]
상기 실시예에서 얻어진 실리카 피복 실리콘 엘라스토머 구상 입자와, 비교예 1에서 얻어진 건조물에 대해, 하기 방법으로 비응집성을 평가했다.
위에서부터, 60메시의 체, 100메시의 체, 200메시의 체의 순으로 겹치고, 60메시의 체 위에 입자 시료를 약 2g 칭량하여 취하고, 분체 특성 장치(파우더 테스터 PT-E형, 호소카와미크론(주)제)를 사용하여, 90초간, 진폭 2mm의 진동을 주어, 각각의 메시의 통과량을 측정했다. 메시 통과량은 %로 표시하고, 패스량이 많을수록 비응집성이 높다고 판단된다.
실시예 1∼7의 실리카 피복 실리콘 엘라스토머 구상 입자는, 양이온성 계면활성제를 배합한 실리콘 엘라스토머 구상 입자의 수분산액 중에서, 테트라메톡시실란을 반응시켰고, 이 경우, 실리콘 엘라스토머 구상 입자의 표면이 테트라메톡시실란의 가수분해·축합 반응물인 실리카로 피복되었다. 그 입도는 실리콘 엘라스토머 구상 입자와 동등하며, 응집성이 낮은 것으로 되었다.
비교예 1의 입자는 양이온성 계면활성제를 사용하지 않았고, 이 경우, 실리콘 엘라스토머 구상 입자의 표면에 실리카는 확인되지 않는다.
Claims (6)
- 실리콘 엘라스토머 구상 입자 100질량부에 대하여, 실리카 0.5∼200질량부가 되는 비율로, 실리콘 엘라스토머 구상 입자 표면이 실리카로 피복되어, 체적평균 입경이 0.1∼100㎛인 실리카 피복 실리콘 엘라스토머 구상 입자를 제조하는 방법으로서,
(A) 실리콘 엘라스토머 구상 입자,
(B) 알칼리성 물질,
(C) 양이온성 계면활성제 및 양이온성 수용성 고분자 화합물로부터 선택되는 1종 이상, 및
(D) 물
을 포함하는 액에, (E) 테트라알콕시실란을 첨가하고, 테트라알콕시실란을 가수분해·축합시킴으로써, 실리콘 엘라스토머 구상 입자의 표면을 실리카로 피복하는 공정을 포함하는, 실리카 피복 실리콘 엘라스토머 구상 입자의 제조 방법. - 제1항에 있어서, (C) 성분의 양이 (D) 성분 100질량부에 대하여 0.01∼2질량부인 것을 특징으로 하는 실리카 피복 실리콘 엘라스토머 구상 입자의 제조 방법.
- 제1항 또는 제2항에 있어서, 상기 (A)∼(D) 성분을 포함하는 액의 25℃에서의 pH가 9.0∼12.0인 것을 특징으로 하는 실리카 피복 실리콘 엘라스토머 구상 입자의 제조 방법.
- 제1항 내지 제3항 중 어느 한 항에 있어서, (E) 성분이 테트라메톡시실란인 것을 특징으로 하는 실리카 피복 실리콘 엘라스토머 구상 입자의 제조 방법.
- 제1항 내지 제4항 중 어느 한 항에 있어서, (C) 성분이 알킬트리메틸암모늄염인 것을 특징으로 하는 실리카 피복 실리콘 엘라스토머 구상 입자의 제조 방법.
- 제1항 내지 제5항 중 어느 한 항에 기재된 제조 방법으로 얻어진 실리카 피복 실리콘 엘라스토머 구상 입자.
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2017201011A JP6926925B2 (ja) | 2017-10-17 | 2017-10-17 | シリカ被覆シリコーンエラストマー球状粒子の製造方法及びシリカ被覆シリコーンエラストマー球状粒子 |
| JPJP-P-2017-201011 | 2017-10-17 | ||
| PCT/JP2018/037321 WO2019078028A1 (ja) | 2017-10-17 | 2018-10-05 | シリカ被覆シリコーンエラストマー球状粒子の製造方法及びシリカ被覆シリコーンエラストマー球状粒子 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| KR20200067877A true KR20200067877A (ko) | 2020-06-12 |
| KR102608579B1 KR102608579B1 (ko) | 2023-12-04 |
Family
ID=66174452
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020207013679A Active KR102608579B1 (ko) | 2017-10-17 | 2018-10-05 | 실리카 피복 실리콘 엘라스토머 구상 입자의 제조 방법 및 실리카 피복 실리콘 엘라스토머 구상 입자 |
Country Status (7)
| Country | Link |
|---|---|
| US (1) | US11485826B2 (ko) |
| EP (1) | EP3699235A4 (ko) |
| JP (1) | JP6926925B2 (ko) |
| KR (1) | KR102608579B1 (ko) |
| CN (1) | CN111356743A (ko) |
| TW (1) | TWI800541B (ko) |
| WO (1) | WO2019078028A1 (ko) |
Families Citing this family (8)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN111372974A (zh) | 2017-12-20 | 2020-07-03 | 陶氏东丽株式会社 | 硅酮树脂包覆硅酮弹性体粒子及有机树脂添加剂等用途 |
| WO2020137913A1 (ja) | 2018-12-27 | 2020-07-02 | ダウ・東レ株式会社 | シリコーン樹脂被覆シリコーンエラストマー粒子および有機樹脂添加剤その他の用途 |
| US20210070993A1 (en) * | 2019-09-09 | 2021-03-11 | Xerox Corporation | Thermoplastic Polymer Particles and Methods of Production and Uses Thereof |
| US11801617B2 (en) * | 2019-09-09 | 2023-10-31 | Xerox Corporation | Optical absorbing thermoplastic polymer particles and methods of production and uses thereof |
| CN112457660B (zh) * | 2019-09-09 | 2025-02-28 | 施乐公司 | 热塑性聚合物颗粒及其制备和使用方法 |
| JP2021169421A (ja) * | 2020-04-15 | 2021-10-28 | 信越化学工業株式会社 | 複合粒子及びその製造方法 |
| JP7570797B2 (ja) * | 2020-07-21 | 2024-10-22 | 信越化学工業株式会社 | ゴム粒子、複合粒子及びそれらの製造方法 |
| JP7743355B2 (ja) * | 2022-04-08 | 2025-09-24 | 信越化学工業株式会社 | 複合粒子、複合粒子の製造方法、及び化粧料 |
Citations (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH04348143A (ja) | 1991-05-27 | 1992-12-03 | Toray Dow Corning Silicone Co Ltd | シリコーンゴム粉状物の製造方法 |
| JP2010132877A (ja) * | 2008-10-31 | 2010-06-17 | Shin-Etsu Chemical Co Ltd | シリコーンエラストマー球状微粒子をポリオルガノシルセスキオキサンで被覆したシリコーン微粒子およびその製造方法 |
| KR20110041469A (ko) * | 2008-07-17 | 2011-04-21 | 에스.에이. 나노실 | 보강된 열경화성 중합체 복합재의 제조 방법 |
| KR20130018157A (ko) * | 2011-08-11 | 2013-02-20 | 신에쓰 가가꾸 고교 가부시끼가이샤 | 실리콘 미립자 및 그 제조 방법 |
| JP2015526365A (ja) * | 2012-05-02 | 2015-09-10 | ダウ コーニング コーポレーションＤｏｗ Ｃｏｒｎｉｎｇ Ｃｏｒｐｏｒａｔｉｏｎ | 撥水性有機ケイ素材料 |
Family Cites Families (19)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US3159662A (en) | 1962-07-02 | 1964-12-01 | Gen Electric | Addition reaction |
| US3159601A (en) | 1962-07-02 | 1964-12-01 | Gen Electric | Platinum-olefin complex catalyzed addition of hydrogen- and alkenyl-substituted siloxanes |
| US3220972A (en) | 1962-07-02 | 1965-11-30 | Gen Electric | Organosilicon process using a chloroplatinic acid reaction product as the catalyst |
| US3775452A (en) | 1971-04-28 | 1973-11-27 | Gen Electric | Platinum complexes of unsaturated siloxanes and platinum containing organopolysiloxanes |
| JPH08217882A (ja) * | 1995-02-09 | 1996-08-27 | Kao Corp | オルガノポリシロキサン及びその製造方法 |
| US5945471A (en) * | 1995-11-30 | 1999-08-31 | Dow Corning Toray Silicone Co., Ltd. | Composite cured silicone powder and method for the preparation thereof |
| JP3561106B2 (ja) * | 1995-11-30 | 2004-09-02 | 東レ・ダウコーニング・シリコーン株式会社 | 複合硬化シリコーン粉末およびその製造方法 |
| JPH10175816A (ja) | 1996-12-18 | 1998-06-30 | Toray Dow Corning Silicone Co Ltd | 化粧品原料、化粧品、および化粧品の製造方法 |
| CN101803009B (zh) | 2007-09-11 | 2012-07-04 | 陶氏康宁公司 | 组合物，包括这种组合物的热界面材料,及其制备方法和用途 |
| JP2009073968A (ja) * | 2007-09-21 | 2009-04-09 | Sekisui Chem Co Ltd | 離型剤及び表面保護フィルム |
| JP2009073967A (ja) * | 2007-09-21 | 2009-04-09 | Sekisui Chem Co Ltd | 表面保護フィルム |
| JP4793603B2 (ja) | 2009-02-06 | 2011-10-12 | 信越化学工業株式会社 | 撥水性微粒子及びその製造方法 |
| WO2011002695A1 (en) * | 2009-07-01 | 2011-01-06 | Dow Corning Corporation | Microcapsules containing curable siloxanes |
| CN101734669A (zh) * | 2010-02-02 | 2010-06-16 | 上海交通大学 | 氨基或季铵盐功能化二氧化硅介孔球形材料的制备方法 |
| CN102527354B (zh) * | 2012-02-07 | 2013-12-18 | 月旭材料科技(上海)有限公司 | 核壳型颗粒及制备方法 |
| GB201207662D0 (en) * | 2012-05-02 | 2012-06-13 | Dow Corning | Water repellent organopolysiloxane materials |
| TWI629314B (zh) * | 2012-12-21 | 2018-07-11 | 美商道康寧公司 | 壓縮成形或積層用熱熔型硬化性聚矽氧組合物 |
| CN104028183B (zh) * | 2014-06-19 | 2015-10-28 | 江南大学 | 一种无机纳米颗粒涂敷的有机硅弹性微球的制备方法 |
| JP6230176B1 (ja) * | 2016-02-19 | 2017-11-15 | 旭化成ワッカーシリコーン株式会社 | シリカ被覆シリコーンゴム粒子および化粧料 |
-
2017
- 2017-10-17 JP JP2017201011A patent/JP6926925B2/ja active Active
-
2018
- 2018-10-05 WO PCT/JP2018/037321 patent/WO2019078028A1/ja not_active Ceased
- 2018-10-05 US US16/755,229 patent/US11485826B2/en active Active
- 2018-10-05 CN CN201880067366.7A patent/CN111356743A/zh active Pending
- 2018-10-05 EP EP18868145.6A patent/EP3699235A4/en active Pending
- 2018-10-05 KR KR1020207013679A patent/KR102608579B1/ko active Active
- 2018-10-16 TW TW107136341A patent/TWI800541B/zh active
Patent Citations (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH04348143A (ja) | 1991-05-27 | 1992-12-03 | Toray Dow Corning Silicone Co Ltd | シリコーンゴム粉状物の製造方法 |
| KR20110041469A (ko) * | 2008-07-17 | 2011-04-21 | 에스.에이. 나노실 | 보강된 열경화성 중합체 복합재의 제조 방법 |
| JP2010132877A (ja) * | 2008-10-31 | 2010-06-17 | Shin-Etsu Chemical Co Ltd | シリコーンエラストマー球状微粒子をポリオルガノシルセスキオキサンで被覆したシリコーン微粒子およびその製造方法 |
| KR20130018157A (ko) * | 2011-08-11 | 2013-02-20 | 신에쓰 가가꾸 고교 가부시끼가이샤 | 실리콘 미립자 및 그 제조 방법 |
| JP2015526365A (ja) * | 2012-05-02 | 2015-09-10 | ダウ コーニング コーポレーションＤｏｗ Ｃｏｒｎｉｎｇ Ｃｏｒｐｏｒａｔｉｏｎ | 撥水性有機ケイ素材料 |
Also Published As
| Publication number | Publication date |
|---|---|
| JP2019073635A (ja) | 2019-05-16 |
| TW201922858A (zh) | 2019-06-16 |
| EP3699235A4 (en) | 2021-07-28 |
| JP6926925B2 (ja) | 2021-08-25 |
| EP3699235A1 (en) | 2020-08-26 |
| TWI800541B (zh) | 2023-05-01 |
| US11485826B2 (en) | 2022-11-01 |
| US20200317871A1 (en) | 2020-10-08 |
| WO2019078028A1 (ja) | 2019-04-25 |
| CN111356743A (zh) | 2020-06-30 |
| KR102608579B1 (ko) | 2023-12-04 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| KR102608579B1 (ko) | 실리카 피복 실리콘 엘라스토머 구상 입자의 제조 방법 및 실리카 피복 실리콘 엘라스토머 구상 입자 | |
| EP2556818B1 (en) | Silicone microparticle and method for producing the same | |
| JP5614392B2 (ja) | シリコーン微粒子の製造方法 | |
| JPH07196815A (ja) | シリコーン微粒子およびその製造方法 | |
| TWI893079B (zh) | 聚醚/聚矽氧烷交聯橡膠球狀粒子及製造此粒子的方法、以及聚醚/聚矽氧烷交聯複合粒子及製造此粒子的方法 | |
| KR102254932B1 (ko) | 실리콘 입자 및 그의 제조 방법 | |
| WO2018186354A1 (ja) | シリコーン粒子及びその製造方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PA0105 | International application |
Patent event date: 20200513 Patent event code: PA01051R01D Comment text: International Patent Application |
|
| PG1501 | Laying open of application | ||
| A201 | Request for examination | ||
| PA0201 | Request for examination |
Patent event code: PA02012R01D Patent event date: 20210915 Comment text: Request for Examination of Application |
|
| E902 | Notification of reason for refusal | ||
| PE0902 | Notice of grounds for rejection |
Comment text: Notification of reason for refusal Patent event date: 20230404 Patent event code: PE09021S01D |
|
| E701 | Decision to grant or registration of patent right | ||
| PE0701 | Decision of registration |
Patent event code: PE07011S01D Comment text: Decision to Grant Registration Patent event date: 20231027 |
|
| GRNT | Written decision to grant | ||
| PR0701 | Registration of establishment |
Comment text: Registration of Establishment Patent event date: 20231128 Patent event code: PR07011E01D |
|
| PR1002 | Payment of registration fee |
Payment date: 20231129 End annual number: 3 Start annual number: 1 |
|
| PG1601 | Publication of registration |
