Abstract

식 I
Figure pat00218
의 리간드 LA를 포함하는 OLED에서의 이미터로서 유용한 화합물이 개시된다.

Description

유기 전계발광 물질 및 디바이스{ORGANIC ELECTROLUMINESCENT MATERIALS AND DEVICES}
관련 출원에 대한 상호 참조
본 출원은 35 U.S.C. § 119(e) 하에서 2018년 8월 22일에 출원된 미국 가출원 제62/720,983호에 대한 우선권을 주장하며, 이의 전체 내용은 본원에서 인용에 의해 포함된다.
분야
본 발명은 이미터로서 사용하기 위한 화합물, 및 이를 포함하는 유기 발광 다이오드와 같은 디바이스에 관한 것이다.
유기 물질을 사용하는 광전자 디바이스는 여러 이유로 인하여 점차로 중요해지고 있다. 이와 같은 디바이스를 제조하는데 사용되는 다수의 물질들은 비교적 저렴하기 때문에, 유기 광전자 디바이스는 무기 디바이스에 비하여 비용 잇점면에서 잠재성을 갖는다. 또한, 유기 물질의 고유한 특성, 예컨대 이의 가요성은 그 유기 물질이 가요성 기판 상에서의 제작과 같은 특정 적용예에 매우 적합하게 할 수 있다. 유기 광전자 디바이스의 예로는 유기 발광 다이오드/디바이스(OLED), 유기 광트랜지스터, 유기 광전지 및 유기 광검출기를 들 수 있다. OLED의 경우, 유기 물질은 통상의 물질에 비하여 성능 면에서의 잇점을 가질 수 있다. 예를 들어, 유기 발광층이 광을 방출하는 파장은 일반적으로 적절한 도펀트로 용이하게 조절될 수 있다.
OLED는 디바이스를 가로질러 전압을 인가할 때 광을 방출하는 유기 박막을 사용한다. OLED는 평면 패널 디스플레이, 조명 및 백라이팅(backlighting)과 같은 적용예의 용도에 있어 점차로 중요해지는 기술이다. 여러가지의 OLED 재료 및 구성은 미국 특허 제5,844,363호, 제6,303,238호 및 제5,707,745호에 기재되어 있으며, 이들 특허 문헌은 그 전문이 본원에서 인용에 의해 포함된다.
인광 방출 분자에 대한 하나의 적용예는 풀 컬러 디스플레이이다. 이러한 디스플레이에 대한 산업적 기준은 "포화" 색상으로 지칭되는 특정 색상을 방출하도록 조정된 픽셀을 필요로 한다. 특히, 이러한 기준은 포화 적색, 녹색 및 청색 픽셀을 필요로 한다. 대안적으로 OLED는 백색 광을 방출하도록 설계될 수 있다. 통상적인 액정 디스플레이에서, 백색 백라이트에서 나온 방출이 흡수 필터를 사용하여 여과되어 적색, 녹색 및 청색 방출을 생성한다. 동일한 기법이 또한 OLED에도 사용될 수 있다. 백색 OLED는 단일 EML 디바이스 또는 스택 구조일 수 있다. 색상은 당업계에 주지된 CIE 좌표를 사용하여 측정될 수 있다.
녹색 방출 분자의 한 예는, Ir(ppy)3으로 표기되는, 하기 구조를 갖는 트리스(2-페닐피리딘) 이리듐이다:
Figure pat00001
본원에서의 이와 같은 화학식 및 하기의 화학식에서, 본 출원인은 질소로부터 금속(여기에서는 Ir)에의 배위 결합을 직선으로 도시한다.
본원에서 사용한 바와 같이, 용어 "유기"는 유기 광전자 디바이스를 제작하는 데 사용될 수 있는 중합체 물질뿐 아니라, 소분자 유기 물질도 포함한다. "소분자"는 중합체가 아닌 임의의 유기 물질을 지칭하며, "소분자"는 실제로 꽤 클 수도 있다. 소분자는 일부의 상황에서는 반복 단위를 포함할 수 있다. 예를 들면, 치환기로서 장쇄 알킬기를 사용하는 것은 "소분자" 유형으로부터 분자를 제외시키지 않는다. 소분자는 또한 예를 들면 중합체 주쇄 상에서의 펜던트 기로서 또는 주쇄의 일부로서 중합체에 혼입될 수 있다. 소분자는 또한 코어 모이어티 상에 생성된 일련의 화학적 셸로 이루어진 덴드리머의 코어 모이어티로서 작용할 수 있다. 덴드리머의 코어 모이어티는 형광 또는 인광 소분자 이미터일 수 있다. 덴드리머는 "소분자"일 수 있으며, OLED 분야에서 현재 사용되는 모든 덴드리머는 소분자인 것으로 여겨진다.
본원에서 사용한 바와 같이, "상단부"는 기판으로부터 가장 멀리 떨어졌다는 것을 의미하며, "하단부"는 기판에 가장 근접하다는 것을 의미한다. 제1층이 제2층의 "상부에 배치되는" 것으로 기재되는 경우, 제1층은 기판으로부터 멀리 떨어져 배치된다. 제1층이 제2층과 "접촉되어 있는" 것으로 명시되지 않는다면 제1층과 제2층 사이에는 다른 층이 존재할 수 있다. 예를 들면, 캐소드와 애노드의 사이에 다양한 유기층이 존재한다고 해도, 캐소드는 애노드의 "상부에 배치되는" 것으로 기재될 수 있다.
본원에서 사용한 바와 같이, "용액 가공성"은 용액 또는 현탁액 형태로 액체 매체에 용해, 분산 또는 수송될 수 있고/있거나 액체 매체로부터 증착될 수 있다는 것을 의미한다.
리간드가 방출 물질의 광활성 특성에 직접적으로 기여하는 것으로 여겨지는 경우, 리간드는 "광활성"으로서 지칭될 수 있다. 보조적 리간드가 광활성 리간드의 특성을 변경시킬 수 있을지라도, 리간드가 방출 물질의 광활성 특성에 기여하지 않는 것으로 여겨지는 경우, 리간드는 "보조적"인 것으로 지칭될 수 있다.
본원에서 사용한 바와 같이, 그리고 일반적으로 당업자가 이해하고 있는 바와 같이, 제1 에너지 준위가 진공 에너지 준위에 더 근접하는 경우, 제1 "최고 점유 분자 궤도"(HOMO) 또는 "최저 비점유 분자 궤도"(LUMO) 에너지 준위는 제2 HOMO 또는 LUMO 에너지 준위보다 "더 크거나" 또는 "더 높다". 이온화 전위(IP)가 진공 준위에 대하여 음의 에너지로서 측정되므로, 더 높은 HOMO 에너지 준위는 더 작은 절댓값을 갖는 IP(더 적게 음성인 IP)에 해당한다. 마찬가지로, 더 높은 LUMO 에너지 준위는 절댓값이 더 작은 전자 친화도(EA)(더 적게 음성인 EA)에 해당한다. 상단부에서 진공 준위를 갖는 통상의 에너지 준위 다이아그램에서, 물질의 LUMO 에너지 준위는 동일한 물질의 HOMO 에너지 준위보다 더 높다. "더 높은" HOMO 또는 LUMO 에너지 준위는 "더 낮은" HOMO 또는 LUMO 에너지 준위보다 상기 다이아그램의 상단부에 더 근접하게 나타난다.
본원에서 사용한 바와 같이, 그리고 일반적으로 당업자가 이해하는 바와 같이, 제1 일함수의 절댓값이 더 클 경우, 제1 일함수는 제2 일함수보다 "더 크거나" 또는 "더 높다". 일함수는 일반적으로 진공 준위에 대하여 음의 수로서 측정되므로, 이는 "더 높은" 일함수가 더 음성임을 의미한다. 상단부에서 진공 준위를 갖는 통상의 에너지 준위 다이아그램에서, "더 높은" 일함수는 진공 준위로부터 아래 방향으로 더 먼 것으로서 예시된다. 따라서, HOMO 및 LUMO 에너지 준위의 정의는 일함수와는 상이한 관례를 따른다.
OLED에 대한 더욱 상세한 내용 및 전술한 정의는, 미국 특허 제7,279,704호에서 찾을 수 있으며, 이의 전문은 본원에 참고로 포함된다.
요약
OLED에서 이미터로서 기능할 수 있는 페닐이소퀴놀린 또는 페닐 퀴나졸린을 함유한 리간드에 기초한 일련의 신규의 인광 금속 착물이 개시된다. 이들 모이어티의 추가적인 작용화는 발광 색, 발광 효율, 수명 등과 같은 OLED 응용에서 최종 착물의 특성을 미세하게 조정할 수 있도록 해준다.
실시양태에 따르면, 식 I
Figure pat00002
의 리간드 LA를 포함하는 화합물이 개시된다. 식 I에서, RA는 단일 치환 내지 최대 허용가능한 수의 치환을 나타내고; X1 ~ X4는 각각 독립적으로 CR 또는 N이고; RA, R, R1, 및 R2는 각각 독립적으로 수소 또는 앞서 정의된 일반 치환기로 이루어진 군에서 선택되고; R1 및 R2 중 적어도 하나는 식

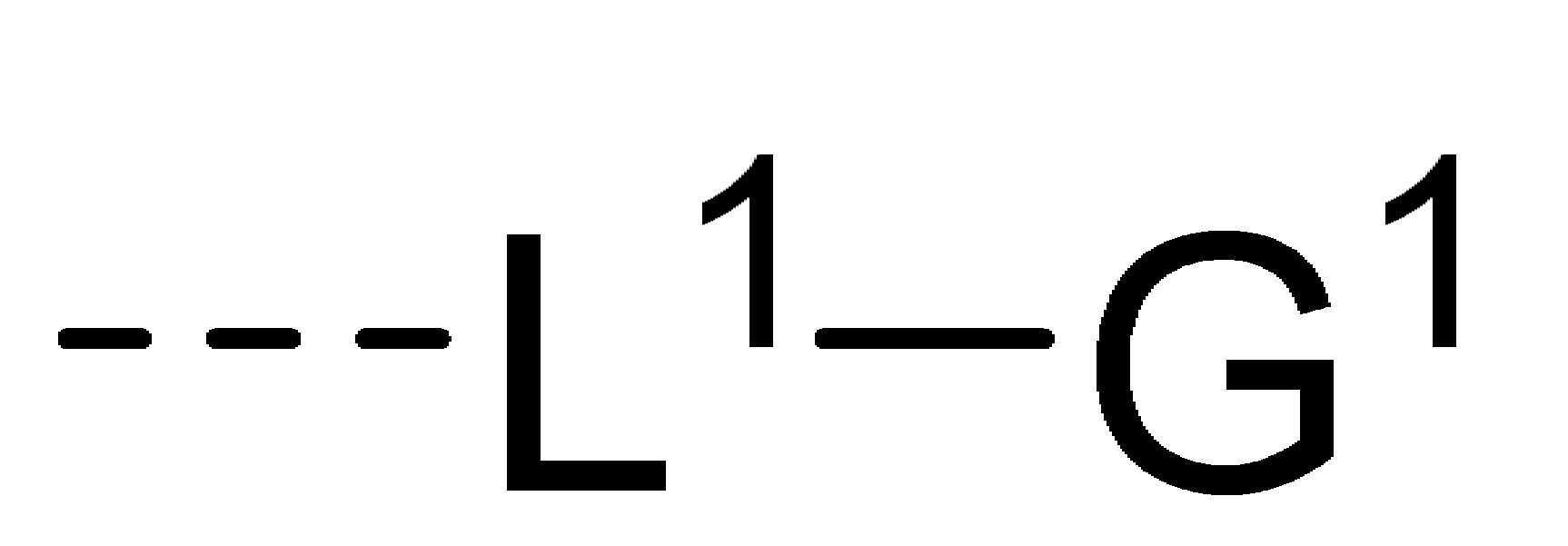

Figure pat00003
을 가지며; L1은 유기 링커 또는 직접 결합이고, G1은 치환된 시클로알킬기, 또는 치환된 또는 비치환된 다환식 기이고; 적어도 하나의 RA는 수소가 아니며; LA는 Ir에 배위되고; Ir은 다른 리간드에 배위될 수 있으며; LA는 다른 리간드에 연결되어 3좌, 4좌, 5좌, 또는 6좌 리간드를 구성할 수 있고; 임의의 두 치환기가 결합되거나 융합되어 고리를 형성할 수 있으며, 단, R1 및 R2는 결합하여 고리를 형성하지 않는다.
유기층에 본 개시 내용의 화합물을 포함하는 OLED가 또한 개시된다.
OLED를 포함하는 소비자 제품이 또한 개시된다.
도 1은 유기 발광 디바이스를 도시한다.
도 2는 별도의 전자 수송층을 갖지 않는 역구조 유기 발광 디바이스를 도시한다.
일반적으로, OLED는 애노드와 캐소드 사이에 배치되어 이에 전기 접속되는 하나 이상의 유기층을 포함한다. 전류가 인가되면, 애노드는 유기층(들)에 정공을 주입하고, 캐소드는 전자를 주입한다. 주입된 정공 및 전자는 각각 반대로 하전된 전극을 향하여 이동한다. 전자와 정공이 동일한 분자상에 편재화될 경우, 여기된 에너지 상태를 갖는 편재화된 전자-정공 쌍인 "엑시톤"이 생성된다. 엑시톤이 광방출 메카니즘을 통해 이완될 경우 광이 방출된다. 일부의 경우에서, 엑시톤은 엑시머 또는 엑시플렉스 상에 편재화될 수 있다. 비-방사 메카니즘, 예컨대 열 이완이 또한 발생할 수 있으나, 일반적으로 바람직하지 않은 것으로 간주된다.
초기 OLED는 예를 들면 미국 특허 제4,769,292호에 개시된 바와 같은 단일항 상태로부터 광("형광")을 방출하는 방출 분자를 사용하였으며, 상기 특허 문헌은 그 전문이 참고로 포함된다. 형광 방출은 일반적으로 10 나노초 미만의 시간 프레임으로 발생한다.
보다 최근에는, 삼중항 상태로부터의 광("인광")을 방출하는 방출 물질을 갖는 OLED가 제시되었다. 문헌[Baldo et al., "Highly Efficient Phosphorescent Emission from Organic Electroluminescent Devices," Nature, vol. 395, 151-154, 1998; ("Baldo-I")] 및 문헌[Baldo et al., "Very high-efficiency green organic light-emitting devices based on electrophosphorescence," Appl. Phys. Lett., vol. 75, No. 3, 4-6 (1999) ("Baldo-II")]은 그 전문이 참고로 포함된다. 인광은 참고로 포함되는 미국 특허 제7,279,704호의 컬럼 5-6에 보다 구체적으로 기재되어 있다.
도 1은 유기 발광 디바이스(100)를 나타낸다. 도면은 반드시 축척에 의하여 도시하지는 않았다. 디바이스(100)는 기판(110), 애노드(115), 정공 주입층(120), 정공 수송층(125), 전자 차단층(130), 발광층(135), 정공 차단층(140), 전자 수송층(145), 전자 주입층(150), 보호층(155), 캐소드(160) 및 배리어층(170)을 포함할 수 있다. 캐소드(160)는 제1 전도층(162) 및 제2 전도층(164)을 갖는 화합물 캐소드이다. 디바이스(100)는 기재된 순서로 층을 증착시켜 제작될 수 있다. 이들 다양한 층뿐 아니라, 예시 물질의 특성 및 기능은 참고로 포함되는 US 제7,279,704호의 컬럼 6-10에 보다 구체적으로 기재되어 있다.
이들 층 각각에 대한 더 많은 예도 이용 가능하다. 예를 들면 가요성이고 투명한 기판-애노드 조합은 미국 특허 제5,844,363호에 개시되어 있으며, 이 특허 문헌은 그 전문이 참고로 포함된다. p-도핑된 정공 수송층의 한 예는 미국 특허 출원 공개 공보 제2003/0230980호에 개시된 바와 같이, 50:1의 몰비로 F4-TCNQ로 도핑된 m-MTDATA이며, 이 특허 문헌은 그 전문이 참고로 포함된다. 방출 및 호스트 물질의 예는 미국 특허 제6,303,238호(Thompson 등)에 개시되어 있으며, 이 특허 문헌은 그 전문이 참고로 포함된다. n-도핑된 전자 수송층의 예는 미국 특허 출원 공개 공보 제2003/0230980호에 개시된 바와 같이, 1:1의 몰비로 Li로 도핑된 BPhen이고, 이 특허 문헌은 그 전문이 참고로 포함된다. 그 전문이 참고로 포함되는 미국 특허 제5,703,436호 및 제5,707,745호에는, 적층된 투명, 전기전도성 스퍼터-증착된 ITO 층을 갖는 Mg:Ag와 같은 금속의 박층을 갖는 화합물 캐소드를 비롯한 캐소드의 예가 개시되어 있다. 차단층의 이론 및 용도는 미국 특허 제6,097,147호 및 미국 특허 출원 공개 공보 제2003/0230980호에 보다 구체적으로 기재되어 있으며, 이들 특허 문헌은 그 전문이 참고로 포함된다. 주입층의 예는 미국 특허 출원 공개 공보 제2004/0174116호에 제공되어 있으며, 이 특허 문헌은 그 전문이 참고로 포함된다. 보호층의 설명은 미국 특허 출원 공개 공보 제2004/0174116호에서 찾아볼 수 있으며, 이 특허 문헌은 그 전문이 참고로 포함된다.
도 2는 역구조 OLED(200)를 나타낸다. 디바이스는 기판(210), 캐소드(215), 발광층(220), 정공 수송층(225) 및 애노드(230)를 포함한다. 디바이스(200)는 기재된 순서로 층을 증착시켜 제작될 수 있다. 가장 흔한 OLED 구성이 애노드의 위에 캐소드가 배치되어 있는 것이고, 디바이스(200)는 애노드(230)의 아래에 배치된 캐소드(215)를 갖고 있으므로, 디바이스(200)는 "역구조" OLED로 지칭될 수 있다. 디바이스(100)에 관하여 기재된 것과 유사한 물질이 디바이스(200)의 해당 층에 사용될 수 있다. 도 2는 디바이스(100)의 구조로부터 일부 층이 어떻게 생략될 수 있는지의 일례를 제공한다.
도 1 및 도 2에 도시된 단순 적층된 구조는 비제한적인 예로서 제공되며, 본 발명의 실시양태는 다양한 기타의 구조와 관련하여 사용될 수 있는 것으로 이해된다. 기재된 특정한 물질 및 구조는 사실상 예시를 위한 것이며, 기타의 물질 및 구조도 사용될 수 있다. 기능성 OLED는 기재된 다양한 층을 상이한 방식으로 조합하여 달성될 수 있거나, 또는 층은 디자인, 성능 및 비용 요인에 기초하여 전적으로 생략될 수 있다. 구체적으로 기재되지 않은 기타의 층도 또한 포함될 수 있다. 구체적으로 기재된 물질과 다른 물질을 사용할 수 있다. 본원에 제공된 다수의 예가 단일 물질을 포함하는 것으로 다양한 층을 기재하기는 하나, 물질의 조합, 예컨대 호스트와 도펀트의 혼합물, 또는 보다 일반적으로 혼합물을 사용할 수 있는 것으로 이해된다. 또한, 층은 다양한 하부층을 가질 수 있다. 본원에서 다양한 층에 제시된 명칭은 엄격하게 제한하고자 하는 것은 아니다. 예를 들면, 디바이스(200)에서, 정공 수송층(225)은 정공을 수송하고 정공을 발광층(220)에 주입하며, 정공 수송층 또는 정공 주입층으로서 기재될 수 있다. 한 실시양태에서, OLED는 캐소드와 애노드 사이에 배치된 "유기층"을 갖는 것으로 기재될 수 있다. 이러한 유기층은 단일 층을 포함할 수 있거나, 또는 예를 들면 도 1 및 도 2와 관련하여 기재된 바와 같은 상이한 유기 물질들의 복수의 층을 더 포함할 수 있다.
구체적으로 기재하지 않은 구조 및 물질, 예컨대 미국 특허 제5,247,190호(Friend 등)에 개시된 바와 같은 중합체 물질을 포함하는 OLED(PLED)를 또한 사용할 수 있으며, 이 특허 문헌은 그 전문이 참고로 포함된다. 추가의 예로서, 단일 유기층을 갖는 OLED를 사용할 수 있다. OLED는 예를 들면 미국 특허 제5,707,745호(Forrest 등)에 기재된 바와 같이 적층될 수 있으며, 이 특허 문헌은 그 전문이 본원에 참고로 포함된다. OLED 구조는 도 1 및 도 2에 도시된 단순 적층된 구조로부터 벗어날 수 있다. 예를 들면, 기판은 미국 특허 제6,091,195호(Forrest 등)에 기재된 바와 같은 메사형(mesa) 구조 및/또는 미국 특허 제5,834,893호(Bulovic 등)에 기재된 피트형(pit) 구조와 같은 아웃-커플링(out-coupling)을 개선시키기 위한 각진 반사면을 포함할 수 있으며, 이들 특허 문헌은 그 전문이 본원에 참고로 포함된다.
반대의 의미로 명시하지 않는 한, 다양한 실시양태의 임의의 층은 임의의 적합한 방법에 의하여 증착될 수 있다. 유기층의 경우, 바람직한 방법으로는 미국 특허 제6,013,982호 및 제6,087,196호(이 특허 문헌들은 그 전문이 참고로 포함됨)에 기재된 바와 같은 열 증발, 잉크-제트, 미국 특허 제6,337,102호(Forrest 등)(이 특허 문헌은 그 전문이 참고로 포함됨)에 기재된 바와 같은 유기 기상 증착(OVPD) 및 미국 특허 제7,431,968호(이 특허 문헌은 그 전문이 참고로 포함됨)에 기재된 바와 같은 유기 증기 제트 프린팅(OVJP)에 의한 증착을 들 수 있다. 기타의 적합한 증착 방법은 스핀 코팅 및 기타의 용액계 공정을 포함한다. 용액계 공정은 질소 또는 불활성 분위기 중에서 실시되는 것이 바람직하다. 기타의 층의 경우, 바람직한 방법은 열 증발을 포함한다. 바람직한 패턴 형성 방법은 마스크를 통한 증착, 미국 특허 제6,294,398호 및 제6,468,819호(이 특허 문헌들은 그 전문이 참고로 포함됨)에 기재된 바와 같은 냉간 용접 및 잉크-제트 및 유기 증기 제트 프린팅(OVJP)과 같은 일부 증착 방법과 관련된 패턴 형성을 포함한다. 다른 방법들도 또한 사용될 수 있다. 증착시키고자 하는 물질은 특정한 증착 방법과 상용성을 갖도록 변형될 수 있다. 예를 들면, 분지형 또는 비분지형, 바람직하게는 3개 이상의 탄소를 포함하는 알킬 및 아릴기와 같은 치환기는 소분자에 사용되어 이의 용액 가공 처리 능력을 향상시킬 수 있다. 20개 이상의 탄소를 갖는 치환기를 사용할 수 있으며, 3개 내지 20개의 탄소가 바람직한 범위이다. 비대칭 물질은 더 낮은 재결정화 경향성을 가질 수 있기 때문에, 비대칭 구조를 갖는 물질은 대칭 구조를 갖는 물질보다 더 우수한 용액 가공성을 가질 수 있다. 덴드리머 치환기를 사용하여 소분자의 용액 가공 처리 능력을 향상시킬 수 있다.
본 발명의 실시양태에 따라 제작된 디바이스는 배리어층을 임의로 더 포함할 수 있다. 배리어층의 한 목적은 전극 및 유기층이 수분, 증기 및/또는 기체 등을 포함하는 환경에서 유해한 종에 대한 노출로 인하여 손상되지 않도록 보호하는 것이다. 배리어층은 엣지를 포함하는 디바이스의 임의의 기타 부분의 위에서, 전극 또는, 기판의 위에서, 기판의 아래에서 또는 기판의 옆에서 증착될 수 있다. 배리어층은 단일층 또는 다중층을 포함할 수 있다. 배리어층은 다양한 공지의 화학 기상 증착 기법에 의하여 형성될 수 있으며 복수의 상을 갖는 조성물뿐 아니라 단일 상을 갖는 조성물을 포함할 수 있다. 임의의 적합한 물질 또는 물질의 조합을 배리어층에 사용할 수 있다. 배리어층은 무기 또는 유기 화합물 또는 둘 다를 포함할 수 있다. 바람직한 배리어층은 미국 특허 제7,968,146호, PCT 특허 출원 번호 PCT/US2007/023098 및 PCT/US2009/042829에 기재된 바와 같은 중합체 물질 및 비-중합체 물질의 혼합물을 포함하며, 이들 문헌은 본원에 그 전문이 참고로 포함된다. "혼합물"로 간주되기 위해, 배리어층을 포함하는 전술한 중합체 및 비-중합체 물질은 동일한 반응 조건 하에서 및/또는 동일한 시간에 증착되어야만 한다. 중합체 대 비-중합체 물질의 중량비는 95:5 내지 5:95 범위 내일 수 있다. 중합체 및 비-중합체 물질은 동일한 전구체 물질로부터 생성될 수 있다. 한 예에서, 중합체 및 비-중합체 물질의 혼합물은 본질적으로 중합체 규소 및 무기 규소로 이루어진다.
본 발명의 실시양태에 따라 제작된 디바이스는 다양한 전자 제품 또는 중간 부품 내에 포함될 수 있는 광범위하게 다양한 전자 부품 모듈(또는 유닛) 내에 포함될 수 있다. 이러한 전자 제품 또는 중간 부품의 예는 디스플레이 스크린, 발광 디바이스, 예컨대 개별 광원 디바이스 또는 최종 소비자 제품 생산자에 의해 사용될 수 있는 조명 패널 등을 포함한다. 이러한 전자 부품 모듈은 임의로 구동 전자 장치 및/또는 동력원(들)을 포함할 수 있다. 본 발명의 실시양태에 따라 제작된 디바이스는 하나 이상의 전자 부품 모듈(또는 유닛)을 그 안에 포함하는 광범위하게 다양한 소비자 제품 내에 포함될 수 있다. OLED 내 유기층에 본 개시내용의 화합물을 포함하는 OLED를 포함하는 소비자 제품이 개시된다. 이러한 소비자 제품은 하나 이상의 광원(들) 및/또는 하나 이상의 어떤 종류의 영상 디스플레이를 포함하는 임의 종류의 제품을 포함할 것이다. 이러한 소비자 제품의 몇몇 예로는 평면 패널 디스플레이, 곡면 디스플레이, 컴퓨터 모니터, 의료용 모니터, 텔레비젼, 광고판, 실내 또는 실외 조명 및/또는 신호용 라이트, 헤드업 디스플레이, 완전 또는 부분 투명 디스플레이, 플렉시블 디스플레이, 롤러블 디스플레이, 폴더블 디스플레이, 스트레처블 디스플레이, 레이저 프린터, 전화기, 휴대폰, 태블릿, 패블릿, 개인용 정보 단말기(PDA), 웨어러블 디바이스, 랩톱 컴퓨터, 디지털 카메라, 캠코더, 뷰파인더, 마이크로 디스플레이(대각선이 2인치 미만인 디스플레이), 3D 디스플레이, 가상 현실 또는 증강 현실 디스플레이, 차량, 함께 타일링된(tiled) 다중 디스플레이를 포함하는 비디오 월, 극장 또는 스타디움 스크린, 광요법 디바이스, 및 간판이 있다. 패시브 매트릭스 및 액티브 매트릭스를 비롯한 다양한 조절 메카니즘을 사용하여 본 발명에 따라 제작된 디바이스를 조절할 수 있다. 다수의 디바이스는 사람에게 안락감을 주는 온도 범위, 예컨대 18℃ 내지 30℃, 더욱 바람직하게는 실온(20℃ 내지 25℃)에서 사용하고자 하지만, 상기 온도 범위 밖의 온도, 예컨대 -40℃ 내지 +80℃에서도 사용될 수 있다.
본원에 기재된 물질 및 구조는 OLED 이외의 디바이스에서의 적용예를 가질 수 있다. 예를 들면, 기타의 광전자 디바이스, 예컨대 유기 태양 전지 및 유기 광검출기는 상기 물질 및 구조를 사용할 수 있다. 보다 일반적으로, 유기 디바이스, 예컨대 유기 트랜지스터는 상기 물질 및 구조를 사용할 수 있다.
용어 "할로", "할로겐" 및 "할라이드"는 상호교환적으로 사용되며, 불소, 염소, 브롬 및 요오드를 지칭한다.
용어 "아실"은 치환된 카르보닐 라디칼 (C(O)-Rs)을 지칭한다.
용어 "에스테르"는 치환된 옥시카르보닐 (-O-C(O)-Rs 또는 -C(O)-O-Rs) 라디칼을 지칭한다.
용어 "에테르"는 -ORs 라디칼을 지칭한다.
용어 "술파닐" 또는 "티오-에테르"는 상호교환적으로 사용되며, -SRs 라디칼을 지칭한다.
용어 "술피닐"은 -S(O)-Rs 라디칼을 지칭한다.
용어 "술포닐"은 -SO2-Rs 라디칼을 지칭한다.
용어 "포스피노"는 -P(Rs)3 라디칼을 지칭하고, 각각의 Rs는 동일하거나 또는 상이할 수 있다.
용어 "실릴"은 -Si(Rs)3 라디칼을 지칭하고, 각각의 Rs는 동일하거나 또는 상이할 수 있다.
상기의 것 중 각각에서, Rs는 수소 또는 치환기일 수 있고, 상기 치환기는 중수소, 할로겐, 알킬, 시클로알킬, 헤테로알킬, 헤테로시클로알킬, 아릴알킬, 알콕시, 아릴옥시, 아미노, 실릴, 알케닐, 시클로알케닐, 헤테로알케닐, 알키닐, 아릴, 헤테로아릴, 및 이들의 조합으로 이루어진 군으로부터 선택된다. 바람직한 Rs는 알킬, 시클로알킬, 아릴, 헤테로아릴, 및 이들의 조합으로 이루어진 군으로부터 선택된다.
용어 "알킬"은 직쇄 또는 분지쇄 알킬 라디칼을 모두를 지칭하고, 이를 포함한다. 바람직한 알킬기는 1∼15개의 탄소 원자를 함유하는 것으로서, 메틸, 에틸, 프로필, 1-메틸에틸, 부틸, 1-메틸프로필, 2-메틸프로필, 펜틸, 1-메틸부틸, 2-메틸부틸, 3-메틸부틸, 1,1-디메틸프로필, 1,2-디메틸프로필, 2,2-디메틸프로필 등을 포함한다. 추가로, 알킬기는 임의로 치환된다.

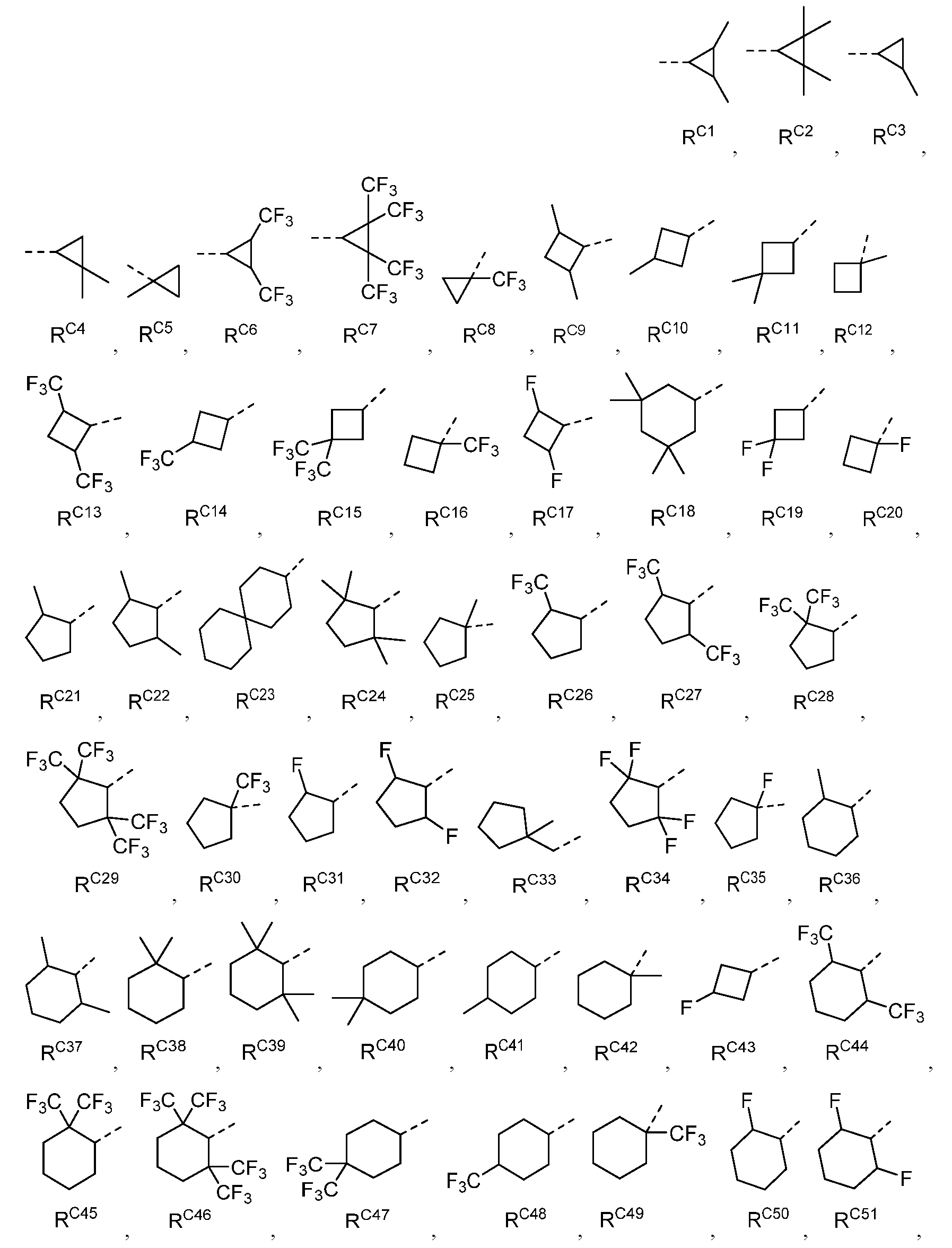

용어 "시클로알킬"은 단환, 다환, 및 스피로 알킬 라디칼을 지칭하고, 이를 포함한다. 바람직한 시클로알킬기는 3∼12개의 고리 탄소 원자를 함유하는 것으로서, 시클로프로필, 시클로펜틸, 시클로헥실, 비시클로[3.1.1]헵틸, 스피로[4.5]데실, 스피로[5.5]운데실, 아다만틸 등을 포함한다. 추가로, 시클로알킬기는 임의로 치환될 수 있다.
용어 "헤테로알킬" 또는 "헤테로시클로알킬"은 각각 헤테로원자에 의해 치환된 하나 이상의 탄소 원자를 갖는 알킬 또는 시클로알킬 라디칼을 지칭한다. 임의로, 하나 이상의 헤테로원자는 O, S, N, P, B, Si, 및 Se, 바람직하게는, O, S, 또는 N으로부터 선택된다. 추가로, 헤테로알킬 또는 헤테로시클로알킬기는 임의로 치환된다.
용어 "알케닐"은 직쇄 및 분지쇄 알켄 라디칼 모두를 지칭하고, 이를 포함한다. 알케닐기는 본질적으로 알킬 사슬에 하나 이상의 탄소-탄소 이중 결합을 포함하는 알킬기이다. 시클로알케닐기는 본질적으로 시클로알킬 고리 내에 하나 이상의 탄소-탄소 이중 결합을 포함하는 시클로알킬기이다. 본원에 사용되는 용어 "헤테로알케닐"은 헤테로원자에 의해 치환된 하나 이상의 탄소 원자를 갖는 알케닐 라디칼을 지칭한다. 임의로, 하나 이상의 헤테로원자는 O, S, N, P, B, Si, 및 Se, 바람직하게는, O, S, 또는 N으로부터 선택된다. 바람직한 알케닐, 시클로알케닐, 또는 헤테로알케닐기는 2 내지 15개의 탄소 원자를 함유하는 것이다. 추가로, 알케닐, 시클로알케닐, 또는 헤테로알케닐기는 임의로 치환된다.
용어 "알키닐"은 직쇄 및 분지쇄 알켄 라디칼 모두를 지칭하고, 이를 포함한다. 바람직한 알키닐기는 2 내지 15개의 탄소 원자를 함유하는 것이다. 추가로, 알키닐기는 임의로 치환된다.
용어 "아르알킬" 또는 "아릴알킬"은 상호교환적으로 사용되며, 아릴기로 치환된 알킬기를 지칭한다. 추가로, 아르알킬기는 임의로 치환된다.
용어 "헤테로시클릭기"는 하나 이상의 헤테로원자를 함유하는 방향족 및 비방향족 시클릭 라디칼을 지칭하고, 이를 포함한다. 임의로, 하나 이상의 헤테로원자는 O, S, N, P, B, Si, 및 Se, 바람직하게는, O, S, 또는 N으로부터 선택된다. 헤테로방향족 시클릭 라디칼은 또한 헤테로아릴과 상호교환적으로 사용될 수 있다. 바람직한 헤테로비방향족 시클릭기는 하나 이상의 헤테로 원자를 포함하고, 모르폴리노, 피페리디노, 피롤리디노 등과 같은 시클릭 아민, 및 테트라히드로푸란, 테트라히드로피란, 테트라히드로티오펜 등과 같은 시클릭 에테르/티오-에테르를 포함하는 3 내지 7개의 고리 원자를 함유하는 것들이다. 추가로, 헤테로시클릭기는 임의로 치환될 수 있다.
용어 "아릴"은 단일 고리 방향족 히드로카르빌기 및 폴리시클릭 방향족 고리계 모두를 지칭하고, 이를 포함한다. 폴리시클릭 고리는 2개의 탄소가 두 인접 고리(이들 고리는 "융합됨")에 공통인 2개 이상의 고리를 가질 수 있으며, 여기서, 고리들 중 하나 이상은 방향족 히드로카르빌기이고, 예를 들면, 다른 고리들은 시클로알킬, 시클로알케닐, 아릴, 헤테로사이클 및/또는 헤테로아릴일 수 있다. 바람직한 아릴기는 6~30개의 탄소 원자, 바람직하게는 6~20개의 탄소 원자, 더 바람직하게는 6~12개의 탄소 원자를 함유하는 것이다. 6개의 탄소, 10개의 탄소 또는 12개의 탄소를 가진 아릴기가 특히 바람직하다. 적합한 아릴기는 페닐, 비페닐, 트리페닐, 트리페닐렌, 테트라페닐렌, 나프탈렌, 안트라센, 페날렌, 펜안트렌, 플루오렌, 피렌, 크리센, 페릴렌 및 아줄렌, 바람직하게는 페닐, 비페닐, 트리페닐, 트리페닐렌, 플루오렌 및 나프탈렌을 포함한다. 추가로, 아릴기는 임의로 치환될 수 있다.
용어 "헤테로아릴"은 하나 이상의 헤테로원자를 포함하는 단일 고리 헤테로 방향족기 및 폴리시클릭 방향족 고리계 모두를 포함한다. 헤테로원자는, 비제한적으로, O, S, N, P, B, Si, 및 Se를 포함한다. 다수의 경우에서, O, S, 또는 N은 바람직한 헤테로원자이다. 헤테로 방향족 단일 고리계는 바람직하게는 5 또는 6개의 고리 원자를 갖는 단일 고리이고, 상기 고리는 1 내지 6개의 헤테로원자를 가질 수 있다. 헤테로 폴리시클릭 고리계는 2개의 탄소가 두 인접 고리(이들 고리는 "융합됨")에 공통인 2개 이상의 고리를 가질 수 있으며, 여기서, 고리들 중 하나 이상은 헤테로아릴이고, 예를 들면, 다른 고리들은 시클로알킬, 시클로알케닐, 아릴, 헤테로사이클 및/또는 헤테로아릴일 수 있다. 헤테로 폴리시클릭 방향족 고리계는 폴리시클릭 방향족 고리계의 고리당 1 내지 6개의 헤테로원자를 가질 수 있다. 바람직한 헤테로아릴기는 3~30개의 탄소 원자, 바람직하게는 3~20개의 탄소 원자, 더 바람직하게는 3~12개의 탄소 원자를 함유하는 것이다. 적합한 헤테로아릴기는 디벤조티오펜, 디벤조푸란, 디벤조셀레노펜, 푸란, 티오펜, 벤조푸란, 벤조티오펜, 벤조셀레노펜, 카르바졸, 인돌로카르바졸, 피리딜인돌, 피롤로디피리딘, 피라졸, 이미다졸, 트리아졸, 옥사졸, 티아졸, 옥사디아졸, 옥사트리아졸, 디옥사졸, 티아디아졸, 피리딘, 피리다진, 피리미딘, 피라진, 트리아진, 옥사진, 옥사티아진, 옥사디아진, 인돌, 벤즈이미다졸, 인다졸, 인독사진, 벤즈옥사졸, 벤즈이속사졸, 벤조티아졸, 퀴놀린, 이소퀴놀린, 신놀린, 퀴나졸린, 퀴녹살린, 나프티리딘, 프탈라진, 프테리딘, 크산텐, 아크리딘, 펜아진, 페노티아진, 펜옥사진, 벤조푸로피리딘, 푸로디피리딘, 벤조티에노피리딘, 티에노디피리딘, 벤조셀레노페노피리딘 및 셀레노페노디피리딘, 바람직하게는 디벤조티오펜, 디벤조푸란, 디벤조셀레노펜, 카르바졸, 인돌로카르바졸, 이미다졸, 피리딘, 트리아진, 벤즈이미다졸, 1,2-아자보린, 1,3-아자보린, 1,4-아자보린, 보라진 및 이의 아자-유사체를 포함한다. 추가로, 헤테로아릴기는 임의로 치환될 수 있다.
상기 열거된 아릴기 및 헤테로아릴기 중, 트리페닐렌, 나프탈렌, 안트라센, 디벤조티오펜, 디벤조푸란, 디벤조셀레노펜, 카르바졸, 인돌로카르바졸, 이미다졸, 피리딘, 피라진, 피리미딘, 트리아진, 및 벤즈이미다졸, 및 이들 각각의 각 아자-유사체가 특히 관심대상의 것이다.
본원에 사용되는 용어 알킬, 시클로알킬, 헤테로알킬, 헤테로시클로알킬, 알케닐, 시클로알케닐, 헤테로알케닐, 알키닐, 아르알킬, 헤테로시클릭기, 아릴 및 헤테로아릴은 독립적으로 비치환되거나, 또는 독립적으로 하나 이상의 일반 치환기로 치환된다.
다수의 경우에서, 일반 치환기는 중수소, 할로겐, 알킬, 시클로알킬, 헤테로알킬, 헤테로시클로알킬, 아릴알킬, 알콕시, 아릴옥시, 아미노, 실릴, 알케닐, 시클로알케닐, 헤테로알케닐, 알키닐, 아릴, 헤테로아릴, 아실, 카르복실산, 에테르, 에스테르, 니트릴, 이소니트릴, 술파닐, 술피닐, 술포닐, 포스피노 및 이들의 조합으로 이루어진 군으로부터 선택된다.
일부 경우에서, 바람직한 일반 치환기는 중수소, 불소, 알킬, 시클로알킬, 헤테로알킬, 알콕시, 아릴옥시, 아미노, 실릴, 알케닐, 시클로알케닐, 헤테로알케닐, 아릴, 헤테로아릴, 니트릴, 이소니트릴, 술파닐, 및 이들의 조합으로 이루어진 군으로부터 선택된다.
일부 경우에서, 바람직한 일반 치환기는 중수소, 불소, 알킬, 시클로알킬, 알콕시, 아릴옥시, 아미노, 실릴, 아릴, 헤테로아릴, 술파닐, 및 이들의 조합으로 이루어진 군으로부터 선택된다.
다른 경우에서, 더욱 바람직한 일반 치환기는 중수소, 불소, 알킬, 시클로알킬, 아릴, 헤테로아릴, 및 이들의 조합으로 이루어진 군으로부터 선택된다.
용어 "치환된" 및 "치환"은 관련된 위치, 예컨대 탄소 또는 질소에 결합되는 H 이외의 치환기를 나타낸다. 예를 들면, R1이 일치환을 나타내는 경우, 하나의 R1은 H 이외의 것이어야 한다(즉, 치환). 유사하게, R1이 이치환을 나타내는 경우, R1 중 2개는 H 이외의 것이어야 한다. 유사하게, R1이 비치환을 나타내는 경우, R1은 예를 들어 벤젠의 탄소 원자 및 피롤의 질소 원자와 같이 고리 원자의 이용가능한 원자가에 대해 수소일 수 있거나, 또는 단순히 완전히 충전된 원자가를 갖는 고리 원자, 예컨대 피리딘의 질소 원자에 대해 아무 것도 나타내지 않을 수 있다. 고리 구조에서 가능한 최대수의 치환은 고리 원자에서 이용가능한 원자가의 총 갯수에 따라 달라진다.
본원에 사용되는 "이들의 조합"은 해당되는 목록 중 하나 이상의 구성요소가 조합되어 본 기술분야의 당업자가 해당하는 목록으로부터 구상할 수 있는 공지되거나 또는 화학적으로 안정한 배열을 형성하는 것을 나타낸다. 예를 들면, 알킬 및 중수소는 조합되어 부분적 또는 전체적 중수소화된 알킬기를 형성할 수 있고; 할로겐 및 알킬은 조합되어 할로겐화된 알킬 치환기를 형성할 수 있고; 할로겐, 알킬, 및 아릴은 조합되어 할로겐화된 아릴알킬을 형성할 수 있다. 하나의 경우에서, 용어 치환은 열거된 기들 중의 2 내지 4개의 조합을 포함한다. 다른 경우에서, 용어 치환은 2 내지 3개의 기의 조합을 포함한다. 또 다른 경우에서, 용어 치환은 2개의 기의 조합을 포함한다. 치환기의 바람직한 조합은 수소 또는 중수소가 아닌 최대 50개의 원자를 함유하는 것이거나, 또는 수소 또는 중수소가 아닌 최대 40개의 원자를 포함하는 것이거나, 또는 수소 또는 중수소가 아닌 최대 30개의 원자를 포함하는 것이다. 다수의 경우에서, 치환기의 바람직한 조합은 수소 또는 중수소가 아닌 최대 20개의 원자를 포함할 것이다.
본원에 기재된 분절(fragment), 즉 아자디벤조푸란, 아자디벤조티오펜 등에서 "아자" 표기는 각각의 방향족 고리에서의 C-H 기 중 하나 이상이 질소 원자로 치환될 수 있다는 것을 의미하며, 예를 들면 아자트리페닐렌은 디벤조[f,h]퀴녹살린 및 디벤조[f,h]퀴놀린 모두를 포함하나, 이에 제한되지 않는다. 당업자는 전술된 아자-유도체의 기타 질소 유사체를 용이하게 고려할 수 있으며, 상기 모든 유사체는 본원에 기술된 용어들을 포괄하는 것으로 의도된다.
본원에 사용되는 "중수소"는 수소의 동위원소를 지칭한다. 중수소화된 화합물은 본 기술분야에 공지된 방법을 사용하여 용이하게 제조될 수 있다. 예를 들면, 그 전문이 본원에 참조로 포함된 미국특허 제8,557,400호, 특허공개번호 WO　2006/095951, 및 미국특허출원 공개번호 US 2011/0037057은 중수소-치환된 유기금속 착물의 제조를 기술하고 있다. 추가로 문헌[Ming Yan, et al., Tetrahedron 2015, 71, 1425-30] 및 문헌[Atzrodt et al., Angew . Chem . Int . Ed. (Reviews) 2007, 46, 7744-65]을 참조하며, 이는 본원에 그 전문이 참조로 포함되어 있으며, 이는 각각 벤질 아민에서 메틸렌 수소의 중수소화 및 중수소로 방향족 고리 수소를 치환하기 위한 효율적인 경로를 기술하고 있다.
분자 분절이 치환기인 것으로 기재되거나 그렇지 않은 경우 또다른 모이어티에 결합되는 것으로 기술되는 경우, 이의 명칭은 분절(예를 들어, 페닐, 페닐렌, 나프틸, 디벤조푸릴)인 것처럼 또는 전체 분자(예를 들어, 벤젠, 나프탈렌, 디벤조푸란)인 것처럼 기재될 수 있는 것으로 이해되어야 한다. 본원에서 사용한 바와 같이, 이러한 치환기 또는 결합된 분절의 상이한 표기 방식은 동등한 것으로 간주된다.
일부 경우에, 인접 치환기의 쌍은 임의로 연결되거나 융합되어 고리가 될 수 있다. 바람직한 고리는 5원, 6원 또는 7원 카르보시클릭 또는 헤테로시클릭 고리이고, 치환기의 쌍에 의해 형성된 고리의 일부가 포화되는 경우 및 치환기의 쌍에 의해 형성된 고리의 일부가 불포화되는 경우 모두 포함한다. 본원에 사용된 바와 같이, "인접"이란 안정한 융합된 고리계를 형성할 수 있는 한, 2개의 가장 근접한 치환가능한 위치, 예컨대 비페닐의 2, 2' 위치, 또는 나프탈렌의 1, 8 위치를 갖는 2개의 이웃하는 고리 상에, 또는 서로 옆에 있는 동일 고리 상에 관련된 2개의 치환기가 존재할 수 있다는 것을 의미한다.
본원에 개시된 본 발명 화합물의 신규성은 리간드의 코어에 사용된 새로운 측부에서 유래한다. 이소퀴놀린 및 퀴나졸린 코어 상에 치환된 시클로알킬 측쇄의 사용은 인광 디바이스에서 이미터로서 사용될 때 외부 양자 효율(EQE)을 더욱 증가시킨다. 화합물의 발광(λMAX) 색은 치환된 시클로알킬 측쇄가 부가되는 이소퀴놀린 또는 퀴나졸린 코어 상의 위치에 따라 미세 조정될 수 있다. 나아가, 시클로알킬 측쇄 상의 치환은 보다 우수한 (즉, 더 낮은) 승화 온도(TSUB)와 같은 화합물의 보다 우수한 열적 특성을 가능하게 하며 이는 OLED 제조 프로세스에서 유익하다.
본 발명은 PhOLED 적용에서 매우 높은 EQE를 가능하게 하는 신규의 측쇄를 기재한다. 상업적 관점에서, 주요 요구는 더 나은 효율을 나타내는 인광 이미터를 꾸준히 제공하는데 있다. 이러한 새로운 측쇄는 이소퀴놀린과 같은 익히 알려진 코어에 부가되었지만 이전에 관측된 적이 없는 EQE를 제공했다.
실시양태에 따르면, 식 I
Figure pat00004
의 리간드 LA를 포함하는 화합물이 개시된다. 식 I에서, RA는 단일 치환 내지 최대 허용가능한 수의 치환을 나타내고; X1 ~ X4는 각각 독립적으로 CR 또는 N이고; RA, R, R1, 및 R2는 각각 독립적으로 수소 또는 앞서 정의된 일반 치환기로 이루어진 군에서 선택되고; R1 및 R2 중 적어도 하나는 식
Figure pat00005
를 가지며; L1은 유기 링커 또는 직접 결합이고, G1은 치환된 시클로알킬기, 또는 치환된 또는 비치환된 다환식 기이고; 적어도 하나의 RA는 수소가 아니고; LA는 Ir에 배위되고; Ir은 다른 리간드에 배위될 수 있고; LA는 다른 리간드에 연결되어 3좌, 4좌, 5좌, 또는 6좌 리간드를 구성할 수 있고; 임의의 두 치환기는 결합되거나 융합되어 고리를 형성할 수 있으며, 단, R1 및 R2는 결합되어 고리를 형성하지 않는다.
화합물의 일부 실시양태에서, RA, R, R1, 및 R2는 각각 독립적으로 수소 또는 앞서 정의된 바람직한 일반 치환기로 이루어진 군에서 선택된다.
일부 실시양태에서, G1은 알킬 치환된 시클로알킬, 부분적으로 또는 완전히 플루오르화된 시클로알킬 또는 알킬 치환된 시클로알킬, 이들의 부분적으로 또는 완전히 중수소화된 변형체, 및 이들의 조합으로 이루어진 군에서 선택된다.
일부 실시양태에서, 화합물은 헤테로렙틱(heteroleptic)일 수 있다. 일부 실시양태에서, 화합물은 호모렙틱(homoleptic)일 수 있다.
일부 실시양태에서, L1은 직접 결합이다. 일부 실시양태에서, L1은 알킬이다.
일부 실시양태에서, R1은 R2보다 더 많은 C 원자를 포함한다. 일부 실시양태에서, R2는 R1보다 더 많은 C 원자를 포함한다. 일부 실시양태에서, R1 및 R2 중 하나는 치환된 시클로헥실기 또는 치환된 시클로펜틸기이고, 나머지 것은 수소이다.
일부 실시양태에서, R1은 치환된 시클로헥실기이고, R2는 수소이다.
일부 실시양태에서, 제1 리간드 LA는
Figure pat00006
이다.
일부 실시양태에서, 화합물은 치환된 또는 비치환된 아세틸아세토네이트 리간드를 더 포함한다.
일부 실시양태에서, R1은, 적어도 하나의 알킬기로 치환된 시클로헥실기이다.
일부 실시양태에서, X1 ~ X4는 각각 CH이다. 일부 실시양태에서, X1 ~ X4 중 하나는 N이고, 나머지는 CH이다.
일부 실시양태에서, 2개의 RA 치환기가 함께 결합하여 고리를 형성한다.

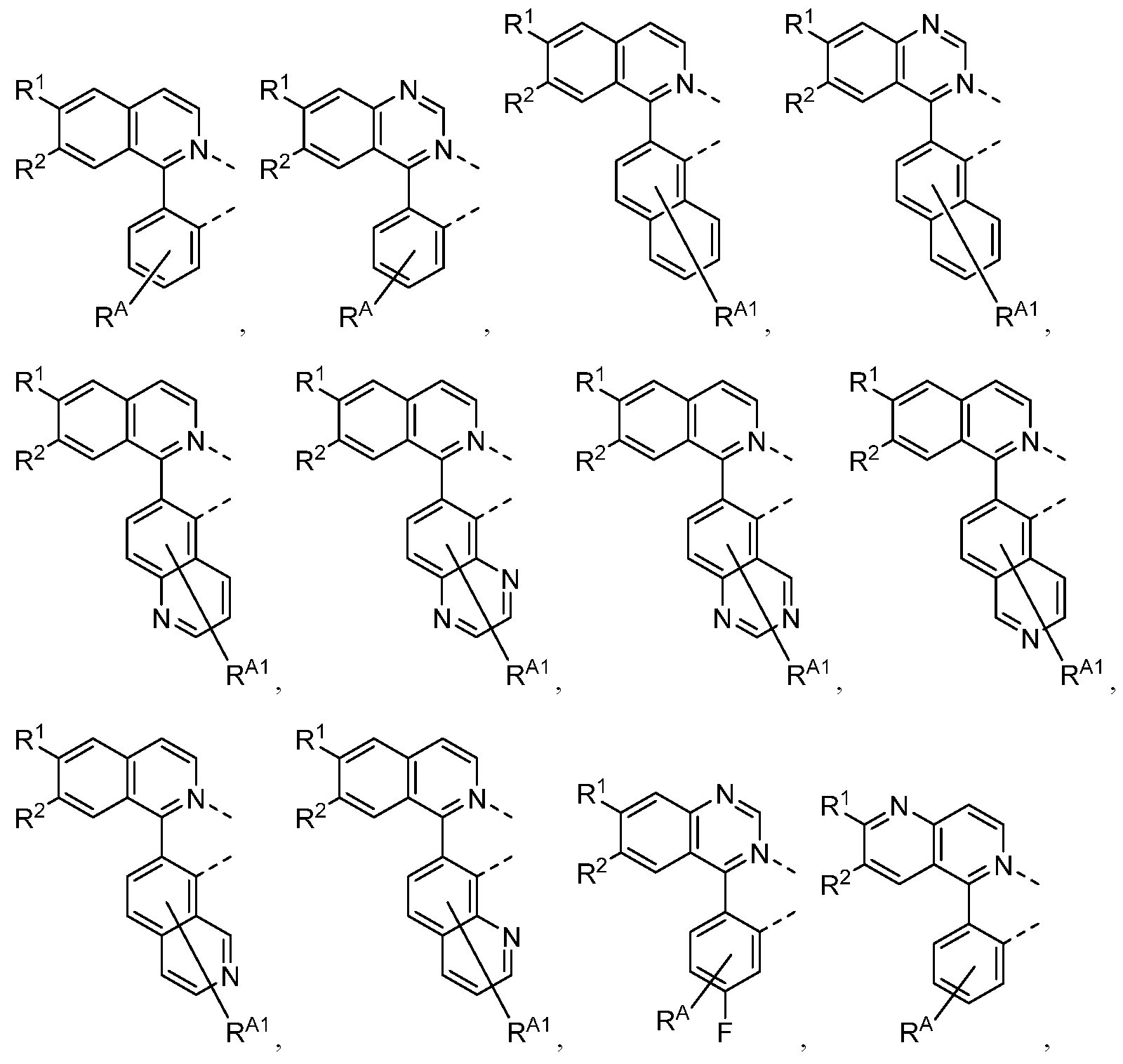

일부 실시양태에서, 제1 리간드 LA는 하기로 이루어진 군으로부터 선택되고:
Figure pat00007
Figure pat00008
여기서, RA1은 RA와 동일한 정의를 갖는다.
화합물의 일부 실시양태에서, 제1 리간드 LA는 하기로 이루어진 군으로부터 선택된다:

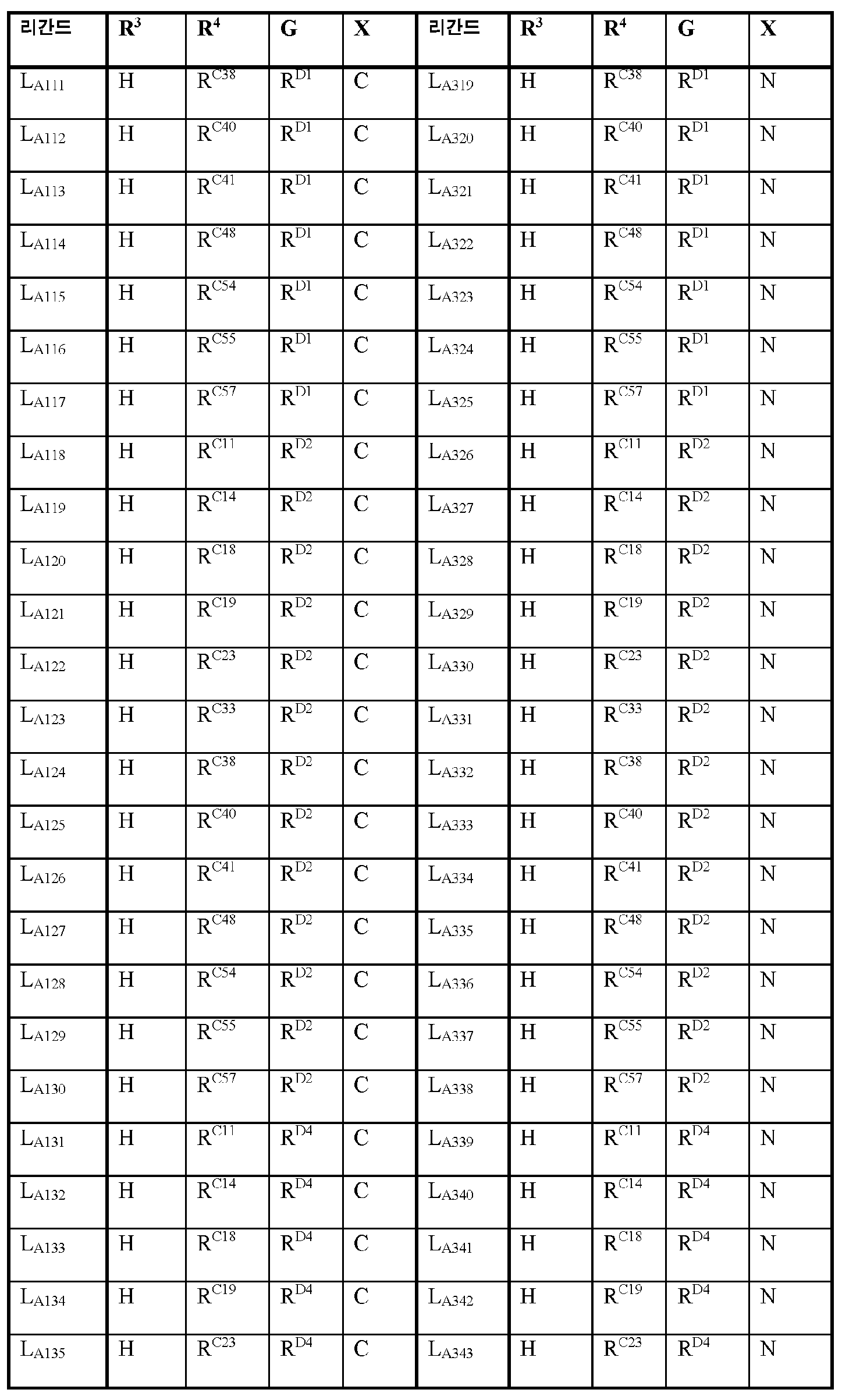

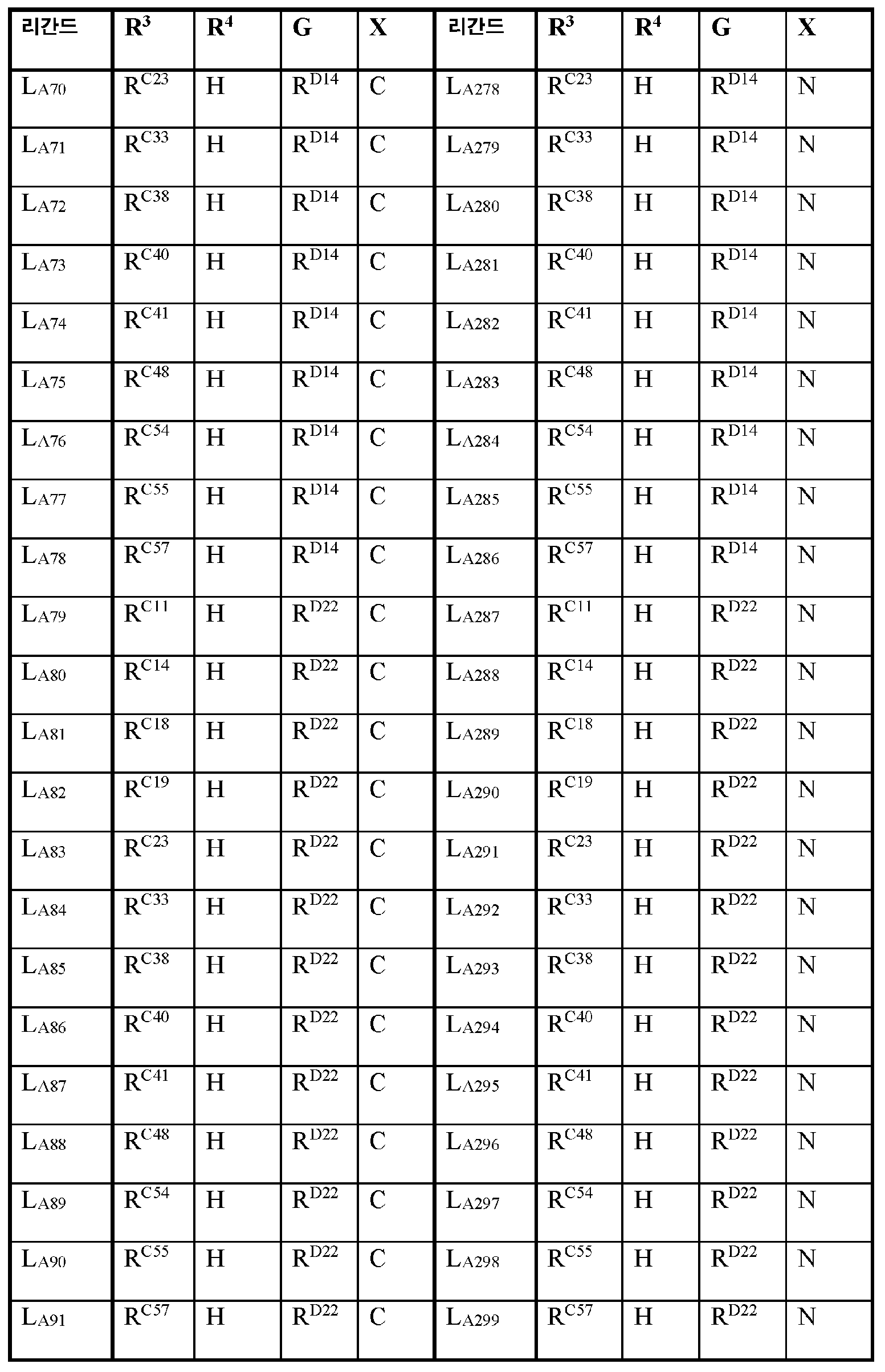

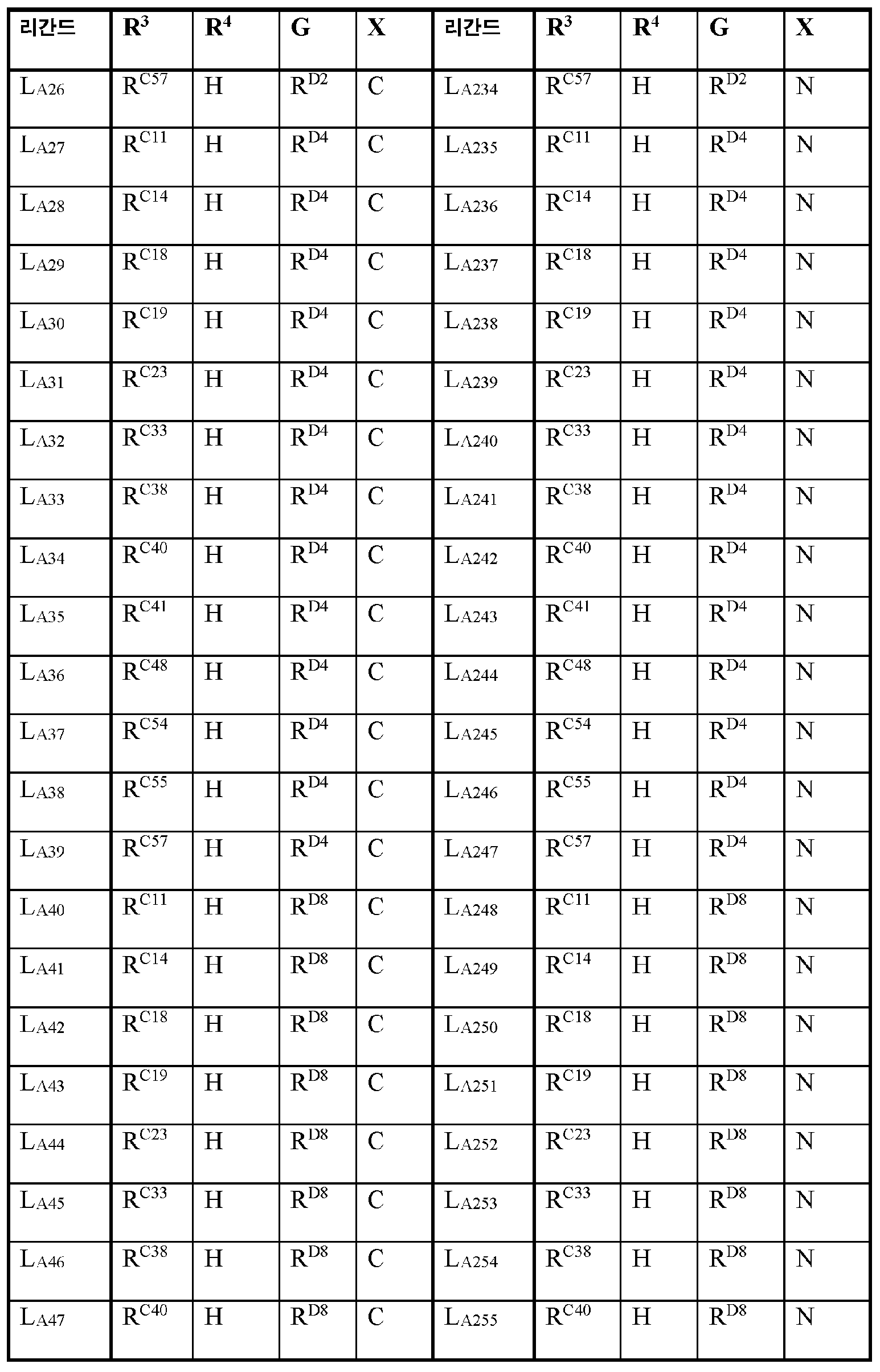

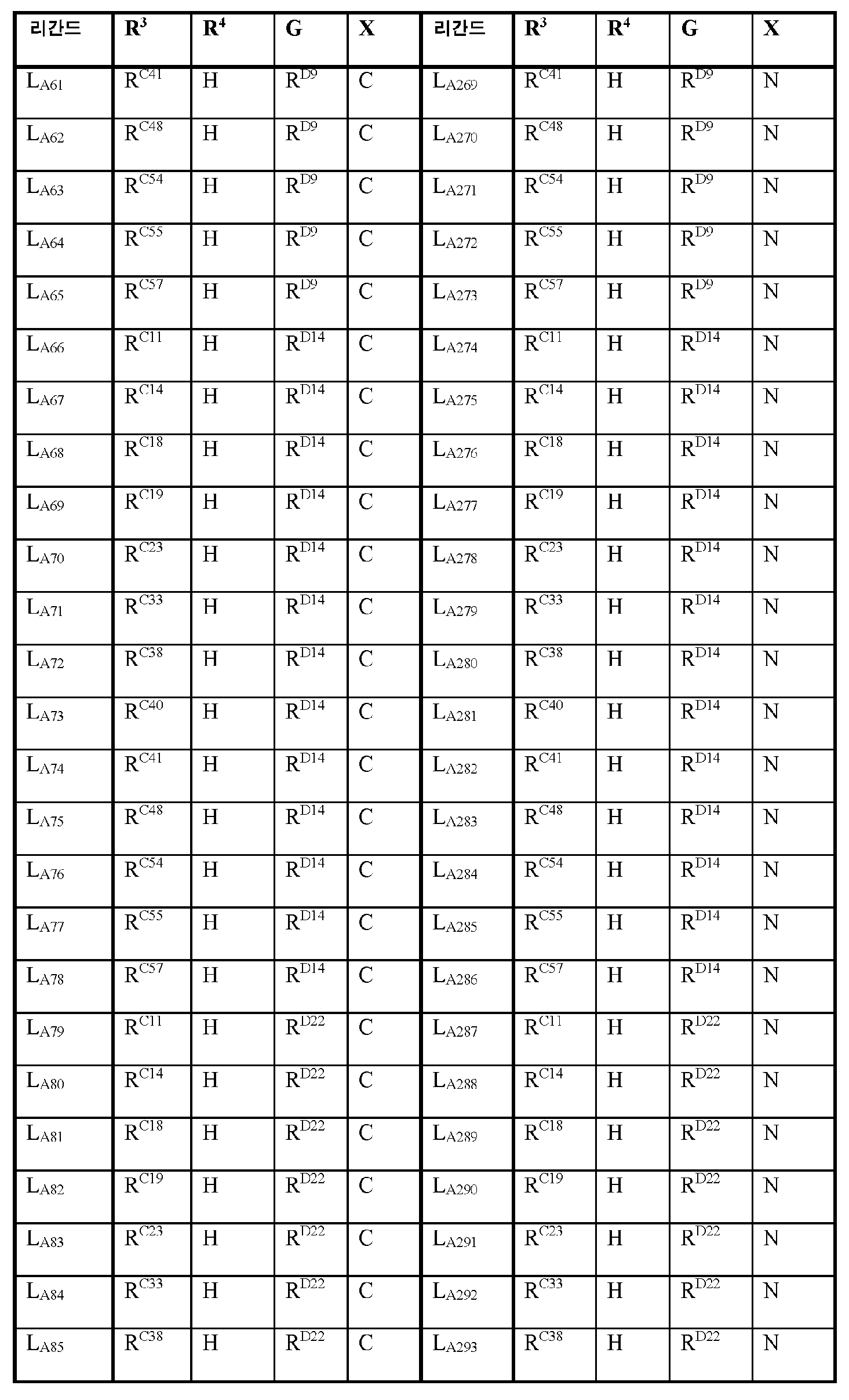

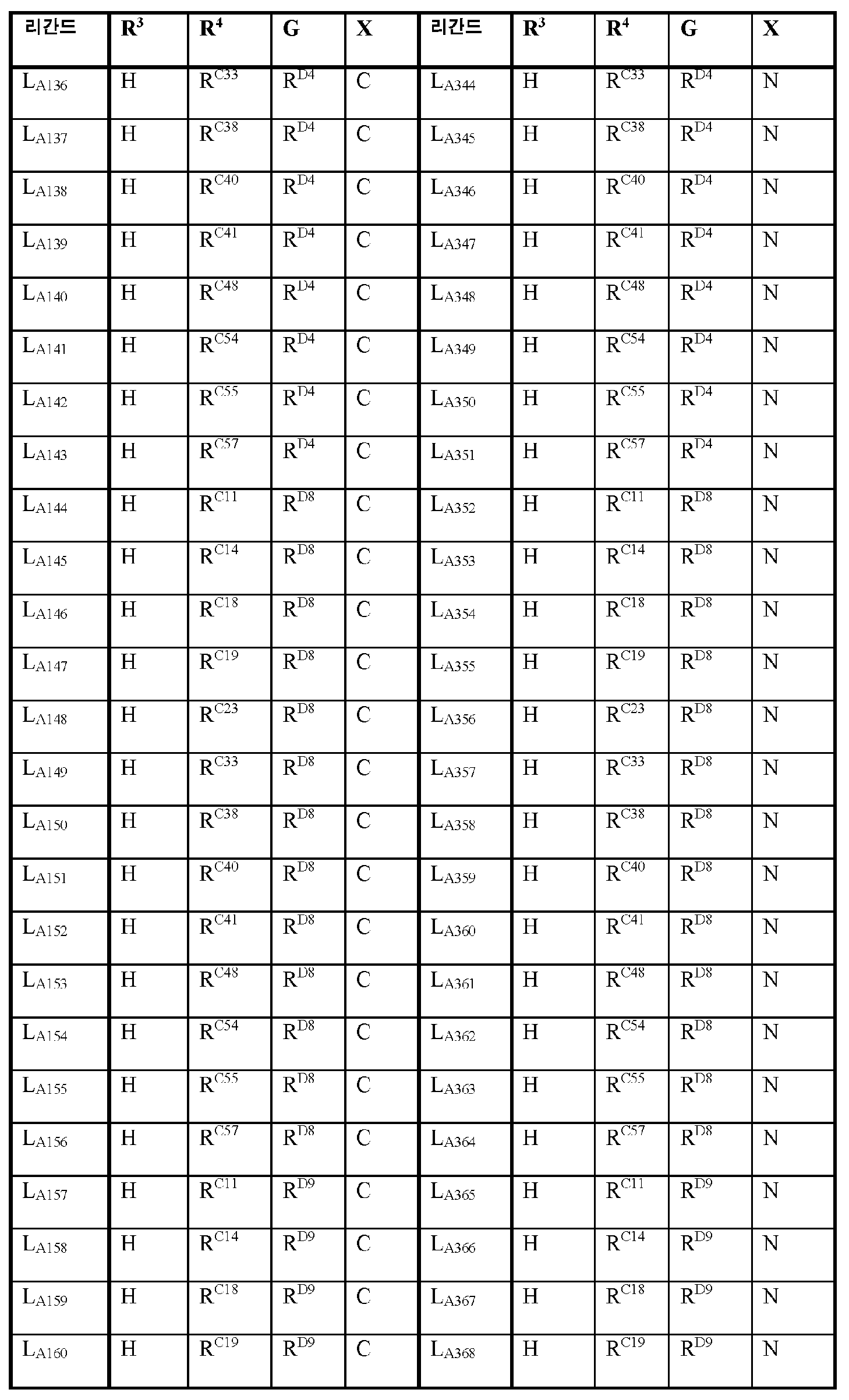

R3, R4, G, 및 X가 이하에서 정의된 식 II,
Figure pat00009

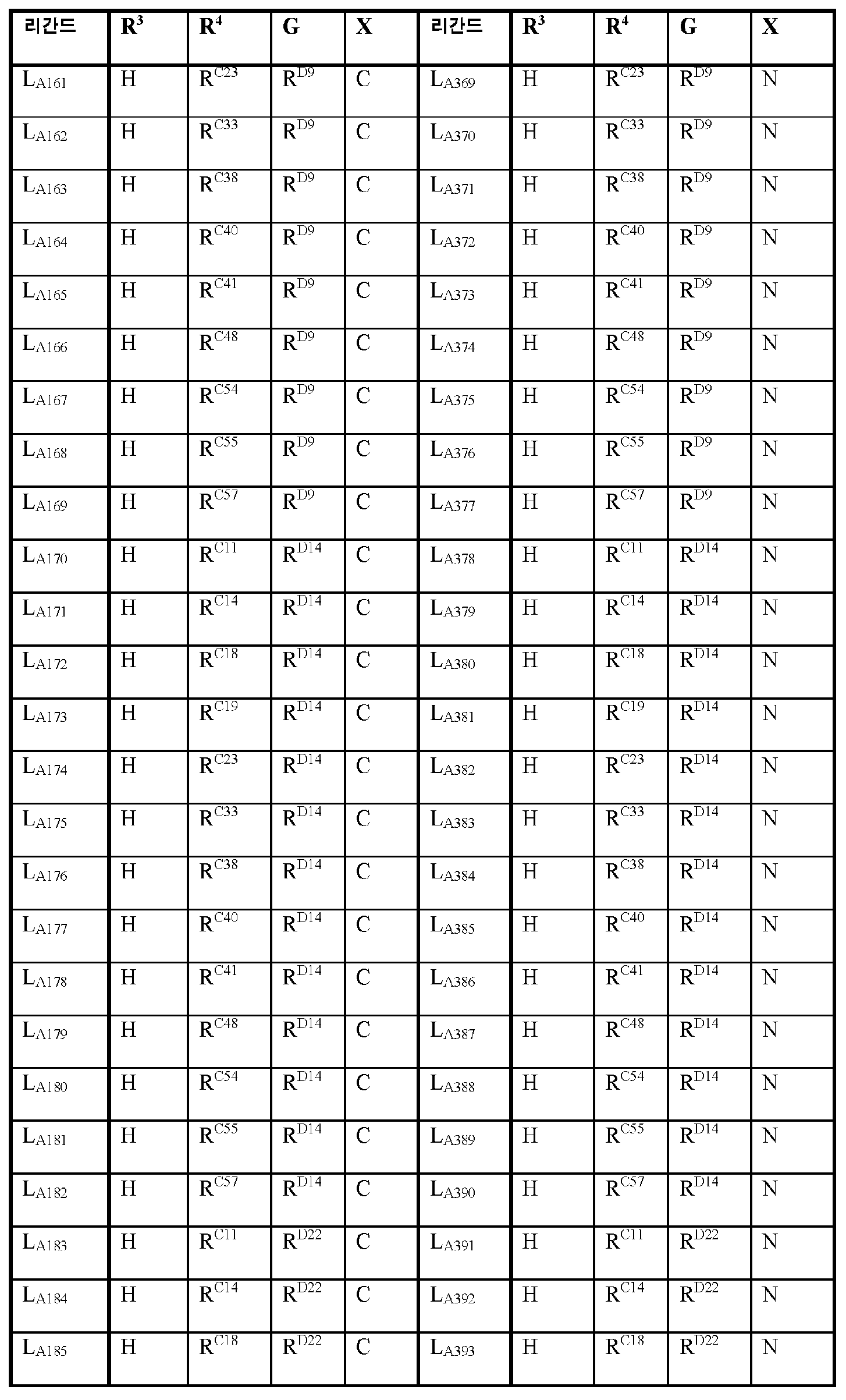

의 구조에 기초한 LA1 ~ LA416:
Figure pat00010
Figure pat00011
Figure pat00012
Figure pat00013
Figure pat00014
Figure pat00015
Figure pat00016
Figure pat00017
Figure pat00018

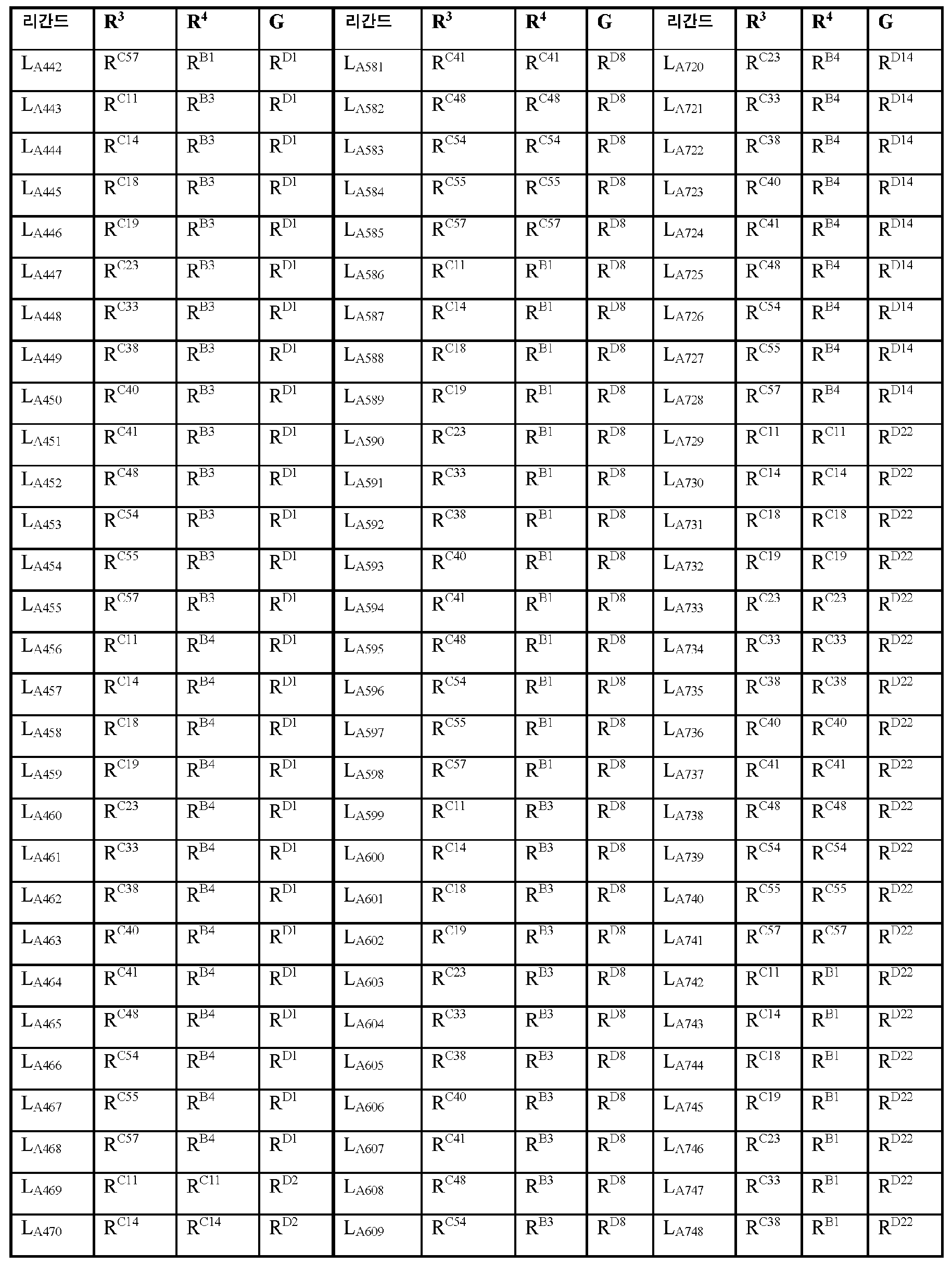

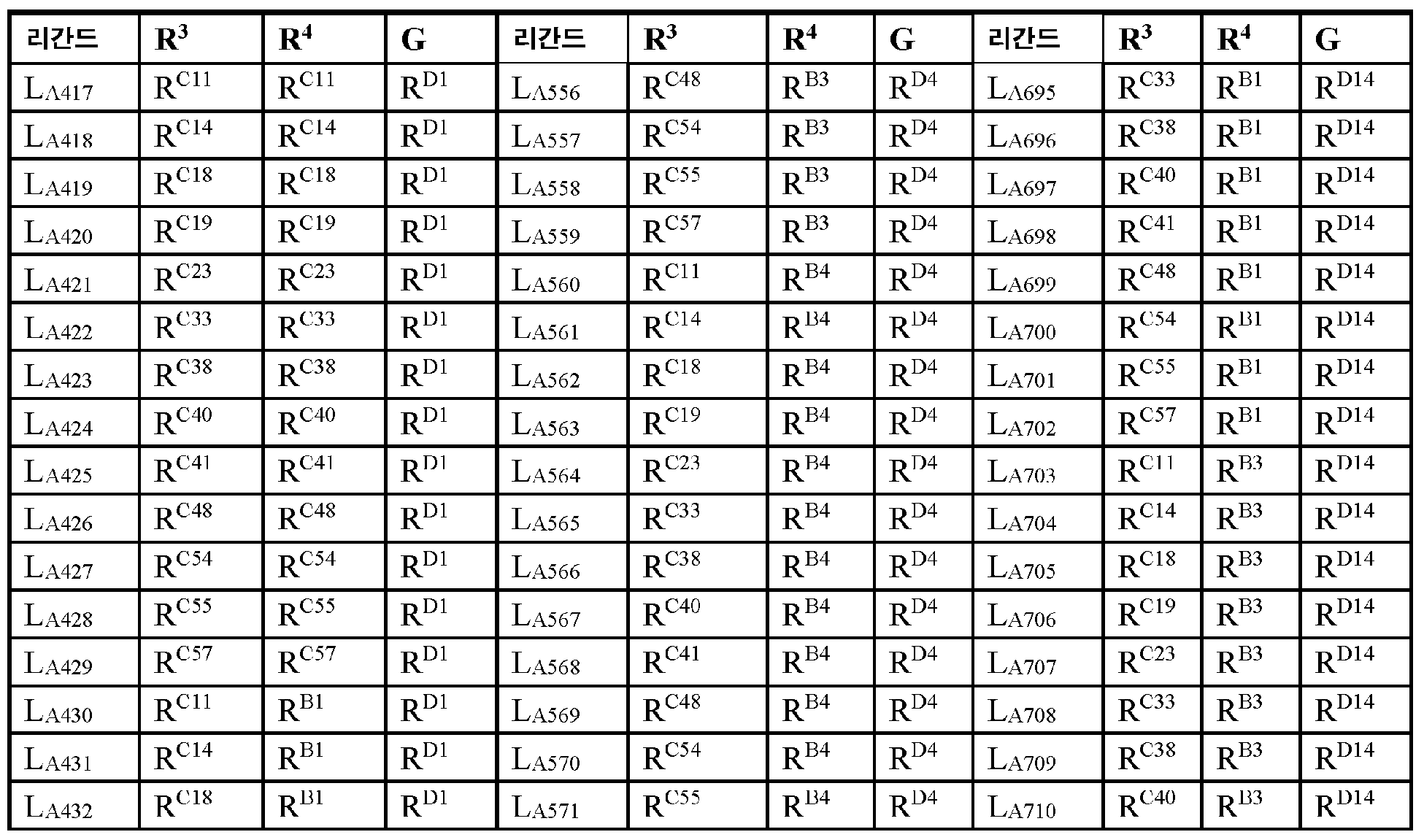

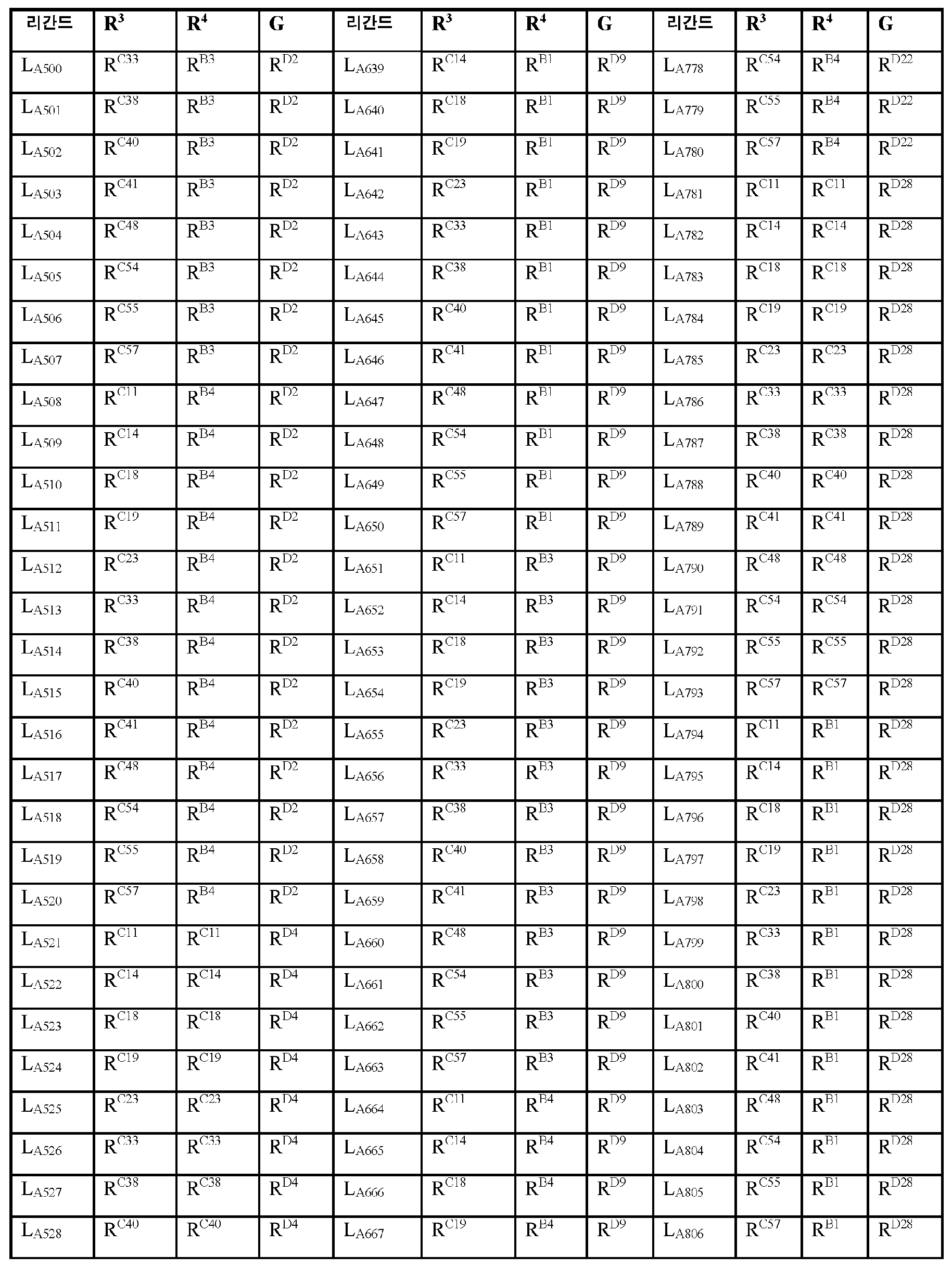

R3, R4, 및 G가 이하에서 정의된 식 III,
Figure pat00019

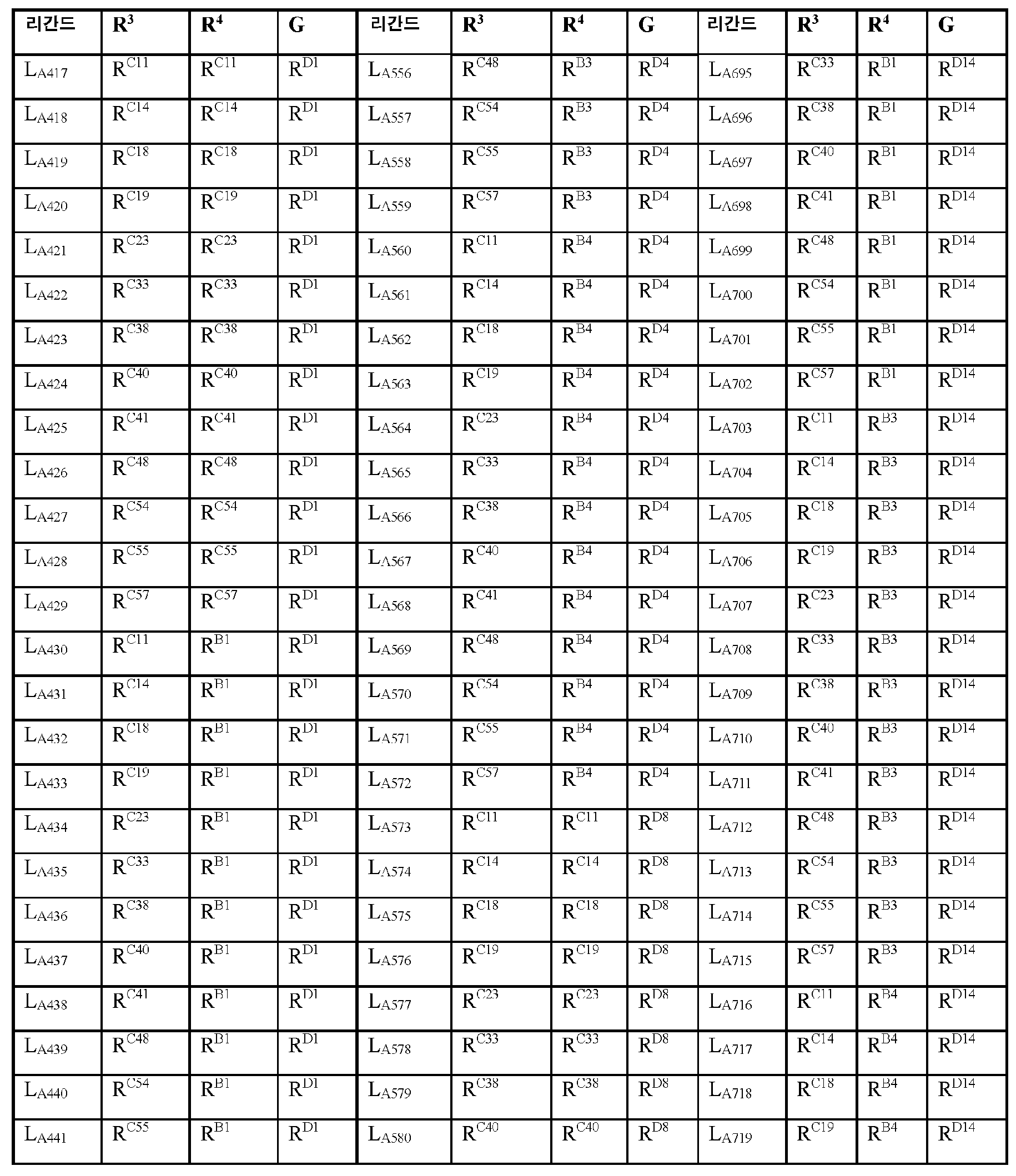

의 구조에 기초한 LA417 ~ LA832:
Figure pat00020
Figure pat00021
Figure pat00022
Figure pat00023
Figure pat00024

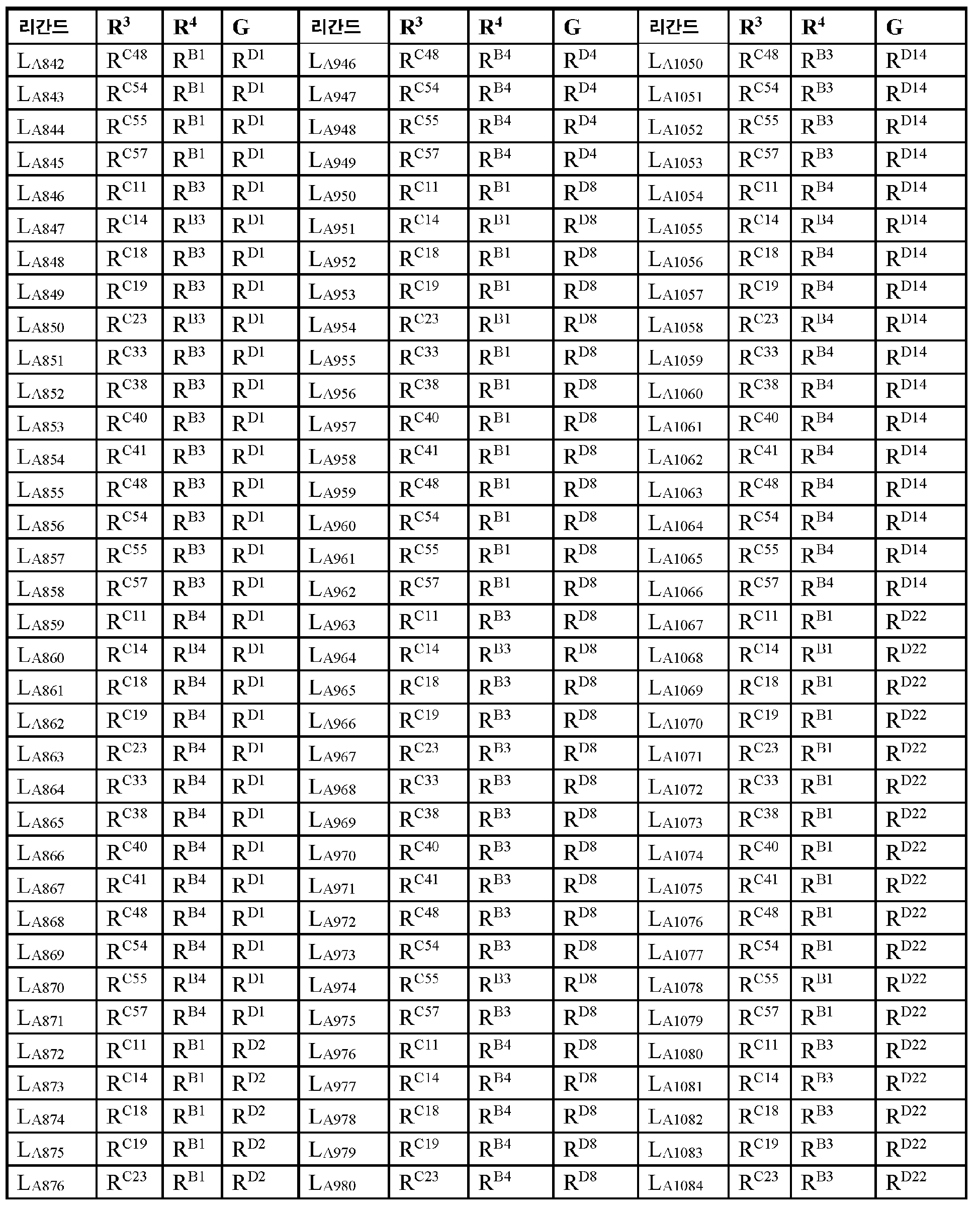

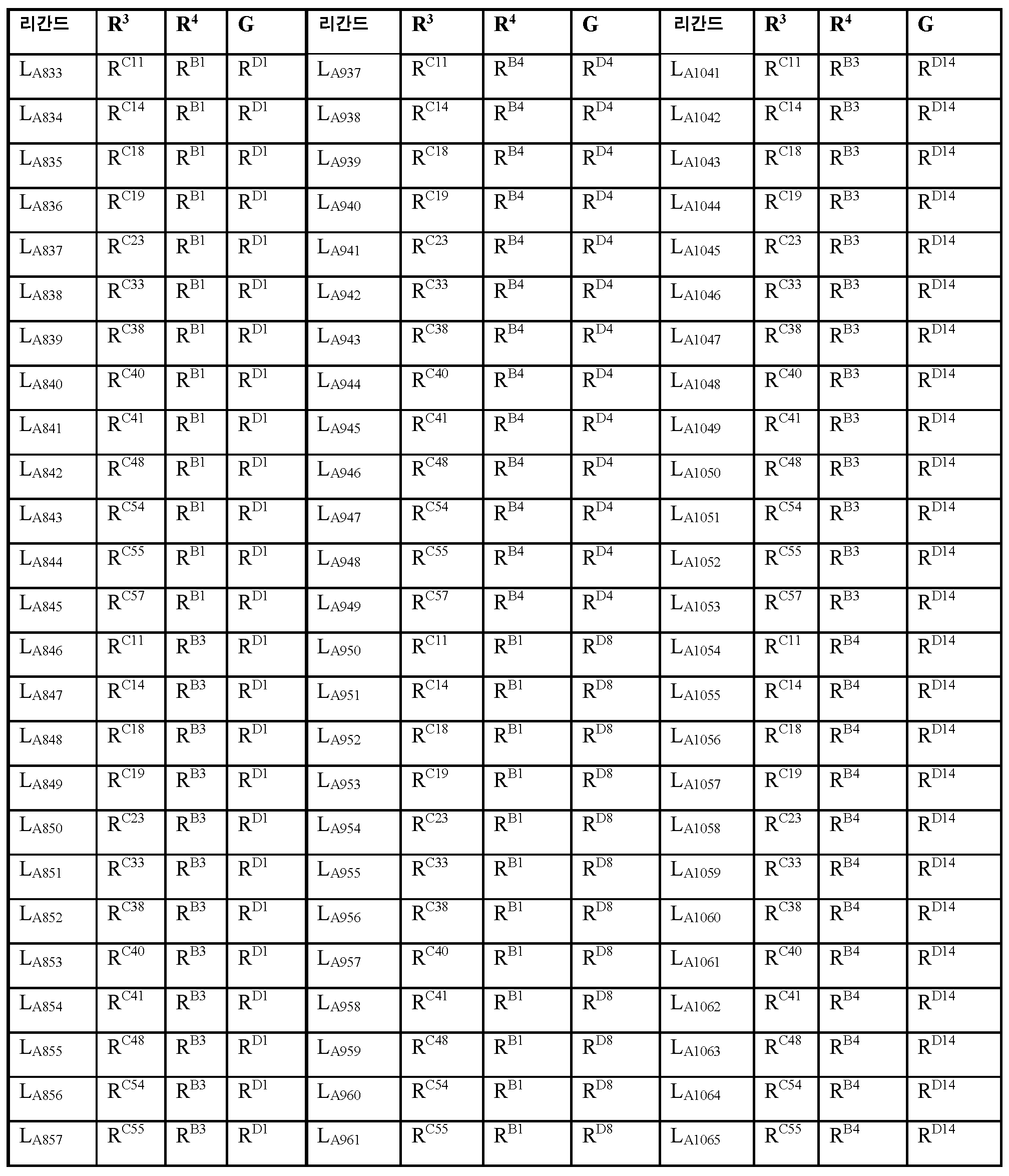

R3, R4, 및 G가 이하에서 정의된 식 III,
Figure pat00025
의 구조에 기초한 LA833 ~ LA1144:
Figure pat00026
Figure pat00027
Figure pat00028
Figure pat00029

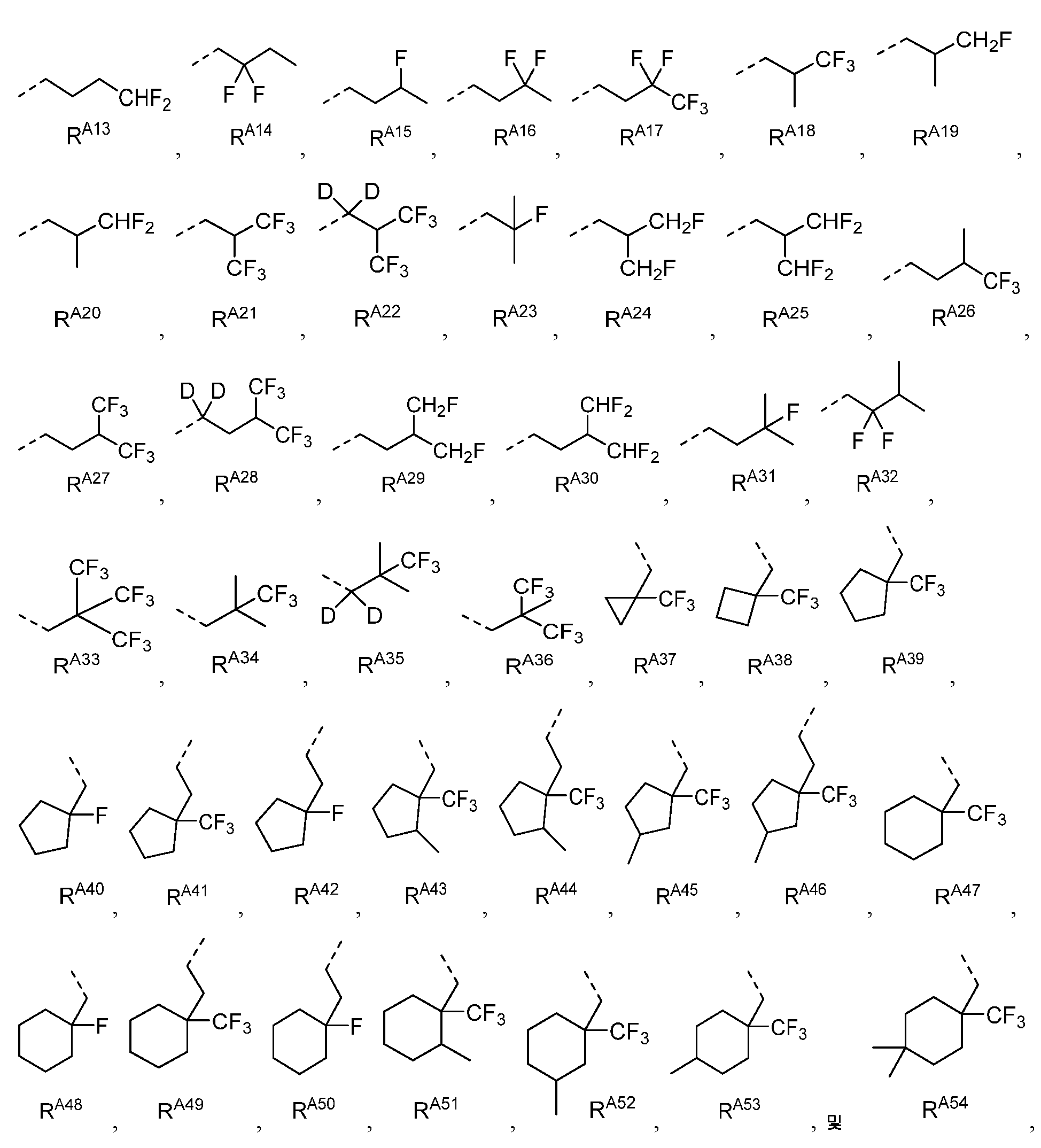

상기 식에서, RA1 ~ RA54는 하기 구조를 갖고:
Figure pat00030
Figure pat00031
상기 식에서 RB1 ~ RB22는 하기 구조를 갖고:
Figure pat00032
Figure pat00033

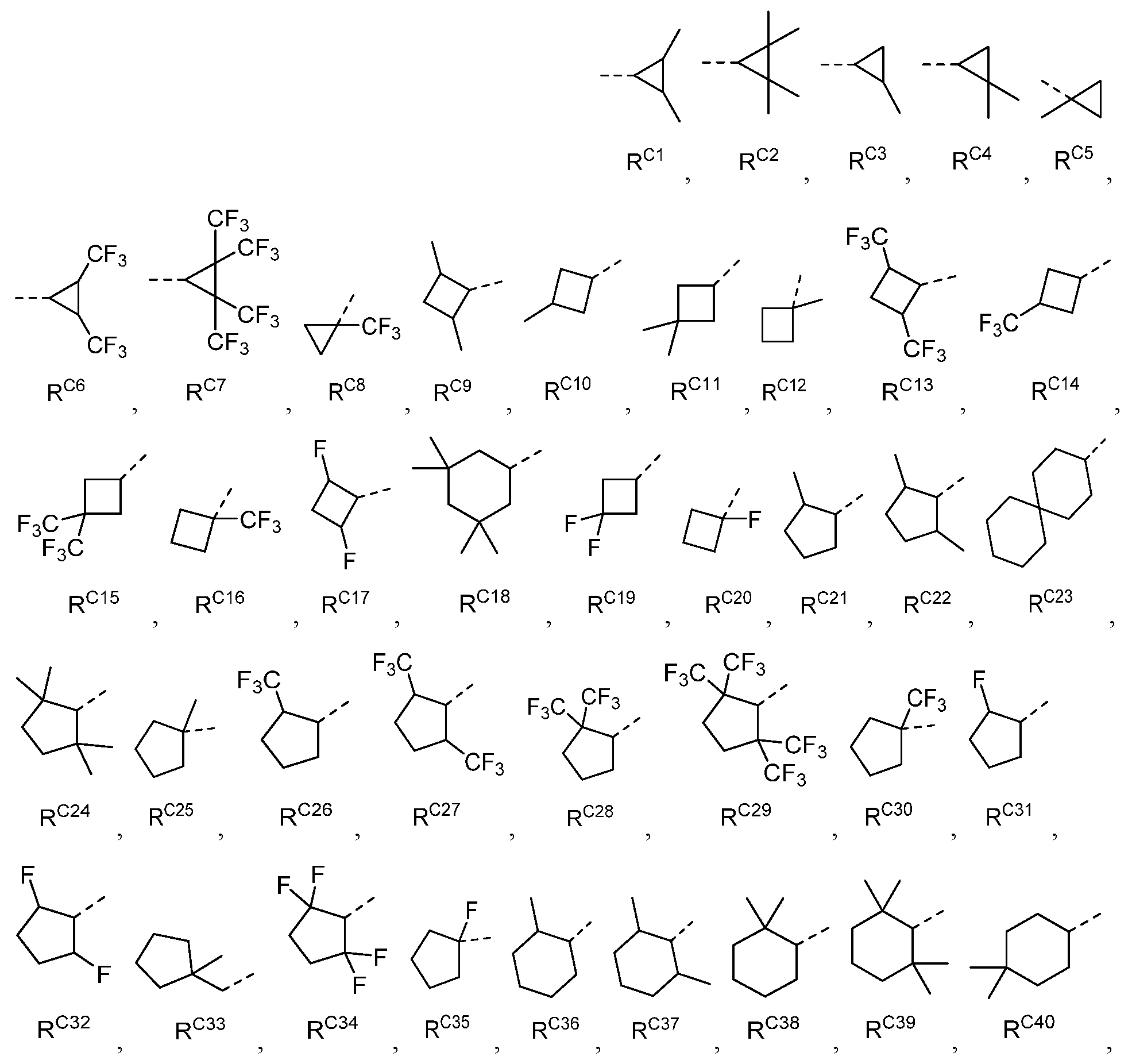

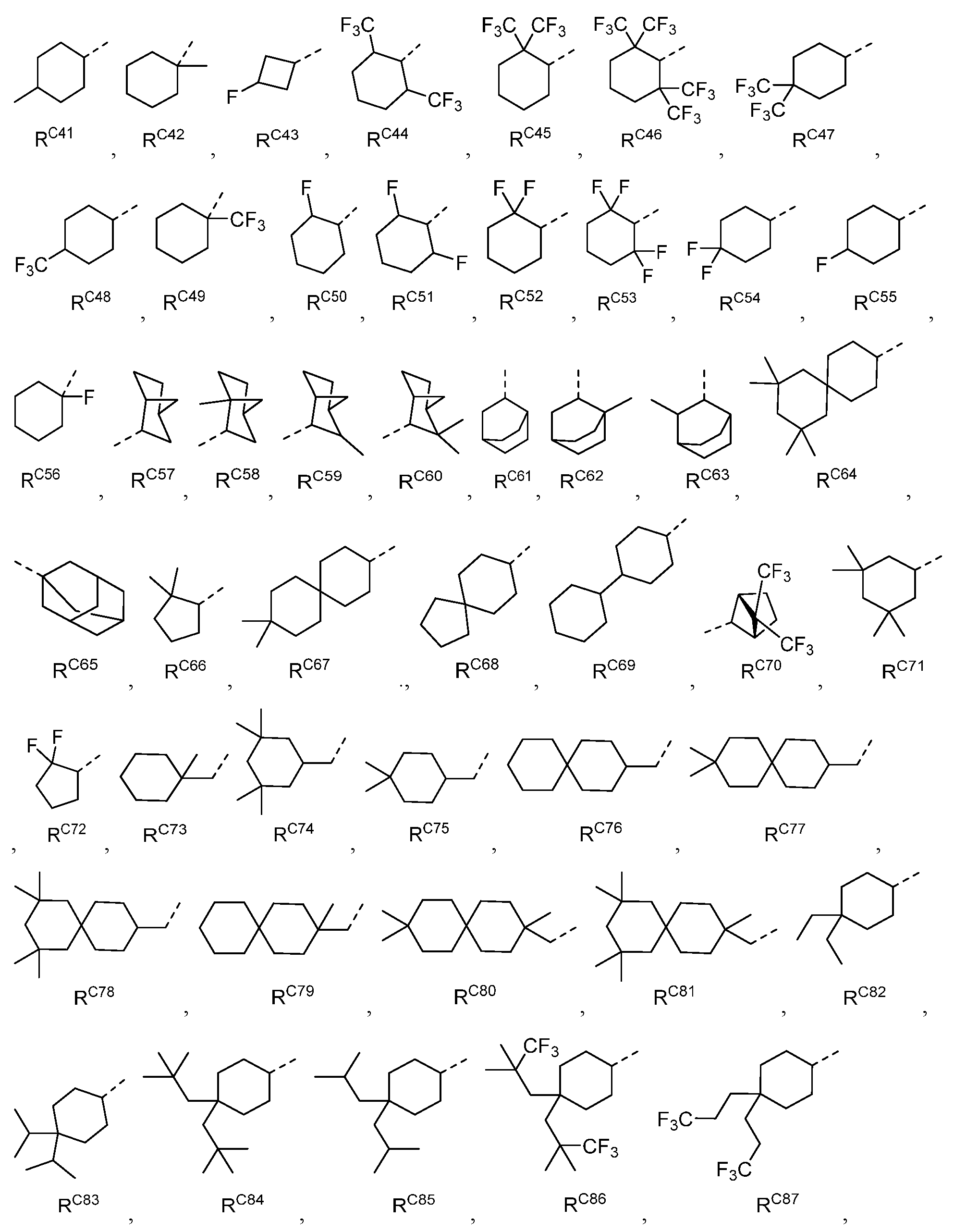

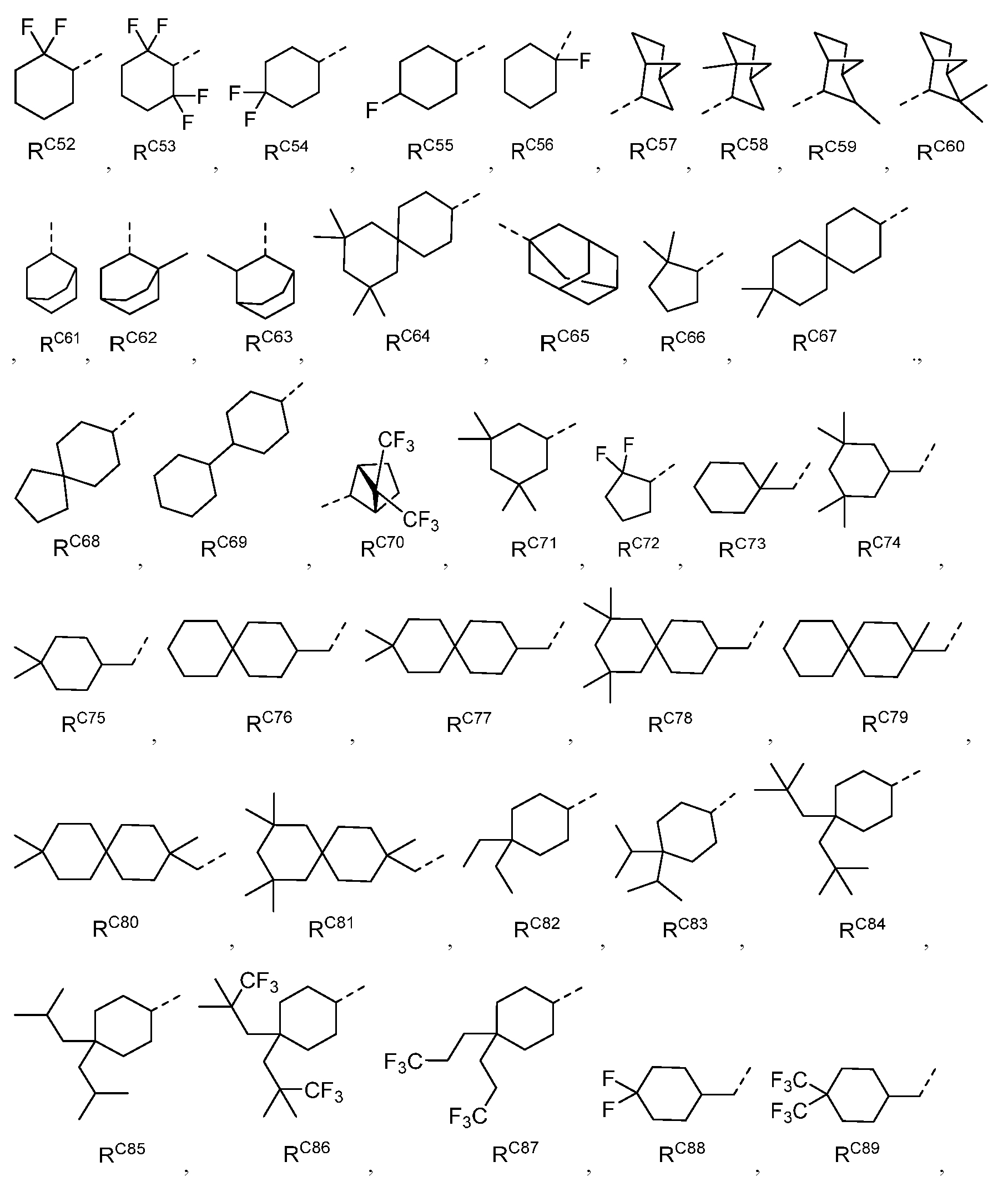

상기 식에서 RC1 ~ RC95는 하기 구조를 갖고:
Figure pat00034
Figure pat00035
Figure pat00036

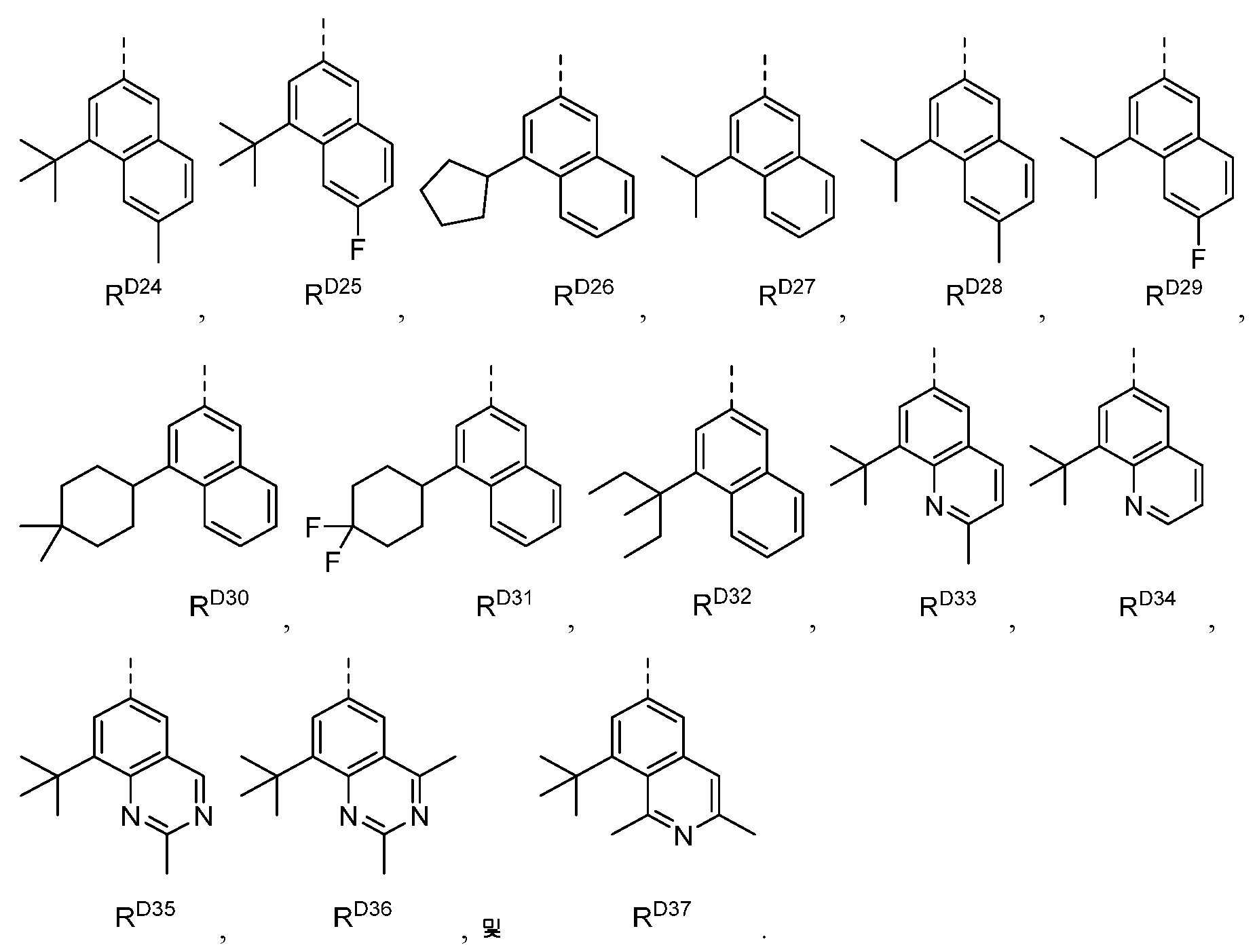

상기 식에서 RD1 ~ RD37은 하기 구조를 갖는다:
Figure pat00037
Figure pat00038
일부 실시양태에서, 화합물은 Ir(LA)3, Ir(LA)(LB)2, Ir(LA)2(LB), Ir(LA)2(LC), 및 Ir(LA)(LB)(LC)로 이루어진 군에서 선택된 식을 가지며, 여기서 LB 및 LC는 각각 2좌 리간드이고, LA, LB, 및 LC는 서로 상이하다. 일부 실시양태에서, LB 및 LC는 각각 독립적으로 하기로 이루어진 그룹 A 리간드로부터 선택된다:
Figure pat00039
Figure pat00040
상기 식에서, Y1 ~ Y13은 각각 독립적으로 탄소 및 질소로 이루어진 군에서 선택되고; Y'는 B Re, N Re, P Re, O, S, Se, C=O, S=O, SO2, CReRf, SiReRf, 및 GeReRf로 이루어진 군에서 선택되고; Re 및 Rf는 경우에 따라 융합되거나 결합되어 고리를 형성하고; 각각의 Ra, Rb, Rc, 및 Rd는 독립적으로 단일 치환 내지 최대 가능한 수의 치환, 또는 비치환을 나타낼 수 있고; Ra, Rb, Rc, Rd, Re 및 Rf는 각각 독립적으로 수소, 또는 앞서 정의된 일반 치환기로 이루어진 군에서 선택된 치환기로 이루어진 군에서 선택되고; Ra, Rb, Rc, 및 Rd 중 임의의 두 인접 치환기는 경우에 따라 융합되거나 결합되어 고리를 형성하거나 다좌 리간드를 형성한다.

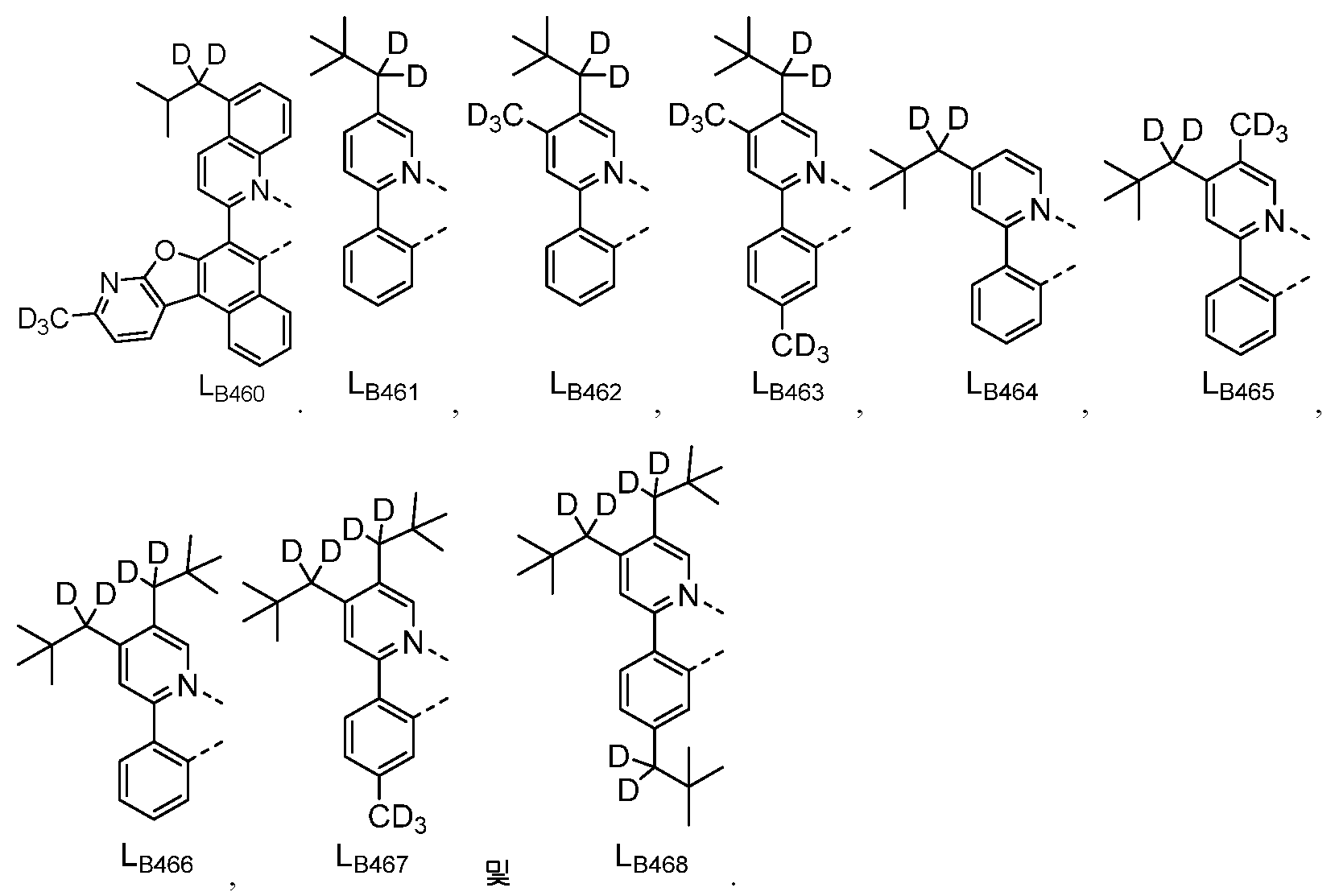

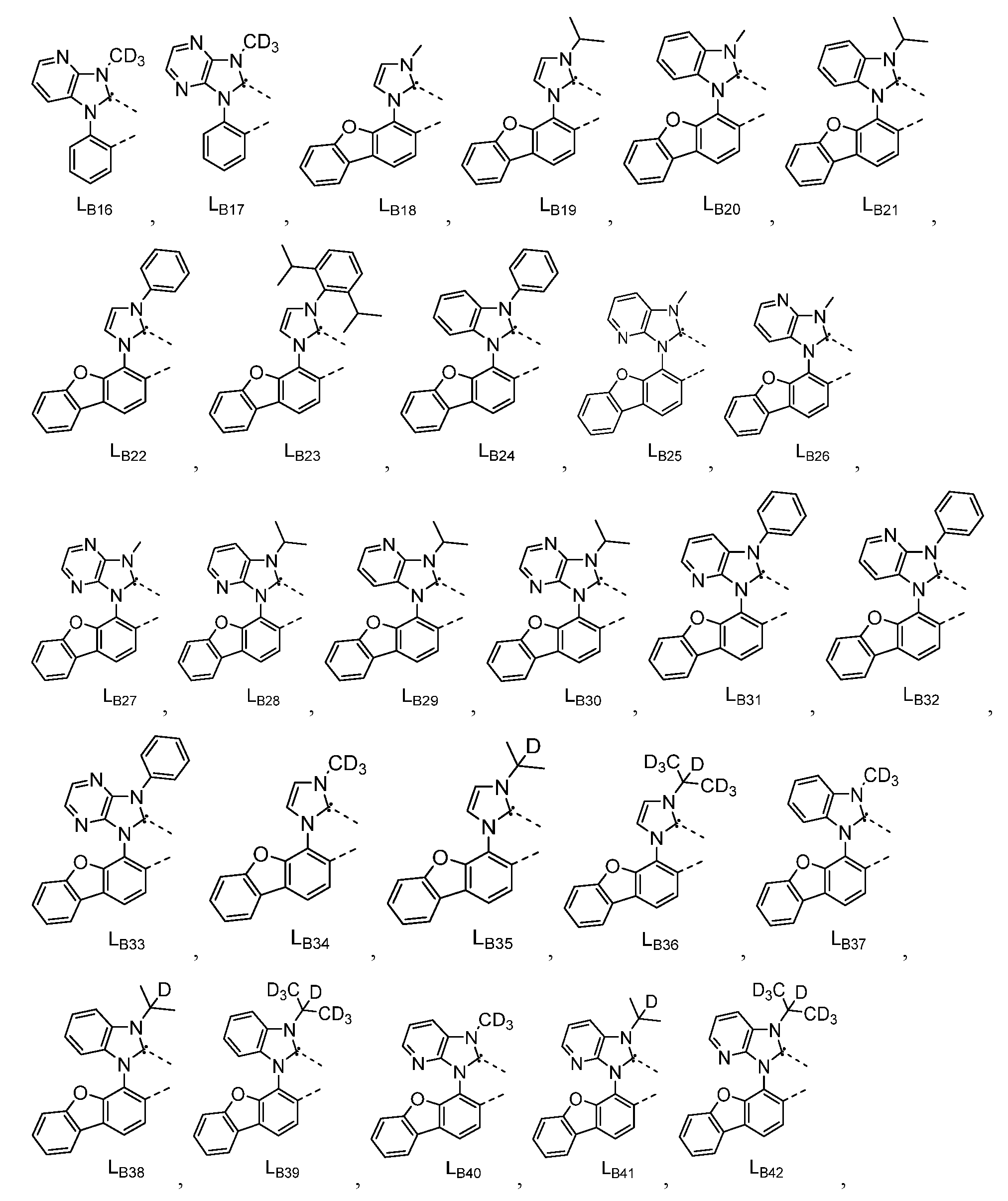

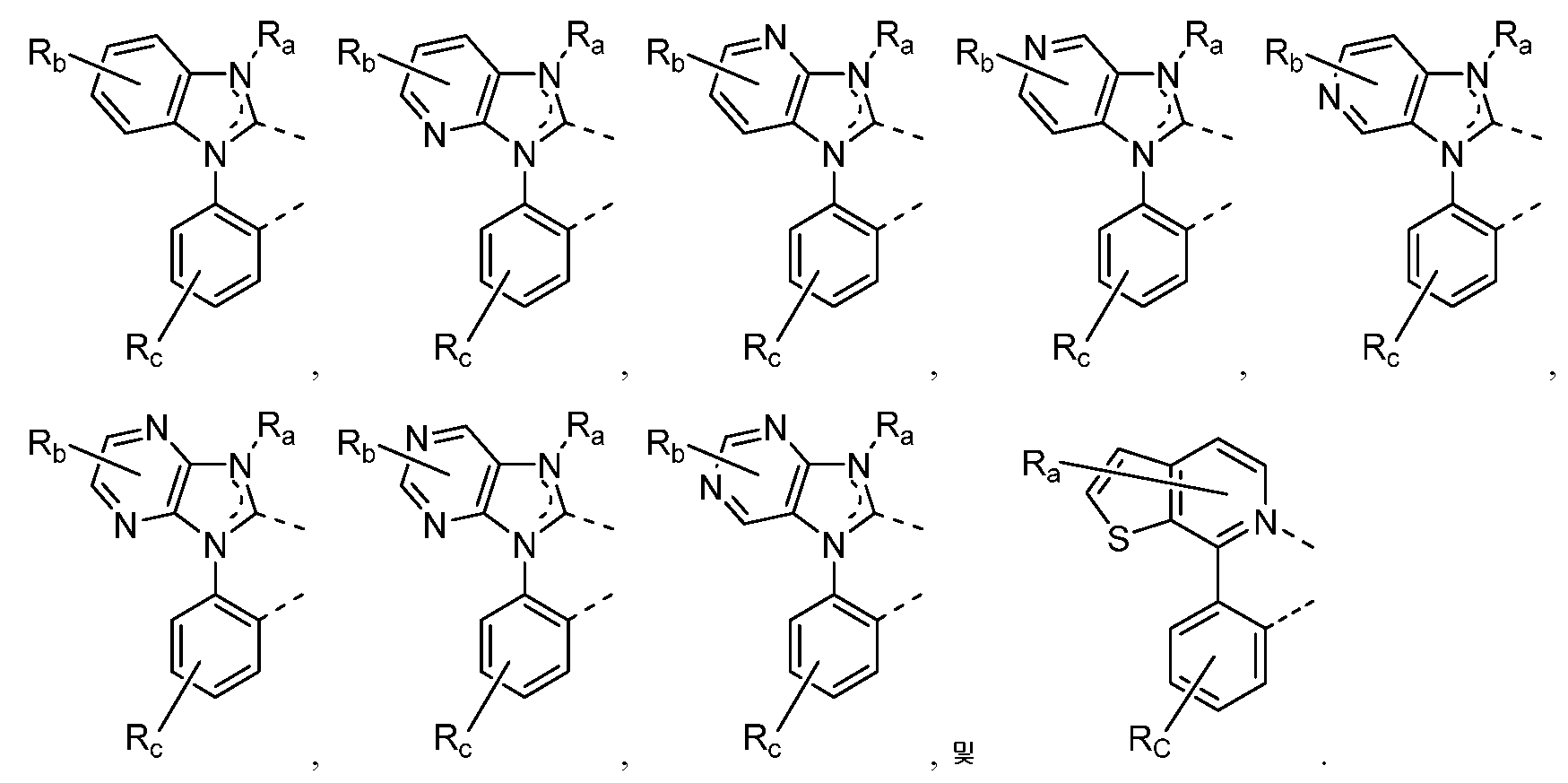

LB 및 LC가 각각 독립적으로 그룹 A 리간드로부터 선택되는 화합물의 일부 실시양태에서, LB 및 LC는 각각 독립적으로 하기로 이루어진 군으로부터 선택될 수 있다:
Figure pat00041
Figure pat00042

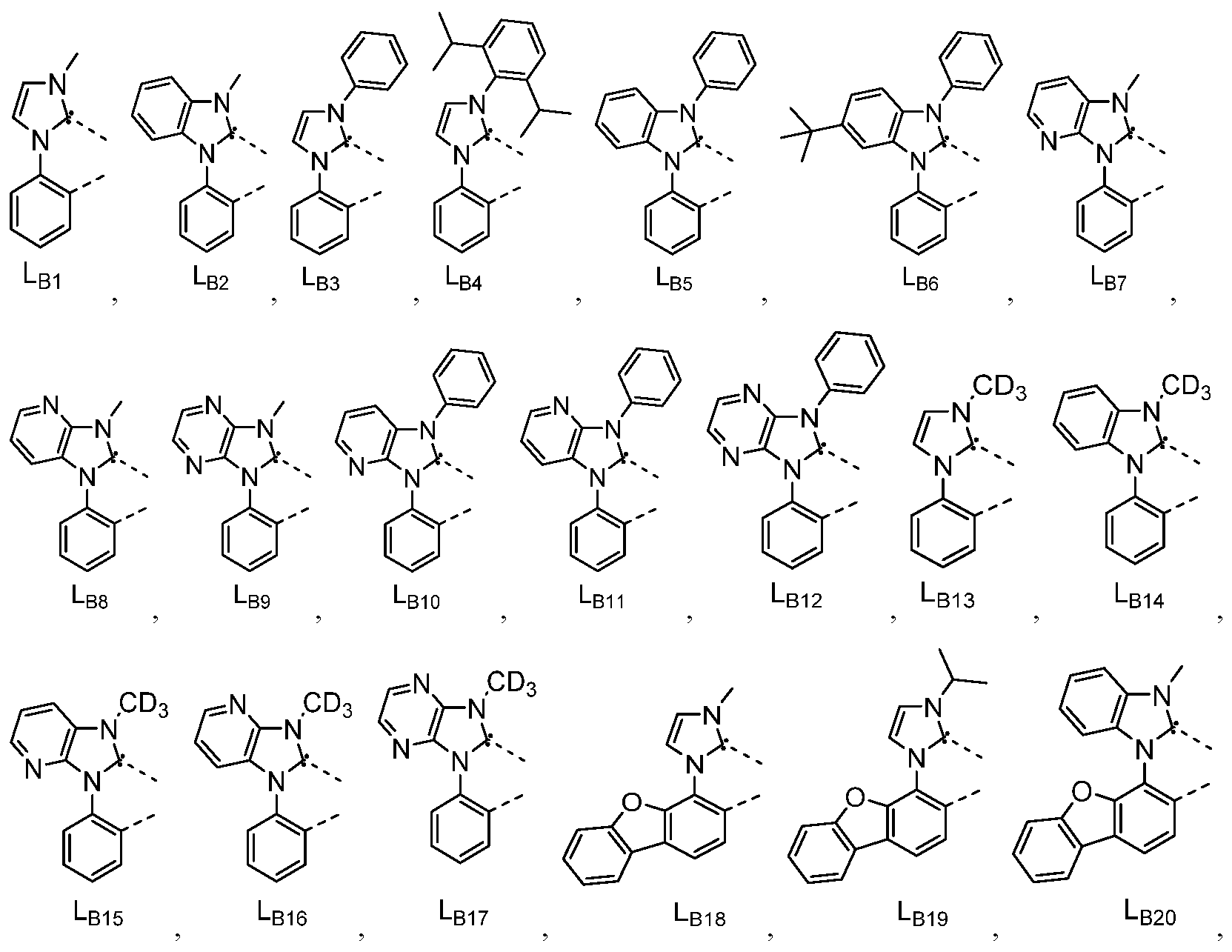

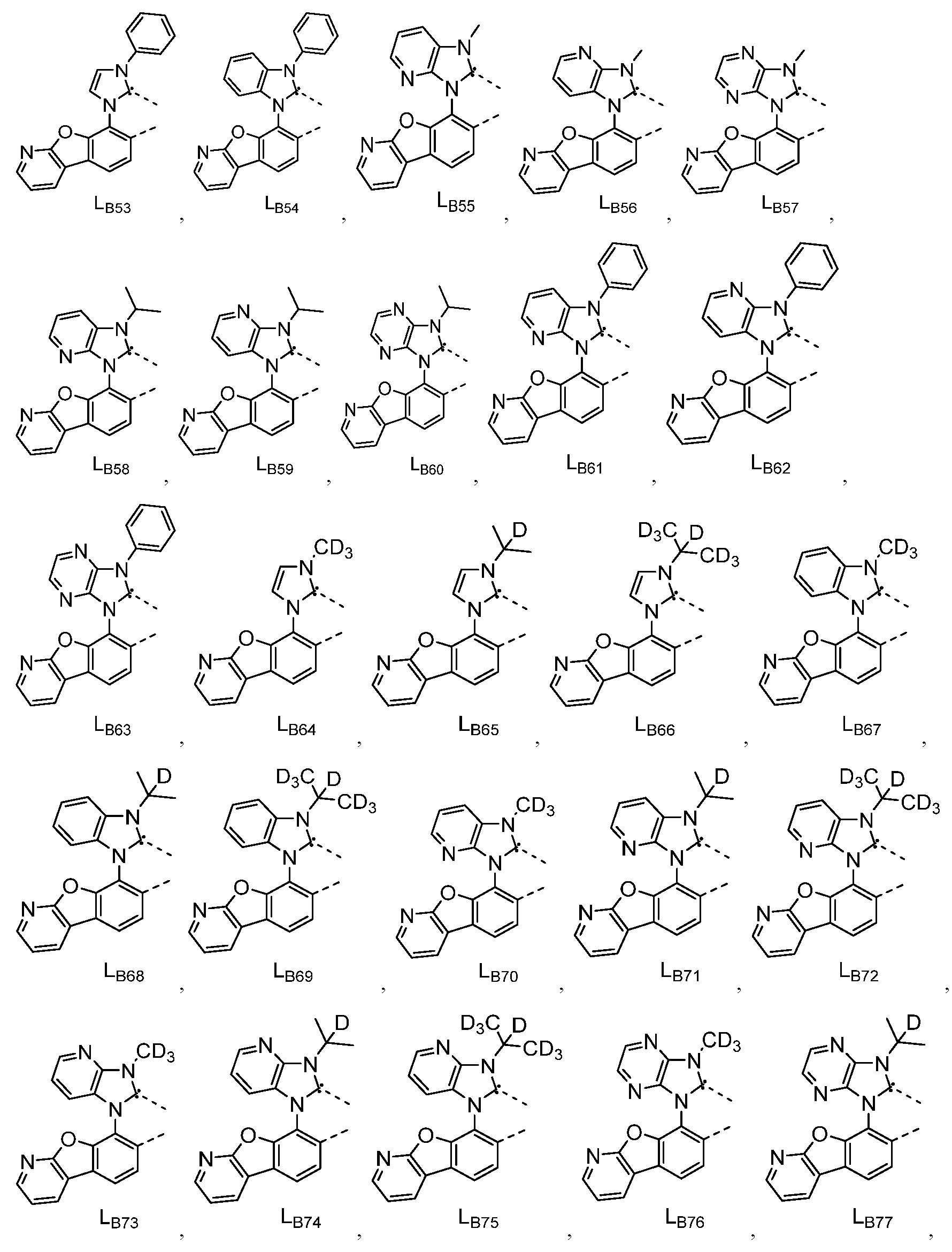

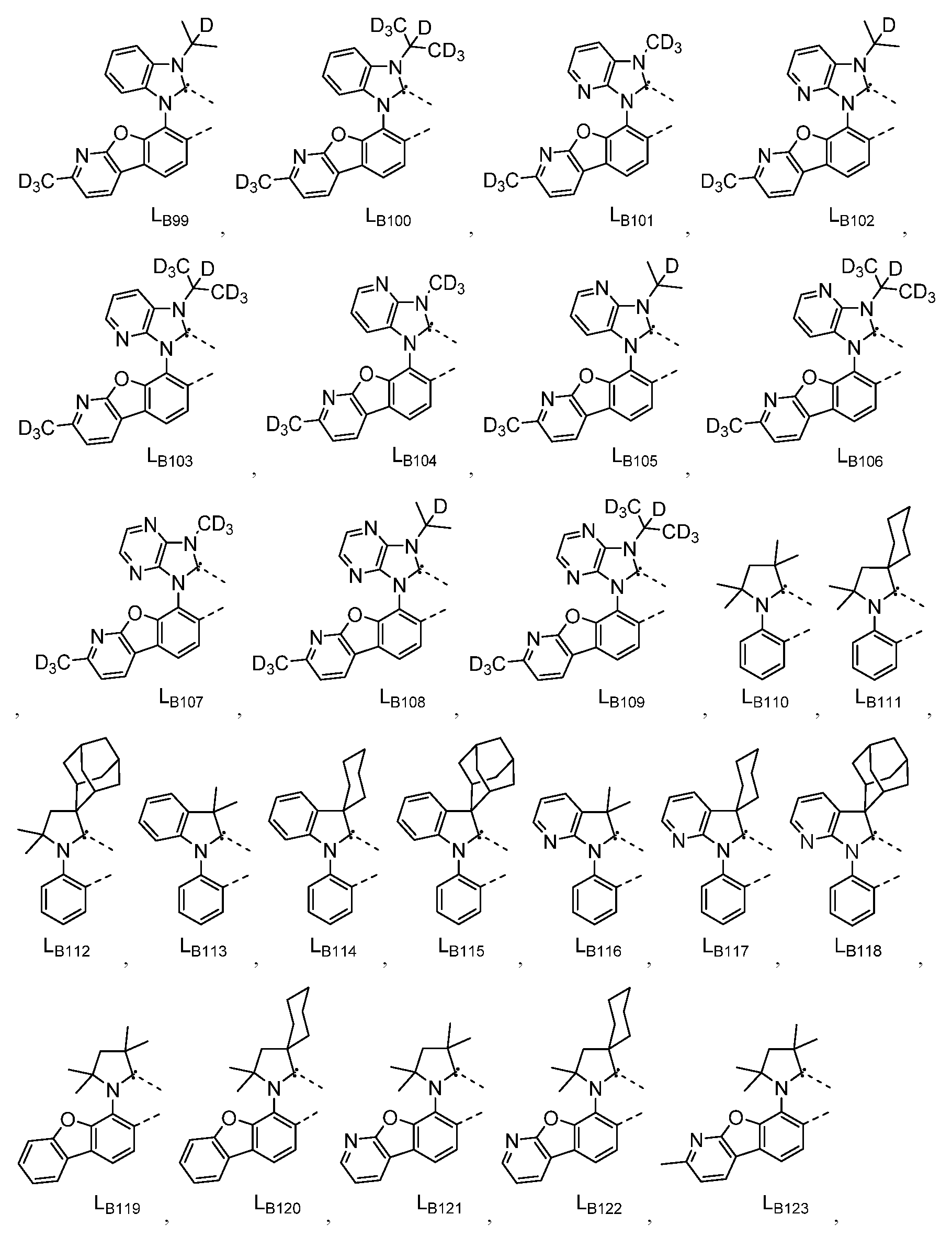

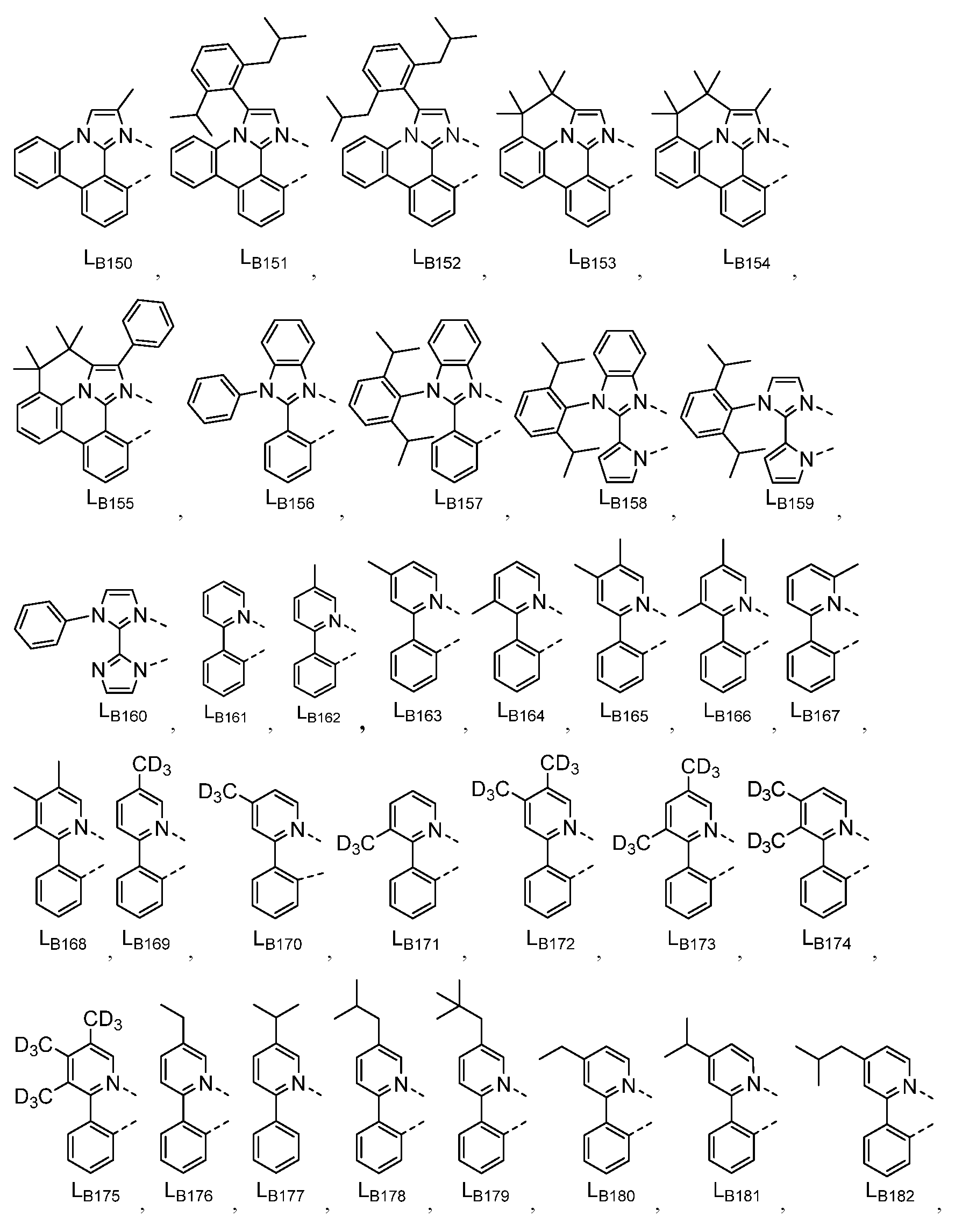

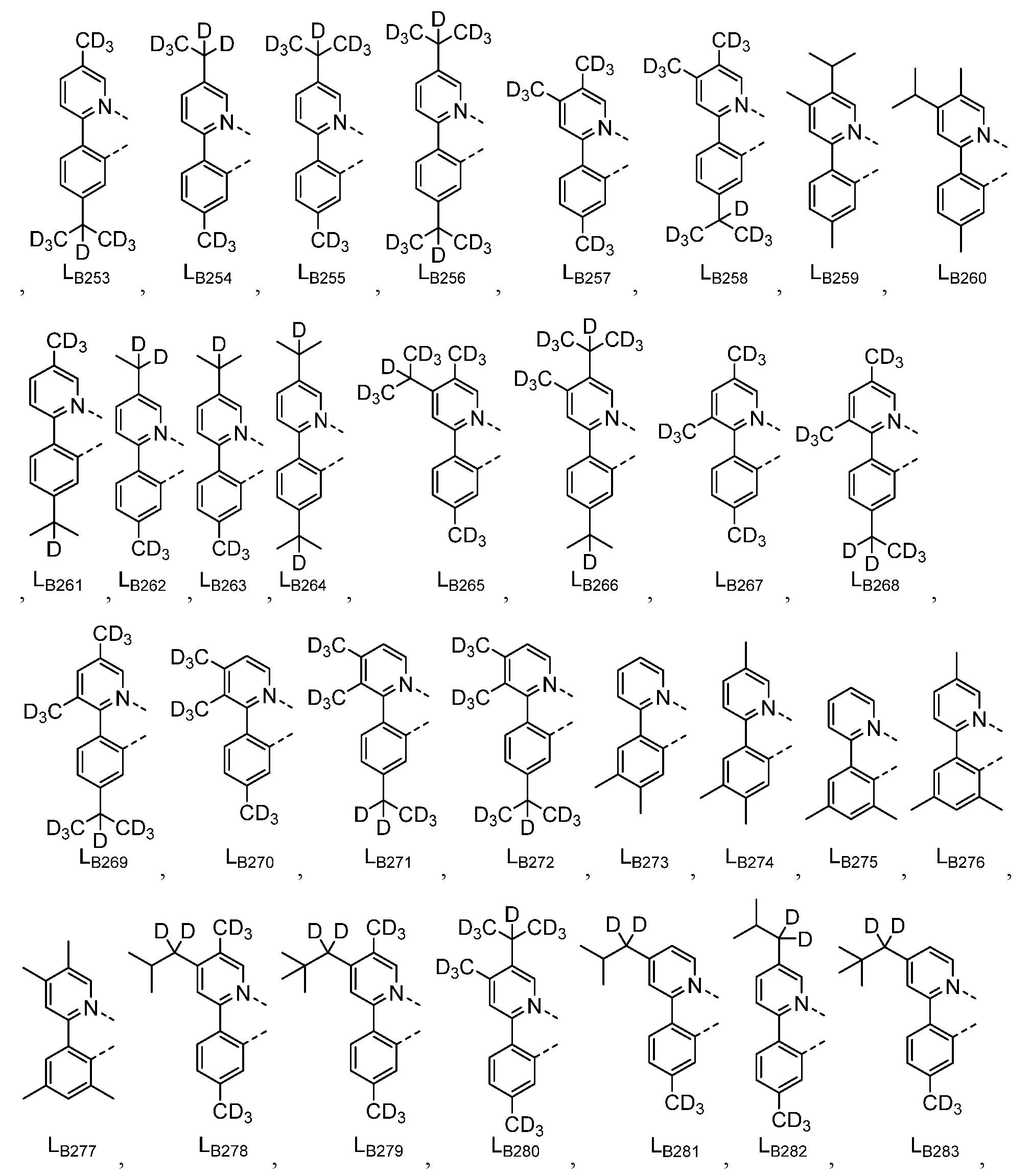

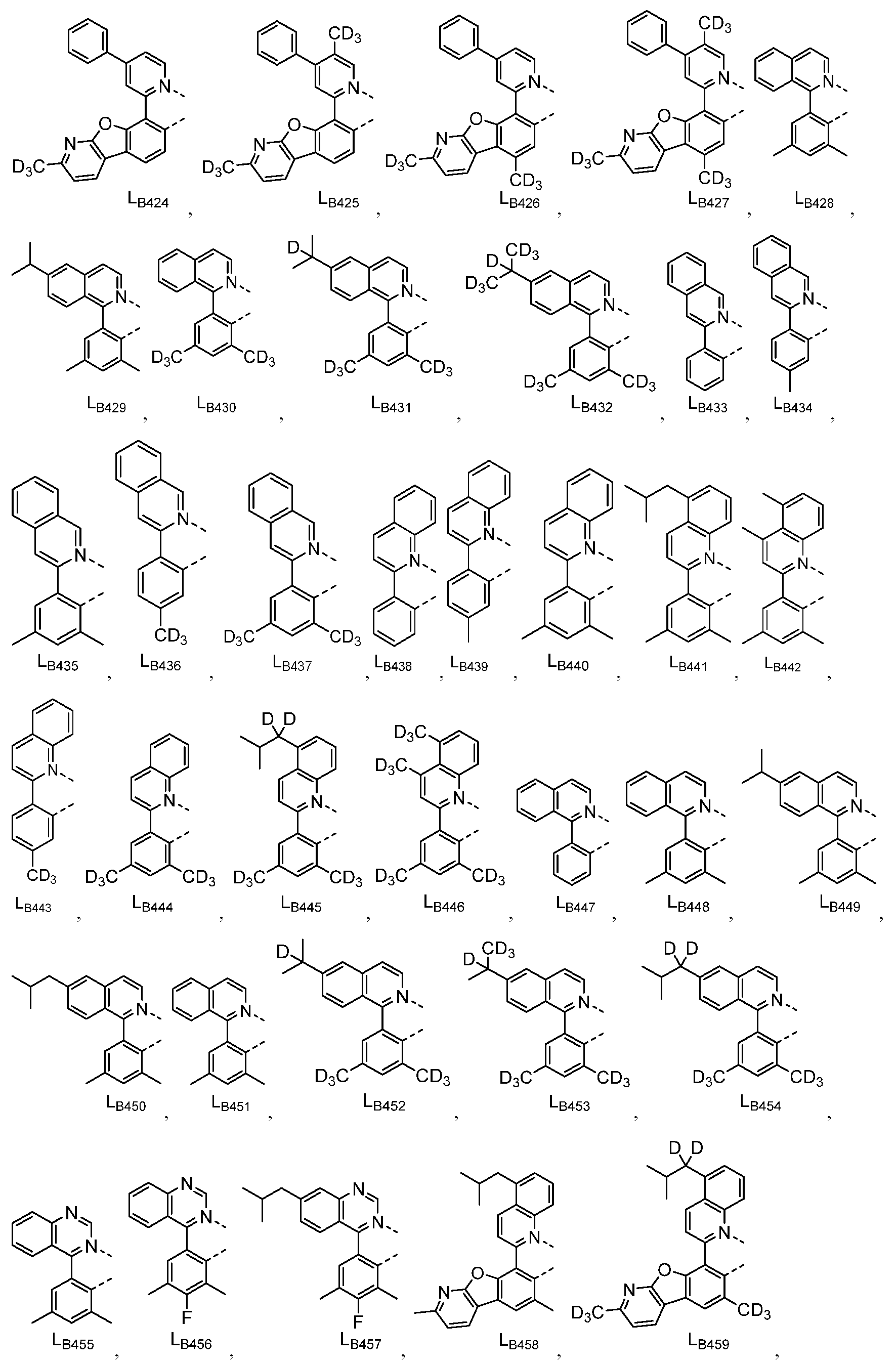

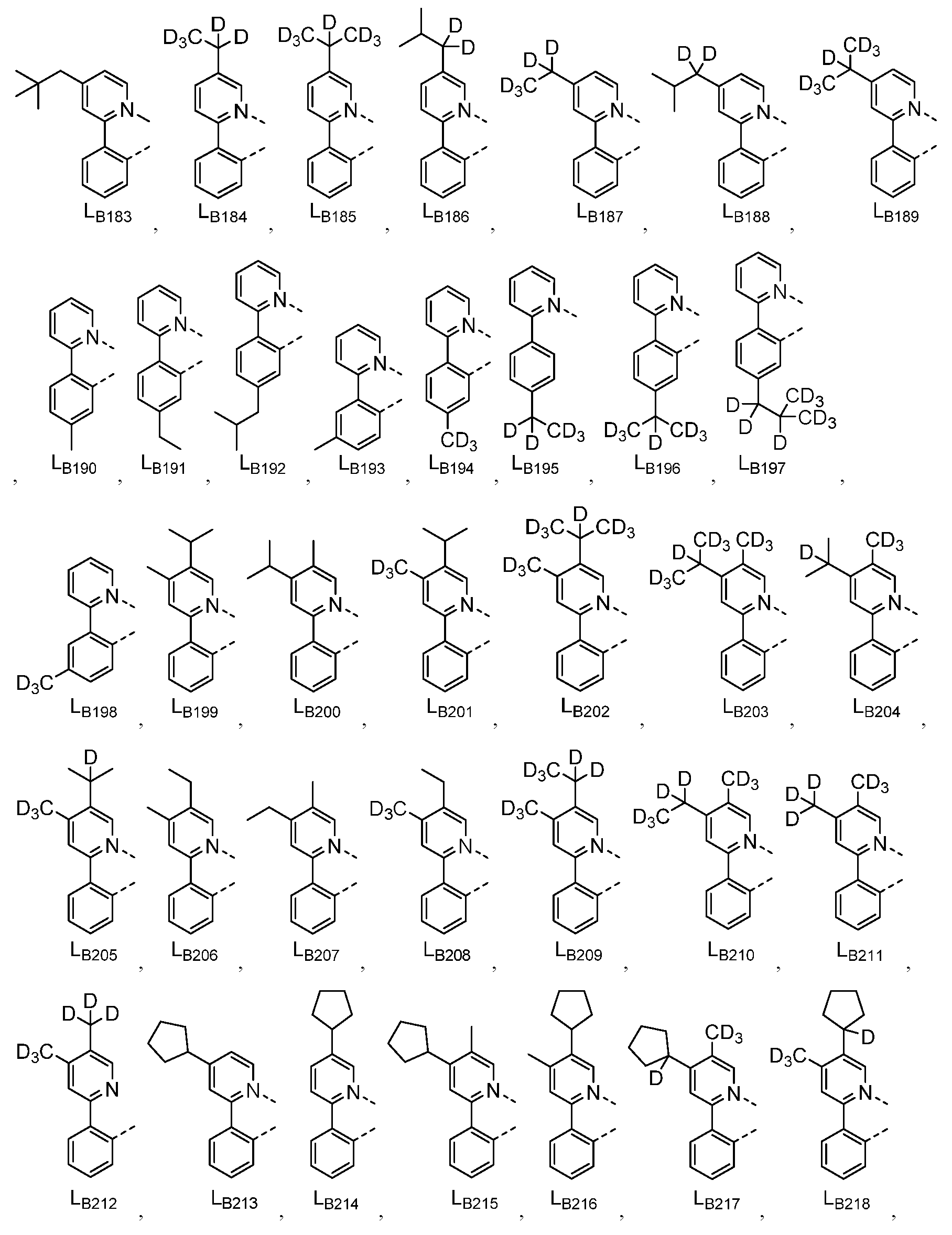

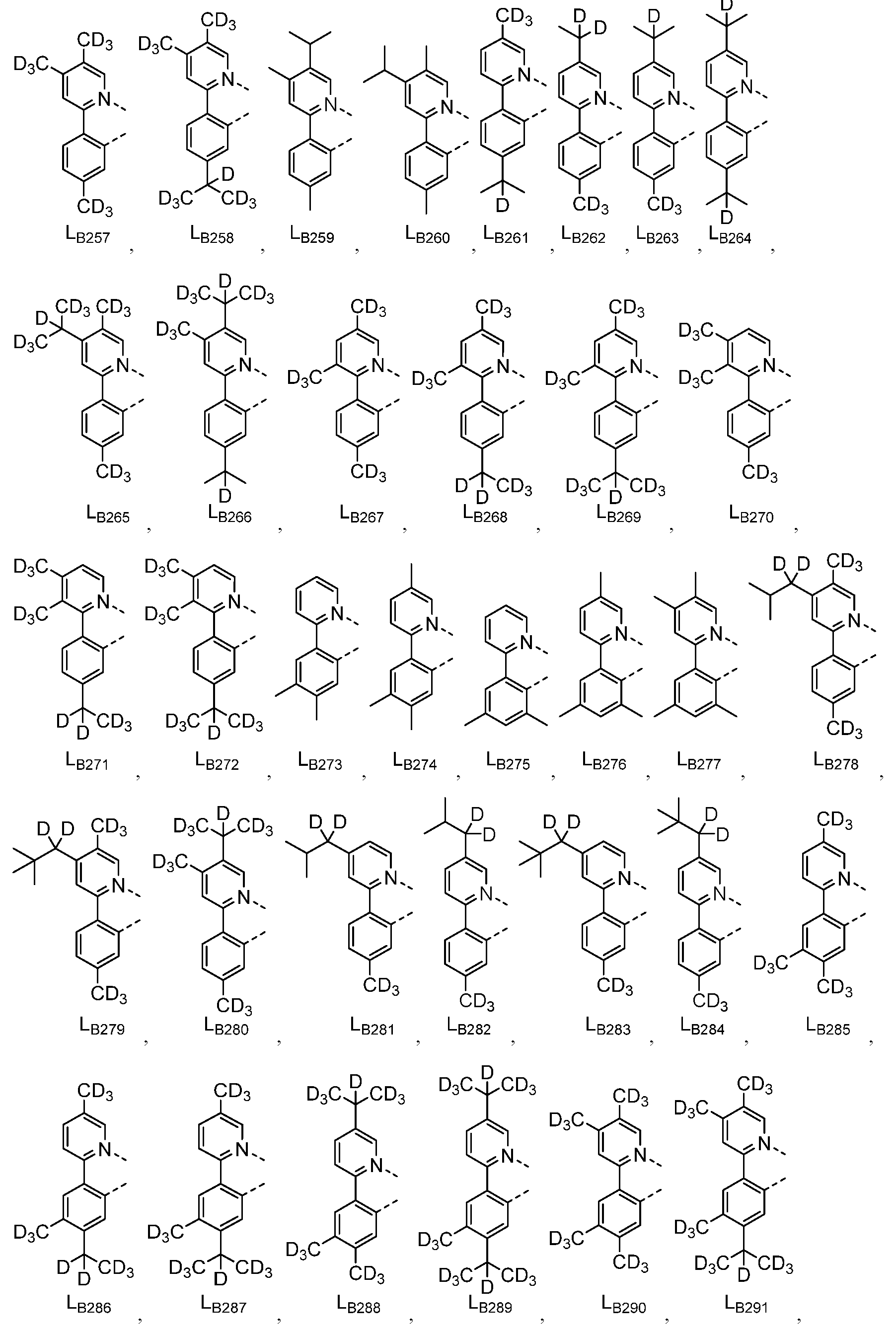

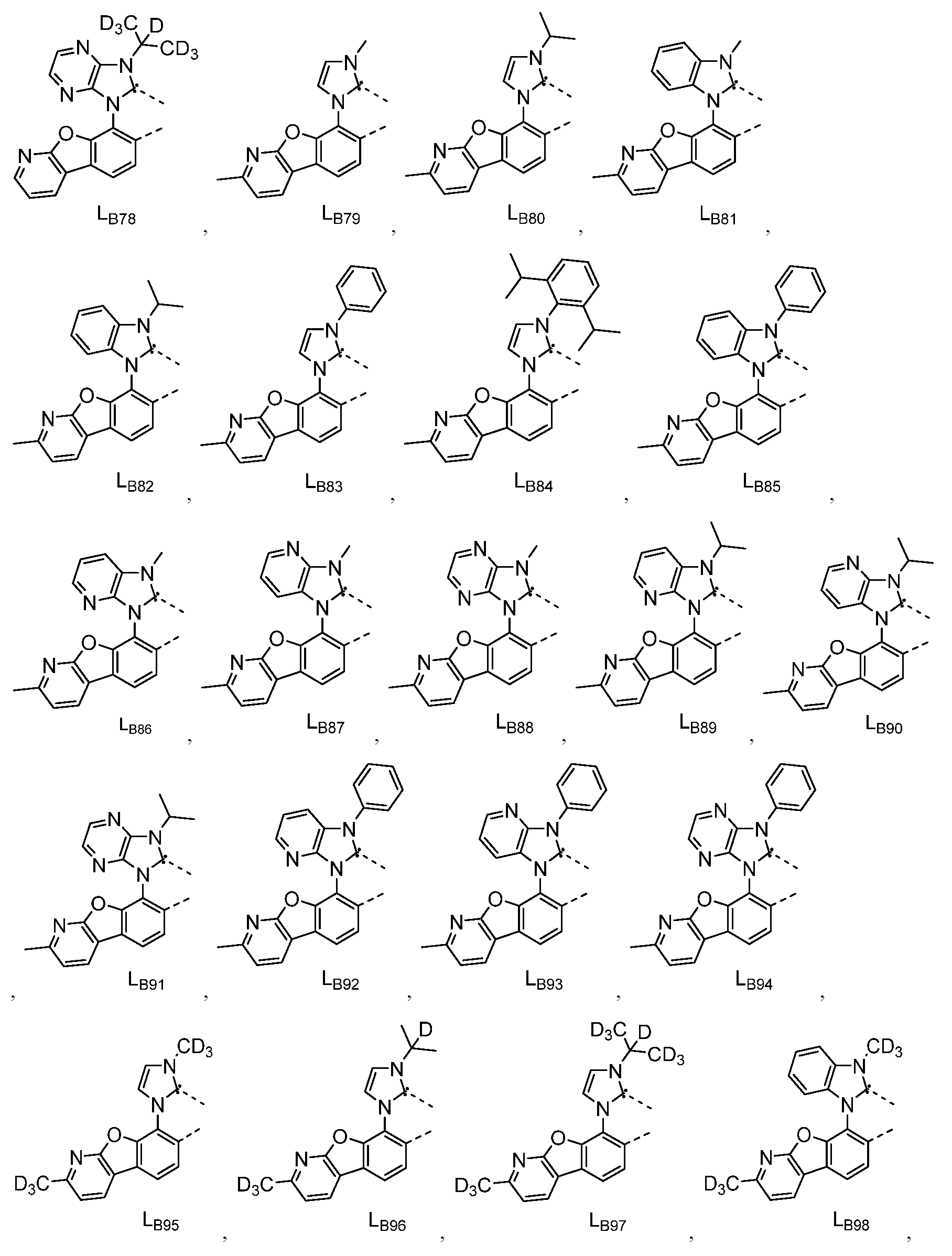

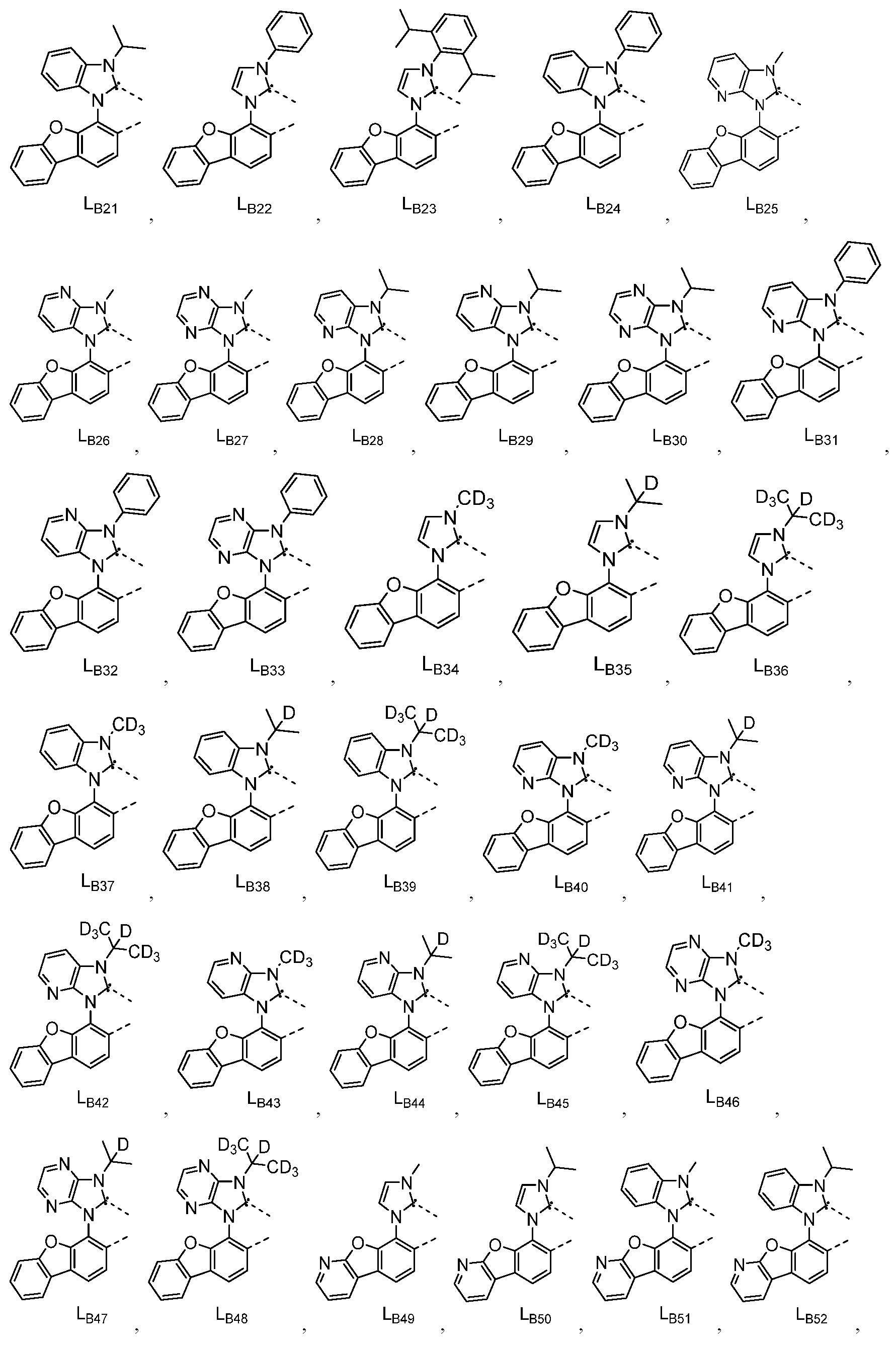

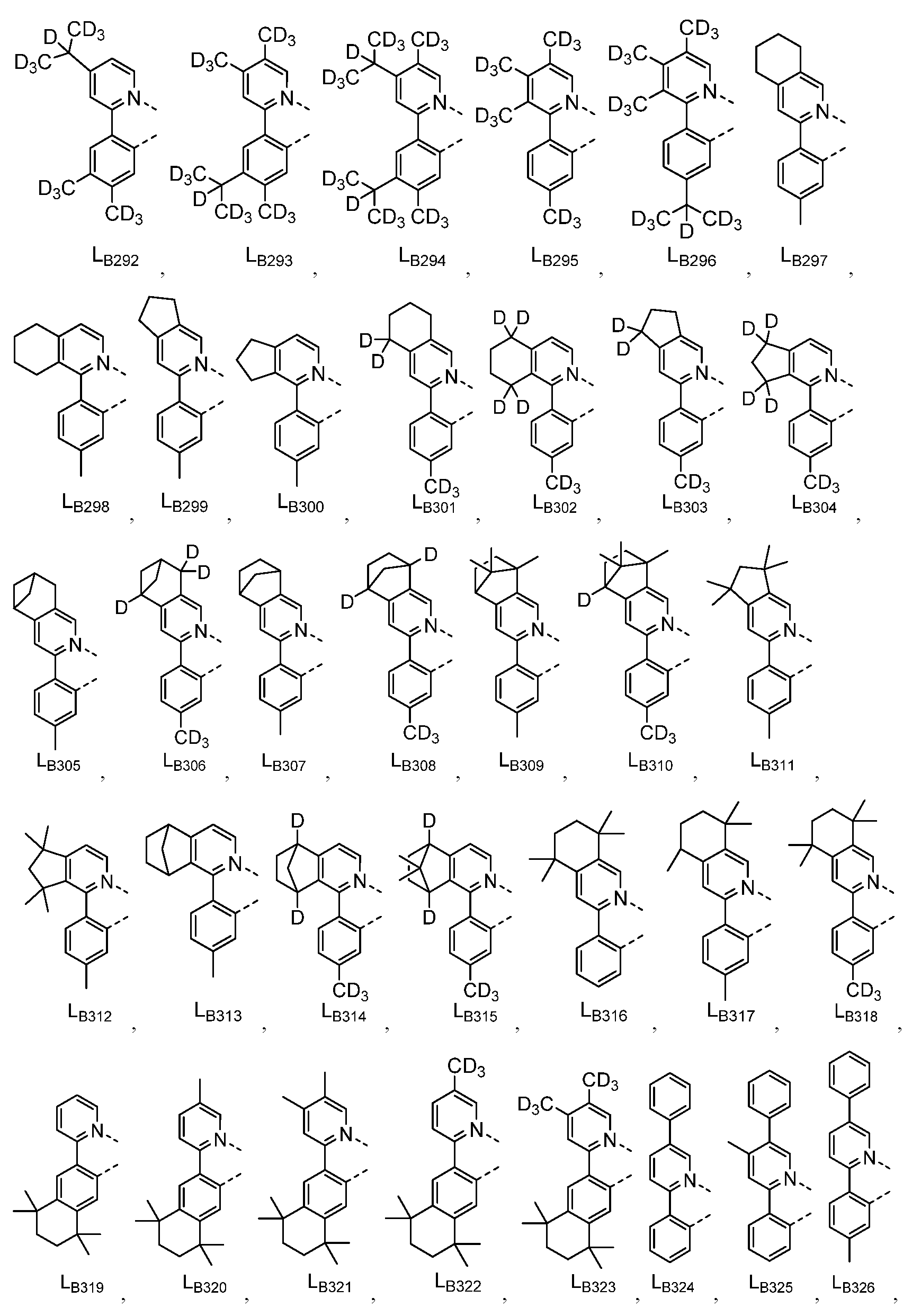

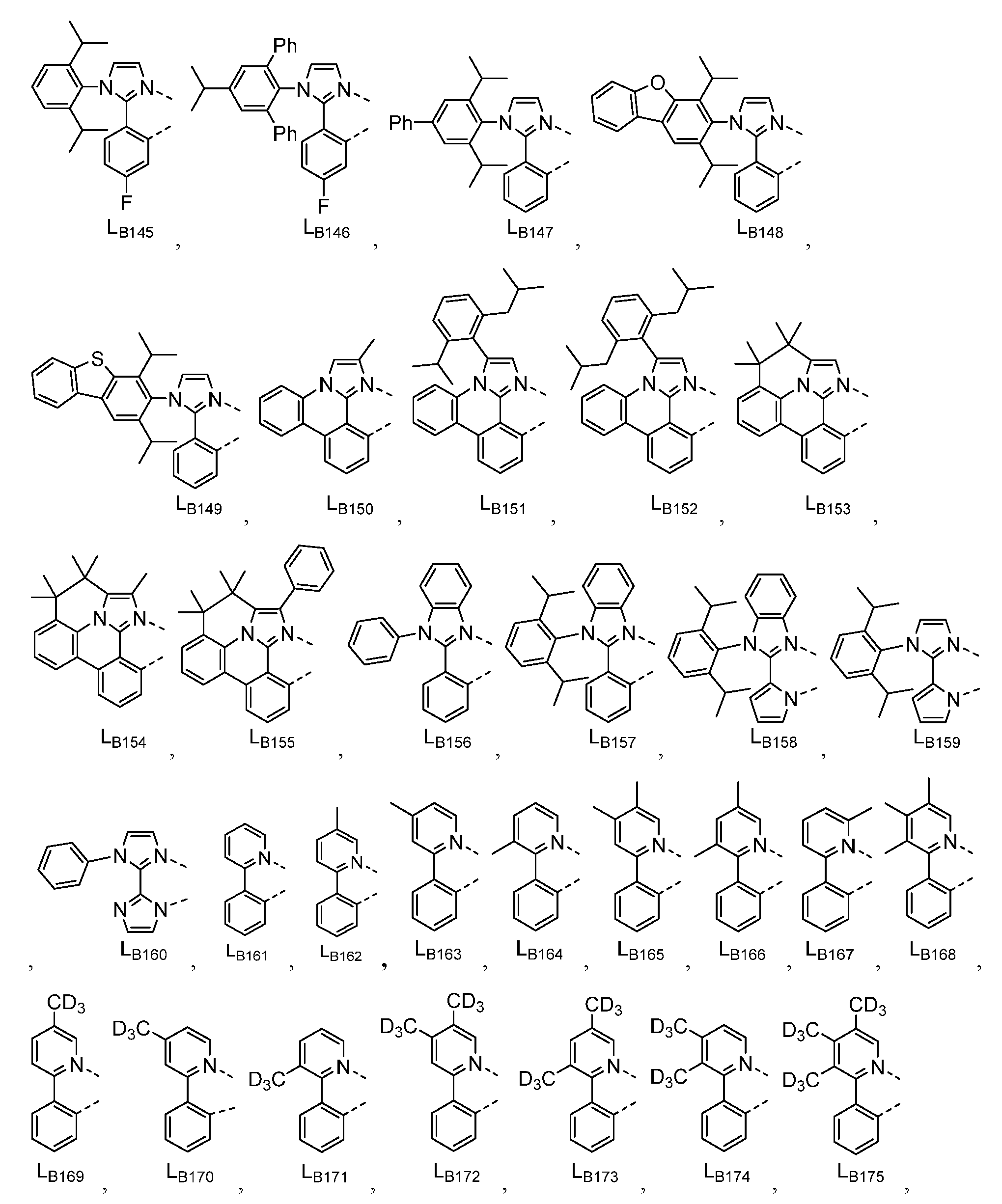

일부 실시양태에서 화합물은 Ir(LA)3, Ir(LA)(LB)2, Ir(LA)2(LB), Ir(LA)2(LC), 및 Ir(LA)(LB)(LC)로 이루어진 군에서 선택된 식을 가지며, 여기서, LB 및 LC는 각각 2좌 리간드이고, LA, LB, 및 LC는 서로 상이하며, LB는 하기 구조로 이루어진 군에서 선택될 수 있다:
Figure pat00043
Figure pat00044
Figure pat00045
Figure pat00046
Figure pat00047
Figure pat00048
Figure pat00049
Figure pat00050
Figure pat00051
Figure pat00052
Figure pat00053
Figure pat00054
Figure pat00055
Figure pat00056
Figure pat00057
Figure pat00058

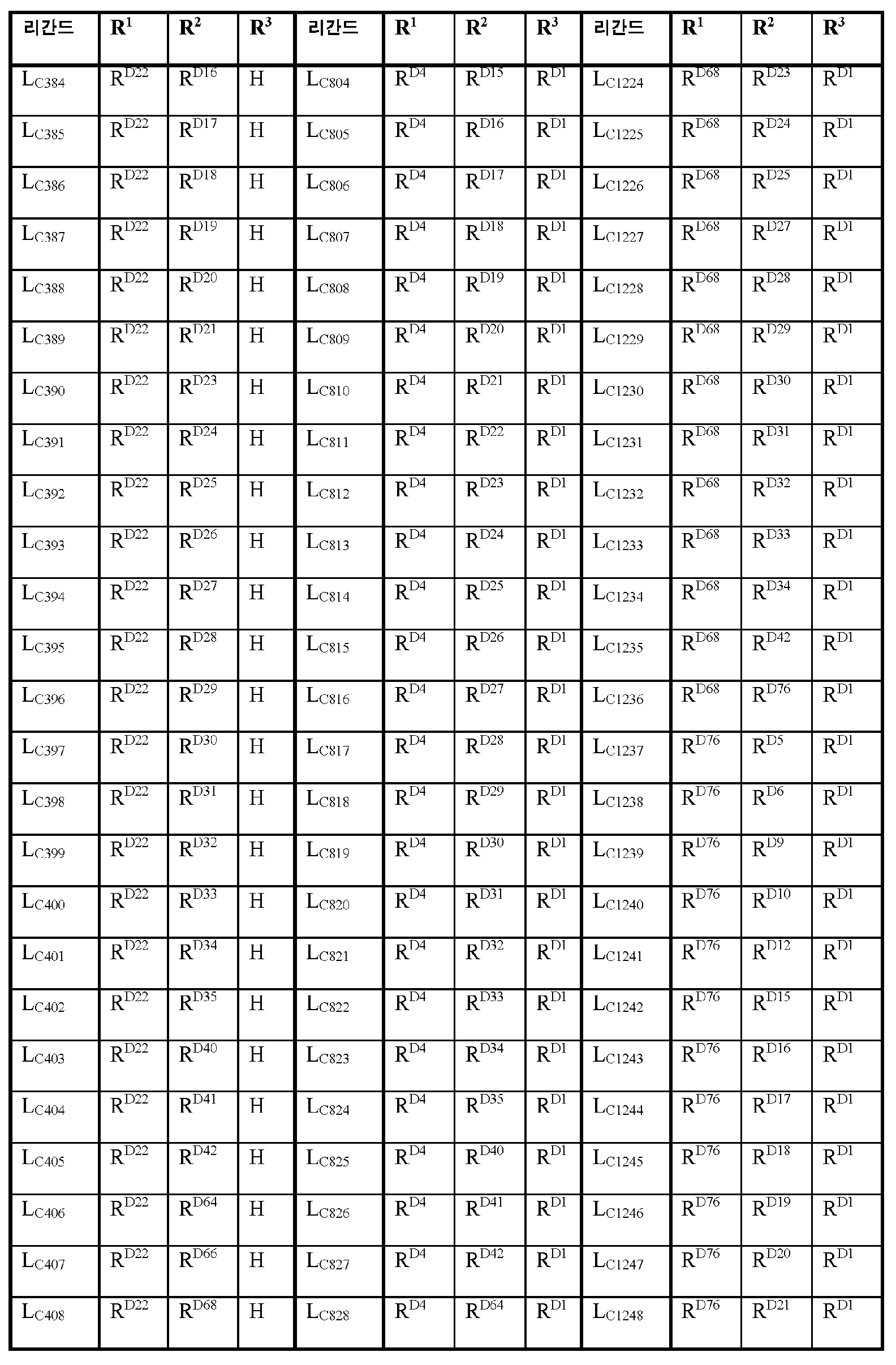

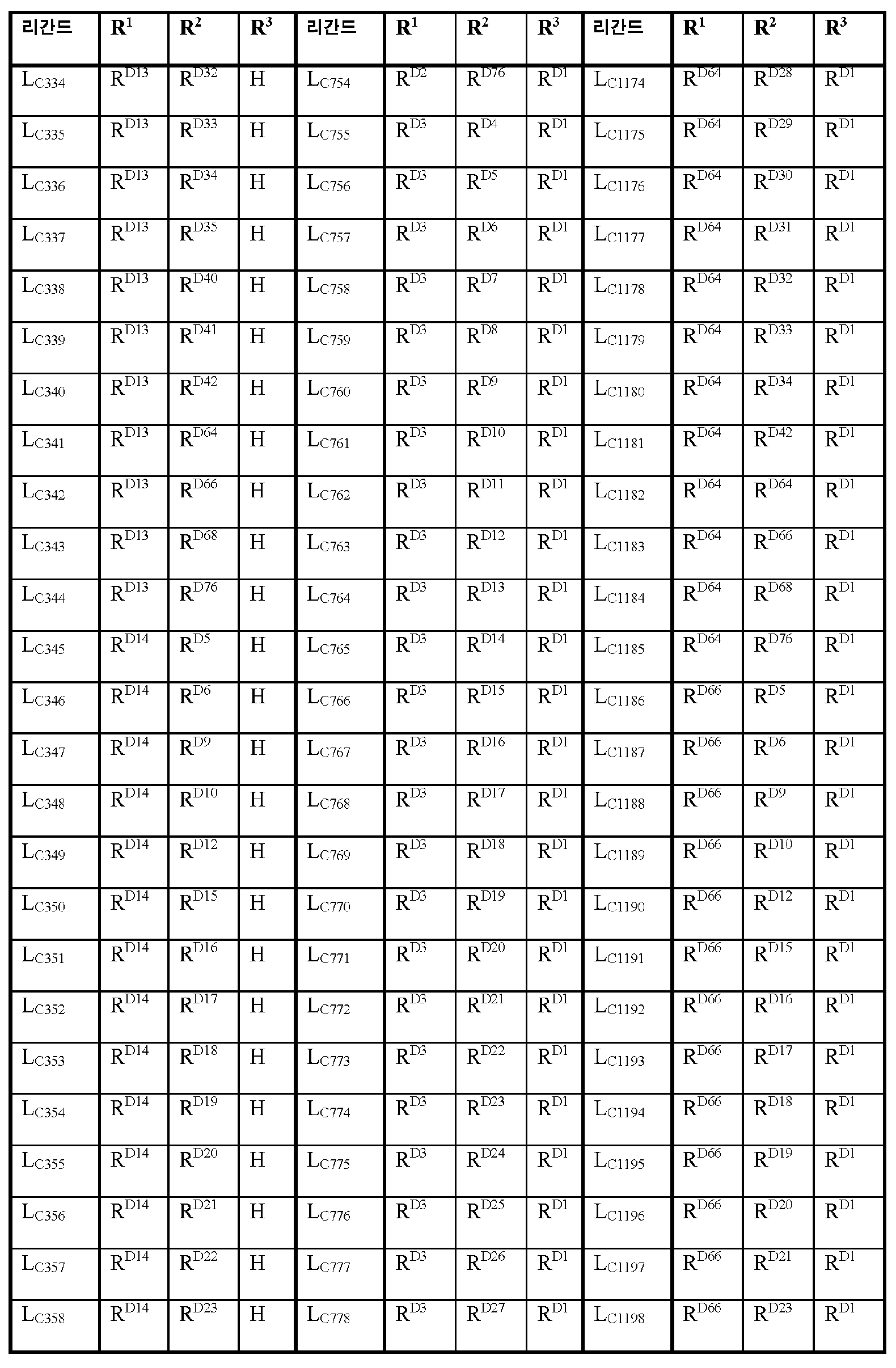

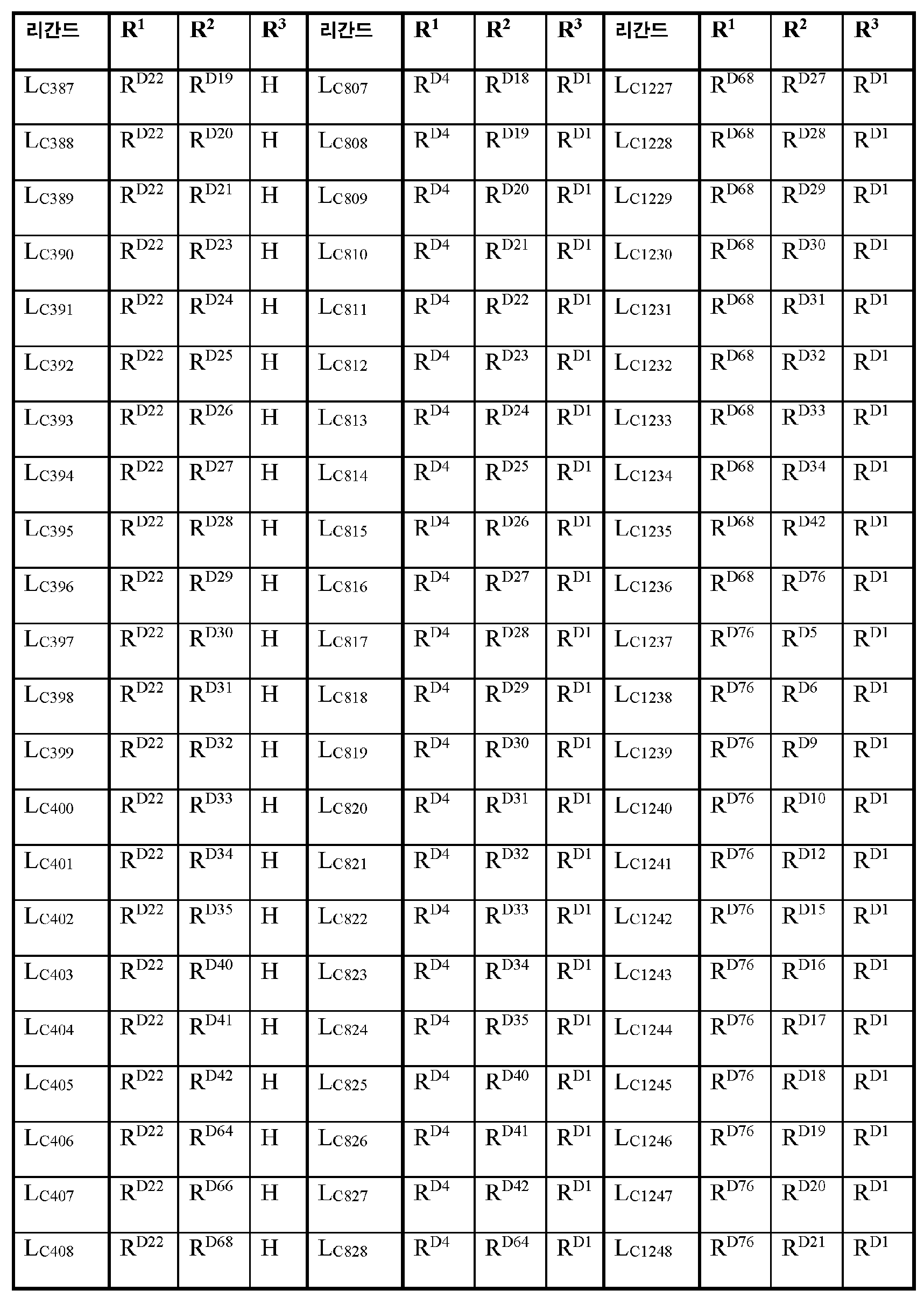

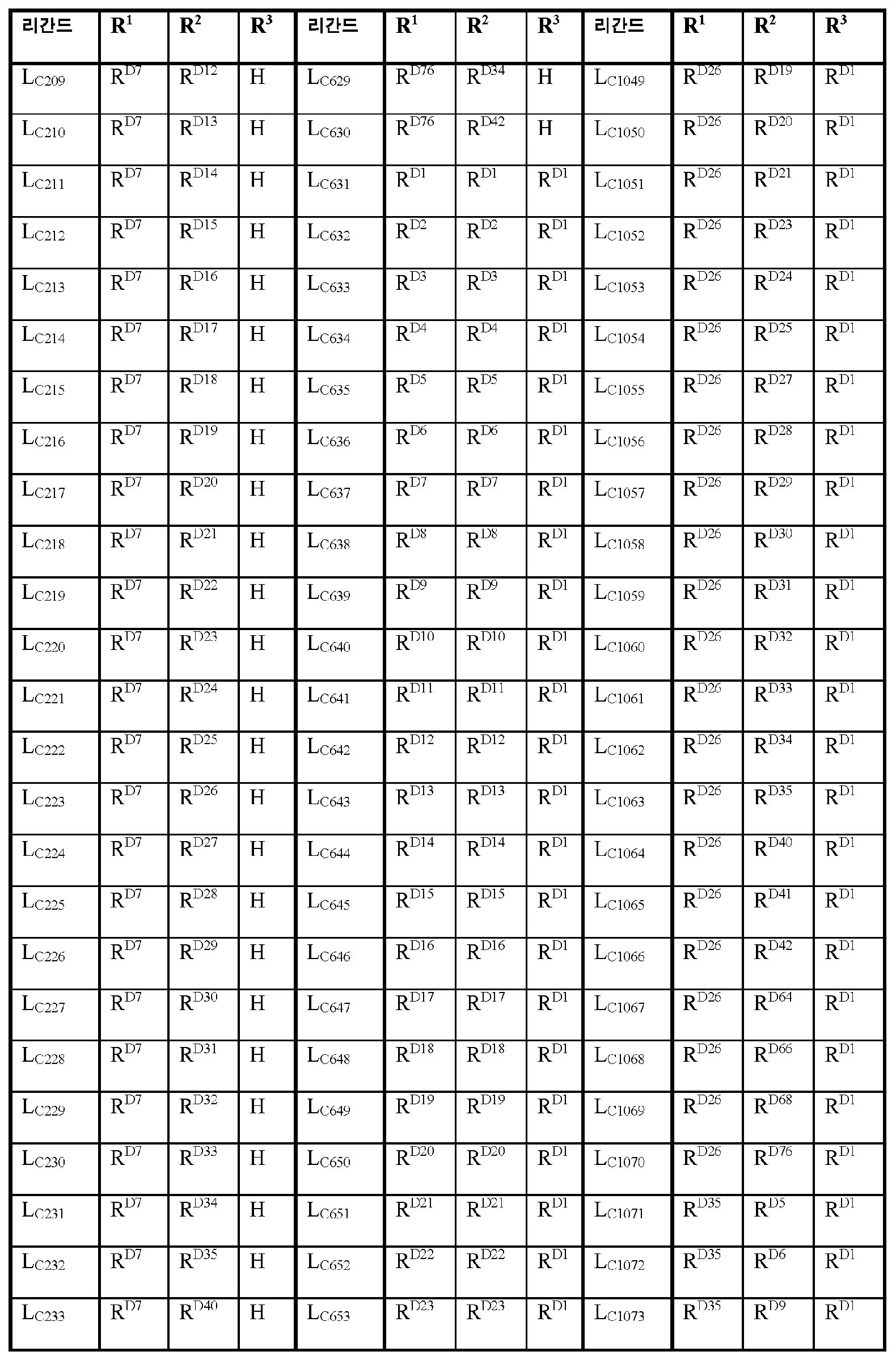

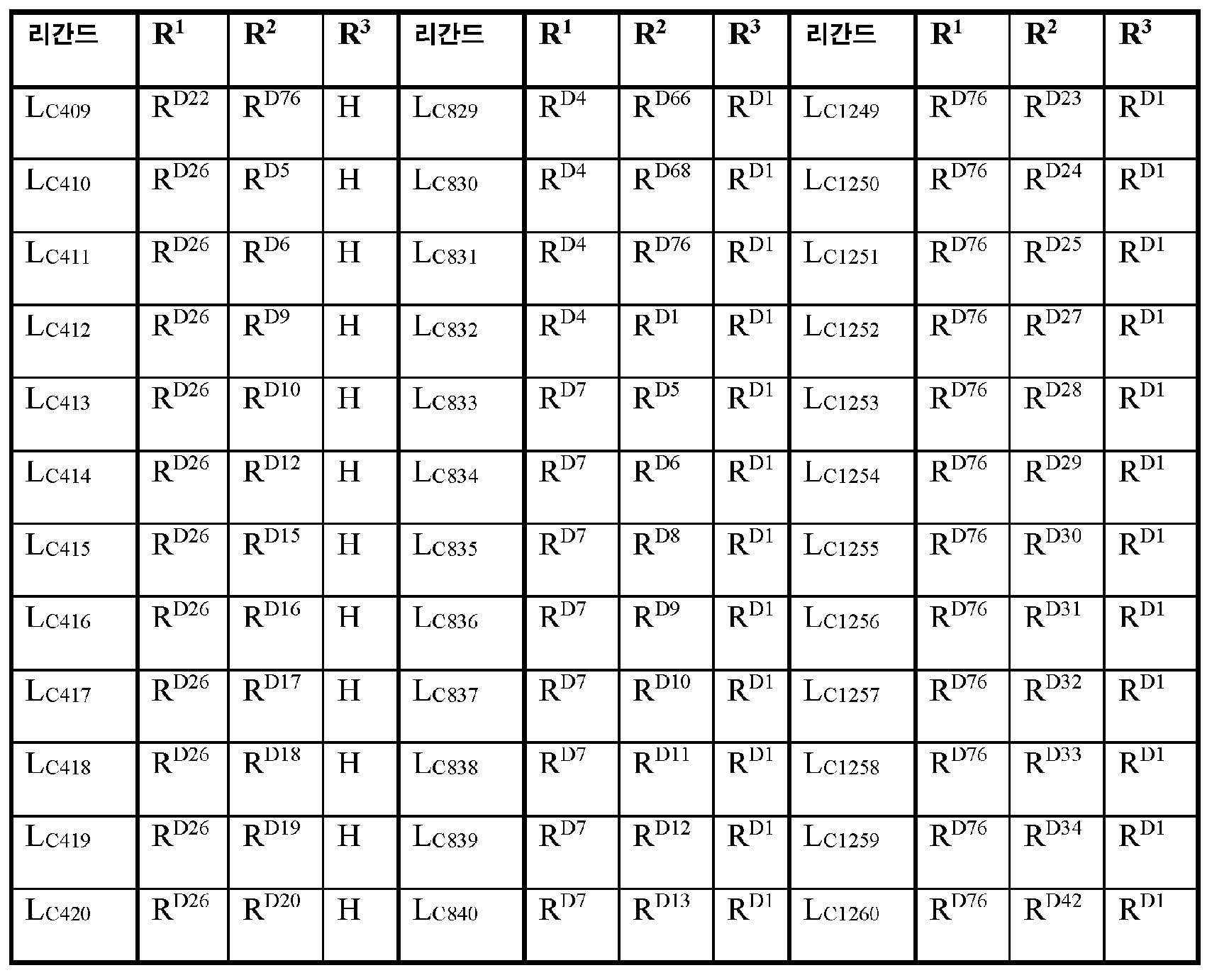

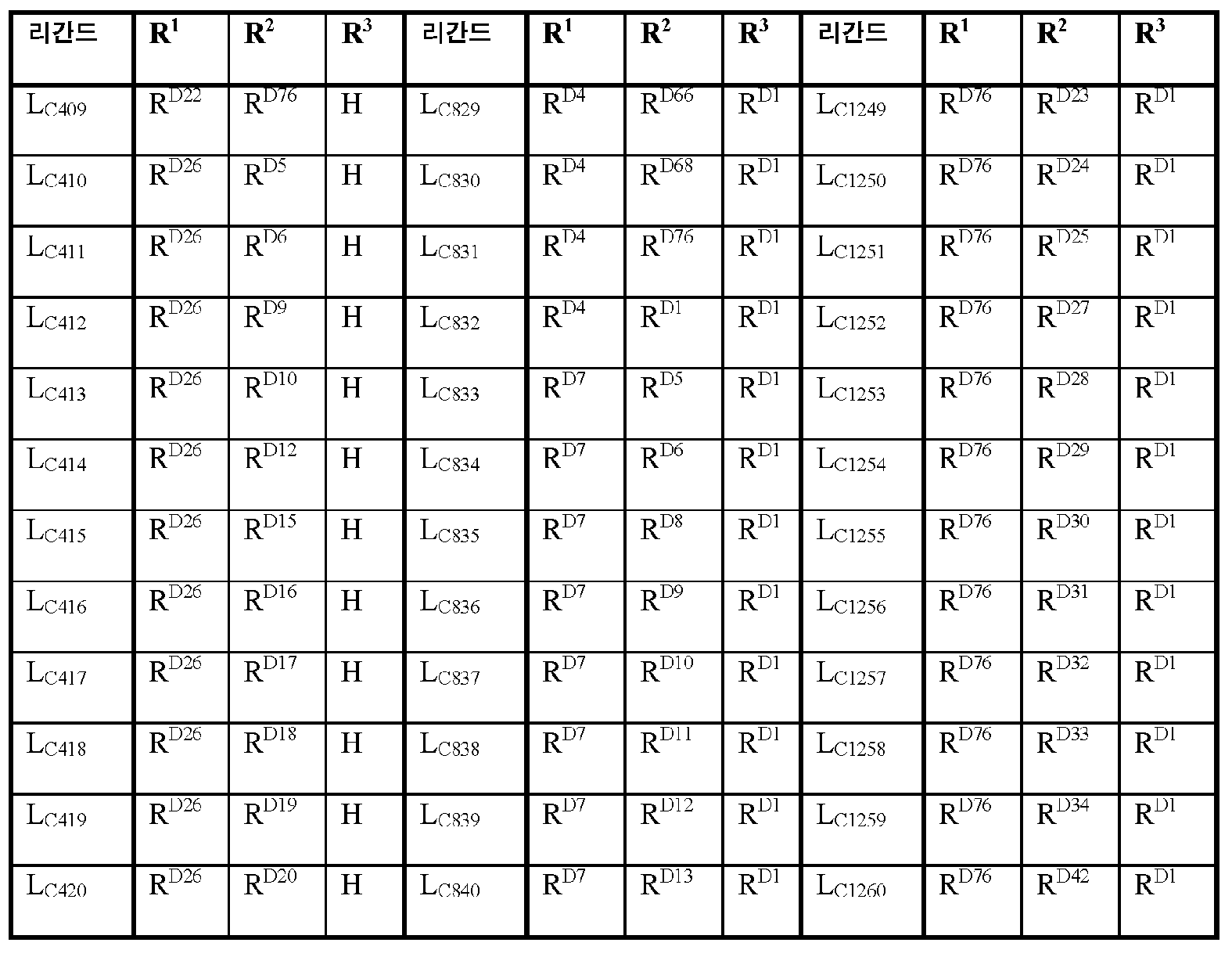

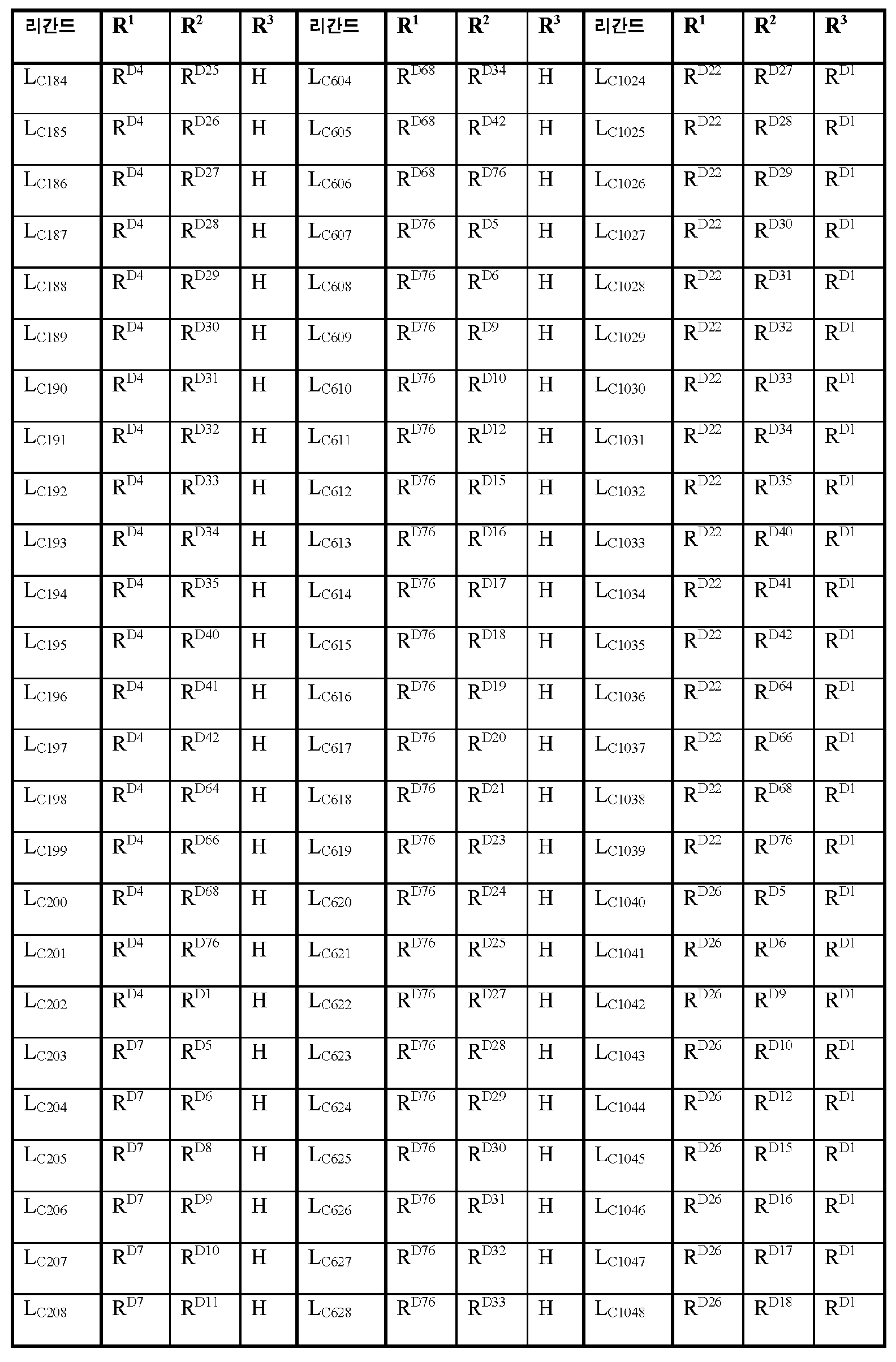

Ir(LA)3, Ir(LA)(LB)2, Ir(LA)2(LB), Ir(LA)2(LC), 및 Ir(LA)(LB)(LC)로 이루어진 군에서 선택된 식을 갖는 화합물의 일부 실시양태에서, LB 및 LC는 각각 2좌 리간드이고, LA, LB, 및 LC가 서로 상이하며, LC는 R1, R2, 및 R3이 이하에서 정의된 식 X,
Figure pat00059

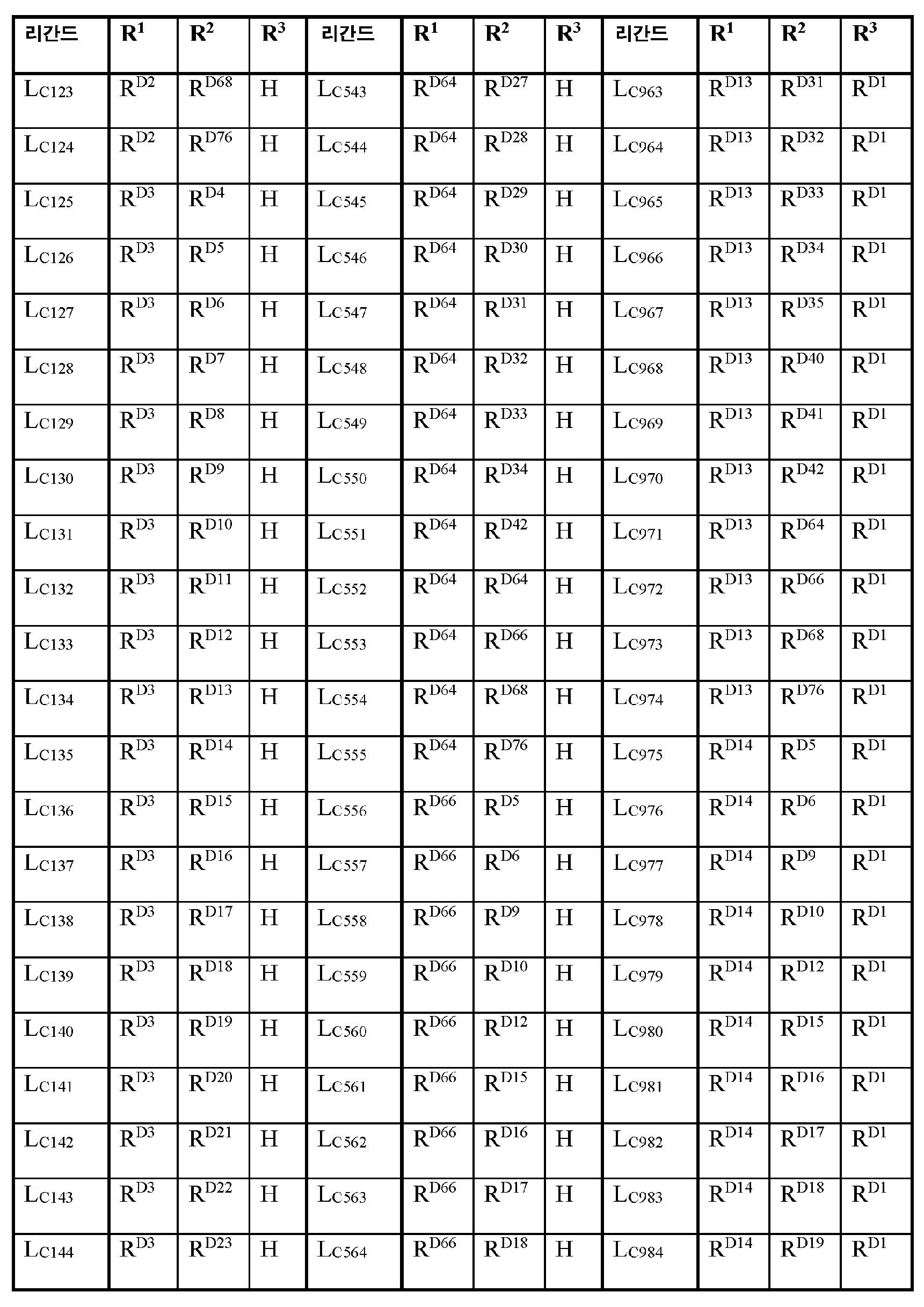

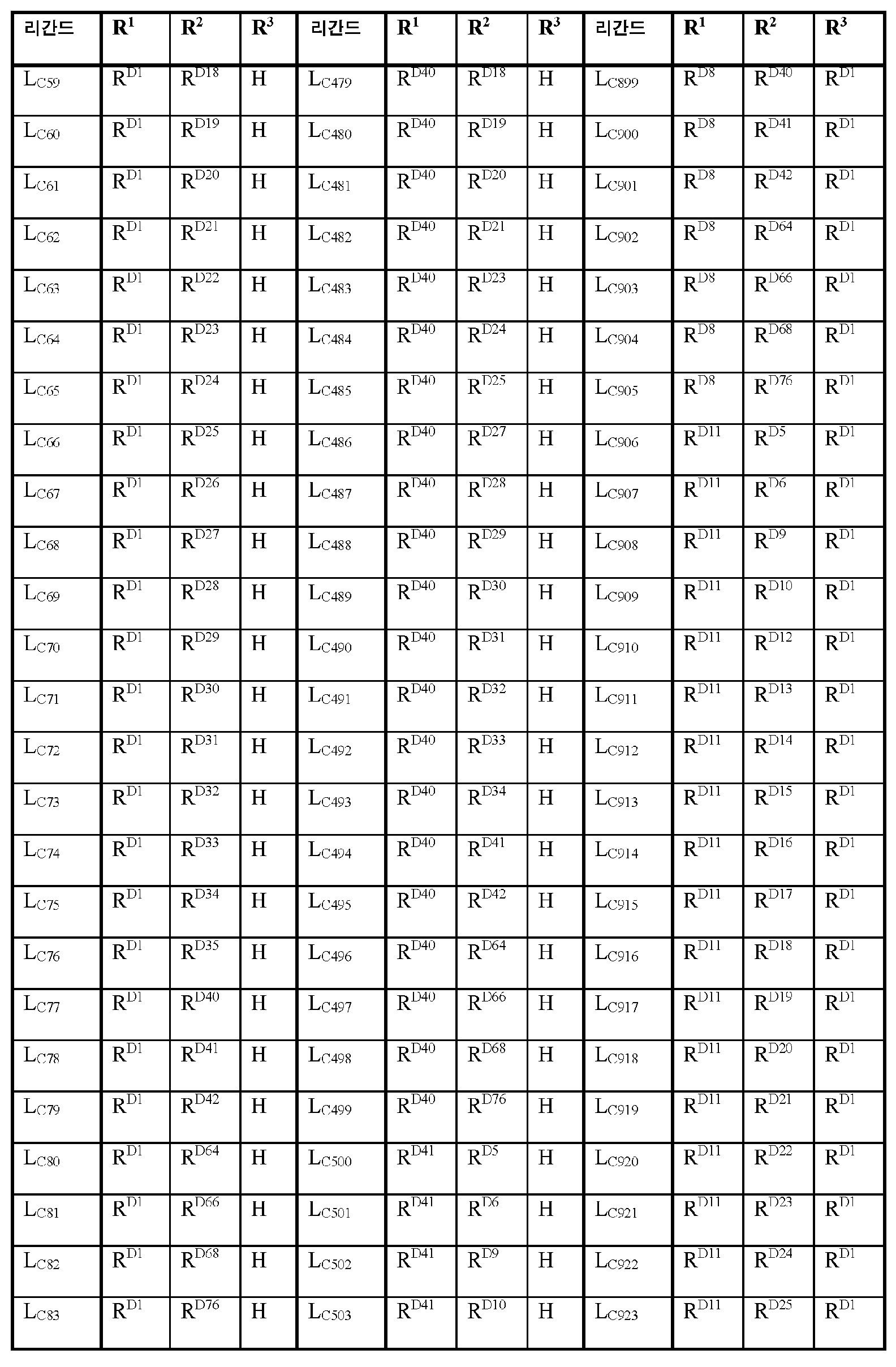

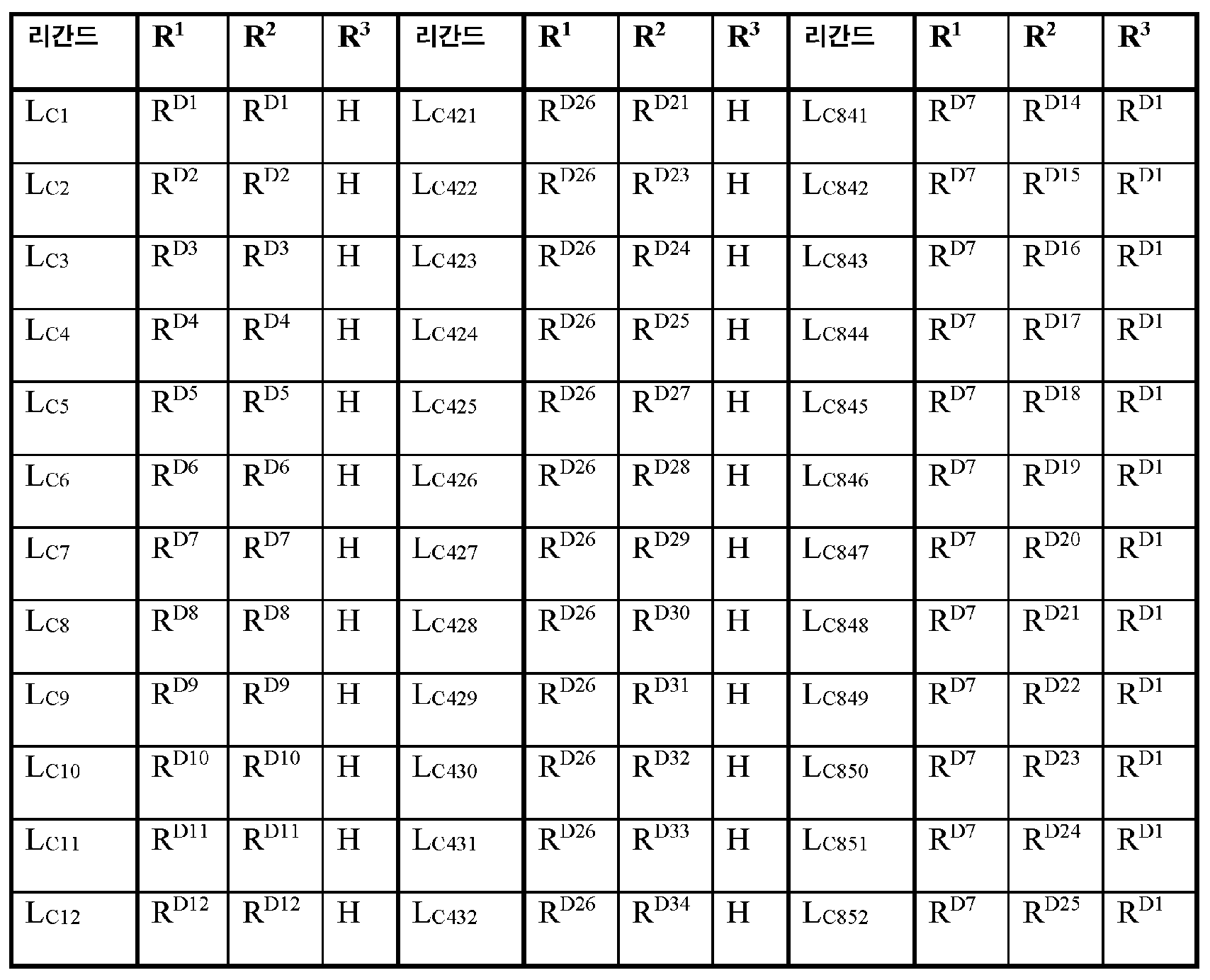

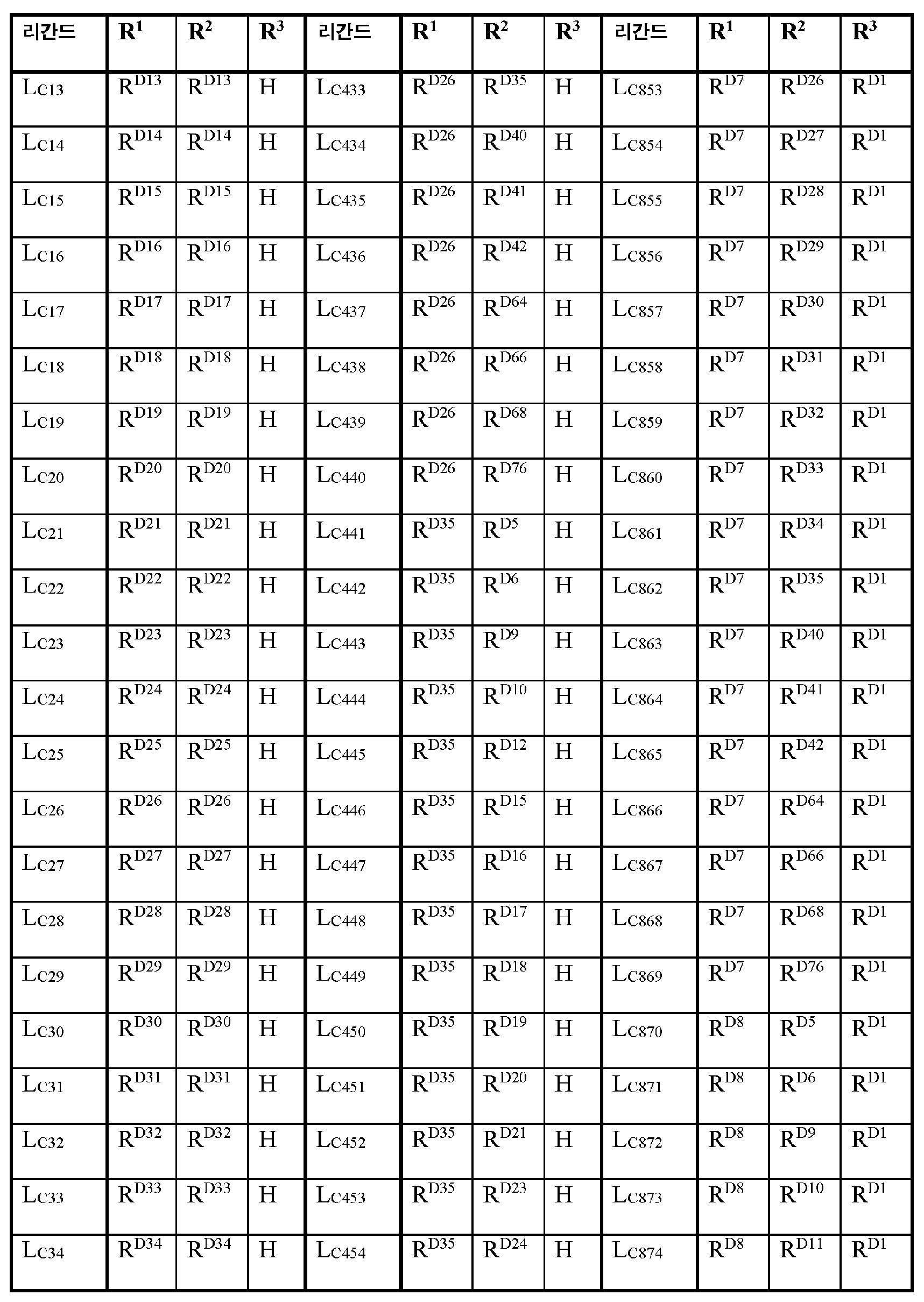

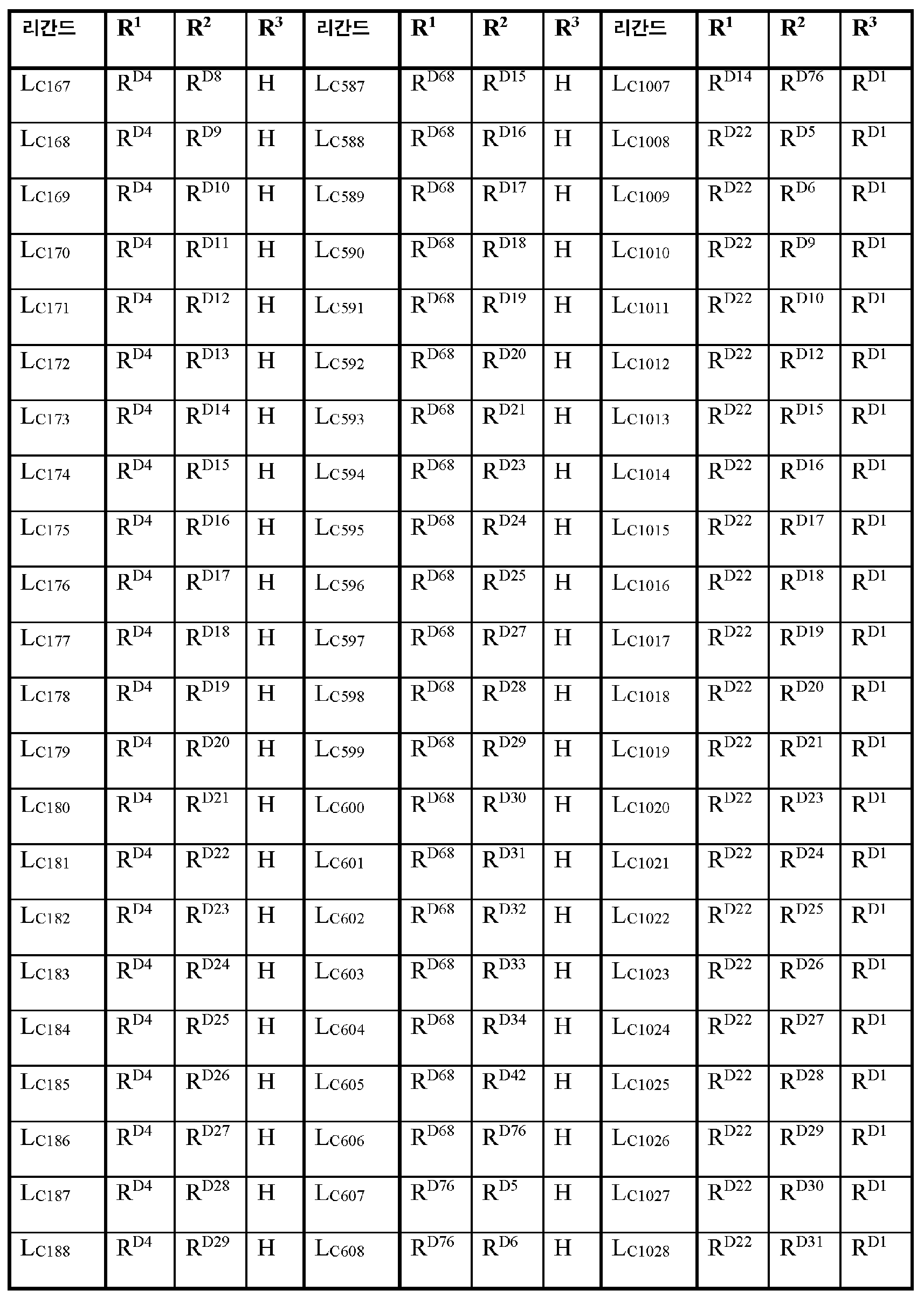

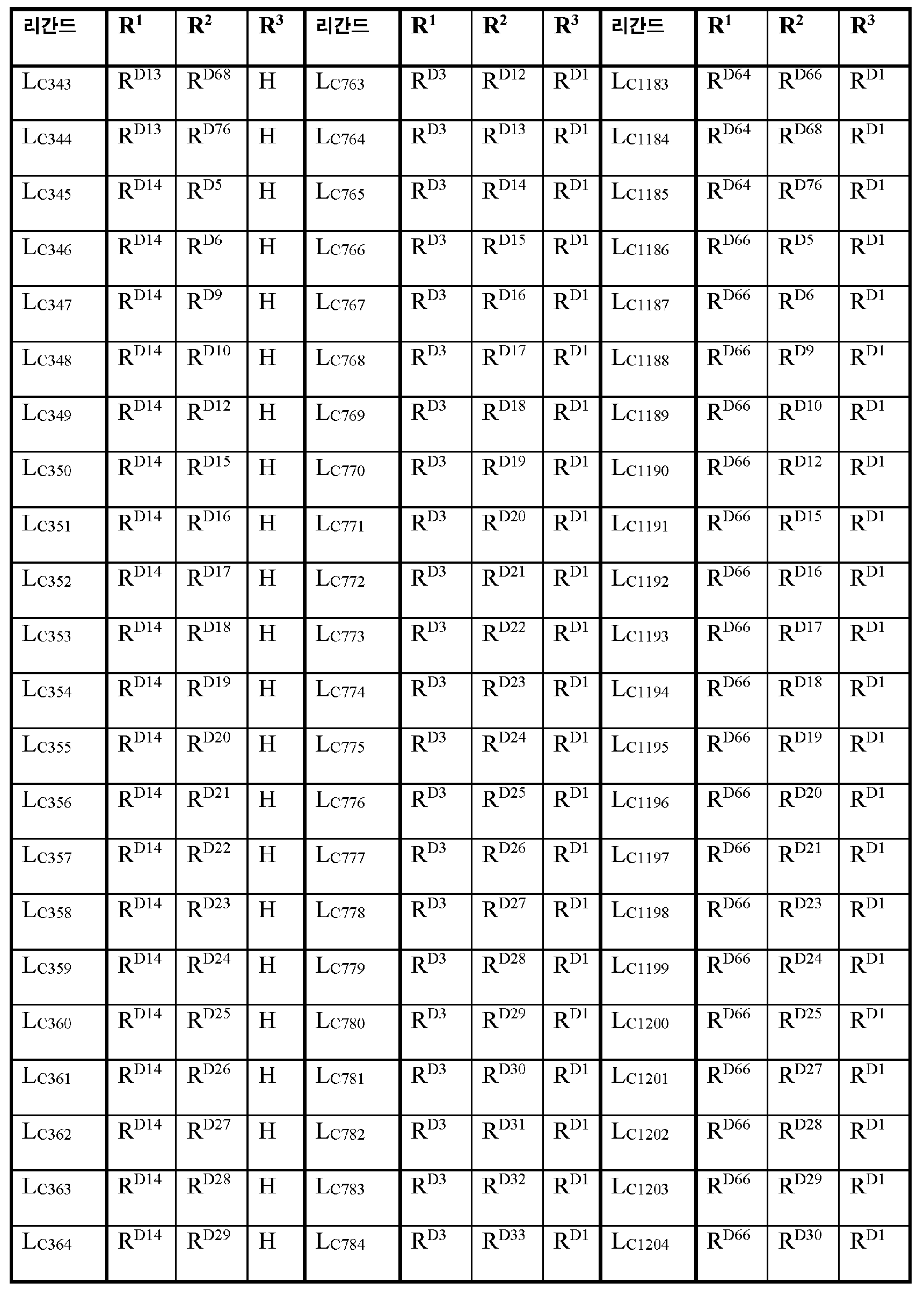

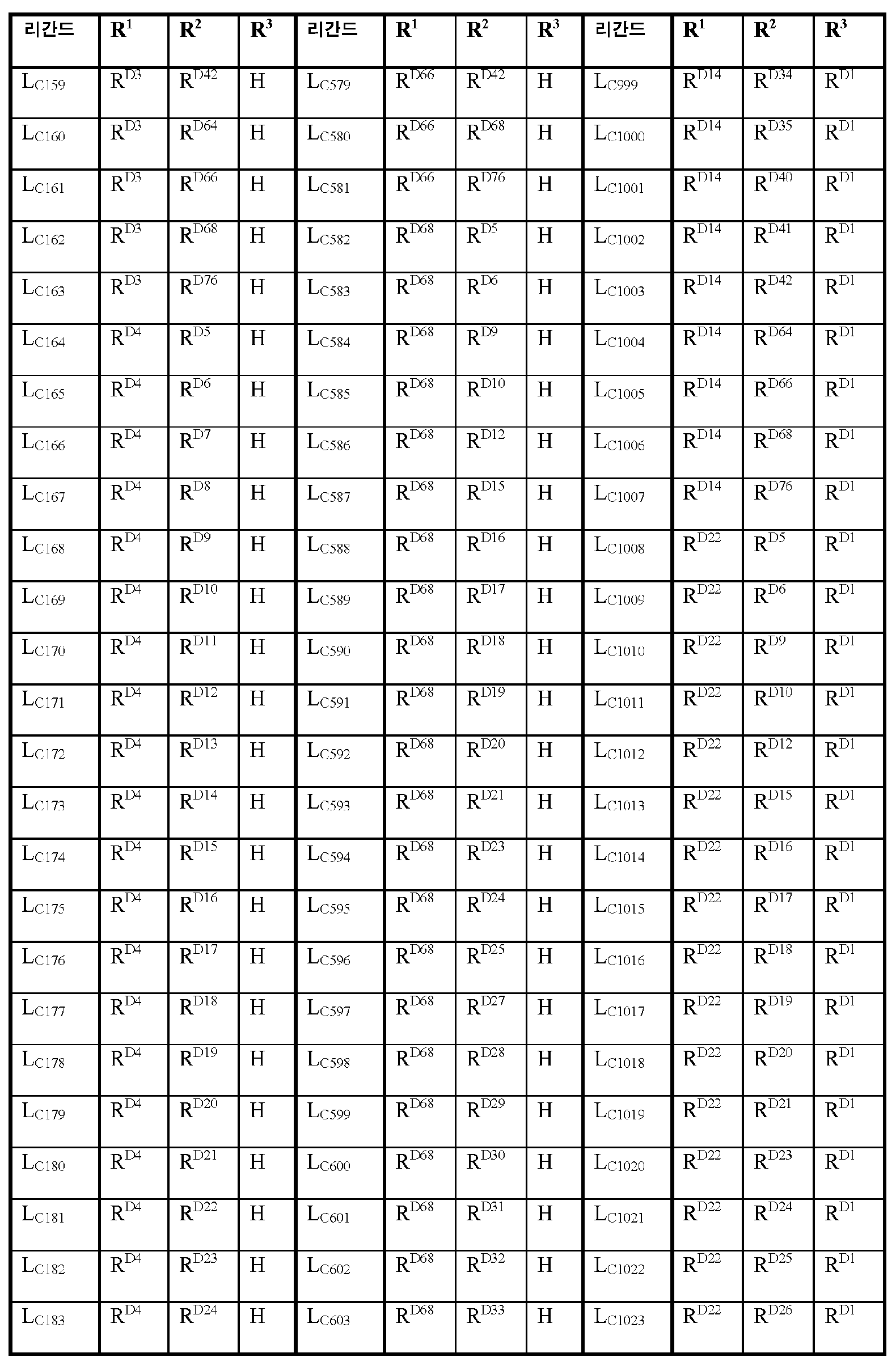

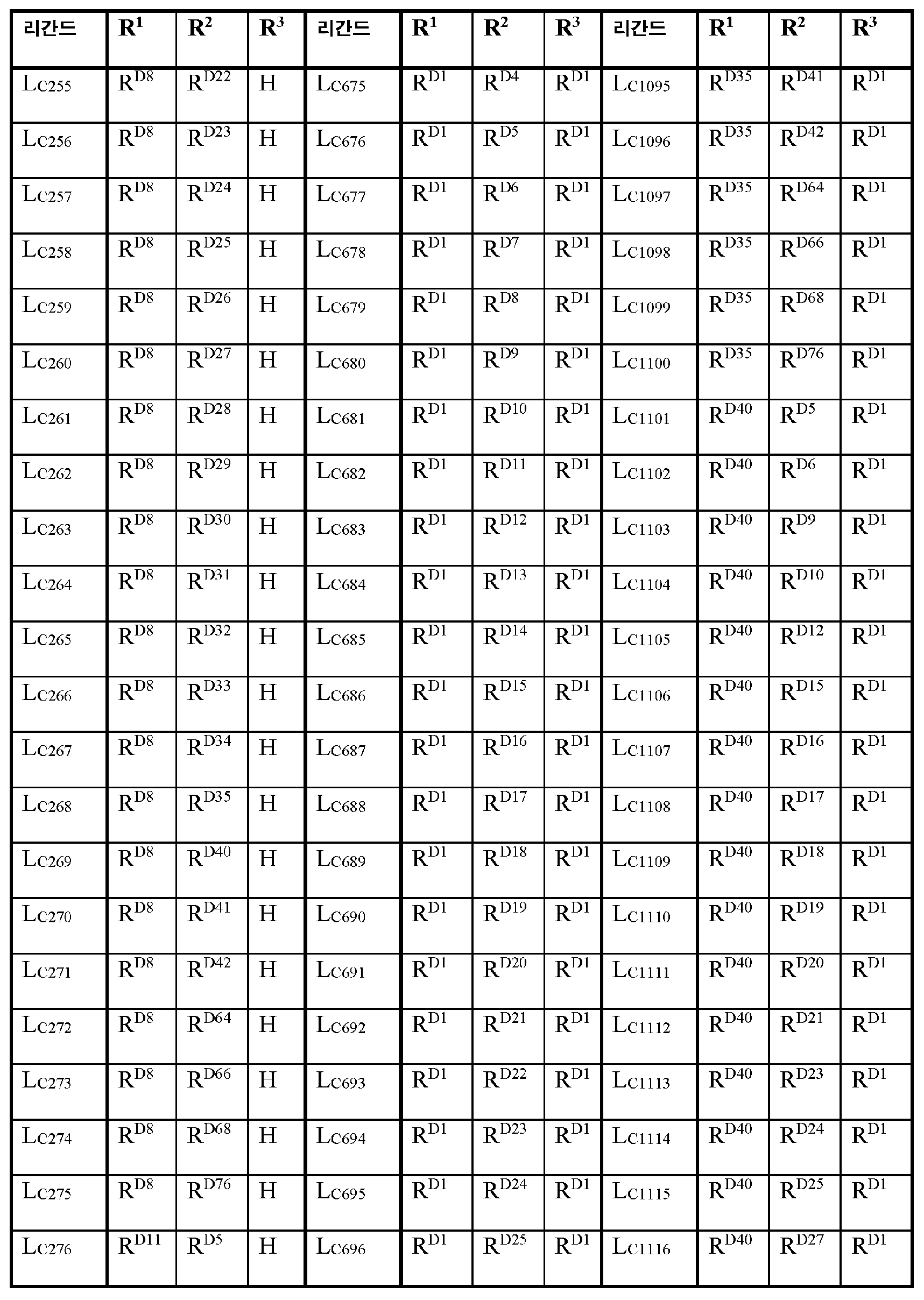

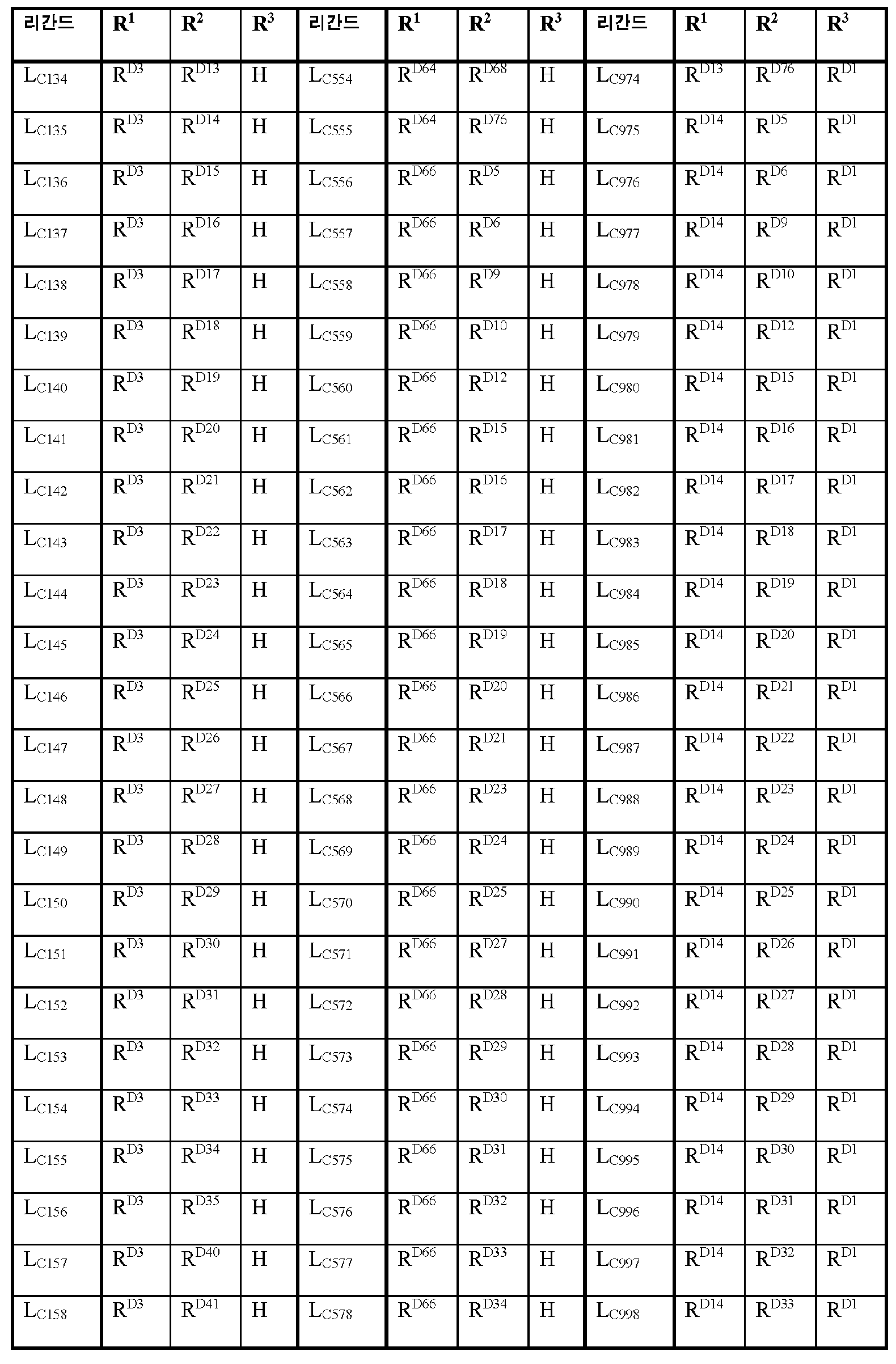

의 구조에 기초한 LC1 ~ LC1260으로 이루어진 군에서 선택될 수 있고:
Figure pat00060
Figure pat00061
Figure pat00062
Figure pat00063
Figure pat00064
Figure pat00065
Figure pat00066
Figure pat00067
Figure pat00068
Figure pat00069
Figure pat00070
Figure pat00071
Figure pat00072
Figure pat00073
Figure pat00074
Figure pat00075
Figure pat00076
Figure pat00077

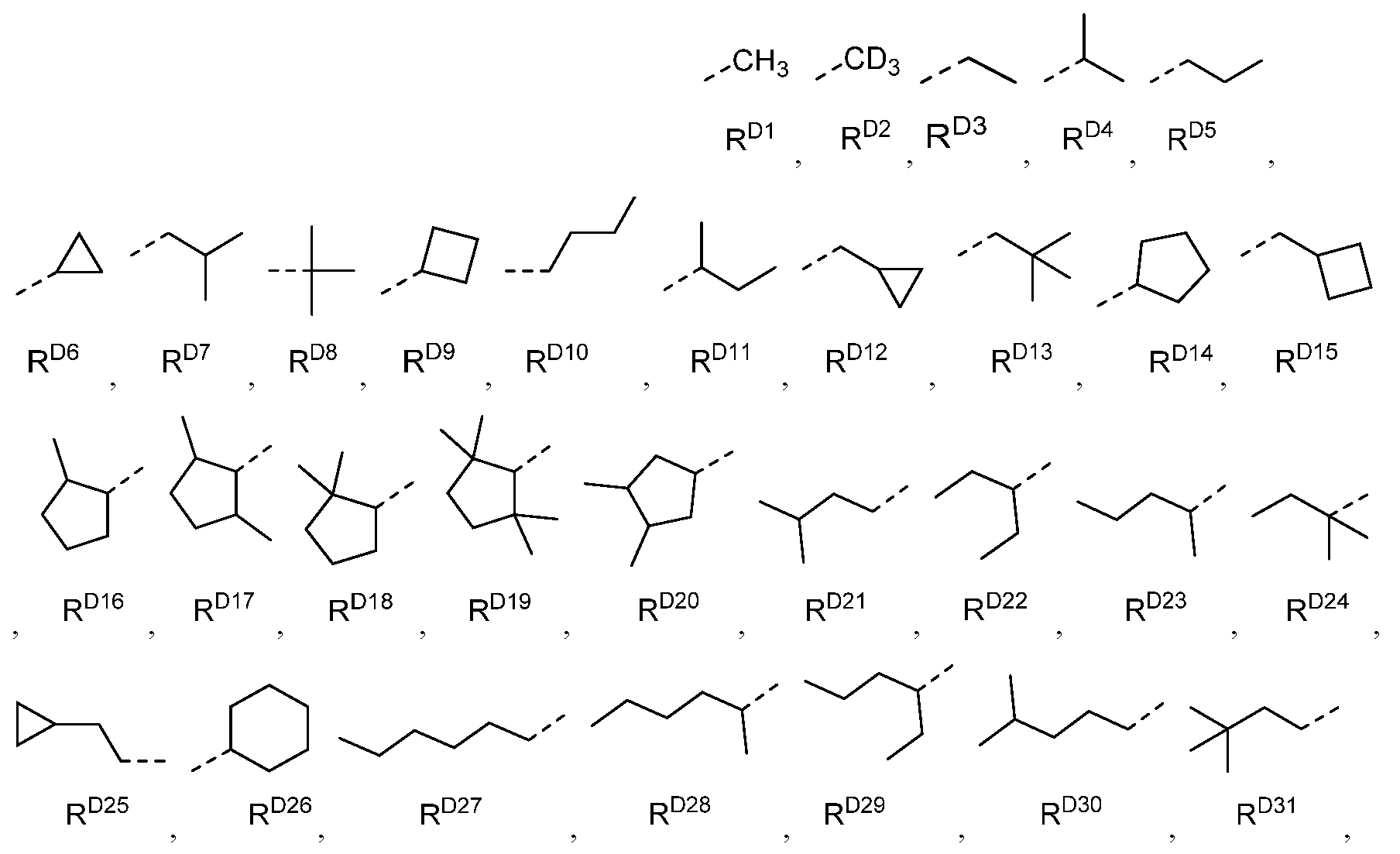

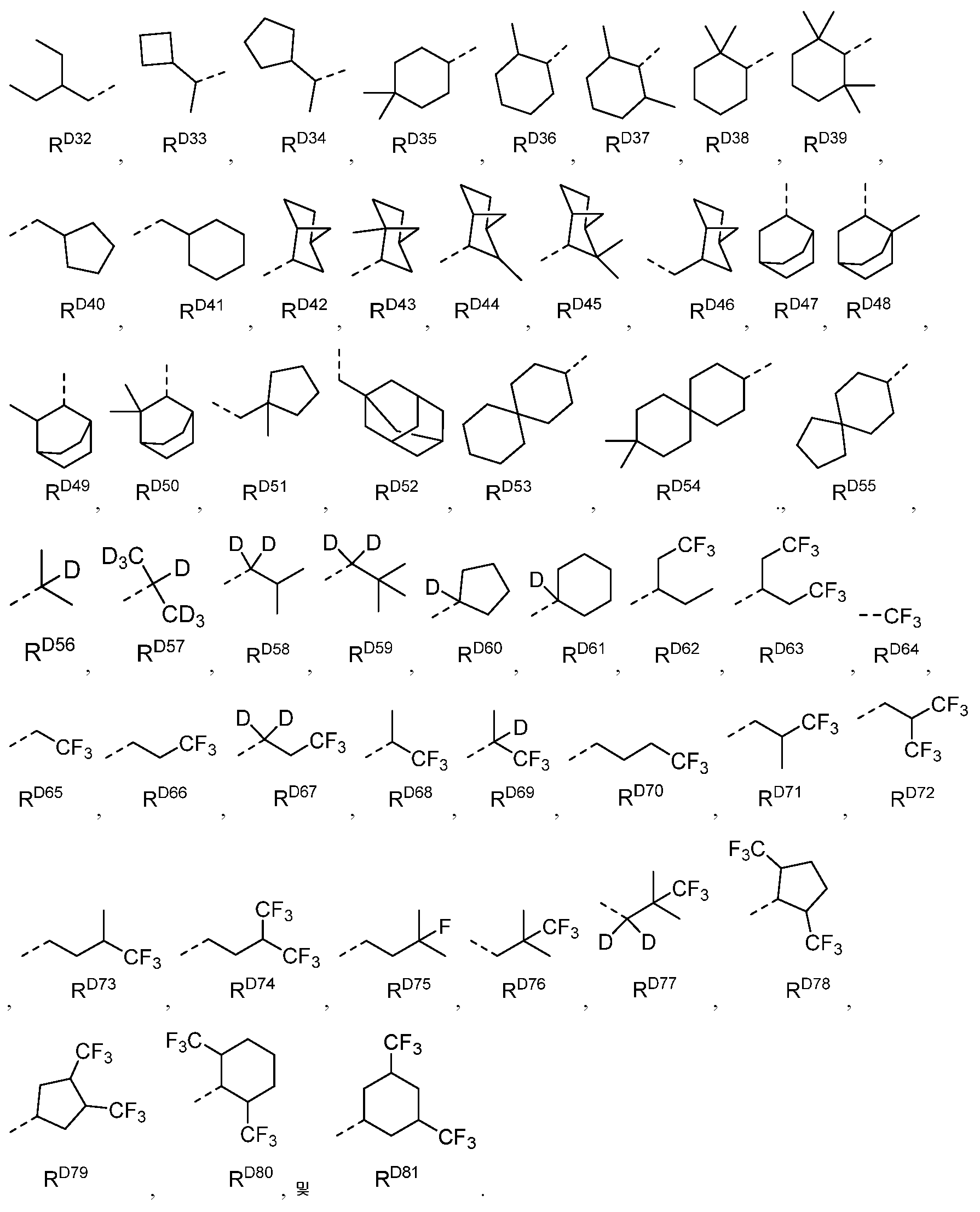

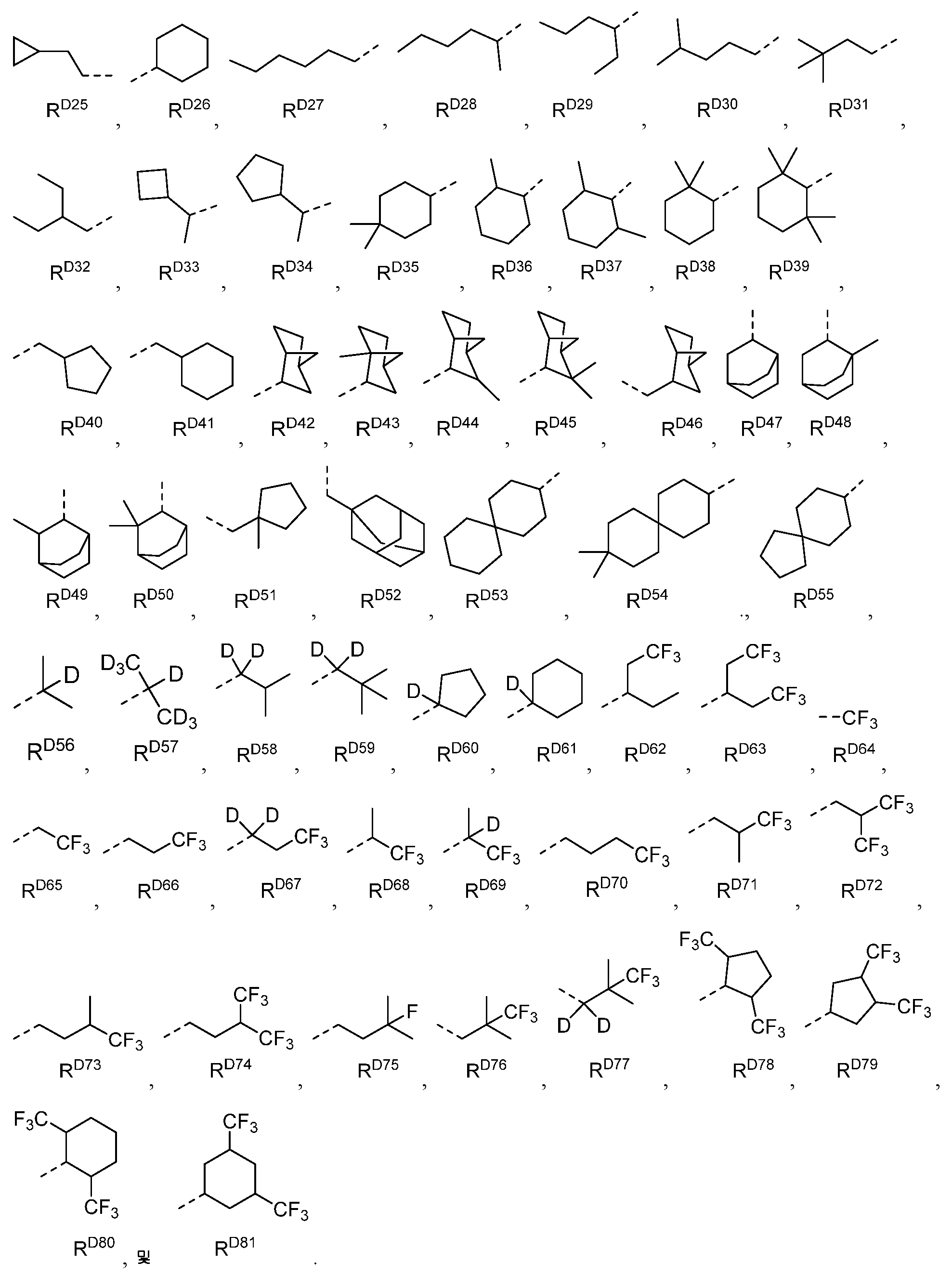

여기서, RD1 ~ RD81은 하기 구조를 갖는다:
Figure pat00078
Figure pat00079
제1 리간드 LA가 앞서 정의된 LA1 ~ LA1144로 이루어진 군에서 선택되는 화합물의 일부 실시양태에서, 화합물은 식 Ir(LA i )3을 갖는 화합물 Ax, 식 Ir(LA i )(LB k )2을 갖는 화합물 By 또는 식 Ir(LA i )2(LC j )을 갖는 화합물 Cz이고; 여기서,
x = i, y = 468i+k-468, 및 z = 1260i+j-1260;
i는 1 ~ 1144의 정수이고, k는 1 ~ 468의 정수이고, j는 1 ~ 1260의 정수이며; 상응하는 LB k 및 LC j 는 앞서 정의된 바와 같다.
또 다른 측면에 따르면, 애노드; 캐소드; 및 애노드와 캐소드 사이에 배치된 유기층을 포함하는 OLED가 개시된다. 유기층은 식 I
Figure pat00080
의 리간드 LA를 포함하고, 여기서, RA는 단일 치환 내지 최대 허용가능한 치환을 나타내고; X1 ~ X4는 각각 독립적으로 CR 또는 N이고; RA, R, R1, 및 R2는 각각 독립적으로 수소 또는 앞서 정의된 일반 치환기로부터 선택된 치환기로 이루어진 군에서 선택되고; R1 및 R2 중 적어도 하나는 식
Figure pat00081
을 갖고; L1은 유기 링커 또는 직접 결합이고, G1은 치환된 시클로알킬기, 또는 치환된 또는 비치환된 다환식 기이고; 적어도 하나의 RA는 수소가 아니고; LA는 Ir에 배위되고; Ir은 다른 리간드에 배위될 수 있고; LA는 다른 리간드에 연결되어 3좌, 4좌, 5좌, 또는 6좌 리간드를 구성할 수 있으며; 임의의 두 치환기는 함께 결합되거나 융합되어 고리를 형성할 수 있고, 단, R1 및 R2는 결합하여 고리를 형성하지 않는다.
OLED의 일부 실시양태에서, 유기층은 발광층이고, 화합물은 발광 도펀트 또는 비발광 도펀트이다. OLED의 일부 실시양태에서, 유기층은 호스트를 더 포함하고, 호스트는 트리페닐렌, 카르바졸, 디벤조티오펜, 디벤조푸란, 디벤조셀레노펜, 아자트리페닐렌, 아자카르바졸, 아자-디벤조티오펜, 아자-디벤조푸란, 및 아자-디벤조셀레노펜으로 이루어진 군에서 선택된 적어도 하나의 화학 기를 포함한다.

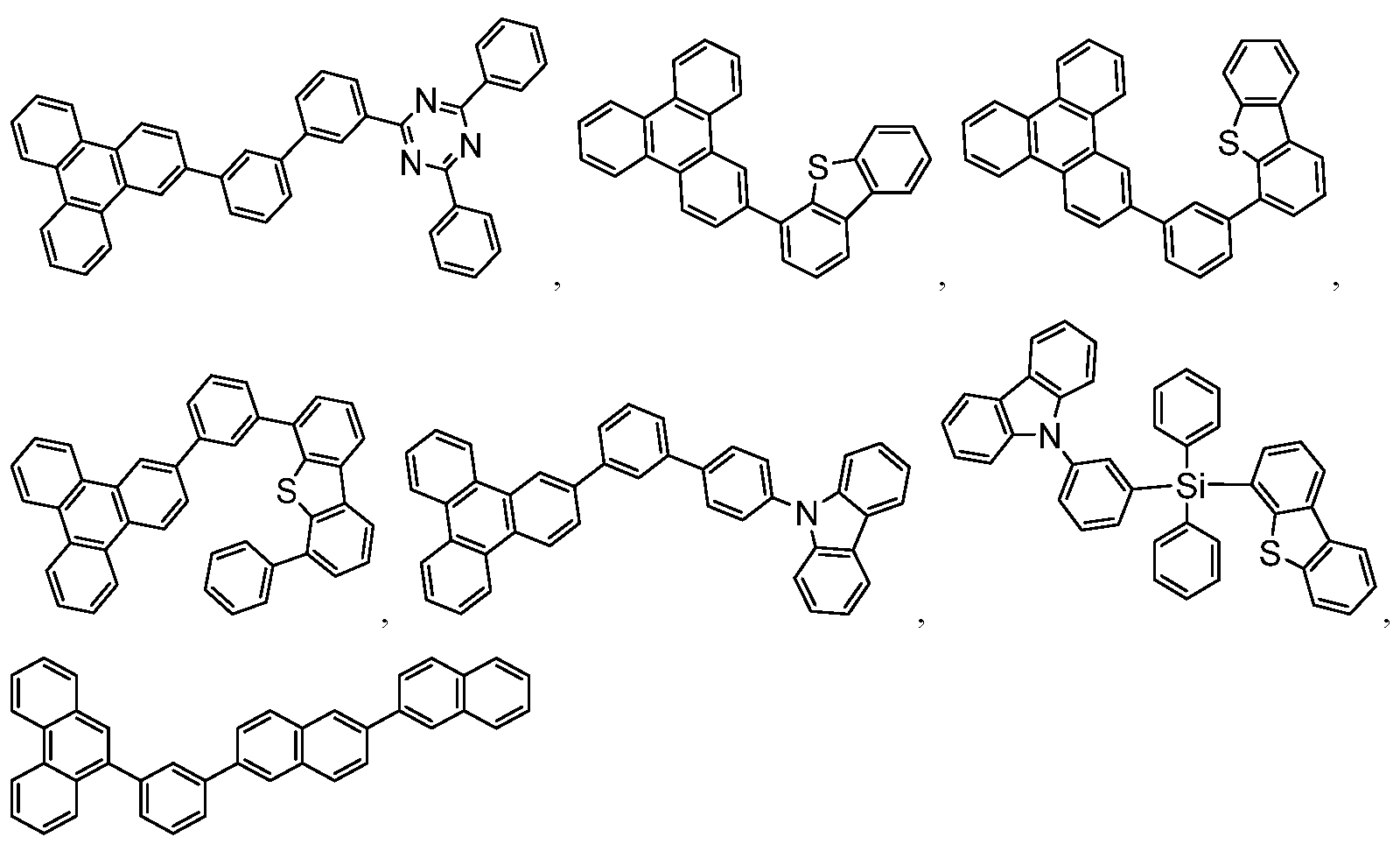

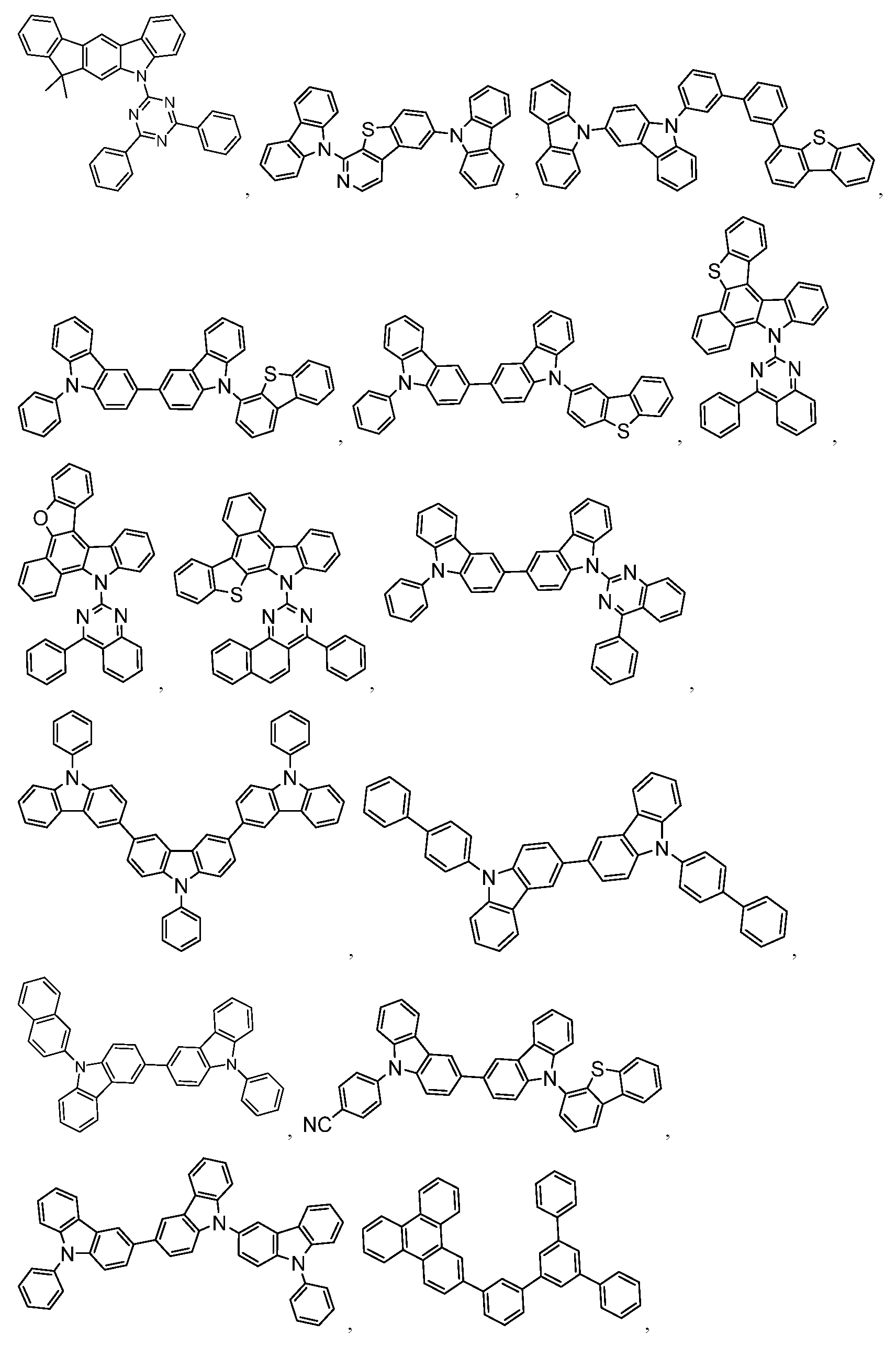

유기층이 호스트를 더 포함하는 OLED의 일부 실시양태에서, 호스트는 하기 화합물 및 이들의 조합으로 이루어진 군에서 선택될 수 있다:
Figure pat00082
Figure pat00083
Figure pat00084
유기층이 호스트를 더 포함하는 OLED의 일부 실시양태에서, 호스트는 금속 착물을 포함할 수 있다.
OLED의 일부 실시양태에서, 화합물은 증감제이고 OLED는 억셉터를 더 포함하고; 억셉터는 형광 이미터, 지연 형광 이미터 및 이들의 조합으로 이루어진 군에서 선택된다.
앞서 정의된 바와 같은 본 개시 내용의 신규 화합물이 도입된 OLED를 포함하는 소비자 제품이 또한 개시된다. 일부 실시양태에서, 이러한 소비자 제품은 앞서 정의된 소비자 제품들의 군에서 선택될 수 있다.
일부 실시양태에서, OLED는 플렉시블, 롤러블(rollable), 폴더블(foldable), 스트레처블(stretchable) 및 만곡(curved) 특성으로 이루어진 군으로부터 선택된 하나 이상의 특성을 갖는다. 일부 실시양태에서, OLED는 투명 또는 반투명하다. 일부 실시양태에서, OLED는 탄소 나노튜브를 포함하는 층을 더 포함한다.
일부 실시양태에서, OLED는 지연 형광 이미터를 포함하는 층을 더 포함한다. 일부 실시양태에서, OLED는 RGB 픽셀 배열, 또는 화이트 플러스 컬러 필터 픽셀 배열을 포함한다. 일부 실시양태에서, OLED는 모바일 디바이스, 핸드 헬드 디바이스, 또는 웨어러블 디바이스이다. 일부 실시양태에서, OLED는 대각선이 10 인치 미만이거나 면적이 50 제곱인치 미만인 디스플레이 패널이다. 일부 실시양태에서, OLED는 대각선이 10 인치 이상이거나 면적이 50 제곱인치 이상인 디스플레이 패널이다. 일부 실시양태에서, OLED는 조명 패널이다.
일부 실시양태에서, 상기 화합물은 발광 도펀트일 수 있다. 일부 실시양태에서, 상기 화합물은 인광, 형광, 열 활성화 지연 형광, 즉, TADF(또한 E형 지연 형광으로도 지칭됨; 예를 들면 그 전문이 본원에서 인용에 의해 포함되는 미국출원번호 15/700,352, 2019년 3월 14일자로 미국 특허 출원 공보 제2019/0081248호로서 공개됨)), 삼중항-삼중항 소멸 또는 이들 과정의 조합을 통해 발광을 생성할 수 있다. 일부 실시양태에서, 발광 도펀트는 라세믹 혼합물일 수 있거나, 또는 하나의 거울상 이성질체가 농후할 수 있다. 일부 실시양태에서, 화합물은 동종리간드성(각 리간드가 동일)일 수 있다. 일부 실시양태에서, 화합물은 이종리간드성(적어도 하나의 리간드가 나머지와 상이)일 수 있다.
하나 초과의 리간드가 금속에 배위되는 경우, 리간드는 일부 실시양태에서 모두 동일할 수 있다. 일부 다른 실시양태에서, 적어도 하나의 리간드는 나머지 리간드(들)와 상이하다. 일부 실시양태에서는, 모든 리간드가 서로 상이할 수 있다. 이것은 또한 금속에 배위되는 리간드가 그 금속에 배위되는 다른 리간드에 연결되어 3좌, 4좌, 5좌, 또는 6좌 리간드를 형성할 수 있는 실시양태의 경우에 해당된다. 따라서, 배위 리간드들이 함께 연결되는 경우, 모든 리간드가 일부 실시양태에서에서 동일할 수 있고, 일부 다른 실시양태에서는 연결되는 리간드 중 적어도 하나가 나머지 리간드(들)와 상이할 수 있다.
일부 실시양태에서, 화합물은 OLED에서 인광성 증감제로서 사용될 수 있고, 이때 OLED 내 하나 또는 복수의 층이 하나 이상의 형광 및/또는 지연 형광 이미터 형태의 억셉터를 함유한다. 일부 실시양태에서, 화합물은 증감제로서 사용되는 엑시플렉스의 하나의 성분으로서 사용될 수 있다. 인광성 증감제로서, 화합물은 억셉터로 에너지를 전달할 수 있어야 하고 억셉터는 에너지를 방출하거나 추가로 최종 이미터로 에너지를 전달한다. 억셉터 농도는 0.001% 내지 100%의 범위일 수 있다. 억셉터는 인광성 증감제와 동일한 층 또는 하나 이상의 상이한 층에 있을 수 있다. 일부 실시양태에서, 억셉터는 TADF 이미터이다. 일부 실시양태에서, 억셉터는 형광 이미터이다. 일부 실시양태에서, 방출은 증감제, 억셉터 및 최종 이미터 중 일부 또는 전부로부터 일어날 수 있다.
다른 양태에 따라, 본원에 기재된 화합물을 포함하는 배합물이 또한 개시되어 있다.
본원에 개시된 OLED는 소비자 제품, 전자 부품 모듈 및 조명 패널 중 하나 이상에 포함될 수 있다. 유기층은 발광층일 수 있고, 상기 화합물은 일부 실시양태에서 발광 도펀트일 수 있고, 한편 상기 화합물은 다른 실시양태에서 비발광 도펀트일 수 있다.
유기층은 또한 호스트를 포함할 수 있다. 일부 실시양태에서, 2개 이상의 호스트가 바람직하다. 일부 실시양태에서, 사용되는 호스트는 a) 바이폴라 물질, b) 전자 수송 물질, c) 정공 수송 물질 또는 d) 전하 수송에서의 역할이 거의 없는 와이드 밴드 갭 물질일 수 있다. 일부 실시양태에서, 호스트는 금속 착물을 포함할 수 있다. 호스트는 트리페닐렌 함유 벤조 융합 티오펜 또는 벤조 융합 푸란일 수 있다. 호스트 중의 임의의 치환기는 독립적으로 CnH2n +1, OCnH2n +1, OAr1, N(CnH2n + 1)2, N(Ar1)(Ar2), CH=CH-CnH2n+1, C≡C-CnH2n +1, Ar1, Ar1-Ar2, 및 CnH2n-Ar1으로 이루어지는 군으로부터 선택되는 비융합 치환기일 수 있거나, 또는 호스트는 치환기를 가지지 않는다. 상기 치환기에서, n은 1 내지 10 범위일 수 있고; Ar1 및 Ar2는 독립적으로 벤젠, 비페닐, 나프탈렌, 트리페닐렌, 카르바졸, 및 이의 헤테로방향족 유사체로 이루어지는 군으로부터 선택될 수 있다. 호스트는 무기 화합물, 예를 들어, Zn 함유 무기 물질, 예컨대 ZnS일 수 있다.

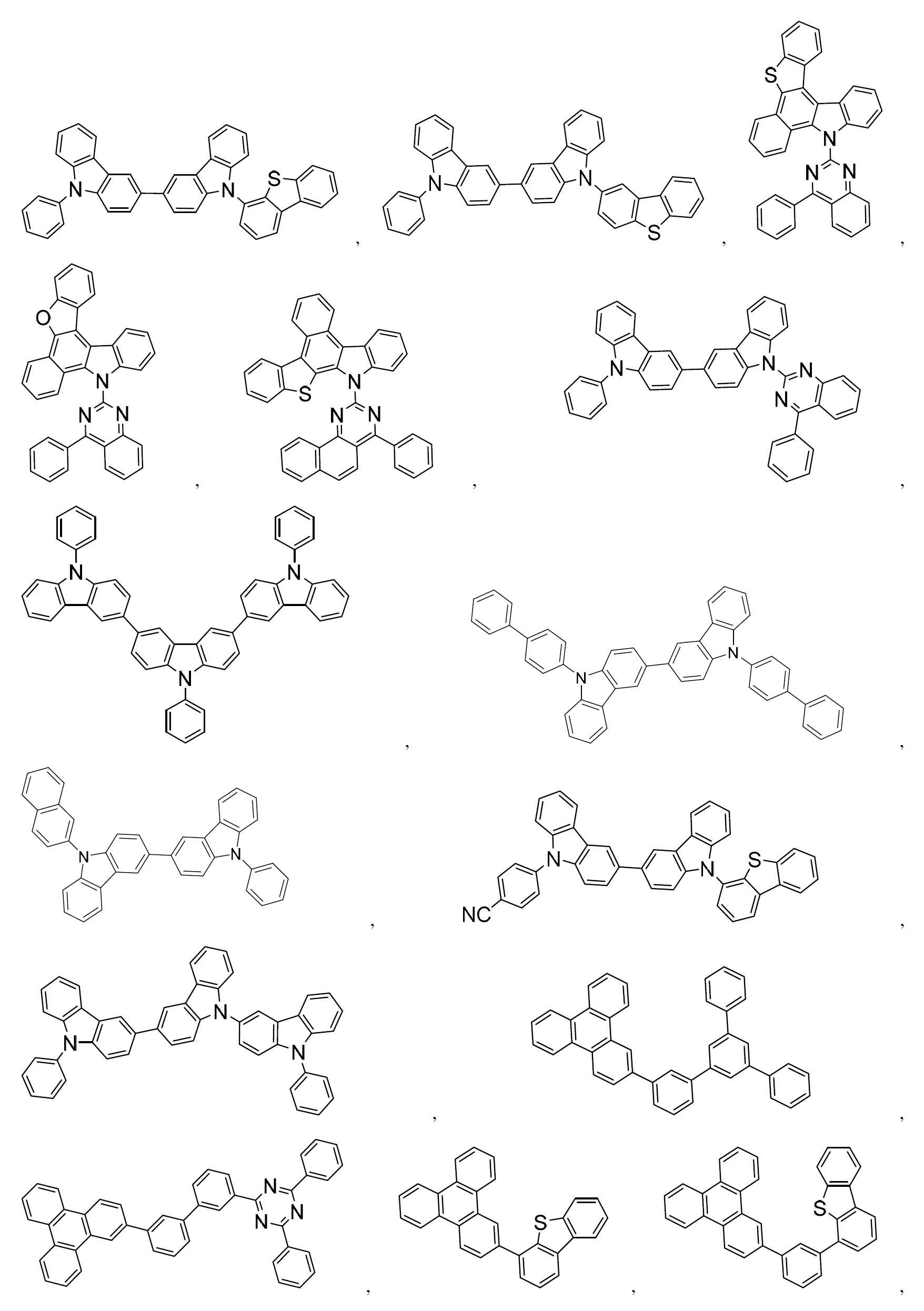

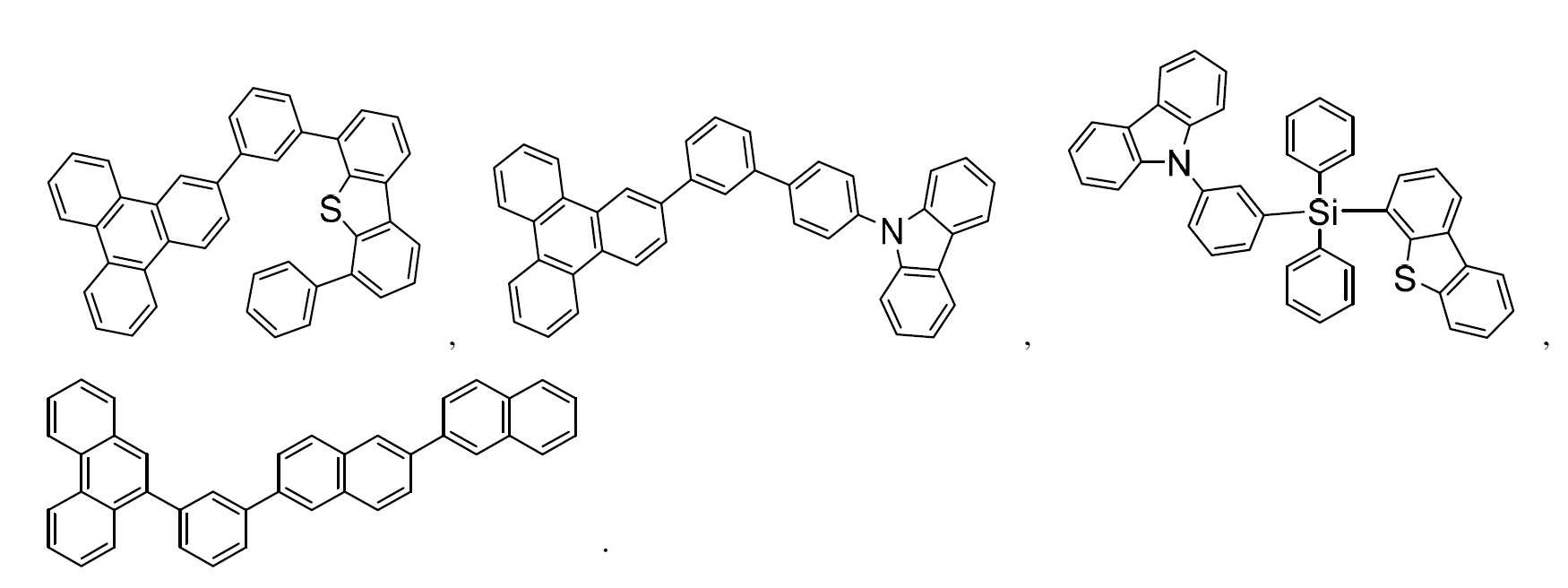

호스트는 트리페닐렌, 카르바졸, 디벤조티오펜, 디벤조푸란, 디벤조셀레노펜, 아자트리페닐렌, 아자카르바졸, 아자-디벤조티오펜, 아자-디벤조푸란 및 아자-디벤조셀레노펜으로 이루어진 군으로부터 선택되는 1 이상의 화학 기를 포함하는 화합물일 수 있다. 호스트는 금속 착물을 포함할 수 있다. 호스트는 하기 화학식 및 이들의 조합으로 이루어진 호스트 군으로부터 선택되는 특정 화합물일 수 있으나 이에 한정되지 않는다:
Figure pat00085
Figure pat00086
Figure pat00087
가능한 호스트에 대한 추가의 정보를 이하에 제공한다.
OLED에서의 발광 영역이 또한 개시된다. 발광 영역은 본원에 기재된 식 I
Figure pat00088
의 리간드 LA를 포함하는 화합물을 포함한다.
발광 영역의 일부 실시양태에서, 화합물은 발광 도펀트 또는 비발광 도펀트이다. 일부 실시양태에서, 발광 영역은 호스트를 더 포함하고, 여기서 호스트는 금속 착물, 트리페닐렌, 카르바졸, 디벤조티오펜, 디벤조푸란, 디벤조셀레노펜, 아자-트리페닐렌, 아자-카르바졸, 아자-디벤조티오펜, 아자-디벤조푸란, 및 아자-디벤조셀레노펜으로 이루어진 군에서 선택된 적어도 하나의 기를 함유한다.

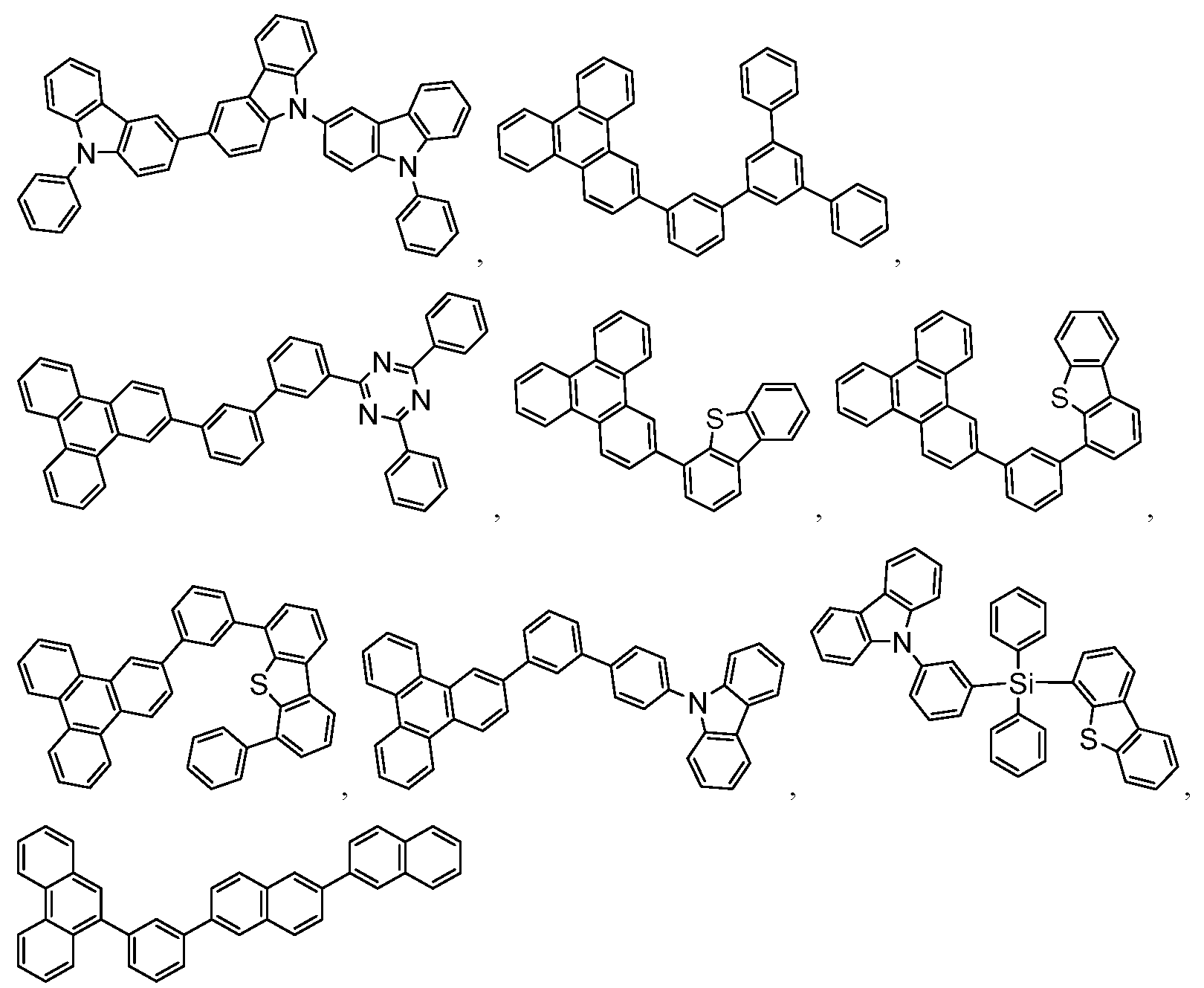

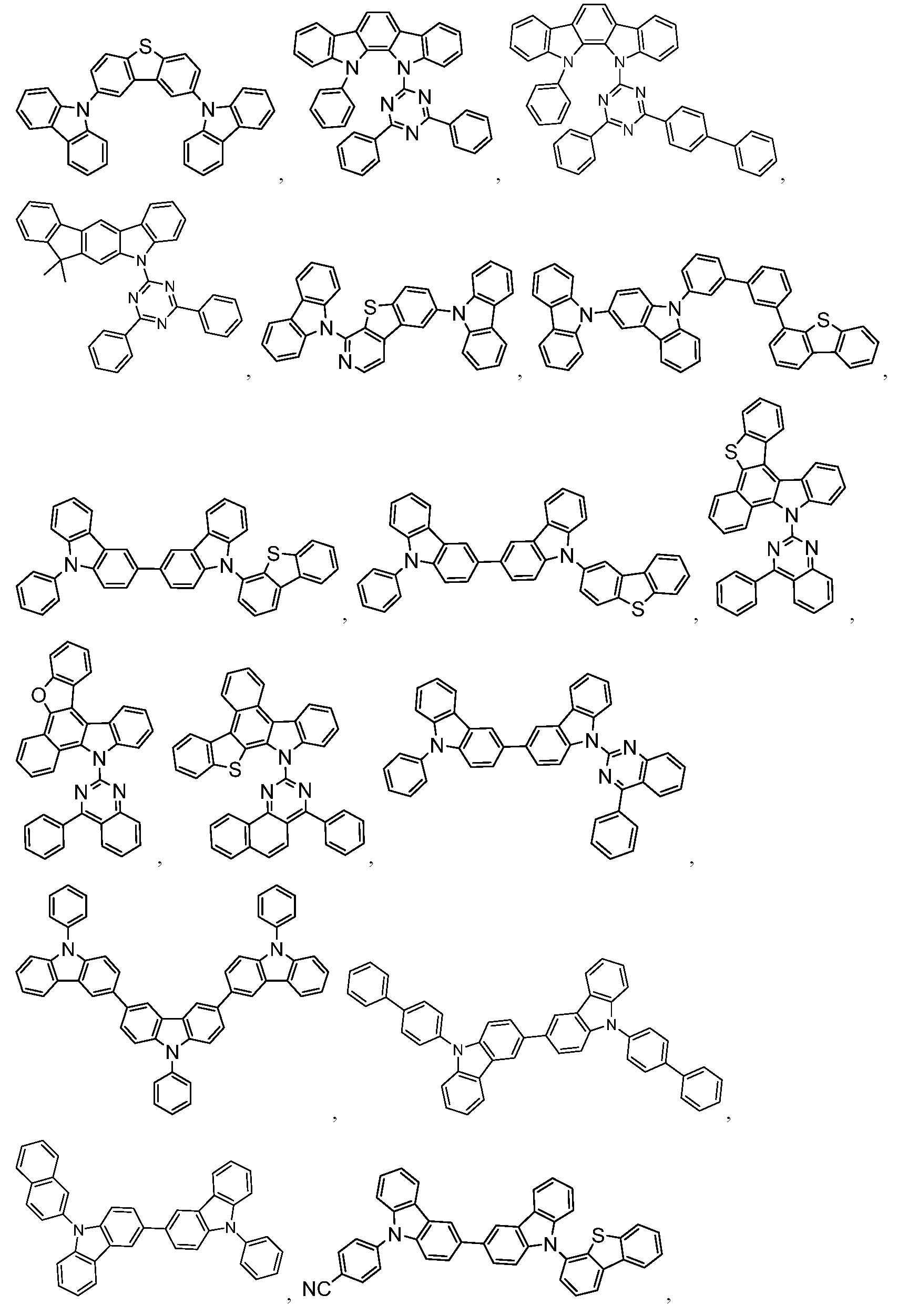

일부 실시양태에서, 발광 영역은 호스트를 더 포함하고, 여기서 호스트는 하기 화합물 및 이들의 조합으로 이루어진 군에서 선택된다:
Figure pat00089
Figure pat00090
본 개시내용의 또 하나의 다른 양태에서, 본원에 개시된 신규한 화합물을 포함하는 배합물이 기재된다. 배합물은 본 명세서에 개시된 용매, 호스트, 정공 주입 물질, 정공 수송 물질, 전자 차단 물질, 정공 차단 물질, 및 전자 수송 물질로 이루어진 군으로부터 선택되는 1 이상의 성분을 포함할 수 있다.
본 발명은 본 발명의 신규 화합물, 또는 이의 1가 또는 다가 변형체를 포함하는 임의의 화학 구조를 포함한다. 즉, 본 발명의 화합물, 또는 이의 1가 또는 다가 변형체는 더 큰 화학 구조의 일부일 수 있다. 그러한 화학 구조는 단량체, 중합체, 거대분자 및 초분자(supramolecule 또는 supermolecule)로 이루어진 군에서 선택될 수 있다. 본원에 사용된 바와 같이, "화합물의 1가 변형체"는 하나의 수소가 제거되고 나머지 화학 구조에 대한 결합으로 대체된 것을 제외하고는 화합물과 동일한 모이어티를 나타낸다. 본원에 사용된 바와 같이, "화합물의 다가 변형체"는 하나 초과의 수소가 제거되고 나머지 화학 구조에 대한 결합 또는 결합들로 대체된 것을 제외하고는 화합물과 동일한 모이어티를 나타낸다. 초분자의 경우, 본 발명의 화합물은 또한 공유 결합 없이 초분자 착물에 혼입될 수도 있다.
기타 물질과의 조합
유기 발광 디바이스에서 특정 층에 대하여 유용한 것으로 본원에 기재된 물질은 디바이스에 존재하는 매우 다양한 기타 물질과의 조합으로 사용될 수 있다. 예를 들면, 본원에 개시된 발광 도펀트는 매우 다양한 호스트, 수송층, 차단층, 주입층, 전극 및 존재할 수 있는 기타 층과 결합되어 사용될 수 있다. 하기에 기재되거나 또는 언급된 물질은 본원에 개시된 화합물과의 조합에 유용할 수 있는 물질의 비제한적인 예시이며, 당업자는 조합에 유용할 수 있는 기타 물질을 식별하기 위해 문헌을 용이하게 참조할 수 있다.
전도성 도펀트 :
전하 수송층은 전도성 도펀트로 도핑되어 이의 전하 캐리어 밀도를 실질적으로 변화시킬 수 있고, 이는 결과적으로 이의 전도성을 변화시킬 것이다. 전도성은 매트릭스 물질에서 전하 캐리어를 생성시킴으로써 증가되며, 도펀트의 유형에 따라, 반도체의 페르미 준위에서의 변화가 또한 달성될 수 있다. 정공 수송층은 p형 전도성 도펀트로 도핑될 수 있고 n형 전도성 도펀트는 전자 수송층에서 사용된다.

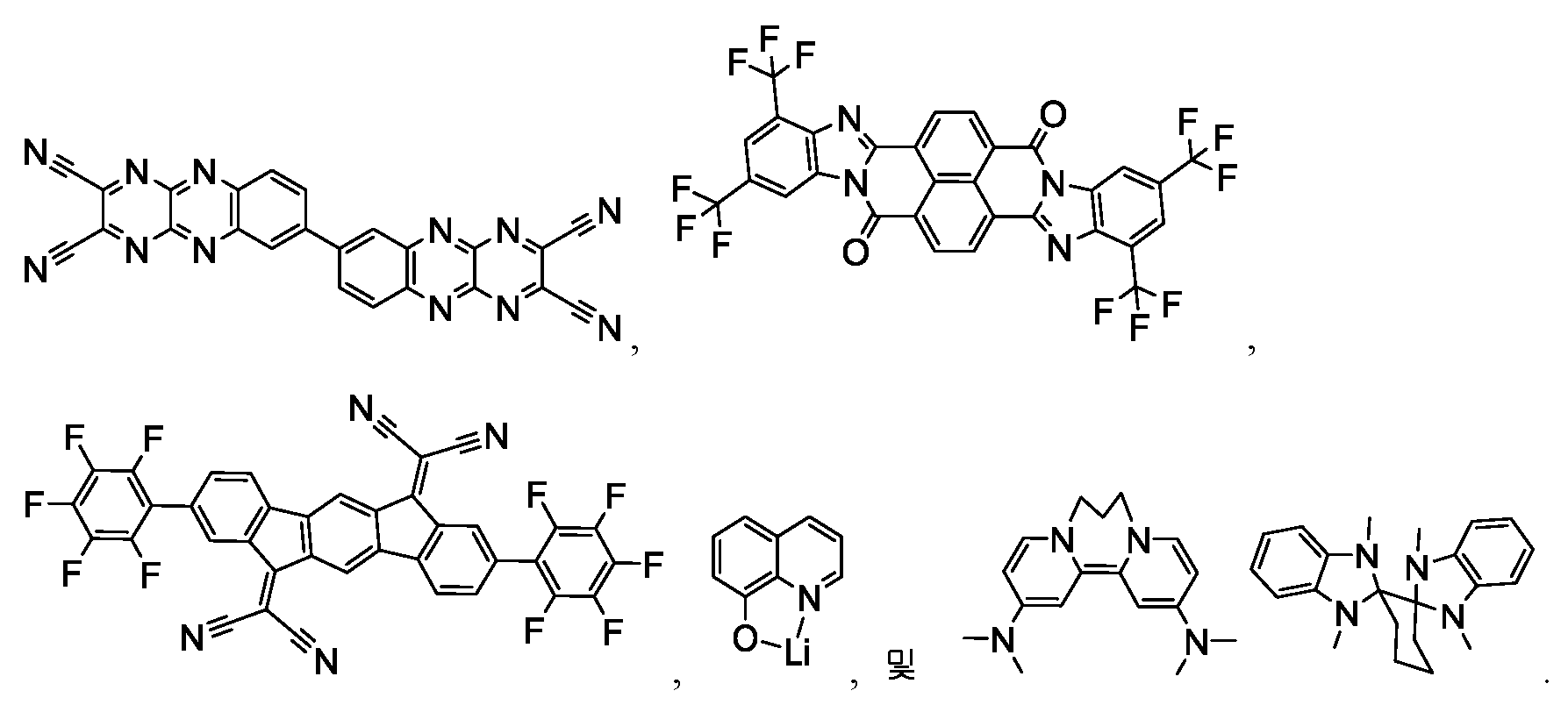

본원에 개시된 물질과의 조합으로 OLED에서 사용될 수 있는 전도성 도펀트의 비제한적인 예시는 그 물질들을 개시하는 참조문헌과 함께 하기에 예시되어 있다: EP01617493, EP01968131, EP2020694, EP2684932, US20050139810, US20070160905, US20090167167, US2010288362, WO06081780, WO2009003455, WO2009008277, WO2009011327, WO2014009310, US2007252140, US2015060804, US20150123047, 및 US2012146012.
Figure pat00091
Figure pat00092
HIL/HTL:
본 발명에서 사용하고자 하는 정공 주입/수송 물질은 특정하게 제한되지 않으며, 화합물이 통상적으로 정공 주입/수송 물질로서 사용되는 한 임의의 화합물을 사용할 수 있다. 물질의 비제한적인 예로는 프탈로시아닌 또는 포르피린 유도체; 방향족 아민 유도체; 인돌로카르바졸 유도체; 플루오로히드로카본을 포함하는 중합체; 전도성 도펀트를 갖는 중합체; 전도성 중합체, 예컨대 PEDOT/PSS; 포스폰산 및 실란 유도체와 같은 화합물로부터 유도된 자체조립 단량체; 금속 산화물 유도체, 예컨대 MoOx; p-형 반도체 유기 화합물, 예컨대 1,4,5,8,9,12-헥사아자트리페닐렌헥사카르보니트릴; 금속 착물 및 가교성 화합물을 들 수 있다.
HIL 또는 HTL에 사용된 방향족 아민 유도체의 비제한적인 예로는 하기 구조식을 들 수 있다:
Figure pat00093
각각의 Ar1 내지 Ar9는 벤젠, 비페닐, 트리페닐, 트리페닐렌, 나프탈렌, 안트라센, 페날렌, 페난트렌, 플루오렌, 피렌, 크리센, 페릴렌 및 아줄렌과 같은 방향족 탄화수소 시클릭 화합물로 이루어진 군; 디벤조티오펜, 디벤조푸란, 디벤조셀레노펜, 푸란, 티오펜, 벤조푸란, 벤조티오펜, 벤조셀레노펜, 카르바졸, 인돌로카르바졸, 피리딜인돌, 피롤로디피리딘, 피라졸, 이미다졸, 트리아졸, 옥사졸, 티아졸, 옥사디아졸, 옥사트리아졸, 디옥사졸, 티아디아졸, 피리딘, 피리다진, 피리미딘, 피라진, 트리아진, 옥사진, 옥사티아진, 옥사디아진, 인돌, 벤즈이미다졸, 인다졸, 인독사진, 벤족사졸, 벤즈이속사졸, 벤조티아졸, 퀴놀린, 이소퀴놀린, 신놀린, 퀴나졸린, 퀴녹살린, 나프티리딘, 프탈라진, 프테리딘, 크산텐, 아크리딘, 페나진, 페노티아진, 펜옥사진, 벤조푸로피리딘, 푸로디피리딘, 벤조티에노피리딘, 티에노디피리딘, 벤조셀레노페노피리딘 및 셀레노페노디피리딘과 같은 방향족 헤테로시클릭 화합물로 이루어진 군; 및 방향족 탄화수소 시클릭 기 및 방향족 헤테로시클릭 기로부터 선택된 동일한 유형 또는 상이한 유형의 군이며 산소 원자, 질소 원자, 황 원자, 규소 원자, 인 원자, 붕소 원자, 쇄 구조 단위 및 지방족 시클릭 기 중 하나 이상을 통해 결합되거나 서로 직접 결합되는 2 내지 10개의 시클릭 구조 단위로 이루어진 군으로부터 선택된다. 각각의 Ar은 비치환될 수 있거나, 또는 중수소, 할로겐, 알킬, 시클로알킬, 헤테로알킬, 헤테로시클로알킬, 아릴알킬, 알콕시, 아릴옥시, 아미노, 실릴, 알케닐, 시클로알케닐, 헤테로알케닐, 알키닐, 아릴, 헤테로아릴, 아실, 카르복실산, 에테르, 에스테르, 니트릴, 이소니트릴, 술파닐, 술피닐, 술포닐, 포스피노 및 이들의 조합으로 이루어진 군으로부터 선택된 치환기로 치환될 수 있다.
한 양태에서, Ar1 내지 Ar9은 독립적으로 하기 화학식으로 이루어진 군으로부터 선택된다:
Figure pat00094
여기서 k는 1 내지 20의 정수이며; X101 내지 X108은 C(CH 포함) 또는 N이고; Z101은 NAr1, O 또는 S이고; Ar1은 상기 정의된 바와 동일한 기를 가진다.
HIL 또는 HTL에 사용된 금속 착물의 비제한적인 예는 하기 화학식을 들 수 있다:
Figure pat00095
여기서 Met는 금속이며, 40 초과의 원자량을 가질 수 있고; (Y101-Y102)는 2좌 리간드이고, Y101 및 Y102는 독립적으로 C, N, O, P 및 S로부터 선택되며; L101은 보조적 리간드이며; k'는 1 내지 금속에 결합될 수 있는 리간드 최대수의 정수값이고; k'+k"는 금속에 결합될 수 있는 리간드 최대수이다.
한 양태에서, (Y101-Y102)는 2-페닐피리딘 유도체이다. 또 다른 양태에서, (Y101-Y102)는 카르벤 리간드이다. 또 다른 양태에서, Met는 Ir, Pt, Os 및 Zn로부터 선택된다. 추가 양태에서, 금속 착물은 약 0.6 V 미만의 용액 중의 최소 산화 전위 대 Fc+/Fc 커플을 가진다.

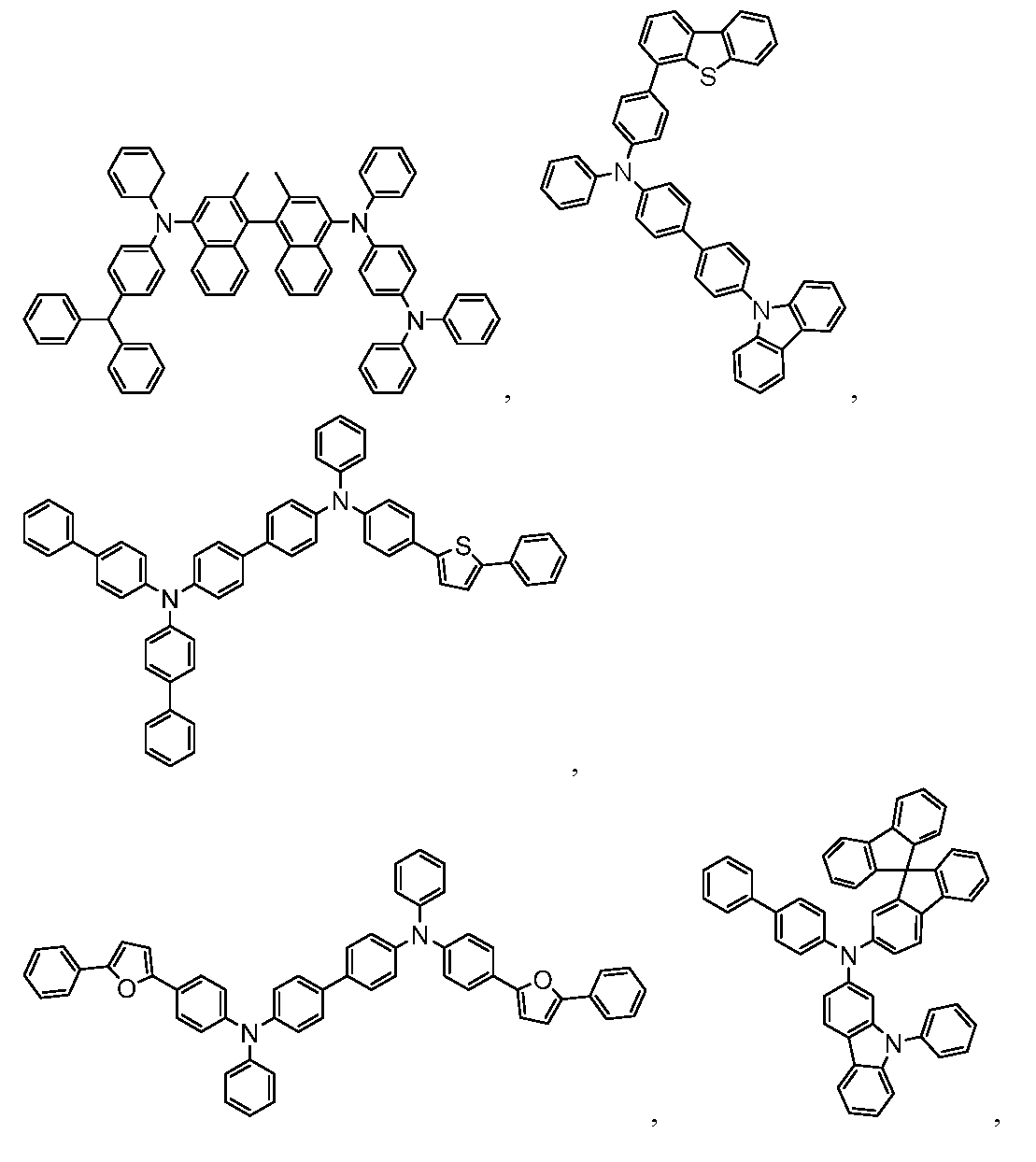

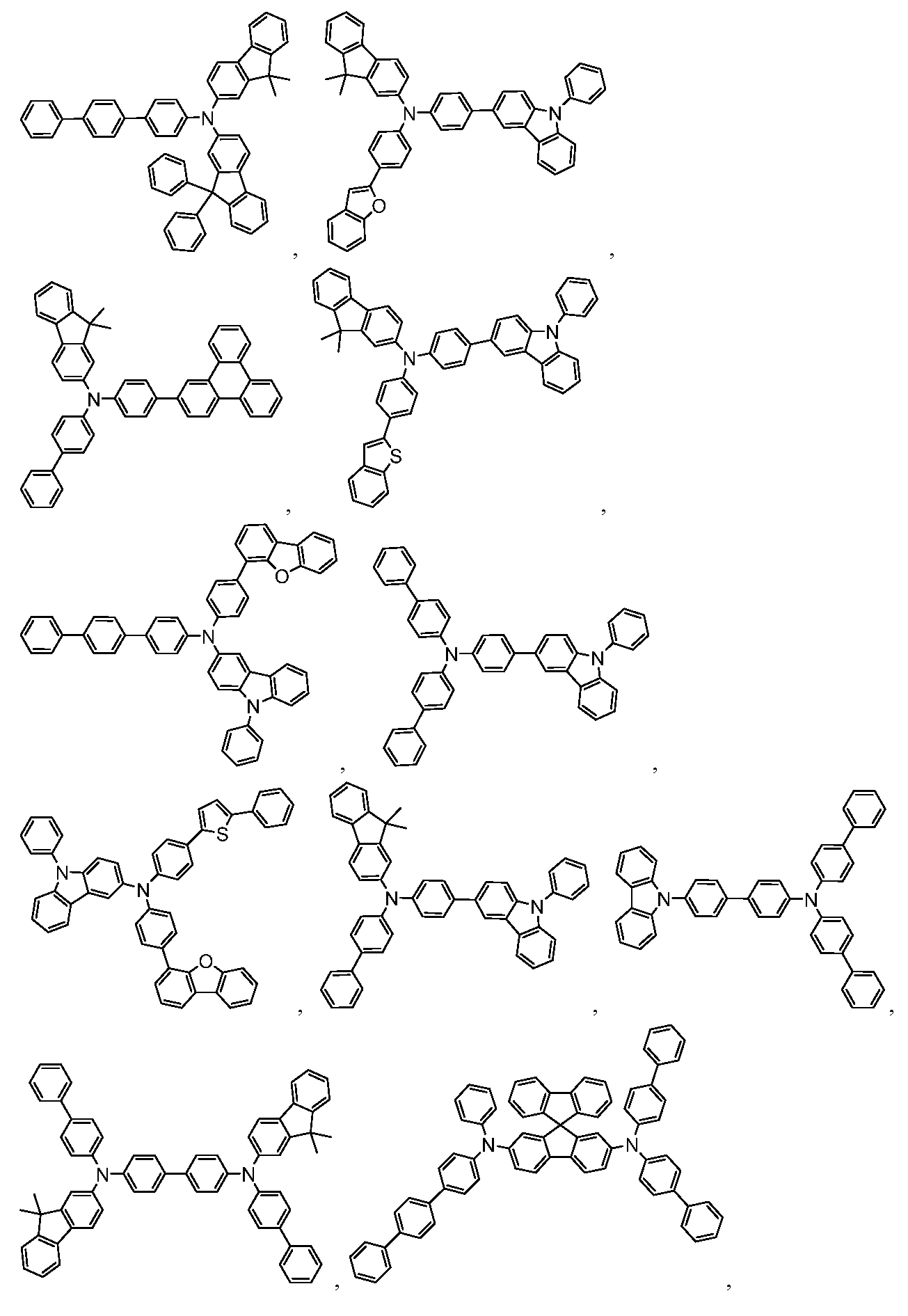

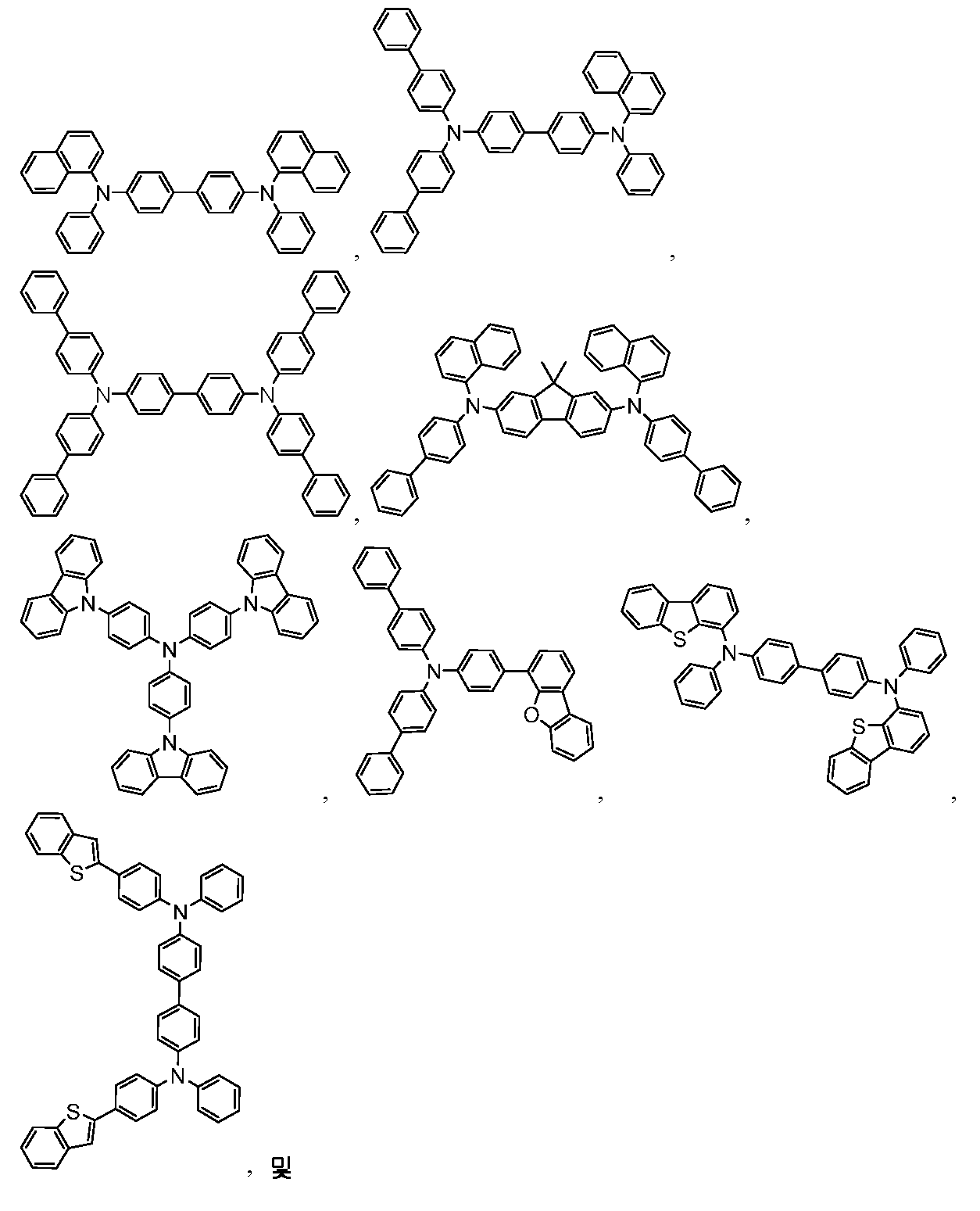

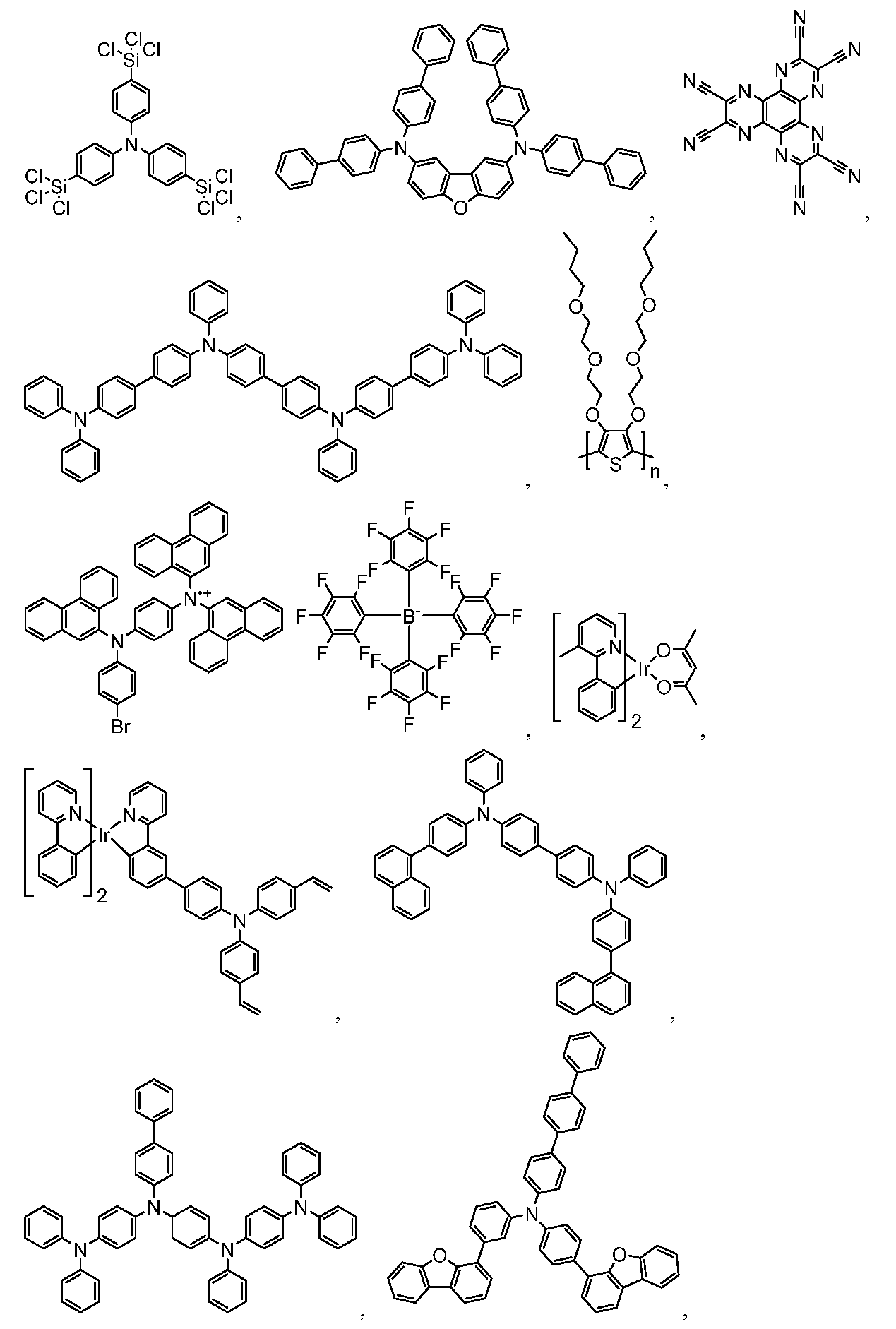

본원에 개시된 물질과의 조합으로 OLED에서 사용될 수 있는 HIL 및 HTL 물질의 비제한적인 예시는 그 물질들을 개시하는 참조문헌과 함께 하기에 예시되어 있다: CN102702075, DE102012005215, EP01624500, EP01698613, EP01806334, EP01930964, EP01972613, EP01997799, EP02011790, EP02055700, EP02055701, EP1725079, EP2085382, EP2660300, EP650955, JP07-073529, JP2005112765, JP2007091719, JP2008021687, JP2014-009196, KR20110088898, KR20130077473, TW201139402, US06517957, US20020158242, US20030162053, US20050123751, US20060182993, US20060240279, US20070145888, US20070181874, US20070278938, US20080014464, US20080091025, US20080106190, US20080124572, US20080145707, US20080220265, US20080233434, US20080303417, US2008107919, US20090115320, US20090167161, US2009066235, US2011007385, US20110163302, US2011240968, US2011278551, US2012205642, US2013241401, US20140117329, US2014183517, US5061569, US5639914, WO05075451, WO07125714, WO08023550, WO08023759, WO2009145016, WO2010061824, WO2011075644, WO2012177006, WO2013018530, WO2013039073, WO2013087142, WO2013118812, WO2013120577, WO2013157367, WO2013175747, WO2014002873, WO2014015935, WO2014015937, WO2014030872, WO2014030921, WO2014034791, WO2014104514, WO2014157018.
Figure pat00096
Figure pat00097
Figure pat00098
Figure pat00099
Figure pat00100
Figure pat00101
Figure pat00102
Figure pat00103
EBL :
전자 차단층(EBL)은 발광층을 떠나는 전자 및/또는 엑시톤의 수를 감소시키기 위해 사용될 수 있다. 디바이스 내의 이러한 차단층의 존재는 차단층이 없는 유사한 디바이스와 비교했을 때 상당히 더 높은 효율 및/또는 더 긴 수명을 유도할 수 있다. 또한, 차단층은 OLED의 원하는 영역에 발광을 국한시키기 위해 사용될 수 있다. 일부 실시양태에서, EBL 물질은 EBL 계면에 가장 가까운 이미터보다 더 높은 LUMO(진공 수준에 보다 가까움) 및/또는 더 높은 삼중항 에너지를 갖는다. 일부 실시양태에서, EBL 물질은 EBL 계면에 가장 가까운 호스트들 중 하나 이상보다 더 높은 LUMO(진공 수준에 보다 가까움) 및/또는 보다 더 삼중항 에너지를 갖는다. 한 양태에서, EBL에 사용되는 화합물은 이하에 기재된 호스트들 중 하나와 동일한 사용 분자 또는 작용기를 함유한다.
호스트:
본 발명의 유기 EL 디바이스의 발광층은 바람직하게는 발광 물질로서 적어도 금속 착물을 포함하며, 도펀트 물질로서 금속 착물을 사용하는 호스트 물질을 포함할 수 있다. 호스트 물질의 예는 특별히 제한되지 않으며, 임의의 금속 착물 또는 유기 화합물은 호스트의 삼중항 에너지가 도펀트의 삼중항 에너지보다 더 크기만 하다면 사용될 수 있다. 삼중항 기준을 충족하는 한, 임의의 호스트 물질은 임의의 도펀트와 함께 사용될 수 있다.
호스트로서 사용된 금속 착물의 예는 하기 화학식을 갖는 것이 바람직하다:
Figure pat00104
여기서 Met는 금속이고; (Y103-Y104)는 2좌 리간드이고, Y103 및 Y104는 독립적으로 C, N, O, P 및 S로부터 선택되며; L101은 또 다른 리간드이며; k'는 1 내지 금속에 결합될 수 있는 리간드의 최대 수의 정수값이고; k'+k"는 금속에 결합될 수 있는 리간드의 최대 수이다.
한 양태에서, 금속 착물은
Figure pat00105
이며, 여기서 (O-N)은 원자 O 및 N에 배위 결합된 금속을 갖는 2좌 리간드이다.
또 다른 양태에서, Met는 Ir 및 Pt로부터 선택된다. 추가 양태에서, (Y103-Y104)는 카르벤 리간드이다.
일 양태에서, 호스트 화합물은 방향족 탄화수소 시클릭 화합물, 예컨대 벤젠, 비페닐, 트리페닐, 트리페닐렌, 테트라페닐렌, 나프탈렌, 안트라센, 페날렌, 페난트렌, 플루오렌, 피렌, 크리센, 페릴렌 및 아줄렌으로 이루어진 군; 방향족 헤테로시클릭 화합물, 예컨대 디벤조티오펜, 디벤조푸란, 디벤조셀레노펜, 푸란, 티오펜, 벤조푸란, 벤조티오펜, 벤조셀레노펜, 카르바졸, 인돌로카르바졸, 피리딜인돌, 피롤로디피리딘, 피라졸, 이미다졸, 트리아졸, 옥사졸, 티아졸, 옥사디아졸, 옥사트리아졸, 디옥사졸, 티아디아졸, 피리딘, 피리다진, 피리미딘, 피라진, 트리아진, 옥사진, 옥사티아진, 옥사디아진, 인돌, 벤즈이미다졸, 인다졸, 인독사진, 벤즈옥사졸, 벤즈이속사졸, 벤조티아졸, 퀴놀린, 이소퀴놀린, 신놀린, 퀴나졸린, 퀴녹살린, 나프티리딘, 프탈라진, 프테리딘, 크산텐, 아크리딘, 페나진, 페노티아진, 페녹사진, 벤조푸로피리딘, 푸로디피리딘, 벤조티에노피리딘, 티에노디피리딘, 벤조셀레노페노피리딘 및 셀레노페노디피리딘으로 이루어진 군; 및 방향족 탄화수소 시클릭 기 및 방향족 헤테로시클릭 기로부터 선택된 동일한 유형 또는 상이한 유형의 기이며 산소 원자, 질소 원자, 황 원자, 규소 원자, 인 원자, 붕소 원자, 쇄 구조 단위 및 지방족 시클릭 기 중 하나 이상을 통해 결합되거나 서로 직접 결합되는 2 내지 10개의 시클릭 구조 단위로 이루어진 군으로부터 선택된 군 중 적어도 하나를 함유한다. 각각의 기 내의 각 선택지는 비치환될 수 있거나 중수소, 할로겐, 알킬, 시클로알킬, 헤테로알킬, 헤테로시클로알킬, 아릴알킬, 알콕시, 아릴옥시, 아미노, 실릴, 알케닐, 시클로알케닐, 헤테로알케닐, 알키닐, 아릴, 헤테로아릴, 아실, 카르복실산, 에테르, 에스테르, 니트릴, 이소니트릴, 술파닐, 술피닐, 술포닐, 포스피노 및 이들의 조합으로 이루어진 군으로부터 선택된 치환기로 치환될 수 있다.

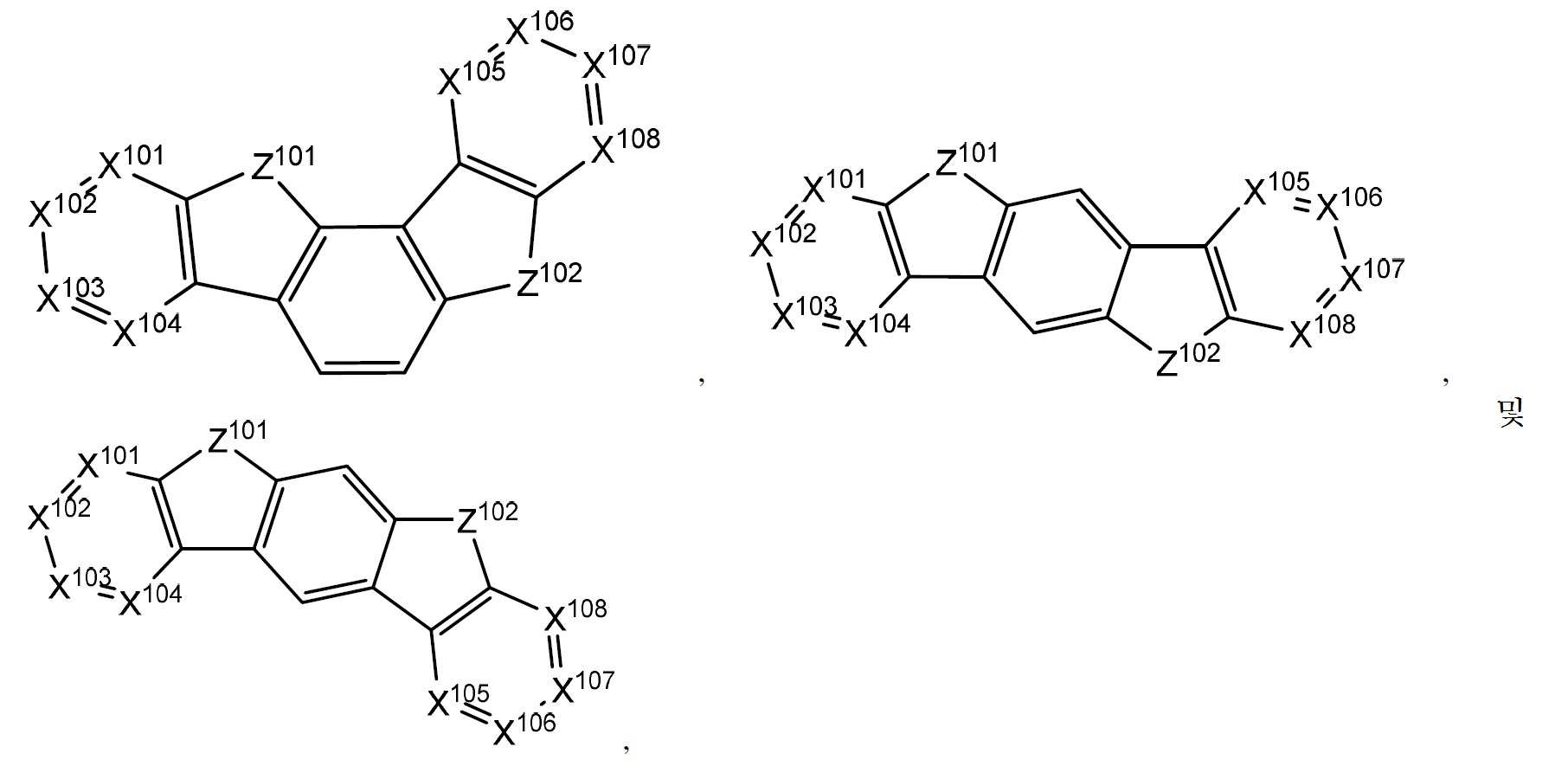

한 양태에서, 호스트 화합물은 분자에 하기 기들 중 하나 이상을 함유한다:
Figure pat00106
Figure pat00107
여기서 R101은 수소, 중수소, 할로겐, 알킬, 시클로알킬, 헤테로알킬, 헤테로시클로알킬, 아릴알킬, 알콕시, 아릴옥시, 아미노, 실릴, 알케닐, 시클로알케닐, 헤테로알케닐, 알키닐, 아릴, 헤테로아릴, 아실, 카르복실산, 에테르, 에스테르, 니트릴, 이소니트릴, 술파닐, 술피닐, 술포닐, 포스피노 및 이들의 조합으로 이루어진 군으로부터 선택되며, 아릴 또는 헤테로아릴인 경우, 상기 기술한 Ar과 유사한 정의를 갖는다. k는 0 내지 20 또는 1 내지 20의 정수이다. X101 내지 X108은 독립적으로 C(CH 포함) 또는 N으로부터 선택된다. Z101 및 Z102는 독립적으로 NR101, O 또는 S로부터 선택된다.

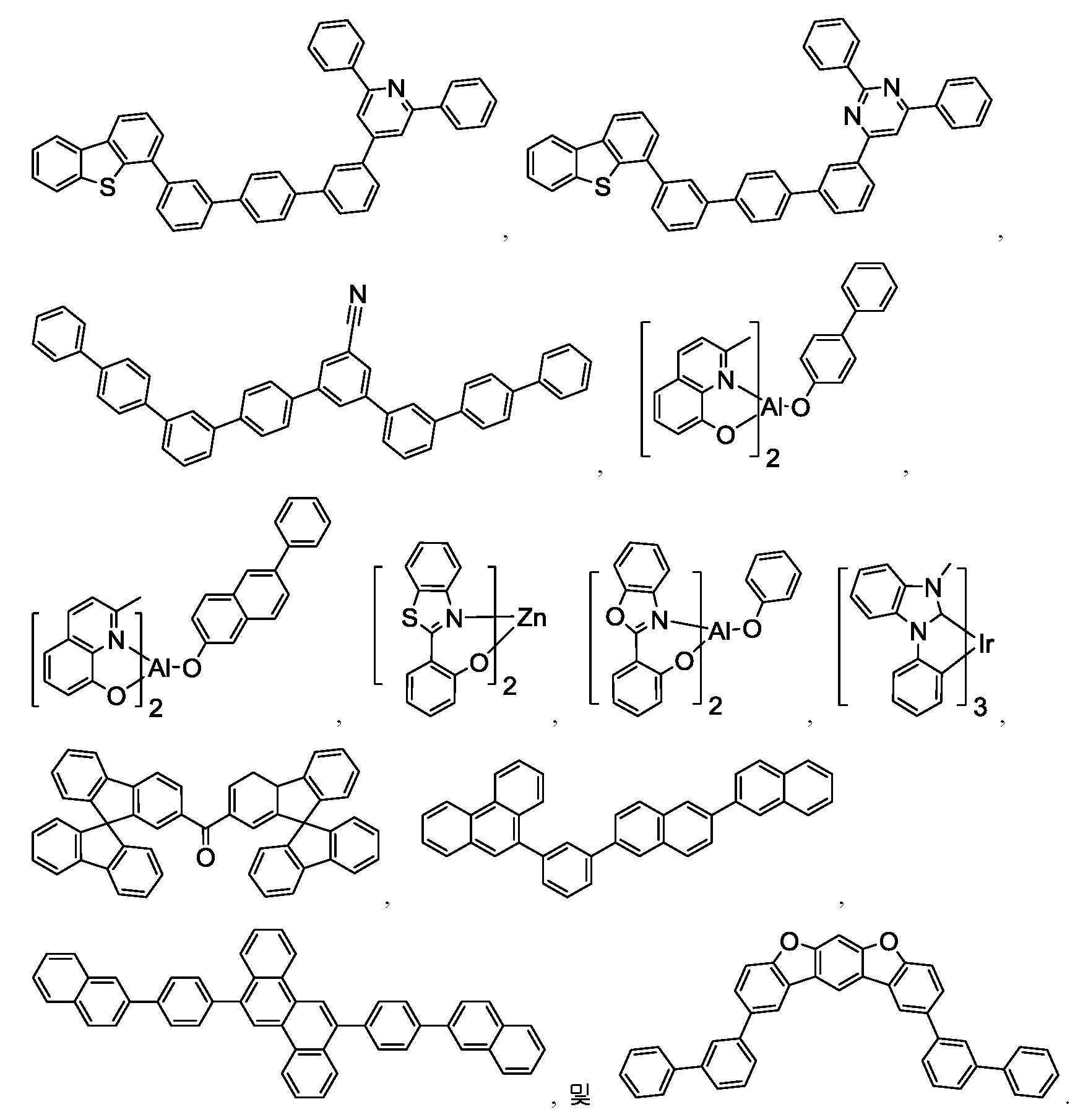

본원에 개시된 물질과의 조합으로 OLED에서 사용될 수 있는 추가의 호스트 물질의 비제한적인 예시는 그 물질들을 개시하는 참조문헌과 함께 하기에 예시되어 있다: EP2034538, EP2034538A, EP2757608, JP2007254297, KR20100079458, KR20120088644, KR20120129733, KR20130115564, TW201329200, US20030175553, US20050238919, US20060280965, US20090017330, US20090030202, US20090167162, US20090302743, US20090309488, US20100012931, US20100084966, US20100187984, US2010187984, US2012075273, US2012126221, US2013009543, US2013105787, US2013175519, US2014001446, US20140183503, US20140225088, US2014034914, US7154114, WO2001039234, WO2004093207, WO2005014551, WO2005089025, WO2006072002, WO2006114966, WO2007063754, WO2008056746, WO2009003898, WO2009021126, WO2009063833, WO2009066778, WO2009066779, WO2009086028, WO2010056066, WO2010107244, WO2011081423, WO2011081431, WO2011086863, WO2012128298, WO2012133644, WO2012133649, WO2013024872, WO2013035275, WO2013081315, WO2013191404, WO2014142472, US20170263869, US20160163995, US9466803,
Figure pat00108
Figure pat00109
Figure pat00110
Figure pat00111
Figure pat00112
추가의 이미터 :
하나 이상의 추가의 이미터 도펀트는 본 개시내용의 화합물과 결합하여 사용될 수 있다. 추가의 이미터 도펀트의 예는 특별히 한정되지 않으며, 이미터 재료로서 전형적으로 사용되는 한 임의의 화합물이 사용될 수 있다. 적합한 이미터 물질의 예는, 인광, 형광, 열 활성화 지연 형광, 즉, TADF(또한 E형 지연 형광으로도 지칭됨), 삼중항-삼중항 소멸 또는 이들 과정의 조합을 통해 방출을 생성할 수 있는 화합물을 포함하지만, 이에 제한되지 않는다.

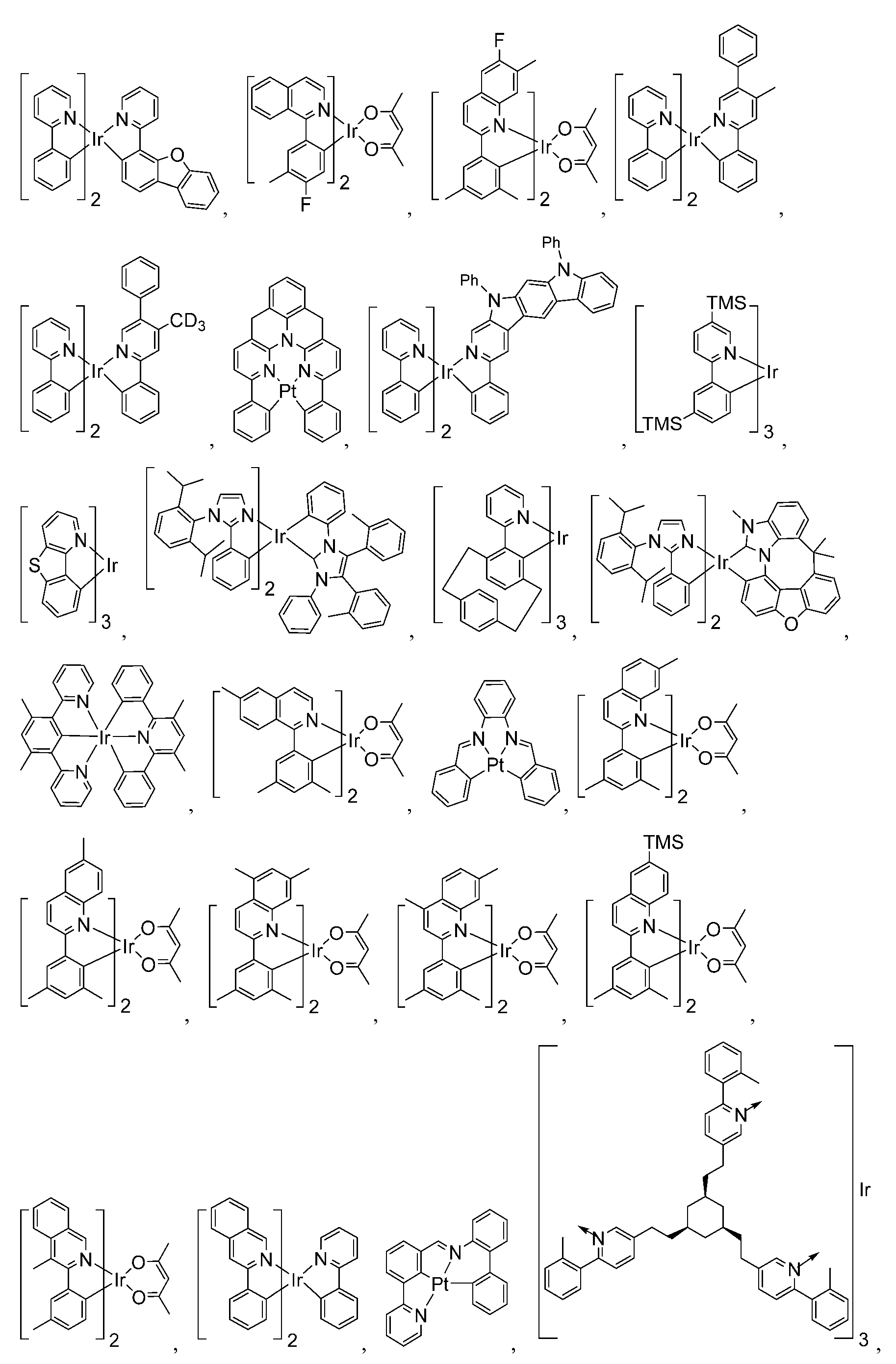

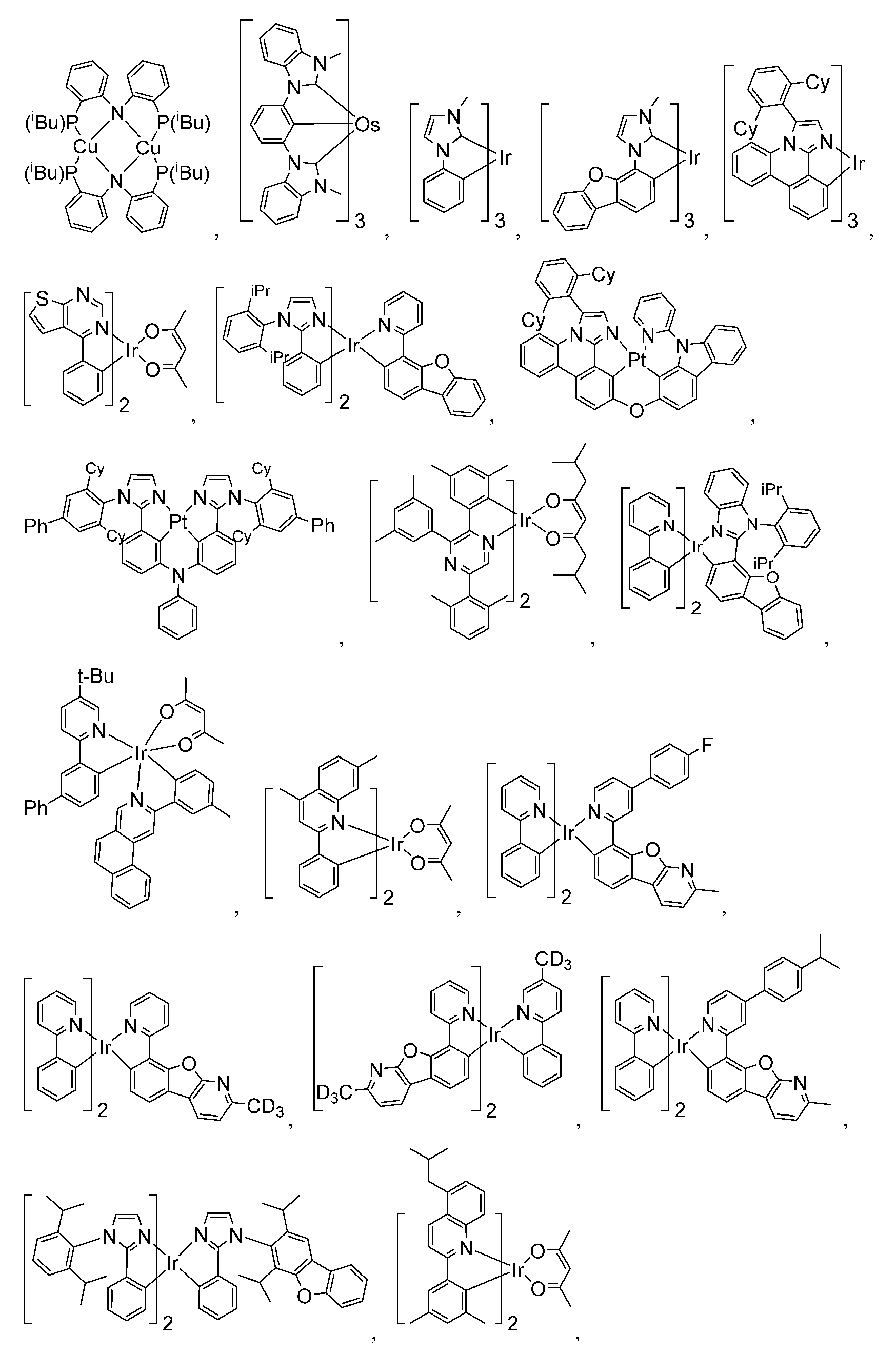

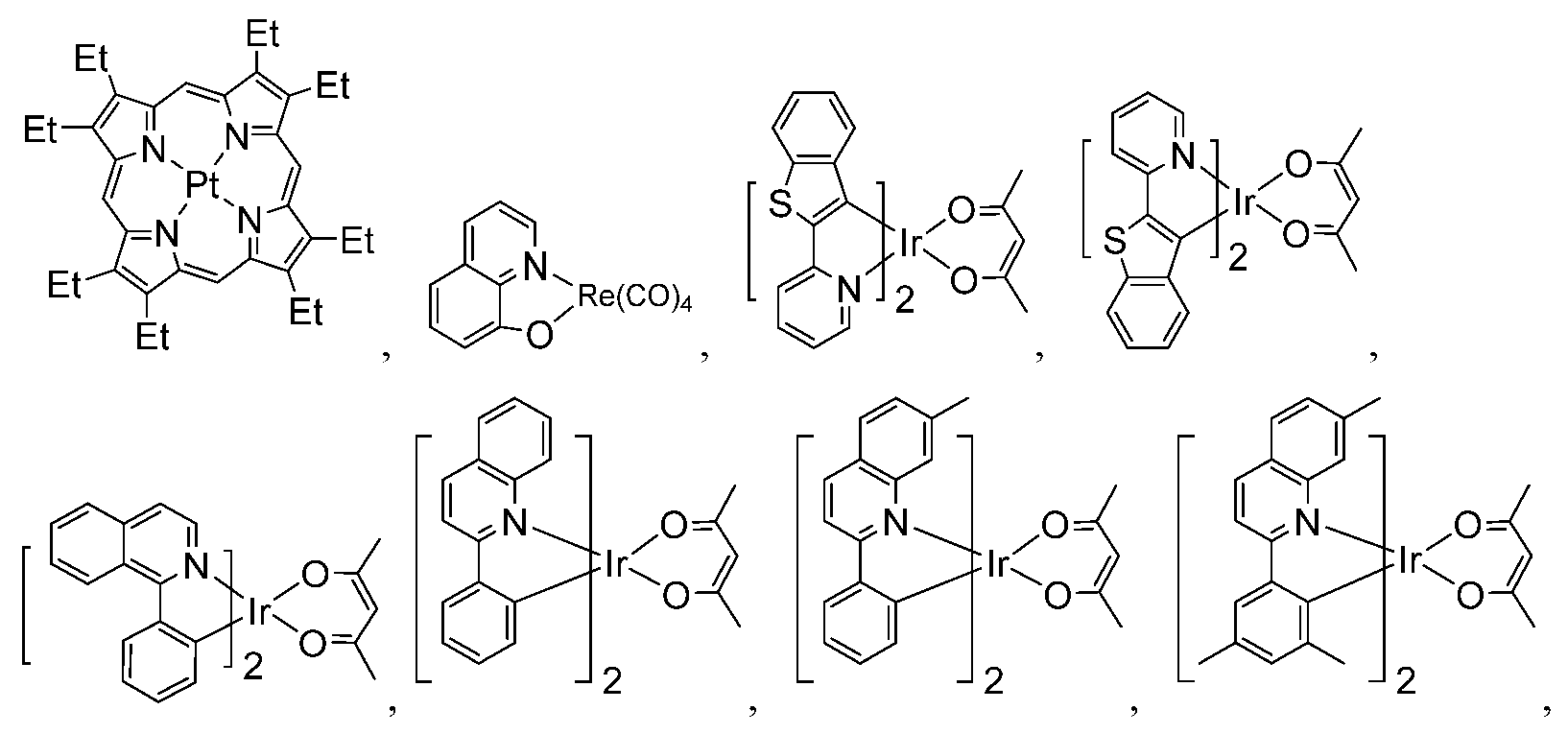

본원에 개시된 물질과의 조합으로 OLED에 사용될 수 있는 이미터 물질의 비제한적인 예시는 그 물질들을 개시하는 참조문헌과 함께 하기에 예시되어 있다: CN103694277, CN1696137, EB01238981, EP01239526, EP01961743, EP1239526, EP1244155, EP1642951, EP1647554, EP1841834, EP1841834B, EP2062907, EP2730583, JP2012074444, JP2013110263, JP4478555, KR1020090133652, KR20120032054, KR20130043460, TW201332980, US06699599, US06916554, US20010019782, US20020034656, US20030068526, US20030072964, US20030138657, US20050123788, US20050244673, US2005123791, US2005260449, US20060008670, US20060065890, US20060127696, US20060134459, US20060134462, US20060202194, US20060251923, US20070034863, US20070087321, US20070103060, US20070111026, US20070190359, US20070231600, US2007034863, US2007104979, US2007104980, US2007138437, US2007224450, US2007278936, US20080020237, US20080233410, US20080261076, US20080297033, US200805851, US2008161567, US2008210930, US20090039776, US20090108737, US20090115322, US20090179555, US2009085476, US2009104472, US20100090591, US20100148663, US20100244004, US20100295032, US2010102716, US2010105902, US2010244004, US2010270916, US20110057559, US20110108822, US20110204333, US2011215710, US2011227049, US2011285275, US2012292601, US20130146848, US2013033172, US2013165653, US2013181190, US2013334521, US20140246656, US2014103305, US6303238, US6413656, US6653654, US6670645, US6687266, US6835469, US6921915, US7279704, US7332232, US7378162, US7534505, US7675228, US7728137, US7740957, US7759489, US7951947, US8067099, US8592586, US8871361, WO06081973, WO06121811, WO07018067, WO07108362, WO07115970, WO07115981, WO08035571, WO2002015645, WO2003040257, WO2005019373, WO2006056418, WO2008054584, WO2008078800, WO2008096609, WO2008101842, WO2009000673, WO2009050281, WO2009100991, WO2010028151, WO2010054731, WO2010086089, WO2010118029, WO2011044988, WO2011051404, WO2011107491, WO2012020327, WO2012163471, WO2013094620, WO2013107487, WO2013174471, WO2014007565, WO2014008982, WO2014023377, WO2014024131, WO2014031977, WO2014038456, WO2014112450.
Figure pat00113
Figure pat00114
Figure pat00115
Figure pat00116
Figure pat00117
Figure pat00118
HBL :
정공 차단층(HBL)은 발광층을 떠나는 정공 및/또는 엑시톤의 수를 감소시키기 위해 사용될 수 있다. 디바이스 내의 이러한 차단층의 존재는 차단층이 없는 유사한 디바이스와 비교했을 때 상당히 더 높은 효율 및/또는 더 긴 수명을 유도할 수 있다. 또한, 차단층은 OLED의 원하는 영역에 발광을 국한시키기 위해 사용될 수 있다. 일부 실시양태에서, HBL 물질은 HBL 계면에 가장 가까운 이미터보다 더 낮은 HOMO(진공 수준으로부터 보다 먼) 및/또는 더 높은 삼중항 에너지를 갖는다. 일부 실시양태에서, HBL 물질은 HBL 계면에 가장 가까운 호스트들 중 하나 이상보다 더 낮은 HOMO(진공 수준으로부터 보다 먼) 및/또는 더 높은 삼중항 에너지를 갖는다.
한 양태에서, HBL에 사용되는 화합물은 전술한 호스트와 동일한 사용 분자 또는 작용기를 함유한다.
또 다른 양태에서, HBL에 사용되는 화합물은 분자에 하기 기들 중 하나 이상을 함유한다:
Figure pat00119
여기서 k는 1 내지 20의 정수이며; L101은 또 다른 리간드이고, k'은 1 내지 3의 정수이다.
ETL :
전자 수송층(ETL)은 전자를 수송할 수 있는 물질을 포함할 수 있다. 전자 수송층은 고유하거나(도핑되지 않음) 또는 도핑될 수 있다. 도핑은 전도성을 향상시키는데 사용될 수 있다. ETL 물질의 예는 특별히 제한되지는 않으며, 임의의 금속 착물 또는 유기 화합물은 이들이 통상적으로 전자를 수송하는데 사용되는 한 사용될 수 있다.
한 양태에서, ETL에 사용되는 화합물은 분자에서 하기 기 중 하나 이상을 포함한다:
Figure pat00120
여기서 R101은 수소, 중수소, 할로겐, 알킬, 시클로알킬, 헤테로알킬, 헤테로시클로알킬, 아릴알킬, 알콕시, 아릴옥시, 아미노, 실릴, 알케닐, 시클로알케닐, 헤테로알케닐, 알키닐, 아릴, 헤테로아릴, 아실, 카르복실산, 에테르, 에스테르, 니트릴, 이소니트릴, 술파닐, 술피닐, 술포닐, 포스피노 및 이들의 조합으로 이루어진 군으로부터 선택되며, 아릴 또는 헤테로아릴인 경우, 상기 기술한 Ar과 유사한 정의를 가진다. Ar1 내지 Ar3는 상기 기술한 Ar과 유사한 정의를 가진다. k는 1 내지 20의 정수이다. X101 내지 X108은 C(CH 포함) 또는 N으로부터 선택된다.
또 다른 양태에서, ETL에 사용되는 금속 착물은 하기 화학식을 포함하나, 이에 제한되지 않는다:
Figure pat00121
여기서 (O-N) 또는 (N-N)은 원자 O, N 또는 N, N에 배위 결합한 금속을 갖는 2좌 리간드이며; L101은 또 다른 리간드이며; k'은 1 내지 금속이 결합될 수 있는 리간드의 최대 수인 정수 값이다.
본원에 개시된 물질과의 조합으로 OLED에서 사용될 수 있는 ETL 물질의 비제한적인 예는, 그 물질들을 개시하는 참조문헌과 함께 하기에 예시되어 있다: CN103508940, EP01602648, EP01734038, EP01956007, JP2004-022334, JP2005149918, JP2005-268199, KR0117693, KR20130108183, US20040036077, US20070104977, US2007018155, US20090101870, US20090115316, US20090140637, US20090179554, US2009218940, US2010108990, US2011156017, US2011210320, US2012193612, US2012214993, US2014014925, US2014014927, US20140284580, US6656612, US8415031, WO2003060956, WO2007111263, WO2009148269, WO2010067894, WO2010072300, WO2011074770, WO2011105373, WO2013079217, WO2013145667, WO2013180376, WO2014104499, WO2014104535,
Figure pat00122
Figure pat00123
Figure pat00124
전하 생성층 ( CGL ):
탠덤형(tandem) 또는 적층형 OLED에서, CGL은 성능 면에서 필수적인 역할을 수행하며, 이는 각각 전자와 정공을 주입하기 위한 n-도핑된 층 및 p-도핑된 층으로 이루어진다. 전자와 정공은 CGL 및 전극으로부터 공급된다. CGL에서 소모된 전자와 정공은 각각 캐소드와 애노드로부터 주입된 전자와 정공에 의해 다시 채워지며; 그 후, 바이폴라 전류는 점차적으로 정상 상태에 도달한다. 통상의 CGL 물질은 수송층에서 사용되는 n 및 p 전도성 도펀트를 포함한다.
OLED 디바이스의 각 층에서 사용되는 임의의 상기 언급한 화합물들에서, 수소 원자는 부분적으로 또는 완전하게 중수소화될 수 있다. 따라서, 임의의 구체적으로 열거된 치환기, 예컨대, 비제한적으로, 메틸, 페닐, 피리딜 등은 이의 비중수소화, 부분 중수소화 및 완전 중수소화된 형태일 수 있다. 마찬가지로, 치환기 유형, 예컨대, 비제한적으로, 알킬, 아릴, 시클로알킬, 헤테로아릴 등은 또한 이의 비중수소화, 부분 중수소화 및 완전 중수소화된 형태일 수 있다.
실험
달리 명시된 바가 없다면 모든 반응은 질소 보호하에 수행되었다. 반응을 위한 모든 용매는 무수 용매이고 상업적 공급원으로부터 입수하여 사용되었다.
비교 화합물 1(CC1)의 합성
6-시클로헥실-1-(3,5-디메틸페닐)이소퀴놀린의 합성
Figure pat00125
무수 테트라히드로푸란(375 mL) 중의 6-클로로-1-(3,5-디메틸페닐)이소퀴놀린(20.1 g, 75.0 mmol), 팔라듐(II) 아세테이트(0.505 g, 2.25 mmol) 및 2-디시클로헥실-포스피노-2',6'-디메톡시비페닐(SPhos)(1.85 g, 4.5 mmol)의 용액을 질소로 10분간 스파징한 다음 49℃에서 10분간 가열했다. 테트라히드로푸란(216 mL, 112.5 mmol) 중의 0.52M 시클로헥실아연(II) 브로마이드를 40분에 걸쳐 점적한 다음 반응 혼합물을 48℃에서 24시간 동안 가열했다. 포화 수성 나트륨 설파이트 및 포화 수성 나트륨 카보네이트를 첨가하고 반응 혼합물을 30분에 걸쳐 실온으로 냉각했다. 층들을 분리하고 수층을 에틸 아세테이트로 추출했다. 모아진 유기층을 포화 브라인으로 세척하고, 황산나트륨 위에서 건조시켜 셀라이트가 토핑된 실리카 겔 패드에 통과시키고, 에틸 아세테이트로 세척했다. 미정제 생성물을 헵탄 중에서 0-5% 에틸 아세테이트의 구배로 용출시키면서 실리카 겔 컬럼으로 정제하여 점성 오일의 6-시클로헥실-1-(3,5-디메틸페닐)-이소퀴놀린(12.3 g, 52% 수율)을 수득했다.
비교 화합물 1(CC1)의 합성
Figure pat00126
(A) 2-에톡시에탄올(85 mL) 및 탈이온화 한외여과(DIUF) 수(17 mL) 중의 6-시클로헥실-1-(3,5-디메틸페닐)-이소퀴놀린(4.01 g, 12.71 mmol)의 용액을 5분간 질소로 스파징했다. 이리듐(III) 클로라이드 수화물(1.92 g, 6.05 mmol)을 첨가하고, 5분간 스파징을 지속한 다음 반응 혼합물을 70℃에서 24시간 동안 가열했다. 반응 혼합물을 ~50℃로 냉각하고, 여과하고 고체를 30분간 공기 건조시켜 약간의 잔류 용매를 함유한 붉은 고체로서 미정제 디-μ-클로로-테트라키스[(6-시클로헥실-1-(3,5-디메틸페닐) 이소퀴놀린-2-일)]디이리듐(III)(2.57 g)를 수득했다.
(B) 2-에톡시에탄올(60 mL) 중의 미정제 디-μ-클로로-테트라키스[6-시클로헥실-1-(3,5-디메틸페닐)이소퀴놀린-2-일] 디이리듐(III)(2.57 g, 3.0 mmol) 및 3,7-디에틸노난-4,6-디온(1.27 g, 6.0 mmol)의 용액을 5분간 질소로 스파징했다. 분말화된 칼륨 카보네이트(0.829 g, 6.0 mmol)를 첨가하고 스파징을 3분간 지속했다. 반응 혼합물을 빛을 차단하기 위해 알루미늄 호일로 랩핑된 플라스크에서 밤새 실온에서 교반했다. DIUF 수를 첨가하고, 현탁액을 30분간 교반하고, 고체를 여과하고 물로 세척했다. 점성의 고체를 메탄올 중에서 10분간 슬러리화하고, 여과하고 고체를 메탄올로 세척했다. 적색 고체를 디클로로메탄(20 mL) 중에 용해/현탁시키고 염기성 알루미나가 토핑된 실리카 겔 컬럼 상에 직접 로딩했다. 컬럼을 헥산 중의 30% 디클로로메탄으로 용출시켰다. 생성물 분획을 감압하에 농축하고 고체를 고진공하에 50℃에서 4시간 동안 건조시켜 적색 고체의 비스[(6-시클로헥실-1-(3,5-디메틸페닐)-이소퀴놀린-2-일)]-(3,7-디에틸-4,6-노난디오네이토-k2O,O')이리듐(III) (2.2 g, 35% 전체 수율)을 수득했다.
화합물 C 25,222 의 합성
(1,1-디메틸)-4-요오도시클로헥산의 합성
Figure pat00127
요오드(218 g, 858 mmol)를 디클로로메탄(1.32 L) 중의 트리페닐포스핀(225 g, 858 mmol) 및 이미다졸(117 g, 1716 mmol)의 얼음 냉각 용액에 ~30분에 걸쳐 온도가 5℃ 아래로 유지되는 속도로 부분씩 첨가했다. ~15분간 교반 후, 온도를 15℃ 아래로 유지하면서 디클로로메탄(20 mL) 중의 4,4-디메틸-시클로헥산올(100 g, 780 mmol)의 용액을 점적했다. 용액을 점진적으로 실온으로 데우고 밤새 교반했다. 용매를 감압하에 제거하고 잔사를 헵탄(3.0 L) 함유 플라스크에 격렬히 교반하면서 부분씩 부었다. 교반을 2일에 걸쳐 지속하고 이 시점에 검이 부분적으로 고형화되었다. 헵탄층을 따라 버리고 실리카 겔 패드에 통과시켰다. 플라스크 내의 잔사를 헵탄으로 2회 추출했다. 헵탄층을 따라 버리고 헵탄으로 플러싱하면서 실리카 겔 패드에 통과시켰다. 여액을 감압(욕 온도 ~30℃)하에 농축시켜 무색 액체의 (1,1-디메틸)-4-요오도시클로헥산(130 g, 70% 수율)을 수득했다.
(4,4-디메틸시클로헥실)아연(II) 요오다이드의 합성
Figure pat00128
무수 테트라히드로푸란(1.6 L) 중의 아연(228 g, 3.49 mol) 및 무수 리튬 클로라이드(74 g, 1.74 mol)의 혼합물을 환류에서 30분간 질소하에 가열했다. 혼합물을 실온으로 냉각하고, 1,2-디브로모에탄(10.11 g, 0.058 mol) 및 클로로트리메틸-실란(6.32 g, 0.058 mol)을 연속하여 첨가하고 혼합물을 환류에서 10분간 가열했다. 혼합물을 ~27℃로 냉각하고 무수 테트라히드로푸란(0.52 L)중의 4-요오도-1,1-디메틸시클로헥산(277 g, 1.16 mol)의 용액을 첨가하고, 첨가 동안 온도를 30℃ 아래로 유지했다. 혼합물을 실온에서 밤새 교반했다. 고체를 침강시키고 용액을 질소 플러시 병에 따라내고 필요할 때까지 보관하였다.
6-(4,4-디메틸시클로헥실)-1-(3,5-디메틸페닐)이소퀴놀린의 합성
Figure pat00129
무수 테트라히드로푸란(346 mL) 중의 6-클로로-1-(3,5-디메틸페닐)이소퀴놀린(50 g, 187 mmol), 팔라듐(II) 아세테이트(1.26 g, 5.60 mmol) 및 2-디시클로헥실포스피노-2',6'-디메톡시-비페닐(SPhos)(4.60 g, 11.20 mmol)의 얼음 냉각 혼합물을 질소로 20분간 스파징했다. 온도를 5℃ 아래로 유지하면서 0.5M 4,4-디메틸시클로헥실아연(II) 요오다이드 용액(549 mL, 187 mmol)을 ~30분에 걸쳐 혼합물에 점적했다. 혼합물을 실온에서 밤새 교반한 다음 에틸 아세테이트(100 mL) 및 포화 수성 나트륨 카보네이트로 희석시켰다. 층들을 분리하고 유기층을 브라인으로 세척하고, 황산나트륨 위에서 건조하고, 여과하고 감압하에 농축했다. 미정제 생성물을 실리카 겔로, 100% 헵탄으로 10분간 이어서 헵탄 중의 0-20% 에틸 아세테이트의 구배로 40분간, 헵탄 중의 20-50% 에틸 아세테이트의 구배로 5분간, 이후에 100% 에틸 아세테이트로 5분간 용출시켜 정제하여 담황색 오일의 1-(3,5-디메틸페닐)-6-(4,4-디메틸시클로헥실)-이소퀴놀린(36 g, 72% 수율)을 수득했다.
화합물 C 25,222 의 합성
Figure pat00130
(A) 2-에톡시에탄올(773 mL) 및 DIUF 수(258 mL) 중의 1-(3,5-디메틸페닐)-6-(4,4-디메틸시클로헥실)이소퀴놀린(70 g, 204 mmol)의 용액에, 이리듐(III) 클로라이드 4수화물(34 g, 92 mmol)을 첨가하고 반응 혼합물을 85℃에서 52시간 동안 가열했다. 반응 혼합물을 냉각하고, 여과하고 고체를 핫 메탄올로 세척했다. 적색 고체를 30분간 공기 건조시켜 적색 고체의 디-μ-클로로-테트라키스[((1-(3,5-디메틸페닐-2'-일)-6-(4,4-(디-메틸)시클로헥실)이소퀴놀린-2-일)]디이리듐(III)(48 g, 57.3% 수율)을 수득했다.
(B) 2-에톡시에탄올(730 mL) 중의 디-μ-클로로-테트라키스[((1-(3,5-디메틸페닐-2'-일)-6-(4,4-(디-메틸)시클로헥실)이소퀴놀린-2-일)]디이리듐(III)(48 g, 26.3 mmol) 및 3,7-디에틸노난-4,6-디온(22.33 g, 105 mmol)의 현탁액에, 분말화된칼륨 카보네이트(14.54 g, 105 mmol)를 첨가했다. 반응 혼합물을 실온에서 암소에서 72시간 동안 교반했다. DIUF 수(730 mL)를 첨가하고 슬러리를 1시간 동안 교반했다. 현탁액을 여과하고, 고체를 물로 세척한 다음 반응 플라스크로 되돌렸다. 메탄올을 첨가하고 혼합물을 45분간 교반했다. 현탁액을 여과하고, 고체를 메탄올로 세척하고 공기-건조시켰다. 적색 고체(52 g)를 1:1 헵탄:디클로로메탄(500 mL) 중에 용해시키고 염기성 알루미나를 첨가했다. 현탁액을 실리카 겔 컬럼 상에 직접 로딩하여 헵탄 중의 50% 디클로로메탄으로 용출시켰다. 생성물 분획을 농축하고 밤새 공기-건조시켜 적색 고체의 비스[((1-(3,5-디메틸페닐-2'-일)-6-(4,4-(디메틸)시클로헥실)-이소퀴놀린-2-일)]-(3,7-디에틸-4,6-노난디오네이토 k2O,O`)이리듐(III)(24 g, 42% 수율)을 수득했다.
디바이스 실시예
모든 실시예 디바이스는 고진공 (<10-7 Torr) 열증착에 의해 제작되었다. 애노드 전극은 1150Å의 인듐 주석 산화물(ITO)이었다. 캐소드는 10Å의 Liq(8-히드록시퀴놀린 리튬)에 이어 1,000Å의 Al로 구성되었다. 모든 디바이스는, 제작 직후 질소 글러브 박스(<1 ppm의 H2O 및 O2)에서 에폭시 수지로 실링된 유리 뚜껑으로 봉지되었고, 수분 게터가 패키지 내부에 도입되었다. 디바이스 예들의 유기 스택은 ITO 표면으로부터 순차적으로 하기로 구성되었다: 100Å의 LG101(LG chem), 정공 주입층(HIL)으로서; 400Å의 정공 수송 재료(HTM), 정공 수송층(HTL)으로서; 호스트로서 화합물 H, 안정성 도펀트(SD)(18%), 및 이미터(3%)로서 비교 화합물 1 또는 화합물 C25,222을 함유하는 300Å의 발광층(EML); 100Å의 화합물 H, 차단층으로서; 및 40%의 ETM으로 도핑된 350Å의 Liq (8-히드록시퀴놀린 리튬), ETL로서. 이미터는 원하는 색, 효율 및 수명을 제공하도록 선택되었다. 안정성 도펀트(SD)는 발광층에서 양전하 수송을 돕기 위해 전자 수송 호스트에 첨가되었다. 비교예 디바이스는 EML에서의 이미터로서 비교 화합물이 사용되는 것을 제외하고는 디바이스 실시예와 유사하게 제작되었다. 이하의 표 1은 디바이스 층에 사용되는 재료 및 층 두께를 제공한다.
Figure pat00131
디바이스 성능 데이터는 비교 화합물로 표준화되었고 이하의 표 2에 요약되어 있다. 최대 발광 파장(λmax)은 625 nm에서 비교 화합물 1과 화합물 C25,222의 경우에 유사하고, 발광 라인 형상도 동일하다 (FWHM). 본 발명의 화합물(화합물 C25,222)은 비교 화합물 1과 비교하여 개선된 외부 양자 효율(EQE)을 보여준다 (1.03 vs. 1.00). 발광 효율(LE)은 화합물 C25,222 의 경우에 더 우수하다 (1.08 vs. 1.00). 이러한 데이터는, 시클로알킬 측쇄 상에 치환을 부가하는 본 발명이 금속 착물의 전체 성능에 유익함을 보여준다.
Figure pat00132
실험용 OLED 디바이스에 사용된 재료에 대한 화학 구조는 이하에 도시된다:
Figure pat00133
본원에 기술된 다양한 실시양태는 단지 예시이며, 본 발명의 범위를 한정하려는 것이 아님을 이해해야 한다. 예를 들어, 본원에 기술된 다수의 물질 및 구조는 본 발명의 사상으로부터 벗어나지 않으면서 다른 물질 및 구조로 대체될 수 있다. 따라서, 특허 청구된 본 발명은 당업자에게 명백한 바와 같이, 본원에 기술된 특정 실시예 및 바람직한 실시양태로부터 유래하는 변형예를 포함할 수도 있다. 본 발명이 왜 효과가 있는지에 관한 다양한 이론을 한정하려는 의도는 없음을 이해하여야 한다.

Claims (20)

  1. 식 I
    Figure pat00134
    의 리간드 LA를 포함하는 화합물로서,
    여기서, RA는 단일 치환 내지 최대 허용가능한 치환을 나타내고;
    X1 ~ X4는 각각 독립적으로 CR 또는 N이고;
    RA, R, R1, 및 R2는 각각 독립적으로 수소, 또는 중수소, 할로겐, 알킬, 시클로알킬, 헤테로알킬, 헤테로시클로알킬, 아릴알킬, 알콕시, 아릴옥시, 아미노, 실릴, 알케닐, 시클로알케닐, 헤테로알케닐, 알키닐, 아릴, 헤테로아릴, 아실, 카르복실산, 에테르, 에스테르, 니트릴, 이소니트릴, 술파닐, 술피닐, 술포닐, 포스피노, 및 이들의 조합으로 이루어진 군에서 선택된 치환기로 이루어진 군에서 선택되고;
    R1 및 R2 중 적어도 하나는 식
    Figure pat00135
    을 가지며;
    L1은 유기 링커 또는 직접 결합이고, G1은 치환된 시클로알킬기, 또는 치환된 또는 비치환된 다환식 기이며;
    적어도 하나의 RA는 수소가 아니고;
    LA는 Ir에 배위되고;
    Ir은 다른 리간드에 배위될 수 있고;
    LA는 다른 리간드와 연결되어 3좌, 4좌, 5좌, 또는 6좌 리간드를 구성할 수 있고;
    임의의 두 치환기는 함께 결합되거나 융합되어 고리를 형성할 수 있으며, 단, R1 및 R2는 결합하여 고리를 형성하지 않는 것인 화합물.
  2. 제1항에 있어서, RA, R, R1, 및 R2는 각각 독립적으로 수소, 또는 중수소, 불소, 알킬, 시클로알킬, 헤테로알킬, 알콕시, 아릴옥시, 아미노, 실릴, 알케닐, 시클로알케닐, 헤테로알케닐, 아릴, 헤테로아릴, 니트릴, 이소니트릴, 술파닐, 및 이들의 조합으로 이루어진 군에서 선택된 치환기로 이루어진 군에서 선택되는 것인 화합물.
  3. 제1항에 있어서, L1은 직접 결합인 화합물.
  4. 제1항에 있어서, L1은 알킬인 화합물.
  5. 제1항에 있어서, R1은 R2보다 더 많은 C 원자를 포함하는 것인 화합물.
  6. 제1항에 있어서, R2는 R1보다 더 많은 C 원자를 포함하는 것인 화합물.
  7. 제1항에 있어서, G1은 알킬 치환된 시클로알킬, 부분적으로 또는 완전히 플루오르화된 시클로알킬 또는 알킬 치환된 시클로알킬, 이들의 부분적으로 또는 완전히 중수소화된 변형체, 및 이들의 조합으로 이루어진 군에서 선택되는 것인 화합물.
  8. 제1항에 있어서, X1 ~ X4는 각각 CH인 화합물.
  9. 제1항에 있어서, X1 ~ X4 중 하나는 N이고, 나머지는 CH인 화합물.
  10. 제1항에 있어서, 2개의 RA 치환기가 함께 결합하여 고리를 형성하는 것인 화합물.

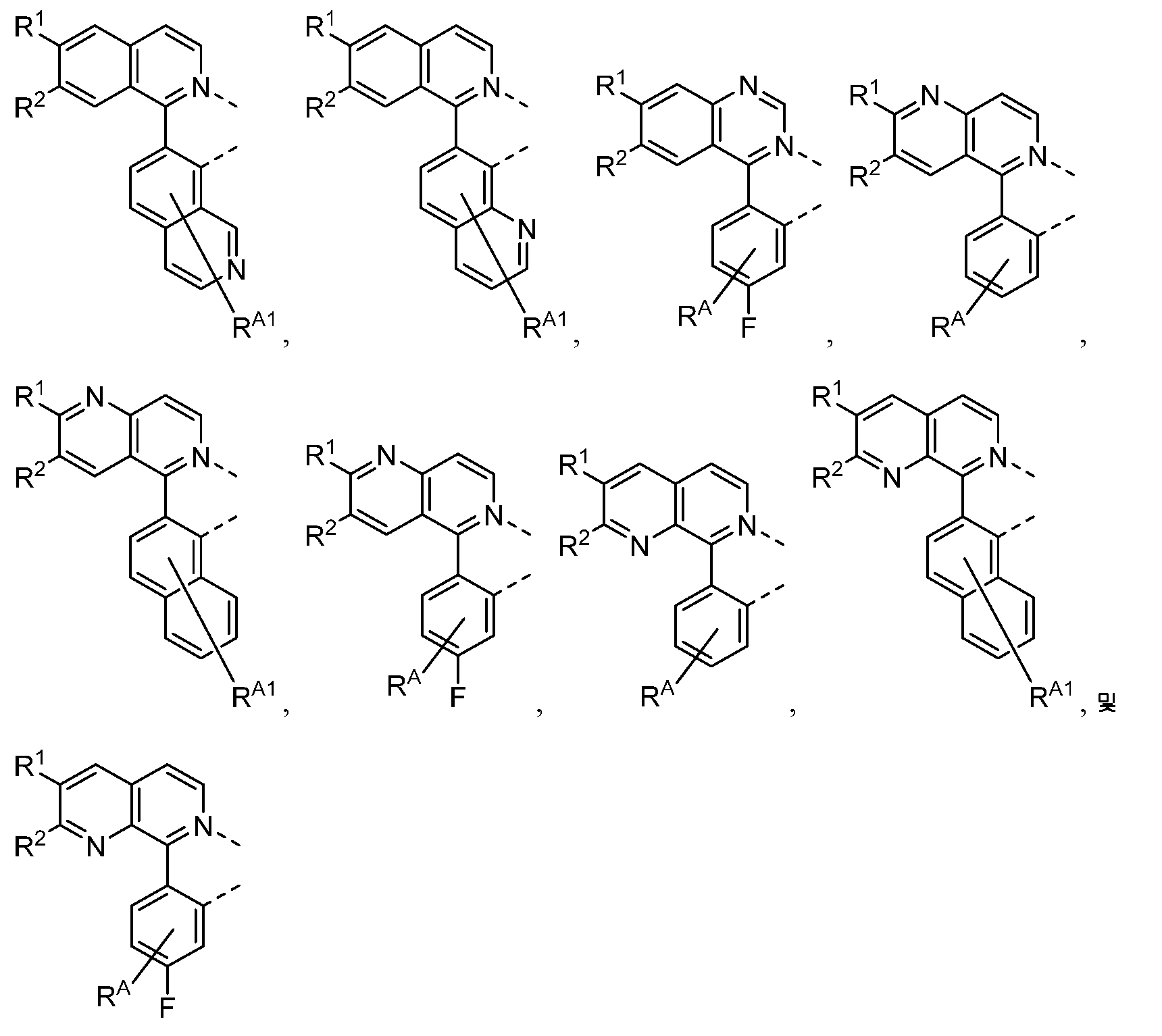

  11. 제1항에 있어서, 리간드 LA는 하기 화학식으로 이루어진 군에서 선택되는 것인 화합물:
    Figure pat00136

    Figure pat00137

    여기서, RA1은 RA와 동일한 정의를 갖는다.

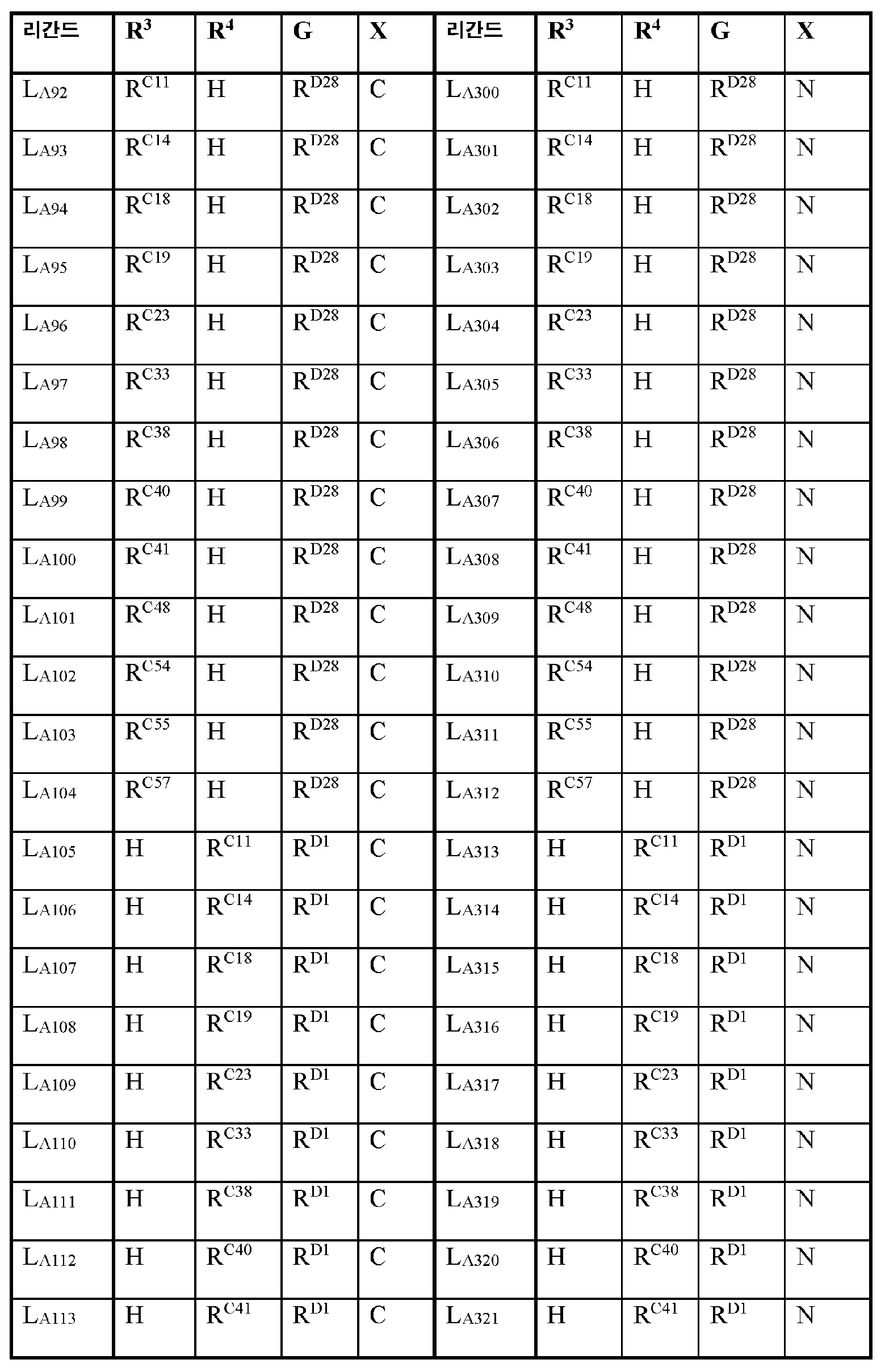

  12. 제1항에 있어서, 리간드 LA는 하기로 이루어진 군에서 선택되는 것인 화합물:

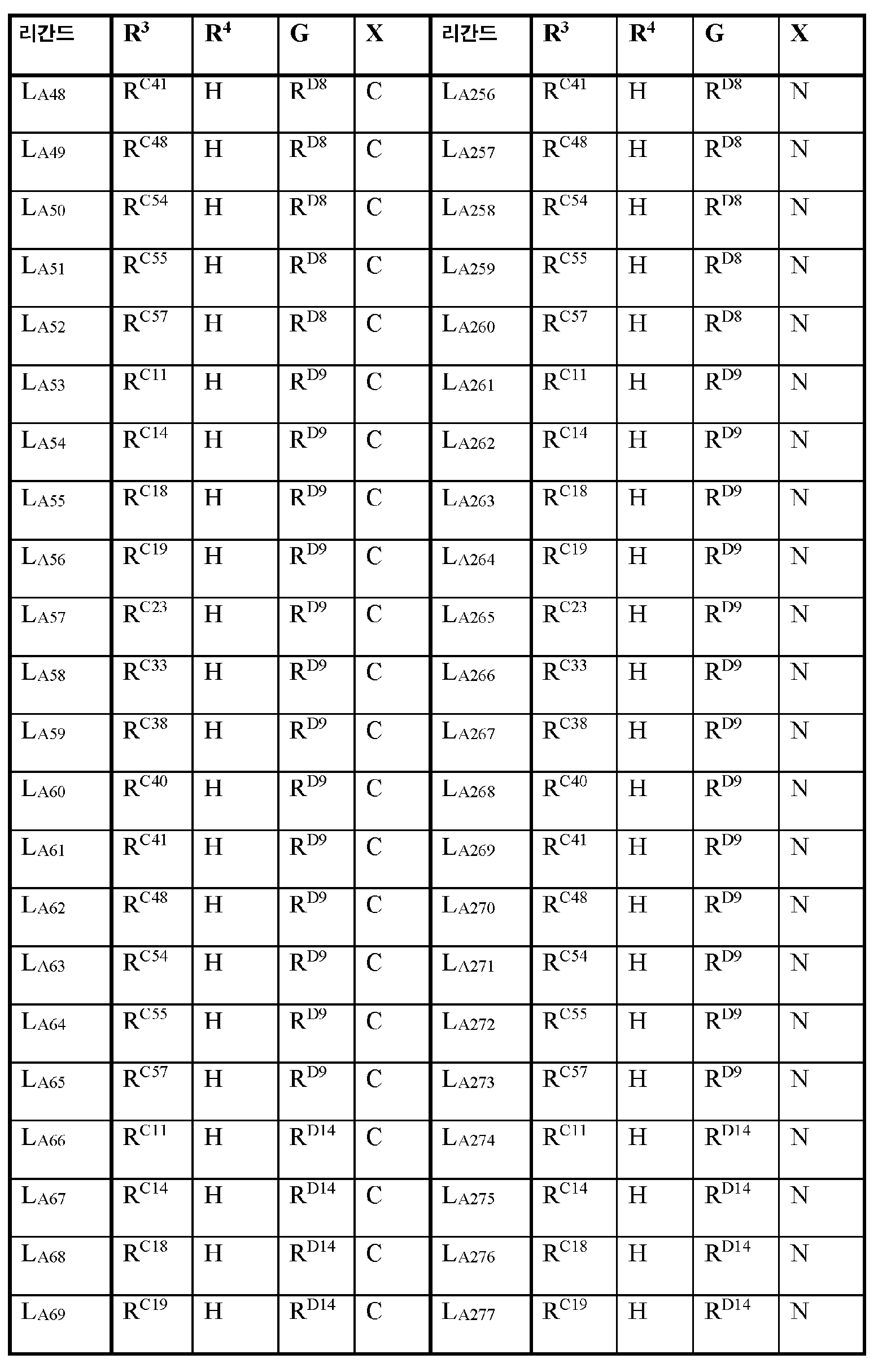

    R3, R4, G, 및 X가 이하에서 정의된 식 II,
    Figure pat00138
    의 구조에 기초한 LA1 ~ LA416:
    Figure pat00139

    Figure pat00140

    Figure pat00141

    Figure pat00142

    Figure pat00143

    Figure pat00144

    Figure pat00145

    Figure pat00146

    Figure pat00147

    Figure pat00148

    Figure pat00149

    R3, R4, 및 G가 이하에서 정의된 식 III,
    Figure pat00150
    의 구조에 기초한 LA417 ~ LA832:
    Figure pat00151

    Figure pat00152

    Figure pat00153

    Figure pat00154

    Figure pat00155

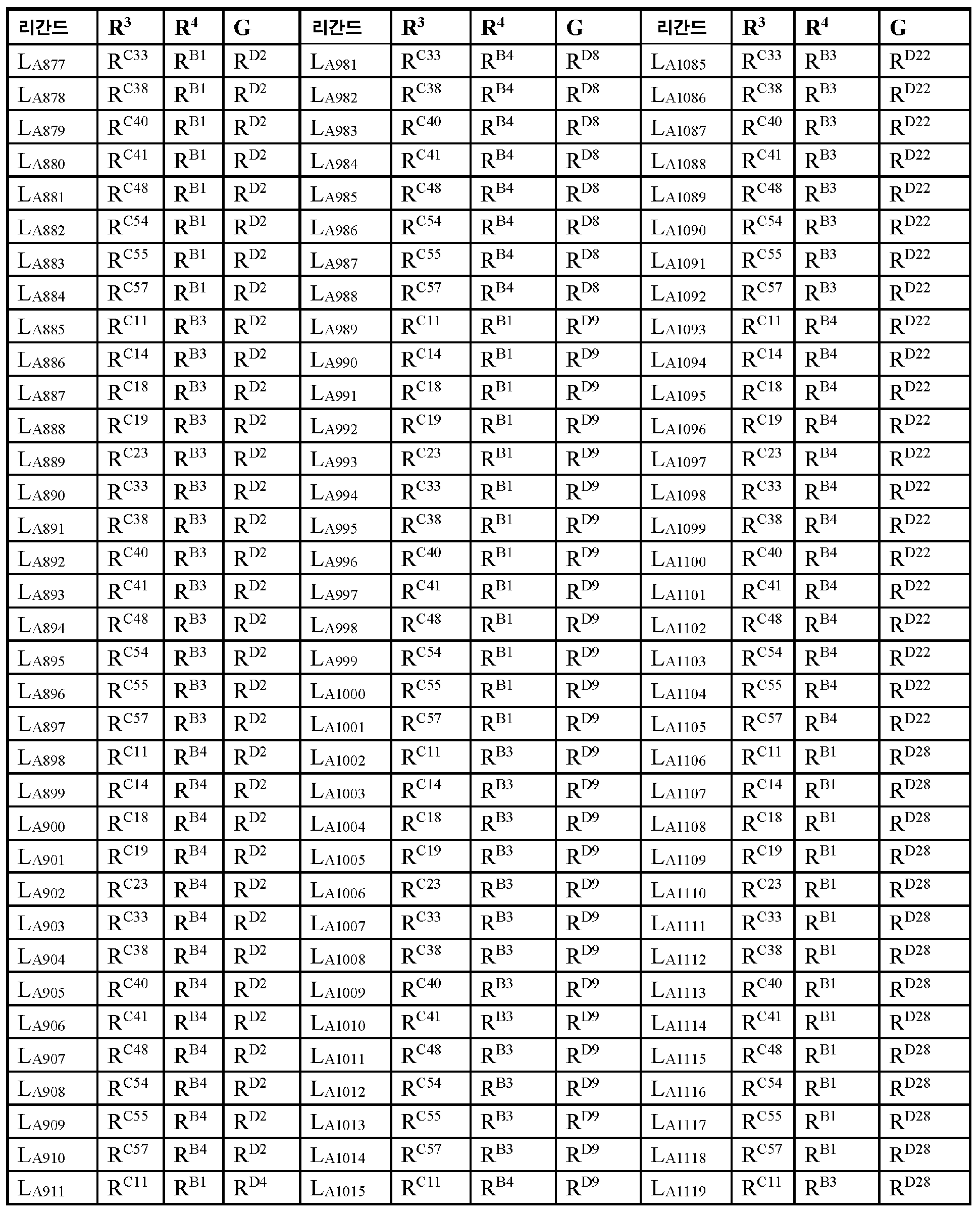

    R3, R4, 및 G가 이하에서 정의된 식 III,
    Figure pat00156
    의 구조에 기초한 LA833 ~ LA1144:
    Figure pat00157

    Figure pat00158

    Figure pat00159

    Figure pat00160

    상기 식에서, RA1 ~ RA54는 하기 구조를 갖고:
    Figure pat00161

    Figure pat00162

    RB1 ~ RB22는 하기 구조를 갖고:
    Figure pat00163

    Figure pat00164

    RC1 ~ RC95는 하기 구조를 갖고:
    Figure pat00165

    Figure pat00166

    Figure pat00167

    RD1 ~ RD37은 하기 구조를 갖는다:
    Figure pat00168

    Figure pat00169
  13. 제1항에 있어서, 화합물은 Ir(LA)3, Ir(LA)(LB)2, Ir(LA)2(LB), Ir(LA)2(LC), 및 Ir(LA)(LB)(LC)로 이루어진 군에서 선택된 식을 가지며, 여기서 LB 및 LC는 각각 2좌 리간드이고, LA, LB, 및 LC는 서로 상이한 것인 화합물.

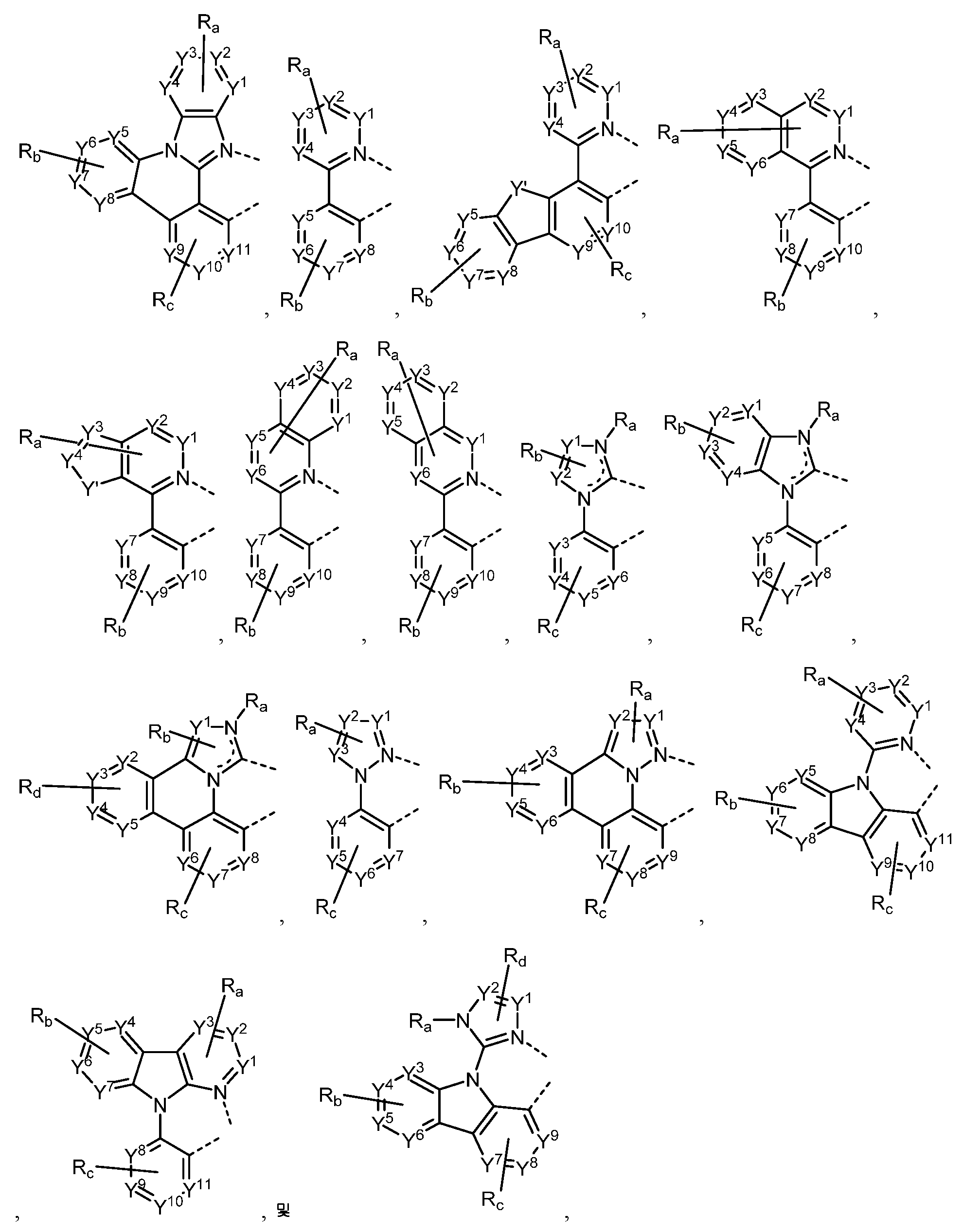

  14. 제13항에 있어서, LB 및 LC는 각각 독립적으로 하기 화학식으로 이루어진 군에서 선택되는 것인 화합물:
    Figure pat00170

    Figure pat00171

    여기서, Y1 ~ Y13은 각각 독립적으로 탄소 및 질소로 이루어진 군에서 선택되고;
    Y'는 B Re, N Re, P Re, O, S, Se, C=O, S=O, SO2, CReRf, SiReRf, 및 GeReRf로 이루어진 군에서 선택되고;
    Re 및 Rf는 경우에 따라 융합되거나 결합되어 고리를 형성하고;
    각각의 Ra, Rb, Rc, 및 Rd는 독립적으로 단일 치환 내지 최대 가능한 수의 치환, 또는 비치환을 나타낼 수 있고;
    Ra, Rb, Rc, Rd, Re 및 Rf는 각각 독립적으로 수소, 또는 중수소, 할로겐, 알킬, 시클로알킬, 헤테로알킬, 헤테로시클로알킬, 아릴알킬, 알콕시, 아릴옥시, 아미노, 실릴, 알케닐, 시클로알케닐, 헤테로알케닐, 알키닐, 아릴, 헤테로아릴, 아실, 카르복실산, 에테르, 에스테르, 니트릴, 이소니트릴, 술파닐, 술피닐, 술포닐, 포스피노, 및 이들의 조합으로 이루어진 군에서 선택된 치환기로 이루어진 군에서 선택되고;
    Ra, Rb, Rc, 및 Rd 중 임의의 두 인접 치환기는 경우에 따라 융합되거나 결합되어 고리를 형성하거나 다좌 리간드를 형성한다.
  15. 제12항에 있어서, 화합물은 식 Ir(LA i )3을 갖는 화합물 Ax, 식 Ir(LA i )(LB k )2를 갖는 화합물 By 또는 식 Ir(LA i )2(LC j )를 갖는 화합물 Cz인 화합물:
    여기서, x = i, y = 468i+k-468, 및 z = 1260i+j-1260;
    i는 1 ~ 1144의 정수이고, k는 1 ~ 468의 정수이고, j는 1 ~ 1260의 정수이며;

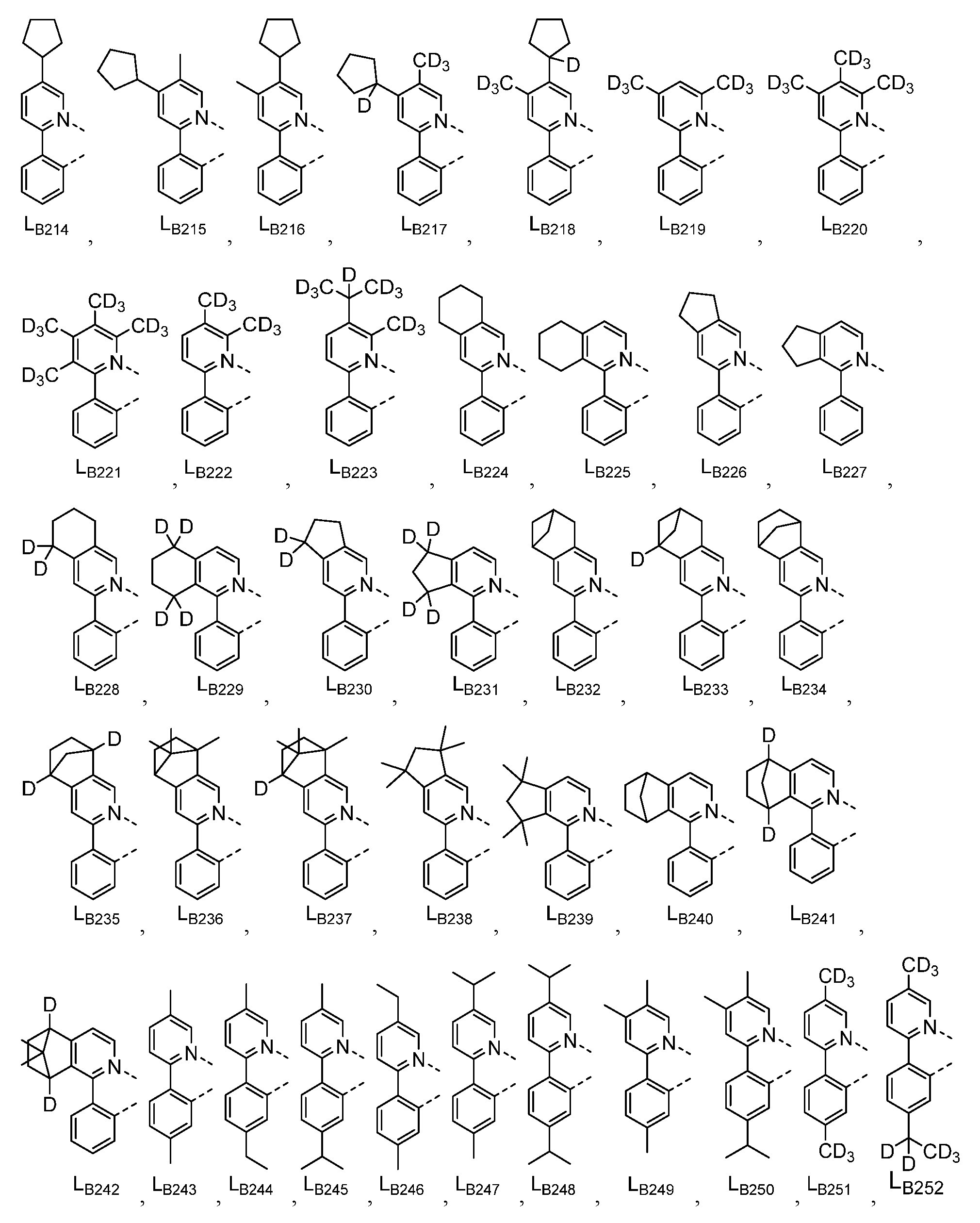

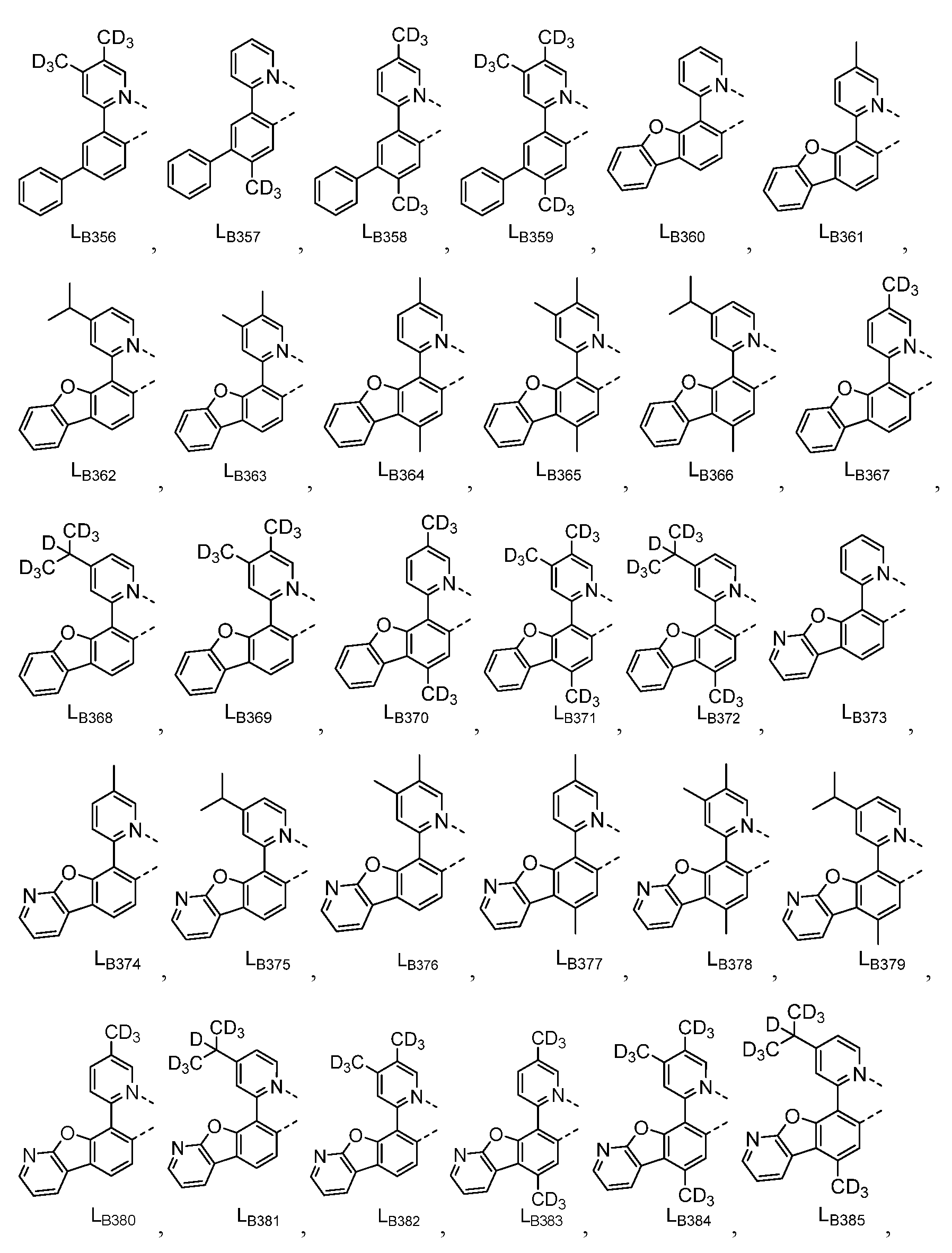

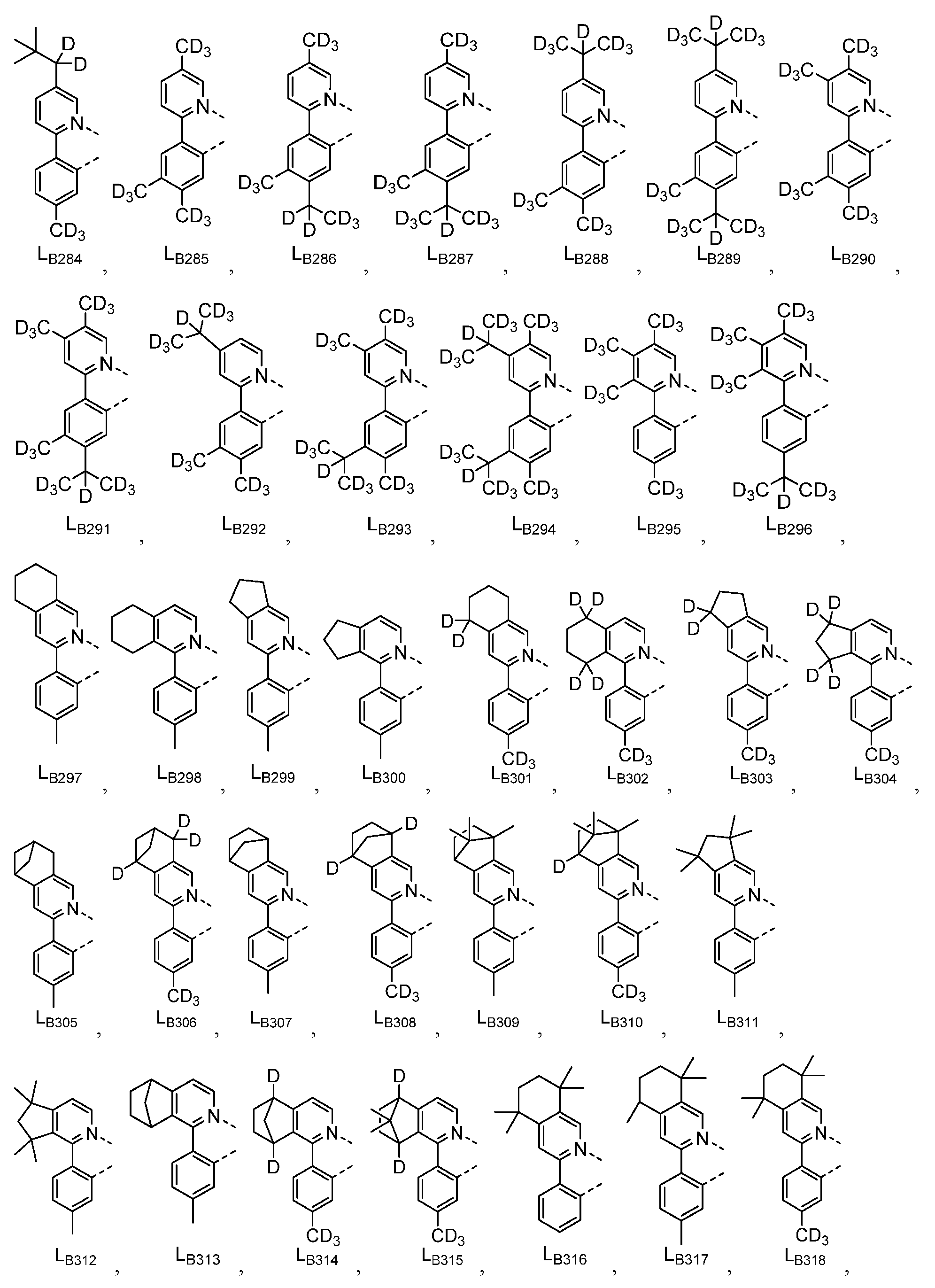

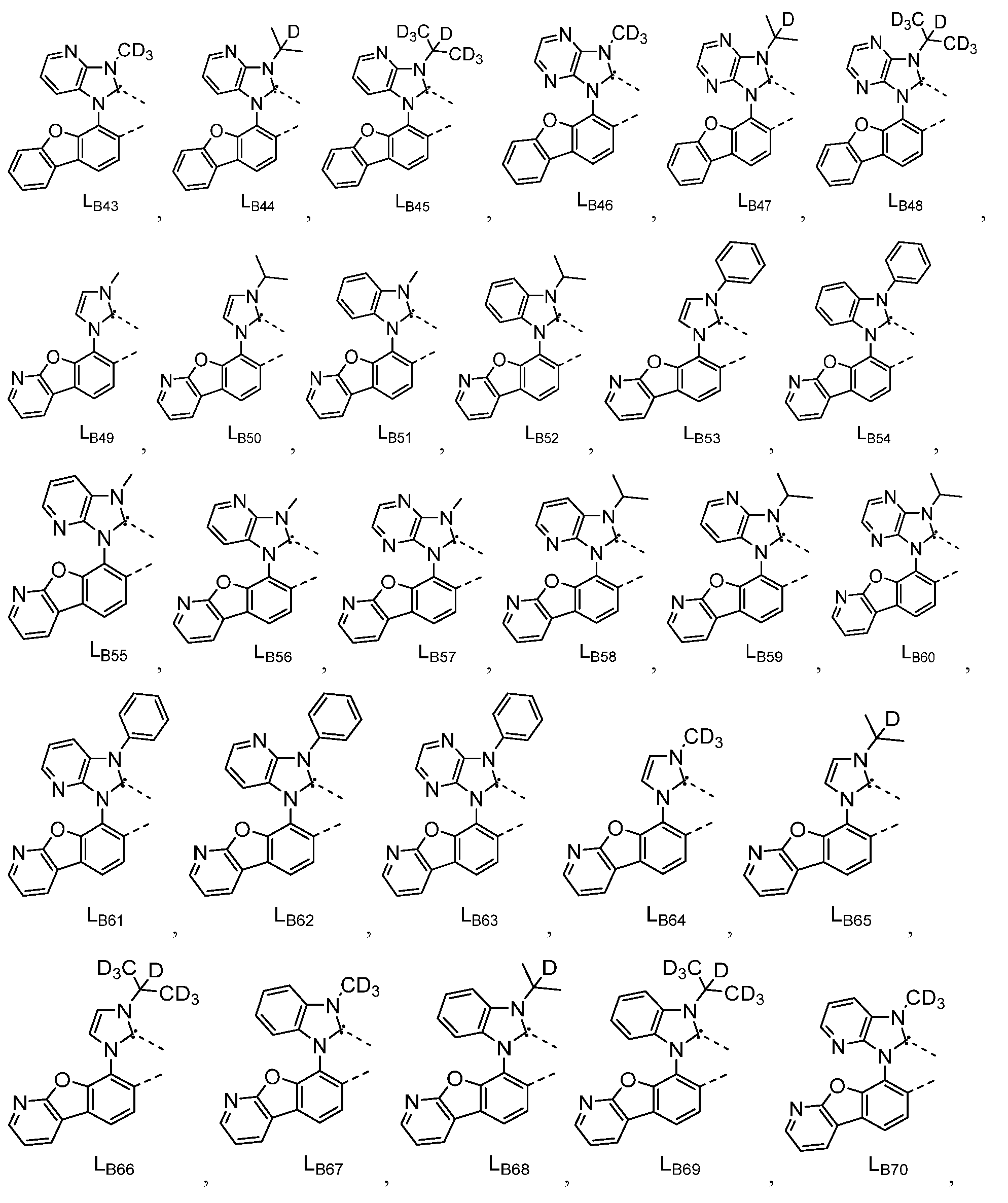

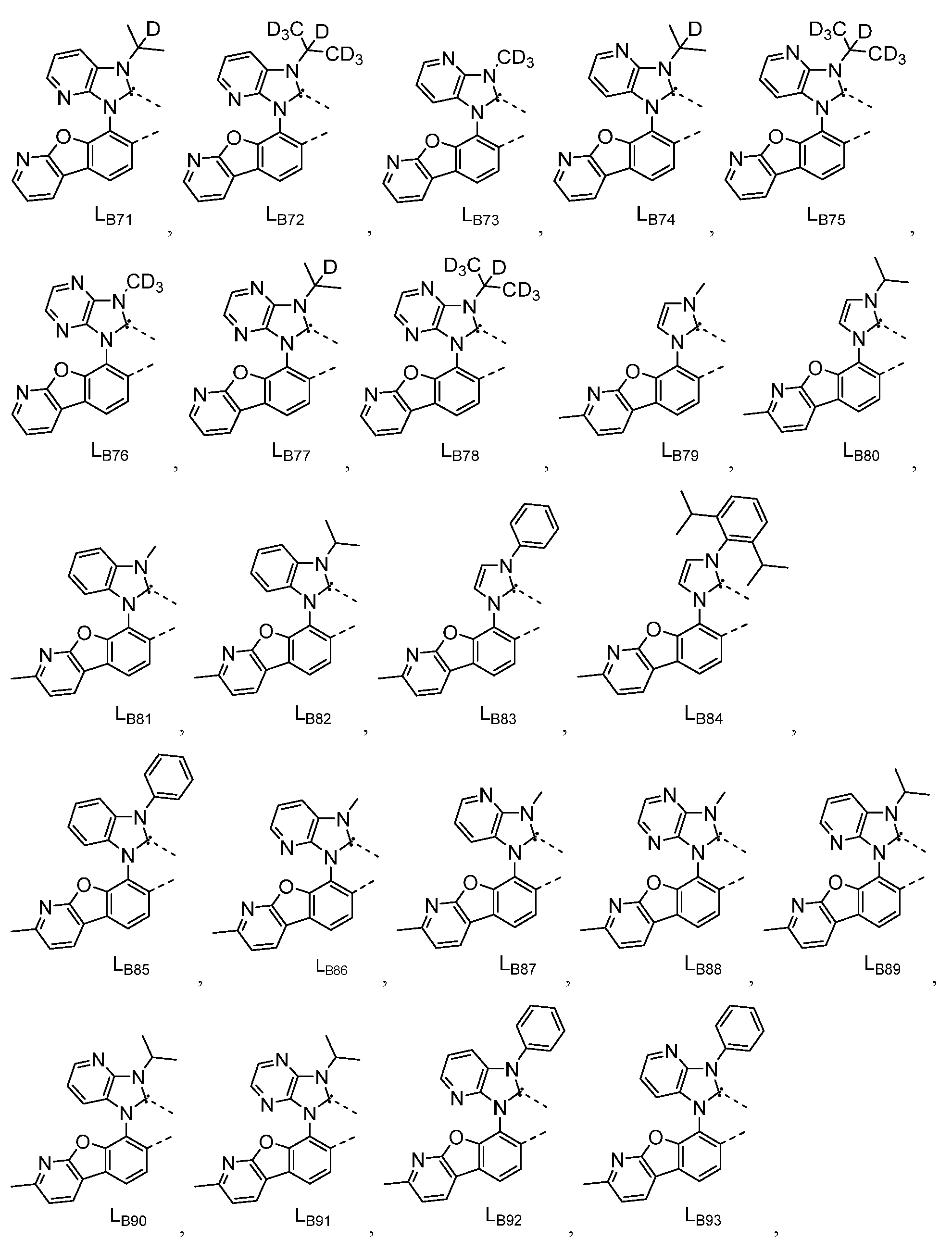

    LB k 는 이하의 구조로 이루어진 군에서 선택되고:
    Figure pat00172

    Figure pat00173

    Figure pat00174

    Figure pat00175

    Figure pat00176

    Figure pat00177

    Figure pat00178

    Figure pat00179

    Figure pat00180

    Figure pat00181

    Figure pat00182

    Figure pat00183

    Figure pat00184

    Figure pat00185

    Figure pat00186

    Figure pat00187

    Figure pat00188

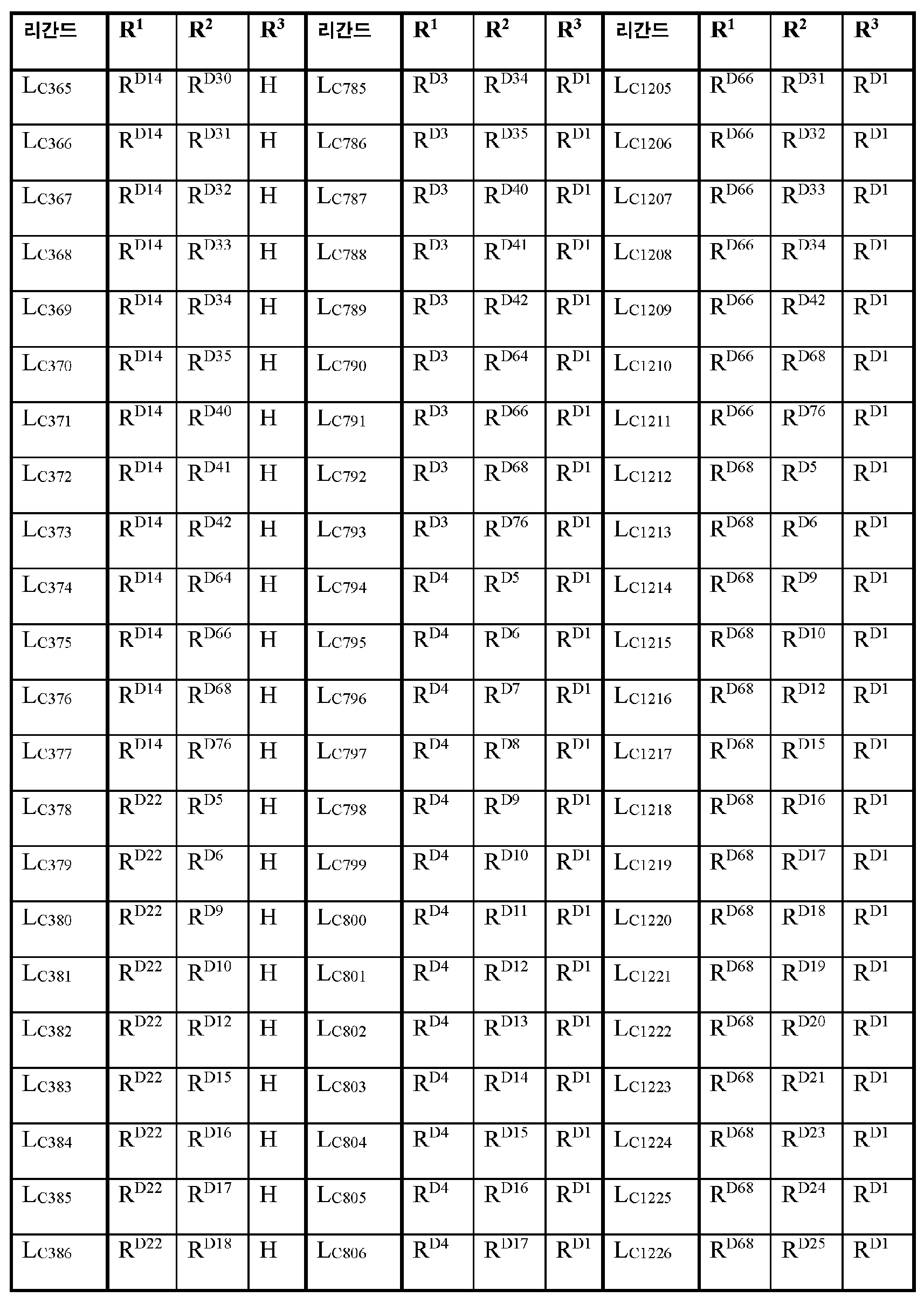

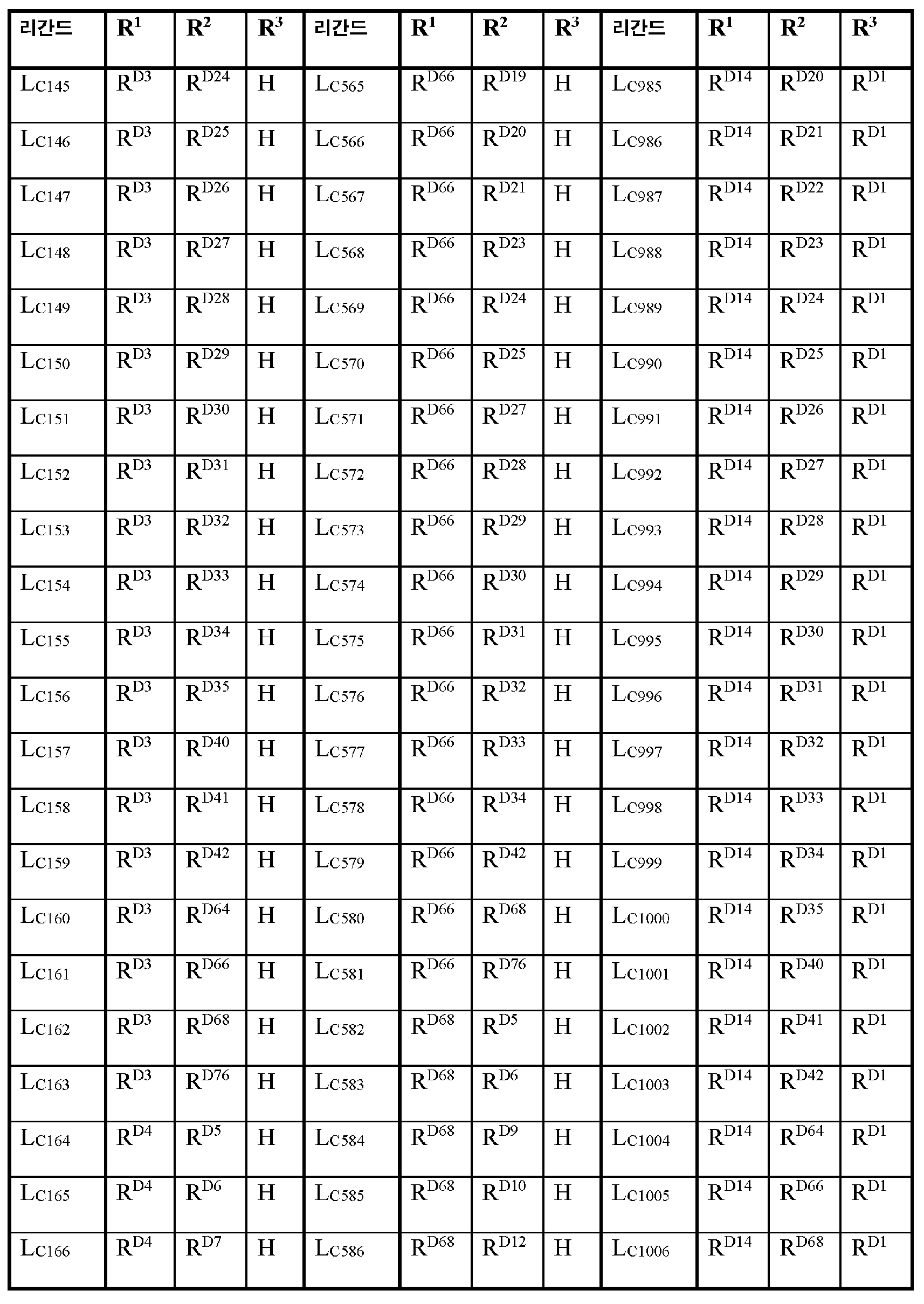

    LC는 하기 구조로 이루어진 군에서 선택되고:


    R1, R2, 및 R3이 이하에서 정의된 식 X,
    Figure pat00189
    의 구조에 기초한 LC1 ~ LC1260:
    Figure pat00190

    Figure pat00191

    Figure pat00192

    Figure pat00193

    Figure pat00194

    Figure pat00195

    Figure pat00196

    Figure pat00197

    Figure pat00198

    Figure pat00199

    Figure pat00200

    Figure pat00201

    Figure pat00202

    Figure pat00203

    Figure pat00204

    Figure pat00205

    Figure pat00206

    Figure pat00207

    Figure pat00208

    Figure pat00209

    RD1 ~ RD81 은 하기 구조를 갖는다:
    Figure pat00210

    Figure pat00211
  16. 애노드;
    캐소드; 및
    애노드와 캐소드 사이에 배치된, 식 I
    Figure pat00212
    의 리간드 LA를 포함하는 화합물을 포함하는 유기층
    을 포함하는 유기 발광 디바이스(OLED)로서,
    여기서, RA는 단일 치환 내지 최대 허용가능한 치환을 나타내고;
    X1 ~ X4는 각각 독립적으로 CR 또는 N이고;
    RA, R, R1, 및 R2는 각각 독립적으로 수소, 또는 중수소, 할로겐, 알킬, 시클로알킬, 헤테로알킬, 헤테로시클로알킬, 아릴알킬, 알콕시, 아릴옥시, 아미노, 실릴, 알케닐, 시클로알케닐, 헤테로알케닐, 알키닐, 아릴, 헤테로아릴, 아실, 카르복실산, 에테르, 에스테르, 니트릴, 이소니트릴, 술파닐, 술피닐, 술포닐, 포스피노, 및 이들의 조합으로 이루어진 군에서 선택된 치환기로 이루어진 군에서 선택되고;
    R1 및 R2 중 적어도 하나는 식
    Figure pat00213
    을 가지며;
    L1은 유기 링커 또는 직접 결합이고, G1은 치환된 시클로알킬기, 또는 치환된 또는 비치환된 다환식 기이며;
    적어도 하나의 RA는 수소가 아니고;
    LA는 Ir에 배위되고;
    Ir은 다른 리간드에 배위될 수 있고;
    LA는 다른 리간드와 연결되어 3좌, 4좌, 5좌, 또는 6좌 리간드를 구성할 수 있고;
    임의의 두 치환기는 함께 결합되거나 융합되어 고리를 형성할 수 있으며, 단, R1 및 R2는 결합하여 고리를 형성하지 않는 것인 OLED.
  17. 제16항에 있어서, 유기층은 발광층이고, 화합물은 발광 도펀트 또는 비발광 도펀트인 OLED.
  18. 제16항에 있어서, 유기층은 호스트를 더 포함하고, 호스트는 트리페닐렌, 카르바졸, 디벤조티오펜, 디벤조푸란, 디벤조셀레노펜, 아자트리페닐렌, 아자카르바졸, 아자-디벤조티오펜, 아자-디벤조푸란, 및 아자-디벤조셀레노펜으로 이루어진 군에서 선택된 적어도 하나의 화학 기를 포함하는 것인 OLED.

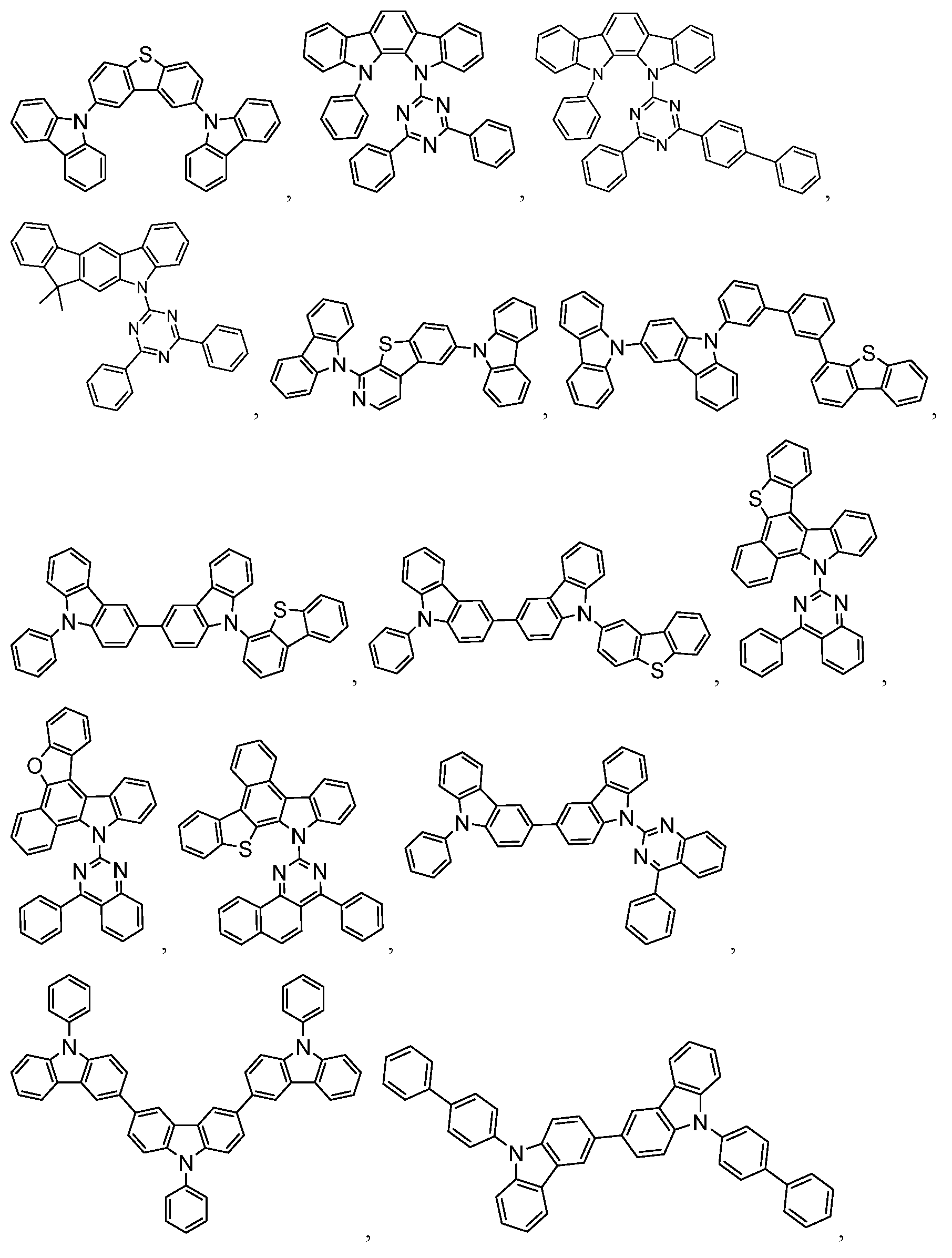

  19. 제18항에 있어서, 호스트는 하기 화합물 및 이들의 조합으로 이루어진 군에서 선택되는 것인 OLED:
    Figure pat00214

    Figure pat00215
  20. 애노드;
    캐소드; 및
    애노드와 캐소드 사이에 배치된, 식 I
    Figure pat00216
    의 리간드 LA를 포함하는 화합물을 포함하는 유기층
    을 포함하는 유기 발광 디바이스(OLED)를 포함하는 소비자 제품으로서,
    여기서, RA는 단일 치환 내지 최대 허용가능한 치환을 나타내고;
    X1 ~ X4는 각각 독립적으로 CR 또는 N이고;
    RA, R, R1, 및 R2는 각각 독립적으로 수소, 또는 중수소, 할로겐, 알킬, 시클로알킬, 헤테로알킬, 헤테로시클로알킬, 아릴알킬, 알콕시, 아릴옥시, 아미노, 실릴, 알케닐, 시클로알케닐, 헤테로알케닐, 알키닐, 아릴, 헤테로아릴, 아실, 카르복실산, 에테르, 에스테르, 니트릴, 이소니트릴, 술파닐, 술피닐, 술포닐, 포스피노, 및 이들의 조합으로 이루어진 군에서 선택된 치환기로 이루어진 군에서 선택되고;
    R1 및 R2 중 적어도 하나는 식
    Figure pat00217
    을 가지며;
    L1은 유기 링커 또는 직접 결합이고, G1은 치환된 시클로알킬기, 또는 치환된 또는 비치환된 다환식 기이며;
    적어도 하나의 RA는 수소가 아니고;
    LA는 Ir에 배위되고;
    Ir은 다른 리간드에 배위될 수 있고;
    LA는 다른 리간드와 연결되어 3좌, 4좌, 5좌, 또는 6좌 리간드를 구성할 수 있고;
    임의의 두 치환기는 함께 결합되거나 융합되어 고리를 형성할 수 있으며, 단, R1 및 R2는 결합하여 고리를 형성하지 않는 것인 소비자 제품.
KR1020190102934A 2018-08-22 2019-08-22 유기 전계발광 물질 및 디바이스 Active KR102894627B1 (ko)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020250183545A KR20250173998A (ko) 2018-08-22 2025-11-27 유기 전계발광 물질 및 디바이스

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
US201862720983P 2018-08-22 2018-08-22
US62/720,983 2018-08-22
US16/519,287 2019-07-23
US16/519,287 US12453279B2 (en) 2018-08-22 2019-07-23 Organic electroluminescent materials and devices

Related Child Applications (1)

Application Number Title Priority Date Filing Date
KR1020250183545A Division KR20250173998A (ko) 2018-08-22 2025-11-27 유기 전계발광 물질 및 디바이스

Publications (2)

Publication Number Publication Date
KR20200068559A true KR20200068559A (ko) 2020-06-15
KR102894627B1 KR102894627B1 (ko) 2025-12-02

Family

ID=67734531

Family Applications (2)

Application Number Title Priority Date Filing Date
KR1020190102934A Active KR102894627B1 (ko) 2018-08-22 2019-08-22 유기 전계발광 물질 및 디바이스
KR1020250183545A Pending KR20250173998A (ko) 2018-08-22 2025-11-27 유기 전계발광 물질 및 디바이스

Family Applications After (1)

Application Number Title Priority Date Filing Date
KR1020250183545A Pending KR20250173998A (ko) 2018-08-22 2025-11-27 유기 전계발광 물질 및 디바이스

Country Status (4)

Country Link
US (2) US12453279B2 (ko)
EP (2) EP3613751B1 (ko)
KR (2) KR102894627B1 (ko)
CN (1) CN110857312A (ko)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20210093180A (ko) * 2020-01-16 2021-07-27 베이징 썸머 스프라우트 테크놀로지 컴퍼니 리미티드 금속 착물, 이를 함유하는 전계 발광소자 및 그 용도
US12245497B2 (en) 2020-01-10 2025-03-04 Beijing Summer Sprout Technology Co., Ltd. Organic light emitting material

Families Citing this family (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN112679548B (zh) 2019-10-18 2023-07-28 北京夏禾科技有限公司 具有部分氟取代的取代基的辅助配体的有机发光材料
US11618751B1 (en) 2022-03-25 2023-04-04 Ventus Therapeutics U.S., Inc. Pyrido-[3,4-d]pyridazine amine derivatives useful as NLRP3 derivatives
TW202208355A (zh) 2020-05-04 2022-03-01 美商安進公司 作為骨髓細胞觸發受體2促效劑之雜環化合物及使用方法
US12252489B2 (en) 2020-05-04 2025-03-18 Amgen Inc. Heterocyclic compounds as triggering receptor expressed on myeloid cells 2 agonists and methods of use
US11319319B1 (en) 2021-04-07 2022-05-03 Ventus Therapeutics U.S., Inc. Compounds for inhibiting NLRP3 and uses thereof
CA3237199A1 (en) 2021-11-02 2023-05-11 Flare Therapeutics Inc. Pparg inverse agonists and uses thereof
US12331048B2 (en) 2022-10-31 2025-06-17 Ventus Therapeutics U.S., Inc. Pyrido-[3,4-d]pyridazine amine derivatives useful as NLRP3 inhibitors

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN104370968A (zh) * 2014-09-26 2015-02-25 石家庄诚志永华显示材料有限公司 异喹啉金属配合物及其制备方法与应用
KR20160041771A (ko) * 2014-10-08 2016-04-18 유니버셜 디스플레이 코포레이션 유기 전계발광 물질 및 소자
KR20170094510A (ko) * 2016-02-09 2017-08-18 유니버셜 디스플레이 코포레이션 유기 전계발광 물질 및 디바이스

Family Cites Families (370)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4769292A (en) 1987-03-02 1988-09-06 Eastman Kodak Company Electroluminescent device with modified thin film luminescent zone
GB8909011D0 (en) 1989-04-20 1989-06-07 Friend Richard H Electroluminescent devices
US5061569A (en) 1990-07-26 1991-10-29 Eastman Kodak Company Electroluminescent device with organic electroluminescent medium
JPH0773529A (ja) 1993-08-31 1995-03-17 Hitachi Ltd 光磁気記録方式および光磁気記録媒体
EP0650955B1 (en) 1993-11-01 1998-08-19 Hodogaya Chemical Co., Ltd. Amine compound and electro-luminescence device comprising same
US5703436A (en) 1994-12-13 1997-12-30 The Trustees Of Princeton University Transparent contacts for organic devices
US5707745A (en) 1994-12-13 1998-01-13 The Trustees Of Princeton University Multicolor organic light emitting devices
KR0117693Y1 (ko) 1995-03-16 1998-04-23 천일선 곡물볶음기의 도어개폐장치
US6939625B2 (en) 1996-06-25 2005-09-06 Nôrthwestern University Organic light-emitting diodes and methods for assembly and enhanced charge injection
US5844363A (en) 1997-01-23 1998-12-01 The Trustees Of Princeton Univ. Vacuum deposited, non-polymeric flexible organic light emitting devices
US6091195A (en) 1997-02-03 2000-07-18 The Trustees Of Princeton University Displays having mesa pixel configuration
US6013982A (en) 1996-12-23 2000-01-11 The Trustees Of Princeton University Multicolor display devices
US5834893A (en) 1996-12-23 1998-11-10 The Trustees Of Princeton University High efficiency organic light emitting devices with light directing structures
EP0879868B1 (en) 1997-05-19 2002-04-03 Canon Kabushiki Kaisha Organic compound and electroluminescent device using the same
US6303238B1 (en) 1997-12-01 2001-10-16 The Trustees Of Princeton University OLEDs doped with phosphorescent compounds
US6413656B1 (en) 1998-09-14 2002-07-02 The University Of Southern California Reduced symmetry porphyrin molecules for producing enhanced luminosity from phosphorescent organic light emitting devices
US6337102B1 (en) 1997-11-17 2002-01-08 The Trustees Of Princeton University Low pressure vapor phase deposition of organic thin films
US6087196A (en) 1998-01-30 2000-07-11 The Trustees Of Princeton University Fabrication of organic semiconductor devices using ink jet printing
US6528187B1 (en) 1998-09-08 2003-03-04 Fuji Photo Film Co., Ltd. Material for luminescence element and luminescence element using the same
US6097147A (en) 1998-09-14 2000-08-01 The Trustees Of Princeton University Structure for high efficiency electroluminescent device
US6830828B2 (en) 1998-09-14 2004-12-14 The Trustees Of Princeton University Organometallic complexes as phosphorescent emitters in organic LEDs
US6461747B1 (en) 1999-07-22 2002-10-08 Fuji Photo Co., Ltd. Heterocyclic compounds, materials for light emitting devices and light emitting devices using the same
US6294398B1 (en) 1999-11-23 2001-09-25 The Trustees Of Princeton University Method for patterning devices
US6458475B1 (en) 1999-11-24 2002-10-01 The Trustee Of Princeton University Organic light emitting diode having a blue phosphorescent molecule as an emitter
US6821645B2 (en) 1999-12-27 2004-11-23 Fuji Photo Film Co., Ltd. Light-emitting material comprising orthometalated iridium complex, light-emitting device, high efficiency red light-emitting device, and novel iridium complex
KR100377321B1 (ko) 1999-12-31 2003-03-26 주식회사 엘지화학 피-형 반도체 성질을 갖는 유기 화합물을 포함하는 전기소자
US20020121638A1 (en) 2000-06-30 2002-09-05 Vladimir Grushin Electroluminescent iridium compounds with fluorinated phenylpyridines, phenylpyrimidines, and phenylquinolines and devices made with such compounds
US6670645B2 (en) 2000-06-30 2003-12-30 E. I. Du Pont De Nemours And Company Electroluminescent iridium compounds with fluorinated phenylpyridines, phenylpyrimidines, and phenylquinolines and devices made with such compounds
JP2002050860A (ja) 2000-08-04 2002-02-15 Toray Eng Co Ltd 実装方法および実装装置
EP2566302B1 (en) 2000-08-11 2015-12-16 The Trustees of Princeton University Organometallic compounds and emission-shifting organic electrophosphorence
KR100846526B1 (ko) 2000-11-30 2008-07-15 캐논 가부시끼가이샤 발광 소자 및 표시 장치
JP4154145B2 (ja) 2000-12-01 2008-09-24 キヤノン株式会社 金属配位化合物、発光素子及び表示装置
US6579630B2 (en) 2000-12-07 2003-06-17 Canon Kabushiki Kaisha Deuterated semiconducting organic compounds used for opto-electronic devices
JP3812730B2 (ja) 2001-02-01 2006-08-23 富士写真フイルム株式会社 遷移金属錯体及び発光素子
JP4438042B2 (ja) 2001-03-08 2010-03-24 キヤノン株式会社 金属配位化合物、電界発光素子及び表示装置
JP4307000B2 (ja) 2001-03-08 2009-08-05 キヤノン株式会社 金属配位化合物、電界発光素子及び表示装置
JP4307001B2 (ja) 2001-03-14 2009-08-05 キヤノン株式会社 金属配位化合物、電界発光素子及び表示装置
DE10116962A1 (de) 2001-04-05 2002-10-10 Covion Organic Semiconductors Rhodium- und Iridium-Komplexe
JP4310077B2 (ja) 2001-06-19 2009-08-05 キヤノン株式会社 金属配位化合物及び有機発光素子
US7396598B2 (en) 2001-06-20 2008-07-08 Showa Denko K.K. Light emitting material and organic light-emitting device
US7071615B2 (en) 2001-08-20 2006-07-04 Universal Display Corporation Transparent electrodes
US7250226B2 (en) 2001-08-31 2007-07-31 Nippon Hoso Kyokai Phosphorescent compound, a phosphorescent composition and an organic light-emitting device
US7431968B1 (en) 2001-09-04 2008-10-07 The Trustees Of Princeton University Process and apparatus for organic vapor jet deposition
US6835469B2 (en) 2001-10-17 2004-12-28 The University Of Southern California Phosphorescent compounds and devices comprising the same
US7166368B2 (en) 2001-11-07 2007-01-23 E. I. Du Pont De Nemours And Company Electroluminescent platinum compounds and devices made with such compounds
US6863997B2 (en) 2001-12-28 2005-03-08 The Trustees Of Princeton University White light emitting OLEDs from combined monomer and aggregate emission
KR100691543B1 (ko) 2002-01-18 2007-03-09 주식회사 엘지화학 새로운 전자 수송용 물질 및 이를 이용한 유기 발광 소자
US6653654B1 (en) 2002-05-01 2003-11-25 The University Of Hong Kong Electroluminescent materials
JP4106974B2 (ja) 2002-06-17 2008-06-25 コニカミノルタホールディングス株式会社 有機エレクトロルミネッセンス素子及び表示装置
US20030230980A1 (en) 2002-06-18 2003-12-18 Forrest Stephen R Very low voltage, high efficiency phosphorescent oled in a p-i-n structure
US6916554B2 (en) 2002-11-06 2005-07-12 The University Of Southern California Organic light emitting materials and devices
US7189989B2 (en) 2002-08-22 2007-03-13 Fuji Photo Film Co., Ltd. Light emitting element
DE10238903A1 (de) 2002-08-24 2004-03-04 Covion Organic Semiconductors Gmbh Rhodium- und Iridium-Komplexe
CN100439469C (zh) 2002-08-27 2008-12-03 富士胶片株式会社 有机金属配位化合物、有机el元件及有机el显示器
JP4261855B2 (ja) 2002-09-19 2009-04-30 キヤノン株式会社 フェナントロリン化合物及びそれを用いた有機発光素子
US6687266B1 (en) 2002-11-08 2004-02-03 Universal Display Corporation Organic light emitting materials and devices
JP4365196B2 (ja) 2002-12-27 2009-11-18 富士フイルム株式会社 有機電界発光素子
JP4365199B2 (ja) 2002-12-27 2009-11-18 富士フイルム株式会社 有機電界発光素子
DE10310887A1 (de) 2003-03-11 2004-09-30 Covion Organic Semiconductors Gmbh Matallkomplexe
KR100998838B1 (ko) 2003-03-13 2010-12-06 이데미쓰 고산 가부시키가이샤 신규한 질소 함유 헤테로환 유도체 및 이를 이용한 유기전기발광 소자
TWI347350B (en) 2003-03-24 2011-08-21 Univ Southern California Phenyl and fluorenyl substituted phenyl-pyrazole complexes of ir
US7090928B2 (en) 2003-04-01 2006-08-15 The University Of Southern California Binuclear compounds
EP1717291A3 (de) 2003-04-15 2007-03-21 Merck Patent GmbH Mischungen von organischen, zur Emission befähigten Halbleitern und Maxtrixmaterialien, deren Verwendung und diese Mischungen enthaltende Elektronikbauteile
US7029765B2 (en) 2003-04-22 2006-04-18 Universal Display Corporation Organic light emitting devices having reduced pixel shrinkage
JP4673744B2 (ja) 2003-05-29 2011-04-20 新日鐵化学株式会社 有機電界発光素子
JP2005011610A (ja) 2003-06-18 2005-01-13 Nippon Steel Chem Co Ltd 有機電界発光素子
CN102516312A (zh) 2003-07-22 2012-06-27 出光兴产株式会社 金属络合化合物和使用了该化合物的有机电致发光元件
US20050025993A1 (en) 2003-07-25 2005-02-03 Thompson Mark E. Materials and structures for enhancing the performance of organic light emitting devices
JP4561221B2 (ja) 2003-07-31 2010-10-13 三菱化学株式会社 化合物、電荷輸送材料および有機電界発光素子
TWI390006B (zh) 2003-08-07 2013-03-21 Nippon Steel Chemical Co Organic EL materials with aluminum clamps
DE10338550A1 (de) 2003-08-19 2005-03-31 Basf Ag Übergangsmetallkomplexe mit Carbenliganden als Emitter für organische Licht-emittierende Dioden (OLEDs)
US7504049B2 (en) 2003-08-25 2009-03-17 Semiconductor Energy Laboratory Co., Ltd. Electrode device for organic device, electronic device having electrode device for organic device, and method of forming electrode device for organic device
HU0302888D0 (en) 2003-09-09 2003-11-28 Pribenszky Csaba Dr In creasing of efficacity of stable storage by freezing of embryos in preimplantation stage with pretreatment by pressure
US20060269780A1 (en) 2003-09-25 2006-11-30 Takayuki Fukumatsu Organic electroluminescent device
DE10345572A1 (de) 2003-09-29 2005-05-19 Covion Organic Semiconductors Gmbh Metallkomplexe
JP5112601B2 (ja) 2003-10-07 2013-01-09 三井化学株式会社 複素環化合物および該化合物を含有する有機電界発光素子
US7442797B2 (en) 2003-11-04 2008-10-28 Takasago International Corporation Platinum complex and light emitting device
JP4215621B2 (ja) 2003-11-17 2009-01-28 富士電機アセッツマネジメント株式会社 回路遮断器の外部操作ハンドル装置
JP4822687B2 (ja) 2003-11-21 2011-11-24 富士フイルム株式会社 有機電界発光素子
DE10357044A1 (de) 2003-12-04 2005-07-14 Novaled Gmbh Verfahren zur Dotierung von organischen Halbleitern mit Chinondiiminderivaten
US20050123791A1 (en) 2003-12-05 2005-06-09 Deaton Joseph C. Organic electroluminescent devices
US7029766B2 (en) 2003-12-05 2006-04-18 Eastman Kodak Company Organic element for electroluminescent devices
JP4682042B2 (ja) 2003-12-26 2011-05-11 保土谷化学工業株式会社 テトラミン化合物および有機ｅｌ素子
US7332232B2 (en) 2004-02-03 2008-02-19 Universal Display Corporation OLEDs utilizing multidentate ligand systems
TW200535134A (en) 2004-02-09 2005-11-01 Nippon Steel Chemical Co Aminodibenzodioxin derivative and organic electroluminescent device using same
KR20080064201A (ko) 2004-03-11 2008-07-08 미쓰비시 가가꾸 가부시키가이샤 전하 수송막용 조성물 및 이온 화합물, 이를 이용한 전하수송막 및 유기 전계 발광 장치, 및 유기 전계 발광 장치의제조 방법 및 전하 수송막의 제조 방법
TW200531592A (en) 2004-03-15 2005-09-16 Nippon Steel Chemical Co Organic electroluminescent device
ATE447558T1 (de) 2004-04-07 2009-11-15 Idemitsu Kosan Co Stickstoffhaltiges heterocyclusderivat und organisches elektrolumineszentes element, bei dem dieses verwendung findet
JP4869565B2 (ja) 2004-04-23 2012-02-08 富士フイルム株式会社 有機電界発光素子
US7534505B2 (en) 2004-05-18 2009-05-19 The University Of Southern California Organometallic compounds for use in electroluminescent devices
US7393599B2 (en) 2004-05-18 2008-07-01 The University Of Southern California Luminescent compounds with carbene ligands
US7491823B2 (en) 2004-05-18 2009-02-17 The University Of Southern California Luminescent compounds with carbene ligands
US7279704B2 (en) 2004-05-18 2007-10-09 The University Of Southern California Complexes with tridentate ligands
US7154114B2 (en) 2004-05-18 2006-12-26 Universal Display Corporation Cyclometallated iridium carbene complexes for use as hosts
US7445855B2 (en) 2004-05-18 2008-11-04 The University Of Southern California Cationic metal-carbene complexes
JP4894513B2 (ja) 2004-06-17 2012-03-14 コニカミノルタホールディングス株式会社 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、表示装置及び照明装置
WO2006000544A2 (en) 2004-06-28 2006-01-05 Ciba Specialty Chemicals Holding Inc. Electroluminescent metal complexes with triazoles and benzotriazoles
US20060008670A1 (en) 2004-07-06 2006-01-12 Chun Lin Organic light emitting materials and devices
JP4925569B2 (ja) 2004-07-08 2012-04-25 ローム株式会社 有機エレクトロルミネッセント素子
WO2006009024A1 (ja) 2004-07-23 2006-01-26 Konica Minolta Holdings, Inc. 有機エレクトロルミネッセンス素子、表示装置及び照明装置
EP1624500B1 (de) 2004-08-05 2016-03-16 Novaled GmbH Spiro-Bifluoren Verbindungen als organisches Halbleiter-Matrixmaterial
US20060182993A1 (en) 2004-08-10 2006-08-17 Mitsubishi Chemical Corporation Compositions for organic electroluminescent device and organic electroluminescent device
KR100880220B1 (ko) 2004-10-04 2009-01-28 엘지디스플레이 주식회사 유기 실리콘을 갖는 페닐 피리딘기를 포함하는 이리듐화합물계 발광 화합물 및 이를 발색 재료로서 사용하는유기전계발광소자
CN101048364A (zh) 2004-10-29 2007-10-03 出光兴产株式会社 芳香胺化合物以及采用该芳香胺化合物的有机电致发光元件
DE102004057072A1 (de) 2004-11-25 2006-06-01 Basf Ag Verwendung von Übergangsmetall-Carbenkomplexen in organischen Licht-emittierenden Dioden (OLEDs)
US8021765B2 (en) 2004-11-29 2011-09-20 Samsung Mobile Display Co., Ltd. Phenylcarbazole-based compound and organic electroluminescent device employing the same
JP4478555B2 (ja) 2004-11-30 2010-06-09 キヤノン株式会社 金属錯体、発光素子及び画像表示装置
US20060134459A1 (en) 2004-12-17 2006-06-22 Shouquan Huo OLEDs with mixed-ligand cyclometallated complexes
TWI242596B (en) 2004-12-22 2005-11-01 Ind Tech Res Inst Organometallic compound and organic electroluminescent device including the same
EP2080796A1 (en) 2004-12-23 2009-07-22 Ciba Holding Inc. Electroluminescent metal complexes with nucleophilic carbene ligands
US20070181874A1 (en) 2004-12-30 2007-08-09 Shiva Prakash Charge transport layers and organic electron devices comprising same
EP1859656B1 (en) 2004-12-30 2013-07-17 E.I. Du Pont De Nemours And Company Organometallic complexes
EP1834945B1 (en) 2005-01-05 2014-07-30 Idemitsu Kosan Co., Ltd. Aromatic amine derivative and organic electroluminescent device using same
CN101115762A (zh) 2005-02-03 2008-01-30 默克专利有限公司 金属络合物
US8377571B2 (en) 2005-02-04 2013-02-19 Konica Minolta Holdings, Inc. Material for organic electroluminescence element, organic electroluminescence element, display device and lighting device
JP2008530773A (ja) 2005-02-04 2008-08-07 ノヴァレッド・アクチエンゲゼルシャフト 有機半導体への添加物
KR100676965B1 (ko) 2005-03-05 2007-02-02 주식회사 두산 신규 이리듐 착화합물 및 이를 이용한 유기 전계 발광 소자
KR100797469B1 (ko) 2005-03-08 2008-01-24 엘지전자 주식회사 적색 인광 화합물 및 이를 사용한 유기전계발광소자
KR100803125B1 (ko) 2005-03-08 2008-02-14 엘지전자 주식회사 적색 인광 화합물 및 이를 사용한 유기전계발광소자
JP5125502B2 (ja) 2005-03-16 2013-01-23 コニカミノルタホールディングス株式会社 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子
DE102005014284A1 (de) 2005-03-24 2006-09-28 Basf Ag Verwendung von Verbindungen, welche aromatische oder heteroaromatische über Carbonyl-Gruppen enthaltende Gruppen verbundene Ringe enthalten, als Matrixmaterialien in organischen Leuchtdioden
WO2006103874A1 (ja) 2005-03-29 2006-10-05 Konica Minolta Holdings, Inc. 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、表示装置及び照明装置
GB2439030B (en) 2005-04-18 2011-03-02 Konica Minolta Holdings Inc Organic electroluminescent device, display and illuminating device
EP1873138A4 (en) 2005-04-18 2009-05-13 Idemitsu Kosan Co AROMATIC TRIAMIN COMPOUND AND ORGANIC ELECTROLUMINESCENT DEVICE USING THIS
US7807275B2 (en) 2005-04-21 2010-10-05 Universal Display Corporation Non-blocked phosphorescent OLEDs
CN1321125C (zh) 2005-04-30 2007-06-13 中国科学院长春应用化学研究所 喹啉类氮杂环为配体的红光铱配合物及其应用
US8586204B2 (en) 2007-12-28 2013-11-19 Universal Display Corporation Phosphorescent emitters and host materials with improved stability
US9051344B2 (en) 2005-05-06 2015-06-09 Universal Display Corporation Stability OLED materials and devices
JP4533796B2 (ja) 2005-05-06 2010-09-01 富士フイルム株式会社 有機電界発光素子
US7902374B2 (en) 2005-05-06 2011-03-08 Universal Display Corporation Stability OLED materials and devices
JP5095612B2 (ja) 2005-05-31 2012-12-12 ユニバーサル ディスプレイ コーポレイション 燐光発光ダイオードにおけるトリフェニレンホスト
WO2006132173A1 (ja) 2005-06-07 2006-12-14 Nippon Steel Chemical Co., Ltd. 有機金属錯体及びこれを用いた有機電界発光素子
US7638072B2 (en) 2005-06-27 2009-12-29 E. I. Du Pont De Nemours And Company Electrically conductive polymer compositions
WO2007004380A1 (ja) 2005-07-01 2007-01-11 Konica Minolta Holdings, Inc. 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、表示装置及び照明装置
WO2007007463A1 (ja) 2005-07-11 2007-01-18 Idemitsu Kosan Co., Ltd. 電子吸引性置換基を有する含窒素複素環誘導体及びそれを用いた有機エレクトロルミネッセンス素子
US8187727B2 (en) 2005-07-22 2012-05-29 Lg Chem, Ltd. Imidazole derivatives, preparation method thereof and organic electronic device using the same
JP5317386B2 (ja) 2005-08-05 2013-10-16 出光興産株式会社 含窒素複素環誘導体及びそれを用いた有機エレクトロルミネッセンス素子
JPWO2007018067A1 (ja) 2005-08-05 2009-02-19 出光興産株式会社 遷移金属錯体化合物及びそれを用いた有機エレクトロルミネッセンス素子
JP4848152B2 (ja) 2005-08-08 2011-12-28 出光興産株式会社 芳香族アミン誘導体及びそれを用いた有機エレクトロルミネッセンス素子
JP5040216B2 (ja) 2005-08-30 2012-10-03 三菱化学株式会社 有機化合物、電荷輸送材料、有機電界発光素子用材料、電荷輸送材料組成物及び有機電界発光素子
WO2007028417A1 (en) 2005-09-07 2007-03-15 Technische Universität Braunschweig Triplett emitter having condensed five-membered rings
JP4887731B2 (ja) 2005-10-26 2012-02-29 コニカミノルタホールディングス株式会社 有機エレクトロルミネッセンス素子、表示装置及び照明装置
US20070104977A1 (en) 2005-11-07 2007-05-10 Idemitsu Kosan Co., Ltd. Organic electroluminescent device
KR100662378B1 (ko) 2005-11-07 2007-01-02 엘지전자 주식회사 적색 인광 화합물 및 이를 사용한 유기전계발광소자
US9023489B2 (en) 2005-11-07 2015-05-05 Lg Display Co., Ltd. Red phosphorescent compounds and organic electroluminescent devices using the same
US7462406B2 (en) 2005-11-15 2008-12-09 Eastman Kodak Company OLED devices with dinuclear copper compounds
US20070145888A1 (en) 2005-11-16 2007-06-28 Idemitsu Kosan Co., Ltd. Aromatic amine derivatives and organic electroluminescence device using the same
US20080233410A1 (en) 2005-11-17 2008-09-25 Idemitsu Kosan Co., Ltd. Transition metal complex compound
CN101371377A (zh) 2005-12-01 2009-02-18 新日铁化学株式会社 有机场致发光元件
KR101082258B1 (ko) 2005-12-01 2011-11-09 신닛테츠가가쿠 가부시키가이샤 유기 전계 발광소자용 화합물 및 유기 전계 발광소자
US7999103B2 (en) 2005-12-15 2011-08-16 Chuo University Metal complex compound and organic electroluminescence device using the compound
WO2007069533A1 (ja) 2005-12-15 2007-06-21 Chuo University 金属錯体化合物及びそれを用いた有機エレクトロルミネッセンス素子
WO2007080801A1 (ja) 2006-01-11 2007-07-19 Idemitsu Kosan Co., Ltd. 新規イミド誘導体、有機エレクトロルミネッセンス素子用材料及びそれを用いた有機エレクトロルミネッセンス素子
JP2007186461A (ja) 2006-01-13 2007-07-26 Idemitsu Kosan Co Ltd 芳香族アミン誘導体及びそれを用いた有機エレクトロルミネッセンス素子
US7759489B2 (en) 2006-01-27 2010-07-20 Idemitsu Kosan Co., Ltd. Transition metal complex compound and organic electroluminescence device using the compound
US8142909B2 (en) 2006-02-10 2012-03-27 Universal Display Corporation Blue phosphorescent imidazophenanthridine materials
KR101634509B1 (ko) 2006-02-10 2016-06-28 유니버셜 디스플레이 코포레이션 시클로금속화 이미다조[1,2-ｆ]페난트리딘 및 디이미다조[1,2-ａ:1'',2''-ｃ]퀴나졸린 리간드, 및 이의 등전자성 및 벤즈고리화된 유사체의 금속 착체
US20090091253A1 (en) 2006-03-17 2009-04-09 Konica Minolta Holdings, Inc. Organic electroluminescent element, display device and lighting device
JP4823730B2 (ja) 2006-03-20 2011-11-24 新日鐵化学株式会社 発光層化合物及び有機電界発光素子
EP1837926B1 (de) 2006-03-21 2008-05-07 Novaled AG Heterocyclisches Radikal oder Diradikal, deren Dimere, Oligomere, Polymere, Dispiroverbindungen und Polycyclen, deren Verwendung, organisches halbleitendes Material sowie elektronisches Bauelement
KR20070097139A (ko) 2006-03-23 2007-10-04 엘지전자 주식회사 적색 인광 화합물 및 이를 사용한 유기전계발광소자
JPWO2007111263A1 (ja) 2006-03-27 2009-08-13 出光興産株式会社 含窒素複素環誘導体及びそれを用いた有機エレクトロルミネッセンス素子
JP5273910B2 (ja) 2006-03-31 2013-08-28 キヤノン株式会社 発光素子用有機化合物、発光素子および画像表示装置
JP2009532549A (ja) 2006-04-04 2009-09-10 ビーエーエスエフ ソシエタス・ヨーロピア １つの非カルベン配位子と１もしくは２つのカルベン配位子を有する遷移金属錯体並びにｏｌｅｄにおけるその使用
KR101431844B1 (ko) 2006-04-05 2014-08-25 바스프 에스이 이종 리간드 전이 금속-카르벤 착체 및 이의 유기 발광 다이오드(ｏｌｅｄ)에서의 용도
JP4392050B2 (ja) 2006-04-20 2009-12-24 出光興産株式会社 有機発光素子
KR101551591B1 (ko) 2006-04-26 2015-09-08 이데미쓰 고산 가부시키가이샤 방향족 아민 유도체 및 그들을 이용한 유기 전기 발광 소자
CN101444142A (zh) 2006-05-11 2009-05-27 出光兴产株式会社 有机电致发光元件
EP2034538B1 (en) 2006-06-02 2013-10-09 Idemitsu Kosan Co., Ltd. Material for organic electroluminescence element, and organic electroluminescence element using the material
US20070278936A1 (en) 2006-06-02 2007-12-06 Norman Herron Red emitter complexes of IR(III) and devices made with such compounds
TW200815446A (en) 2006-06-05 2008-04-01 Idemitsu Kosan Co Organic electroluminescent device and material for organic electroluminescent device
US7675228B2 (en) 2006-06-14 2010-03-09 E.I. Du Pont De Nemours And Company Electroluminescent iridium compounds with silylated, germanylated, and stannylated ligands, and devices made with such compounds
EP2031670B1 (en) 2006-06-22 2013-11-27 Idemitsu Kosan Co., Ltd. Organic electroluminescent device employing heterocycle-containing arylamine derivative
JP2008021687A (ja) 2006-07-10 2008-01-31 Mitsubishi Chemicals Corp 有機電界発光素子用材料、有機電界発光素子用組成物及び有機電界発光素子
US7736756B2 (en) 2006-07-18 2010-06-15 Global Oled Technology Llc Light emitting device containing phosphorescent complex
WO2008023549A1 (en) 2006-08-23 2008-02-28 Idemitsu Kosan Co., Ltd. Aromatic amine derivatives and organic electroluminescent devices made by using the same
JP2008069120A (ja) 2006-09-15 2008-03-27 Idemitsu Kosan Co Ltd 芳香族アミン誘導体及びそれらを用いた有機エレクトロルミネッセンス素子
JP5556014B2 (ja) 2006-09-20 2014-07-23 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子
JP5589251B2 (ja) 2006-09-21 2014-09-17 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子材料
US7968146B2 (en) 2006-11-01 2011-06-28 The Trustees Of Princeton University Hybrid layers for use in coatings on electronic devices or other articles
JP4388590B2 (ja) 2006-11-09 2009-12-24 新日鐵化学株式会社 有機電界発光素子用化合物及び有機電界発光素子
KR101347519B1 (ko) 2006-11-24 2014-01-03 이데미쓰 고산 가부시키가이샤 방향족 아민 유도체 및 그것을 이용한 유기 전기발광 소자
US8119255B2 (en) 2006-12-08 2012-02-21 Universal Display Corporation Cross-linkable iridium complexes and organic light-emitting devices using the same
US8541112B2 (en) 2006-12-13 2013-09-24 Konica Minolta Holdings, Inc. Organic electroluminescent element, display device and lighting device
JP2008150310A (ja) 2006-12-15 2008-07-03 Idemitsu Kosan Co Ltd 芳香族アミン誘導体及びそれらを用いた有機エレクトロルミネッセンス素子
JP5262104B2 (ja) 2006-12-27 2013-08-14 住友化学株式会社 金属錯体、高分子化合物及びこれらを含む素子
WO2008096609A1 (ja) 2007-02-05 2008-08-14 Idemitsu Kosan Co., Ltd. 遷移金属錯体化合物及びそれを用いた有機エレクトロルミネッセンス素子
KR101532798B1 (ko) 2007-02-23 2015-06-30 바스프 에스이 벤조트리아졸과의 전계발광 금속 착물
WO2008109824A2 (en) 2007-03-08 2008-09-12 Universal Display Corporation Phosphorescent materials
US9130177B2 (en) 2011-01-13 2015-09-08 Universal Display Corporation 5-substituted 2 phenylquinoline complexes materials for light emitting diode
WO2008132085A1 (de) 2007-04-26 2008-11-06 Basf Se Silane enthaltend phenothiazin-s-oxid oder phenothiazin-s,s-dioxid-gruppen und deren verwendung in oleds
JP5053713B2 (ja) 2007-05-30 2012-10-17 キヤノン株式会社 リン光発光材料、それを用いた有機電界発光素子及び画像表示装置
WO2009000673A2 (en) 2007-06-22 2008-12-31 Basf Se Light emitting cu(i) complexes
DE102007031220B4 (de) 2007-07-04 2022-04-28 Novaled Gmbh Chinoide Verbindungen und deren Verwendung in halbleitenden Matrixmaterialien, elektronischen und optoelektronischen Bauelementen
CN101878552B (zh) 2007-07-05 2015-07-15 巴斯夫欧洲公司 包含卡宾-过渡金属配合物发射体和至少一种选自二甲硅烷基咔唑、二甲硅烷基二苯并呋喃、二甲硅烷基二苯并噻吩、二甲硅烷基二苯并磷杂环戊二烯、二甲硅烷基二苯并噻吩s-氧化物和二甲硅烷基二苯并噻吩s,s-二氧化物的化合物的有机发光二极管
US8330350B2 (en) 2007-07-07 2012-12-11 Idemitsu Kosan Co., Ltd. Organic electroluminescence device and material for organic electroluminescence device
US8221907B2 (en) 2007-07-07 2012-07-17 Idemitsu Kosan Co., Ltd. Chrysene derivative and organic electroluminescent device using the same
TW200909557A (en) 2007-07-07 2009-03-01 Idemitsu Kosan Co Naphthalene derivative, material for organic electroluminescence device, and organic electroluminescence device using the same
US20090045731A1 (en) 2007-07-07 2009-02-19 Idemitsu Kosan Co., Ltd. Organic electroluminescence device and material for organic electroluminescence device
US8779655B2 (en) 2007-07-07 2014-07-15 Idemitsu Kosan Co., Ltd. Organic electroluminescence device and material for organic electroluminescence device
US8080658B2 (en) 2007-07-10 2011-12-20 Idemitsu Kosan Co., Ltd. Material for organic electroluminescent element and organic electroluminescent element employing the same
JP5619418B2 (ja) 2007-07-10 2014-11-05 出光興産株式会社 有機エレクトロルミネッセンス素子用材料及びそれを用いた有機エレクトロルミネッセンス素子
US8372527B2 (en) 2007-07-11 2013-02-12 Idemitsu Kosan Co., Ltd. Material for organic electroluminescent element, and organic electroluminescent element
EP2045848B1 (en) 2007-07-18 2017-09-27 Idemitsu Kosan Co., Ltd. Organic electroluminescent device material and organic electroluminescent device
EP2173811A1 (en) 2007-07-27 2010-04-14 E. I. du Pont de Nemours and Company Aqueous dispersions of electrically conducting polymers containing inorganic nanoparticles
JP5475450B2 (ja) 2007-08-06 2014-04-16 出光興産株式会社 芳香族アミン誘導体及びそれを用いた有機エレクトロルミネッセンス素子
US8367850B2 (en) 2007-08-08 2013-02-05 Universal Display Corporation Benzo-fused thiophene or benzo-fused furan compounds comprising a triphenylene group
JP2009040728A (ja) 2007-08-09 2009-02-26 Canon Inc 有機金属錯体及びこれを用いた有機発光素子
US8956737B2 (en) 2007-09-27 2015-02-17 Lg Display Co., Ltd. Red phosphorescent compound and organic electroluminescent device using the same
US8067100B2 (en) 2007-10-04 2011-11-29 Universal Display Corporation Complexes with tridentate ligands
KR101642030B1 (ko) 2007-10-17 2016-07-25 바스프 에스이 가교된 카르벤 리간드를 포함하는 전이 금속 착물 및 이의 용도
WO2009050281A1 (de) 2007-10-17 2009-04-23 Basf Se Übergangsmetallkomplexe mit verbrückten carbenliganden und deren verwendung in oleds
KR100950968B1 (ko) 2007-10-18 2010-04-02 에스에프씨 주식회사 적색 인광 화합물 및 이를 이용한 유기전계발광소자
US20090101870A1 (en) 2007-10-22 2009-04-23 E. I. Du Pont De Nemours And Company Electron transport bi-layers and devices made with such bi-layers
US7914908B2 (en) 2007-11-02 2011-03-29 Global Oled Technology Llc Organic electroluminescent device having an azatriphenylene derivative
DE102007053771A1 (de) 2007-11-12 2009-05-14 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtungen
CN101861291A (zh) 2007-11-15 2010-10-13 出光兴产株式会社 苯并*衍生物及使用该衍生物的有机电致发光元件
KR100933226B1 (ko) 2007-11-20 2009-12-22 다우어드밴스드디스플레이머티리얼 유한회사 신규한 적색 인광 화합물 및 이를 발광재료로서 채용하고있는 유기발광소자
JP5390396B2 (ja) 2007-11-22 2014-01-15 出光興産株式会社 有機ｅｌ素子および有機ｅｌ材料含有溶液
EP2221896A4 (en) 2007-11-22 2012-04-18 Idemitsu Kosan Co ORGANIC EL ELEMENT
WO2009073245A1 (en) 2007-12-06 2009-06-11 Universal Display Corporation Light-emitting organometallic complexes
WO2009085344A2 (en) 2007-12-28 2009-07-09 Universal Display Corporation Dibenzothiophene-containing materials in phosphorescent light emitting diodes
KR20100097180A (ko) 2007-12-28 2010-09-02 이데미쓰 고산 가부시키가이샤 방향족 아민 유도체 및 그들을 이용한 유기 전기발광 소자
US8221905B2 (en) 2007-12-28 2012-07-17 Universal Display Corporation Carbazole-containing materials in phosphorescent light emitting diodes
JP5709528B2 (ja) 2008-02-12 2015-04-30 ビーエーエスエフ ソシエタス・ヨーロピアＢａｓｆ Ｓｅ ジベンゾ［ｆ，ｈ］キノキサリンを用いたエレクトロルミネッセンス金属錯体
CN102046613B (zh) 2008-05-29 2015-01-21 出光兴产株式会社 芳胺衍生物及使用该芳胺衍生物的有机电致发光元件
KR101011857B1 (ko) 2008-06-04 2011-02-01 주식회사 두산 벤조플루오란센 유도체 및 이를 이용한 유기 발광 소자
US8318323B2 (en) 2008-06-05 2012-11-27 Idemitsu Kosan Co., Ltd. Polycyclic compounds and organic electroluminescence device employing the same
US8049411B2 (en) 2008-06-05 2011-11-01 Idemitsu Kosan Co., Ltd. Material for organic electroluminescence device and organic electroluminescence device using the same
US8057919B2 (en) 2008-06-05 2011-11-15 Idemitsu Kosan Co., Ltd. Material for organic electroluminescence device and organic electroluminescence device using the same
WO2009150151A1 (de) 2008-06-10 2009-12-17 Basf Se Deuterierte übergangsmetall- komplexe und deren verwendung in organischen leuchtdioden - v
US8652653B2 (en) 2008-06-30 2014-02-18 Universal Display Corporation Hole transport materials having a sulfur-containing group
KR101176261B1 (ko) 2008-09-02 2012-08-22 주식회사 두산 안트라센 유도체 및 이를 이용한 유기 전계 발광 소자
WO2010027583A1 (en) 2008-09-03 2010-03-11 Universal Display Corporation Phosphorescent materials
TWI555734B (zh) 2008-09-16 2016-11-01 環球展覽公司 磷光物質
EP2327679B1 (en) 2008-09-24 2017-03-01 LG Chem, Ltd. Novel anthracene derivatives and organic electronic device using same
JP5530695B2 (ja) 2008-10-23 2014-06-25 株式会社半導体エネルギー研究所 有機金属錯体、発光素子、及び電子機器
KR101348699B1 (ko) 2008-10-29 2014-01-08 엘지디스플레이 주식회사 적색 인광 물질 및 이를 이용한 유기전계발광소자
KR100901888B1 (ko) 2008-11-13 2009-06-09 (주)그라쎌 신규한 전기발광용 유기금속 화합물 및 이를 발광재료로 채용하고 있는 전기발광소자
DE102008057051B4 (de) 2008-11-13 2021-06-17 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
DE102008057050B4 (de) 2008-11-13 2021-06-02 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
KR101600127B1 (ko) 2008-11-25 2016-03-04 이데미쓰 고산 가부시키가이샤 방향족 아민 유도체 및 유기 전기발광 소자
US8815415B2 (en) 2008-12-12 2014-08-26 Universal Display Corporation Blue emitter with high efficiency based on imidazo[1,2-f] phenanthridine iridium complexes
JP2010138121A (ja) 2008-12-12 2010-06-24 Canon Inc トリアジン化合物及びこれを用いた有機発光素子
DE102008064200A1 (de) 2008-12-22 2010-07-01 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
KR20100079458A (ko) 2008-12-31 2010-07-08 덕산하이메탈(주) 비스-카바졸 화합물 및 이를 이용한 유기전기소자, 그 단말
US9067947B2 (en) 2009-01-16 2015-06-30 Universal Display Corporation Organic electroluminescent materials and devices
DE102009007038A1 (de) 2009-02-02 2010-08-05 Merck Patent Gmbh Metallkomplexe
US8759818B2 (en) 2009-02-27 2014-06-24 E I Du Pont De Nemours And Company Deuterated compounds for electronic applications
KR101511072B1 (ko) 2009-03-20 2015-04-10 롬엔드하스전자재료코리아유한회사 신규한 유기 발광 화합물 및 이를 포함하는 유기 전계 발광소자
US8722205B2 (en) 2009-03-23 2014-05-13 Universal Display Corporation Heteroleptic iridium complex
EP2417215B1 (en) 2009-04-06 2014-05-07 Universal Display Corporation Metal complex comprising novel ligand structures
TWI687408B (zh) 2009-04-28 2020-03-11 美商環球展覽公司 具有甲基-ｄ３取代之銥錯合物
US8603642B2 (en) 2009-05-13 2013-12-10 Global Oled Technology Llc Internal connector for organic electronic devices
US8586203B2 (en) 2009-05-20 2013-11-19 Universal Display Corporation Metal complexes with boron-nitrogen heterocycle containing ligands
JP2011018765A (ja) 2009-07-08 2011-01-27 Furukawa Electric Co Ltd:The 光増幅用光ファイバおよび光ファイバ増幅器ならびに光ファイバレーザ
JP4590020B1 (ja) 2009-07-31 2010-12-01 富士フイルム株式会社 電荷輸送材料及び有機電界発光素子
TWI482758B (zh) 2009-08-21 2015-05-01 Tosoh Corp 環狀氮雜衍生物及其製造方法和以該環狀氮雜苯衍生物為構成成分之有機電致發光元件
JP4551480B1 (ja) 2009-08-31 2010-09-29 富士フイルム株式会社 有機電界発光素子
DE102009049587A1 (de) 2009-10-16 2011-04-21 Merck Patent Gmbh Metallkomplexe
CN102598343B (zh) 2009-10-23 2015-07-08 保土谷化学工业株式会社 有机电致发光器件
US20120205645A1 (en) 2009-10-28 2012-08-16 Basf Se Heteroleptic carbene complexes and the use thereof in organic electronics
KR101288566B1 (ko) 2009-12-16 2013-07-22 제일모직주식회사 유기광전소자용 화합물 및 이를 포함하는 유기광전소자
EP2513187A2 (en) 2009-12-18 2012-10-24 Plextronics, Inc. Copolymers of 3,4-dialkoxythiophenes and methods for making and devices
KR101183722B1 (ko) 2009-12-30 2012-09-17 주식회사 두산 트리페닐렌계 화합물 및 이를 포함하는 유기 전계 발광 소자
KR101290011B1 (ko) 2009-12-30 2013-07-30 주식회사 두산 유기발광 화합물 및 이를 포함한 유기 전계 발광 소자
JP4617393B1 (ja) 2010-01-15 2011-01-26 富士フイルム株式会社 有機電界発光素子
US20120319091A1 (en) 2010-01-21 2012-12-20 Idemitsu Kosan Co., Ltd. Aromatic amine derivative, and organic electroluminescent element comprising same
KR20110088898A (ko) 2010-01-29 2011-08-04 주식회사 이엘엠 유기 전기 발광 조성물 및 이를 포함하는 유기 전기 발광 소자
US9156870B2 (en) 2010-02-25 2015-10-13 Universal Display Corporation Phosphorescent emitters
EP2540707A4 (en) 2010-02-25 2014-01-15 Hodogaya Chemical Co Ltd SUBSTITUTED PYRIDYL COMPOUND AND ORGANIC ELECTROLUMINESCENT ELEMENT
DE102010002482B3 (de) 2010-03-01 2012-01-05 Technische Universität Braunschweig Lumineszente Organometallverbindung
US9175211B2 (en) 2010-03-03 2015-11-03 Universal Display Corporation Phosphorescent materials
KR101182444B1 (ko) 2010-04-01 2012-09-12 삼성디스플레이 주식회사 유기 발광 소자
CN102939295B (zh) 2010-04-16 2017-05-24 Udc 爱尔兰有限责任公司 桥联苯并咪唑‑卡宾配合物及其在oled中的用途
TWI395804B (zh) 2010-05-18 2013-05-11 Ind Tech Res Inst 有機金屬化合物及包含其之有機電激發光裝置及組合物
JPWO2012008281A1 (ja) 2010-07-13 2013-09-09 東レ株式会社 発光素子
KR20120032054A (ko) 2010-07-28 2012-04-05 롬엔드하스전자재료코리아유한회사 신규한 유기 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
JP5825846B2 (ja) 2010-09-13 2015-12-02 キヤノン株式会社 新規縮合多環化合物およびそれを有する有機発光素子
JP5707818B2 (ja) 2010-09-28 2015-04-30 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子用材料、有機エレクトロルミネッセンス素子、表示素子、照明装置及び金属錯体化合物
JP5656534B2 (ja) 2010-09-29 2015-01-21 キヤノン株式会社 インドロ［３，２，１−ｊｋ］カルバゾール化合物及びこれを有する有機発光素子
US9349964B2 (en) 2010-12-24 2016-05-24 Lg Chem, Ltd. Organic light emitting diode and manufacturing method thereof
EP2660300B1 (en) 2010-12-29 2019-02-13 LG Chem, Ltd. Novel compound, and organic light-emitting device using same
US8415031B2 (en) 2011-01-24 2013-04-09 Universal Display Corporation Electron transporting compounds
CN111732611B (zh) 2011-02-23 2022-08-23 通用显示公司 新型的四齿铂络合物
CN103429570A (zh) 2011-03-24 2013-12-04 出光兴产株式会社 双咔唑衍生物及使用其的有机电致发光元件
JP5984450B2 (ja) 2011-03-31 2016-09-06 ユー・ディー・シー アイルランド リミテッド 有機電界発光素子、並びに、該素子を用いた発光装置、表示装置、照明装置及び該素子用の化合物
JP5906114B2 (ja) 2011-03-31 2016-04-20 ユー・ディー・シー アイルランド リミテッド 電荷輸送材料、有機電界発光素子、発光装置、表示装置および照明装置
KR101298735B1 (ko) 2011-04-06 2013-08-21 한국화학연구원 신규 유기금속 화합물 및 이를 이용한 유기 발광 소자
US8795850B2 (en) 2011-05-19 2014-08-05 Universal Display Corporation Phosphorescent heteroleptic phenylbenzimidazole dopants and new synthetic methodology
KR20120129733A (ko) 2011-05-20 2012-11-28 (주)씨에스엘쏠라 유기발광화합물 및 이를 이용한 유기 광소자
US10103340B2 (en) 2011-06-03 2018-10-16 Merck Patent Gmbh Metal complexes
WO2012177006A2 (ko) 2011-06-22 2012-12-27 덕산하이메탈(주) 유기전기소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
US9309223B2 (en) 2011-07-08 2016-04-12 Semiconductor Energy Laboratory Co., Ltd. Heterocyclic compound, light-emitting element, light-emitting device, electronic device, and lighting device
JP5882621B2 (ja) 2011-08-01 2016-03-09 キヤノン株式会社 アミノインドロ［３，２，１−ｊｋ］カルバゾール化合物及びそれを有する有機発光素子
TWI429652B (zh) 2011-08-05 2014-03-11 Ind Tech Res Inst 有機金屬化合物及包含其之有機電激發光裝置
US20140191225A1 (en) 2011-08-18 2014-07-10 Idemitsu Kosan Co., Ltd. Biscarbazole derivative and organic electroluminescence element using same
EP2755254B1 (en) 2011-09-09 2018-02-21 LG Chem, Ltd. Material for organic light-emitting device, and organic light-emitting device using same
JP6148982B2 (ja) 2011-09-09 2017-06-14 出光興産株式会社 含窒素へテロ芳香族環化合物
US9142785B2 (en) 2011-09-12 2015-09-22 Nippon Steel & Sumikin Chemical Co., Ltd. Organic electroluminescent element
KR101720395B1 (ko) 2011-09-15 2017-03-27 이데미쓰 고산 가부시키가이샤 방향족 아민 유도체 및 그것을 이용한 유기 전기발광 소자
KR101897044B1 (ko) 2011-10-20 2018-10-23 에스에프씨 주식회사 유기금속 화합물 및 이를 포함하는 유기전계발광소자
KR20130053846A (ko) 2011-11-16 2013-05-24 롬엔드하스전자재료코리아유한회사 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
JP5783007B2 (ja) 2011-11-21 2015-09-24 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子および照明装置
WO2013081315A1 (ko) 2011-11-28 2013-06-06 덕산하이메탈(주) 유기전기소자용 화합물, 이를 포함하는 유기전기소자 및 그 전자 장치
EP2786435B1 (en) 2011-11-30 2019-07-17 Novaled GmbH Compounds
CN103959503B (zh) 2011-12-05 2016-08-24 出光兴产株式会社 有机电致发光元件用材料以及有机电致发光元件
US9512355B2 (en) * 2011-12-09 2016-12-06 Universal Display Corporation Organic light emitting materials
KR101921896B1 (ko) 2011-12-12 2018-11-26 메르크 파텐트 게엠베하 전자 소자용 화합물
TWI490211B (zh) 2011-12-23 2015-07-01 Semiconductor Energy Lab 有機金屬錯合物，發光元件，發光裝置，電子裝置及照明裝置
KR101497135B1 (ko) 2011-12-29 2015-03-02 제일모직 주식회사 유기광전자소자용 화합물, 이를 포함하는 유기발광소자 및 상기 유기발광소자를 포함하는 표시장치
US9472762B2 (en) 2012-01-12 2016-10-18 Udc Ireland Limited Iridium organometallic complex containing a substituted dibenzo[f,h]quinoxaline and an electronic device having an emitting layer containing the iridium complex
CN106986858B (zh) 2012-01-16 2019-08-27 默克专利有限公司 有机金属络合物
US10211413B2 (en) 2012-01-17 2019-02-19 Universal Display Corporation Organic electroluminescent materials and devices
JP5981770B2 (ja) 2012-01-23 2016-08-31 ユー・ディー・シー アイルランド リミテッド 有機電界発光素子、有機電界発光素子用電荷輸送材料、並びに、該素子を用いた発光装置、表示装置及び照明装置
WO2013118812A1 (ja) 2012-02-10 2013-08-15 出光興産株式会社 有機エレクトロルミネッセンス素子
KR101605987B1 (ko) 2012-02-14 2016-03-23 메르크 파텐트 게엠베하 유기 전계발광 소자용 스피로비플루오렌 화합물
US9054323B2 (en) 2012-03-15 2015-06-09 Universal Display Corporation Secondary hole transporting layer with diarylamino-phenyl-carbazole compounds
DE102012005215B3 (de) 2012-03-15 2013-04-11 Novaled Ag Aromatische Amin-Terphenyl-Verbindungen und Verwendung derselben in organischen halbleitenden Bauelementen
US20130248830A1 (en) 2012-03-22 2013-09-26 Rohm And Haas Electronic Materials Korea Ltd. Charge transport layers and films containing the same
WO2013145667A1 (ja) 2012-03-29 2013-10-03 ソニー株式会社 有機エレクトロルミネッセンス素子
DE102012205945A1 (de) 2012-04-12 2013-10-17 Siemens Aktiengesellschaft Organische Superdonoren mit mindestens zwei gekoppelten Carben-Gruppen und deren Verwendung als n-Dotierstoffe
KR101565200B1 (ko) 2012-04-12 2015-11-02 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 발광 소자
JP2015155378A (ja) 2012-04-18 2015-08-27 保土谷化学工業株式会社 トリフェニレン環構造を有する化合物および有機エレクトロルミネッセンス素子
WO2013175747A1 (ja) 2012-05-22 2013-11-28 出光興産株式会社 有機エレクトロルミネッセンス素子
CN104335377B (zh) 2012-05-24 2017-12-15 默克专利有限公司 包含稠合杂芳族环的金属络合物
WO2013180376A1 (en) 2012-05-30 2013-12-05 Alpha Chem Co., Ltd. New electron transport material and organic electroluminescent device using the same
DE102012209523A1 (de) 2012-06-06 2013-12-12 Osram Opto Semiconductors Gmbh Hauptgruppenmetallkomplexe als p-Dotanden für organische elektronische Matrixmaterialien
CN102702075A (zh) 2012-06-13 2012-10-03 吉林奥来德光电材料股份有限公司 含有三芳胺结构的有机电致发光材料及制备方法和应用
CN103508940B (zh) 2012-06-21 2017-05-03 昆山维信诺显示技术有限公司 一种6，6‑双取代‑6‑H‑苯并[cd]芘衍生物、中间体及制备方法和应用
KR101507423B1 (ko) 2012-06-22 2015-04-08 덕산네오룩스 주식회사 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
JP6088161B2 (ja) 2012-06-29 2017-03-01 出光興産株式会社 芳香族アミン誘導体及び有機エレクトロルミネッセンス素子
EP2871222B1 (en) 2012-07-04 2017-04-26 Samsung SDI Co., Ltd. Compound for organic optoelectric device, organic optoelectric device comprising same, and display apparatus comprising organic optoelectric device
EP2684932B8 (en) 2012-07-09 2016-12-21 Hodogaya Chemical Co., Ltd. Diarylamino matrix material doped with a mesomeric radialene compound
KR20140008126A (ko) 2012-07-10 2014-01-21 삼성디스플레이 주식회사 유기 발광 장치
US9559310B2 (en) 2012-07-11 2017-01-31 Samsung Display Co., Ltd. Compound with electron injection and/or electron transport capabilities and organic light-emitting device including the same
EP2872590B1 (de) 2012-07-13 2018-11-14 Merck Patent GmbH Metallkomplexe
KR101452577B1 (ko) 2012-07-20 2014-10-21 주식회사 두산 유기 발광 화합물 및 이를 이용한 유기 전계 발광 소자
CN108863814A (zh) 2012-07-23 2018-11-23 默克专利有限公司 芴和含有所述芴的电子器件
KR102337198B1 (ko) 2012-07-23 2021-12-09 메르크 파텐트 게엠베하 화합물 및 유기 전계 발광 디바이스
CN104520308B (zh) 2012-08-07 2018-09-28 默克专利有限公司 金属络合物
CN104540840B (zh) 2012-08-09 2019-01-25 Udc 爱尔兰有限责任公司 具有碳烯配体的过渡金属配合物及其在oled中的用途
KR102128702B1 (ko) 2012-08-21 2020-07-02 롬엔드하스전자재료코리아유한회사 신규한 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR101497138B1 (ko) 2012-08-21 2015-02-27 제일모직 주식회사 유기광전자소자 및 이를 포함하는 표시장치
WO2014031977A1 (en) 2012-08-24 2014-02-27 Arizona Board Of Regents For And On Behalf Of Arizona State University Metal compounds and methods and uses thereof
WO2014034791A1 (ja) 2012-08-31 2014-03-06 出光興産株式会社 有機エレクトロルミネッセンス素子
US10347850B2 (en) 2012-09-04 2019-07-09 Konica Minolta, Inc. Organic electroluminescent element, lighting device and display device
KR101848885B1 (ko) 2012-10-29 2018-04-16 삼성디스플레이 주식회사 아민계 화합물 및 이를 포함한 유기 발광 소자
US8946697B1 (en) 2012-11-09 2015-02-03 Universal Display Corporation Iridium complexes with aza-benzo fused ligands
JP6253971B2 (ja) 2012-12-28 2017-12-27 株式会社半導体エネルギー研究所 発光素子、発光装置、電子機器、及び照明装置
KR101684979B1 (ko) 2012-12-31 2016-12-09 제일모직 주식회사 유기광전자소자 및 이를 포함하는 표시장치
WO2014104535A1 (ko) 2012-12-31 2014-07-03 제일모직 주식회사 유기광전자소자용 화합물, 이를 포함하는 유기발광소자 및 상기 유기발광소자를 포함하는 표시장치
KR20140087647A (ko) 2012-12-31 2014-07-09 제일모직주식회사 유기광전자소자용 화합물, 이를 포함하는 유기발광소자 및 상기 유기발광소자를 포함하는 표시장치
JP6071569B2 (ja) 2013-01-17 2017-02-01 キヤノン株式会社 有機発光素子
US9627629B2 (en) 2013-02-12 2017-04-18 Samsung Electronics Co., Ltd. Compound for organic optoelectronic device, organic light emitting diode including the same, and display including the organic light emitting diode
TWI612051B (zh) 2013-03-01 2018-01-21 半導體能源研究所股份有限公司 有機金屬錯合物、發光元件、發光裝置、電子裝置、照明設備
KR102081689B1 (ko) 2013-03-15 2020-02-26 덕산네오룩스 주식회사 유기전기 소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
US20140284580A1 (en) 2013-03-22 2014-09-25 E-Ray Optoelectronics Techonology Co., Ltd. Electron transporting compounds and organic electroluminescent devices using the same
KR102399864B1 (ko) 2013-03-26 2022-05-20 가부시키가이샤 한도오따이 에네루기 켄큐쇼 유기 화합물, 발광 소자, 발광 장치, 표시 장치, 전자 기기 및 조명 장치
CN103694277A (zh) 2013-12-12 2014-04-02 江西冠能光电材料有限公司 一种红色磷光有机发光二极管
US10003033B2 (en) 2014-02-18 2018-06-19 Universal Display Corporation Organic electroluminescent materials and devices
US9450198B2 (en) 2014-04-15 2016-09-20 Universal Display Corporation Organic electroluminescent materials and devices
TWI666803B (zh) 2014-09-17 2019-07-21 日商日鐵化學材料股份有限公司 有機電場發光元件及其製造方法
KR101818579B1 (ko) 2014-12-09 2018-01-15 삼성에스디아이 주식회사 유기 광전자 소자 및 표시 장치
KR101604647B1 (ko) 2015-08-28 2016-03-21 덕산네오룩스 주식회사 유기전기 소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
WO2018124697A1 (en) 2016-12-27 2018-07-05 Rohm And Haas Electronic Materials Korea Ltd. Organic electroluminescent compound and organic electroluminescent device comprising the same
US20190077818A1 (en) * 2017-09-08 2019-03-14 Chuanjun Xia Organic luminescent materials containing fluorine ancillary ligands
US10608188B2 (en) 2017-09-11 2020-03-31 Universal Display Corporation Organic electroluminescent materials and devices
US11937503B2 (en) 2017-11-30 2024-03-19 Universal Display Corporation Organic electroluminescent materials and devices
US11404651B2 (en) * 2017-12-14 2022-08-02 Guangzhou Chinaray Optoelectronic Materials Ltd. Transition metal complex material and application thereof in electronic devices

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN104370968A (zh) * 2014-09-26 2015-02-25 石家庄诚志永华显示材料有限公司 异喹啉金属配合物及其制备方法与应用
KR20160041771A (ko) * 2014-10-08 2016-04-18 유니버셜 디스플레이 코포레이션 유기 전계발광 물질 및 소자
KR20170094510A (ko) * 2016-02-09 2017-08-18 유니버셜 디스플레이 코포레이션 유기 전계발광 물질 및 디바이스

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US12245497B2 (en) 2020-01-10 2025-03-04 Beijing Summer Sprout Technology Co., Ltd. Organic light emitting material
KR20210093180A (ko) * 2020-01-16 2021-07-27 베이징 썸머 스프라우트 테크놀로지 컴퍼니 리미티드 금속 착물, 이를 함유하는 전계 발광소자 및 그 용도
US12201014B2 (en) 2020-01-16 2025-01-14 Beijing Summer Sprout Technology Co., Ltd. Metal complex, electroluminescent device including the same, and use thereof

Also Published As

Publication number Publication date
EP3613751A1 (en) 2020-02-26
US20200075870A1 (en) 2020-03-05
EP3613751B1 (en) 2022-11-23
KR20250173998A (ko) 2025-12-11
US20250344599A1 (en) 2025-11-06
KR102894627B1 (ko) 2025-12-02
CN110857312A (zh) 2020-03-03
EP4206210A1 (en) 2023-07-05
US12453279B2 (en) 2025-10-21

Similar Documents

Publication Publication Date Title
KR102747273B1 (ko) 유기 전계발광 물질 및 디바이스
KR102904936B1 (ko) 유기 전계발광 물질 및 디바이스
KR102835359B1 (ko) 유기 발광 물질 및 디바이스
KR20250022108A (ko) 유기 전계발광 물질 및 디바이스
KR102894627B1 (ko) 유기 전계발광 물질 및 디바이스
KR20200064932A (ko) 전계발광 디바이스를 위한 호스트 물질
KR102891783B1 (ko) 유기 전계발광 물질 및 디바이스
KR20200103565A (ko) 유기 전계발광 물질 및 디바이스
KR102787390B1 (ko) 유기 전계발광 물질 및 디바이스
KR20190120082A (ko) 전계발광 디바이스용 호스트 물질
KR102557211B1 (ko) 유기 전계발광 물질 및 디바이스
KR20190096834A (ko) 유기 전계발광 물질 및 디바이스
KR102795389B1 (ko) 유기 전계발광 물질 및 디바이스
KR20240131294A (ko) 유기 전계발광 물질 및 디바이스
KR102818970B1 (ko) 유기 전계발광 물질 및 디바이스
KR20240095141A (ko) 유기 전계발광 재료 및 디바이스
KR20210059652A (ko) 유기 전계발광 물질 및 디바이스
KR20230112098A (ko) 유기 전계발광 물질 및 디바이스
KR20240161078A (ko) 유기 전계발광 물질 및 디바이스
KR20200096429A (ko) 유기 전계발광 물질 및 디바이스
KR20200073158A (ko) 전계발광 디바이스를 위한 호스트 물질
KR20200030002A (ko) 유기 전계발광 물질 및 디바이스
KR20210021275A (ko) 유기 전계발광 물질 및 디바이스
KR20200006935A (ko) 유기 전계발광 물질 및 디바이스
KR20210011890A (ko) 유기 전계발광 물질 및 디바이스

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T13-X000 Administrative time limit extension granted

St.27 status event code: U-3-3-T10-T13-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T13-X000 Administrative time limit extension granted

St.27 status event code: U-3-3-T10-T13-oth-X000

AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PX0901 Re-examination

St.27 status event code: A-2-3-E10-E12-rex-PX0901

F13 Ip right granted in full following pre-grant review

Free format text: ST27 STATUS EVENT CODE: A-3-4-F10-F13-REX-PX0701 (AS PROVIDED BY THE NATIONAL OFFICE)

PX0701 Decision of registration after re-examination

St.27 status event code: A-3-4-F10-F13-rex-PX0701

A16 Divisional, continuation or continuation in part application filed

Free format text: ST27 STATUS EVENT CODE: A-0-1-A10-A16-DIV-PA0107 (AS PROVIDED BY THE NATIONAL OFFICE)

PA0107 Divisional application

St.27 status event code: A-0-1-A10-A16-div-PA0107

F11 Ip right granted following substantive examination

Free format text: ST27 STATUS EVENT CODE: A-2-4-F10-F11-EXM-PR0701 (AS PROVIDED BY THE NATIONAL OFFICE)

PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-2-2-U10-U11-OTH-PR1002 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

Q13 Ip right document published

Free format text: ST27 STATUS EVENT CODE: A-4-4-Q10-Q13-NAP-PG1601 (AS PROVIDED BY THE NATIONAL OFFICE)
