KR20200082007A - 연료 전지용 산화방지제, 상기 산화방지제를 포함하는 막 전극 접합체 및 상기 산화방지제의 제조 방법 - Google Patents

연료 전지용 산화방지제, 상기 산화방지제를 포함하는 막 전극 접합체 및 상기 산화방지제의 제조 방법 Download PDF

Info

Publication number
KR20200082007A
KR20200082007A KR1020180172105A KR20180172105A KR20200082007A KR 20200082007 A KR20200082007 A KR 20200082007A KR 1020180172105 A KR1020180172105 A KR 1020180172105A KR 20180172105 A KR20180172105 A KR 20180172105A KR 20200082007 A KR20200082007 A KR 20200082007A
Authority
KR
South Korea
Prior art keywords
antioxidant
thiourea
fuel cell
oxide
cerium
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020180172105A
Other languages
English (en)
Other versions
KR102895231B1 (ko
Inventor
고재준
박인유
홍보기
Original Assignee
현대자동차주식회사
기아자동차주식회사
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 현대자동차주식회사, 기아자동차주식회사 filed Critical 현대자동차주식회사
Priority to KR1020180172105A priority Critical patent/KR102895231B1/ko
Priority to US16/680,769 priority patent/US11394044B2/en
Priority to DE102019217800.6A priority patent/DE102019217800A1/de
Priority to CN201911139828.4A priority patent/CN111384406B/zh
Publication of KR20200082007A publication Critical patent/KR20200082007A/ko
Priority to US17/856,116 priority patent/US12080927B2/en
Application granted granted Critical
Publication of KR102895231B1 publication Critical patent/KR102895231B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/86—Inert electrodes with catalytic activity, e.g. for fuel cells
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/86—Inert electrodes with catalytic activity, e.g. for fuel cells
    • H01M4/8663—Selection of inactive substances as ingredients for catalytic active masses, e.g. binders, fillers
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/86—Inert electrodes with catalytic activity, e.g. for fuel cells
    • H01M4/88—Processes of manufacture
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M8/00—Fuel cells; Manufacture thereof
    • H01M8/10—Fuel cells with solid electrolytes
    • H01M8/1004—Fuel cells with solid electrolytes characterised by membrane-electrode assemblies [MEA]
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M8/00—Fuel cells; Manufacture thereof
    • H01M8/10—Fuel cells with solid electrolytes
    • H01M8/1016—Fuel cells with solid electrolytes characterised by the electrolyte material
    • H01M8/1018—Polymeric electrolyte materials
    • H01M8/1041—Polymer electrolyte composites, mixtures or blends
    • H01M8/1046—Mixtures of at least one polymer and at least one additive
    • H01M8/1051—Non-ion-conducting additives, e.g. stabilisers, SiO2 or ZrO2
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/30—Hydrogen technology
    • Y02E60/50—Fuel cells
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
    • Y02P70/00—Climate change mitigation technologies in the production process for final industrial or consumer products
    • Y02P70/50—Manufacturing or production processes characterised by the final manufactured product

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Sustainable Development (AREA)
  • Sustainable Energy (AREA)
  • Composite Materials (AREA)
  • Compounds Of Alkaline-Earth Elements, Aluminum Or Rare-Earth Metals (AREA)
  • Fuel Cell (AREA)

Abstract

연료 전지용 산화방지제에 있어서, 금속 산화물(MxOk) 및 복합 금속 산화물(MxNyOj, 여기서 N은 M과 다른 종류의 금속 원소) 중 적어도 하나를 포함하는 코어(Core); 및 상기 코어의 표면에 위치하고, 상기 코어를 티오우레아계 화합물(Thiourea)로 표면 환원 처리함으로써 형성되는 쉘(Shell)을 포함할 수 있다.
또한, 상기 쉘은, 상기 코어에 포함되는 금속(M)의 원자가 보다 작은 산화수를 가지는 금속 양이온(M(x-n)+, n은 1 이상 자연수)을 포함할 수 있다.

Description

연료 전지용 산화방지제, 상기 산화방지제를 포함하는 막 전극 접합체 및 상기 산화방지제의 제조 방법{Antioxidant For Fuel Cell, Membrane Electrode Assembly Comprising The Antioxidant and Method For Preparing The Antioxidant}
본 발명은 연료 전지용 산화방지제, 상기 산화방지제를 포함하는 막 전극 접합체 및 상기 산화방지제의 제조 방법에 관한 것이다.
통상적으로 연료 전지의 반응 기체들인 수소 및 공기 중 산소는 전해질막을 통해 교차이동(Crossover)을 하여 과산화수소(Hydrogen Peroxide: HOOH)의 생성을 촉진한다. 이와 같은 과산화수소는 히드록실(Hydroxyl) 라디칼(·OH) 및 히드로페록실(Hydroperoxyl) 라디칼(·OOH)과 같은 고반응성 산소 함유 라디칼들(Oxygen-Containing Radicals)을 생성할 수 있다. 이와 같은 라디칼들은 과불소 술폰산계 전해질막 및 전극에 있는 이오노머(Ionomer)를 공격하여 전해질막 및 전극의 화학적 열화(Chemical Degradation)를 유발하고, 그 결과 연료 전지의 내구성을 감소시킬 수 있다.
종래 이러한 전해질막 및 전극의 화학적 열화(Chemical Degradation)를 완화(Mitigation)시키기 위한 기술로 다양한 종류의 산화방지제(Antioxidant)를 첨가하는 방법이 제안될 수 있다. 이와 같은 산화방지제는 라디칼 포집제(Radical Scavenger or Quencher) 기능을 가지는 일차 산화방지제(Primary Antioxidant)와 과산화수소 분해제(Hydrogen Peroxide Decomposer) 기능을 가지는 이차 산화방지제(Secondary Antioxidant)로 분류될 수 있다. 또한, 일차 및 이차 산화방지제를 각각 단독으로 사용하거나 또는 서로 혼용하여 사용할 수 있다.
산화방지제가 과량 첨가된 전해질막은 화학적 내구성이 증대되지만 전해질막에 있는 술폰산기(Sulfonated Group)가 양이온 산화방지제와 결합을 하여 친수(Hydrophiclic) 특성을 떨어트리기 때문에 프로톤 이온전도도(Proton Conductivity)가 감소되고 결국 셀 성능의 감소를 초래할 수 있다. 따라서, 성능과 내구를 고려하여 산화방지제의 적절한 사용이 요구된다.
세륨 산화물계 산화방지제의 경우 일반적으로 수 나노 또는 수십 나노의 결정 크기를 갖는 파우더(Nano Powder) 형태로 도입이 가능한데, 일반적으로 제조 후 응집된 상태(Agglomerate state)로 보관되기 때문에 전해질막에 넣기 전에 분산 공정이 필요하다. 비드 밀링(Bead Milling) 분산 및 초음파(Ultrasonic) 분산과 같은 기계적 분산법(Mechanical Dispersion Method)과 계면활성제(Surfactant)를 이용한 화학적 분산법(Chemical Dispersion Method)와 같은 공정이 있을 수 있다.
산화방지제의 주요 특성 중 하나는 라디칼을 빠르게 안정화 시킬 수 있는 산화방지성이다. 세륨 산화물계 산화방지제가 높은 산화방지성을 갖기 위해서는 입자 표면적이 넓고, 표면에 세륨 3가(Ce3+)의 비율(즉, 함량)이 높을 때 아래와 같은 반응식 1에 의해 더 우수한 히드록실 라디칼 안정성을 나타낸다고 알려져 있다.
[반응식 1]
Ce3+ + ·OH + H+ → Ce4+ + H2O
이를 위해 더 큰 표면적을 갖는 산화방지제를 도입할 수 있지만 이는 발데르발스(Van der Walls) 인력에 의해 쉽게 응집될 수 있다. 또한, 산성 분위기의 전해질막 제조 공정 중에 용해(Dissolution) 되어 세륨 이온 형태로 연료 전지 셀 밖으로 배출될 수 있다. 또한, 캐소드 전극을 피독시키는 단점이 있기 때문에 오히려 연료전지 셀의 성능 및 내구성을 감소시킬 수 있다. 따라서 용해 안정성이 확보된 입자 크기를 가지면서 높은 산화방지성을 갖는 산화방지제의 개발이 필요하다.
본 발명이 해결하고자 하는 과제는, 티오우레아계 화합물을 사용하여 표면 처리된 산화방지제를 제공하는 것을 그 목적으로 한다.
또한, 본 발명은 표면의 금속이 환원 처리되어 산화방지제의 산화방지성을 증가시키는 것을 목적으로 한다.
또한, 산화방지성의 증가와 함께 용해 안정성이 확보된 입자 크기를 가지는 산화방지제를 제공함으로써, 이를 포함하는 막 전극 접합체 또는 연료 전지 셀의 성능 및 내구성을 증가시키는 것을 그 목적으로 한다.
본 발명의 목적은 이상에서 언급한 목적으로 제한되지 않는다. 본 발명의 기타 구체적인 사항들은 상세한 설명 및 도면들에 포함되어 있다.
상기 과제를 달성하기 위한 본 발명에 따른 연료 전지용 산화방지제는,
금속 산화물(MxOk) 및 복합 금속 산화물(MxNyOj, 여기서 N은 M과 다른 종류의 금속 원소) 중 적어도 하나를 포함하는 코어(Core); 및 상기 코어의 표면에 위치하고, 상기 코어를 티오우레아계 화합물(Thiourea)로 표면 환원 처리함으로써 형성되는 쉘(Shell)을 포함하고,
상기 쉘은, 상기 코어에 포함되는 금속(M)의 원자가 보다 작은 산화수를 가지는 금속 양이온(M(x-n)+, n은 1 이상 자연수)을 포함할 수 있다.
상기 금속(M)은 세륨(Ce)을 포함하고, 상기 코어는 4가 세륨 양이온(Ce4+)을 가지는 화합물을 포함하고, 상기 쉘은 3가 세륨 양이온(Ce3+)을 가지는 화합물을 포함할 수 있다.
상기 복합 금속 산화물은, 세륨 지르코늄 산화물(Cerium Zirconium Oxide), 가돌륨 도핑 세륨 산화물(Gadolinium doped Cerium Oxide), 사마륨 도핑 세륨 산화물(Samarium doped Cerium Oxide), 타이타이아 담지 세륨 산화물(Cerium Oxide supported by Titanium Oxide) 및 실리카 담지 세륨 산화물(Cerium Oxide supported by Silicon Oxide)로 이루어진 군에서 선택된 1종 이상을 포함할 수 있다.
상기 금속 산화물 또는 상기 복합 금속 산화물의 결정 크기(Crystal Size)는 5 nm 내지 100 nm이고, 상기 결정 크기는 X-선 회절 스펙트럼(XRD) 또는 BET 법에 의해 측정되는 것일 수 있다.
상기 산화방지제가 응집된 입자 크기(Particle Size)는 10 nm 내지 500 nm일 수 있다.
상기 티오우레아계 화합물은 티오우레아(NH2CSNH2), 티오우레아 다이옥사이드(NH2C(=NH)SO2H), 1,3-다이이소프로필-2-티오우레아((CH3)2CHNHCSNHCH(CH3)2), 1-(2-메톡시페닐-2-티오우레아(CH3OC6H4NHCSNH2), 프로필렌 티오우레아(C4H8N2S) 및 1-(2-퓨어퓨릴)-2-티오우레아(C6H8N2OS)로 이루어진 군에서 선택된 1종 이상을 포함할 수 있다.
상기 코어는 세륨 산화물(CeO2)을 포함하고, 상기 쉘은 하기 반응식 2과 같이 티오우레아(NH2CSNH2)로 표면 환원 처리되어 형성될 수 있다.
[반응식 2]
2[CS(NH2)2] + 2CeO2(Ce4+) + H2O → [(NH2)2CSSC(NH)2] (OH)2 + Ce2O3(Ce3+)
상기 티오우레아계 화합물은, 상기 코어를 표면 환원 처리하기 전에 과산화수소(H2O2)로 전처리되는 것일 수 있다.
상기 코어는 세륨 산화물(CeO2)을 포함하고, 상기 쉘은 하기 반응식 4-1과 같이 과산화수소(H2O2)로 전처리된 티오우레아 다이옥사이드(NH2C(=NH)SO2H)로 반응식 4-2과 같이 표면 환원 처리되어 형성될 수 있다.
[반응식 4-1]
(NH2)2CSO2H + 2OH- → (NH2)2CO + HSO2 -
[반응식 4-2]
2HSO2 - + 2CeO2(Ce4+) → 2SO2 + Ce2O3(Ce3+) + H2O
또한, 상기 과제를 달성하기 위한 본 발명에 따른 연료 전지용 막 전극 접합체는,
전해질막 및 상기 전해질막의 양 면에 형성되는 전극을 포함하고, 상기 전해질막 및 상기 전극 중 적어도 하나는 제 1항 내지 제 9항의 중 어느 한 항에 따른 산화방지제를 포함할 수 있다.
또한, 상기 과제를 달성하기 위한 본 발명에 따른 연료 전지용 산화방지제의 제조 방법은,
금속 산화물(MxOk) 및 복합 금속 산화물(MxNyOj, 여기서 N은 M과 다른 종류의 금속 원소) 중 적어도 하나를 포함하는 산화방지제와 초순수를 혼합하여 제1 혼합액을 형성하는 단계; 상기 제1 혼합액을 분산하여 상기 산화방지제를 포함하는 분산액을 형성하는 단계; 상기 산화방지제의 표면이 환원되도록 상기 분산액 및 티오우레아계 화합물을 포함하는 표면 처리용 용액을 혼합하여 제2 혼합액을 형성하는 단계; 및 상기 제2 혼합액을 건조함으로써 표면 환원 처리된 산화방지제를 형성하는 단계를 포함하고,
상기 표면 환원 처리된 산화방지제는, 상기 금속 산화물(MxOk) 또는 상기 복합 금속 산화물(MxNyOj)에 포함되는 금속(M)의 원자가 보다 작은 산화수를 가지는 금속 양이온(M(x-n)+, n 은 1 이상 자연수)을 포함하는 쉘이 표면에 형성될 수 있다.
상기 산화방지제를 포함하는 분산액을 형성하는 단계는, 상기 제1 혼합액을 pH 2.5 이상의 이오노머 분산액에 투입하는 것을 포함할 수 있다.
상기 산화방지제를 포함하는 분산액을 형성하는 단계는 고압 분산기(Nano Disperser)를 이용하여 상기 산화방지제의 분산이 수행될 수 있다.
상기 제2 혼합액을 형성하는 단계는, pH 5 내지 pH 11의 pH 범위에서 수행될 수 있다.
상기 제2 혼합액을 형성하는 단계는, 10 ℃ 내지 80 ℃의 온도 범위에서 수행될 수 있다.
상기 제1 혼합액을 형성하는 단계에서 상기 산화방지제는 세륨 산화물(CeO2)을 포함하고, 상기 제2 혼합액을 형성하는 단계에서 하기 반응식 2의 반응이 수행될 수 있다.
[반응식 2]
2[CS(NH2)2] + 2CeO2(Ce4+) + H2O → [(NH2)2CSSC(NH)2] (OH)2 + Ce2O3(Ce3+)
상기 제2 혼합액을 형성하는 단계 전에,
티오우레아계 화합물, 초순수 및 pH 조절제를 혼합하여 상기 표면 처리용 용액을 준비하는 단계를 더 포함할 수 있다.
상기 표면 처리용 용액을 준비하는 단계는, 상기 표면 처리용 용액을 과산화수소(H2O2)로 전처리하는 단계를 포함하는수 있다.
상기 전처리하는 단계에서 하기 반응식 4-1의 반응이 수행되고, 상기 제2 혼합액을 형성하는 단계에서 하기 반응식 4-2의 반응이 수행될 수 있다.
[반응식 4-1]
(NH2)2CSO2H + 2OH- → (NH2)2CO + HSO2 -
[반응식 4-2]
2HSO2 - + 2CeO2(Ce4+) → 2SO2 + Ce2O3(Ce3+) + H2O
기타 실시예들의 구체적인 사항들은 상세한 설명 및 도면들에 포함되어 있다.
본 발명의 몇몇 실시예에 따른 연료 전지용 산화방지제에 따르면, 티오우레아계 화합물로 표면 처리되어 코어(Core) 보다 환원된 금속 산화물을 더 포함하는 쉘(Shell)이 형성되어, 산화방지성이 증가될 수 있다.
또한, 표면 처리된 산화방지제를 제공함으로써, 용해 안정성이 확보된 입자 크기를 가지면서, 이와 동시에 높은 산화방지성을 제공할 수 있다.
또한, 동일 크기의 결정 크기인 금속 산화물을 포함하는 경우에 표면 처리된 산화방지제는 그렇지 않은 산화방지제보다 우수한 산화방지성을 제공할 수 있다.
또한, 이와 같은 산화방지제를 전해질막 또는 전극의 이오노머 등에 포함시킴으로써 막 전극 접합체의 성능 및 화학적 내구성이 향상될 수 있고, 그 결과 이를 포함하는 연료 전지 셀의 성능 및 내구성이 증가하여 연료 전지의 수명을 연장시킬 수 있다.
본 발명의 효과는 이상에서 언급한 효과로 한정되지 않는다. 본 발명의 효과는 이하의 설명에서 추론 가능한 모든 효과를 포함하는 것으로 이해되어야 할 것이다.
도 1은 본 발명의 일 실시예에 따른 연료 전지용 산화방지제를 설명하기 위한 개념도이다.
도 2는 본 발명의 몇몇 실시예서 사용될 수 있는 티오우레아계 화합물을 도시하는 도면이다.
도 3은 본 발명의 몇몇 실시예에 따른 산화방지제의 특성을 비교하기 위한 그래프이다.
도 4는 본 발명의 몇몇 일 실시예에 따른 연료 전지용 산화방지제의 제조 방법을 나타내는 순서도이다.

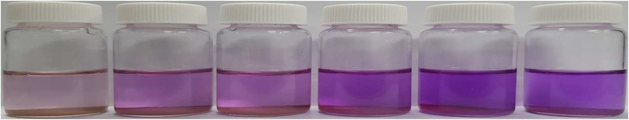

도 5는 본 발명의 평가예 1의 결과를 나타내는 이미지이다.
도 6은 본 발명의 평가예 2의 결과를 나타내는 이미지이다.
도 7은 본 발명의 평가예 3의 결과를 나타내는 그래프이다.
이하, 첨부된 도면을 참조하여 본 발명의 바람직한 실시예를 상세히 설명한다. 본 발명의 이점 및 특징, 그리고 그것들을 달성하는 방법은 첨부되는 도면과 함께 상세하게 후술되어 있는 실시예들을 참조하면 명확해질 것이다. 그러나 본 발명은 이하에서 개시되는 실시예들에 한정되는 것이 아니라 서로 다른 다양한 형태로 구현될 수 있으며, 단지 본 실시예들은 본 발명의 개시가 완전하도록 하고, 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에게 발명의 범주를 완전하게 알려주기 위해 제공되는 것이며, 본 발명은 청구항의 범주에 의해 정의될 뿐이다. 명세서 전체에 걸쳐 동일 참조 부호는 동일 구성 요소를 지칭한다.
다른 정의가 없다면, 본 명세서에서 사용되는 모든 용어(기술 및 과학적 용어를 포함)는 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에게 공통으로 이해될 수 있는 의미로 사용될 수 있을 것이다. 또 일반적으로 사용되는 사전에 정의되어 있는 용어들은 명백하게 특별히 정의되어 있지 않은 한 이상적으로 또는 과도하게 해석되지 않는다.
또한, 본 명세서에서 사용된 용어는 실시예들을 설명하기 위한 것이며 본 발명을 제한하고자 하는 것은 아니다. 본 명세서에서, 단수형은 문구에서 특별히 언급하지 않는 한 복수형도 포함한다. 명세서에서 사용되는 "포함하다(comprises)"및/또는 "가지다(include)"는 언급된 구성요소, 특징, 숫자, 단계 및/또는 동작 이외에 하나 이상의 다른 구성요소, 특징, 숫자, 단계 및/또는 동작의 존재 또는 추가를 배제하지 않는 의미로 사용한다. 그리고, "및/또는"은 언급된 아이템들의 각각 및 하나 이상의 모든 조합을 포함한다.
또한, 층, 막, 영역, 판 등의 부분이 다른 부분 "상에" 있다고 할 경우, 이는 다른 부분 "바로 위에" 있는 경우뿐만 아니라 그 중간에 또 다른 부분이 있는 경우도 포함한다. 반대로 층, 막, 영역, 판 등의 부분이 다른 부분 "하부에" 있다고 할 경우, 이는 다른 부분 "바로 아래에" 있는 경우뿐만 아니라 그 중간에 또 다른 부분이 있는 경우도 포함한다.
달리 명시되지 않는 한, 본 명세서에서 사용된 성분, 반응 조건, 폴리머 조성물 및 배합물의 양을 표현하는 모든 숫자, 값 및/또는 표현은, 이러한 숫자들이 본질적으로 다른 것들 중에서 이러한 값을 얻는 데 발생하는 측정의 다양한 불확실성이 반영된 근사치들이므로, 모든 경우 "약"이라는 용어에 의해 수식되는 것으로 이해되어야 한다. 또한, 본 기재에서 수치범위가 개시되는 경우, 이러한 범위는 연속적이며, 달리 지적되지 않는 한 이러한 범 위의 최소값으로부터 최대값이 포함된 상기 최대값까지의 모든 값을 포함한다. 더 나아가, 이러한 범위가 정수를 지칭하는 경우, 달리 지적되지 않는 한 최소값으로부터 최대값이 포함된 상기 최대값까지를 포함하는 모든 정수가 포함된다.
본 명세서에 있어서, 범위가 변수에 대해 기재되는 경우, 상기 변수는 상기 범위의 기재된 종료점들을 포함하는 기재된 범위 내의 모든 값들을 포함하는 것으로 이해될 것이다. 예를 들면, "5 내지 10"의 범위는 5, 6, 7, 8, 9, 및 10의 값들뿐만 아니라 6 내지 10, 7 내지 10, 6 내지 9, 7 내지 9 등의 임의의 하위 범위를 포함하고, 5.5, 6.5, 7.5, 5.5 내지 8.5 및 6.5 내지 9 등과 같은 기재된 범위의 범주에 타당한 정수들 사이의 임의의 값도 포함하는 것으로 이해될 것이다. 또한 예를 들면, "10% 내지 30%"의 범위는 10%, 11%, 12%, 13% 등의 값들과 30%까지를 포함하는 모든 정수들뿐만 아니라 10% 내지 15%, 12% 내지 18%, 20% 내지 30% 등의 임의의 하위 범위를 포함하고, 10.5%, 15.5%, 25.5% 등과 같이 기재된 범위의 범주 내의 타당한 정수들 사이의 임의의 값도 포함하는 것으로 이해될 것이다.
이하, 본 발명에 대하여 첨부된 도면에 따라 보다 상세히 설명한다.
도 1은 본 발명의 일 실시예에 따른 연료 전지용 산화방지제를 설명하기 위한 개념도이다.
도 1을 참조하면, 본 발명의 일 실시예에 따른 연료 전지용 산화방지제는, 금속 산화물(MxOk) 및 복합 금속 산화물(MxNyOj, 여기서 N은 M과 다른 종류의 금속 원소) 중 적어도 하나를 포함하는 코어(Core)(100) 및 코어(100)의 표면에 위치하고, 코어(100)를 티오우레아계 화합물(Thiourea)로 표면 환원 처리함으로써 형성되는 쉘(Shell)(200)을 포함할 수 있다. 특히, 코어(100)에 포함되는 금속(M)의 원자가 보다 작은 산화수를 가지는 금속 양이온(M(x-n)+, n 은 1 이상 자연수)이 쉘(200)에 포함될 수 있다.
한편, 코어(100)에 포함되는 복합 금속 산화물은 예를 들어, 세륨 지르코늄 산화물(Cerium Zirconium Oxide), 가돌륨 도핑 세륨 산화물(Gadolinium doped Cerium Oxide), 사마륨 도핑 세륨 산화물(Samarium doped Cerium Oxide), 타이타이아 담지 세륨 산화물(Cerium Oxide supported by Titanium Oxide) 및 실리카 담지 세륨 산화물(Cerium Oxide supported by Silicon Oxide)로 이루어진 군에서 선택된 1종 이상을 포함할 수 있으나, 이에 한정되는 것은 아니다. 즉, 금속 염수화물계(Metal Salt Hydrate)를 제외한 다양한 종류의 금속 산화물 및 복합 금속 산화물을 사용할 수 있고, 일반적으로 가장 우수한 산화 방지성을 위해 금속(M)으로서 세륨(Ce) 또는 망간(Mn)이 포함될 수 있다.
한편, 이와 같은 금속 산화물 또는 복합 금속 산화물의 결정 크기(Crystal Size)는 예를 들어, X-선 회절 스펙트럼(X-ray Diffraction, XRD) 또는 BET 법에 의해 측정되는 크기가 5 nm 내지 100 nm일 수 있다. 바람직하게, 금속 산화물 또는 복합 금속 산화물로서 세륨(Ce)이 함유되어, 세륨 산화물 및 복합 세륨 산화물의 X-선 회절 스펙트럼(XRD) 또는 BET 법에 의해 결정 크기는 5 nm 내지 100 nm일 수 있다.
본 발명의 몇몇 실시예에 따른 연료 전지용 산화방지제가 응집된 입자 크기(Particle Size)는 10 nm 내지 500 nm일 수 있다. 이와 같은 입자 크기는, 산화방지제 간의 인력에 의해 응집되어 뭉친 크기를 지칭할 수 있다. 한편, 산화방지제의 입자 크기가 수 나노 미터(nm)로 작은 크기인 경우 높은 표면적으로 인하여 높은 산화방지성을 가질 수 있지만, 이와 동시에 높은 용해 특성을 가질 수 있다. 따라서, 산화방지제가 응집된 입자 크기는 바람직하게 10 nm 이상의 크기를 가지는 것이 용해 안정성을 가지면서 우수한 산화방지성을 가질 수 있다.
본 발명의 몇몇 실시예에 따른 산화방지제에 포함되는 금속 산화물 또는 복합 금속 산화물에서 금속(M)은 예를 들어, 세륨(Ce)을 포함할 수 있다. 특히, 금속 산화물로서 세륨 산화물(CexOk)이 바람직하게 사용될 수 있다.
이와 같은 경우, 도 1에 표면 처리 후의 산화방지제에 도시된 것과 같이, 코어(100)에는 4가 세륨 양이온(Ce4+)을 가지는 화합물이 포함될 수 있고, 쉘(200)은 3가 세륨 양이온(Ce3+)을 가지는 화합물을 포함할 수 있다. 즉, 코어(100)에 포함되는 세륨(Ce4+)이 환원되어 산화수가 1이 감소한 세륨(Ce3+)이 쉘(200)에 포함될 수 있다.
이에 따라, 도 1에 도시된 것과 같이, 본 발명의 일 실시예에 따른 산화방지제에서 라디칼(·OH)의 안정화가 빠르게 수행될 수 있으므로, 산화방지성이 증가할 수 있다. 구체적으로 설명하면, 세륨 산화물이 포함되는 산화방지제에서 쉘(200)에 세륨 3가(Ce3+)의 비율이 높아지는 경우에는 앞서 설명한 반응식 1이 더 많이 수행될 수 있어, 더 우수한 히드록실 라디칼 안정성 및 산화방지성을 가질 수 있다.
한편, 이와 같이 산화방지제의 쉘(200)을 형성하기 위해 코어(100)의 표면 처리를 함에 있어, 티오우레아계 화합물은 환원제 역할을 함을 알 수 있다. 티오우레아계 화합물은 기본적으로 탄소(C), 질소를 포함한 아민기(-NH2) 또는 아미노기(-NH-), 그리고 황(-S)을 가지고 있는 화합물이다.
이와 같은 티오우레아계 화합물은 예를 들어, 티오우레아(NH2CSNH2), 티오우레아 다이옥사이드(NH2C(=NH)SO2H), 1,3-다이이소프로필-2-티오우레아((CH3)2CHNHCSNHCH(CH3)2), 1-(2-메톡시페닐-2-티오우레아(CH3OC6H4NHCSNH2), 프로필렌 티오우레아(C4H8N2S) 및 1-(2-퓨어퓨릴)-2-티오우레아(C6H8N2OS)로 이루어진 군에서 선택된 1종 이상을 포함할 수 있다. 그러나, 산화방지제의 표면(즉, 쉘(200))에서 세륨 3가(Ce3+)의 비율이 높이기 위한 다른 종류의 티오우레아계 화합물을 배제하는 것은 아니다.
이하, 도 2를 참조하여, 티오우레아계 화합물의 환원성에 대해 예를 들어 보다 자세하게 설명한다.
도 2의 (a)에는 티오우레아계 화합물로서 티오우레아(NH2CSNH2)의 분자 구조가, 도 2의 (b)에는 티오우레아 다이옥사이드(NH2C(=NH)SO2H)의 분자 구조가 도시된다. 도 2에 도시되는 두 가지 티오우레아계 화합물 모두 탄소(C), 질소(N), 황(S), 수소(H)로 이루어진 유기 화합물로서 무색의 결정을 가진다.
우선, 도 2의 (a)를 참조하면, 티오우레아(NH2CSNH2)는 요소(Urea) 분자 구조에서 산소(O)가 황(S)으로 치환된 구조로서, 분자량이 73.12 g/mol이며, 25 ℃에서의 용해도는 142 g/L로 물에 잘 녹고 수용액은 중성에 가깝다. 한편, 티오우레아 자체로도 히드록실 라디칼을 안정시킬 수 있는 산화방지성이 있을 수 있다.
한편, 코어(도 1의 100 참조)가 세륨 산화물(CeO2)을 포함하고, 이와 같은 티오우레아(NH2CSNH2)를 표면 처리에 사용하는 경우, 쉘(도 1의 200 참조)은 예를 들어, 하기 반응식 2과 같이 티오우레아(NH2CSNH2)로 표면 환원 처리되어 형성될 수 있다.
[반응식 2]
2[CS(NH2)2] + 2CeO2(Ce4+) + H2O → [(NH2)2CSSC(NH)2] (OH)2 + Ce2O3(Ce3+)
상기 반응식 2와 같이, 코어(100)의 표면에서 4가 세륨(Ce4+)이 포함된 세륨 산화물(CeO2)이 티오우레아(NH2CSNH2)에 의해 3가 세륨(Ce3+)을 포함하는 세륨 산화물(Ce2O3)이 형성 및 증가될 수 있다.
따라서, 코어(100)의 표면, 즉, 쉘(200)에 세륨 3가(Ce3+)의 비율이 높아짐에 따라 앞서 설명한 반응식 1이 활발하게 수행되어, 우수한 히드록실 라디칼 안정성 및 산화방지성을 가질 수 있다.
이어서, 도 2의 (b)를 참조하면, 본 발명에 따른 티오우레아계 화합물은, 코어(100)를 표면 환원 처리하기 전에 과산화수소(H2O2)로 전처리되는 것일 수 있고, 도 2의 (b)에 도시되는 티오우레아 다이옥사이드(NH2C(=NH)SO2H)가 그 일 실시예일 수 있다.
즉, 본 발명에 따른 산화방지제의 표면에 포함되는 세륨 산화물(CeO2)의 환원 처리는, 상기 반응식 2와 같이 티오우레아(NH2CSNH2)를 직접 산화방지제에 표면 처리하여 실시되거나, 선(先) 과산화수소(H2O2)의 처리(즉, 전처리)를 통해 티오우레아 다이옥사이드(NH2C(=NH)SO2H)를 제조한 후에 산화방지제의 표면 처리가 실시될 수 있다.
구체적으로 예를 들면, 티오우레아 다이옥사이드(NH2C(=NH)SO2H)는 도 2의 (a)에 도시되는 티오우레아(NH2CSNH2)에 과산화수소(H2O2)를 첨가하여 하기 반응식 3와 같이 전처리될 수 있다.
[반응식 3]
(NH2)2CS + 2H2O2 → (NH)(NH2)CSO2H + 2H2O
한편, 티오우레아 다이옥사이드(NH2C(=NH)SO2H)는, 분자량이 108.12 g/mol이고, 25 ℃에서의 용해도는 30 g/L이다. 또한, 티오우레아 다이옥사이드(NH2C(=NH)SO2H)는 티오우레아(NH2CSNH2)보다는 백색에 가까운 결정으로, 티오우레아와 마찬가지로 물에 잘 용해되어 수용액 형태로 반응이 가능하다. 따라서, 초순수(De-ionized water)에 분산하는 입자형 산화방지제의 표면 처리에 적용하기 용이할 수 있다. 또한, 티오우레아 다이옥사이드(NH2C(=NH)SO2H)는 과산화수소(H2O2)와 우레아((NH2)2CO)의 특성을 모두 가지고 있으며 환원제 역할을 할 수 있다. 또한, 티오우레아 다이옥사이드(NH2C(=NH)SO2H)는 포름아미딘 설핀산(Formamidine sulfinic acid)이라 불리우며 유기 황 화합물로 섬유 제조 업계에서 널리 사용되며 친환경 소재로 알려져 있다.
한편, 코어(100)가 세륨 산화물(CeO2)을 포함하고, 이와 같은 티오우레아 다이옥사이드(NH2C(=NH)SO2H)를 표면 처리에 사용하는 경우, 쉘(200)은 예를 들어, 하기 반응식 4-1와 같이 과산화수소(H2O2)로 전처리된 티오우레아 다이옥사이드(NH2C(=NH)SO2H)로 표면 환원 처리되어 형성될 수 있다.
[반응식 4-1]
(NH2)2CSO2H + 2OH- → (NH2)2CO + HSO2 -
상기 반응식 4-1와 같이 티오우레아 다이옥사이드(NH2C(=NH)SO2H)와 수산화 이온(OH-)이 수용액 상에서 반응하여 우레아((NH2)2CO) 및 설폭실레이트 이온(Sulfoxylate Ion, HSO2 -)이 형성될 수 있다.
이에 따라, 쉘(200)은, 세륨 산화물(CeO2)을 포함하는 산화방지제의 표면을 티오우레아 다이옥사이드(NH2C(=NH)SO2H)로 하기 반응식 4-2과 같이 표면 환원 처리되어 형성될 수 있다.
[반응식 4-2]
2HSO2 - + 2CeO2(Ce4+) → 2SO2 + Ce2O3(Ce3+) + H2O
상기 반응식 4-2와 같이 설폭실레이트 이온(HSO2 -)과 4가 세륨(Ce4+)을 포함하는 세륨 산화물(CeO2)이 반응하면 이산화황(Sulfur Dioxide, SO2)과 3가의 세륨(Ce3+)이 포함된 세륨 산화물(Ce2O3)이 형성될 수 있다.
또한, 티오우레아(NH2CSNH2) 및 티오우레아 다이옥사이드(NH2C(=NH)SO2H)는 요소와 유사한 화학적 특성을 가지고 있어, 열(Heat)과 물에 의해 암모니아(Ammonia, NH3) 및 이산화황(SO2)으로 분해될 수 있다. 이와 같은 암모니아(Ammonia, NH3) 및 이산화황(SO2)은 연료 전지 운전 중에 쉽게 용해되어 배출이 가능하다. 따라서. 산화방지제의 표면(즉, 쉘(200))에 소량 잔류하더라도 연료 전지의 성능에 영향을 주지 않는다.
도 3은 본 발명의 몇몇 실시예에 따른 산화방지제의 특성을 비교하기 위한 그래프이다.
도 3을 참조하면, 티오우레아 다이옥사이드(NH2C(=NH)SO2H)에 의해 산화방지제 표면의 세륨 산화물(CeO2)을 환원 처리함으로써 3가 세륨(Ce3+)의 함량을 증가시킨 산화방지제의 예상되는 특성 변화를 나타낸 그래프이다. 티오우레아 다이옥사이드(NH2C(=NH)SO2H)에 의해 세륨 산화물(CeO2)로부터 전환되는 3가 세륨(Ce3+)의 함량이 높아지는 경우, 히드록실 라디칼을 안정화시키는 산화방지성은 향상될 수 있다.
또한, 실시되는 산화방지제의 산화방지성이 향상되면서도 입자 크기가 변하지 않았으므로, 연료 전지 운전 중 용해 안정성이 유지될 수 있다. 즉, 앞서 설명한 산화방지제를 포함하는 전해질막 및 전극을 제조한 뒤, 전해질막의 양 면에 전극을 형성하여 연료 전지를 제조하여 사용할 수 있고, 이와 같이 제조한 연료 전지(전해질막 및 전극)의 화학적 내구성은 종래의 산화방지제를 사용하는 연료 전지보다 증대될 수 있다. 구체적으로, 연료 전지용 막 전극 접합체에서 전해질막 및 전극의 이오노머는 수소 이온(Proton)의 선택적 전달 기능을 할 수 있으므로, 전해질막 및 전극에 포함되는 산화방지제의 표면에 3가 세륨(Ce3+)의 함량이 증감함에 따라 산화방지성이 증대되므로, 궁극적으로 연료 전지의 성능 및 화학적 내구성의 향상 및 수명 연장이 가능하다.
도 4는 본 발명의 몇몇 일 실시예에 따른 연료 전지용 산화방지제의 제조 방법을 나타내는 순서도이다. 설명의 편의상, 도 1 내지 도 3을 이용하여 설명한 것과 다른 점을 위주로 설명한다.
도 4를 참조하면, 산화방지제 분산액을 제조하는 단계(S11 및 13) 및 표면 처리용 용액을 준비하는 단계(S17)를 포함할 수 있고, 이와 같이 제조된 표면 처리용 용액을 산화방지제 분산액에 혼합함으로써 표면 환원 처리된 산화방지제를 형성할 수 있다(S21 및 S23).
구체적으로 설명하면, 본 발명의 몇몇 실시예에 따른 연료 전지용 산화방지제의 제조 방법은, 금속 산화물(MxOk) 및 복합 금속 산화물(MxNyOj, 여기서 N은 M과 다른 종류의 금속 원소) 중 적어도 하나를 포함하는 산화방지제와 초순수를 혼합하여 제1 혼합액을 형성하는 단계(S11), 제1 혼합액을 분산하여 상기 산화방지제를 포함하는 분산액을 형성하는 단계(S13), 산화방지제의 표면이 환원되도록 상기 분산액 및 티오우레아계 화합물을 포함하는 표면 처리용 용액을 혼합하여 제2 혼합액을 형성하는 단계(S21) 및 제2 혼합액을 건조함으로써 표면 환원 처리된 산화방지제를 형성하는 단계(S23)를 포함할 수 있다.
이를 통해, 앞서 설명한 것과 같이, 표면 환원 처리된 산화방지제는, 금속 산화물(MxOk) 또는 복합 금속 산화물(MxNyOj)에 포함되는 금속(M)의 원자가 보다 작은 산화수를 가지는 금속 양이온(M(x-n)+, n은 1 이상 자연수)을 포함하는 쉘(도 1의 200 참조)이 표면에 형성될 수 있다.
한편, 산화방지제를 포함하는 분산액을 형성하는 단계(S13)는, 앞서 형성된 제1 혼합액을 pH 2.5 이상의 이오노머 분산액에 투입하는 것을 포함할 수 있다. 구체적으로, 세륨 산화물 또는 세륨 복합 산화물을 포함하는 입자형 산화방지제가 수용액 상에서 분산된 후 pH 2.5 이상의 이오노머 분산액(예를 들어, 전해질막 또는 전극에 포함되는 이오노머 분산액)에 투입될 수 있다. pH 2.5 미만의 이오노머 분산액에 투입되는 경우에는 상기 산화방지제의 용해 안정성은 떨어질 수 있으므로, 적어도 pH 2.5 이상의 이오노머 분산액에 투입되는 것이 바람직하다.
또한, 산화방지제를 포함하는 분산액을 형성하는 단계(S13)는 고압 분산기(Nano Disperser)를 이용하여 상기 산화방지제의 분산이 수행될 수 있다. 예를 들어, 고압 분산기를 이용하여 6 사이클(Cycle) 분산을 통해 D50 조건에서 산화방지제의 입자 크기를 약 3 ㎛ (micrometer)에서 약 0.2 ㎛로 분산시킬 수 있다.
또한, 제2 혼합액을 형성하는 단계(S21)에서 산화방지제 분산액 및 표면 처리용 용액은 적정 양 및 적정 시간(예를 들어, 4 시간)동안 혼합 및 교반할 수 있고, 이 후에 원심 분리 공정도 함께 수행되어 고형분을 생성할 수 있다. 또한, 제2 혼합액의 형성(S21) 후에 세척 및 건조 공정이 수행될 수 있고, 최종적으로 3가 세륨(Ce3+)의 함량이 증대된 금속 산화물(예를 들어, 세륨 산화물) 또는 복합 금속 산화물을 포함하는 산화방지제가 제조될 수 있다.
특히, 본 발명의 몇몇 실시예에 따라 제2 혼합액을 형성하는 단계(S21), 즉, 산화방지제의 표면 처리는, pH 5 내지 pH 11의 pH 범위에서 수행될 수 있다. 왜냐하면, pH 3 이하 또는 pH 11이상에서는 제조 시 물질의 취급상 어려움이 있을 수 있다. 따라서, 바람직하게 pH 5 내지 pH 11의 pH 범위에서 수행될 수 있고, 특히 pH 6 내지 pH 8에서 적은 양으로도 높은 효과가 발생할 수 있다. 따라서, 더 바람직하게는 pH 6 내지 pH 8의 중성에 가까운 조건이나 pH 8 내지 pH 9의 약염기 조건에서 표면 처리가 수행될 수 있다.
또한, 제2 혼합액을 형성하는 단계(S21)는, 10 ℃ 내지 80 ℃의 온도 범위에서 수행될 수 있다. 80 ℃ 이상의 온도 조건에서는 용액의 증발이 발생될 수 있기 때문에 이 보다 낮은 온도에서 수행하는 것이 요구될 수 있다. 한편, 상온 분위기에서도 충분히 산화방지제의 표면 처리가 수행될 수 있다. 또한, 상온보다 낮은 조건에서는 표면 처리 효과가 감소될 뿐만 아니라 냉각 공정이 필요할 수 있다. 또한, 상기 온도 범위에서는 온도가 높아질 수록 산화방지성이 보다 증가할 수 있다. 따라서, 바람직하게는 상온 내지 80 ℃, 더 바람직하게는 상온 내지 60 ℃의 온도 범위에서 표면 처리 및 관련 반응이 수행될 수 있다(S21).
한편, 제1 혼합액을 형성하는 단계(S11)에서 상기 산화방지제가 세륨 산화물(CeO2)을 포함하는 경우 예를 들면, 제2 혼합액을 형성하는 단계(S21)에서는 앞서 설명한 반응식 2의 반응이 수행될 수 있다.
따라서, 산화방지제의 표면에서, 4가 세륨(Ce4+)이 포함된 세륨 산화물(CeO2)이 티오우레아(NH2CSNH2)에 의해 3가 세륨(Ce3+)을 포함하는 세륨 산화물(Ce2O3)로 형성될 수 있다. 따라서, 산화방지제의 표면에 3가 세륨(Ce3+)의 함량이 증가하여 산화방지성이 증가할 수 있다.
한편, 도 4에 도시된 것과 같이, 본 발명의 몇몇 실시예에 따른 연료 전지용 산화방지제의 제조 방법은, 제2 혼합액을 형성하는 단계(S21) 전에, 티오우레아계 화합물, 초순수(De-ionized water) 및 pH 조절제를 혼합하여 상기 표면 처리용 용액을 준비하는 단계(S17)를 더 포함할 수 있다.
예를 들어, 티오우레아계 화합물로서 티오우레아 다이옥사이드(NH2C(=NH)SO2H)가 사용되어 용액이 제조될 수 있다(S17). 이와 같은 티오우레아 다이옥사이드 용액 준비 공정(S17)에서는 용해도 이내의 고형 티오우레아 다이옥사이드(NH2C(=NH)SO2H)를 초순수에 투입하고, 추가로 pH 조절제를 투입 및 교반함으로써 제조 용액의 pH를 조절 및 설정할 수 있다. 한편, 이와 같은 pH 조절제는 황산(Sulfuric Acid) 및 수산화나트륨(Sodium Hydroxide)을 비롯한 다양한 종류 및 함량의 물질이 사용될 수 있다.
또한, 표면 처리용 용액을 준비하는 단계(S17)는, 상기 표면 처리용 용액을 과산화수소(H2O2)로 전처리하는 단계를 포함할 수 있다. 즉, 제2 혼합액을 형성하는 단계(S21) 전에 과산화수소(H2O2)로 전처리한 표면 처리용 용액이 준비(S17)될 수 있다.
예를 들어, 이와 같은 전처리 단계를 수행함으로써, 티오우레아(NH2CSNH2)가 과산화수소(H2O2)에 의해 전처리되어 상기 반응식 4-1과 같이 티오우레아 다이옥사이드(NH2C(=NH)SO2H)를 형성할 수 있다. 이에 따라, 제2 혼합액을 형성하는 단계(S21)에서는 상기 반응식 4-2와 같이 3가의 세륨(Ce3+)이 생성 및 증가된 표면을 가지는 산화방지제가 제조될 수 있다.
이하, 실시예 및 비교예를 통해 본 발명을 더 상세하게 설명한다. 그러나, 이하의 실시예는 예시적으로 설명하기 위한 것으로, 본 발명의 범위가 이들 실시예에 한정되는 것은 아니다.
제조예: 티오우레아계 화합물에 의해 표면 처리된 금속 산화물 포함 산화방지제의 제조
1-1) 티오우레아계 화합물
본 제조예에서는 시그마 알드리치(Sigma Aldrich)社로 부터 티오우레아 다이옥사이드(CAS Number: 1758-73-2)를 구입하여 수용액에 용해시킨 후 산화방지제의 표면 처리에 사용 및 실시하였다.
1-2) 산화방지제
본 제조예에서는 금속 산화물계 산화방지제 중 X-ray 회절법으로 측정된 결정크기 25 nm의 크기를 갖는 세륨 산화물(CAS Number: 1306-38-3)을 이용하였다.
1-3) 제조 공정
우선, 세륨 산화물의 분산 공정(S13)에서는 고압 분산기(Nano Disperser)를 이용하여 입자형 산화방지제의 분산을 실시하였고, 6 사이클(Cycle) 분산을 통해 D50 조건에서의 입자의 크기가 약 3 ㎛ (micrometer) 였던 것을 약 0.2 ㎛ (micrometer) 로 분산하였다.
한편, 표면 처리용 용액의 준비 공정(S17)에서는, 용해도 이내의 고형 티오우레아 다이옥사이드(NH2C(=NH)SO2H)를 초순수(De-ionized water)에 넣고, 추가로 pH 조절제인 0.1M 황산(Sulfuric Acid) 및 0.1M 수산화나트륨(Sodium Hydroxide)을 이용하여 다양한 함량을 투입 교반함으로 용액의 pH를 설정된 값으로 맞추었다.
이 후에, 분산액 및 티오우레아계 화합물을 혼합 및 표면 처리하는 단계(S21)에서는, 산화방지제 분산액과 티오우레아 다이옥사이드 용액을 각 혼합액에 맞게 샘플링 하여 혼합 및 교반을 추가로 4 시간 수행하고, 원심 분리를 통해 고형분을 얻었다. 이 후, 초순수를 이용한 세척 및 건조를 통해서 티오우레아 다이옥사이드에 의해 3가 세륨(Ce3+)의 함량이 증대된 세륨 산화물을 얻었다.
1-4) 실시예 및 비교예의 제조
먼저, 비교예 1의 경우, 세륨 산화물을 티오우레아 다이옥사이드에 의한 표면 처리 없이 초순수에 의한 수용액 상에서 분산한 후 그 입자를 원심 분리하고 건조한 것이다.
앞서 설명한 제조예에 따라 제조한 실시예 1 내지 실시예 5는 산화방지제 분산액으로 각각 10 g을 이용하였고, 이때 분산액에서의 산화방지제 질량비는 1 %로 하였다. 또한 3가 세륨(Ce3+)의 함량을 증가시키기 위해 티오우레아 다이옥사이드 용액은 질량비 2%로 제조하였으며 실시예 1에는 0.25 g, 실시예 2에는 0.50 g, 실시예 3에는 1.00 g, 실시예 4에는 2.00 g, 실시예 5에는 5.00 g을 넣어 세륨 산화물과 티오우레아 다이옥사이드 혼합액을 만들었다. 이렇게 제조된 용액을 4시간 상온에서 교반한 후 원심분리 및 초순수를 이용한 세척 공정을 반복한 후 80 ℃에서의 건조 공정을 거쳐 표면 처리가 완료된 세륨 산화물을 제조하였다.
평가예 1: 티오우레아 다이옥사이드 함량에 따른 세륨 산화물의 표면 처리 결과
도 5를 참조하면, 앞서 제조예에 따른 티오우레아 다이옥사이드에 의한 표면 처리가 수행된 세륨 산화물을 도시하는 이미지이다. 왼쪽부터 순차적으로 제조예로부터 제조된 비교예, 실시예 1 내지 실시예 5의 샘플이 도시된다.
도 5에 도시된 것과 같이, 표면 처리 시 티오우레아 다이옥사이드 함량이 높을수록 세륨 산화물의 표면색이 밝은 노란색에서 진한 노란색으로, 보다 더 높은 농도에서는 엷은 갈색으로 변하는 것을 확인하였다.
평가예 2: 티오우레아 다이옥사이드 함량에 따른 세륨 산화물의 산화방지성 평가
2-1) 실험 조건
산화방지제의 산화 방지 특성을 정량화하기 위해 다양한 방법이 적용될 수 있다. 본 평가예에서는 메틸 바이올렛(MV: Methyl Violet, 시그마 알드리치, CAS Number: 8004-87-3), 황산철칠수염(FeSO4·7H2O: Iron(II) Sulfate Heptahydrate, 시그마 알드리치 CAS Number: 7782-63-0) 및 과산화수소(H2O2: Hydrogen Peroxide, 시그마 알드리치, CAS Number: 7722-84-1)를 이용하여 산화방지제의 산화 방지 특성을 비교하였다. 시약 제조를 위해 20 ml 바이알에 9.0×10-3 M 0.5g의 황산철칠수염과 9.0×10-3 M 0.5g의 과산화수소를 혼합하여 히드록실 라디칼을 생성하고, 미리 제조된 세륨 산화물 3 mg 을 각 용기에 넣은 후 메틸 바이올렛 2×10-5 M 9 g을 넣어 줌으로 총 10 g의 산화방지 특성 검증 샘플을 제조하였다. 변색 확인 은 24시간 후 이루어 졌고, 가라 않은 세륨 산화물 제거 후 자외선 가시광선 분광 장비(UV vis, Hitachi U-2900)를 이용하여 그 특성을 정량화 하였다.
2-2) 평가 결과
도 6를 참조하면, 메틸 바이올렛의 사용에 의한 평과 결과로부터 산화방지제에 의한 히드록실 라디칼이 안정화 여부 및 정도를 판단할 수 있다. 메틸 바이올렛은 원래 보라색을 나타내지만 히드록실 라디칼에 의해 반응이 진행되면 라디칼을 안정화 시키면서 색을 잃고 무색으로 변한다. 따라서, 만약 히드록실 라디칼이 산화방지제에 의해 미리 안정화가 된다면 메틸 바이올렛은 원래의 보라색을 나타내게 되고 그 진하기의 정도에 따라 산화방지제의 라디칼 안정화 능력인 산화방지성을 알 수 있다. 참고로, 이와 같은 평가 방법은 연료 전지 전해질막의 화학적 내구성 시험 중 하나인 펜톤 시험 (Fenton Test)의 방법과 유사하다.
한편, 도 6에 도시된 것과 같이, 티오우레아 다이옥사이드에 의한 표면 처리 유무에 따른 세륨 산화물의 산화방지성 정도가 시약의 색에 따라 평가될 수 있다. 비교예의 표면 처리를 하지 않은 세륨 산화물 대비 각 실시예에서 나타난 시약의 색이 더 보라빛을 나타내었고, 특히 실시예 3, 4 및 5가 높은 산화방지 특성을 나타내었다. 세륨 산화물의 표면 처리를 위해 도입된 티오우레아 다이옥사이드의 함량이 높아질수록 반응이 더 잘 이루어져 세륨 산화물 표면에 3가의 세륨(Ce3+)의 함량이 높아지고 이 때문에 산화방지성이 좋아졌음을 알 수 있다.
한편, 실시예 5(티오우레아 다이옥사이드 5.00g 사용)에서는 오히려 약간의 산화방지성 감소가 나타났다. 이것은 과량의 티오우레아 다이옥사이드에 의해 세륨 산화물의 표면이 코팅되고 코팅 두께로 인해 세륨 산화물의 라디칼 안정화 반응을 오히려 저하시켰을 것으로 추측된다. 또는, 세륨 산화물 질량 측정 시 티오우레아 다이옥사이드가 일부 포함되어 세륨 산화물의 절대량을 감소시켰기 때문으로 판단된다. 결과적으로 세륨 산화물의 질량 비 대비 티오우레아 다이옥사이드의 함량이 5 내지 100 %가 우수한 것으로 판단되고, 더 우수하게는 20 내지 100 % 일 때 높은 산화방지성이 나타남을 알 수 있다.
평가예 3: 티오우레아 다이옥사이드 함량에 따른 세륨 산화물의 산화방지성의 정량적 평가
도 7을 참조하면, 비교예 및 실시예의 산화방지성의 정량화를 위해, 평가예 2의 보라색의 진하기를 UV vis를 이용하여 산화방지성을 정량적으로 측정하였다. 본 평가예에서는 자외선 가시광선 분광 장비를 이용하여 세륨 산화물의 산화방지성을 비교하였다. 한편, 하기 표 1에 최대 흡광도에서의 값을 나타내었다.
구분 MV MV + Fenton 비교예 실시예 1 실시예 2 실시예 3 실시예 4 실시예 5
산화방지제 함량(wt 1% in 초순수) - - 0.1 g 0.1 g 0.1 g 0.1 g 0.1 g 0.1 g
티오우레아 다이옥사이드함량
(wt 2% in 초순수)		 - - 0 g 0.005g 0.01g 0.02g 0.04g 0.1g
티오우레아 다이옥사이드/산화방지제함량비 (%) - - 0 5 10 20 40 100
MV 용액의UV vis 결과
(＠ 582 nm)		 0.845 0.059 0.249 0.341 0.358 0.509 0.553 0.498
비교예 대비산화방지성 증가량
(Absorbance)		 - - - 37 % (증가) 44 % (증가) 104 % (증가) 122 % (증가) 100 % (증가)
상기 표 1을 참조하면, 비교예 대비 실시예 3 및 5의 경우 약 100 %, 실시예 4의 경우 약 120 %의 산화방지성이 증가되었음을 알 수 있었다.
평가예 4: 표면 처리 조건에 따른 세륨 산화물의 산화방지성 평가
우선, pH 및 온도 조건에 따른 특성을 검증하기 위해, 공통적으로 티오우레아 다이옥사이드의 비율은 세륨 산화물 대비 40%로 고정(티오우레아 다이옥사이드 0.04g/ 세륨 산화물 0.1 g)하였다.
pH의 조건의 경우, 온도는 25 ℃로 동일하게 실시하였고, 0.1 M의 황산 수용액 및 0.1 M의 수산화나트륨 수용액으로 조절하여 티오우레아 다이옥사이드 수용액의 제조 시 투입하였다.
온도 조건의 경우, pH는 7로 동일하게 실시하였다.
4-1) pH 조건에 따른 평가 결과
티오우레아 다이옥사이드에 의한 세륨 산화물 표면 처리 조건에 따른 산화방지 특성을 pH 조건을 달리하여 검증하고, 그 결과를 하기 표 2에 나타내었다.
구분 제조 조건1-1 제조 조건1-2 제조 조건
1-3		 제조 조건1-4 제조 조건1-5
pH 3 5 7 9 11
MV 용액의 UV vis 결과
(＠ 582 nm)		 0.478 0.518 0.553 0.592 0.640
제조 조건 1-3 대비 산화방지성 증가량(Absorbance) 13.6% 감소 6.3% 감소 - 7.1% 증가 15.7% 증가
※ 티오우레아 다이옥사이드 함량비 40 % (티오우레아 다이옥사이드 0.04g / 세륨 산화물 0.1 g)
※ 제조 조건 1-3 (pH 7)에서의 산화방지성을 기준으로, 각 제조 조건에서 산화방지성의 상대적인 증감 정도를 표기
표 2를 참조하면, pH가 높을 수록 세륨 산화물 표면에 4가의 세륨 (Ce4+)이 3가의 세륨(Ce3+)으로 더 많이 존재하게 되어 산화방지성은 높아졌고, 이에 따라 표면 반응에 있어 수산화 이온(OH-)이 중요한 역할을 하고 있음을 알 수 있다.
한편, 산성 분위기에서도 비교예(표 1 참조)에 대비해서는 우수한 특성을 나타내었다. 결과적으로 pH 3 이하의 낮은 pH이나, pH 11 이상의 높은 pH는 제조 시 물질의 취급상 어려움이 있기 때문에 적은 양으로 높은 효과를 낼 수 있는 pH 6 내지 pH 8의 중성 가까운 조건, 또는 pH 8 내지 pH 9의 약염기 조건이 적절할 것으로 판단된다.
4-2) 온도 조건에 따른 평가 결과
티오우레아 다이옥사이드에 의한 세륨 산화물 표면 처리 조건에 따른 산화방지 특성을 온도 조건을 달리하여 검증하고, 그 결과를 표 3에 나타내었다.
구분 제조 조건2-1 제조 조건 2-2 제조 조건2-3 제조 조건2-4 제조 조건2-5
온도 (℃) 15 25 40 60 80
MV 용액의 UV vis 결과(＠ 582 nm) 0.521 0.553 0.620 0.670 0.720
제조 조건 2-2 대비 산화방지성 증가량(Absorbance) 5.8% 감소 - 12.1% 증가 21.2% 증가 30.2% 증가
※ 티오우레아 다이옥사이드 함량비 40 % (티오우레아 다이옥사이드 0.04g / 세륨 산화물 0.1 g)
※ 제조 조건 2-2 (25 ℃)에서의 산화방지성을 기준으로, 각 제조 조건에서 산화방지성의 상대적인 증감 정도를 표기
표 3을 참조하면, 온도가 높아질수록 산화방지성이 증가됨을 알 수 있다. 상온 분위기에서도 비교예(표 1 참조) 대비 충분히 우수한 특성을 보이는 것을 확인할 수 있었다. 결과적으로 80 ℃ 이상의 조건에서는 용액의 증발이 발생될 수 있기 때문에 이보다 낮은 온도가 유리하고, 상온 보다 낮은 조건에서는 표면 처리 효과가 감소될 뿐만 아니라 냉각 공정이 필요하기 때문에 적절하지 않음을 수 있다. 따라서 상온 내지 80 ℃, 더 우수하게는 상온 내지 60 ℃ 정도가 제조 공정에 적절한 산화방지성을 나타냄을 알 수 있다.
이와 같은 평가예들을 통해, 본 발명의 몇몇 실시예에 따른 표면 처리된 산화방지제 및 이의 제조 방법을 제공함으로써, 용해 안정성이 확보된 입자 크기를 가지면서, 산화방지성이 증가시킬 수 있었다. 따라서, 이와 같은 산화방지제를 전해질막 또는 전극의 이오노머 등에 포함시킴으로써 막 전극 접합체의 성능 및 화학적 내구성이 향상될 수 있고, 그 결과 이를 포함하는 연료 전지 셀의 성능 및 내구성이 증가하여 연료 전지의 수명을 연장시킬 수 있음을 알 수 있다.
이상에서는 본 발명의 바람직한 실시예에 대하여 도시하고 설명하였지만, 본 발명은 상술한 특정의 실시예에 한정되지 아니하며, 특허청구범위에서 청구하는 본 발명의 요지를 벗어남이 없이 당해 발명이 속하는 기술분야에서 통상의 지식을 가진 자에 의해 다양한 변형실시가 가능한 것은 물론이고, 이러한 변형실시들은 본 발명의 기술적 사상이나 전망으로부터 개별적으로 이해되어서는 안될 것이다.
100: 코어 200: 쉘

Claims (19)

  1. 금속 산화물(MxOk) 및 복합 금속 산화물(MxNyOj, 여기서 N은 M과 다른 종류의 금속 원소) 중 적어도 하나를 포함하는 코어(Core); 및
    상기 코어의 표면에 위치하고, 상기 코어를 티오우레아계 화합물(Thiourea)로 표면 환원 처리함으로써 형성되는 쉘(Shell)을 포함하고,
    상기 쉘은, 상기 코어에 포함되는 금속(M)의 원자가 보다 작은 산화수를 가지는 금속 양이온(M(x-n)+, n은 1 이상 자연수)을 포함하는, 연료 전지용 산화방지제.
  2. 제 1항에 있어서,
    상기 금속(M)은 세륨(Ce)을 포함하고,
    상기 코어는 4가 세륨 양이온(Ce4+)을 가지는 화합물을 포함하고, 상기 쉘은 3가 세륨 양이온(Ce3+)을 가지는 화합물을 포함하는, 연료 전지용 산화방지제.
  3. 제 1항에 있어서,
    상기 복합 금속 산화물은, 세륨 지르코늄 산화물(Cerium Zirconium Oxide), 가돌륨 도핑 세륨 산화물(Gadolinium doped Cerium Oxide), 사마륨 도핑 세륨 산화물(Samarium doped Cerium Oxide), 타이타이아 담지 세륨 산화물(Cerium Oxide supported by Titanium Oxide) 및 실리카 담지 세륨 산화물(Cerium Oxide supported by Silicon Oxide)로 이루어진 군에서 선택된 1종 이상을 포함하는, 연료 전지용 산화방지제.
  4. 제 1항에 있어서,
    상기 금속 산화물 또는 상기 복합 금속 산화물의 결정 크기(Crystal Size)는 5 nm 내지 100 nm이고, 상기 결정 크기는 X-선 회절 스펙트럼(XRD) 또는 BET 법에 의해 측정되는 것인, 연료 전지용 산화방지제.
  5. 제 1항에 있어서,
    상기 산화방지제가 응집된 입자 크기(Particle Size)는 10 nm 내지 500 nm인, 연료 전지용 산화방지제.
  6. 제 1항에 있어서,
    상기 티오우레아계 화합물은 티오우레아(NH2CSNH2), 티오우레아 다이옥사이드(NH2C(=NH)SO2H), 1,3-다이이소프로필-2-티오우레아((CH3)2CHNHCSNHCH(CH3)2), 1-(2-메톡시페닐-2-티오우레아(CH3OC6H4NHCSNH2), 프로필렌 티오우레아(C4H8N2S) 및 1-(2-퓨어퓨릴)-2-티오우레아(C6H8N2OS)로 이루어진 군에서 선택된 1종 이상을 포함하는, 연료 전지용 산화방지제.
  7. 제 1항에 있어서,
    상기 코어는 세륨 산화물(CeO2)을 포함하고,
    상기 쉘은 하기 반응식 2과 같이 티오우레아(NH2CSNH2)로 표면 환원 처리되어 형성되는, 연료 전지용 산화방지제.
    [반응식 2]
    2[CS(NH2)2] + 2CeO2(Ce4+) + H2O → [(NH2)2CSSC(NH)2] (OH)2 + Ce2O3(Ce3+)
  8. 제 1항에 있어서,
    상기 티오우레아계 화합물은, 상기 코어를 표면 환원 처리하기 전에 과산화수소(H2O2)로 전처리되는 것인, 연료 전지용 산화방지제.
  9. 제 8항에 있어서,
    상기 코어는 세륨 산화물(CeO2)을 포함하고,
    상기 쉘은 하기 반응식 4-1과 같이 과산화수소(H2O2)로 전처리된 티오우레아 다이옥사이드(NH2C(=NH)SO2H)로 반응식 4-2과 같이 표면 환원 처리되어 형성되는, 연료 전지용 산화방지제.
    [반응식 4-1]
    (NH2)2CSO2H + 2OH- → (NH2)2CO + HSO2 -
    [반응식 4-2]
    2HSO2 - + 2CeO2(Ce4+) → 2SO2 + Ce2O3(Ce3+) + H2O
  10. 전해질막 및 상기 전해질막의 양 면에 형성되는 전극을 포함하고,
    상기 전해질막 및 상기 전극 중 적어도 하나는 제 1항 내지 제 9항의 중 어느 한 항에 따른 산화방지제를 포함하는, 연료 전지용 막 전극 접합체.
  11. 금속 산화물(MxOk) 및 복합 금속 산화물(MxNyOj, 여기서 N은 M과 다른 종류의 금속 원소) 중 적어도 하나를 포함하는 산화방지제와 초순수를 혼합하여 제1 혼합액을 형성하는 단계;
    상기 제1 혼합액을 분산하여 상기 산화방지제를 포함하는 분산액을 형성하는 단계;
    상기 산화방지제의 표면이 환원되도록 상기 분산액 및 티오우레아계 화합물을 포함하는 표면 처리용 용액을 혼합하여 제2 혼합액을 형성하는 단계; 및
    상기 제2 혼합액을 건조함으로써 표면 환원 처리된 산화방지제를 형성하는 단계를 포함하고,
    상기 표면 환원 처리된 산화방지제는, 상기 금속 산화물(MxOk) 또는 상기 복합 금속 산화물(MxNyOj)에 포함되는 금속(M)의 원자가 보다 작은 산화수를 가지는 금속 양이온(M(x-n)+, n 은 1 이상 자연수)을 포함하는 쉘이 표면에 형성되는, 연료 전지용 산화방지제의 제조 방법.
  12. 제 11항에 있어,
    상기 산화방지제를 포함하는 분산액을 형성하는 단계는, 상기 제1 혼합액을 pH 2.5 이상의 이오노머 분산액에 투입하는 것을 포함하는, 연료 전지용 산화방지제의 제조 방법.
  13. 제 11항에 있어서,
    상기 산화방지제를 포함하는 분산액을 형성하는 단계는 고압 분산기(Nano Disperser)를 이용하여 상기 산화방지제의 분산이 수행되는, 연료 전지용 산화방지제의 제조 방법.
  14. 제 11항에 있어서,
    상기 제2 혼합액을 형성하는 단계는, pH 5 내지 pH 11의 pH 범위에서 수행되는, 연료 전지용 산화방지제의 제조 방법.
  15. 제 11항에 있어서,
    상기 제2 혼합액을 형성하는 단계는, 10 ℃ 내지 80 ℃의 온도 범위에서 수행되는, 연료 전지용 산화방지제의 제조 방법.
  16. 제 11항에 있어서,
    상기 제1 혼합액을 형성하는 단계에서 상기 산화방지제는 세륨 산화물(CeO2)을 포함하고,
    상기 제2 혼합액을 형성하는 단계에서 하기 반응식 2의 반응이 수행되는, 연료 전지용 산화방지제의 제조 방법.
    [반응식 2]
    2[CS(NH2)2] + 2CeO2(Ce4+) + H2O → [(NH2)2CSSC(NH)2] (OH)2 + Ce2O3(Ce3+)
  17. 제 11항에 있어서,
    상기 제2 혼합액을 형성하는 단계 전에,
    티오우레아계 화합물, 초순수 및 pH 조절제를 혼합하여 상기 표면 처리용 용액을 준비하는 단계를 더 포함하는, 연료 전지용 산화방지제의 제조 방법.
  18. 제 17항에 있어서,
    상기 표면 처리용 용액을 준비하는 단계는, 상기 표면 처리용 용액을 과산화수소(H2O2)로 전처리하는 단계를 포함하는, 연료 전지용 산화방지제의 제조 방법.
  19. 제 18항에 있어서,
    상기 전처리하는 단계에서 하기 반응식 4-1의 반응이 수행되고,
    상기 제2 혼합액을 형성하는 단계에서 하기 반응식 4-2의 반응이 수행되는, 연료 전지용 산화방지제의 제조 방법.
    [반응식 4-1]
    (NH2)2CSO2H + 2OH- → (NH2)2CO + HSO2 -
    [반응식 4-2]
    2HSO2 - + 2CeO2(Ce4+) → 2SO2 + Ce2O3(Ce3+) + H2O
KR1020180172105A 2018-12-28 2018-12-28 연료 전지용 산화방지제, 상기 산화방지제를 포함하는 막 전극 접합체 및 상기 산화방지제의 제조 방법 Active KR102895231B1 (ko)

Priority Applications (5)

Application Number Priority Date Filing Date Title
KR1020180172105A KR102895231B1 (ko) 2018-12-28 2018-12-28 연료 전지용 산화방지제, 상기 산화방지제를 포함하는 막 전극 접합체 및 상기 산화방지제의 제조 방법
US16/680,769 US11394044B2 (en) 2018-12-28 2019-11-12 Antioxidant for fuel cells, membrane electrode assembly including the same and method for preparing antioxidant
DE102019217800.6A DE102019217800A1 (de) 2018-12-28 2019-11-19 Antioxidans für brennstoffzellen, membranelektrodeneinheit, die dieses umfasst, und verfahren zur herstellung des antioxidans
CN201911139828.4A CN111384406B (zh) 2018-12-28 2019-11-20 用于燃料电池的抗氧化剂，包括其的膜电极组件和制备抗氧化剂的方法
US17/856,116 US12080927B2 (en) 2018-12-28 2022-07-01 Antioxidant for fuel cells, membrane electrode assembly including the same and method for preparing antioxidant

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020180172105A KR102895231B1 (ko) 2018-12-28 2018-12-28 연료 전지용 산화방지제, 상기 산화방지제를 포함하는 막 전극 접합체 및 상기 산화방지제의 제조 방법

Publications (2)

Publication Number Publication Date
KR20200082007A true KR20200082007A (ko) 2020-07-08
KR102895231B1 KR102895231B1 (ko) 2025-12-03

Family

ID=71079811

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020180172105A Active KR102895231B1 (ko) 2018-12-28 2018-12-28 연료 전지용 산화방지제, 상기 산화방지제를 포함하는 막 전극 접합체 및 상기 산화방지제의 제조 방법

Country Status (4)

Country Link
US (2) US11394044B2 (ko)
KR (1) KR102895231B1 (ko)
CN (1) CN111384406B (ko)
DE (1) DE102019217800A1 (ko)

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102288596B1 (ko) * 2020-02-28 2021-08-11 한국과학기술연구원 연료전지용 촉매 전극, 이의 제조방법 및 상기 연료전지용 촉매 전극을 포함하는 연료전지
KR20210120206A (ko) * 2020-03-26 2021-10-07 현대자동차주식회사 연료전지용 고산화방지성 산화방지제, 이를 포함하는 전해질막 및 막-전극 접합체
KR102608971B1 (ko) * 2021-01-21 2023-12-06 주식회사 제이앤티지 부분적으로 흑연 구조를 갖는 탄소 및 라디칼 포획제 첨가제를 포함하는 미세다공층을 포함하는 기체확산층 및 이를 채용한 연료 전지
KR20220163737A (ko) * 2021-06-03 2022-12-12 현대자동차주식회사 화학적 내구성이 향상된 전해질막 및 이를 포함하는 막-전극 접합체
KR20230000080A (ko) * 2021-06-24 2023-01-02 현대자동차주식회사 산화방지성 및 분산성이 향상된 막-전극 접합체용 산화방지제의 제조방법

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20090052018A (ko) * 2007-11-20 2009-05-25 삼성전자주식회사 연료전지용 전극촉매, 그 제조방법, 상기 전극촉매를포함하는 전극을 구비한 연료전지
KR20130123188A (ko) * 2012-05-02 2013-11-12 삼성전자주식회사 고체산화물 연료전지용 소재, 상기 소재를 포함하는 고체산화물 연료전지용 양극 및 고체산화물 연료전지
JP2014534575A (ja) * 2011-10-25 2014-12-18 タイワン ホパックス ケミカルズ マニュファクチャリング カンパニーリミテッド 電極材料の製造方法及び同方法による電極材料

Family Cites Families (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4697506B2 (ja) * 2001-04-27 2011-06-08 トヨタ自動車株式会社 排ガス浄化用触媒及びその製造方法
ATE491237T1 (de) * 2004-06-22 2010-12-15 Asahi Glass Co Ltd Flüssige zusammensetzung, verfahren zu deren herstellung und verfahren zur herstellung einer membranelektrodenbaugruppe für polymerelektrolyt- brennstoffzelle
US7799485B2 (en) * 2004-07-09 2010-09-21 Nissan Motor Co., Ltd. Fuel cell system and composition for electrode
US7504356B1 (en) * 2006-02-17 2009-03-17 University Of Central Florida Research Foundation, Inc. Nanoparticles of cerium oxide having superoxide dismutase activity
US8663866B2 (en) * 2006-03-13 2014-03-04 E I Du Pont De Nemours And Company Stable proton exchange membranes and membrane electrode assemblies
US10435639B2 (en) * 2006-09-05 2019-10-08 Cerion, Llc Fuel additive containing lattice engineered cerium dioxide nanoparticles
EP2545147B1 (en) * 2010-03-08 2017-09-27 Cerion LLC Structured catalytic nanoparticles and method of preparation
JP5521198B2 (ja) * 2010-08-30 2014-06-11 独立行政法人物質・材料研究機構 電極用粉末材料、その製造方法及び高分子形燃料電池
US20140106260A1 (en) * 2012-10-11 2014-04-17 The Trustees Of The University Of Pennsylvania Core-shell nanoparticulate compositions and methods
US20140273147A1 (en) * 2013-03-12 2014-09-18 Ut-Battelle, Llc Method for synthesizing metal oxide particles
CN103397213B (zh) * 2013-07-22 2014-09-17 葛新芳 包头稀土矿混合碱焙烧法分解提取稀土方法
WO2015080519A1 (ko) * 2013-11-29 2015-06-04 주식회사 엘지화학 요크-쉘 입자, 촉매 및 이의 제조방법
US10323185B2 (en) * 2014-07-02 2019-06-18 United Technologies Corporation Chemical synthesis of hybrid inorganic-organic nanostructured corrosion inhibitive pigments and methods
US11207663B2 (en) * 2016-12-06 2021-12-28 University Of Florida Research Foundation, Inc. Compositions and methods relating to molecular cerium-oxide nanoclusters
KR20190094426A (ko) * 2017-01-18 2019-08-13 엔테그리스, 아이엔씨. 표면으로부터 세리아 입자를 제거하기 위한 조성물 및 방법
KR101860870B1 (ko) * 2017-07-14 2018-05-29 (주)상아프론테크 Pemfc용 라디칼 스캐빈져 조성물, pemfc용 라디칼 스캐빈져 및 이의 제조방법

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20090052018A (ko) * 2007-11-20 2009-05-25 삼성전자주식회사 연료전지용 전극촉매, 그 제조방법, 상기 전극촉매를포함하는 전극을 구비한 연료전지
JP2014534575A (ja) * 2011-10-25 2014-12-18 タイワン ホパックス ケミカルズ マニュファクチャリング カンパニーリミテッド 電極材料の製造方法及び同方法による電極材料
KR20130123188A (ko) * 2012-05-02 2013-11-12 삼성전자주식회사 고체산화물 연료전지용 소재, 상기 소재를 포함하는 고체산화물 연료전지용 양극 및 고체산화물 연료전지

Also Published As

Publication number Publication date
US20220336835A1 (en) 2022-10-20
US11394044B2 (en) 2022-07-19
US20200212469A1 (en) 2020-07-02
CN111384406B (zh) 2025-01-14
DE102019217800A1 (de) 2020-07-02
KR102895231B1 (ko) 2025-12-03
CN111384406A (zh) 2020-07-07
US12080927B2 (en) 2024-09-03

Similar Documents

Publication Publication Date Title
KR20200082007A (ko) 연료 전지용 산화방지제, 상기 산화방지제를 포함하는 막 전극 접합체 및 상기 산화방지제의 제조 방법
Yook et al. Boosting antioxidation efficiency of nonstoichiometric CeOx nanoparticles via surface passivation toward robust polymer electrolyte membrane fuel cells
Salarizadeh et al. Fabrication and physico-chemical properties of iron titanate nanoparticles based sulfonated poly (ether ether ketone) membrane for proton exchange membrane fuel cell application
Prapainainar et al. Surface modification of mordenite in Nafion composite membrane for direct ethanol fuel cell and its characterizations: Effect of types of silane coupling agent
US11695147B2 (en) Antioxidant for electrolyte membrane of fuel cell and method for preparing the same
Kumar et al. The role of surface lattice defects of CeO 2− δ nanoparticles as a scavenging redox catalyst in polymer electrolyte membrane fuel cells
US20190198903A1 (en) Membrane-electrode assembly for fuel cells having improved durability and a polymer electrolyte membrane fuel cell including the same
Wind et al. Adsorption of polyethylene oxide on surface modified silica–stability of bare and covered particles in suspension
Yurova et al. Properties of ceria nanoparticles with surface modified by acidic groups
US20190319287A1 (en) Antioxidant for polymer electrolyte membrane fuel cells, electrolyte including the same, and membrane-electrode assembly for vehicles including the same
KR102602410B1 (ko) 연료전지의 전해질막용 산화방지제 및 이의 제조방법
Galyamin et al. Nanoceria dissolution at acidic pH by breaking off the catalytic loop
CN111944523B (zh) 具有过氧化物模拟酶性质的MXene量子点及其制备方法和检测谷胱甘肽的方法
KR101860870B1 (ko) Pemfc용 라디칼 스캐빈져 조성물, pemfc용 라디칼 스캐빈져 및 이의 제조방법
KR102075225B1 (ko) 고분자 전해질 연료전지용 전해질막의 제조 방법 및 수송용 고분자 전해질 연료전지
CN108003870B (zh) 一种硫化镉量子点荧光探针及其制备方法和应用
DE102020108354A1 (de) Antioxidans für brennstoffzellen und dasselbe umfassendebrennstoffzelle
Huang et al. Boosting manganese dioxide nanozyme activity with sulfur quantum dots for colorimetric and smartphone-based detection of tannic acid
KR101607481B1 (ko) 실리카 코팅된 산화아연 나노입자 제조방법, 이를 이용한 실리카 코팅된 산화아연-고분자수지 매트릭스 제조방법 및 용도
CN110152640A (zh) 二氧化锆胶囊膜包覆金红石型钛白粉的工艺方法
KR20220117829A (ko) 마그네슘 실리케이트를 포함하는 이차전지 전해질용 첨가제 및 이의 제조방법
Altaf et al. Oxidative degradation of l-histidine by manganese dioxide (MnO 2) nano-colloid in HClO 4 medium with/without using TX-100 catalyst: a kinetic approach
KR101375173B1 (ko) 내광성 및 내후성이 우수한 아나타제 백색 안료
KR102864238B1 (ko) 활성산소 제거능 및 내산성이 우수한 산화방지제, 이를 포함하는 고분자 전해질 막 및 이의 제조방법
US20200266473A1 (en) Antioxidant for fuel cells and membrane-electrode assembly including the same

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

PN2301 Change of applicant

St.27 status event code: A-3-3-R10-R13-asn-PN2301

St.27 status event code: A-3-3-R10-R11-asn-PN2301

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

D13-X000 Search requested

St.27 status event code: A-1-2-D10-D13-srh-X000

D14-X000 Search report completed

St.27 status event code: A-1-2-D10-D14-srh-X000

PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E90F Notification of reason for final refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

D22 Grant of ip right intended

Free format text: ST27 STATUS EVENT CODE: A-1-2-D10-D22-EXM-PE0701 (AS PROVIDED BY THE NATIONAL OFFICE)

PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

F11 Ip right granted following substantive examination

Free format text: ST27 STATUS EVENT CODE: A-2-4-F10-F11-EXM-PR0701 (AS PROVIDED BY THE NATIONAL OFFICE)

PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-2-2-U10-U11-OTH-PR1002 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

Q13 Ip right document published

Free format text: ST27 STATUS EVENT CODE: A-4-4-Q10-Q13-NAP-PG1601 (AS PROVIDED BY THE NATIONAL OFFICE)
