RU2337110C2 - Способ получения водной дисперсии, водная дисперсия микрочастиц, включающих фазу наночастиц, и содержащие их композиции для нанесения покрытий - Google Patents

Способ получения водной дисперсии, водная дисперсия микрочастиц, включающих фазу наночастиц, и содержащие их композиции для нанесения покрытий Download PDF

Info

Publication number
RU2337110C2
RU2337110C2 RU2006101872/04A RU2006101872A RU2337110C2 RU 2337110 C2 RU2337110 C2 RU 2337110C2 RU 2006101872/04 A RU2006101872/04 A RU 2006101872/04A RU 2006101872 A RU2006101872 A RU 2006101872A RU 2337110 C2 RU2337110 C2 RU 2337110C2
Authority
RU
Russia
Prior art keywords
nanoparticles
polymers
mixture
aqueous dispersion
phase
Prior art date
Application number
RU2006101872/04A
Other languages
English (en)
Other versions
RU2006101872A (ru
Inventor
Деннис Л. ФАЛЕР (US)
Деннис Л. ФАЛЕР
Энтони Д. КУЛФАН (US)
Энтони Д. КУЛФАН
Джеймс Б. О`ДВАЙЕР (US)
Джеймс Б. О`ДВАЙЕР
Элдон Л. ДЕКЕР (US)
Элдон Л. ДЕКЕР
Брайан Э. ВУДВОРТ (US)
Брайан Э. ВУДВОРТ
Лори С. РАРДОН (US)
Лори С. РАРДОН
Original Assignee
Ппг Индастриз Огайо, Инк.
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Ппг Индастриз Огайо, Инк. filed Critical Ппг Индастриз Огайо, Инк.
Publication of RU2006101872A publication Critical patent/RU2006101872A/ru
Application granted granted Critical
Publication of RU2337110C2 publication Critical patent/RU2337110C2/ru

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F2/00—Processes of polymerisation
    • C08F2/44—Polymerisation in the presence of compounding ingredients, e.g. plasticisers, dyestuffs, fillers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F292/00—Macromolecular compounds obtained by polymerising monomers on to inorganic materials

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Inorganic Chemistry (AREA)
  • Materials Engineering (AREA)
  • Paints Or Removers (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Pigments, Carbon Blacks, Or Wood Stains (AREA)
  • Polymerisation Methods In General (AREA)
  • Processes Of Treating Macromolecular Substances (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)

Abstract

Настоящее изобретение относится к водной дисперсии микрочастиц, содержащих наночастицы, к способам получения дисперсии и к композициям, содержащим дисперсии. Техническая задача - разработка эффективного способа получения стабильной дисперсии композитных микрочастиц, подходящих для использования в композициях для нанесения покрытий, при этом мономеры и/или полимеры и при необходимости инициатор примешивали бы непосредственно к наночастицам, а из смеси формировали бы частицы, не прибегая к эмульсионной полимеризации. Предложено получение дисперсии в результате (а) получения множества наночастиц, характеризующихся средним размером частиц, равным 300 нанометрам либо менее; (b) примешивания наночастиц к смеси одного или более полимеризуемых этиленоненасыщенных мономеров с одним или более полимерами, характеризуемыми средним молекулярным весом от 1000 до 20000 с получением смеси; (с) воздействия на упомянутую смесь условий действия высоких напряжений сдвига в присутствии либо органического растворителя, либо водной среды с формированием из смеси микрочастиц; и (d) полимеризации этиленоненасыщенных мономеров в условиях проведения свободно-радикальной полимеризации. Предложена также стабильная водная дисперсия микрочастиц и варианты ее использования в композициях для нанесения покрытий. 8 н. и 64 з.п. ф-лы, 6 табл.

Description

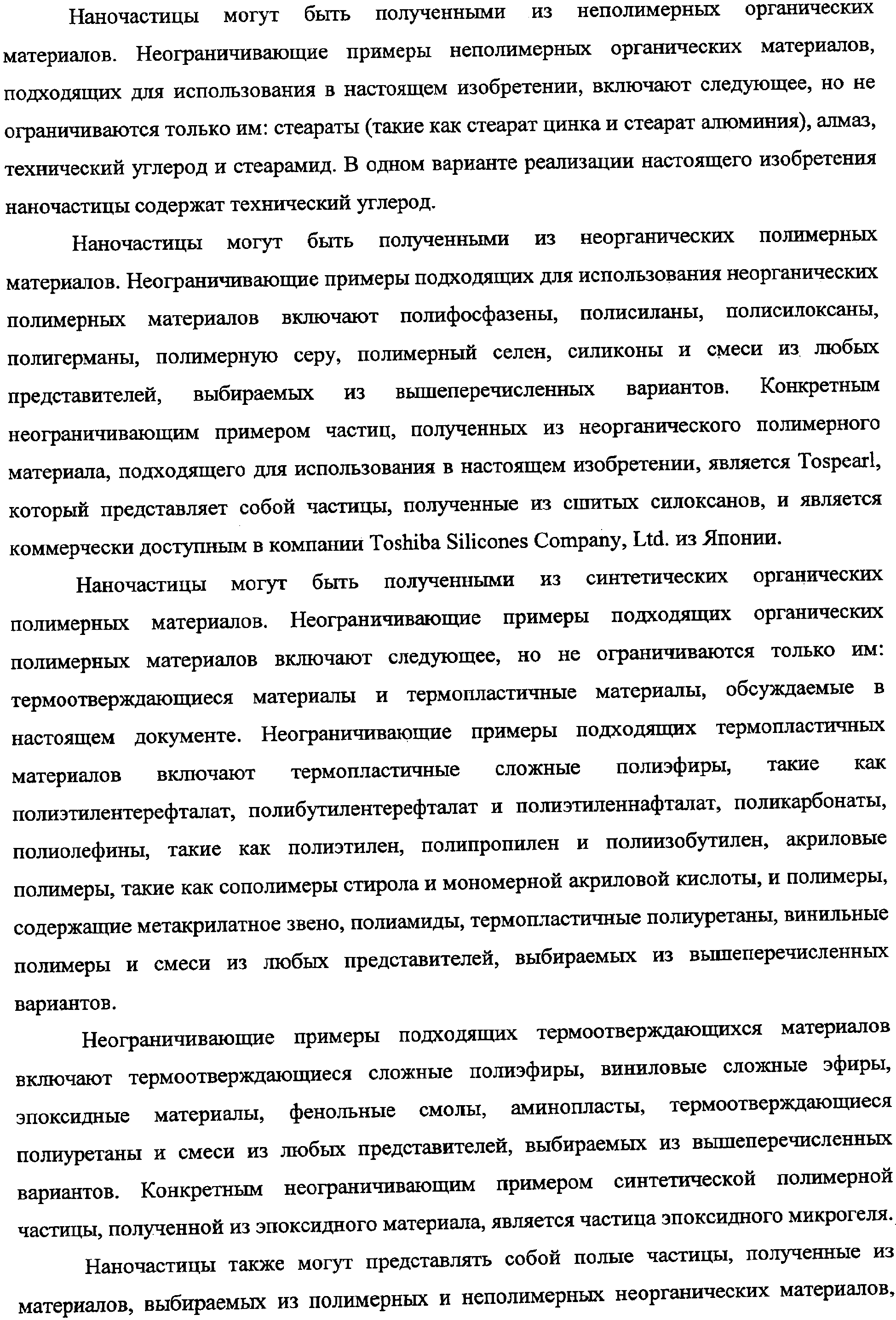

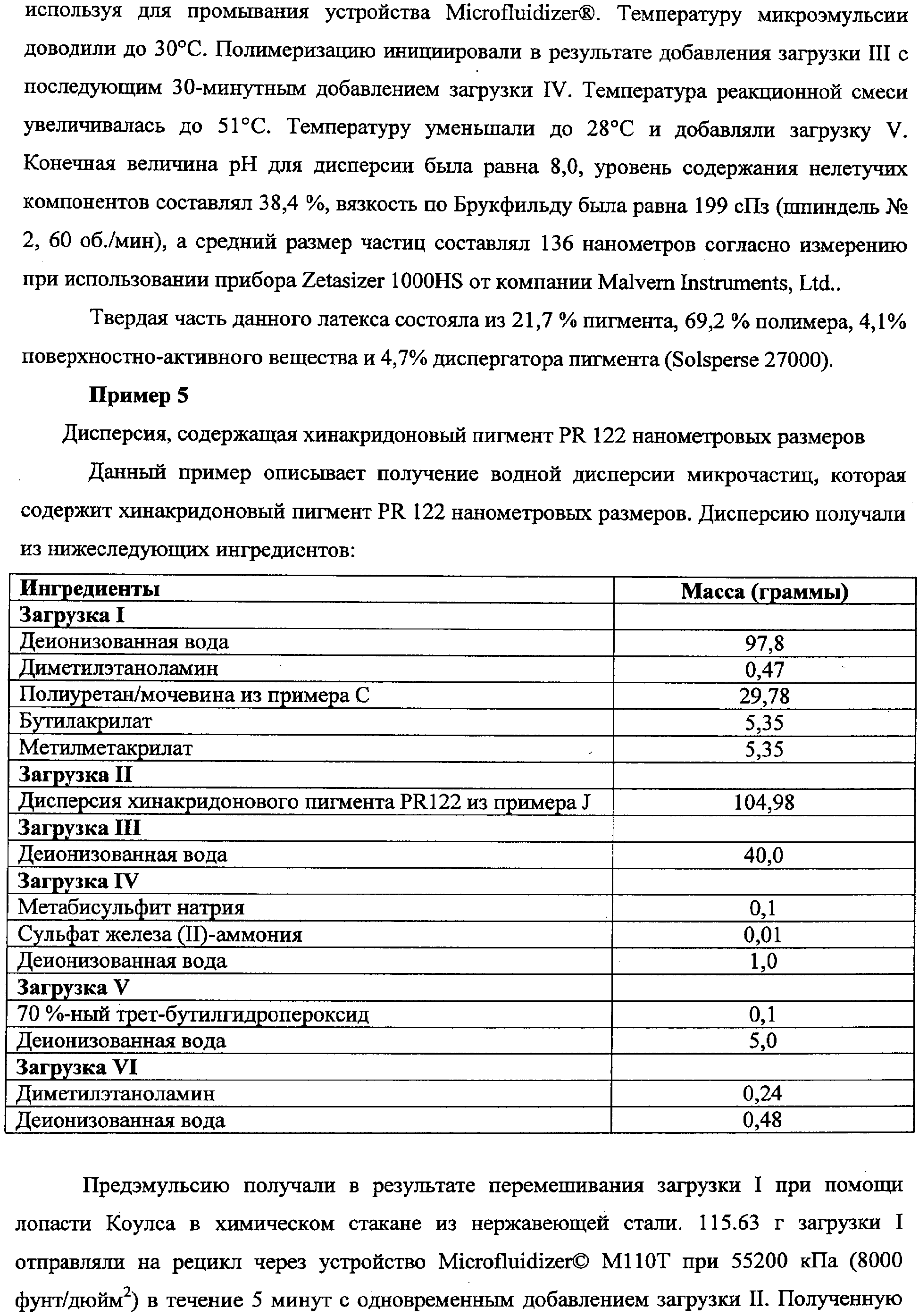

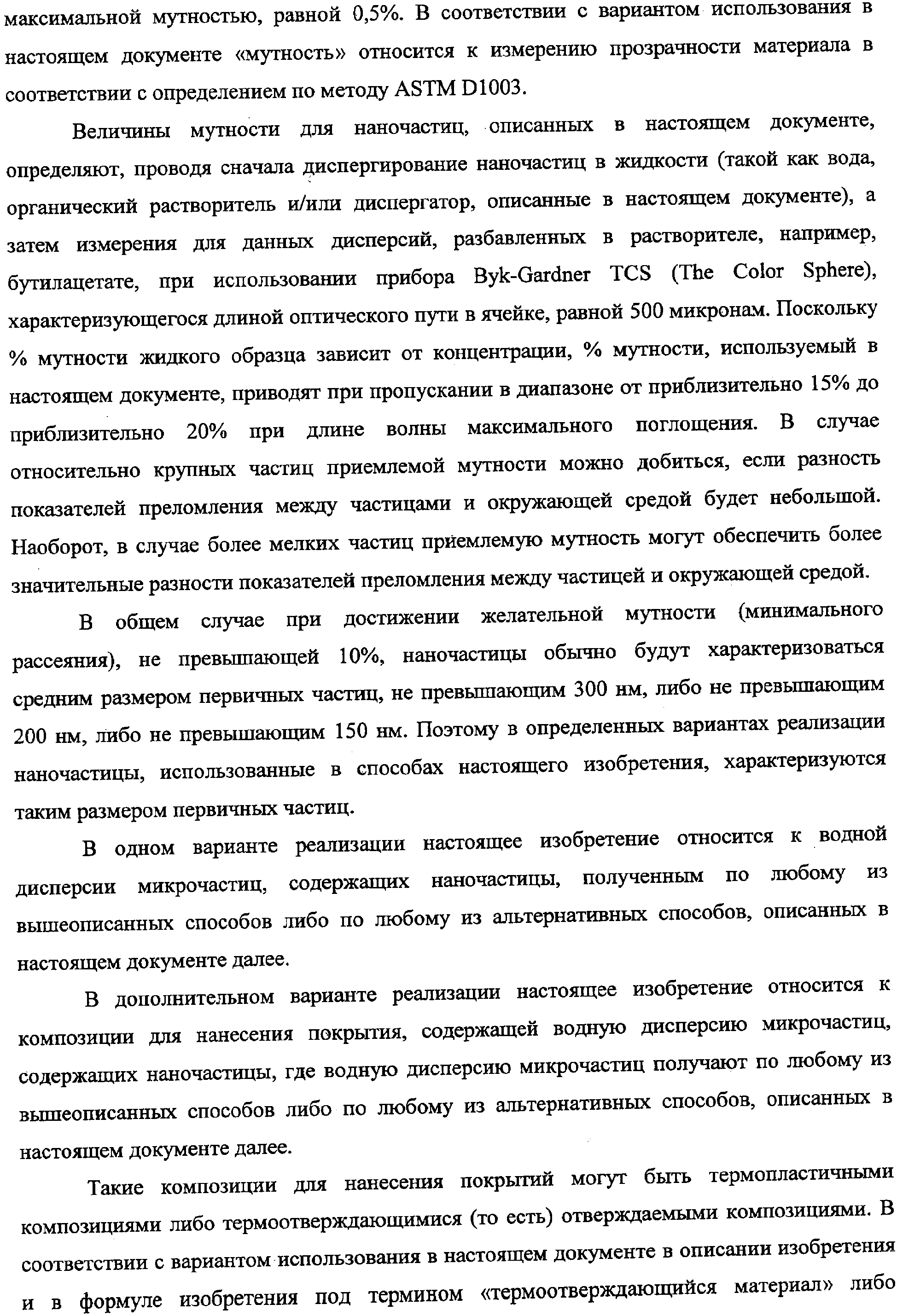

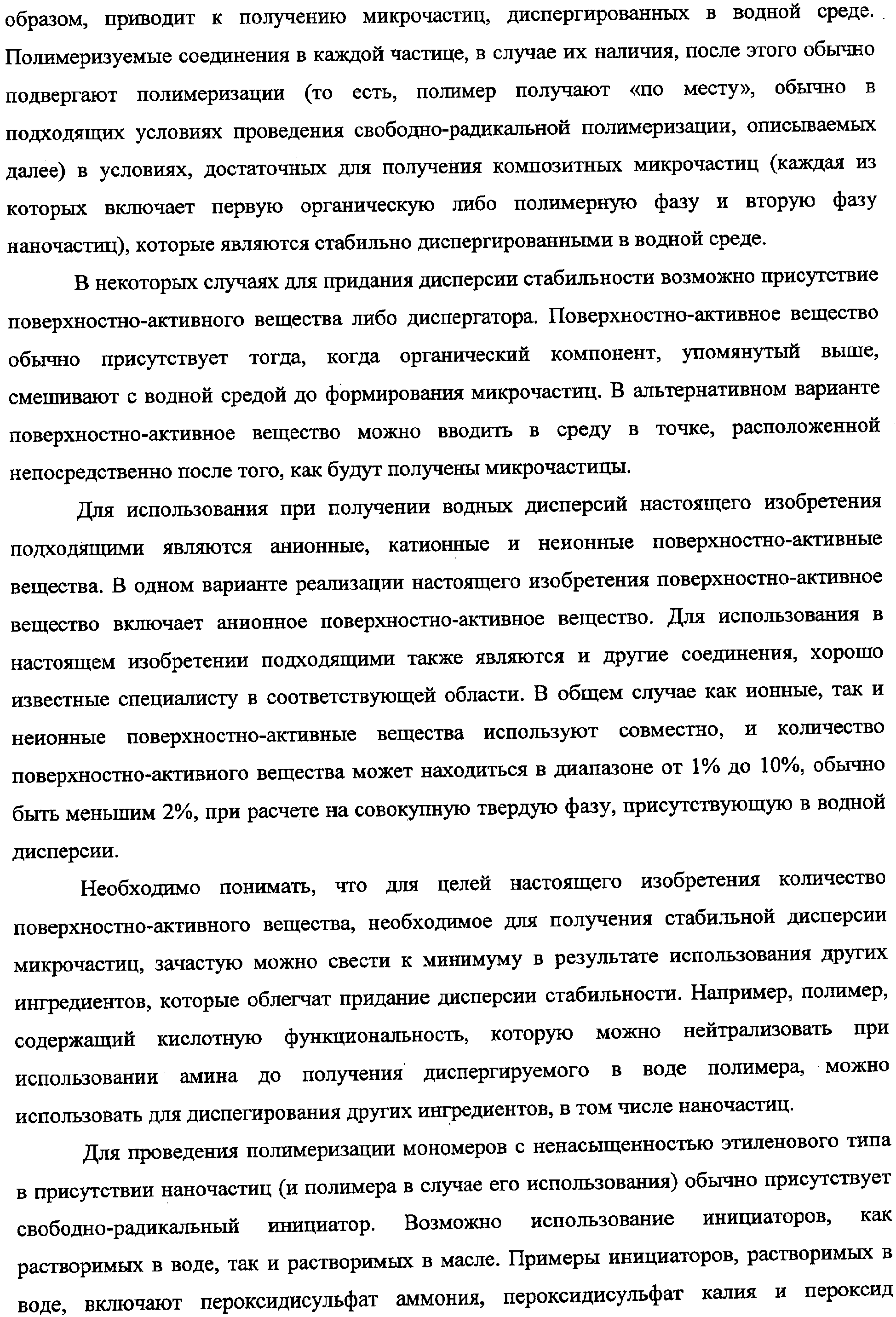

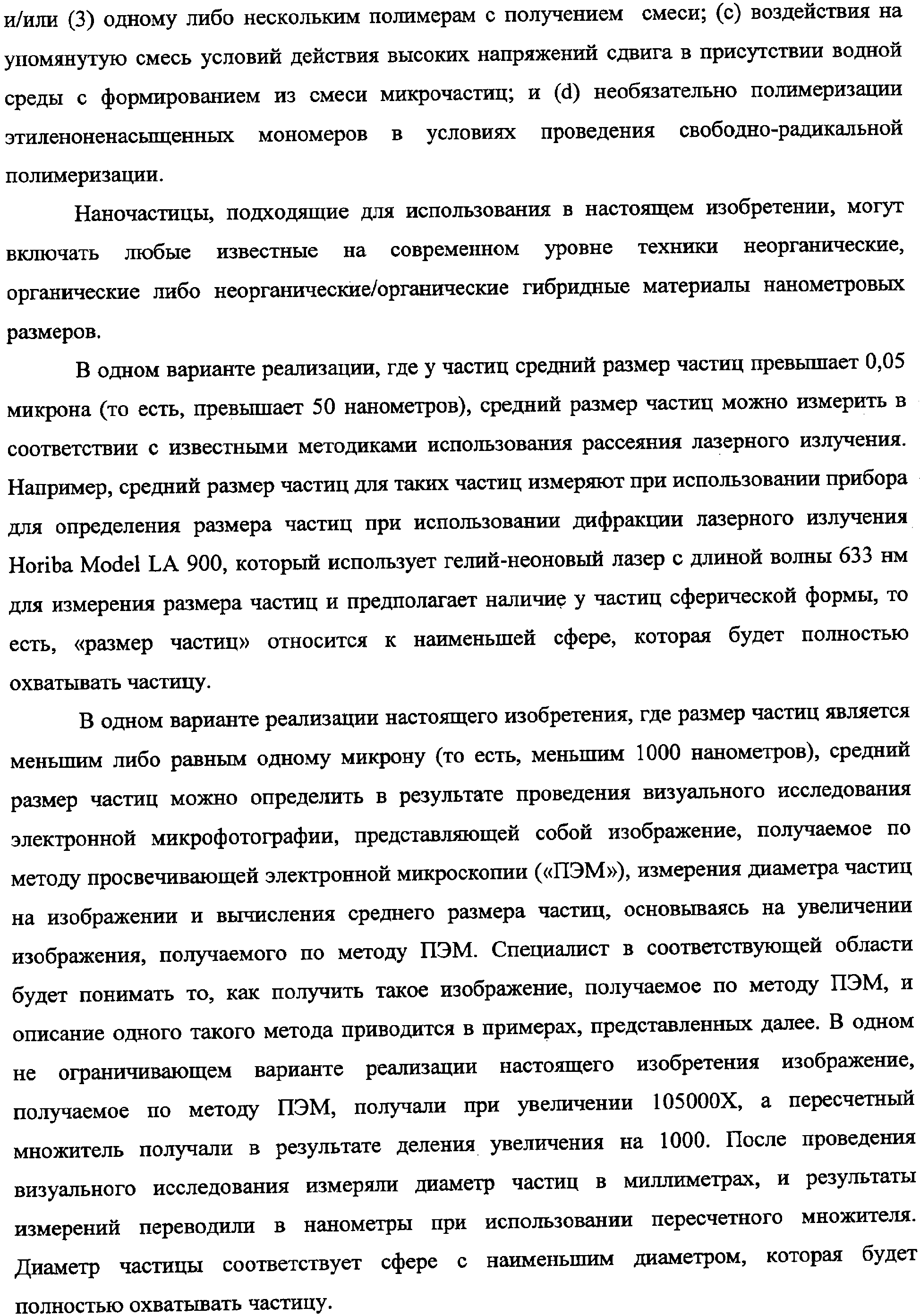

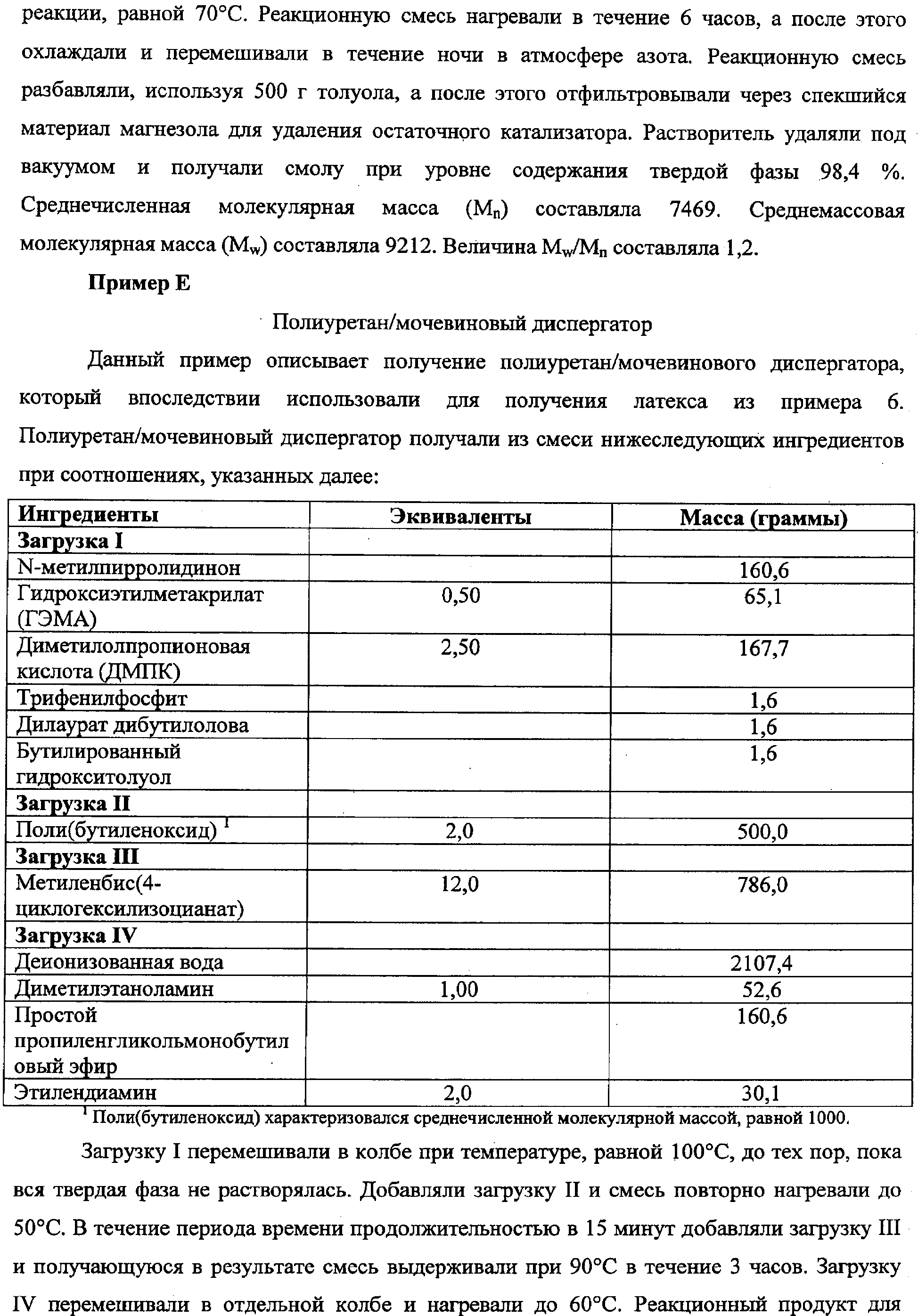

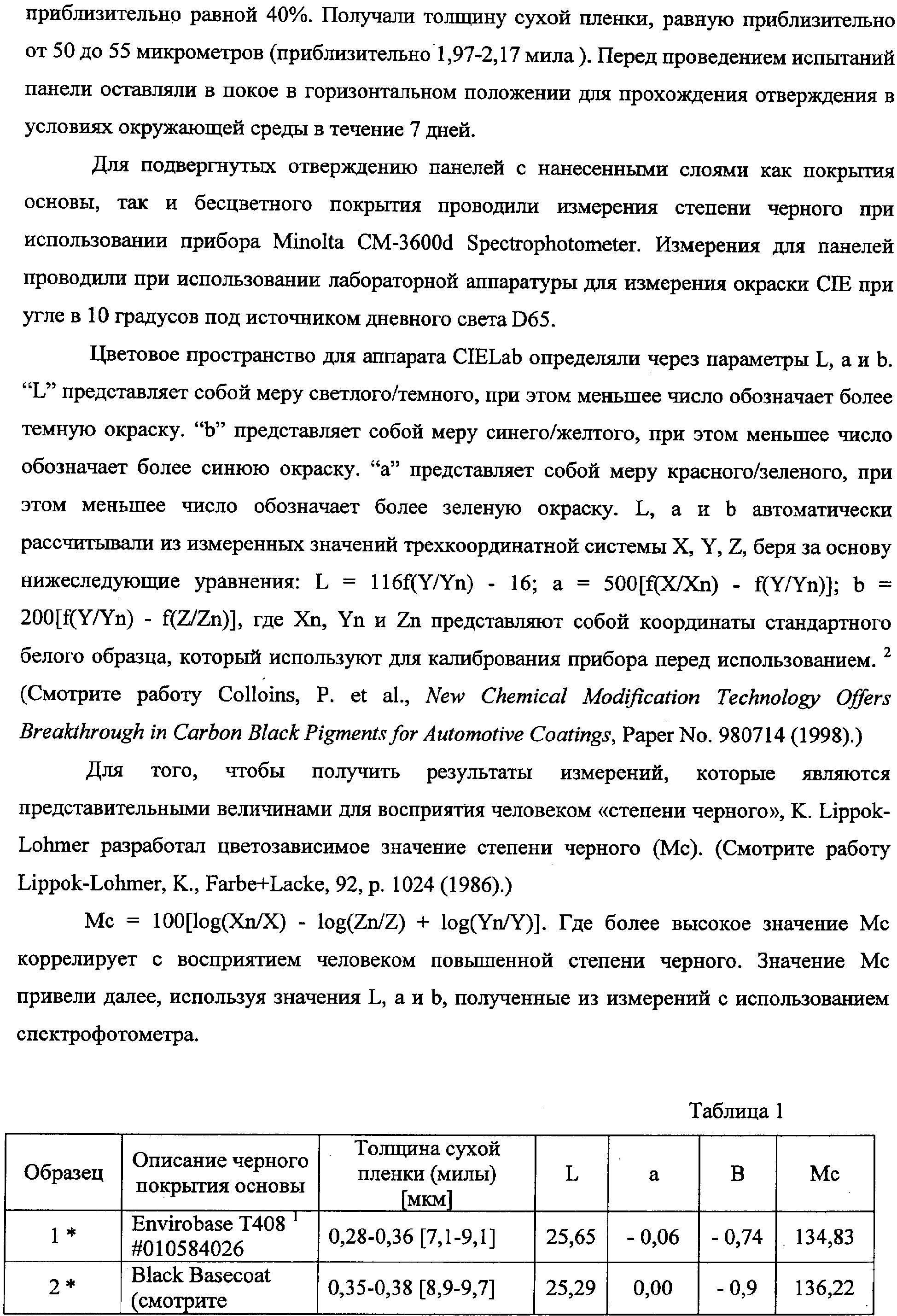

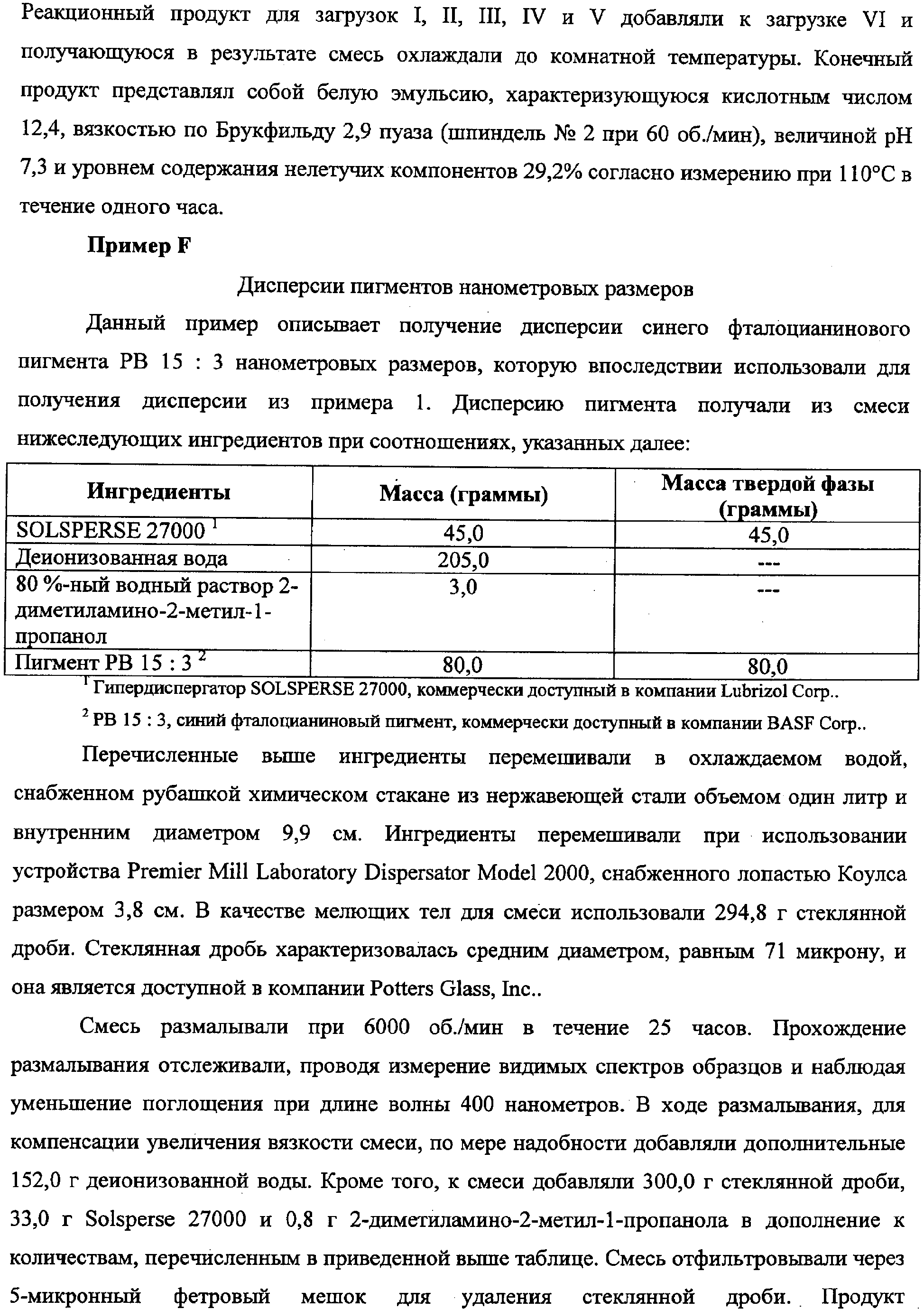

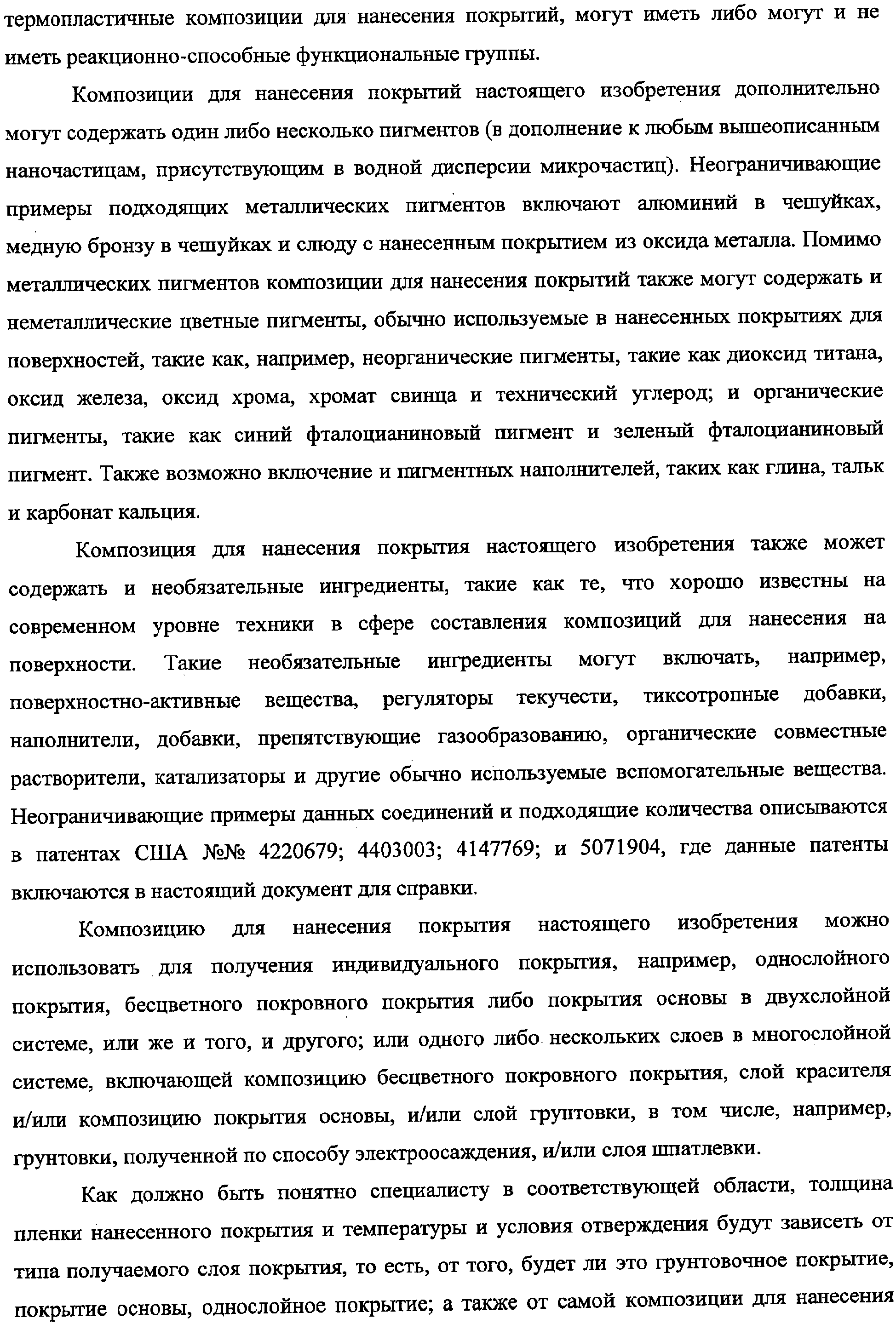

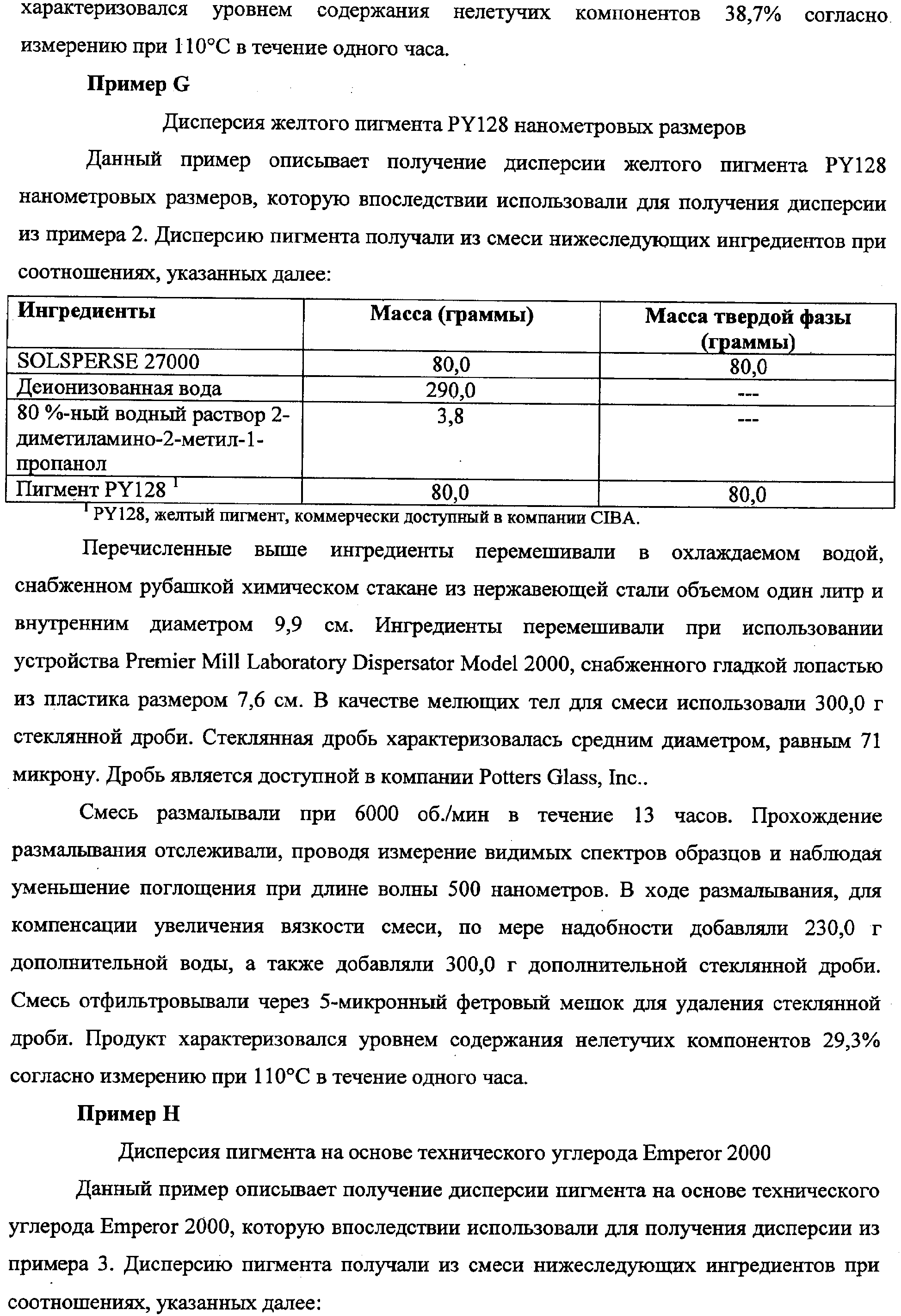

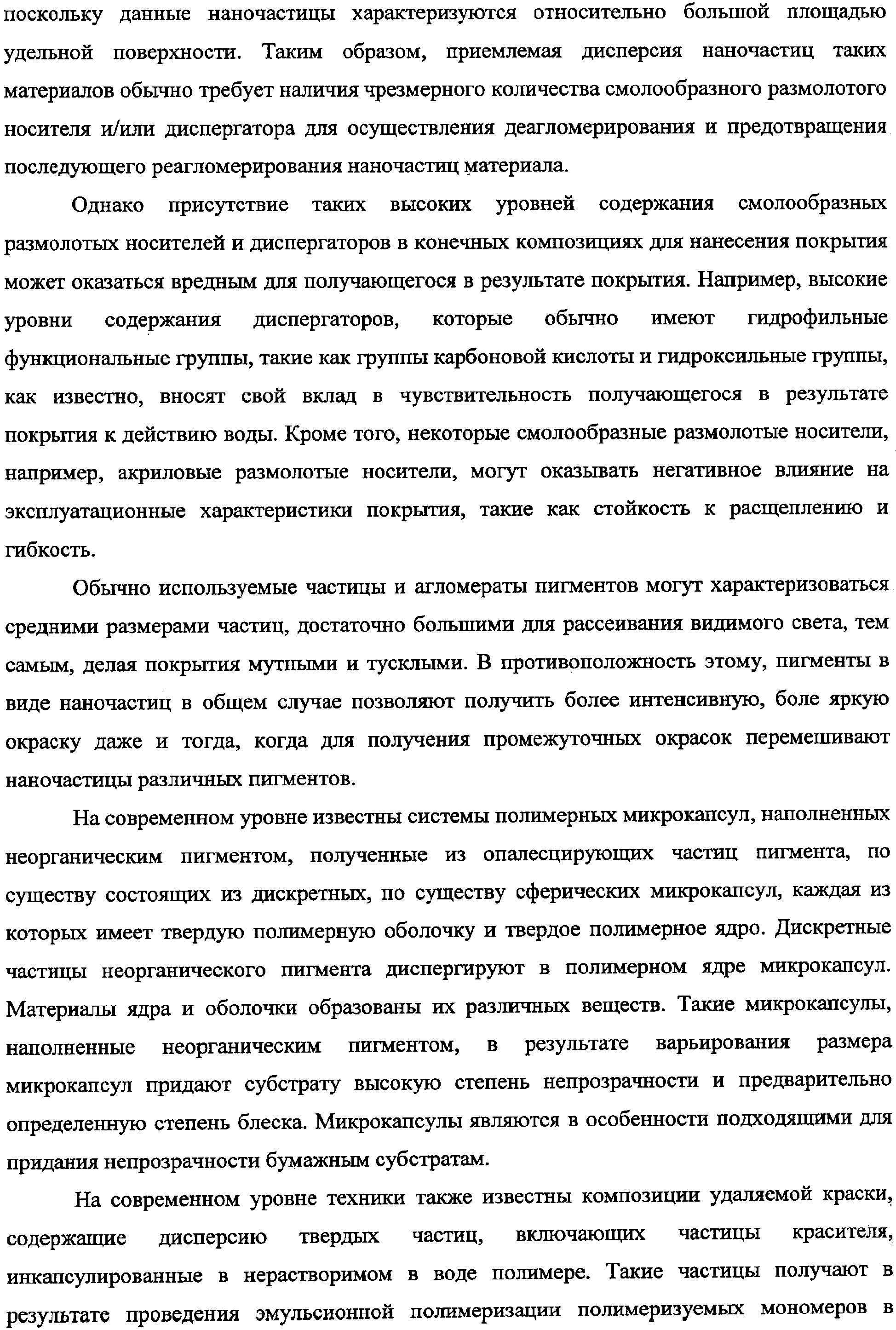

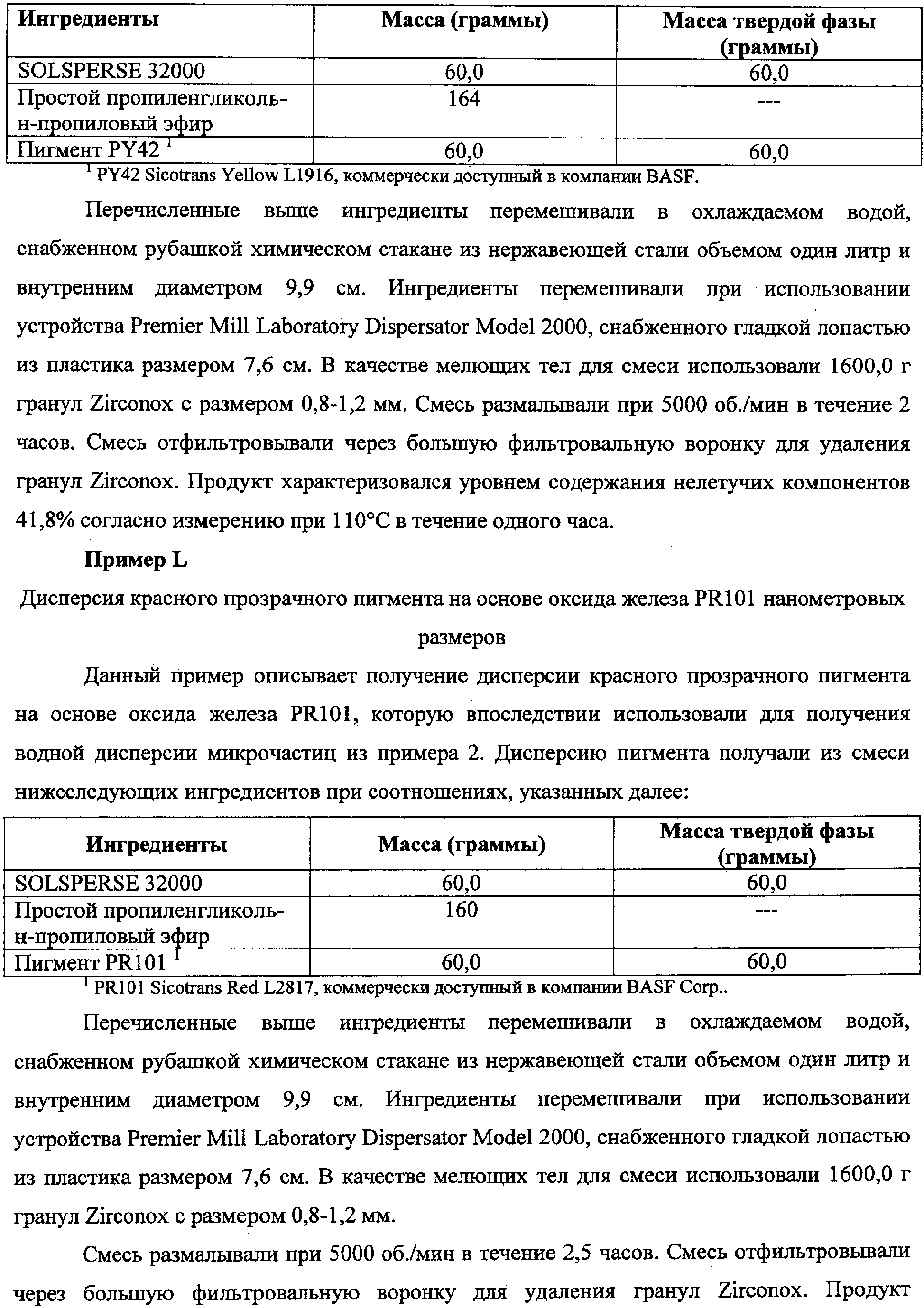

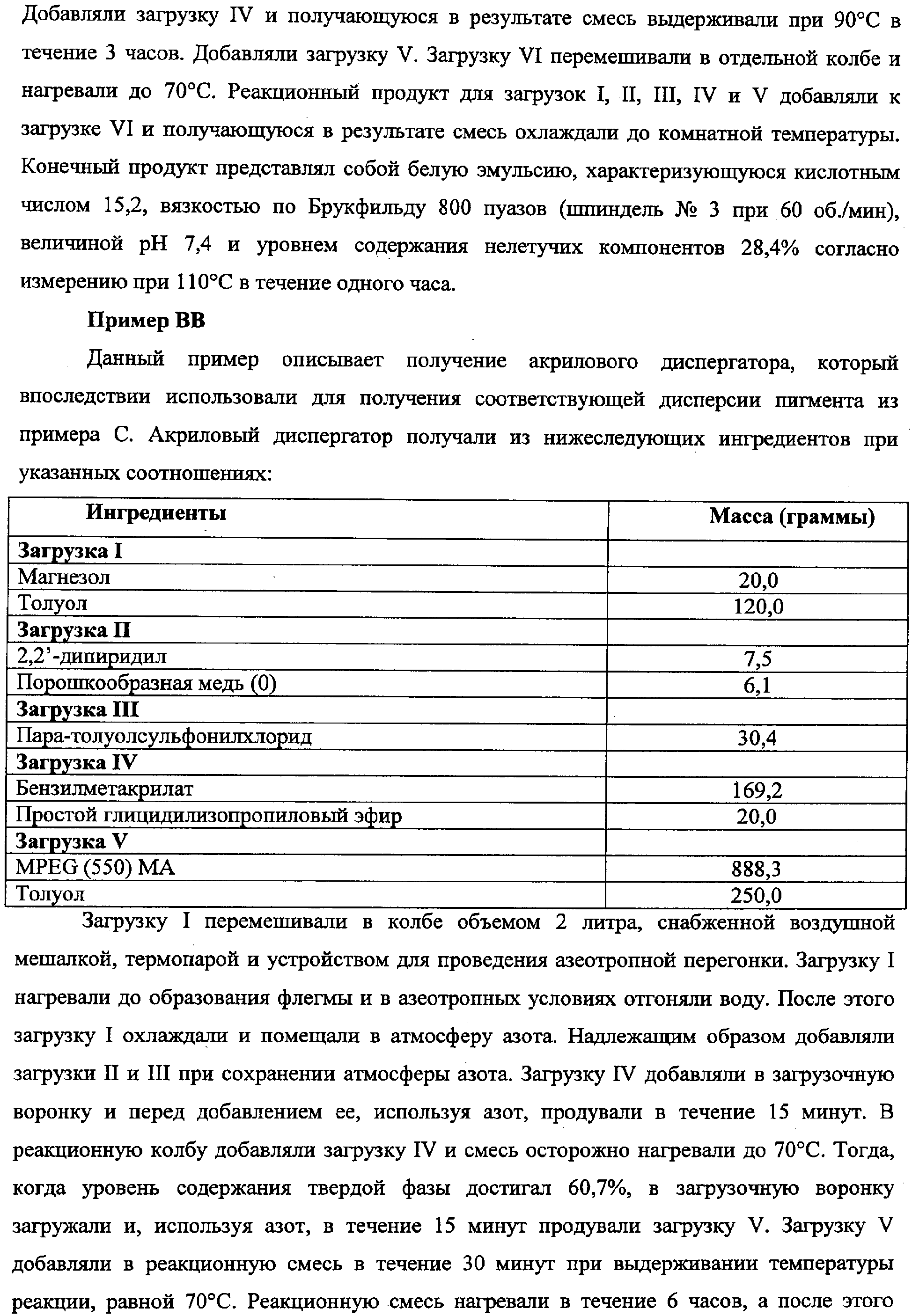

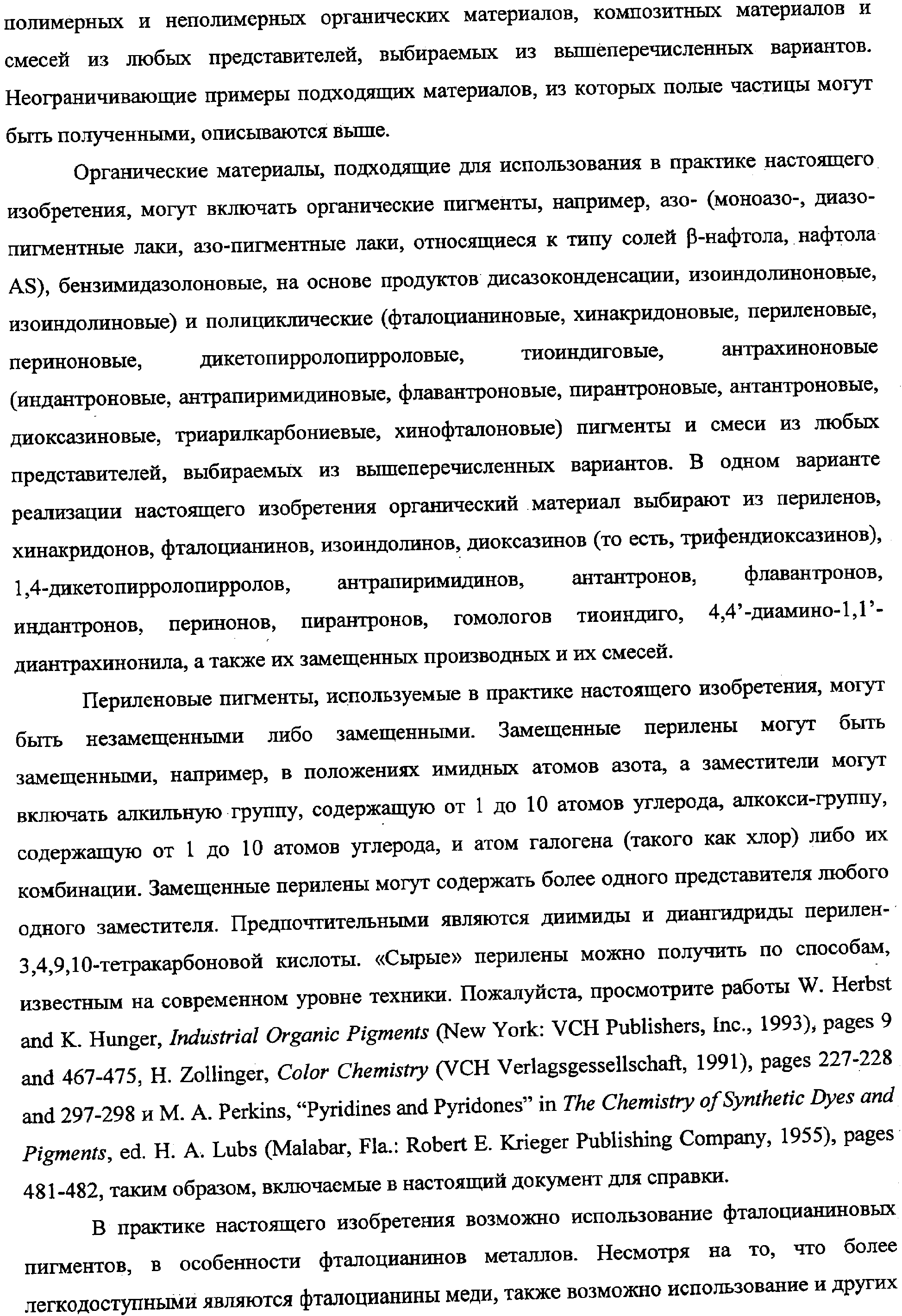

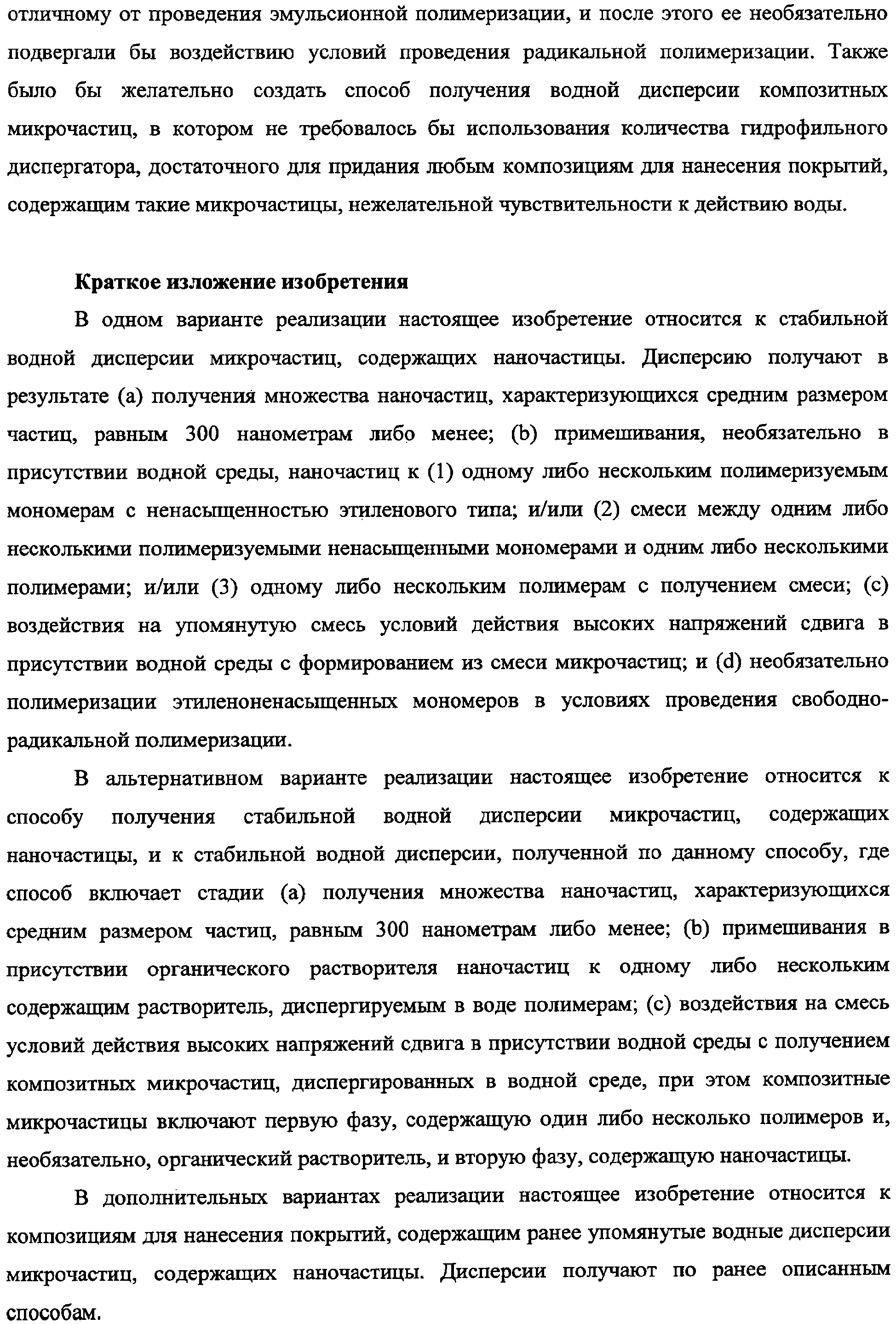

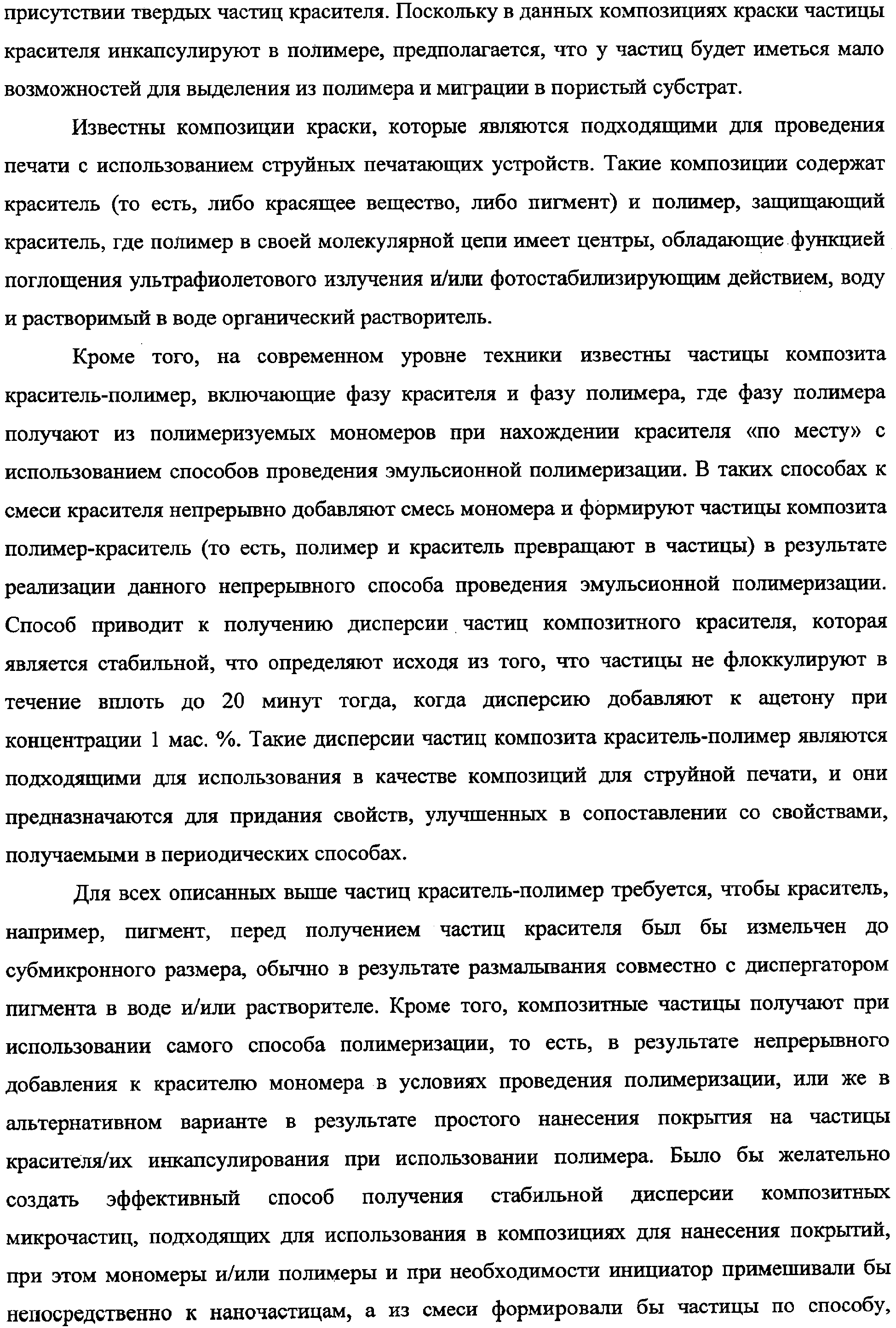

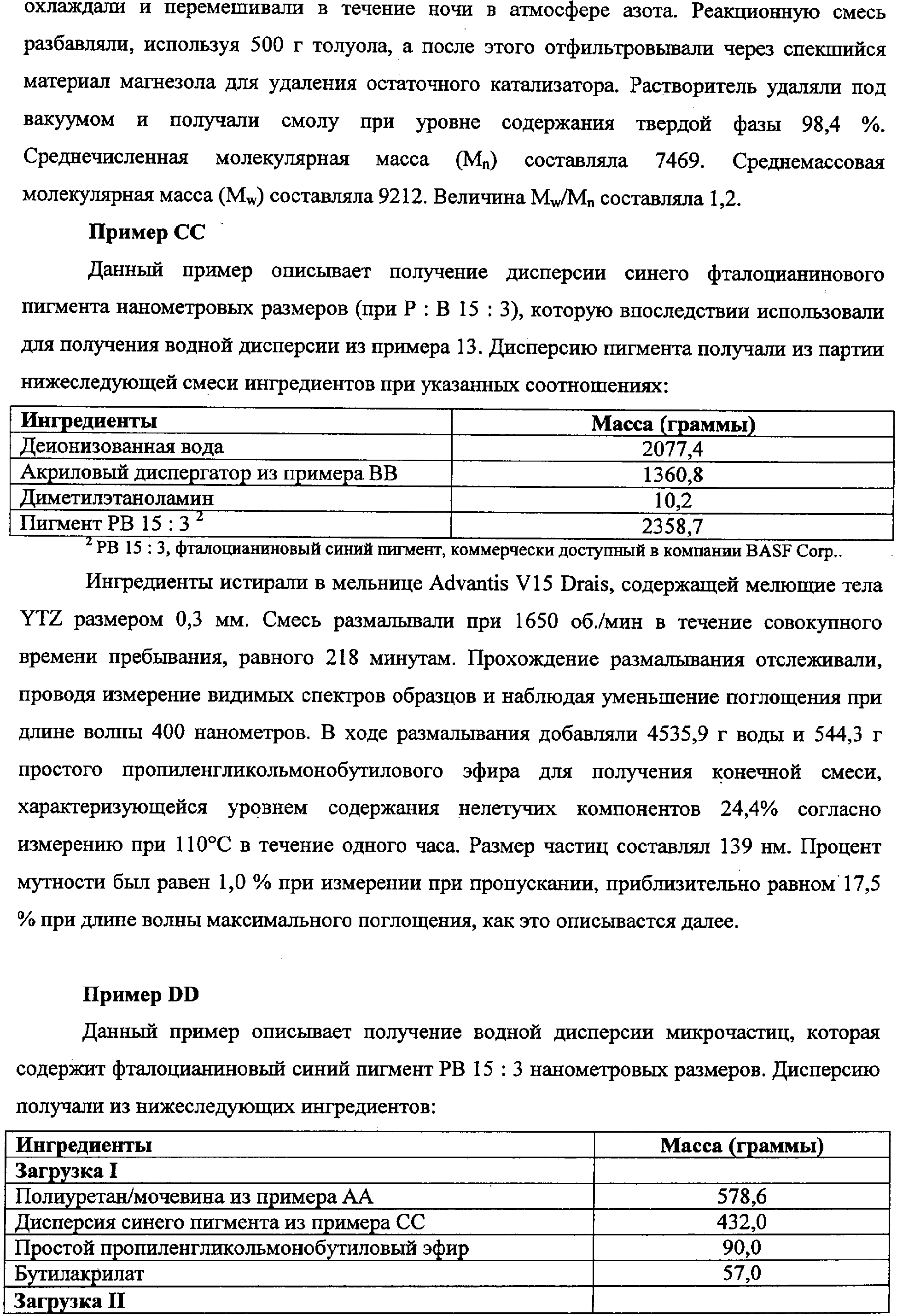

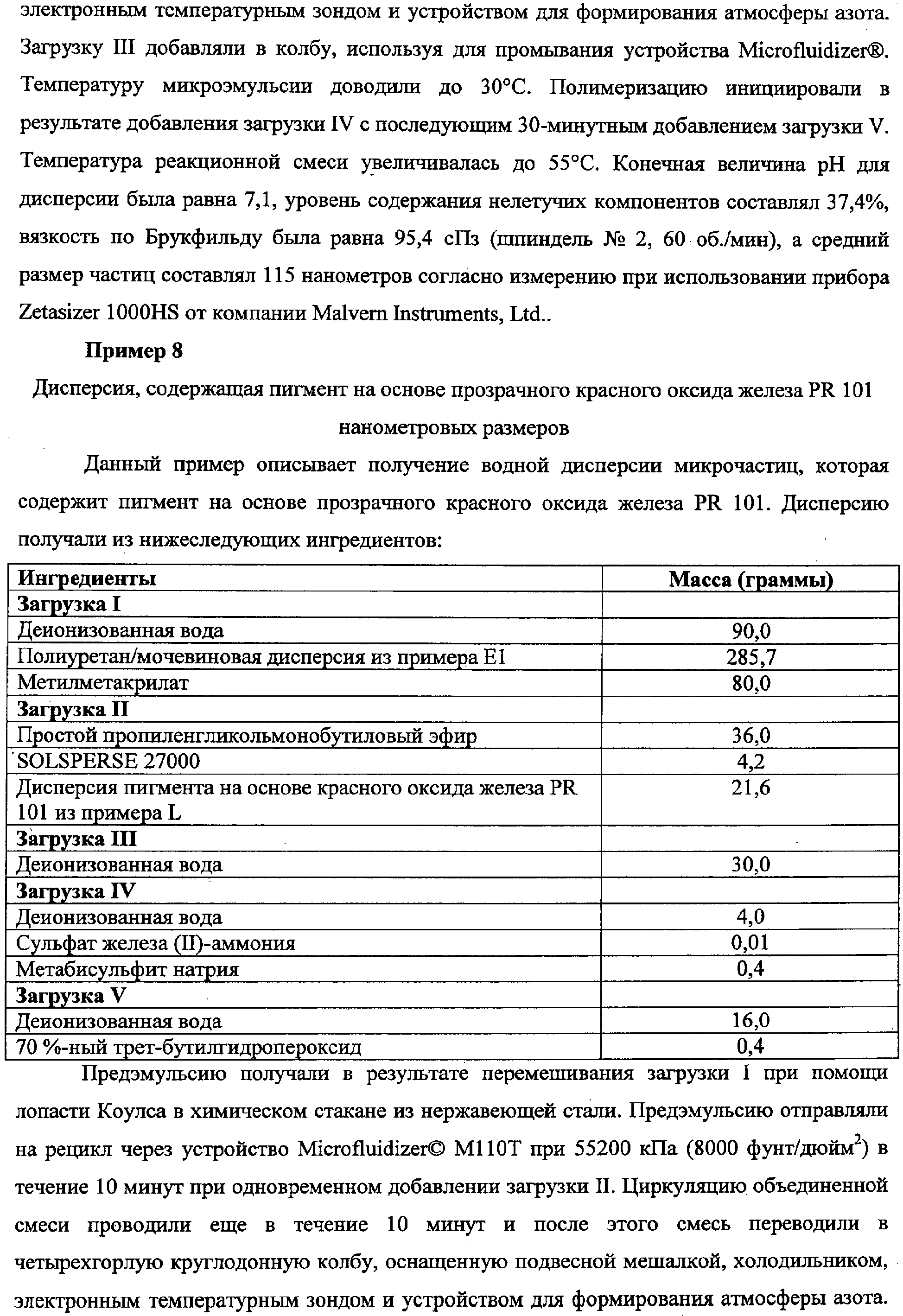

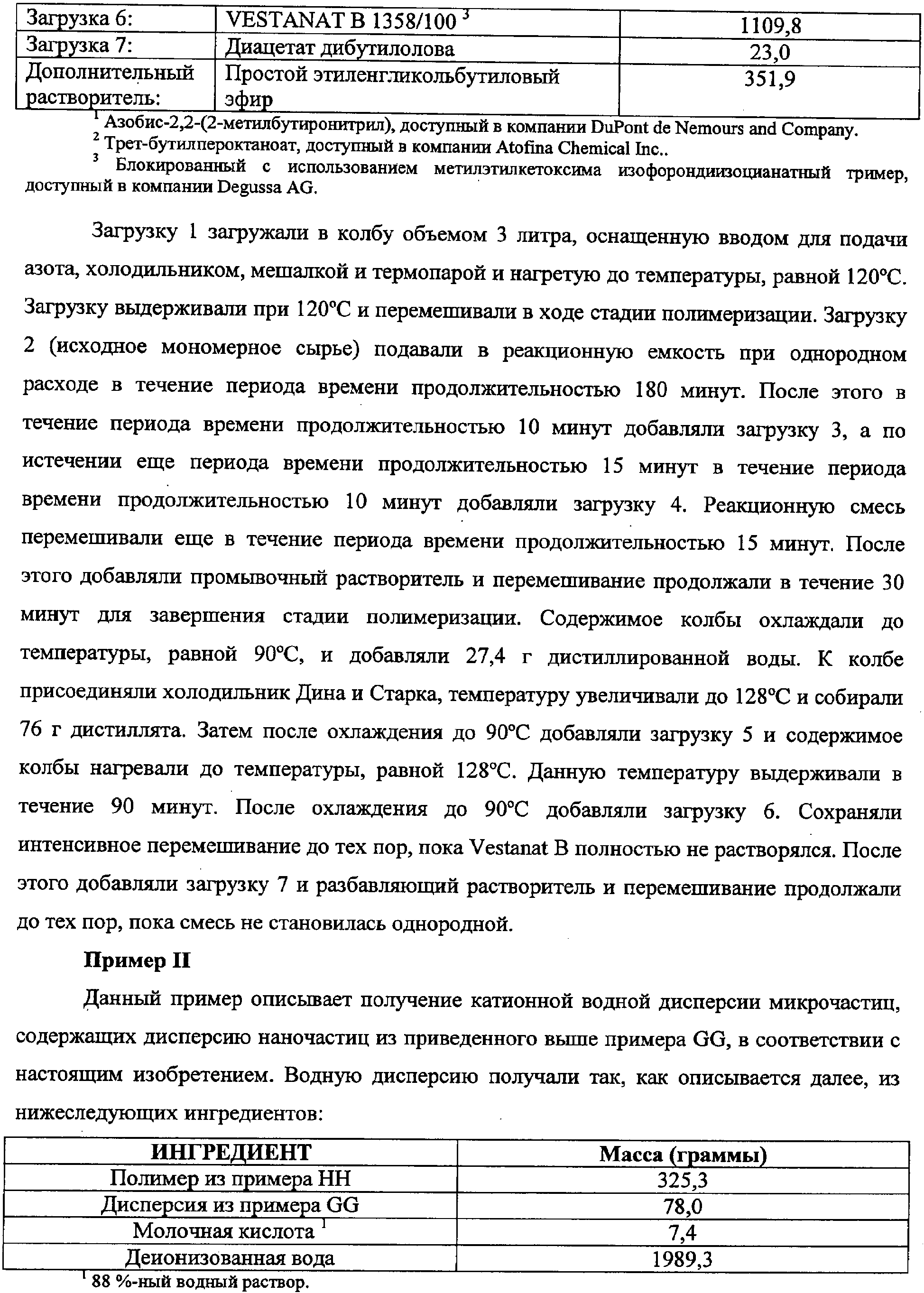

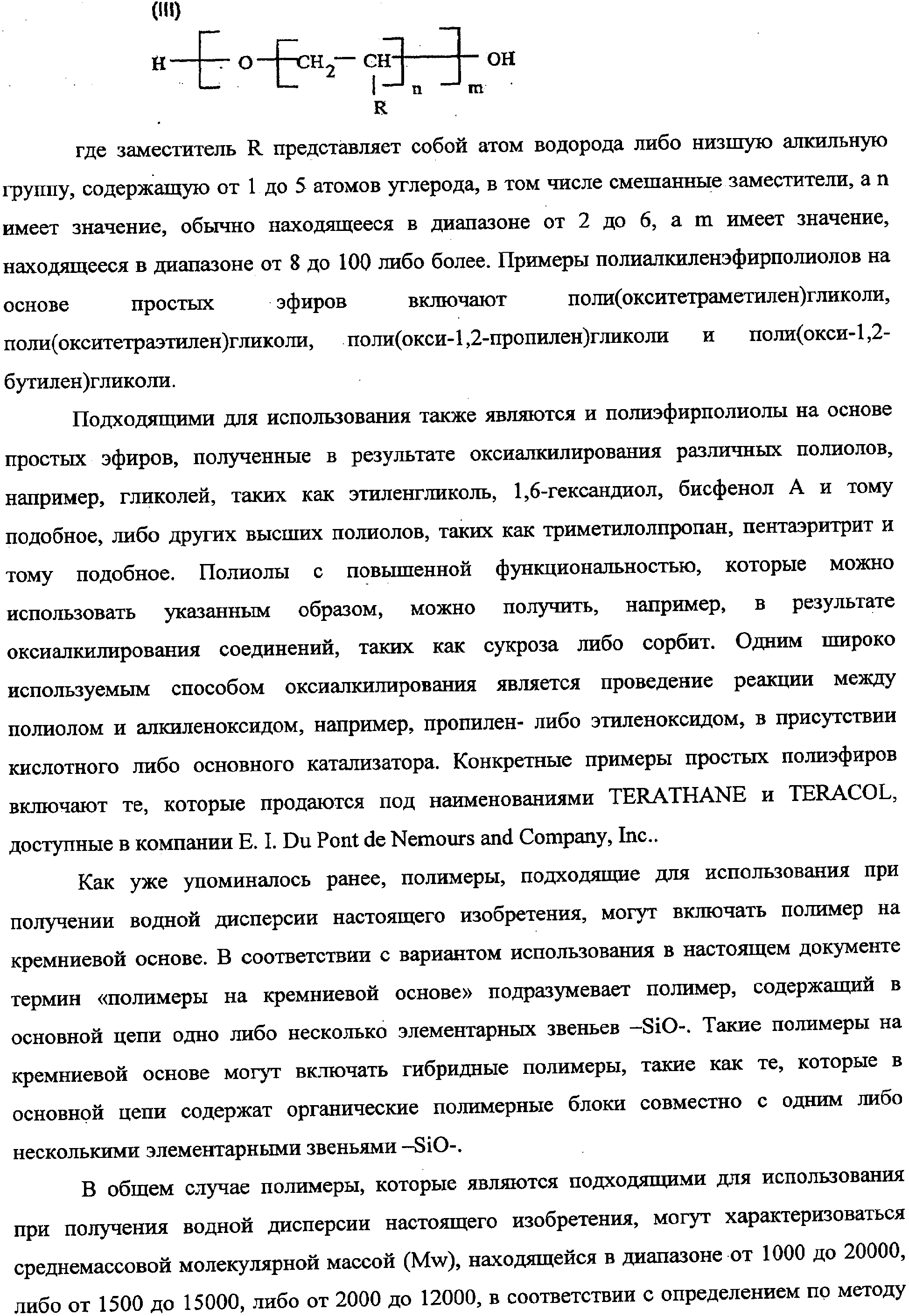

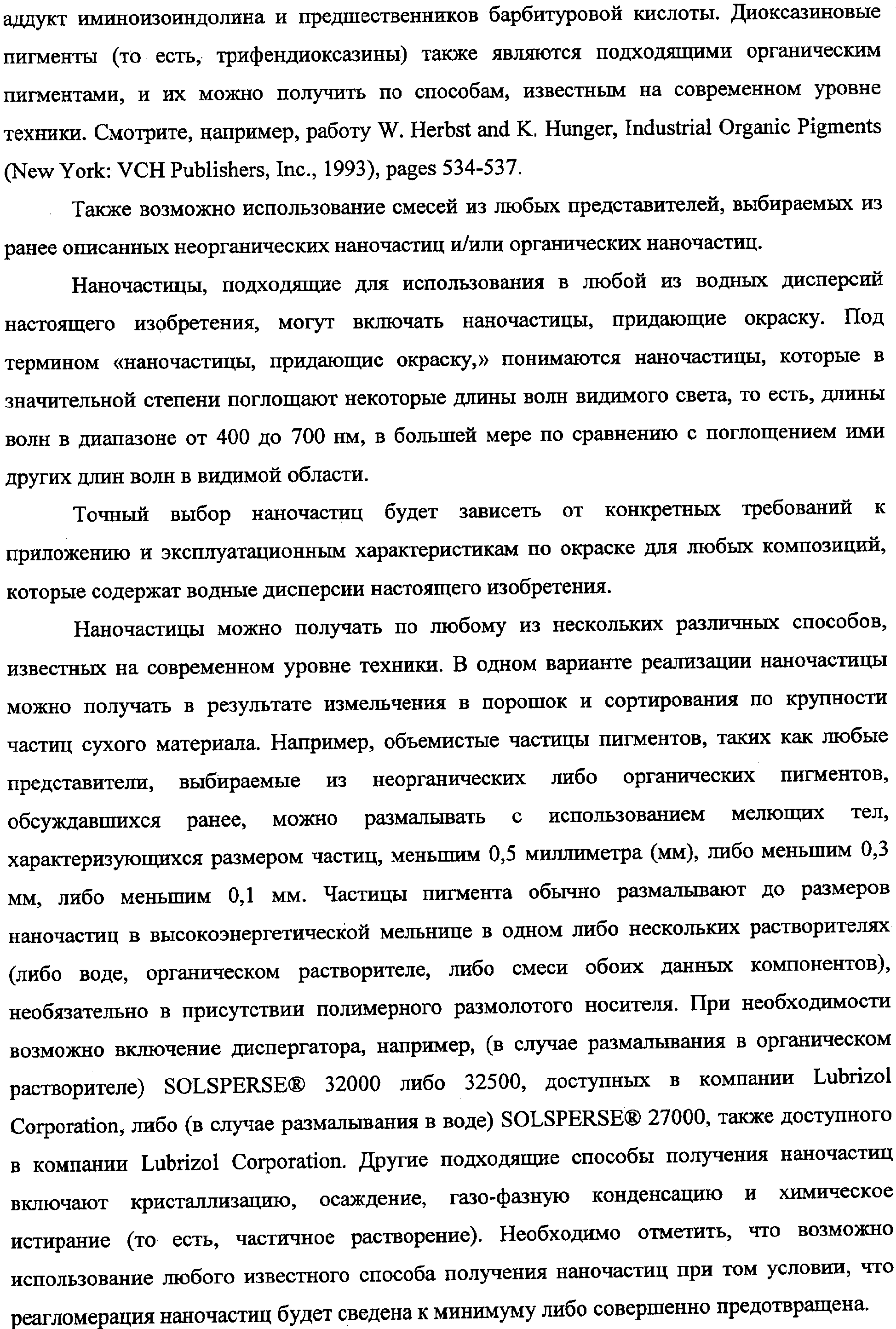

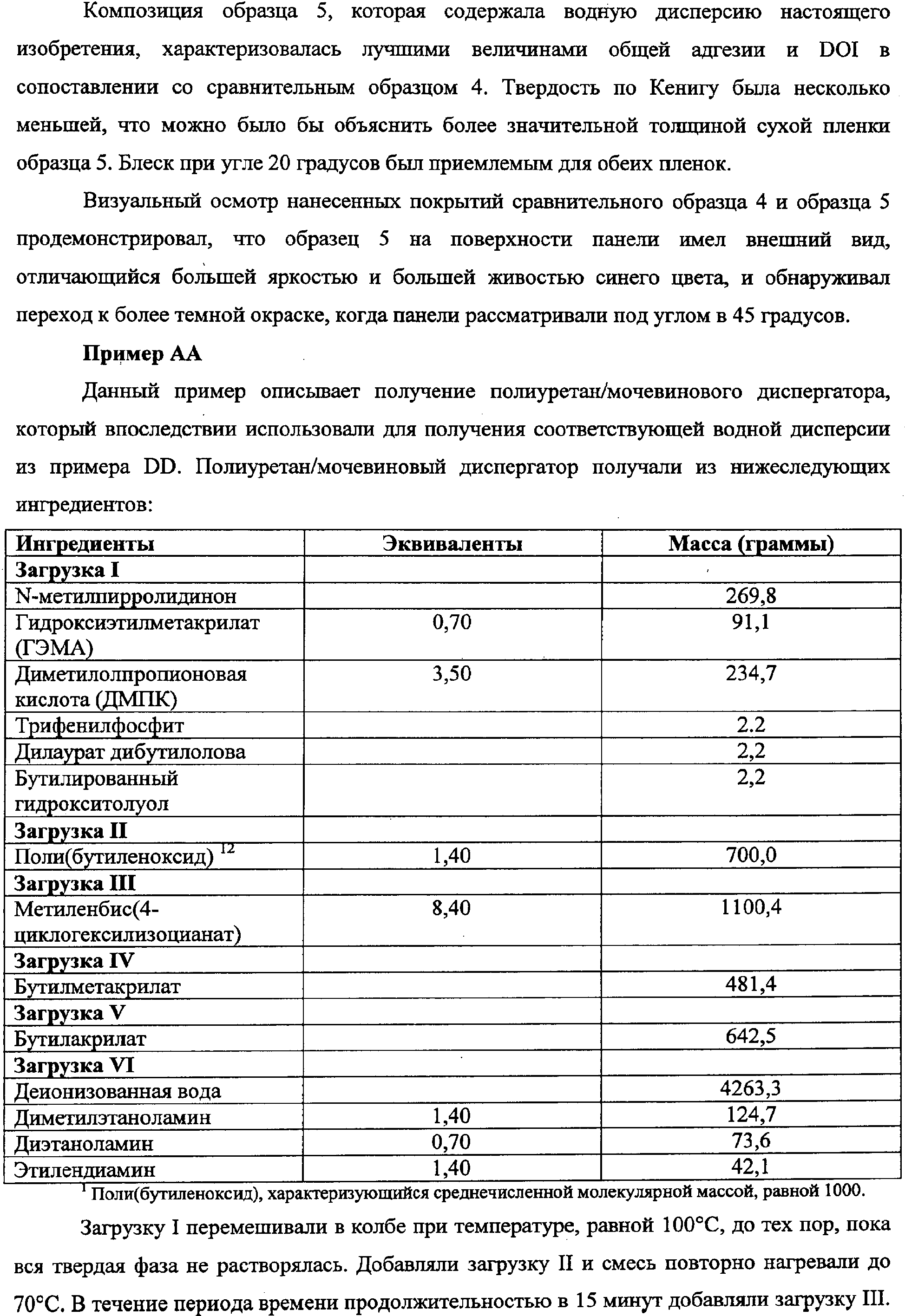

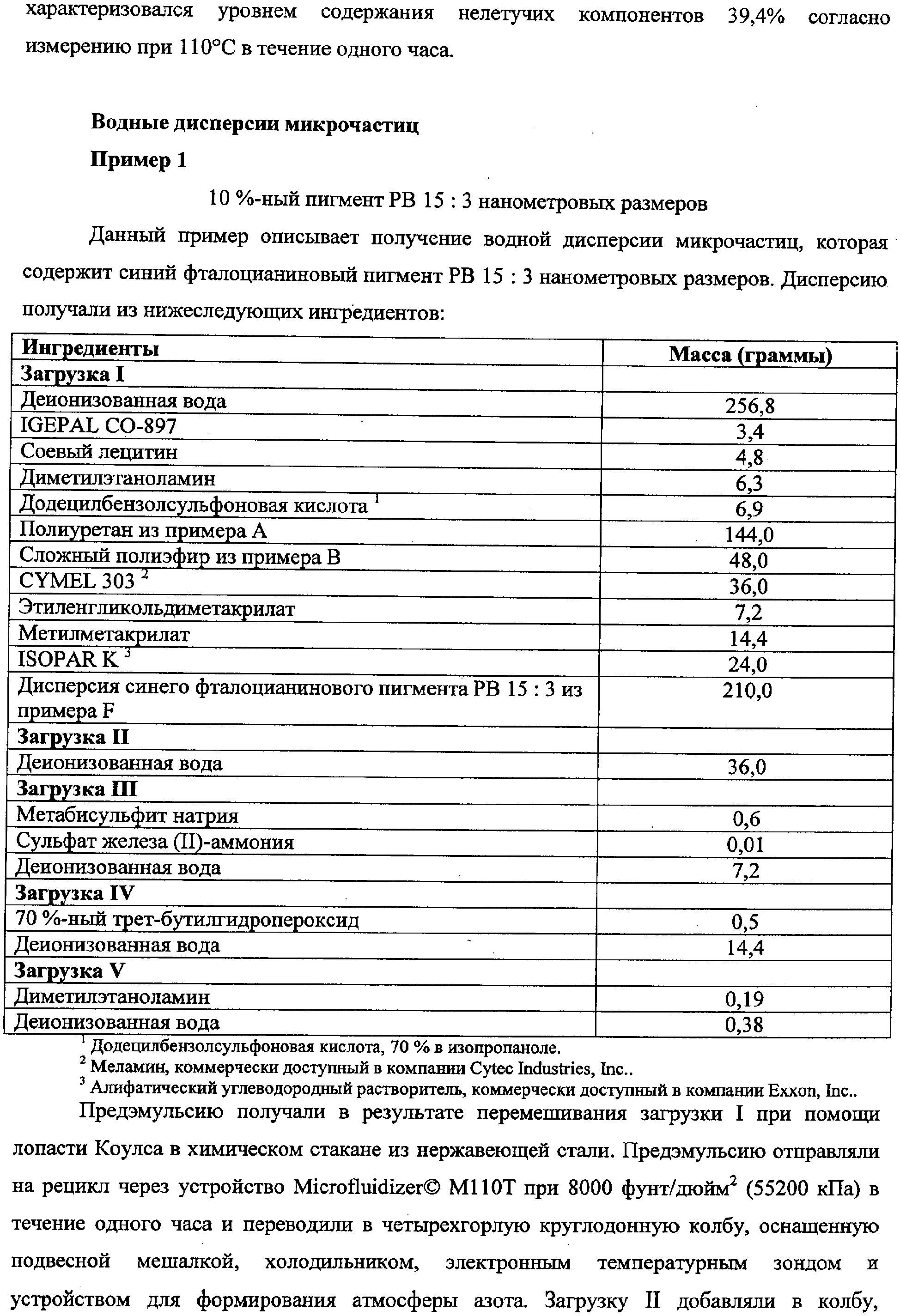

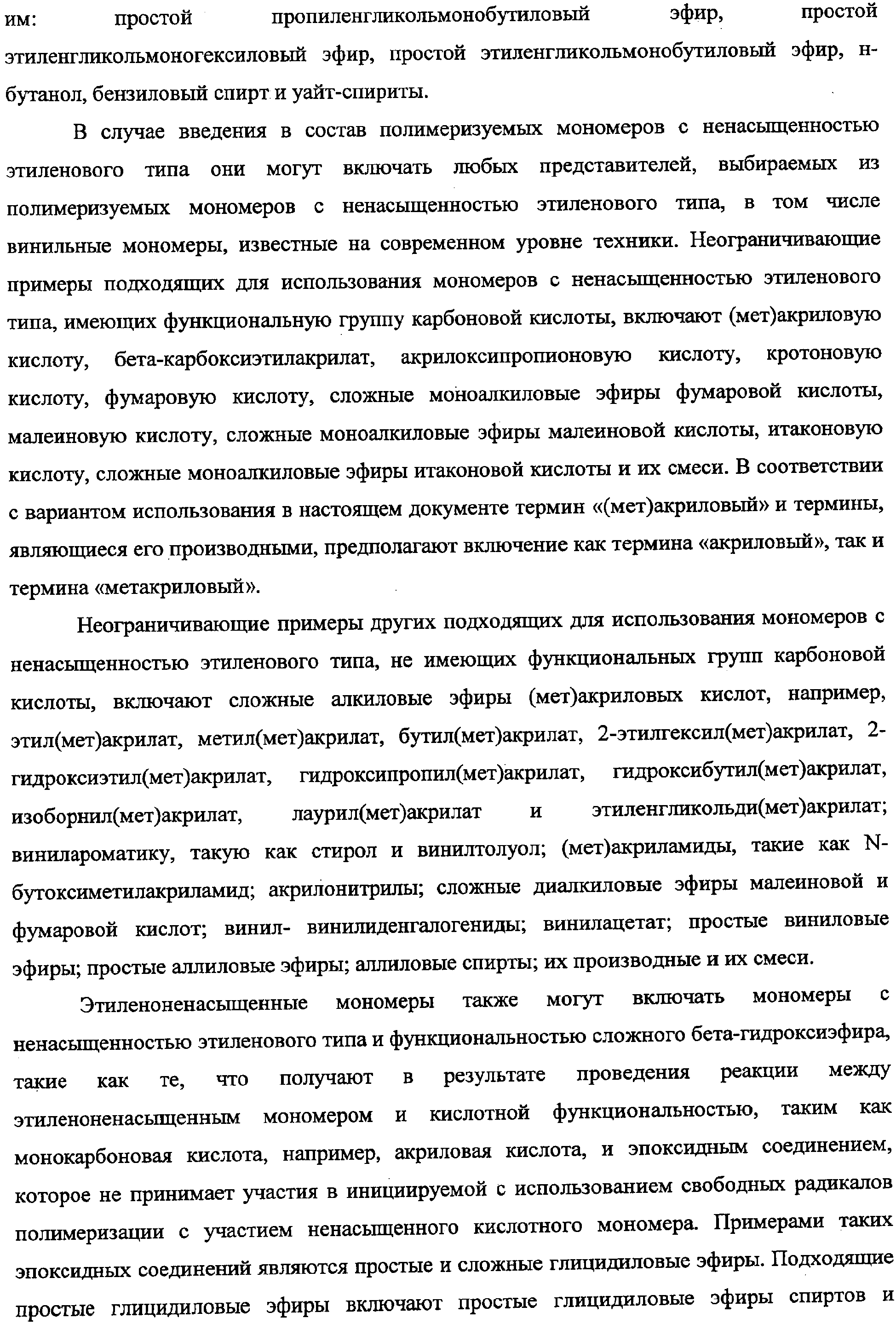

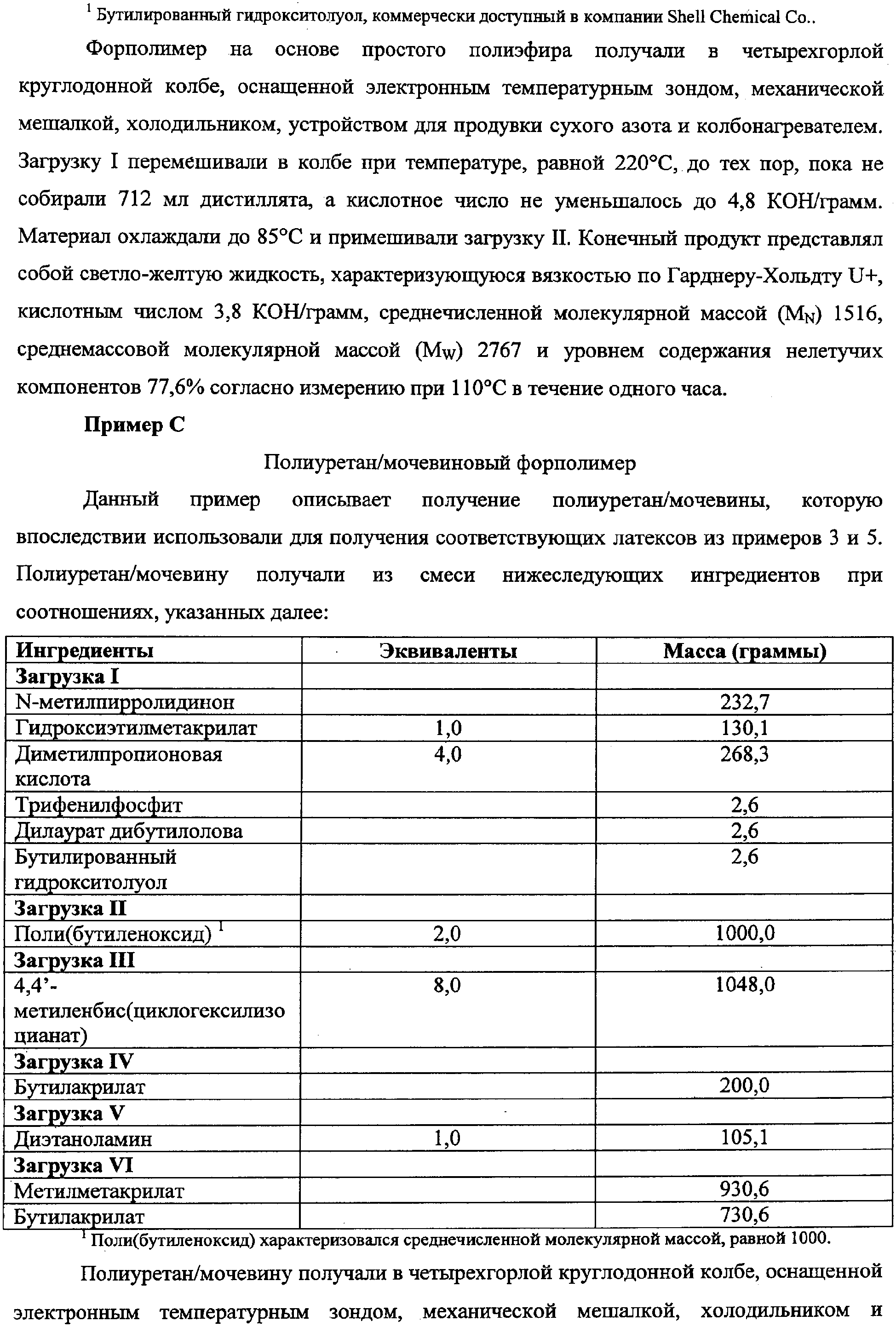

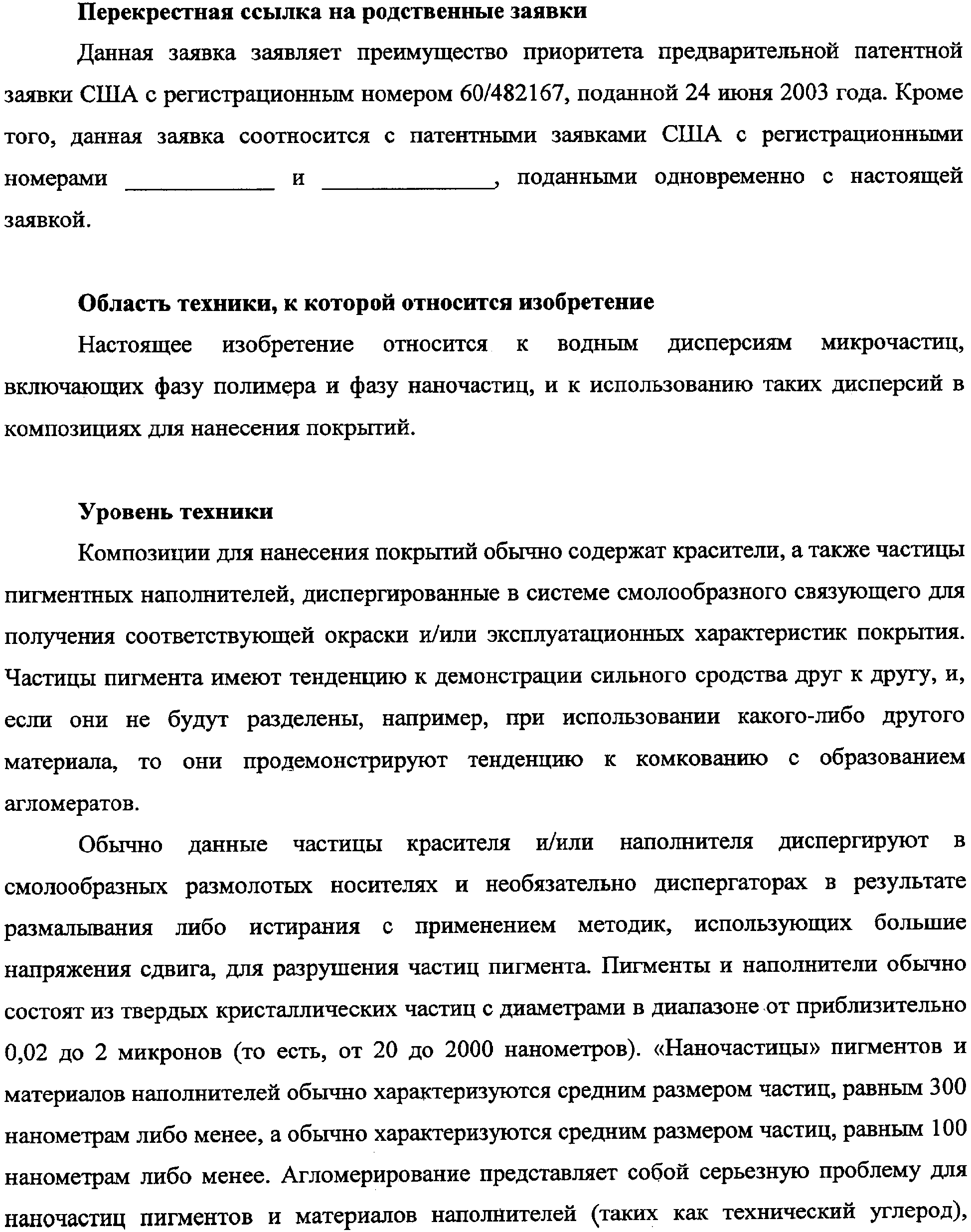

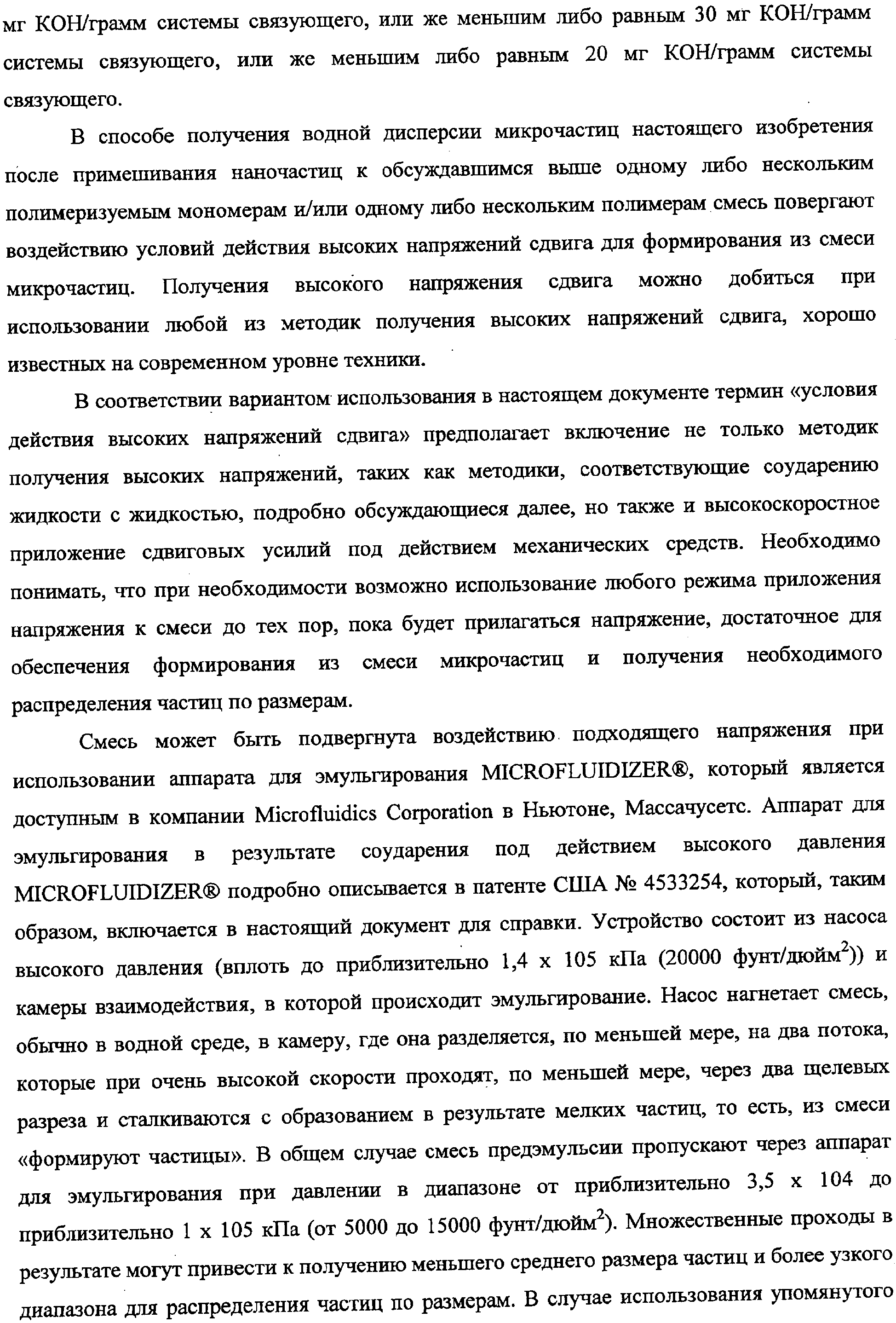

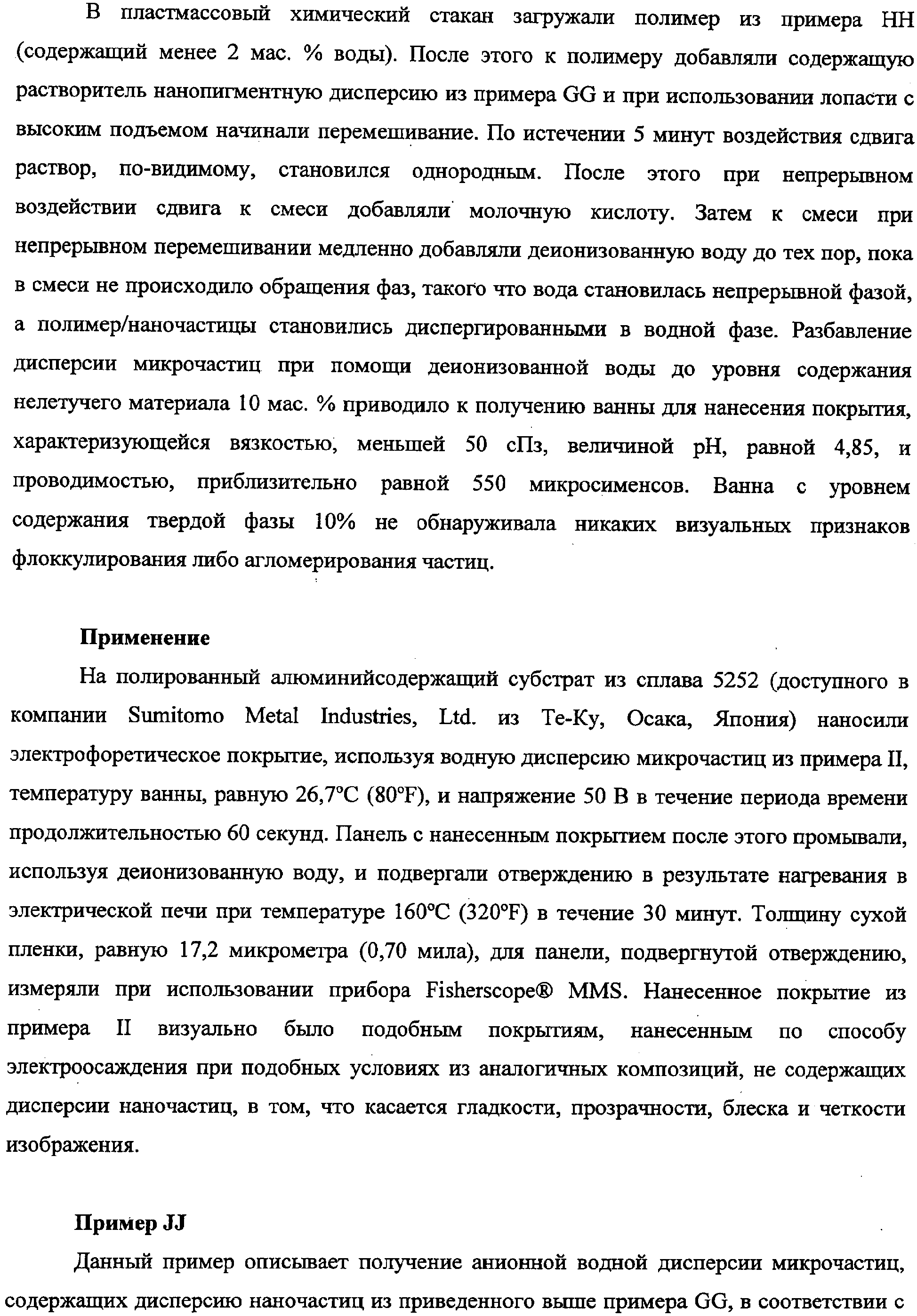

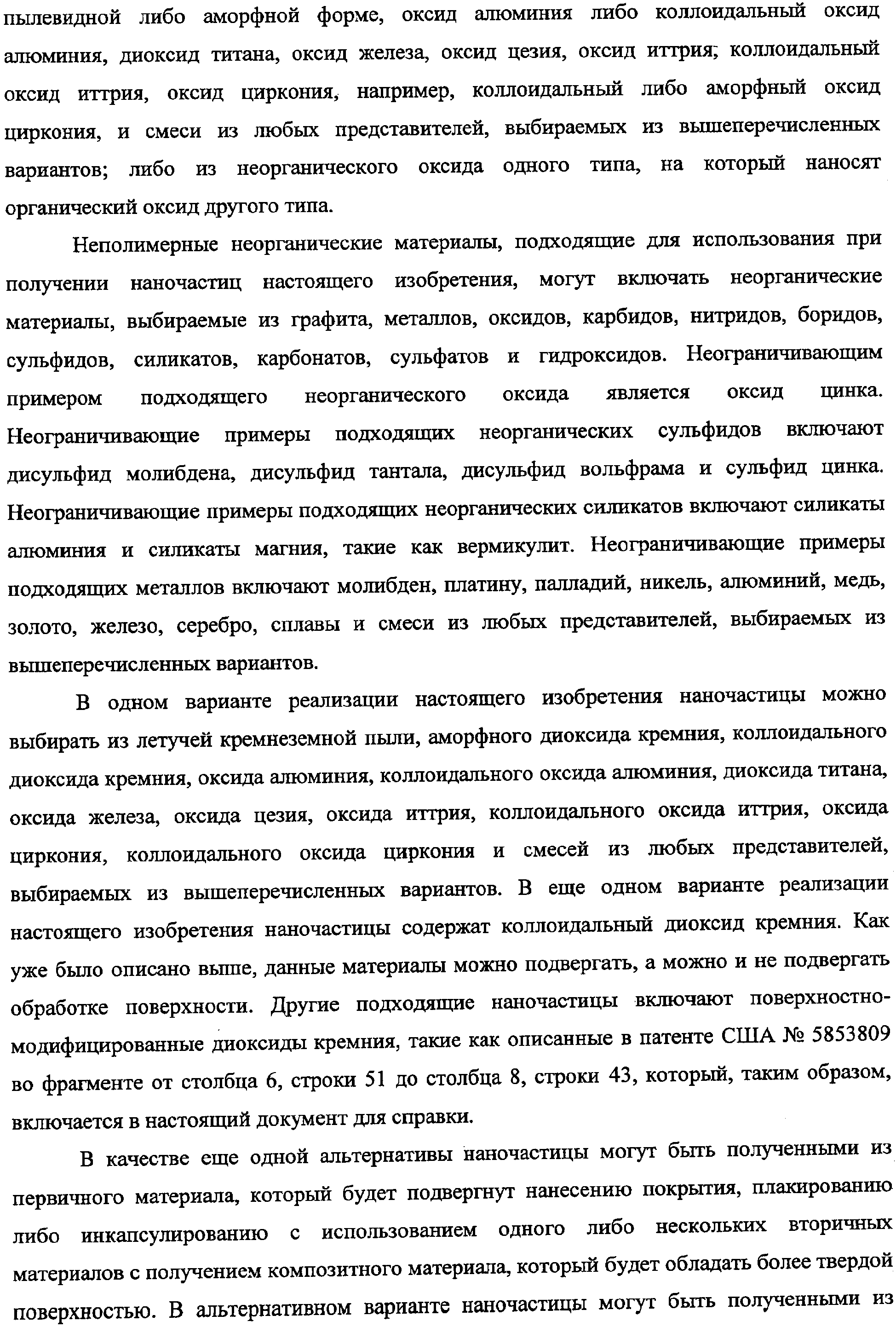

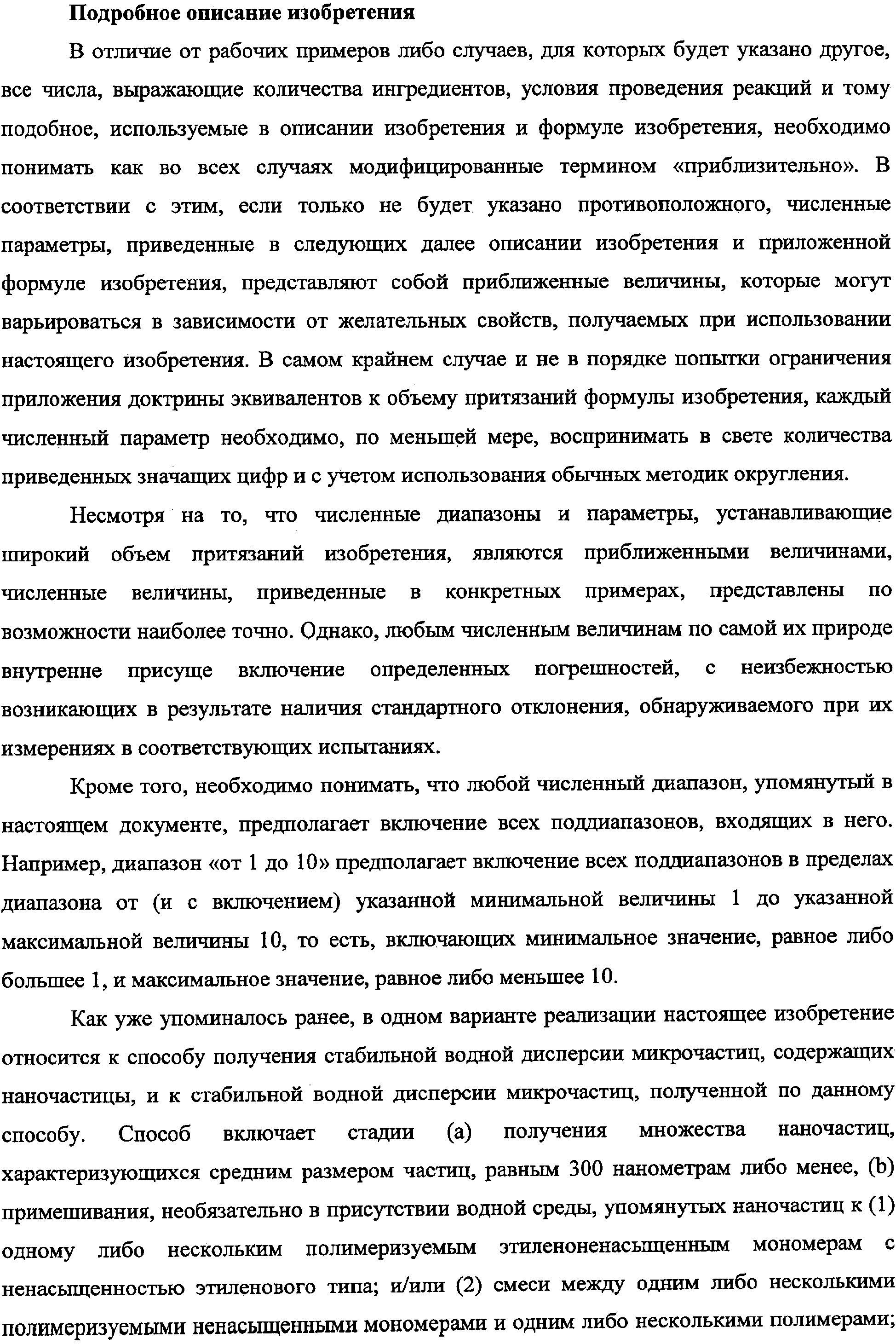

Текст описания приведен в факсимильном виде.

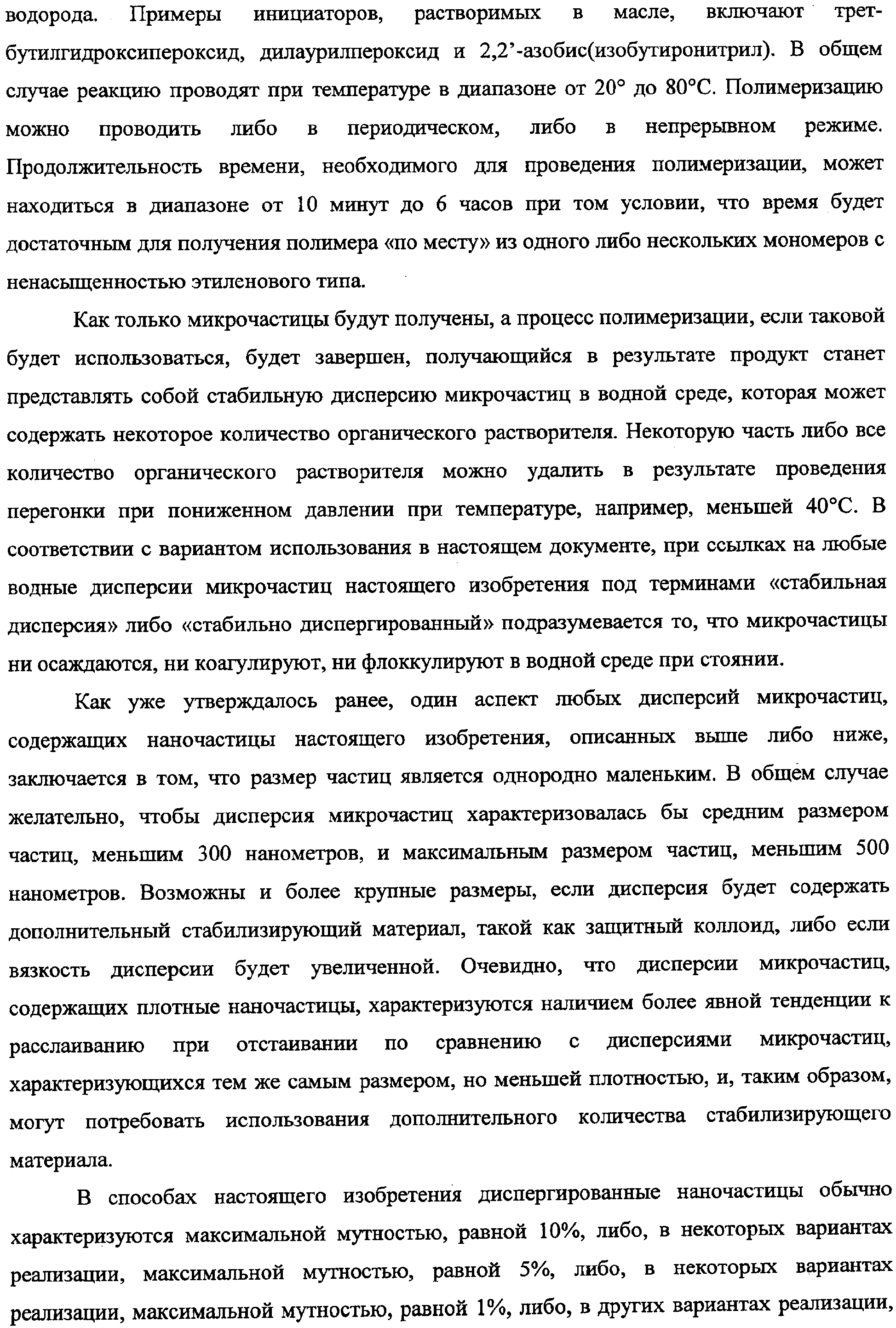

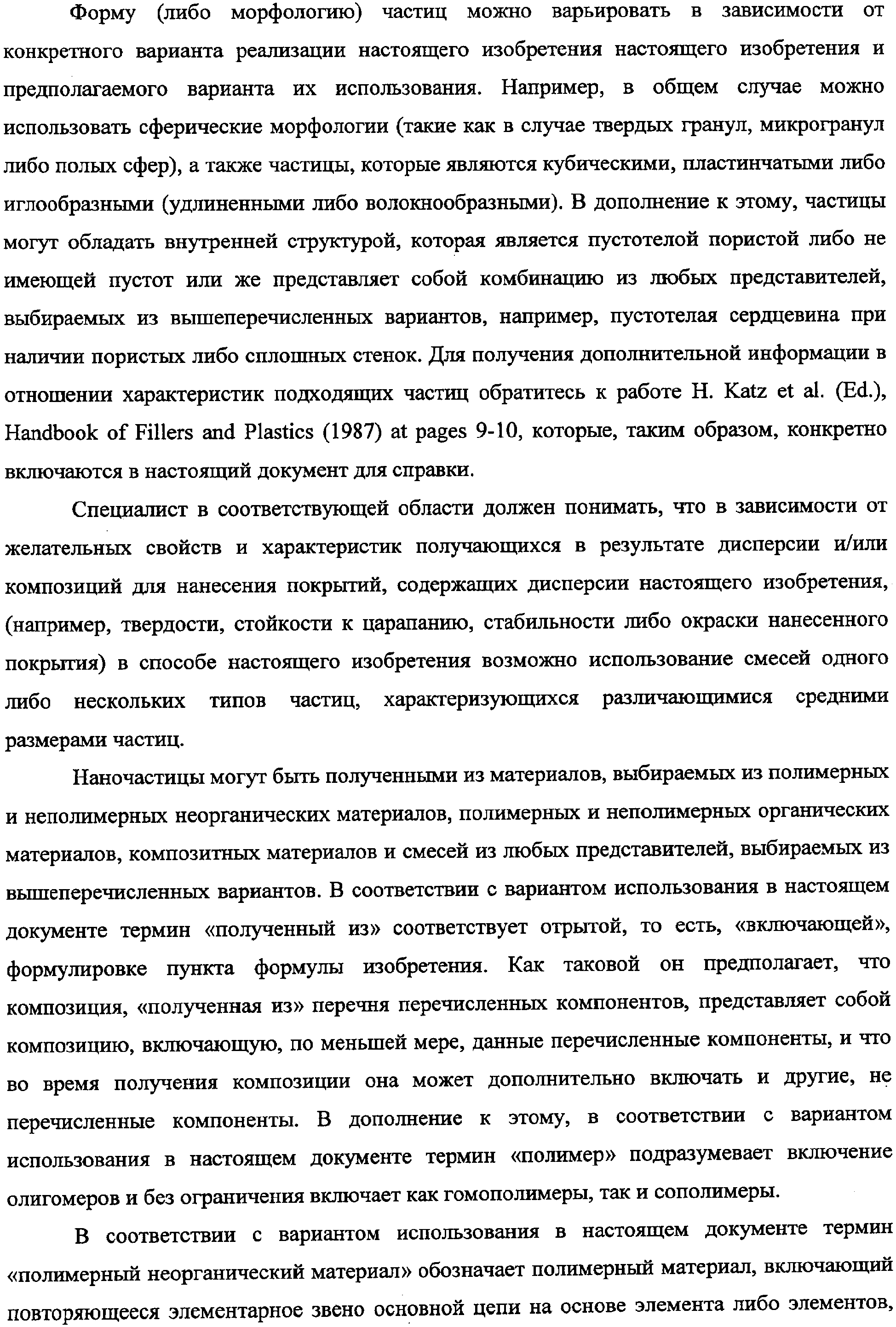

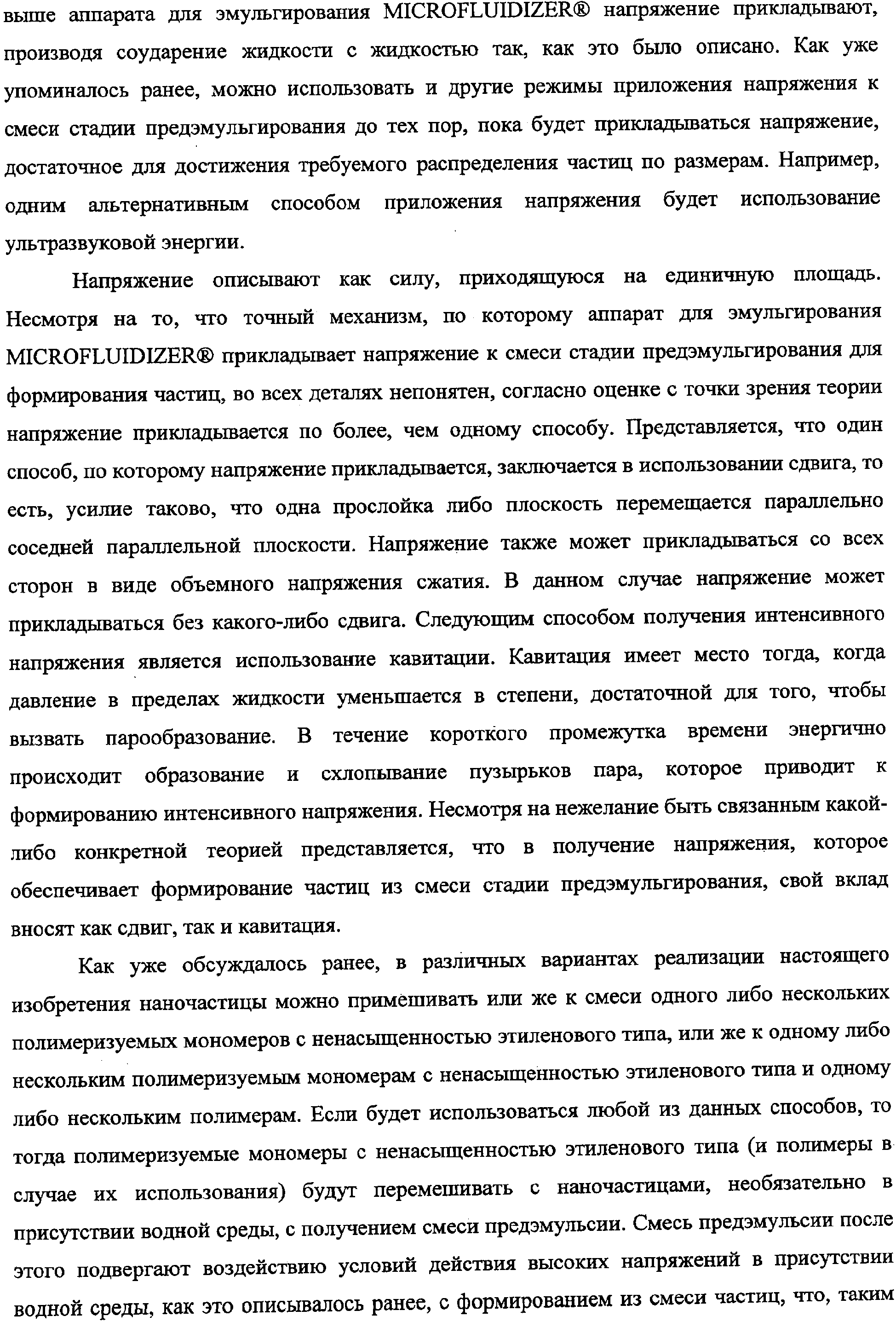

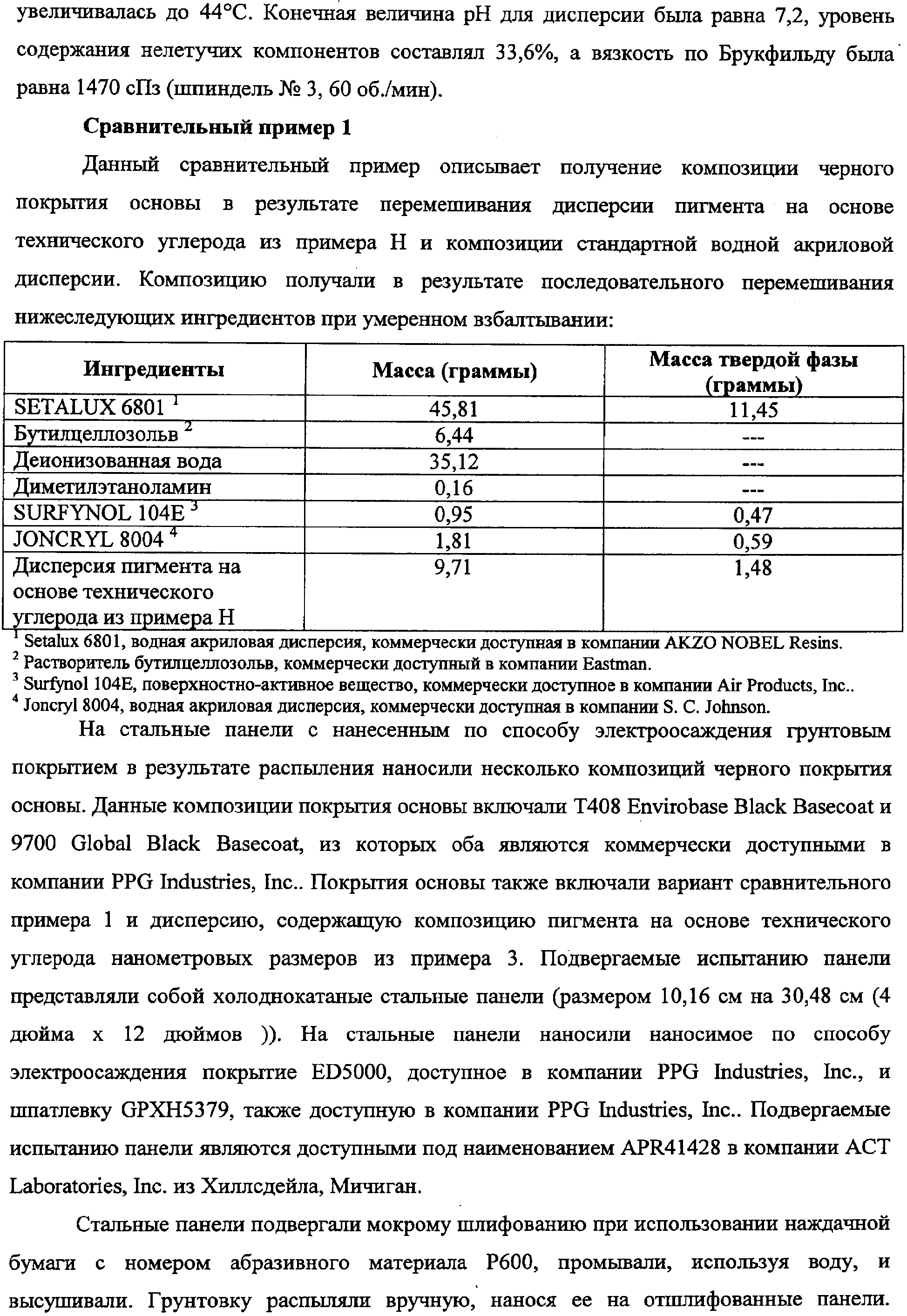

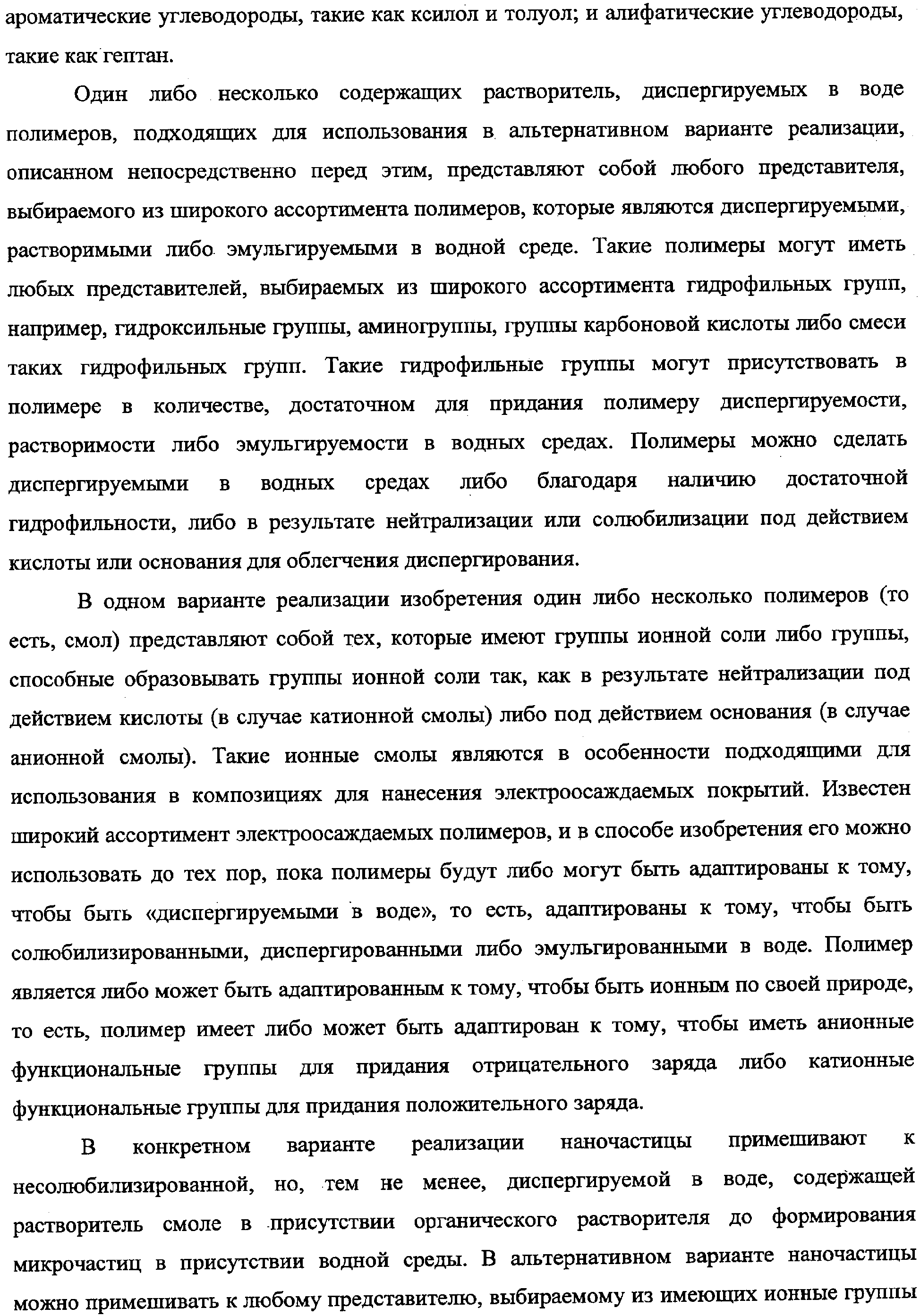

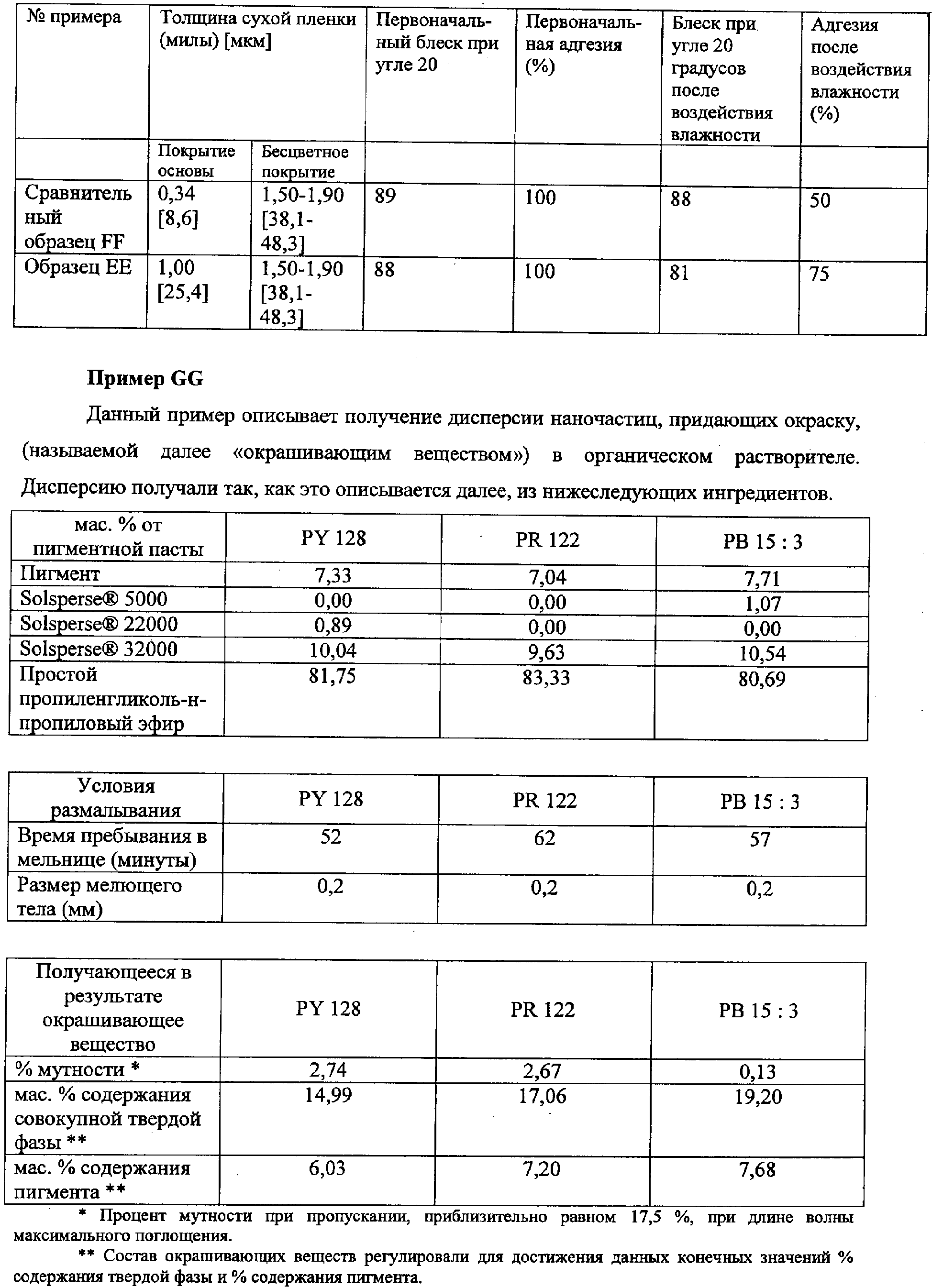

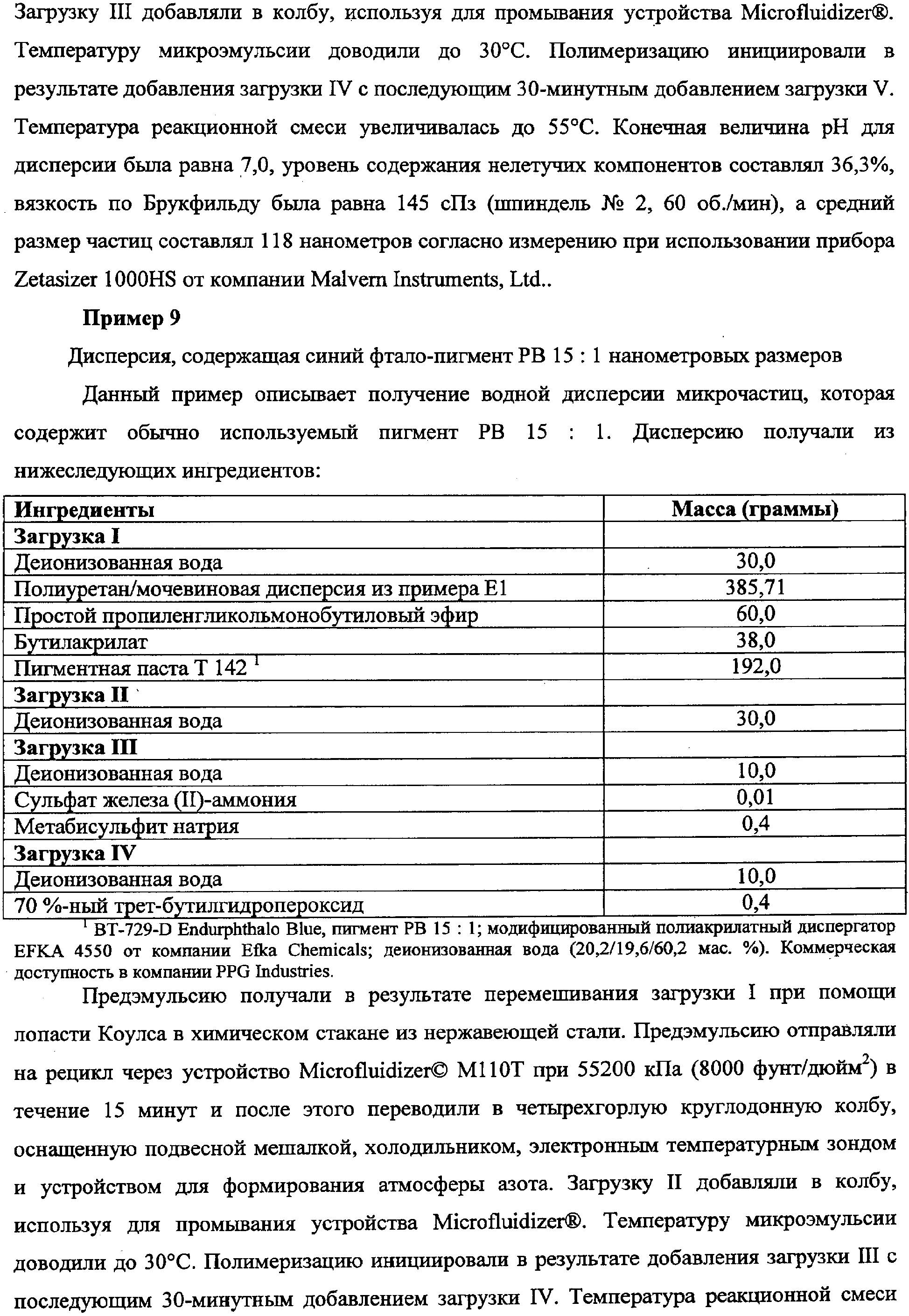

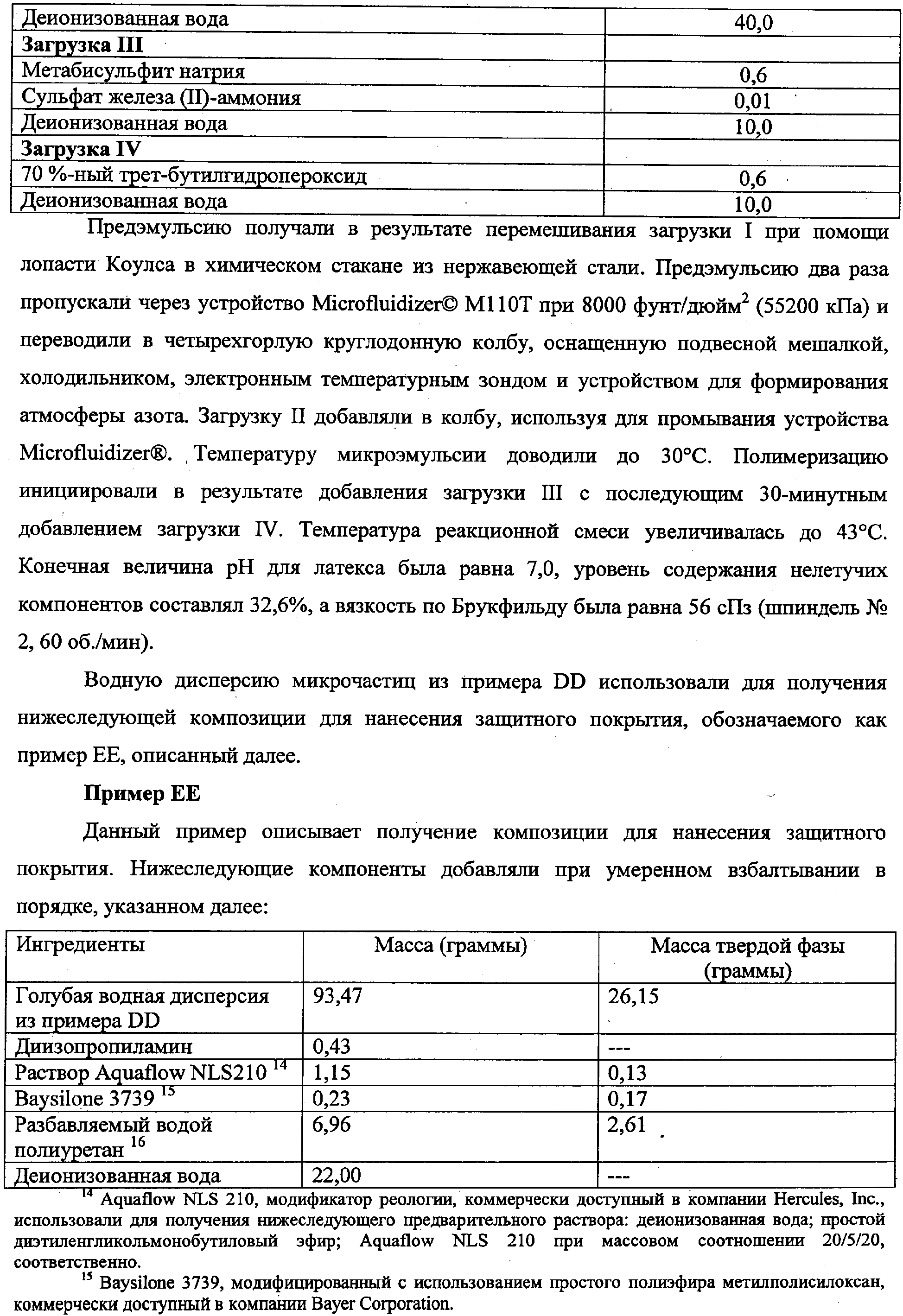

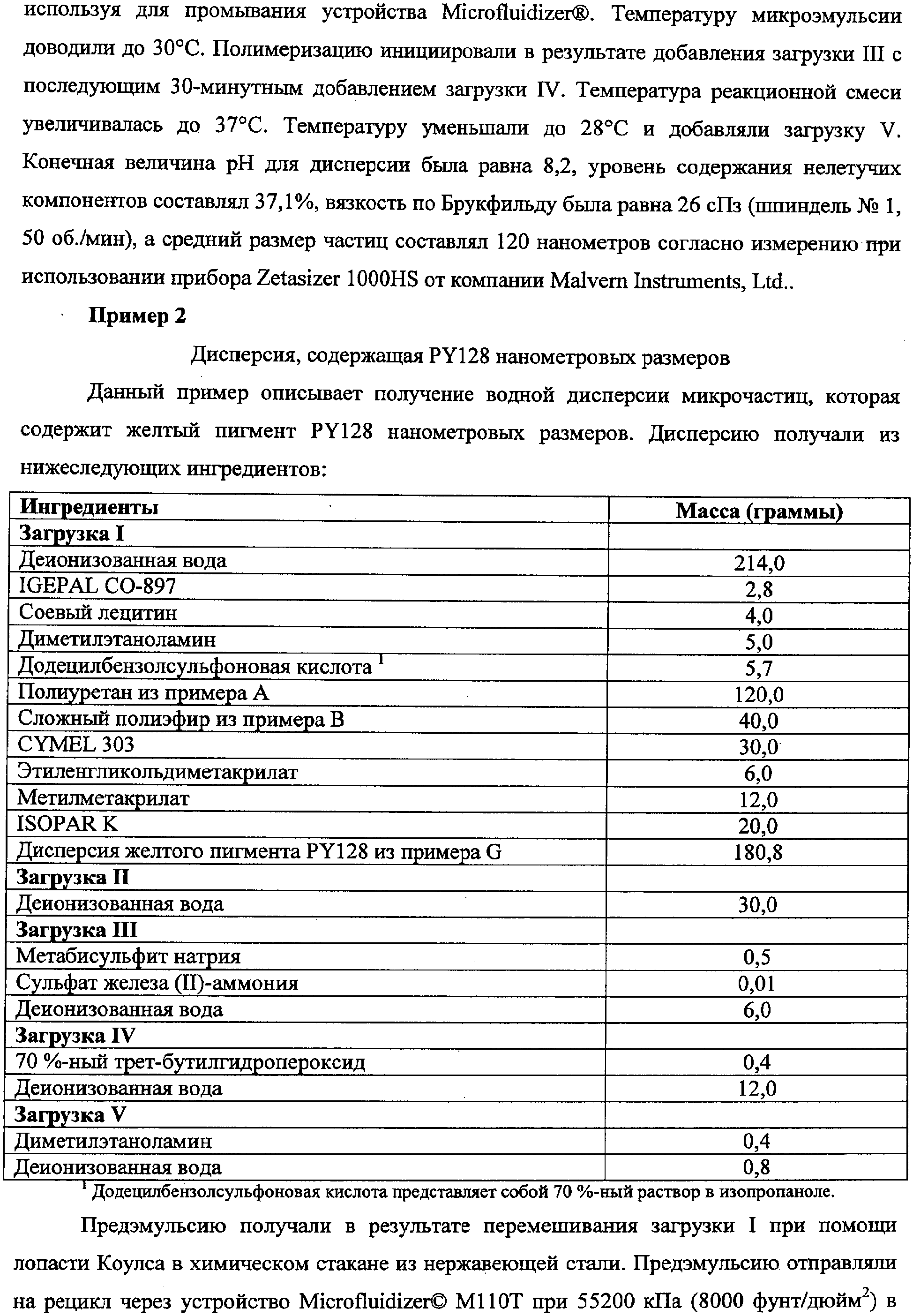

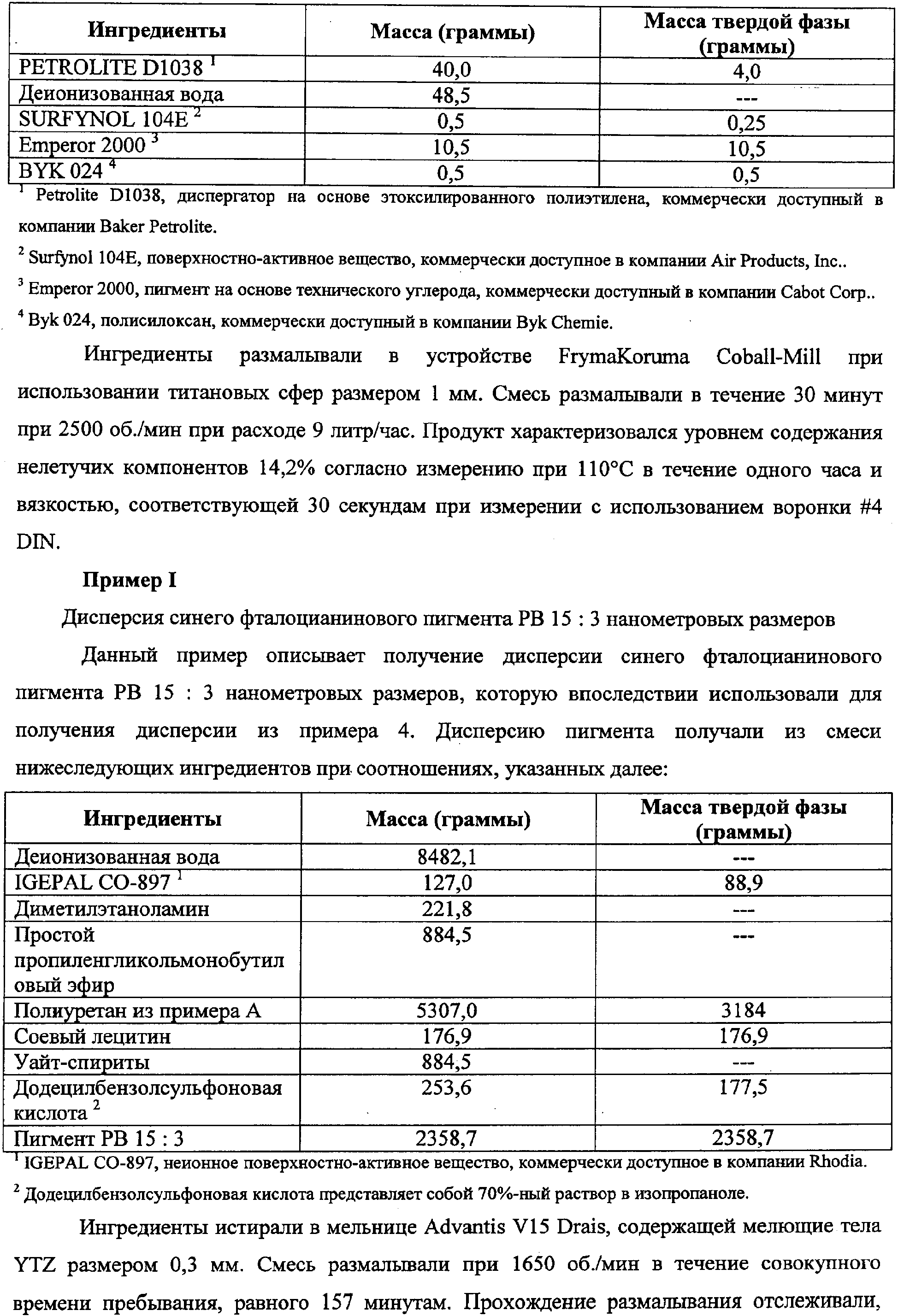

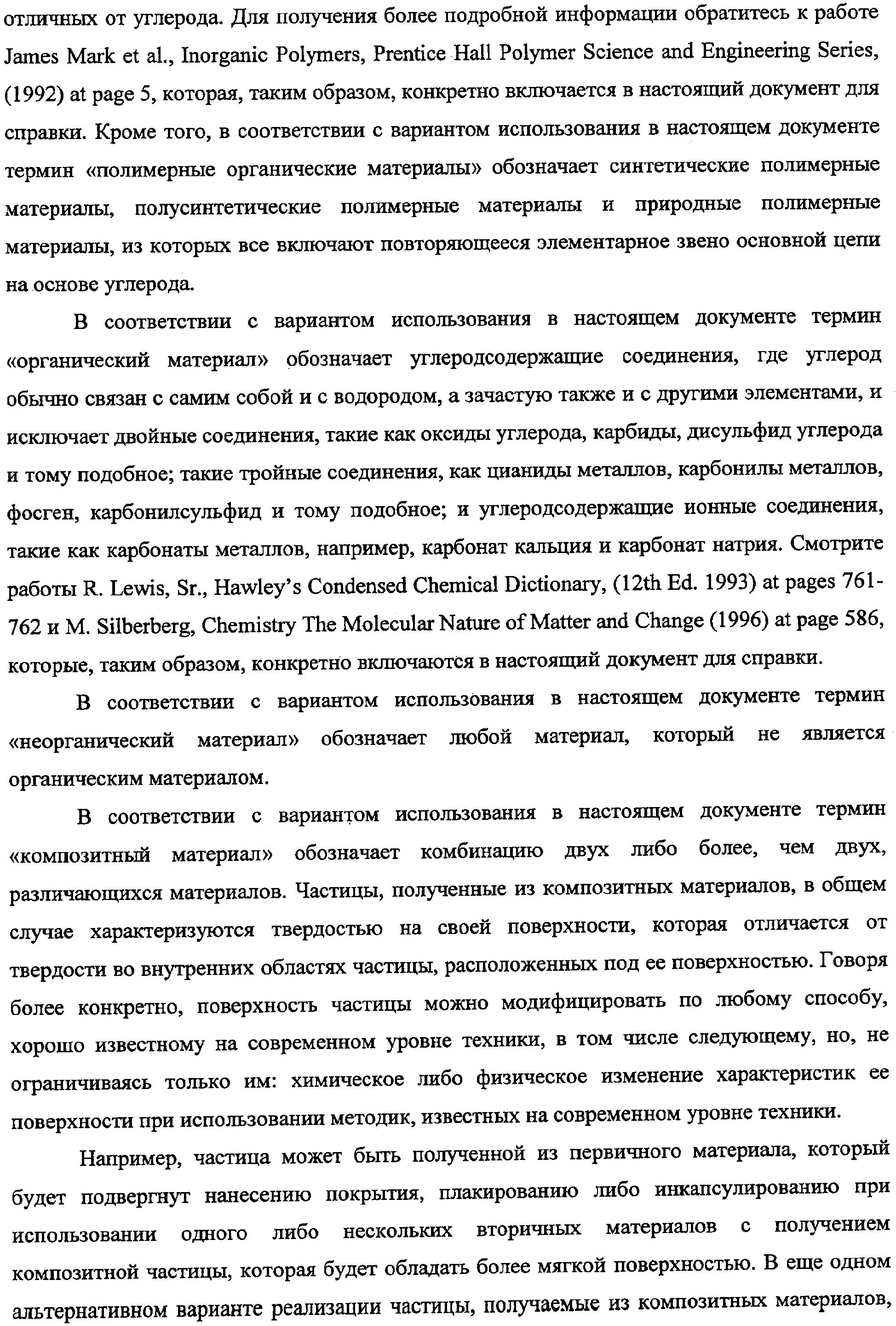

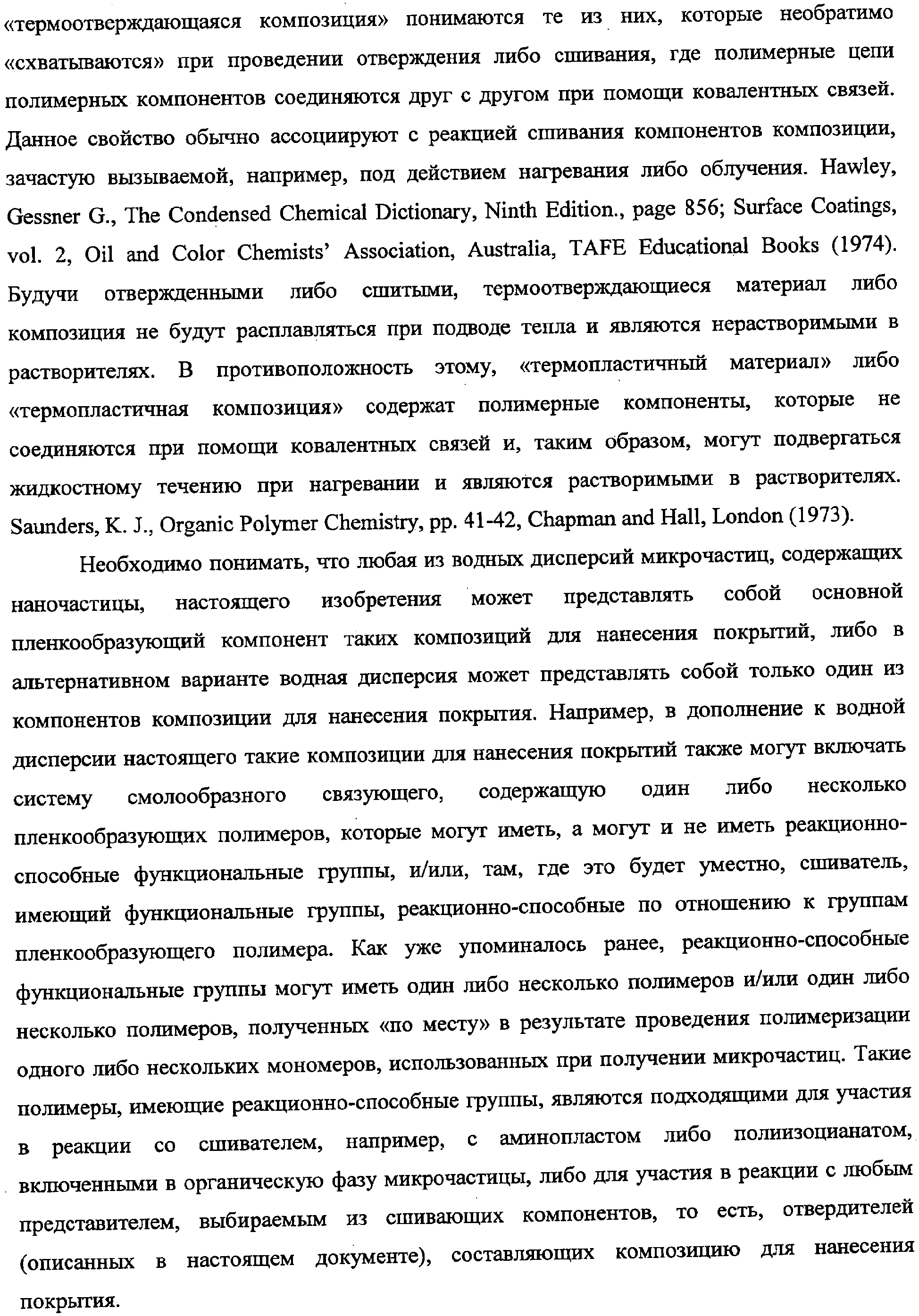

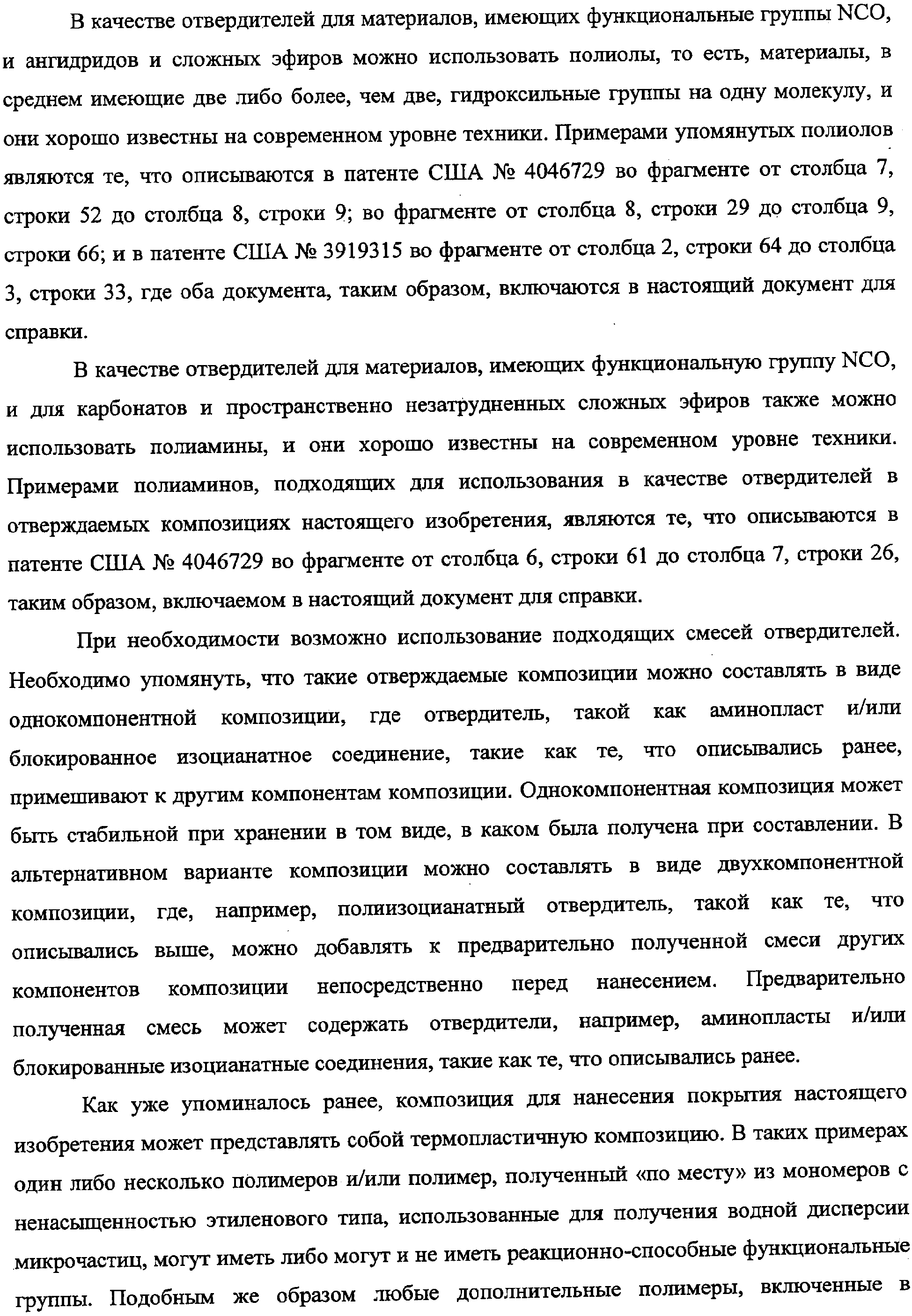

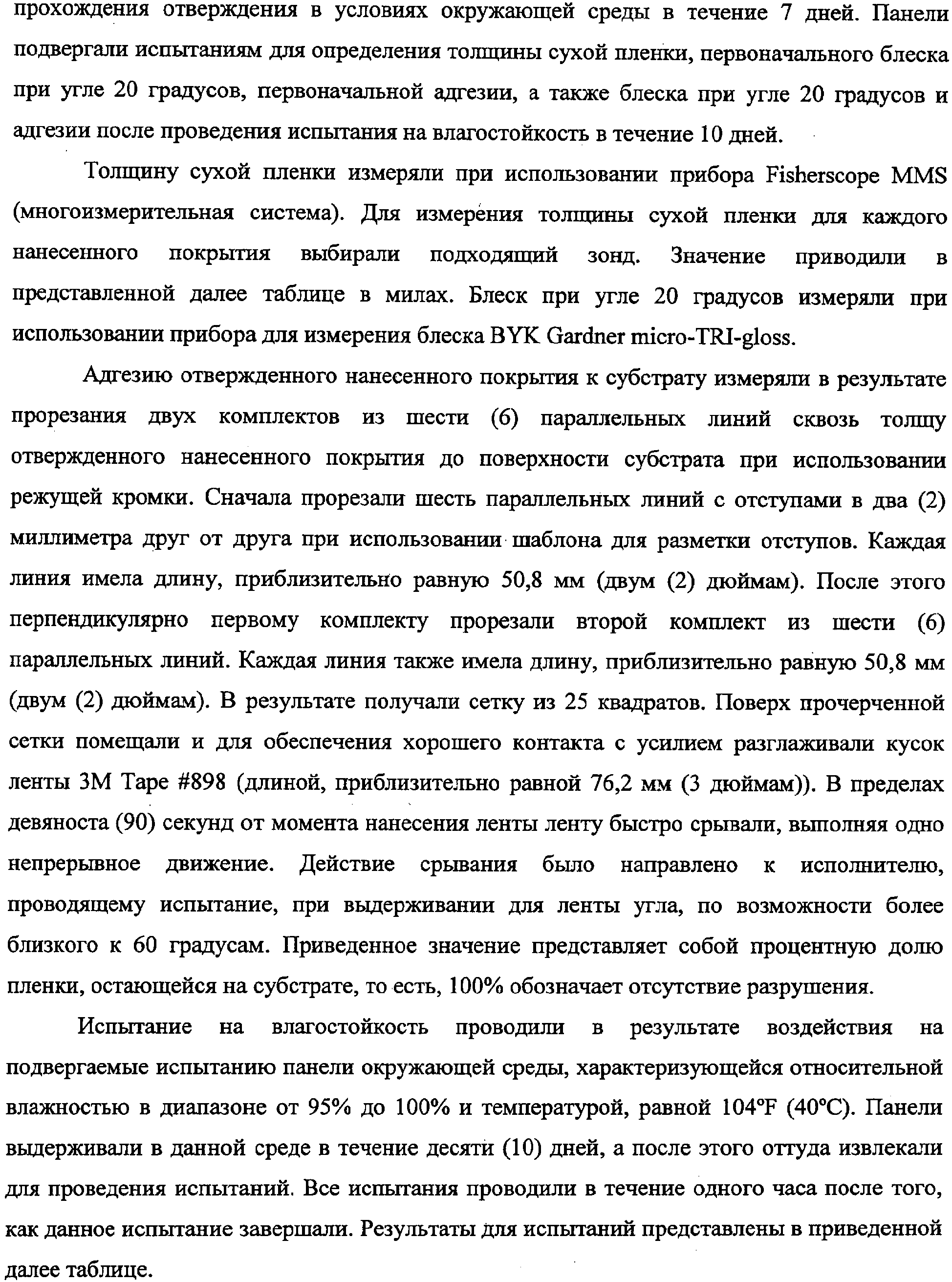

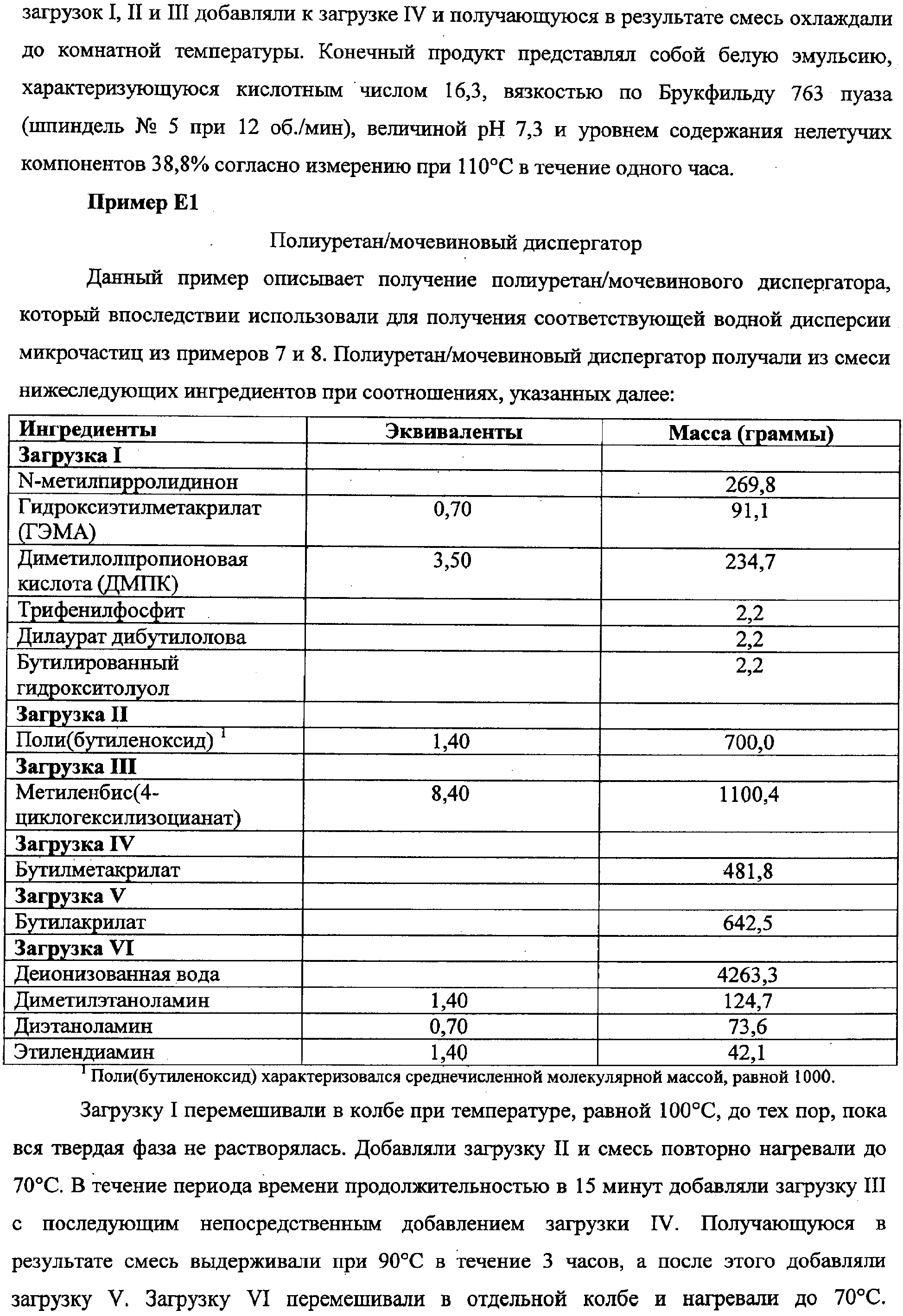

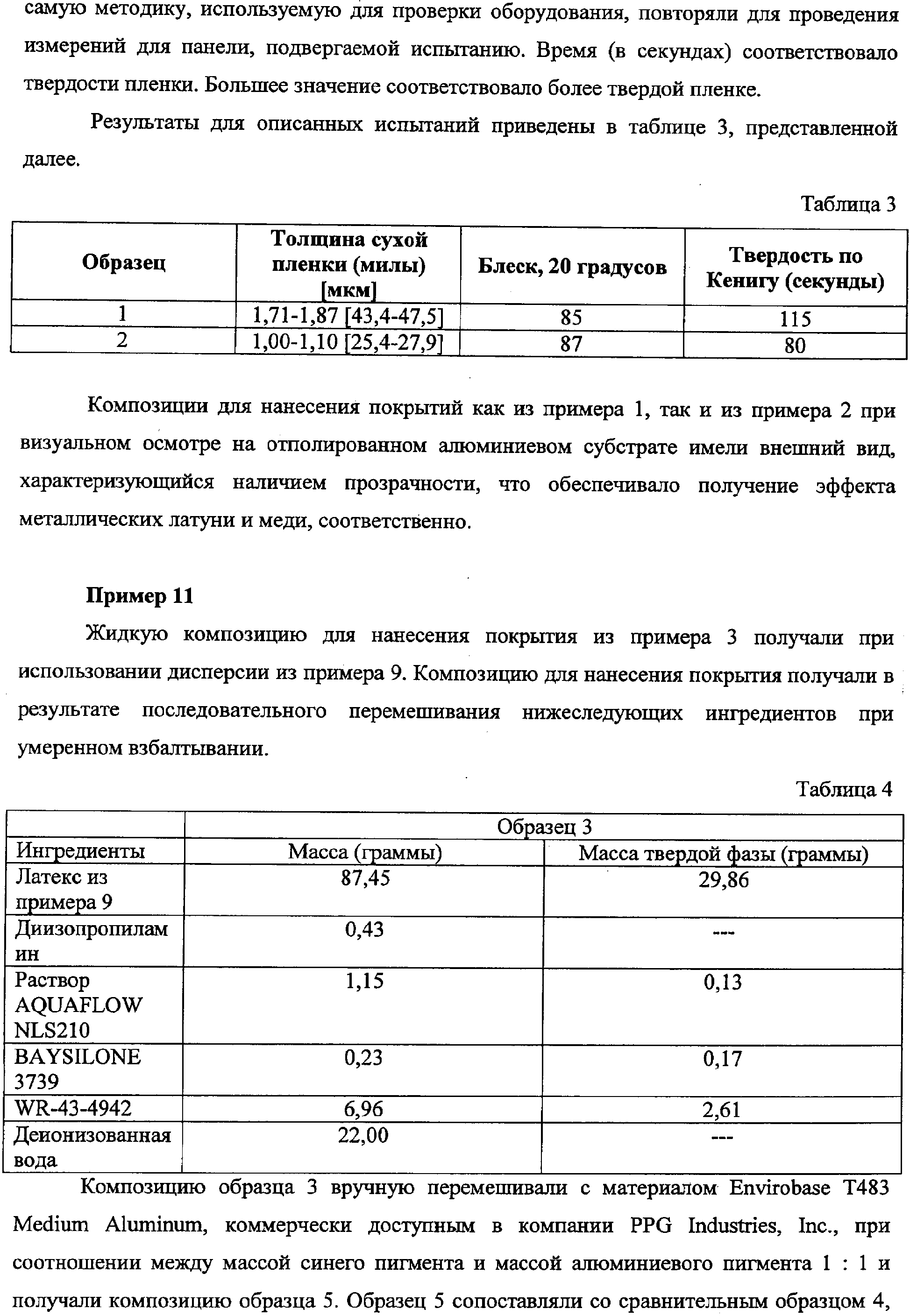

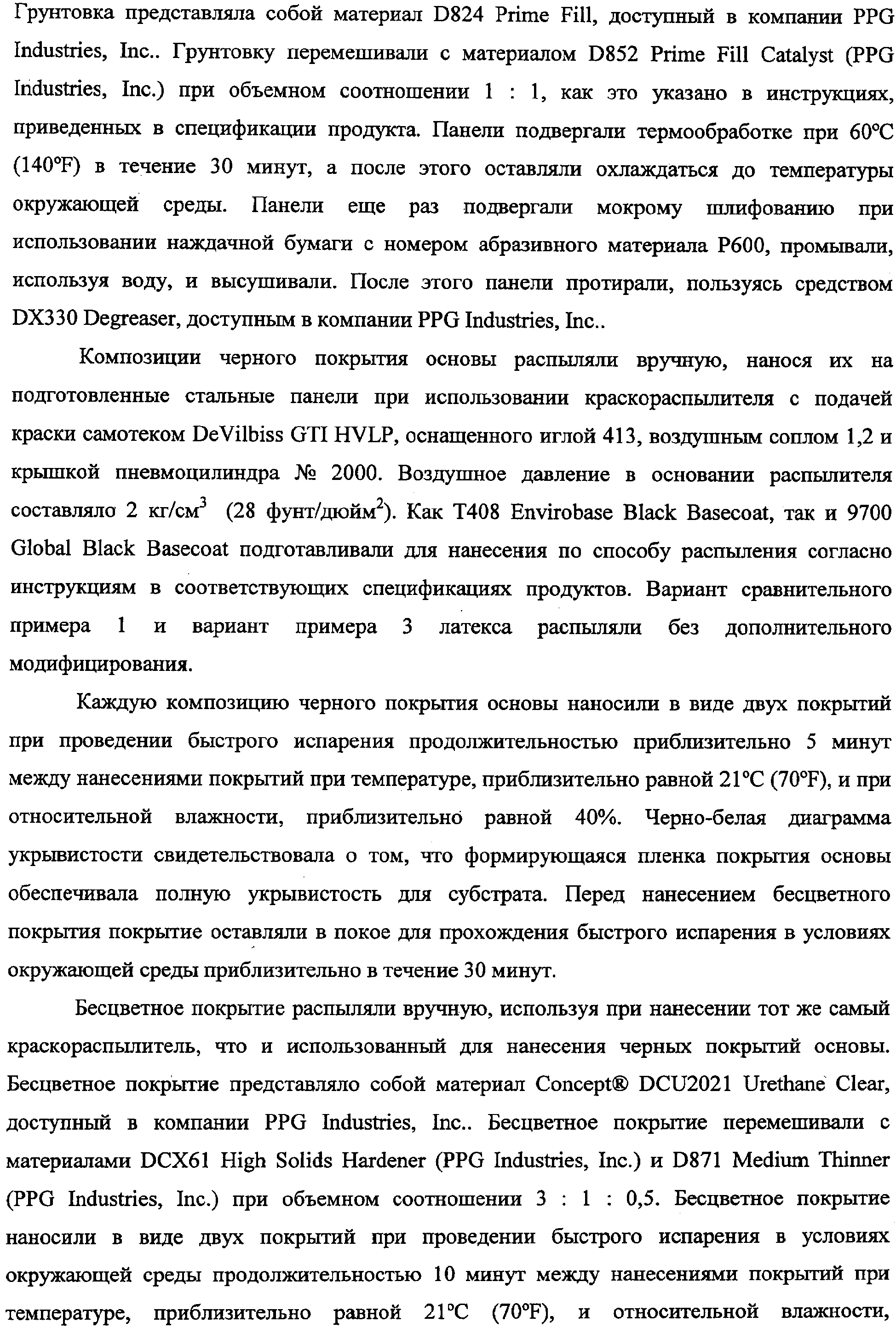

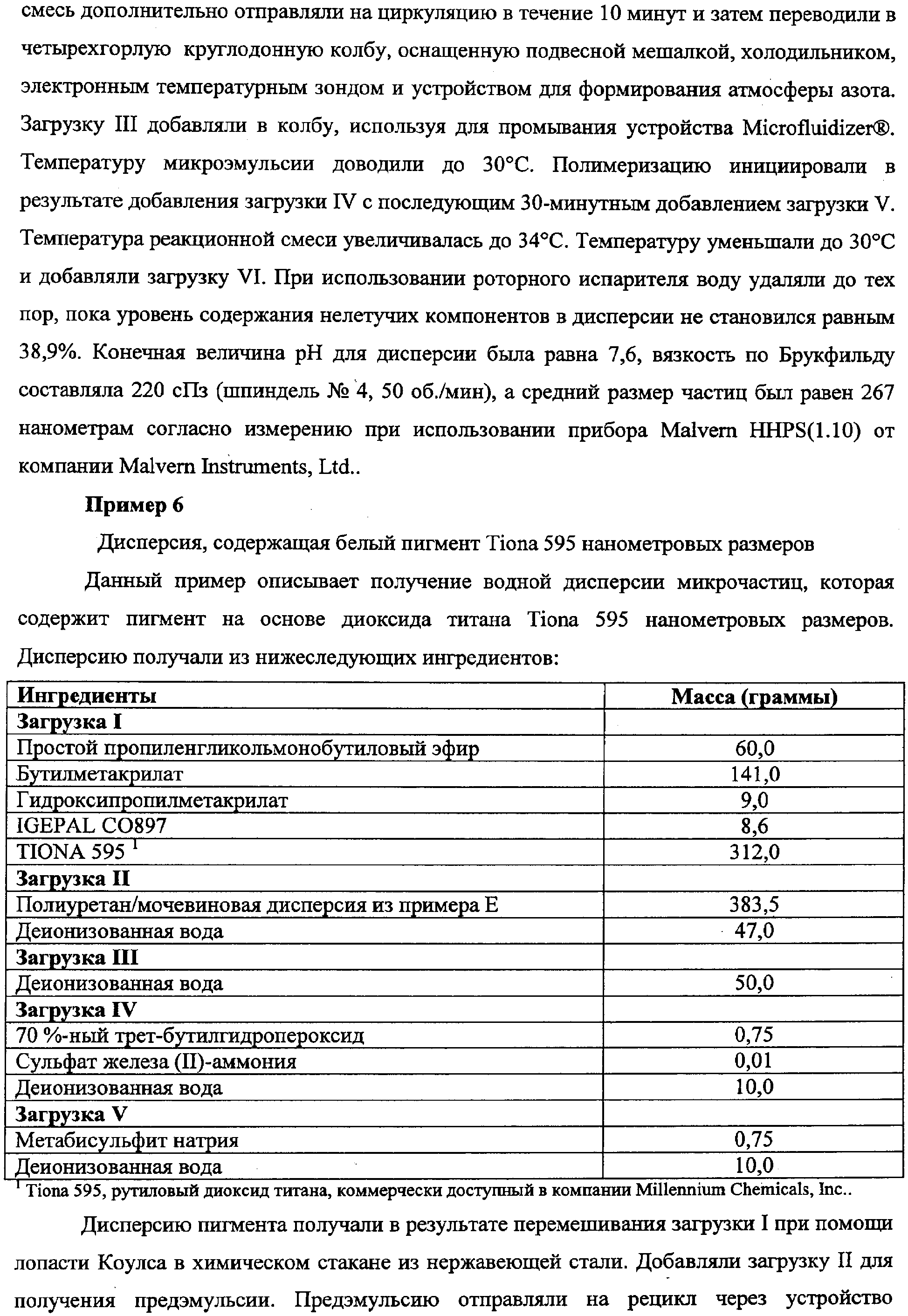

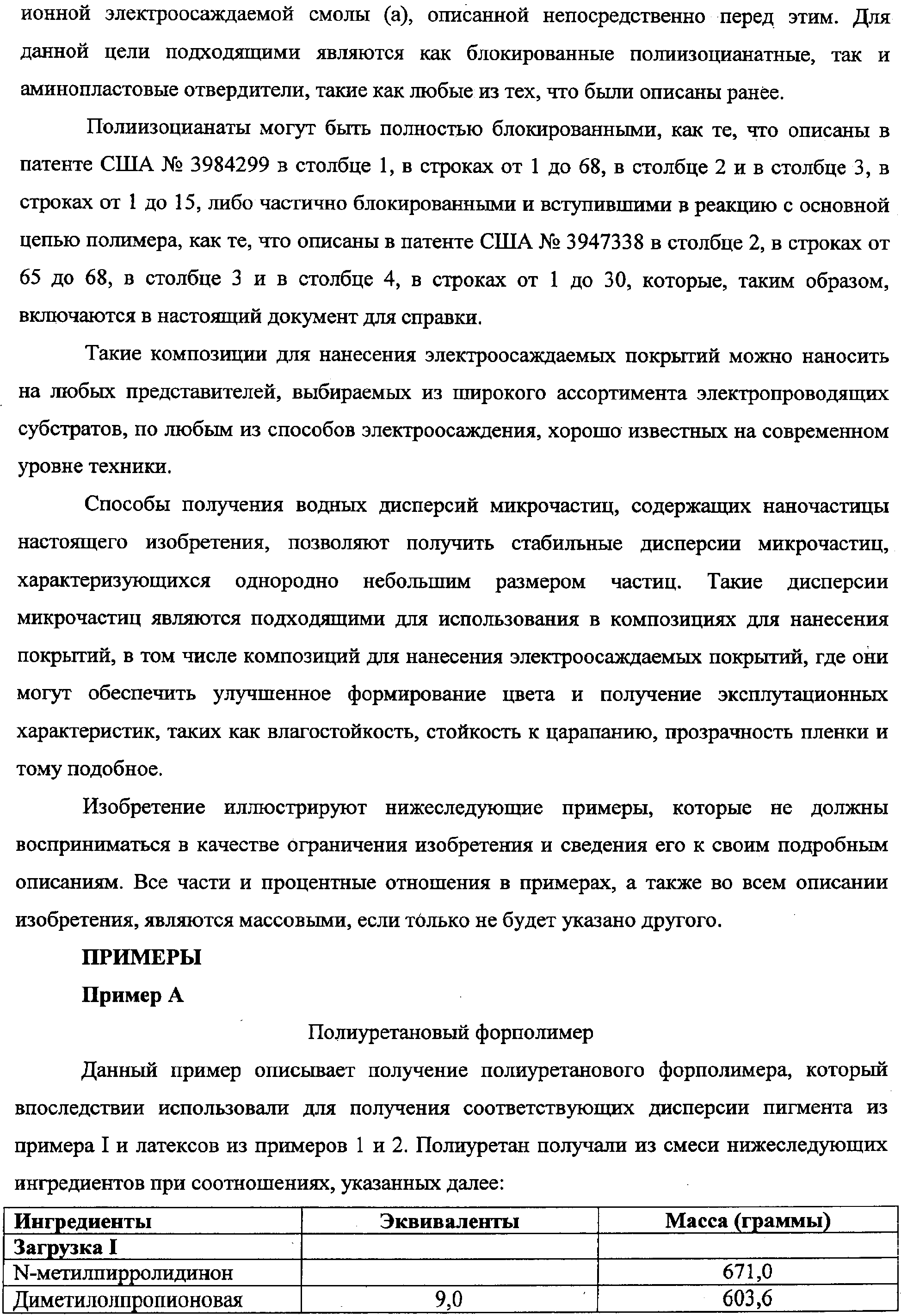

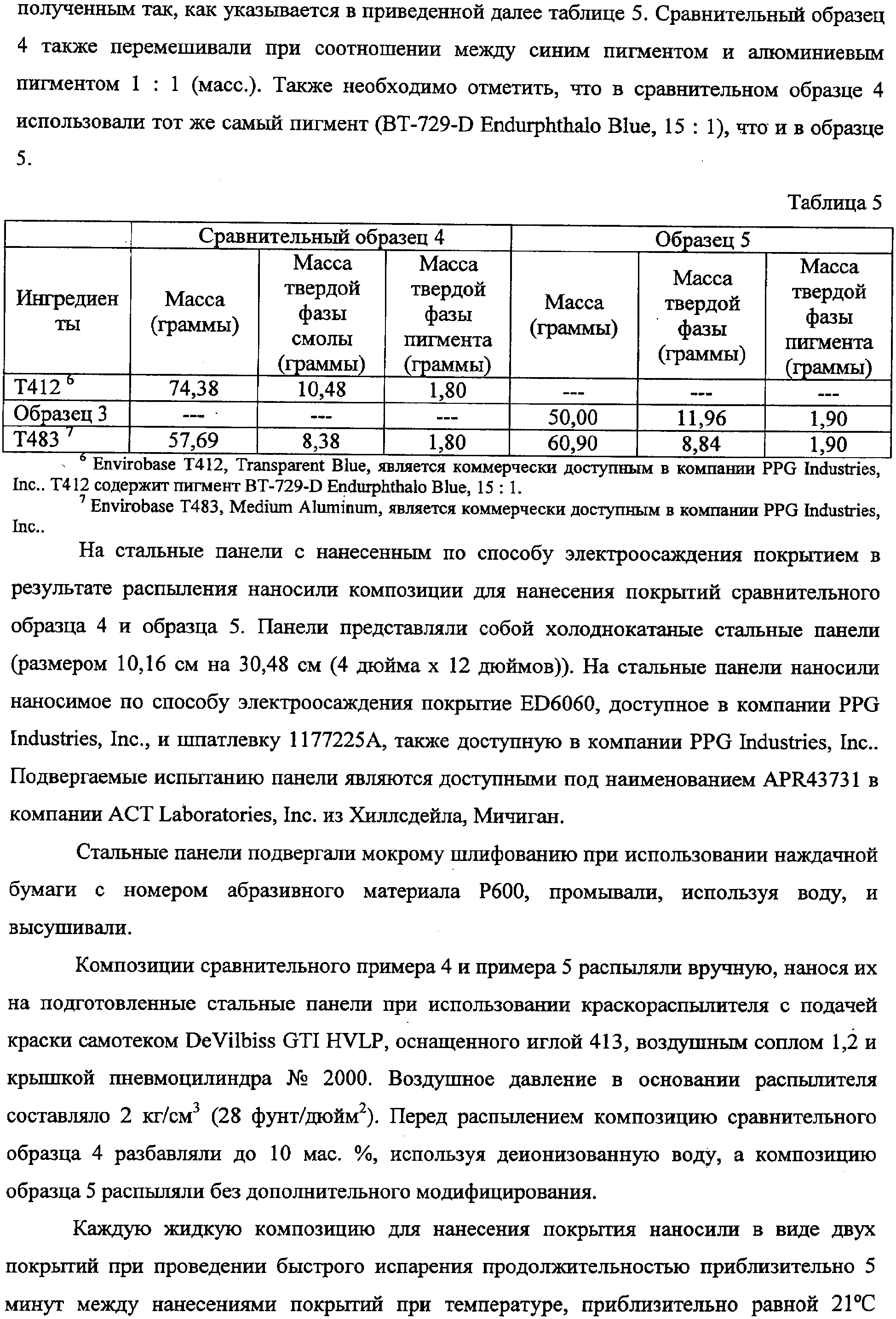

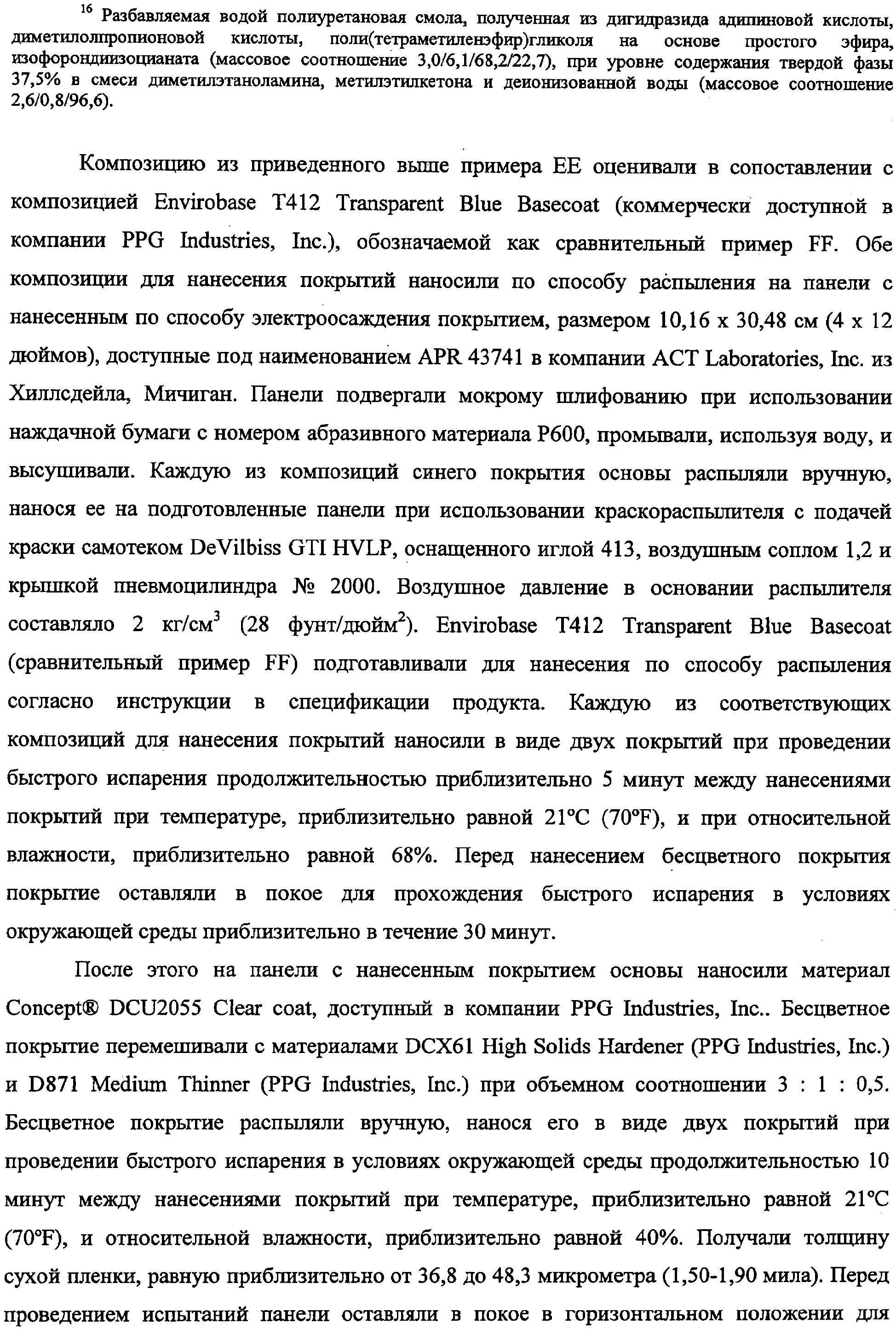

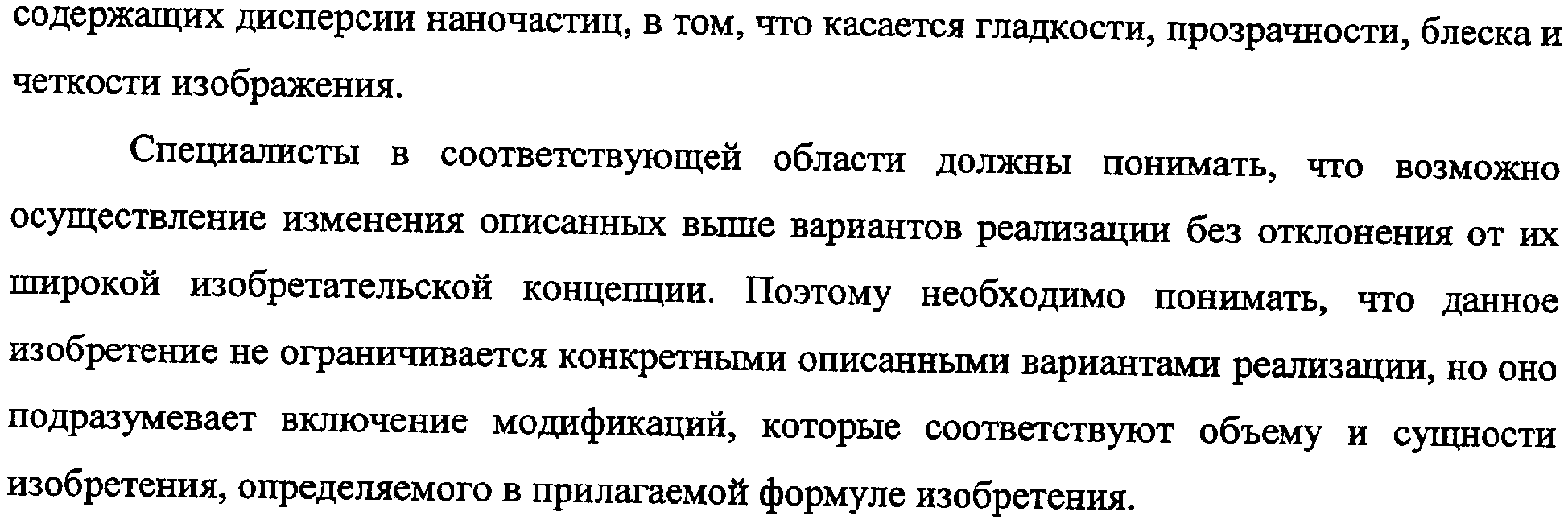

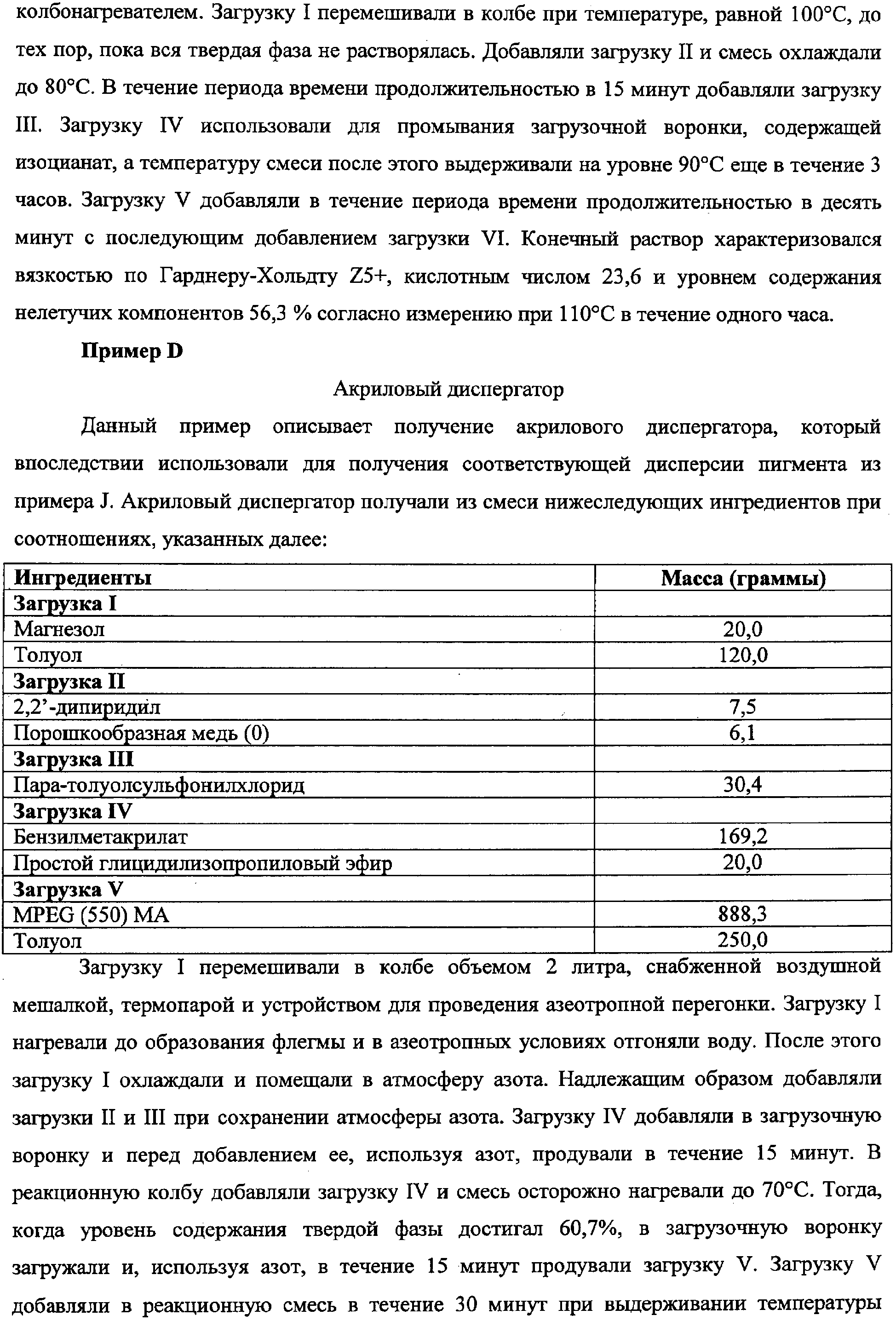

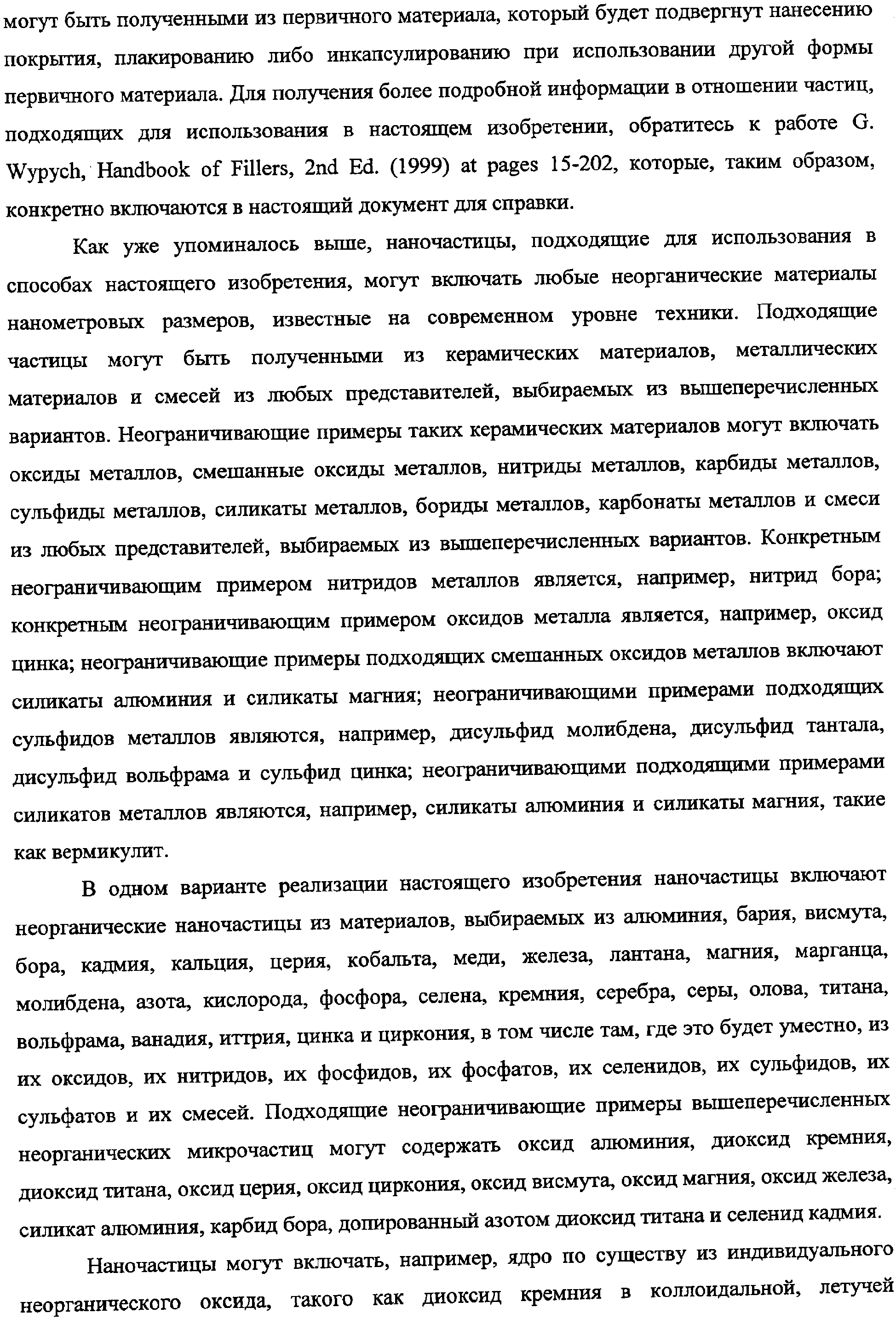

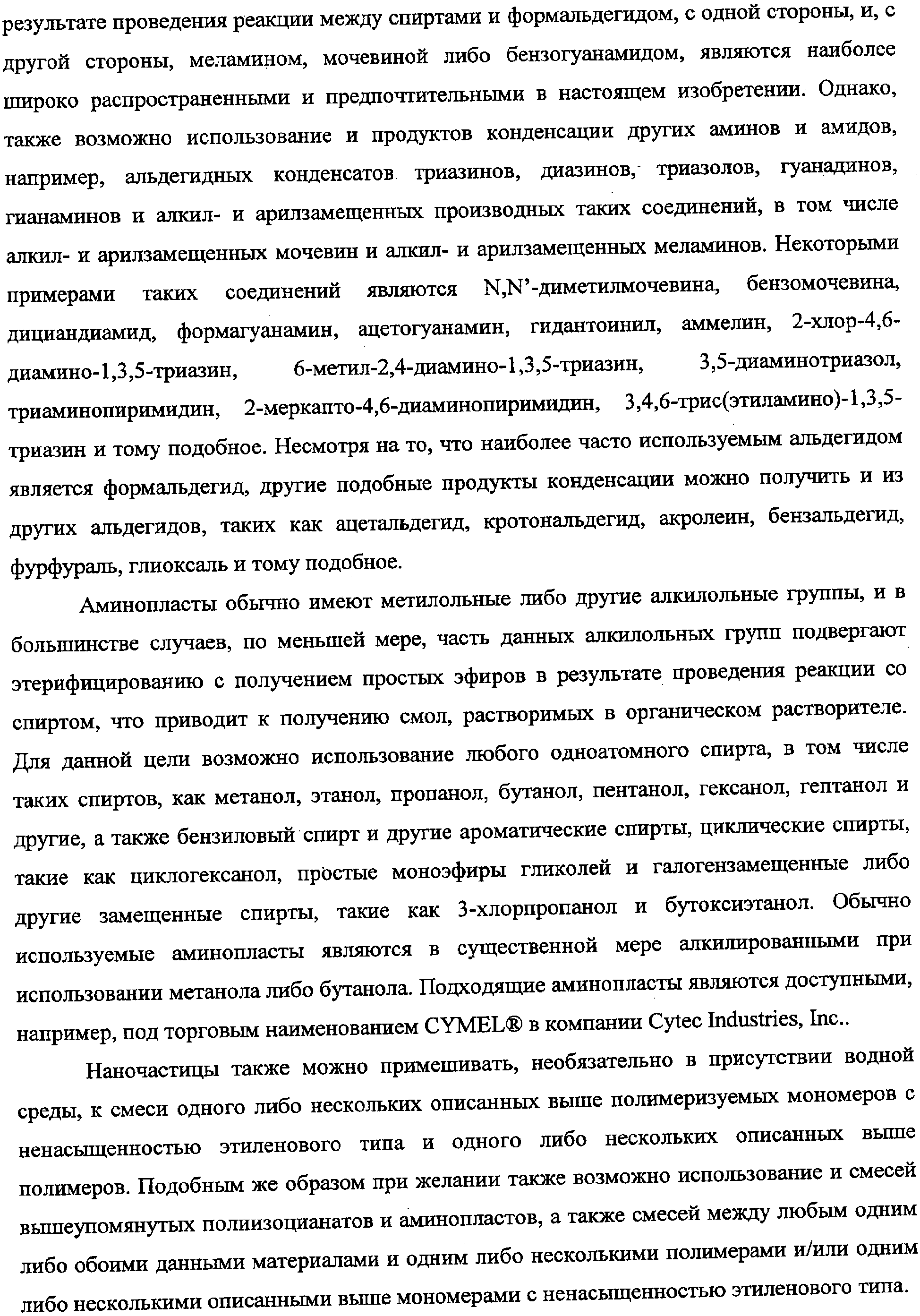

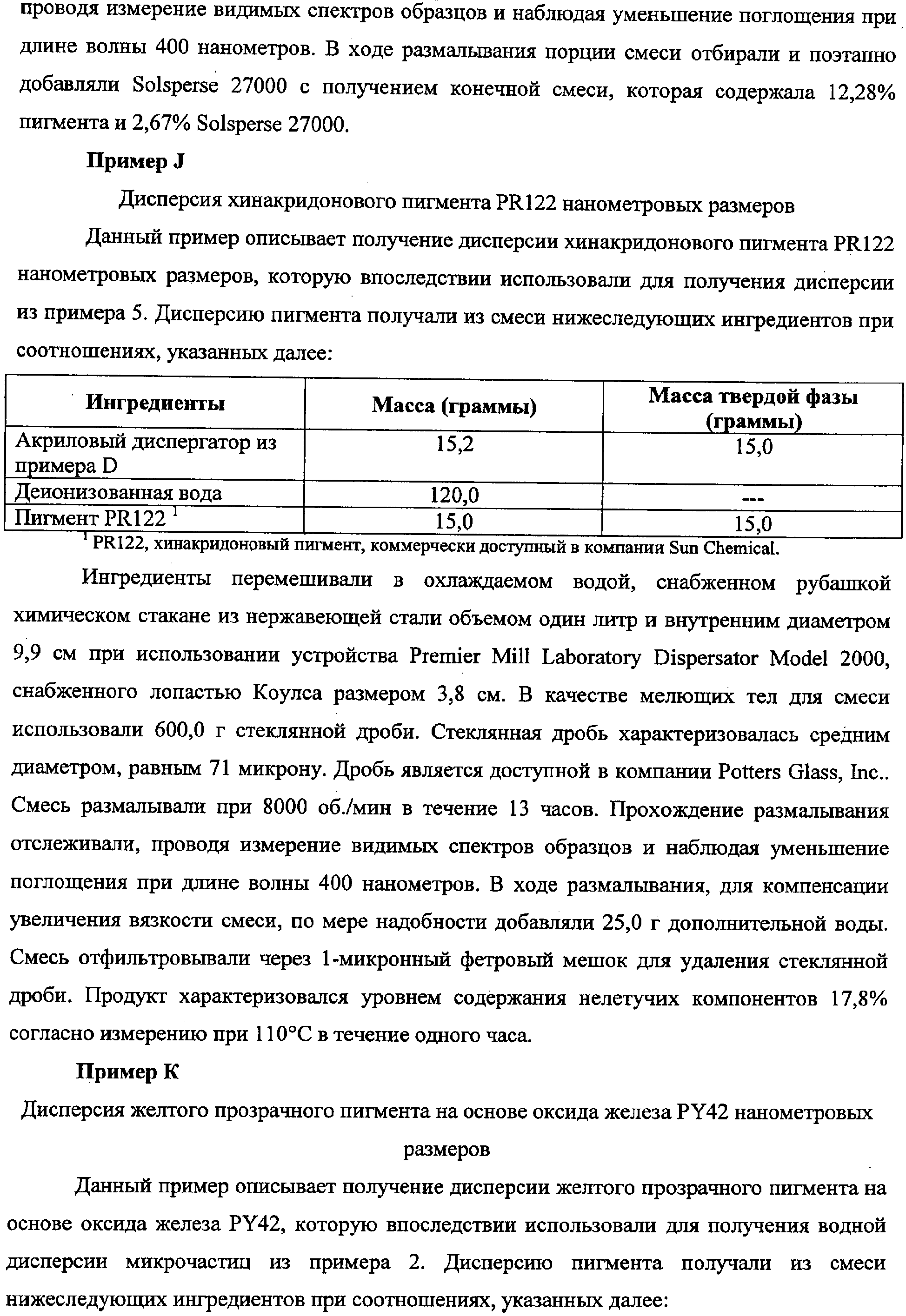

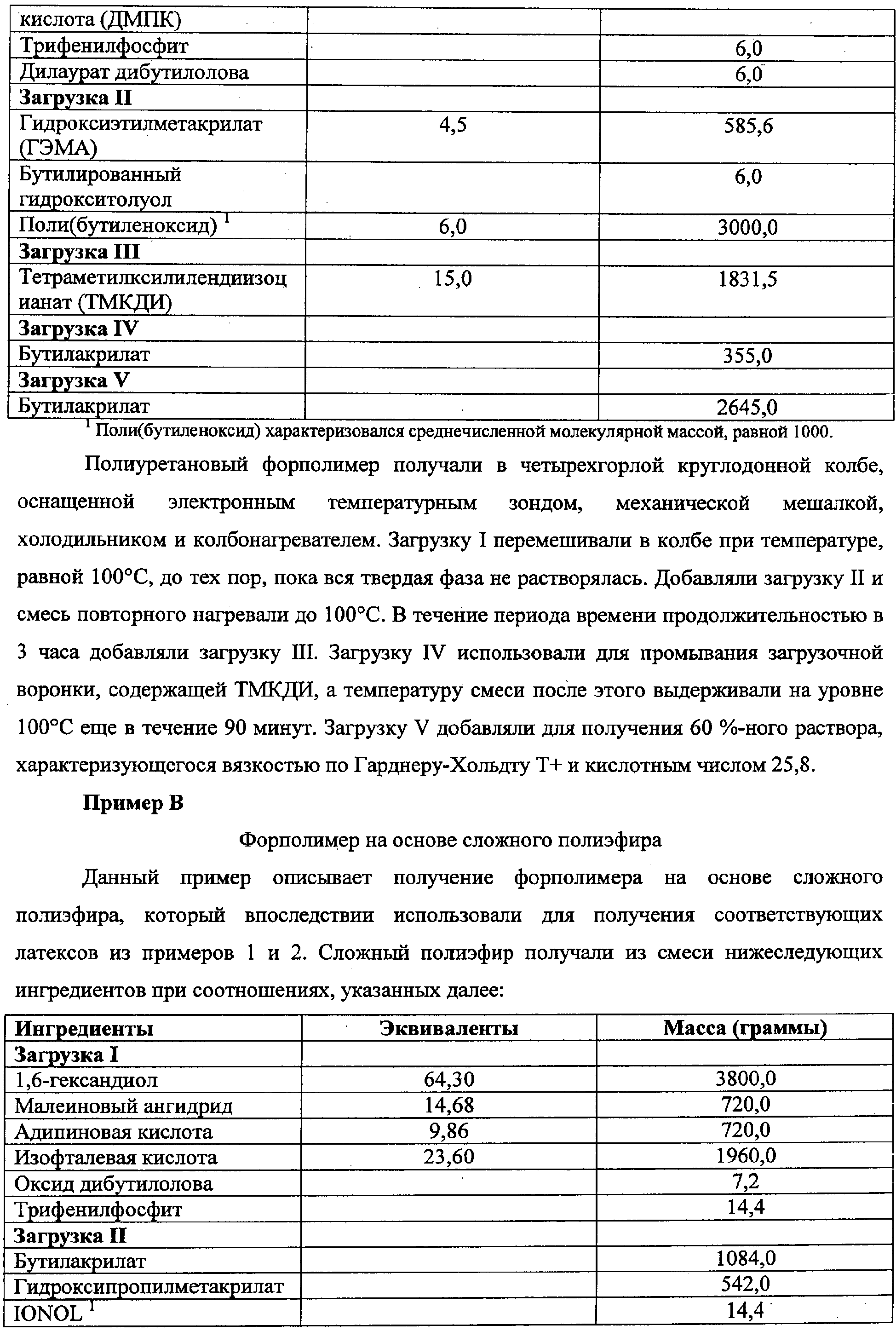

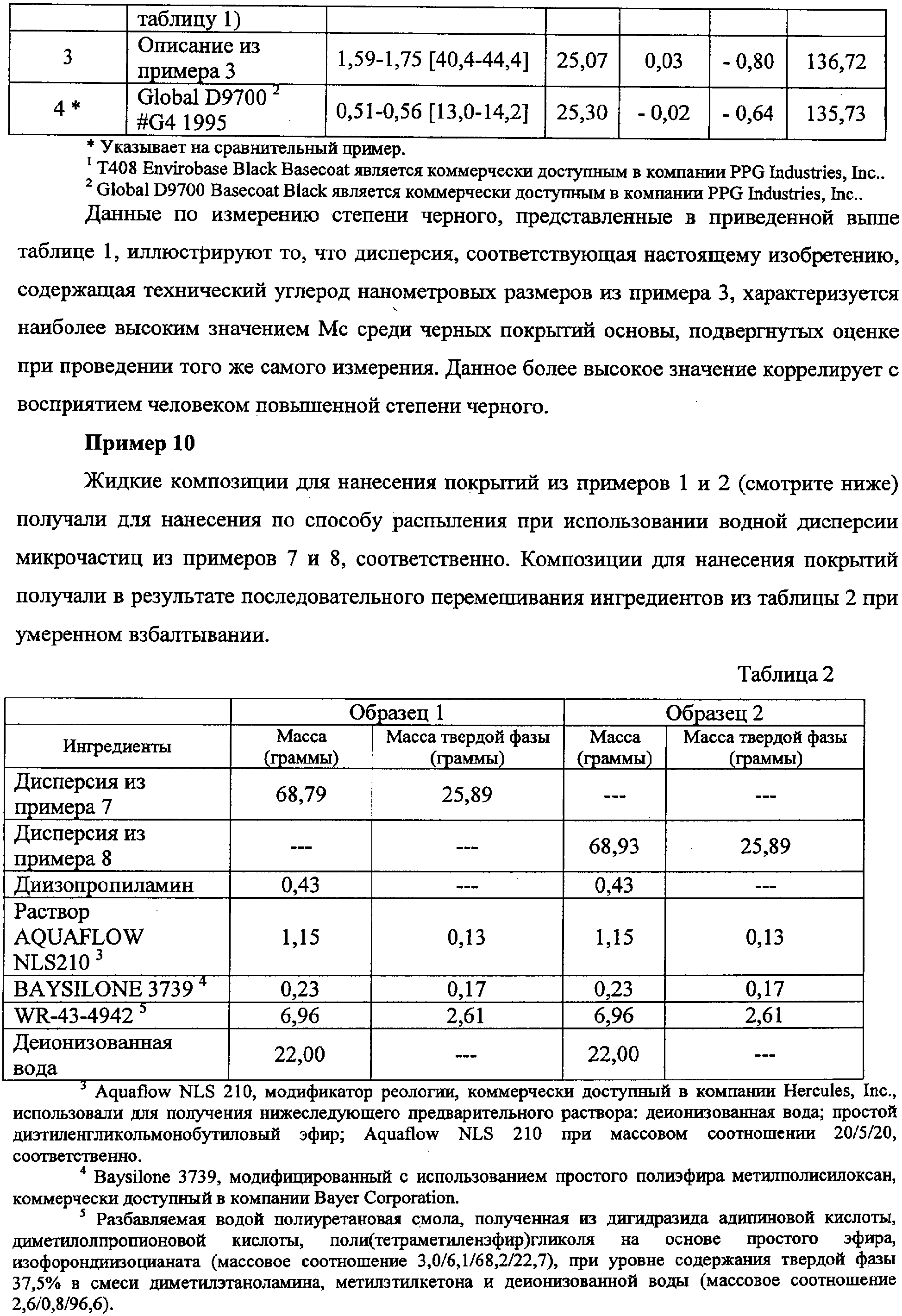

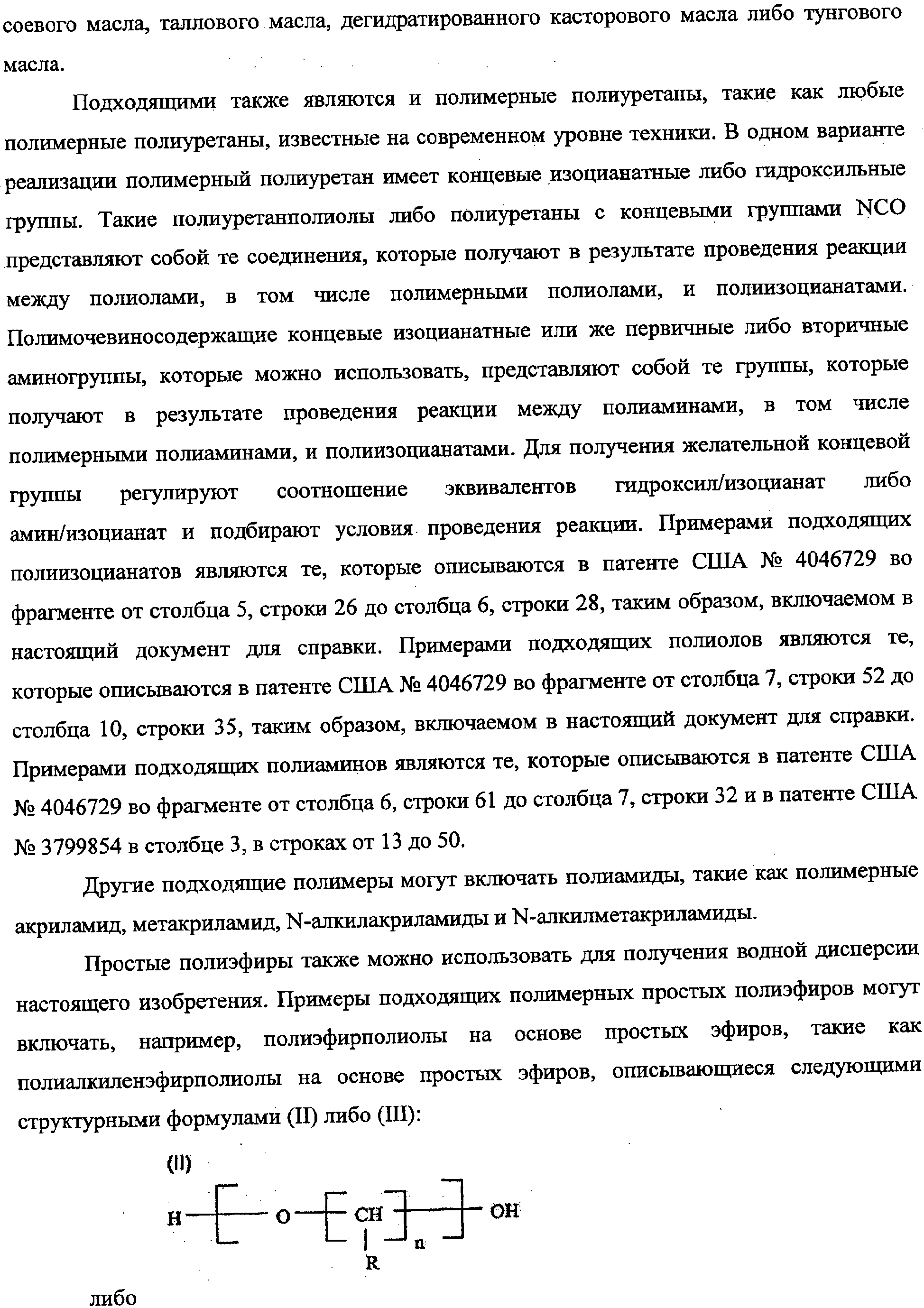

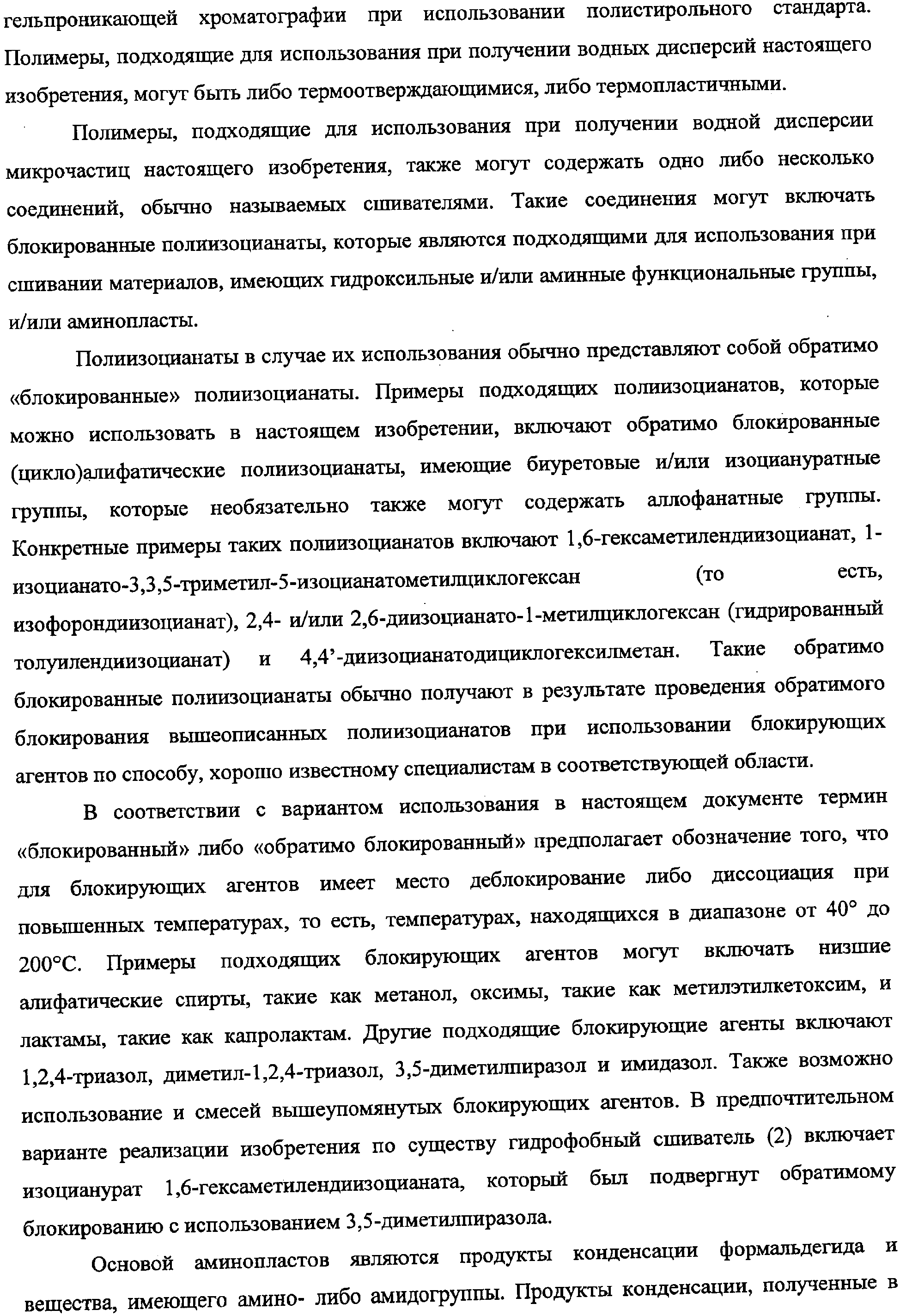

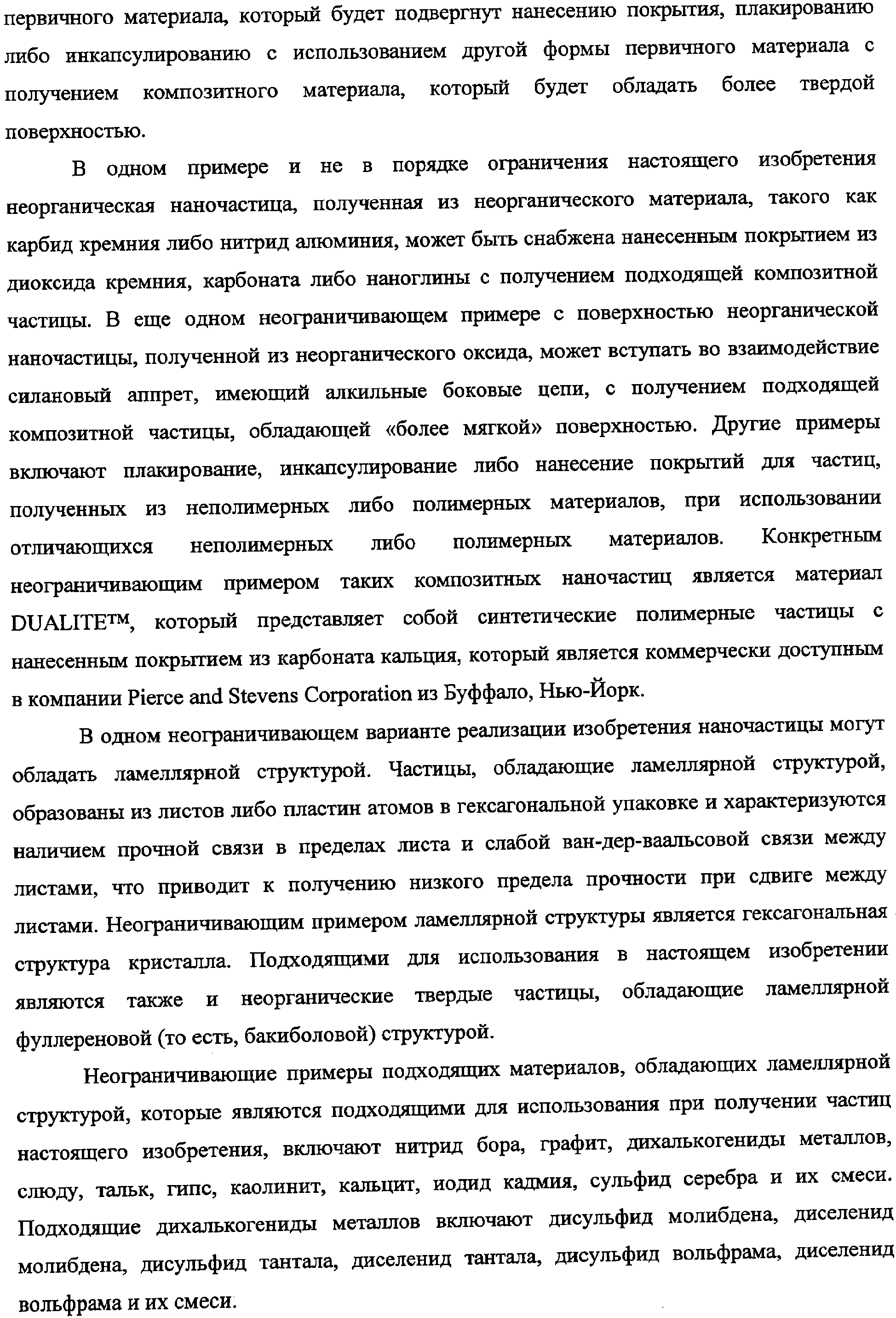

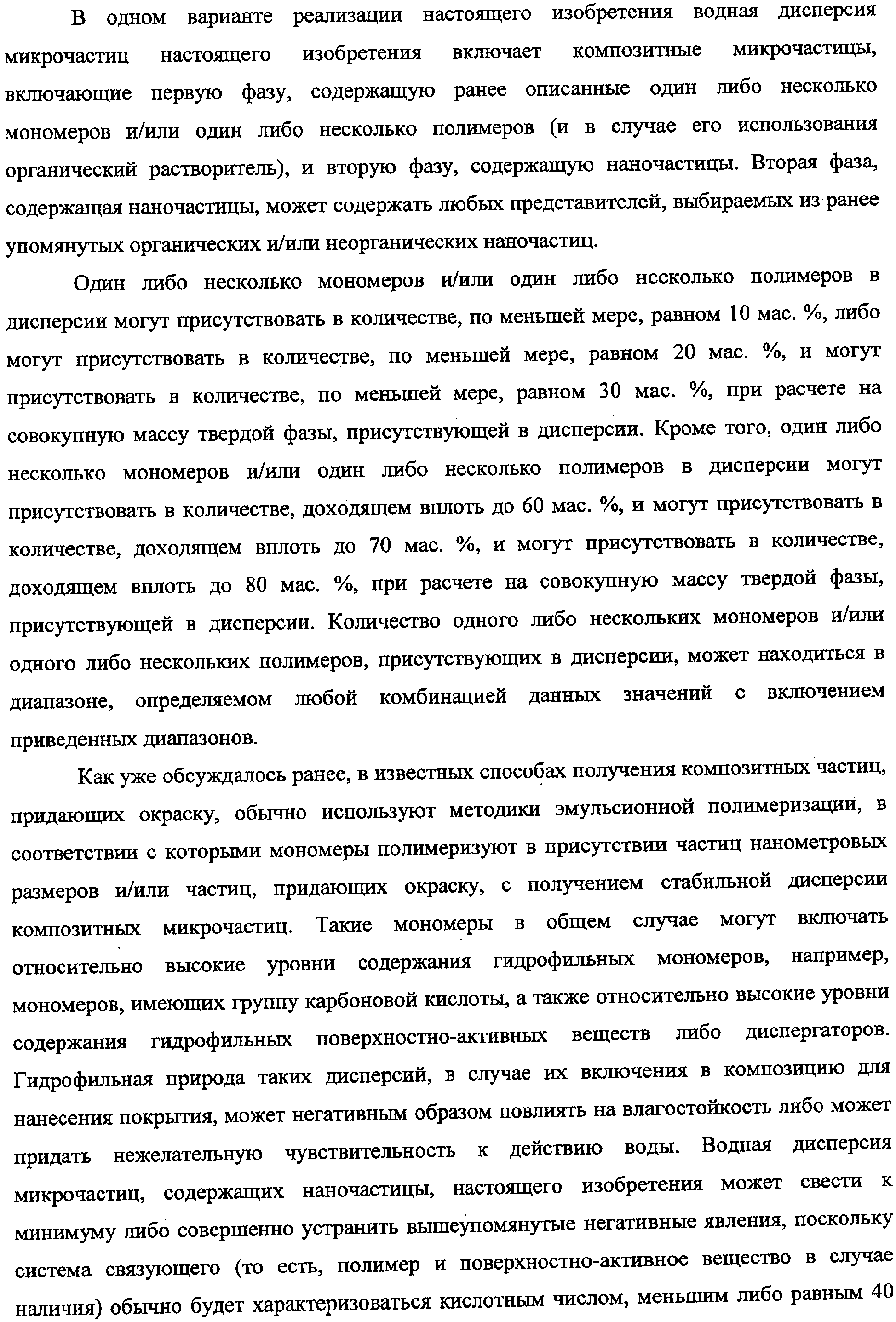

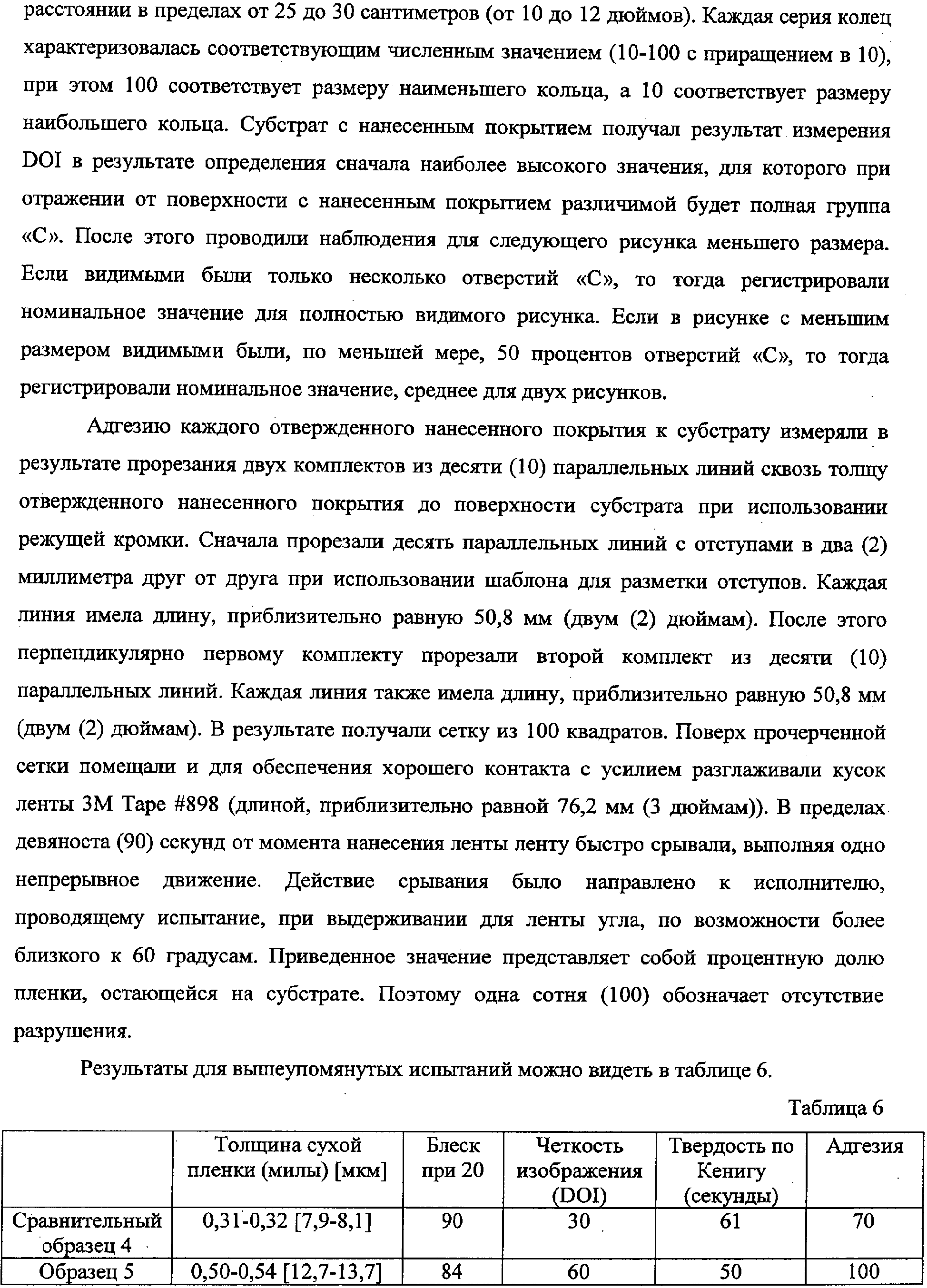

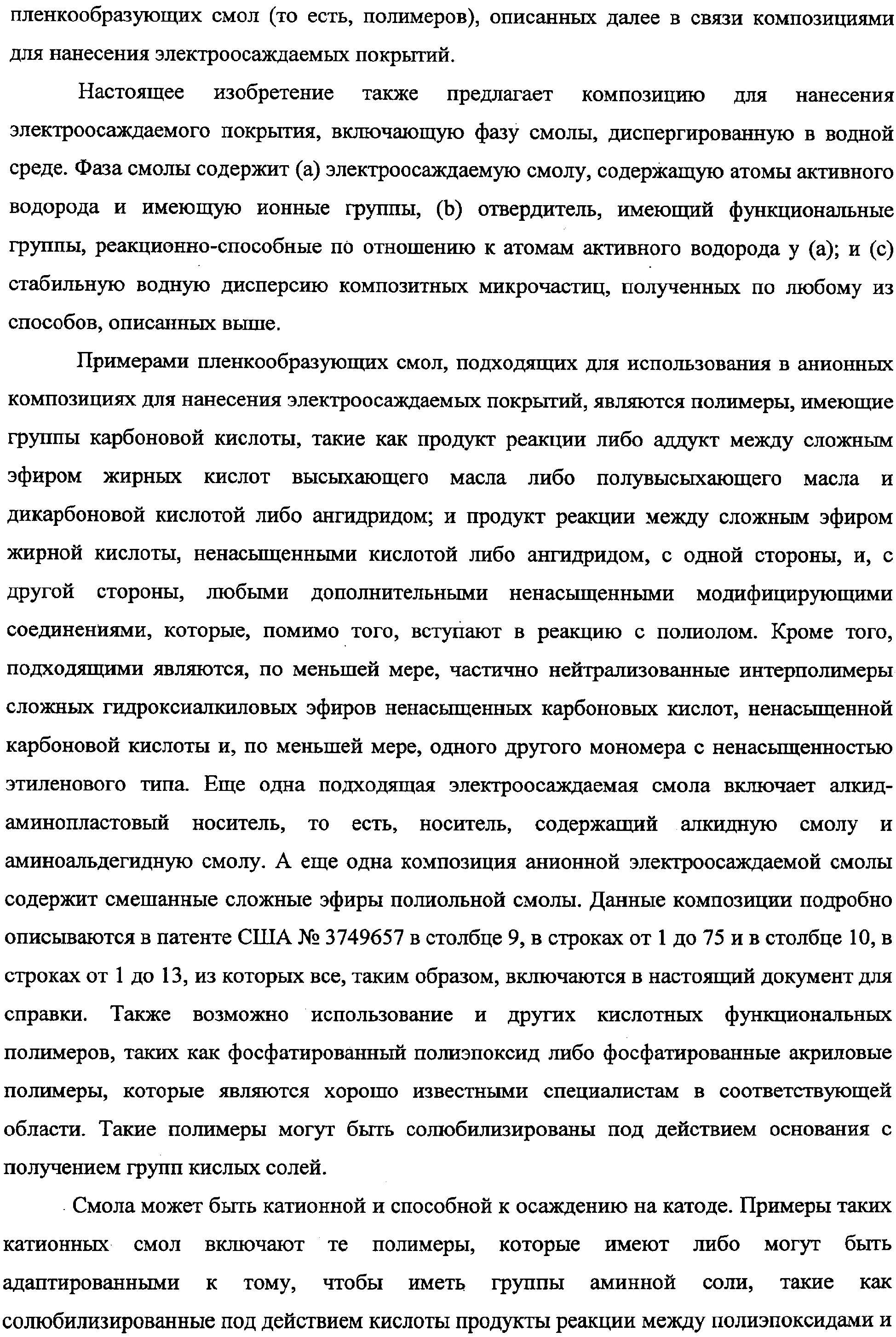

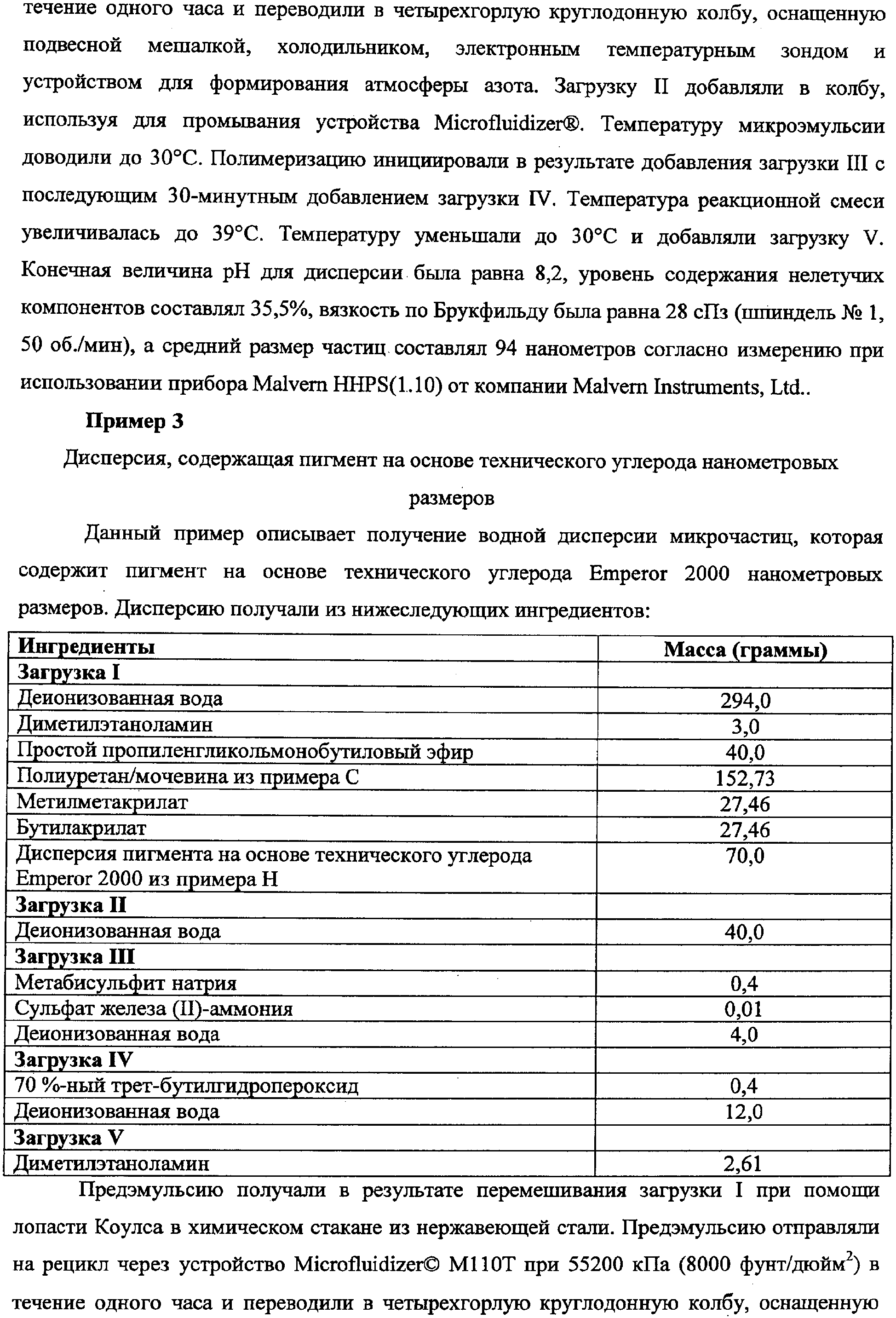

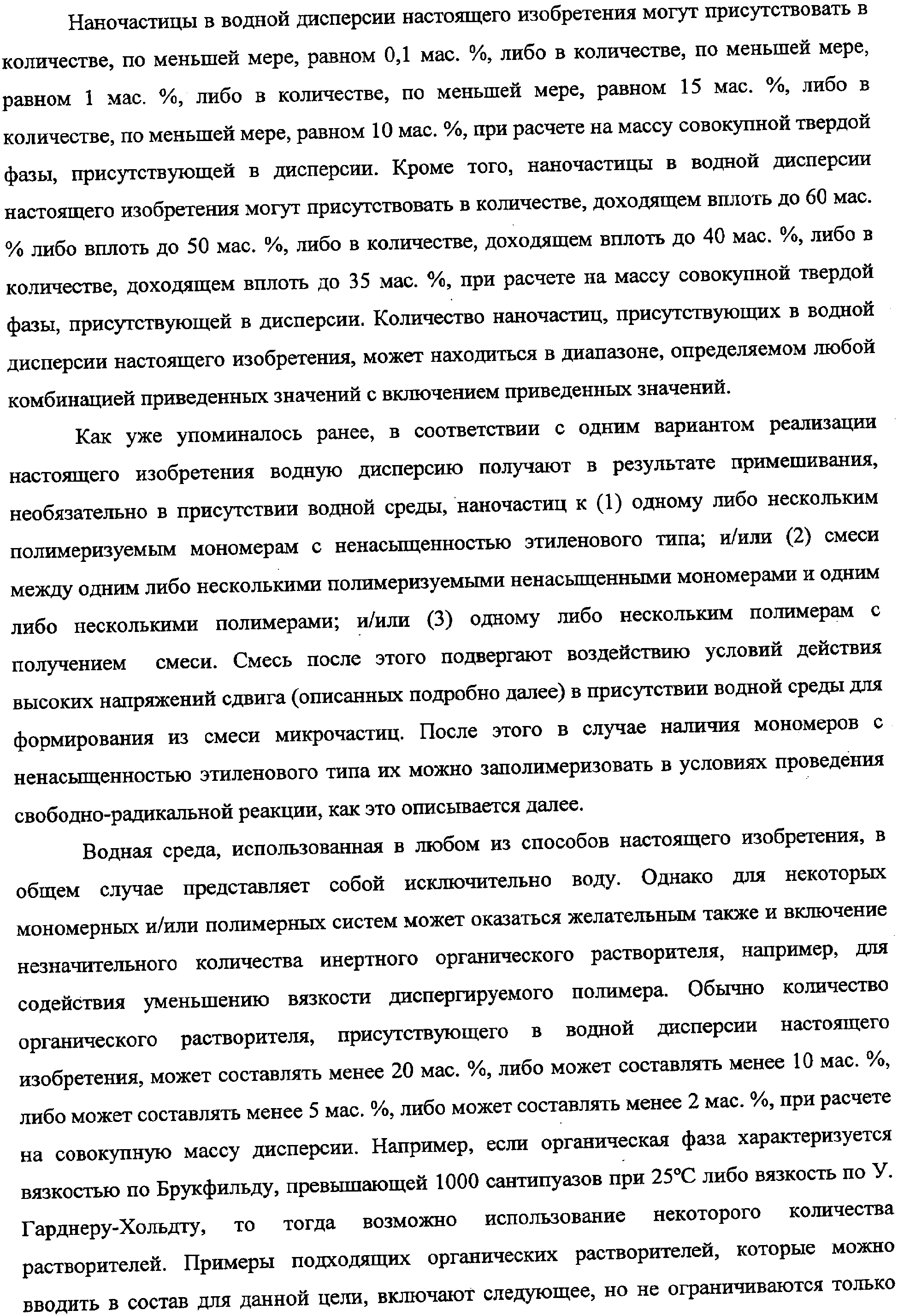

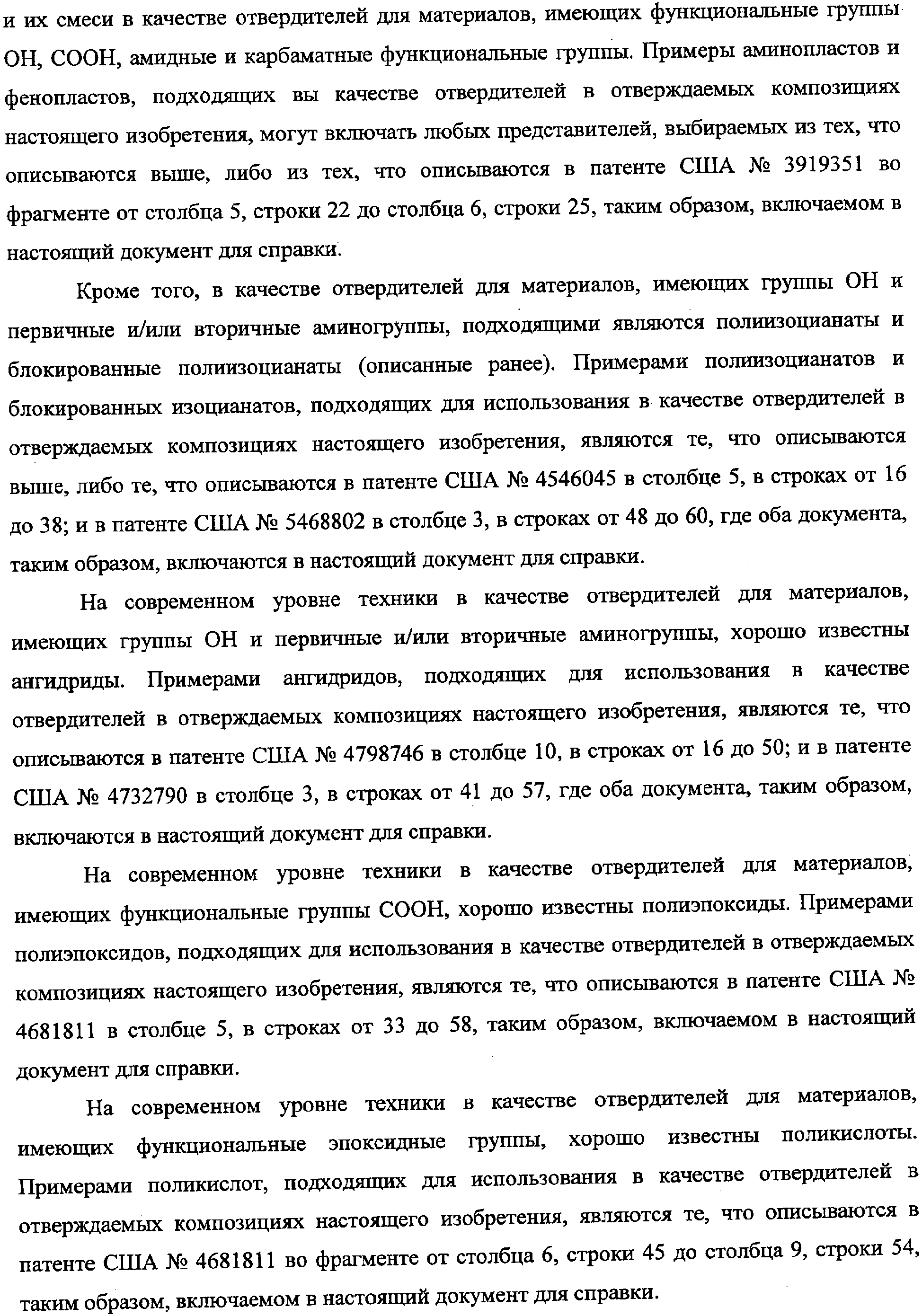

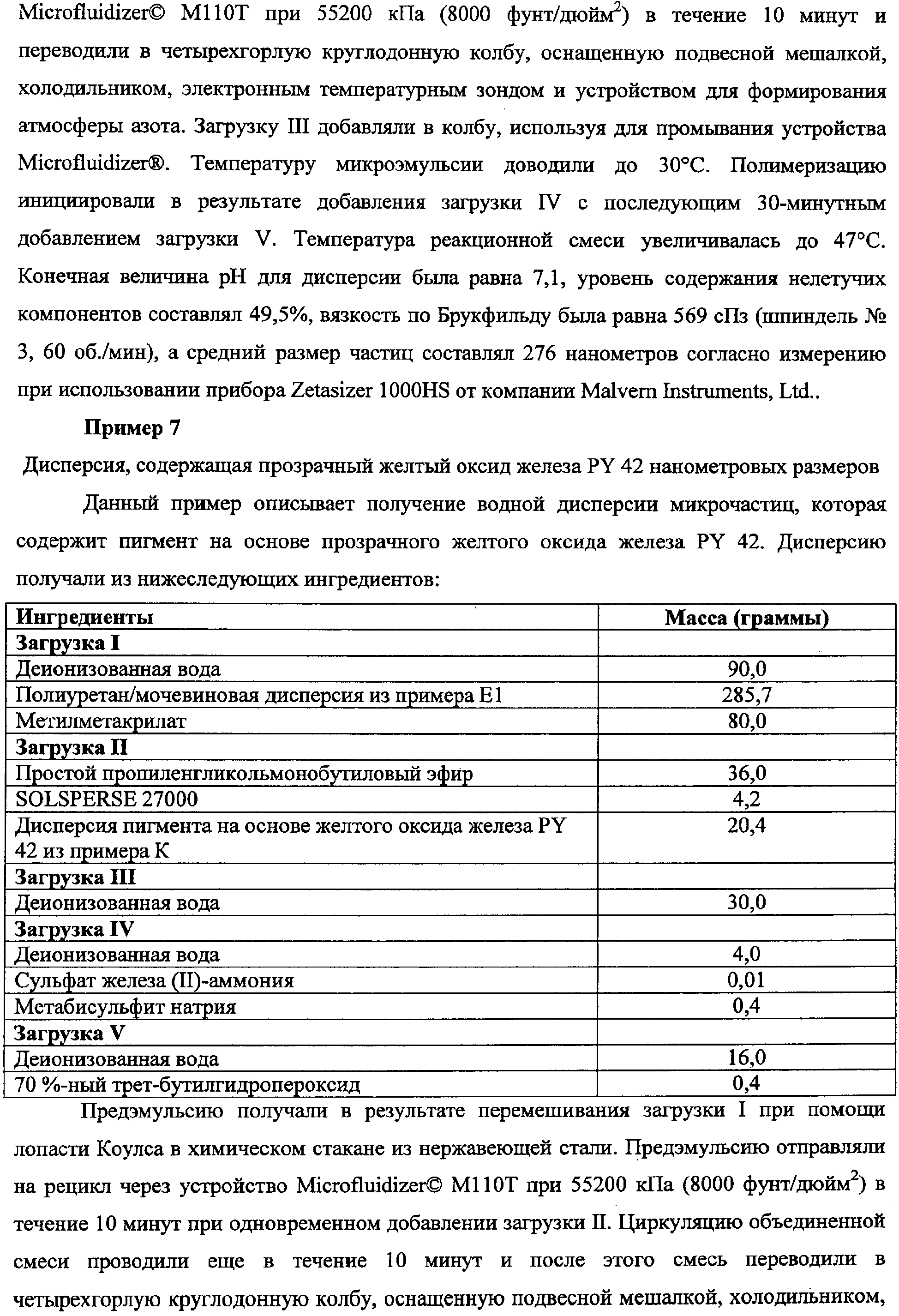

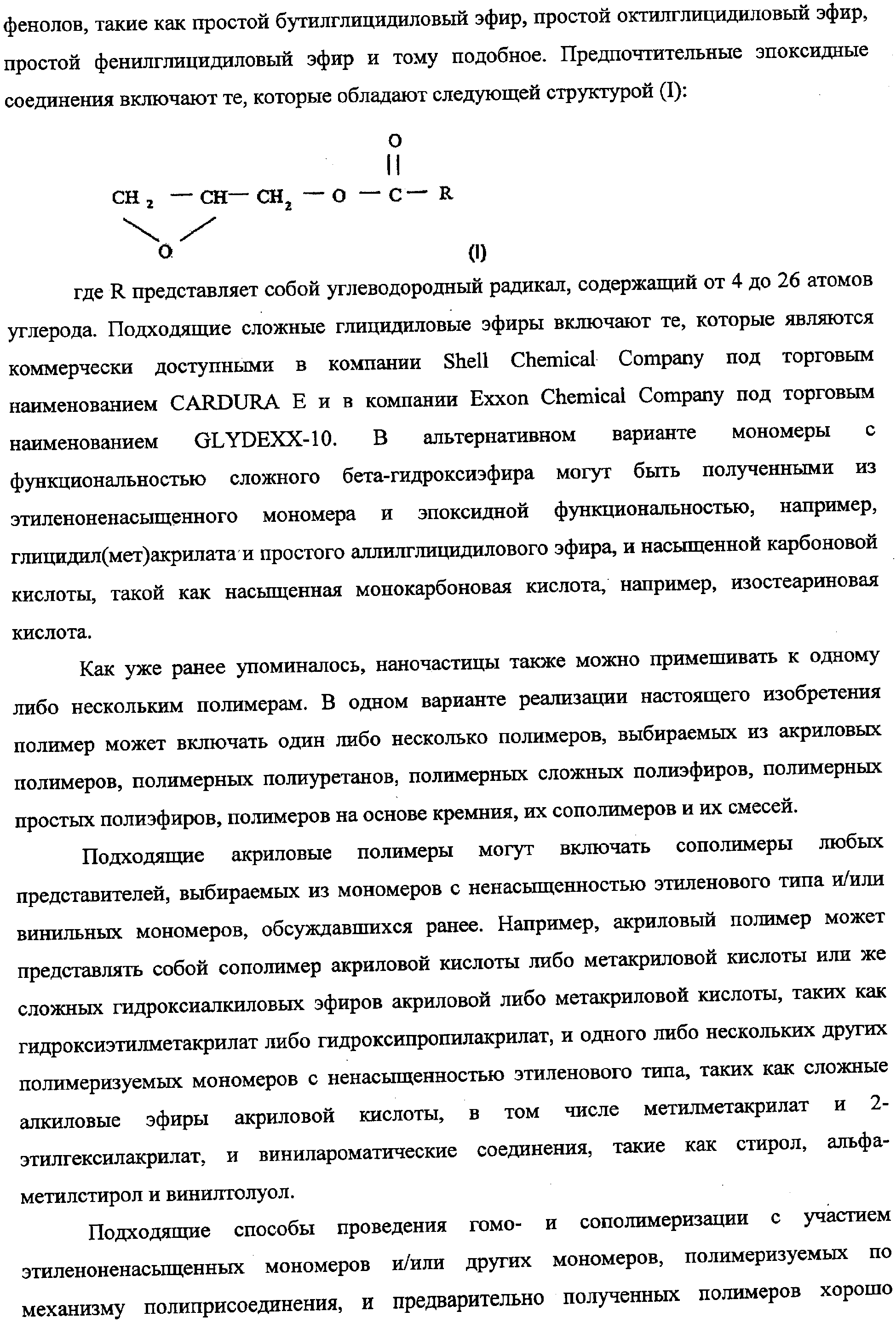

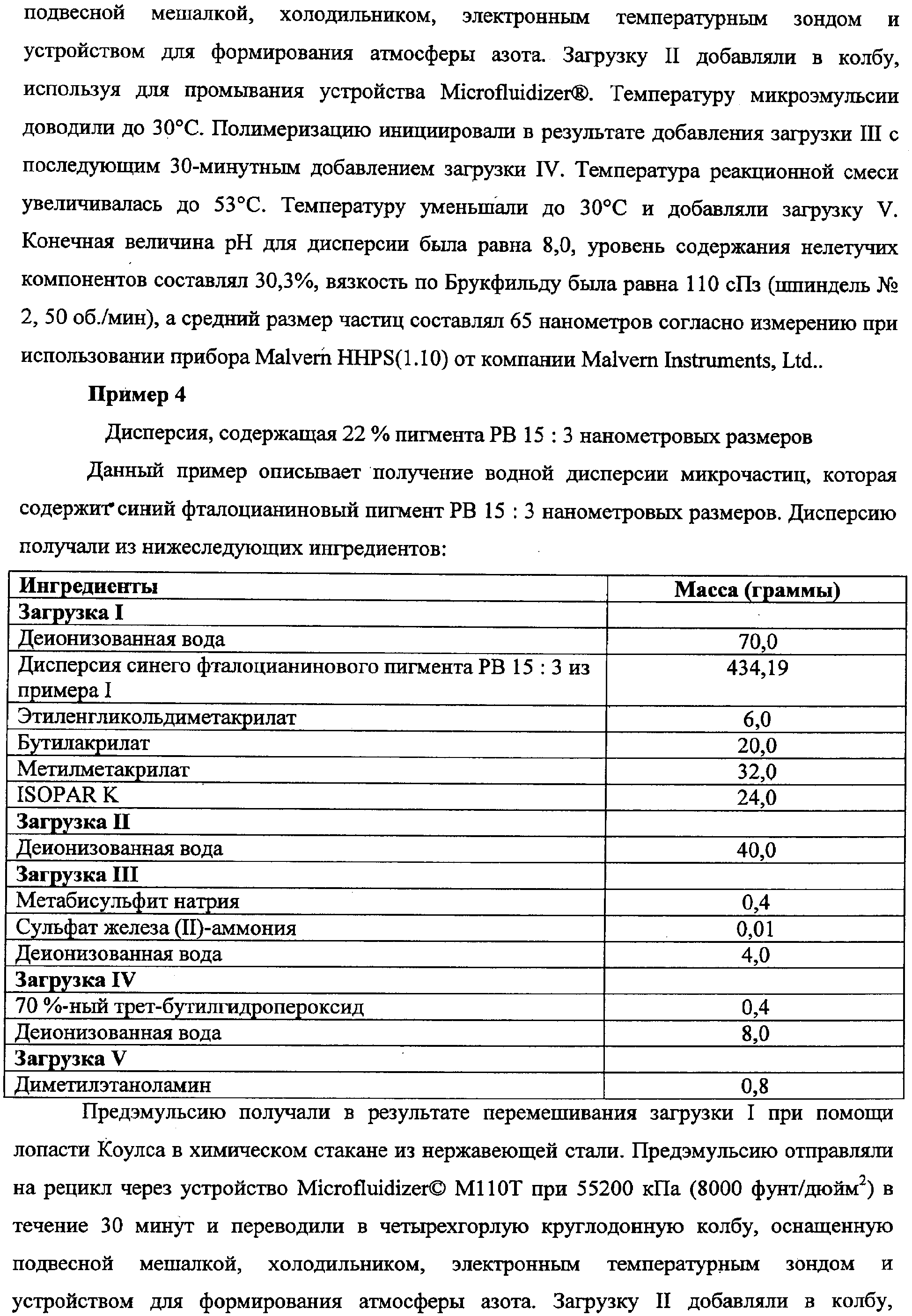

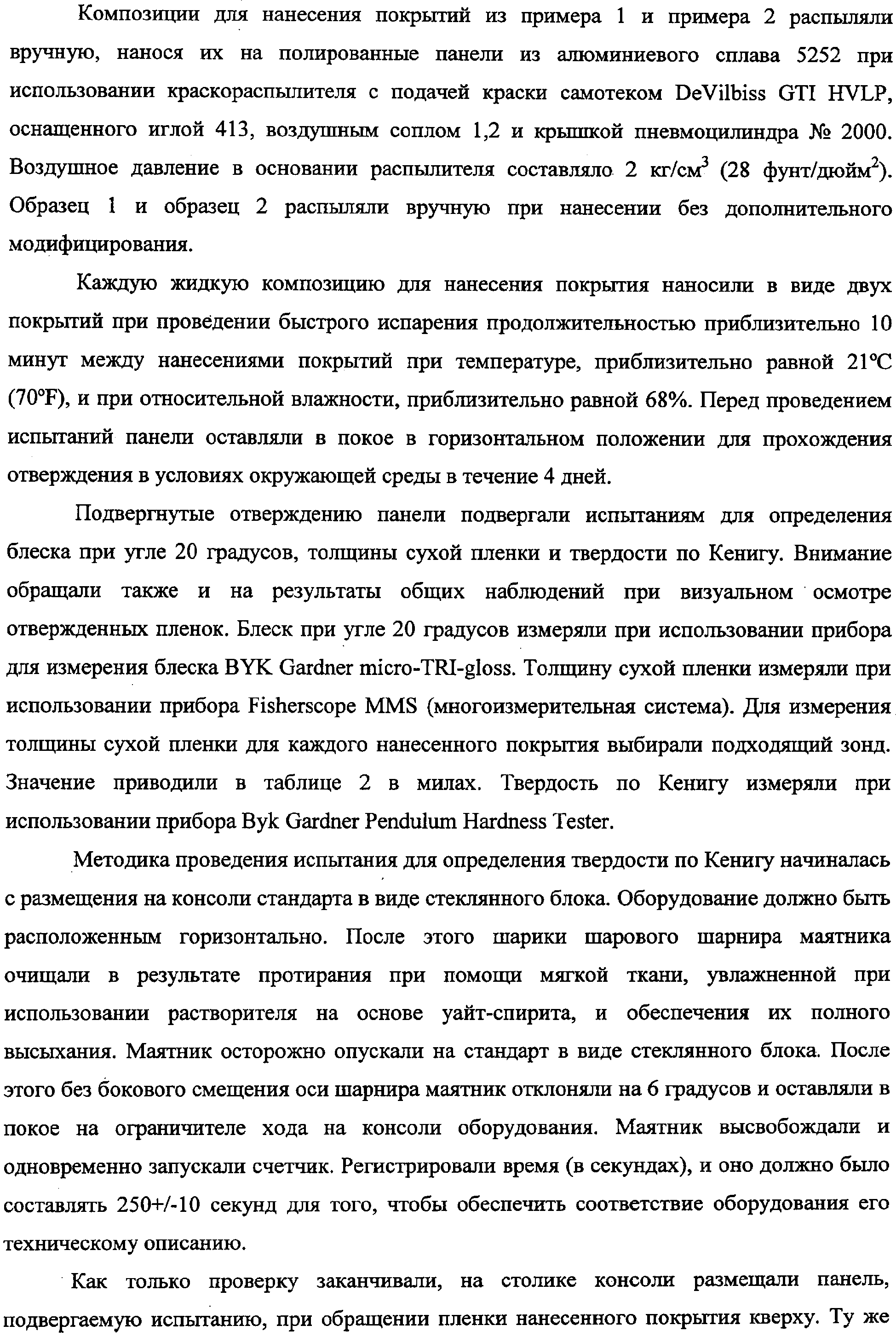

Figure 00000001

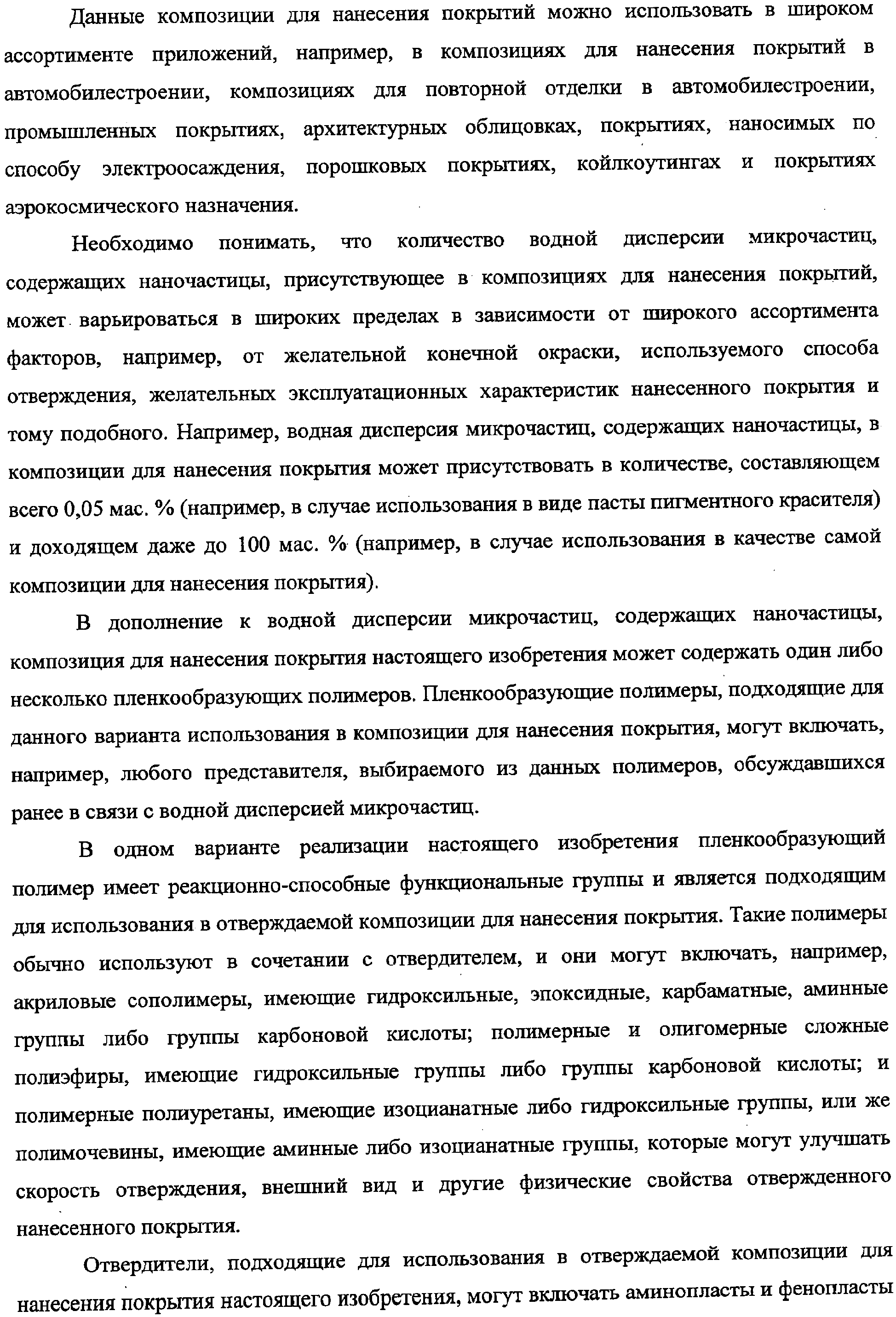

Figure 00000002

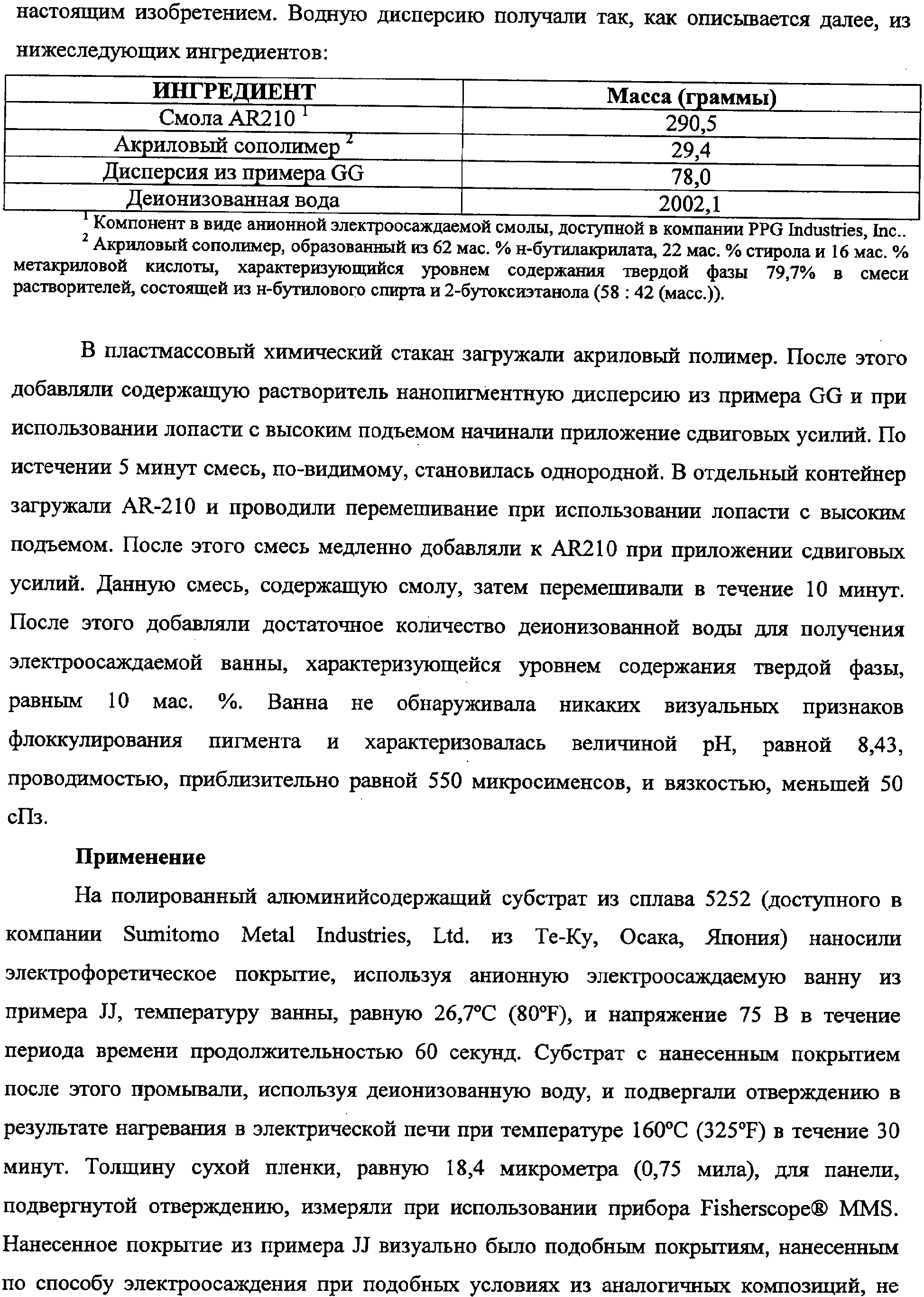

Figure 00000003

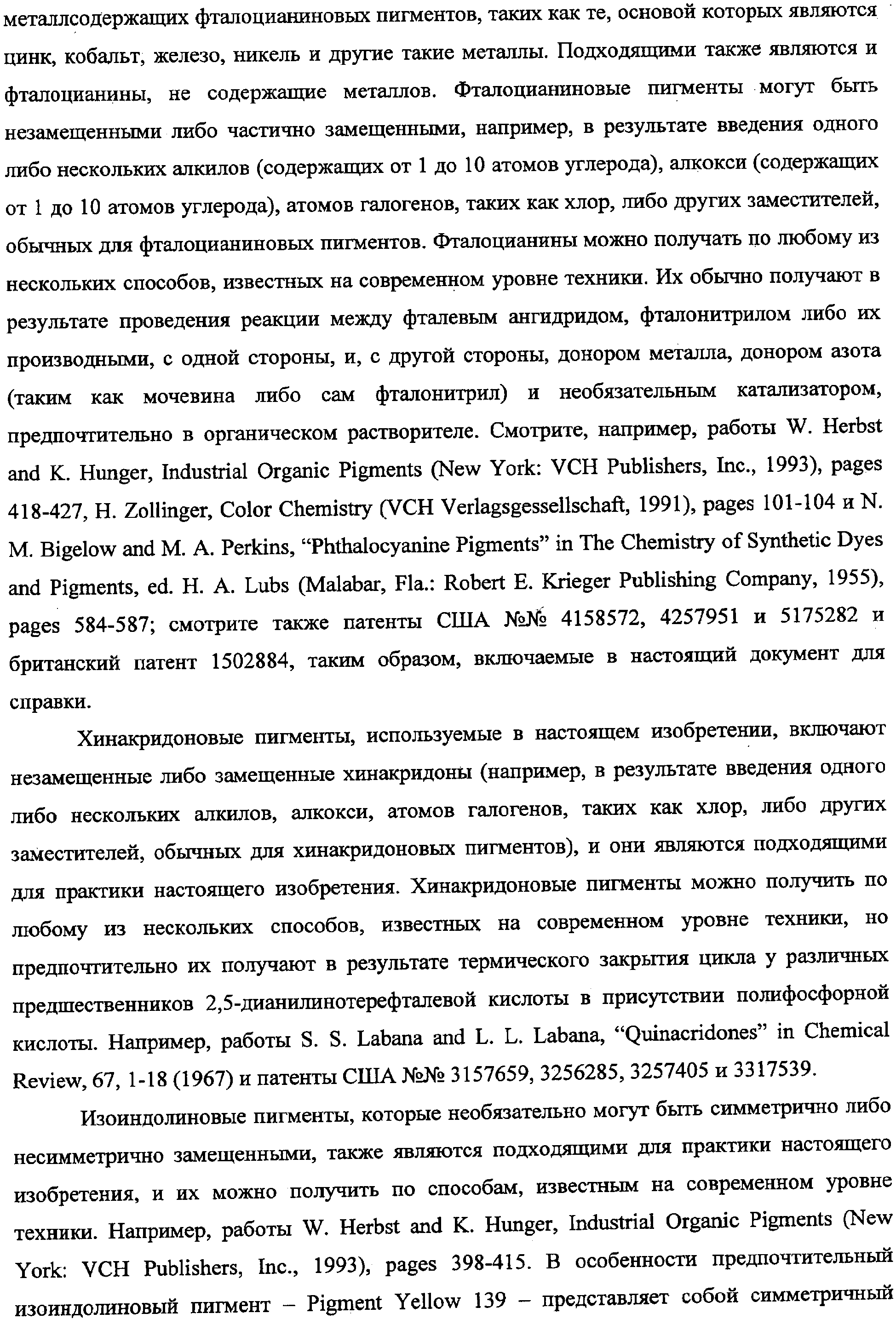

Figure 00000004

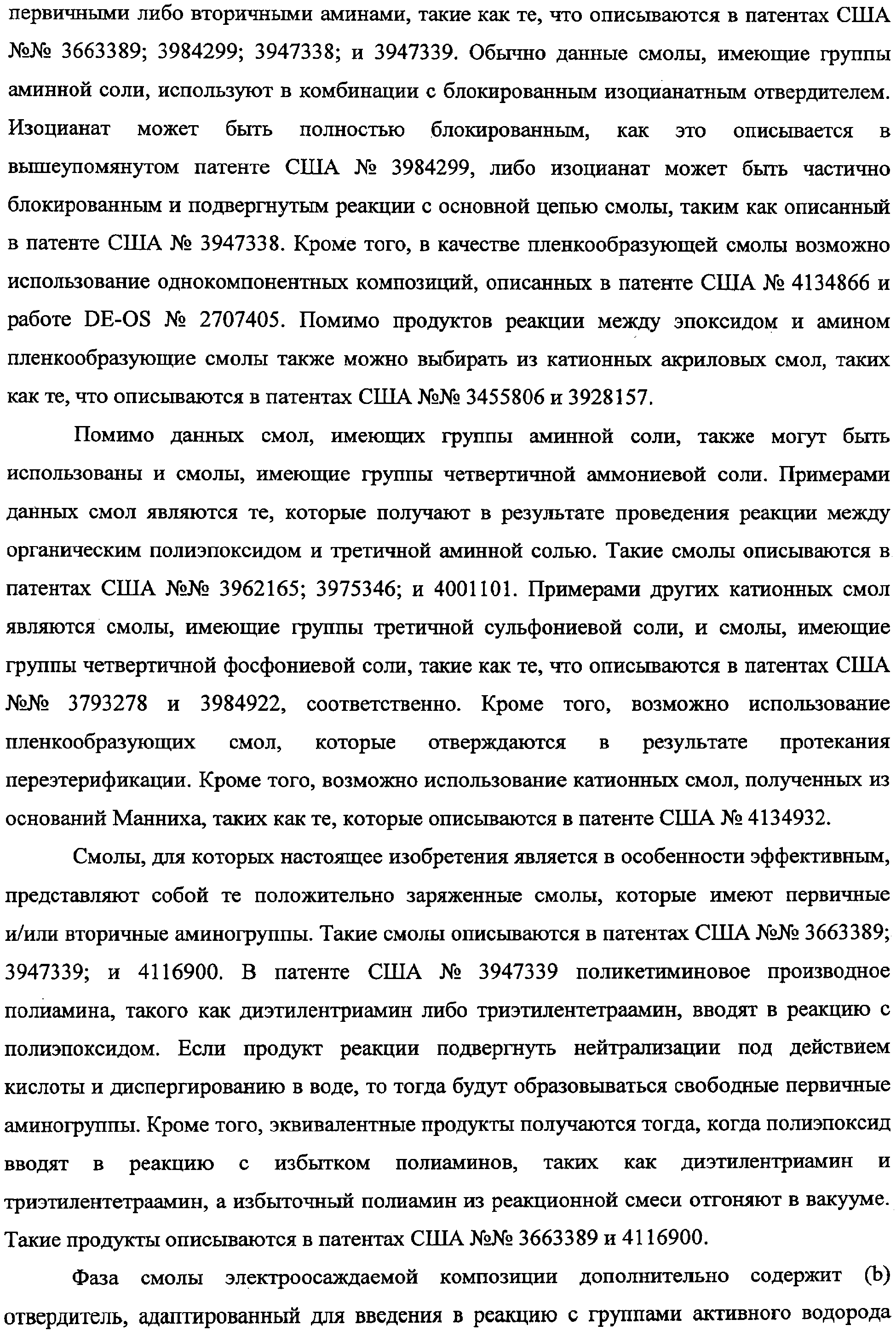

Figure 00000005

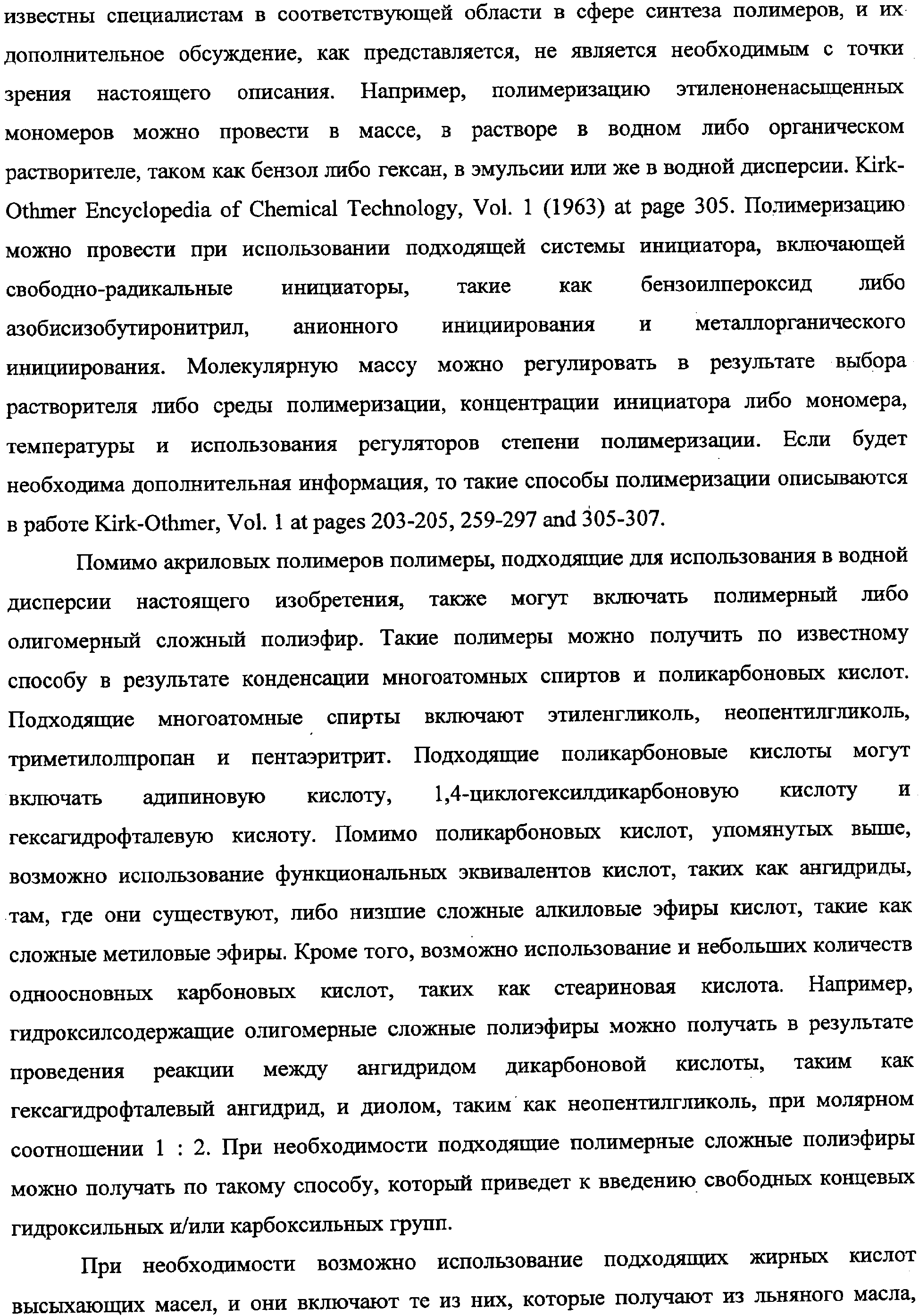

Figure 00000006

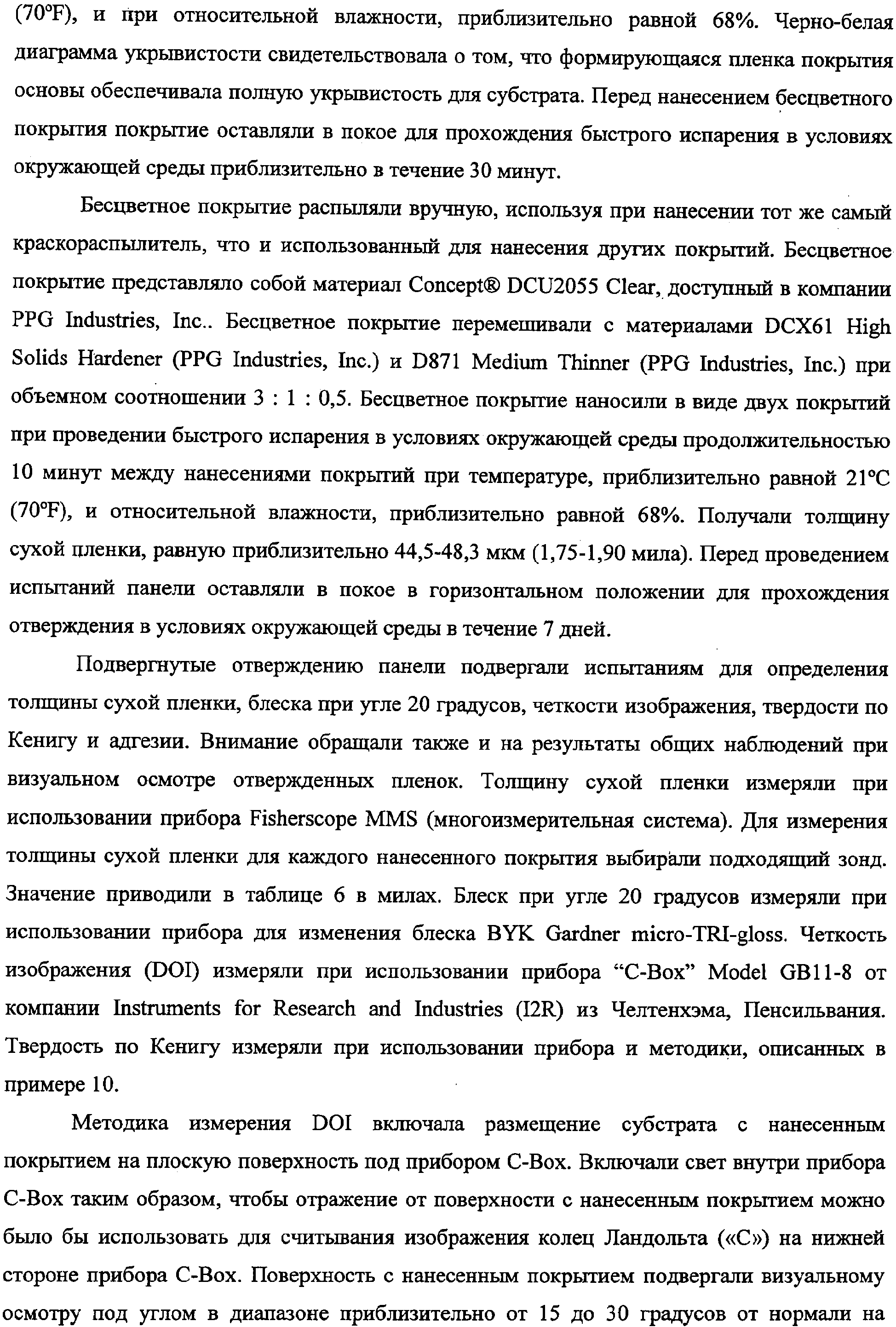

Figure 00000007

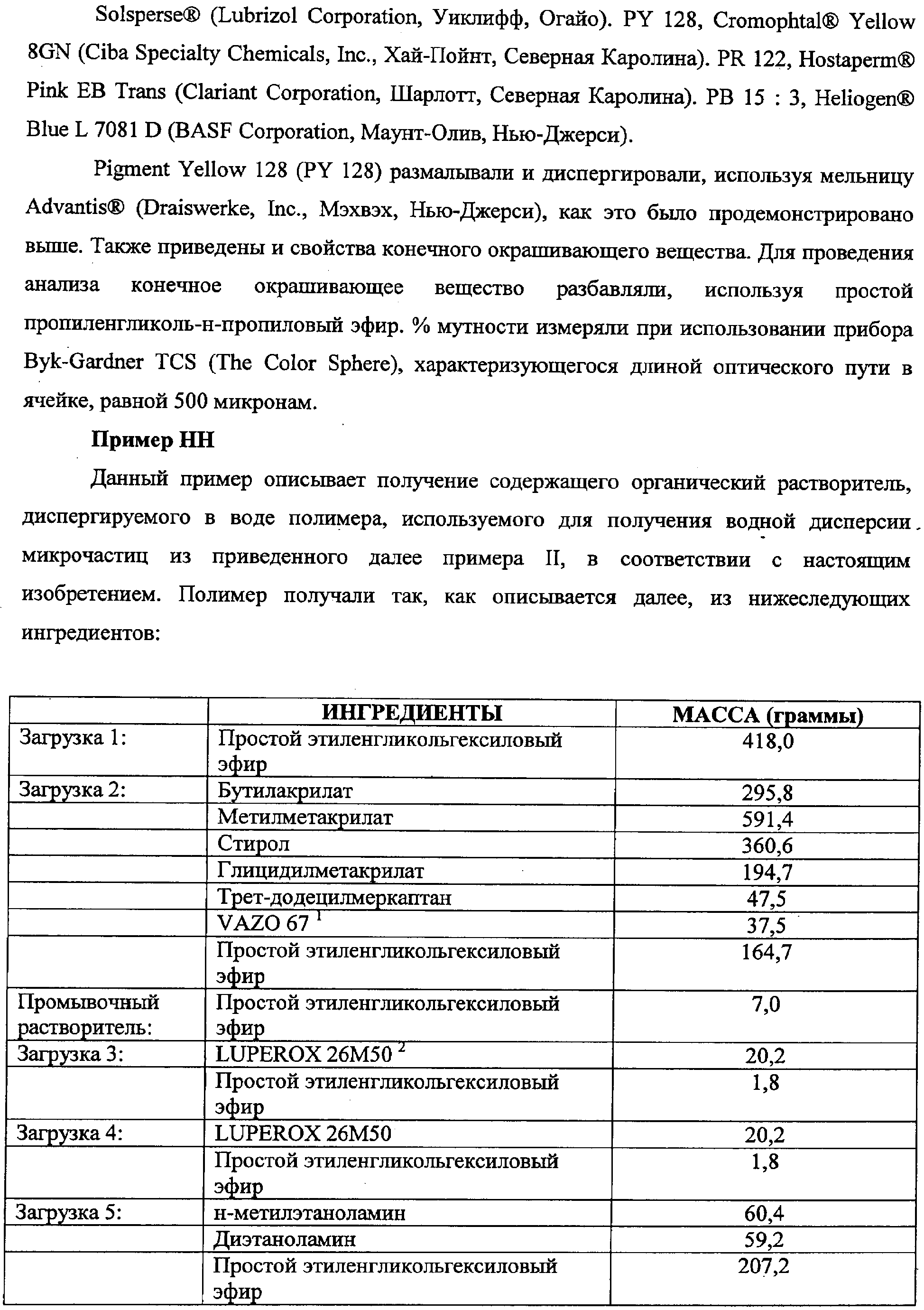

Figure 00000008
Figure 00000009
Figure 00000010
Figure 00000011
Figure 00000012
Figure 00000013
Figure 00000014
Figure 00000015
Figure 00000016
Figure 00000017
Figure 00000018
Figure 00000019
Figure 00000020
Figure 00000021
Figure 00000022
Figure 00000023
Figure 00000024
Figure 00000025
Figure 00000026
Figure 00000027
Figure 00000028
Figure 00000029
Figure 00000030
Figure 00000031
Figure 00000032
Figure 00000033
Figure 00000034
Figure 00000035
Figure 00000036
Figure 00000037
Figure 00000038
Figure 00000039
Figure 00000040
Figure 00000041
Figure 00000042
Figure 00000043
Figure 00000044
Figure 00000045
Figure 00000046
Figure 00000047
Figure 00000048
Figure 00000049
Figure 00000050
Figure 00000051
Figure 00000052
Figure 00000053
Figure 00000054
Figure 00000055
Figure 00000056
Figure 00000057
Figure 00000058
Figure 00000059
Figure 00000060
Figure 00000061
Figure 00000062
Figure 00000063
Figure 00000064
Figure 00000065
Figure 00000066
Figure 00000067
Figure 00000068
Figure 00000069
Figure 00000070
Figure 00000071
Figure 00000072
Figure 00000073
Figure 00000074
Figure 00000075
Figure 00000076
Figure 00000077
Figure 00000078
Figure 00000079

Claims (74)

1. Способ получения стабильной водной дисперсии микрочастиц, содержащих наночастицы, который включает следующие стадии: (а) получение множества наночастиц, характеризующихся средним размером частиц, равным 300 нм либо менее, (b) примешивание наночастиц к смеси одного или более полимеризуемых ненасыщенных мономеров с одним или более полимерами, где один или более полимер характеризуется средним молекуклярным весом от 1000 до 20000 с получением смеси; (с) воздействие на упомянутую смесь условий действия высоких напряжений сдвига в присутствии водной среды с формированием смеси в микрочастицы; и (d) полимеризация упомянутых мономеров с ненасыщенностью этиленового типа в условиях проведения свободнорадикальной полимеризации.
2. Способ по п.1, в котором стадию (b) проводят в присутствии водной среды.
3. Способ получения стабильной водной дисперсии микрочастиц, содержащих наночастицы, который включает следующие стадии: (а) получение множества наночастиц, характеризующихся средним размером частиц, равным 300 нм либо менее; (b) примешивание в присутствии органического растворителя наночастиц к одному или более содержащим растворитель, диспергируемым в воде катионно стабилизируемым полимерам; (с) воздействие на смесь условий действия высоких напряжений сдвига в присутствии водной среды с получением композитных микрочастиц, диспергированных в водной среде, при этом композитные микрочастицы включают первую фазу, содержащую один либо несколько полимеров и, необязательно, органический растворитель, и вторую фазу, содержащую наночастицы.
4. Способ по п.1 или 2, в котором наночастицы включают наночастицы, придающие окраску.
5. Способ по п.1, в котором микрочастицы включают композитные микрочастицы, включающие первую фазу, содержащую один либо несколько мономеров одного или более полимеров, и вторую фазу, содержащую наночастицы.
6. Способ по п.5, в котором вторая фаза содержит органические и/или неорганические наночастицы.
7. Способ по п.3, в котором наночастицы включают неорганические и/или органические наночастицы.
8. Способ по п.7, в котором наночастицы представляют собой неорганические наночастицы.
9. Способ по п.1, в котором наночастицы характеризуются средним размером частиц в диапазоне от 1 до 200 нм.
10. Способ по п.3, в котором наночастицы характеризуются средним размером частиц в диапазоне от 1 до 200 нм.
11. Способ по п.1, в котором наночастицы характеризуются средним размером частиц в диапазоне от 1 до 150 нм.
12. Способ по п.3, в котором наночастицы характеризуются средним размером частиц в диапазоне от 1 до 150 нм.
13. Способ по п.1, в котором наночастицы характеризуются средним размером частиц в диапазоне от 1 до 50 нм.
14. Способ по п.3, в котором наночастицы характеризуются размером частиц в диапазоне от 1 до 50 нм.
15. Способ по п.6, в котором вторая фаза содержит неорганические наночастицы.
16. Способ по любому из пп.8-15, в котором наночастицы включают неорганические наночастицы, выбираемые из коллоидального диоксида кремния, летучей кремнеземной пыли, аморфного диоксида кремния, оксида алюминия, коллоидального оксида алюминия, диоксида титана, оксида железа, оксида цезия, оксида иттрия, коллоидального оксида иттрия, коллоидального оксида циркония, аморфного оксида циркония и их смесей.
17. Способ по пп.8-15, в котором наночастицы содержат смешанные оксиды металлов.
18. Способ по п.1, в котором наночастицы характеризуются максимальной мутностью, равной 10%.
19. Способ по п.3, в котором наночастицы характеризуются максимальной мутностью, равной 10%.
20. Способ по п.6, в котором вторая фаза содержит органические наночастицы.
21. Способ по п.7, в котором наночастицы включают органические наночастицы.
22. Способ по п.20 или 21, в котором органические наночастицы содержат органические пигменты, выбираемые из перилена, хинакридонов, фталоцианинов, изоиндолинов, диоксазинов, трифендиоксазинов, 1,4-дикетопирролопирролов, антрапиримидинов, антантронов, флавантронов, индантронов, перинонов, пирантронов, гомологов тиоиндиго, 4,4'-диамино-1,1'-диантрахинонила, азосоединений, их замещенных производных и их смесей.
23. Способ по п.22, в котором органические наночастицы содержат технический углерод.
24. Способ по п.1, в котором наночастицы в дисперсии присутствуют в количестве в диапазоне от 0,1 до 50 мас.% при расчете на массу совокупной твердой фазы, присутствующей в дисперсии.
25. Способ по п.3, в котором наночастицы присутствуют в дисперсии в диапазоне от 0,1 до 50 мас.% при расчете на массу совокупной твердой фазы, присутствующей в дисперсии.
26. Способ по п.1, в котором один или более полимер включает полимер, выбираемый из акриловых полимеров, полимерных полиуретанов, полимерных сложных полиэфиров, полимерных простых полиэфиров, полимеров на основе кремния, их сополимеров и их смесей.
27. Способ по п.26, в котором полимер (3) дополнительно включает аминопласт и/или полиизоцианат.
28. Способ по п.1, в котором водную дисперсию получают следующими стадиями: (а) получение множества наночастиц, характеризующихся средним размером частиц, равным 300 нм либо менее; (b) примешивание, необязательно в присутствии водной среды, упомянутых наночастиц к смеси с одним или более полимеризуемых мономеров с ненасыщенностью этиленового типа и с одним или более полимерами с получением смеси; (с) воздействие на смесь условий действия высоких напряжений сдвига в присутствии водной среды с получением композитных микрочастиц, диспергированных в водной среде, при этом микрочастицы содержат один либо несколько полимеризуемых мономеров с ненасыщенностью этиленового типа и один либо несколько полимеров в первой фазе и наночастицы во второй фазе; и (d) полимеризация упомянутых мономеров с ненасыщенностью этиленового типа в условиях проведения свободнорадикальной полимеризации.
29. Способ по п.1, в котором кислотное число одного или более мономеров или одного или более полимеров меньше либо равно 30 мг КОН/г.
30. Способ по п.3, в котором содержащий растворитель, диспергируемый в воде катионно стабилизируемый полимер имеет группы ионной соли либо группы, способные образовывать группы ионной соли.
31. Способ по п.8 или 14, в котором неорганические наночастицы включают силикат алюминия, силикат магния или их смеси.
32. Стабильная водная дисперсия микрочастиц, содержащих наночастицы, при этом упомянутую дисперсию получают при реализации нижеследующих стадий: (а) получение множества наночастиц, характеризующихся средним размером частиц, равным 300 нм либо менее, (b) примешивание, необязательно в присутствии водной среды, упомянутых наночастиц к смеси одного или более полимеризуемых ненасыщенных мономеров с одним или более полимерами, которые имеют средний молекулярный вес от 1000 до 20000 с получением смеси; (с) воздействие на упомянутую смесь условий действия высоких напряжений сдвига в присутствии водной среды с формированием из смеси микрочастиц; и (d) необязательно полимеризация упомянутых мономеров с ненасыщенностью этиленового типа в условиях проведения свободнорадикальной полимеризации.
33. Водная дисперсия по п.32, в которой микрочастицы включают композитные микрочастицы, включающие первую фазу, содержащую один либо более мономеров и один либо более полимеров, и вторую фазу, содержащую наночастицы.
34. Водная дисперсия по п.32, в которой наночастицы включают наночастицы, придающие окраску.
35. Водная дисперсия по п.32, в которой вторая фаза содержит неорганические и/или органические наночастицы.
36. Водная дисперсия по п.32 в которой наночастицы характеризуются средним размером частиц в диапазоне от 1 до 200 нм.
37. Водная дисперсия по п.32, в которой наночастицы характеризуются средним размером частиц в диапазоне от 1 до 150 нм.
38. Водная дисперсия по п.32 в которой наночастицы характеризуются средним размером частиц в диапазоне от 1 до 50 нм.
39. Водная дисперсия по п.33, в которой фаза наночастиц содержит неорганические наночастицы.
40. Водная дисперсия по п.39, в которой наночастицы включают неорганические наночастицы, выбираемые из коллоидального диоксида кремния, летучей кремнеземной пыли, аморфного диоксида кремния, оксида алюминия, коллоидального оксида алюминия, диоксида титана, оксида железа, оксида цезия, оксида иттрия, коллоидального оксида иттрия, коллоидального оксида циркония, аморфного оксида циркония и их смесей.
41. Водная дисперсия по п.39, в которой неорганические наночастицы содержат смешанные оксиды металлов.
42. Водная дисперсия по п.32, в которой наночастицы характеризуются максимальной мутностью, равной 10%.
43. Водная дисперсия по п.33, в которой вторая фаза содержит органические наночастицы.
44. Водная дисперсия по п.33, в которой органические наночастицы содержат органические пигменты, выбираемые из периленов, хинакридонов, фталоцианинов, изоиндолинов, диоксазинов, трифендиоксазинов, 1,4-дикетопирролопирролов, антрапиримидинов, антантронов, флавантронов, индантронов, перинонов, пирантронов, гомологов тиоиндиго, 4,4'-диамино-1,1'-диантрахинонила, азо-соединений, их замещенных производных и их смесей.
45. Водная дисперсия по п.43, в которой органические наночастицы содержат технический углерод.
46. Водная дисперсия по п.32, в которой наночастицы в дисперсии присутствуют в количестве в диапазоне от 0,1 до 50 мас.% при расчете на массу совокупной твердой фазы, присутствующей в дисперсии.
47. Водная дисперсия по п.32, в которой один или более полимеров содержат полимер, выбираемый из группы, состоящей из акриловых полимеров, полимерных полиуретанов, полимерных сложных полиэфиров, полимерных простых полиэфиров, полимеров на основе кремния, их сополимеров и их смесей.
48. Водная дисперсия по п.47, в которой один или более полимеров дополнительно включает аминопласт и/или полиизоцианат.
49. Дисперсия по п.32, получаемая по способу, включающему нижеследующие стадии: (а) получение множества наночастиц, характеризующихся средним размером частиц, равным 300 нм либо менее; (b) примешивание, необязательно в присутствии водной среды, упомянутых наночастиц к смеси одного либо нескольких полимеризуемых мономеров с ненасыщенностью этиленового типа и одного или более полимеров с получением смеси; (с) воздействие на упомянутую смесь условий действия высоких напряжений сдвига в присутствии водной среды с получением композитных микрочастиц, диспергированных в водной среде, при этом микрочастицы содержат один либо несколько полимеризуемых мономеров с ненасыщенностью этиленового типа и один либо несколько полимеров в первой фазе и наночастицы во второй фазе, и (d) полимеризация упомянутых мономеров с ненасыщенностью этиленового типа в условиях проведения свободнорадикальной полимеризации.
50. Дисперсия по п.32, в которой кислотное число одного или более мономеров одного или более полимеров меньше либо равно 30 мг КОН/г.
51. Композиция для нанесения покрытия, содержащая стабильную водную дисперсию микрочастиц, содержащих наночастицы, при этом упомянутую дисперсию получают при реализации нижеследующих стадий: (а) получение множества наночастиц, характеризующихся средним размером частиц, равным 300 нм либо менее, (b) примешивание, необязательно в присутствии водной среды, упомянутых наночастиц к смеси одного или более полимеризуемых ненасыщенных мономеров с одним или более полимерами, причем один или более полимеров имеют средний молекулярный вес от 1000 до 20000 с получением смеси; (с) воздействие на упомянутую смесь условий действия высоких напряжений сдвига в присутствии водной среды с получением композитных микрочастиц, диспергированных в водной среде, при этом микрочастицы содержат один или более мономеров с насыщенностью этиленового типа и/или один или более полимеров в первой фазе и наночастицы во второй фазе; и (d) полимеризация упомянутых ненасыщенных мономеров в условиях проведения свободнорадикальной полимеризации.
52. Композиция для нанесения покрытия по п.51, в которой наночастицы включают неорганические и/или органические наночастицы.
53. Композиция для нанесения покрытия по п.52, в которой наночастицы включают неорганические наночастицы.
54. Композиция для нанесения покрытия по п.52, в которой наночастицы включают органические наночастицы.
55. Композиция для нанесения покрытия по п.51, в которой наночастицы характеризуются средним размером частиц в диапазоне от 1 до 200 нм.
56. Композиция для нанесения покрытия по п.51, в которой наночастицы характеризуются средним размером частиц в диапазоне от 1 до 150 нм.
57. Композиция для нанесения покрытия по п.51, в которой наночастицы характеризуются средним размером частиц в диапазоне от 1 до 50 нм.
58. Композиция для нанесения покрытия по п.53, где упомянутые неорганические наночастицы включают неорганические пигменты, выбираемые из коллоидального диоксида кремния, летучей кремнеземной пыли, аморфного диоксида кремния, оксида алюминия, коллоидального оксида алюминия, диоксида титана, оксида железа, оксида цезия, оксида иттрия, коллоидального оксида иттрия, коллоидального оксида циркония, аморфного оксида циркония и их смесей.
59. Композиция для нанесения покрытия по п.53, в которой неорганические наночастицы содержат смешанные оксиды металлов.
60. Композиция для нанесения покрытия по п.51, в которой наночастицы характеризуются максимальной мутностью, равной 10%.
61. Композиция для нанесения покрытия по п.54, в которой упомянутая фаза органических наночастиц содержит органические пигменты, выбираемые из перилена, хинакридонов, фталоцианинов, изоиндолинов, диоксазинов, трифендиоксазинов, 1,4-дикетопирролопирролов, антрапиримидинов, антантронов, флавантронов, индантронов, перинонов, пирантронов, гомологов тиоиндиго, 4,4'-диамино-1,1'-диантрахинонила, азо-соединений, их замещенных производных и их смесей.
62. Композиция для нанесения покрытия по п.54, в которой неорганические наночастицы содержат технический углерод.
63. Композиция для нанесения покрытия по п.51, в которой наночастицы в водной дисперсии присутствуют в количестве в диапазоне от 0,1 до 50 мас.% при расчете на массу совокупной твердой фазы, присутствующей в водной дисперсии.
64. Композиция для нанесения покрытия по п.51, в которой один или более полимеров включают полимер, выбираемый из акриловых полимеров, полимерных полиуретанов, полимерных сложных полиэфиров, полимерных простых полиэфиров, полимеров на основе кремния, их сополимеров и их смесей.
65. Композиция для нанесения покрытия по п.51, в которой один или более полимеров включают аминопласт и/или полиизоцианат.
66. Композиция для нанесения покрытия по п.51, в которой один или более полимеров в водной дисперсии присутствуют в количестве в диапазоне от 20 до 60 мас.% при расчете на массу совокупной твердой фазы, присутствующей в водной дисперсии.
67. Композиция для нанесения покрытия по п.51, в которой водная дисперсия в композиции для нанесения покрытия присутствует в количестве в диапазоне от 1 до 100 мас.% при расчете на массу совокупной твердой фазы, присутствующей в композиции для нанесения покрытия.
68. Композиция для нанесения покрытия по п.51, в которой водную дисперсию получают при использовании способа, включающего нижеследующие стадии: (а) получение множества наночастиц, характеризующихся средним размером частиц, равным 300 нм либо менее; (b) примешивание, необязательно в присутствии водной среды, упомянутых наночастиц к одному либо нескольким полимеризуемым мономерам с ненасыщенностью этиленового типа с получением смеси; (с) воздействие на упомянутую смесь условий действия высоких напряжений сдвига в присутствии водной среды с получением композитных микрочастиц, диспергированных в водной среде, при этом микрочастицы содержат один либо несколько мономеров с ненасыщенностью этиленового типа в первой фазе и наночастицы во второй фазе; и (d) необязательно полимеризация упомянутых мономеров с ненасыщенностью этиленового типа в условиях проведения свободно-радикальной полимеризации.
69. Композиция для нанесения покрытия по п.51, в которой водную дисперсию получают при использовании способа, включающего следующие стадии: (а) получение множества наночастиц, характеризующихся средним размером частиц, равным 300 нм либо менее; (b) примешивание, необязательно в присутствии водной среды, упомянутых наночастиц к смеси одного или более полимеризуемых мономеров с ненасыщенностью этиленового типа и одного либо нескольких полимеров с получением смеси; (с) воздействие на упомянутую смесь условий действия высоких напряжений сдвига в присутствии водной среды с получением композитных микрочастиц, диспергированных в водной среде, при этом микрочастицы содержат один либо несколько мономеров с ненасыщенностью этиленового типа и один либо несколько полимеров в первой фазе и наночастицы во второй фазе; и (d) полимеризация упомянутых мономеров с ненасыщенностью этиленового типа в условиях проведения свободнорадикальной полимеризации.
70. Композиция для нанесения покрытия по п.51, в которой водную дисперсию получают при использовании способа, включающего нижеследующие стадии: (а) получение множества наночастиц, характеризующихся средним размером частиц, равным 300 нм либо менее; (b) примешивание, необязательно в присутствии водной среды, упомянутых наночастиц к одному или более полимерам с получением смеси; и (с) воздействие на упомянутую смесь условий действия высоких напряжений сдвига в присутствии водной среды с получением композитных микрочастиц, содержащих один или более полимеров в первой фазе и наночастицы во второй фазе.
71. Стабильная водная дисперсия микрочастиц, содержащих наночастицы, получаемая по способу по п.3.
72. Композиция для нанесения электроосаждаемого покрытия, включающая фазу смолы, диспергированную в водной среде, при этом упомянутая фаза смолы содержит: (а) электроосаждаемую смолу, содержащую атомы активного водорода и имеющую ионные группы; (b) отвердитель, имеющий функциональные группы, реакционноспособные по отношению к атомам активного водорода у (а); и (с) стабильную водную дисперсию композитных микрочастиц, полученных по способу по п.3.
73. Субстрат с нанесенным покрытием, включающий электропроводящий субстрат, и нанесенное покрытие, полученное поверх, по меньшей мере, части субстрата из композиции для нанесения электроосаждаемого покрытия по п.72.
74. Композиция для нанесения покрытия, содержащая стабильную водную дисперсию микрочастиц, полученных способом по п.3.
RU2006101872/04A 2003-06-24 2004-06-24 Способ получения водной дисперсии, водная дисперсия микрочастиц, включающих фазу наночастиц, и содержащие их композиции для нанесения покрытий RU2337110C2 (ru)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
US48216703P 2003-06-24 2003-06-24
US60/482,167 2003-06-24

Publications (2)

Publication Number Publication Date
RU2006101872A RU2006101872A (ru) 2006-06-27
RU2337110C2 true RU2337110C2 (ru) 2008-10-27

Family

ID=33551972

Family Applications (1)

Application Number Title Priority Date Filing Date
RU2006101872/04A RU2337110C2 (ru) 2003-06-24 2004-06-24 Способ получения водной дисперсии, водная дисперсия микрочастиц, включающих фазу наночастиц, и содержащие их композиции для нанесения покрытий

Country Status (12)

Country Link
EP (1) EP1639020B1 (ru)
JP (2) JP2007521367A (ru)
CN (1) CN1813002B (ru)
AU (1) AU2004252163B2 (ru)
BR (1) BRPI0411861A (ru)
CA (1) CA2530122C (ru)
ES (1) ES2533543T3 (ru)
MX (1) MXPA05014148A (ru)
RU (1) RU2337110C2 (ru)
TR (1) TR200600501T2 (ru)
WO (1) WO2005000914A1 (ru)
ZA (1) ZA200509943B (ru)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
RU2733521C1 (ru) * 2019-12-25 2020-10-02 Федеральное государственное бюджетное учреждение науки Федеральный исследовательский центр "КОМИ научный центр Уральского отделения Российской академии наук" Водная дисперсия на основе наночастиц оксида тантала, способ получения и применение ее в качестве контрастного средства для in-vivo диагностики

Families Citing this family (59)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7605194B2 (en) 2003-06-24 2009-10-20 Ppg Industries Ohio, Inc. Aqueous dispersions of polymer-enclosed particles, related coating compositions and coated substrates
US7635727B2 (en) * 2003-06-24 2009-12-22 Ppg Industries Ohio, Inc. Composite transparencies
US20100184911A1 (en) * 2009-01-22 2010-07-22 Ppg Industries Ohio, Inc. Aqueous dispersions of polymer-enclosed particles, related coating compositions and coated substrates
US7910634B2 (en) * 2004-03-25 2011-03-22 Ppg Industries Ohio, Inc. Aqueous dispersions of polymer-enclosed particles, related coating compositions and coated substrates
US7981505B2 (en) * 2004-06-24 2011-07-19 Ppg Industries Ohio, Inc. Coated articles and multi-layer coatings
JP2007031259A (ja) * 2005-06-22 2007-02-08 Nissan Motor Co Ltd 金属酸化物粒子複合体、金属酸化物複合体ゾル、及び金属酸化物複合体ゾルの製法
US8231970B2 (en) 2005-08-26 2012-07-31 Ppg Industries Ohio, Inc Coating compositions exhibiting corrosion resistance properties and related coated substrates
US7745010B2 (en) 2005-08-26 2010-06-29 Prc Desoto International, Inc. Coating compositions exhibiting corrosion resistance properties, related coated substrates, and methods
DE102005051844A1 (de) * 2005-10-28 2007-05-03 Fibertex A/S Material mit oder bestehend aus Polymerfasern
US7521085B2 (en) * 2005-12-21 2009-04-21 Basf Corporation Method to incorporate pigment into paint by formation of resin beads
US8178160B2 (en) * 2006-01-20 2012-05-15 Ppg Industries Ohio, Inc. Decorative and durable coating having a homogeneous hue, methods for their preparation, and articles coated therewith
FR2897870A1 (fr) * 2006-02-27 2007-08-31 Cray Valley S A Sa Dispersion aqueuse de polymere nanocomposite a base de silice
DE102006012467A1 (de) 2006-03-17 2007-09-20 Merck Patent Gmbh Redispergierbare Nanopartikel
EP1837362A1 (de) * 2006-03-24 2007-09-26 Solvay Infra Bad Hönningen GmbH Durch Coploymerisate olefinisch ungesättigter Monomere modifizierte Partikel
US7790011B2 (en) 2006-05-03 2010-09-07 Basf Coatings Gmbh Solid resin-crosslinker mixture for use in aqueous coatings
US9056988B2 (en) 2007-02-05 2015-06-16 Ppg Industries Ohio, Inc. Solar reflective coatings and coating systems
US8822025B2 (en) * 2007-02-05 2014-09-02 Ppg Industries Ohio, Inc. Coating system exhibiting cool dark color
CN102099947A (zh) * 2008-06-04 2011-06-15 东洋油墨制造股份有限公司 电池用组合物
US8507050B2 (en) 2008-11-12 2013-08-13 Ppg Industries Ohio, Inc. Methods for depositing ultra thin coatings exhibiting low haze and methods for the preparation of such coatings
CN102216404B (zh) * 2008-11-25 2013-12-25 凸版印刷株式会社 涂布液、气体阻隔性层合体
JP5456021B2 (ja) * 2009-03-19 2014-03-26 三菱電機株式会社 コーティング組成物、コーティング方法、空気調和機、換気扇、および電気機器
WO2010106581A1 (ja) 2009-03-19 2010-09-23 三菱電機株式会社 コーティング組成物およびそのコーティング方法
WO2011133228A2 (en) 2010-04-23 2011-10-27 Pixelligent Technologies, Llc Synthesis, capping and dispersion of nanocrystals
EP2625717A4 (en) * 2010-10-06 2016-06-01 3M Innovative Properties Co COATINGS FOR OPTICAL COMPONENTS OF SOLAR PLANTS
EP3190083B1 (en) 2010-10-27 2020-08-26 Pixelligent Technologies, LLC Synthesis, capping and dispersion of nanocrystals
EP2652048B1 (en) 2010-12-13 2017-04-19 Sun Chemical Corporation Methods of solubilizing milling media in pigment particle dispersions
US9359689B2 (en) 2011-10-26 2016-06-07 Pixelligent Technologies, Llc Synthesis, capping and dispersion of nanocrystals
US8802769B2 (en) * 2012-01-05 2014-08-12 Toyota Motor Engineering & Manufacturing North America, Inc. Medium for the stabilization and utility of volatile or liquid hydrides of boron
PL2890830T3 (pl) 2012-08-29 2019-01-31 Ppg Industries Ohio, Inc. Kompozycje cyrkonowe do obróbki wstępnej zawierające molibden, powiązane sposoby obróbki podłoży metalicznych i powiązane powlekane podłoża metaliczne
EP2890829B1 (en) 2012-08-29 2022-07-27 PPG Industries Ohio, Inc. Zirconium pretreatment compositions containing lithium, associated methods for treating metal substrates, and related coated metal substrates
US9303167B2 (en) 2013-03-15 2016-04-05 Ppg Industries Ohio, Inc. Method for preparing and treating a steel substrate
US9068089B2 (en) 2013-03-15 2015-06-30 Ppg Industries Ohio, Inc. Phenolic admix for electrodepositable coating composition containing a cyclic guanidine
JP5999438B2 (ja) * 2013-04-02 2016-09-28 株式会社豊田自動織機 ケイ素単体を含むエマルション、マイクロカプセル及び活物質粒子並びにこれらの製造方法
SG11201700152QA (en) 2014-07-01 2017-03-30 Arkema Inc Stable aqueous fluoropolymer coating composition
ES2558903B1 (es) * 2014-08-08 2016-11-22 Eigenmann & Veronelli Ibérica, S.L. Pasta pigmentaria aplicable en recubrimientos y método para su fabricación
BR112017007389B1 (pt) * 2014-10-13 2022-07-19 Evonik Operations Gmbh Composição de catalisador e seu uso, processo para produzir poliuretano e espuma de poliuretano
US10160882B2 (en) * 2015-02-26 2018-12-25 Polynt Composites USA, Inc. Fillers
US9745405B2 (en) * 2015-04-20 2017-08-29 Tronox Llc Polymer, polymer modified titanium dioxide pigment, and method of forming a pigmented paint formulation
KR101779846B1 (ko) 2015-08-31 2017-10-10 주식회사 티케이케미칼 나노다공성을 갖는 서방성 미분말과 그 제조방법
JP2017125101A (ja) * 2016-01-12 2017-07-20 太陽インキ製造株式会社 硬化性樹脂組成物、ドライフィルム、硬化物およびプリント配線板
CN105566549B (zh) * 2016-03-21 2017-10-20 浙江精通科技股份有限公司 一种纳米级黑色树脂粒子乳液的制备方法
CN105967682A (zh) * 2016-03-23 2016-09-28 马鞍山金晟工业设计有限公司 一种硬度高耐划性好的涂层材料
US11518960B2 (en) 2016-08-24 2022-12-06 Ppg Industries Ohio, Inc. Alkaline molybdenum cation and phosphonate-containing cleaning composition
JP7090399B2 (ja) * 2017-02-21 2022-06-24 日本ペイント・オートモーティブコーティングス株式会社 水性塗料組成物および複層塗膜
CN106947373B (zh) * 2017-04-12 2019-10-25 浩力森化学科技（江苏）有限公司 含丙烯酸酯聚合物表面改性纳米SiO2微球的阳离子电沉积涂料
US11084951B2 (en) 2017-04-21 2021-08-10 Basf Colors & Effects Gmbh Process for preparing an aqueous dispersion of pigment containing particles
CN109422838B (zh) * 2017-08-30 2021-01-19 天津大学 在聚合物中均匀分散纳米粒子的方法
DE102018101747A1 (de) * 2018-01-26 2019-08-01 Brückner Maschinenbau GmbH & Co. KG Inline beschichtete biaxial orientierte Polypropylenfolie und Verfahren zu ihrer Herstellung
JP7216375B2 (ja) * 2018-03-30 2023-02-01 互応化学工業株式会社 複合粒子
JP7336526B2 (ja) * 2019-01-11 2023-08-31 ヌーリオン ケミカルズ インターナショナル ベスローテン フェノーツハップ 耐汚染性コーティング
JP7269738B2 (ja) * 2019-01-16 2023-05-09 サカタインクス株式会社 アンカーコート剤
US20210347701A1 (en) * 2020-05-08 2021-11-11 Lawrence Livermore National Security, Llc Spherical microparticles formed using emulsions and applications of said microparticles
US20220064371A1 (en) * 2020-09-03 2022-03-03 Jain-Chem, Ltd. Non-sulfonated polyester acrylates and coatings employing same
CN114410131B (zh) * 2021-12-14 2023-06-06 河南河大纳米材料工程研究中心有限公司 一种水相速溶二氧化钛材料及其制备方法和应用
CN116903329B (zh) * 2023-07-14 2024-01-23 南京水科院瑞迪科技集团有限公司 一种高强度抗腐蚀混凝土管桩及其制备方法
CN117025049B (zh) * 2023-08-10 2024-02-13 浙江联航不锈钢有限公司 一种水性不锈钢涂料及其制备方法
WO2025169314A1 (ja) * 2024-02-06 2025-08-14 株式会社レゾナック 感光性樹脂組成物、感光性エレメント、及びプリント配線板
CN118727506B (zh) * 2024-07-11 2025-04-25 江苏金大包装材料科技有限公司 一种防污耐磨保护涂层的制备工艺及其在热敏纸中的应用
CN118703074B (zh) * 2024-08-01 2025-02-11 东莞市浩彩油墨科技有限公司 一种肤感uv光固化油墨及其制备方法、应用

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
SU1616927A1 (ru) * 1988-02-10 1990-12-30 Московский институт тонкой химической технологии Способ получени дисперсии полипарааминостирола
WO2002014391A2 (en) * 2000-08-17 2002-02-21 Basf Aktiengesellschaft Surface active random radical (co)polymer and dispersion method for using the same
US6387997B1 (en) * 1999-11-10 2002-05-14 Ppg Industries Ohio, Inc. Solvent-free film-forming compositions, coated substrates and method related thereto
US6416818B1 (en) * 1998-08-17 2002-07-09 Nanophase Technologies Corporation Compositions for forming transparent conductive nanoparticle coatings and process of preparation therefor
US20020149002A1 (en) * 2001-04-12 2002-10-17 Womelsdorf Hermann Jens Anionically stabilized aqueous dispersions of nanoparticle zinc oxide, a process for their production, as well as their use

Family Cites Families (30)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3984922A (en) 1944-10-10 1976-10-12 Leo Rosen Rotors
US3157659A (en) 1959-10-10 1964-11-17 Basf Ag Process for preparing 2, 9-dichloro-quinacridone
DE1261106B (de) 1961-06-13 1968-02-15 Hoechst Ag Verfahren zur Verbesserung der Pigmenteigenschaften substituierter linearer Chinacridone
US3257405A (en) 1961-10-02 1966-06-21 Allied Chem Preparation of quinacridone pigments
DE1546840C3 (de) 1965-02-27 1975-05-22 Basf Ag, 6700 Ludwigshafen Verfahren zum Herstellen von Überzügen
US3317539A (en) 1965-08-20 1967-05-02 Du Pont Beta phase of 2, 9-dimethoxyquinacridone
US4001101A (en) 1969-07-10 1977-01-04 Ppg Industries, Inc. Electrodeposition of epoxy compositions
US3975346A (en) 1968-10-31 1976-08-17 Ppg Industries, Inc. Boron-containing, quaternary ammonium salt-containing resin compositions
US3663389A (en) 1970-04-17 1972-05-16 American Cyanamid Co Method of electrodepositing novel coating
US3984299A (en) 1970-06-19 1976-10-05 Ppg Industries, Inc. Process for electrodepositing cationic compositions
US3962165A (en) 1971-06-29 1976-06-08 Ppg Industries, Inc. Quaternary ammonium salt-containing resin compositions
US3947338A (en) 1971-10-28 1976-03-30 Ppg Industries, Inc. Method of electrodepositing self-crosslinking cationic compositions
US3947339A (en) 1971-12-01 1976-03-30 Ppg Industries, Inc. Method of electrodepositing primary amine group-containing cationic resins
US3793278A (en) 1972-03-10 1974-02-19 Ppg Industries Inc Method of preparing sulfonium group containing compositions
US3928157A (en) 1972-05-15 1975-12-23 Shinto Paint Co Ltd Cathodic treatment of chromium-plated surfaces
DE2707405C3 (de) 1976-07-19 1987-12-03 Vianova Kunstharz Ag, Werndorf Verfahren zur Herstellung von Bindemitteln für die Elektrotauchlackierung
BE857754A (fr) 1976-08-18 1978-02-13 Celanese Polymer Special Co Composition de resine pour revetements, notamment par electrodeposition cathodique
DE2711425A1 (de) 1977-03-16 1978-09-21 Basf Ag Lackbindemittel fuer die kathodische elektrotauchlackierung
US4134866A (en) 1977-06-03 1979-01-16 Kansai Paint Company, Limited Aqueous cationic coating from amine-epoxy adduct, polyamide, and semi-blocked polyisocyanate, acid salt
JPH03234705A (ja) * 1990-02-09 1991-10-18 Kansai Paint Co Ltd カチオン電着性ゲル化微粒子重合体及びその製造方法
JP3250907B2 (ja) * 1994-03-31 2002-01-28 株式会社東芝 ミクロンサイズ重合粒子およびその製造方法
US6248225B1 (en) * 1998-05-26 2001-06-19 Ppg Industries Ohio, Inc. Process for forming a two-coat electrodeposited composite coating the composite coating and chip resistant electrodeposited coating composition
JP3630089B2 (ja) 1999-09-29 2005-03-16 セイコーエプソン株式会社 インク組成物およびそれを用いたインクジェット記録方法
BR0113999A (pt) * 2000-09-21 2003-08-12 Rohm & Haas Processo para preparar uma dispersão polimérica aquosa nanocompósita de argila, dispersão nanocompósita aquosa, espessador, dispersante, aglutinante, composição de tinta flexográfica, verniz de sobre impressão, modificador de pó de cimento seco, semente polimérica nanocompósita de argila, composição polimérica nanocompósita de argila, e, método para preparar uma pluralidade de partìculas poliméricas nanocompósitas de argila ocas
EP1481020A2 (en) * 2002-02-04 2004-12-01 Nanophase Technologies Corporation Stable dispersions of nanoparticles in aqueous media
JP2003261790A (ja) * 2002-03-12 2003-09-19 Sekisui Chem Co Ltd 着色樹脂エマルジョン及びその製造方法、インクジェット印刷用インク、並びに、カラーフィルター
DE10221007B4 (de) * 2002-05-11 2016-10-13 Basf Coatings Gmbh Wässrige Dispersion von anorganischen Nanopartikeln, Verfahren zu ihrer Herstellung und ihre Verwendung
DE10221010A1 (de) * 2002-05-11 2003-11-27 Basf Coatings Ag Wässrige Dispersion von anorganischen Nanopartikeln, Verfahren zu ihrer Herstellung und ihre Verwendung
DE60331501D1 (de) * 2002-06-14 2010-04-15 Rohm & Haas Zusammensetzungen polymerer Nanopartikel und ihre Verwendung für die Verbesserung der Beständigkeit eines Überzugs gegen Schmutzaufnahme
DE10260337A1 (de) * 2002-12-20 2004-07-08 Basf Ag Verwendung wässriger Dispersionen aus Polymerisat und feinteiligem anorganischem Feststoff zur Grundierung mineralischer Untergründe

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
SU1616927A1 (ru) * 1988-02-10 1990-12-30 Московский институт тонкой химической технологии Способ получени дисперсии полипарааминостирола
US6416818B1 (en) * 1998-08-17 2002-07-09 Nanophase Technologies Corporation Compositions for forming transparent conductive nanoparticle coatings and process of preparation therefor
US6387997B1 (en) * 1999-11-10 2002-05-14 Ppg Industries Ohio, Inc. Solvent-free film-forming compositions, coated substrates and method related thereto
WO2002014391A2 (en) * 2000-08-17 2002-02-21 Basf Aktiengesellschaft Surface active random radical (co)polymer and dispersion method for using the same
US20020149002A1 (en) * 2001-04-12 2002-10-17 Womelsdorf Hermann Jens Anionically stabilized aqueous dispersions of nanoparticle zinc oxide, a process for their production, as well as their use

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
RU2733521C1 (ru) * 2019-12-25 2020-10-02 Федеральное государственное бюджетное учреждение науки Федеральный исследовательский центр "КОМИ научный центр Уральского отделения Российской академии наук" Водная дисперсия на основе наночастиц оксида тантала, способ получения и применение ее в качестве контрастного средства для in-vivo диагностики

Also Published As

Publication number Publication date
EP1639020B1 (en) 2015-01-28
BRPI0411861A (pt) 2006-08-08
AU2004252163B2 (en) 2007-03-22
ZA200509943B (en) 2007-03-28
MXPA05014148A (es) 2006-07-03
EP1639020A1 (en) 2006-03-29
ES2533543T3 (es) 2015-04-10
CN1813002B (zh) 2010-06-23
JP2007521367A (ja) 2007-08-02
CN1813002A (zh) 2006-08-02
RU2006101872A (ru) 2006-06-27
AU2004252163A1 (en) 2005-01-06
JP2009091589A (ja) 2009-04-30
CA2530122C (en) 2010-09-28
HK1092482A1 (en) 2007-02-09
WO2005000914A1 (en) 2005-01-06
CA2530122A1 (en) 2005-01-06
TR200600501T2 (tr) 2006-08-21

Similar Documents

Publication Publication Date Title
RU2337110C2 (ru) Способ получения водной дисперсии, водная дисперсия микрочастиц, включающих фазу наночастиц, и содержащие их композиции для нанесения покрытий
Tiarks et al. Encapsulation of carbon black by miniemulsion polymerization
EP1273636B1 (en) Coating with improved hiding compositions prepared therewith, and processes for the preparation thereof
JP3864321B2 (ja) 水性顔料分散体の製造方法、および水性着色剤組成物
CA1142812A (en) Fine spherical polymer particles prepared by polymerizing in presence of inorganic dispersion stabilizer
JP6272871B2 (ja) 水性コーティング組成物およびそれから形成される特定の光沢プロフィールを有するコーティング
JP2007521367A5 (ru)
CA1304180C (en) Composite acrylic resin particles
CN113512201B (zh) 一种梳状分散剂及其制备方法和应用以及弱溶剂喷墨色浆
CN101506313A (zh) 有色水性聚合物分散体、其制备和用途
CN108559018B (zh) 纳米级水性窄分子量分布丙烯酸共聚酯及其制备方法
JP3543201B2 (ja) 熱硬化性樹脂粒子の製造方法
BR112015004735B1 (pt) polímero de múltiplos estágios, método para preparar um polímero de múltiplos estágios, e, composição de revestimento
Zeng et al. Preparation of Carboxyl‐Functionalized Polystyrene/Silica Composite Nanoparticles
US9738793B2 (en) Procedure summary of water-based polymer resin doped titanium dioxide nanotubes as application corrosion coating
Zeng et al. Preparation of epoxy‐functionalized polystyrene/silica core–shell composite nanoparticles
KR20100108553A (ko) 캡슐화된 촉매에 의한 졸-겔 방법
CN105482021A (zh) 综合性能优异的醋叔乳液及相关涂料的制备
JPH11302568A (ja) 球形熱硬化性粉体塗料粒子の製造方法、球形熱硬化性粉体塗料粒子、複層塗膜形成方法及びそれから得られる複層塗膜
JP2019019269A (ja) 多彩塗料組成物
JPS6128434A (ja) 分散安定剤とその使用
CN114426617A (zh) 马来酸酐-苯乙烯共聚物微球及其制备方法与应用
JPS6223792B2 (ru)
JP4358930B2 (ja) 硬化剤組成物およびその製造方法
JP2019019270A (ja) 多彩塗料組成物

Legal Events

Date Code Title Description
MM4A The patent is invalid due to non-payment of fees

Effective date: 20170625
