КАНТОВАТЕЛЬ

Полезная модель относится к устройствам для перврр,8ки плоских изделий строительной индустрии, например, железобетоных плит, на угол 180.

Ореди известн-х устройств подобного типа наиболее близким к заявленному является кантователь, включающий шарнирно-смонтированнме на основании поворотное со столами и упорами для груза. (А.с.СССР 1407876, кл. Б 65 G-47/00, 1988 г.)

Однако известное устройство не может перегружать изделия во взаимно-противоположнт х направлениях и поэтому недостаточно технологично.

Перед авторами полезной модели стояла задача разработать такую конструкцию кантователя, чтобы он перегружал изделия на угол 180° как в одну сторону, так и в противоположную.

Поставленная задача была решена благодаря тому, что в известном кантователе, включающем шарнирно смонтированные на основании поворотные рамы со столами и упорами для груза, согласно заявленной полезной модели, поворотные рам- расположен симметрично относительно основания и вертикальной оси кантователя, с возможностью поворота на угол 90°, а ynopw для груза установлена под острым углом к столу соответствующей поворотной рамк.

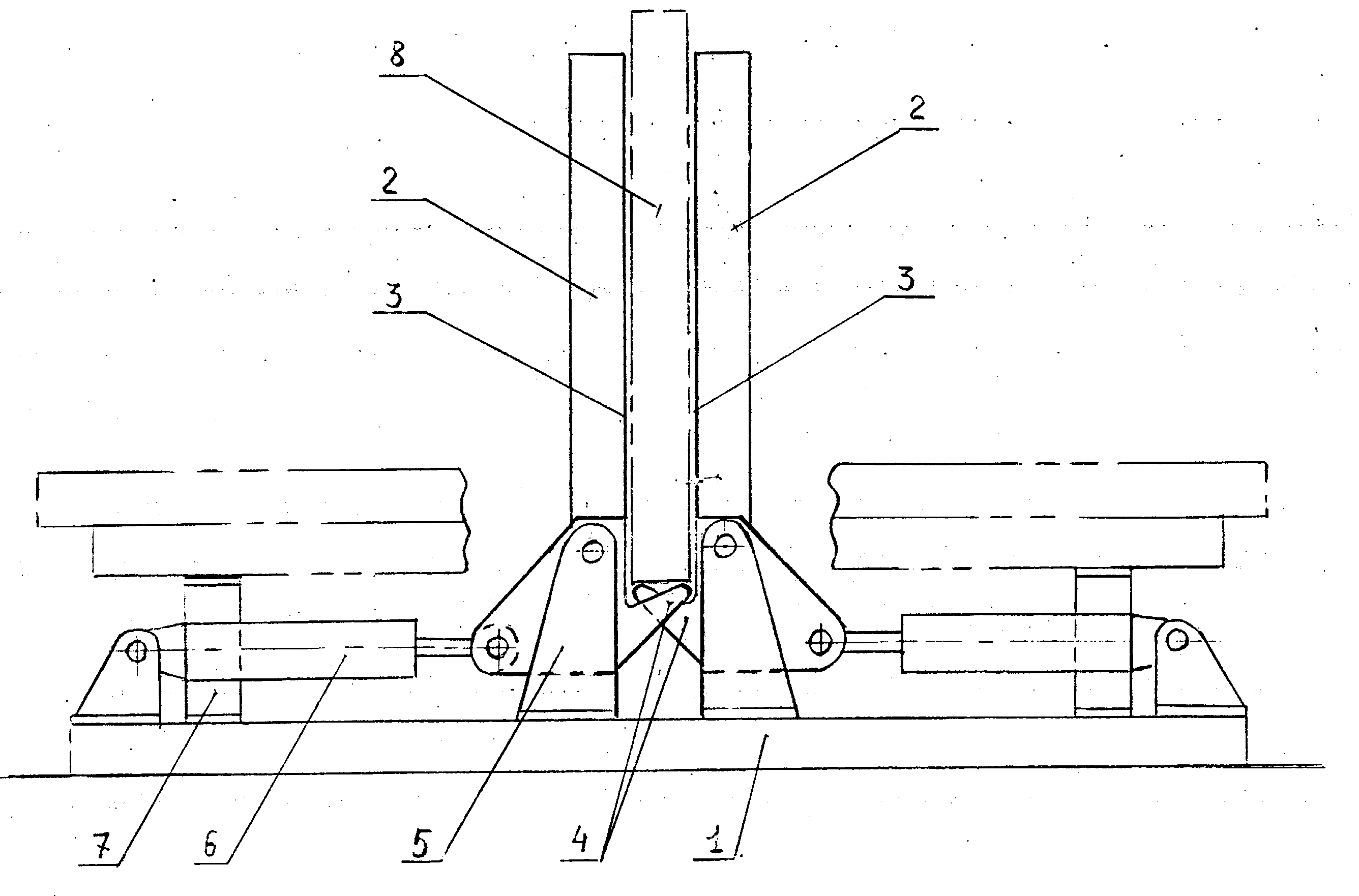

На рисунке изображено заявленное устройство.

Предлагаем й кантователь содержит основание 1, поворотные рамы 2 со столагли 3 и упорами 4. Поворотнт е рамы 2 закреплен: при помощи щарниров на стойках 5 симметрично относительно основания 1 и вертикальной оси кантователя. Поворотште рамы снабжены приводом 6 для поворота на угол 90° и опорами 7 для поддержания в горизонтальном положении. Поворотные paм. снабжены

ШК в 65 G- 47/00

- 2 также упорами 4, установленными под острым углом к плоскости соответствующих столов 3 и служащими для захвата, поддержания и передачи груза 8 с одной поворотной рамы на другую,

Кантователь работает следующим образом.

При необходимости передачи изделия слева направо (см. чертёж) правую поворотную раму переводят в вертикальное положение. После этого левую раму с грузом из горизонтального положения переводят в вертикальное. Правая рама подхватывает своими упорами груз и ложится в горизонтальное положение.

При передаче изделий в противоположном направлении имеет место обратная последовательность операций.

Источники информации. 1. А.с. СССР № 1407876, кл. В 65 С 47/00, 1988 г. (прототип)

Claims (1)

1. Кантователь, включающий шарнирно смонтированные на основании поворотные рамы со столами и упорами для груза, отличающийся тем, что поворотные рамы расположены симметрично относительно основания и вертикальной оси кантователя с возможностью поворота на угол 90^o, а упоры для груза установлены под острым углом к столу соответствующей поворотной рамы.
