Abstract

Цилиндровое устройство для замка, содержащее корпус с радиально расположенными в ряд подпружиненными штифтами, цилиндр,несущий кодовые штифты, взаимодействующие с соответствующими подпружиненными штифтами, ключ, имеющий кодовую линейку вырезов и поводок, соединенный с подпружиненным ригелем замка, отличающееся тем, что между стенками корпуса и цилиндром введена вне зоны его штифтов втулка со своими подпружиненными от центра к периферии кодовыми штифтами, причем последние располагаются при повороте цилиндра диаметрально напротив дополнительных подпружиненных штифтов корпуса, в зоне расположения втулки на кодовом цилиндре сделан продольный вырез, во втулке установлен стопор поворота цилиндра, а кодовая линейка вырезов ключа увеличена в длину и ее дополнительная часть соответствует кодовым значениям штифтов дополнительной втулки.

Description

ЩШШДРОВОЕ yCIPOECTBO ДШ ЗАМКА

Предполагаемая полезная модель относится к охранным объектам и может быть -йспользовена в запирающих и замковых устройствах сейфов, квартир, гаражей..Известны многочисленные конструкции, так называемых английских замков и ключей к ним (1,2,3,4,5,6), содержащих цилиндровый механизм, имеющий корпус с подпружиненными штифтами и кодированные штифты непосредственно в цилиндре, причем пространственное сочетание этих пар штифтов и определяет форму ключа для отпирания замка.

Такие конструкцм имеют низкую секретность, т.к. позволяют путем отмычек прощупывать через замочную скважину количество, размеры и величину перемещения кодовых штифтов/ располагающихся в исходном состоянии над соответствующими подпруадненными штифтами, либо просто вводить в замочную скважину быстр о твердеющие смеси, принимающие форму ключа.

Общим недостатком указанных устройств является то, что канал для ввода ключей остается незавдщенным от несанкционированного проникания отмычки и, прозванивания внутреннего устройства замка.

Наиболее близким по технической, сути к заявляемому устройству является выбранный в качестве прототипа замок (7), содержащий диаметрально расположенные в корпусе две линейки подпружиненных штифтов и кодовый цйлищц) с двумя рядами кодовых штифтов, контактирующих с соответствующими подпружиненными штифтами.. : -.

МШОб, В27/04;;. B35/IO;: B37/I2; BI3/04; BI9/IO; BI9/I6; .BI9/I8

Такое конструктивное исполнение несколько увеличивает степень секретности до определенных пределов за счет увеличения числа пар кодовых и подпружиненных штифтов 0 использования для кодирования обеих сторон ключа.

Однако данная конструкция прототипа имеет тот же недостаток: незащищенность канала ввода ключа от изучения внутреннего устройства механизма всякого рода приспособлениямй-отмычками.

Заявленный объект также содержит корпус с рядом подпруадненных штифтов, цилиндр, несущ1зй кодовые штифты, взаимодействующие с соответствующими подпружиненными штифтами и ключ с линейкой вырезов под кодовые штифты.- Однако в заявленный объект дополнительно введена между цилиндром и корпусом вне зоны их штифтов втулка со своими подпружиненными от центра к периферии кодовыми , причем кодовые штифты втулки при повороте циливдра располагаются напротив дополнительных подпружиненных корпуса и под углом к оси расположения известных пар штифтов, в зоне расположения дополнительных штифтов на кодовом щлиндре сделан вырез, во втулке установлен стопор, а кодовая линейка вырезов ключа.увеличена в длину и ее дополнительная часть соответствует кодовым значениям дополнительной втулки.

Технические преимущества заявленного объекта по сравнению с известными устройствами заключаются в следующем:

-введение промежуточной втулки со своими кодовыми подпружиненными , взаимодействующими определенным образом с допол- ни тельными подпружиненными штифтами корпуса;

-определенное пространственное расположение взаимодействующих пар штифтов, обеспечивающих последовательную разблокировку цилиндр Вдрулка, втулка-корпус ;

-изменение конструкции ключа, кодовая линейка вырезов которого увеличена в длину и ее дополнительная часть соответствует кодовым значениям штифтов дополнительной втулки.

Совокупность указанных технических преимуществ заявленного объекта обеспечивает положительный эф-фект, заключающийся в существенном повышении секретности механизма.

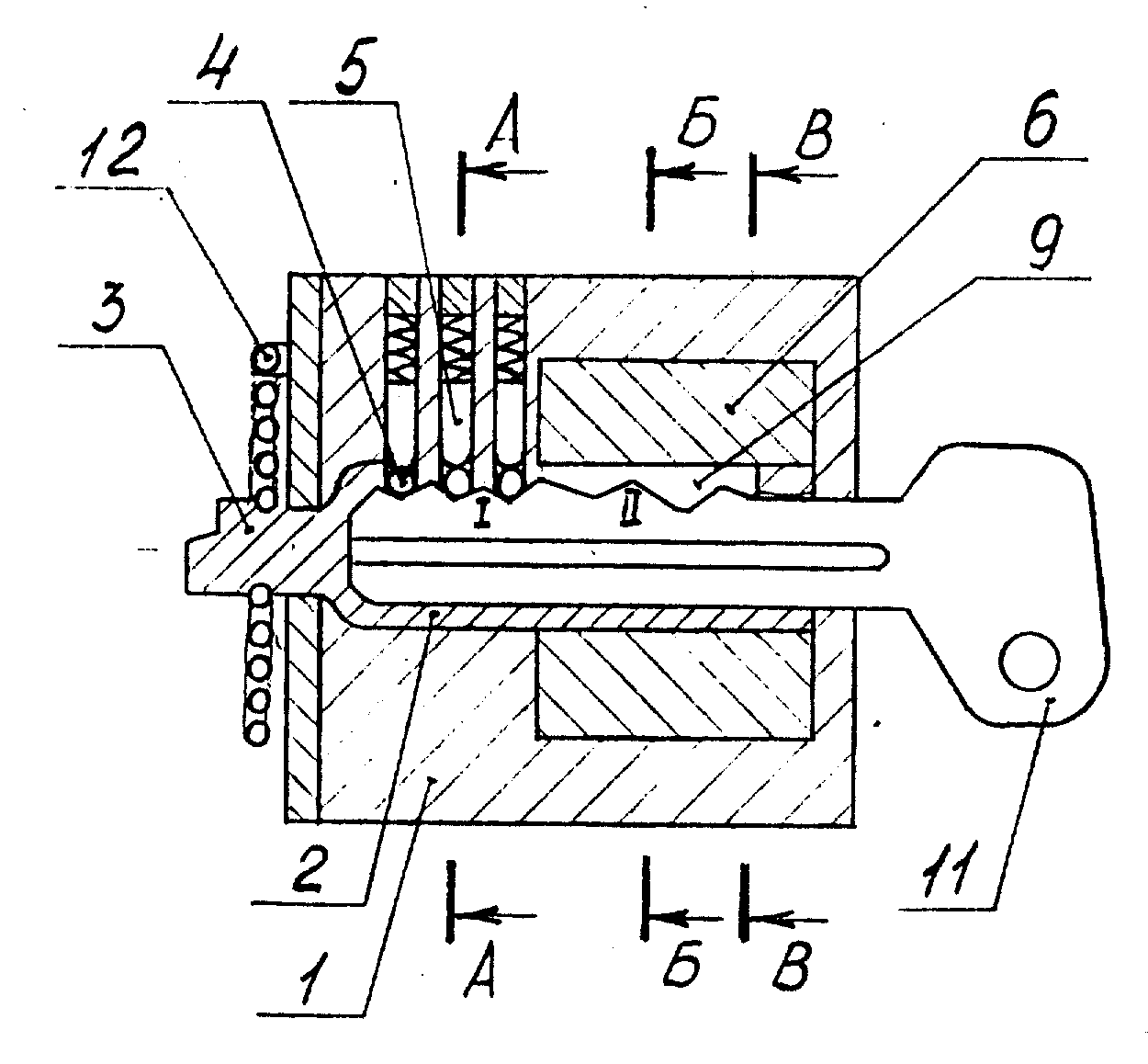

На фяг.1 изображена схема работы цилиндрового устройства для замков на фйг.2 его разрез ло А-А, на фйГ.З по Б-Б, на фиг.4 изображен тот же разрез по Б-Б, но повернут цилиндр на 90°, на фиг.5 дан разрез Б-В, показывающий размещение стопора.

Щлиндровое устройство для замков содержит корпус I, непосредственно цилиндр 2, связанный с ригелем замка поводком 3. Цилиндр содержит свои кодовые штифты 4, работающие радиально в паре с подпружиненными штифтами 5 корпуса. Между стенкамй корпуса и цилиндром вне зоны расположения щтифтов введена дополнительная втулка 6 со своими кодовыми подпружиненными от центра к периферии штифтами 7, располагаемыми напротив дополнительными подпружиненны|йй штифтвйй корпуса 8, причем последние расположены, например, под углом 90 к оси расположения штифтов 4-5. Б зоне расположения втулки на кодовом цилиндре сделан вырез 9, а во втулке установлен стопор 10, ограничивающий при вращении ключа II поворот цилиндра до оси в-в. Ключ имеет две кодовые линейки вырезов I и П. Бозврат в исходное закрытое положение осуществляется, например, спиральной пружиной 12, закрепленной между поводком и корпусом, или горизонтальной пружиной ригеля замка (не показано на фиг.).

Цилиндровое устройство для замков работает на отпирание следующим образом.

После ввода ключа II в скважину цилиндра 2 (см.фиг.1 и фИГ.2) перемещаются кодовые штифты 4, одни торцы которых упираются в кодовые выступы ключа, а другие их торцы устанавливаются в одну линию по Образующей цилиндра с торцами подпружиненных штифтов 5,при этом цилиндр разблокируется и может проворачиваться дальнейшим поворотом ключа относительно корпуса. Это стандартная схема работы типовых английских замков , в которых пассивны кодовые штифты и подпружинены к центру штифты, находящиеся в корпусе.

Б предложенном устройстве (фиг.З) кодовые Подпружиненные от центра штифты 7 первоначально блокируют втулку 6 относительно корпуса I, поэтому она неподвижна. Даже, если злоумышленником подобрана английская кодовая линейка I вырезов ключа, последний может совершать только колебательные движения, ограниченные стопором 10. Значения вырезов, кодовой линейки П заложены величиной кодовых штифтов 7 и толщиной втулки, однако эти штифты располагаются под углом, например, 90 и недоступны для прозванйвания через замочную скважину

ЕСЛИ ключ свой, то при дальнейшем его повороте по часовой стрелке (вид со стороны ввода ключа,см.фиг.4 и фиг.5) вдлиндр 2 вырезом 9 упирается по оси в-в в ограничительный стопор 10,при этом вырезы кодовой линейки П ключа II располагаются напротив кодовых штифтов 7 и дополнительных штифтов корпуса 8. Поскольку пруадны штифтов 8 более сильные (жесткие), то противоположные торцы кодовых штифтов 7 будут поджаты к ключу II, а контактные торцовые поверхности штифтов 7 и 8 расположатся по окружности контакта втулки 6 и корпуса I и, таким образом, втулка относительно корпуса разблокируется. При дальнейших поворотах ключа цилиндр 2 будет проворачиваться вместе с втулкой 6 и через поводок 3 воздействовать наригель замка. После целого числа оборотов на отпиранйе замка и открывания дверей устройство возвращается в положение, изображенное на фиг.4. Однако вытащить из сквавдны ключ в этом положении не позволяют штифты 4, смещенные относительно штифтов 5, поэтому ключ следует повернуть в обратную сторону на 90 и вытапить его в положении фиг.2, причем втулка 5 снова заблокируется относительно корпуса, а взведенная пружина 12 возвращает после закрывания дверей поводок 3 с ригелем в исходное положение.

В различных вариантах конструкции данного устройства расположение взаимодействущих пар штифтов 4-5 и 7-8 может быть .под углом отличным от 90°, также как и конструктивное расположение элементов. В частности число пар штифтов может быть увеличено и кодовые вырезы могут быть нанесены на вторую сторону ключа. Однако эти решения известны и по мнению авторов не подлежит патентованию.

Принципиальное предлагаемого решения от известных подобных устройств заключается в отсутствии возможнрсти вору-злоумышленнйку прощупывать отмычкамивнутреннее устройство механизма, расположение и величину перемещения кодовых штифтов 7. Действительно, прозвонив отмычками при стандартном подходе к типовому английскому замку кодовые штифты 4, и изготовив часть I ключа II, злоумышленник имеет возможность повернуть цилиндр 2 только в пределах 90°, причем втулка 6 не разблокируется. Одновременно злоумышленник сам себе этим ключом как бы затыкает скважину для исследования штифтов 7, смещенных в пространстве.

Указанные ваше конструктивные отличия позволяют создать новый класс замков повышенной секретности.

. Применение данного мехашзма существенно повышает секретность (надежность) замков и запорных устройств без каких-либо дополнительных затрат и сложных технологий.

Источники информации, принятые во внимание при составлении заявки:

1.Описание изобретения к авторскому свидетельству СССР f 224333, , 13/04 (аналог).

2.Описание изобретения к авторскому свидетельству СССР 267371, ШДЕ05В, 19/16 (аналог).

3.Описание изобретения к авторскому свидетельству СССР J 316831, МШЕ05В, 19/10 (аналог).

4 Описание изобретения к авторскому свидетельству СССР № 430219, ШдаОбв, 19/18 (аналог).

5.Описание изобретения к авторскому свидетельству СССР № 1.684.447, 1 ШЕ05в, 35/10 (аналог).

6.Патент США t 4.069.694 (аналог).

7.Замок врезной с фиксатором, типа ЗВ5МС. испускается заводом Сельмаш, г.Киров-14, паспорт БШЯ.332.583.006 ТУ, артикул: C3-I2437 (прототип).

Claims (1)

1. Цилиндровое устройство для замка, содержащее корпус с радиально расположенными в ряд подпружиненными штифтами, цилиндр,несущий кодовые штифты, взаимодействующие с соответствующими подпружиненными штифтами, ключ, имеющий кодовую линейку вырезов и поводок, соединенный с подпружиненным ригелем замка, отличающееся тем, что между стенками корпуса и цилиндром введена вне зоны его штифтов втулка со своими подпружиненными от центра к периферии кодовыми штифтами, причем последние располагаются при повороте цилиндра диаметрально напротив дополнительных подпружиненных штифтов корпуса, в зоне расположения втулки на кодовом цилиндре сделан продольный вырез, во втулке установлен стопор поворота цилиндра, а кодовая линейка вырезов ключа увеличена в длину и ее дополнительная часть соответствует кодовым значениям штифтов дополнительной втулки.
