WO1989005338A1

WO1989005338A1 - Compose a base de cristaux liquides et element d'affichage l'utilisant

Info

Publication number: WO1989005338A1
Application number: PCT/JP1988/001230
Authority: WO
Inventors: Masaharu Kaneko; Takanori Nakajima
Original assignee: Mitsubishi Kasei Corp; Mitsubishi Chemical Industries Ltd
Current assignee: Mitsubishi Chemical Corp
Priority date: 1987-12-08
Filing date: 1988-12-07
Publication date: 1989-06-15
Anticipated expiration: 1990-06-08
Also published as: JPH01252691A; EP0348519B1; DE3883384D1; EP0348519A4; EP0348519A1; US5006276A; DE3883384T2; JP2506422B2

Description

明細書

発明の名称

液晶組成物及び該組成物を用いた表示素子

[技術分野]

本発明は低温での安定性、コントラスト及び耐光性に優れた力ラー液晶組成物及び該組成物を用いた表示素子に関する。

[背景技術]

液晶に二色性色素を添加するゲストホスト効杲を利用した表示素子は、

(1)視野角が広い

(2)色素の選択により多彩な表示色が容易に実現できる

(3)偏光板を必ずしも必要としないため明るい表示が可能

などの特徴を有するため、特に中〜大型表示に適した表示素子として注目されている。

従来、液晶に二色性色素を添加するゲストホスト効果を利用した表示素子は低温での安定性、高コントラスト、高遮光性、長い寿命及び多彩な色相を同時に満足させることは困難であった。コントラスト比は透過時と遮光時との光量の比で表わされる力、高コントラスト比を実現させるには、色素の二色性比が高い事のほかにコントラスト比の分母に当たる遮光時の透過光量を小さくする、すなわち二色性色素の溶解性を高めることが必要となる。ところが異種の色素を配合した場合に、配合系における各色素成分の溶解度と単独の場合の各色素の溶解度との間にしばしば不整合性が見られることがある。すなわち配合系の溶解度においてはしばしば加成性が成立しない。又、異種の色素を配合した場合に、いずれかの色素の光劣化がしばしば促進されるため、特に、ブラック、ダークブルーなどの実用上重要な配合色の場合に、低温での安定性、高コントラスト、高遮光性、及び長い寿命を同時に満足させることは困難であるという問題点があつた。

これらの問題点を解決するために、特開昭 62-064887号では、特定の三系銃の二色性色素を含有してなる液晶組成物及びそれを用いた表示素子が開示されている。

本発明は、上記の溶解性、色素の光劣化の問題を解決し、低温での安定性、コントラスト及び耐光性に優れ、特に従来技術の特開昭 62- 064887号の液晶組成物に比べコントラスト及び遮光性にさらに優れたカラ一液晶組成物及び表示素子の提供を目的とする。

[癸明の開示]

本発明は液晶組成物中に液晶物質と下記一般式 [ I ]、一般式 [ II ]および一般式 [III]で示される二色性色素をそれぞれ少なくとも一種ずつ含むことを特徴とする液晶組成物及ぴ該組成物を用いた表示素子を要曰 άする o 一般式 [ I ]

(式中、 Rl~R³は水素原子、アルキル基、置換基を有しても良いシク口アルキル基、アルコキシアルキル基、アルコキシ基、ハロゲン原子を示し、 Aは

を示す。）

一般式 [II ]

(式中、 R⁴、 R⁵は水素原子、アルキル基、置換基を有しても良いシク口アルキル基、アルコキシアルキル基、アルコキシ基、ハロゲン原子を示す。） -般式 [III]

(式中、 R⁶は水素原子、アルキル基、置換基を有しても良いシクロアルキル基、アルコキシアルキル基、アルコキシ基、ハロゲン原子を示し、 R7は、水素原子又は RSを示す。 RSは水素原子、アルキ

ル基、置換基を有しても良いシクロアルキル基、アルコキシアルキル基、アルコキシ基、ハロゲン原子を示す。）

本発明を更に詳細に説明すれば、 Rl〜R6及び R8としては水素原子、メチル基、ェチル基、プロピル基、ブチル基、ペンチル基、へキシル基、ォクチル基、ノニル基、ドデシル基などの直鎖状又は分枝状のァルキル基；プロビルシクロへキシル基、ブ'チルシクロへキシル基、ぺンチルシクロへキシレ基、へキシルシクロへキシル基、ォクチルシク口へキシル基等の直鎖状又は分枝状のアルキル基等の置換基を有しても良いシクロアルキル基；メトキシメチル基、ブトキシメチル基、ェトキシェチル基、ブトキシェチル基等の直鎖状又は分枝状のアルコキシアルキル基；メトキシ基、ェトキシ基、プロポキシ基、ブトキシ基、ペントキシ基、ォクトキシ基等の直鎖状又は分枝状のアルコキシ基；フッ素原子、塩素原子、臭素原子等のハロゲン原子が挙げられ o —般式 [ I ]で示される色素において、好ましくは式中 R1及び R³が水素原子又はアルキル基を表わし、 R²が水素原子を表わし、 Aは

一' V- 又は ~i! で示される色素か

N N

ら選ばれる。

その中でも式中の R1が水素原子又は炭素数 1から 8のアルキル基を表わし、 R³が炭素数 1から 8のアルキル基を表わすものが好ましく、最も好ましくは R1及び R²が水素原子を表わし、 R³が炭素数 1から 8のアルキル基を表わし、 Aはを表わすものである。

一般式 [II ]で示される色素において、好ましくは式中 R⁴及び R⁵が水素原子又はアルキル基を示す色素から選ばれる。

中でも更に好ましくは、 R⁴及び R5が炭素数 2から 8アルキル基を示すものである。

また、一般式 [III ]で示される色素において好ましい色素は、 R⁶が水素原子又はアルキル基を示し、 R⁷が水素原子又はを示

し、 R8が水素原子又はアルキル基を示すものである。

更に好ましくは R6が炭素数 2から 10のアルキル基を示し、 R⁷が水素原子又は / \〉~RSを示し、 RSが炭素数 2から 8のアルキル基を示す色素から選ばれる。本発明に使用できる色素の例を下記の第 1表にまとめて示すが、これらに限定されないことは言うまでもない。

I

00

— — 本癸明は前記一般式 [ I ]、 [II ], [III]で示される色素をそれぞれ少なくとも一種ずつ使用することが必要であるが、これらの 3種の色素がそれぞれ先に詳述した好ましい色素から選ばれるものの組み合わせであれば、更に好ましい。

また、前記の 3種の色素のうち一般式 [III ]で示される色素から 2種以上選んで使用するのが好ましい。

このとき、一般式 [III]式中、 R⁷が水素原子であるものと R⁷があるものとをそれぞれ 1種以上併用すれば尚好ましい。

更に、一般式 [ I ]、 [II ]及び [III ]式中のシクロへキシル基がトランス体のシクロへキシル基であれば、なお好ましい。

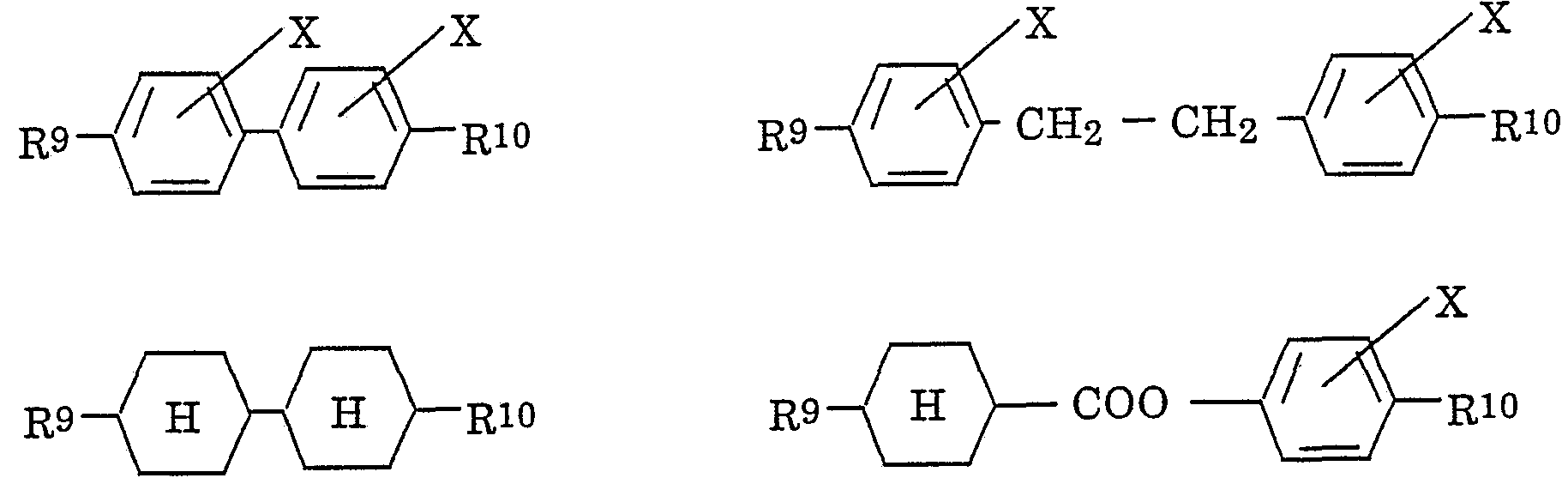

本発明に用いられる液晶物質としては下記一般式

(式中、 R9、 R10はアルキル基、アルコキシアルキル基、アルコキシ基、アルキルフエニル基、アルコキシアルキルフエニル基、アルコキシフエ二ル基、アルキルシク口へキシル基、アルコキシアルキルシク口へキシル基、アルキルシクロへキシルフェニル基、シァノフエニル基、シァノ基、ハロゲン原子、アルコキシカルボニル基、アルコキシアルコキシカルボニル基、アルキルフエノキシカルボニル基、アルコキシアルキルフエノキシカルボ、ニル基、アルコキシフエノキシシカルポ、ニル基、アルキルシクロへキシルォキシ力ルポ'ニル基、アルコキシシクロへキシルォキシ力ルポ'ニル基、アルキルシクロへキシルフエノキシカルポ、ニル基、シァノフエノキシカルボニル基、ハロゲンフエノキシカルボニル基、アルキルフエニルアルキル基、アルコキシアルキルフエニルアルキル基、アルコキシフエニルアルキル基、アルキルシク口へキシルアルキル基、アルコキシアルコキシシク口へキシルアルキル基、アルキルシクロへキシルフェニルアルキル基、シァノフエ二ルアルキル基を示し、アルキル鎖、アルコキシ鎖中に光学活性中心を有しても良い。又、 R⁹、 R10中のフヱニル基又はフヱノキシ基は、フッ素原子、塩素原子などのハロゲン原子で置換されていても良い。又、 Xは水素原子もしくはフッ素原子、塩素原子等のハロゲン原子を表す）で表される化合物の単体あるいはこれらの混合物などの液晶物質が挙げられる。

好ましくは、フヱニルシクロへキサン系の液晶化合物を主成分とするネマチック液晶混合物が挙げられる。

また、前記の液晶混合物はコレステリルノナェ一トのような光学活性物質、紫外線吸収剤、酸化防止剤などの添加剤を含有していても良い。

本発明の液晶組成物は前記構造式 [ I ]〜[III ]で示される色素を前記の液晶物質に溶解させることにより、容易に調整することが出来る。

このようにして調整された液晶組成物を、少なくとも一方が透明な電極基板間に担持させることによりゲストホスト効果を応用した表示素子を構成することが出来る。

これは、松本正一、角田市良"液晶の最新技術"工業調査会、

34(1983); L.FergasonSID85 Digest, 68(1985)等に記載の方法により行うことができる。

[発明を実施するための最良の形態]

以下に本発明を実施例により具体的に説明するが、本発明はその要旨を超えない限り以下の実施例に制約されるものではない。

なお、以下の実施例に於て、二色性の良否は次式から求められる色素化合物のオーダ一.パラメ一ター（S)により評価した。

一 A// 一 A丄

(^S) = 2A丄 + A// ここで A〃及び A丄は、それぞれ液晶の配向方向に対して平行及び垂直に偏光した光に対する色素の吸光度である。

オーダー.パラメ一ター（_s)は、具体的にはゲスト.ホスト型液晶表示素子の表示コントラストを示す値であり、この値が理論上 1に近づく程、白ぬけの部分の残色度が減少し、明るくコントラストの大きい鮮明な表示が可能となる。

また、以下の実施例に使用した色素の番号は、前記第 1表に記載した色素の番号に対応する。

実施例 1

下記の二色性色素を、商品名 ZLI-1565(E.MERCK社製）として市販されているフヱニルシクロへキサン系化合物を主成分とする液晶混合物 lOOgに溶解させて液晶組成物- 1を調整した。

色素

[ 1 -1] 4.13 g

[Π -1] 2.76 g

[III-l] 1.20 g

[III -4] 2.00 g

これを、ポリイミド系樹脂を塗布硬化後、ラビングしてホモジニァス配向処理された透明電極付きガラス板からなり、該配向処理面を対向させるように搆成されたギヤプ 9μΠ1のセルに封入して、液晶表示素子を作成した。 - - この液晶表示素子のォーダ一.パラメータ一（S)を算出した結果、 637nm、 575nm、 535imi及び 469nmにおいて、それぞれ 0,74、 0.76、 0.75及び 0.78であり、配向方向に平行な直線偏光に対する吸光度 A〃はそれぞれ 1.470、 1.912、 1.590、 1.770であった。液晶組成物- 1及びこれを封入したセルを- 20°Cで 1000時間放置した結果、色素の析出などの異常は特に認められなかった。また、液晶組成物- 1を封入したセルを用いてフヱ一ドメ一ター（カーボンアーク光源）にて耐光性テストを実施した結果、 100時間後の色相変化: AE(L* a* b*法）は 1.5以下であり、電流値の増加率: 1/1₀(印加電圧: 5V 32Hz)は 5.5倍であった。

実施例 2

下記の組成の二色性色素を用いた他は実施例 1と同様に

色素

[ I -3] 4.20 g

[II -1] 2.76 g

[III -1] 1.20 g

[III -4] 2.00 g

して液晶組成物を調製し、それを用いて表示素子を作成したところ、オーダ一パラメ一夕一（S)値は 637nm、 575nm、 535nm及び 469nmにおいてそれぞれ 0.74、 0.76、 0.75及び 0.78であり、配向方向に平行な直線偏光に対する吸光度 A//はそれぞれ 1.470、 1.912、 1.590、 1.770であつた。この液晶組成物及び表示素子は、. -20°Cに 1000時間放置された場合も安定であり、実施例 1と同じ耐光性テストの結果も AE(L* a* b*法)は 1.5以下で電流値の増加率 I/Ioは 5.5倍であった。

実施例 3

下記の二色性色素を用いた以外は実施例 1と同様にして液晶組成物- IIを調整し、液晶表示素子を作成した。

色素

[ 1 -4] 2.30 g

[ I -5] 2.15 g

[Π -1] 2.76 g

[ΠΙ -1] 1.20 g

[III -4] 1.00 g

[III -5] 1.20 g

この液晶表示素子のォーダ一パラメータ一（S)を算出した結果、 636nm, 575nm、 533nni及び 468nmにおいて、それぞれ 0.74、 0.76、 0.75及び 0.79であり、配向方向に平行な直線偏光に対する吸光度 A〃はそれぞれ 1.480、 1.910、 1.595、 1.780であった。液晶組成物- II及びこれを封入したセルを -20°Cで 1000時間放置した結果、色素の析出などの異常は特に認められなかった。また、液晶組成物- IIを封入したセルを用いてフヱ一ドメータ一（カーボンアーク光源）にて耐光性テストを実施した結果、 100時間後の色相変化: AE(L* a* b*法）は 1.5以下であり、電流値の増加率: I/Io(印加電圧: 5V 32Hz)は 5.2倍であつた。実施例 4

下記の二色性色素を商品名 ZLI-1840(E.MERCK社製）として市販されているフヱニルシク口へキサン系化合物を主成分とする液晶混合物 100gに溶解させて液晶組成物- IIIを調整した。

色素

[ 1 -6] 3.45 g

[ 1 -7] 3.23 g

[Π -1] 4.10 g

[ΠΙ -1] 0.90 g

[ΠΙ -2] 1.02 g

[ΠΙ -4] 1.65 g

[III -5] 1.88 g

これをポリィミド系樹脂を塗布硬化後、ラビングしてホモジニァス配向処理された透明電極付きガラス板からなり、該配向処理面を対向させるように構成されたギヤプ 9μπιのセルに封入して、液晶表示素子を作成した。

ォ―ダ一ノラメ一タ一（S)を算出した結果、 635nm、 580nm、 535nm及び 470nmにおいて、それぞれ 0.74、 0.76、 0.75及び 0.77であり配向方向に平行な直線偏光に対する吸光度 A//はそれぞれ 2.230、 2.860、 2.400、 2.670であった。液晶組成物- III及びこれを封入したセルを- 20。Cで 1000時間放置した結果、色素の析出などの異常は特に認められなかった。また、液晶組成物- IIIを封入したセルを用いてフヱ一ドメ一ター (カーボンアーク光源）にて耐光性テストを実施した結果、 100時間後の色相変化: AE(L* a* b*法）は 1.7以下であり、電流値の増加率: I/Io(印加電圧: 5V 32Hz)は 5.9倍であつた。

実施例 5

下記の二色性色素を商品名 9160(チッソ社製）として市販されているフエニルシクロへキサン系化合物を主成分とする液晶混合物 100gに溶解させて液晶組成物-!^を調整した。

色素

[ 1 -5] 1.40 g

[ I -8] 1.30 g

[ 1 -9] 1.55 g

[II -1] 1.40 g

[II -2] 1.48 g

[ΠΙ -1] 0.49 g

[III -2] 0.52 g

[III -3] 0.25 g

[III -4] 1.10 g

[III -5] 1.25 g

これをポリイミド系樹脂を塗布硬化後、ラビングしてホモジニァス配向処理された透明電極付きガラス板からなり、該配向処理面を対向させるように搆成されたギヤプ 9μπιのセルに封入して、液晶表示素子を作成した。

この液晶表示素子のォーグーパラメーター (S)を算出した結果、 635nm 577nm, 535nm及び 466nmにおいて、それぞれ 0.75、 0.76、 0.75及び 0.79であり、配向方向に平行な直線偏光に対する吸光度 A〃はそれぞれ 1.520、 1.970、 1.615、 1.820であった。液晶組成物- IV及びこれを封入したセルを -20°Cで 1000時間放置した結果、色素の析出などの異常は特に認められなかった。

また、液晶組成物- IVを封入したセルを用いてフヱードメーター (カーボンアーク光源）にて耐光性テストを実施した結果、 100時間後の色相変ィヒ: Z E(L* a* b*法）は 1.3以下であり、電流値の増加率: 1/1〇(印加電圧: 5V 32Hz)は、 5.2倍であった。

[産業上の利用可能性]

本発明はゲスト.ホスト効果を利用し、液晶組成物に特定の組み合わせの二色性色素を含有することによつて得られる液晶組成物及び該組成物を用いた表示素子であって、低温での安定性、コントラスト及び耐光性に優れ、特に中〜大型表示に適した表示素子及びそれに用いる液晶組成物として非常に有用である。

Claims

請求の範囲

(1) 液晶組成物中に、液晶物質と下記一般式 [ 1 ]、一般式 [Π ]及び一般式 [III]で示される二色性色素をそれぞれ少なくとも一種ずつ含むことを特徴とする液晶組成物。

一般式 [ I ]

(式中、 Ri~R³は水素原子、アルキル基、置換基を有しても良いシク口アルキル基、アルコキシアルキル基、アルコキシ基又はハロゲン原子を示し、 Aは

を示す。）

—般式 [II ]

(式中、 R⁴及び R5は水素原子、アルキル基、置換基を有しても良いシクロアルキル基、アルコキシアルキル基、アルコキシ基、又はハロゲン原子を示す。）一般式 [III ]

(式中、 R6は水素原子、アルキル基、置換基を有しても良いシクロアルキル基、アルコキシアルキル基、アルコキシ基又はハロゲン原子を示し、 R⁷は水素原子又は》一 RSを示す。 RSは水素原子、アルキル基、置換基を有しても良いシクロアルキル基、アルコキシアルキル基、アルコキシ基、ハロゲン原子を示す。）

(2)請求の範囲（1)において、一般式 [ I ]で示される色素が式中 R1及び

R³は水素原子またはアルキルを示し、

R²は水素原子を示し、

Aは又はベ/ V

を示すものから選ばれる少なくとも一種の色素であることを特徴とする液晶組成物。

(3)請求項 (1)において、一般式 [ I ]で示される色素が式中、 R1及び R³が水素原子又は炭素数 1から 8のアルキル基を示し、

R²が水素原子を示し、

Aは

を示すものから選ばれる少なくとも一種の色素であることを特徵とする液晶組成物。

(4)請求項 (1)において、一般式 [ I ]で示される色素が式中、 R1が水素原子又は炭素数 1〜8のアルキル基を示し、

R²が水素原子を示し、

R³が炭素数を 1〜8のアルキル基を示し

Aはを示すものから選ばれる少なくとも一種の色素であることを特徴とする液晶組成物。

(5)請求項 (1)において、一般式 [ェ]で示される色素が式中、 R1及び R²が水素原子を表わし、ら選ばれる少なくとも一種の色素である

R3が炭素数 1〜8のアルキル基を示し、 Aがを示すものか

ことを特徴とする液晶組成物。

(6)請求項 (1)において、一般式 [II ]で示される色素が、式中、 R⁴及び R⁵が水素原子又はアルキル基を示すものから選ばれる少なくとも

—種の色素であることを特徴とする液晶組成物。

(7)請求項 (1)において、一般式 [II ]で示される色素が、式中、 R⁴及び R⁵が炭素数 2から 8のアルキル基を示すものから選ばれる少なくとも一種の色素であることを特徴とする液晶組成物。

(8)請求項 (1)において、一般式 [III]で示される色素が、

式中、 R⁶が水素原子又はアルキル基を示し、 R⁷が水素原子又は》一RSを示し、

R8が水素原子又はアルキル基を示すものから

選ばれる少なくとも一種の色素であることを特徴とする液晶組成物。

(9)請求項 (1)において、一般式 [III ]で示される色素が、

式中、 R⁶が炭素数 2から 10のアルキル基を示し、

R⁷が水素原子又は R8を示し、

RSが炭素数 2から 8のアルキル基を示すものから選ばれる少なくとも一種の色素であることを特徴とする液晶組成物。

(10)請求項（1)において、一般式 [ I ]で示される色素として

式中、 R1及び R³は水素原子またはアルキル基を示し、

R²は水素原子を示し

Λ N

を示すものから選ばれる少なくとも一種の色素を用い、一般式 [II ]で示される色素として

式中、 R⁴及び R5が水素原子又はアルキル基を示すものから選ばれる少なくとも一種の色素を用い、及び一般式 [III ]で示される色素として

式中、 R6が水素原子又はアルキル基を示し、 R⁷が水素原子又は ~ij 一 RSを示し、

R8が水素原子又はアルキル基を示すものから

選ばれる少なくとも一種の色素を用いることを特徴とする液晶組成物。

(11)請求項 (1)において、一般式 [ I ]で示される色素として

式中、 R1及び R3が水素原子又は炭素数 1から 8のアルキル基を示し、

R²が水素原子を示し、

N J 、、一 N 、

を示すものから選ばれる少なくとも一種の色素を用い、

一般式 [II ]で示される色素として

式中、及び R⁵が炭素数 2から 8のアルキル基を示すものから選ばれる少なくとも一種の色素を用い、及び一般式 [III]で示される色素として

式中、 R⁶が炭素数 2から 10のアルキル基を示し

R?が水素原子又はを示し、

RSが炭素数 2から 8のアルキル基を示す

ものから選ばれる少なくとも一種の色素を用いることを特徴とする液晶組成物。

(12)請求項 (1)において、一般式 [ I ]で示される色素として式中、 R1が水素原子又は炭素数 1から 8のアルキル基を示し、

R²が水素原子を示し、

R³が炭素数 1から 8のアルキル基を示し、

Aはを示すものから選ばれる少なくとも一種の

色素を用い、

一般式 [II ]で示される色素として、

式中、 R⁴及び R5が炭素数 2から 8のアルキル基を示すものから選ばれる少なくとも一種の色素を用い、及び一般式 [III ]で示される色素として

式中、 R⁶が炭素数 2から 10のアルキル基を示し、

R7が水素原子又は ~{1 》一 RSを示し、

RSが炭素数 2から 8のアルキル基を示す

(13)請求項 (1)において、

一般式 [III]で示される色素から選ばれる色素を 2種以上用いることを特徴とする液晶組成物。

(14)請求項（13)において、

一般式 [III]で示される色素が式中 R⁷で水素原子である色素と R⁷が

>一 RSである色素のそれぞれ少なくとも一種以上併用することを特徴とする液晶組成物。

(15)請求項 (1)において、

液晶物質としてフニ二ルシク口へキサン系液晶化合物を主成分とするネマチック液晶混合物であることを特徴とする液晶組成物。

(16)少なくとも一方が透明な電極基板間に液晶組成物を担持してなる表示素子において、該液晶組成物中に液晶物質と下記一般式 [ I ]、一般式 [II ]および一般式 [III ]で示される二色性色素をそれぞれ少なくとも一種ずつ含む液晶組成物を用いた表示素子。

一般式 [ I ]

(式中、 Rl〜！ 13は水素原子、アルキル基、置換基を有しても良いシクロアルキル基、アルコキシアルキル基、アルコキシ基、ノヽロゲン原子を示し、 Aは

を示す。）

—般式 [II ]

(式中、 R⁴、 R5は水素原子、アルキル基、置換基を有しても良いシクロアルキル基、アルコキシアルキル基、アルコキシ基、ノヽロゲン原子を示す。）

一般式 [III ]

(式中、 R⁶は水素原子、アルキル基、置換基を有しても良いシクロアルキル基、アルコキシアルキル基、アルコキシ基、ハロゲン原子を示し、

R7は、水素原子又は ~ \〉一 RSを示す。 RSは水素原子、アルキル基、置換基を有しても良いシクロアルキル基、アルコキシアルキル基、アルコキシ基、ハロゲン原子を示す。）

(17)請求の範囲（16)において、

—般式 [ I ]で示される色素として

式中、 R1及び R³は水素原子またはアルキル基を示し、

R²は水素原子を示し、 Aは

を示すものから選ばれる少なくとも一種の色素を用い、

—般式 [II ]で示される色素として

式中、及び R5が水素原子又はアルキル基を示すものから選ばれる少なくとも一種の色素を用い、及び一般式 [III ]で示される色素として

式中、 R⁶が水素原子又はアルキル基を示し、

R⁷が水素原子又は RSを示し

R8が水素原子又はアルキル基を示すものから

選ばれる少なくとも一種の色素を用いる液晶組成物を使用した表不子〇

(18)請求項 (16)において

一般式 [ I ]で示される色素として

式中、 R1が水素原子又は炭素数 1から 8のアルキル基を示し、

R²が水素原子を示し、

R³が炭素数 1から 8のアルキル基を示し、

Αは ~(J 一を示すものから選ばれる少なくとも一種の

N

色素を用い、

—般式 [II ]で示される色素として式中、 R⁴及び R⁵が炭素数 2から 8のアルキル基を示すものから選ばれる少なくとも一種の色素を用い、及び一般式 [III ]で示される色素として

式中、 R⁶が炭素数 2から 10のアルキル基を示し

R7が水素原子又はし、

R8が炭素数 2から 8のアルキル基を示すものから選ばれる少なくとも一種の色素を用いる液晶組成物を使用した表示素子。

(19)請求項 (16)において

液晶物質がフェニルシクロへキサン系液晶化合物を主成分とするネマチック液晶混合物である液晶組成物を使用した表示素子。
