WO2003011949A1 - Termoplastico de poliuretano ionomerico - Google Patents

Termoplastico de poliuretano ionomerico Download PDF

Info

Publication number
WO2003011949A1
WO2003011949A1 PCT/ES2001/000306 ES0100306W WO03011949A1 WO 2003011949 A1 WO2003011949 A1 WO 2003011949A1 ES 0100306 W ES0100306 W ES 0100306W WO 03011949 A1 WO03011949 A1 WO 03011949A1
Authority
WO
WIPO (PCT)
Prior art keywords
ionomeric
polyurethane thermoplastic
molecular weight
reaction
ionomeric polyurethane
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/ES2001/000306
Other languages
English (en)
French (fr)
Inventor
Jose Ayuso Piqueras
Daniel Salvatella Radresa
José Sese Solano
Joaquin Julia Barges
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Lubrizol Advanced Materials Spain SL
Original Assignee
Merquinsa Mercados Quimicos SL
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Merquinsa Mercados Quimicos SL filed Critical Merquinsa Mercados Quimicos SL
Priority to SK108-2004A priority Critical patent/SK1082004A3/sk
Priority to CA002454758A priority patent/CA2454758A1/en
Priority to CNB018235042A priority patent/CN1276005C/zh
Priority to EP01960741A priority patent/EP1457514A1/en
Priority to CZ2004282A priority patent/CZ2004282A3/cs
Priority to US10/484,878 priority patent/US20040236059A1/en
Priority to BR0117092-9A priority patent/BR0117092A/pt
Priority to AU2001282143A priority patent/AU2001282143B9/en
Priority to IL16000401A priority patent/IL160004A0/xx
Priority to YUP-77/04A priority patent/RS7704A/sr
Priority to PCT/ES2001/000306 priority patent/WO2003011949A1/es
Priority to PL01367713A priority patent/PL367713A1/xx
Priority to JP2003517134A priority patent/JP2004536211A/ja
Priority to HU0401704A priority patent/HUP0401704A2/hu
Priority to HK05102543.3A priority patent/HK1069591B/xx
Priority to MXPA04000820A priority patent/MXPA04000820A/es
Priority to KR1020047001056A priority patent/KR100845690B1/ko
Publication of WO2003011949A1 publication Critical patent/WO2003011949A1/es
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/42—Polycondensates having carboxylic or carbonic ester groups in the main chain
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D175/00—Coating compositions based on polyureas or polyurethanes; Coating compositions based on derivatives of such polymers
    • C09D175/04—Polyurethanes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/08—Processes
    • C08G18/0804—Manufacture of polymers containing ionic or ionogenic groups
    • C08G18/0819—Manufacture of polymers containing ionic or ionogenic groups containing anionic or anionogenic groups
    • C08G18/0823—Manufacture of polymers containing ionic or ionogenic groups containing anionic or anionogenic groups containing carboxylate salt groups or groups forming them
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/08—Processes
    • C08G18/0895—Manufacture of polymers by continuous processes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/65—Low-molecular-weight compounds having active hydrogen with high-molecular-weight compounds having active hydrogen
    • C08G18/66—Compounds of groups C08G18/42, C08G18/48, or C08G18/52
    • C08G18/6625—Compounds of groups C08G18/42, C08G18/48, or C08G18/52 with compounds of group C08G18/34
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J175/00—Adhesives based on polyureas or polyurethanes; Adhesives based on derivatives of such polymers
    • C09J175/04—Polyurethanes

Definitions

  • the present invention relates to a new thermoplastic of ionomeric polyurethane that is obtainable and manipulable in solid form and that is easily capable of being transformed into an aqueous dispersion of ionic character.
  • polyurethane thermoplastics which are usually referred to by the acronym TPU
  • those of the ionomeric type, water dispersible have been known for a long time, based on the incorporation of monomers that possess ionization groups, both cationic, for example groups of neutralizable or quaternizable tertiary amine, such as ammoniums, for example free carboxylic or sulphonic groups capable of being neutralized with bases in aqueous medium.
  • cationic for example groups of neutralizable or quaternizable tertiary amine, such as ammoniums, for example free carboxylic or sulphonic groups capable of being neutralized with bases in aqueous medium.
  • TPU and a wide range of monomers incorporating ionizable moieties although only concrete examples of TPUs incorporating monomer units with cationic groups, mainly N-methyldiethanolamine, are included.
  • the monomer incorporating the ionic group can be introduced into a prepolymer that is subsequently dispersed in an aqueous medium with the neutralizing agent, in order to proceed with its definitive polymerization. It is also indicated that the polyurethane mass can be obtained and, once the polymerization is finished, add an organic solvent, miscible with water, for example acetone, and proceed to the dispersion of the dissolved mass in water and a neutralizing agent for a Once the organic solvent has been removed, obtain the TPU aqueous dispersion ready for use.
  • Aqueous dispersions of ionomeric TPUs find numerous fields of application, including their use as industrial adhesives, for example in the footwear industry, and their use as flexible substrate coating materials, such as fabrics and imitating materials the skin, and rigid, for example in industrial paints and varnishes.
  • water-dilutable polyurethanes are described by the reaction of polyisocyanates with hydroxylated carboxylic acids of the formula RC-COOH 1 CH 2 OH in which R represents hydrogen, hydroxymethyl or alkyl of up to 20 carbon atoms, with 2,2-di (hydroxymethyl) propionic acid, also known as 2,2- acid being preferred dimethylolpropionic or, simply dimethylolpropionic acid or DMPA.
  • RC-COOH 1 CH 2 OH in which R represents hydrogen, hydroxymethyl or alkyl of up to 20 carbon atoms
  • 2,2-di (hydroxymethyl) propionic acid also known as 2,2- acid being preferred dimethylolpropionic or, simply dimethylolpropionic acid or DMPA.
  • the described technique indicates that the aqueous dispersions of ionomeric TPU are obtained within an integrated polymerization process, either as a final stage thereof, either by dispersing in water and neutralizing on a prepolymer before proceeding to the definitive extension. of the polymer chains, the latter being the most commonly used technique.
  • prepared aqueous sions which usually contain large amounts of water, usually greater than 50% by weight, which increases their transport and storage, and reduces the stability of the polymer.
  • glycols of molecular weight less than 500 containing carboxylic or sulfonic groups in a ratio of NCO / OH equivalents of less than 1: 1, the carboxylic or sulfonic groups being, at least partially, converted into carboxylate or sulfonate groups after the reaction, and characterized because they contain
  • polymers contain a very high proportion of carboxylic and / or sulfonic polar groups and can be directly dissolved in water, by adding a base, for use in tissue sizing.
  • the polymers object of the same can be obtained in the form of hardened resins, easily soluble in water, which can be stored and supplied to the final user, so that said user prepares the aqueous solution.
  • TPU polyurethane
  • the following aspects of the invention are also part of the object of the invention that integrate the same inventive concept: a process for the preparation of the ionomeric TPUs object of the invention, the use of the ionomeric TPUs of the invention to prepare aqueous dispersions , and a process for preparing aqueous dispersions from the ionomeric TPUs of the invention.
  • thermoplastics object of the invention are characterized by being obtainable by continuous reaction, at a temperature between 180 ° C and 300 ° C for a time between 30 seconds and 5 minutes and in the absence of solvents, of the following monomers, in the indicated weight proportions referring to the total weight of the sum of the monomers before the reaction:
  • n is an integer that depends on molecular weight and Ri represents a linear or branched C 2 -C ⁇ alkylene group, optionally substituted with a carboxylic and / or sulfonic group and / or eventually interrupted by an oxygen atom and / or a benzene or naphthalene ring, b) a diol polyester of average molecular weight between 500 and 15,000 of general formula (II)
  • n is an integer that depends on the molecular weight and R 2 and R 3 represent, interchangeably, a C-C 1 or linear or branched alkylene group, optionally substituted with a carboxylic and / or sulfonic group and / or optionally interrupted by an oxygen atom and / or a benzene or naphthalene ring, c) a polyether diol selected from polypropylene glycol of average molecular weight between 400 and 15,000, polytetramethylene glycol of average molecular weight between 500 and 15,000, and polyethylene glycol of average molecular weight between 500 and 5000, d) a diol polycarbonate of average molecular weight between 500 and 15000 of general formula (III)

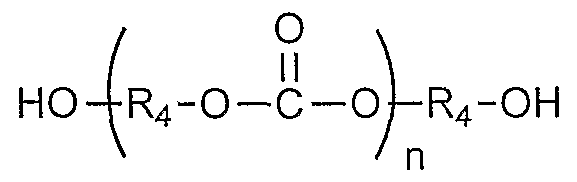

  • n is an integer that depends on molecular weight and R 4 represents a linear or branched C 2 -C 10 alkylene group, optionally substituted with a carboxylic and / or sulfonic group and / or eventually interrupted by an atom of oxygen and / or a benzene or naphthalene ring, and e) copolymers obtained by reaction of at least two of the difunctional polyols of groups a), b), c) or d); (iii) from 0.2% to 16% of a chain extender glycol of general formula (IV)
  • R 5 represents a C-C ⁇ 0 alkylene group, linear or branched, possibly interrupted by an oxygen atom and / or a benzene or naphthalene ring; and (iv) 0.2 to 3% of an anionic type ionomeric chain extender glycol of general formula (V)
  • R 6 represents a linear or branched C 2 -C 10 alkylene group, optionally interrupted by a benzene or naphthalene ring, and A represents a carboxylic group or a sulfonic group, eventually neutralized.
  • catalysts can be used in the polymerization reaction, such as salts of metals or metal complexes, preferably of tin or bismuth, with C 6 -C aliphatic carboxylic acids, for example octanoate tin.
  • antioxidants can be added to the reaction mixture, for example those of the IRGANOX type, preferably those of phenolic structure, and those of the TINU-VLN type, preferably sterically hindered amines or benzotriazoles.
  • Aliphatic and / or aromatic organic diisocyanates are well known to those skilled in the polyurethane chemistry and are commercially available. Preferred for the purposes of the present invention are those known as toluendiisocyanate (TDI), 4,4'-diphenylmethane diisocyanate (MDI), naphthalenediisocyanate, phenylenediisocyanate, xylenediisocyanate (XDI), tetramethylene hexylene diisocyanate (TMXDI) ), 4,4'-dicyclohexylmethane diisocyanate (HMDI) and hexamethylene diisocyanate (HDI).
  • TDI toluendiisocyanate
  • MDI 4,4'-diphenylmethane diisocyanate
  • XDI naphthalenediisocyanate
  • XDI phenylenediisocyanate
  • XDI x
  • the weight ratio of diisocyanate to the total weight of the monomers before the reaction is between 4% and 15%>, more preferably between 7% and 12%).
  • polycaprolactones are known products that are obtained by polymerization of ⁇ -caprolactone in the presence of a diol type initiator of formula HO-Ri-OH, in which R ⁇ represents the aforementioned groups.
  • a diol type initiator of formula HO-Ri-OH in which R ⁇ represents the aforementioned groups.
  • Ri represents a linear C 2- C 6 alkylene group, more preferably butylene, are preferred, although the other cases indicated are possible.
  • Polycaprolactones of average molecular weight between 3000 and 10,000 are preferred.
  • Diol polyesters are also well known to those skilled in the art and are described in numerous patents, for example in column 4, lines 9 to 18, of US4092286, which is incorporated herein by reference., Polyester diols of general formula (II), in which R 2 and R 3 indiscriminately represent a C 2 -C 6 alkylene group, more preferably butylene.
  • Diol polyesters of molecular weight between 3000 and 10,000 are preferred.
  • polycarbonates also known, are obtained by reaction of alkyl or diaryl carbonates, or also of phosgene, with diols of formula HO-R 4 -
  • Polycarbonates of molecular weight between 1500 and 2500 are preferred.
  • polycaprolactone copolymers with polyethers or with polycarbonates are preferred.
  • polyether polycaprolactone block copolymers described in the Spanish patent application ES213499-Al can be mentioned in this regard.
  • difunctional polyols a) to e) mentioned above or mixtures thereof may be used, the use of at least one polycaprolactone being especially preferred.
  • the weight ratio of the diffusion polyols or polyols, with respect to the total weight of the monomers used is between 80% and 95%, more preferably between 85% and 93%.
  • chain extender glycols well known in the polyurethane chemistry, those selected for the purpose of the present invention are preferred Actuated between 1,4-butanediol, 1,3-propanediol, 1,2-ethanediol, 1,6-hexanediol and dipropylene glycol, or mixtures thereof.
  • the chain extender glycols are in a weight ratio of between 0.2% and 2.0% » based on the total weight of the monomers used.
  • Ammonium-type ionomeric chain extender glycols are well known monomers in the chemistry of water dispersible polyurethanes, and sufficient descriptions and chemical structure are found in US3479310, US3412054 and US4276044, cited above, which are incorporated herein. as descriptive reference.
  • DMPA 2,2-dimethylol propionic acid
  • 2,2-dimethylol butyric acid 2,2-dimethylol butyric acid
  • acid 1 is preferred , 4-dihydroxy-2-butansulfonic acid and 3,4-dihydroxy-l-butansulfonic acid.
  • DMPA is especially preferred.
  • the carboxylic and sulfonic groups of the ionomeric glycols can be neutralized with a counter-anion, for example with C17-C 6 aliphatic tertiary amines, aromatic amines, and heterocyclic compounds such as morpholine and piperidine. It is preferred that the weight ratio of the ionomeric glycol, with respect to the total weight of the reactive monomers, is between 0.5% and 2%.
  • the proportion of ionomeric extending glycols is adjusted so that the total ionizable ammonium moieties of the finished polymer does not exceed what it would contain in the if the only monomer that contained them was the ionomeric glycol and said glycol was in a weight ratio of 3%>, with respect to the total weight of the reactive monomers, preferably not more than 2%.
  • the temperature of the polymerization reaction is maintained between 190 ° C and 260 ° C, more preferably between 235 ° C and 250 ° C.
  • the reaction time which is equivalent to the residence time of the mass in the reactor in continuous, it is preferably between 30 seconds and 3 minutes, more preferably between 1 and 2 minutes.
  • the product is cut or molded in a molten state so that it becomes hard to cool as desired. It is preferred to perform a hot extrusion, at a temperature that allows the dough to be cut in the form of beads that, when cooled, acquire hardness and a transparent or opaque appearance, depending on the nature of the TPU.
  • the object of the invention is ionomeric TPUs whose characteristics substantially coincide with those obtained by the reaction conditions and the monomers set forth above, whereby the TPUs that were eventually obtained by another type of process, for example batch discontinuous processes ", also form part of the object of the invention in the event that said TPUs substantially coincide with said features.
  • the object of the invention is also a process for the preparation of the ionomeric TPUs described above, characterized by comprising the following steps:
  • the reaction temperature is maintained between 190 ° C and 260 ° C, more preferably between 235 ° C and 250 ° C.
  • the residence time of the mass in the continuous reactor is preferably between 30 seconds and 3 minutes, more preferably between 1 and 2 minutes.
  • the polymerization catalyst is a tin or bismuth salt with a C 6 -C 22 aliphatic carboxylic acid, for example tin octanoate. It is also preferred to add an antioxidant to the reaction mixture, for example those of the IRGANOX type, preferably those of phenolic structure, and those of the TINUVIN type, preferably sealed amines or benzotriazoles.
  • the reaction can be carried out in a twin-screw extruder with its own reactor configuration, regulating its rotation speed so that the advance of the reaction mass allows the residence times mentioned above.
  • the product can be extruded and cut at a temperature between 180 ° C and 230 ° C, depending on the average molecular weight thereof, to obtain, after cooling, hardened and consistent pearls of transparent or opaque appearance.
  • the ionomeric TPUs object of the invention thus obtained can be handled, stored, for example in sacks, drums or boxes, and transported without problems, since they have a structure, hardness and stability very appropriate for this.
  • aqueous dispersions can be easily obtained in which the free carboxylic and / or sulphonic moieties are, at least partially, neutralized with a base, which find application in different industrial fields, such as adhesives and surface coating flexible and rigid.
  • Said dispersions have the appearance of an off-white or bluish translucent liquid with a solids content between 30% and 60% by weight, preferably between 35%> and 55% by weight, and with a pH between 6 and 10, pre Fervently between 7 and 9.
  • the process for preparing the aqueous dispersions of the ionomeric TPUs object of the invention is characterized in that it comprises the following steps: (A) dissolve the TPU in a water-miscible organic solvent, heating if necessary to obtain the solution, (B) add water and an inorganic or organic base in sufficient quantity so that the pH of the final dispersion obtained is between 6 and 10, (C) distill the organic solvent and add more water until obtaining a dispersion with a solids content between 30 %) and 60%> by weight.
  • the water-miscible organic solvent can be any that, maintaining said condition, is capable of dissolving, even if hot, the ionomeric TPU. Although this indication is sufficient for the expert, acetone, tetrahydrofuran, pyrrolidone and dimethylformamide may be mentioned among other solvents, with acetone being the preferred solvent for the purposes of the present invention.
  • the amount of organic solvent to be used will depend in each case on factors such as the composition of the monomers of the polymer and its molecular weight, but in any case it should be sufficient to achieve, even if hot, a virtually complete solution.
  • the base of step (B) is preferably added dissolved in the water and can be of the organic or inorganic type.
  • organic bases among others, without a thoroughness, are the aliphatic amines of the C ⁇ -C 6 chain, such as triethylamine, optionally hydroxylated, aromatic amines, and heterocyclic compounds such as morpholine and piperidine.
  • ammonium or alkali metal and / or alkaline earth metal hydroxides may be mentioned, for example sodium hydroxide, potassium hydroxide or ammonium hydroxide, and also salts of a basic nature, among which carbonates and bicarbonates of alkali metals, for example sodium or potassium carbonates.
  • the amount of base to be added depends on the pH that is desired to be obtained in the aqueous dispersion, with a quantity of base providing im pH in the final product between 7 and 9 being preferred. If desired, buffering systems can be added to help to set the pH in the desired area.
  • the organic solvent is removed by distillation, which is favored by the choice of a relatively low boiling solvent, such as acetone.
  • the different monomers are mixed at a temperature between 235 ° C and 250 ° C, and from 20 to 200 ppm on the total weight of tin octanoate, in the if an aromatic diisocyanate is used, or from 300 to 500 ppm of the same catalyst in the case that an aliphatic diisocyanate is used.
  • a small proportion of an antioxidant of the IRGANOX type, preferably of phenolic structure, or of the TINUVIN type, preferably sealed amines or benzotriazoles is added.
  • the mass is advanced through the reactor, maintaining the temperature indicated above, so that the residence time of the reaction mass in the reactor is between 1 and 2 minutes.
  • the product is cut in the form of pearls, refrigerated and dried, which can proceed to its packaging and storage.
  • acetone is distilled off, and while the acetone is distilled, more water is added, in which a non-ionic surfactant, preferably polyoxyethylene 80 moles of ethylene oxide, has been dissolved at the same rate with the same which distills acetone.
  • a non-ionic surfactant preferably polyoxyethylene 80 moles of ethylene oxide

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Materials Engineering (AREA)
  • Wood Science & Technology (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Polyurethanes Or Polyureas (AREA)
  • Organic Low-Molecular-Weight Compounds And Preparation Thereof (AREA)
  • Medicinal Preparation (AREA)

Abstract

Se describen nuevos termoplásticos de poliuretano (TPU) ionoméricos, obtenibles mediante reacción a elevada temperatura y tiempo reducido de diisocianatos aromáticos o alifáticos, polioles difuncionales, glicoles extendedores de cadena y glicoles extendedores ionoméricos de carácter aniónico. Los TPU ionoméricos obtenidos son manipulables, almacenables y transportables y permiten una fácil obtención de dispersiones acuosas de TPU ionoméricos, útiles en numerosas aplicaciones, tales como adhesivos industriales y recubrimientos de sustratos flexibles y rígidos.

Description

TERMOPLÁSTICO DE POLIURETANO IONOMÉRICO
Campo de la invención
La presente invención se refiere a un nuevo termoplástico de poliuretano de tipo ionomérico que es obtenible y manipulable en forma sólida y que es susceptible de ser transformado fácilmente en una dispersión acuosa de carácter iónico.
Estado de la técnica
Entre los termoplásticos de poliuretano, a los que habitualmente se hace referencia mediante las siglas TPU, se conocen desde hace tiempo los de tipo ionomérico, dispersables en agua, basados en la incorporación de monómeros que poseen grupos ionizables, tanto catiónicos, por ejemplo grupos de amina terciaria neutralizables o cuaternizables, como amónicos, por ejemplo grupos carboxílico o sulfónico libres susceptibles de ser neutralizados con bases en medio acuoso. En la patente US3479310, publicada en 1969, se describe dicho tipo de
TPU y una amplia gama de monómeros que incorporan restos ionizables, si bien solamente se incluyen ejemplos concretos de TPU que incorporan unidades monoméricas con grupos de carácter catiónico, principalmente N-metildietanolamina.
En la mencionada patente se indica que el monómero que incorpora el grupo iónico puede ser introducido en un prepolímero que posteriormente se dispersa en un medio acuoso con el agente neutralizante, con el objeto de proceder a su polimerización definitiva. También se indica que puede obtenerse la masa de poliuretano y, una vez acabada la polimerización, añadir un disolvente orgánico, miscible con el agua, por ejemplo acetona, y proceder a la dispersión de la masa disuelta en agua y un agente neutralizante para, una vez eliminado el disolvente orgánico obtener la dispersión acuosa de TPU lista para su uso.
Las dispersiones acuosas de TPU ionoméricos encuentran numerosos campos de aplicación, entre las que se pueden mencionar su empleo como adhesivos industriales, por ejemplo en la industria del calzado, y su utilización como materiales de recubrimiento de substratos flexibles, tales como tejidos y materiales que imitan la piel, y rígidos, por ejemplo en pinturas industriales y barnices.
En la patente US3412054 se describen poliuretanos diluibles en agua mediante la reacción de poliisocianatos con ácidos carboxílicos hidroxilados de fórmula R-C-COOH 1 CH2OH en la que R representa hidrógeno, hidroximetilo o alquilo de hasta 20 átomos de carbono, siendo citado como preferido el ácido 2,2-di(hidroximetil)propiónico, también co- nocido como ácido 2,2-dimetilolpropiónico o, simplemente ácido dimetilolpropiónico o DMPA.
Estos monómeros se incorporan al poliuretano mediante procedimientos convencionales descritos en la mencionada patente, incorporándose el agua y el agente neutralizante en la parte final del proceso para obtener las dispersiones acuosas. En la patente US4956438, se describe que el monómero que contiene los grupos iónicos se incorpora a un prepolímero, que es neutralizado en medio acuoso, procediéndose después en dicho medio a la extensión de la cadena polimérica. Es decir, el proceso descrito conduce directamente a la obtención de la dispersión acuosa de TPU.
Esta técnica, con diferentes variantes, es la que se utiliza habitualmente en la fabricación de dispersiones de TPU, por ejemplo tal como se describe también en la patente US5155163, que describe el siguiente proceso:
1) preparación del prepolímero por reacción del diisocianato, el disolvente poíiol y DMPA,
2) si se desea extensión parcial del prepolímero con un diol de bajo peso molecu- lar,
3) neutralización de los grupos carboxílicos con una base,
4) dispersión o emulsificación del prepolímero en agua,
5) extensión de cadena definitiva con una diamina de bajo peso molecular, y
6) ajuste del porcentaje de sólidos y la viscosidad de la dispersión. Así pues, la técnica descrita indica que las dispersiones acuosas de TPU ionoméricos se obtienen dentro de un proceso integrado de polimerización, bien como etapa final del mismo, bien efectuando la dispersión en agua y la neutralización sobre un prepolímero antes de proceder a la extensión definitiva de las cadenas poliméricas, siendo esta última la técnica más empleada habitualmente. Ello implica que el utilizador de las dispersiones acuosas de TPU, que no suele coincidir con el fabricante de los polímeros, debe adquirir y almacenar las disper- siones acuosas preparadas, que suelen contener grandes cantidades de agua, habitualmente superiores al 50% en peso, lo que encarece su trasporte y almacenamiento, y merma la estabilidad del polímero .
En la patente US4276044 se describe una solución para resolver dicho problema, dirigida a obtener disoluciones acuosas (no dispersiones) de TPU y aplicable solamente en un caso específico de entre las múltiples aplicaciones de los TPU dispersabas en agua, concretamente en el apresto de los tejidos. En la mencionada patente se describen polímeros preparados a partir de los siguientes monómeros: (a) diisocianatos orgánicos de peso molecular 160-300, (b) tri- y/o tetra-etilenglicol,
(c) opcionalmente otros glicoles de peso molecular 62-200, y
(d) glicoles de peso molecular inferior a 500 que contienen grupos carboxílicos o sulfónicos, en una proporción de equivalentes NCO/OH inferior a 1:1, estando los grupos carboxí- lieos o sulfónicos, al menos parcialmente, convertidos en grupos carboxilato o sulfonato después de la reacción, y caracterizados porque contienen
(e) de 25 a 40% en peso de grupos uretano,
(f) de 0,03 a 1,5%) en peso de grupos hidroxilo,
(g) de 10 a 80 miliequivalentes por 100 g de grupos carboxilato y/o sulfonato, y (h) de 10 a 40% en peso de unidades de tri- y/o tetra-etilenglicol incorporadas, bien entre dos grupos uretano, bien entre un grupo uretano y un hidrógeno.
Estos polímeros contienen una proporción muy elevada de grupos polares carboxílico y/o sulfónico y pueden ser directamente disueltos en agua, mediante la adición de una base, para su uso en el apresto de tejidos. En la patente se indica que los polímeros objeto de la misma pueden ser obtenidos en forma de resinas endurecidas, fácilmente solubles en agua, que pueden ser almacenadas y suministradas al utilizador final, para que dicho utilizador prepare la disolución acuosa.
Resulta claro que los polímeros descritos en la patente US4276044 no constituyen por sí solos una solución al problema planteado, mas que solamente para obtener TPU capaces de formar disoluciones acuosas, no dispersiones, de aplicación en un caso particular de entre los numerosos campos de aplicación de los TPU. Por lo tanto, subsiste el problema de encontrar soluciones alternativas que además resulten viables para su utilización en los diferentes campos de aplicación de los TPU, tales como por ejemplo, los adhesivos industriales y los recubrimientos de materiales en general.
Objeto de la invención Forman parte del objeto de la presente invención nuevos teπnoplásticos de poliuretano (TPU) ionoméricos, susceptibles de ser almacenados y manipulados en forma sólida para su posterior utilización en la preparación de dispersiones acuosas de TPU, que encuentran aplicación como adhesivos industriales y como materiales para el recubrimiento de substratos flexibles y rígidos. También forman parte del objeto de la invención los siguientes aspectos de la misma que integran el mismo concepto inventivo: un procedimiento para la preparación de los TPU ionoméricos objeto de la invención, la utilización de los TPU ionoméricos de la invención para preparar dispersio- nes acuosas, y un procedimiento para preparar dispersiones acuosas a partir de los TPU ionoméricos de la invención.
Descripción de la invención Los termoplásticos de poliuretano (TPU) ionoméricos objeto de la invención se caracterizan por ser obtenibles mediante la reacción en continuo, a una temperatura comprendida entre 180° C y 300° C durante un tiempo comprendido entre 30 segundos y 5 minutos y en ausencia de disolventes, de los siguientes monómeros, en las proporciones ponderales que se indican referidas al peso total de la suma de los monó- meros antes de la reacción:
(i) de 4% a 50%) de un diisocianato alifático o aromático, o una mezcla de diisocianatos alifáticos o aromáticos; (ii) de 35%o a 95% de un poliol difuncional, o una mezcla de polioles difuncionales, seleccionados entre: a) una policaprolactona de peso molecular medio comprendido entre 500 y
15000 de fórmula general (I)
Figure imgf000006_0001
en la que n es un número entero que depende del peso molecular y Ri representa un grupo alquileno C2-Cιo, lineal o ramificado, eventualmente sustituido con un grupo carboxílico y/o sulfónico y/o eventualmente interrumpi- do por un átomo de oxígeno y/o un anillo bencénico o naftalénico, b) un poliéster diol de peso molecular medio comprendido entre 500 y 15000 de fórmula general (II)
Figure imgf000006_0002
en la que n es un número entero que depende del peso molecular y R2 y R3 representan, indistintamente, un grupo alquileno C -C1o, lineal o ramificado, eventualmente sustituido con un grupo carboxílico y/o sulfónico y/o eventualmente interrumpido por un átomo de oxígeno y/o un anillo bencénico o naftalénico, c) un poliéter diol seleccionado entre polipropilenglicol de peso molecular medio comprendido entre 400 y 15000, politetrametilenglicol de peso molecular medio comprendido entre 500 y 15000, y polietilenglicol de peso molecular medio comprendido entre 500 y 5000, d) un policarbonato diol de peso molecular medio comprendido entre 500 y 15000 de fórmula general (III)
(IΠ)
Figure imgf000006_0003
en la que n es un número entero que depende del peso molecular y R4 representa un grupo alquileno C2-C10, lineal o ramificado, eventualmente susti- tuido con un grupo carboxílico y/o sulfónico y/o eventualmente interrumpido por un átomo de oxígeno y/o un anillo bencénico o naftalénico, y e) copolímeros obtenidos por reacción de al menos dos de los polioles difuncionales de los grupos a), b), c) o d); (iii) de 0,2% a 16% de un glicol extendedor de cadena de fórmula general (IV)
Figure imgf000007_0001
en la que R5 representa un grupo alquileno C -Cι0, lineal o ramificado, even- tualmente interrumpido por un átomo de oxígeno y/o un anillo bencénico o naftalénico; y (iv) de 0,2 a 3% de un glicol extendedor de cadena ionomérico de tipo aniónico de fórmula general (V)
A
I (V) HO-R6-OH ^ en la que R6 representa un grupo alquileno C2-C10, lineal o ramificado, eventualmente interrumpido por un anillo bencénico o naftalénico, y A representa un grupo carboxílico o un grupo sulfónico, eventualmente neutralizados.
Como resulta evidente para el experto, en la reacción de polimerización pueden emplearse catalizadores bien conocidos por el mismo, tales como las sales de metales o complejos metálicos, preferiblemente de estaño o bismuto, con ácidos carboxílicos alifáticos C6-C , por ejemplo el octanoato de estaño. También resulta evidente para el experto que a la mezcla de reacción pueden añadirse antioxidantes, por ejemplo los de tipo IRGANOX, preferiblemente los de estructura fenólica, y los de tipo TINU- VLN, preferiblemente aminas impedidas estéricamente o benzotriazoles.
Los diisocianatos orgánicos alifáticos y/o aromáticos son bien conocidos por el experto en la química de los poliuretanos y son accesibles comercialmente. Resultan preferidos a los efectos de la presente invención los conocidos como toluendiiso- cianato (TDI), 4,4'-difenilmetandiisocianato (MDI), naftalendiisocianato, fenilendiiso- cianato, xilendiisocianato (XDI), tetrametilenxilendiisocianato (TMXDI), isoforondii- socianato (IPDI), 4,4'-diciclohexilmetandiisocianato (HMDI) y hexametilendiisocianato (HDI).
De manera preferida, la proporción ponderal de diisocianato sobre el total del peso de los monómeros antes de la reacción está comprendida entre 4% y 15%>, más preferiblemente entre 7% y 12%).
Entre los polioles difuncionales, las policaprolactonas son productos conocidos que se obtienen mediante la polimerización de ε-caprolactona en presencia de un iniciador del tipo diol de fórmula HO-Ri-OH, en la que R¡ representa los grupos antes señalados. A los efectos de la presente invención resultan preferidos los casos en los que Ri representa un grupo alquileno lineal C2-C6, más preferiblemente butileno, si bien son posibles los otros casos señalados. Resultan preferidas las policaprolactonas de peso molecular medio comprendido entre 3000 y 10000.
Los poliésteres dioles también resultan bien conocidos por el experto y están descritos en numerosas patentes, por ejemplo en la columna 4, líneas 9 a 18, de la patente US4092286, que se incorpora aquí como referencia., siendo preferidos los po- liéster dioles de fórmula general (II), en los que R2 y R3 representan indistintamente un grupo alquileno C2-Cιo, más preferiblemente butileno.
Resultan preferidos los poliésteres dioles de peso molecular comprendido entre 3000 y 10000.
Los policarbonatos, también conocidos, se obtienen mediante la reacción carbonatos de alquilo o diarilo, o también de fosgeno, con dioles de fórmula HO-R4-
OH, en la que R4 representa los grupos antes señalados. A los efectos de la presente invención resultan preferidos los casos en los que R representa hexametileno, si bien son posibles los otros casos señalados.
Resultan preferidos los policarbonatos de peso molecular comprendido entre 1500 y 2500.
Entre los copolímeros obtenidos mediante reacción de al menos dos de los tipos de polioles difuncionales a) a d), resultan preferidos los copolímeros de polica- prolactona con poliéteres o con policarbonatos. Pueden mencionarse a este respecto los copolímeros en bloque poliéter-policaprolactona descritos en la solicitud de patente es- pañola ES213499-Al.
A los efectos de la presente invención puede utilizarse uno solo de los tipos de polioles difuncionales a) a e) antes expuestos o mezclas de los mismos, resultando especialmente preferido el empleo de al menos una policaprolactona.
De manera preferida, la proporción ponderal de el o los polioles difun- dónales, respecto del peso total de los monómeros empleados, está comprendida entre 80%o y 95%, más preferiblemente entre 85% y 93%.
Entre los glicoles extendedores de cadena, bien conocidos en la química de los poliuretanos, resultan preferidos a los efectos de la presente invención los selec- cionados entre 1,4-butanodiol, 1,3-propanodiol, 1,2-etanodiol, 1,6-hexanodiol y dipro- pilenglicol, o mezclas de los mismos.
De manera preferida, los glicoles extendedores de cadena se encuentran en una proporción ponderal comprendida entre 0,2%o y 2,0%», respecto del peso total de los monómeíOS empleados.
Los glicoles extendedores de cadena ionoméricos de tipo amónico son monómeros bien conocidos en la química de los poliuretanos dispersables en agua, y sobre ellos y su estructura química se encuentran descripciones suficientes en las patentes US3479310, US3412054 y US4276044, citadas anteriormente, que se incorporan aquí como referencia descriptiva.
Entre los glicoles que incorporan grupos carboxílicos resultan preferidos a los efectos de la presente invención el ácido 2,2-dimetilol propiónico (DMPA) y el ácido 2,2-dimetilol butírico, mientras que entre los que incorporan ácidos sulfónicos resultan preferidos el ácido 1 ,4-dihidroxi-2-butansulfónico y el ácido 3,4-dihidroxi-l- butansulfónico. Resulta especialmente preferido el DMPA.
Eventualmente, los grupos carboxílicos y sulfónicos de los glicoles ionoméricos pueden estar neutralizados con un contra-anión, por ejemplo con aminas terciarias alifáticas de cadena Cι-C6, aminas aromáticas, y compuestos heterocíclicos tales como la morfolina y la piperidina. Resulta preferido que la proporción ponderal del glicol ionomérico, respecto del peso total de los monómeros reaccionantes, esté comprendida entre el 0,5% y el 2%.
En el caso de que alguno de los polioles difuncionales empleados contuviera grupos carboxílicos o sulfónicos ionizables, la proporción de glicoles extendedo- res ionoméricos se ajusta para que el total de restos amónicos ionizables del polímero terminado no sea superior a la que el mismo contendría en el caso de que el único monómero que los contuviera fuera el glicol ionomérico y dicho glicol estuviese en una proporción ponderal del 3%>, respecto del peso total de los monómeros reaccionantes, preferiblemente no superior al 2%. De manera preferida, la temperatura de la reacción de polimerización se mantiene entre 190° C y 260° C, más preferiblemente entre 235° C y 250° C. El tiempo de reacción, que equivale al tiempo de residencia de la masa en el reactor en continuo, está comprendido preferiblemente entre 30 segundos y 3 minutos, más preferiblemente entre 1 y 2 minutos.
Una vez terminada la reacción, el producto se corta o moldea en estado fundido de manera que al enfriar adquiera dureza en la forma que se desee. Resulta pre- ferido efectuar una extrusión en caliente, a una temperatura que permita cortar la masa en forma de perlas que, al enfriarse, adquieren dureza y un aspecto transparente u opaco, dependiendo de la naturaleza del TPU.
Son objeto de la invención los TPU ionoméricos cuyas características coincidan sustancialmente con los que se obtienen mediante las condiciones de reacción y los monómeros anteriormente expuestos, por lo que los TPU que eventualmente se obtuvieran mediante otro tipo de proceso, por ejemplo procesos discontinuos en "baten", forman parte también del objeto de la invención en el caso de que dichos TPU coincidan sustancialmente con las mencionadas características.
Es también objeto de la invención un procedimiento para la preparación de los TPU ionoméricos antes expuestos, que se caracteriza por comprender las siguientes etapas:
(A) mezclar los diferentes monómeros en un reactor en continuo, en ausencia de disolventes, en presencia de un catalizador de polimerización y a una temperatura comprendida entre 180° C y 300° C, (B) mantener el tiempo de residencia de la masa de reacción en el reactor en continuo durante un intervalo de tiempo comprendido entre 30 segundos y 5 minutos, y (C) conformar y enfriar el producto obtenido.
De manera preferida, la temperatura de la reacción se mantiene entre 190° C y 260° C, más preferiblemente entre 235° C y 250° C. El tiempo de residencia de la masa en el reactor en continuo está comprendido preferiblemente entre 30 segundos y 3 minutos, más preferiblemente entre 1 y 2 minutos.
Preferiblemente el catalizador de polimerización es una sal de estaño o bismuto con un ácido carboxílico alifático C6-C22, por ejemplo el octanoato de estaño. También resulta preferido añadir a la mezcla de reacción un antioxidante, por ejemplo los de tipo IRGANOX, preferiblemente los de estructura fenólica, y los de tipo TINUVIN, preferiblemente aminas impedidas estancamente o benzotriazoles. La reacción puede llevarse a cabo en una extrusora de doble husillo con configuración propia de reactor, regulando su velocidad de giro de manera que el avance de la masa de reacción permita los tiempos de residencia antes mencionados.
El producto puede extruirse y cortarse a una temperatura comprendida entre 180° C y 230° C, en función del peso molecular medio del mismo, para obtener, después de su enfriamiento, perlas endurecidas y consistentes de aspecto transparente u opaco.
Los TPU ionoméricos objeto de la invención así obtenidos pueden ser manipulados, almacenados, por ejemplo en sacos, tambores o cajas, y transportados sin problemas, ya que presentan una estructura, dureza y estabilidad muy apropiadas para ello.
A partir de dichos TPU ionoméricos pueden obtenerse fácilmente dispersiones acuosas en las que los restos carboxílico y/o sulfónico libres están, al menos parcialmente, neutralizados con una base, que encuentran aplicación en diferentes campos industriales, tales como los adhesivos y el recubrimiento de superficies flexibles y rígidas.
Dichas dispersiones presentan el aspecto de un líquido translúcido blanquecino o azulado con un contenido en sólidos comprendido entre 30% y 60% en peso, preferiblemente entre 35%> y 55% en peso, y con un pH comprendido entre 6 y 10, pre- feriblemente entre 7 y 9.
El procedimiento para preparar las dispersiones acuosas de los TPU ionoméricos objeto de la invención se caracteriza porque comprende las siguientes etapas: (A) disolver el TPU en un disolvente orgánico miscible en agua, calentando si es necesario para obtener la disolución, (B) añadir agua y una base inorgánica u orgánica en cantidad suficiente como para que el pH de la dispersión final obtenida esté comprendido entre 6 y 10, (C) destilar el disolvente orgánico y añadir más agua hasta obtener una dispersión con un contenido en sólidos comprendido entre 30%) y 60%> en peso.
El disolvente orgánico miscible con el agua puede ser cualquiera que, manteniendo dicha condición, sea capaz de disolver, aunque sea en caliente, al TPU ionomérico. Aunque para el experto esta indicación es suficiente, pueden citarse entre otros disolventes la acetona, el tetrahidrofurano, la pirrolidona y la dimetilformamida, siendo la acetona el disolvente preferido a los efectos de la presente invención. La cantidad de disolvente orgánico a emplear dependerá en cada caso de factores tales como la composición de los monómeros del polímero y su peso molecular, pero en cualquier caso debe ser suficiente como para lograr, aunque sea en caliente, una disolución prácticamente completa. La base de la etapa (B) se añade preferiblemente disuelta en el agua y puede ser de tipo orgánico o inorgánico. Entre las bases orgánicas pueden citarse entre otras, sin ánimo de exhaustividad, las aminas alifáticas de cadena Cι-C6, tal como la trietilamina, eventualmente hidroxiladas, las aminas aromáticas, y los compuestos hete- rocíclicos tales como la morfolina y la piperidina. Entre las bases inorgánicas pueden citarse los hidróxidos de amonio o de metales alcalinos y/o alcalino térreos, por ejemplo hidróxido sódico, hidróxido potásico o hidróxido amónico, y también las sales de carácter básico, entre las que se pueden citar los carbonates y bicarbonatos de metales alcalinos, por ejemplo carbonates de sodio o potasio.
La cantidad de base a añadir depende del pH que se desee obtener en la dispersión acuosa, resultando preferida una cantidad de base que proporcione im pH en el producto final comprendido entre 7 y 9. Si se desea, pueden añadirse sistemas tampo- nantes que ayuden a fijar el pH en la zona deseada.
Una vez acabada la reacción de neutralización el disolvente orgánico se elimina mediante destilación, lo que resulta favorecido por la elección de un disolvente de punto de ebullición relativamente bajo, tal como es la acetona.
A la vez que se elimina el disolvente, se añade más agua para completar el volumen, eventualmente junto con un tensioactivo no iónico, hasta alcanzar una dispersión con el contenido en sólidos deseado, que preferiblemente está comprendido entre el 35% y el 55%> en peso. Los ejemplos que siguen a continuación se exponen a los efectos de proporcionar al experto en la materia una explicación suficientemente clara y completa de la presente invención, pero no deben ser considerados como limitaciones a los aspectos esenciales del objeto de la misma, tal como han sido expuestos en los apartados anteriores de esta descripción.
Ejemplos
Ejemplos 1 a 5 Obtención de los TPU ionoméricos. a) Método general de síntesis
En una extrusora de doble husillo con configuración de reactor, provista de calefacción, se mezclan a una temperatura comprendida entre 235° C y 250° C los diferentes monómeros, y de 20 a 200 ppm sobre el peso total de octanoato de estaño, en el caso de que se emplee un diisocianato aromático, o de 300 a 500 ppm del mismo catalizador en el caso de que se utilice un diisocianato alifático. Si se desea, se añade una pequeña proporción de un antioxidante del tipo IRGANOX, preferiblemente de estructura fenólica, o del tipo TINUVIN, preferiblemente aminas impedidas estancamente o benzotriazoles.
Mediante la velocidad de giro adecuada se hace avanzar la masa por el reactor, manteniendo la temperatura antes indicada, de manera que el tiempo de residencia de la masa de reacción en el reactor esté comprendido entre 1 y 2 minutos.
A la salida de la extrusora el producto es cortado en forma de perlas, refrigerado y secado, con lo que puede procederse a su envasado y almacenamiento.
b) TPU ionoméricos obtenidos
Siguiendo el método general de síntesis antes expuesto se preparan los TPU ionoméricos de los ejemplos 1 a 5, que se obtienen a partir de los monómeros que se detallan en la tabla 1.
Tabla 1.- Ejemplos 1 a 5
Figure imgf000013_0001
Figure imgf000014_0001
Ejemplos 6 a 10 Obtención de las dispersiones acuosas
a) Método general de preparación En un reactor adecuado, provisto de calefacción, refrigerante de reflujo y sistema de destilación, se introduce la acetona y a continuación, bajo agitación, las perlas de TPU obtenidas en los ejemplos 1 a 5. Se calienta hasta la temperatura de reflujo de la acetona y se mantiene la agitación hasta obtener la disolución completa. A continuación se añade a la disolución el agua en la que se ha disuelto hidróxido sódico y se mantiene la reacción de neutralización durante una hora más entre 50 y 60° C.
Terminada la neutralización se procede a destilar la acetona, y mientras destila la acetona se añade más agua, en la que previamente se ha disuelto un tensioacti- vo no iónico, preferiblemente polioxietilenado de 80 moles de óxido de etileno, a la misma velocidad con la que destila la acetona. De esta manera se obtiene una dispersión acuosa del TPU ionomérico que presenta un pH comprendido entre 6 y 10 y es de color blanco-azulado.
b Dispersiones de TPU ionomérico obtenidas
Siguiendo el método general anterior, con las cantidades de reactivos y disolventes que se indican, se preparan las dispersiones de los ejemplos 6 a 10 que se exponen en la tabla 2.
Tabla 2.- Ejemplos 6 a 10
Figure imgf000014_0002
Figure imgf000015_0001

Claims

REIVINDICACIONES
1. Un termoplástico de poliuretano ionomérico caracterizado porque es obtenible mediante la reacción en continuo, a una temperatura comprendida entre 180° C y 300° C durante un tiempo comprendido entre 30 segundos y 5 minutos y en ausencia de disolventes, de los siguientes monómeros, en las proporciones ponderales que se indican referidas al peso total de la suma de los monómeros antes de la reacción: (i) de 4% a 50% de un diisocianato alifático o aromático, o una mezcla de diisocianatos alifáticos o aromáticos; (ii) de 35% a 95%> de un poliol difuncional, o una mezcla de polioles difuncionales, seleccionados entre: a) una policaprolactona de peso molecular medio comprendido entre 500 y 15000 de fórmula general (I)
O II H0 -(CH2)5-C-0- -R-i-OH (I) n en la que n es un número entero que depende del peso molecular y R\ representa un grupo alquileno C2-C10, lineal o ramificado, eventualmente sustituido con un grupo carboxílico y/o sulfónico y/o eventualmente interrumpido por un átomo de oxígeno y/o un anillo bencénico o naftalénico, b) un poliéster diol de peso molecular medio comprendido entre 500 y 15000 de fórmula general (II)
Figure imgf000016_0001
en la que n es un número entero que depende del peso molecular y R2 y R3 representan, indistintamente, un grupo alquileno C -C10, lineal o ramificado, eventualmente sustituido con un grupo carboxílico y/o sulfónico y/o eventualmente interrumpido por un átomo de oxígeno y/o un anillo bencénico o naftalénico, c) un poliéter diol seleccionado entre polipropilenglicol de peso molecular medio comprendido entre 400 y 15000, politetrametilenglicol de peso mo- lecular medio comprendido entre 500 y 15000, y polietilenglicol de peso molecular medio comprendido entre 500 y 5000, d) un policarbonato diol de peso molecular medio comprendido entre 500 y 15000 de fórmula general (III)
(ni)
Figure imgf000017_0001
en la que n es un número entero que depende del peso molecular y R representa un grupo alquileno C2-Cιo, lineal o ramificado, eventualmente sustituido con un grupo carboxílico y/o sulfónico y/o eventualmente interrumpi- do por un átomo de oxígeno y/o un anillo bencénico o naftalénico, y e) copolímeros obtenidos por reacción de al menos dos de los polioles difuncionales de los grupos a), b), c) o d);
(iii) de 0,2% a 16% de un glicol extendedor de cadena de fórmula general (IV)
Figure imgf000017_0002
en la que R5 representa un grupo alquileno C2-Cι0, lineal o ramificado, eventualmente interrumpido por un átomo de oxígeno y/o un anillo bencénico o naftalénico; y (iv) de 0,2 a 3% de un glicol extendedor de cadena ionomérico de tipo aniónico de fórmula general (V)
A
I (V)
HO-R6-OH en la que R6 representa un grupo alquileno C -C10, lineal o ramificado, eventualmente interrumpido por un anillo bencénico o naftalénico, y A representa un grupo carboxílico o un grupo sulfónico, eventualmente neutralizados.
2. Un termoplástico de poliuretano ionomérico según la reivindicación 1, caracterizado porque en la reacción en continuo se añade un catalizador de polimerización consistente una sal metal o complejo metálico, preferiblemente de estaño o bismuto, con ácidos carboxílicos alifáticos C -C22.
3. Un termoplástico de poliuretano ionomérico según las reivindicaciones 1 o 2, caracterizado porque en la reacción en continuo se añade un antioxidante del tipo IR- GANOX, preferiblemente de estructura fenólica, o del tipo TINUVIN, preferiblemente aminas impedidas estéticamente o benzottiazoles.
4. Un termoplástico de poliuretano ionomérico según cualquiera de las reivindicaciones 1 a 3, caracterizado porque el diisocianato se selecciona entre toluendiisocianato (TDI), 4,4'-difenilmetandiisocianato (MDI), naftalendiisocianato, fenilendiisocia- nato, xilendiisocianato (XDI), tetrametiienxilendiisocianato (TMXDI), isoforondii- socianato (IPDI), 4,4'-diciclohexilmetandiisocianato (HMDI) y hexametilendiiso- cianato (HDI).
5. Un termoplástico de poliuretano ionomérico según las reivindicaciones 1 o 4, caracterizado porque la proporción ponderal de diisocianato sobre el total del peso de los monómeros antes de la reacción está comprendida entre 4% y 15%, preferiblemente entre 7% y 12%.
6. Un termoplástico de poliuretano ionomérico según cualquiera de las reivindicaciones 1 a 5, caracterizado porque en la policaprolactona de fórmula general (I), Rι representa un grupo alquileno lineal C2-C6, preferiblemente butileno.
7. Un termoplástico de poliuretano ionomérico según las reivindicaciones l o ó, ca- racterizado porque la policaprolactona tiene un peso molecular medio comprendido entre 3000 y 10000.
8. Un termoplástico de poliuretano ionomérico según cualquiera de las reivindicaciones 1 a 7, caracterizado porque en el poliéster diol de fórmula general (II), R2 y R3 representan indistintamente un grupo alquileno C2-C10 ptefetiblemente butileno.
. Un termoplástico de poliuretano ionomérico según las reivindicaciones 1 u 8, caracterizado porque el poliéster diol tiene un peso molecular medio comprendido entre 3000 y 10000.
10. Un termoplástico de poliuretano ionomérico según cualquiera de las reivindicaciones 1 a 9, caracterizado porque en el policarbonato diol de fórmula general (III), R4 representa hexametileno.
11. Un termoplástico de poliuretano ionomérico según las reivindicaciones 1 o 10, ca- racterizado porque el policarbonato diol tiene un peso molecular medio comprendido entre 1500 y 2500.
12. Un termoplástico de poliuretano ionomérico según cualquiera de las reivindicaciones 1 a 11, caracterizado porque los copolímeros obtenidos por reacción de al me- nos dos de los polioles difuncionales son copolímeros de policaprolactona con po- liéteres o con policarbonatos
13. Un termoplástico de poliuretano ionomérico según cualquiera de las reivindicaciones anteriores, caracterizado porque la proporción ponderal de el o los polioles di- funcionales, respecto del peso total de los monómeros empleados, está comprendida entre 80%) y 95%, preferiblemente entre 85% y 93%.
14. Un termoplástico de poliuretano ionomérico según cualquieta las teivindicaciones 1 a 13, catactetizado poique el poliol difuncional es una policaptolactona, sola o en mezcla con alguno de los otros polioles difuncionales.
15. Un termoplástico de poliuretano ionomérico según cualquiera las reivindicaciones anteriores, caracterizado porque el glicol extendedor de cadena se selecciona entre 1,4-butanodiol, 1,2-etanodiol, 1,3-propanodiol, 1 ,6-hexanodiol y dipropilenglicol, o mezclas de los mismos.
16. Un termoplástico de poliuretano ionomérico según cualquiera de las reivindicaciones anteriores, caracterizado porque el glicol extendedor de cadena se encuentra en una proporción ponderal comprendida entre 0,2% y 2,0%>, respecto del peso total de los monómeros.
17. Un termoplástico de poliuretano ionomérico según cualquiera de las reivindicacio- nes anteriores, caracterizado porque el glicol extendedor de cadena ionomérico de tipo aniónico se selecciona entre el ácido 2,2-dimetilol propiónico (DMPA), el ácido 2,2-dimetilol butírico, el ácido 1 ,4-dihidroxi-2-butansulfónico y el ácido 3,4- dihidroxi- 1 -butansulfónico .
18. Un termoplástico de poliuretano ionomérico según la reivindicación 17, caracterizado porque el glicol extendedor de cadena ionomérico es el ácido 2,2-dimetiloi propiónico (DMPA).
19. Un termoplástico de poliuretano ionomérico según cualquiera de las reivindicacio- nes anteriores, caracterizado porque la proporción ponderal del glicol ionomérico, respecto del peso total de los monómeros, está comprendida entre el 0,5% y el 2%.
20. Un termoplástico de poliuretano ionomérico según cualquiera de las reivindicaciones anteriores, caracterizado porque la temperatura de la reacción se mantiene entre 190° C y 260° C, preferiblemente entre 235° C y 250° C, y el tiempo de reacción está comprendido entre 30 segundos y 3 minutos, preferiblemente entre 1 y 2 minutos.
21. Un termoplástico de poliuretano ionomérico según cualquiera de las reivindicacio- nes anteriores, caracterizado poique ptesenta forma de perlas endurecidas de aspecto transparente u opaco.
22. Un procedimiento para la prepatación de los tetmoplásticos de poliuretano ionoméricos de las reivindicaciones 1 a 21, caracterizado porque comprende las siguientes etapas:
(A) mezclar los diferentes monómeros en un reactor en continuo, en ausencia de disolventes, en presencia de un catalizador de polimerización y a una temperatura comprendida entre 180° C y 300° C, (B) mantener el tiempo de residencia de la masa de reacción en el reactor en continuo durante un intervalo de tiempo comprendido entre 30 segundos y 5 minutos, y
(C) conformar y enfriar el producto obtenido.
23. Un procedimiento según la reivindicación 22, caracterizado porque la temperatura de la reacción se mantiene entre 190° C y 260° C, preferiblemente entre 235° C y 250° C, y el tiempo de residencia de la masa en el reactor en continuo está comprendido entre 30 segundos y 3 minutos, preferiblemente entre 1 y 2 minutos.
24. Un procedimiento según las reivindicaciones 22 o 23, caracterizado porque el catalizador de polimerización es una sal de metal o complejo metálico, preferiblemente de estaño o bismuto, con un ácido carboxílico alifático C6-C22.
25. Un procedimiento según cualquiera de las reivindicaciones 22 a 24, caracterizado porque se añade a la mezcla de reacción un antioxidante del tipo IRGANOX, preferiblemente de estructura fenólica, o del tipo TINUVIN, preferiblemente aminas impedidas estéricamente o benzotriazoles.
26. Un procedimiento según cualquiera de las reivindicaciones 22 a 25, caracterizado porque el producto se conforma mediante extrusión y corte a una temperatura comprendida entre 180° C y 230° C, y se enfría para obtener perlas endurecidas y consistentes de aspecto transparente u opaco.
27. La utilización de los termoplásticos de poliuretano ionoméricos de las reivindicaciones 1 a 21 para obtener dispersiones acuosas de los mismos.
28. Utilización según la reivindicación 27, caracterizada porque las dispersiones acuosas presentan un contenido en sólidos comprendido entre 30% y 60% en peso, pre- feriblemente entre el 35% y el 55% en peso, y un pH comprendido entre 6 y 10, preferiblemente entre 7 y 9.
9. Un procedimiento para preparar las dispersiones acuosas de los termoplásticos de poliuretano ionoméricos de las reivindicaciones 1 a 21, caracterizado poique comprende las siguientes etapas:
(A) disolver el TPU en un disolvente orgánico miscible en agua, calentando si es necesario para obtener la disolución,
(B) añadir agua y una base inorgánica u orgánica en cantidad suficiente como para que el pH de la dispersión final obtenida esté comprendido entre 6 y 10,
(C) destilar el disolvente orgánico y añadir más agua hasta obtener una disper- sión con un contenido en sólidos comprendido entre 30% y 60% en peso.
30. Procedimiento según la reivindicación 29, caracterizado porque el disolvente orgánico miscible con el agua se selecciona entre la acetona, la pirrolidona, el tetrahi- drofut ano y la dimetilformamida.
31. Procedimiento según las reivindicaciones 29 o 30, caracterizado porque la base orgánica de la etapa (B) se selecciona entre las aminas alifáticas de cadena Cι-C6, tal como trietilamina, eventualmente hidroxiladas, las aminas aromáticas, y los compuestos heterocíclicos tales como la morfolina y la piperidina.
32. Procedimiento según las reivindicaciones 29 o 30, caracterizado porque la base inorgánica de la etapa (B) se selecciona entre los hidróxidos de amonio o de metales alcalinos y/o alcalinotérreos, tales como hidróxido amónico, hidróxido sódico o hidróxido potásico y/o entre las sales de carácter básico, tales como los carbonates y bicarbonatos de metales alcalinos.
33. Procedimiento según cualquiera de las reivindicaciones 29 a 32, caracterizado porque se añade una cantidad suficiente de base y/o agente tamponante como para que el pH de la dispersión acuosa obtenida esté comprendido entre 7 y 9.
34. Procedimiento según cualquiera de las reivindicaciones 29 a 33, caracterizado porque a la vez que se elimina el disolvente otgánico, se añade más agua pata comple- tat el volumen, eventualmente junto con un tensioactivo no iónico, hasta alcanzat una dispersión con el contenido en sólidos deseado, que preferiblemente está comprendido entre el 35% y el 55% en peso.
PCT/ES2001/000306 2001-07-27 2001-07-27 Termoplastico de poliuretano ionomerico Ceased WO2003011949A1 (es)

Priority Applications (17)

Application Number Priority Date Filing Date Title
SK108-2004A SK1082004A3 (en) 2001-07-27 2001-07-27 Ionomer polyurethane thermoplastic
CA002454758A CA2454758A1 (en) 2001-07-27 2001-07-27 Ionomer polyurethane thermoplastic
CNB018235042A CN1276005C (zh) 2001-07-27 2001-07-27 离聚物热塑性聚氨酯
EP01960741A EP1457514A1 (en) 2001-07-27 2001-07-27 Ionomer polyurethane thermoplastic
CZ2004282A CZ2004282A3 (cs) 2001-07-27 2001-07-27 Ionomerní termoplastický polyuretan
US10/484,878 US20040236059A1 (en) 2001-07-27 2001-07-27 Ionomer polyurethane thermoplastic
BR0117092-9A BR0117092A (pt) 2001-07-27 2001-07-27 Poliuretano termoplástico ionomérico
AU2001282143A AU2001282143B9 (en) 2001-07-27 2001-07-27 Ionomer polyurethane thermoplastic
IL16000401A IL160004A0 (en) 2001-07-27 2001-07-27 Ionomeric thermoplastic polyurethane
YUP-77/04A RS7704A (sr) 2001-07-27 2001-07-27 Jonomerna poliuretanska termoplastika
PCT/ES2001/000306 WO2003011949A1 (es) 2001-07-27 2001-07-27 Termoplastico de poliuretano ionomerico
PL01367713A PL367713A1 (en) 2001-07-27 2001-07-27 Ionomer polyurethane thermoplastic
JP2003517134A JP2004536211A (ja) 2001-07-27 2001-07-27 アイオノマー熱可塑性ポリウレタン
HU0401704A HUP0401704A2 (hu) 2001-07-27 2001-07-27 Ionomer termoplasztikus poliuretán, eljárás előállítására és alkalmazása vizes TPU diszperzió előállítására
HK05102543.3A HK1069591B (en) 2001-07-27 Ionomer polyurethane thermoplastic
MXPA04000820A MXPA04000820A (es) 2001-07-27 2001-07-27 Termoplastico de poliuretano ionomerico.
KR1020047001056A KR100845690B1 (ko) 2001-07-27 2001-07-27 이오노머성 열가소성 폴리우레탄

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/ES2001/000306 WO2003011949A1 (es) 2001-07-27 2001-07-27 Termoplastico de poliuretano ionomerico

Publications (1)

Publication Number Publication Date
WO2003011949A1 true WO2003011949A1 (es) 2003-02-13

Family

ID=8244368

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/ES2001/000306 Ceased WO2003011949A1 (es) 2001-07-27 2001-07-27 Termoplastico de poliuretano ionomerico

Country Status (16)

Country Link
US (1) US20040236059A1 (es)
EP (1) EP1457514A1 (es)
JP (1) JP2004536211A (es)
KR (1) KR100845690B1 (es)
CN (1) CN1276005C (es)
AU (1) AU2001282143B9 (es)
BR (1) BR0117092A (es)
CA (1) CA2454758A1 (es)
CZ (1) CZ2004282A3 (es)
HU (1) HUP0401704A2 (es)
IL (1) IL160004A0 (es)
MX (1) MXPA04000820A (es)
PL (1) PL367713A1 (es)
RS (1) RS7704A (es)
SK (1) SK1082004A3 (es)
WO (1) WO2003011949A1 (es)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11225543B2 (en) * 2015-05-27 2022-01-18 The University Of Akron Softening thermoplastic polyurethanes using ionomer technology

Families Citing this family (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20060047083A1 (en) * 2004-08-30 2006-03-02 Iskender Yilgor Triblock copolymers and their production methods
SE528577C2 (sv) * 2005-03-23 2006-12-19 Perstorp Specialty Chem Ab Vattenburen polyuretandispersion samt användning därav
KR101271989B1 (ko) * 2005-03-28 2013-06-05 우베 고산 가부시키가이샤 폴리이미드 수지 및 경화성 수지 조성물
ES2265300B1 (es) * 2006-07-17 2008-02-01 Antonio Oliva Gurgui "derivados de poliuretanos y usos correspondientes y procedimientos de fabricacion de marcas al agua".
CN101787108A (zh) * 2010-03-17 2010-07-28 上海交通大学 一种相变保温聚氨酯树脂的制备方法
KR100985513B1 (ko) * 2010-03-26 2010-10-05 한국신발피혁연구소 엠보성형이 우수한 용액형 폴리우레탄 수지 조성물 및 그 제조방법
CN102229699B (zh) * 2011-05-17 2012-10-03 国网电力科学研究院武汉南瑞有限责任公司 一种改性的聚氨酯和聚氨酯树脂及其制备方法
KR101313713B1 (ko) 2011-11-21 2013-10-01 한국신발피혁연구원 내수성이 우수한 폴리우레탄 수분산 수지 조성물, 이를 이용한 폴리우레탄 수분산 수지의 제조방법 및 이 제조방법에 의해 제조된 폴리우레탄 수분산 수지를 포함하는 폴리우레탄 수분산 접착제
CN102633971B (zh) * 2012-04-19 2014-03-12 王武生 一种基于双螺杆反应器设计的水性聚氨酯分散体连续法生产工艺
FR3096684B1 (fr) * 2019-05-29 2022-03-04 Arkema France Copolymère à blocs à résistance améliorée au sébum
CN113943489B (zh) * 2021-11-17 2022-11-15 万华化学集团股份有限公司 一种发泡材料组合物及发泡材料

Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4276044A (en) * 1978-11-08 1981-06-30 Bayer Aktiengesellschaft Water-soluble, ultra-filtrable polyurethane anionomers and the use thereof as sizes in the textile industry
GB2248237A (en) * 1990-08-21 1992-04-01 Sherwin Williams Co Surface penetrating compositions
JPH04178418A (ja) * 1990-11-09 1992-06-25 Sakata Corp 水性ラミネート用印刷インキ及びそれを用いたラミネート加工方法
ES2069900T3 (es) * 1990-08-02 1995-05-16 Basf Ag Obtencion de dispersiones de poliuretano acuosas.
US5556912A (en) * 1993-12-23 1996-09-17 Herberts Gmbh Aqueous binder dispersion for physically drying coating compositions and use thereof
US5563206A (en) * 1992-11-11 1996-10-08 Henkel Kommanditgesellschaft Auf Aktien Polyurethane dispersions and their use as binders in stoving lacquers
JPH11228655A (ja) * 1998-02-18 1999-08-24 Nippon Polyurethane Ind Co Ltd 水性印刷インキ用ポリウレタン系エマルジョン及びそれを用いた水性印刷インキ
EP0953623A1 (en) * 1998-04-30 1999-11-03 Morton International, Inc. Heat-activatable polyurethane/urea adhesive in aqueous dispersion

Family Cites Families (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE1495745C3 (de) * 1963-09-19 1978-06-01 Bayer Ag, 5090 Leverkusen Verfahren zur Herstellung wäßriger, emulgatorfreier Polyurethan-Latices
US3658939A (en) * 1968-12-11 1972-04-25 Usm Corp Polyurethane and adhesive solution of a polyurethane
DE2727486C2 (de) * 1977-06-18 1982-09-16 Dynamit Nobel Ag, 5210 Troisdorf Verfahren zur Herstellung von thermoplastischen Formmassen
US4480622A (en) * 1983-09-21 1984-11-06 Hoffman Paul H Fuel vaporizer
US5040518A (en) * 1990-07-06 1991-08-20 Hamm Myrle W Fuel vaporizer manifold
DE4140486A1 (de) * 1991-12-09 1993-06-17 Basf Ag Waessrige polyurethandispersionen
US5218944A (en) * 1992-10-26 1993-06-15 Leonard Paul D Fuel preheating system for internal combustion engines
US5291870A (en) * 1993-01-27 1994-03-08 Covey Jr Ray M Fuel vaporizing system
WO1996032582A1 (en) * 1995-04-12 1996-10-17 Allen Caggiano Fluid vaporization system
US5666929A (en) * 1995-06-07 1997-09-16 Tyma, Inc. Fuel vaporizer for an internal combustion engine
US5603893A (en) * 1995-08-08 1997-02-18 University Of Southern California Pollution treatment cells energized by short pulses
US5756924A (en) * 1995-09-28 1998-05-26 The Regents Of The University Of California Multiple laser pulse ignition method and apparatus
JPH10122056A (ja) * 1996-10-18 1998-05-12 Mitsubishi Heavy Ind Ltd 液化燃料の気化装置
US5778860A (en) * 1997-01-21 1998-07-14 Garcia; Miguel A. Fuel vaporization system
AT2623U1 (de) * 1998-03-24 1999-01-25 Avl List Gmbh Brennkraftmaschine mit fremdzündung
US6268101B1 (en) * 2000-04-13 2001-07-31 Eastman Kodak Company Water-resistant polyurethane overcoat for imaging materials

Patent Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4276044A (en) * 1978-11-08 1981-06-30 Bayer Aktiengesellschaft Water-soluble, ultra-filtrable polyurethane anionomers and the use thereof as sizes in the textile industry
ES2069900T3 (es) * 1990-08-02 1995-05-16 Basf Ag Obtencion de dispersiones de poliuretano acuosas.
GB2248237A (en) * 1990-08-21 1992-04-01 Sherwin Williams Co Surface penetrating compositions
JPH04178418A (ja) * 1990-11-09 1992-06-25 Sakata Corp 水性ラミネート用印刷インキ及びそれを用いたラミネート加工方法
US5563206A (en) * 1992-11-11 1996-10-08 Henkel Kommanditgesellschaft Auf Aktien Polyurethane dispersions and their use as binders in stoving lacquers
US5556912A (en) * 1993-12-23 1996-09-17 Herberts Gmbh Aqueous binder dispersion for physically drying coating compositions and use thereof
JPH11228655A (ja) * 1998-02-18 1999-08-24 Nippon Polyurethane Ind Co Ltd 水性印刷インキ用ポリウレタン系エマルジョン及びそれを用いた水性印刷インキ
EP0953623A1 (en) * 1998-04-30 1999-11-03 Morton International, Inc. Heat-activatable polyurethane/urea adhesive in aqueous dispersion

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
DATABASE WPI Derwent World Patents Index; AN 1992-263063, XP002962096 *
DATABASE WPI Derwent World Patents Index; AN 1999-522740, XP002962095 *

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11225543B2 (en) * 2015-05-27 2022-01-18 The University Of Akron Softening thermoplastic polyurethanes using ionomer technology

Also Published As

Publication number Publication date
CZ2004282A3 (cs) 2004-07-14
RS7704A (sr) 2007-04-10
JP2004536211A (ja) 2004-12-02
AU2001282143B9 (en) 2008-02-28
SK1082004A3 (en) 2004-06-08
AU2001282143B2 (en) 2007-08-23
HUP0401704A2 (hu) 2004-12-28
HK1069591A1 (en) 2005-05-27
CA2454758A1 (en) 2003-02-13
BR0117092A (pt) 2004-08-03
KR20040018504A (ko) 2004-03-03
CN1537129A (zh) 2004-10-13
PL367713A1 (en) 2005-03-07
EP1457514A1 (en) 2004-09-15
US20040236059A1 (en) 2004-11-25
MXPA04000820A (es) 2004-05-21
IL160004A0 (en) 2004-06-20
CN1276005C (zh) 2006-09-20
KR100845690B1 (ko) 2008-07-11

Similar Documents

Publication Publication Date Title
JP6599418B2 (ja) 接着剤組成物および方法
WO2003011949A1 (es) Termoplastico de poliuretano ionomerico
ES2250054T3 (es) Agente de recubrimiento.
US6958380B2 (en) Polyurethane ionomers and methods for their preparation and formation
FI66191C (fi) Stabil vattenhaltig och jonisk polyuretandispersion och foerfarande foer framstaellning av densamma
ES2564276T3 (es) Dispersiones de poliuretano urea
ES2200979T3 (es) Procedimiento para la produccion de resinas de poliuretano acuosas, autoesmulsionables, con propiedades mejoradas.
JPS6336328B2 (es)
US6776287B1 (en) Water soluble films
JPH01104613A (ja) 水性分散物
EP2276783B1 (en) Anti-microbial polyurethane dispersion, method for the manufacture thereof, application method and articles provided with an anti-microbial coating
WO2013138161A1 (en) Polymer compositions and methods
EP2914663A1 (en) Radiation-curable polyurethane dispersions
US6124496A (en) Method of preparing N-(2-aminoalkyl)-2-aminoethoxylate ethane sulfonate
RU2272817C2 (ru) Иономерный термопластичный полиуретан
KR100419293B1 (ko) 수분산 폴리우레탄 에멀젼의 제조방법 및 그로부터수득되는 수분산 폴리우레탄 에멀젼
JP2003520874A (ja) Ｄ−リモネンを含有するイソシアネート組成物
ES2254295T3 (es) Procedimiento para la obtencion de piezas de zapatos compactas, transparentes.
ES2532913T3 (es) Poliuretanos autocatalizadores
JP2021102703A (ja) コンクリート保護材料
HK1194408B (en) Process for the production of polyurethane polyureas containing side chains and of aqueous dispersions of these
HK1194408A (en) Process for the production of polyurethane polyureas containing side chains and of aqueous dispersions of these

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: P-77/04

Country of ref document: YU

AK Designated states

Kind code of ref document: A1

Designated state(s): AU BA BG BR CA CN CZ HR HU IL IN JP KR MX PL RU SG SK US YU

Kind code of ref document: A1

Designated state(s): AU BA BG BR CA CN CZ HR HU IL IN KR MX PL RU SG SK US

AL Designated countries for regional patents

Kind code of ref document: A1

Designated state(s): AT BE CH CY DE DK ES FI FR GB GR IE IT LU MC NL PT SE TR

Kind code of ref document: A1

Designated state(s): AT BE CH CY DE DK ES FI FR GB IE IT LU MC NL PT SE TR

121 Ep: the epo has been informed by wipo that ep was designated in this application
DFPE Request for preliminary examination filed prior to expiration of 19th month from priority date (pct application filed before 20040101)
WWE Wipo information: entry into national phase

Ref document number: 145/DELNP/2004

Country of ref document: IN

Ref document number: 1020047001056

Country of ref document: KR

WWE Wipo information: entry into national phase

Ref document number: 160004

Country of ref document: IL

Ref document number: 2454758

Country of ref document: CA

WWE Wipo information: entry into national phase

Ref document number: PA/a/2004/000820

Country of ref document: MX

WWE Wipo information: entry into national phase

Ref document number: 2003517134

Country of ref document: JP

WWE Wipo information: entry into national phase

Ref document number: 20018235042

Country of ref document: CN

WWE Wipo information: entry into national phase

Ref document number: 1082004

Country of ref document: SK

WWE Wipo information: entry into national phase

Ref document number: 2001960741

Country of ref document: EP

Ref document number: PV2004-282

Country of ref document: CZ

Ref document number: 2001282143

Country of ref document: AU

WWE Wipo information: entry into national phase

Ref document number: 10484878

Country of ref document: US

WWP Wipo information: published in national office

Ref document number: PV2004-282

Country of ref document: CZ

WWP Wipo information: published in national office

Ref document number: 2001960741

Country of ref document: EP
