WO2003014201A2 - Membranen für ionentransport - Google Patents

Membranen für ionentransport Download PDF

Info

Publication number
WO2003014201A2
WO2003014201A2 PCT/EP2002/007585 EP0207585W WO03014201A2 WO 2003014201 A2 WO2003014201 A2 WO 2003014201A2 EP 0207585 W EP0207585 W EP 0207585W WO 03014201 A2 WO03014201 A2 WO 03014201A2
Authority
WO
WIPO (PCT)
Prior art keywords
acid
polymeric
membrane
membranes
base
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/EP2002/007585
Other languages
English (en)
French (fr)
Other versions
WO2003014201A9 (de
WO2003014201A3 (de
WO2003014201A8 (de
Inventor
Thomas HÄRING
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Individual
Original Assignee
Individual
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Priority claimed from DE10134793A external-priority patent/DE10134793A1/de
Application filed by Individual filed Critical Individual
Priority to AU2002336925A priority Critical patent/AU2002336925A1/en
Priority to DE10293515T priority patent/DE10293515D2/de
Publication of WO2003014201A2 publication Critical patent/WO2003014201A2/de
Publication of WO2003014201A8 publication Critical patent/WO2003014201A8/de
Publication of WO2003014201A9 publication Critical patent/WO2003014201A9/de
Anticipated expiration legal-status Critical
Publication of WO2003014201A3 publication Critical patent/WO2003014201A3/de
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L81/00—Compositions of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing sulfur with or without nitrogen, oxygen or carbon only; Compositions of polysulfones; Compositions of derivatives of such polymers
    • C08L81/06—Polysulfones; Polyethersulfones
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D67/00—Processes specially adapted for manufacturing semi-permeable membranes for separation processes or apparatus
    • B01D67/0081—After-treatment of organic or inorganic membranes
    • B01D67/0093—Chemical modification
    • B01D67/00931—Chemical modification by introduction of specific groups after membrane formation, e.g. by grafting
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D69/00—Semi-permeable membranes for separation processes or apparatus characterised by their form, structure or properties; Manufacturing processes specially adapted therefor
    • B01D69/14—Dynamic membranes
    • B01D69/141—Heterogeneous membranes, e.g. containing dispersed material; Mixed matrix membranes
    • B01D69/1411—Heterogeneous membranes, e.g. containing dispersed material; Mixed matrix membranes containing dispersed material in a continuous matrix
    • B01D69/14111—Heterogeneous membranes, e.g. containing dispersed material; Mixed matrix membranes containing dispersed material in a continuous matrix with nanoscale dispersed material, e.g. nanoparticles
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D71/00—Semi-permeable membranes for separation processes or apparatus characterised by the material; Manufacturing processes specially adapted therefor
    • B01D71/06—Organic material
    • B01D71/52—Polyethers
    • B01D71/522—Aromatic polyethers
    • B01D71/5221—Polyaryletherketone
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D71/00—Semi-permeable membranes for separation processes or apparatus characterised by the material; Manufacturing processes specially adapted therefor
    • B01D71/06—Organic material
    • B01D71/66—Polymers having sulfur in the main chain, with or without nitrogen, oxygen or carbon only
    • B01D71/68—Polysulfones; Polyethersulfones
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D71/00—Semi-permeable membranes for separation processes or apparatus characterised by the material; Manufacturing processes specially adapted therefor
    • B01D71/06—Organic material
    • B01D71/76—Macromolecular material not specifically provided for in a single one of groups B01D71/08 - B01D71/74
    • B01D71/80—Block polymers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D71/00—Semi-permeable membranes for separation processes or apparatus characterised by the material; Manufacturing processes specially adapted therefor
    • B01D71/06—Organic material
    • B01D71/76—Macromolecular material not specifically provided for in a single one of groups B01D71/08 - B01D71/74
    • B01D71/82—Macromolecular material not specifically provided for in a single one of groups B01D71/08 - B01D71/74 characterised by the presence of specified groups, e.g. introduced by chemical after-treatment
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J41/00—Anion exchange; Use of material as anion exchangers; Treatment of material for improving the anion exchange properties
    • B01J41/08—Use of material as anion exchangers; Treatment of material for improving the anion exchange properties
    • B01J41/12—Macromolecular compounds
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J47/00—Ion-exchange processes in general; Apparatus therefor
    • B01J47/12—Ion-exchange processes in general; Apparatus therefor characterised by the use of ion-exchange material in the form of ribbons, filaments, fibres or sheets, e.g. membranes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/20—Manufacture of shaped structures of ion-exchange resins
    • C08J5/22—Films, membranes or diaphragms
    • C08J5/2206—Films, membranes or diaphragms based on organic and/or inorganic macromolecular compounds
    • C08J5/2218—Synthetic macromolecular compounds
    • C08J5/2256—Synthetic macromolecular compounds based on macromolecular compounds obtained by reactions other than those involving carbon-to-carbon bonds, e.g. obtained by polycondensation
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/20—Manufacture of shaped structures of ion-exchange resins
    • C08J5/22—Films, membranes or diaphragms
    • C08J5/2206—Films, membranes or diaphragms based on organic and/or inorganic macromolecular compounds
    • C08J5/2275—Heterogeneous membranes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M8/00—Fuel cells; Manufacture thereof
    • H01M8/04—Auxiliary arrangements, e.g. for control of pressure or for circulation of fluids
    • H01M8/04082—Arrangements for control of reactant parameters, e.g. pressure or concentration
    • H01M8/04197—Preventing means for fuel crossover
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M8/00—Fuel cells; Manufacture thereof
    • H01M8/10—Fuel cells with solid electrolytes
    • H01M8/1016—Fuel cells with solid electrolytes characterised by the electrolyte material
    • H01M8/1018—Polymeric electrolyte materials
    • H01M8/102—Polymeric electrolyte materials characterised by the chemical structure of the main chain of the ion-conducting polymer
    • H01M8/1023—Polymeric electrolyte materials characterised by the chemical structure of the main chain of the ion-conducting polymer having only carbon, e.g. polyarylenes, polystyrenes or polybutadiene-styrenes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M8/00—Fuel cells; Manufacture thereof
    • H01M8/10—Fuel cells with solid electrolytes
    • H01M8/1016—Fuel cells with solid electrolytes characterised by the electrolyte material
    • H01M8/1018—Polymeric electrolyte materials
    • H01M8/102—Polymeric electrolyte materials characterised by the chemical structure of the main chain of the ion-conducting polymer
    • H01M8/1025—Polymeric electrolyte materials characterised by the chemical structure of the main chain of the ion-conducting polymer having only carbon and oxygen, e.g. polyethers, sulfonated polyetheretherketones [S-PEEK], sulfonated polysaccharides, sulfonated celluloses or sulfonated polyesters
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M8/00—Fuel cells; Manufacture thereof
    • H01M8/10—Fuel cells with solid electrolytes
    • H01M8/1016—Fuel cells with solid electrolytes characterised by the electrolyte material
    • H01M8/1018—Polymeric electrolyte materials
    • H01M8/102—Polymeric electrolyte materials characterised by the chemical structure of the main chain of the ion-conducting polymer
    • H01M8/1027—Polymeric electrolyte materials characterised by the chemical structure of the main chain of the ion-conducting polymer having carbon, oxygen and other atoms, e.g. sulfonated polyethersulfones [S-PES]
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M8/00—Fuel cells; Manufacture thereof
    • H01M8/10—Fuel cells with solid electrolytes
    • H01M8/1016—Fuel cells with solid electrolytes characterised by the electrolyte material
    • H01M8/1018—Polymeric electrolyte materials
    • H01M8/102—Polymeric electrolyte materials characterised by the chemical structure of the main chain of the ion-conducting polymer
    • H01M8/103—Polymeric electrolyte materials characterised by the chemical structure of the main chain of the ion-conducting polymer having nitrogen, e.g. sulfonated polybenzimidazoles [S-PBI], polybenzimidazoles with phosphoric acid, sulfonated polyamides [S-PA] or sulfonated polyphosphazenes [S-PPh]
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M8/00—Fuel cells; Manufacture thereof
    • H01M8/10—Fuel cells with solid electrolytes
    • H01M8/1016—Fuel cells with solid electrolytes characterised by the electrolyte material
    • H01M8/1018—Polymeric electrolyte materials
    • H01M8/102—Polymeric electrolyte materials characterised by the chemical structure of the main chain of the ion-conducting polymer
    • H01M8/1032—Polymeric electrolyte materials characterised by the chemical structure of the main chain of the ion-conducting polymer having sulfur, e.g. sulfonated-polyethersulfones [S-PES]
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M8/00—Fuel cells; Manufacture thereof
    • H01M8/10—Fuel cells with solid electrolytes
    • H01M8/1016—Fuel cells with solid electrolytes characterised by the electrolyte material
    • H01M8/1018—Polymeric electrolyte materials
    • H01M8/1039—Polymeric electrolyte materials halogenated, e.g. sulfonated polyvinylidene fluorides
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M8/00—Fuel cells; Manufacture thereof
    • H01M8/10—Fuel cells with solid electrolytes
    • H01M8/1016—Fuel cells with solid electrolytes characterised by the electrolyte material
    • H01M8/1018—Polymeric electrolyte materials
    • H01M8/1041—Polymer electrolyte composites, mixtures or blends
    • H01M8/1044—Mixtures of polymers, of which at least one is ionically conductive
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D2323/00—Details relating to membrane preparation
    • B01D2323/30—Cross-linking
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2381/00—Characterised by the use of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing sulfur with or without nitrogen, oxygen, or carbon only; Polysulfones; Derivatives of such polymers
    • C08J2381/06—Polysulfones; Polyethersulfones
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M2300/00—Electrolytes
    • H01M2300/0017—Non-aqueous electrolytes
    • H01M2300/0065—Solid electrolytes
    • H01M2300/0082—Organic polymers
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/30—Hydrogen technology
    • Y02E60/50—Fuel cells

Definitions

  • the present invention relates to ionically crosslinked polymers and ionically crosslinked polymers with inorganic contents.

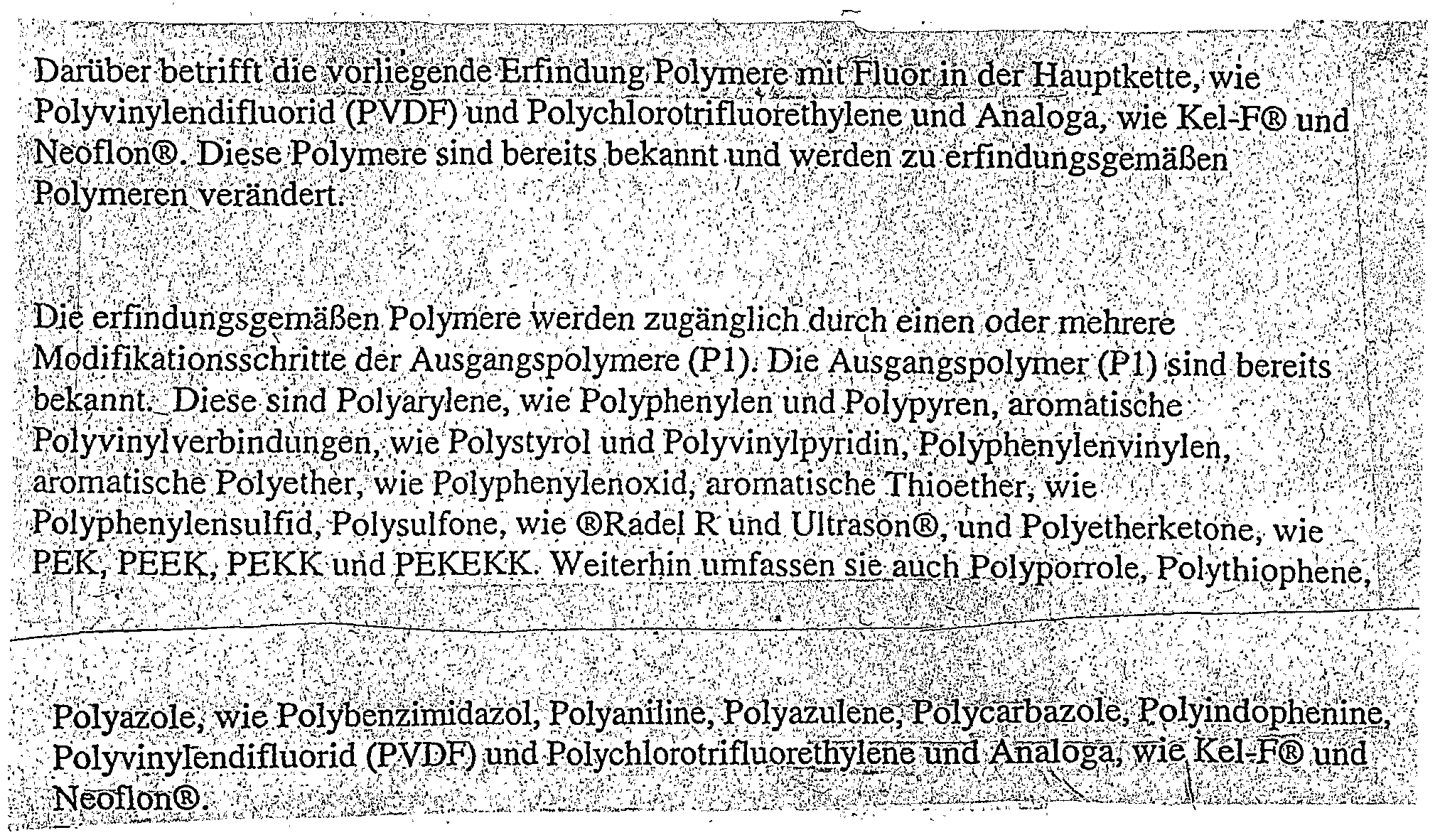

  • Polymers that are used in membranes are, for example, polyarylenes, such as polyphenylene and polypyrene, aromatic polyvinyl compounds, such as polystyrene and polyvinylpyridine, polyphenylene vinylene, aromatic polyethers, such as polyphenylene oxide, aromatic polythioethers, such as polyphenylene sulfide, polysulfones, such as ®Radel R, and polyether ketones, such as PEK.
  • polyarylenes such as polyphenylene and polypyrene
  • aromatic polyvinyl compounds such as polystyrene and polyvinylpyridine
  • aromatic polyethers such as polyphenylene oxide
  • aromatic polythioethers such as polyphenylene sulfide
  • polysulfones such as ®Radel R
  • polyether ketones such as PEK.
  • they also include polypyrroles, polythiophenes, polyazoles, such as polybenzimidazole, polyanilines, polya
  • membranes are doped with concentrated phosphoric acid or sulfuric acid and serve as proton conductors in so-called polyelectrolyte membrane fuel cells (PEM fuel cells).
  • PEM fuel cells polyelectrolyte membrane fuel cells
  • MEE membrane electrode assembly
  • a disadvantage of these membranes is their mechanical instability with a low modulus of elasticity, a low tensile strength and a low upper flow limit, and their relatively high permeability to hydrogen, oxygen and methanol.
  • DE 196 22 337 describes a ner process for the production of covalently crosslinked ionomer membranes which is based on an alkylation reaction of polymers containing sulfinate groups, polymer blends and polymer (blend) membranes.
  • the covalent network has good resistance to hydrolysis even at higher temperatures.
  • WO 99/02756 and WO 99/02755 disclose ionically crosslinked acid-base polymer blends and Porymer (blend) membranes.
  • An advantage of the ionically crosslinked acid-base blend membranes is that the ionic bonds are flexible, the polymers / membranes do not dry out so easily even at higher temperatures because of the hydrophilicity of the acid-base groups, and therefore the polymers / membranes also do not become brittle at higher temperatures.
  • IEC proton exchange capacity of the polymeric acid
  • B- proportion of the base added
  • Anion exchangers naturally also contain the anions of the acid used for the oxidation as the counter ion.
  • the polymeric acid used must be proton-neutralized, otherwise complexing occurs when the components are mixed in.
  • Membrane is also positive charge, which opposes the transport of the protons.
  • the polymer according to the invention should have a low volume resistivity, preferably less than or equal to 200 ohm ⁇ cm at 25 ° C. in water, and a low permeability for hydrogen, oxygen and methanol.
  • Another object was to provide a polymer that can be used in fuel cells.
  • the polymer should be suitable for use in direct methanol fuel cells.
  • the object of the invention was also to provide a process for the preparation of the ionically and optionally covalently crosslinked polymer which can be carried out in a simple manner, inexpensively and on an industrial scale.
  • anion exchangers which have hydroxyl ions as the counterion and which have been processed into membranes with known cation exchangers, preferably those mentioned in WO 99/02756 and WO 99/02755, have a higher proton conductivity than the control in which the anion exchangers have halogen anions as the counterion exhibit.
  • the polymeric anion exchanger is diluted with a solution containing hydroxyl ions, preferably an aqueous, e.g. NaOH in water, added and the negative counterions are exchanged with the excess of hydroxyl ions.
  • the anion exchanger is then rinsed with demineralized water to the pH of the wash water. This pH is preferably between 6.5 and 7.5. Then dried and dissolved in a suitable, preferably aprotic, solvent.
  • the polymeric acid is added in the salt form, preferably a mono-, di-, tri-, or tetravalent cation is used.
  • one or more polymeric bases also dissolved in an aprotic solvent, can be added to the mixture.
  • the mixture is processed into a membrane according to the prior art.
  • the polymeric acid is still in the salt form after drying.
  • An acidic cation exchange resin is used to convert them into the necessary acid form. Any other known process for converting to the acid group is also suitable which excludes the anions from reacting with the anion exchanger and as a result of which the hydroxyl ions are displaced.
  • the polymeric acid in the membrane is now exchanged, it is in the protonated form and in parallel there is the anion exchanger with the hydroxyl ion in the membrane. In the subsequent further processing of the membrane into the fuel cell, it must be ensured that the membrane is never exposed to exchangeable anions.
  • a cation exchanger and an anion exchanger may also be mixed with one or more polymeric bases and processed into a membrane without the membrane again containing low-molecular-weight anions, such as F “ , Cl “ , Br “ , J " or other is brought into contact.
  • the membranes show a reduced methanol permeability with simultaneously increased proton conductivity (measured in water) compared to the control.
  • part of the invention is a new process for the production of acid-base blends with nanodispersed, sparingly soluble salts and oxides, titanium and zirconium salts being particularly preferred.
  • An acid-base blend is a polymer or polymer mixture which carries at least one group which releases protons in an aqueous environment and at least one group which fixes protons.
  • the principle of the acid-base interaction is described in detail in the publications WO 99/02755 and WO 99/02756. All the production methods of acid-base blends and acid-base blend membranes that have been described and disclosed so far always result in aftertreatment in dilute protonic acids.
  • zirconyl (ZrO 2+ ) and titanyl cation (TiO 2+ ) are particularly preferred. It was surprisingly found that polymeric acids exchanged with zirconyl (ZrO + ) and / or titanyl cations (TiO 2+ ), in particular sulfonic acids, with polymeric bases, for example polybenzimidazoles (PBI), polyvinylpyridine (PVP and P4VP), poly aminated Allow (ether) sulfones and aminated polyaryl ether ketones to be mixed homogeneously with one another in an aprotic solvent such as NMP, DMAc and DMSO.
  • PBI polybenzimidazoles
  • PVP and P4VP poly aminated Allow (ether) sulfones and aminated polyaryl ether ketones
  • converting a sulfonic acid into its zirconyl salt can e.g. proceed as follows:
  • IEC ion exchange capacity
  • the polymeric acid can be protonated or in the cation-exchanged form, ⁇ a + , K + , Li + , Ca + , Mg 2+ are preferred.
  • the water-soluble, but soluble in aprotic solvents is an IEC up to approximately 1.8.
  • the exchanged acid is filtered off and carefully dried in vacuo at low temperature, preferably below 50 ° C.
  • the solvent is NMP or DMAc
  • the resulting solution can be mixed immediately thereafter with a solution of a polymeric base and / or a polymeric anion exchanger or its reduced preform in an aprotic solvent, for example PBI in DMAc and processed into a membrane.
  • the processing into a membrane takes place, for example, by doctoring to a thin film on a suitable surface.
  • the salt form of the polymeric acid must still be brought into its protonated form.
  • the zirconyl (ZrO 2+ ) or titanyl cation (TiO 2+ ) reacts with water to form sparingly soluble zirconium dioxide or titanium dioxide.
  • the polymeric acid undergoes protonation and the acid-base interaction can develop.
  • the product obtained is an acid-base blend with molecularly dispersed zirconium or titanium dioxide.
  • the advantage of this method is not only the simplified ecological and economic representation of acid-base blends with molecularly distributed oxides, but the membranes can be coated with a catalyst before activation with water, in particular in the case of fuel cell applications, and processed further to form a membrane electrode assembly and only then, at the latest when the fuel cell is in operation, does the protonation of the polymeric acid take place.
  • blends containing at least one polymeric cation exchanger, one polymeric anion exchanger, molecularly dispersed metal oxide and / or one polymeric base in which a non-oxidized or only partially oxidized preform is used instead of the anion exchanger.
  • the use of the reduced precursor is particularly advantageous, in particular in the case of polymeric triphenylmethane dyes.
  • the following compound represents a non-oxidized form and its oxidized form of such a weakly basic anion exchanger.
  • a film produced by the above process containing at least one polymeric zirconyl (ZrO 2+ ) and / or titanyl cation (TiO 2+ ) exchanged acid and a polymeric base and / or a polymeric anion exchanger is or after-treated with phosphoric acid (diluted to concentrated) or diluted Sulfuric acid converted to the protonated form.
  • This method has the advantage that no mono- or divalent metal-containing waste acids or alkalis are produced in order to generate a protonated zirconium phosphate or titanium phosphate or the corresponding sulfates from the membrane.
  • molecularly dispersed metal salts or oxides in particular of zirconium dioxide, titanium dioxide, zirconium phosphate, titanium phosphate, the corresponding hydrogen phosphates, sulfates and hydrogen sulfates, is a reduced methanol diffusion through the membrane, with an increased proton conductivity in the membrane.
  • This has the advantages already described in the art.
  • the acid-base interaction can still develop.
  • the process according to the invention is used to produce new acid-base blends, acid-anion exchanger blends, acid-anion exchanger-base blends with molecularly dispersed oxides or salts.
  • the membranes can be used to generate energy by electrochemical means.
  • membrane fuel cells H2 or direct methanol fuel cells
  • They can be used in electrochemical cells, secondary batteries, electrolysis cells, in membrane separation processes such as gas separation, pervaporation, perstraction, reverse osmosis, electrodialysis and diffusion dialysis.
  • part of the invention is the use of polymer-bound dyes which have at least two heteroatoms. These dyes must have at least two boundary structures. It was surprisingly found that the water transport numbers through the membrane decrease in fuel cell operation for each proton transported when using dyes, in particular polymer-bound dyes. It was also found that the methanol permeability due to the added dyes was lower than the control without the dyes. The same effects were also observed when polyaniline was added to the membrane. However, care must be taken to ensure that the electron conductivity of the polyaniline is not sufficient across the entire membrane thickness. Additions of 2 to 10% by weight of the polyaniline are completely sufficient for the effects.
  • the radicals R 6 independently of one another identical or different 1,2-phenylene, 1,3-phenylene, 1,4-phenylene, 4,4'-biphenyl, a divalent radical of a heteroaromatic, a divalent radical of a C 10 ⁇ aromatics , a divalent radical of a C 14 aromatic and / or a divalent pyrene radical.
  • a C 10 -Aromateri is naphthalene, a C X4 aromatics phenanthrene.
  • the substitution pattern of the aromatic and / or heteroaromatic is arbitrary, in the case of phenylene, for example, R 6 can be ortho-, meta- and para-ptienylene.
  • the radicals R 7 , R 8 and R 9 denote one, four or three-membered aromatic or heteroaromatic groups and the radicals U, which are the same within a repeating unit, are. for an oxygen atom, a sulfur atom or an amino group which carries a hydrogen atom, a group having 1-20 carbon atoms, preferably a branched or unbranched alkyl or alkoxy group, or an aryl group as a further radical.
  • polymers having recurring units of the general formula (1) belong to homopolymers and copolymers, for example random copolymers, such as Victrex ® 720 P and Astrel ®.
  • Very particularly preferred polymers are polyaryl ethers, polyaryl thioethers, polysulfones, polyether ketones, poly pyrroles, polythiophenes, polyazoles, polyphenylenes.
  • u4MHi polymers with recurring units of the general formula (1A-1), (IB-i), (1C-1), (II-1), (1G-1), (1E-1), (lH-, 1), (ll-l), (1F-1), (1J-1), (1K-1), (1L-1), (1M-1) ; and / or (1N-1).
  • n denotes the number of repeating units along a macromolecule chain of the polymer.
  • This number of repeating units of the general formula (1) along a macromolecule chain of the crosslinked polymer is preferably an integer greater than or equal to 10, in particular greater than or equal to 100.
  • the number of repeating units of the general formula (1A), (1B), ' (1C), (1D), (1E), (IF), (IG), (1H), (II), (IJ), (IK), (IL), (IM), (IN), (1Q ) > (IP), (IQ), (1R), (IS) and / or (IT) along a macromolecule chain of the crosslinked polymer an integer greater than or equal to 10, in particular greater than or equal to 100.
  • the number average molecular weight of the macromolecule chain is greater than 25,000 g / mol, advantageously greater than 50,000 g / mol, in particular greater than 100,000 g / mol.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • General Chemical & Material Sciences (AREA)
  • Electrochemistry (AREA)
  • Sustainable Energy (AREA)
  • Sustainable Development (AREA)
  • Health & Medical Sciences (AREA)
  • Organic Chemistry (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Inorganic Chemistry (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Materials Engineering (AREA)
  • Transplantation (AREA)
  • Dispersion Chemistry (AREA)
  • Nanotechnology (AREA)
  • Composite Materials (AREA)
  • Manufacture Of Macromolecular Shaped Articles (AREA)

Abstract

Die Vorliegende Erfindung betrifft protonenaustauschendes Polymer und daraus hergestellte Membran, dadurch gekennzeichnet dass ein Anionentauscher in Hydroxylform zugesetzt wurde.

Description

1. Titel
Membranen für Ionentransport
2. Stand der Technik
Die vorliegende Erfindung betrifft ionisch vernetzte Polymere und ionisch vernetzte Polymere mit anorganischen Inhalten.
Polymere, die in Membranen Verwendung finden sind beispielsweise Polyarylene, wie Polyphenylen und Polypyren, aromatische Polyvinylverbindungen, wie Polystyrol und Polyvinylpyridin, Polyphenylenvinylen, aromatische Polyether, wie Polyphenylenoxid, aromatische Polythioether, wie Polyphenylensulfϊd, Polysulfone, wie ®Radel R, und Polye herketone, wie PEK. Weiterhin umfassen sie auch Polypyrrole, Polythiophene, Polyazole, wie Polybenzimidazol, Polyaniline, Polyazulene, Polycarbazole und Polyindophenine.
In letzter Zeit hat die Verwendung derartiger Polymere zur Herstellung von Membranen für den Einsatz in Brennstoffzellen zunehmend an Bedeutung gewonnen. Insbesondere Polymere mit basischen und sauren Gruppen, wie Sulfonsäuregruppen und Aminogruppen werden vermehrt in der Literatur beschrieben. Die Membranen werden mit konzentrierter Phosphorsäure oder Schwefelsäure dotiert und dienen als Protonenleiter in sogenannten Polyelektrolyt-Membran- Brennstoffzellen (PEM-Brennstoffzellen). Dabei erlauben solche Membranen den Betrieb der Membran-Elektroden-Einheit (MEE) bei höheren Temperaturen und steigern auf diese Weise die Toleranz des Katalysators gegenüber dem bei der Reformierung als Nebenprodukt entstehenden Kohlenmonoxid deutlich, so dass die Gasaufbereitung bzw. Gasreinigung wesentlich vereinfacht wird. Nachteilig an diesen Membranen ist ihre mechanische Instabilität mit einem geringen E- Modul, einer geringen Reißfestigkeit und einer niedrigen oberen Fließgrenze sowie ihre relativ hohe Permeabilität für Wasserstoff, Sauerstoff und Methanol.
Erste Ansätze zur Lösung dieser Probleme werden in den Druckschriften DE 196 22 337, WO 99/02755 und WO 99/02756 offenbart. DE 196 22 337 beschreibt ein Nerfahren zur Herstellung von kovalent vernetzten lonomermembranen, das auf einer Alkylierungsreaktion von Sulfinatgruppen enthaltenden Polymeren, Polymerblends und Polymer(Blend)Membranen beruht. Dabei weist das kovalente Netzwerk eine gute Hydrolysebeständigkeit auch bei höheren Temperaturen auf. Nachteilig ist jedoch, dass die kovalent vernetzen Ionomere und lonomermembranen wegen des hydrophoben kovalenten Netzwerkes leicht austrocknen und deswegen stark verspröden können; sie sind daher für Anwendungen in Brennstoffzellen, insbesondere bei höheren Temperaturen, nur bedingt geeignet.
Die Druckschriften WO 99/02756 und WO 99/02755 offenbaren ionisch vernetzte Säure-Base- Polymerblends und Porymer(Blend)Membranen. Ein Vorteil der ionisch vernetzten Säure-Base- Blendmembranen besteht darin, dass die ionischen Bindungen flexibel sind, die Polymere/Membranen auch bei höheren Temperaturen wegen der Hydrophilie der Säure-Base- Gruppen nicht so leicht austrocknen, und deshalb die Polymere/Membranen auch bei höheren Temperaturen nicht verspröden.
Die in allen bisher veröffentlichten Druckschriften beschriebenen Nerfahren zur Herstellung von ionisch vernetzten Ionomer(Membran)systeme weisen jedoch den Nachteil auf, dass bei der Herstellung eine Nachbehandlung in verdünnter Säure, meist Salzsäure, Schwefelsäure oder Phosphorsäure notwendig ist. Um die gewünschten Säure-Base Wechselwirkungen zu erhalten. Die in der Druckschrift DE 196 22 337 beschriebene Methode zur Darstellung von ionisch vernetzten Polymeren aus den dort hergestellten Anionentauschern offenbart ausschließlich
Anionentauscher mit Halogenen als Gegenanion.
Die Protonenleitfähigkeiten in diesen Druckschriften offenbaren immer nur Werte, die in verdünnter Säure gemessen wurden.
Alle bisher beschriebenen Säure-Base-Blends offenbaren nur Membranen, in denen die
Ionenaustauscherkapazität der polymeren Säure gesenkt wird um den Anteil der hinzugegebenen
Base.
Die Protonenaustauscherkapazität der polymeren Säure, im Folgenden kurz IEC(H+) genannt, sinkt um den Anteil der hinzugegebenen Base, im Folgenden kurz IEC (B-) genannt. Dies muß so sein aufgrund der gewünschten Wechselwirkung zwischen der Säure und Base. Zur
Protonenleitung tragen nach Ausbildung der Wasserstoff brücken nur die freien verbleibenden
Säuregruppen bei. Diese lassen sich über Titration bestimmen und man erhält sehr genau den theoretisch berechneten Wert.
Dieser Sachverhalt ist sehr genau beschrieben in "Synthesis of novel engineering polymers containing basic side groups and their application in acid-base polymer Blend membranes." Von
J. Kerres und A. Ullrich; Separation and Purification Technology 22-23 (2001), S.l-15.
In der Brennstoffzelle existieren im Betrieb aber nur Protonen. Halogenanionen in der Membran sind äußerst nachteilig. Um die beschriebenen Säure-Base-Blends von überschüssiger Säure zu befreien wird in Wasser gewaschen.
Die Säure-Base-Blends aus der Offenbarung DE 196 22 337 mit den dort beschriebenen
Anionentauscher enthalten als Gegenion naturgemäß auch die Anionen der zur Oxidation eingesetzten Säure. Darüber hinaus muß die eingesetzte Polymere Säure Protonenneutralisiert sein, da es sonst zu einer Komplexbildung bereits beim Zumischen der Komponenten kommt.
Verwendet man Kationentaucher und Anionentauscher in ein und derselben Membran so sinkt nach gängiger Lehrmeinung die Protonenleitfähigkeit der Membran, da sich ja nun in der
Membran zusätzlich positive Ladung befindet, die dem Transport der Protonen entgegen steht.
In Anbetracht des Standes der Technik ist es nun Aufgabe der vorliegenden Erfindung, ein protonenleitendes, gegebenenfalls ionisch vernetztes, Polymer mit verbesserten Eigenschaften zur Verfügung zu stellen. Das erfindungsgemäße Polymer soll einen geringen spezifischen Durchgangswiderstand, vorzugsweise kleiner oder gleich 200 Ohm x cm bei 25°C in Wasser, und geringe Permeabilität für Wasserstoff, Sauerstoff und Methanol zeigen.
Darüber hinaus soll es eine möglichst gute mechanische Stabilität, insbesondere einen verbesserten E-Modul, eine höhere Reißfestigkeit und ein verbessertes Quellverhalten aufweisen. Vorzugsweise soll es bei einer Temperatur von 90°C in deionisiertem Wasser um wendiger als 100% quellen.
Eine weitere Aufgabe bestand darin, ein Polymer anzugeben, das in Brennstoffzellen verwendet werden kann. Insbesondere soll das Polymer für den Einsatz in Direktmethanolbrennstoffzellen geeignet sein.
Aufgabe der Erfindung war es auch ein Verfahren zur Herstellung des ionisch und gegebenfalls kovalent vernetzten Polymers zur Verfügung zu stellen, das auf einfache Art und Weise, kostengünstig und großtechnisch durchführbar ist.
Es war auch Aufgabe ein Verfahren zur Verfügung zu stellen, dass es ermöglicht als Gegenion bei Anionentauschern Hydroylionen zu verwenden. Beschreibung der Erfindung:
Es wurde überraschend festgestellt, dass Anionentauscher die als Gegenion Hydroxylionen aufweisen und die mit bekannten Kationentauschern, vorzugsweise die in WO 99/02756 und WO 99/02755 genannten, zu Membranen verarbeitet wurden eine höhere Protonenleitfähigkeit aufweisen als die Kontrolle in denen die Anionentauscher Halogenanionen als Gegenion aufweisen.
Nach den bisher offenbarten Verfahren ist dies nicht möglich. Es wird erfindungsgemäß dabei folgendes Verfahren verwendet. Der polymere Anionentauscher wird mit verdünnter Hydroxylionen haltigen Lösung, bevorzugt einer wässrigen, z.B. NaOH in Wasser, versetzt und die negativen Gegenionen werden mit dem Überschuß an Hydroxylionen ausgetauscht. Danach wird der Anionentauscher mit demineralisiertem Wasser bis zum pH- Wert des Waschwassers gespült. Dieser pH- Wert liegt vorzugsweise zwischen 6,5 und 7,5. Daraufhin getrocknet und in einem geeigneten vorzugsweise aprotischen Lösungmittel aufgelöst.
Die polymere Säure wird in der Salzform, vorzugsweise wird ein ein-, zwei-, drei-, vierwertiges Kation verwendet, hinzu gegeben. Zusätzlich können noch ein oder mehrere polymere Basen, ebenfalls aufgelöst in einem aprotischen Lösungmittel dem Gemisch hinzugegeben werden. Das Gemisch wird zu einer Membran nach dem Stand der Technik verarbeitet. Die polymere Säure ist nach dem Trocknen immer noch in der Salzform. Um sie nun in die notwendige Säureform zu überführen wird ein saures Kationenaustauscherharz verwendet. Es ist auch jeder weitere bekannte Prozeß zur Überführung in die Säuregruppe geeignet, der ausschließt das Anionen mit dem Anionentauscher reagieren und zur Folge hat das die Hydroxylionen verdrängt werden. Ist die polymere Säure in der Membran nun ausgetauscht, so liegt sie in der protonierten Form vor und parallel dazu liegt der Anionentauscher mit dem Hydroxylion in der Membran vor. Bei der Nachfolgenden Weiterverarbeitung der Membran zur Brennstoffzelle ist darauf zu achten, dass die Membran keinesfalls austauschbaren Anionen ausgesetzt wird.
Weiter unten wird in einem zweiten Teil der Erfindung ein Verfahren offenbart, wie man einen Kationentauscher und einen Anionentauscher gegebenfalls noch mit einer oder mehreren polymeren Base mischt und zu einer Membran verarbeitet ohne dass die Membran wieder mit nierdermolekularen Anionen, wie F", Cl", Br", J" oder anderen in Berührung gebracht wird. Die Membranen zeigen eine veringerte Methanolpermeabilität bei gleichzeitig erhöhter Protonenleitfähigkeit (gemessen in Wasser) im Vergleich zur Kontrolle.
Weiter ist Teil der Erfindung ein neues Verfahren zur Herstellung von Säure-Base-Blends mit nanodispers verteilten schwerlöslichen Salzen und Oxiden, besonders bevorzugt sind Titan- und Zirkonsalze. Eine Säure-Base-Blend ist ein Polymer oder Polymergemisch, das wenigstens eine in wässriger Umgebung Protonen abspaltende Gruppe trägt und wenigsten eine Protonenfixierende Gruppe trägt. In den Druckschriften WO 99/02755 und WO 99/02756 wird, wie schon erwähnt, das Prinzip der Säure-Base- Wechselwirkung ausführlich dargestellt. Alle bisher dargestellten und offenbarten Herstellungsmethoden von Säure-Base-Blends und Säure- Base-Blend-Membranen haben immer eine Nachbehandlung in verdünnten Protonensäuren zur Folge. Überraschenderweise wurde ein Verfahren gefunden, dass es ermöglicht auf Protonierung mittels einer verd. Säure, wie Salz-, Schwefel-, Phosphor-, Salpeter- oder anderer protonenabspaltenden Säuren zu verzichten bzw. deren Gebrauch stark einzuschränken und das alleine mit einer Nachbehandlung in Wasser auskommt. Dazu wird zuerst das Kation der polymeren Säure mit einem Kation ausgetauscht, dass nach der Membranherstellung mit Wasser, gegebenfalls unter Temperaturerhöhung, zu einem schwerlöslichen Oxid reagiert.
Bevorzugt sind zwei, drei, und vierwertige Kationen. Besonders bevorzugt sind das Zirkonyl- (ZrO2+) und Titanylkation (TiO2+). Es wurde dabei überraschenderweise festgestellt, dass sich mit Zirkonyl- (ZrO +) und/oder Titanylkationen (TiO2+) ausgetauschte polymere Säuren, insbesondere Sulfonsäuren, mit polymeren Basen, z.B. Polybenzimidazole (PBI), Polyvinylpyridin (PVP und P4VP), ammierte Poly(ether)sulfone und aminierte Polyaryletherketone in einem aprotischen Lösungmittel, wie NMP, DMAc und DMSO, homogen miteinander mischen lassen.
Um eine polymere Säure, z.B. eine Sulfonsäure, in ihr Zirkonylsalz zu überführen, kann z.B. wie folgt verfahren werden:
Methode (A): Die polymere Säure, z.B. sulfoniertes PEEK, PEK, PEKEKK, PSU, PES oder PNDF mit einem IEC (Ionenaustauscherkapazität) von 0,8 bis 4,7 meq/g (Milliäquvalent pro Gramm), wird in einem geeigneten Lösungsmittel, bevorzugt ist ein aprotisches, wie ΝMP, DMAc, DMSO und andere aufgelöst. Dann wird bis zur äqivalenten Menge Zirkon(IN)- oxidchlorid hinzugegeben. Es wird vorsichtig erwärmt auf 30-50°C und die entstehende Salzsäure unter einem angelegten Vakuum entfernt.
Methode (B): Eine andere Möglichkeit eine polymere Säure in ihr Zirkonyl-Salz (ZrO2+) zu überführen ist, sie bei niedriger Temperatur mit einem Überschuß von wässriger Zirkon(IV)- oxidchlorid-Lösung zu behandeln. Es findet dann ein Kationenaustausch statt. Dies ist dann von Vorteil, wenn die polymere Säure nicht wasserlöslich ist. Die polymere Säure kann protoniert oder in der kationausgetauschten Form, bevorzugt sind Νa+, K+, Li+, Ca +, Mg2+ , vorliegen. Für sulfonierte Arylhauptkettenpolymere ist die wasserlösliche, jedoch in aprotischen Lösungsmitteln lösliche Form, ein IEC bis ca. 1,8. Die ausgetauschte Säure wird abfiltriert und vorsichtig, bei niedriger Temperatur, bevorzugt unter 50°C, im Vakuum getrocknet. Verfährt man nach Methode (A) und ist das Lösungsmittel NMP oder DMAc, so kann die entstehende Lösung sofort danach mit einer Lösung einer polymeren Base und/oder eines polymeren Anionentauschers bzw. dessen reduzierte Vorform in einem aprotischen Lösungsmittel, z.B. PBI in DMAc, gemischt und zu einer Membran verarbeitet werden. Die Verarbeitung zu einer Membran findet z.B. durch Ausrakeln zu einem dünnen Film auf einer geeigneten Oberfläche statt. Nach Entfernung des Lösungsmittel z.B. über einen Trocknungsprozeß muß die Salzform der polymeren Säure noch in ihre protonierte Form gebracht werden.
Dies geschieht durch Erhitzen in Wasser, gegebenfalls unter Druck oder in Dampfform. Dabei reagiert das Zirkonyl- (ZrO2+) oder Titanylkation (TiO2+) mit Wasser zu schwerlöslichem Zirkondioxid oder Titandioxid. Die polymere Säure erfahrt dabei eine Protonierung und die Säure-Base-Wcchselwirkung kann sich ausbilden. Als Produkt erhält man einen Säure-Base- Blend mit molekular dispers verteiltem Zirkon- oder Titandioxid.
Vorteil dieses Verfahrens ist nicht nur die vereinfachte ökologisch und ökonomische Darstellung von Säure-Base-Blends mit molekular verteilten Oxiden, sondern die Membranen können vor der Aktivierung mit Wasser, insbesondere im Falle von Brennstoffzellenanwendungen, mit einem Katalysator beschichtet und zu einer Membran-Elektrodeneinheit weiterverarbeitet werden und erst danach, spätestens im Betrieb der Brennstoffzelle, findet die Protonierung der polymeren Säure statt.
Dies ermöglicht die Herstellung von Membran-Elektrodeneinheiten, insbesondere für die Brennstoffzelle in einem einzigen Herstellungsprozeß, dabei entstehen nach dem Membranbildungsprozeß nur sehr geringe bzw. überhaupt keine Abfallsäuren oder Abfalllaugen. Das Verfahren die Sulfonsäure mit Zirkonyl- (ZrO +) und/oder Titanylkation (TiO ) auszutauschen und später durch eine Wasserbehandlung die Säureform zu generieren vereinfacht auch die obengenannte Herstellung von Blends die einen Kationentauscher und einen Anionentauscher enthalten. Besonders ist es von Vorteil, wenn der Anionentauscher nach seiner Herstellung nicht mehr mit "Mikroanionen" wie F", Cl", Br" oder J" in Verbindung gebracht werden soll.
Besonders bevorzugt ist die Darstellung von Blends mit enthaltend wenigstens einen polymeren Kationentauscher, einen polymeren Anionentauscher, molekular dispers verteiltes Metalloxid und/oder eine polymere Base in denen statt des Anionentauschers eine nicht oder nur zum Teil oxidierte Vorform verwendet wird. Besonders vorteilhaft ist die Verwendung der reduzierten Vorstufe insbesondere bei polymeren Triphenylmethanfarbstoffen. Die Nachfolgende Verbindung stellt eine nichtoxidierte Form und seine oxidierte Form eines solchen schwach basischen Anionentauschers.
Figure imgf000006_0001
In der Nachbehandlung der Membran mit, gegebeniaüs ernitztem, Wasser wirα sowo uie Säureform der Membran freigesetzt, als auch begünstigt durch anwesenden Sauerstoff die reduzierte Vorform des Anionentauschers zum fertigen Anionentauscher oxidiert. Diese Blend- Membranen, gegebenfalls noch mit einer weiteren polymeren basischen Komponente haben eine verbesserte Protonenleitfähigkeit, als die Membranen, die mit verdünnten Mineralsäuren und/oder Laugen nachbehandelt wurden. Es wird vermutet, dass durch das Fehlen von "Mikroanioinen" der Anionentauscher mit zur Protonenleitfähigkeit beiträgt.
Eine nach obigem Verfahren hergestellte Folie enthaltend wenigstens eine polymere Zirkonyl- (ZrO2+) und/oder Titanylkation (TiO2+) ausgetauschte Säure und eine polymere Base und/oder einen polymeren Anionentauscher wird durch Nachbehandlung mit Phosphorsäure (verdünnt bis konzentriert) oder verdünnter Schwefelsäure in die protonierte Form überführt. Dieses Verfahren hat den Vorteil, dass keine ein- oder zweiwertigen metallhaltigen Abfallsäuren oder Laugen entstehen um aus der Membran eine protonierte Zirkonphosphat oder Titanphosphat bzw. die entsprechenden Sulfate zu generieren.
Der Vorteil von molekular dispers verteilten Metallsalzen oder Oxiden insbesondere von Zirkondioxid, Titandioxid, Zirkonphosphat, Titanphosphat, den entsprechenden Hydrogenphosphaten, Sulfaten und Hydrogensulfaten ist eine verminderte Methanoldiffusion durch die Membran hindurch, bei gleichzeitig erhöhter Protonenleitfähigkeit in der Membran. Dies hat die in der Technik bereits beschriebenen Vorteile. Die Säure-Base-Wechselwirkung kann sich dennoch ausbilden. Das erfindungsgemäße Verfahren dient zur Herstellung von neuen Säure-Base-Blends, Säure-Anionentauscher-Blends, Säure-Anionentauscher-Base-Blends mit molekular dispers verteilten Oxiden oder Salzen.
Verwendet werden können die Membranen zur Gewinnung von Energie auf elektrochemischem Weg. Als Bestandteil von Membranbrennstoffzellen (H2- oder Direktmethanol-Brennstoffzellen) bei Temperaturen von 0 bis 180°C. Sie können verwendet werden in elektrochemischen Zellen, sekundären Batterien, Elektrolysezellen, in Membrantrennprozessen wie Gastrennung, Pervaporation, Perstraktion, Umkehrosmose, Elektrodialyse und Diffusionsdialyse.
Weiterhin ist Teil der Erfindung die Verwendung von polymer gebunden Farbstoffen, die mindestens zwei Heteroatome aufweisen. Diese Farbstoffe müssen mindestens zwei Grenzstrukturen aufweisen. Es wurde überraschenderweise festgestellt, dass die Wassertransportzahlen durch die Membran im Brennstoffzellenbetrieb für jedes transportierte Proton abnehmen bei Verwendung von Farbstoffen insbesondere polymer gebundenen Farbstoffen. Es wurde auch festgestellt dass die Methanolpermeabilität durch die zugesetzten Farbstoffe geringer war als die Kontrolle ohne die Farbstoffe. Dieselben Effekte wurden auch beobachtet bei Zusatz von Polyanilin zur Membran. Dabei ist jedoch darauf zu achten, dass die Elektronenleitfähigkeit des Polyanilins nicht über die gesamte Membrandicke ausreicht. Zusätze von 2 bis 10 Gew.% des Polyanilins sind vollkommen ausreichend für die Effekte.
Nachfolgend sind die erfindungsgemäß verwendete Polymere beschrieben. Dies betrifft sowohl die polymeren Säuren als auch die pplymeren Basen.
Figure imgf000007_0001
Das
Figure imgf000008_0001
weist wiederkehrende Einheiten der allgemeinen Formel (1), insbesondere wiederkehrende Einheiten entsprechend den allgemeinen Formeln (1A), (1B), (IC), (1D), (1E), (IF), (1G),- (1H). (II), (IJ), (IK), (IL), (IM), (IN), (10), (IP), (IQ), (1R), (IS) und/oder (IT), auf:
Figure imgf000008_0002
~-O-R^SO2-R— (1C)
— O-R^-SO -R-O-R— (1D)
— O-R-SO2-R-O~R6-R^- (1E
Figure imgf000008_0003
— O-R^-SO2-R-R-SO2-R^- (1G)
— O-R-SO2-R-R6-SO2-R-O— 6-SO2-R^— (1H)
- θ-R6-SO2 . -R x t .s°2-R-R^ y (1I) mit O <x, y < 100%
•0 bezogen auf die Anzahl aller wiederkehrenden Einheiten
— O-R-CO-R6— (1J)
— O-R^CO-R-CO-R^— (1K)
— O-R-CC-R-O-R-CO-R-CO-R— (1L)
— O-R6-O-R6-CO-R6— (1M)
— O— R-O-R-CO-R^CO-R — (1N)
Figure imgf000009_0001
mit O < y < 100%
-R6- (IP)
-R— CH=CH- (IQ)
— lCHR— CH2- (1R)
Figure imgf000009_0002
Dabei sind die Reste R6 unabhängig voneinander gleich oder verschieden 1,2- Phenylen, 1,3-Phenylen, 1,4-Phenylen, 4,4'-Biphenyl, ein zweiwertiger Rest eines Heteroaromaten, ein zweiwertiger Rest eines C10~Aromaten, ein zweiwertiger Rest eines C14-Aromaten und/oder ein zweiwertiger Pyren-Rest. Ein Beispiel für einen C10-Aromateri ist Naphthalin, für einen CX4-Aromaten Phenanthren. Das Substitutionsmuster des Aromaten und/oder Heteroaromaten ist beliebig, im Falle von Phenylen beispielsweise kann R6 ortho-, meta- und para-Ptienylen sein.
Die Reste R7, R8 und R9 bezeichnen ein-, vier- bzw. dreibindige aromatische oder heteroaromatische Gruppen und die Reste U, die innerhalb einer Wiederholungseinheit gleich sind, stehen. für ein Sauerstoffatom, ein Schwefelatom oder eine Aminogruppe, die ein Wasserstoffatom, eine 1- 20 Kohlenstoffatome aufweisende Gruppe, vorzugsweise eine verzweigte oder nicht verzweigte Alkyl- oder Alkoxygruppe, oder eine Arylgruppe als weiteren Rest trägt. Zu den im Rahmen der vorliegenden Erfindung besonders bevorzugten Polymeren mit wiederkehrenden Einheiten der allgemeinen Formel (1) gehören Homo- und Copolymere, beispielsweise statistische Copolymere, wie ®Victrex 720 P und ®Astrel an. Ganz besonders bevorzugte Polymere sind Polyarylether, Polyarylthioether, Polysulfone, Polyetherketone, Poylpyrrole, Polythiophene, Polyazole, Polyphenylene. Polyphenylenvihylene. Polyaniliήe, Polyazulene, Polycarbazole, Polypyrene, Polyindophenine und Polyvinylpyridine, insbesondere:
Polyarylether:
Polyphenylenoxid
Figure imgf000010_0001
Polyarylthioether:
Polyphenylensulfϊd '
Figure imgf000010_0002
Polysulfone:
®Victrex 200 P
Figure imgf000010_0003
Victrex 720 P
Figure imgf000010_0004
mit n > o ®Radel
Figure imgf000010_0005
Εadel R
Figure imgf000011_0001
^Victrex HTA
-;^^-°-0^sθ2^^-SOz-^0-^f(1H"1)
'Astrel
Figure imgf000011_0002
mitn < o ®Udel
Figure imgf000011_0003
Polyetherketone: PEK
Figure imgf000011_0004
PEKK
Figure imgf000011_0005
PEKEKK .
Figure imgf000011_0006
PEEK
Figure imgf000011_0007
PEEK
Figure imgf000012_0001
Polypyrrole:
Figure imgf000012_0002
Polythiophene:
Figure imgf000012_0003
Polyazole:
Polybenzimidazol
Figure imgf000012_0004
Polyphenylene:
Figure imgf000012_0005
Polyphenylenvinylen:
Figure imgf000012_0006
Polyanilin:
Figure imgf000012_0007
Polyazulen:
Figure imgf000013_0001
Polycarbazol:
Figure imgf000013_0002
Polypyren:
Figure imgf000013_0003
Polyindophenine:
Figure imgf000013_0004
Polyvinylpyridin:
Figure imgf000013_0005
Figure imgf000014_0001
Erfmdungsgemäß ganz besonders bevorzugt werden ~u4MHi Polymere mit wiederkehrenden Einheiten der allgemeinen Formel (1A-1), (lB-i), (1C-1), (II- 1), (1G-1), (1E-1), (lH-,1), (ll-l), (1F-1), (1J-1), (1K-1), (1L-1), (1M-1) ; und/oder (1N-1).
Im Rahmen der vorliegenden Erfindung bezeichnet n die Anzahl der wiederkehrenden Einheiten entlang einer Makromolekülkette des Polymers. Diese Anzahl der wiederkehrende Einheiten der allgemeinen Formel (1) entlang einer Makromolekülkette des vernetzten Polymers ist vorzugsweise eine ganze Zahl größer gleich 10, insbesondere größer gleich 100. Vorzugsweise ist die Anzahl der wiederkehrende Einheiten der allgemeinen Formel (1A), (1B),'(1C), (1D), (1E), (IF), (IG), (1H), (II), (IJ), (IK), (IL), (IM), (IN), (1Q)> (IP), (IQ), (1R), (IS) und/oder (IT) entlang einer Makromolekülkette des vernetzten Polymers eine ganze Zahl größer gleich 10, insbesondere größer gleich 100.
In einer besonders bevorzugten Ausführungsform der vorliegenden Erfindung ist das Zahlenmittel des Molekulargewichts der Makromolekülkette größer als 25.000 g/mol, zweckmäßigerweise größer 50.000 g/mol, insbesondere größer 100.000 g/mol.

Claims

Ansprüche:
1. Protonenaustauchendes Polymer und daraus hergestellte Membran, dadurch gekennzeichnet, dass ein Anionentauscher in Hydroxylform zugesetzt wurde.
2. Nerfahren zur Darstellung von Säure-Base-Blends dadurch gekennzeichnet, dass die polymere Säure als Metallsalz verwendet wird und das Metallkation Zirkon oder Titan ist und die Nachbehandlung in Wasser stattfindet.
3. Protonenleitendes Polymer und daraus hergestellte Membran, dadurch gekennzeichnet, dass zusätzlich zur polmeren Säure und gegebenenfalls polymeren Base noch ein Farbstoff hinzugesetzt wird und dass daraus hergestellte Membranen eine verringerte Methanolpermeabilität als die Kontrolle besitzen.
PCT/EP2002/007585 2001-07-07 2002-07-08 Membranen für ionentransport Ceased WO2003014201A2 (de)

Priority Applications (2)

Application Number Priority Date Filing Date Title
AU2002336925A AU2002336925A1 (en) 2001-07-07 2002-07-08 Membranes for ion transport
DE10293515T DE10293515D2 (de) 2001-07-07 2002-07-08 Membranen für Ionentransport

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
DE10134793A DE10134793A1 (de) 2001-07-07 2001-07-07 Membranen für Ionentransport
DE10134793.6 2001-07-07
DE10158006 2001-11-22
DE10158006.1 2001-11-22

Publications (4)

Publication Number Publication Date
WO2003014201A2 true WO2003014201A2 (de) 2003-02-20
WO2003014201A8 WO2003014201A8 (de) 2003-07-31
WO2003014201A9 WO2003014201A9 (de) 2003-10-30
WO2003014201A3 WO2003014201A3 (de) 2005-04-07

Family

ID=27614234

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/EP2002/007585 Ceased WO2003014201A2 (de) 2001-07-07 2002-07-08 Membranen für ionentransport

Country Status (2)

Country Link
AU (1) AU2002336925A1 (de)
WO (1) WO2003014201A2 (de)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2004098773A3 (de) * 2003-05-06 2005-02-10 Forschungszentrum Juelich Gmbh Katalysatorschicht enthaltend einen sauren ionenaustauscher und bestimmte basische polymere, geeignete katalysatorpaste, sowie herstellungsverfahren derselben

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE19622337C1 (de) 1996-06-04 1998-03-12 Dlr Deutsche Forschungsanstalt Vernetzung von modifizierten Engineering Thermoplasten
WO1999002756A1 (en) 1997-07-14 1999-01-21 Symetrix Corporation Method and apparatus for fabrication of thin films by chemical vapor deposition
WO1999002755A1 (en) 1997-07-11 1999-01-21 Applied Materials, Inc. Chemical vapor deposition manifold

Family Cites Families (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4380590A (en) * 1978-09-19 1983-04-19 Rohm And Haas Company Emulsion copolymer cation exchange resins
US4508852A (en) * 1983-09-22 1985-04-02 Albany International Corp. Compositions and method of preparation by chlorosulfonation of difficultly sulfonatable poly(ether sulfone)

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE19622337C1 (de) 1996-06-04 1998-03-12 Dlr Deutsche Forschungsanstalt Vernetzung von modifizierten Engineering Thermoplasten
WO1999002755A1 (en) 1997-07-11 1999-01-21 Applied Materials, Inc. Chemical vapor deposition manifold
WO1999002756A1 (en) 1997-07-14 1999-01-21 Symetrix Corporation Method and apparatus for fabrication of thin films by chemical vapor deposition

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2004098773A3 (de) * 2003-05-06 2005-02-10 Forschungszentrum Juelich Gmbh Katalysatorschicht enthaltend einen sauren ionenaustauscher und bestimmte basische polymere, geeignete katalysatorpaste, sowie herstellungsverfahren derselben

Also Published As

Publication number Publication date
WO2003014201A9 (de) 2003-10-30
WO2003014201A3 (de) 2005-04-07
AU2002336925A1 (en) 2003-02-24
WO2003014201A8 (de) 2003-07-31

Similar Documents

Publication Publication Date Title
EP1639153B1 (de) Composites und compositemembranen
DE60214166T2 (de) Polymerelektrolyt für eine brennstoffzelle des festpolymertyps und brennstoffzelle
DE102009020232B4 (de) Sulfonierte Polyperfluorcyclobutan-Polyphenylen-Polymere für PEM-Brennstoffzellenanwendungen
EP1073690B1 (de) Säure-base-polymerblends und ihre verwendung in membranprozessen
EP2443172B1 (de) Aromatische polyethersulfon-blockcopolymere
DE102014009170A1 (de) Kombinatorisches Materialsystem für Ionenaustauschermembranen und dessen Verwendung in elektrochemischen Prozessen
WO2001084657A2 (de) Polymere membranen
DE19919881A1 (de) Organisch-Anorganische Komposites und Kompositmembranen aus Ionomeren oder Ionomerblends und aus Schicht- oder Gerätsilicaten
EP1432741A2 (de) Sulfinatgruppen enthaltende oligomere und polymere und verfahren zu ihrer herstellung
DE60033681T2 (de) Komposit-ionenaustauschmembranen
EP1392765A1 (de) Modifikation von verstreckten folien
EP1373364B1 (de) Sulfoniertes polyetherketonketon
DE60029731T2 (de) Fester Polymerelektrolyt mit hoher Dauerhaftigkeit
WO2003060012A1 (de) Funktionalisierte hauptkettenpolymere
DE60014713T2 (de) Membranen aus Pfropfpolymeren und Ionenaustauschmenbranen daraus
DE102022120196A1 (de) Seitenkettenfunktionalisierte Polystyrole als Membranmaterialien für alkalische Wasserelektrolyseure, Brennstoffzellen und Flow-Batterien
EP1292634B1 (de) Perfluorsulfonsäure-menbranen, verfahren zu ihrer herstellung und verwendung für brennstoffzellen
WO2003014201A2 (de) Membranen für ionentransport
EP1673832B1 (de) Schichtstrukturen und verfahren zu deren herstellung
DE3143804A1 (de) Mikroporoese ionenaustauschermembran und verfahren zu ihrer herstellung
DE10134793A1 (de) Membranen für Ionentransport
DE10295737B4 (de) Kovalent vernetzter Komposit, kovalente vernetzte Kompositmembran, Verfahren zu deren Herstellung und Verwendung der Membranen
DE10296977T5 (de) Elektrodenstruktur für Polymerelektrolytbrennstoffzellen
WO2008034399A1 (de) Mischungen sulfonierter und phosphonierter polymere
EP4302351A2 (de) Membran für protonenleitung

Legal Events

Date Code Title Description
AK Designated states

Kind code of ref document: A2
