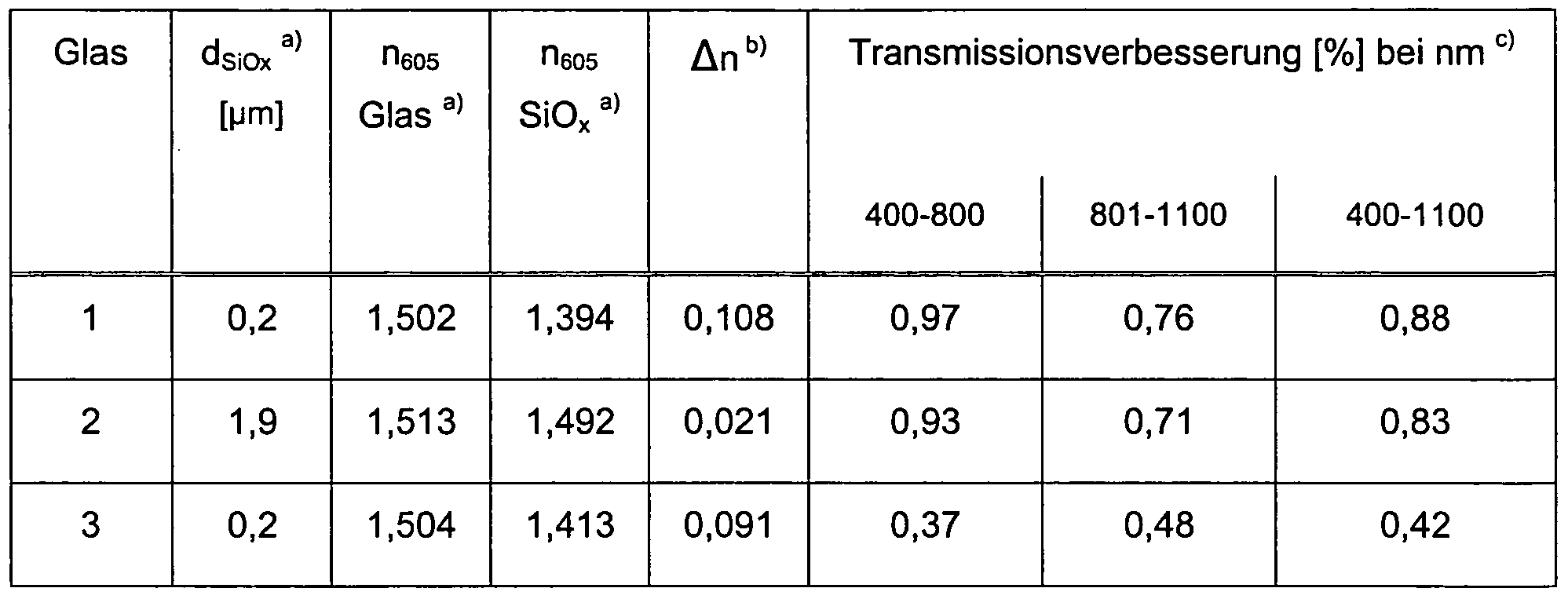

  • the transmission improvement averaged between 400-1 100 nm was 2.1%.
  • PET Abrasion category e
  • the layer had a thickness of 1 ⁇ m.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Wood Science & Technology (AREA)
  • Organic Chemistry (AREA)
  • Paints Or Removers (AREA)

Abstract

Polysilazane enthaltende Beschichtungen zur Erhöhung der Lichtdurchlässigkeit bei sonnenseitigen Abdeckungen von Solarzellen. Beschichtung für Oberflächen, enthaltend mindestens ein Polysilazan der Formel (1) -(SiRR'R"-NR"'1)n- (1), wobei R',R",R'"gleich oder unterschiedlich sind und unabhängig voneinander für Wasserstoff oder einen gegebenenfalls substituierten Alky-, Aryl-, Vinyl- oder (Trialkoxysilyl)alkyl-Rest stehen. Wobei es sich bei n um eine ganze Zahl handelt und n so bemessen ist, dass das Perhydropolysilazan ein zahlenmittleres Molekulargewicht von 150 bis 150.000 g/mol aufweist, ein Lösemittel und einen Katalysator. Die gehärtete Beschichtung weist eine Dicke von mindestens 0,05-10 Mikrometer, bevorzugt 0,2 bis 5 Mikrometer, besonders bevorzugt 0,5 bis 1,5 Mikrometer auf. Sie ist insbesondere geeignet als transmissionsfördernde Beschichtung für den Einsatz in sonnenseitigen Solarzellabdeckungen.

Description

Beschreibung
Polysilazane enthaltende Beschichtungen zur Erhöhung der Lichtausbeute von verkapselten Solarzellen
Die vorliegende Erfindung betrifft die Verwendung von Beschichtungen auf
Polysilazanbasis zur Herstellung von keramischen Beschichtungen, die Reflexionsverluste auf transparenten lichtseitigen Abdeckungen von Solarzellen reduzieren und somit zur Erhöhung der Lichtausbeute von verkapselten Solarzellen beitragen.
Eine Anforderung von lichtseitigen Abdeckungen von Solarzellen zum Schutz vor z. B. Witterungseinflüssen ist, möglichst wenig Intensitätsverlust der für die Solarzelle günstigen elektromagnetischen Sonnenstrahlung durch Reflexion zu verursachen.
Es ist bekannt, dass Reflexion an Grenzflächen die Transmission von Licht durch transparente Medien reduziert. Handelt es sich bei einer Grenzfläche um die sonnenseitige Verkapselung einer Solarzelle, so führt die Reflexion dazu, dass ein Teil des einfallenden Lichtes für die Umwandlung in Solarstrom nicht zur Verfügung steht.
Durch den Einsatz von Antireflexionsschichten können Reflexionsverluste an Grenzflächen vermindert werden. Die Verwendung von Antireflexschichten auf sonnenseitigen Verkapselungen von Solarzellen wird heute allerdings nur in
Spezialfällen eingesetzt. Gründe dafür sind, dass ihre Herstellung aufwendig und teuer ist und die gängigen Antireflexschichten die mechanische Beanspruchungen in der Herstellung und Installation von Photovoltaikanlagen nicht aushalten oder raue Oberflächen zu unerwünschten Anschmutzung neigen.
Die Verwendung von Interferenzschichten ist ein etabliertes Verfahren zur Vermeidung von Reflexion an Oberflächen (H. A. Macleod, Thin-Film Optical Filters, Hilger: Bristol, UK (1986)). Dabei wird zur Reduktion des reflektierenden Lichtes an der Grenzfläche zweier optischer Medien mit unterschiedlichen Brechungsindizes eine optische Schicht der Schichtdicke 1/4 aufgebracht, Nachteil ist, dass für breitbandige Reflexionsminderung teure Mehrschichtsysteme notwendig sind und aufwendige Verfahren wie PVD- (Physical Vapor Deposition) und CVD- (Chemical Vapor Deposition) oder PIAD (Plasma Ion Assisted Deposition) und PECVD (Plasma Enhanced Chemical Vapor Deposition) erforderlich sind. Ein weiterer Nachteil ist die mangelnde mechanische Festigkeit der Schicht.
Eine Alternative zur Vermeidung von Reflexion an Oberflächen durch
Interferenzschichten bietet der Einsatz von Schichten, die einen Brechungsindex zwischen dem von Luft und Material haben. Für eine Vermeidung von Reflexion an Oberflächen mit einer Einfachschicht ist die Verwendung einer Magnesiumfluoridschicht mit einer Brechzahl von 1 ,38 bekannt. Nachteil ist, dass solche Schichten eine geringe mechanische Festigkeit besitzen (H. Anders, Dünne Schichten für die Optik, Wiss. Verlagsgesellschaft Stuttgart (1965)).
Auch organische Polymere mit unterschiedlichen Brechzahlen werden zur Vermeidung von Reflexion an Oberflächen eingesetzt. Nachteile sind Haftungsprobleme, wenn diese Polymere auf Fluor basieren und die hohe Empfindlichkeit gegen mechanische Beanspruchung (DE 699 04 530 T2).
Auch poröse Schichten, die z. B. im SoI Gel Verfahren hergestellt werden, werden zur Vermeidung von Reflexion an Oberflächen eingesetzt. Hierbei werden die Volumenanteile verschiedener Medien, d. h. die Porosität
(z. B. durch Größe oder Dichte von Poren), verwendet um die Brechzahl so einzustellen, dass weniger Licht reflektiert wird („Verfahren und
Beschichtungszusammensetzung zur Herstellung einer
Antirefexionsbeschichtung"), Offenlegungsschrift zur Deutschen Patentanmeldung DE 196 42 419 A1 (1998) bzw. nanoporöse Schichten [U. Steinert, S. Walheim,
E. Schäffer, S. Eggert, J. Mlynek, Universität Konstanz] („Verfahren zur
Herstellung von Antireflexschichten"), Offenlegungsschrift zur Deutschen
Patentanmeldung DE 198 29 172 A1 (2000). Nachteil von porösen Schichten ist, dass die Bildung dieser Schichten, wenn sie auf SoI-GeI Verfahren basieren hohe Temperaturen braucht, die für Plastiksubstrate nicht geeignet sind. Ein weiterer Nachteil ist, dass so behandelte Oberflächen zur dauerhaften Verschmutzung in den Poren neigen.
Eine durch Ätzen angeraute Oberfläche kann ebenfalls zur Vermeidung von Reflexion an Oberflächen eingesetzt werden. Anstatt die Oberfläche zu ätzen, kann ihr aber auch eine Struktur (z. B. Mottenaugen) aufgeprägt werden. Nachteil ist, dass die Herstellung der Strukturen aufwendig ist und die aufgerauten Oberflächen zur dauerhaften Anschmutzung neigen.
Ziel der vorliegenden Erfindung ist es eine Beschichtung zur Verminderung von Reflexion an transparenten lichtseitigen Abdeckungen von Solarzellen bereitzustellen, die die Nachteile der vorstehend genannten Verfahren nicht aufweist und auf einfache und wirtschaftliche Weise anzuwenden ist.
Die vorliegende Erfindung löst die Aufgabe und betrifft ein Verfahren zur Herstellung einer reflexionsmindemden, transparenten Beschichtung auf Solarzellen, sowie die Verwendung von Lösungen auf Basis von Polysilazanen zur Herstellung der transparenten, lichtseitigen (der dem Licht zugewandten Seite) Abdeckungen auf Solarzellen.
Überraschender weise wurde gefunden, dass Polysilazane enthaltende Lösungen sehr dünne Schutzschichten erzeugen können, die im Brechungsindex zwischen Luft und Oberflächen liegen, die zur transparenten lichtseitigen Abdeckungen von Solarzellen eingesetzt werden können.
Gegenstand der Erfindung ist daher eine transmissionserhöhende Beschichtung für sonnenseitige Abdeckungen von Solarzellen, enthaltend mindestens ein Polysilazan mit folgender Formel 1
-(SiR'R"-NR'")n- (1) wobei
R', R", R"1 gleich oder unterschiedlich sind und unabhängig voneinander für Wasserstoff oder einen gegebenenfalls substituierten Alky-, Aryl-, Vinyl- oder (Trialkoxysilyl)alkyl-Rest stehen. Worin es sich bei n um eine ganze Zahl handelt und n so bemessen ist, dass das Polysilazan ein zahlenmittleres Molekulargewicht von 150 bis 150.000 g/mol aufweist, sowie gegebenenfalls ein Lösemittel und einen Katalysator und ein oder mehrere Co-Bindemittel.
In einer bevorzugten Ausführungsform werden Lösungen eingesetzt die mindestens ein Perhydropolysilazan der Formel 2 enthalten
Figure imgf000005_0001
In einer weiteren bevorzugten Ausführungsform enthält die erfindungsgemäße Beschichtung mindestens ein Polysilazan der Formel 3
-(SiR'R"-NR'")n-(SiR*R**-NR***)p- (3)
wobei
RI IR",RI",R*,R**,R*** unabhängig voneinander für Wasserstoff oder ggf. einen ebenfalls substituierten Alkyl, Aryl-, Vinyl oder (Trialkoxysilyl)alkyl-Rest stehen, wobei n und p ganze Zahlen sind und n so bemessen ist, dass ein mittleres Molekulargewicht von 150-150.000 g/mol aufweist.
Insbesondere Bevorzugt Insbesondere bevorzugt sind Verbindungen in denen R1, R1" und R*** für Wasserstoff und R", R* und R** für Methyl stehen; R', R'1' und R*** für Wasserstoff und R", R* für Methyl und R** für Vinyl stehen; - R1, R'", R* und R*** für Wasserstoff und R" und R** für Methyl stehen. Ebenfalls bevorzugt sind Lösungen, die mindestens ein Polysilazan der Formel (4) enthalten
-(SiR'R"-NR"')n-(SiR*R**-NR***)p-(SiR1, R2-NR3)q- (4)
wobei
R', R", R'", R*, R**, R***, R1, R2 und R3 unabhängig voneinander für Wasserstoff oder einen gegebenenfalls substituierten Alkyl-, Aryl-, Vinyl oder (Trialkoxysilyl)alkyl-Rest stehen, wobei es sich bei n, p und q um eine ganze Zahl handelt und n so bemessen ist, dass das Polysilazan ein zahlenmittleres Molekulargewicht von 150 bis 150.000 g/mol aufweist.
Insbesondere bevorzugt sind Verbindungen in denen R1, R'" und R*** für WWaasssseerrssttooffff uunndd RR"",, RR**.. RR**** uunndd RR22 ffιür Methyl, R3 für (Triethoxysilyl)propyl und R1 für Alkyl oder Wasserstoff stehen.
Im allgemeinen beträgt der Anteil an Polysilazan im Lösemittel 1 bis 80 Gew.-% Polysilazans, bevorzugt 5 bis 50 Gew.-%, besonders bevorzugt 10 bis 40 Gew.-% enthält.
Bei den Lösemitteln handelt es sich um inerte, aprotische Lösemittel wie Toluol, XyIoI, Ether, insbesondere n-Dibutylether etc.
Weiterer Bestandteil der Perhydropolysilazanlösung können Additive, die z. B. Viskosität der Formulierung, Untergrundbenetzung, Filmbildung oder das
Ablüftverhalten beeinflussen oder organische sowie anorganische UV-Absorber sein.
Die erfindungsgemäße Beschichtungslösung enthält 1 bis 40 Gew.% mindestens eines Perhydropolysilazans Formel (I) und gegebenenfalls 0,001 bis 5 Gew.%, vorzugsweise 0,01 bis 2 Gew.% eines Katalysators. Geeignete Katalysatoren sind N-heterozyklische Verbindungen, wie 1- Methylpiperazin, 1-Methylpiperidin, 4,4'-Trimethylendipiperidin, 4,4'-Trimethylen- (1 -methylpiperidin), Diazobizyklo-(2,2,2)oktan, cis-2,6-Dimethylpiperazin.
Weitere geeignete Katalysatoren sind Mono-, Di- und Trialkylamine wie Methylamin, Dimethylamin, Trimethylamin, Phenylamin, Diphenylamin und Triphenylamin, DBU (1 ,8-Diazabizyklo(5,4,0)-7-undecen), DBN (1 ,5-Diazabizyklo(4,5,0)-5-nonen), 1 ,5,9-Triazazyklododekan und 1 ,4,7-Triazazyklononan.
Weitere geeignete Katalysatoren sind organische und anorganische Säuren wie Essigsäure, Propionsäure, Buttersäure, Valeriansäure, Maleinsäure, Stearinsäure, Salzsäure, Salpetersäure, Schwefelsäure, Phosphorsäure, Chlorsäure und hypochlorige Säure.
Weitere geeignete Katalysatoren sind Metallcarboxylate der allgemeinen Formel (RCOO)nM von gesättigten und ungesättigten, aliphatischen oder alizyklischen C-ι-C-22 Carbonsäuren und Metallionen wie Ni, Ti, Pt, Rh, Co, Fe, Ru, Os, Pd, Ir, und AI; n ist die Ladung des Metallions.
Weitere geeignete Katalysatoren sind Acetylacetonat-Komplexe von Metallionen wie Ni, Pt, Pd, AI und Rh.
Weitere geeignete Katalysatoren sind Metallpulver wie Au, Ag, Pd oder Ni mit einer Partikelgröße von 20 bis 500 nm.
Weitere geeignete Katalysatoren sind Peroxide wie Wasserstoffperoxid, Metallchloride und metallorganische Verbindungen wie Ferrocene und Zirconocene.
Die erfindungsgemäße Beschichtung eignet sich insbesondere zur Herstellung einer transparenten lichtseitigen Abdeckungen von Solarzellen die aus Glas oder Plastik bestehen. Der Anteil an Stickstoff in der Beschichtung beträgt vorzugsweise 0 - 5 Atom-%.
Die Beschichtung der Solarzellenabdeckung mit der Polysilazanformulierung kann durch Verfahren erfolgen wie sie üblicherweise in der Beschichtungstechnik angewendet werden. Dabei kann es sich beispielsweise um Sprühen, Tauchen oder Fluten handeln. Anschließend kann eine thermische Nachbehandlung erfolgen, um die Aushärtung der Beschichtung zu beschleunigen. Je nach verwendetem Katalysator erfolgt die Aushärtung bereits bei Raumtemperatur.
Für temperaturempfindliche Substrate kann auch eine Härtung bei geringen Temperaturen mittels VUV erfolgen. Je nach der thermischen Stabilität des Substrates kann zur Härtung der Beschichtung VUV-Strahlung mit Wellenlängenanteilen im Bereich < 180 nm-230 nm verwendet werden.
Solarzellen die mit der vorstehend genannten Beschichtungslösung beschichtet sind, sind daher ebenfalls Gegenstand der Erfindung. Vorzugsweise bestehen die Solarzellenabdeckungen aus Plastik oder Glas.
Weiterer Gegenstand der Erfindung ist ein Verfahren zur Herstellung einer transparenten, reflexionsvermindernden lichtseitigen Abdeckungen von Solarzellen auf einem transparenten Substrat, wobei die gegebenenfalls Katalysator enthaltende Polysilazanlösung durch geeignete Verfahren wie beispielsweise Sprühen oder Tauchen auf das Substrat gebracht wird. Bei Substraten, die sich für die Rolle-zu-Rolle-Beschichtung eignen wurde überraschender weise gefunden, dass die Verwendung einer Schlitzdüse als Antragssystem zu sehr homogenen dünnen Schichten führt. Anschließend kann die Beschichtung entweder durch Temperatureinfluss oder durch Temperatureinfluss gekoppelt mit kurzwelliger Bestrahlung, z. B. gemäß DE 10 2005 034 817 A1 , keramisiert werden. Die Temperatur zur Keramisierung auf thermisch weniger labilen Substraten liegt zwischen 20 und 500 0C, bevorzugt zwischen 20 und 250 0C, und besonders bevorzugt bei 200 0C .
Die Temperatur zur Keramisierung auf thermisch labilen Substarten liegt zwischen 20 und 180 0C, bevorzugt zwischen 20 und 120 0C und besonders bevorzugt bei 90 0C.
Die gehärtete Beschichtung weist eine Dicke von 0,05 - 10 Mikrometer, bevorzugt 0,2 bis 5 Mikrometer, besonders bevorzugt 0,5 bis 1 ,5 Mikrometer auf und gewährleistet eine breitbandige Transmissionsverbesserung. Die gehärtete Antireflexbeschichtung hat ferner eine ausgezeichnete mechanische Stabilität.
Somit ist es möglich mit einfachen Mitteln eine transmissionssteigernde Beschichtung zu erzeugen, die über einen großen Wellenlängenbereich funktioniert und hohe mechanische Festigkeit aufweist.
Beispiele
Beispiel 1 :
Eine Kunststofffolie (Pütz140/A, PET, Fa. Pütz-Folien, auf Innenseite vorbehandelt, 71 μm Dicke) wurde mit einer PHPS-Lösung (NL120-05 + 5 % DEAE) einseitig mit einer Schlitzdüse Rolle zu Rolle beschichtet.
Dosierung: variabel vordosiert über Spritzen/Pumpe
Schlitzdüse mit Spaltweite: 75 μ m
Antragswinkel: 60 °
Beschichtungsbreite: 1 ,5 cm Geschwindigkeit: 1 m/min, Verweilzeit im Trockner ca. 15 min
Temperatur Trockner: 95-100 0C (Schicht 90-95 0C)
Luftfeuchte: 61 % IR: 200 W
Corona: 200 W
Ein Schichthaftungstest nach DIN 58196-6 zeigte keine Schichtabrisse.
Nach eintägiger Lagerung an Luft bei RT war im IR keine Si-HAbsorptionsbande mehr nachweisbar.
Kratzfestigkeit: Die Beschichtungen wurden mit rotierender (60 Upm) Stahlwolle der Feinheit 000 unter einem Gewicht von 250 g gebracht. Die Proben wurden visuell nach Anzahl der Kratzer ausgewertet. Die Ergebnisse wurden in fünf
Kratzfest-Kategorien eingeteilt: a: keine Kratzer, b: nicht mehr als 2 Kratzer, c: 3-5 Kratzer, d: 6-10 Kratzer, e: nicht weniger als 11 Kratzer
PET: Abrasionskategorie e
Beschichtete PET Folie: a-b
Messergebnisse:
Figure imgf000010_0001
Figure imgf000011_0001
a) jeweils verschiedene Probestücke, Folienstärke nach Ellipsometriepräparation bestimmt: 0 beschichtet 81 ,4 μm; 0 unbeschichtet 83,2 μm; b) über Ellipsometrie bestimmt; c) bezogen auf eine gemittelte Transmission von 5 Proben 140A
140B = Pütz 140/A, PET, Fa. Pütz-Folien, auf Innenseite vorbehandelt, 71 μm
Dicke mit PHPS beschichtet R = Rakelbeschichtung
Beispiel 2
Kunststofffolie (Melinex 506, Dicke 100 μm, Polyester, Fa. Cadillac Plastic), wurde mit einer PHPS-Lösung (NL120-05 + 5 % DEAE) einseitig mit einer Rakel beschichtet. Trocknung 15 Min bei 95 0C nach zweitägiger Lagerung an Luft bei RT konnte keine Si-H Absorptionsbande mehr gefunden werden PET: Abrasionskategorie e Beschichtete PET Folie: a-b
Figure imgf000012_0001
a) Rakelbeschichtung: Spiralrakel R unterschiedlicher Spalthöhe 4 μm, ... b) über Ellipsometrie bestimmt; c) bezogen auf Transmission "unbeschichtet" der jeweiligen Probe an exakt der gleichen Stelle
Beispiel 3
PET Folie wurde mit einer PHPS-Lösung (NL120-05 + 5 % DEAE) einseitig Rolle zu Rolle beschichtet, getrocknet 10 min bei Raumtemperatur und mit VUV bei Raumtemperatur und einer Geschwindigkeit von 1 m/Min umgewandelt (Xe2 Excimer Strahlung 100 mJcm-2 und Hg-LP-Strahlung 250 mJcm-2) gehärtet.
Messergebnisse:
Die zwischen 400-1 100 nm gemittelt Transmissionsverbesserung lag bei 2,1 %.
PET: Abrasionskategorie e
Beschichtete PET Folie: a-b Beispiel 4
Glas wurde mit einer 20 %iger PHPS-Lösung (NL 120 A 5 % DEAE) bei einer
Ziehgeschwindigkeit von 0,3 m/min an Luft durch Tauchen in die Lösung beidseitig beschichtet. Nach dem Trocknen (ca. 10 min) bei Raumtemperatur wurden die beschichteten Glasproben im Ofen in Luft bei 180 0C mit einer
Haltezeit von 1 h gelagert.
Die Schicht hatte eine Dicke von 1 μm.
Glas: 4 mm Gartenblankglas n605 = 1 ,524
PHPS-Schicht: beidseitig Schichtdicke (Ellipsometrie) « 240 nm nβo5 = 1 ,417, Δn = n6os(Glas) - neo5(SiOx) = 0,107
Messergebnisse Transmissionsverbesserung:
400-800 nm: 0,51 %
801-1100 nm: 0,75 %
400-1100 nm: 0,62 % Maximalwert 1 ,7% bei 500 nm
Abrasionskategorie:
Glas: a
Beschichtetes Glas: a
Beispiel 5
Glas wurde mit einer 20 %iger PHPS-Lösung (NL 120 A) bei einer
Ziehgeschwindigkeit von 0,3 m/min an Luft durch Tauchen in die Lösung beidseitig beschichtet. Nach dem Trocknen (ca. 30 min) bei Raumtemperatur wurden die beschichteten Glasproben im Ofen in Luft bei 1800C mit einer
Haltezeit von 1 h gelagert.
Abrasionskategorie:
Glas: a
Beschichtetes Glas: a Messergebnisse:
Figure imgf000014_0001
a) über Ellipsometrie bestimmt b) Δn = n605 (Glas) - n605 (SiOx) c) bezogen auf Transmission "unbeschichtet", gemessen an der jeweils unbeschichteten Hälfte des Glases
Beispiel 6
Glas wurde mit einer tutoProm®-l_ösung bei einer Ziehgeschwindigkeit von 0,3 m/min an Luft durch Tauchen in die Lösung beidseitig beschichtet. Nach dem Trocknen (ca. 30 min) bei Raumtemperatur wurden die beschichteten Glasproben im Ofen in Luft bei 180 0C mit einer Haltezeit von 1 h gelagert. Zur Transmissionsverbesserung siehe Diagramm (Fig. 1 ):

Claims

Patentansprüche:
1. Beschichtungslösung für die Herstellung von sonnenseitigen Abdeckungen von Solarzellen, enthaltend mindestens ein Polysilazan mit folgender Formel
-(SiRR1FT-NFr )n- (1 )
wobei
R',R",R"gleich oder unterschiedlich sind und unabhängig voneinander für Wasserstoff oder einen gegebenenfalls substituierten Alky-, Aryl-, Vinyl- oder (Trialkoxysilyl)alkyl-Rest stehen. Worin es sich bei n um eine ganze Zahl handelt und n so bemessen ist, dass das Polysilazan ein zahlenmittleres Molekulargewicht von 150 bis 150.000 g/mol aufweist, sowie gegebenenfalls ein Lösemittel und/oder einen Katalysator und ein oder mehrere Co-Bindemittel.
2. Beschichtungslösung nach Anspruch 1 , dadurch gekennzeichnet, dass als Lösemittel inerte, aprotische Lösemittel, insbesondere Toluol, XyIoI1 Ether oder n-ibutylether verwendet werden.
3. Beschichtungslösung nach Anspruch 1 und/oder 2, dadurch gekennzeichnet, dass diese 1 bis 40 Gew.% mindestens eines Perhydropolysilazans Formel (I) und gegebenenfalls 0,001 bis 5 Gew.%, vorzugsweise 0,01 bis 2 Gew.% eines Katalysators enthält.
4. Beschichtungslösung nach mindestens einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass der Katalysator aus der folgenden Gruppe von Verbindungen ausgewählt ist: N-heterozyklische Verbindungen, Mono-, Di- und Trialkylamine, organische und anorganische Säuren, Acetylacetonat-Komplexe von Metallionen wie Ni, Pt, Pd, AI und Rh, Metallcarboxylate der allgemeinen Formel (RCOO)nM von gesättigten und ungesättigten, aliphatischen oder alizyklischen C1-C22 Carbonsäuren und Metallionen wie Ni, Ti, Pt, Rh, Co, Fe, Ru, Os, Pd, Ir, und AI; wobei n die Ladung des Metallions ist oder Metallpulver wie Au, Ag, Pd oder Ni mit einer Partikelgröße von 20 bis 500 nm, Peroxide, Metallchloride oder metallorganische Verbindungen wie Ferrocene und Zirconocene.
5. Beschichtungslösung nach mindestens einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass R', R", R'" in Formel (1 ) unabhängig voneinander für einen Rest aus der Gruppe Wasserstoff, Methyl, Ethyl, Propyl, iso-Propyl, Butyl, iso-Butyl, tert.-Butyl, Phenyl, Vinyl oder 3-(Triethoxysilyl)-propyl, 3-(Trimethoxysilylpropyl) stehen.
6. Beschichtungslösung nach mindestens einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass die Lösung mindestens ein Perhydropolysilazan der Formel (2)
Figure imgf000016_0001
enthält.
7. Beschichtungslösung nach mindestens einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass die Lösung mindestens ein Polysilazan der Formel (3) enthält,
-(SiRJR"-NR"')n-(SiR*R**-NR " /Vp. - (3)
wobei R1, R", R'", R*, R** und R*** unabhängig voneinander für Wasserstoff oder einen gegebenenfalls substituierten Alkyl-, Aryl-, Vinyl oder (Trialkoxysilyl)alkyl-Rest stehen, wobei es sich bei n und p um eine ganze Zahl handelt und n so bemessen ist, dass das Polysilazan ein zahlenmittleres Molekulargewicht von 150 bis 150.000 g/mol aufweist.
8. Beschichtungslösung nach mindestens einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass in Formel (3)
R1, R'" und R*** für Wasserstoff und R", R* und R** für Methyl stehen; - R, R'" und R*** für Wasserstoff und R", R* für Methyl und R** für Vinyl stehen; oder R', R'", R* und R*** für Wasserstoff und R" und R** für Methyl stehen.
9. Beschichtungslösung nach mindestens einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass die Lösung mindestens ein Polysilazan der Formel (4) enthält,
-(SiR'R"-NR'")n-(SiR*R**-NR***)p-(SiR1, R2-NR3)q- (4)
wobei
R', R", R'", R*, R**, R***, R1, R2 und R3 unabhängig voneinander für Wasserstoff oder einen gegebenenfalls substituierten Alkyl-, Aryl-, Vinyl oder (Trialkoxysilyl)alkyl-Rest stehen, wobei es sich bei n, p und q um eine ganze Zahl handelt und n so bemessen ist, dass das Polysilazan ein zahlenmittleres Molekulargewicht von 150 bis 150.000 g/mol aufweist.
10. Verfahren zur Hersteilung einer transparenten, reflexionsmindernden lichtseitigen Abdeckungen von Solarzellen auf einem transparenten Substrat, wobei eine Polysilazan enthaltende Lösung gemäß mindestens einer der Ansprüche 1 bis 9 auf ein geeignetes Substrat aufgebracht wird und diese
Beschichtung gegebenenfalls anschließend entweder durch Temperatureinfluss oder durch Temperatureinfluss gekoppelt mit kurzwelliger Bestrahlung keramisiert wird.
11. Verfahren nach Anspruch 10, dadurch gekennzeichnet, dass die Lösung durch Sprühen, Fluten oder Tauchen auf das Substrat aufgebracht wird.
12. Verfahren nach Anspruch 10 und/oder 11 , dadurch gekennzeichnet, dass eine Schlitzdüse als Antragssystem verwendet wird.
13. Verfahren nach mindestens einem der Ansprüche 10 bis 12, dadurch gekennzeichnet, dass entsprechend der thermischen Stabilität des Substrates VUV-Strahlung mit Wellenlängenanteilen im Bereich < 180 nm-230 nm verwendet wird.
14. Verfahren nach mindestens einem der Ansprüche 10 bis 13, dadurch gekennzeichnet, dass die gehärtete Beschichtung eine Schichtdicke von
0,05 - 10 Mikrometer aufweist.
15. Verfahren nach mindestens einem der Ansprüche 10 bis 14, dadurch gekennzeichnet, dass das Substrat aus Glas oder Plastik ist.
16. Solarzelle beschichtet mit einer Lösung nach mindestens einem der Ansprüche 1 bis 9.
17. Solarzelle nach Anspruch 16, dadurch gekennzeichnet, dass die Polysilazanschicht keramisiert ist.
18. Solarzelle, nach Anspruch 16, dadurch gekennzeichnet, dass die gehärtete Beschichtung eine Schichtdicke von 0,05 - 10 Mikrometer aufweist.
19. Solarzelle nach mindestens einem der Ansprüche 16 bis 18, dadurch gekennzeichnet, dass die Solarzelle aus Glas oder Plastik ist.
20. Verwendung einer Lösung enthaltend mindestens ein Polysilazan mit folgender Formel
-(SiRR1R"-NR"')n- (1) wobei
R',R",R"gleich oder unterschiedlich sind und unabhängig voneinander für Wasserstoff oder einen gegenenfalls substituierten Alky-, Aryl-, Vinyl- oder (Trialkoxysilyl)alkylrest stehen, worin es sich bei n um eine ganze Zahl handelt und n so bemessen ist, dass das Polysilazan ein zahlenmittleres Molekulargewicht von 150 bis 150.000 g/mol aufweist, sowie gegebenenfalls ein Lösemittel und/oder einen Katalysator und ein oder mehrere Co-Bindemittel, für die Herstellung von sonnenseitigen Abdeckungen von Solarzellen.
21. Verwendung nach Anspruch 20, dadurch gekennzeichnet, dass die Lösung nach ihrem Auftrag auf die Solarzelle durch Temperatureinfluss oder durch Temperatureinfluss gekoppelt mit kurzwelliger Bestrahlung keramisiert wird.
PCT/EP2009/002822 2008-04-23 2009-04-17 Polysilazane enthaltende beschichtungen zur erhöhung der lichtausbeute von verkapselten solarzellen Ceased WO2009129967A2 (de)

Priority Applications (3)

Application Number Priority Date Filing Date Title
CN2009801141644A CN102015936A (zh) 2008-04-23 2009-04-17 用于提高封装的太阳能电池光转化效率的含聚硅氮烷的涂料
EP09735939A EP2271722A2 (de) 2008-04-23 2009-04-17 Polysilazane enthaltende beschichtungen zur erhöhung der lichtausbeute von verkapselten solarzellen
US12/988,192 US8563129B2 (en) 2008-04-23 2009-04-17 Polysilazane-containing coatings for increasing the conversion efficiency of encapsulated solar cells

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE102008020324.6 2008-04-23
DE200810020324 DE102008020324A1 (de) 2008-04-23 2008-04-23 Polysilazane enthaltende Beschichtungen zur Erhöhung der Lichtausbeute von verkapselten Solarzellen

Publications (2)

Publication Number Publication Date
WO2009129967A2 true WO2009129967A2 (de) 2009-10-29
WO2009129967A3 WO2009129967A3 (de) 2010-01-07

Family

ID=41111671

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/EP2009/002822 Ceased WO2009129967A2 (de) 2008-04-23 2009-04-17 Polysilazane enthaltende beschichtungen zur erhöhung der lichtausbeute von verkapselten solarzellen

Country Status (5)

Country Link
US (1) US8563129B2 (de)
EP (1) EP2271722A2 (de)
CN (1) CN102015936A (de)
DE (1) DE102008020324A1 (de)
WO (1) WO2009129967A2 (de)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20120067403A1 (en) * 2010-09-16 2012-03-22 Fuji Electric Co., Ltd. Photovoltaic module
JP2012181334A (ja) * 2011-03-01 2012-09-20 Az Electronic Materials Ip Ltd 低屈折率膜形成用組成物、低屈折率膜の形成方法、及び該形成方法により形成された低屈折率膜並びに反射防止膜

Families Citing this family (24)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE102009013903A1 (de) * 2009-03-19 2010-09-23 Clariant International Limited Solarzellen mit einer Barriereschicht auf Basis von Polysilazan
JP5469966B2 (ja) * 2009-09-08 2014-04-16 東京応化工業株式会社 塗布装置及び塗布方法
JP5719546B2 (ja) * 2009-09-08 2015-05-20 東京応化工業株式会社 塗布装置及び塗布方法
JP5639816B2 (ja) * 2009-09-08 2014-12-10 東京応化工業株式会社 塗布方法及び塗布装置
JP5439097B2 (ja) * 2009-09-08 2014-03-12 東京応化工業株式会社 塗布装置及び塗布方法
DE102011100728A1 (de) * 2011-05-06 2012-11-08 Osram Opto Semiconductors Gmbh Optoelektronisches Halbleiterbauelement
WO2013035432A1 (ja) * 2011-09-08 2013-03-14 リンテック株式会社 変性ポリシラザンフィルム、および、ガスバリアフィルムの製造方法
JP5339655B1 (ja) 2012-01-20 2013-11-13 リンテック株式会社 ガスバリアフィルムおよびガスバリアフィルムの製造方法
US9577211B2 (en) 2012-02-21 2017-02-21 Lintec Corporation Organic electronic element and method for manufacturing organic electronic element
KR101519559B1 (ko) 2013-04-29 2015-05-13 이근수 개질된 폴리실라잔계 중합체, 이 중합체를 포함하는 코팅 조성물, 이를 이용하여 얻을 수 있는 코팅 플라스틱 기판과 이의 제조 방법, 및 상기 개질된 폴리실라잔계 중합체의 제조 방법
CN103571330A (zh) * 2013-10-21 2014-02-12 虞海盈 一种具有杀菌性能与镜片折射率近似的涂层材料
KR20150098443A (ko) 2014-02-20 2015-08-28 한국과학기술연구원 폴리실라잔 및 파장변환제를 포함하는 코팅 조성물, 및 이를 이용하여 제조된 파장변환 시트
JP6882337B2 (ja) * 2016-04-28 2021-06-02 ディーエヌエフ カンパニー リミテッドＤＮＦ Ｃｏ． Ｌｔｄ． 防眩ガラスおよびその製造方法
CN106449887B (zh) * 2016-11-23 2018-01-16 绍兴文理学院 一种用于光伏组件的反光薄膜材料
US10647578B2 (en) 2016-12-11 2020-05-12 L'Air Liquide, Société Anonyme pour l'Etude et l'Exploitation des Procédés Georges Claude N—H free and SI-rich per-hydridopolysilzane compositions, their synthesis, and applications
JP7033667B2 (ja) 2018-02-21 2022-03-10 レール・リキード－ソシエテ・アノニム・プール・レテュード・エ・レクスプロワタシオン・デ・プロセデ・ジョルジュ・クロード ペルヒドロポリシラザン組成物及びそれを使用する酸化物膜の形成方法
CN109346609A (zh) * 2018-08-28 2019-02-15 上海幂方电子科技有限公司 一种电子产品的封装结构及其制备方法
MX2021015608A (es) * 2019-06-26 2022-04-06 Chemitek Quim Avancada S A Composición de recubrimiento para sustratos, métodos y usos de la misma.
CN110718334B (zh) * 2019-09-24 2021-05-07 深圳市善柔科技有限公司 银纳米线导电薄膜及其制备方法
US20220267617A1 (en) * 2021-02-23 2022-08-25 Thor Custom Steel Coatings LLC Steel Protective Coating Compositions, Methods of Their Manufacture, and Methods of Their Use
US20230212425A1 (en) * 2021-02-23 2023-07-06 Thor Custom Steel Coatings LLC Steel Protective Coating Compositions, Methods of Their Manufacture, and Methods of Their Use
US20230124254A1 (en) * 2021-02-23 2023-04-20 Thor Custom Steel Coatings LLC Steel Protective Coating Compositions, Methods of Their Manufacture, and Methods of Their Use
JP7817131B2 (ja) * 2022-10-04 2026-02-18 信越化学工業株式会社 Ｒｏｌｌ ｔｏ Ｒｏｌｌ工程用ガスバリアコーティング剤
WO2025125280A1 (en) 2023-12-15 2025-06-19 Merck Patent Gmbh Coating composition using high viscous polysilazane

Family Cites Families (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4839736A (en) * 1987-07-06 1989-06-13 Mitsui Toatsu Chemicals, Inc. Filter for CRT screen
US4751191A (en) * 1987-07-08 1988-06-14 Mobil Solar Energy Corporation Method of fabricating solar cells with silicon nitride coating
DE19642419A1 (de) 1996-10-14 1998-04-16 Fraunhofer Ges Forschung Verfahren und Beschichtungszusammensetzung zur Herstellung einer Antireflexionsbeschichtung
US6271326B1 (en) 1998-04-30 2001-08-07 Jsr Corporation Olefin polymer, process for manufacturing the same, curable resin composition, and antireflection coating
DE19829172A1 (de) 1998-06-30 2000-01-05 Univ Konstanz Verfahren zur Herstellung von Antireflexschichten
JP2001111076A (ja) * 1999-10-08 2001-04-20 Tdk Corp コーティング体および太陽電池モジュール
JP2005033063A (ja) * 2003-07-08 2005-02-03 Sharp Corp 太陽電池用反射防止膜およびその作製方法
DE102004011212A1 (de) * 2004-03-04 2005-09-29 Clariant International Limited Perhydropolysilazane enthaltende Beschichtungen für Metall- und Polymeroberflächen
DE102005034817A1 (de) 2005-07-26 2007-02-01 Clariant International Limited Verfahren zur Herstellung einer dünnen glasartigen Beschichtung auf Substraten zur Verringerung der Gaspermeation
DE102005042944A1 (de) * 2005-09-08 2007-03-22 Clariant International Limited Polysilazane enthaltende Beschichtungen für Metall- und Polymeroberflächen
DE102006008308A1 (de) * 2006-02-23 2007-08-30 Clariant International Limited Polysilazane enthaltende Beschichtungen zur Vermeidung von Zunderbildung und Korrosion

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20120067403A1 (en) * 2010-09-16 2012-03-22 Fuji Electric Co., Ltd. Photovoltaic module
JP2012181334A (ja) * 2011-03-01 2012-09-20 Az Electronic Materials Ip Ltd 低屈折率膜形成用組成物、低屈折率膜の形成方法、及び該形成方法により形成された低屈折率膜並びに反射防止膜
US20130337274A1 (en) * 2011-03-01 2013-12-19 Az Electronic Materials Usa Corp. Composition for forming low-refractive-index film, method of forming low-refractive-index film, and low-refractive-index film and antireflective film both formed by the formation method
EP2682439A4 (de) * 2011-03-01 2014-08-20 Az Electronic Materials Ip Japan K K Zusammensetzung zur bildung eines films mit geringem brechungsindex, verfahren zur bildung eines films mit geringem brechungsindex sowie film mit geringem brechungsindex und antireflexionsfilm, beide in diesem verfahren gebildet

Also Published As

Publication number Publication date
US20110041913A1 (en) 2011-02-24
EP2271722A2 (de) 2011-01-12
US8563129B2 (en) 2013-10-22
DE102008020324A1 (de) 2009-10-29
CN102015936A (zh) 2011-04-13
WO2009129967A3 (de) 2010-01-07

Similar Documents

Publication Publication Date Title
WO2009129967A2 (de) Polysilazane enthaltende beschichtungen zur erhöhung der lichtausbeute von verkapselten solarzellen
US9221976B2 (en) Antireflective coatings with self-cleaning, moisture resistance and antimicrobial properties
Joshi et al. Super-hydrophilic broadband anti-reflective coating with high weather stability for solar and optical applications
RU2470053C1 (ru) Пористые покрытия из диоксида титана и способы формирования пористых покрытий из диоксида титана, имеющих улучшенную фотокаталитическую активность
KR101887245B1 (ko) 무기 산화물 코팅
DE102010013865B4 (de) Reflektor mit hoher Resistenz gegen Witterungs- und Korrosionseinflüsse und Verfahren zu seiner Herstellung
Smitha et al. UV curable hydrophobic inorganic–organic hybrid coating on solar cell covers for photocatalytic self cleaning application
US20190211211A1 (en) Coating film and article
Hussein et al. Preparation ZnO Thin Film by using Sol-gel-processed and determination of thickness and study optical properties
WO2019003219A1 (en) PROTECTIVE COATING FOR CENTRAL TOWER RECEIVER IN SOLAR POWER PLANTS AND METHOD FOR MANUFACTURING THE SAME
CN112760036A (zh) 一种具有紫外光屏蔽、可见光增透性能的耐原子氧涂层及其制备方法
Khmissi et al. Investigation of an antireflective coating system for solar cells based on thin film multilayers
WO2022136001A1 (de) Passiver strahlungskühler
JP2010168508A (ja) 低屈折率組成物および反射防止材ならびにディスプレイ
Wang et al. Hybrid high refractive index polymer coatings
EP2838962A1 (de) Auf sol-gel basierende spektralselektive solarabsorberbeschichtungen und verfahren zur herstellung solcher beschichtungen
TWI907663B (zh) 紅外線吸收粒子分散液、紅外線吸收粒子分散體、紅外線吸收夾層透明基材、紅外線吸收透明基材
Lari et al. Six-layer antireflection TiO2/SiO2 coatings for solar covers: role of Triton and PDMS additives
KR101808433B1 (ko) 방오성이 우수한 하드코팅조성물 및 이를 이용한 하드코팅물
WO2019239808A1 (ja) 光触媒複合材、サイネージ用ディスプレイ保護部材、タッチパネル用保護部材、太陽電池用保護部材、センサカバー用保護部材、サイネージ用ディスプレイ、タッチパネル、太陽電池、及び、センサカバー
JP7477889B2 (ja) 機能性膜、機能性膜積層体、機能性膜形成用組成物、機能性膜形成用組成物の製造方法及び機能性膜積層体の製造方法
TW201313845A (zh) 被覆組成物及塗裝品
KR102904243B1 (ko) 자가결합형 광촉매 반사방지 투명 코팅 조성물 및 그 제조 방법
WO2019239810A1 (ja) 光触媒複合材、サイネージ用ディスプレイ保護部材、タッチパネル用保護部材、太陽電池用保護部材、センサカバー用保護部材、サイネージ用ディスプレイ、タッチパネル、太陽電池、及び、センサカバー
KR101152244B1 (ko) 저온 경화형 세라믹계 유무기 하이브리드 초친수 자외선 차단 코팅제 및 그의 제조 방법

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 200980114164.4

Country of ref document: CN

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 09735939

Country of ref document: EP

Kind code of ref document: A2

WWE Wipo information: entry into national phase

Ref document number: 2009735939

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 12988192

Country of ref document: US
