WO2014084339A1 - 光学材料用組成物およびその用途 - Google Patents

光学材料用組成物およびその用途 Download PDF

Info

Publication number
WO2014084339A1
WO2014084339A1 PCT/JP2013/082153 JP2013082153W WO2014084339A1 WO 2014084339 A1 WO2014084339 A1 WO 2014084339A1 JP 2013082153 W JP2013082153 W JP 2013082153W WO 2014084339 A1 WO2014084339 A1 WO 2014084339A1
Authority
WO
WIPO (PCT)
Prior art keywords
group
carbon atoms
linear
substituted
branched
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2013/082153
Other languages
English (en)
French (fr)
Inventor
龍　昭憲
関　亮一
一輝 藤井
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Mitsui Chemicals Inc
Original Assignee
Mitsui Chemicals Inc
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Mitsui Chemicals Inc filed Critical Mitsui Chemicals Inc
Priority to JP2014549908A priority Critical patent/JP5805332B2/ja
Priority to US14/647,845 priority patent/US9529118B2/en
Priority to KR1020157013780A priority patent/KR20150076238A/ko
Priority to CN201380062696.4A priority patent/CN104822760B/zh
Priority to EP13857787.9A priority patent/EP2927275B1/en
Publication of WO2014084339A1 publication Critical patent/WO2014084339A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K9/00—Tenebrescent materials, i.e. materials for which the range of wavelengths for energy absorption is changed as a result of excitation by some form of energy
    • C09K9/02—Organic tenebrescent materials
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/15—Heterocyclic compounds having oxygen in the ring
    • C08K5/151—Heterocyclic compounds having oxygen in the ring having one oxygen atom in the ring
    • C08K5/1545—Six-membered rings
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L23/00—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers
    • C08L23/02—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers not modified by chemical after-treatment
    • G—PHYSICS
    • G02—OPTICS
    • G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
    • G02B1/00—Optical elements characterised by the material of which they are made; Optical coatings for optical elements
    • G02B1/04—Optical elements characterised by the material of which they are made; Optical coatings for optical elements made of organic materials, e.g. plastics
    • G02B1/041—Lenses
    • G—PHYSICS
    • G02—OPTICS
    • G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
    • G02B5/00—Optical elements other than lenses
    • G02B5/30—Polarising elements
    • G—PHYSICS
    • G02—OPTICS
    • G02C—SPECTACLES; SUNGLASSES OR GOGGLES INSOFAR AS THEY HAVE THE SAME FEATURES AS SPECTACLES; CONTACT LENSES
    • G02C7/00—Optical parts
    • G02C7/10—Filters, e.g. for facilitating adaptation of the eyes to the dark; Sunglasses
    • G—PHYSICS
    • G02—OPTICS
    • G02C—SPECTACLES; SUNGLASSES OR GOGGLES INSOFAR AS THEY HAVE THE SAME FEATURES AS SPECTACLES; CONTACT LENSES
    • G02C7/00—Optical parts
    • G02C7/10—Filters, e.g. for facilitating adaptation of the eyes to the dark; Sunglasses
    • G02C7/102—Photochromic filters
    • G—PHYSICS
    • G02—OPTICS
    • G02C—SPECTACLES; SUNGLASSES OR GOGGLES INSOFAR AS THEY HAVE THE SAME FEATURES AS SPECTACLES; CONTACT LENSES
    • G02C7/00—Optical parts
    • G02C7/12—Polarisers
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1003—Carbocyclic compounds
    • C09K2211/1007—Non-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1003—Carbocyclic compounds
    • C09K2211/1011—Condensed systems
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1088—Heterocyclic compounds characterised by ligands containing oxygen as the only heteroatom

Definitions

  • the present invention relates to a composition for optical materials and use thereof.
  • Plastic lenses are rapidly spreading to optical elements such as eyeglass lenses and camera lenses because they are lighter and harder to break than inorganic lenses. In recent years, plastic lenses having photochromic performance have been developed.
  • plastic lenses having photochromic performance there are (1) those containing a photochromic compound in a plastic lens substrate, and (2) those comprising a layer containing a photochromic compound and a plastic lens substrate.
  • plastic lens (1) examples include those described in Patent Document 1 or 2.
  • Patent Document 1 describes a plastic lens formed by polymerizing a monomer mixture containing a monomer component such as methacrylic acid ester and a photochromic compound.
  • Patent Document 2 describes a photochromic plastic lens including a photochromic organic compound in the vicinity of the surface.
  • a photochromic plastic lens is manufactured by impregnating a photochromic organic compound in the vicinity of the surface of a plastic lens substrate.
  • Patent Document 3 discloses a polarizing lens obtained by polymerizing a mixture of a compound having a radical polymerizable group and a photochromic compound on the surface of a transparent resin having a polarizing film to form a photochromic polymer layer.
  • transparent resin which has a polarizing film consists of polyolefin resin, such as a polymethylpentene (paragraph 0070).
  • Patent Document 4 discloses a laminate (A) in which a thermosetting polyurethane resin layer containing a photochromic compound is sandwiched between two transparent plastic materials having a coating layer on the surface, and a transparent thermosetting resin.
  • a photochromic lens is described which is embedded in a lens body made of (B) or laminated with the thermosetting resin (B) on the laminate (A).
  • An amorphous polyolefin resin is exemplified as the transparent plastic material.
  • Patent Document 5 discloses a plastic lens containing a predetermined compound having photochromic characteristics.
  • JP-A-5-034649 Japanese Patent Application Laid-Open No. 10-026702 Japanese Patent Laid-Open No. 7-178831 JP 2005-215640 A JP 2011-144181 A
  • Patent Documents 1 to 3 do not disclose a lens base material or a photochromic film bonded to the lens base material, which contains a polyolefin and a photochromic compound. When a combination of a polyolefin and a photochromic compound is used, the photochromic performance may not be exhibited.
  • A a polyolefin obtained by (co) polymerizing at least one olefin selected from ⁇ -olefins having 3 to 20 carbon atoms;
  • B a photochromic compound;
  • a composition for optical materials comprising: [2] The composition for optical materials according to [1], wherein the photochromic compound (B) is represented by the following general formula (1);
  • R 1 and R 2 may be the same or different and independently represent a hydrogen atom; A linear or branched alkyl group having 1 to 12 carbon atoms; A cycloalkyl group having 3 to 12 carbon atoms; A substituted or unsubstituted aryl group having 6 to 24 carbon atoms or a heteroaryl group having 4 to 24 carbon atoms (the substituent is a halogen atom, a hydroxy group, a linear or branched alkyl group having 1 to 12 carbon atoms) , A linear or branched alkoxy group having 1 to 12 carbon atoms, a linear or branched haloalkyl group having 1 to 12 carbon atoms substituted with at least one halogen atom, a carbon substituted with at least one halogen atom A linear or branched haloalkoxy group having 1 to 12 carbon atoms, a phenoxy group or a naphthoxy group substituted with at least one linear or branched alkyl group
  • R is 2 Two Rs may be the same or different, and have at least one substituent selected from a methacryloyl or acryloyl group).
  • Aralkyl or heteroaralkyl group (a linear or branched alkyl group having 1 to 4 carbon atoms is substituted with the aryl group or heteroaryl group)
  • R 3 may be the same or different and independently represents a halogen atom;
  • An aralkyl or heteroaralkyl group (a linear or branched alkyl group having 1 to 4 carbon atoms is substituted with the aryl group or heteroaryl group); A substituted or unsubstituted phenoxy or naphthoxy group (having at least one substituent selected from a linear or branched alkyl group having 1 to 6 carbon atoms or an alkoxy group as a substituent); —NH 2 , —NHR, —CONH 2 , or —CONHR (R is a linear or branched alkyl group having 1 to 6 carbon atoms); —OCOR 8 or —COOR 8 (wherein R 8 is a linear or branched alkyl group having 1 to 6 carbon atoms, or a cycloalkyl group having 3 to 6 carbon atoms, or a substituent in R 1 or R 2) A phenyl group substituted by at least one substituent of an aryl or substituted heteroaryl group or an unsubstituted
  • the dotted line represents the carbon C 5 carbon C 6 bond of the naphthopyran ring of general formula (1);
  • the ⁇ -bond of the annelated ring (A 4 ) can be commonly bonded to carbon C 5 or carbon C 6 of the naphthopyran ring of general formula (1);
  • R 4 is the same or different and independently represents OH, a linear or branched alkyl or alkoxy group having 1 to 6 carbon atoms, or two R 4 form carbonyl (CO);
  • R 5 is a halogen atom; A linear or branched alkyl group having 1 to 12 carbon atoms; A straight-chain or branched haloalkyl group having 1 to 6 carbon atoms, which is substituted by at least one halogen atom; A cycloalkyl group having 3 to 12 carbon atoms; A straight-chain or branched alkoxy group having 1 to 6 carbon atoms; A substituted or unsubstituted phenyl or benzyl
  • the content of units derived from at least one olefin selected from branched ⁇ -olefins having 5 to 20 carbon atoms is 50 to 100 mol% [1] or [2 ]
  • An optical material comprising the composition according to any one of [1] to [4].
  • a plastic spectacle lens comprising a base material comprising the composition according to any one of [1] to [4].
  • a film comprising the composition according to any one of [1] to [4].
  • a plastic spectacle lens comprising a layer made of the film according to [7] on at least one of the surfaces of the lens substrate.
  • composition for optical materials of the present invention a photochromic film excellent in photochromic performance and a photochromic film bonded to a lens base material comprising a polyolefin and a photochromic compound can be obtained.
  • a specific ⁇ -olefin an optical material composition comprising a polyolefin and a photochromic compound, which can obtain an optical material excellent in photochromic performance, can be obtained.
  • the composition for optical materials of this invention is demonstrated based on the following embodiment.
  • the composition for an optical material of the present embodiment includes (A) a polyolefin obtained by (co) polymerizing at least one olefin selected from ⁇ -olefins having 3 to 20 carbon atoms, (B) a photochromic compound, ,including.
  • A a polyolefin obtained by (co) polymerizing at least one olefin selected from ⁇ -olefins having 3 to 20 carbon atoms
  • B a photochromic compound
  • the polyolefin (A) in the present embodiment is obtained by (co) polymerizing at least one olefin selected from ⁇ -olefins having 3 to 20 carbon atoms.
  • the (co) polymerization is a concept including a case where the above-described ⁇ -olefin is polymerized alone or a case where another olefin is copolymerized together with the above-described ⁇ -olefin.
  • At least one olefin selected from ⁇ -olefins having 3 to 20 carbon atoms include propylene, 1-butene, 1-pentene, 3-methyl-1-butene, 2-methyl-1-butene, 1-hexene, 4-methyl-1-pentene, 3-methyl-1-pentene, 2-methyl-1-pentene, 1-octene, 1-decene, 1-dodecene, 1-tetradecene, 1-hexadecene, 1-hexene Examples include octadecene and 1-eicosene.
  • the ⁇ -olefin to be used is preferably a branched ⁇ -olefin having 5 to 20 carbon atoms, and 3-methyl-1-butene. 4-methyl-1-pentene is more preferred, and 4-methyl-1-pentene is more preferred.
  • the content of units derived from at least one olefin selected from branched ⁇ -olefins having 3 to 20 carbon atoms is 50 to 100 mol%.
  • the polyolefin (A) is a homopolymer
  • the polyolefin (A) is a copolymer, it is obtained by copolymerizing two or more olefins selected from the above-mentioned ⁇ -olefins having 3 to 20 carbon atoms.
  • a branched ⁇ -olefin having 5 to 20 carbon atoms is a main constituent, and other olefins to be copolymerized are ethylene and carbon atoms. It preferably contains an ⁇ -olefin having 3 to 20 (excluding an ⁇ -olefin selected from branched ⁇ -olefins having 5 to 20 carbon atoms as the main constituent).
  • ⁇ -olefin having 3 to 20 carbon atoms to be copolymerized examples include propylene, 1-butene, 1-pentene, 3-methyl-1-butene, 4-methyl-1-pentene, 1-hexene, Examples include 3-methyl-1-pentene, 1-octene, 1-decene, 1-dodecene, 1-tetradecene, 1-hexadecene, 1-octadecene and 1-eicocene. These olefins can be used alone or in combination of two or more.
  • the lower limit of the content of the unit derived from the branched ⁇ -olefin having 5 to 20 carbon atoms is 50 mol%, preferably 70 mol%, more preferably 85 mol%, and the upper limit is less than 100 mol%, preferably Is 99.95 mol%, more preferably 99.9 mol%, particularly preferably 99.8 mol%.
  • the polyolefin (A) 4-methyl-1-pentene homopolymer or 4-methyl-1-pentene copolymer comprising 4-methyl-1-pentene as a main component is used.
  • a 1-pentene polymer is preferred.
  • the component of the polyolefin (A) includes a functionalized vinyl compound and a polar group (for example, a carbonyl group, a hydroxyl group, an ether bond group, etc.) as long as the object of the present invention is not impaired in addition to the olefin described above. And a monomer having a polymerizable carbon-carbon double bond in the molecule, a conjugated diene, a non-conjugated polyene, and the like.
  • the polyolefin (A) of the present invention preferably satisfies the following requirements (Ai), (A-ii) and (A-iii).
  • the melt flow rate (MFR) is 1 to 500 g / 10 min, preferably 2 to 100 g / 10 min, more preferably 3 to 30 g / 10 min. MFR is measured under the conditions of a measurement temperature of 260 ° C. and a load of 5 kgf according to ASTM D1238. When the MFR is in the above range, the fluidity of the obtained polyolefin resin composition in the molding die is increased.
  • the melting point (Tm) is 220 to 250 ° C., preferably 224 to 245 ° C., more preferably 228 to 240 ° C.
  • the melting point of the polyolefin (A) can be measured in a nitrogen atmosphere in a temperature range of 30 to 280 ° C. according to JIS-K7121. At this time, the heating rate and the cooling rate may each be 10 ° C./min.
  • the polyolefin (A) comprises at least one olefin selected from ⁇ -olefins having 3 to 20 carbon atoms in the presence of a known olefin polymerization catalyst such as a Ziegler-Natta catalyst, a metallocene catalyst or a so-called post-metallocene catalyst. Manufactured by (co) polymerization.
  • a known olefin polymerization catalyst such as a Ziegler-Natta catalyst, a metallocene catalyst or a so-called post-metallocene catalyst.
  • the polyolefin (A) is produced by polymerizing the olefin constituting the polyolefin (A) in the presence of a polymerization catalyst containing a transition metal catalyst component and a cocatalyst component.
  • the polymerization reaction of the olefin in the production of the polyolefin (A) can be carried out by a liquid phase polymerization method such as solution polymerization, suspension polymerization, bulk polymerization method, gas phase polymerization method, and other known polymerization methods.
  • a liquid phase polymerization method such as solution polymerization and suspension polymerization (slurry polymerization), more preferably a suspension polymerization (slurry polymerization) method.
  • an inert hydrocarbon can be used as a solvent, and an olefin that is liquid under the reaction conditions can also be used.
  • the polymerization can be carried out in any of batch, semi-continuous and continuous methods; the polymerization can be carried out in two or more stages by changing reaction conditions.
  • the molecular weight of the obtained polymer can be adjusted, and the melt flow rate of the polyolefin (A) can be adjusted.
  • the polymerization temperature and polymerization pressure in the polymerization differ depending on the polymerization method and the type of olefin to be polymerized.
  • the polymerization temperature is set to 10 to 200 ° C., preferably 30 to 150 ° C.
  • the polymerization pressure is set to normal pressure to 5 MPaG, preferably 0.05 to 4 MPaG.
  • the transition metal catalyst component used for the production of the polyolefin (A) is a solid titanium catalyst or metallocene catalyst having magnesium and titanium as transition metals and a halogen atom and an electron donor as ligands; It is a solid titanium catalyst.
  • the transition metal catalyst component is particularly preferably a magnesium compound suspended in an inert hydrocarbon solvent, a compound having two or more ether bonds with a plurality of atoms in between as an electron donor, and a liquid titanium compound Is a solid titanium catalyst obtained by contacting the catalyst.
  • the solid titanium catalyst has a titanium atom, a magnesium atom, a halogen atom, and a plurality of ether bonds.
  • Examples of the inert hydrocarbon solvent used for the production of the solid titanium catalyst include hexane, decane and dodecane; examples of the magnesium compound include anhydrous magnesium chloride and methoxymagnesium chloride; Examples of the compound having two or more ether bonds with a plurality of atoms in between include 2-isobutyl-2-isopropyl-1,3-dimethoxypropane and 2-isopentyl-2-isopropyl-1,3-dimethoxypropane. It is done.
  • the stereoregularity of the resulting polymer can be adjusted. Thereby, the melting point of the polymer can be adjusted.
  • the atomic ratio of halogen atom to titanium is usually 2 to 100, preferably 4 to 90.
  • the molar ratio of the compound containing two or more ether bonds to titanium is 0.01 to 100, preferably 0.2 to 10.
  • the atomic ratio of magnesium and titanium (magnesium / titanium) in the solid titanium catalyst is 2 to 100, preferably 4 to 50.
  • suitable examples of the polymerization catalyst used in the olefin polymerization for obtaining the polyolefin (A) include JP-A-57-63310, JP-A-58-83006, JP-A-3-706, Magnesium-supported titanium catalysts described in JP-A-3476793, JP-A-4-218508, JP-A-2003-105022, etc .; WO01 / 53369, WO01 / 27124, Examples include metallocene catalysts described in Kaihei 3-19396 or Japanese Patent Laid-Open No. 02-41303.
  • the use of a magnesium-supported titanium catalyst containing a polyether as an electron donor component is particularly preferable because a polyolefin (A) having a relatively narrow molecular weight distribution tends to be obtained.
  • the solid titanium catalyst is converted to titanium atoms per liter of the total liquid volume of 0.0001 to 0.5 mmol, preferably It is preferably used in an amount of 0.0005 to 0.1 mmol.
  • the transition metal catalyst component is preferably suspended in an inert organic solvent (preferably a saturated aliphatic hydrocarbon) and supplied to the polymerization reaction system.
  • the transition metal catalyst component is preferably used as a solid catalyst component preliminarily polymerized with an ⁇ -olefin to be subjected to polymerization.
  • 0.1 to 1000 g, preferably 0.3 to 500 g, more preferably 1 to 200 g of ⁇ -olefin is polymerized per 1 g of the transition metal catalyst component.
  • the prepolymerization can be performed at a catalyst concentration higher than the catalyst concentration in the reaction system in the polymerization of olefins.
  • the cocatalyst component used for the production of the polyolefin (A) is preferably an organometallic compound catalyst component, and specifically includes an organoaluminum compound.
  • Organic aluminum compounds for example, represented by R a n AlX 3-n.
  • R a in R a n AlX 3-n is a hydrocarbon group having 1 to 12 carbon atoms, such as an alkyl group, a cycloalkyl group, and an aryl group.
  • X in R a n AlX 3-n is a halogen atom or a hydrogen atom, and n is 1 to 3.
  • organoaluminum compound represented by R a n AlX 3-n include trialkylaluminums such as trimethylaluminum, triethylaluminum, triisopropylaluminum, triisobutylaluminum, trioctylaluminum, and tri-2-ethylhexylaluminum; isoprenyl Alkenyl aluminum such as aluminum; Dialkylaluminum halide such as dimethylaluminum chloride, diethylaluminum chloride, diisopropylaluminum chloride, diisobutylaluminum chloride and dimethylaluminum bromide; Methylaluminum sesquichloride, ethylaluminum sesquichloride, isopropylaluminum sesquichloride, butylaluminum sesquichloride And Alkyl aluminum sesquihalides such as ethyl aluminum sesquibromide; Alkyl aluminum dihalides
  • the amount of the cocatalyst component (organometallic compound catalyst component) used in the production of the polyolefin (A) is 0.1 to 1 ⁇ per 1 g of the solid titanium catalyst when the transition metal catalyst component is a solid titanium catalyst.
  • the amount may be 10 6 g, preferably 1 ⁇ 10 2 to 1 ⁇ 10 6 g.
  • the amount of the cocatalyst component (organometallic compound catalyst component) used is 0.1 to 1000 mol, preferably about 0.5 to 500 mol, more preferably 1 per mol of titanium atom in the solid titanium catalyst. ⁇ 200 moles.
  • photochromic compound (B) Photochromic compound
  • a spiropyran compound, a chromene compound, a spirooxazine compound, a fulgide compound, or a bisimidazole compound can be used by mixing one or more kinds according to the desired coloration.
  • a spiropyran compound and a compound represented by the following general formula (1) (hereinafter also referred to as compound (1)) can be preferably used.
  • the first embodiment has the following substituents.
  • R 1 and R 2 may be the same or different and independently represent a hydrogen atom; A linear or branched alkyl group having 1 to 12 carbon atoms; A cycloalkyl group having 3 to 12 carbon atoms; A substituted or unsubstituted aryl group having 6 to 24 carbon atoms or a heteroaryl group having 4 to 24 carbon atoms; An aralkyl group or a heteroaralkyl group (a linear or branched alkyl group having 1 to 4 carbon atoms is substituted with the aryl group or heteroaryl group);
  • the substituent of the substituted aryl group having 6 to 24 carbon atoms or the substituted heteroaryl group having 4 to 24 carbon atoms is a halogen atom, a hydroxy group, a linear or branched alkyl group having 1 to 12 carbon atoms, Straight chain or branched alkoxy group having 1 to 12 carbon atoms, straight chain or branched haloalkyl group having 1 to 12 carbon atoms substituted with at least one halogen atom, carbon number substituted with at least one halogen atom
  • R 3 may be the same or different and independently represents a halogen atom;
  • An aralkyl or heteroaralkyl group (a linear or branched alkyl group having 1 to 4 carbon atoms is substituted with the aryl group or heteroaryl group); A substituted or unsubstituted phenoxy or naphthoxy group (having at least one substituent selected from a linear or branched alkyl group having 1 to 6 carbon atoms or an alkoxy group as a substituent); —NH 2 , —NHR, —CONH 2 , or —CONHR (R is a linear or branched alkyl group having 1 to 6 carbon atoms); —OCOR 8 or —COOR 8 (wherein R 8 is a linear or branched alkyl group having 1 to 6 carbon atoms, or a cycloalkyl group having 3 to 6 carbon atoms, or a substituent in R 1 or R 2) A phenyl group substituted by at least one substituent of an aryl or substituted heteroaryl group or an unsubstituted
  • At least two adjacent R 3 bonded to each other include a carbon atom to which R 3 is attached, can form one or more aromatic ring group or non-aromatic ring group.
  • the aromatic ring group or non-aromatic ring group includes one ring or two annelated rings that may contain a heteroatom selected from the group consisting of oxygen, sulfur, and nitrogen.
  • n is an integer from 0 to 4;
  • A represents the following formulas (A 1 ) to (A 5 ).
  • the dotted line represents the carbon C 5 carbon C 6 bond of the naphthopyran ring of the general formula (1).
  • the ⁇ bond of the annelated ring (A 4 ) or (A 5 ) is bonded to carbon C 5 or carbon C 6 of the naphthopyran ring of the general formula (1).
  • R 4 is the same or different and independently represents OH, a linear or branched alkyl or alkoxy group having 1 to 6 carbon atoms, or two R 4 form carbonyl (CO).
  • R 5 , R 6 and R 7 are independently a halogen atom (preferably fluorine, chlorine or bromine); A linear or branched alkyl group having 1 to 12 carbon atoms (preferably a linear or branched alkyl group having 1 to 6 carbon atoms); A straight-chain or branched haloalkyl group having 1 to 6 carbon atoms (preferably a fluoroalkyl group) substituted by at least one halogen atom; A cycloalkyl group having 3 to 12 carbon atoms; A straight-chain or branched alkoxy group having 1 to 6 carbon atoms; A substituted or unsubstituted phenyl or benzyl group (as a substituent, when the R 1 and R 2 groups of the general formula (1) independently correspond to an aryl or heteroaryl group, the definition of the R 1 and R 2 groups described above) At least one of the substituted groups)); -NH 2 , -NHR (Wherein R is a linear or branched al
  • N is an integer from 0 to 6
  • o is an integer from 0 to 2
  • p is an integer from 0 to 4
  • q is an integer from 0 to 3.
  • the photochromic compound (B) of the general formula (1) has a high colorability even at 40 ° C. in combination with the discoloration reaction rate applied to the required application. Easily achievable colors range from orange to blue.
  • a of the compound (1) is an annelated ring (A 1 ) or (A 2 ) as described above can be exemplified.
  • a of the compound (1) is an annelated ring (A 3 ), (A 4 ) or (A 5 ) as described above can be exemplified.
  • the compound in the third embodiment is a compound of the general formula (1) in which at least two adjacent R 3 groups form an aromatic group or a non-aromatic group.
  • aromatic groups or non-aromatic groups optionally contain at least one heteroatom selected from the group consisting of oxygen, sulfur and nitrogen, one ring (eg phenyl group) or two annelations Ring (for example, benzofuran group).
  • the annelated ring is optionally substituted with at least one substituent selected from substituents of aryl or heteroaryl groups in R 1 and / or R 2 .
  • two adjacent R 3 form at least one annelated ring, for example a benzo group, and (A 1 ), (A 2 ), (A 3 ), ( A compound (1) in which at least one alicyclic ring and / or aromatic ring A corresponding to A 4 ) or (A 5 ) is bonded to carbons 5 and 6 of the phenanthrene skeleton is included.
  • two adjacent R 3 form at least one annelated ring, for example a benzo group, and at least one substituted or unsubstituted alicyclic or aromatic ring is a carbon of the phenanthrene skeleton.
  • the compound in the fourth embodiment corresponds to (A 1 ) or (A 2 ) in which A has at least one R 4 substituent different from a hydrogen atom, and at least two adjacent R 3 are at least It is a compound of the general formula (1) excluding a compound that does not form one aromatic group or non-aromatic group.
  • the excluded aromatic or non-aromatic group optionally contains at least one heteroatom selected from the group consisting of oxygen, sulfur and nitrogen, one ring (eg phenyl group) or two anels
  • a ring having a substituted ring for example, a benzofuran group
  • R 1 and R 2 may be the same or different and independently have a basic structure of phenyl, naphthyl, biphenyl, pyridyl, furyl, benzofuryl, dibenzofuryl, N- (C 1 -C 6 ) alkylcarbazole, Represents an optionally substituted aryl or heteroaryl group selected from the group consisting of thienyl, benzothienyl, dibenzothienyl, urolidinyl groups, R 1 and / or R 2 preferably represents a para-substituted phenyl group. Or a compound in which R 1 and R 2 are bonded to form an adamantyl or norbornyl group.
  • a compound represented by the following general formula (4) can be preferably used.
  • Ar 1 and Ar 2 are aromatic groups, which may be the same or different and each represents an optionally substituted benzene ring or thiophene ring.
  • substituent on the benzene ring or thiophene ring include linear or branched alkyl groups having 1 to 10 carbon atoms, linear or branched alkoxy groups having 1 to 10 carbon atoms, and linear or branched alkyl groups having 1 to 6 carbon atoms. Mention may be made of alkylmono (or di) substituted amino groups.
  • R 3 , R 4 , R 5 , m, n, and p are as defined above.

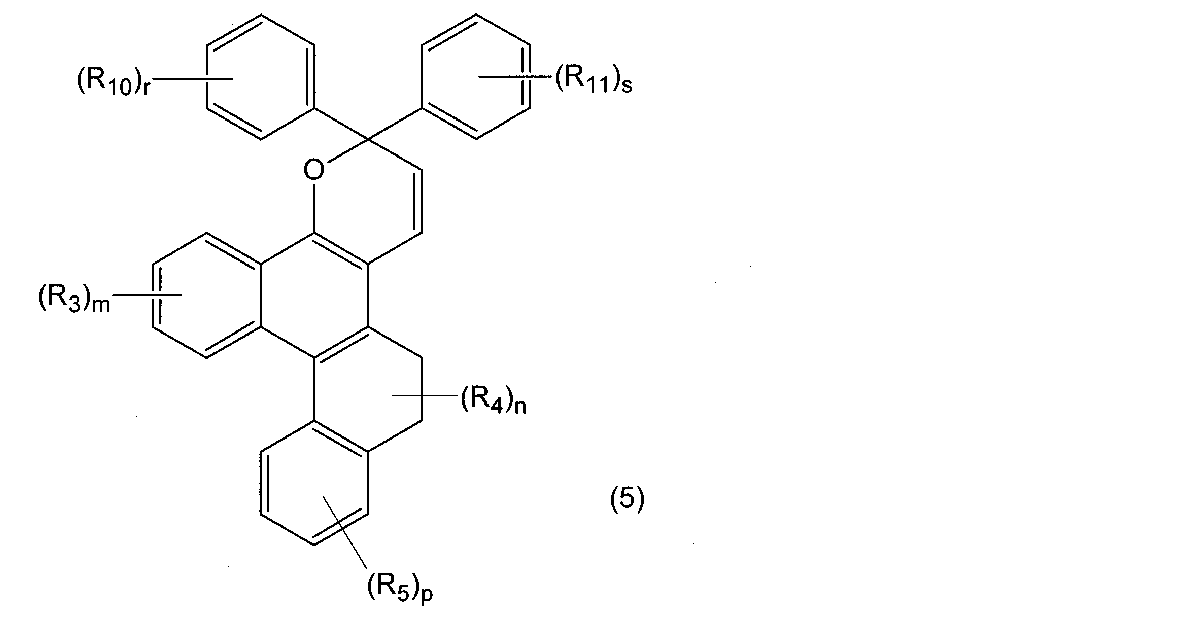

  • a compound represented by the following general formula (5) can be used more preferably.
  • R 10 and R 11 may be the same as or different from each other, a linear or branched alkyl group having 1 to 10 carbon atoms, a linear or branched alkoxy group having 1 to 10 carbon atoms, A linear or branched alkylmono (or di) substituted amino group having 1 to 6 carbon atoms is represented.
  • m 2
  • bonded to adjacent R 3 together can form a ring structure containing a carbon atom R 3 is attached.
  • r and s are integers from 0 to 4.
  • the ring structure is a substituted or unsubstituted aryl group having 6 to 24 carbon atoms or a heteroaryl group having 3 to 24 carbon atoms.
  • R 3 , R 4 , R 5 , m, n, and p are as defined above.
  • the compound represented by the general formula (5) include a compound represented by the following formula (6) or the following formula (7).
  • a compound represented by formula (6) or formula (7) is preferred.
  • the compound represented by the general formula (1) that is the photochromic compound (B) can be synthesized by a known method. For example, it can be synthesized by the method described in JP-A-2004-500319.
  • the addition amount of the photochromic compound is preferably 500 ppm or more, specifically 500 ppm or more and 1000 ppm or less with respect to 100 parts by weight of the polyolefin (A). If it is the said range, photochromic performance can be expressed more effectively.
  • the optical material composition of the present embodiment may further contain a resin modifier or the like as other components.
  • a resin modifier or the like it is preferable to use an (co) polymer of ⁇ -olefin as the polyolefin (A).
  • composition for optical materials of this embodiment is generally a method of melt-kneading polyolefin (A), photochromic compound (B), and other optional components using a roll mill, a Banbury mixer, an extruder, or the like.
  • A polyolefin
  • B photochromic compound
  • other optional components using a roll mill, a Banbury mixer, an extruder, or the like.
  • each component of the resin composition is introduced into a twin-screw extruder set above the melting point of the resin and melt-kneaded to uniformly disperse each component, and then cooled.
  • a twin-screw extruder set above the melting point of the resin and melt-kneaded to uniformly disperse each component, and then cooled.
  • composition for optical materials ⁇ Various molded articles comprising the composition for optical materials>
  • a method for forming the composition for optical material of the present embodiment into a molded body having various shapes such as a film, a sheet, and a lens various known methods such as extrusion molding, injection molding, press molding, inflation molding, laminate molding, and blow molding are used. The method is applicable.
  • the composition for optical material of the present embodiment can be used for an optical material having the following constitution.
  • Plastic lens A A lens substrate made of a composition for optical materials is provided.
  • Plastic lens B A film or a layer made of the composition for optical material is provided on at least one surface of the surface of the lens substrate (excluding the lens substrate obtained from the composition for optical material).
  • Plastic lens C A lens base material (excluding a lens base material obtained from the optical material composition) is laminated on both surfaces of the film made of the optical material composition.
  • an optical material it can be used suitably for a plastic spectacle lens.
  • Plastic lens A Although the method of manufacturing the plastic lens A provided with the lens base material which consists of a composition for optical materials is not specifically limited, Injection molding is mentioned as a preferable manufacturing method. Specifically, for example, pellets obtained by melt-kneading polyolefin (A), photochromic compound (B), and other optional components are melted and softened, and injection temperature is 250 to 300 ° C. and mold temperature is 40 to 40 ° C. An injection-molded product can be obtained by filling a mold at 100 ° C. and cooling time of 20 to 120 seconds.
  • a chain extender in the composition for optical materials, a chain extender, a crosslinking agent, a light stabilizer, an ultraviolet absorber, an antioxidant, a bluing agent, an oil-soluble dye, and filling depending on the purpose
  • Various additives such as an agent and an adhesion improver may be added.
  • the plastic lens A in the present embodiment may have various coating layers on a lens substrate made of the composition for optical materials according to the purpose and application.
  • the plastic lens B in the present embodiment includes a film or layer made of the composition for optical materials on at least one surface of the lens substrate surface.
  • the lens substrate is not formed from the composition for optical materials of the present embodiment.
  • a manufacturing method of the plastic lens B (1) a method of manufacturing a lens substrate, and then bonding a film or sheet made of the composition for optical material on at least one surface of the lens substrate, (2) A film or sheet made of the composition for optical materials is placed along one inner wall of the mold in the cavity of the molding mold held by a gasket or tape as described later, and then the polymerizable composition is placed in the cavity. Examples thereof include a method of injecting and curing.
  • the film or sheet made of the composition for optical material used in the method (1) is not particularly limited, but pellets of the composition for optical material obtained by melt kneading, impregnation, etc. are conventionally known in various ways. Specifically, for example, an injection molding method, a profile extrusion molding method, a pipe molding method, a tube molding method, a heterogeneous molded article coating method, an injection blow molding method, a direct blow molding method, a T-die sheet or film molding method, It can be obtained by a molding method such as an inflation film molding method or a press molding method.
  • the lens substrate can be obtained from a known optical resin, and examples of the optical resin include (thio) urethane resins and episulfide resins.
  • a known method can be used as a method of bonding a film or sheet made of the composition for optical materials onto the surface of the lens substrate.
  • the gasket material is polyvinyl chloride, ethylene-vinyl acetate copolymer, ethylene-ethyl acrylate copolymer, ethylene-propylene copolymer, ethylene-propylene-diene copolymer, polyurethane elastomer, fluororubber, or soft elastic resin blended with polypropylene.
  • a material that does not swell or elute with respect to the polymerizable composition used in the present embodiment is preferred.
  • the material for the mold include glass and metal, and glass is usually used.
  • a mold release agent may be applied to the mold in advance in order to improve the mold release of the obtained lens.
  • a coating liquid for imparting hard coating performance to the lens material may be applied in advance to the mold.
  • the composition for optical materials is inject
  • a defoaming treatment under reduced pressure, a filtration treatment such as pressurization or reduced pressure, and the like.
  • the lens casting mold is heated and molded by a predetermined temperature program in a heatable apparatus such as an oven or water.
  • the resin molded body may be subjected to a treatment such as annealing as necessary.
  • the polymerizable composition examples include (thio) urethane-based polymerizable compositions containing isocyanate, thiol, and alcohol.
  • the plastic lens B in the present embodiment may have various coating layers on the lens base material or “film or layer” made of the composition for optical materials in accordance with the purpose and application.
  • a lens base material (excluding a lens base material obtained from the optical material composition) is laminated on both surfaces of a film made of the optical material composition.
  • a manufacturing method of the plastic lens C (1) a method of manufacturing a lens base material and pasting it onto both surfaces of a film or sheet made of the composition for optical materials, and (2) a molding mold held by a gasket or a tape or the like.
  • a film or sheet made of the composition for optical material is disposed in a state of being separated from the inner wall of the mold, and then a polymerizable composition is injected into the cavity and cured.
  • the same one as the method (1) for the plastic lens B can be used.
  • a known method can be used as a method of bonding a film or sheet made of the composition for optical materials onto the surface of the lens substrate.
  • the method (2) can be specifically performed as follows.
  • a film or sheet made of the composition for optical material is placed so that both surfaces thereof are parallel to the opposed mold inner surface on the front side.
  • the (thio) urethane-based polymerizable composition containing isocyanate, thiol, alcohol, etc. is contained in the two gaps between the mold and the polarizing film by a predetermined injection means. inject.
  • a defoaming treatment under reduced pressure, a filtration treatment such as pressurization or reduced pressure, and the like.
  • the lens casting mold is heated and molded by a predetermined temperature program in a heatable apparatus such as an oven or water.
  • the resin molded body may be subjected to a treatment such as annealing as necessary.
  • the plastic lens C in the present embodiment may have various coating layers on the lens substrate in accordance with the purpose and application.
  • a spectacle lens can be obtained by using the plastic lens of the present embodiment. If necessary, a coating layer may be provided on one side or both sides.
  • the coating layer include a primer layer, a hard coat layer, an antireflection layer, an antifogging coat layer, a stain proof layer, and a water repellent layer.
  • a primer layer a hard coat layer
  • an antireflection layer an antifogging coat layer
  • a stain proof layer a water repellent layer.
  • Each of these coating layers can be used alone, or a plurality of coating layers can be used in multiple layers. When a coating layer is applied to both sides, a similar coating layer or a different coating layer may be applied to each surface.
  • Each of these coating layers is an ultraviolet absorber for the purpose of protecting the lens and eyes from ultraviolet rays, an infrared absorber for the purpose of protecting the eyes from infrared rays, a light stabilizer, an antioxidant, and a lens for the purpose of improving the weather resistance of the lens.
  • an ultraviolet absorber for the purpose of protecting the lens and eyes from ultraviolet rays
  • an infrared absorber for the purpose of protecting the eyes from infrared rays
  • a light stabilizer for the purpose of protecting the eyes from infrared rays
  • an antioxidant for the purpose of improving the weather resistance of the lens.
  • a lens for the purpose of improving the weather resistance of the lens.
  • dyes and pigments, photochromic dyes and photochromic pigments, antistatic agents, and other known additives for enhancing the performance of the lens may be used in combination.
  • various leveling agents for the purpose of improving coating properties may be used.
  • the primer layer is usually formed between a hard coat layer, which will be described later, and the lens.
  • the primer layer is a coating layer for the purpose of improving the adhesion between the hard coat layer formed thereon and the lens, and in some cases, the impact resistance can also be improved.
  • Any material can be used for the primer layer as long as it has high adhesion to the obtained lens, but usually a primer mainly composed of urethane resin, epoxy resin, polyester resin, melanin resin, or polyvinyl acetal.
  • a composition or the like is used.
  • the primer composition may use an appropriate solvent that does not affect the lens for the purpose of adjusting the viscosity of the composition. Of course, you may use it without a solvent.
  • the primer layer can be formed by either a coating method or a dry method.
  • the primer layer is formed by solidifying after applying the primer composition to the lens by a known coating method such as spin coating or dip coating.
  • a dry method it forms by well-known dry methods, such as CVD method and a vacuum evaporation method.
  • the surface of the lens may be subjected to a pretreatment such as an alkali treatment, a plasma treatment, or an ultraviolet treatment as necessary for the purpose of improving adhesion.
  • the hard coat layer is a coating layer for the purpose of imparting functions such as scratch resistance, abrasion resistance, moisture resistance, warm water resistance, heat resistance, and weather resistance to the lens surface.
  • the hard coat layer is generally composed of an organic silicon compound having a curing property and an element selected from the element group of Si, Al, Sn, Sb, Ta, Ce, La, Fe, Zn, W, Zr, In, and Ti.
  • a hard coat composition containing at least one kind of fine particles composed of one or more kinds of oxide fine particles and / or a composite oxide of two or more elements selected from these element groups is used.
  • the hard coat composition includes at least amines, amino acids, metal acetylacetonate complexes, organic acid metal salts, perchloric acids, perchloric acid salts, acids, metal chlorides and polyfunctional epoxy compounds. It is preferable to include any of them.
  • a suitable solvent that does not affect the lens may be used for the hard coat composition, or it may be used without a solvent.
  • the hard coat layer is usually formed by applying a hard coat composition by a known coating method such as spin coating or dip coating and then curing.
  • a known coating method such as spin coating or dip coating and then curing.
  • the curing method include thermal curing, a curing method by irradiation with energy rays such as ultraviolet rays and visible rays, and the like.
  • the refractive index of the hard coat layer is preferably in the range of ⁇ 0.1 in the difference in refractive index from the lens.
  • the antireflection layer is usually formed on the hard coat layer as necessary.
  • inorganic oxides such as SiO 2 and TiO 2 are used, and vacuum deposition, sputtering, ion plating, ion beam assist, and CVD are used. It is formed by the dry method.
  • an organic type it is formed by a wet method using a composition containing an organosilicon compound and silica-based fine particles having internal cavities.
  • the antireflection layer has a single layer and a multilayer, and when used in a single layer, the refractive index is preferably at least 0.1 lower than the refractive index of the hard coat layer.
  • a multilayer antireflection film is preferably used. In that case, a low refractive index film and a high refractive index film are alternately laminated. Also in this case, the refractive index difference between the low refractive index film and the high refractive index film is preferably 0.1 or more.
  • Examples of the high refractive index film include ZnO, TiO 2 , CeO 2 , Sb 2 O 5 , SnO 2 , ZrO 2 , and Ta 2 O 5, and examples of the low refractive index film include an SiO 2 film. .
  • An antifogging layer, an antifouling layer, and a water repellent layer may be formed on the antireflection film layer as necessary.
  • the processing method and processing materials are not particularly limited, and a known antifogging treatment is possible. Methods, antifouling treatment methods, water repellent treatment methods, and materials can be used.
  • a method of covering the surface with a surfactant for example, a method of adding a hydrophilic film to the surface to make it water absorbent, a method of covering the surface with fine irregularities and increasing water absorption
  • a method of covering the surface with fine irregularities and increasing water absorption examples thereof include a method of absorbing water by utilizing photocatalytic activity, and a method of preventing water droplet adhesion by applying a super water-repellent treatment.
  • a method of forming a water repellent treatment layer by vapor deposition or sputtering of a fluorine-containing silane compound or the like, or a method of forming a water repellent treatment layer by coating after dissolving the fluorine-containing silane compound in a solvent Etc a method of forming a water repellent treatment layer by vapor deposition or sputtering of a fluorine-containing silane compound or the like, or a method of forming a water repellent treatment layer by coating after dissolving the fluorine-containing silane compound in a solvent Etc.
  • A-1) Poly-4-methyl-1-pentene (trade name: TPX, manufactured by Mitsui Chemicals, Inc.) (melting point: 232 ° C. MFR (ASTM D1238, 260 ° C., 5 kgf): 27 g / 10 min, specific gravity: 0. 83)
  • A-2) Poly-4-methyl-1-pentene (trade name: TPX, manufactured by Mitsui Chemicals, Inc.) (melting point: 224 ° C. MFR (ASTM D1238, 260 ° C., 5 kgf): 21 g / 10 min, specific gravity: 0. 83))
  • pellets for evaluation were prepared by the following method.
  • the photochromic compound (B) was mixed in the blending amount described in the examples with respect to 100 parts by weight of the polyolefin (A) or (C).
  • the photochromic performance of the obtained square plate was evaluated by the following method.
  • Photochromic performance A resin flat plate having a thickness of 2.0 mm was prepared, and the resin flat plate was irradiated with UV light of 365 nm from a position of 155 mm height for 60 minutes using a handy UV lamp SLUV-6 manufactured by ASONE. After UV irradiation The L * value, a * value, and b * value were measured with a color difference meter (CR-200 manufactured by Konica Minolta Co., Ltd.). Based on the L * value, a * value, and b * value before and after UV irradiation, the hue change amount is calculated from the following formula.
  • ⁇ E * ab [( ⁇ L *) 2 + ( ⁇ a *) 2 + ( ⁇ b *) 2 ] 1/2
  • ⁇ [( ⁇ L *) 2 + ( ⁇ a *) 2 + ( ⁇ b *) 2 ] 1/2
  • Example 1 An optical material composition was obtained by blending 500 ppm of the photochromic compound (B-1) with 100 parts by weight of poly-4-methyl-1-pentene (A-1). Then, a square plate was prepared according to the “test piece (square plate) preparation method”, and the photochromic performance was evaluated by the “evaluation method”. The physical property measurement results are shown in the table.
  • Example 2 A photochromic compound (B-1) (500 ppm) was blended with 100 parts by weight of poly-4-methyl-1-pentene (A-2) to obtain a composition for optical materials. Then, a square plate was prepared according to the “test piece (square plate) preparation method”, and the photochromic performance was evaluated by the “evaluation method”. The physical property measurement results are shown in the table.
  • Example 3 A photochromic compound (B-2) (500 ppm) was blended with 100 parts by weight of poly-4-methyl-1-pentene (A-1) to obtain a composition for optical materials. Then, a square plate was prepared according to the “test piece (square plate) preparation method”, and the photochromic performance was evaluated by the “evaluation method”. The physical property measurement results are shown in the table.
  • Example 4 A photochromic compound (B-2) (500 ppm) was blended with 100 parts by weight of poly-4-methyl-1-pentene (A-2) to obtain a composition for optical materials. Then, a square plate was prepared according to the “test piece (square plate) preparation method”, and the photochromic performance was evaluated by the “evaluation method”. The physical property measurement results are shown in the table.
  • a photochromic compound (B-3) 500 ppm was blended with 100 parts by weight of the ethylene / tetracyclododecene copolymer (C) to obtain a composition for optical materials. Then, a square plate was prepared according to the “test piece (square plate) preparation method”, and the photochromic performance was evaluated by the “evaluation method”. The physical property measurement results are shown in the table.
  • a square plate was prepared in the same manner as in Example 1 except that the photochromic compound (B-3) was used in place of the photochromic compound (B-1), and the photochromic performance was evaluated.
  • a polymer of 4-methyl-1-pentene which is an ⁇ -olefin having 6 carbon atoms, is used as the polyolefin (A).
  • the polyolefin (A) and the photochromic compound (B) An optical material excellent in photochromic performance could be obtained from the composition for optical materials containing.
  • Comparative Example 1 and Comparative Example 2 a copolymer of tetracyclododecene, which is a cyclic olefin, is used as the polyolefin, and the composition for optical materials containing the polyolefin and the photochromic compound (B) is satisfactory. An optical material having a satisfactory photochromic performance could not be obtained.

Landscapes

  • Physics & Mathematics (AREA)
  • Health & Medical Sciences (AREA)
  • Ophthalmology & Optometry (AREA)
  • Chemical & Material Sciences (AREA)
  • General Physics & Mathematics (AREA)
  • Optics & Photonics (AREA)
  • General Health & Medical Sciences (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Materials Engineering (AREA)
  • Engineering & Computer Science (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Laminated Bodies (AREA)
  • Eyeglasses (AREA)
  • Optical Filters (AREA)

Abstract

　本発明の光学材料用組成物は、（Ａ）炭素原子数３～２０のα－オレフィンから選ばれる少なくとも１種のオレフィンを（共）重合して得られるポリオレフィンと、（Ｂ）フォトクロミック化合物と、を含む。

Description

光学材料用組成物およびその用途
　本発明は、光学材料用組成物およびその用途に関する。
　プラスチックレンズは、無機レンズに比べ、軽量で割れ難いことから、眼鏡レンズ、カメラレンズ等の光学素子に急速に普及してきている。近年では、フォトクロミック性能を有するプラスチックレンズの開発が進められている。
　フォトクロミック性能を有するプラスチックレンズとしては、（１）フォトクロミック化合物をプラスチックレンズ基材中に含むもの、（２）フォトクロミック化合物を含む層とプラスチックレンズ基材とからなるもの、とがある。
　前記（１）のプラスチックレンズとしては、特許文献１または２に記載のものが挙げられる。
　特許文献１には、メタクリル酸エステル等のモノマー成分と、フォトクロミック化合物とを含むモノマー混合物を重合してなるプラスチックレンズが記載されている。
　特許文献２には、フォトクロミック有機化合物を表面近傍に含むフォトクロミックプラスチックレンズが記載されている。当該文献では、プラスチックレンズ基材の表面近傍にフォトクロミック有機化合物を含浸させて、フォトクロミックプラスチックレンズが製造されている。
　前記（２）のプラスチックレンズとしては、特許文献３に記載のものが挙げられる。
　特許文献３には、ラジカル重合性基を有する化合物と、フォトクロミック化合物とからなる混合物を、偏光膜を有する透明性樹脂の表面で重合させてフォトクロミック重合体層を形成させて得られた偏光レンズが記載されている。そして、偏光膜を有する透明性樹脂が、ポリメチルペンテン等のポリオレフィン系樹脂からなることが記載されている（００７０段落）。
　特許文献４には、フォトクロミック化合物を含有する熱硬化性ポリウレタン樹脂層を、表面に塗膜層を設けた２枚の透明なプラスチック材料で挟み込んだ積層体（Ａ）を、透明な熱硬化性樹脂（Ｂ）よりなるレンズ体中に埋設、または、上記積層体（Ａ）上に、上記熱硬化性樹脂（Ｂ）を積層してなるフォトクロミックレンズが記載されている。透明なプラスチック材料として、非晶性ポリオレフィン系樹脂が例示されている。
　なお、特許文献５には、フォトクロミック特性を有する所定の化合物を含むプラスチックレンズが開示されている。
特開平５－０３４６４９号公報 特開平１０－０２６７０２号公報 特開平７－１７８８３１号公報 特開２００５－２１５６４０号公報 特開２０１１―１４４１８１号公報
　しかしながら、引用文献１～３には、ポリオレフィンとフォトクロミック化合物とを含んでなる、レンズ基材やレンズ基材上に貼り合わされるフォトクロミック膜は開示されていない。ポリオレフィンとフォトクロミック化合物とを組み合わせて用いた場合、フォトクロミック性能を発揮しない場合があった。
　本発明は以下に示すことができる。
［１］　（Ａ）炭素原子数３～２０のα－オレフィンから選ばれる少なくとも１種のオレフィンを（共）重合して得られるポリオレフィンと、
　（Ｂ）フォトクロミック化合物と、
を含む、光学材料用組成物。
［２］　フォトクロミック化合物（Ｂ）は、下記一般式（１）で表される、［１］に記載の光学材料用組成物；
Figure JPOXMLDOC01-appb-C000003
（式中、Ｒ１およびＲ２は同一でも異なっていてもよく、独立して、水素原子；
炭素数１～１２の直鎖または分岐アルキル基；
炭素数３～１２のシクロアルキル基；
置換または無置換である、炭素数６～２４のアリール基または炭素数４～２４のヘテロアリール基（置換基として、ハロゲン原子、ヒドロキシ基、炭素数１～１２の直鎖または分枝のアルキル基、炭素数１～１２の直鎖または分枝のアルコキシ基、少なくとも１つのハロゲン原子で置換された炭素数１～１２の直鎖または分枝のハロアルキル基、少なくとも１つのハロゲン原子で置換された炭素数１～１２の直鎖または分枝のハロアルコキシ基、少なくとも一つの炭素数１～１２の直鎖または分枝のアルキル基またはアルコキシ基により置換されたフェノキシ基またはナフトキシ基、炭素数２～１２の直鎖または分枝のアルケニル基、－ＮＨ２基、－ＮＨＲ基、－Ｎ(Ｒ)２基（Ｒが炭素数１～６の直鎖または分枝のアルキル基である。Ｒが２つ存在する場合、２つのＲは同一でも異なっていてもよい。）、およびメタクリロイル基またはアクリロイル基から選択される少なくとも１つの置換基を有する。）；
アラルキルまたはヘテロアラルキル基（炭素数１～４の直鎖または分岐アルキル基が前記のアリール基またはヘテロアリール基で置換されている。）
を表し、
　Ｒ3は同一でも異なっていてもよく、独立して、ハロゲン原子；
炭素数１～１２の直鎖または分岐アルキル基；
炭素数３～１２のシクロアルキル基；
炭素数１～１２の直鎖または分岐アルコキシ基；
少なくとも１つのハロゲン原子で置換された炭素数１～１２の直鎖または分枝のハロアルキル基、少なくとも１つのハロゲン原子で置換された炭素数３～１２のハロシクロアルキル基、少なくとも１つのハロゲン原子で置換された炭素数１～１２の直鎖または分岐ハロアルコキシ基；
置換または無置換である、炭素数６～２４のアリール基または炭素数４～２４のヘテロアリール基（置換基として、ハロゲン原子、ヒドロキシ基、炭素数１～１２の直鎖または分枝のアルキル基、炭素数１～１２の直鎖または分枝のアルコキシ基、少なくとも１つのハロゲン原子で置換された炭素数１～１２の直鎖または分枝のハロアルキル基、少なくとも１つのハロゲン原子で置換された炭素数１～１２の直鎖または分枝のハロアルコキシ基、少なくとも一つの炭素数１～１２の直鎖または分枝のアルキル基またはアルコキシ基により置換されたフェノキシ基またはナフトキシ基、炭素数２～１２の直鎖または分枝のアルケニル基、およびアミノ基、から選択される少なくとも１つの置換基を有する。）；
アラルキルまたはヘテロアラルキル基（炭素数１～４の直鎖または分岐アルキル基が前記のアリール基またはヘテロアリール基で置換されている。）；
置換または無置換のフェノキシまたはナフトキシ基（置換基として、炭素数１～６の直鎖または分岐アルキル基またはアルコキシ基から選択される少なくとも１つの置換基を有する。）；
－ＮＨ2、－ＮＨＲ、－ＣＯＮＨ2、または－ＣＯＮＨＲ
（Ｒが、炭素数１～６の直鎖または分枝のアルキル基である。）；
－ＯＣＯＲ8または－ＣＯＯＲ8（ここで、Ｒ8が、炭素数１～６の直鎖または分枝のアルキル基、または炭素数３～６のシクロアルキル基、またはＲ1、Ｒ2において、置換アリールまたは置換ヘテロアリール基の置換基の少なくとも１つにより置換されているフェニル基または無置換のフェニル基である。）；
を表し、
ｍが０から４までの整数であり；
Ａが、下記式（Ａ2）または式（Ａ4）
Figure JPOXMLDOC01-appb-C000004
のアネル化環を表し、これらのアネル化環において、
点線が、一般式（１）のナフトピラン環の炭素Ｃ5炭素Ｃ6結合を表し；
アネル化環（Ａ4）のα結合が、一般式（１）のナフトピラン環の炭素Ｃ5または炭素Ｃ6に普通に結合されることができ；
Ｒ4が、同じかまたは異なり、独立して、ＯＨ、炭素数１～６の直鎖または分枝のアルキル基またはアルコキシ基を表し、もしくは２つのＲ4がカルボニル（ＣＯ）を形成し；
Ｒ5が、ハロゲン原子；
炭素数１～１２の直鎖または分枝のアルキル基；
少なくとも１つのハロゲン原子により置換された、炭素数１～６の直鎖または分枝のハロアルキル基；
炭素数３～１２のシクロアルキル基；
炭素数１～６の直鎖または分枝のアルコキシ基；
置換または無置換のフェニルまたはベンジル基（置換基として、一般式（１）のＲ１、Ｒ２基が独立してアリールまたはヘテロアリール基に対応する場合、Ｒ1、Ｒ2基の定義において上述した置換基の少なくとも１つを有する。）；
－ＮＨ2、－ＮＨＲ
（ここで、Ｒが、炭素数１～６の直鎖または分枝のアルキル基である。）；
置換または無置換であるフェノキシまたはナフトキシ基（置換基として、少なくとも炭素数１～６の直鎖または分枝のアルキル基またはアルコキシ基を有する。）；
－ＣＯＲ9、－ＣＯＯＲ9または－ＣＯＮＨＲ9基（ここで、Ｒ9が、炭素数１～６の直鎖または分枝のアルキル基、または炭素数３～６のシクロアルキル基、または置換または無置換のフェニルまたはベンジル基（置換基として、一般式（１）のＲ１、Ｒ２基が独立してアリールまたはヘテロアリール基に対応する場合、Ｒ1、Ｒ2基の定義において上述した置換基の少なくとも１つを有する。））；
Ａが（Ａ４）を示す場合、ｎが０から２までの整数であり、ｐが０から４までの整数であり、Ａが（Ａ２）を示す場合、ｎが０から２までの整数である。）。
［３］　ポリオレフィン（Ａ）は、炭素原子数５～２０の分岐状のα－オレフィンから選ばれる少なくとも１種のオレフィンに由来する単位の含有量が５０～１００ｍｏｌ％である［１］または［２］に記載の光学材料用組成物。
［４］　ポリオレフィン（Ａ）が、４－メチル－１－ペンテン系重合体である［１］乃至［３］のいずれかに記載の光学材料用組成物。
［５］　［１］乃至［４］のいずれかに記載の組成物からなる光学材料。
［６］　［１］乃至［４］のいずれかに記載の組成物からなる基材を備える、プラスチック眼鏡レンズ。
［７］　［１］乃至［４］のいずれかに記載の組成物からなるフィルム。
［８］　レンズ基材表面の少なくとも一方の上に、［７］に記載のフィルムからなる層を備える、プラスチック眼鏡レンズ。
［９］　［７］に記載のフィルムの両面上にレンズ基材層を備える、プラスチック眼鏡レンズ。
　本発明の光学材料用組成物によれば、フォトクロミック性能に優れた、ポリオレフィンとフォトクロミック化合物とを含んでなるレンズ基材やレンズ基材上に貼り合わされるフォトクロミック膜を得ることができる。
　特定のα-オレフィンを用いることで、フォトクロミック性能に優れた光学材料を得ることが可能な、ポリオレフィンとフォトクロミック化合物とを含んでなる光学材料用組成物を得ることができる。
　本発明の光学材料用組成物を、以下の実施の形態に基づいて説明する。
　本実施形態の光学材料用組成物は、（Ａ）炭素原子数３～２０のα－オレフィンから選ばれる少なくとも１種のオレフィンを（共）重合して得られるポリオレフィンと、（Ｂ）フォトクロミック化合物と、を含む。
　以下、各成分について説明する。
［（Ａ）ポリオレフィン］
　本実施形態におけるポリオレフィン（Ａ）は、炭素原子数３～２０のα－オレフィンから選ばれる少なくとも１種のオレフィンを（共）重合して得られる。ここで、（共）重合とは、上記記載のα－オレフィンを単独で重合する場合や、上記記載のα－オレフィンと共に他のオレフィンを共重合する場合も包含する概念である。
　炭素原子数３～２０のα－オレフィンから選ばれる少なくとも１種のオレフィンとして具体的には、プロピレン、１－ブテン、１－ペンテン、３－メチル－１－ブテン、２－メチル－１－ブテン、１－ヘキセン、４－メチル－１－ペンテン、３－メチル－１－ペンテン、２－メチル－１－ペンテン、１－オクテン、１－デセン、１－ドデセン、１－テトラデセン、１－ヘキサデセン、１－オクタデセンおよび１－エイコセンなどが挙げられる。
　これらのうち、得られるポリオレフィンの耐熱性、および低誘電特性の観点から、使用するα－オレフィンとしては、炭素原子数５～２０の分岐状のα－オレフィンが好ましく、３－メチル－１－ブテン、４－メチル－１－ペンテンがより好ましく、４－メチル－１－ペンテンがさらに好ましい。
　ポリオレフィン（Ａ）は、炭素原子数３～２０の分岐状のα－オレフィンから選ばれる少なくとも１種のオレフィンに由来する単位の含有量が５０～１００ｍｏｌ％である。
　ポリオレフィン（Ａ）が単独重合体の場合、上述した炭素原子数３～２０のα－オレフィン、好ましくは炭素原子数５～２０の分岐状のα－オレフィンから選ばれる１種のオレフィンを重合して得られる（α－オレフィンの構成単位が１００ｍｏｌ％）。
　ポリオレフィン（Ａ）が共重合体の場合、上述した炭素原子数３～２０のα－オレフィンから選ばれる２種以上のオレフィンを共重合して得られる。これらのうち、得られるポリオレフィンの耐熱性、および低誘電特性の観点から、炭素原子数５～２０の分岐状のα－オレフィンを主たる構成要素とし、共重合する他のオレフィンとして、エチレンおよび炭素原子数３～２０のα－オレフィン（前記主たる構成要素となる炭素原子数５～２０の分岐状のα－オレフィンから選ばれるα－オレフィンを除く）を含むことが好ましい。
　前記共重合する炭素原子数３～２０のα－オレフィンとして具体的には、プロピレン、１－ブテン、１－ペンテン、３－メチル－１－ブテン、４－メチル－１－ペンテン、１－ヘキセン、３－メチル－１－ペンテン、１－オクテン、１－デセン、１－ドデセン、１－テトラデセン、１－ヘキサデセン、１－オクタデセンおよび１－エイコセンなどが含まれる。これらのオレフィンは１種単独または２種以上組み合わせて用いることができる。
　この際、炭素原子数５～２０の分岐状のα－オレフィンに由来する単位の含有量の下限は５０ｍｏｌ％、好ましくは７０ｍｏｌ％、より好ましくは８５ｍｏｌ％であり、上限は、１００ｍｏｌ％未満、好ましくは９９．９５ｍｏｌ％、より好ましくは９９．９ｍｏｌ％、特に好ましくは９９．８ｍｏｌ％である。
　ポリオレフィン（Ａ）としては、４－メチル－１－ペンテン単独重合体、若しくは、４－メチル－１－ペンテンを主たる構成要素とする４－メチル－１－ペンテン共重合体からなる、４－メチル－１－ペンテン系重合体であることが好ましい。
　なお、本発明においてポリオレフィン（Ａ）の構成要素としては、上述したオレフィンの他、本発明の目的を損なわない範囲で、官能化ビニル化合物、極性基（例えばカルボニル基、水酸基、エーテル結合基など）および重合性の炭素－炭素二重結合を分子中に有するモノマー、共役ジエン、非共役ポリエンなどを含んでもよい。
　本発明のポリオレフィン（Ａ）は、下記要件（Ａ－ｉ）、（Ａ－ii）および（Ａ－iii）を満たすことが好ましい。
　（Ａ－ｉ）メルトフローレート（ＭＦＲ）が、１～５００ｇ／１０ｍｉｎ、好ましくは２～１００ｇ／１０ｍｉｎ、より好ましくは３～３０ｇ／１０ｍｉｎである。ＭＦＲは、ＡＳＴＭ　Ｄ１２３８に準じて、測定温度２６０℃、荷重５ｋｇｆの条件下にて測定される。ＭＦＲが上記範囲にあると、得られるポリオレフィン樹脂組成物の成形金型内での流動性が高まる。
　（Ａ－ii）融点（Ｔｍ）が、２２０～２５０℃、好ましくは２２４～２４５℃、より好ましくは２２８～２４０℃である。融点２２０℃未満であると、ポリオレフィン（Ａ）自体の強度が低下するので、得られるポリオレフィン樹脂組成物の強度も十分でない場合がある。融点２５０℃を越えると、得られるポリオレフィン樹脂組成物の衝撃強度、および、靭性が低下する場合がある。ポリオレフィン（Ａ）の融点は、ＪＩＳ－Ｋ７１２１に準拠して、３０～２８０℃の温度範囲において窒素雰囲気下で測定することができる。この時、昇温速度および冷却速度は、それぞれ１０℃／ｍｉｎとすればよい。
　（Ａ－iii）比重が、０．８～１．０、好ましくは０．８～０．９である。この範囲であれば、得られる光学材料用組成物のフォトクロミック性能を効果的に発現することができる。
　ポリオレフィン（Ａ）は、チーグラー・ナッタ触媒、メタロセン触媒やいわゆるポストメタロセン触媒などの公知のオレフィン重合用触媒の存在下で、炭素原子数３～２０のα－オレフィンから選ばれる少なくとも１種のオレフィンを（共）重合することにより製造される。
　より具体的には、ポリオレフィン（Ａ）は、ポリオレフィン（Ａ）を構成するオレフィンを、遷移金属触媒成分および共触媒成分を含む重合触媒の存在下にて、重合することにより製造される。
　ポリオレフィン（Ａ）の製造におけるオレフィンの重合反応は、溶液重合、懸濁重合、バルク重合法などの液相重合法や、気相重合法や、その他公知の重合方法で行うことができる。好ましくは、ポリオレフィン（Ａ）の製造は、溶解重合および懸濁重合（スラリー重合）などの液相重合法が用いられ、さらに好ましくは懸濁重合（スラリー重合）法が用いられる。
　前記重合を液相重合法で行う場合には、溶媒として不活性炭化水素を用いることもでき、反応条件下において液状であるオレフィンを用いることもできる。また、重合は回分式、半連続式、連続式の何れの方法においても行なうことができ；重合を、反応条件を変えて２段以上に分けて行なうこともできる。重合反応系に水素を供給することで、得られる重合体の分子量を調節することができ、ポリオレフィン（Ａ）のメルトフローレートを調整することができる。
　前記重合における重合温度および重合圧力は、重合方法および重合するオレフィンの種類により異なる。通常は、重合温度は１０～２００℃、好ましくは３０～１５０℃に設定され、重合圧力は常圧～５ＭＰａＧ、好ましくは０．０５～４ＭＰａＧに設定される。
　ポリオレフィン（Ａ）の製造に用いられる遷移金属触媒成分は、遷移金属としてマグネシウムとチタンを有し、配位子としてハロゲン原子および電子供与体を有する固体状チタン触媒やメタロセン触媒などであり；好ましくは固体状チタン触媒である。
　遷移金属触媒成分は、特に好ましくは、不活性炭化水素溶媒に懸濁させたマグネシウム化合物と、電子供与体として複数の原子を間に介してエーテル結合を２以上有する化合物と、液体状態のチタン化合物とを接触させて得られる固体状チタン触媒である。当該固体状チタン触媒は、チタン原子、マグネシウム原子、ハロゲン原子および複数のエーテル結合を有する。
　前記固体状チタン触媒の製造に用いられる不活性炭化水素溶媒としては、ヘキサン、デカンおよびドデカンなどが挙げられ；マグネシウム化合物としては、無水塩化マグネシウムおよびメトキシ塩化マグネシウムなどが挙げられ；電子供与体としての複数の原子を間に介してエーテル結合を２以上有する化合物としては、２－イソブチル－２－イソプロピル－１，３－ジメトキシプロパンおよび２－イソペンチル－２－イソプロピル－１，３－ジメトキシプロパンなどが挙げられる。
　前記固体状チタン触媒に含まれる電子供与体の種類を選定することにより、得られる重合体の立体規則性を調整することが可能である。これにより、重合体の融点が調整されうる。
　前記固体状チタン触媒におけるハロゲン原子およびチタンの原子比率（ハロゲン原子／チタン）は、通常２～１００であり、好ましくは４～９０である。固体状チタン触媒における、２以上のエーテル結合を含む化合物とチタンのモル比率（２以上のエーテル結合を含む化合物／チタン）は、０．０１～１００、好ましくは０．２～１０である。固体状チタン触媒におけるマグネシウムおよびチタンの原子比率（マグネシウム／チタン）は、２～１００、好ましくは４～５０である。
　さらに、ポリオレフィン（Ａ）を得るためのオレフィン重合に用いる重合触媒の好適な例には、特開昭５７－６３３１０号公報、特開昭５８－８３００６号公報、特開平３－７０６号公報、特許３４７６７９３号公報、特開平４－２１８５０８号公報、特開２００３－１０５０２２号公報等に記載されているマグネシウム担持型チタン触媒；国際公開第０１／５３３６９号パンフレット、国際公開第０１／２７１２４号パンフレット、特開平３－１９３７９６号公報あるいは特開平０２－４１３０３号公報などに記載のメタロセン触媒などが含まれる。電子供与体成分としてポリエーテルを含むマグネシウム担持型チタン触媒を用いると、分子量分布の比較的狭いポリオレフィン（Ａ）を得られる傾向があるため特に好ましい。
　ポリオレフィン（Ａ）の製造におけるモノマー重合を、液相重合法で行う場合には、固体状チタン触媒を、全液体容積１リットル当りチタン原子に換算して０．０００１～０．５ミリモル、好ましくは０．０００５～０．１ミリモルの量で用いることが好ましい。
　遷移金属触媒成分は、不活性有機溶媒（好ましくは、飽和脂肪族炭化水素）に懸濁して重合反応系に供給することが好ましい。
　また、遷移金属触媒成分は、重合に供するα－オレフィンと予備重合した固体触媒成分として用いることが好ましい。予備重合によって、遷移金属触媒成分１ｇ当たり、α－オレフィンを０．１～１０００ｇ、好ましくは０．３～５００ｇ、より好ましくは１～２００ｇ重合させる。予備重合は、オレフィンの重合における反応系内の触媒濃度よりも高い触媒濃度で行うことができる。
　ポリオレフィン（Ａ）の製造に用いられる共触媒成分は、有機金属化合物触媒成分であることが好ましく、具体的には有機アルミニウム化合物が挙げられる。有機アルミニウム化合物は、たとえば、Ｒａ ｎＡｌＸ３－ｎで示される。
　Ｒａ ｎＡｌＸ３－ｎにおけるＲａは、炭素原子数１～１２の炭化水素基であり、例えば、アルキル基、シクロアルキル基およびアリール基である。具体的には、メチル基、エチル基、ｎ－プロピル基、イソプロピル基、イソブチル基、ペンチル基、ヘキシル基、オクチル基、シクロペンチル基、シクロヘキシル基、フェニル基およびトリル基などである。Ｒａ ｎＡｌＸ３－ｎにおけるＸはハロゲン原子または水素原子であり、ｎは１～３である。
　Ｒａ ｎＡｌＸ３－ｎで示される有機アルミニウム化合物の具体例には、トリメチルアルミニウム、トリエチルアルミニウム、トリイソプロピルアルミニウム、トリイソブチルアルミニウム、トリオクチルアルミニウムおよびトリ２－エチルヘキシルアルミニウムなどのトリアルキルアルミニウム；イソプレニルアルミニウムなどのアルケニルアルミニウム；ジメチルアルミニウムクロリド、ジエチルアルミニウムクロリド、ジイソプロピルアルミニウムクロリド、ジイソブチルアルミニウムクロリドおよびジメチルアルミニウムブロミドなどのジアルキルアルミニウムハライド；メチルアルミニウムセスキクロリド、エチルアルミニウムセスキクロリド、イソプロピルアルミニウムセスキクロリド、ブチルアルミニウムセスキクロリドおよびエチルアルミニウムセスキブロミドなどのアルキルアルミニウムセスキハライド；メチルアルミニウムジクロリド、エチルアルミニウムジクロリド、イソプロピルアルミニウムジクロリドおよびエチルアルミニウムジブロミドなどのアルキルアルミニウムジハライド；ジエチルアルミニウムハイドライドおよびジイソブチルアルミニウムハイドライドなどのアルキルアルミニウムハイドライドなどが含まれる。
　これらのうち、トリエチルアルミニウムおよびトリイソブチルアルミニウムなどのアルキルアルミニウムが好ましい。
　ポリオレフィン（Ａ）の製造における共触媒成分（有機金属化合物触媒成分）の使用量は、遷移金属触媒成分が固体状チタン触媒である場合には、固体状チタン触媒１ｇ当たり、０．１～１×１０６ｇ、好ましくは１×１０２～１×１０６ｇの重合体が生成するような量であればよい。また、共触媒成分（有機金属化合物触媒成分）の使用量は、固体状チタン触媒中のチタン原子１モル当たり、０．１～１０００モル、好ましくは約０．５～５００モル、より好ましくは１～２００モルである。
［（Ｂ）フォトクロミック化合物］
　本実施形態において、フォトクロミック化合物（Ｂ）としては、種々のものを用いることができる。例えば、スピロピラン系化合物、クロメン系化合物、スピロオキサジン系化合物、フルギド系化合物、ビスイミダゾール化合物から所望の着色に応じて、１種または２種以上を混合して、用いることができる。
　本実施形態においては、これらのうちでもスピロピラン系化合物を用いることが好ましく、下記一般式（１）で表される化合物（以下、化合物（１）とも表記する。）を好ましく用いることができる。
Figure JPOXMLDOC01-appb-C000005
　第１の実施の形態においては、以下のような置換基を有する。
　式中、Ｒ１およびＲ２は同一でも異なっていてもよく、独立して、水素原子；
炭素数１～１２の直鎖または分岐アルキル基；
炭素数３～１２のシクロアルキル基；
置換または無置換である、炭素数６～２４のアリール基または炭素数４～２４のヘテロアリール基；
アラルキルまたはヘテロアラルキル基（炭素数１～４の直鎖または分岐アルキル基が前記のアリール基またはヘテロアリール基で置換されている。）を示す。
　置換された炭素数６～２４のアリール基または置換された炭素数４～２４のヘテロアリール基の置換基は、ハロゲン原子、ヒドロキシ基、炭素数１～１２の直鎖または分枝のアルキル基、炭素数１～１２の直鎖または分枝のアルコキシ基、少なくとも１つのハロゲン原子で置換された炭素数１～１２の直鎖または分枝のハロアルキル基、少なくとも１つのハロゲン原子で置換された炭素数１～１２の直鎖または分枝のハロアルコキシ基、少なくとも一つの炭素数１～１２の直鎖または分枝のアルキル基またはアルコキシ基により置換されたフェノキシ基またはナフトキシ基、炭素数２～１２の直鎖または分枝のアルケニル基、－ＮＨ２基、－ＮＨＲ基、－Ｎ(Ｒ)２基（Ｒは炭素数１～６の直鎖または分枝のアルキル基である。Ｒが２つ存在する場合、２つのＲは同一でも異なっていてもよい。）、およびメタクリロイル基またはアクリロイル基から少なくとも１つ選択される。
　Ｒ3は同一でも異なっていてもよく、独立して、ハロゲン原子；
炭素数１～１２の直鎖または分岐アルキル基；
炭素数３～１２のシクロアルキル基；
炭素数１～１２の直鎖または分岐アルコキシ基；
少なくとも１つのハロゲン原子で置換された炭素数１～１２の直鎖または分枝のハロアルキル基、少なくとも１つのハロゲン原子で置換された炭素数３～１２のハロシクロアルキル基、少なくとも１つのハロゲン原子で置換された炭素数１～１２の直鎖または分岐ハロアルコキシ基；
置換または無置換である、炭素数６～２４のアリール基または炭素数４～２４のヘテロアリール基（置換基として、ハロゲン原子、ヒドロキシ基、炭素数１～１２の直鎖または分枝のアルキル基、炭素数１～１２の直鎖または分枝のアルコキシ基、少なくとも１つのハロゲン原子で置換された炭素数１～１２の直鎖または分枝のハロアルキル基、少なくとも１つのハロゲン原子で置換された炭素数１～１２の直鎖または分枝のハロアルコキシ基、少なくとも一つの炭素数１～１２の直鎖または分枝のアルキル基またはアルコキシ基により置換されたフェノキシ基またはナフトキシ基、炭素数２～１２の直鎖または分枝のアルケニル基、およびアミノ基、から選択される少なくとも１つの置換基を有する。）；
アラルキルまたはヘテロアラルキル基（炭素数１～４の直鎖または分岐アルキル基が前記のアリール基またはヘテロアリール基で置換されている。）；
置換または無置換のフェノキシまたはナフトキシ基（置換基として、炭素数１～６の直鎖または分岐アルキル基またはアルコキシ基から選択される少なくとも１つの置換基を有する。）；
－ＮＨ2、－ＮＨＲ、－ＣＯＮＨ2、または－ＣＯＮＨＲ
（Ｒが、炭素数１～６の直鎖または分枝のアルキル基である。）；
－ＯＣＯＲ8または－ＣＯＯＲ8（ここで、Ｒ8が、炭素数１～６の直鎖または分枝のアルキル基、または炭素数３～６のシクロアルキル基、またはＲ1、Ｒ2において、置換アリールまたは置換ヘテロアリール基の置換基の少なくとも１つにより置換されているフェニル基または無置換のフェニル基である。）；
を表す。
　少なくとも２つの隣接するＲ３同士が結合し、Ｒ３が結合している炭素原子を含んで、１つ以上の芳香環基または非芳香環基を形成することができる。芳香環基または非芳香環基は、酸素、硫黄、及び窒素からなる群より選択されるヘテロ原子を含んでいてもよい１つの環または２つのアネル化された環を含む。
　ｍが０から４までの整数であり；
　Ａは、下記式（Ａ１）～（Ａ５）を表す。
Figure JPOXMLDOC01-appb-C000006
　これらのアネル化環（Ａ1）から（Ａ5）において、点線が、一般式（１）のナフトピラン環の炭素Ｃ5炭素Ｃ6結合を表す。アネル化環（Ａ4）または（Ａ5）のα結合が、一般式（１）のナフトピラン環の炭素Ｃ5または炭素Ｃ6に結合される。
　Ｒ4が、同じかまたは異なり、独立して、ＯＨ、炭素数１～６の直鎖または分枝のアルキル基またはアルコキシ基を表し、もしくは２つのＲ4がカルボニル（ＣＯ）を形成する。
　Ｒ5、Ｒ6およびＲ7が、独立して、ハロゲン原子（好ましくはフッ素、塩素または臭素）；
炭素数１～１２の直鎖または分枝のアルキル基（好ましくは、炭素数１～６の直鎖または分枝のアルキル基）；
少なくとも１つのハロゲン原子により置換された、炭素数１～６の直鎖または分枝のハロアルキル基（好ましくは、フルオロアルキル基）；
炭素数３～１２のシクロアルキル基；
炭素数１～６の直鎖または分枝のアルコキシ基；
置換または無置換のフェニルまたはベンジル基（置換基として、一般式（１）のＲ１、Ｒ２基が独立してアリールまたはヘテロアリール基に対応する場合、Ｒ１、Ｒ２基の定義において上述した置換基の少なくとも１つを有する。）；
－ＮＨ2、－ＮＨＲ
（ここで、Ｒが、炭素数１～６の直鎖または分枝のアルキル基である。）；
置換または無置換であるフェノキシまたはナフトキシ基（置換基として、少なくとも炭素数１～６の直鎖または分枝のアルキル基またはアルコキシ基を有する。）；
－ＣＯＲ9、－ＣＯＯＲ9または－ＣＯＮＨＲ9基（ここで、Ｒ9が、炭素数１～６の直鎖または分枝のアルキル基、または炭素数３～６のシクロアルキル基、または置換または無置換のフェニルまたはベンジル基（置換基として、一般式（１）のＲ１、Ｒ２基が独立してアリールまたはヘテロアリール基に対応する場合、Ｒ1、Ｒ2基の定義において上述した置換基の少なくとも１つを有する）を表す。）を表す。
　ｎが０から６までの整数であり、ｏが０から２までの整数であり、ｐが０から４までの整数であり、ｑが０から３までの整数である。
　一般式（１）のフォトクロミック化合物（Ｂ）は、求められている用途に適用される変色反応速度と組み合わされ、４０℃でさえ高い着色適性を有する。容易に達成できる色は、オレンジから青にまで及ぶ。
　第１の実施形態において、化合物（１）のＡが、上述したようなアネル化環（Ａ1）または（Ａ2）である化合物を挙げることができる。
　第２の実施形態において、化合物（１）のＡが、上述したようなアネル化環（Ａ3）、（Ａ4）または（Ａ5）である化合物を挙げることができる。
　なお、本実施形態において、Ａ＝（Ａ1）である化合物（１）、Ａ＝（Ａ2）である化合物（１）、Ａ＝（Ａ3）である化合物（１）、Ａ＝（Ａ4）である化合物（１）、およびＡ＝（Ａ5）である化合物（１）からなる群より選択される少なくとも１つの異なる種類に属する化合物（１）の混合物も包含する。
　第３の実施形態における化合物は、少なくとも２つの隣接するＲ3基が芳香族基または非芳香族基を形成している一般式（１）の化合物である。これらの芳香族基または非芳香族基は、酸素、硫黄および窒素からなる群より選択される少なくとも１つのヘテロ原子を必要に応じて含む、１つの環（例えば、フェニル基）または２つのアネル化された環（例えば、ベンゾフラン基）を有する。アネル化された環は、Ｒ1および／またはＲ2におけるアリールまたはヘテロアリール基の置換基から選択される少なくとも１つの置換基により必要に応じて置換されている。
　この第３の実施形態における一群には、特に、２つの隣接するＲ3が少なくとも１つのアネル化環、例えばベンゾ基を形成し、（Ａ1）、（Ａ2）、（Ａ3）、（Ａ4）または（Ａ5）に対応する少なくとも１つの脂環および／または芳香環Ａがフェナントレン骨格の炭素５および６に結合している化合物（１）を含む。
　第３の実施形態における化合物は、特に、２つの隣接するＲ3が少なくとも１つのアネル化環、例えばベンゾ基を形成し、少なくとも１つの置換又は無置換の脂環または芳香環がフェナントレン骨格の炭素５および６に連結しているナフトピラン(I)である。
　第４の実施形態における化合物は、Ａが、水素原子とは異なる少なくとも１つのＲ4置換基を有する（Ａ1）または（Ａ2）に対応し、かつ少なくとも２つの隣接するＲ3が、少なくとも１つの芳香族基または非芳香族基を形成しない化合物を除いた、一般式（１）の化合物である。除外される芳香族基または非芳香族基は、酸素、硫黄および窒素からなる群より選択される少なくとも１つのヘテロ原子を必要に応じて含む、１つの環（例えば、フェニル基）または２つのアネル化された環（例えば、ベンゾフラン基）を有し、Ｒ1および／またはＲ2におけるアリールまたはヘテロアリール基の置換基から選択される少なくとも１つの置換基により必要に応じて置換されている環を有する。
　この第４の実施形態による化合物は、特に、２つのＲ３がアネル化環を形成しない、例えば、ｍ＝１およびＲ3＝－ＯＭｅであり、かつナフト骨格の炭素５および６が、（Ａ1）および（Ａ2）とは異なる少なくとも１つの脂環Ａに連結されているナフトピラン(I)である。
　好ましくは、本実施形態による化合物は、一般式（１）において、
Ｒ1、Ｒ2は同一でも異なっていてもよく、独立して、その基本構造が、フェニル、ナフチル、ビフェニル、ピリジル、フリル、ベンゾフリル、ジベンゾフリル、Ｎ－（Ｃ1－Ｃ6）アルキルカルバゾール、チエニル、ベンゾチエニル、ジベンゾチエニル、ユロリジニル基からなる群より選択される、必要に応じて置換されたアリールまたはヘテロアリール基を表し、Ｒ1および／またはＲ2は好ましくはパラ置換されたフェニル基を表す化合物、または、Ｒ1およびＲ2が結合して、アダマンチルまたはノルボルニル基を形成している化合物である。
　化合物（１）として、下記一般式（４）で表される化合物を好ましく用いることができる。
Figure JPOXMLDOC01-appb-C000007
　式（４）中、Ａｒ１、Ａｒ２は、芳香族基であり、これらは同一でも異なっていてもよく、置換されていてもよいベンゼン環またはチオフェン環を表す。ベンゼン環またはチオフェン環の置換基としては、炭素数１～１０の直鎖または分岐のアルキル基、炭素数１～１０の直鎖または分岐のアルコキシ基、炭素数１～６の直鎖または分岐のアルキルモノ（またはジ）置換アミノ基を挙げることができる。Ｒ３、Ｒ４、Ｒ５、ｍ、ｎ、ｐは前記と同義である。
　化合物（１）として、下記一般式（５）で表される化合物をさらに好ましく用いることができる。
Figure JPOXMLDOC01-appb-C000008
　式（５）中、Ｒ１０、Ｒ１１はお互いに同一でも異なっていてもよく、炭素数１～１０の直鎖または分岐のアルキル基、炭素数１～１０の直鎖または分岐のアルコキシ基、炭素数１～６の直鎖または分岐のアルキルモノ（またはジ）置換アミノ基を表す。ｍが２のとき、隣接するＲ３同士が結合し、Ｒ３が結合している炭素原子を含んで環構造を形成することができる。ｒ、ｓは、０～４の整数である。上記環構造は、置換または無置換である、炭素数６～２４のアリール基または炭素数３～２４のヘテロアリール基である。
　Ｒ３、Ｒ４、Ｒ５、ｍ、ｎ、ｐは前記と同義である。
　一般式（５）で示される化合物の具体例としては、下記式（６）または下記式（７）で示される化合物が挙げられる。本発明においては、式（６）または式（７）で示される化合物が好ましい。
Figure JPOXMLDOC01-appb-C000009
Figure JPOXMLDOC01-appb-C000010
　フォトクロミック化合物（Ｂ）である一般式（１）で表される化合物は、公知の方法で合成することができる。たとえば、特開２００４－５００３１９号に記載の方法で合成することもできる。
　フォトクロミック化合物の添加量は、ポリオレフィン（Ａ）１００重量部に対して５００ｐｐｍ以上が好ましく、具体的には５００ｐｐｍ以上１０００ｐｐｍ以下が好ましい。上記範囲であれば、より効果的にフォトクロミック性能を発現することができる。
　本実施形態の光学材料用組成物は、ポリオレフィン（Ａ）、フォトクロミック化合物（Ｂ）に加えて、その他の成分として、樹脂改質剤等をさらに含んでいてもよい。
　本発明によれば、フォトクロミック性能に優れるという観点から、ポリオレフィン（Ａ）として、α－オレフィンの（共）重合体を用いることが好ましい。
＜光学材料用組成物の製造方法＞
　本実施形態の光学材料用組成物は、ポリオレフィン（Ａ）と、フォトクロミック化合物（Ｂ）と、他の任意成分とをロールミル、バンバリーミキサー、押出機などを使って溶融混錬する方法が一般的であるが、成分が均一に分散する方法であれば特に限定されない。すなわち、最終的に得られる光学材料用組成物において、各成分が実用上問題のない状態で混合されていれば、組成物を形成する各成分の配合方法や、工程はいかなるものであってもよい。例えば、樹脂組成物の各成分を所望の配合比となるようにブレンドした後、樹脂の融点以上に設定した二軸押出機に導入して溶融混練して各成分を均一に分散させ、ついで冷却・ペレット化することで目的の光学材料用組成物を得る方法を挙げることができる。
＜光学材料用組成物からなる各種成形体＞
　本実施形態の光学材料用組成物をフィルムやシート、レンズなどの各種形状の成形体とする方法としては、押出し成形、射出成形、プレス成形、インフレーション成形、積層成形、ブロー成形などの各種公知の方法が適用可能である。
＜用途＞
　本実施形態の光学材料用組成物は、下記の構成を有する光学材料等に使用することができる。
　プラスチックレンズＡ：光学材料用組成物からなるレンズ基材を備える。
　プラスチックレンズＢ：レンズ基材（光学材料用組成物から得られるレンズ基材を除く）表面の少なくとも一方の面上に、光学材料用組成物からなるフィルムまたは層を備える。
　プラスチックレンズＣ：光学材料用組成物からなるフィルムの両面上に、レンズ基材（光学材料用組成物から得られるレンズ基材を除く）が積層されている。
　光学材料としては、プラスチック眼鏡レンズに好適に用いることができる。
（プラスチックレンズＡ）
　光学材料用組成物からなるレンズ基材を備えるプラスチックレンズＡを製造する方法は、特に限定されないが、好ましい製造方法として射出成形が挙げられる。
　具体的には、例えば、ポリオレフィン（Ａ）と、フォトクロミック化合物（Ｂ）、および他の任意成分とを溶融混練して得たペレットを溶融軟化させて射出温度２５０～３００℃で金型温度４０～１００℃の金型に充填し、冷却時間２０～１２０秒で射出成形物を得ることができる。
　本実施形態において他の任意成分として、目的に応じて光学材料用組成物中に、鎖延長剤、架橋剤、光安定剤、紫外線吸収剤、酸化防止剤、ブルーイング剤、油溶染料、充填剤、密着性向上剤などの種々の添加剤を加えてもよい。
　また、本実施形態におけるプラスチックレンズＡは、その目的や用途に合わせて、光学材料用組成物からなるレンズ基材上に種々のコーティング層を有していてもよい。
（プラスチックレンズＢ）
　本実施形態におけるプラスチックレンズＢは、レンズ基材表面の少なくとも一方の面上に、光学材料用組成物からなるフィルムまたは層を備える。レンズ基材は、本実施形態の光学材料用組成物から形成されたものではない。
　プラスチックレンズＢの製造方法としては、（１）レンズ基材を製造し、次いで当該レンズ基材の少なくとも一方の面上に、光学材料用組成物からなるフィルムまたはシートを貼り合わせる方法、（２）後述のようなガスケットまたはテープ等で保持された成型モールドのキャビティ内において、光学材料用組成物からなるフィルムまたはシートをモールドの一方の内壁に沿って配置し、次いでキャビティ内に重合性組成物を注入し、硬化させる方法等を挙げることができる。
　前記（１）の方法において用いられる、光学材料用組成物からなるフィルムまたはシートは、特に限定されないが、溶融混練や含浸等により得られた光学材料用組成物のペレットを、従来種々公知の方法、具体的には、例えば、射出成形法、異形押出成形法、パイプ成形法、チューブ成形法、異種成形体の被覆成形法、インジェクションブロー成形法、ダイレクトブロー成形法、Ｔダイシートまたはフィルム成形法、インフレーションフィルム成形法、プレス成形法などの成形方法により得ることができる。
　レンズ基材は、公知の光学用樹脂から得ることができ、光学用樹脂としては、（チオ）ウレタン樹脂、エピスルフィド系樹脂等を挙げることができる。
　光学材料用組成物からなるフィルムまたはシートを、レンズ基材の面上に貼り合わせる方法は公知の方法を用いることができる。
　前記（２）の方法における注型重合は、レンズ注型用鋳型として、ガスケットで保持された２個のモールドから構成されたものを用いるのが一般的である。
　ガスケットの材質としては、ポリ塩化ビニル、エチレン－酢酸ビニルコポリマー、エチレン－エチルアクリレートコポリマー、エチレン－プロピレンコポリマー、エチレン－プロピレン－ジエンコポリマー、ポリウレタンエラストマー、フッ素ゴム、あるいはそれらにポリプロピレンをブレンドした軟質弾性樹脂類が用いられる。本実施形態において使用される重合性組成物に対して膨潤も溶出もしない材料が好ましい。
　モールドの材質としては、ガラス、金属などが挙げられ、通常はガラスが用いられる。モールドには、得られたレンズの離型性を向上させるために予め離型剤を塗付してもよい。また、レンズ材料にハードコート性能を付与するためのコート液を予めモールドに塗付してもよい。
　そして、ガスケットまたはテープ等で保持された成型モールドのキャビティ内に光学材料用組成物を注入する。この時、得られるプラスチックレンズに要求される物性によっては、必要に応じて、減圧下での脱泡処理や加圧、減圧等の濾過処理等を行うことが好ましい場合が多い。
　そして、組成物が注入された後、レンズ注型用鋳型をオーブン中または水中等の加熱可能装置内で所定の温度プログラムにて加熱して硬化成型する。樹脂成形体は、必要に応じて、アニール等の処理を行ってもよい。
　重合性組成物としては、イソシアネート、チオール、アルコールを含む（チオ）ウレタン系重合性組成物等を挙げることができる。
　また、本実施形態におけるプラスチックレンズＢは、その目的や用途に合わせて、光学材料用組成物からなるレンズ基材上または「フィルムまたは層」上に種々のコーティング層を有していてもよい。
（プラスチックレンズＣ）
　本実施形態におけるプラスチックレンズＣは、光学材料用組成物からなるフィルムの両面上に、レンズ基材（光学材料用組成物から得られるレンズ基材を除く）が積層されている。
　プラスチックレンズＣの製造方法としては、（１）レンズ基材を製造し、光学材料用組成物からなるフィルムまたはシートの両面上に貼り合わせる方法、（２）ガスケットまたはテープ等で保持された成型モールドのキャビティ内において、光学材料用組成物からなるフィルムまたはシートを、モールドの内壁から離間した状態で配置し、次いでキャビティ内に重合性組成物を注入し、硬化させる方法等を挙げることができる。
　前記（１）の方法において用いられる、光学材料用組成物からなるフィルムまたはシートおよびレンズ基材は、プラスチックレンズＢの（１）の方法と同様のものを用いることができる。光学材料用組成物からなるフィルムまたはシートを、レンズ基材の面上に貼り合わせる方法は公知の方法を用いることができる。
　前記（２）の方法は具体的に以下のように行うことができる。
　プラスチックレンズＢの製造方法で用いた、レンズ注型用鋳型の空間内に、光学材料用組成物からなるフィルムまたはシートを、この両面が、対向するフロント側のモールド内面と並行となるように設置する。
　次いで、レンズ注型用鋳型の空間内において、モールドと偏光フィルムとの間の２つの空隙部に、所定の注入手段により、イソシアネート、チオール、アルコールを含む（チオ）ウレタン系重合性組成物等を注入する。この時、得られるプラスチックレンズに要求される物性によっては、必要に応じて、減圧下での脱泡処理や加圧、減圧等の濾過処理等を行うことが好ましい場合が多い。
　そして、組成物が注入された後、レンズ注型用鋳型をオーブン中または水中等の加熱可能装置内で所定の温度プログラムにて加熱して硬化成型する。樹脂成形体は、必要に応じて、アニール等の処理を行ってもよい。
　また、本実施形態におけるプラスチックレンズＣは、その目的や用途に合わせて、レンズ基材上に種々のコーティング層を有していてもよい。
［プラスチック眼鏡レンズ］
　本実施形態のプラスチックレンズを用いて、眼鏡レンズを得ることができる。なお、必要に応じて、片面又は両面にコーティング層を施して用いてもよい。
　コーティング層として、具体的には、プライマー層、ハードコート層、反射防止層、防曇コート層、防汚染層、撥水層等が挙げられる。これらのコーティング層はそれぞれ単独で用いることも複数のコーティング層を多層化して使用することもできる。両面にコーティング層を施す場合、それぞれの面に同様なコーティング層を施しても、異なるコーティング層を施してもよい。
　これらのコーティング層はそれぞれ、紫外線からレンズや目を守る目的で紫外線吸収剤、赤外線から目を守る目的で赤外線吸収剤、レンズの耐候性を向上する目的で光安定剤や酸化防止剤、レンズのファッション性を高める目的で染料や顔料、さらにフォトクロミック染料やフォトクロミック顔料、帯電防止剤、その他、レンズの性能を高めるための公知の添加剤を併用してもよい。塗布によるコーティングを行う層に関しては塗布性の改善を目的とした各種レベリング剤を使用してもよい。
　プライマー層は通常、後述するハードコート層とレンズとの間に形成される。プライマー層は、その上に形成するハードコート層とレンズとの密着性を向上させることを目的とするコーティング層であり、場合により耐衝撃性を向上させることも可能である。プライマー層には得られたレンズに対する密着性の高いものであればいかなる素材でも使用できるが、通常、ウレタン系樹脂、エポキシ系樹脂、ポリエステル系樹脂、メラニン系樹脂、ポリビニルアセタールを主成分とするプライマー組成物などが使用される。プライマー組成物は組成物の粘度を調整する目的でレンズに影響を及ぼさない適当な溶剤を用いてもよい。無論、無溶剤で使用してもよい。
　プライマー層は塗布法、乾式法のいずれの方法によっても形成することができる。塗布法を用いる場合、プライマー組成物を、スピンコート、ディップコートなど公知の塗布方法でレンズに塗布した後、固化することによりプライマー層が形成される。乾式法で行う場合は、ＣＶＤ法や真空蒸着法などの公知の乾式法で形成される。プライマー層を形成するに際し、密着性の向上を目的として、必要に応じてレンズの表面は、アルカリ処理、プラズマ処理、紫外線処理などの前処理を行っておいてもよい。
　ハードコート層は、レンズ表面に耐擦傷性、耐摩耗性、耐湿性、耐温水性、耐熱性、耐候性等機能を与えることを目的としたコーティング層である。
　ハードコート層は、一般的には硬化性を有する有機ケイ素化合物とＳｉ，Ａｌ，Ｓｎ，Ｓｂ，Ｔａ，Ｃｅ，Ｌａ，Ｆｅ，Ｚｎ，Ｗ，Ｚｒ，Ｉｎ及びＴｉの元素群から選ばれる元素の酸化物微粒子の１種以上および／またはこれら元素群から選ばれる２種以上の元素の複合酸化物から構成される微粒子の１種以上を含むハードコート組成物が使用される。
　ハードコート組成物には上記成分以外にアミン類、アミノ酸類、金属アセチルアセトネート錯体、有機酸金属塩、過塩素酸類、過塩素酸類の塩、酸類、金属塩化物および多官能性エポキシ化合物の少なくともいずれかを含むことが好ましい。ハードコート組成物にはレンズに影響を及ぼさない適当な溶剤を用いてもよいし、無溶剤で用いてもよい。
　ハードコート層は、通常、ハードコート組成物をスピンコート、ディップコートなど公知の塗布方法で塗布した後、硬化して形成される。硬化方法としては、熱硬化、紫外線や可視光線などのエネルギー線照射による硬化方法等が挙げられる。干渉縞の発生を抑制するため、ハードコート層の屈折率は、レンズとの屈折率の差が±０．１の範囲にあるのが好ましい。
　反射防止層は、通常、必要に応じて前記ハードコート層の上に形成される。反射防止層には無機系および有機系があり、無機系の場合、ＳｉＯ２、ＴｉＯ２等の無機酸化物を用い、真空蒸着法、スパッタリング法、イオンプレーティング法、イオンビ－ムアシスト法、ＣＶＤ法などの乾式法により形成される。有機系の場合、有機ケイ素化合物と、内部空洞を有するシリカ系微粒子とを含む組成物を用い、湿式により形成される。
　反射防止層は単層および多層があり、単層で用いる場合はハードコート層の屈折率よりも屈折率が少なくとも０．１以上低くなることが好ましい。効果的に反射防止機能を発現するには多層膜反射防止膜とすることが好ましく、その場合、低屈折率膜と高屈折率膜とを交互に積層する。この場合も低屈折率膜と高屈折率膜との屈折率差は０．１以上であることが好ましい。高屈折率膜としては、ＺｎＯ、ＴｉＯ２、ＣｅＯ２、Ｓｂ２Ｏ５、ＳｎＯ２、ＺｒＯ２、Ｔａ２Ｏ５等の膜があり、低屈折率膜としては、ＳｉＯ２膜等が挙げられる。
　反射防止膜層の上には、必要に応じて防曇層、防汚染層、撥水層を形成させてもよい。防曇層、防汚染層、撥水層を形成する方法としては、反射防止機能に悪影響をもたらすものでなければ、その処理方法、処理材料等については特に限定されずに、公知の防曇処理方法、防汚染処理方法、撥水処理方法、材料を使用することができる。例えば、防曇処理方法、防汚染処理方法では、表面を界面活性剤で覆う方法、表面に親水性の膜を付加して吸水性にする方法、表面を微細な凹凸で覆い吸水性を高める方法、光触媒活性を利用して吸水性にする方法、超撥水性処理を施して水滴の付着を防ぐ方法などが挙げられる。また、撥水処理方法では、フッ素含有シラン化合物等を蒸着やスパッタによって撥水処理層を形成する方法や、フッ素含有シラン化合物を溶媒に溶解したあと、コーティングして撥水処理層を形成する方法等が挙げられる。
　以下に、実施例により本発明を更に詳細に説明するが、本発明はこれらに限定されるものではない。なお、本発明の実施例において用いた材料・評価方法は以下の通りである。
＜ポリオレフィン（Ａ）＞
　ポリオレフィン（Ａ）として以下の樹脂・銘柄を使用した。
（Ａ－１）ポリ－４－メチル－１－ペンテン（商標名：ＴＰＸ、三井化学株式会社製）（融点：２３２℃　ＭＦＲ（ＡＳＴＭ　Ｄ１２３８、２６０℃、５ｋｇｆ）：２７ｇ／１０ｍｉｎ、比重：０．８３））
（Ａ－２）ポリ－４－メチル－１－ペンテン（商標名：ＴＰＸ、三井化学株式会社製）（融点：２２４℃　ＭＦＲ（ＡＳＴＭ　Ｄ１２３８、２６０℃、５ｋｇｆ）：２１ｇ／１０ｍｉｎ、比重：０．８３））
＜フォトクロミック化合物（Ｂ）＞
　フォトクロミック化合物（Ｂ）として以下のものを使用した。
　（Ｂ－１）式（６）で示される化合物
Figure JPOXMLDOC01-appb-C000011
（Ｂ－２）フォトクロミック化合物（Vivimed社製　Ｖｏｌｃａｎｉｃ　Ｇｒａｙ）
［試験片（角板）作成方法］
　まず、評価用ペレットを以下方法によって用意した。
ポリオレフィン（Ａ）または（Ｃ）１００重量部に対して、フォトクロミック化合物（Ｂ）を実施例に記載した配合量で混合した。そして、２軸押出機（メーカー名：（株）テクノベル、型番ＫＺＷ１５Ｔ、φ＝１５ｍｍ、Ｌ／Ｄ＝３０、フォトクロ色素：トップフィード投入、シリンダ温度：２５０℃）で混練を行い、評価用ペレットを得た。
　得られたペレットを、射出成形機（日精３０ＴＯＮ（φ＝１９ｍｍ）、射出温度：２６０～３００℃、金型温度：４０～６０℃、冷却時間：１５～２０秒、試験片の種類：角板）を用いることで、角板（厚さ２．０ｍｍ）を得た。
［評価方法］
　得られた角板のフォトクロミック性能を、以下の方法で評価した。
・フォトクロミック性能：厚さ２．０ｍｍの樹脂平板を作製し、アズワン社製ハンディＵＶランプＳＬＵＶ－６を用いて、３６５ｎｍの紫外線を高さ１５５ｍｍの位置から６０分間樹脂平板に照射させ、ＵＶ照射後の樹脂平板の色相を色彩色差計（コニカミノルタ社製ＣＲ－２００）にて、Ｌ＊値およびａ＊値、ｂ＊値を測定。ＵＶ照射前後のＬ＊値およびａ＊値、ｂ＊値を基に、下記式より色相の変化量を算出する。
ΔE*ab＝〔(ΔL*)2＋(Δa*)2＋(Δb*)2〕1/2
ΔE*ab値が６以上のものを○、４以上６未満のものを△、４以下のものを×と評価した。
[実施例１]
　ポリ－４－メチル－１－ペンテン（Ａ－１）１００重量部に対して、フォトクロミック化合物（Ｂ－１）５００ｐｐｍを配合して、光学材料用組成物を得た。そして、上記「試験片（角板）作成方法」にしたがい角板を作成し、上記「評価方法」によりフォトクロミック性能を評価した。物性測定結果を表に示した。
[実施例２]
　ポリ－４－メチル－１－ペンテン（Ａ－２）１００重量部に対して、フォトクロミック化合物（Ｂ－１）５００ｐｐｍを配合して、光学材料用組成物を得た。そして、上記「試験片（角板）作成方法」にしたがい角板を作成し、上記「評価方法」によりフォトクロミック性能を評価した。物性測定結果を表に示した。
[実施例３]
　ポリ－４－メチル－１－ペンテン（Ａ－１）１００重量部に対して、フォトクロミック化合物（Ｂ－２）５００ｐｐｍを配合して、光学材料用組成物を得た。そして、上記「試験片（角板）作成方法」にしたがい角板を作成し、上記「評価方法」によりフォトクロミック性能を評価した。物性測定結果を表に示した。
[実施例４]
　ポリ－４－メチル－１－ペンテン（Ａ－２）１００重量部に対して、フォトクロミック化合物（Ｂ－２）５００ｐｐｍを配合して、光学材料用組成物を得た。そして、上記「試験片（角板）作成方法」にしたがい角板を作成し、上記「評価方法」によりフォトクロミック性能を評価した。物性測定結果を表に示した。
[比較例１]
　ポリオレフィンとして以下の樹脂・銘柄を使用した。
　（Ｃ）エチレン・テトラシクロドデセン共重合体（商標名：ＡＰＥＬ、三井化学株式会社製）（Ｔｇ：１２５℃　ＭＦＲ（ＡＳＴＭ　Ｄ１２３８、２６０℃、２．１６ｋｇｆ）：１５ｇ／１０ｍｉｎ、比重：１．０４　））
　フォトクロミック化合物（Ｂ）として以下のものを使用した。
（Ｂ－３）式（７）で示される化合物
Figure JPOXMLDOC01-appb-C000012
　エチレン・テトラシクロドデセン共重合体（Ｃ）１００重量部に対して、フォトクロミック化合物（Ｂ－３）５００ｐｐｍを配合して、光学材料用組成物を得た。そして、上記「試験片（角板）作成方法」にしたがい角板を作成し、上記「評価方法」によりフォトクロミック性能を評価した。物性測定結果を表に示した。
[比較例２]
　エチレン・テトラシクロドデセン共重合体（Ｃ）１００重量部に対して、フォトクロミック化合物（Ｂ－２）５００ｐｐｍを配合して、光学材料用組成物を得た。そして、上記「試験片（角板）作成方法」にしたがい角板を作成し、上記「評価方法」によりフォトクロミック性能を評価した。物性測定結果を表に示した。
Figure JPOXMLDOC01-appb-T000013
　なお、フォトクロミック化合物（Ｂ－１）に代えてフォトクロミック化合物（Ｂ－３）を用いた以外は実施例１と同様に角板を作成し、フォトクロミック性能を評価したところ、評価は○であった。
　上記実施例１から実施例４のように、ポリオレフィン（Ａ）として炭素数６のα－オレフィンである４－メチル－１－ペンテンの重合体を用い、このポリオレフィン（Ａ）とフォトクロミック化合物（Ｂ）とを含む光学材料用組成物からは、フォトクロミック性能に優れた光学材料を得ることができた。
　一方、比較例１および比較例２のように、ポリオレフィンとして環状オレフィンであるテトラシクロドデセンの共重合体を用い、このポリオレフィンとフォトクロミック化合物（Ｂ）とを含む光学材料用組成物からは、満足のいくフォトクロミック性能を有する光学材料は得られなかった。
　この出願は、２０１２年１１月３０日に出願された日本出願特願２０１２－２６１８８９号を基礎とする優先権を主張し、その開示の全てをここに取り込む。

Claims (9)

  1. 　（Ａ）炭素原子数３～２０のα－オレフィンから選ばれる少なくとも１種のオレフィンを（共）重合して得られるポリオレフィンと、
    　（Ｂ）フォトクロミック化合物と、
    を含む、光学材料用組成物。
  2. 　フォトクロミック化合物（Ｂ）は、下記一般式（１）で表される、請求項１に記載の光学材料用組成物；
    Figure JPOXMLDOC01-appb-C000001
     （式中、Ｒ１およびＲ２は同一でも異なっていてもよく、独立して、水素原子；
    炭素数１～１２の直鎖または分岐アルキル基；
    炭素数３～１２のシクロアルキル基；
    置換または無置換である、炭素数６～２４のアリール基または炭素数４～２４のヘテロアリール基（置換基として、ハロゲン原子、ヒドロキシ基、炭素数１～１２の直鎖または分枝のアルキル基、炭素数１～１２の直鎖または分枝のアルコキシ基、少なくとも１つのハロゲン原子で置換された炭素数１～１２の直鎖または分枝のハロアルキル基、少なくとも１つのハロゲン原子で置換された炭素数１～１２の直鎖または分枝のハロアルコキシ基、少なくとも一つの炭素数１～１２の直鎖または分枝のアルキル基またはアルコキシ基により置換されたフェノキシ基またはナフトキシ基、炭素数２～１２の直鎖または分枝のアルケニル基、－ＮＨ２基、－ＮＨＲ基、－Ｎ(Ｒ)２基（Ｒが炭素数１～６の直鎖または分枝のアルキル基である。Ｒが２つ存在する場合、２つのＲは同一でも異なっていてもよい。）、およびメタクリロイル基またはアクリロイル基から選択される少なくとも１つの置換基を有する。）；
    アラルキルまたはヘテロアラルキル基（炭素数１～４の直鎖または分岐アルキル基が前記のアリール基またはヘテロアリール基で置換されている。）
    を表し、
    　Ｒ3は同一でも異なっていてもよく、独立して、ハロゲン原子；
    炭素数１～１２の直鎖または分岐アルキル基；
    炭素数３～１２のシクロアルキル基；
    炭素数１～１２の直鎖または分岐アルコキシ基；
    少なくとも１つのハロゲン原子で置換された炭素数１～１２の直鎖または分枝のハロアルキル基、少なくとも１つのハロゲン原子で置換された炭素数３～１２のハロシクロアルキル基、少なくとも１つのハロゲン原子で置換された炭素数１～１２の直鎖または分岐ハロアルコキシ基；
    置換または無置換である、炭素数６～２４のアリール基または炭素数４～２４のヘテロアリール基（置換基として、ハロゲン原子、ヒドロキシ基、炭素数１～１２の直鎖または分枝のアルキル基、炭素数１～１２の直鎖または分枝のアルコキシ基、少なくとも１つのハロゲン原子で置換された炭素数１～１２の直鎖または分枝のハロアルキル基、少なくとも１つのハロゲン原子で置換された炭素数１～１２の直鎖または分枝のハロアルコキシ基、少なくとも一つの炭素数１～１２の直鎖または分枝のアルキル基またはアルコキシ基により置換されたフェノキシ基またはナフトキシ基、炭素数２～１２の直鎖または分枝のアルケニル基、およびアミノ基、から選択される少なくとも１つの置換基を有する。）；
    アラルキルまたはヘテロアラルキル基（炭素数１～４の直鎖または分岐アルキル基が前記のアリール基またはヘテロアリール基で置換されている。）；
    置換または無置換のフェノキシまたはナフトキシ基（置換基として、炭素数１～６の直鎖または分岐アルキル基またはアルコキシ基から選択される少なくとも１つの置換基を有する。）；
    －ＮＨ2、－ＮＨＲ、－ＣＯＮＨ2、または－ＣＯＮＨＲ
    （Ｒが、炭素数１～６の直鎖または分枝のアルキル基である。）；
    －ＯＣＯＲ8または－ＣＯＯＲ8（ここで、Ｒ8が、炭素数１～６の直鎖または分枝のアルキル基、または炭素数３～６のシクロアルキル基、またはＲ1、Ｒ2において、置換アリールまたは置換ヘテロアリール基の置換基の少なくとも１つにより置換されているフェニル基または無置換のフェニル基である。）；
    を表し、
    ｍが０から４までの整数であり；
    Ａが、下記式（Ａ2）または式（Ａ4）
    Figure JPOXMLDOC01-appb-C000002
     のアネル化環を表し、これらのアネル化環において、
    点線が、一般式（１）のナフトピラン環の炭素Ｃ5炭素Ｃ6結合を表し；
    アネル化環（Ａ4）のα結合が、一般式（１）のナフトピラン環の炭素Ｃ5または炭素Ｃ6に普通に結合されることができ；
    Ｒ4が、同じかまたは異なり、独立して、ＯＨ、炭素数１～６の直鎖または分枝のアルキル基またはアルコキシ基を表し、もしくは２つのＲ4がカルボニル（ＣＯ）を形成し；
    Ｒ5が、ハロゲン原子；
    炭素数１～１２の直鎖または分枝のアルキル基；
    少なくとも１つのハロゲン原子により置換された、炭素数１～６の直鎖または分枝のハロアルキル基；
    炭素数３～１２のシクロアルキル基；
    炭素数１～６の直鎖または分枝のアルコキシ基；
    置換または無置換のフェニルまたはベンジル基（置換基として、一般式（１）のＲ１、Ｒ２基が独立してアリールまたはヘテロアリール基に対応する場合、Ｒ1、Ｒ2基の定義において上述した置換基の少なくとも１つを有する。）；
    －ＮＨ2、－ＮＨＲ
    （ここで、Ｒが、炭素数１～６の直鎖または分枝のアルキル基である。）；
    置換または無置換であるフェノキシまたはナフトキシ基（置換基として、少なくとも炭素数１～６の直鎖または分枝のアルキル基またはアルコキシ基を有する。）；
    －ＣＯＲ9、－ＣＯＯＲ9または－ＣＯＮＨＲ9基（ここで、Ｒ9が、炭素数１～６の直鎖または分枝のアルキル基、または炭素数３～６のシクロアルキル基、または置換または無置換のフェニルまたはベンジル基（置換基として、一般式（１）のＲ１、Ｒ２基が独立してアリールまたはヘテロアリール基に対応する場合、Ｒ1、Ｒ2基の定義において上述した置換基の少なくとも１つを有する。））；
    Ａが（Ａ４）を示す場合、ｎが０から２までの整数であり、ｐが０から４までの整数であり、Ａが（Ａ２）を示す場合、ｎが０から２までの整数である。）。
  3. 　ポリオレフィン（Ａ）は、炭素原子数５～２０の分岐状のα－オレフィンから選ばれる少なくとも１種のオレフィンに由来する単位の含有量が５０～１００ｍｏｌ％である請求項１または２に記載の光学材料用組成物。
  4. 　ポリオレフィン（Ａ）が、４－メチル－１－ペンテン系重合体である請求項１乃至３のいずれかに記載の光学材料用組成物。
  5. 　請求項１乃至４のいずれかに記載の組成物からなる光学材料。
  6. 　請求項１乃至４のいずれかに記載の組成物からなる基材を備える、プラスチック眼鏡レンズ。
  7. 　請求項１乃至４のいずれかに記載の組成物からなるフィルム。
  8. 　レンズ基材表面の少なくとも一方の上に、請求項７に記載のフィルムからなる層を備える、プラスチック眼鏡レンズ。
  9. 　請求項７に記載のフィルムの両面上にレンズ基材層を備える、プラスチック眼鏡レンズ。
PCT/JP2013/082153 2012-11-30 2013-11-29 光学材料用組成物およびその用途 Ceased WO2014084339A1 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
JP2014549908A JP5805332B2 (ja) 2012-11-30 2013-11-29 光学材料用組成物およびその用途
US14/647,845 US9529118B2 (en) 2012-11-30 2013-11-29 Composition for optical material and use of same
KR1020157013780A KR20150076238A (ko) 2012-11-30 2013-11-29 광학 재료용 조성물 및 그 용도
CN201380062696.4A CN104822760B (zh) 2012-11-30 2013-11-29 光学材料用组合物及其用途
EP13857787.9A EP2927275B1 (en) 2012-11-30 2013-11-29 Composition for optical materials and use thereof

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2012-261889 2012-11-30
JP2012261889 2012-11-30

Publications (1)

Publication Number Publication Date
WO2014084339A1 true WO2014084339A1 (ja) 2014-06-05

Family

ID=50827967

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2013/082153 Ceased WO2014084339A1 (ja) 2012-11-30 2013-11-29 光学材料用組成物およびその用途

Country Status (6)

Country Link
US (1) US9529118B2 (ja)
EP (1) EP2927275B1 (ja)
JP (1) JP5805332B2 (ja)
KR (1) KR20150076238A (ja)
CN (1) CN104822760B (ja)
WO (1) WO2014084339A1 (ja)

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10526533B2 (en) 2015-03-10 2020-01-07 Tokuyama Corporation Process for producing a photochromic cured body
JP2022550250A (ja) * 2019-09-26 2022-12-01 アドオン オプティクス リミティッド 累進レンズ軟質フィルム及びその製造方法
US12416820B2 (en) 2019-09-26 2025-09-16 AddOn Optics Ltd. Progressive lens and manufacture thereof
US12456612B2 (en) 2021-08-16 2025-10-28 AddOn Optics Ltd. Apparatus and methods for applying vacuum-plasma treatment
US12565017B2 (en) 2020-03-31 2026-03-03 AddOn Optics Ltd. Shaping an ophthalmic lens
US12601928B2 (en) 2020-02-16 2026-04-14 AddOn Optics Ltd. Determining a progressive lens optical design

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101610574B1 (ko) * 2012-06-26 2016-04-07 미쓰이 가가쿠 가부시키가이샤 광학재료용 중합성 조성물, 해당 조성물로부터 얻어지는 광학재료 및 플라스틱렌즈
CN105892092A (zh) * 2016-05-19 2016-08-24 江苏淘镜有限公司 一种树脂变色镜片结构
US10934480B2 (en) * 2017-03-01 2021-03-02 Younger Mfg. Co. Optical articles comprising photochromic poly(urea-urethane)

Citations (21)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5763310A (en) 1980-08-13 1982-04-16 Montedison Spa Ingredient and catalyst for olefin polymerization
JPS5883006A (ja) 1981-11-13 1983-05-18 Mitsui Petrochem Ind Ltd オレフインの重合方法
JPH0241303A (ja) 1988-07-15 1990-02-09 Fina Technol Inc シンジオタクチツクポリオレフインの製造方法及び触媒
JPH03706A (ja) 1988-09-30 1991-01-07 Himont Inc オレフィン重合用固体触媒成分および触媒
JPH03193796A (ja) 1989-10-10 1991-08-23 Fina Technol Inc メタロセン化合物
JPH04218508A (ja) 1990-04-13 1992-08-10 Mitsui Petrochem Ind Ltd α−オレフィン系重合体の製造方法
JPH0534649A (ja) 1991-07-31 1993-02-12 Hoya Corp フオトクロミツクプラスチツクレンズの製造方法
JPH06299019A (ja) * 1993-04-13 1994-10-25 Mitsui Petrochem Ind Ltd ４−メチル−１−ペンテン系重合体組成物
JPH07178831A (ja) 1993-12-22 1995-07-18 Tokuyama Corp フォトクロミック成形体の製造方法
JPH1026702A (ja) 1996-07-12 1998-01-27 Nikon Corp フォトクロミックプラスチックレンズ
FR2783249A1 (fr) * 1998-09-11 2000-03-17 Flamel Tech Sa Naphtopyranes anneles en c5-c6, leur preparation et les compositions et matrices (co)polymeres les renfermant
FR2783248A1 (fr) * 1998-09-11 2000-03-17 Flamel Tech Sa Naphtopyranes anneles en c5-c6, leur preparation, et les compositions et matrices (co)polymeres les renfermant
WO2001027124A1 (en) 1999-10-08 2001-04-19 Mitsui Chemicals, Inc. Metallocene compound, process for producing metallocene compound, olefin polymerization catalyst, process for producing polyolefin, and polyolefin
WO2001053369A1 (en) 2000-01-21 2001-07-26 Mitsui Chemicals, Inc. Olefin block copolymers, production processes of the same and use thereof
JP2003105022A (ja) 2001-09-28 2003-04-09 Mitsui Chemicals Inc α−オレフィン系重合体の製造方法
JP3476793B2 (ja) 1990-04-13 2003-12-10 三井化学株式会社 オレフィン重合用固体状チタン触媒成分、オレフィン重合用触媒およびオレフィンの重合方法
JP2004339184A (ja) * 2003-03-17 2004-12-02 Tokuyama Corp クロメン化合物
JP2005215640A (ja) 2004-02-02 2005-08-11 Mitsubishi Gas Chem Co Inc フォトクロミックレンズおよびその製造方法
WO2010105289A1 (en) * 2009-03-16 2010-09-23 Carl Zeiss Vision Australia Holdings Limited Liquid casting compositions, production processes and photochromic optical elements
JP2010263407A (ja) * 2009-05-07 2010-11-18 Konica Minolta Medical & Graphic Inc 超音波探触子、および超音波探触子を用いた超音波診断装置
JP2012226026A (ja) * 2011-04-18 2012-11-15 Tokuyama Corp フォトクロミックレンズ

Family Cites Families (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB1394056A (en) * 1971-07-21 1975-05-14 Nat Res Dev Contact lenses
JP3126317B2 (ja) * 1996-12-10 2001-01-22 株式会社記録素材総合研究所 耐光性フォトクロミック素材含有樹脂成形物
US20030030040A1 (en) * 2001-08-08 2003-02-13 Luthern John Joseph Reversibly variable photochromic color composition for articles composed of synthetic resin
KR100517066B1 (ko) * 2003-01-24 2005-09-27 주식회사 썬보우 광호변성 화합물을 함유하는 폴리프로필렌 수지 및폴리프로필렌 사의 제조방법
TWI323254B (en) * 2004-02-02 2010-04-11 Mgc Filsheet Co Ltd Light control plastic lens, coated sheet-like light control element for the lens production, and a production method for light control plastic lens
US20100090181A1 (en) * 2007-02-06 2010-04-15 Basell Polyolefine Gmbh Flexible and/or rigid photochromic items for packaging items sensitive to light
ES2396483T3 (es) * 2008-05-09 2013-02-21 Tokuyama Corporation Compuesto de cromeno
US8217188B2 (en) * 2008-08-27 2012-07-10 Corning Incorporated 2H-chromenes annelated at C5-C6 and methods of making and using thereof

Patent Citations (40)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5763310A (en) 1980-08-13 1982-04-16 Montedison Spa Ingredient and catalyst for olefin polymerization
JPS5883006A (ja) 1981-11-13 1983-05-18 Mitsui Petrochem Ind Ltd オレフインの重合方法
JPH0241303A (ja) 1988-07-15 1990-02-09 Fina Technol Inc シンジオタクチツクポリオレフインの製造方法及び触媒
JPH03706A (ja) 1988-09-30 1991-01-07 Himont Inc オレフィン重合用固体触媒成分および触媒
JPH03193796A (ja) 1989-10-10 1991-08-23 Fina Technol Inc メタロセン化合物
JPH04218508A (ja) 1990-04-13 1992-08-10 Mitsui Petrochem Ind Ltd α−オレフィン系重合体の製造方法
JP3476793B2 (ja) 1990-04-13 2003-12-10 三井化学株式会社 オレフィン重合用固体状チタン触媒成分、オレフィン重合用触媒およびオレフィンの重合方法
JPH0534649A (ja) 1991-07-31 1993-02-12 Hoya Corp フオトクロミツクプラスチツクレンズの製造方法
JPH06299019A (ja) * 1993-04-13 1994-10-25 Mitsui Petrochem Ind Ltd ４−メチル−１−ペンテン系重合体組成物
JPH07178831A (ja) 1993-12-22 1995-07-18 Tokuyama Corp フォトクロミック成形体の製造方法
JPH1026702A (ja) 1996-07-12 1998-01-27 Nikon Corp フォトクロミックプラスチックレンズ
AR021799A1 (es) * 1998-09-11 2002-08-07 Corning Inc Naftopiranos ciclados en c5-6, su preparacion y composiciones y matrices de (co) polimero que las contienen
FR2783249A1 (fr) * 1998-09-11 2000-03-17 Flamel Tech Sa Naphtopyranes anneles en c5-c6, leur preparation et les compositions et matrices (co)polymeres les renfermant
CA2342338A1 (en) * 1998-09-11 2000-03-23 Corning S.A. Naphthopyrans annelated in c5-c6, their preparation and compositions and (co) polymer matrices containing them
AU6028499A (en) * 1998-09-11 2000-04-03 Corning S.A. Naphthopyrans annelated in C5-C6, their preparation and compositions and (CO) polymer matrices containing them
JP2011144181A (ja) 1998-09-11 2011-07-28 Corning Sa Ｃ５−ｃ６においてアネル化されたナフトピラン、その調製並びにそれらを含有する組成物および（コ）ポリマーマトリクス
JP2004500319A (ja) 1998-09-11 2004-01-08 コーニング　ソシエテ　アノニム Ｃ５−ｃ６においてアネル化されたナフトピラン、その調製並びにそれらを含有する組成物および（コ）ポリマーマトリクス
EP1119560A1 (en) * 1998-09-11 2001-08-01 Corning S.A. Naphthopyrans annelated in c5-c6, their preparation and compositions and (co) polymer matrices containing them
CN1315948A (zh) * 1998-09-11 2001-10-03 康宁股份有限公司 C5－c6中增环的萘并吡喃,其制备方法以及含有该萘并吡喃的组合物和(共)聚合物基体
BR9912649A (pt) * 1998-09-11 2001-11-27 Corning Sa Naftopiranos anelados em c5-c6, suas preparaçõese composições, e matrizes (co) polìmerascontendo-os
FR2783248A1 (fr) * 1998-09-11 2000-03-17 Flamel Tech Sa Naphtopyranes anneles en c5-c6, leur preparation, et les compositions et matrices (co)polymeres les renfermant
US20020197562A1 (en) * 1998-09-11 2002-12-26 Olivier Breyne Naphthopyrans annelated in C5-C6, their preparation and compositions and (CO)polymer matrices containing them
ATE233749T1 (de) * 1998-09-11 2003-03-15 Corning Sa Naphthopyrane die in c5-c6 anneliert sind, ihre herstellung sowie sie enthaltende zubereitungen und (co)polymermatrizen
WO2000015628A1 (en) * 1998-09-11 2000-03-23 Corning S.A. Naphthopyrans annelated in c5-c6, their preparation and compositions and (co) polymer matrices containing them
DE69905739D1 (de) * 1998-09-11 2003-04-10 Corning Sa Naphthopyrane die in c5-c6 anneliert sind, ihre herstellung sowie sie enthaltende zubereitungen und (co)polymermatrizen
ES2195659T3 (es) * 1998-09-11 2003-12-01 Corning Sa Naftopiranos condensados en c5-c6, su preparacion y composiciones y matrices (co)polimeras que los contienen.
WO2001027124A1 (en) 1999-10-08 2001-04-19 Mitsui Chemicals, Inc. Metallocene compound, process for producing metallocene compound, olefin polymerization catalyst, process for producing polyolefin, and polyolefin
WO2001053369A1 (en) 2000-01-21 2001-07-26 Mitsui Chemicals, Inc. Olefin block copolymers, production processes of the same and use thereof
JP2003105022A (ja) 2001-09-28 2003-04-09 Mitsui Chemicals Inc α−オレフィン系重合体の製造方法
JP2004339184A (ja) * 2003-03-17 2004-12-02 Tokuyama Corp クロメン化合物
JP2005215640A (ja) 2004-02-02 2005-08-11 Mitsubishi Gas Chem Co Inc フォトクロミックレンズおよびその製造方法
WO2010105289A1 (en) * 2009-03-16 2010-09-23 Carl Zeiss Vision Australia Holdings Limited Liquid casting compositions, production processes and photochromic optical elements
AU2010225442A1 (en) * 2009-03-16 2011-09-22 Carl Zeiss Vision Australia Holdings Limited Liquid casting compositions, production processes and photochromic optical elements
MX2011009366A (es) * 2009-03-16 2011-10-24 Carl Zeiss Vision Holding Composiciones de vaciado liquidas, procesos de produccion y elementos opticos fotocromicos.
EP2408824A1 (en) * 2009-03-16 2012-01-25 Carl Zeiss Vision Australia Holdings Ltd. Liquid casting compositions, production processes and photochromic optical elements
CN102421806A (zh) * 2009-03-16 2012-04-18 卡尔蔡司视觉澳大利亚控股有限公司 液态铸造用组合物、生产方法和光致变色光学元件
JP2012520383A (ja) * 2009-03-16 2012-09-06 カール ツァイス ビジョン オーストラリア ホールディングス リミテッド 液状注型組成物、製造方法、及びフォトクロミック光学素子
US20120268828A1 (en) * 2009-03-16 2012-10-25 Carl Zeiss Vision Australia Holdings Limited Liquid Casting Compositions, Production Processes and Photochromic Optical Elements
JP2010263407A (ja) * 2009-05-07 2010-11-18 Konica Minolta Medical & Graphic Inc 超音波探触子、および超音波探触子を用いた超音波診断装置
JP2012226026A (ja) * 2011-04-18 2012-11-15 Tokuyama Corp フォトクロミックレンズ

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10526533B2 (en) 2015-03-10 2020-01-07 Tokuyama Corporation Process for producing a photochromic cured body
JP2022550250A (ja) * 2019-09-26 2022-12-01 アドオン オプティクス リミティッド 累進レンズ軟質フィルム及びその製造方法
US12416820B2 (en) 2019-09-26 2025-09-16 AddOn Optics Ltd. Progressive lens and manufacture thereof
US12601928B2 (en) 2020-02-16 2026-04-14 AddOn Optics Ltd. Determining a progressive lens optical design
US12565017B2 (en) 2020-03-31 2026-03-03 AddOn Optics Ltd. Shaping an ophthalmic lens
US12456612B2 (en) 2021-08-16 2025-10-28 AddOn Optics Ltd. Apparatus and methods for applying vacuum-plasma treatment

Also Published As

Publication number Publication date
EP2927275A4 (en) 2016-07-20
US9529118B2 (en) 2016-12-27
CN104822760B (zh) 2017-03-08
EP2927275A1 (en) 2015-10-07
JPWO2014084339A1 (ja) 2017-01-05
EP2927275B1 (en) 2018-11-14
CN104822760A (zh) 2015-08-05
US20150301227A1 (en) 2015-10-22
KR20150076238A (ko) 2015-07-06
JP5805332B2 (ja) 2015-11-04

Similar Documents

Publication Publication Date Title
JP5805332B2 (ja) 光学材料用組成物およびその用途
JP6941150B2 (ja) 組成物、積層体、包材、電池ケース用包材および電池
US20170050349A1 (en) Inorganic particle composite body and method for producing inorganic particle composite body
JP3626935B2 (ja) フィルム
KR101837783B1 (ko) 함불소 (메트)아크릴 (공)중합체 및 그 필름 성형체
CN101313046A (zh) 太阳能电池密封材料、太阳能电池密封用片材及使用其的太阳能电池组件
JP2003502169A (ja) コンタクトレンズおよび他の眼科製品を製造するための保護被覆を備えたレンズ鋳型
JPWO2018038270A1 (ja) 防曇性積層体
EP1505412B1 (en) Plastic lens and process for producing the lens
CN101218097A (zh) 具有良好隔离保持性能的金属化丙烯聚合物膜
KR101452480B1 (ko) 다중층 아크릴계 수지 필름
CN114729082A (zh) 封装材料膜用组合物和包含其的封装材料膜
CN109313305A (zh) 偏振片保护膜、偏振片和显示装置
CN110291122B (zh) 光学材料用聚合性组合物、由该组合物得到的光学材料及塑料透镜
JP4803856B2 (ja) フィルム用ポリプロピレン及びフィルムの製造方法
CN109843581A (zh) 光学膜、制造方法、以及多层膜
KR102432490B1 (ko) 투명증착 나일론을 이용한 즉석밥용 포장재 제조방법
JP5724251B2 (ja) 積層体、成形品、眼鏡製品、および防護製品、並びに積層体の着色方法および成形品の製造方法
US20090143523A1 (en) Cycloolefin additon polymer, composite material and molded article thereof, and optical material
CN109414919A (zh) 导电性膜及其制造方法
CN111406076A (zh) 光学材料用聚合性组合物、成型体、光学材料、塑料透镜及其制造方法
CN112714782B (zh) 树脂组合物、树脂膜以及层叠体
CN103596758B (zh) 包含粘附至基层的聚烯烃层的层压制品
JPH06273701A (ja) 眼鏡レンズ
JP6016397B2 (ja) フォトクロミックレンズの製造方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 13857787

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2014549908

Country of ref document: JP

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 20157013780

Country of ref document: KR

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 14647845

Country of ref document: US

WWE Wipo information: entry into national phase

Ref document number: 2013857787

Country of ref document: EP

NENP Non-entry into the national phase

Ref country code: DE
