WO2015145481A1 - 塗装金属板および外装建材 - Google Patents

塗装金属板および外装建材 Download PDF

Info

Publication number
WO2015145481A1
WO2015145481A1 PCT/JP2014/001743 JP2014001743W WO2015145481A1 WO 2015145481 A1 WO2015145481 A1 WO 2015145481A1 JP 2014001743 W JP2014001743 W JP 2014001743W WO 2015145481 A1 WO2015145481 A1 WO 2015145481A1
Authority
WO
WIPO (PCT)
Prior art keywords
metal plate
top coat
coated metal
film
coating
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2014/001743
Other languages
English (en)
French (fr)
Inventor
原　丈人
矢野　宏和
健二 坂戸
高橋　和彦
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Nippon Steel Nisshin Co Ltd
Original Assignee
Nisshin Steel Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Nisshin Steel Co Ltd filed Critical Nisshin Steel Co Ltd
Priority to RU2016141412A priority Critical patent/RU2649100C1/ru
Priority to KR1020167023239A priority patent/KR101726317B1/ko
Priority to US15/128,260 priority patent/US9999904B2/en
Priority to EP14887509.9A priority patent/EP3124230A4/en
Priority to CN201480077301.2A priority patent/CN106103081B/zh
Publication of WO2015145481A1 publication Critical patent/WO2015145481A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D5/00—Processes for applying liquids or other fluent materials to surfaces to obtain special surface effects, finishes or structures
    • B05D5/06—Processes for applying liquids or other fluent materials to surfaces to obtain special surface effects, finishes or structures to obtain multicolour or other optical effects
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D7/00—Processes, other than flocking, specially adapted for applying liquids or other fluent materials to particular surfaces or for applying particular liquids or other fluent materials
    • B05D7/24—Processes, other than flocking, specially adapted for applying liquids or other fluent materials to particular surfaces or for applying particular liquids or other fluent materials for applying particular liquids or other fluent materials
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B15/00—Layered products comprising a layer of metal
    • B32B15/20—Layered products comprising a layer of metal comprising aluminium or copper
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D3/00—Pretreatment of surfaces to which liquids or other fluent materials are to be applied; After-treatment of applied coatings, e.g. intermediate treating of an applied coating preparatory to subsequent applications of liquids or other fluent materials
    • B05D3/002—Pretreatement
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D3/00—Pretreatment of surfaces to which liquids or other fluent materials are to be applied; After-treatment of applied coatings, e.g. intermediate treating of an applied coating preparatory to subsequent applications of liquids or other fluent materials
    • B05D3/02—Pretreatment of surfaces to which liquids or other fluent materials are to be applied; After-treatment of applied coatings, e.g. intermediate treating of an applied coating preparatory to subsequent applications of liquids or other fluent materials by baking
    • B05D3/0254—After-treatment
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D7/00—Processes, other than flocking, specially adapted for applying liquids or other fluent materials to particular surfaces or for applying particular liquids or other fluent materials
    • B05D7/14—Processes, other than flocking, specially adapted for applying liquids or other fluent materials to particular surfaces or for applying particular liquids or other fluent materials to metal, e.g. car bodies
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D7/00—Processes, other than flocking, specially adapted for applying liquids or other fluent materials to particular surfaces or for applying particular liquids or other fluent materials
    • B05D7/14—Processes, other than flocking, specially adapted for applying liquids or other fluent materials to particular surfaces or for applying particular liquids or other fluent materials to metal, e.g. car bodies
    • B05D7/16—Processes, other than flocking, specially adapted for applying liquids or other fluent materials to particular surfaces or for applying particular liquids or other fluent materials to metal, e.g. car bodies using synthetic lacquers or varnishes
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D7/00—Processes, other than flocking, specially adapted for applying liquids or other fluent materials to particular surfaces or for applying particular liquids or other fluent materials
    • B05D7/50—Multilayers
    • B05D7/52—Two layers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D7/00—Processes, other than flocking, specially adapted for applying liquids or other fluent materials to particular surfaces or for applying particular liquids or other fluent materials
    • B05D7/50—Multilayers
    • B05D7/52—Two layers
    • B05D7/53—Base coat plus clear coat type
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D5/00—Coating compositions, e.g. paints, varnishes or lacquers, characterised by their physical nature or the effects produced; Filling pastes
    • C09D5/08—Anti-corrosive paints
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/40—Additives
    • C09D7/42—Gloss-reducing agents
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/40—Additives
    • C09D7/66—Additives characterised by particle size
    • C09D7/69—Particle size larger than 1000 nm
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09G—POLISHING COMPOSITIONS; SKI WAXES
    • C09G1/00—Polishing compositions
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C22/00—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals
    • C23C22/05—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions
    • C23C22/06—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6
    • C23C22/34—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing fluorides or complex fluorides
    • E—FIXED CONSTRUCTIONS
    • E04—BUILDING
    • E04B—GENERAL BUILDING CONSTRUCTIONS; WALLS, e.g. PARTITIONS; ROOFS; FLOORS; CEILINGS; INSULATION OR OTHER PROTECTION OF BUILDINGS
    • E04B1/00—Constructions in general; Structures which are not restricted either to walls, e.g. partitions, or floors or ceilings or roofs
    • E04B1/62—Insulation or other protection; Elements or use of specified material therefor
    • E04B1/74—Heat, sound or noise insulation, absorption, or reflection; Other building methods affording favourable thermal or acoustical conditions, e.g. accumulating of heat within walls
    • E04B1/76—Heat, sound or noise insulation, absorption, or reflection; Other building methods affording favourable thermal or acoustical conditions, e.g. accumulating of heat within walls specifically with respect to heat only
    • E04B1/7675—Insulating linings for the interior face of exterior walls
    • E—FIXED CONSTRUCTIONS
    • E04—BUILDING
    • E04B—GENERAL BUILDING CONSTRUCTIONS; WALLS, e.g. PARTITIONS; ROOFS; FLOORS; CEILINGS; INSULATION OR OTHER PROTECTION OF BUILDINGS
    • E04B2/00—Walls, e.g. partitions, for buildings; Wall construction with regard to insulation; Connections specially adapted to walls
    • E04B2/02—Walls, e.g. partitions, for buildings; Wall construction with regard to insulation; Connections specially adapted to walls built-up from layers of building elements
    • E—FIXED CONSTRUCTIONS
    • E04—BUILDING
    • E04B—GENERAL BUILDING CONSTRUCTIONS; WALLS, e.g. PARTITIONS; ROOFS; FLOORS; CEILINGS; INSULATION OR OTHER PROTECTION OF BUILDINGS
    • E04B2/00—Walls, e.g. partitions, for buildings; Wall construction with regard to insulation; Connections specially adapted to walls
    • E04B2/88—Curtain walls
    • E04B2/90—Curtain walls comprising panels directly attached to the structure
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D5/00—Processes for applying liquids or other fluent materials to surfaces to obtain special surface effects, finishes or structures
    • B05D5/02—Processes for applying liquids or other fluent materials to surfaces to obtain special surface effects, finishes or structures to obtain a matt or rough surface
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D5/00—Processes for applying liquids or other fluent materials to surfaces to obtain special surface effects, finishes or structures
    • B05D5/06—Processes for applying liquids or other fluent materials to surfaces to obtain special surface effects, finishes or structures to obtain multicolour or other optical effects
    • B05D5/061—Special surface effect
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2264/00—Composition or properties of particles which form a particulate layer or are present as additives
    • B32B2264/10—Inorganic particles
    • B32B2264/102—Oxide or hydroxide
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/20—Properties of the layers or laminate having particular electrical or magnetic properties, e.g. piezoelectric
    • B32B2307/206—Insulating
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/30—Properties of the layers or laminate having particular thermal properties
    • B32B2307/304—Insulating
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/40—Properties of the layers or laminate having particular optical properties
    • B32B2307/406—Bright, glossy, shiny surface
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/50—Properties of the layers or laminate having particular mechanical properties
    • B32B2307/554—Wear resistance
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/70—Other properties
    • B32B2307/714—Inert, i.e. inert to chemical degradation, corrosion
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2419/00—Buildings or parts thereof
    • E—FIXED CONSTRUCTIONS
    • E04—BUILDING
    • E04B—GENERAL BUILDING CONSTRUCTIONS; WALLS, e.g. PARTITIONS; ROOFS; FLOORS; CEILINGS; INSULATION OR OTHER PROTECTION OF BUILDINGS
    • E04B2/00—Walls, e.g. partitions, for buildings; Wall construction with regard to insulation; Connections specially adapted to walls
    • E04B2/02—Walls, e.g. partitions, for buildings; Wall construction with regard to insulation; Connections specially adapted to walls built-up from layers of building elements
    • E04B2002/0256—Special features of building elements
    • E04B2002/0286—Building elements with coatings
    • E—FIXED CONSTRUCTIONS
    • E04—BUILDING
    • E04B—GENERAL BUILDING CONSTRUCTIONS; WALLS, e.g. PARTITIONS; ROOFS; FLOORS; CEILINGS; INSULATION OR OTHER PROTECTION OF BUILDINGS
    • E04B2103/00—Material constitution of slabs, sheets or the like
    • E04B2103/06—Material constitution of slabs, sheets or the like of metal

Definitions

  • the present invention relates to a coated metal plate for exterior and exterior building materials.
  • the coated metal plate is excellent in versatility, design and durability, and is used in various applications.
  • a gloss modifier is usually blended in the top coat film on the surface of the painted metal plate mainly from the viewpoint of design.
  • Silica is usually used for the gloss adjusting agent in the painted metal plate for exterior building materials.
  • the particle size of the silica is usually defined by the average particle size.
  • the average particle diameter of the silica as the gloss adjusting agent in the coated metal plate is usually 3 to 30 ⁇ m, although it depends on the color and application (see, for example, Patent Document 1 (paragraph 0018)).
  • ⁇ ⁇ Chromate-based coated steel sheets are used for painted metal sheets for exterior building materials.
  • efforts have been made to improve the moldability and the corrosion resistance of the cut end surface portion, and the chromate-based coated steel sheet has long-term durability.
  • legal regulations that prohibit the use of ingredients that have a negative impact on the environment or are likely to be possible are being considered.
  • it is considered to prohibit the use of a hexavalent chromium component, which is widely used as a rust preventive component, in a coated metal plate in the near future.
  • Various studies have been conducted on chromate-free coated steel sheets, including pre-coating treatments and optimization of anti-corrosion pigments, and properties that are comparable to chromate-based coated steel sheets can be obtained at the forming and cutting end surfaces. .
  • the corrosion resistance on the flat part was not a big problem, but in the chromate-free coated steel sheet, corrosion at the flat part may be significant, especially when silica is used as the gloss modifier. As shown in FIG. 1, in actual use, corrosion such as spot rust and swelling of the coating film may occur in the flat part earlier than the expected years of use.
  • An object of the present invention is to provide a coated metal plate and an exterior building material that have excellent flat portion corrosion resistance while being chromate-free.
  • FIG. 2 is a photomicrograph of the corroded portion of the flat portion of the chromate-free painted metal plate.
  • part A is a part where silica particles as a gloss adjusting agent are exposed from the top coat film
  • part B is a part where the silica particles are dropped from the top coat film.
  • FIG. 3 is a reflection electron micrograph of the cross section along the straight line L in FIG. 2 of the A part of the painted metal plate
  • FIG. 4 is the B part of the painted metal plate in FIG. It is a reflection electron micrograph of the cross section along the straight line L.
  • FIG. 3 clearly shows that the silica particles exposed on the surface of the top coating film are cracked
  • FIG. 4 shows that the holes in the top coating film from which the silica particles have fallen are corroded on the metal plate. It clearly shows that this is the starting point.
  • agglomerated particles such as silica as a gloss adjusting agent
  • the corrosion occurs in a portion of the top coat where the gloss adjusting agent is cracked, disintegrated, or dropped off.
  • the gloss adjusting agent exposed from the top coating film which was worn away by actual use, was cracked, collapsed and dropped from the top coating film.
  • the silica defined by the average particle diameter contains particles that are considerably larger than the average particle diameter with respect to the thickness of the top coat film. Confirmed that. For example, when the present inventors observed the silica whose average particle diameter is 3.3 micrometers among the commercially available silica used for the said gloss regulator with an electron microscope, the silica whose particle diameter is about 15 micrometers is contained. (Fig. 5).
  • the present inventors paid attention to the fact that such large particle size aggregated particles cause a decrease in corrosion resistance, and by using a gloss adjusting agent having a specific particle size with respect to the film thickness of the top coat film, The present inventors have found that corrosion resistance equal to or higher than the corrosion resistance obtained by using a chromate-based chemical conversion treatment and the use of a chromium-containing anticorrosive pigment in an undercoat film was completed.
  • this invention relates to the following coating metal plates and exterior building materials.
  • a chromate-free coated metal plate having a metal plate and a top coat film disposed on the metal plate, wherein the top coat film contains particles having pores as a gloss modifier.
  • the content of the gloss modifier in the top coat film is 0.01 to 15% by volume, the number average particle diameter of the gloss modifier is R ( ⁇ m), and the film thickness of the top coat film is T ( ⁇ m), a coated metal sheet satisfying the following formula, where ⁇ is the standard deviation of the number particle size distribution of the gloss modifier. (R + 2 ⁇ ) /T ⁇ 0.7 R ⁇ 2.0 9 ⁇ T ⁇ 19
  • the coated metal plate according to [1] further including an undercoat film between the metal plate and the topcoat film.
  • An exterior building material comprising the painted metal plate according to any one of [1] to [3].
  • the exposure and cracking of the gloss adjusting agent during the expected service life are prevented.
  • a coated metal plate for exterior use which is chromate-free and has an excellent flat portion corrosion resistance equal to or better than that of a coated metal plate that has been rust-prevented by chromium, is provided.
  • FIG. 3 is a reflection electron micrograph of a cross section taken along a straight line L in FIG. 2 of a portion A of the painted metal plate shown in FIG. 2.
  • FIG. 3 is a reflection electron micrograph of a cross section along a straight line L in FIG. 2 of a portion B of the coated metal plate shown in FIG. 2.
  • FIG. 6A is a diagram schematically showing a cross section of a coated metal plate immediately after the coating for the top coat film is applied, and FIG. 6B schematically shows a cross section of the coated metal plate after the coating is baked.
  • the said coating metal plate has a metal plate and the top coat film arrange
  • the metal plate can be selected from known metal plates as long as the effects of the present embodiment can be obtained.
  • the metal plate include cold rolled steel sheet, galvanized steel sheet, Zn—Al alloy plated steel sheet, Zn—Al—Mg alloy plated steel sheet, aluminum plated steel sheet, stainless steel sheet (austenite, martensite, ferrite, ferrite) -Including martensite two-phase system), aluminum plates, aluminum alloy plates, copper plates and the like.
  • the metal plate is preferably a plated steel plate from the viewpoint of corrosion resistance, weight reduction and cost effectiveness.
  • the plated steel sheet is preferably a molten 55% Al—Zn alloy plated steel sheet, a Zn—Al—Mg alloy plated steel sheet or an aluminum plated steel sheet from the viewpoint of corrosion resistance and suitability as an exterior building material.
  • the metal plate preferably has a chemical conversion treatment film on its surface from the viewpoint of improving the adhesion and corrosion resistance of the coated metal plate.
  • the chemical conversion coating include Ti-Mo composite coating, fluoroacid coating, phosphate coating, resin coating, resin and silane coupling agent coating, silica coating, silica and silane coupling agent coating , Zirconium-based coatings, and zirconium and silane coupling agent-based coatings.
  • the amount of the Ti—Mo composite coating on the metal plate is preferably 10 to 500 mg / m 2 in terms of total Ti and Mo, and the amount of the fluoroacid coating is fluorine. It is preferably 3 to 100 mg / m 2 in terms of total metal elements, or the amount of the phosphate coating deposited is preferably 0.1 to 5 g / m 2 in terms of phosphorus elements.
  • the amount of the resin-based film deposited is preferably 1 to 500 mg / m 2 in terms of resin, and the amount of the resin and the silane coupling agent-based film deposited is 0.1 to 50 mg / m 2 in terms of Si.
  • the adhesion amount of the silica-based coating is preferably in terms of Si is 0.1 ⁇ 200 mg / m 2
  • the amount of the zirconium-based coating is preferably 0.1 to 100 mg / m 2 in terms of Zr
  • the zirconium and silane coupling agent-based coating is preferably 0.1 to 200 mg / m 2 .
  • the adhesion amount is preferably 0.1 to 100 mg / m 2 in terms of Zr.
  • the chemical conversion coating is applied to the surface of the metal plate by a known method such as a roll coating method, a spin coating method, or a spraying method, and the metal plate is applied after coating. It can be formed by drying without washing with water. From the viewpoint of productivity, the drying temperature and drying time of the metal plate are preferably, for example, 60 to 150 ° C. and 2 to 10 seconds at the ultimate temperature of the metal plate.
  • the top coat film is usually composed of a resin.
  • the resin is appropriately selected from the viewpoints of design properties and weather resistance.
  • examples of the resin include polyester, acrylic, urethane resin, and fluororesin.
  • the film thickness T of the top coat film is 9 to 19 ⁇ m. If the film thickness T of the topcoat film is too thick, it may cause the occurrence of coating defects (waki), decrease in productivity and increase in manufacturing cost, and if it is too thin, the desired design and expected design properties. Flat part corrosion resistance may not be obtained.
  • the film thickness T of the top coat film is: From the above viewpoint, for example, it is preferably 10 ⁇ m or more, and more preferably 11 ⁇ m or more.
  • the film thickness T of the top coat film is preferably 17 ⁇ m or less, and more preferably 15 ⁇ m or less.
  • the film thickness T of the top coat film is, for example, the average value of the distances from the bottom surface to the surface at a plurality of locations of the top coat film.
  • the film thickness T of the top coat film is preferably thicker when the color of the top coat film is bright from the viewpoint of the design properties of the coated metal plate, and can be thinner when the color of the top coat film is dark. .
  • the film thickness T of the top coat film can be 13 ⁇ m or less, and if the L value of the top coat film is more than 80, for example.
  • the film thickness T is preferably 15 ⁇ m or more.
  • the film thickness T of the top coat film is such that the color of the top coat film is close to the color of the surface of the steel sheet before the top coat film is formed (for example, the undercoat film described later) from the viewpoint of the design properties of the coated metal sheet. It can be made as thin as possible. For example, if the absolute value ⁇ L of the difference between the L value of the top coat film and the L value of the surface color of the steel sheet before the coating is formed is 10 or less, the film thickness T of the top coat film is not clear. If ⁇ L is 20 or less, the film thickness T can be 13 ⁇ m or less, and if ⁇ L is 50 or less, the film thickness T can be 15 ⁇ m or less.
  • the L value can be obtained by calculation using a Hunter color difference equation from the measurement result obtained by a commercially available spectrocolorimeter (for example, “CM3700d” manufactured by Konica Minolta Optics, Inc.).
  • a commercially available spectrocolorimeter for example, “CM3700d” manufactured by Konica Minolta Optics, Inc.
  • the top coat film contains a gloss modifier.
  • the gloss adjusting agent is blended in the top coat to moderately roughen the surface of the top coat and brings the desired appearance with gloss to the coated metal plate. It is also used to adjust the gloss variation between production lots.
  • the number average particle diameter R of the gloss adjusting agent is 2.0 ⁇ m or more. If the gloss modifier is too small, the gloss of the top coat film is too high, and the desired design properties may not be obtained. Thus, the number average particle diameter R of the gloss adjusting agent can be appropriately determined within a range satisfying the following formula according to the intended designability (glossiness) of the coated metal plate. If it is too high, the gloss of the top coat film is too low and the desired design properties cannot be obtained. For example, in order to obtain a coated metal plate having a flat portion corrosion resistance and a glossiness of 20 to 85 at 60 °, the number average particle size R of the gloss modifier is 3 ⁇ m or more, 5 ⁇ m or more, or 7 ⁇ m or more. It is.
  • the number average particle diameter can be confirmed by observing the cross section of the top coat film, or by an image analysis method and a Coulter method (for example, using a precision particle size distribution measuring device “Multisizer 4” manufactured by Beckman Coulter, Inc.). It is possible to measure.
  • the content of the gloss modifier in the top coat film is 0.01 to 15% by volume. When there is too much the said content, the glossiness of top coat film is too low, and process part adhesiveness falls. If the content is too small, the gloss cannot be controlled, and therefore the desired designability may not be obtained even if the content is large or small.
  • the content of the gloss adjusting agent in the top coat film is preferably 0.05% by volume or more, and 0.1 volume. % Or more is more preferable.
  • the content of the gloss adjusting agent in the top coat film is preferably 13% by volume or less, and more preferably 10% by volume or less. The content can be confirmed by measuring the ash content of the top coat film, collecting the gloss adjusting agent by dissolving the top coat film, image analysis of cross-sectional images in which elements are identified at a plurality of locations, and the like.
  • the gloss modifier is a particle having pores (hereinafter also referred to as “pore particle”).
  • the pore particles include aggregates in which primary particles are chemically bonded, aggregates in which primary particles are physically bonded, and porous particles.
  • the porous particles have a porous structure at least inside the particles.
  • the gloss adjusting agent may be composed of only the pore particles or may contain particles other than the pore particles.
  • the pore particles may be inorganic particles or organic particles, and can be selected from known pore particles used as a gloss adjusting agent as long as the following formula is satisfied.
  • Specific examples of the material of the fine pore particles include silica, calcium carbonate, barium sulfate, polyacrylonitrile, and a calcium carbonate-calcium phosphate complex.
  • R + 2 ⁇ is a particle size of about 95.45% of the particles having a large particle size equal to or greater than the number average particle size R when the number particle size distribution of the gloss modifier is a normal distribution. Indicates the maximum value. Thus, R + 2 ⁇ represents the substantial maximum value of the particle size of the gloss modifier. If (R + 2 ⁇ ) / T is too large, the desired flat portion corrosion resistance may not be obtained when the fine pore particles are exposed due to wear due to actual use of the top coat film, and (R + 2 ⁇ ) / T is small. If it is too high, the desired glossiness may not be obtained.
  • (R + 2 ⁇ ) / T is 0.3 or more. It is preferable that it is 0.4 or more.
  • (R + 2 ⁇ ) / T is preferably 0.6 or less, and more preferably 0.5 or less. R and ⁇ can be obtained from the number particle size distribution of the gloss modifier.
  • the gloss adjusting agent can be composed of sufficiently small particles with respect to the film thickness T of the top coat film as long as the above formula is satisfied, but the viewpoint of preventing early exposure from the top coat film of the gloss modifier Therefore, the maximum value of the particle size in the number particle size distribution of the gloss modifier is preferably less than the film thickness T of the top coat film, more preferably 0.7T or less, and 0.6T or less. Further preferred.
  • the gloss adjusting agent having the particle size distribution including the maximum value can be appropriately selected from commercially available products, and can also be adjusted by the following classification.
  • the gloss modifier is classified to make the particle size distribution of the gloss modifier sharper, and coarse particles in the gloss modifier.
  • eliminate may be performed.
  • the classification is performed by, for example, a sieve or a forced vortex centrifugal precision air classifier.
  • the coarse particle cutting treatment can be performed by a known method for separating and removing the coarse particles having a particle size of 0.3 T to 0.7 T, or a known method for pulverizing the coarse particles. .
  • the above-mentioned top coat film may further contain other components other than the above-described resin and gloss adjusting agent as long as the effect in the present embodiment can be obtained.
  • the top coat film may further contain a colorant.
  • colorants include inorganic pigments such as titanium oxide, calcium carbonate, carbon black, iron black, iron oxide yellow, titanium yellow, bengara, bitumen, cobalt blue, cerulean blue, ultramarine blue, cobalt green, molybdenum red; CoAl, Composite oxide fired pigments containing metal components such as CoCrAl, CoCrZnMgAl, CoNiZnTi, CoCrZnTi, NiSbTi, CrSbTi, FeCrZnNi, MnSbTi, FeCr, FeCrNi, FeNi, FeCrNiMn, CoCr, Mn, Co, SnZnTi; Al flakes, resin-coated Al flakes , Ni flakes, stainless
  • the top coat film may further contain extender pigments.
  • the extender pigment include barium sulfate and titanium oxide.
  • the extender pigment is sufficiently smaller than the gloss control agent.
  • the extender pigment has a number average particle diameter of 0.01 to 1 ⁇ m.
  • the content of the extender pigment in the top coat film is, for example, 0.1 to 15% by volume.
  • the above-mentioned top coat film may further contain a lubricant from the viewpoint of preventing galling in the top coat film during the processing of the coated metal plate.
  • a lubricant examples include organic waxes such as fluorine wax, polyethylene wax, styrene wax, and polypropylene wax, and inorganic lubricants such as molybdenum disulfide and talc.
  • the content of the lubricant in the top coat film is, for example, 0 to 10% by volume.
  • the top coat film is produced by a known method in which a coating material for a top coat film is applied to the surface of the metal plate or the surface of an undercoat film described later, dried, and cured as necessary.
  • the coating material for the top coat film contains the material for the top coat film described above, but may further contain other components in addition to the material as long as the effects of the present embodiment can be obtained.
  • the paint for the top coat film may further contain a curing agent.
  • the type of the curing agent can be appropriately selected from the above-described crosslinking agents and known curing agents according to the type of resin used and the baking conditions.
  • Examples of the curing agent include melamine compounds, isocyanate compounds, and combinations of melamine compounds and isocyanate compounds.
  • Examples of the melamine compound include an imino group type, a methylol imino group type, a methylol group type or a fully alkyl group type melamine compound.
  • the isocyanate compound may be aromatic, aliphatic, or alicyclic, and examples include m-xylene diisocyanate, hexamethylene diisocyanate, naphthalene diisocyanate, isophorone diisocyanate, and block compounds thereof.
  • the top coat film may further contain a curing catalyst as appropriate as long as it does not affect the storage stability of the paint for the top coat film.
  • the content of the curing agent in the top coat film is, for example, 10 to 30% by volume.
  • the top coat film may appropriately contain 10% by volume or less of an ultraviolet absorber (UVA) or a light stabilizer (HALS) in order to further improve the weather resistance.
  • UVA ultraviolet absorber
  • HALS light stabilizer
  • the top coat film may contain a hydrophilizing agent for preventing rain streak stains, for example, 30% by volume or less of a partial hydrolysis condensate of tetraalkoxysilane.
  • the paint for the top coat film is prepared, for example, by dispersing the above-mentioned top coat film material in a solvent.
  • the coating material may contain a solvent, a crosslinking agent, and the like.
  • the solvent include hydrocarbons such as toluene and xylene; esters such as ethyl acetate and butyl acetate; ethers such as cellosolve; and ketones such as methyl isobutyl ketone, methyl ethyl ketone, isophorone and cyclohexanone.
  • the coating material for the top coat film is applied by a known method such as roll coating, curtain flow coating, spray coating, or dip coating.
  • the top coating film is prepared by baking the above-mentioned coating material for the top coating film on the metal plate by heating the metal plate coated with the coating material for the top coating film so that the temperature reached 200 to 250 ° C. Is done.
  • the film thickness T of the top coat film is appropriately adjusted depending on, for example, the coating amount of the paint.
  • the coated metal plate may have further components as long as the effects of the present embodiment are exhibited.
  • the said coated metal plate further has an undercoat film between the said metal plate and the said top coat film from a viewpoint of improving the adhesiveness and corrosion resistance of the top coat film in a coated metal plate.
  • the said undercoat coating film is arrange
  • the above-mentioned undercoat film is made of resin.
  • the resin include epoxy resin, polyester, epoxy-modified polyester resin, acrylic resin, and phenoxy resin.
  • the undercoat coating film may further contain a rust preventive pigment, a color pigment, a metallic pigment, and the like.
  • rust preventive pigment include non-chromium rust preventive pigments such as modified silica, vanadate, magnesium hydrogen phosphate, magnesium phosphate, zinc phosphate, and aluminum polyphosphate.
  • color pigment include titanium oxide, carbon black, chromium oxide, iron oxide, bengara, titanium yellow, cobalt blue, cobalt green, aniline black, and phthalocyanine blue.
  • the metallic pigment include aluminum flake (non-leafing type), bronze flake, copper flake, stainless steel flake and nickel flake.
  • the extender pigment include barium sulfate, titanium oxide, silica, and calcium carbonate.
  • the content of the pigment in the undercoat coating film can be determined as appropriate within the range where the effect of the present embodiment can be obtained.
  • the content of the rust preventive pigment in the primer coating film is, for example, It is preferably 10 to 70% by volume.
  • the above-mentioned undercoat film is produced by applying a paint for the undercoat film.
  • the coating material may contain a solvent, a crosslinking agent, and the like.
  • the solvent include hydrocarbons such as toluene and xylene; esters such as ethyl acetate and butyl acetate; ethers such as cellosolve; and ketones such as methyl isobutyl ketone, methyl ethyl ketone, isophorone and cyclohexanone.
  • the crosslinking agent include melamine resins and isocyanate resins that crosslink the above-described resins.
  • the coating for the undercoat film is prepared by uniformly mixing and dispersing the above-described materials.
  • the coating for the undercoat film is a metal with a coating amount that can provide a dry film thickness of 1 to 10 ⁇ m (preferably 3 to 7 ⁇ m) by a known method such as roll coating, curtain flow coating, spray coating, dip coating, etc. Applied to the board.
  • the coating film of the paint is produced by baking on the metal plate, for example, by heating the metal plate at a temperature of 180 to 240 ° C. at the temperature reached by the metal plate.
  • FIG. 6A is a diagram schematically showing a cross section of a coated metal plate immediately after the coating for the top coat film is applied
  • FIG. 6B schematically shows a cross section of the coated metal plate after the coating is baked.
  • the gloss adjusting agent 15 is a coating film of the paint in a state where a paint for the top coat film is applied to the base steel sheet 11 (for example, a plated steel sheet or a plated steel sheet and an undercoat film). 12 surface conditions are not substantially affected. For this reason, the desired gloss is not usually exhibited before baking the paint. on the other hand.
  • the volatile components in the paint are volatilized, so the film thickness T of the top coat film 22 is thinner than the thickness t of the paint film 12. For this reason, the convex part by the gloss adjusting agent 15 is formed in the surface of the top coat film 22, and the top coat film 22 expresses desired glossiness (in this invention, gloss of enamel tone).
  • the painted metal plate according to the present embodiment is a chromate-free painted metal plate.
  • “Chromate-free” means that the coated metal plate does not substantially contain hexavalent chromium.
  • the fact that the above-mentioned coated metal plate is “chromate-free” means that, for example, any of the above-described metal plate, chemical conversion film, undercoat film and topcoat film is a metal in which the topcoat film or undercoat film is produced alone.
  • Four test pieces of 50 mm ⁇ 50 mm were cut out from the plate, immersed in 100 mL of boiling pure water for 10 minutes, and then hexavalent chromium eluted in the pure water was added to 2.4.1 of JIS H8625 appendix.
  • the coated metal plate does not elute hexavalent chromium into the environment, and exhibits sufficient corrosion resistance at the flat portion.
  • the “flat part” refers to a part that is covered with the top coating film of the metal plate and is not deformed by bending, drawing, overhanging, embossing, roll molding, or the like.
  • the exterior of the coated metal plate is suitable for exterior use. “Exterior” refers to a portion that is exposed to the outside air, such as a roof, a wall, an accessory, a signboard, and an outdoor installation device, and is used for a portion that can be irradiated with sunlight or its reflected light. Examples of the exterior coated metal plate include a painted metal plate for exterior building materials.
  • the coated metal plate is suitable for a painted metal plate having enamel luster.
  • Enamel gloss refers to a glossiness of 20 to 85 at 60 °. If the glossiness is too low, the matte appearance becomes dominant and enamel-like glossiness may not be obtained. If the glossiness is too high, the glossiness cannot be controlled and the reproducibility of the paint appearance is obtained. Absent. The glossiness is adjusted by the average particle diameter of the gloss adjusting agent, the content in the top coat film, or the like.
  • the coated metal plate does not contain particles having a particle size larger than that of the gloss modifier from the viewpoint of obtaining the desired design properties such as the enamel gloss.
  • the gloss modifier (pore particles) is completely included in the top coat film. Further, the substantial maximum particle of the pore particles is sufficiently small with respect to the film thickness of the top coat film. Therefore, even if the resin of the top coat film is gradually depleted from the surface of the top coat film due to actual use in exterior applications, the above top coat is not exposed within the expected years of use. It is possible to design a coating film. Therefore, cracking and disintegration of the fine pore particles within the intended service life and falling off from the top coat are prevented, and corrosive factors such as rainwater cannot reach the metal plate during the intended service life. . For this reason, the said coated metal plate expresses the corrosion resistance of the flat part which is equal to or higher than that of the coated metal plate containing a chromate-based anticorrosive component while being chromate-free.
  • the film thickness of the top coat film is T ( ⁇ m) and the standard deviation of the number particle size distribution of the gloss modifier is ⁇ , it has excellent flat portion corrosion resistance while being chromate-free.
  • a painted metal plate can be provided.
  • the coated metal plate further has an undercoat film between the metal plate and the top coat film from the viewpoint of improving the adhesion and corrosion resistance of the top coat film on the painted metal plate.
  • the fact that the above-mentioned coated metal plate is an exterior coated metal plate is more effective from the viewpoint of reducing the environmental load due to elution of chromium during actual use.
  • the exterior building material composed of the above-mentioned coated metal plate can exhibit excellent flat portion corrosion resistance in actual use for 10 years or more while being chromate-free.
  • the coated metal plate is formed into an exterior building material by known processes such as bending, drawing, overhanging, embossing, and roll forming.
  • the said exterior building material is comprised with the said coating metal plate.
  • the exterior building material may further include another configuration within a range in which the above effect can be obtained.
  • the exterior building material may further have a configuration that is provided for appropriate installation in actual use of the exterior building material. Examples of such a configuration include a member for fixing the exterior building material to the building, a member for connecting the exterior building materials to each other, a mark indicating the direction when the exterior building material is attached, and heat insulation. Foam sheet and foam layer. These configurations may be included in the above-described exterior coated metal plate.
  • Nippon Paint Co., Ltd. is a chromate treatment liquid at 20 ° C. as a pretreatment for coating on the surface of the plated layer of the 55% Al—Zn alloy plated steel sheet with a double-sided adhesion amount of 150 g / m 2.
  • a chromate treatment liquid at 20 ° C. as a pretreatment for coating on the surface of the plated layer of the 55% Al—Zn alloy plated steel sheet with a double-sided adhesion amount of 150 g / m 2.
  • “Surf coat NRC300NS” “Surf coat” the company registered trademark of) was coated, dried 100 ° C. without washing the plated steel sheet, chromate treated steel sheet of the deposition amount of 20 mg / m 2 in terms of chromium Got.
  • the following chromate-free treatment liquid is applied, and the plated steel sheet is dried at 100 ° C.
  • the epoxy resin-based undercoat paint 1 is applied, the chemical conversion treated steel sheet is heated so that the ultimate temperature of the plated steel sheet is 200 ° C., and the dry film thickness is 5 ⁇ m.
  • a chromate-free coating original plate 1 having a chromate-free undercoat film 1 was obtained.
  • a chromate-free coated original plate 2 having a chromate-free undercoat coating 2 having a dry film thickness of 5 ⁇ m was obtained in the same manner as the coated original plate 1 except that the following undercoat paint 2 was used instead of the undercoat paint 1.
  • a chromium-containing dry film having a dry film thickness of 5 ⁇ m is used in the same manner as the coating original plate 1 except that the chromate-treated steel plate is used instead of the chromate-free chemical conversion treated steel plate, and the following undercoat paint 3 is used instead of the undercoat paint 1.
  • a coating original plate 3 containing chromium and having an undercoat coating film 3 was obtained.
  • the clear paint is “NSC680” manufactured by Nippon Fine Coatings Co., Ltd.
  • the phosphate mixture is a mixture of magnesium hydrogen phosphate, magnesium phosphate, zinc phosphate, and aluminum tripolyphosphate. Furthermore, the above volume% is a ratio to the solid content in the undercoat paint.
  • Topcoat paints 1 to 3 having the following composition were prepared.
  • the top coat 1 is the “CA clear paint” manufactured by Nippon Fine Coatings Co., Ltd.
  • the top coat 2 is the “QK clear paint” manufactured by the company
  • the top coat 3 is The following clear paint is “NSC3300 clear paint” manufactured by the same company.
  • Carbon black is a coloring pigment.
  • the following volume% is a ratio with respect to the solid content in the top coat. (Top coat) Carbon black 7% by volume Gloss control agent (type and amount are listed in Tables 1 to 5) Clear paint
  • a top coat 1 containing 0.01% by volume of silica particles A (silica A) as a gloss modifier is applied to the surface of the undercoat 1 of the coating original plate 1, and the temperature reached by the plated steel sheet on the coating original plate 1 is as follows.
  • the coating original plate 1 was heated so that it might become 220 degreeC, and the dry film thickness T produced the 11-micrometer top coat film.
  • a coated metal plate 1 was produced.
  • Silica particles A were cut by a forced vortex centrifugal precision air classifier of “Nipgel AZ-400” (“Nipgel” is a registered trademark of the company) manufactured by Tosoh Silica Co., Ltd. It is a powder. “Nipgel AZ-400” is produced by a wet gel method and corresponds to the aforementioned pore particles.
  • the average particle diameter R of the silica particles A when the film thickness T was 11 ⁇ m was 2.5 ⁇ m and the standard deviation ⁇ was 1 when determined using a 50 ⁇ m diameter aperture tube by “Multisizer 4” manufactured by Beckman Coulter. 0.0 ⁇ m.
  • Painted metal plates 2 to 4 were prepared in the same manner as the coated metal plate 1 except that the amount of silica particles A was changed as described in Table 1.
  • painted metal plates 5 to 7 were produced in the same manner as the coated metal plate 2 except that the dry film thickness T was changed as described in Table 1.
  • the average particle diameter R of the silica particles A when the film thickness T is 9 ⁇ m is 2.0 ⁇ m, and the standard deviation ⁇ is 0.8 ⁇ m.
  • the average particle diameter R of the silica particles A when the film thickness T is 15 ⁇ m is 2.8 ⁇ m, and the standard deviation ⁇ is 1.6 ⁇ m.
  • the average particle diameter R of the silica particles A when the film thickness T is 19 ⁇ m is 3.0 ⁇ m, and the standard deviation ⁇ is 2.3 ⁇ m.
  • a coated metal plate 8 was produced in the same manner as the painted metal plate 2 except that the type of the coated original plate was changed as described in Table 1.
  • painted metal plates 9 and 10 were respectively produced in the same manner as the painted metal plate 2 except that the type of top coat was changed as described in Table 1.
  • the coated metal plate 2 is cut to expose its cross section, enclosed in an epoxy resin block, further polished, and the cross section taken with a scanning electron microscope.
  • the particle size distribution of the silica particles A was determined by treating and analyzing the above, and it was confirmed that R and ⁇ were substantially the same as the above numerical values.

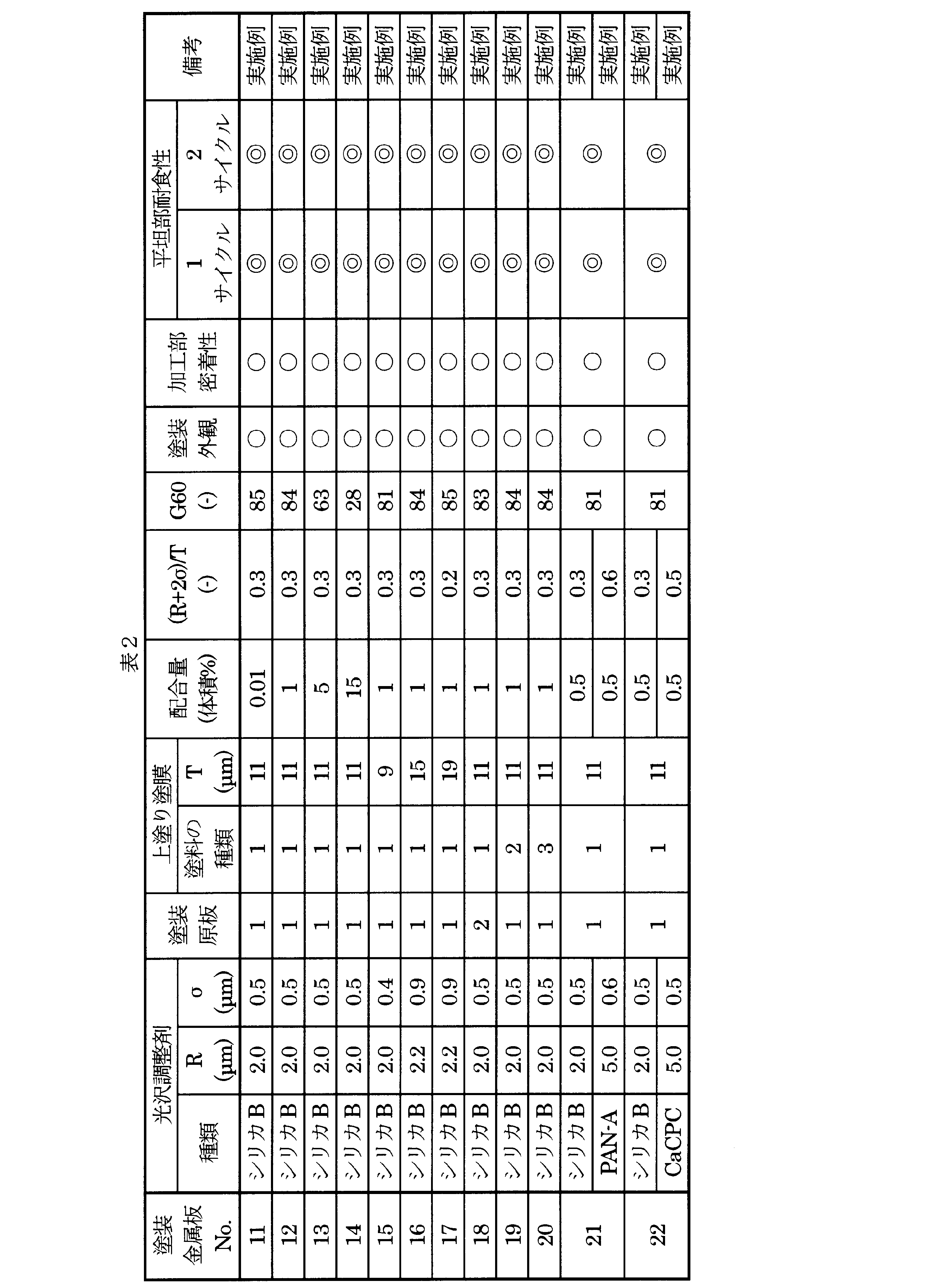

  • a coated metal plate 11 was produced in the same manner as the coated metal plate 1 except that the top coating material 1 containing 0.01% by volume of silica particles B (silica B) was used as the gloss modifier.
  • the silica particle B is a powder obtained by cutting particles having a particle size of 0.3 T or more from “Silicia 300P” manufactured by Fuji Silysia Chemical Co., Ltd. using a forced vortex centrifugal precision air classifier. “Silysia 300P” is produced by a wet gel method and corresponds to the aforementioned pore particles.
  • the average particle diameter R of the silica particles B is 2.0 ⁇ m, and the standard deviation ⁇ is 0.5 ⁇ m.
  • Painted metal plates 12 to 14 were produced in the same manner as the painted metal plate 11 except that the blending amount of the silica particles B was changed as described in Table 2.
  • painted metal plates 15 to 17 were produced in the same manner as the painted metal plate 12 except that the dry film thickness T was changed as described in Table 2.
  • the average particle diameter R of the silica particles B when the film thickness T is 9 ⁇ m is 2.0 ⁇ m, and the standard deviation ⁇ is 0.4 ⁇ m.
  • the average particle diameter R of the silica particles B when the film thickness T is 15 ⁇ m is 2.2 ⁇ m, and the standard deviation ⁇ is 0.9 ⁇ m.
  • the film thickness T is 19 ⁇ m
  • the average particle diameter R of the silica particles B is 2.2 ⁇ m
  • the standard deviation ⁇ is 0.9 ⁇ m.
  • a coated metal plate 18 was produced in the same manner as the coated metal plate 12 except that the type of the coated original plate was changed as described in Table 2.
  • painted metal plates 19 and 20 were respectively produced in the same manner as the coated metal plate 12 except that the type of top coat was changed as described in Table 2.
  • PAN particle A is a powder of “Toughtic ASF-7” (“Toughtic” is a registered trademark of the company) manufactured by Toyobo Co., Ltd., cut by a forced vortex centrifugal precision air classifier with a particle size of 0.55T or more. It is. “Toughtic ASF-7” is produced by pulverizing particles produced by a spray drying method, and corresponds to the aforementioned fine pore particles.
  • the average particle size R of the PAN particles A when the film thickness T is 11 ⁇ m is 5.0 ⁇ m, and the standard deviation ⁇ is 0.6 ⁇ m.
  • a coated metal plate 22 was prepared in the same manner as the coated metal plate 21 except that a calcium carbonate-calcium phosphate complex (CaCPC) was used instead of the PAN particles A.
  • CaCPC calcium carbonate-calcium phosphate complex
  • the CaCPC particle is a powder obtained by cutting a particle having a particle size of 0.55 T or more of “Voronex” manufactured by Maruo Calcium Co., Ltd. (“Boronex” is a registered trademark of the company) with a forced vortex centrifugal precision air classifier. “Boronex” has a petal-like porous structure and corresponds to the aforementioned pore particles. When the film thickness T is 11 ⁇ m, the average particle diameter R of the CaCPC particles is 5.0 ⁇ m, and the standard deviation ⁇ is 0.5 ⁇ m.
  • a coated metal plate 23 was produced in the same manner as the coated metal plate 1 except that the top coat 1 containing PAN particles A at 0.01% by volume was used as a gloss modifier.
  • Painted metal plates 24 to 26 were prepared in the same manner as the coated metal plate 23 except that the blending amount of the PAN particles A was changed as described in Table 3. Moreover, except having changed the dry film thickness T as it described in Table 3, it carried out similarly to the coating metal plate 24, and produced the coating metal plates 27 and 28, respectively.
  • the average particle diameter R of the PAN particles A when the film thickness T is 15 ⁇ m is 6.2 ⁇ m, and the standard deviation ⁇ is 1.0 ⁇ m.
  • the average particle diameter R of the PAN particles A when the film thickness T is 19 ⁇ m is 6.7 ⁇ m, and the standard deviation ⁇ is 1.9 ⁇ m.
  • a coated metal plate 29 was produced in the same manner as the painted metal plate 24 except that the type of the coated original plate was changed as described in Table 3.
  • painted metal plates 30 and 31 were respectively produced in the same manner as the painted metal plate 24 except that the type of the top coat was changed as described in Table 3.
  • a coated metal plate 32 was produced in the same manner as the coated metal plate 1 except that the top coat 1 containing CaCPC particles at 0.01% by volume was used as the gloss modifier.
  • Painted metal plates 33 to 35 were prepared in the same manner as the coated metal plate 32 except that the blending amount of CaCPC particles was changed as described in Table 3. Moreover, except having changed the dry film thickness T as it described in Table 3, it carried out similarly to the coating metal plate 33, and produced the coating metal plates 36 and 37, respectively.
  • the film thickness T is 15 ⁇ m
  • the average particle diameter R of the CaCPC particles is 5.4 ⁇ m
  • the standard deviation ⁇ is 1.4 ⁇ m.
  • the film thickness T is 19 ⁇ m
  • the average particle diameter R of the CaCPC particles is 5.5 ⁇ m
  • the standard deviation ⁇ is 1.5 ⁇ m.
  • a coated metal plate 38 was produced in the same manner as the painted metal plate 33 except that the type of the painted original plate was changed as described in Table 3.
  • painted metal plates 39 and 40 were produced in the same manner as the painted metal plate 33 except that the type of top coat was changed as described in Table 3.
  • a coated metal plate 41 was produced in the same manner as the coated metal plate 2 except that the top coat paint 1 containing no gloss modifier was used.
  • a coated metal plate 42 was produced in the same manner as the coated metal plate 41 except that the top coat film 1 containing 1% by volume of silica particles C (silica C) was used as a gloss modifier.
  • Silica particles C are “Light Star LA-OS26BK” manufactured by Nissan Chemical Industries, Ltd., and correspond to the aforementioned pore particles.
  • the film thickness T is 11 ⁇ m
  • the average particle diameter R of the silica particles H is 0.7 ⁇ m
  • the standard deviation ⁇ is 0.2 ⁇ m.
  • a coated metal plate 43 was produced in the same manner as the painted metal plate 42 except that silica particles D (silica D) were used instead of the silica particles C.
  • Silica particles D are “Nipgel AZ-410” manufactured by Tosoh Silica Co., Ltd., and correspond to the aforementioned fine pore particles. “Nipgel AZ-410” is produced by a wet gel method. The average particle diameter R of the silica particles D when the film thickness T is 11 ⁇ m is 4.2 ⁇ m, and the standard deviation ⁇ is 3.8 ⁇ m.
  • Painted metal plates 44 to 46 were produced in the same manner as the coated metal plate 42, except that the amount of silica particles D was changed as described in Table 4. Moreover, except having changed the dry film thickness T as described in Table 4, it carried out similarly to the coating metal plate 43, and produced the coating metal plates 47 and 48, respectively.
  • the film thickness T is 7 ⁇ m and 25 ⁇ m
  • the average particle diameter R of the silica particles D is 4.2 ⁇ m
  • the standard deviation ⁇ is 3.8 ⁇ m.
  • painted metal plates 49 and 50 were respectively produced in the same manner as the painted metal plate 43 except that the type of the painted original plate was changed as described in Table 4.
  • coated metal plates 51 and 52 were respectively produced in the same manner as the painted metal plate 43 except that the type of top coat was changed as described in Table 4.
  • a coated metal plate 53 was produced in the same manner as the painted metal plate 43 except that silica particles E (silica E) were used in place of the silica particles D.
  • Silica particle E is “Nipgel BY-001” manufactured by Tosoh Silica Co., Ltd., and corresponds to the aforementioned pore particles. “Nipgel BY-001” is produced by a wet gel method.
  • the average particle diameter R of the silica particles E when the film thickness T is 11 ⁇ m is 13.0 ⁇ m, and the standard deviation ⁇ is 10.7 ⁇ m.
  • a coated metal plate 54 was produced in the same manner as the painted metal plate 53 except that silica particles F (silica F) were used in place of the silica particles E.
  • Silica particles F are “Nipgel AZ-460” manufactured by Tosoh Silica Co., Ltd. produced by a wet gel method and subsequent treatment with an organic substance, and correspond to the aforementioned pore particles.
  • the average particle diameter R of the silica particles F when the film thickness T is 11 ⁇ m is 4.4 ⁇ m, and the standard deviation ⁇ is 3.7 ⁇ m.
  • a coated metal plate 55 was produced in the same manner as the painted metal plate 54 except that silica particles G (silica G) were used instead of the silica particles F.
  • the silica particles G are “ACEMATT TS100” manufactured by Nippon Aerosil Co., Ltd., produced by a dry combustion method, and correspond to the aforementioned pore particles.
  • the average particle diameter R of the silica particles G when the film thickness T is 11 ⁇ m is 9.5 ⁇ m, and the standard deviation ⁇ is 1.8 ⁇ m.
  • a coated metal plate 56 was produced in the same manner as the coated metal plate 55 except that silica particles H (silica H) were used in place of the silica particles G.
  • Silica particles H are “ACEMATT 3300” manufactured by Nippon Aerosil Co., Ltd., produced by a dry combustion method and subsequent treatment with organic matter, and correspond to the aforementioned pore particles.
  • the average particle diameter R of the silica particles H when the film thickness T is 11 ⁇ m is 9.5 ⁇ m, and the standard deviation ⁇ is 2.7 ⁇ m.
  • the top coat paint 1 containing 1% by volume of the silica particles B as the gloss adjuster was used and the dry film thickness T was changed as described in Table 4, the same as the coated metal plate 12, A painted metal plate 57 was produced.
  • the average particle diameter R of the silica particles B when the film thickness T is 5 ⁇ m is 1.3 ⁇ m, and the standard deviation ⁇ is 0.2.
  • a coated metal plate 58 was produced in the same manner as the coated metal plate 24 except that the top coat 1 containing 1.0% by volume of polyacrylonitrile (PAN) particles B (PAN-B) was used as a gloss modifier.
  • PAN polyacrylonitrile
  • PAN particle B is “Toughtic ASF-7” manufactured by Toyobo Co., Ltd., and corresponds to the aforementioned pore particles.
  • the average particle size R of the PAN particles B when the film thickness T is 11 ⁇ m is 7.0 ⁇ m, and the standard deviation ⁇ is 2.4 ⁇ m.
  • Painted metal plates 59 to 61 were prepared in the same manner as the coated metal plate 58 except that the blending amount of the PAN particles B was changed as described in Table 5.
  • painted metal plates 62 and 63 were respectively produced in the same manner as the painted metal plate 58 except that the type of the painted original plate was changed as described in Table 5.
  • coated metal plates 64 and 65 were respectively produced in the same manner as the coated metal plate 58 except that the type of top coat was changed as described in Table 5.
  • a coated metal plate 66 was produced in the same manner as the coated metal plate 24 except that the top coat 1 containing 1.0% by volume of polyacrylonitrile (PAN) particles C (PAN-C) was used as the gloss modifier.
  • PAN polyacrylonitrile
  • PAN particle C is “Tough Tic A-10” manufactured by Toyobo Co., Ltd.
  • “Toughtic A-10” is a substantially disc-shaped particle having a concave portion or a through-hole at the center of both surfaces, and corresponds to the above-mentioned pore particle.
  • the average particle size R of the PAN particles C when the film thickness T is 11 ⁇ m is 10.0 ⁇ m, and the standard deviation ⁇ is 7.0 ⁇ m.
  • 5% by mass sulfuric acid previously adjusted to 50 ° C. is added to the above mixed solution to adjust the pH of the mixed solution to 10, and then stirring is stopped and the mixture is allowed to stand for 100 hours. Thereafter, the mixture is stirred and dispersed, the precipitate and the mother liquor are separated by filtration, and the obtained cake is redispersed in water. After sufficient dispersion, 5% by mass sulfuric acid is added until the pH reaches 2.0, and the pH of the dispersion is increased. Is nearly stabilized at 2.0, the mixture is stirred as it is for 24 hours, the dispersion is filtered and washed with water, and the cake is repulped to obtain a 15% by mass spherical silica particle slurry.
  • silica particles I correspond to the aforementioned pore particles.
  • the average particle size R of the silica particles I when the film thickness T was 11 ⁇ m was 2.
  • the standard deviation ⁇ is 7 ⁇ m and 1.2 ⁇ m.
  • the maximum value (number of intersections between the particle size distribution curve and the baseline) in the number particle size distribution of the silica particles I was 5.7 ⁇ m, and thus was less than 11 ⁇ m (0.5 T).
  • a coated metal plate 67 was produced in the same manner as the coated metal plate 1 except that the top coat 1 containing 0.01% by volume of silica particles I was used as the gloss modifier.
  • painted metal plates 68 to 70 were respectively produced in the same manner as the painted metal plate 67 except that the blending amount of the silica particles I was changed as described in Table 6.
  • a coated metal plate 71 was produced in the same manner as the coated metal plate 1 except that the top coating material 1 containing 0.01% by volume of silica particles J (silica J) was used as the gloss modifier.
  • Silica particles J were cut by a forced vortex centrifuge type precision air classifier of “Nipgel BY-601” (“Nipgel” is a registered trademark of the company) manufactured by Tosoh Silica Co., Ltd. It is a powder. “Nipgel BY-601” is produced by a wet gel method and corresponds to the aforementioned pore particles.
  • the average particle diameter R of the silica particles J when the film thickness T is 11 ⁇ m is 4.3 ⁇ m and the standard deviation ⁇ is 1 when determined using a 50 ⁇ m diameter aperture tube by “Multisizer 4” manufactured by Beckman Coulter. 0.7 ⁇ m.
  • Painted metal plates 72 to 74 were prepared in the same manner as the coated metal plate 71 except that the amount of silica particles J was changed as described in Table 1.
  • the coated metal plates 1 to 40 and 67 to 74 have (R + 2 ⁇ ) / T of 0.7 or less, and therefore have enamel glossy design and are sufficiently In spite of having excellent processed part adhesion and being chromate-free, it has flat part corrosion resistance equivalent to actual use for 10 years.
  • the flat portion corrosion resistance in the above-described coated metal plate is, as is apparent from the comparison with the painted metal plates 49 and 62, applied to the metal plate with a chromate conversion treatment, and the coated metal plate containing chromium as a rust preventive pigment. It is equal to or better than the flat part corrosion resistance.
  • the number average particle size R of the gloss adjusting agent (pore particles) is at least 2 ⁇ m or more, it is effective for adjusting the gloss within a range satisfying the above formula. It is clear.
  • the desired glossiness is obtained when the film thickness T of the top coat film is in the range of 9 to 19 ⁇ m, and It can be seen that both the processed part adhesion and the flat part corrosion resistance are sufficient.
  • the coating amount is 0.01 to 15% by volume in the top coat film of the gloss modifier.
  • the specular gloss at 60 ° specified in JIS K5600 of the metal plate can be adjusted to approximately 20 to 85.
  • the gloss adjusting agent (silica particle J) can be used without adjusting the particle size distribution such as classification or cutting of coarse particles. If the condition of “(R + 2 ⁇ ) / T is 0.7 or less” is satisfied, it can be understood that all of the processed part adhesion, the flat part corrosion resistance, and the design property are sufficiently expressed.
  • the coated metal plate according to the present invention prevents the corrosion resistance from being lowered at the flat portion due to the exposure, collapse and dropping of the gloss modifier from the top coat film. Therefore, even if it is used for a long period of time for exterior use, a coated metal plate that exhibits the desired appearance and corrosion resistance for a long period of time can be obtained. Therefore, the present invention is expected to further extend the life and further promote the use of the coated metal sheet for exterior use.

Landscapes

  • Engineering & Computer Science (AREA)
  • Chemical & Material Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Wood Science & Technology (AREA)
  • Organic Chemistry (AREA)
  • Materials Engineering (AREA)
  • Architecture (AREA)
  • Physics & Mathematics (AREA)
  • Civil Engineering (AREA)
  • Electromagnetism (AREA)
  • Structural Engineering (AREA)
  • Nanotechnology (AREA)
  • General Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Mechanical Engineering (AREA)
  • Metallurgy (AREA)
  • Acoustics & Sound (AREA)
  • Laminated Bodies (AREA)
  • Application Of Or Painting With Fluid Materials (AREA)
  • Other Surface Treatments For Metallic Materials (AREA)
  • Finishing Walls (AREA)

Abstract

　本発明に係る塗装金属板は、外装用のクロメートフリーの塗装金属板であり、金属板と、前記金属板上に配置される上塗り塗膜とを有する。当該上塗り塗膜は、０．０１～１５体積％の細孔粒子を光沢調整剤として含有する。光沢調整剤の個数平均粒径をＲ（μｍ）、上塗り塗膜の膜厚をＴ（μｍ）、光沢調整剤の個数粒度分布の標準偏差をσとしたときに、上記塗装金属板は、下記式を満足する。　（Ｒ＋２σ）／Ｔ≦０．７　Ｒ≧２．０　９≦Ｔ≦１９

Description

塗装金属板および外装建材
　本発明は、外装用の塗装金属板および外装建材に関する。
　塗装金属板は、汎用性、意匠性、耐久性などにおいて優れており、様々な用途で使用されている。外装建材の用途の塗装金属板には、通常、主に意匠性の観点から、光沢調整剤が、当該塗装金属板の表面の上塗り塗膜に配合されている。当該外装建材用の塗装金属板における上記光沢調整剤には、シリカが通常使用されている。当該シリカの粒径は、通常、平均粒径で規定されている。上記塗装金属板における上記光沢調整剤としてのシリカの平均粒径は、色や用途にもよるが、通常、３～３０μｍである（例えば、特許文献１（段落００１８）参照）。
特開２０１１－１４８１０７号公報
　外装建材用の塗装金属板では、クロメート系塗装鋼板が使用されている。当該クロメート系塗装鋼板では、成型加工性や切断端面部の耐食性を向上するための取組みが為されており、クロメート系塗装鋼板は、長期に渡る耐久性を有していた。一方、近年では外装建材の技術分野においても、環境保全に対する強い関心が寄せられている。このため、環境へ悪影響を及ぼすか、またはその可能性が懸念される成分の使用を禁止する法的規制が検討されている。たとえば、塗装金属板において、防錆成分として汎用されている６価クロム成分については、近い将来、全面的に使用を禁止することが検討されている。クロメートフリー塗装鋼板についても、塗装前処理や防錆顔料の適正化など種々の検討が行われ、成形加工部や切断端面部では、クロメート系塗装鋼板と遜色がない特性が得られるようになった。
　しかしながら、クロメート系塗装鋼板では、平坦部耐食性は大きな問題とならなかったが、クロメートフリー塗装鋼板では平坦部での腐食が顕著となることがあり、特に、シリカを上記光沢調整剤に用いた場合、図１に示されるように、実使用において、想定した使用年数よりも早くに、平坦部でしみ状錆や塗膜膨れなどの腐食が発生することがあった。
　本発明の目的は、クロメートフリーでありながら優れた平坦部耐食性を有する塗装金属板および外装建材を提供することである。
　本発明者らは、平坦部での前述した腐食の原因について鋭意検討した。図２は、クロメートフリーの塗装金属板の平坦部における腐食している部分の顕微鏡写真である。図２中、Ａ部は、上塗り塗膜から光沢調整剤としてのシリカ粒子が露出している部分であり、Ｂ部は、シリカ粒子が上塗り塗膜から脱落した部分である。また、図３は、上記塗装金属板のＡ部の、図２中の直線Ｌに沿っての断面の反射電子顕微鏡写真であり、図４は、上記塗装金属板のＢ部の、図２中の直線Ｌに沿っての断面の反射電子顕微鏡写真である。図３は、上塗り塗膜の表面に露出したシリカ粒子にはクラックが発生している様子を明確に示しており、図４は、シリカ粒子が脱落した上塗り塗膜の穴が、金属板の腐食の起点になっていることを明確に示している。
　上記のように、本発明者らは、シリカのような凝集粒子を光沢調整剤に用いた場合、当該腐食は、上塗り塗膜の、光沢調整剤が割れ、崩壊し、あるいは脱落した部分で生じること、を確認し、また、実使用によって減耗していく上塗り塗膜から露出した光沢調整剤が割れ、崩れて、上塗り塗膜から脱落すること、を確認した。
　また、本発明者らは、光沢調整剤についても検討した結果、平均粒径で規定されているシリカには、上塗り塗膜の厚さに対して当該平均粒径よりもかなり大きな粒子が含まれていることを確認した。たとえば、本発明者らは、上記光沢調整剤に用いられる市販のシリカのうち、平均粒径が３．３μｍであるシリカを電子顕微鏡で観察したところ、粒径が約１５μｍのシリカが含まれていることを確認した（図５）。
　そして、本発明者らは、こうした大粒径の凝集粒子が耐食性の低下をもたらすことに着目し、上塗り塗膜の膜厚に対する特定の粒径の光沢調整剤を用いることによって、従来の金属板におけるクロメート系の化成処理および下塗り塗膜中の含クロム防錆顔料の使用による耐食性と同等かそれ以上の耐食性が得られることを見出し、本発明を完成させた。
　すなわち、本発明は、以下の塗装金属板および外装建材に関する。
　［１］金属板と、前記金属板上に配置される上塗り塗膜とを有する、クロメートフリーの塗装金属板であって、前記上塗り塗膜は、細孔を有する粒子を光沢調整剤として含有し、前記上塗り塗膜における前記光沢調整剤の含有量は、０．０１～１５体積％であり、前記光沢調整剤の個数平均粒径をＲ（μｍ）、前記上塗り塗膜の膜厚をＴ（μｍ）、前記光沢調整剤の個数粒度分布の標準偏差をσとしたときに、下記式を満足する、塗装金属板。
　（Ｒ＋２σ）／Ｔ≦０．７
　Ｒ≧２．０
　９≦Ｔ≦１９
　［２］前記金属板および前記上塗り塗膜の間に下塗り塗膜をさらに有する、［１］に記載の塗装金属板。
　［３］外装用塗装金属板である、［１］または［２］に記載の塗装金属板。
　［４］［１］～［３］のいずれか一つに記載の塗装金属板で構成されている外装建材。
　本発明では、想定される使用年数における光沢調整剤の露出や割れなどが予防される。このため、外装用の塗装金属板であって、クロメートフリーでありながら、クロムにより防錆されていた塗装金属板と同等以上の優れた平坦部耐食性を有する塗装金属板が提供される。
５年の実使用でクロメートフリーの塗装金属板の平坦部に発生した腐食部（塗膜膨れ）の顕微鏡写真である。 クロメートフリーの塗装金属板の平坦部における腐食している部分の顕微鏡写真である。 図２に示す塗装金属板のＡ部の、図２中の直線Ｌに沿っての断面の反射電子顕微鏡写真である。 図２に示す塗装金属板のＢ部の、図２中の直線Ｌに沿っての断面の反射電子顕微鏡写真である。 平均粒径が３．３μｍであるシリカ粉末の電子顕微鏡写真である。 図６Ａは、上塗り塗膜用の塗料を塗布した直後の塗装金属板の断面を模式的に示す図であり、図６Ｂは、上記塗料を焼き付けた後の塗装金属板の断面を模式的に示す図である。
　以下、本発明の一実施の形態に係る塗装金属板を説明する。上記塗装金属板は、金属板と、当該金属板上に配置される上塗り塗膜とを有する。
　上記金属板は、本実施の形態における効果が得られる範囲において、公知の金属板から選ぶことができる。当該金属板の例には、冷延鋼板、亜鉛めっき鋼板、Ｚｎ－Ａｌ合金めっき鋼板、Ｚｎ－Ａｌ－Ｍｇ合金めっき鋼板、アルミニウムめっき鋼板、ステンレス鋼板（オーステナイト系、マルテンサイト系、フェライト系、フェライト・マルテンサイト二相系を含む）、アルミニウム板、アルミニウム合金板、銅板などが含まれる。上記金属板は、耐食性、軽量化および対費用効果の観点から、めっき鋼板であることが好ましい。当該めっき鋼板は、特に、耐食性の観点、および外装建材としての適性の観点から、溶融５５％Ａｌ―Ｚｎ合金めっき鋼板、Ｚｎ－Ａｌ－Ｍｇ合金めっき鋼板またはアルミニウムめっき鋼板であることが好ましい。
　上記金属板は、その表面に化成処理皮膜を有することが、塗装金属板の密着性および耐食性を向上させる観点から好ましい。当該化成処理皮膜の例には、Ｔｉ－Ｍｏ複合皮膜、フルオロアシッド系皮膜、リン酸塩皮膜、樹脂系皮膜、樹脂およびシランカップリング剤系皮膜、シリカ系皮膜、シリカおよびシランカップリング剤系皮膜、ジルコニウム系皮膜、および、ジルコニウムおよびシランカップリング剤系皮膜、が含まれる。
　上記の観点から、上記金属板における、当該Ｔｉ－Ｍｏ複合皮膜の付着量は、全ＴｉおよびＭｏ換算で１０～５００ｍｇ／ｍ２であることが好ましく、上記フルオロアシッド系皮膜の付着量は、フッ素換算または総金属元素換算で３～１００ｍｇ／ｍ２であることが好ましく、上記リン酸塩皮膜の付着量は、リン元素換算で０．１～５ｇ／ｍ２であることが好ましい。
　また、上記樹脂系皮膜の付着量は、樹脂換算で１～５００ｍｇ／ｍ２であることが好ましく、上記樹脂およびシランカップリング剤系皮膜の付着量は、Ｓｉ換算で０．１～５０ｍｇ／ｍ２であることが好ましく、上記シリカ系皮膜の付着量は、Ｓｉ換算で０．１～２００ｍｇ／ｍ２であることが好ましく、上記シリカおよびシランカップリング剤系皮膜の付着量は、Ｓｉ換算で０．１～２００ｍｇ／ｍ２であることが好ましく、上記ジルコニウム系皮膜の付着量は、Ｚｒ換算で０．１～１００ｍｇ／ｍ２であることが好ましく、上記ジルコニウムおよびシランカップリング剤系皮膜の付着量は、Ｚｒ換算で０．１～１００ｍｇ／ｍ２であることが好ましい。
　上記化成処理皮膜は、当該皮膜を形成するための水性化成処理液を、ロールコート法、スピンコート法、スプレー法などの公知の方法で上記金属板の表面に塗布し、塗布後に上記金属板を水洗せずに乾燥させることによって形成することが可能である。当該金属板の乾燥温度および乾燥時間は、生産性の観点から、例えば、金属板の到達温度で６０～１５０℃、２～１０秒間であることが好ましい。
　上記上塗り塗膜は、通常、樹脂で構成される。当該樹脂は、意匠性や耐候性などの観点から、適宜に選ばれる。当該樹脂の例には、ポリエステル、アクリル、ウレタン樹脂、およびフッ素樹脂が含まれる。
　上記上塗り塗膜の膜厚Ｔは、９～１９μｍである。上塗り塗膜の膜厚Ｔは、厚すぎると塗装不良（ワキ）の発生や生産性の低下および製造コストの上昇などの原因となることがあり、薄すぎると所期の意匠性や所期の平坦部耐食性が得られないことがある。たとえば、生産性が良好であり、所期の光沢と発色を呈し、かつ少なくとも１０年の外装建材としての実使用が可能な塗装金属板を得るためには、上塗り塗膜の膜厚Ｔは、上記の観点から、例えば１０μｍ以上であることが好ましく、１１μｍ以上であることがより好ましい。また、上記の理由から、上塗り塗膜の膜厚Ｔは、１７μｍ以下であることが好ましく、１５μｍ以下であることがより好ましい。上塗り塗膜の膜厚Ｔは、例えば上塗り塗膜の複数個所における底面から表面までの距離の平均値である。
　上記上塗り塗膜の膜厚Ｔは、塗装金属板の意匠性の観点から、上塗り塗膜の色が明るいとより厚いことが好ましく、上塗り塗膜の色が濃いとより薄くすることが可能である。一概には言えないが、例えば、上塗り塗膜のＬ値が７０以下であれば、上塗り塗膜の膜厚Ｔは１３μｍ以下とすることができ、上塗り塗膜のＬ値が８０超であれば膜厚Ｔは、１５μｍ以上であることが好ましい。
　あるいは、上記上塗り塗膜の膜厚Ｔは、塗装金属板の意匠性の観点から、上塗り塗膜の色が、上塗り塗膜形成前の鋼板の表面（例えば後述する下塗り塗膜）の色に近いほど薄くすることが可能である。一概には言えないが、例えば、上塗り塗膜のＬ値と当該塗膜形成前の鋼板の表面の色のＬ値との差の絶対値ΔＬが１０以下であれば上塗り塗膜の膜厚Ｔを１１μｍ以下することができ、ΔＬが２０以下であれば膜厚Ｔを１３μｍ以下とすることができ、ΔＬが５０以下であれば膜厚Ｔを１５μｍ以下とすることができる。
　なお、上記Ｌ値は、市販の分光測色計(例えばコニカミノルタオプティクス株式会社製「ＣＭ３７００ｄ」)による測定結果からハンター色差式により算出して求めることができる。
　上記上塗り塗膜は、光沢調整剤を含有する。当該光沢調整剤は、上塗り塗膜の表面を適度に粗すために上塗り塗膜中に配合され、光沢を伴う所期の外観を塗装金属板にもたらす。また、製造ロット間での光沢のバラツキを調整するためにも使用される。
　上記光沢調整剤の個数平均粒径Ｒは、２．０μｍ以上である。光沢調整剤が小さすぎると上塗り塗膜の光沢が高すぎ、所期の意匠性が得られないことがある。このように、光沢調整剤の当該個数平均粒径Ｒは、塗装金属板の所期の意匠性（光沢度）に応じて後述の式を満たす範囲において適宜に決めることが可能であるが、大きすぎると上塗り塗膜の光沢が低すぎ、所期の意匠性が得られなくなる。たとえば、平坦部耐食性とともに、６０°における光沢度が２０～８５の塗装金属板を得るためには、光沢調整剤の個数平均粒径Ｒは、３μｍ以上であり、５μｍ以上であり、あるいは７μｍ以上である。当該個数平均粒径は、上塗り塗膜の断面の観察により確認することが可能であり、あるいは、画像解析法およびコールター法で（例えば、ベックマン・コールター社製　精密粒度分布測定装置「Ｍｕｌｔｉｓｉｚｅｒ４」を用いて）測定することが可能である。
　上記上塗り塗膜における上記光沢調整剤の含有量は、０．０１～１５体積％である。当該含有量が多すぎると上塗り塗膜の光沢が低すぎ、また加工部密着性が低下する。当該含有量が少なすぎると当該光沢が制御できないため、多くても少なくても所期の意匠性が得られないことがある。たとえば、６０°における光沢度が２０～８５の塗装金属板を得るためには、上塗り塗膜中における光沢調整剤の含有量は、０．０５体積％以上であることが好ましく、０．１体積％以上であることがより好ましい。また、上記の理由から、上塗り塗膜中における光沢調整剤の含有量は、１３体積％以下であることが好ましく、１０体積％以下であることがより好ましい。当該含有量は、上塗り塗膜の灰分の測定や上塗り塗膜の溶解による光沢調整剤の回収、複数箇所での元素識別した断面像についての画像解析などによって確認することが可能である。
　上記光沢調整剤は、細孔を有する粒子（以下、「細孔粒子」とも言う）である。細孔粒子の例には、一次粒子が化学的に接合した凝集体、一次粒子が物理的に接合した集合体、および多孔質粒子が含まれる。当該多孔質粒子は、少なくとも粒子の内部に多孔質構造を有する。上記光沢調整剤は、上記細孔粒子のみから構成されていてもよいし、細孔粒子以外の粒子を含んでいてもよい。当該細孔粒子は、無機粒子であっても有機粒子であってもよく、後述する式を満足する範囲において、光沢調整剤として用いられる公知の細孔粒子から選ぶことができる。当該細孔粒子の材料の具体例には、シリカ、炭酸カルシウム、硫酸バリウム、ポリアクリロニトリル、および、炭酸カルシウム－リン酸カルシウム複合体、が含まれる。
　上記塗装金属板は、上記光沢調整剤の個数平均粒径をＲ（μｍ）、上記上塗り塗膜の膜厚をＴ（μｍ）、上記光沢調整剤の個数粒度分布の標準偏差をσとしたときに、下記式を満足する。
　（Ｒ＋２σ）／Ｔ≦０．７
　Ｒ＋２σは、上記光沢調整剤の個数粒度分布が正規分布である場合には、Ｒ＋２σは、数平均粒径Ｒ以上の大きな粒径を有する粒子のうちの約９５．４５％の粒子の粒径の最大値を示す。このように、Ｒ＋２σは、上記光沢調整剤の粒径の実質的な最大値を示している。（Ｒ＋２σ）／Ｔが大きすぎると、上塗り塗膜の実使用に伴う減耗によって上記細孔粒子が露出したときに所期の平坦部耐食性が得られないことがあり、（Ｒ＋２σ）／Ｔが小さすぎると所期の光沢度が得られないことがある。たとえば、外装建材としての実使用年数が少なくとも１０年以上であり、かつ、６０°における光沢度が２０～８５の塗装金属板を得るためには、（Ｒ＋２σ）／Ｔは、０．３以上であることが好ましく、０．４以上であることがより好ましい。また、上記の理由から、（Ｒ＋２σ）／Ｔは、０．６以下であることが好ましく、０．５以下であることがより好ましい。Ｒおよびσは、上記光沢調整剤の個数粒度分布から求めることが可能である。
　上記光沢調整剤は、上記式を満足する範囲では、上塗り塗膜の膜厚Ｔに対して十分に小さな粒子で構成され得るが、光沢調整剤の上塗り塗膜からの早期の露出を防止する観点から、当該光沢調整剤の個数粒度分布における粒径の最大値が上塗り塗膜の膜厚Ｔ未満であることが好ましく、０．７Ｔ以下であることがより好ましく、０．６Ｔ以下であることがさらに好ましい。当該最大値を含む上記粒度分布を有する光沢調整剤は、市販品から適宜に選ぶことが可能であり、また、下記の分級などによって調整することも可能である。
　上記光沢調整剤は、外装建材の実使用において減耗する上塗り塗膜からの露出を防止する観点から、当該光沢調整剤の粒度分布をより鋭くするための分級や、当該光沢調整剤中の粗大粒子を除去する処理などが施されていてもよい。上記分級は、例えばふるいや強制渦遠心式精密空気分級機などによって行われる。上記粗大粒子のカット処理は、０．３Ｔ～０．７Ｔの粒径の上記粗大粒子を分離、除去する公知の方法、あるいは、当該粗大粒子を粉砕する公知の方法、によって行うことが可能である。
　上記上塗り塗膜は、本実施の形態における効果が得られる範囲において、前述した樹脂および光沢調整剤以外の他の成分をさらに含有していてもよい。たとえば、上塗り塗膜は、着色剤をさらに含有していてもよい。着色剤の例には、酸化チタン、炭酸カルシウム、カーボンブラック、鉄黒、酸化鉄イエロー、チタンイエロー、ベンガラ、紺青、コバルトブルー、セルリアンブルー、群青、コバルトグリーン、モリブデン赤などの無機顔料；ＣｏＡｌ、ＣｏＣｒＡｌ、ＣｏＣｒＺｎＭｇＡｌ、ＣｏＮｉＺｎＴｉ、ＣｏＣｒＺｎＴｉ、ＮｉＳｂＴｉ、ＣｒＳｂＴｉ、ＦｅＣｒＺｎＮｉ、ＭｎＳｂＴｉ、ＦｅＣｒ、ＦｅＣｒＮｉ、ＦｅＮｉ、ＦｅＣｒＮｉＭｎ、ＣｏＣｒ、Ｍｎ、Ｃｏ、ＳｎＺｎＴｉなどの金属成分を含む複合酸化物焼成顔料；Ａｌフレーク、樹脂コーティングＡｌフレーク、Ｎｉフレーク、ステンレスフレークなどのメタリック顔料；および、キナクリドンレッド、リソールレッドＢ、ブリリアントスカーレットＧ、ピグメントスカーレット３Ｂ、ブリリアントカーミン６Ｂ、レーキレッドＣ、レーキレッドＤ、パーマネントレッド４Ｒ、ボルドー１０Ｂ、ファストイエローＧ、ファストイエロー１０Ｇ、パラレッド、ウォッチングレッド、ベンジジンイエロー、ベンジジンオレンジ、ボンマルーンＬ、ボンマルーンＭ、ブリリアントファストスカーレット、バーミリオンレッド、フタロシアニンブルー、フタロシアニングリーン、ファストスカイブルー、アニリンブラックなどの有機顔料；が含まれる。上記着色剤は、上記光沢調整剤に対して十分に小さく、例えば、上記着色剤の個数平均粒径は、０．０１～１．５μｍである。また、上塗り塗膜における着色剤の含有量は、例えば、２～２０体積％である。
　また、上記上塗り塗膜は、体質顔料をさらに含有していてもよい。当該体質顔料の例には、硫酸バリウム、酸化チタンなどが含まれる。上記体質顔料は、上記光沢調整剤に対して十分に小さく、例えば、上記体質顔料の個数平均粒径は、０．０１～１μｍである。また、上塗り塗膜における体質顔料の含有量は、例えば、０．１～１５体積％である。
　また、上記上塗り塗膜は、塗装金属板の加工時における上塗り塗膜でのカジリの発生を防止する観点から、潤滑剤をさらに含有していてもよい。当該潤滑剤の例には、フッ素系ワックス、ポリエチレン系ワックス、スチレン系ワックスおよびポリプロピレン系ワックスなどの有機ワックス、および、二硫化モリブデンやタルクなどの無機潤滑剤、が含まれる。上塗り塗膜における潤滑剤の含有量は、例えば、０～１０体積％である。
　上記上塗り塗膜は、上記金属板の表面や後述の下塗り塗膜の表面などに、上塗り塗膜用の塗料を塗布し、乾燥させ、必要に応じて硬化させる公知の方法によって作製される。上塗り塗膜用の塗料は、前述した上塗り塗膜の材料を含有するが、本実施の形態の効果が得られる範囲において、当該材料以外の他の成分をさらに含有していてもよい。
　たとえば、上塗り塗膜用の塗料は、硬化剤をさらに含有していてもよい。上記硬化剤は、上塗り塗膜を作製する際の硬化（焼付け）時に、前述のポリエステルまたはアクリル樹脂を架橋する。硬化剤の種類は、使用する樹脂の種類や焼付け条件などに応じて、前述した架橋剤や既知の硬化剤などから適宜選択することができる。
　上記硬化剤の例には、メラミン化合物、イソシアネート化合物およびメラミン化合物とイソシアネート化合物の併用などが含まれる。メラミン化合物の例には、イミノ基型、メチロールイミノ基型、メチロール基型または完全アルキル基型のメラミン化合物が含まれる。イソシアネート化合物は、芳香族、脂肪族、脂環族のいずれでもよく、例としては、ｍ－キシレンジイソシアネート、ヘキサメチレンジイソシアネート、ナフタレンジイソシアネート、イソホロンジイソシアネートおよびこれらのブロック化合物が含まれる。
　また、上塗り塗膜は、上塗り塗膜用の塗料の貯蔵安定性に影響しない範囲内において、硬化触媒をさらに適宜含有していてもよい。上塗り塗膜中における上記硬化剤の含有量は、例えば、１０～３０体積％である。
　また、上塗り塗膜は、耐候性を更に向上させるために１０体積％以下の紫外線吸収剤（ＵＶＡ）や光安定化剤（ＨＡＬＳ）を適宜含有してもよい。さらには、上塗り塗膜は、雨筋汚れを防止するための親水化剤、例えば３０体積％以下のテトラアルコキシシランの部分加水分解縮合物などを含んでいてもよい。
　上記上塗り塗膜用の塗料は、例えば、前述した上塗り塗膜の材料を溶剤中に分散することによって調製される。当該塗料は、溶剤や架橋剤などを含んでいてもよい。上記溶剤の例には、トルエン、キシレンなどの炭化水素；酢酸エチル、酢酸ブチルなどのエステル；セロソルブなどのエーテル；および、メチルイソブチルケトン、メチルエチルケトン、イソホロン、シクロヘキサノンなどのケトン；が含まれる。
　上記上塗り塗膜用の塗料は、例えば、ロールコート、カーテンフローコート、スプレーコート、浸漬コートなどの公知の方法によって塗布される。上塗り塗膜は、上塗り塗膜用の塗料が塗布された金属板を、その到達温度が２００～２５０℃となるように加熱することで上記上塗り塗膜用の塗料を金属板に焼き付けることによって作製される。上塗り塗膜の膜厚Ｔは、例えば、上記塗料の塗布量によって適宜に調整される。
　上記塗装金属板は、本実施の形態における効果を奏する範囲において、さらなる構成要素を有していてもよい。たとえば、上記塗装金属板は、塗装金属板における上塗り塗膜の密着性および耐食性を高める観点から、上記金属板および前記上塗り塗膜の間に下塗り塗膜をさらに有することが好ましい。上記下塗り塗膜は、金属板の表面、あるいは上記化成処理皮膜が作製されている場合は、当該化成処理皮膜の表面、に配置される。
　上記下塗り塗膜は、樹脂で構成される。当該樹脂の例には、エポキシ樹脂、ポリエステル、エポキシ変性ポリエステル樹脂、アクリル樹脂およびフェノキシ樹脂が含まれる。
　上記下塗り塗膜は、防錆顔料や、着色顔料、メタリック顔料などをさらに含有していてもよい。上記防錆顔料の例には、変性シリカ、バナジン酸塩、リン酸水素マグネシウム、リン酸マグネシウム、リン酸亜鉛、およびポリリン酸アルミニウムなどの非クロム系の防錆顔料が含まれる。上記着色顔料の例には、酸化チタン、カーボンブラック、酸化クロム、酸化鉄、ベンガラ、チタンイエロー、コバルトブルー、コバルトグリーン、アニリンブラックおよびフタロシアニンブルーが含まれる。上記メタリック顔料の例には、アルミニウムフレーク（ノンリーフィングタイプ）、ブロンズフレーク、銅フレーク、ステンレス鋼フレークおよびニッケルフレークが含まれる。上記体質顔料の例には、硫酸バリウム、酸化チタン、シリカおよび炭酸カルシウムが含まれる。
　上記の顔料の下塗り塗膜中における含有量は、本実施の形態における効果が得られる範囲において、適宜に決めることが可能であり、例えば上記下塗り塗膜における上記防錆顔料の含有量は、例えば１０～７０体積％であることが好ましい。
　上記下塗り塗膜は、下塗り塗膜用の塗料の塗布によって作製される。当該塗料は、溶剤や架橋剤などを含んでいてもよい。上記溶剤の例には、トルエン、キシレンなどの炭化水素；酢酸エチル、酢酸ブチルなどのエステル；セロソルブなどのエーテル；および、メチルイソブチルケトン、メチルエチルケトン、イソホロン、シクロヘキサノンなどのケトン；が含まれる。また、上記架橋剤の例には、前述した樹脂を架橋する、メラミン樹脂やイソシアネート樹脂などが含まれる。下塗り塗膜用の塗料は、前述した材料を均一に混合、分散させることによって調製される。
　下塗り塗膜用の塗料は、例えば、ロールコート、カーテンフローコート、スプレーコート、浸漬コートなどの公知の方法で、１～１０μｍ（好ましくは３～７μｍ）の乾燥膜厚が得られる塗布量で金属板に塗布される。当該塗料の塗膜は、例えば金属板の到達温度で１８０～２４０℃の温度で金属板を加熱することにより金属板に焼き付けられ、作製される。
　図６Ａは、上塗り塗膜用の塗料を塗布した直後の塗装金属板の断面を模式的に示す図であり、図６Ｂは、上記塗料を焼き付けた後の塗装金属板の断面を模式的に示す図である。図６Ａおよび図６Ｂに示されるように、光沢調整剤１５は、上塗り塗膜用の塗料を下地鋼板１１（例えばめっき鋼板またはめっき鋼板および下塗り塗膜）に塗布した状態では、当該塗料の塗膜１２の表面状態に実質的に影響を及ぼさない。このため、上記塗料の焼き付け前では、所期の光沢は、通常、発現されない。一方。上記塗料を焼き付けた後では、塗料中の揮発成分が揮発するので、上塗り塗膜２２の膜厚Ｔは、塗膜１２の厚さｔよりも薄くなる。このため、光沢調整剤１５による凸部が上塗り塗膜２２の表面に形成され、上塗り塗膜２２が所期の光沢（本発明ではエナメル調の光沢）を発現する。
　本実施の形態に係る塗装金属板は、クロメートフリーの塗装金属板である。「クロメートフリー」とは、上記塗装金属板が６価クロムを実質的に含有しないことを意味する。上記塗装金属板が「クロメートフリー」であることは、例えば、前述した金属板、化成処理皮膜、下塗り塗膜および上塗り塗膜のいずれにおいても、上塗り塗膜または下塗り塗膜を単独で作製した金属板から５０ｍｍ×５０ｍｍの試験片４枚を切り出し、沸騰している純水１００ｍＬに１０分間浸漬した後、当該純水中に溶出した６価クロムを、ＪＩＳ　Ｈ８６２５付属書の２．４．１の「ジフェニルカルバジッド比色法」に準拠する濃度の分析方法で定量したときに、検出限界以下であること、によって確認することが可能である。上記塗装金属板は、実使用において環境へ６価クロムを溶出せず、かつ、平坦部で十分な耐食性を発現する。なお、「平坦部」とは、上記金属板の上記上塗り塗膜で覆われており、曲げ加工、絞り加工、張り出し加工、エンボス加工、ロール成型等により変形していない部分を言う。
　上記塗装金属板の用途は、外装用が好適である。「外装用」とは、屋根、壁、役物、看板および屋外設置機器などの、外気に露出する部分であって、日光やその反射光に照射され得る部分に使用されることを言う。外装用の塗装金属板の例には、外装建材用の塗装金属板などが含まれる。
　上記塗装金属板は、エナメル光沢を有する塗装金属板に好適である。エナメル光沢とは、６０°における光沢度が２０～８５であることを言う。当該光沢度が低すぎると、艶消し観が優勢となり、エナメル調の光沢が得られないことがあり、上記光沢度が高すぎると、光沢度が制御できず、塗装外観の再現性が得られない。上記光沢度は、光沢調整剤の平均粒径や上塗り塗膜における含有量などによって調整される。
　上記塗装金属板は、上記光沢調整剤よりも大きな粒径の粒子を含有していないことが、上記のエナメル光沢のような、所期の意匠性を獲得する観点から好ましい。
　上記塗装金属板では、上記光沢調整剤（細孔粒子）は、完全に上塗り塗膜中に包含される。また、細孔粒子の実質的な最大粒子は、上塗り塗膜の膜厚に対して十分に小さい。よって、外装の用途での実使用によって上塗り塗膜の樹脂が上塗り塗膜の表面から徐々に減耗しても所期の使用年数以内であれば上記細孔粒子が露出しないように、上記の上塗り塗膜を設計することが可能である。したがって、所期の使用年数以内における上記細孔粒子の割れや崩壊および上記上塗り塗膜からの脱落が防止され、所期の使用年数の間、雨水などの腐食因子が金属板に到達し得ない。このため、上記塗装金属板は、クロメートフリーでありながら、クロメート系の防錆成分を含有する塗装金属板と同等かそれ以上の平坦部耐食性を発現する。
　以上の説明から明らかなように、本実施の形態によれば、金属板と、当該金属板上に配置される上塗り塗膜とを有し、当該上塗り塗膜が細孔を有する粒子（細孔粒子）を光沢調整剤として含有し、上記上塗り塗膜における上記光沢調整剤の含有量は、０．０１～１５体積％であり、当該光沢調整剤の個数平均粒径をＲ（μｍ）、上記上塗り塗膜の膜厚をＴ（μｍ）、上記光沢調整剤の個数粒度分布の標準偏差をσとしたときに、下記式を満足することから、クロメートフリーでありながら優れた平坦部耐食性を有する塗装金属板を提供することができる。
　（Ｒ＋２σ）／Ｔ≦０．７
　Ｒ≧２．０
　９≦Ｔ≦１９
　また、上記塗装金属板が上記金属板および上記上塗り塗膜の間に下塗り塗膜をさらに有することは、塗装金属板における上塗り塗膜の密着性および耐食性を高める観点からより一層効果的である。
　また、上記塗装金属板が外装用塗装金属板であることは、実使用時におけるクロムの溶出による環境への負荷を軽減する観点から、より一層効果的である。
　また、上記塗装金属板で構成されている外装建材は、クロメートフリーでありながら１０年間以上の実使用において優れた平坦部耐食性を奏することが可能である。
　上記塗装金属板は、曲げ加工、絞り加工、張り出し加工、エンボス加工、ロール成型などの公知の加工によって、外装建材に成形される。このように当該外装建材は、上記塗装金属板によって構成される。当該外装建材は、上記の効果が得られる範囲において、他の構成をさらに含んでいてもよい。たとえば、上記外装建材は、当該外装建材の実使用における適切な設置に供される構成をさらに有していてもよい。このような構成の例には、外装建材を建物に固定するための部材や、外装建材同士を連結するための部材、および、外装建材の取り付け時の向きを示すマーク、断熱性を向上させるための発泡シートや発泡層などが含まれる。これらの構成は、前述の外装用塗装金属板に含まれていてもよい。
　以下、本発明について実施例を参照して詳細に説明するが、本発明はこれらの実施例により限定されない。
　［塗装原板１～３の作製］
　両面付着量１５０ｇ／ｍ２の溶融５５％Ａｌ―Ｚｎ合金めっき鋼板をアルカリ脱脂し、当該めっき鋼板のめっき層の表面に、塗装前処理として、２０℃の、クロメート処理液である日本ペイント株式会社製の「サーフコートＮＲＣ３００ＮＳ」（「サーフコート」は同社の登録商標）を塗布し、当該めっき鋼板を水洗することなく１００℃で乾燥し、クロム換算で２０ｍｇ／ｍ２の付着量のクロメート処理鋼板を得た。また、上記クロメート処理液に代えて下記クロメートフリー処理液を塗布し、当該めっき鋼板を水洗することなく１００℃で乾燥し、Ｔｉ換算で１０ｍｇ／ｍ２の付着量のクロメートフリーの化成処理鋼板を得た。
　（クロメートフリー処理液）
　ヘキサフルオロチタン酸　　　　　　　　　　５５ｇ／Ｌ
　ヘキサフルオロジルコニウム酸　　　　　　　１０ｇ／Ｌ
　アミノメチル置換ポリビニルフェノール　　　７２ｇ／Ｌ
　水　　　　　　　　　　　　　　　　　　　　　　　残り
　上記クロメートフリーの化成処理鋼板の表面に、エポキシ樹脂系の下記下塗り塗料１を塗布し、上記めっき鋼板の到達温度が２００℃となるように上記化成処理鋼板を加熱し、乾燥膜厚が５μｍのクロメートフリーの下塗り塗膜１を有するクロメートフリーの塗装原板１を得た。また、下塗り塗料１に代えて下記下塗り塗料２を用いた以外は塗装原板１と同様にして、乾燥膜厚が５μｍのクロメートフリーの下塗り塗膜２を有するクロメートフリーの塗装原板２を得た。さらに、上記クロメートフリーの化成処理鋼板に代えて上記クロメート処理鋼板を用い、下塗り塗料１に代えて下記下塗り塗料３を用いた以外は塗装原板１と同様にして、乾燥膜厚が５μｍのクロム含有の下塗り塗膜３を有する、クロムを含有する塗装原板３を得た。
　（下塗り塗料１）
　リン酸塩混合物　　　　　　　　　　　　　　１５体積％
　硫酸バリウム　　　　　　　　　　　　　　　　５体積％
　シリカ　　　　　　　　　　　　　　　　　　　１体積％
　クリアー塗料　　　　　　　　　　　　　　　　　　残り
　（下塗り塗料２）
　バナジン酸カルシウム　　　　　　　　　　　１５体積％
　硫酸バリウム　　　　　　　　　　　　　　　　５体積％
　シリカ　　　　　　　　　　　　　　　　　　　１体積％
　クリアー塗料　　　　　　　　　　　　　　　　　　残り
　（下塗り塗料３）
　ストロンチウムクロメート　　　　　　　　　１５体積％
　硫酸バリウム　　　　　　　　　　　　　　　　５体積％
　シリカ　　　　　　　　　　　　　　　　　　　１体積％
　クリアー塗料　　　　　　　　　　　　　　　　　　残り
　上記下塗り塗料１～３において、上記クリアー塗料は、日本ファインコーティングス株式会社製「ＮＳＣ６８０」である。また、上記下塗り塗料１において、上記リン酸塩混合物は、リン酸水素マグネシウム、リン酸マグネシウム、リン酸亜鉛、および、トリポリリン酸アルミニウム、の混合物である。さらに、上記体積％は、下塗り塗料中の固形分に対する割合である。
　［上塗り塗料の調製］
　下記組成の上塗り塗料１～３を調製した。上塗り塗料１は、下記クリアー塗料が日本ファインコーティングス株式会社製の「ＣＡクリアー塗料」であり、上塗り塗料２は、下記クリアー塗料が同社製の「ＱＫクリアー塗料」であり、上塗り塗料３は、下記クリアー塗料が同社製の「ＮＳＣ３３００クリアー塗料」である。カーボンブラックは着色顔料である。下記体積％は、上塗り塗料中の固形分に対する割合である。
　（上塗り塗料）
　カーボンブラック　　　　　　　　　　　　　　７体積％
　光沢調整剤（種類および配合量は表１～５に記載）
　クリアー塗料　　　　　　　　　　　　　　　　　　残り
　［塗装金属板１～１０の作製］
　光沢調整剤としてシリカ粒子Ａ（シリカＡ）を０．０１体積％で配合した上塗り塗料１を、塗装原板１の下塗り塗膜１の表面に塗布し、塗装原板１における上記めっき鋼板の到達温度が２２０℃となるように塗装原板１を加熱し、乾燥膜厚Ｔが１１μｍの上塗り塗膜を作製した。こうして、塗装金属板１を作製した。
　シリカ粒子Ａは、東ソー・シリカ株式会社製「ニップジェル　ＡＺ－４００」（「ニップジェル」は同社の登録商標）の、粒径が０．４Ｔ以上の粒子を強制渦遠心式精密空気分級機によってカットした粉体である。「ニップジェル　ＡＺ－４００」は、湿式ゲル法によって作製されており、前述の細孔粒子に該当する。ベックマン・コールター社製「Ｍｕｌｔｉｓｉｚｅｒ４」で５０μｍ径のアパーチャーチューブを用いて求めたところ、膜厚Ｔが１１μｍのときのシリカ粒子Ａの平均粒径Ｒは２．５μｍであり、標準偏差σは、１．０μｍである。
　シリカ粒子Ａの配合量を表１に記載されているように変更した以外は、塗装金属板１と同様にして、塗装金属板２～４をそれぞれ作製した。また、乾燥膜厚Ｔを表１に記載されているように変更した以外は、塗装金属板２と同様にして、塗装金属板５～７をそれぞれ作製した。膜厚Ｔが９μｍのときのシリカ粒子Ａの平均粒径Ｒは２．０μｍであり、標準偏差σは０．８μｍである。膜厚Ｔが１５μｍのときのシリカ粒子Ａの平均粒径Ｒは２．８μｍであり、標準偏差σは１．６μｍである。膜厚Ｔが１９μｍのときのシリカ粒子Ａの平均粒径Ｒは３．０μｍであり、標準偏差σは２．３μｍである。また、塗装原板の種類を表１に記載されているように変更した以外は、塗装金属板２と同様にして、塗装金属板８を作製した。また、上塗り塗料の種類を表１に記載されているように変更した以外は、塗装金属板２と同様にして、塗装金属板９、１０をそれぞれ作製した。
　なお、塗装金属板２を切断してその断面を露出させ、エポキシ樹脂の塊内に封入し、上記断面をさらに研摩し、当該断面を走査型電子顕微鏡で撮影し、得られた複数箇所の画像を処理、分析することによって、シリカ粒子Ａの粒度分布を求めたところ、Ｒおよびσは、上記の数値と実質的に同じであることが確認された。
　［塗装金属板１１～２０の作製］
　光沢調整剤としてシリカ粒子Ｂ（シリカＢ）を０．０１体積％で配合した上塗り塗料１を用いる以外は、塗装金属板１と同様にして、塗装金属板１１を作製した。
　シリカ粒子Ｂは、富士シリシア化学株式会社製「サイリシア　３００Ｐ」の、粒径が０．３Ｔ以上の粒子を強制渦遠心式精密空気分級機によってカットした粉体である。「サイリシア　３００Ｐ」は、湿式ゲル法によって作製されており、前述の細孔粒子に該当する。シリカ粒子Ｂの平均粒径Ｒは２．０μｍであり、標準偏差σは、０．５μｍである。
　シリカ粒子Ｂの配合量を表２に記載されているように変更した以外は、塗装金属板１１と同様にして、塗装金属板１２～１４をそれぞれ作製した。また、乾燥膜厚Ｔを表２に記載されているように変更した以外は、塗装金属板１２と同様にして、塗装金属板１５～１７をそれぞれ作製した。膜厚Ｔが９μｍのときのシリカ粒子Ｂの平均粒径Ｒは２．０μｍであり、標準偏差σは０．４μｍである。膜厚Ｔが１５μｍのときのシリカ粒子Ｂの平均粒径Ｒは２．２μｍであり、標準偏差σは０．９μｍである。膜厚Ｔが１９μｍのときのシリカ粒子Ｂの平均粒径Ｒは２．２μｍであり、標準偏差σは０．９μｍである。また、塗装原板の種類を表２に記載されているように変更した以外は、塗装金属板１２と同様にして、塗装金属板１８を作製した。また、上塗り塗料の種類を表２に記載されているように変更した以外は、塗装金属板１２と同様にして、塗装金属板１９、２０をそれぞれ作製した。
　［塗装金属板２１、２２の作製］
　光沢調整剤としてシリカ粒子Ｂに加えてポリアクリロニトリル（ＰＡＮ）粒子Ａ（ＰＡＮ－Ａ）をそれぞれ０．５体積％で配合した上塗り塗料１を用いる以外は、塗装金属板１２と同様にして、塗装金属板２１を作製した。
　ＰＡＮ粒子Ａは、東洋紡株式会社製「タフチック　ＡＳＦ－７」（「タフチック」は同社の登録商標）の、粒径が０．５５Ｔ以上の粒子を強制渦遠心式精密空気分級機によってカットした粉体である。「タフチック　ＡＳＦ－７」は、スプレードライ法で作製された粒子を粉砕することによって作製されており、前述の細孔粒子に該当する。膜厚Ｔが１１μｍのときのＰＡＮ粒子Ａの平均粒径Ｒは５．０μｍであり、標準偏差σは、０．６μｍである。
　また、ＰＡＮ粒子Ａに代えて炭酸カルシウム－リン酸カルシウム複合体（ＣａＣＰＣ）を用いる以外は、塗装金属板２１と同様にして、塗装金属板２２を作製した。
　ＣａＣＰＣ粒子は、丸尾カルシウム株式会社製「ボロネックス」（「ボロネックス」は同社の登録商標）の、粒径が０．５５Ｔ以上の粒子を強制渦遠心式精密空気分級機によってカットした粉体である。「ボロネックス」は、花弁状多孔質構造を有し、前述の細孔粒子に該当する。膜厚Ｔが１１μｍのときのＣａＣＰＣ粒子の平均粒径Ｒは５．０μｍであり、標準偏差σは、０．５μｍである。
　［塗装金属板２３～３１の作製］
　光沢調整剤としてＰＡＮ粒子Ａを０．０１体積％で配合した上塗り塗料１を用いる以外は、塗装金属板１と同様にして、塗装金属板２３を作製した。
　ＰＡＮ粒子Ａの配合量を表３に記載されているように変更した以外は、塗装金属板２３と同様にして、塗装金属板２４～２６をそれぞれ作製した。また、乾燥膜厚Ｔを表３に記載されているように変更した以外は、塗装金属板２４と同様にして、塗装金属板２７、２８をそれぞれ作製した。膜厚Ｔが１５μｍのときのＰＡＮ粒子Ａの平均粒径Ｒは６．２μｍであり、標準偏差σは１．０μｍである。膜厚Ｔが１９μｍのときのＰＡＮ粒子Ａの平均粒径Ｒは６．７μｍであり、標準偏差σは１．９μｍである。また、塗装原板の種類を表３に記載されているように変更した以外は、塗装金属板２４と同様にして、塗装金属板２９を作製した。また、上塗り塗料の種類を表３に記載されているように変更した以外は、塗装金属板２４と同様にして、塗装金属板３０、３１をそれぞれ作製した。
　［塗装金属板３２～４０の作製］
　光沢調整剤としてＣａＣＰＣ粒子を０．０１体積％で配合した上塗り塗料１を用いる以外は、塗装金属板１と同様にして、塗装金属板３２を作製した。
　ＣａＣＰＣ粒子の配合量を表３に記載されているように変更した以外は、塗装金属板３２と同様にして、塗装金属板３３～３５をそれぞれ作製した。また、乾燥膜厚Ｔを表３に記載されているように変更した以外は、塗装金属板３３と同様にして、塗装金属板３６、３７をそれぞれ作製した。膜厚Ｔが１５μｍのときのＣａＣＰＣ粒子の平均粒径Ｒは５．４μｍであり、標準偏差σは１．４μｍである。膜厚Ｔが１９μｍのときのＣａＣＰＣ粒子の平均粒径Ｒは５．５μｍであり、標準偏差σは１．５μｍである。また、塗装原板の種類を表３に記載されているように変更した以外は、塗装金属板３３と同様にして、塗装金属板３８を作製した。また、上塗り塗料の種類を表３に記載されているように変更した以外は、塗装金属板３３と同様にして、塗装金属板３９、４０をそれぞれ作製した。
　［塗装金属板４１～５７の作製］
　光沢調整剤を配合していない上塗り塗料１を用いる以外は、塗装金属板２と同様にして、塗装金属板４１を作製した。
　光沢調整剤としてシリカ粒子Ｃ（シリカＣ）を１体積％配合した上塗り塗膜１を用いる以外は、塗装金属板４１と同様にして、塗装金属板４２を作製した。
　シリカ粒子Ｃは、日産化学工業株式会社製「ライトスター　ＬＡ－ＯＳ２６ＢＫ」であり、前述の細孔粒子に該当する。膜厚Ｔが１１μｍのとき、シリカ粒子Ｈの平均粒径Ｒは０．７μｍであり、標準偏差σは、０．２μｍである。
　シリカ粒子Ｃに代えてシリカ粒子Ｄ（シリカＤ）を用いる以外は、塗装金属板４２と同様にして、塗装金属板４３を作製した。
　シリカ粒子Ｄは、東ソー・シリカ株式会社製「ニップジェル　ＡＺ－４１０」であり、前述の細孔粒子に該当する。「ニップジェル　ＡＺ－４１０」は、湿式ゲル法によって作製されている。膜厚Ｔが１１μｍのときのシリカ粒子Ｄの平均粒径Ｒは４．２μｍであり、標準偏差σは、３．８μｍである。
　シリカ粒子Ｄの配合量を表４に記載されているように変更した以外は、塗装金属板４２と同様にして、塗装金属板４４～４６をそれぞれ作製した。また、乾燥膜厚Ｔを表４に記載されているように変更した以外は、塗装金属板４３と同様にして、塗装金属板４７、４８をそれぞれ作製した。膜厚Ｔが７μｍおよび２５μｍのときのシリカ粒子Ｄの平均粒径Ｒはいずれも４．２μｍであり、標準偏差σはいずれも３．８μｍである。また、塗装原板の種類を表４に記載されているように変更した以外は、塗装金属板４３と同様にして、塗装金属板４９、５０をそれぞれ作製した。また、上塗り塗料の種類を表４に記載されているように変更した以外は、塗装金属板４３と同様にして、塗装金属板５１、５２をそれぞれ作製した。
　［塗装金属板５３～５７の作製］
　シリカ粒子Ｄに代えてシリカ粒子Ｅ（シリカＥ）を用いる以外は、塗装金属板４３と同様にして、塗装金属板５３を作製した。
　シリカ粒子Ｅは、東ソー・シリカ株式会社製「ニップジェル　ＢＹ－００１」であり、前述の細孔粒子に該当する。「ニップジェル　ＢＹ－００１」は、湿式ゲル法によって作製されている。膜厚Ｔが１１μｍのときのシリカ粒子Ｅの平均粒径Ｒは１３．０μｍであり、標準偏差σは、１０．７μｍである。
　シリカ粒子Ｅに代えてシリカ粒子Ｆ（シリカＦ）を用いる以外は、塗装金属板５３と同様にして、塗装金属板５４を作製した。
　シリカ粒子Ｆは、湿式ゲル法とその後の有機物での処理とによって作製された東ソー・シリカ株式会社製「ニップジェル　ＡＺ－４６０」であり、前述の細孔粒子に該当する。膜厚Ｔが１１μｍのときのシリカ粒子Ｆの平均粒径Ｒは４．４μｍであり、標準偏差σは、３．７μｍである。
　また、シリカ粒子Ｆに代えてシリカ粒子Ｇ（シリカＧ）を用いる以外は、塗装金属板５４と同様にして、塗装金属板５５を作製した。
　シリカ粒子Ｇは、乾式燃焼法によって作製された日本アエロジル株式会社製「ＡＣＥＭＡＴＴ　ＴＳ１００」であり、前述の細孔粒子に該当する。膜厚Ｔが１１μｍのときのシリカ粒子Ｇの平均粒径Ｒは９．５μｍであり、標準偏差σは、１．８μｍである。
　また、シリカ粒子Ｇに代えてシリカ粒子Ｈ（シリカＨ）を用いる以外は、塗装金属板５５と同様にして、塗装金属板５６を作製した。
　シリカ粒子Ｈは、乾式燃焼法とその後の有機物での処理とによって作製された日本アエロジル株式会社製「ＡＣＥＭＡＴＴ　３３００」であり、前述の細孔粒子に該当する。膜厚Ｔが１１μｍのときのシリカ粒子Ｈの平均粒径Ｒは９．５μｍであり、標準偏差σは、２．７μｍである。
　また、光沢調整剤としてシリカ粒子Ｂを１体積％で配合した上塗り塗料１を用い、乾燥膜厚Ｔを表４に記載されているように変更した以外は、塗装金属板１２と同様にして、塗装金属板５７を作製した。膜厚Ｔが５μｍのときのシリカ粒子Ｂの平均粒径Ｒは１．３μｍであり、標準偏差σは０．２である。
　［塗装金属板５８～６５の作製］
　光沢調整剤としてポリアクリロニトリル（ＰＡＮ）粒子Ｂ（ＰＡＮ－Ｂ）を１．０体積％で配合した上塗り塗料１を用いる以外は、塗装金属板２４と同様にして、塗装金属板５８を作製した。
　ＰＡＮ粒子Ｂは、東洋紡株式会社製「タフチック　ＡＳＦ－７」であり、前述の細孔粒子に該当する。膜厚Ｔが１１μｍのときのＰＡＮ粒子Ｂの平均粒径Ｒは７．０μｍであり、標準偏差σは、２．４μｍである。
　ＰＡＮ粒子Ｂの配合量を表５に記載されているように変更した以外は、塗装金属板５８と同様にして、塗装金属板５９～６１をそれぞれ作製した。また、塗装原板の種類を表５に記載されているように変更した以外は、塗装金属板５８と同様にして、塗装金属板６２、６３をそれぞれ作製した。また、上塗り塗料の種類を表５に記載されているように変更した以外は、塗装金属板５８と同様にして、塗装金属板６４、６５をそれぞれ作製した。
　［塗装金属板６６の作製］
　光沢調整剤としてポリアクリロニトリル（ＰＡＮ）粒子Ｃ（ＰＡＮ－Ｃ）を１．０体積％で配合した上塗り塗料１を用いる以外は、塗装金属板２４と同様にして、塗装金属板６６を作製した。
　ＰＡＮ粒子Ｃは、東洋紡株式会社製「タフチック　Ａ－１０」である。「タフチック　Ａ－１０」は、両面の中央部に凹部または貫通孔を有する略円盤形状の粒子であり、前述の細孔粒子に該当する。膜厚Ｔが１１μｍのときのＰＡＮ粒子Ｃの平均粒径Ｒは１０．０μｍであり、標準偏差σは、７．０μｍである。
　［塗装金属板６７～７０の作製］
　シリカＩを調製した。まず、攪拌機付き反応槽に市販の３号ケイ酸ソーダ（ＳｉＯ２：２１．９質量％、Ｎａ２Ｏ：７．１質量％、ＳｉＯ２／Ｎａ２Ｏ＝３．１９）を１００ｇ（全液量中のＳｉＯ２濃度として７質量％）量り採り、水１００ｇ加えた後、５０℃に調節し、ゆっくり攪拌しながらアクリルアミドポリマー水溶液（１０質量％水溶液、重量平均分子量：５０万）を６５ｇ加えて十分に分散させる。当該水溶液の添加量は、ＳｉＯ２に対してポリアクリルアミド無水物が３０質量％となる量である。
　次いで、上記の混合液に、予め５０℃に調節した５質量％硫酸を加えて、当該混合液のｐＨを１０に調整した後、攪拌を止め、そのまま１００時間静置させる。その後、攪拌、分散し、沈澱物と母液を濾別し、得られたケーキを水中で再分散し、十分分散後、ｐＨが２．０になるまで５質量％硫酸を加え、分散液のｐＨが２．０でほぼ安定したら、そのまま２４時間攪拌し、当該分散液を濾過、水洗し、さらにケーキをリパルプし、１５質量％の球状シリカ粒子スラリーにする。
　次いで、上記スラリーを濾過後、得られたケーキを１１０℃の恒温乾燥機で一夜乾燥後、サンプルミルで粉砕し、シリカ粒子Ｉ（シリカＩ）を得た。シリカ粒子Ｉは、前述の細孔粒子に該当する。シリカ粒子Ｉの粒度分布をベックマン・コールター社製「Ｍｕｌｔｉｓｉｚｅｒ４」を用いて、５０μｍ径のアパーチャーチューブを用いて測定したところ、膜厚Ｔが１１μｍのときのシリカ粒子Ｉの平均粒径Ｒは２．７μｍであり、標準偏差σは、１．２μｍである。また、シリカ粒子Ｉの、個数粒度分布における最大値（粒度分布曲線とベースラインとの交点）は５．７μｍであり、このように１１μｍ（０．５Ｔ）未満であった。
　光沢調整剤としてシリカ粒子Ｉを０．０１体積％で配合した上塗り塗料１を用いる以外は、塗装金属板１と同様にして、塗装金属板６７を作製した。また、シリカ粒子Ｉの配合量を表６に記載されているように変更した以外は、塗装金属板６７と同様にして、塗装金属板６８～７０をそれぞれ作製した。
　［塗装金属板７１～７４の作製］
　光沢調整剤としてシリカ粒子Ｊ（シリカＪ）を０．０１体積％で配合した上塗り塗料１を用いる以外は、塗装金属板１と同様にして、塗装金属板７１を作製した。
　シリカ粒子Ｊは、東ソー・シリカ株式会社製「ニップジェル　ＢＹ－６０１」（「ニップジェル」は同社の登録商標）の、粒径が０．７Ｔ以上の粒子を強制渦遠心式精密空気分級機によってカットした粉体である。「ニップジェル　ＢＹ－６０１」は、湿式ゲル法によって作製されており、前述の細孔粒子に該当する。ベックマン・コールター社製「Ｍｕｌｔｉｓｉｚｅｒ４」で５０μｍ径のアパーチャーチューブを用いて求めたところ、膜厚Ｔが１１μｍのときのシリカ粒子Ｊの平均粒径Ｒは４．３μｍであり、標準偏差σは、１．７μｍである。
　シリカ粒子Ｊの配合量を表１に記載されているように変更した以外は、塗装金属板７１と同様にして、塗装金属板７２～７４をそれぞれ作製した。
　［評価］
　塗装金属板１～７４のそれぞれについて、下記の測定および試験を行った。
　（１）６０度光沢度
　塗装金属板１～７４のそれぞれの、ＪＩＳ　Ｋ５６００－４－７（ＩＳＯ　２８１３：１９９４）で規定される６０°における鏡面光沢度（Ｇ６０）を日本電色株式会社製　光沢計ＶＧ－２０００によって測定した。
　（２）塗装外観
　塗装金属板１～７４のそれぞれの乾燥後の塗膜の外観を、以下の基準により評価した。
　（評価基準）
　○：光沢異常および塗膜欠陥が認められず、フラットなエナメル外観が認められる
　×：以下に示すＤ１～Ｄ５のいずれかの異常が認められる
　Ｄ１：光沢を制御できていない
　Ｄ２：光沢が高すぎる
　Ｄ３：光沢が低すぎる
　Ｄ４：塗膜の凹凸感が強く、フラットなエナメル外観が得られない
　Ｄ５：塗膜焼付け時の、揮発成分による塗膜膨れが見られる（厚膜の場合に発生）
　（３）加工部密着性
　塗装金属板１～７４のそれぞれに０Ｔ曲げ（密着曲げ）加工を施し、当該０Ｔ曲げ部のセロハンテープ剥離試験を行い、以下の基準により評価した。
　（評価基準）
　○：塗膜の剥離が認められない
　×：塗膜の剥離が認められる
　（４）平坦部耐食性
　塗装金属板１～７４のそれぞれについて、まずＪＩＳ　Ｋ５６００－７－７（ＩＳＯ　１１３４１：２００４）に規定されているキセノンランプ法促進耐候性試験を１，０００時間行い、次いで、ＪＩＳ　Ｈ８５０２に規定されている「中性塩水噴霧サイクル試験」（いわゆるＪＡＳＯ法）を７２０時間行った。上記二つの試験の実施を１サイクルとし、塗装金属板１～７４のそれぞれについて、１サイクル（実使用の耐久年数が５年程度に相当）試験品と、２サイクル（実使用の耐久年数１０年程度に相当）試験品のそれぞれを水洗し、目視、および、１０倍ルーペによる拡大観察によって、塗装金属板の兵站部における塗膜の膨れの有無を観察し、以下の基準により評価した。
　（評価基準）
　◎：膨れが認められない
　○：拡大観察で僅かに微小な膨れが認められるが、目視では当該膨れが認められない
　×：目視で膨れが認められる
　塗装金属板１～７４の材料、物性値および評価結果を表１～６に示す。
Figure JPOXMLDOC01-appb-T000001
Figure JPOXMLDOC01-appb-T000002
Figure JPOXMLDOC01-appb-T000003
Figure JPOXMLDOC01-appb-T000004
Figure JPOXMLDOC01-appb-T000005
Figure JPOXMLDOC01-appb-T000006
　表１～表６から明らかなように、塗装金属板１～４０および６７～７４は、（Ｒ＋２σ）／Ｔが０．７以下であることから、エナメル調の光沢の意匠性を有し、十分な加工部密着性を有し、かつクロメートフリーであるにも関わらず１０年間の実使用に相当する平坦部耐食性を有している。特に、上記の塗装金属板における平坦部耐食性は、塗装金属板４９および６２との対比から明らかなように、含クロメート化成処理を金属板に施し、防錆顔料としてクロムを含有する塗装金属板の平坦部耐食性と同等か、それ以上である。
　また、表１～表３から明らかなように、光沢調整剤（細孔粒子）の個数平均粒径Ｒが少なくとも２μｍ以上であれば、上記の式を満たす範囲において、光沢の調整に有効であることが明らかである。
　また、塗装金属板２と５～７、および、１２と１５～１７から明らかなように、上塗り塗膜の膜厚Ｔが９～１９μｍの範囲において、所期の光沢度が得られ、かつ、加工部密着性および平坦部耐食性のいずれも十分であることがわかる。
　また、塗装金属板１～４、１１～１４、２３～２６および３２～３５から明らかなように、上記光沢調整剤の上塗り塗膜における配合量が０．０１～１５体積％であれば、塗装金属板の、ＪＩＳ　Ｋ５６００に規定されている６０°における鏡面光沢度を、概ね２０～８５に調整することが可能である。
　また、塗装金属板７１～７４から明らかなように、光沢調整剤（シリカ粒子Ｊ）の（Ｒ＋２σ）／Ｔが０．７以下であれば、加工部密着性、平坦部耐食性および意匠性のいずれもが十分に発現されることがわかり、塗装金属板６７～７０から明らかなように、分級や粗大粒子のカットなどの粒度分布の調整をしなくても、光沢調整剤（シリカ粒子Ｉ）が「（Ｒ＋２σ）／Ｔが０．７以下」の条件を満たせば、加工部密着性、平坦部耐食性および意匠性のいずれもが十分に発現されることがわかる。
　これに対して、表４および表５に示されるように、（Ｒ＋２σ）／Ｔが０．７を超える塗装金属板では、いずれも、１０年間の実使用に相当する平坦部耐食性が得られなかった。特に、塗装金属板４６および６１から明らかなように、上記光沢調整剤の上塗り塗膜における配合量が多すぎると、加工部密着性が不十分となり、また、エナメル調の光沢が得られず、意匠性も不十分であった。また、塗装金属板４７、４８、５３、５５、５６および６６から明らかなように、（Ｒ＋２σ）／Ｔが大きくなると、あるいは塗装金属板５７から明らかなように上塗り塗膜の膜厚Ｔが小さく（９μｍ未満と）なると、塗膜の凹凸が大きくなり、エナメル調の外観が得られない、または５年間の実使用に相当する平坦部耐食性すら得られないことがわかる。
　本出願は、２０１４年３月２４日出願の特願２０１４－５９９４８に基づく優先権を主張する。当該出願明細書および図面に記載された内容は、すべて本願明細書に援用される。
　本発明に係る塗装金属板では、上塗り塗膜からの光沢調整剤の露出、崩壊および脱落に起因する平坦部での耐食性の低下が防止される。よって、外装の用途で長期にわたって使用されても所期の外観と耐食性を長期にわたって呈する塗装金属板が得られる。したがって、本発明によって、外装用の塗装金属板のさらなる長寿命化および利用のさらなる促進が期待される。
　１１　下地鋼板
　１２　塗膜
　１５　光沢調整剤
　２２　上塗り塗膜

Claims (4)

  1. 　金属板と、前記金属板上に配置される上塗り塗膜とを有する、クロメートフリーの塗装金属板であって、
    　前記上塗り塗膜は、細孔を有する粒子を光沢調整剤として含有し、
    　前記上塗り塗膜における前記光沢調整剤の含有量は、０．０１～１５体積％であり、
    　前記光沢調整剤の個数平均粒径をＲ（μｍ）、前記上塗り塗膜の膜厚をＴ（μｍ）、前記光沢調整剤の個数粒度分布の標準偏差をσとしたときに、下記式を満足する、塗装金属板。
    　（Ｒ＋２σ）／Ｔ≦０．７
    　Ｒ≧２．０
    　９≦Ｔ≦１９
  2. 　前記金属板および前記上塗り塗膜の間に下塗り塗膜をさらに有する、請求項１に記載の塗装金属板。
  3. 　外装用塗装金属板である、請求項１または２に記載の塗装金属板。
  4. 　請求項１～３のいずれか一項に記載の塗装金属板で構成されている外装建材。


PCT/JP2014/001743 2014-03-24 2014-03-26 塗装金属板および外装建材 Ceased WO2015145481A1 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
RU2016141412A RU2649100C1 (ru) 2014-03-24 2014-03-26 Покрытая металлическая пластина и наружный строительный материал
KR1020167023239A KR101726317B1 (ko) 2014-03-24 2014-03-26 도장 금속판 및 외장 건재
US15/128,260 US9999904B2 (en) 2014-03-24 2014-03-26 Coated metal plate and exterior building material
EP14887509.9A EP3124230A4 (en) 2014-03-24 2014-03-26 Coated metal plate and exterior building material
CN201480077301.2A CN106103081B (zh) 2014-03-24 2014-03-26 涂装金属板及外装建材

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2014-059948 2014-03-24
JP2014059948A JP5572269B1 (ja) 2014-03-24 2014-03-24 塗装金属板および外装建材

Publications (1)

Publication Number Publication Date
WO2015145481A1 true WO2015145481A1 (ja) 2015-10-01

Family

ID=51427304

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2014/001743 Ceased WO2015145481A1 (ja) 2014-03-24 2014-03-26 塗装金属板および外装建材

Country Status (8)

Country Link
US (1) US9999904B2 (ja)
EP (1) EP3124230A4 (ja)
JP (1) JP5572269B1 (ja)
KR (1) KR101726317B1 (ja)
CN (1) CN106103081B (ja)
RU (1) RU2649100C1 (ja)
TW (1) TWI558547B (ja)
WO (1) WO2015145481A1 (ja)

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP5714754B1 (ja) * 2014-05-29 2015-05-07 日新製鋼株式会社 塗装金属板の製造方法および外装建材
JP6627561B2 (ja) * 2016-02-22 2020-01-08 日本製鉄株式会社 被覆金属板
JP6816608B2 (ja) * 2017-03-29 2021-01-20 日本製鉄株式会社 塗装金属板
CN108468400A (zh) * 2018-04-26 2018-08-31 宁夏坚盾幕墙工程有限公司 一种水性仿石材铝单板的制造方法
RU2727391C1 (ru) * 2020-02-03 2020-07-21 Публичное Акционерное Общество "Новолипецкий металлургический комбинат" Способ производства коррозионностойкого окрашенного стального проката с цинк-алюминий-магниевым покрытием

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH05228433A (ja) * 1992-02-19 1993-09-07 Nisshin Steel Co Ltd 成形加工性に優れた塗装鋼板
JPH10128905A (ja) * 1996-10-28 1998-05-19 Nisshin Steel Co Ltd 接着性に優れた艶消し塗装金属板
JP2002178447A (ja) * 2000-12-11 2002-06-26 Nisshin Steel Co Ltd 耐摩耗性及び洗浄回復性に優れた塗装金属板
JP2004244720A (ja) * 2003-01-24 2004-09-02 Nippon Steel Corp 防錆防食被覆鋼板
WO2010071150A1 (ja) * 2008-12-18 2010-06-24 株式会社神戸製鋼所 プレコートアルミニウム板

Family Cites Families (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3748794A (en) * 1970-11-20 1973-07-31 E Gunnill Building construction and method
GB8724243D0 (en) * 1987-10-15 1987-11-18 Metal Box Plc Laminates of polyolefin-based film
JPH07166125A (ja) * 1993-12-13 1995-06-27 Kobe Steel Ltd プレス成形性及び耐食性にすぐれる樹脂塗装アルミニウム又はアルミニウム合金材及びその製造方法
JP2004017454A (ja) 2002-06-14 2004-01-22 Furukawa Electric Co Ltd:The 樹脂被覆金属板材、それを用いた電気・電子機器
JP2004269921A (ja) * 2003-03-05 2004-09-30 Jfe Steel Kk 有機複合被覆鋼板の製造方法
CN1657652B (zh) 2004-02-20 2011-05-11 日本油漆株式会社 表面调整剂及表面调整方法
JP5396728B2 (ja) * 2008-03-26 2014-01-22 Ｊｆｅスチール株式会社 ロール塗布方法およびロール塗布装置
MY157832A (en) * 2008-12-03 2016-07-29 Nippon Steel Corp Coated metal material and method of production of same
JP5163660B2 (ja) 2010-01-19 2013-03-13 新日鐵住金株式会社 塗装金属板
JP5658536B2 (ja) * 2010-03-08 2015-01-28 日新製鋼株式会社 塗装アルミニウムめっき鋼板
JP5736594B2 (ja) * 2010-10-14 2015-06-17 国立研究開発法人産業技術総合研究所 低温流体輸送配管または低温流体貯蔵庫、あるいはその塗装外装材
JP5833871B2 (ja) * 2011-03-31 2015-12-16 日新製鋼株式会社 塗装金属板の製造方法
JP2012214676A (ja) * 2011-03-31 2012-11-08 Nisshin Steel Co Ltd 塗装金属板およびその製造方法
CN103287018B (zh) * 2012-03-01 2016-04-06 株式会社神户制钢所 着色树脂涂装金属板

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH05228433A (ja) * 1992-02-19 1993-09-07 Nisshin Steel Co Ltd 成形加工性に優れた塗装鋼板
JPH10128905A (ja) * 1996-10-28 1998-05-19 Nisshin Steel Co Ltd 接着性に優れた艶消し塗装金属板
JP2002178447A (ja) * 2000-12-11 2002-06-26 Nisshin Steel Co Ltd 耐摩耗性及び洗浄回復性に優れた塗装金属板
JP2004244720A (ja) * 2003-01-24 2004-09-02 Nippon Steel Corp 防錆防食被覆鋼板
WO2010071150A1 (ja) * 2008-12-18 2010-06-24 株式会社神戸製鋼所 プレコートアルミニウム板

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP3124230A4 *

Also Published As

Publication number Publication date
CN106103081B (zh) 2018-04-17
EP3124230A1 (en) 2017-02-01
RU2649100C1 (ru) 2018-03-29
EP3124230A4 (en) 2017-08-09
US9999904B2 (en) 2018-06-19
JP5572269B1 (ja) 2014-08-13
TW201540492A (zh) 2015-11-01
CN106103081A (zh) 2016-11-09
TWI558547B (zh) 2016-11-21
JP2015182286A (ja) 2015-10-22
US20170100746A1 (en) 2017-04-13
KR101726317B1 (ko) 2017-04-12
KR20160106763A (ko) 2016-09-12

Similar Documents

Publication Publication Date Title
JP5572270B1 (ja) 塗装金属板および外装建材
JP5572269B1 (ja) 塗装金属板および外装建材
JP6473354B2 (ja) 外装建材
JP6446299B2 (ja) 外装建材
JP6446300B2 (ja) 外装建材
JP5714755B1 (ja) 塗装金属板の製造方法および外装建材
JP5714756B1 (ja) 塗装金属板の製造方法および外装建材
JP6473355B2 (ja) 外装建材
JP2015182462A (ja) 塗装金属板および外装建材
JP2015182463A (ja) 塗装金属板および外装建材
JP6294787B2 (ja) 塗装金属板および外装建材

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 14887509

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 20167023239

Country of ref document: KR

Kind code of ref document: A

REEP Request for entry into the european phase

Ref document number: 2014887509

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 2014887509

Country of ref document: EP

Ref document number: 15128260

Country of ref document: US

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 2016141412

Country of ref document: RU

Kind code of ref document: A
