WO2016104644A1 - 含水ゲル組成物 - Google Patents

含水ゲル組成物 Download PDF

Info

Publication number
WO2016104644A1
WO2016104644A1 PCT/JP2015/086099 JP2015086099W WO2016104644A1 WO 2016104644 A1 WO2016104644 A1 WO 2016104644A1 JP 2015086099 W JP2015086099 W JP 2015086099W WO 2016104644 A1 WO2016104644 A1 WO 2016104644A1
Authority
WO
WIPO (PCT)
Prior art keywords
mass
less
water
component
gel
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2015/086099
Other languages
English (en)
French (fr)
Inventor
健一 垣貫
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Kao Corp
Original Assignee
Kao Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Kao Corp filed Critical Kao Corp
Priority to EP15873212.3A priority Critical patent/EP3238692B1/en
Priority to US15/539,728 priority patent/US10660829B2/en
Priority to KR1020177014714A priority patent/KR102471808B1/ko
Priority to CN201580069812.4A priority patent/CN107106418B/zh
Priority to SG11201705031VA priority patent/SG11201705031VA/en
Publication of WO2016104644A1 publication Critical patent/WO2016104644A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K8/00—Cosmetics or similar toiletry preparations
    • A61K8/02—Cosmetics or similar toiletry preparations characterised by special physical form
    • A61K8/04—Dispersions; Emulsions
    • A61K8/042—Gels
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61F—FILTERS IMPLANTABLE INTO BLOOD VESSELS; PROSTHESES; DEVICES PROVIDING PATENCY TO, OR PREVENTING COLLAPSING OF, TUBULAR STRUCTURES OF THE BODY, e.g. STENTS; ORTHOPAEDIC, NURSING OR CONTRACEPTIVE DEVICES; FOMENTATION; TREATMENT OR PROTECTION OF EYES OR EARS; BANDAGES, DRESSINGS OR ABSORBENT PADS; FIRST-AID KITS
    • A61F7/00—Heating or cooling appliances for medical or therapeutic treatment of the human body
    • A61F7/02—Compresses or poultices for effecting heating or cooling
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K8/00—Cosmetics or similar toiletry preparations
    • A61K8/18—Cosmetics or similar toiletry preparations characterised by the composition
    • A61K8/72—Cosmetics or similar toiletry preparations characterised by the composition containing organic macromolecular compounds
    • A61K8/73—Polysaccharides
    • A61K8/731—Cellulose; Quaternized cellulose derivatives
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K8/00—Cosmetics or similar toiletry preparations
    • A61K8/18—Cosmetics or similar toiletry preparations characterised by the composition
    • A61K8/72—Cosmetics or similar toiletry preparations characterised by the composition containing organic macromolecular compounds
    • A61K8/81—Cosmetics or similar toiletry preparations characterised by the composition containing organic macromolecular compounds obtained by reactions involving only carbon-to-carbon unsaturated bonds
    • A61K8/8129—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an alcohol, ether, aldehydo, ketonic, acetal or ketal radical; Compositions of hydrolysed polymers or esters of unsaturated alcohols with saturated carboxylic acids; Compositions of derivatives of such polymers, e.g. polyvinylmethylether
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K8/00—Cosmetics or similar toiletry preparations
    • A61K8/18—Cosmetics or similar toiletry preparations characterised by the composition
    • A61K8/72—Cosmetics or similar toiletry preparations characterised by the composition containing organic macromolecular compounds
    • A61K8/81—Cosmetics or similar toiletry preparations characterised by the composition containing organic macromolecular compounds obtained by reactions involving only carbon-to-carbon unsaturated bonds
    • A61K8/8141—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides or nitriles thereof; Compositions of derivatives of such polymers
    • A61K8/8158—Homopolymers or copolymers of amides or imides, e.g. (meth) acrylamide; Compositions of derivatives of such polymers
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K8/00—Cosmetics or similar toiletry preparations
    • A61K8/18—Cosmetics or similar toiletry preparations characterised by the composition
    • A61K8/72—Cosmetics or similar toiletry preparations characterised by the composition containing organic macromolecular compounds
    • A61K8/81—Cosmetics or similar toiletry preparations characterised by the composition containing organic macromolecular compounds obtained by reactions involving only carbon-to-carbon unsaturated bonds
    • A61K8/817—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a single or double bond to nitrogen or by a heterocyclic ring containing nitrogen; Compositions or derivatives of such polymers, e.g. vinylimidazol, vinylcaprolactame, allylamines (Polyquaternium 6)
    • A61K8/8176—Homopolymers of N-vinyl-pyrrolidones. Compositions of derivatives of such polymers
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61Q—SPECIFIC USE OF COSMETICS OR SIMILAR TOILETRY PREPARATIONS
    • A61Q19/00—Preparations for care of the skin
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61F—FILTERS IMPLANTABLE INTO BLOOD VESSELS; PROSTHESES; DEVICES PROVIDING PATENCY TO, OR PREVENTING COLLAPSING OF, TUBULAR STRUCTURES OF THE BODY, e.g. STENTS; ORTHOPAEDIC, NURSING OR CONTRACEPTIVE DEVICES; FOMENTATION; TREATMENT OR PROTECTION OF EYES OR EARS; BANDAGES, DRESSINGS OR ABSORBENT PADS; FIRST-AID KITS
    • A61F7/00—Heating or cooling appliances for medical or therapeutic treatment of the human body
    • A61F7/02—Compresses or poultices for effecting heating or cooling
    • A61F2007/0203—Cataplasms, poultices or compresses, characterised by their contents; Bags therefor
    • A61F2007/0206—Cataplasms, poultices or compresses, characterised by their contents; Bags therefor containing organic solids or fibres
    • A61F2007/0209—Synthetics, e.g. plastics
    • A61F2007/0214—Polymers, e.g. water absorbing
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61F—FILTERS IMPLANTABLE INTO BLOOD VESSELS; PROSTHESES; DEVICES PROVIDING PATENCY TO, OR PREVENTING COLLAPSING OF, TUBULAR STRUCTURES OF THE BODY, e.g. STENTS; ORTHOPAEDIC, NURSING OR CONTRACEPTIVE DEVICES; FOMENTATION; TREATMENT OR PROTECTION OF EYES OR EARS; BANDAGES, DRESSINGS OR ABSORBENT PADS; FIRST-AID KITS
    • A61F7/00—Heating or cooling appliances for medical or therapeutic treatment of the human body
    • A61F7/02—Compresses or poultices for effecting heating or cooling
    • A61F2007/0203—Cataplasms, poultices or compresses, characterised by their contents; Bags therefor
    • A61F2007/0215—Cataplasms, poultices or compresses, characterised by their contents; Bags therefor containing liquids other than water
    • A61F2007/0219—Gels
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61F—FILTERS IMPLANTABLE INTO BLOOD VESSELS; PROSTHESES; DEVICES PROVIDING PATENCY TO, OR PREVENTING COLLAPSING OF, TUBULAR STRUCTURES OF THE BODY, e.g. STENTS; ORTHOPAEDIC, NURSING OR CONTRACEPTIVE DEVICES; FOMENTATION; TREATMENT OR PROTECTION OF EYES OR EARS; BANDAGES, DRESSINGS OR ABSORBENT PADS; FIRST-AID KITS
    • A61F7/00—Heating or cooling appliances for medical or therapeutic treatment of the human body
    • A61F7/02—Compresses or poultices for effecting heating or cooling
    • A61F2007/0225—Compresses or poultices for effecting heating or cooling connected to the body or a part thereof
    • A61F2007/0226—Compresses or poultices for effecting heating or cooling connected to the body or a part thereof adhesive, self-sticking
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K2800/00—Properties of cosmetic compositions or active ingredients thereof or formulation aids used therein and process related aspects
    • A61K2800/40—Chemical, physico-chemical or functional or structural properties of particular ingredients
    • A61K2800/54—Polymers characterized by specific structures/properties
    • A61K2800/542—Polymers characterized by specific structures/properties characterized by the charge
    • A61K2800/5422—Polymers characterized by specific structures/properties characterized by the charge nonionic
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K2800/00—Properties of cosmetic compositions or active ingredients thereof or formulation aids used therein and process related aspects
    • A61K2800/40—Chemical, physico-chemical or functional or structural properties of particular ingredients
    • A61K2800/54—Polymers characterized by specific structures/properties
    • A61K2800/542—Polymers characterized by specific structures/properties characterized by the charge
    • A61K2800/5424—Polymers characterized by specific structures/properties characterized by the charge anionic

Definitions

  • the present invention relates to a hydrogel composition.
  • Patent Document 1 discloses an external patch comprising an adhesive base layer containing polyvinyl alcohol and a polyoxyethylene derivative, a stretchable support, and a release liner. The peelability from the base layer is enhanced.
  • Patent Document 2 discloses a pressure-sensitive adhesive composition having a specific gel strength and elasticity, containing a compound of a metal crosslinking agent and an amino acid in an aqueous pressure-sensitive adhesive base containing a water-soluble polymer substance. A poultice that is spread on top is disclosed, and appropriate adhesiveness to the skin is expressed.
  • Patent Document 3 discloses a water-containing cataplasm composition containing a specific mineral, polyacrylic acid and / or a salt thereof, and having a water content of 60% by weight or more, thereby reducing backside spots. Attempting to impart adhesiveness to the skin.
  • Patent Document 1 Japanese Patent Application Laid-Open No. 2003-93434
  • Patent Document 2 Japanese Patent Application Laid-Open No. 10-265373
  • Patent Document 3 Japanese Patent Application Laid-Open No. 11-139964
  • the present invention includes the following components (A) to (D): (A) Water 50% by mass or more and 95% by mass or less (B) An anionic water-soluble polymer compound containing carboxymethyl cellulose or a salt thereof at 80% by mass or more (C) A crosslinking agent that forms an ionic crosslink with an anionic functional group (D ) It relates to a water-containing gel composition containing 2.5% by mass or more and 8% by mass or less of a nonionic water-soluble polymer compound represented by the following general formula (1).
  • R represents —OH, —NX 2 (where X represents —CH 3 or a hydrogen atom), —OCH 3 , —NHCOCH 3 , or —NCH 3 COCH 3 , and n represents 200 Indicates a number of up to 500,000.
  • the present invention also includes the following components (A) to (D): (A) Water 50% by mass or more and 95% by mass or less (B) An anionic water-soluble polymer compound containing carboxymethyl cellulose or a salt thereof at 80% by mass or more (C) A crosslinking agent that forms an ionic crosslink with an anionic functional group (D )
  • R represents —OH, —NX 2 (where X represents —CH 3 or a hydrogen atom), —OCH 3 , —NHCOCH 3 , or —NCH 3 COCH 3 , and n represents 200 Indicates a number of up to 500,000.)
  • the present invention relates to a water-containing gel composition that exhibits excellent usability and is excellent in gel stability.
  • the present inventor has made various studies and uses a specific anionic water-soluble compound and a cross-linking agent in combination with a specific nonionic water-soluble polymer compound in a specific amount while increasing the water content.
  • the present inventors have found a water-containing gel composition capable of effectively enhancing the feeling of use and improving the stability of the formed gel.
  • the water-containing gel composition of the present invention when applied to the skin in a use situation, it provides a fresh feel, excellent followability to the skin, no discomfort that sticks to the skin, and a comfortable use feeling. Can be expressed. Moreover, since it is excellent also in the stability of the formed gel, it can be used suitably as a patch imposed on long-time use.
  • the hydrogel composition of the present invention contains 50% by mass or more and 95% by mass or less of water as the component (A).
  • the content of the component (A) is 50% by mass or more, preferably 60% by mass or more, and more preferably 65% by mass in the hydrogel composition of the present invention from the viewpoint of imparting an excellent usability. It is at least 70% by mass, more preferably at least 70% by mass, even more preferably at least 75% by mass.
  • the content of the component (A) is 95% by mass or less, preferably 92% by mass or less, more preferably, in the hydrogel composition of the present invention, from the viewpoint of ensuring the stability of the gel. Is 90% by mass or less, more preferably 85% by mass or less.
  • the content of the component (A) in the hydrogel composition of the present invention is 50% by mass or more and 95% by mass or less, preferably 60 to 92% by mass, more preferably 65 to 92% by mass. %, More preferably 70 to 90% by mass, and still more preferably 75 to 85% by mass.
  • the water-containing gel composition of the present invention contains an anionic water-soluble polymer compound containing 80% by mass or more of carboxymethyl cellulose or a salt thereof as the component (B).
  • an anionic water-soluble polymer compound containing 80% by mass or more of carboxymethyl cellulose or a salt thereof as the component (B).
  • the carboxyl group of carboxymethylcellulose or a salt thereof and the crosslinking agent of the component (C) described later form ionic crosslinking, thereby providing high water retention and good gel strength.
  • a gel can be constructed.
  • the “water-soluble polymer compound” means a compound that uniformly dissolves and imparts viscosity when dispersed in water.
  • Examples of the salt of carboxymethyl cellulose include one or more selected from alkali metal salts such as sodium salt and potassium salt, and ammonium salt. From the viewpoint of favorably forming ionic crosslinking, cost, availability, and the like. In view of the above, sodium carboxymethylcellulose is preferred.
  • the degree of etherification of carboxymethylcellulose or a salt thereof is preferably 0.6 to 1.1 from the viewpoint of maintaining appropriate gel strength and improving followability to the skin, and ensuring the stability of the gel. More preferably, it is 0.65 to 0.9.
  • the degree of etherification refers to the degree of substitution of carboxymethyl groups per glucose unit.
  • Carboxymethylcellulose or a salt thereof has a viscosity at 25 ° C. of 1% by weight aqueous solution from the viewpoint of maintaining an appropriate gel strength and improving the followability to the skin, and ensuring the stability of the gel.
  • the viscosity is preferably 1,500 to 10,000 mPa ⁇ s, more preferably 2,500 to 7,000 mPa ⁇ s.
  • the content of carboxymethyl cellulose or a salt thereof is preferably 80% by mass or more in the anionic water-soluble polymer compound of component (B) from the viewpoint of combining a good feeling of use and high stability of the gel. Is 90% by mass or more, more preferably 95% by mass or more, and preferably 100% by mass or less.
  • Examples of the method for analyzing the content of carboxymethyl cellulose or a salt thereof include nuclear magnetic resonance (NMR) method, liquid chromatograph mass spectrometry (LC / MS), gas chromatograph mass spectrometry (GC / MS) and the like. .
  • the anionic water-soluble polymer compound other than the carboxymethyl cellulose or a salt thereof which can be contained in the anionic water-soluble polymer compound of the component (B), has a polar group existing in the molecule only in an anionic functional group.
  • the compound include poly (meth) acrylic acid or a salt thereof, polystyrene sulfonic acid or a salt thereof, polyisoprene sulfonic acid or a salt thereof, polyvinyl naphthalene sulfonic acid or a salt thereof, polyvinyl Examples include sulfonic acid or a salt thereof, poly (meth) acrylamide dimethylpropane sulfonic acid or a salt thereof, poly (meth) acryloyloxyethyl sulfonic acid or a salt thereof, an anionic starch derivative, and the like.
  • the content of the component (B) is such that the carboxyl group of carboxymethylcellulose or a salt thereof and the crosslinking agent of the component (C) described later form an ionic crosslink well in the hydrogel composition of the present invention.
  • it is 2.2 mass% or more, More preferably, it is 2.7 mass% or more, More preferably, it is 3 mass% or more.
  • the content of the component (B) is preferably 6% by mass or less, more preferably, in the hydrous gel composition of the present invention, from the viewpoint of imparting appropriate flexibility and followability to the skin to the gel. Is 5% by mass or less, more preferably 4% by mass or less.
  • the content of the component (B) is preferably 2.2 to 6% by mass, more preferably 2.7 to 5% by mass, and further preferably 3% in the hydrogel composition of the present invention. Is 4% by mass.
  • the water-containing gel composition of the present invention contains, as component (C), a crosslinking agent that forms an ionic crosslink with an anionic functional group.
  • a cross-linking agent can form an ion cross-link with the carboxyl group of the carboxymethyl cellulose or salt thereof contained in the component (B) to construct a gel having high water retention and good gel strength.
  • the crosslinking agent for component (C) may be any cationic compound that can form an ionic bridge with an anionic functional group.
  • a polyvalent metal compound is preferable from the viewpoint of gel strength and gel stability.
  • the upper limit of the number of monovalent cationic elements and / or amino groups in one molecule is preferably 8 or less because the cross-linking agent is preferably a low-molecular one.
  • polyvalent metal compound examples include compounds containing a polyvalent metal such as aluminum, magnesium, titanium, chromium, manganese, iron, cobalt, nickel, zinc, cadmium, lead, calcium, or salts thereof.
  • polyhydric metal hydroxides such as aluminum hydroxide, calcium hydroxide, magnesium hydroxide, zinc hydroxide, aluminum magnesium hydroxide; aluminum oxide, calcium oxide, magnesium oxide, zinc oxide, aluminate
  • Polyvalent metal oxides such as sodium; aluminum sulfate, potassium aluminum sulfate, aluminum ammonium sulfate, aluminum carbonate, aluminum nitrate, aluminum chloride, calcium sulfate, calcium carbonate, calcium chloride, magnesium sulfate, magnesium carbonate, magnesium chloride, zinc sulfate,
  • Polyvalent metal inorganic salts such as zinc carbonate, zinc chloride, magnesium aluminate (meth) silicate, synthetic hydrotalcite; aluminum acetate, calcium acetate, magnesium acetate, zinc acetate
  • one or two or more selected from polyvalent metal hydroxides and polyvalent metal inorganic salts are preferable.
  • Aluminum hydroxide or (meth) silicate aluminum Magnesium acid is more preferable.
  • Examples of the compound having a plurality of monovalent cationic elements or amino groups in one molecule include those having a relatively low molecular weight such as ethylene hexamethyldiamine dichloride and ethylenediamine, and cationic polymer compounds.
  • Examples of the cationic polymer compound include polyvinyl pyridine, cationized hydroxyethyl cellulose, poly (meth) acryloyloxyethyl tri (di, mono) alkylammonium chloride, poly (meth) acrylamidoethyltri (di, mono) alkylammonium chloride, And cationic amino acid polymers such as polyethyleneimine polyamine and polylysine.
  • the content of the component (C) is preferably 0.01% by mass or more in the water-containing gel composition of the present invention, and more preferably from the viewpoint of forming ionic crosslinks well with the component (B). It is 05 mass% or more, More preferably, it is 0.1 mass% or more.
  • the content of the component (C) is preferably 2% by mass or less, more preferably, in the hydrogel composition of the present invention, from the viewpoint of imparting appropriate flexibility and followability to the skin to the gel. Is 1% by mass or less, more preferably 0.4% by mass or less.
  • the content of the component (C) is preferably 0.01 to 2% by mass, more preferably 0.05 to 1% by mass, and still more preferably 0% in the hydrogel composition of the present invention. .1 to 0.4 mass%.
  • the mass ratio ((B) / (C)) of the component (B) and the component (C) is preferably 3 or more from the viewpoint of efficiently forming an ionic bridge and maintaining an appropriate gel strength. Preferably it is 15 or more, More preferably, it is 20 or more.
  • the mass ratio of component (B) to component (C) ((B) / (C)) is preferably 60 or less from the viewpoint of maintaining the flexibility of the gel and ensuring good followability to the skin. More preferably, it is 40 or less, More preferably, it is 30 or less.
  • the mass ratio of component (B) to component (C) ((B) / (C)) is preferably 3 to 60, more preferably 15 to 40, and even more preferably 20 to 30. .
  • the hydrogel composition of the present invention contains 2.5% by mass or more and 8% by mass or less of a nonionic water-soluble polymer compound represented by the following general formula (1) as the component (D).
  • R represents —OH, —NX 2 (where X represents —CH 3 or a hydrogen atom), —OCH 3 , —NHCOCH 3 , or —NCH 3 COCH 3 , and n represents 200 Shows a number of ⁇ 500,000.
  • the nonionic water-soluble polymer compound of component (D) is selected from polyvinyl alcohol (PVA), polyvinyl methyl ether (PVME), polyvinyl pyrrolidone (PVP), polyacrylamide, and polyvinyl pyrrolidone / vinyl acetate copolymer. 1 type, or 2 or more types. Especially, from a viewpoint of ensuring the stability of a gel effectively, 1 type, or 2 or more types chosen from polyvinyl alcohol, polyvinylpyrrolidone, and polyacrylamide are preferable, and polyvinyl alcohol is more preferable.
  • the content of the component (D) is 2.5% by mass or more, preferably 3% by mass or more, in the hydrogel composition of the present invention, from the viewpoint of ensuring good gel stability. More preferably, it is 4 mass% or more. In addition, the content of the component (D) is 8% by mass or less in the hydrogel composition of the present invention from the viewpoint of maintaining the flexibility of the gel and ensuring good followability to the skin, Preferably it is 7 mass% or less, More preferably, it is 6 mass% or less.
  • the content of component (D) in the hydrogel composition of the present invention is 2.5% by mass or more and 8% by mass or less, preferably 3 to 7% by mass, more preferably 4 to 4% by mass. 6% by mass.
  • the mass ratio of component (B) to component (D) ((B) / (D)) is determined on the skin when the patch prepared using the hydrogel composition of the present invention is applied to the skin and then peeled off. From the viewpoint of improving the residual feeling in the case, it is preferably 0.4 or more, more preferably 0.5 or more, and further preferably 0.6 or more.
  • the mass ratio ((B) / (D)) of the component (B) to the component (D) is preferably 1.7 or less, more preferably 1 from the viewpoint of difficulty in shifting when applied to the skin. .2 or less, more preferably 0.9 or less.
  • the mass ratio of the component (B) to the component (D) ((B) / (D)) is preferably 0.4 to 1.7, more preferably 0.5 to 1.2. More preferably, it is 0.6 to 0.9.
  • the mass ratio ((A) / ((B) + (D))) of the component (A) and the components (B) and (D) is preferably 15 or less from the viewpoint of high gel stability. , 12 or less, more preferably 6 or more, and more preferably 7 or more from the viewpoint of good usability.
  • the hydrogel composition of the present invention can contain an organic acid from the viewpoint of further improving the stability of the gel.
  • the organic acid include one or more selected from succinic acid, fumaric acid, malic acid, adipic acid, tartaric acid, benzoic acid, citric acid, pyrrolidone carboxylic acid, and salicylic acid. It is done.
  • succinic acid is more preferable.
  • the content of the organic acid is preferably 0.1 to 0.7% by mass, more preferably 0, in the hydrogel composition of the present invention from the viewpoint of effectively contributing to improvement of the gel stability. .3 to 0.5% by mass.
  • the water-containing gel composition of the present invention is a water-soluble polymer compound other than the component (B) and the component (D) from the viewpoint of ensuring excellent usability and high gel stability while having a high water content. It is preferable to limit the content of.
  • Specific examples of water-soluble polymer compounds other than component (B) and component (D) include gelatin, starch (excluding anionic starch derivatives), methylcellulose, hydroxyethylcellulose, hydroxypropylcellulose, hydroxypropylmethylcellulose, Examples include guar gum and xanthan gum.
  • the content of the water-soluble polymer compound other than the component (B) and the component (D) is preferably 1% by mass or less, more preferably 0.5% by mass or less, and further preferably 0.2% by mass. % Or less. Especially, it is preferable not to contain starch, guar gum, and xanthan gum unless they are inevitably mixed.
  • the hydrogel composition of the present invention is usually used in other cosmetics and pharmaceuticals, for example, moisturizers, oils, surfactants, medicinal ingredients, preservatives, antioxidants, ultraviolet absorption
  • an agent, a solubilizer, a coloring agent, a cooling sensation agent, a warming sensation agent, a fragrance and the like may be appropriately contained.
  • the hydrogel composition of the present invention has a viewpoint of imparting an excellent feeling of use such as a good touch, and a viewpoint of ensuring shape retention while providing an excellent followability to the skin by exhibiting an appropriate flexibility. Therefore, the thickness is preferably 0.1 mm or more, more preferably 0.3 mm or more, further preferably 0.5 mm or more, and preferably 4 mm or less, and 3 mm or less. More preferably, it is more preferably 2 mm or less.
  • the hydrogel composition of the present invention can be produced according to the following method.
  • the above components (A), (B), (C), and (D) are mixed to prepare an uncrosslinked gel stock solution, and then a film that can be peeled on one side and a film or substrate that can be peeled on the other side
  • an uncrosslinked gel stock solution is formed into a sheet as a layer.
  • the above components (A), (B), (C) and (D) and other components as necessary are mixed to prepare an uncrosslinked gel stock solution.
  • a non-crosslinked gel stock solution is applied to a peelable film to a thickness of 0.1 to 5 mm, and a peelable film or a base layer is laminated to form a sheet.
  • the obtained sheet is aged for 1 to 8 days under a temperature of 30 to 60 ° C. to advance the crosslinking, thereby obtaining the hydrogel composition of the present invention.
  • a hydrogel composition that has not undergone the step of proceeding with crosslinking is referred to as “uncrosslinked gel stock solution”.
  • the hydrogel composition of the present invention can be formed into a layer and used as a gel layer, and a patch can be prepared by laminating a base layer such as a nonwoven fabric or a release layer such as a film.
  • a laminating method one or both surfaces sandwiching the above gel stock solution are used as a base layer or a release layer, or after a gel layer made of a hydrous gel composition is once prepared, The method of pressing and laminating
  • the hydrogel composition of the present invention is preferably used by being laminated on a base material layer such as a nonwoven fabric, a woven fabric, a knitted fabric, or paper, and more preferably used by being laminated on a nonwoven fabric. preferable.
  • a base material layer such as a nonwoven fabric, a woven fabric, a knitted fabric, or paper
  • a hydrophobic material as a material constituting the base material layer from the viewpoint of suppressing the seepage of the gel.
  • This hydrous gel composition effectively suppresses gel exudation even when a hydrophilic material is used as the base material layer. Therefore, it is possible to select any material as the base material layer according to the purpose.
  • the hydrogel composition of the present invention is used as an adhesive sheet for cooling, it is preferable to use a nonwoven fabric containing hydrophilic fibers as a base material layer to be laminated from the viewpoint of improving the cooling effect.
  • hydrophilic fiber materials include rayon, cotton, cupra, hemp, wool, silk, acetate, cellulose, wood pulp, non-wood pulp, and the like; hydroxyl groups, carboxyl groups, sulfonic acid groups, amide groups, amino acid groups, etc.
  • Polymers having hydrophilic groups such as fibers made of hydrophilic polymers such as polyvinyl alcohol, polyethylene glycol, cellulose acetate, polyacrylamide, melamine resin, nylon, hydrophilic polyurethane; hydrophilized polyester, etc.
  • fibers made of a polymer such as polyethylene glycol, cellulose acetate, polyacrylamide, melamine resin, nylon, hydrophilic polyurethane; hydrophilized polyester, etc.
  • examples thereof include fibers made of a polymer; composite fibers having a hydrophobic part made of a hydrophobic polymer such as polyethylene and polypropylene and a hydrophilic part. These may be used alone or in combination of two or more.
  • the fiber which has a core sheath structure which consists of a core part and a sheath part is mentioned, for example. Moreover, you may exhibit the porous structure formed by the space
  • the mixed fiber sheet is more preferable.
  • the fiber which consists of polyolefins, such as polyethylene terephthalate (PET), polyethylene (PE), polypropylene (PP), and hydrophobic polymers, such as a polyurethane, is mentioned.
  • polyolefins such as polyethylene terephthalate (PET), polyethylene (PE), polypropylene (PP), and hydrophobic polymers, such as a polyurethane
  • the hydrophilic fiber content in the nonwoven fabric used as the base material layer is changed from the hydrogel composition layer to the nonwoven fabric fiber.
  • it is preferably more than 20% by mass in the nonwoven fabric, more preferably 30% by mass or more,
  • the content is more preferably at least 50% by mass, particularly preferably at least 50% by mass.
  • the content of the hydrophilic fiber in the nonwoven fabric used as the base material layer may be 100% by mass in the nonwoven fabric, but from the viewpoint of suppressing the exudation of the hydrogel composition from the base material layer, it is 100% by mass. % Or less, more preferably 95% by mass or less, and still more preferably 90% by mass or less.
  • the base material layer to be laminated on the hydrogel composition may be a non-woven fabric having a specific composition or a plurality of non-woven fabrics having different compositions, but it is used as a base material layer.
  • the content of hydrophilic fibers in the nonwoven fabric is preferably within the above range as a whole.
  • the hydrogel composition of the present invention is preferably used, for example, by forming a gel layer as described above to prepare a patch, and sticking the surface of the gel layer to the skin, and in use, while providing a fresh touch
  • it is excellent in followability to the skin, and there is no sense of incongruity that sticks to the skin, and a comfortable feeling of use can be expressed.
  • the formed gel is also excellent in stability, it can be used for a long time while maintaining a comfortable feeling of use. Therefore, the hydrogel composition of the present invention can be applied to the skin of a desired site for a variety of uses as cosmetics, pharmaceuticals, quasi-drugs and miscellaneous goods for application to the outer skin (including the scalp). And can be used comfortably.
  • the present invention further discloses the following hydrogel composition.
  • R represents —OH, —NX 2 (where X represents —CH 3 or a hydrogen atom), —OCH 3 , —NHCOCH 3 , or —NCH 3 COCH 3 , and n represents 200 Indicates a number of up to 500,000.)
  • the content of the component (A) is preferably 60% by mass or more, more preferably 65% by mass or more, further preferably 70% by mass or more, and further preferably 75% by mass or more. Yes, preferably 92% by mass or less, more preferably 90% by mass or less, and still more preferably 85% by mass or less, [1].
  • the degree of etherification of carboxymethyl cellulose or a salt thereof contained in component (B) is preferably 0.6 to 1.1, more preferably 0.65 to 0.9.
  • the hydrogel composition [4] The viscosity at 25 ° C. when the carboxymethyl cellulose or salt thereof contained in the component (B) is 1% by mass aqueous solution is preferably 1,500 to 10,000 mPa ⁇ s, more preferably 2, The water-containing gel composition according to any one of the above [1] to [3], which is 500 to 7,000 mPa ⁇ s.
  • the content of carboxymethyl cellulose or a salt thereof is preferably 80% by mass or more, more preferably 90% by mass or more, and still more preferably 95% by mass or more in the component (B).
  • the content of component (B) is preferably 2.2% by mass or more, more preferably 2.7% by mass or more, further preferably 3% by mass or more, and preferably 6% by mass.
  • Component (C) is preferably one or more selected from a polyvalent metal compound and a compound having two or more monovalent cationic elements and / or amino groups in one molecule, and more Preferably, one or more selected from polyvalent metal hydroxides, polyvalent metal oxides, polyvalent metal inorganic salts, polyvalent metal organic salts, ethylene hexamethyldiamine dichloride, ethylenediamine, and cationic polymer compounds More preferably, the hydrogel composition according to any one of the above [1] to [6], which is one or more selected from polyvalent metal hydroxides and polyvalent metal inorganic salts.
  • the content of component (C) is preferably 0.01% by mass or more, more preferably 0.05% by mass or more, still more preferably 0.1% by mass or more, and preferably 2%.
  • the mass ratio ((B) / (C)) between the component (B) and the component (C) is preferably 3 or more, more preferably 15 or more, still more preferably 20 or more, preferably Is a hydrogel composition according to any one of the above [1] to [8], which is 60 or less, more preferably 40 or less, and even more preferably 30 or less.
  • Component (D) is preferably one or more selected from polyvinyl alcohol, polyvinyl methyl ether, polyvinyl pyrrolidone, polyacrylamide, and polyvinyl pyrrolidone / vinyl acetate copolymer, more preferably polyvinyl alcohol.
  • the hydrogel composition according to any one of [1] to [9], wherein the gel composition is one or more selected from polyvinylpyrrolidone and polyacrylamide.
  • the content of the component (D) is preferably 3% by mass or more, more preferably 4% by mass or more, 8% by mass or less, and preferably 7% by mass or less.
  • the mass ratio ((B) / (D)) between the component (B) and the component (D) is preferably 0.4 or more, more preferably 0.5 or more, and still more preferably 0.8.
  • the organic acid is preferably one or two selected from succinic acid, fumaric acid, malic acid, adipic acid, tartaric acid, benzoic acid, citric acid, pyrrolidone carboxylic acid, and salicylic acid
  • the hydrogel composition according to [13], wherein the content of the organic acid is preferably 0.1 to 0.7% by mass, more preferably 0.3 to 0.5% by mass.
  • the content of the water-soluble polymer compound other than the component (B) and the component (D) is preferably 1% by mass or less, more preferably 0.5% by mass or less, and still more preferably 0.8%.
  • the thickness is preferably 0.1 mm or more, more preferably 0.3 mm or more, further preferably 0.5 mm or more, preferably 4 mm or less, more preferably 3 mm or less, More preferably, the water-containing gel composition according to any one of the above [1] to [15], which is 2 or less.
  • the base material layer is preferably laminated on a nonwoven fabric, woven fabric, knitted fabric, or paper, and more preferably laminated on a nonwoven fabric, any one of the above [1] to [16] A hydrogel composition.
  • the nonwoven fabric preferably contains hydrophilic fibers, more preferably rayon, cotton, cupra, hemp, wool, silk, acetate, cellulose, wood pulp, non-wood pulp fibers; polyvinyl alcohol, polyethylene glycol, cellulose acetate Fibers made of hydrophilic polymers such as polyacrylamide, melamine resin, nylon, and hydrophilic polyurethane; fibers made of hydrophobic polymer that has been hydrophilized; selected from composite fibers that have hydrophobic and hydrophilic parts made of hydrophobic polymer The water-containing gel composition according to the above [17], comprising one or more of the above.
  • the content of hydrophilic fibers in the nonwoven fabric is preferably more than 20% by mass, more preferably 30% by mass or more, still more preferably 40% by mass or more, and particularly preferably in the nonwoven fabric.
  • the hydrogel composition of [18] above which is 50% by mass or more, preferably 100% by mass or less, more preferably 95% by mass or less, and still more preferably 90% by mass or less.
  • a cooling adhesive sheet obtained by laminating the hydrated gel composition according to any one of [1] to [19] above on a base material layer.
  • An uncrosslinked gel stock solution is prepared by mixing the components (A), (B), (C), and (D), and then a film or substrate that can be peeled on one side and peeled on the other side.
  • the manufacturing method of the hydrous gel composition which makes an uncrosslinked gel stock solution into a sheet as a material layer.
  • the above-described sheet forming method is a method in which one side is peelable and the other side is peelable, or a non-crosslinked gel stock solution is sandwiched as a base layer and then spread, or on a peelable film
  • patches containing the hydrogel composition were prepared by the following method. Specifically, first, a mixed solution of glycerin, methyl parahydroxybenzoate and propylene glycol, sodium carboxymethylcellulose, and dried aluminum hydroxide gel dissolved in warm was put into a kneader, and then an aqueous succinic acid solution was added. An uncrosslinked gel stock solution was prepared. Subsequently, the obtained uncrosslinked gel stock solution was sandwiched between polyethylene terephthalate (PET) films, and the thickness of the gel stock solution was adjusted to 0.8 mm with a baker type applicator and spread.
  • PET polyethylene terephthalate
  • the time by this measurement is an index of the degree of sticking of the patch to the skin. However, if the time is too long, the stickiness becomes high, which is not preferable in terms of the touch. Preferably it is less than 200 seconds, More preferably, it is 5 seconds or more and less than 120 seconds, More preferably, it is 10 seconds or more and less than 60 seconds.
  • Patch test pieces were prepared by laminating nonwoven fabrics of the following material compositions on the patch test pieces obtained in Example 1 and Comparative Examples 4, 5 and 6, respectively.
  • Nonwoven fabric 1 PET: Pulp 80: 20 (mass ratio) airlaid nonwoven fabric (thickness 0.22 mm, basis weight 20 g / m 2 )

Landscapes

  • Health & Medical Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Animal Behavior & Ethology (AREA)
  • General Health & Medical Sciences (AREA)
  • Public Health (AREA)
  • Veterinary Medicine (AREA)
  • Epidemiology (AREA)
  • Birds (AREA)
  • Dispersion Chemistry (AREA)
  • Chemical & Material Sciences (AREA)
  • Dermatology (AREA)
  • Physics & Mathematics (AREA)
  • Thermal Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Biomedical Technology (AREA)
  • Heart & Thoracic Surgery (AREA)
  • Vascular Medicine (AREA)
  • Medicinal Preparation (AREA)
  • Cosmetics (AREA)

Abstract

　本発明は、優れた使用感を発揮するとともに、ゲルの安定性にも優れる含水ゲル組成物に関する。　すなわち、本発明は、次の成分（Ａ）～（Ｄ）：　（Ａ）水　５０質量％以上９０質量％以下　（Ｂ）カルボキシメチルセルロース又はその塩を８０質量％以上含むアニオン性水溶性高分子化合物　（Ｃ）アニオン性官能基とイオン架橋を形成する架橋剤　（Ｄ）下記一般式（１）で示されるノニオン性水溶性高分子化合物　２．５質量％以上８質量％以下 を含有する含水ゲル組成物。

Description

含水ゲル組成物
　本発明は、含水ゲル組成物に関する。
　従来より、種々の高分子化合物を用いて作製された貼付剤やパップ剤が開発されており、各々所望の効果を付与している。例えば、特許文献１には、ポリビニルアルコール及びポリオキシエチレン誘導体を配合した粘着基剤層と、伸縮性支持体、剥離ライナーからなる外用貼付剤が開示されており、皮膚への初期粘着性や粘着基剤層からの剥離性を高めている。また、特許文献２には、水溶性高分子物質を含有する水性粘着基剤に、金属架橋剤とアミノ酸との化合物等を含有し、特定のゲル強度と弾性を有する粘着剤組成物を支持材上に展延してなるパップ剤が開示されており、皮膚への適度な粘着性を発現させている。
　さらに、特許文献３には、特定の鉱物と、ポリアクリル酸及び／又はその塩とを含有し、含水率が６０重量％以上である含水パップ剤組成物が開示されており、裏ジミを低減しつつ皮膚への粘着性の付与を試みている。
　　（特許文献１）特開２００３－９３４３４号公報
　　（特許文献２）特開平１０－２６５３７３号公報
　　（特許文献３）特開平１１－１３９９６４号公報
　本発明は、次の成分（Ａ）～（Ｄ）：
　（Ａ）水　５０質量％以上９５質量％以下
　（Ｂ）カルボキシメチルセルロース又はその塩を８０質量％以上含むアニオン性水溶性高分子化合物
　（Ｃ）アニオン性官能基とイオン架橋を形成する架橋剤
　（Ｄ）下記一般式（１）で示されるノニオン性水溶性高分子化合物　２．５質量％以上８質量％以下
を含有する含水ゲル組成物に関する。
Figure JPOXMLDOC01-appb-C000003
（式（１）中、Ｒは－ＯＨ、－ＮＸ2（ただし、Ｘは－ＣＨ3又は水素原子を示す）、－ＯＣＨ3、－ＮＨＣＯＣＨ3、又は－ＮＣＨ3ＣＯＣＨ3を示し、ｎは２００～５０００００の数を示す。）
　また、本発明は、次の成分（Ａ）～（Ｄ）：
　（Ａ）水　５０質量％以上９５質量％以下
　（Ｂ）カルボキシメチルセルロース又はその塩を８０質量％以上含むアニオン性水溶性高分子化合物
　（Ｃ）アニオン性官能基とイオン架橋を形成する架橋剤
　（Ｄ）下記一般式（１）で示されるノニオン性水溶性高分子化合物　２．５質量％以上８質量％以下
を混合して未架橋ゲル原液を作製し、次いで片面を剥離可能なフィルムとし、他面を剥離可能なフィルム又は基材層として未架橋ゲル原液をシート化する、含水ゲル組成物の製造方法に関する。
Figure JPOXMLDOC01-appb-C000004
 （式（１）中、Ｒは－ＯＨ、－ＮＸ2（ただし、Ｘは－ＣＨ3又は水素原子を示す）、－ＯＣＨ3、－ＮＨＣＯＣＨ3、又は－ＮＣＨ3ＣＯＣＨ3を示し、ｎは２００～５０００００の数を示す。）
　特許文献１～２のような粘着基剤では、使用場面において、みずみずしい肌触りが不足しがちでべたつきがあり、また特許文献３のような組成物では、皮膚への追随性が不十分であるとともに、組成物自体の安定性にも改善の余地がある。
　したがって、本発明は、優れた使用感を発揮するとともに、ゲルの安定性にも優れる含水ゲル組成物に関する。
　そこで本発明者は、種々検討したところ、水を高含有量としつつ、特定のアニオン性水溶性化合物、及び架橋剤を用い、かつ特定のノニオン性水溶性高分子化合物を特定量で併用することによって、使用感を効果的に高めることができるとともに、形成されてなるゲルの安定性も向上させることができる含水ゲル組成物を見出した。
　本発明の含水ゲル組成物によれば、使用場面において皮膚に貼付した際、みずみずしい肌触りをもたらしながら、皮膚への追随性にも優れ、皮膚に貼り付くような違和感もなく、快適な使用感を発現することができる。また、形成されてなるゲルの安定性にも優れるため、長時間の使用に課される貼付剤として、好適に用いることができる。
発明の詳細な説明
　以下、本発明について詳細に説明する。
　本発明の含水ゲル組成物は、成分（Ａ）として、水を５０質量％以上９５質量％以下含有する。このように、高い含有量で水が存在することから、使用場面においてみずみずしい肌触りを良好に発揮することができ、また適度な柔軟性を発揮して皮膚への優れた追随性を付与することもできる。成分（Ａ）の含有量は、優れた使用感を付与する観点から、本発明の含水ゲル組成物中に、５０質量％以上であって、好ましくは６０質量％以上であり、より好ましくは６５質量％以上であり、さらに好ましくは７０質量％以上であり、ことさらに好ましくは７５質量％以上である。また、成分（Ａ）の含有量は、ゲルの安定性を確保する観点から、本発明の含水ゲル組成物中に、９５質量％以下であって、好ましくは９２質量％以下であり、より好ましくは９０質量％以下であり、さらに好ましくは８５質量％以下である。そして、成分（Ａ）の含有量は、本発明の含水ゲル組成物中に、５０質量％以上９５質量％以下であって、好ましくは６０～９２質量％であり、より好ましくは６５～９２質量％であり、さらに好ましくは７０～９０質量％であり、ことさらに好ましくは７５～８５質量％である。
　本発明の含水ゲル組成物は、成分（Ｂ）として、カルボキシメチルセルロース又はその塩を８０質量％以上含むアニオン性水溶性高分子化合物を含有する。かかるアニオン性水溶性高分子化合物を用いることにより、カルボキシメチルセルロース又はその塩が有するカルボキシル基と後述する成分（Ｃ）の架橋剤とがイオン架橋を形成して、高い保水性と良好なゲル強度を備えるゲルを構築することができる。本発明において「水溶性高分子化合物」とは、水へ分散した場合に均一に溶解し粘度を付与するものをいう。
　カルボキシメチルセルロースの塩としては、ナトリウム塩、カリウム塩などのアルカリ金属塩、アンモニウム塩から選ばれる１種又は２種以上が挙げられ、イオン架橋を良好に形成させる観点、及びコスト面や入手容易性等の観点から、カルボキシメチルセルロースナトリウムが好ましい。また、カルボキシメチルセルロース又はその塩のエーテル化度は、適度なゲル強度を保持して皮膚への追随性を高める観点、及びゲルの安定性を確保する観点から、好ましくは０．６～１．１であり、より好ましくは０．６５～０．９である。
　なお、エーテル化度とは、グルコース単位あたりのカルボキシメチル基の置換度をいう。エーテル化度は、例えばＣＭＣ工業会分析法（灰化法）に従い得ることができる。カルボキシメチルセルロースナトリウム１ｇを精秤し、磁性ルツボに入れて６００℃で灰化し、灰化によって生成した酸化ナトリウムをＮ／１０硫酸でフェノールフタレインを指示薬として滴定し、カルボキシメチルセルロースナトリウム１ｇあたりの滴定量ＹｍＬを次式に入れて計算し、求めたエーテル化度を示すことができる。
　　　エーテル化度＝（１６２×Ｙ）／（１０，０００－８０×Ｙ）
　カルボキシメチルセルロース又はその塩は、適度なゲル強度を保持して皮膚への追随性を高める観点、及びゲルの安定性を確保する観点から、１質量％水溶液としたときの２５℃における粘度が、Ｂ型粘度計による測定において、好ましくは１，５００～１０，０００ｍＰａ・ｓであり、より好ましくは２，５００～７，０００ｍＰａ・ｓである。
　カルボキシメチルセルロース又はその塩の含有量は、良好な使用感とゲルの高い安定性とを兼ね備える観点から、成分（Ｂ）のアニオン性水溶性高分子化合物中に、８０質量％以上であって、好ましくは９０質量％以上であり、より好ましくは９５質量％以上であり、好ましくは１００質量％以下である。なお、カルボキシメチルセルロース又はその塩の含有量の分析法としては、核磁気共鳴（ＮＭＲ）法、液体クロマトグラフ質量分析法（ＬＣ／ＭＳ）、ガスクロマトグラフ質量分析法（ＧＣ／ＭＳ）等が挙げられる。
　成分（Ｂ）のアニオン性水溶性高分子化合物に含まれ得る、上記カルボキシメチルセルロース又はその塩以外のアニオン性水溶性高分子化合物とは、分子内に存在する極性基がアニオン性官能基のみ存在する化合物であり、かかる化合物としては、具体的には、例えば、ポリ（メタ）アクリル酸又はその塩、ポリスチレンスルホン酸又はその塩、ポリイソプレンスルホン酸又はその塩、ポリビニルナフタレンスルホン酸又はその塩、ポリビニルスルホン酸又はその塩、ポリ（メタ）アクリルアミドジメチルプロパンスルホン酸又はその塩、ポリ（メタ）アクリロイロキシエチルスルホン酸又はその塩、アニオン性のデンプン誘導体等が挙げられる。
　成分（Ｂ）の含有量は、カルボキシメチルセルロース又はその塩が有するカルボキシル基と後述する成分（Ｃ）の架橋剤とが良好にイオン架橋を形成する観点から、本発明の含水ゲル組成物中に、好ましくは２．２質量％以上であり、より好ましくは２．７質量％以上であり、さらに好ましくは３質量％以上である。また、成分（Ｂ）の含有量は、ゲルに適度な柔軟性及び皮膚への追随性を付与する観点から、本発明の含水ゲル組成物中に、好ましくは６質量％以下であり、より好ましくは５質量％以下であり、さらに好ましくは４質量％以下である。そして、成分（Ｂ）の含有量は、本発明の含水ゲル組成物中に、好ましくは２．２～６質量％であり、より好ましくは２．７～５質量％であり、さらに好ましくは３～４質量％である。
　本発明の含水ゲル組成物は、成分（Ｃ）として、アニオン性官能基とイオン架橋を形成する架橋剤を含有する。かかる架橋剤は、上記成分（Ｂ）に含まれるカルボキシメチルセルロース又はその塩が有するカルボキシル基とイオン架橋を形成して、高い保水性と良好なゲル強度を備えるゲルを構築することができる。成分（Ｃ）の架橋剤としては、アニオン性官能基とイオン架橋を形成し得るカチオン性の化合物であればよく、具体的には、多価金属化合物、並びに一分子内に一価のカチオン元素及び／又はアミノ基を２個以上有する化合物から選ばれる１種又は２種以上が挙げられる。このうち、ゲル強度、及びゲル安定性の観点から、多価金属化合物が好ましい。また、一分子内に有する一価のカチオン元素及び／又はアミノ基の個数の上限は、架橋剤として低分子のものであることが好ましい点から、８個以下であることが好ましい。
　多価金属化合物としては、アルミニウム、マグネシウム、チタン、クロム、マンガン、鉄、コバルト、ニッケル、亜鉛、カドミウム、鉛、カルシウム等の多価金属を含む化合物又はこれらの塩が挙げられる。具体的には、例えば、水酸化アルミニウム、水酸化カルシウム、水酸化マグネシウム、水酸化亜鉛、水酸化アルミニウムマグネシウム等の多価金属水酸化物；酸化アルミニウム、酸化カルシウム、酸化マグネシウム、酸化亜鉛、アルミン酸ナトリウム等の多価金属酸化物；硫酸アルミニウム、硫酸アルミニウムカリウム、硫酸アルミニウムアンモニウム、炭酸アルミニウム、硝酸アルミニウム、塩化アルミニウム、硫酸カルシウム、炭酸カルシウム、塩化カルシウム、硫酸マグネシウム、炭酸マグネシウム、塩化マグネシウム、硫酸亜鉛、炭酸亜鉛、塩化亜鉛、（メタ）ケイ酸アルミン酸マグネシウム、合成ヒドロタルサイト等の多価金属無機塩；酢酸アルミニウム、酢酸カルシウム、酢酸マグネシウム、酢酸亜鉛、乳酸アルミニウム、ステアリン酸アルミニウム、ミリスチン酸アルミニウム、アルミニウムグリシネート、安息香酸アルミニウム、アラントインクロルヒドロキシアルミニウム、チオグリコール酸のカルシウムやマグネシウム等のアルカリ土類金属塩等の多価金属有機塩等が挙げられる。なかでも、架橋時の反応速度を制御し易いという観点から、多価金属水酸化物及び多価金属無機塩から選ばれる１種または２種以上が好ましく、水酸化アルミニウム又は（メタ）ケイ酸アルミン酸マグネシウムがより好ましい。
　一分子内に一価のカチオン元素又はアミノ基を複数有する化合物としては、エチレンヘキサメチルジアミンジクロリド、エチレンジアミン等のような比較的低分子量のものや、カチオン性高分子化合物が挙げられる。
　カチオン性高分子化合物としては、ポリビニルピリジン、カチオン化ヒドロキシエチルセルロース、ポリ（メタ）アクリロイロキシエチルトリ（ジ、モノ）アルキルアンモニウムクロリド、ポリ（メタ）アクリルアミドエチルトリ（ジ、モノ）アルキルアンモニウムクロリド、ポリエチレンイミンポリアミン、ポリリジン等のカチオン性アミノ酸ポリマー等が挙げられる。
　成分（Ｃ）の含有量は、成分（Ｂ）とともに良好にイオン架橋を形成する観点から、本発明の含水ゲル組成物中に、好ましくは０．０１質量％以上であり、より好ましくは０．０５質量％以上であり、さらに好ましくは０．１質量％以上である。また、成分（Ｃ）の含有量は、ゲルに適度な柔軟性及び皮膚への追随性を付与する観点から、本発明の含水ゲル組成物中に、好ましくは２質量％以下であり、より好ましくは１質量％以下であり、さらに好ましくは０．４質量％以下である。そして、成分（Ｃ）の含有量は、本発明の含水ゲル組成物中に、好ましくは０．０１～２質量％であり、より好ましくは０．０５～１質量％であり、さらに好ましくは０．１～０．４質量％である。
　成分（Ｂ）と成分（Ｃ）の質量比（（Ｂ）／（Ｃ））は、効率的にイオン架橋を形成して適度なゲル強度を保持する観点から、好ましくは３以上であり、より好ましくは１５以上であり、さらに好ましくは２０以上である。また、成分（Ｂ）と成分（Ｃ）の質量比（（Ｂ）／（Ｃ））は、ゲルの柔軟性を保持して皮膚への良好な追随性を確保する観点から、好ましくは６０以下であり、より好ましくは４０以下であり、さらに好ましくは３０以下である。そして、成分（Ｂ）と成分（Ｃ）の質量比（（Ｂ）／（Ｃ））は、好ましくは３～６０であり、より好ましくは１５～４０であり、さらに好ましくは２０～３０である。
　本発明の含水ゲル組成物は、成分（Ｄ）として、下記一般式（１）で示されるノニオン性水溶性高分子化合物を２．５質量％以上８質量％以下含有する。
Figure JPOXMLDOC01-appb-C000005
　上記式（１）中、Ｒは－ＯＨ、－ＮＸ2（ただし、Ｘは－ＣＨ3又は水素原子を示す）、－ＯＣＨ3、－ＮＨＣＯＣＨ3、又は－ＮＣＨ3ＣＯＣＨ3を示し、ｎは２００～５０００００の数を示す。
　こうしたビニル系のノニオン性水溶性高分子化合物を上記特定の量で含有することにより、優れた使用感を発揮しながら、成分（Ｂ）と成分（Ｃ）により構築されてなるゲルの安定性を効果的に確保することができる。かかる成分（Ｄ）のノニオン性水溶性高分子化合物としては、ポリビニルアルコール（ＰＶＡ）、ポリビニルメチルエーテル（ＰＶＭＥ）、ポリビニルピロリドン（ＰＶＰ）、ポリアクリルアミド、及びポリビニルピロリドン・ビニルアセテート共重合体等から選ばれる１種又は２種以上が挙げられる。なかでも、ゲルの安定性を効果的に確保する観点から、ポリビニルアルコール、ポリビニルピロリドン、及びポリアクリルアミドから選ばれる１種又は２種以上が好ましく、ポリビニルアルコールがより好ましい。
　成分（Ｄ）の含有量は、ゲルの安定性を良好に確保する観点から、本発明の含水ゲル組成物中に、２．５質量％以上であって、好ましくは３質量％以上であり、より好ましくは４質量％以上である。また、成分（Ｄ）の含有量は、ゲルの柔軟性を保持して皮膚への良好な追随性を確保する観点から、本発明の含水ゲル組成物中に、８質量％以下であって、好ましくは７質量％以下であり、より好ましくは６質量％以下である。そして、成分（Ｄ）の含有量は、本発明の含水ゲル組成物中に、２．５質量％以上８質量％以下であって、好ましくは３～７質量％であり、より好ましくは４～６質量％である。
　成分（Ｂ）と成分（Ｄ）の質量比（（Ｂ）／（Ｄ））は、本発明の含水ゲル組成物を用いて作製した貼付剤を皮膚に貼付した後、剥離したときの皮膚上での残留感を良好なものにする観点から、好ましくは０．４以上であり、より好ましくは０．５以上であり、さらに好ましくは０．６以上である。また、成分（Ｂ）と成分（Ｄ）の質量比（（Ｂ）／（Ｄ））は、肌で貼付時のずれにくさの観点から、好ましくは１．７以下であり、より好ましくは１．２以下であり、さらに好ましくは０．９以下である。そして、成分（Ｂ）と成分（Ｄ）の質量比（（Ｂ）／（Ｄ））は、好ましくは０．４～１．７であり、より好ましくは０．５～１．２であり、さらに好ましくは０．６～０．９である。
　成分（Ａ）と、成分（Ｂ）及び（Ｄ）の質量比（（Ａ）／（（Ｂ）＋（Ｄ）））は、ゲルの高い安定性の観点から、１５以下であることが好ましく、１２以下であることがより好ましく、良好な使用感の観点から、６以上であることが好ましく、７以上であることがより好ましい。
　本発明の含水ゲル組成物は、上記成分のほか、ゲルの安定性をより高める観点から、有機酸を含有することができる。かかる有機酸としては、具体的には、例えば、コハク酸、フマル酸、リンゴ酸、アジピン酸、酒石酸、安息香酸、クエン酸、ピロリドンカルボン酸、及びサリチル酸から選ばれる１種又は２種以上が挙げられる。なかでも、ゲルの安定性の向上に寄与し得る観点から、コハク酸、リンゴ酸、酒石酸から選ばれる１種又は２種以上が好ましく、コハク酸がより好ましい。
　有機酸の含有量は、効果的にゲルの安定性の向上に寄与する観点から、本発明の含水ゲル組成物中に、好ましくは０．１～０．７質量％であり、より好ましくは０．３～０．５質量％である。
　なお、本発明の含水ゲル組成物は、高含水量でありながら、優れた使用感とゲルの高い安定性を確保する観点から、成分（Ｂ）及び成分（Ｄ）以外の水溶性高分子化合物の含有を制限するのが好ましい。成分（Ｂ）及び成分（Ｄ）以外の水溶性高分子化合物としては、具体的には、ゼラチン、デンプン（アニオン性のデンプン誘導体を除く）、メチルセルロース、ヒドロキシエチルセルロース、ヒドロキシプロピルセルロース、ヒドロキシプロピルメチルセルロース、グアーガム、キサンタンガム等が挙げられる。かかる成分（Ｂ）及び成分（Ｄ）以外の水溶性高分子化合物の含有量は、好ましくは１質量％以下であり、より好ましくは０．５質量％以下であり、さらに好ましくは０．２質量％以下である。なかでも、デンプン、グアーガム、及びキサンタンガムは、不可避的に混入する場合を除き、含有しないのが好ましい。
　本発明の含水ゲル組成物は、上記成分のほか、通常、化粧品や医薬品等で用いられる他の成分、例えば、保湿剤、油剤、界面活性剤、薬効成分、防腐剤、酸化防止剤、紫外線吸収剤、溶解剤、着色料、冷感剤、温感剤、香料等を適宜含有させてもよい。
　本発明の含水ゲル組成物は、良好な肌触り等の優れた使用感を付与する観点、及び適度な柔軟性を発揮して皮膚への優れた追随性を付与しつつ保型性を確保する観点から、その厚みが０．１ｍｍ以上であることが好ましく、０．３ｍｍ以上であることがより好ましく、０．５ｍｍ以上であることがさらに好ましく、また、４ｍｍ以下であることが好ましく、３ｍｍ以下であることがより好ましく、２ｍｍ以下であることがさらに好ましい。
　本発明の含水ゲル組成物は、次の方法にしたがって製造することができる。例えば、上記成分（Ａ）、（Ｂ）、（Ｃ）及び（Ｄ）を混合して未架橋ゲル原液を作製し、次いで片面を剥離可能なフィルムとし、他面を剥離可能なフィルム又は基材層として未架橋ゲル原液をシート化する方法である。具体的には、まず上記成分（Ａ）、（Ｂ）、（Ｃ）及び（Ｄ）、並びに必要に応じて他の成分を混合し、未架橋ゲル原液を調製する。次いで、片面を剥離可能なフィルムとし、他面を剥離可能なフィルム又は基材層として未架橋ゲル原液を挟み込んだ後、ベーカー式アプリケーター等を用いて０．１～５ｍｍの厚みに展延する方法にてシート化し、或いは剥離可能なフィルム上に未架橋ゲル原液を０．１～５ｍｍの厚みに塗工し、剥離可能なフィルム又は基剤層を積層する方法等にてシート化する。そして、得られたシートを３０～６０℃の加温下で１～８日間熟成させ、架橋を進行させることにより、本発明の含水ゲル組成物を得る。なお、本発明においては、架橋を進行させる工程を経ていない含水ゲル組成物を「未架橋ゲル原液」とする。
　さらに、本発明の含水ゲル組成物を層状に形成してゲル層として用い、不織布等の基剤層やフィルム等の剥離層を積層して貼付剤を作製することができる。かかる積層方法としては、上述のゲル原液を挟み込む一方又は双方の面を基剤層又は剥離層とする方法や、一旦含水ゲル組成物からなるゲル層を作製した後、基剤層や剥離層をかかる層に押し付けて積層させる方法等が挙げられる。
　本発明の含水ゲル組成物は、取り扱い性の観点から、不織布、織布、編布、又は紙等の基材層に積層して使用することが好ましく、不織布に積層して使用することがより好ましい。従来の含水ゲル組成物は、基材層に積層する場合には、ゲルの染み出し抑制の点から、基材層を構成する素材として疎水性のものを用いることが通常であるが、本発明の含水ゲル組成物は、基材層として親水性の素材のものを用いてもゲルの染み出しが有効に抑制される。よって、目的に応じて基材層としてあらゆる素材のものを選択することが可能である。例えば、本発明の含水ゲル組成物を冷却用貼付シートとして用いる場合、冷却効果の向上の点から、積層する基材層として親水性繊維を含有した不織布を用いることが好ましい。
　親水性繊維の素材としては、レーヨン、コットン、キュプラ、麻、ウール、シルク、アセテート、セルロース、木材パルプ、非木材パルプ等の繊維；水酸基、カルボキシル基、スルホン酸基、アミド基、アミノ酸基等の親水性基を有するポリマー、例えばポリビニルアルコール、ポリエチレングリコール、酢酸セルロース、ポリアクリルアミド、メラミン樹脂、ナイロン、親水性ポリウレタン等の親水性ポリマーからなる繊維；親水化処理したポリエステル等、親水化処理した疎水性ポリマーからなる繊維；ポリエチレンやポリプロピレン等の疎水性ポリマーからなる疎水性部と親水性部とを備える複合繊維等が挙げられる。これらは１種単独で用いてもよく、２種以上組み合わせて用いてもよい。複合繊維としては、例えば、芯部と鞘部とからなる芯鞘構造を有する繊維が挙げられる。また、繊維内部に水分を保持する空隙が形成されてなる多孔質構造を呈していてもよい。なかでも、レーヨン、コットン、キュプラ、セルロース、パルプ及びポリビニルアルコール（ＰＶＡ）から選択される１種又は２種以上の親水性繊維を含有する繊維シート、又はこれら親水性繊維と疎水性繊維とを含有する混合繊維シートであるのがより好ましい。とりわけ、レーヨン、セルロース、パルプ及びポリビニルアルコールから選択される１種又は２種以上の親水性繊維を含有する繊維シート、又はこれら親水性繊維と疎水性繊維とを含有する混合繊維シートであるのがより好ましい。
　なお、疎水性繊維の素材としては、ポリエチレンテレフタレート（ＰＥＴ）、ポリエチレン（ＰＥ）、ポリプロピレン（ＰＰ）等のポリオレフィン、ポリウレタン等の疎水性ポリマーからなる繊維が挙げられる。
　本発明の含水ゲル組成物を基材層に積層して冷却用貼付シートとして用いる場合、基材層として用いる不織布中の親水性繊維の含有量は、含水ゲル組成物層から不織布シートの繊維への水分移行を促進する観点、及び繊維からの水分蒸散が非常に良好に促進される観点から、不織布中に２０質量％超であることが好ましく、３０質量％以上であることがより好ましく、４０質量％以上であることがさらに好ましく、５０質量％以上であることが殊更に好ましい。また、基材層として用いる不織布中の親水性繊維の含有量は、不織布中に１００質量％であっても良いが、基材層からの含水ゲル組成物の染み出し抑制の観点から、１００質量％以下であることが好ましく、９５質量％以下であることがより好ましく、９０質量％以下であることがさらに好ましい。なお、この場合、含水ゲル組成物に積層する基材層は、特定の組成の不織布を単独で用いてもよく、異なる組成の不織布を複数枚積層してもよいが、基材層として使用する不織布中の親水性繊維の含有量が、全体として上記範囲内のものであることが好ましい。
　本発明の含水ゲル組成物は、例えば上記のようにゲル層を形成して貼付剤を作製し、ゲル層の面を皮膚に貼付して用いるのが好ましく、使用時において、みずみずしい肌触りをもたらしながら、皮膚への追随性にも優れ、皮膚に貼り付くような違和感もなく、快適な使用感を発現することができる。また、形成されてなるゲルの安定性にも優れるため、長時間にわたり、快適な使用感を保持したまま使用することができる。したがって、本発明の含水ゲル組成物は、外皮（頭皮を含む）に貼付するための化粧料、医薬品、医薬部外品及び雑貨として、その用途は多岐に亘り、所望の部位の皮膚上に貼付して快適な使用を実現することができる。
　上述した実施態様に関し、本発明はさらに以下の含水ゲル組成物を開示する。
　［１］次の成分（Ａ）～（Ｄ）：
　（Ａ）水　５０質量％以上９５質量％以下
　（Ｂ）カルボキシメチルセルロース又はその塩を８０質量％以上含むアニオン性水溶性高分子化合物
　（Ｃ）アニオン性官能基とイオン架橋を形成する架橋剤
　（Ｄ）下記一般式（１）で示されるノニオン性水溶性高分子化合物　２．５質量％以上８質量％以下
を含有する含水ゲル組成物。
Figure JPOXMLDOC01-appb-C000006
 （式（１）中、Ｒは－ＯＨ、－ＮＸ2（ただし、Ｘは－ＣＨ3又は水素原子を示す）、－ＯＣＨ3、－ＮＨＣＯＣＨ3、又は－ＮＣＨ3ＣＯＣＨ3を示し、ｎは２００～５０００００の数を示す。）
　［２］成分（Ａ）の含有量は、好ましくは６０質量％以上であり、より好ましくは６５質量％以上であり、さらに好ましくは７０質量％以上であり、ことさらに好ましくは７５質量％以上であり、好ましくは９２質量％以下であり、より好ましくは９０質量％以下であり、さらに好ましくは８５質量％以下である上記［１］の含水ゲル組成物。
　［３］成分（Ｂ）に含まれるカルボキシメチルセルロース又はその塩のエーテル化度は、好ましくは０．６～１．１であり、より好ましくは０．６５～０．９である上記［１］又は［２］の含水ゲル組成物。
　［４］成分（Ｂ）に含まれるカルボキシメチルセルロース又はその塩の、１質量％水溶液としたときの２５℃における粘度は、好ましくは１，５００～１０，０００ｍＰａ・ｓであり、より好ましくは２，５００～７，０００ｍＰａ・ｓである上記［１］～［３］いずれか１の含水ゲル組成物。
　［５］カルボキシメチルセルロース又はその塩の含有量は、成分（Ｂ）中に、好ましくは８０質量％以上であり、より好ましくは９０質量％以上であり、さらに好ましくは９５質量％以上であり、好ましくは１００質量％以下である上記［１］～［４］いずれか１の含水ゲル組成物。
　［６］成分（Ｂ）の含有量は、好ましくは２．２質量％以上であり、より好ましくは２．７質量％以上であり、さらに好ましくは３質量％以上であり、好ましくは６質量％以下であり、より好ましくは５質量％以下であり、さらに好ましくは４質量％以下である上記［１］～［５］いずれか１の含水ゲル組成物。
　［７］成分（Ｃ）が、好ましくは多価金属化合物、並びに一分子内に一価のカチオン元素及び／又はアミノ基を２個以上有する化合物から選ばれる１種又は２種以上であり、より好ましくは多価金属水酸化物、多価金属酸化物、多価金属無機塩、多価金属有機塩、エチレンヘキサメチルジアミンジクロリド、エチレンジアミン、及びカチオン性高分子化合物から選ばれる１種又は２種以上であり、さらに好ましくは多価金属水酸化物及び多価金属無機塩から選ばれる１種又は２種以上である上記［１］～［６］いずれか１の含水ゲル組成物。
　［８］成分（Ｃ）の含有量は、好ましくは０．０１質量％以上であり、より好ましくは０．０５質量％以上であり、さらに好ましくは０．１質量％以上であり、好ましくは２質量％以下であり、より好ましくは１質量％以下であり、さらに好ましくは０．４質量％以下である上記［１］～［７］いずれか１の含水ゲル組成物。
　［９］成分（Ｂ）と成分（Ｃ）の質量比（（Ｂ）／（Ｃ））は、好ましくは３以上であり、より好ましくは１５以上であり、さらに好ましくは２０以上であり、好ましくは６０以下であり、より好ましくは４０以下であり、さらに好ましくは３０以下である上記［１］～［８］いずれか１の含水ゲル組成物。
　［１０］成分（Ｄ）が、好ましくはポリビニルアルコール、ポリビニルメチルエーテル、ポリビニルピロリドン、ポリアクリルアミド、及びポリビニルピロリドン・ビニルアセテート共重合体から選ばれる１種又は２種以上であり、より好ましくはポリビニルアルコール、ポリビニルピロリドン、及びポリアクリルアミドから選ばれる１種又は２種以上である上記［１］～［９］いずれか１の含水ゲル組成物。
　［１１］成分（Ｄ）の含有量は、好ましくは３質量％以上であり、より好ましくは４質量％以上であり、８質量％以下であって、好ましくは７質量％以下であり、より好ましくは６質量％以下である上記［１］～［１０］いずれか１の含水ゲル組成物。
　［１２］成分（Ｂ）と成分（Ｄ）の質量比（（Ｂ）／（Ｄ））は、好ましくは０．４以上であり、より好ましくは０．５以上であり、さらに好ましくは０．６以上であり、好ましくは１．７以下であり、より好ましくは１．２以下であり、さらに好ましくは０．９以下である上記［１］～［１１］いずれか１の含水ゲル組成物。
　［１３］さらに有機酸を含有し、かかる有機酸が、好ましくはコハク酸、フマル酸、リンゴ酸、アジピン酸、酒石酸、安息香酸、クエン酸、ピロリドンカルボン酸、及びサリチル酸から選ばれる１種又は２種以上であり、より好ましくはコハク酸、リンゴ酸、酒石酸から選ばれる１種又は２種以上であり、さらに好ましくはコハク酸である上記［１］～［１２］いずれか１の含水ゲル組成物。
　［１４］有機酸の含有量は、好ましくは０．１～０．７質量％であり、より好ましくは０．３～０．５質量％である上記［１３］の含水ゲル組成物。
　［１５］成分（Ｂ）及び成分（Ｄ）以外の水溶性高分子化合物の含有量は、好ましくは１質量％以下であり、より好ましくは０．５質量％以下であり、さらに好ましくは０．２質量％以下であり、或いは好ましくはデンプン、グアーガム、及びキサンタンガムを含有しない上記［１］～［１４］いずれか１の含水ゲル組成物。
　［１６］厚みが、好ましくは０．１ｍｍ以上、より好ましくは０．３ｍｍ以上であり、さらに好ましくは０．５ｍｍ以上であり、また、好ましくは４ｍｍ以下であり、より好ましくは３ｍｍ以下であり、さらに好ましくは２以下である上記［１］～［１５］のいずれか１の含水ゲル組成物。
　［１７］さらに、基材層として好ましくは不織布、織布、編布、又は紙に積層したものであり、より好ましくは不織布に積層したものである上記［１］～［１６］いずれか１の含水ゲル組成物。
　［１８］不織布が、好ましくは親水性繊維を含み、より好ましくはレーヨン、コットン、キュプラ、麻、ウール、シルク、アセテート、セルロース、木材パルプ、非木材パルプの繊維；ポリビニルアルコール、ポリエチレングリコール、酢酸セルロース、ポリアクリルアミド、メラミン樹脂、ナイロン、親水性ポリウレタンの親水性ポリマーからなる繊維；親水化処理した疎水性ポリマーからなる繊維；疎水性ポリマーからなる疎水性部と親水性部とを備える複合繊維から選択される１種又は２種以上を含むものである上記［１７］の含水ゲル組成物。
　［１９］不織布中の親水性繊維の含有量が、不織布中に好ましくは２０質量％超であり、より好ましくは３０質量％以上であり、さらに好ましくは４０質量％以上であり、殊更に好ましくは５０質量％以上であり、また、好ましくは１００質量％以下であり、より好ましくは９５質量％以下であり、さらに好ましくは９０質量％以下である上記［１８］の含水ゲル組成物。
　［２０］上記［１］～［１９］いずれか１の含水ゲル組成物を基材層に積層してなる冷却用貼付シート。
　［２１］基材層に積層することによる、上記［１］～［１９］いずれか１の含水ゲル組成物の冷却用貼付シート製造のための使用。
　［２２］上記成分（Ａ）、（Ｂ）、（Ｃ）及び（Ｄ）を混合して未架橋ゲル原液を作製し、次いで片面を剥離可能なフィルムとし、他面を剥離可能なフィルム又は基材層として未架橋ゲル原液をシート化する含水ゲル組成物の製造方法。
　［２３］上記シート化する方法が、片面を剥離可能なフィルムとし、他面を剥離可能なフィルム又は基材層として未架橋ゲル原液を挟み込んだ後、展延する方法、或いは剥離可能なフィルム上に未架橋ゲル原液を塗工し、剥離可能なフィルム又は基剤層を積層する方法である上記［２２］の含水ゲル組成物の製造方法。
　［２４］未架橋ゲル原液を、好ましくは０．１～５ｍｍの厚みに展延又は塗工する上記［２３］の含水ゲル組成物の製造方法。
　［２５］未架橋ゲル原液を、好ましくは３０～６０℃の加温下で１～８日間熟成させる上記［２２］～［２４］のいずれか１の含水ゲル組成物の製造方法。
　［２６］基材層として好ましくは不織布、織布、編布、又は紙に積層する、より好ましくは不織布に積層する、上記［２２］～［２５］のいずれか１の含水ゲル組成物の製造方法。

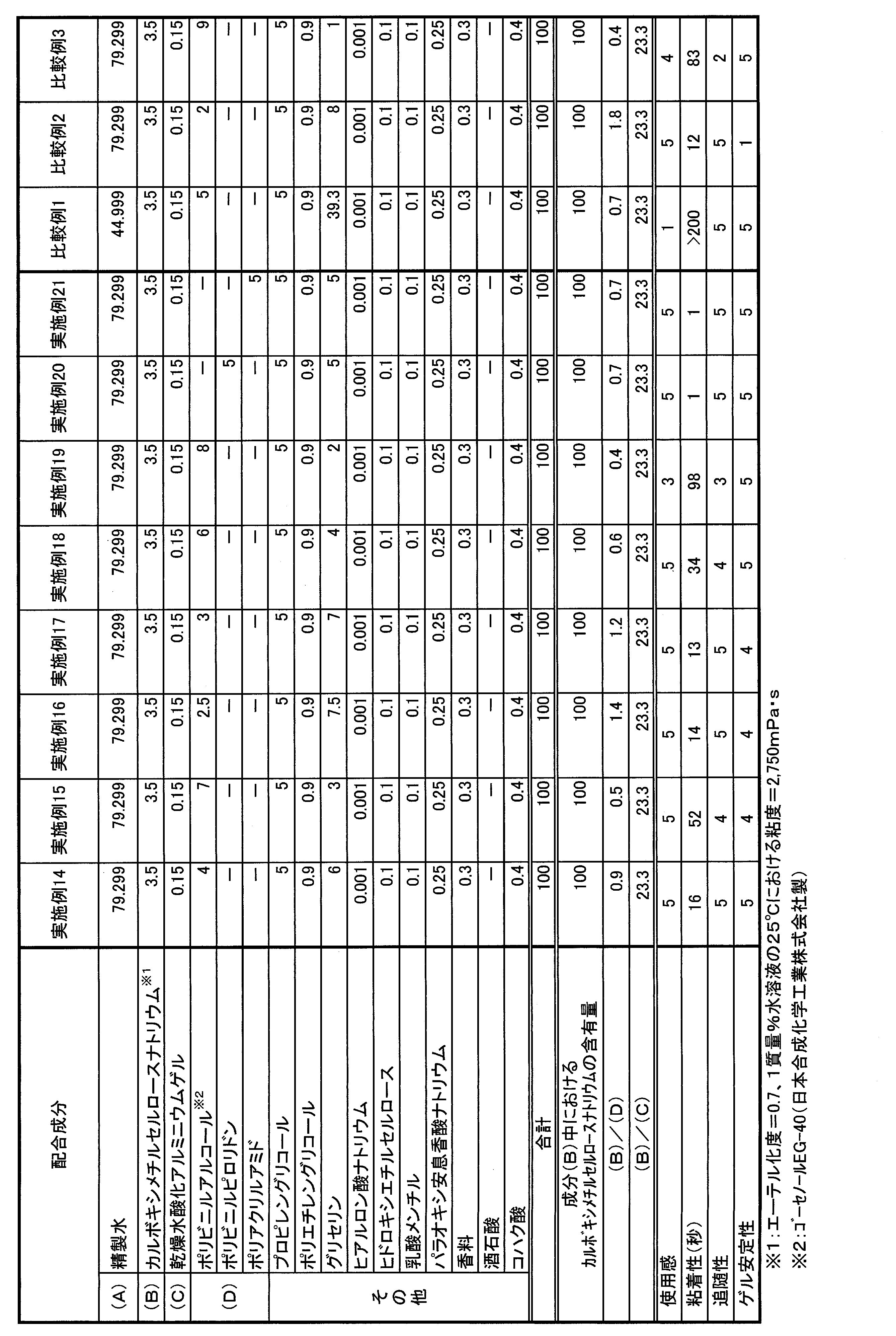

　以下、本発明について、実施例に基づき具体的に説明する。なお、表中に特に示さない限り、各成分の含有量は質量％を示す。
　［実施例１～２３、比較例１～６］
　表１～３に示す処方にしたがい、下記方法により含水ゲル組成物を含む貼付剤を作製した。
　具体的には、まずグリセリン、パラオキシ安息香酸メチルを加温溶解させたプロピレングリコール、カルボキシメチルセルロースナトリウム、乾燥水酸化アルミニウムゲルとの混合液を混練機に投入し、次にコハク酸水溶液を添加して、未架橋ゲル原液を調製した。次いで、得られた未架橋ゲル原液を、ポリエチレンテレフタレート（ＰＥＴ）フィルムに挟み込み、ベーカー式アプリケーターによってゲル原液の厚さを０．８ｍｍに調整して展延した。次いで一方のＰＥＴフィルムを剥離し、展延したゲル層に不織布（パルプ：ＰＥＴ＝８０質量％：２０質量％、坪量＝２０ｇ／ｍ2、エアレイド製　厚さ：０．２２ｍｍ）をゲル層に張り合わせて、シート状の貼付剤にした。得られた貼付剤をアルミピローに封入して密封した後、５０℃で２日間熟成し、未架橋ゲル原液中の架橋反応を進行させてゲルを形成した。架橋後のゲル層を備えた貼付剤を型抜きして、試験片を得た（５０ｍｍ×１００ｍｍ）。
　得られた試験片を用い、下記方法にしたがって各評価を行った。
　結果を表１～３に示す。
　《使用感の評価》
　得られた貼付剤の試験片を額に貼付した際の使用感について、５名の評価者により次の基準により評価し、その平均値を四捨五入して評価値とした。
　５：みずみずしく、全くべたつかない
　４：みずみずしく、僅かにべたつく
　３：少しべたつく
　２：乾いているが、べたつく
　１：乾いているが、顕著にべたつく
　《粘着性の評価》
　粘着性は、ＪＩＳ　Ｚ　０２３７（２００９年改訂版）の「傾斜式ボールタック」を参考とし、次に記載する方法にて試験を行った。水平面に対して３０°傾けたポリエチレン板上に、前記で得られた貼付剤の試験片（１００ｍｍ×５０ｍｍ）を貼り付けた。この試験片の上部に、材質がＪＩＳ　Ｇ　４８０５（２００８年改訂版）に規定された高炭素クロム軸受鋼鋼材で、ＪＩＳ　Ｂ　１５０１（２００９年改訂版）で定められたボール大きさのうち、「呼び」が１／８インチのボールを置き、重力により転がせ、置いた場所から５０ｍｍ～１００ｍｍの間の５０ｍｍを通過した時間を測定した。本測定による時間は貼付剤の肌への貼りつき具合の指標となるが、時間が長過ぎるとべたつきが高くなり、肌触りの点で好ましくない。好ましくは２００秒未満であり、より好ましくは５秒以上１２０秒未満であり、更に好ましくは１０秒以上６０秒未満である。
　《シートの追随性の評価》
　得られた貼付剤の試験片を額の肌に貼付し、眉間を上下に１ｃｍ、５回（１回／１秒）動かした際のシートの追随性について、次の基準により評価した。５名の評価者により行い、その平均値を四捨五入して評価値とした。
　５：抵抗感なくしっかり追随する
　４：少し抵抗感を感じるが追随する
　３：抵抗感を感じるが追随する
　２：少しでも動くと抵抗感を感じ、追随せず剥がれやすい
　１：少しでも動くと抵抗感を強く感じ、追随せず剥がれやすい
　《ゲルの安定性の評価》
　得られた貼付剤の試験片を、５０℃１ヵ月保存した後のゲルの保形性について、次の基準により評価した。５名の評価者により行い、その平均値を四捨五入して評価値とした。
　５：弾性を有し非常に保形性が高い
　４：弾性を有し保形性が高い
　３：弾性はあるが保形性が若干低く少し柔らかい
　２：弾性は少しある程度で保形性が低く柔らかい
　１：弾性が無くゲルの保形性が無い
　《不織布への含水ゲルの染み出し評価》
　実施例１、比較例４、５及び６にて得られた貼付剤の試験片に、次の素材組成の不織布をそれぞれ積層した貼付剤の試験片を作製した。
　・不織布１　ＰＥＴ：パルプ＝８０：２０（質量比）のエアレイド不織布（厚み０．２２ｍｍ、坪量２０ｇ／ｍ2）
　・不織布２　上層部がレーヨン：パルプ：ＰＰ＋ＰＥＴ：ＰＶＡ＝３７：３２：２８：３（質量比）、下層部がＰＥＴ＋ＰＥ：パルプ：ＰＶＡ＝８２：１４：４（質量比）の湿式二層不織布（厚み０．１３ｍｍ、坪量２４ｇ／ｍ2）
　作製した試験片を５０℃で１ヶ月保存した後に、不織布の含水ゲルに接する面と反対側の面への含水ゲルの染み出しを、次の基準にて評価した。
　結果を表４に示す。
　５：不織布の面に全く染み出しが確認できない
　４：不織布の面の１／４以上に染み出しが確認できる。
　３：不織布の面の半分以上に染み出しが確認できる。
　２：不織布の面の３／４以上に染み出しが確認できる。
　１：不織布の全面に染み出しが確認できる。
　《含水ゲル層の厚み測定》
　前記実施例にて作製したシート状の貼付剤の厚みを、ＪＩＳ　Ｋ６４０２：１９７６準拠の定圧厚み測定器ＰＧ－１１Ｊ（テクロック社）を用い、加圧荷重３．７ｇｆ／ｃｍ2にて測定した。その結果、実施例１～２３、比較例１～６の含水ゲル組成物を含む貼付剤の厚みは、１．３±０．３ｍｍであった。また、不織布層から含水ゲル層のみを剥がし、含水ゲル層の厚みを測定したところ、１．１±０．３ｍｍであった。
Figure JPOXMLDOC01-appb-T000007
Figure JPOXMLDOC01-appb-T000008
Figure JPOXMLDOC01-appb-T000009
Figure JPOXMLDOC01-appb-T000010
　表１～３の結果によれば、成分（Ａ）又は成分（Ｄ）の含有量、或いは成分（Ｂ）中におけるカルボキシメチルセルロース又はその塩の含有量が上記範囲外である比較例１～６に比して、実施例１～２３は、良好な使用感をもたらしながら、皮膚への追随性にも優れ、高いゲル安定性を示すことがわかる。
　また、表４の結果によれば、本発明の含水ゲル組成物は、吸水性繊維に積層しても長期間染み出すことがなく、幅広い素材との組み合わせが可能であることがわかる。

Claims (8)

  1. 　次の成分（Ａ）～（Ｄ）：
    　（Ａ）水　５０質量％以上９５質量％以下
    　（Ｂ）カルボキシメチルセルロース又はその塩を８０質量％以上含むアニオン性水溶性高分子化合物
    　（Ｃ）アニオン性官能基とイオン架橋を形成する架橋剤
    　（Ｄ）下記一般式（１）で示されるノニオン性水溶性高分子化合物　２．５質量％以上８質量％以下
    を含有する含水ゲル組成物。
    Figure JPOXMLDOC01-appb-C000001
     （式（１）中、Ｒは－ＯＨ、－ＮＸ2（ただし、Ｘは－ＣＨ3又は水素原子を示す）、－ＯＣＨ3、－ＮＨＣＯＣＨ3、又は－ＮＣＨ3ＣＯＣＨ3を示し、ｎは２００～５０００００の数を示す。）
  2. 　成分（Ｃ）が、多価金属化合物、並びに一分子内に一価のカチオン元素及び／又はアミノ基を２個以上有するカチオン性化合物から選ばれる１種又は２種以上である請求項１に記載の含水ゲル組成物。
  3. 　成分（Ｂ）及び成分（Ｄ）以外の水溶性高分子化合物の含有量が、１質量％以下である請求項１又は２に記載の含水ゲル組成物。
  4. 　成分（Ｂ）と成分（Ｃ）の質量比（（Ｂ）／（Ｃ））が、３以上６０以下である請求項１～３のいずれか１項に記載の含水ゲル組成物。
  5. 　成分（Ｄ）が、ポリビニルアルコール、ポリビニルピロリドン、及びポリアクリルアミドから選ばれる１種又は２種以上である請求項１～４のいずれか１項に記載の含水ゲル組成物。
  6. 　成分（Ｂ）の含有量が、２．２質量％以上６質量％以下である請求項１～５のいずれか１項に記載の含水ゲル組成物。
  7. 　厚みが０．１ｍｍ以上４ｍｍ以下である請求項１～６のいずれか１項に記載の含水ゲル組成物。
  8. 　次の成分（Ａ）～（Ｄ）：
    　（Ａ）水　５０質量％以上９５質量％以下
    　（Ｂ）カルボキシメチルセルロース又はその塩を８０質量％以上含むアニオン性水溶性高分子化合物
    　（Ｃ）アニオン性官能基とイオン架橋を形成する架橋剤
    　（Ｄ）下記一般式（１）で示されるノニオン性水溶性高分子化合物　２．５質量％以上８質量％以下
    を混合して未架橋ゲル原液を作製し、次いで片面を剥離可能なフィルムとし、他面を剥離可能なフィルム又は基材層として未架橋ゲル原液をシート化する、含水ゲル組成物の製造方法。
    Figure JPOXMLDOC01-appb-C000002
     （式（１）中、Ｒは－ＯＨ、－ＮＸ2（ただし、Ｘは－ＣＨ3又は水素原子を示す）、－ＯＣＨ3、－ＮＨＣＯＣＨ3、又は－ＮＣＨ3ＣＯＣＨ3を示し、ｎは２００～５０００００の数を示す。）
PCT/JP2015/086099 2014-12-26 2015-12-24 含水ゲル組成物 Ceased WO2016104644A1 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
EP15873212.3A EP3238692B1 (en) 2014-12-26 2015-12-24 Hydrogel composition
US15/539,728 US10660829B2 (en) 2014-12-26 2015-12-24 Hydrogel composition
KR1020177014714A KR102471808B1 (ko) 2014-12-26 2015-12-24 함수 겔 조성물
CN201580069812.4A CN107106418B (zh) 2014-12-26 2015-12-24 含水凝胶组合物
SG11201705031VA SG11201705031VA (en) 2014-12-26 2015-12-24 Hydrogel composition

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2014-266104 2014-12-26
JP2014266104 2014-12-26

Publications (1)

Publication Number Publication Date
WO2016104644A1 true WO2016104644A1 (ja) 2016-06-30

Family

ID=56150657

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2015/086099 Ceased WO2016104644A1 (ja) 2014-12-26 2015-12-24 含水ゲル組成物

Country Status (8)

Country Link
US (1) US10660829B2 (ja)
EP (1) EP3238692B1 (ja)
JP (1) JP6680532B2 (ja)
KR (1) KR102471808B1 (ja)
CN (1) CN107106418B (ja)
SG (1) SG11201705031VA (ja)
TW (1) TWI676646B (ja)
WO (1) WO2016104644A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN109799528A (zh) * 2019-01-17 2019-05-24 中国辐射防护研究院 用于放射性污染金属浅层取样的氧化凝胶及其制备方法

Families Citing this family (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
SG11201610591XA (en) 2014-06-30 2017-01-27 Kao Corp Adhesive sheet for cooling
JP2019208689A (ja) * 2018-05-31 2019-12-12 小林製薬株式会社 貼付剤
US11229610B2 (en) * 2018-09-04 2022-01-25 Babak Ghalili Cannabinoid and menthol gel compositions, patches and methods
US11147775B2 (en) * 2018-09-04 2021-10-19 Babak Ghalili Cannabinoid and menthol gel compositions, patches and methods
KR102188908B1 (ko) * 2018-11-22 2020-12-09 재단법인대구경북과학기술원 점탄성 하이드로겔
CN115335026B (zh) * 2020-04-07 2024-10-18 花王株式会社 含有碳酸气的含水凝胶物品的制造方法
JP7733412B2 (ja) * 2020-05-14 2025-09-03 花王株式会社 シート製品
US20230381371A1 (en) * 2021-03-12 2023-11-30 Shanghai Chuangshi Medical Technology (Group) Co, Ltd Polymer hydrogel with slow-release function and preparation method and use thereof
KR20240021754A (ko) * 2021-06-15 2024-02-19 카오카부시키가이샤 신체 첩부용 시트
JP2024085384A (ja) * 2022-12-14 2024-06-26 花王株式会社 身体貼付用シート

Citations (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002234819A (ja) * 2001-02-08 2002-08-23 Kose Corp マスカラ用下地化粧料
JP2003093434A (ja) * 2001-09-27 2003-04-02 Teikoku Seiyaku Co Ltd 伸縮性外用貼付剤
JP2003192581A (ja) * 2001-12-26 2003-07-09 Lion Corp 抗菌組成物
WO2004078165A1 (ja) * 2003-03-07 2004-09-16 Toagosei Co., Ltd. 貼付剤用基剤及びそれを用いた貼付剤
JP2005225837A (ja) * 2004-02-16 2005-08-25 Shiseido Co Ltd シート状化粧料
WO2007034736A1 (ja) * 2005-09-20 2007-03-29 Hisamitsu Pharmaceutical Co., Inc. 貼付剤
JP2007126397A (ja) * 2005-11-04 2007-05-24 Toagosei Co Ltd 貼付剤
JP2008238556A (ja) * 2007-03-27 2008-10-09 Unitika Ltd ポリビニルアルコール組成物からなる積層体
WO2010114121A1 (ja) * 2009-04-02 2010-10-07 ダイヤ製薬株式会社 水性ゲル基剤および水性ゲル貼付剤
JP2012188429A (ja) * 2012-05-02 2012-10-04 Teikoku Seiyaku Co Ltd 非ステロイド系消炎鎮痛貼付剤
WO2013012000A1 (ja) * 2011-07-21 2013-01-24 帝國製薬株式会社 水性貼付剤
JP2014031323A (ja) * 2012-08-02 2014-02-20 Shiseido Co Ltd セラミド産生促進用組成物

Family Cites Families (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5517347A (en) * 1978-07-24 1980-02-06 Kobayashi Koji Production of poultice with high water content
RU2083620C1 (ru) * 1993-02-16 1997-07-10 Научно-производственное объединение деревянного домостроения НПО Научстандартдом Грунтовка детоксицирующая
JPH10265373A (ja) 1997-03-26 1998-10-06 Lion Corp 粘着剤組成物及びパップ剤
JP3468066B2 (ja) 1997-11-04 2003-11-17 ライオン株式会社 含水系パップ剤組成物
JP2004075540A (ja) * 2002-08-09 2004-03-11 Rohto Pharmaceut Co Ltd 外用ゲル状組成物
CN1730595A (zh) 2004-08-06 2006-02-08 上海人为本化工科技有限公司 高粘接强度轮胎自动补漏剂及其制造方法
CN102144989A (zh) 2011-04-28 2011-08-10 天津瑞德药业有限公司 水凝胶巴布膏剂制备方法及制备消肿镇痛巴布膏剂
CN102619139B (zh) 2012-04-09 2014-02-26 天津商业大学 水基无卤阻燃纸及其制备方法
JP6228451B2 (ja) 2013-12-25 2017-11-08 花王株式会社 冷感シート
JP6243728B2 (ja) 2013-12-25 2017-12-06 花王株式会社 皮膚貼付用シート
JP6542057B2 (ja) 2015-07-22 2019-07-10 花王株式会社 含水ゲルシート

Patent Citations (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002234819A (ja) * 2001-02-08 2002-08-23 Kose Corp マスカラ用下地化粧料
JP2003093434A (ja) * 2001-09-27 2003-04-02 Teikoku Seiyaku Co Ltd 伸縮性外用貼付剤
JP2003192581A (ja) * 2001-12-26 2003-07-09 Lion Corp 抗菌組成物
WO2004078165A1 (ja) * 2003-03-07 2004-09-16 Toagosei Co., Ltd. 貼付剤用基剤及びそれを用いた貼付剤
JP2005225837A (ja) * 2004-02-16 2005-08-25 Shiseido Co Ltd シート状化粧料
WO2007034736A1 (ja) * 2005-09-20 2007-03-29 Hisamitsu Pharmaceutical Co., Inc. 貼付剤
JP2007126397A (ja) * 2005-11-04 2007-05-24 Toagosei Co Ltd 貼付剤
JP2008238556A (ja) * 2007-03-27 2008-10-09 Unitika Ltd ポリビニルアルコール組成物からなる積層体
WO2010114121A1 (ja) * 2009-04-02 2010-10-07 ダイヤ製薬株式会社 水性ゲル基剤および水性ゲル貼付剤
WO2013012000A1 (ja) * 2011-07-21 2013-01-24 帝國製薬株式会社 水性貼付剤
JP2012188429A (ja) * 2012-05-02 2012-10-04 Teikoku Seiyaku Co Ltd 非ステロイド系消炎鎮痛貼付剤
JP2014031323A (ja) * 2012-08-02 2014-02-20 Shiseido Co Ltd セラミド産生促進用組成物

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP3238692A4 *

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN109799528A (zh) * 2019-01-17 2019-05-24 中国辐射防护研究院 用于放射性污染金属浅层取样的氧化凝胶及其制备方法
CN109799528B (zh) * 2019-01-17 2022-08-19 中国辐射防护研究院 用于放射性污染金属浅层取样的氧化凝胶及其制备方法

Also Published As

Publication number Publication date
US20180000698A1 (en) 2018-01-04
CN107106418B (zh) 2020-12-04
CN107106418A (zh) 2017-08-29
EP3238692A1 (en) 2017-11-01
JP6680532B2 (ja) 2020-04-15
EP3238692A4 (en) 2018-08-01
US10660829B2 (en) 2020-05-26
SG11201705031VA (en) 2017-07-28
TW201627376A (zh) 2016-08-01
EP3238692B1 (en) 2021-11-24
KR102471808B1 (ko) 2022-11-28
KR20170101901A (ko) 2017-09-06
JP2016124870A (ja) 2016-07-11
TWI676646B (zh) 2019-11-11

Similar Documents

Publication Publication Date Title
WO2016104644A1 (ja) 含水ゲル組成物
JP6342491B2 (ja) 冷却用貼付シート
KR101178435B1 (ko) 접착성 함수 겔시트
JP2003313110A (ja) 皮膚粘着性シート
JP6243728B2 (ja) 皮膚貼付用シート
JP6750968B2 (ja) 含水ゲル組成物
JP2008247807A (ja) ゲルパック材およびゲルパック材の製造方法
JP3877106B2 (ja) 化粧用ゲルシート
WO2018131319A1 (ja) 皮膚貼付用シート
JP7301190B2 (ja) 身体貼付用シート
JP5160742B2 (ja) 透明又は半透明含水系外用貼付剤用組成物、及び、この組成物を用いた透明又は半透明外用貼付剤
JP2017008024A (ja) 貼付剤
JP7129582B2 (ja) 冷却シート製造用粘着剤層組成物の製造方法、冷却シートの製造方法、及び冷却シート
TWI644658B (zh) Cooling patch
JP2012140372A (ja) 身体貼付用シート剤
JP6862208B2 (ja) 冷却用貼付シート
WO2021002124A1 (ja) 保湿用フィルム化粧料
JP7595008B2 (ja) 美容方法
TW202440160A (zh) 身體貼附用片材
TW202304407A (zh) 片材狀化妝料
WO2005072665A1 (ja) 冷却用組成物
JP2005179255A (ja) 貼付用ゲル組成物

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 15873212

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 20177014714

Country of ref document: KR

Kind code of ref document: A

REEP Request for entry into the european phase

Ref document number: 2015873212

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 11201705031V

Country of ref document: SG

NENP Non-entry into the national phase

Ref country code: DE

WWE Wipo information: entry into national phase

Ref document number: 15539728

Country of ref document: US
